ТЕПЛОСЧЕТЧИК-РЕГИСТРАТОР «ВЗЛЕТ ТСР» Исполнение ТСРВ-030 (базовый вариант). Руководство - часть 2

1.6. Составные части изделия

1.6.1. Тепловычислитель

1.6.1.1. Тепловычислитель представляет собой микропроцессорный измери-

тельно-вычислительный блок с жидкокристаллическим индикатором (ЖКИ) и кно-

почной панелью управления.

Тепловычислитель выполняет:

- преобразование и обработку сигналов, полученных от ПР и ПТ;

- вторичную обработку измеренных значений параметров и вычисление теп-

ловых параметров по установленным формулам расчета;

- архивирование и хранение в энергонезависимой памяти результатов измере-

ний, вычислений и параметров функционирования;

- вывод измерительной, архивной, диагностической и установочной информа-

ции на дисплей ЖКИ и через последовательный интерфейс RS-232;

- автоматический контроль и индикацию наличия неисправностей в ТСч и не-

штатных ситуаций (нештатных режимов работы теплосистем). Разрядность индика-

ции параметров на дисплее ТСч приведена в Приложении Д.

1.6.1.2. Интерфейс пользователя.

Последовательный интерфейс RS-232 обеспечивает возможность доступа к те-

кущим и/или архивным данным (для архивного считывателя), установочным пара-

метрам, а также обеспечивает возможность модификации установочных параметров.

Последовательный интерфейс обеспечивает поддержку расширенного протокола

MODBUS, принятого в качестве стандартного для приборов фирмы «ВЗЛЕТ».

Интерфейс RS-232 предназначен для обеспечения непосредственной или через

модем (по телефонной линии или радиоканалу) связи с ПК, а также через ПК или

АП с принтером.

Интерфейс RS-232 обеспечивает непосредственную связь только с одним ТСч

при длине линии связи до 15 м. Дальность связи с помощью модема определяется

возможностями телефонного или радиоканала.

Скорость обмена может устанавливаться в ТСч от 1200 до 4800 Бод.

1.6.1.3. Импульсные входы предназначены для подключения преобразователей

расхода различных типов с импульсным выходом. Константы преобразования им-

пульсных входов могут устанавливаться в пределах 0,0001…10000 с шагом 0,0001.

Входной каскад может работать в двух режимах, устанавливаемых с клавиату-

ры:

- в активном режиме импульсные входы питаются от внутреннего источника

напряжения;

- в пассивном режиме импульсные входы отключены от источника питания.

В активном режиме на вход должны подаваться замыкания электронного или

механического ключа. Работа входного каскада в активном режиме сокращает ре-

сурс батареи.

В пассивном режиме на вход должны подаваться импульсы напряжения с па-

раметрами: логический ноль - 0...0,5 В, логическая единица - 3,0...5,0 В.

При подключении к импульсным входам должна соблюдаться полярность в

соответствии с маркировкой на печатной плате, а частота следования импульсов на

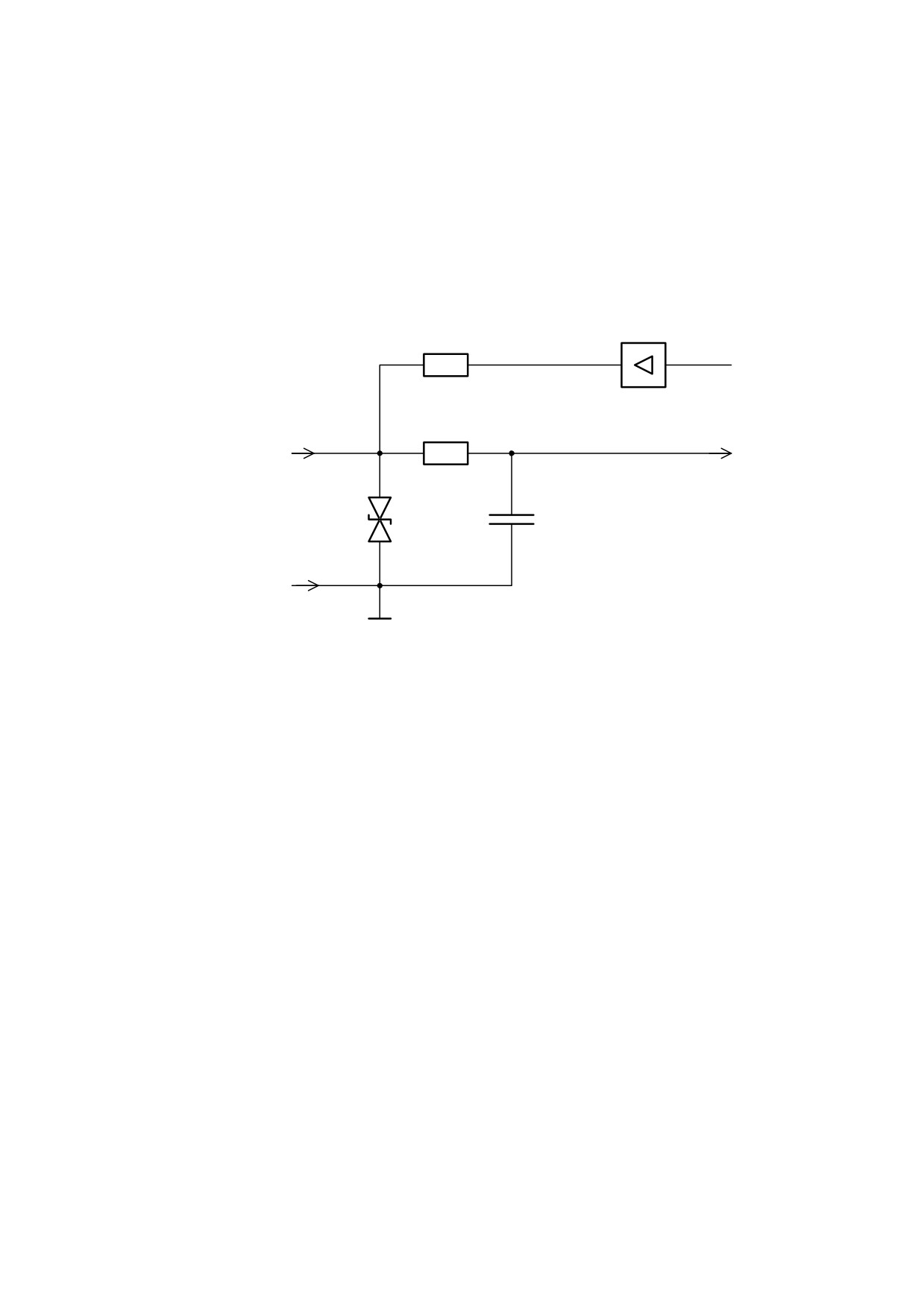

входе должна быть не более 10 Гц. Схема и параметры входного каскада импульс-

ных входов приведены в Приложении Б.

ВНИМАНИЕ ! Максимально допустимое напряжение на импульсных

входах составляет 5,5 В!

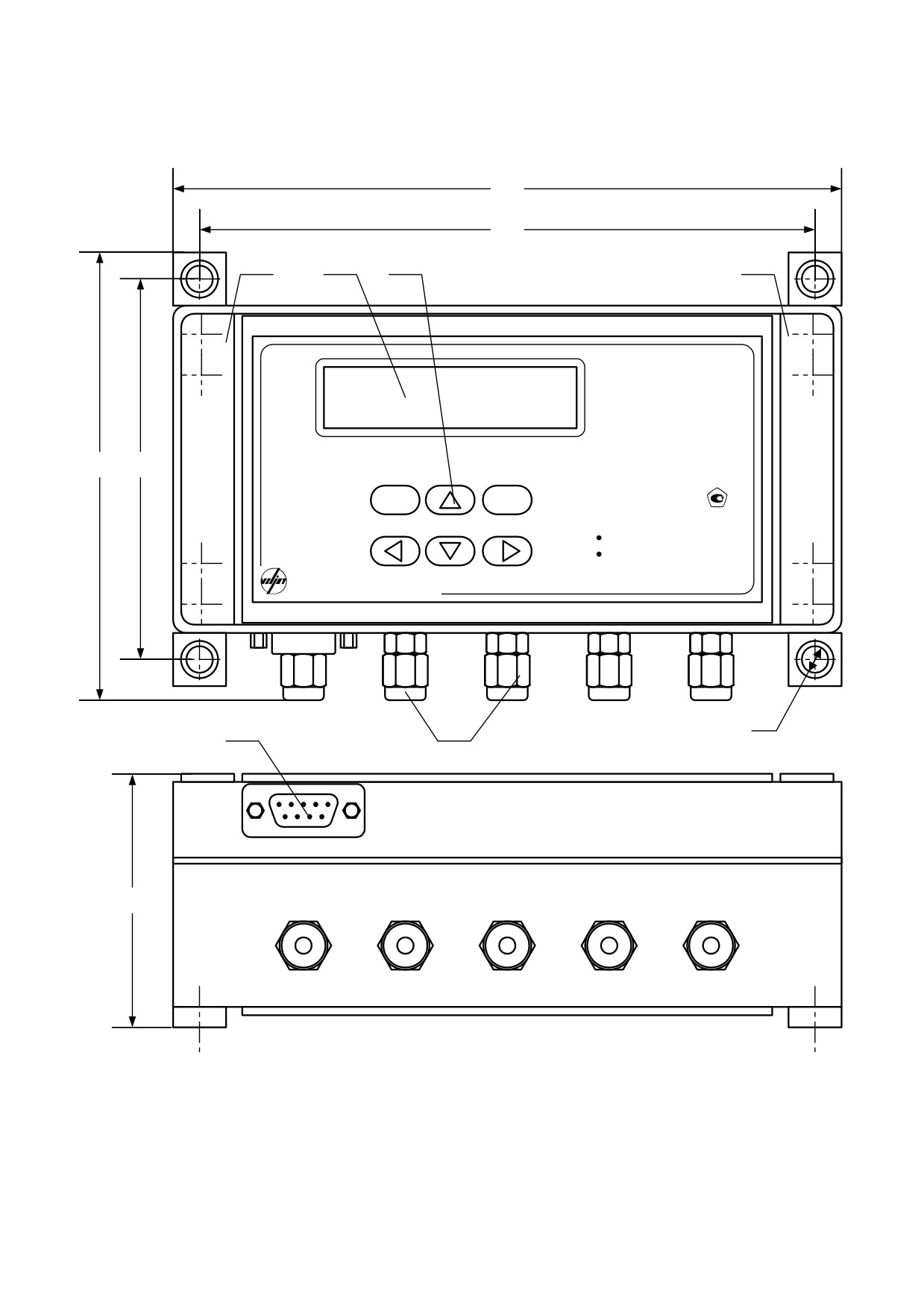

1.6.1.4. Внешний вид тепловычислителя «ВЗЛЕТ ТСР» приведен на рис.А.1

Приложения А.

Пластмассовый корпус состоит из двух частей: верхней, где размещена плата

тепловычислителя со встроенной батареей, и нижней, предназначенной для разме-

щения подводящих сигнальных кабелей с ответными частями контактных колодок.

Для крепления на объекте используются четыре проушины с отверстиями на

нижней части корпуса. По заказу ТВ может поставляться в корпусе с кронштейнами

для крепления на DIN-рейке.

1.6.2. Преобразователи расхода

В качестве ПР в составе ТСч могут использоваться следующие изделия фирмы

«ВЗЛЕТ»:

- электромагнитные расходомеры-счетчики (ЭМР) «ВЗЛЕТ ЭР»;

- ультразвуковые расходомеры-счетчики (УЗР) «ВЗЛЕТ РС» (УРСВ-010М) и

УРСВ «ВЗЛЕТ МР»;

- тахометрические расходомеры-счетчики «ВЗЛЕТ РСТ».

Описание принципа действия и технические характеристики расходомеров

приведены в отдельной ЭД.

Длина линий связи УЗР - ТВ и ЭМР - ТВ может быть до 300 м и более с уче-

том выполнения условий п.1.6.1.3.

Кроме того в качестве ПР могут использоваться устройства измерения расхода

иных типов или принципов измерения с требуемыми метрологическими характери-

стиками и с импульсным выходом, который соответствует по электрическим пара-

метрам импульсному входу ТВ: механические счетчики с импульсным выходом

ВСТ, ВСГд, ВСХд производства фирмы «ТЕПЛОВОДОМЕР», ОСВИ фирмы «Завод

водоприбор» и другие.

Максимальная длина связи ТВ-ПР определяется техническими характеристи-

ками используемого расходомера.

В качестве ПР в одном теплосчетчике могут использоваться расходомеры раз-

личных видов и типов.

1.6.3. Преобразователи температуры

В составе теплосчетчика в качестве ПТ могут использоваться термопреобразо-

ватели сопротивления платиновые различных типов с 4-проводной схемой подклю-

чения, требуемыми метрологическими характеристиками, подобранные в пару,

удовлетворяющие условиям применения и обладающие одной из указанных в табл.6

номинальных статических характеристик преобразования (НСХ).

Таблица 6

Тип

Номинальное значение

термопреобразователя

сопротивления при 0 °С,

Условное обозначение НСХ

сопротивления

R₀, Ом

W₁₀₀ = 1,3910

W₁₀₀ = 1,3850

Платиновый

100

100П (Pt100)

500

500П (Pt500)

Нормированная длина монтажной части ПТ, которым комплектуется ТСч, за-

висит от внутреннего диаметра трубопровода, куда предполагается устанавливать

ПТ, и способа установки: перпендикулярно оси трубопровода, под углом 45° или в

колено трубопровода вдоль его оси. Длина линии четырехпроводной связи ТВ-ПТ

может быть до 200 м при сечении проводов не менее

0,35 мм².

При типовой поставке используются ПТ «ВЗЛЕТ ТПС» или КТПТР-05 фирмы

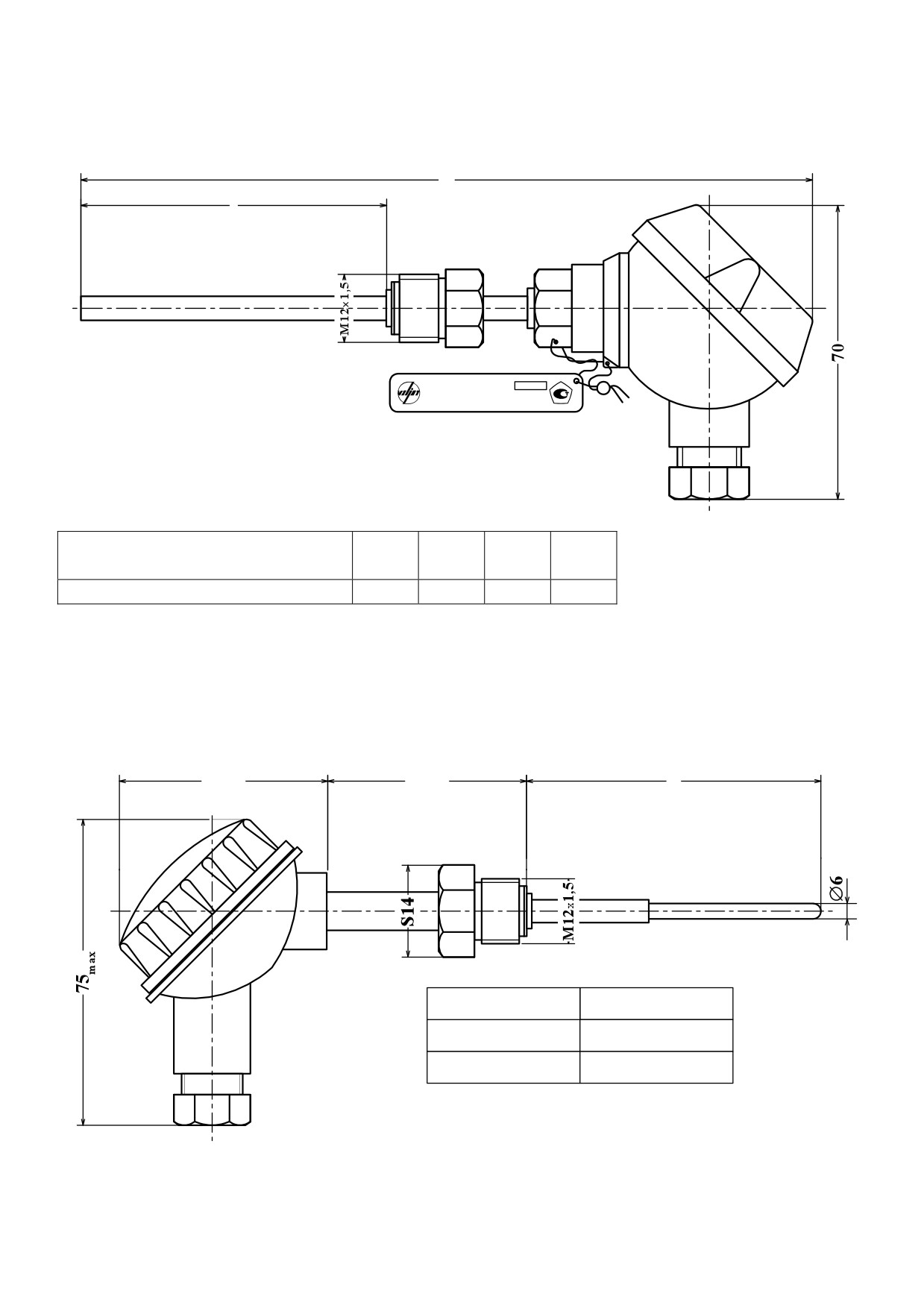

«ТЕРМИКО». Внешний вид и массогабаритные характеристики используемых ПТ

приведены в Приложении А.

1.7. Маркировка и пломбирование

Маркировка на лицевой панели ТВ содержит обозначение и наименование

ТСч, фирменный знак предприятия-изготовителя, знак утверждения типа средства

измерения. Заводской номер указан на шильдике, закрепленном под левой декора-

тивной планкой на передней панели ТВ.

1.7.1. Составные части теплосчетчика имеют маркировку наименования (обо-

значения) составной части, фирменный знак предприятия-изготовителя, знак утвер-

ждения типа средства измерения и заводской номер. Возможна дополнительная

маркировка порядкового номера - принадлежность преобразователя соответствую-

щему каналу измерения данного параметра.

1.7.2. При выпуске из производства после поверки пломбируется контактная

пара J2 на плате. При этом на контактную пару надевается плоский защитный изо-

лирующий колпачок, который накрывается пломбируемой металлической скобой.

Для защиты от несанкционированного доступа при транспортировке и хране-

нии может пломбироваться правая декоративная планка на передней панели ТВ.

1.7.3. После монтажа и проверки функционирования теплосчетчика на объекте

должны быть опломбированы:

- тепловычислитель - контактная пара J6 на плате с помощью поставляемого

изолирующего колпачка и пломбируемой скобы;

- преобразователи расхода и вентили байпасных линий, обходящих ПР;

- преобразователи температуры - корпус ПТ вместе с трубопроводом.

2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1. Эксплуатационные ограничения

2.1.1. Эксплуатация теплосчетчика должна производиться в условиях воздей-

ствующих факторов, не превышающих допустимых значений, оговоренных в

п.1.2.6.

2.1.2. В помещении, где устанавливается теплосчетчик, должна быть обеспе-

чена возможность подключения его составных частей (если такое подключение тре-

буется) к шине защитного заземления (зануления).

2.1.3. Точная и надежная работа ПР обеспечивается при выполнении в месте

их установки следующих условий:

- на входе и выходе ПР должны быть прямолинейные участки трубопровода с

Dу, равным Dу ПР и длиной в соответствии с требованиями ЭД на данный тип ПР. В

этих участках не должно быть никаких устройств или элементов, вызывающих ис-

кажение потока жидкости;

- отсутствие скопления воздуха в трубопроводе;

- давление теплоносителя в трубопроводе должно исключать газообразование;

- трубопровод при работе ТСч всегда должен быть заполнен жидкостью (теп-

лоносителем);

- напряженность внешнего магнитного поля не должна превышать 40 А/м.

2.1.4. Скорость потока теплоносителя в местах установки ПТ не должна пре-

вышать 4 м/с. Для использования ПТ при более высоких скоростях потока требуется

применение защитных гильз с соответствующими характеристиками.

ВНИМАНИЕ! Для обеспечения работоспособности ТСч с электромагнитными

ПР в теплосистеме с угольным фильтром необходимо следить за исправностью

угольного фильтра.

2.1.5. Требования к условиям эксплуатации и выбору места монтажа, приве-

денные в настоящей ЭД, учитывают наиболее типичные факторы, влияющие на ра-

боту теплосчетчика.

На объекте эксплуатации могут существовать или возникнуть в процессе его

эксплуатации факторы, не поддающиеся предварительному прогнозу, оценке или

проверке, и которые производитель не мог учесть при разработке.

В случае проявления подобных факторов следует найти иное место эксплуата-

ции, где данные факторы отсутствуют или не оказывают влияния на работу изделия.

2.2. Подготовка изделия к использованию

2.2.1. Меры безопасности

2.2.1.1. К работе с изделием допускается обслуживающий персонал, ознаком-

ленный с эксплуатационной документацией на изделие.

2.2.1.2. При подготовке изделия к использованию должны соблюдаться «Пра-

вила технической эксплуатации электроустановок потребителей» и «Правила техни-

ки безопасности при эксплуатации электроустановок потребителей».

2.2.1.3. При проведении работ с ТСч опасными факторами являются:

- переменное напряжение с действующим значением до 242 В частотой 50 Гц;

- давление в трубопроводе до 2,5 МПа;

- температура теплоносителя (трубопровода) до 180 °С.

2.2.1.4. Запрещается использовать электромагнитные ПР при давлении в тру-

бопроводе более 2,5 МПа.

2.2.1.5. При обнаружении внешних повреждений изделия или сетевой провод-

ки следует отключить изделие до выяснения специалистом возможности его даль-

нейшей эксплуатации.

2.2.1.6. В процессе работ по монтажу, пусконаладке или ремонту теплосчетчи-

ка запрещается:

- производить замену составных частей теплосчетчика в трубопроводе до пол-

ного снятия давления на участке трубопровода, где производятся работы;

- использовать неисправные электрорадиоприборы, электроинструменты либо

без подключения их корпусов к шине защитного заземления (зануления).

2.2.2. Монтаж и подготовка к работе

2.2.2.1. Монтаж ТСч должен проводиться в соответствии с документом «Теп-

лосчетчик-регистратор «ВЗЛЕТ ТСР». Исполнение ТСРВ-030. Инструкция по мон-

тажу» В20.00-00.00-30 ИМ и ЭД на входящие устройства специализированной орга-

низацией, имеющей лицензию на право выполнения этих работ, либо представите-

лями предприятия-изготовителя.

2.2.2.2. При подготовке изделия к использованию должно быть проверено:

- правильность установки ПР и ПТ в соответствии с выбранным алгоритмом

работы ТСч. Соответствие преобразователя номеру точки измерения данного пара-

метра можно проверить по подключению к соответствующему элементу коммута-

ции на плате ТВ. Схема подключения ТСч и размещение элементов коммутации на

плате ТВ приведены в инструкции по монтажу;

- правильность положения вентилей, отсекающих ПР (они должны быть в по-

ложении «открыто»);

- правильность включения и установки ПР в соответствии с направлением по-

тока теплоносителя в трубопроводе;

- наличие и соответствие напряжений питания составных частей требуемым

техническим характеристикам;

- подключение дополнительного оборудования (компьютера, модема и т.д.) в

соответствии с выбранной схемой.

2.2.2.3. Теплосчетчик «ВЗЛЕТ ТСР» при первом включении или после дли-

тельного перерыва в работе готов к эксплуатации (при отсутствии отказов и не-

штатных ситуаций в системах) после:

- полного прекращения динамических гидравлических процессов в трубопро-

воде, связанных с регулированием потока теплоносителя (работы на трубопроводе

со сливом теплоносителя, перекрытие потока теплоносителя и т.п.);

- 30-минутной промывки электромагнитных ПР потоком жидкости (для обес-

печения устойчивой работы) и 30-минутного прогрева расходомеров.

3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3.1. Проверка технического состояния

3.1.1. Введенный в эксплуатацию теплосчетчик не требует специального тех-

нического обслуживания, кроме периодического осмотра с целью контроля:

- соблюдения условий эксплуатации ТСч;

- отсутствия внешних повреждений составных частей ТСч;

- надежности электрических и механических соединений;

- наличия пломб на составных частях ТСч;

- правильности положения вентилей байпасных линий ПР;

- наличия напряжения питания;

- работоспособности ТСч.

Периодичность осмотра зависит от условий эксплуатации, но не должна быть

реже одного раза в две недели.

3.1.2. Несоблюдение условий эксплуатации ТСч в соответствии с разделом

1.2.3 может привести к отказу прибора или превышению допустимого уровня по-

грешности измерений.

Внешние повреждения составных частей ТСч также могут вызвать отказ при-

бора либо увеличение погрешности измерения. При появлении внешних поврежде-

ний необходимо вызвать сотрудника регионального представительства для опреде-

ления возможности дальнейшей эксплуатации ТСч.

Наличие напряжения питания ТСч определяется по наличию индикации сим-

волов на дисплее после нажатия любой кнопки. Работоспособность прибора опреде-

ляется по содержанию индикации на дисплее ТВ. Возможные неисправности, инди-

цируемые ТСч, указаны в части II настоящего руководства по эксплуатации.

3.1.3. В ТСч в слове состояния осуществляется также индикация наличия не-

штатных ситуаций. Под нештатной ситуацией (нештатным режимом теплосистемы)

понимается ситуация, при которой обнаруживается несоответствие значений изме-

ряемых параметров нормальному режиму функционирования теплосистемы. При

этом время работы в нештатной ситуации добавляется ко времени данного вида не-

штатной ситуации.

3.1.4. При проведении профилактических работ в теплосети, где установлены

электромагнитные ПР, но не реже одного раза в год, рекомендуется демонтировать

ПР из трубопровода и промыть внутренний канал ПР с помощью чистой мягкой ве-

тоши, смоченной в воде, с целью снятия отложений на внутренней поверхности ка-

нала и, в особенности, на электродах.

3.1.5. При монтаже и демонтаже элементов ТСч необходимо руководствовать-

ся документом «Теплосчетчик-регистратор «ВЗЛЕТ ТСР». Исполнение ТСРВ-030.

Инструкция по монтажу» В20.00-00.00-30 ИМ, а также ЭД на составные части.

3.1.6. Отправка прибора для проведения гарантийного (послегарантийного)

ремонта либо поверки должна производиться с паспортом прибора. В сопроводи-

тельных документах необходимо указывать почтовые реквизиты, телефон и факс

отправителя, а также способ и адрес обратной доставки. При отправке изготовителю

на ремонт составной части, входящей в комплект ТСч, необходимо указывать заво-

дской номер теплосчетчика.

3.1.7. При отправке в поверку или на ремонт ЭМР необходимо после демон-

тажа очистить внутренний канал ПР от отложений, образовавшихся в процессе экс-

плуатации, и остатков рабочей жидкости.

3.2. Поверка

Теплосчетчик «ВЗЛЕТ ТСР» проходит первичную поверку при выпуске из

производства и после ремонта, периодические - в процессе эксплуатации с перио-

дичностью, указанной в паспорте на ТСч. Поверка ТСч производится в соответствии

с документом «Инструкция. ГСИ. Теплосчетчик-регистратор «ВЗЛЕТ ТСР». Мето-

дика поверки» В20.00-00.00 И1. Межповерочный интервал - 4 года.

Поверка входящих в состав ТСч измерительных преобразователей (расхода,

температуры), зарегистрированных в Государственном реестре как средства измере-

ния, с установленными для них собственными межповерочными интервалами, по

требованию территориального органа Госстандарта выполняется в сроки и по мето-

дикам, установленным в нормативно-технической документации на эти преобразо-

ватели.

4. УПАКОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

4.1. Теплосчетчик, укомплектованный в соответствии с табл.4, упаковывается

в индивидуальную тару категории КУ-2 по ГОСТ 23170 (ящик из гофрированного

картона). Туда же помещается и эксплуатационная документация.

Присоединительная арматура поставляется в отдельной таре россыпью или в

сборе на один или несколько комплектов ТСч.

4.2. ТСч должен храниться в сухом помещении в соответствии с условиями

хранения 1 согласно ГОСТ 15150. В помещении для хранения не должно быть токо-

проводящей пыли, паров кислот, щелочей, а также газов, вызывающих коррозию и

разрушающих изоляцию.

Теплосчетчик не требует специального технического обслуживания при хра-

нении.

4.3. ТСч «ВЗЛЕТ ТСР» может транспортироваться автомобильным, речным,

железнодорожным и авиационным транспортом при соблюдении следующих усло-

вий:

- ТСч может транспортироваться только в заводской таре;

- ТСч не должен подвергаться прямому воздействию влаги;

- температура не должна выходить за пределы минус 30 ... 50 °С;

- влажность не должна превышать 98 % при температуре 35 °С;

- атмосферное давление 66,0 … 106,7 кПа;

- вибрация в диапазоне 10 ... 500 Гц с амплитудой до 0,35 мм и ускорением до

49 м/с²;

- удары со значением пикового ускорения до 98 м/с²;

- не допускается укладывать более четырех ТСч в высоту;

- уложенные в транспорте ТСч должны закрепляться во избежание падения и

соударений.

ПРИЛОЖЕНИЕ А

Внешний вид составных частей теплосчетчика

160

146

ТЕПЛОСЧЕТЧИК

РЕГИСТРАТОР

ВЗЛЕТ ТСР

110

ОТМЕНА

В В О Д

ТСРВ-030

Каналов измерения

расхода

температуры

Россия, Санкт-Петербург

∅5

1 - дисплей индикатора; 2 - кнопки управления; 3 - гермовводы кабелей связи с ПР

и ПТ; 4 - разъем RS-232; 5 - декоративная планка.

Рис. А.1. Внешний вид тепловычислителя ТСРВ-030.

XP1

XP3

XP2

XP4

XP5 XP6

SK7

XP7

XP8

XP9

GB1

Рис. А.2. Вид платы тепловычислителя.

GB1

- встроенная батарея;

ХР1-3

- контактные колодки подключения кабелей связи с ПТ1 … ПТ3;

ХР4-6

- контактные колодки подключения кабелей связи с ПР1…ПР3;

- контактная пара для перемыкания входа температурного канала 3;

- контактная пара запрета доступа к калибровочным параметрам;

- контактная пара запрета доступа к установочным параметрам;

- контактная пара в цепи питания от встроенной батареи;

SK7

- кнопка перезапуска прибора.

ВЗЛЕТ ТПС №

Длина монтажной части, l,

Масса не более 0,2 кг

133

223

мм

L, мм

178

206

241

331

Рис. А.3. Внешний вид и массогабаритные характеристики

термопреобразователя «ВЗЛЕТ ТПС».

54_max

36_max

КТПТР-05

Типоряд L, мм

70, 98, 133, 223

Масса, кг

0,08 - 0,26

L - нормированная длина погружной части ПТ

Рис. А.4. Внешний вид ПТ типа КТПТР-05.

ПРИЛОЖЕНИЕ Б

Схема входного каскада импульсных входов

100 кОм

10 кОм

PULSE

0,1 мкФ

GND

В пассивном режиме на вход должны подаваться импульсы напряжения с па-

раметрами: логический ноль - 0 … 0,5 В, логическая единица - 3,0 … 5,0 В.

В активном режиме на вход должны подаваться замыкания электронного или

механического ключа. Сопротивление внешней цепи при замкнутом состоянии клю-

ча не должно превышать 500 Ом, а ток в разомкнутом состоянии не должен превы-

шать 5 мкА.

В замкнутом состоянии ключа входной вытекающий ток не более 30 мкА.

ПРИЛОЖЕНИЕ В

Нормированные диапазоны расходов

для расходомеров «ВЗЛЕТ ЭР» исполнений ЭРСВ-410, -510

для различных пределов допускаемых относительных погрешностей

Таблица В.1

Пределы допускаемой

± 10,0

± 5,0

± 3,0

± 2,0

± 1,0

± 0,9

погрешности, δ, %

Значение расхода, Q, м³/ч

0,014

0,020

0,028

0,040

0,130

3,40

0,054

0,082

0,113

0,158

0,521

13,58

0,139

0,209

0,290

0,406

1,33

34,78

0,217

0,326

0,453

0,634

2,08

54,34

Типоразмер

0,340

0,509

0,708

0,991

3,26

84,90

расходомера,

0,574

0,861

1,196

1,67

5,50

143,5

D_у, мм

0,869

1,30

1,811

2,54

8,33

217,3

100

1,36

2,04

2,830

3,96

13,02

339,6

150

3,06

4,59

6,368

8,92

29,29

764,1

200

5,43

8,15

11,32

15,85

52,07

1358

Нормированные диапазоны расходов для расходомеров «ВЗЛЕТ ЭР»

исполнений ЭРСВ-430, -440, -450, -460, -530, -540, -550, -560

Таблица В.2

Предел допускаемой погрешности, δ = ± 2,0 %

Значение расхода, м³/ч

Типораз-

наименьшее

мер расхо-

в обратном

наибольшее,

наименьшее в прямом направлении,

домера,

направлении,

Q_наиб

Q_{пр наим}

D_y, мм

Q_{обр наим}

ЭРСВ-430, -440, -450, -460, -

ЭРСВ-430,

ЭРСВ-440,

ЭРСВ-450,

ЭРСВ-460,

530, -540, -550, -560

-530

-540

-550

-560

0,023

3,40

0,023

0,011

0,007

0,003

0,091

13,58

0,091

0,045

0,027

0,014

0,232

34,78

0,232

0,116

0,070

0,035

0,362

54,34

0,362

0,181

0,109

0,054

0,566

84,90

0,566

0,283

0,170

0,085

0,957

143,5

0,957

0,478

0,287

0,144

1,45

217,3

1,45

0,724

0,435

0,217

100

2,26

339,6

2,26

1,13

0,679

0,340

150

5,09

764,1

5,09

2,55

1,53

0,764

200

9,05

1358

9,05

4,53

2,72

1,36

ПРИЛОЖЕНИЕ Г

Рекомендуемые значения констант преобразования импульсного выхода

расходомеров «ВЗЛЕТ ЭР» при использовании с теплосчетчиком «ВЗЛЕТ ТСР»

исполнения ТСРВ-030

D_y, мм

К_р, имп/л

Q_макс, л/с

К_р, имп/л

0,7⋅Q_макс, л/с

10,0

0,944

15,0

0,661

3,00

3,772

4,00

2,640

1,00

9,661

1,50

6,762

0,70

15,09

1,00

10,57

0,40

23,58

0,60

16,51

0,25

39,86

0,35

27,90

0,17

60,36

0,24

42,25

100

0,10

94,33

0,15

66,03

150

0,05

212,3

0,07

148,6

200

0,03

377,2

0,04

264,1

В столбце 2 приведено значение К_р для варианта использования расходомера,

если расход не будет превышать значение Q_макс, указанное в столбце 3. В столбце 4

приведено значение К_р, если расход не превысит значение 0,7⋅Q_макс, указанное в

столбце 5.

содержание .. 1 2 3 ..
