ТЕПЛОСЧЕТЧИК-РЕГИСТРАТОР «ВЗЛЕТ ТСР» Исполнение ТСРВ-030 (базовый вариант). Руководство - часть 1

6

1.2. Технические характеристики

1.2.1. Основные технические характеристики ТСч приведены в табл.1.

Таблица 1

Наименование параметра

Значение параметра

Прим.

1. Количество точек измерения:

- расхода

до 3

- температуры

2 - 3

2. Диаметр условного прохода трубопровода, мм

10 - 5000

Прим.1

3. Диапазон измерения среднего объемного расхода, м³/ч

0,03 - 850000

Прим.1,2

4. Диапазон измерения температуры теплоносителя, °С

0 - 180

Прим.1,3

5. Питание

от встроенной батареи

Прим.4

напряжением 3,6 В

6. Средняя наработка на отказ, ч

75 000

7. Средний срок службы, лет

12

ПРИМЕЧАНИЯ.

1. Значение параметра оговаривается при заказе.

2. Параметры каналов измерения расхода теплосчетчика определяются техни-

ческими характеристиками расходомеров, подключаемых к теплосчетчику. Данные

характеристики для расходомеров «ВЗЛЕТ ЭР» различных исполнений приведены в

Приложении В.

3. Возможно измерение температуры от минус 50 °С (например, температуры

наружного воздуха) при укомплектовании ТСч соответствующим термопреобразо-

вателем сопротивления (ТПС).

4. Время работы ТСч без замены батареи не менее 4-х лет.

1.2.2. Теплосчетчик обеспечивает хранение результатов работы ТСч в архивах:

- часовом - за 1080 предыдущих часов (45 предыдущих суток);

- суточном - за 60 предыдущих суток;

- месячном - за 48 предыдущих месяцев.

Время сохранности архивных, а также установочных данных при отключении

питания (полном разряде батареи) не менее 1 года.

1.2.3. Устойчивость к внешним воздействующим факторам тепловычислителя

(ТВ) в рабочем режиме:

- температура от 5 до 50 °С;

- относительная влажность до 80 % при 35 °С и более низких температурах,

без конденсации влаги;

- атмосферное давление - 66,0 … 106,7 кПа;

- вибрация в диапазоне 10 ... 55 Гц с амплитудой до 0,35 мм.

Исполнение ТВ соответствует степени защиты IP54 по ГОСТ 14254.

Устойчивость к внешним воздействующим факторам остальных составляю-

щих ТСч указана в эксплуатационной документации (ЭД) на соответствующее изде-

лие.

7

1.3. Метрологические характеристики

1.3.1. Относительные погрешности теплосчетчика при измерении, индикации,

регистрации, хранении и передаче результатов измерений температуры теплоноси-

теля не превышают значений, представленных в табл.2.

Таблица 2

Пределы допускаемой относительной

Диапазон измерения

погрешности измерения температуры, %

температуры, °С

ПТ* класса допуска В**

ПТ класса допуска А

3 - 10

не более ± 0,4 °С

10 - 20

± (4,0 ÷ 2,5)

± (2,0 ÷ 1,5)

20 - 30

± (2,5 ÷ 2,0)

± (1,5 ÷ 1,0)

более 30

± (2,0 ÷ 0,7)

± (1,0 ÷ 0,5)

* - ПТ - преобразователь температуры

** - класс допуска в соответствии с ГОСТ6651

1.3.2. Относительные погрешности теплосчетчика при измерении, индикации,

регистрации, хранении и передаче результатов измерений объема (массы), среднего

объемного (массового) расхода теплоносителя, тепловой энергии и тепловой мощ-

ности не превышают значений, приведенных в табл.3.

Таблица 3

Пределы допускаемой относительной погрешности измерения

Диапазон

тепловой мощности и тепловой энергии, %

температур,

расхода

в системе без расходо-

в системе с расходова-

в трубопроводе

разности

и кол-ва

вания теплоносителя

нием теплоносителя

температур,

теплоноси-

ПТ клас-

ПТ клас-

подобранные ПТ с разностью характеристик

°С

теля, %

са допус-

са допус-

0,1 °С

0,05 °С

0,1 °С

0,05 °С

ка В

ка А

3 - 10

-

-

± 6,0

± 4,0

-

± 6,0

10 - 20

± 6,0

± 4,0

± 3,5

± 3,0

± 6,0

± 5,0

20 - 40

± 2,0

± 4,0

± 3,5

40 - 90

± 3,5

± 3,0

± 3,0

± 2,5

± 5,0

± 4,0

более 90

± 3,0

± 2,5

3 - 10

-

± 6,0

± 5,0

± 3,0

± 6,0

± 5,0

10 - 20

± 5,0

± 3,0

± 2,5

± 2,0

± 5,0

± 4,0

20 - 40

± 1,0

± 3,5

± 2,5

40 - 90

± 3,0

± 2,0

± 2,0

± 1,5

± 4,0

± 3,0

более 90

± 2,0

± 1,5

1.3.3. Пределы допускаемой относительной погрешности теплосчетчика при

измерении, индикации, регистрации, хранении и передаче измеренных значений

времени наработки, простоя и нештатных ситуаций не превышают ± 0,1 %.

8

1.4. Состав

Состав ТСч при поставке - в соответствии с табл.4.

Таблица 4

Наименование и условные обозначения

Кол-во

Примечание

1. Тепловычислитель

1

2. Расходомер

1 … 3

Примечание 1

3. Преобразователь температуры

2 … 3

Примечание 2

4. Модем

1

По заказу

5. Архивный считыватель АСДВ-020

1

По заказу

6. Комплект монтажный

1

Примечание 3

7. Эксплуатационная документация в составе:

1

Примечание 4

- паспорт В20.00-00.00-30 ПС

- руководство по эксплуатации В20.00-00.00-30 РЭ

- инструкция по монтажу В20.00-00.00-30 ИМ

- методика поверки В20.00-00.00 И1

- ЭД на составные части ТСч

8. Программное обеспечение пользователя

1

Примечание 5

ПРИМЕЧАНИЯ.

1. Тип и количество расходомеров - в соответствии с заказом. Типовая по-

ставка - электромагнитные расходомеры «ВЗЛЕТ ЭР» исполнения ЭРСВ-410 тре-

буемого типоразмера. Рекомендуемые значения констант преобразования для расхо-

домеров «ВЗЛЕТ ЭР» приведены в Приложении Г.

2. Тип преобразователей температуры - в соответствии с заказом. Типовая по-

ставка

- комплект термопреобразователей сопротивления платиновых

«ВЗЛЕТ

ТПС» или КТПТР-05 фирмы «ТЕРМИКО» требуемого типоразмера.

3. Состав - в соответствии с заказом. В комплект могут входить:

- кабели связи ТВ с ПР и/или преобразователем температуры (ПТ); длина ка-

белей по заказу из типоряда: 6, 12, 20, 30, 40, 70,100, 150, 200 м;

- присоединительная и установочная арматура для монтажа составных частей

ТСч на объекте.

4. ЭД на составные части теплосчетчика (за исключением паспорта) поставля-

ется в одном экземпляре на каждый комплект ТСч.

5. Поставляется по заказу. Для ТСРВ-030 может поставляться следующее про-

граммное обеспечение (ПО):

- «Монитор ТСРВ-030 63.01.01.ХХ» - инструментальная программа для кон-

фигурирования прибора, ввода числовых значений параметров функционирования,

просмотра текущих значений измеряемых параметров, выполнения других операций

обмена данными между персональным компьютером (ПК) и ТСч;

- программный комплекс «Взлет СП» - для автоматизации сбора данных, соз-

дания и ведения баз данных, подготовки отчетов;

- «ВЗЛЕТ СЕРВЕР СВЯЗИ» - для обеспечения динамического обмена данны-

ми между ПК и ТСч (вспомогательная программа, поставляется бесплатно при зака-

зе одного из вышеперечисленного ПО).

9

ПО «Отчет ТСРВ-030» для подготовки отчета о потреблении тепловой энер-

гии и теплоносителя на основании данных одиночного прибора размещено на сайте

фирмы http:. Там же приведены сведения обо всем поставляемом

ПО.

6. Требуемый комплект поставки ТСч, комплекта монтажного, дополнитель-

ного оборудования и ПО указывается в «Карте заказа».

1.5. Устройство и работа

1.5.1. Структурная схема теплосчетчика

Энергонезависимый теплосчетчик «ВЗЛЕТ ТСР» представляет собой единый

комплекс, который может выполнять учет и регистрацию параметров и количества

теплоносителя и тепловой энергии в теплосистемах различной конфигурации.

Принцип действия теплосчетчика основан на измерении первичных парамет-

ров теплоносителя с помощью датчиков расхода и температуры и обработке резуль-

татов измерений с учетом заданных значений давления в соответствии с выбранным

алгоритмом. Структурная схема теплосчетчика приведена на рис.1.

Теплосчетчик-регистратор "ВЗЛЕТ ТСР"

Тепловычислитель ТСРВ-030

Архивный

считыватель

Индикатор

Модем

Клавиатура

RS-232

КПТ

ПК

Плата измерителя

ПТ1

Адаптер

принтера

ПТ2

Принтер

ПТ3

ПР1

ПР2

ПР3

КПТ - комплект преобразователей температуры; ПТ, ПР - преобразователь темпе-

ратуры, расхода; ПК - персональный компьютер.

Рис. 1. Структура теплосчетчика в полной комплектации.

11

ПР1

ПР2

ПР3

ПТ1

ПТ2

ПТ3

Точки измерения

Измерение

k = 1, 2, 3

Q_Vk

t_k

Каналы расчетные

Вычисление

n = 0, 1, 2, 3

Q_{m i дог}

ρ_n = f(t_n, P_n)

t_{чаc i}

h_n = f(t_n, P_n)

t_{сут i}

t_{n дог}

Q_{m i} = Q_{v i} ⋅ ρ_i

t_{мес i}

T

V_i = ∫ Q_{v i} ⋅ dT

i = 1, 2, 3

P

n дог

0

T

m_i = ∫ Q_m

⋅ dT

i

0

Теплосистема

Вычисление

Учет

W1, W2, W3

Т_нар

E1, E2, Е3

Т_пр

Т_нс 1(2,...,5)

где Q_{m i дог}, t_{n дог}, Р_{n дог} - договорные значения параметров;

i, n - индекс принадлежности параметра к соответствующему расчетному ка-

налу.

Рис. 2. Структура основных измерений и расчетов в ТСч.

12

Определения используемых понятий.

«Точка измерения» - трубопровод, в котором размещается ПР и/или ПТ. ТСч

имеет возможность обеспечивать работу по 3-м точкам измерения.

В теплосчетчике точка измерения характеризуется измеренными значениями

первичных параметров, а также набором и свойствами используемых датчиков. По-

рядковый номер «точки» (k = 1, 2, 3) служит индексом для обозначения параметра.

«Канал расчетный» - это совокупность данных о параметрах теплоносителя

в отдельной ветви теплосистемы, рассчитанных на основании измеренных и/или до-

говорных значений первичных параметров и используемых в расчете результирую-

щих параметров теплосистемы. ТСч имеет 4 «канала», где 3 «канала» (n = 1, 2, 3)

определены количеством точек измерения, а в 4-ом «канале» (n = 0) могут быть за-

даны договорные параметры источника холодной воды.

Под «Теплосистемой» подразумевается функционально законченная система

теплопотребления (теплоснабжения), включающая в общем случае подающий (под-

водящий) и обратный (отводящий) трубопроводы. В качестве исходных данных для

расчета параметров теплосистемы используются расчетные данные «каналов».

Перечень параметров, определяемых и индицируемых в теплосчетчике,

их

обозначения и размерности приведены в табл.5.

Таблица 5

Параметр

Обозначение

Тепловая энергия нарастающим итогом [ГДж, Гкал]

W1 (2, 3)

Масса теплоносителя нарастающим итогом [т]

m1 (2, 3)

Объем нарастающим итогом [м³]

V1 (2, 3)

Температура [°С]

tхв, t1 (2, 3)

Тепловая мощность [ГДж/ч, Гкал/ч]

E1 (2, 3)

Расход массовый [т/ч]

Qm 1 (2, 3)

Расход объемный [м³/ч]

Qv 1 (2, 3)

Частота следования импульсов [Гц]

F1 (2, 3)

Время нарастающим итогом [ч]:

- наработки

Тнар

- простоя

Тпр

- нештатной ситуации

Тнс1 (2, 3, 4, 5)

Энтальпия [кДж/кг]

hхв, h1 (2, 3)

Плотность [кг/м³]

ρхв, ρ1 (2, 3)

Давление абсолютное [МПа]

Рхв, Рдог1 (2, 3)

В зависимости от конфигурации теплосистемы в ТВ задаются алгоритмы рас-

чета тепловой энергии. При этом выбор состава измеряемых и договорных парамет-

ров, необходимых для расчета, выполняется в соответствии с измерительной схе-

мой, т.е. в соответствии с распределением измерительных точек по трубопроводам

контролируемой теплосистемы.

14

X > К + X

Qm; t

0; 1; 2; 3*

<; >

-9999,9904 … +9999,9904

отсутствует знак и второй член; +; ×

* - индексы параметров в левой и правой части формулы не должны совпадать.

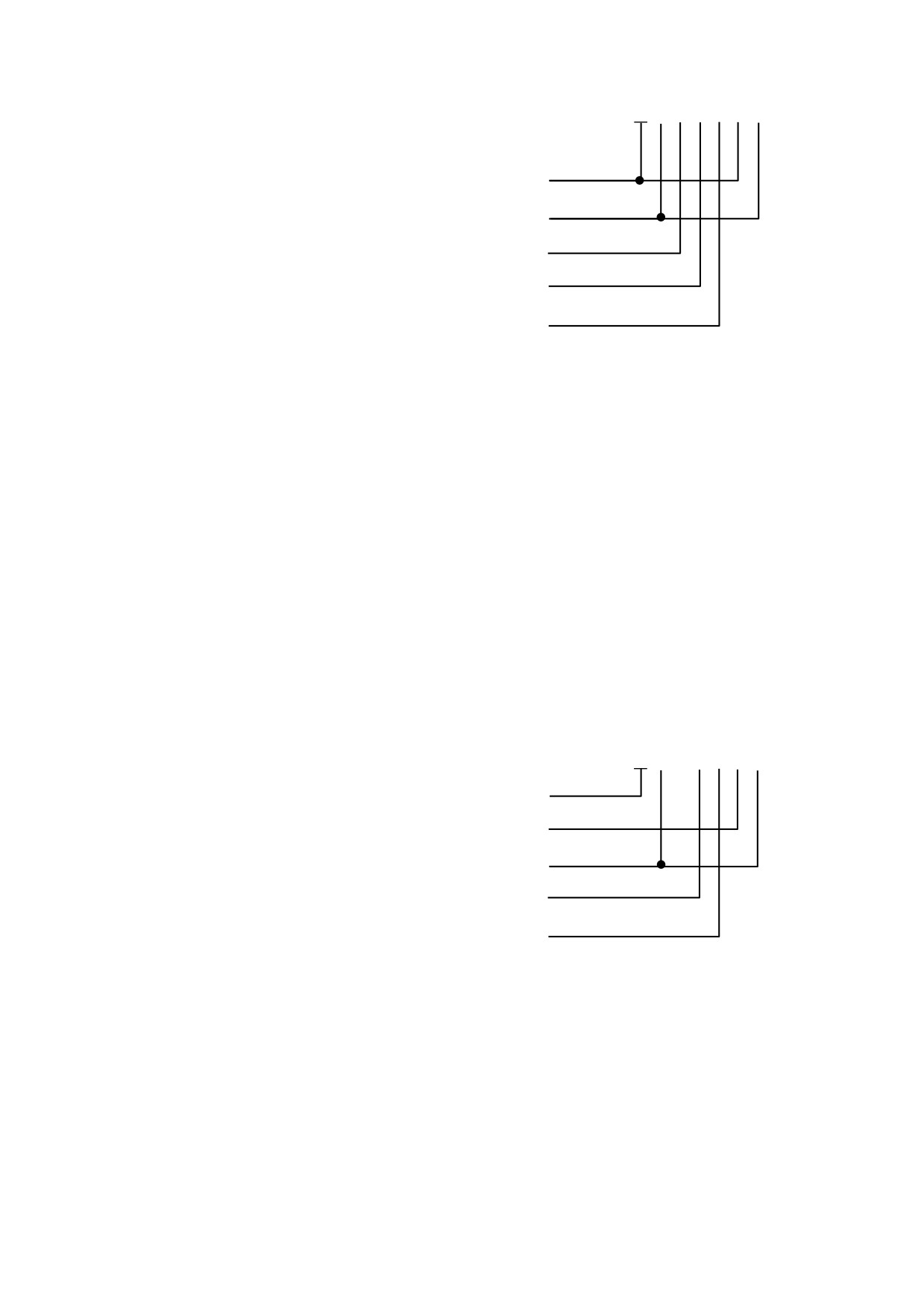

Рис. 3. Структура и условия формирования

критерия оценки нештатной ситуации.

Для случая отсутствия знака и второго члена формулы либо при наличии знака

суммы значение «К» имеет размерность параметра в левой части формулы.

Реакция на наличие нештатной ситуации может задаваться в виде одного или

двух действий:

- присваивания заданному параметру конкретного значения или определенной

зависимости от другого аналогичного параметра в виде формулы, форма и условия

формирования которой приведены на рис.4;

- прекращения/продолжения накопления.

X = К + X

Qm; t; нет присваив*

Qm; t

0; 1; 2; 3**

-9999,9904 … +9999,9904

отсутствует знак и второй член; +; ×

* - остальные компоненты формулы отсутствуют;

** - индексы параметров в левой и правой части формулы не должны совпадать.

Рис. 4. Структура и условия формирования

операции присваивания.

Прекращение/продолжение накопления задается установкой опции «Накоп-

лен. стоп (идет)».

Примеры ввода формул при помощи клавиатуры описаны в части II настояще-

го руководства.

1.5.3. Архивирование и регистрация результатов измерений.

содержание      ..       1      2     ..
