ТЕПЛОСЧЕТЧИК СТ 10 (СТ 10 К-М). РУКОВОДСТВО - часть 2

В вычислителе ВТЭ-1К-М возможно программное переключение на протокол ModBus RTU,

данная функция позволяет интегрировать теплосчетчик в SCADA-систему с поддержкой ModBus.

Сетевой номер отображается на дисплее прибора в виде

n0-00123 для стандартного протокола теплосчетчиков ЗАО «Тепломер» ТМ-стандарт

n1-__ 245 для протокола ModBus RTU

n0, n1 - признак активного протокола ТМ-стандарт и ModBus RTU соответственно.

245 - адрес ModBus устанавливается отдельно в диапазоне от 1 до 247. При обращении к

прибору с адресом 0 команду воспринимают все приборы внутри сети (широковещательная

посылка).

ВНИМАНИЕ! После программирования параметров тепловычислителя следует переставить

джампер «Устª в положение 0.

Назначение контактов клеммника тепловычислителя "ВТЭ-1 К-М" приведено в таблице 13.

Таблица 13.

Номер контакта

Описание контакта

1

Термопреобразователь сопротивления (подающий трубопровод)

2

3

Термопреобразователь сопротивления (обратный трубопровод)

4

5

Счетчик воды на системе отопления - V1

6

7

Счетчик воды на системе отопления или ХВС - V2

8

9

Дополнительный счетчик воды - V3

10

11

Интерфейс RS485 (А)

12

Интерфейс RS485 (В)

13

-

Напряжение питания RS485

14

+

14

13

12

11

10

9

8

7

6

5

4

3

2

1

+

-

-

+

-

+

-

+

А В

Тобр

Тпод

U питания

V₃

V₂

V₁

RS 485

Клеммные соединения

Рис.4. Схема расположения клеммных соединений ВТЭ-1К-М.

2.3.1.3 Режим поверки.

Для входа в режим поверки следует установить джемпер «Пов» в положение 1.

В этом режиме осуществляется индикация всех основных параметров, вызываемых правой

кнопкой тепловычислителя. Но при этом все параметры рассчитываются и индицируются в

отдельном регистре (он автоматически обнуляется при вводе в режим поверки). Кроме этого,

тепловая энергия индицируется с большим разрешением. Расчет параметров производится в той

системе, на которую запрограммирован тепловычислитель.

Не рекомендуется оставлять вычислитель в режиме поверки на длительное время, в связи с

повышенным потреблением и, как результат, снижение срока службы литиевой батарейки.

17

2.3.1.4. Передача данных на персональный компьютер.

Все установки, текущие данные, а также данные архивов тепловычислителя могут быть

переданы на персональный компьютер или другие устройства по последовательному интерфейсу

двумя способами:

1. Через разъем на боковой стенке - интерфейс RS232 (COM порт) - тепловычислителя (см. рис.

5)

- только в модификациях ВТЭ-1К1-М. В этом случае тепловычислитель подключается к

компьютеру с помощью специального опторазвязанного переходника КВТЭ и нуль-модемного

кабеля, которые поставляются по отдельному заказу.

В случае отсутствия у компьютера (ноутбука) интерфейса RS232, рекомендуется использовать

конвертор USB-COM.

2. Через выделенную линию - интерфейс RS485 - только в модификациях ВТЭ-1К2-М при

использовании тепловычислителей в сети дистанционного сбора информации. При этом большое

количество тепловычислителей может быть с помощью одного 4-проводного кабеля объединено в

общую сеть. Кабель подключается к тепловычислителю через клеммный соединитель (см. рис. 4).

Перед монтажом приборов в систему дистанционного сбора информации настоятельно

рекомендуется получить дополнительную информацию в службе технической поддержки

ЗАО «Тепломерª.

Данные с тепловычислителя могут быть считаны с помощью программы ПО-ВТЭ,

поставляемой в комплекте с кабелем КВТЭ или по отдельному заказу, а также доступной на сайтах

www.teplomer.net и www.teplovodomer.ru.

3 Техническое обслуживание теплосчетчика.

3.1 Общие положения.

Во время эксплуатации теплосчетчик не нуждается в особом уходе и регулировке. При

правильном монтаже и эксплуатации может работать в течение многих лет без поломок.

Обслуживание основано на снятии показаний, проверке правильности соединения и состояния

электрических проводов.

3.2 Техническое обслуживание составных частей теплосчетчика.

3.2.1 Коды ошибок.

Во время эксплуатации тепловычислитель ВТЭ-1К-М сам указывает на индикаторе с помощью

кода неисправностей, в каком из узлов теплосчетчика или его подключениях появилась

неисправность.

При наличии эксплуатационных нарушений на индикаторе постоянно индицируется спец.

символ «Err», сам код ошибки можно просмотреть, нажимая правую кнопку тепловычислителя до

появления соответствующего параметра (см. табл. 9). Перечень возможных неисправностей указан

в таблице 14.

При наличии одновременно нескольких ошибок, соответствующие коды ошибок суммируются

для отображения на индикаторе.

3.2.2 Техническое обслуживание первичных преобразователей.

Техническое обслуживание первичных преобразователей производится в соответствии с

руководством по эксплуатации соответствующего типа счетчиков.

Таблица 14.

Обозначение

Описание ошибки

ошибки

Отсутствие расхода по счетчику воды, используемому для расчета тепловой

Err 001

энергии свыше 48 часов при разнице температур больше 20 °С (только для

закрытых систем).

Температура первого или второго термопреобразователя меньше 0 или

Err 002

больше 150 °С (прекращается расчет тепловой энергии).

Обратное подключение термопреобразователей сопротивления (прекращается

Err 004

расчет тепловой энергии).

Err 008

Ошибка системы измерения температур.

18

Err 016

Счетчик часов наработки превысил 4,5 года.

Err 032

Необходимость замены батареи питания.

Err 064

Ошибка памяти EEPROM.

Err 128

Энергия в открытой системе отрицательна.

В случае невозможности устранить возникшую неполадку, необходимо обратиться на

предприятие-изготовитель.

Все операции может выполнять только квалифицированный персонал.

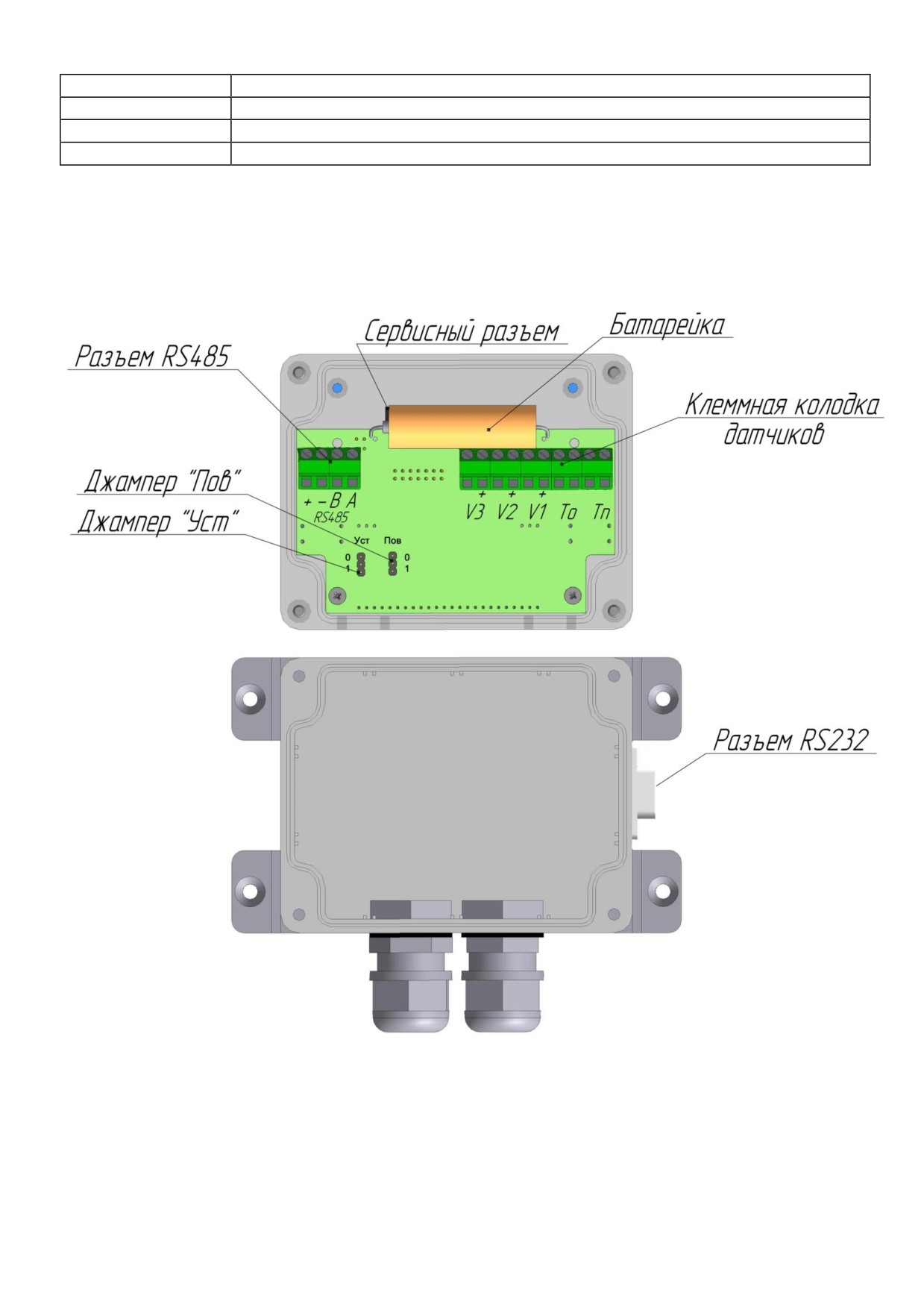

Рис.5. Вид тепловычислителя с откинутой верхней крышкой.

3.3 Поверка теплосчетчика.

При выпуске из производства все теплосчётчики подвергаются первичной поверке.

Периодической поверке подвергаются теплосчётчики, находящиеся в эксплуатации.

Составные части теплосчётчиков подвергают поверке отдельно с периодичностью,

установленной для функциональных блоков.
