ТЕПЛОСЧЕТЧИК СТ 10 (СТ 10 К-М). РУКОВОДСТВО - часть 1

Настоящее руководство по эксплуатации

(в дальнейшем РЭ) является документом,

удостоверяющим гарантированные изготовителем основные параметры и технические

характеристики теплосчетчика СТ 10 с вычислителем тепловой энергии ВТЭ-1К-М. Кроме того, РЭ

позволяет ознакомиться с его составом, устройством и принципом работы, работой

функциональных блоков теплосчетчика, а также устанавливает правила эксплуатации в выбранном

режиме измерения.

Перед началом работы необходимо внимательно ознакомиться с настоящим РЭ.

Перед началом эксплуатации теплосчетчика или при поступлении его на хранение следует

проверить комплектность поставки, осмотреть все составные части теплосчетчика, проверить

сохранность и сроки действия пломб.

В случае передачи теплосчетчика на другое предприятие или в другие подразделения для

эксплуатации или ремонта, его РЭ подлежит передаче вместе с прибором.

1 Описание и работа.

1.1 Описание и работа теплосчетчика.

1.1.1 Назначение теплосчетчика.

Теплосчетчик СТ 10 (в дальнейшем теплосчетчик) предназначен для измерения и учета

тепловой энергии (количества теплоты), параметров и расхода (объема) теплоносителя в системах

теплоснабжения.

1.1.2 Характеристики теплосчетчика.

Теплосчетчик производит:

- вычисление и индикацию тепловой энергии, ГКал;

- измерение и индикацию объема теплоносителя в подающем и/или обратном трубопроводах, а

также от дополнительных счетчиков, м³;

- измерение и индикацию температуры и разности температур в подающем и обратном

трубопроводах, °С;

- измерение и индикацию времени работы теплосчетчика, ч;

- периодическое фиксирование параметров во внутренней энергетически независимой памяти;

- передачу данных по интерфейсу RS232 или RS485.

Условия эксплуатации теплосчетчика:

- температура окружающего воздуха, С

- от + 5 до + 50;

- относительная влажность, %

- от 30 до 80;

- атмосферное давление, кПа

- от 84 до 106,7.

Характеристики теплосчетчика указаны в таблице 1.

Таблица 1.

Теплоноситель

Вода по СНиП 2.04.07-86

Диапазон температур теплоносителя (t), °С

1-150 *

Диапазон разности температур теплоносителя, °С

3-145 *

Давление воды не более, МПа

1,6

Напряжение питания литиевой батареи, В

3,65

Работоспособность от одной батареи, лет

5

Условный диаметр счетчика, мм

15250

Диапазон измерения расхода, м³/ч

0,012  1200

Класс точности при измерении тепловой энергии по

Класс С

ГОСТ Р 51649-2000 при ∆t _н = 3 °С

Пределы допускаемой относительной погрешности при

измерении объема (QtQ Qmax), %

2

Пределы допускаемой абсолютной погрешности теплосчетчика

1,2

при измерении температуры теплоносителя, °С

Средний срок службы не менее, лет

12

3

* - в зависимости от диапазона температур теплоносителя могут быть применены различные

типы первичных преобразователей расхода.

Теплосчетчик относится к восстанавливаемым, ремонтируемым, многофункциональным

изделиям.

Теплосчетчик изготовлен в соответствии с техническими условиями ТУ 4218-016-18151455-2006.

1.1.3 Состав теплосчетчика.

 первичные преобразователи расхода (расходомеры-счетчики), имеющие импульсный выход;

 тепловычислитель ВТЭ-1К-М (в дальнейшем тепловычислитель);

 термопреобразователи сопротивления;

Теплосчетчики, в зависимости от типов преобразователей, имеют модели, указанные в таблице 2.

Таблица 2.

Тип первичного преобразователя

Модель

Объема

№ в

Температуры

(расхода)

Госреестре

Тахометрический

СТ 10-Т1

ВСТ

23647-02

СТ 10-Т2

ВСТН

26405-04

СТ 10-Т3

ЕТНI

13667-96

Комплект

термопреобразователей

СТ 10-Т4

МТНI

13668-96

сопротивления с

СТ 10-Т5

ТЭМ 211

24357-03

характеристиками Pt 500 по

СТ 10-Т6

ТЭМ 212

24357-03

ГОСТ6651-94

Ультразвуковой

ULTRAHEAT

СТ 10-У1

22912-02

2WR

Электромагнитный

СТ 10-Э1

ВСЭ

32075-06

СТ 10-Э2

МастерФлоу

31001-06

Тепловычислитель применяется в комплекте с термопреобразователями сопротивления,

измеряющими температуру теплоносителя и температуру в дополнительном трубопроводе, а также

разность температур теплоносителей.

Тепловычислитель ВТЭ-1К-М имеет следующее обозначение:

ВТЭ - 1К

-М

1

2

Позиция 1 - выход данных:

1 - RS232

2 - RS485

Позиция 2 - модифицированная версия тепловычислителя

(Пример записи: ВТЭ-1К2-М)

Примечание: в модификациях с передачей данных через интерфейс RS232 тепловычислитель

подключается к компьютеру через переходник КВТЭ и нуль-модемный кабель, заказываемые

отдельно.

При заказе теплосчетчика должно быть указано:

- условное обозначение теплосчетчика и номер ТУ;

- условное обозначение счётчиков, расходомеров-счетчиков;

- количество термопреобразователей.

4

Тепловычислитель может использоваться в различных конфигурациях, которые могут быть

установлены заказчиком либо вручную, при монтаже тепловычислителя на объекте, либо с

помощью компьютерного программного обеспечения ВТЭ ИЛА, доступного на сайтах

www.teplomer.net и www.teplovodomer.ru.

При компьютерном программировании

тепловычислителя ВТЭ-1К1-М, он подключается к ПК с помощью переходника КВТЭ и нуль-

модемного кабеля, поставляемых по отдельному заказу. Также тепловычислитель может быть

запрограммирован специалистами предприятия-изготовителя по заказу Покупателя.

При этом Покупателем должны быть дополнительно указаны:

-

тип системы теплоснабжения;

-

температура холодной воды в случае использования теплосчетчика в открытой системе

теплоснабжения;

-

цена выходных импульсов счетчиков воды (значения веса импульса приведены в таблице 3);

-

расположение на прямом или обратном трубопроводе в случае использования

теплосчетчика в закрытых системах теплоснабжения;

Таблица 3.

Обозначение

Значение импульса

1

1;10;100;1000

2

1;10;100;1000

3

1;10;100;1000

Пример записи теплосчетчика при его заказе:

СТ 10 Т1 ТУ 4218-016-18151455-2006

- ВТЭ-1К2-М

- Счетчик воды ВСТ 25 *, цена импульса 10 л. ТУ 4213-200-18151455-2001

- Термопреобразователи Pt-500 (комплект 2 шт.). ТУ 4213-900-03215076-99

* - в обозначении счетчика воды цифра, указанная после его типа, соответствует условному

диаметру данного счетчика.

Комплектность поставки теплосчетчика должна соответствовать таблице 4.

Таблица 4.

Наименование

Обозначение

Количество

Составные части, поставка которых не оговаривается заказом

Теплосчетчик СТ10. Руководство по

РЭ 4218-016-18151455-2006

1

эксплуатации (модификация СТ 10 К).

Теплосчетчик СТ10. Паспорт

ПС 4218-016-18151455-2006

1

Вычислитель тепловой энергии ВТЭ-1

1

Вычислитель тепловой энергии. Паспорт

ПС 4218-016-18151455-2006

1

Составные части, поставка которых оговаривается заказом

Первичный преобразователь (согл. табл. 2)

Термопреобразователи сопротивления Рt 500

Согласно технической

Программное обеспечение (ПО)

Согласно

документации на составную

Переходник КВТЭ с нуль-модемным кабелем

заказу

часть.

Эксплуатационная документация на

составные части

5

1.1.4 Устройство и работа теплосчетчика.

Принцип работы теплосчетчика состоит в измерении расхода (объема) водосчетчиками, а также

температур теплоносителя термопреобразователями в подающем и (или) обратном трубопроводах

систем теплоснабжения, и последующем определении тепловой энергии, объема и других

параметров теплоносителя путем обработки результатов измерений вычислителем.

В зависимости от заказа выбирается тип вычислителя, а также количество счетчиков и

термопреобразователей, обеспечивающих определение теплосчетчиком всех требуемых

параметров. Вычислители имеют автономное питание от литиевой батареи.

1.1.5 Средства измерения, инструмент и принадлежности.

При монтаже первичных преобразователей применяется инструмент и оборудование, указанное

в РЭ на них.

1.1.6 Маркировка и пломбирование.

Номер теплосчетчика совпадает с номером, указанным при маркировке тепловычислителя.

Маркировка и пломбирование функциональных блоков теплосчетчика - см. раздел 1.2.

1.1.7 Упаковка.

Упаковка каждого функционального блока теплосчетчика указана в разделе 1.2. Хранение

теплосчетчиков в упаковке должно соответствовать условиям хранения 3 ГОСТ 15150-69.

1.2 Описание работы составных частей теплосчетчика.

1.2.1 Общие сведения.

Для измерения объема и расхода теплоносителя в составе теплосчетчика применяются

первичные преобразователи в соответствии с таблицей 2; для вычисления и индикации тепловой

энергии, объема теплоносителя, измерения и индикации температур теплоносителя, а также

разности температур теплоносителя применяется тепловычислитель ВТЭ-1К-М в комплекте с

термопреобразователями сопротивления Pt 500.

1.2.2 Первичные преобразователи.

1.2.2.1 Описание.

Конструкция и принцип действия первичных преобразователей объема (расхода), маркировка,

пломбирование, упаковка подробно приведены в прилагаемой к ним эксплуатационной

документации.

Условные обозначения и параметры первичных преобразователей расхода (объема) указаны в

таблице 5.

Таблица 5.

Тип первичного

Условный

Диапазон измерения

Максимальная рабочая

преобразователя

диаметр,

расхода, м³/ч

температура, С

расхода

Ду, мм

ВСТ

15 -250

0,012-1200

150

ВСТН

40 -250

0,7 -1000

150

ЕТНI

15-150

0,03-30

150

МТНI

15-150

0,03-30

150

ТЭМ 211

15-50

0,03-30

150

ТЭМ 212

15-50

0,03-30

150

UFM 001

50-200

1.3-1360

80

ULTRAHEAT 2WR

20-100

1,2-120

130

ВСЭ

15-300

0,02-2500

150

МастерФлоу

15-150

0,006-750

150

Измеряемая среда:

- вода с температурой, указанной для каждого типа счетчиков

соответственно в таблице 5.

6

1.2.3 Вычислитель тепловой энергии ВТЭ-1К-М.

1.2.3.1 Описание.

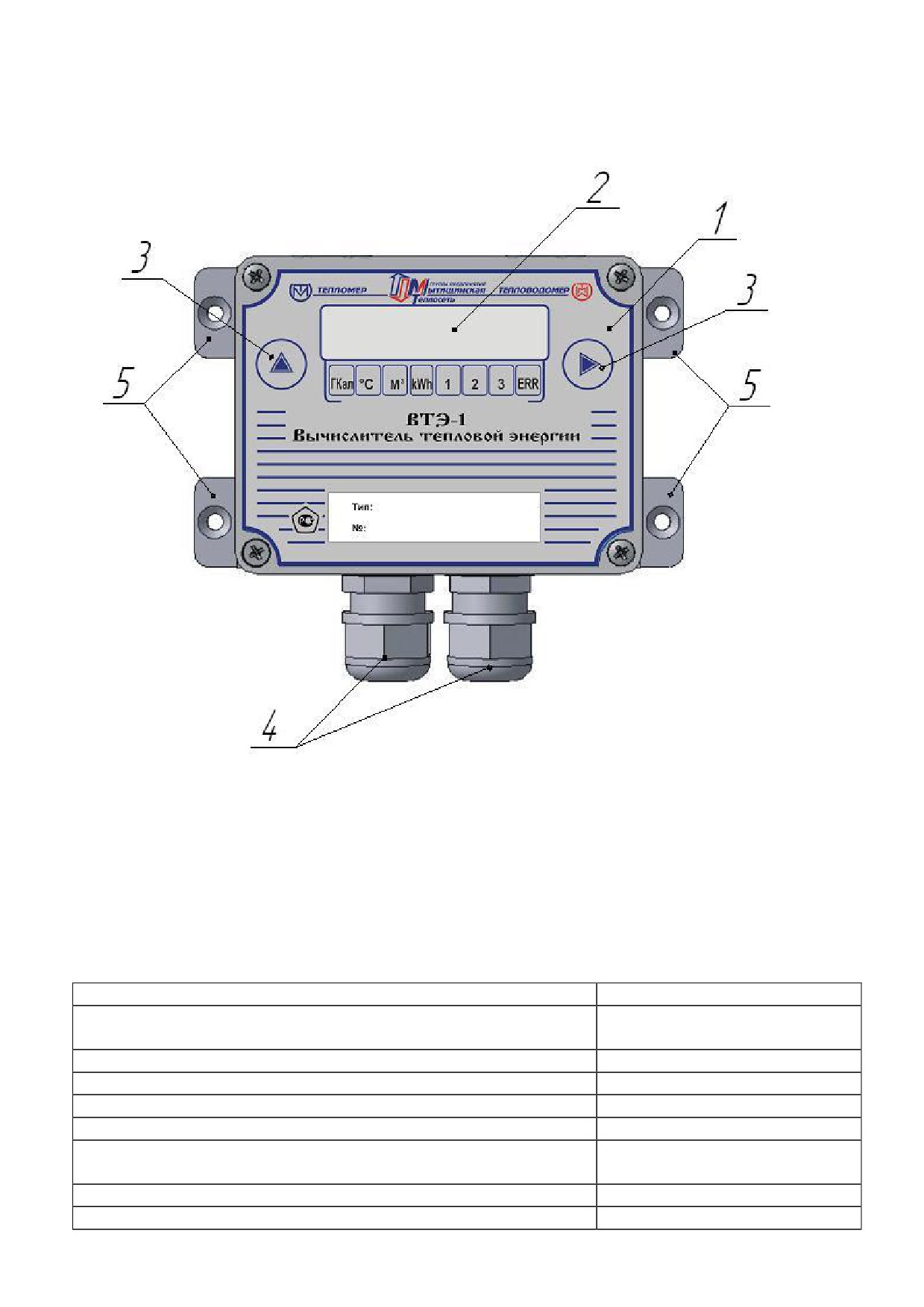

Внешний вид тепловычислителя, расположение органов управления и элементов крепления

представлены на рис.1.

Рис. 1. Внешний вид и конструкция тепловычислителя ВТЭ-1.

Обозначения:

1 -Корпус вычислителя

4 - Гермовводы

2 -ЖК-индикатор

5 - Проушины для крепления к стене

3 -Кнопки управления

Технические характеристики тепловычислителя в комплекте с термопреобразователями указаны

в таблице 6.

Таблица 6.

Измеряемая величина - тепловая энергия

Gcal

Количество значащих цифр на индикаторе отсчетного

8

устройства

Цена единицы младшего разряда по температуре воды, ºС

0,01

Цена единицы младшего разряда по разности температур, ºС

0,01

Цена импульса, л/имп.

1, 10, 100, 1000

Шаг изменения цены импульса, л/имп.

×10

Цена единицы младшего разряда по объему теплоносителя

0,001 - 1

(воды), м³

Цена единицы младшего разряда по тепловой энергии, Гкал:

0,01

Диапазон измерения времени работы, час

от 0 до 99999

7

Предел

допускаемой

относительной

погрешности

вычислителя при измерении тепловой энергии в указанных

диапазонах разности температур, %

3 ºС ” Δt < 20 ºС

1

20 ºС ” Δt ” 150 ºС

0,5

Предел допускаемой абсолютной погрешности вычислителя

при измерении температуры, ºC

0,3

Диапазон измерения температур, ºС

1÷150

Диапазон измерения разности температур, ºС

3-145

Вес вычислителя, кг

0,5±0,01

Габаритные размеры, мм

90×115×55

Напряжение питания литиевой батареи, В

3,6

Степень защиты корпуса от пыли и влаги

IP 65

Условия эксплуатации:

- температура окружающего воздуха, ºС

+5 ÷ +50

- относительная влажность воздуха не более, %

80

- атмосферное давление, кПа

84 ÷ 106,7

Условия хранения соответствуют

ГОСТ 15150-69

Пределы допускаемой абсолютной погрешности термопреобразователей при измерении

температуры (t) соответствуют классу В по ГОСТ 6651-94.

1.2.3.2 Устройство и работа тепловычислителя ВТЭ-1К-М.

Электронный индикаторный вычислитель тепловой энергии ВТЭ-1К-М предназначен для

использования в закрытых и открытых системах отопления и водоснабжения, в т. ч. открытых

тупиковых (система ГВС квартир).

Тепловычислитель с помощью термопреобразователей измеряет температуру теплоносителя в

подающем и обратном трубопроводе и получает со счетчика, установленного на подающем и/или

обратном трубопроводе, сигнал, являющийся функцией объема воды, на основании чего определяет

тепловую энергию для закрытых (открытых) систем теплоснабжения. В тупиковых открытых

системах, в отличие от прочих систем, тепловычислитель используется с одним

термопреобразователем сопротивления (при этом в тепловычислителе на месте входа сигнала от

второго термопреобразователя должна быть установлена перемычка).

Все тепловычислители снабжены таймером реального времени, календарем и встроенной

памятью EEPROM. Встроенная постоянная память EEPROM служит для поддержания расчетных

значений тепловой энергии, объема теплоносителя, часов работы, числа, месяца и года в случае

возможного разряда литиевой батареи, а также для хранения архивных данных по

теплопотреблению. Архивация данных производится по часам с глубиной архива 1024 ч. и по

суткам - за последние 128 суток. Данные в EEPROM обновляются ежечасно. Время хранения

данных в EEPROM, при отключении питания, 5 лет. После восстановления питания по числу,

месяцу и году можно определить, когда произошло отключение питания.

Тепловычислитель ВТЭ-1К1-М обладает встроенным интерфейсом RS232, что дает

возможность снимать архивные данные с тепловычислителя непосредственно на компьютер через

переходник КВТЭ с помощью программы ВТЭ ИЛА, доступной на сайтах www.teplomer.net и

www.teplovodomer.ru.

Тепловычислитель ВТЭ-1К2-М обладает встроенным интерфейсом RS485, что позволяет

объединять приборы в единую сеть для организации системы дистанционного сбора информации.

Тепловычислитель имеет автономное питание от литиевой батареи, позволяющей обеспечить

работу прибора без замены элемента питания до 5 лет.

Программируемые параметры тепловычислителя:

1. Дата.

2. Время.

3. Вес импульса первого счетчика воды.

8

Консервация термопреобразователей проводится в соответствии с ГОСТ 9.014-78 для группы

изделий:

- термопреобразователи

- III

- I; варианты защиты

- ВЗ-10; варианты внутренней

упаковки: - ВУ-6.

2 Использование по назначению.

2.1 Эксплуатационные ограничения.

Монтаж тепловычислителя теплосчетчика должен производится в закрытых отапливаемых

помещениях с температурой окружающего воздуха от + 5 °С до + 50 °С и относительной влажности

до 80 %.

Ограничения по монтажу счетчиков воды, расходомеров-счетчиков в их технической

документации.

При эксплуатации необходимо соблюдать следующие основные условия, обеспечивающие

нормальную работу теплосчетчика:

- количество воды за месяц, расходуемое на объекты, не должно превышать значений,

установленных в РЭ счетчиков (расходомеров-счётчиков);

- эксплуатация счетчика на максимальном расходе допускается не более 1 ч в сутки;

- в процессе эксплуатации не допускается превышение максимальной температуры воды

(150 °С).

2.2 Подготовка теплосчетчика к использованию.

2.2.1 Меры безопасности при монтаже теплосчетчика.

Безопасность при монтаже обеспечивается требованиями, указанными в руководстве по

эксплуатации на соответствующие приборы.

2.2.2 Объем и последовательность внешнего осмотра теплосчетчика.

При внешнем осмотре теплосчетчика должно быть установлено:

- соответствие комплектности теплосчетчика, указанной в настоящем РЭ;

- наличие и целостность действующих пломб;

- отсутствие механических повреждений, влияющих на работоспособность составных частей

теплосчетчика и электрических линий связи между ними.

2.2.3 Монтаж теплосчетчика.

Монтаж счетчиков воды, расходомеров-счетчиков, входящих в состав теплосчетчика,

осуществляется в соответствии с руководством по эксплуатации на используемый тип прибора.

2.2.3.1 Монтаж термопреобразователей сопротивления.

Монтаж термопреобразователей сопротивления осуществляется в соответствии с

эксплуатационной документацией на термопреобразователи.

Монтаж термопреобразователей сопротивления осуществляется в защитной гильзе.

Рекомендуемый подбор гильз для термопреобразователей сопротивления в зависимости от

диаметра трубопровода указан в таблице 7.

Таблица 7.

Ду

Условный диаметр трубопровода

мм

15 - 25

32 -80

100 -150

200,250

Длина гильз

L

мм

34

84

134

174

10

1

2 гильза

термопреобразователи прямого

3 патрубок

подключения, L=27,5мм, 75мм.

термопреобразователи для монтажа

в гильзах, L=45мм.

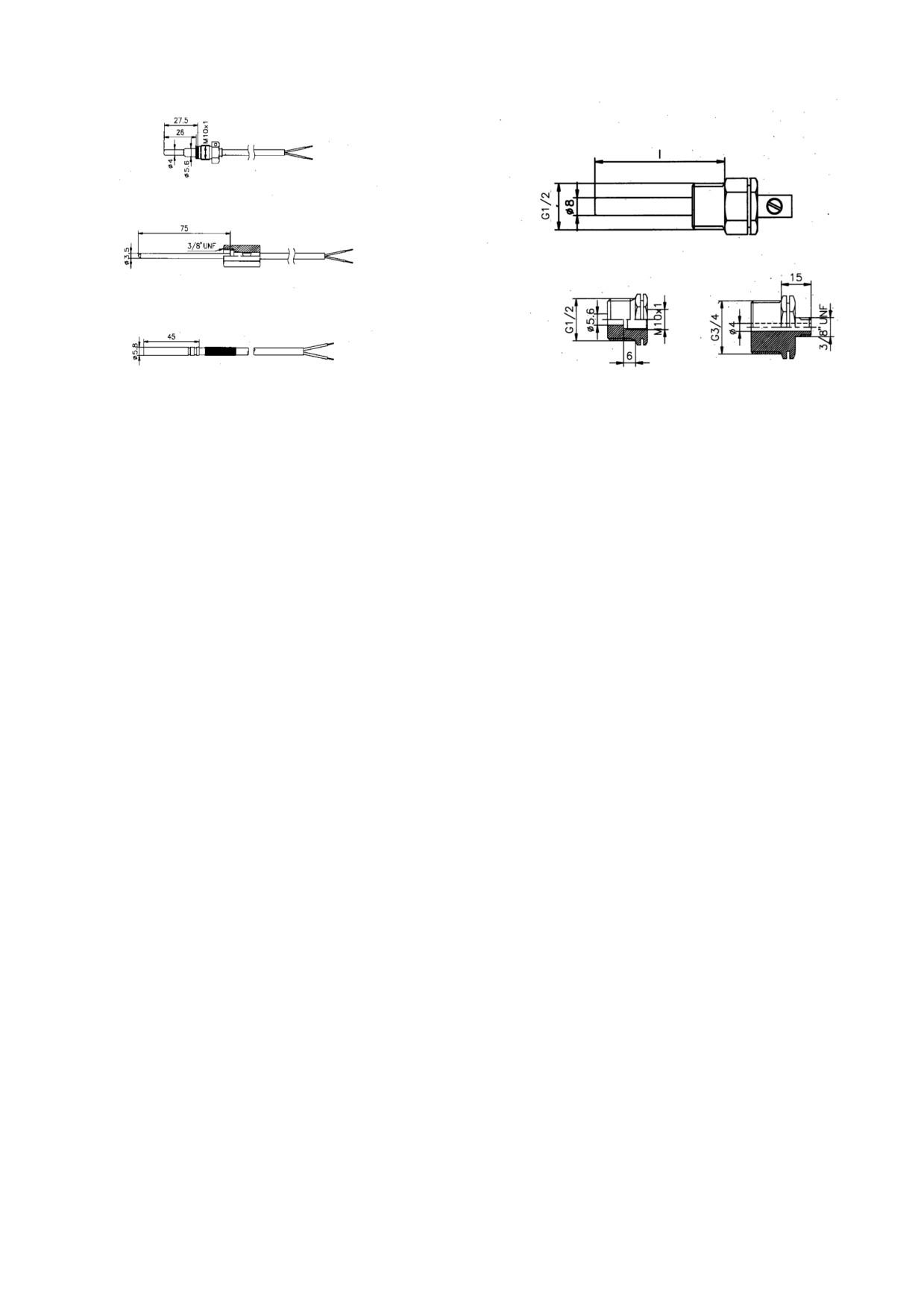

Рис 2. Термопреобразователи сопротивления.

Термопреобразователи сопротивления следует монтировать симметрично к оси трубопровода

(см. рис. 3) идентичным способом как на подающем, так и на обратном трубопроводе (например, в

отводе трубы). Таким образом, исключается внесение дополнительных погрешностей.

Гильзы термопреобразователей сопротивления должны монтироваться в патрубках (см. рис. 2),

привариваемых к трубопроводу, и должны быть расположены на трубопроводе так, чтобы вода

омывала их по всей длине.

Активная часть термопреобразователей сопротивления должна быть расположена по оси

трубопровода. Следует обеспечить достаточно места для замены термопреобразователей

сопротивлений или их гильз.

Термопреобразователи сопротивления непосредственно в присоединителях должны

монтироваться между отсекающими кранами.

Часть отрезка трубопровода в месте монтажа следует изолировать, чтобы исключить

дополнительные погрешности измерения. Изоляция должна быть так сформирована, чтобы был

обеспечен демонтаж термопреобразователей сопротивления (см. рис. 3).

2.2.3.2 Монтаж тепловычислителя типа "ВТЭ-1К-М".

Тепловычислитель предназначен для настенной установки. Он должен располагаться в

удобном для снятия показаний месте. Его можно разместить в защитном щитке (ящике),

закрываемом от доступа посторонних лиц.

Проушины, закрепленные на задней стороне корпуса, позволяют устанавливать

тепловычислитель на плоские поверхности (стены, щиты).

2.2.3.3 Монтаж электрической схемы.

Монтаж электропроводов должен выполняться тщательно, квалифицированным персоналом.

Оба термопреобразователя сопротивления, а также счетчик воды с датчиком импульсов снабжены

двужильными соединительными проводами длиной

2 м. Провода термопреобразователей

сопротивления не могут быть укорочены.

Длина проводов термопреобразователей сопротивления может быть увеличена до 10 м при

условии, что будут использованы удлиняющие провода для пары термопреобразователей с

идентичными характеристиками и одинаковой длины.

Провод герконового датчика импульсов также может удлиняться (провод двужильный 2×0,75).

Провода термопреобразователей сопротивления и датчика импульсов не должны находиться в

непосредственной близости от энергетического кабеля. Расстояние от них до проводов с

напряжением 220 В и более должно составлять не менее 0,3 м. С целью исключения влияния

внешних электромагнитных полей (двигатели, трансформаторы, силовые кабели) следует сохранять

расстояние от этих устройств мощностью больше, чем 200 Вт не менее 2-х метров.

11

а)

б)

в)

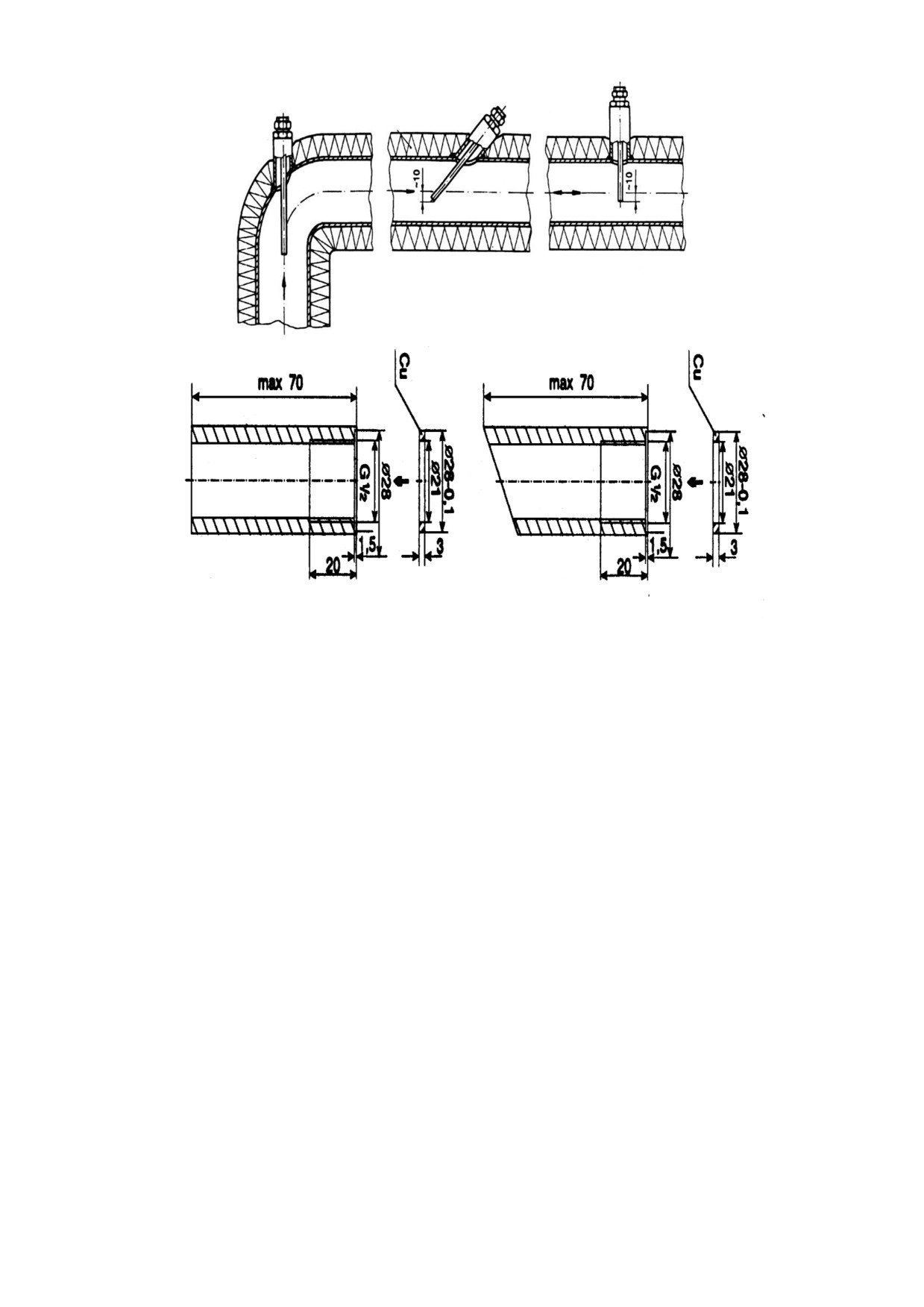

Рис 3. Монтаж термопреобразователей сопротивления.

(а) способы монтажа термопреобразователей сопротивления;

(б) соединительные патрубки преобразователей сопротивления для установки перпендикулярно

к оси трубопровода;

(в) под углом 45 к оси трубопровода.

2.2.4 Правила и порядок проверки теплосчетчика перед эксплуатацией

(опробование).

Перед началом эксплуатации необходимо запрограммировать тепловычислитель либо с

помощью ПК, либо вручную, непосредственно на объекте, где он будет использоваться.

Затем нужно проверить правильность монтажа в соответствии с РЭ на составные части

теплосчетчика.

При опробовании теплосчетчика проверяют функционирование задействованных каналов

измерения расхода, температуры.

Во время введения в действие счетчиков (расходомеров-счётчиков) воды удаление воздуха и

заполнение системы следует выполнять постепенно, не допуская гидравлических ударов, которые

могут вызвать повреждение счетчиков воды.

Теплосчетчик начинает работу с момента окончания всех монтажных операций и начала

циркуляции теплоносителя. Опробование теплосчетчика проводят в рабочих режимах, при которых

измеряемые параметры находятся в пределах диапазонов, указанных в РЭ на теплосчетчик, в

условиях узла учета тепловой энергии. В систему подают теплоноситель и контролируют по

показаниям тепловычислителя значения тепловой энергии, объема, расхода, температуры и

разности температур.

Теплосчетчик считают работоспособным, если выполняются условия работоспособности

каждой его составной части, показания контролируемых параметров расхода, температуры и

разности температур устойчивы и находятся в пределах диапазонов показаний, указанных в РЭ, а

показания значений тепловой энергии и объема увеличиваются в нарастающем порядке.

12

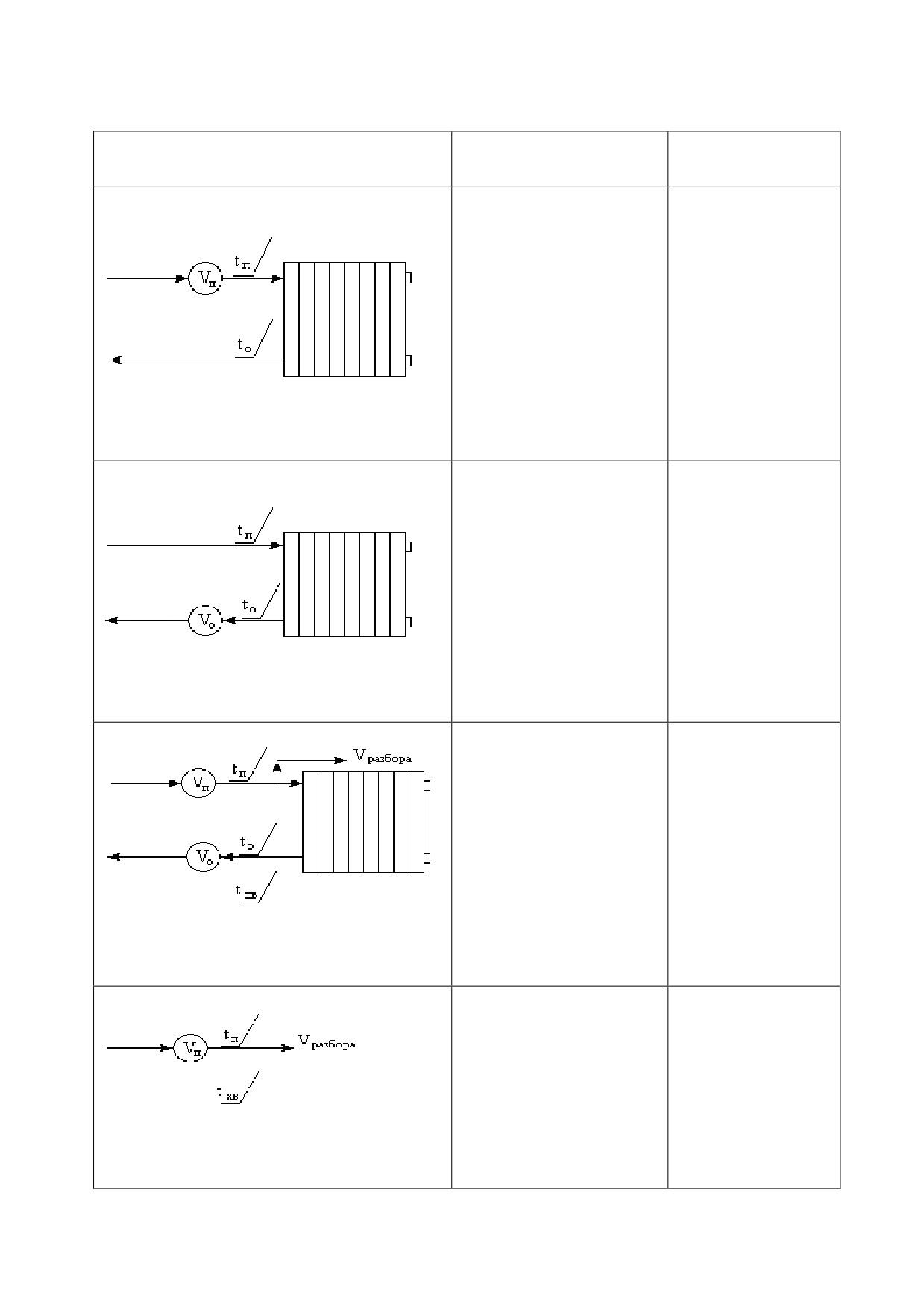

Схемы измерения тепловой энергии тепловычислителем ВТЭ -1К-М представлены в таблице 8.

Таблица 8.

Дополнительные

Схема измерения тепловой энергии

Описание схемы

датчики

1. Закрытая система, расходомер на

Счетчики воды

подающем трубопроводе

V_П - V₁

V₂, V₃

Термопреобразователи

t_П - t₁

t_О - t₂

Формула расчета тепловой энергии:

Q= M_под×(h_под - h_обр);

2. Закрытая система, расходомер на

Для 1-й системы:

обратном трубопроводе

Счетчики воды

V₂, V₃

V_О - V₁

Термопреобразователи

t_П - t₁

t_О - t₂

Формула расчета тепловой энергии:

Q=M_обр×(h₁ - h_обр);

3. Открытая система

Для 1-й системы:

Счетчики воды

V₃

V_П - V₁

V_O - V₂

Термопреобразователи

t_П - t₁

t_О - t₂

Формула расчета тепловой энергии:

Q=M_под×(h_под - h_х) - M_обр×(h_обр - h_x);

4. Тупиковая открытая система

Для 1-й системы:

Счетчики воды

V₂, V₃

V_П - V₁

Термопреобразователи

t_П - t₁

t₂ - перемычка

Формула расчета тепловой энергии:

Q=M_под×(h_под - h_х)

13

2.3 Эксплуатация теплосчетчика.

2.3.1 Общие данные.

Индикация осуществляется в виде цифр и символов непосредственно на цифровых знакоместах

тепловычислителя, и с помощью спецсимволов в виде «V» под цифрами. Обозначения

спецсимволов будут изображены на этикетке тепловычислителя. Слева направо:

-

ГКал; °С; м³; кWh (в данной модификации функция не используется); 1; 2; 3; ERR.

Итого - 8 символов.

Нажатие правой кнопки прибора вызывает следующую индикацию на ЖК-дисплее (см. табл.9).

Таблица 9.

Изображение в цифровых

Спец

знакоместах,

№ п/п

Параметр

символ

( _ ) - незначащие

знакоместа

1.

Тепловая энергия (нарастающим

ГКал

888888.88

итогом)

2.

Температура в подающем трубопроводе

°С

П _ _ 888.88

3.

Температура в обратном трубопроводе

°С

О _ _ 888.88 *

4.

Разность температур

°С

Р _ _ 888.88 *

5.

Объем первого расходомера

м³, 1

8888888.88

6.

Объем второго расходомера

м³, 2

8888888.88

7.

Объем третьего расходомера

м³, 3

8888888.88

8.

Код ошибки

ERR

Err _ _ 888

9.

Сетевой номер и маркер протокола

n8-88888

ModBus RTU

* - отсутствует для тупиковой системы ГВС.

Нажатие левой кнопки прибора вызывает следующую индикацию на ЖК-дисплее (см. табл. 10).

Таблица 10.

Изображение в цифровых

Спец

знакоместах,

№ п/п

Параметр

символ

( _ ) - незначащие

знакоместа

1.

Дата

1_ДД.ММ.ГГ

2.

Время

2_ЧЧ.ММ.СС

3.

Заводской номер

3_ _ 88888 *

4.

Расход по первому расходомеру,

м³/час

4 _ _ _ 88.88

используемому для расчета тепловой

энергии, вычисляется каждую минуту.

Показывается для закрытых и обычных

открытых (не тупиковых) систем. По

видам систем - см. опции

программирования.

5.

Расход по второму расходомеру

м³/час

4 _ _ _ 88.88

(обратный трубопровод),

используемому для расчета тепла.

Показывается только для обычной

открытой системы.

6.

Вес импульса первого счетчика воды

л/имп

5 _ _ _ 8888

7.

Вес импульса второго счетчика воды

л/имп

5 _ _ _ 8888

8.

Вес импульса третьего счетчика воды

л/имп

5 _ _ _ 8888

14

9.

Время работы узла учета

ч

6 _ 888888

10.

Время работы узла учета при наличии

ч

6 _ 888888

ошибки, когда не вычисляется тепловая

энергия (см. коды ошибок)

11.

Комплексный параметр: 8 знакоместо

8 _ _ 88 _ 88

(слева-направо) - температура холодной

воды для расчета тепловой энергии в

открытых системах, 5 знакоместо -

цифровое обозначение типа системы

(см. опции программирования)

* - заводской номер устанавливается только на заводе-изготовителе.

2.3.1.1. Архивация данных.

Используется архивация данных по часам - за 1024 часа, и по суткам - за 128 суток.

Архивируемые параметры представлены в таблице 11.

Таблица 11.

№ п/п

Параметр

Примечание

1.

Тепловая энергия, ГКал

Значение, полученное за

соответствующий период.

2.

Температура в подающем трубопроводе, °С

Средневзвешенное значение за период

3.

Температура в обратном трубопроводе, °С

Средневзвешенное значение за период

4.

Объем по первому расходомеру, м³

Значение, полученное за

соответствующий период.

5.

Объем по второму расходомеру, м³

Значение, полученное за

соответствующий период.

6.

Объем по третьему расходомеру, м³

Значение, полученное за

соответствующий период.

7.

Код ошибки за данный период

8.

Время действия ошибки за данный период.

Для часового архива - в минутах, для

Для

ошибок,

при

которых

архива по месяцам - в часах или днях.

прекращается вычисление тепловой

энергии.

При чтении архивных данных с тепловычислителя ВТЭ-1К-М при помощи программы ВТЭ

ИЛА архив будет иметь тот же вид, что и в модификации ВТЭ-1К. А в столбцах с данными,

которые не индицируются тепловычислителями ВТЭ-1К-М

(объем при температуре больше

установленной, температура ГВС, электроэнергия по тарифам 1 и 2) будут записываться нули.

2.3.1.2. Процедура установки параметров.

Тепловычислитель программируется как со своей клавиатуры вручную, так и с компьютера.

ВНИМАНИЕ! Смена сетевого протокола на ModBus RTU и обратно возможна только при

помощи утилиты, выложенной на сайтах www.teplomer.net, www.teplovodomer.ru и

устанавливаемой как дополнение к стандартной программе ВТЭ ИЛА.

Устанавливаются все параметры, за исключением заводского номера, который может быть

занесен только один раз, при производстве.

Для входа в процедуру установки параметров необходимо установить джампер «Уст» в

положение 1 (см. рис.5).

Установка параметров вручную.

Для входа в режим установки параметров вручную необходимо удерживать обе кнопки

вычислителя в течение 5 секунд нажатыми. При этом на экране будет отображаться надпись

«РУЧН УСТ», а нижняя часть дисплея будет заполняться галочками. По окончании заполнения

экрана галочками, вычислитель переходит в режим ручной установки параметров.

15

В этом режиме изменение параметров производится правой кнопкой «Źª, а левой «▲ª -

переключение между редактируемыми параметрами. Выход из режима редактирования происходит

по окончании пролистывания параметров, при этом на дисплей выводится символ « - », все

изменения сохраняются и прибор переходит в нормальный режим индикации. Если ничего не

нажимать более 50 секунд, произойдет автоматический выход из процедуры установки без

сохранения изменений.

Установка параметров при помощи компьютера.

Установка требуемой конфигурации прибора производится при помощи программы ВТЭ ИЛА

и при установке джампера тепловычислителя «Уст» в положение 1 (см. рис.5).

После соединения ВТЭ-1К-М через интерфейс RS232 или RS485, следует запустить программу

ВТЭ ИЛА. Выбрав требуемые вид и параметры связи на нижней панели программы и нажав кнопку

«Номер/тип» на верхней панели, проверить наличие связи тепловычислителя с компьютером и

посмотреть заводской номер и тип подключенного тепловычислителя. Нажав кнопку «Состояние»

на верхней панели, можно посмотреть состояние прибора в настоящий момент (количество

энергии, температуру в подающем и обратном трубопроводах, набранные объемы, код ошибки).

Нажав кнопку «Архивы» на верхней панели, можно просмотреть суточные, часовые и разностные

архивные данные тепловычислителя. Для смены конфигурации следует нажать кнопку

«Конфигурация» (отобразится конфигурация в данный момент) на верхней панели, изменить в

окошках программы тип системы, веса импульсов, температуру ХВС (только для открытых типов

систем). Далее следует нажать кнопку «Запись ▼», в открывшемся перечне команд, выбрать

«Конфигурация» и подтвердить начало процесса смены конфигурации тепловычислителя.

Для получения более подробной информации о работе с программой ВТЭ ИЛА следует

прочитать руководство по пользованию программой, нажав кнопку «? - Помощь» на верхней

панели программы.

Устанавливаемые параметры и возможные варианты их отображения на ЖК-индикаторе

приборов ВТЭ-К-М представлены в таблице 12.

Таблица 12.

Параметры

Возможные значения и индикация на приборе

1. Дата

1

88.88.88

(число/месяц/год)

2. Время

2

88.88

(ч/мин)

3. Вес импульсов

С 1

1;10;100;1000

счетчиков воды

С 2

1;10;100;1000

С 3

1;10;100;1000

6. Тип системы

TYPE

от 1 до 4

1-закрытая, расходомер на подающем трубопроводе;

2-закрытая, расходомер на обратном трубопроводе

3-открытая обычная (для расчета используются данные с двух

расходомеров и температура холодной воды)

4-тупиковая открытая (термометр обратного трубопровода не

используется, отключена индикация температуры в обратном

трубопроводе).

7. Температура

tc

88 (значение температуры 1-20C с шагом один градус)

холодной воды (для

схем 3 и 4)

8. Сетевой протокол

n8-88888

ModBus RTU

ВНИМАНИЕ! При использовании прибора в открытой системе теплоснабжения, веса

импульсов счетчиков воды, расположенных на прямом и обратном трубопроводах, должны

быть одинаковы!

16

содержание      ..       1      2     ..
