Теплосчетчик СТЭ21 «БЕРИЛЛ». Руководство - часть 2
6 ПОВЕРКА
Поверка теплосчетчика проводится по Методике поверки
4218-001-17331698-2014 МП, утвержденной ФГУП «ВНИИМС».
Межповерочный интервал - 4 года.
По истечении межповерочного интервала теплосчетчик подлежит
обязательной поверке, перед которой, если счетчик эксплуатировался более
8 лет, должна быть заменена батарея питания. Замена производится только
на предприятии-изготовителе.
Поверка теплосчетчика проводится метрологическими центрами
(аккредитованными лабораториями) или изготовителем с оплатой по
утвержденным тарифам.
Комплектование теплосчетчиков
(партии) Методикой поверки
оговаривается при заказе теплосчетчиков или при обращении
к изготовителю. Методика поверки отправляется изготовителем по заказу.
7 УПАКОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ
Теплосчетчик подлежит транспортировке и хранению в упаковке
предприятия-изготовителя. Теплосчетчик допускается транспортировать
на любые расстояния любым видом транспорта.
Условия транспортирования в части воздействия климатических
факторов должны соответствовать: температура воздуха от минус 40 до
плюс 50°C с относительной влажностью 95 % при плюс 35°C.
Хранение теплосчетчиков в упаковке завода-изготовителя должно
соответствовать: температура окружающего воздуха от плюс 5 до плюс
40°C, относительная влажность до 80 % при плюс 25°C.
8 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует соответствие теплосчетчика
указанным в руководстве требованиям при соблюдении условий
транспортирования, хранения, монтажа и эксплуатации.
14
Гарантийный срок эксплуатации — 24 месяца со дня ввода теплосчетчика
в эксплуатацию, но не более 30 месяцев со дня изготовления. Дата ввода
теплосчетчика в эксплуатацию должна быть отмечена в руководстве
и удостоверена подписью и печатью.
Предприятие-изготовитель не принимает претензии по качеству
теплосчетчика во время гарантийного срока эксплуатации в следующих
случаях:
- при несоблюдении потребителем условий транспортирования,
хранения, монтажа и эксплуатации;
- при наличии механических повреждений теплосчетчика;
- при повреждении пломб-наклеек на теплосчетчике;
- при утере руководства на теплосчетчик.
Для замены вышедшего из строя по вине предприятия-изготовителя
теплосчетчика, во время гарантийного срока эксплуатации, обращайтесь
на предприятие-изготовитель.
Для ремонта теплосчетчика по истечении гарантийного срока
эксплуатации обращайтесь в региональный сервисный центр, а при его
отсутствии, на предприятие-изготовитель.
Изготовитель:
ООО «Научно-производственное предприятие «ИТЭЛМА Билдинг Системс»
115230, 1-й Нагатинский проезд, д.10, стр.1
бесплатный телефон 8-800-100-44-24
т. +7 (495) 933-38-97, ф. +7 (495) 933-38-96
email: info@i-bs.ru, www.i-bs.ru
15
9 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Теплосчетчик СТЭ21 «БЕРИЛЛ»
СТЭ 21.15-0,6-Т1
СТЭ 21.15-1,5-Т1
СТЭ 21.20-2,5-Т1
СТЭ 21.15-0,6-Т2
СТЭ 21.15-1,5-Т2
СТЭ 21.20-2,5-Т2
заводской № ____________________________
соответствует
ГОСТ Р ЕН 1334-2011 и техническим условиям
ТУ4218-001-17331698-2014, признан годным и допущен к эксплуатации.
Дата изготовления « ____» ________________20___г.
Контролер ОТК
_____________________
10 СВЕДЕНИЯ О ПОВЕРКЕ
Теплосчетчики СТЭ 21 «БЕРИЛЛ» поверен и на основании результатов
первичной поверки признан годным к применению.
Межповерочный интервал 4 года.
Дата первичной поверки «____»___________ 20____г.
Поверительное клеймо ____________________
Дата периодической поверки «____»________________20____г.
Поверительное клеймо ____________________
Дата периодической поверки «____»_______________ 20____г.
Поверительное клеймо ____________________
16
11 ОТМЕТКА О ПРОДАЖЕ
Дата продажи «______» ____________ 20___ г.
Подпись ___________________
М.П.
12 ВВОД В ЭКСПЛУАТАЦИЮ
Дата ввода в эксплуатацию «______» ____________ 20___ г.
Подпись ___________________
М.П.
17
Приложение А

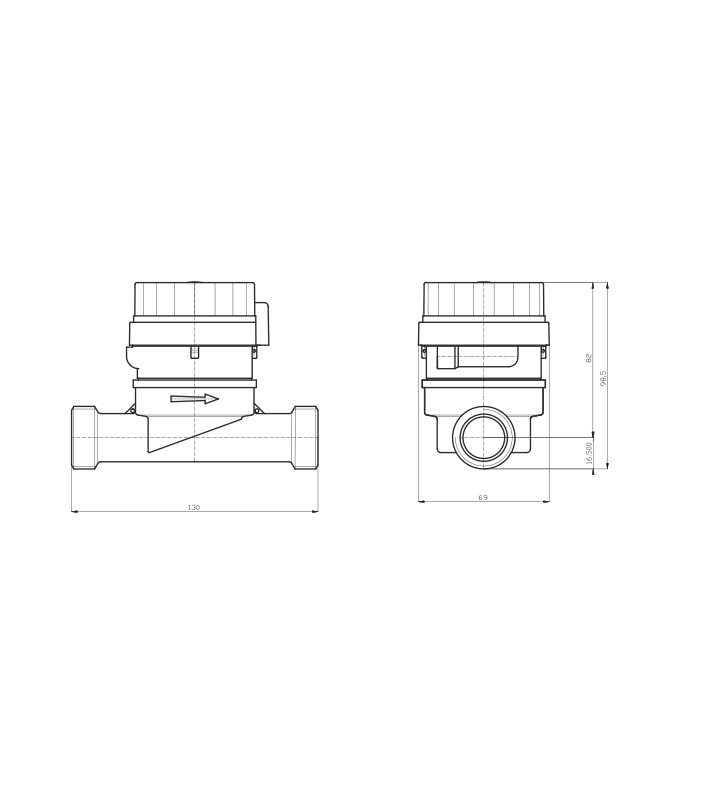

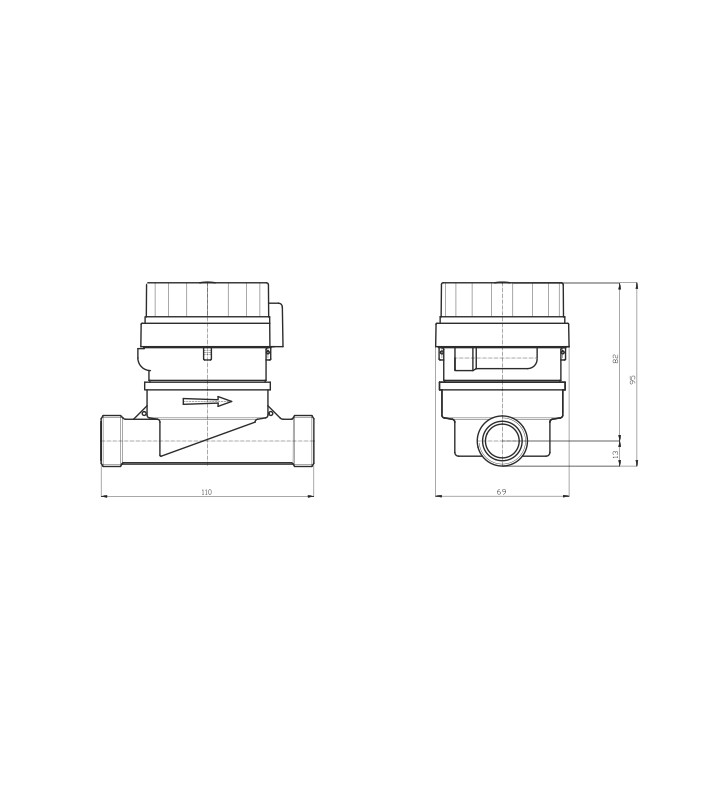

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
БЕРИЛЛ СТЭ21.15…
18
БЕРИЛЛ СТЭ21.20…
19
ПриложениеБ

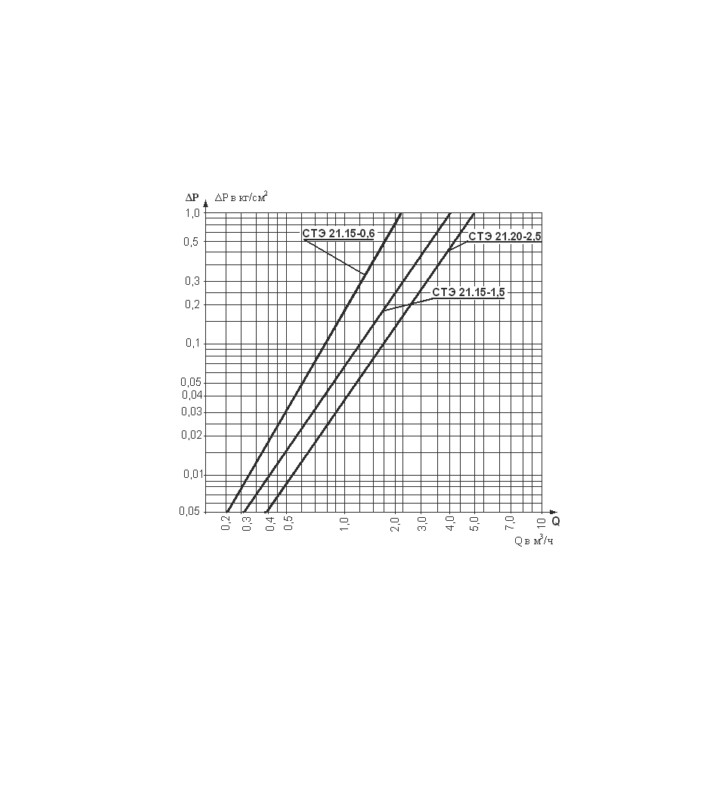

ДИАГРАММА ПОТЕРИ ДАВЛЕНИЯ В ЗАВИСИМОСТИ ОТ РАСХОДА
20
СВЕДЕНИЯ ОБ УСТАНОВКЕ И СНЯТИИ ТЕПЛОСЧЁТЧИКА
Наработка, кВт·ч
Организация и
подпись лица,
Дата
Место
Дата
Начало
Окончание
производящего
установки
установки
снятия
эксплуатации
эксплуатации
установку
(снятие)
