Теплосчетчик СТЭ21 «БЕРИЛЛ». Руководство - часть 1

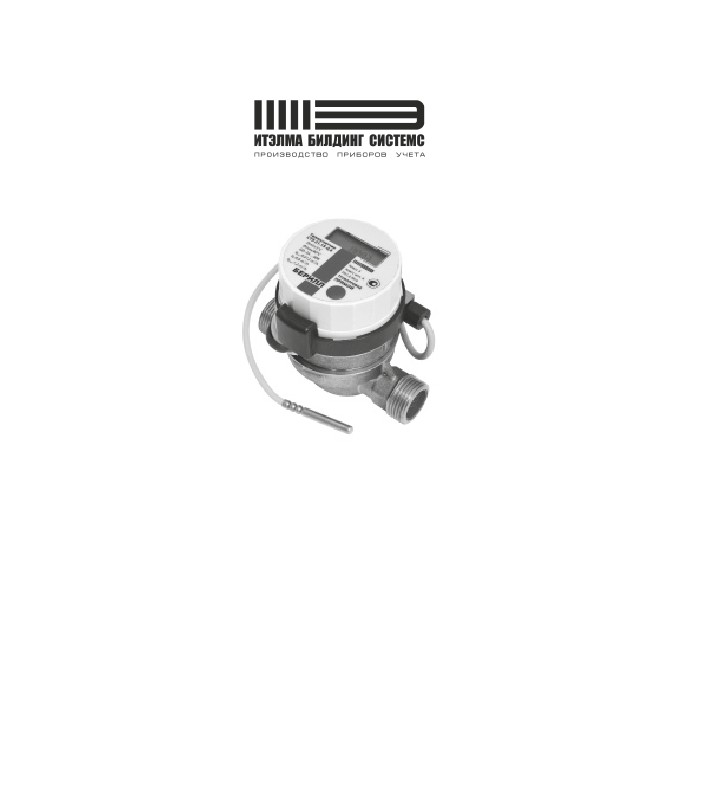

Теплосчетчик СТЭ21 «БЕРИЛЛ»

Руководство по эксплуатации

(паспорт)

4218-001-17331698-2014 РЭ

- количества тепловой энергии, kWh;

- температуры воды в подающем и обратном трубопроводах, °С;

- разности температур в подающем и обратном трубопроводах, °С;

- объема теплоносителя, m³;

- текущего времени, h;

- текущей даты: число-месяц-год;

- индикации напряжения питающей батареи;

- индикации кодов неисправностей;

- сохранение в архиве результатов измерений;

- сохранение в архиве кодов аварийных ситуаций;

- передачу результатов измерений тепловой энергии или объема воды

по импульсному выходу (M-bus).

Защита от несанкционированного доступа обеспечивается с помощью

защитного кожуха, который в опломбированном состоянии препятствует

доступу к электронике теплосчетчика.

Условия эксплуатации теплосчетчика: температура окружающего

воздуха от плюс 5 до плюс 55°С, относительная влажность в диапазоне от

30 до 80 %, атмосферное давление в диапазоне от 84 до 106,7 кПа (от 630 до

800 мм рт.ст.).

Технические характеристики теплосчетчика указаны в таблице

СТЭ 21

СТЭ 21

СТЭ 21

Тип теплосчетчика

15-0,6

15-1,5

20-2,5

Номинальный диаметр DN, мм

15

15

20

Минимальный расход при вертикальном и

0,012

0,03

0,1

горизонтальном положении, q_i м³/ч

Номинальный расход, q_p, м³/ч

0,6

1,5

2,5

Максимальный расход, q_s, м³/ч

1,2

3

5

Порог чувствительности, м³/ч

0,004

0,006

0,008

2

Диапазон измерений температуры тепло-

от 5 до 90

носителя вычислителем, °С

Минимальное значение измеряемой разно-

сти температур теплоносителя в подающем и

3

обратном трубопроводах (∆Θ_min), К

Класс точности по ГОСТ Р ЕН 1434-1-2011

3

Пределы допускаемой относительной по-

δ_р=±(3+0,05q_p /q),

грешности теплосчетчика при измерении

но не более ±5

объемного расхода и объема теплоносителя

во всем диапазоне расходов от q_i до q_s, %

Пределы допускаемой относительной

погрешности вычислителя в комплекте с

δ

=±(1 + 4ΔΘmin /ΔΘ)

датчиками температуры при вычислении

вt

тепловой энергии, %

Пределы суммарной допускаемой относи-

тельной погрешности теплосчетчика при

δ = δр + δвt

измерении тепловой энергии, %

Потеря давления на ИПР при постоянном

0,025

расходе не более, МПа

Номинальное рабочее давление, МПа

1,6

Класс защиты корпуса по ГОСТ 14254-96

IP54

Электропитание - от литиевой батареи

3,6 V; минимум 2,1Ач

Время работы батареи, лет, не менее

10

Температура окружающей среды, °C

от 5 до 55

Тип дисплея

ЖКИ, 8 цифр высотой 6 мм

Системы интерфейса

импульсный выход, шина M-bus

3

3 ПРИНЦИП ИЗМЕРЕНИЯ

Принцип измерения теплосчетчиком основан на измерении объема

теплоносителя в единицу времени, его температуры в подающем (прямом)

и обратном трубопроводах (не реже одного измерения в 16 с) и вычислении

по этим параметрам потребляемой тепловой энергии.

В вычислителе применяется следующая формула для определения

потребленного количества тепла:

где Q - количество тепловой энергии;

V - объемный расход теплоносителя;

ρ - плотность теплоносителя;

h₁, h₂ - энтальпия теплоносителя в подающем и обратном трубопроводах;

τ₀, и τ₁ - моменты времени, соответствующие началу (τ₀) и окончанию

(τ₁) интервала времени измерения тепловой энергии.

Теплосчетчик вычисляет и отображает потребленную тепловую

энергию в кВт·ч. Для перевода этого значения в другие единицы измерения

используется следующая формула:

1 кВт·ч = 3,6 МДж = 859,845 ккал = 0,00086 Гкал

4 ОПИСАНИЕ РАБОТЫ С ТЕПЛОСЧЕТЧИКОМ

Отображаемые теплосчетчиком параметры сгруппированы в 3 группы

(меню):

- группа 1: меню пользователя;

- группа 2: меню обслуживания;

- группа 3: меню архива.

Для навигации между показаниями предназначена кнопка на передней

панели теплосчетчика.

6

При кратковременном нажатии кнопки можно пролистать показания

внутри текущего меню.

При длительном нажатии кнопки (около 10 с) происходит переключение

в следующее меню.

4.1 Отображение информации

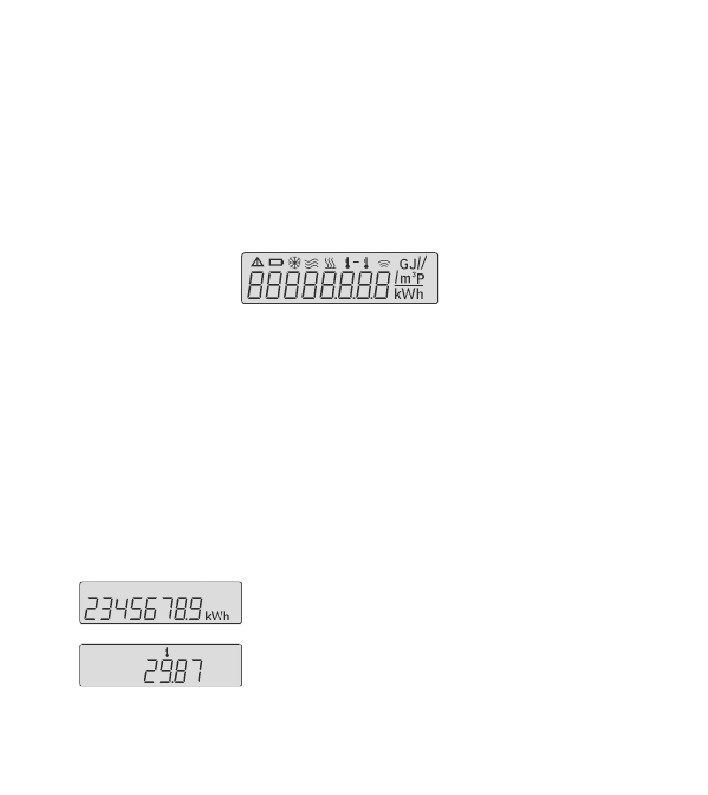

Внешний вид ЖК-индикатора со всеми светящимися сегментами

Числовое поле ЖК-индикатора предназначено для индикации чисел от

0 до 9, а также функциональных символов. Дробная часть чисел отделяется

от целой части точкой.

Исходным состоянием индикатора является меню пользователя

и показание суммарного потребленного количества тепла со дня установки

теплосчетчика (kW·h).

Время индикации каждого параметра в любом из разделов без

вмешательства оператора отображается не менее 20 секунд. Через 20 секунд

теплосчетчик вернется к показаниям исходного состояния.

4.1.1 Меню пользователя

В данном меню отображаются:

Тепловая энергия. Отображается суммарное коли-

чество потребленной тепловой энергии с момента

выпуска из производства.

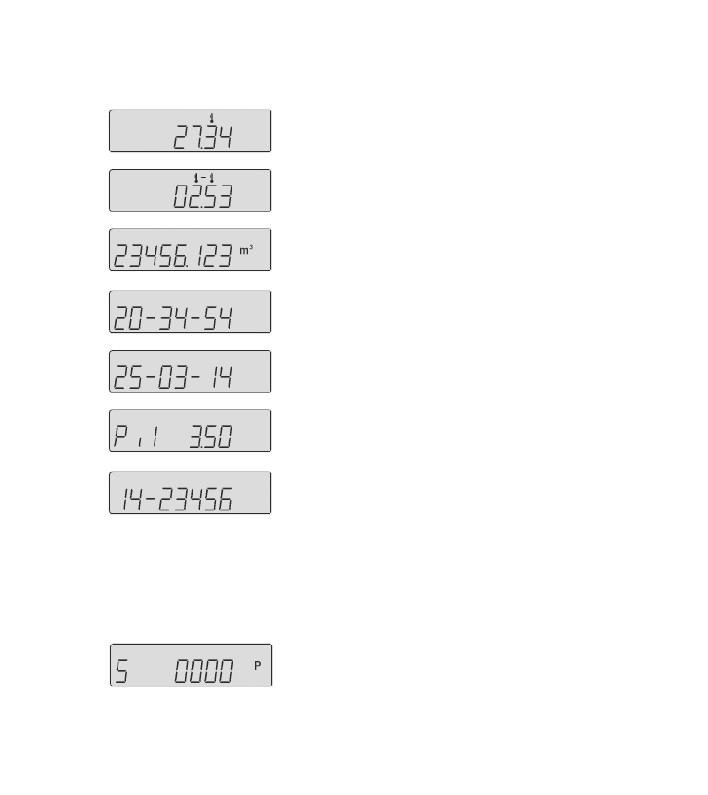

Текущая температура в подающем трубопроводе.

7

Текущая температура в обратном трубопроводе.

Текущая разность температур подающего и обратно-

го трубопроводов.

Объем теплоносителя. Отображается суммарное

количество теплоносителя прошедшее через тепло-

счетчик со дня установки.

Текущее время. Отображаются часы — минуты —

секунды текущих суток.

Текущая дата. Отображаются текущая дата:

день — месяц — последние две цифры года.

Напряжение батареи. При снижении напряжения ба-

тареи до 2,7 В обратиться в сервисный центр. Батарея

подлежит замене.

Год выпуска. Отображается серийный номер, иден-

тичный с нанесенным на лицевой панели.

4.1.2 Меню обслуживания

В данном меню отображается ряд текущих показаний с высокой

дискретностью. Данные показания предназначены для специалистов

теплосетей.

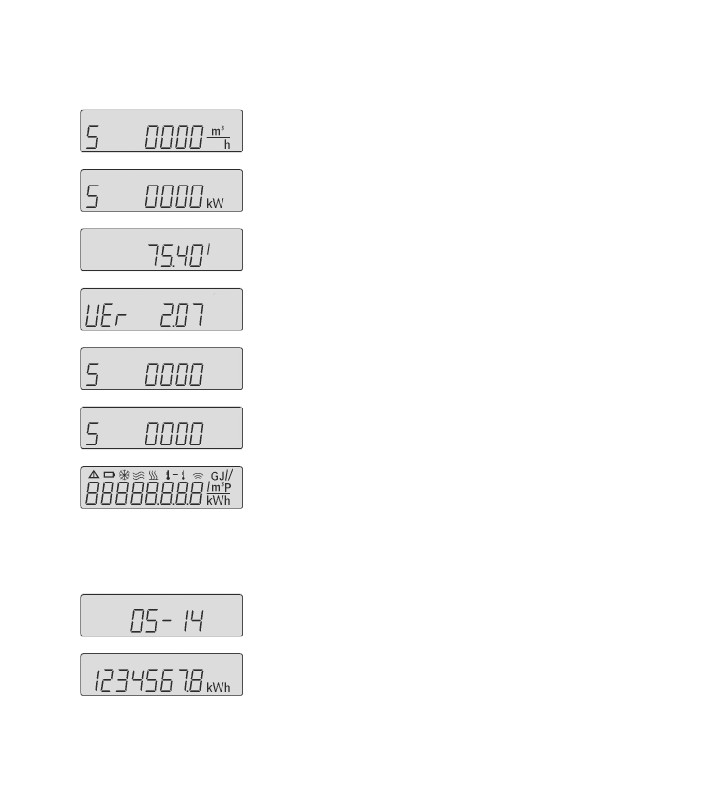

Отображается количество оборотов крыльчатки

датчика расхода

8

Отображается текущий расход

Отображается текущая мощность

Отображается количество литров, проходящих через

датчик расхода

Версия программы

Отображается общее время работы (сутки)

Количество обнулений счетчика

Тестовая проверка работы всех сегментов индика-

тора

4.1.3.Меню архива

Отображается цифра предыдущего полного месяца

и последние цифры года.

Отображается суммарное количество потребленно-

го тепла за предыдущий месяц.

9

Таким образом, на ЖКИ отображается информация за последние

24 месяца во время всего срока эксплуатации.

4.1.4 Индикация ошибок

В процессе работы теплосчетчик проводит самотестирование.

Теплосчетчик отображает следующие ошибки под кодами:

- Err 0001 — неисправность датчика температуры подающего потока;

- Err 0002 — неисправность датчика температуры обратного потока;

- Err 0003 — неисправность датчика расхода.

4.1.5 Обмен данными и интерфейсы

Вычислитель теплосчетчика имеет выходы для дистанционной

передачи информации: импульсный и M-bus шину в соответствии

с ГОСТ Р ЕН 1434-3 (последовательный интерфейс).

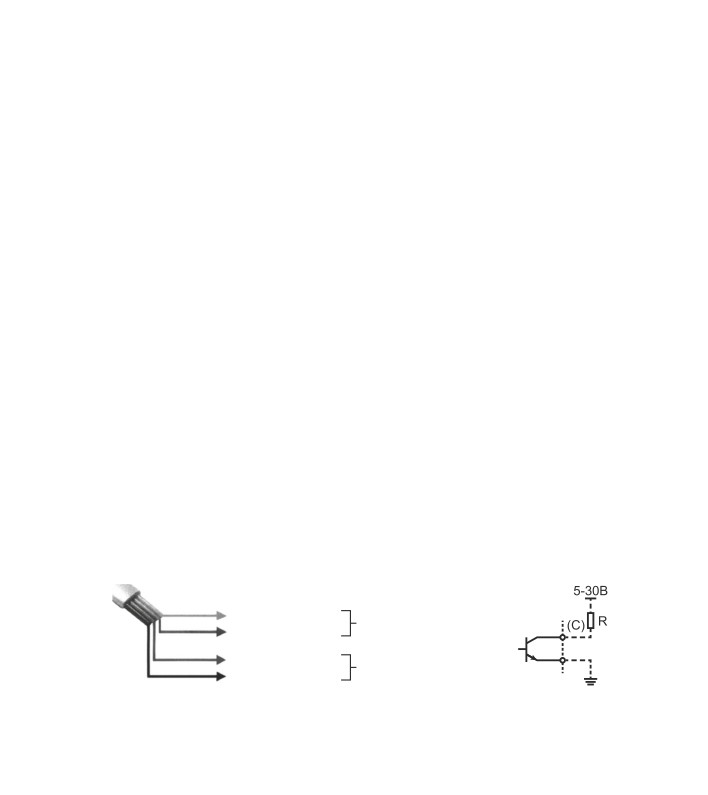

Схемы подключения выходов

Желтый (B1)

Контур шины

Зеленый (B2)

М-BUS

Красный (С)

Импульсный

выход

Черный (заземл.)

(разомкнутый коллектор)

10

Технические данные по импульсному выходу приведены в таблице

Импульсный выход

Открытый коллектор + защитный

резистор

Вес импульса

0,1 кВт·ч на импульс (тепловая энергия)

Длительность импульсов, с

1,0

Допустимое напряжение питания

5~30V

Допустимый ток

20mA

Рекомендуемые величины резистора

5~10V - R=470 Ом /1W, 10~20V - R=1,0

kОм /2W 20~30V - R=1,2 kОм /3W

5. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

5.1 Подготовка к установке (монтажу)

Извлеките теплосчетчик из упаковочной коробки и проверьте наличие

и сохранность:

- пломб между соединителем и датчиком расхода, датчиком расхода

и установленным в него датчиком температуры;

- целостность изоляции проводов, соединяющих вычислитель

и датчики температуры;

- отметки в паспорте о проведении первичной поверки с оттиском

поверительного клейма.

Теплосчетчик с отсутствующими или поврежденными пломбами,

с поврежденной изоляцией проводов, а также с отсутствующей отметкой

первичной поверки, дальнейшей эксплуатации не подлежит.

5.2 Монтаж

Перед установкой теплосчетчика внимательно ознакомьтесь

с Инструкцией по установке.

11

Внимание! Перед тем как приступить к монтажу счетчика, следует

тщательно промыть трубопровод (для этой цели следует использовать

технологическую вставку-заменитель). Опрессовку системы отопления

следует проводить до установки теплосчетчика!

Запрещается проводить электросварочные работы на трубопроводе

при установленном на нем тепловычислителе!

Перекройте участок трубопровода в месте установки и удалите из него

воду.

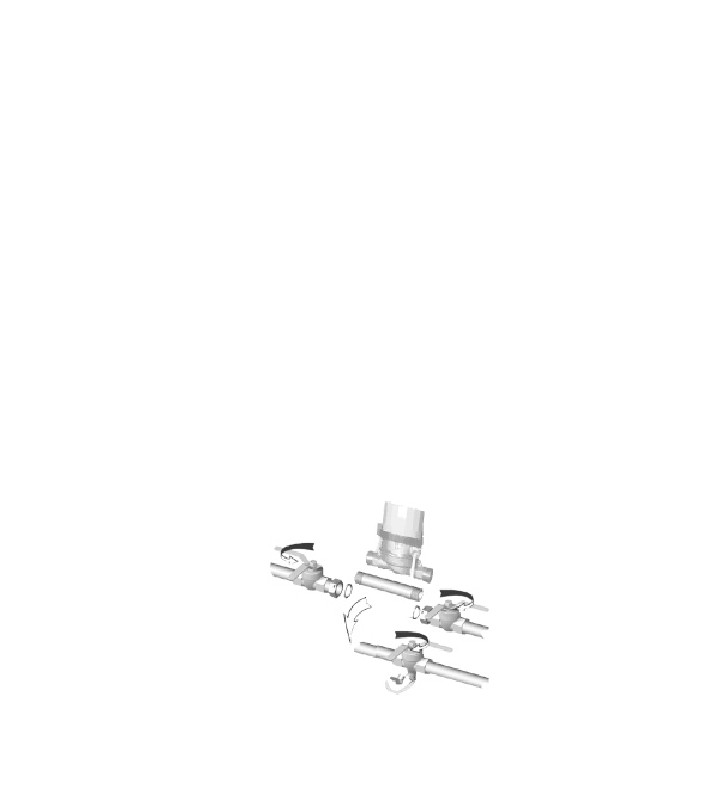

При использовании установочного набора:

- установите на прямом горизонтальном или вертикальном участке

прямого или обратного трубопровода, в зависимости от варианта

исполнения теплосчетчика: шаровые краны с фитингом перед

счетчиком и за счетчиком, вставку-заместитель;

- установите в подающий или обратный трубопровод шаровый кран

с гильзой или тройник для датчика температуры;

После установки вставки-заместителя на место счетчика тщательно

промойте трубопровод. Демонтируйте вставку-заместитель и установите

теплосчетчик с уплотнениями таким образом, чтобы стрелка на корпусе

датчика расхода совпадала с направлением потока теплоносителя.

12
