FTB-1v2 и FTB-1v2 Pro. Руководство пользователя - часть 9
Работа с устройством
Управление Избранным

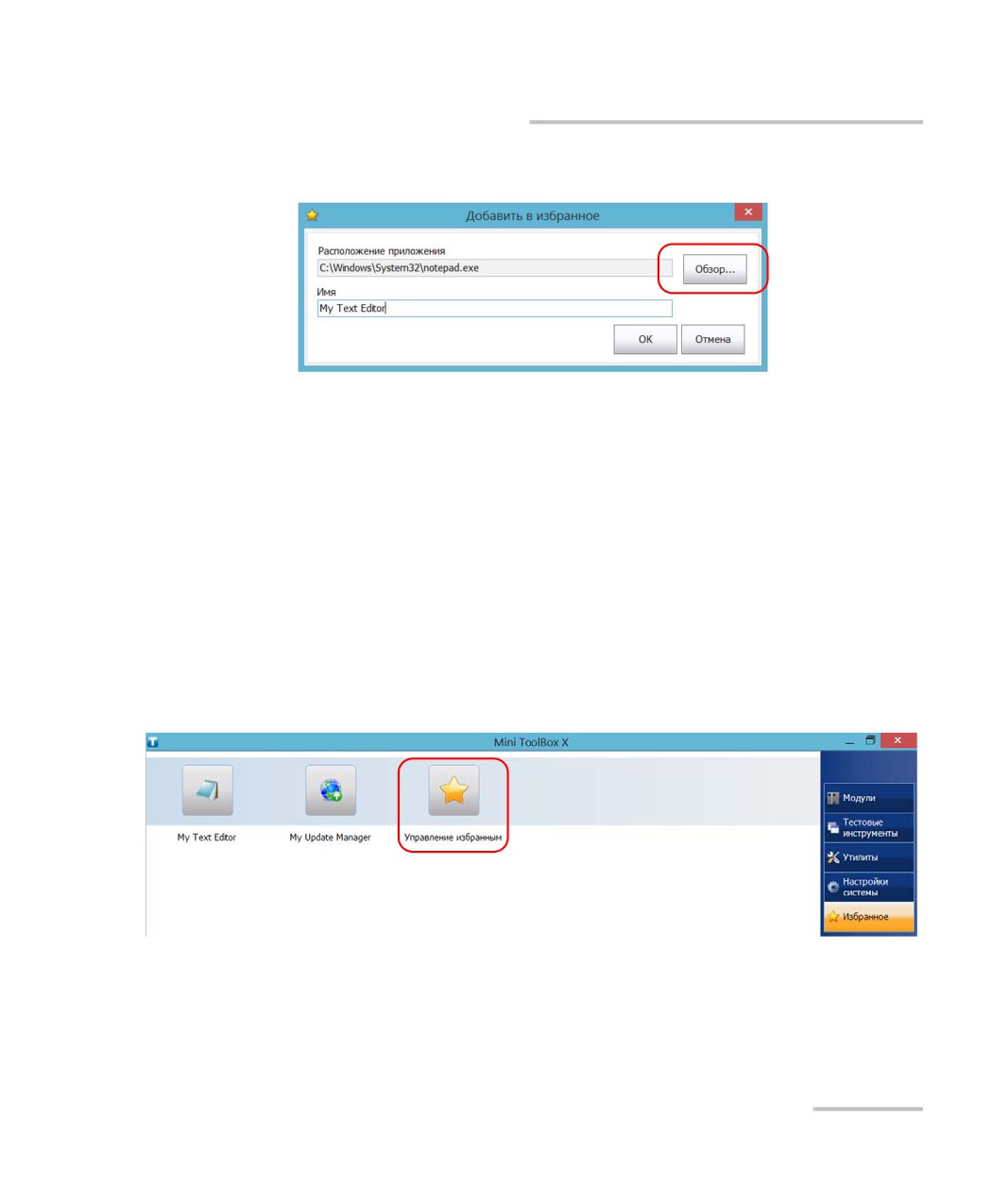

4. Коснитесь пункта Обзор, чтобы найти желаемое приложение.
5. Введите имя нового избранного приложения.
6. Нажмите кнопку OK, чтобы подтвердить местоположение и имя.
7. Повторите предыдущие шаги со всеми избранными приложениями,
которые вы хотели бы добавить.
8. Коснитесь пункта OK, чтобы применить внесенные изменения и
закрыть окно.
Чтобы удалить приложения из Избранного, выполните следующие
действия.
1. В главном окне нажмите кнопку Избранное.
2. Коснитесь пункта Управление избранным.
119
Работа с устройством
Управление Избранным

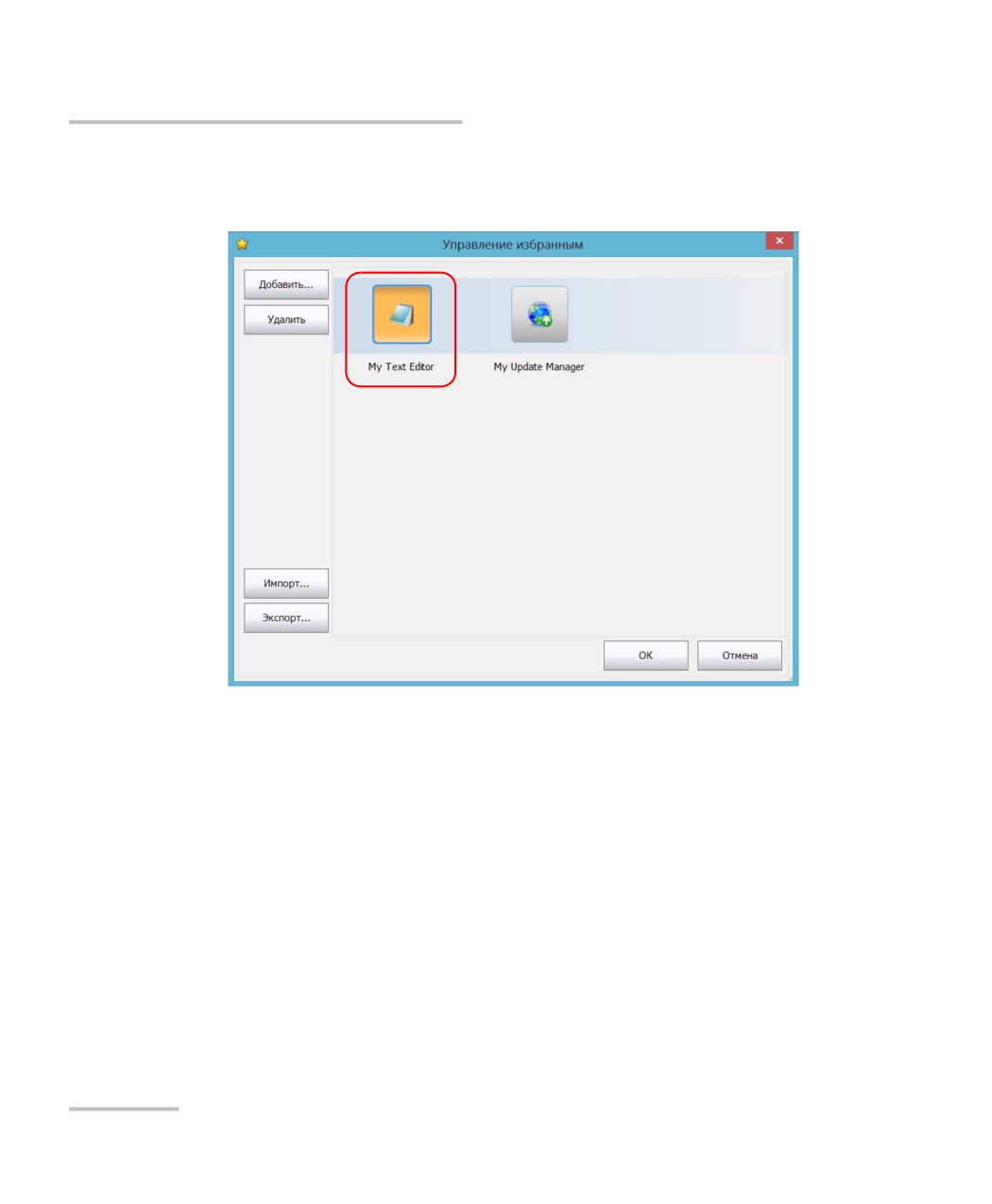

3. Коснитесь значка избранного приложения, которое вы хотите
удалить из списка.
4. Коснитесь Удалить.
Примечание:Приложение не попросит подтвердить удаление избранного из списка.
Удаление избранного приложения не удаляет его из устройства.
5. Коснитесь пункта OK, чтобы применить внесенные изменения и
закрыть окно.
120
Работа с устройством
Управление Избранным

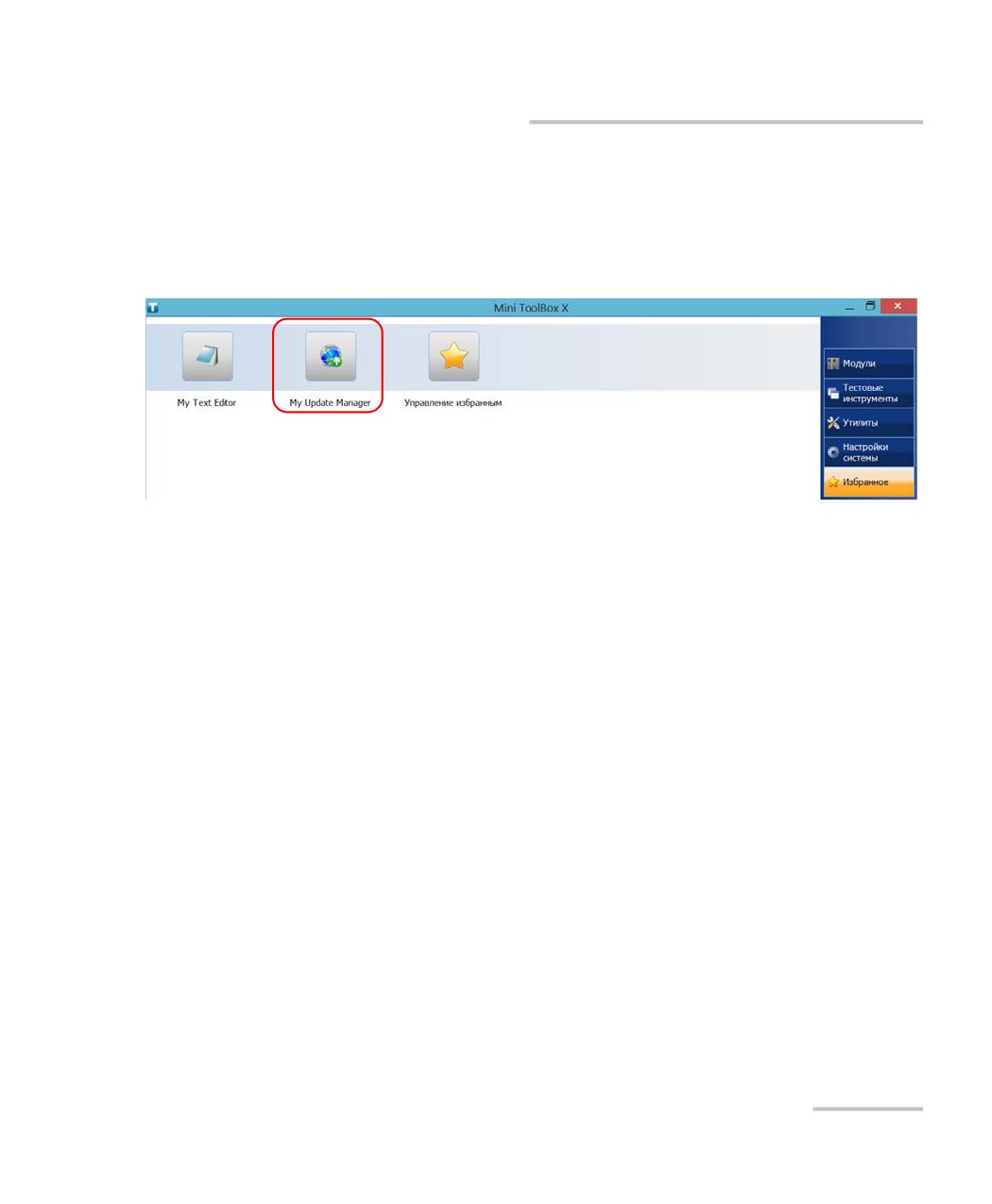

Чтобы работать с приложениями из списка Избранного, выполните
следующие действия:
1. В главном окне нажмите кнопку Избранное.
2. Коснитесь значка приложения, которое вы хотите использовать.
121
Работа с устройством
Управление Избранным
Чтобы экспортировать список Избранного, выполните следующие
действия:
1. В главном окне нажмите кнопку Избранное.
2. Коснитесь пункта Управление избранным.
3. Коснитесь пункта Экспортировать.
122
Работа с устройством
Управление Избранным

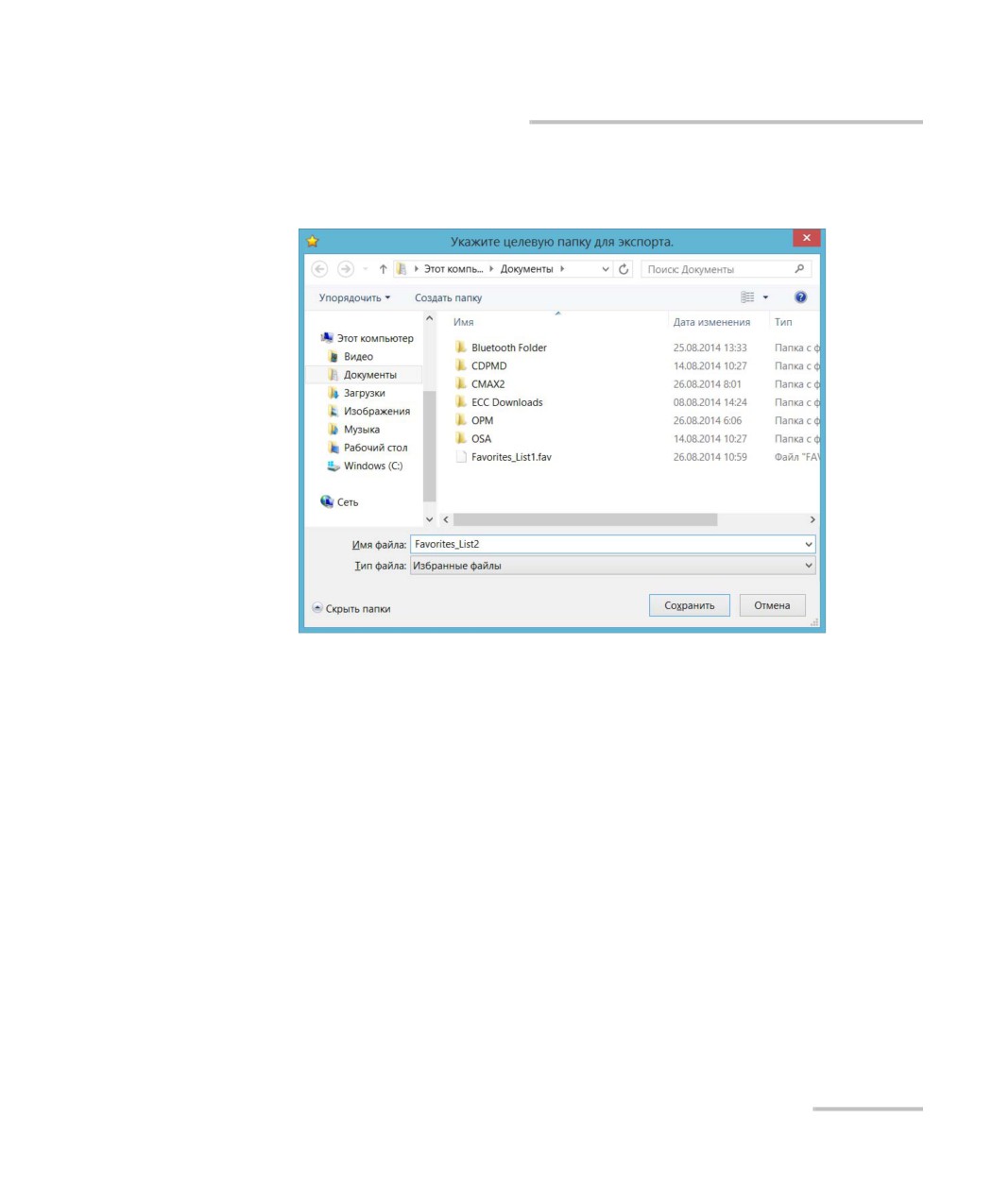

4. Выберите местоположение и введите имя нового списка
Избранного.
5. Нажмите Сохранить.
6. Коснитесь пункта OK, чтобы применить внесенные изменения и
закрыть окно.
123
Работа с устройством
Управление Избранным

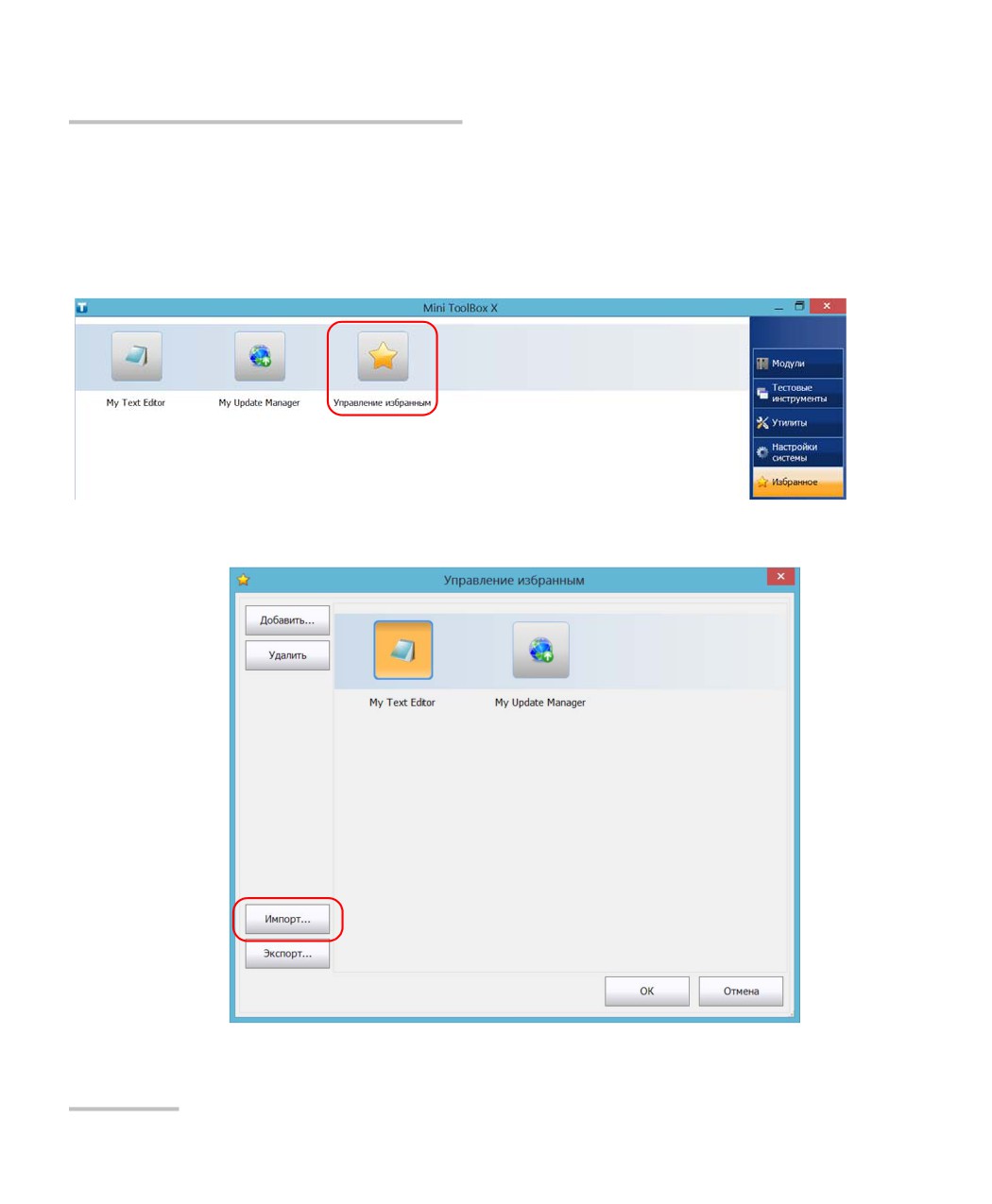

Чтобы импортировать список Избранного, выполните следующие
действия:
1. В главном окне нажмите кнопку Избранное.
2. Коснитесь пункта Управление избранным.
3. Коснитесь пункта Импортировать.
124
Работа с устройством
Управление Избранным

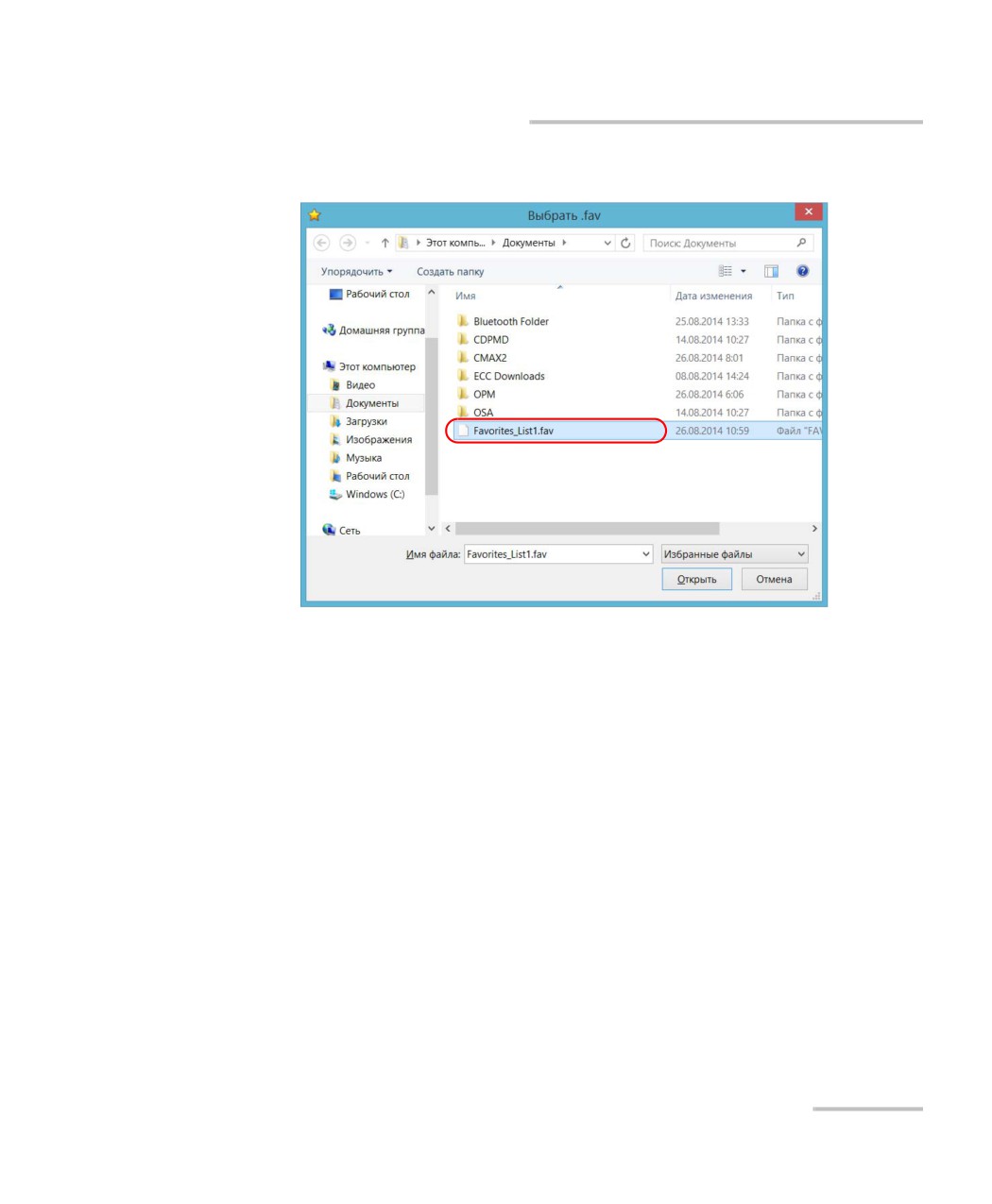

4. Выберите нужный список Избранного.
5. Коснитесь пункта Открыть.
6. Коснитесь пункта OK, чтобы применить внесенные изменения и
закрыть окно.
125
Работа с устройством
Использование калькулятора
Использование калькулятора
Можно использовать калькулятор Microsoft непосредственно на вашем
устройстве.
Чтобы использовать калькулятор, выполните следующие
действия.
1. В главном окне нажмите кнопку Утилиты.
2. Нажмите Калькулятор.
Использование текстового редактора
Можно использовать «Блокнот» Microsoft непосредственно на вашем
устройстве.
Чтобы использовать текстовый редактор, выполните следующие
действия.
1. В главном окне нажмите кнопку Утилиты.
2. Нажмите Блокнот.
126
Работа с устройством
Доступ к другим программным средствам
Доступ к другим программным средствам
Устройство поставляется с различными программными средствами, с
помощью которых можно эффективнее анализировать данные или
управлять ими.
Кроме того, вы можете воспользоваться бесплатными программами,
например Wireshark, для поиска и устранения неполадок в работе сети.
Дополнительные сведения см. в интерактивной справке (при наличии),
поставляемой с соответствующими инструментами.

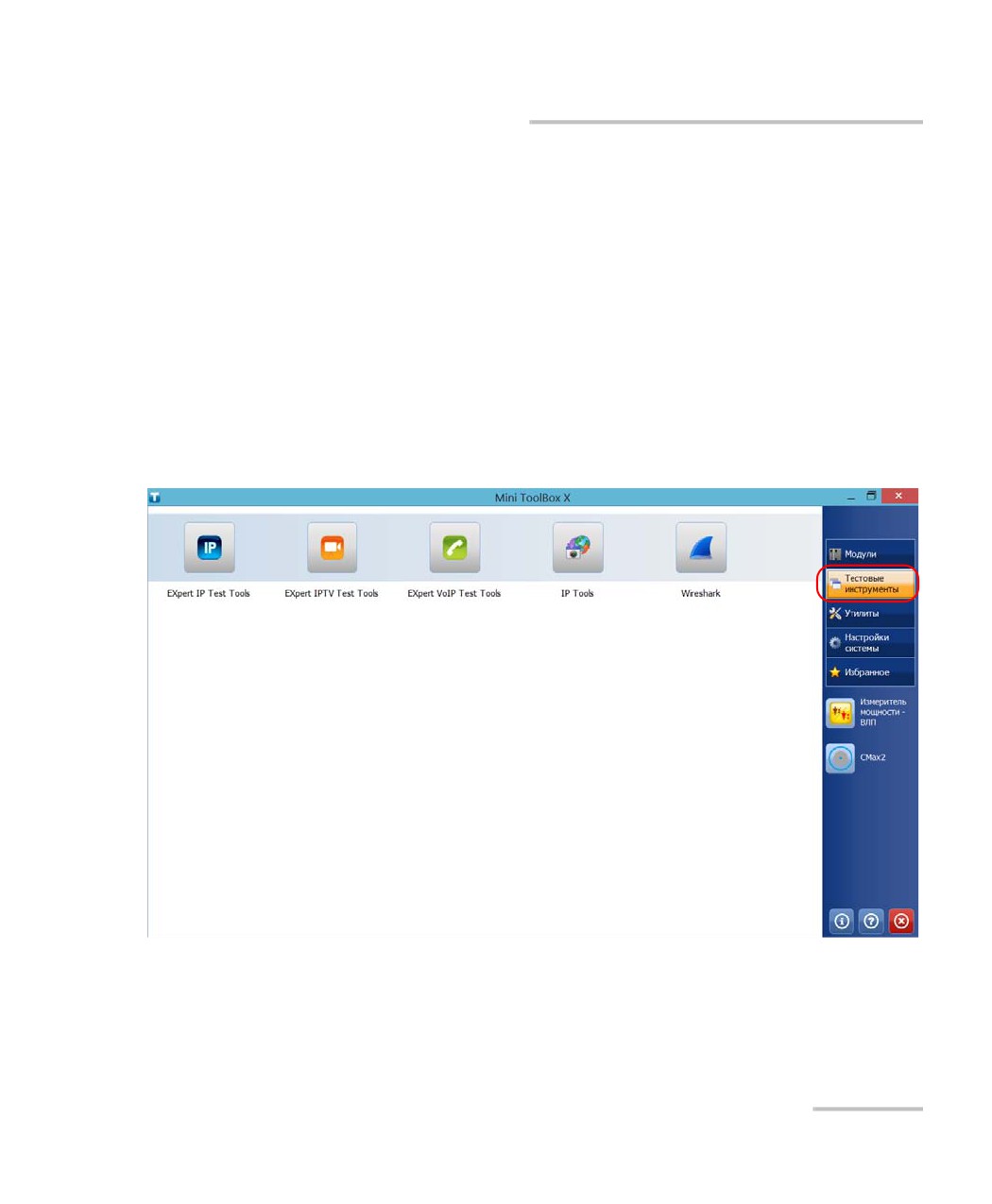

Запуск приложений
1. В главном окне нажмите кнопку Тестовые инструменты.
2. Коснитесь значка, соответствующего приложению, которое
необходимо запустить.
127
6
Использование
дополнительного
встраиваемого измерителя
мощности и дефектоскопа
Устройство FTB-1v2 и FTB-1v2 Pro может быть оснащено оптическим
измерителем мощности и дефектоскопом (VFL).
С помощью измерителя мощности можно измерить абсолютную
мощность (дБм или Вт) или вносимые потери (дБ). Измеритель
мощности может обнаруживать модулированные сигналы (1 кГц, 2 кГц
и 270 Гц) С помощью дефектоскопа можно идентифицировать или
осмотреть волокна. Более подробная информация по использованию
измерителя мощности или дефектоскопа представлена в
интерактивной справке для измерителя мощности.
ВАЖНО!
При необходимости выполнить измерения на очень малом
уровне мощности убедитесь в том, что созданы оптимальные
условия испытаний для получения наилучших результатов
(например, не используйте дефектоскоп и проверьте, чтобы
другие модули платформы не выполняли измерений, их
внутренние части не находились в движении и т. д.).
129
Использование дополнительного встраиваемого измерителя мощности и
Для получения доступа к встраиваемому измерителю мощности
или дефектоскопу выполните следующие действия:
В главном окне выберите Измеритель мощности — ВЛП.
Примечание:Кнопка Измеритель мощности — ВЛП отображается, только если
устройство оснащено измерителем мощности и дефектоскопом.
Примечание:Чтобы открыть интерактивную справку об измерителе мощности и
дефектоскопе, нажмите кнопку
в приложении измерителя
мощности.
130
7
Проверка волокон с помощью
датчика
Датчик проверки волокон (FIP) используется для поиска грязных или
поврежденных соединителей посредством отображения увеличенного
вида поверхности соединителя. Вы можете подключить FIP к своему
устройству, чтобы просмотреть торец волокна.
ВАЖНО!
Ваше устройство поддерживает только датчики серии FIP-400B.
Проверка волокон осуществляется с помощью приложения
ConnectorMax2. Для получения дополнительных сведений обратитесь в
интерактивную справку ConnectorMax2.
Чтобы проверить волокна с помощью датчика, выполните
следующие действия:
1. Подключите датчик к одному из USB-портов вашего устройства (на
правой или верхней панели)..
2. В Mini Toolbox X нажмите кнопку CMax2, чтобы открыть
приложение.
Примечание:Чтобы открыть интерактивную справку, нажмите кнопку
в
приложении ConnectorMax2.
131
8
Управление данными
Можно копировать, переименовывать, удалять файлы и папки
непосредственно с вашего устройства.
Можно передавать файлы с вашего устройства на ключ-накопитель
USB или компьютер. Также можно передавать данные с накопительных
устройств или компьютера на ваше устройство.
Ваше устройство оснащено следующими портами и устройствами для
передачи данных.
Гнездо для карты памяти microSD.
Два порта USB 2.0 и один порт USB 3.0 для подключения
ключа-накопителя.
Разъем Ethernet для подключения к сети (для передачи с помощью
VNC или удаленного рабочего стола — см. раздел «Удаленное
управление устройством» на стр. 171).
Внутренние модули Wi-Fi и Bluetooth (дополнительное
оборудование) для подключения к беспроводной сети или передачи
данных через Bluetooth.
133
Управление данными
Просмотр дискового пространства и управление файлами
Просмотр дискового пространства и
управление файлами
Для более легкого управления данными, хранящимися на устройстве,
имеется возможность просмотра свободного дискового пространства.
Также можно копировать, перемещать, переименовывать и удалять
файлы и папки непосредственно на устройстве.
Для просмотра свободного дискового пространства и управления
файлами и папками выполните следующие действия.

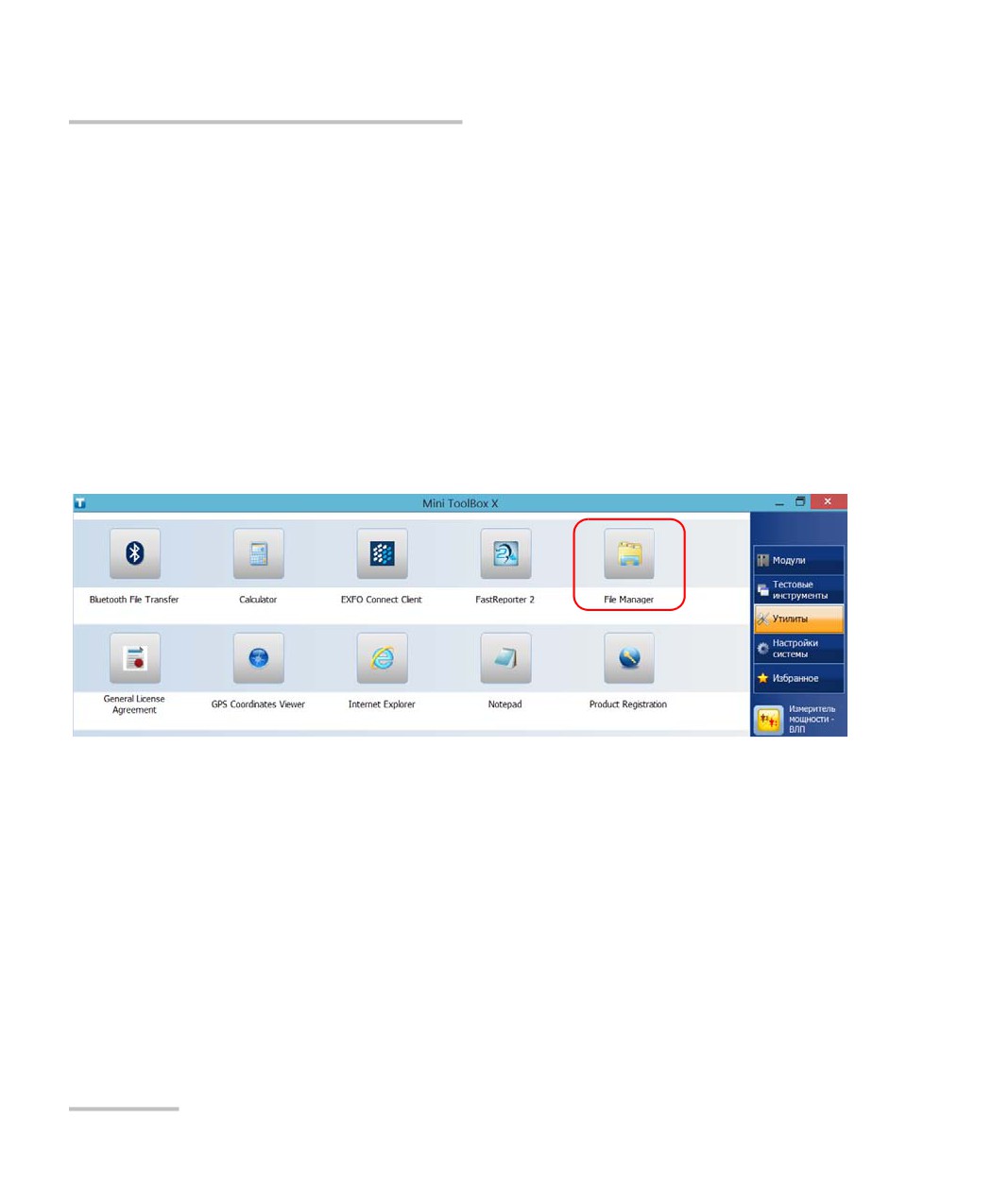

1. В главном окне нажмите кнопку Утилиты.
2. Коснитесь пункта File Manager (Диспетчер файлов).
134
