FTB-2 и FTB-2 Pro. Руководство пользователя - часть 15
Удаленное управление устройством
Работа с TightVNC
Работа с TightVNC
Для управления вашим устройством с помощью TightVNC необходим
сервер TightVNC (уже установлен) и обозреватель клиента TightVNC
(который вам нужно будет установить).
По умолчанию удаленный доступ к устройству посредством TightVNC
не работает. Включив его, вы можете определить пароль для
подключения, чтобы повысить уровень безопасности. Это не
обязательно. Кроме того, вы можете разрешить на сервере VNC
подключения без аутентификации.
Чтобы подключаться к устройству с помощью TightVNC, вам
необходимо:
знать IP-адрес устройства и указать его в параметрах подключения
на компьютере;
знать пароль (по умолчанию одинаковый для всех пользователей).
В этом разделе вы получите основные знания, которые позволят вам
управлять устройством с помощью TightVNC.
215
Удаленное управление устройством
Работа с TightVNC
Настройка сервера TightVNC
Сервер TightVNC уже установлен на вашем устройстве. По умолчанию
он допускает только защищенные подключения. Это означает, что
перед установлением подключения между компьютером и своим
устройством вам необходимо настроить пароль.
Однако вы можете изменить предпочтительный тип подключения, если
не хотите всегда вводить пароль. Также вы можете настроить и другие,
более удобные для вас параметры подключения.
Чтобы настроить сервер TightVNC, выполните следующие
действия:

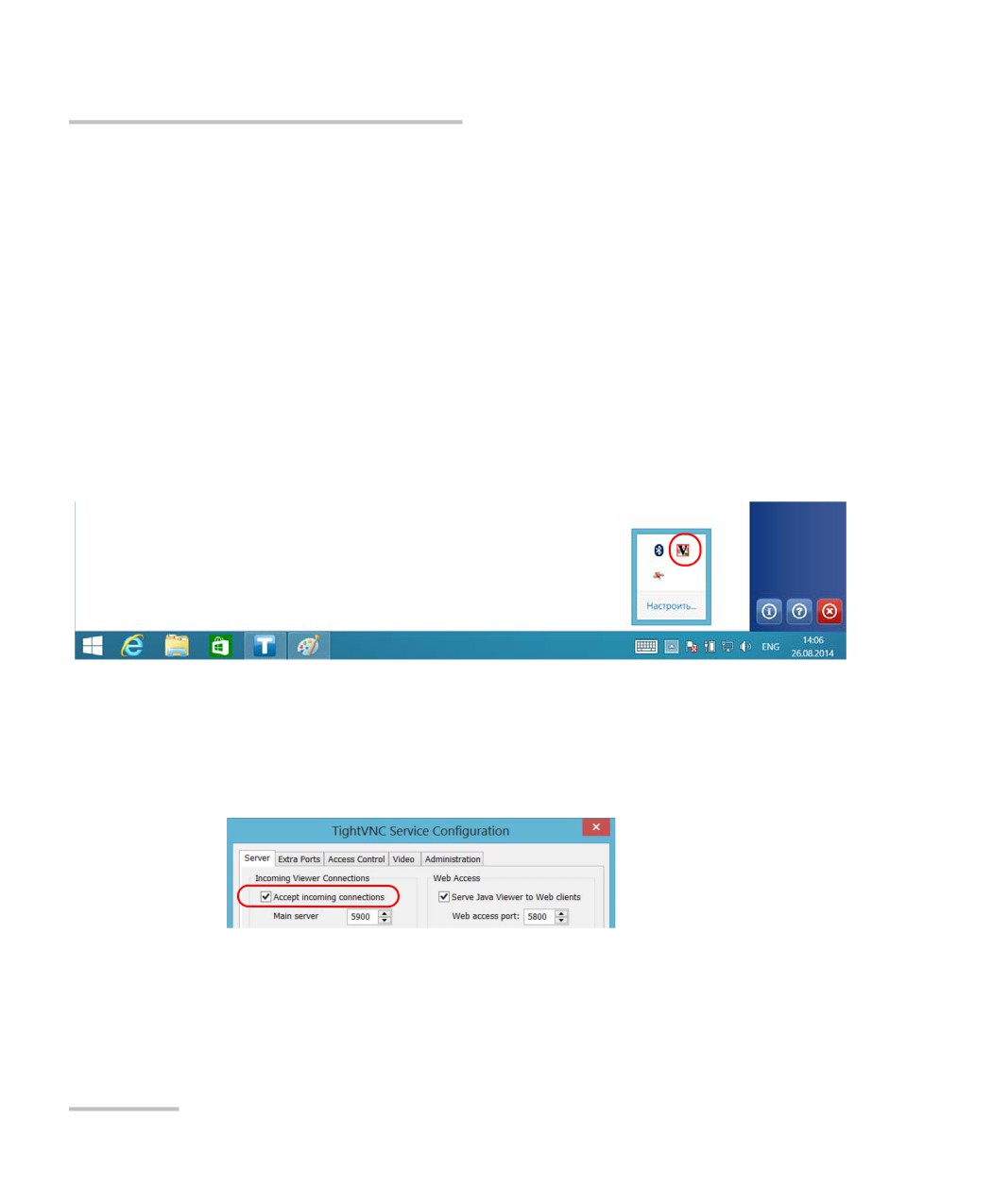

1. В области уведомлений коснитесь значка TightVNC.
2. Откройте вкладку Сервер.
3. Под пунктом Incoming Viewer Connections (Входящие
подключения обозревателя) выберите Accept incoming
connections (Принимать входящие подключения).
216
Удаленное управление устройством
Работа с TightVNC

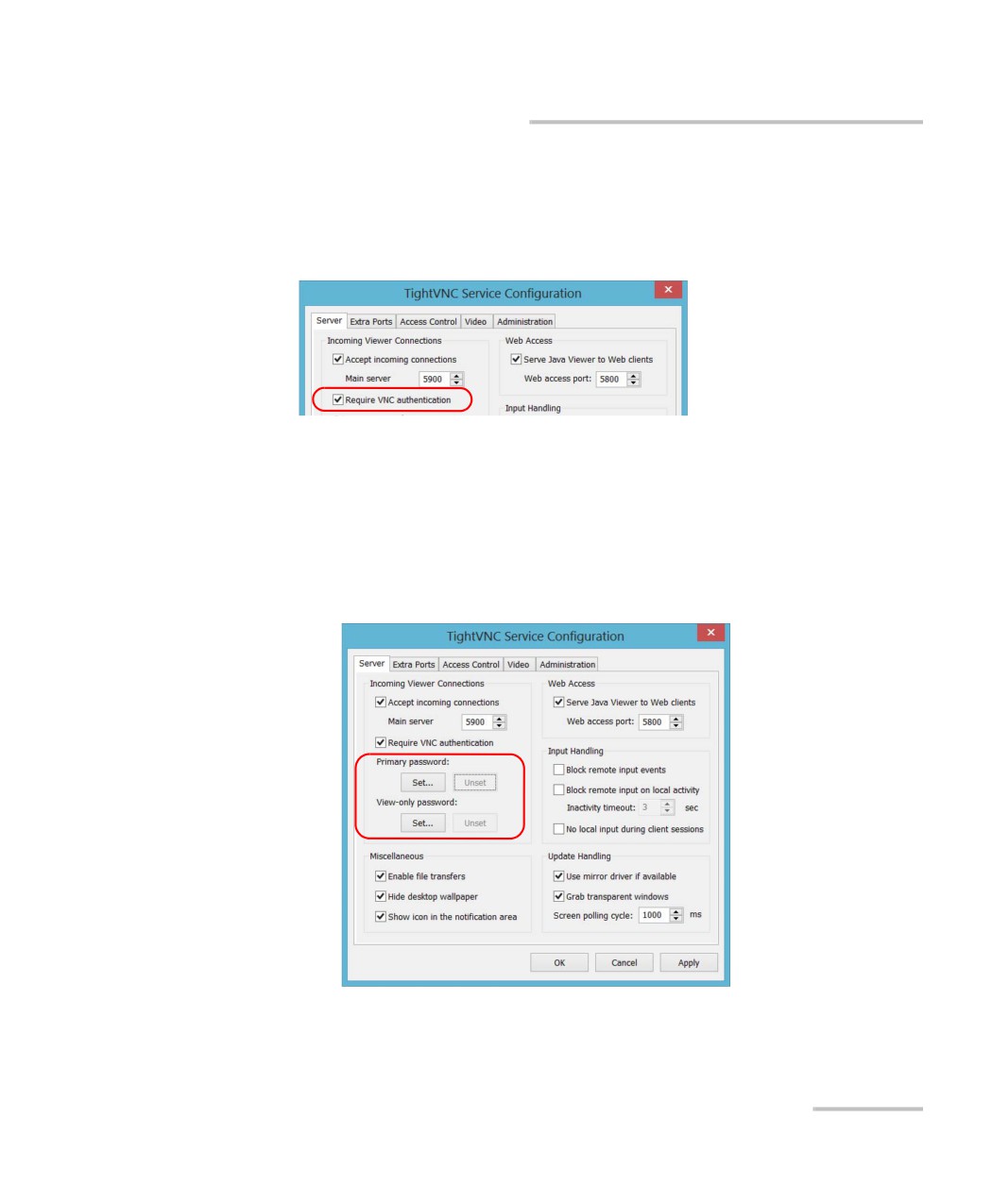

4. Если вы хотите защитить подключение паролем, поставьте флажок
в поле Require VNC authentication (Аутентификация VNC). Если
вы не хотите вводить пароль при каждом подключении с помощью
TightVNC, снимите флажок.
5. Если вам нужно защитить подключение паролем, выполните
следующие действия:
5a. В зависимости от желаемого типа подключения, под пунктом
Primary password (Основной пароль) или View-only password
(Пароль только в режиме просмотра), коснитесь
соответствующей кнопки Set (Установить).
217
Удаленное управление устройством
Работа с TightVNC
5b. Введите желаемый пароль и подтвердите его.
5c. Коснитесь ОK, чтобы сохранить новый пароль.
Примечание:Основной пароль и пароль только в режиме просмотра не зависят друг
от друга. Они могут быть разными.
6. Нажмите Apply (Применить), затем OK.
218
Удаленное управление устройством
Работа с TightVNC
Установка обозревателя TightVNC на клиентском
компьютере
Если обозреватель TightVNC не установлен на вашем компьютере, то
вы можете бесплатно загрузить его в Интернете.
ВАЖНО!
EXFO не предоставляет лицензий для обозревателя TightVNC.
Убедитесь, что у вас есть разрешение устанавливать его на
своем компьютере.
Чтобы установить обозреватель TightVNC на своем компьютере,
выполните следующие действия:
1. Откройте веб-браузер и перейдите по адресу
http://www.tightvnc.com/.
2. Загрузите версию обозревателя, подходящую для операционной
системы, под управлением которой работает ваш компьютер.
3. Дважды щелкните по файлу по загруженному файлу и запустите
установку.
4. Следуйте инструкциям на экране.
219
Удаленное управление устройством
Работа с TightVNC
Подключение к устройству с помощью TightVNC
Установив обозреватель TightVNC на свой компьютер, вы сможете
удаленно управлять своим устройством.
Чтобы подключить устройство к TightVNC, выполните следующие
действия:
1.
Подсоедините компьютер и ваше устройство к одной и той же сети
и убедитесь, что они могут «видеть» друг друга, так как иногда
сетевые ограничения могут препятствовать взаимодействию
устройств.
Если вы хотели бы использовать сеть Ethernet, подсоедините
кабель RJ-45 (сетевой) к порту устройства RJ-45,
расположенный на правой панели.
Инструкции для подключения по беспроводной сети
представлены в разделе «Подключение к беспроводной сети»
на стр. 174.
Вы также можете создать персональную сеть при помощи
устройства с поддержкой Bluetooth (см. раздел «Передача
данных по Bluetooth» на стр. 164).
2.
Включите компьютер и устройство.
3.
Откройте ToolBox X на своем устройстве.
4.
В нижней части панели кнопок коснитесь
220
Удаленное управление устройством
Работа с TightVNC

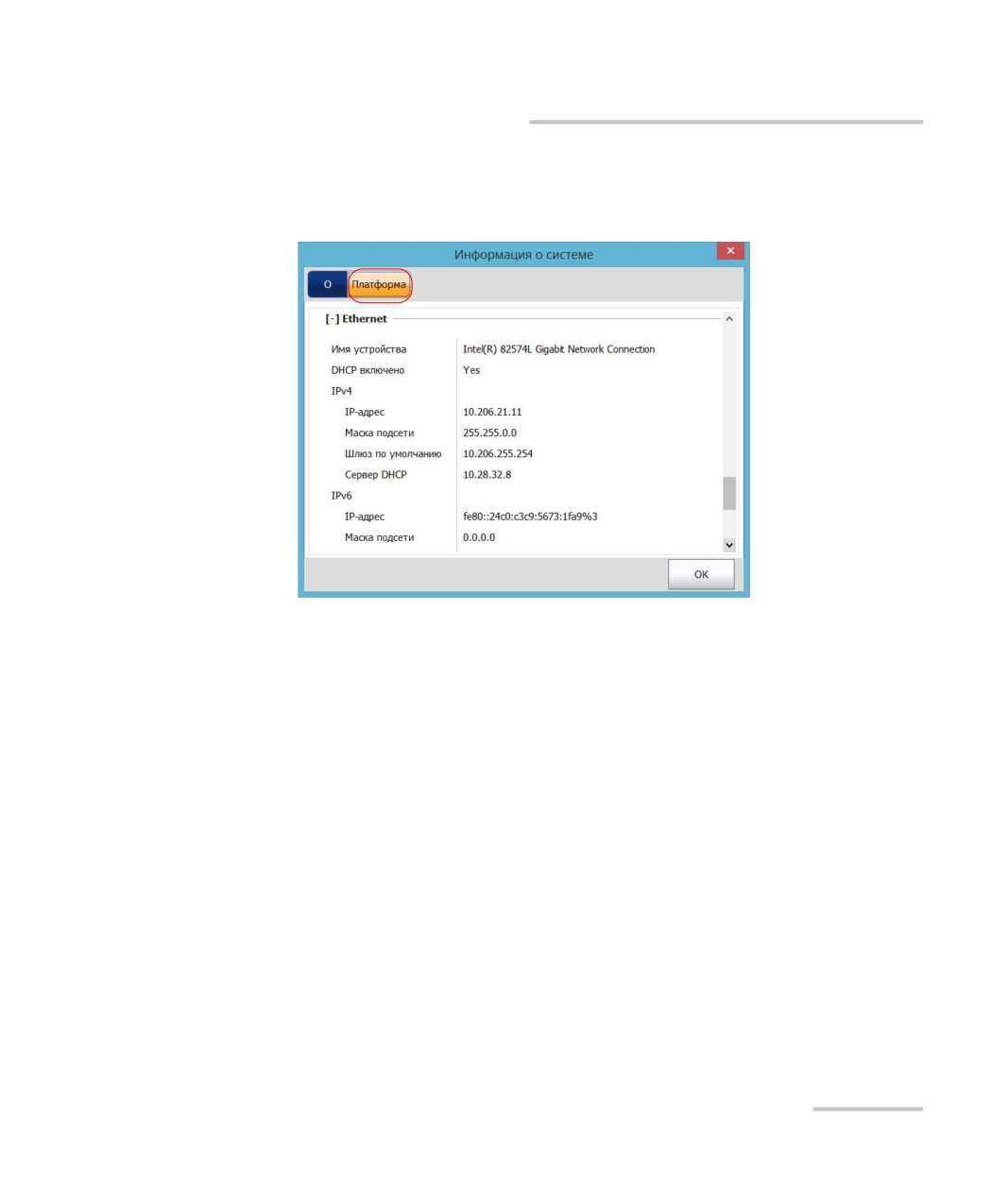

5. Коснитесь Платформа.
6. Прокрутите вниз, пока не увидите IP-адрес.
7. Запишите IP-адрес, после чего закройте окно.
Примечание:IP-адрес появится в списке через несколько секунд.
8. Запустите обозреватель TightVNC на своем компьютере.
221
Удаленное управление устройством
Работа с TightVNC

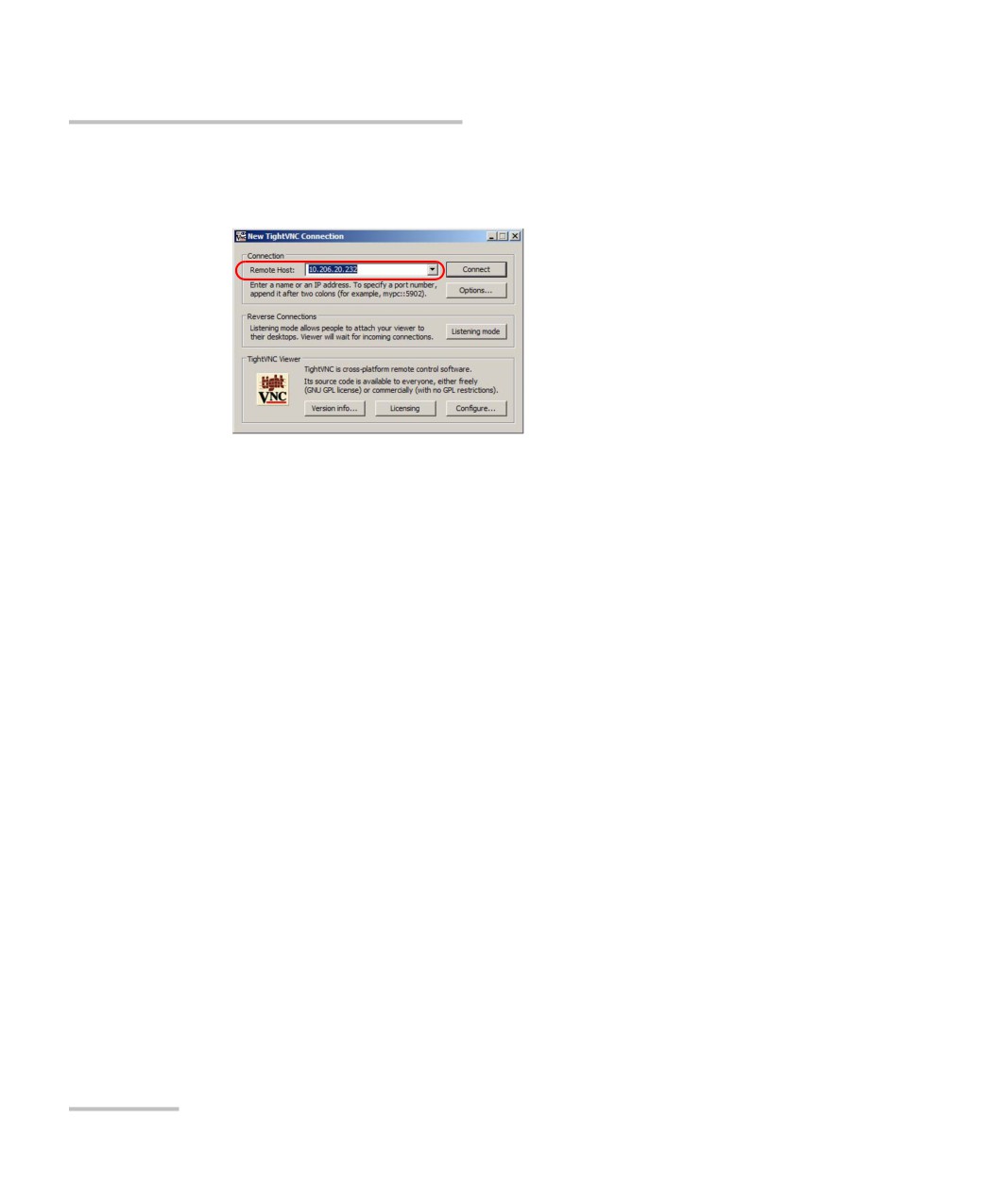

9. В списке Удаленный узел введите IP-адрес своего устройства,
записанный на шаге 7.
Примечание:Внешний вид обозревателя TightVNC может отличаться в зависимости
от имеющейся версии.
10. Щелкните Подключиться.
11. Если приложение запросит пароль, введите его и щелкните OK для
подтверждения.
222
Удаленное управление устройством
Добавление исключений в брандмауэр
Добавление исключений в брандмауэр
Примечание:Только пользователи с правами администратора могут добавлять
исключения в брандмауэр.
Ваше устройство защищено брандмауэром Microsoft,
предотвращающим несанкционированный доступ к устройству,
подключенному к сети или Интернету. Этот брандмауэр
предварительно настроен для совместной работы со всеми
приложениями, входящими в комплект поставки устройства. Однако
можно разрешить другим приложениям получать доступ к сети или
Интернету путем добавления исключений.
Для получения сведений о настройке брандмауэра обратитесь к
администратору сети.
Чтобы добавить исключения в брандмауэр, выполните следующие
действия.

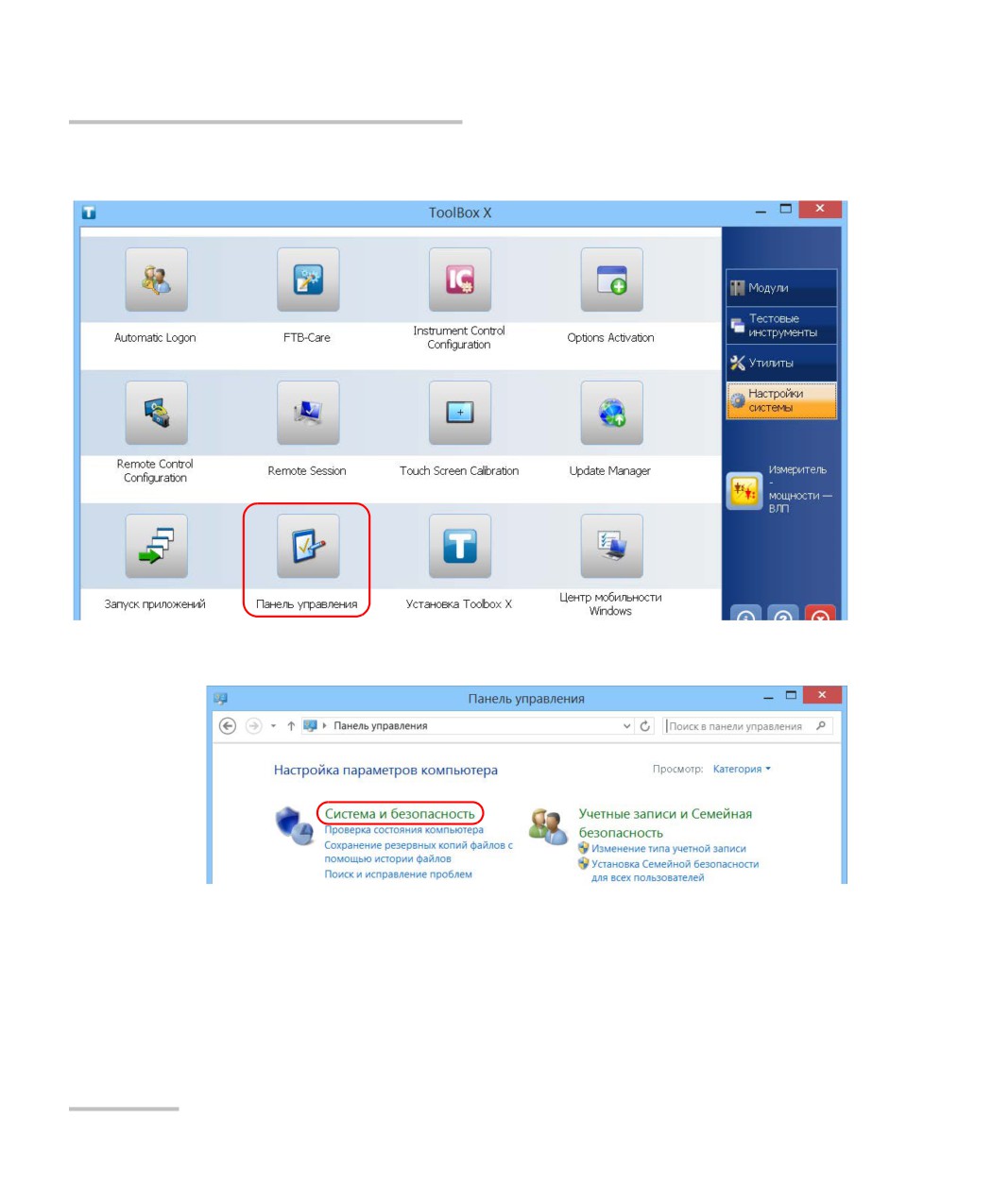

1. В главном окне нажмите кнопку Настройки системы.
223
Удаленное управление устройством
Добавление исключений в брандмауэр
2. Коснитесь пункта Панель управления.
3. Коснитесь пункта Система и безопасность.
224
Удаленное управление устройством
Добавление исключений в брандмауэр

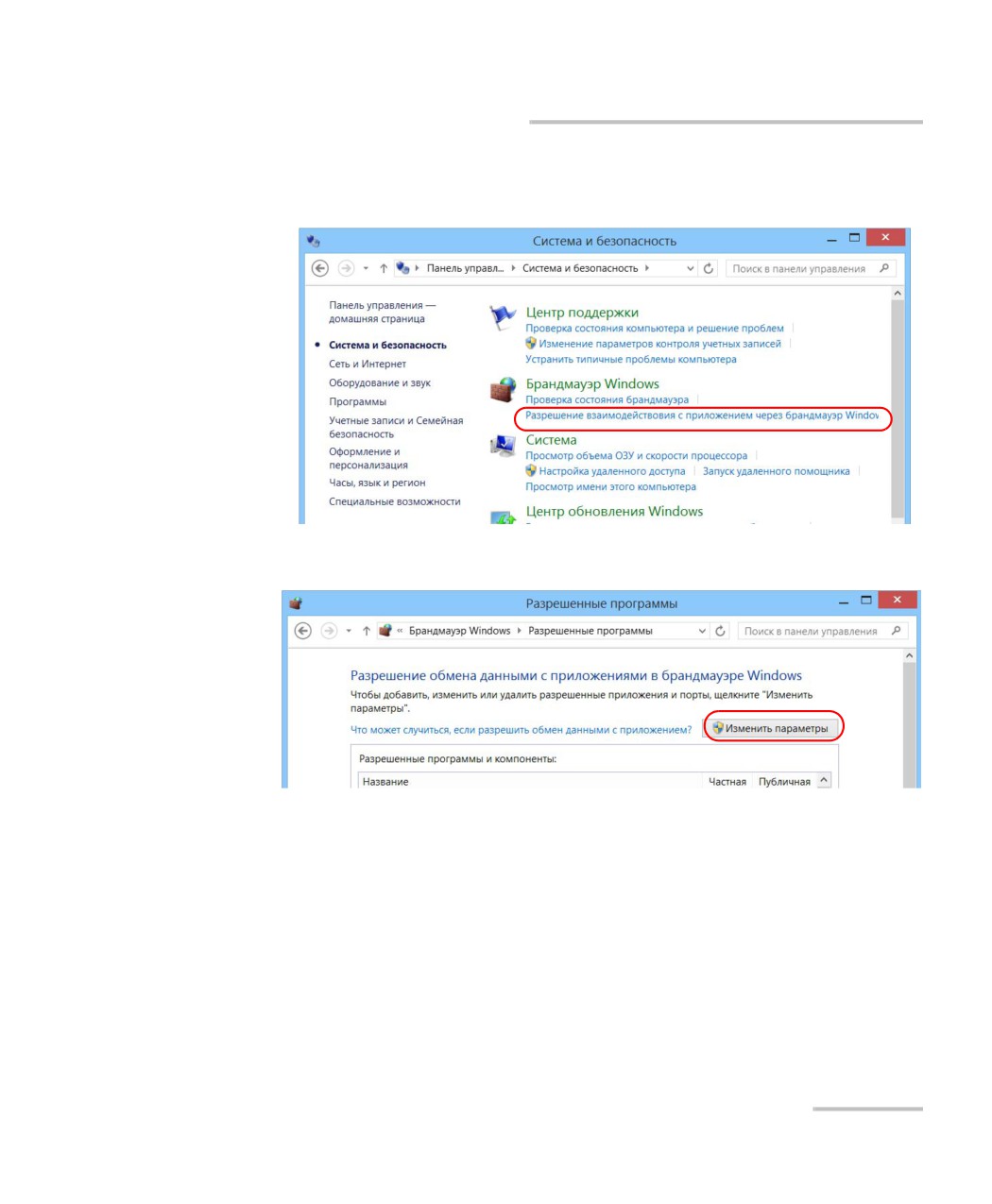

4. В разделе Брандмауэр Windows коснитесь пункта Разрешить
взаимодействие с приложением через брандмауэр Windows.
5. Нажмите кнопку Изменить параметры.
225
Удаленное управление устройством
Добавление исключений в брандмауэр
6. Нажмите кнопку Разрешить другое приложение.
7. Выберите из списка нужное приложение и нажмите кнопку
Добавить.
226
Удаленное управление устройством
Добавление исключений в брандмауэр

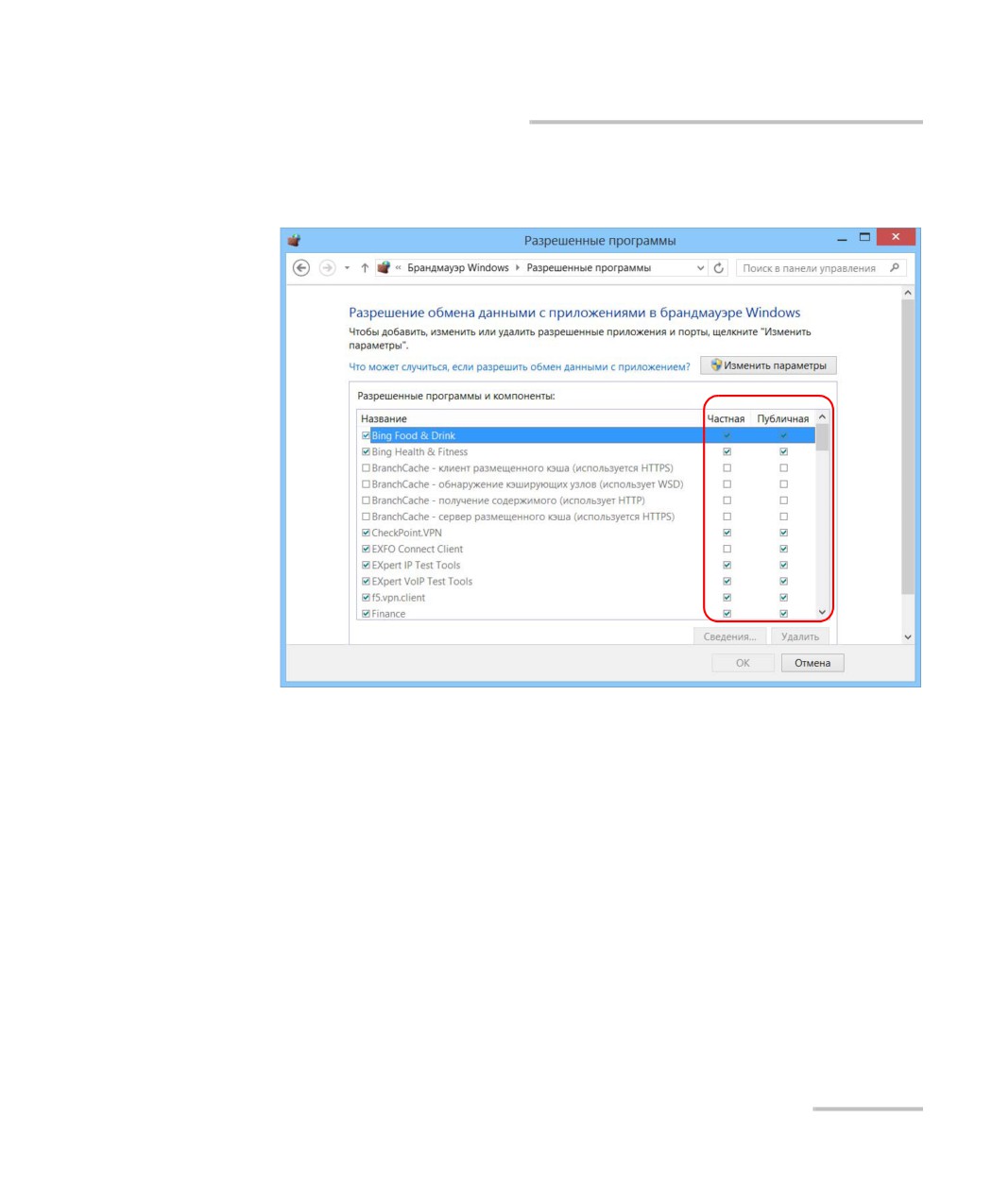

8. Удостоверьтесь в правильности параметров Частная и Публичная
добавленного приложения.
9. По завершении нажмите OK для подтверждения изменений и
возврата в окно Панель управления.
227
10
Тестирование сетевых
соединений
Примечание:Данная функция доступна только при наличии дополнительного пакета
программ IPT.
При работе в сети основными наиболее часто используемыми тестами
являются Ping-тест (проверка связи) и тест Трассировка маршрута. С
помощью этих тестов можно проверить правильность передачи
IP-пакетов от локального хоста удаленному хосту и наоборот.
ВАЖНО!
Чтобы предотвратить отображение неправильных результатов,
перед выполнением проверки связи или трассировки маршрута
всегда проверяйте, чтобы устройство было подключено только
к одной сети (стандартной сети Ethernet или беспроводной
сети).
Выполнение проверки связи
Проверка связи является основным методом измерения среднего
времени достижения пакетом удаленного хоста. С помощью этого теста
можно быстро проверить правильность работы удаленного хоста.
Проверка связи характеризуется шестью общими параметрами:
URL-адресом (IP-адресом);
количеством отправляемых пакетов;
размером пакетов;
максимально допустимым временем достижения пакетом
удаленного хоста;
максимально допустимым количеством переходов для достижения
удаленного хоста (TTL);
флагом, указывающим на возможность фрагментации пакета.
229
Тестирование сетевых соединений
Выполнение проверки связи
После завершения теста его результаты можно экспортировать. Позже
можно импортировать созданный текстовый файл (с символами
табуляции в качестве разделителей) непосредственно в Microsoft Excel.
Для проверки связи выполните следующие действия.

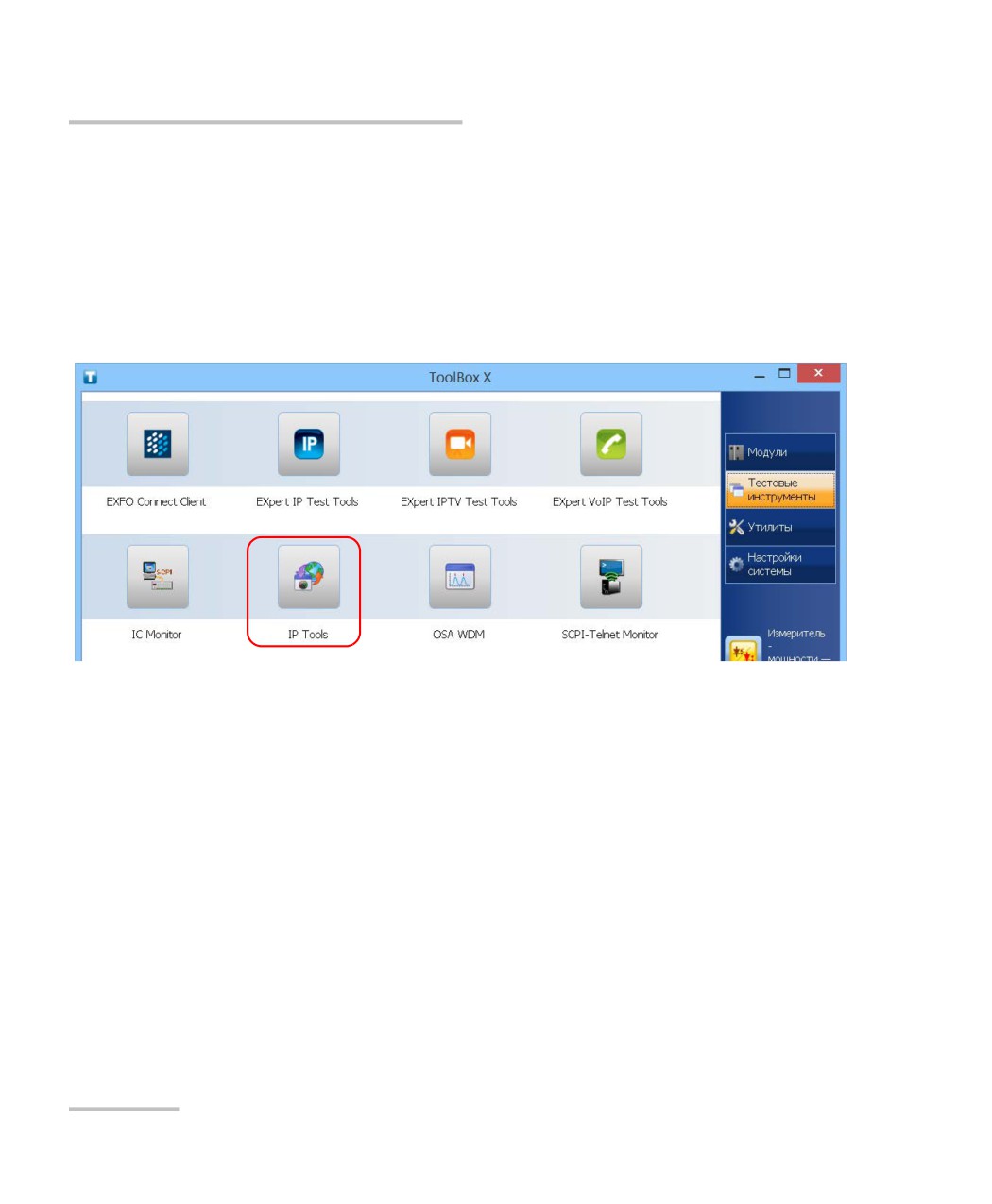

1. В главном окне нажмите на пункт Тестовые инструменты.
2. Нажмите IP Tools (Средства IP).
230
