MapInfo Pro (Версия 15.2). Руководство

Выравнивание рамок отчёта относительно друг-друга

Если в окне

Отчёт

, на котором отключены направляющие, выбрано несколько рамок, то с

помощью любой из команд

Привязка / Выровнять

можно выравнивать рамки относительно

друг-друга.

Левые края выбранных рамок выравниваются по левой границе самой левой
рамки.

Привязка слева

Правые края выбранных рамок выравниваются по правой границе самой правой
рамки.

Привязка справа

Верхние края выбранных рамок выравниваются по верхней границе самой
верхней рамки.

Привязка сверху

Нижние края выбранных рамок выравниваются по нижней границе самой нижней
рамки.

Привязка снизу

Центры выбранных рамок будут выровнены по вертикальной линии.

Выровнять центр
по-горизонтали

Центры выбранных рамок будут выровнены по горизонтальной линии.

Выровнять центр
по-вертикали

Если на листе включены направляющие

Если на листе размечены направляющие (горизонтальные и/или вертикальные), то выбранные
рамки можно выравнивать по направляющим. Например, если в окне

Отчёт

, на котором

включены направляющие, выбран объект, то с команда

Привязка слева

совместит объект

с направляющей, а не с границей левого поля листа.

Выравнивание рамок отчёта с помощью линий привязки

Для того чтобы выровнять рамки отчёта по сетке окна

Отчёт

На вкладке

ОТЧЁТ

в группе команд

Упорядочить

включите или выключите линии сетки

командой

Линии сетки

Команда

Сетка

подсвечивается, когда включен этот режим.

Выберите

Привязка к сетке

, затем щелкните по рамке и переместите её в новое место,

где иона должна находиться в окне

Отчёт

Верхний правый угол рамки совместится с ближайшим узлом сетки. Команда

Привязка к

сетке

подсвечивается, когда включен этот режим.

469

Оформление карт для печати и экспорта

Изменить шаг сетки, чтобы упростить позиционирование рамок, можно, если в группе

Упорядочить

нажать кнопку

Размер сетки

и выбрать шаг сетки из списка. Размер ячеек

сетки изменится по вашему выбору.

Можно задавать единицы измерения, в которых требуется изменить
интервал сетки. На вкладке

PRO

нажмите сначала

Настройки

, затем

Примечание:

Системные настройки

– откроется диалог

Показать системные

настройки

. Выберите одно из значений из списка

Единицы измерения

на бумаге

Для того выключить показ линий сетки, нажмите ещё раз кнопку

Показывать сетку

(команда

больше не будет выделена).

Общие принципы выравнивания рамок отчёта

Работа с направляющими похожа на работу по сетке за исключением того, что направляющие
можно разместить в произвольном месте макета окна конструктора легенды и для
выравнивания разделов пользоваться ими.

Для того добавить направляющую в окне

Отчёт

На вкладке

ОТЧЁТ

нажмите на список Выровнять и выберите либо команду

Добавить

вертикальную направляющую

, либо

Добавить горизонтальную направляющую

Захватите направляющую и переместите её по окну в нужное положение.

Выберите один или несколько разделов легенды (граница рамки будут показывать
выбранные).

Щелкните по одной из команд выравнивания, границы рамки будут совмещены с ближайшей
направляющей.

Позволяет привязать левый край выбранных объектов к ближайшей
направляющей Включается после того, как выбран объект отчёта, в
которой имеется любая вертикальная направляющая.

Привязка слева

Позволяет привязать правый край выбранных объектов к ближайшей
направляющей Включается после того, как выбран объект отчёта, в
которой имеется любая вертикальная направляющая.

Привязка справа

Позволяет привязать правый край выбранных объектов к ближайшей
направляющей Включается после того, как выбран объект отчёта, в
которой имеется любая горизонтальная направляющая.

Привязка сверху

470

Оформление карт для печати и экспорта

Позволяет привязать нижний край выбранных объектов к ближайшей
направляющей Включается после того, как выбран объект отчёта, в
которой имеется любая горизонтальная направляющая.

Привязка снизу

При нажатии на кнопку

Добавить вертикальную направляющую

, либо

Добавить

горизонтальную направляющую

, направляющие будут появляться в центре окна

Отчёт

Если нажать на копку несколько раз, то в центре окна появится несколько направляющих.
Для того чтобы их использовать, вам придется переместить их по очереди в нужное положение.

Показ и скрытие направляющих в окне конструктора отчёта

Отключение показа направляющих скрывает их из поля зрения. Направляющие остаются на
месте, просто они скрыты и ими нельзя пользоваться, до тех пор пока они не будут включены.

Для того чтобы спрятать или показать направляющие:

На вкладке

ОТЧЁТ

в группе команд

Упорядочить

в списке

Рамки

нажмите

Отключить

направляющие

или

Включить направляющие

Удаление направляющих в окне отчёта

При удалении направляющих они исчезают с макета отчёта. Если требуется оставить
направляющие, но спрятать их, пользуйтесь командой

Отключить направляющие

на вкладке

ОТЧЁТ

tab.

Есть два способа удалить направляющие:

• Для того чтобы удалить одну направляющую, щелкните по ней правой клавишей мыши

и выполните команду

Удалить направляющую

• Для того чтобы удалить все направляющие, на вкладке

ОТЧЁТ

в группе

Упорядочить

в списке

Направляющие

выполните команду

Удалить все направляющие

Правка в окне отчёта

Можно редактировать содержимое карт, легенд карт, списков и текстовых рамок, но нельзя
исправлять содержимое рамок с изображениями. Если активировать рамку с картой, то
открывается доступ ко всем командам, доступным для соответствующего окна

Карта

. Если

активировать рамку со списком, то можно сортировать содержимое, менять размер и порядок
расположения колонок.

Если щелкнуть правой кнопкой мыши в окне отчёта, появляется контекстное, всплывающее
меню со следующими командами, которые можно использовать для настройки рамок:

471

Оформление карт для печати и экспорта

•

Вырезать

(

CTRL+X

) – удаляет всё выбранное содержимое и сохраняет его в буфере обмена.

•

Копировать

(

CTRL+C

) – копирует выбранное содержимое в буфер обмена.

•

Вставить

(

CTRL+V

)– вставляет содержимое буфера обмена в новом месте.

Для того чтобы активировать рамку, в которой требуется исправить содержимое:

• Щелкните правой клавишей мыши по рамке с картой и выполните команду

Активировать

• Дважды щелкните по рамке или нажмите клавишу

Alt

и щелкните по рамке.

Граница рамки будет выделена.

Если щелкнуть где-нибудь за пределами рамки, она перестанет быть активной, так же как
если нажать клавишу

Alt

и щелкнуть внутри рамки. (Пользуйтесь клавишей

Alt

для быстрой

активации и дезактивации рамки.)

Дополнительные сведения о том, как редактировать карты, таблицы и текст смотрите в
разделах:

•

Настройка содержимого рамки карты

•

Настройка содержимого раздела легенды

•

Настройка содержимого рамки списка

•

Изменение стиля текста текстовой рамки

•

Правка символов точечных условных знаков в окне отчёта

Печать отчёта

Перед печатью убедитесь, что выбраны правильные настройки печати, которые могут повлиять
на вид макета. Изменение информации о принтере может изменить подписи, отображаемые
на макете. Это включает изменение разрешающей способности принтера, что может выполнено
при печати с помощью

MapInfo PDF-принтера

Сетка и направляющие окна

Отчёт

не появляются на отпечатках и

экспортированных изображениях.

Примечание:

Для того чтобы напечатать макет:

На вкладке

ГЛАВНАЯ

в группе команд

Вывод

нажмите кнопку

Параметры страницы

– откроется диалог

Настройка печати

Проверьте размеры, ориентацию и границы листа. Используйте уже заданные или измените
параметры и нажмите

Проверьте содержание макета, особенно, подписи.

На вкладке

ГЛАВНАЯ

в группе команд

Вывод

нажмите

Печать

В списке

Название

выберите принтер, на котором будет выполняться задание.

При печати многостраничного отчёта можно, при желании, распечатать отдельную страницу
или несколько страниц. Выберите диапазон номеров страниц в диалоге

Печать

472

Оформление карт для печати и экспорта

Нажмите

и напечатайте макет отчёта.

При сохранении рабочего набора также сохраняется разрешающая
способность принтера, при помощи чего окно

Отчёт

полностью

восстанавливается из рабочего набора.

Примечание:

Как задать границы печати отчета

Перед печатью проверьте настройки принтера, чтобы убедиться, что поля печати, размер
листа, источник бумаги и ориентация установлены правильно.

Для проверки и настройки параметров печати:

На вкладке

ГЛАВНАЯ

в группе команд

Вывод

нажмите кнопку

Параметры страницы

– откроется диалог

Настройка печати

Проверьте размеры, ориентацию и границы листа. Используйте уже заданные или измените
параметры.

Нажмите

и сохраните настройки.

Теперь всё готово для печати отчёта. При сохранении рабочего набора все параметры будут
сохранены в нём.

Замечания о настройках принтера

Макет отчёта представляет собой один лист, а не несколько страниц.

Каждое окно

Отчёт

имеет связанный с ним принтер. Когда используется диалог

Параметры

страницы

(в группе

Вывод

), настраиваются и принтер, и окно

Отчёт

. Например, если

требуется повернуть отчёт на 90 градусов, следует изменить ориентацию листа на альбомную:
откройте диалог

Параметры страницы

и отметьте флажок

Альбомная

Границы области печати, заданные в диалоге

Параметры страницы

, отображаются белыми

участками в окне

Отчёт

. Сетка окна

Отчёт

начинается там, где кончаются поля области

печати.

При выполнении команд

Печать

или

Создать

ничего за пределами полей

печати напечатано не будет. Рамки отчёта, лежащие в пределах полей за
границей области печати, не появятся на отпечатке.

Примечание:

Параметры печати, заданные на вкладке

ГЛАВНАЯ

командой

Печать

, применяются к окну

Отчёт

и используются для всех последующих отпечатков.

Размер листа отчёта

Размер листа отчёта связан с параметрами, задаваемыми для принтера. Стандартные
параметры печати задаются на вкладке

PRO

, если нажать

Настройки

Принтер

Можно переопределить параметры, задаваемые по умолчанию, установив размер бумаги,
поля и ориентацию страницы (книжная или альбомная) для окна

Отчёт

. Для этого на вкладке

473

Оформление карт для печати и экспорта

ГЛАВНАЯ

в группе команд

Вывод

нажмите кнопку

Параметры страницы

– откроется

диалог

Настройка печати

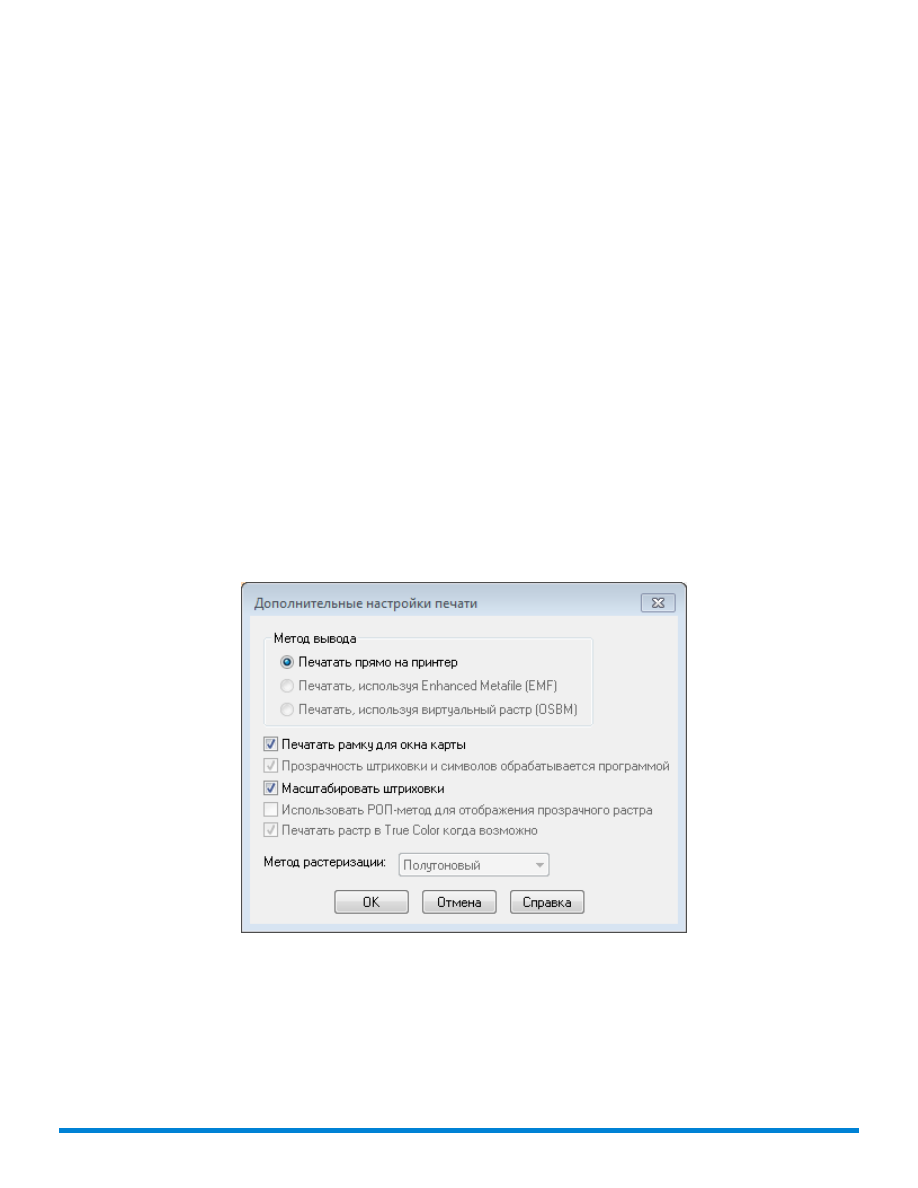

Печать блоками и в режиме OSBM

Для того чтобы сохранить оформление карты, при печати рамки с картой, содержащей
элементы, для печати которых требуется режим OSBM, автоматически применяется
виртуальный растр (OSBM). При включенном режиме OSBM каждый блок обрабатывается
как растр. Это автоматический режим, которым невозможно управлять при печати из окна

Отчёт

. Использование режима OSBM с картами с включенными визуальными эффектами и

одним или несколькими видимыми слоями, которые содержат:

• Полупрозрачные векторы.
• Изображения (такие как растры, регулярные поверхности, WMS или слои с сервера тайлов)

с прозрачностью, полупрозрачностью и сглаживанием.

При печати в PDF со слоями режим OSBM не используется.

Режим печати блоками можно сделать стандартным (на вкладке

PRO

нажмите

Настройки

Параметры вывода

, где на вкладке

Печать

отметьте флажок

Печать блоками

). Когда режим

печати блоками включен, а режим виртуализации растра OSBM не используется, то каждая
карта в окне

Отчёт

при печати будет разбита на малые блоки. При этом уменьшается объём

памяти, необходимый для обработки задания на печать, особенно значительно, когда карта
в рамке большого размера. Если режим печати блоками отключен, вся рамка с картой будет
распечатана за один раз.

Если карта содержит полупрозрачные изображения (обычно, растры, регулярные поверхности,
WMS-снимки или изображения с сервера тайлов) и выключен режим

Визуальных эффектов

то отпечаток может быть без полупрозрачности. Для того чтобы включить режим
полупрозрачной печати, на вкладке

PRO

нажмите сначала

Настройки

, затем

Стили

. Отметьте

флажок

Включить визуальные эффекты

Экспорт отчёта

MapInfo Pro поддерживает разрешение принтера для отчетов независимо от формата
экспортируемого файла. Для того чтобы добиться этого, MapInfo Pro создаёт изображение с
принтерным разрешением, а затем преобразует его к разрешению экспортируемого формата.
Это обеспечивает, что то, что видно в окне

Отчёт

, будет видно и в экспортируемом

изображении.

Для того чтобы экспортировать отчёт:

На вкладке

ОТЧЁТ

в группе команд

Вывод

нажмите кнопку

Сохранить

– откроется

диалог

Экспорт окна в файл

В окошке с именем

Файл

введите имя экспортируемого файла.

В списке

Тип файла

выберите BMP, метафайл, JPEG, JPEG2000, PNG, TIF, GIF или PSD.

474

Оформление карт для печати и экспорта

Окно

Отчёт

можно экспортировать в метафайл (EMF/WMF).

Примечание:

Нажмите на кнопку

Сохранить

Размер выводного изображения совпадает с размером листа бумаги принтера в диалоге

Настройка печати

(на вкладке

ГЛАВНАЯ

в группе

Вывод

нажмите

Параметры страницы

Экспортируемое изображение включает содержимое на границах отчёта (в отличии от печати,
когда объекты на границах обрезаются). Однако, если содержимое выходит за пределы листа,
то оно не попадает в экспортируемый файл.

Обычно, при экспорте вид совпадает с тем, что присутствует в окне

Отчёт

. Однако, некоторые

графические и текстовые элементы могут выглядеть размытыми после экспорта отчёта. Для
того чтобы исправить это, на вкладке

PRO

нажмите

Настройки

Параметры вывода

. В

диалоге

Параметры вывода

на закладке

Экспорт

отметьте флажок

Выявить текст

. Это

исправит проблему, но может привести к тому, что некоторые подписи после экспорта будут
выглядеть слегка отличными от этих подписей в отчёте.

Печать и экспорт результатов

В этом разделе рассматриваются настройки печати и экспорта в программе MapInfo Pro.

Печать материалов проекта

Когда необходимо создать презентационные материалы, можно распечатать отчёты, созданные
в MapInfo Pro.

Настройка параметров печати

Команда

Параметры страницы

для настройки печати находится на вкладке

ГЛАВНАЯ

группе

Вывод

и на вкладке

ОТЧЁТ

в группе

Страница

Перед тем как вы распечатаете карту или отчёт, необходимо настроить параметры страницы.
Любые изменения параметров печати могут повлиять на внешний вид отчёта, поэтому полезно
проверить до печати, как изменения влияют на отчёт. В диалоге

Настройка печати

можно

задать ориентацию листа (книжную или альбомную) и поля. Также, можно задать размер
листа и источник, из которого подается бумага.

Кроме того, можно изменить стандартные параметры печати и выбрать принтер для этого
задания. Нажмите на кнопку

Принтер

– появится диалог

Настройка принтера

для данного

принтера. Сначала появится стандартный принтер, выбранный в разделе настроек

Принтер

(на вкладке

PRO

нажмите

Настройки

Принтер

). Это будет либо стандартный принтер

475

Оформление карт для печати и экспорта

Windows, либо заранее выбранный принтер. Настройте принтер и его свойства и нажмите

. Параметры свойств принтера, которые можно изменить в этом диалоге, зависят от модели

принтера.

Настройки печати

Изменения, которые вы вносите в стандартные настройки печати, будут действовать в течение
текущего сеанса работы.

Прежде чем печатать:

Убедитесь, что окно отчёта активно. На вкладке

ОТЧЁТ

в группе команд

Вывод

нажмите

кнопку

Печать

– откроется диалог

Печать

Укажите число необходимых копий для печати, укажите, какие страницы надо печатать.
Как и диалог

Настройка печати

, диалог

Печать

тоже позволяет переназначать стандартные

настройки принтера.

Выберите в диалоге

Печать

принтер из списка Имя. В списке показаны все доступные в

данный момент принтеры. Можно поменять свойства принтера или настроить печать в
файл.

Используйте дополнительные настройки, позволяющие управлять прозрачностью и цветами,
что особенно важно для растровых изображений. В диалоге Печать нажмите кнопку

Дополнительно

. Появится окно диалога

Дополнительные настройки печати

Выберите

Метод вывода

, с помощью которого следует распечатать отчёт:

Печатать прямо на принтер

– используйте этот параметр управления печатью для

растровых файлов изображений прямо из MapInfo Pro. Этот флажок установлен по
умолчанию.

476

Оформление карт для печати и экспорта

Печатать, используя Enhanced Metafile

– установите этот флажок, чтобы создать

улучшенный метафайл (enhanced metafile) изображения MapInfo Pro, перед тем, как
отправить его на принтер. Метод использует современные технологии печати, что
позволяет уменьшить объем буфера печати и увеличить скорость печати без потери
качества. Если выбрать этот метод печати, то при печати в PDF получится простой, без
слоёв PDF-файл.

Метод экспорта/печати через виртуальный растр (OSBM)

– отметьте этот вариант,

чтобы перед выводом на печать MapInfo Pro создавала виртуальный растр. Собственная
растеризация в MapInfo Professional включается в зависимости от режимов прозрачности
слоев карты и перерисовки экрана. Однако установка режима OSBM в этом окне означает,
что печать будет осуществляться с использованием виртуального растра (OSBM)
независимо от настроек полупрозрачности и сглаживания.

Далее укажите, как надо обрабатывать прозрачность. Если имеются прозрачные
штриховки и символы, установите флажок

Прозрачность штриховки и символов

обрабатывается программой

, и тогда MapInfo Pro создаст прозрачные штриховки.

Если нужна прозрачность в растровых изображениях, установите флажок

Использовать

РОП-метод для отображения прозрачного растра

, и тогда обработка прозрачности

будет произведена самой программой MapInfo Pro. Изображение будет разделено на
маленькие непрозрачные прямоугольники, а остальное пространство создаст эффект
прозрачности. Рекомендуется пользоваться этим способом, поскольку принтеры не
всегда обрабатывают прозрачность растровых изображений корректно. Этот метод
может создавать большие по объему файлы печати.

Если вы используете 24-битные, полноцветные (TrueColor) растровые изображения,
установите флажок

Печатать растр в TrueColor, когда возможно

и выберите вариант

из списка

Метод растеризации

Флажок

Печатать рамку для окна карты

не активен при выводе на

печать отчёта. Можно настраивать рамку для каждого элемента отчёта,

Примечание:

выбрав этот элемент (карта, список, легенда) и выполнив команду

Настройки

Стиль области

Нажмите

для возвращения в диалог

Печать

Нажмите кнопку

OК

– начнется процесс печати.

Очень часто пользователю нужно сохранить карту в электронном виде, а не печатать её.

Экспорт отчёта

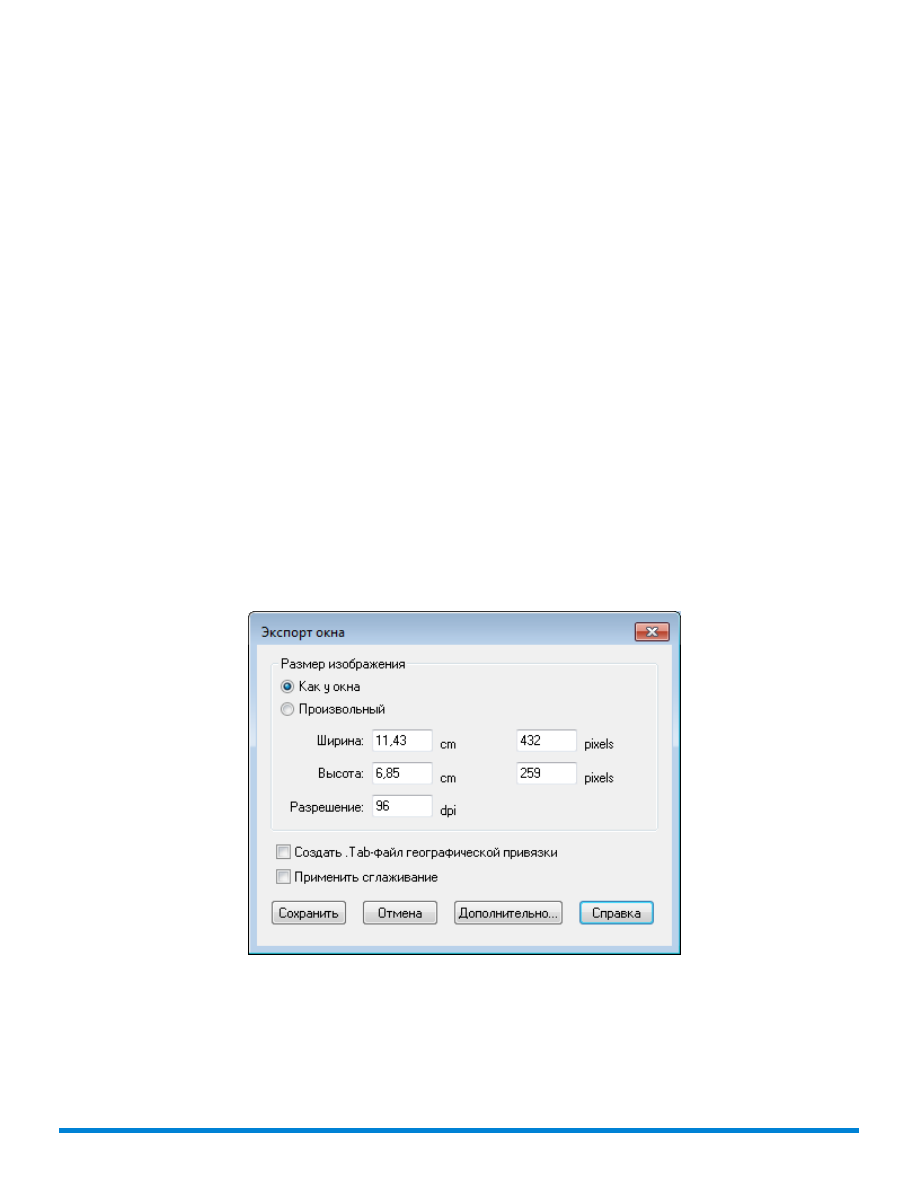

Самый простой способ сделать электронную копию карты MapInfo Pro – это выполнить команду

Экспорт окна

в группе

Вывод

на вкладке

ГЛАВНАЯ

. Можно экспортировать в разных

форматах.

477

Оформление карт для печати и экспорта

Есть несколько параметров, с помощью которых можно управлять качеством экспортируемых
изображений. Эти параметры настраиваются на вкладке

PRO

, если сначала выполнить

сначала команду

Настройки

, а затем –

Параметры вывода

. На вкладке

Экспорт окна

можно

выбрать настройки экспорта. Настройки для прозрачности и цвета растров, которые мы
рассматривали для печати отчёта, доступны и для экспорта отчёта.

Подробнее эти процедуры описаны в разделе

справочной системы

Настройки параметров

вывода

Экспорт отчёта

Сохранение окна в растровых форматах

Можно сохранить изображения ваших карт в форматах GIF, TIFF LZW и TIFF CCITT Group 4.

Для того чтобы сохранить карту в растровом формате:

Откройте окно карты, отчёта или списка, которое требуется сохранить в новым формате.

На вкладке

ГЛАВНАЯ

в группе команд

Вывод

нажмите кнопку

Сохранить

– откроется

диалог

Экспорт окна в файл

Выберите из списка

тип файла

, в котором вы хотите сохранить изображение окна:

• GIF
• TIFF LZW
• TIFF CCITT Group 4

Наберите имя файла в поле

Имя файла

и нажмите кнопку

Сохранить

, чтобы сохранить

это растровое изображение.

Создание EPS-файлов (Encapsulated Postscript File)

Если форматы, предлагаемые в диалоге команды Экспорт окна, не подходят для ваших
целей, можно сделать экспорт в файл формата Encapsulated Postscript (EPS). Этот тип файлов
широко используется для дальнейшего вывода на печать. В MapInfo нет прямой команды для
экспорта или сохранения в виде EPS-файлов. Чтобы напечатать, вы должны установить
драйвер для любого принтера, поддерживающего язык рostscript. После настроек драйвера
можно напечатать отчёт или карту в файл.

В окне панель управления Windows выберите

Принтеры

В окне Принтеры выберите

Установка принтера

. Откроется ассистирующая процедура

установки принтера.

Следуйте подсказкам на экране. Выберите принтер, поддерживающий язык рostscript из
списка, и укажите "FILE" в качестве порта. Настройте режимы EPS.

Если драйвер рostscript однажды установлен, то можно многократно печатать в файл карты
или отчёты из MapInfo Pro.

На вкладке

ГЛАВНАЯ

в группе команд

Вывод

нажмите кнопку

Печать

– откроется диалог

Печать

Выберите рostscript-принтер. Нажмите

478

Оформление карт для печати и экспорта

Появится диалог

Печать в файл

. Задайте имя файла и нажмите

Сохранить

Сглаживание изображений при экспорте

Для того чтобы лучше контролировать экспорт из MapInfo Pro изображений карт, можно
использовать сглаживание. Это особенно важно, когда карты, созданные в MapInfo Pro,
применяются затем в других Windows-программах, в частности, в презентациях или на
Web-страницах.

Мы добавили возможность сглаживать изображения при экспорте. Этот модуль можно
применять со всеми типами окон, в частности, с окнами карт, отчетов, легенд, и графиков.

Изображения, экспортируемые в форматы EMF и WMF, не поддаются
сглаживанию, поскольку данные форматы не являются действительно
растровыми.

Примечание:

Для растровых изображений существует три варианта сглаживания:

1. Сглаживание при помощи фильтра

. Можно выбрать один из шести фильтров, позволяющих

выбирать направление приложения фильтра.

2. Сглаживание при помощи маски

. Можно выбрать значение, определяющее размер области

сглаживания. К примеру, чтобы создать маску размером 3 на 3 пикселя, укажите в этом
поле значение 3. Таким образом, вы ограничите объем изменений в цветах пикселей. Как
правило, размер маски составляет два или три пикселя при экспорте в экранном
разрешении. Если вы экспортируете в более высоких разрешениях, может потребоваться
маска большего размера.

3. Сглаживание при помощи порогового значения

. Можно выбрать пороговое значение,

определяющее, какие именно пиксели необходимо сглаживать. Каждый пиксель
изображения обладает цифровым выражением цвета. Чем меньше значение цвета, тем
темнее цвет. Пользуйтесь этим вариантом, чтобы сгладить все пиксели, цвет которых
превышает указанное вами значение. Если установить значение 0, MapInfo Pro будет
сглаживать все пиксели.

Вам следует произвести глобальную настройку этих режимов сглаживания или указывать
вариант локально в процессе экспорта (при помощи кнопки Дополнительно).

Чтобы выбрать вариант сглаживания для экспортируемых изображений:

Из меню

Настройки

выберите

Режимы

Параметры вывода

, чтобы открыть измененный

диалог

Настройки вывода

Выберите закладку

Экспорт

, чтобы открыть настройки сглаживания.

Чтобы выполнять сглаживание автоматически, установите флажок

Применить сглаживание

и выберите нужный вариант:

•

Сглаживание при помощи фильтра

– использовать для сглаживания специальный

фильтр. Существуют следующие фильтры:

• Вертикально и горизонтально (сглаживает изображение по вертикали и горизонтали)
• Все направления (1) (сглаживает изображение во всех направлениях)

479

Оформление карт для печати и экспорта

• Все направления (2) (сглаживает изображение во всех направлениях посредством

альтернативного алгоритма)

• Диагонально (сглаживает изображение по диагонали)
• Горизонтально (сглаживает изображение по горизонтали)
• Вертикально (сглаживает изображение по вертикали)

•

Сглаживание при помощи маски

– выберите количество пикселей маски, которая будет

использоваться MapInfo Pro. К примеру, чтобы создать маску размером 3 на 3 пикселя,
укажите в этом поле значение 3. Так вы ограничите масштабы изменений в цветах
пикселей тремя пикселями от базового пикселя.

•

Сглаживание при помощи порогового значения

– выберите пороговое значение

сглаживаемых пикселей. Значение 0 соответствует чёрному цвету, а значение 255 -
белому (для изображений с глубиной цвета 8 битов). Небольшое значение приводит к
сглаживанию более тёмных цветов и более ярких цветов. Большее значение приводит
к сглаживанию более ярких цветов.

Чтобы настроить сглаживание во время операции экспорта:

Закончив работу с окном, выберите на вкладке

ГЛАВНАЯ

в группе

Вывод

команду

Экспорт

Откроется диалог

Экспорт окна в файл

Задайте имя и дисковый маршрут для сохраняемого файла в этом диалоге. Нажмите

Сохранить

, чтобы продолжить. Откроется диалог

Экспорт окна

Если вы экспортируете изображение в формат EMF или WMF, поле Использовать
сглаживание недоступно.

480

Оформление карт для печати и экспорта

Установите флажок в поле

Использовать сглаживание

и выполните одно из следующих

действий:

• Нажмите кнопку

Сохранить

, чтобы использовать настройки сглаживания, выбранные в

диалоге

Настройки вывода

• Нажмите кнопку

Дополнительно

и укажите новые настройки сглаживания для данной

карты. Нажмите

, чтобы вернуться в диалог

Экспорт окна

. Нажмите на кнопку

Сохранить

, чтобы сохранить внесенные изменения и файл.

Если не установить флажок в поле

Использовать сглаживание

настройки сглаживания в диалоге

Дополнительные настройки

экспорта

будут отключены.

Примечание:

481

Оформление карт для печати и экспорта

Работа с растровыми изображениями

Есть несколько способов получения растровых изображений. Если у вас имеется сканер с
соответствующим программным обеспечением, то с его помощью можно создавать растровые
файлы. MapInfo Pro может читать и показывать сканированные растровые изображения.

Некоторые графические пакеты позволяют сохранять или экспортировать изображения в
форматы, подобные формату TIFF (Tagged Image File Format). Так, создав TIFF-файл с
помощью графического пакета, его можно затем показать в MapInfo Pro.

Растровые изображения можно приобрести у Pitney Bowes Inc. или у других компаний. Кроме
того, некоторые компании предлагают услуги по сканированию.

Как определить систему координат карты?

При регистрации растрового изображения вам необходимо знать, какой координатной системе
соответствует ваше изображение. Если изображение имеет сетку (линии долготы и широты),
вы можете использовать ее для определения координатной системы.

Если карта не имеет сетки, то координаты можно определять так: найти заметную точку карты,
например, самую северную вершину области, и, используя другие таблицы MapInfo Pro, найти
координаты этой точки. Проделав эту операцию для нескольких точек, вы сможете определить
координатную систему.

Этот процесс описан в разделе

Справочной системы

Выбор контрольных точек на

существующей карте

О регистрации растрового изображения

Что такое растровое изображение?

Растровое изображение – это компьютерное представление рисунка, фотографии или иного
графического материала в виде набора точек растра. Если у вас имеется сканер с
соответствующим программным обеспечением, вы можете создавать растровые файлы с
его помощью. MapInfo Pro может читать и показывать растровые изображения, созданные
программами сканирования.

Существует большое число различных форматов растровых файлов. MapInfo Pro умеет
работать со следующими форматами: JPEG, GIF, TIFF, PCX, BMP, TGA (Targa) и BIL
(спутниковые снимки SPOT).

Что значит зарегистрировать растровое изображение?

483

Регистрация растровых изображений

Когда вам нужно зарегистрировать растровое изображение, вы вводите координаты карты
(т.е.широту и долготу) и задаете, как точки растрового изображения связаны с этими
координатами. Для того, чтобы MapInfo Pro смогла работать с растровым изображением, а
именно выполнять географические вычисления, такие как, рассчитывать расстояния и площадь,
вам необходимо зарегистрировать каждое растровое изображение до того, как начать работать
с ним на экране в среде MapInfo Pro.

Если открываете файл растрового изображения в первый раз, MapInfo Pro запрашивает:
следует ли зарегистрировать изображение или использовать его просто для показа. Нажмите
на кнопку регистрации, чтобы открыть диалог

Регистрация изображения

. Заполнив этот

диалог, вы зарегистрируете растровое изображение в заданной картографической проекции.
В дальнейшем эта информация будет храниться в TAB-файле. Когда в следующий раз вы
откроете файл с растровым изображением, повторно регистрировать его не придётся. Таким
образом, регистрировать растровое изображение нужно только один раз.

Растровые изображения, поставляемые с MapInfo Pro, уже зарегистрированы. Поэтому нет
необходимости снова проводить процесс регистрации, и, чтобы получить на экране образец
растров из комплекта поставки MapInfo Pro, достаточно открыть соответствующий TAB-файл.

О растровых изображениях в MapInfo Pro

Растровые изображения (снимки) позволяют использовать бумажные карты, фотографии и
другие графические материалы в MapInfo Pro. Например, если вы работаете с бумажными
картами, то сможете использовать их для создания карт в формате MapInfo Pro. Отсканировав
бумажную карту и получив таким образом растровый файл, вы можете показывать его в окне
карты.

Использование растрового изображения в качестве подложки карты MapInfo Pro

Обычно растровые снимки, которые служат подложкой для других слоев карты, содержат
большое количество деталей. Вы легко можете изменять размер, масштаб или центральную
точку этого окна. Например, чтобы увеличить фрагмент растрового изображения, используйте
инструмент

Увеличивающая лупа

. Вместе с тем следует помнить, что при сильном

увеличении пропадает привлекательность растровой картинки. Каждая точка (пиксель)
становится более заметной, при этом изображение теряет отчетливость и превращается в
набор разноцветных квадратиков.

Использование растрового изображения отдельно

Растровые изображения позволяют отобразить на экране такие детали, которые просто
невозможно включить в векторные слои. Можно показать спутниковый снимок в отдельном
окне MapInfo Pro, а затем добавить его в отчет.

Редактирование карт, содержащих растры

Поместив векторные слои поверх растрового изображения, можно редактировать их, используя
растр в качестве опорного изображения. Процесс редактирования на основе растровой
подложки еще называют

трассировкой

. (Еще раз подчеркнем, что следует оцифровывать

484

Регистрация растровых изображений

MapInfo Pro (Версия 15.2). Руководство - часть 30
