ООО «Компания Штрай». Токарные станки DTM - часть 2





-------------------------------------------------------------------------------------------------------------------------------------------------------------

+7

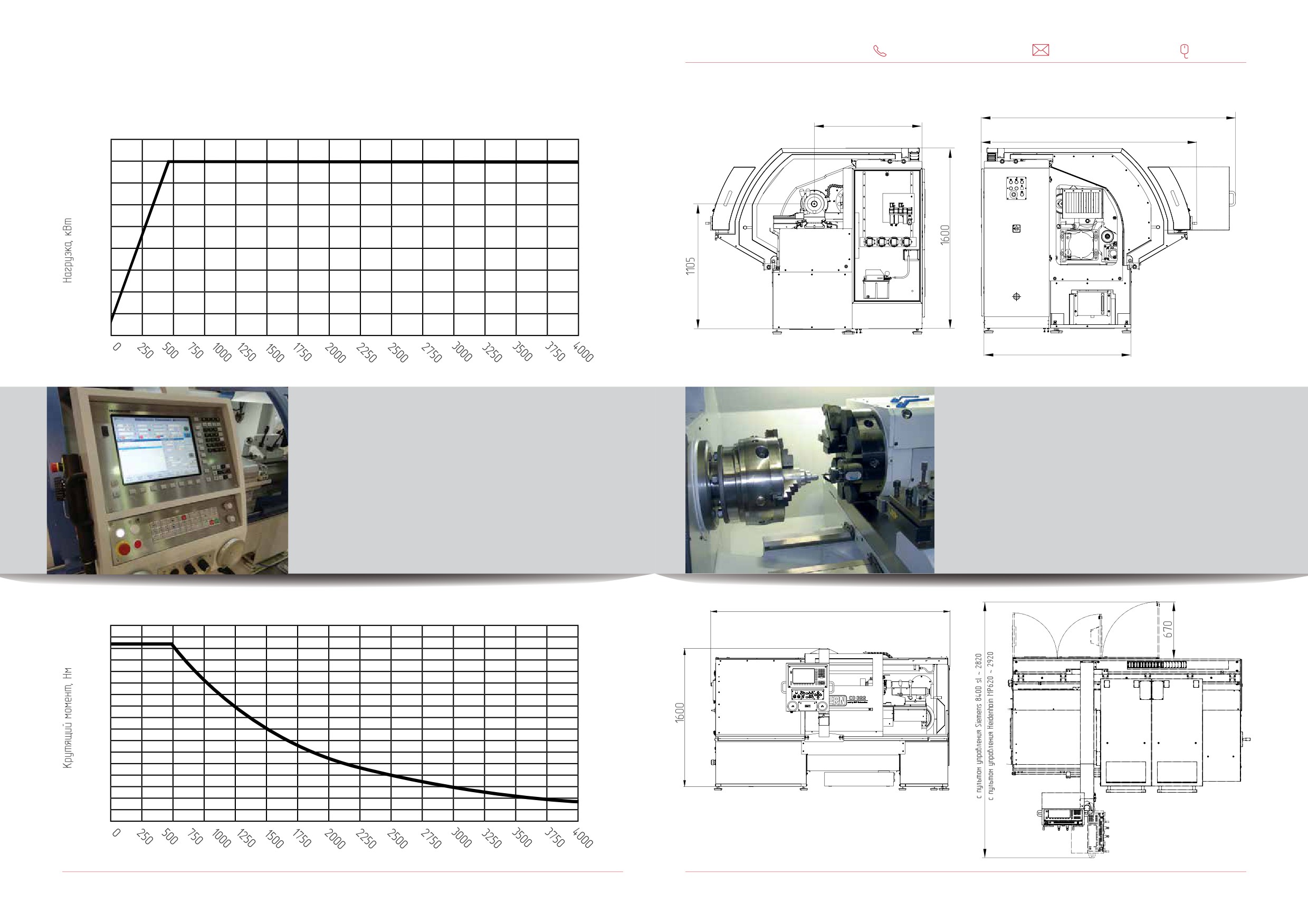

CD 322. Графики частоты вращения и нагрузки
CD 322. Монтажная схема
с пультом управления Siemens 840D sl ~ 2280
CD 322. Частота вращения - Мощность Рмакс = 16 кВт
950
с пультом управления Heidenhеin MP620 ~ 2340
18
1940
16
14
12
10
8
6
4
2
0
1320
Частота вращения, об/мин
»»
Удобная стойка управления Siemens 840D sl / Heideihain MP620
»»
Задняя бабка MK 4
»»
Высокоточный шпиндель 4000 об/мин, 16 кВт и 305 Нм
»»
Интегрированная Ось С (опция), разрешение 0,001º
»»
12-позиционная револьверная головка SAUTER (VDI 20),
»»
Обработка прутка диаметром до 320 мм
4000 об/мин, 1,3 кВт и 2,1 Нм
»»
Оптимальный доступ к рабочей зоне
»»
Компактная конструкция, удобство в эксплуатации
2770
CD 322. Частота вращения - Крутящий момент
320
300
220
200
120
100
80
60
40
0
Частота вращения, об/мин
30
31

-------------------------------------------------------------------------------------------------------------------------------------------------------------

+7
www.shtray.ru
Технические характеристики
CD-322 (цикловой)
CD-322
Технические характеристики
CD-322 (цикловой)
CD-322
Однопозиционная
Револьверная головка:
Однопозиционная
Револьверная головка:
Рабочая зона
Система крепления резцов
система Multifix B
8 позиций**
система Multifix B
8 позиций**
Макс. диаметр обработки
мм
320
320
Однопозиционная система Multifix B
мм
25 × 25
25 × 25
Макс. диаметр обработки над суппортом
мм
200
200
Четырехпозиционная система Parat *
мм
25 × 25
25 × 25
Межцентровое расстояние
мм
750 / 1000
750 / 1000
Автоматическая централизованная
Да
Да
система смазки
Продольное переме-щение суппорта, Z
мм
580 / 830
580 / 830
Одновременное использование
Да
Да
Поперечное переме-щение суппорта, X
мм
200
200
револьверной головки и Multifix B / Parat
Дискретность
мм
0,001
0,001
Задняя бабка (с ручным управлением)
Поперечная подача
мм/мин
0,001 — 1 000
0,001 — 1 000
Продольная подача
мм/мин
0,001 — 2 000
0,001 — 2 000
Внутренний конус пиноли
МК 4
МК 4
Ускоренная подача X/Z
м/мин
5/10
5/10
Наружный диаметр пиноли
мм
60
60
Шаг резьбы
мм
0,01 — 999,999
0,01 — 999,999
Перемещение
мм
140
140
Точность
СОЖ
Разрешение
мм
0,001
0,001
Объем бака
л
80
80
Точность позиционирования
мм
0,002
0,002
Расход СОЖ
л/мин
8
8
Повторяемость позиционирования
мм
0,002
0,002
Давление
бар
1,0
1,0
Точность на детали
мм
0,003 ± 0,001 мм
0,006 ± 0,001 мм
Система управления ЧПУ
Шпиндель
Система
Heidenhain MANUALplus 620 / Heidenhain MANUALplus 640 / Siemens 840D sl
Исполнение шпинделя
DIN 55027 - A5
DIN 55027 - A5
Цвет
Максимальное отверстие в шпинделе
мм
52 (опционально - 64)
52 (опционально - 64)
Диаметр стандартного патрона
мм
200
200
Станок
Светло-серый (RAL 7035)
Диапазон вращения шпинделя
об/мин
1 - 4000
1 - 4000
Передвижные двери
Базальтово-серые (RAL 7012) / Синие (RAL 5007)
Мощность 100% / 60% / 40% ED
кВт
12 / 15 / 16
12 / 15 / 16
Электропитание
Крутящий момент
Нм
305
305
Ось С
--
•
Питание от сети
В
3х400 АС, 50/60 Hz
3х400 АС, 50/60 Hz
Разрешение оси С
град
--
0,001˚
Дополнительные опции
Револьверная головка
Гидравлическая система зажима заготовки, автоматическое устройство зажима цанг, контактная головка для обмера инструмента на
станке, стационарный люнет, передвижной люнет, вытяжка эмульсионного тумана, транспортер для удаления стружки и др.
Крепление инструмента по VDI / DIN 69880
--
8 × VDI 30
Количество приводных инструментов
шт
--
4 × 4000 об/мин
Максимальный размер инструмента
мм
--
20 × 20
Габариты / Масса
Встроенное охлаждение
--
Да
Габаритные размеры Ш/Г/В
мм
2400х2000х1700
2650х2000х1700
2400х2000х1700
2650х2000х1700
Индексация при повороте
--
Да
Вес станка
кг
ок. 2100
ок. 2300
ок. 2100
ок. 2300
• Опция
-- Отсутствует
* Используется опционально вместо Multifix B
** Револьверная головка: 12 позиций - опция
32
33

-------------------------------------------------------------------------------------------------------------------------------------------------------------

+7
CD 402
Токарный станок CD 402 -
удачное техническое
решение
»»
ручное и цикловое управление
»»
ЧПУ с возможностями интерактивного
контурного программирования
»» мобильный блок управления
»» защита от скольжения
»»
возможность индивидуальной доработки
»»
основной шпиндель высокой точности
»»
большой диапазон частот вращения
»» компактная конструкция
»» удобство в обращении
Токарные станки DMT оптимально
Защищенные направляющие (DGP) для длитель-
подходят для производства
ного сохранения точности. Прямой привод глав-
уникальных деталей и мелких серий.
ного шпинделя обеспечивает высокую плавность
Станки с цикловым управлением
характеризуются высокой
хода. Предлагается выбор между совмещенным
производительностью, гибкостью
блоком управления, и отдельной установкой си-
в применении и высокой точностью.
стемы управления и станочного пульта.
Эргономика пользователя
Совершенная защита
Все элементы системы управления расположены
Защитные двери отгораживают рабочую зону и препятствуют вылету наружу стружки и охлаждающих
эргономично и вне области зажима и открывают
жидкостей.
оптимальный доступ к рабочей зоне.
35

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CD 402. Графики частоты вращения и нагрузки
CD 402. Монтажная схема
CD 402. Частота вращения - Мощность Рмакс = 16 кВт
1730 + межцентровое расстояние
1600
18
16
14
12
10
8
6
4
2
0
Частота вращения, об/мин
»»
Удобная стойка управления Siemens 840D sl / Heideihain MP620
»»
Задняя бабка MK 4
»»
Высокоточный шпиндель 3000 об/мин, 16 кВт и 305 Нм
»»
Интегрированная Ось С (опция), разрешение 0,001º
»»
12-позиционная револьверная головка SAUTER (VDI 30),
»»
Обработка круга диаметром до 400 мм
4000 об/мин, 1,3 кВт и 2,1 Нм
»»
Оптимальный доступ к рабочей зоне
»»
Компактная конструкция, удобство в эксплуатации
CD 402. Частота вращения - Крутящий момент
320
300
220
200
120
100
80
60
670
40
0
Частота вращения, об/мин
36
37

-------------------------------------------------------------------------------------------------------------------------------------------------------------

+7
www.shtray.ru
Технические характеристики
CD-402 (цикловой)
CD-402
Технические характеристики
CD-402 (цикловой)
CD-402
Однопозиционная
Револьверная головка:
Однопозиционная
Револьверная головка:
Рабочая зона
Система крепления резцов
система Multifix B
8 позиций**
система Multifix B
8 позиций**
Макс. диаметр обработки
мм
400
400
Однопозиционная система Multifix B
мм
25 × 25
25 × 25
Макс. диаметр обработки над суппортом
мм
230
230
Четырехпозиционная система Parat *
мм
25 × 25
25 × 25
Межцентровое расстояние
мм
1000 / 1500
1000 / 1500
Автоматическая централизованная
Да
Да
система смазки
Продольное переме-щение суппорта, Z
мм
830 / 1330
830 / 1330
Одновременное использование
Да
Да
Поперечное переме-щение суппорта, X
мм
220
220
револьверной головки и Multifix B / Parat
Дискретность
мм
0,001
0,001
Задняя бабка (с ручным управлением)
Поперечная подача
мм/мин
0,001 — 1 000
0,001 — 1 000
Продольная подача
мм/мин
0,001 — 2 000
0,001 — 2 000
Внутренний конус пиноли
МК 4
МК 4
Ускоренная подача X/Z
м/мин
5/10
5/10
Наружный диаметр пиноли
мм
60
60
Шаг резьбы
мм
0,01 — 999,999
0,01 — 999,999
Перемещение
мм
140
140
Точность
СОЖ
Разрешение
мм
0,001
0,001
Объем бака
л
80
80
Точность позиционирования
мм
0,002
0,002
Расход СОЖ
л/мин
8
8
Повторяемость позиционирования
мм
0,002
0,002
Давление
бар
1,0
1,0
Точность на детали
мм
0,003 ± 0,001 мм
0,006 ± 0,001 мм
Система управления ЧПУ
Шпиндель
Система
Heidenhain MANUALplus 620 / Heidenhain MANUALplus 640 / Siemens 840D sl
Исполнение шпинделя
DIN 55027 - A6
DIN 55027 - A6
Цвет
Максимальное отверстие в шпинделе
мм
64 (опционально - 82)
64 (опционально - 82)
Диаметр стандартного патрона
мм
200
200
Станок
Светло-серый (RAL 7035)
Диапазон вращения шпинделя
об/мин
1 - 3000
1 - 3000
Передвижные двери
Базальтово-серые (RAL 7012) / Синие (RAL 5007)
Мощность 100% / 60% / 40% ED
кВт
12 / 15 / 16
12 / 15 / 16
Электропитание
Крутящий момент
Нм
305
305
Ось С
--
•
Питание от сети
В
3х400 АС, 50/60 Hz
3х400 АС, 50/60 Hz
Разрешение оси С
град
--
0,001˚
Дополнительные опции
Револьверная головка
Гидравлическая система зажима заготовки, автоматическое устройство зажима цанг, контактная головка для обмера инструмента на
станке, стационарный люнет, передвижной люнет, вытяжка эмульсионного тумана, транспортер для удаления стружки и др.
Крепление инструмента по VDI / DIN 69880
--
8 × VDI 30
Количество приводных инструментов
шт
--
4 × 4000 об/мин
Максимальный размер инструмента
мм
--
30 × 30
Габариты / Масса
Встроенное охлаждение
--
Да
Габаритные размеры Ш/Г/В
мм
2650х2000х1700
3150х2000х1700
2650х2000х1700
3150х2000х1700
Индексация при повороте
--
Да
Вес станка
кг
ок. 2400
ок. 2700
ок. 2300
ок. 2700
• Опция
-- Отсутствует
* Используется опционально вместо Multifix B
** Револьверная головка: 12 позиций - опция
38
39

-------------------------------------------------------------------------------------------------------------------------------------------------------------

+7
CD 480
Токарный станок CD 480 -
высокая стабильность
и отличная мощность
»»
ручное и цикловое управление
»»
ЧПУ с возможностями интерактивного
контурного программирования
»» мобильный блок управления
»» защита от скольжения
»»
возможность индивидуальной доработки
»»
основной шпиндель высокой точности
»»
большой диапазон частот вращения
»» компактная конструкция
»» удобство в обращении
Токарные станки DMT оптимально
Защищенные направляющие (DGP) для длитель-
подходят для производства
ного сохранения точности. Прямой привод глав-
уникальных деталей и мелких серий.
ного шпинделя обеспечивает высокую плавность
Станки с цикловым управлением
характеризуются высокой
хода. Предлагается выбор между совмещенным
производительностью, гибкостью
блоком управления, и отдельной установкой си-
в применении и высокой точностью.
стемы управления и станочного пульта.
Разносторонность и гибкость в применении
Оснащение станка можно подобрать в полном соответствии с индивидуальными потребностями. Держатель для
инструментов системы Multifix входит в базовый комплект оборудования. В зависимости от цели применения можно
установить четырехпозиционные инструментодержатели, автоматические инструментальные револьверные головки,
приводные инструменты и специальные инструменты. Для дополнительной защиты оператора и окружающей среды, из
рабочей зоны отсасываются и очищаются пары охлаждающей жидкости.
41

-------------------------------------------------------------------------------------------------------------------------------------------------------------

+7
CD 480. Графики частоты вращения и нагрузки
CD 480. Монтажная схема
CD 480. Частота вращения - Мощность Рмакс = 25 кВт
2220 + межцентровое расстояние
1600
30
25
20
15
Ступень редуктора 1
Ступень редуктора 2
10
5
0
Частота вращения, об/мин
»»
Удобная стойка управления Siemens 840D sl / Heideihain MP620
»»
Задняя бабка MK 5
»»
Высокоточный шпиндель 3000 об/мин, 25 кВт и 545 Нм
»»
Интегрированная Ось С (опция), разрешение 0,001º
»»
12-позиционная револьверная головка SAUTER (VDI 30),
»»
Обработка круга диаметром до 475 мм
4000 об/мин, 3,5 кВт и 5,5 Нм
»»
Оптимальный доступ к рабочей зоне
»»
Компактная конструкция, удобство в эксплуатации
CD 480. Частота вращения - Крутящий момент
1500
1200
1000
Ступень редуктора 1
750
Ступень редуктора 2
500
670
250
0
Частота вращения, об/мин
42
43

-------------------------------------------------------------------------------------------------------------------------------------------------------------

+7
www.shtray.ru
Технические характеристики
CD-480 (цикловой)
CD-480
Технические характеристики
CD-480 (цикловой)
CD-480
Однопозиционная
Револьверная головка:
Однопозиционная
Револьверная головка:
Рабочая зона
Система крепления резцов
система Multifix B
12 позиций
система Multifix B
12 позиций
Макс. диаметр обработки
мм
475
475
Однопозиционная система Multifix B
мм
25 × 25
25 × 25
Макс. диаметр обработки над суппортом
мм
260
260
Четырехпозиционная система Parat *
мм
25 × 25
25 × 25
Межцентровое расстояние
мм
1000 / 1500 / 2000 / 3000
1000 / 1500 / 2000 / 3000
Автоматическая централизованная
Да
Да
система смазки
Продольное переме-щение суппорта, Z
мм
830 / 1330 / 1830 / 3000
830 / 1330 / 1830 / 3000
Одновременное использование
Да
Да
Поперечное переме-щение суппорта, X
мм
260
260
револьверной головки и Multifix B / Parat
Дискретность
мм
0,001
0,001
Задняя бабка (с ручным управлением)
Поперечная подача
мм/мин
0,001 — 1 000
0,001 — 1 000
Продольная подача
мм/мин
0,001 — 2 000
0,001 — 2 000
Внутренний конус пиноли
МК 5
МК 5
Ускоренная подача X/Z
м/мин
5/10
5/10
Наружный диаметр пиноли
мм
70
70
Шаг резьбы
мм
0,01 — 999,999
0,01 — 999,999
Перемещение
мм
120
120
Точность
СОЖ
Разрешение
мм
0,001
0,001
Объем бака
л
80
80
Точность позиционирования
мм
0,002
0,002
Расход СОЖ
л/мин
8
8
Повторяемость позиционирования
мм
0,002
0,002
Давление
бар
1,0
1,0
Точность на детали
мм
0,003 ± 0,001 мм
0,006 ± 0,001 мм
Система управления ЧПУ
Шпиндель
Система
Heidenhain MANUALplus 620 / Heidenhain MANUALplus 640 / Siemens 840D sl
Исполнение шпинделя
DIN 55027 - A6
DIN 55027 - A6
Цвет
Максимальное отверстие в шпинделе
мм
82 (опционально - 106)
82 (опционально - 106)
Диаметр стандартного патрона
мм
200
200
Станок
Светло-серый (RAL 7035)
Диапазон вращения шпинделя
об/мин
1 - 3000
1 - 3000
Передвижные двери
Базальтово-серые (RAL 7012) / Синие (RAL 5007)
Мощность 100% / 60% / 40% ED
кВт
17 / 20,5 / 25
17 / 20,5 / 25
Электропитание
Крутящий момент
Нм
545
545
Ось С
--
•
Питание от сети
В
3х400 АС, 50/60 Hz
3х400 АС, 50/60 Hz
Разрешение оси С
град
--
0,001˚
Дополнительные опции
Револьверная головка
Гидравлическая система зажима заготовки, автоматическое устройство зажима цанг, контактная головка для обмера инструмента на
станке, стационарный люнет, передвижной люнет, вытяжка эмульсионного тумана, транспортер для удаления стружки и др.
Крепление инструмента по VDI / DIN 69880
--
12 × VDI 30
Количество приводных инструментов
шт
--
6 × 4000 об/мин
Максимальный размер инструмента
мм
--
30 × 30
Габариты / Масса
Встроенное охлаждение
--
Да
Габаритные размеры Ш/Г/В
мм
2800х2000х1800
3300х2000х1800
3800х2000х1800
4800х2000х1800
Индексация при повороте
--
Да
Вес станка
кг
ок. 2900
ок. 3100
ок. 3600
ок. 4100
• Опция
-- Отсутствует
* Используется опционально вместо Multifix B
44
45

-------------------------------------------------------------------------------------------------------------------------------------------------------------

+7
CD 650
Токарный станок CD 650 -
техника с отличной
репутацией
»»
ручное и цикловое управление
»»
ЧПУ с возможностями интерактивного
контурного программирования
»»
мобильный блок управления
»»
защита от скольжения
»»
возможность индивидуальной доработки
»»
основной шпиндель высокой точности
»»
большой диапазон частот вращения
»»
компактная конструкция
»»
удобство в обращении
Токарные станки DMT оптимально
Защищенные направляющие (DGP) для длитель-
подходят для производства
уникальных деталей и мелких серий.
ного сохранения точности. Прямой привод глав-
Станки с цикловым управлением
ного шпинделя обеспечивает высокую плавность
характеризуются высокой
хода. Предлагается выбор между совмещенным
производительностью, гибкостью
блоком управления, и отдельной установкой си-
в применении и высокой точностью.
стемы управления и станочного пульта.
Высокая стабильность
и длительная точность
Станки DMT предназначены для постоянной работы, при этом требуют минимум внимания со стороны персонала.
Оборудование этой марки просто в обслуживании и не вызывает серьезных проблем при эксплуатации. Работа станка
отслеживается автоматикой, которая выдает сигнал о неполадках, а в самых крайних случаях отключает станок.
47

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CD 650. Графики частоты вращения и нагрузки
CD 650. Монтажная схема
CD 650. Частота вращения - Мощность Рмакс = 33 кВт
610
2050 + межцентровое расстояние
1500
35
30
25
Ступень редуктора 1
20
Ступень редуктора 2
15
10
0
Частота вращения, об/мин
»»
Удобная стойка управления Siemens 840D sl / Heideihain MP620
»»
Задняя бабка MK 5
»»
Высокоточный шпиндель 2000 об/мин, 33 кВт и 660 Нм
»»
Интегрированная Ось С (опция), разрешение 0,001º
»»
12-позиционная револьверная головка SAUTER (VDI 40),
»»
Обработка круга диаметром до 650 мм
4000 об/мин, 3,5 кВт и 5,5 Нм
»»
Оптимальный доступ к рабочей зоне
»»
Компактная конструкция, удобство в эксплуатации
CD 650. Частота вращения - Крутящий момент
2500
2000
1200
1750
1500
Ступень редуктора 1
1250
Ступень редуктора 2
1000
750
500
250
0
Частота вращения, об/мин
48
49

-------------------------------------------------------------------------------------------------------------------------------------------------------------

+7
www.shtray.ru
Технические характеристики
CD-650 (цикловой)
CD-650
Технические характеристики
CD-650 (цикловой)
CD-650
Однопозиционная
Револьверная головка:
Однопозиционная
Револьверная головка:
Рабочая зона
Система крепления резцов
система Multifix C
12 позиций
система Multifix C
12 позиций
Макс. диаметр обработки
мм
650
650
Однопозиционная система Multifix C
мм
32 × 32
32 × 32
Макс. диаметр обработки над суппортом
мм
420
420
Четырехпозиционная система Parat *
мм
32 × 32
32 × 32
Межцентровое расстояние
мм
1000 / 1500 / 2000 / 3000
1000 / 1500 / 2000 / 3000
Автоматическая централизованная
Да
Да
система смазки
Продольное переме-щение суппорта, Z
мм
830 / 1330 / 1830 / 3000
750 / 1250 / 1750 / 3000
Одновременное использование
Да
Да
Поперечное переме-щение суппорта, X
мм
440
440
револьверной головки и Multifix C / Parat
Дискретность
мм
0,001
0,001
Задняя бабка (с ручным управлением)
Поперечная подача
мм/мин
0,001 — 1 000
0,001 — 1 000
Продольная подача
мм/мин
0,001 — 2 000
0,001 — 2 000
Внутренний конус пиноли
МК 5
МК 5
Ускоренная подача X/Z
м/мин
5/10
5/10
Наружный диаметр пиноли
мм
100
100
Шаг резьбы
0,01 — 999,999
0,01 — 999,999
Перемещение
мм
200
200
Точность
СОЖ
Разрешение
мм
0,001
0,001
Объем бака
л
120
120
Точность позиционирования
мм
0,002
0,002
Расход СОЖ
л/мин
20
20
Повторяемость позиционирования
мм
0,002
0,002
Давление
бар
4,0
4,0
Точность на детали
мм
0,003 ± 0,001 мм
0,006 ± 0,001 мм
Система управления ЧПУ
Шпиндель
Система
Heidenhain MANUALplus 620 / Heidenhain MANUALplus 640 / Siemens 840D sl
Исполнение шпинделя
DIN 55027 - A8
DIN 55027 - A8
Цвет
Максимальное отверстие в шпинделе
мм
106 (опционально - 132)
106 (опционально - 132)
Диаметр стандартного патрона
мм
315
315
Станок
Светло-серый (RAL 7035)
Диапазон вращения шпинделя
об/мин
1 - 2000
1 - 2000
Передвижные двери
Базальтово-серые (RAL 7012) / Синие (RAL 5007)
Мощность 100% / 60% / 40% ED
кВт
22 / 27 / 33
22 / 27 / 33
Электропитание
Крутящий момент
Нм
660
660
Питание от сети
В
3х400 АС, 50/60 Hz
3х400 АС, 50/60 Hz
Ось С
--
•
Разрешение оси С
град
--
0,001˚
Дополнительные опции
Револьверная головка
Гидравлическая система зажима заготовки, автоматическое устройство зажима цанг, контактная головка для обмера инструмента на
станке, стационарный люнет, передвижной люнет, вытяжка эмульсионного тумана, транспортер для удаления стружки и др.
Крепление инструмента по VDI / DIN 69880
--
12 × VDI 40
Количество приводных инструментов
шт
--
6 × 4000 об/мин
Максимальный размер инструмента
мм
--
30 × 30
Габариты / Масса
Встроенное охлаждение
--
Да
Габаритные размеры Ш/Г/В
мм
2900х2600х1900
3400х2600х1900
3900х2600х1900
4900х2600х1900
Индексация при повороте
--
Да
Вес станка
кг
ок. 4600
ок. 4800
ок. 5100
ок. 5600
• Опция
-- Отсутствует
* Используется опционально вместо Multifix C
50
51

-------------------------------------------------------------------------------------------------------------------------------------------------------------

+7
CD 820
Токарный станок CD 820 -
высокая стабильность
при обработке крупных
деталей
»»
ручное и цикловое управление
»»
ЧПУ с возможностями интерактивного
контурного программирования
»»
мобильный блок управления
»»
защита от скольжения
»»
возможность индивидуальной доработки
»»
основной шпиндель высокой точности
»»
компактная конструкция
»»
удобство в обращении
Токарные станки DMT оптимально
подходят для производства
Защищенные направляющие (DGP) для длитель-
уникальных деталей и мелких серий.
ного сохранения точности. Прямой привод глав-
Станки с цикловым управлением
ного шпинделя обеспечивает высокую плавность
характеризуются высокой
производительностью, гибкостью
хода. Предлагается выбор между совмещенным
в применении и высокой точностью.
блоком управления, и отдельной установкой си-
стемы управления и станочного пульта.
Оптимальная конструкция
Разработчики DMT постарались взять передовые решения в области станкостроения, создав при этом простые и
функциональные станки. Поэтому если Вам нужно надежное оборудование, которое будет быстро и качественно производить
уникальные детали со сложным профилем и в мелких сериях, - стоит отдать предпочтение марке DMT.
Двухступенчатый привод с электрическим переключением, установленный вне шпиндельной бабки, обеспечивает высокие
крутящие моменты.
53

-------------------------------------------------------------------------------------------------------------------------------------------------------------

+7

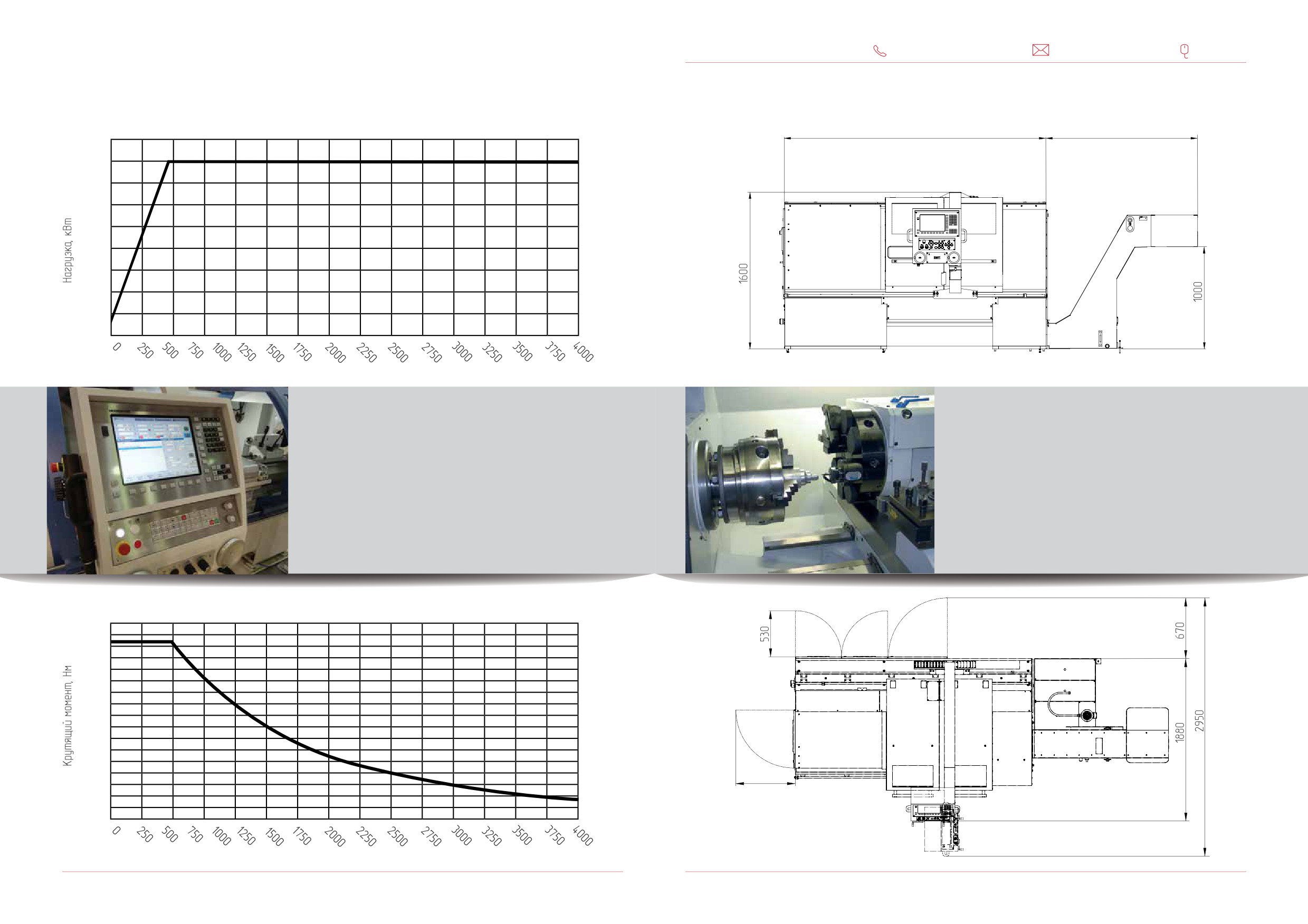

CD 820. Графики частоты вращения и нагрузки
CD 820. Монтажная схема
CD 820. Частота вращения - Мощность Рмакс = 46 кВт
35
2900 + межцентровое расстояние
1600
30
25
Ступень редуктора 1
20
Ступень редуктора 2
15
10
0
Частота вращения, об/мин
»»
Удобная стойка управления Siemens 840D sl / Heideihain MP620
»»
Задняя бабка MK 6
»»
Высокоточный шпиндель 1800 об/мин, 46 кВт и 3500 Нм
»»
Интегрированная Ось С (опция), разрешение 0,001º
»»
12-позиционная револьверная головка SAUTER (VDI 50),
»»
Обработка круга диаметром до 820 мм
4000 об/мин, 3,5 кВт и 5,5 Нм
»»
Оптимальный доступ к рабочей зоне
»»
Компактная конструкция, удобство в эксплуатации
1200
CD 820. Частота вращения - Крутящий момент
4000
3500
3000
2500
Ступень редуктора 1
2000
Ступень редуктора 2
1500
1000
500
250
0
Частота вращения, об/мин
54
55

-------------------------------------------------------------------------------------------------------------------------------------------------------------

+7
www.shtray.ru
Технические характеристики
CD-820 (цикловой)
CD-820
Технические характеристики
CD-820 (цикловой)
CD-820
Однопозиционная
Револьверная головка:
Однопозиционная
Револьверная головка:
Рабочая зона
Система крепления резцов
система Multifix D1
8 позиций
система Multifix D1
8 позиций
Макс. диаметр обработки
мм
820
820
Однопозиционная система Multifix D1
мм
40 × 40
40 × 40
Макс. диаметр обработки над суппортом
мм
520
520
Четырехпозиционная система Parat *
мм
40 × 40
40 × 40
Межцентровое расстояние
мм
1000 / 2000 / 3000 / 4000
1000 / 2000 / 3000 / 4000
Автоматическая централизованная
Да
Да
система смазки
Продольное переме-щение суппорта, Z
мм
900 / 1900 / 2900 / 3900
900 / 1900 / 2900 / 3900
Одновременное использование
Да
Да
Поперечное переме-щение суппорта, X
мм
600
600
револьверной головки и Multifix D1 / Parat
Дискретность
мм
0,001
0,001
Задняя бабка (с ручным управлением)
Поперечная подача
мм/мин
0,001 — 1 000
0,001 — 1 000
Продольная подача
мм/мин
0,001 — 2 000
0,001 — 2 000
Внутренний конус пиноли
МК 6
МК 6
Ускоренная подача X/Z
м/мин
5/10
5/10
Наружный диаметр пиноли
мм
125
125
Шаг резьбы
мм
0,01 — 999,999
0,01 — 999,999
Перемещение
мм
280
280
Точность
СОЖ
Разрешение
мм
0,001
0,001
Объем бака
л
120
120
Точность позиционирования
мм
0,002
0,002
Расход СОЖ
л/мин
20
20
Повторяемость позиционирования
мм
0,002
0,002
Давление
бар
4,0
4,0
Точность на детали
мм
0,004 ± 0,001 мм
0,007 ± 0,001 мм
Система управления ЧПУ
Шпиндель
Система
Heidenhain MANUALplus 620 / Heidenhain MANUALplus 640 / Siemens 840D sl
Исполнение шпинделя
DIN 55027 - A11
DIN 55027 - A11
Цвет
Максимальное отверстие в шпинделе
мм
132 (опционально - 164)
132 (опционально - 164)
Диаметр стандартного патрона
мм
315
315
Станок
Светло-серый (RAL 7035)
Диапазон вращения шпинделя
об/мин
1 - 1800
1 - 1800
Передвижные двери
Базальтово-серые (RAL 7012) / Синие (RAL 5007)
Мощность 100% / 60% / 40% ED
кВт
35 / 40 / 46
35 / 40 / 46
Электропитание
Крутящий момент
Нм
3500
3500
Ось С
--
•
Питание от сети
В
3х400 АС, 50/60 Hz
3х400 АС, 50/60 Hz
Разрешение оси С
град
--
0,001˚
Дополнительные опции
Револьверная головка
Гидравлическая система зажима заготовки, автоматическое устройство зажима цанг, контактная головка для обмера инструмента на
станке, стационарный люнет, передвижной люнет, вытяжка эмульсионного тумана, транспортер для удаления стружки и др.
Крепление инструмента по VDI / DIN 69880
--
8 × VDI 50
Количество приводных инструментов
шт
--
4 × 4000 об/мин
Максимальный размер инструмента
мм
--
50 × 50
Габариты / Масса
Встроенное охлаждение
--
Да
Габаритные размеры Ш/Г/В
мм
3900х2650х2200
4900х2650х2200
5900х2650х2200
6900х2650х2200
Индексация при повороте
--
Да
Вес станка
кг
ок. 8000
ок. 9200
ок. 10300
ок. 12300
• Опция
-- Отсутствует
* Используется опционально вместо Multifix D1
56
57

-------------------------------------------------------------------------------------------------------------------------------------------------------------

+7
CD 1000/1100
Токарный станок CD 1000/1100 -
высокая стабильность
при обработке крупных
деталей
»»
ручное и цикловое управление
»»
ЧПУ с возможностями интерактивного
контурного программирования
»»
мобильный блок управления
»»
защита от скольжения
»»
возможность индивидуальной доработки
»»
основной шпиндель высокой точности
»»
компактная конструкция
»»
удобство в обращении
Токарные станки DMT оптимально
подходят для производства
Защищенные направляющие (DGP) для длительного сохра-
уникальных деталей и мелких серий.
нения точности. Прямой привод главного шпинделя обеспе-
Станки с цикловым управлением
чивает высокую плавность хода. Предлагается выбор между
характеризуются высокой
совмещенным блоком управления, и отдельной установкой си-
производительностью, гибкостью
в применении и высокой точностью.
стемы управления и станочного пульта.
Оптимальная конструкция
Разработчики DMT постарались взять передовые решения в области станкостроения, создав при этом простые и
функциональные станки. Поэтому если Вам нужно надежное оборудование, которое будет быстро и качественно производить
уникальные детали со сложным профилем и в мелких сериях, - стоит отдать предпочтение марке DMT.
Двухступенчатый привод с электрическим переключением, установленный вне шпиндельной бабки, обеспечивает высокие
крутящие моменты.
59

-------------------------------------------------------------------------------------------------------------------------------------------------------------

+7
CD 1000/1100. Графики частоты вращения и нагрузки
CD 1000/1100. Монтажная схема
CD 1000/1100. Частота вращения - Мощность Рмакс = 46 кВт
35
2900 + межцентровое расстояние
1600
30
25
Ступень редуктора 1
20
Ступень редуктора 2
15
10
0
Частота вращения, об/мин
»»
Удобная стойка управления Siemens 840D sl / Heideihain MP620
»»
Задняя бабка MK 6
»»
Высокоточный шпиндель 1800 об/мин, 46 кВт и 3500 Нм
»»
Интегрированная Ось С (опция), разрешение 0,001º
»»
12-позиционная револьверная головка SAUTER (VDI 50),
»»
Обработка круга диаметром до 1020 мм
4000 об/мин, 3,5 кВт и 5,5 Нм
»»
Оптимальный доступ к рабочей зоне
»»
Компактная конструкция, удобство в эксплуатации
1200
CD 1000/1100. Частота вращения - Крутящий момент
4000
3500
3000
2500
Ступень редуктора 1
2000
Ступень редуктора 2
1500
1000
500
250
0
Частота вращения, об/мин
60
61















содержание      ..      1      2      3      ..
