Станок универсальный токарно-винторезный модель 165. Руководство по эксплуатации - часть 2

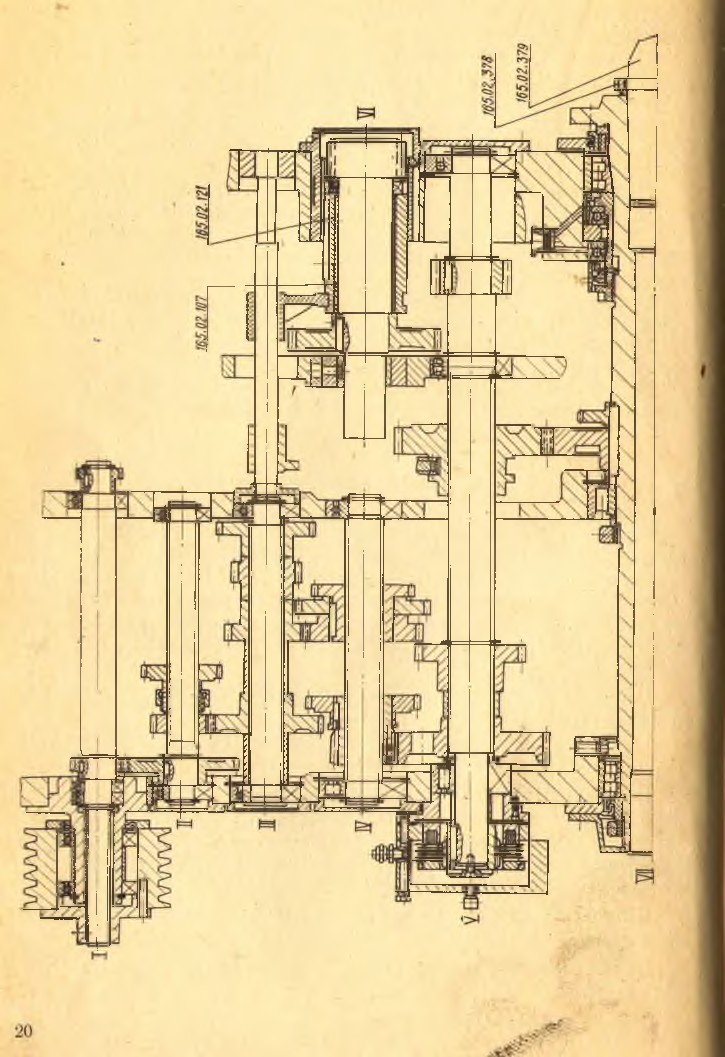

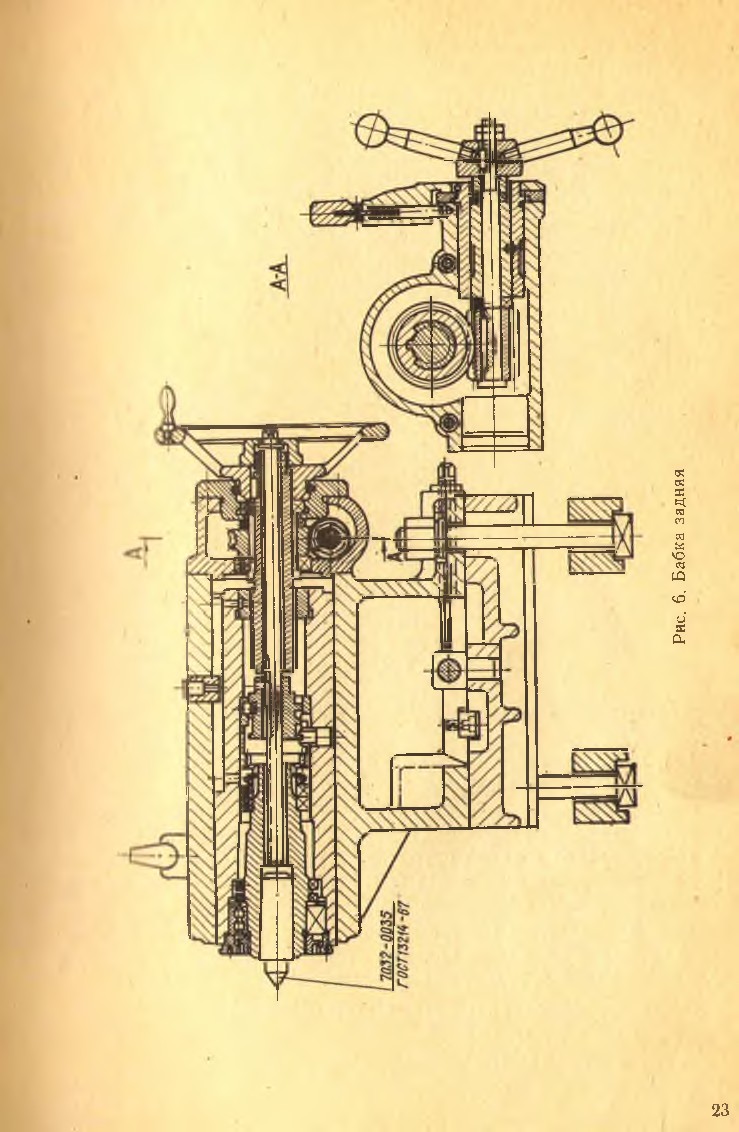

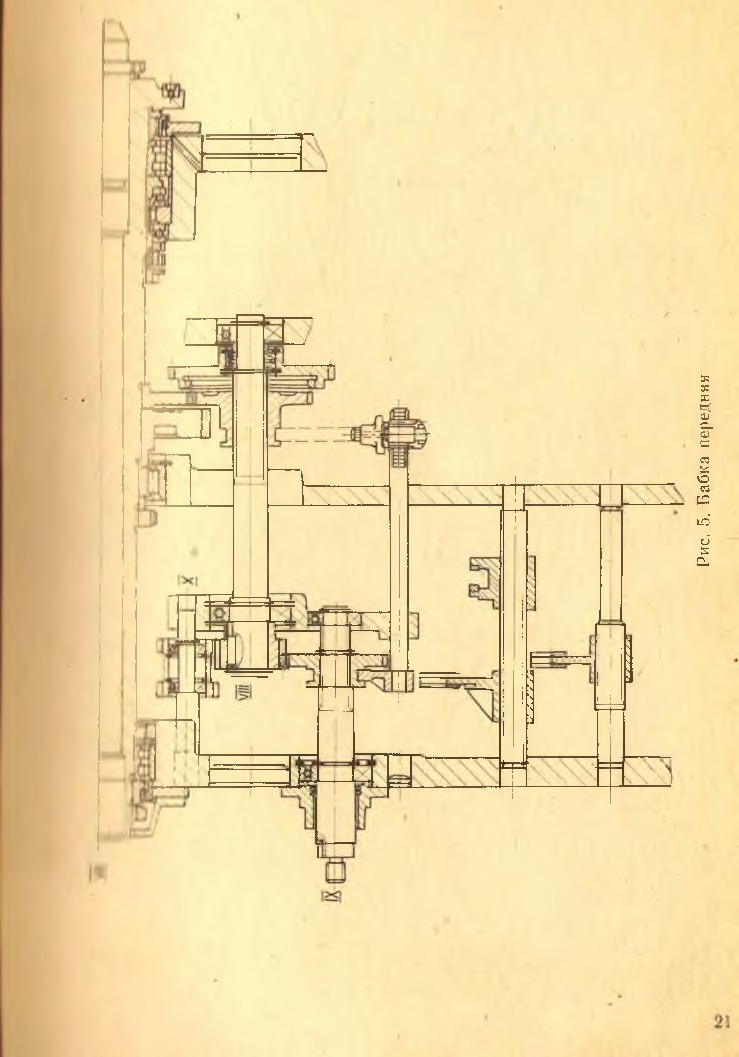

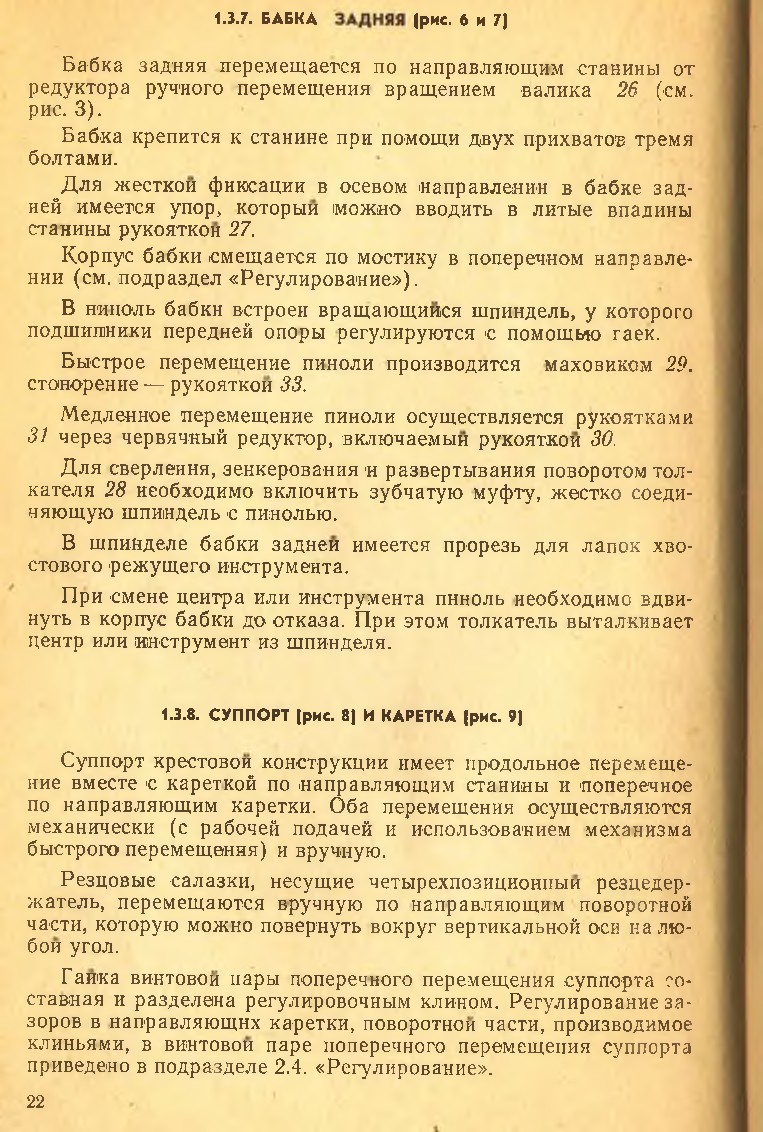

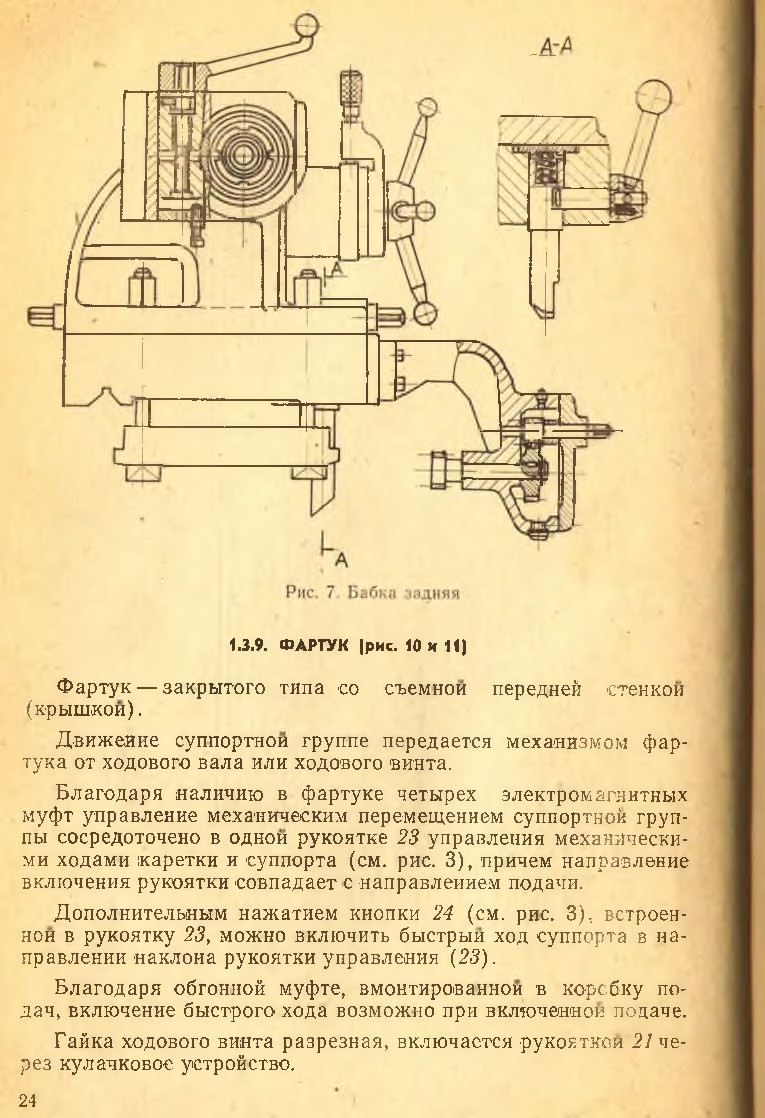

1.3.7. БАБКА ЗАДНЯЯ (рис. 6 и 7)

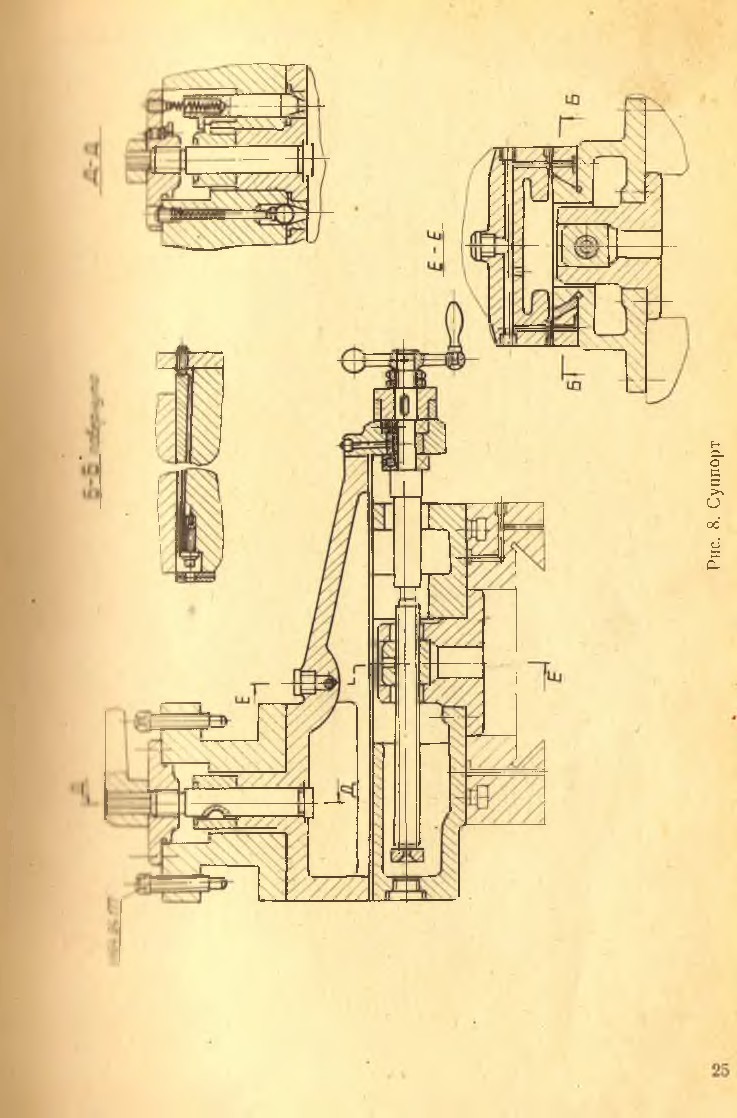

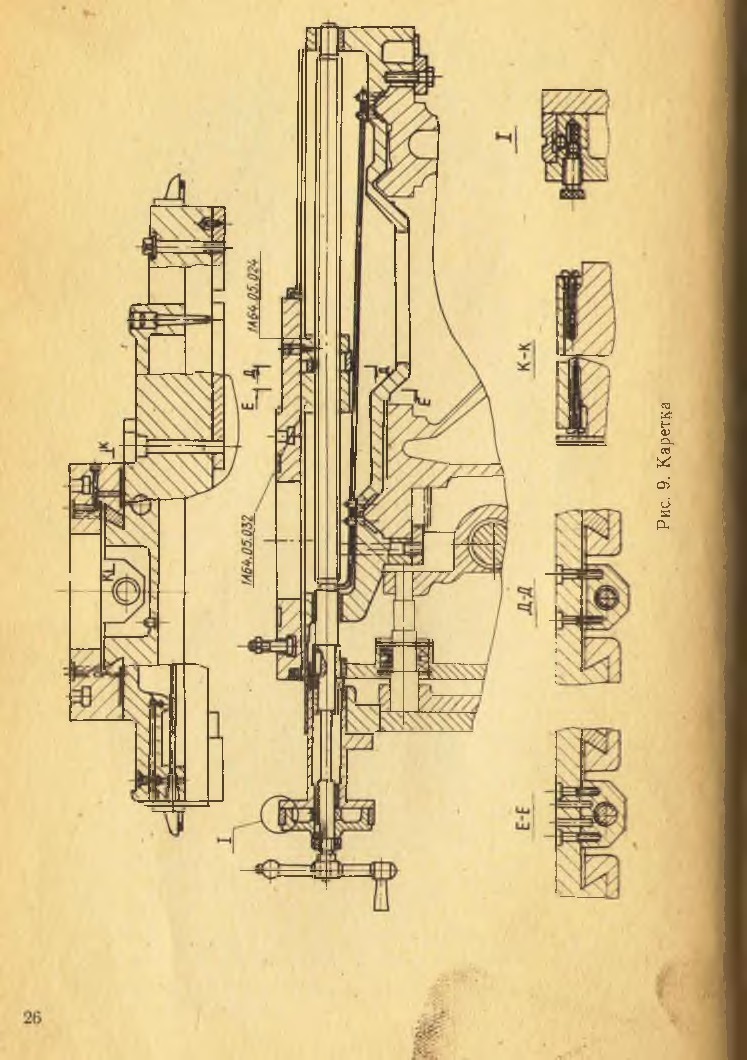

Рис. 9. Каретка

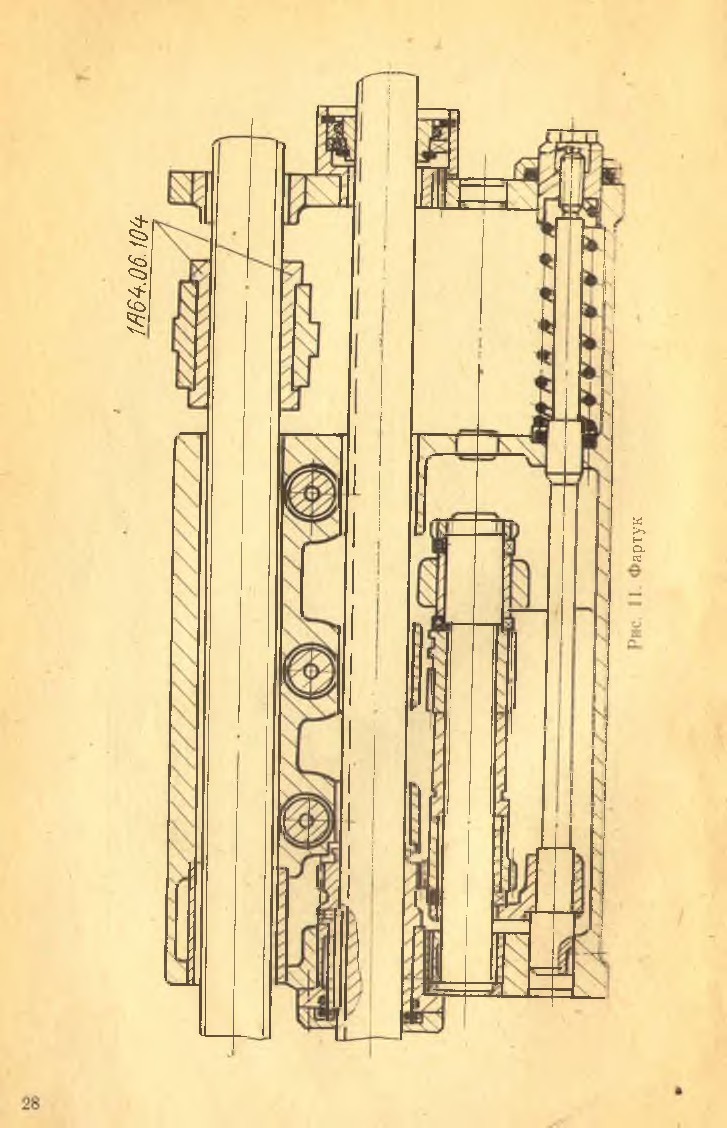

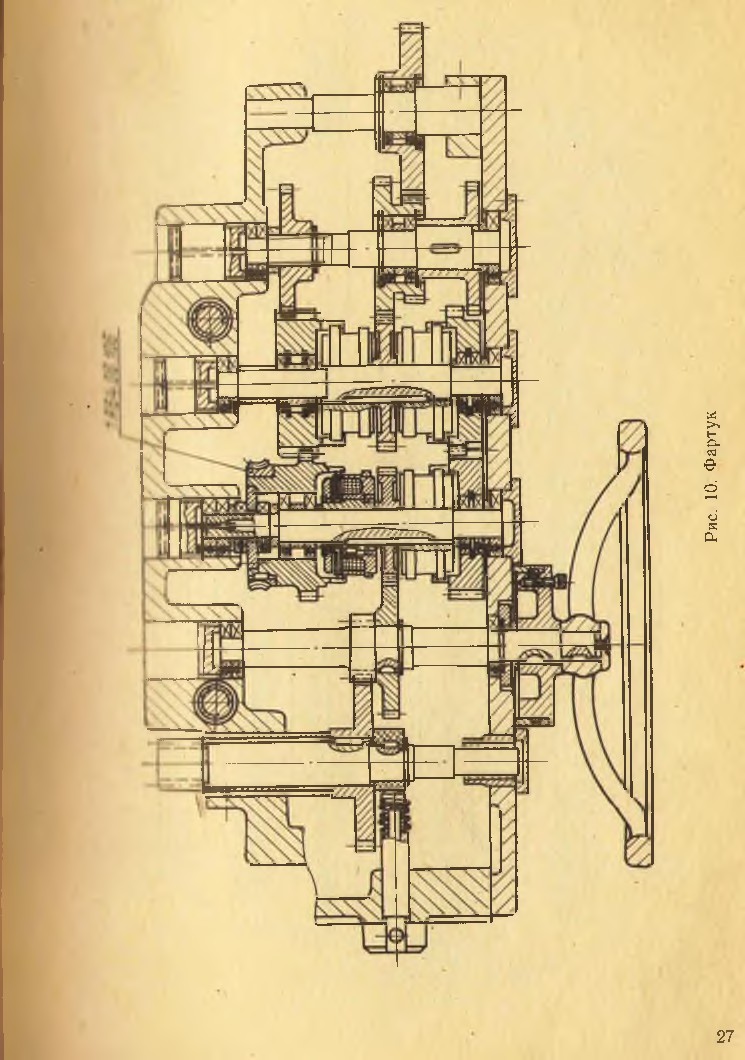

Рис. 10. Фартук

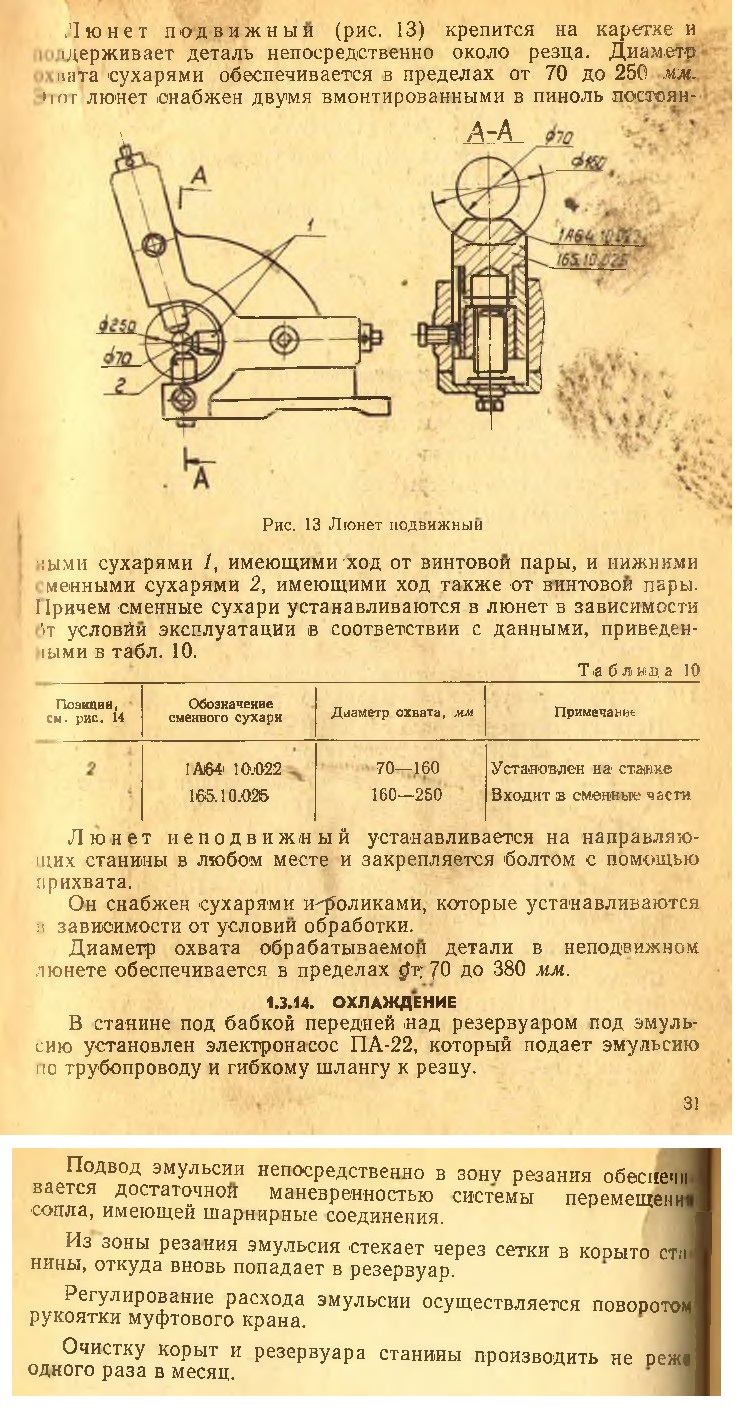

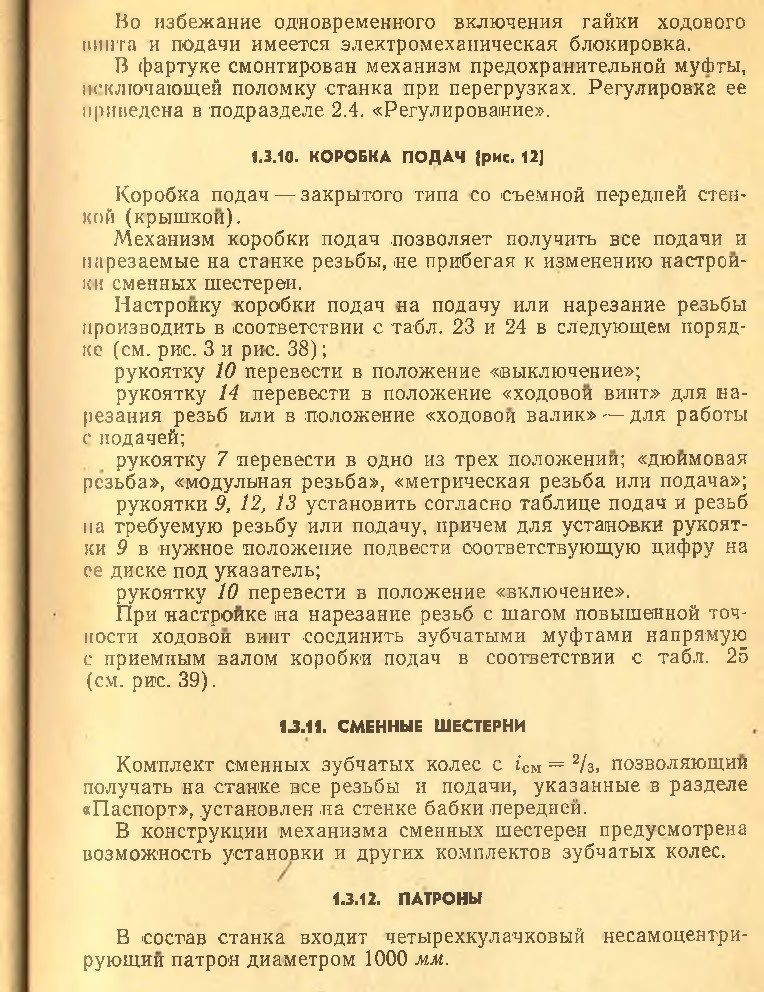

1J.13. ЛЮНЕТЫ
Для обработки нежестких деталей станок снабжен двумя люнетами — подвижным и неподвижным.

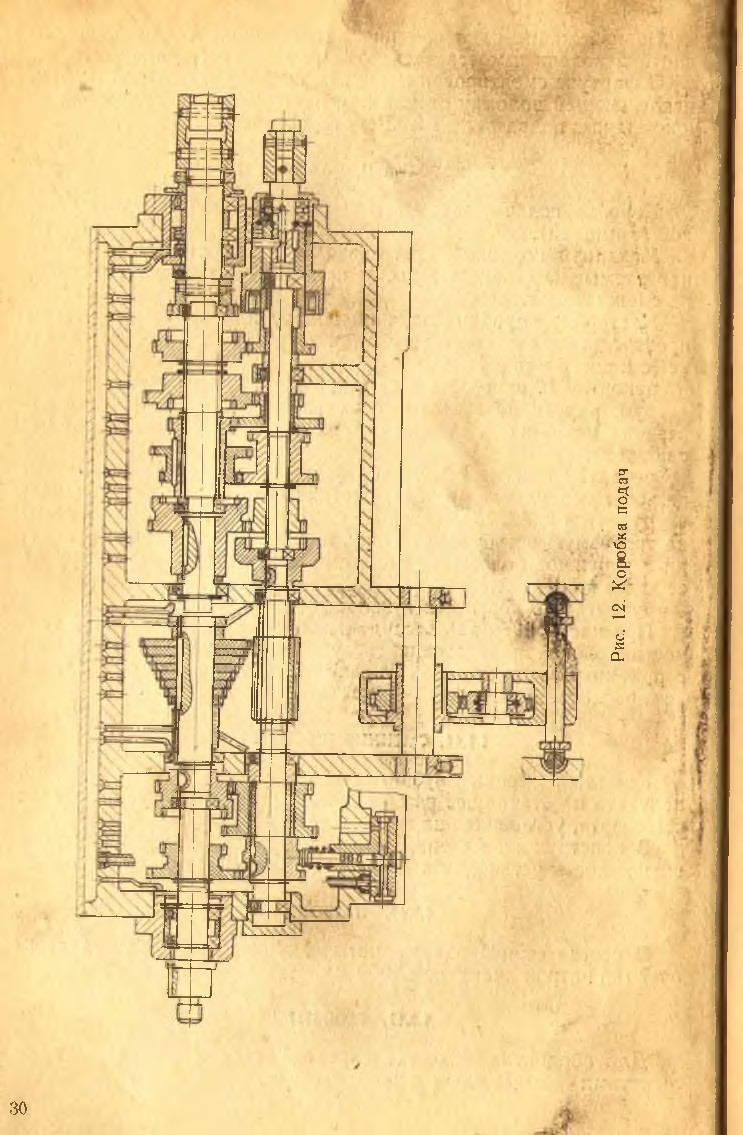

Рис. 12. Коробка подач

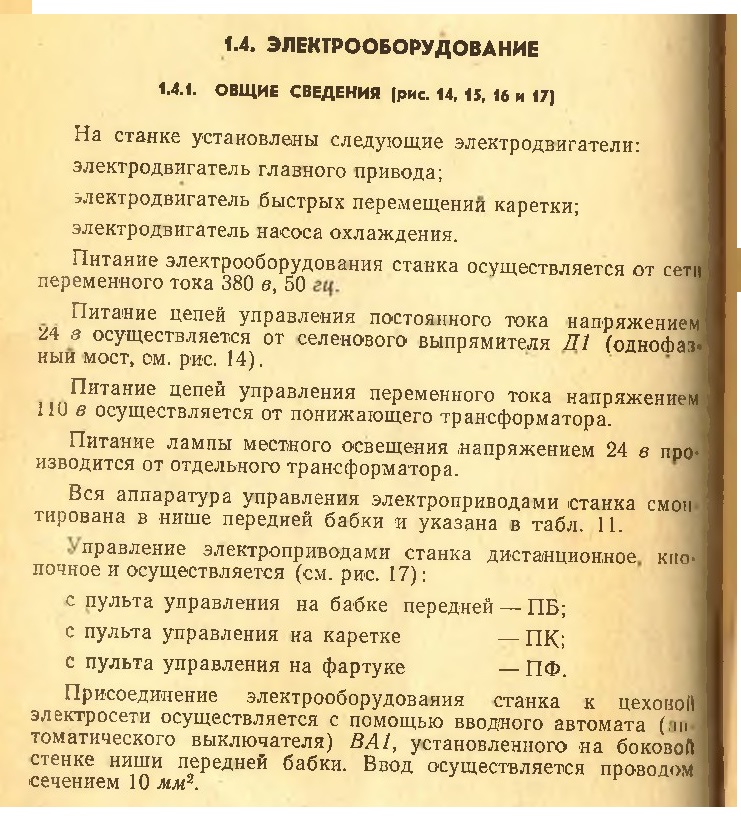

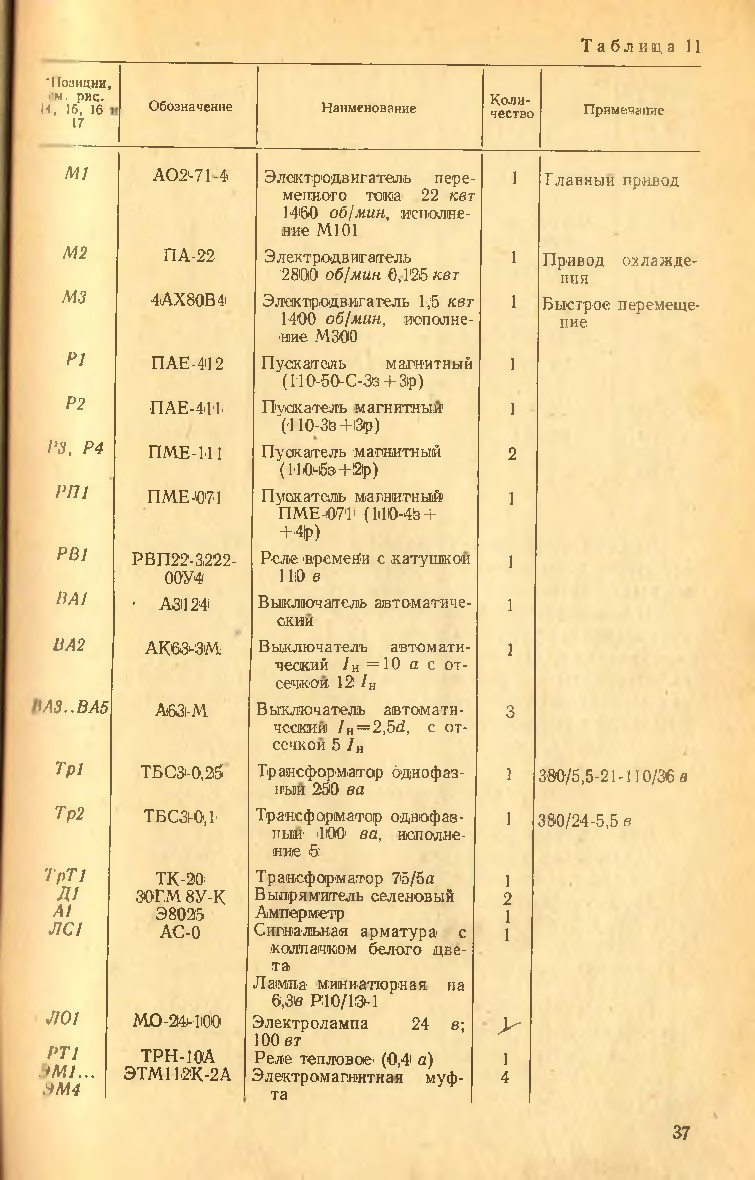

1.4. ЭЛЕКТРООБОРУДОВАНИЕ

1. ОБЩИЕ СВЕДЕНИЯ (рис. 14, 15, 16 и 17)

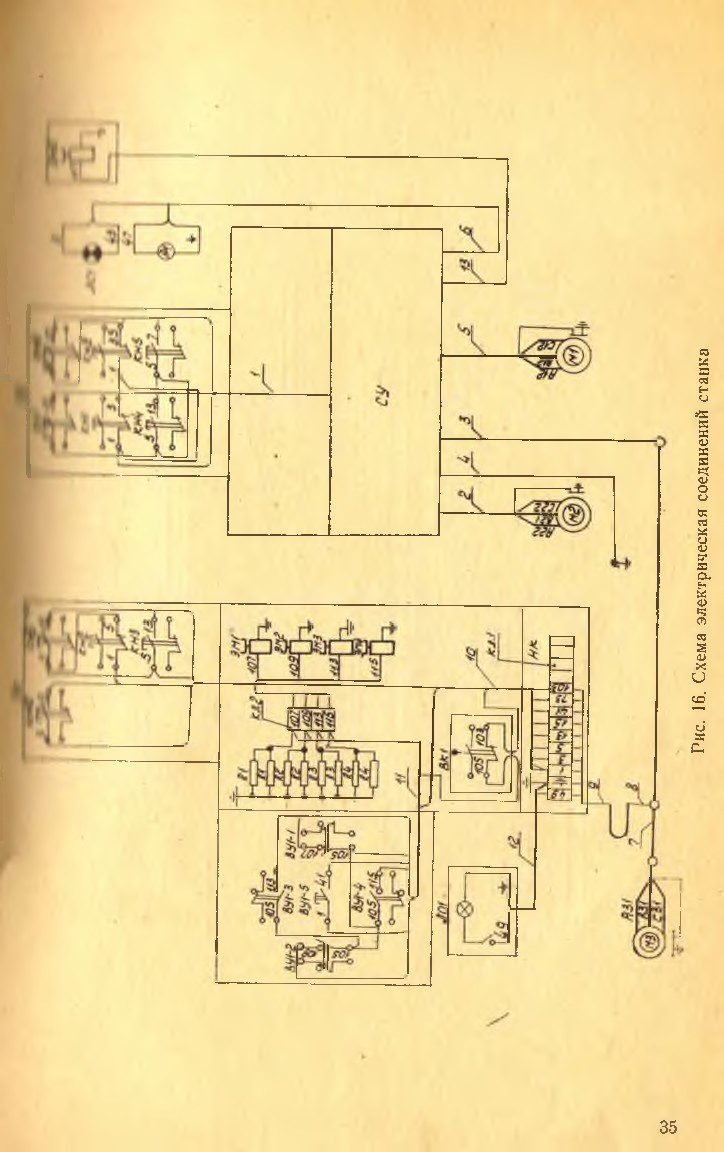

Рис. 16. Схема электрическая соединений станка

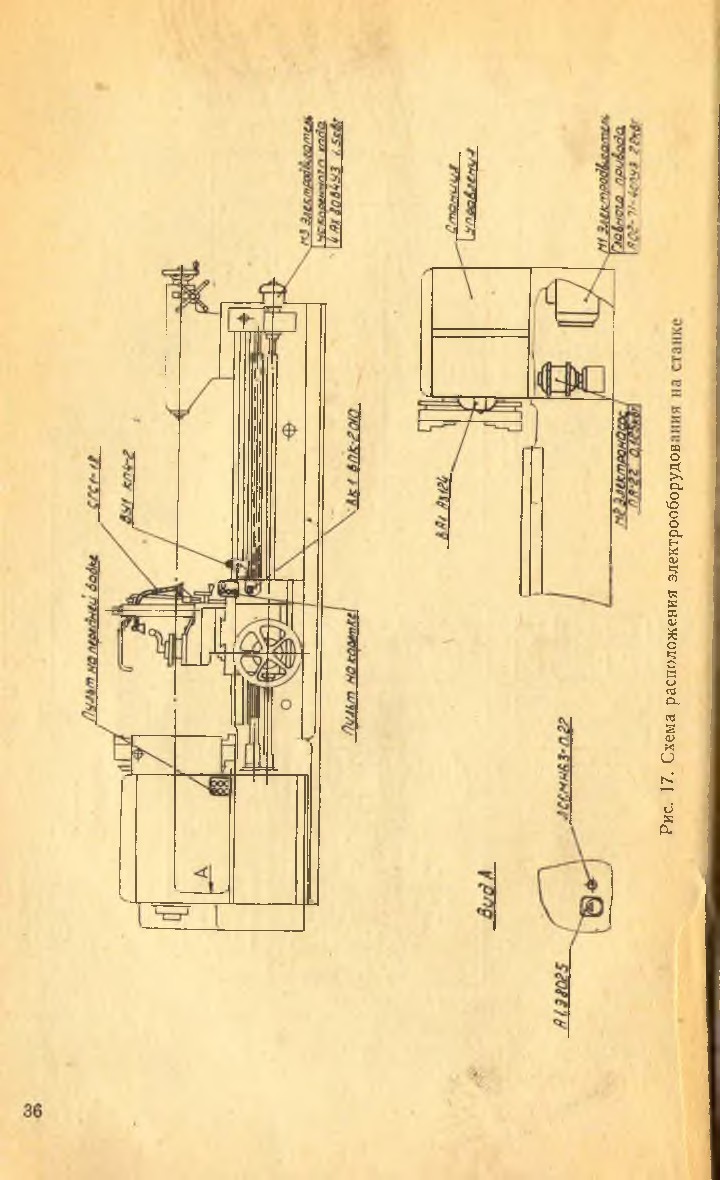

Рис. 17. Схема расположения электрооборудования на станке
