Станок универсальный токарно-винторезный модель 165. Руководство по эксплуатации - часть 1

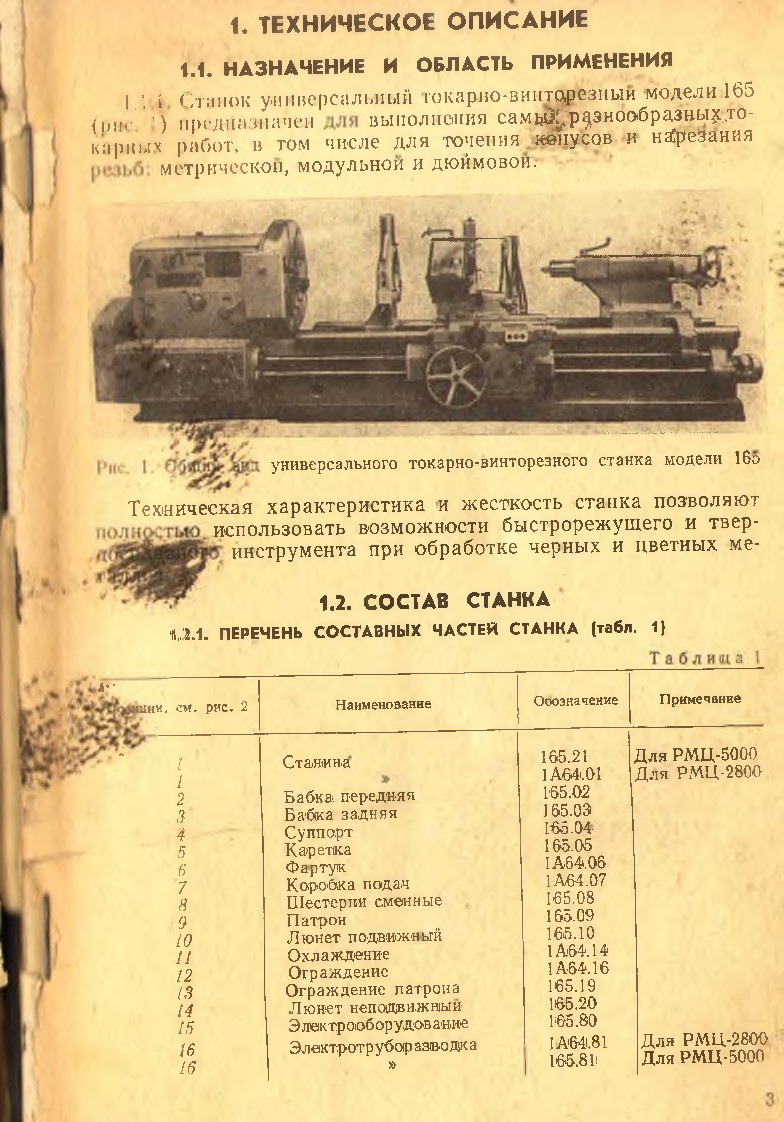

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

1.1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

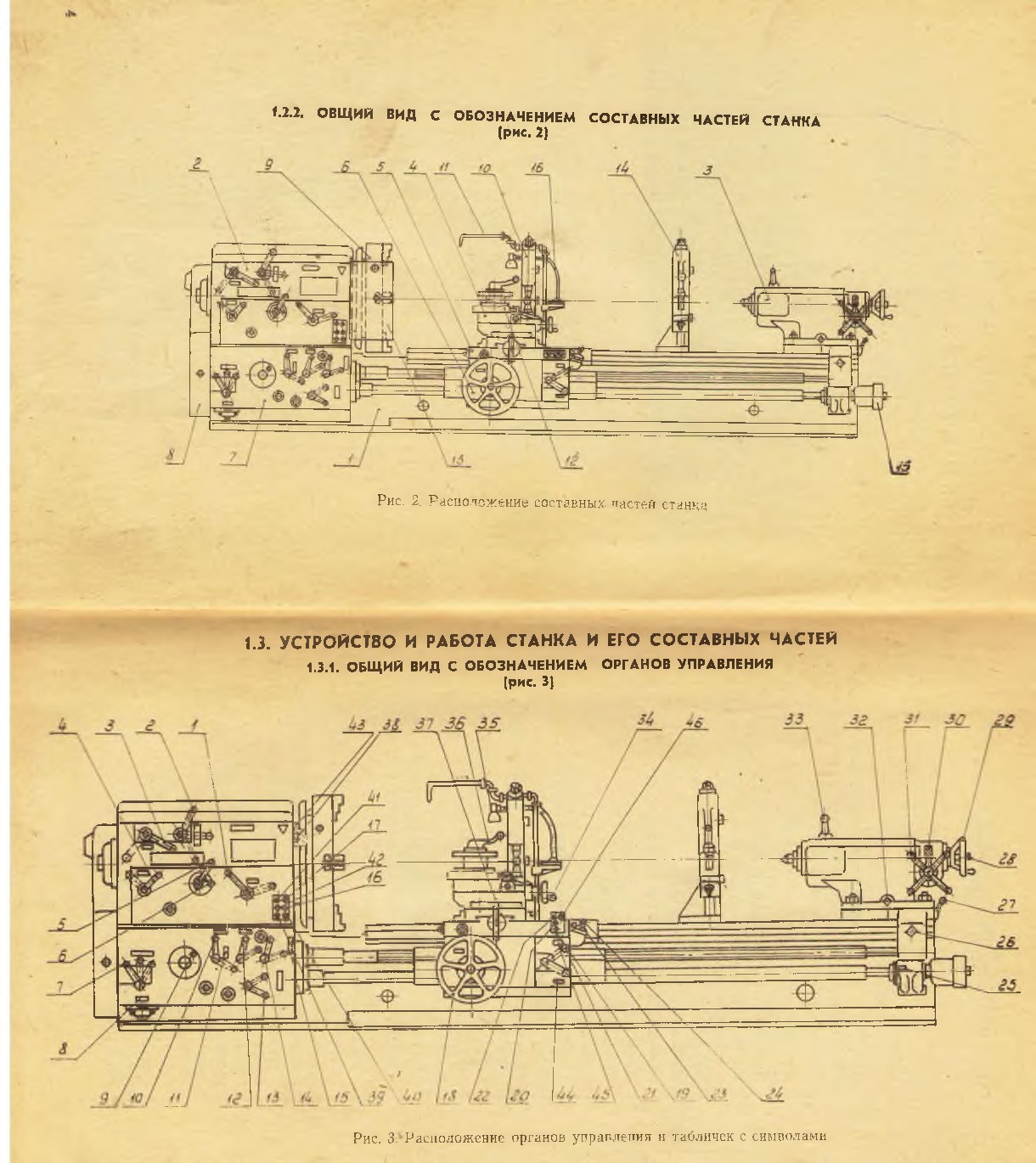

ОБЩИЙ ВИД С ОБОЗНАЧЕНИЕМ СОСТАВНЫХ ЧАСТЕЙ СТАНКА (рис. 2)

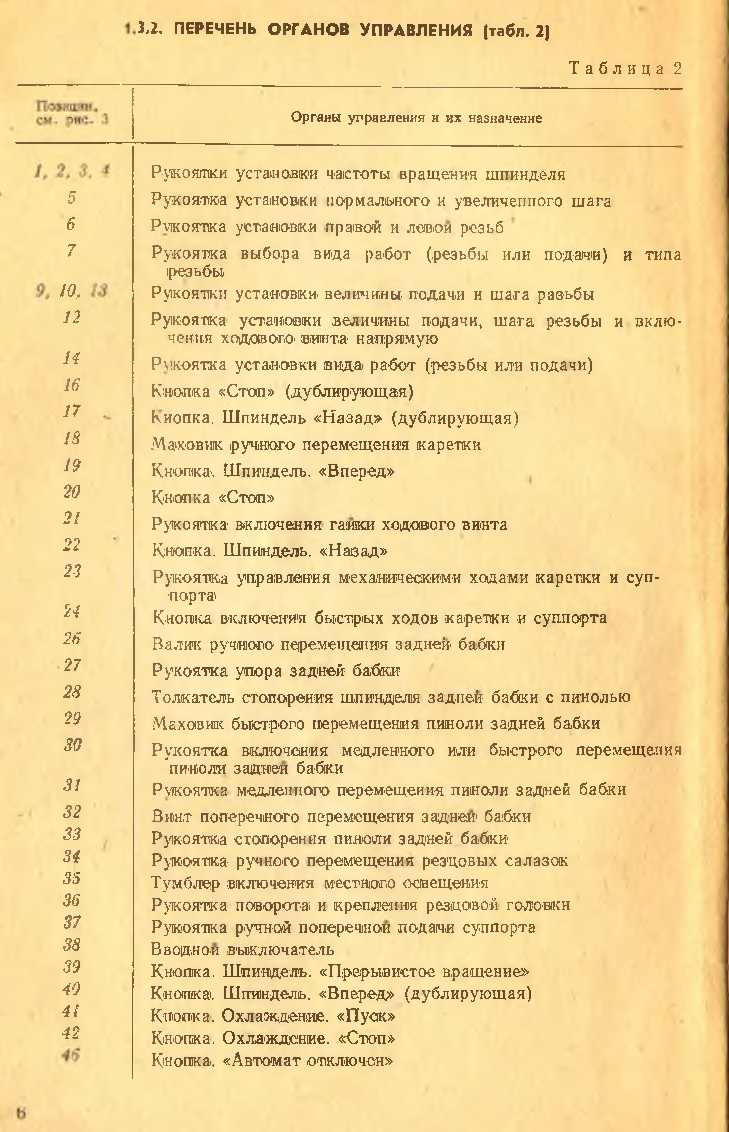

ПЕРЕЧЕНЬ ОРГАНОВ УПРАВЛЕНИЯ (табл. 2)

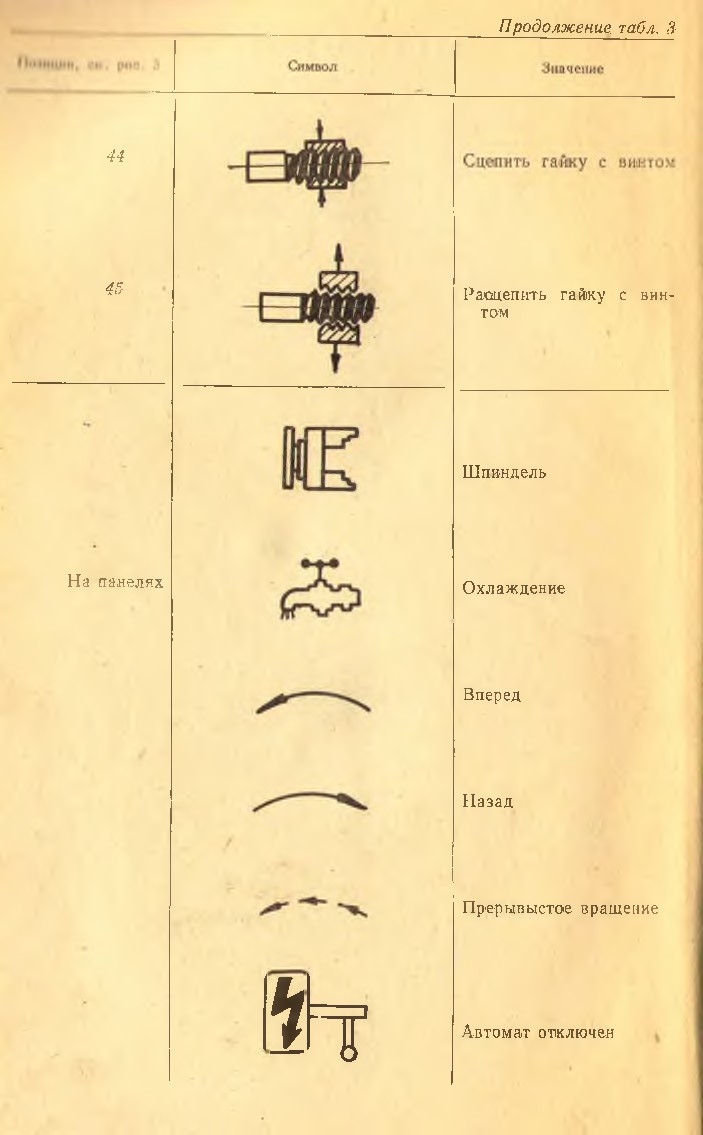

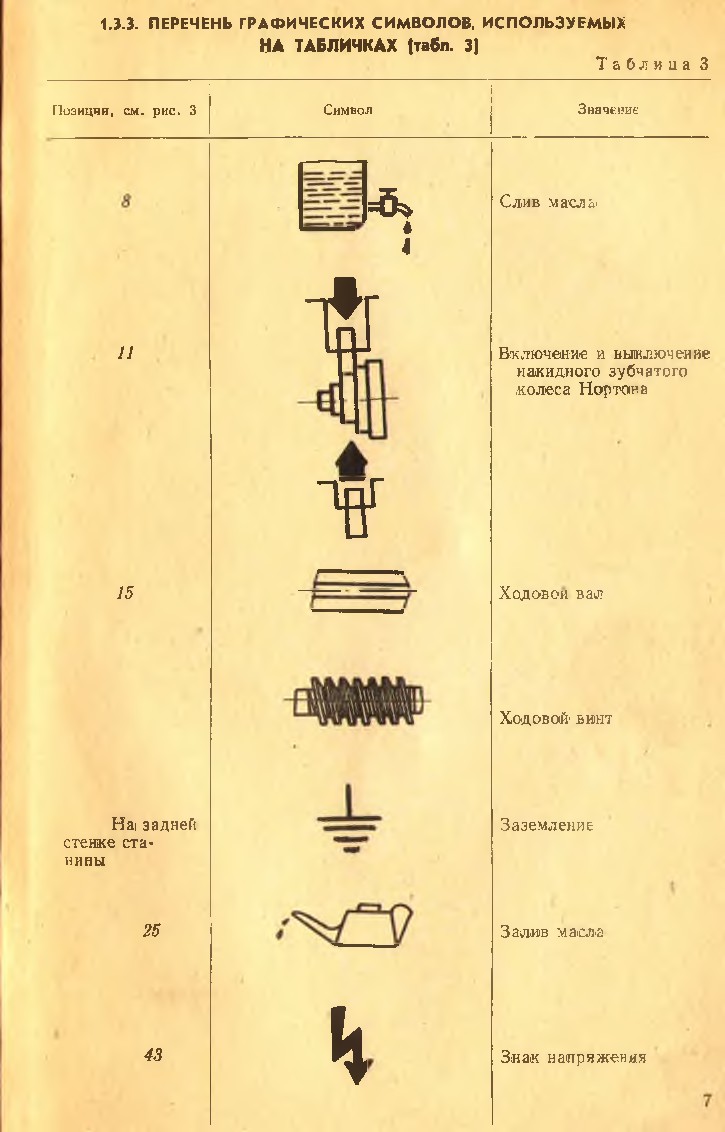

1.3.3. ПЕРЕЧЕНЬ ГРАФИЧЕСКИХ СИМВОЛОВ, ИСПОЛЬЗУЕМЫХ НА ТАБЛИЧКАХ (табл. 3)

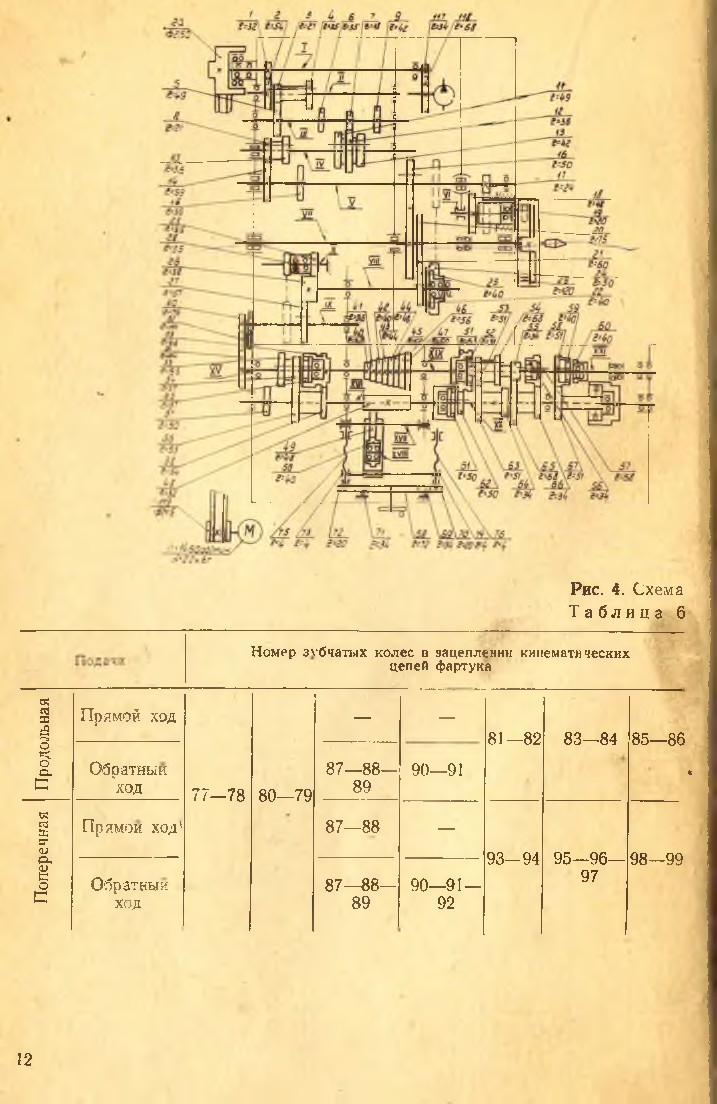

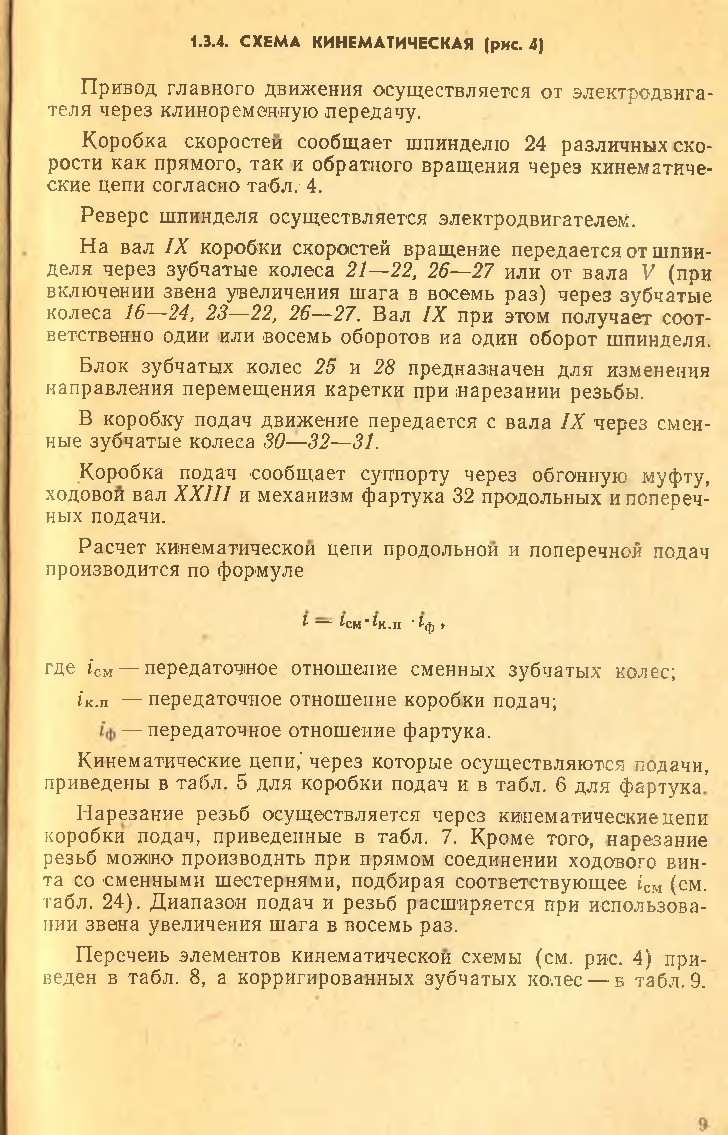

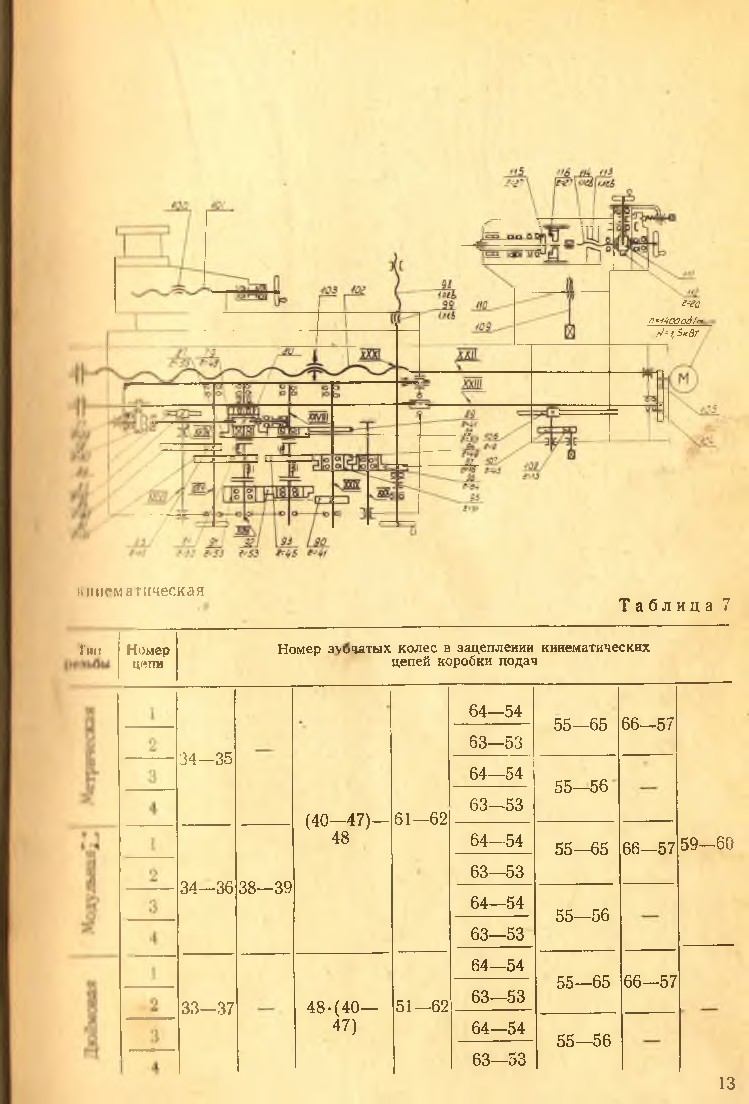

1.3.4. СХЕМА КИНЕМАТИЧЕСКАЯ (рис. 4)

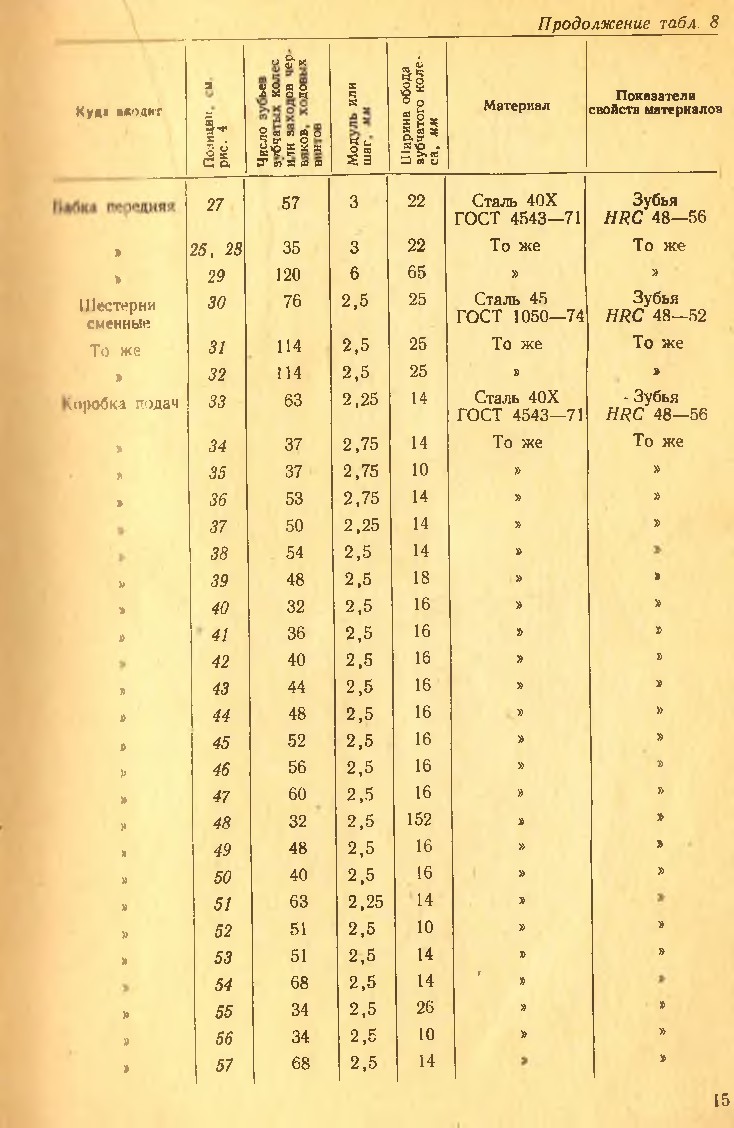

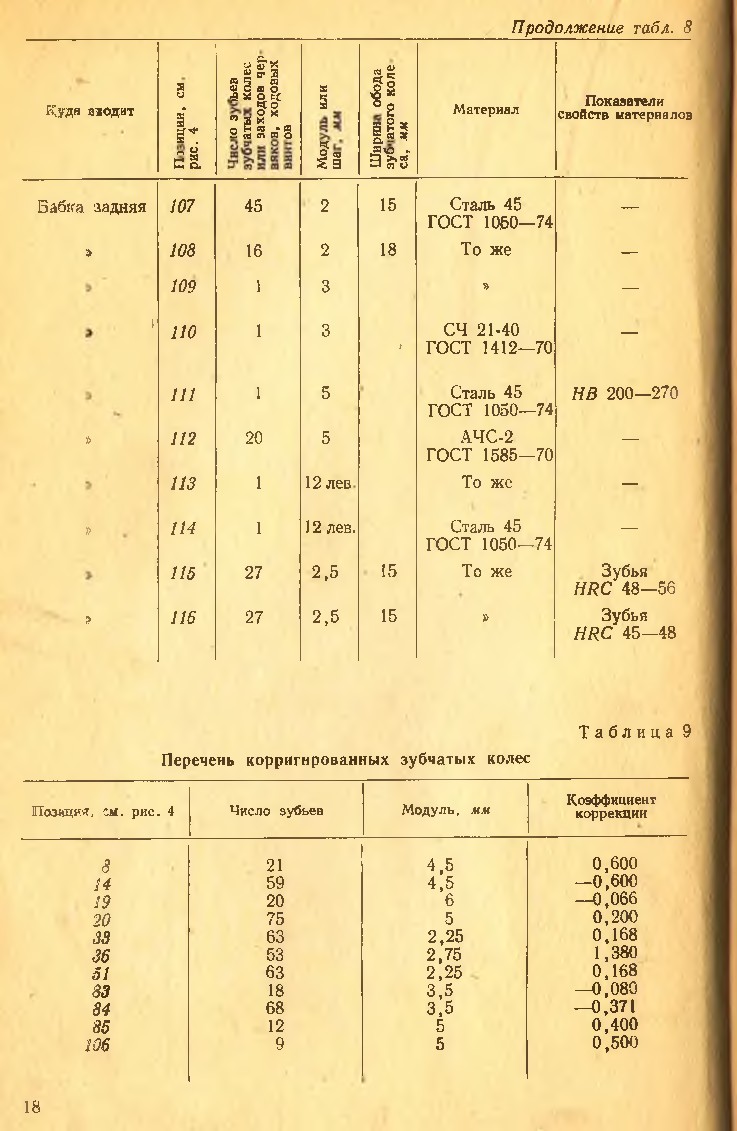

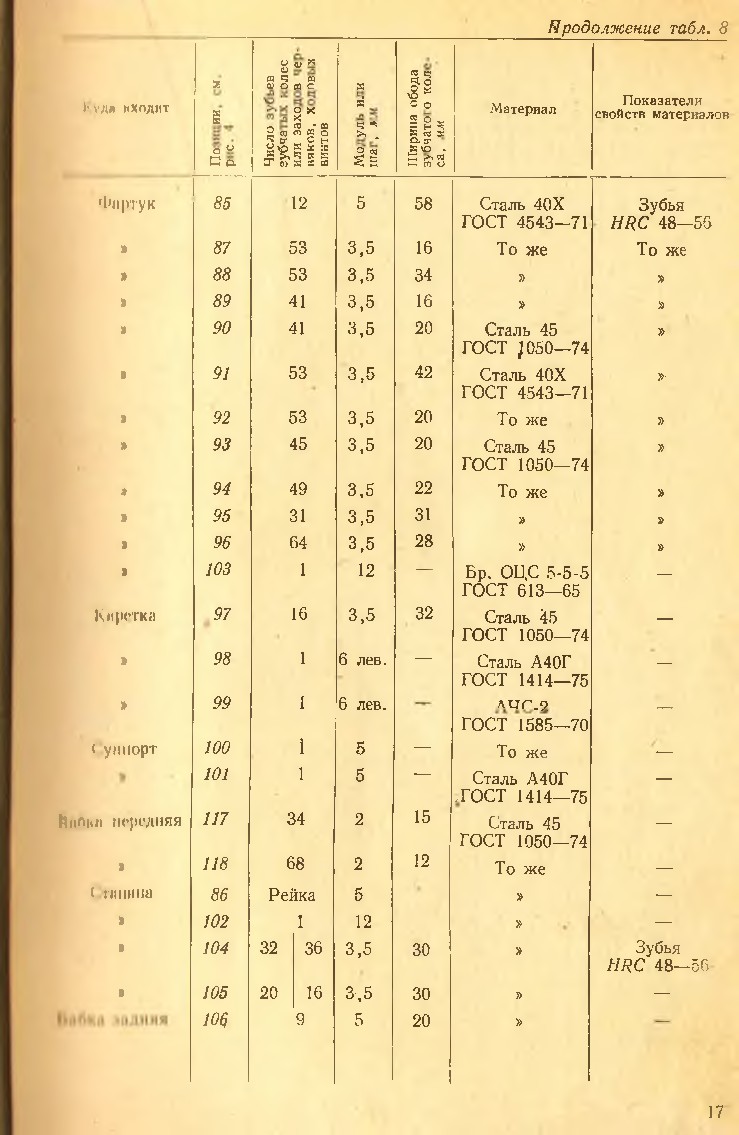

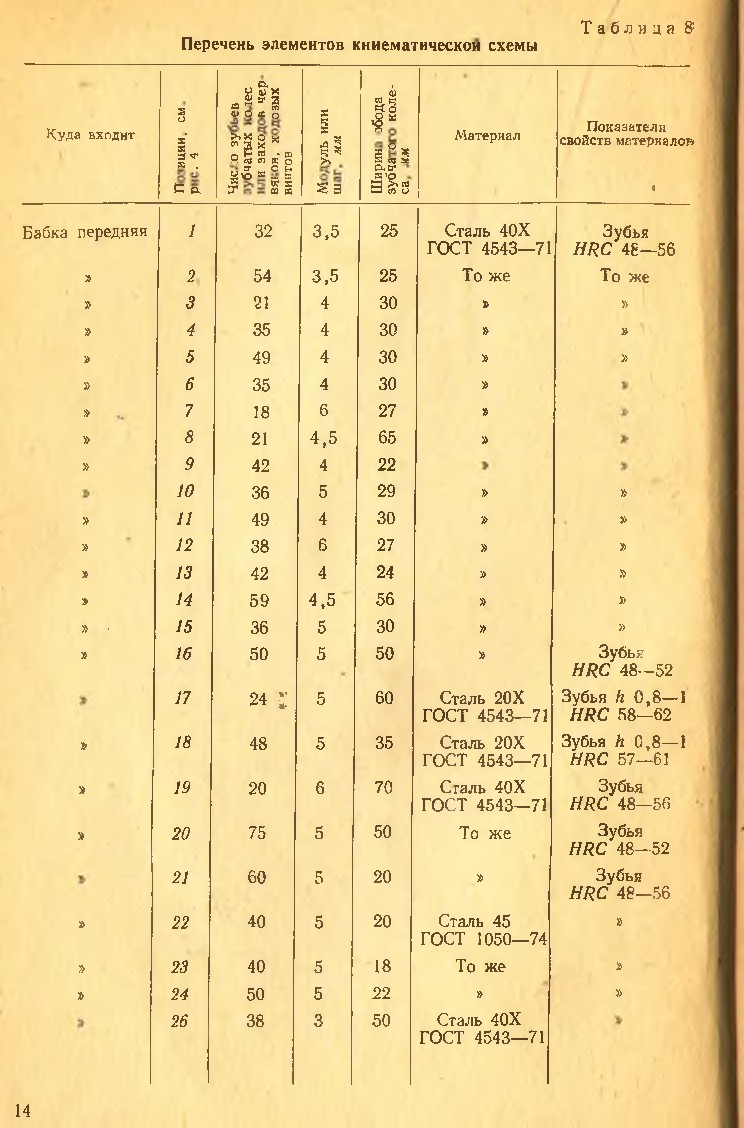

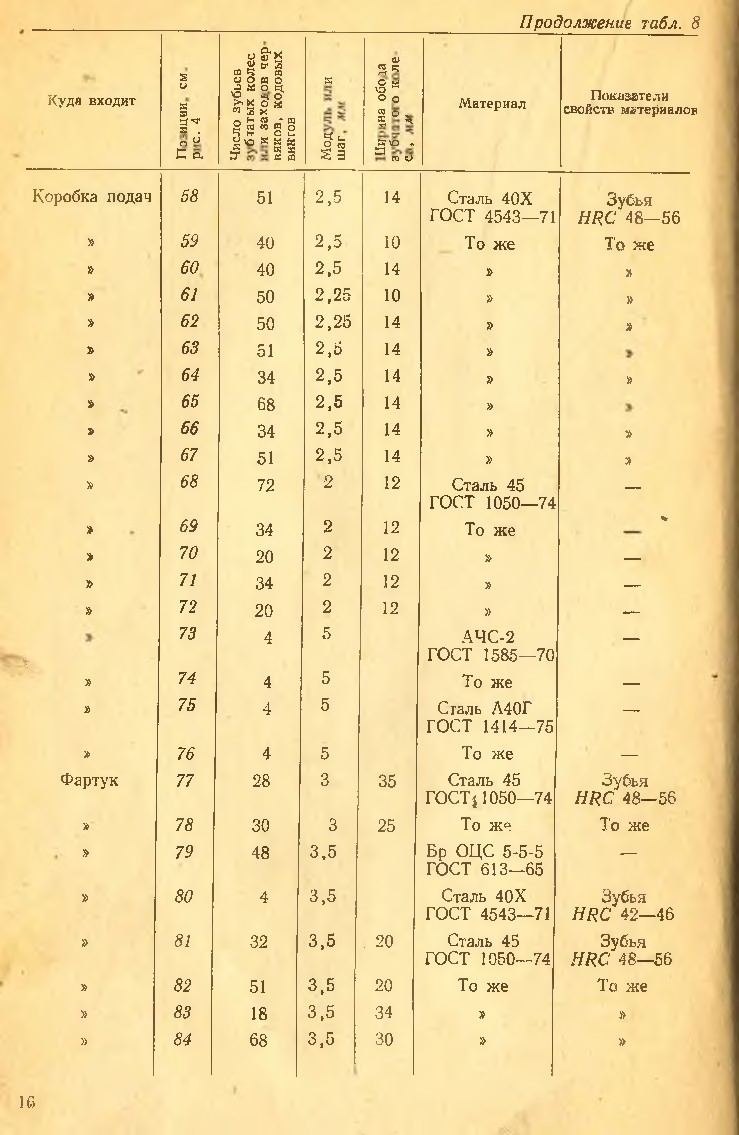

Перечень элементов кинематической схемы

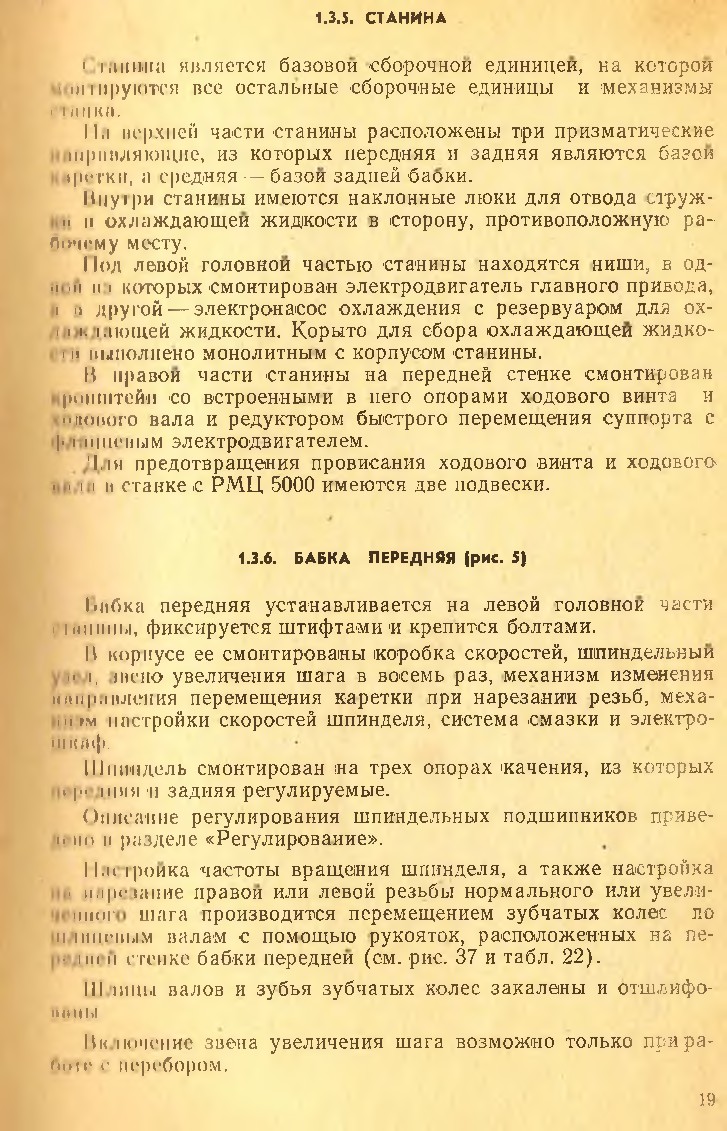

1.3.5. СТАНИНА

//////////////////////////
