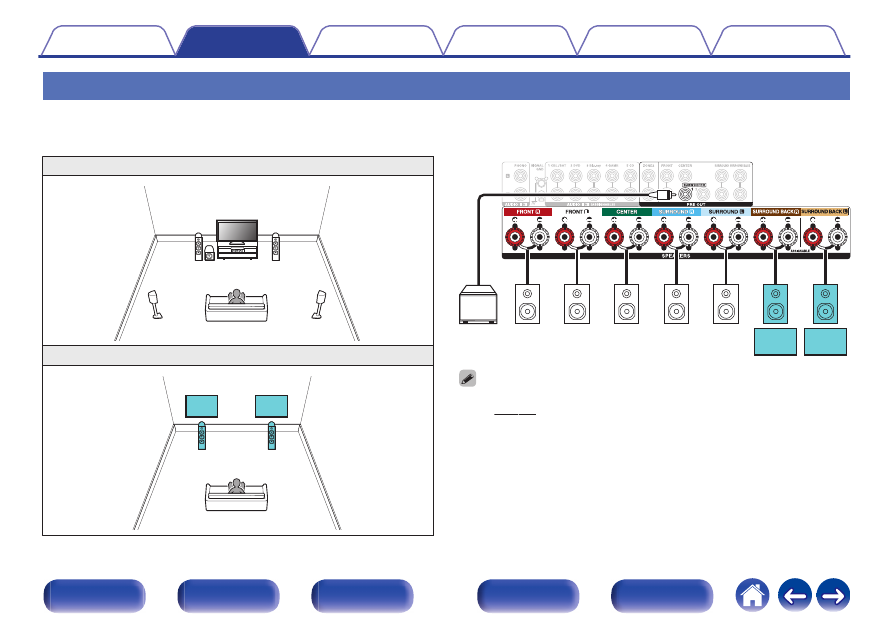

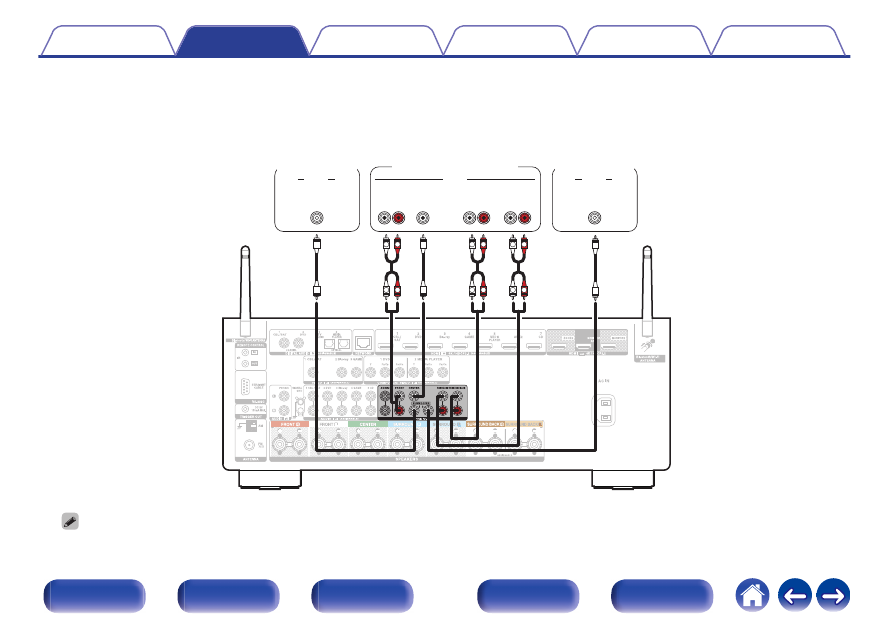

Подключение внешнего усилителя мощности

Вы можете использовать данное устройство в качестве предусилителя, подключив внешний усилитель мощности к разъемам PRE OUT.

Посредством добавления усилителя на каждый канал, реальность звука можно улучшить.
Выберите разъем для подключения и подсоедините устройство.

CENTER

FRONT

AUDIO

SUB-

WOOFER

AUDIO

SUB-

WOOFER

AUDIO

SURROUND

BACK

SURROUND

Усилитель мощности

Сабвуфер

(основной)

Сабвуфер

(вторичный)

Если используется только один тыловой динамик объемного звучания, подключите его к клемме левого канала (L).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Подсоединение телевизора

Подключите телевизор к данному устройству таким образом, чтобы вывести на него входящий видеосигнал. Данное устройство может

использоваться также для прослушивания звука с телевизора.
Конфигурация подключения зависит от набора разъемов и функций телевизора.
Функция ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel) позволяет организовать передачу аудиосигнала телевизора на

данное устройство по кабелю HDMI.

Нет

Да

Телевизор имеет разъем HDMI?

Поддерживает ли данный телевизор технологию ARC / eARC?

Да

Нет

“Соединение 1: Tелевизор оснащён

разъемом HDMI и поддерживает ARC (Audio

Return Channel) / eARC (Enhanced Audio

Return Channel)” (

стр. 53)

“Соединение 2: Tелевизор оснащён разъемом

HDMI и не поддерживает ARC (Audio Return

Channel) / eARC (Enhanced Audio Return

Channel)” (

стр. 55)

Невозможно подключить телевизор

к данному устройству.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Соединение 1: Tелевизор оснащён разъемом HDMI и поддерживает ARC (Audio

Return Channel) / eARC (Enhanced Audio Return Channel)

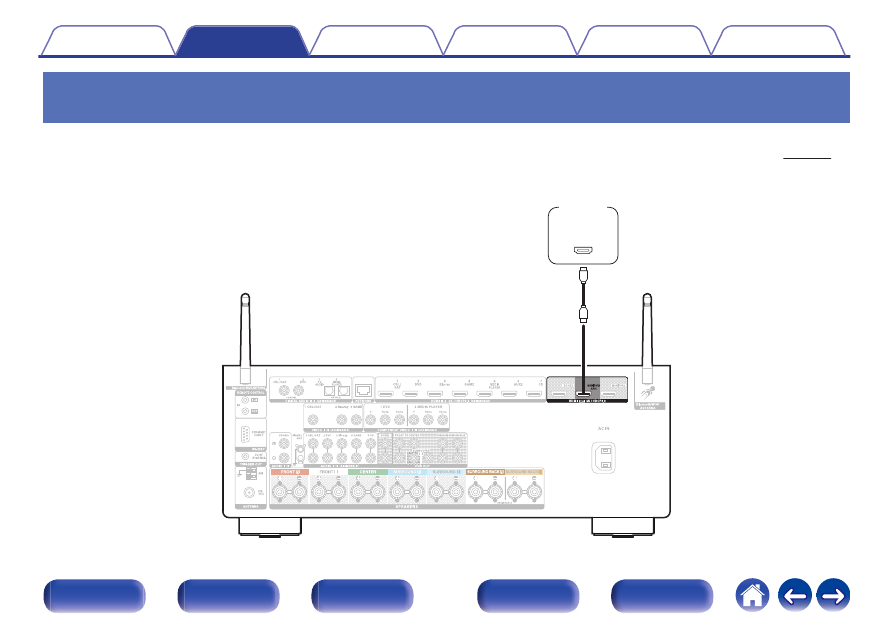

Чтобы подключить телевизор, поддерживающий технологию ARC / eARC к данному устройству, используйте кабель HDMI.
В случае использования телевизора с функцией ARC, выберите значение “Вкл.” для параметра “Управление HDMI” или “ARC”. (

стр. 170)

При использовании телевизора с функцией eARC, вы можете воспроизводить аудио через подключенный к данному устройству динамик,

независимо от настроек в меню “Управление HDMI” и “ARC”.

(ARC)

HDMI

ТВ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Для использования режима ARC / eARC необходимо подключить устройство к разъему HDMI MONITOR 1.

В зависимости от используемого телевизора с функцией eARC может потребоваться настройка параметров eARC. Убедитесь, что функция eARC включена,

если таковая имеется в настройках вашего телевизора. Для более подробной информации обратитесь к руководству по эксплуатации вашего телевизора.

В том случае, когда одновременно подключены телевизор с функцией ARC и телевизор с функцией eARC, то телевизор с функцией eARC будет в

использоваться в качестве приоритетного.

Для подключения телевизора с функцией ARC / eARC, рекомендуется использовать “High Speed HDMI Cable with Ethernet”.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

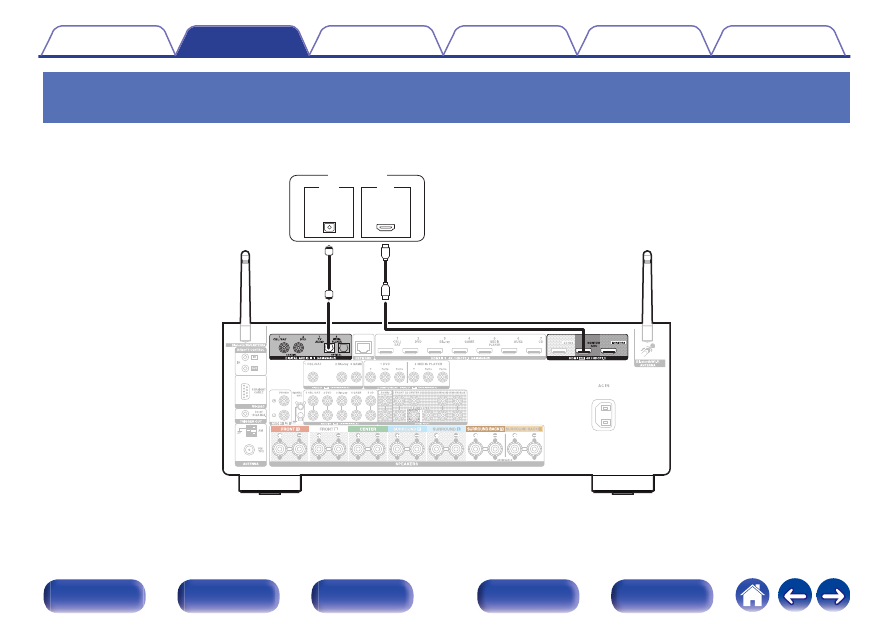

Соединение 2: Tелевизор оснащён разъемом HDMI и не поддерживает ARC

(Audio Return Channel) / eARC (Enhanced Audio Return Channel)

Для подключения телевизора к данному устройству используйте кабель HDMI.
Для прослушивания звука с телевизора соедините оба устройства оптическим кабелем.

OUT

OPTICAL

OUT

HDMI

ТВ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Подключение устройства воспроизведения

Данное устройство оснащено тремя типами видео разъемов входного сигнала (HDMI, компонентное видео и композитное видео) и тремя

типами аудио разъемов входного сигнала (HDMI, цифровой звук и звук).
Используйте входные разъемы, соответствующие параметрам подключаемого устройства.
Если прибор, подключенный к этому устройству оборудован разъемом HDMI, рекомендуется использовать подключение HDMI.
Для передачи аудио- и видеосигналов через разъем HDMI требуется только кабель HDMI.

“Подсоединение телеприставки (Спутниковый приемник/кабельное ТВ)” (

стр. 57)

“Подключение DVD-проигрывателя или проигрывателя дисков Blu-ray” (

стр. 58)

“Подключение видеокамеры или игровой консоли” (

стр. 59)

“Подключение поворотного стола” (

стр. 60)

Подключите к входным разъемам данного устройства другие устройства, как предписано маркировкой на входных разъемах источников аудио-/видеосигнала.

Источник, назначенный разъемам HDMI IN, DIGITAL AUDIO IN, COMPONENT VIDEO IN, VIDEO IN и AUDIO IN, можно изменить. См. “Назначение входа” для

получения информации об изменении источника входного сигнала, назначенного на входные разъемы. (

стр. 180)

Для воспроизведения аудио сигналов, которые вводятся на данное устройство в телевизоре, подключенном посредством HDMI, установленном в меню от “HDMI

Аудио-Выход” до “ТВ”. (

стр. 168)

Для воспроизведения содержимого, защищенного системой защиты авторских прав HDCP 2.2, используйте устройство воспроизведения и телевизор,

совместимые с HDCP 2.2.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

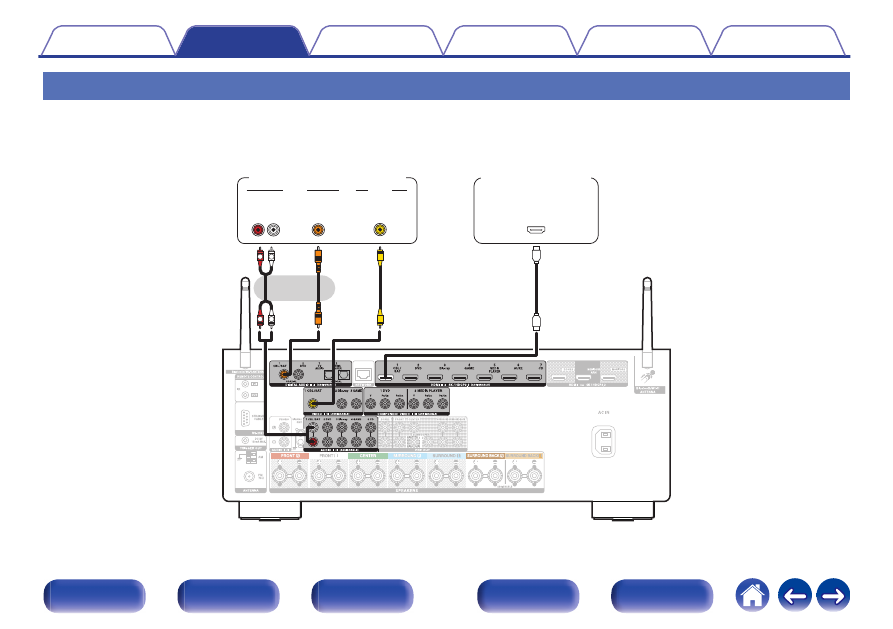

Подсоединение телеприставки (Спутниковый приемник/кабельное ТВ)

В инструкции ниже описано подключение спутникового тюнера/декодера кабельного ТВ.
Используйте входные разъемы в данном устройстве, соответствующие разъемам подключаемого устройства.

OUT

HDMI

OUT

COAXIAL

AUDIO

OUT

VIDEO

(HDMI-несовместимое устройство)

или

Спутниковый

приемник/

кабельное ТВ

Спутниковый приемник/

кабельное ТВ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

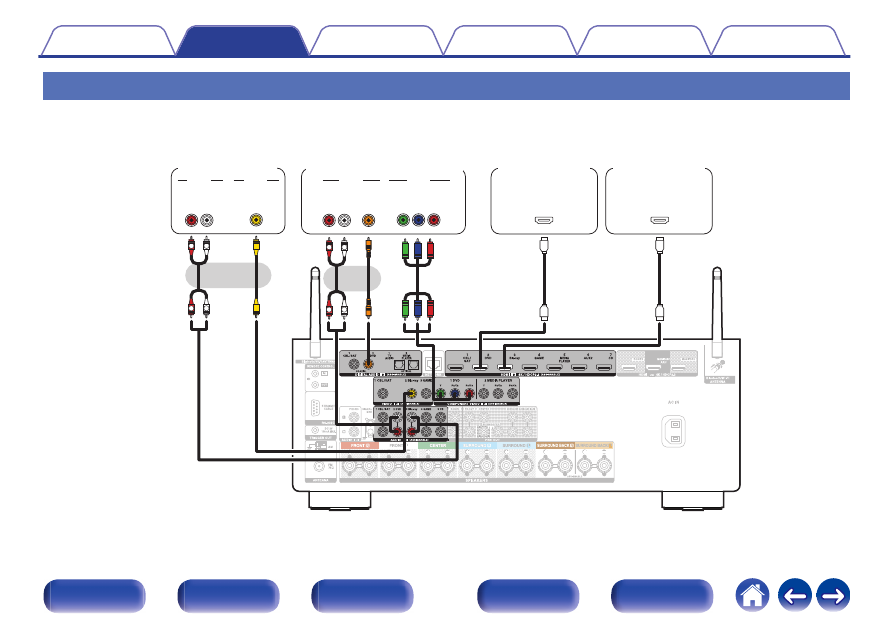

Подключение DVD-проигрывателя или проигрывателя дисков Blu-ray

В инструкции описано подключение DVD-проигрывателя или проигрывателя дисков Blu-ray в качестве примера.
Используйте входные разъемы в данном устройстве, соответствующие разъемам подключаемого устройства.

AUDIO

OUT

HDMI

VIDEO

COMPONENT VIDEO

OUT

HDMI

OUT

COAXIAL

AUDIO

VIDEO

AUDIO

OUT

VIDEO

или

(HDMI-несовместимое устройство)

или

DVD-проигрыватель

DVD-

проигрыватель

Проигрыватель

дисков Blu-ray

(HDMI-несовместимое устройство)

Проигрыватель дисков Blu-ray

-------------------------------------------------------------------------------------------------------------------------------------------------------------

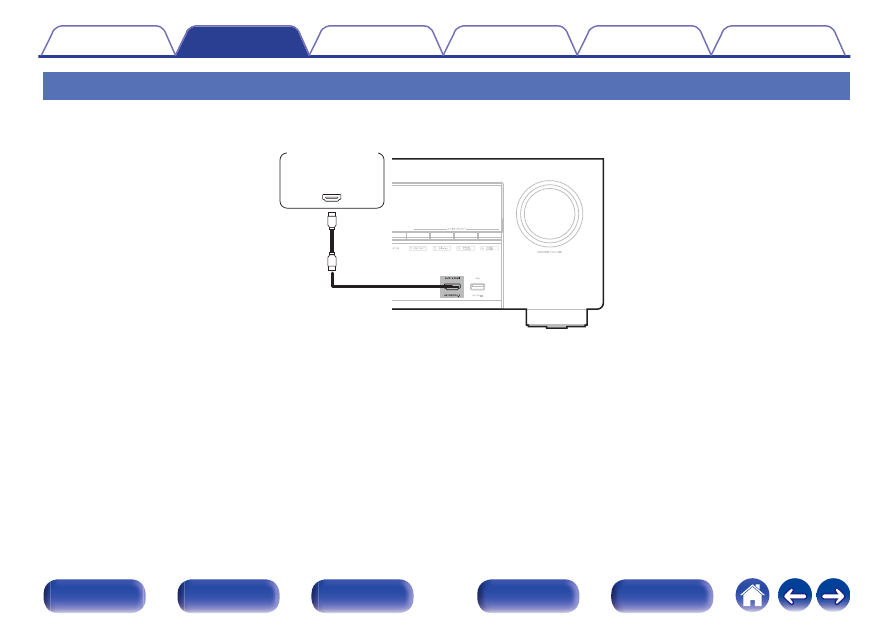

Подключение видеокамеры или игровой консоли

В инструкции ниже описано подключение видеокамеры.
Подключите к данному устройству воспроизводящее устройство, например, цифровую видеокамеру или игровую приставку.

OUT

HDMI

Цифровая

видеокамера

-------------------------------------------------------------------------------------------------------------------------------------------------------------

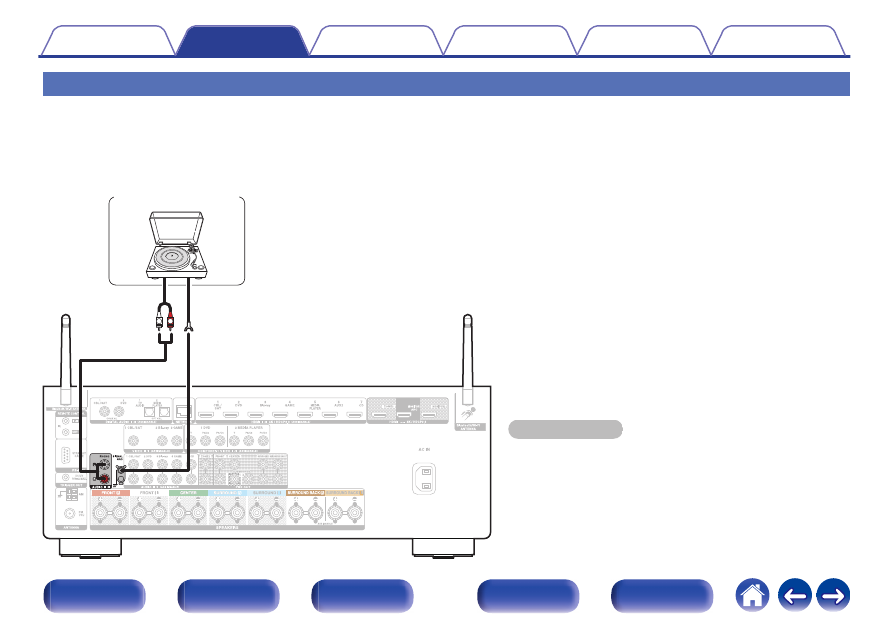

Подключение поворотного стола

Данное устройство совместимо с проигрывателями, оснащенными головкой звукоснимателя с подвижным магнитом (MM). При подключении к

проигрывателю звукоснимателя с подвижной катушкой низкого уровня выходного сигнала воспользуйтесь одним из имеющихся в продаже

усилителем для головки типа MC или повышающим трансформатором.

Если установить “Phono” в качестве источника входного сигнала устройства и случайно увеличить громкость без подключения проигрывателя,

из колонок может раздаваться фоновый шум.

ПРИМЕЧАНИЕ

Клемма заземления (SIGNAL GND) данного устройства не

предназначена для защитного заземления. Если данная клемма

подсоединена при наличии большого количества шума, шум

можно уменьшить. Обратите внимание, что в зависимости от

проигрывателя подключение заземления может вызвать

обратный эффект и увеличить шум. В таком случае необходимость

подключения линии заземления отсутствует.

GND

AUDIO

OUT

(Картридж звукоснимателя типа

MM — с подвижным магнитом)

Проигрыватель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

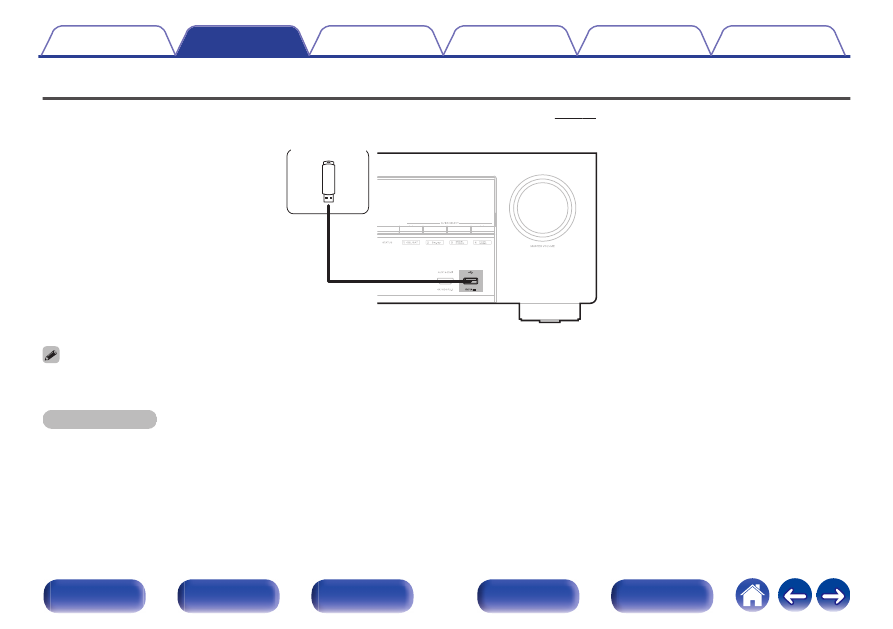

Подсоедините запоминающее устройство USB к порту USB

Инструкции по управлению см. в “Воспроизведение запоминающего устройства USB” (

стр. 72).

Запоминающее

устройство USB

Компания Denon не гарантирует, что все запоминающие устройства USB будут работать или получать электропитание. При использовании портативного

жесткого диска с USB-соединением, который поставлялся в комплекте с блоком питания, используйте блок питания из комплекта.

ПРИМЕЧАНИЕ

Запоминающие устройства USB не будут работать через USB концентратор (хаб).

Данное устройство не поддерживает подключение к компьютеру с помощью кабеля USB через USB порт на устройстве.

Запрещается пользоваться кабельными удлинителями при подсоединении запоминающих устройств USB. Это может привести к созданию радиопомех для

другой аппаратуры.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

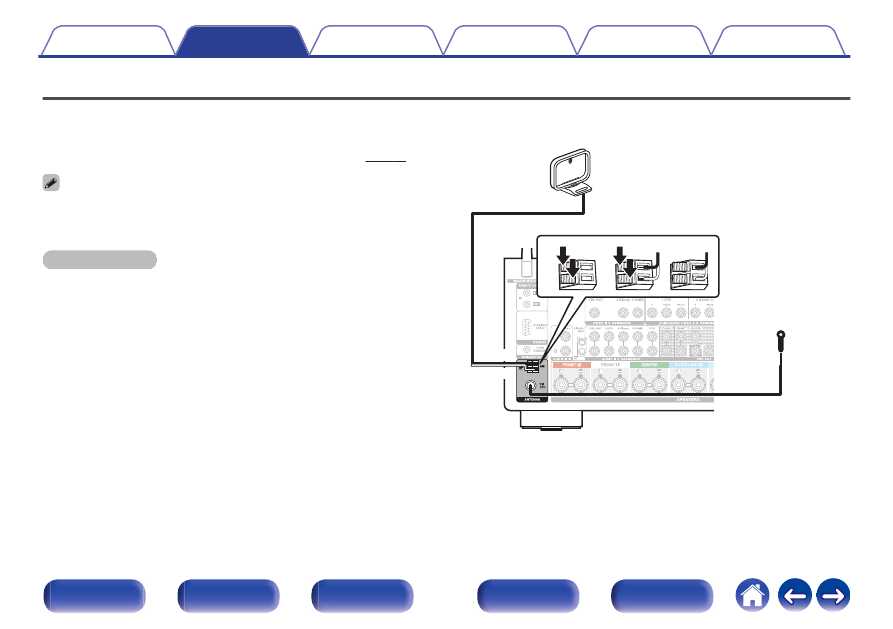

Подключение антенны FM/AM

Подключите антенну, настройте ее на радиостанцию, а затем

переместите антенну в место, где меньше всего шума. Затем

используйте ленту и т.д., чтобы закрепить антенну в данном

положении. (“Прослушивание FM/AM-радиостанций” (

стр. 80))

При невозможности приема качественного вещательного сигнала

рекомендуется установка выносной антенны. Подробности можно выяснить

в розничном магазине, где было приобретено устройство.

ПРИМЕЧАНИЕ

Убедитесь, что свинцовый разъем рамочной АМ-антенны не касается

металлических частей панели.

Рамочная AM-антенна

(из комплекта поставки)

Комнатная антенна FM

(из комплекта поставки)

Черный

Белый

-------------------------------------------------------------------------------------------------------------------------------------------------------------

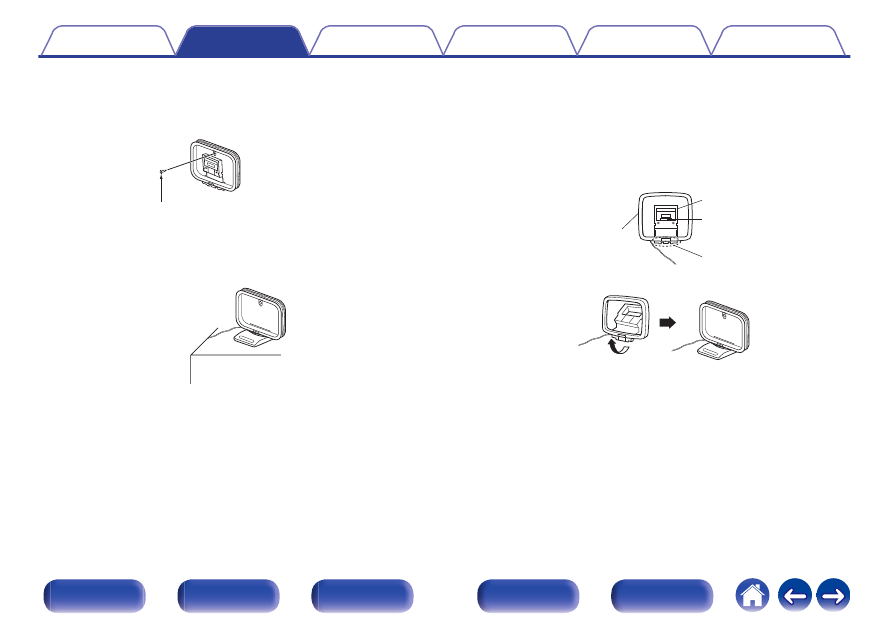

Использование рамочной АМ-антенны

Подвешивание на стене
Подвешивание на стену напрямую без сборки.

Гвоздь, кнопка и т.д.

Сам по себе
Используйте порядок сборки, показанный выше.
Во время сборки см. “AM loop antenna assembly”.

Сборка рамочной AM-антенны

Поставьте стойку внизу рамочной антенны с задней

части и согните ее вперед.

Вставьте выступающую часть в квадратное

отверстие в стойке.

Выступающая часть

Квадратное отверстие

Стойка

Рамочная антенна

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Подключение к домашней сети (LAN)

Данное устройство можно подключить к сети при помощи проводной

или беспроводной ЛВС.
Для прослушивания различных записей, можно подключить данное

устройство к домашней сети (LAN) в соответствии с приведенными

ниже указаниями.

Воспроизведение звука по сети из таких источников, как

интернет-радио или ваш медиасервер

Воспроизведение при помощи служб потоковой передачи музыки

Использование функции Apple AirPlay

Управление устройством через сеть

Использование беспроводной многокомнатной аудиосистемы

HEOS

Обновление встроенного программного обеспечения

По вопросам подключения к интернету обращайтесь к ISP

(Internet Service Provider) или в компьютерный магазин.

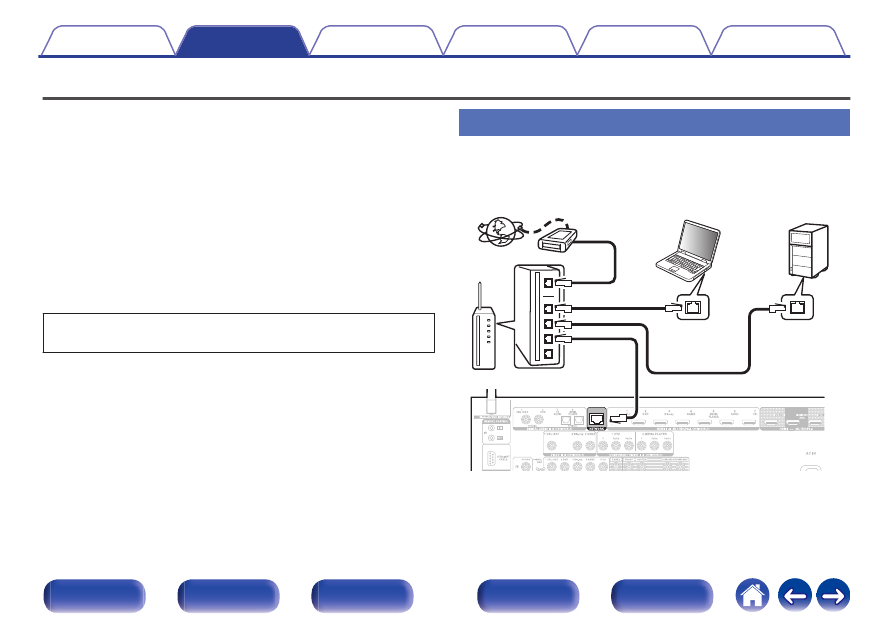

Проводная ЛВС

Для выполнения соединений посредством проводной ЛВС,

используйте LAN-кабель, чтобы подключить маршрутизатор к

данному устройству как показано на рисунке ниже.

Интернет

Модем

ПК

Маршрутизатор

К глобальной сети

К LAN порту

Порт локальной

сети/

разъем Ethernet

Порт локальной

сети/

разъем Ethernet

NAS

(Network Attached Storage)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

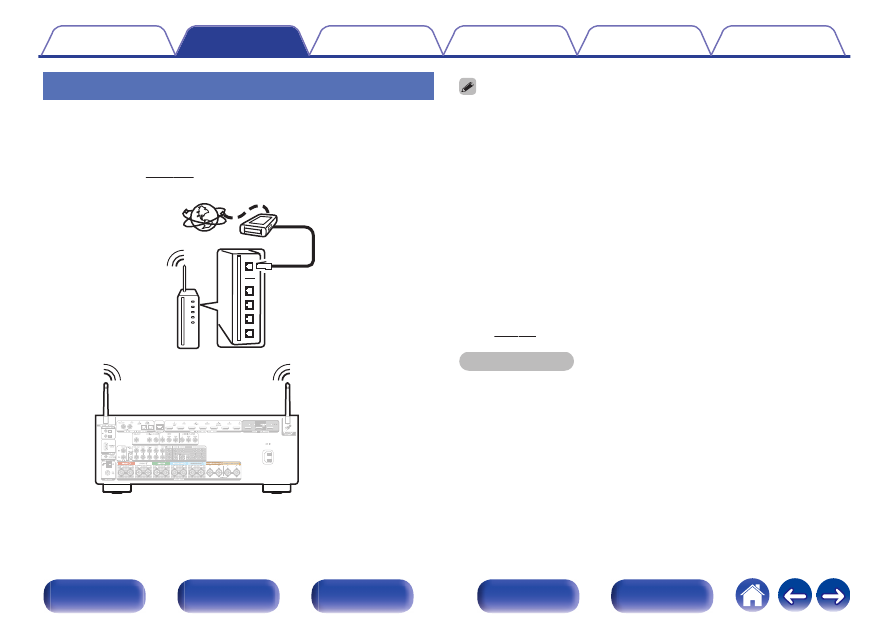

Беспроводная ЛВС

При подключении к сети через беспроводную ЛВС подключите

внешние антенны для соединения по Bluetooth/беспроводной связи

на задней панели и установите их в вертикальное положение.
Порядок подключения к беспроводному ЛВС-маршрутизатору см. в

“Wi-Fi Setup”. (

стр. 207)

Интернет

Модем

К глобальной сети

Маршрутизатор с

точкой доступа

При совместном использовании с данным устройством мы рекомендуем Вам

воспользоваться маршрутизатором, обладающим следующими

возможностями:

Встроенный сервер DHCP

Эта возможность позволяет автоматически распределять IP адреса в

локальной сети.

Встроенный переключатель 100BASE-TX

При подключении нескольких устройств рекомендуется концентратор-

коммутатор со скоростью 100 Мбит/с или выше.

Пользуйтесь только экранированными сетевыми кабелями STP или ScTP

LAN (доступны в свободной продаже в магазинах электроники).

(рекомендуется CAT-5 или более высокая категория)

Рекомендуется использовать обычный экранированный кабель LAN.

Если используется кабель квартирного типа или неэкранированный кабель,

электромагнитный шум может оказывать влияние на другие устройства.

При использовании данного устройства, подключенного к сети без

использования функции DHCP, сконфигурируйте IP-адрес и т. п. в “Сеть”.

(

стр. 206)

ПРИМЕЧАНИЕ

Типы маршрутизаторов, которыми можно пользоваться, зависят от

требований провайдера интернета. Дополнительные сведения можно

получить у интернет-провайдера или у консультантов в магазине

электроники.

Данное устройство несовместимо с протоколом PPPoE. Требуется

совместимый с PPPoE маршрутизатор, если Ваша контрактная линия не

установлена при помощи PPPoE.

Не подключайте разъем NETWORK непосредственно к порту ЛВС или

разъему Ethernet компьютера.

Может прерваться обеспечение различных интерактивных услуг без

предварительного уведомления.

-------------------------------------------------------------------------------------------------------------------------------------------------------------
