Устройство навесной фасадной системы утепления зданий с воздушным зазором с применением материалов Корпорации ТехноНИКОЛЬ - часть 2

Анкерный элемент

Терморазрыв

Кронштейн опорный

Направляющая

Заклепка вытяжная

Кляммер

Наружная стена

Каменная вата

ТЕХНОВЕНТ

Вентиляционный зазор

10.

Панель облицовочная

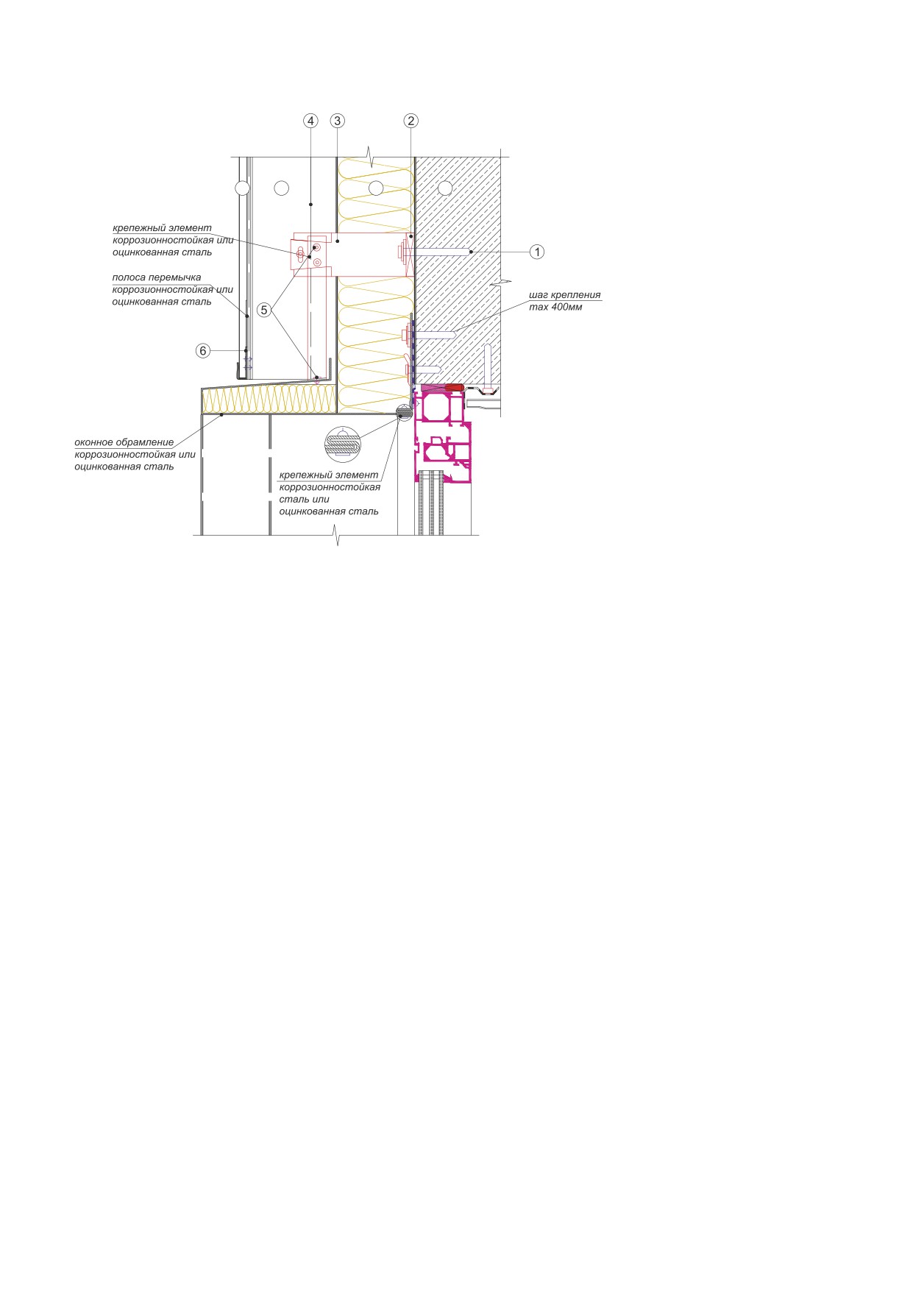

Рисунок 13. Вертикальный разрез по верхнему примыканию к оконному проему

7.10.6

В пределах сменной захватки монтаж вентилируемого фасада, имеющего оконное обрамление, осуществляют

в следующей технологической последовательности:

——

разметка точек анкерирования для установки несущих и опорных кронштейнов, а также точек анкерирова-

ния для крепления элементов оконного обрамления на стене здания;

——

крепление к стене элементов подконструкции оконного обрамления (рис. 9);

——

крепление к стене несущих и опорных кронштейнов;

——

устройство теплоизоляции и ветрогидрозащиты;

——

крепление к несущим и опорным кронштейнам регулирующих кронштейнов;

——

крепление к регулирующим кронштейнам направляющих профилей;

——

крепление оконного обрамления к направляющим профилям с дополнительным креплением к рамному

профилю (рис. 10, 11, 12);

——

установка облицовочных панелей.

7.10.7

В пределах сменной захватки монтаж вентилируемого фасада, имеющего примыкание к парапету, осуществля-

ют в следующей технологической последовательности:

——

разметка точек анкерирования для установки несущих и опорных кронштейнов к стене здания, а также

точек анкерирования для крепления парапетного отлива к парапету;

——

сверление отверстий для установки анкерных дюбелей;

——

крепление к стене несущих и опорных кронштейнов с помощью анкерных дюбелей;

——

устройство теплоизоляции и ветрогидрозащиты;

——

крепление к несущим и опорным кронштейнам регулирующих кронштейнов с помощью стопорных болтов;

——

крепление к регулирующим кронштейнам направляющих профилей;

——

установка облицовочных панелей;

——

крепление парапетного отлива к парапету и к направляющим профилям (рис. 13).

7.10.8

При перерывах в работе на сменной захватке не защищенная от атмосферных осадков утепленная часть фасада

укрывается защитной полиэтиленовой пленкой или иным способом, чтобы предотвратить намокание утеплителя.

Анкерный элемент

Терморазрыв

Кронштейн опорный

Профиль вертикальный

Заклепка вытяжная

Усилитель угловой

Салазка крепежная

со штифтом, распорная

Профиль вспомогательный

уголок

Кронштейн несущий

10.

Винт самонарезающий

самосверлящий

11.

Наружная стена

12.

Каменная вата ТЕХНОВЕНТ

13.

Вентиляционный зазор

14.

Панель облицовочная

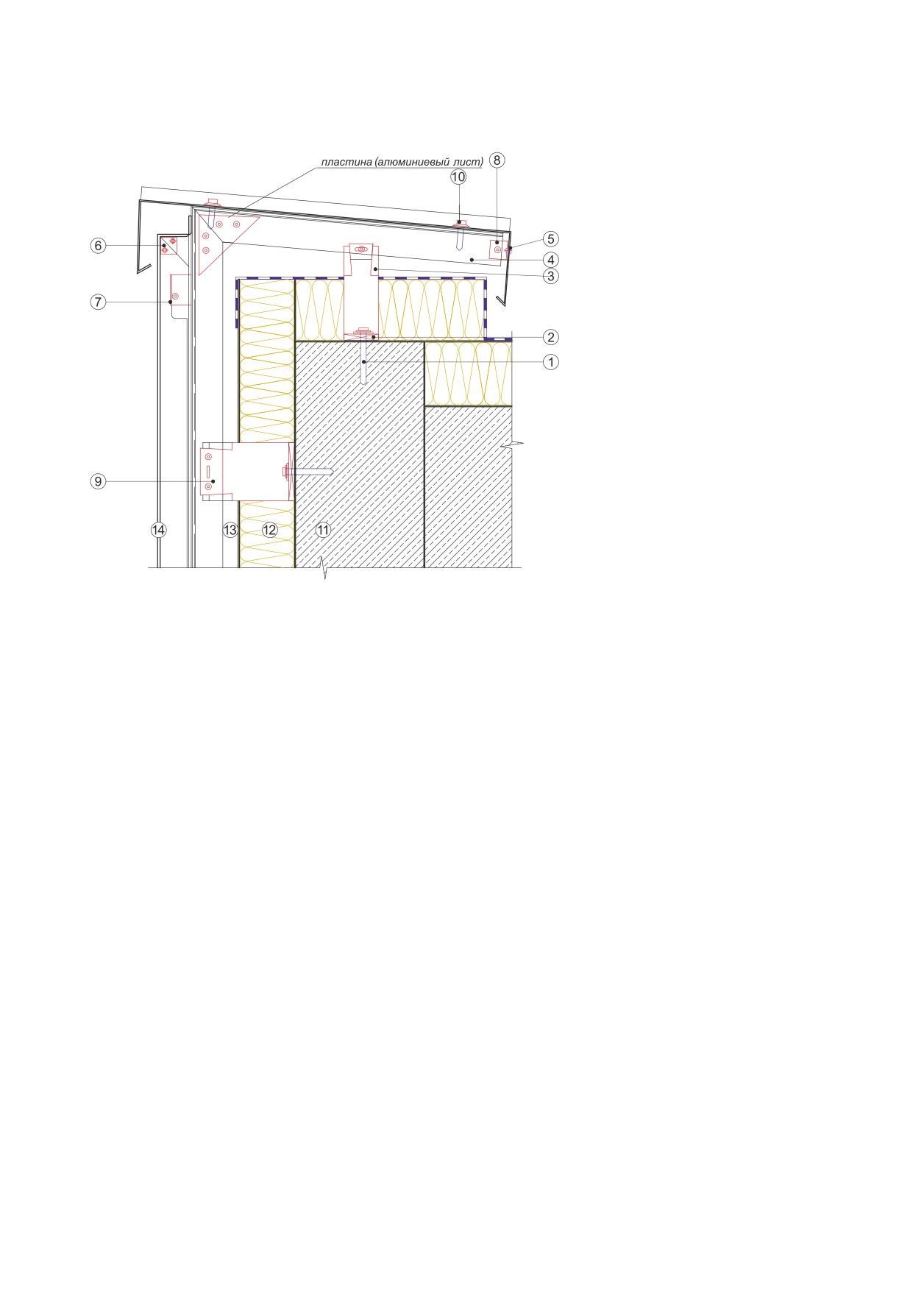

Рисунок 14. Узел примыкания к парапету

8. Требования к качеству работ

8.1

Качество вентилируемого фасада обеспечивается текущим контролем технологических процессов подготови-

тельных и монтажных работ, а также при приемке работ. По результатам текущего контроля технологических

процессов составляются акты освидетельствования скрытых работ.

8.2

В процессе подготовки монтажных работ проверяют:

——

готовность рабочей поверхности фасада здания, конструктивных элементов фасада, средств механизации

и инструмента к выполнению монтажных работ;

——

качество элементов несущего каркаса (размеры, отсутствие вмятин, изгибов и прочих дефектов кронштей-

нов, профилей и других элементов);

——

качество утеплителя (размеры плит, отсутствие разрывов, вмятин и других дефектов);

——

качество облицовочных панелей (размеры, отсутствие царапин, вмятин, изгибов, надломов и прочих дефек-

тов).

8.3

В процессе монтажных работ проверяют на соответствие проекту:

——

точность разметки фасада;

——

диаметр, глубину и чистоту отверстий под дюбели;

——

точность и прочность крепления несущих и опорных кронштейнов;

——

правильность и прочность крепления к стене плит утеплителя;

——

положение регулирующих кронштейнов, компенсирующих неровности стены;

——

точность установки несущих профилей и, в частности, зазоры в местах их стыковки;

——

плоскостность фасадных панелей и воздушные зазоры между ними и плитами утеплителя;

——

правильность устройства обрамлений завершения вентилируемого фасада.

ТЕХНОЛОГИЧЕСКАЯ КАРТА / Требования к качеству работ

8.4

При приемке работ производится осмотр вентилируемого фасада в целом и особенно тщательно - обрамлений

углов, окон, цоколя и парапета здания. Обнаруженные при осмотре дефекты устраняют до сдачи объекта

в эксплуатацию.

8.5

Приемка смонтированного фасада оформляется актом с оценкой качества работ. Качество оценивают степенью

соответствия параметров и характеристик смонтированного фасада указанным в технической документации

к проекту. К этому акту прилагаются акты освидетельствования скрытых работ (по п. 8.1).

8.6

Контролируемые параметры, способы их измерения и оценки приведены в таблице 3.

Таблица 3

Контролируемые параметры.

№ Технологические

Параметры,

Допуск значений

Способ контроля

Время проведения

п.п.

процессы и операции

характеристики

параметров

и инструмент

контроля

Лазерный нивелир и

Разметка фасада

Точность разметки

0,3 мм на 1 м

В процессе разметки

уровень

Глубина h больше длины

Сверление отверстий

Глубина h, диаметр D

дюбеля на 10 мм; D +

Глубиномер, нутромер

В процессе сверления

под дюбели

0,2 мм

Крепление

Точность, прочность

Согласно проекту

Нивелир, уровень

В процессе крепления

кронштейнов

Прочность, правиль-

Крепление к стене уте-

В процессе и после

ность, влажность не

То же

Влагомер

плителя

крепления

более 10 %

Крепление регулирую-

Компенсация неровно-

Визуально

То же

щих кронштейнов

стей стены

Крепление направля-

Согласно проекту (не

Зазоры в местах стыков

Шаблон

В процессе работы

ющих профилей

менее 10 мм)

Измерительный, через

Отклонение плоскости

1/500 высоты вентили-

каждые 30 м по ширине

Крепление облицовоч-

В процессе и после мон-

поверхности фасада от

руемого фасада, но не

фасада, но не менее

ных панелей

тажа фасада

вертикали

более 100 мм

трех измерений на при-

нимаемый объем

9. Техника безопасности, охрана труда

и противопожарные мероприятия

9.1

При организации и проведении работ по монтажу вентилируемых фасадов должны выполняться требования

следующих нормативных документов:

СНиП 12-03-2001

«Безопасность труда в строительстве. Часть 1. Общие требования»;

СНиП 12-04-2002

«Безопасность труда в строительстве. Часть 2. Строительное производство»;

ГОСТ 12.4.011-89

«ССБТ. Средства защиты работающих. Общие требования и классификация».

9.2

Пожарная безопасность на рабочих местах должна обеспечиваться в соответствии с требованиями:

ППБ 01-03

«Правила пожарной безопасности в Российской Федерации»;

ГОСТ 12.1.004-91

«ССБТ. Пожарная безопасность. Общие требования».

9.3

Электробезопасность на рабочих местах должна обеспечиваться в соответствии с требованиями:

ГОСТ 12.1.019-79

«ССБТ. Электробезопасность. Общие требования»;

ГОСТ 12.1.030-81

«ССБТ. Электробезопасность. Защитное заземление, зануление»;

ПОТ РМ-016-2001

(РД 153-34.0-03.150-00)

«Межотраслевые правила по охране труда (правила безопасности) при эксплуатации

электроустановок».

ТЕХНОЛОГИЧЕСКАЯ КАРТА / Техника безопасности, охрана труда и противопожарные мероприятия

9.4

При организации строительной площадки, размещении участков работ, рабочих мест, проездов строитель-

ных машин и транспортных средств, проходов для людей следует установить опасные для работников зоны,

в пределах которых постоянно действуют или потенциально могут действовать опасные или вредные

производственные факторы. Опасные зоны должны быть обозначены знаками безопасности и надписями

установленной формы в соответствии с требованиями ГОСТ 12.4.026-76 «ССБТ. Цвета сигнальные и знаки

безопасности».

Расположение и конструкция ограждений участков производства строительно-монтажных работ должны быть

указаны в ППР и соответствовать требованиям ГОСТ 23407-78 «Ограждения инвентарные строительных площа-

док и участков производства строительно-монтажных работ. Технические условия».

9.5

Складирование и хранение материалов, изделий и оборудования должно осуществляться в соответствии с тре-

бованиями стандартов или технических условий на материалы, изделия и оборудование, а также СНиП 12-03-

2001.

9.6

Рабочие места в случае необходимости должны иметь временные ограждения в соответствии с требованиями

ГОСТ 12.4.059-89 «ССБТ. Строительство. Ограждения защитные инвентарные. Общие технические условия».

9.7

Строительная площадка, участки работ, рабочие места, проезды и подходы к ним в темное время суток долж-

ны быть освещены в соответствии с требованиями ГОСТ 12.1.046-85 «ССБТ. Строительство. Нормы освещения

строительных площадок». Освещенность должна быть равномерной, без слепящего действия осветительных

приборов на работающих.

9.8

При монтаже вентилируемого фасада с использованием фасадного подъемника необходимо выполнять следу-

ющие требования:

——

площадка вокруг проекции подъемника на землю должна быть ограждена. Пребывание посторонних лиц

в этой зоне во время работы, монтажа и демонтажа подъемника запрещено;

——

при установке консолей необходимо закрепить на подъемнике плакат с надписью «Внимание! Идет установ-

ка консолей»;

——

до присоединения канатов к консолям необходимо проверить надежность заделки канатов на коуш;

——

крепление канатов к консолям необходимо проверять после каждого передвижения консоли;

——

балласт, состоящий из контргрузов, после установки на консоль должен быть надежно закреплен. Самопро-

извольное сбрасывание балласта должно быть исключено;

——

при проведении работ на подъемнике на консолях должны быть закреплены плакаты «Балласт не снимать»

и «Опасно для жизни работающих»;

——

канаты подъемный и предохранительный должны надежно натягиваться пригрузами. При работе подъемни-

ка пригрузы гарантированно не должны касаться земли;

——

на пригрузах и элементах балласта (контргрузах) должна указываться их фактическая масса. Использова-

ние нетарированных пригрузов и контргрузов запрещено;

——

работа на подъемнике должна осуществляться только в касках;

——

вход в люльку подъемника и выход из нее должны осуществляться только с земли;

——

при работе в люльке подъемника рабочий должен обязательно пользоваться предохранительным поясом

с креплением его к поручням люльки.

9.9

При эксплуатации подъемника запрещается:

——

производить работы на подъемнике при скорости ветра свыше 8,3 м/с, при снегопаде, дожде или тумане,

а также в темное время суток (при отсутствии необходимого освещения);

——

пользоваться неисправным подъемником;

——

перегружать подъемник;

——

подъем на подъемнике больше двух человек;

——

производить с люльки подъемника сварочные работы;

——

работать без кожухов лебедок и ловителей.

9.10

Проектной разработки вопросов, связанных с обеспечением безопасности работ, рассматриваемых в данной

карте, не требуется.

ТЕХНОЛОГИЧЕСКАЯ КАРТА / Техника безопасности, охрана труда и противопожарные мероприятия

10. Потребность в материально-технических

ресурсах

10.1

Потребность в механизмах, оборудовании, инструменте, инвентаре и приспособлениях приводится в Приложе-

нии 3 к настоящему документу.

10.2

Форма для составления ведомости потребности в материалах, изделиях и конструкциях приведена в таблице 4.

Таблица 4

Ведомость потребности в материалах, изделиях и конструкциях.

Обоснование нормы

№ Наименование

Ед. изм.

Норма расхода

Количество

материалов

расхода

11. Технико-экономические показатели

Калькуляция затрат труда.

11.1

Нормы затрат труда для устройства навесного вентилируемого фасада приведены в Приложении 4.

11.2

Форма для составления калькуляции затрат труда для устройства навесного вентилируемого фасада

приведена в таблице 5.

Таблица 5

Калькуляция затрат труда.

Объем

Норма времени на ед.

Состав

Затраты труда, чел.-ч

№ Обоснование

Наименование работ

Ед. изм.

работ

изм., чел.-ч (маш.-ч)

звена

(маш.-ч)

ТЕХНОЛОГИЧЕСКАЯ КАРТА / Потребность в материально-технических ресурсах

Приложение 1

Физико-механические характеристики

материалов

Таблица 1

Технические требования к тонколистовой холоднокатаной горячеоцинкованной углеродистой стали.

Наименование показателя

Единица измерения

Значение показателя

Группа по назначению

—

ХП, ПК

Марка стали

—

08ПС-ХП-МТ-НР-1

Предел текучести, не менее

МПа

230

растяжению, сжатию, изгибу

215

Расчетное сопротивление,

МПа

не менее

сдвигу

125

Относительное удлинение, не менее

22 (на базе 80 мм)

Толщина проката, не менее

мм

0,55

Класс и толщина цинкового слоя, нанесенного с каждой стороны,

мкм

1-й класс, 25

не менее

Таблица 2

Технические требования к тонколистовой холоднокатаной коррозионностойкой стали.

Наименование показателя

Единица измерения

Значение показателя

12Х18Н10Т,

Марка стали

—

08X18T1

08Х18Н10Т

Ферритно-

Класс стали

—

Аустенитная

мартенситная

Режим термообработки

—

Закалка

Предел текучести при растяжении, не менее

МПа

205

240

Временное сопротивление, не менее

МПа

530

400

Таблица 3

Технические требования к алюминиевым профилям

Наименование показателя

Единица измерения

Значение показателя

Временное сопротивление при растяжении, не менее

кгс/мм²

158

Предел текучести при растяжении, не менее

кгс/мм²

212

Относительное удлинение при растяжении, не менее

15,8

Несущая способность профилей, не менее:

Н/мм

с полимерным покрытием при сдвиге

с анодно-окисным покрытием при сдвиге

при поперечном растяжении без защитно-декора-тивного покрытия

ТЕХНОЛОГИЧЕСКАЯ КАРТА / Приложение 1

Таблица 4

Основные технические требования к анкерным дюбелям.

Класс дюбеля по допускаемому выдергивающему усилию из тяжелого бетона

Плотность

Материал основания

материала

Ед. изм.

основания

Легкий бетон

До 1800

кг/м³

—

0,30

0,50

0,70

Тяжелый бетон

До 2500

кг/м³

0,50

1,40

1,60

—

1,80

Таблица 5

Технические характеристики плит из каменной ваты.

ТЕХНОВЕНТ Н

ТЕХНОВЕНТ

ТЕХНОЛАЙТ

ТЕХНОВЕНТ

Ед.

ТУ 5762-017-

ПРОФ

СТАНДАРТ

ОПТИМА

ЭКСТРА

Наименование показателя

измерения

74182181-2015

ТУ 5762-017-

ТУ 5762-010-

ТУ 5762-017-

74182181-2015

74182181-2012

74182181-2015

Сжимаемость, не более

Группа горючести

НГ

λ₂₅

0,038

0,037

0,036

Коэффициент теплопро-

λ_А

Вт/м·°С

0,038

водности

λ_Б

0,039

0,040

0,039

Прочность на сжатие при 10%

кПа

деформации, не менее

Прочность при растяжении

перпендикулярно к лицевым

кПа

3,0

5,0

поверхностям, не менее

Паропроницаемость, не менее

Мг/(м∙ч∙Па)

0,3

Влажность по массе,

0,5

не более

Водопоглощение по объему,

1,5

не более

Содержание органических

2,5

3,0

2,5

4,0

веществ, не более

Плотность

кг/м³

32-40

40-50

72-88

81-99

68-82

Длина

мм

1200

Ширина

мм

600

Толщина (с шагом 10 мм)

мм

40-250

40-200

ТЕХНОЛОГИЧЕСКАЯ КАРТА / Физико-механические характеристики материалов

Таблица 6

Основные технические требования к тарельчатым дюбелям.

Диаметр

Допускаемое

Глубина

Длина

Вид

дюбеля,

шляпки,

выдергивающее

Материал ограждающей конструкции

анкеровки, мм, не

дюбеля,

дюбеля

мм, не

усилие, кН,

менее

мм

менее

не менее

Бетон В1,5, кирпич и камни керами-

ческие полнотелые, кирпич и камни

Забивной

силикатные полнотелые, трехслойные

100-340

0,25

панели при толщине наружного бетон-

ного слоя не менее 40 мм

Винтовой с

обычной рас-

То же

100-340

8; 10

0,5

порной зоной

Таблица 7

Технические требования к керамогранитным плитам.

Наименование показателя

Единица измерения

Значение показателя

Предельное отклонение размеров плит:

по длине и ширине

± 1,0

по толщине

± 10

Разнотолщинность одной плиты, не более

мм

1,0

Отклонение формы плиты от прямоугольной (косоугольность), не более

мм

2,0

Отклонение лицевой поверхности от плоскостности (кривизна лицевой поверхности),

мм

2,0

не более

Искривление граней, не более

мм

2,0

Водопоглощение, не более

0,3

Предел прочности при изгибе, не менее

МПа

Твердость лицевой поверхности неглазурованных плит по Моосу, не менее

—

Твердость лицевой поверхности глазурованных плит по Моосу, не менее

—

Износостойкость неглазурованных плит (по кварцевому песку), не более

г/см²

0,18

Износостойкость глазурованных плит, не менее

степень

Термическая стойкость, не менее

°С

125

Морозостойкость, не менее

число циклов

150

Стойкость к статическому воздействию 3-процентного раствора морской соли,

24 (без изменения

5-процентного раствора NaOH, 0,5-процентного раствора H₂SO₄, не менее

внешнего вида)

ТЕХНОЛОГИЧЕСКАЯ КАРТА / Физико-механические характеристики материалов

Таблица 8

Технические требования к плитам из натурального камня.

Значение

Наименование показателя

Единица измерения

показателя

Предел прочности при сжатии в сухом состоянии, не менее

МПа

120

Твердость лицевой поверхности плит по Моосу, не менее

—

6-7

Водопоглощение, не более

0,75

Морозостойкость, не менее

циклы

150

Снижение прочности при сжатии в водонасыщенном состоянии,

не более

Термическая стойкость, не менее

°С

125

Предельные отклонения размеров плит:

по длине и ширине

± 1,0

по толщине

± 10

Разнотолщинность одной плиты, не более

мм

1,0

Отклонение формы плиты от прямоугольной (косоугольность),

мм

2,0

не более

Отклонение лицевой поверхности от плоскостности (кривизна), не более

мм

2,0

Искривление граней, не более

мм

1,5

Таблица 9

Технические требования к листовым облицовочным материалам.

Значение

Наименование показателя

Единица измерения

показателя

Предельное отклонение размеров плит по:

длине

мм

±3,0

ширине

мм

±2,0

толщине

±10

Отклонение от плоскостности кромок или прямолинейности, не более

мм

3,0

Отклонение формы плиты от прямоугольной (косоугольность), не более

мм

2,0

Плотность

кг/мЗ

1650±100

Предел прочности при изгибе в сухом/влажном состоянии, не менее:

МПа

вдоль

23/17

поперек

16/12

Предел прочности при растяжении в сухом состоянии, не менее:

МПа

вдоль

поперек

0,5

Модуль упругости в сухом/влажном состоянии, не менее:

МПа

вдоль

6/5

поперек

7/5

ТЕХНОЛОГИЧЕСКАЯ КАРТА / Физико-механические характеристики материалов

Значение

Наименование показателя

Единица измерения

показателя

Ударная вязкость (по Шарпи) в сухом/влажном состоянии, не менее:

кДж/м²

вдоль

3,5/9,0

поперек

2,5/6,0

Содержание влаги, не более

Водопоглощение, не более

Морозостойкость:

число циклов, не менее

цикл

150

остаточная прочность, не менее

Деформация при относительной влажности 30-90%, не более:

по длине

мм/м

1,0

по толщине

0,1

Допускаемый интервал температур при эксплуатации:

°С

положительная

+ 80

отрицательная

- 40

Стойкость к статическому воздействию жидкостей, не менее

Таблица 10

Основные технические требования к заклепкам.

Расчетное допускаемое

усилие на одну заклепку, Н

Наружный диаметр

Характеристика заклепки

заклепки, мм

растяжение

срез

Цилиндр из алюминиево-магниевого сплава с однородной

3,0

600

потайной головкой, внутри которого расположен стержень-гвоздь

3,2

800

650

с полукруглой головкой

4,0

1500

1000

4,8

2100

1600

5,0

2300

1650

Цилиндр из коррозионностойкой стали с однородной потайной

3,0

1200

1000

головкой, внутри которого расположен стержень-гвоздь

3,2

2000

1600

с полукруглой головкой

4,0

2800

2000

4,8

3800

3000

5,0

4000

3200

Цилиндр из оцинкованной углеродистой стали с однородной

3,0

1000

800

потайной головкой, внутри которого расположен стержень-гвоздь

3,2

1200

1000

с полукруглой головкой

4,0

1600

1200

4,8

2800

2000

5,0

3400

2500

ТЕХНОЛОГИЧЕСКАЯ КАРТА / Физико-механические характеристики материалов

Таблица 11

Основные технические требования к паронитовым прокладкам.

Единица

Значение

Наименование показателя

измерения

показателя

Плотность

г/см³

1,8-2,0

Условная прочность при разрыве в поперечном направлении, не менее

МПа

Сжимаемость при давлении 35 МПа

5-15

Восстанавливаемость после снятия давления 35 МПа, не менее

Таблица 12

Требования для анодно-окисного покрытия алюминиевых сплавов.

Единица

Наименование показателя

Значение показателя

измерения

Толщина покрытия с каждой стороны, не менее

мкм

Качество степени наполнения анодно-окисного покрытия (метод потери массы), не более

мг/дм²

Коррозионная стойкость, не менее:

в нейтральном солевом тумане

1000

тест МАХА

—

Интервал температур при эксплуатации:

°С

положительная (не ниже)

+80

отрицательная

(не ниже)

-40

Таблица 13

Требования для полимерного порошкового покрытия оцинкованной стали

Единица

Наименование показателя

Значение показателя

измерения

Толщина покрытия с каждой стороны, не менее

мкм

Адгезия, не более

баллы

Твердость по Бухгольцу, не менее

усл. единицы

Эластичность при растяжении, не менее

мм

Эластичность при изгибе, не более

мм

Коррозионная стойкость:

в нейтральном солевом тумане

1000

тест МАХА

Интервал температур при эксплуатации:

°С

положительная (не ниже)

+80

отрицательная (не ниже)

-40

ТЕХНОЛОГИЧЕСКАЯ КАРТА / Физико-механические характеристики материалов

Приложение 2

Приемочный контроль качества

установки направляющих

Таблица 14

Приемочный контроль качества установки направляющих.

Предельные

Контроль

Технические требования

отклонения, мм

(метод, объем, вид регистрации)

Измерительный,

Отклонение от проектного положения разбивочных осей и высотных отметок

+ 10/-10

каждый элемент,

журнал работ

Отклонение от проектного положения направляющей:

от вертикальности (горизонтальности) в плоскости стены

Измерительный,

от вертикальности (горизонтальности) перпендикулярно плоскости стены

не менее 5 измерений на 70-100

м² поверхности или на отдель-

от проектного расстояния между соседними направляющими

ном участке меньшей площади

в местах, выявленных сплошным

от соосности смежных (по высоте) направляющих

+ 5; -0

визуальным осмотром,

журнал работ

от проектного зазора между смежными направляющими

Уступ между смежными по высоте направляющими

Отклонение от проектного положения фасада и его элементов:

Измерительный,

3 (на 1 м длины)

от вертикальности

не менее 5 измерений на 70-100

5 (на 2 м длины)

м² поверхности или на отдель-

ном участке меньшей площади в

от плоскостности

6 (на 1 этаж)

местах, выявленных сплошным

визуальным осмотром,

Уступ между смежными:

журнал работ

плитами, панелями, кассетами, фиброцементными, цементноволокнистыми и

асбестоцементными плитами из натурального и искусственного камня

Отклонения зазора между плитами (панелями, кассетами):

от проектного размера зазора (ширина шва)

+ 1; -1

то же

от проектного положения зазора (отклонения от вертикальности,

2 (на 1 м длины)

горизонтальности, от заданного угла)

ТЕХНОЛОГИЧЕСКАЯ КАРТА / Приложение 2

Приложение 3

Потребность в механизмах, оборудовании,

инструменте, инвентаре и приспособлениях

Таблица 15

Потребность в механизмах, оборудовании, инструменте, инвентаре и приспособлениях.

Тип, марка, ГОСТ,

№

Количество на

Наименование

№ чертежа, завод-

Технические характеристики

Назначение

п.п.

звено

изготовитель

Подъемник фасад-

ПФ3851Б, ЗАО «Тверской

Длина рабочего настила 4

Производство монтажных работ

ный (люлька)

экспериментально-

м, грузоподъемность 300 кг,

на высоте

механический завод»

высота подъема до 150 м

Отвес, шнур

ОТ400-1, ГОСТ 7948-80.

Масса отвеса не более 0,4

Разграничение захваток,

Шнур трехпрядный капро-

кг. Длина шнура 5 м, диаметр

проверка вертикальности

новый или хлориновый

3 мм

Ватерпас

Тип 70-1500 «STABILA»

Длина 1500 мм, 1 верт. и 1

Проверка горизонтальных

гориз. уровень. Точность из-

плоскостей

мерения 0,5 мм/м

Лазерный нивелир

BL 40 VHR СКБ «Строй-

Точность измерения 0,1 мм/м

Измерение высот

прибор»

Лазерный уровень

BL 20 СКВ «Стройприбор»

То же

Проверка горизонтальных

плоскостей

Дрель

Интерскол ДУ 1000-ЭР

Мощность 1000 Вт.

Сверление отверстий в стене

Максимальный диаметр свер-

ления отверстия

в бетоне 20 мм

Рулетка стальная

Р20УЗК, ГОСТ 7502-98

Длина 20 м, масса 0,35 кг

Измерение линейных размеров

Отвертка с рычаж-

Отвертка Профи ООО

Реверсивная рычажная

Завинчивание/отвинчивание

ным наконечником

«ИНФОТЕКС»

гаек, винтов, болтов

Гайковерт ручной

Момент затяжки определяет-

Завинчивание/отвинчивание

ся по расчету

гаек, винтов, болтов

Электродрель

Интерскол

Потребляемая мощность 800

Сверление отверстий

1 компл

с насадками для за-

ДУ-800-ЭР

Вт, максимальный диаметр

и завинчивание болтов

винчивания

сверления в бетоне 20 мм,

масса 2,5 кг

Ручные клепальные

Клепальные клещи

Установка заклепок

инструменты

«ЭНКОР»

Клепальный

Заклепочник аккумулятор-

Сила заклепки 8200 Н,

Установка вытяжных заклепок

пистолет

ный ERT 130 «RIVETEC»

рабочий ход 20 мм, масса

аккумуляторный

с аккумулятором 2,2 кг

Ножницы для резки

Ножницы ручные

Мощность 520 Вт, толщина

Резка облицовочных панелей

металла (правые,

электрические ВЭРН-0,52-

разрезания алюминиевого

левые)

2,5; ножницы

листа до 2,5 мм; правые,

по металлу «Мастер»

левые, размер 240 мм

Молоток

МПЛИ-1 ГОСТ 11042-90

Забивка дюбелей

Защитные перчатки

ГОСТ 12.4.010-75

Спилковые

Безопасность работ

для укладки тепло-

изоляции

Ограждения инвен-

ГОСТ 2340-78

То же

Местоположе-

тарные участков про-

ние по факту

изводства работ

Пояс

ГОСТ Р 50849-96

предохранительный

Каска строительная

ГОСТ 124.087-84

Масса 0,2 кг

ТЕХНОЛОГИЧЕСКАЯ КАРТА / Приложение 3

Приложение 4

Калькуляция затрат труда

Таблица 16

Рекомендации по расчету трудозатрат (без подготовительных работ).

Норма

На полный

Объем

№ Обоснование

Наименование работ

Ед. изм.

трудозатрат,

объем,

Состав звена

работ

чел./час

чел./дней

Устройство металлического

Монтажник конструкций

Е 8-3-7 прим

каркаса для облицовки стен:

10 м²

0,15

5р - 1,

разметка

4р - 1

Устройство металлического

каркаса для облицовки стен:

Монтажник конструкций

Е 8-3-8 прим

- крепление кронштейнов,

10 шт.

0,32

5р - 1,

- установка направляющих

10 м²

1,30

4р - 1

Облицовка декоративными

Облицовщик

Е 8-3-2

м²

0,84

плитами (панелями, кассетами)

4р-1

Термоизолировщик

Е 11-41 стр.1

4р - 1,

Установка утеплителя

м²

0,30

ст а прим 3

3р - 1,

2р - 1

Устройство и разработка

Плотник

Е 3-20 табл. 2

инвентарных подмостей для

10 м²

1,14

4р - 1,

Стр. 2 ст б

облицовочных работ

2р - 1

ТЕХНОЛОГИЧЕСКАЯ КАРТА / Приложение 4

Приложение 5

Технология выполнения работ

и пооперационный контроль качества

№

Описание операций

Используемые материалы

Расход материалов

п/п

Геодезическая съемка и разметка

Оцинкованная сталь, окрашенная в заводских усло-

Установка оконных и других

В соответствии с ТС,

виях порошковой краской, самонарезающие винты,

обрамлений

ИРД и проектом

дюбели

Кронштейны, анкерные дюбели,

В соответствии с ТС,

Установка кронштейнов

паронитовые прокладки

ИРД и проектом

В соответствии с технологическим

Установка утеплителя

Установка в соответствии с проектом

расчетом, ИРД и проектом

Тарельчатые дюбели размером

В соответствии с ИРД и проектом,

Закрепление утеплителя

в соответствии с толщиной утеплителя

5-6 шт (см. ТС)

Установка направляющих

6.1

Установка вставки

Крепление направляющей к вставке

6.2

кронштейна

Выставление направляющих

6.3

в плоскости

6.4

Крепление вставки

Угловые зоны и узлы примыкания вы-

В соответствии

полняются в соответствии с ТС, ИРД

Стойки, полки, уголки

с ИРД и проектом

и проектом

Кляммеры из нержавеющей стали, окрашенные под

Монтаж облицовки (плиты, панели,

В соответствии с ТС,

цвет облицовки (типоразмер в соответствии с толщи-

кассеты)

ИРД и проектом

ной облицовки) или зацепы и скобы

ТЕХНОЛОГИЧЕСКАЯ КАРТА / Приложение 5

Инструменты, приспособления,

Метод контроля

Контролируемые параметры

средства механизации

Вертикальность, параллельность,

метрические параметры.

Теодолит, лазерная линейка, уровень, отвес

Визуально-измерительный

Оформляется акт на скрытые работы.

Прием основания

Перфоратор, шуруповерт, уровень, отвес

Визуально-измерительный

Вертикальность, параллельность, плоскостность

Перфоратор, бур Д = 8, 10, гайковерт,

Визуально-измерительный

Вертикальность, параллельность, плоскостность

молоток, уровень, отвес

Не допускается наличие сквозных швов. Наружный

Монтажный нож

Визуально-измерительный

слой утеплителя должен перекрывать швы в первом

слое. Устанавливается со смещением

Перфоратор, бур Д = 8,10 мм, молоток

Визуально-измерительный

Оформляется акт на скрытые работы

Визуально-измерительный

дрель, сверло Д = 4,2 мм,

Визуально-измерительный

Оформляется акт на скрытые работы

заклепка 4,0 мм, отвес, заклепочник

дрель, сверло Д = 4,2 мм,

Плоскостность, вертикальность,

заклепка 4,0 мм, уровень, отвес,

Визуально-измерительный

параллельность

заклепочник, полиуретановый молоток

ТЕХНОЛОГИЧЕСКАЯ КАРТА / Приложение 5

ТЕХНОЛОГИЧЕСКАЯ КАРТА / ПРИЛОЖЕНИЕ 5

ТЕХНОЛОГИЧЕСКАЯ КАРТА / ПРИЛОЖЕНИЕ 5

содержание .. 1 2 3 ..
