Швейная машина Brother (Код продукта: 885-V11). Руководство пользователя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Инструкции по технике безопасности

Обязательно прочитайте эти инструкции по технике безопасности перед использованием

швейной машины.

Эта машина предназначена только для бытового применения.

ОПАСНО! Во избежание поражения электрическим током:

Всегда отключайте машину от электрической сети сразу после использования, при очистке,

при выполнении любых регулировок, разрешенных пользователю и описанных в данном

руководстве, или перед тем как оставить машину без присмотра.

ВНИМАНИЕ! Во избежание возгорания, поражения электрическим током,

ожогов или травм.

Обязательно отсоединяйте машину от электросети при снятии крышек, смазке или

выполнении любых других регулировок, описанных в данном руководстве:

• Чтобы отключить машину от сети, установите сетевой выключатель в положение "O"

(Выключение) и затем выньте вилку кабеля питания из розетки. При отключении машины от

сети не вытягивайте вилку за кабель питания.

• Включайте вилку кабеля питания прямо в розетку электросети. Не пользуйтесь

удлинителями.

• Обязательно отключайте машину от сети в случае отключения энергии.

3 Запрещается использовать швейную машину, если у нее поврежден кабель питания или

вилка, если машина плохо работает, если ее уронили или повредили или если в машину

попала вода. В этих случаях машину следует сдать дилеру или в авторизованный сервисный

центр для проверки, ремонта и наладки ее электрической или механической части.

Если при хранении или использовании машины появляются необычные признаки (запах,

нагрев, изменение цвета, деформация и т. п.), прекратите работу и немедленно отсоедините

кабель питания от розетки.

При транспортировке швейной машины обязательно переносите, взявшись за ручку. Если

поднимать швейную машину, взявшись за любую другую ее часть, то возможно

повреждение или падение машины, что может привести к травме.

При перенесении швейной машины будьте осторожны и не делайте резких движений,

поскольку резкие движения могут привести к травмам спины или колен.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 Всегда следите за чистотой на рабочем месте:

• Запрещается работать на машине при закрытых вентиляционных отверстиях. Следите за

чистотой вентиляционных отверстий машины и педали, своевременно очищайте их от пыли,

грязи, обрывков ткани и ворса.

• Не кладите на педаль никаких предметов.

• Не используйте удлинители. Включайте вилку кабеля питания прямо в розетку

электропитания.

• Не роняйте в отверстия машины и не вставляйте в них никакие посторонние предметы.

• Не используйте машину в помещениях, в которых распыляются какие либо аэрозоли или

применяется чистый кислород.

• Не используйте машину вблизи от источников тепла (таких как плита или утюг); в противном

случае машина, кабель питания или швейное изделие могут загореться, что приведет к

пожару или поражению электрическим током.

• Не устанавливайте швейную машину на неровной поверхности (например на неустойчивом

или наклонном столе), так как это может привести к падению машины и, как следствие, к

получению травмы.

5 Особая осторожность требуется при шитье:

• Всегда внимательно следите за иглой. Не используйте погнутые или поврежденные иглы.

• Держите пальцы на расстоянии от всех движущихся частей машины. Будьте особенно

осторожны при работе в непосредственной близости к игле.

• При выполнении любых операций в зоне иглы выключайте машину, установив выключатель

питания в положение “O”.

• Не используйте поврежденную или ненадлежащую игольную пластину, поскольку это может

привести к поломке иглы.

• Не тяните и не толкайте материал во время шитья. Прострачивая материал в ручном режиме,

строго следуйте инструкциям, чтобы не погнуть и не сломать иглу.

6 Не допускается использование машины в качестве игрушки:

• Необходимо быть особенно внимательным, когда машина используется детьми или когда во

время работы на машине рядом находятся дети.

• Пластиковый пакет, в который упакована швейная машина, следует выбросить или хранить

так, чтобы он не попал в руки детям. Ни в коем случае не разрешайте детям играть с пакетом,

так как при неосторожном обращении с ним они могут задохнуться.

• Используйте швейную машину только в помещении.

7 Обеспечение длительного срока эксплуатации машины:

• Не храните машину под прямыми солнечными лучами или в условиях высокой влажности.

Не используйте и не храните машину вблизи электрообогревателя, включенного утюга,

галогенной лампы или других источников тепла.

• Для чистки корпуса используйте только нейтральные мыльные растворы и моющие

средства. Категорически запрещается использование бензина, растворителя и абразивных

чистящих порошков, поскольку это может привести к повреждению корпуса машины.

• Перед заменой или установкой прижимной лапки, иглы или любых других частей следует

обязательно просмотреть Руководство пользователя, чтобы правильно выполнять все

необходимые операции.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 Ремонт или наладка машины:

• В случае выхода из строя лампочки подсветки (светодиодной) ее замена должна

производиться официальным дилером Brother.

• При поломке машины или необходимости ее наладки следует перед самостоятельным

выполнением осмотра и регулировки машины сначала просмотреть таблицу поиска

неисправностей в Приложении данного Руководство пользователя. Если самостоятельно

устранить неисправность не удается, обратитесь к авторизованному дилеру Brother.

Используйте машину только по ее прямому назначению, как описано в настоящем руководстве.

Используйте только те принадлежности, которые рекомендованы изготовителем и указаны в данном

руководстве.

Сохраните эти инструкции.

Содержимое настоящего руководства и эксплуатационные характеристики могут быть изменены без

предварительного уведомления.

Дополнительную информацию об изделии вы можете получить, посетив наш веб9сайт по адресу

www.brother.com

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ДЛЯ ВЕЛИКОБРИТАНИИ, ИРЛАНДИИ, МАЛЬТЫ И КИПРА

ВНИМАНИЕ!

• При замене предохранителя в вилке кабеля питания используйте предохранители с

сертификацией ASTA по стандарту BS 1362 (т. е. с маркировкой

) с номиналом,

указанным на вилке.

• Обязательно установите крышку предохранителя. Запрещается использовать вилку, если не

установлена крышка предохранителя.

• Если имеющаяся розетка электросети не подходит к вилке кабеля питания машины,

обратитесь к дилеру для получения соответствующего кабеля питания .

ДЛЯ СТРАН С НАПРЯЖЕНИЕМ 220 240 В

ПЕРЕМЕННОГО ТОКА И МЕКСИКИ

Данное устройство не предназначено для использования людьми (в том числе детьми) с

ограниченными физическими, сенсорными или умственными возможностями или не

имеющими достаточных знаний и навыков, за исключением случаев, когда наблюдение за

ними или их обучение проводится лицами, отвечающими за их безопасность. Следите за

детьми и не допускайте, чтобы они играли с данным устройством.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Содержание

Инструкции по технике безопасности

Содержание

Введение

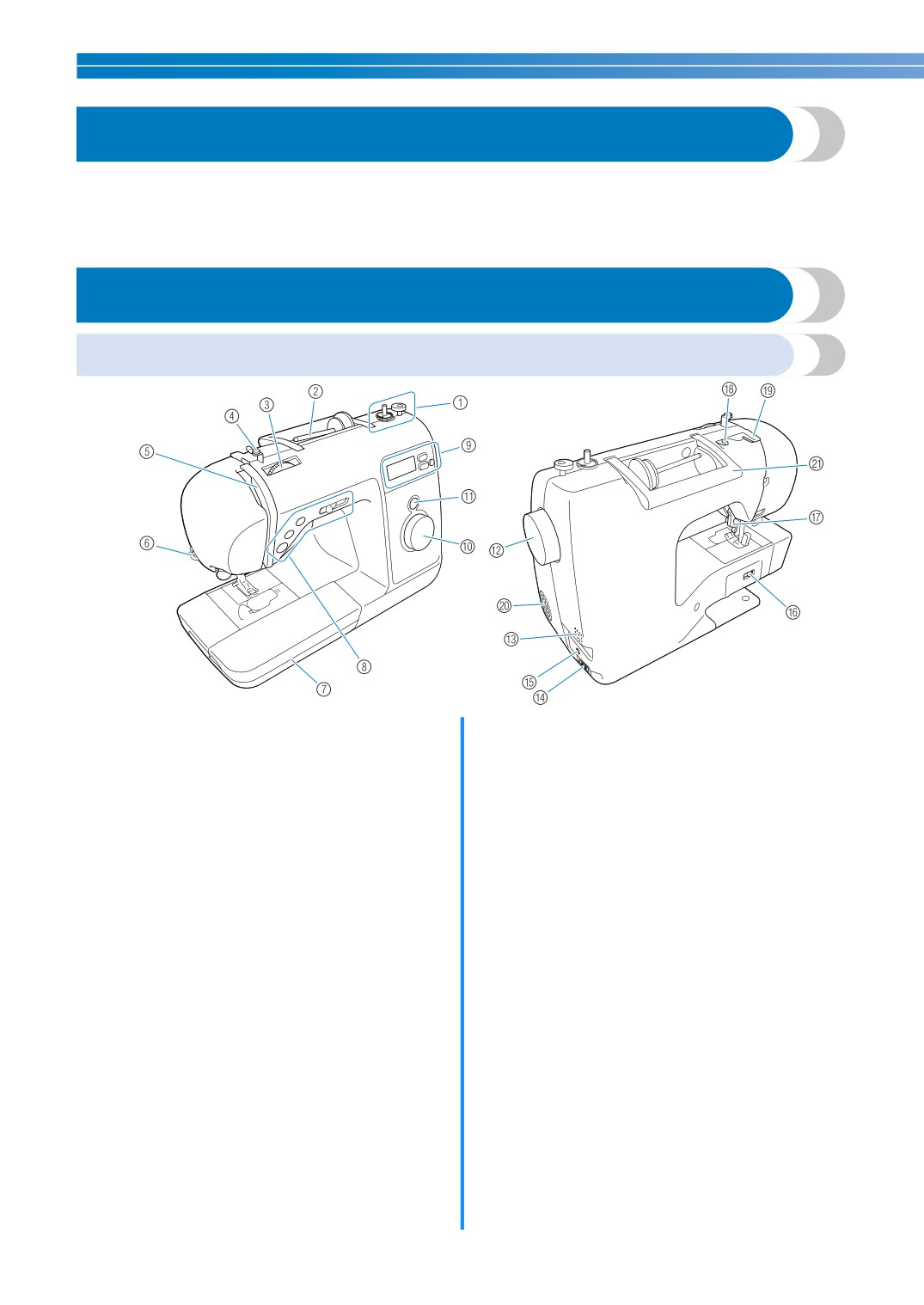

Узлы и детали машины и их функции

Швейная машина

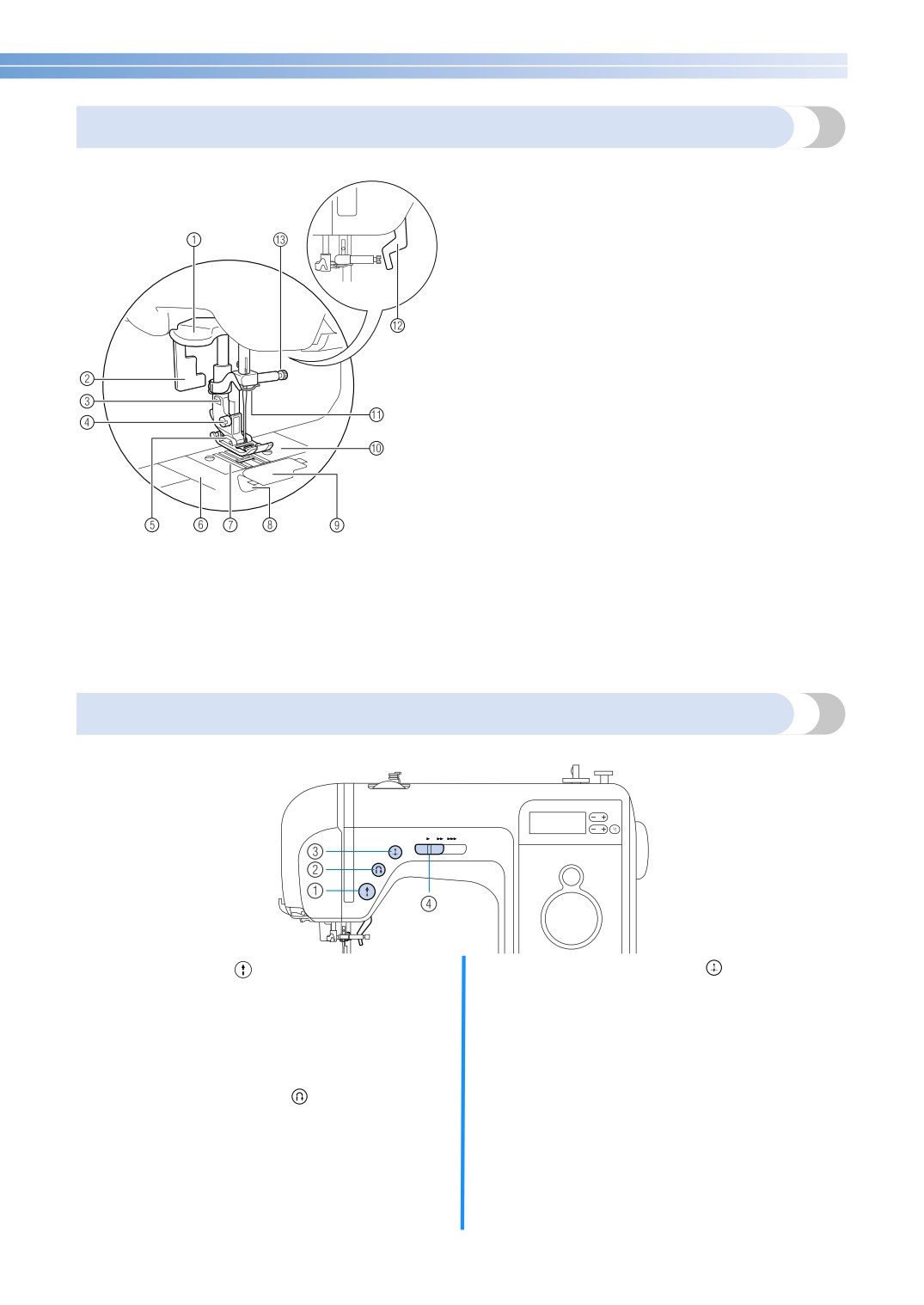

Зона иглы и прижимной лапки

Кнопки управления

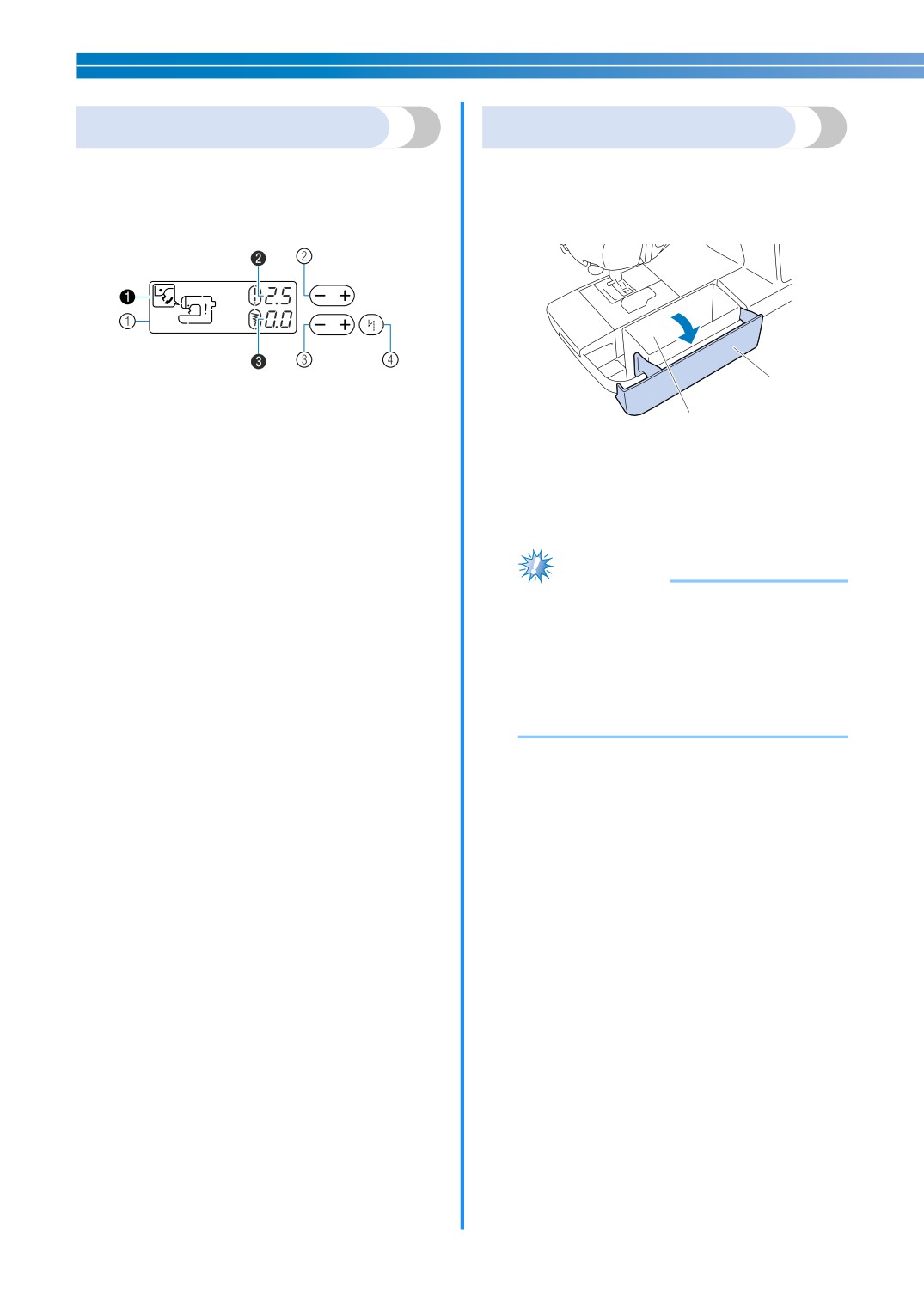

Панель управления

Плоская платформа

Принадлежности

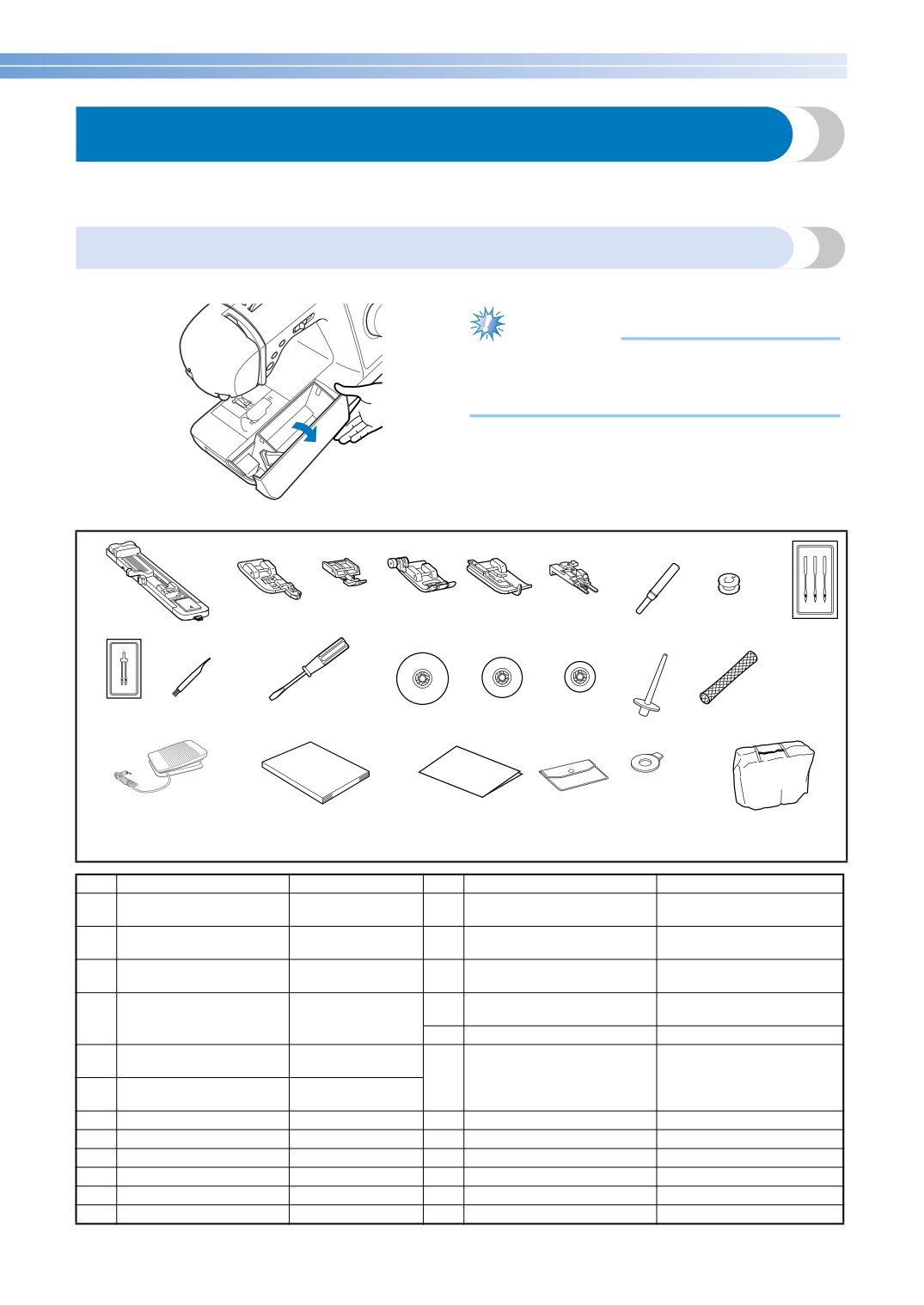

Принадлежности в комплекте поставки

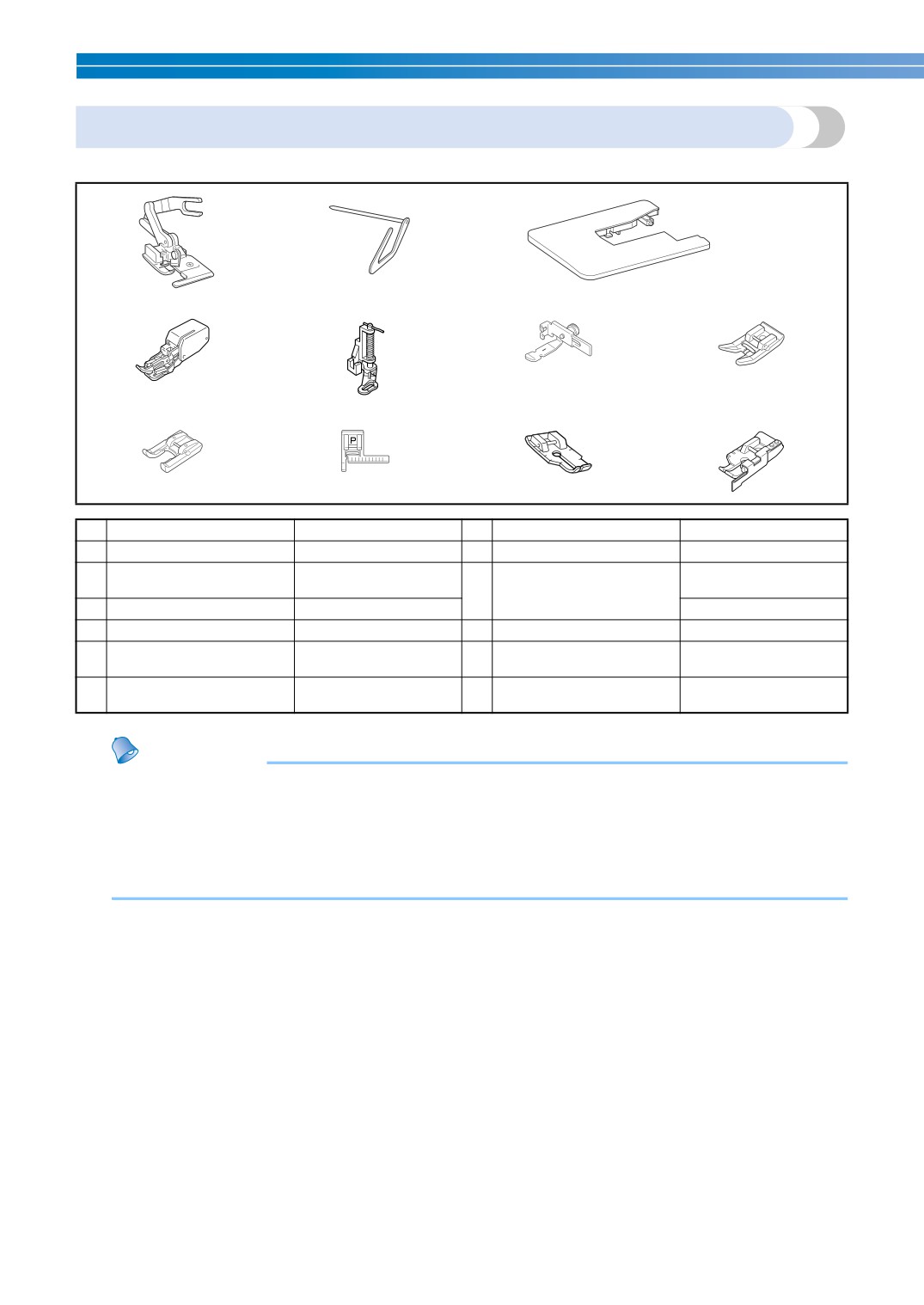

Дополнительные принадлежности

1. ПЕРЕД НАЧАЛОМ РАБОТЫ

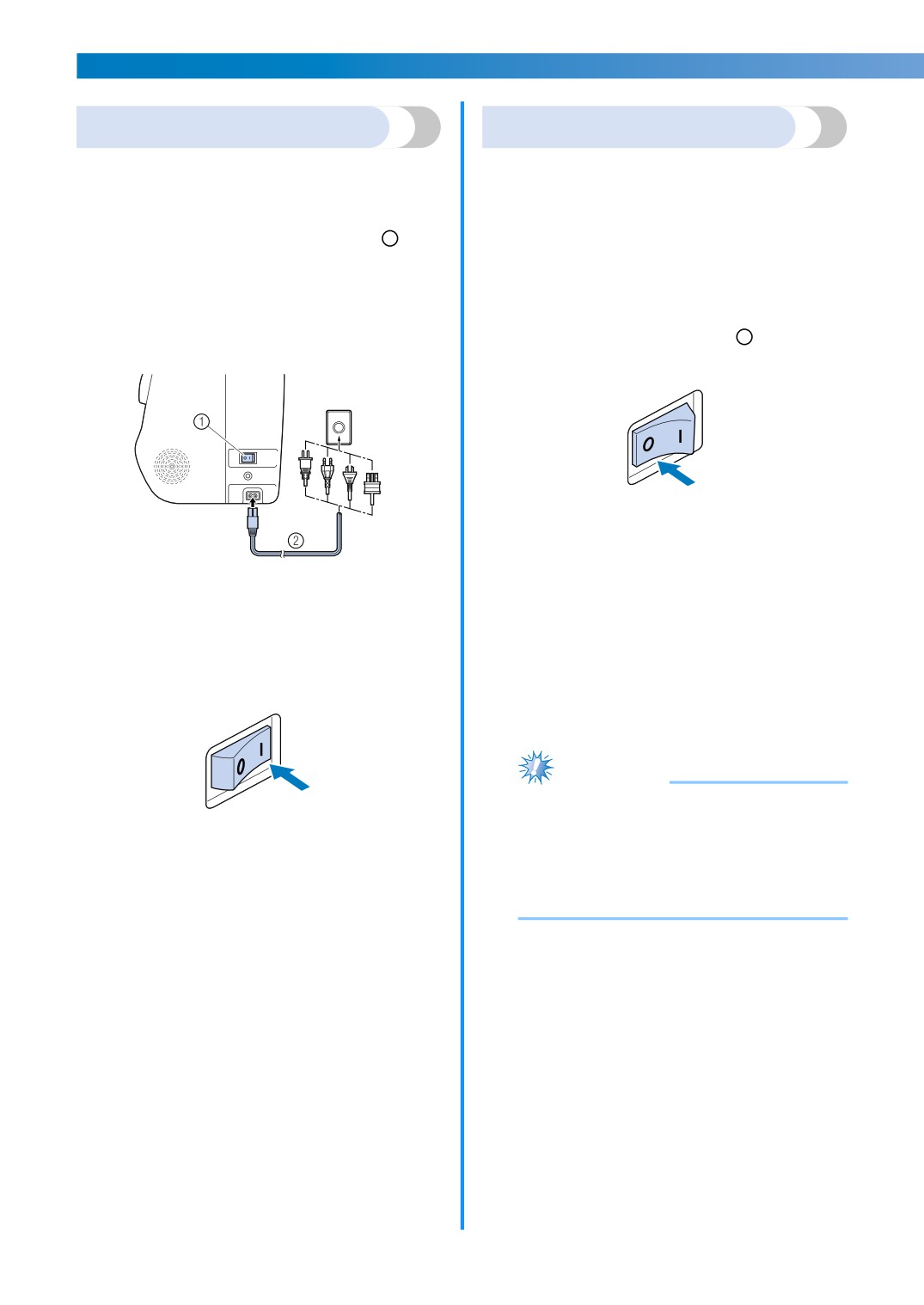

Включение и выключение машины

Меры предосторожности, относящиеся к электропитанию

Включение машины

Выключение машины

Подготовка к заправке верхней и нижней нити

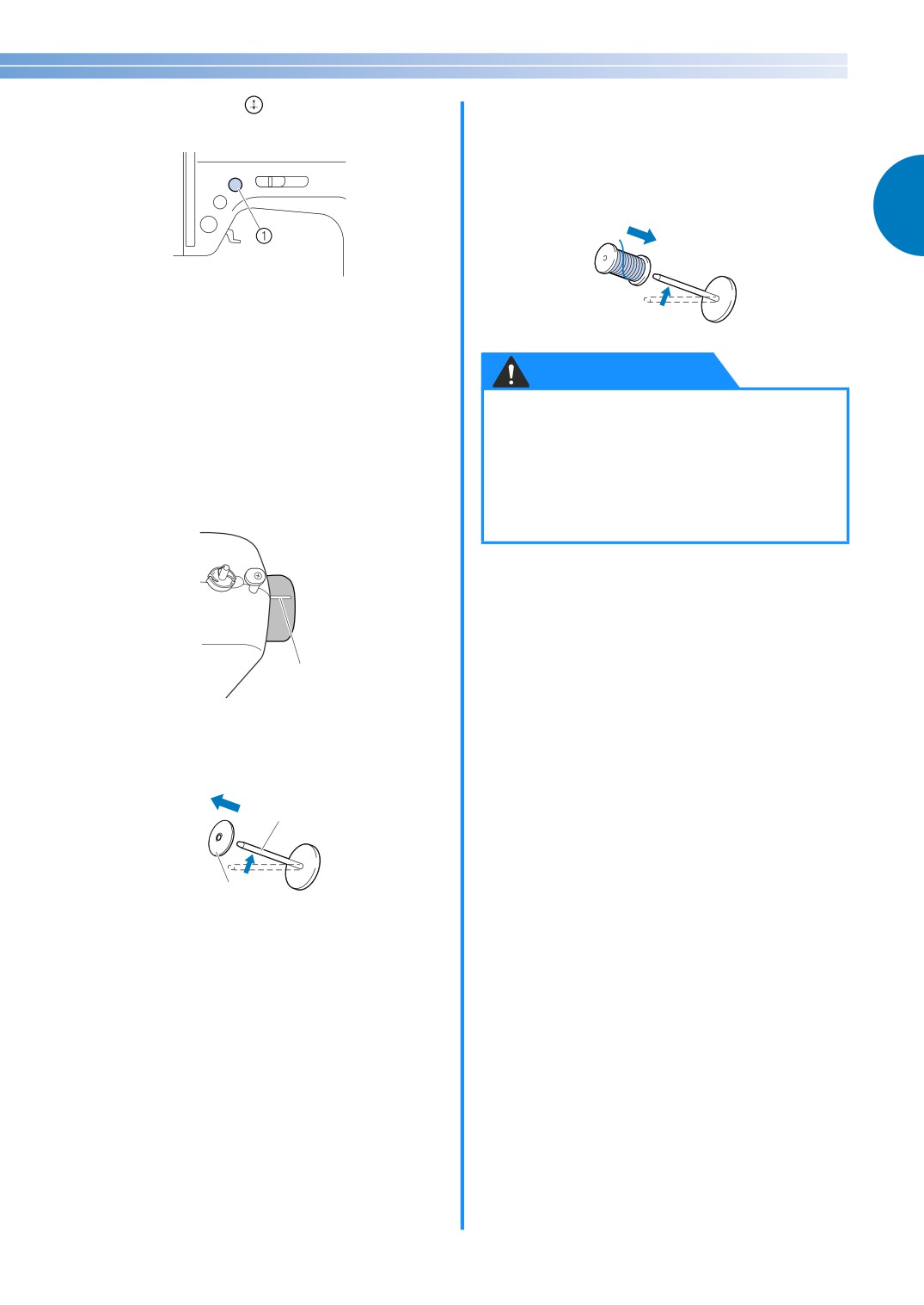

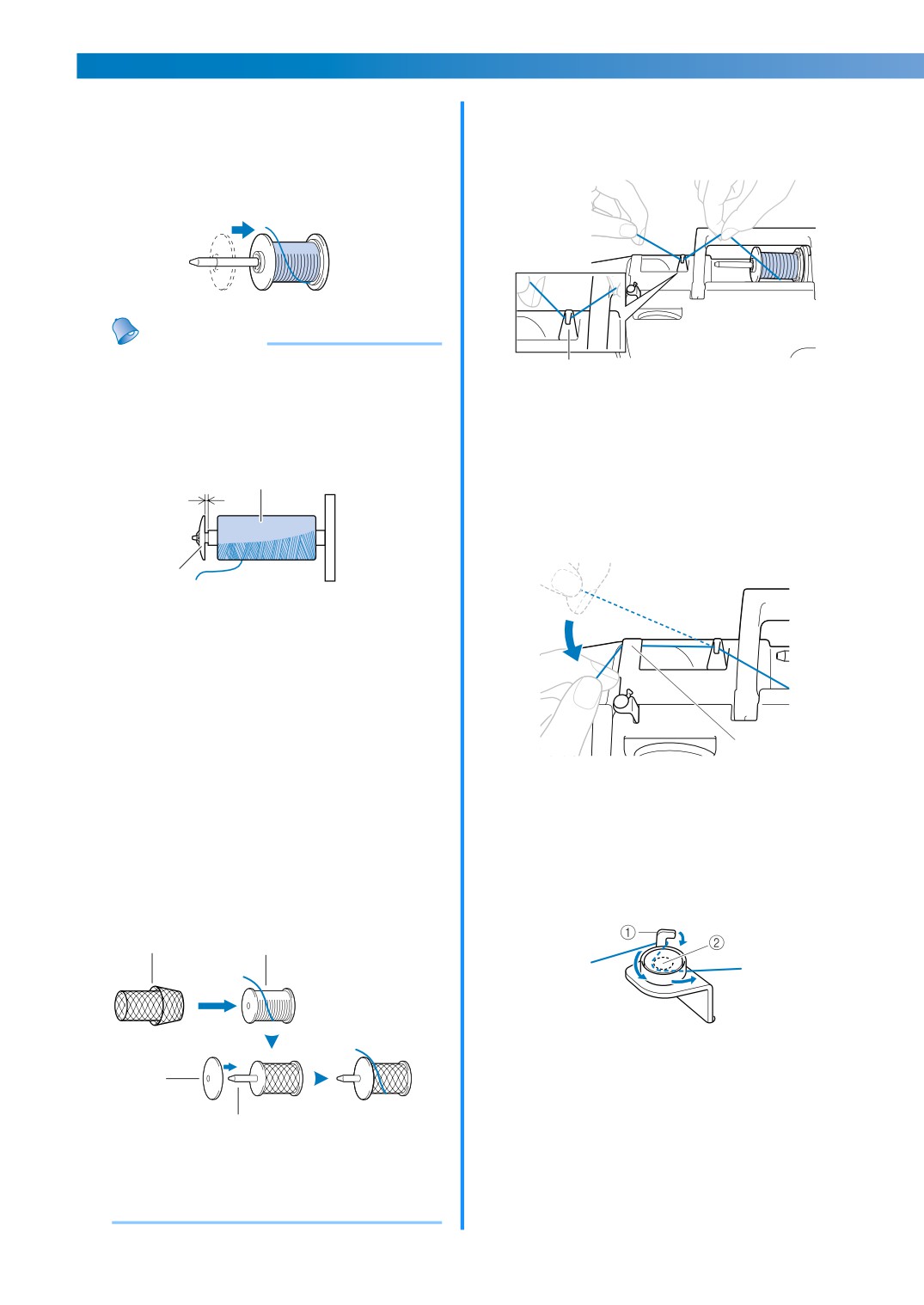

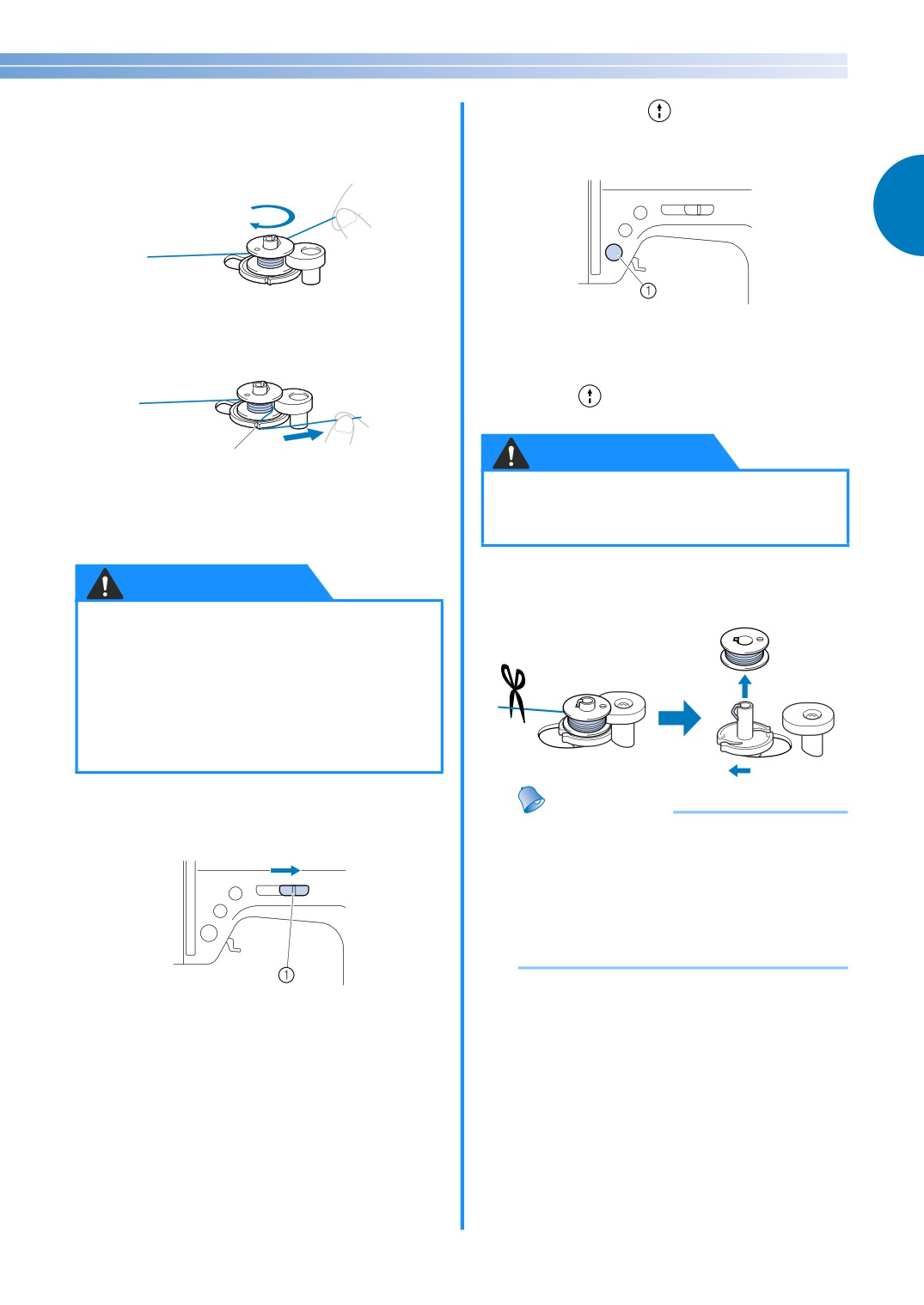

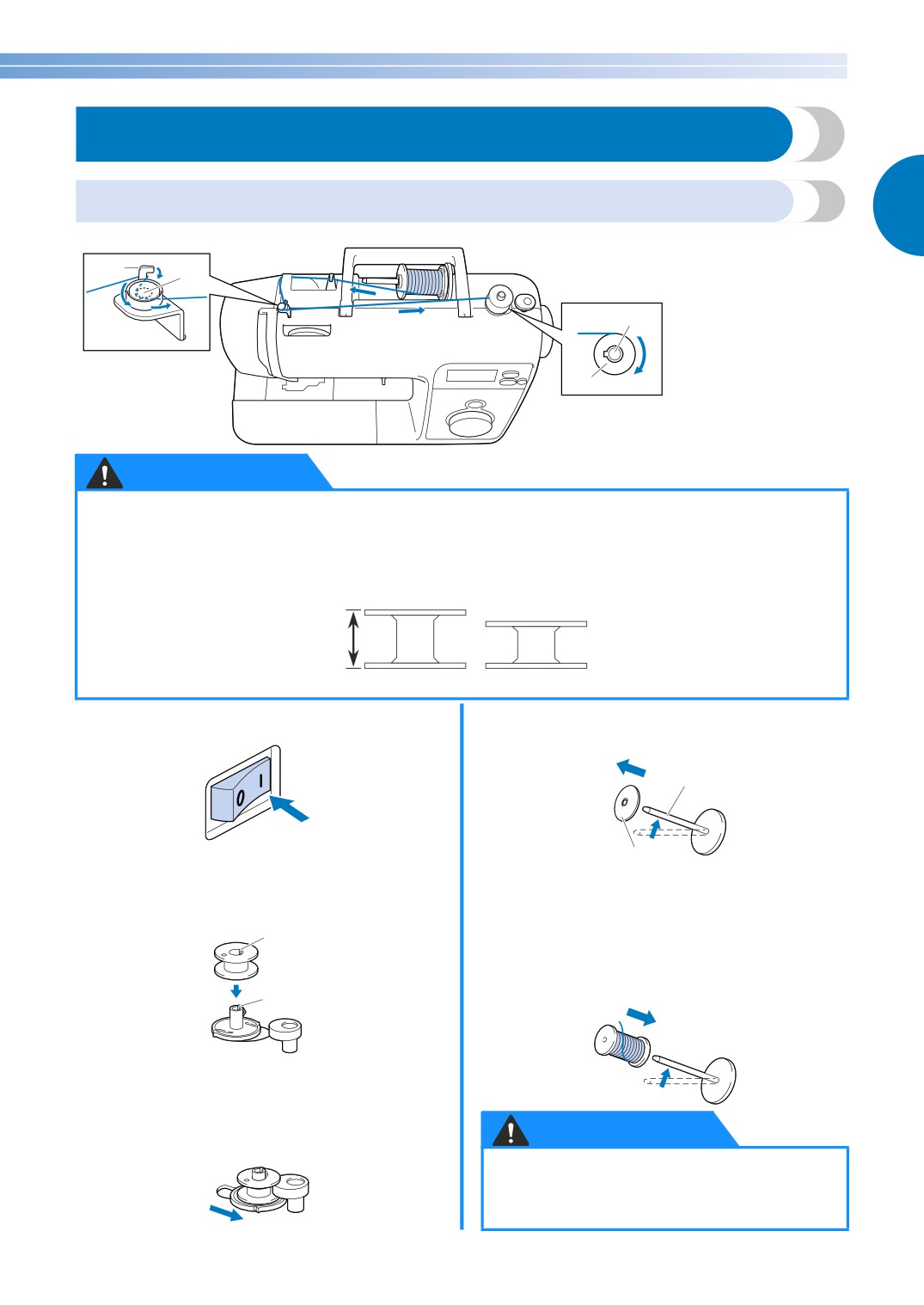

Намотка шпульки

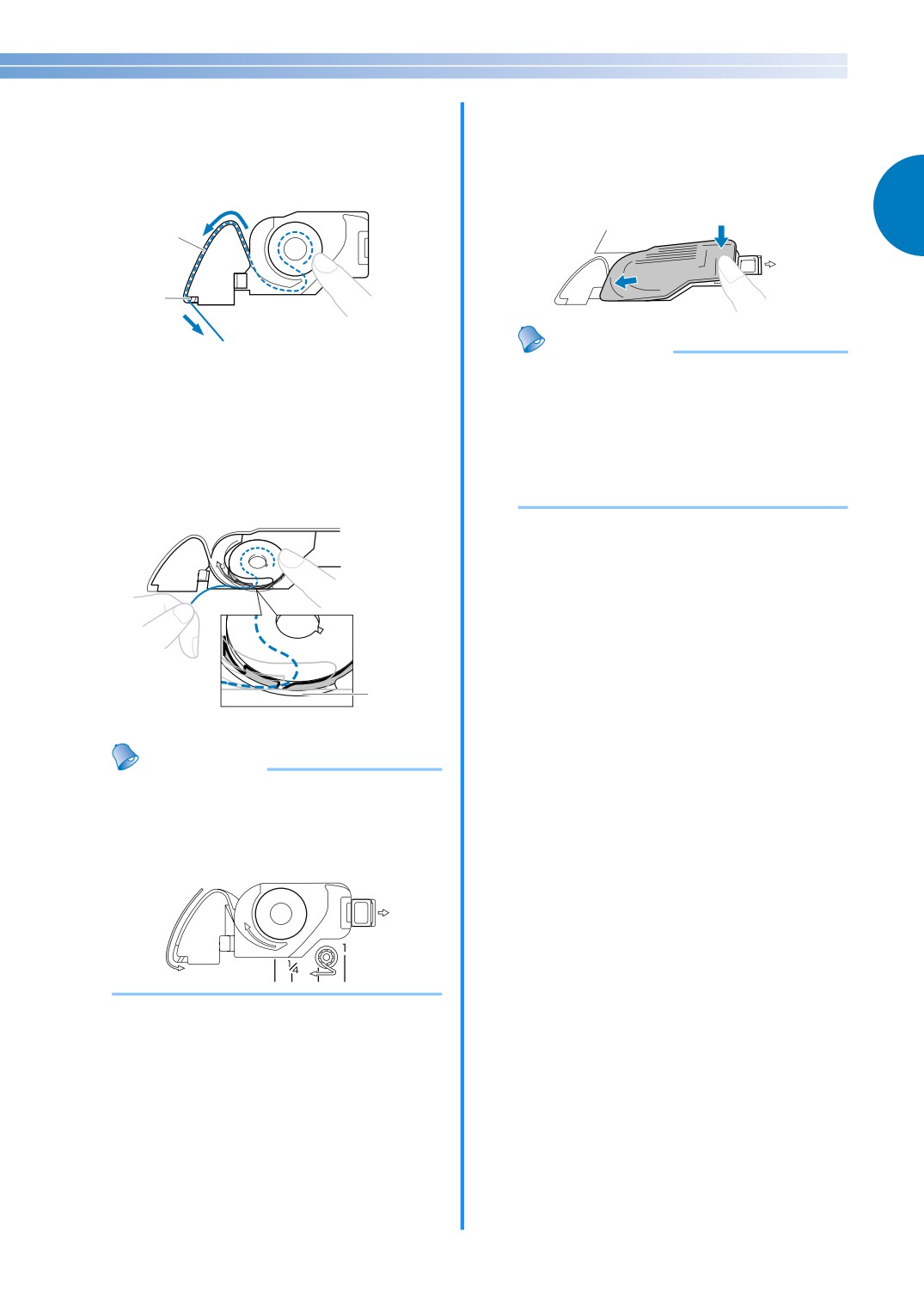

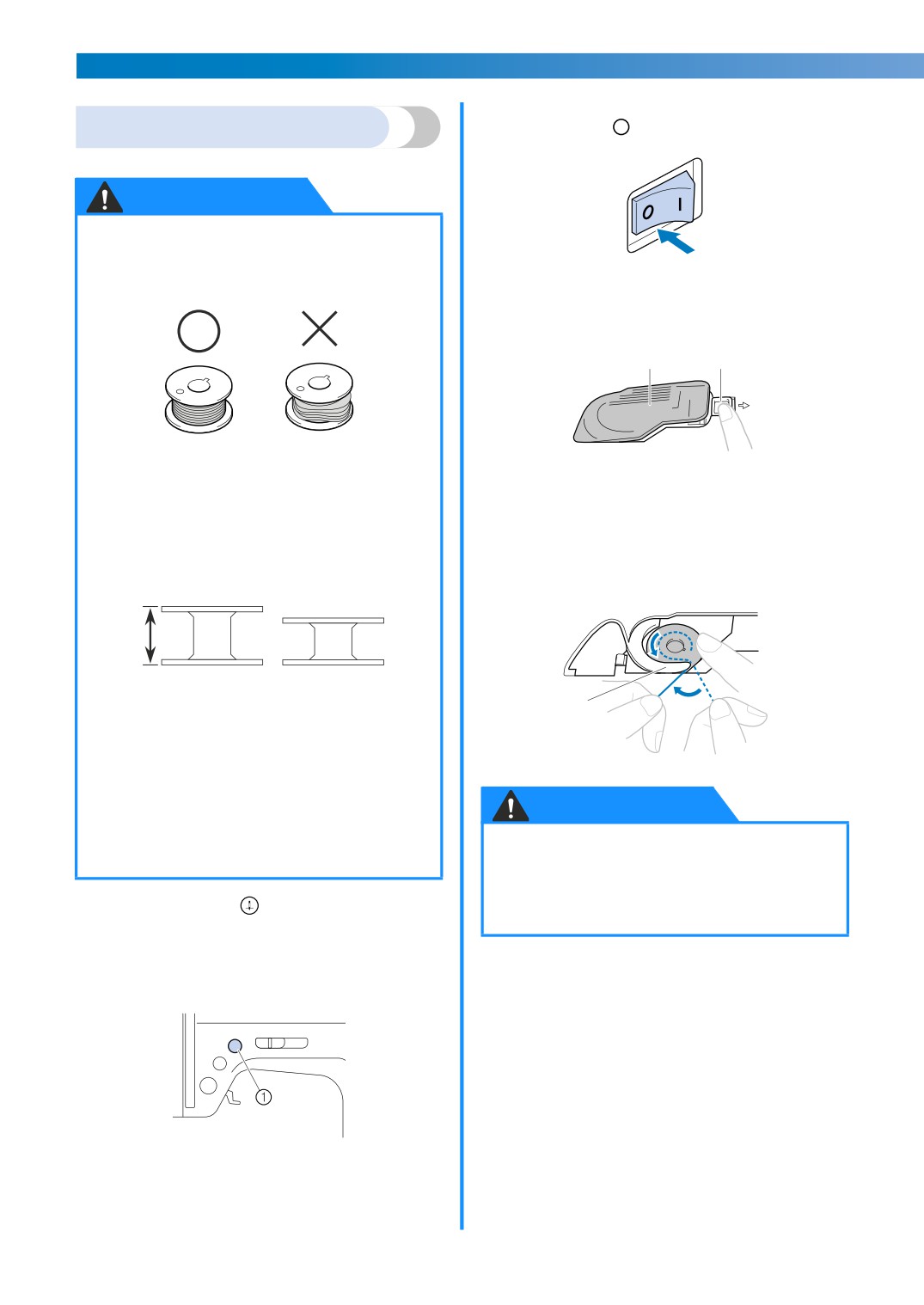

Установка шпульки

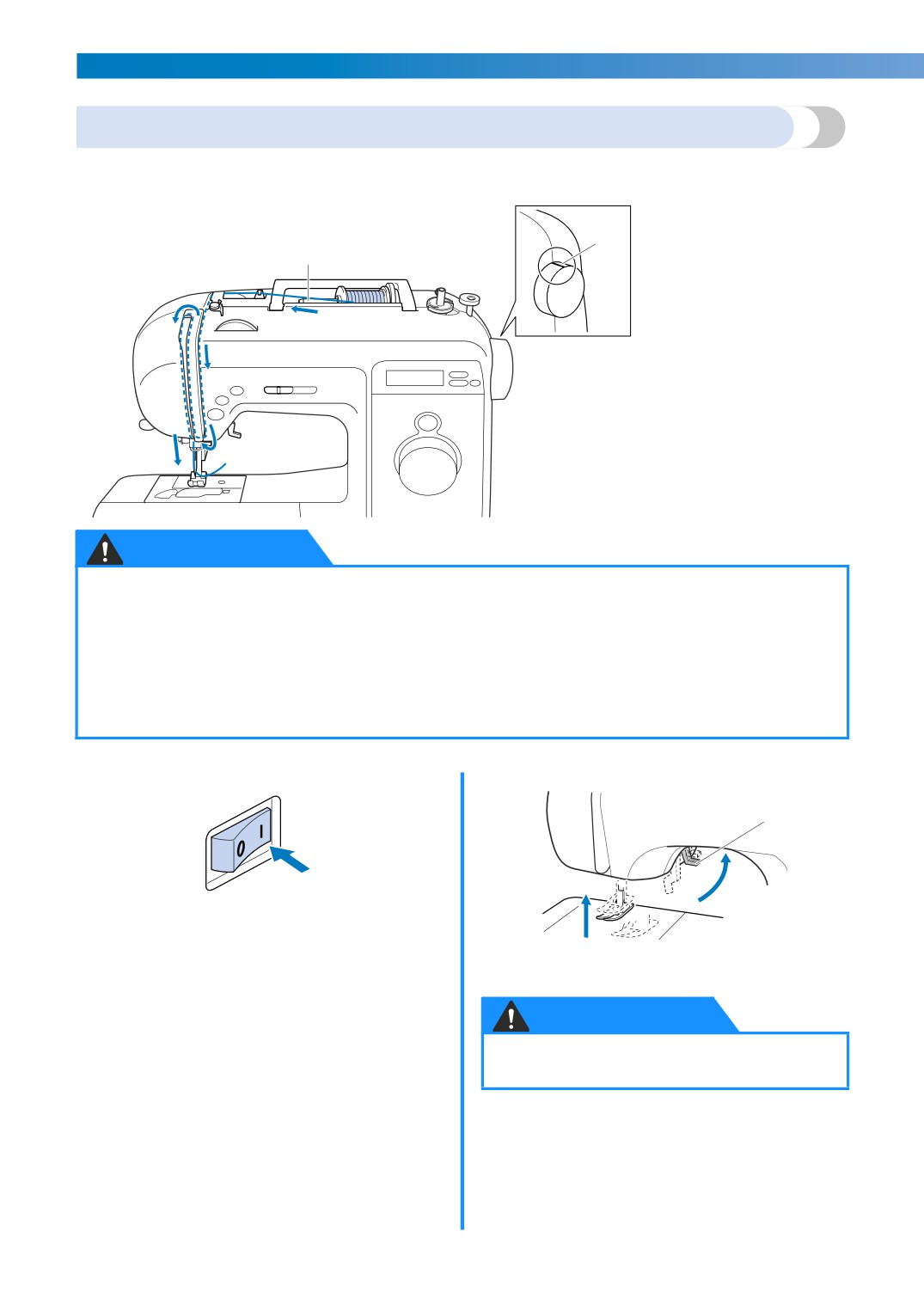

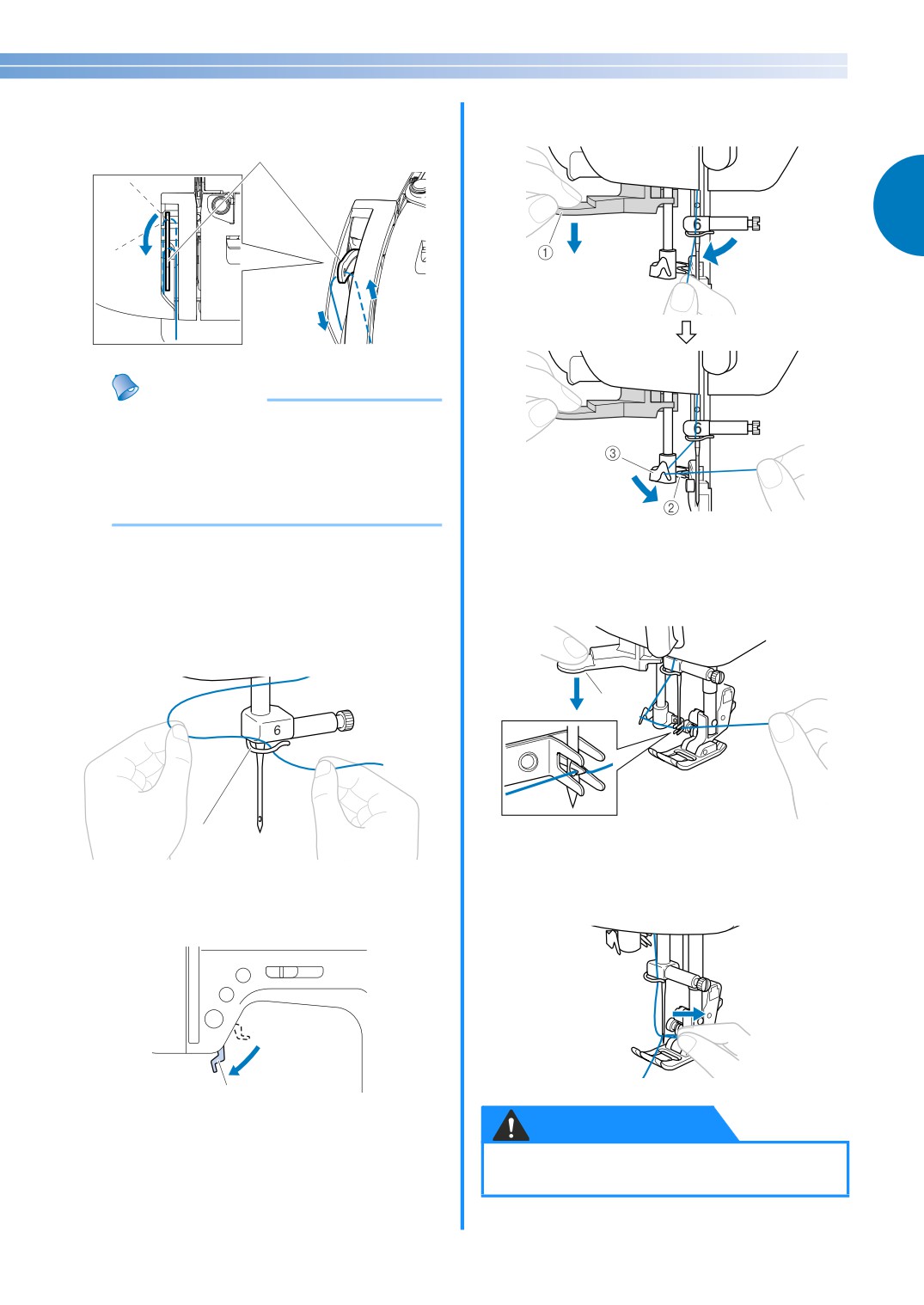

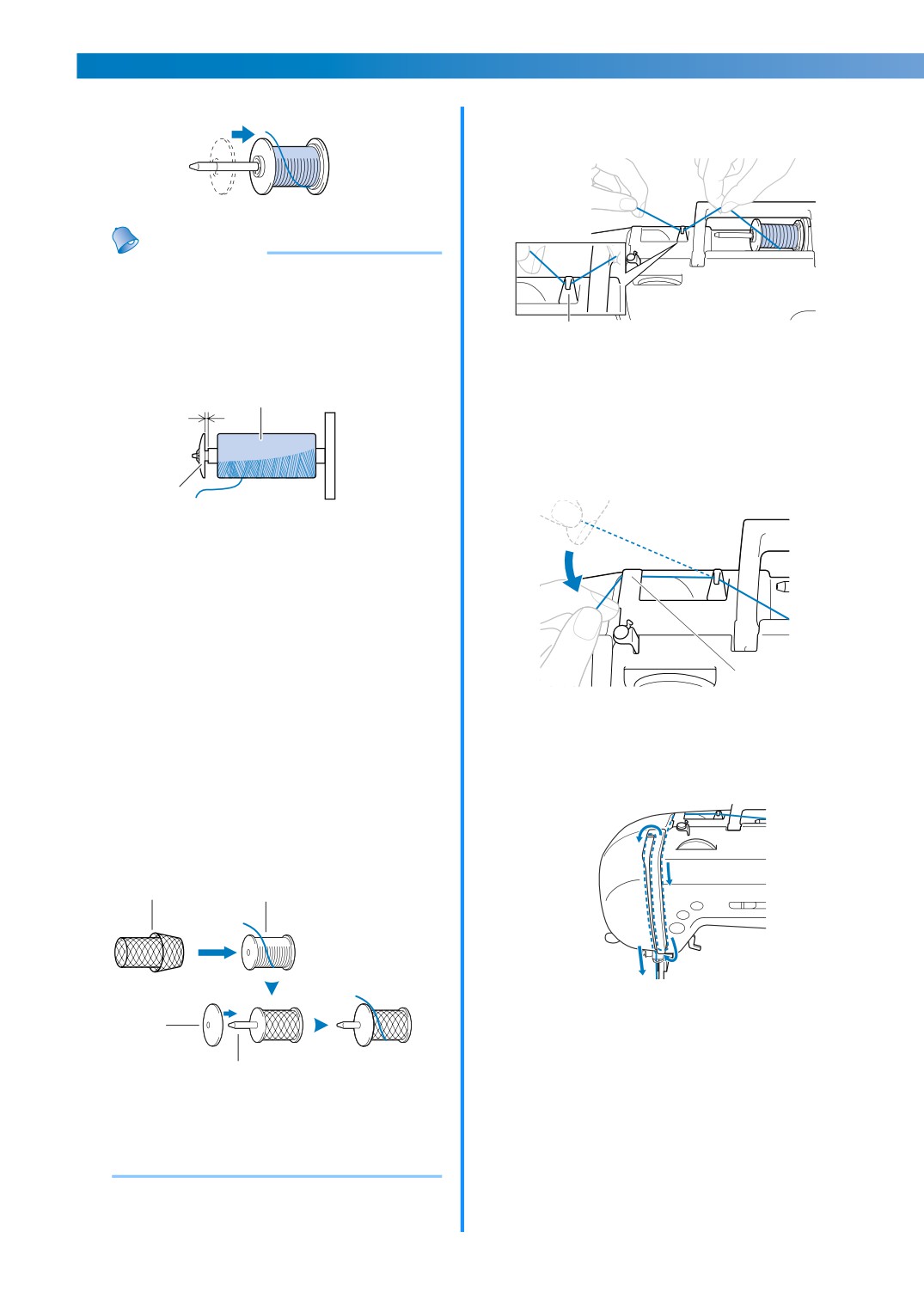

Заправка верхней нити

Использование двойной иглы

Замена иглы

Меры предосторожности при обращении с иглами

Типы игл и их применение

Проверка иглы

Замена иглы

Замена прижимной лапки

Меры предосторожности при работе с прижимной лапкой

Замена прижимной лапки

Снятие держателя прижимной лапки

Использование дополнительной шагающей лапки

Полезные функции

Изменение положения иглы при остановке

Обработка трубчатых или больших деталей

Обработка трубчатых деталей

Обработка больших деталей материала

2. ОСНОВНЫЕ ОПЕРАЦИИ

Начало шитья

Шитье

Выбор строчки

Настройка длины стежка и ширины строчки

Размещение материала

Начало шитья

Закрепление строчки

Обрезка нитей

Автоматическое выполнение обратных или закрепляющих стежков

Регулировка натяжения нити

Полезные советы

Пробное шитье

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Изменение направления шитья

Шитье по кривой линии

Работа с толстым материалом

Работа с тонким материалом

Работа с эластичным материалом

Вытягивание нижней нити

3. ОСНОВНЫЕ СТРОЧКИ

Обметывание краев

Обметывание краев с лапкой для строчки "зигзаг" "J"

Обметывание краев с краеобметочной лапкой "G"

Простые строчки

Потайные подшивочные строчки

Строчка для обметывания петель

Пришивание пуговиц

Вшивание молнии

Вшивание молнии по центру

Вшивание боковой молнии

Работа с эластичным материалом и эластичной тесьмой

Эластичная строчка

Пришивание эластичной тесьмы

Аппликация, пэтчворк и выстегивание

Пришивание аппликаций

Пэтчворк (лоскутное шитье)

Строчка'мережка

Выстегивание со свободной подачей материала

Закрепляющие строчки

Тройная эластичная строчка

Закрепки

Использование дополнительного бокового ножа

4. ПРИЛОЖЕНИЕ

Настройки строчек

Основные строчки

Техническое обслуживание

Ограничения, касающиеся смазки

Наружная очистка машины

Очистка челночного устройства

Снятие игольной пластины

Поиск и устранение неисправностей

Устранение распространенных неисправностей

Верхняя нить натянута

Запутавшаяся нить на изнаночной стороне материала

Неправильное натяжение нити

Материал застрял в машине и не вытаскивается из нее

Если нить запуталась под седлом устройства намотки шпульки

Список проблем

Сообщения об ошибках

Звуковая сигнализация

Указатель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Введение

Благодарим за выбор продукции компании Brother! Перед началом эксплуатации швейной машины

внимательно прочитайте раздел "Инструкции по технике безопасности", а затем изучите настоящее

руководство, чтобы правильно использовать различные функции машины и выполнять различные

операции. Храните руководство в легкодоступном месте, чтобы при необходимости получить всю

необходимую информацию.

Узлы и детали машины и их функции

Швейная машина

a Устройство намотки шпульки (с. 15)

k Индикатор строчки

Служит для намотки нити на шпульку.

В этом окошке показывается обозначение

b Стержень для установки катушки (с. 15, 20)

выбранной строчки и буква, обозначающая

Этот стержень предназначен для установки катушки

прижимную лапку, которую следует использовать с

с нитью.

выбранной строчкой.

l Маховик

c Регулятор натяжения нити (с. 47)

При вращении маховика на себя выполняется один

Служит для изменения натяжения верхней нити.

стежок или поднимается/опускается игла.

d Нитенаправитель для намотки шпульки и натяжной

m Выключатель питания (с. 14)

диск (с. 15)

Используется для включения и выключения

При намотке нити на шпульку проведите нить под

швейной машины.

этим нитенаправителем и вокруг натяжного диска.

n Гнездо подключения кабеля питания (с. 14)

e Рычаг нитепритягивателя (с. 23)

В это гнездо вставляется разъем кабеля питания.

Заведите нить в прорезь рычага нитепритягивателя в

o Гнездо подключения педали (с. 43)

направлении справа налево.

В это гнездо вставляется разъем кабеля педали.

f Устройство для обрезки нити (с. 46)

p Переключатель положения гребенок транспортера (с. 70)

Для обрезки пропустите нить через это устройство.

Используется для опускания гребенок транспортера.

g Плоская платформа (с. 10, 11, 36)

q Рычажок прижимной лапки (с. 20)

Отделение плоской платформы предназначено для

При поднимании и опускании этого рычажка прижимная

хранения прижимных лапок и шпулек. Снимайте

лапка соответственно поднимается или опускается.

плоскую платформу при обработке трубчатых

r Нитенаправитель (с. 16)

При намотке нити на шпульку и заправке нити

деталей (таких как манжеты).

проведите нить под этим нитенаправителем.

h Кнопки управления и регулятор скорости шитья (с. 9)

s Крышка нитенаправителя (с. 16)

Эти кнопки и ползунковый регулятор используются

При намотке нити на шпульку и заправке нити

для управления швейной машиной.

проведите нить под этим нитенаправителем.

i Панель управления (с. 10)

t Вентиляционное отверстие

Используется для выбора строчек и различных

Обеспечивает циркуляцию воздуха для охлаждения

параметров строчек.

двигателя.

j Ручка выбора строчки (с. 40)

u Ручка

Служит для выбора нужной строчки.

Служит для переноски швейной машины.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Зона иглы и прижимной лапки

d Винт держателя прижимной лапки

Винт крепления держателя лапки предназначен для

фиксации прижимной лапки.

e Прижимная лапка

Прижимная лапка обеспечивает прижим материала

во время шитья. Устанавливайте лапку,

соответствующую выбранной строчке.

f Крышка игольной пластины

Крышка игольной пластины снимается для очистки

шпульного колпачка и челнока.

g Гребенки транспортера

Гребенки транспортера обеспечивают подачу

материала.

h Система быстрой заправки нижней нити

Позволяет начать шитье без предварительного

вытягивания нижней нити.

i Крышка челночного устройства

Снимите крышку челночного устройства и вставьте

шпульку с нитью в шпульный колпачок.

j Игольная пластина

На игольной пластине нанесена разметка для

выполнения прямых швов.

k Нитенаправитель игловодителя

Пропустите верхнюю нить через нитенаправитель

a Рычажок нитевдевателя

игловодителя.

Нитевдеватель служит для заправки нити в иглу.

l Рычажок прижимной лапки

b Рычажок обметывания петель

При поднимании и опускании этого рычажка

Опускайте рычажок обметывания петель при

прижимная лапка соответственно поднимается или

обметывании петель или закрепке.

опускается.

c Держатель прижимной лапки

m Винт иглодержателя

На этот держатель устанавливается прижимная лапка.

Винт иглодержателя предназначен для фиксации иглы.

Кнопки управления

Кнопки управления помогают легко выполнять различные основные операции.

a Кнопка "Пуск/Стоп"

Кнопка позиционирования иглы

Нажимайте кнопку "Пуск/Стоп" для начала или

Нажимайте кнопку позиционирования иглы для

остановки шитья. Если удерживать эту кнопку

поднятия или опускания иглы. При двукратном

нажатой сразу после начала шитья, машина будет

нажатии этой кнопки прошивается один стежок.

шить на малой скорости. После остановки машины

d Регулятор скорости шитья

игла остается опущенной (находится в материале).

Для выбора нужной

скорости шитья сдвиньте

Подробнее см. раздел “Начало шитья” (с. 42).

регулятор скорости влево или вправо.

b Кнопка "Реверс/Закрепление"

Чтобы уменьшить скорость шитья, сдвиньте

Используйте эту кнопку для выполнения обратных

регулятор скорости влево. Чтобы увеличить скорость

или закрепляющих стежков. Для выполнения

шитья, сдвиньте регулятор вправо.

обратных стежков нажмите и удерживайте кнопку в

нажатом положении. Закрепляющие стежки

выполняются прошиванием 3-5 стежков один

поверх другого. Подробнее см. раздел “Закрепление

строчки” (с. 44).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Панель управления

Плоская платформа

На панели управления, расположенной на

Отделение плоской платформы предназначено

передней стороне машины, находятся различные

для хранения принадлежностей.

кнопки и регуляторы для настройки параметров

Чтобы открыть отделение для хранения,

строчки.

сдвиньте крышку

платформы на себя.

a ЖК9дисплей (жидкокристаллический дисплей)

На этом дисплее отображаются сообщения об

ошибках (1), длина стежка (в мм) (2) и ширина

строчки (в мм) (3).

a Плоская платформа

b Кнопка настройки длины стежка (с. 40)

b Отделение для хранения

Используется для настройки длины стежка. (Для

принадлежностей

уменьшения длины стежка нажмите на сегмент "-"

кнопки; для ее увеличения нажмите на сегмент "+".)

X В отделении для хранения находится

c Кнопка настройки ширины строчки (с. 41)

сумка для принадлежностей.

Используется для настройки ширины строчки. (Для

уменьшения ширины строчки нажмите на сегмент "-

Примечание

" кнопки; для ее увеличения нажмите на сегмент "+".)

● Если нужно положить принадлежности в

d Кнопка автоматического реверса/закрепления (с. 46)

Швейную машину можно настроить на

отделение для хранения, кладите их всегда

автоматическое выполнение обратных или

в сумку для принадлежностей. Если

закрепляющих стежков в начале и в конце строчки.

принадлежности в этом отделении

хранятся не в сумке для принадлежностей,

то они могут выпасть и потеряться или

сломаться.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Принадлежности

При получении машины проверьте наличие перечисленных ниже принадлежностей. Если какие либо из

них отсутствуют или повреждены, обратитесь к дилеру.

Принадлежности в комплекте поставки

В коробке должны находиться следующие компоненты:

Примечание

● Винт крепления держателя прижимной лапки

можно приобрести у дилера.

(номер по каталогу: XA4813 051)

9.*

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

* одна игла 75/11

одна игла 90/14

одна игла 100/16

№

Наименование

Номер по каталогу

№

Наименование

Номер по каталогу

Лапка для обметывания

XC2691 033

Колпачок катушки (большой)

130012 024

петель "A"

Колпачок катушки

Краеобметочная лапка "G"

XE6305 101

XE1372 001

(средний)

Лапка для вшивания

X59370 021

Колпачок катушки (малый)

130013 124

молнии "I"

Лапка для строчки

Стержень для второй

XE2241 001

"зигзаг" "J"

XC3021 051

катушки

(установлена на машине)

Сетка для катушки

XA5523 020

Лапка для потайной

XD0501 121

XE2650 001

строчки "R"

(для стран ЕС)

Педаль

Лапка для пришивания

XC8816 021

XE2643 001

пуговиц "M"

(для остальных стран)

Вспарыватель

XZ5082 001

Руководство пользователя

XE2436 201

Шпулька (4 шт.)

SFB (XA5539 151)

Краткий справочник

XE2429 001

Набор игл

XC8834 021

Сумка для принадлежностей

XC4487 021

Двойная игла

X59296 121

Дискообразная отвертка

XC1074 051

Щеточка для очистки

X59476 021

Сумка

XC1103 022

Отвертка (большая)

XC8349 021

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Дополнительные принадлежности

Данные принадлежности являются дополнительными и приобретаются отдельно.

10.

11.

№

Наименование

Номер по каталогу

№

Наименование

Номер по каталогу

Боковой нож

F054 (XC3879&152)

Скользящая лапка

F007N (XC1949&052)

Направляющая для

F016N (XC2215&052)

F060 (XE1094&101)

выстегивания

Лапка с открытым мыском

Столик

WT8 (XE2472&001)

F027N (XC1964&052)

Шагающая лапка

F033N (XC2214&052)

Направляющая лапка "P"

F035N (XC1969&052)

Стегальная лапка 1/4

Стегальная лапка

F005N (XC1948&052)

F001N (XC1944&052)

дюйма

Регулируемая лапка для

Стегальная лапка 1/4

F036N (XC1970&052)

F057 (XC7416&252)

вшивания молнии/канта

дюйма с направляющей

Напоминание

● Дополнительные аксессуары или детали можно приобрести у ближайшего авторизованного

дилера.

● Все спецификации отвечают состоянию на момент издания руководства. Коды изделий (номера

по каталогу) могут быть изменены без предварительного уведомления.

● Полный список дополнительных принадлежностей, имеющихся для данной швейной машины,

можно получить у дилера Brother.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПЕРЕД НАЧАЛОМ РАБОТЫ

Включение и выключение машины

В этом разделе описан порядок включения и выключения швейной машины.

Меры предосторожности, относящиеся к электропитанию

Соблюдайте следующие меры предосторожности, относящиеся к электропитанию машины.

ВНИМАНИЕ!

● В качестве источника питания используйте только бытовую электросеть. Использование

другого источника может привести к возгоранию, поражению электрическим током или

повреждению машины.

● Убедитесь, что вилка кабеля питания надежно вставлена в розетку, а разъем - в

соответствующее гнездо на машине.

● Не подключайте вилку кабеля питания к неисправной розетке.

● Выключайте машину и вынимайте вилку из розетки в следующих случаях:

• Если вы оставляете машину без присмотра

• По окончании работы на машине

• При сбое электропитания во время работы

• Если машина работает с перебоями из9за плохих электрических соединений или по иным

причинам

• Во время грозы

ОСТОРОЖНО!

● Используйте только кабель питания из комплекта поставки.

● Не используйте удлинители или разветвители, в которые включено несколько бытовых

приборов. Это может привести к возгоранию или поражению электрическим током.

● Не дотрагивайтесь до вилки мокрыми руками. Это может привести к поражению

электрическим током.

● При отключении машины от сети электропитания сначала выключите машину сетевым

выключателем. Для отключения швейной машины от сети электропитания беритесь только за

вилку кабеля питания. Не тяните за кабель питания - это может привести к его повреждению

и стать причиной возгорания или поражения электрическим током.

● Не допускайте повреждения кабеля питания, его обрывов, растягивания, перегибов,

перекручивания или образования узлов. Не производите никаких модификаций кабеля

питания. Не ставьте на кабель питания тяжелые предметы. Не подвергайте кабель питания

воздействию повышенной температуры. Все это может привести к повреждению кабеля

питания и стать причиной возгорания или поражения электрическим током. В случае

повреждения кабеля питания или вилки отправьте швейную машину авторизованному дилеру

Brother для ремонта.

● Если швейная машина не используется в течение длительного времени, выньте вилку из

розетки. В противном случае может произойти возгорание.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПЕРЕД НАЧАЛОМ РАБОТЫ ——————————————————————————————————————————————————————————————————————————————————————————————————————————————————

Включение машины

Выключение машины

Подготовьте кабель питания, входящий в

По окончании работы на швейной машине ее

комплект поставки.

необходимо выключить. Швейную машину

следует выключать также перед ее перенесением

Проверьте, что швейная машина выключена

на другое место.

(выключатель питания в положении " "), и

вставьте разъем кабеля питания в гнездо на

Убедитесь, что машина остановилась.

правой стороне машины.

Нажмите на левую часть выключателя

Вставьте вилку кабеля

питания в

питания с правой стороны машины

электрическую розетку.

(установите его в положение " ").

X При выключении питания машины

лампочка подсветки гаснет, а ЖК

дисплей выключается.

a Выключатель питания

b Кабель питания

Выньте вилку кабеля питания из розетки

электросети.

Нажмите на правую часть выключателя

Отсоединяя кабель питания от розетки,

питания, расположенного с правой стороны

беритесь за вилку.

машины (установите его в положение "|").

Выньте разъем кабеля питания из гнезда на

машине.

Примечание

● Если во время работы машины

произошло аварийное отключение

X При включении питания машины

электропитания, выключите машину и

выньте вилку из розетки. При повторном

загорается лампочка подсветки и

пуске машины выполните все

включается ЖК дисплей.

необходимые действия.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Подготовка к заправке верхней и нижней нити

Намотка шпульки

Намотайте нить на шпульку.

a Крючок

нитенаправителя

для намотки

шпульки

b Натяжной диск

c Вал устройства

намотки шпульки

d Шпулька

ОСТОРОЖНО!

● Используйте только шпульку (номер по каталогу: SFB(XA5539'151)), предназначенную специально для этой

машины. Использование каких'либо иных шпулек может привести к травме или повреждению машины.

● Шпулька, входящая в комплект поставки, разработана специально для этой швейной машины. Если

использовать шпульки, предназначенные для других моделей, машина не будет работать надлежащим

образом. Используйте только шпульку из комплекта поставки или шпульки того же типа (номер по

каталогу: SFB(XA5539'151)).

a Для данной модели

b Для других моделей

c 11,5 мм (7/16 дюйма)

(показан истинный размер)

Включите швейную машину.

Поверните стержень для катушки вверх и

снимите колпачок катушки.

Наденьте шпульку на вал устройства намотки

a Стержень для катушки

таким образом, чтобы пружина на валу вошла

b Колпачок катушки

в паз шпульки.

До конца установите катушку с нитью на стержень.

Наденьте катушку на стержень таким

образом, чтобы катушка располагалась

горизонтально и нить разматывалась

спереди и снизу.

a Паз

b Пружина на валу устройства намотки шпульки

Сдвиньте вал устройства намотки шпульки

вправо так, чтобы он зафиксировался со

ОСТОРОЖНО!

щелчком.

● Если катушка установлена неправильно и

нить неправильно сматывается с катушки,

нить может запутаться вокруг стержня для

катушки.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Наденьте на стержень колпачок катушки.

Придерживая катушку правой рукой,

Расположите колпачок катушки слегка

вытяните нить левой рукой и проведите ее под

скругленной стороной влево и наденьте

нитенаправителем.

колпачок катушки на стержень, сдвинув его

до упора вправо так, чтобы катушка

сместилась к правому концу стержня.

Напоминание

● Если шитье выполняется тонкой

перекрестно намотанной на катушку

a Нитенаправитель

нитью, то используйте малый колпачок

катушки и оставьте небольшой зазор

между колпачком и катушкой.

Проведите нить под крышкой

нитенаправителя в направлении сзади вперед.

Правой рукой удерживайте нить так, чтобы

c b

вытянутая часть нити не ослабла, а левой

рукой протяните нить под пластиной

нитенаправителя.

a Колпачок катушки (малый)

b Катушка с нитью (с перекрестной

намоткой)

c Зазор

● Если используется нить, которая быстро

сматывается с катушки (например

прозрачная нейлоновая нить или

металлическая нить), перед установкой

катушки на стержень наденьте на нее

a Крышка

нитенаправителя

сетку из комплекта поставки.

Если сетка слишком длинная, подогните

Вытяните нить вправо, проведите ее под

ее в соответствии с высотой катушки.

крючком нитенаправителя для намотки

При использовании такой сетки

шпульки и затем намотайте нить против

натяжение верхней нити немного

часовой стрелки между дисками, заведя нить

повышается. Обязательно проверьте

как можно дальше.

натяжение нити. Подробнее см. раздел

“Регулировка натяжения нити” (с. 47).

a Крючок нитенаправителя для намотки

шпульки

b Натяжной диск

a Сетка для катушки

b Катушка

c Колпачок катушки

d Стержень для установки катушки

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Придерживая левой рукой нить, протянутую

Нажмите кнопку

(Пуск/Стоп) один раз.

через нитенаправитель для намотки шпульки,

X Шпулька начинает вращаться, и нить

правой рукой намотайте конец нити по

наматывается на шпульку.

часовой стрелке вокруг шпульки 5-6 раз.

Пропустите конец нити через направляющую

a Кнопка "Пуск/Стоп"

прорезь в седле устройства намотки шпульки и

затем потяните нить вправо для ее обрезки.

При замедлении намотки шпульки нажмите

кнопку

(Пуск/Стоп) один раз, чтобы

остановить швейную машину.

ОСТОРОЖНО!

a Прорезь в седле устройства намотки

● При замедлении намотки шпульки остановите

шпульки (с встроенным устройством

швейную машину. В противном случае

обрезки нити)

возможно ее повреждение.

X Нить обрезана до нужной длины.

Обрежьте нить, сдвиньте вал устройства

ОСТОРОЖНО!

намотки шпульки влево и затем снимите с него

шпульку.

● Обязательно обрежьте нить, как описано

выше. Если шпульку намотать без обрезки

нити при помощи встроенного устройства

обрезки, то шпулька может быть намотана

неправильно. Кроме того, нить может

запутаться на шпульке, а игла может

погнуться или сломаться, когда нить будет

заканчиваться.

Для повышения скорости намотки шпульки

Напоминание

сдвиньте регулятор вправо, для понижения

● При пуске швейной машины или при

скорости -

влево.

вращении маховика после намотки

шпульки раздается щелчок. Это не

является неисправностью.

● Игла не может двигаться (а значит, шитье

невозможно), пока вал устройства

намотки шпульки сдвинут вправо.

a Регулятор скорости шитья

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Выключите швейную машину (выключатель в

Установка шпульки

положении " ").

Установите намотанную шпульку в машину.

ОСТОРОЖНО!

● Используйте для шитья только правильно

намотанную шпульку; в противном случае

возможны поломка иглы или неправильное

натяжение нити.

Сдвиньте защелку на правой стороне крышки

челночного устройства вправо и снимите

крышку.

a b

● Шпулька, входящая в комплект поставки,

разработана специально для этой швейной

a Крышка челночного устройства

машины. Если использовать шпульки,

b Защелка

предназначенные для других моделей, машина

не будет работать надлежащим образом.

Правой рукой вставьте шпульку так, чтобы

Используйте только шпульку из комплекта

нить разматывалась влево, а затем левой

поставки или шпульки того же типа (номер по

рукой протяните нить под язычком.

каталогу: SFB(XA5539-151)).

a Для данной модели

b Для других моделей

c 11,5 мм (7/16 дюйма)

(показан истинный размер)

a Язычок

● Перед установкой шпульки или заменой иглы

обязательно выключите швейную машину;

ОСТОРОЖНО!

иначе при случайном нажатии кнопки "Пуск/

Стоп" машина может прийти в действие и

● Прижимая шпульку пальцем, установите ее

причинить травму.

таким образом, чтобы нить разматывалась в

надлежащем направлении. В противном

случае игла может сломаться или натяжение

Нажмите кнопку

(Подъем/опускание

нити будет неправильным.

иглы) один или два раза, чтобы поднять иглу

из материала, и поднимите рычажок

прижимной лапки.

a Кнопка позиционирования иглы

(Подъем/опускание иглы)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Слегка придерживая шпульку правой рукой,

Повторно установите крышку челночного

проведите нить через прорезь и потяните ее на

устройства.

себя, чтобы обрезать ее при помощи

Вставьте язычок в нижнем левом углу

устройства обрезки нити.

крышки челночного устройства (A), а затем

слегка нажмите на ее правую сторону (B).

Напоминание

a Прорезь

● Начать шить можно без

b Устройство для обрезки нити

предварительного вытягивания нижней

X Нить обрезается устройством

нити. Если перед началом шитья

обрезки.

необходимо вытянуть нижнюю нить,

• Убедитесь, что нить правильно проведена

завершите заправку машины и вытяните

через отверстие в пружине шпульного

нить согласно инструкциям в разделе

колпачка. Если она проведена

“Вытягивание нижней нити” (с. 50).

неправильно, установите шпульку заново.

a Пружина

Напоминание

● Направление заправки нижней нити

обозначено отметками вокруг крышки

игольной пластины. Заправка нити

должна производиться в соответствии с

этими обозначениями.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Заправка верхней нити

В этом разделе описана установка катушки с верхней нитью и ее заправка в иглу.

a Стержень для

установки

катушки

b Метка на

маховике

ОСТОРОЖНО!

● При заправке нитей в машину точно выполняйте инструкции. Если верхняя нить заправлена

неправильно, нить может запутаться, из9за чего игла может погнуться или сломаться.

● Нитевдеватель можно использовать для швейных игл размером от 75/11 до 100/16.

● Следите, чтобы сочетание иглы и нити было правильным. Подробную информацию о правильном

сочетании игл и нитей см. в разделе “Типы игл и их применение” (с. 28).

● Не разрешается использовать нитевдеватель с нитью толщиной 130/20 или более.

● Не разрешается использовать нитевдеватель для заправки нити в иглу с крылышками или в двойную иглу.

● Если нитевдеватель не может использоваться, см. раздел “Вдевание нити в иглу вручную” (с. 24).

Включите швейную машину.

Поднимите рычажок прижимной лапки.

a Рычажок прижимной лапки

ОСТОРОЖНО!

● Если прижимная лапка не поднята,

правильная заправка нити невозможна.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Нажмите кнопку

(Подъем/опускание

До конца установите катушку с верхней нитью

иглы) один

или два раза для поднятия иглы.

на стержень.

Наденьте катушку на стержень таким

образом, чтобы катушка располагалась

горизонтально и нить разматывалась

спереди и снизу.

a Кнопка позиционирования иглы

(Подъем/опускание иглы)

• Если игла не поднята надлежащим

образом, заправка нити невозможна.

ОСТОРОЖНО!

Проверьте, что метка на маховике

находится сверху как показано на рисунке

● Если катушка установлена так, что нить

ниже. Если маховик находится в другом

разматывается неправильно, нить может

положении, перед продолжением

запутаться вокруг стержня, нить может

операции необходимо нажать кнопку

порваться, а игла может сломаться.

позиционирования иглы, чтобы поднять

● Если колпачок слишком мал для используемой

иглу.

катушки, нить может застрять (например, в

прорези катушки) или игла может сломаться.

a Метка на маховике

Поверните стержень для катушки вверх и

снимите колпачок катушки.

a Стержень для катушки

b Колпачок катушки

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Наденьте колпачок катушки на стержень.

Придерживая катушку правой рукой,

вытяните нить левой рукой и проведите ее под

нитенаправителем.

Напоминание

● Если шитье выполняется тонкой

перекрестно намотанной на катушку

нитью, то используйте малый колпачок

катушки и оставьте небольшой зазор

между колпачком и катушкой.

a Нитенаправитель

Проведите нить под крышкой

c b

нитенаправителя в направлении сзади вперед.

Правой рукой удерживайте нить так, чтобы

вытянутая часть нити не ослабла, а левой

рукой протяните нить под пластиной

нитенаправителя.

a Колпачок катушки (малый)

b Катушка с нитью (с перекрестной

намоткой)

c Зазор

● Если используется нить, которая быстро

сматывается с катушки (например

прозрачная нейлоновая нить или

металлическая нить), перед установкой

катушки на стержень наденьте на нее

a Крышка

нитенаправителя

сетку из комплекта поставки.

Если сетка слишком длинная, подогните

Заправьте нить в швейную машину, проведя

ее в соответствии с высотой катушки.

нить по шаблону, обозначенному номером на

При использовании такой сетки

швейной машине.

натяжение верхней нити немного

повышается. Обязательно проверьте

натяжение нити. Подробнее см. раздел

“Регулировка натяжения нити” (с. 47).

a Сетка для катушки

b Катушка

c Колпачок катушки

d Стержень для катушки

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Заведите нить в рычаг нитепритягивателя в

Опуская рычажок прижимной лапки, зацепите

направлении справа налево.

нить за направляющую.

a Рычаг нитепритягивателя

Напоминание

● Если игла не поднята, то заправить нить в

рычаг нитепритягивателя нельзя. В этом

случае перед заправкой нити в рычаг

нитепритягивателя обязательно нажмите

кнопку позиционирования иглы, чтобы

поднять иглу.

a Нитевдеватель

b Нить

Проведите нить за нитенаправителем

c Направляющая

игловодителя.

Нить можно легко провести за

Зацепите нить за крючок как показано ниже.

нитенаправителем игловодителя,

придерживая нить левой рукой и продев

нить в нитенаправитель справа налево.

a Рычажок нитевдевателя

Поднимите рычажок нитевдевателя и

a Нитенаправитель игловодителя

вытяните конец нити, пропущенный сквозь

ушко иглы.

Опустите рычажок прижимной лапки.

a Рычажок прижимной лапки

ОСТОРОЖНО!

● Тяните за нить осторожно и без усилия, иначе

игла может погнуться.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

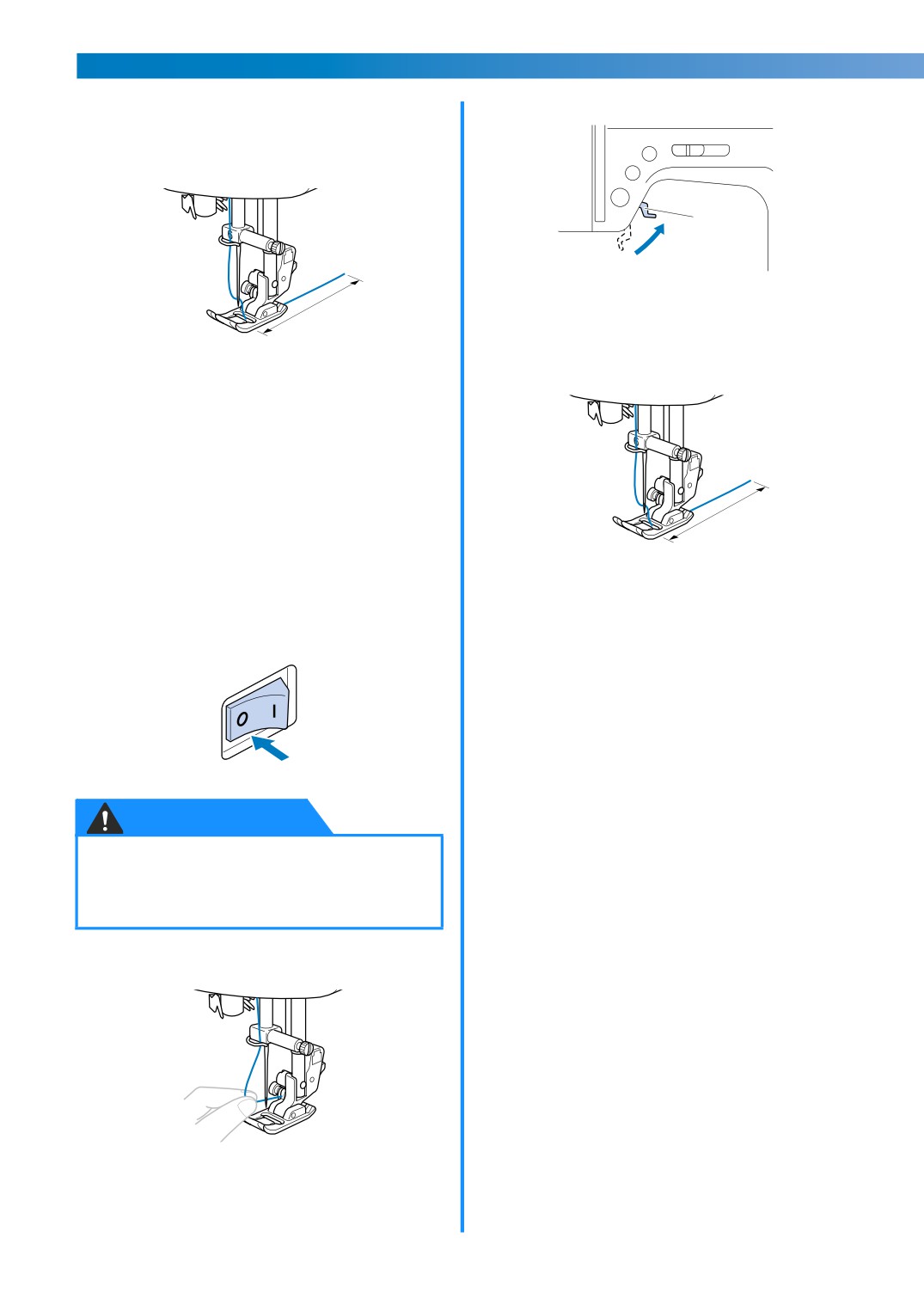

Поднимите рычажок прижимной лапки,

Поднимите

рычажок прижимной лапки.

проведите нить через лапку и вытяните ее

примерно на 5 см (2 дюйма) в направлении от

себя.

a Рычажок прижимной лапки

Проведите конец нити через прижимную лапку

и вытяните нить примерно на 5 см (2 дюйма) в

a 5 см (2 дюйма)

направлении к задней части швейной машины.

X Заправка верхней нити закончена.

■ Вдевание нити в иглу вручную

Если нитевдеватель невозможно использовать,

вденьте нить как описано ниже.

Заправьте нить в машину до нитенаправителя

игловодителя (как описано в пунктах

a 5 см (2 дюйма)

разделе “Заправка верхней нити”) и опустите

рычажок прижимной лапки.

Выключите швейную машину.

ОСТОРОЖНО!

● Обязательно выключите швейную машину;

иначе при случайном нажатии кнопки "Пуск/

Стоп" машина может прийти в действие и

причинить травму.

Проденьте нить в игольное ушко вручную

спереди назад.

Швейная машина Brother (Код продукта: 885-V11). Руководство пользователя - часть 1
