РД-11-06-2007 РАЗРАБОТКА ПРОЕКТОВ ПРОИЗВОДСТВА РАБОТ ГРУЗОПОДЪЕМНЫМИ МАШИНАМИ

перечня необходимых грузозахватных приспособлений

(стропы,

клещи,

захваты, траверсы, контейнеры, тара и т.д.) с указанием типа, количества и

грузоподъемности;

подмостков, стеллажей, площадок, кассет, пирамид, необходимых для

производства работ и приема грузов;

оснастки, обеспечивающей временное закрепление элементов перед их

расстроповкой;

перечня (по весу) строительных деталей и конструкций с указанием вылетов

стрелы, на которых они будут укладываться (монтироваться);

наличия и размещения предупредительных надписей, плакатов;

способов

(схем) строповки, обеспечивающей подачу элементов при

складировании и монтаже в положении, соответствующем или близком к

проектному и мест их расположения;

- мест установки и мощности приборов

освещения;

- расположения и параметров воздушных линий электропередач;

- конструкции и устройства подкранового основания для установки треловых

кранов (применение железобетонных плит и др.);

- расположения

и конструкции ограждения крановых путей;

- проекта устройства крановых путей, выполненных в соответствии с ГОСТ Р

51248-99;

- безопасной установки кранов вблизи откосов, котлованов

(траншей),

строящихся зданий и сооружений.

IV. ПРИВЯЗКА ГРУЗОПОДЪЕМНЫХ МАШИН

у выступающими частями передвигающегося по

4.1. Расстояния межд

наземным рельсовым путям крана

(его поворотной или другой наиболее

выступающей частью) и внешним ближайшим контуром здания (сооружения),

ключая его выступающие части (козырьки, карнизы, пилястры, балконы и т.п.)

или временные строительные приспособления, находящиеся на здании или у

здания (строительные леса, выносные площадки, защитные козырьки и т.п.), а

также строениями, штабелями грузов и другими предметами, должны составлять

согласно ст.2.18.6 ПБ 10-382-00 от уровня земли или рабочих площадок на высоте

до 2000 мм не менее 700 мм, а на высоте более 2000 мм - не менее 400 мм

соответственно рисунку 1. Для кранов с поворотной башней и числом секций в

башне более двух это расстояние принимается не менее 800 мм по всей высоте

ввиду возможного отклонения башни от вертикали.

Расстояние по вертикали от консоли противовеса или от противовеса,

расположенного под консолью башенного крана, до площадок, на которых могут

находиться люди, должно быть не менее 2000 мм.

4.2. Приближение к зданию (сооружению) приставного крана определяется

минимальным вылетом, при котором обеспечивается монтаж ближайших к башне

крана конструктивных элементов зданий с учетом размеров фундамента крана и

условий крепления крана к зданию.

Конструкции фундамента приставного крана в каждом конкретном случае

определяются расчетом, выполненным специализированной организацией.

Конструкции крепления приставного крана к конструкциям здания

разрабатывает специализированная организация и согласовывает с автором

проекта здания.

4.3. Расстояние между поворотной частью стреловых самоходных кранов,

платформой подъемника

(вышки), краном-манипулятором при любых их

положениях и строениями, штабелями грузов, строительными лесами и другими

предметами (оборудованием) должно быть не менее 1000 мм.

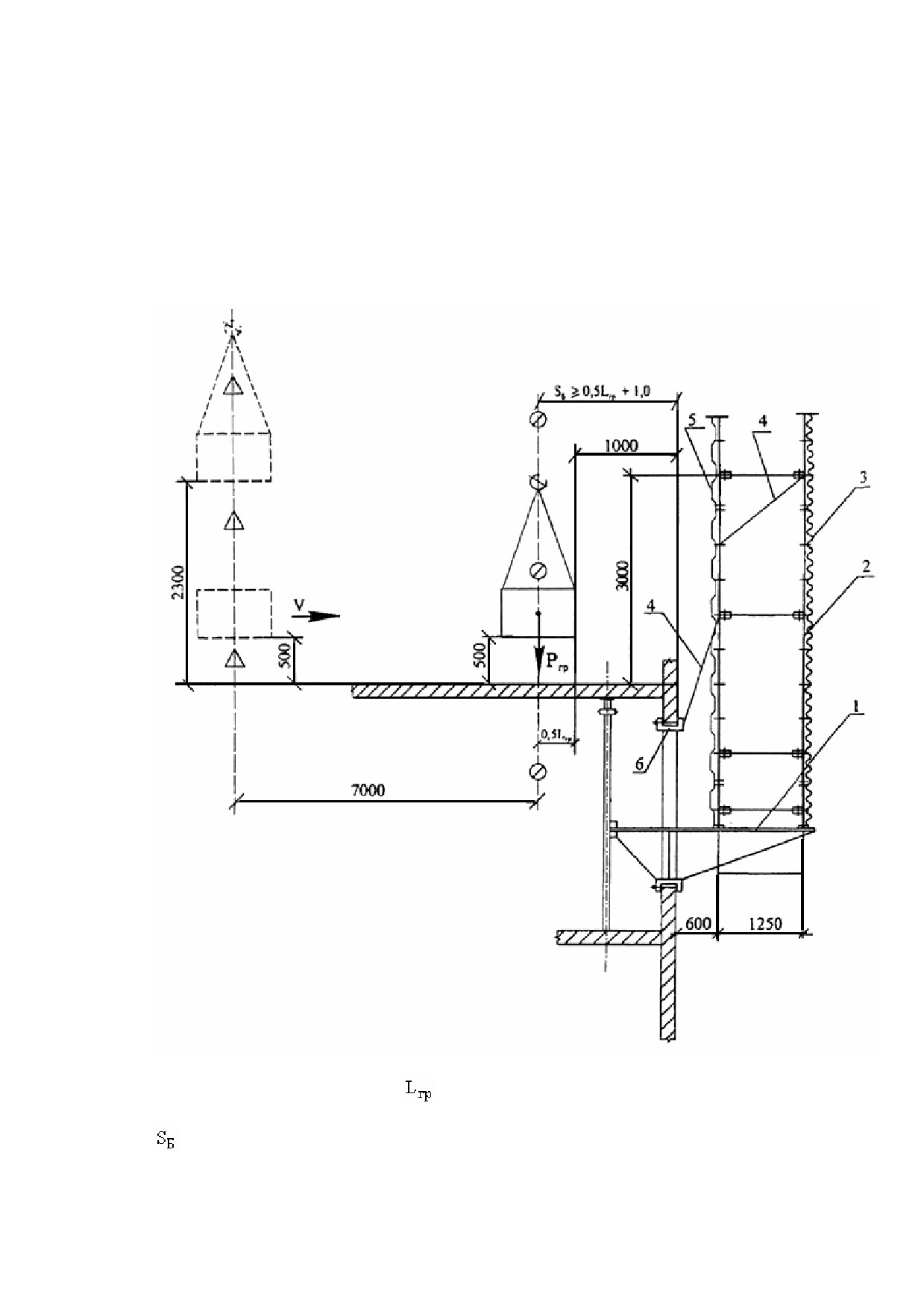

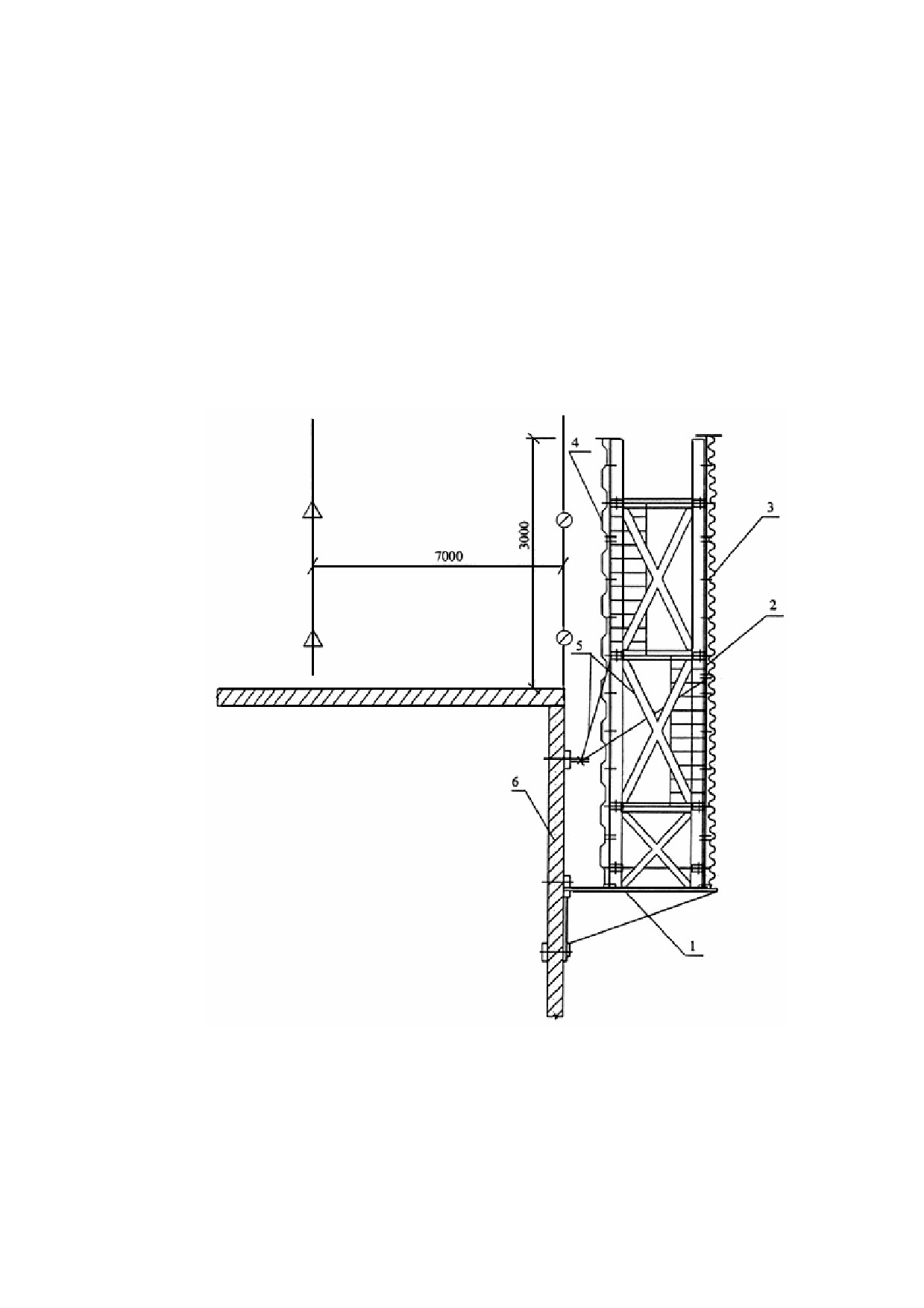

4.4. При установке фасадных подъемников расстояние от их выступающих

частей (не считая опорных роликов, на которые может опираться люлька при

подъеме) до выступающих частей здания должно быть не менее 200 мм.

4.5. Приближение грузоподъемных машин к неукрепленным откосам

котлованов, траншей или других выемок при ненасыпном грунте разрешается

только за пределами призмы обрушения грунта и определяется расстоянием по

горизонтали от основания откоса котлована (выемки):

- до нижнего края балластной призмы рельсового кранового пути согласно

рисунку 3 и таблице 1.

- для стреловых кранов, строительных подъемников, кранов-манипуляторов и

подъемников (вышек) - до ближайших опор согласно рисунку 4 и таблице 1.

Таблица 1 - Минимальные расстояния по горизонтали от основания

откоса выемки до ближайших опор машины (СНиП 12-03-2001 п.7.2.4) (

)

Глубина выемки

Грунт ненасыпной (

)

(

), м

песчаный

супесчаный

суглинистый

глинистый

1,0

1,50

1,25

1,00

2,0

3,00

2,40

2,00

1,50

3,0

4,00

3,60

3,25

1,75

4,0

5,00

4,40

4,00

3,00

5,0

6,00

5,30

4,75

3,50

Примечание - При глубине выемки более 5 м расстояние от основания откоса

выемки

до ближайших опор грузоподъемных машин

определяется расчетом с

обязательным дополнительным укреплением.

Крутизну откосов выемок, устраиваемых без крепления в насыпных, песчаных и

пылевато-глинистых грунтах выше уровня грунтовых вод (с учетом капиллярного

поднятия) или грунтах, осушенных с помощью искусственного водопонижения,

следует принимать по таблице 2.

Таблица 2 - Крутизна

откосов выемок в зависимости от глубины (СНиП 12-

04-2002 п.5.2.6)

Виды грунтов

Крутизна откоса (отношение его высоты к

заложению) при глубине выемки, м, не более

1,5

3,0

5,0

Насыпные неслежавшиеся

1:0,67

1:1

1: 1,25

Песчаные

1:0,5

1:1

Супесь

1:0,25

1:0,67

1:0,85

Суглинок

1:0

1:0,5

1:0,75

Глина

1:0

1:0,25

1:0,5

Лессовые

1:0

1:0,5

Примечания

1. При напластовании различных видов грунта крутизну откосов назначают по

наименее устойчивому виду от обрушения откоса.

2. К неслежавшимся насыпным относятся грунты с давностью отсыпки до двух

лет - для песчаных; до пяти лет - для пылевато-глинистых грунтов.

Устройство выемок с вертикальными стенками без крепления выше уровня

грунтовых вод и при отсутствии вблизи подземных сооружений допускается при их

глубине не более, м:

1,0 - в неслежавшихся насыпных и природного сложения песчаных грунтах;

1,25 - в супесях;

1,5 - в суглинках и глинах (СНиП 12-04-2002 п.5.2.4).

Крутизна откосов выемок глубиной более 5 м во всех случаях и глубиной менее

5 м при гидрологических условиях и видах грунтов, не предусмотренных таблицей

2, а также откосов, подвергающихся увлажнению, должна устанавливаться

проектом

(СНиП

12-04-2002 п.5.2.7). Для откосов временных выемок в

однородных немерзлых грунтах их крутизну допускается принимать по методике,

изложенной в приложении 3 СНиП 3.02.01-87 "Земляные сооружения, основания и

фундаменты".

- масса поднимаемого груза;

- размер колеи или базы гусеничного крана, или опорного контура для

грузоподъемных машин с выносными опорами;

- высота подъема;

- расстояние от основания откоса котлована до ближайшей опоры

грузоподъемной машины;

- глубина котлована;

- расстояние от опоры гусеничного крана до края железобетонной опорной

плиты;

- расстояние от оси вращения грузоподъемных машин до ближайшей оси

здания;

- крутизна откоса по ППР;

- расстояние от оси здания до основания откоса.

- минимальное расстояние по горизонтали от основания откоса выемки до

ближайших опор машины (СНиП 12-03-2001 п.7.2.4)

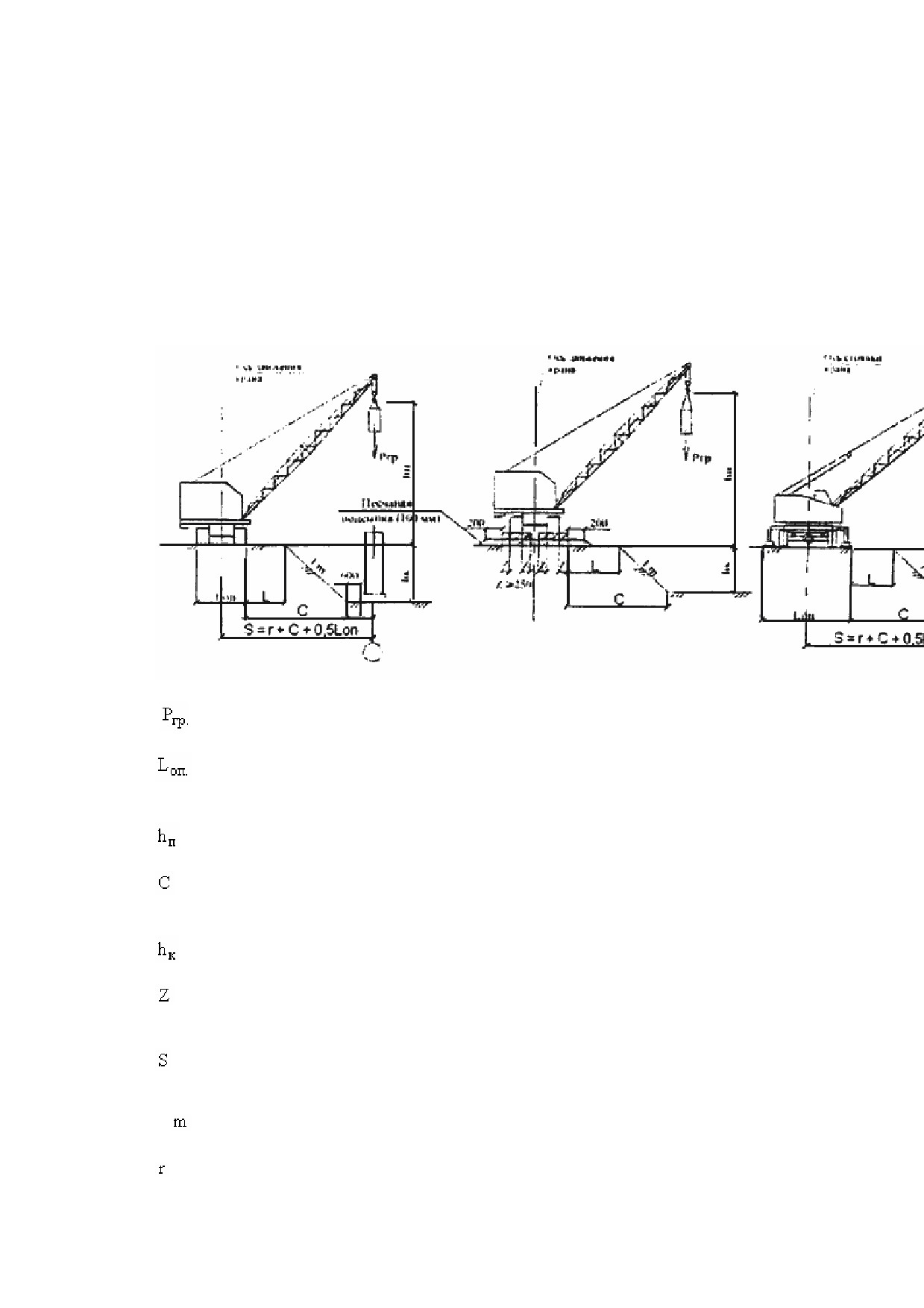

Рисунок 8

- Установка стреловых кранов у откосов выемок

4.6. Для определения характеристики грунта при установке грузоподъемной

машины у котлована

(выемки) необходимо

руководствоваться инженерно-

геологическим заключением о грунтах, при этом при наличии в откосе

разнородных грунтов определение приближения грузоподъемной машины

производится

по одному виду грунта с наихудшими показателями (по наиболее

слабому грунту).

4.7. При установке грузоподъемных машин у зданий (сооружений), имеющих

подвалы или другие подземные пустотные сооружения, проектные институты

(авторы проекта) должны рассчитывать несущую способность стен указанных

сооружений на крановые нагрузки. Расчет передается разработчикам ППР для

включения в состав проекта производства работ.

4.8. Если расстояние от ближайшей опоры грузоподъемной машины или

нижнего края балластной призмы рельсового пути до наружной грани стены

подвала (

) соответствует требованиям п.4.5. и рисунку 9, проверочных расчетов,

подтверждающих устойчивость стен подвалов, фундаментов и других

конструкций, не требуется.

- глубина подвала

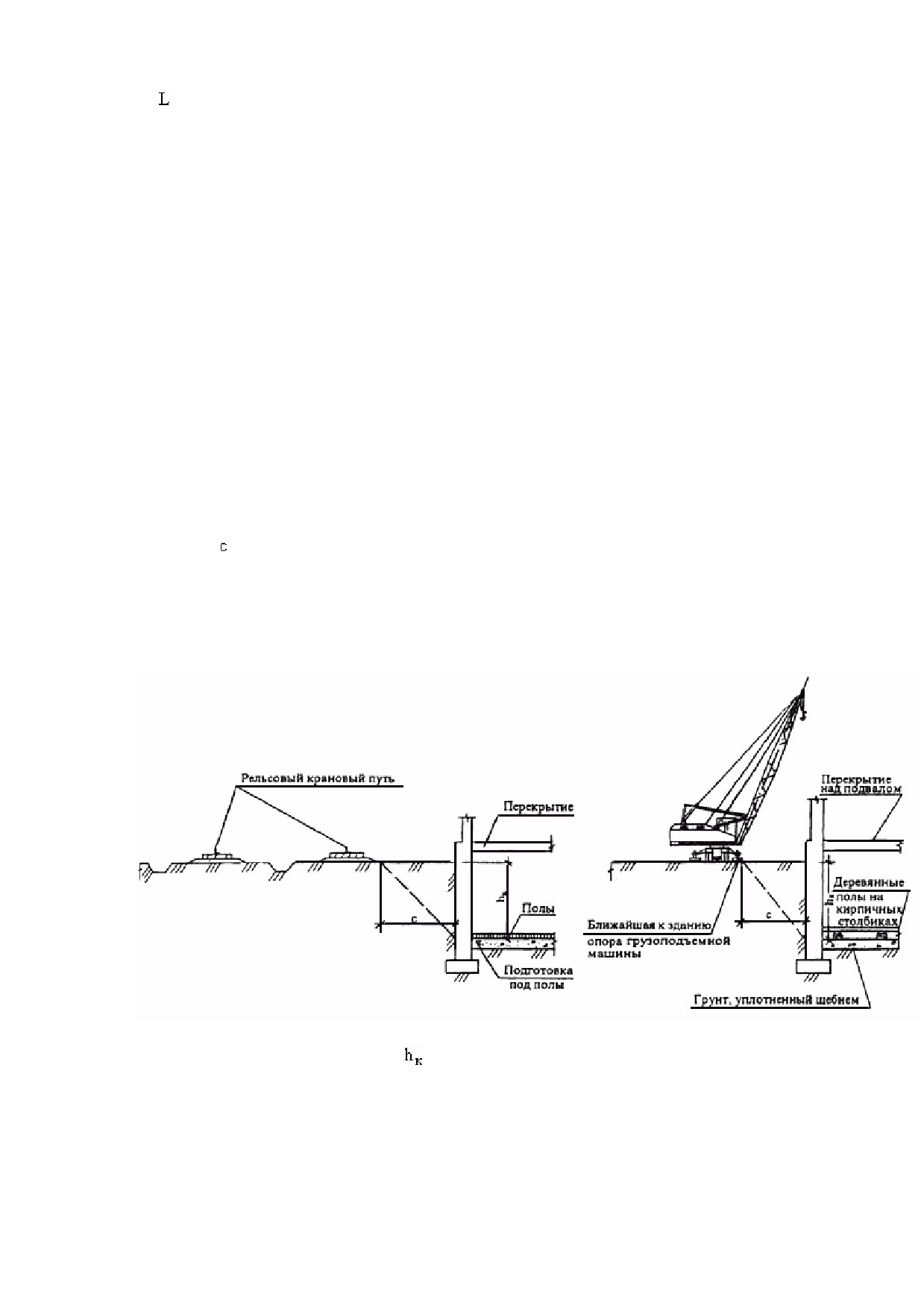

Рисунок 9 - Установка грузоподъемных машин у зданий с подвалом, без

расчета выдавливания стен от крановых

нагрузок

4.9. При выборе крана с подъемной стрелой необходимо, чтобы от габарита

стрелы до выступающих частей здания соблюдалось расстояние не менее 0,5 м, а

до перекрытия

(покрытия)

здания и

других площадок, на которых

могут

находиться люди, не менее 2 м по вертикали, как показано на рисунках 1 и 2. При

наличии у стрелы крана предохранительного каната указанные расстояния

принимаются от каната согласно рисунку 10.

- необходимый рабочий вылет;

- масса поднимаемого груза;

- наибольший радиус поворотной части крана;

- размер здания;

- отметка высоты подъема;

Примечание - При подъеме краном длинномерных конструкций (фермы, балки

и т.д.) их необходимо удерживать от раскачивания и случайного разворота во

избежание ударов по стреле с помощью гибких оттяжек.

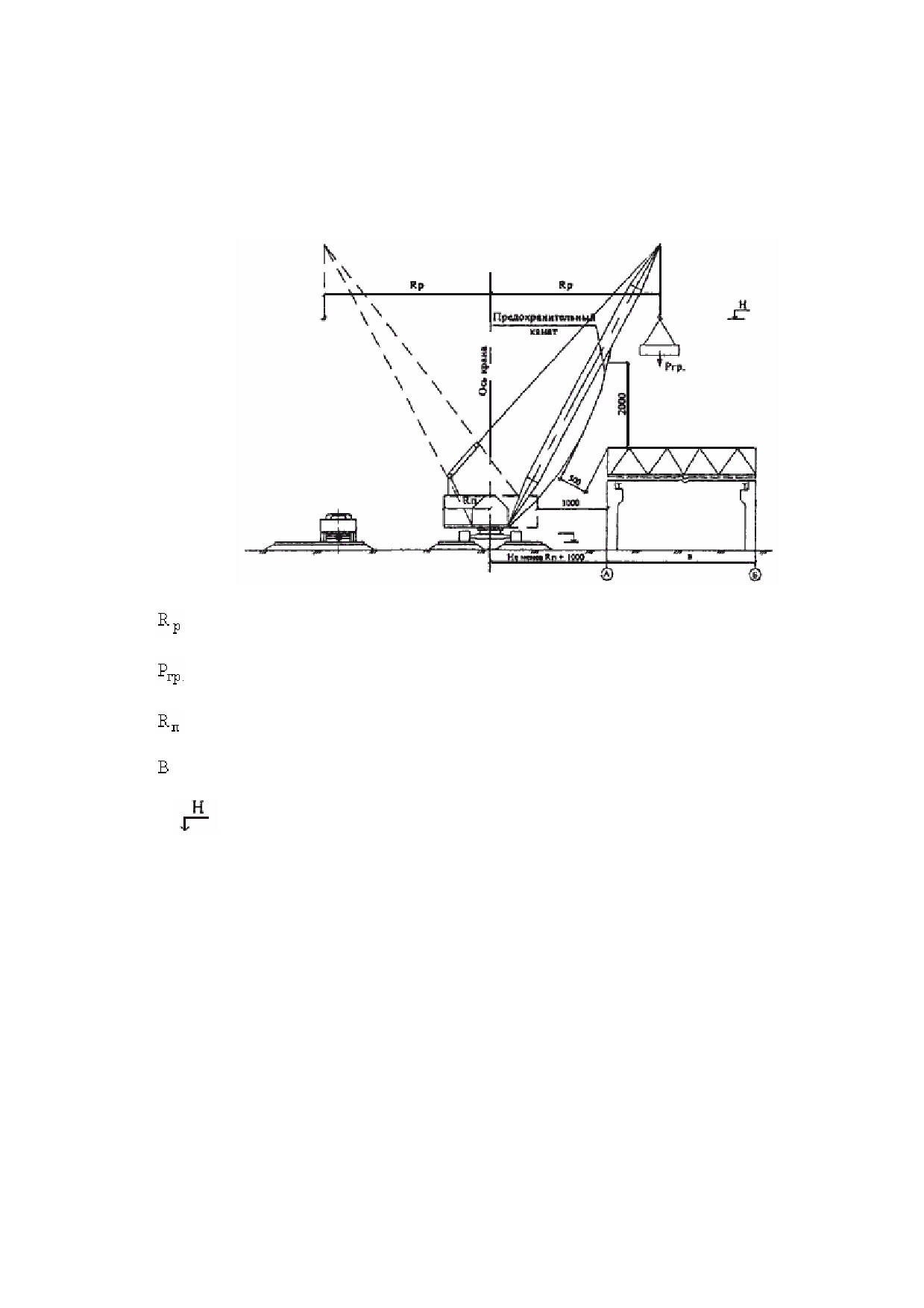

Рисун ок 10 - Вертикальная прив язка стреловых кранов с

предохранительным канатом

Расстояние между стрелой крана-манипулятора, коленами подъемника в

любых их положениях и выступающими частями здания должно быть не менее 0,5

м.

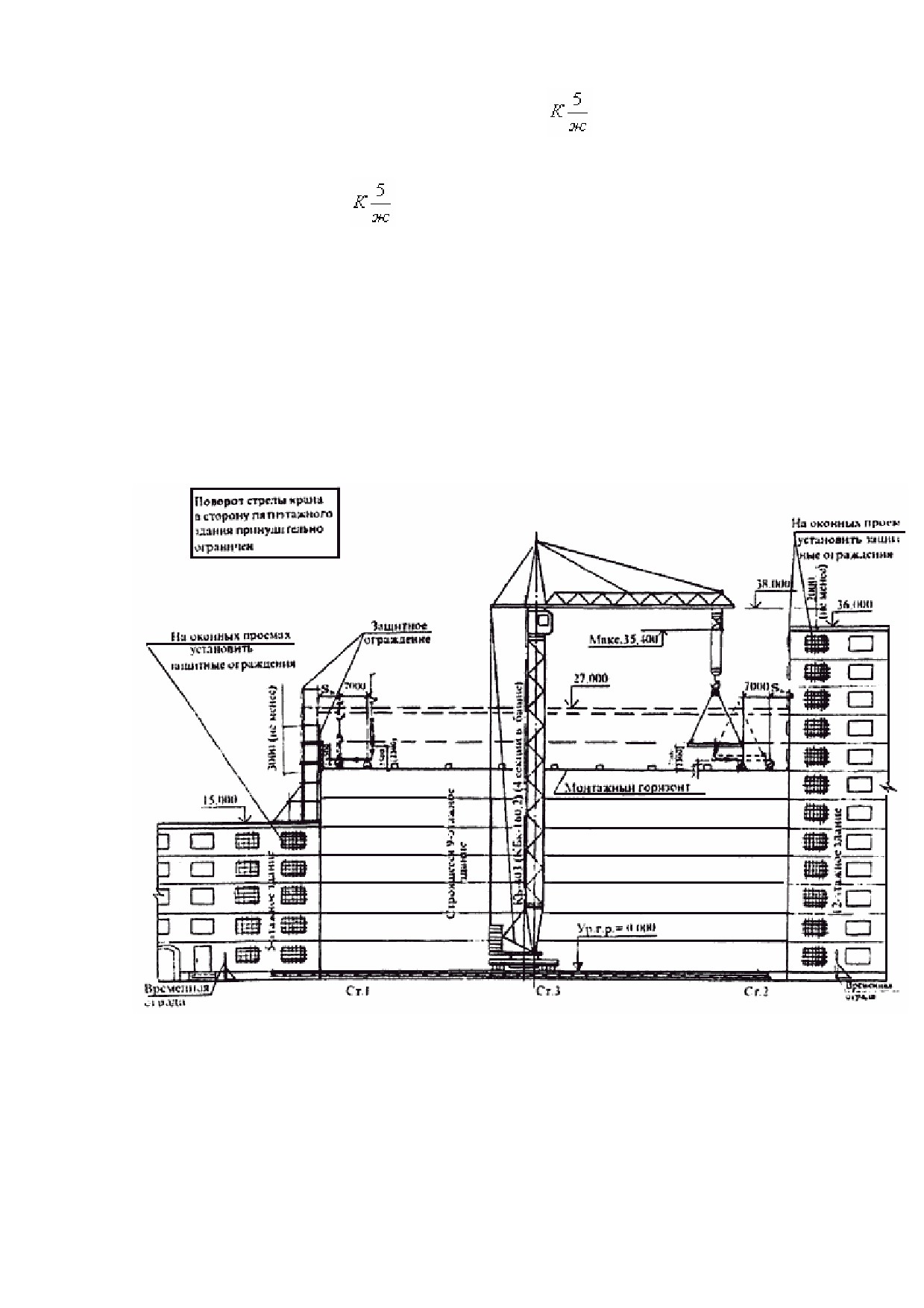

4.10. При привязке стреловых кранов, а также башенных кранов, имеющих

подъемную стрелу, необходимо учитывать возможность монтажа конструкций,

ближайших к крану; особое внимание при этом необходимо обращать на случаи,

когда работа кранов ограничена.

4.11. При привязке башенных кранов следует учитывать необходимость их

монтажа и демонтажа, обратив при этом особое внимание на положение стрелы и

расположенного вверху противовеса по отношению к возводимому зданию

(сооружению). Во время монтажа и демонтажа этих кранов стрела и

расположенный вверху противовес должны находиться над свободной

территорией, т.е. не должны попадать на строящиеся или существующие здания и

другие препятствия.

Монтаж и демонтаж кранов осуществляется в соответствии с инструкцией по их

монтажу и эксплуатации.

В случае невозможности организации площадки для монтажа и демонтажа

башенных кранов с размерами согласно инструкции завода-изготовителя в

составе ППР должны быть представлены решения по монтажу и демонтажу

кранов.

4.12. При строительстве или реконструкции грузоподъемные краны и краны-

манипуляторы могут устанавливаться внутри зданий

(сооружений), габарит

приближения кранов или перемещаемых грузов к конструкциям здания

(сооружения) дан на рисунке 11.

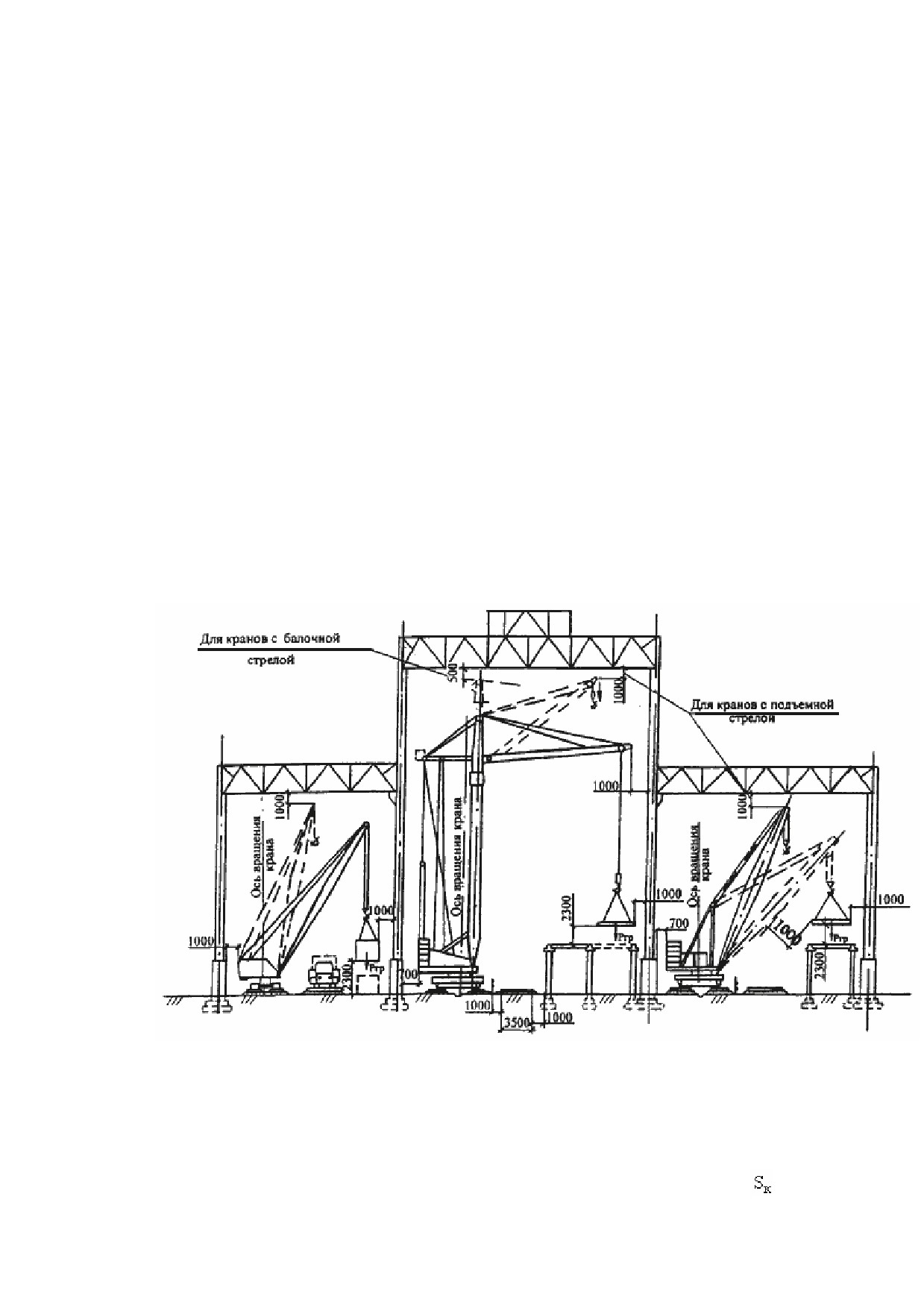

Рисунок 11 - Привязка крана внутри строящегося или реконструируемого

здания

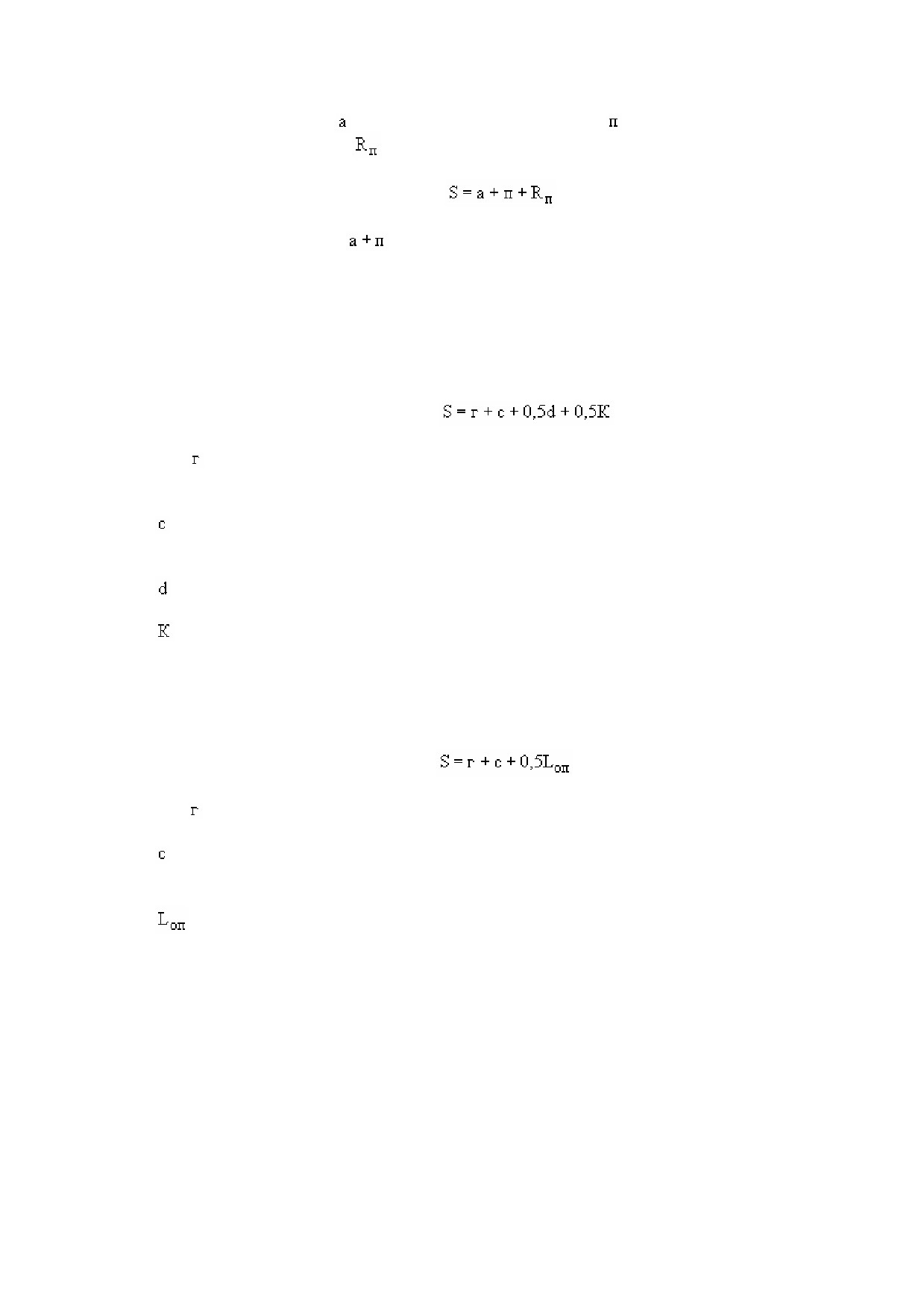

4.13. При привязке стреловых башенных кранов с поворотной башней для

возведения надземной части здания

(сооружения) расстояние

(

) от оси

вращения крана до ближайшей оси здания (сооружения), как показано на рисунках

1 и 2, определяется наибольшей суммой расстояний от оси здания до его

выступающих частей (

) и габарита приближения (

) плюс величина габарита

поворотной части крана (

)

(6)

Примечание - Сумма

для башенных кранов определяется с учетом п.4.1 и

принимается наибольшей.

4.14. Привязка башенных кранов, устанавливаемых у откоса котлована

(выемки), к оси здания (сооружения) в соответствии с рисунком 3 определяется по

формуле:

(7)

где

- расстояние от оси здания (сооружения) до основания откоса котлована

(выемки);

- расстояние от основания откоса котлована (выемки) до

края

балластной

призмы;

- ширина

основания

балластной призмы;

- ширина колеи крана.

4.15. Привязка стреловых кранов, подъемников

(вышек),

кранов-

манипуляторов, устанавливаемых у откоса котлована (выемки) или траншеи, к оси

здания (сооружения) в соответствии с рисунком 8 определяется по формуле:

(8)

где

- расстояние от оси здания до основания откоса котлована (выемки);

- расстояние от основания откоса котлована (выемки) до ближайшей опоры

грузоподъемной машины, определяемое по таблице 1;

- размер колеи или базы гусеничного крана, а для грузоподъемных машин с

выносными опорами - размер опорного контура.

Примечание - При привязке грузоподъемных

машин

у зданий или сооружений,

имеющих подвалы согласно рисунку 9, необходимо учитывать требования п.4.4;

4.5; 4.6; 4.7.

4.16.

При отсутствии ограждений рельсовых крановых путей со стороны

строящегося здания (сооружения) все проемы

в сторону рельсовых крановых

путей должны быть наглухо закрыты.

4.17. Монтаж конструкций верхних этажей многоэтажных зданий краном на

"себя", когда расстояние между стрелой и перекрытием

(покрытием) или

предохранительными канатами и перекрытием (покрытием) менее 0,5 м, или когда

подъемная стрела "режет" здание, то есть пересекается с контуром строящегося

здания, осуществляется по специально разработанной технологии с учетом

мероприятий по безопасному производству работ с ограничением количества

рабочих, находящихся на монтажном горизонте, и выхода их на монтажный

горизонт.

4.18. При возведении зданий

(сооружений) или их отдельных частей

башенными кранами методом на "себя", что чаще всего применяется при

"разрезке" широких зданий, необходимо:

- установить в ППРк величину шага отступления крана, которая должна быть

увязана с длиной звеньев (полузвеньев) рельсового кранового пути, модулем

конструктивных элементов здания (сооружения) и длиной стрелы крана;

- определить в ППР крайнее положение крана на каждом участке пути с

привязкой тупиковых упоров;

- заземление рельсового кранового пути и укладка звена для стоянки крана в

нерабочее время должны быть выполнены в той части пути, которая

демонтируется в последнюю очередь;

- каждый раз перед демонтажем участка рельсового кранового пути

необходимо переставить на новое место тупиковые упоры и выключающие

линейки и восстановить на конце пути соединительный проводник.

Возможность "разрезки" здания для установки грузоподъемных кранов

определяется проектным институтом или

проектно-технологической организацией

по согласованию с проектным институтом.

4.19. При установке грузоподъемных

машин

на существующие конструкции

зданий

(сооружений) проектные институты

в рабочих чертежах предусматривают

необходимые технические решения, обеспечивающие сохранность зданий

(сооружений) в целом, устойчивость и геометрическую неизменяемость его

отдельных конструкций, а также технические решения по устройству рельсового

кранового

пути или основания под него и безопасной

работе грузоподъемной

машины.

К рабочим чертежам прикладываются

необходимые расчеты,

обосновывающие принятые решения.

При установке грузоподъемных кранов на существующие конструкции зданий

(сооружений) должны решаться также вопросы

безопасного монтажа (демонтажа)

кранов, въезда

(съезда) кранов на существующие конструкции, установки

вспомогательных кранов, с помощью которых осуществляется

монтаж или

демонтаж основных кранов.

4.20. Возможность крепления приставных кранов к конструкциям здания

согласовывается с проектной организацией, разрабатывающей рабочие чертежи

здания. При необходимости

проектным институтом разрабатываются технические

решения по обеспечению устойчивости здания от воздействия крановых нагрузок.

4.21. Ст

реловой кран с выдвижной

стрелой может ее выдви

гать

во время

перемещения груза, если это предусмотрено паспортом и инструкцией по

эксплуатации крана.

4.22. Если при привязке грузоподъемной машины габарит

приближения

(расстояние между поворотной частью крана, подъемника

(вышки), крана-

манипулятора при

любых их положениях

и строениями, штабелями грузов и

другими предметами) оказывается меньше

1 м, необходимо зону вращения

поворотной

части

с учетом габарита приближения

огородить сигнальным

ограждением. В этом случае лицо, ответственное за безопасное производство

работ грузоподъемной машиной, проверяет установку грузоподъемной машины

на

стоянке и только после этого дает разрешение на производство работ (сделать

разрешающую запись в "Вахтенном

журнале крановщика" (машиниста

подъемника и

т.д.).

4.23. Установка приставного крана у многоэтажного здания производится в

такой последовательности:

- кран устанавливается на высоту, при которой может работать без крепления

(если здание до этой или большей высоты не

возведено другим краном);

- крепление ставится перед окончанием возведения здания до отметки, при

которой дальнейшее возведение здания

без крепления

крана не допускается;

- после установки первого крепления крана производится наращивание башни

до высоты, при которой кран может работать с одним первым креплением;

- в процессе возведения здания и установки следующего крепления, когда

высотная характеристика крана будет исчерпана, производится вновь

наращивание башни и продолжается возведение здания. В дальнейшем

последовательность установки крепления, наращивания крана и возведения

здания повторяются до полного окончания строительства здания;

- крепления крана ставятся в местах, определенных паспортом крана;

- в случае если крепление крана попадет на не несущие части здания

(например, стеновые панели), где отсутствует возможность его установки,

выполняется объемное крепление;

- объемное крепление по конструкции значительно сложнее и требует для его

изготовления почти вдвое большего расхода металла, поэтому его необходимо по

возможности избегать;

- высота секций башни крана почти никогда не кратна высоте этажей, поэтому

для выбора наивыгоднейших мест крепления башни к конструкциям здания

определяется или уточняется уровень установки крана; при этом при

необходимости первая опорная секция, имеющая другой размер по высоте, чем

промежуточная, может не ставиться;

- возможность крепления приставного крана к конструкциям здания

подтверждается проектным институтом, автором рабочего проекта здания;

- наращивание крана производится при наличии необходимой прочности

конструкций, за которые производится крепление, и конструкций вышележащего

перекрытия, что определяется в ППРк и подтверждается проектной организацией;

- разработка крепления приставных кранов выполняется специализированной

организацией, которая при предварительной проработке проекта уточняет

расположение и отметки установки крана и его креплений;

- при наличии двух кранов и более на объекте крепления выполняются в

соответствии со схемой поэтапного возведения здания кранами, исключающей их

взаимное столкновение.

4.24. При монтаже ограниченного количества конструкций для увеличения зоны

обслуживания крана (или необходимого вылета) в отдельных случаях допускается

применение балансирной траверсы

(при

достаточном запасе по

грузоподъемности). Балансирная траверса может применяться также в случаях,

когда ранее установленные в проектное положение конструкции здания мешают

перемещать крюковую обойму при монтаже стеновых панелей и витражей, а

также при подаче груза под козырьки, навесы и т.д.

V. ГРАНИЦЫ ЗОН, ОБРАЗУЮЩИХСЯ ПРИ РАБОТЕ ГРУЗОПОДЪЕМНЫХ

МАШИН

5.1. При работе грузоподъемных машин выделяются зона обслуживания

грузоподъемной машины, опасная зона, возникающая от перемещаемых

грузоподъемной машиной грузов, а также опасная зона, возникающая от

перемещения подвижных рабочих органов самой грузоподъемной машины.

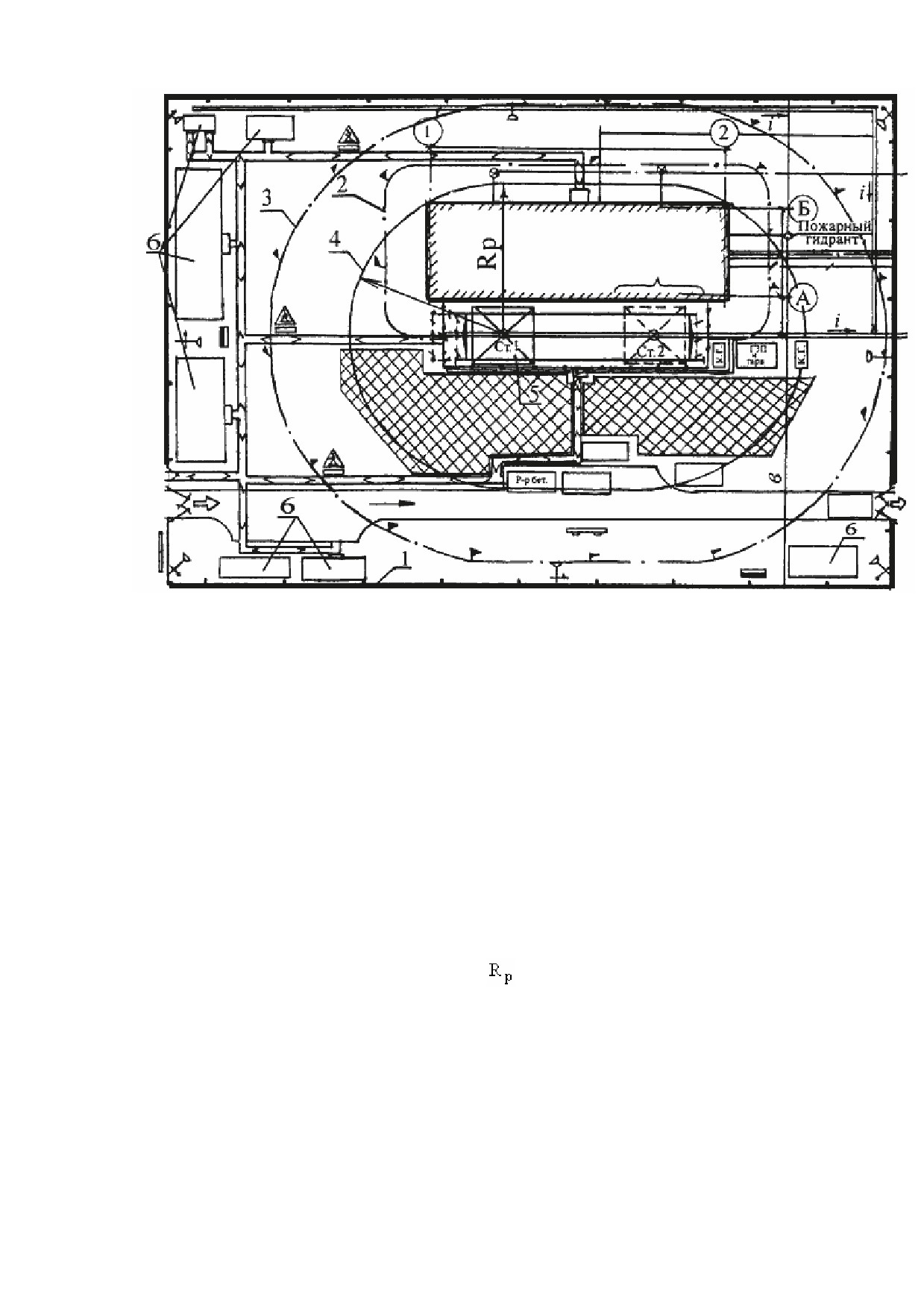

5.2. Граница

зоны обслуживания башенных кранов определяется

максимальным вылетом (

) на участке между крайними стоянками крана на

рельсовом крановом пути согласно рисунку 12.

1 - ограждение строительной площадки; 2 - граница опасной зоны вблизи

строящегося здания; 3 - граница зоны, опасной для нахождения людей во время

перемещения, установки и закрепления элементов и конструкций*; 4 - граница

зоны обслуживания краном; 5 - башенный кран; 6 - санитарно-бытовые

помещения.

________________

- граница опасной зоны определяется в соответствии с п.5.4 настоящих

"Указаний...".

Условные обозначения, используемые на рисунках, представлены в

приложении Ж.

Рисунок 12 - Границы зон при работе башенных кранов

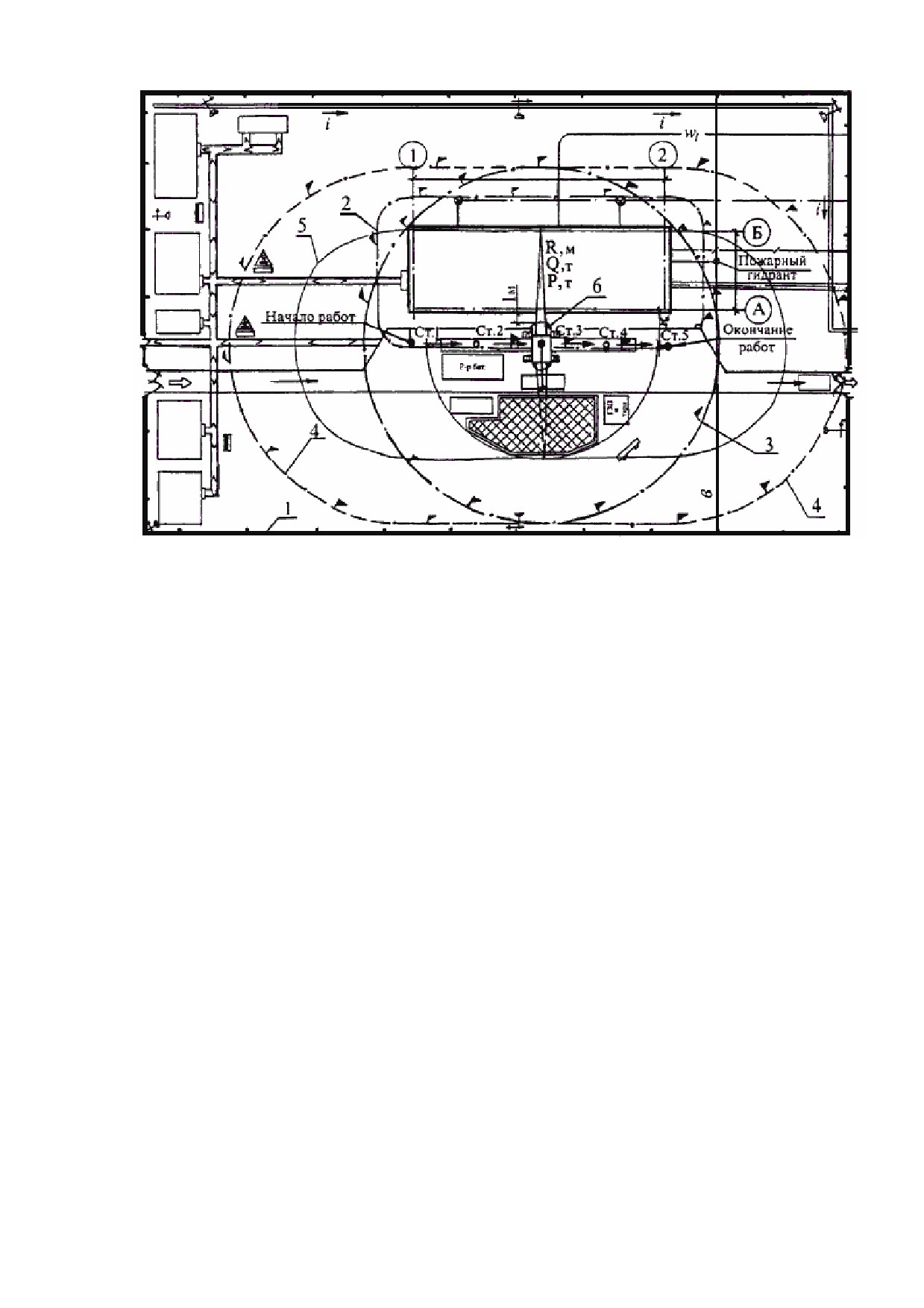

5.3. Границы зон обслуживания стреловых кранов и кранов-манипуляторов

определяются максимальным вылетом (

) согласно рисунку 13.

1 - ограждение строительной площадки; 2 - граница опасной зоны вблизи

строящегося здания; 3 - граница зоны, опасной для нахождения людей во время

перемещения, установки и закрепления элементов и конструкций на одной

стоянке*; 4 - то же, с учетом всех стоянок; 5 - граница зоны обслуживания краном;

6 - стреловой кран.

________________

- граница опасной зоны определяется в соответствии с п.5.4. настоящих

"Указаний...".

Рисунок 13 - Границы зон при работе стрелового крана (крана-

манипулятора)

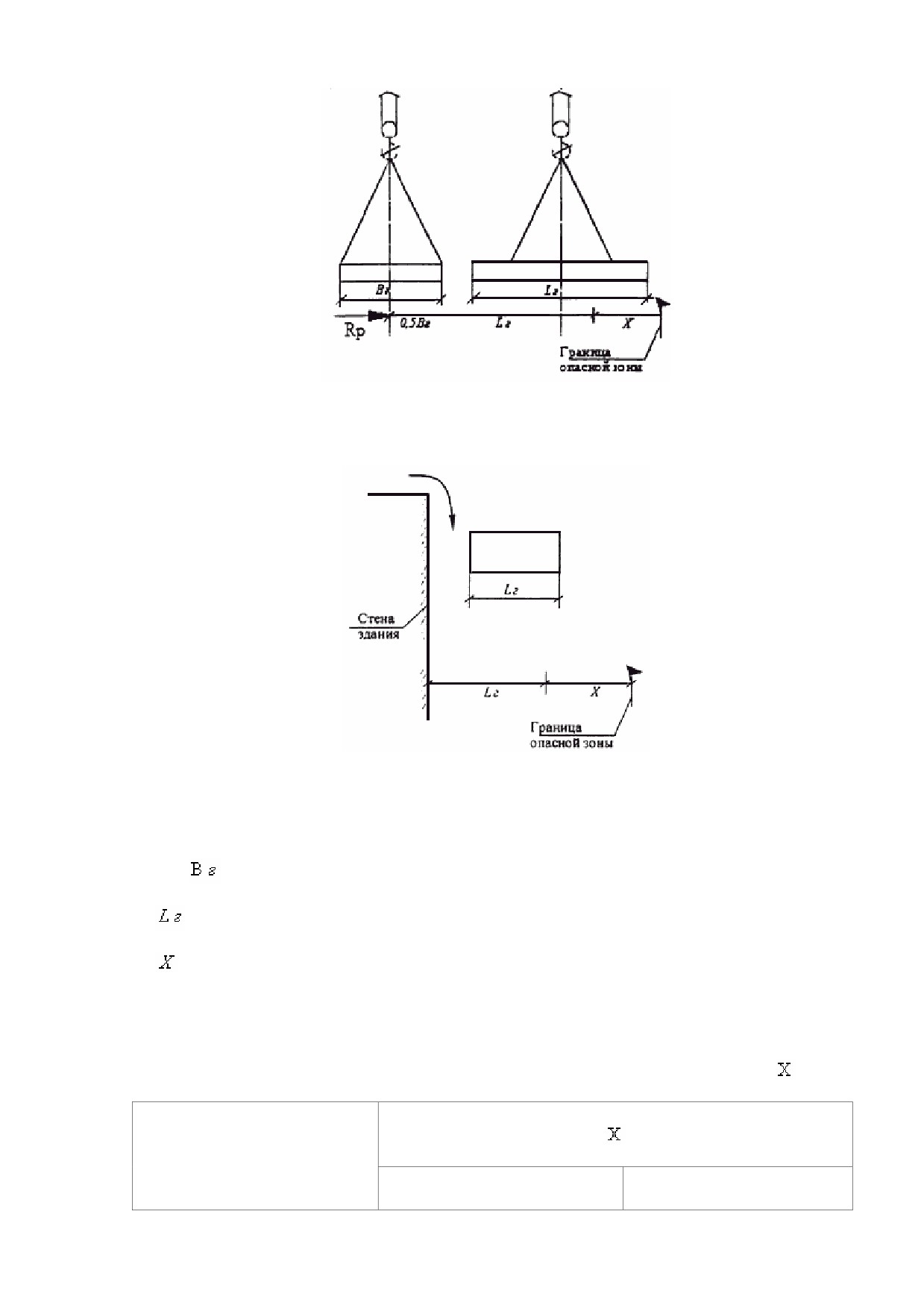

5.4. Границы опасных зон в местах, над которыми происходит перемещение

грузов грузоподъемными машинами, а также вблизи строящегося здания,

представленные на рисунке 14, принимаются от крайней точки горизонтальной

проекции наружного наименьшего габарита перемещаемого груза или стены

здания с прибавлением наибольшего габаритного размера перемещаемого

(падающего) груза и минимального расстояния отлета груза при его падении

(СНиП 12-03-2001 приложение 4) согласно таблице 3 и графику определения

минимального расстояния отлета груза при его падении, представленного на

рисунке 15.

а)

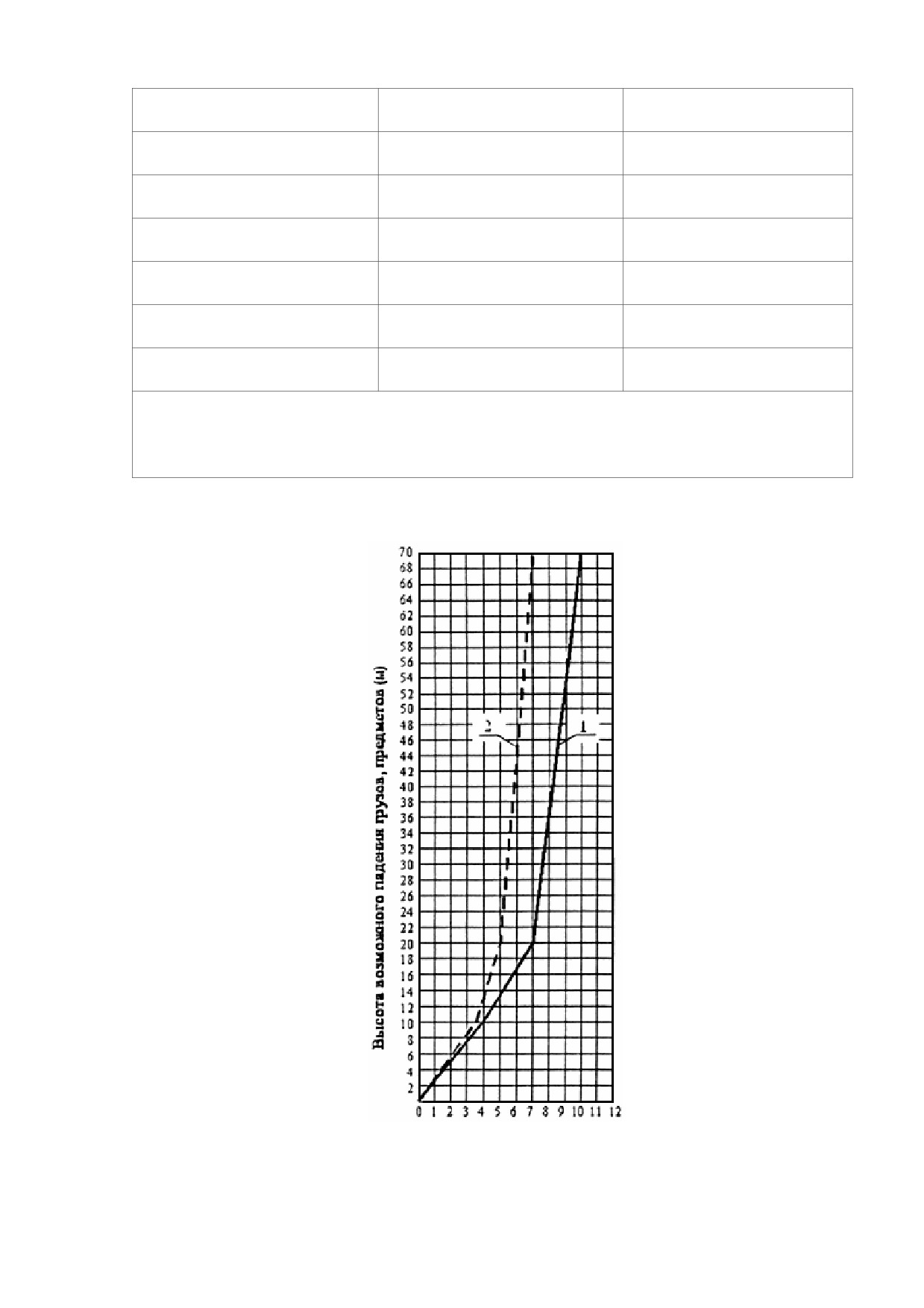

Минимальное расстояние отлета груза (м)

1 - при перемещении кранами груза в случае его падения;

2 - в случае падения предметов со

здания.

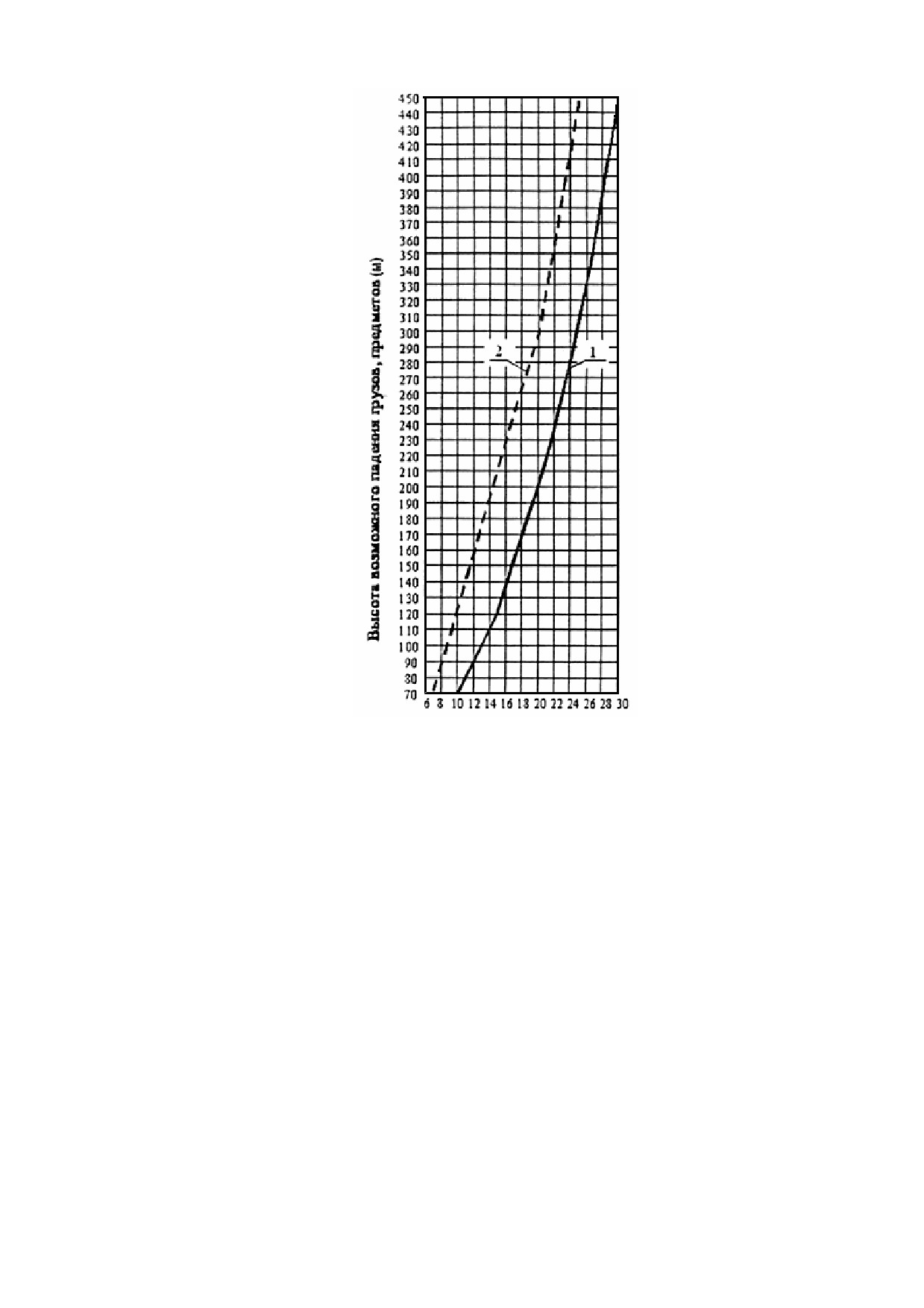

Рисунок 15 - График определения минимального расстояния отлета груза

при

его падении

5.5. Под высотой возможного падения груза при его перемещении

грузоподъемными машинами следует понимать расстояние от поверхности

земли

(или площадки, для которой определяется граница опасной зоны) до низа

груза,

подвешенного на грузозахватном приспособлении (строп, траверса и др.).

5.6. Граница опасной зоны, возникающая от перемещения подвижных рабочих

органов грузоподъемной машины, устанавливается на расстоянии не менее 5 м от

предельного положения рабочего органа, если в инструкции завода-изготовителя

отсутствуют иные повышенные требования.

5.7. Граница опасной зоны

принимается:

- для грузопассажирских подъемников от габар

ита кабины и противовеса и

составляет 5 м (п.7.2.9 СНиП 12-03-2001);

- для грузовых подъемников с платформой от габарита грузовой платформы

согласно рисунку 16, для подъемников (вышек) и фасадных подъемников - от

габарита люльки.

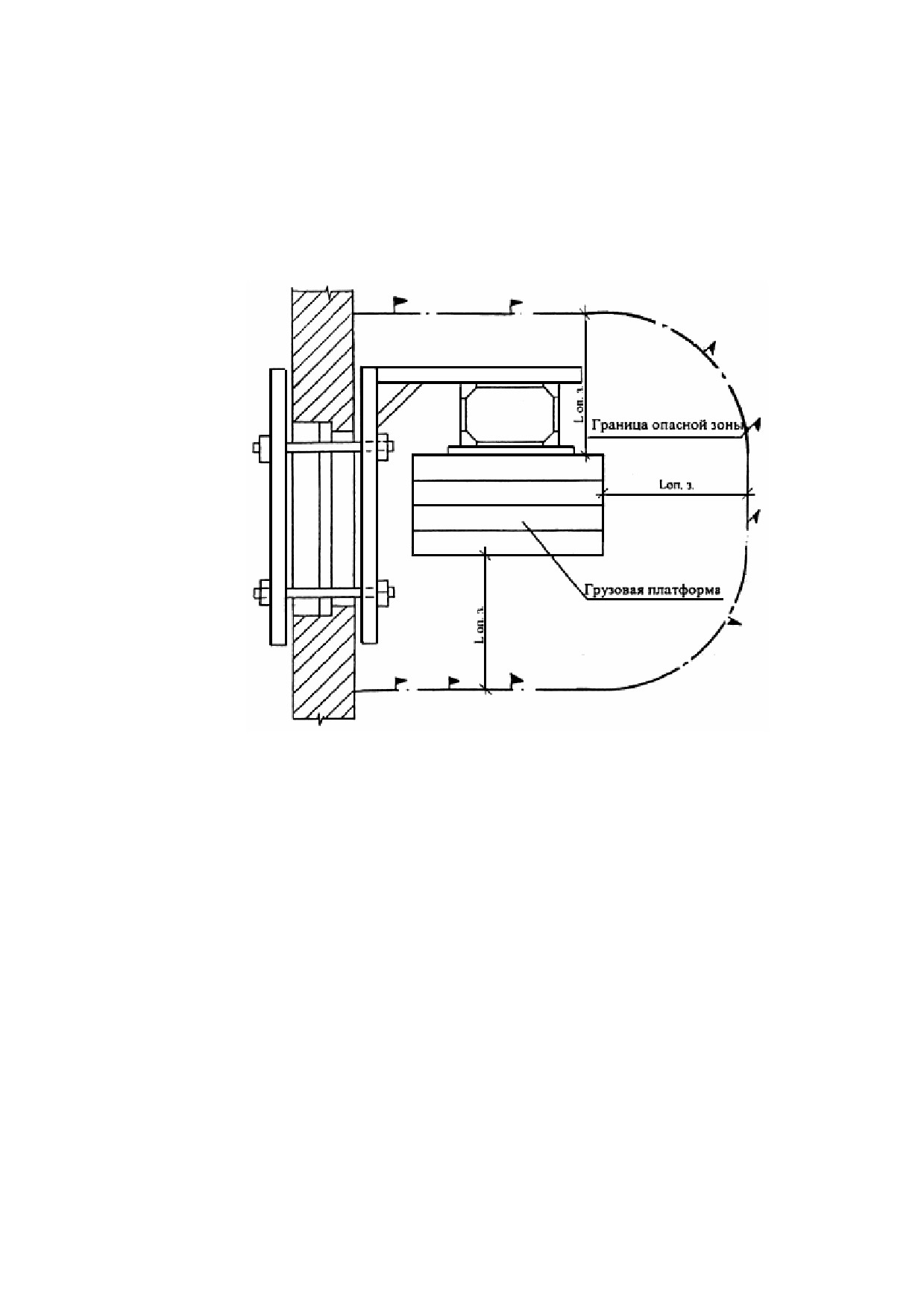

Рисунок 16 - Опасная зона при работе грузового строительного подъемника

Граница опасной зоны принимается согласно графику определения

минимального расстояния отлета груза при его падении как вблизи строящегося

здания.

Граница опасной зоны для грузовых подъемников с консольной стрелой

определяется согласно графику определения минимального расстояния отлета

груза при его падении как при перемещении груза краном с учетом габарита

наибольшего груза согласно СНиП 12-03-2001, приложение 4.

5.8. Нормативными документами не предусматривается возникновение

опасных зон от падения крана и его отдельных узлов, поэтому противовесная

консоль и часть балочной стрелы, на которую не может заходить грузовая

те

лежка при наличии соответствующего концевого выключателя (или упора

мо

гут перемещаться за пределами строительной площадки и над местами, гд

могут находиться люди при соблюдении требований ПБ 10-382-00.

5.9. При определении границы опасной зоны вдоль луча, ограничивающего

поворот стрелы, у кранов, имеющих подъемную стрелу, необходимо учитывать

зменение высоты подъема в зависимости от вылета, поэтому расстояние от

линии ограничения (по лучу) до границы опасной зоны является переменной

величиной при изменении вылета (при отсутствии мероприятий по ограничению

высоты подъема).

5.10. Границу опасной зоны обозначают на местности знаками в соответствии с

ГОСТ Р 12.4.026-2001, предупреждающими о работе крана (знак N 3, приложение

И). Знаки

устанавливаются из расчета видимости границы опасной зоны, в темное

время суток они должны быть освещены. Знаки

устанавливаются на

закрепленных стойках для предотвращения опасности от их падения при проходе

людей и передвижении техники.

5.11. На границе опасной зоны в местах возможного прохода людей (дороги и

пешеходные дорожки) устанавливаются знаки, предупреждающие о работе крана

(знак

N 3, приложение 8).

5.12. В необходимых случаях в стесненных условиях строительства величина

опасной зоны

может быть сокращена за счет применения технических и

организационных решений.

5.13. К техническим решениям по сокращению величины опасной зоны

относятся: ограничение высоты подъема и зоны обслуживания путем ограничения

поворота стрелы или

ограничения вылета, применения кранов

меньшей высотой

подъема, применение удлиненных стропов, отвечающих требованиям ГОСТ

25573-82*, и грузозахватных приспособлений, оборудованных устройствами для

испытания прочности монтажных петель, или страховочного приспособления,

исключающих возможность падения грузов, применение защитных ограждений

(экранов).

5.14. К организационным решениям относятся

мероприятия, содержащие

дополнительные требования, связанные с обеспечением производства работ

(мероприятия по выполнению

погрузочно-разгрузочных работ с обозначением на

местности зон подъема груза не на полную высоту и т.п.), которые в письменном

виде выдаются крановщикам

и стропальщикам.

5.15. Эксплуатация зданий и их отдельных частей, находящихся вблизи

строящихся или реконструируемых зданий, допускается при условии, если

перекрытие верхнего этажа эксплуатируемого здания не находится в опасной

зоне возможного падения предметов, определяемой в зав

симости от высоты

я груза до перекрытия верхнего этажа эксплуатируемого

возможного падени

здания, и при выполнении следующих мероприятий:

- оконные, дверные проемы эксплуатируемого здания и его отдельных частей,

попадающие в зону возможного падения предметов, должны быть закрыты

защитными ограждениями; входы и выходы эксплуатируемого здания должны

быть устроены за пределами опасной зоны;

- перемещение грузов у существующих (находящихся вблизи строящихся)

ухими капитальными стенами или стенами с проемами, закрытыми

зданий с гл

защитными ограждениями, может производиться на расстоянии не менее 1 м от

стены или выступающих конструкций зданий и

сооружений согласно рисунку 17,

если максимальная высота подъема груза меньше высоты здания, с применением

средств для искусственного ограничения зоны работы стреловых кранов.

Примечание - У глухой капитальной стены или стены с проемами, закрытыми

защитным ограждением, груз может перемещаться на расстоянии не менее 1 м,

если максимальная высота подъема груза меньше высоты здания и в опасной

зоне от перемещения груза краном отсутствуют входы в существующее здание.

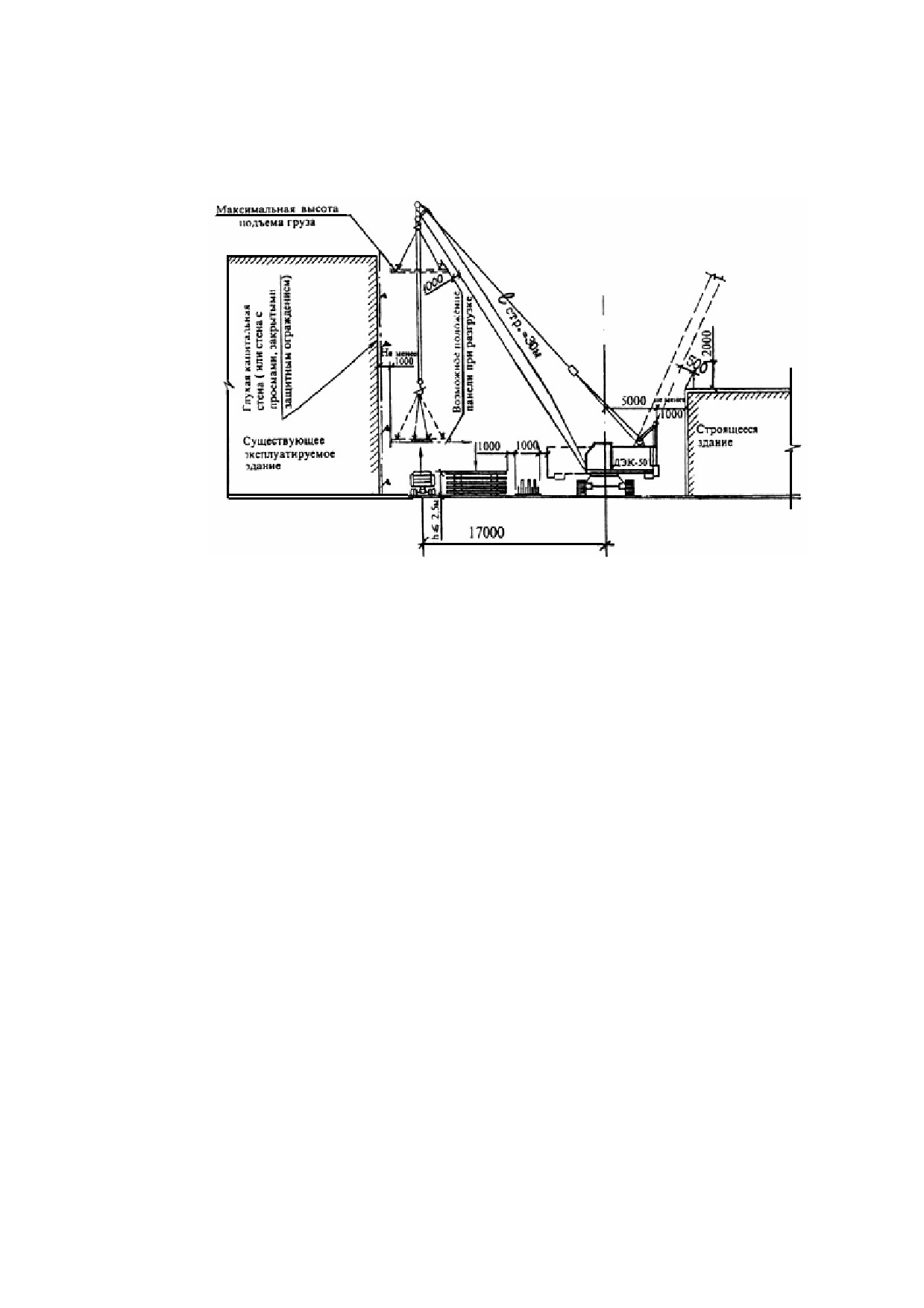

Рисунок 17 - Пример перемещения грузов у существующего здания

5.16. При строительстве объектов с применением грузоподъемных кранов,

когда в опасные зоны, расположенные вблизи строящихся зданий, а также мест

перемещения грузов кранами, граница которых определяется в соответствии с

п.5.4 настоящих "Указаний", попадают транспортные или пешеходные пути,

санитарно-бытовые или производственные здания и сооружения, другие места

постоянного нахождения людей на территории строительной площадки или

вблизи ее, необходимо предусматривать решения, предупреждающие условия

возникновения там опасных зон, в том числе:

- оснащение стреловых

кранов для предотвращения их столкновения с

препятствиями в стесненных условиях работы системами координатной защиты;

- устройство защитных сооружений (укрытий), обеспечивающих защиту людей

от действия опасного фактора;

- ограничение скорости поворота стрелы крана в сторону границы рабочей

зоны

до минимальной при расстоянии от перемещаемого груза до границы зоны менее

7 м;

- установка на участках вблизи строящегося (реконструируемого) здания по

периметру здания защитных экранов, имеющих равную или большую высоту по

сравнению с высотой возможного нахождения груза, перемещаемого

грузоподъемным краном. Зона работы крана ограничивается таким образо

м,

чтобы перемещаемый груз не выходил за конту

ры здания в местах расположения

защитных экранов, расположение которых показано на рисунках 18, 19, 20, 21, 22,

и 24. В случае ограничения зоны действия крана по наружному габариту

здания (стене) защитный экран проектируется с учетом динамических нагрузок от

перемещаемых грузов кранами.

- габариты груза;

- расстояние от линии ограничения зоны обслуживания до наружной грани

здания.

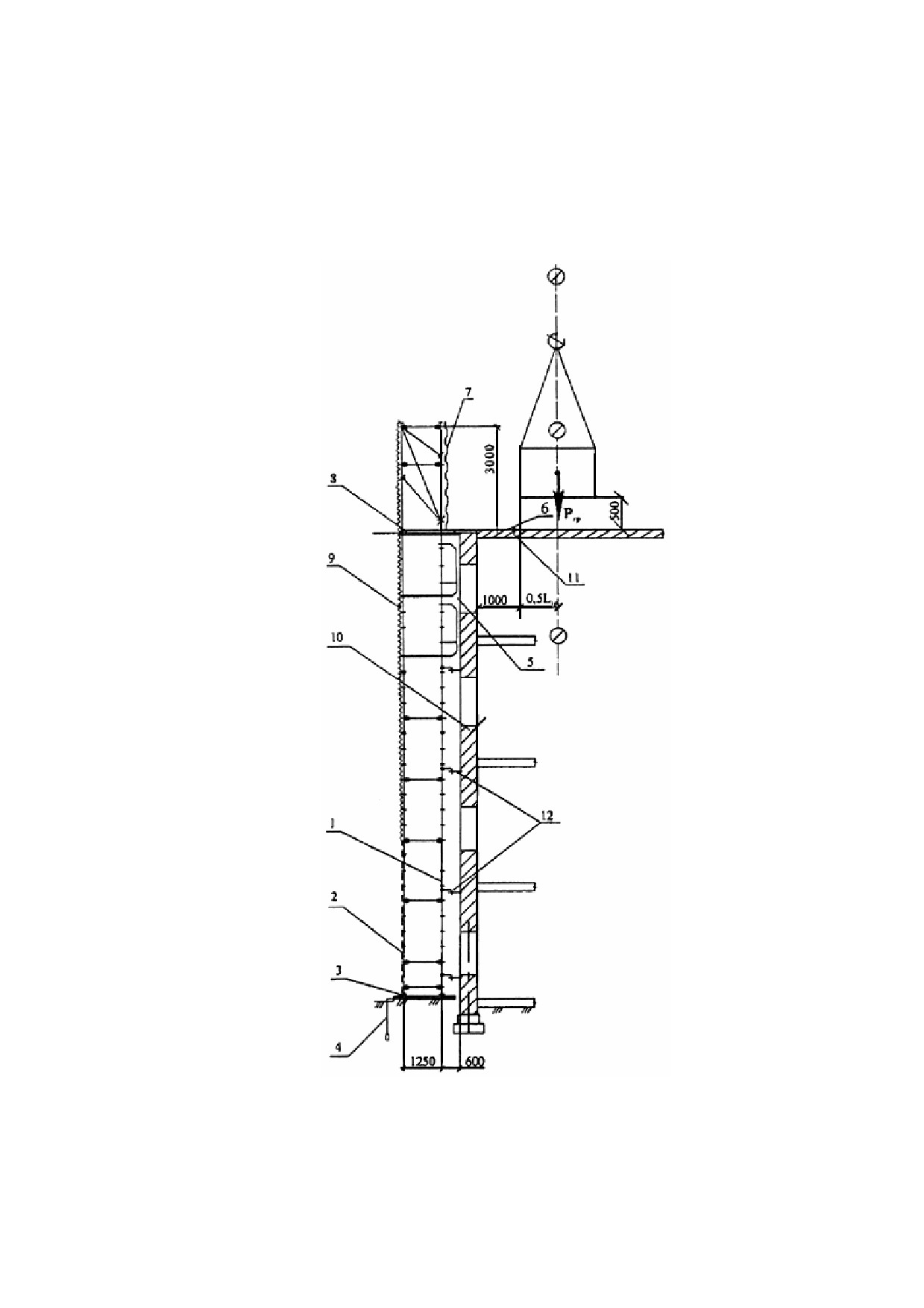

1 - консоль;

3 - опора винтовая;

4 - заземление;

5 - площадка навесная;

6 - стяжка;

7 - профнастил ограждения;

8 - щит с люком;

9 - сетка декоративная;

10 - возводимое здание;

11 - место крепления стяжки к перекрытию;

12 - места крепления лесов к зданию.

Рисунок 20 - Установка защитного экрана на землю

1 - граница зоны обслуживания краном; 2 - граница опасной зоны от действия

крана (определяется в соответствии с п.5.4 настоящих "Указаний..."); 3 - зона

складирования грузов; 4 - площадка приема раствора и бетонной смеси; 5 -

стоянка транспорта под разгрузкой; 6 - место хранения грузозахватных

приспособлений и тары; 7 - линия ограничения зоны обслуживания; 8 - линия

предупреждения об ограничении зоны обслуживания; 9 - стенд схем строповок; 10

- шкаф электропитания крана; 11 - контрольный груз; 12 - ограждение крановы

путей; 13 - временный забор; 14

- козырек над входом в здание; 15 - пешеходная

дорожка; 16 - граница опасной зоны от строящегося здания; 17 - знак,

предупреждающий о работе крана с пояснительной табличкой; 18 - пункт мойки

колес автотранспорта;

* - стоянка крана в нерабочее время;

- угол принудительного ограничения поворота стрелы;

- угол привязки ограничения к оси пути.

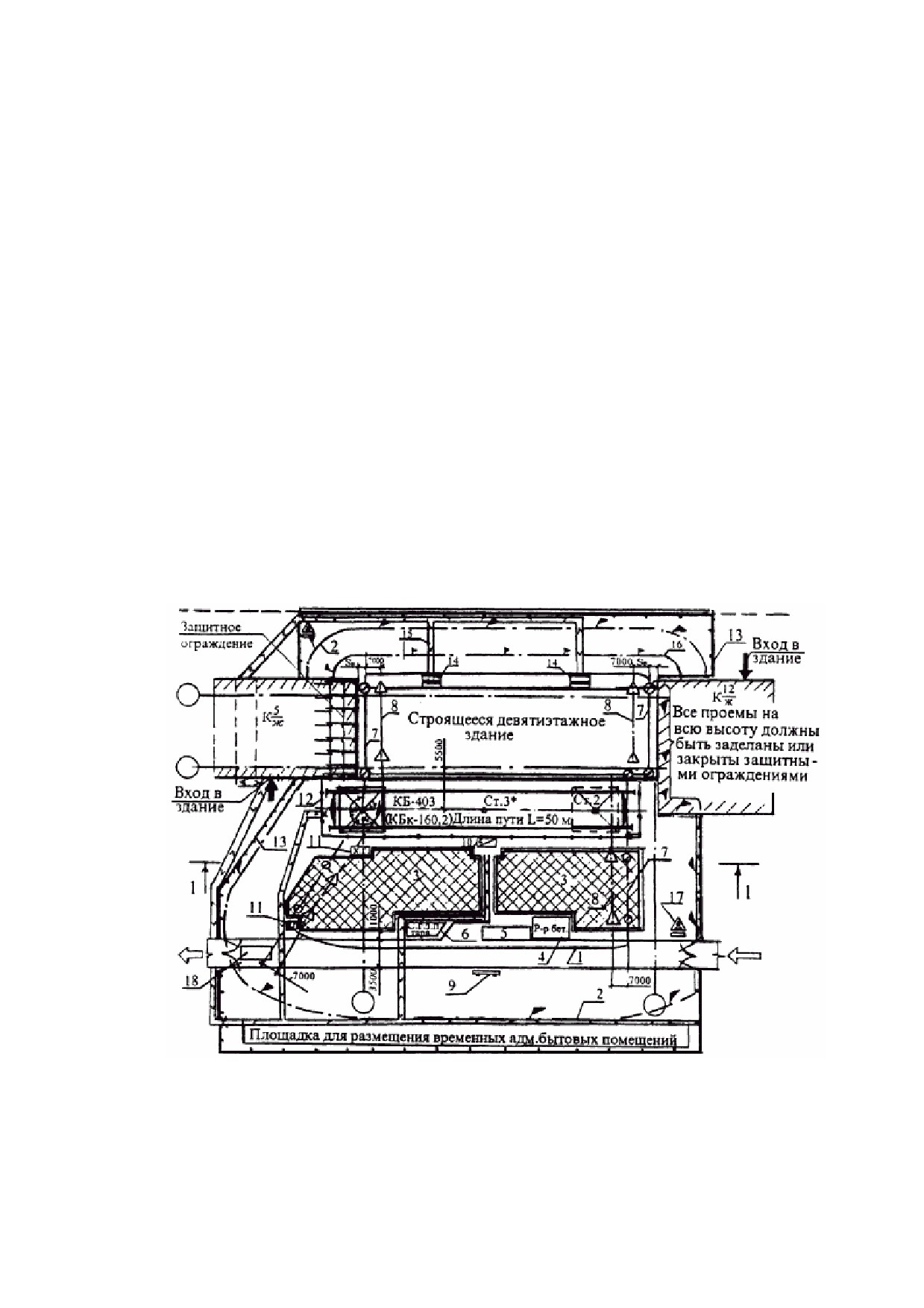

Рисунок 21 - Возведение девятиэтажного здания административного

назначения, расположенного между двумя жилыми зданиями разной

высоты

Примечания

1 Главным условием строительства примыкающих зданий без отселения людей

ил

в существующих зданиях является исключение

и остановки производства

во

вания опасных зон в местах нахождения людей (в том числе

зможности образо

при максимальных высоте подъема или вылете) за счет разработки

соответствующих технических мероприятий

(принудительное ограничение

поворота стрелы, вылета или высоты подъема, устройство защитных ограждений,

а также других мероприятий).

2 Над зданием

груз не может перемещаться, т.к. максимальная высота

перемещения груза ниже высоты стен этого здания.

3 Оконные проемы зданий

, попадающие в опасную зону,

закрываются защитными ограждениями.

4 Монтаж и перемещение конструкций в 7-метровой зоне у прилегающих

зданий производится в присутствии и под руководством лица, ответственного за

безопасное производство работ кранами, все работы в зоне примыкания

выполняются по наряду-допуску на производство работ в местах действия

опасных факторов.

За семь метров (размер от габарита груза) от примыкающих зданий груз

опускается на высоту

0,5 м от встречающихся на пути препятствий при

последующем перемещении и успокоен от раскачивания, а дальнейшее

горизонтальное перемещение производиться на минимальной скорости с

его от разворота оттяжкам

удерживанием

и.*

________________

* Текст абзаца соответствует оригиналу.

- Примечание изготовителя базы

данных.

5 Перемещение стрелы в сторону здания

должно быть принудительно

ограничено. Стрела не должна доводиться до примыкающего здания на 2 м.

6 Со стороны здания

должно быть установлено защитное ограждение из

элементов трубчатых лесов на высоту не менее 3 м выше монтажного горизонта,

перемещение груза должно быть принудительно ограничено на высоте не

менее, чем на 0,5 м ниже верха защитного ограждения.

При необходимости, когда стрела не доводится на 2 м до примыкающего

здания и может образовываться участок мертвой зоны у здания, работы на эт

ом

участке должны выполняться вручную.

8 Разрез 1-1 смотри на рисунке 22.

Рисунок 22 - Разрез 1-1

РД-11-06-2007 РАЗРАБОТКА ПРОЕКТОВ ПРОИЗВОДСТВА РАБОТ ГРУЗОПОДЪЕМНЫМИ МАШИНАМИ - часть 2
