ТЕРМОДАТ-14Е5. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ - часть 3

33



НАСТРОЙКА ДАТЫ

от

 1

до

 31

День

НАСТРОЙКА МЕСЯЦА

от

 1

до

 12

Месяц

НАСТРОЙКА ГОДА

от



2011

до



2099



Год

Установите дату и время для правильной работы архива.



Глава 14. Архив

(только для приборов с архивом)





НАСТРОЙКА АРХИВИРОВАНИЯ

Глава 14. Раздел 1.





Параметр

Значение

Комментарии

ПЕРИОД
ЗАПИСИ

от



1

до

 3600

сек



Период записи в архив измеренных данных

ПРОСМОТР
АРХИВА

ДА

Просмотр  архива  на  индикаторе  прибора
разрешен

НЕТ

Просмотр  архива  на  индикаторе  прибора
запрещѐн

ЗАПИСЬ В
АРХИВ

ПРИ ВКЛ.РЕГ.

Данные  записываются  в  архив  только  при
включенном регулировании

НЕПРЕРЫВНО

Данные всегда записываются в архив

Установите периодичность записи в архив. Период записи может быть задан в
пределах от 1 секунды до 1 часа. Время непрерывной записи в архив зависит
от периода записи и составляет:



период записи 2 секунды

– время записи - 40 суток

период записи 1 минута

– время записи – 4 года

период записи 1 час

– время записи – более 100 лет


Данные в архиве образуют кольцевой буфер, то есть данные заполняют архив
от начала до конца, а после заполнения архива вновь записываются сначала,
стирая старые. Таким образом, в приборе все время имеется информация по
графику температуры за последний период времени.
Параметр  «

ПРОСМОТР  АРХИВА

»  разрешает  доступ  к  просмотру  архива  на

дисплее прибора.



Как просмотреть архив на дисплее прибора

Для  того,  чтобы  разрешить  просмотр  архива  на  дисплее  прибора,  войдите  в
раздел  «

14-

1  НАСТРОЙКИ  АРХИВИРОВАНИЯ

»  и  присвойте  параметру

«

ПРОСМОТР  АРХИВА

»  значение  «

ДА

».  После  этого,  в  основном  режиме

работы,  откроется  доступ  к  просмотру  архива.  Для  этого  нажмите  кнопку



  2

раза.  Вы  попадете  в  раздел

«ПРОСМОТР  АРХИВА»

.

Для  просмотра  архива

задайте  интересующее  Вас  время  и  дату  и  нажмите  кнопку



.

В  верхней

строке  индикатора  появится  значение  температуры,  в  нижней  –  время  и  дата
записи. Просматривайте записи, нажимая кнопки   и  .



34



Обратите внимание, данные из архива можно только просматривать, изменить
их невозможно.


Глава 15. Настройка интерфейса



(только для приборов с интерфейсом)



НАСТРОЙКИ ИНТЕРФЕЙСА
(

Сетевые настройки прибора)

Глава 15. Раздел 1.





Параметр

Значение

Комментарии

ПРОТОКОЛ



MODBUS ASCII

Modbus ASCII

MODBUS RTU

Modbus RTU

СЕТЕВОЙ АДРЕС

от



1



до



255



Сетевой адрес прибора

СКОРОСТЬ
ОБМЕНА

от



9600

до



115200



Скорость  обмена  информацией  по
RS485



Скорость  обмена  информацией  по  RS485,  приводится  в  килобитах  в  секунду,
т.е. «9600»=9600 бит/сек. Максимальная скорость 115200 бит/сек.



Глава 17. Настройка подтверждения при выполнении
программ



ХОД ПРОГРАММ

(подтверждение перехода на следующий шаг программы)

Глава 17. Раздел 1.





Параметр

Значение

Комментарии

СЛЕДУЮЩИЙ
ШАГ



АВТОМАТИЧЕСКИ

По окончании текущего шага
программа автоматически переходит
на следующий шаг

С ПОДТВЕРЖДЕНИЕМ

По окончании текущего шага
программа переключается в режим
пауза и ждѐт подтверждения
перехода на следующий шаг





При  выборе  режима  «

С  ПОДТВЕРЖДЕНИЕМ

»,  подтверждение  перехода  на

следующий  шаг  происходит  по  нажатию  кнопки





в  основном  режиме

индикации.


















35



Глава 18. Сигнализация хода программ



СИГНАЛ. 1 ХОДА ПРОГРАММ
(первый профиль сигнализации хода программ)

Глава 18. Раздел 1.





Параметр

Значение

Комментарии

ПО КОНЦУ ШАГА



СИГНАЛИЗИРУЕТ

Сигнализация 1 окончания текущего
шага включена

НЕ

СИГНАЛИЗИРУЕТ

Сигнализация 1 окончания текущего
шага выключена

ПО КОНЦУ
ПРОГРАММЫ



СИГНАЛИЗИРУЕТ

Сигнализация 1 окончания текущей
программы включена

НЕ

СИГНАЛИЗИРУЕТ

Сигнализация 1 окончания текущей
программы включена

ВРЕМЯ ПО
КОНЦУ ШАГА

от



00



мин



01



сек





до



40



мин



00



сек



Время, на которое включается
сигнализация окончания шага

--:--

Сигнализация окончания шага
включается до сигнала подтверждения

ВРЕМЯ ПО
КОНЦУ
ПРОГРАММЫ

от



00



мин



01



сек





до



40



мин



00



сек



Время, на которое включается
сигнализация окончания программы

--:--

Сигнализация окончания программы
включается до сигнала подтверждения

Если  одному  из  выходов  назначена  функция  «

ХОД  ПРОГРАММЫ  1

»,  то  этот

выход  сработает  по  окончании  шага  и  (или)  по  окончании  программы
(в  зависимости  от  значений  параметров  «

ПО  КОНЦУ  ШАГА

»  и  «

ПО  КОНЦУ

ПРОГРАММЫ

»).  Время,  на  которое  сработает  выход,  определяется

параметрами  «

ВРЕМЯ  ПО  КОНЦУ  ШАГА

»  и  «

ВРЕМЯ  ПО  КОНЦУ

ПРОГРАММЫ

».  Если  один  из  этих  параметров  равен  «--:--»,  то  сигнализация

хода программ включится на неограниченное время и снять этот сигнал можно
нажатием кнопки





в основном режиме индикации.



СИГНАЛ. 2 ХОДА ПРОГРАММ
(второй профиль сигнализации хода программ)

Глава 18. Раздел 2.





Параметр

Значение

Комментарии

ПО КОНЦУ ШАГА



СИГНАЛИЗИРУЕТ

Сигнализация 2 окончания текущего
шага включена

НЕ СИГНАЛИЗИРУЕТ

Сигнализация 2 окончания текущего
шага выключена

ПО КОНЦУ
ПРОГРАММЫ



СИГНАЛИЗИРУЕТ

Сигнализация 2 окончания текущей
программы включена

НЕ СИГНАЛИЗИРУЕТ

Сигнализация 2 окончания текущей
программы включена

36



ВРЕМЯ ПО
КОНЦУ ШАГА

от



00.

мин



01



сек

до



40



мин



00



сек



Время, на которое включается
сигнализация окончания шага

--:--

Сигнализация окончания шага
включается до сигнала подтверждения

ВРЕМЯ ПО
КОНЦУ
ПРОГРАММЫ

от



00



мин



01



сек

до



40



мин



00



сек



Время, на которое включается
сигнализация окончания программы

--:--

Сигнализация окончания программы
включается до сигнала подтверждения



Глава 19. Дополнительные параметры программ



ДОП. НАСТР. ПРОГРАММ
(Включение  дополнительных  шагов  и  параметров  в
редакторе программ.)

Глава 19. Раздел 1.





Параметр

Значение

Комментарии

ДОП.
ПАРАМЕТРЫ

НЕ ДОСТУПНЫ

Дополнительные параметры не доступны

ДОСТУПНЫ

Дополнительные параметры доступны

ДОП. ШАГИ

НЕ ДОСТУПНЫ

Дополнительные шаги не доступны

ДОСТУПНЫ

Дополнительные шаги доступны



При  включении  дополнительных  параметров  после  редактирования
программы  появляется  меню  «НАСТРОЙКА  ПРОГРАММ».  В  этом  меню    для
каждой  программы  можно  задать  свои  ПИД  коэффициенты  и  ограничение
мощности.
Включение дополнительных шагов добавляет шаги:



↑→



нагрев  с  заданной  скоростью,  переход  на  следующий  шаг  программы
по фактической температуре

↓→



охлаждение  с  заданной  скоростью,  переход  на  следующий  шаг
программы по фактической температуре



При  выборе  этих  шагов  переход  на  следующий  шаг  произойдѐт  при
достижении  фактической  температуры  уставки.  Параметр  ∆Т  задаѐт  зону
перехода.  Переход  на  следующий  шаг  произойдѐт  при  достижении
фактической температурой значения «УСТАВКА-∆Т».



Глава 20. Возврат к заводским настройкам прибора



ЗАВОДСКИЕ НАСТРОЙКИ
(возврат к заводским настройкам прибора)

Глава 20. Раздел 1.





Параметр

Значение

Комментарии

ЗАВОДСКИЕ
НАСТРОЙКИ



ДА

Вернуться к заводским настройкам

НЕТ

Не возвращаться к заводским настройкам



37



Ограничение доступа к параметрам настройки



В основном режиме работы,



нажмите и удерживайте кнопку





в течение более

10 секунд. На индикаторе появится надпись «

УРОВЕНЬ ДОСТУПА

». Выберите

один из трех вариантов с помощью кнопок   или   и нажмите



:



AccS

 =

0

Запрещены любые изменения, в том числе изменения уставки



регулирования.

AccS

 =

1



Разрешено запускать программы и просматривать архив.

AccS

 =

2



Доступ не ограничен



Установка и подключение прибора



Монтаж прибора



Прибор  предназначен  для  щитового  монтажа.  Прибор  крепится  к  щиту  с
помощью  двух  крепежных  скоб,  входящих  в  комплект  поставки.  Размеры
выреза в щите для монтажа 92х92 мм.
Следует обратить внимание на рабочую температуру в шкафу, она не должна
превышать 50ºС.
При  подключении  прибора  к  сети  рекомендуем  установить  внешний  тумблер
для включения прибора.



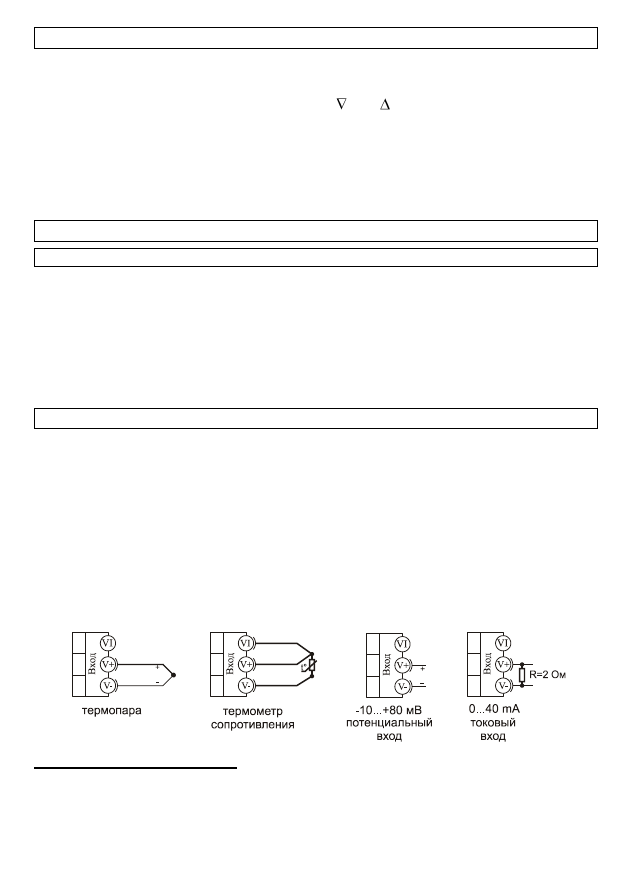

Подключение датчиков температуры







Для  обеспечения  надежной  работы  прибора,  следует  обратить  особое
внимание на монтаж проводов от датчиков температуры.

1.



Провода  от  датчиков  температуры  должны  иметь  хорошую  электрическую

изоляцию  и  ни  в  коем  случае  не  допускать  электрических  утечек  между
проводами и на землю и, тем более, попадания фазы на вход прибора.

2.

Провода  от  датчиков  должны  быть  проложены  на  максимальном  удалении

от  мощных  силовых  кабелей,  во  всяком  случае,  они  не  должны  крепиться  к
силовым кабелям  и  не должны быть проложены  в одном коробе  с силовыми
кабелями.

3.



Провода от датчиков должны иметь минимально возможную длину.



Подключение  термопары.



Термопару  следует  подключать  к  прибору  с

помощью

удлинительных

термопарных

проводов.

Удлинительные

термопарные провода должны быть изготовлены из тех же материалов, что и
термопара.  Например,  одна  жила  из  хромеля,  вторая  из  алюмеля  для
термопары  ХА.  Подключать  удлинительные провода к  термопаре следует с

38



учѐтом  полярности  (хромель  к    хромелю,    алюмель  к  алюмелю  для  ХА).
Подключать  термопару  или  термопарные  провода  к  прибору  следует  также  с
учѐтом  полярности.  Температура  «холодных  спаев»  в  приборе  Термодат
измеряется  на  клеммной  колодке  и  автоматически  учитывается  при
вычислении температуры.



Если  у  Вас  возникли  сомнения  в  правильности  работы  прибора  или
исправности термопары мы рекомендуем для проверки погрузить термопару в
кипящую  воду.  Показания  прибора  не  должны  отличаться  от  100  градусов
более чем на 1…2 градуса.
Приборы  Термодат  имеют  высокое  входное  сопротивление,  поэтому
сопротивление  термопарных  проводов  и  их  длина  не  влияют  на  точность
измерения.  Однако,  чем  короче  термопарные  провода,  тем  меньше  на  них
электрические наводки.



Во  избежание  использования  неподходящих  термопарных  проводов  или
неправильного  их  подключения  рекомендуем  использовать  термопары  с
неразъемными  проводами  нашего    производства.  Вы  можете  заказать
термопару с любой длиной провода.



Подключение  термосопротивления.



К  прибору  может  быть  подключено

платиновое, медное или никелевое термосопротивление. Термосопротивление
подключается по трехпроводной схеме. Все три провода должны находиться  в
одном    кабеле.  Провода  должны  быть  медные,  сечение  не  менее  0,5  мм

2



(допускается  0,35  мм

2

для  коротких  линий).  Провода  должны  иметь

одинаковую  длину  и  сопротивление.  Максимальное  сопротивление  каждого
провода  должно  быть  не  более  20  Ом.  При  соблюдении  этих  условий
сопротивление проводов автоматически  учитывается и не влияет на точность
измерения температуры.





Подключение  датчиков  с  токовым  выходом.



Для  подключения  датчиков  с

токовым выходом 0…20 мА или 4…20 мА необходимо установить шунт 2 Ома.
Рекомендуем использовать Шунт Ш2 нашего производства.

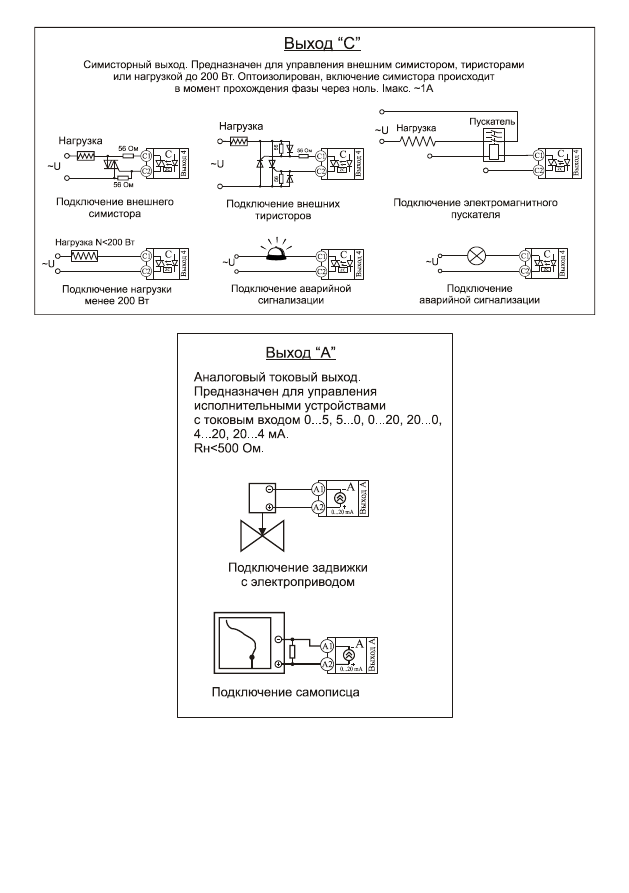

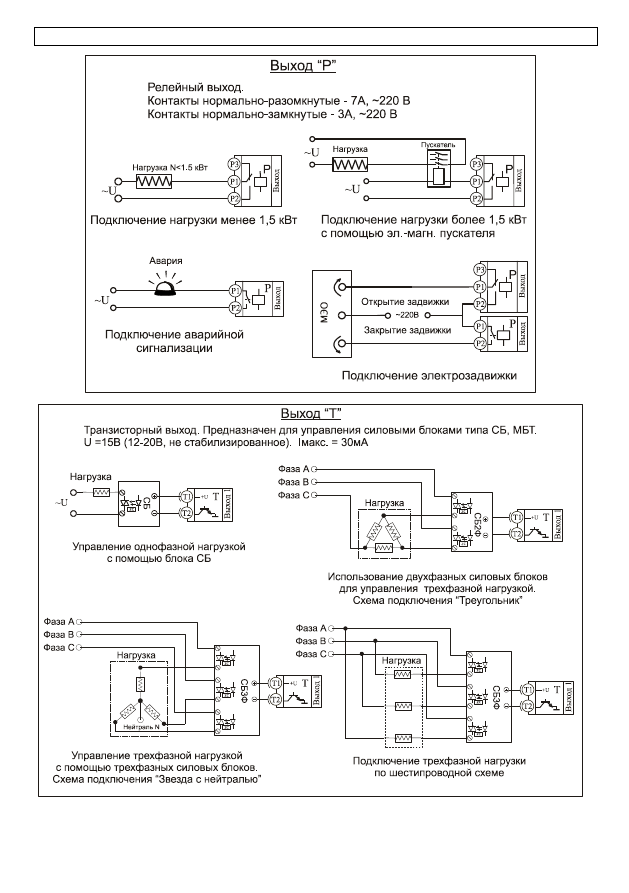

Подключение исполнительных устройств


Реле,  установленное  в  приборе,  может  коммутировать  нагрузку  до  7 А  при
~ 220 В. Следует помнить, что ресурс работы контактов реле зависит от тока  и
типа нагрузки. Чем выше индуктивность нагрузки и чем выше ток, тем быстрее
изнашиваются  контакты реле.
Реле  можно  использовать  для  включения  нагрузки  с  малой  индуктивностью
(ТЭН, лампа накаливания) мощностью  до 1,5 кВт.
Для  включения  мощной  нагрузки  обычно  используются  электромагнитные
пускатели.  Пускателями  следует  управлять  с  помощью  реле  прибора.  Не
рекомендуем  устанавливать  вторичные  реле  между  пускателем  и  реле
прибора.  Индуктивность  катушки  промежуточных  реле  велика,  эти  реле
разрушают контакты реле прибора значительно быстрее, чем пускатели.




39



Схемы подключения исполнительных устройств к выходам прибора







40



















41



Подключение прибора к компьютеру

(для приборов с интерфейсом)





Схема подключения прибора с одним симисторным, одним

транзисторным и двумя релейными выходами



42



Типовая схема подключения прибора с одним транзисторным,

двумя релейными и аналоговым выходом





Меры безопасности

При  эксплуатации  прибора  должны  быть  соблюдены  "Правила  технической
эксплуатации электроустановок потребителей и правила техники безопасности
при эксплуатации электроустановок потребителей". К монтажу и обслуживанию
прибора  допускаются  лица,  имеющие  группу  допуска  по  электробезопасности
не  ниже  III.  Контактные  колодки  должны  быть  защищены  от  случайных
прикосновений  к  ним  во  время  работы.  Контакт



на  задней  стенке  прибора

должен быть заземлен.

Условия хранения, транспортирования и утилизации



Прибор  в  упаковочной  таре  должен  храниться  в  закрытых  помещениях  при
температуре  от  +5  до  40ºС  и  значениях  относительной  влажности  не  более
80

% при 25ºС.

Прибор  может  транспортироваться  всеми  видами  крытого  наземного
транспорта  без  ограничения  расстояний  и  скорости  движения.  Прибор  не
содержит  вредных  веществ,  драгоценных  металлов  и  иных  веществ,
требующих специальных мер по утилизации.
