ТЕРМОДАТ-14Е5. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Технические характеристики прибора Термодат-14Е5

Измерительный универсальный вход

Общие
характеристики

Полный диапазон измерения

От -270ºС до 2500ºС (зависит от типа датчика)

Время измерения

Для термопары

Для термосопротивления

Не более 0,5 сек

Не более 0,7 сек

Класс точности

0,25

Разрешение

1ºС или 0,1ºС (выбирается пользователем)

Подключение
термопары

Типы термопар

ТХА (К), ТХК (L), ТЖК (J), ТМКн (Т), ТНН (N),
ТПП (S), ТПП (R), ТПР (В), ТВР (А-1, А-2, А-3)

Компенсация температуры
холодного спая

Автоматическая компенсация или ручная
установка температуры компенсации в
диапазоне от 0 до 100

С или отключена

Подключение
термометра
сопротивления

Типы термосопротивлений

Pt (

α=0,00385°С

-1

), М (α=0,00428°С

-1

Ni (

α=0,00617°С

-1

), Cu (W

100

=1,4260), П (α=0,00391°С

-1

)

Сопротивление при 0ºС

100 Ом или любое в диапазоне 10…150 Ом

Компенсация
сопротивления подводящих
проводов

Автоматическая компенсация по
трѐхпроводной схеме (сопротивление каждого
провода - не более 20 Ом)

Измерительный ток

0,25 мА

Подключение
датчиков

Измерение напряжения

От -10 до 80 мВ

Измерение тока

От 0 до 40 мА (с внешним шунтом)

Измерение сопротивления

От 10 до 300 Ом

Пирометры

РК15, РС20

Дискретный вход

Назначение

Включение и выключение регулирования

Применение

Подключение кнопки или тумблера

Выходы

Количество

Общее количество - четыре выхода. Набор выходов зависит от модели

Реле

Максимальный
коммутируемый ток
(на активной нагрузке)

7 А, 220 В для нормально-разомкнутого контакта
3 А, 220 В для нормально-замкнутого контакта

Метод управления
мощностью

При ПИД-регулировании – широтно-импульсный (ШИМ)
При двухпозиционном регулировании - вкл/выкл

Назначение

Управление нагревателем, управление охладителем,

аварийная сигнализация.

Применение

Управление нагрузкой до 7А, включение пускателя,
промежуточного реле и др.

Транзисторный
выход

Выходной сигнал

12…20 В, ток до 30 мА, импульсный или цифр. сигнал

Метод
управления
мощностью

При ПИД-регулировании:
-

Широтно-импульсный (ШИМ)

Метод равномерно-распределѐнных сетевых

периодов (РСП)
-

Фазо-импульсное (фазо-угловое) управление с

помощью силовых блоков типа ФИУ или МБТ
При двухпозиционном регулировании: - вкл/выкл

Назначение

Управление нагревателем, управление охладителем

Применение

Подключение силовых блоков СБ, ФИУ или МБТ

Управление внешним реле или др. устройствами

Симисторный
выход

Максимальный ток

1А, ~220 В

Метод
управления
мощностью

При ПИД-регулировании: Широтно-импульсный
(ШИМ) или метод равномерно-распределѐнных
сетевых периодов (РСП)
При двухпозиционном регулировании: - вкл/выкл

Назначение

Управление нагревателем, управление охладителем,
аварийная сигнализация.

Применение

Управление нагрузкой до 1А, включение пускателя,
управление внешними тиристорами или симистором

Особенности

Наличие детектора «0», коммутация происходит при
прохождении фазы через ноль

Аналоговый
выход

Выходной сигнал

Постоянный ток 0…20 мА, сопротивление нагрузки
до 500 Ом

Назначение

Ток пропорционален измеренной величине

(режим трансляции)
-

Ток пропорционален выводимой мощности

(режим управления нагревом или охлаждением)

Применение

Подключение устройств с токовым сигналом на входе

Регулирование температуры

Законы
регулирования

ПИД-закон

Двухпозиционный закон (вкл/выкл, on/off)

Трехпозиционный закон для управления задвижкой с электроприводом

Особенности

Регулирование по заданной программе.

Функция автонастройки ПИД коэффициентов

Возможность ограничения максимальной и минимальной мощности

Режим управления мощностью вручную

Применение

Управление нагревателем или охладителем или одновременно нагревателем
и охладителем

Типы шагов
программы

Нагрев с заданной скоростью

Охлаждение с заданной скоростью

Выдержка при определѐнной температуре в течение заданного времени

Стоп (выключение регулирования)

Аварийная сигнализация

Режимы
работы

Превышение заданной температуры

Снижение температуры ниже заданной

Перегрев выше уставки регулирования на заданную величину

Снижение температуры ниже уставки на заданную величину

Выход из зоны около уставки регулирования

Количество

Три «аварии» с разными уставками, на разных выходах

Функции

Функция блокировки аварии при включении прибора

Функция подавления «дребезга» сигнализации, фильтр до четырѐх минут

Сервисные функции

Контроль обрыва термопары или термосопротивления и короткого замыкания
термосопротивления
Контроль незамкнутости контура регулирования
Возможность ограничения диапазона изменения уставки
Ограничение уровня доступа к параметрам настройки
Защита холодного нагревателя – плавное нарастание выводимой мощности при включении
Цифровая фильтрация сигнала
Режим ручного управления мощностью нагревателя
Возможность введения поправки к измеренной температуре

Архив и компьютерный интерфейс

Архив

(опция)

Архивная память

Мбайта

Количество записей

Более 2 миллионов

Период записи в архив

От 1 до 3600 секунд

Продолжительность
непрерывной записи

При периоде записи 1 минута – 4 года

10 секунд – 8 месяца

2 секунды – 40 суток

Просмотр архива

На дисплее прибора или на компьютере

Интерфейс

(опция)

Тип интерфейса

RS485

Скорость обмена

9600…115200 бит/сек

Особенности

Изолированный

Протокол

Modbus ASCII, Modbus RTU

Питание

Номинальное напряжение питания

220 В, 50 Гц

Допустимое напряжение питания

От 160 В до 250 В

Потребляемая мощность

Не более 10 Вт

Общая информация

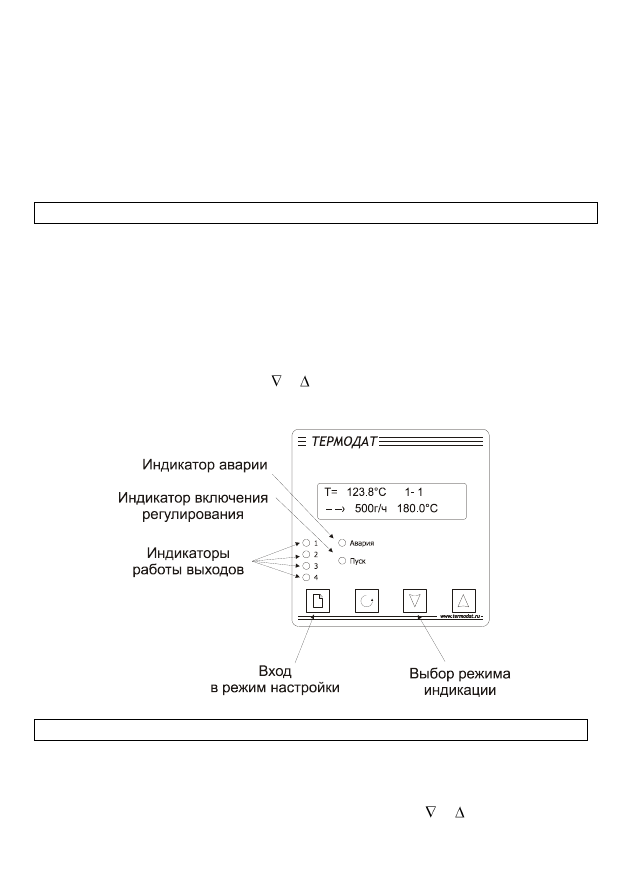

Индикаторы

Двухстрочный  жидкокристаллический  алфавитно-цифровой  индикатор  с
подсветкой.  Два  светодиодных  индикатора  режима  работы  и  четыре
светодиодных индикатора состояния выходов

Исполнение, масса
и размеры

Корпус металлический. Исполнение — для щитового монтажа,
монтажный вырез – 92х92 мм, лицевая панель 96х96, габаритные
размеры 96х96х95 мм. Масса - не более 1 кг

Технические
условия

ТУ 4218-004-12023213-2013

Сертификация

Приборы Термодат внесены в Государственный реестр средств
измерений №17602-15. Сертификат RU.C.32.001.А. №57970 от
06.03.2015

г.

Метрология

Поверка приборов «Термодат» должна осуществляться в соответствии с
«Методикой поверки МП 2411-0106-2014». Методику поверки можно
скачать на сайте www.termodat.ru
Межповерочный интервал 2 года

Условия
эксплуатации

Рабочий диапазон от +5ºС до +40ºС, влажность до 80%, без конденсации
влаги

Гарантия

5 лет

Модели

14Е5/1УВ/2Р/1С/1Т

1 универсальный вход, 2 реле, 1 транзисторный выход,
1 симисторный выход

14Е5/1УВ/2Р/1С/1Т/485

1 универсальный вход, 2 реле, 1 транзисторный выход,
1 симисторный выход, интерфейс RS485

14Е5/1УВ/2Р/1С/1Т/485/4М

1 универсальный вход, 2 реле, 1 транзисторный выход,
1 симисторный выход, интерфейс RS485, архив 4Мбайта

14Е5/1УВ/3Р/1Т

1 универсальный вход, 3 реле, 1 транзисторный выход

14Е5/1УВ/3Р/1Т/485

1 универсальный вход, 3 реле, 1 транзисторный выход,
интерфейс RS485

4Е5/1УВ/3Р/1Т/485/4М

1 универсальный вход, 2 реле, 1 транзисторный выход,
интерфейс RS485, архив 4Мбайта

Приборы с аналоговым выходом

14Е5/1УВ/1А/2Р/1Т

1 универсальный вход, 1 аналоговый выход,
2 реле, 1 транзисторный выход

14Е5/1УВ/1А/2Р/1Т/485/4М

1 универсальный вход, 1 аналоговый выход, 2 реле,
1 транзисторный выход, интерфейс RS485, архив 4 Мбайта

14Е5/1УВ/1А/2Р/1Т/485

1 универсальный вход, 1 аналоговый выход, 2 реле,
1 транзисторный выход, интерфейс RS485

Введение

Благодарим Вас за выбор регулятора температуры Термодат-14Е5.

Термодат-14Е5  предназначен  для  измерения  и  регулирования  температуры.
Регулирование  температуры  осуществляется  по  программе    -  графику
технологического  процесса.  Программа  может  содержать  участки  роста  и
снижения  температуры  с  заданной  скоростью,  а  так  же  участки  поддержания
температуры  в  течение  заданного  времени.  Запуск  программ  происходит  из
меню прибора, по сигналу на дискретном входе или по интерфейсу RS485 (для
моделей с интерфейсом RS485).

В  приборе  реализовано  несколько  методов  управления  мощностью.  Это
пропорционально  –  интегрально  -  дифференциальный  закон  (ПИД),
двухпозиционный закон и  трехпозиционный режим (для управления задвижкой
с электроприводом).

Термодат-14Е5 имеет универсальный измерительный вход, дискретный вход и
четыре  выхода.  Универсальный  вход  предназначен  для  подключения
термопар  или  термосопротивлений.  В  зависимости  от  модели  выходы  могут
быть:  реле,  транзисторный,  симисторный  и  аналоговый.  Дискретный  вход
может быть использован для включения и выключения регулирования.

Прибор может управлять как печью, так и холодильником. Предусмотрен также
особый комбинированный режим – одновременное управление нагревателем и
охладителем.

Термодат-14Е5 имеет развитую систему аварийной и предупредительной
сигнализации. В настройках прибора имеется три независимых профиля
аварийной

сигнализации.

Каждый

профиль

позволяет

производить

предварительную  установку  параметров  возможной  аварии,  используя  пять
различных  типов  аварий  для  заданной  предельной  температуры,  а  также
подключение  сигнализации  о  неисправности  датчика  и  нарушении  контура
регулирования.  Аварийную  сигнализацию  по  каждому  профилю  можно
назначать на различные выходы прибора.

Прибор  может  быть  снабжен  интерфейсом  RS485  для  связи  с  компьютером.
Протоколы  связи  Modbus  ASCII  или  Modbus  RTU.  Уставки  температуры  и
параметры  прибора  доступны  для  чтения  и  записи  с  компьютера.  Для
подключения  к  компьютеру  необходим  преобразователь  интерфейса
USB/RS

485 типа СК201. К одному устройству СК201 может быть подключено

до 128 приборов. Допустимая длина линии RS485 до 1200 метров.

Компьютерная

программа

TermodatNet

позволяет

организовать

автоматический опрос нескольких приборов, наблюдать на экране компьютера
графики температур, получать из приборов архивные записи (при наличии в
приборе архива), распечатывать и сохранять данные в различных форматах.

Программный  продукт  OPC-сервер  TermodatOPC  дает  возможность  любой
программе,  снабженной  интерфейсом  OPC-клиент,  получать  данные  от
приборов  «Термодат»,  имеющих  интерфейс  RS485  и  поддерживающих

протокол обмена Modbus-ASCII. В частности, он может использоваться для
работы со SCADA системами любых производителей, например, с системами
Master SCADA

, Intouch, Genesis, TraceMode, iFix и др.

Прибор  может  быть  оборудован  архивной  памятью  для  записи  графика
температуры.  Измеренная  температура  записывается  во  встроенную  Flash
память с привязкой к реальному времени и календарю. Период записи от 1 сек
до  100  минут.  Архив  позволяет  записать  до  2  млн.  точек.  Архив  может  быть
просмотрен  непосредственно  на  приборе  или  передан  на  компьютер.
Устройство СК301 позволяет скачать архив на USB Flash disk.

Основной режим работы

Установите  Термодат-14Е5  и  включите  его.  После  короткой  процедуры
самотестирования прибор готов к работе. Измеренная температура выводится
в  верхней  строке  индикатора,  а  в  нижней  строке  выводится  информация  о

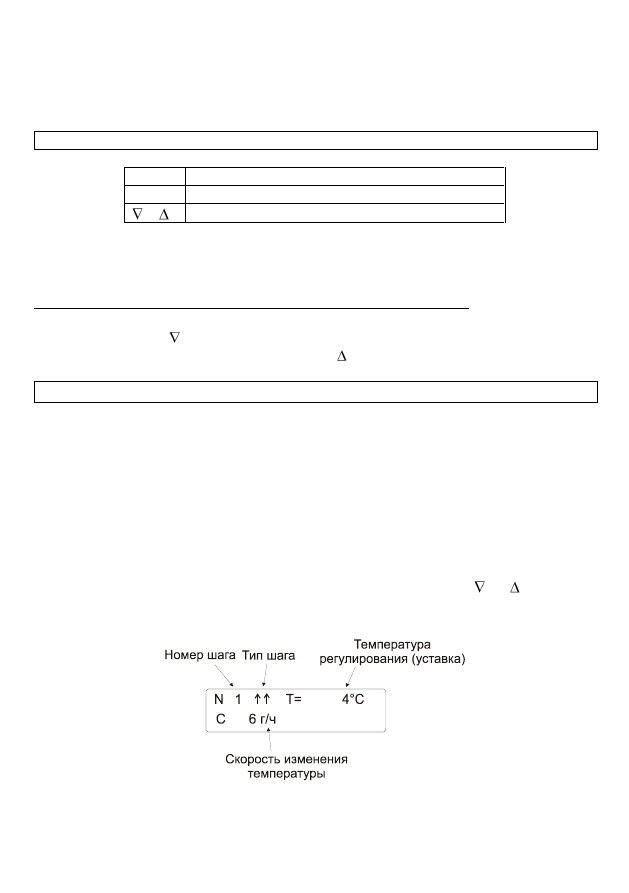

текущем  шаге  программы  регулирования:  тип  шага,  параметры  шага,
температура  регулирования.  Это  основной  режим  индикации  прибора.  Если
измерительный  датчик  не  подключен  или  неисправен,  вместо  значения
температуры на верхний индикатор выводится «

ОБРЫВ

». Если регулирование

выключено, то в нижней строке выводится «

ВЫКЛЮЧЕНО

». При

одновременном нажатии кнопок и в нижней строке отображаются невязка
и мощность.

Как включить регулирование

В основном режиме индикации нажмите кнопку



На индикаторе появится

надпись «

ВКЛЮЧЕНИЕ РЕГУЛИРОВАНИЯ

». Нажмите кнопку



В верхней

строке индикатора появится надпись «

НОМЕР ПРОГРАММЫ

», а в нижней

номер программы, которая будет запущена. Кнопками и выберите нужную
программу. Нажмите кнопку



В верхней строке индикатора появится надпись

НОМЕР ШАГА

», а в нижней номер шага, с которого запустится программа.

Кнопками и выберите нужный шаг. Нажмите кнопку



В верхней строке

индикатора появится надпись «

РЕГУЛИРОВАНИЕ

». Кнопками

установите значение «

ВКЛЮЧЕНО

» и нажмите кнопку



. Прибор включит

регулирование и перейдѐт в основной режим индикации. На передней панели
загорится одиночный индикатор «

Пуск

».

Правила настройки прибора

Параметры  настройки  прибора  сгруппированы  в  разделы,  а  разделы
объединены  в  главы.  В  начале  верхней  строки  индикатора  отображается
номер  главы  и  раздела  в  руководстве  пользователя,  а  затем  название
раздела, например,

1-2

– Глава 1, Раздел 2.- нумерация главы и раздела.

«НАСТРОЙКА ВЫХОДА»– название раздела.

Для перехода между разделами нажимайте кнопку



Для входа в раздел и

просмотра параметров нажимайте кнопку



Когда Вы войдете в раздел, в

верхней  строке  индикатора  будет  название  параметра,  а  в  нижней  –  его
числовое  или  символьное  значение.  Для  выбора  значений  параметров,
нажимайте кнопки   и  . После просмотра всех параметров текущего раздела,
Вы вновь вернетесь к заголовку раздела. Для того чтобы продолжить перебор
разделов, нажимайте кнопку



1-2

НАСТРОЙКА

ВЫХОДА

Не спешите нажимать кнопки. Нажимая кнопки





, просмотрите сначала все

значение параметров в разделах. В нижней строчке Вы увидите значения параметров,
установленные ранее или установленные на заводе-изготовителе.

Если Вы заблудились в меню режима настройки, вернитесь в основной режим

работы, нажав одновременно





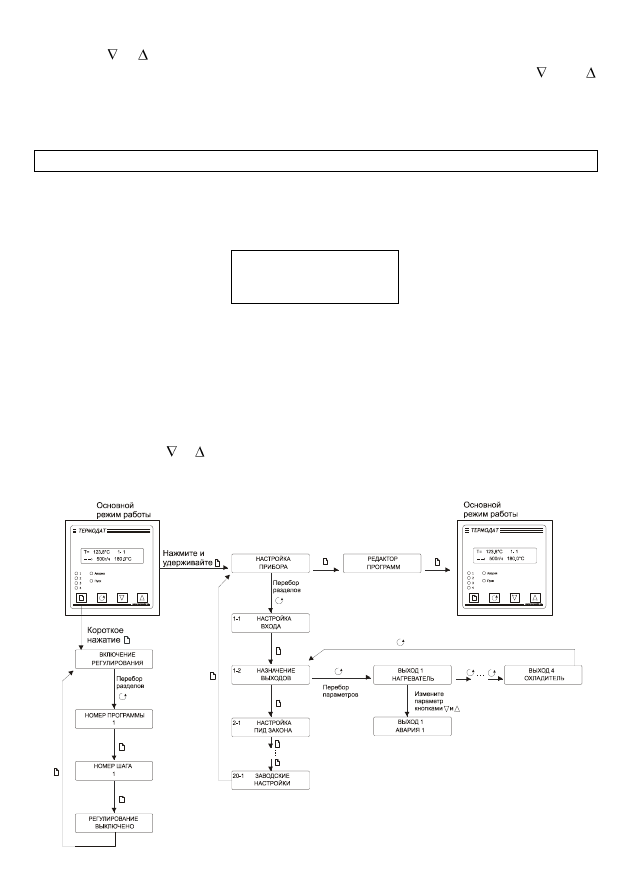

Назначение кнопок при настройке прибора



Вход в меню настройки, перебор разделов



Вход в раздел, перебор параметров

Выбор значений параметров

Выход из режима настройки – одновременное нажатие





или

автоматически через минуту после последнего нажатия любой кнопки.

Дополнительная информация для опытных пользователей.

Для перелистывания разделов в обратном порядке удерживайте кнопку



нажимайте кнопку . Для быстрого перехода к разделам следующей главы -
удерживайте кнопку



и нажимайте кнопку .

Редактирование программ

Термодат-14Е5  осуществляет  регулирование  температуры  по  заранее
заданной  программе.  Программа  состоит  из  набора  шагов.  Прибор  содержит
80 программ по 10 шагов каждая. Программа может содержать участки роста,
снижения  и  поддержания  температуры.  Для  получения  более  длинных
программ можно объединять несколько программ в одну.

Рассмотрим порядок редактирования программ. В основном режиме
индикации нажмите и удерживайте кнопку



. Пока на индикаторе не появится

надпись «

НАСТРОЙКА ПРИБОРА

». Для перехода к редактированию программ

нажмите кнопку



. На дисплее появится надпись «

РЕДАКТОР ПРОГРАММ

».

Для начала редактирования нажмите кнопку



Кнопками и

выберите

программу, которую необходимо редактировать и нажмите кнопку



. Вы

находитесь в редакторе программ.

В  режиме  редактирования  программы  все  параметры  текущего  шага
одновременно  отображаются  на  индикаторе  прибора.  Переключение  между
параметрами  настройки  осуществляется  кнопкой



, а редактирование

параметров кнопками и . Обозначение, редактируемое в данный момент,
мигает. Выход из редактора программ осуществляется кнопкой



Первый параметр «

» - номер редактируемого шага. Когда он мигает, его

можно редактировать. Для перехода к изменению настроек шага нажмите



Следующий параметр - это тип шага. Типы шагов обозначаются специальными
символами (имеются дополнительные шаги программы, см. Главу 19):

↑↑

нагрев с заданной скоростью

↓↓

охлаждение с заданной скоростью

→

выдержка при определѐнной температуре в течение заданного времени

ПР переход на другую программу (для объединения программ)

стоп (выключение регулирования)

После настройки типа шага кнопкой



перейдите к редактированию

следующего параметра.

Параметр «

Т=

» обозначает уставку, которой необходимо достичь или которую

необходимо поддерживать на данном шаге.

Параметр «

» обозначает время выдержки в часах и минутах (тип шага«→»).

Если задать этому параметру значение «--:--», то выдержка будет происходить
неограниченное время.

Параметр «

» обозначает скорость изменения температуры (типы шагов «↑↑»

и «↓↓»).

Параметр «

ПРОГРАММА

» обозначает номер программы, на первый шаг

которой, осуществляется переход при выборе типа шага «

ПР

».

Регулирование температуры включается при старте программы, а
выключается либо при выполнении шага «

» (стоп) либо при завершении

последнего (десятого) шага программы.

При изменении номера шага (параметр «

») все параметры текущего шага

автоматически выводятся на индикатор прибора. В этом режиме можно
просмотреть всю программу после настройки.

Для выхода из редактора программ нажмите кнопку



Обязательная настройка прибора

После установки прибора, его необходимо настроить.

Необходимо задать программы, по которым будет осуществляться

регулирование. Для этого в основном режиме индикации нажмите и
удерживайте кнопку



пока на индикаторе не появится надпись «

НАСТРОЙКА

ПРИБОРА

». Для перехода к редактору программ нажмите кнопку



. На

дисплее появится надпись «

РЕДАКТОР ПРОГРАММ

». Отредактируйте нужную

программу. Для этого необходимо изучить главу «

РЕДАКТИРОВАНИЕ

ПРОГРАММ

» данного Руководства.

Выберите тип термопары или термосопротивления, который Вы будете

использовать. Для этого нажмите и удерживайте кнопку



пока на индикаторе

не появится надпись «

НАСТРОЙКА ПРИБОРА

». Для входа в меню настройки

нажмите кнопку



Вы окажетесь в разделе выбора типа датчика «

1-1

НАСТРОЙКА ВХОДА

». Войдите в этот раздел, на верхнем индикаторе

появится параметр «

ТИП ДАТЧИКА

». В таблице Главы 1, Раздела 1 найдите

условное обозначение, соответствующее нужному датчику. Кнопками и
установите это обозначение в нижней строке . Например, если используете
термопару хромель-алюмель, выберите «ХА(К)».

Если Вы используете прибор для управления электрической печью, то для

первоначальной  настройки  менять  больше  ничего  не  нужно.  Первый  выход
настроен  на  управление  нагревателем  по  ПИД-закону,  второй  –  на  подачу
аварийной  сигнализации,  третий  и  четвѐртый  не  используются  –  выключены.
Остальным параметрам присвоены наиболее часто употребляемые значения.
При  необходимости  тщательнее  подстроить  прибор  под  Ваши  требования
изучите данное Руководство.

Следующее, что нужно сделать, это настроить ПИД регулятор. В приборе

предусмотрена автоматическая настройка ПИД коэффициентов. Процедура
настройки подробно описана в Главе 2, Разделе 1.

Если Вы используете прибор для управления охладителем, хотите

установить аварийную сигнализацию или другие параметры, внимательно
изучите данное Руководство.

НАСТРОЙКА ПРИБОРА

Глава 1. Конфигурация

НАСТРОЙКА ВХОДА
(выбор датчика)

Глава 1. Раздел 1.

В первом разделе данной главы задается тип используемого датчика.
Например, если подключена термопара хромель-копель, выберите «

ХК(L)

».

Параметр

Значение

Комментарии

Диапазон

измерения

ТИП

ДАТЧИКА

ХА(К)

Термопара ТХА (К) хромель/алюмель

270°С…1372°С

ХК(L)

Термопара ТХК (L) хромель/копель

200°С…800°С

ПП(S)

Термопара ТПП (S)
платина-10%родий/платина

50°С…1768°С

ЖК(J)

Термопара ТЖК (J)
железо/константан

210°С…1200°С

МК(Т)

Термопара ТМКн (T) медь/константан

270°С…400°С

ПП(R)

Термопара ТПП (R)
платина-13% родий/платина

50°С…1768°С

ПР(В)

Термопара ТПР(B)
платина-30% родий/платина-6%родий

400°С…1820°С

НН(N)

Термопара ТНН (N) нихросил/нисил

270°С…1300°С

ВР(А1)

Термопара ТВР (А-1)
вольфрам-рений/вольфрам-рений

0°С…2500°С

ВР(А2)

Термопара ТВР (А-2)
вольфрам-рений/вольфрам-рений

0°С…1800°С

ВР(А3)

Термопара ТВР (А-3)
вольфрам-рений/вольфрам-рений

0°С…1800°С

Pt(W=1.3850)

Термосопротивление платиновое
Pt (

α=0,00385 °С

-1

)

200°С…500°С

Cu(W=1.4280)

Термосопротивление медное
М (α=0,00428 °С

-1

)

180°С…200°С

Pt(W=1.3910)

Термосопротивление платиновое
П (α=0,00391°С

-1

) редко используется

200°С…500°С

Cu(W=1.4260)

Термосопротивление медное
Cu (W

100

=1,4260) редко используется

- 50

°С…200°С

Термосопротивление никелевое
ni (α=0,00617 °С

-1

)

60°С…180°С

СОПРОТИВЛЕНИЕ

Измерение сопротивления

10…300 Ом

РК15

Пирометр РК-15

400°С…1500°С

РС20

Пирометр РС-20

400°С…1500°С

масштаб

Подключение датчика с токовым
выходом или с выходом по
напряжению. Линейное
масштабирование измеренной
величины

0…20 мА,

0…40 мА

10…80 мВ

корень

Подключение датчика с токовым
выходом или с выходом по
напряжению. Масштабирование
измеренной величины с извлечением
квадратного корня

0…20 мА,

0…40 мА

10…80 мВ

U парабола

Подключение датчика с токовым
выходом или с  выходом по
напряжению. Масштабирование
измеренной величины с возведением
в квадрат

0…20мА,
0…40 мА

10…80 мВ

НАПРЯЖЕНИЕ

Измерение напряжения

10…80 мВ

ТОК

Измерение тока

0…40мА

СОПРОТИВ
-

ЛЕНИЕ

ПРИ 0°С

от

до

150

Сопротивление термометра
сопротивления при 0ºС (Ом)

Если подключен термометр сопротивления, не забудьте задать его
сопротивление при 0

С.

Примечание

. Верхний диапазон измерения платиновых термометров сопротивления

указан для датчиков с сопротивлением при 0

С равным 100 Ом и сопротивлении

подводящих проводов по 20 Ом. При меньших сопротивлениях верхний диапазон
измерения будет выше.

НАЗНАЧЕНИЕ ВЫХОДОВ

Глава 1. Раздел 2.

В  этом  разделе  необходимо  выбрать  назначение  для  каждого  выхода.
Термодат-14Е5 имеет четыре выхода. Первый выход – транзисторный, второй
и  третий  выходы  –  реле,  четвертый  –  симисторный  или  аналоговый.  На
каждый  выход  можно  назначить  управление  нагревателем,  охладителем,
сигнализацию хода программ или один из профилей аварийной сигнализации.
В  последнем  случае  выход  будет  управлять  сигнализацией  в  соответствии
с  настройками  для  возможной  аварии,  которые  были  заданы  в  данном
профиле  аварийной  сигнализации.  Текущее  состояние  каждого  выхода
отображается одиночным индикатором на передней панели.

Параметр

Значения

Комментарии

ВЫХОД 1

Транзисторный выход

ВЫХОД 2

Реле

ВЫХОД 3

Реле

ВЫХОД 4

Симисторный
(отсутствует у
приборов с
аналоговым выходом)

НАГРЕВАТЕЛЬ

Выход управляет нагревателем

ОХЛАДИТЕЛЬ

Выход управляет охладителем

АВАРИЯ 1

Выход управляет сигнализацией по
настройкам первого профиля
аварийной сигнализации (авария 1)

АВАРИЯ 2

Выход управляет сигнализацией по
настройкам второго профиля
аварийной сигнализации (авария 2)

АВАРИЯ 3

Выход управляет сигнализацией по
настройкам третьего профиля
аварийной сигнализации (авария 3)

ХОД

ПРОГРАММЫ 1

На выход подаѐтся сигнал о
завершении шага или о конце
программы по настройкам
сигнализации 1 хода программ (18-1)

ХОД

ПРОГРАММЫ 2

На выход подаѐтся сигнал о
завершении шага или о конце
программы по настройкам
сигнализации 2 хода программ (18-2)

НЕ

ИСПОЛЬЗУЕТСЯ

Выход не используется

ВЫХОД A

(только в модели с
аналоговым выходом)

НАГРЕВАТЕЛЬ

Управление нагревателем, ток
пропорционален мощности,
выводимой на нагреватель

ОХЛАДИТЕЛЬ

Управление охладителем, ток
пропорционален мощности,
выводимой на охладитель

ИЗ. ЗНАЧЕНИЕ -

ТОК

Преобразование текущей темпе-
ратуры в ток, выходной ток
пропорционален измеренной величине

НЕ

ИСПОЛЬЗУЕТСЯ

Выход не используется

Если выход не используется, рекомендуем его отключить – выбрать значение

НЕ ИСПОЛЬЗУЕТСЯ

».

Внимание !

При  установке назначения выхода следует помнить о том, что
прибор  не  выполняет  одну  и  ту  же  функцию  на  разных
выходах.  Например,  –  не  управляет  двумя  нагревателями.
Поэтому,  например,  при  переносе  нагревателя  с  первого
выхода  на  второй,  первый  –  автоматически  выключается,  т.е.
устанавливается значение

НЕ ИСПОЛЬЗУЕТСЯ

».

Глава 2. Регулирование

Термодат-14Е5

может

регулировать

температуру

при

помощи

двухпозиционного или ПИД закона регулирования.

Наиболее  простой  закон  регулирования  температуры  -  двухпозиционный.  На
нагреватель  подается  полная  мощность  до  достижения  уставки,  после  чего
подача  мощности  прекращается.  Несмотря  на  это,  разогретый  нагреватель
продолжает  отдавать  тепло  и  температура  объекта  какое-то  время
продолжает  нарастать,  что  приводит  к  перегреву.  При  последующем
остывании  объекта,  по  достижении  уставки,  на  нагреватель  вновь  подается
полная мощность. Нагреватель сначала разогревает себя, затем окружающие
области  объекта,  и,  таким  образом,  охлаждение  будет  продолжаться  до  тех
пор,  пока  волна  тепла  не  достигнет  датчика  температуры.  Следовательно,
реальная температура может оказаться значительно ниже заданного значения.
Таким  образом,  при  двухпозиционном  законе  регулирования  возможны
значительные колебания температуры около заданного значения.

Повысить точность регулирования можно, применяя пропорционально-
интегрально-дифференциальный закон регулирования (ПИД закон).

ПИД предполагает уменьшение мощности, подаваемой на нагреватель, по
мере приближения температуры объекта к заданной температуре. Кроме того,
в установившемся режиме регулирования по ПИД закону прибор определяет
величину тепловой мощности, необходимую для компенсации тепловых потерь
и поддержания заданной температуры.

НАСТРОЙКА ПИД ЗАКОНА

Глава 2. Раздел 1.

Параметр

Значение

Комментарии

КОЭФФИЦИЕНТ
Кр

от

0.1

°С

до

2000

°С

Пропорциональный коэффициент

КОЭФФИЦИЕНТ
Кi

от

сек

до

9999

сек

Интегральный коэффициент

ВЫКЛЮЧЕН

Интегральная составляющая ПИД
закона не используется

КОЭФФИЦИЕНТ
Кd

от

0.1

до

999.9

сек

Дифференциальный коэффициент

ВЫКЛЮЧЕН

Дифференциальная составляющая
ПИД закона не используется

АВТОНАСТРОЙКА

ДА

Выберите

ДА

для запуска

процедуры автоматической
настройки

НЕТ

НАСТРОЙКА

270°С…1370

°С

Температура, для которой
происходит автонастройка

Для работы ПИД закона регулирования необходимо задать три коэффициента
– пропорциональный, интегральный и дифференциальный. Вы можете задать
эти коэффициенты вручную или прибор может определить их в
автоматическом режиме.

Как настроить ПИД-регулятор в автоматическом режиме

Войдите в раздел «

2-1

НАСТРОЙКА ПИД ЗАКОНА

», присвойте параметру

АВТОНАСТРОЙКА

значение

ДА

и нажмите кнопку



На дисплее появится надпись

НАСТРОЙКА

и значение температуры, для

которой будет производиться автонастройка. Кнопками

и установите

нужное значение температуры и запустите процесс автонастройки кнопкой



Прибор начнет автоматическую настройку ПИД-регулирования. В нижней
строке индикатора будет периодически мигать слово

НАСТРОЙКА

. Время

автоматической настройки зависит от инерционности печи и может занять до
100 минут. Если автоматическая настройка прошла успешно, в нижней строке
индикатора будет мигать «

ГОТОВО

». Нажмите кнопку



и вернитесь в основной

режим работы.
Для того чтобы прервать автоматическую настройку ПИД-регулирования,
отключите прибор от сети.

Если прибору не удается провести автоматическую настройку ПИД-
коэффициентов, в нижней строке индикатора будет мигать

НАСТРОЙКА

ОШИБКА

. Нажмите





для возврата в основной режим работы.

Если автоматическая настройка не дает желаемого качества регулирования,
либо прибор прекращает ее из-за слишком большого времени настройки, ПИД-
коэффициенты следует задать вручную (смотри на сайте www.termodat.ru
статью «Методы нахождения ПИД коэффициентов»).

НАСТРОЙКА ДВУХПОЗ. ЗАКОНА
(настройка двухпозиционного закона регулирования)

Глава 2. Раздел 2.

Параметр

Значение

Комментарии

ГИСТЕРЕЗИС
НАГРЕВА

от

°С до

250

Гистерезис нагревателя

ГИСТЕРЕЗИС
ОХЛАД.

от

°С

до

250

Гистерезис охладителя

МИН. ВРЕМЯ
РЕЛЕ НАГРЕВА

от

мин

сек

до

мин

сек

Минимальное время между включениями
и выключениями нагревателя

МИН. ВРЕМЯ
РЕЛЕ ОХЛАД.

от

мин

сек

до

мин

сек

Минимальное время между включениями
и выключениями охладителя

При двухпозиционном регулировании  установите величину гистерезиса и, при
необходимости,  минимальное  время  между  включениями  нагревателя  и
охладителя.
Гистерезис  необходим,  чтобы  предотвратить  слишком  частое  включение
нагревателя  или  охладителя.  Выход  включен,  пока  температура  не  достигнет
значения уставки (при работе с нагревателем). При достижении уставки выход
выключается. Повторное включение происходит после снижения температуры
ниже  уставки  на  величину  гистерезиса.  Гистерезис  задаѐтся  в  градусах.
Обычно значение гистерезиса равно 1…10 градусам.

МИН. ВРЕМЯ РЕЛЕ НАГРЕВА

и «

МИН. ВРЕМЯ РЕЛЕ ОХЛАД.

являются

дополнительными параметрами и используются для того, чтобы не допускать
слишком частые включения электромагнитного пускателя.

Например, зададим время

МИН. ВРЕМЯ РЕЛЕ НАГРЕВА

равное 5 минутам.

Если температура в электропечи понизится, выход включит пускатель.
Пускатель останется включенным на время не менее 5 минут (даже если печь
перегрелась). После выключения пускателя он не включится ранее, чем через
пять минут (даже если печь остыла).

ЗАЩИТА НАГРЕВАТЕЛЯ
(

только для ПИД закона регулирования)

Глава 2. Раздел 3.

Параметр

Значение

Комментарии

ВРЕМЯ
ПЛАВНОГО
НАГРЕВА

от

мин

сек

до

мин

сек

Время плавного разогрева нагревателя

ВЫКЛ.

Защита выключена

Холодный электрический нагреватель имеет низкое сопротивление, поэтому в
момент включения нагреватель потребляет большой ток и на нѐм выделяется
чрезмерная тепловая мощность. В приборе

предусмотрена функция защиты

холодного нагревателя. Мощность при включении электрической печи будет
нарастать плавно в течение заданного времени.

ОГРАНИЧЕНИЕ УСТАВОК
(ограничение диапазона изменения уставок
регулирования)

Глава 2. Раздел 4.

Параметр Значение

Комментарии

ДИАПАЗОН
УСТАВОК

ПОЛНЫЙ

Полный диапазон уставки. Совпадает с
диапазоном измерения датчика

ОГРАНИЧЕННЫЙ

Ограниченный диапазон уставки

НИЖНЯЯ
ГРАНИЦА

от

-270

до

2500

Нижняя граница температуры уставки при
ограничении диапазона уставки

ВЕРХНЯЯ
ГРАНИЦА

от

-270

до

2500

Верхняя граница температуры уставки при
ограничении диапазона уставки

Воспользуйтесь ограничением диапазона уставки для предотвращения ошибок
оператора.

НАСТРОЙКА НАГРЕВАТЕЛЯ

Глава 2. Раздел 5.

Параметр

Значение

Комментарии

ЗАКОН
РЕГУЛИРОВАНИЯ

ПИД

ПИД - закон регулирования

ДВУХПОЗИЦИОН

НЫЙ

Двухпозиционный закон регулирования

МЕТОД
УПРАВЛЕНИЯ

ШИМ

ШИМ - широтно-импульсный метод,
(для всех типов выходов)

РСП

РСП – метод распределѐнных сетевых
периодов, только для Т- и С- выходов

ФИУ

ФИУ - фазоимпульсное управление
(только для Т- выхода, подключѐнного
к блокам типа МБТ или ФИУ)

Ф-2

ФИУ 2 - фазоимпульсное управление 2
(только для Т- выхода, подключѐнного
к блокам типа МБТ или ФИУ)

МАКСИМАЛЬНАЯ
МОЩНОСТЬ

от

до

100

Ограничение максимальной мощности,
выводимой на нагреватель

МИНИМАЛЬНАЯ
МОЩНОСТЬ

от

до

Ограничение минимальной мощности,
выводимой на нагреватель

ПЕРИОД ШИМ

от

до

600

Период ШИМ

В разделе «

НАСТРОЙКА НАГРЕВАТЕЛЯ

» Вы можете выбрать закон

регулирования, назначить метод, при помощи которого прибор будет
управлять нагревателем и задать ограничение мощности.

ТЕРМОДАТ-14Е5. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ - часть 1
