Начало работы

Вы можете наслаждаться просмотром видео и прослушиванием музыки на
устройстве, подключенном к ресиверу, выполнив следующие простые действия.
Перед подсоединением кабелей, отключите шнур питания.

Установка и подключение динамиков
(стр. 24, 26)

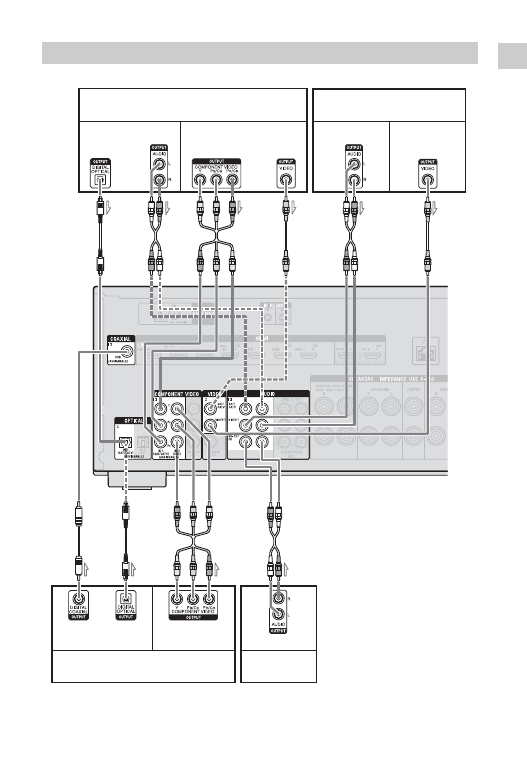

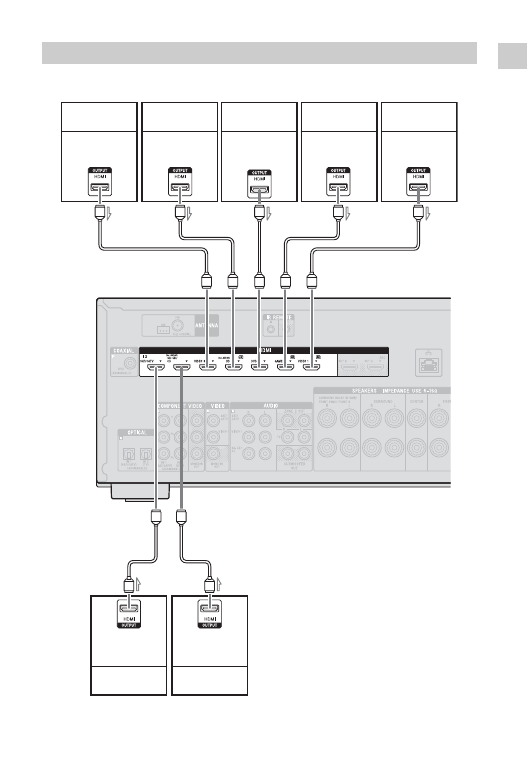

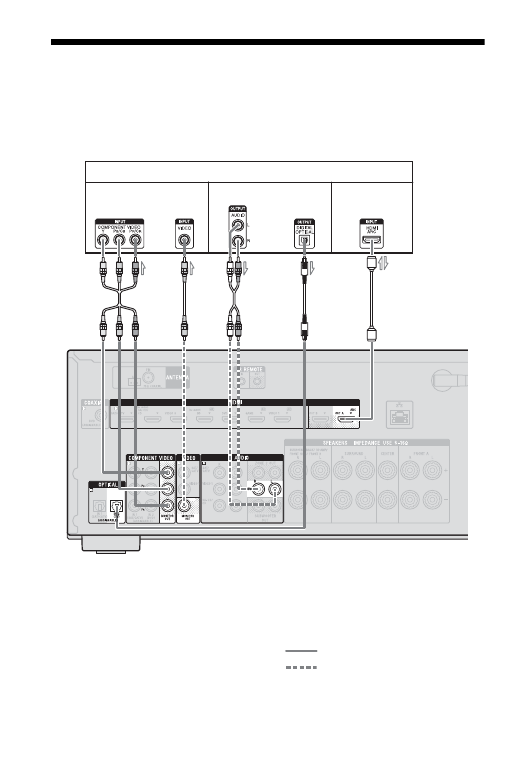

Подключение телевизора и других
устройств (стр. 28, 29)

Качество изображения зависит от
используемого разъема. См. рисунок ниже.
Выберите подключение в соответствии с
разъемами устройства.
Рекомендуется подключить ваше
устройство по HDMI, если оно оснащено
разъемами HDMI.

Подготовка ресивера

См. «Подключение шнура питания»
(стр. 37) и «Включение ресивера» (стр. 37).

Настройка ресивера

См. «Настройка ресивера с помощью
процедуры простой установки Easy Setup»
(стр. 37).

Аналоговый разъем

Высокое качество изображения

Цифровой

разъем

Настройка параметров аудиовыхода на
подключенном устройстве

Для воспроизведения многоканального
цифрового аудио, проверьте настройки
цифрового аудиовыхода на подключенном
устройстве.
Для проигрывателя Blu-ray Disc Sony
убедитесь, что для параметров «Audio
(HDMI)», «BD Audio MIX Setting», «Dolby
Digital/DTS», «Dolby Digital» и «DTS» заданы
значения «Auto» (Автоматически), «Off»
(Выкл), «Bitstream» (Битовый поток), «Dolby
Digital» и «DTS» соответственно (с 1 августа
2012 г.).
Для PlayStation 3 после подключения
ресивера с помощью HDMI-кабеля
выберите параметр «Audio Output Settings»
(Настройки аудиовыхода) в меню «Sound
Settings» (Настройки звука) и выберите
«HDMI» и «Automatic» (автоматически)
(в ПО версии 4.21).
Дополнительные сведения см. в
инструкциях по эксплуатации,
поставляемых с подключенным
устройством.

22

RU

Ресивер поддерживает преобразование видеосигналов.
Видеосигналы и компонентные видеосигналы можно воспроизводить как сигналы
HDMI. По умолчанию видеосигналы с подключенного устройства воспроизводятся,
как показано в таблице сплошными стрелками.

Примечания о преобразовании
видеосигналов

• Когда видеосигналы от

видеомагнитофона и т. д. преобразуются
на этом ресивере для просмотра на
телевизоре, изображение на телеэкране в
зависимости от состояния выводимого
видеосигнала может быть искажено по
горизонтали или может отсутствовать.

• Если вы используете схему улучшения

изображения в видеомагнитофоне, это
может повлиять на преобразование
видеосигнала. Рекомендуется
выключить эту функцию.

• Преобразованное HDMI-изображение

не поддерживает функции «x.v.Color
(x.v.Colour)», Deep Color (Deep Colour)
и 3D.

• Видеосигналы HDMI не могут быть

преобразованы в компонентные и
аналоговые видеосигналы.

• Компонентные видеосигналы с

разрешением 1080p не могут быть
преобразованы.

Функция преобразования видеосигналов

Разъем INPUT

Разъем OUTPUT

HDMI IN

COMPONENT VIDEO IN

VIDEO IN

HDMI OUT

COMPONENT VIDEO MONITOR OUT

MONITOR OUT

воспроизводится тип сигнала, аналогичный входному.
видеосигналы преобразуются и воспроизводятся (до 4K).

23

RU

Форматы цифрового аудио, которые этот ресивер может декодировать, зависят от
разъемов цифровых аудиовыходов на подключенном устройстве. Данный ресивер
поддерживает следующие форматы аудио.

a)

Аудиосигналы воспроизводятся в другом формате, если воспроизводящее устройство не
соответствует формату. Дополнительные сведения см. в инструкции по эксплуатации
воспроизводящего устройства.

b)

Сигналы с частотой сэмплирования больше 96 кГц воспроизводятся с частотой 96 кГц или
88,2 кГц.

c)

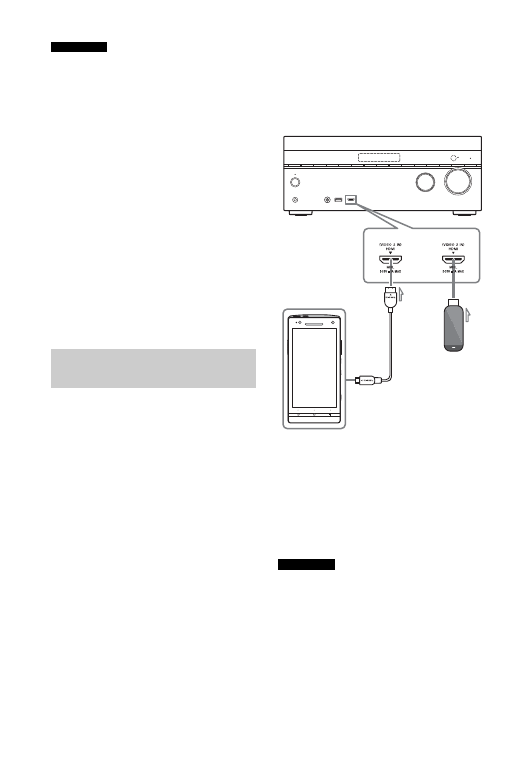

Эти форматы поддерживаются MHL при подключении MHL-совместимого устройства
к разъему HDMI/MHL (VIDEO 2 IN).

Форматы цифрового аудио, поддерживаемые ресивером

Формат аудио

[Display]

Максимальное

число каналов

Соединение между воспроизводящим

устройством и ресивером

COAXIAL/OPTICAL

HDMI

Dolby Digital
[DOLBY D]

5.1

a

a

c)

Dolby Digital EX
[DOLBY D EX]

6.1

a

a

c)

Dolby Digital Plus

a)

[DOLBY D +]

7.1

×

a

c)

Dolby TrueHD

a)

[DOLBY HD]

7.1

×

a

DTS
[DTS]

5.1

a

a

c)

DTS-ES
[DTS-ES]

6.1

a

a

c)

DTS 96/24
[DTS 96/24]

5.1

a

a

c)

DTS-HD
Аудио высокого
разрешения

a)

[DTS-HD HR]

7.1

×

a

c)

DTS-HD
Master Audio

a)b)

[DTS-HD MA]

7.1

×

a

DSD

a)

[DSD]

5.1

×

a

Многоканальный Linear
PCM

a)

[PCM]

7.1

×

a

c)

24

RU

1 Установка динамиков

Этот ресивер позволяет использовать
максимум систему с 7.2 каналами
(7 динамиков и 2 сабвуфера).

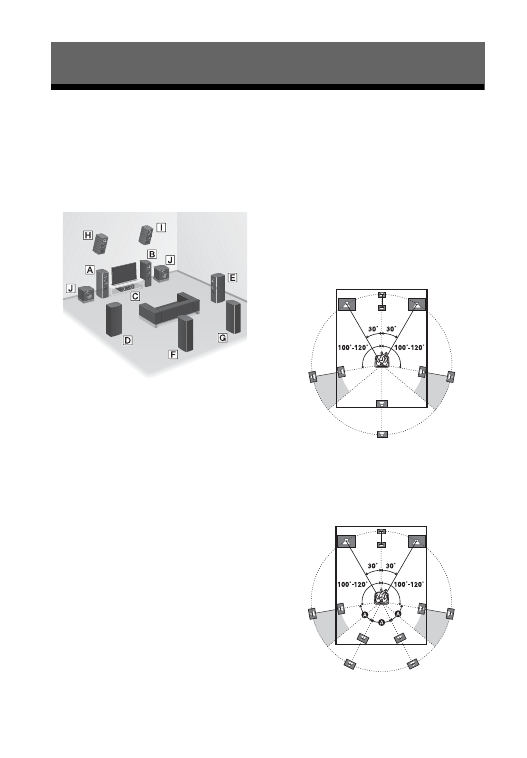

Пример конфигурации
акустической системы

A

Фронтальный динамик (левый)

B

Фронтальный динамик (правый)

C

Центральный динамик

D

Динамик объемного звука (левый)

E

Динамик объемного звука (правый)

F

Задний динамик объемного звука
(левый)*

G

Задний динамик объемного звука
(правый)*

H

Фронтальный ВЧ-динамик (левый)*

I

Фронтальный ВЧ-динамик (правый)*

J

Сабвуфер

* Нельзя использовать задние динамики

с эффектом объемного звука фронтальные
ВЧ-динамики одновременно.

5.1-канальная акустическая
система

Чтобы полностью насладиться
многоканальным объемным звуком, как
в кинотеатре, требуется пять динамиков
(два фронтальных, центральный и два
динамика объемного звука) и сабвуфер.

7.1-канальная акустическая
система, использующая задние
динамики объемного звука

Вы можете наслаждаться
высококачественным воспроизведением
записанным на диски DVD или Blu-ray
Disc звуком в формате 6.1 или 7.1.
• 6.1-канальная конфигурация

динамиков
Разместите задний динамик объемного
звука позади положения слушателя.

• 7.1-канальная конфигурация

динамиков
Разместите задние динамики
объемного звука, как показано на
рисунке ниже. Угол

A

 должен быть

одинаковым.

Подключения

25

RU

Подключен

и

я

7.1-канальная акустическая
система, использующая
фронтальные ВЧ-динамики

Вы можете наслаждаться
вертикальными звуковыми эффектами,
подключив два дополнительных
фронтальных ВЧ-динамика.

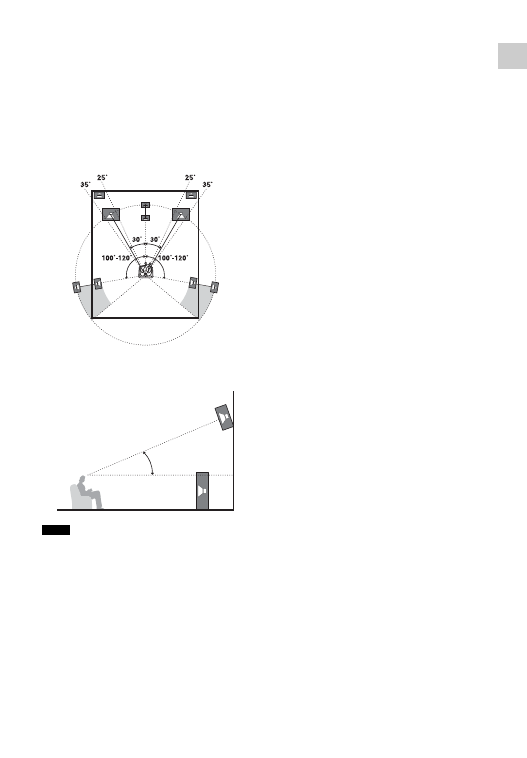

Разместите фронтальные ВЧ-динамики
– под углом от 25° до 35°.

– под углом 20° ± 5° по отношению

к вертикали.

Так как сабвуфер не излучает точно
направленные сигналы, его можно разместить
в любом месте.

Совет

20

˚

 ± 5˚

26

RU

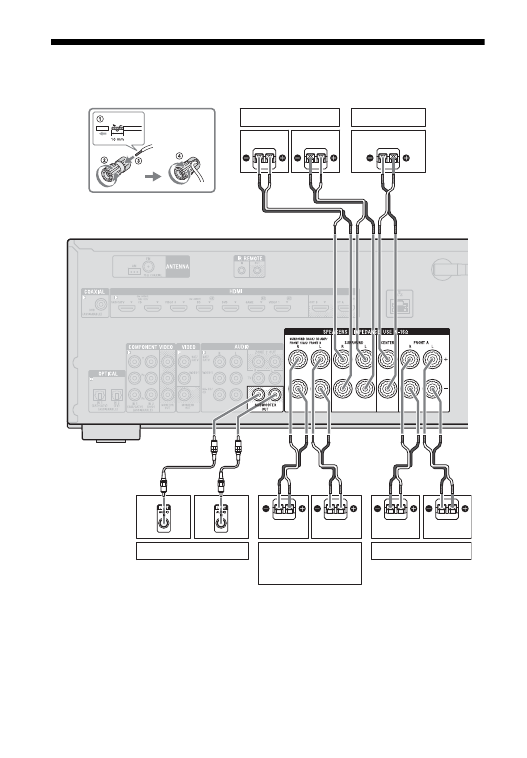

2 Подключение динамиков

Перед подсоединением кабелей отключите шнур питания.

A

Монауральный аудиокабель
(не включен в комплект поставки)

B

Кабель для динамика
(не включен в комплект поставки)

Правый

Левый

Правый

Центральный динамик

B

Левый

B

B

Динамик объемного звука

B

A

Задний динамик объемного звука/

двунаправленный усилитель/

фронтальный ВЧ-динамик/

фронтальный динамик B

**

Фронтальный динамик A

A

Сабвуфер

*

Правый

Левый

27

RU

Подключен

и

я

*

При подключении сабвуфера с режимом
автоматического перехода в режим
ожидания, выключите функцию при
просмотре фильмов. Если функция
автоматического перехода в режим
ожидания включена, устройство
автоматически включает режим ожидания
в зависимости от уровня входного сигнала
сабвуфера, поэтому звук может не
воспроизводиться.

** Примечания к подключению терминалов

SPEAKERS SURROUND BACK/BI-AMP/
FRONT HIGH/FRONT B.
– При подключении только одного

заднего динамика объемного звука
подсоедините его к разъему L.

– Если у вас есть дополнительная

фронтальная акустическая система,
подключите ее к этим терминалам.
Назначьте терминалы SPEAKERS
SURROUND BACK/BI-AMP/FRONT
HIGH/FRONT B для фронтальных
динамиков B, используя параметр
«Speaker Connection» (Подключение
динамиков) в меню «Speaker Settings»
(Настройки динамиков) (стр. 97).
Вы можете выбрать фронтальную
акустическую систему с помощью
кнопки SPEAKERS на ресивере (стр. 39).

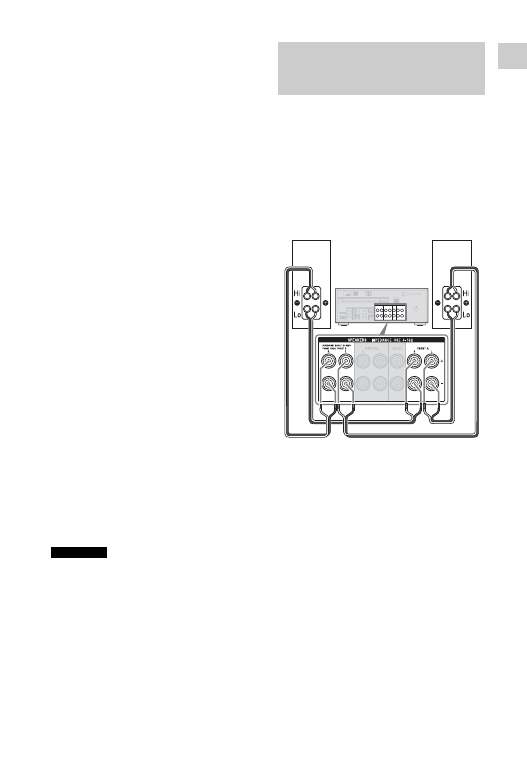

– Вы можете подключить фронтальные

динамики к этим терминалам, используя
подключение двунаправленного
усилителя (стр. 27).
Назначьте терминалы SPEAKERS
SURROUND BACK/BI-AMP/FRONT
HIGH/FRONT B входу «Bi-Amplifier
Connection» (Подключение
двунаправленного усилителя), используя
параметр «Speaker Connection»
(Подключение динамиков) в меню
«Speaker Settings» (Настройки
динамиков) (стр. 97).

После установки и подключения динамиков
выберите конфигурацию динамиков с
помощью параметра «Speaker Connection»
(Подключение динамиков) в меню настроек
динамиков (стр. 97).

Если вы не используете задние
динамики объемного звука и
фронтальные ВЧ-динамики, вы можете
подключить фронтальные динамики
к терминалам SURROUND BACK/
BI-AMP/FRONT HIGH/FRONT B
с помощью подключения
двунаправленного усилителя.

Соедините разъемы на стороне Lo
(или Hi) фронтальных динамиков с
терминалами SPEAKERS FRONT A и
соедините разъемы на стороне Hi
(или Lo) фронтальных динамиков с
терминалами SPEAKERS SURROUND
BACK/BI-AMP/FRONT HIGH/FRONT B.
Убедитесь, что металлические фитинги
Hi/Lo, подключенные к динамикам,
извлечены из динамиков, чтобы
предотвратить повреждение ресивера.
После подключения двунаправленного
усилителя назначьте терминалы
SPEAKERS SURROUND BACK/BI-AMP/
FRONT HIGH/FRONT B входу

«

Bi-Amplifier Connection

» (Подключение

двунаправленного усилителя)

, используя

параметр

«

Speaker Connection

»

(Подключение динамиков)

 в меню «Speaker

Settings» (Настройки динамиков) (стр. 97).

Примечание

Подключение
двунаправленного
усилителя

Фронтальный

динамик (правый)

Фронтальный

динамик (левый)

28

RU

3 Подключение телевизора

Вы можете смотреть выбранный источник изображения на телевизоре, если
подключите разъем HDMI OUT или MONITOR OUT к телевизору. Вы можете
управлять ресивером с помощью графического интерфейса пользователя. Интерфейс
доступен только при использовании разъемов HDMI OUT A и HDMI OUT B.
Перед подсоединением кабелей отключите шнур питания.

A

Кабель компонентного видео
(не включен в комплект поставки)

B

Видеокабель (не включен в комплект поставки)

C

Аудиокабель (не включен в комплект поставки)

D

Оптический цифровой кабель
(не включен в комплект поставки)

E

HDMI-кабель (не входит в комплект поставки)

Корпорация Sony рекомендует
использовать авторизованный HDMI-
кабель или кабель HDMI
производства Sony.

Телевизор

A

Аудио/видео

сигналы

Аудиосигналы

Видеосигналы

B

C

**

D

**

E

*

или

или

Рекомендуемое соединение
Альтернативное соединение

29

RU

Подключен

и

я

Просмотр телепередач с
многоканальным объемным
звуком от ресивера

* Если ваш телевизор совместим с функцией

ARC, подключите

E

.

Убедитесь, что для параметра «Control for
HDMI» (Управление для HDMI) задано
значение «On» (Вкл) в меню настроек HDMI
(стр. 82). Если вы хотите выбрать другой
источник аудиосигнала, а не HDMI-кабель
(например, оптический цифровой кабель
или аудиокабель), измените режим
аудиовхода с помощью INPUT MODE
(стр. 87).

**Если ваш телевизор несовместим с

функцией ARC, подключите

C

 или

D

.

Обязательно уменьшите громкость
телевизора или активируйте функцию
отключения звука на телевизоре.

• Подключите телевизор или проектор к

разъему HDMI OUT или MONITOR OUT
ресивера.

• В зависимости от состояния подключения

между телевизором и антенной изображение
на телеэкране может быть искажено. В этом
случае поместите антенну подальше от
ресивера.

• При подключении оптических цифровых

кабелей вставляйте штекеры прямо, пока
не будет слышен щелчок.

• Не сгибайте оптические цифровые кабели

и не завязывайте их в узлы.

• Все цифровые аудиоразъемы совместимы

с частотами сэмплирования 32 кГц, 44,1 кГц,
48 кГц и 96 кГц.

• Ресивер поддерживает функцию

преобразования видеосигналов.
Дополнительные сведения см. в разделе
«Функция преобразования видеосигналов»
(стр. 22).

• При подключении разъема аудиовыхода

телевизора к входным разъемам TV IN
ресивера для воспроизведения звука
телевизора через динамики, подключенные
к ресиверу, задайте для выходного разъема
телевизора параметр «Fixed»
(Фиксированный), если для него доступны
параметры «Fixed» (Фиксированный) или
«Variable» (Переменный).

Прослушивание звука
телевизора

Если ваш телевизор не поддерживает
функцию System Audio Control, задайте
для параметра «Audio Out»
(Аудиовыход) значение «TV+AMP»
в меню настроек HDMI (стр. 103).

4 Подключение других
устройств

High-Definition Multimedia Interface
(HDMI) — это интерфейс, который
передает видео- и аудиосигналы в
цифровом формате.
После подключения с помощью HDMI-
кабелей оборудования Sony,
поддерживающего «BRAVIA» Sync,
выполнение всех операций станет
проще и удобнее. См. «Возможности
BRAVIA Sync» (стр. 82).

Функции HDMI

• Цифровые аудиосигналы,

передаваемые по HDMI, могут
воспроизводиться только через
динамики, подключенные к ресиверу.
Этот сигнал поддерживает форматы
Dolby Digital, DTS, DSD и Linear PCM.
Дополнительные сведения см. в
разделе «Форматы цифрового аудио,
поддерживаемые ресивером» (стр. 23).

• Ресивер может принимать

многоканальные сигналы Linear
PCM (до 8 каналов) с частотой
сэмплирования 192 кГц или меньше
при использовании HDMI-
подключения.

Примечания

Советы

Использование HDMI-
подключения

30

RU

• Аналоговые видеосигналы,

подаваемые на разъемы VIDEO или
COMPONENT VIDEO ресивера
можно воспроизводить как сигналы
HDMI (стр. 22). Если изображение
преобразуется, аудиосигналы
с разъемов  HDMI  OUT  не
воспроизводятся.

• Этот ресивер поддерживает форматы

High Bitrate Audio (DTS-HD Master
Audio, Dolby TrueHD), Deep Color
(Deep Colour), «x.v.Color (x.v.Colour)»,
4K и 3D.

• Для просмотра 3D-изображений

подключите 3D-совместимый
телевизор и видеоустройство
(проигрыватель дисков Blu-ray Disc,
устройство записи Blu-ray Disc,
PlayStation 3 и т. д.) к ресиверу с
помощью высокоскоростных HDMI-
кабелей, наденьте 3D-очки и начните
воспроизведение 3D-контента.

• Для просмотра изображений в формате

4K (HDMI BD, GAME и VIDEO 1)
подключите 4K-совместимый
телевизор и видеоустройство
(проигрыватель дисков Blu-ray и т. д.)
к ресиверу  с  помощью
высокоскоростных HDMI-кабелей и
начните воспроизведение 4K-контенту.

• Сигналы HDMI BD, DVD и GAME

и VIDEO 2 можно просматривать
в режиме «картинка-в-картинке».

Примечания к HDMI-
подключениям

• В зависимости от телевизора или

видеоустройства 4K- и 3D-
изображения могут не
воспроизводиться. Проверьте
форматы HDMI-изображений,
поддерживаемые ресивером (стр. 134).

• Дополнительные сведения см. в

инструкции по эксплуатации
подключенных устройств.

• Перед подсоединением кабелей,

отключите шнур питания.

• Нет необходимости подключать

все кабели. Выберите подключение
в соответствии с разъемами
подключенных устройств.

• Используйте высокоскоростной

HDMI-кабель. Если используется
стандартный HDMI-кабель,
изображения в формате 1080p, Deep
Color (Deep Colour), 4K или 3D могут
воспроизводиться неправильно.

• Не рекомендуется использовать кабель

HDMI-DVI. При подключении кабеля
HDMI-DVI к устройству DVI-D, звук и/
или изображение могут быть потеряны.
Если звук воспроизводится
неправильно, подключите отдельные
аудиокабели или цифровые кабели,
а затем назначьте входные разъемы.
Дополнительные сведения см. в разделе
«Использование других видео/
аудиовходов (назначить вход)» (стр. 87).

• При подключении оптических

цифровых кабелей вставляйте штекеры
прямо, пока не будет слышен щелчок.

• Не сгибайте оптические цифровые

кабели и не завязывайте их в узлы.

Все цифровые аудиоразъемы совместимы
с частотами сэмплирования 32 кГц, 44,1 кГц,
48 кГц и 96 кГц.

Если вы хотите подключить
несколько цифровых
устройств, но не можете найти
неиспользуемый вход

См. «Использование других видео/
аудиовходов (назначить вход)» (стр. 87).

Преобразование видеосигналов

Этот ресивер поддерживает
преобразование видеосигналов.
Дополнительные сведения см. в разделе
«Функция преобразования
видеосигналов» (стр. 22).

Подключение кабелей

Совет

31

RU

Подключен

и

я

Если ваше устройство не оснащено разъемом HDMI, см. 33.

Подключение устройства с HDMI-разъемами

Проигрыватель

дисков Blu-ray Disc

A

Аудио/видео

сигналы

A

A

A

A

A

Аудио/видео

сигналы

Аудио/видео

сигналы

Аудио/видео

сигналы

Аудио/видео

сигналы

Аудио/видео

сигналы

Спутниковый тюнер,

тюнер кабельного ТВ

Видеоигра

 Устройство записи

DVD

PlayStation 3

Видеомагнитофон

Аудио/видео

сигналы

A

Проигрыватель Super

Audio CD, проигрыватель

компакт-дисков

A

HDMI-кабель (не входит в комплект поставки)

Корпорация Sony рекомендует
использовать авторизованный
HDMI-кабель или кабель HDMI
производства Sony.

32

RU

• HDMI-соединение приводится в качестве

примера.
Вы можете подключить каждое устройство
HDMI к любым входам HDMI, в том числе
к разъему HDMI на передней панели.

• Входы SA-CD/CD и BD обеспечивают

улучшенное качество звука. Если вам
требуется более высокое качество звука,
подключите устройство к этим разъемам
и выберите их в качестве входа.

• Обязательно измените настройки по

умолчанию для кнопки входа на пульте ДУ,
чтобы использовать ее для управления
подключенным устройством.
Дополнительные сведения см. в разделе
«Программирование пульта
дистанционного управления» (стр. 113).

• Вы можете изменить имя входа,

отображаемое на панели экрана ресивера.
Дополнительные сведения см. в описании
параметра «Name» (Имя) в меню «Input
Settings» (Настройки входных сигналов)
(стр. 103).

Что такое MHL?

MHL (Mobile High-Definition Link) — это
интерфейс HD-видео и цифрового аудио
для подключения мобильных телефонов
и портативных устройств к HDTV-
телевизорам и другим бытовым
развлекательным устройствам. MHL
поддерживает видеосигналы и
цифровые аудиосигналы в формате
HD 1080p и одновременно позволяет
заряжать мобильное устройство. Этот
интерфейс также позволяет управлять
мобильным телефоном и просматривать
его содержимое с помощью с пульта
телевизора и других устройств для
домашнего развлечения (стр. 85).

Подключение MHL-совместимого
мобильного устройства для
воспроизведения аудио/
видеоконтента

Этот ресивер использует технологию
MHL 2.

A

MHL-кабель (не входит в комплект поставки)

Используйте MHL2-совместимый
кабель.
Корпорация Sony рекомендует
использовать MHL-кабель
производства Sony.

B

Устройство MHL Direct Attach
(не входит в комплект поставки)

• Если ресивер включен, MHL-совместимое

мобильное устройство заряжается при
подключении к разъему HDMI/MHL
(VIDEO 2 IN) ресивера.

• Вы можете изменить имя входа VIDEO 2,

отображаемое на панели экрана ресивера.
Дополнительные сведения см. в описании
параметра «Name» (Имя) в меню «Input
Settings» (Настройки входных сигналов)
(стр. 103).

Примечания

Использование MHL-
подключения

Примечания

A

B

или

33

RU

Подключен

и

я

Подключение устройства с отличными от HDMI разъемами

Спутниковый тюнер, тюнер кабельного ТВ

Аудиосигналы

A

B

C

D

B

D

Видеомагнитофон, видеокамера,

видеоигра

Видеосигналы

Видеосигналы

Аудиосигналы

или

или

или

Аудиосигналы

Видеосигналы

Устройство записи DVD

E

A

C

*

Аудиосигналы

Проигрыватель Super

Audio CD, проигрыватель

компакт-дисков

B
