СП 86.13330.2014. МАГИСТРАЛЬНЫЕ ТРУБОПРОВОДЫ

технических средств.

21.3.11 Для проведения комплексных испытаний должны быть представлены

заключения

(протоколы) по автономным испытаниям соответствующих компонентов

автоматизированной системы и отдельных пусковых комплексов и устранению ошибок и

замечаний, выявленных при автономных испытаниях.

21.3.12 При комплексных испытаниях допускается использовать в качестве

исходной информацию полученную на автономных испытаниях частей АСУ ТП.

21.3.13 Комплексные испытания должны обеспечивать:

проверку выполнения функций автоматизированной системы во всех режимах

функционирования, установленных в техническом задании;

проверку реакции системы на некорректную информацию и аварийные ситуации;

комплексное опробование в рабочем режиме.

21.3.14 Протокол комплексных испытаний должен содержать заключение о

возможности

(невозможности) приемки автоматизированной системы

(пускового

комплекса) в опытную эксплуатацию, а также перечень необходимых доработок и

рекомендуемые сроки их выполнения.

21.3.15 В случае ввода системы в эксплуатацию по пусковым комплексам протокол

комплексных испытаний и акт приемки в опытную эксплуатацию составляются для

каждого пускового комплекса отдельно и для АСУ ТП в целом.

22 Сооружение линий технологической связи

22.1 Сооружение линий технологической связи магистральных трубопроводов

необходимо осуществлять в соответствии с требованиями действующих нормативных

документов по строительству линий и систем связи и настоящего раздела.

22.2 Организация и проведение строительных работ должны осуществляться в

соответствии с контрактными сроками и ПОС, который должен содержать:

краткие положения технологической части проекта;

характеристику местности, грунтов, дорог, естественных и искусственных преград

по участкам;

данные о глубине прокладки кабеля;

метеорологические сведения по трассе

(время перехода температуры воздуха и

грунта от положительных температур к отрицательным и обратно; минимальные и

максимальные значения температуры воздуха; максимальная глубина промерзания грунта,

время промерзания, величина снежного покрова, время начала его образования и схода);

рекомендации, определяющие период времени выполнения работ, число рабочих

дней в году;

характеристику проектируемых кабелей или проводов, их количество по участкам;

технические данные проектируемого оборудования радиорелейной системы связи,

распределение оборудования по участкам;

объем основных работ и способы их производства;

ведомость требуемого количества спецтехники, механизмов и машин;

ведомость поставки оборудования, основных материалов и изделий;

схему расстановки строительных колонн;

расчет потребности рабочей силы;

календарный план строительства.

22.3 На основе изучения проектной документации, ознакомления с трассой

непосредственно на местности, согласования с заказчиком объема строительно-

монтажных работ должен быть составлен проект производства работ, в состав которого

должны быть включены разделы, указанные в 5.2.

В зависимости от объема работ, типа кабеля и системы передачи, климатических и

геологических условий местности ППР может содержать и другие разделы.

22.4 В процессе подготовки к строительству сооружений линий связи должны быть

выполнены следующие основные мероприятия:

изучена проектно-сметная документация (ПСД);

изучены трассы и условия производства работ в натуре;

уточнены данные, приведенные в ПОС, при необходимости, согласованы с

проектной организацией и заказчиком соответствующие изменения;

составлены проекты производства работ и графики их выполнения;

решены вопросы материально-технического обеспечения;

подписаны необходимые согласования и разрешения.

22.5 Разбивка трассы линии технологической связи должна производиться

заказчиком в соответствии с проектом.

Трасса линии между смежными углами поворота должна быть прямолинейной

(контролируется визуально).

На участках сближений и пересечений с другими коммуникациями при разбивке

трассы обязательно присутствие представителей организаций, эксплуатирующих эти

коммуникации. Для уточнения местонахождения подземных коммуникаций в местах

сближений и пересечений следует применять специальные приборы (трассоискатели,

кабелеискатели и т.п.), а в случаях, определенных проектом или по требованию

владельцев коммуникаций, должно быть сделано шурфование.

22.6 К производству работ по строительству сооружений должны привлекаться

технический надзор и авторский надзор.

22.7 При строительстве сооружений кабельных линий земляные работы, как

правило, должны выполняться механизированным способом. Порядок применения

кабелеукладчиков приведен в [46]. Разработка грунта вручную допускается в случае,

когда применение механизмов невозможно или экономически нецелесообразно.

22.8 Необходимость разработки траншей и котлованов в скальных, твердых или

мерзлых грунтах взрывным способом определяется проектом.

22.9 Производство земляных работ в охранной зоне подземных коммуникаций, а

также наземных сооружений допускается только при наличии письменного разрешения

организации, эксплуатирующей эти сооружения, и в присутствии ее представителя.

Производство работ в таких местах должно быть обусловлено и согласовано в процессе

проектирования.

22.10 На участках трассы, где использование бестраншейных кабелеукладчиков по

условиям местности невозможно, для прокладки кабеля должны быть вырыты траншеи.

Рытье траншей и котлованов должно производиться землеройными механизмами.

22.11 Для предотвращения деформации профиля вырытой траншеи, а также

смерзания отвала грунта, темпы земляных работ и прокладки кабеля должны быть

одинаковыми. Разработка траншей в задел не разрешается (за исключением траншей в

скальных грунтах в летнее время).

22.12 Глубина прокладки кабеля определяется в каждом конкретном случае

проектом с учетом СП 36.13330 и не должна отклоняться от принятой величины более чем

на ±0,1 м.

22.13 В процессе механизированной прокладки должен производиться непрерывный

контроль за глубиной заложения; при этом рабочий нож должен постоянно находиться на

заданной глубине.

22.14 В грунтах, где щель непосредственно после прокладки кабеля остается

открытой, контроль глубины заложения следует производить через 40-50 м при помощи

специальных приспособлений, исключающих повреждение кабеля.

22.15 При отклонении от проектной глубины более чем на 0,1 м работы должны

быть прекращены, прокладка кабеля может быть продолжена только после установления

причин, вызвавших изменение глубины прокладки, и их устранения.

22.16 В процессе прокладки кабеля должны быть приняты меры, исключающие

нарушение его механических и электрических характеристик.

22.17 При размотке с барабанов кабеля нельзя допускать его резких изгибов и

переломов. При этом барабан с кабелем должен равномерно вращаться вручную или от

специально предназначенных для этой цели автоматических устройств.

22.18 Температура

окружающей

среды,

при

которой

допускается

транспортирование, хранение, прокладка и монтаж кабелей связи, должна соответствовать

требованиям, приведенным в технической документации на данный тип кабеля. При

необходимости прокладки кабеля при температуре ниже предусмотренной должен

производиться прогрев кабеля.

22.19 При укладке кабеля в траншею необходимо следить за тем, чтобы он лежал

свободно, плотно прилегал ко дну, а радиусы изгибов на поворотах трассы

соответствовали требованиям технической документации на кабель.

22.20 Засыпка траншей, как правило, должна производиться бульдозерами или

специальными траншеезасыпщиками.

22.21 Рекультивация земель, нарушенных при строительстве, должна производиться

в соответствии с проектом рекультивации земель.

22.22 Строительные длины кабелей, предназначенные для прокладки в кабельной

канализации, должны быть предварительно распределены по пролетам с учетом

расстояний между смотровыми устройствами, запасов, необходимых для выкладки

кабелей по форме колодцев, отводов на измерения и монтаж муфт.

22.23 По мере прокладки кабеля и сигнальной ленты на поворотах трассы,

пересечениях с другими сооружениями, переходах через реки, а также на стыках

строительных длин должны быть установлены замерные столбики или другие

(временные) знаки с нанесением на них соответствующих надписей.

22.24 Допускается затягивание кабеля одной строительной длиной через несколько

пролетов кабельной канализации, если тяговое усилие не превышает допустимой

величины, указанной в технической документации на данный тип кабеля. В этих случаях в

промежуточных колодцах должен быть оставлен запас кабеля для выкладки по форме

колодца.

22.25 Способ прокладки кабелей по мостам определяется проектом. До начала

прокладки и монтажа кабеля по мосту необходимо составить отдельный проект

производства работ.

22.26 Совместная подвеска кабеля связи на одних опорах с ЛЭП должна проводиться

в соответствии с [45].

22.27 Работы в горных условиях следует производить в благоприятное время года,

когда возможность появления селевых потоков, обвалов, снежных лавин, оползней и

заносов наименее вероятна. Как правило, эти сроки должны быть указаны в проекте.

Дополнительно к обычным условиям прокладки должно быть выполнено:

удаление со строительной полосы нависших валунов и камней;

противообвальные и противооползневые мероприятия, предусмотренные проектом;

планировка полосы строительства, срезка крутых продольных склонов, устройство

площадок для средств якорения механизмов, погрузочно-разгрузочных площадок.

22.28 Способ прокладки кабелей через водные преграды принимается в зависимости

от инженерно-геологических условий строительства, гидрологических особенностей

пересекаемой водной преграды, профиля берегов, глубины заложения кабеля в дно.

22.29 При необходимости величину фактического заглубления кабеля в дно водоема

можно определить путем контрольных размывов грунта гидромониторами и промеров от

горизонта воды, отметка которого известна, до кабеля.

22.30 Все строительные длины кабеля, проложенные между пунктами его оконечной

разделки, должны быть проверены после прокладки.

22.31 До предъявления кабеля к сдаче в монтаж на стыках строительных длин

должны быть отрыты котлованы (шурфы), позволяющие проверить состояние кабеля

после прокладки. При этом должны быть приняты меры, исключающие повреждения

концов кабеля.

22.32 Вводы кабелей в необслуживаемые усилительные пункты и разделка кабелей

на оконечных устройствах должны быть закончены к началу симметрирования и

контрольно-измерительных работ смонтированного усилительного кабельного участка.

22.33 В случае прохождения кабеля в одном техническом коридоре с магистральным

трубопроводом защиту кабеля от почвенной и электрохимической коррозии следует

выполнять совместно с трубопроводом в соответствии с действующими нормативами по

совместной защите СП 36.13330.

22.34 Временную площадку для выполнения монтажа высотного сооружения

необходимо отсыпать и обустроить твердым покрытием. Площадь монтажной площадки

определяется исходя из возможности свободного перемещения строительной техники и

автотранспорта, а также необходимого пространства для монтажных работ по установке

башни в проектное положение в зависимости от высоты сооружения.

22.35 Транспортирование башен необходимо производить в соответствии с ППР.

Инструкция по перевозке грузов приведена в

[47], с учетом требований завода-

изготовителя.

22.36 Монтаж конструкций башен, а также антенн и прочего оборудования башен

необходимо производить по специально разработанному проекту производства работ.

22.37 При проведении работ по прокладке волновода необходимо принимать меры,

исключающие его повреждение, деформации, продольное скручивание, не допускаемые

конструкцией изгибы, а также следует соблюдать температурный режим, указанный в

технической документации завода-изготовителя.

22.38 Объекты линий технологической связи предъявляются исполнителем и

принимаются в эксплуатацию приемочной комиссией, назначаемой заказчиком.

23 Охрана окружающей среды. Экологический мониторинг

23.1 Соблюдение требований государственного законодательства Российской

Федерации и международных соглашений по охране окружающей среды, нормативно-

правовых актов Российской Федерации и ее субъектов является обязательным при

выполнении всех видов строительно-монтажных работ.

23.2 Порядок согласования всех отступлений от состава и технологии производства

работ, утвержденных и согласованных в составе (проектов организации строительства и

производства работ, проекта рекультивации) определен в [1] и в [12].

23.3 Подрядчик при производстве строительно-монтажных работ несет

ответственность, в рамках действующего законодательства Российской Федерации, за

соответствие реализуемых решений по строительству и мероприятий по охране

окружающей среды проектной документации на объект и законодательству [1], [4], [13],

[48].

23.4 Все виды строительно-монтажных работ ведутся при наличии всей

необходимой нормативно-разрешительной документации, учитывающей требования в

области охраны окружающей среды

(промышленной, пожарной безопасности, ЧС)

включая: свидетельства о допуске к определенным видам работ, оказывающим влияние на

безопасность объектов строительства, акты отвода и закрепления земельных участков,

договоры на водопользование, решения о предоставлении в пользование водных объектов,

лицензии на право пользования недрами [1], [4], [14], документы на вырубку, техусловия

от владельцев коммуникаций и ресурсных организаций, разрешение на выброс

загрязняющих веществ в атмосферу [14], [49], документ об утверждении нормативов

образования отходов производства и потребления и лимитов на их размещение [14], [49],

разрешение на сброс загрязняющих веществ в водные объекты [4], [12].

23.5 Производство строительно-монтажных работ, движение машин и механизмов,

складирование и хранение материалов (отходов) в местах, не предусмотренных ППР,

запрещается.

23.6 После окончания основных работ подрядчик должен восстановить все

сооружения инженерной защиты

(водосборные канавы, дренажные системы,

снегозадерживающие сооружения и дороги, расположенные в пределах полосы отвода

земель или пересекающих эту полосу и т.п.), а также придать местности проектный

рельеф

(с предусмотренными проектом восстановительными и компенсирующими

мероприятиями) или восстановить природный.

23.7 Экологический (государственный экологический) мониторинг как комплексная

система наблюдений за состоянием окружающей среды, оценки и прогноза изменений

состояния окружающей среды под воздействием природных и антропогенных факторов на

стадии проектирования и строительства

(как и на всех стадиях) магистрального

трубопровода осуществляется в соответствии с требованиями законодательства

Российской Федерации. Порядок осуществления определяется законодательными актами

[12], [14], [15].

Экологический мониторинг как комплексная система наблюдений характеризует

уровень воздействия (в том числе компенсационного) на окружающую среду, служит

основой для выбора и корректировки мероприятий в части охраны окружающей среды (в

том числе на стадии строительства объектов магистрального трубопровода),

экологической безопасности, ликвидации

(прогнозировании) чрезвычайных ситуаций,

перспективного развития территорий. Порядок предоставления информации о состоянии

окружающей среды регулируется законодательством [12], [13], [14], [16].

23.8 Обеспечение качества окружающей среды в части сохранения (минимизации

нарушения) элементов сформировавшегося природного ландшафта согласно ГОСТ

17.5.3.05, ГОСТ 17.4.1.02 и [29] обеспечивается с учетом:

рекультивации (технической и биологической) нарушенных и загрязненных земель

согласно ГОСТ 17.5.1.01, ГОСТ 17.4.3.02, ГОСТ 17.4.3.04 и СП 104.13330, [14];

особенностей проведенной инженерной подготовки [1], [29], СП 104.13330, [16]

территории (в том числе защите территорий строительства, подстилающих грунтов и

прилегающих земель от поглощения поверхностного стока и загрязнения), сохранения

условий естественного поверхностного стока (уровня, химического состава, областей

питания и разгрузки грунтовых вод), исключения активизации засоленности и коррозии,

смены растительности и суффозии (сохранения почвенно-растительного покрова);

ограничения территории производства строительно-монтажных работ (размещению

вспомогательных инженерных сооружений: амбаров, узлов пуска и приема средств

очистки и диагностики, передвижения техники и спецсредств в границах полосы отвода

(без соответствующего обоснования);

выбора метода прокладки трасс и разработки площадок (в том числе с учетом

преимущественного применения экскавации грунтов при разработке вечномерзлых

грунтов и заготовкой требуемых объемов осушенного, не подверженного морозному

выветриванию грунта; использования вечномерзлых грунтов как основания в мерзлом

состоянии на протяжении всего цикла существования магистрального трубопровода;

применения на деформирующихся грунтах мер, снижающих тепловое воздействие на

грунты и обеспечивающих восстановление вечной мерзлоты в зимний период);

выбора метода планировки грунта

(предпочтителен путь устройства насыпей и

применения срезки по трассе трубопровода и складировании грунта для последующего

его использования лишь при соответствующем обосновании принятых ПОС и ППР

решений) с учетом специфики рельефа (уменьшения перевеивания грунта, ветрового

выноса солей и котловин выдувания) и применяемой техники

(уширенные ножи

бульдозеров и т.п.);

применения (без отдельного обоснования) корчевания при планировке полосы

отвода (сохранность связанности грунтов и температурного режима достигается наличием

нетронутых пней и корневищ):

обеспечения производства всех видов работ строго в установленные проектом сроки,

с использованием ресурсов (в том числе людей, материалов, средств, механизмов и т.п.),

имеющих документально подтвержденную оценку соответствия (сертификаты, допуски,

заключения и т.п.) согласно ГОСТ 17.4.3.04, ГОСТ 17.5.3.05;

комплексного использования ресурсов, сырья и утилизации отходов.

23.9 Рекультивация нарушенных земель с целью восстановления плодородия почв

должна осуществляться последовательно, [29], и предполагает проведение этапов:

технической рекультивации

(планировка, формирование откосов, снятие,

складирование и нанесение плодородного слоя почвы, устройство гидротехнических и

мелиоративных сооружений, захоронение токсичных вскрышных пород и т.п.), ГОСТ

17.5.1.01, ГОСТ 17.4.3.02, ГОСТ 17.4.3.04 и [29], СП 104.13330;

биологической рекультивации

(проведение комплекса агротехнических и

фитомелиоративных мероприятий, направленных на улучшение агрофизических,

агрохимических, биохимических свойств почвы). Почвовосстановительные работы

должны проводиться с учетом типа нарушенности земель, а посевной материал должен

соответствовать зональной системе земледелия.

23.10 Условия приведения нарушенных земель в состояние, пригодное для

дальнейшего использования

(в том числе порядок снятия, хранения и дальнейшего

применения плодородного слоя почвы согласно ГОСТ 17.5.1.01, ГОСТ 17.4.3.02, ГОСТ

17.4.3.04, СП 104.13330) и разрешение на проведение указанных работ в конкретные

сроки, согласование с собственниками земель, подлежат контролю и определены

законодательной базой и нормативно-правовыми актами органов исполнительной власти

и субъектов Российской Федерации [1], [8], [12], [16], [29].

23.11 Снятие, транспортирование, хранение и обратное нанесение плодородного

слоя грунта должны выполняться методами, исключающими снижение его качественных

показателей, а также его потерю при перемещениях.

Использование плодородного слоя грунта для устройства подсыпок, перемычек и

других временных земляных сооружений для целей, не предусмотренных проектом

рекультивации, не допускается.

23.12 Работы, связанные с негативным воздействием на качество атмосферного

воздуха, должны выполняться по согласованию с федеральным органом исполнительной

власти или его территориальными органами в соответствии с проектом согласно ГОСТ

17.2.3.02 и [12], [13].

Обеспечение качества окружающей среды в части предотвращения потерь и

нерационального использования природных ресурсов воздушного бассейна

предусматривает снижение негативного воздействия на атмосферу специальными,

технологическими и планировочными мероприятиями при:

применении прогрессивных технологий

(в том числе увеличение единичной

мощности агрегатов при одинаковой суммарной производительности);

оснащении средствами улова и очистки источников выбросов загрязняющих

веществ в атмосферу;

сжигании топлива (в том числе в двигателях транспортных средств);

сборе нефтяного (попутного) газа и минерализованной воды, испарений из емкостей;

очистке, обезвреживании, хранении и утилизации отходов производства и

потребления;

устройстве санитарно-защитной зоны;

улучшении условий рассеивания выбросов;

использовании естественных заслонов (лесополоса, горная гряда и т.п.).

23.13 Работы, связанные с негативным воздействием

(при законодательно

предусмотренном учете и контроле их влияния) на водные объекты, должны выполняться

в соответствии с законодательными и нормативно-правовыми актами Российской

Федерации

(по согласованию федеральными

(территориальными) органами

исполнительной власти) в полном соответствии с рабочим проектом на объект.

23.14 Подрядчик отвечает за поддержание (в процессе осуществления всех видов

работ) поверхностных и подземных вод в состоянии, требуемом законодательством (т.е.

путем установления и соблюдения нормативов допустимого воздействия на водные

объекты, за исключением случаев, установленных федеральными законами).

23.15 Количество веществ и микроорганизмов в сбросах сточных (дренажных) вод в

водные объекты не должно превышать установленные (на основании ПДК химических

веществ и других показателей качества воды в объектах) нормативы допустимого

воздействия на водные объекты

(утверждаемых в определенном Правительством

Российской Федерации порядке) и соответствовать нормативам качества воды в водном

объекте.

23.16 Статус, категория, режим охраны и использования, границы территории

расположения водных объектов устанавливаются законодательством [4], [27], [13].

Строительство объектов в границах водоохранных зон допускается при условии

оборудования их сооружениями, обеспечивающими охрану водных объектов от

загрязнения, засорения и истощения вод в соответствии с водным законодательством и

законодательством в области охраны окружающей среды.

Проведение строительных, дноуглубительных, взрывных, буровых и других работ

(связанных с образованием в ходе работ твердых взвешенных частиц, изменением дна и

берегов водных объектов в водоохранных зонах, в границах особо ценных водно-

болотных угодий) осуществляется в соответствии с требованиями законодательства

Российской Федерации в области охраны окружающей среды и законодательства о

градостроительной деятельности.

В границах водоохранных зон запрещены:

захоронение отходов производства и потребления, радиоактивных, химических,

взрывчатых, токсичных, отравляющих и ядовитых веществ;

движение (вне дорог) и стоянка (кроме специально оборудованных мест с твердым

покрытием) транспорта (кроме специального).

В границах прибрежных защитных полос запрещается распашка земель и

размещение отвалов размываемых грунтов.

23.17 Критериями негативного воздействия (загрязненности) являются ухудшение

качества (вследствие изменения органолептических свойств и превышения предельно

допустимых концентраций веществ в воде для человека, флоры, фауны, кормовых и

промысловых организмов, в зависимости от вида водопользования), повышение

температуры, режима водного объекта под прямым или косвенным воздействием

производственной (хозяйственной) деятельности, [1], [4], [7], [12], [15].

23.18 При пользовании водными объектами (их ледовым покровом) запрещены:

сброс всех видов неочищенных сточных вод

(в том числе сточных вод, не

соответствующих требованиям технических регламентов);

сброс сточных вод и

(или) дренажных вод в водные объекты: содержащие

природные лечебные ресурсы; отнесенные к особо охраняемым водным объектам; зоны

санитарной охраны источников питьевого и хозяйственно-бытового водоснабжения;

первую, вторую зоны округов санитарной

(горно-санитарной) охраны лечебно-

оздоровительных местностей и курортов; рыбоохранных зон; рыбохозяйственных

заповедных зон;

сбросы сточных вод, содержащих возбудители заболеваний и вредные вещества, с не

установленными нормативами предельно допустимых концентраций;

сброс и размещение отходов производства и потребления;

забор (изъятие) водных ресурсов в объеме, оказывающем негативное воздействие (в

том числе для водных биоресурсов, грунтовых вод).

23.19 Ввод в эксплуатацию объектов, предназначенных для транспортирования,

хранения нефти, газа и (или) продуктов переработки, без оборудования таких объектов

средствами предотвращения загрязнения водных объектов и контрольно-измерительной

аппаратурой для обнаружения утечки указанных веществ запрещается.

24 Приемка выполненных работ и ввод объекта в эксплуатацию

24.1 По завершении строительства оценивается соответствие трубопровода

требованиям действующего законодательства, технических регламентов, проектной и

рабочей документации, производится приемка и ввод завершенного строительством

трубопровода в эксплуатацию.

24.2 Приемка проводится после завершения всех строительных, монтажных,

пусконаладочных работ и комплексного опробования магистрального трубопровода.

24.3 Работа государственного строительного надзора, выполнение проверки

соответствия построенного объекта требованиям технических решений, иным

нормативным правовым актам и проектной документации в случае получения извещения

заказчика об окончании строительства, реконструкции и капитального ремонта объектов

капитального строительства изложена в [50].

24.4 Приемка осуществляется приемочной комиссией, создаваемой застройщиком

или заказчиком.

24.5 Если для строительства, реконструкции или капитального ремонта

магистрального трубопровода требуется получение разрешений на строительство и ввод

его в эксплуатацию, в приемочную комиссию включаются представители застройщика

или заказчика, проектной организации, строительного подрядчика, федерального органа

исполнительной власти, осуществляющего государственный контроль в области охраны

окружающей среды (в случаях, предусмотренных частью 7 статьи 54 [1]).

24.6 Если для строительства магистрального трубопровода не требуется получение

разрешений на строительство и ввод магистрального трубопровода в эксплуатацию, то

правила формирования приемочной комиссии устанавливаются застройщиком или

заказчиком самостоятельно.

24.7 Приемка магистрального трубопровода проводится путем проверки материалов,

предъявляемых застройщиком или заказчиком приемочной комиссии, и (или) осмотра

объекта.

24.8 Состав приемо-сдаточной документации определен в [1], [2] и [51].

24.9 Исполнительная документация должна соответствовать статье 39 [2] и [51].

24.10 Документальным подтверждением соответствия магистрального трубопровода

требованиям технических регламентов и проектной документации является заключение о

приемке магистрального трубопровода приемочной комиссией, подписанное всеми ее

членами.

24.11 Выдача разрешения на ввод объекта в эксплуатацию уполномоченным органом

исполнительной власти, выдавшим разрешение на строительство, осуществляется в

соответствии со статьей 55 Градостроительного кодекса [1].

24.12 Разрешение на ввод объекта в эксплуатацию является основанием для

постановки на государственный учет построенного объекта капитального строительства,

внесения изменений в документы государственного учета реконструированного объекта

капитального строительства.

Приложение А

(рекомендуемое)

Критерии отбраковки кольцевых сварных соединений трубопроводов по

результатам неразрушающих методов контроля

А.1 Визуальный измерительный контроль

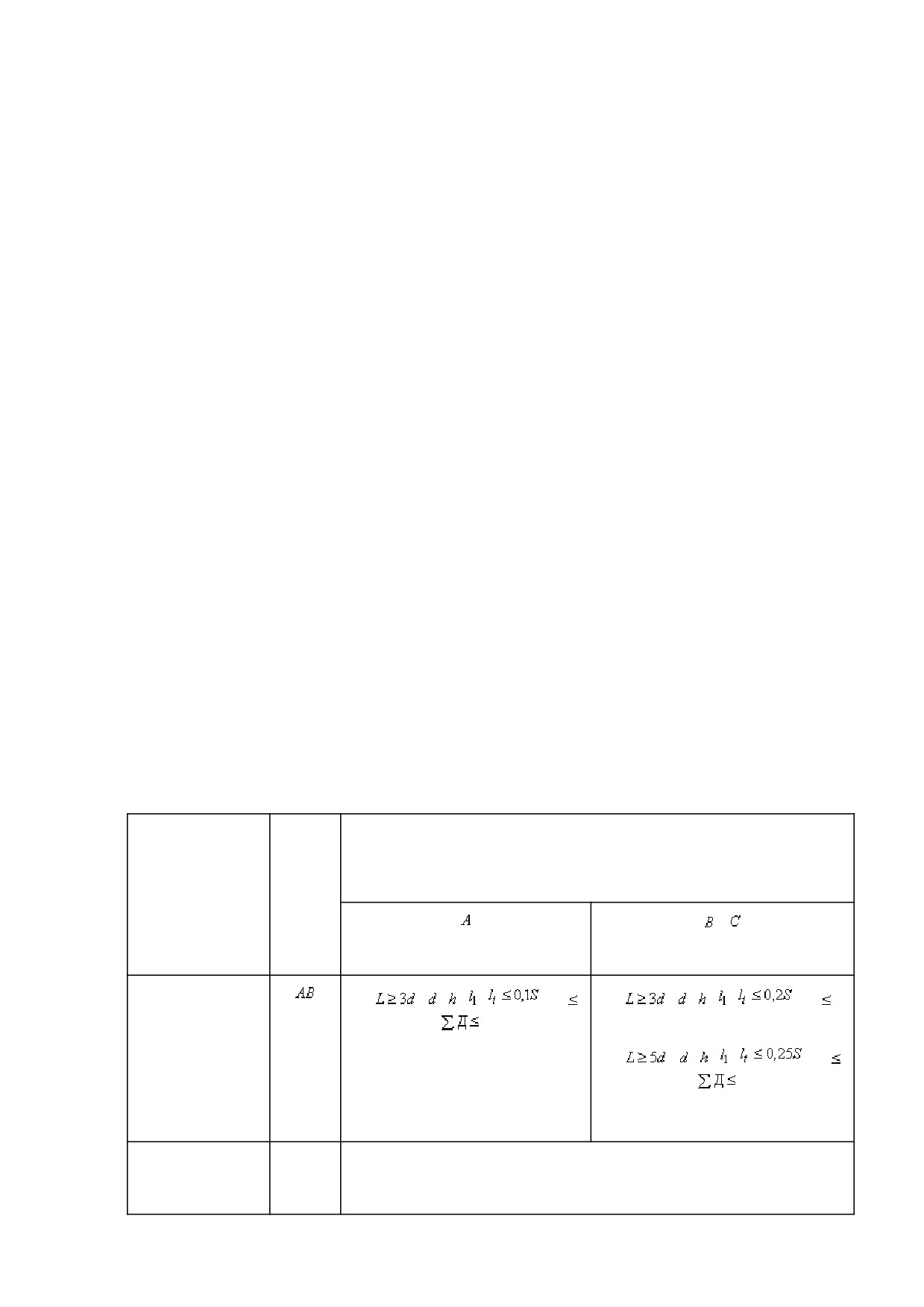

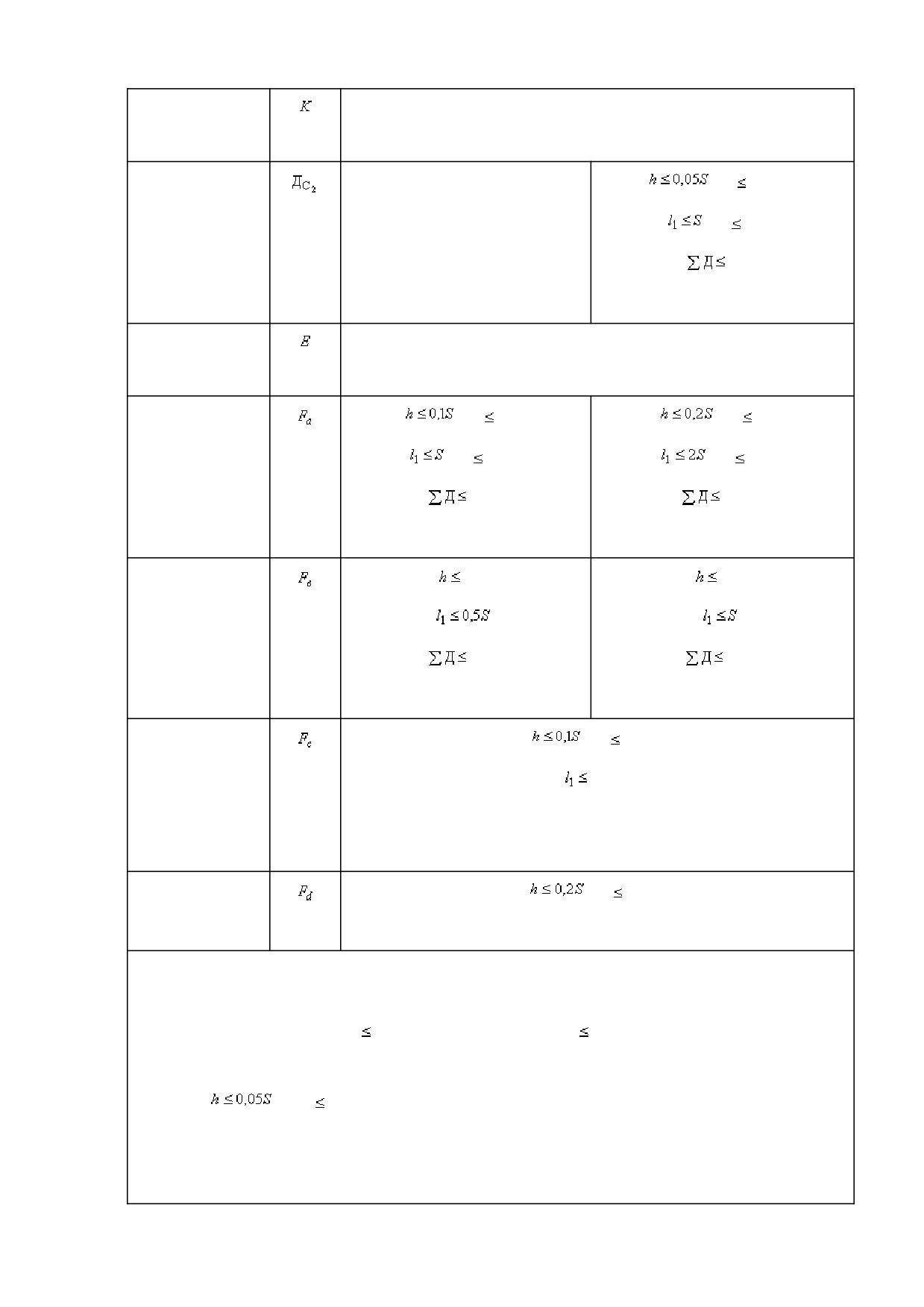

Таблица А.1.1 - Допустимые геометрические размеры дефектов сварных соединений

газопроводов

Дефект

Условное

Уровень качества*

обозна-

чение

Поверхностные поры,

При

, но

При

, но

2,5

включения

мм;

30 мм

При

, но

мм;

50 мм

Свищ

Не допускается

Кратер

Не допускается

Поверхностные

Не допускается

, но

0,75 мм;

несплавления

, но

15 мм;

15 мм

Трещина

Не допускается

Вогнутость корня шва

, но

1 мм;

, но

2 мм;

, но

30 мм;

, но

50 мм;

50 мм

100 мм

Наплав, превышение

3 мм;

5 мм;

проплава

;

30 мм

50 мм

Подрез

, но

0,5 мм;

150 мм

При смещении кромок более 2 мм любые подрезы не допускаются

Смещение кромок

, но

2 мм**

* Уровни качества сварных соединений магистральных трубопроводов: совокупность требований к допустимым

размерам дефектов сварных соединений в зависимости от категории, характеристик и природно-климатических

условий эксплуатации трубопровода.

** Допускаются локальные смещения

3,0 мм при общей протяженности

1/6 периметра сварного соединения.

Примечания

1 Подрезы

, но

0,3 мм не квалифицируются как нормируемые дефекты, их протяженность не

регламентируется, и в заключении на ВИК они не указываются.

2 При оценке качества сварных соединений разнотолщинных элементов нормы оценки дефектов принимаются по

элементу меньшей толщины.

3 При смещении кромок более 2 мм любые подрезы не допускаются.

4 Прожоги основного металла не допускаются.

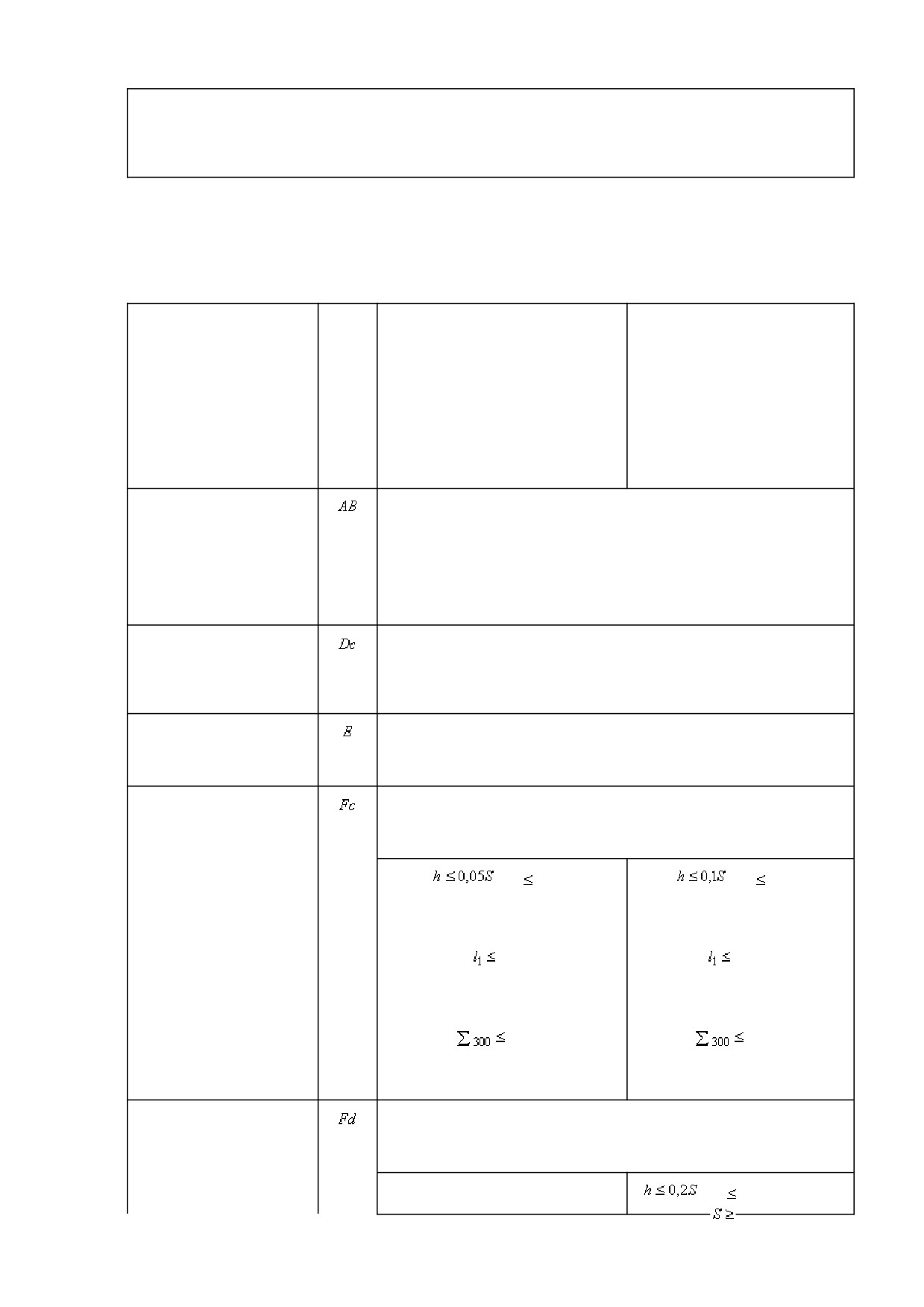

Таблица А.1.2 - Допустимые геометрические размеры дефектов сварных соединений

нефтепроводов

Дефект

Условно

Для нефтепроводов и их участков

е обозна-

категорий В, I, a также нефтепроводов

категорий II, III и IV

чение

на участках их переходов через водные

преграды независимо от их диаметра,

протяженности и способа прокладки, а

также захлестов, ввариваемых вставок,

гарантийных стыков, узлов установки

линейной арматуры

Выходящие на поверхность

Не допускаются

поры и включения;

незаваренные кратеры,

прожоги, наплывы, свищи,

усадочные раковины

Выходящие на поверхность

Не допускаются

несплавления

Трещины

Не допускаются

Подрезы

Допускаются, если

, но

0,5 мм

, но

0,5 мм

50 мм

100 мм

150 мм

Смещения кромок (наружные)

Допускаются, если

Для соединений электросварных труб

, но

3 мм - для труб с

10 мм

, но

2 мм - для труб c

10 мм

Для соединений бесшовных труб

Не нормируется

А.2 Радиографический контроль

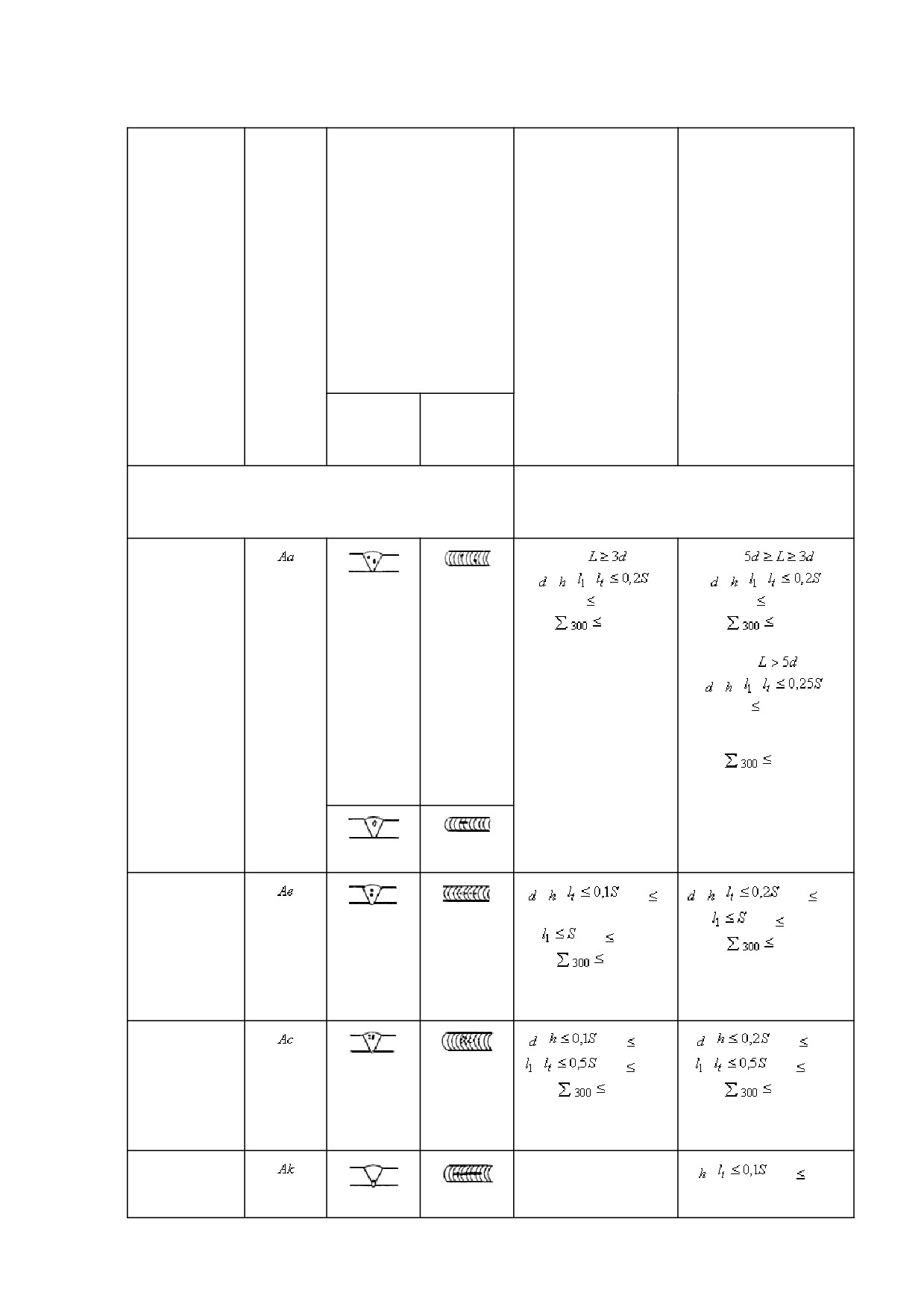

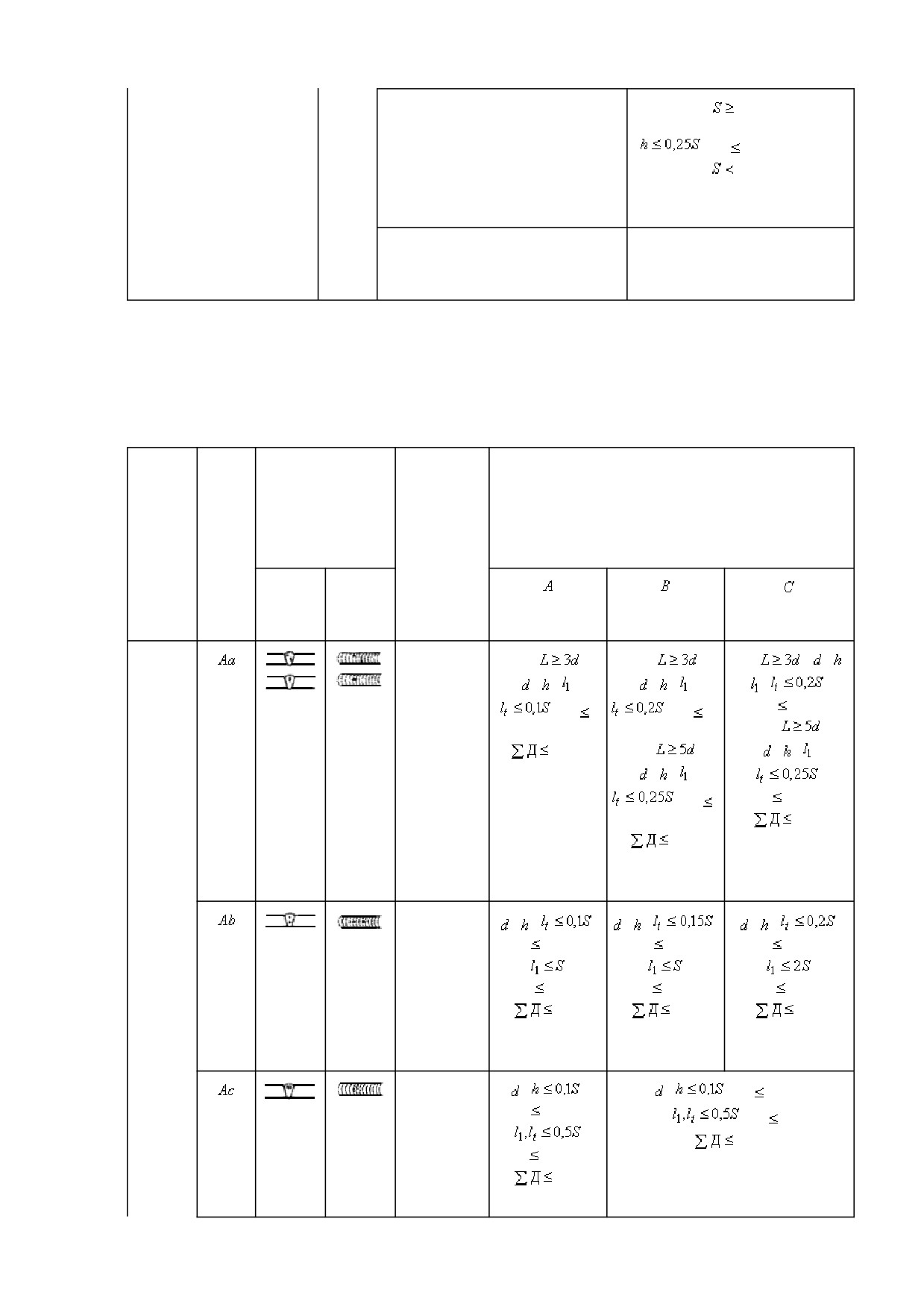

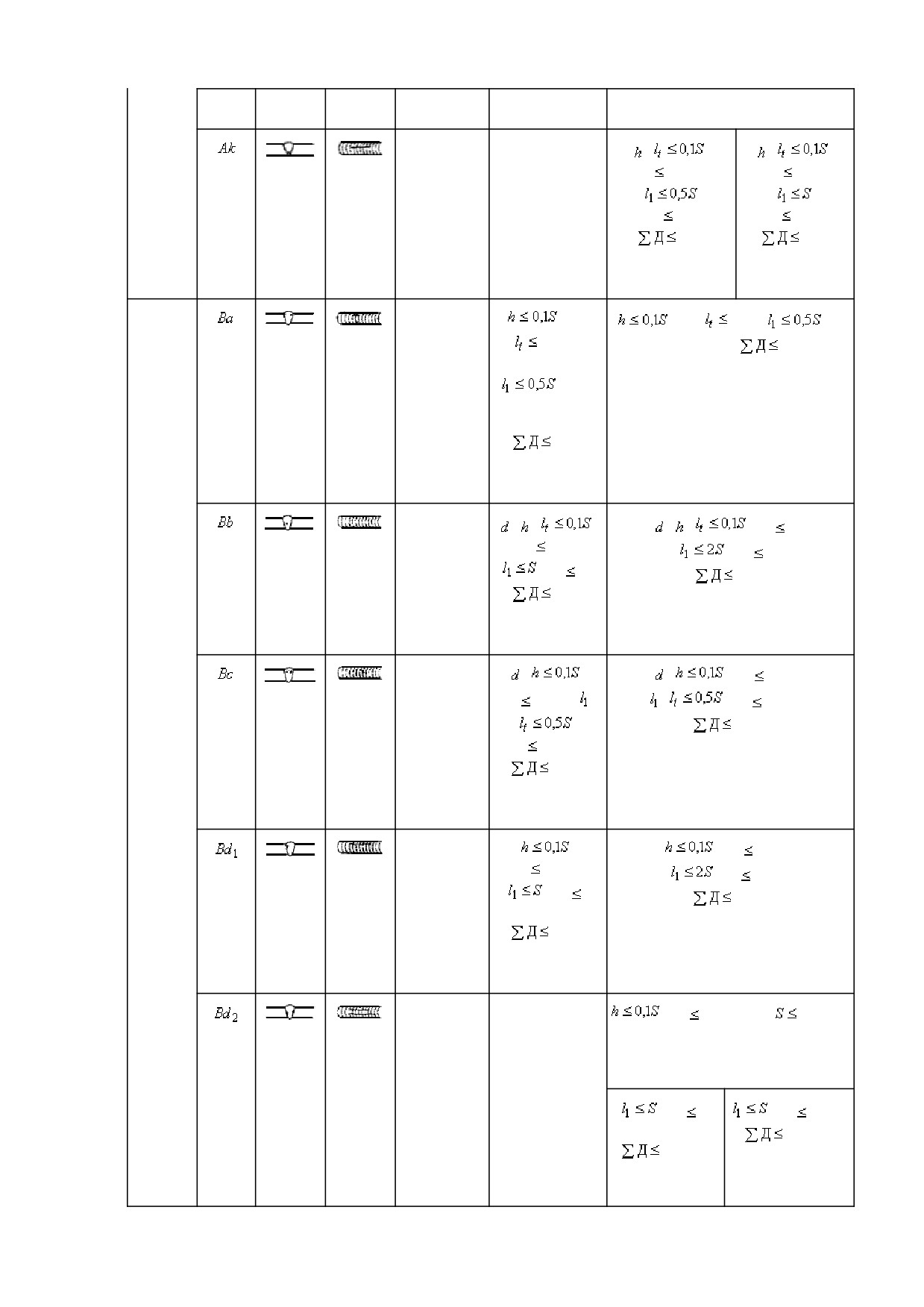

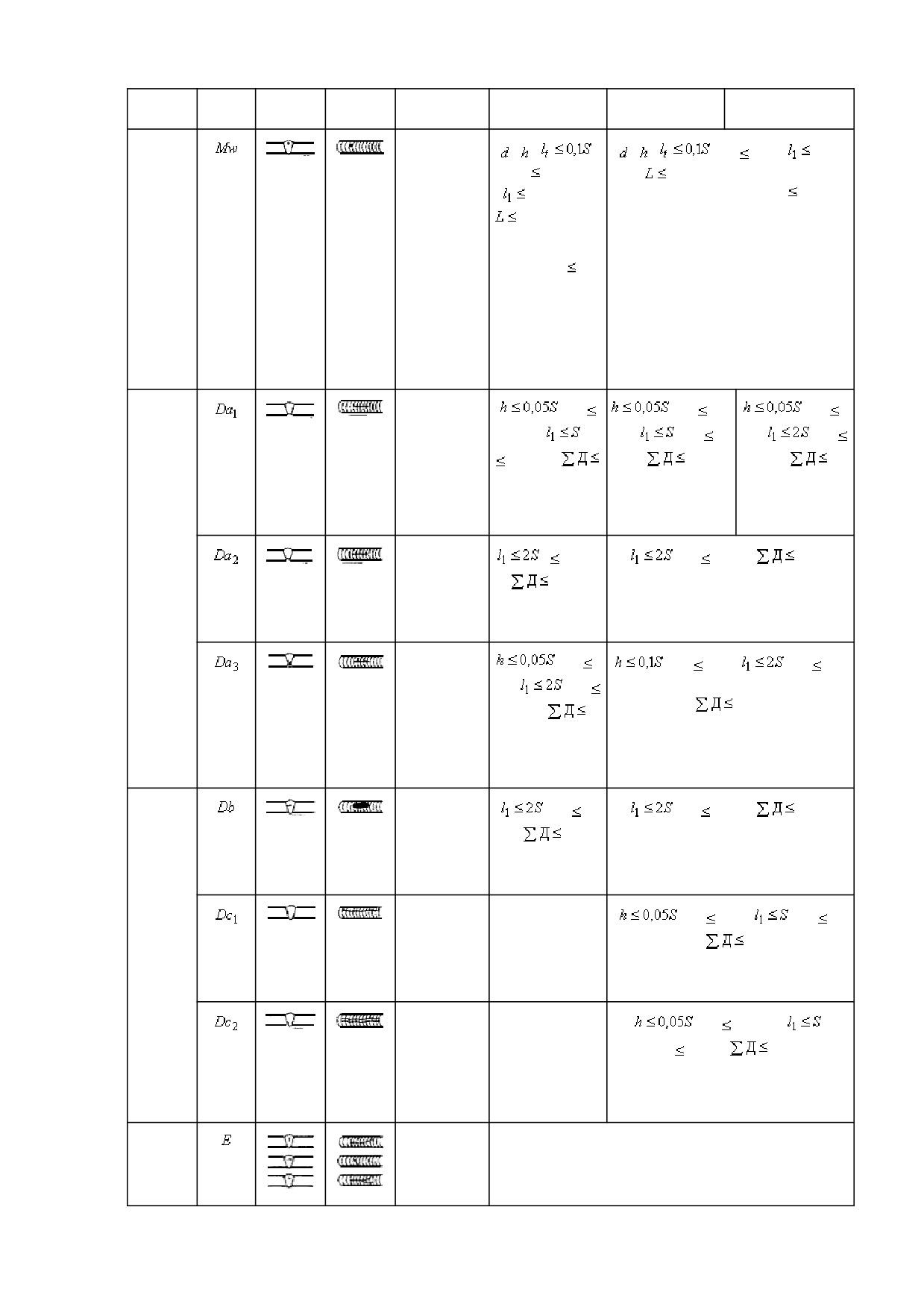

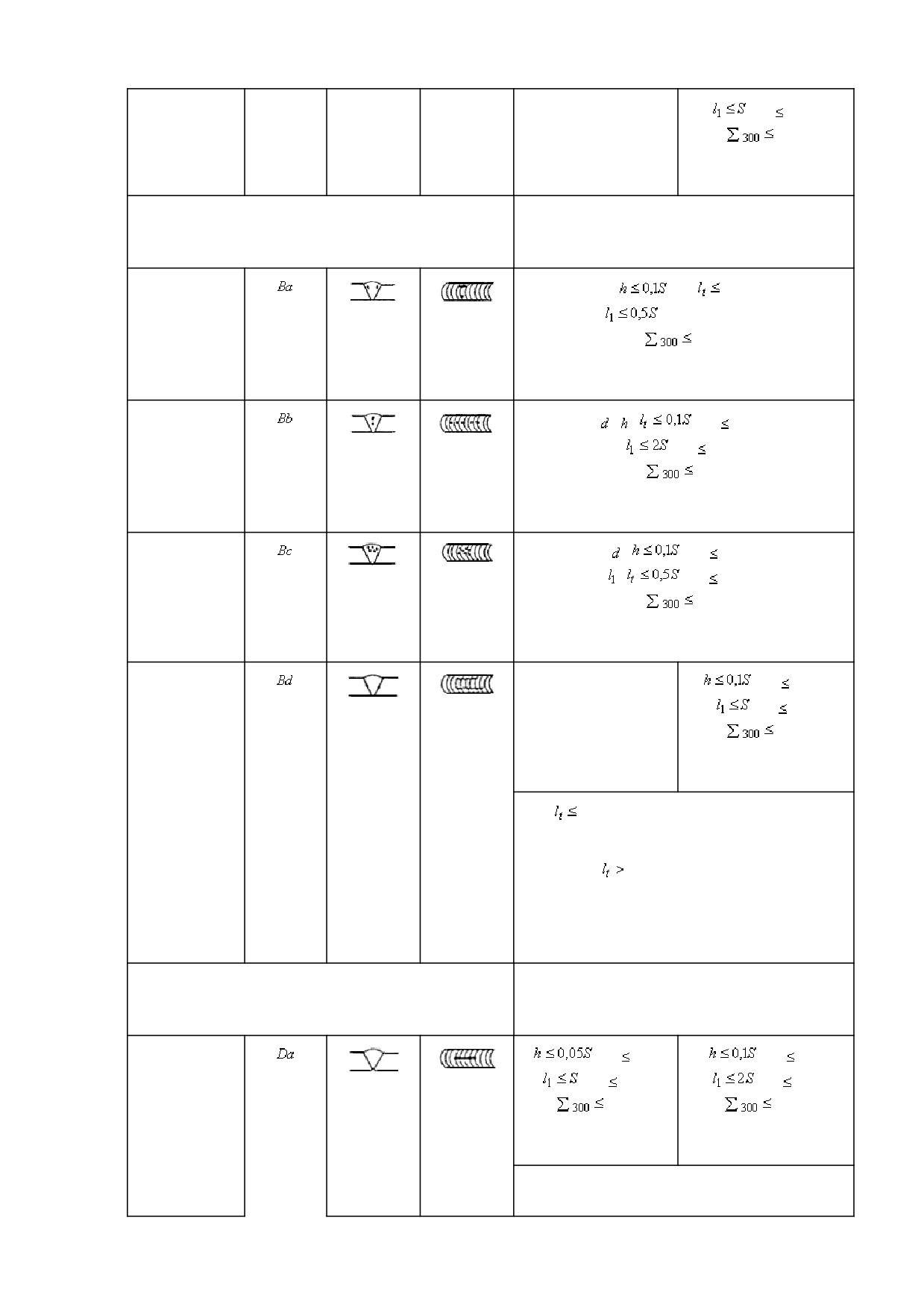

Таблица А.2.1 - Нормы отбраковки кольцевых сварных соединений газопроводов

Дефект

Условно

Схематическое

Вид дефекта

Допустимые размеры сварных дефектов соединений по

изображение дефекта

уровням качества

обозна-

чение

дефекта

в сечении

в плане

Поры

Единичные,

При

(сферические

и удлиненные)

но

3 мм;

, но

2,5

мм;

при

30 мм

при

но

3,5 мм;

, но

мм;

50 мм

Цепочки

но

1,5 мм;

но

2 мм;

но

2,5 мм;

но

30 мм

но

30 мм

но

30 мм

50 мм

Скопления

, но

1,5 мм;

но

1,5 мм;

, но

30 мм

но

12,5 мм

25 мм

Метал-

Вольф-

, но

3 мм;

6 мм,

лические

рамовые и

включения

но

1,5 мм;

при

50 количество включений: не

других

более 2 для труб диаметром

219 мм.

3,0 мм, при

нераство-

Не более 4 на 300 мм шва для труб

50 количество

римых

диаметром более 219 мм

включений: не

металлов

более 1 для труб

диаметром

219

мм. Не более 2 на

300 мм шва для

труб диаметром

более 219 мм

Непровар

В корне шва

, но

0,75

, но

0,75 мм;

, но

мм;

, но

мм;

, но

12,5 мм;

мм;

30 мм

25 мм;

25 мм

мм

В корне шва

30 мм;

, но

50 мм;

75 мм

из-за

смещения

50 мм

кромок

Внутренние

, но

2 мм;

, но

12,5

при двух-

мм;

сторонней

мм;

, но

сварке

25 мм

12,5 мм;

мм

Несплав-

Межслойные

, но

30 мм;

30 мм

ления

мм;

25 мм

По разделке

Не допускаются

, но

1 мм;

, но

кромок

мм;

15 мм

По разделке

Не допускаются

, но

0,75 мм;

кромок,

выходящих на

но

15 мм;

15 мм

поверхность

Трещины

Любой длины

Не допускаются

и направления

относительно

сварного шва

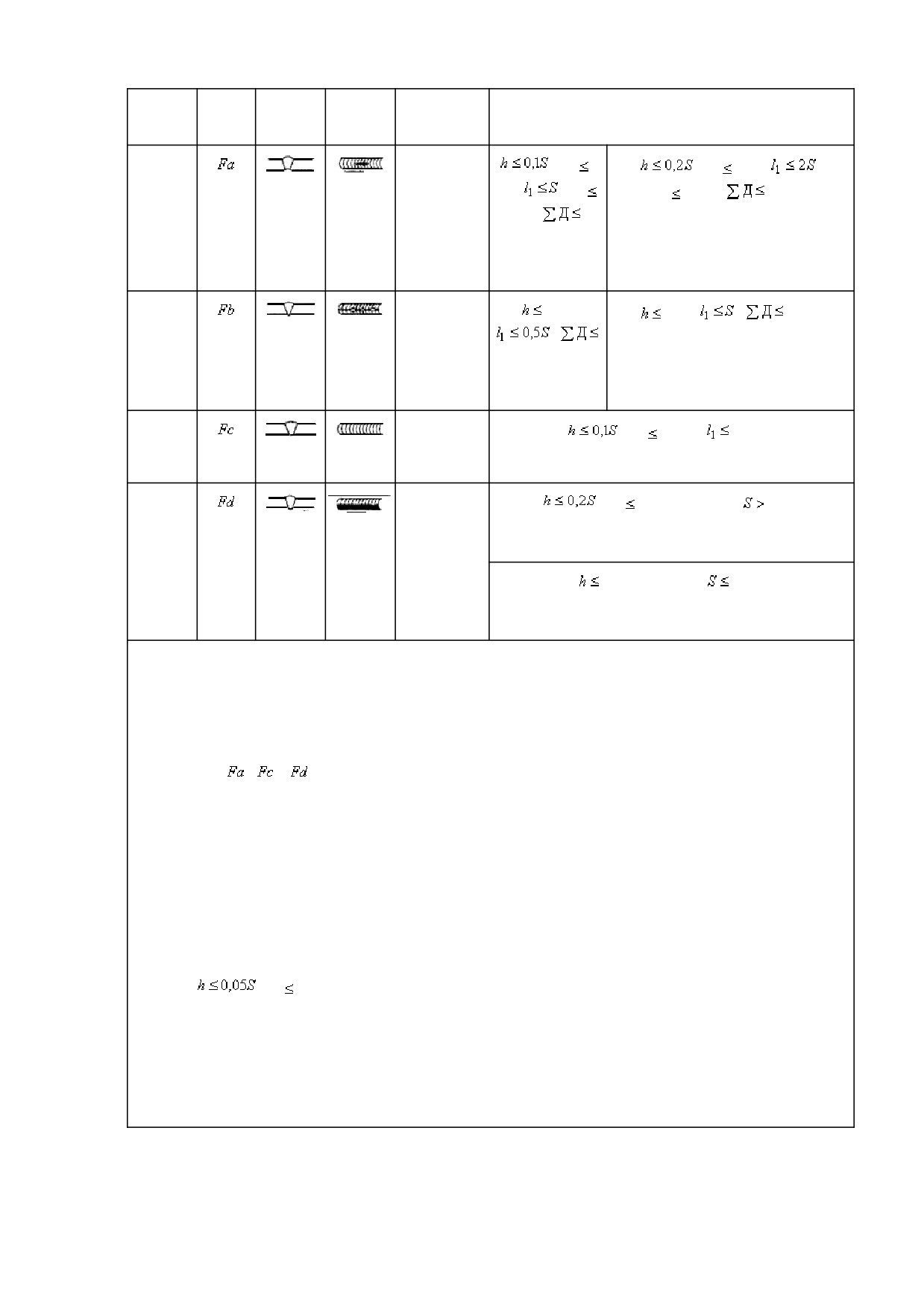

Дефекты

Вогнутость

, но

2 мм;

формы

корня шва

шва

(утяжина)

мм;

, но

но

50 мм;

100 мм

30 мм;

мм

Превышение

3 мм;

5 мм;

;

50 мм

проплавления

(провис)

;

30 мм

Подрезы

, но

0,5 мм;

150 мм;

Смещение

, но

3 мм - для труб с

10 мм

кромок

2 мм - для труб с

10 мм

Примечания

1 В сварном соединении с внутренней подваркой - непровары и несплавления в корне сварного соединения не

допускаются.

2 Суммарная протяженность допустимых по высоте внутренних дефектов на любые 300 мм сварного соединения не

должна превышать 50 мм, но не более 1/6 части периметра сварного соединения, кроме дефектов с условными

обозначениями

, протяженность которых не учитывается при подсчете суммарной протяженности всех

дефектов.

3 Сварное соединение ремонтируется, если суммарная протяженность всех выявленных дефектов меньше 1/6 части

периметра сварного соединения, в противном случае сварное соединение подлежит вырезке.

4 Подрезы, смещения кромок и другие наружные дефекты швов измеряются в процессе визуального и измерительного

контроля.

5 При смещении кромок более 2 мм любые подрезы не допускаются.

6 Внутренние подрезы и смещения кромок могут определяться физическими методами контроля.

7 Подрезы

, но

0,3 мм не квалифицируются как нормируемые дефекты, и их протяженность не

регламентируется.

8 На участке максимально допустимого смещения кромок любые дефекты не допускаются.

9 При оценке качества сварных соединений разнотолщинных элементов, нормы оценки дефектов принимаются по

элементу меньшей толщины.

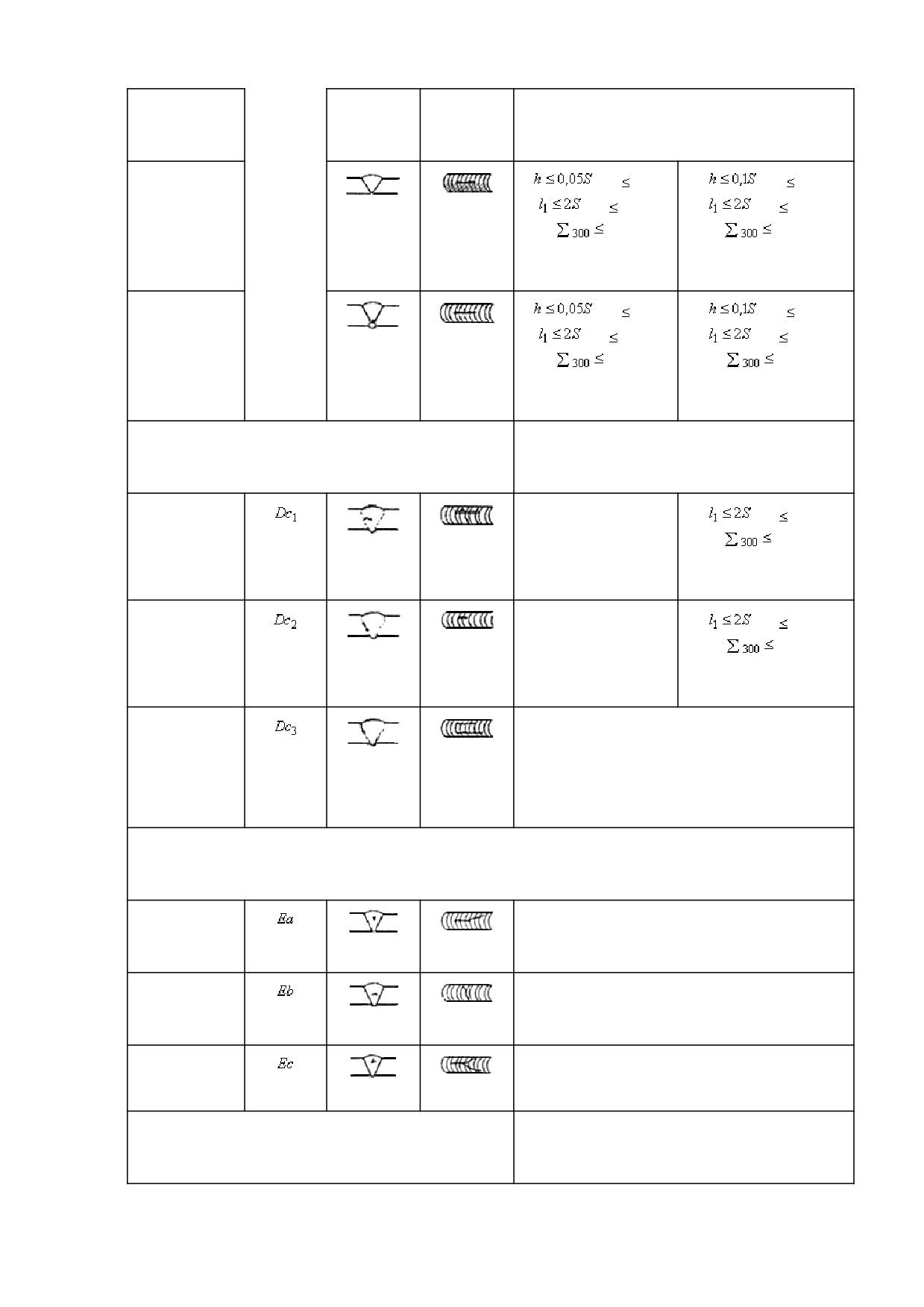

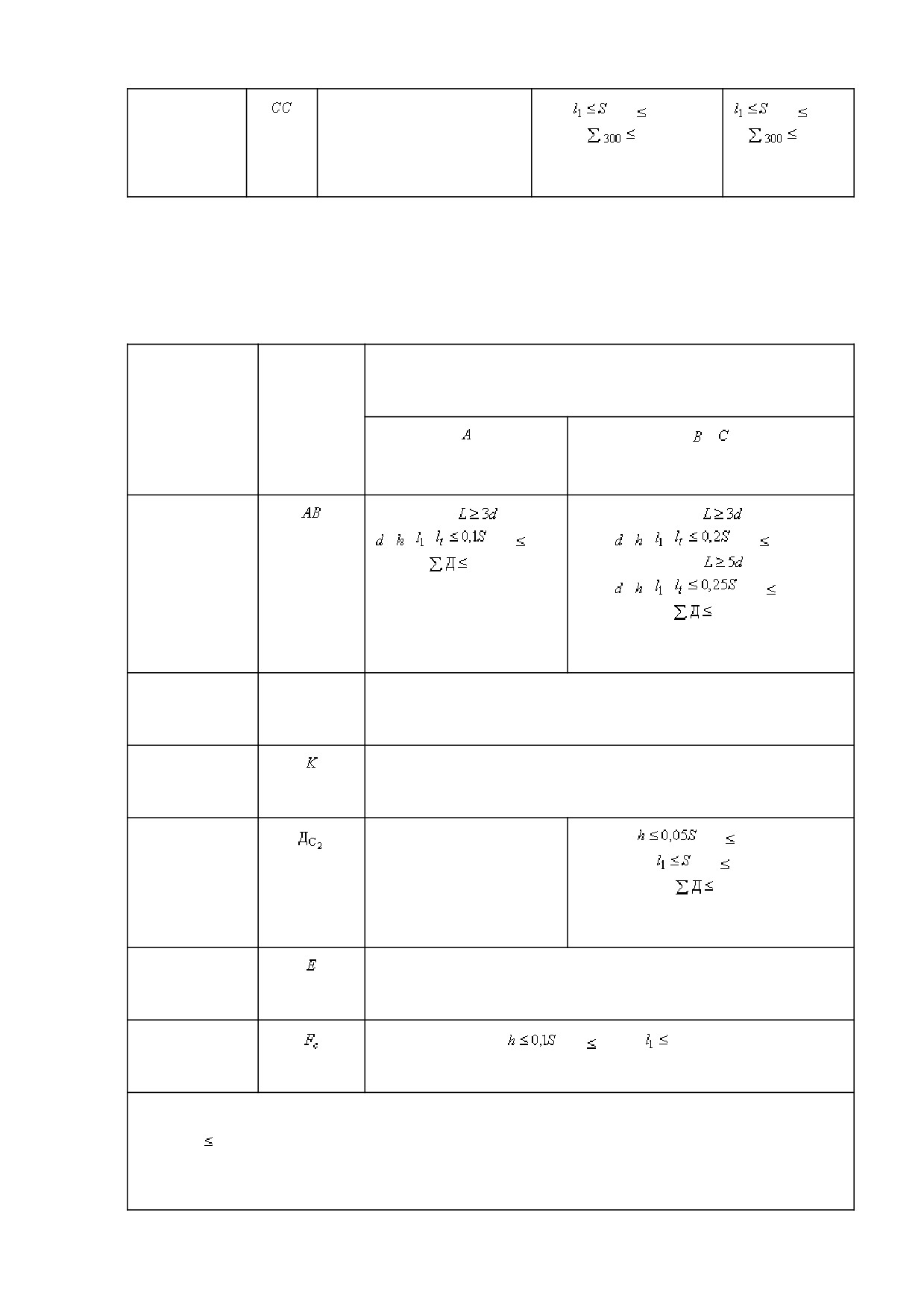

Таблица А.2.2 - Нормы отбраковки кольцевых сварных соединений нефтепроводов

Дефект

Условное

Схематическое изображение

Для нефтепроводов и их

обоз-

дефекта

участков категорий В, I, а

участков категорий II, III и

начение

также нефтепроводов на

участках их переходов

через водные преграды

независимо от их

диаметра, протяженности

и способа прокладки, а

также захлестов,

ввариваемых вставок,

гарантийных стыков,

узлов установки линейной

арматуры

в сечении

в плане

Поры

Допускаются, если:

Единичные,

При

(сферические и

удлиненные)

но

3 мм

но

3 мм

30 мм

50 мм

При

но

3,5 мм

В обоих случаях

50 мм

Цепочки

, но

3 мм

мм

, но

50 мм;

, но

30 мм;

50 мм

30 мм

Скопления

, но

2 мм

, но

2 мм

, но

15 мм

, но

30 мм

Канальные, в том

Не допускаются

, но

2 мм

числе

"червеобразные"

Вогнутость корня

, но

1 мм

, но

2 мм

шва (утяжина)

50 мм

100 мм

50 мм

100 мм

Плотность изображения на радиографическом снимке

не должна превышать плотности изображения

основного металла

Превышение

3 мм;

30 мм

5 мм;

проплава (провис)

30 мм

50 мм

Подрез

, но

0,5 мм

, но

0,5 мм

50 мм

100 мм

150 мм

Смещение кромок

, но

3 мм - для труб с

10 мм

, но

2 мм - для труб с

10 мм

А.3 Ультразвуковой контроль

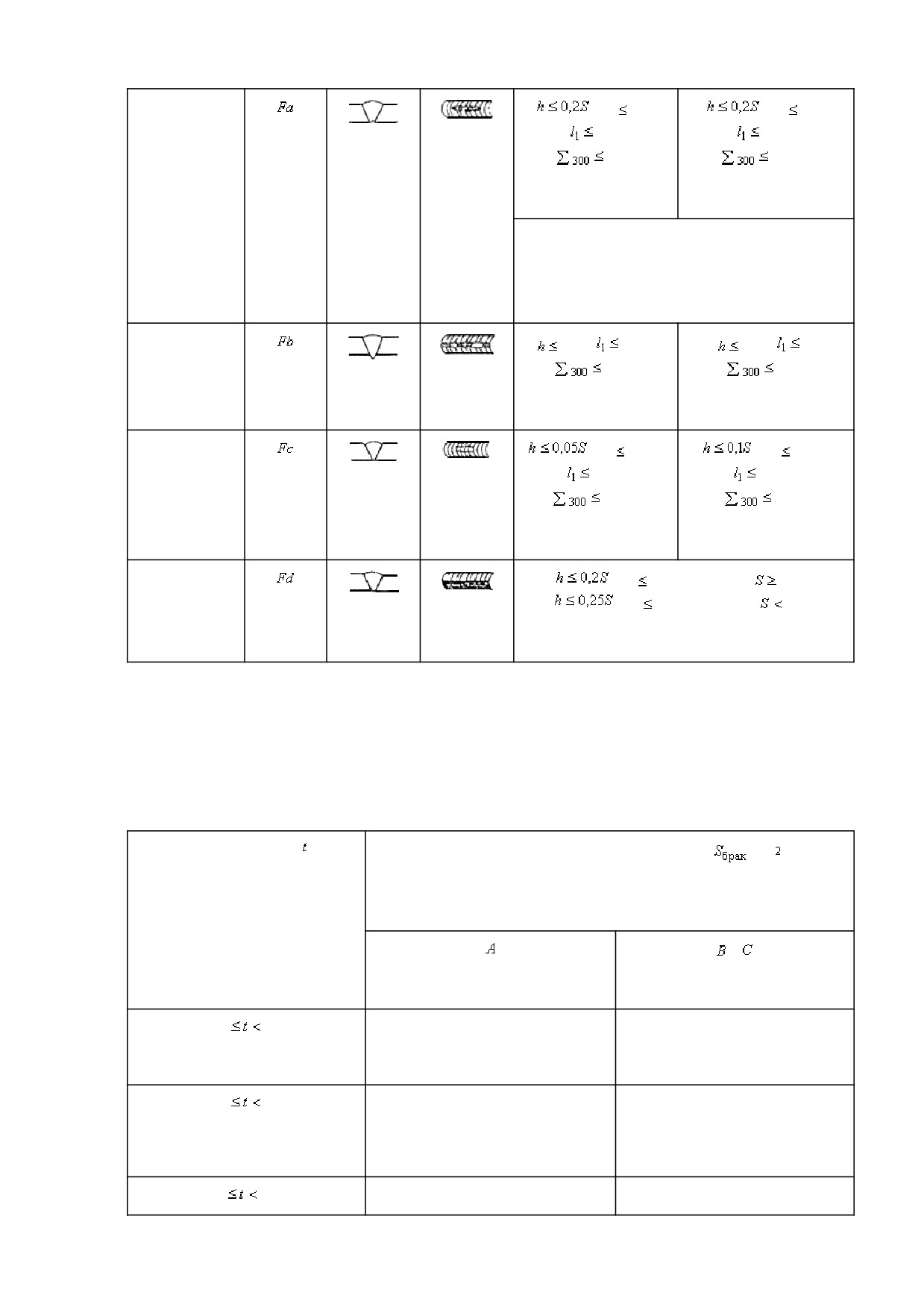

Таблица А.3.1 - Нормы отбраковки кольцевых сварных соединений газопроводов по

максимально допустимой эквивалентной площади

Толщина стенки трубы

, мм

Максимально допустимая эквивалентная площадь

, мм

, при

строительстве и реконструкции уровень качества

4,0

6,0

0,70

1,00

6,0

8,0

0,85

1,20

8,0

12,0

1,05

1,50

12,0

15,0

1,40

2,00

15,0

20,0

1J5*

2,50

_______________

* Соответствует оригиналу. - Примечание изготовителя базы данных.

20,0

26,0

2,50

3,50

26,0

40,0

3,50

5,00

Примечание - Минимально фиксируемая эквивалентная площадь

Таблица А.3.2 - Нормы отбраковки кольцевых сварных соединений газопроводов по

максимально допустимым условной протяженности и суммарной протяженности

фиксируемых дефектов

Максимально допустимые

Величины

, и

, при строительстве и реконструкции уровень качества

величины, мм

12,5 мм или

15 мм или

Примечание -

не должна быть более 1/6 периметра трубы;

- толщина стенки.

Таблица А.3.3 - Нормы отбраковки кольцевых сварных соединений нефтепроводов

Наименование

Условное

Соответствующий тип дефекта по

Для нефтепроводов и их

Для нефтепроводов

дефекта по

обозна-

результатам РК

участков категорий В, I, a

и их участков

результатам УЗК

чение

также нефтепроводов на

категорий II, III и IV

участках их переходов через

водные преграды независимо

от их диаметра,

протяженности и способа

прокладки, а также захлестов,

ввариваемых вставок,

гарантийных стыков, узлов

установки линейной арматуры

Любой дефект, амплитуда эхо-сигнала от которого превышает

При амплитуде эхо-сигналов от дефектов ниже

браковочный уровень, считают недопустимым

браковочного уровня их считают допустимыми,

если:

Непротяженные

Одиночные, компактные поры и

30 мм

50 мм

шлаковые включения

Протяженные в

Удлиненные поры и протяженные

, но

25 мм;

, но

50 мм;

сечении шва

шлаковые включения

25 мм

50 мм

Внутренние непровары при

, но

25 мм;

, но

50 мм;

двухсторонней сварке;

несплавления по кромкам и между

25 мм

50 мм

слоями

Трещины

Не допускаются

Протяженные в

Непровары в корне шва

, но

25 мм

, но

25 мм

корне шва

25 мм

50 мм

Утяжины; превышение проплава

30 мм;

50 мм;

30 мм

50 мм

Несплавления по кромкам,

Не допускаются

выходящие на поверхность

Трещины

Не допускаются

Скопление

Скопления и цепочки пор и (или)

, но

30 мм

, но

50 мм

шлаковых включений

30 мм

50 мм

А.4 Капиллярный контроль

Таблица А.4.1 - Нормы отбраковки кольцевых сварных соединений газопроводов

Дефект

Условное

Уровень качества

обозначение

Поверхностные

При

поры, включения

, но

2 мм;

, но

2,5 мм

При

30 мм

, но

3 мм;

50 мм

Свищ

Не допускается

Кратер

Не допускается

Поверхностные

Не допускается

, но

0,75 мм;

несплавления

, но

15 мм;

15 мм

Трещина

Не допускается

Подрез

, но

0,5 мм;

150 мм

Примечания

1 Подрезы

0,3 мм не квалифицируются как нормируемые дефекты, их протяженность не регламентируется, и в

заключении на ПВК они не указываются.

2 При оценке качества сварных соединений разнотолщинных элементов нормы оценки дефектов принимаются по

элементу меньшей толщины.

3 При смещении кромок более 2 мм любые подрезы не допускаются.

Таблица А.4.2 - Нормы отбраковки кольцевых сварных соединений нефтепроводов

Наименование

Условное

Соответствующий тип

Для нефтепроводов и их участков

Для

дефектов по

обозна-

поверхностных дефектов

категорий В, I, a также нефтепроводов

нефтепроводов и

результатам

чение

на участках переходов через водные

их участков

ПВК

преграды независимо от их диаметра,

категорий II, III и

протяженности и способа прокладки, а

также захлестов, ввариваемых вставок,

гарантийных стыков, узлов установки

линейной арматуры

Округлые

Выходящие на поверхность

Не допускаются

поры и включения;

незаваренные

кратеры, прожоги,

наплывы, свищи, усадочные

раковины

Протяженные

Выходящие на поверхность

Не допускаются

несплавления, трещины

Подрезы

Допускаются, если:

50 мм;

100 мм;

100 мм

150 мм

Примечание - При обнаружении подреза его глубину измеряют методами ВИК.

А.5 Магнитопорошковый контроль

Таблица А.5.1 - Нормы отбраковки кольцевых сварных соединений газопроводов

Дефект

Условное

Уровни качества

обозначение

Поверхностные поры,

При

включения

, но

2 мм;

, но

2,5 мм;

30 мм

При

, но

3 мм;

50 мм

Свищ

Не допускается

Кратер

Не допускается

Поверхностные

Не допускается

, но

0,75 мм;

несплавления

, но

15 мм;

15 мм

Трещина

Не допускается

Подрез

, но

0,5 мм;

150 мм

Примечания

1 Подрезы

, но

0,3 мм не квалифицируются как нормируемые дефекты, их протяженность не

регламентируется, и в заключении на МК они не указываются.

2 При оценке качества сварных соединений разнотолщинных элементов нормы оценки дефектов принимаются по

элементу меньшей толщины.

3 При смещении кромок более 2 мм любые подрезы не допускаются.

Таблица А.5.2 - Нормы отбраковки кольцевых сварных соединений нефтепроводов

Наименование

Условное

Соответствующий тип

Для нефтепроводов и их участков

Для нефтепроводов и

дефекта по

обозначение

поверхностных и

категорий В, I, а также нефтепроводов

их участков категорий

результатам МК

подповерхностных

на участках их переходов через

II, III и IV

дефектов

водные преграды независимо от их

диаметра, протяженности и способа

прокладки, а также захлестов,

ввариваемых вставок, гарантийных

стыков, узлов установки линейной

арматуры

Округлые

Выходящие на

Не допускаются

поверхность поры и

включения;

незаваренные

кратеры, прожоги

Протяженные

Выходящие на

Не допускаются

поверхность

несплавления

Трещины

Не допускаются

Подрезы

Допускаются, если:

50 мм;

100 мм;

100 мм

150 мм

Примечание - При обнаружении подреза его глубину измеряют методами ВИК.

В таблицах приняты следующие обозначения:

- высота дефекта;

- диаметр дефекта;

- длина дефекта вдоль шва, мм;

- длина дефекта поперек шва, мм;

- толщина стенки трубы, мм;

- расстояние между соседними дефектами;

- допустимая величина суммы длин дефектов (совокупности дефектов) вдоль

шва, определяемая для труб диаметром

530 мм на длине сварного шва, равной 1/8

периметра сварного соединения с учетом длины наплавки всех ремонтов не более 1/6

части периметра, а для труб диаметром более 530 мм - на длине сварного шва, равной 300

мм.

Приложение Б

(рекомендуемое)

Рекомендуемые изоляционные материалы и конструкции наружных защитных

покрытий труб и элементов трубопроводов трассового нанесения

Таблица Б.1

Вид покрытия

Конструкция (структура) защитного покрытия

Нормативная

документация

Покрытие сварных стыков труб на

ГОСТ Р 51164

основе:

термоусаживающейся ленты с

Адгезионный эпоксидный или полимерный праймер;

термоплавким или мастично-

полимерным подслоем

адгезионный подслой на основе термоплавкой

полимерной или мастично-полимерной композиции;

наружный слой из термоусаживающегося полиэтилена

или полипропилена;

двухкомпонентной композиции из

адгезионный праймер или без него;

термореактивных материалов

слой двухкомпонентной композиции из термореактивных

материалов

Покрытие на основе:

То же

термоусаживающейся ленты с

Адгезионный полимерный праймер;

мастичным адгезионным подслоем;

термоусаживающаяся лента с мастичным адгезионным

подслоем;

полимерной липкой ленты; защитной

адгезионный полимерный праймер;

липкой обертки

полимерная лента с адгезионным подслоем;

защитная липкая обертка;

дублированной полимерно-битумной

адгезионный полимерный праймер;

ленты; защитной липкой обертки

дублированная полимерно-битумная лента на основе ПЭ

или ПВХ;

защитная липкая обертка;

армированной полимерно-битумной

адгезионный полимерный праймер;

ленты; защитной липкой обертки

армированная полимерно-битумная лента;

защитная липкая обертка

Покрытие на основе битумно-

Адгезионный праймер;

полимерной мастики "горячего"

нанесения совместно с защитной

битумно-полимерная мастика;

оберткой

защитная обертка на основе термоусаживающейся ленты

или других полимерных материалов

Приложение В

(рекомендуемое)

Материалы, применяемые для тепловой изоляции трубопроводов

Для строительства теплоизолированных трубопроводов необходимо применять

материалы, отвечающие требованиям, приведенным в таблице В.1.

Таблица В.1

Вид покрытия

Материал покрытия

Противокоррозионное трехслойное заводского

Эпоксидный праймер (грунтовочный слой)

нанесения для магистральных трубопроводов

Адгезионный подслой на основе термоплавкой полимерной

композиции

Наружный слой на основе полиэтилена или полипропилена

Противокоррозионное двухслойное заводского

Адгезионный подслой на основе термоплавкой полимерной

нанесения для трубопроводов, в том числе для

композиции

технологических

Наружный слой на основе полиэтилена или полипропилена

Противокоррозионное покрытие фасонных

Термореактивные покрытия на основе жидких

соединительных деталей, гнутых отводов, задвижек и

двухкомпонентных материалов (полиуретановые,

т.п. заводского и трассового нанесения

модифицированные полиуретановые, эпоксидно-

полиуретановые, эпоксидные, на основе полимочевины)

Эпоксидные двухслойные покрытия на основе порошковых

красок

Противокоррозионное покрытие трассового нанесения

Термоусаживающиеся манжеты, ленты

для изоляции стыков трубопровода "траншейной

прокладки"

Слой эпоксидного праймера

Противокоррозионное покрытие трассового нанесения

Армированные термоусаживающиеся манжеты

для изоляции стыков трубопровода "закрытой

прокладки"

Слой эпоксидного праймера

Теплоизоляционное покрытие труб и фасонных

Заливочный жесткий пенополиуретан

соединительных деталей заводского нанесения

Теплоизоляционное покрытие сварных стыков,

Заливочный жесткий пенополиуретан

гнутых отводов, задвижек и т.п. трассового нанесения

Скорлупы или сегменты из жесткого пенополиуретана

Экструзионный пенополистирол (Пеноплэкс)

Вспененный каучук (K-Flex, Arma-Flex)

Маты минераловатные прошивные

Плиты теплоизоляционные из минеральной ваты на

синтетическом связующем

Полуцилиндры и цилиндры минераловатные на синтетическом

связующем

Маты и вата из супертонкого стеклянного и базальтового

волокна с различными связующими и без них

Пеностекло

Защитное (гидроизоляционное) покрытие труб и

Сталь тонколистовая оцинкованная с непрерывных линий

фасонных соединительных деталей заводского

нанесения для надземной прокладки трубопровода

Сталь тонколистовая кровельная

Сталь листовая углеродистая общего назначения с покрытием

краской Б7-577

Защитное (гидроизоляционное) покрытие труб и

Полимерная оболочка из полиэтилена

фасонных соединительных деталей заводского

нанесения для подземной прокладки трубопровода

Трубы напорные из полиэтилена

Сталь тонколистовая оцинкованная с непрерывных линий или

сталь тонколистовая кровельная с двух- или трехслойным

полиэтиленовым покрытием

Защитное (гидроизоляционное) покрытие фасонных

Термоусаживающиеся муфты

соединительных деталей, гнутых отводов и другого

трассового

нанесения для подземной прокладки трубопровода

Защитное (гидроизоляционное) покрытие в

Термоусаживающиеся муфты

конструкции теплоизолированных сварных стыковых

соединений для подземной прокладки трубопровода

Стальная оцинкованная оболочка с наружным

противокоррозионным покрытием

Защитное (гидроизоляционное) покрытие в

Стальная оцинкованная оболочка

конструкции теплоизолированных сварных стыковых

соединений для надземной прокладки трубопровода

Библиография

[1] Градостроительный кодекс Российской Федерации от 29 декабря 2004 г. N 190-

ФЗ

[2] Федеральный закон от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о

безопасности зданий и сооружений"

[3] Федеральный закон от 23 ноября 2009 г. N 261-ФЗ "Об энергосбережении и о

повышении энергетической эффективности и о внесении изменений в отдельные

законодательные акты Российской Федерации"

[4] Федеральный закон от 3 июня 2006 г. N 74-ФЗ "Водный кодекс Российской

Федерации"

[5] Федеральный закон от 7 марта 2001 г. N 24-ФЗ "Кодекс внутреннего водного

транспорта Российской Федерации"

[6] Федеральный закон от 8 ноября 2007 г. N 257-ФЗ "Об автомобильных дорогах и о

дорожной деятельности в Российской Федерации и о внесении изменений в отдельные

законодательные акты Российской Федерации"

[7] Закон Российской Федерации от 21 февраля 1992 г. N 2395-1 "О недрах"

[8] Федеральный закон от

25 октября

2001 г. N

136-ФЗ "Земельный кодекс

Российской Федерации"

[9] Федеральный закон от 04 декабря 2006 г. N 200-ФЗ "Лесной кодекс Российской

Федерации"

[10] Федеральный закон от 26 июня 2008 г. N 102-ФЗ "Об обеспечении единства

измерений"

[11] Федеральный закон от

30 апреля

1999 г. N

81-ФЗ "Кодекс торгового

мореплавания Российской Федерации"

[12] Федеральный Закон от 10 января 2002 г. N 7-ФЗ "Об охране окружающей

среды"

[13] Федеральный Закон от 14 марта 1995 г. N 33-ФЗ "Об особо охраняемых

природных территориях"

[14] Федеральный Закон от 24 июня 1998 г. N 89-ФЗ "Об отходах производства и

потребления"

[15] Федеральный Закон от 04 мая 1999 г. N 96-ФЗ "Об охране атмосферного

воздуха"

[16] Федеральный Закон от 07 мая 2001 г. N 49-ФЗ "О территориях традиционного

природопользования малочисленных народов Севера и Сибири и Дальнего Востока

Российской Федерации"

[17] Положение о составе разделов проектной документации и требованиях к их

содержанию (утверждено Постановлением Правительства Российской Федерации от 16

февраля 2008 г. N 87)

[18] СП 12-136-2002 Решения по охране труда и промышленной безопасности в

проектах организации строительства и проектах производства работ

[19] РД-11-06-2007 Методические рекомендации о порядке разработки проектов

производства работ грузоподъемными машинами и технологических карт погрузочно-

разгрузочных работ

[20] Инструкция по разработке проектов производства работ по строительству

нефтегазопродуктопроводов, Минтопэнерго России,

1999 г. Утверждена и введена в

действие приказом Минтопэнерго России N 37 от 4 февраля 2000 г.

[21] СП 11-110-99 Авторский надзор за строительством зданий и сооружений

[22] ОДМ 218.4.001-2008 Методические рекомендации по организации обследования

и испытания мостовых сооружений на автомобильных дорогах

[23] ОДН 218.010-98 Инструкция по проектированию, строительству и эксплуатации

ледовых переправ, утвержденная ФДС России, Приказ N 228 от 26 августа 1998 г.

[24] Правила противопожарного режима в Российской Федерации. Утверждены

Постановлением Правительства от 25 апреля 2012 г. N 390

[25] ВСН

2-105-78 Инструкция по строительству временных дорог для

трубопроводного строительства в сложных условиях (на обводненной и заболоченной

местности)

[26] ВСН 012-88 Строительство магистральных и промысловых трубопроводов.

Контроль качества приемки работ. Части I, II

[27] Правила использования лесов для строительства, реконструкции, эксплуатации

линий электропередачи, линий связи, дорог, трубопроводов и других линейных объектов,

утвержденные Минсельхоз России, приказ N 28 от 05 февраля 2010 г.*

________________

* Отменен на основании приказа Минсельхоза России от 19 апреля 2011 года N 102.

- Примечание изготовителя базы данных.

[28] СП 11-105-97 Инженерно-геологические изыскания для строительства

[29] Основные положения о рекультивации земель, снятии, сохранении и

рациональном использовании плодородного слоя почвы, утвержденные Минприроды

России и Роскомземом 22 декабря 1995 г. N 525/67

[30] РД 03-615-03 Порядок применения сварочных технологий при изготовлении,

монтаже, ремонте и реконструкции технических устройств для опасных

производственных объектов

[31] ПБ

03-273-99 Правила аттестации сварщиков и специалистов сварочного

производства

[32] РД 03-495-02 Технологический регламент проведения аттестации сварщиков и

специалистов сварочного производства

[33] РД 03-613-03 Порядок применения сварочных материалов при изготовлении,

монтаже, ремонте и реконструкции технических устройств для опасных

производственных объектов

[34] РД

03-614-03 Руководящий документ Госгортехнадзора России. Порядок

применения сварочного оборудования при изготовлении, монтаже, ремонте и

реконструкции технических устройств для опасных производственных объектов

(утвержден постановлением Госгортехнадзора России от 19.06.03 г. N 102)

[35] РД 03-606-03 Инструкция по визуальному и измерительному контролю

[36] ВСН 006-89 Строительство магистральных и промысловых трубопроводов.

Сварка

[37] ПБ

03-440-02 Правила аттестации персонала в области неразрушающего

контроля

[38] ПБ

03-372-00 Правила аттестации и основные требования к лаборатории

неразрушающего контроля

[39] СП

2.6.1.1283-03

Санитарные правила. Обеспечение радиационной

безопасности при рентгеновской дефектоскопии

[40] СП 2.6.1.758-99* Нормы радиационной безопасности

________________

* На территории Российской Федерации документ не действует. Действуют

СанПиН 2.6.1.2523-09 "Нормы радиационной безопасности НРБ-99/2009". - Примечание

изготовителя базы данных.

[41] ПБ

10-157-97* Правила устройства и безопасной эксплуатации кранов-

трубоукладчиков

________________

* Утратили силу на основании приказа Ростехнадзора от

12.11.2013 N

533.

Действуют Федеральные нормы и правила в области промышленной безопасности

"Правила безопасности опасных производственных объектов, на которых используются

подъемные сооружения". - Примечание изготовителя базы данных.

[42] ПБ 13-407-01 Единые правила безопасности при взрывных работах

[43] Правила плавания по внутренним водным путям Российской Федерации

(Приказ Минтранса России от 14 октября 2002 г. N 129)

[44] ПБ 08-624-03* Правила безопасности в нефтяной и газовой промышленности

________________

* Не применяется на основании приказа Ростехнадзора от 12 марта 2013 года N

101. Действуют Федеральные нормы и правила в области промышленной безопасности

"Правила безопасности в нефтяной и газовой промышленности".

- Примечание

изготовителя базы данных.

[45] ПУЭ. Правила устройства электроустановок

[46] Руководство по строительству линейных сооружений магистральных и

внутризоновых кабельных линий связи. Утв. Приказом Минсвязи СССР от 30 ноября 1984

г. N 424

[47] Инструкция по перевозке крупногабаритных и тяжеловесных грузов

автомобильным транспортом по дорогам РФ* (утверждена Минтрансом РФ, МВД РФ и

Федеральной автомобильно-дорожной службой РФ 27 мая 1996 г.)

________________

* Документ не действует на основании приказа Минтранса России от 15.01.2014 N

7 "Об утверждении Правил обеспечения безопасности перевозок пассажиров и грузов

автомобильным транспортом и городским наземным электрическим транспортом и

Перечня мероприятий по подготовке работников юридических лиц и индивидуальных

предпринимателей, осуществляющих перевозки автомобильным транспортом и

городским наземным электрическим транспортом, к безопасной работе и

транспортных средств к безопасной эксплуатации". - Примечание изготовителя базы

данных.

[48] ОНД 1-84 Инструкция о порядке рассмотрения, согласования и экспертизы

воздухоохранных мероприятий и выдачи разрешений на выброс загрязняющих веществ в

атмосферу по проектным решениям

[49] ОНД-86 Методика расчета концентраций в атмосферном воздухе вредных

веществ

[50] РД

11-04-2006 Порядок проведения проверок при осуществлении

государственного строительного надзора и выдачи заключений о соответствии

построенных, реконструированных, отремонтированных объектов капитального

строительства требованиям технических регламентов (норм и правил), иных нормативных

правовых актов и проектной документации

[51] РД

11-02-2006 Требования к составу и порядку ведения исполнительной

документации при строительстве, реконструкции, капитальном ремонте объектов

капитального строительства и требования, предъявляемые к актам освидетельствования

работ, конструкций, участков сетей инженерно-технического обеспечения

[52] ISO 2409:2013 Краски и лаки. Испытание методом решетчатого надреза. [Paints

and varnishes. Crosscut test]. Перевод N

7082 зарегистрирован в Федеральном

информационном фонде Росстандарта 30 сентября 2013 г.

[53] ISO 4624:2002 Краски и лаки. Определение адгезии методом отрыва. [Paints and

varnishes. Pull-off test for adhesion]. Перевод N

2874 зарегистрирован в Федеральном

информационным фонде Росстандарта 30 апреля 2007 г.

[54] Федеральный закон от 22 июля 2008 г. N 123-ФЗ "Технический регламент о

требованиях пожарной безопасности".

[55] СНиП

12-03-2001 "Безопасность труда в строительстве. Часть

1. Общие

положения"

[56] СНиП 12-04-2002 "Безопасность труда в строительстве. Часть 2. Строительное

производство"

Электронный текст документа

подготовлен ЗАО "Кодекс" и сверен по:

официальное издание М.: Минстрой России, 2014

СП 86.13330.2014. МАГИСТРАЛЬНЫЕ ТРУБОПРОВОДЫ - часть 3
