Административно-офисное здание строительным объемом 4500 м3. Проектно-техническое решение (2020 год)

Карточка проекта

Название

Проектно-техническое решение

Административно-офисное здание

строительным объемом 4500 м3 в г. Комсомольск-на-Амуре

Тип проекта

Инициативный

(инициативный, по заказу, в рамках конкурса, учебная

работа, другое)

Исполнители

ответственный исполнитель

Срок реализации

06.2020-10.2020

Месяц, год

Использованные материалы и компоненты

Наименование

Объем

Фундаменты

Сваи сплошные;м3

192,07

Установка панелей перекрытий с опиранием на 2 стороны площадью: до 10 м2;100 шт.

8,8

Стены

Установка в бескаркасно-панельных зданиях (с разрезкой на этаж) панелей стеновых

4,68

наружных площадью:до 15 м2;100шт.

Панели стеновые наружные, площадью 15м2;м2

4687,2

бетон (класс по проекту) м3

36,36

Установка стеновых панелей внутренних площадью: до 15 м2;100шт.

3,24

Панели стеновые внутренние, площадью 15 м2;м2

4492,8

устнановка перегородок крупнопанельных железобетонных площадью до 10 м2, 100

2,52

шт

панели стеновые внутренние,площадью 10 м2

2948,4

заполнение верткальных швов стеновых панелей упругими прокладками ,100м

12,35

Герметизация швов стеновых панелей. Заполнение вертикальных швов стеновых

12,35

панелей цементным раствором 100 м

установка плит парапета массой более 0,5 т, 100 шт

1,08

плиты парапетные,массой 1т

311,94

установка сантехнических кабин

1,44

сантех кабина площадью 4 м2,массой 2,5 т

1359

установка шахт лифта массой более 2,5 т

0,18

шахты лифтов менее 3 т

201,6

установка плит балконов и козырьков площадью до 5 м2 в панельных зданиях,100 шт

1,6

плиты балконов и козырьков

86,4

Окна и двери

Установка в жилых и общественных зданиях блоков оконных с переплетами:

раздельными (раздельно-спаренными) в стенах каменных площадью проема более 2

2,174

м2; 100м2

Блоки оконные с двойным остеклением с раздельными створками одностворные ОР

217,44

трехстворные, с форточной створкой ОР 15-18, пл. 2,58 м2; ОР 15-21, пл.3,02 м2;м2

Скобяные изделия комплект

Установка в жилых и общественных зданиях блоков с переплетами:

раздельными(раздельно-спаренными) в стенах каменных площадь проема до 2 м2; 100

2,563

м2

Блоки оконные с двойным остеклением с раздельными створками одностворные ОР

256,32

трехстворные, с форточной створкой ОР 15-12, пл. 1,78 м2;м2

Скобяные изделия;комплект

144

заполнение балконных проемов в жилых и общественных зданиях блоками дверными

2,85

с полотнами: спаренными площадью проема до 3 м2,100 м2

блоки балконные дверные с двойным остеклением с раздельными полотнами

285,19

однопольные БР 22-9 пл.189 м2

Скобяные изделия;комплект

144

Установка блоков в наружних и внутренних дверных проемах: в каменных стенах

3,78

площадью до 3м2; 100м2

Блоки дверные с рамочными полотнами однопольные ДН 21-10А, пл. 2,05м2; ДН 24-

378

10А, пл. 2,35 м2;м2

Скобяные изделия для блоков дверей, встроенных шкафов однопольных;комплект

180

Установка блоков в наружних и внутренних дверных проемах: в каменных стенах

6,51

площадью до 3м2; 100м2

Блоки дверные однопольные с полотном глухим ДГ 21-9, пл. 1,80м2; ДГ 21-10, пл. 2,01

651,24

м2;м2

Скобяные изделия для блоков дверей, встроенных шкафов однопольных;комплект

324

Лестницы и площадки

Установка площадок массой до 1т;100шт.

0,38

площадки до 2 т;м3

34,2

установка маршей со сваркой массой до 1т; 100 шт

0,38

марши массой до 2 т,м3

129,2

Кровля

Устройство кровель плоских трехслойных из рулонных кровельных материалов на

8,46

битумно-полимерной мастике;100м2

Устройств опароизоляции оклеечной: в один слой;100 м2

8,46

Устройство выравнивающих стяжек цементно-песчаных: толщиной 15 мм; 100 м2

8,46

Утепление покрытий плитами из пенопласта полистирольного на битумной мастике: в

8,46

один слой;100м2

Устройство примыканий рулонных и мастичных кровель к стенам и парапетам

1,62

высотой: более с двумя фартуками;100м

Ограждение кровель перилами, 100м

1,62

Отделочные работы

Улучшенная окраска масляными составами по сборным конструкциям,

19,44

подготовленных под окраску: стен; 100м2

Окраска водными составами внутри помещений клеевая: улучшенная;100м2

14,4

Гладкая облицовка стен, столбов, пилястр и откосов (без карнизных, плинтусных и

угловых плиток) без установки плиток туалетного гарнитура на цементном растворе:

28,51

по кирпичу и бетону;100м2

Оштукатуривание поверхностей цементно-известковым или цементным раствором по

174,74

камню и бетону: улучшенное стен;100м2

улучшенная окраска стен по штукатурке; 100м2

112,39

Оштукатуривание поверхностей цементно-известковым или цементным раствором по

68,04

камню и бетону: улучшенное потолков;100м2

Полы

Устройство покрытий дощатых: толщиной 28 мм;100 м2

51,49

Устройство покрытий на цементном растворе из керамических плиток;100м2

7,36

Устройство стяжек: цементных толщиной 20 мм;100м2

7,36

Укладка лаг по плитам перекрытий;100м2

51,49

Устройство плинтусов: деревянных;100 м

78,84

Устройство тепло- и звукоизоляции ленточной из плит древесноволокнистых под

51,49

лаги,100м2

плиты дереволокнистые 100 м2

51,49

ЗАДАНИЕ

на разработку

Проектно-технического решения «Административно-офисное здание строительным

объемом 4500 м3 в г. Комсомольске-на-Амуре»

Выдано: Е.В. Главатских

______________________

Название проекта: Проектно-техническое решение «Административно-офисное

здание строительным объемом 4500 м3 в г. Комсомольск-на-Амуре»

Назначение: для проживания 4х семей из 5ти человек

Область использования: Изделие может применять в быту для нахождения,

проживания людей, домашних животных, использования в качестве офисных и других

помещений, для сдачи в аренду третьим лицам.

Функциональное описание устройства: Ограждающие конструкции препятствуют

воздействию внешней среды, создавая внутри микроклимат, благоприятный для целей

постоянного нахождения внутри помещения. Системы обеспечения и отвода

удовлетворяют потребностям людей, находящихся внутри помещений.

Техническое описание устройства: В конструктивном отношении здание решено

как бескаркасное с продольными и поперечными несущими стенами, выполненными из

глиняного кирпича с шагом поперечных стен 6,280 м.

Пространственная жесткость и устойчивость здания обеспечивается сопряжением

наружных стен с внутренними, с настилами перекрытия, опирающимися на эти стены и

крепящимися к ним с помощью арматурных анкеров. Швы между плитами перекрытия

замоноличиваются раствором, поэтому в совокупности конструкция этажного перекрытия

образуется жесткий горизонтальный диск, что повышает пространственную жесткость

здания.

Требования:

ПОКАЗАТЕЛЬ

ЗНАЧЕНИЕ

Район строительства

Г.Комсомольск-на-Амуре

Снеговой район

III, S_o=1,8 кПа=180 кгс/м²

Железобетонное с неполным каркасом, с внешними

Тип здания

несущими стенами и внутренними колоннами

Шаг поперечных рам

7,2 м

Пролет конструкций

15 м

покрытия

Тип чердака

неотапливаемый

Тип кровли

Мягкая черепица

Высота этажа

3м

Изделие должно соответствовать нормативным документам, регламентирующим

основные критерии и показатели зданий и сооружений.

План работ:

Наименование работ

Срок

Разработать объёмно-планировочное решение

05.2020

Разработать проектно-технические решения помещений

05.2020

Разработать планы и разрезы

05.2020

Составить перечень требуемых материалов и оборудования

05.2020

Составить генеральный план, стройгенплан

05.2020

Составить сметную документацию

05.2020

Содержание

1. Краткая характеристика объекта строительства

2. Объемно-планировочные решения

3. Основные решения генерального плана

4. Благоустройство территории

5. Инженерные сети

6. Исходные данные для проектирования

7. Краткая характеристика объекта строительства

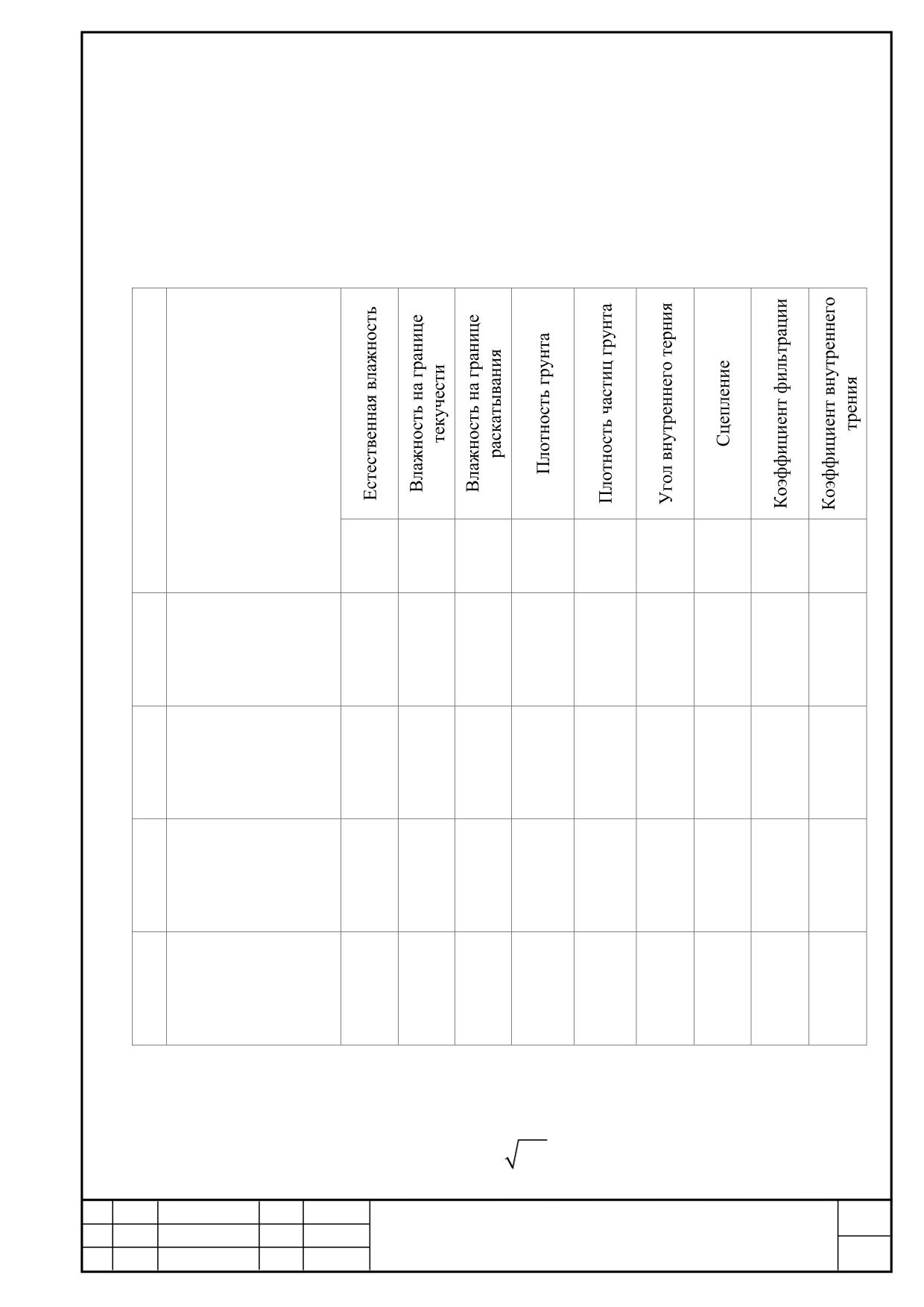

8. Данные инженерно-геологических изысканий

9. Определение глубины заложения фундамента

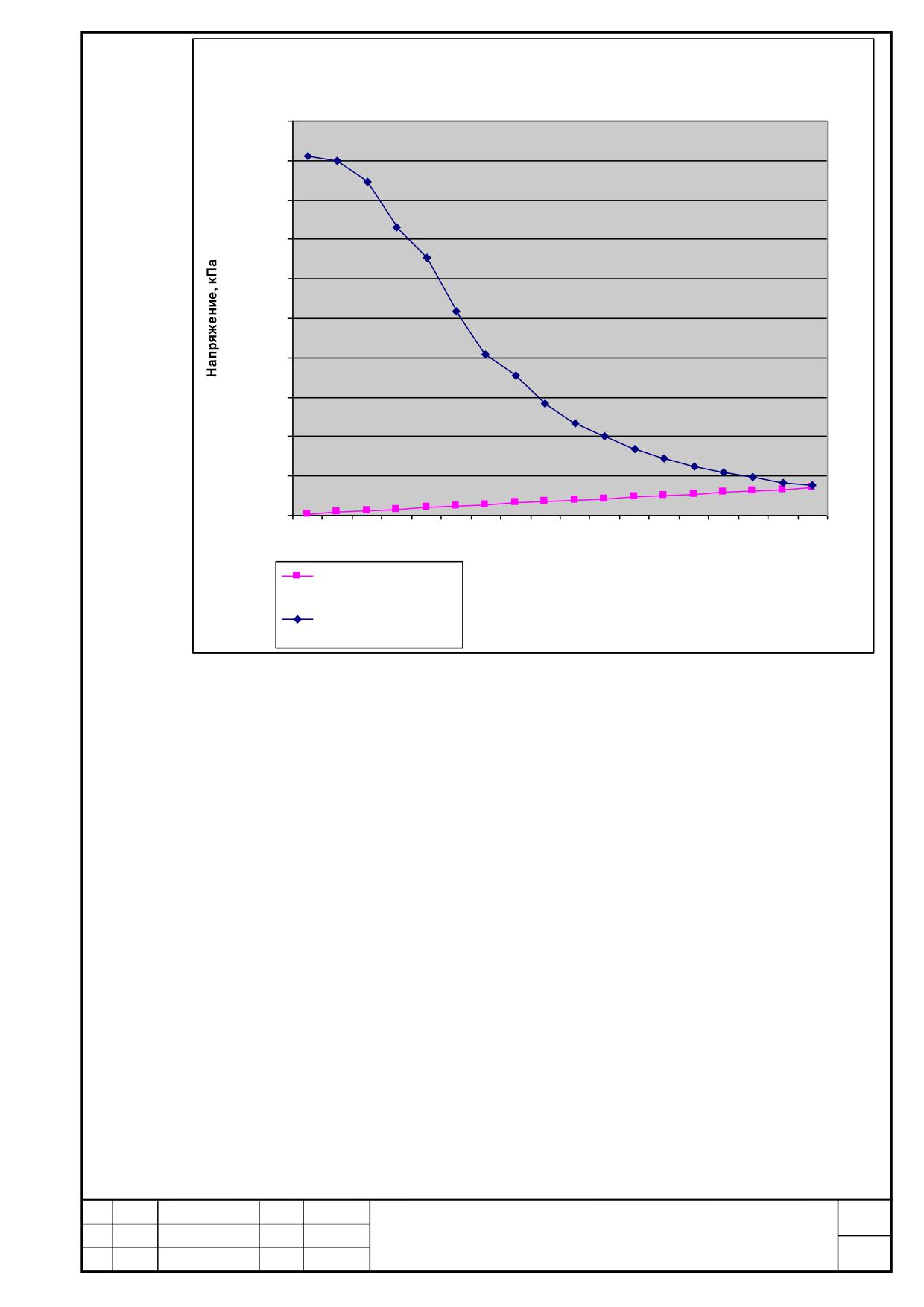

10. Расчет осадки свайного фундамента

11. Указания по гидроизоляции фундаментов и технологии производства работ по

устройству фундаментов

12. Инструкция по охране труда и технике безопасности для бетонщика Общие

требования

Список использованной литературы:

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

Введение.

Разработанный проект преследует цель обеспечить комфортными условиями

работы администрацию небольших поселений, формально входящих в черту

г.Комсомольск-на-Амуреа. Изначально была поставлена задача спроектировать

небольшое компактное здание под офисные помещения, которое будет отвечать

современным требованиям по экологичности, микроклимату. Строительство

должно быть экономически оправдано. В современных экономических условиях

(примерно начиная с 2000г.) идет тенденция к укрупнению офисных зданий, их

сращиванию с торговыми помещениями, к появлению мощных торгово-офисных и

торгово-развлекательных комплексов. Естественно, чтобы строительство такого

здания было экономически оправдано, необходимо располагать его в деловом

центре города, с большим количеством активного населения. В данном случае

здание не имеет таких условий, т.к. расположено в небольшом муниципальном

образовании на периферии Петербурга. Потому было решено отказаться от

многоэтажного офисного центра и попытаться обойтись малым объемом

строительства, исходя из численности населения поселка. Поэтому были выбраны

следующие характеристики будущего объекта:

Здание двухэтажное, со скатной крышей. Размер в плане составляет

50,4×15 м. Помещения разработаны с учетом современных требований, что

отразилось в планировке и габаритах помещений. Конструктивная схема здания -

монолитный железобетонный каркас с несущими колоннами по внешней и

внутренней сторонам здания и ненесущие внутренние гипсобетонные перегородки.

Жесткость обеспечивается засчет замкнутых монолитных стенок лестничных

клеток и торцевых стен на боковых фасадах. Отметка верха конька +11.340 м.

Облицовка фасада - витражи из трех слоев тонированного стекла. По стенам

выполнен вентилируемый фасад из керамогранита с утеплителем

100 мм

базальтовой ваты.

Фундамент здания выполнен из монолитного железобетона, в основании

фундамента цементно-песчаная подготовка с гидроизоляционным ковром по ней.

Нагрузку несущих стен воспринимают и передают на грунт фундаментные

подушки.

Междуэтажные перекрытия выполнены монолитными железобетонными

толщиной 100 мм. В туалетах необходимо обеспечить гидроизоляцию перекрытий

нанеся несколько слоев гидростеклоизола по мастике.

Перегородки между помещениями выполняются из гипсобетонных блоков

(400х400х100; 400х400х120). На первом этаже между коридором и торговыми

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

залами перегородка и дверь выполнены из стеклопакетов. Стеклопакеты также

применены также для витражей и входных дверей первого этажа.

Лестница из железобетонных маршей, площадки ступеней из сборных

железобетонных плит заводского изготовления, наружные лестницы стальные с

отделкой каменными плитами.

Крыша запроектирована двускатная. В качестве материала кровли

использована мягкая черепица. Деревянные стропила с прогонами расположены

так, чтобы на чердаке можно было перемещаться людям.

Здание расположено в условиях близкого соседства с оживленными

улицами Выборгской и Мира, что вносит свои коррективы в стройгенплан и

технологию возведения.

В прилегающей территории запроектирована автостоянка для сотрудников

администрации, асфальтовые дорожки по периметру здания и небольшая зона

отдыха перед главным входом. Здание огорожено металлической кованой

решеткой по всему периметру.

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

1. Краткая характеристика объекта строительства

Участок, отводимый под строительство здания, расположен в городе Комсомольск-

на-Амуре и свободен от застройки. Рельеф участка спокойный, абсолютные отметки в

пределах отводимого участка изменяются в пределах от 8,80 до 8,95.

Здание двухэтажное, со скатной крышей. Размер в плане составляет 50,4×15 м.

Помещения разработаны с учетом современных требований, что отразилось в планировке

и габаритах помещений. Конструктивная схема здания - монолитный железобетонный

каркас с несущими колоннами по внешней и внутренней сторонам здания и ненесущие

внутренние гипсобетонные перегородки. Жесткость обеспечивается засчет замкнутых

монолитных стенок лестничных клеток и торцевых стен на боковых фасадах. Отметка

верха конька +11.340 м. Облицовка фасада - витражи из трех слоев тонированного стекла.

По стенам выполнен вентилируемый фасад из керамогранита с утеплителем 100 мм

базальтовой ваты.

Фундамент здания выполнен из монолитного железобетона, в основании

фундамента цементно-песчаная подготовка с гидроизоляционным ковром по ней.

Нагрузку несущих стен воспринимают и передают на грунт фундаментные подушки.

Междуэтажные перекрытия выполнены монолитными железобетонными толщиной

100 мм. В туалетах необходимо обеспечить гидроизоляцию перекрытий нанеся несколько

слоев гидростеклоизола по мастике.

Перегородки между помещениями выполняются из гипсобетонных блоков

(400х400х100; 400х400х120). На первом этаже между коридором и торговыми залами

перегородка и дверь выполнены из стеклопакетов. Стеклопакеты также применены также

для витражей и входных дверей первого этажа.

Лестница из железобетонных маршей, площадки ступеней из сборных

железобетонных плит заводского изготовления, наружные лестницы стальные с отделкой

каменными плитами.

Крыша запроектирована двускатная. В качестве материала кровли использована

мягкая черепица. Деревянные стропила с прогонами расположены так, чтобы на чердаке

можно было перемещаться людям.

Здание расположено в условиях близкого соседства с оживленными улицами

Выборгской и Мира, что вносит свои коррективы в стройгенплан и технологию

возведения.

В прилегающей территории запроектирована автостоянка для сотрудников

администрации, асфальтовые дорожки по периметру здания и небольшая зона отдыха

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

2. Объемно-планировочные решения

Помещения здания можно разделить на рабочие, обслуживающие и

вспомогательные. К рабочим относятся офисные кабинеты. К обслуживающим относятся

помещения вестибюлей, туалетов. К вспомогательным относятся технические помещения

подвала, тамбуры, коридоры, помещения, предназначенные для размещения инженерного

оборудования здания, складские помещения.

В подвале располагаются складские помещения для хранения товаров. Вход в

складские помещения осуществляется с западного фасада. Вход в коридор возможен с

основной лестницы, а также с уличной боковой лестницы. Высота потолка в подвале

принята 2,0 м.

На первом этаже расположен центральный вход. Через все здание по продольной

оси проходит центральный коридор. Коридор соединяет между собой четыре офисных

зала, холл, туалет, фойе, главную лестницу и запасной выход. Высота потолка на первом

этаже составляет 3,0 м.

На втором этаже расположены офисные помещения. Также как и на первом этаже,

центральный коридор соединяет между собой приемные и кабинеты. Предусмотрен

обширный конференц-зал и туалет.

Третий этаж представляет из себя получердачное помещение.

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

3. Основные решения генерального плана

Проектом предусматривается организовать главный вход в офис со стороны ул.

Выборгской. С западной стороны здания предусматривается запасной выход. Таксация

деревьев не выполнялась из-за отсутствия зеленых насаждений. Для уборки мусора

заказчик заключает договор с ЖЭУ на вывоз мусора из дополнительного мусоросборного

контейнера, расположенного на контейнерной площадке отведенной территории.

Основные показатели:

 площадь территории - 4260 м²

 площадь застройки - 809м²

 площадь автодорог и тротуаров - 2030 м²

 площадь использованной территории - 870м²

 площадь озеленения - 1350 м²

 коэффициент застройки - 0,19

 коэффициент использования территории - 0,99

 коэффициент озеленения - 0,32

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

5. Инженерные сети

Площадка строительства административно-офисного комплекса располагается в

квартале существующей застройки, имеющем инженерные сети и сооружения, поэтому

водоснабжение осуществляется от водопроводной сети города Комсомольск-на-Амуреа. В

здании запроектирована система холодного хозяйственно-питьевого водопровода для

обеспечения хозяйственно-питьевых нужд.

Водопровод здания состоит из следующих основных элементов: ввода водомерного

узла, распределительной магистрали, стояков и подводок к приборам, водозаборной и

регулирующей арматуры, противопожарной системы.

Ввод, в свою очередь, состоит из следующих элементов:

- подземного трубопровода до водомерного узла;

- водомерного узла с

подключением ввода подземного водопровода,

расположенного в цокольном этаже здания с размещением в нем отключающей задвижки;

Внутренние сети холодного водопровода приняты из стальных оцинкованных труб

(по ГОСТ

3262). Запорная арматура устанавливается в основании стояков, на

ответвлениях.

5.1. Канализация

В здании запроектирована хозяйственно-бытовая канализация, которая служит для

отвода хозяйственно-фекальных вод.

Трубопроводы внутренней и дворовой канализации проектируются самотечными.

Внутренние сети канализации приняты из чугунных труб 50 и 100 мм.

Схема внутренней канализации включает в себя:

- отводные трубы, соединяющие санитарные приборы со стояками;

- стояки, проходящие через все этажи дома;

- выпуски, по которым сточные воды от стояков поступают по отводящей трубе в

сеть городской канализации.

Для стока дождевых вод предусмотрены водосточные трубы из оцинкованного

железа по углам здания. Вокруг здания на отмостке предусмотрен водотечный желоб, по

которому вода стекает в подземный канал, выводимый на проезжую часть к

канализационному люку.

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

5.2. Отопление

Отопление, как и горячее водоснабжение централизованное. Теплоснабжение

здания осуществляется от наружных тепловых сетей с параметрами теплоносителя:

T_пр

= 95 С, T_oбр = 70 С.

Сети теплоснабжения запроектированы из стальных труб по ГОСТ 10704-76, сети

горячего водоснабжения из стальных водо-газопроводных оцинкованных труб по ГОСТ

3262-75. Горячее водоснабжение, централизованное с циркуляцией на вводе. Вводы

горячего и циркуляционного прокладываются совместно с трубами отопления в канале

теплосети.

Антикоррозийная защита трубопроводов принята четырьмя слоями

органосиликатной краски типа ОС

-51-03 с отвердителем естественной сушки.

Запроектировано два самостоятельных стояка системы отопления. Каждый стояк системы

отопления принят двухтрубным с попутным движением теплоносителя. Изоляция

трубопровода системы отопления состоит из изделий минеральной ваты s = 30 мм с

последующим покрытием рубероида и стеклотканью. Уклон трубопроводов принят i =

0,003. В качестве нагревательных приборов к установке приняты конвектора М140-АО*

(облегченные).

На подводках к нагревательным приборам установлены краны двойной

регулировки, воздухоудаление из системы отопления осуществляется через

воздуховыпускные краны конвекторов, установленных в верхних пробках нагревательного

прибора. Неизолированные места трубопроводов и нагревательных установок

окрашиваются масляной краской (на месте или в заводских условиях) за 2 раза. Прокладки

между секциями конвекторов выполняются из паронита толщиной 2 мм по ГОСТ 48175-

93.

5.3. Вентиляция

В здании запроектирована канальная система естественной вентиляции, ее

преимущество заключается в простоте устройства, экономической эксплуатации и

бесшумности. Она осуществляется естественным путем по кирпичным каналам во

внутренних и внешних стенах здания.

Воздухообмен рассчитан в объеме 50 м3/ч на 1 м2 площади.

5.4. Электроснабжение

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

Энергоснабжение выполняется от городской подстанции с запиткой по две секции

двумя кабелями - основной и запасной марки ААБ 2Л-1000, сечением 3х50х1х25.

Электрощитовая расположена в подвальном этаже. Напряжение низкочастотной сети

380/220 В.

Кабели залегают в земле в железобетонной траншеи на глубине 0,7 метра от уровня

(планировочной отметки) поверхности земли данной местности. При пересечении между

собой, другими коммуникационными магистралями и уличными проездами, кабели

прокладываются в асбестоцементных трубах диаметром 100 мм.

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

Краткая

характеристика

объекта

строительства

Объект строительства:

Административно-офисное здание;

Район строительства:

г.Комсомольск-на-Амуре;

Этажность:

2 этажа;

Материал наружных стен: монолитный железобетон;

8. Данные инженерно-геологических изысканий

Наименование

№

грунта

m₀,

ρ,

ρ_S,

φ_II,

с_II,

k₀,

W₁

кПа^-

кН/м³

град

кПа

см/с

Насыпной грунт,

0,28

0,36

0,22

16,2

26,6

5,210^-7

410^-5

мощность 1,60м

Песок крупный,

0,08

19,2

26,6

4,010^-2

510^-5

мощность 1,4м

Супесь пылеватая,

коричнево-серые,

0,23

0,25

0,18

18,2

26,5

2,110^-5

1810^-5

мощность 4,8м

Суглинок

пылеватый,

0,456

0,50

0,35

17,5

26,6

1,010^-7

5910^-5

ленточный серый,

мощность 5,4м

9. Определение глубины заложения фундамента

Нормативная глубина промерзания грунта основания (п.2.27 СниП):

d

;

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

Гдеd_o  0,30м - величина, принимаемая по п.2.27 СНиП для песков гравелистых,

крупных и средней крупности;

 7,8  7,8  3,9  0,3  5  24,8 - безразмерный коэффициент, численно равный

сумме абсолютных значений среднемесячных отрицательных температур за зиму в

данном районе.

 0,30 24,8 1,50ì ;

Расчетная глубина сезонного промерзания грунта d_f, м, определяется по формуле:

k

d ;

h fn

 0,7 - коэффициент, учитывающий влияние теплового режима сооружения,

принимаемый: для наружных фундаментов отапливаемых сооружений - по табл.1 СНиП.

 0,7 1,50 1,05ì ;

Назначаем глубину заложения фундамента

hd

 0,5 1,05  0,5 1,6ì ;

Сбор нагрузок на фундамент

Сбор нагрузок на 1 кв.м. покрытия:

Наименование

р^н, кгс/м²

р^р, кгс/м²

Временная нагрузка:

Снеговая нагрузка по СНиП

126

180

(III снеговой район)

Постоянные нагрузки:

Мягкая черепица Shinglas

1,3

ОСП-листы12мм

7,9

1,2

9,5

Сплошной дощатый настил

1,2

38,4

Прогоны (брус 50×100)

1,2

Фермы (шаг 1,8 м)

1,2

68,9

83,9

ИТОГО:

194,9

263,9

Для расчета:

195

264

Сбор нагрузок на 1 кв.м. перекрытия:

Наименование

р^н, кгс/м²

р^р, кгс/м²

Временная нагрузка:

Полезная по СНиП для офисных

200

1,2

240

помещений

Постоянные нагрузки:

Линолеум 5мм

1,3

5,2

Самовыравнивающийся пол 10 мм

1,5

1,3

1,9

Цементно-песчаная стяжка 20 мм

1,3

46,8

Монолитное ж/б перекрытие 200

500

1,1

550

мм

Подвесной потолок

1,2

561,5

627,9

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

10. Расчет осадки свайного фундамента

Расчет осадки ведем методом послойного суммирования. Природные напряжения

на уровне подошвы фундамента составляют:



 (0,3ì 0,61ì )1,92òñ/ ì  0,384 òñ / êâ.ì .  3,84êÏ à;

Дополнительные напряжения от нагрузки на уровне подошвы фундамента

составляют P₀=186,3 -3,84 = 182,46 кПа;

Коэффициент

Наименован

Дополнит.

Давление

Модуль

Осадка

Относит.

Абсолют.

изменения

ие слоя

Давление,

от веса

0,2*Zg

деформац

слоя,

глубина, м

Глубина, м

напряжений по

грунта

кПа

грунта, кПа

ии, кПа

мм

глубине

0,000

1,000

182,460

3,840

0,768

0,73

0,267

0,200

0,985

179,662

7,734

1,547

0,72

0,533

0,400

0,928

169,323

11,628

2,326

0,68

0,800

0,600

0,800

145,968

15,522

3,104

0,58

1,067

0,800

0,716

130,641

19,416

3,883

0,52

Песок

1,333

1,000

0,568

103,698

23,310

4,662

40000

0,41

крупный

1,600

1,200

0,449

81,925

27,204

5,441

0,33

1,867

1,400

0,388

70,734

31,098

6,220

0,28

2,133

1,600

0,312

56,867

34,992

6,998

0,23

2,400

1,800

0,257

46,892

38,886

7,777

0,19

2,667

2,000

0,219

39,959

42,780

8,556

0,16

2,933

2,200

0,186

33,877

46,674

9,335

0,42

3,200

2,400

0,160

29,194

50,568

10,114

0,36

3,467

2,600

0,135

24,693

54,462

10,892

0,30

Супесь

3,733

2,800

0,121

22,017

58,356

11,671

13000

0,27

пылеватая

4,000

3,000

0,108

19,706

62,250

12,450

0,24

4,267

3,200

0,091

16,543

66,144

13,229

0,20

4,533

3,400

0,084

15,266

70,038

14,008

0,19

4,800

3,600

0,077

14,049

73,932

14,786

0,17

Сумма:

6,99

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

Технико-экономическое сравнение вариантов фундаментов

Сравнение вариантов производим на 1 п.м. длины фундамента. Определение

стоимости рассмотренных вариантов проводим в табличной форме по укрупненным

показателям.

Наименование работ

Ед. изм

Кол-во

Стоимость,руб.

ед. изм.

всего

Фундаменты на естественном основании

Разработка грунта в котлованах

м³

5,12

2,3

11,78

(3,2×1) ×1,6=3,58

Фундаменты ленточные

м³

0,72

30,2

21,74

Ж/Б (В10)

Бетонная подготовка

м³

0,15

23,7

3,55

1,5×1×0,1=0,15

Горизонтальная гидроизоляция

100м²

0,09

269,0

24,21

гидроизолом в 2 слоя

ИТОГО:

61,28

Свайные фундаменты

Разработка грунта в котлованах

м³

0,54

2,3

1,24

0,9×1×0,6=0,54

Сваи железобетонные

м³

0,54

90,3

48,76

0,3×0,3×6=0,54

Монолитный ростверк

м³

0,27

7,02

0,9×0,3×1=0,27

Бетонная подготовка

м³

0,09

23,7

2,13

0,1×0,9×1

Горизонтальная гидроизоляция

100м²

0,09

269

24,21

гидроизолом в 2 слоя

ИТОГО:

83,36

Вывод: на основании ТЭП принимаем вариант фундамента на естественном основании.

11.

Указания по гидроизоляции фундаментов и технологии производства работ по

устройству фундаментов

Все фундаменты возводятся с обязательной предварительной бетонной подготовкой из

крупнопористого бетона класса В7,5 толщиной 10 см и шириной, равной ширине ленты

фундамента либо ростверка. По верхней грани ростверка укладывается наплавляемая

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

гидроизоляция (рубероид 2 слоя) шириной несколько больше ширины ленты. Стенки

котлована не подлежат укреплению, т.к. разработка ведется с учетом призмы

обрушения грунта. Глубина котлована принимается равной глубине заложения

фундамента. По завершении геодезических работ выставить опалубку по внутренней

стороне ленты, затем установить арматурные каркасы, выполнить перевязку. По

завершении опалубочных работ приступать к бетонированию. Бетонирование

выполняется в 2 этапа, по числу ступеней фундамента. Перерыв после бетонирования

первой ступени - 3 дня. Во избежание растрескивания бетона во время набора

прочности следует обильно поливать водой, особенно в жаркие дни. При выполнении

бетонных, опалубочных, арматурных работ соблюдать правила техники безопасности в

соответствии с нормативными требованиями.

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

Исходные данные для определения продолжительности производства

строительно-монтажных работ

Участок, отводимый под строительство здания, расположен в городе

Комсомольске-на-Амуре и свободен от застройки. Рельеф участка спокойный,

абсолютные отметки в пределах отводимого участка изменяются в пределах от 33.00

до 35.00.

Здание двухэтажное, со скатной крышей. Размер в плане составляет 50,4×15 м.

Помещения разработаны с учетом современных требований, что отразилось в

планировке и габаритах помещений. Конструктивная схема здания - монолитный

железобетонный каркас с несущими колоннами по внешней стороне здания и несущие

внутренние стены. Жесткость обеспечивается засчет замкнутых монолитных стенок

лестничных клеток и торцевых стен на боковых фасадах. Отметка верха конька +11.340

м. Облицовка фасада - витражи из трех слоев тонированного стекла. По стенам

выполнен вентилируемый фасад из керамогранита с утеплителем 100 мм базальтовой

ваты.

Здание расположено в условиях близкого соседства с оживленными улицами

Кирова и Красноармейская, что вносит свои коррективы в стройгенплан и технологию

возведения.

В прилегающей территории запроектирована автостоянка для сотрудников

администрации, асфальтовые дорожки по периметру здания и небольшая зона отдыха

перед главным входом. Здание огорожено металлической кованой решеткой по всему

периметру.

Определение продолжительности строительства

Нормативную продолжительность строительства определяем по СНиП 3.01.04-

85* часть II (от 1.01.1991г.), используя данные по продолжительности строительства

здания административно-бытового назначения с числом работающих до 50 чел:

В курсовом проекте число работающих 32 чел:

Из СНиП находим: общая продолжительность Т_общ=7 месяцев,

продолжительность подготовительного периода Т_подг=1 месяц.

Т_общ- Т_подг=7-1=6 мес.

Определяем общую продолжительность строительства

50 - 32

6-

613,84мес115дней;

общ

Определяем продолжительность монтажных работ как

3040% от

продолжительности основного периода:

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

0,35115дней40дня;

монт

Спецификация сборных элементов

Общий

№

Объем

Масса

Ссылка

Ко

объем

Наименование

бетона

одного

на

л-

бетона

п/

элемента

(металла) в

элемента,

каталог

во

(масса

элементе

т.

металла)

Витраж алюминиевый

0 (0,225)

0,475

1,824

тонированный 1

Витраж алюминиевый

0 (0,285)

0,555

2,280

тонированный 2

Витраж алюминиевый

0 (0,135)

0,270

0,135

тонированный 3

Витраж алюминиевый

0 (0,150)

0,285

0,150

тонированный 4

Фермы деревянные

0 (0,030)

0,250

1,500

пролетом L=15 м

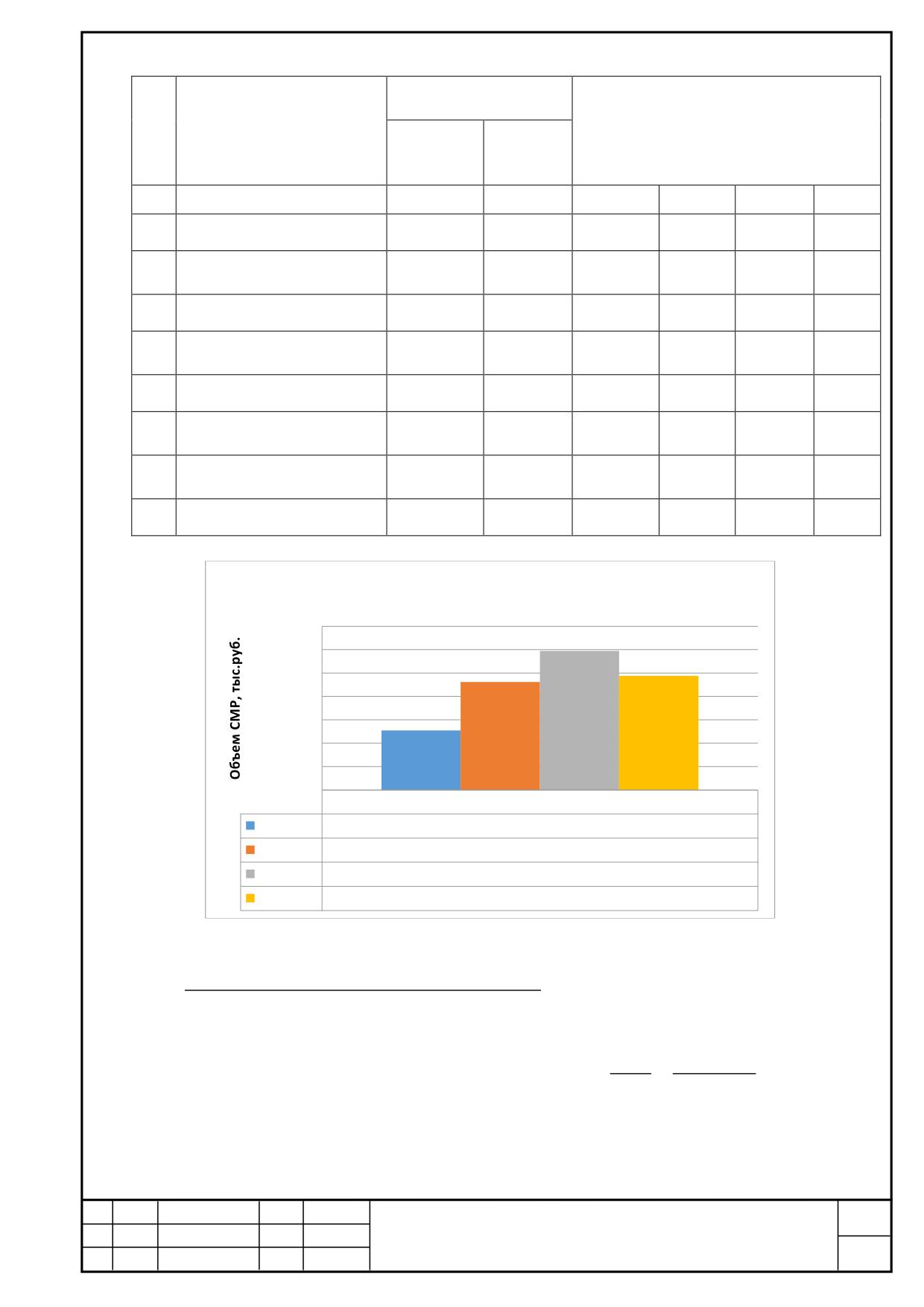

Календарный план строительства

Сметная стоимость,

Распределение капитальных

Наименование отдельных

тыс. руб.

№

вложений и объемов СМР по

зданий, сооружений или

в том

п/п

периодам строительства (месяц), тыс.

видов работ

всего

числе

руб.

СМР

июль

август

сентябрь

октябрь

Подготовка территории

328,90

Административно-

32889,95

29467,98

3870,30

9227,65

11240,60

8551,40

офисное здание

Кабельная электросеть

11,28

9,82

Объекты транспортного

203,47

хозяйства и связи

Наружные сети

527,98

Благоустройство и

1644,50

644,50

1000,00

озеленение

Временные здания и

353,00

сооружения

ВСЕГО:

35959,08

30892,61

5090,00

9227,65

11885,10

9754,87

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

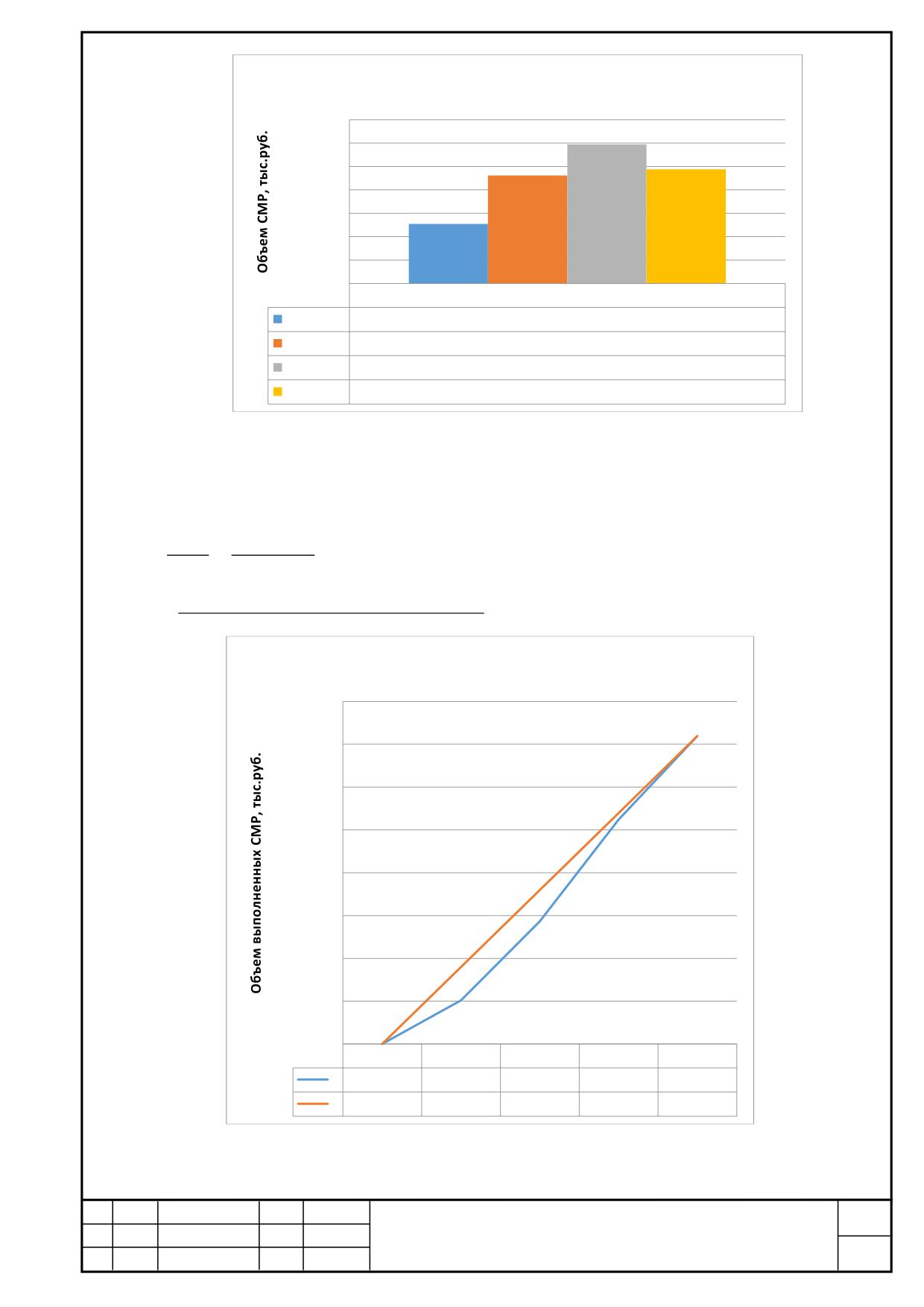

Дифференциальный график

14000,00

12000,00

10000,00

8000,00

6000,00

4000,00

2000,00

0,00

июль

5090,00

август

9227,65

сентябрь

11885,10

октябрь

9754,87

Среднемесячный объем освоенных средств:

Наибольший объем освоенных средств:



11885,10 руб.

max

Коэффициент неравномерности потребления ресурсов:

11885,10

max



1,32

8989,40

ср

5090,009227,6511885,109754,87



8989,40 руб.

ср

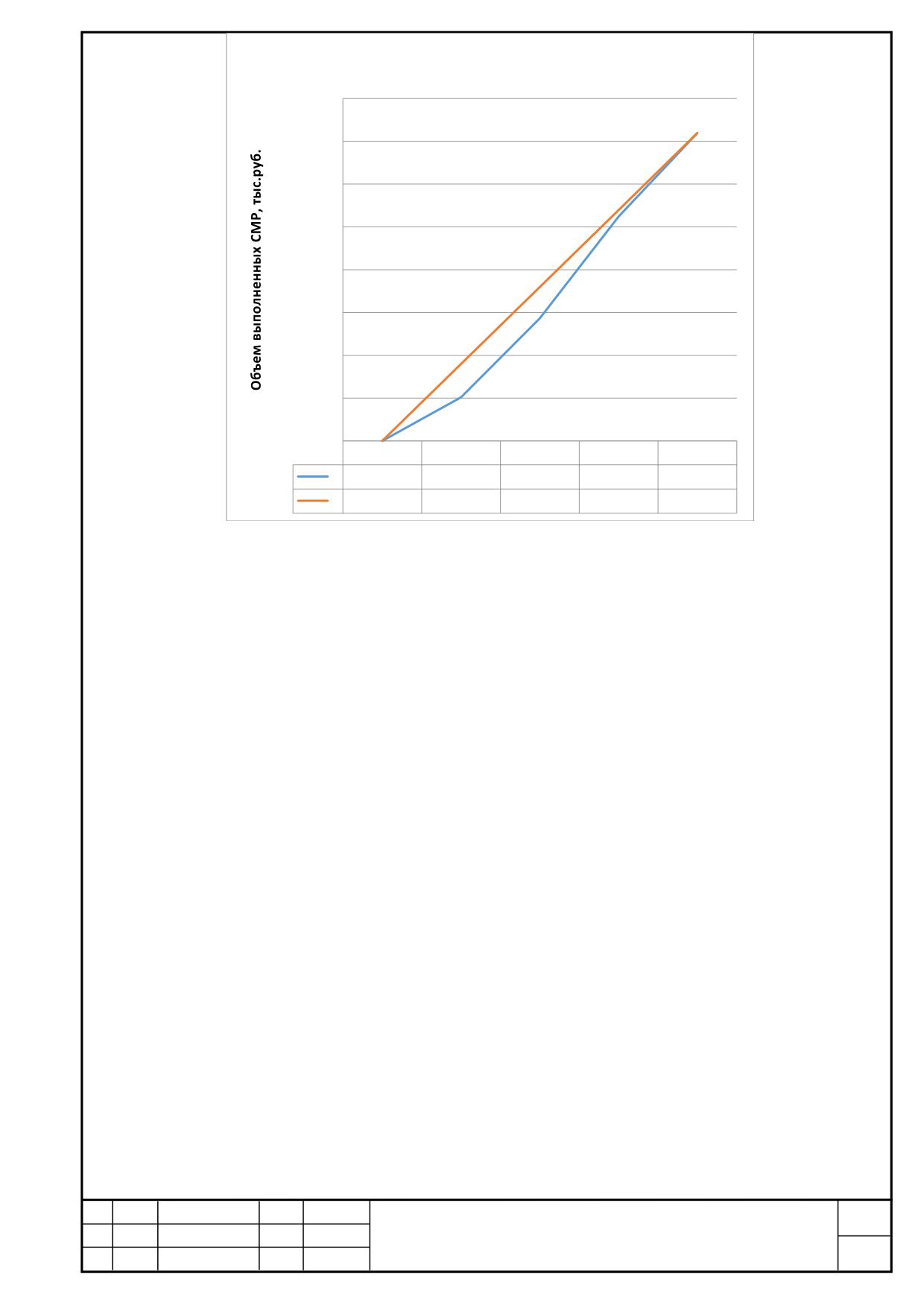

Интегральный график

40000,00

35000,00

30000,00

25000,00

20000,00

15000,00

10000,00

5000,00

0,00

июль

август

сентябрь

октябрь

0,00

5090,00

14317,65

26202,75

35957,62

0,00

8989,41

17978,81

26968,22

35957,62

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

Выбор монтажного крана

Выберем наиболее оптимальный грузоподъемный механизм для возведения

надземной части здания. Рассмотрим особенности нашего объекта. Во-первых, большую

часть работ - бетонирование стен и перекрытий - производит бетононасос. Сборных

железобетонных или стальных конструкций здесь незначительное количество и они

имеют второстепенное значение. Монтажный кран в нашем случае будет использоваться

при поднятии/перемещении опалубки, витражей, деревянных ферм, при

погрузке/разгрузке различных строительных материалов и элементов отделки. В связи с

вышеперечисленным оказывается нецелесообразным применение массивных башенных

или гусеничных кранов. Также нужно учесть широкий фронт работ по главным фасадам

(50 м), при этом кран должен мобильно перемещаться с одной рабочей стоянки на

другую.

Берем в качестве основного грузоподъемного механизма стреловой кран на шасси

автомобильного типа. Выясним основные характеристики крана.

14500

+11.340

0.000

-1.200

6100

6000

3000

6000

В Б

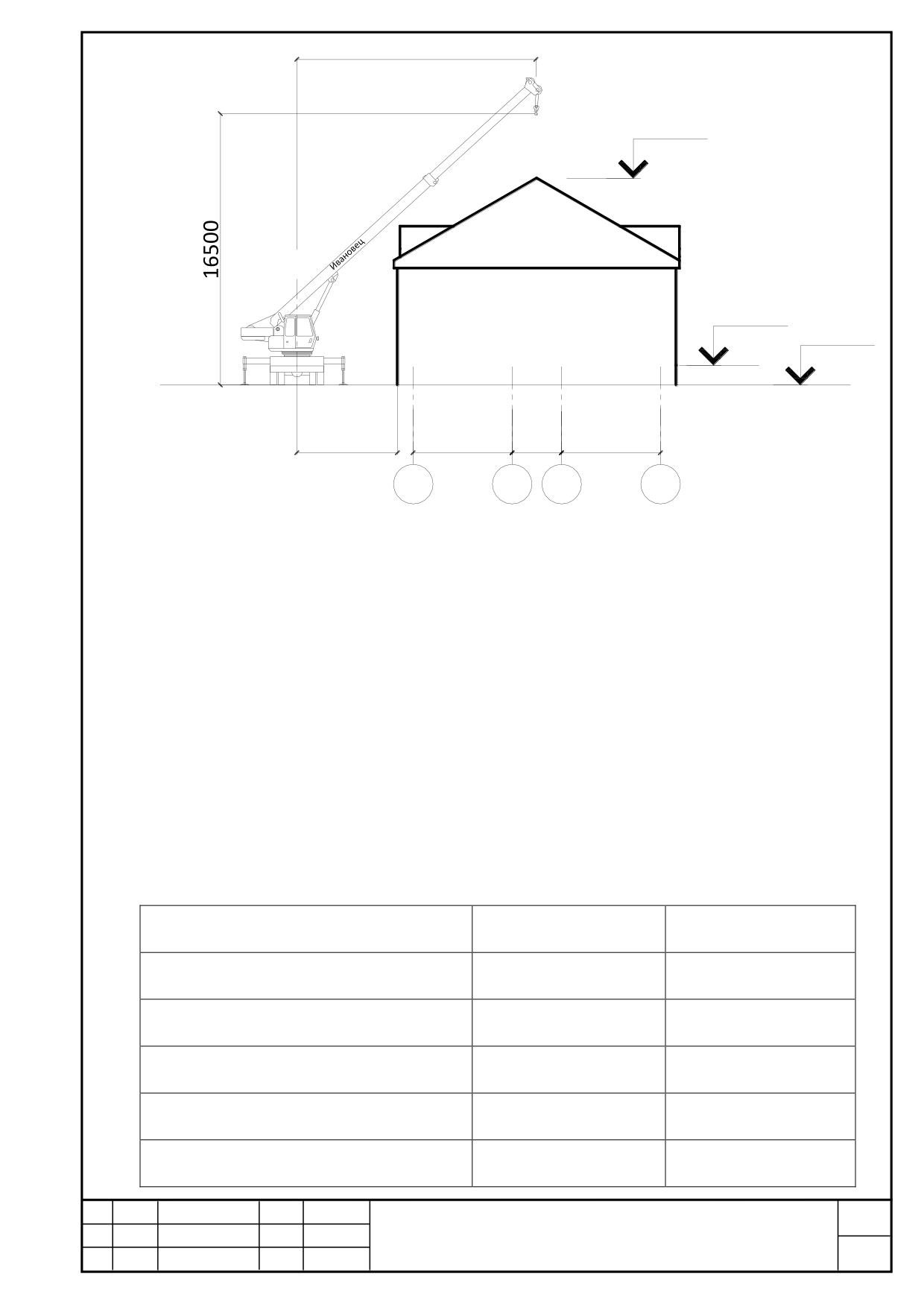

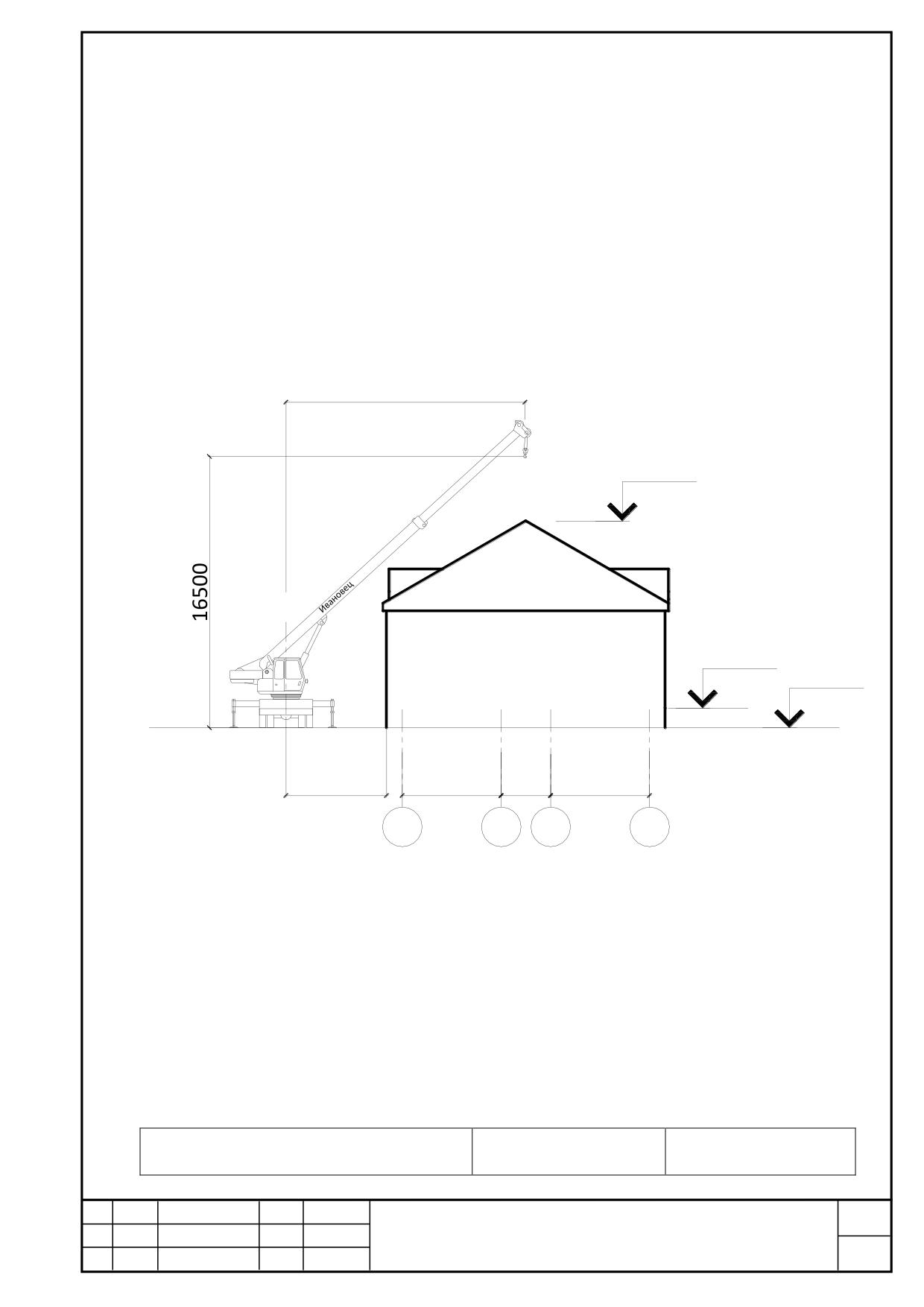

Рис. 1. Определение требуемой высоты подъема крюка и вылета стрелы крана.

Высоту подъема крюка определяем по формуле, исходя из рисунка:

H=11,340+4+1,5=16,840 м;

Требуемая грузоподъемность крана:

q

q

0,9280,0550,9831т.

мп

Здесь 0,928т -масса наиболее тяжелого элемента (поддон с кирпичом), 0,055 т -

масса технологической оснастки.

Необходимый вылет стрелы принимаем в зависимости от положения монтируемых

элементов и принятой схемы монтажа. Из рисунка находим L=14,5 м. Будем

рассматривать два подходящих варианта и выберем нужный, исходя из технико-

экономических показателей*:

Характеристика

МКА-16

КС-4572

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

Грузоподъемность при наибольшем

0,9

0,8

вылете, т

Максимальная грузоподъемность, т

Наибольший вылет, м

Стоимость 1 маш.-ч эксплуатации

5,25

крана, руб.

Производительность, т/ч

5,35

7,12

Стоимость перебазировки крана Е1,

2,40

2,50

руб

Стоимость замены основной стрелы

17,66

5,97

Е2, руб

Количество замен и установок

Стоимость устройства 1м

подкранового пути, руб

Протяженность подкрановых путей,

* Данные берем по табл.3.2 с.28 Соколов Г.К. «Выбор кранов и технических

средств для монтажа строительных конструкций».

Экономическое сравнение монтажных кранов:

Стоимость аренды МКА-16:

Q

0,47580,5558

0,2701

0,28510,25050



3,98ч.

5,35

С



Е5,253,982,4023,295руб.

машч ч



Стоимость аренды КС-4572:

0,47580,5558

0,2701

0,28510,25050





2,99ч.

7,12

С



Е5,252,992,5018,20руб.

машч ч



Экономичнее выбрать кран КС-4572.

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

12.

Инструкция по охране труда и технике безопасности для бетонщика

Общие требования

1.Бетонщик обязан работать в выданной ему спецодежде, спецобуви и содержать их в

исправности. Кроме того, он должен иметь необходимые для работы

предохранительные приспособления и постоянно пользоваться ими.

2. До начала работы рабочие места и проходы к ним необходимо очистить от

посторонних предметов, мусора и грязи, а в зимнее время - от снега и льда и посыпать

их песком.

3. Работать в зоне, где нет ограждений открытых колодцев, шурфов, люков, отверстий

в перекрытиях и проемов в стопах, запрещается. В темное время суток, кроме

ограждения в опасных местах, должны быть выставлены световые сигналы.

4. При недостаточной освещенности рабочего места рабочий обязан сообщить об этом

мастеру.

5. Ввертывать и вывертывать электрические лампы, находящиеся под напряжением, и

переносить временную электропроводку бетонщику запрещается. Эту работу должен

выполнять электромонтер.

6. Находиться в зоне работы подъемных механизмов, а также стоять под поднятым

грузом запрещается.

7. Бетонщику не разрешается включать и выключать механизмы и сигналы, к которым

он не имеет отношения.

8. Включать машины, электроинструменты и осветительные лампы можно только при

помощи пускателей рубильников и т. д. Никому из рабочих не разрешается соединять

и разъединять провода, находящиеся под напряжением. При необходимости

удлинения проводов следует вызвать электромонтера.

9. Во избежание поражения током запрещается прикасаться к плохо изолированным

электропроводам, неогражденным частям электрических устройств, кабелям, шинам,

рубильникам, патронам электроламп и т. д.

10. Перед пуском оборудования следует проверить надежность ограждений на всех

открытых вращающихся и движущихся его частях.

11. При обнаружении неисправности механизмов и инструментов, с которыми

работает бетонщик, а также их ограждений, работу необходимо прекратить и

немедленно сообщить об этом мастеру.

12. При получении инструмента надо убедиться в его исправности: неисправный

инструмент надлежит сдать, в ремонт.

13. При работе с ручным инструментом (скребки, бучарды, лопаты, трамбовки)

необходимо следить за исправностью рукояток, плотностью насадки на них

инструмента, а также за тем, чтобы рабочие поверхности инструмента не были сбиты,

затуплены и т. д.

14. Работать механизированным инструментом с приставных лестниц запрещается

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

15. Электрифицированный инструмент, а также питающий его электропровод должны

иметь надежную изоляцию. При получении электроинструмента следует путем

наружного осмотра проверить состояние изоляции провода. Во время работы с

инструментом надо следить за тем, чтобы питающий провод не был поврежден.

16. По окончании работы механизированный инструмент необходимо отключить от

питающей сети и сдать в кладовую.

17. При подноске материалов-заполнителей и бетонной смеси рабочие должны знать,

что предельно допускаемой груз:

для женщин

20 кг

для подростков женского пола

10 кг

для подростков мужского пола

16 кг

Подростки до 16 лет к работе по переноске тяжестей не допускаются.

18. При перемещении строительного груза в тачках вес его не должен превышать 160

кг.

19. Во избежание простудных заболеваний все открытые проемы в помещениях

должны быть заделаны временными щитами.

20. В холодное время года следует пользоваться помещениями, специально

отведенными для обогрева. Обогреваться в котельных, колодцах теплотрасс, в

бункерах, а также на калориферах запрещается.

21. При несчастном случае, происшедшем с товарищем по работе, следует оказать ему

первую помощь, а также сообщить мастеру или производителю работ.

Транспортирование бетонной смеси

22. При подаче бетонной смеси ленточным транспортером следует его верхний конец

располагать над грузоприемной площадкой на длину не менее 0,5 м.

23. Во время работы ленточного транспортера необходимо следить за его

устойчивостью, а также за исправным состоянием защитных навесов, ограждающих

транспортер над проходами и проездами.

24. При скольжении транспортерной ленты подбрасывать между лентой и барабаном

песок, глину, шлак и другие материалы не разрешается. Для этого необходимо

остановить транспортер и вызвать дежурного слесаря.

25. Очищать ролики и ленту транспортера от прилипшего бетона, а также натягивать

и укреплять последнюю можно только при выключенном электродвигателе. При этом

на пускателе необходимо вывесить предупредительную надпись: "НЕ ВКЛЮЧАТЬ!",

а предохранители снять. Снимать предохранители может только электромонтер.

26. Переходить через ленточные транспортеры следует по специальным мостикам с

перилами.

27. При подъеме бетонной смеси кранами необходимо проверять надежность

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

крепления бадьи или контейнера к крюку крана, исправность тары и секторного

затвора. Расстояние от низа бадьи или контейнера в момент выгрузки до поверхности,

на которую происходит выгрузка, не должно быть более 1 м.

28. При доставке бетона в автосамосвале необходимо соблюдать следующие правила:

а) в момент подхода самосвала все рабочие должны находиться на обочине,

противоположной

той,

на

которой

происходит

движение;

б) не разрешается подходить к самосвалу до полной его остановки, стоять у бункера

укладчика и находиться под поднятым грузом в момент разгрузки самосвала;

в) поднятый кузов следует очищать от налипших кусков бетона совковой лопатой или

скребком с длинной рукояткой, нельзя ударять по днищу кузова снизу; рабочим,

производящим очистку, надо стоять на земле. Стоять на колесах и бортах самосвала

запрещается;

г) нельзя проходить по проезжей части эстакад, на которых передвигаются самосвалы.

Укладка бетонной смеси

29. Перед началом укладки бетонной смеси в опалубку необходимо проверить:

а) крепление опалубки, поддерживающих лесов и рабочих настилов;

б) крепление к опорам загрузочных воронок, лотков и хоботов для спуска бетонной

смеси в конструкцию, а также надежность скрепления отдельных звеньев

металлических

хоботов

друг

другом;

в) состояние защитных козырьков или настила вокруг загрузочных воронок.

30. Перед укладкой бетонной смеси в формы должны быть проверены правильность и

надежность монтажных петель.

31. Укладывать бетон в конструкции, расположенные ниже уровня его подачи на 1,5

м, следует только по лоткам, звеньевым хоботам и виброхоботам.

32. При укладке бетонной смеси с не ограждаемых площадок на высоте более 3 м, а

также при бетонировании конструкций, имеющих уклон более 30 град. (карнизы,

фонари, покрытия) бетонщики и обслуживающие их рабочие должны рa6oтaть с

применением предохранительных поясов, прикреплённых к надежным опорам.

33. Бетонировать стыки сборных элементов на высоте до 5,5 м следует с обычных

лесов, а при большей высоте - со специальных подмостей

34. Выдача бетонной смеси в тот или иной виброхобот должна производиться по

указанию производителя работ или мастера с помощью заранее обусловленной

сигнализации

35. При подаче бетонной смеси по виброхоботам необходимо, чтобы:

а) звенья виброхоботов присоединялись к страховому канату;

б) вибраторы были надежно соединены с хоботом;

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

в) лебедки и стальные канаты для оттяжки хобота надежно закреплялись;

г) нижний конец хобота был закреплен, причем прочность закрепления следует

систематически проверять;

д) во время выгрузки бетонной смеси никто не должен находиться под

виброхоботом.

Уплотнение бетонной смеси вибраторами

36. Бетонщики, работающие с вибраторами, обязаны пройти медицинское

освидетельствование, которое должно повторяться через каждые

6 месяцев.

37.

Женщины к работе с ручным вибратором не допускаются.

38. Бетонщики, работающие с электрофицированным инструментом, должны знать

меры защиты от поражения током и уметь оказать первую помощь пострадавшему.

39. Перед началом работы необходимо тщательно проверить исправность вибратора и

убедиться в том, что:

а) шланг хорошо прикреплен и при случайном его натяжении обрыва концов

обмотки

не

произойдет;

б) подводящий кабель не имеет обрывов и оголенных мест;

в) заземляющий контакт не имеет повреждений;

г) выключатель действует исправно;

д) болты, обеспечивающие непроницаемость кожуха, хорошо затянуты;

е) соединения частей вибратора достаточно герметичны и обмотка

электродвигателя хорошо защищена от попадания влаги;

ж) амортизатор на рукоятке вибратора находится в исправном состоянии и

отрегулирован так, что амплитуда вибрации рукоятки не превышает норм для ручного

инструмента.

40. До начала работы корпус электровибратора должен быть заземлен.

Общая исправность электровибратора проверяется путем пробной работы его в

подвешенном состоянии в течение 1 мин, при этом нельзя упирать наконечник в

твердое основание.

41. Для питания электровибраторов (от распределительного щитка) следует

применять четырехжильные шланговые провода или провода, заключенные в

резиновую трубку; четвертая жила необходима для заземления корпуса вибратора,

работающего при напряжении 127 или 220 В.

42. Включать электровибратор можно только при помощи рубильника, защищенного

кожухом или помещенного в ящик. Если ящик металлический, он должен быть

заземлен.

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

43. Шланговые провода необходимо подвешивать, а не прокладывать по уложенному

бетону.

44. Тащить вибратор за шланговый провод или кабель при его перемещении

запрещается.

45. При обрыве проводов, находящихся под напряжением, искрении контактов и

неисправности электровибратора следует прекратить работу и немедленно сообщить

об этом мастеру или производителю работ

46. Работа с вибраторами па приставных лестницах, а также на неустойчивых

подмостях, настилах, опалубке и т.п. запрещается.

47.

При работе с электровибраторами необходимо надевать резиновые

диэлектрические перчатки или боты

48. Во избежание падения вибратора следует прикрепить его к опоре конструкции

стальным канатом.

49. Прижимать руками переносный вибратор к поверхности уплотняемого бетона

запрещается; перемещать вибратор вручную во время работы разрешается только при

помощи гибких тяг.

50. При работе вибратором с гибким валом необходимо обеспечить прямое

направление вала, в крайнем случае с небольшими плавными изгибами. Не

допускается образование на валу петель во избежание несчастного случая

51. При продолжительной работе вибратор необходимо через каждые полчаса

выключать на пять минут для охлаждения.

52. Во время дождя вибраторы следует укрывать брезентом или убирать в помещение.

53. При перерывах в работе, а также при переходах бетонщиков с одного места на

другое вибраторы необходимо выключать.

54. При поливке бетона или опалубки бетонщик, работающий с вибратором, не

должен допускать попадания на него воды.

55. При работе виброплощадки должен быть обеспечен тщательный надзор за

состоянием концевых выключателей и за приспособлением для подъема виброщита.

Особое внимание необходимо обращать на надежную работу замка затвора траверсы

в верхнем положении.

56. Для уменьшения шума при работе виброагрегата необходимо крепить формы к

вибрирующим машинам и систематически проверять плотность всех креплений

57. Спускаться в приямок виброплощадки во время ее работы не разрешается.

58. Стоять на форме или на бетонированной смеси при ее уплотнении, а также на

виброплощадке, вибровкладышах или на раме формовочной машины при их работе

запрещается

59. По окончании работы вибраторы и шланговые провода следует очистить от

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

бетонной смеси и грязи, насухо вытереть и сдать в кладовую, причем провода надо

сложить в бухты. Очистку вибратора можно производить только после отключения

его

от

сети.

Обмывать

вибраторы

водой

запрещается.

Производство бетонных работ в зимних условиях

60. До работы с химическими ускорителями твердения бетона бетонщик должен

пройти специальный инструктаж по безопасному обращению с химикатами, а также

медицинское освидетельствование. Следует помнить, что хлористый кальций,

применяющийся в качестве ускорителя схватывания и твердения бетона, опасен для

кожи лица и рук, а хлорная известь и ее водные растворы являются сильными

окислителями,

способными

выделять

газообразный

хлор.

Лица, моложе 18 лет, на работы по приготовлению хлорированных растворов не

допускаются.

61. Приготовлять хлорированную воду следует в отдельном помещении, находящемся

на

расстоянии

не

ближе

500

от

жилых

зданий.

62. При работе с хлористым кальцием или при применении хлорной извести и

хлорированных смесей необходимо надеть респиратор или противогаз и резиновые

перчатки.

63. Использовать хлористый кальций в качестве ускорителя можно только в

разведенном виде. При разведении раствора хлористого кальция следует пользоваться

черпаками

длинными

рукоятками.

64. Рабочие, бетонирующие конструкции, подвергаемые электропрогреву, должны

пройти специальный инструктаж по безопасным способам работы. Работающие

вблизи прогреваемых участков должны быть предупреждены об опасности поражения

электрическим

током.

65. Прогреваемые участки бетона должны быть ограждены, а в ночное время хорошо

освещены. Ограждения устанавливают на расстоянии не менее 3 м от границы

участка,

находящегося

под

током.

На границах участка следует вывесить предупредительные плакаты и надписи:

"ОПАСНО!", "ТОК включен", а также правила оказания первой помощи при

поражении

током.

66. Работы по электропрогреву бетона должны производиться под наблюдением

опытных электромонтеров. Пребывание людей на участках электропрогрева и

выполнение каких-либо работ запрещается, за исключением измерения температуры.

Измерять температуру может только квалифицированный персонал. Причем, это надо

делать,

применяя

защитные

средства.

67. Электропрогрев железобетонных конструкций должен осуществляться при

напряжении

не

выше

110

В.

68. В зоне работ по электропрогреву обязательно должна иметься сигнальная

лампочка, расположенная на видном месте и загорающаяся при включении тока на

участке. Начиная с этого момента на рабочей площадке могут находиться только

лица,

обслуживающие

установку.

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

69. Рабочие, производящие электропрогрев, обязаны работать в диэлектрической

резиновой обуви и таких же перчатках; инструмент должен иметь изолируемые

рукоятки.

70. Перед бетонированием следует убедиться в том, что прогреваемый участок не

находится

под

током.

71. При бетонировании на плохо освещенных участках разрешается пользоваться

переносными

лампами,

напряжением

не

более

В.

72. Перед выгрузкой бетонной смеси бетонщик обязан удостовериться в правильности

расположения арматуры и электродов. Расстояния между электродами и арматурой

должны быть не менее

5 см. Бетонную смесь, необходимо выгружать очень

осторожно,

не

сдвигая

электроды.

73. Поливать бетон допускается только после снятия напряжения в прогреваемых

конструкциях.

74. Перед электропрогревом бетона, для лучшего контактa с проводами выступающие

концы электродов необходимо очистить от бетонной смеси. По окончании

электропрогрева концы электродов, выступающие из бетона, надо срезать.

75. Работать на площадке, где производится электропрогрев бетона, не разрешается.

Выполнять работы следует специальным монтерским инструментом с применением

диэлектрических перчаток и галош. Инструменты должны иметь изолированные

рукоятки.

76. Измерять температуру бетона следует в диэлектрических резиновых галошах и

перчатках. При этом необходимо соблюдать крайнюю осторожность, не подходить

вплотную к конструкции, а также не опираться на нее. Работы следует выполнять по

возможности одной рукой, держа вторую за спиной или сбоку.

77. В конструкциях, прогреваемых при помощи термоопалубки, наружные

поверхности опалубки и смоченные водой опилки приобретают повышенную

токопроводимость, поэтому во время электропрогрева, когда включен ток,

прикасаться к термоопалубке и опилкам запрещается.

78. Прикасаться к водопроводным трубам, кранам, колонкам и другим открытым

частям водопроводных линий, находящимся при электропрогреве под напряжением, а

также к вытекающей из них струе воды запрещается.

79. Проверять наличие напряжения на частях электроустановки рукой запрещается.

Для этой цели следует применять токоискатели или контрольные лампы, имеющие на

концах проводов наконечники.

80. Ходить или перевозить бетон в зоне электропрогрева, находящийся под

напряжением, разрешается только по специально устроенным ходам и подмостям.

81. При электропрогреве монолитных конструкций, бетонируемых по частям, не

забетонированная арматура, связанная с прогреваемым участком, должна быть

тщательно заземлена.

82. При работах на высоте, связанных с возведением железобетонных труб,

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

элеваторов и тому подобных конструкций, включение напряжения для

электропрогрева разрешается только после удаления людей из зоны прогрева.

83. Измерять температуру бетона в зоне прогрева следует при помощи

дистанционных приборов или при выключенном напряжении.

84. Производить какие-либо работы внутри замкнутых железобетонных конструкций

(трубопроводов, тоннелей и т. д.), находящихся под напряжением, запрещается. Эти

работы можно выполнять только после отключения напряжения

Меры безопасности при обслуживании вибрационных площадок

85. Перед началом pa6oты по изготовлению железобетонных изделий на

виброплощадках, столах и на других вибрационных установках необходимо

проверить:

а) исправность аварийных выключателей и в первую очередь выключателей,

отключающих вибрационные установки;

б)

работу

сигнальных

устройств;

в) исправность блокировки люка для входа (спуска) в траншею (приямок)

виброплощадки;

г) наличие смазки в подшипниках де балансов, так как при отсутствии ее возникает

шум высоких тонов;

д) прочность крепления де балансов к виброплощадке, неплохое крепление де

балансов, кроме возникновения шума, может привести к отрыву его от площадки и

выходу из строя всей вибромашины, а при некоторых обстоятельствах и к

несчастному

случаю;

е.)

отсутствие

людей

траншее

(приямке)

виброплощадки;

ж) надежность фиксации вибропогрузочного щита в верхнем положении;

з) исправность вибромашины пробным пуском ее вхолостую на непродолжительное

время.

Лист

СКБ «ПЗиС».01.04.00000КП.2.16.13

Изм.

Лист.

№ документа

Подп.

Дата.

13.

Разработка стройгенплана

Исходные данные

Участок, отводимый под строительство здания, расположен в городе

Комсомольске-на-Амуре и свободен от застройки. Рельеф участка спокойный,

абсолютные отметки в пределах отводимого участка изменяются в пределах от 8,80 до

8,95.
