Торгово-развлекательный центр в прибрежной зоне. Дипломный проект (2022 год)
АҢДАТПА
Дипломдық жобаның тақырыбы
- Балқаш қаласының жағалау
аймағындағы сауда ойын-сауық кешені. Бұл жоба қазіргі уақытта қолданыcта
жүрген, мемлекеттік cтaндaрттaрғa, еврокодттық талаптарға сәйкес жасалынды.
Дипломдық жобада сәулеттік-аналитикалық бөлім, есептік-конструктивтік
бөлім,
ұйымдастыру-технологиялық
және
экономикалық
бөлімдер
қарастырылды. Сондай-ақ сызбалар мен есептеулер Revit, Autocad, Лира-сапр,
АБС-4 және т.б. бағдарламалар кешенінде жобаланды.
АННОТАЦИЯ
Тема дипломного проекта - Торгово-развлекательный центр в прибрежной
зоне г. Балхаш. Данный проект разработан в соответствии с действующими в
настоящее время государственными стандартами, еврокодовыми требованиями.
В дипломном проекте были рассмотрены архитектурно-аналитическая часть,
расчетно-конструктивная
часть,
организационно-технологическая
и
экономическая части. Также чертежи и расчеты проектировались в комплексе
программ Revit, Autocad, Лира-сапр, АБС-4 и др.
АNNOTАTION
The topic of the graduation project is the Shopping and entertainment complex
in the coastal zone of Balkhash. This project has been developed in accordance with
the current state standards, Eurocode requirements. The architectural and analytical
part, the computational and constructive part, the organizational and technological and
economic parts were considered in the diploma project. Also, drawings and
calculations were designed in the Revit, Autocad, Liracad, ABS-4 and others software
package.
СОДЕРЖАНИЕ
Введение ………………………………………………………………………….
10
1 Архитектурно-строительный раздел……………….………………………….
11
1.1 Архитектурный подраздел
11
1.2 Описать архитектурные решения здания
11
1.3 Рассчитать технико-экономические показатели
12
1.4 Анализировать инженерно-геологических условий строительства
13

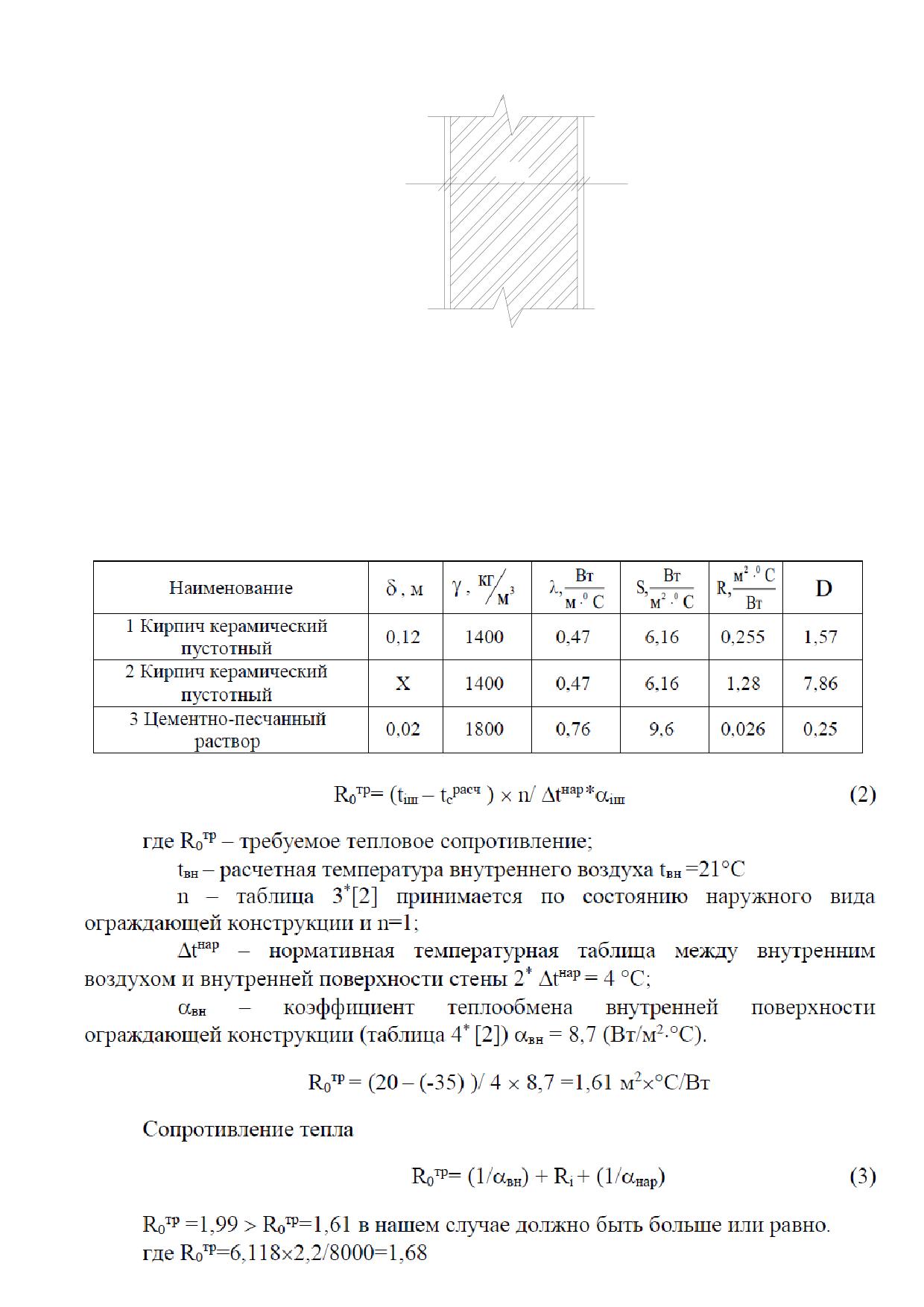

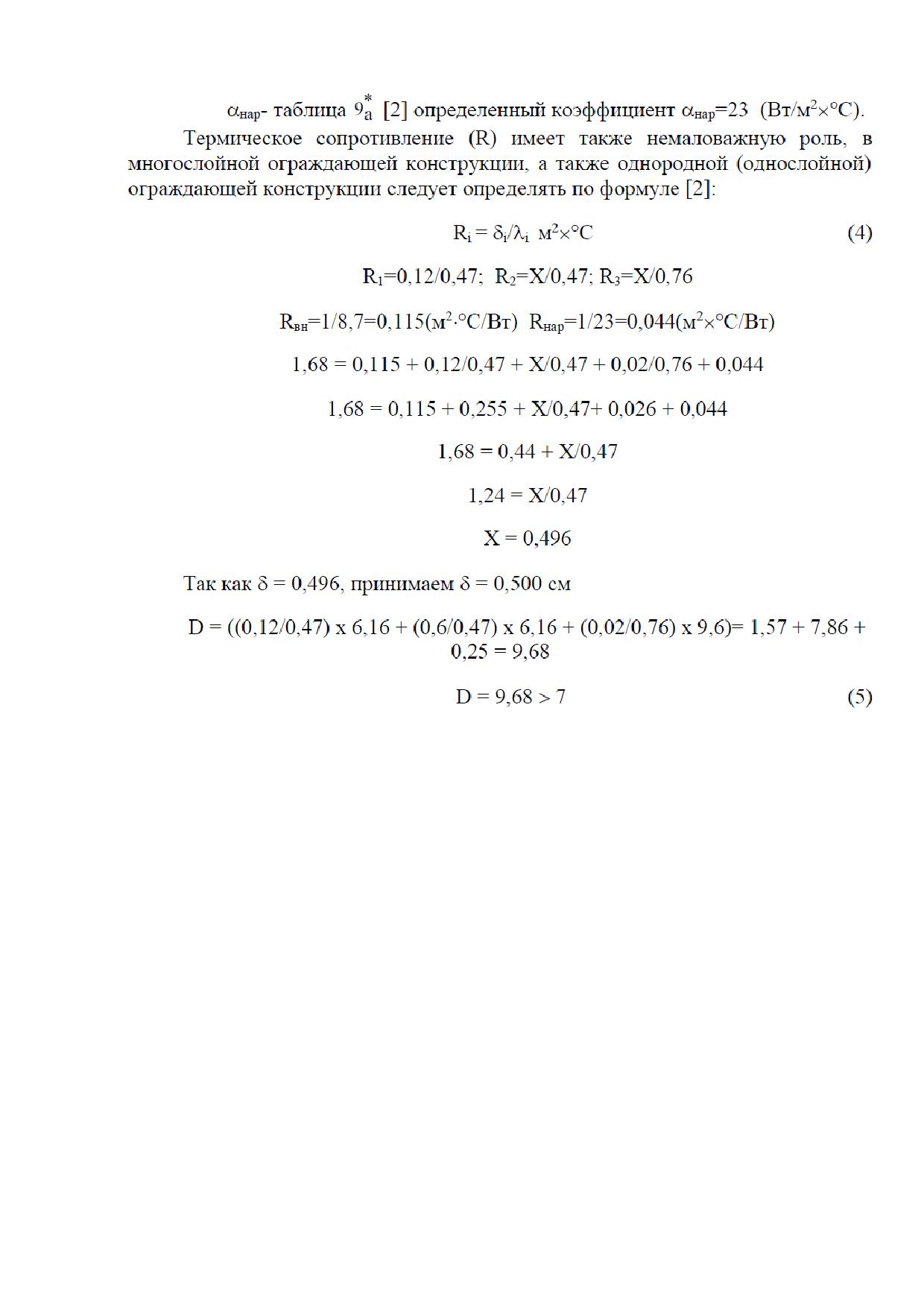

1.5 Выполнить теплотехнический и светотехнический расчет
13
1.6 Описать выбранные инженерные системы здания
16
1.7 Обосновать необходимые меры по повышению энергоэффективнос-
ти и использованию возобновляемых источников энергии
17
1.8 Обосновать объемно-планировочные решений
18
1.9 Принять предварительную конструктивную систему
18
1.10 Расчет вариантов фундамента и глубины заложения
19
1.11 Принимать предварительные размеры и сечения элементов
конструкций, а также материалов
19
1.12 Начертить предварительную схему каркаса
20
2 Расчетно-конструктивный раздел……………………………………………...
21
2.1 Построить расчетную схему с помощью современных программных
комплексов (Лира-Сапр, Midas GEN, SCAD, Dlubal и т.д.)
21
2.2 Составить сбор нагрузок согласно EN 1990, EN1991, EN1998
22
2.3 Составить комбинации воздействий для разных расчетных ситуаций
согласно EN1990, EN1997
23
2.4 Моделировать грунтовых оснований зданий и сооружений с
помощью современных программных комплексов, согласно EN 1997,
EN1998 (Здание-фундамент-основание)
23
2.5 Выполнить ручной расчет элементов каркаса по результатам
расчетов, согласно с требованиями EN1992, EN1993, EN1997, EN1998
25
2.6 Оформить чертежи согласно ГОСТ 21.501-2011 и «Инструкция по
составу и оформлению рабочих чертежи КМ»
26
2.7 Определение расчета ригеля перекрытия ……………………………..
28
3 Организационно-технологический раздел………………
30
3.1 Определить объем работ на возведение всего здания
30
3.2 Разработать указания по устройству земляных работ
30
3.3 Технологическая карта на земляные работы
31
3.4 Составить ведомости объемов работ
33
3.5 Рассчитать калькуляцию трудовых затрат и зарплаты
34
3.6 Подбор экскаватора, бульдозера, транспортных средств, машин для
механического уплотнения грунта
35
3.7 Рассчитать способ транспортирования, подачи, укладки и
уплотнения бетонной смеси
35

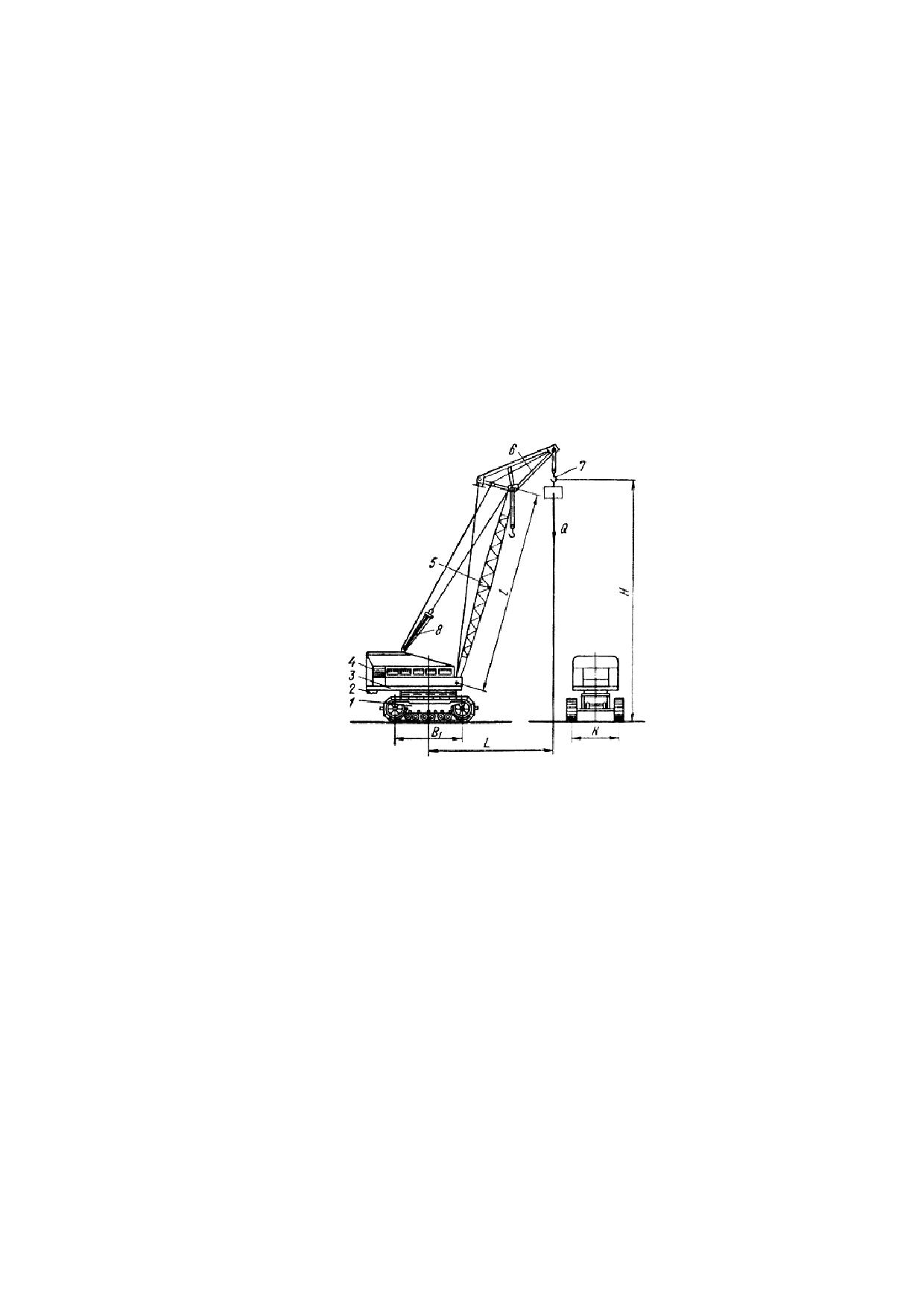

3.8 Подобрать монтажный кран
36
8
3.9 Определить состав комплексной бригады
36
3.10 Выполнить расчёт и проектирование строительного генерального
плана
37

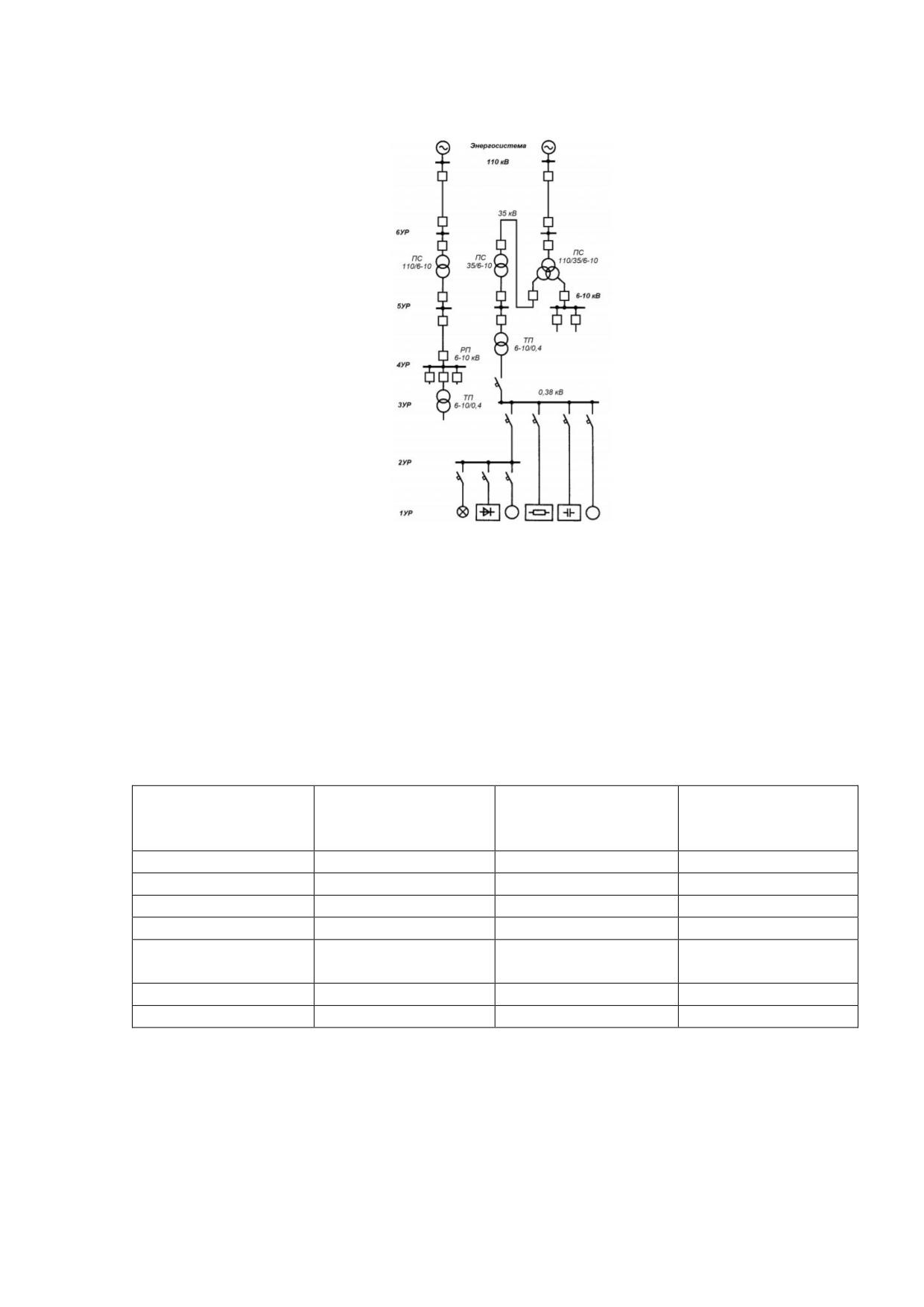

3.11 Выполнить расчёт электрического снабжения
38
3.12 Рассчитать освещение строительной площадки
38
3.13 Выполнить расчёт потребности площадки во временных зданиях и
площадках складирования
39
3.14 Выполнить расчёт потребности в площадках складирования
40
3.15 Выполнить расчёт расхода воды на производственные, хозпитьевые
нужды и пожаротушение
40
3.16 Выполнить расчёт временного водопровода
41
3.17 Определить потребности площадки во временном теплоснабжении ...
41

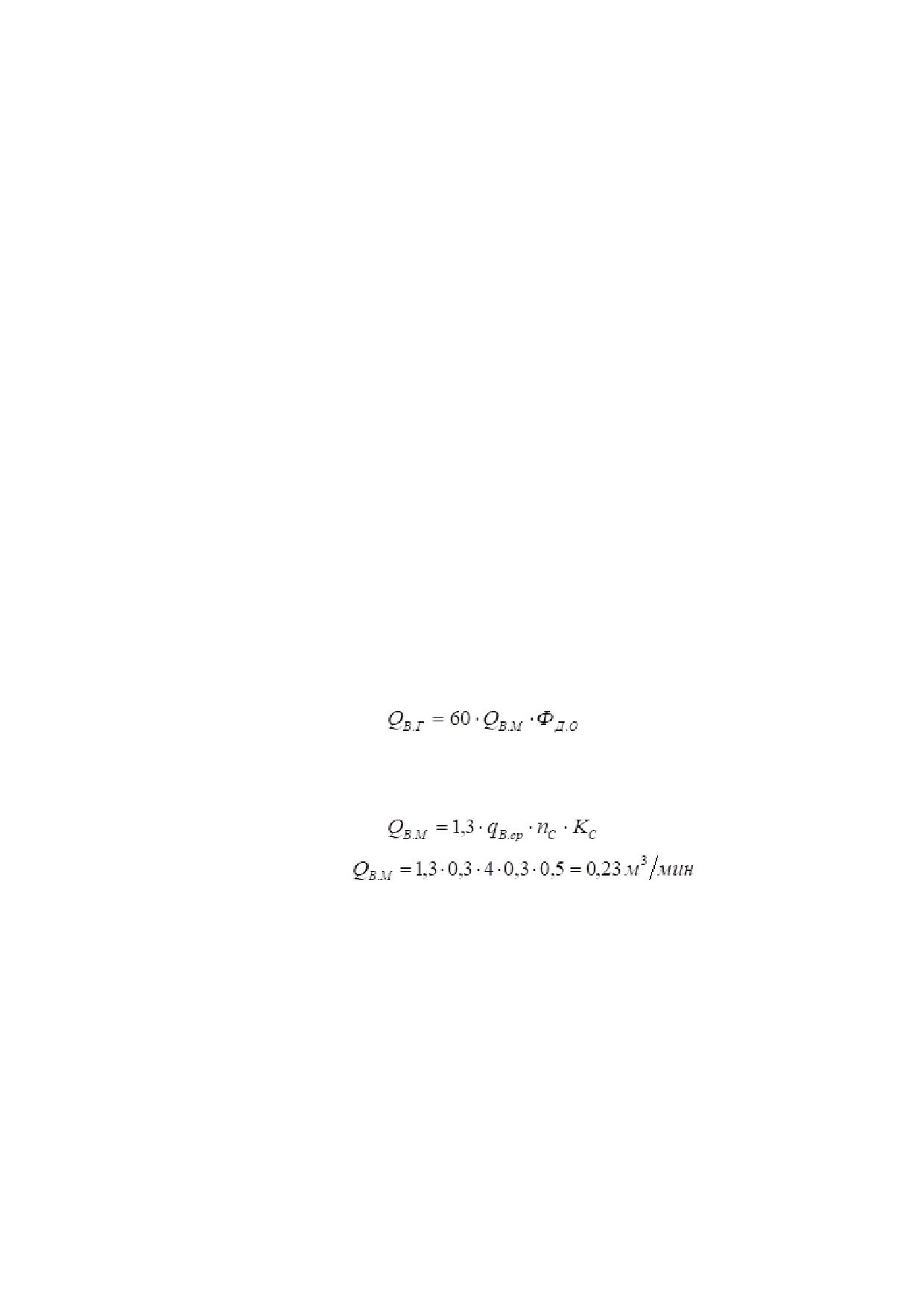

3.18 Выполнить расчёт расхода сжатого воздуха на производственные
нужды
42
3.19 Организовать движения автотранспорта в условиях строительной
площадки
42
3.20 Привязать монтажные краны и определить опасные зоны работы
кранов
43
3.21 Составить календарный план
44
3.22 Описать технику безопастности на строительной площадке
46
4 Экономический раздел
49
4.1 Составить локальную смету
49
4.2 Составить ресурсную смету
51
4.3 Рассчитать технико-экономические показатели
51
Заключение ……………………………………………………………………….
53
Список использованной литературы…………………………………………….
54
9
ВВЕДЕНИЕ
Президент Республики Казахстан Нурсултан Абишевич Назарбаев в своем
Послании 28 января 2011 года «Построим будущее вместе!» сказал народу
Казахстана: «Я сторонник принципа: сильный бизнес - сильное государство.
Бизнес это предпринимательство, то есть самостоятельная, осуществ-
ляемая на свой риск экономическая деятельность, направленная на
систематическое получение прибыли от пользования имуществом и/или
нематериальными активами, продажи товаров, выполнения работ или оказания
услуг. Развитие развлекательной индустрии и становление у нас в стране
общества потребления диктуют свои правила в возведении объектов.
Строительство торговых центров переживает сегодня настоящий бум. Эти
здания возводятся как в качестве единых комплексов, принадлежащих
определенной организации, так и с целью сдачи помещений в аренду для
розничных торговых предприятий. Складывающаяся культура шопинга рождает
спрос на строительство магазинов.
Для развлекательного центра характерен свой функциональный процесс,
главный развлечение и отдых: подвижные и компьютерные игры, ресторан, а
также магазин. Подсобный процесс - это вспомогательные помещения для
работы функционального процесса.Данная работа выполнена на основании
задания на дипломное проектирование на тему «Торгово развлекательный
комплекс в прибрежной зоне г. Балхаш» и представляет собой проект
архитектурно-строительную,
расчетно-графическую,
организационно-
технологическую, экономическую часть и охраны труда строительства
гражданского здания.
Главный принцип определения целесообразности проведения строи-
тельства заключается в возможности комфортной планировки для
осуществления торговли. В процессе проектирования основная задача придание
торговому центру таких характеристик, которые будут удовлетворять всем
требованиям, предъявляемым функциональному назначению данного здания.
Все работы строительству здания были спроектированы в соответствии с
требованиями, предъявляемыми для этого типа сооружений. Перечень
нормативных документов представлен в «Списке использованной литературы».
10
1 Архитектурно-строительный раздел
1.1 Архитектурный подраздел
Генплан проектируемого объекта «Торгово - развлекательного центра в
прибрежной зоне г. Балхаша» выполнен в cоответсвии с необходимостью города
Балхаш в данном архитектурном решении. Озеро Балқаш - это крупнейший
бессточный водоем после Каспийского и Аральского морей. Длина озера
составляет - 615 км, ширина - от 3 до 45 км в зависимости от местности,
максимальная глубина достигатет 26 м, местами 28м. Площадка представляет
собой территорию со спокойным рельефом.
Климат в районе озера Балхаш и близлежащих городах является
засушливым. Средняя температура, которая стоит здесь в летнее время
составляет около +30°C, а зимой около -9 °C. Осадки составляют 140 мм в год.
Влажность воздуха зависит от ветров и обычно составляет 50 - 65 %.
1.2 Описать архитектурное решение здания
Архитектурное решение торгового центра в городе Балхаш это начало
грандиозной трансформации, направленной не только на то, чтобы придать
новому имиджу более модернистский характер, но и на создание новых
впечатлений для людей, которые стекаются в этот торговый центр как во второй
дом. У торгового есть новое дизайнерское предложение, которое хочет, чтобы
данное здание имело непринужденный вид, ощущение гостеприимства и
ощущение теплого дома (ощущение дома в пространстве). В этом проекте
разнообразные дизайнеры проектируют ремонт интерьера и экстерьера.
Линии фасадов спроектированы так, чтобы быть органичными, похожими
на дерево, динамичными и современными. Мы выбрали сложенный
алюминиевый материал из-за его легкого веса. Выполненный в 5 оттенках
коричневого, чередующихся случайным образом для естественного вида, этот
фасад покрывает переднюю часть здания от фасада до потолка у входной двери
и покрывает здание парковки. Конструкция вагонки отвечает этой проблеме с
точки зрения пропускающего воздух вида с автостоянки и доступного
естественного света, а также посадки растений в горшках, чтобы покрыть их,
чтобы они выглядели как домик для орхидей.
В дополнение к дизайну фасада, архитекторы здания рассматривают
интеграцию фасада с ландшафтной архитектурой (зеленое жилое пространство)
на фасаде, а также контекст пространства от автобусной остановки до входа в
торговый центр. Для проектирования зеленых насаждений с использованием
органических линий, а также фасада можно легко использовать сад, мост через
небольшой канал и пешеходные дорожки для тех, кто путешествует на
общественном транспорте, это также дает новые впечатления. Теплое чувство в
хорошей атмосфере в зеленом саду, похожем на задний двор, именно так, как
11
была задумана идея. Это небольшая отправная точка, которая делает город
лучше.
1.3 Рассчитать технико-экономические показатели
Здание торгового центра запроектировано постоянной этажности: здание -
2 этажное с высотой этажа 10,8 м. Длина здания - 66,03 м, ширина - 55,86 м,
высота - 5,40 м. В плане здание представляет собой прямоугольную форму,
которая совмещается с круглым основным фасадом.
Планировочное решение здания имеет главной целью создание нового
глобальный имиджа внутри и за пределами торговых центров.
Некоторые из основных целей состояли в том, чтобы обеспечить хорошую
видимость всех витрин магазинов, простую навигацию для покупателей и
комфортное обращение.
Также здание отвечает всем показателями безопасности, имеет должное
вентиляционное оснащение, широкие коридоры для быстрой эвакуации,
современное пожаротушение с определением типа возгорания.
Площадь здания будет составлять порядка - 6 100 м2
Площадь всей застройки будет составлять порядка - 10 000 м2
Площадь озеленения близлежащих территорий - 4 079 м2
Площадь асфальтного и брущаточного покрытия - 2 880 м2
Также для полного обеспечения безопаности необходимо составить розу
ветров в процентом соотношении. Необходимо полностью составить карту
ветров и их количество в зависимости от времени суток и сезона, данные
показатели будут показаны на таблице ниже
Таблица 1 - Направление ветра и его повторяемость в Балхаше
Январь
Июль
с
в
в
юв
ю
юз
з
сз
с
в
в
в
ю
з
з
з
12
16
18
47
32
70
40
14
25
27
42
27
25
50
46
32
Роза ветров нам будет показана на генеральном плане, для наглядности
строим розу ветров относящуяся для региона Балхаш. Данная роза ветров,
позволит в дальнейшем распределить пожарные выходы, также отвод
посторонних запахов и проведение грамотной вентиляции. Для точного
обозначения розы ветров, необходимо рассмотреть метереологические
исследования города Балхаш, которые позволят точно откорректировать данные.
Роза ветров будет иметь важное значение при проектировании самого здания и
временных сооружений. Ведь направление ветра определяет направление огня
при пожаре и направление плохих запахов.
Безопасность превыше всего.
12
1.4 Анализировать инженерно-геологических условий строительства
Геологические изыскания в строительстве - это в основном исследования
и оценка геологических условий строительной площадки, которые, в частности,
включают геологическое картирование, разведку, эксперименты и испытания.
Как правило, инженерно-геологические условия в основном относятся к
топографии
строительной
площадки,
геоморфологии,
литологии,
геологическому строению и гидрогеологическим условиям. В основе лежит
полный контроль каждого из условий, с сочетанием фактической ситуации
проектирования здания, для прогнозирования способа действия, характеристик
и масштаба обоих из них. Благодаря точной и научной оценке для повышения
стабильности, безопасности и надежности здания. Отчет о геологической съемке
строительной инженерии предоставляет надежные данные, анализ и предлагает
решение при проектировании зданий. Посев газона производить из смеси семян
газонных трав: мятник луговой - 45%, овсяница красная - 30%, овсяница луговая
- 10%, клевер белый - 5%, тимофеевка луговая - 10%. Норма высева семян 25гр.
на один метр.
1.5 Выполнить теплотехнический и светотехнический расчет
Суточная минусовая температура воздуха tIнар=-400С [4], пятидневная
tvнар=-350С таблица «Температура наружного воздуха». Приложение 1*[2] район
влажности А сухой [1 приложение 2].
ГСOП = (tвоз - tото.пер.) zото.пер
(1)
где tв - это температура воздуха (1);
zот.пер. -отношение температуры С, и продолжительность, сут, периода
со средней суточной температурой воздуха [1].
ГСОП=(21-(-8,7))206=6118,2
По приложению 2*[2] по режиму помещения эксплуатационная среда
ограждающих конструкции А.
Согласно СНиП РК
2.04-03-2001 «Строительная теплотехника»
принимаем инерциальность ограждающих конструкции D.
tнар=tvнар=-350С
Показатели принятые по приложению 3* [1]:
- плотность материала;
теплопроводность материала;
S - коэффициент приема тепла;
R - термическое сопротивление слоев.
13
10
620
10
Рисунок 1 - Поперечный разрез стены
Тепло - технические показатели материалов ограждающей конструкции
показаны в таблице 3.
Таблица 2 - Теплотехнические показатели слоев стены
В результате вышеуказанного расчета толщину стены из керамического
пустотного кирпича назначаем 640 мм.
В профессиональной сфере правильный дизайн освещения очень важен,
потому что недостаточное освещение снизит эффективность задачи, для которой
были спроектированы светильники, а чрезмерное освещение приведет к
чрезмерным расходам компании. В небольших масштабах эта разница не
вызывает слишком большого беспокойства, но в больших зданиях, заводах,
фабриках и т.д. Она становится очень существенной при современных
установках электропроводки.
Простой и базовый подход к расчету потребности в освещении
заключается в делении общей потребности помещения в освещении на
светоотдачу (люмен), обеспечиваемую одной лампой. Индекс комнаты - он
основан на фигурности и габаритов самой комнаты. Он описывает соотношение
длины, ширины и высоты помещения. Обычно он составляет от 0,75 до 5.
Комнаты имеют важную роль в восприятии.
15
1.6 Описать выбранные инженерные системы здания
Внутреннее оформление здания также играет весомую роль и подбирается
с учетом основного назначения помещения. В санитарных узлах стены должны
быть покрыты кафельной глазурованной плиткой, полы покрыты кафельной
плиткой.
Стены и потолки - в кабинетах отделаны улучшенным колером теплых
тонов. Полы в кабинетах из линолеума и паркета. Стены обклеены виниловыми
ленточными обоями светлых и теплых тонов. Потолки - гипсокартонные по
металлическому каркасу подобраны светлых цветов. Представляют собой
разные формы, разработанные профессиональными дизайнерами.
Двери во всех помещениях - деревянные, шириной 910 мм и 1010 мм,
окрашены масляной краской.
Окна приняты на поливинилхлоридной основе с алюминиевой обвязкой
стеклопакетов. Стеклопакет представляет собой три слоя стекла с заполнением
меж стекольного пространства газом Ar. Общая толщина стеклопакета 33 мм.
Размеры окон 1680×1960мм, 1680×1660мм, в лестничной клетке 1680×610мм.
Лестничная клетка состоит из отдельных железобетонных ступеней ЛС-14,
укладываемых по металлическим косоурам сборного сечения из швеллера №16.
Лестничные площадки выполняем в монолитном железобетонном варианте.
Уклон лестничного марша основной лестницы и лестницы, ведущей в цокольный
этаж, составляет 1:1,8. Марши между собой расположены под 90˚ в плане.
Высота ограждений лестничных маршей составляет 1,0м.
Наружное оформление здания будет зависеть от типа его построения,
цветовые решения же будут подбираться исходя из предпочтений граждан и
зеленого фонда города. В отделке здания будут применены наилучшие
материалы на рынке и эксплуатационными показателями, а также с учетом их
стоимостных, жаро - и морозостойкостных, долговечных показателей.
Наружная поверхность кирпичной стены окрашена с точечным
нанесением водоэмульсионной краской с колером персикового цвета. Фасадное
остекление окон из обычного прозрачного стекла.
Здание отделано современными строительными материалами. Отделка
здания продумана таким образом, чтобы создать приятную атмосферу и
подчеркнуть оригинальность архитектурного решения. Перед окраской все
поверхности выровнены с помощью цементно-известкового раствора и
шпатлевки. Внутри стены окрашены водоэмульсионными красками. Пол в зале
и в санузлах выложен керамической плиткой одноцветной. Остальные кабинеты
застелены поливинилхлоридным линолеумом на мастике марки М, толщиной
2,1мм. Двери окрашены масляной краской. Снаружи здание выложено
облицовочным кирпичом.
Важно выбрать размер вентиляционной установки в соответствии с
вашими потребностями. В нормальных условиях вентиляционная установка
должна иметь возможность изменять расчетный объем воздуха один раз в два
часа примерно на половинной мощности. Это гарантирует, что при
16
необходимости вентиляция может быть усилена. В целях экономии энергии
также хорошо, если вентиляцию можно легко уменьшить, когда жилище пустует.
Разумно регулировать вентиляцию по мере необходимости, чтобы система
потребляла как можно меньше энергии. Если вентиляция работает все время с
одной и той же мощностью, то иногда она недостаточна, а иногда и слишком
высока. Существует множество вариантов управления вентиляцией, от ручной
регулировки до полностью автоматической вентиляции. Датчики влажности и
углекислого газа обеспечивают интеллектуальную автоматизацию дома / на
выезде / в помещении: объем вентиляции регулируется в зависимости от
качества воздуха или текущей влажности и нагрузки на углекислый газ.
Вентиляционная установка должна располагаться внутри помещения, в
теплом помещении с температурой не менее
+10°C. Расположение
вентиляционной установки удобно, когда ее звук не мешает и ее обслуживание
легко. Например, нехорошо заменять грязные фильтры в гардеробной. Кроме
того, поскольку эффективные ячейки рекуперации тепла имеют большие
размеры, для их отсоединения для очистки требуется значительное
пространство.
Рекомендуется строить вентиляционные каналы как можно короче;
длинные и сложные воздуховоды стоят дорого и имеют неприятные последствия
с точки зрения его уровня шума. Хорошо, если воздуховоды можно установить
в теплых помещениях, так как они позволят дополнитель остужать их без
затраты энергии.
1.7
Обосновать
необходимые
меры
по
повышению
энергоэффективности и использованию возобновляемых источников
энергии
Строительные компании не спешат внедрять новые технологии, в том
числе и возобновляемые источники энергии. Однако по мере того, как
экологические и бизнес-преимущества зеленых технологий становятся все более
очевидными, ситуация начинает меняться. Возобновляемые источники энергии
больше не являются неэффективными и дорогостоящими технологиями, какими
они были когда-то.
Электроинструменты, электрические грузовики, освещение, отопление и
кондиционирование воздуха - все это энергоемкие функции строительных
площадок. Используя солнечную, ветровую и гидроэлектрическую энергию,
компании могут сократить выбросы CO2 и поддерживать развитие зеленой
энергетики и экологически ориентированный дизайн зданий.
17
1.8 Обосновать объемно-планировочные решений
Торговый центр - это группа розничных магазинов, спланированных и
спроектированных для участка, на котором они построены, расположенных
вдали от центрального делового района, для удовлетворения торговых
потребностей новых пригородных и периферийных районов. В каждом
известном нам торговом центре есть супермаркет (крупный розничный
продуктовый магазин), и супермаркет либо является крупнейшим источником
трафика торгового центра, либо вторичен только по отношению к универмагу в
центре. Торговые центры можно разделить на те, в которых доминирует
супермаркет или розничный продуктовый магазин, а второстепенным магазином
является аптека или продуктовый магазин; и те, в которых доминирует
универмаг, а второстепенным магазином является супермаркет или другой
универмаг.
И именно в этом проекте были применены определенные приемы, которые
до сих пор используются при проектировании торговых моллов. В Торговом
центре Southdale была применена система климатического контроля, чтобы
поддерживать постоянную «весеннюю» температуру (отсюда тема «бесконечной
весны»), которая будет комфортной для людей круглый год. Большинство
лестниц, эскалаторов и лифтов расположены не в центре торгового комплекса.
Это делается для того, чтобы побудить покупателей пройти мимо всех магазинов
на том уровне, на котором они находятся, прежде чем посещать магазины на
другом уровне. Торговый центр проектировался в виде атриума
- центр
представлял собой огромный колодец. Делалось это для того, чтобы покупатель
мог, находясь на одном уровне, видеть магазины другого уровня. В моле нет
окон и часов, так что не нужно следить за временем, агрессивный свет в проходах
и мягкий.
1.9 Принять предварительную конструктивную систему
Наружные стены - кирпичные толщиной 640 мм. Стена состоят из
следующих слоев: цементно-песчаного раствора толщиной 20 мм; керамический
пустотный кирпич толщиной 620 мм с размерами кирпича 250 х 120 х 66 мм,
колонны железобетонные сборные.
Покрытие и перекрытие устраивается из многопустотных железобетонных
плит с размерами 6000 х 1500 х 220мм.
Перегородки - из керамического кирпича толщиной 120 мм.
Окна двойным остеклением. Материал окон - металопластик.
Кровля плоская из рулонного материала (трехслойного рукана), с
наружным водостоком, в качестве утеплителя принят пенопласт ПХВ-1
толщиной 100 мм
Таблица 3 - Описание проектируемого здания
18
Торговый центр и его
ГСОП, °C*сут/год
Нормируемые значения
коэффициенты
сопротивления
теплопередаче
Стены
Покрытий и перекрытий
Перекрытий цокольных
Окон и
над проездами и
этажей, над неотапли
балконных
парковочными местами
ваемыми подпольями и
дверей, витрин
торгового центра в
подвалами и другими
и витражей
Балхаше
служебными выходами
Торгово
4000
2,4
3,2
2,7
0,4
развлекательный
4322,5
2,5
3,33
2,8
0,42
центр г.Балхаш
(Комплекс для
населения)
1.10 Расчет вариантов фундамента и глубины заложения
Здание по конструктивному решению выполнено в каркасном варианте:
каркас здания сконструирован из железобетонных колонн и ригелей, с
внутренними и наружными стенами из керамического пустотного кирпича.
Основание под фундаменты - супесь. Глубина заложения под фундаменты
составляет - 1.750. Фундаментные блоки сборные (ФБС, 780 х 400 х 580мм и 780
х 600 х 580мм), фундамент ленточный (ФЛ, 1180 х 1200 х 300мм), под
колоннами находятся фундаменты железобетонные стаканного типа (ФС, 1800 х
1800 х 700мм).
1.11 Принимать предварительные размеры и сечения элементов
конструкций, а также материалов
Здание торгового центра запроектировано постоянной этажности: здание -
2 этажное с высотой этажа 10,8 м. Длина здания - 66,03 м, ширина - 55,86 м,
высота
-
5,40 м. В плане здание представляет собой прямоугольную
конфигурацию. Здание по конструктивному решению выполнено в каркасном
варианте: каркас здания сконструирован из железобетонных колонн и ригелей, с
внутренними и наружными стенами из керамического пустотного кирпича.
Основание под фундаменты - супесь. Глубина заложения под фундаменты
составляет - 1.750. Фундаментные блоки сборные (ФБС, 780 х 400 х 580мм и 780
х 600 х 580мм), фундамент ленточный (ФЛ, 1180 х 1200 х 300мм), под
колоннами находятся фундаменты железобетонные стаканного типа (ФС, 1800 х
1800 х 700мм).
Наружные стены - кирпичные толщиной 640 мм. Стена состоят из
следующих слоев: цементно-песчаного раствора толщиной 20 мм; керамический
пустотный кирпич толщиной 620 мм с размерами кирпича 250 х 120 х 66 мм,
колонны железобетонные сборные.
19
Покрытие и перекрытие устраивается из многопустотных железобетонных
плит с размерами 6000 х 1500 х 220мм.
Перегородки - из керамического кирпича толщиной 120 мм.
Окна двойным остеклением. Материал окон - металопластик.
Кровля плоская из рулонного материала (трехслойного рукана), с наружным
водостоком, в качестве утеплителя принят пенопласт ПХВ-1 толщиной 100 мм
1.12 Начертить предварительную схему каркаса
Так как здание состоит из двух этажей, каркас здания будет состоять из двух
частей. Для более понятной и наглядной демонстрации стен, проходов и колон.

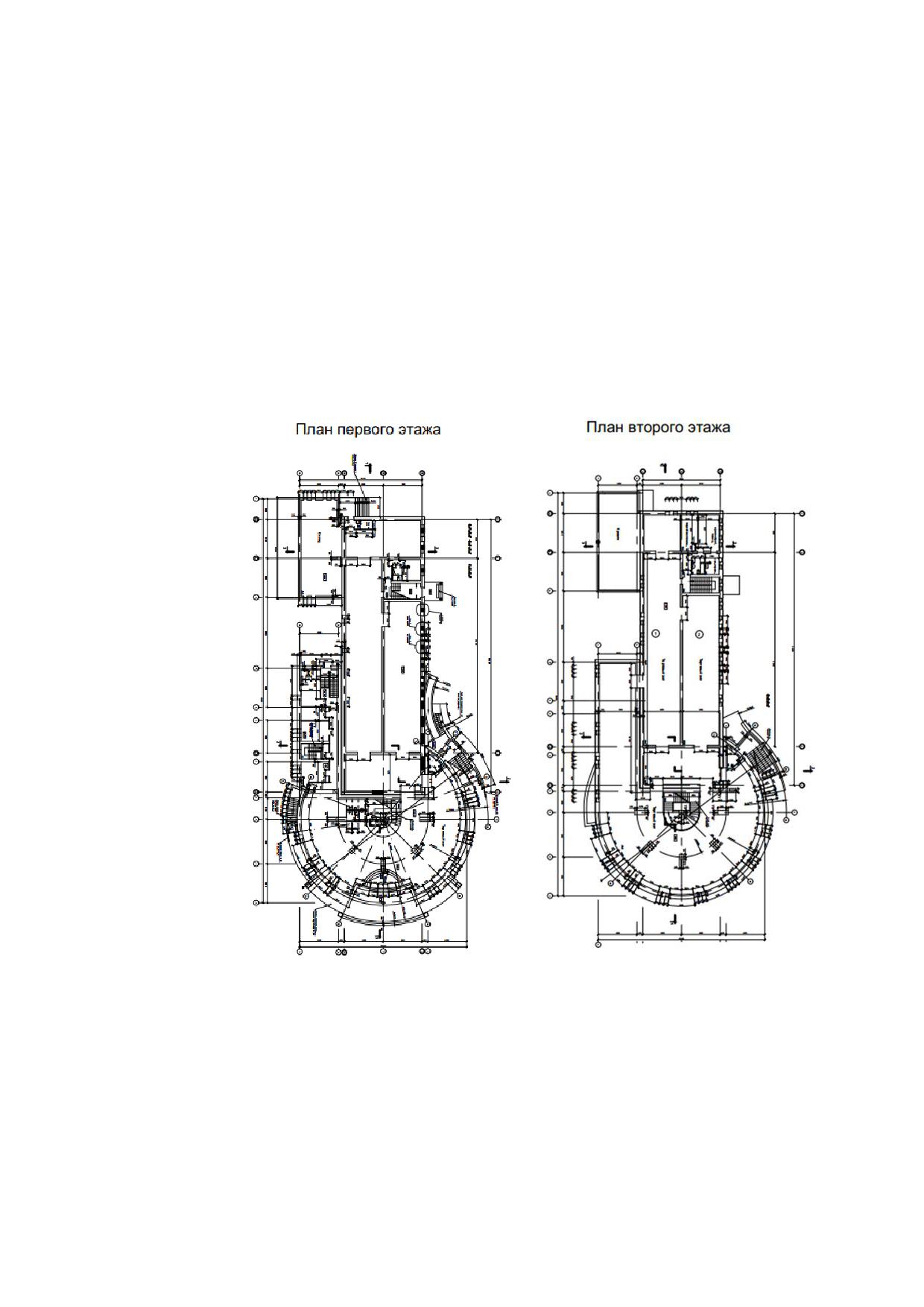

Рисунок 2 - Каркас первого и второго этажа здания
20
2 Расчетно-конструктивный раздел

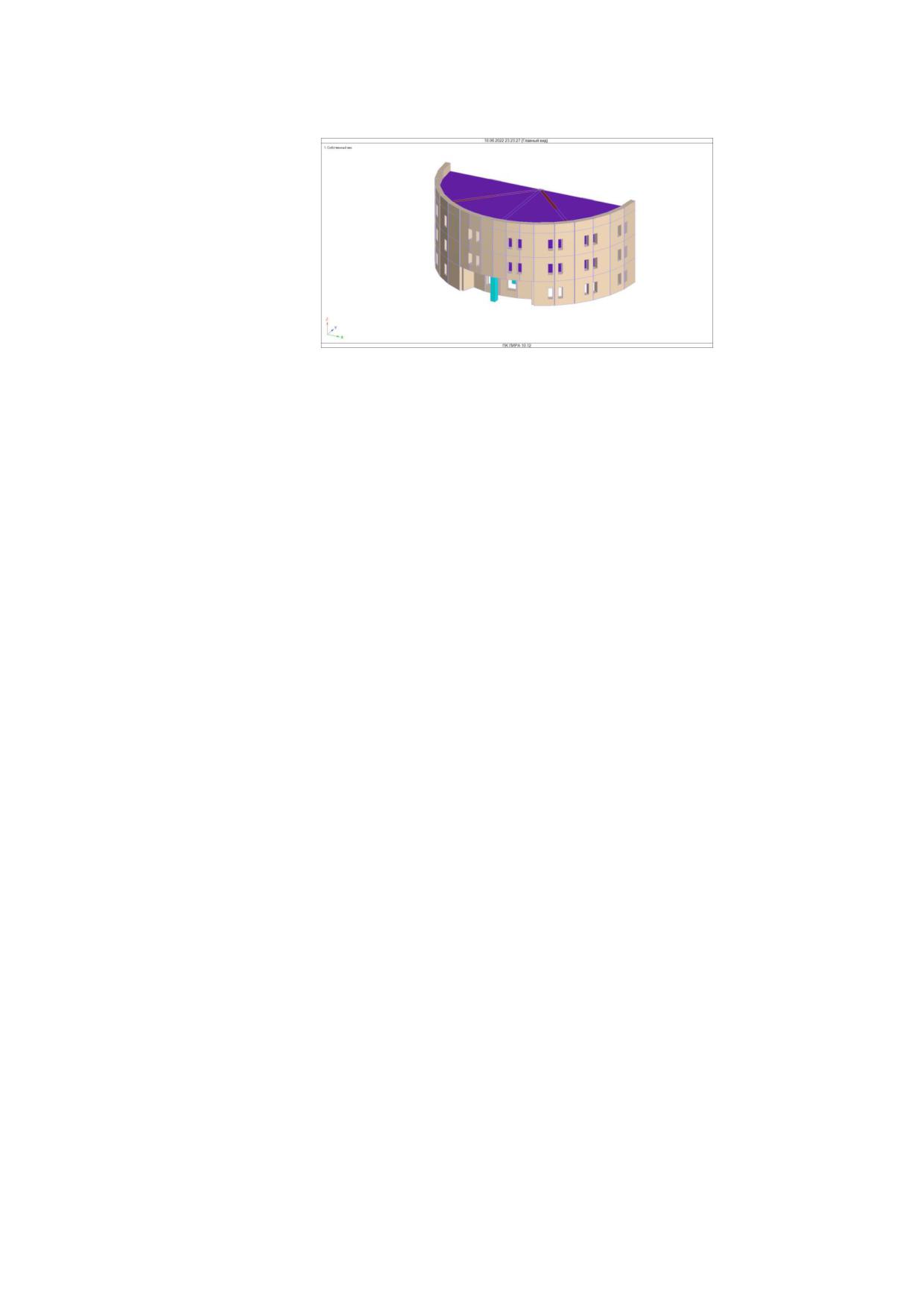

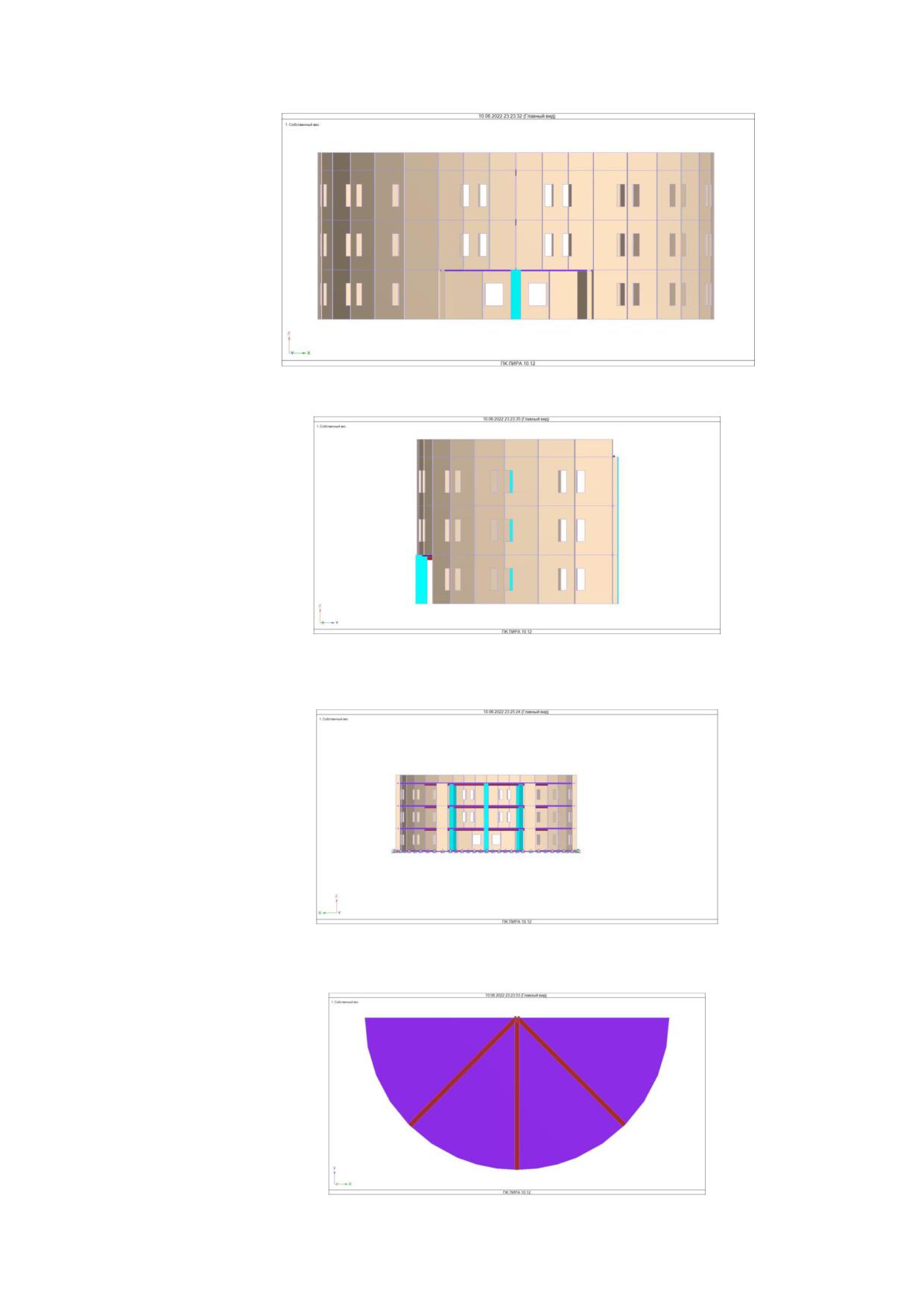

2.1 Построить расчетную схему с помощью современных программных
комплексов (Лира-Сапр, Midas GEN, SCAD, Dlubal и т.д.)
При разработке Проекта конструктивной части здания учтены требования
следующих нормативных документов:
Торговые центры - это объекты розничной торговли, обладающие особыми
качествами по сравнению с другими инвестициями в недвижимость. Торговые
центры - это самые замечательные места в наши дни с их привлекательными
магазинами и большим разнообразием людей, где люди проводят свои
выходные, чтобы расслабиться и сделать покупки. Основой для окупаемости
всех инвестиций в коммерческую недвижимость являются ее арендаторы и,
следовательно, покупательная способность, которую они способны привлечь.
Розничные арендаторы могут отличаться по размеру, управлению, продажам, их
подверженности потребительским тенденциям, а также по их позициям на своем
рынке и позициям по отношению к своим конкурентам. Однако, похоже, что
силы, стимулирующие расширение розничной торговли во всем мире,
отклонились от реального потребительского спроса. С изменением вкусов и
предпочтений покупателей торговый центр оказывает глобальное влияние на
метро, города и поселки. Сфера розничного бизнеса в Казахстане широка и
включает гипермаркеты, торговые центры, специализированные магазины и
прямые продажи. В долине Кланг расположено множество торговых центров
разного размера, категорий и концепций, и количество торговых центров
продолжает расти. Теперь, с появлением большего количества торговых
центров, несомненно, конкуренция между торговыми центрами стала более
жесткой. Торговые центры, которые не выдержат испытания временем, не
выживут. Это связано с тем, что новые торговые центры были построены с
использованием креативных дизайнов, стилей, идей и концепций для
привлечения клиентов. Другие серьезные проблемы, с которыми сталкиваются
торговые центры, заключаются в том, что им приходится находить и удерживать
своих арендаторов. Клиенты ожидают, что для оптимального удовлетворения
будут соблюдены определенные критерии. Поэтому в данной статье
рассматривается обзор литературы, сделанный для применения при
классификации торговых центров в малазийских измерениях, с целью
определения и разработки структуры классификации.
21
2.2 Составить сбор нагрузок согласно EN 1990, EN1991, EN1998
Таблица 4 - Сбор нагрузок на столбчатый фундамент
№
Коэф-т Расчетн.
Объемный
Толщи
Ед.
Норматив.
Наименование и вид нагрузки
Перегруз
значение,
п/п
вес, кг/м3
на, м
изм.
значение, кг.
ки
кг.
Кровля
Постоянные нагрузки
1
Рулонная кровля 1+2 слоя
кг/м2
12
1,35
16,2
2
Стяжка из ЦПР армир.М100
2000
0,03
кг/м2
60
1,35
81
3
Керамический гравий (разуклонка)
600
0,2
кг/м2
120
1,35
162
4
Пароизоляция- 1 слой рубероида
кг/м2
4
1,35
5,4
5
Ж/б плита пустотная
0,22
кг/м2
300
1,35
405
Итого по кровле (без плиты)
кг/м2
196
264,6
Итого по кровле(постоянное)
кг/м2
496
669,6
Временные нагрузки
1
Длительный
кг/м2
-
-
-
2
Кратковременный
кг/м2
-
-
-
3
Снеговая для III р-на
кг/м2
120
1,5
180
Итого
120
180
Итого по кровле
596
850
Чердачное перекрытие
Постоянные нагрузки
1
Стяжка из ЦПР армир.М100
2000
0,05
кг/м2
100
1,35
135
2
Утеплитель мин плита «PAROC»
125
0,22
кг/м2
27,5
1,35
37,125
3
Пароизоляция- 1 слой рубероида
кг/м2
4
1,35
5,4
4
Ж/б плита пустотная
0,22
кг/м2
300
1,35
405
Итого по кровле (без плиты)
кг/м2
131,5
177,525
Итого по кровле(постоянное)
кг/м2
431,5
582,525
Временные нагрузки
1
Кратковременный
кг/м2
70
1,5
105
2
Снеговая для III р-на
кг/м2
-
-
-
Итого
70
91
Итого по кровле
501,5
674
Перекрытие
Постоянные нагрузки
1
Пол (плитка)
1800
0,015
кг/м2
27
1,35
36,45
2
Стяжка из ЦПР
2000
0,03
кг/м2
60
1,35
81
3
Газобетон (звукоизоляция)
500
0,05
кг/м2
25
1,35
33,75
4
Пароизоляция- 1 слой пергамина
кг/м2
4
1,35
5,4
5
Перегородки
кг/м2
200
1,35
270
6
Ж/б плита пустотная
0,22
кг/м2
300
1,35
405
Итого по этажу (без плиты)
кг/м2
316
426,6
Итого по этажу(постоянное)
кг/м2
616
831,6
Временные нагрузки
1
Кратковременный
кг/м2
500
1,5
750
Итого
500
750
Итого по перекрытию
1116
1424
22
2.3 Моделировать грунтовых оснований зданий и сооружений с
помощью современных программных комплексов, согласно EN
1997,
EN1998 (Здание-фундамент-основание)
Тип грунта в основании фундамента:
Грязновато-глинистые, крупнообломочные с пылевато-глинистым
заполнителем 0.25<IL<0.5
Тип расчета:
Проверить заданный участок фундамента торгового центра города Балхаш
Способ расчета:
Расчет основания по деформациям и нагрузкам
Способ определения характеристик грунта:
Фиксированное R
Конструктивная схема здания:
Жёсткая при 2.5<(L/H)<4
Подвал: отсутствует
Исходные данные для расчета:
45 тс/м2
От подошвы до кровли расчетного слоя грунта (hg) 0 м
Высота фундамента: (H) 1,2 м
b= 2,1 м, a= 2,1 м
Глубина заложения фундамента: (d) 3,4 м
Усредненный коэффициент надежности по нагрузке: 1,15
Расчетные нагрузки:
N - 166,41 тс
My - 0 тс*м
Qx - 0 тс
Mx - 0 тс*м
Qy - 0 тс
q - 0,55 тс/м2
2.4 Анализировать и проверить полученные результаты расчетов,
согласно с требованиями EN1990, EN1991, EN1992, EN1993, EN1997, EN1998
Выводы:
По расчету по деформацонным коэффициентам K= 0,73
Расчетное сопротивление: для грунта будет составлять 45 тс/м2
Максимальное напряжение: будет составлять в расчетном слое грунта в
основном сочетании 32,57 тс/м2
Минимальное напряжение: будет составлять в расчетном слое грунта в
основном сочетании 32,57 тс/м2
Расчетные моменты фундамента будут иметь следующие показатели: Mx=
0 тс*м, My= 0 тс*м
23
Результаты конструкционных расчетов:
Геометрические характеристики конструкции:
Длина подошвы фундамнта будет составлять: (A) 2,1 м
Ширина подошвы фундамнта будет составлять: (B) 2,1 м
Ширина подколонника сооружения будет составлять :(b0)
0.5 м
Длина подколонника сооружения будет составлять:(L0)
0.5 м
Высота подошвы фундамента будет составлять: (hn)
0,4 м
Слой защиты подколонника будет составлять: (zv)
5 см
Слой защиты арматуры будет составлять: (zn)
5 см
Длина ступени рядовой вдоль Z: (bn)
0,45 м
Длина ступени рядовой вдоль X: (an)
0,45 м
Длина ступени верхней вдоль Z: (b1)
0,35 м
Длина ступени верхней вдоль X: (a1)
0,35 м
Количество ступеней вдоль Z: (nx) 2 шт.
Количество ступеней вдоль X: (ny) 2 шт.
Расчет на продавливание подколонникам подошвы фундамента не имеет
значения, так как не требуется по условиям задачи, данные расчеты являются
немаловажными вследствии чего теряеют свою силу.
Подошва столбчатого фундамента вдоль Х
Арматура в сечении будет иметь прочность :11D 16- A400
По прочности армирование ДОСТАТОЧНО.
Подошва столбчатого фундамента вдоль Y
Арматура в сечении будет иметь прочность :11D 16- A400
По прочности армирование ДОСТАТОЧНО.
Подколонник столбчатого фундамента, грани вдоль X
Арматура в сечении будет иметь прочность 3D 12 A400
По прочности армирование ДОСТАТОЧНО.
Подколонник столбчатого фундамента, грани вдоль Y
Арматура в сечении будет иметь прочность 3D 12 A400
По прочности армирование ДОСТАТОЧНО.
24
2.5 Выполнить ручной расчет элементов каркаса по результатам
расчетов, согласно с требованиями EN1992, EN1993, EN1997, EN1998

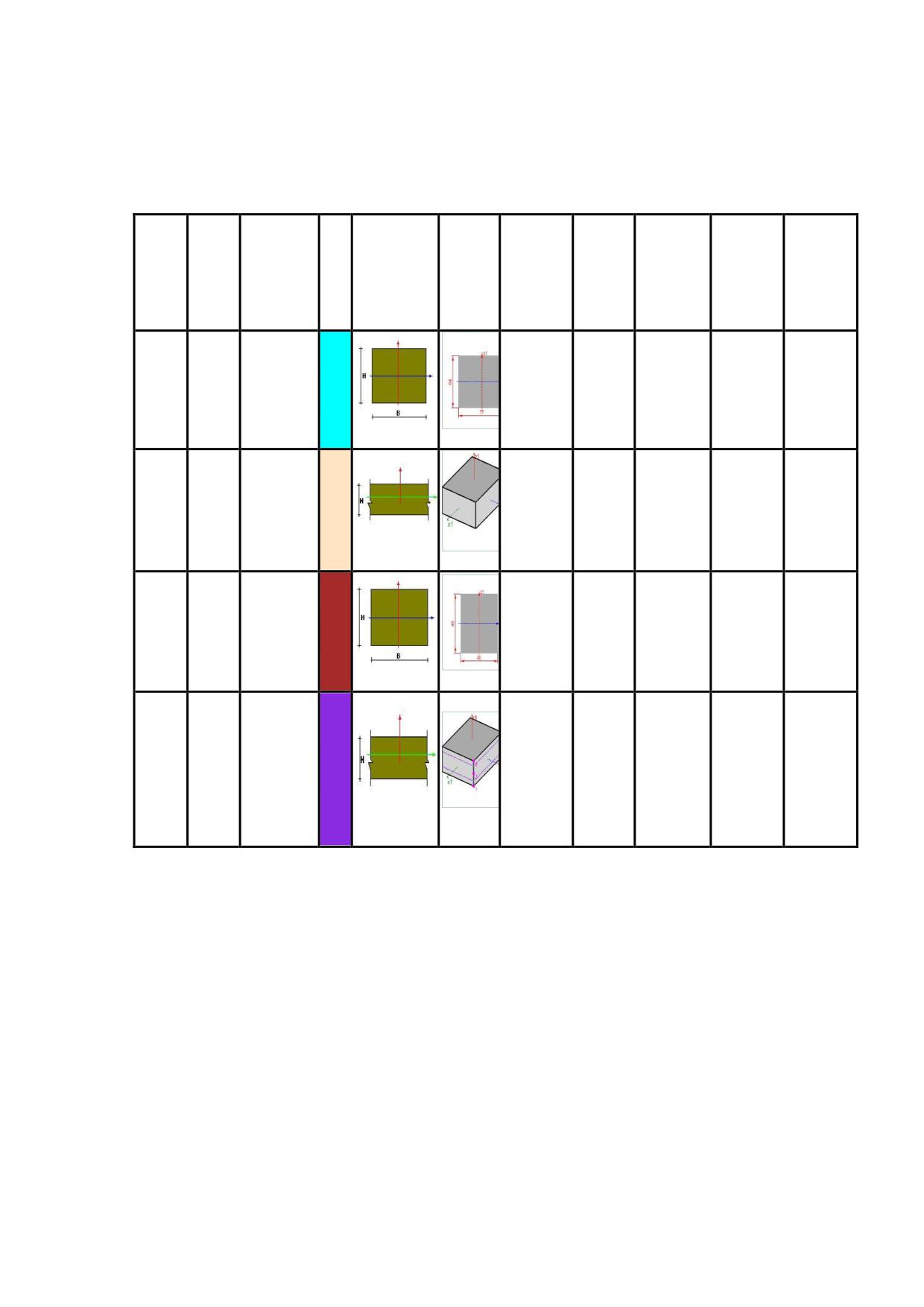

Таблица 5 - Сбор нагрузок на каркас здания
Внешн
Суммар
Суммар
Номе
Описани
Цве
Изображе
Парамет
ий
Количес
ная
ная
Имя
Вид
р
е
т
ние
ры
периме
тво КЭ
длина
площадь
тр (см)
(м)
(м^2)
Брус
B=77см;
1
(77x6
Колонна
282
13
42.9
H=64см
4)
Пласт
2
ина
Стена
H=64см
4898
448.92
(64)
Брус
B=40см;
3
(40x4
Балка
170
387
116.04
H=45см
5)
Пласт
Перекры
4
ина
H=20см
12344
1066.5
тие
(20)
25
Таблица 6 - Сбор нагрузок на армирование здания
Номе
Описани
Изображе
.Au
.Au
.Au
.Au
Имя
Вид
_As1
_As2
_As3
_As4
р
е
ние
1
2
3
4
Т. пр.: 4,
Расстоян
ие от т.
пр.: -5
Т.
Т.
Т. пр.: 4,
Т.
Т.
Т. пр.: 2,
см,
Т. пр.: 2,
пр.:
пр.:
Расстоян
пр.:
пр.:
Расстоян
Отступ1:
Расстоян
4,
5,
ие от т.
3,
2,
ие от т.
10 см,
ие от т.
dY=
dY=
пр.: -5
Брус
dY=
dY=
пр.: 5 см,
Отступ2:
пр.: 5 см,
3
Балка
-5
5
см,
(40x45)
-5
5
Отступ1:
10 см
Отступ1:
см,
см,
Отступ1:
см,
см,
10 см,
10 см,
dZ=
dZ=
10 см,
dZ=
dZ=
Отступ2:
Отступ2:
-5
-5
Отступ2:
5 см
5 см
10 см
10 см
см
см
10 см
Т. пр.: 1,
Т. пр.: 3,
Т. пр.: 1,
Т. пр.: 3,
Пласти
Перекрыт
Расстоян
Расстоян
Расстоян
Расстоян
4
на (20)
ие
ие от т.
ие от т.
ие от т.
ие от т.
пр.: 4 см
пр.: -4 см
пр.: 4 см
пр.: -4 см
Расчет проведен согласно следующим регламентирующим документам
СП
EN
1992-1-1-ПРОЕКТИРОВАНИЕ
ЖЕЛЕЗОБЕТОННЫХ
КОНСТРУКЦИЙ.
2.6 Оформить чертежи согласно ГОСТ 21.501-2011 и «Инструкция
по составу и оформлению рабочих чертежи КМ»
Рисунок 4 - Торговый центр
26
Рисунок 5 - Главный фасад торгового центра
Рисунок 6 - Фасад сбоку торгового центра

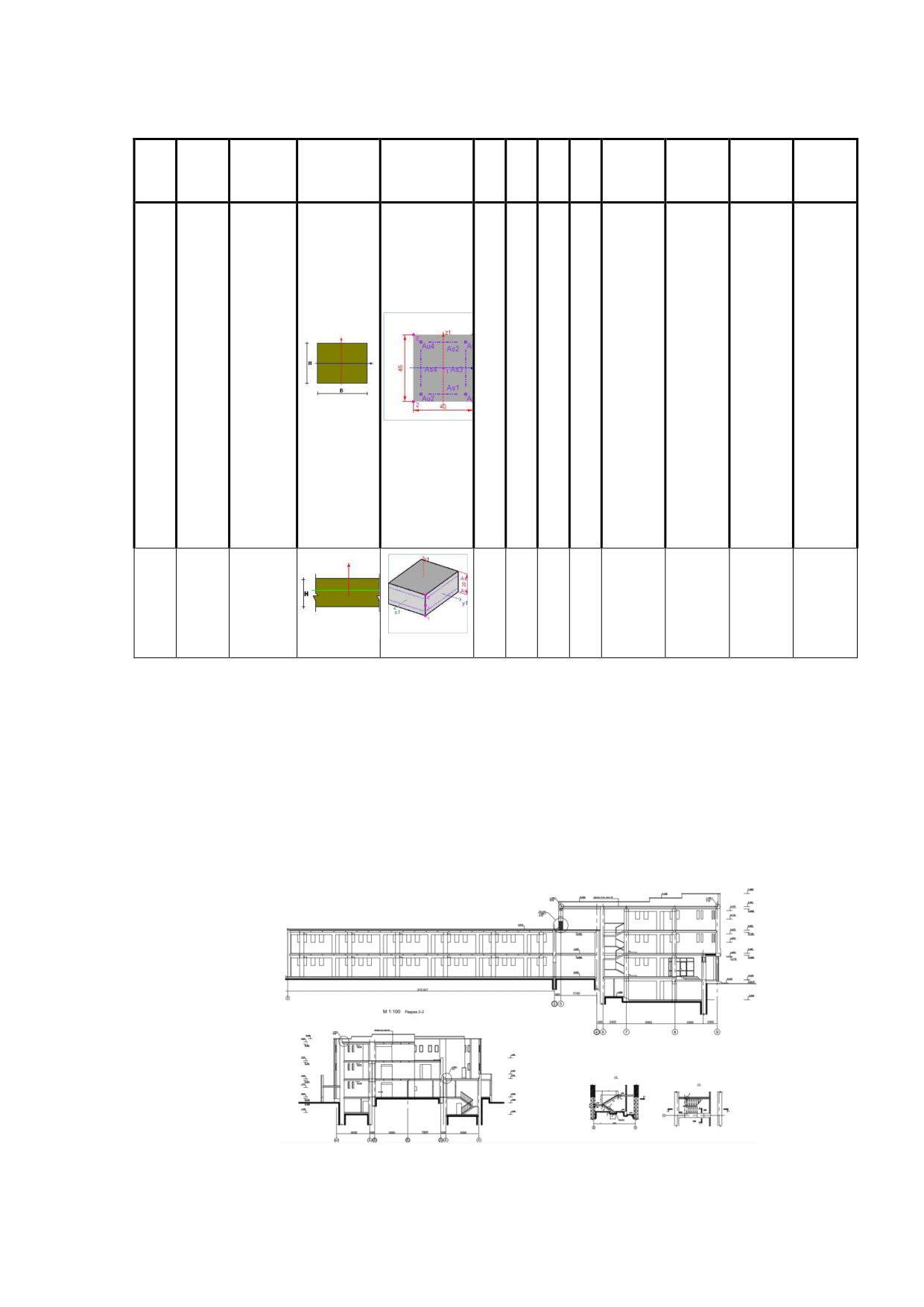

Рисунок 7 - Здание в разрезе
27
Рисунок 8 - Схема балок и плиты перекрытия
Рисунок 9 - Фасад здания в 3D виде
2.7 Расчет риегеля перекрытия
Максимальный изгибающий момент для балки лежащей на двух
шарнирных опорах, а в нашем случае балки перекрытия, опирающейся на
стены, на которую действует распределенная нагрузка, будет посредине
балки:
Мmax = (q · l²) / 8;
(6)
Для пролета 6.10м:
Мmax = (4500 · 6.1²) / 8 = 20930 кг·м.
Балка будет иметь высоту h = 45 см и ширину b = 40 см. Расстояние от
центра поперечного сечения арматуры от низа принимаем при а = 2 см.
Расчетное сопротивление растяжению для арматуры класса А400 Ra = 3600
кгс/см² (355 МПа). Расчетное сопротивление сжатию для бетона класса
C20/25, Rпр (Rb) = 148 кгс/см² (14,5 МПа). Теперь у нас есть все данные для
определения коэффициента Аo.
Аo = M/bh²oRпр = 20930/(0,4·0,45²·1480000) = 0,175.

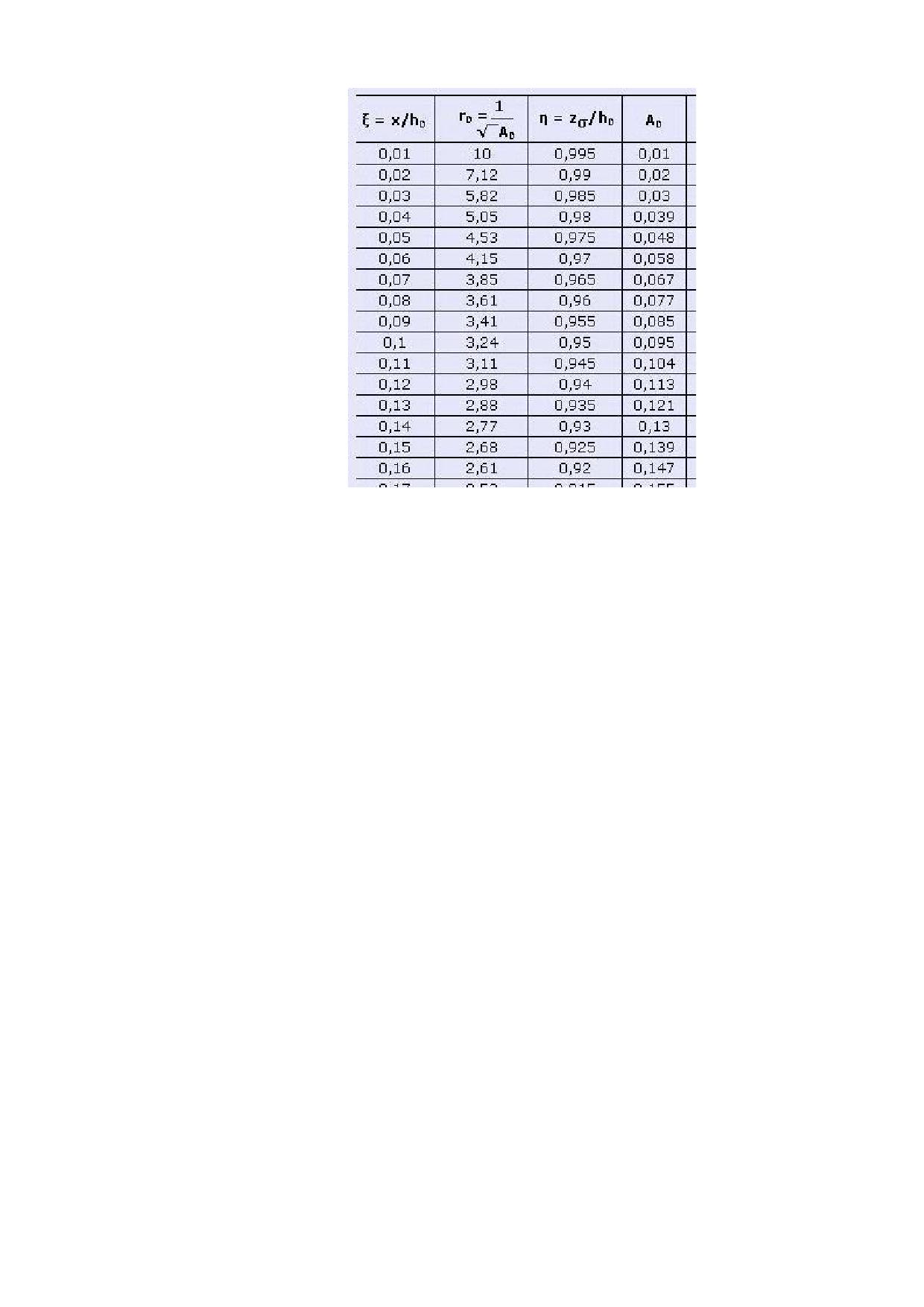

Таблица 1. Данные для расчета изгибаемых элементов прямоугольного
сечения, армированных одиночной арматурой (согласно «Пособия по
проектированию бетонных и железобетонных конструкций из тяжелых и
легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-
84)»).
28
Теперь по вспомогательной таблице 1 мы можем найти η = 0,92 и ξ =
0,16.
Тогда согласно формуле требуемая площадь сечения арматуры:
Fa = M/ηhoRa = 20930/(0,92·0,35·36000000) = 0,0018 м² или 18,0 см².
Таким образом для армирования нашей балки достаточно 8 стержней
диаметром 18 мм. Площадь сечения арматуры составит 20,35 см².
29
3 Организационно-технологический раздел
3.1 Определить объем работ на возведение всего здания
Объем работ в строительных проектах четко определяет, что ожидается
от каждой стороны, участвующей в контракте, и это делает его важным
документом в управлении проектами. Объем работ в строительстве сообщает
руководителю проекта, занимающемуся проектом, где начинается и где
заканчивается его работа. Этот довольно важный документ четко определяет,
что будет сделано, как это будет сделано, и разработан таким образом, чтобы
иметь график, в котором указаны сроки, в течение которых ожидается
выполнение каждого этапа, результатов.
Без объема работ в строительных проектах становится трудно понять,
что должно произойти в этом проекте, а также когда. Если для этого нет
надлежащей документации, подрядчики или субподрядчики могут легко
оказаться перегруженными сложностями проекта, и их работа может
измениться, что может привести к ползучести масштаба. Вот почему объем
работ по управлению строительными проектами считается очень важным
Эти проблемы с большой вероятностью могут возникнуть в крупных
проектах, которые не спланированы должным образом. Мы видели примеры
ползучести области, в которых некоторые детали упускаются из виду, что, как
оказалось, оказывает огромное влияние на весь проект.
3.2 Разработать указания по устройству земляных работ
-снос существующих строений подлежащих сносу и расчистка
территории строительства ТЦ;
- усиление зданий и сооружений попадающих под влияние
строительства;
- геодезические разбивочные работы, являются неотъемлимой частью,
так как от них зависит точность постройки;
-перекладка инженерных коммуникаций, необходимо с особой
точностью подходить к данному этапу;
-установка ограждения стройплощадки с аварийным освещением и
воротами, также необходимо обеспечить безопасность нахождения на
территории и за ее пределами, также полное соответсвие требования БиОТ и
других орагов овтечающих за безопасность;
-установка на выезде со стройплощадки пунктов мойки колес с системой
оборотного водоснабжения типа «Мойдодыр 4.5 В»;
-организация общеплощадочного складского хозяйства будущего
торгового центра;
-устройство бытового городка, обеспечение КПП, оснащение общажных
помещений;
30
-прокладка временных подъездных путей, для бесперебойной работы
транспорта;
-вывоз мусора.
3.3 Технологическая карта на земляные работы
До начала производства земляных работ необходимо:
1. Выполнить ограждение стройплощадки по гост ГОСТ 23407-78; 2.2
Выполнить очистку территории;
2. Выполнить вертикальную планировку строительной площадки; 2.4
Выполнить отвод поверхностных вод;
3. Выполнить снятие растительного слоя грунта;
4. Установить санитарно-бытовые помещения;
5.
Выполнить временное электроснабжение и водоснабжение
стройплощадки;
6. Установить прожектора для освещения стройплощадки
7. Выполнить устройство временных дорог;
8. Установить мойку колёс на выезде со стройплощадки;
9. Обозначить место складирования грунта в отвал для обратной
засыпки (если вывоз не предусматривается).
Настоящей технологической картой предусматривается следующий
порядок производства работ:
- определение размеров котлована и объёмов земляных работ;
- разработка грунта котлована экскаватором, устройство съёзда в
котлован;
- устройство водопонижения (если отметка уровеня грунтовых вод выше
отметки низа дня котлована);
- доработка грунта вручную.
Профессиональный состав звена
Работы предлагается вести последовательным методом, звеном из 4
человек: - машинист экскаватора 6р - 1чел (далее по тексту М1)
- машинист бульдозера 5р - 1чел (далее по тексту М2)
- разнорабочий (землекоп) - 3чел (далее по тексту Р1, Р2, Р3).
При отсутствии указанных выше специальностей и квалификации у
рабочих, до начала производства работ необходимо провести их обучение и
аттестацию.
Определение размеров котлована и объёмов земляных работ:
1. По выполненной геодезическо-разбивочной схеме, мастер СМР
графически определяет оптимальный размер котлована и его откосы:
- Размеры выемки должны обеспечивать размещение конструкций и
механизированное производство работ, а также возможность перемещения
рабочих в пазухе, ширина которой должна быть не менее 1,0м. Размеры
выемок по дну должны быть не менее установленных проектом.
31
К осям здания необходимо прибавить длину фундамента,
выступающего за оси.
- Наибольшую крутизну откосов котлованов, устраиваемых без
крепления, следует принимать в соответствии с требованиями СНиП 12-04-
2003 «Безопасность труда в строительстве. Часть
2. Строительное
производство» (см. табл.1). При высоте откосов более 5 м их крутизна должна
быть не более 80°.
- Наибольшую высоту вертикальных стенок выемок в мерзлых грунтах,
кроме сыпучемерзлых, допускается увеличивать по сравнению с
установленной СНиП
12-02-2004 не более чем до
2 м. При этом
среднесуточная температура воздуха должна быть ниже минус 2 °С.
2. Затем, мастер СМР и Р1 с помощью рулетки и деревянных колышков
производят разметку котлована на местности/
разбить на боле простые фигуры (прямоугольник, квадрат,
треугольник), и высчитать площади каждой фигуры, а затем суммировать их.
3. Разработка грунта экскаватором
Технологический процесс устройства котлованов включает разработку
грунта с погрузкой в транспортные средства или на бровку котлована,
транспортировку грунта, планировку дна и откосов.
В качестве ведущей машины при разработке постоянных выемок
значительной глубины, котлованов и траншей больших размеров принимают
одноковшовый экскаватор.
При комплексно-механизированной разработке грунта кроме ведущей
землеройной машины в комплект включаются также вспомогательные
машины для транспортировки и планировки грунта.
Разработку грунта котлована машинист М1 начинает со съезда в
котлован. Расчёт съезда в котлован обуславливается возможностью
преодоления уклона экскаватором, бульдозером и техникой, вывозимой
землю, и составляет не более 15-200.
Разработка грунта котлована экскаватором производится на отметку
превышающую проектную отметку на 100мм для возможности дальнейшей
чистовой доработки дна котлована.
Зачистку дна выемки и доработку грунта до проектной отметки
производят вручную или с помощью бульдозера. Доработанный грунт
смещается в сторону экскаватора с последующей погрузкой его в
автосамосвалы.
Автомобили-самосвалы под погрузку подают задним ходом и
устанавливают в соответствии со СНиП на расстоянии не менее 1 м от бровки
траншеи с таким расчетом, чтобы угол поворота экскаватора не превышал 70°,
а расстояние между поворотной частью экскаватора и борта машины не было
менее 1,0м.
32
3.4 Составить ведомости объемов работ
Таблица 7 - Ведомость работ при строительстве торгового центра
Наименование работ и затрат
Ед.изм.
Кол-во
1
Подготовка из песка средней крупности (h=0,5м),
м3
6,99
Песок высокой крупности (с коэффициентом 1,2)
м3
7,70
2
Установка подкладочного геотекстиля для гидрлизоляции
м2
19,99
Геотекстиль для гидроизоляции (с коэффициентом 1,2)
м2
22,00
3
Устройство подготовки из щебня низкого помола М400, (h=0,1м)
м3
1,00
щебень высокого качества(с коэффициентом 1,4)
м3
1,10
4
Укладка полиэтиленовых пленок
м2
10,00
пленка полиэтиленовая (с коэффициентом 1,2)
м2
11,00
5
Устройство бетонной подложки марки B16 (h=0,1м)
м3
1,00
Бетон марки В15 (с коэффициентом 1,1)
м3
1,02
6
Устройство гидроизоляции 1 слоя
м2
50,00
техноэласт мост гидроизоляции А(с коэффициентом 1,2)
м2
57,50
7
Бетонирование фундаментной плиты h=500
м3
4,70
бетон B26 W6 F150 (с коэффициентом 1,05)
м3
4,79
Арматура высокопрочная (с коэффициентом 1,04)
кг
219,44
арматурные выпуски для строительства
кг
186,50
Монолитная ж/б шахта
8
Устройство монолитных стени железобетонной шахты
м3
33,00
бетон B26 W4(с коэффициентом 1,1)
м3
33,66
арматура (с коэффициентом 1,04)
кг
3 539,12
9
Устройство монолитных перекрытий железобетонной шахты
м3
4,62
бетон B26 W4(с коэффициентом 1)
м3
4,71
арматура (с коэффициентом 1,04)
кг
378,56
Монолитные конструкции стен, плиты 1-2 этажей, лестничных
маршей, площадок
10
Устройство монолитных железобетонных стен на отм. +0,4
м3
6,20
бетон B26 W4 (с коэффициентом 1)
м3
6,32
арматура (в том числе изделия, с учетом коэф. 1,05)
кг
549,12
11
Устройство армированной бетонной плиты 1-2 этажи здания
м3
165,00
бетон B22 W4 F150 (с коэффициентом 1,1)
м3
168,30
арматура (с коэффициентом 1,04)
кг
20 396,50
Устройство монолитных железобетонных лестничных маршей и
12
м3
4,50
площадок МЛ1, МЛ2, МП1, МП2
бетон B26 W8 (с коэффициентом 1)
м3
4,59
арматура (с коэффициентом 1,04)
кг
589,89
Металлоконструкции
13
Металлоконструкции балок
т
19,92
двутавр 25Б1
т
16,68
двутавр 21Б1
т
2,33
прокат листовой 9
т
0,91
33
Продолжение таблицы 7
14
Металлоконструкции перекрытий
т
16,68
профнастил Н57-750-0,9
т
16,68
15
Металлоконструкции перемычек
т
0,83
двутавр 25Б1 швеллер 19П
т
0,83
3.5 Рассчитать калькуляцию трудовых затрат и зарплаты
Таблица 8 - Расчет трудовых затрат и зарплат
Объем работ
Норма врем.
Зарпла
Состав
Вид работ
Кол-
Розценка
та
Ед.изм.
Чел-ч.
М-ч.
Разряд
Состав
во
(тенге)
Возведение наружних стен
под штукатурку средней
м3
914
3,3
10
9140
5,4,3
14
сложности v=0,51 м
Возведение внутренних
стен под штукатурку
м3
688
3,3
10
6880
5,4,3
14
средней сложности v=0,38
м
Итого
20
28
Подача кирпича пакетами
Пакет
2137
0,3
1
2137
3
2
по 300 штук краном
Подача раствора
ящиками
Шт
1500
0,15
1,5
2250
3
1
объемом 0,25м3
Итого
3
Устройство и разработка
Элем.
376
1
376
2
1
под мостей
0,12
Укладка плит 6х1, 5х0,22
Элем.
306
0,76
0,19
2
612
4
1
Укладка лестничных
Элем.
12
1,24
0,31
2,5
28
4
1
маршей
Укладка лестичных
Элем.
12
1,24
0,31
2,5
28
4
1
площадок
Итого
4
Сварка стыков
Пг м
264
97
25
6600
5
3
Заливка стыков
100м
18,9
0,06
20
378
3
5
Всего
28429
47
34
3.6 Подбор экскаватора, бульдозера, транспортных средств, машин
для механического уплотнения грунта
При подготовительных работах, для грубой планировки и обратной
засыпки используется бульдозер ДЗ-101 А на базе трактора Т-4АП2-С1 с
поворотным отвалом.
Основные характеристики: Мощность двигателя
95,6 кВт Объем
перемещаемого грунта 1,7 м3 Скорость движения вперед 2,2-9,3 назад 4,0-6,1
км/ч Для рытья котлована используется гусеничный гидравлический
экскаватор с обратной лопатой ЭО-3122. Вместимость ковша 0,5 м3 Глубина
копания
4,7 м Высота выгрузки
4,6 м Радиус копания
7,6 м
Продолжительность цикла 15,9 с. Транспортировка грунта производится
автосамосвалами КамАЗ 5511с грузоподъемностью 10 т и вместимостью 6,6
м3. Данный двигатель зарекомендовал себя как очень надежный и мощный в
своем классе, но имеет также множество недостатков, так как не соответсвует
современным экологическим требованиям. Благодаря анализу характеристик
двигателя также можно вывести определенные недостатки. Линия привода
данного автокрана тоже отличается особой надежностью и мощностью в
передачи движения. На выбор дается две механических коробок передач: 6-
ступечатая или 8-ми, в зависимости от комплектации. Данный автокран
обладает высокпрочной осью, которая при должном техническом
обслуживании прослужит хороший срок. Первая ось отвечает за руление и
имеет по одной шине, второй и третий служат для движения, уже имеет по два
ряда шин. Данный бульдозер обладает всеми необходимым функциями, для
механического уплотнения грунта, также на объекте применяются локальные
инструменты, которые позволяют точечно уплотнять грунт на местах
Данные инструменты работают при помощи сжатого воздуха и
пневматики.
3.7 Рассчитать способ транспортирования, подачи, укладки и
уплотнения бетонной смеси
Транспортировка бетонной смеси производиться автобетоносмесителем
СБ-92-1А на базе КамАЗа. Подачу бетонной смеси осуществляют гусеничным
стреловым краном с комплектом поворотных бадей вместимостью 1,5 м3 .
Подбор стрелового гусеничного крана. Рабочий радиус, высота, максимальная
грузоподъемность и типы последнего действия башенного крана определяют
конечную стоимость башенного крана. Чем больше максимальная
грузоподъемность, тем выше конечная высота использования и чем больше
рабочий радиус, тем выше цена башенного крана. Требуемый рабочий радиус
стрелы башенного крана определяется в соответствии с диагональной длиной
плана здания.
35
3.8 Подобрать монтажный кран
H = h0 + hз + hc + hэ + hп
(7)
где h0 - привышенние опоры монтируемого элемента над уровнем
стоянки крана (м);
H- требуемая высота стрелы;
hз - высота технологического зазора (0,5 1 м);
hэ - высота монтируемого элемента (м);
hc - высота страховки;
hп - высота полиспаста в стянутом состояние (1м).
Требуемый вылет стрелы находим по формуле:
lстр= ((с + d + l)(Hстр - hш) / hn + hc) + а
(8)
Рисунок 10 - Показатели автокрана
3.9 Определить состав комплексной бригады
Отрасль архитектуры, инжиниринга и строительства часто критикуют за
ее фрагментарный подход к реализации проектов. Традиционные структуры
закупок и контрактов служат для изоляции проектировщиков от подрядчиков,
ограничивая возможности для сотрудничества. Рассматриваемая как
логическое решение проблемы фрагментации, интеграция команды - это
процесс объединения дисциплин проектирования и строительства. Командная
интеграция недавно привлекла внимание владельцев зданий, уставших от
враждебных отношений, характерных для традиционных поставок. Однако
существует ограниченное количество эмпирических данных, связывающих
более интегрированные команды с улучшением эффективности проекта. В
этом исследовании представлен подход структурного моделирования к
36
изучению роли командной интеграции в выполнении строительных проектов.
В центре внимания этого исследования находится проектная организация,
временная команда специалистов по проектированию и строительству,
которая формируется на время реализации проекта. Признавая важность
развития команды в организациях, в этом исследовании также
рассматривается роль сплоченности группы в реализации успешного проекта.
каменшиков -14 человек;
плотников - 14 человек;
такелажников - 3 человека;
укладчиков - 4 человека;
сварщиков - 3 человека;
разнарабочих - 5 человек.
Окончательный состав комплексной бригады может быть значительно
изменен с учетом освоения смежных специальностей.
3.10
Выполнить расчёт и проектирование строительного
генерального плана

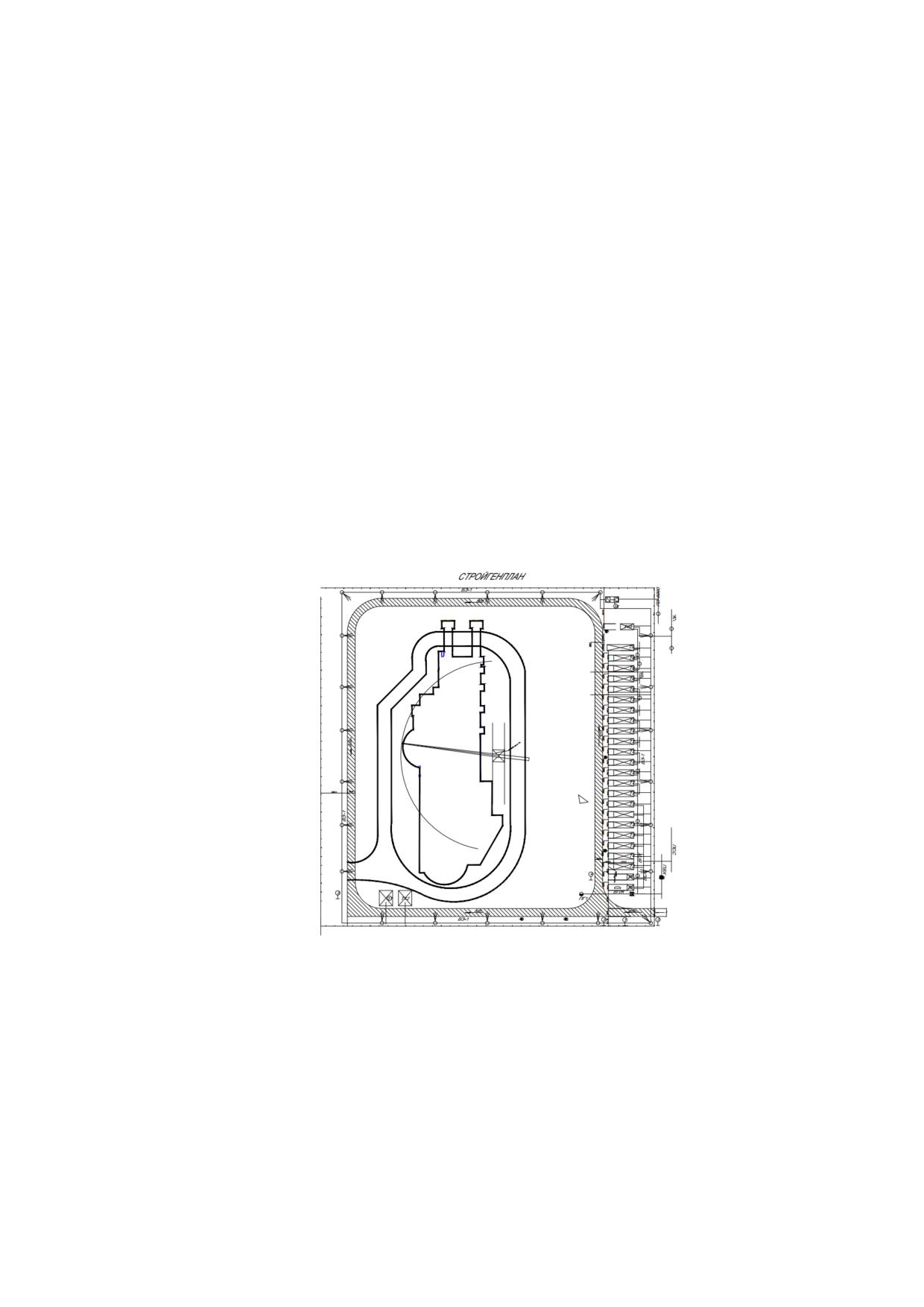

Рисунок 11 - Генеральный план торгового центра
37
3.11 Выполнить расчёт электрического снабжения
Рисунок 12 - Иерархия уровней СЭС торгового центра
Временное электроснабжение является важным фактором в предверии
начала строительства: - для начало необходимо определить количество
потребителей, количество мощностей потребляемых электропотребителями за
сутки использования; - после этого подбирается необходимый трансформатор
для строительно участка, устанавливают его местоположение на
стройгенплане и проектируют временную электросеть.
Таблица 9 - Показатели электрических нагрузок
Кс - коэффициент
Ки - коэффициент
Наименование
К - коээфициент
номинальных
использования
помещений
потребления
нагрузок
электроэнергии
Торговый центр
0,7
0,6
0,85
Котельная
0,75
0,7
0,93
Насосная станция
0,85
0,8
0,94
Склад
0,5
0,4
0,8
Уличное пространство
0,6
0,55
0,91
и парковка
Технические комнаты
0,6
0,5
0,83
Прочее
0,4
0,3
0,75
3.12 Рассчитать освещение строительной площадки
При расчете уровня освещенности площадки учитываются следующие
требования:
38
- Световому потоку необходимо равномерное освещение каждого
участка;
- Степень освещенности должна быть не ниже 2000 люменов;
- Также необходимо иметь локальные источники освещения.
- Рассчитать количество прожекторов можно по формуле:
n = m * E * k * S / P,
(9)
где n - количество осветительных приборов;
m - коэффициент в зависимости от светоотдачи осветительного
прибора (Вт/Лк*м2): для источников с нитью накаливания - 0.3, галогенных
ламп - 0.25, ДНаТ осветителей - 0.09, ДРИ - 0.1, ДРЛ - 0.15;
E - нормируемая степень освещенности;
k - коэффициент запаса, информация о котором извлекается из
таблицы;
S - площадь участка, на котором производятся работы;
P - мощность прожекторов на строительной площадке.
3.13 Выполнить расчёт потребности площадки во временных
зданиях и площадках складирования
Временные здания имеет немаловажную роль в ходе строительства. Они
обеспечивают стабильную жизнедеятельность для рабочих.
В ходе расчетов произведенных в дипломной работе, нами было
расчитано оптимальное количество площади для временных сооружений.
Таблица
10
- Площадь временных сооружений на строительной
площадке
№
Наименование здания
Площадь, м2
1
Столовая на 50 мест
150
2
Медицинский пункт с 4 койками
80
3
Бытовое помещение на 50 человек, 10 контейнеров по 5 мест
200
4
Туалет на 6 мест
25
5
Душевая на 6 мест
40
6
Административный блок
200
7
КПП и контора охранника в количестве 3
15
8
Контейнер с инвентарем
20
9
Контейнер с раздевалкой
40
10
Итого
830
39
3.14 Выполнить расчёт потребности в площадках складирования
Складирование также является немаловажным фактором хода любого
строительство, правильное его обустройство, позволит значительно
сэкономить средства и обеспечить безопасность материалов.
Требуемую площадь склада - Sтр можно определить по формуле:
(10)
Sтр =Pскл
q∗b
где q - количество материала, укладываемого на 1 м2 полезной площади
склада (норма складирования);
b - коэффициент использования площади склада.
Таблица 11 - Использование площади в зависимости от типа материала
Норма
Коэффициент
Наименование
складирования на
Еденица измерения
проходов и
материалов
1м2, без учета
проездов
проходов
Пиломатериалы
м3
1,2
1,6
Сталь
Т
1,2
1,3
Кирпич в пакетах
Тыс.шт.
0,4
1,3
Сыпучие материалы
м3
0,6
1,4
Опалубки
м2
12
1,6
Арматура
м2
1
1,2
Элементы
м3
0,8
1,2
фундаментов
Колонны
м3
0,4
1,4
Фермы
м3
0,2
1,6
Стеновые панель
м3
0,9
1,3
Плитки
м3
10
1,2
Металлоконструкции
Т
0,4
1,1
3.15 Выполнить расчёт расхода воды на производственные,
хозпитьевые нужды и пожаротушение
Вода является неотъемлимым источником любой строительной
площадки, благодаря ей соблюдается гигиена и сохраняется
пожаробезопасность на участке. Также вода необходима для приготовления
растворов и поддержания чистоты на строительной площадке. В дипломной
работе были произведены расчеты, в таблице ниже показаны результатыт
полученные нам.
40
Для начала необходимо рассчитать потребность в тепле по отдельным
потребителям и суммарный расход по объекту в целом. После определения
всех источников, необходимо указать точное расположение каждого
потребителя, исходя из этого можно рассчитать длину теплотрасы и
количества тепла необходимого для строительного участка.
Общую потребность в тепле Qобщ. определяют сложением всех
источников потребления тепла, также необходимо использовать следующие
коэффициенты в формуле с введением повышающих коэффициентов К1 - на
неучтенные расходы тепла и К2 - на потери в сети. Формула будет выглядеть
так:
(12)
QОбщ = (Qот + Qтех)К1К2
где Qот - количество тепла на отопление зданий и тепляков;
Qтех - то же, на технологические нужды.
3.18
Выполнить расчёт расхода сжатого воздуха на
производственные нужды
Сжатый воздух также играет огромную роль на строительной площадке,
благодаря его присутствию, упрощается работа пневмо-инструментов,
пневмно инструменты намного эффективнее своих электрических аналогов,
так как имеют долгий цикл работы и большее КПД.
Годовую потребность в сжатом воздухе находим по формуле:
(13)
где Qвм - минутный расход сжатого воздуха;
Который определяется по следующей формуле:
(14)
3.19
Организовать движения автотранспорта в условиях
строительной площадки
Движение автотранспорта на строительной площадке вызывает ряд
трудностей, так как напрямую влияет на безопасность рабочего процесса. В
случае неправильного обозначения путей подъезда специальной техники,
могут возникнуть аварийные случаи. Для начала необходимо составить план
подъезда к точке выгрузки или точке работы данной специальной техники.
После рассмотрения и одобрения данного плана необходимо начала
строительства временной дороги.
42

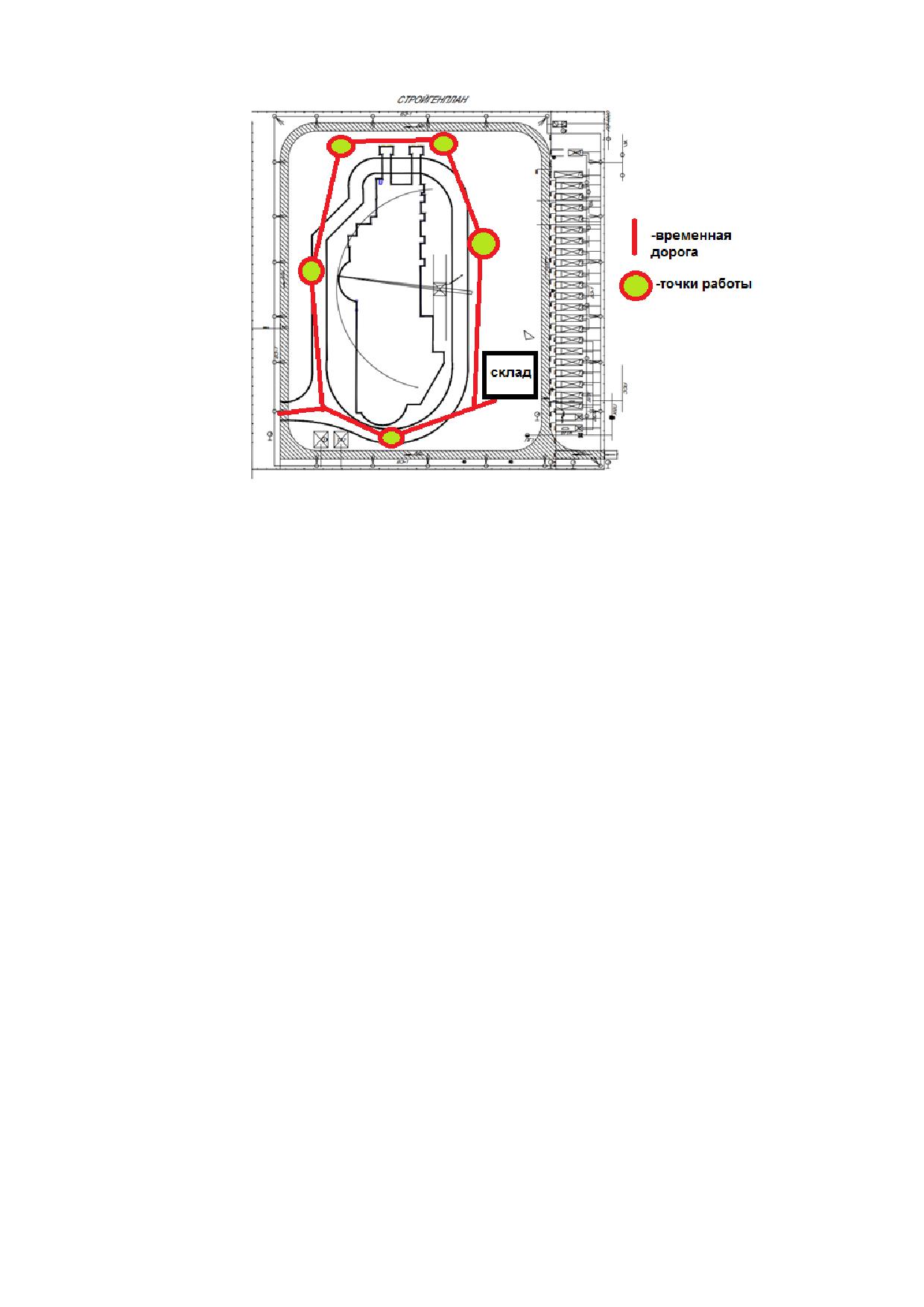

Рисунок 13 - Схема прокладки временной дороги на генплане
Чтобы безопасно управлять автокраном, жизненно важно понимать, как
работает кран и какие силы действуют против него. Одним из наиболее
важных понятий для понимания является радиус нагрузки, который, по сути,
гласит, что чем дальше груз находится от центра крана, тем меньший вес кран
может выдержать без опрокидывания или разрушения. На радиус нагрузки
влияет угол наклона стрелы, а также длина любых удлинителей
телескопического крана. Когда угол наклона стрелы выше (направлен больше
к небу), груз находится ближе к центральной линии крана, и стрела может
нести больший вес. Когда угол наклона стрелы меньше (ближе к уровню
земли), нагрузка находится дальше от центральной линии, и стрела может
выдерживать меньший вес.
Для обеспечения безопасной эксплуатации кранов существует
стандартный
набор
ручных
сигналов
и
протоколов
связи.
Квалифицированный сигнальщик способен эффективно передавать
информацию по всему поднятию оператору крана, который, следовательно,
может адаптироваться к изменениям в ситуации подъема по мере их
возникновения.
3.20 Привязать монтажные краны и определить опасные зоны
работы кранов
Необходимо следовать следующим рекомендациям и методам по
сохранению безопасности на рабочем месте и во избежание аварийных
случаев:
43
Для безопасного начала работы необходимо выбрать правильный
автокран для работы. Обеспечение безопасной эксплуатации крана начинается
с правильного выбора крана. Краны бывают либо мобильными, либо
стационарными, причем стационарные краны обычно используются в
промышленных условиях или высотных строительных проектах.
Помимо выбора крана, необходимо всегда тщательно подходить к
выбору оператора и страховщика груза. Безопасная эксплуатация кранов
требует обученного персонала для настройки, такелажа, сигнализации и
эксплуатации. Администрация по охране труда и гигиене труда имеет
действующие правила, которые требуют, чтобы только обученные,
сертифицированные и должным образом оцененные лица управляли кранами
на рабочих местах. Обязательно соблюдайте все правила, чтобы быть
уверенным, что для управления кранами постоянно используется
квалифицированный персонал.
Перед началом эксплуатации автокрана, необходимо тщательно
ознакомиться с инструкциями эксплуатанта. Даже при найме
квалифицированного персонала важно помнить, что краны разных
производителей имеют уникальные элементы управления, отказоустойчивые
устройства и функции. Любой, кто работает или работает с кранами, должен
иметь подробное представление о конкретном используемом кране.
При правильном выборе персонала, оператор обязан перед началом
работы тщательно проверить все важные элементы автокрана, на поломки течь
и неисправности. Оператор крана должен использовать ежедневный
контрольный список проверок, чтобы убедиться в безопасности крана перед
началом эксплуатации. Эти проверки включают предстартовые проверки,
проверки при запуске двигателя и проверки системы безопасности.
Перед перемещением автокрана важно, чтобы зона использования была
спланирована и очищена от всех препятствий. Следует избегать опасностей,
которые невозможно переместить, таких как линии электропередачи или
другие постоянные объекты, и оператор должен всегда держаться на
безопасном расстоянии. Например, правила требуют, чтобы краны находились
на расстоянии не менее 3 метрах от линий электропередач напряжением до 50
000 вольт. Сигнальщик всегда должен вести кран во время движения,
обязательно предупреждая оператора крана о потенциальных опасностях, а
также предупреждая другой персонал площадки о движении крана.
3.21 Составить календарный план
В процессе строительства торговой площадки должно быть обеспечено
соблюдение норм строительства его правил, стандартов и проектных решений.
Нормативная продолжительность строительства определена расчетным
методом, согласно СП РК
1.03-102-2014 «Нормы продолжительности
44
строительства и задела в строительстве предприятий, зданий и сооружений»)
и принимается 12месяцев или 1 год строительства
При
организации
строительного
производства
необходимо
обеспечивать:
-в дополнение к назначению дат для этапов строительства проекта,
планирование проекта предназначено для сопоставления ресурсов
оборудования, материалов и рабочей силы с рабочими задачами проекта с
течением времени.
-правильное планирование может устранить проблемы, связанные с
узкими местами в производстве, облегчить своевременную закупку
необходимых материалов и иным образом обеспечить скорейшее завершение
проекта.
-напротив, неправильное планирование может привести к значительным
потерям, поскольку рабочие и оборудование ожидают наличия необходимых
ресурсов или завершения предыдущих задач.
-задержки в завершении всего проекта из-за плохого планирования
также могут создать хаос для владельцев, которые стремятся начать
использовать построенные объекты. - комплектную поставку материальных
ресурсов из расчета на здание, узел, участок, секцию, этаж, ярус в сроки,
предусмотренные календарным планами и графиком работ;
-также необходимо делать работу максимально качественно, во
избежание дополнительного времени на переделывание;
- соблюдать технику безопасности
Обеспечение строительства электроэнергией, водой, теплом, сжатым
воздухом.
Обеспечение строительства электроэнергией в подготовительный
период осуществляется от проектируемых трансформаторных подстанций.
Пожаротушение предусматривается от проектируемых пожарных
гидрантов. На период строительства предусмотреть дежурную пожарную
машину. Обеспечение строительства сжатым воздухом осуществляется от
передвижной компрессорной установки.
Обеспечение строительства водой питьевого качества планируется
привозной
водой
с
доставкой
на
строительную
площадку
спецавтотранспортом и хранением необходимого запаса воды во временных
ёмкостях в передвижных вагонах-бытовках для короткого отдыха строителей
в течении рабочего дня.
Отведение стоков со строительной площадки планируется автономное,
со сбором хозяйственно-бытовых сточных вод в инвентарные резервуары -
биосептики с последующим вывозом, с разрешения управления
Госсанэпидемнадзора, на существующие поля фильтрации.
Обеспечение строительства средствами связи осуществляется
посредством радио и мобильной связи.
Отношение к формальному планированию проектов часто бывает
экстремальным. Многие владельцы требуют, чтобы подрядчики представляли
45
подробные графики строительства в качестве средства контроля за ходом
работ. Фактические выполненные работы обычно сравниваются с графиком,
чтобы определить, идет ли строительство удовлетворительно. После
завершения строительства могут быть проведены аналогичные сравнения
между запланированным графиком и фактическими достижениями для
распределения ответственности за задержки в реализации проекта из-за
изменений, запрошенных владельцем, забастовок рабочих или других
непредвиденных обстоятельств. В отличие от этих случаев зависимости от
формальных графиков, многие руководители на местах презирают и не любят
формальные процедуры составления графиков.
В частности, метод планирования критического пути обычно требуется
владельцам и преподается в университетах уже более двух десятилетий, но в
полевых условиях часто рассматривается как не имеющий отношения к
реальным операциям и отнимающий много времени. В результате получается
"сидячее" планирование, которое может быть хорошим или может привести к
крайне неэффективным графикам и низкой производительности.
Прогрессивные строительные фирмы используют формальные процедуры
планирования всякий раз, когда сложность рабочих задач высока и требуется
координация действий различных работников
Торгово-развлекательный комплекс площадью - 3486,0 м2
Согласно СП РК 1.03-102-2014 часть II табл. Б.4.1.1 поз.5 стр. 110 принят
метод экстрополяции, исходя из имеющейся в Нормах, площадью 3000 м2,
продолжительностью строительства
18,0 месяцев, с подготовительным
периодом 2 месяцев.
Продолжительность строительства будет равна:
Увелечение мощности 3486-3000/3000х100=16,2%
Прирост к норме продолжительности:
16,2%х0,3=4,86%
Продолжительность строительства будет равна:
Т=18х(100+4,86)/100х0,65=12 мес.
К=0,65 (коэфф.ум.)
3.22 Описать технику безопастности на строительной площадке
Cредства защиты персонала необходимо носить постоянно, находясь на
строительных или ремонтных площадках. Как минимум, каждый сотрудник
обязан носить каску и защитные очки. Защитные жилеты повышенной
видимости со светоотражающими полосами требуются, когда сотрудники
подвергаются воздействию транспортных средств. В отсутствие
автомобильного движения следует постоянно носить рубашки с высокой
видимостью. Все работники должны носить рубашки с рукавами, длинные
рабочие брюки и прочную рабочую обувь или ботинки при работе на
строительной или ремонтной площадке. Рубашки без рукавов или майки,
46
короткие брюки, спортивные штаны, кроссовки, сандалии и обувь на высоком
каблуке или с открытым носком не допускаются.
В зависимости от обстоятельств и потенциальных опасностей могут
потребоваться дополнительные средства индивидуальной защиты. Это
решение будет принято вашим руководителем на основе предварительного
анализа производственных рисков; также можно проконсультироваться с
БиОТ. Дополнительные средства индивидуальной защиты могут включать:
- Защитные перчатки
- Защита слуха
- Полная защита лица при резке, шлифовании или скалывании
- Защитные очки от химических брызг
- Защита органов дыхания
- Средства защиты от падения при работе на высоте более 6 футов
Специальная защитная одежда, такая как сварочная кожа при сварке или
защитная одежда при работе с электрическим током под напряжением
Рисунок 14 - Средства индивидуальной защиты
Строители, имеющие лицензию на подъемные работы, должны
полностью владеть навыками эксплуатации кранов вблизи линий
электропередач. Эта тема часто неоднократно обсуждается на курсах
повышения квалификации, которые работники должны пройти, чтобы
продлить свои лицензии на подъем.
Человеческая ошибка часто упоминается как важный причинный фактор
в инцидентах, связанных с безопасностью строительства, в том числе с
кранами сообщают, что человеческая ошибка является наиболее частой
первоначальной причиной инцидентов с безопасностью кранов (на основе
набора данных, включающего инциденты с автокранами). Они определяют
следующие ошибки как наиболее часто встречающиеся:
- недооценка веса поднимаемых грузов, приводящая к прогибу стрелы
или опрокидыванию крана
- чрезмерное удлинение стрелы мобильного крана, приводящее к
соприкосновению с препятствиями, такими как линии электропередач.
47
Несмотря на то, что инциденты с безопасностью часто объясняются
человеческой ошибкой, о характере ошибки часто не сообщается, что
потенциально ограничивает уроки, извлеченные из этих анализов. Причина
классифицировала ошибки с точки зрения того, являются ли они промахами и
упущениями, основанными на навыках, ошибками, основанными на правилах,
или ошибками, основанными на знаниях. Эта система классификации была
принята в руководстве по человеческому фактору и снижению ошибок.
Нарушения отличаются от ошибок и определяются как «преднамеренные
отклонения от правил, которые описывают безопасные или одобренные
методы выполнения конкретной задачи или работы».
При работе на строительной площадке существует ряд потенциальных
факторов, способствующих возникновению пожара и продолжению его в
течение достаточного времени, которые могут привести к гибели персонала и
заморозке проекта. Количество горючей жидкости, дизельного топлива и
гидравлической жидкости, находящиеся в баках и перекачиваемые по
трубопроводам и шлангам высокого давления. Неправильно складирование
материалов, неправильное хранение мусора.
В результате продолжающаяся разработка простых в использовании
компьютерных программ и усовершенствованные методы представления
графиков позволили преодолеть практические проблемы, связанные с
формальными механизмами планирования. Но проблемы с использованием
методов планирования будут продолжаться.
48
4 Экономический раздел
4.1 Составить локальную смету
Объектная сметра представляет из себя оценку постройки всего объекта
в целом. Оценивается стоимость каждого объекта строительства и в итоге все
складывается. Объектная смета не предусматривает затраты на:
- стоимость строительных работ, затраты на рабочих и их оборудвание;
- стоимость монтажных работ, затраты на рабочих и их оборудование;
- стоимость оборудования, мебели, инвентаря, всей необходимой
экипорвки безопасности;
- стоимость прочих затрат подрядчика.
Расчеты выполняются по форме, представленной в Приложении 1.
Затраты на временные (титульные) здания и сооружения определяются
по нормам в соответствии с ГСН 81-05-01-2001 или ГСНр 81-05-01-2001 по
формуле (1). Результаты расчетов заносятся в графы 4, 5 и 8 объектной сметы.
-Затраты на возведение временных (титульных) зданий и сооружений
(по ГСН 81-05-01-2001)по формуле:
Нвз∗Ссмр
,Свз =
(15)
100
где Свз - затраты на устройство временных (титульных) зданий и
сооружений;
Нвз - норма затрат на временные здания и сооружения, %;
Ссмр - сметная стоимость строительно-монтажных работ по объекту
в целом.
Таблица 13 - Итоговые данные локальных смет основного здания
Стоимость, тыс. тенге.
№ локальной сметы
в том числе
строительства
Виды работ и деятельности
всего
средства на
торговой площадки
оплату труда
2-1, 2-1А
Фундаментальные плиты
2500,59
110,57
2-2
Строительные работы
20312,77
1781,45
2-3
Пандусы и лестницы
2100,83
109,82
2-4
Крыльцо и входное пространство 1
134,75
10,94
2-5
Крыльцо и входное пространство 2
310,31
20,19
Котельня
434,73
20,89
2-6
Монтаж котельни
143,18
60,68
2-7
Отопительные работы
804,3
10,45
2-8
Монтаж теплоснабжения
30,69
90,21
2-9
Вентиляционные работы
1405,39
10,08
в том числе оборудование
564,27
10,61
2-10
Холодное водоснабжение
121,71
10,05
49
Продолжение таблицы 13
2-11
Горячее водоснабжение
41,28
110,57
2-12
Противопожарный гидрант
46,68
1780,45
2-13
Канализационные работы
95,05
10,86
2-14
Водоотвод
42,52
10,49
Электроосвещение и
260,1
2-15
2103,95
электрооборудование
Слабые токи (монтажные работы)
232,61
40,38
2-16
в том числе оборудование
70,36
20,24
Автоматизация теплоснабжения
10,59
542,67
2-17
(монтажные работы)
В том числе оборудование
64,17
40,13
2-18
Вертикальное строительство
256,12
10,51
2-19
Асфальтные покрытия
752,36
20,45
2-20
Архитектурные формы
78,04
10,86
2-21
Озеленение и орашение
65,46
10,49
Дополнительные затраты при работах в зимнее время определяются в
соответствии с ГСН 81-05-02-2007 (Приложение 2) или ГСНр 81-05-02-2001
по формуле.
Необходимо иметь резервные средства в ходе зимних этапов
строительства, ведь турдности возрастают с наступлением холодов:
- не более 4 % для объектов строительного назначения;
- не более 5 % по объектам нестроительного назначения;
- не более 12% по уникальным и особо сложным объектам, а также при
формировании сметной стоимости строительства объекта по данным
объектов-аналогов.
Таблица 14 - Локальные сметы по благоустройству
Стоимость, тыс. руб.
№ локальной сметы
в том числе
строительства
Виды работ и деятельности
средства на
всего
торговой площадки
оплату
труда
02-01-01
Подготовка земли
7042,64
210,67
02-01-02
Асфальтирование поверхности
5453,32
220,31
02-01-03
Архитектурные решения
1205,94
100,00
02-01-04
Пересечения и примыкания
250,31
10,60
02-01-05
Подъезды и тротуары
1240,21
40,31
02-01-06
Дорога
640,69
10,22
Сметя является немаловажной составляющей любого строительного
проекта, ведь благодаря ней закладывается бюджет и проводятся расчеты.
50
4.2 Составить ресурсную смету
Таблица 15 - Ресурсная смета
Количество
Ед.
На
По
№
Наименование работ
измерен
ед.измерен
проектным
ия
ия
данным
1
Кладка стен кирпичных наружных
60,7
1.1
Затраты на строителей
Чел-ч
5.4
328
1.2
Затраты на машинистов
Чел-ч
0.4
25
1.3
Башенные краны
Маш-ч
0.4
25
1.4
Кладочный раствор
м3
0.25
15
1.5
Остальные материалы
м3
0.1
0.5
2
Кладка стен кирпичных внутренних
278
2.1
Затраты на строителей
Чел-ч
5
300
2.2
Затраты на машинистов
Чел-ч
0.5
22
2.3
Башенные краны
Маш-ч
0.5
22
2.4
Кладочный раствор
м3
0.3
14
2.5
Остальные материалы
м3
0.2
10
3
Остальная техника
400
3.1
Бетонамешалка
Маш-ч
40
500
3.2
Длиномер
Маш-ч
20
200
3.3
Манипулятор
Маш-ч
25
250
3.4
Затраты на машинистов
Чел-ч
80
25
4
Материалы
Т
3
0.5
4.3 Рассчитать технико-экономические показатели
Таблица 16 - Технико-экономические показатели
№
Наименование
δ,м
λ Вт/ м2
R
S
D
1/αн
1/αв
R0
RT0
0С
1
Несущее
ж/б
0,20
2,04
0,09
18,9
1,7
Покрытие
5
2
Пароизоляционная
0,01
0,17
0,058
3,53
0,21
пленка
3
Теплоизоля. плита
0,20
0,039
5,12
0,31
1,6
0,043
0,115
5,45
3,33
ISOVER OL-P
4
Цементная
0,02
0,76
0,03
11,0
0,33
стяжка
9
5
Нефтяной
0,01
0,27
0,03
6,8
0,3
битум
7
6
Общие значения
0,44
5,3
4,14
51
Таблица 17 - Теплотехнический расчет
Теплотехнический
Наименов
δ, м
λ
R0
R0T
расчет
ание
Двухкамерного
стеклопакета для
окон и витража . №
1
Стекло
0,004
0,038
1,1
0,42
2
Аргон(90%)
0,014
3
Стекло
0,004
4
Аргон(90%)
0,014
5
Стекло с покрытием
0,006
52
ЗАКЛЮЧЕНИЕ
Данный проект был составлен в соответствии со всеми нормами и
сводами правил РК. В нем имеются 4 основных раздела - архитектурно-
аналитический, расчетно-конструктивный, организационно-технологический
и экономический разделы.
В
архитектурно-аналитическом
разделе
были
обоснованы
архитектурные решения здания, выбор различных компонентов объекта и его
материалов, был произведен теплотехнический расчет и рассчитан утеплитель
наружной стены.
Во втором разделе был совершен сбор нагрузок на расчетную схему
здания с последующим автоматическим расчетом здания в программном
комплексе Лира САПР
2016. В дальнейшем был произведен анализ
результатов расчета с использованием данных компьютерного расчета в
ручных расчетах конструктивных элементов.
В организационном разделе проекта были затронуты темы подсчета
объемов работ, составления календарного плана, проектирование объектного
стройгенплана, а также была составлена тех-карта.
В экономическом разделе были подсчитаны и выведены сметные
расчеты стоимости строительства, а именно - локальный сметный расчет,
объектный сметный расчет и сводный сметный расчет.
В создании диплома были использованы такие программные комплексы
как - Autodesk AutoCAD 2017, Autodesk Revit 2020, Смета РК 2022, Лира
САПР 2016 и Microsoft Office.
53
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
1 НТП РК 01-01-3.1-2017 «Нагрузки и воздействия на здания. Снеговые
нагрузки. Ветровые воздействия».
2 НТП РК 02-01-1.1-2011 «Проектирование бетонных и железобетонных
конструкций их тяжелых бетонов без предварительного напряжения
аруматуры».
3 СП РК 2.02-101-2014 «Пожарная безопасность зданий и сооружений».
4 СП РК 5.01-102-2013. Основания зданий и сооружений.
5 СП РК 2.03-30-2017. Строительство в сейсмических районах (зонах)
Республики Казахстан.
6 СП РК EN 1990. Основы проектирования несущих конструкций.
7 СП РК EN 1991. Воздействия на несущие конструкции.
8 СП РК EN 1992. Проектирование железобетонных конструкций.
9 СН РК 4.01-01-2011 Внутрений водопровод и канализация зданий b
сооружений.
10 СН РК 4.02-01-2011 Отопление, вентиляция и кондиционирование
воздуха.
11 СН РК 3.02-20-2011 Культурно-зрелищные учреждения.
12 СП РК 2.04.-01-2017 «Строительная климатология».
13 СН РК 2.04-04-2013 «Строительная теплотехника».
14 Технология строительного производства: пособие для студентов
специальностей 1-70 02 01 «Промышленное и гражданское строительство», 1-
70 02 02 «Экспертиза и управление недвижимостью» специальности 1-27 01
01-17 «Экономика и организация производства (строительство)» / С.Н.
Леонович, В.Н. Черноиван. - Минкс : БНТУ, 2015.
15 Джумагалиев Т.К., Калпенова З.Д. Технология возведения подземной
части зданий и сооружений. Задание и методические указания к выполнению
курсового проекта по дисциплине «Технология строительного производства-
1» для студентов очной и заочной формы обучения специальностей 5В072900
- «Строительство» и 5В042000 - «Архитектура». - Алматы: КазГАСА, 2013.
54
Таблица 12 - Удельный расход воды на бытовые и технические нужды
Потребитель воды
Расход воды на процедуру, литры
Душ
50
Умывальная
4
Унитаз
8
Вода для питья
От 2 до 4 литров на человека
Приготовление цементных растворов,
300-400
м3/см
Приготовление бетона, м3/см
300
Поливка бетона, м3/см
400
Штукатурка стен, м2/см
10
Мойка машин, маш/cм
500-800
Количество процедур будет также, зависить от погоды, местности и типа
строительства.
3.16 Выполнить расчёт временного водопровода
Временный водопровод, позволит улучшить скорость строительства и
позволит в дальнейшем обеспечить водой весь строительный участок.
Формула для расчета временного водопровода будет выглядеть следующим
образом:
D = √4Qрасчт∗1000
(11)
π∗v
где v - скорость движения воды по трубам, для временных сетей
принимается 1,5-2 м/с
В зависимости от количества воды используемого на объекте, мы можем
вычислить диаметр труб, который нам необходим для бесперебойной
поставки воды
3.17
Определить потребности площадки во временном
теплоснабжении
Теплоснабжение на строительной площадке является также
немаловажным элементом, благодаря нему осуществляется выполнение таких
работ как: прогрев бетона, сушка грунта, отопление тепляков в том числе:
- сохранение тепла строительных объектов и бытовых помещений;
- отопления и горячего водоснабжения временных сонитарно-бытовых и
административно-хозяйственных строений;
- обеспечения производств. установок (подогрев воды и заполнителей на
БРУ, пропарочные камеры и т.п.).
Расчет теплоснабжения происходит по следующим этапам:
41
