Рабочее место пользователя Программного комплекса QUIK–фронт–офисной системы прямого доступа. Руководство пользователя (Версия 12.2) - часть 2

По умолчанию, в качестве разделителя параметров в строке используется символ «,»

(запятая). Символ разделителя можно изменить в настройках программы, выбрав пункт

меню Система/Настройки/Основные настройки…, раздел «Программа» / «Экспорт

данных», подраздел «Экспорт в текстовые файлы», параметр «Использовать в качестве

разделителя значений символ» (см. п. 2.10.1).

Экспорт данных в MS Excel и через ODBC

Кроме просмотра данных в таблицах, система QUIK обладает возможностью динамического

экспорта получаемой с сервера информации в другие приложения Windows. Используется

два способа для экспорта данных:

• вывод данных в таблицы MS Excel - осуществляется командой «Вывод через DDE-

сервер» из контекстного меню или из пункта меню программы Действия, а также

нажатием кнопки на панели управления;

• использование ODBC («Open DataBase Connectivity», стандарт обмена информацией

между различными форматами данных от компании Microsoft) - осуществляется командой

«Вывод по ODBC» из контекстного меню или из пункта меню программы Действия,

а также нажатием кнопки на панели управления.

Подробное описание экспорта данных см. в Разделе 6, «Совместная работа с другими

приложениями».

Сортировка строк таблицы по значениям

В некоторых таблицах предусмотрена возможность сортировки строк в зависимости

от значений в определенном столбце. Столбец, по значениям которого упорядочена таблица,

помечен символом, указывающим направление сортировки:

•

- строки упорядочены по убыванию значений от верхних строк к нижним;

•

- строки упорядочены по возрастанию значений.

Сортировка осуществляется одним из следующих способов:

• Выбрать пункт меню Действия/Сортировать по, затем заголовок столбца

из открывшегося списка. Повторный выбор столбца меняет порядок сортировки

на обратный. Выбор значения «умолчанию» отменяет сортировку.

• Выбрать пункт контекстного меню столбца «Сортировать по [параметр]» на

определенном столбце (вызывается при наведении курсора мыши на заголовок столбца

и нажатием правой кнопкой мыши). При этом значок на пункте меню показывает

Руководство пользователя QUIK

30

Раздел 2: Основные принципы работы с программой

направление сортировки. При повторном выборе пункта меню направление сортировки

меняется. Для отмены сортировки выберите пункт контекстного меню «Сортировать по

умолчанию» или нажмите кнопкой мыши на крайнем слева заголовке столбцов (пустом).

• Нажать левую кнопку мыши на заголовке столбца. Повторное нажатие меняет

направление сортировки. Для отмены сортировки нужно выполнить эту операцию на

крайнем слева заголовке столбцов (пустом). Выбор другого столбца в таблице отменяет

настройки сортировки по предыдущему столбцу. Данный способ доступен, если в

основных настройках программы отключен флажок «Сортировать по столбцу, удерживая

Ctrl» (пункт меню Система / Настройки / Основные настройки…, раздел «Окна» /

«Таблицы»).

• Удерживая нажатой клавишу «Ctrl», нажать левую кнопку мыши на заголовке столбца.

Повторное нажатие меняет направление сортировки. Для отмены сортировки нужно

выполнить эту операцию на крайнем слева заголовке столбцов (пустом). Выбор другого

столбца в таблице отменяет настройки сортировки по предыдущему столбцу. Сортировка

с удерживанием нажатой клавиши «Ctrl» доступна, если в основных настройках

программы установлен флажок «Сортировать по столбцу, удерживая Ctrl» (пункт меню

Система / Настройки / Основные настройки…, раздел «Окна» / «Таблицы»).

Одновременная сортировка данных по нескольким столбцам осуществляется следующим

способом:

• Удерживая нажатой клавишу «Shift», нажать левую кнопку мыши на заголовке столбца.

Последовательность сортировки зависит от порядка нажатия заголовков - сначала

выполняется сортировка таблицы по значениям первого столбца, затем по второму, и так

далее.

Первый столбец, по которому выполняется сортировка, помечается значком

, столбцы

дополнительной сортировки помечаются значком с цифрой «2»…«5», означающей

очередность сортировки. Начиная с 6-го столбца, используется значок с многоточием

«…».

Повторное нажатие левой кнопкой мыши на заголовок с нажатой клавишей «Shift»

меняет направление сортировки.

Для отмены сортировки по нескольким столбцам нужно выполнить эту операцию

с нажатой клавишей «Ctrl» или «Shift» на крайнем слева заголовке столбцов (пустом).

Для отмены сортировки по одному столбцу удерживайте нажатой клавишу «Alt» и

кликните левой кнопкой мыши на заголовке столбца.

Для столбцов таблицы с численными значениями первоначально включается режим

сортировки по убыванию, для столбцов таблицы со строковыми значениями первоначально

включается режим сортировки по возрастанию (по алфавиту).

Руководство пользователя QUIK

31

Раздел 2: Основные принципы работы с программой

Режим сортировки таблицы сохраняется в файле настройки конфигурации окон и вступает

в силу сразу после запуска Рабочего места QUIK или загрузки файла настройки.

Создание копии таблицы

Данная операция подразумевает создание новой таблицы на основе уже существующей.

Создание копии таблицы осуществляется одним из следующих способов:

• Выбором пункта «Создать копию» из контекстного меню таблицы;

• Выбором пункта «Создать копию» в меню программы Действия;

• Нажатием комбинации клавиш «Ctrl»+«N».

Аналогичная операция применима к окнам графиков.

Рекомендуется использовать данную операцию в следующих случаях:

• Если требуется создать таблицу с аналогичными параметрами, но с другим набором

инструментов либо счетов;

• Если требуется создать отдельную таблицу с фильтром по выбранному параметру.

Например, требуется разделить таблицу сделок на две, по разным счетам;

• Если требуется создать аналогичную таблицу на другой вкладке.

Печать таблицы

В Рабочем месте QUIK предусмотрена печать данных из таблицы на принтер. Окно настройки

печати вызывается выбором пункта меню Действия/Печать… или нажатием клавиш

«Ctrl»+«P». При печати каждая страница содержит заголовок таблицы и нумерацию страниц.

Для просмотра и изменения настроек принтера (выбор принтера, ориентации листа бумаги

и т.п.) используйте кнопку «Настройка» в окне настройки печати. По умолчанию

используются настройки принтера из операционной системы.

Предварительный просмотр результата печати доступен через пункт меню

Действия/Предварительный просмотр и позволяет оценить расположение таблицы на

бумаге.

Руководство пользователя QUIK

32

Раздел 2: Основные принципы работы с программой

Назначение кнопок в окне «Предварительный просмотр»:

Кнопка

Назначение

Печать

Закрыть окно просмотра и отправить таблицу на печать

Следующая

Отобразить в окне просмотра следующую страницу

Предыдущая

Отобразить предыдущую страницу

Увеличить

Показать страницу в более крупном масштабе

Уменьшить

Показать страницу в более мелком масштабе

Закрыть

Закрыть окно без печати таблицы

Если таблица содержит выделение ячеек цветом, то это выделение

воспроизводится на печати.

Поиск значения в ячейках таблицы

Функция предназначена для поиска определенного значения в ячейках таблицы. Поиск

возможен во всех таблицах Рабочего места QUIK.

Поиск производится по всему содержимому таблицы, включая заголовки

строк и заголовки столбцов.

Окно настройки параметров поиска вызывается из пункта меню Действия/Найти… или

при нажатии клавиш «Ctrl»+«F».

Назначение параметров поиска:

• «Найти» - строка с искомым значением в виде текстового или числового значения.

• «Учитывать регистр» - поиск значения осуществляется с учетом регистра

(прописные/строчные буквы). По умолчанию флажок снят.

• «Только слово целиком» - искомое значение должно соответствовать целому слову.

При снятом флажке допускается вхождение искомого значения в состав слова, поиск

по подстроке (по умолчанию).

• «Форматировать как число» - искомое значение является числовым (по умолчанию).

При поиске числовых значений в качестве десятичного разделителя используется символ

Руководство пользователя QUIK

33

Раздел 2: Основные принципы работы с программой

«.» (точка) или «,» (запятая). Рекомендуется использовать это свойство для поиска

числовых значений с условным форматированием, таких как «цена», «объем»,

«количество инструментов».

Если флажок снят, то поиск чисел ведется по текстовому представлению числа.

Рекомендуется снимать флажок для поиска параметров с текстовым представлением,

например «дата», «время».

• «Направление» - указывает направление поиска:

- ^{«Назад» - вверх построчно, в каждой строке по ячейкам справа налево;}

- ^{«Вперед» (по умолчанию) - вниз построчно, в каждой строке по ячейкам слева}

направо.

Для нахождения следующего значения в таблице, удовлетворяющего условию поиска,

воспользуйтесь пунктом меню Действия/Найти далее или нажмите клавишу «F3».

Настройка шрифтов в таблицах

Для удобства представления данных в таблицах предусмотрена возможность настройки

шрифтов.

Настройка осуществляется через пункт меню программы Система/Настройки/Основные

настройки…, раздел «Программа» / «Шрифты».

Руководство пользователя QUIK

34

Раздел 2: Основные принципы работы с программой

В таблицах допускается использование разных шрифтов для заголовков столбцов,

заголовков строк, числовых данных, текстовых данных. Настройка «Высота строки»

позволяет изменить межстрочный интервал в таблицах.

Результат выбранных настроек отображается в окне «Пример таблицы».

Отдельной настройкой устанавливается шрифт для окон диалогов, а также шрифт и высота

строки для таблицы котировок.

При нажатии кнопки «Стандартные» устанавливаются настройки по умолчанию.

Настройка цвета в таблицах и графиках

В некоторых таблицах и графиках предусмотрена настройка пользователем элементов

изображения - цвета символов, фона и т.п. Настройка осуществляется нажатием кнопки

в диалоге редактирования окна. Появляется палитра из 48 стандартных цветов, а также 16

дополнительных, доступных для редактирования. Чтобы выбрать цвет из палитры, нажмите

на квадратике требуемого цвета.

Руководство пользователя QUIK

35

Раздел 2: Основные принципы работы с программой

Добавление цвета в палитру:

1. Нажмите кнопку «Выбрать другой» в палитре цветов.

2. В открывшемся диалоге нажатием левой кнопки мыши выберите для редактирования

ячейку в палитре «Дополнительные цвета». Если ячейка не выбрана, редактируется

первая по порядку ячейка.

3. Перемещая курсор мыши по гамме цветов и по шкале справа, подберите нужный цвет.

Полученный цвет отображается в поле «Цвет|Заливка».

4. Если необходимо ввести цвет по заранее известной схеме, воспользуйтесь полями

«Оттенок», «Контраст», «Яркость» (система цвета HSB) либо «Красный», «Зеленый»,

«Синий» (система цвета RGB).

5. Нажмите кнопку «Добавить в набор». Одна из ячеек в палитре «Дополнительные цвета»

закрашивается выбранным цветом.

6. При нажатии кнопки «ОК» диалог закрывается, и новый цвет появляется в палитре

цветов.

2.8.5

Работа с таблицами в режиме «drag-and-drop»

Перемещение окон между вкладками

Для перемещения окна с одной вкладки на другую поместите курсор на заголовок окна,

нажмите кнопку «Ctrl». Удерживая левую кнопку мыши и кнопку «Ctrl», переместите окно

на нужную вкладку (во время перемещения курсор принимает вид

). При этом вкладка

выделяется цветом, и курсор меняет вид на

. Отпустите левую кнопку мыши.

Если курсор имеет вид

, то перемещение окна на вкладку невозможно.

Сделать окно видимым на всех вкладках с помощью данной операции

невозможно.

Добавление инструментов в таблицы

Для таблиц, содержащих только один столбец, данные функции режима

«drag-and-drop» не работают.

Руководство пользователя QUIK

36

Раздел 2: Основные принципы работы с программой

2.8.7

Контекстный фильтр в списках

Для фильтрации списков возможных значений по введенным пользователем символам

в диалогах настройки таблиц добавлена строка поиска.

Поиск значений из списка осуществляется по первым буквам, вводимым с клавиатуры без

учета регистра. Справа в строке поиска отображается количество совпадений и общее

количество вариантов. Для раскрывающихся списков количество совпадений не

отображается. Для удаления текста в строке поиска нажмите на кнопку .

2.8.8

Пользовательские фильтры

Пользователь может настроить фильтр на каждый столбец таблицы для всех таблиц, кроме

следующих:

• Таблица котировок;

• Таблица новостей;

• Карман транзакций;

• Таблица истории значений параметров;

• Таблица изменений параметров.

Управление фильтрами осуществляется из контекстного меню столбца таблицы, которое

вызывается при наведении курсора мыши на заголовок столбца и нажатии на правую кнопку

мыши. Контекстное меню содержит следующие операции для работы с фильтрами:

• «Фильтр по [параметр]» - установить фильтр по столбцу;

Руководство пользователя QUIK

43

Раздел 2: Основные принципы работы с программой

• «Отключить фильтр» - отключить фильтр по столбцу. При выборе данной операции

фильтр отключается, но настроенные параметры фильтра сохраняются;

• «Удалить фильтр» - отключить фильтр по столбцу с одновременным очищением

настроенных параметров фильтра.

Для настройки фильтра выберите пункт контекстного меню заголовка столбца «Фильтр по

[параметр]», при нажатии на который открывается форма для настройки фильтра.

Наименование выбранного столбца, для которого настраивается фильтр, указывается

в заголовке окна.

В диалоге доступны следующие параметры:

1. Флажок «Фильтр включен» - при установленном флажке фильтр включен. При

выключенном флажке фильтр отключен, а остальные параметры в диалоге недоступны.

2. «Отображать строки при выполнении»:

- ^{«всех условий» - в таблице отображаются строки, удовлетворяющие всем}

условиям фильтра;

- ^{«хотя бы одного условия» - в таблице отображаются строки, удовлетворяющие}

хотя бы одному условию.

3. «Условия фильтра: <наименование столбца, для которого задается фильтр>»:

- ^{Для численных значений задаются условия вида:}

 «равно»;

 «не равно»;

 «меньше»;

 «меньше либо равно»;

 «больше»;

 «больше либо равно»;

 «задано»;

 «не задано».

- ^{Для строковых значений задаются условия вида:}

 «равно»;

Руководство пользователя QUIK

44

Раздел 2: Основные принципы работы с программой

Если необходимо отключить фильтр и очистить все настройки фильтра по выбранному

столбцу, то необходимо выбрать пункт контекстного меню столбца «Удалить фильтр».

Для отключения, включения или снятия настроек фильтрации по всем столбцам выбранной

таблицы вызовите контекстное меню из заголовка крайнего левого столбца или откройте

пункт меню Действия/Фильтры и выберите требуемую опцию (либо воспользуйтесь

«горячими клавишами»):

• «Отключить все» («Ctrl»+«Shift»+«Y»);

• «Включить все» («Ctrl»+«Y»);

• «Очистить все» («Alt»+«Y»).

Копирование таблицы в буфер обмена производится с учетом фильтрации.

Настройки фильтров сохраняются в файле настроек и загружаются из него.

2.8.9

Быстрый фильтр

Включение / отключение быстрого фильтра осуществляется с помощью пункта контекстного

меню «Включить быстрый фильтр» \ «Выключить быстрый фильтр», открываемого для

заголовка самого левого столбца таблицы. Либо воспользуйтесь «горячими клавишами»:

«Ctrl»+ «Alt» + «Y».

При включении режима быстрого фильтра активируется дополнительная фиксированная

строка для ввода значения фильтрации в ячейку соответствующего столбца. В полях дат

Руководство пользователя QUIK

46

Раздел 2: Основные принципы работы с программой

и времени и числовых полях ввода быстрого фильтра доступно указание условий сравнения:

«=», «>», «<», «>=», «<=», «!=». По умолчанию для строк используется условие

«содержит», для чисел, дат и времени - «=». Для быстрой очистки данных в поле нажмите

«х».

Условия «быстрой» фильтрации применяются к результатам уже заданной фильтрации

по столбцам, в таблице отображаются строки, соответствующие условиям во всех заданных

для таблицы фильтрах.

2.8.10

Условное форматирование таблиц

Параметры условного форматирования строк и ячеек можно настроить на каждый столбец

таблицы для всех таблиц, кроме следующих:

• Таблица котировок;

• Таблица новостей;

• Карман транзакций;

• Таблица истории значений параметров;

• Таблица изменений параметров.

Управление условным форматированием осуществляется из контекстного меню столбца

таблицы, которое вызывается при наведении курсора мыши на заголовок столбца и нажатии

на правую кнопку мыши. Контекстное меню содержит следующие операции для работы с

условным форматированием:

• «Форматирование [параметр]» - установить форматирование по столбцу;

• «Отключить форматирование» - отключить форматирование по столбцу. При выборе

данной операции форматирование отключается, но настроенные параметры

форматирования сохраняются;

• «Удалить форматирование» - отключить форматирование по столбцу с одновременным

очищением настроенных параметров форматирования.

Для настройки форматирования строк и ячеек выберите пункт контекстного меню заголовка

столбца «Форматирование [параметр]», при нажатии на который открывается диалог

настройки формата строк и ячеек.

Руководство пользователя QUIK

47

Раздел 2: Основные принципы работы с программой

Диалог настроек условного форматирования содержит следующие параметры:

1. Флажок «Форматирование включено» - при установленном флажке форматирование

включено. При выключенном флажке форматирование отключено, а остальные

параметры в диалоге недоступны.

2. «Условия форматирования» - описание условий аналогично описанию условий фильтра

в п. 2.8.8. Дополнительно доступны параметры:

- ^{Кнопка «Формат» - задать цветовые параметры шрифта текста в ячейке.}

Нажмите кнопку и в открывшейся форме выберите нужные цвета и шрифт.

Выбранные настройки шрифта и цвета отображаются на кнопке «Формат».

- ^{Флажок «применить ко всей строке» - применить заданные для ячейки настройки}

ко всей строке, содержащей данную ячейку.

1. Если опция «применить ко всей строке» включена сразу для нескольких

столбцов, то при выполнении условий для нескольких ячеек в одной строке

одновременно:

- ^{Строка отображается с настройками самого правого столбца, если заданы одни}

и те же настройки форматирования. Например, если в условии для двух столбцов

одновременно задан цвет фона и указан признак «применить ко всей строке»,

то при выполнении условия для обоих столбцов строка будет нарисована цветом

самого правого столбца.

- ^{Cтрока отображается с использованием всех правил, заданных для столбцов,}

если в них заданы разные настройки форматирования. Например, если в условии

для одного столбца задан только цвет фона, а для другого только цвет текста, и

для обоих столбцов указан признак «применить ко всей строке», то строка

отображается с использованием шрифта и цвета текста, указанного для второго

столбца, и цветом фона, указанного для первого столбца.

2. Собственные свойства форматирования столбца имеют больший приоритет,

чем аналогичные свойства с включенной опцией «применить ко всей

строке» для другого столбца. Например, если для одного столбца задан

только цвет фона, а для другого заданы цвета фона и текста и указан

признак «применить ко всей строке», то первый столбец отобразится

с цветом текста, указанным в условии столбца с признаком «применить

ко всей строке», и с цветом фона из собственного условия.

3. Цветовые настройки форматирования таблицы (задаются в диалоге

редактирования таблицы) применяются к строкам и столбцам, если для них

не настроены аналогичные свойства условного форматирования.

Например, если для таблицы «Текущие торги» задана настройка для

Руководство пользователя QUIK

48

Раздел 2: Основные принципы работы с программой

раскраски таблицы в полоску и для каких-то столбцов таблицы определены

условия форматирования, задающие цвет фона, то при выполнении данных

условий для каких-то ячеек они будут отображены цветом, заданным

в условии, а не цветом, заданным для раскраски таблицы в полоску.

4. Если для столбца настроены и выполнены несколько условий

форматирования одновременно, то настройки применяются по следующему

правилу:

- ^{Настройки для строки берутся из последнего по порядку из всех выполненных}

условий c признаком «применить ко всей строке».

- ^{Настройки для столбца берутся из последнего по порядку условия из всех}

выполненных условий без признака «применить ко всей строке». Если таких

условий нет, настройки для столбца будут взяты из последнего по порядку

условия, из всех выполненных для этого столбца.

Для удаления значения условия нажмите на кнопку рядом с ним.

3. Кнопка «Добавить условие» - добавить условие форматирования.

Для снятия всех условий нажмите кнопку «Очистить все». При нажатии на кнопку

«Сохранить» для столбца применяется форматирование с учетом указанных условий.

При заданных условиях значок в заголовке столбца принимает вид:

•

- если форматирование включено;

•

- если форматирование отключено.

Если хотя бы на одном из столбцов таблицы настроено условное форматирование,

то в заголовке крайнего левого столбца таблицы отображается значок (или

, если

условное форматирование отключено на всех столбцах таблицы).

Если необходимо отключить форматирование и очистить все настройки форматирования по

выбранному столбцу, то необходимо выбрать пункт контекстного меню столбца «Удалить

форматирование».

Для отключения, включения или снятия настроек условного форматирования по всем

столбцам выбранной таблицы вызовите контекстное меню из заголовка крайнего левого

столбца или откройте пункт меню Действия/Форматирование и выберите требуемую

опцию (либо с помощью «горячих клавиш»):

• «Отключить все» («Ctrl»+«Shift»+«R»);

• «Включить все» («Ctrl»+«R»);

• «Очистить все» («Alt»+«R»).

Руководство пользователя QUIK

49

Раздел 2: Основные принципы работы с программой

Настройки правил условного форматирования сохраняются в файле настроек и загружаются

из него.

2.9 Системные сообщения

2.9.1

Окно сообщений

кнопка

Окно служит для отображения сообщений о работе системы QUIK, об ошибках, а также

уведомлений торговой системы и администратора.

В окне сообщений отображаются только сообщения, полученные в ходе текущего сеанса

связи.

Окно появляется автоматически при получении нового сообщения. Открыть окно вручную

можно с помощью кнопки или иконки (окна сообщений) на панели инструментов, либо

двойным нажатием левой кнопки мыши на строке в таблице сообщений.

Функции для копирования выделенного текста сообщения доступны в контекстном меню

нажатием правой кнопки мыши на сообщении:

1. «Копировать» или «Ctrl» + «C» - копирование текста сообщения в буфер обмена.

Функция доступна только для выделенного текста.

2. «Выделить все» или «Ctrl» + «A» - выделение текста сообщения для копирования.

Ссылки в тексте сообщения открываются в интернет-браузере, установленном по

умолчанию. Для перехода по ссылке щелкните левой кнопкой мыши по тексту ссылки.

Перемещение по списку сообщений

Окно сообщений может содержать больше одного сообщения, при этом показывается только

одно сообщение, по умолчанию - последнее из полученных. Под текстом сообщения

расположен индикатор количества сообщений вида NN/MM, где NN - номер показываемого

сообщения, MM - число полученных сообщений.

1. Для просмотра остальных сообщений используйте кнопки:

- перейти к первому сообщению;

-

- перейти к предыдущему сообщению;

—

Руководство пользователя QUIK

50

Раздел 2: Основные принципы работы с программой

- перейти к следующему сообщению;

-

- перейти к последнему сообщению.

—

2. Для очистки списка сообщений нажмите кнопку .

При чистке списка сообщений очищаются хранилище сообщений и все

открытые таблицы сообщений.

3. Окно сообщений закрывается нажатием кнопки или клавиши «Esc».

Настройка окна сообщений

Для настройки окна воспользуйтесь пунктом меню Система/Настройки/Основные

настройки…, раздел «Сообщения»:

• «При получении показывать в окне сообщения»:

- ^{«Отмеченные как важные» - окно сообщений появляется на экране при}

поступлении важного сообщения (отмеченного значком в поле «Важность»).

- ^{«Ошибки транзакций» - окно сообщений появляется на экране при поступлении}

ответа на транзакцию с ошибкой.

- ^{«Обычные» - окно сообщений появляется на экране при поступлении любого}

сообщения, за исключением важных и ошибок транзакций.

Чтобы получать сообщения всех типов, включите все флажки.

• «Расширять Окно сообщений для длинных сообщений» - при получении нового

сообщения изменять размер окна таким образом, чтобы в нем был виден весь текст

сообщения.

• «Очищать сообщения при запуске программы» - при запуске программы список

сообщений очищается.

• «Сохранять за последние … дней» - позволяет сохранять список сообщений за указанное

количество дней.

Расположение окна на панели инструментов

Окно сообщений может быть помещено на панели инструментов в компактном виде.

Нажатием левой кнопки мыши на окне сообщений открывается список предыдущих

сообщений текущего сеанса связи.

Настройки

1. Откройте пункт меню Система/Настройки/Основные настройки…, раздел

«Программа» / «Панели инструментов».

2. Поставьте флажок «Окно сообщений».

3. Нажмите кнопку «Сохранить». Окно сообщений появится на панели инструментов.

Разместите его на экране так, чтобы было видно сообщение целиком.

Руководство пользователя QUIK

51

Раздел 2: Основные принципы работы с программой

Появление окна на экране при получении новых сообщений можно отключить

(о настройке см. п. Настройка окна сообщений).

2.10 Настройки Рабочего места QUIK

Открытие окна настроек Рабочего места осуществляется из пункта меню

Система/Настройки/Основные настройки…, или нажатием клавиши «F9».

2.10.1

«Программа»

1. «Запуск и закрытие приложения»:

- ^{«Отображать заставку». При запуске программы показывать/не показывать}

заставку программы.

- ^{«Устанавливать соединение». При запуске программы автоматически}

открывается диалог установления связи с сервером. Это свойство можно

отключить, сняв флажок «Устанавливать соединение».

- ^{«Проверять наличие обновлений». После установления соединения с сервером}

программа проверяет наличие на сервере новой версии, и если обнаружила ее -

предлагает провести загрузку файлов и обновление программы. Если нет

необходимости в обновлении версии, функцию проверки версии можно

отключить в этом пункте.

- ^{«Запрашивать подтверждение при выходе из приложения» - при попытке}

закрыть программу запрашивать подтверждение.

- ^{«Отключаться по истечении заданного периода бездействия». Если пользователь}

не активен в течение указанного времени, то связь с сервером разрывается.

По умолчанию флажок выключен. Период неактивности указывается в минутах

в настройках файла info.ini, по умолчанию: «15». По истечении указанного

периода времени открывается диалоговое окно «Терминал будет отключен через

N секунд»:

Для продолжения работы нажмите кнопку «ОК». Количество секунд, в течение

которых будет открыто диалоговое окно, указывается в настройках файла

info.ini, по умолчанию: «15».

2. «Отображение данных»:

- ^{«Полные коды опционов» - отображение в заголовках Таблиц котировок полного}

кода опционов. Если флажок выключен, то в качестве названия опциона

используется его краткое наименование; если включен, то название опциона

формируется по следующему правилу:

название_опциона = краткое_наименование_базового_актива +

дата_погашения + тип_опциона_(p для put, c для call) + страйк

Руководство пользователя QUIK

52

Раздел 2: Основные принципы работы с программой

2.10.5

«Окна»

1. «Приклеивать окна при перемещении». Включение механизма «приклеивания» окон

при их перемещении или изменении их границ. Если при перемещении или изменении

границ окна удерживается кнопка «Shift», то «приклеивания» не происходит.

2. «Показывать иконку вынесенного окна в панели задач». Если флажок включен,

то иконка окна, вынесенного за пределы основного рабочего окна программы,

отображается в строке задач операционной системы. По умолчанию флажок включен.

Настройка действует только на вновь выносимые окна и не влияет на ранее вынесенные

окна.

3. «Связывать вынесенные окна». Возможность применять режим связанных окон для

вынесенных окон. При включенной настройке меняется внешний вид окон (заголовок

и кнопки). По умолчанию флажок выключен.

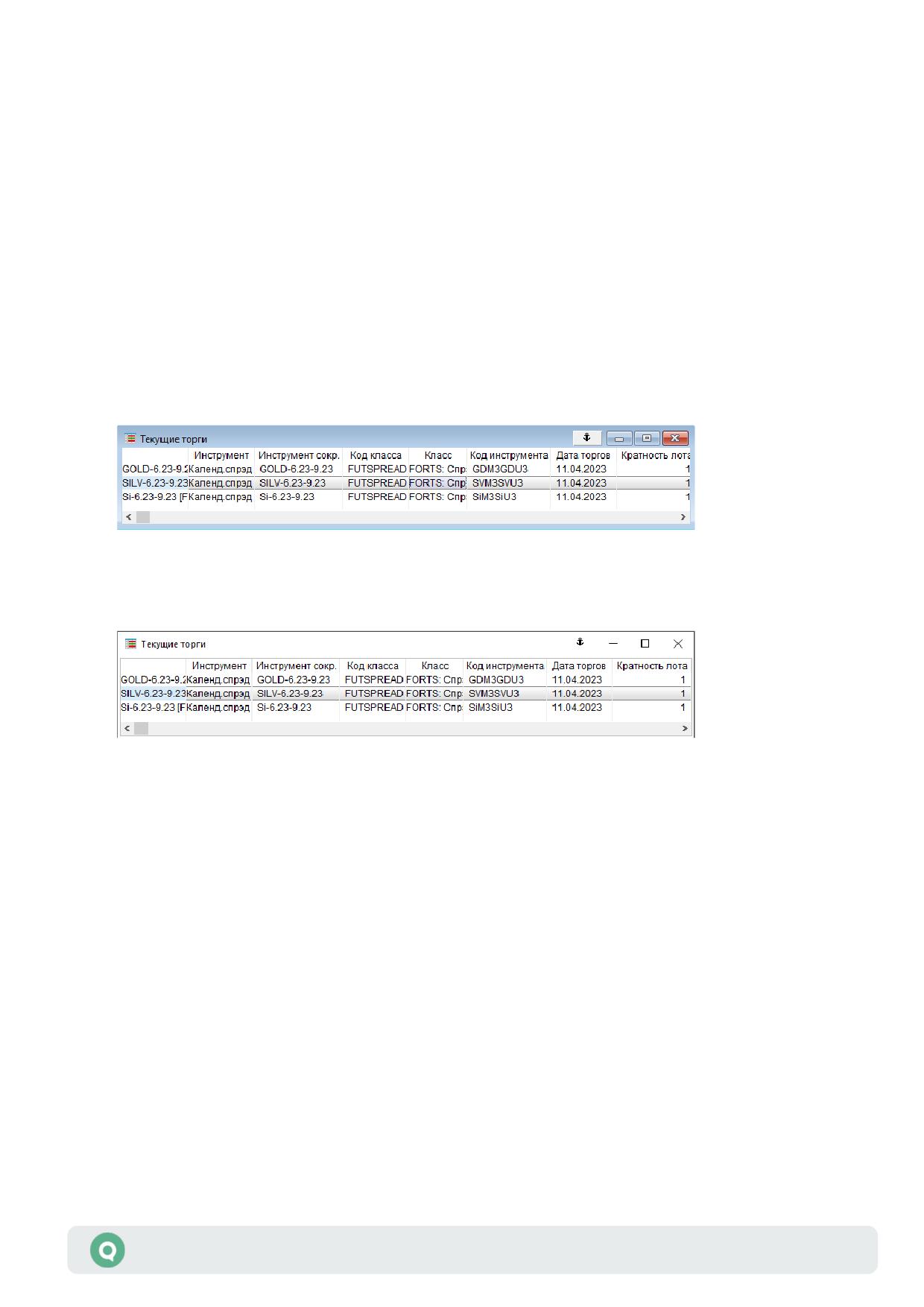

Вид окна с отключенной настройкой:

Вид окна с включенной настройкой:

«Таблицы»

Настройки параметров работы с таблицами осуществляются в разделе «Таблицы»:

1. «Плавная подсветка строк». Если флажок включен, то вместо обычной подсветки строк

используется плавная (постепенно исчезающая) подсветка строк (например, в Таблице

текущих торгов, в Таблице заявок при исполнении заявки и т.п.).

2. «Сортировать по столбцу, удерживая Ctrl». Если флажок включен, то сортировка строк

в столбцах таблиц выполняется нажатием левой кнопкой мыши на заголовке столбца

с удержанием нажатой клавиши «Ctrl». По умолчанию флажок выключен.

Настройки drag-and-drop:

1. «Перемещать и удалять столбцы с помощью drag-and-drop». Если флажок включен,

то в таблицах разрешено перемещать и удалять столбцы в режиме «drag-and-drop».

2. «Запрашивать подтверждение при перемещении и удалении объектов с помощью drag-

and-drop». Если флажок включен, то при работе в режиме «drag-and-drop» при замене

Руководство пользователя QUIK

59

Раздел 2: Основные принципы работы с программой

При сохранении настроек окон через меню Система/Сохранить настройки в файл…

предыдущая версия конфигурации сохраняется в подкаталог WNDSAV в файл с именем

вида:

<имя_файла_конфигурации>.<ггггммдд_ччммсс>.wnd

Например, для info.wnd мы получаем файл с именем:

info.20140509_210419.wnd

Автоматическое сохранение конфигурации можно отключить, сняв флажок «При сохранении

файла настроек делать резервную копию» в пункте меню Система/Настройки/Основные

настройки…, раздел «Программа» / «Файлы настроек».

2.13 Редактор горячих клавиш

меню Система/Настройки/Редактор горячих клавиш…

Сочетания «горячих клавиш», используемых для обращения к функциям программы

с клавиатуры, могут быть изменены при помощи Редактора горячих клавиш. Предусмотрена

возможность создания нескольких пользовательских наборов команд. При этом можно

восстановить первоначальные настройки, выбрав набор «Горячие клавиши по умолчанию».

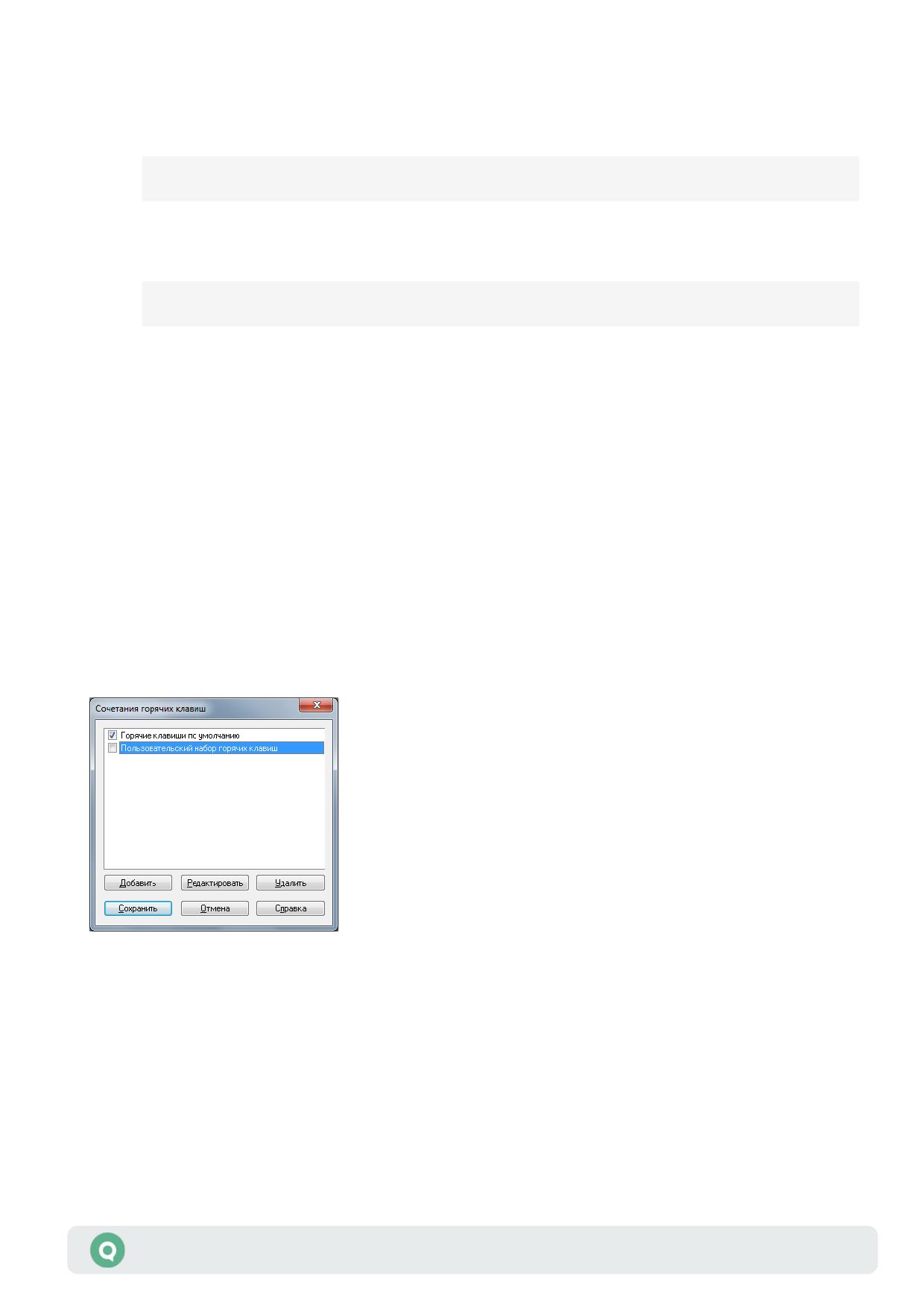

Окно «Сочетания горячих клавиш» можно открыть нажатием клавиш «Ctrl»+«H».

2.13.1

Наборы горячих клавиш

По умолчанию в Рабочем месте QUIK применяются сочетания «горячих клавиш», перечень

которых приведен в п. 2.14.3. Набор «Горячие клавиши по умолчанию» недоступен для

редактирования. Чтобы открыть его для просмотра, дважды нажмите левую кнопку мыши

на строке с его названием.

Руководство пользователя QUIK

63

Раздел 2: Основные принципы работы с программой

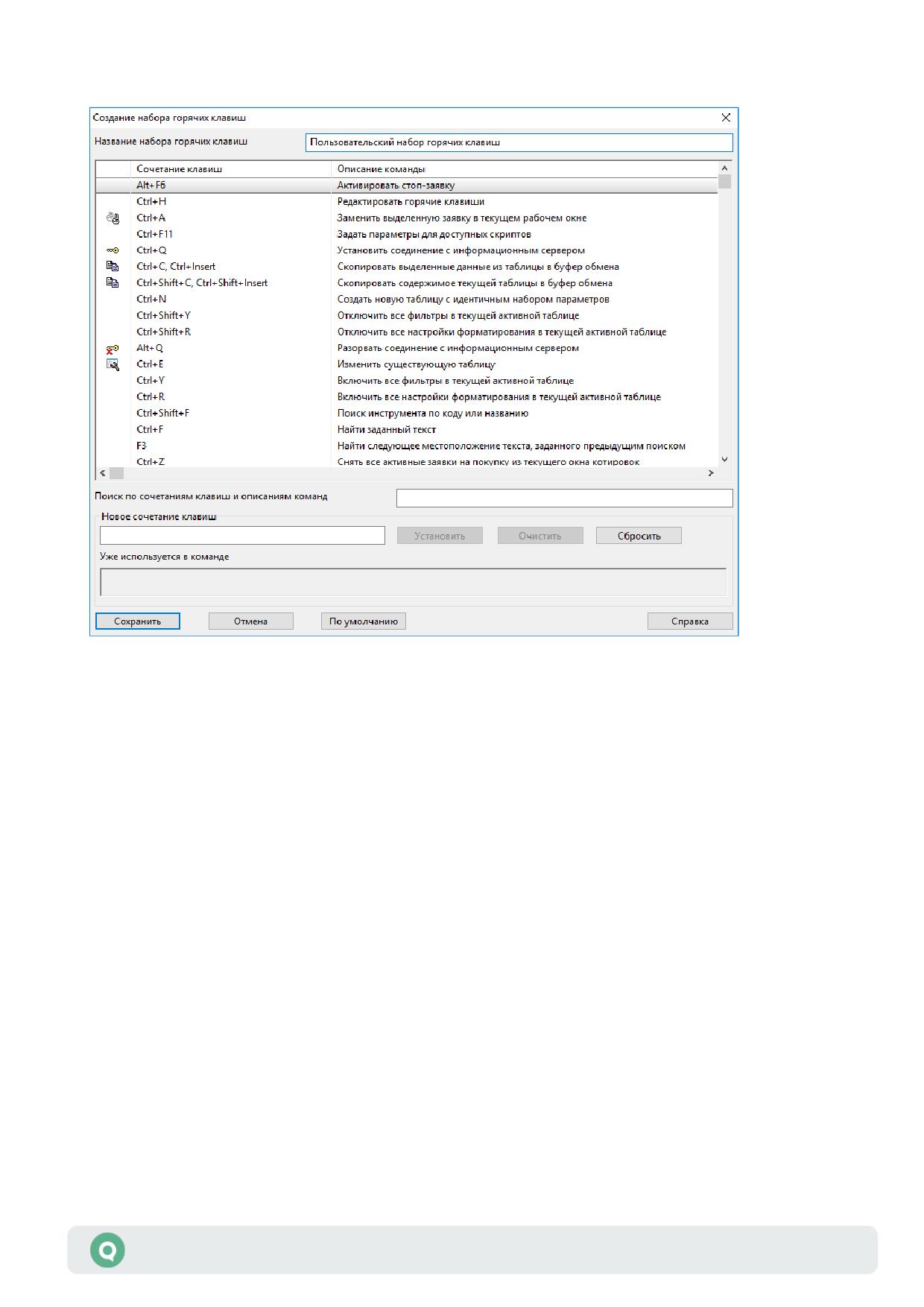

Окно содержит следующие настройки:

1. «Название набора горячих клавиш» - изменить название набора горячих клавиш.

2. Таблица с сочетаниями клавиш - список комбинаций клавиш, используемых в данном

наборе. Таблица содержит столбцы:

- ^{Вид кнопки на панели инструментов программы, соответствующей данному}

действию.

- ^{«Сочетание клавиш» - назначенное сочетание клавиш для вызова действия.}

- ^{«Описание команды» - текстовое описание действия.}

В таблице перечислены все доступные в Рабочем месте команды. Перечень сочетаний

клавиш, используемых по умолчанию, приведен в п. 2.14.3. Пользователь может задать

новое сочетание клавиш для любой команды, а также назначить сочетания клавиш для

тех команд, для которых они не были назначены по умолчанию.

3. «Поиск по сочетаниям клавиш и описаниям команд» - найти в списке комбинацию

клавиш или описание, содержащую введенную подстроку. Найденные строки

отображаются в списке выше.

4. «Новое сочетание клавиш» - ввести комбинацию клавиш для выбранного действия

из списка. Для ввода необходимо переместить курсор в это поле и нажать новую

комбинацию. Справа расположены кнопки для выполнения действий с введенным

сочетанием клавиш:

Руководство пользователя QUIK

65

Раздел 2: Основные принципы работы с программой

2.14 ПРИЛОЖЕНИЕ

2.14.1

Назначение элементов Панели управления

Панель

Элемент

Действие

Стандартная

Установить соединение с сервером

Разорвать соединение с сервером

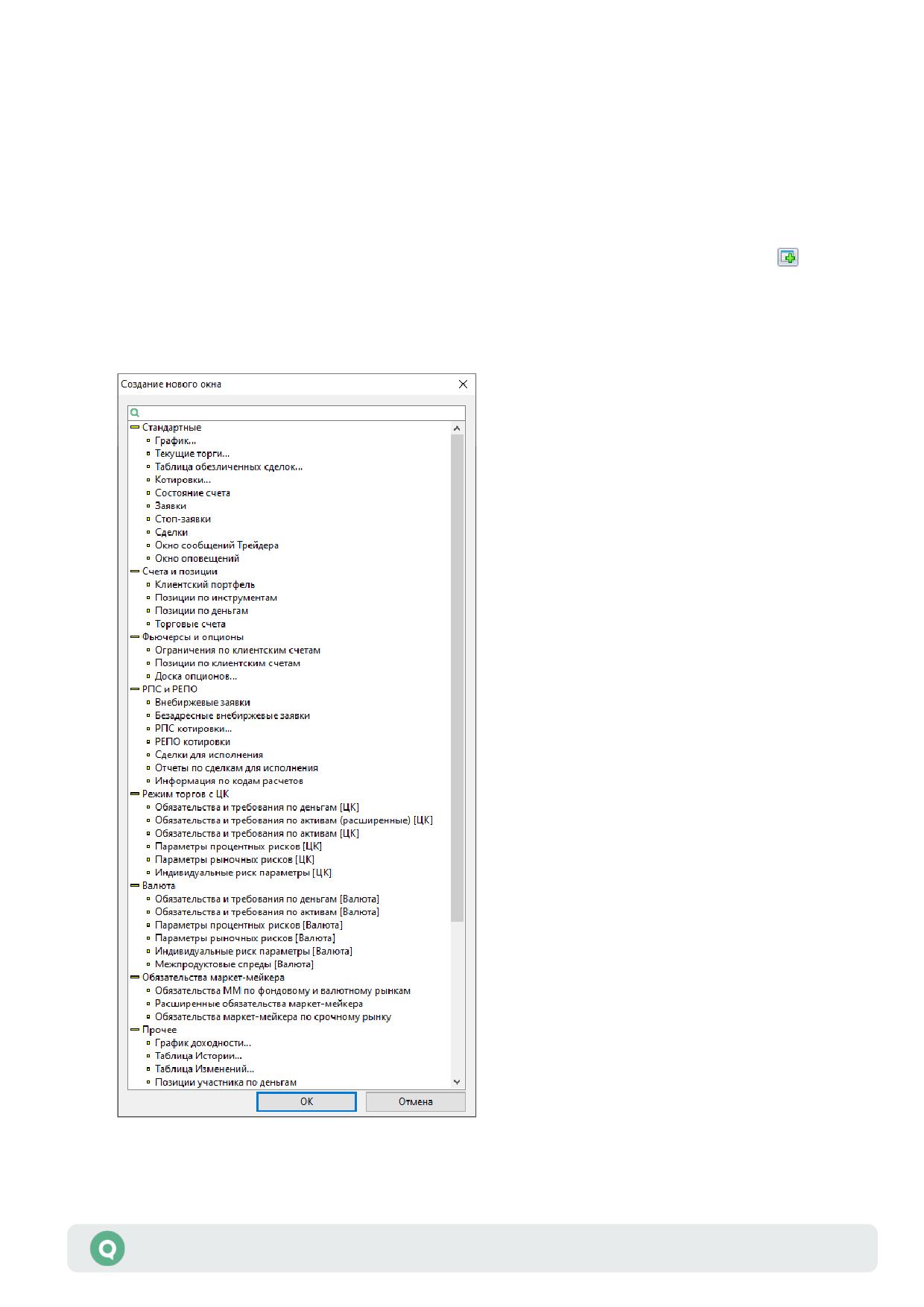

Открыть диалог создания нового окна

Открыть окно настройки нового графика

Открыть окно настройки нового графика доходности

облигаций

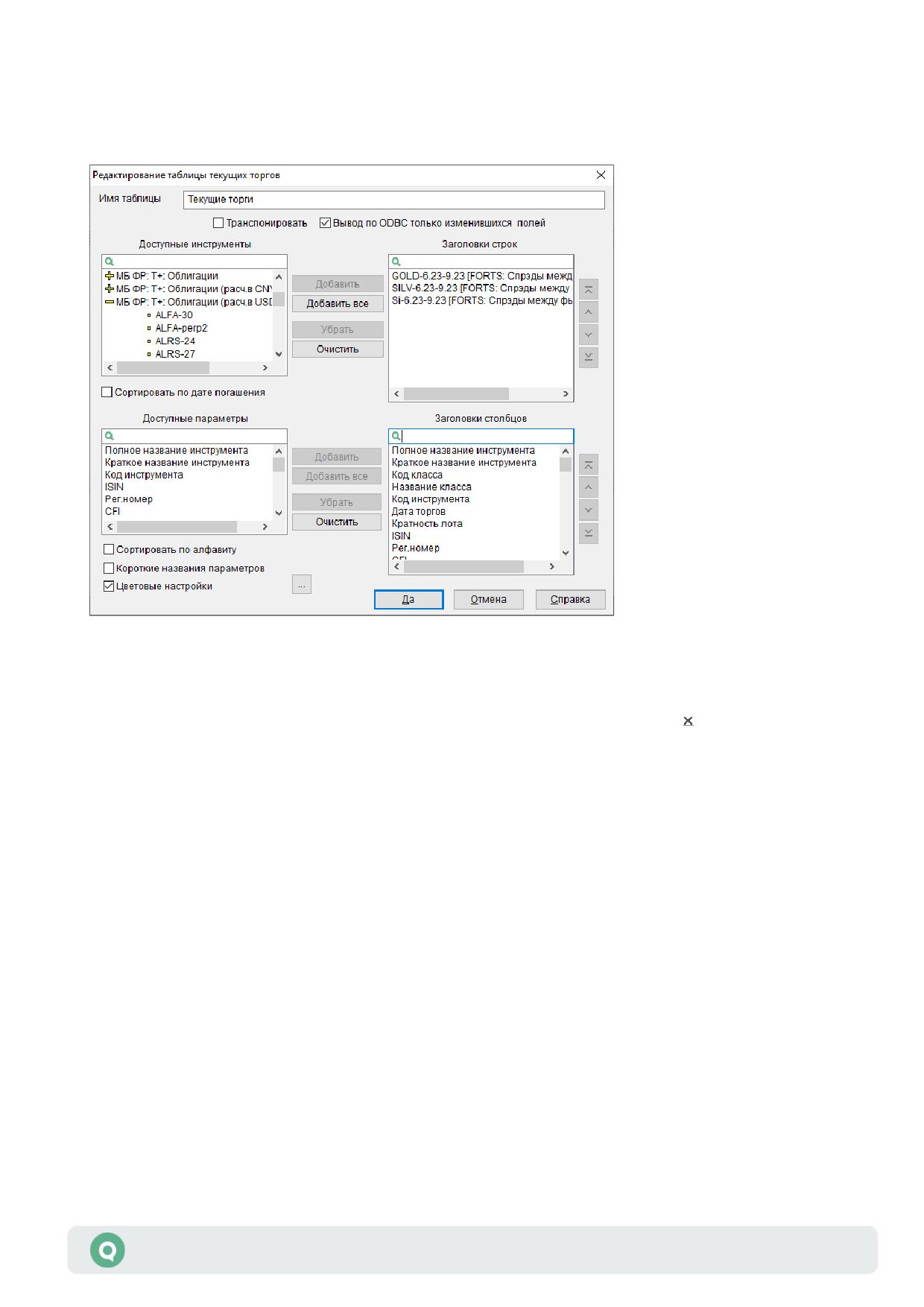

Открыть окно настройки новой Таблицы текущих торгов

Открыть окно настройки новой Таблицы обезличенных

сделок

Редактировать настройки выбранного окна

Настроить экспорт данных из выбранной таблицы по DDE

Настроить экспорт данных из выбранной таблицы через ODBC

Показать окно сообщений

Выполнить транзакцию Общим способом выполнения

транзакций

Открыть окно ввода новой заявки

Снять выбранную неисполненную заявку

Заменить выбранную неисполненную заявку

Открыть окно ввода новой условной заявки

Свои таблицы

Создать Таблицу сделок

Создать Таблицу заявок

Создать Таблицу стоп-заявок

Создать таблицу «Позиции по деньгам»

Создать таблицу «Позиции по инструментам»

Создать таблицу «Клиентский портфель»

Создать таблицу «Состояние счета»

Руководство пользователя QUIK

67

Раздел 2: Основные принципы работы с программой

Панель

Элемент

Действие

Поиск

Найти инструменты, имеющие в названии или коде

инструмента

указанную подстроку

Поле ввода строки для поиска

Общий фильтр

Сбросить настройки фильтра

клиентов

Подставлять код клиента из фильтра в формы подачи заявок

Установить в таблицах фильтр по параметру «Код клиента»

Общий фильтр

Сбросить настройки фильтра

рынков

Установить в таблицах фильтр по параметру «Выбранные

классы»

График

Добавить новый график в выбранное окно (диаграмму)

Изменить величину интервала

Настроить отображение информации о положении курсора

в области построения графика

Отобразить всю область графика в окне, если он был

увеличен или уменьшен

Увеличить масштаб графика

Уменьшить масштаб графика

Измерить расстояние между точками на графике

Включить режим ввода заявки из окна диаграммы

Перемещать график с помощью «захвата» мышью

Рисовать трендовые линии и фигуры

Нанести метку на график

Поместить на график изображение, выбранное из набора

встроенных картинок

Выключить / включить отображение на графике трендовых

линий, фигур и меток

Закрепить выбранный на панели инструмент

Притягивать точки трендовых линий и фигур к ближайшим

ценам свечей

Окно сообщений

Очистить все записи в Окне сообщений

Руководство пользователя QUIK

68

Раздел 2: Основные принципы работы с программой

Панель

Элемент

Действие

Перейти к первому сообщению

Перейти к предыдущему сообщению

Перейти к следующему сообщению

Перейти к последнему сообщению

2.14.2

Назначение пунктов меню программы

Раздел

меню

Пункт меню

Действие

Система

Установить соединение

Начать новый сеанс связи с сервером

Разорвать соединение

Прекратить текущий сеанс связи с

сервером

Соединения…

Посмотреть и редактировать настройки

соединения с сервером

Заказ данных

Содержит подменю:

 Перезаказать данные…

Очистить полученные данные и

заказать их заново

 Замена инструментов

Заменить инструменты с истекающим

сроком обращения

 Склейка архивов графиков

Объединить графики автоматически

заменяемых инструментов с коротким

периодом обращения (фьючерсы)

Получение файлов…

Выбрать вручную файлы для

получения с сервера

Сохранить настройки в файл…

Записать в файл настройки таблиц

программы

Загрузить настройки из файла…

Прочитать из файла настройки таблиц

программы

Настройки

Содержит подменю:

 Основные настройки…

Настроить интерфейс программы,

параметры приема сообщений и ввода

заявок

 Соединение с Интернетом…

Настроить параметры соединения

через прокси-сервер

 Языковые установки…

Выбрать язык интерфейса

Руководство пользователя QUIK

69

Раздел 2: Основные принципы работы с программой

Раздел

меню

Пункт меню

Действие

 Редактор горячих клавиш…

Настроить сочетания клавиш для

быстрого вызова функций программы

 Параметры инструментов…

Настроить параметры инструментов

Справка

Смотреть справочную информацию об

использовании программы

Что нового

Смотреть информацию об изменениях

в версиях программы

О программе

Содержит подменю:

 Версия программы

Смотреть информацию об авторах

и версии программы

 Проверить обновление программы Произвести автоматическое

обновление версии программы

 Компоненты…

Смотреть информацию о компонентах

и плагинах используемой версии

программы

 Информационное окно…

Настроить окно с информацией

о состоянии соединения с сервером

Выход

Закончить работу с программой

Создать

Построить новый график

^*График…

окно

Создать новую Таблицу текущих торгов

^*Текущие торги…

Создать новую Таблицу обезличенных

^*Таблица обезличенных сделок…

сделок

Создать новую Таблицу котировок

^*Котировки…

(«стакан»)

Создать новую таблицу «Состояние

^*Состояние счета

счета»

Создать новую Таблицу Заявок

^*Заявки

Создать новую Таблицу стоп-заявок

^*Стоп-заявки

Создать новую Таблицу сделок

^*Сделки

Карман транзакций…

Создать новую таблицу «Карман

транзакций»

Доска опционов…

Создать новую таблицу «Доска

Руководство пользователя QUIK

70

Раздел 2: Основные принципы работы с программой

Раздел

меню

Пункт меню

Действие

опционов»

Создать новую таблицу новостей

^*Новости

Создать новую Таблицу сообщений

^*Окно сообщений Трейдера

Трейдера

Создать Окно оповещений

^*Окно оповещений

Клиентский портфель

Создать новую таблицу «Клиентский

портфель»

Позиции по инструментам

Создать новую таблицу «Позиции по

инструментам»

Позиции по деньгам

Создать новую таблицу «Позиции по

деньгам»

Торговые счета

Создать новую Таблицу торговых

счетов

Ограничения по клиентским счетам

Создать новую таблицу «Ограничения

по клиентским счетам»

Позиции по клиентским счетам

Создать новую таблицу «Позиции по

клиентским счетам»

Параметры рыночных рисков [Срочный рынок] Создать новую таблицу «Параметры

рыночных рисков [Срочный рынок]»

Внебиржевые заявки

Создать новую Таблицу заявок на

внебиржевые сделки

Безадресные внебиржевые заявки

Создать новую Таблицу безадресных

заявок на внебиржевые сделки

РПС котировки…

Создать новую Таблицу котировок

(«стакан») для режима РПС

Сводные котировки РПС и РЕПО…

Создать новую Таблицу котировок

(«стакан») для режимов РПС и РЕПО

Сделки для исполнения

Создать новую Таблицу сделок для

исполнения

Отчеты по сделкам для исполнения

Создать новую Таблицу отчетов по

сделкам для исполнения

Информация по кодам расчетов

Создать новую таблицу «Информация

по кодам расчетов» по выбранному

инструменту

Разрешения на получение РПС-котировок

Создать новую таблицу «Разрешения

Руководство пользователя QUIK

71

Раздел 2: Основные принципы работы с программой

Раздел

меню

Пункт меню

Действие

на получение РПС-котировок»

Обязательства и требования по деньгам [ЦК]

Создать новую таблицу обязательств и

требований по деньгам (Центральный

Контрагент)

Обязательства и требования по активам

Создать новую таблицу обязательств и

(расширенные) [ЦК]

требований по активам (расширенные)

(Центральный Контрагент)

Обязательства и требования по активам [ЦК]

Создать новую таблицу обязательств и

требований по активам (Центральный

Контрагент)

Параметры процентных рисков [ЦК]

Создать новую таблицу параметров

процентных рисков (Центральный

Контрагент)

Параметры рыночных рисков [ЦК]

Создать новую таблицу параметров

рыночных рисков (Центральный

Контрагент)

Индивидуальные риск параметры [ЦК]

Создать новую таблицу

индивидуальных риск параметров

(Центральный Контрагент)

Обязательства и требования по деньгам

Создать новую таблицу обязательств и

[Валюта]

требований по деньгам (Валюта)

Обязательства и требования по активам

Создать новую таблицу обязательств и

[Валюта]

требований по активам (Валюта)

Параметры процентных рисков [Валюта]

Создать новую таблицу параметров

процентных рисков (Валюта)

Параметры рыночных рисков [Валюта]

Создать новую таблицу параметров

рыночных рисков (Валюта)

Индивидуальные риск параметры [Валюта]

Создать новую таблицу

индивидуальных риск параметров

(Валюта)

Межпродуктовые спреды [Валюта]

Создать новую таблицу

межпродуктовых спредов (Валюта)

Обязательства ММ по фондовому и валютному

Создать новую Таблицу обязательств

рынкам

маркет-мейкера по фондовому и

валютному рынкам

Расширенные обязательства маркет-мейкера

Создать новую таблицу «Расширенные

обязательства маркет-мейкера по

фондовому и валютному рынкам»

Руководство пользователя QUIK

72

Раздел 2: Основные принципы работы с программой

Раздел

меню

Пункт меню

Действие

Обязательства маркет-мейкера по срочному

Создать новую таблицу «Обязательства

рынку

маркет-мейкера по срочному рынку»

График доходности…

Создать диаграмму доходности

облигаций

Таблица Истории…

Создать новую Таблицу истории

значений параметров

Таблица Изменений…

Создать новую Таблицу изменений

параметров

Позиции участника по деньгам

Создать новую таблицу «Позиции

участника по деньгам»

Позиции участника по инструментам

Создать новую таблицу «Позиции

участника по инструментам»

Позиции участника по торговым счетам

Создать новую таблицу «Позиции

участника по торговым счетам»

Позиции участника по инструментам на счетах

Создать новую таблицу «Позиции

участника по инструментам на счетах»

Объединенные котировки…

Создать новую таблицу

«Объединенные котировки»

Карман транзакций…

Создать новый Карман транзакций

Таблица транзакций

Создать новую Таблицу транзакций

Информация по кодам расчетов по

Создать новую таблицу «Информация

инструментам…

по кодам расчетов по инструментам»

Таблица сообщений

Создать новую Таблицу системных

сообщений

Клиентские транзакции

Создать новую Таблицу запросов

клиентов на исполнение заявок

Информация об участниках

Создать новую Таблицу участников

торгов

Относительные ставки риска

Создать новую таблицу

«Относительные ставки риска»

Информационное окно…

Настроить окно с информацией

о состоянии соединения с сервером

Информация о трейдерах

Создать новую таблицу «Информация о

трейдерах»

Руководство пользователя QUIK

73

Раздел 2: Основные принципы работы с программой

Раздел

меню

Пункт меню

Действие

Переводы НКЦ

Создать новую таблицу «Переводы

НКЦ»

Запрет на операции

Создать новую таблицу «Запрет на

операции»

Типы переводов

Создать новую таблицу «Типы

переводов»

Расчетные коды

Создать новую таблицу «Расчетные

коды»

Все типы окон…

Создать новое окно по выбранной

таблице

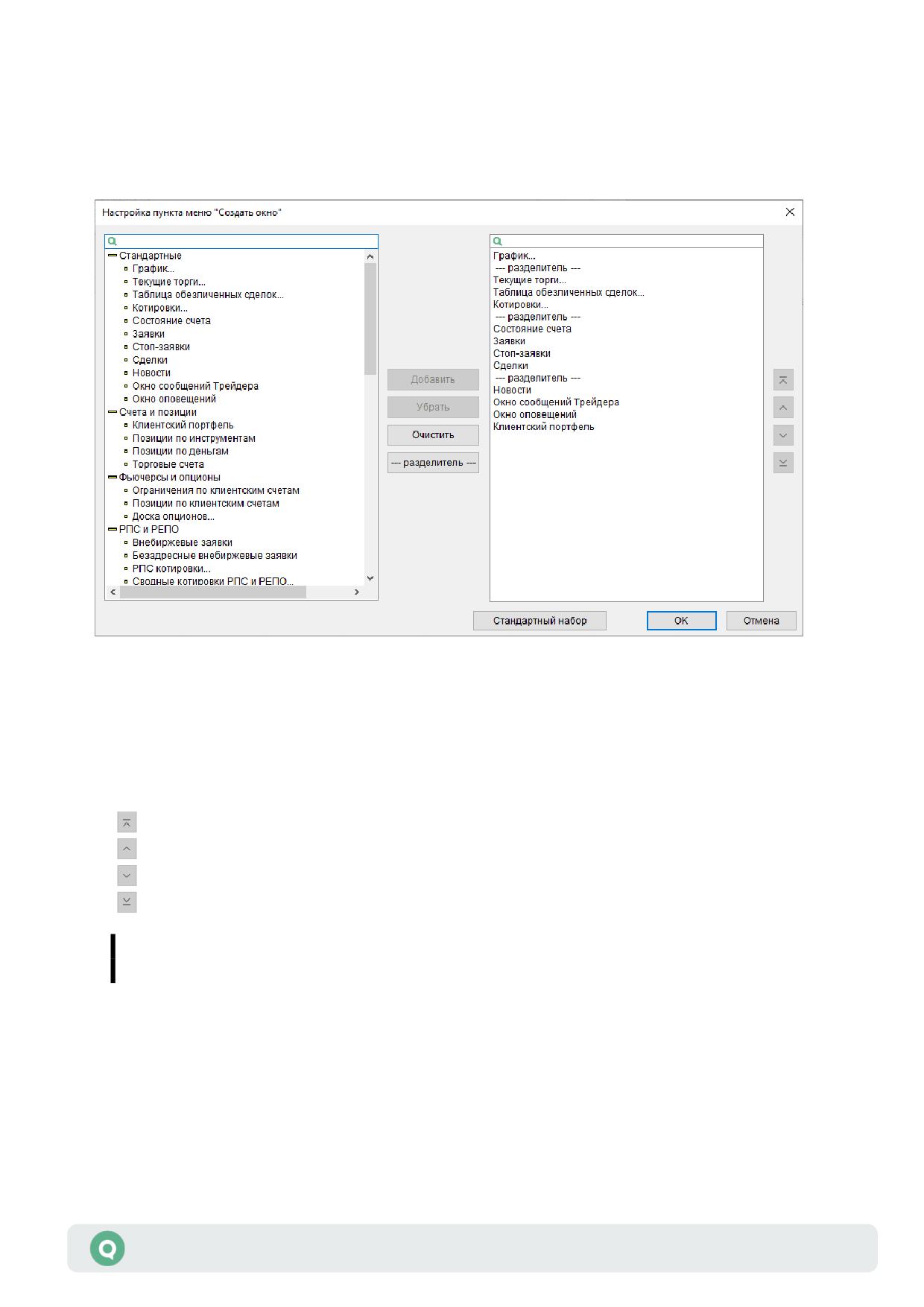

Настроить меню…

Настроить набор пунктов в меню

«Создать окно»

Действия

Вызов контекстного меню для

активного окна

Брокер

Загрузить позиции из файла…

Загрузить из файла входящие значения

остатков и позиций клиентов по

инструментам и денежным средствам

Сохранить позиции в файл…

Записать в файл текущие значения

остатков и позиций из таблицы

«Позиции по деньгам» и таблицы

«Позиции по инструментам»

Корректировать позиции через файл…

Настроить механизм динамической

корректировки позиций клиентов

внешней программой

Сохранить лимиты по срочному рынку…

Записать в файл текущие значения

позиций и лимитов из таблиц

«Ограничения по клиентским счетам» и

«Позиции по клиентским счетам»

Загрузить лимиты по срочному рынку…

Загрузить из файла входящие значения

позиций и лимитов для таблиц

«Ограничения по клиентским счетам» и

«Позиции по клиентским счетам»

Удалить все позиции по ден. средствам…

Удалить все значения из таблицы

«Позиции по деньгам»

Удалить все позиции по инструментам…

Удалить все значения из таблицы

«Позиции по инструментам»

Отчет по позициям…

Получить отчет об установленных

Руководство пользователя QUIK

74

Раздел 2: Основные принципы работы с программой

Раздел

меню

Пункт меню

Действие

позициях для определенного

пользователя за указанный день

Сервисы

Общие фильтры…

Настроить фильтры, общие для всех

таблиц либо таблиц на активной

вкладке

Снятие заявок по условию

Отозвать группу активных заявок,

удовлетворяющих заданному условию

Экспорт/импорт данных

Содержит подменю:

 Экспорт в системы тех. анализа

Настроить экспорт данных для

технического анализа

 Начать экспорт таблиц по DDE

Начать вывод по DDE из всех таблиц,

имеющих настройки экспорта

 Остановить экспорт таблиц

Остановить вывод по DDE из всех

по DDE

таблиц, из которых выполнялся

экспорт данных

 Начать экспорт таблиц по ODBC

Начать вывод по ODBC из всех таблиц,

имеющих настройки экспорта

 Экспорт инструментов по ODBC…

Начать вывод по ODBC очередей

заявок по выбранным инструментам,

без создания Таблицы котировок

 Импорт транзакций из файла…

Настроить механизм импорта

транзакций из файла

 Внешние транзакции…

Настроить импорт транзакции через

API

Изменить пароль

Изменить пароль пользователя

QPILE скрипты…

Загрузить из файла новую структуру

QPILE скрипта

Lua скрипты…

Загрузить из файла новую структуру

Lua скрипта

Окна

Закрепить окно

Зафиксировать размер и положение

окна на мониторе и на вкладке

Убрать заголовок

Отключение отображения строки с

заголовком окна

Поверх всех окон

Отображать окно поверх всех открытых

окон при любых перемещениях

Руководство пользователя QUIK

75

Раздел 2: Основные принципы работы с программой

Раздел

меню

Пункт меню

Действие

Переместить окно на вкладку

Переместить выбранное окно с одной

вкладки на другую. Содержит

подменю:

 Показать на всех

Отображает выбранное окно на всех

вкладках

 Вкладка <N>

Перемещает выбранное окно на

указанную вкладку

Показать / убрать вкладки

Показать / убрать отображение

экранных вкладок

Стопкой

Расположить окна по порядку, одно

над другим

Колонками

Расположить окна равномерно по

горизонтали

Рядами

Расположить окна равномерно по

вертикали

Выровнять значки

Упорядочить свернутые в значки окна

внизу экрана

Закрыть все

Закрыть все окна

Менеджер окон

Открыть Менеджер окон

^* - таблицы, входящие в стандартный набор

Руководство пользователя QUIK

76

Раздел 2: Основные принципы работы с программой

2.14.3

Список управляющих клавиш

Группа

Комбинация клавиш

Действие

Общие

«F1»

Вызов справки по программе

«F3»

Продолжить поиск

«F4»

Создать Таблицу котировок (очередей заявок)

«F5»

Обновить таблицу

«F7»

Создать новое окно, выбрав из списка

существующих окон

«F9»

Открыть окно настроек клиентского места

«Alt»+«1»...«Alt»+«9»

Перейти на вкладку с номером 1 .. 9

«Alt»+«Q»

Прекратить соединение с сервером

«Ctrl»+«C» или «Ctrl»+«Insert» Копировать выделенную строку/диапазон строк

таблицы в буфер обмена

«Ctrl»+«Shift»+«C» или

Копировать содержимое таблицы в буфер обмена

«Ctrl»+«Shift»+«Insert»

«Ctrl»+«E»

Редактировать таблицу или график

«Ctrl»+«F»

Начать поиск

«Ctrl»+«G»

Настроить Общие фильтры

«Ctrl»+«Н»

Настроить список горячих клавиш

«Ctrl»+«L»

Настроить вывод таблицы по DDE

«Ctrl»+«N»

Создать новую таблицу на основе уже

существующей

«Ctrl»+«Alt»+«A»

Создать локальное оповещение о наступлении

события из таблицы

«Ctrl»+«Alt»+«S»

Создать SMS-оповещение о наступлении события

из таблицы

«Ctrl»+«A»

Заменить оповещение в таблице «Окно

оповещений»

«Ctrl»+«D»

Снять оповещение в таблице «Окно оповещений»

«Ctrl»+«O»

Настроить вывод таблицы по ODBC

«Ctrl»+«P»

Печать таблицы или графика

«Ctrl»+«Q»

Установить соединение с сервером

«Ctrl»+«T»

Общий способ выполнения транзакции

Руководство пользователя QUIK

77

Раздел 2: Основные принципы работы с программой

Группа

Комбинация клавиш

Действие

«Ctrl»+«W»

Подобрать ширину столбцов в таблице

«Ctrl»+«F4»

Закрыть текущее окно

«Ctrl»+«F6» или

Перейти к следующему окну

«Ctrl»+«Tab»

«Ctrl»+«F11»

Задать параметры для доступных скриптов

«Shift»+«Ctrl»+«F6» или

Перейти к предыдущему окну

«Shift»+«Ctrl»+«Tab»

«Shift»+«Ctrl»+«L»

Начать вывод по DDE из всех таблиц, имеющих

настройки экспорта

«Shift»+«Ctrl»+«O»

Начать вывод по ODBC из всех таблиц, имеющих

настройки экспорта

«Shift»+«Ctrl»+«S»

Остановить экспорт по DDE из всех таблиц

«Ctrl»+«Shift»+«Y»

Отключить все установленные пользовательские

фильтры

«Ctrl»+«Y

Включить все пользовательские фильтры

«Alt»+«Y»

Очистить все условия пользовательских фильтров

«Ctrl»+«Shift»+«R»

Отключить условное форматирование

«Ctrl»+«R»

Включить условное форматирование

«Alt»+«R»

Очистить все условия форматирования

«Ctrl»+«Shift»+«F»

Открытие диалога поиска инструмента по коду или

названию

«Alt»+«L»

Зафиксировать размер и положение окна на

мониторе и на вкладке

«Alt»+«B»

Отключение отображения строки с заголовком окна

«Alt»+«T»

Отображать окно поверх всех открытых окон при

любых перемещениях

«Ctrl»+«B»

Показать / убрать экранные вкладки

«Alt»+«M»

Открыть Менеджер окон

Управление

«F2»

Новая заявка

заявками

«F6»

Новая стоп-заявка

«Alt»+«F2»

Показать / скрыть панель инструментов для ввода

заявок

«Alt»+«F6»

Активировать стоп-заявку

Руководство пользователя QUIK

78

Раздел 2: Основные принципы работы с программой

Группа

Комбинация клавиш

Действие

«Ctrl»+«F2»

Новая объединенная заявка

«Ctrl»+«F8»

Снять все активные заявки из активного Окна

котировок

«Ctrl»+«A»

Заменить заявку

«Ctrl»+«D»

Снять заявку

«Ctrl»+«Z»

Снять все активные заявки на покупку из

активного Окна котировок

«Ctrl»+«X»

Снять все активные заявки на продажу из

активного Окна котировок

«Ctrl»+«1»

Выставить лимитированную заявку на покупку с

заданными ценой и количеством

«Ctrl»+«2»

Выставить рыночную заявку на покупку с

указанным количеством

«Ctrl»+«3»

Выставить лимитированную заявку на продажу с

заданными ценой и количеством

«Ctrl»+«4»

Выставить рыночную заявку на продажу с

указанным количеством

«Shift»+«F6»

Перевести на текущий сервер QUIK стоп-заявку,

введенную на другом сервере

«Shift»+«Alt»+«D»

Снятие заявок по условию

Окно ввода

«+» на цифровой клавиатуре

Увеличить цену заявки на 1 минимальное значение

заявки

шага цены

«-» на цифровой клавиатуре

Уменьшить цену заявки на 1 минимальное значение

шага цены

«Ctrl»+«+» на цифровой

Увеличить цену заявки на 10 минимальных

клавиатуре

значений шага цены

«Ctrl»+«-» на цифровой

Уменьшить цену заявки на 10 минимальных

клавиатуре

значений шага цены

«PageUp»

Увеличить количество лотов в заявке на 1

«PageDown»

Уменьшить количество лотов в заявке на 1

«Ctrl»+«PageUp»

Увеличить количество лотов в заявке на 10

«Ctrl»+«PageDown»

Уменьшить количество лотов в заявке на 10

<пробел>

Изменить направление заявки на встречное

(требуется настройка)

Руководство пользователя QUIK

79

Раздел 2: Основные принципы работы с программой

Группа

Комбинация клавиш

Действие

«Tab»

Переход к следующему полю заявки

«Shift»+«Tab»

Переход к предыдущему полю заявки

«Enter»

Отправить заявку

«Esc»

Закрыть окно без отправки заявки

«K»

Добавить 3 разряда («000») к ненулевому

значению в поле цены, количества или объема

«T»

Добавить 3 разряда («000») к ненулевому

значению в поле цены, количества или объема

«M»

Добавить 6 разрядов («000000») к ненулевому

значению в поле цены, количества или объема

«B»

Добавить 9 разрядов («000000000») к ненулевому

значению в поле цены, количества или объема

«Y»

Добавить 9 разрядов («000000000») к ненулевому

значению в поле цены, количества или объема

Окно

«Alt»+«W»

Показать посередине окна строку таблицы с ценой,

котировок

равной среднему арифметическому между лучшим

спросом и лучшим предложением. Действительно

только при включенном режиме «Разреженный

стакан»

Панель

«Alt»+«Z»

Взять величину отступа цены из значения «Отступ

инструментов

1», указанного в настройках данного окна.

Окна

Описание применения см. Раздел 5, п.5.7.6

котировок

«Alt»+«X»

Взять величину отступа цены из значения «Отступ

2», указанного в настройках данного окна.

«Alt»+«C»

Взять величину отступа цены из значения «Отступ

3», указанного в настройках данного окна.

«Alt»+«V»

Взять величину отступа цены из значения «Отступ

4», указанного в настройках данного окна.

«Alt»+«A»

Взять количество инструментов из поля

«Количество» в выбранной строке окна. Если

включен «Режим быстрого ввода заявки»,

то количество инструментов берется из поля

«Сумма лучших». Описание применения см. Раздел

5, п. 5.7.1

«Alt»+«S»

Взять количество инструментов из значения

«Объем 1», указанного в настройках данного окна

«Alt»+«D»

Взять количество инструментов из значения

Руководство пользователя QUIK

80

Раздел 2: Основные принципы работы с программой

Группа

Комбинация клавиш

Действие

«Объем 2», указанного в настройках данного окна

«Alt»+«F»

Взять количество инструментов из значения

«Объем 3», указанного в настройках данного окна

Окно

«Ctrl»+«K»

Закрыть позицию

«Состояние

«Ctrl»+«I»

Перевернуть позицию

счета»

«Ctrl»+«Shift»+«K»

Закрыть все позиции

Окно

«Alt»+«I»

Открыть окно, содержащее информацию по

«Текущая

инструменту

таблица

параметров»

График

«Insert»

Добавить график (индикатор) на текущую

диаграмму

Num «+»

Увеличить горизонтальный масштаб графика

Num «-»

Уменьшить горизонтальный масштаб графика

«/»

Показать весь график

2.14.4

Описание настроек программы

Пункт меню

Назначение

Описание

Основные настройки… /

Настройки интерфейса программы

п. 2.10.1

Программа

Основные настройки… /

Отображение панелей инструментов

п. 2.2.2, 2.2.5

Программа / Панели

инструментов

Основные настройки… /

Параметры получения данных с сервера

п. 1.9.1

Программа / Получение данных

Основные настройки… /

Параметры сохранения данных

п. 1.9.1

Программа / Сохранение

данных

Основные настройки… /

Управление файлами настроек

п. 2.12

Программа / Файлы настроек

Основные настройки… /

Параметры контекстного меню

п. 2.10.1

Программа / Контекстное меню

Основные настройки… /

Параметры экспорта данных в Excel

п. 6.1.3

Руководство пользователя QUIK

81

Раздел 2: Основные принципы работы с программой

Пункт меню

Назначение

Описание

Программа / Экспорт данных

Основные настройки… /

Настройки записи данных в буфер обмена Windows

п. 2.8.4

Программа / Буфер обмена

Основные настройки… /

Настройка шрифтов, используемых в таблицах и

п. 2.8.4

Программа / Шрифты

диалогах

Основные настройки… /

Настройка звуковых сигналов

п. 2.10.1

Программа / Звуки

Основные настройки… /

Настройка средств шифрования данных

п. 1.4

Программа / Шифрование

Основные настройки… /

Настройка параметров новостей

п. 2.10.2

Новости

Основные настройки… /

Настройка параметров торговых операций

п. 5.13.1

Торговля

Основные настройки… /

Настройки окна ввода заявки

п. 5.13.2

Торговля / Заявки

Основные настройки… /

Настройка формы ввода заявки

п. 5.13.2

Торговля / Заявки / Формы

ввода

Основные настройки… /

Настройка режима приема клиентских заявок

п. 7.15.2

Торговля / Заявки /

с подтверждением брокером

Клиентские заявки

Основные настройки… /

Настройка расчета цены алгоритмических заявок

Руководство

Торговля / Заявки /

типа «Волатильность»

пользователя

Алгоритмические заявки

«Алгоритмическ

ие заявки», п.

8.2

Основные настройки… /

Настройка параметров ОМS-заявок

Руководство

Торговля / Заявки / ОМS-

пользователя

заявки

«Модуль OMS

Manager», п. 22

Основные настройки… /

Настройка параметров внебиржевых заявок

п. 5.13.2

Торговля / Заявки /

Внебиржевые заявки

Основные настройки… /

Настройка счетов депо

п. 5.14

Торговля / Настройка счетов

Основные настройки… /

Настройки параметров закрытия позиций

п. 5.13.3

Торговля / Закрытие позиций

Руководство пользователя QUIK

82

Раздел 2: Основные принципы работы с программой

Пункт меню

Назначение

Описание

Основные настройки… /

Настройка параметров работы с Клиентским

п. 5.13.4

Торговля / Клиентский

портфелем

портфель

Основные настройки… /

Настройка параметров работы с котировками

п. 5.13.5

Торговля / Котировки

Основные настройки… /

Настройка параметров работы с объединенными

п. 5.13.5

Торговля / Котировки /

котировками

Объединенные котировки

Основные настройки… /

Выбор денежной единицы

п. 2.10.3

Торговля / Денежная единица

Основные настройки… /

Настройка параметров ЭЦП

п. 5.13.6

Торговля / ЭЦП

Основные настройки… /

Настройки сообщений и оповещений

п. 2.9.1

Сообщения

Основные настройки… /

Настройки сообщений трейдера

п. 3.10.4

Сообщения / Сообщения

трейдера

Основные настройки… /

Настройки локальных оповещений

п. 3.11.13

Сообщения / Оповещения

Основные настройки… /

Настройка параметров окон

п. 2.10.5

Окна

Основные настройки… /

Настройка параметров работы с таблицами

п. 2.10.5

Окна / Таблицы

Соединение с Интернетом…

Настройки параметров соединения через прокси-

п. 1.9

сервер

Языковые установки…

Выбор языка интерфейса

п. 2.11

Руководство пользователя QUIK

83

Раздел 2: Основные принципы работы с программой

3.1 Создание окна

Окно создается одним из следующих способов:

• Выбором соответствующего пункта в меню Создать окно. В меню Создать окно

по умолчанию отображается стандартный набор окон, который может быть изменен

пользователем. Описание настройки пункта меню Создать окно см. в п. 3.1.1.

• Выбором пункта меню Создать окно / Все типы окон… или нажатием кнопки на

панели инструментов.

В открывшемся диалоге отображены наименования всех возможных окон, на работу

с которыми у пользователя установлены права. Для создания окна выберите в списке

соответствующую строку и нажмите кнопку «OK».

Руководство пользователя QUIK

4

Раздел 3: Просмотр информации

3.1.1

Настройка пункта меню «Создать окно»

меню Создать окно / Настроить меню…

Для изменения набора окон, отображающегося в пункте меню Создать окно, выберите

пункт меню Создать окно/Настроить меню…

В открывшемся окне «Настройка пункта меню "Создать окно"» из списка доступных (слева)

добавьте в список выбранных (справа) необходимые окна и разделители. Для добавления

группы окон выберите заголовок нужной группы и нажмите кнопку «Добавить».

Порядок следования окон в списке выбранных изменяется нажатием кнопок справа

от списка:

•

- в начало списка;

•

- на одну позицию вверх;

•

- на одну позицию вниз;

•

- в конец списка.

При перемещении по списку группы выделенных окон порядок их следования

сохраняется.

Для возврата к стандартному набору окон нажмите кнопку «Стандартный набор».

Доступные группы окон

• Стандартный набор:

- ^{График (описание см. в Разделе 4);}

Руководство пользователя QUIK

5

Раздел 3: Просмотр информации

3.2 Таблица текущих торгов

меню Создать окно / Текущие торги… или кнопка

3.2.1

Назначение

Отображение последних значений параметров торгов по выбранным финансовым

инструментам.

3.2.2

Формат таблицы

В заголовках строк таблицы указаны финансовые инструменты, в заголовках столбцов -

параметры инструментов. Значения полей параметров указаны в Приложении 2.

При осуществлении сделки по какому-либо инструменту строка с параметрами данного

инструмента выделяется цветом:

• зеленым - при повышении цены последней сделки;

• красным - при понижении цены последней сделки;

• желтым - если сделка совершена по цене, равной предыдущей.

Списки инструментов и параметров, доступных для построения таблицы, зависят

от Настройки потока данных, описанной в п. 2.5. Раздела 2 «Основные принципы работы».

Также на содержание таблицы и периодичность ее обновления влияют настройки получения

данных, описанные в п. 1.9 Раздела 1 «Подготовка к работе». По умолчанию таблица

обновляется 1 раз в секунду.

К таблице может быть применен Режим связанных окон (подробнее см. п.2.8.6 Раздела 2

«Основные принципы работы»).

При включенной настройке «Показывать дату и время торговых данных

с учетом локальной временной зоны» (подробнее см. п. 2.10.1 Раздела 2

«Основные принципы работы») дата и время биржевых данных в таблице

отображаются с учетом временной зоны компьютера, на котором запущено

Рабочее место QUIK.

Руководство пользователя QUIK

8

Раздел 3: Просмотр информации

3.2.3

Параметры настройки таблицы

1. «Транспонировать» - при транспонировании таблицы заголовки столбцов становятся

заголовками строк, заголовки строк - заголовками столбцов. Данное свойство может

использоваться для настройки источников данных для экспорта.

2. «Вывод по ODBC только изменившихся полей» - при изменении какого-либо параметра

Рабочее место QUIK передает базе данных SQL-запрос с обновлением только данного

параметра.

3. «Доступные инструменты» - выбор инструментов и настройка их очередности.

- ^{«Сортировать по дате погашения» - сортировка инструментов в таблице}

по возрастанию параметра «Дата погашения». Функция доступна для

инструментов с фиксированным сроком обращения.

4. «Доступные параметры» - выбор отображаемых параметров инструментов и настройка

их очередности.

- ^{«Сортировать по алфавиту» - список доступных параметров сортируется}

в алфавитном порядке. Функция полезна при редактировании таблицы,

для упрощения поиска нужного параметра в списке.

- ^{«Короткие названия параметров» - в списках доступных и выбранных}

параметров полные наименования заменяются на короткие.

5. «Цветовые настройки» - при установке признака или нажатии кнопки «Настроить»

открывается окно цветовых настроек текста и фона строк таблицы:

- ^{«Выделять строки цветом» - включает/отключает подсветку строк таблицы}

выбранными цветами текста и фона при изменении параметра «Цена последней

сделки»:

Руководство пользователя QUIK

10

Раздел 3: Просмотр информации

Формат таблицы

Таблица содержит список параметров выбранного инструмента. Набор отображаемых

параметров определяется классом выбранного инструмента в соответствии со следующей

таблицей:

Параметр

Значение

Акции Облигации Фьючерсы Опционы

Тип инстр-та

Тип инструмента

+

+

+

+

Подтип инстр-

Подтип инструмента

+

+

+

+

та

Инструмент

Наименование инструмента

+

+

+

+

Инструмент

Краткое наименование

+

+

+

+

сокр.

инструмента

Код

Биржевой идентификатор

+

+

+

+

инструмента

ISIN

ISIN-код инструмента

+

+

CFI

CFI-код инструмента

+

+

+

+

Рег.номер

Идентификатор инструмента

+

+

Руководство пользователя QUIK

14

Раздел 3: Просмотр информации

Параметр

Значение

Акции Облигации Фьючерсы Опционы

Класс

Наименование класса

+

+

+

+

инструментов

Код класса

Идентификатор класса в

+

+

+

+

торговой системе

Погашение

Дата погашения

+

До погашения

Число дней до погашения

+

Номинал

Номинальная стоимость

+

+

инструмента

Валюта

Символьный код валюты

+

+

+

+

номинала инструмента

Точность

Количество значащих цифр

+

+

+

+

после десятичного разделителя

в значениях цены

Шаг цены

Минимальная величина

+

+

+

+

изменения цены

Стоимость

Стоимость шага цены

+

+

шага цены

Статус

Торгуется/Заморожена

+

+

+

+

Лот

Минимально допустимое

+

+

+

+

количество инструментов

в одной заявке, штук

НКД

Накопленный купонный доход,

+

в ден.выражении

Размер

Величина купона, в

+

купона

ден.выражении

Баз.актив

Идентификатор инструмента в

+

+

торговой системе,

соответствующий базовому

активу срочного контракта

Валюта шага

Валюта платежа

+

+

цены

Дата исп.

Дата исполнения инструмента

+

+

Тип цены

Наименование типа цены

+

фьючерса

фьючерса

Страйк

Цена исполнения опциона

+

(поставки базового актива),

Руководство пользователя QUIK

15

Раздел 3: Просмотр информации

Параметр

Значение

Акции Облигации Фьючерсы Опционы

в пунктах

Тип опциона

Тип опциона, PUT или CALL

+

Марж.

Опцион маржируемый/с уплатой

+

премии

Тип

Наименование типа

+

инструмента

Объем обр.

Объем выпуска инструментов,

+

+

находящийся в обращении,

в штуках

Тип цены

Тип цены

+

+

Код расчетов

Код расчетов

+

+

Объем в обр.

Объем в обращении

+

+

Дата расч.

Дата расчетов

+

Сопряженная

Сопряженная валюта

+

+

валюта

Длит.куп.

Продолжительность текущего

+

купонного периода,

в календарных днях

Дата выпл.

Дата выплаты купона

+

Куп.

Оферта

Цена оферты

+

(предварительного выкупа)

Дата

Дата досрочного погашения

+

расч.доход

номинальной стоимости

облигации

Комментарий

Комментарий

+

+

StockCode

Тикер инструмента

+

+

+

+

SEDOL

Идентификатор инструмента из

+

+

+

+

Stock Exchange Daily Official List

(SEDOL)

RIC

Reuters Instrument Code (RIC)

+

+

+

+

CUSIP

CUSIP Code (идентификатор для

+

+

+

+

северо-американских

финансовых инструментов)

StockName

Код деривативного контракта в

+

+

+

+

Руководство пользователя QUIK

16

Раздел 3: Просмотр информации

Параметр

Значение

Акции Облигации Фьючерсы Опционы

формате QUIK

Bloomberg ID Идентификатор инструмента

+

+

+

+

в Bloomberg (Bloomberg security

identifier)

Кратность

Кратность при вводе количества

+

+

+

+

лота

Агент по

Код фирмы-агента по

+

+

+

+

размещению

размещению инструмента

Доп. инфо

Ссылка на страницу

+

+

+

+

с информацией об инструменте

на сайте брокера

Cложный

Тип сложного финансового

+

+

+

+

продукт

продукта

ID аукциона

Идентификатор аукциона

+

+

Эмитент

Наименование эмитента

+

+

К таблице может быть применен Режим связанных окон (подробнее см. п.2.8.6 Раздела 2

«Основные принципы работы»).

Доступные функции

Функции, доступные для данной таблицы, могут быть вызваны из пункта меню Действия

или контекстного меню таблицы:

• «Подключиться к каналу» - привязать окно к основной таблице (подробнее о режиме

связанных окон см. в п. 2.8.6 Раздела 2 «Основные принципы работы»).

«<Название таблицы>» - привязка окна к данной таблице;

-

— ^{«Отключить» - отключение связанной таблицы от канала.}

• «Заменить инструмент» - открыть окно замены инструмента (см. п. 3.2.6).

• «Создать копию» (или «Ctrl»+«N») - создать новое окно на основе уже существующего.

• «Копировать все» - копировать содержимое окна в буфер обмена операционной

системы.

3.2.7

Замена инструмента

Окно открывается выбором пункта «Заменить инструмент» контекстного меню следующих

таблиц:

• «Информация об инструменте»;

• «Таблица котировок».

Руководство пользователя QUIK

17

Раздел 3: Просмотр информации

В окне отображается список инструментов для замены.

Признак «Только активные инструменты» позволяет исключить из списка инструменты или

контракты, не имеющие заявок, сделок или открытых позиций. Под активными

инструментами понимаются такие инструменты, по которым на Бирже в текущую торговую

сессию присутствовали либо присутствуют заявки, сделки или открытые позиции (для

фьючерсов). Рабочее место QUIK определяет данный факт по значению параметров таблицы

«Текущие торги»:

• «Лучшая цена спроса»;

• «Лучшая цена предложения»;

• «Количество сделок»;

• «Количество открытых позиций».

Если список получаемых параметров задан вручную, и в него не входят

параметры, указанные выше, то признак «Только активные инструменты»

работает некорректно.

Для выполнения замены выберите нужный инструмент в списке и нажмите кнопку

«Заменить».

3.3 Таблица обезличенных сделок

меню Создать окно / Таблица обезличенных сделок… или кнопка

3.3.1

Назначение

Получение обезличенной (без указания сторон) информации по всем заключенным сделкам.

Таблица является источником данных для экспорта в системы технического анализа.

Для получения информации об источнике обезличенных сделок обратитесь

к брокеру.

Руководство пользователя QUIK

18

Раздел 3: Просмотр информации
