Гидравлический экскаватор XCMG XE150WB. Руководство по эксплуатации (2018 год)

Предисловие

Данное руководство содержит требования безопасности, правила эксплуатации и технического

обслуживания экскаватора. Перед первым запуском, эксплуатацией, сервисным и техническим

обслуживанием, ремонтом экскаватора, пожалуйста, внимательно прочитайте и изучите данное

руководство, и научитесь правильно эксплуатировать, обслуживать и ремонтировать машину. Ознакомьтесь

с инструкциями и требованиями по технике безопасности, а также со знаками безопасности.

Во время эксплуатации и технического обслуживания вы всегда должны соблюдать все меры

предосторожности, указанные в данном руководстве. Неисправности экскаватора обычно вызваны из-за

несоблюдения основных правил безопасной работы и обслуживания машины.

Данный предупреждающий знак указывает на важную информацию по технике

безопасности в данном руководстве.

Данный символ указывает на возможные опасности при выполнении работ, будьте бдительны,

внимательно прочитайте информацию отмеченную символами и сообщите другим операторам о возможной

опасности.

Храните данное руководство в кабине оператора, для обеспечения доступа сотрудников к

руководству, для справки или его изучения. Если руководство потеряно, повреждено или не читаемо,

немедленно свяжитесь с XCMG Xuzhou Excavator Machinery Co., Ltd. или вашим дилером для

своевременной замены руководства.

Данное руководство является неотъемлемой частью машины. При продаже машины, руководство

должно быть передано вместе с ней.

Данная машина в стандартной комплектации может быть использована при следующих условиях:

Температура окружающей среды: -15℃~ 40℃

Высота над уровнем моря: 0м~2000м

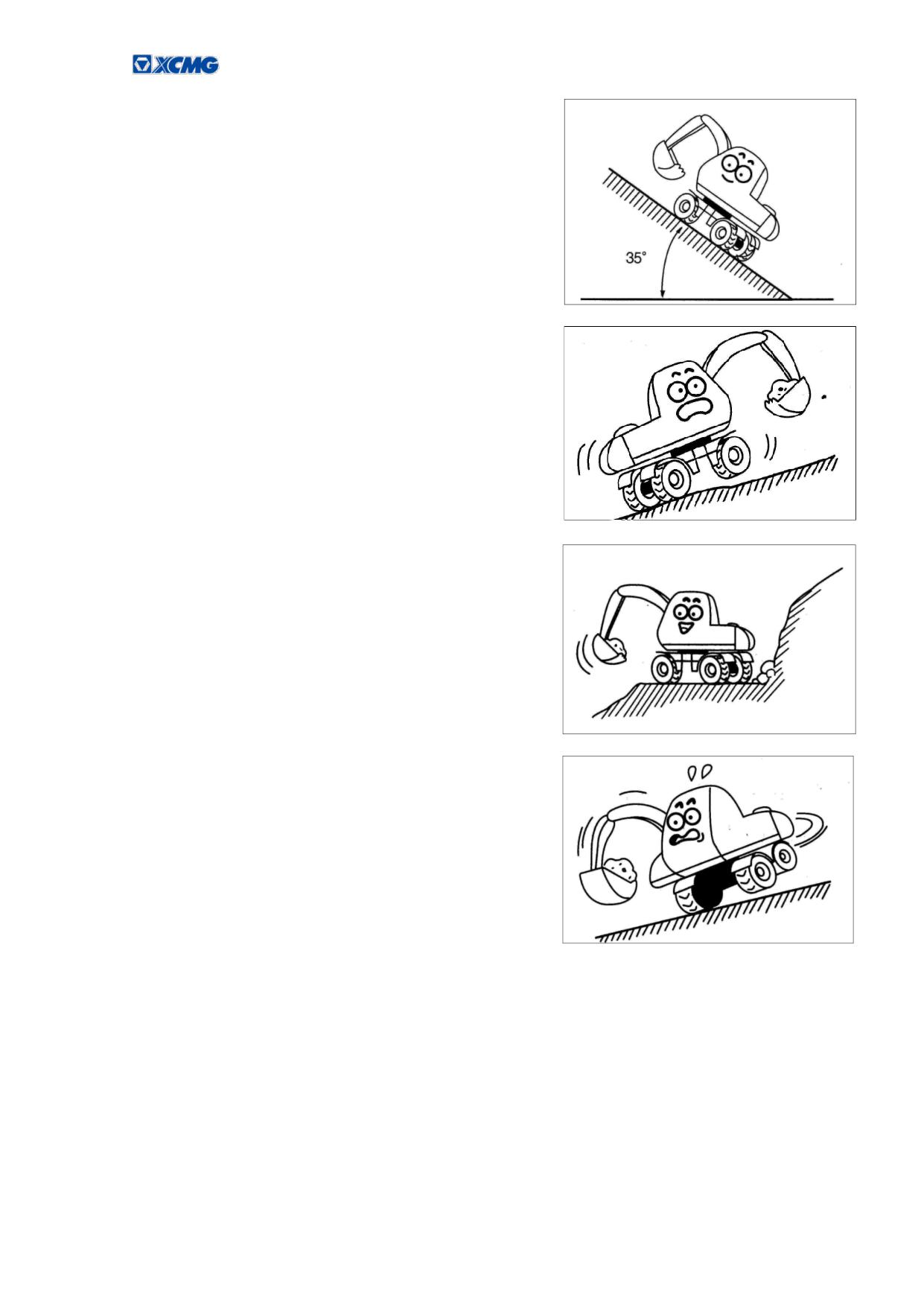

Уклон поверхности земли, не более 35°.

При использовании машины за пределами вышеуказанных значений необходимо связаться с нашей

компанией или вашим дилером.

Наша компания Xuzhou Xugong Excavator Machinery Co., Ltd не может предугадать все возможные

потенциально опасные ситуации при эксплуатации и техническом обслуживании, поэтому информация в

данном руководстве не может содержать в себе все возможные опасности. При отсутствии специальных

методик или действий в данном руководстве по определенной операции, всю ответственность за принятия

мер по обеспечению безопасности несет оператор или владелец машины.

Важное примечание: если руководство не соответствует вашей машине, обратитесь к своему

начальнику, дилеру или производителю, чтобы получить соответствующее руководство по

безопасности. Сохраняйте руководство на протяжении всего срока службы машины и внимательно

изучите его.

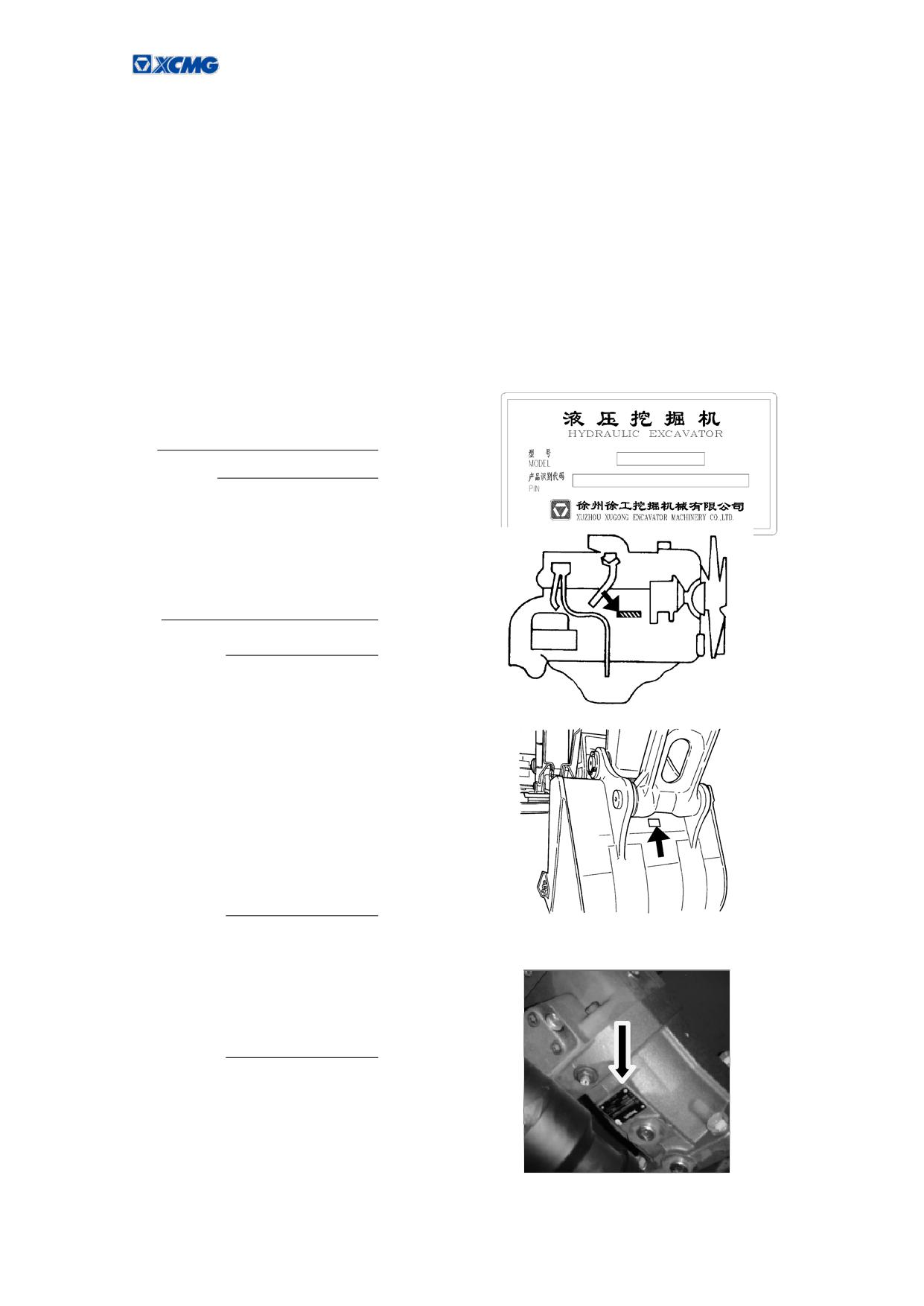

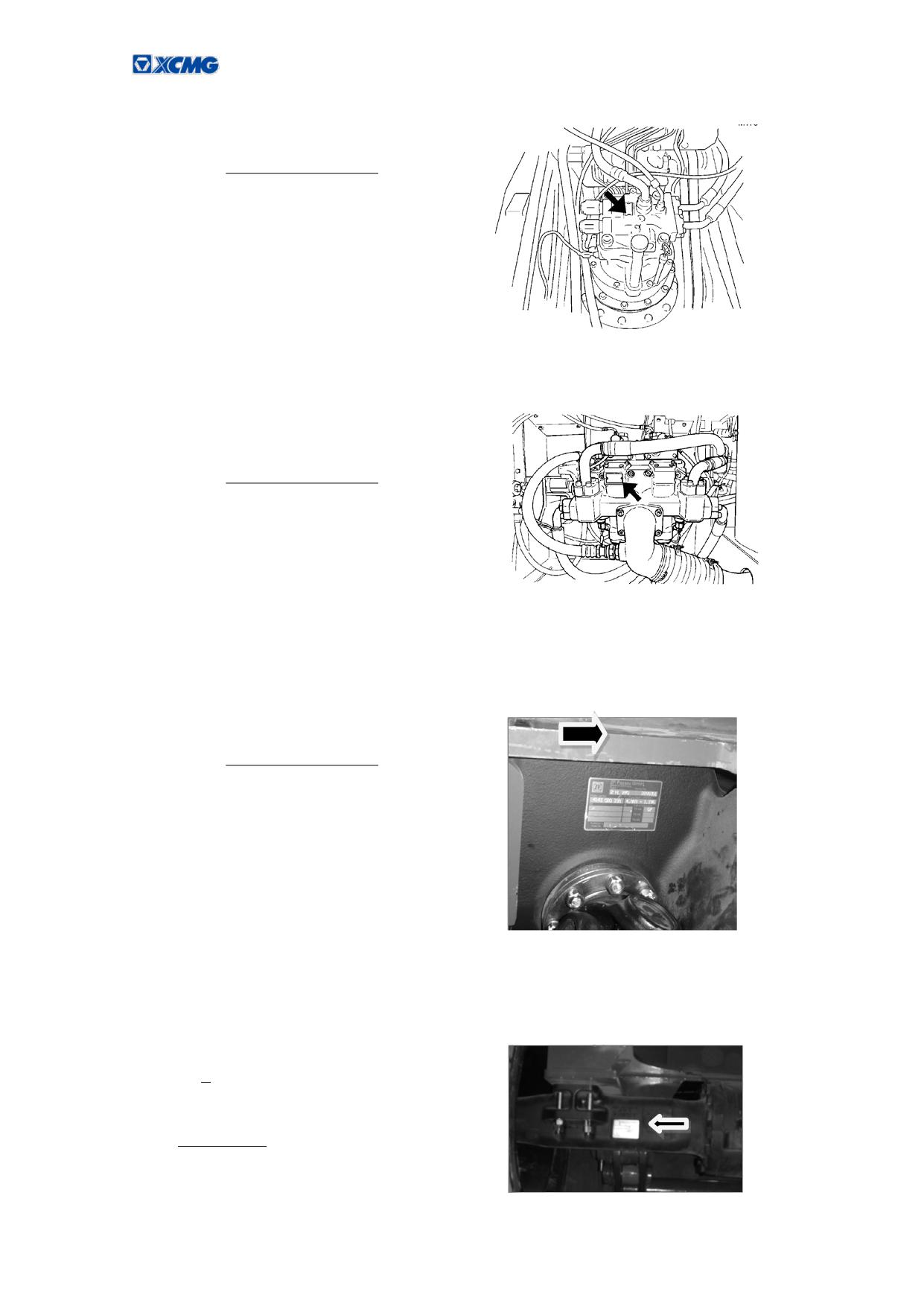

Серийные номера частей экскаватора

Для того чтобы в будущем провести техническое обслуживание, просим Вас правильно

зафиксировать все номера указанные на машине и ее основных агрегатах. Настоящее руководство

предоставляется вместе с машиной. Просим Вас проставить номера машины и ее основных агрегатов в

данный документ.

Номера, приведенные в данном разделе, являются опознавательными номерами (серийными

номерами) для каждой машины и ее гидравлических элементов, просим Вас записать эти номера в

соответствующих местах, для их использования при необходимости.

Экскаватор:

Модель:

Заводской номер

Двигатель:

Модель:

Заводской номер:

Ковш:

Заводской номер:

Гидромотор механизма передвижения

Заводской номер:

Содержание

Предисловие

Серийные номера частей экскаватора

Безопасность

Знаки безопасности

Правила безопасности

Защитное оборудование

Установка дополнительного оборудования

Безопасная эксплуатация экскаватора

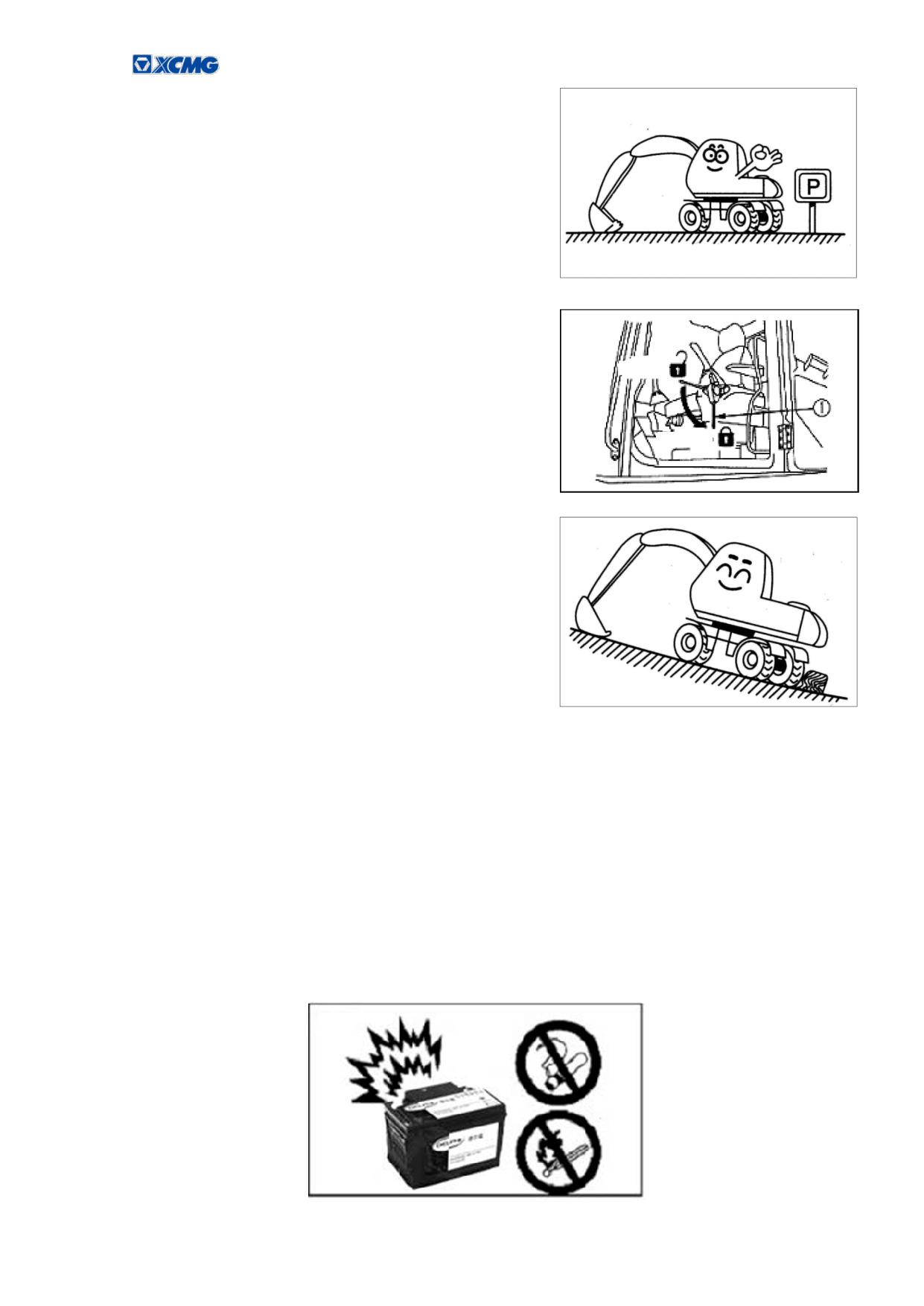

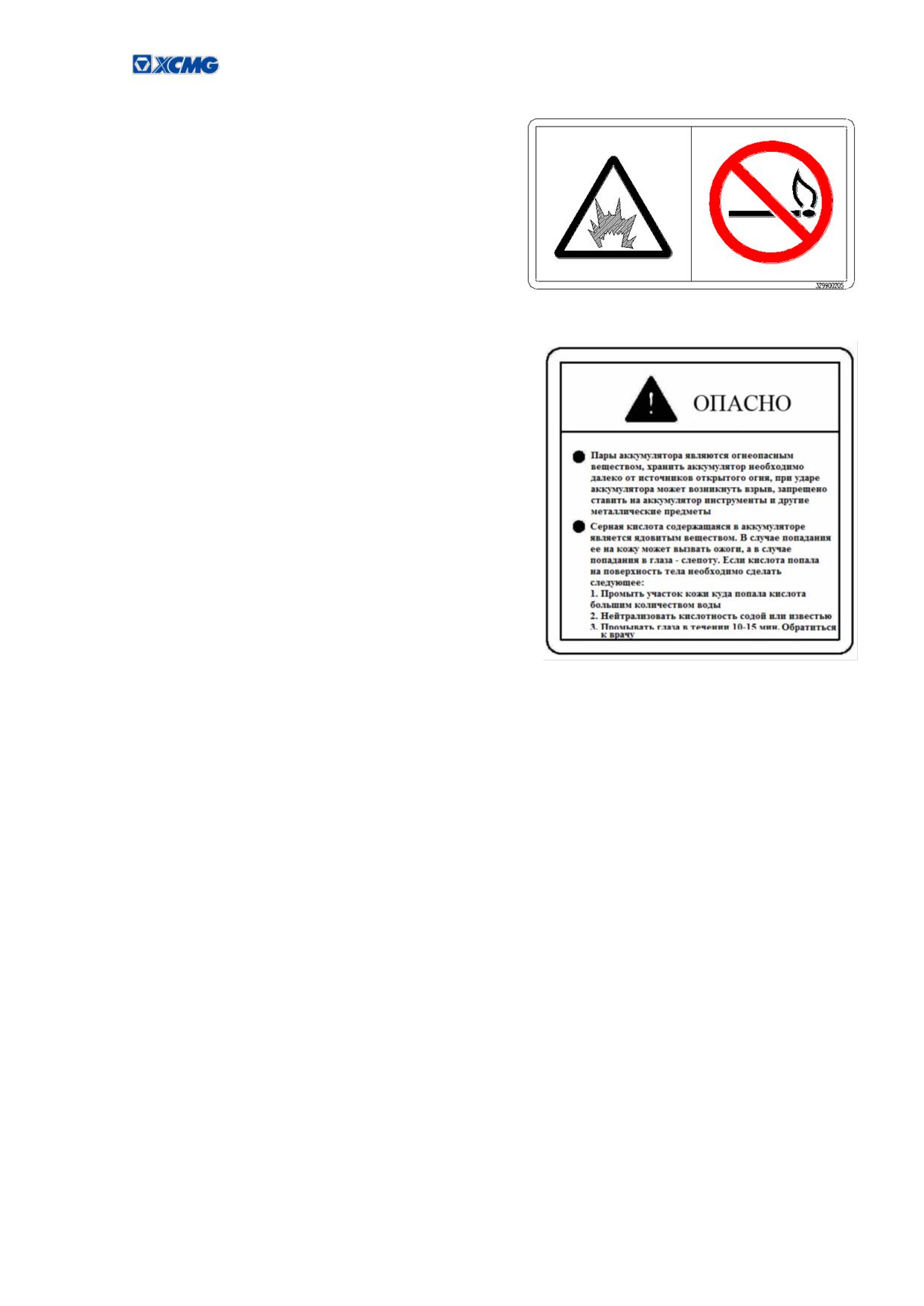

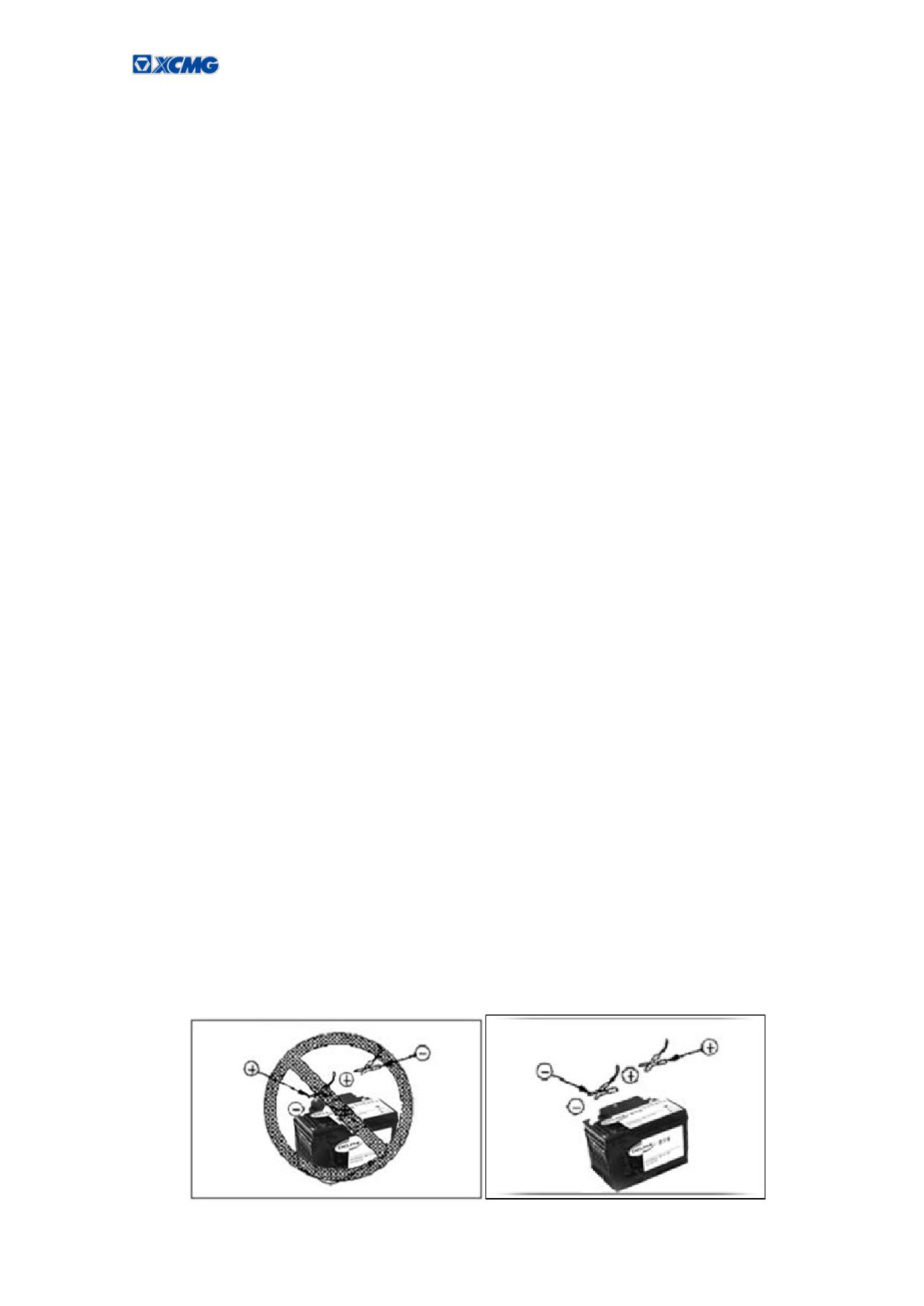

Аккумулятор

Буксировка

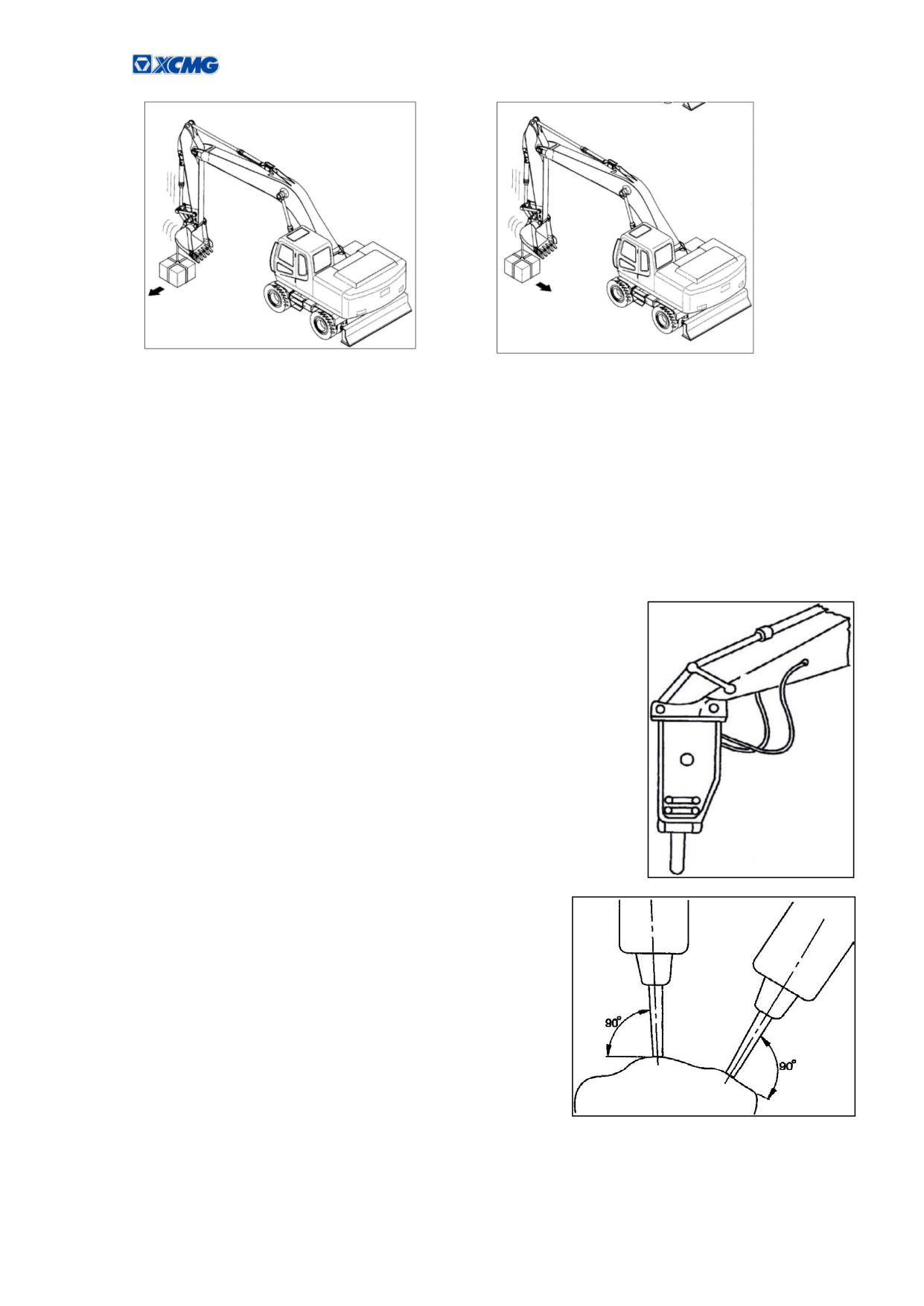

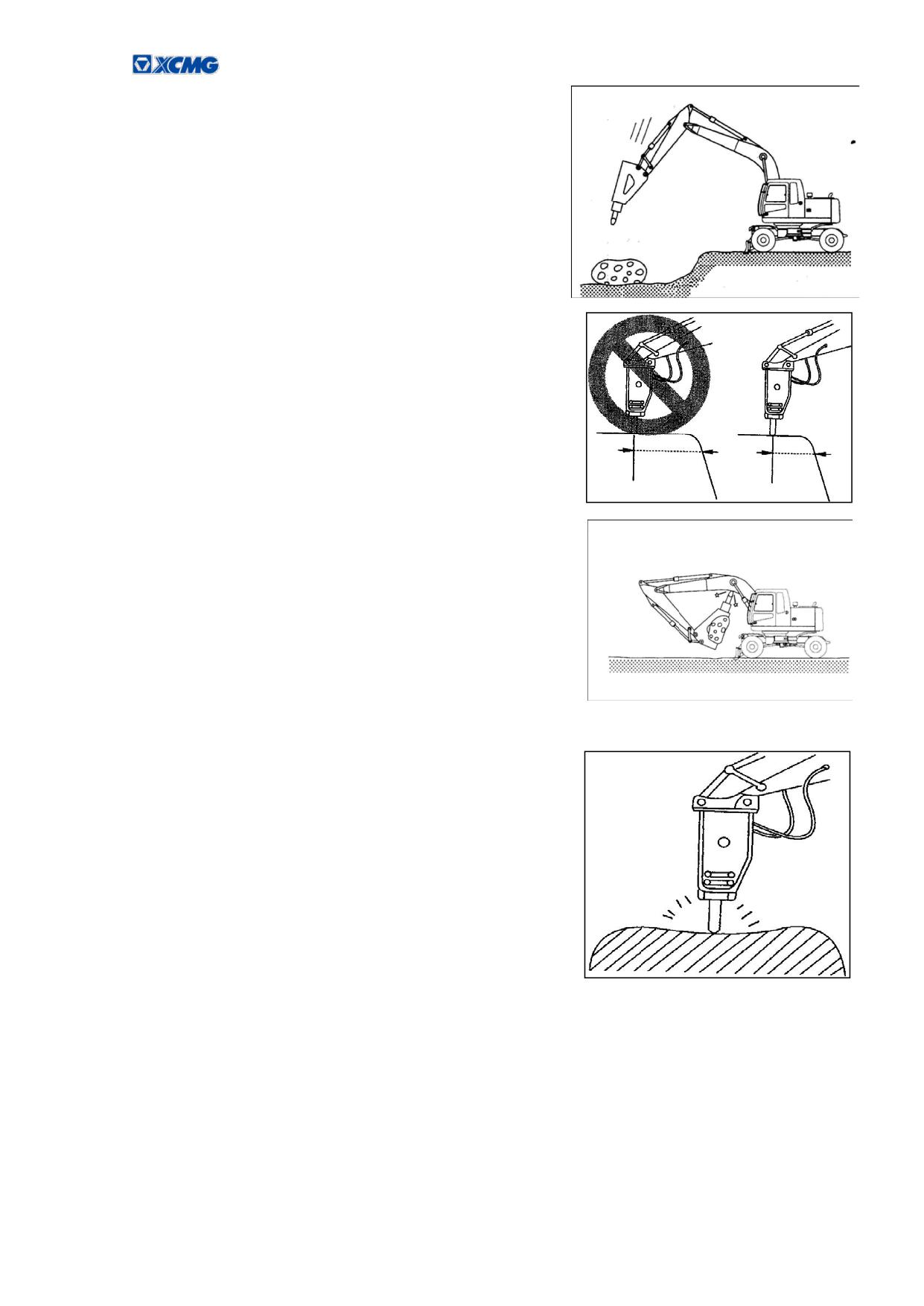

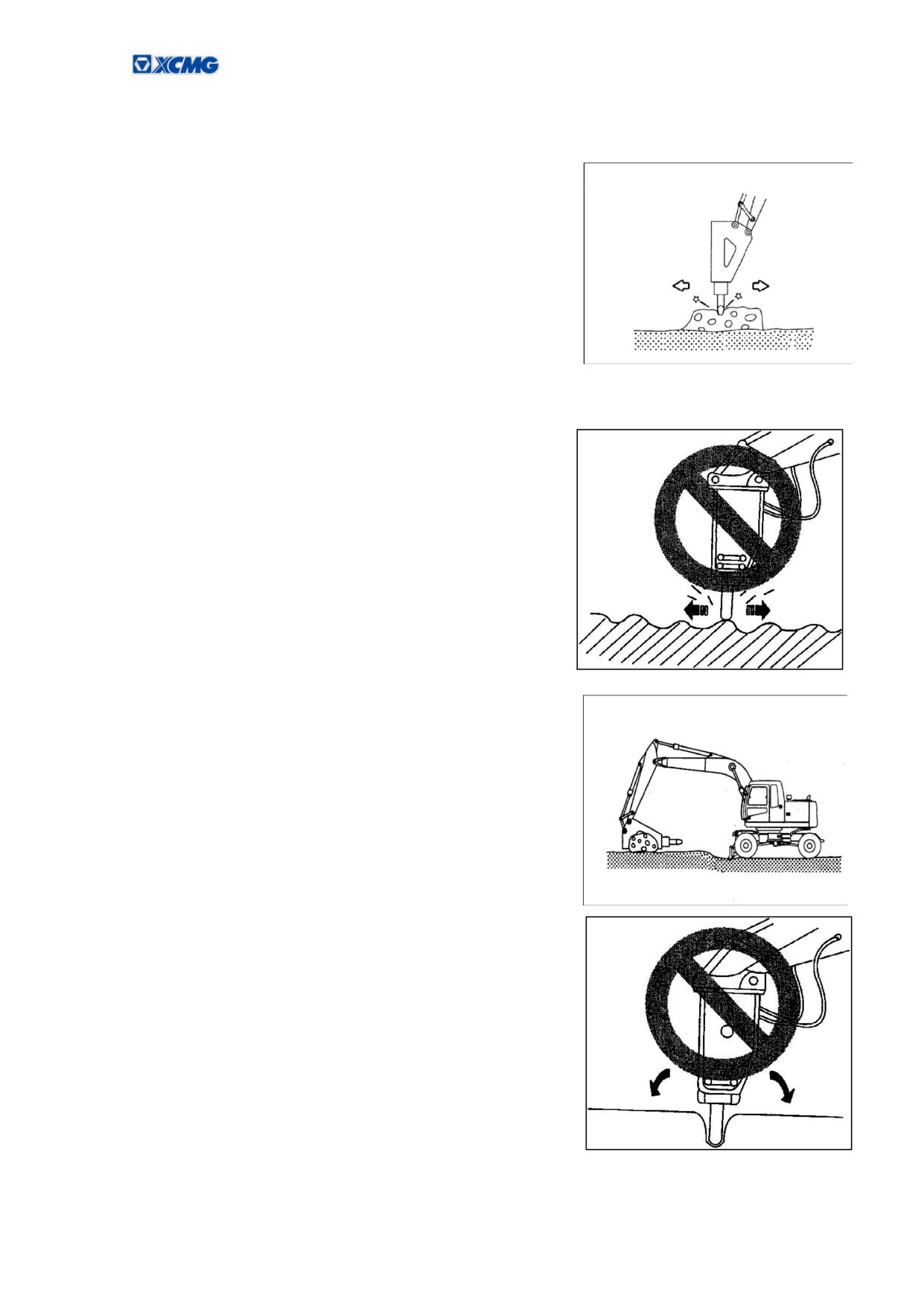

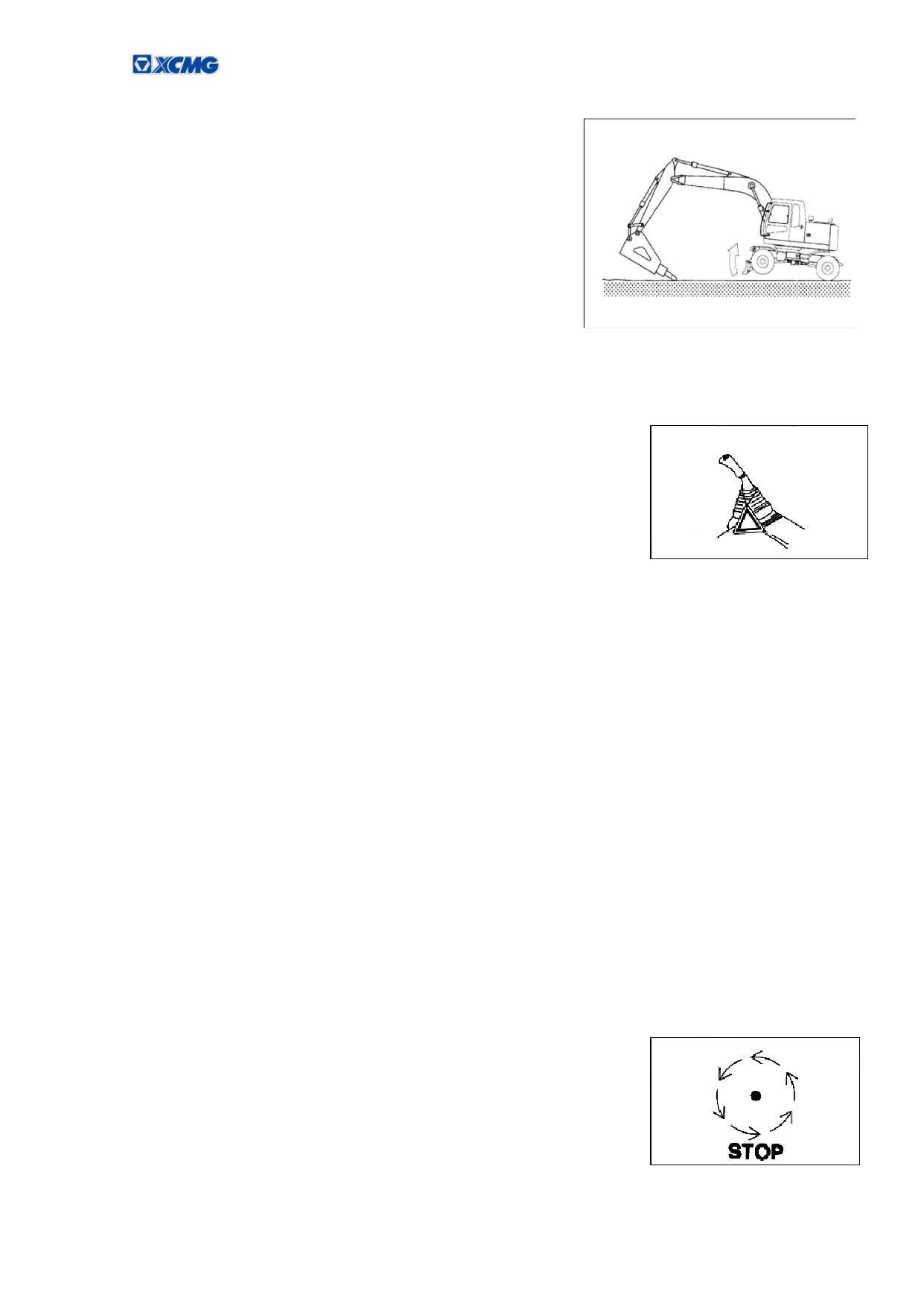

Гидравлический отбойный молот (Опция)

Правила безопасности при техническом обслуживании

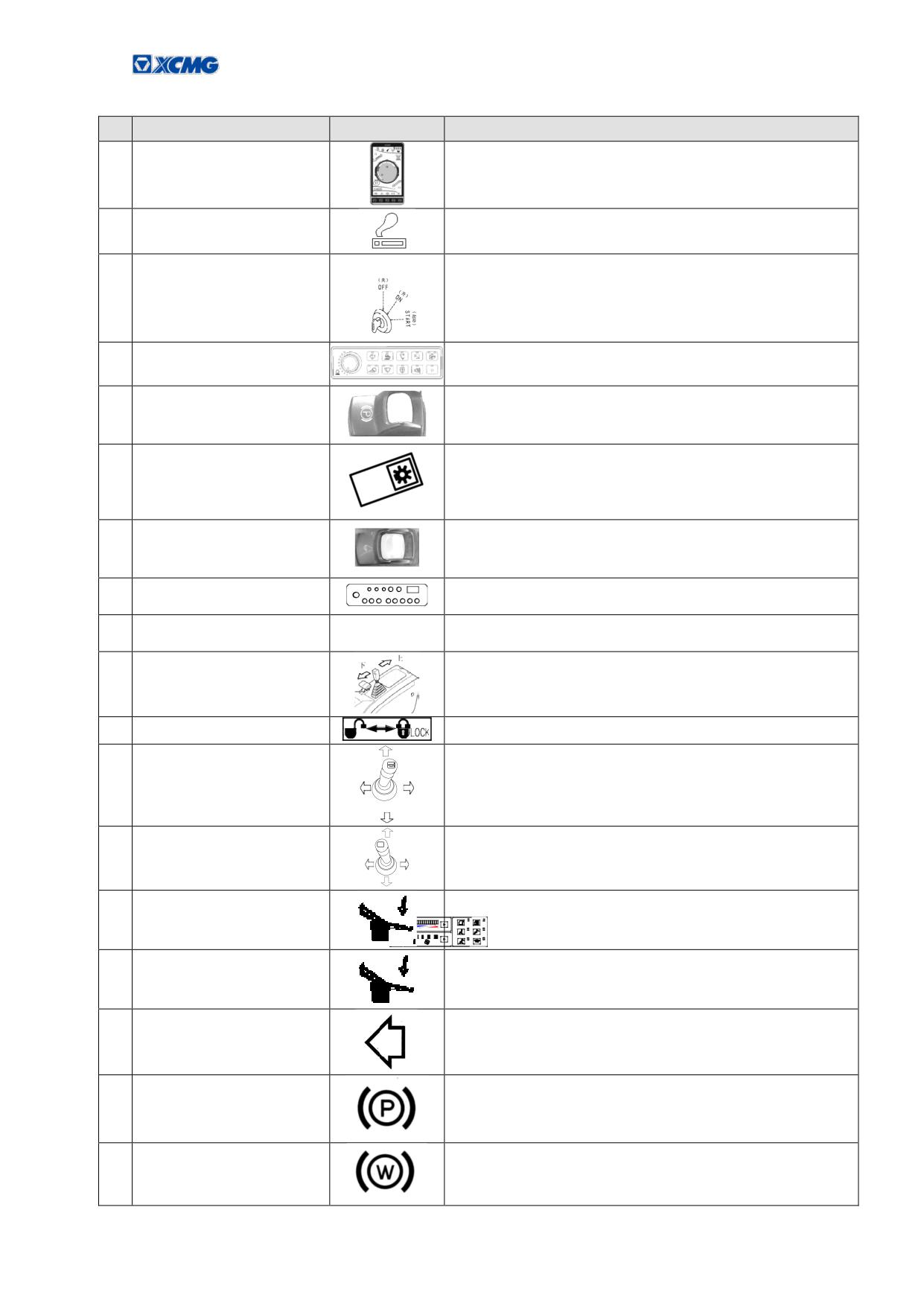

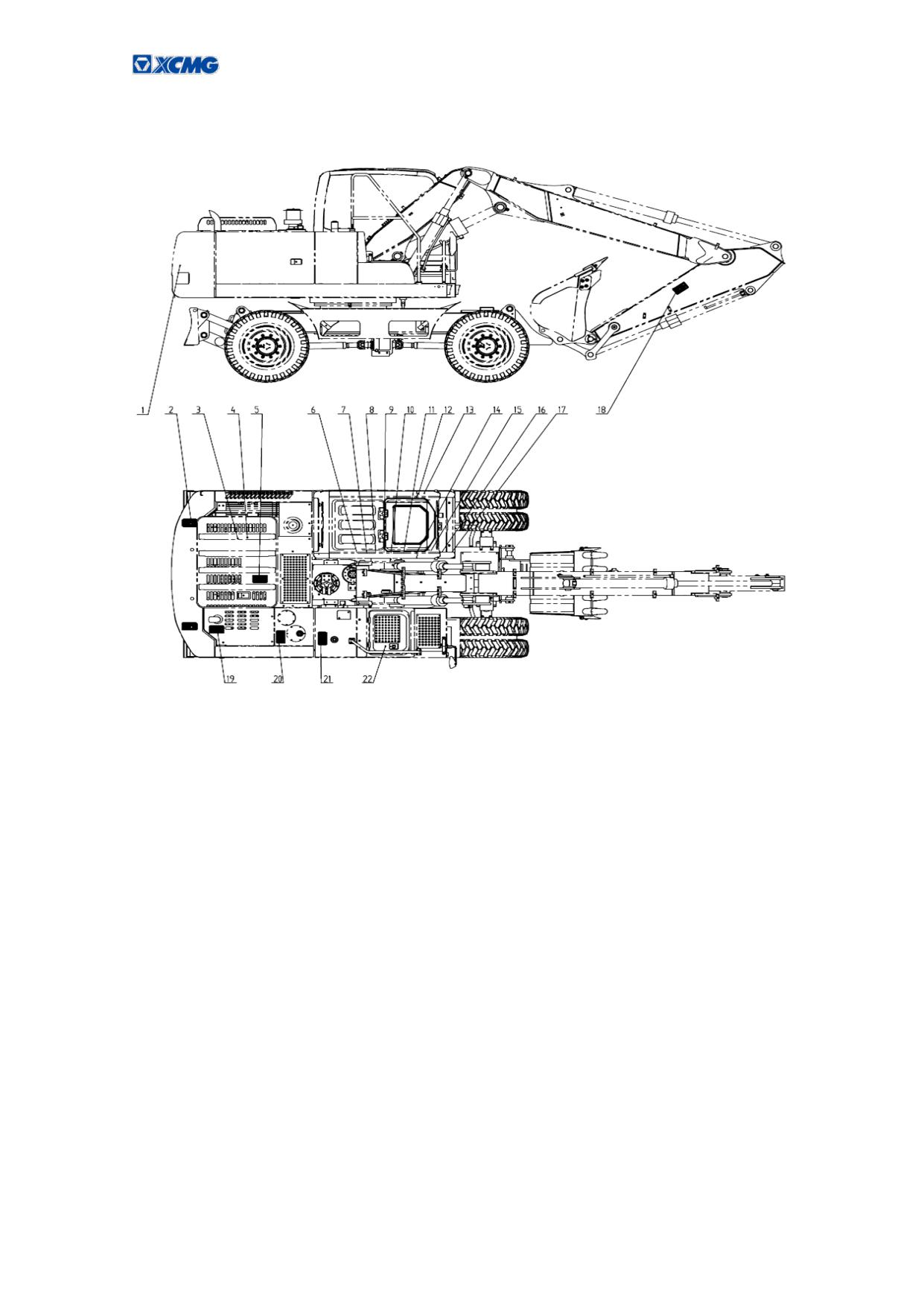

Наименование основных узлов и деталей

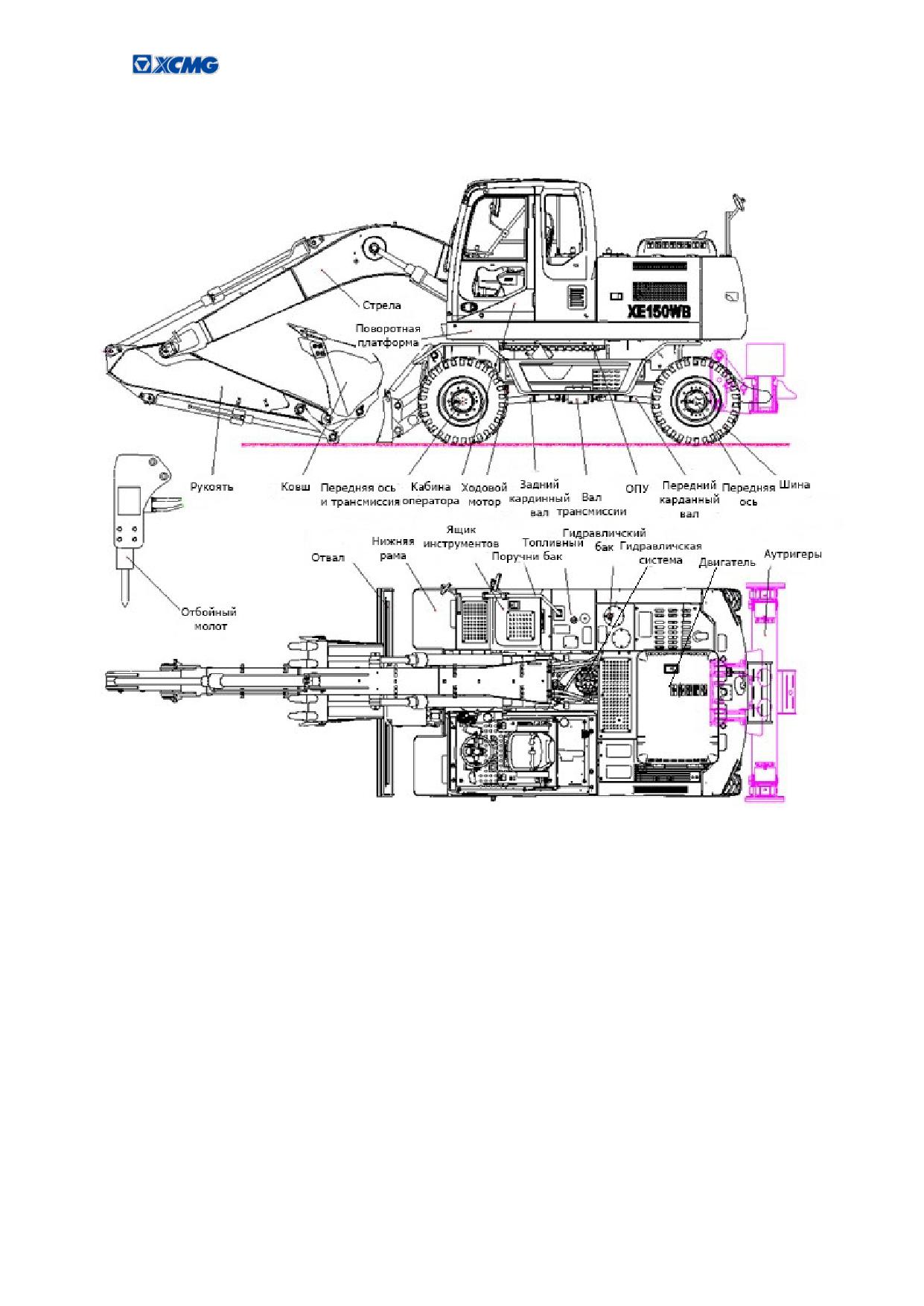

Общий внешний вид

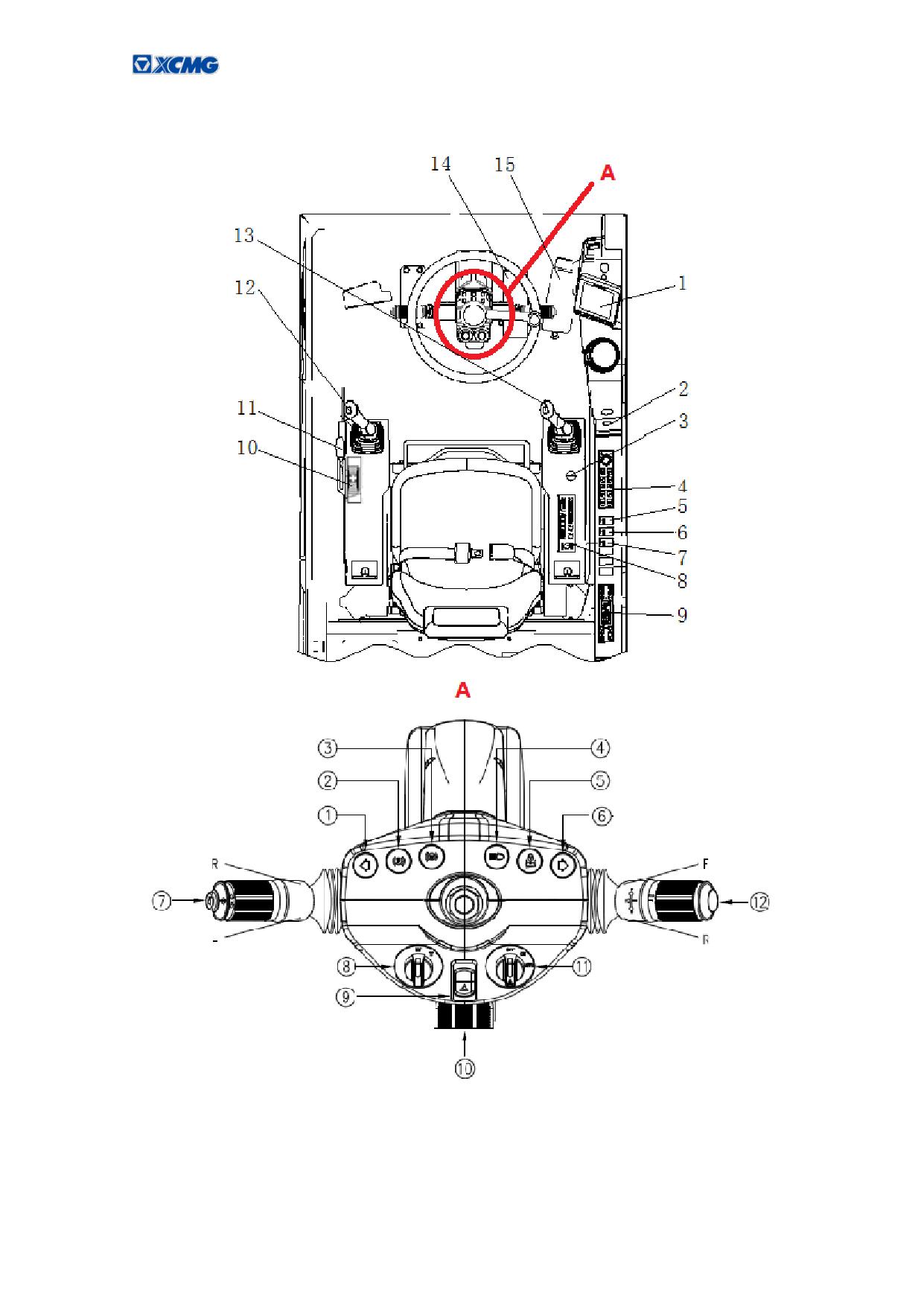

Кабина

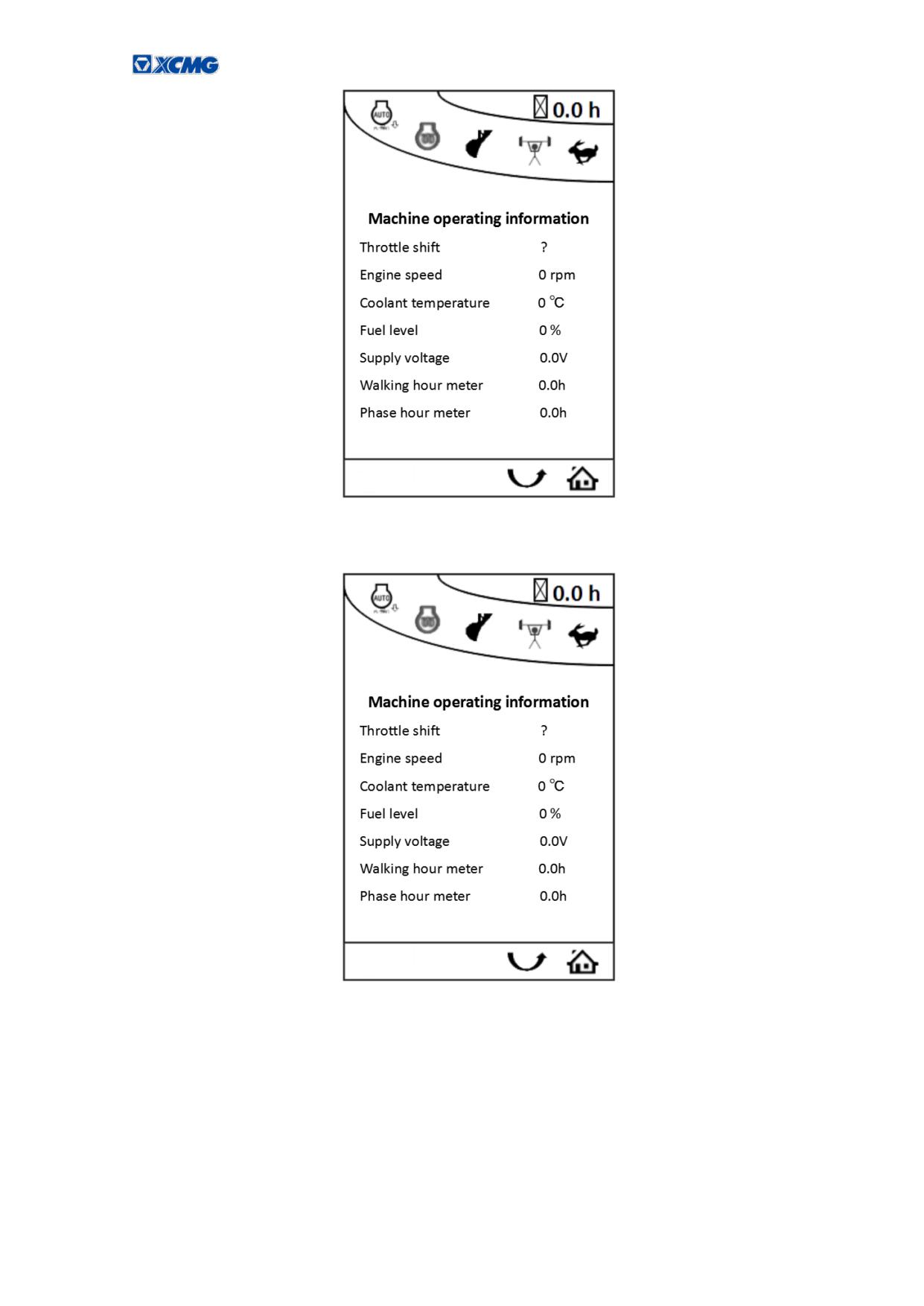

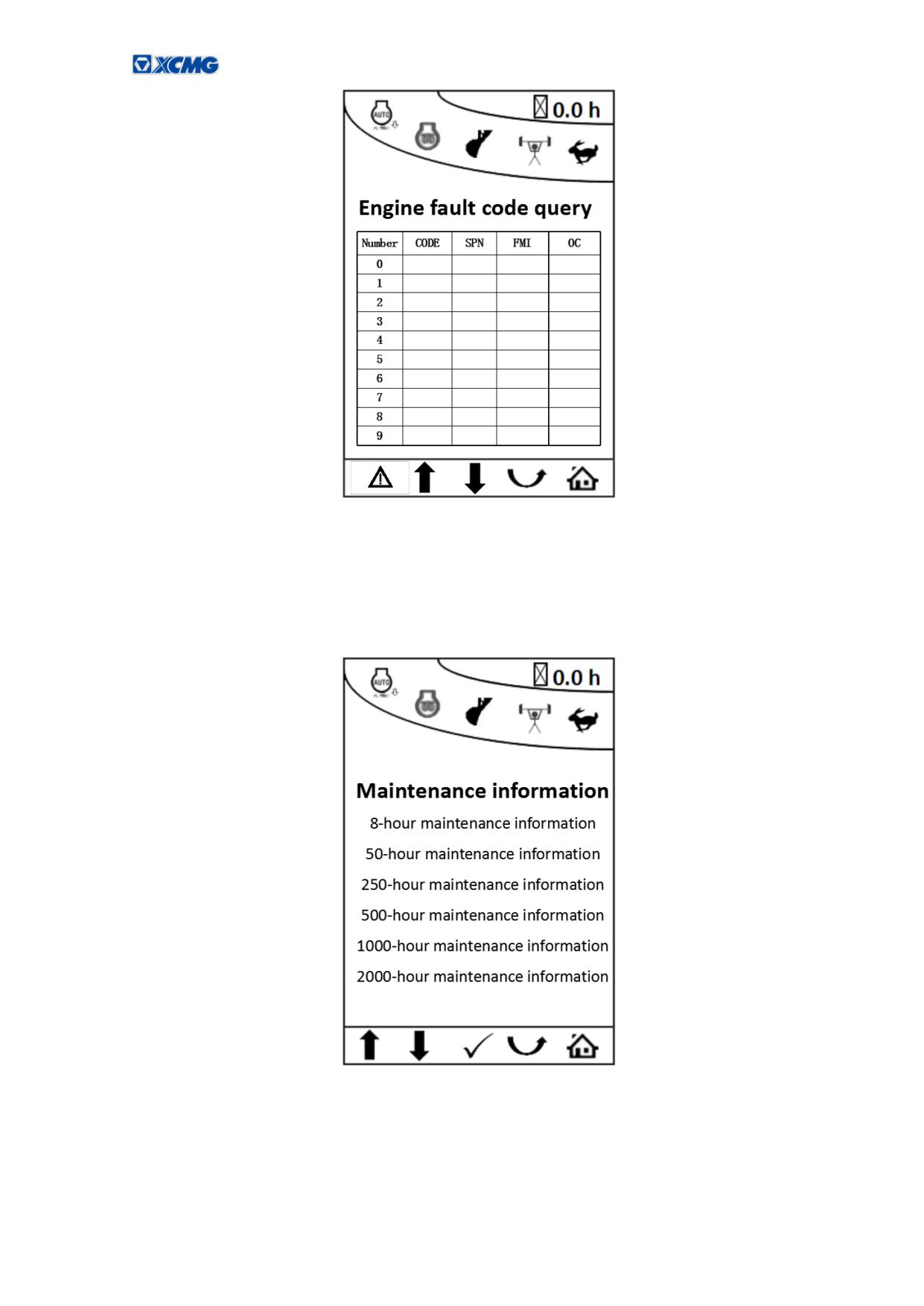

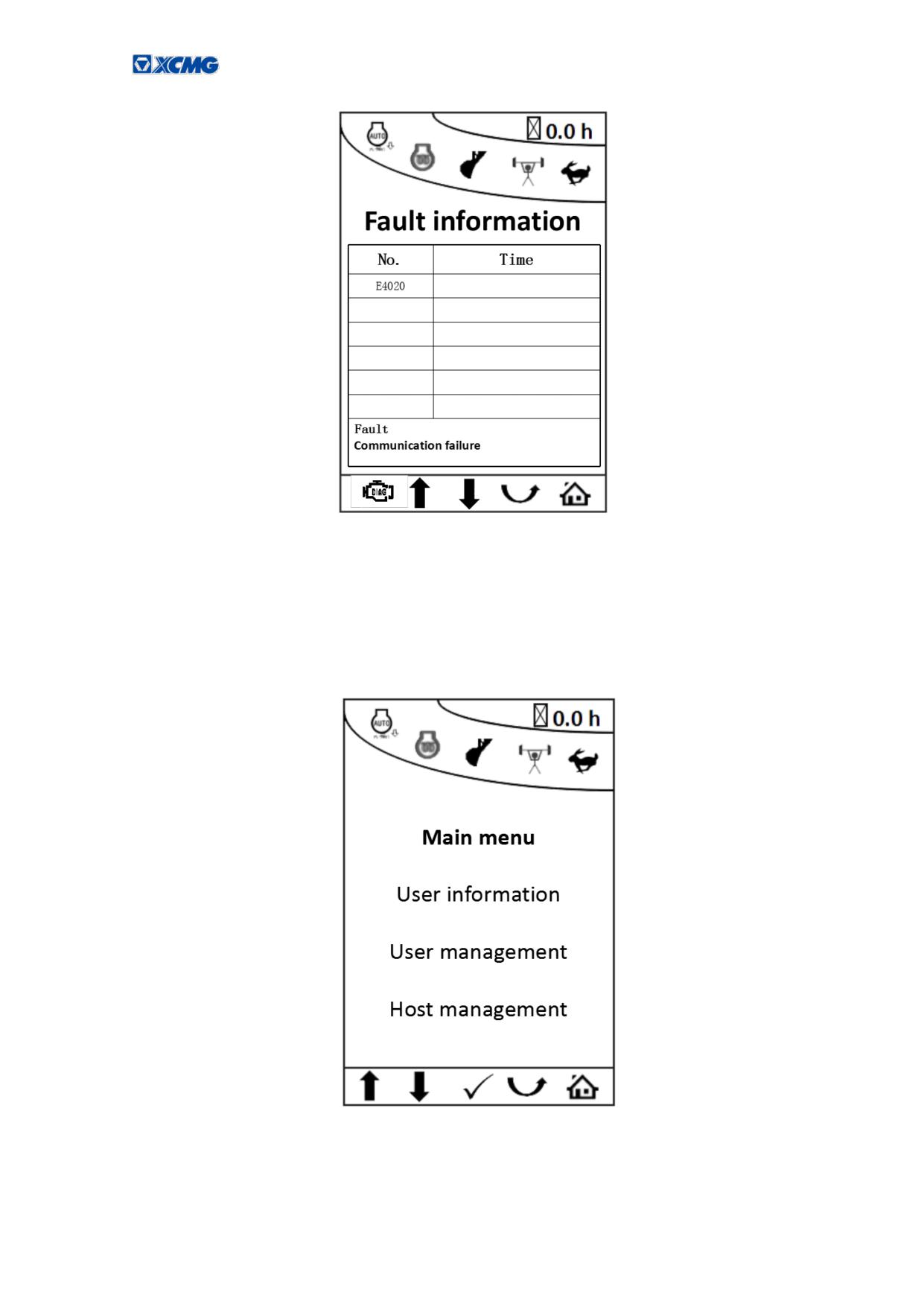

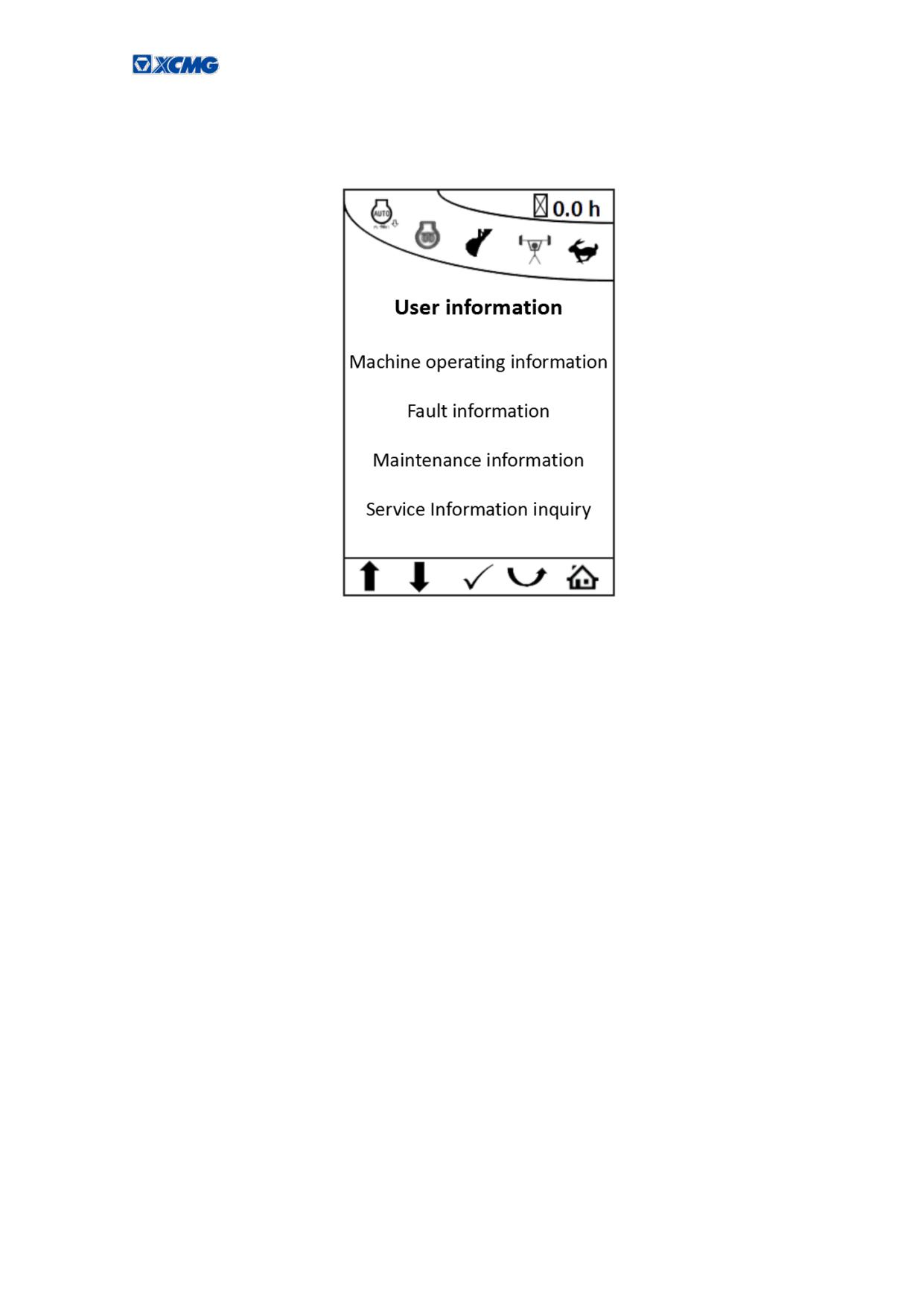

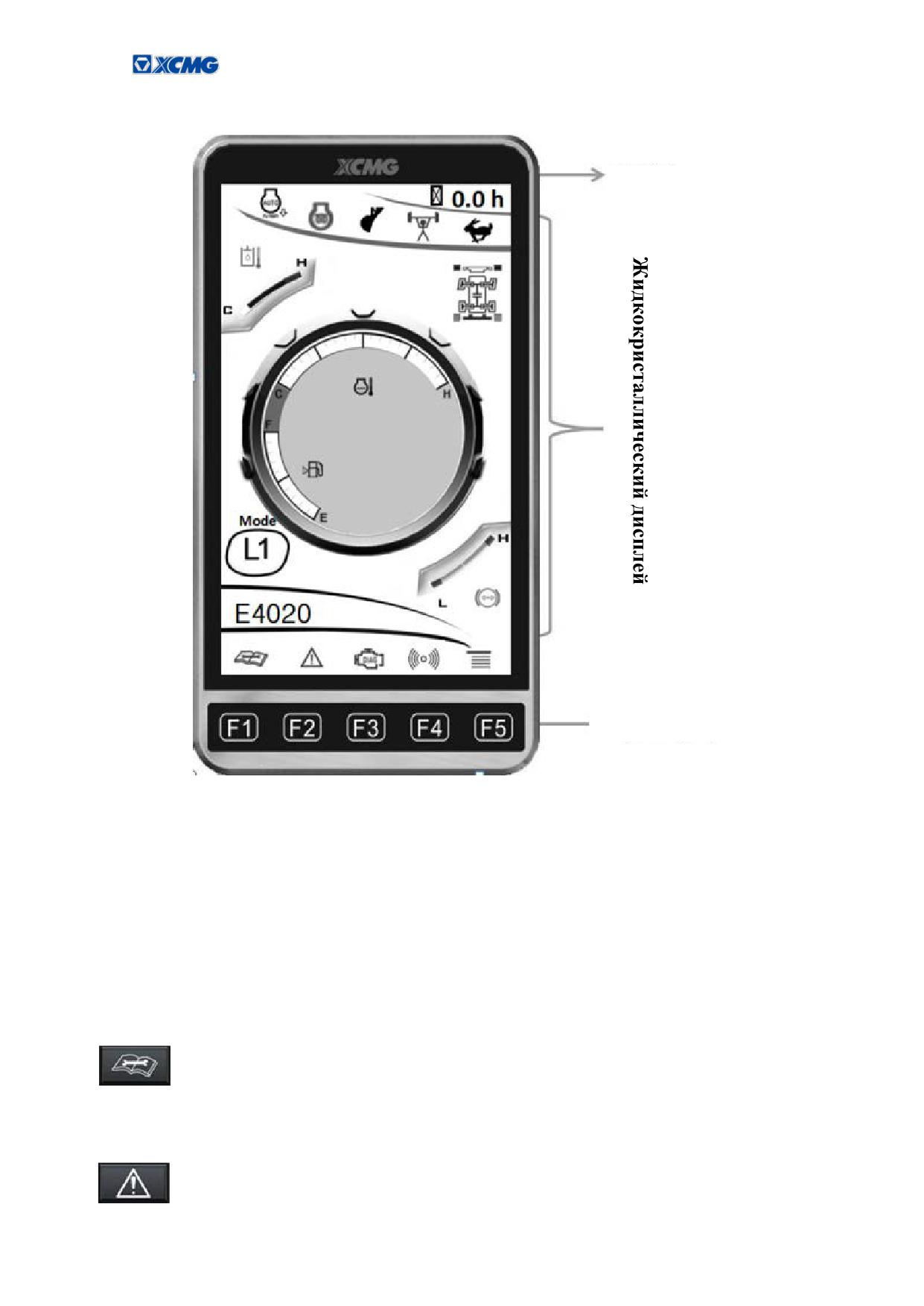

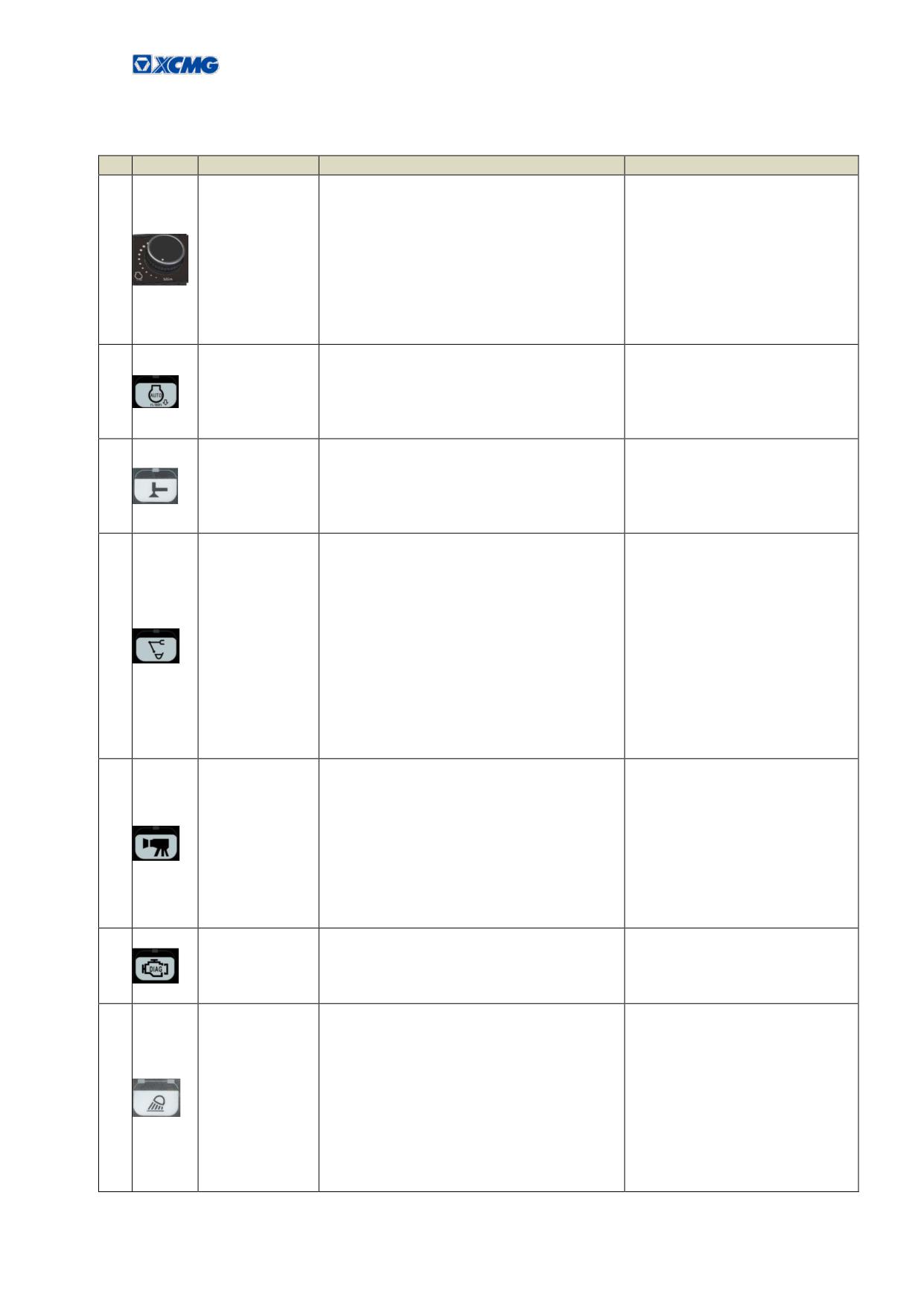

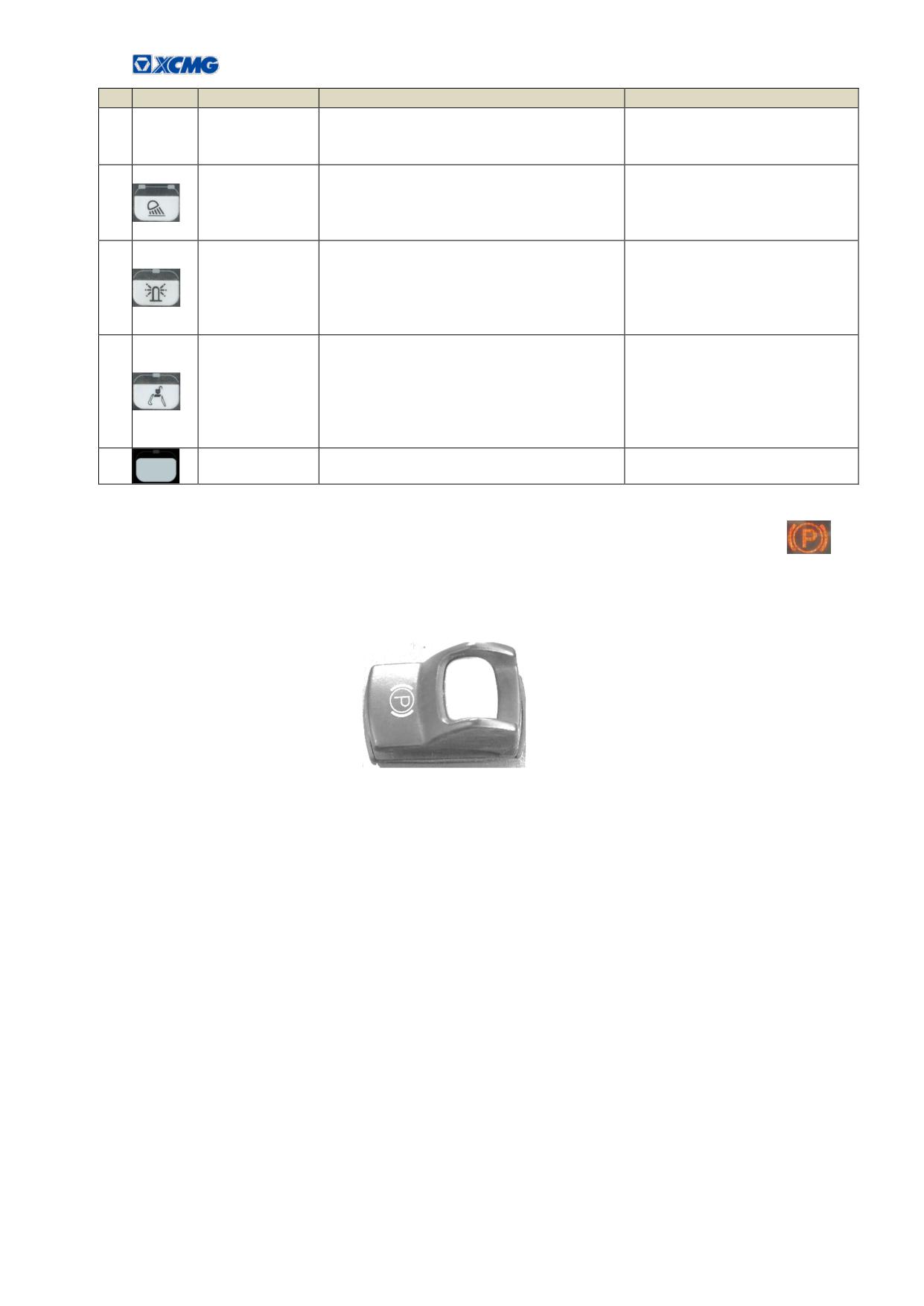

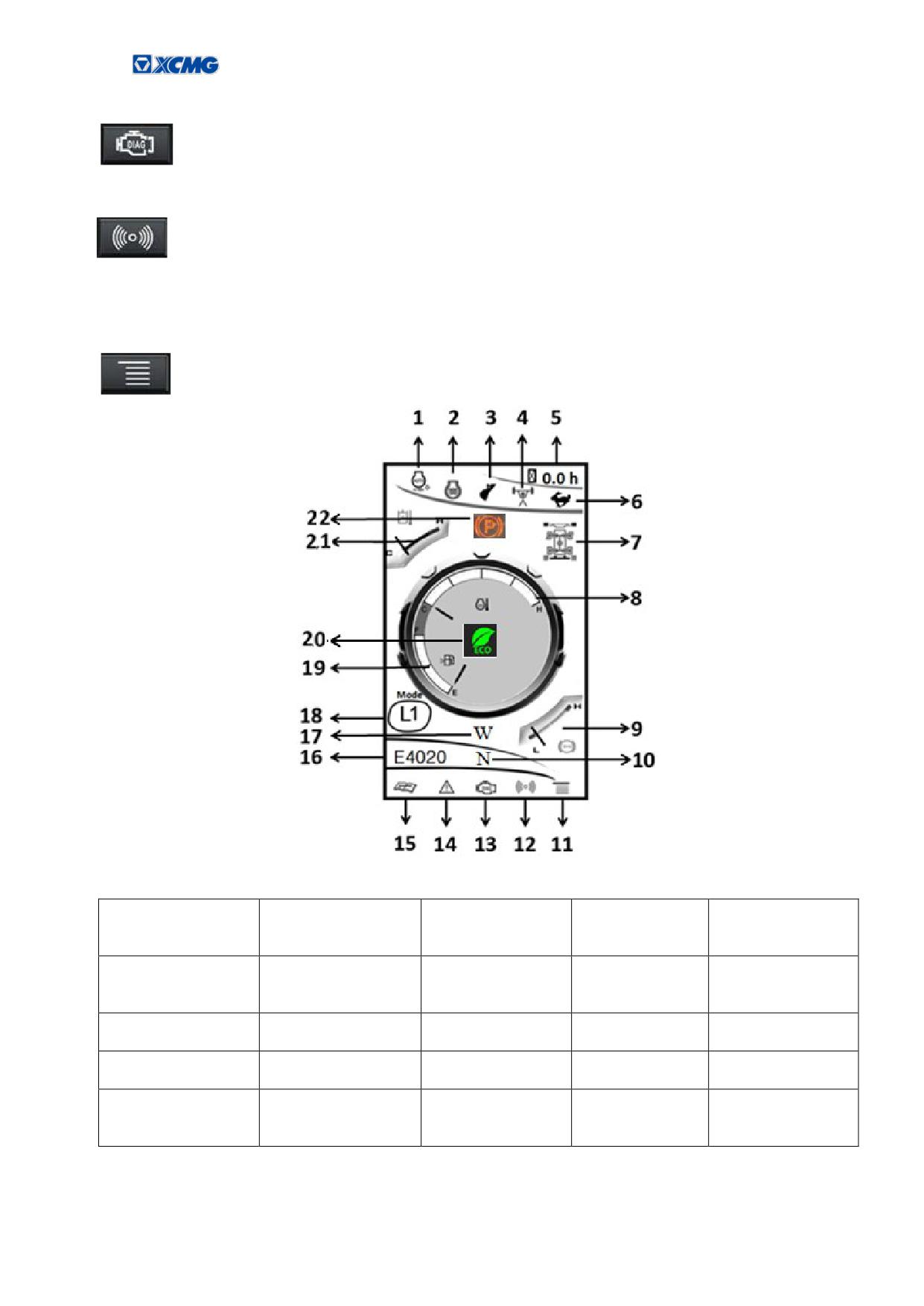

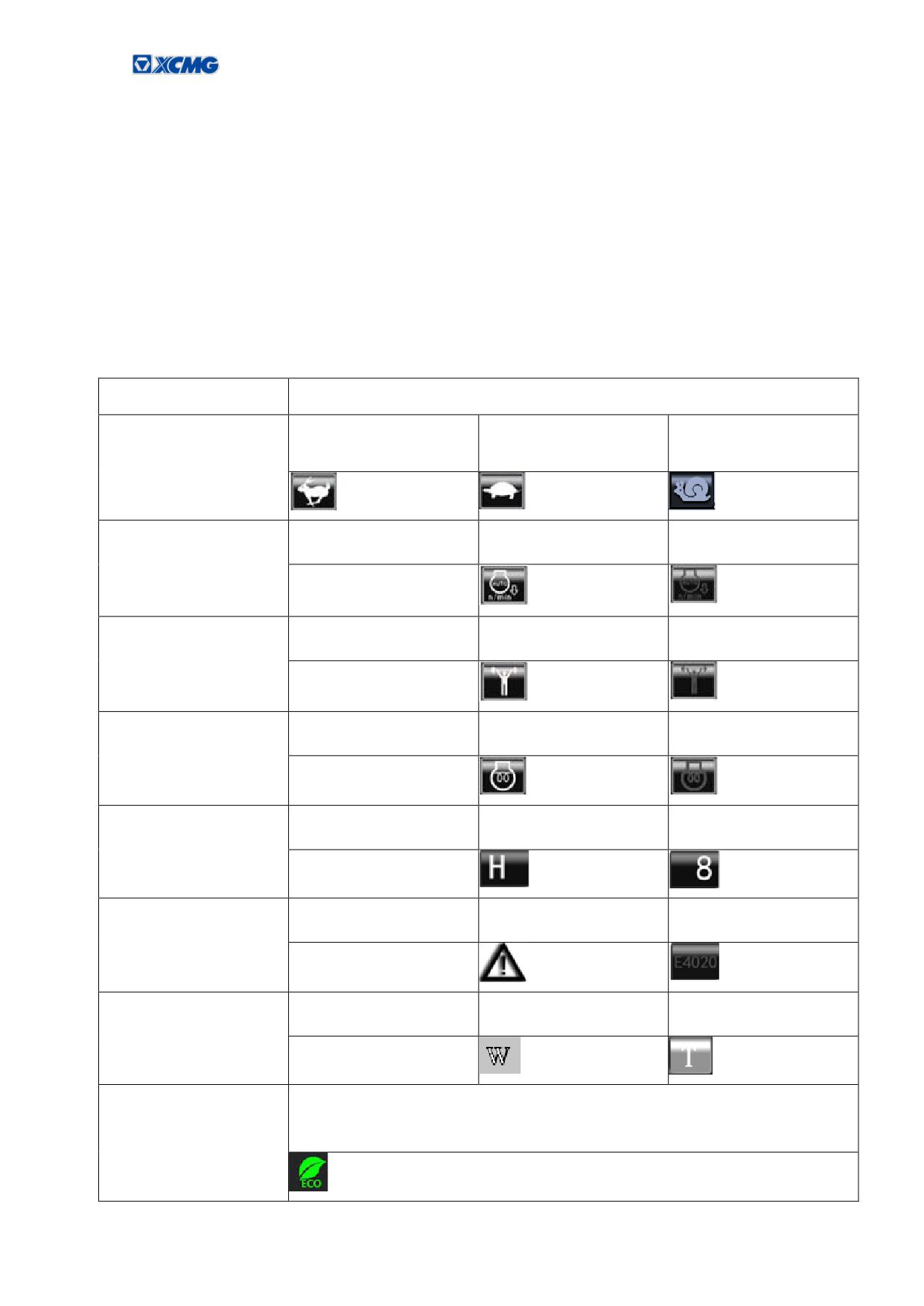

Дисплей

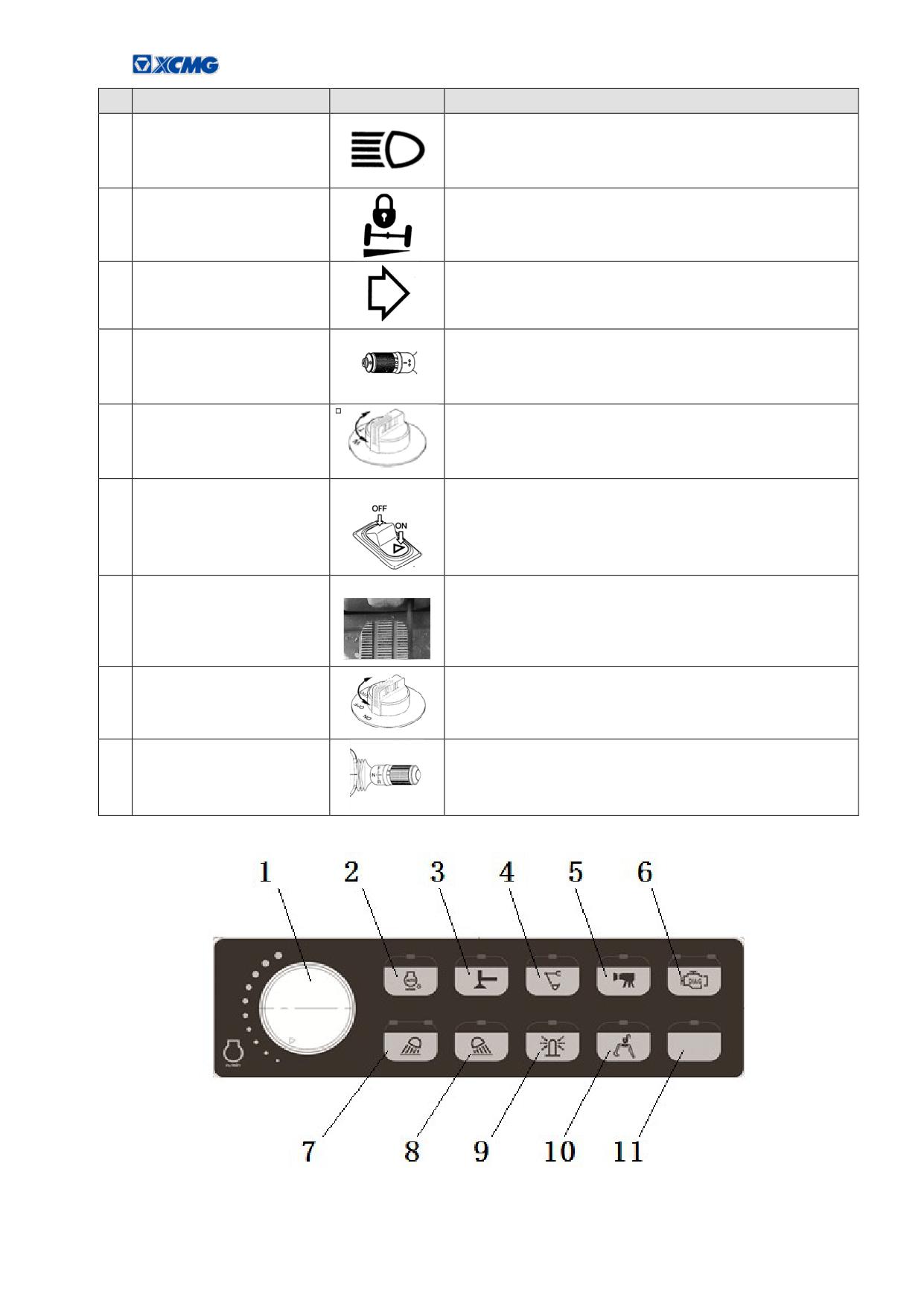

Панель управления воздушным кондиционером

Радио

Сиденье оператора

Замок зажигания

Эксплуатация экскаватора

Общее положение

Правила эксплуатации

Подготовка к запуску и эксплуатации

Подготовка перед операцией

Выполнение операций

Методы эксплуатации

Опускание рабочего оборудования (при выключенном двигателе)

101

Посадка и высадка из машины

102

Работа в сложных условиях

102

Другие правила эксплуатации

109

Смазка, обслуживание и ремонт

113

Основные правила

113

Безопасность

Знаки безопасности

Описание предупреждающих знаков безопасность

Значение предупреждающих знаков безопасности

Используемые знаки безопасности в руководстве и на машине: «Опасность», «Предупреждение» и

«Внимание» определяют три уровня опасности. Всякий раз, когда вы видите данные знаки безопасности,

необходимо внимательно прочитать текст под этим знаком и выполнять эти требования.

Опасность - указывает на прямую опасность. Несоблюдение данного требования, может стать

причиной серьезной травме или смерти.

Предупреждение - указывает на потенциальную опасность. Несоблюдение данного

требования, может стать причиной серьезной травме или смерти.

Внимание - указывает на потенциальную опасность. Несоблюдение данного требования,

может стать причиной травмы легкой и средней тяжести.

Иногда используются другие знаки безопасности в дополнение к знакам приведенным выше

Внимание - используется для привлечения внимание на знак безопасности.

Важно - используется для того чтобы избежать путаницы между указанием защиты машины и

безопасности человека. Данный знак используется для определения случая, приводящего к

повреждению машины.

“Примечание” - означает дополнительное описание отдельной информации.

Поскольку невозможно заранее указать все потенциальные опасности во всех рабочих условиях,

необходимо обеспечить безопасность для вас и других, а также избежать повреждений, если операция не

рекомендуется. Без одобрения нашей компании любая модификация, сделанная оператором, может

привести к опасности. Поэтому перед проведением модификации вы должны обратиться в нашу компанию

или к уполномоченному лицу.

В противном случае наша компания не несет ответственность за любой ущерб, полученный в

результате несанкционированной модификации.

Наша компания не несет ответственности за повреждения оборудования, вызванные следующими

причинами:

- Проведение модификации на машине без письменного разрешения изготовителя

- Использование машины не по назначению

- Неисправность оборудования из-за использования неоригинальных деталей или

неквалифицированного ремонта.

- Использование оборудования вне рабочего диапазона

- Эксплуатация в агрессивной воздушной среде или под землей

Компания XCMG не будет нести гарантийных обязательств в следующих случаях:

- Неправильная эксплуатация

- Недостаточное и несвоевременное техническое обслуживание.

- Использование не рекомендованных горючесмазочных материалов и запасных частей

Из-за непрерывного улучшения конструкции машины и из-за пожеланий клиента информация в

руководстве «спецификации и значки и т.д.» может не соответствовать фактической конструкции машины,

что может повлиять на обслуживание и ремонт машины. Иллюстрации, представленные в настоящем

руководстве, служат исключительно для образного описания соответствующих частей и оборудования, и

вследствие этого возможно несовпадение с фактическим оборудованием экскаватора.

Наша компания оставляет за собой право изменять материалы, чертежи и спецификации в данном

руководстве без предварительного уведомления.

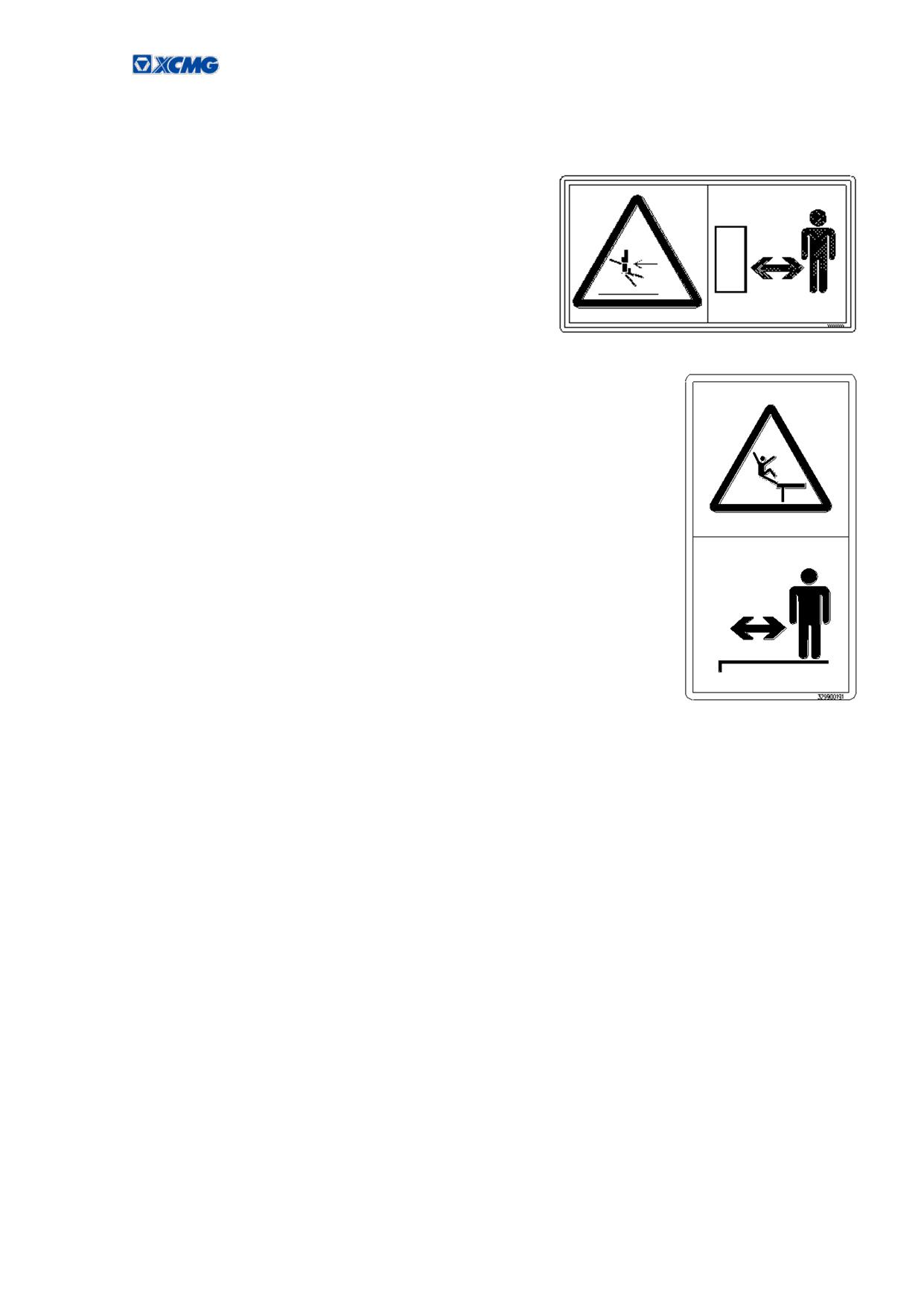

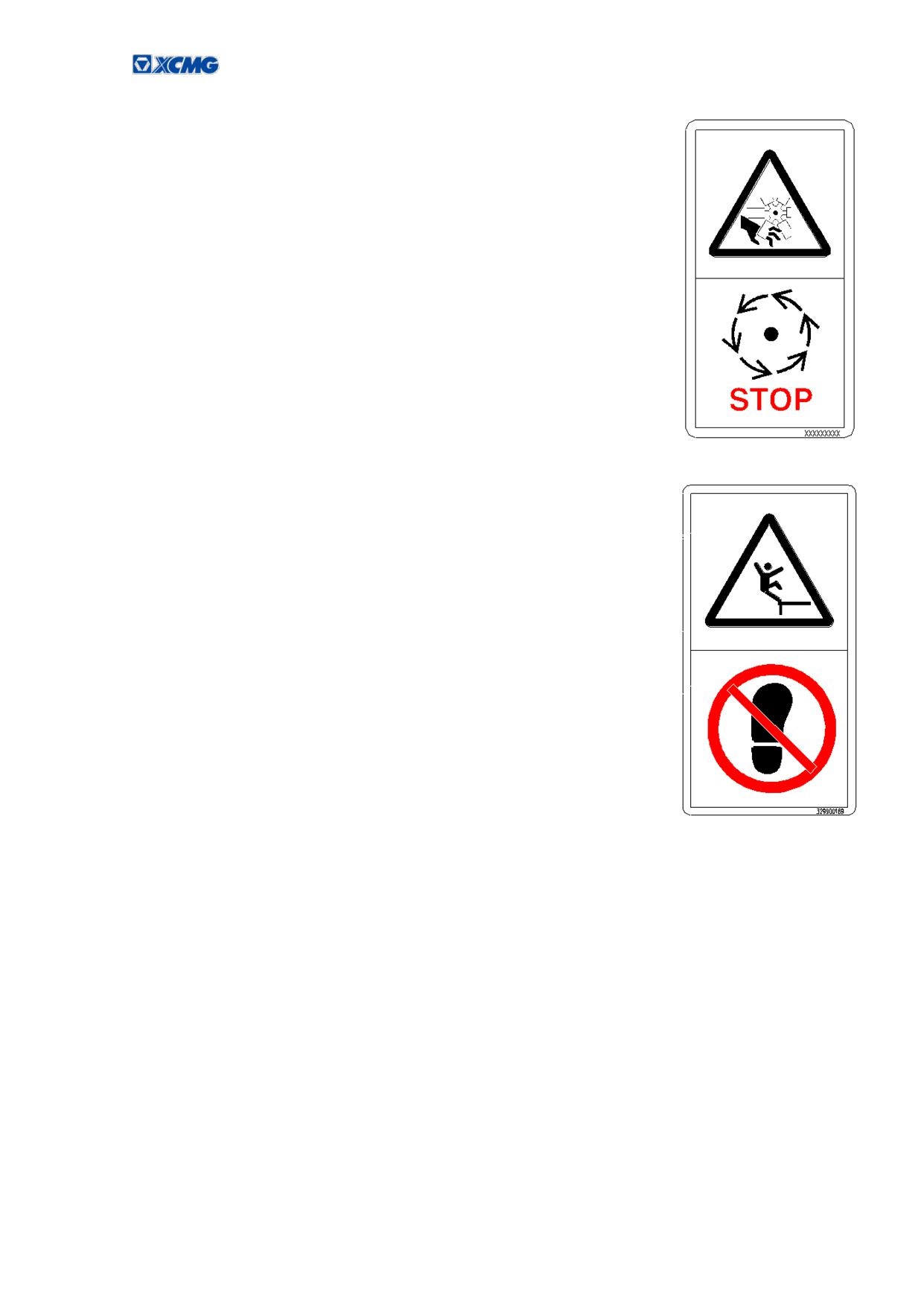

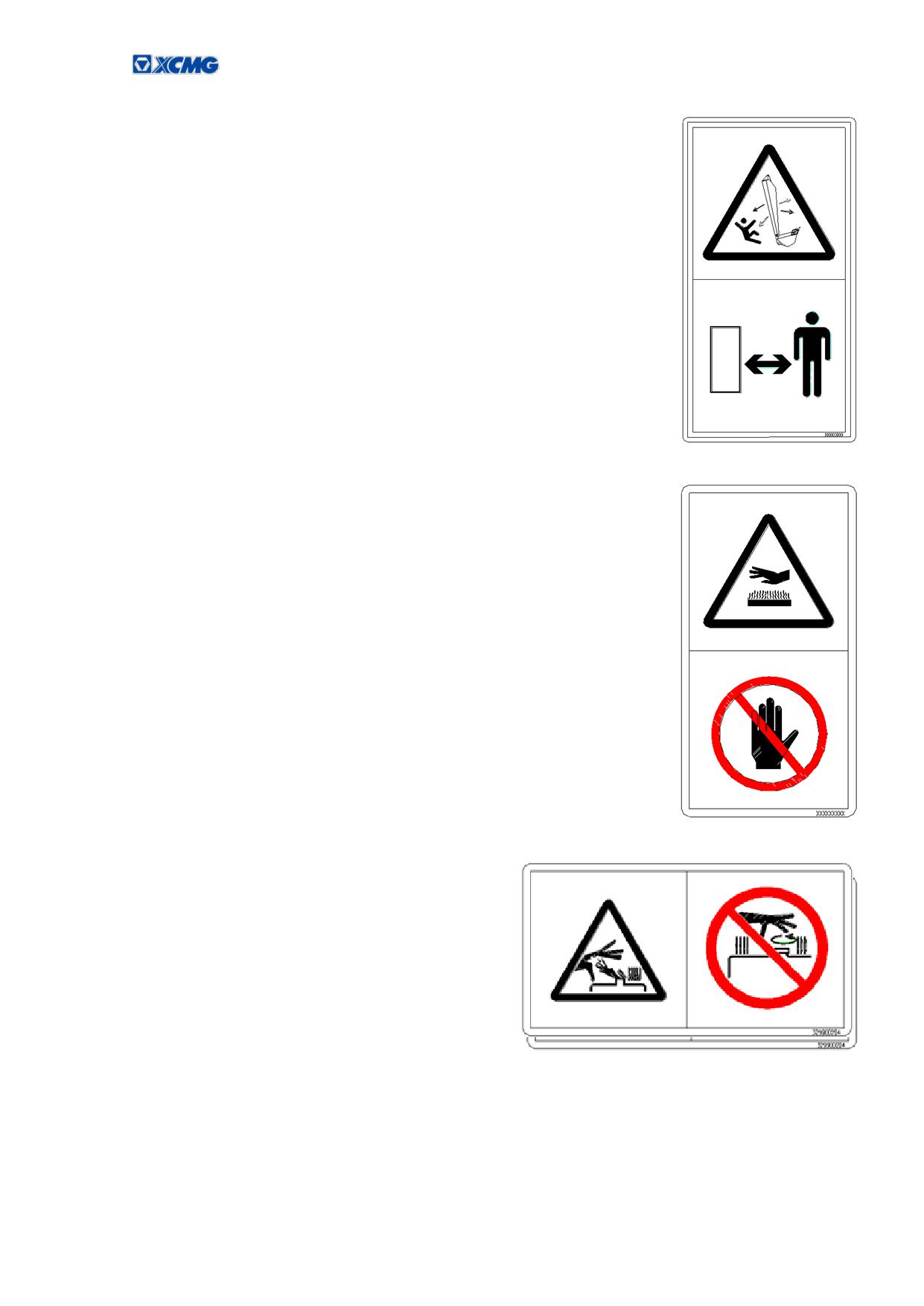

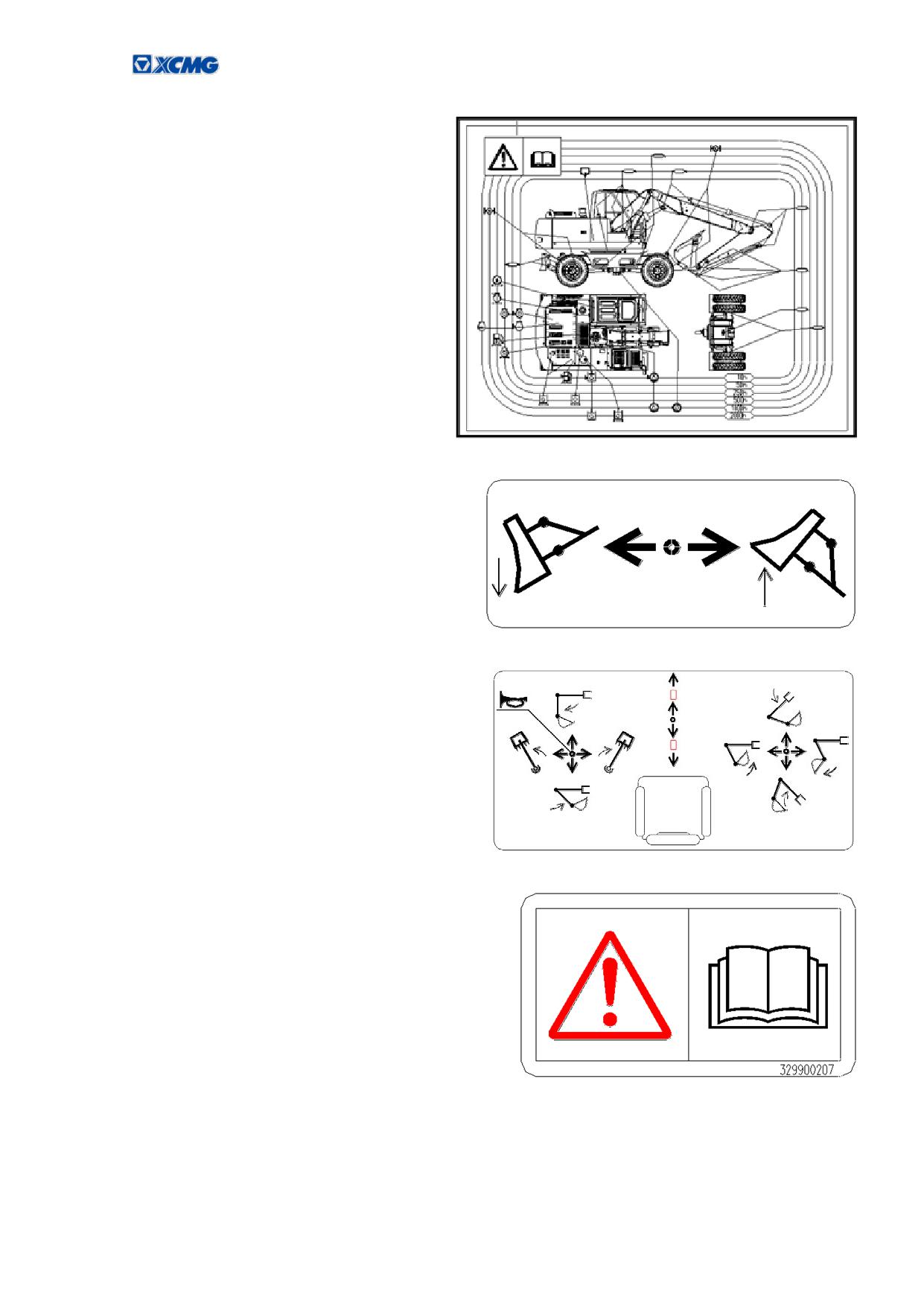

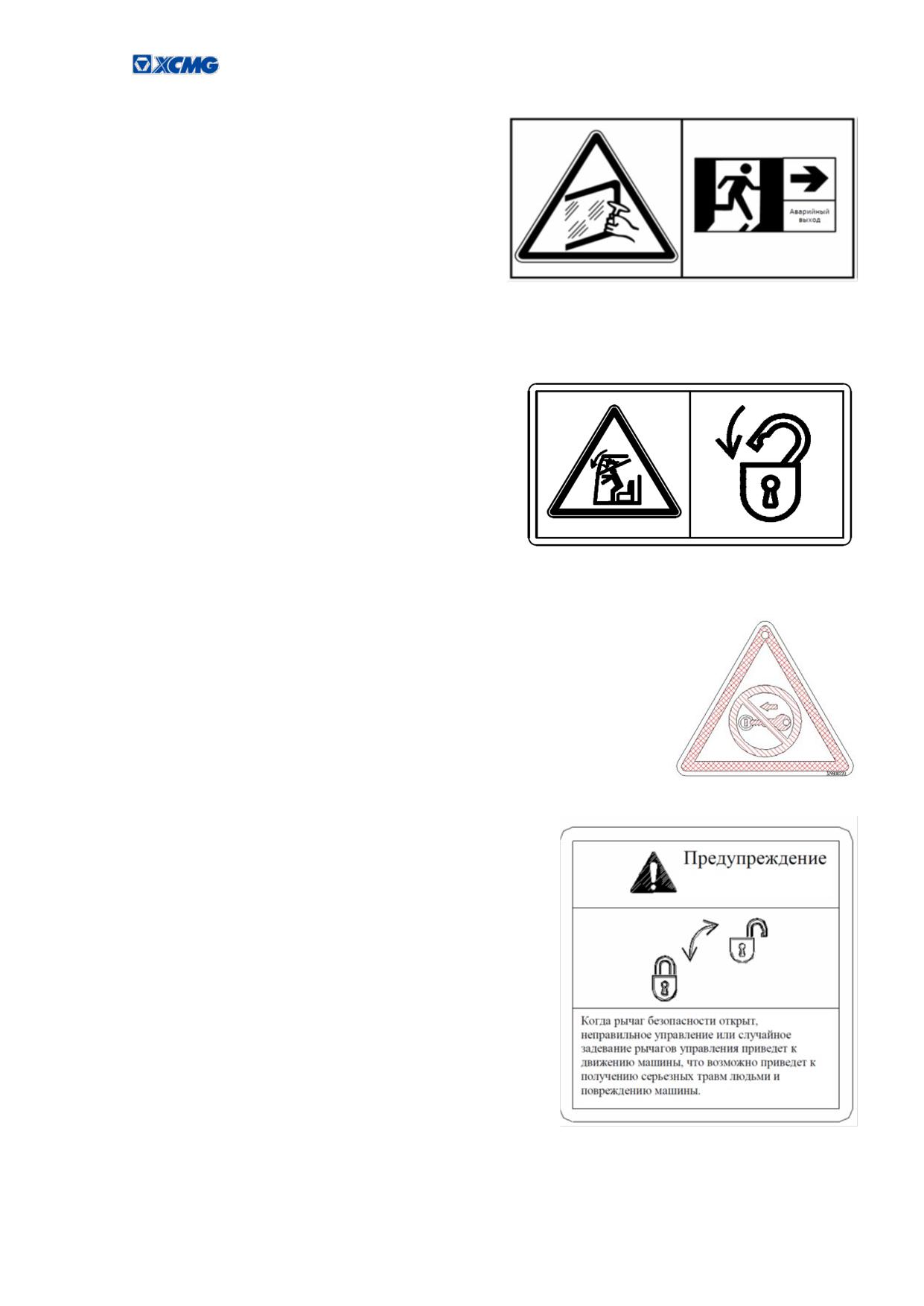

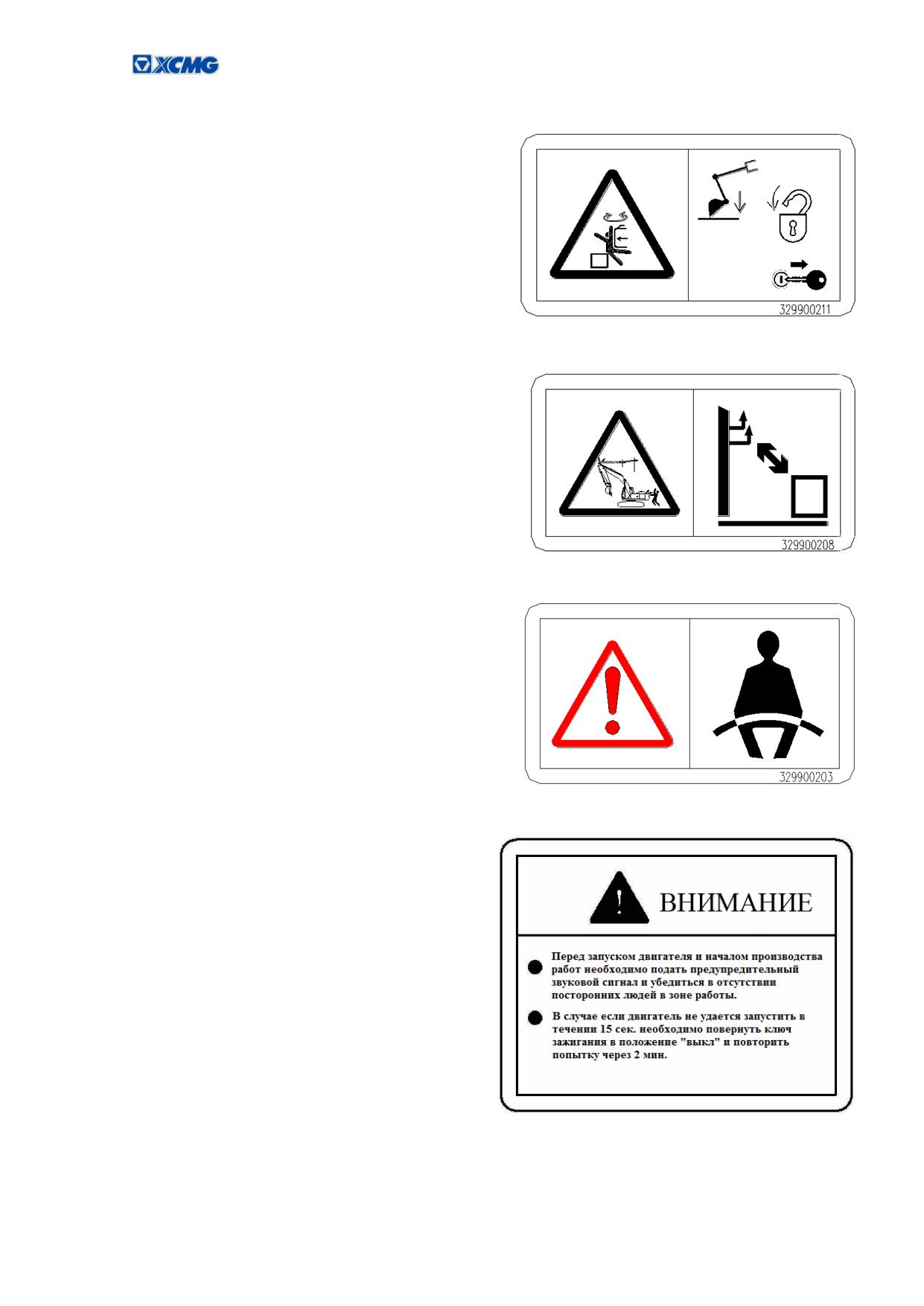

Знаки безопасности и другие предупредительные знаки

На данном экскаваторе нанесены различные знаки безопасности. Операторы должны ознакомиться

с назначением и расположением всех знаков, и соблюдать следующие требования:

- Знаки безопасности и другие предупреждающие знаки должны быть чистыми, без повреждений.

Если знаки отсутствуют, повреждены или картинка и надпись на них видна нечетко, своевременно

приведите знаки в порядок или замените их.

- В случае если необходимо заменить детали, на которых наклеены предупредительные знаки,

следите за тем, чтобы на новых, замененных деталях были нанесены соответствующие знаки.

- Очищайте знаки с помощью ткани и мыльного раствора, использование агрессивных химических

веществ, бензина и т.п. может привести к повреждению знака.

- Расположение знаков безопасности и их значение показано далее:

Правила безопасности

Только квалифицированный персонал может управлять и обслуживать экскаватор.

При управлении и обслуживании экскаватора следует соблюдать все правила безопасности

указанные в данном руководстве.

Запрещено управлять экскаватором, если у вас плохое самочувствие, вы находитесь под

воздействием лекарств, испытываете затруднения или находитесь в состояние алкогольного и

наркотического опьянения. Находясь в таком состоянии, вы можете причинить вред себе и другим людям.

Операторы, а также руководитель на рабочем объекте, должны объяснить всем работникам,

которые принимают участие в работе значение знаков и сигналов.

При выявлении неисправности

При обнаружении любых посторонних факторов (шум, вибрация, запах, отклонения в показаниях

приборов, дым, утечки) в процессе проведения работ или обслуживания, необходимо известить о них

руководителя для принятия необходимых мер. До устранения неисправностей запрещено управлять

экскаватором.

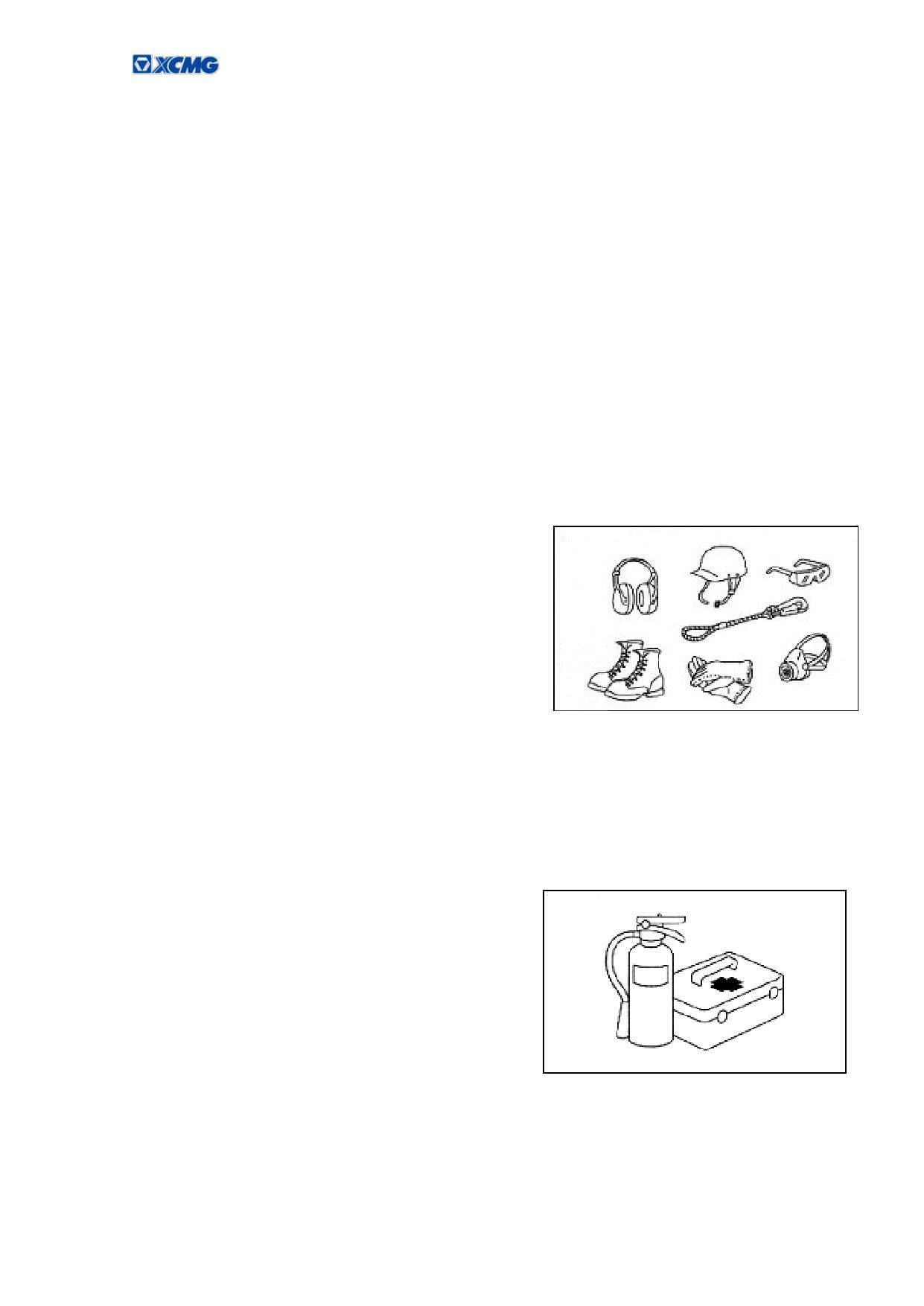

Средства индивидуальной защиты оператора

Не надевайте свободную одежду, так как она может за

движущие части механизма, что может привести к тяжелым трав

Если вы носите длинные волосы, перед выполнением ра

Во время эксплуатации или технического обслуживан

защитные очки, безопасную обувь, закрыть лицо защитным шл

перчатки и ремень безопасности.

Проверьте исправность функционирования всех защитных средств до их использования.

Огнетушитель и аптечка первой помощи

Указания для предотвращения возникновения пожаров и травм:

Если на рабочей площадке существует риск возникновения открытого огня, необходимо изучить

правила поведения при возникновении чрезвычайной ситуации. Также необходимо изучить инструкцию

огнетушителя.

Регулярно проверяйте и обслуживайте огнетушитель.

Во время выполнения работ на строительном объекте

обязательно должна быть укомплектованная аптечка первой

помощи, которую нужно периодически проверять и при

необходимости дополнять нужными лекарствами.

Защитное оборудование

Убедитесь, что все щиты и крышки находятся на своем месте. Незамедлительно произведите

ремонт, если щиты и крышки повреждены.

Необходимо понять принцип использования защитного оборудования и использовать его по

назначению.

Не снимайте защитное оборудование и не держите их в хорошем рабочем состоянии.

Поддерживайте чистоту экскаватора

Если в электрическую систему попадет вода, это

ы.

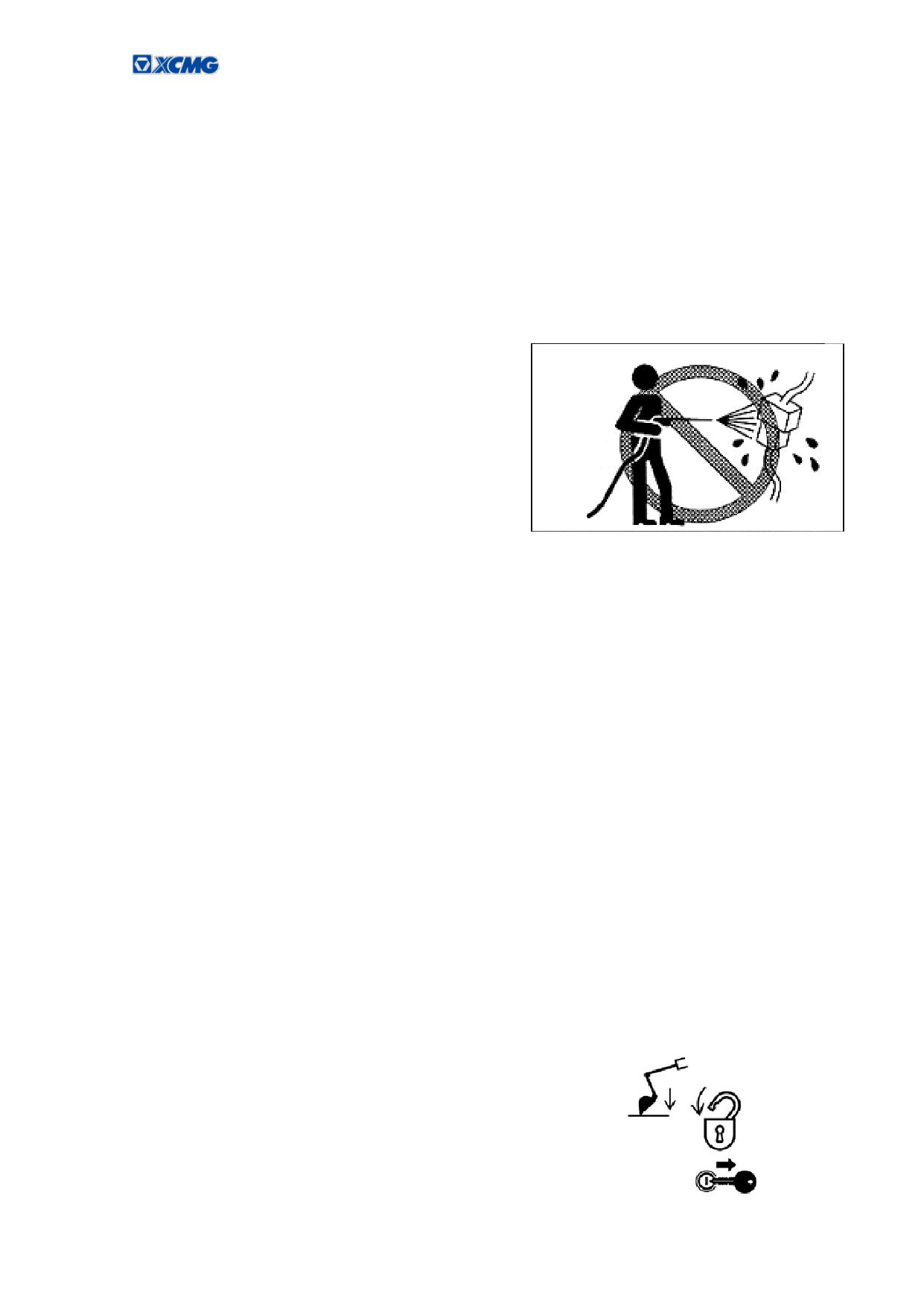

Очистка электрической системы водой или паром запрещ

Если на поверхности машине имеются масляные и гр

подскальзывания во время проверки и технического обслужи

Пожалуйста, поддерживайте чистоту экскаватора.

Поддерживайте чистоту в кабине оператора

Перед входом в кабину необходимо удалить грязь с подошвы. Если на подошве имеются грязь или

масло, это приведет к соскальзыванию ноги с педалей управления при выполнении рабочих операций.

Запрещено оставлять детали или инструменты вокруг кабины.

Запрещено клеить посторонние предметы на стекло.

При управлении машиной запрещено использовать мобильный телефон.

В кабину запрещено приносить огнеопасные, взрывоопасные и токсичные предметы.

Покидание кабины оператора

Перед тем как покинуть сиденье оператора (например, при открытии или закрытии переднего окна

или потолка, при снятии или монтаже нижнего окна, при регулировании сиденья), следует опустить рабочее

устройство (ковш) на поверхность земли, затем выключить двигатель. Необходимо избегать случайного

касания рычагов управления, это приведет к движению машины, что может стать причиной травмы или

повреждения машины.

Перед тем как покинуть кабину оператора необходимо опустить рабочее оборудование на землю,

затем выключить двигатель. Следует установить все рычаги в нейтральное положение, извлечь ключ

зажигания и забрать его с собой.

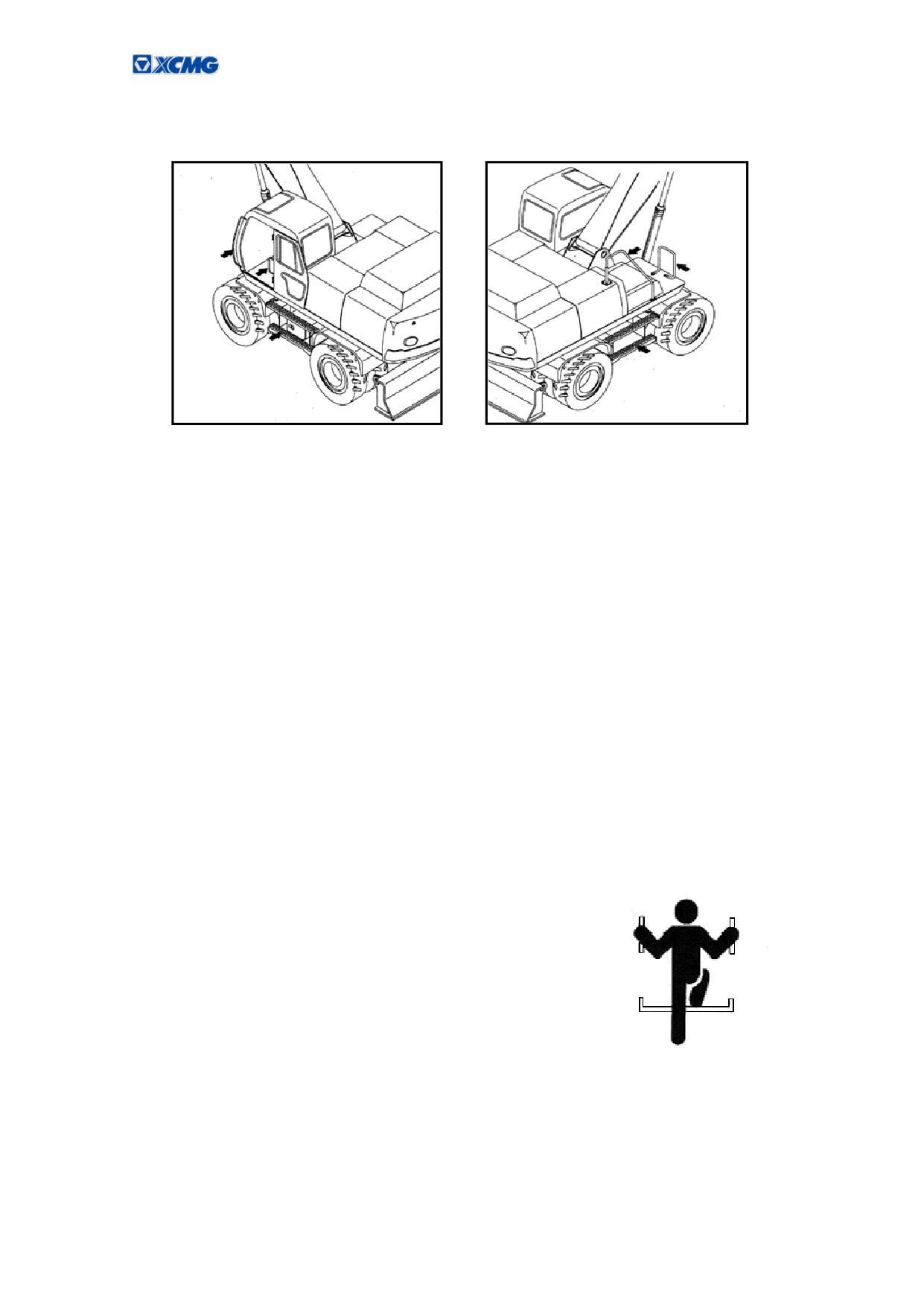

Поручни и лестницы

Чтобы избежать повреждений при посадке и высадке, необходимо соблюдать следующие правила:

- При посадке и высадке следует использовать поручни и лестницы, отмеченные стрелками.

- Поднимайтесь в машину и спускайтесь с нее, повернувшись лицом к машине, руками держитесь за

поручни, стопы ног ставьте на ступени лестницы, для поддержания равновесия тела сохраняйте три точки

опоры (две стопы ног, одна рука или две руки одна стопа ноги).

- Во время посадки и высадки из машины запрещено использовать рычаги управления в качестве

опоры. Запрещено двигаться по капоту двигателя без антискользящей подкладки.

- При посадке и высадке следует проверить наличие масла, смазки и глины на поручнях и лестницах.

При наличии следует немедленно убрать их.

- Во время посадки и высадки из машины запрещено держать в руках инструменты.

- Запрещено запрыгивать и спрыгивать с машины во время посадки и высадки, особенно при

движении машины.

- Откройте дверь и оставьте ее в состоянии блокировки, во время посадки и высадки из машины. В

противном случае дверь может внезапно переместится, что приведет к потере равновесия или падению.

Посадка и высадка из машины

Если машина начала внезапно перемещаться, запрещено запрыгивать на машину и пытаться ее

остановить.

Сидеть на дополнительном оборудовании запрещено.

Запрещено сидеть на капоте, ковше и другом дополнительном оборудовании, в противном случае

это может привести к падению или получению серьезной травмы.

Предотвращение получения ожогов



Горячая охлаждающая жидкость

Во избежание ожогов, вызванных горячей жидкостью или паром, при проверке или сливе

охлаждающей жидкости, убедитесь, что крышка радиатора имеет соответствующую температуру, для

касания руками перед началом работы. При снятии крышки радиатора медленно откручивайте крышку,

чтобы уменьшить внутреннее давление радиатора.



Горячее масло

Во избежание ожогов, вызванных горячем маслом, при проверке или сливе масла, убедитесь, что

крышка бака имеет соответствующую температуру, для касания руками перед началом работы. При снятии

крышки медленно откручивайте крышку, чтобы уменьшить внутреннее давление бака.

Предотвращения пожара и взрыва



Предотвращение пожара, вызванного топливом или машинным маслом

Топливо, моторное масло, антифриз являются огнеопасными веществами. Чтобы предотвратить пожар,

необходимо соблюдать следующие правила:

Запрещено курить или использовать открытый огонь

рядом с топливом или машинным маслом.

Перед заправкой маслом следует выключить двигатель.

При заправке топливом или моторным маслом запрещено

покидать машину

Затяните крышку топливного бака и крышку масляного бака.

Избегайте контакта топлива с горячими поверхностями и электрическими компонентами.

Места заправки и хранения должны иметь соответствующую вентиляцию.

Машинное масло и топливо следует хранить в специально отведенном для этого месте, вход

посторонним в данные помещения запрещен.

После заправки топливом или маслом следует удалить пролитое топливо или масло.

Уберите все легковоспламеняющиеся материалы в безопасное место при шлифовании или сварке на

шасси.

Для промывки необходимо использовать негорючие машинные масла.

Промывка дизельным топливом или бензином запрещена, во избежани

Использованные промасленные материалы и другие легковоспламеняющиеся материалы

необходимо убирать в специально отведенный контейнер.

Не используйте сварку и газовую резку на трубопроводы с легковоспламеняющимися жидкостями.



Предотвращение пожара, вызванного накоплением легковоспламеняющихся материалов

Уберите листья, сорняки, сухую древесину, бумагу, пыль и другие горючие вещества, с двигателя,

выхлопной трубу, глушителя, аккумулятор и капота.



Предотвращение пожара вызванного проводкой



Предотвращение пожара вызванного коротким замыканием в электрической системе

Все соединения проводов должны быть чистыми и надежно закреплены.

Ежедневно проверяйте проводку на предмет ослабления контакта или повреждения, а также

своевременно закрепляйте разъем или зажим провода, отремонтируйте или замените поврежденные

провода.



Предотвращение пожара вызванного гидравлической системой

Убедитесь, что хомуты, экраны и опоры всех шлангов и труб надежно закреплены. Во время

работы, если части гидравлического трубопровода ослаблены, они будут тереться о другие деталями, что

приведет к повреждению шланга и распылению масла под высоким давлением и привести к пожару.



Предотвращение взрыва вызванного осветительными приборами

Используйте взрывобезопасные осветительные приборы во время проверки топлива, масла,

аккумулятора, омывающей и охлаждающей жидкости, в противном случае это может стать причиной

взрыва.

Соблюдайте соответствующие положения настоящего руководства при использовании питания для

освещения.

Действия при возникновении пожара

При возникновении пожара, необходимо выполнить следующие действия:

Установить замок зажигания в положение OFF и остановить двигатель.

Быстро покиньте машину, используя лестницы и поручни.

Стеклоомывающая жидкость

Используйте омывающую жидкость на основе этанола. Использование омывающей жидкости на

основе метанола запрещено.

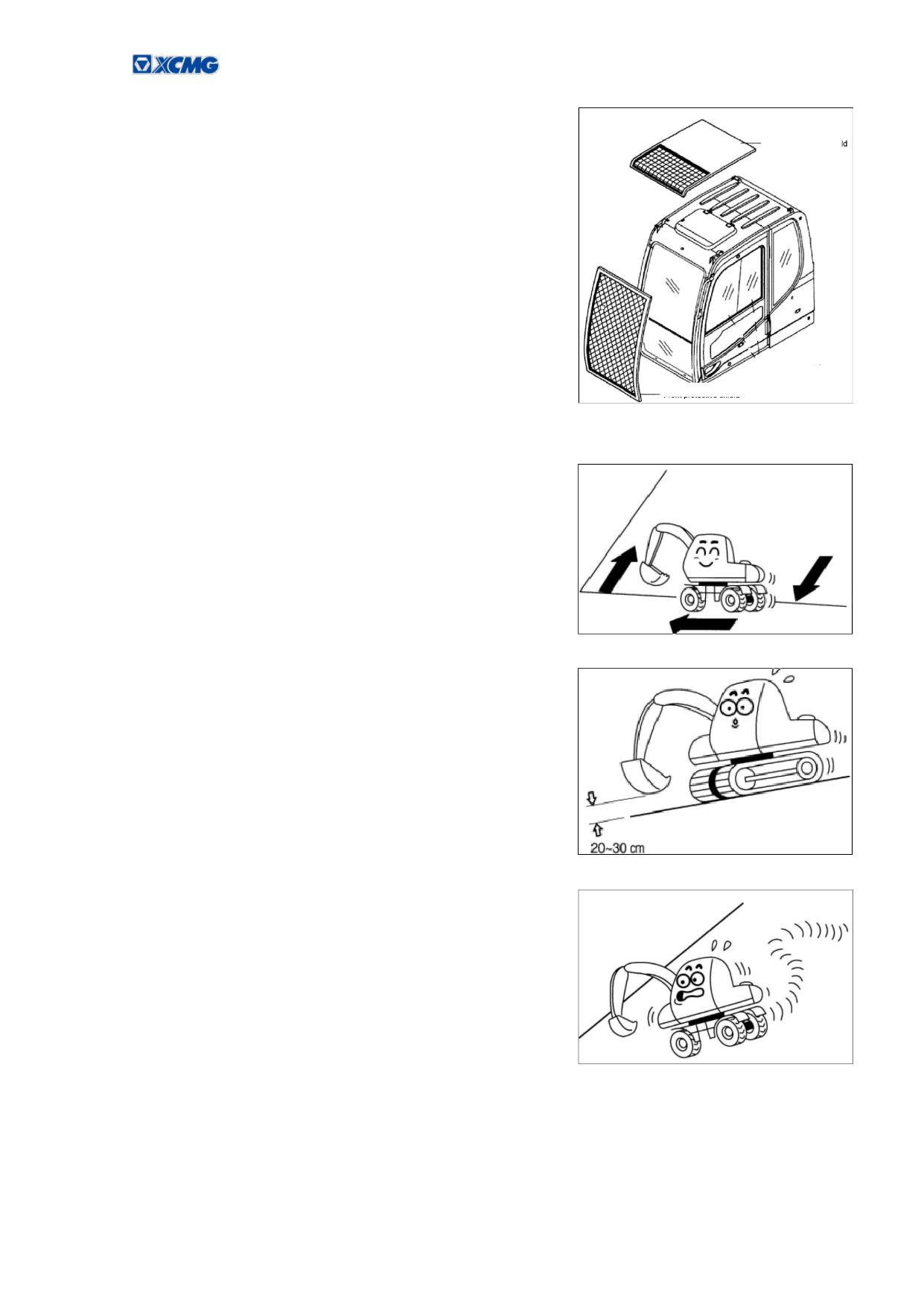

Защита от падающих и отскакивающих предметов

Перед выполнением работ, в результате которых возникает опасность от падающих и

отскакивающих предметов необходимо установить защитную решетку для защиты оператора в

соответствии с предполагаемой ситуацией:

При выполнении работ по сносу или дроблению следует установить переднюю защитную решетку

и наклеить на лобовое стекло прозрачную пленку.

При выполнении работ на горном руднике или карьере, где есть опасность падающих камней,

следует установить устройство защиты от падающих предметов и переднюю защитную решетку, на

переднем стекле наклеить прозрачную пленку.

При указанных операциях следует закрыть окна. Кроме того, следует обеспечить безопасность

других людей, и огородить опасную зону.

Выше описаны типовые ситуации. Защитные устройства должны быть выбраны в соответствие с

реальными условиями работы.

Установка дополнительного оборудования

Пожалуйста, свяжитесь с дилером Xugong Excavator Machinery Co., Ltd. перед установкой

дополнительных опций или аксессуаров.

Наша компания Xugong Excavator Machinery Co., Ltd не несет ответственности за любые травмы,

несчастные случаи или повреждение продукта, вызванные использованием неодобренных изготовителем

аксессуаров или деталей.

При установке и использовании комбинации дополнительного оборудования необходимо следовать

инструкциям руководства по эксплуатации дополнительного оборудования и общими инструкциями о

дополнительном оборудовании в данном руководстве. Существует опасность того, что управляющие

устройства, могут столкнутся с кабиной оператора или другими частями машины в соответствии с типом

или комбинацией рабочих устройств. Проверьте, существует ли опасность контакта, и соблюдайте

осторожность при работе с незнакомыми рабочими устройствами.



Окно кабины

Если стекло в кабине оператор разбито, и есть вероятность контакта рабочего оборудования с

оператором, необходимо прекратить работу и заменить стекло.



Самостоятельная реконструкция

Любая реконструкция без письменного разрешения Xugong Excavator Machinery Co., Ltd. может

привести к опасности. Пожалуйста, свяжитесь с дилером Xugong Excavator Machinery Co., Ltd. перед любой

реконструкцией.

Xugong Excavator Machinery Co., Ltd. не несет ответственности за любой ущерб вызванный

реконструкцией, которая не была одобрена нашей организацией.



Безопасность на рабочей площадке

Перед началом производства работ следует проверить наличие потенциальных опасностей в рабочей зоне.

- При работе рядом с легковоспламеняющимися материалами возможно возникновение пожара,

поэтому следует соблюдать осторожность.

- Перед началом работ оценить ситуацию на площадке, и выбрать самый безопасный способ

производства работ. Производство работ на месте обвалов или с опасностью падающих камней

запрещено.

- Если существуют вероятность наличия под землей водопровода, газопровода или линии высокого

напряжения, необходимо связаться с соответствующими организациями.

- Вход персонала без разрешения в рабочую зону запрещается.

- Перед передвижением или рабочими операциями в мелководной реке или рыхлом грунте следует

проверить глубину воды и скорость течения, а также прочность грунта.

Безопасная эксплуатация экскаватора

Запуск двигателя

Если на рычагах управления установлена предупреждающая табличка, запускать двигатель и

управлять рычагами запрещено.

Примечание. Перед запуском машины убедитесь, что рычаг безопасности установлен в положение

«Закрыто», а переключатель трансмиссии FNR установлен в положение N, в противном случае

двигатель не запустится.

Проверка перед запуском двигателя

При ежедневной работе перед запуском двигателя необходимо провести следующие мероприятия:

-Для обеспечения хорошей обзорности необходимо очистить пыль с поверхности окон.

-Очистить пыль с поверхности фар рабочего освещения и проверить их работоспособность.

-Проверить уровень охлаждающей жидкости, уровень топлива и уровень моторного и

гидравлического масла, проверить чистоту воздушного фильтра, и проверить электрическую проводку на

наличие повреждений.

-Отрегулировать сиденье оператора до необходимого положения, и проверить наличие

повреждения и износа ремня безопасности сиденья и крепежной скобы.

-Проверить работу приборов, проверить угол установки фар рабочего освещения и положения

рычагов управления.

-Отрегулировать зеркало заднего вида, для максимальной обзорности задней зоны машины.

-Проверить верхнюю поворотную часть машины, нижнюю часть шасси машины, зону вокруг

машины, чтобы убедиться в отсутствии людей или препятствий.

Правила безопасности при запуске двигателя

-Перед запуском двигателя следует подать предупредительный звуковой сигнал.

-Запускать и эксплуатировать машину допускается только с сидения оператора.

-Кроме оператора запрещено нахождение других людей в кабине и на экскаваторе.

-Запрещено запускать двигатель с помощью прямого замыкания цепи стартера. Это приведет к

повреждению оборудования.

Запуск двигателя при холодной погоде

При работе в холодное время года перед производством работ необходимо полностью прогреть

экскаватор. Если машина прогрета не полностью, отклик на управление рычагами управления будет

медленным. Это может привести к возникновению аварийных ситуаций.

Если аккумуляторная жидкость в аккумуляторе замерзла, не заряжайте аккумулятор и не

используйте другие источники питания для запуска двигателя. Это опасно и может привести к возгоранию

аккумулятора. Перед тем как заряжать аккумулятор или использовать другие источники питания для

запуска двигателя, обеспечьте, чтобы перед запуском аккумуляторная жидкость растаяла, проверьте, нет ли

утечек.

Проверка после запуска двигателя

При проведении проверки необходимо установить машину в свободную зону без препятствий.

Приближение людей к машине запрещено.

Проверьте соответствие движения с показаниями на дисплее на панели управления. Если не

соответствует, необходимо установить соответствующий режим.

Проверить работоспособность приборов и оборудования, работу ковша, системы передвижения,

системы поворота.

Проверить наличие посторонних звуков, вибрации, нагревания, запахов и наличие утечек

моторного, гидравлического масла и топлива.

Если обнаружены отклонения, следует немедленно провести ремонт.

Выполняйте работу на твердой и ровной поверхности.

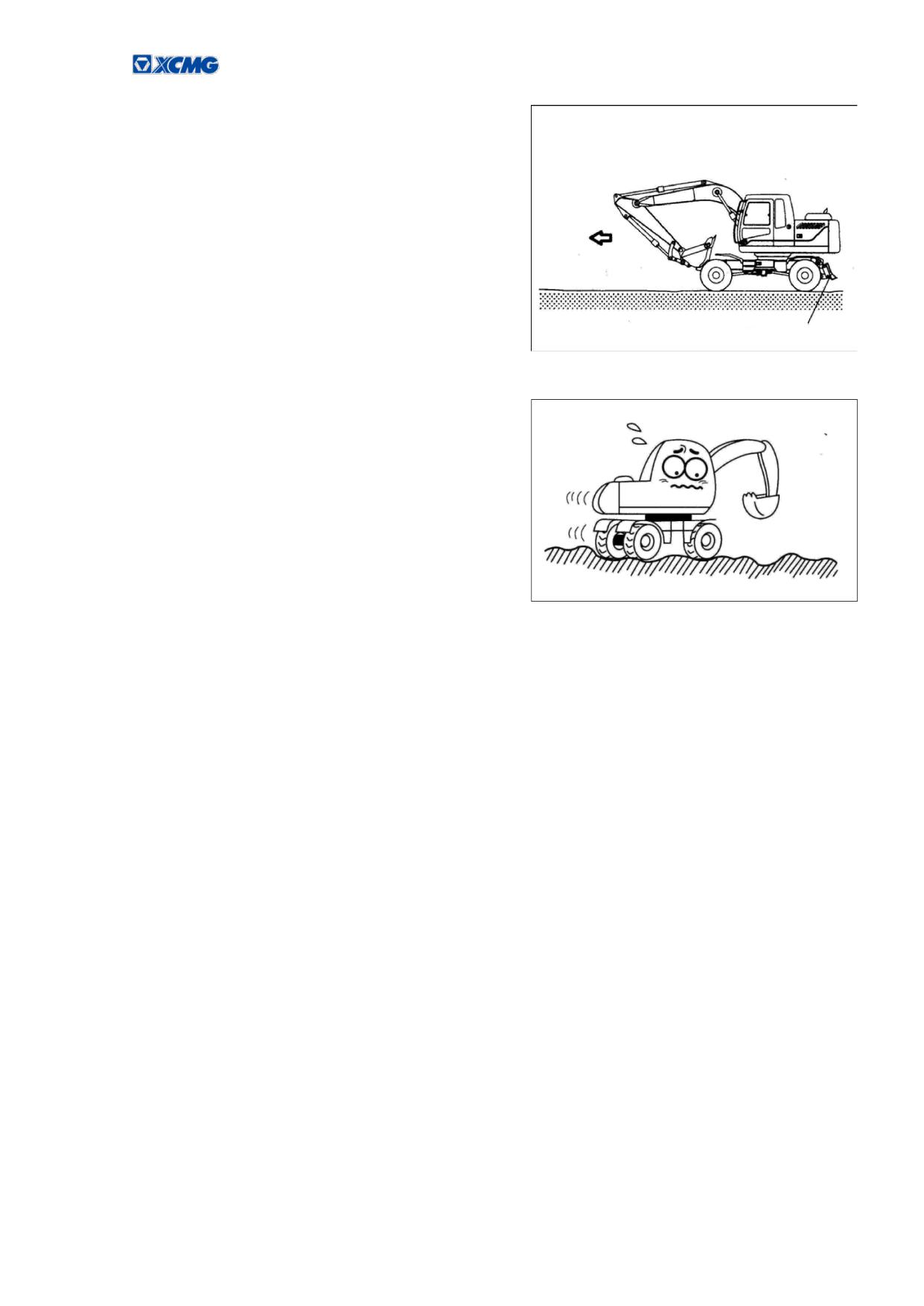

Работа на мягком грунте

Следует избегать передвижения или выполнения работ на краю котлована, дороги или возле

глубокого русла. В такой зоне поверхность земли очень рыхлая, если поверхность земли проваливается под

действием веса машины или ее вибрации, то это приведет к падению или опрокидыванию всей машины.

При выполнении работ на плотине или возле водного канала, существует опасность оседания

грунта из-за веса машины и вибрации. Перед выполнением работ следует принять необходимые меры,

чтобы обеспечить безопасность поверхности земли, предотвратить опрокидывание или падение машины.

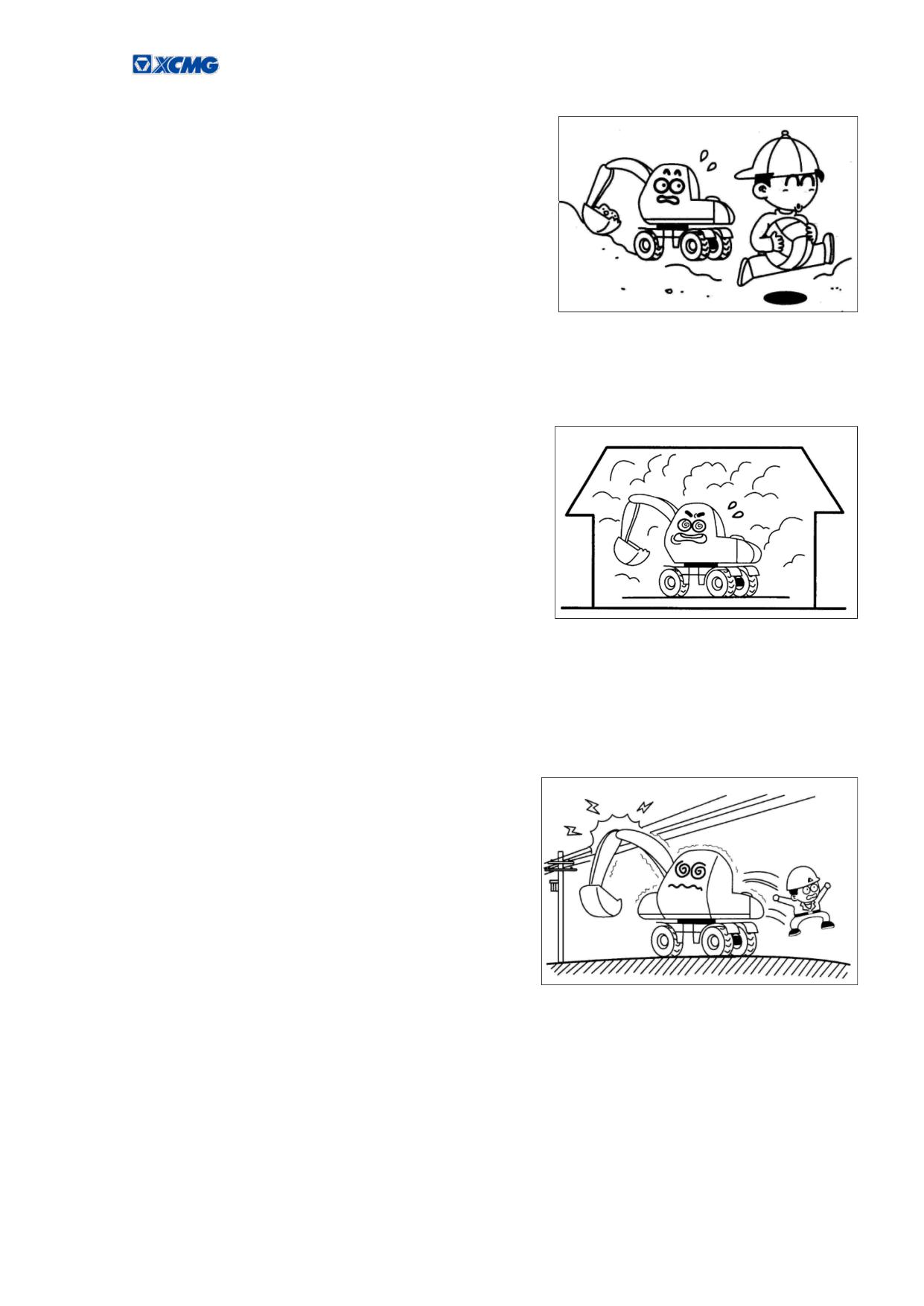

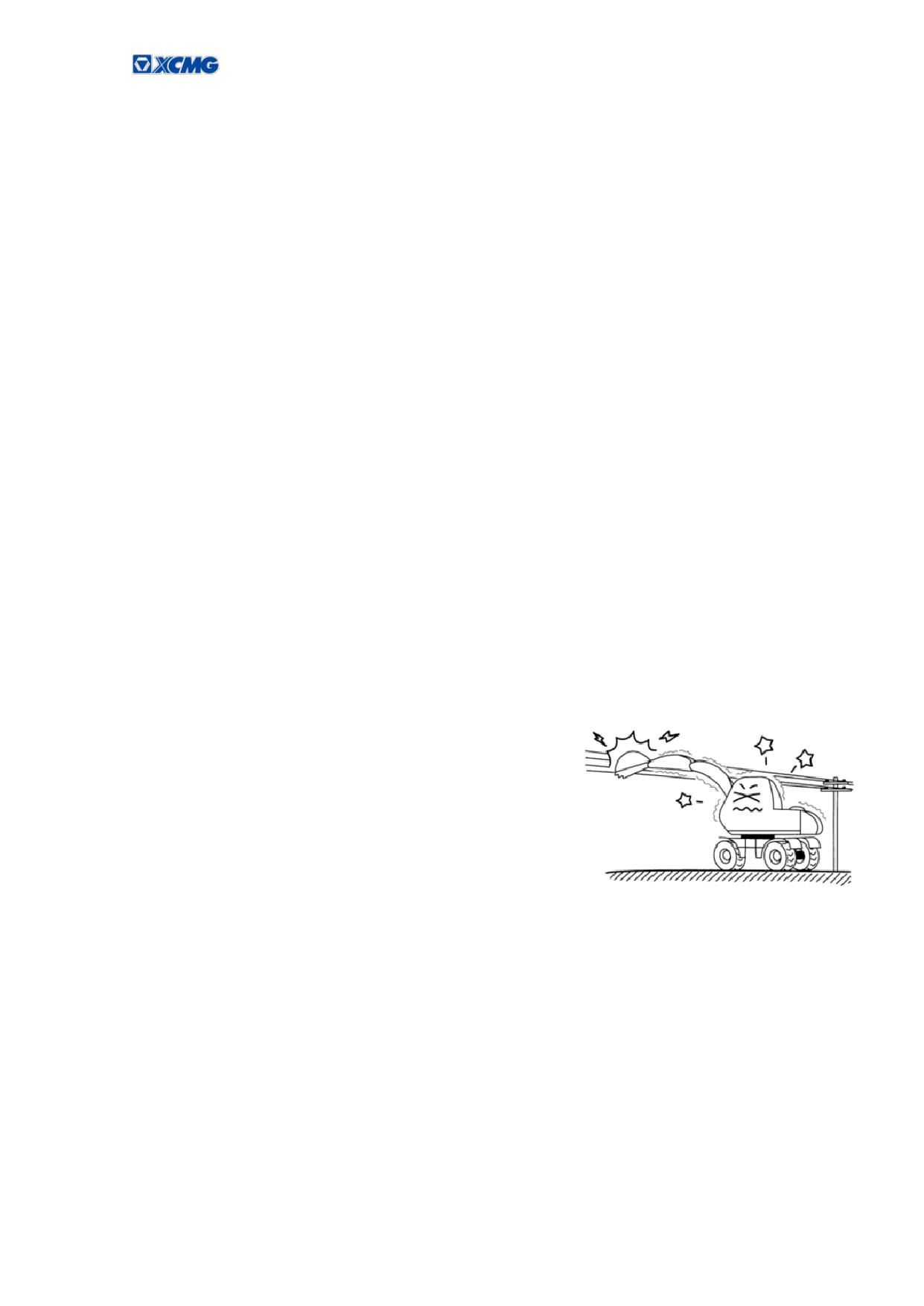

Работа вблизи линий электропередач

Не перемещайтесь и не проводите работы на

экскаваторе рядом с ЛЭП, так как это может привести к

серьезным травмам или несчастным случаям в результате

электрического удара. Выполните следующие действия на

рабочем месте при работе рядом с ЛЭП:

- Перед работой возле ЛЭП следует известить компанию владельца ЛЭП, с целью принять

необходимые меры безопасности и получить допуск.

- При работе вблизи ЛЭП существует вероятность получения электрического удара, который

вызовет серьезный ожог и даже смерть. Поэтому необходимо соблюдать безопасное расстояние между

машиной и ЛЭП, см. Таблицу ниже.

Перед производством работ необходимо совместно с компанией владельцем ЛЭП разработать

соответствующие мероприятия по безопасному производству работ.

Чтобы избежать возможных последствий аварии, следует носить резиновую обувь и резиновые перчатки,

на сиденье следует подложить резиновый коврик и обратить внимание на то, что открытые части тела не должны

касаться других узлов и деталей машины.

Если в процессе работ предполагается, что экскаватор будет работать вблизи ЛЭП, следует

назначить одного сигнальщика для передачи сигналов предупреждения.

При производстве работ возле ЛЭП приближение людей к экскаватору запрещено.

Напряжение

Минимальное безопасное

расстояние

Низкое напряжение

100В,200В

2м

6600В

2м

22кВ

3м

66 кВ

4м

Высокое напряжение

154 кВ

5м

187 кВ

6м

275 кВ

7м

500 кВ

11м

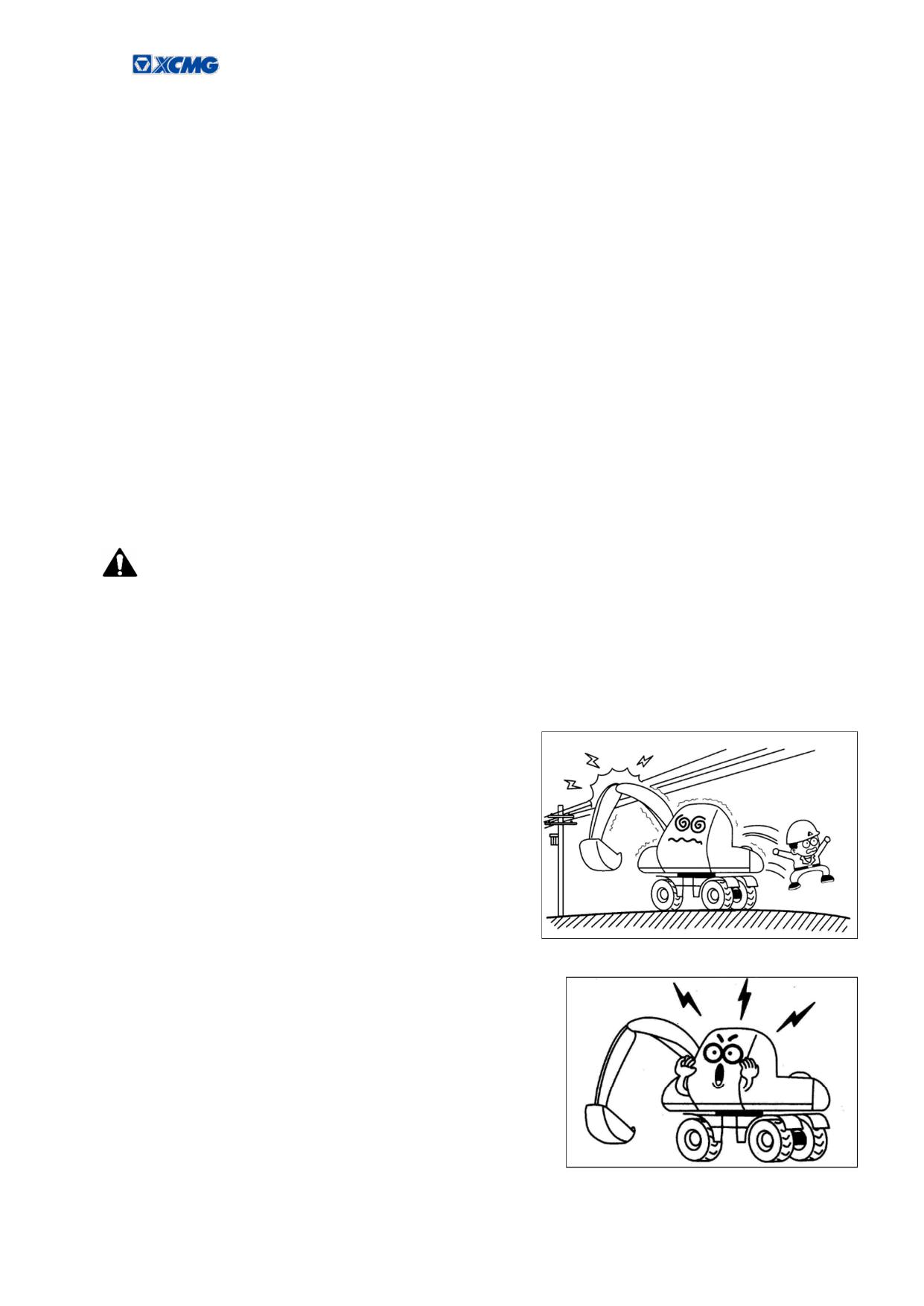

Если экскаватор приблизился к ЛЭП очень близко или коснулся проводов, во избежание поражения

электрическим током, операторы не должны покидать кабину, до отключения электричества. Приближение

людей к экскаватору запрещено.

Обеспечение обзорности

Для обеспечения безопасного производства работ и передвижения, необходимо проверить отсутствие

людей и препятствий вокруг машины и ситуацию на рабочей площадке.

При производстве работ в темное время суток необходимо включить рабочее освещение машины,

при необходимости в рабочей зоне следует установить вспомогательное освещение.

Если обзорность неудовлетворительная, например, при тумане, снеге или дожде, следует

прекратить производство работ.

Вентиляция закрытых помещений

При необходимости запустить двигатель в закрытом пространстве, заправить

топливом или покрасить машину, чтобы избежать отравления, необходимо обеспечить

достаточную вентиляцию.

Сигналы и жесты сигнальщика

При работе на краю котлована, траншеи или рыхлой поверхности земли и при

неудовлетворительной обзорности необходимо использовать сигналы и назначить одного сигнальщика.

Оператор должен внимательно следить за сигналами, и выполнять команды сигнальщика.

Только один сигнальщик должен передавать сигналы.

Перед началом производства работ необходимо ознакомить всех работников со всеми сигналами и

жестами, которые используются во время проведения работ.

Аварийный выход из кабины оператора

- Если по какой-либо причине дверь кабины не открывается, разбейте заднее стекло и быстро

покиньте кабину.

Предотвращение опасности вызванной асбестовой пылью

При частом попадании асбестовой пыли в легкие, это может стать причиной возникновения

онкологических заболеваний. Опасность вдыхания асбестовой пыли существует при проведении работ по

сносу или обработке промышленных отходов, соблюдайте следующие правила:

Распылите воду, для уменьшения пыли, не используйте сжатый воздух для очистки.

Если в воздухе содержится асбестовая пыль, машина должна находиться на самой высокой точке

рабочей площадки, а рабочий персонал должен использовать респиратор.

Посторонним людям запрещено находиться в рабочей зоне.

Соблюдайте законы, нормы и стандарты охраны окружающей среды на рабочем месте.

В данной машине не используются части изготовленные из асбеста, неоригинальные детали могут

содержать асбест, используйте только оригинальные части Xugong Excavator Machinery Co., Ltd.

Для обеспечения безопасности запрещается работать в среде с токсичными газами.

Безопасная эксплуатация экскаватора

Правила безопасности при осуществлении рабочих движений

Для посадки и высадки с машины используйте поручни и лестницы, запрещено запрыгивать и

спрыгивать с машины.

Используйте звуковой сигнал перед началом работ.

Управляйте машиной осторожно, чтобы обеспечить безопасность других людей и вещей в пределах

Следите за препятствиями вокруг машины. Особое внимание уделите проверке расстояния до

объектов в задней части машины, во время поворота верхней части. Назначьте сигнальщика, при повороте

или развороте машины. Будьте внимательны при наличии на рабочей площадке людей или других машин.

Даже если машина оснащена зеркалом заднего вида, необходимо соблюдать вышеуказанные меры

предосторожности.

Если экскаватор выполняет операции по дроблению камня или работает на месте, в котором

возможно падение камней, необходимо установить защитный экран для кабины оператора, а оператор

должен использовать каску.

Учитывайте мощность, массу груза и ширину экскаватора во время подъема.

Масса поднимаемых грузов не должна превышать грузоподъемность машины, в противном случае это

может привести к повреждению машины и несчастному случаю.

Оператор должен находиться только на сиденье во время управления машиной.

На машине не должно быть людей кроме оператора.

Проверьте работоспособность проблескового маячка (при наличии).

Убедитесь что двери и окна в кабине оператора закрыты.

Правила безопасности при передвижении

Не превышайте максимально допустимую

Транспортное положение

нагрузку, чтобы предотвратить неисправности и

повреждение машины при эксплуатации.

Во время движения отвал должен находиться

сзади.

Когда отвал расположен спереди движение будет в

обратном направлении.

При движении по неровной поверхности

Отвал

скорость должна быть низкой, резкий поворот может

привести к опрокидыванию машины.

При передвижении по не ровной поверхности

земли или на крутом уклоне, если машина оборудована

устройством автоматического снижения скорости,

необходимо

отключить

его.

Если

устройство

автоматического снижения скорости включено, это

приведет к увеличению частоты вращения двигателя и в

следствии к увеличению скорости движения.

Соблюдайте максимально возможную дистанцию до препятствий.

При передвижении и производстве работ необходимо обеспечить безопасное расстояние до людей,

сооружений или других машин.

При переезде через мосты необходимо сначала проверить допустимую несущую способность

данного моста. При движении по дорогам следует сначала обратиться к соответствующим организациям, и

соблюдать их требования.

При производстве работ в туннелях, под мостами, линиями электропередач или в других

стесненных условиях операции необходимо производить медленно. Уделите особое внимание, чтобы

предотвратить столкновение ковша с препятствиями.

Оборудования защиты ROPS и FOPS

Если машина эксплуатируется в месте, где возможно

Защитный экран

крыши

падение камней или гравия, необходимо оборудовать кабину

защитной крышкой ROPS или FOPS в соответствии с

потенциальной опасностью.

При пластической деформации или поломки какой-либо

части защитной конструкции, ее необходимо своевременно

заменить.

ROPS: Roll-over Protective Structure (защита при опрокидывании)

FORS: Falling Object Protective Structure (защита от падающих

предметов).

Защитный экран переднего стекла

Перемещение по склону

Выполняйте следующие требования, чтобы предотвратить

опрокидывание или боковое скольжение машины.

Избегайте движения в поперечном направлении склону, в

противном случает это может стать причиной опрокидывания или

бокового скольжения.

Опасности при движении по склонам.

При движении по уклону скоростью должна быть низкой,

также следует обеспечить расстояние от нижней части ковша до

поверхности земли 20-30 см. В случае возникновения аварийной

ситуации можно быстро опустить рабочее устройство на землю,

чтобы помочь остановить машину.

Опасные движения при движении по склонам.

При необходимости поворота, он должен быть выполнен

на ровной и твердой поверхности.

Максимальный преодолеваемый уклон 35°.

Никогда не используйте экскаватор, если уклон

превышает 35°.

Опасности при работе на склоне.

Старайтесь не эксплуатировать машины на склоне

более 10°.

При необходимости проведения работ на склоне,

сначала необходимо выровнять площадку, а затем проводить

работы.

Вращение на склоне может стать причиной

опрокидывания машины.

Запрещено осуществлять поворот на склоне, если ковш

загружен, это может привести к потере равновесия или

опрокидыванию машины, как показано на рисунке.

Эксплуатация зимой

Поверхность земли, покрытая снегом или льдом очень скользкая. При передвижении или

производстве работ экскаватором следует быть осторожным. Запрещено резко перемещать рычаги

управления. Даже на небольшом уклоне экскаватор может начать скольжение.

Для мерзлого грунта, при повышении температуры, почва начнет оттаивать, это может привести к

опрокидыванию машины из-за изменения плотности.

При передвижении в зоне с большим слоем снега существует вероятность опрокидывания или

проваливания в снег.

Стоянка машины

Стоянка машины должна осуществляться на ровной и

твердой поверхности.

Для стоянки необходимо выбрать место без опасности

падающих камней и обвала

Опустите рабочее оборудование на землю.

Установите рычаг в положение Р.

При покидании экскаватора необходимо установить

рычаг безопасности

① в запертое положение, потом

Открыто

выключить двигатель.

Для

предотвращения

использования

машины

посторонними лицами закройте дверь кабины оператора и

Закрыто

заблокируйте все устройства. Извлеките ключ зажигания и

положите его в соответствующее место.

Избегайте остановки машины на склоне

При необходимости парковке на склоне необходимо

установить рычаг в положение Р, опустить рабочее

оборудование на землю а под колеса подложить упоры.

Аккумулятор

Предотвращение опасностей связанных и использованием аккумулятора

Электролит аккумулятора содержит серную кислоту, и в процессе работы в аккумуляторе

образовывается огнеопасный и взрывоопасный газ водород. Неправильные действия могут привести к

травмам или пожару. Соблюдайте следующие правила:

Если индикатор показывает черный цвет необходимо зарядить аккумулятора, если индикатор

светится необходимо заменить аккумулятора.

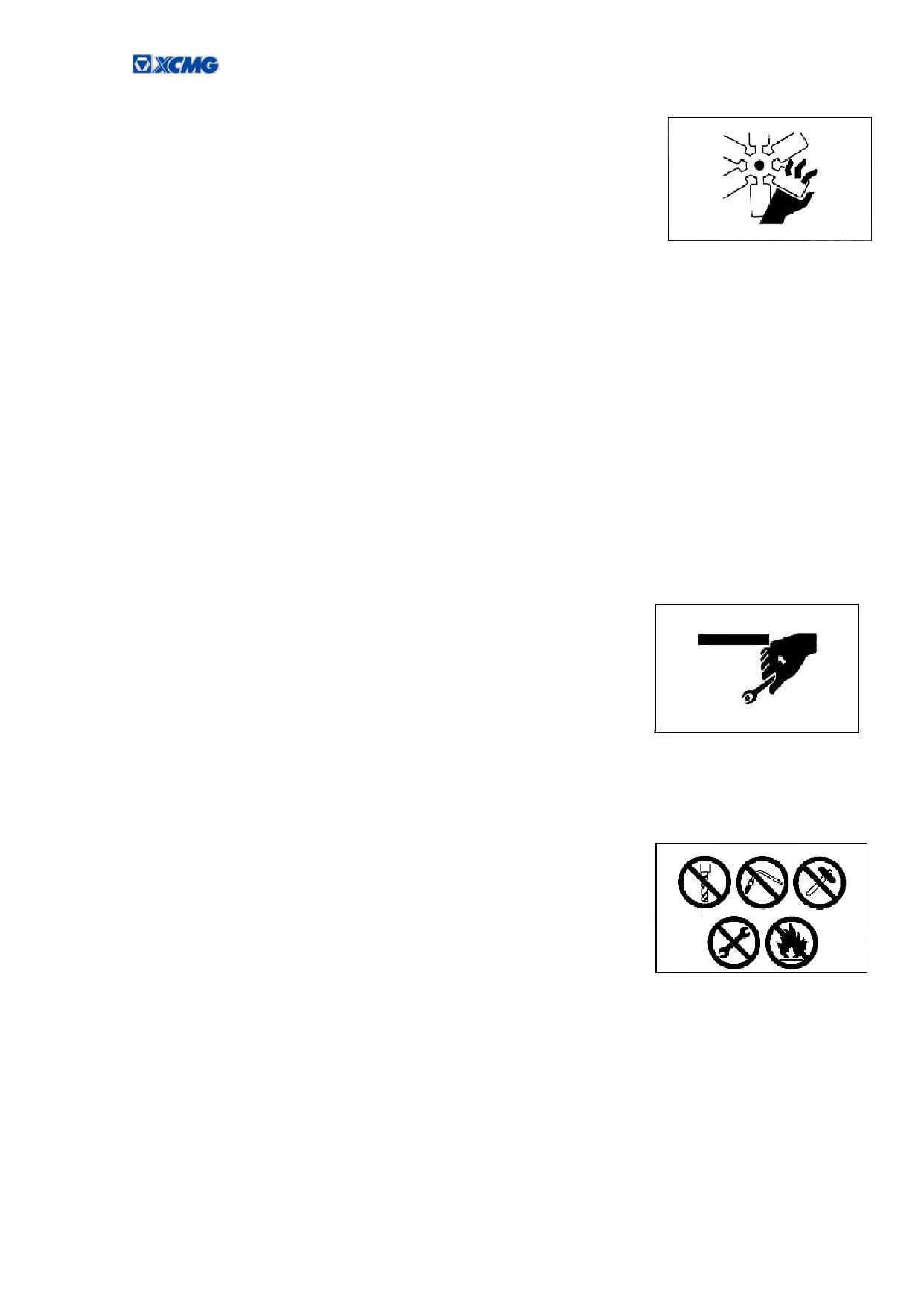

При работе с аккумулятором используйте защитные очки и перчатки.

Не курите и не используйте открытый огонь рядом с аккумулятором.

При попадании на кожу или одежду серной кислоты промойте пораженный участок большим

количеством воды.

При попадании серной кислоты в глаза незамедлительно промойте большим количеством воды и

обратитесь за медицинской помощью

Существует опасность возникновения искр при работе с аккумулятором. Установите переключатель

в положение OFF и выполните следующие действия:

Не допускайте контакта металлического инструмента с клеммами аккумулятора. Не размещайте

металлические инструменты рядом с аккумулятором

При отключении аккумулятора отсоедините сначала отрицательную клемму, а затем

положительную. Установка осуществляется в обратной последовательности.

Во время зарядки аккумулятора происходит выделение огнеопасного и взрывоопасного газа

водорода. Для зарядки необходимо извлечь аккумулятор из машины и установить его в хорошо

проветриваемом месте.

Надежно закрепите аккумулятор на штатном месте после зарядки.

Запуск двигателя при использовании вспомогательного кабеля

Неправильное подключение вспомогательного кабеля может привести к взрыву аккумулятора,

выполните следующие действия:

При запуске с использованием вспомогательного кабеля необходимы два человека (один из них

сидит на сиденье оператора, а другой соединяет аккумуляторы).

Не допускайте контакта двух машин при запуске двигателя

Установите ключ зажигания в обеих машинах в положение OFF при подключении

вспомогательного кабеля. В противном случае это может привести к движению машины при подключении

питания.

При подключении сначала установите положительную клемму, а затем отрицательную.

Отключение должно осуществляться в обратной последовательности.

Не допускайте контакта зажимов вспомогательного кабеля друг с другом или с корпусом машины

во время установки и демонтажа.

Обязательно используйте защитные очки и перчатки во время использования вспомогательного

кабеля.

Для использования вспомогательного кабеля напряжение питания исправной и неисправной

машины должно быть одинаковым.

Буксировка

Правила безопасности при буксировке

Буксировка машины

Буксировка допускается только при возникновении чрезвычайной ситуации.

При необходимости буксировать машины, выполните следующие действия:

(1)

Основные

① Давление на гидравлическом стояночном цилиндре обеспечивается с помощью пружины. Когда машина

не работает, тормоз автоматически включатся.

②На короткие расстояния машина должна буксировать на низкой скорости. Для транспортировки на

большие расстояния необходимо использовать прицеп.

③Если на пути транспортировки имеются повороты, необходимо использовать прицеп.

Нарушение правил транспортировки, может привести к травме или несчастному случаю.

Для буксировки необходимо использовать трос соответствующей прочности.

Запрещено буксировать машину на склоне.

Во время буксировки между машинами не должно быть людей.

Убедитесь, что машины находятся на одной оси.

Буксировка с использованием крюка недостаточной грузоподъемности запрещено.

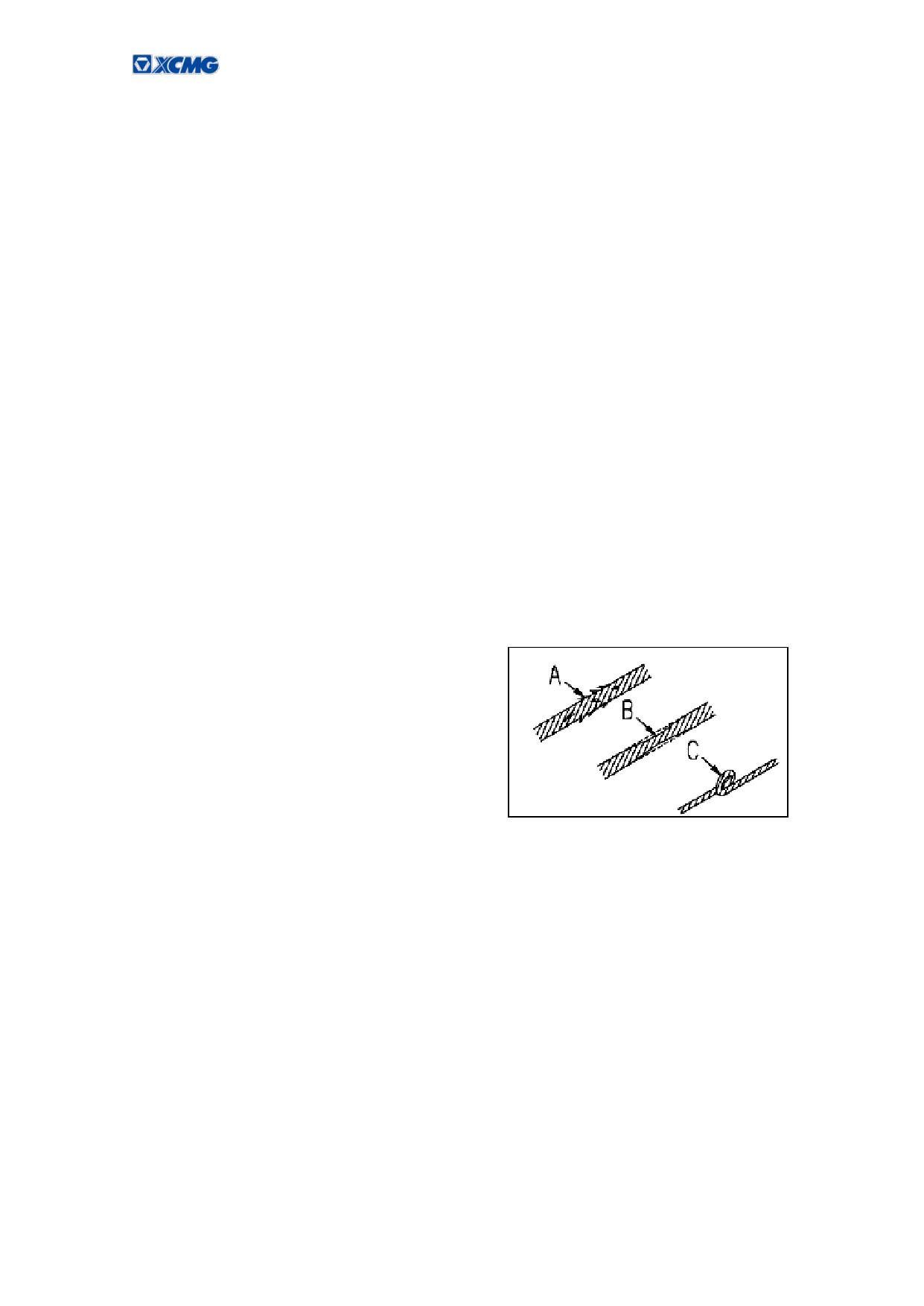

Не используйте канаты с обрывами прядей (A), уменьшением диаметра (B) или с изломами (C). В

противном случае канат может оборвать, что приведет к опасной ситуации.

Правила безопасности при подъеме грузов

Запрещено проводить грузоподъемные операции на уклоне, рыхлой и нестабильной поверхности

земли.

Используйте канат и его соединение в соответствии с нормативной документацией.

Обратите особое внимание на наличие возможности опрокидывания машины.

Перед началом грузоподъемных работ необходимо убедиться в отсутствии людей и препятствий в

рабочей зоне.

Не начинайте и не закачивайте движения резко, чтобы предотвратить раскачивания предмета

Не тяните предметы от машины или к машине.

Если груз находится над землей, оператор не должен покидать сиденье

Подъем предметов экскаватором это - опасная операция и без особой необходимости ее лучше

не выполнять.

Предупреждение!

Выберите правильные устройства соединения в соответствии с механизмами, которые будут

установлены. Различные типы механизмов имеют разный тип подсоединения.

Если у Вас имеются вопросы, обратитесь в сервисный центр Xugong Excavator Machinery Co.,

Ltd.

Гидравлический отбойный молот (Опция)

Примечание: выберите режим B рабочего оборудования, когда

выполняете операцию отключения, кнопка на правом рычаге управления

является кнопкой режима B, в противном случае, молоток не будет работать

нормально.

Основные типы работ:

Дробление камней

—

Работы по сносу сооружений

—

Выравнивание дорог

Гидравлический отбойный молот широко применяется при сносе

сооружений, дроблении поверхности дорог, прокладке туннелей,

измельчение камней.

Устанавливать отбойный молот под прямым углом к

поверхности, как показано на рисунке.

При работе с отбойным молотом следует установить его

Не правильно

на поверхность дробления, и приподнять раму машины примерно

5 см. Запрещено чрезмерно поднимать экскаватор. Поскольку

отбойный молот тяжелее ковша, операция должны выполняться

медленнее. Если отбойный молот резко опустить с ударом,

устройство может быть повреждено.

Если в течение 1 минуты поверхность дробления не

разрушается, то следует передвинуть молот ближе к краю

обрабатываемой поверхности.

Будьте осторожны при перемещении стрелы и рукояти, чтобы

Не правильно

отбойный молот не повредил стрелу.

Предостережения при использовании гидравлического молота

Правильно установите пику с соответствующим усилием,

чтобы избежать работы без нагрузки.

Не допускайте полного выдвижения гидравлического

Не правильно

цилиндра ковша во время подъема машины.

Правила безопасности при техническом обслуживании

Предупреждающие таблички

До проведения работ по техническому обслуживанию экскаватора

необходимо повесить предупреждающий знак ''работа запрещена'' на рычаге

управления в кабине. Это необходимо для напоминания о том, что на

машине идет обслуживание или ремонт. При необходимости следует

повесить другие предупреждающие знаки вокруг машины.

При неиспользовании предупреждающей таблички следует убрать ее в ящик для инструментов.

При ремонте или обслуживании, если кто-то запускает двигатель, касается или управляет рычагами

управления рабочими устройствами, это может привести к серьезным травмам или повреждению

экскаватора.

Соблюдение чистоты в рабочей зоне

Запрещено разбрасывать инструменты в рабочей зоне. Необходимо следить за отсутствием на

поверхностях экскаватора смазки, масла или других веществ, которые могут привести к скольжению.

Необходимо все время соблюдать чистоту в рабочей зоне, для безопасного проведения работ.

Верхние окна сделаны из органического стекла (поликарбонат), очищайте их с помощью воды,

использование щелочных растворителей запрещено. Если использовать бензол, толуол, метанол или другие

щелочные растворители, произойдет химическая реакция, что приведет к растворению стекла и старению.

При совместной работе группы людей, необходимо назначить ответственное лицо

При ремонте или разборке, монтаже рабочих устройств экскаватора следует назначить одного

человека, который будет руководить работами. Необходимо выполнять его указания.

При работе нескольких человек непонимание производственных моментов между ними может привести к

серьезной аварии.

Перед техническим обслуживанием остановите двигатель

Остановите машину на ровной и твердой поверхности.

Место остановки не должно быть подвержено камнепаду, оползням

и наводнению.

Опустите рабочее оборудование на землю и остановите двигатель.

Установите рычаг в положение P.

Подложите клинья под колеса, чтобы избежать внезапного движения.

Для проведения работ по обслуживанию двигателя необходимо минимум два человека.

Во избежание травм не выполняйте обслуживание при работающем

двигателе. Если необходимо обслуживание при работающем двигателе,

необходимы как минимум два человека, которые выполняют следующие

условия:

Один человек должен все время находиться на сиденье оператора, и быть готовым к выключению

двигателя. Между обслуживающим персоналом должна быть четкая и понятная всем знаковая

сигнализация.

Капот двигателя можно открывать только после остановки вентилятора.

Установить рычаг безопасности в закрытое положение.

При приближении к вентилятору, ремню вентилятора или другим вращающимся деталям будьте

особенно осторожны, чтобы предотвратить затягивание.

Касание любых рычагов управления запрещено, если необходимо передвинуть некоторые рычаги

управления, необходимо подать сигнал другим людям, чтобы они отошли на безопасное расстояние.

Не допускайте, чтобы инструменты или другие предметы контактировали с вентилятором или

ремнем вентилятора, в противном случае это приведет к разрушению элементов и разлету осколков.

Правильное использование инструмента

Используйте инструменты правильно, использование поврежденных,

неисправных, дефектных временных инструментов или неподходящих

инструментов может привести к серьезным травмам.

Гидравлический аккумулятор

Аккумулятор заполнен азотом под высоким давлением.

Неосторожная эксплуатация аккумулятора может привести к взрыву и стать причиной серьезных

травм или аварии. Соблюдайте следующие меры предосторожности:

Не разбирайте аккумулятора.

Не допускайте приближение источников огня к аккумулятору.

Не сверлите, не сваривайте и не используйте нагреваемые источники

света рядом с аккумулятором.

Не бейте и не бросайте аккумулятор.

Выпустите газ при утилизации аккумулятора.

Для утилизации оборудования свяжитесь с дилерами Xugong Excavator Machinery Co., Ltd.

Персонал

Только обученный и квалифицированный персонал может проводить обслуживание и ремонт машины.

При необходимости назначьте ответственное лицо.

Дополнительное оборудование

Назначьте ответственное лицо при монтаже и демонтаже дополнительного оборудования

Положите снятое с машины дополнительное оборудование в устойчивое место, чтобы

предотвратить их падение. Примите меры для предотвращения нахождения посторонних лиц в зону

хранения.

Работа под машиной

При необходимости проведения обслуживания под машиной или рабочим устройством,

используйте опору и стойку с достаточной прочностью, для удержания рабочего устройства и машины.

Если шины отрываются от земли и машина поддерживается только рабочим устройством,

случайное повреждение рычага управления или гидравлического трубопровода может привести к тому, что

рабочее устройство или машина внезапно опустятся. Если нет подкладки или стойки для стабильной

поддержки машины, производить работы под машиной запрещено.

Шум

Если шум создаваемый машиной очень громкий, это может привести к временным или постоянным

проблемам со слухом

Используйте защитные наушники или беруши при обслуживании двигателя или при длительном

нахождении в зоне с повышенным уровнем шума.

Использование молотка

Использование молотка может привести к отскоку штифтов или

металлических частей, что может стать причиной серьезных травм. При

использовании молотка выполняйте следующие требования:

Используйте защитные очки и перчатки, чтобы предотвратить

травмы от осколков при работе молотком с твердыми металлическими

деталями, такими как штифт, зубья ковша, режущие кромки или

подшипники.

При ударе по штифту или зубам ковша могут образоваться осколки, убедитесь, что поблизости нет

людей, чтобы избежать травм.

Если нанести сильный удар по штифту, он может вылететь и нанести травму людям, находящимся

поблизости.

Сварка

Выберите подходящее оборудование и квалифицированных сварщиков для сварочных работ.

Снятие клемм с аккумулятора

При ремонте электросистемы или сварке следует снять клемму отрицательного полюса (-)

аккумулятора.

Правила безопасности при работе с маслом под высоким давлением

В гидравлической системе всегда присутствует давление, проверьте наличие давления в

гидравлическом трубопроводе во время проверки или замены труб или шлангов. Если в гидравлическом

трубопроводе останется давление, это может привести к серьезным травмам или повреждению, выполните

следующие действия:

Не проверяйте и не заменяйте части гидравлической системе при наличии давления.

Если область вокруг трубопровода или шланга влажная, проверьте, не поврежден ли трубопровод

или шланг.

При проверке используйте защитные очки и перчатки.

Масло под высоким давлением, вытекающее из отверстия, может попасть под кожу. Прямое

попадание в глаза может привести к слепоте. При падании масла под высоким давлением на кожу или в

глаза, промойте пораженный участок чистой водой и немедленно обратитесь за медицинской помощью.

Безопасная эксплуатация гибких рукавов высокого давления

Если из шланга вытекает масло, это может привести к пожару, неисправности оборудования и стать

причиной серьезной травмы или аварии.

Если болтовые соединения ослабли, прекратите работу и затяните болтовые соединения с

указанным моментом. Если вы обнаружите какие-либо повреждения шланга, немедленно прекратите работу

и обратитесь к дилерам Xugong Excavator Machinery Co., Ltd.

Замените шланг, при обнаружении следующих проблем.

Разъем гидравлического трубопровода поврежден или протекает.

Внешний слой изношен, имеет изломы, или проволоки из

армирующего слоя видны.

Некоторые части шланга имеют грыжи.

Подвижные части скручены или раздавлены.

Посторонние предметы в оболочке шланга.

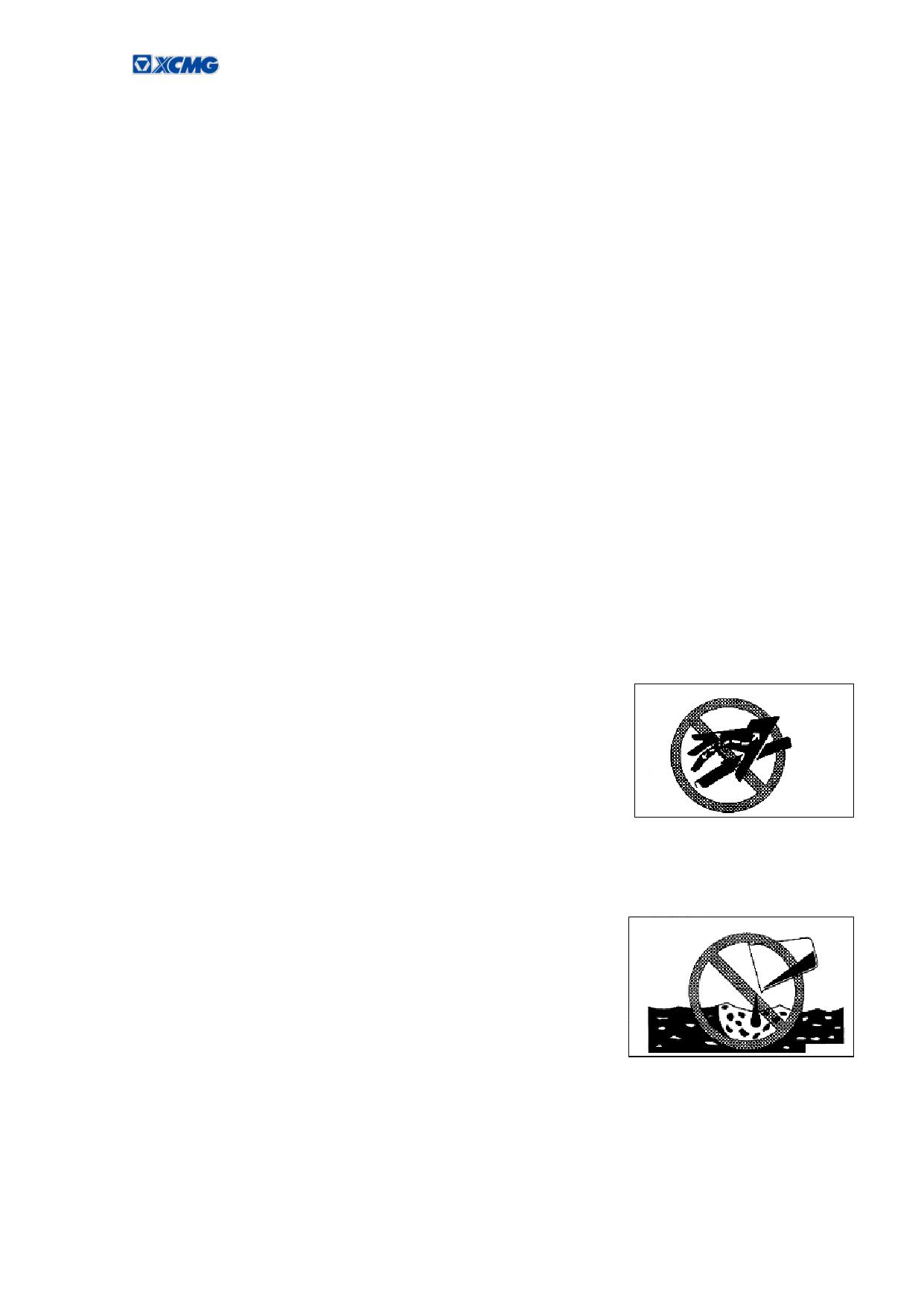

Отработанные вещества

Чтобы избежать загрязнения окружающей среды, следует обратить

внимание на способ сбора и утилизации отработанных рабочих

жидкостей:

Отработанное масло необходимо сливать из машины в

специальную емкость. Запрещено сливать масло на землю, реку или

озеро.

При утилизации моторного масла, топлива, охлаждающей жидкости, растворителя, элементов

фильтров и аккумулятора, необходимо соблюдать местные законы и правила, действующие в стране

нахождения экскаватора.

Техническое обслуживание воздушного кондиционера

Если хладагент кондиционера попет в глаза, это может привести к слепоте, а при попадании на

кожу - обморожение.

Сжатый воздух

При очистке сжатым воздухом вылетающие частицы могут привести к травме или повреждению

машины.

При очистке фильтров или радиатора сжатым воздухом используйте защитные очки, респиратор,

перчатки и другие средства индивидуальной защиты.

Регулярная замена важных для безопасности деталей

Чтобы долгосрочно и безопасно эксплуатировать машину, необходимо соблюдать периодичность

обслуживания. Для повышения безопасности, необходимо периодически менять детали, которые касаются

безопасности, например, гибкий рукав, ремень безопасности сиденья.

Если нарушены сроки периодической замены деталей, то существует риск, что эти детали могут

вызывать неисправность и привести к серьезным повреждениям. При визуальном осмотре сложно

определить степень износа данных деталей, поэтому следует проводить их периодическую замену в срок

указанный в данном руководстве.

Если обнаружены любые дефекты ключевых деталей, даже если эти детали еще не достигли

установленного времени замены, необходимо провести замену или ремонт.

Список графических символов

№

Наименование

Символ

Функция

Отображения информации о работе и предупреждениях

Монитор

(подробнее смотри ниже по тексту)

Прикуриватель

Управление прикуривателем

Замок зажигания

Управление запуском и остановкой двигателя

Встроенная панель управления (подробнее смотри ниже

Панель переключателей

по тексту)

Выключатель стояночного

Выключатель выбора режима стояночного тормоза

тормоза

Управление всеми ходовыми огнями (1 положение

Главный выключатель

индикатор включения, 2 положение включение рабочего

освещения

освещения)

Переключатель быстрой

Выключатель блокировки быстрой смены

смены

Радио

Управление радио

Воздушный кондиционер

Управление воздушным кондиционером

Рычаг управления лезвием

Используется для управления отвалом и аутригерами

отвала

Рычаг безопасности

Управление гидравлическим пилотным маслом

Управление выдвижением рукояти и поворот

Левый рычаг управления

Управление стрелой и ковшом

Правый рычаг управления

Педаль тормоза

Активация тормоза

Педаль акселератора

Регулировка открытия дроссельной заслонки

Индикаторная лампа левого

указателя поворота

Левый указатель поворота

Индикаторная лампа

Индикатор стоянки

стоянки

Индикаторная лампа

работы

Индикатор работы

№

Наименование

Символ

Функция

Индикаторная лампа

Индикатор дальнего света

дальнего света

Индикатор блокировки

подвески

Индикатор блокировки подвески

Индикаторная лампа

Правый указатель поворота

правого указателя поворота

Управление освещением, стеклоочистителями и

Левый комбинированный

стеклоомывателями, звуковым сигналом лампой над

переключатель

рулевым колесом

WT Переключатель выбора

Выбор режима работы и передвижения

режима движения

Выключатель аварийной

Для отображения во время остановки на дороге

сигнализации

Педаль регулировки

Регулировка положения рулевой колонки

положения рулевой

колонки

Блокировка положения гидравлического цилиндра

Выключатель блокировки

передней оси

поворота

Правый комбинированный

Управление скоростью и направлением движения

переключатель

Описание функций переключателей на панели (позиция 4 в таблице выше)

Панель переключателей

Список графических символов

№

Символ

Функция

Инструкция по эксплуатации

Индикаторная лампа

Когда ручка установлена в

определенное положение

передачи, верхняя

Регулятор

направляющая лампа

открытия

Всего десять передач, управляет частотой

выравнивается с индикатором

дроссельной

вращения двигателя.

целевой передачи, который

заслонки

загорается вместе с

индикаторными лампами

предыдущей передачи.

Автоматическое включение оборотов

Автоматическое

холостого хода осуществляется

Индикатор светится при

включение

электронно. Одиночное нажатие

включении автоматической

оборотов

устанавливает значение холостого хода,

системы

холостого хода

повторное нажатие снимает ограничение.

1. Если аутригеры не установлены, то

Во время работы аутригерами

Выключатель

кнопка работает для отвала.

загорается соответствующий

аутригеров /

2. При наличии аутригеров, данная кнопка

индикатор. На мониторе

отвала

позволяет выбрать аутригеры или отвал

отображается соответствующий

для работы

режим отвал / аутригеры.

1. Если вы нажмете кнопку и удерживаете

ее более 2 секунд, то управление триггером

замены рабочего оборудования включится,

и если вы снова выполните ту же самую

операцию, управление триггером

При включении режима замены

Замена рабочего

выключится. Контроль цикла; если вы не

рабочего оборудования

оборудования

нажимаете кнопку более 30 секунд,

загорится индикатор.

происходит выключение триггера.

Неисправности управления триггером

смены оборудования контролируются

автоматически при включении питания.

Короткое нажатие активирует проверку.

Ошибки включения камеры определяются

по умолчанию после включения питания.

Если вы нажмете эту кнопку, камера

выключится, а если вы нажмете ее еще раз,

Включение

Если камера работает, загорается

камера выключится. Цикл управления.

камеры

соответствующий индикатор.

Если вы нажмете данную кнопку и

удерживаете ее в течение длительного

периода времени,

Камера выключится.

При нажатии переключателя диагностики

Красный и желтый индикаторы в

Диагностика

двигателя на мониторе появляется

верхней части значка - это

двигателя

соответствующая страница неисправности

индикаторы неисправности.

двигателя.

1. Когда лампа на стреле

Рабочая лампа на стреле включается, когда

загорается, загорается первая

вы нажимаете кнопку один раз, потолочная

контрольная лампа.

лампа кабины оператора включается, когда

2. Когда потолочная лампа

Рабочее

вы нажимаете данную кнопку второй раз, и

кабины оператора включена,

освещение

все лампы выключаются, когда вы

загорается вторая индикаторная

нажимаете ее в третий раз. Циклическое

лампа.

управление (все лампы выключаются при

3. Когда все лампы выключены,

длительном нажатии).

все индикаторные лампы

выключены.

№

Символ

Функция

Инструкция по эксплуатации

Индикаторная лампа

Лампа задней зоны работает, когда вы

Когда лампа задней зоны

Рабочее

нажимаете эту кнопку, лампа гаснет, когда

работает, включается индикатор

освещение

вы повторно нажимаете кнопку.

над переключателем

Циклическое управление.

Проблесковый маячок работает, когда вы

нажимаете эту кнопку, проблесковый

Проблесковый

Индикаторная лампа горит по

маячок выключается, когда вы повторно

маячок

умолчанию при запуске машины

нажимаете кнопку. Циклическое

управление.

Когда контрольная лампа над

выключателем светится, возможна

Регулировка

регулировка стрелы. Если вы нажмете

Индикаторная лампа горит по

стрелы

кнопку повторно, индикатор погаснет, и

умолчанию при запуске машины

функция регулировки отключится.

Циклическое управление.

Резервная

Примечание:

Тормоз должен быть отключен до начала движения машины. Значок парковки

не

отображается на мониторе. Когда стояночный тормоз отпущен, красная кнопка должна быть нажата перед

отключением стояночного тормоза.

Дисплей

Значки

Функциональные

кнопки

Дисплей

Основной интерфейс показан на рисунке выше.

Значки клавиш на панели клавиш в главном интерфейсе соответствуют 5 функциональным

клавишам (F1-F5). На разных рабочих экранах могут отображаться разные символы клавиш. Оператор

должен управлять LMI с помощью соответствующих функциональных клавиш. Значения клавиш на

главном экране приведены ниже:

F1: Кнопка запроса информации о техническом обслуживании

Для входа в главное меню системных функций, нажмите кнопку F1 (см. Подробности в

системных функциях, а также в методах и шагах работы).

F2: Кнопка запроса общих неисправностей

Для входа в меню запроса общих неисправностей, нажмите кнопку F2.

F3: Кнопка запроса неисправностей двигателя

Для входа в меню запроса неисправностей двигателя, нажмите кнопку F3.

F4: Кнопка отключения зуммера

Данный значок мигает при срабатывании зуммера, для отключения зуммера нажмите

кнопку F4.

F5: Кнопка главного меню

Для входа в главное меню, нажмите кнопку F5.

Описание интерфейса главного дисплея

1. Индикатор

2. Индикатор

3. Индикатор выбора

4. Индикатор

5. Счетчик

автоматического

предварительного

рабочего

увеличенной

моточасов

холостого хода

подогрева

оборудования

мощности

6. Скорость

7. Отвал / аутригеры

8. Температура

9. Давление

10. Индикатор

передвижения

охлаждающей

тормоза

передачи

жидкости

11. Главное меню

12. Выключение

13. Неисправности

14. Общие

15. Техническое

зуммера

двигателя

неисправности

обслуживание

16. Дата время / код

17. Режим

18. Режим и

19. Уровень

20. Индикатор

неисправности

передвижения

передача

топлива

энергосбережения

21Температура

22. Индикатор

гидравлического

стояночного тормоза

масла

Примечания к монитору машины

На ЖК-дисплее могут быть черные или цветные точки (дефектные пиксели). Допускается до 10

дефектных пикселей. Данное значение соответствует техническим стандартам.

Напряжение аккумулятора может внезапно упасть при запуске двигателя из-за температуры

окружающей среды или состояния аккумулятора. В это время монитор машины может временно

отключится, это является нормальным явлением.

Синие точки могут отображаться на черном фоне дисплея при непрерывной работе, это является

нормальным явлением. Обычно интерфейс отображается на синем или белом фоне. Поэтому синие точки не

вызывают проблем (красные, синие и зеленые могут отображаться, когда используется белый фон.)

Отображаемые элементы

Описание функции

Наименование символа

Режим высокой скорости

Режим низкой скорости

Режим очень низкой

Индикатор скорости

скорости

передвижения

Включено

Выключено

Индикатор

автоматического холостого

хода

Включено

Выключено

Индикатор увеличенной

мощности

Индикатор

Во время прогрева

После прогрева

предварительного

подогрева

Режим H-S-L

Передачи 1-10

Индикатор режима и

передачи

Код неисправности

Знак предупреждения

Код неисправности

Эксплуатация

Перемещение

Индикатор рабочего

режима

Знак режима

Режим энергосбережения работает при использовании следующих значений

энергосбережения

режима и передачи S6, H7, и H8

Описание функции

Наименование символа

Индикатор стояночного

Данный индикатор работает при включенном стояночном тормозе

тормоза

Отображение даты

Дата и время отображается в этой

Код ошибки отображается в этой

времени \ кода ошибок

области при отсутствии ошибок

области при наличии ошибки

Индикатор

выбора

Режим копания

Режим отбойного молотка

Режим гидравлических

рабочего оборудования

ножниц

Режим ковша с

Режим прочего

держателем

дополнительного

оборудования

Предупреждения на дисплее

Примечание:

При появлении на мониторе значка тревоги, оператор должен немедленно

прекратить работу и устранить проблему в соответствии с инструкциями на дисплее,

продолжать работу можно после того как значок тревоги исчезнет.

Значок тревоги и ее код будут отображаться в нижней части основного интерфейса.

Если на главной странице интерфейса имеется информация с подсказкой о неисправности, система

быстро перейдет на страницу запроса неисправности при нажатии кнопки общего запроса о неисправности.

На странице запроса неисправностей может отображаться текущий код неисправности и время

возникновения. Соответствующий анализ неисправностей отображается в нижней части таблицы на

странице запроса неисправностей. Информация о неисправностях может быть быстро получена путем

нажатия на кнопку анализа неисправностей.

F5: Возврат на главную страницу.

Выберите «Информация о пользователе», «Управление пользователями» или «Управление

хостами» в главном меню.

В главном меню выберите «Информация о пользователе», чтобы перейти на страницу «Информация

о пользователе».

F1: Переместиться вверх. F2: Переместиться вниз.

F3: Подтвердить выбор и перейдите к следующей странице.

F4: Вернуться на предыдущую страницу.

F5: Возврат на главную страницу.

На странице «Информация о пользователе» вы можете выбрать раздел «Информация о работе

машины», «Информация о неисправности», «Информация о техническом обслуживании» и «Запрос

информации об обслуживании».

Гидравлический экскаватор XCMG XE150WB. Руководство по эксплуатации (2018 год) - часть 1
