МИКРОСХЕМА ИНТЕГРАЛЬНАЯ 1921ВК035. Руководство пользователя - часть 1

2 Краткое техническое описание микроконтроллера

2.1 Функциональные параметры

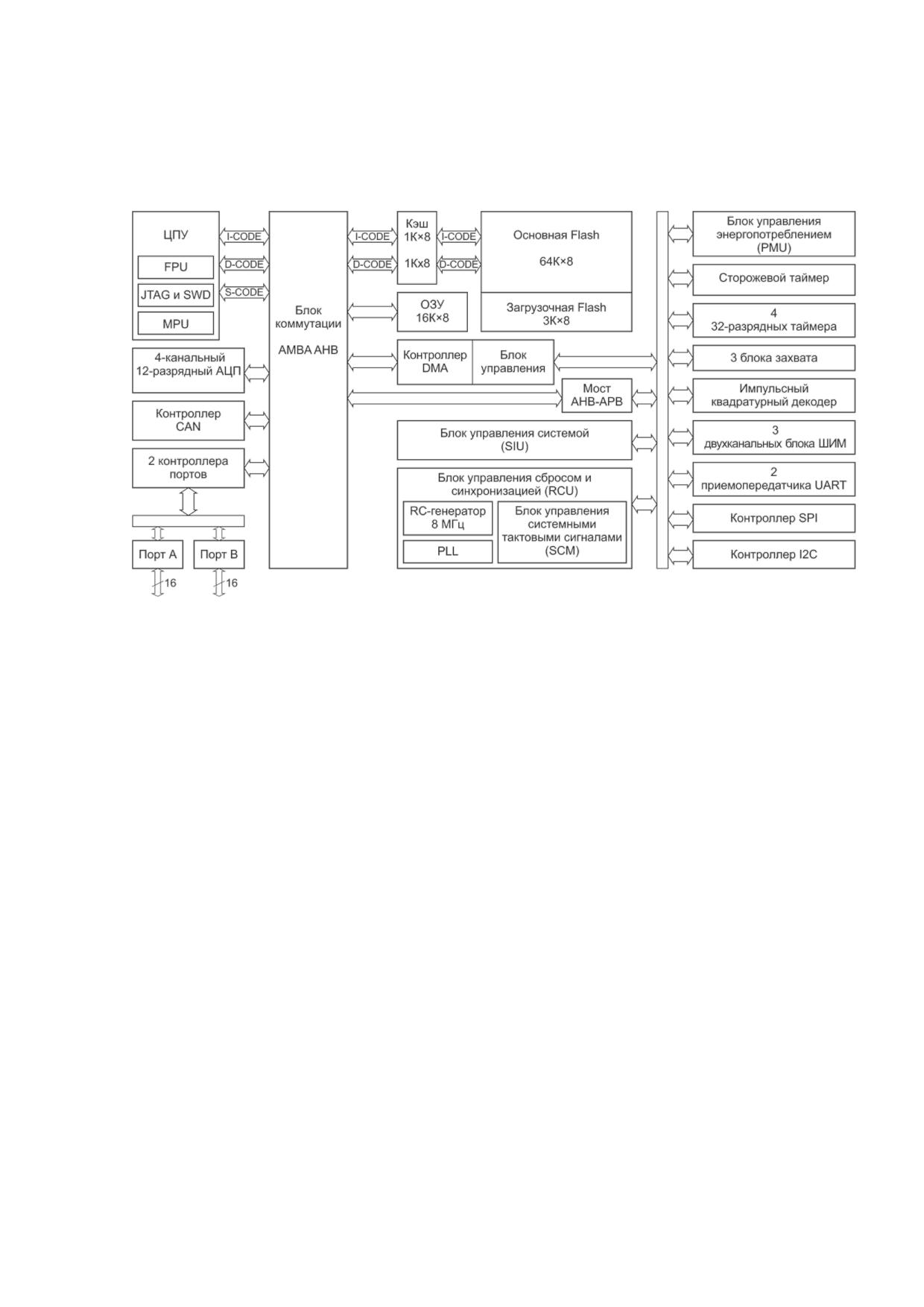

Структурная схема микроконтроллера показана на рисунке 2.1.

Рисунок 2.1 - Структурная схема микроконтроллера

В состав микроконтроллера входят функциональные элементы (см. рисунок 2.1):

- 32-разрядное процессорное RISC-ядро с поддержкой набора одноцикловых команд

умножения с накоплением, команд централизованного управления потоком данных,

арифметических и логических команд и встроенным модулем обработки команд с

плавающей запятой с одинарной точностью (блок FPU);

- блок управления сбросом и синхронизацией (RCU), имеющий в своем составе

RC-генератор (8 МГц), синтезатор частоты на основе ФАПЧ (PLL) и блок управлнения

тактовыми сигналами (SCM);

- блок управления системой (SIU);

- загрузочная флеш-память (Flash) емкостью 3 Кбайт;

- флеш-память программ объемом 64 Кбайт;

- кэш памяти команд и данных объемом 1 Кбайт каждый;

- ОЗУ объемом 16 Кбайт;

- 16-канальный контроллер прямого доступа к памяти (DMA);

- блок управления энергопотреблением (PMU), позволяющий переводить системные

блоки в режим Powerdown;

- два

16-разрядных порта ввода-вывода с раздельно программируемыми

мультиплексированными выводами общего назначения;

- 4-канальный 12-разрядный АЦП с режимами цифрового компаратора для каждого

из каналов (равно или больше, равно или меньше, попадание в диапазон, выход из

диапазона) и функцией автоматического запуска модулей ШИМ по событию «окончание

преобразования»;

- три двухканальных блока ШИМ

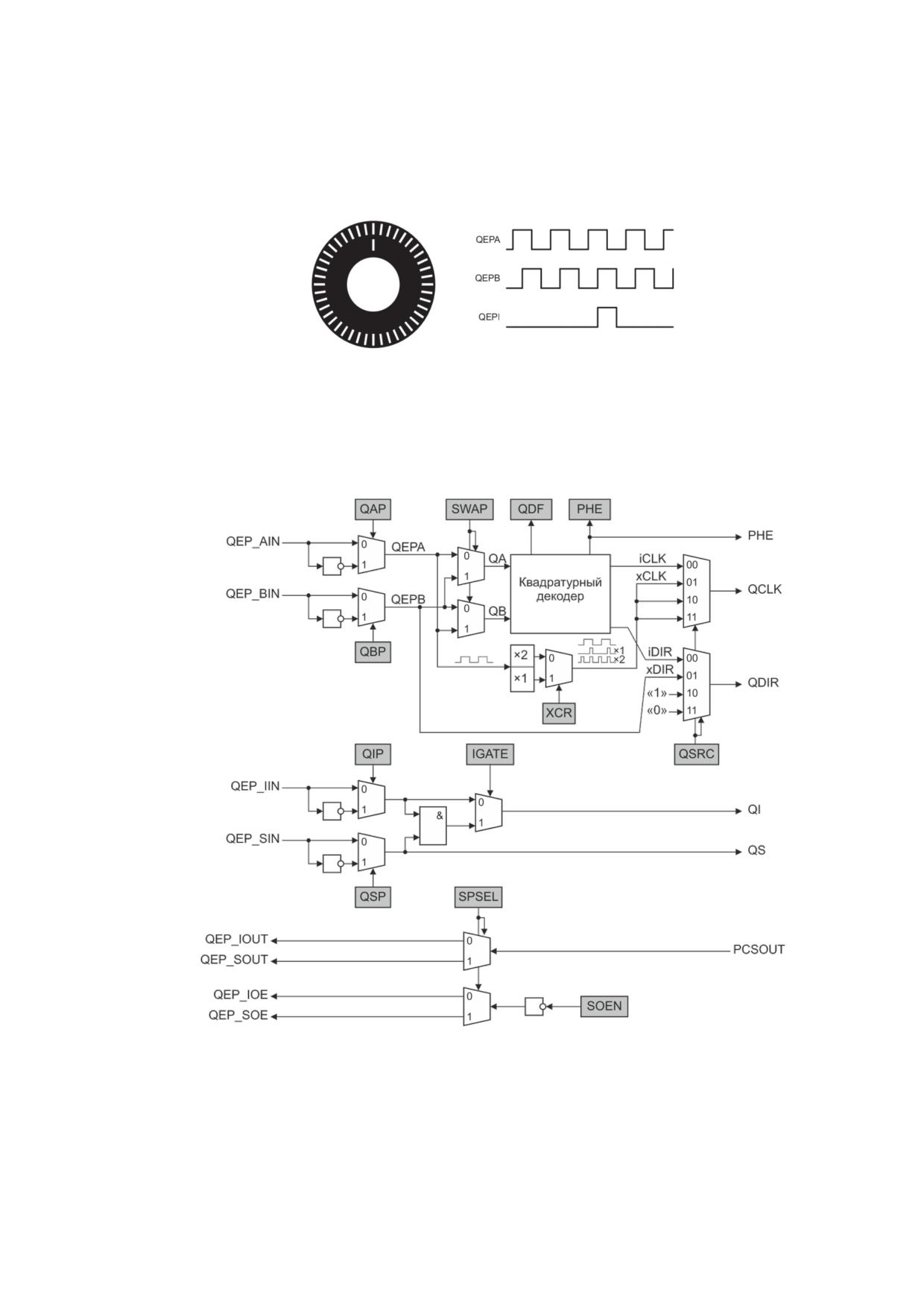

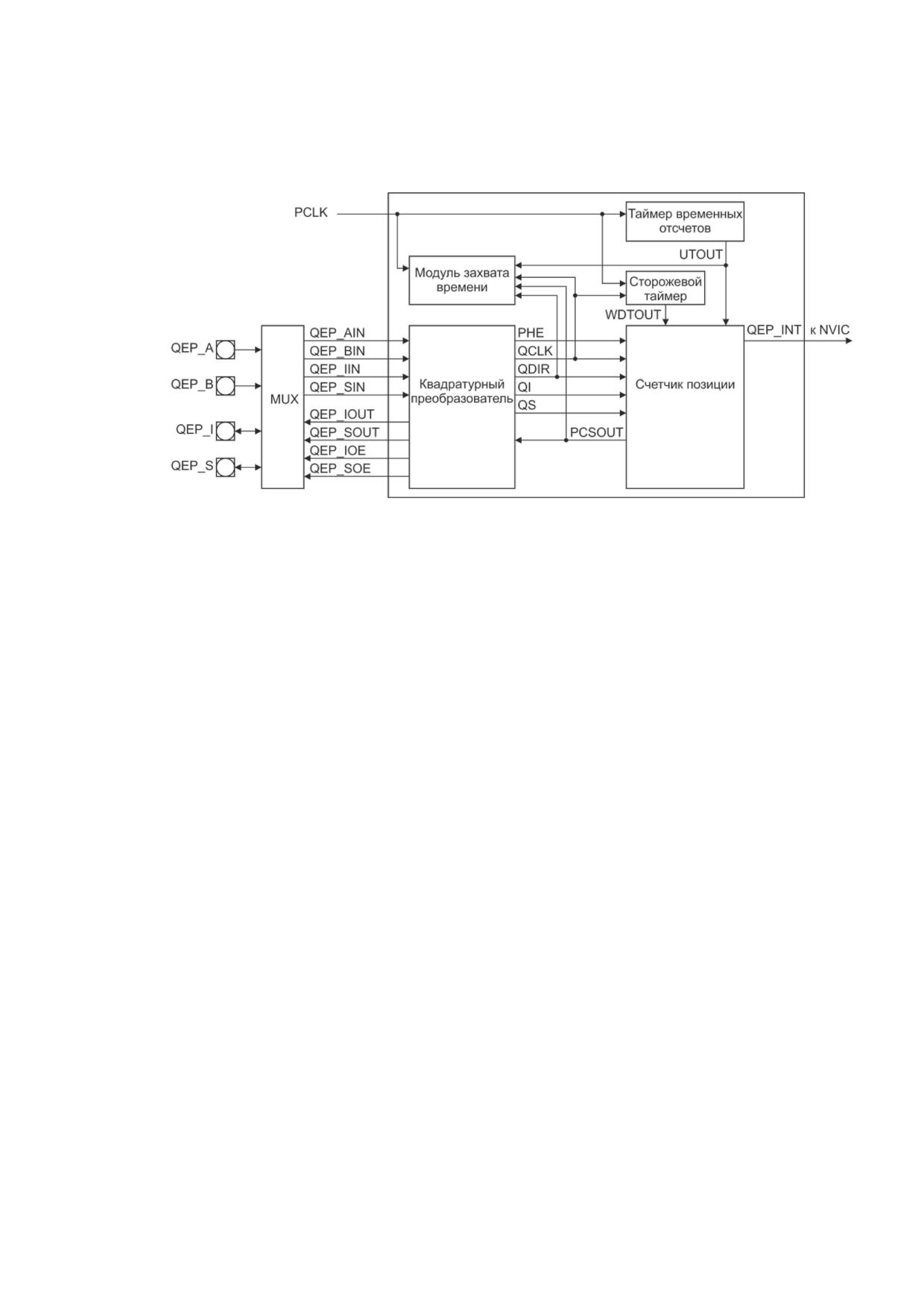

- импульсный квадратурный декодер (QEP) для обработки сигналов датчиков

положения ротора в высокопроизводительных системах для определения положения,

направления и скорости вращения;

7

- три блока захвата;

- четыре 32-разрядных таймера;

- отладочные интерфейсы JTAG и SWD;

- сторожевой таймер;

- два приемопередатчика UART;

- CAN (протокол 2.0b);

- I2C;

- SPI.

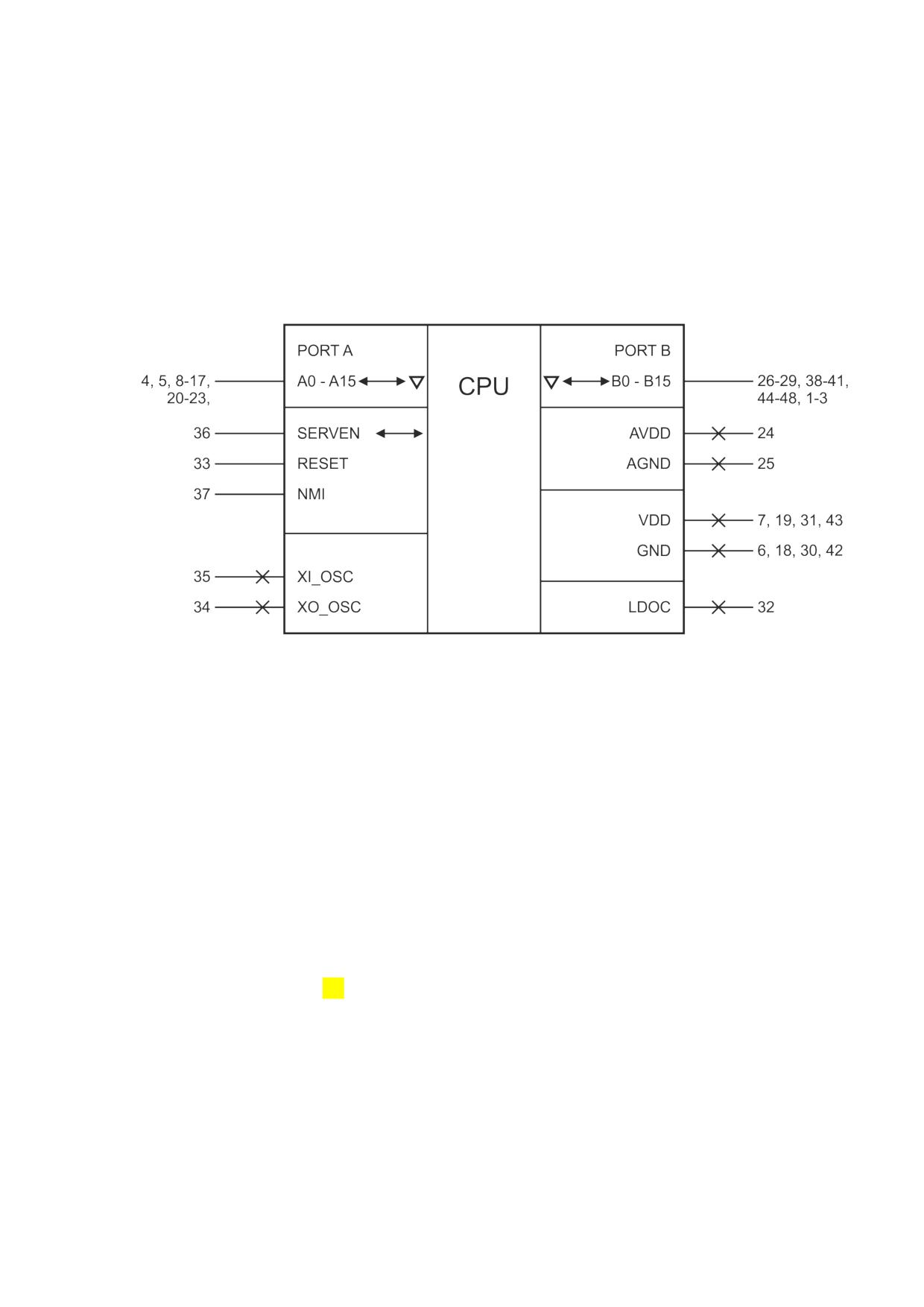

Условное графическое обозначение микроконтроллера приведено на рисунке 2.2.

Рисунок 2.2 - Условное графическое обозначение микросхемы (альтернативные

функции выводов портов A и B указаны в таблице 2.1)

Назначение выводов

Функциональное назначение выводов микроконтроллера приведено в таблице 2.1.

После сброса микроконтроллера выводы портов A и B конфигурируются как выводы

общего назначения и находятся в третьем состоянии. Исключение составляют выводы

A2-A6 (конфигурируются как выводы JTAG). Включение/отключение режима

альтернативной

функции

осуществляется

посредством

регистров

ALTFUNCSET/ALTFUNCCLR блоков GPIO. Выводы портов A и B имеют схемы

«Pull-up», подключаемые программно (регистр PULLMODE блока GPIO). При

использовании отладочного интерфейса SWD его вывод SWCLK соответствует выводу

JTAG_TCK, вывод SWDIO соответствует JTAG_TMS

В таблице 2.1 используются обозначения: I - вход, O - выход, Z - третье состояние.

Микросхемы выполнены в металлокерамическом корпусе МК 5162.48-1. Масса

микросхемы - не более 3 г.

8

Таблица 2.1 - Функциональное назначение выводов ИС 1921ВК035

Вывод корпуса

Обозна-

Альтернативная

Функциональное назначение вывода

Номер

Тип

чение

функция

A0

4

I/O/Z

Вход/выход порта A, разряд 0

I2C_SCL

I/O

Вход/выход синхросигнала I2C

A1

5

I/O/Z

Вход/выход порта A, разряд 1

I2C_SDA

I/O

Вход/выход данных I2C

A2

8

I/O/Z

Вход/выход порта A, разряд 2

JTAG_TCK

I

Вход тактового сигнала порта JTAG/

Вход тактового сигнала порта SWD

A3

9

I/O/Z

Вход/выход порта A, разряд 3

JTAG_TMS

I/O

Вход режима порта JTAG/

Вход/выход данных порта SWD

A4

10

I/O/Z

Вход/выход порта A, разряд 4

JTAG_TDI

I

Вход данных порта JTAG

ECAP0_IO

I/O

Вход/выход блока захвата 0

A5

11

I/O/Z

Вход/выход порта A, разряд 5

JTAG_TDO

O

Выход данных порта JTAG /

Вывод SWO блока трассировки

ECAP1_IO

I/O

Вход/выход блока захвата 1

A6

12

I/O/Z

Вход/выход порта A, разряд 6

JTAG_TRST

I

Вход сброса порта JTAG

ECAP2_IO

I/O

Вход/выход блока захвата 2

A7

13

I/O/Z

Вход/выход порта A, разряд 7

PWM_TZ

I

Вход сигнала аварии блоков ШИМ

A8

14

I/O/Z

Вход/выход порта A, разряд 8

PWM0_A

O

Выход линии A блока ШИМ0

A9

15

I/O/Z

Вход/выход порта A, разряд 9

PWM0_B

O

Выход линии B блока ШИМ0

A10

16

I/O/Z

Вход/выход порта A, разряд 10

PWM1_A

O

Выход линии A блока ШИМ1

A11

17

I/O/Z

Вход/выход порта A, разряд 11

PWM1_B

O

Выход линии B блока ШИМ1

A12

20

I/O/Z

Вход/выход порта A, разряд 12

PWM2_A

O

Выход линии A блока ШИМ2

A13

21

I/O/Z

Вход/выход порта A, разряд 13

PWM2_B

O

Выход линии B блока ШИМ2

A14

22

I/O/Z

Вход/выход порта A, разряд 14

TMR0_IN

I

Вход внешней синхронизации таймера 0

A15

23

I/O/Z

Вход/выход порта A, разряд 15

TMR1_IN

I

Вход внешней синхронизации таймера 1

B0

26

I/O/Z

Вход/выход порта B, разряд 0

ADC_CH0

I

Вход АЦП, разряд 0

B1

27

I/O/Z

Вход/выход порта B, разряд 1

ADC_ CH1

I

Вход АЦП, разряд 1

B2

28

I/O/Z

Вход/выход порта B, разряд 2

ADC_ CH2

I

Вход АЦП, разряд 2

B3

29

I/O/Z

Вход/выход порта B, разряд 3

ADC_ CH3

I

Вход АЦП, разряд 3

9

Окончание таблицы 2.1

Вывод корпуса

Функциональное назначение вывода

Обозна-

Альтернативная

Номер

Тип

чение

функция

B4

38

I/O/Z

Вход/выход порта B, разряд 4

SPI_FSS

I

Вход выбора ведомого устройства SPI

B5

39

I/O/Z

Вход/выход порта B, разряд 5

SPI_SCK

I/O

Вход/выход синхросигнала SPI

B6

40

I/O/Z

Вход/выход порта B, разряд 6

SPI_RX

I

Вход данных SPI

B7

41

I/O/Z

Вход/выход порта B, разряд 7

SPI_TX

O

Выход данных SPI

B8

44

I/O/Z

Вход/выход порта B, разряд 8

UART1_TX

O

Выход данных блока UART1

B9

45

I/O/Z

Вход/выход порта B, разряд 9

UART1_RX

I

Вход данных блока UART1

B10

46

I/O/Z

Вход/выход порта B, разряд 10

UART0_TX

O

Выход данных блока UART0

QEP_S

I

Вход/выход стробирования квадратурного

декодера

B11

47

I/O/Z

Вход/выход порта B, разряд 11

UART0_RX

I

Вход данных блока UART0

QEP_I

I

Индексный вход квадратурного декодера

B12

48

I/O/Z

Вход/выход порта B, разряд 12

CAN1_RX

I

Вход данных CAN1

QEP_B

I

Вход сигнала направления вращения ротора

B13

1

I/O/Z

Вход/выход порта B, разряд 13

CAN1_TX

O

Выход данных CAN1

QEP_A

I

Вход синхросигнала квадратурного декодера

B14

2

I/O/Z

Вход/выход порта B, разряд 14

CAN0_RX

I

Вход данных CAN0

B15

3

I/O/Z

Вход/выход порта B, разряд 15

CAN0_TX

O

Выход данных CAN0

LDOC

-

32

-

Вывод регулятора напряжения питания для

подключения внешнего конденсатора 4,7 мкФ

SERVEN

-

36

I/

Вход выбора сервисного режима/

O

Выход программируемого тактового сигнала

CLKOUT

NMI

-

37

I

Вход внешнего немаскируемого прерывания

(активный ноль)

RESET

-

33

I

Вход внешнего сброса (активный ноль)

XI_OSC

-

35

I

Вход дополнительного тактового сигнала/

–

Вывод для подключения кварцевого резонатора

XO_OS

-

34

-

Вывод для подключения кварцевого

C

резонатора

AVDD

-

24

-

Аналоговое питание 3,3В

AGND

-

25

-

Аналоговая земля

VDD

-

7, 19,

-

Цифровое питание 3,3В

31, 43

GND

-

6, 18,

-

Цифровая земля

30, 42

10

Особенности системы питания

На плате вывод питания VDDA может быть объединен с выводами питания VDD

(при этом должны быть приняты меры для снижения помех по питанию).

Выключение питания микроконтроллера должно проводиться путем полного снятия

напряжения как с выводов питания и так всех остальных выводов микросхемы. Подача

напряжения на функциональные вывода микросхемы при выключенном питании

недопустимо.

2.2 Электрические параметры

Номинальное значение напряжения питания по выводам VDD, AVDD должно быть

3,3 В ± 10 %.

Значение суммарного максимального тока по выводам портов А и B не должно

превышать 50 мА.

Допустимая максимальная разность значений напряжений питания по выводам

VDD, AVDD составляет 50 мВ.

Амплитудное значение пульсации напряжения питания должно быть не более 50 мВ.

Значения предельно допустимых электрических режимов эксплуатации в диапазоне

рабочих температур среды соответствуют нормам, приведенным в таблице 2.2.

Таблица 2.2 - Значения предельно допустимых электрических режимов эксплуатации

Буквен-

Предельно

Предельный

ное

допустимый

режим

Наименование параметра режима,

обозна-

режим

единица измерения

чение

Не

не

пара-

не более

не более

менее

менее

метра

Напряжение питания по выводам VDD, В

UCC1

3,0

3,6

-0,3

4,4

Напряжение питания по выводу AVDD, В

UCC3

3,0

3,6

-0,3

4,4

Входное напряжение низкого уровня, В

UIL1

-0,5

0,8

-0,6

-

Входное напряжение высокого уровня, В

UIH1

0,2×UCC1

-

UCC1

UCC1+0,6

+1

Входное напряжение высокого уровня по выводам

UIH2

тактового сигнала, В

0,7×UCC1

UCC1

-

UCC1+0,6

Выходной ток низкого уровня в режиме

IOL1

повышенной нагрузочной способности, мА

-

6

-

8

Выходной ток высокого уровня в режиме

IOH1

повышенной нагрузочной способности, мА

-6

-

-8

-

Частота следования импульсов тактовых сигналов,

fCI

МГц

0,001

100

-

-

Частота внешнего кварцевого резонатора, МГц

8

24

Длительность фронта и спада тактового сигнала, нс

tLH1,

tHL1

-

5

-

-

Длительность фронта и спада входных сигналов,

tLH2,

кроме тактового, нс

tHL2

-

5

-

-

Примечание - Значение суммарного максимально допустимого тока по

выводам

А0 - А15 и В0 - В15 не более 50 мА.

Электрические параметры микросхем при приемке и поставке соответствуют

нормам, приведенным в таблице 2.3.

11

Таблица 2.3 - Электрические параметры микросхем при приемке и поставке

Буквенное

Норма

Темпе-

Наименование параметра,

обозначе-

параметра

ратура

единица измерения, режим измерения

ние

не

не

среды,

параметра

менее

более

ºС

Выходное напряжение низкого уровня по

выводам портов A и B, В,

UOL1

-

0,4

UCC1 = 3,0 В, IOL1 = 6 мА

Выходное напряжение высокого уровня по

выводам портов A и B, В,

UOH1

UCC1-

-

UCC1 = 3,0 В, IOL1 = 6 мА

0,9

Ток утечки низкого уровня по выводам

IILL

портов A и B с отключенными схемами «Pull-

-10

-

up», «Pull-down», мкА,

UCC1 = 3,6 В, UIL = 0 В

Ток утечки высокого уровня по выводам

IILH

портов A и B с отключенными схемами «Pull-

-

10

up», «Pull-down», мкА,

UCC1 = 3,6 В, UCC2 = 3,3 В, UIH = 3,6 В

Входной ток низкого уровня по выводам

IIL

портов A и B с подключенной схемой «Pull-

-200

10

up», мкА,

-60 ± 3

UCC1 = 3,6 В, UCC2 = 3,3 В, UIL = 0 В

25 ± 10

Входной ток высокого уровня по выводам

IIH

125 ±

портов A и B с подключенной схемой «Pull-

-10

200

3

down», мкА,

UCC1 = 3,6 В, UCC2 = 3,3 В, UIL = 3,6 В

Выходной ток низкого уровня по выводам

IOZL

портов A и B, находящимся в

-10

-

третьем состоянии, мкА,

UCC1 = 3,6 В, UCC2 = 3,3 В, UOL = 0 В

Выходной ток высокого уровня по выводам

IOZH

портов A и B, находящимся в третьем состоянии,

-

10

мкА,

UCC1 = 3,6 В, UCC2 = 3,3 В, UOH = 3,6 В

Динамический ток потребления по выводу

IUCC1

-

0,050

UCC1 в активном режиме, А

Общие гармонические искажения АЦП, дБ,

THD

-

-72

UCC1 = 3,3 В, fS = 1 МГц

Отношение сигнал/(шум + искажения) в

SINAD

канале АЦП, дБ,

68

-

UCC1 = 3,3 В, fS = 1 МГц

Интегральные нелинейности АЦП, МЗР,

INL

-1.5

+1.5

UCC1 = 3,3 В, fS = 1 МГц

Дифференциальные нелинейности АЦП,

DNL

-1

+1

МЗР,

UCC1 = 3,3 В, fS = 1 МГц

Примечание - Параметры IILL, IILH, IOZL, IOZН при температуре минус 60

ºС не измеряются, а гарантируются нормами при температуре (25 ± 10) ºС.

12

3 Архитектура изделия

Микроконтроллер 1921ВК035 структурно представляет собой мультистадийный

RISC процессор. Ядро полностью реализует наборы команд Thumb и Thumb2.

Поддержка DSP-инструкций и наличие модуля операций с плавающей запятой

существенно ускоряет обработку потоковых данных, что в свою очередь делает

микроконтроллер весьма привлекательным для использования в системах управления и

обработки информации.

Микроконтроллер способен параллельно выполнять четыре операции сложения/

вычитания c

8-разрядными операндами или две операции сложения/вычитания с

16-разрядными операндами. Также реализовано умножение за один цикл, при этом для

16-разрядных чисел возможно параллельное исполнение двух операций. Из особенностей

следует отметить аппаратное умножение 32-разрядных чисел за 1 цикл, а также деление

32-разрядных чисел, занимающее от 2 до 12 циклов.

Блок коммутации микроконтроллера

Все устройства микроконтроллера соединены между собой через блок коммутации.

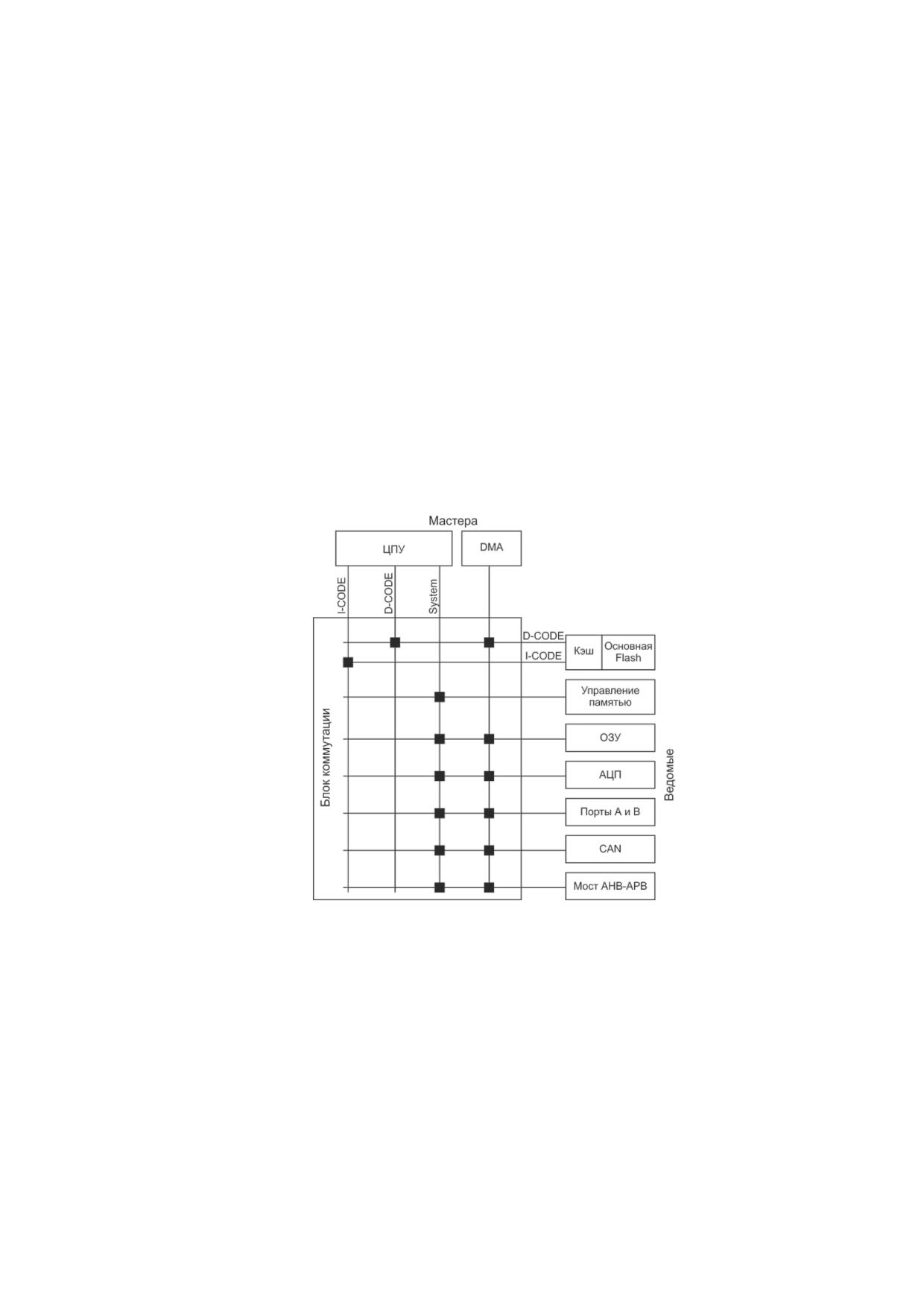

На рисунке

3.1 приведена схема соединения основных и периферийных блоков

микроконтроллера внутри блока коммутации.

Рисунок 3.1 - Схема соединения блоков внутри блока коммутации

13

4 Система управления тактированием и сбросом

4.1 Общая система тактирования

В контроллере предусмотрена развитая подсистема управления тактовыми

сигналами и сигналами сброса (RCU), см. рисунок 4.1.

Основными тактовыми сигналами, которые используются в схеме являются:

- OSICLK - тактовый сигнал внутреннего RC-генератора;

- OSECLK - внешний тактовый сигнал с выводов XI_OSC и XO_OSC;

- PLLCLK - тактовый сигнал на выходе PLL;

- PLLDIVCLK - тактовый сигнал с выхода PLL прошедший через дополнительный

делитель;

- SYSCLK - системный тактовый сигнал (выбранный блоком SCM на рисунке);

- PCLK - периферийный тактовый сигнал APB шины;

- HCLK - системный тактовый сигнал AHB шины;

- FCLK (так же SYSCLK) - неотключаемый системный тактовый сигнал.

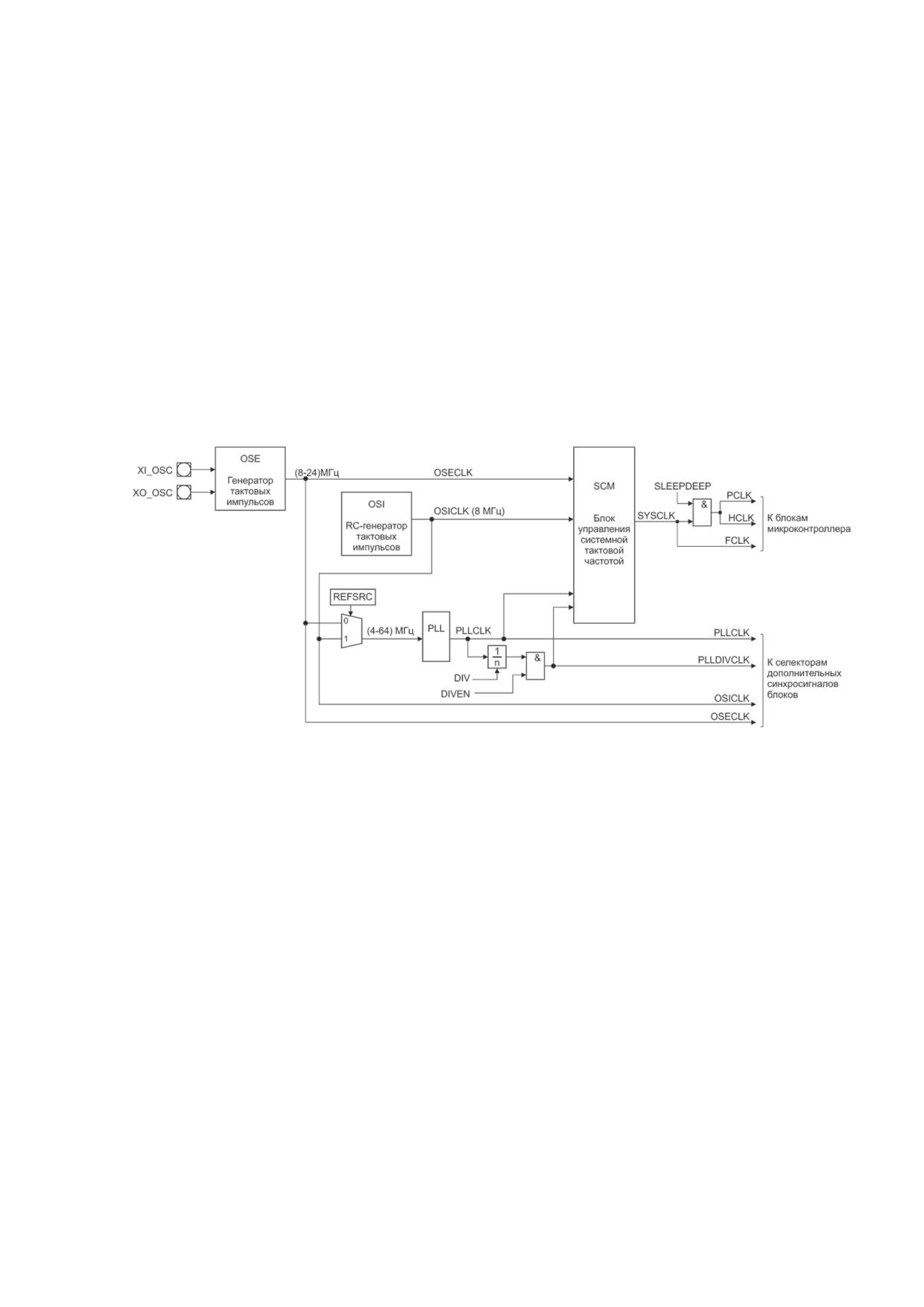

Рисунок 4.1 - Схема синхронизации

4.2 PLL

В качестве опорного сигнала PLL можно выбрать один из источников, выбор

осуществляется полем REFSRC регистра PLLCFG.

Выходная частота PLL определяется согласно формуле

Fout = Fin ×^M

×¹

(5.1)

N

2^OD

Коэффициенты N, M, OD задаются соответствующими полями регистра PLLCFG.

Существуют следующие ограничения параметров:

- Коэффициент деления 1 ≤ N ≤ 63.

- Коэффициент деления 2 ≤ M ≤ 63.

- Входная частота должна находиться в диапазоне 4-64 МГц.

- Значение частоты Fin/N должно быть в диапазоне 4-20 МГц.

- Значение частоты Fin*M/N должно быть в диапазоне 120-200 МГц.

- Значение выходной частоты Fout должно быть в диапазоне 15-200 МГц.

Настройку блока PLL необходимо делать до того, как его тактовый сигнал будет

выбран в качестве рабочей частоты системы или одного из блоков. При правильной

14

Прямой переход из аварийного состояния к тактированию от вызвавшего сбой, но

уже восстановившегося, источника - невозможен. Если это необходимо сделать, то

сначала нужно перейти на один из стабильных источников (например, OSICLK), и лишь

затем начать переход на бывший «сбойным», но восстановившийся источник.

При переходе контроллера в аварийное состояние по тактированию требуется

обязательно перейти на стабильный источник тактирования (бит xGOOD для него будет

установлен), например на OSICLK (SYSSEL = 0). Если аварийный источник возобновил

тактирование, то снова перейти на него можно записав поле SYSSEL регистра

SYSCLKCFG на номер соответствующего источника.

4.4 Сигналы сброса

Сброс может осуществляться как внешним сигналом c вывода RESET, так и

встроенным монитором питания POR (PowerOn Reset). Активный уровень сигнала сброса

- низкий.

Помимо внешнего сброса существуют два внутренних источника сброса - по

запросу процессора и по переполнению сторожевого таймера.

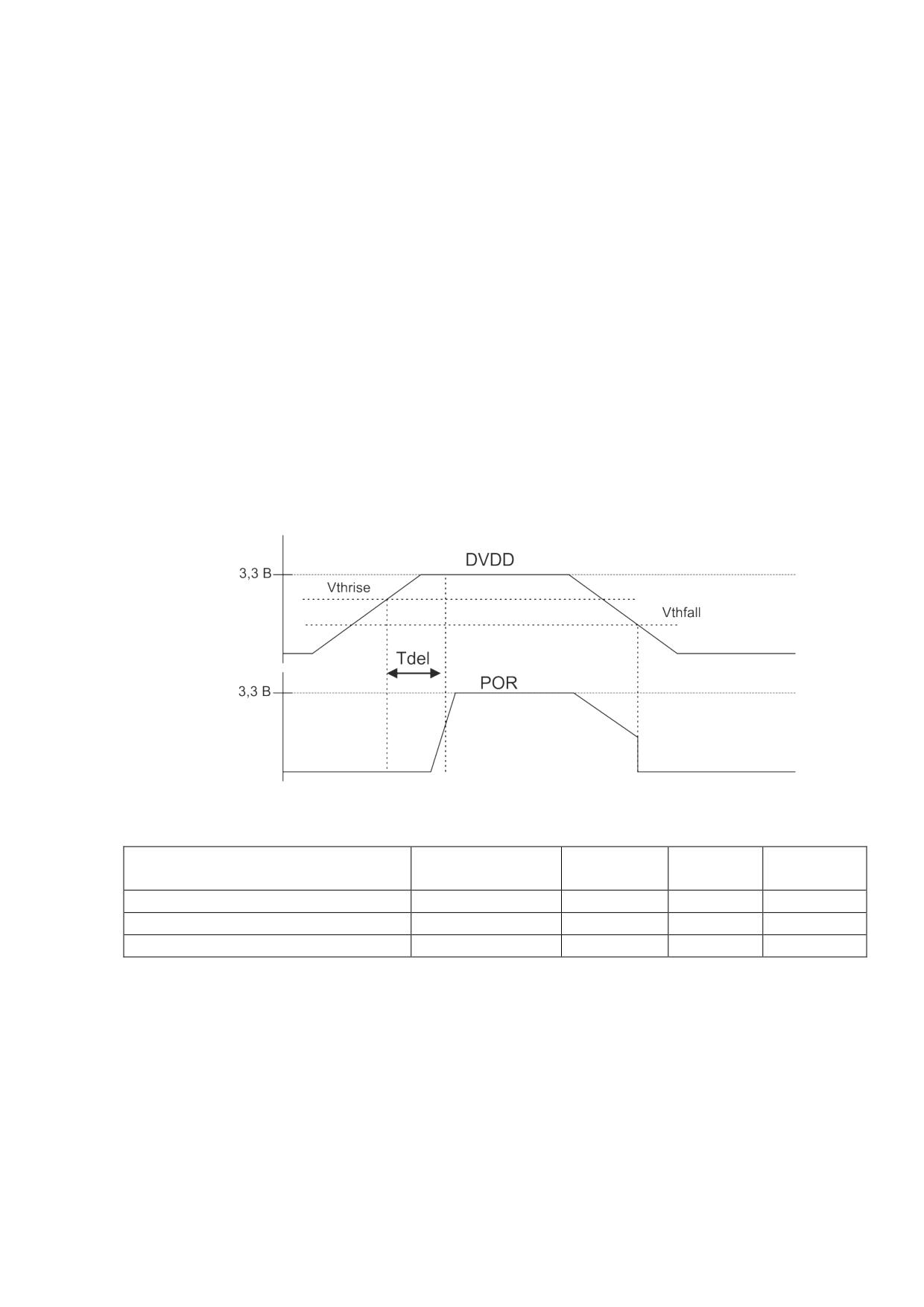

На рисунке 4.2 показана диаграмма срабатывания POR при изменении питания. В

таблице 4.1 указаны динамические и электрические параметры монитора питания во

время сброса.

Рисунок 4.2 - Диаграмма сигнала сброса POR при изменении питания 3,3 В

Таблица 4.1 - Динамические и электрические параметры монитора питания

Наименование параметра,

Обозначение

Миним.

Номин.

Макс.

единица измерения

Отключение схемы сброса, В

Vthrise

1,18

1,25

1,32

Срабатывание схемы сброса, В

Vthfall

1,14

1,20

1,26

Задержка срабатывания, мкс

Tdel

70

110

200

Также в контроллере есть возможность сброса по получению сигнала LOCKUP от

ядра. Данный сигнал возникает в случае невосстановимого системного исключения

(Unrecoverable exception), если контроллер не может из него выйти. Установка бита

LOCKUPEN в регистре SYSRSTCFG разрешит автоматический сброс после получения от

ядра сигнала LOCKUP.

В регистре SYSRSTSTAT содержится набор флагов, по которым можно установить

причину последнего произошедшего сброса. В случае нормальной загрузки после подачи

питания будет установлен флаг POR. Так как сброс вызван срабатыванием схемы POR

(PowerON Reset).

16

4.5 Прерывания

В контроллере есть два прерывания, связанных с работой блока RCU. Первое -

непосредственно RCU Interrupt. Выбрать источники, влияющие на него можно в регистре

INTEN - события появления или пропадания одного из тактовых сигналов, выход PLL в

рабочий режим. Все события сопровождаются флагами в регистре INTSTAT.

Второе прерывание связано с пропаданием текущего системного тактового сигнала

SYSCLK. В случае если была включена система слежения за тактовым сигналом (бит

SECEN регистра SYSCLKCFG) возникнет прерывание, соответствующее вектору

немаскируемого прерывания NMI, и будет установлен соответствующий флаг в регистре

INTSTAT.

4.6 Тактирование и сброс периферийных блоков

Для некоторых периферийных блоков система тактирования предусматривает выбор

независимого тактового источника. У блоков WATCHDOG, TRACE, UART, SPI, ADC и

блока формирования внешнего сигнала CLKOUT есть соответствующие регистры, в

которых можно включать тактирование, выбирать его источник, и настраивать

отключаемый делитель. Источник тактирования выбирается независимо для каждого из

блоков с помощью его собственного селектора, показанного на рисунке 4.3.

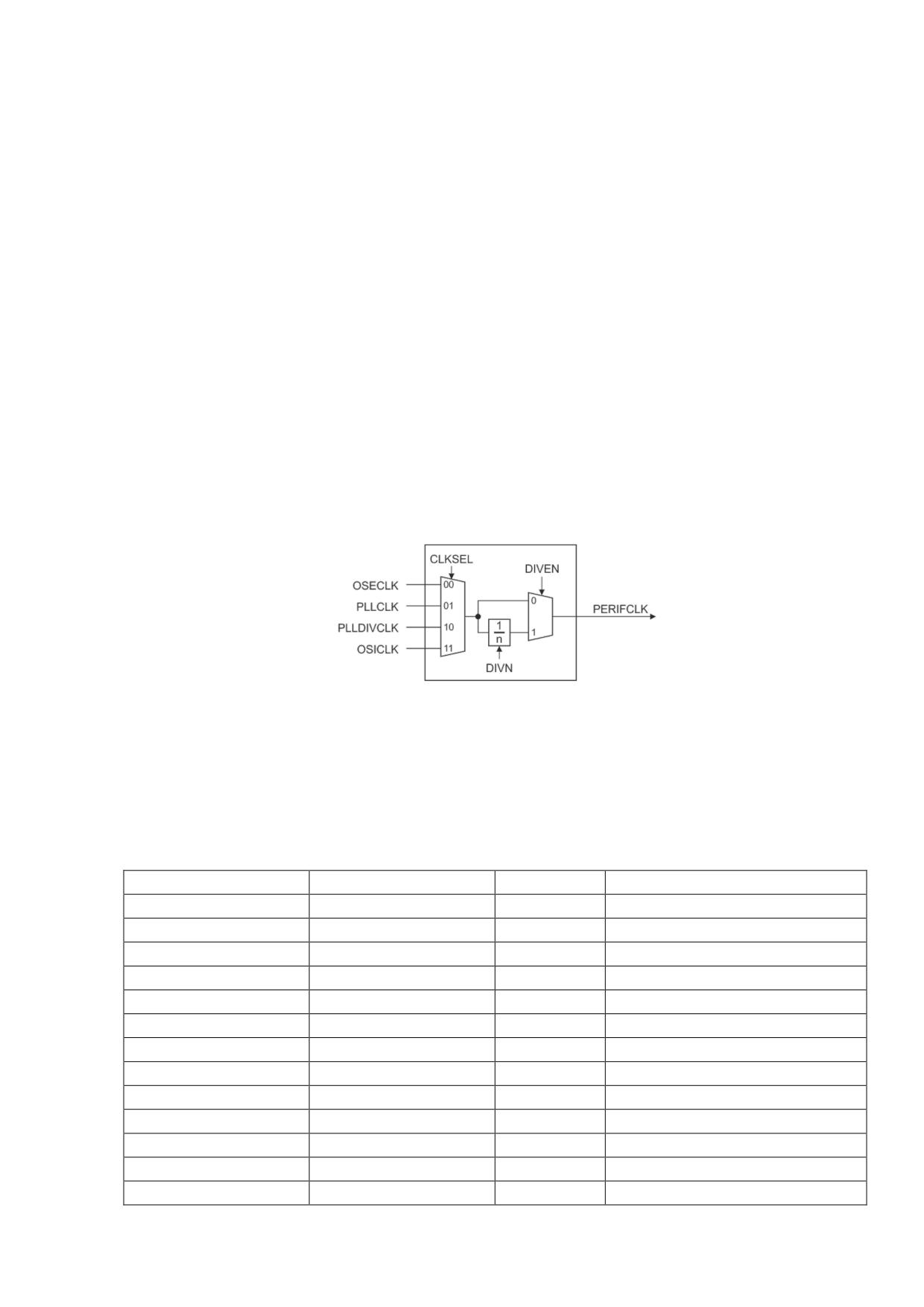

Рисунок 4.3 - Схема селектора дополнительного синхросигнал блока

Для остальных блоков, а именно CAP, TMR, I2C, QEP, PWM, и для блоков,

относящихся к AHB периферии (GPIO, CAN), тактирование подается установкой

соответствующего бита в CLKCFG, см. таблицу 4.2.

Таблица 4.2 - Тактовые сигналы периферийных блоков.

Периферийный блок

Тактовый сигнал

Делитель

Управляющий регистр

ADC

ACLK

1-63

ADCCFG

SPI

SPICLK

1-63

SPICFG

UART

UARTCLK

1-63

UARTCFG

WATCHDOG

WDTCLK

1-63

WDTCFG

CLOCKOUT

CLKOUT

1-7

CLKOUTCFG

TRACE

TRACECLK

1-63

TRACECFG

TIMER

PCLK

-

PCLKCFG, PRSTCFG

PWM

PCLK

-

PCLKCFG, PRSTCFG

I2C

PCLK

-

PCLKCFG, PRSTCFG

QEP

PCLK

-

PCLKCFG, PRSTCFG

CAP

PCLK

-

PCLKCFG, PRSTCFG

GPIO

HCLK

-

HCLKCFG, HRSTCFG

CAN

HCLK

-

HCLKCFG, HRSTCFG

17

6 Организация памяти

Память микроконтроллера имеет предопределенное

32-разрядное адресное

пространство с областями: программ, данных, периферии и внутренних ресурсов, жестко

соединенных с процессором. Адресное пространство разбито на четыре основных области

(см. таблицу 6.1).

Таблица 6.1 - Общая организация памяти микроконтроллера

Адресное пространство

Описание

E0000000h - FFFFFFFFh

Системная область

40000000h - 400FFFFFh

Регистры управления периферийными блоками

20000000h - 20003FFFh

Внутреннее ОЗУ 16 Кбайт

Флеш-память

00000000h - 0000FFFFh

(Шина выборки инструкций I-Code + шина данных D-Code)

Системная область делится на две части. Первая часть, объемом 1 Мбайт, занимает

диапазон адресов E0000000h - E007FFFFh и зарезервирована для «личной» периферийной

шины PPB (Private Peripheral Bus). PPB шина используется для выборки/записи данных и

отладочного доступа

- для периферии. Эта область рассматривается как строго

упорядоченная память. Часть ее адресов (E000E000h - E000EFFFh) занимает пространство

управления системы SCS, в котором находятся регистры блока управления системой SCB,

контроллера прерываний NVIC, системного таймера SysTick, средств отладки и другие.

Байты регистров SCS всегда располагаются в порядке «младший - старший» независимо

от того, какой формат представления данных принят для остальной памяти. Доступ к

большинству регистров возможен только полными двойными словами (32 бита), все

исключения из этого правила оговариваются специально. Попытка кода обратиться к

области PPB обычно вызывает прерывание по ошибке шины; исключениями являются

возможность доступа к регистру STIR, если это разрешено соответствующим битом

регистра CCR, и доступность отладочных регистров. Вторая часть является памятью

устройств, занимает область E0100000h - FFFFFFFFh и является системным регионом

ядра.

Регистры периферийных блоков микроконтроллера доступны в адресном

пространстве 40000000h - 4000FFFFh. Карта размещения блоков микроконтроллера в

памяти представлена в таблице 6.2.

Таблица 6.2 - Регистры периферийных блоков

Адресное пространство

Название блока

Описание

40053000h - 40053FFFh

ECAP2

Блок захвата 2

40052000h - 40052FFFh

ECAP1

Блок захвата 1

40051000h - 40051FFFh

ECAP0

Блок захвата 0

40050000h - 40050FFFh

I2C

Последовательный интерфейс

I2C

4004F000h - 4004FFFFh

QEP

Квадратурный декодер

4004E000h - 4004EFFFh

PWM2

Блок ШИМ 2

4004D000h - 4004DFFFh

PWM1

Блок ШИМ 1

4004C000h - 4004CFFFh

PWM0

Блок ШИМ 0

4004B000h - 4004BFFFh

TMR3

Блок таймера 3

4004A000h - 4004AFFFh

TMR2

Блок таймера 2

21

7 Контроллер флеш-памяти

7.1 Основная флеш-память

Основная флеш-память может использоваться для хранения программ и данных

пользователя. Размер основной флеш-памяти составляет 64 Кбайт (64 страницы по 1

Кбайт) и в адрессном пространстве она занимает диапазон с 0000h по FFFFh.

Чтение флеш-памяти осуществляется через две шины AHB - I-code (команды) и

D-code (данные). Чтение D-code шины имеет приоритет. На обеих шинах при попытке

записи в любую область, чтении из несуществующей области, чтении во время, когда

флеш занята (стирание, запись), транзакция проходит успешно с неопределенными

данными на выходе.

Память доступна для чтения, записи, полного и постраничного стирания через

регистры данных DATA1 и DATA0, адреса ADDR, команд CMD, статуса STAT блока

MFLASH. Запись необходимо производить в предварительно очищенную ячейку памяти.

Стирание памяти осуществляется полностью или постранично.

Минимальное время чтения данных из флэш-памяти составляет около 30 нс.

Поэтому, исходя из выбраной рабочей частоты, следует задать количество

дополнительных тактов ожидания, необходимое для стабильного чтения из флэш-памяти.

Данный параметр заносится в поле LAT регистра CTRL

Таблица 7.1 - Значения параметра LAT в зависимости от частоты

Тактовая частота,

Количество дополнительных тактов ожидания при чтении

не более, МГц

флэш-памяти

120

3

90

2

60

1

30

0

Примечание - Значение параметра после сброса равно 1

Операция предвыборки

При запросе данных на шине по адресу, по которому не осуществлялась

предвыборка, выполняются следующие действия.

1 Сигнал готовности на шине устанавливается в ноль и задерживает транзакцию.

2 По запрашиваемому адресу считываются два двойных слова (64 бит) данных из

флеш-памяти. Далее эти данные записываются во внутренний первый буфер.

3 Требуемое слово передается на шину AHB, и сигнал готовности устанавливается в

единицу.

4 Сразу после установки сигнала готовности, из флеш-памяти считываются два

двойных слова данных по следующему адресу. Данные сохраняются во втором буфере.

Если во время считывания этих данных появляются запросы по адресам, сохраненным в

первом буфере, ответ возникает мгновенно, если по другим адресам, то готовность на

шине устанавливается в ноль и происходит ожидание завершения считывания во второй

буфер и далее возврат к действию 2.

5 Если приходят запросы по адресам, сохраненным в первом буфере, ответ

возникает мгновенно, если по адресам находящимся во втором буфере, ответ также

возникает мгновенно. Далее переписывается первый буфер значением второго и

считывается следующий адрес из флеш-памяти. Если приходят запросы по адресам не из

первого и второго буферов, то возврат к действию 1.

23

Операция кэширования

Основная флэш-память дополнена блоками кэш-памяти по 1 Кб на каждую из шин

I-code и D-code. Доступ к этим блокам осуществляется за 1 такт системной частоты. При

первом обращении к адресу, его данные параллельно заносятся и в кэш-память и

сохраняются там. Если в дальнейшем произойдет повторное обращение к тому же адресу,

данные будут прочитаны уже из кэша, обращения к медленной флэш-памяти не будет. Но

данные в кэше, которые были запрошены давно, могут быть вытесненны более свежими

данными, обращение к которым было позже. Таким образом, кэшированная информация

постоянно обновляется, но участки программного кода, вызываемые чаще всего, с

большей вероятностью окажутся в кэше. За счет этого достигается повышенная скорость

выполнения такого кода.

Предвыборка и кэш на каждую из шин I-code и D-code включается отдельно в

регистре CTRL. Перед включением кэша необходимо сбросить его, установив

соответствующий бит FLUSH регистра CTRL. Во время процедуры сброса бит BUSY

соответствующего регистра статуса кэша будет держаться в

1. После успешного

завершения сброса будет сброшен и данный бит, после чего можно продолжать

выполнение основной программы.

7.2 Загрузочная флеш-память

Загрузочная флеш-память (NVR область) может использоваться для хранения

пользовательской программы-загрузчика, которая посредством одного из имеющихся

интерфейсов получает данные для прошивки основной памяти. Размер загрузочной флеш-

памяти составляет 4 Кбайт (4 страницы по 1 Кбайт каждая). Но для программы-загрузчика

доступно только первые

3 Кбайта. Верхний килобайт отведен под хранение

пользовательских данных, а в его первом байте (абсолютный адрес C00h) располагается

конфигурационное слово CFGWORD, содержащее параметры загрузки и защиты

контроллера. Описание битов CFGWORD представлено в таблице 7.2.

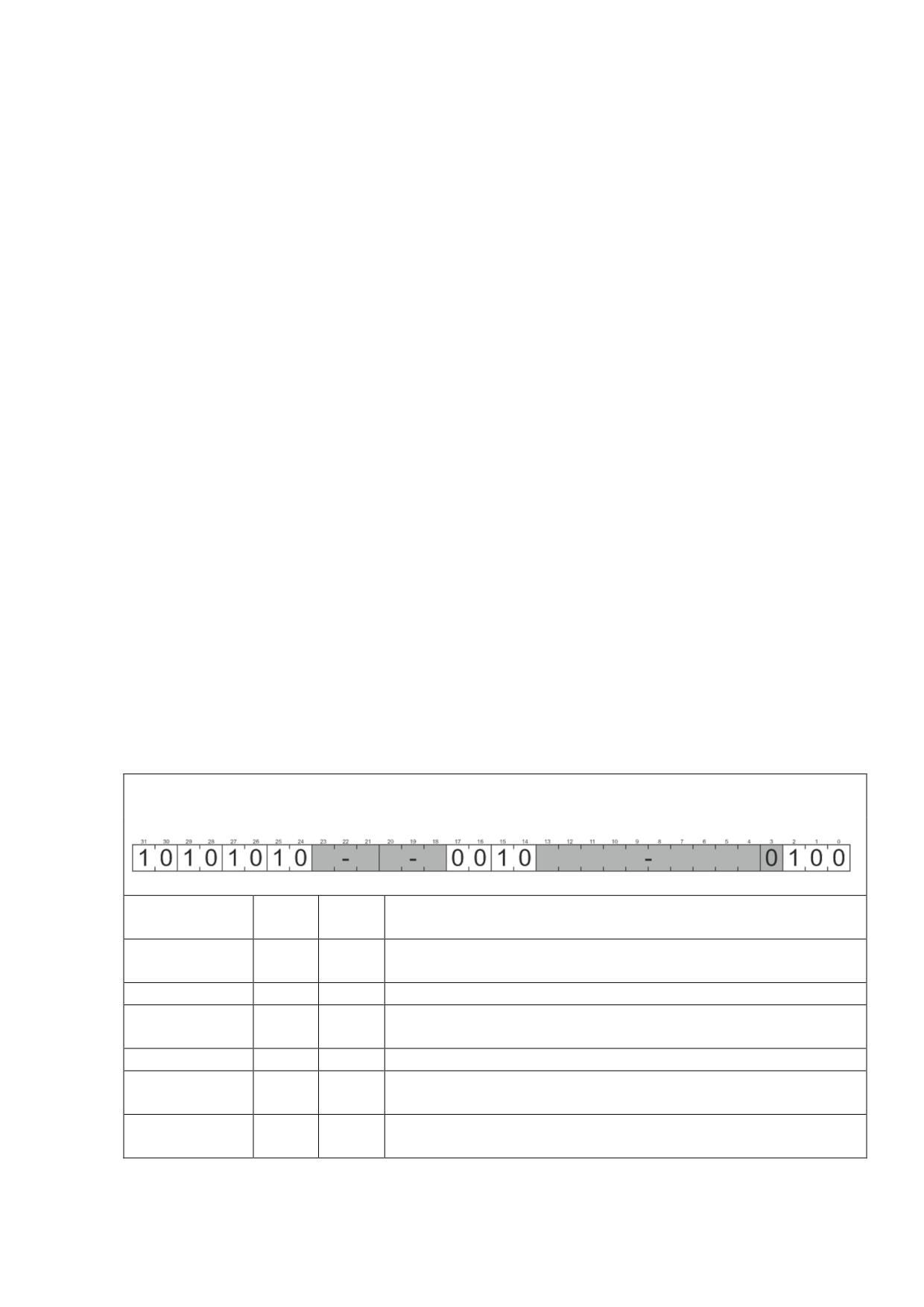

Таблица 7.2 - Конфигурационное слово CFGWORD

CFGWORD

+ С00h (смещение относительно начального адреса NVR области)

Поле

Биты

Описание

BMODEDIS

4

Бит источника загрузки

0

Загрузка из NVR области

1

Загрузка из основной флеш-памяти (по умолчанию)

FLASHWE

3

Бит включения защиты основной флеш-памяти

0

Запрет записи и стирания основного блока флеш-памяти

1

Защита выключена (по умолчанию)

NVRWE

2

Бит включения защиты NVR области флеш-памяти

0

Запрет записи и стирания NVR блока флеш-памяти

1

Защита выключена (по умолчанию)

DEBUGEN

1

Бит разрешения работы системы отладки ядра

0

Откладка отключена

1

Откладка включена (по умолчанию)

JTAGEN

0

Бит разрешения работы пинов JTAG/SWD

0

Работа запрещена

1

Работа разрешена (по умолчанию)

–

7-5

Зарезервировано

24

По умолчанию, после стирания CFGWORD включена загрузка из основной памяти.

Чтобы использовать загрузчик, необходимо сбросить в нем бит BMODEDIS. Тогда при

загрузке произойдет подмена первых 4 Кбайт основной флэш на область загрузочной

флэш. Т.е при обращении по адресам 00000000h-00000FFFh будут прочитаны данные из

загрузочной флэш, а выше 00001000h - из основной флэш (см. рисунок 7.1).

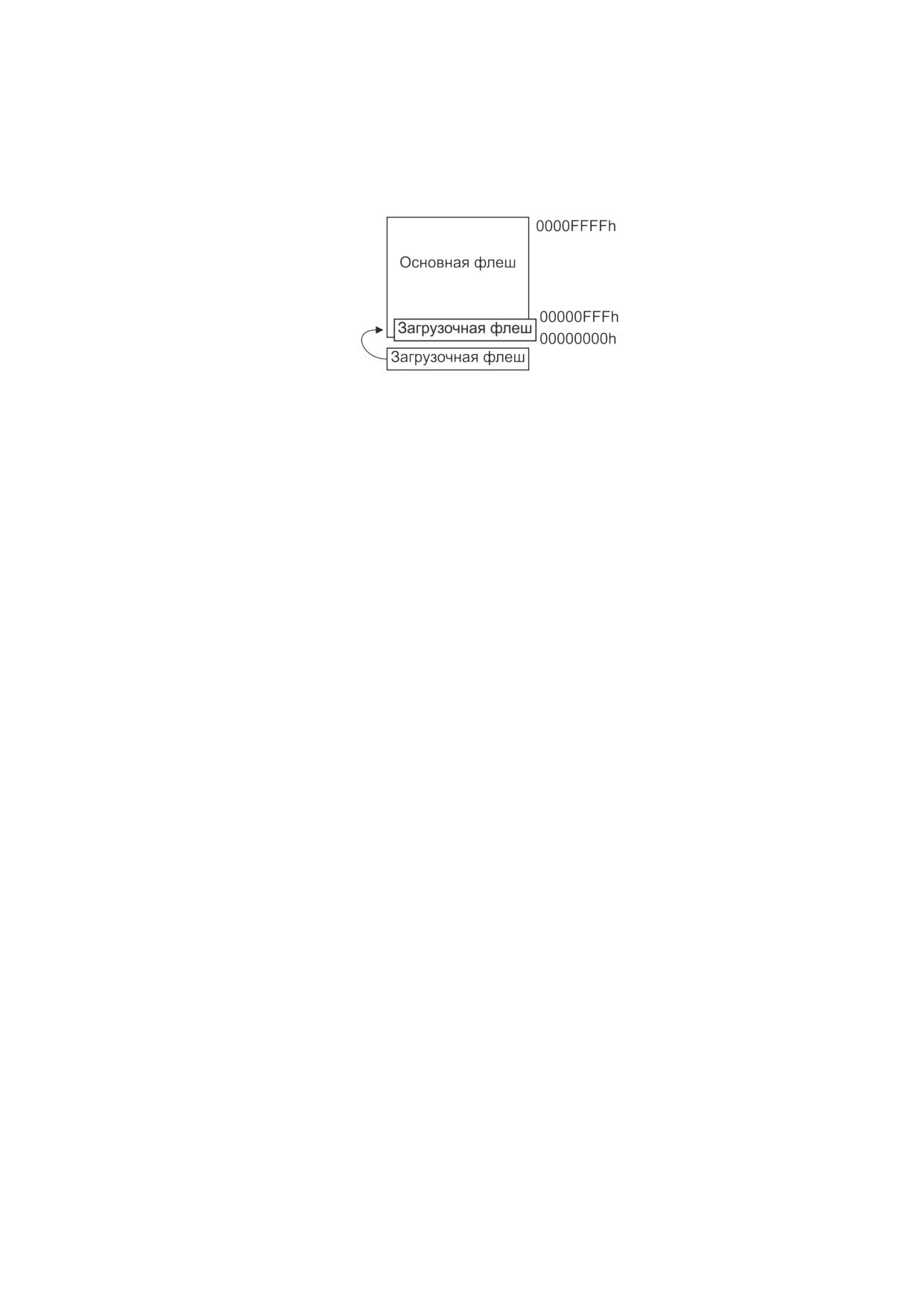

Рисунок 7.1 - Подмена адресов загрузочной и основной флэш

При этом, обе области полностью доступны для чтения, записи, стирания через

регистровый интерфейс MFLASH.

Есть возможность после отработки программы-загрузчика сразу перезапустить

контроллер с области основной флэш. Для этого необходимо установить бит BMDIS

регистра BDIS блока MFLASH и подать команду программной перезагрузки контроллера

(установить бит SYSRESETREQ регистра AIRCR ядра). Устройство перезагрузится уже с

основной флэш, без подмены адресного пространства. Данная комбинация действий будет

работать только до внешней сброса или сброса по питанию контроллера. После внешней

перезагрузки при сброшеном бите BMODEDIS загрузка опять начнется с загрузочной

флэш-памяти. Чтобы отключить полностью старт с загрузочной флэш, необходимо

вернуть бит BMODEDIS в 1. Это возможно выполнив стирание соответствующей

страницы, всей загрузочной флэш или сервисное стирание всего контроллера.

7.3 Сервисный сброс всей флеш-памяти

1. Во время сброса микроконтроллера анализируется состояние вывода SERVEN.

Если вывод находится в состоянии логической единицы (подтянут к 3,3 В), то загрузочная

и основная флеш-памяти переводятся в режим, в котором чтение запрещено (при чтении

возвращаются нули).

2. Далее по отладочному интерфейсу (SWD или JTAG) должна быть подана команда

записи значения

00000001h в регистр SERVCTL блока SIU, после чего будет

активировано полное стирание. По завершению процесса стирания в этом же регистре

выставится флаг DONE

Примечание - Если полное стирание не требуется, во время сброса на выводе

SERVEN должен удерживаться логический ноль.

25

8.1 Программное управление модулем DMA

Контроллер DMA выполняет передачи 8-, 16- и 32-разрядных данных. Разрядность

данных источника и приемника должны быть одинаковыми.

Контроллер DMA позволяет управлять инкрементом адреса при чтении данных из

источника и при записи данных в приемник. Инкремент адреса зависит от разрядности

передаваемых данных: минимальная величина инкремента адреса всегда соответствует

разрядности передаваемых данных; максимальная величина - одно слово. Контроллер

DMA может быть настроен на работу с фиксированным адресом (например, для работы c

FIFO).

Контроллер DMA имеет возможность обслуживать сигналы запроса на одиночный

обмен SREQ и запроса на пакетный обмен BREQ блоков UART, SPI. Блок ADC

генерирует только запросы на пакетный обмен BREQ.

Каждому каналу DMA соответствуют две структуры управляющих данных:

первичная и альтернативная. В ОЗУ должна быть отведена область для хранения этих

структур.

На рисунке 8.1 показана область памяти, необходимая контроллеру для структур

управляющих данных каналов, при использовании всех 16 каналов и опциональной

альтернативной структуры данных.

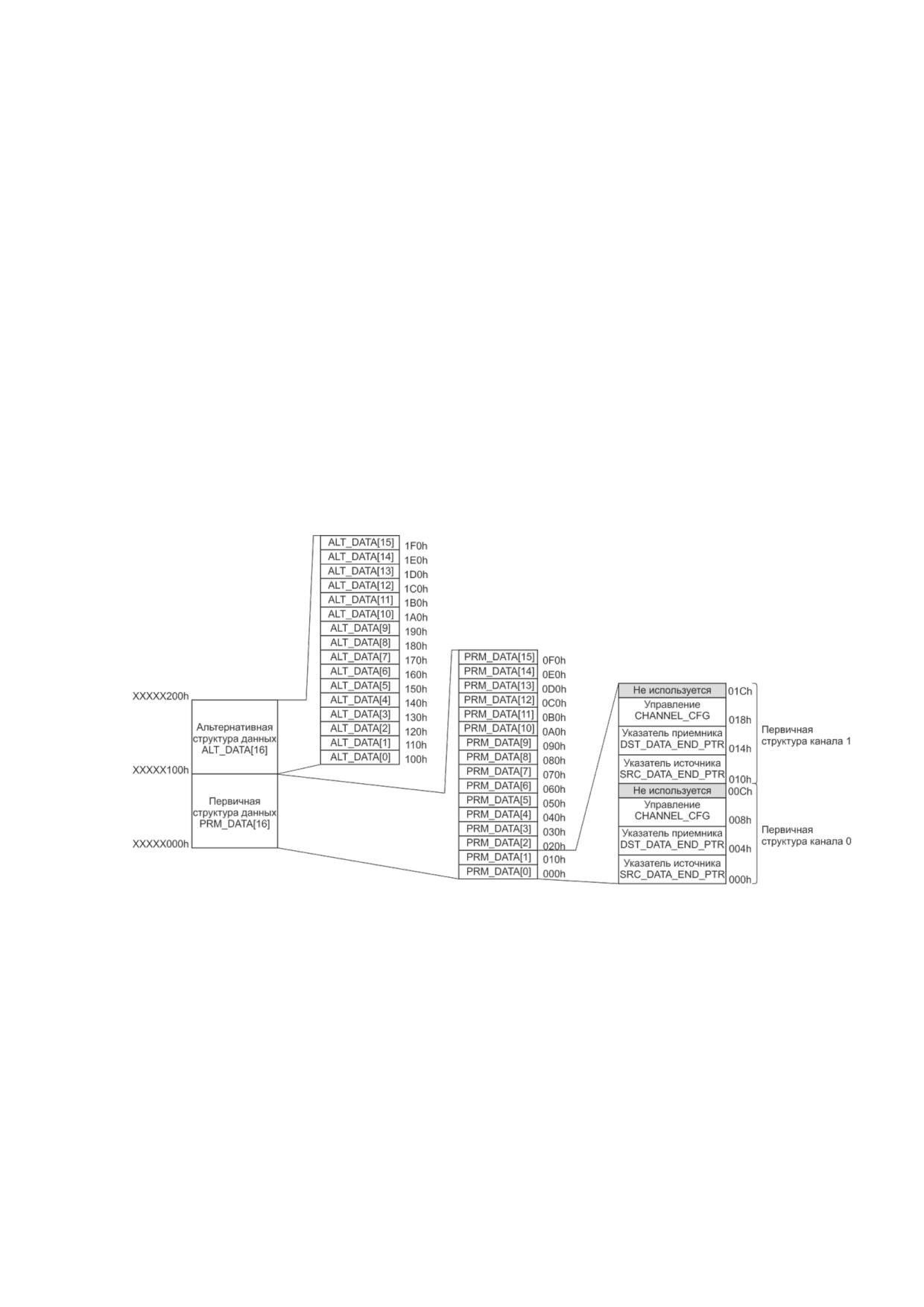

Рисунок 8.1 - Карта памяти для 16 каналов DMA, включая

альтернативную структуру

Объем структуры, показанной на рисунке 8.1, составляет 512 байт. Контроллер

использует младшие разряды адреса для доступа ко всем элементам структуры

управляющих данных, и поэтому разрешенные значения базового адреса для первичной

структуры управляющих данных XXXXX000h, XXXXX200h, XXXXX400h и т.д..

Базовый адрес для первичной структуры управляющих данных возможно установить

путем записи соответствующего значения в регистр BASEPTR.

В таблице 8.2 перечислены разряды адреса, обеспечивающие контроллеру доступ к

различным элементам структуры управляющих данных.

27

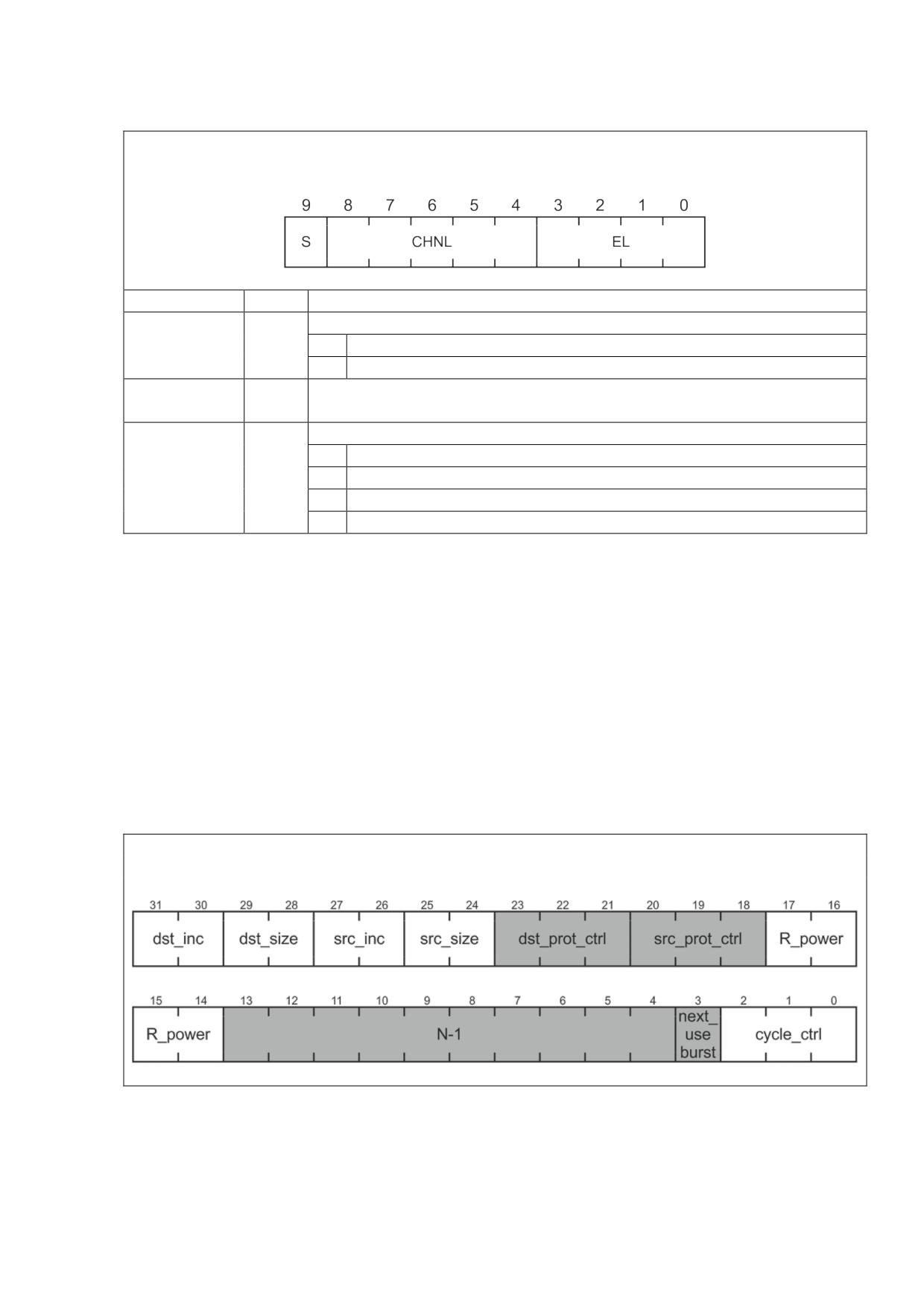

Таблица

8.2

- Разряды адреса, используемые для доступа к управляющим данным

16 каналов

Разряды адреса

Обозначение

Биты

Действие

S

9

Выбор структуры управляющих данных

0

Первичная

1

Альтернативная

CHNL

8-4

Выбор канала

Допустимые значения 0h-18h

EL

3-0

Выбор управляющего элемента

0h

Указатель конца данных источника

4h

Указатель конца данных приемника

8h

Конфигурация структуры управляющих данных

Ch

Не используется. Контроллер не имеет доступа к этому адресу

Не обязательно вычислять базовый адрес альтернативной структуры управляющих

данных, он вычисляется автоматически и помещается в регистр ALTBASEPTR.

Любая из структур управляющих данных каждого канала состоит из двух указателей

адреса (приемника и источника данных) и ячейки управления канала.

Управление канала (CHANNEL_CFG)

32-разрядная ячейка памяти, содержащая конфигурационную информацию для

осуществления передач DMA (на рисунке 8.1 отмечена как «Управление»). В начале

цикла DMA или начале 2^R передачи контроллер DMA считывает значение этой ячейки.

После выполнения 2^R или N передач он сохраняет обновленное ее значение обратно в

память. Структура регистра CHANNEL_CFG приведена в таблице 8.3.

Таблица 8.3 - Структура управляющих данных канала

CHANNEL_CFG

28

Продолжение таблицы 8.3

Поле

Биты

Описание

dst_inc

31-30

Шаг инкремента адреса приемника.

Код, записанный в поле dst_inc, задает шаг, который в свою

очередь зависит от разрядности данных источника

Разрядность данных источника

Код

Байт

Слово (16 бит)

Двойное слово (32 бита)

00

Шаг - байт

Зарезервировано

Зарезервировано

01

Шаг - слово (16 бит)

Зарезервировано

10

Шаг - двойное слово (32 бита)

11

Нет инкремента. Адрес остается равным значению ячейки

DST_DATA_END_PTR

dst_size

29-28

Разрядность данных приемника.

Значение этого поля должно быть равно значению поля src_size

Примечание - Если контроллер обнаруживает неравные

значения этих полей, он при ближайшем обновлении поля N-1

устанавливает значение поля dst_size, равное src_size

src_inc

27-26

Шаг инкремента адреса источника.

Код, записанный в поле, src_inc задает шаг, который в свою

очередь зависит от разрядности данных источника

Разрядность данных источника

Код

Байт

Слово (16 бит)

Двойное слово (32 бита)

00

Шаг - байт

Зарезервировано

Зарезервировано

01

Шаг - слово (16 бит)

Зарезервировано

10

Шаг - двойное слово (32 бита)

11

Нет инкремента. Адрес остается равным значению ячейки

SRC_DATA_END_PTR

src_size

25-24

Разрядность данных источника

00

Байт

01

Слово (16 бит)

10

Двойное слово (32 бита)

11

Зарезервировано. Не использовать!

dst_prot_ctrl

23-21

Задает параметры защиты шины AHB-Lite при записи данных в

приемник

Биты поля dst_prot_ctrl

23

22

21

0

Доступ не

Доступ не

Доступ

кэшируется

буферизуется

непривилегированный

1

Доступ

Доступ

Доступ

кэшируется

буферизуется

привилегированный

src_prot_ctrl

20-18

Задает параметры защиты шины AHB-Lite при чтении данных из

источника

Биты поля src_prot_ctrl

20

19

18

0

Доступ не

Доступ не

Доступ

кэшируется

буферизуется

непривилегированный

1

Доступ

Доступ

Доступ

кэшируется

буферизуется

привилегированный

29

Продолжение таблицы 8.3

Поле

Биты

Описание

R_power

17-14

Параметр R.

Задает количество передач канала DMA до выполнения

контроллером процедуры арбитража (переарбитрации).

Количество передач равно 2^R

Код

Количество передач

0h

1 (арбитраж производится после каждой передачи DMA)

1h

2

2h

4

3h

8

4h

16

5h

32

6h

64

7h

128

8h

256

9h

512

Ah - Fh

1024 (арбитраж не производится, так как максимальное

количество передач DMA равно 1024)

Примечание - Необходимо с осторожностью устанавливать

большие значения R для низкоприоритетных каналов, так как это

может привести к невозможности обслуживать запросы по

высокоприоритетным каналам

N-1

13-4

Перед выполнением цикла DMA эти разряды указывают общее

количество передач DMA, из которых состоит цикл

Код

Количество передач

000h

1

001h

2

…

…

3FFh

1024

Примечание - Контроллер обновит это поле перед тем, как

произвести процесс арбитража. Это позволяет контроллеру хранить

количество оставшихся передач DMA до завершения всего цикла

DMA

next_use_bur

3

Контролирует установку соответствующий каналу бита в регистре

st

USEBURSTSET, если контроллер работает в периферийном

режиме «разборка-сборка» и завершает цикл DMA, используя

альтернативные управляющие данные

Примечание

- Перед завершением цикла DMA,

использующего альтернативные управляющие данные, контроллер

сбрасывает соответствующий каналу бит в регистре

USEBURSTSET, если количество оставшихся передач DMA

меньше, чем 2^R. Программирование бита next_use_burst определяет,

будет ли контроллер дополнительно переопределять состояние

бита в регистре USEBURSTSET.

Если контроллер выполняет цикл DMA в периферийном режиме

«разборка-сборка», то после окончания цикла, использующего

альтернативные управляющие данные, дальнейшие действия будут

зависеть от состояния бита next_use_burst

30

Окончание таблицы 8.3

Поле

Биты

Описание

next_use_bur

3

0

Контроллер не изменяет значение соответствующего каналу

st

бита в регистре USEBURSTSET.

Если бит CHi в USEBURSTSET сброшен, то при выполнении

циклов DMA c использованием альтернативных управляющих

данных контроллер отвечает, как на запросы BREQ, так и

запросы SREQ от периферии

1

Контроллер изменяет значение соответствующего каналу бита

в регистре USEBURSTSET, а именно - устанавливает бит.

Поэтому для оставшихся циклов DMA с использованием

альтернативных управляющих данных контроллер реагирует

только на запросы BREQ от периферии

cycle_ctrl

2-0

Поле задания типа цикла DMA

000b

Недействительный.

Структура управляющих данных канала в запрещенном

состоянии

001b

Основной

010b

Авто-запрос

011b

«Пинг-понг»

100b

Работа с памятью в режиме «разборка-сборка» с

использованием первичных управляющих данных канала

101b

Работа с памятью в режиме «разборка-сборка» с

использованием альтернативных управляющих данных

канала

110b

Работа с периферией в режиме «разборка-сборка» с

использованием первичных управляющих данных канала

111b

Работа с периферией в режиме «разборка-сборка» с

использованием альтернативных управляющих данных

канала

Примечание - После завершения всего цикла передач DMA

контроллер устанавливает значение поля cycle_ctrl в 000b, переводя

тем самым тип цикла в «недействительный». Это позволяет

избежать повторения выполненной передачи DMA.

Указатель конца данных источника (SRC_DATA_END_PTR) и указатель конца

данных приемника (DST_DATA_END_PTR)

32-разрядные ячейки памяти, которые содержат адрес месторасположения конца

данных источника и приемника, соответственно. Перед тем, как контроллер выполнит

передачу DMA, необходимо определить их значения. Контроллер считывает значения

этих областей перед началом 2^R передач DMA.

Для вычисления адреса источника передачи DMA контроллер выполняет сдвиг

влево значения N-1 на количество разрядов, соответствующее полю src_inc, и затем

вычитает получившееся значение от значения SRC_DATA_END_PTR.

Подобным образом вычисляется начальный адрес приемника передачи и контроллер

DMA выполняет сдвиг влево значения N-1 на количество разрядов, соответствующее

полю dst_inc, и затем вычитает получившееся значение от значения

DST_DATA_END_PTR.

31

Необходимо с осторожностью устанавливать большие значения R для

низкоприоритетных каналов, так как это может привести к невозможности обслуживать

запросы по высокоприоритетным каналам.

При N > 2^R (N - номер передачи) и если результат деления 2^R на N не целое число,

контроллер всегда выполняет последовательность из 2^R передач до тех пор, пока не станет

верным N < 2^R. Контроллер выполняет оставшиеся N передач в конце цикла DMA.

Приоритет

При проведении арбитража определяется канал для обслуживания в следующем

цикле DMA. На выбор следующего канала влияют:

- номер канала;

- уровень приоритета, присвоенного каналу.

Каждому каналу может быть присвоен уровень приоритета по умолчанию или

высокий. Изменение уровня приоритета осуществляется установкой соответствующего

бита CHi (i - номер канала) в регистрах PRIORITYSET и PRIORITYCLR. Канал 0 имеет

наивысший уровень приоритета.

Порядок каналов по уменьшению уровня приоритета представлен в таблице 8.6.

После окончания цикла DMA контроллер выбирает следующий для обслуживания

канал из всех включенных каналов DMA. Рисунок 8.2 иллюстрирует процесс выбора

следующего канала для обслуживания.

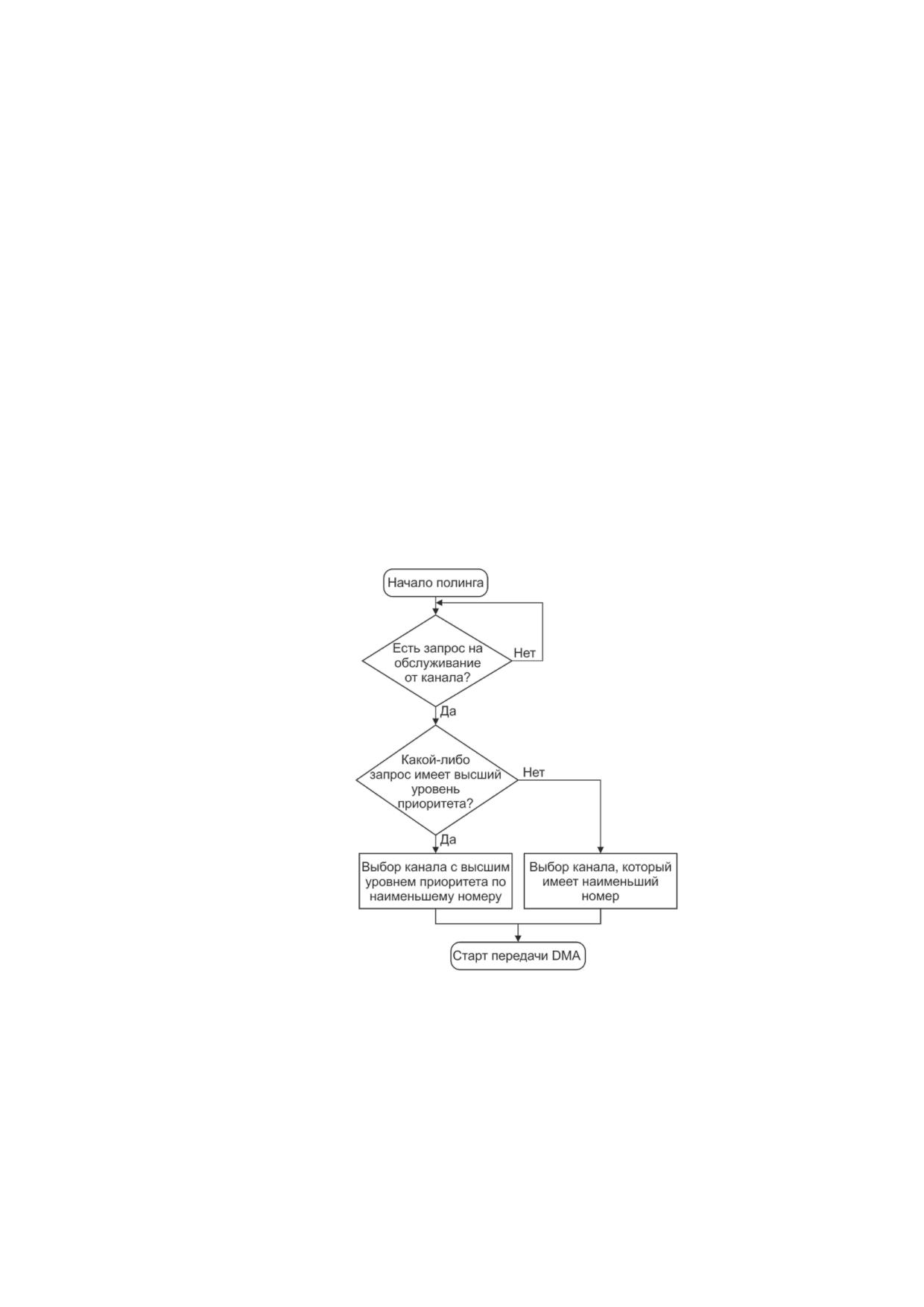

Рисунок 8.2 - Алгоритм выбора (полинга) следующего канала для обслуживания

34

Таблица 8.6 - Распределение приоритетов

Номер

Состояние бита CHi

Порядок

канала

в регистре

Уровень приоритета

изменения уровня

CHi

PRIORITYSET

приоритета

0

1

Высокий

Наивысший

1

1

Высокий

2

1

Высокий

3

1

Высокий

…

…

…

14

1

Высокий

15

1

Высокий

0

0

По умолчанию

1

0

По умолчанию

2

0

По умолчанию

3

0

По умолчанию

…

…

…

14

0

По умолчанию

15

0

По умолчанию

Низший

8.4 Типы циклов

Для всех типов циклов DMA повторный арбитраж происходит после 2^R передач

DMA. Если установить длинный период арбитража на низкоприоритетном канале, то это

заблокирует все запросы на обработку от других каналов до тех пор, пока не будут

выполнены 2^R передач DMA по данному каналу. Поэтому, устанавливая значение R,

необходимо учитывать, что это может привести к повышенному времени отклика на

запрос на обработку от высокоприоритетных каналов.

Поддерживаются следующие типы циклов DMA:

- недействительный (структура управляющих данных канала в запрещенном

состоянии);

- основной;

- авто-запрос;

- «пинг-понг»;

- работа с памятью в режиме «разборка-сборка» (scatter-gather);

- работа с периферией в режиме «разборка-сборка».

Задание типа цикла DMA осуществляется программированием поля cycle_ctrl

регистра CHANNEL_CFG структуры управляющих данных канала.

Недействительный цикл

После окончания цикла DMA контроллер устанавливает тип цикла в значение

«недействительный» для предотвращения повтора выполненного цикла DMA.

Основной цикл

В данном режиме контроллер работает либо с первичными, либо с альтернативными

управляющими данными канала, совершая по 2^R передач по каждому запросу.

Перед началом работы необходимо включить контроллер DMA и разрешить работу

канала: установить соответствующий каналу бит в регистре ENSET и бит MASTEREN в

регистре CFG, а также проверить, что запросы канала не замаскированы (сброшен

соответствующий каналу бит в регистре REQMASKSET).

35

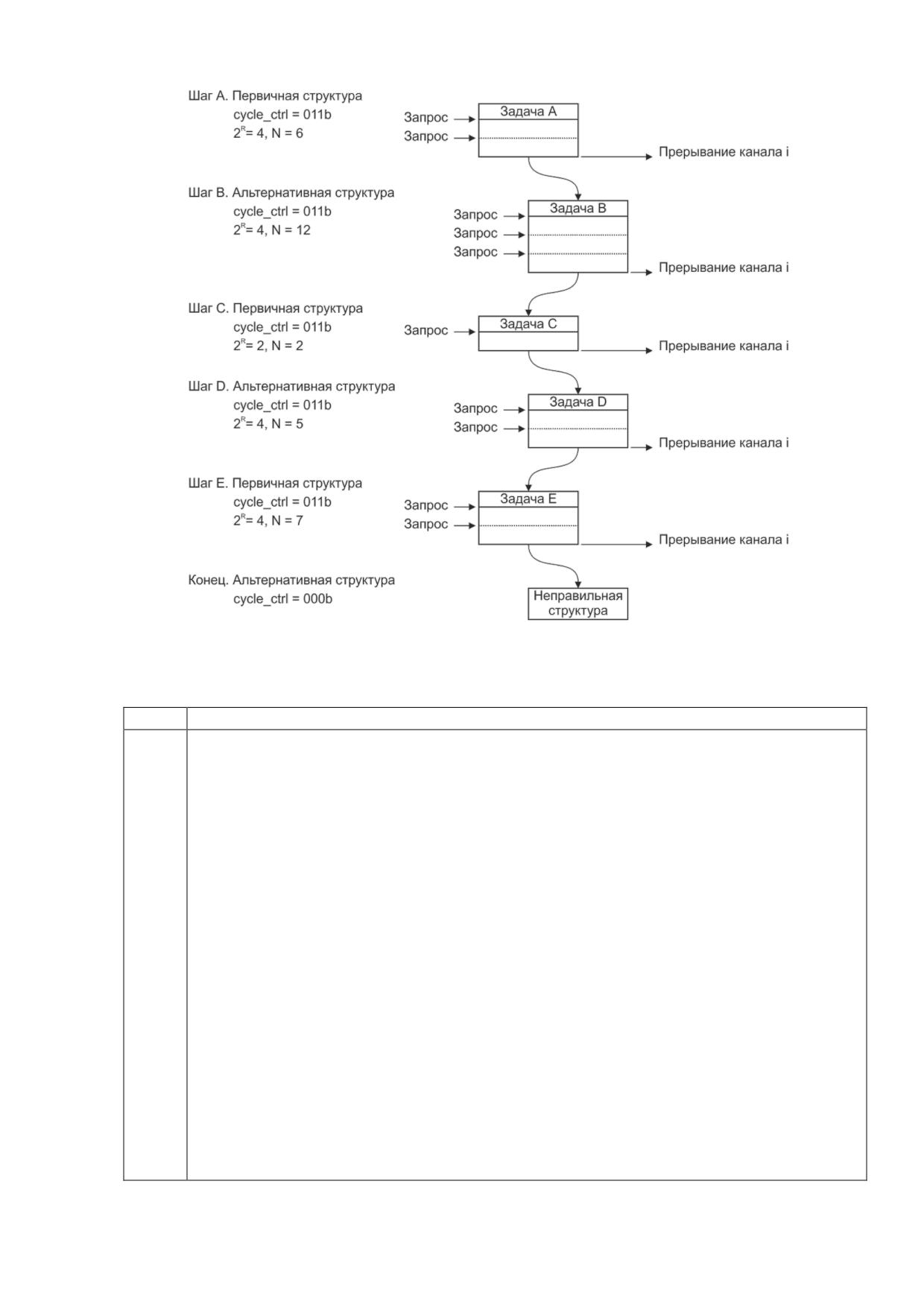

Рисунок 8.3 - Пример функционирования контроллера в режиме «пинг-понг»

Таблица 8.7 - Пояснения к схеме на рисунке 8.3

Шаг

Действия процессора и контроллера

A

Процессор включает контроллер DMA и разрешает работу канала.

В программе устанавливаются первичная структура управляющих данных для

шага А и альтернативная структура управляющих данных для шага В. Это

позволит контроллеру переключиться к шагу В незамедлительно после

выполнения шага А, при условии, что контроллер не получит запрос на обработку

от высокоприоритетного канала.

Контроллер получает запрос и выполняет четыре передачи DMA.

Контроллер выполняет арбитраж. После получения запроса на обработку от этого

же канала, контроллер продолжает цикл в ситуации отсутствия

высокоприоритетных запросов.

Контроллер выполняет оставшиеся 2 передачи DMA.

Контроллер входит в процедуру арбитража. Если прерывание включено, то произойдет

его вызов.

Примечание - После выполнения шага А процессор может установить

первичные управляющие данные канала для шага С. Это позволит контроллеру

переключиться к шагу С незамедлительно после выполнения шага В, при условии,

что контроллер не получит запрос на обработку от высокоприоритетного канала.

После получения нового запроса на обработку от канала при условии его

наивысшего приоритета исполняется шаг В.

37

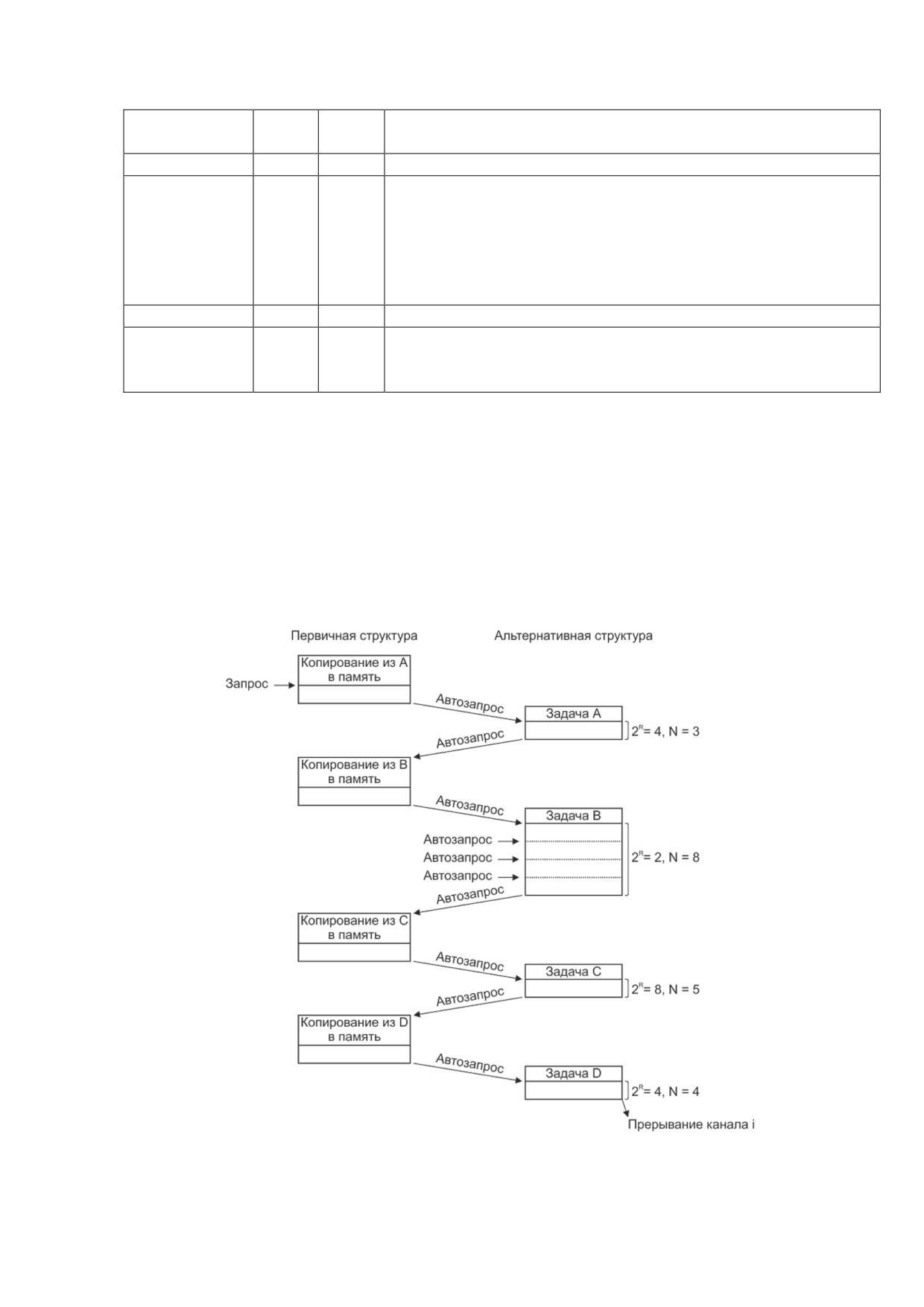

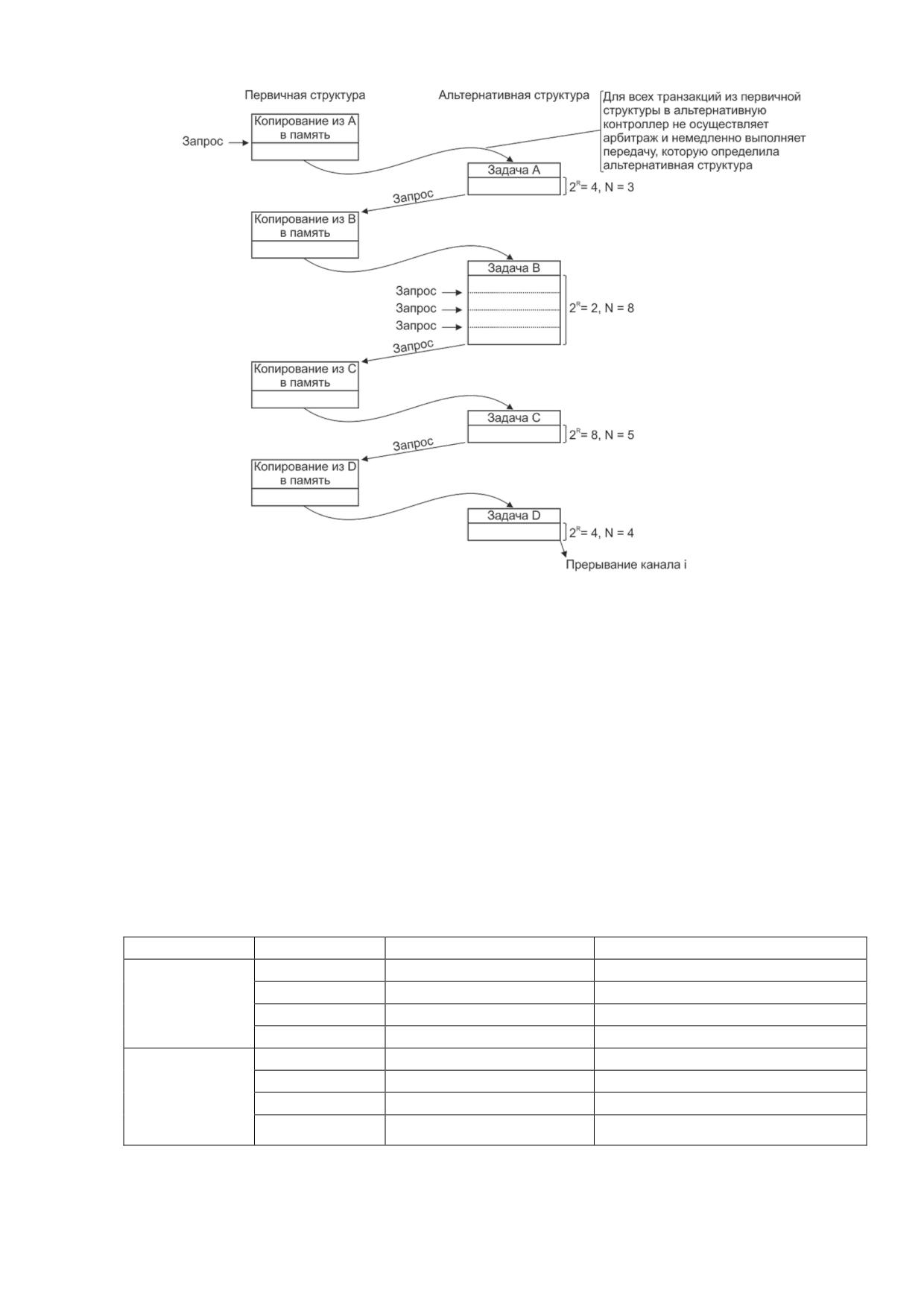

Работа с памятью в режиме «разборка-сборка»

Алгоритм работы данного режима является оптимальным именно для работы с

памятью, но несмотря на это, его использование возможно для любого типа передачи

данных: память - память, периферия - память, память - периферия, с помощью как

программных запросов, так и запросов от периферии.

В данном режиме контроллер использует первичные управляющие данные для

программирования альтернативных управляющих данных.

Контроллер, получая начальный запрос на обработку, выполняет четыре передачи

DMA, заполняя альтернативную структуру канала данными, доступными для первичной

управляющей структуры. По окончании этих передач контроллер входит в процедуру

арбитража, и если более высокоприоритетных запросов не обнаружено, начинает цикл

DMA, используя обновленные альтернативные управляющие данные. После - арбитраж,

затем контроллер выполняет еще четыре передачи DMA, вновь заполняя альтернативную

структуру данными с помощью первичной структуры.

Контроллер продолжает выполнять циклы DMA, меняя структуры управляющих

данных, пока не произойдет одно из следующих условий:

- передача с использованием альтернативной управляющей структуры будет

выполнена в режиме цикла «основной»;

- контроллер считает «неправильную» структуру управляющих данных. После

исполнения контроллером N передач с использованием первичных управляющих данных

он делает эти управляющие данные «неправильными» путем записи в поле cycle_ctrl

значения 000b.

Контроллер устанавливает прерывание канала DMA в этом режиме работы только

тогда, когда последний цикл передач DMA выполняется с использованием режима

«основной». Также необходимо помнить, что для режима «основной» авто-запросы не

действуют.

В таблице 8.8 указаны константы, которые должны быть записаны пользователем в

регистр CHANNEL_CFG первичной структуры управляющих данных канала для работы с

памятью в режиме «разборка-сборка».

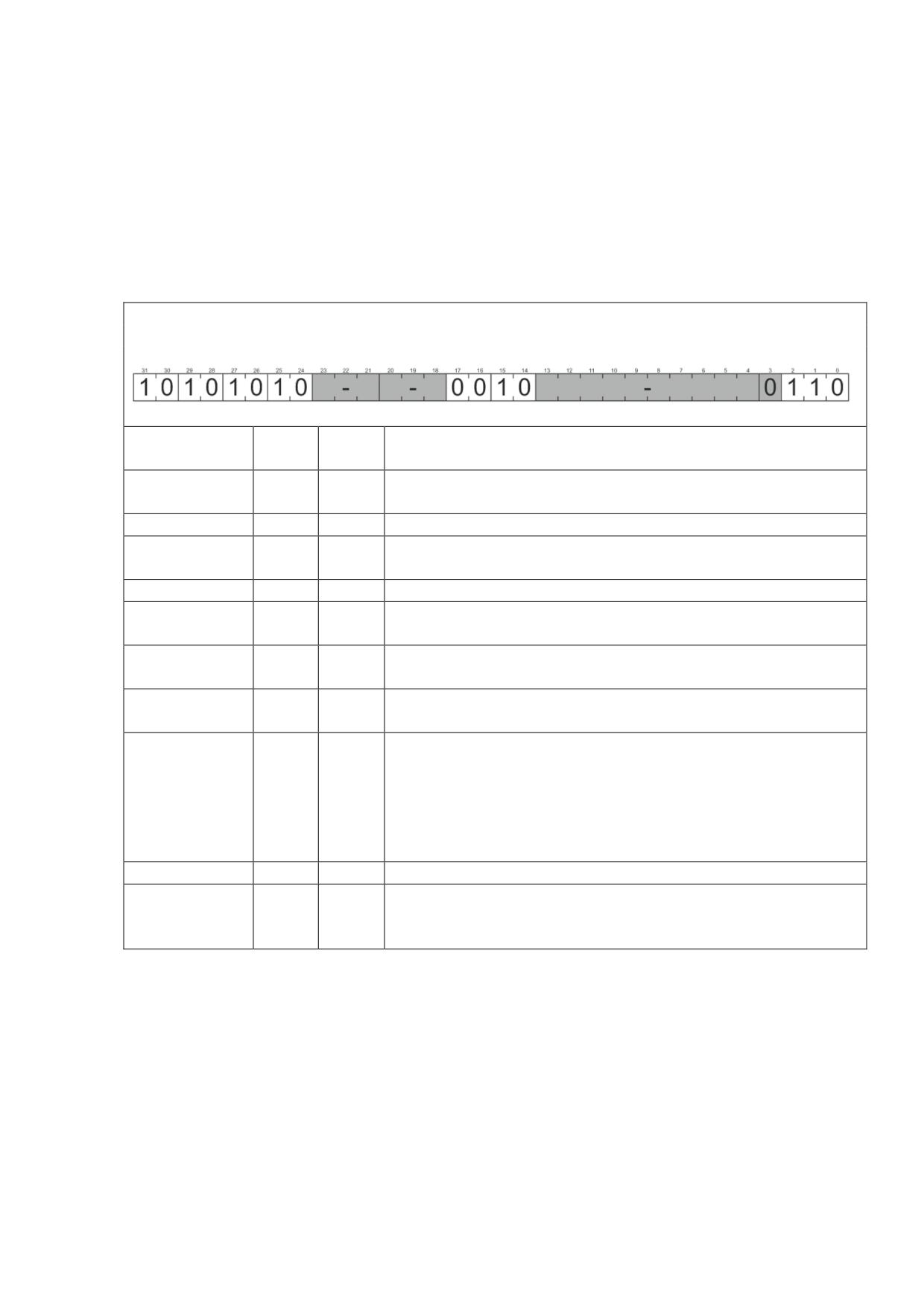

Таблица 8.8 - Конфигурация первичной структуры управляющих данных канала для

работы с памятью в режиме «разборка-сборка»

CHANNEL_CFG

Поле

Биты

Конс-

Пояснение

танта

dst_inc

31-30

10b

Контроллер производит инкремент адреса с шагом в

двойное слово

dst_size

29-28

10b

Контроллер осуществляет передачу двойным словом

src_inc

27-26

10b

Контроллер производит инкремент адреса с шагом в

двойное слово

src_size

25-24

10b

Контроллер осуществляет передачу двойными словами.

dst_prot_ctrl

23-21

-

Управление защитой шины при записи данных в

приемник. Задается пользователем

src_prot_ctrl

20-18

-

Управление защитой шины при чтении данных из

источника. Задается пользователем

39

Окончание таблицы 8.8

Конс-

Поле

Биты

Пояснение

танта

R_power

17-14

0010b

Контроллер выполняет четыре передачи DMA (2^R = 2² = 4)

N-1

13-4

-

Настраивает контроллер на выполнение N передач DMA.

Так как поле R_power задает значение 2, то необходимо

задавать значение N, кратное 4. Число, равное N/4, это

количество раз, которое нужно настраивать

альтернативные управляющие данные.

Задается пользователе.

next_use_burst

3

0

Для данного режима бит должен быть сброшен

cycle_ctrl

2-0

100b

Контроллер

работает

с

памятью

в

режиме

«разборка/сборка»

с

использованием

первичных

управляющих данных канал.

В указатель конца данных источника SRC_DATA_END_PTR первичной структуры

необходимо записать адрес конца области памяти, в которой последовательно

расположено нужное количество наборов управляющих данных для программирования

альтернативной структуры канала.

В указатель конца данных приемника DST_DATA_END_PTR первичной структуры

необходимо записать адрес конца альтернативной управляющей структуры используемого

канала.

На рисунке 8.4 показан пример функционирования контроллера в режиме «разборка-

сборка». Пояснения к рисунку 8.4 приведены ниже.

Рисунок 8.4 - Пример функционирования контроллера в режиме

«разборка-сборка»

40

Инициализация

1 Первичная структура управляющих данных настраивается для работы с памятью в

режиме «разборка-сборка» путем записи в cycle_ctrl значения 100b. Так как управляющие

данные канала состоят из четырех слов, R_power = 0010b. Поскольку количество задач

равно четырем, то N = 16, т. е. в значение поля N-1 = 00Fh.

2 Управляющие данные для шагов A, B, C, D располагаются в области ОЗУ. Адрес

конца этой области заносится в регистр SRC_DATA_END_PTR первичных управляющих

данных. Пример размещения и заполнения управляющих данных для альтернативной

структуры показан в таблице 8.9. Исходя из примера, в регистр SRC_DATA_END_PTR

первичной управляющей структуры необходимо занести значение 2000015Ch.

Таблица

8.9

- Пример размещения управляющих данных для альтернативной

структуры

Адрес

Тип данных

Регистр

Значение

ОЗУ

Управляющие

2000015Ch

Не используется

XXXXXXXXh

данные для

20000158h

CHANNEL_CFG

cycle_ctrl = 001b, 2^R = 4, N = 4

задачи D

20000154h

DST_DATA_END_PTR

2000DE00h

20000150h

SRC_DATA_END_PTR

2000D000h

Управляющие

2000016Ch

Не используется

XXXXXXXXh

данные для

20000168h

CHANNEL_CFG

cycle_ctrl = 101b, 2^R = 8, N = 5

задачи C

20000164h

DST_DATA_END_PTR

2000CE00h

20000160h

SRC_DATA_END_PTR

2000C000h

Управляющие

2000017Ch

Не используется

XXXXXXXXh

данные для

20000178h

CHANNEL_CFG

cycle_ctrl = 101b, 2^R = 2, N = 8

задачи B

20000174h

DST_DATA_END_PTR

2000BE00h

20000170h

SRC_DATA_END_PTR

2000B000h

Управляющие

2000018Ch

Не используется

XXXXXXXXh

данные для

20000188h

CHANNEL_CFG

cycle_ctrl = 101b, 2^R = 4, N = 3

задачи A

20000184h

DST_DATA_END_PTR

2000AE00h

20000180h

SRC_DATA_END_PTR

2000A000h

В регистр DST_DATA_END_PTR первичной структуры необходимо занести адрес

конца альтернативной структуры управляющих данных используемого канала. Например,

при использовании канала 9 в регистр DST_DATA_END_PTR необходимо занести

значение XXXXX29Ch.

3 Включается контроллер DMA и разрешается работа канала путем установки

соответствующего каналу бита в регистре ENSET и бита MASTEREN в регистре CFG.

Также необходимо удостовериться, что запросы канала не замаскированы (сброшен

соответствующий каналу бит в регистре REQMASKSET).

41

Контроллер устанавливает прерывание канала DMA в этом режиме работы только

тогда, когда последний цикл передач DMA выполняется с использованием режима

«основной» Также необходимо помнить, что для режима «основной» авто-запросы не

действуют.

В таблице 8.10 указаны константы, которые должны быть записаны пользователем в

регистр CHANNEL_CFG первичной структуры управляющих данных канала для работы с

периферией в режиме «разборка-сборка».

Таблица 8.10 - Конфигурация первичной структуры управляющих данных канала для

работы с периферией в режиме «разборка-сборка»

CHANNEL_CFG

Поле

Биты

Конс-

Пояснение

танта

dst_inc

31-30

10b

Контроллер производит инкремент адреса с шагом в

двойное слово

dst_size

29-28

10b

Контроллер осуществляет передачу двойным словом

src_inc

27-26

10b

Контроллер производит инкремент адреса с шагом в

двойное слово

src_size

25-24

10b

Контроллер осуществляет передачу двойными словами

dst_prot_ctrl

23-21

-

Управление защитой шины при записи данных в

приемник. Задается пользователем

src_prot_ctrl

20-18

-

Управление защитой шины при чтении данных из

источника. Задается пользователем

R_power

17-14

0010b

Контроллер выполняет четыре передачи DMA

(2^R = 2² = 4)

N-1

13-4

-

Настраивает контроллер на выполнение N передач DMA.

Так как поле R_power задает значение , равное двум, то

необходимо задавать значение N, кратное четырем.

Число, равное N/4, это количество раз, которое нужно

настраивать альтернативные управляющие данные.

Задается пользователем

next_use_burst

3

0

Для данного режима бит должен быть сброшен

cycle_ctrl

2-0

110b

Контроллер работает с периферией в режиме «разборка-

сборка» с использованием первичных управляющих

данных канала

В указатель конца данных источника SRC_DATA_END_PTR первичной структуры

необходимо записать адрес конца области памяти, в которой последовательно

расположено нужное количество наборов управляющих данных для программирования

альтернативной структуры канала.

В указатель конца данных приемника DST_DATA_END_PTR первичной структуры

необходимо записать адрес конца альтернативной управляющей структуры используемого

канала.

На рисунке

8.5 показан пример функционирования контроллера в режиме

«разборка-сборка».

43

Рисунок 8.5 - Пример функционирования контроллера в режиме работы

с периферией «разборка-сборка»

Инициализация

1 Первичная структура управляющих данных настраивается для работы с

периферией в режиме «разборка-сборка» путем записи в cycle_ctrl значения 110b. Так как

управляющие данные канала состоят из четырех слов, R_power = 0010b. Поскольку

количество задач равно четырем, то N = 16, т. е. в значение поля N-1 = 00Fh.

2 Управляющие данные для шагов A, B, C, D располагаются в области ОЗУ. Адрес

конца этой области заносится в регистр SRC_DATA_END_PTR первичных управляющих

данных. Пример размещения и заполнения управляющих данных для альтернативной

структуры, показан в таблице 8.11. Исходя из примера, в регистр SRC_DATA_END_PTR

необходимо занести значение 2000015Ch.

Таблица

8.11

- Пример размещения управляющих данных для альтернативной

структуры

Тип данных

Адрес ОЗУ

Регистр

Значение

Управляющие

2000015Ch

Не используется

XXXXXXXXh

данные для

20000158h

CHANNEL_CFG

cycle_ctrl = 001b, 2^R = 4, N = 4

задачи D

20000154h

DST_DATA_END_PTR

2000DE00h

20000150h

SRC_DATA_END_PTR

2000D000h

Управляющие

2000016Ch

Не используется

XXXXXXXXh

данные для

20000168h

CHANNEL_CFG

cycle_ctrl = 111b, 2^R = 8, N = 5

задачи C

20000164h

DST_DATA_END_PTR

2000CE00h

20000160h

SRC_DATA_END_PTR

2000C000h

44

Окончание таблицы 8.11

Тип данных

Адрес ОЗУ

Регистр

Значение

Управляющие

2000017Ch

Не используется

XXXXXXXXh

данные для

20000178h

CHANNEL_CFG

cycle_ctrl = 111b, 2^R = 2, N = 8

задачи B

20000174h

DST_DATA_END_PTR

2000BE00h

20000170h

SRC_DATA_END_PTR

2000B000h

Управляющие

2000018Ch

Не используется

XXXXXXXXh

данные для

20000188h

CHANNEL_CFG

cycle_ctrl = 111b, 2^R = 4, N = 3

задачи A

20000184h

DST_DATA_END_PTR

2000AE00h

20000180h

SRC_DATA_END_PTR

2000A000h

В регистр DST_DATA_END_PTR первичной структуры необходимо занести адрес

конца альтернативной структуры управляющих данных используемого канала. Например,

при использовании канала 9 в регистр DST_DATA_END_PTR необходимо занести

значение XXXXX29Ch.

3 Включается контроллер DMA и разрешается работа канала путем установки

соответствующего каналу бита в регистре ENSET и бита MASTEREN в регистре CFG.

Также необходимо удостовериться, что запросы канала не замаскированы (сброшен

соответствующий каналу бит в регистре REQMASKSET).

Функционирование

1 Первичная структура, копирование данных для задачи А. По получении запроса на

обслуживание контроллер выполняет четыре передачи DMA. Эти передачи записывают

альтернативную структуру управляющих данных для задачи А.

Далее контроллер сразу же выполняет задачу А и по окончании проводит процедуру

арбитража. После выставления нового запроса на обслуживание, при условии, что этот

запрос является наиболее приоритетным, процесс продолжается.

2 Первичная структура, копирование данных для задачи B. Контроллер выполняет

четыре передачи DMA. Эти передачи записывают альтернативную структуру

управляющих данных для задачи B.

Далее контроллер выполняет задачу B. Для завершения задачи необходимо три

запроса (программных или от периферии). По окончании контроллер проводит процедуру

арбитража. После выставления нового запроса на обслуживание, при условии, что этот

запрос является наиболее приоритетным, процесс продолжается.

3 Первичная структура, копирование данных для задачи C. Контроллер выполняет

четыре передачи DMA. Эти передачи записывают альтернативную структуру

управляющих данных для задачи C.

Далее контроллер выполняет задачу C и по окончании проводит процедуру

арбитража.

После выставления периферией нового запроса на обслуживание, при условии, что

этот запрос является наиболее приоритетным, процесс продолжается.

4 Первичная структура, копирование данных для задачи D. Контроллер выполняет

четыре передачи DMA. Эти передачи записывают альтернативную структуру

управляющих данных для шага D. Контроллер записывает в cycle_ctrl первичных данных

значение 000b для индикации о том, что эта структура управляющих данных является

«неправильной».

Далее контроллер выполняет задачу D, используя основной цикл DMA, входит в

прерывание канала DMA (если включено) и запускает процедуру арбитража. Цикл работы

с периферией в режиме «разборка-сборка» завершен.

45

9 Прерывания

Таблица прерываний представляет собой перечень адресов, соответствующих

определенным обработчикам прерываний (см. таблицу 9.1).

Таблица 9.1 - Таблица прерываний

Номер

Смещение

Обозначение

Описание

вектора

-

0000h

SP

Вершина стека

-

0004h

Reset

Сброс

-

0008h

NMI

Немаскируемое прерывание NMI

-

000Ch

HardFault

Любой отказ, если соответствующий

обработчик не может быть запущен

-

0010h

MemManage

Прерывание по отказу системы управления

памятью

-

0014h

BusFault

Прерывание по отказу шины AHB

-

0018h

UsageFault

Прерывание по ошибке программы

-

001Ch-

-

Зарезервировано

0028h

-

002Ch

SVCall

Обработка прерываний, вызванных

инструкцией SVC

-

0030h

DebugMonitor

Прерывание монитора отладки

-

0034h

-

Зарезервировано

-

0038h

PendSV

Прерывание системного уровня.

В приложении используется вызов

«Супервизор», если этот запрос

обслуживается базовой операционной

системой

-

003Ch

SysTick

Прерывание системного уровня.

Прерывание вызывается таймером SysTick

0

0040h

WDT

Прерывание блока сторожевого таймера

1

0044h

RCU

Прерывание блока RCU

2

0048h

MFLASH

Прерывание контроллера флеш-памяти

3

004Ch

GPIOA

Прерывание порта A

4

0050h

GPIOB

Прерывание порта B

5

0054h

DMA_CH0

Прерывания контроллера DMA по каналам

6

0058h

DMA_CH1

7

005Ch

DMA_CH2

8

0060h

DMA_CH3

9

0064h

DMA_CH4

10

0068h

DMA_CH5

11

006Ch

DMA_CH6

12

0070h

DMA_CH7

13

0074h

DMA_CH8

14

0078h

DMA_CH9

15

007Ch

DMA_CH10

16

0080h

DMA_CH11

17

0084h

DMA_CH12

47

Продолжение таблицы 9.1

Номер

Смещение

Обозначение

Описание

вектора

18

0088h

DMA_CH13

Прерывания контроллера DMA по каналам

19

008Ch

DMA_CH14

20

0090h

DMA_CH15

21

0094h

TMR0

Прерывание таймера 0

22

0098h

TMR1

Прерывание таймера 1

23

009Ch

TMR2

Прерывание таймера 2

24

00A0h

TMR3

Прерывание таймера 3

25

00A4h

UART0_TD

Прерывание UART 0 по окончанию передачи

26

00A8h

UART0_RX

Прерывание UART 0 по заполнению FIFO

27

00ACh

UART0_TX

Прерывание UART 0 по опустошению FIFO

28

00B0h

UART0

Общее прерывание блока UART 0

29

00B4h

UART1_TD

Прерывание UART 1 по окончанию передачи

30

00B8h

UART1_RX

Прерывание UART 1 по заполнению FIFO

31

00BCh

UART1_TX

Прерывание UART 1 по опустошению FIFO

32

00C0h

UART1

Общее прерывание блока UART 1

33

00C4h

SPI

Общее прерывание контроллера SPI

34

00C8h

SPI_RX

Прерывание SPI по заполнению FIFO

35

00CCh

SPI_TX

Прерывание SPI по опустошению FIFO

36

00D0h

I2C

Прерывание контроллера I2C

37

00D4h

ECAP0

Прерывание блока захвата 0

38

00D8h

ECAP1

Прерывание блока захвата 1

39

00DCh

ECAP2

Прерывание блока захвата 2

40

00E0h

PWM0

Общее прерывание блока ШИМ 0

41

00E4h

PWM0_HD

Прерывание схему удержания блока ШИМ 0

42

00E8h

PWM0_TZ

Прерывание детектора аварий блока ШИМ 0

43

00ECh

PWM1

Общее прерывание блока ШИМ 1

44

00F0h

PWM1_HD

Прерывание схему удержания блока ШИМ 1

45

00F4h

PWM1_TZ

Прерывание детектора аварий блока ШИМ 1

46

00F8h

PWM2

Общее прерывание блока ШИМ 2

47

00FCh

PWM2_HD

Прерывание схему удержания блока ШИМ 2

48

0100h

PWM2_TZ

Прерывание детектора аварий блока ШИМ 2

49

0104h

QEP

Прерывание квадратурного декодера

50

0108h

ADC_SEQ0

Прерывание секвенсора 0 блока АЦП

51

011Сh

ADC_SEQ1

Прерывание секвенсора 1 блока АЦП

52

0120h

ADC_DC

Прерывание компараторов блока АЦП

53

0124h

CAN0

Прерывания контроллера CAN

54

0128h

CAN1

55

012Ch

CAN2

56

0130h

CAN3

57

0134h

CAN4

58

0138h

CAN5

59

013Ch

CAN6

60

0140h

CAN7

61

0144h

CAN8

62

0148h

CAN9

63

014Ch

CAN10

48

Окончание таблицы 9.1

Номер

Смеще

Обозначение

Описание

вектора

ние

64

0150h

CAN11

Прерывания контроллера CAN

65

0154h

CAN12

66

0158h

CAN13

67

015Ch

CAN14

68

0160h

CAN15

69

0164h

FPU

Прерывание исключений блока FPU

Первоначально адрес начала таблицы прерываний 00000000h.

Таблица векторов может быть размещена по другому адресу в памяти программ или

в ОЗУ. В случае размещения таблицы прерываний в области ОЗУ появляется возможность

изменять обработчики прерываний в процессе выполнения программы. Положение

таблицы векторов в памяти определяется регистром VTOR, см. таблицу 9.2.

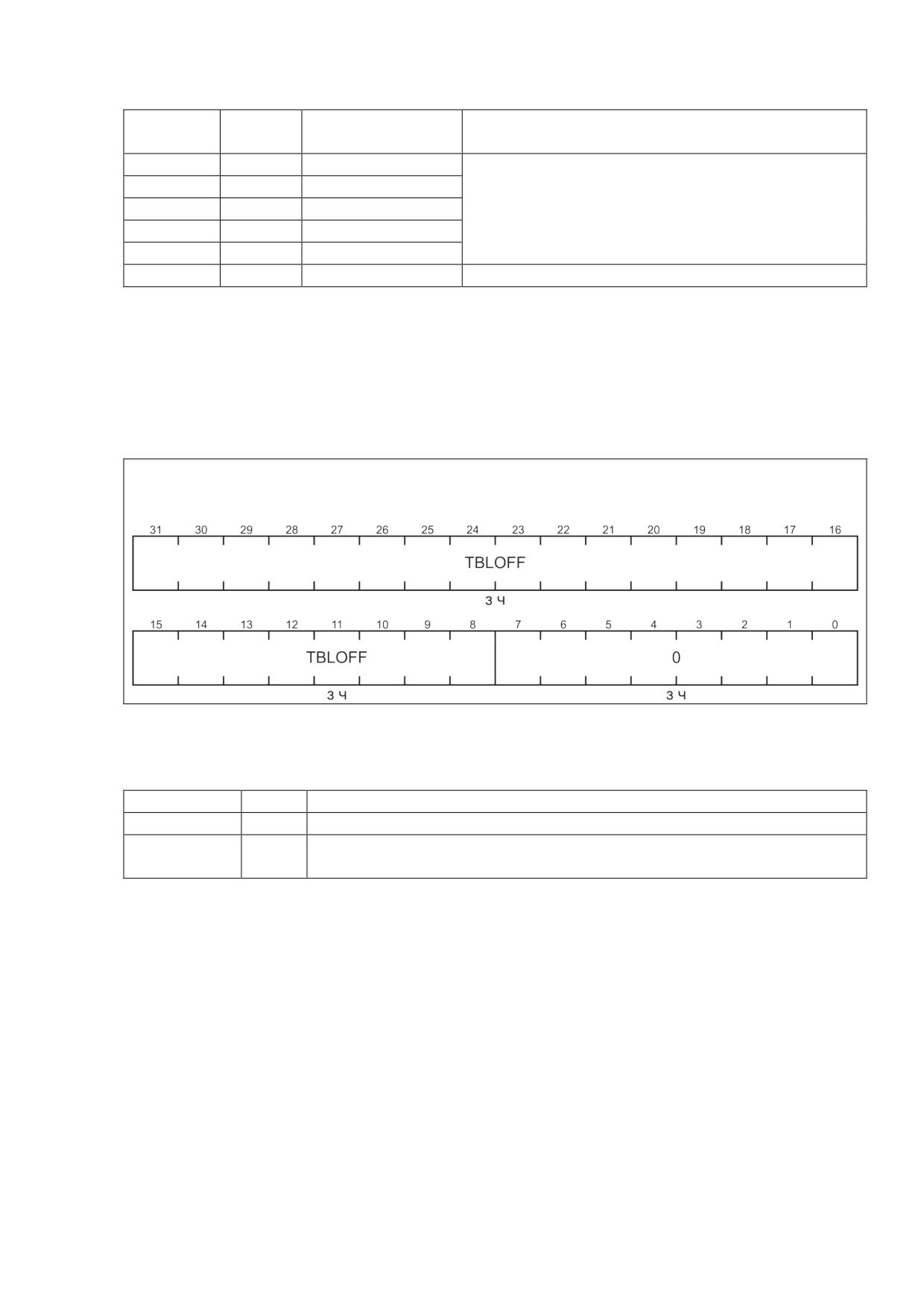

Таблица 9.2 - Регистр смещения таблицы векторов

VTOR

E000_ED08h

Сброс: 00000000h

Окончание таблицы 9.2

Поле

Биты

Описание

TBLOFF

31-8

Биты 31-8 адреса таблицы векторов

0

7-0

Младший байт адреса таблицы векторов.

Всегда должен быть равен 00h.

Обработчики прерываний можно динамически менять, но при этом обязательно

следует располагать следующие элементы:

- начальное значение основного указателя стека;

- вектор сброса Reset;

- вектор NMI;

- вектор исключения HardFault.

Остальные прерывания не могут генерироваться, пока не будут разрешены.

Контроллер прерываний NVIC

Контроллер обеспечивает:

- программное задание уровня приоритета независимо для каждого прерывания в

диапазоне от 0 до 3 (прерывание с уровнем 0 имеет наивысший приоритет);

- генерирование сигнала прерывания по фронту и по уровню сигнала;

- динамическое изменение приоритета прерываний;

49

10 Порты ввода-вывода

В состав микроконтроллера входят два 16-разрядных порта ввода-вывода: порт A,

порт B.Структуры портов и функционирование идентичны.

Каждый цифровой вывод порта микроконтроллера может использоваться как

двунаправленный вывод общего назначения (режим GPIO). Помимо этого, все выводы

имеют альтернативую функцию. Исключением являются выводы 0-3 порта B, которые

имеют аналоговую функцию - с ними мультиплексированы каналы АЦП.

По умолчанию, порты находятся в сбросе и не тактируются. Активировать порты

можно с помощью соответсвующих бит регистров HCLKCFG, HRSTCFG блока RCU.

10.1 Функционирование порта

Полученные данные сохраняются в регистре DATA порта. Данные для передачи

записываются в регистр DATAOUT порта. Существует возможность модификации

состояния регистра DATAOUT путем записи единиц в: регистр DATAOUTSET для

установки соответствующих бит, регистр DATAOUTCLR для сброса бит, регистр

DATAOUTTGL для инверсии бит.

На рисунке

10.1 приведена структурная схема вывода цифрового порта

микроконтроллера. Схемы всех выводов идентичны.

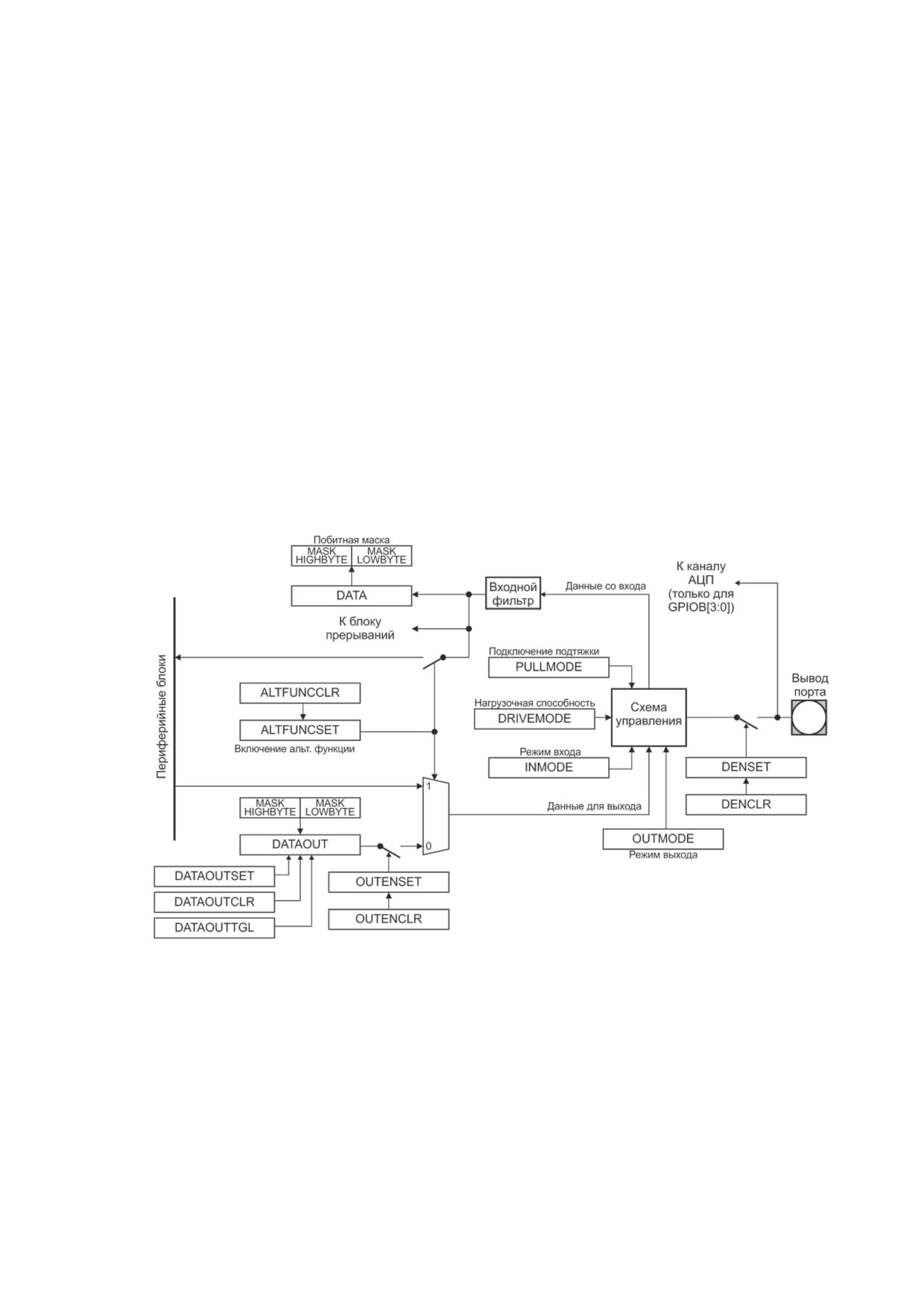

Рисунок 10.1 - Вывод цифрового порта микроконтроллера и управляющие регистры

Схема состоит из двунаправленной площадки вывода, фильтра входных сигналов,

мультиплексора выбора режима работы (режим GPIO либо режим альтернативной

функции).

Для каждого вывода задается режим работы, номер альтернативной функции,

нагрузочная способность и быстродействие вывода, режим подтяжки, а также

производится настройка порта на работу в режиме с открытым стоком/истоком. Входной

сигнал может подаваться для дальнейшей обработки как напрямую (асинхронный вход),

так и проходить обработку через фильтр.

После сброса все выводы кроме выводов JTAG, конфигурируются как выводы

общего назначения (режим GPIO) и находятся в третьем состоянии. Перед тем как

51

взаимодействовать с выводом как цифровым входом, выходом или альтернативной

функций необходимо разрешить цифровую работу вывода, записав единицы в

соответствующие разряды регистра DENSET. Для сброса установленных бит следует

записать единицы в регистр DENCLR. При использовании аналоговой входной функции

необходимо запретить цифровую работу всех соответствующих выводов,

мультиплексированных с каналами выбранного АЦП.

Выбор нагрузочной способности и быстродействия вывода определяется полями

регистра DRIVEMODE, а режим подтяжки конфигурируется регистром PULLMODE.

Разрешение работы выходных каскадов определяется состоянием бит регистра

OUTENSET (для сброса установленных бит следует записать единицы в регистр

OUTENCLR), а их режим (пуш-пул, открытый сток/исток) состоянием полей в регистре

OUTMODE.

Режим работы входной цепи настраивается с помощью регистра INMODE.

10.2 Режим альтернативных функций

Для перевода желаемого вывода порта в режим альтернативной функции

необходимо установить соответствующий бит в регистре ALTFUNCSET порта. Для

отключения альтернативной функции нужно записать единицу в соответствующий бит

регистра ALTFUNCCLR.

Входы и выходы периферийных блоков в процессе работы коммутируются с

выводами микроконтроллера при условии, что для этих выводов включен режим

альтернативной функций.

10.3 Входные фильтры

Ко всем площадкам выводов подключены входные фильтры. На рисунке 10.4

показана структурная схема фильтра нулевого вывода порта А (в названии регистров

присутствует «0», указывая на управляющие регистры порта А).

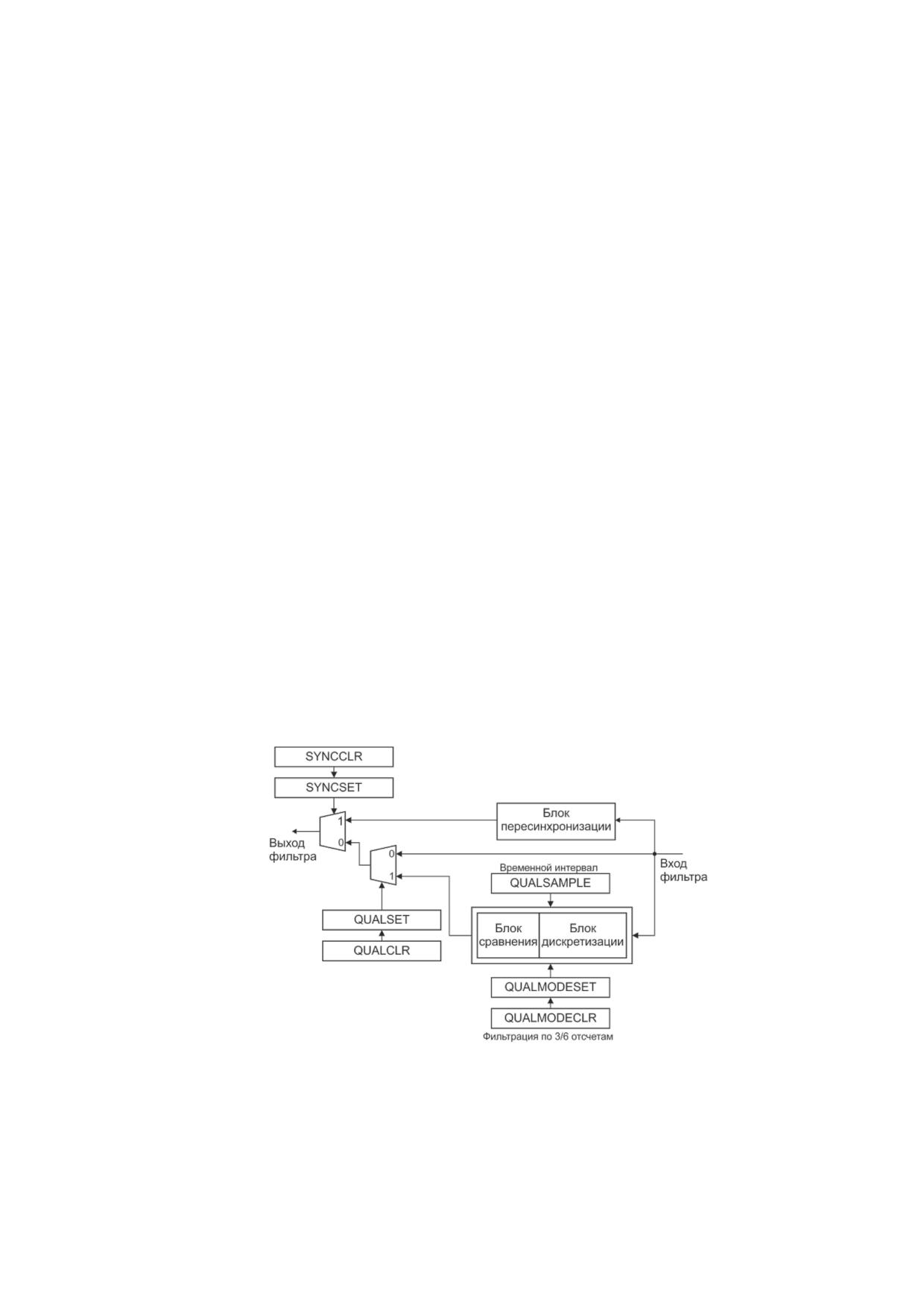

Рисунок 10.4 - Структурная схема фильтра вывода порта

Входной сигнал с вывода порта может приниматься как напрямую (асинхронный

режим), так и пересинхронизироваться (синхронизироваться с тактовой частотой работы

микроконтроллера). Управление осуществляется регистрами SYNCSET/SYNCLCR.

Дополнительно есть возможность включения накопления трех или шести отсчетов

входного сигнала для помехоустойчивости вывода. Если результаты всех отсчетов

52

совпадают, сигнал передается дальше по схеме, в противном случае состояние сигнала не

меняется. Временные интервалы между отсчетами задаются в количестве тактов

системной частоты посредством регистра QUALSAMPLE. Временной интервал задается

один для всех выводов порта.

Включение фильтра и задание режима его работы осуществляется посредством

регистров QUALSET/QUALCLR и QUALMODESET/QUALMODECLR соответственно.

Одновременно оба режима активны быть не могут - при установленных единицах в

одних и тех же разрядах SYNCSET и QUALSET сигнал будет проходить напрямую со

входа фильтра на его выход.

10.4 Прерывания

Каждый из выводов способен генерировать прерывание. На рисунке 10.5 показана

структурная схема блока генерации прерываний.

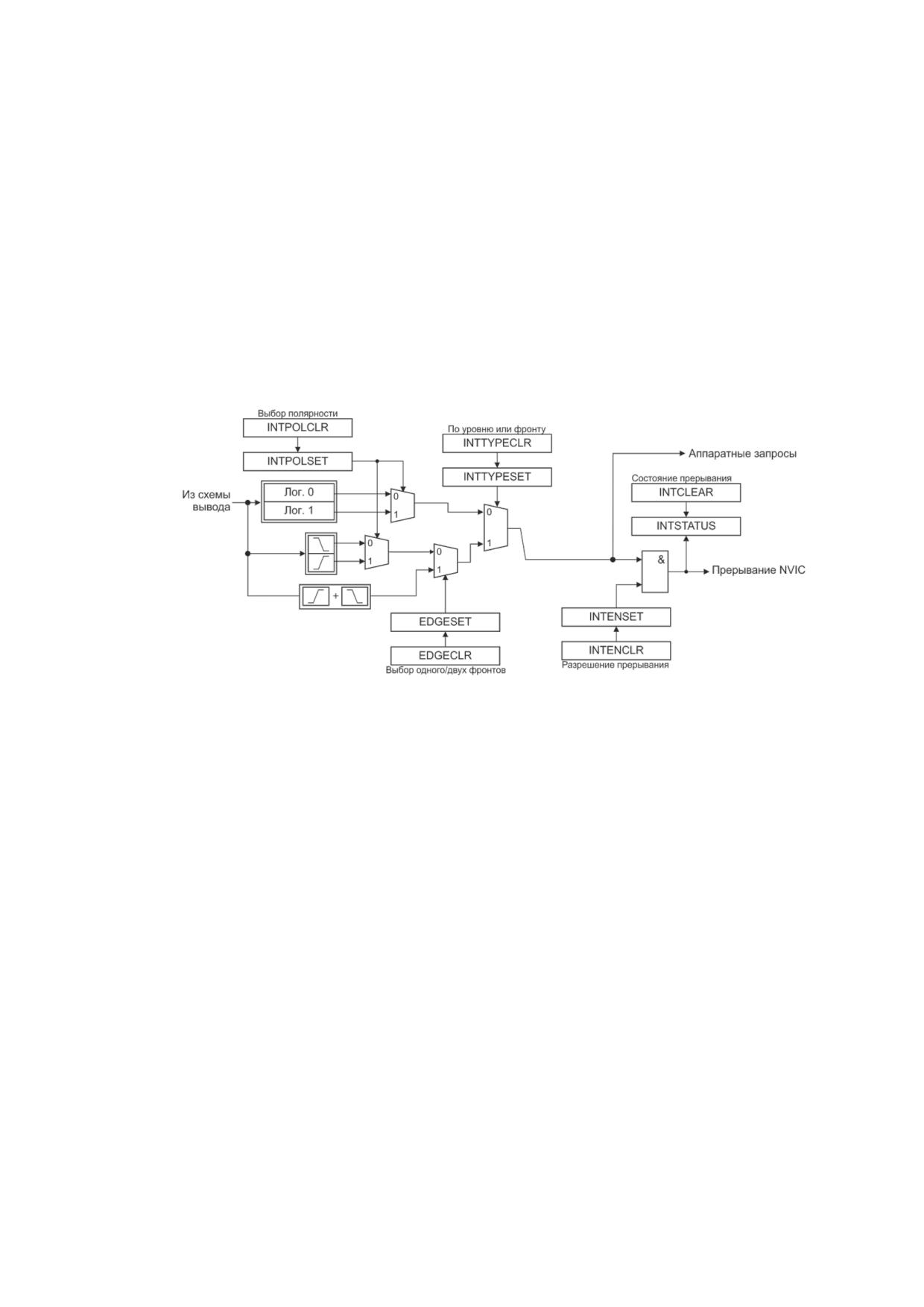

Рисунок 10.5 - Блок генерации прерываний

Схема вывода позволяет также осуществлять гибкое управление прерываниями и

задавать, по какому аппаратному событию генерировать прерывание (по какому фронту

или уровню). При возникновении прерывания в регистре INTSTATUS устанавливается

соответствующий флаг, и выставляется прерывание в контроллере прерываний NVIC.

Прерывание может быть сгенерировано программно записью единицы в соответствующий

бит регистра INTSTATUS.

Прерывание может быть сброшено программно записью единицы в

соответствующий бит регистра INTCLEAR. Для разрешения прерывания вывода порта

следует записать единицу в соответствующий выводу бит регистра INTENSET, а для

запрета прерывания - единицу в бит регистра INTENCLR.

Для задания типа события (уровень или фронт), по которому генерируется

прерывание, используется регистры INTTYPESET, для задания полярности

(низкий/высокий уровень или положительный/отрицательный фронт) используется

INTPOLSET, а для сброса настроек - INTTYPECLR и INTPOLCLR, соответственно.

Существует возможность организации прерывания по обоим фронтам - сначала

необходимо задать тип прерывания - фронт (запись в INTTYPESET), а затем записать

соответствующие единицы в INTEDGESET. В этом режиме состояние регистра

полярности INTPOLSET игнорируется. Отключить режим генерации прерывания по

обоим фронтам можно записью в INTEDGECLR, в таком случае для генерации в

дальнейшем будет использована текущая настройка полярности (INTPOLSET).

В режиме прерываний по уровню состояние INTEDGESET не влияет на их

генерацию.

53

Разряды порта, закрытые «нулями» маски, останутся неизменными, а остальные

примут новые значения. На рисунке 10.6 показан механизм маскирования младшего байта

порта А.

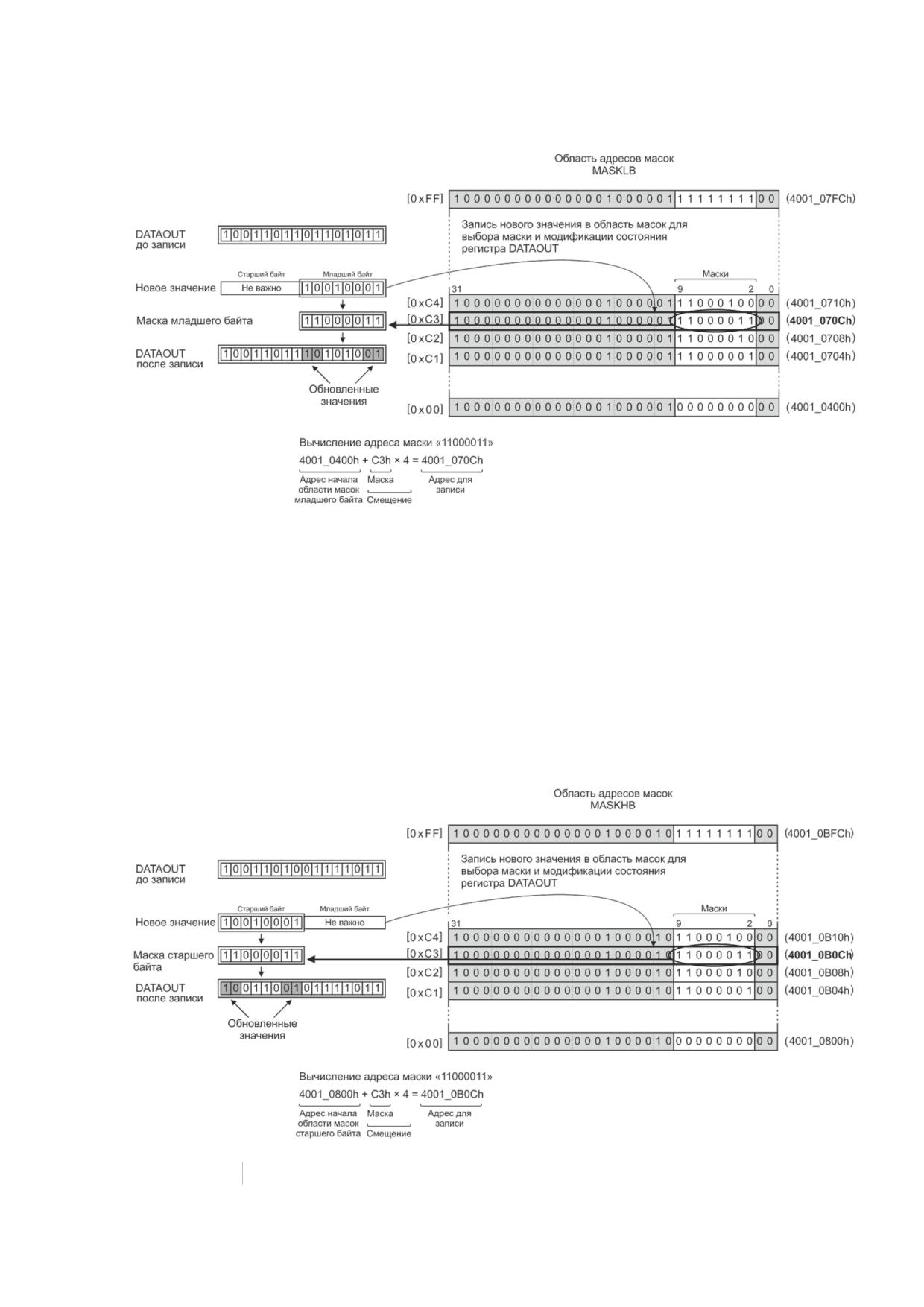

Рисунок 10.6 - Механизм изменения состояния младшего байта

порта А с маскированием

Для изменения

0,

1,

6 и 7 битов регистра порта нужно использовать маску

11000011b. Эта маска является частью (биты с 9 по 2) адреса 4001070Ch (дополнительно,

механизм вычисления маски указан на рисунке 10.6). Новое значение XX90h данных,

которое требуется передать в порт (при этом старший байт числа не важен) нужно

записать в ячейку с адресом 4001070Ch. Далее это значение будет аппаратно маскировано

и размещено в регистре порта DATAOUT.

Аналогично выполняется маскирование старшего байта (см. рисунок 10.7). Разница

лишь в том, что в данном случае берется старший байт нового значения, а младший не

важен.

Рисунок 10.7 - Механизм изменения состояния старшего байта

порта А с маскированием

55

11 Таймеры

Микроконтроллер содержит четыре блока

32-разрядных таймеров. Все блоки

идентичны.

Счетчик таймера работает по системному тактовому сигналу. Кроме этого, таймер

может управляться внешним сигналом, а также синхронизироваться по внешнему

сигналу. На рисунке 11.1 представлена функциональная схема таймера.

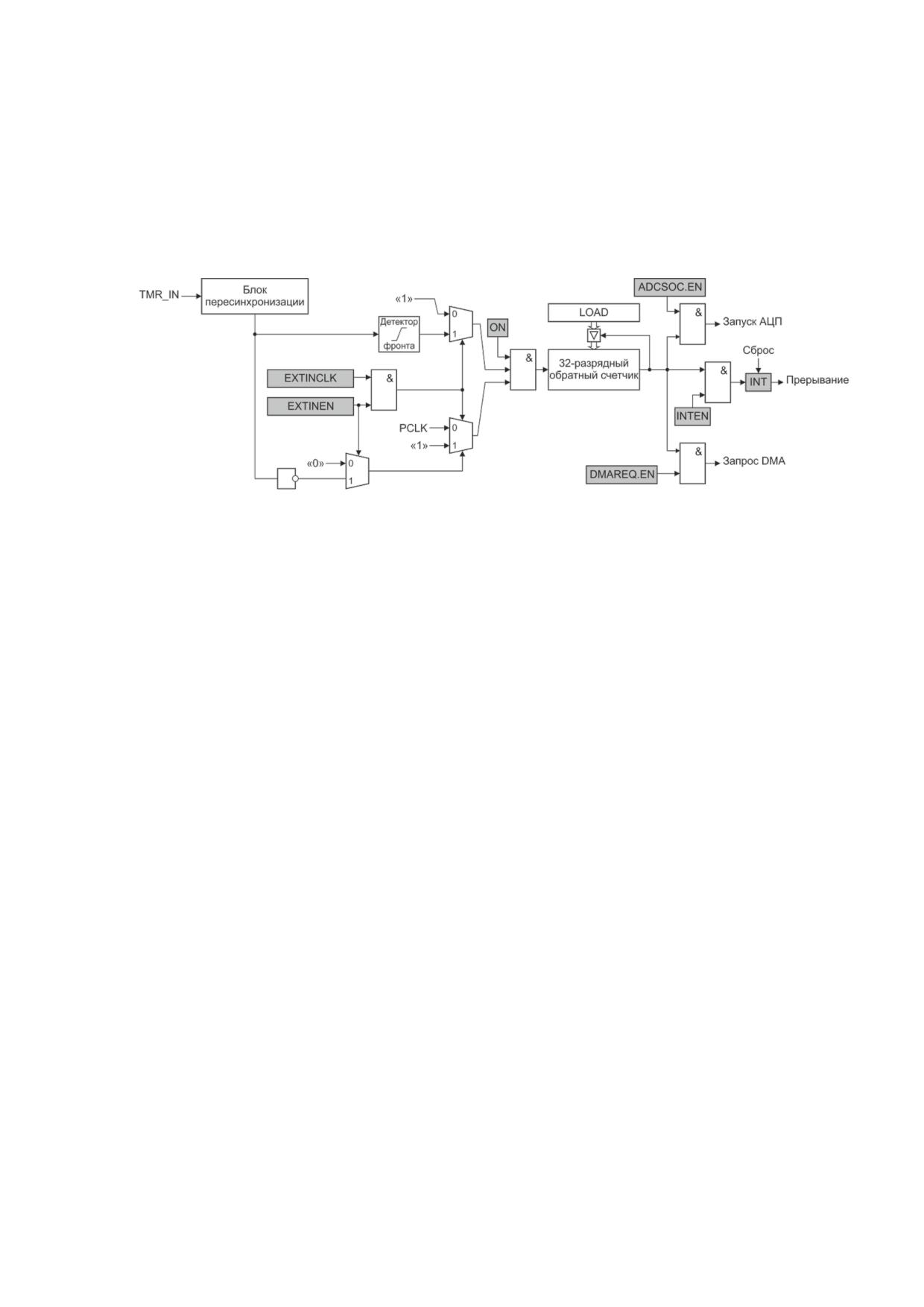

Рисунок 11.1 - Функциональная схема таймера

Управление таймером осуществляется посредством регистра CTRL. Начальное

значение задается регистром VALUE. Для включения таймера нужно установить бит ON.

Счетчик таймера декрементируется от значения заданного регистром VALUE до нуля на

частоте тактового сигнала микроконтроллера. По достижении нуля счетчик таймера

загружается значением, заданным регистром перезагрузки LOAD, и если разрешено битом

INTEN, генерируется прерывание. При возникновении прерывания устанавливается флаг

INT в регистре INTSTATUS.

Для каждого таймера имеется свой внешний вход синхронизации TMR_IN,

выведенный на альтернативную функцию порта микроконтроллера.

Если установлен бит EXTINEN, то счетчик таймера работает на частоте тактового

сигнала микроконтроллера, только если сигнал на входе имеет уровень логической

единицы.

Если одновременно установлены биты EXTINEN и EXTINCLK, то тактирование

счетчика таймера происходит по положительному фронту внешнего сигнала,

приходящего на вход TMR_IN. При этом частота внешнего сигнала должна быть как

минимум в два раза меньше частоты системного тактового сигнала.

С помощью таймера возможно генерировать запроса DMA. Если записать в поле EN

регистра DMAREQ единицу, то по достижении счетчиком нуля будет генерироваться

запрос по соответствующему каналу DMA. Выбор необходимого канала выполняется с

помощью поля SRCSELx (x - номер канала, от 8 до 15) регистра DMAMUX блока SIU.

Также таймер может выдавать строб для запуска измерения АЦП. Если записать в

поле EN регистра ADCSOC единицу, то по достижении счетчиком нуля будет

генерироваться сигнал запуска АЦП.

56

12 Блоки захвата

В микроконтроллере реализованы три блока захвата. Все блоки идентичны.

Блоки захвата используются для:

- вычисления скорости вращения вала ротора (с использованием датчиков Холла);

- вычисления промежутков времени между срабатыванием позиционных датчиков;

- вычисления периода и скважности импульсов.

Возможности блока захвата:

- 32-разрядный таймер, с разрешающей способностью 10 нс (на 100 МГц);

- четыре 32-разрядных регистра захвата времени;

- выбор полярности фронта для обработки каждого из четырех последовательных

событий;

- источники прерываний по каждому из четырех событий;

- однократный захват значений времени до четырех событий;

- режим цикличной работы по событиям, с переписыванием значений (кольцевой

буфер);

- режимы захвата абсолютного и относительного значений времени;

- альтернативный режим работы, если не задействована функция захвата времени -

одноканальный выход ШИМ.

Функциональная схема блока захвата представлена на рисунке 12.1.

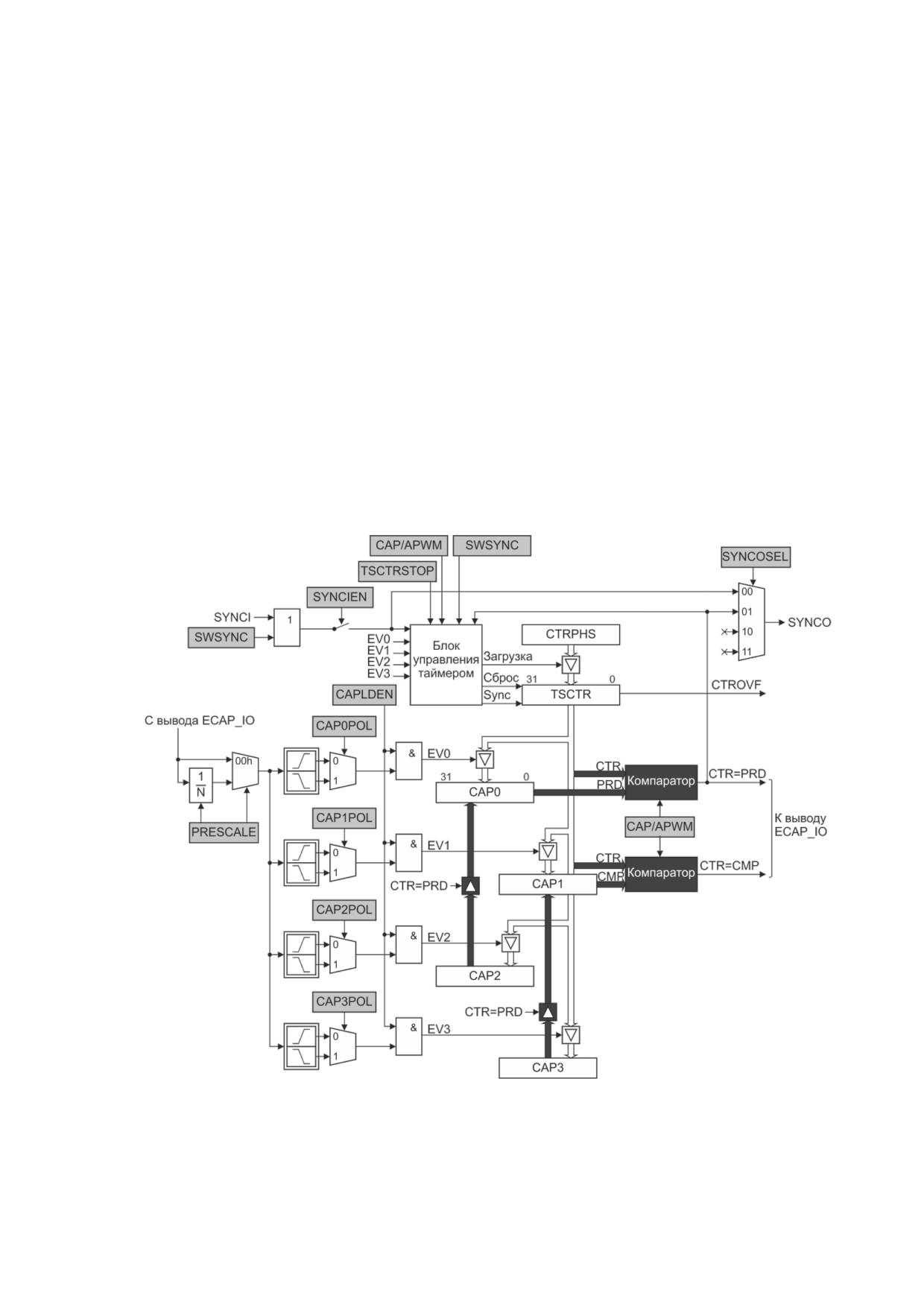

Рисунок 12.1 - Схема блока захвата

Для начала работы с блоками захвата необходимо подать тактирование - установить

соответсвующие биты в регистре PCLKCFG блока RCU и снять сброс - установить

соответствующие биты регистра PRSTCFG.

57

Каждый блок захвата имеет один вывод ECAP_IO, соединенный с выводом

микроконтроллера (альтернативная функция). В зависимости от режима работы блока

захвата вывод является входом внешнего события или выходом генерируемого сигнала

ШИМ. Чтобы переключить альтернативную функцию на сигналы блоков ECAPx по

соответсвующим выводам, необходимо установить бит ECAPxEN в регистре REMAPAF

блока SIU.

12.1 Режим захвата времени

Режим захвата времени выбран по умолчанию. Вывод ECAP_IO функционирует как

вход.

Предварительный делитель

В случае, если события на входе ECAP_IO приходят слишком часто и требуется

уменьшить их частоту, используется предварительный делитель событий (импульсов),

состоящий из собственно делителя и мультиплексора. В предварительном делителе

используется счетчик, который производит выборку одного события из каждых 2 - 63

входных. Значение делителя задается полем PRESCALE регистра ECCTL0. В случае если

задано значение 00h, то делитель выключен и входной сигнал поступает на детекторы

фронта напрямую.

Для примера на рисунке 12.2 показаны несколько вариантов сигналов на выходе

делителя, в зависимости от заданного значения N.

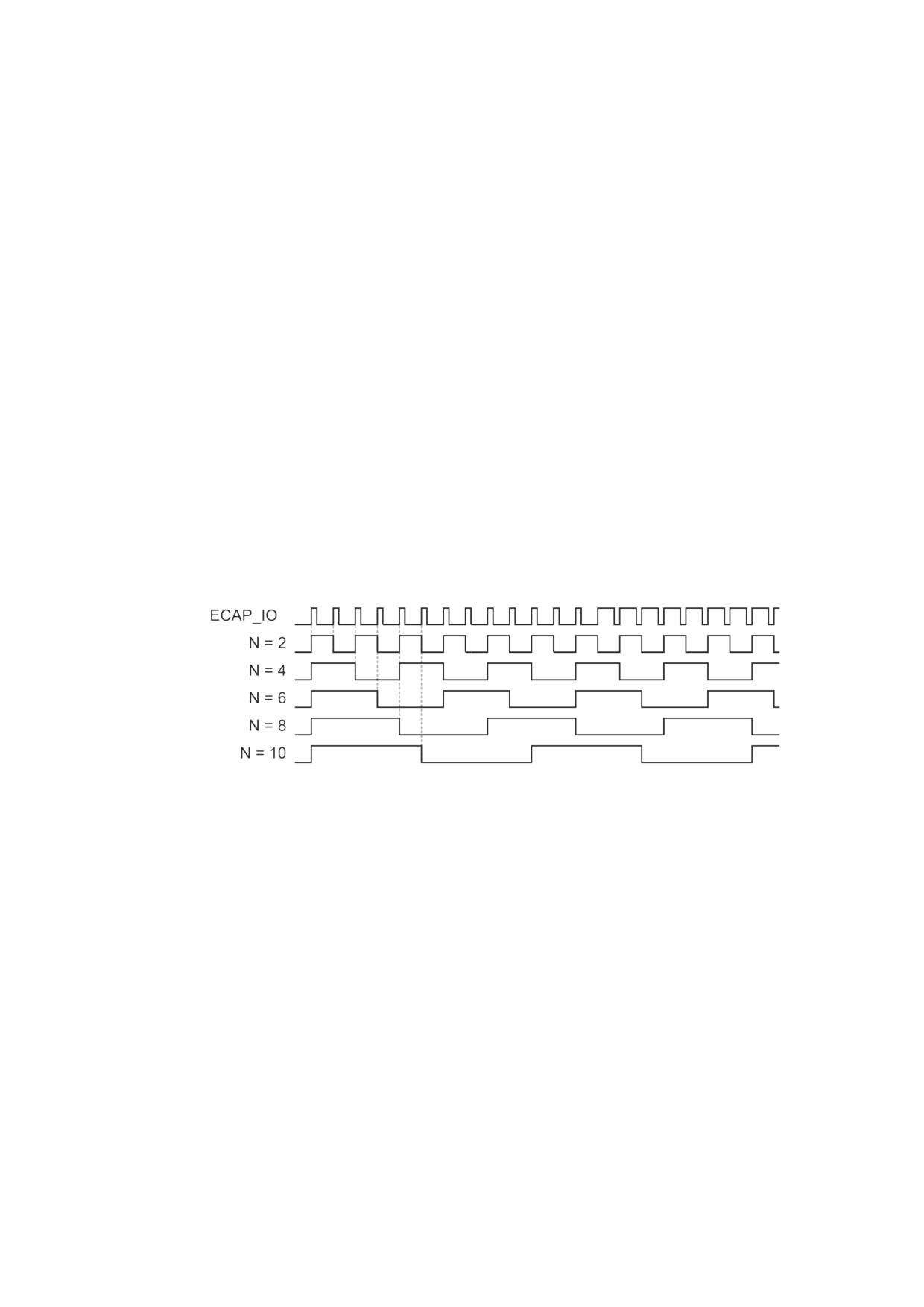

Рисунок 12.2 - Формы сигналов на выходе делителя в зависимости от значения N

Захват значения таймера

С выхода делителя сигнал поступает на четыре детектора фронта, каждый из

которых управляется соответствующим битом CAPnPOL. Далее, если установлен бит

CAPLDEN и обнаружен заданный фронт сигнала, формируется соответствующее событие.

Возможно одновременное формирование до четырех событий (EV0 - EV3), и по

переднему фронту каждого события происходит захват значения таймера TSCTR в

соответствующий регистр захвата (CAP0 - CAP3).

Регистр захвата перезаписывается новым захваченным значением каждый раз при

возникновении соответствующего события.

Однократный захват

Однократный захват выбирается битом CONTOST регистра ECCTL1 и включается

записью единицы в бит REARM с последующей установкой бита CAPLDEN (установится

аппаратно). В этом режиме происходит запуск двухразрядного счетчика событий EV0 -

EV3. Количество подсчитываемых событий от одного до четырех задается полем

STOPWRAP. Подсчитывается каждое из сформированных событий и одновременно

происходит захват значения таймера в соответствующие регистры захвата. Как только

количество событий совпадет со значением STOPWRAP, события EV0 - EV3 больше не

58

формируются, значение таймера захватывается регистрами CAP0 - CAP3 и далее

регистры не перезаписываются.

Для повторного запуска следует записать единицу в бит REARM (это обнулит

счетчик и включит режим), после чего - разрешить формирование событий EV0 - EV3

установкой бита CAPLDEN.

Циклический захват

Циклический захват выбран по умолчанию. После установки бита CAPLDEN

начинается обработка событий EV0 - EV3 и захват значения таймера. Количество

подсчитываемых событий от одного до четырех задается полем STOPWRAP.

Регистр захвата перезаписывается новым захваченным значением каждый раз при

возникновении соответствующего события.

Примечение - В обоих режимах захвата значение поля STOPWRAP не оказывает

никакого влияния на счетчик и состояние бита CAPLDEN.

Таймер

Таймер представляет собой

32-разрядный счетчик, работающий на системной

частоте. Контроль работы таймера осуществляет блок управления таймером. Счетчик

таймера включается битом TSCTRSTOP и инкрементируется, начиная со значения

00000000h до значения FFFFFFFFh, после чего сбрасывается.

Чтобы синхронизировать работу таймера с другими блоками счетчик таймера может

быть в любой момент загружен новым значением, которое предварительно записывается в

теневой регистр CTRPHS. Загрузка может быть активирована как программно - запись

единицы в бит SWSYNC регистра ECCTL1, так и аппаратно - приход синхроимпульса по

входу SYNCI. Разрешение синхронизации осуществляется установкой бита SYNCIEN.

Блок захвата также может генерировать сигнал синхронизации SYNCO. Источник

выбирается полем SYNCOSEL - либо используется SYNCI или SWSYNC, либо событие

CTR=PRD генерации ШИМ.

Входы и выходы синхронизации блоков захвата подключены по цепочке (рисунок

12.3).

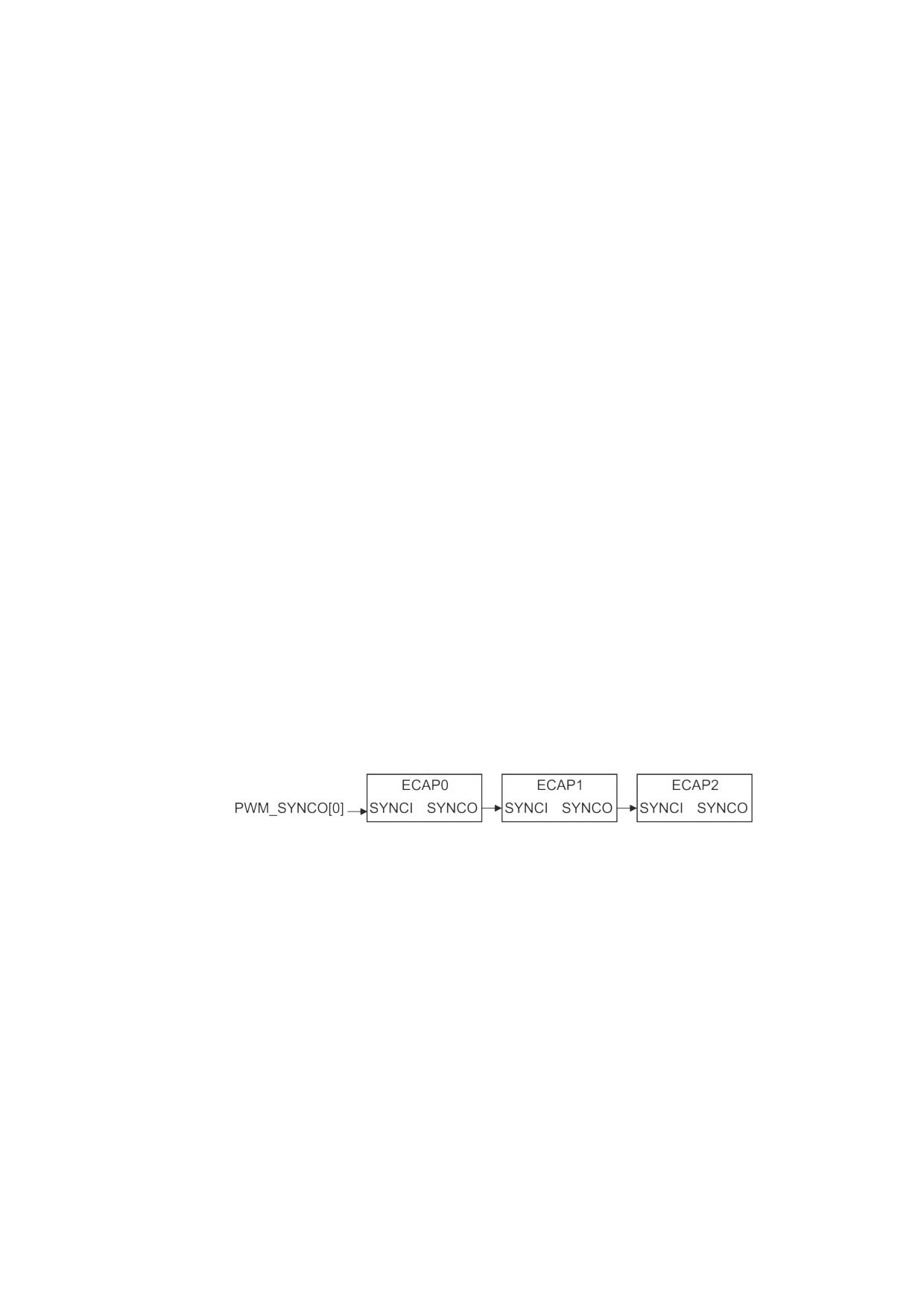

Рисунок 12.3 - Подключение сигналов синхронизации блоков захвата

Таймер может быть сброшен (с предварительным захватом его значения) при

формировании событий EV0 - EV3. Указать событие можно установкой

соответствующего бита CTRRSTn (n от 0 до 3) в регистре EECTL0. Так, например, если

установлен бит CTRRST2, то при формировании события EV2 произойдет захват

значения таймера в регистр CAP2 и сброс таймера.

Регистры CAP0 - CAP3

32-разрядные регистры, сохраняющие (захватывающие) значение счетчика таймера в

момент появления положительного фронта сигнала события EVn (n от 0 до 3), доступны

только для чтения.

12.2 Режим работы «генератор ШИМ»

Выбирается установкой бита CAPAPWM в регистре ECCTL1. Вывод ECAP_IO

функционирует как выход. Блок захвата в этом случае используется как одноканальный

32-разрядный генератор ШИМ-сигнала.

59

Таймер и регистры захвата

Функционирует как

32-разрядный инкрементный счетчик, работающий на

системной частоте. После включения счетчик таймера считает от значения 00000000h до

значения, которое задается регистром CAP0. Как только значения счетчика и регистра

совпадают, счетчик сбрасывается.

Регистр CAP0 является регистром периода таймера, а регистр CAP1 - регистром

сравнения. Регистры CAP2 и CAP3 являются регистрами отложенной загрузки для

регистров CAP0 и CAP1, соответственно. Все регистры доступны как для записи, так и

для чтения.

Запись в регистр CAP0 является мгновенной загрузкой, которая аппаратно

дублируется записью в регистр CAP2. Аналогично для пары CAP1, CAP3.

Запись в регистры CAP2 и CAP3 является отложенной загрузкой. Как только

значение счетчика таймера достигает значения периода CAP0, возникает событие

CTR = PRD, по которому происходит сброс таймера и перегрузка значений из CAP2 и

CAP3 в регистры CAP0 и CAP1 (на рисунке 12.1 отмечено стрелками черного цвета).

Регистры CAP0 и CAP1 должны быть обязательно инициализированы до начала

запуска таймера. При дальнейшей работе можно изменять значения только регистра

отложенной загрузки.

Генерация ШИМ

После инициализации регистров CAP0 и CAP1 запускается счетчик таймера.

Текущее значение счетчика CTR посредством двух компараторов сравнивается

одновременно со значением PRD регистра периода CAP0 и значением CMP регистра

сравнения CAP1 (на рисунке 12.1 отмечено черным цветом).

Как только возникает событие CTR = CMP, сигнал на выходе ECAP_IO переводится

в ноль. Далее сигнал удерживается в нуле до тех пор, пока счетчик таймера не достигнет

значения периода. При возникновении события CTR = PRD сигнал переводится в

единицу. Одновременно с этим происходит сброс таймера и перезагрузка регистров CAP0

и CAP1. Управлять полярностью сигнала можно битом APWMPOL. На рисунке 12.4

представлен пример формирования ШИМ-сигнала с активным высоким уровнем сигнала

(по умолчанию, APWMPOL = 0).

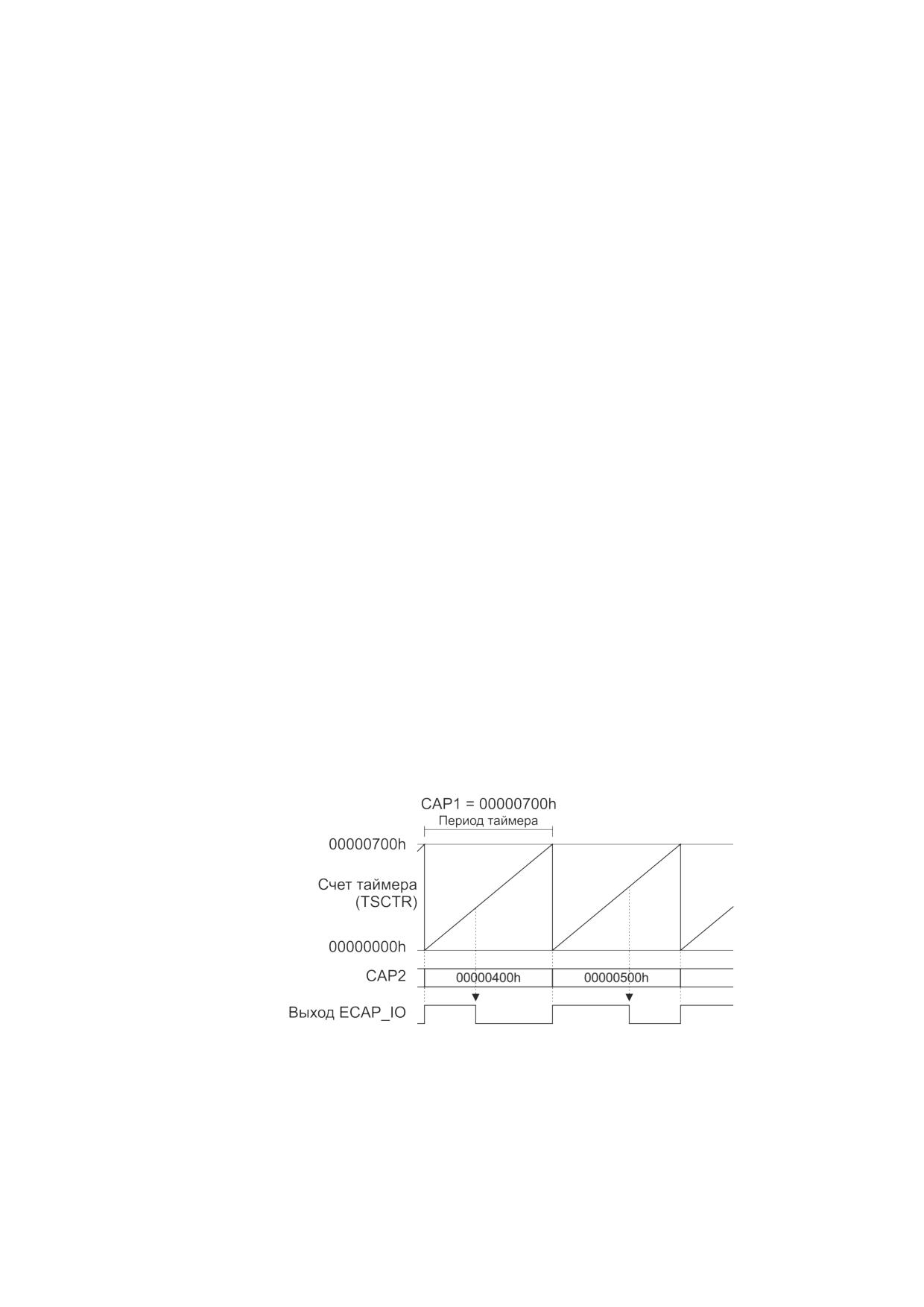

Рисунок 12.4 - Пример формирования ШИМ-сигнала

На рисунке 12.4 период таймера задан как CAP0 = 000007000h. Начальное значение

сравнения CAP1 = 00000400h. Пока таймер считает, в регистр CAP2 загружается новое

значение 00000500h для отложенной загрузки. По достижении значения сравнения сигнал

на выходе ECAP_IO переводится в низкий уровень. По окончании периода происходит

сброс таймера и загрузка значения 00000500h (из регистра CAP2) в регистр CAP1 и

перевод сигнала на выходе ECAP_IO в высокий уровень.

60

Таким образом, можно достаточно гибко управлять как длительностью импульсов,

изменяя период работы таймера, так и скважностью при постоянном периоде.

12.3 Прерывания

Источники прерываний блока захвата:

- события EV0 - EV3;

- переполнение счетчика таймера (CTROVF);

- события CTR = PRD;

- события CTR = CMP.

Каждое из семи прерываний имеет бит маски в регистре ECEINT, флаг прерывания в

регистре ECFLG, бит сброса флага в регистре ECCLR и бит программного прерывания в

регистре ECFRC. На рисунке 12.5 показан пример для прерывания по событию EV1.

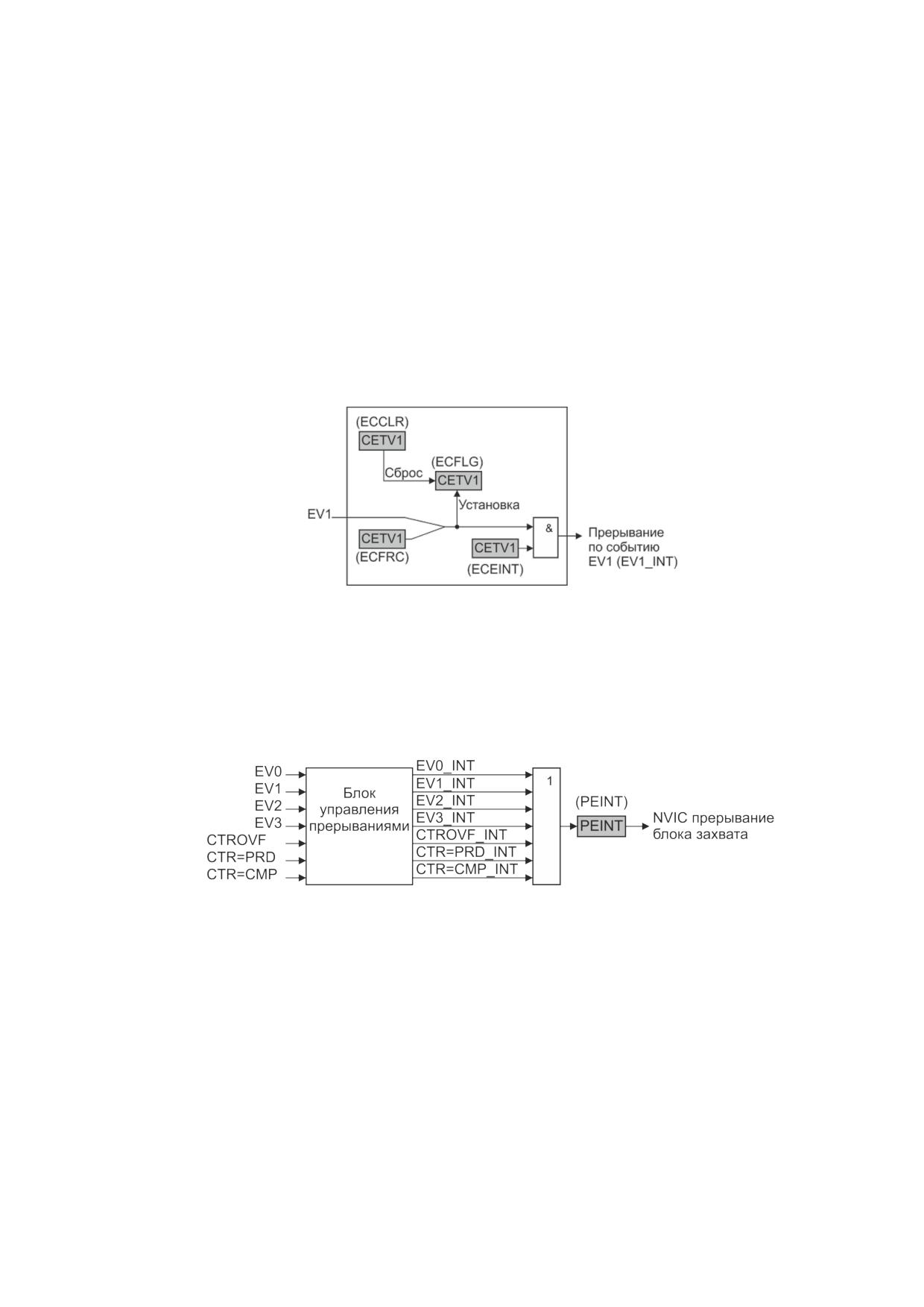

Рисунок 12.5 - Пример управления прерыванием EV1

Все прерывания по событиям поступают на блок управления прерываниями и

обрабатываются, как сказано выше. При возникновении любого из этих прерываний в

регистре PEINT устанвливается флаг PEINT и генерируется прерывание блока захвата, см.

рисунок 12.6.

Рисунок 12.6 - Общая схема управления прерываниями

Примечание - Программа обслуживания прерывания должна сбрасывать флаг

PEINT во избежание повторного обслуживания прерывания от блока захвата. Для сброса

флага следует записать единицу в нулевой бит регистра PEINT.

61

13 Модуль квадратурного декодера

Квадратурный декодер преобразует цифровой сигнал с датчика положения вала,

позволяя вычислять скорость, направление вращения, а также текущее положение вала.

Рисунок 13.1 - Схема квадратурного декодера с мультиплексором

входных/ выходных сигналов

В состав квадратурного декодера входят (см. рисунок 13.1):

- настраиваемый обработчик сигналов входов;

- квадратурный преобразователь;

- счетчик позиции/блок управления;

- модуль захвата времени;

- таймер временных отсчетов;

- сторожевой таймер.

По умолчанию, модуль находится в сбросе и не тактируется. Разрешить

тактирование и снять сброс можно, установив соответсвующие биты в регистрах

PCLKCFG и PRSTCFG блока RCU.

Чтобы переключить альтернативную функцию на сигналы QEP по соответсвующим

выводам, необходимо установить бит QEPEN в регистре REMAPAF блока SIU.

13.1 Обработчик сигналов входов

Квадратурный декодер использует два квадратурных вывода контроллера,

работающих на вход. Также, имеются специальный индексный вывод и вывод

стробирования, которые могут работать на вход и выход.

QEP_A и QEP_B - в квадратурном режиме это два входа. Сигналы на входах

сдвинуты по фазе на 90 градусов и по ним можно определить скорость и направление

вращения ротора (см. рисунок 13.2). В режиме счета/направления сигналы на входах

используются как тактовый и сигнал направления вращения ротора, по которым также

можно вычислить скорость вращения.

QEP_I - индексный вход. Сигнал на входе сигнализирует о полном обороте ротора.

Позволяет сбрасывать счетчик позиции поворота ротора.

QEP_S - пользовательский вход стробирования. Сигнал на входе может сбросить

или защелкнуть счетчик позиции. Применяется при использовании концевых

выключателей.

62

Сигналы на входах могут быть проинвертированы. Инверсия включается установкой

соответствующего бита в регистре QDECCTL.

Установкой бита SWAP можно включить обратный счет, т. е. программно подать

сигнал с вывода QEP_A на вход QВ квадратурного преобразователя, а сигнал с вывода

QEP_B подать на вход QА (входы A и B меняются местами).

Рисунок 13.2 - Диаграмма входных сигналов

13.2 Квадратурный преобразователь

На рисунке 13.3 показана схема квадратурного преобразователя.

Рисунок 13.3 - Схема квадратурного преобразователя

Режимы работы

Квадратурный преобразователь поддерживает четыре режима работы:

- режим квадратурного счета;

- режим счета/направления;

- режим счета вверх;

63

- режим счета вниз.

Выбор режима зависит от значения поля QSRC регистра QDECCTL.

Режим квадратурного счета

Квадратурный преобразователь формирует сигнал направления вращения, тактовый

сигнал и сигнал направления счета (вверх/вниз) для счетчика позиции.

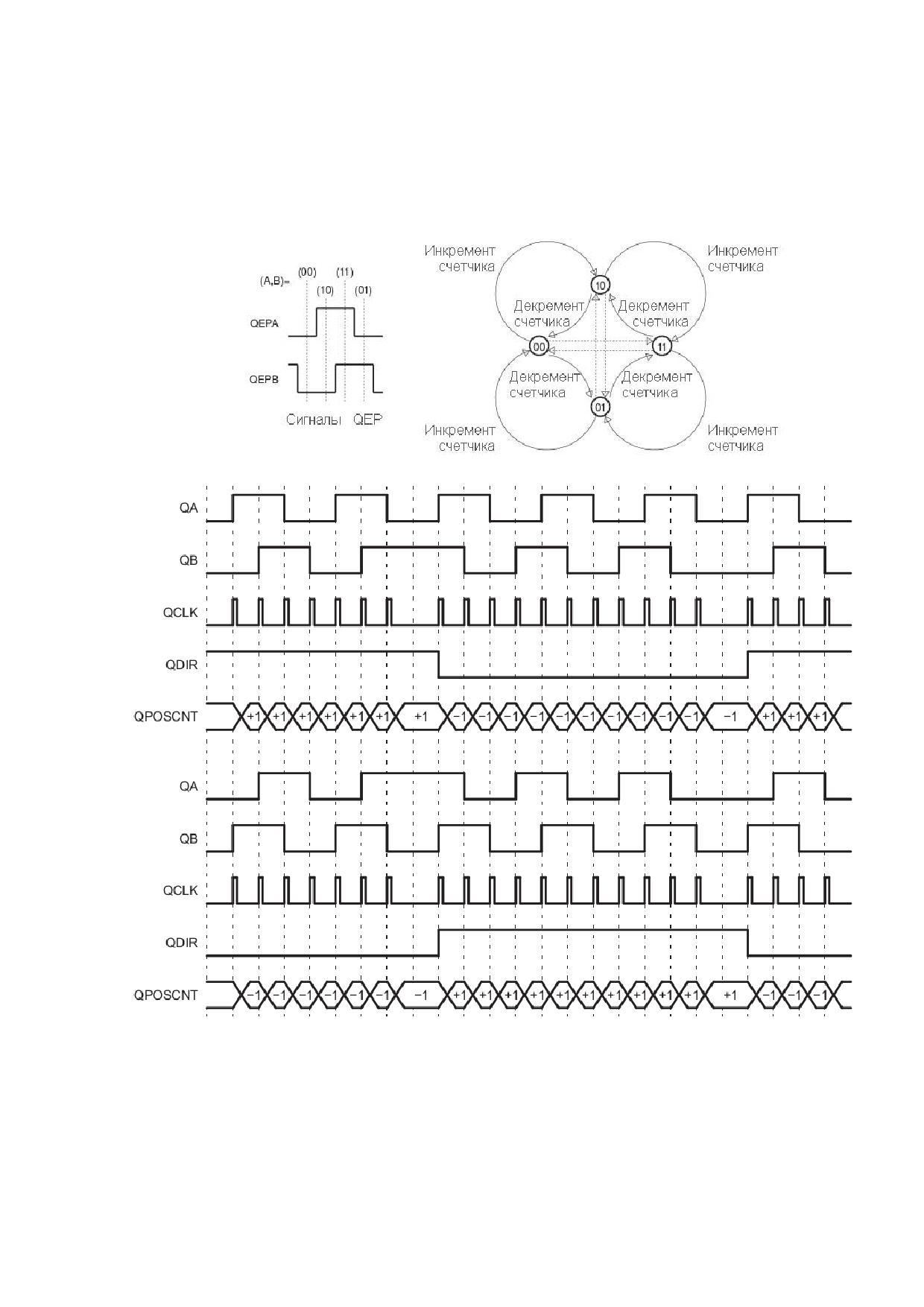

Рисунок 13.4 - Временная диаграмма и автомат состояний работы

в квадратурном режиме счета

Направление вращения ротора определяется по порядку смены передних и задних

фронтов на входах QEP_A и QEP_B. К примеру, если за передним фронтом сигнала на

входе QEP_A следует передний фронт сигнала на входе QEP_B (см. рисунок 13.4), то

направление вращения следует считать прямым, а счетчик позиции работает на

увеличение. Если же за передним фронтом сигнала на входе QEP_B следует передний

64

будет производиться только в присутствии сигнала индекса и соответствия сохраненным

значениям маркера индексации. Если направление вращения изменится, то для

формирования сброса сохраненное в маркере значение фронта (передний или задний

фронт) меняется на обратное. Это сделано с целью привязки индекса к квадратурному

сигналу QA/QB, а также для более точной обработки индексации, чтобы исключить

влияние ширины импульса на выводе индексации. Сохраненные значения используются

при сбросе по маркеру индексации (в случае, если поле в регистре QEPCTL поле

IEL=11b).

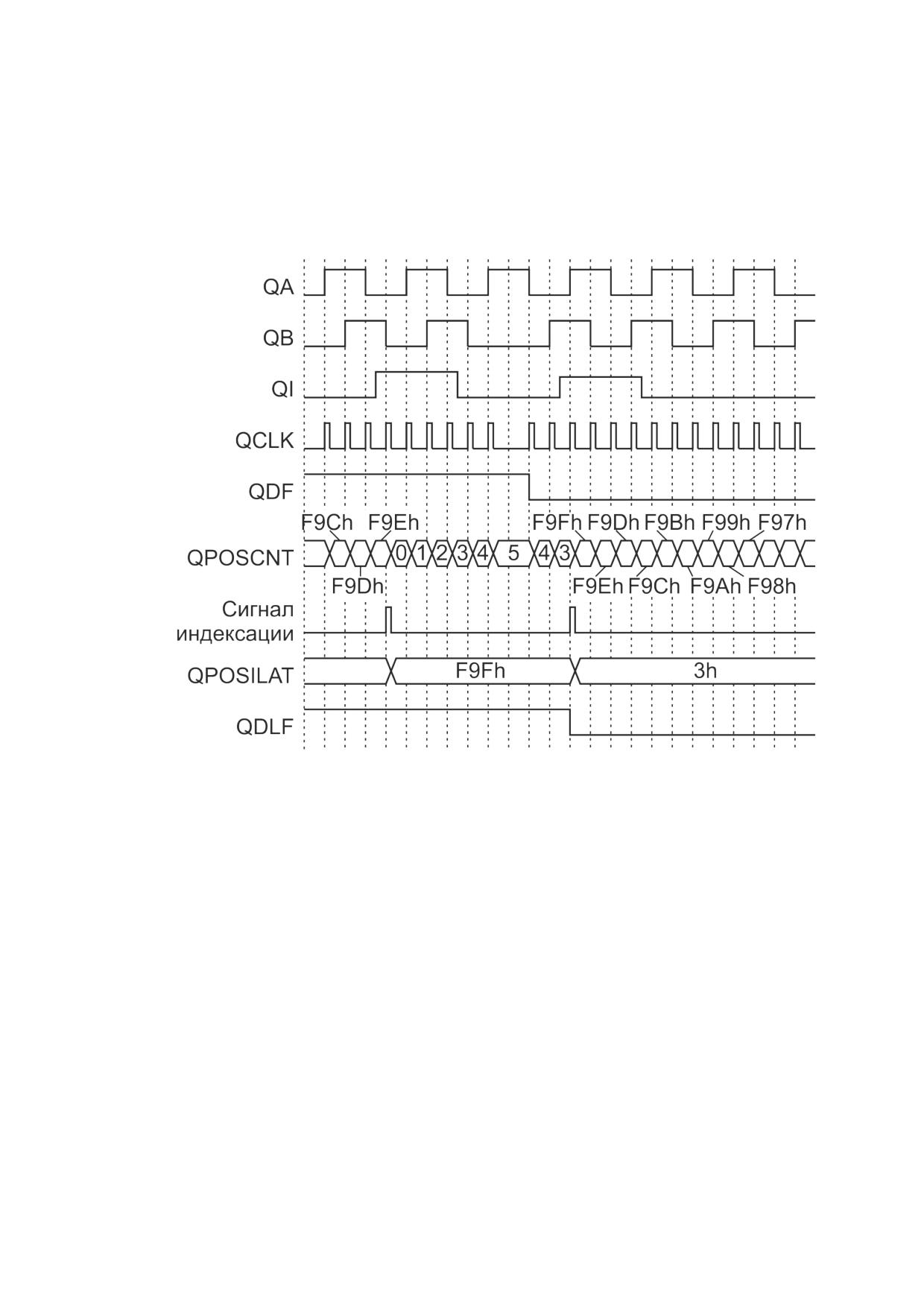

Рисунок 13.5 - Временная диаграмма сброса по сигналу индексации

По каждому сигналу индексации, включая маркер индексации, содержимое счетчика

сохраняется в регистре QPOSILAT, а направление вращения - в бите QDLF регистра

QEPSTS. Если при сохранении значение счетчика QPOSCNT не равно ни нулю, ни

значению QPOSMAX, то выставляется флаг ошибки счетчика позиции (бит PCEF в

регистре QEPSTS) и флаг прерывания (бит PCE в регистре QFLG). Флаг ошибки счетчика

позиции обновляется с каждым индексом, а флаг прерывания может быть сброшен только

программно.

Поле настройки события индексации для сохранения счетчика позиции IEL (регистр

QEPCTL) игнорируется. Также только в этом режиме могут устанавливаться флаг ошибки

счетчика позиции PCEF и флаг соответствующего прерывания.

66

содержание      ..      1       2         ..

//////////////////////////////////////////
