Войсковой ремонт легкого многоцелевого гусеничного транспортера-тягача МТ-ЛБ (1975 год) - часть 15

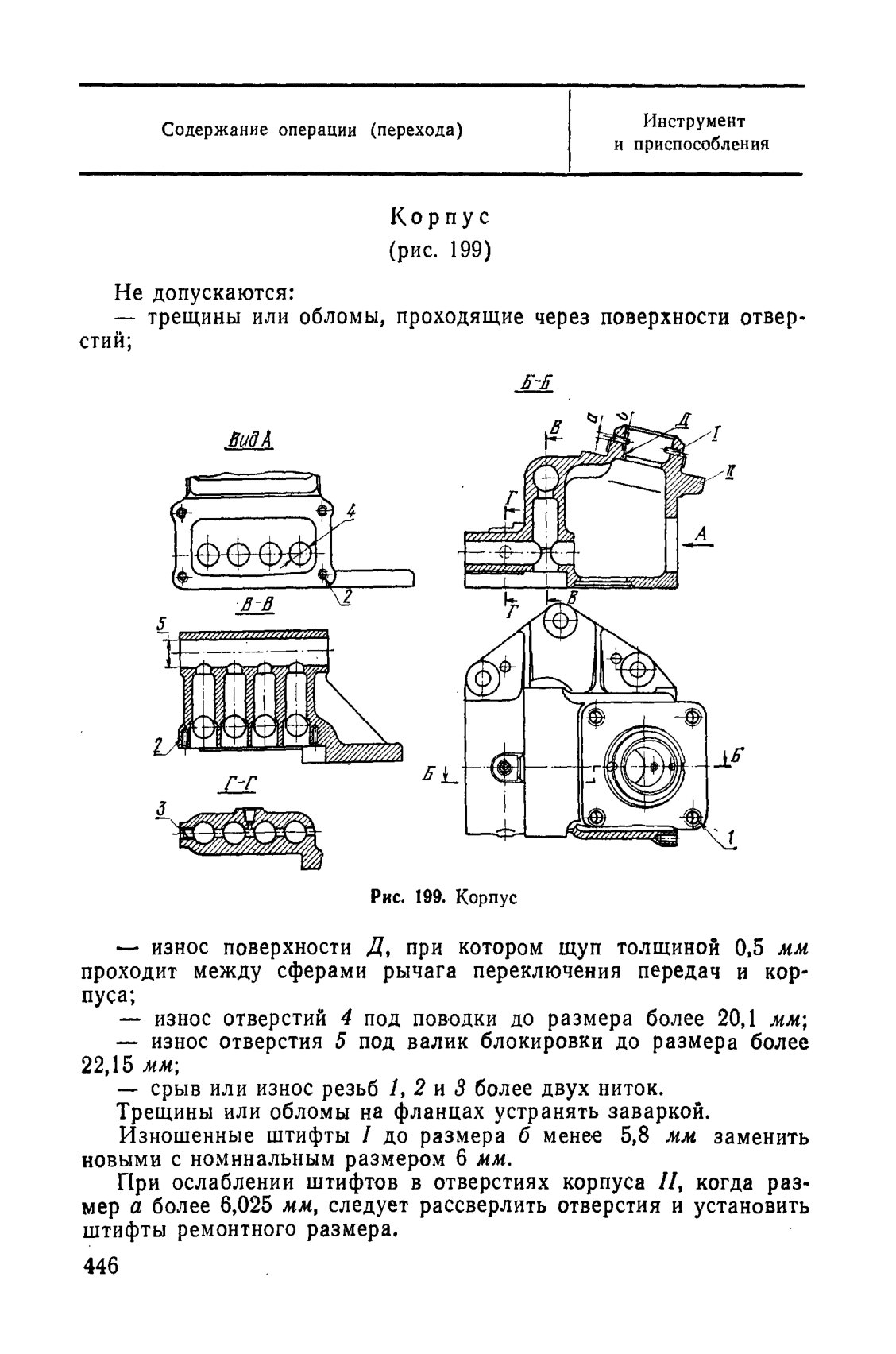

Корпус (рис. 199)

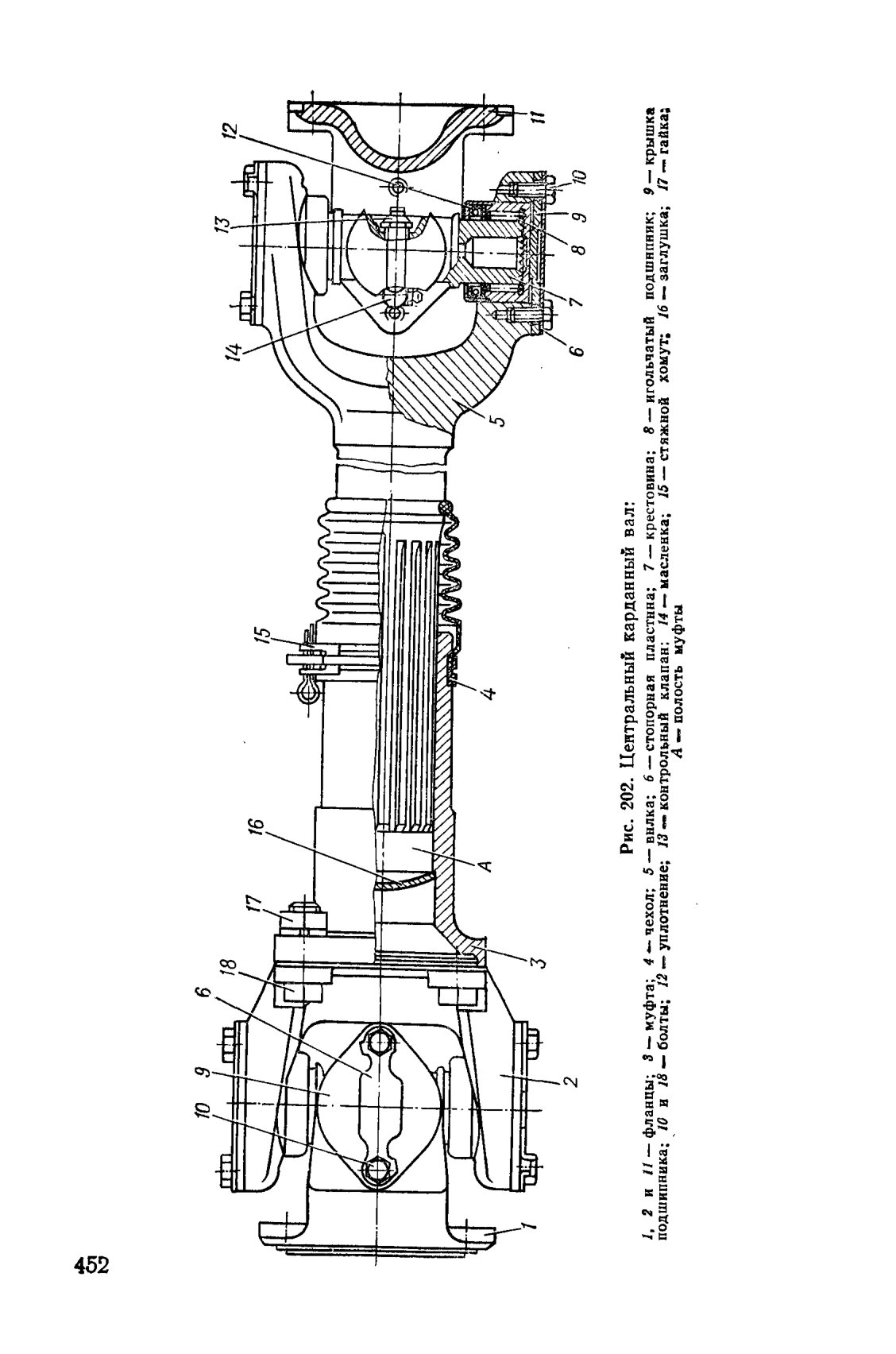

РЕМОНТ ЦЕНТРАЛЬНОГО КАРДАННОГО ВАЛА

ОПЕРАЦИОННАЯ КАРТА №13
Инструмент и приспособления: ключи 12—14, 17—19 и 19—22; ключ динамометрический. ОБ-75; сменная головка 19; наставка для обжатия заглушки; отвертка А 250x1,4; выколотка медная; молоток АЗ; бородок слесарный 3; посуда для керосина, масла и смазки; шприц; кисть волосяная; лопатка деревянная для смазки; салфетка хлопчатобумажная.

Трудоемкость разборки и сборки ручным инструментом — 0,65 чел.-час.

Технические условия на контроль, сортировку и ремонт деталей центрального карданного вала

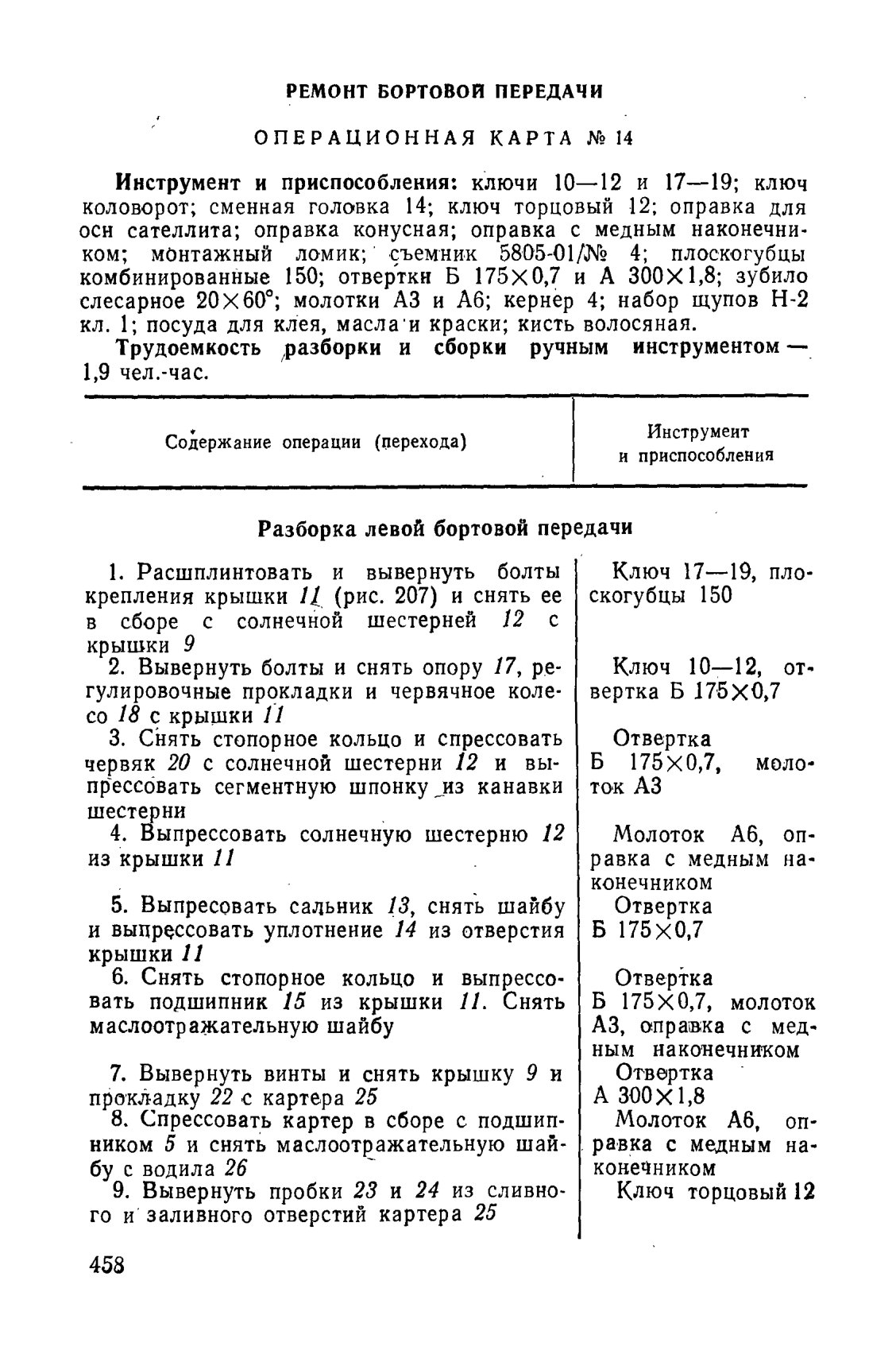

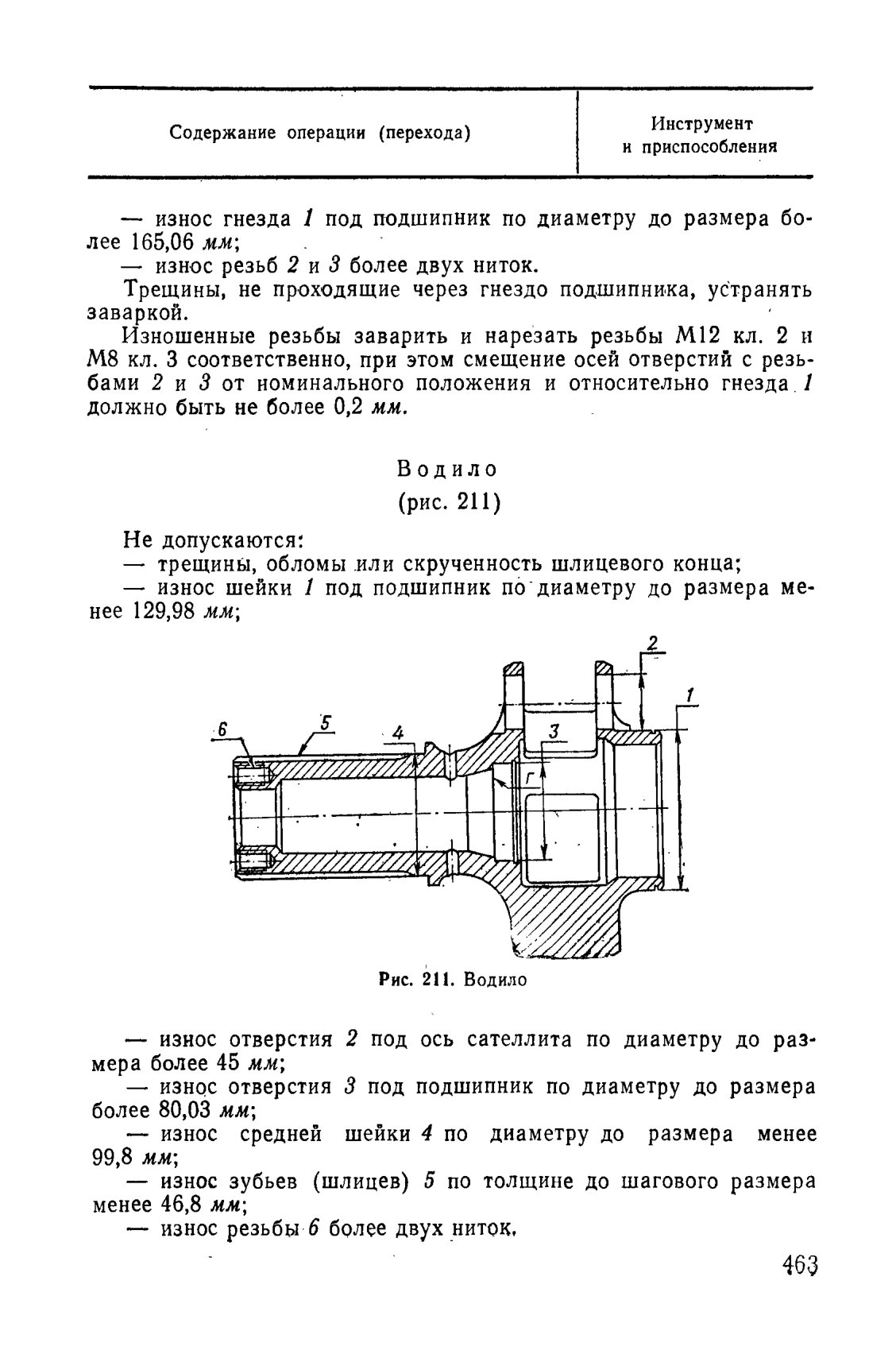

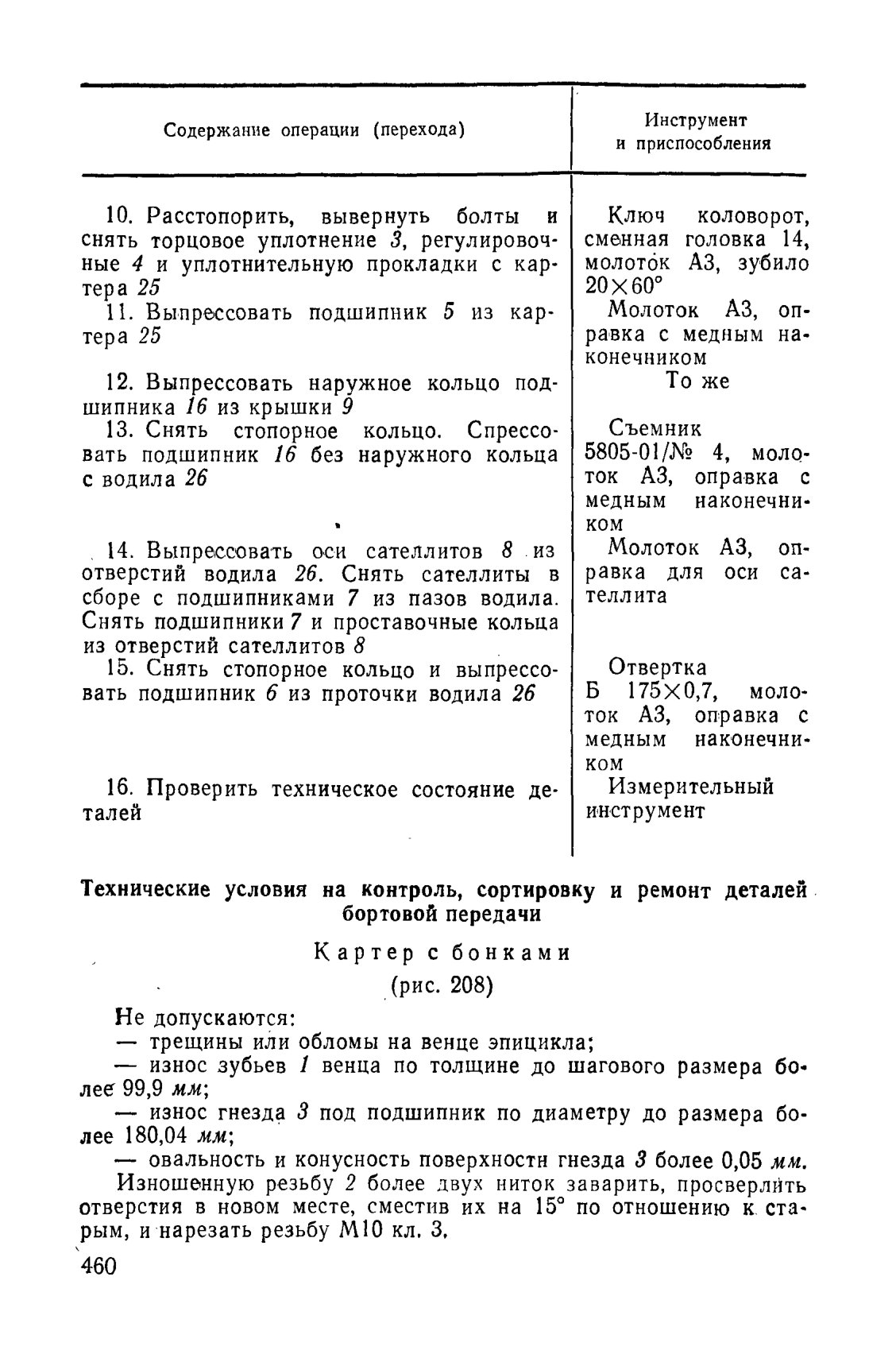

Ремонт бортовой передачи

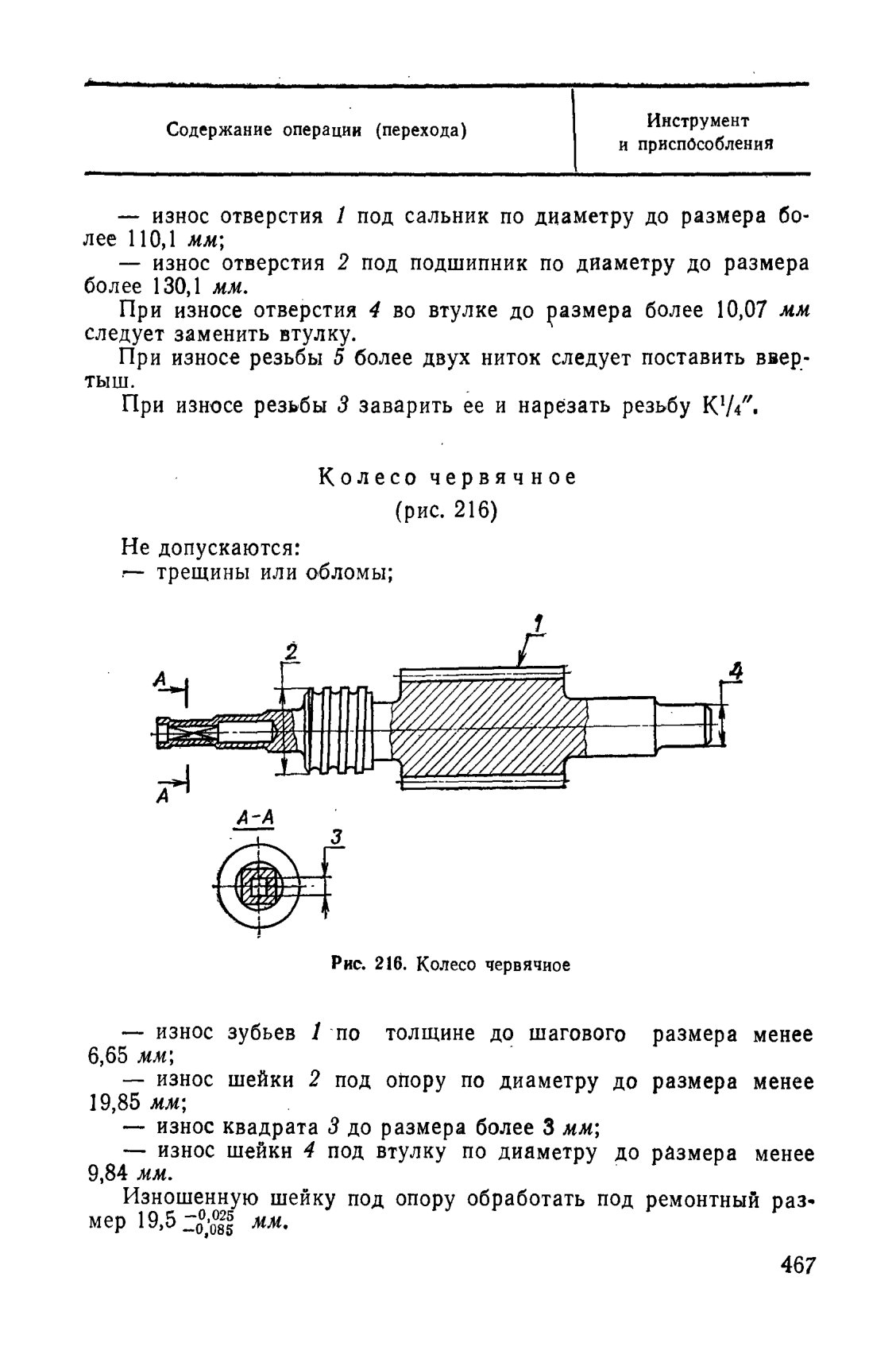

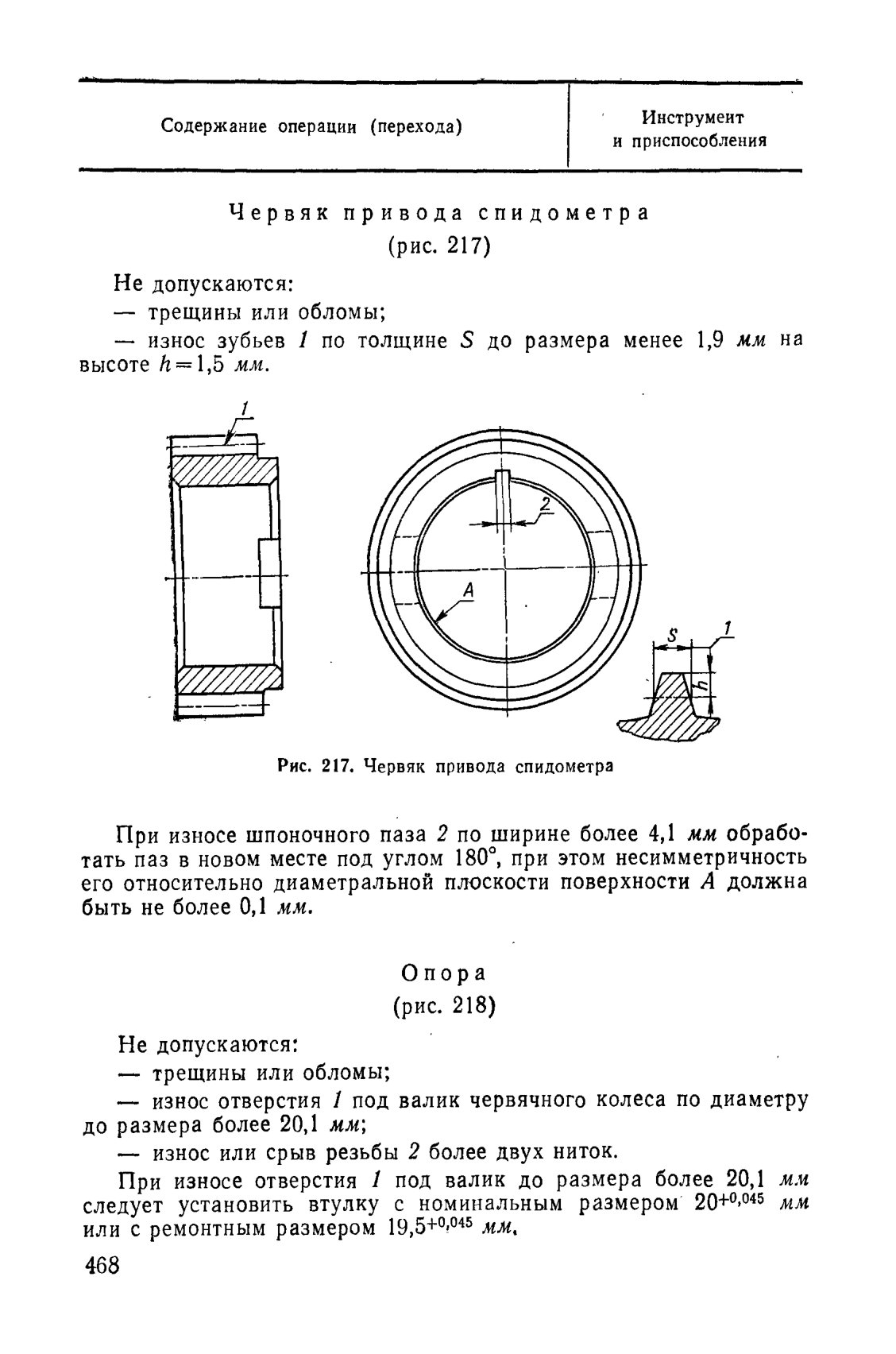

Червяк привода спидометра

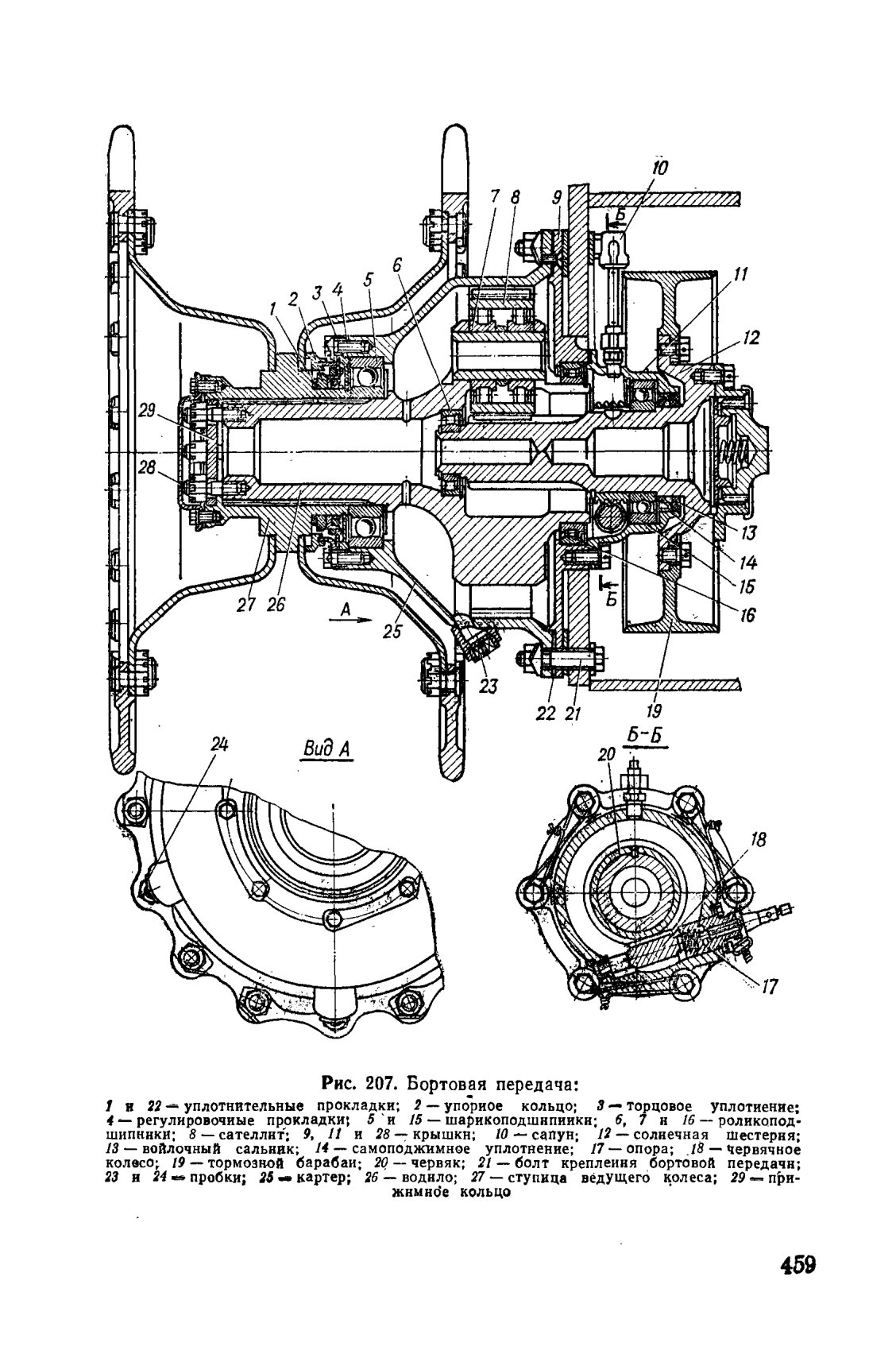

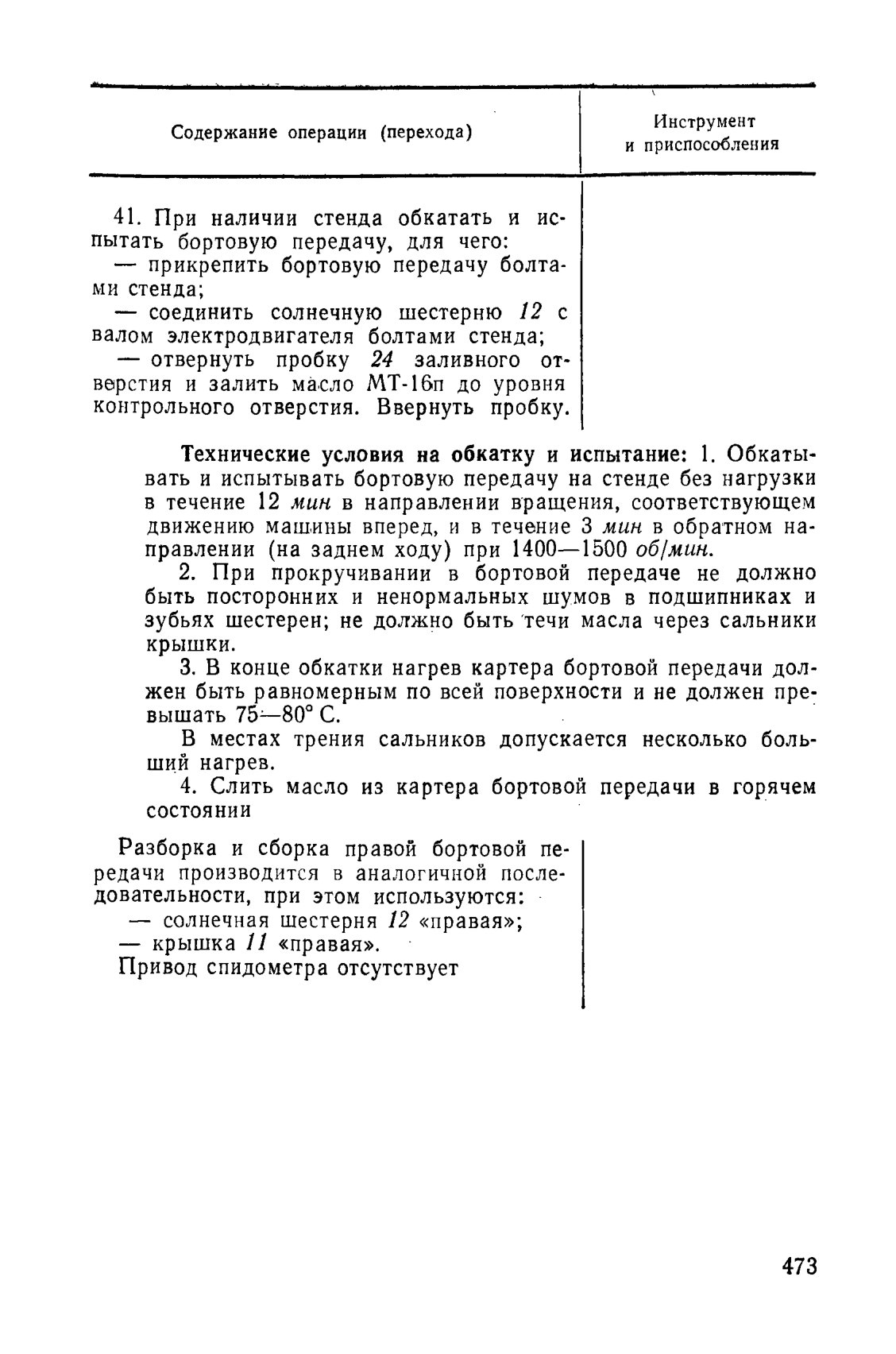

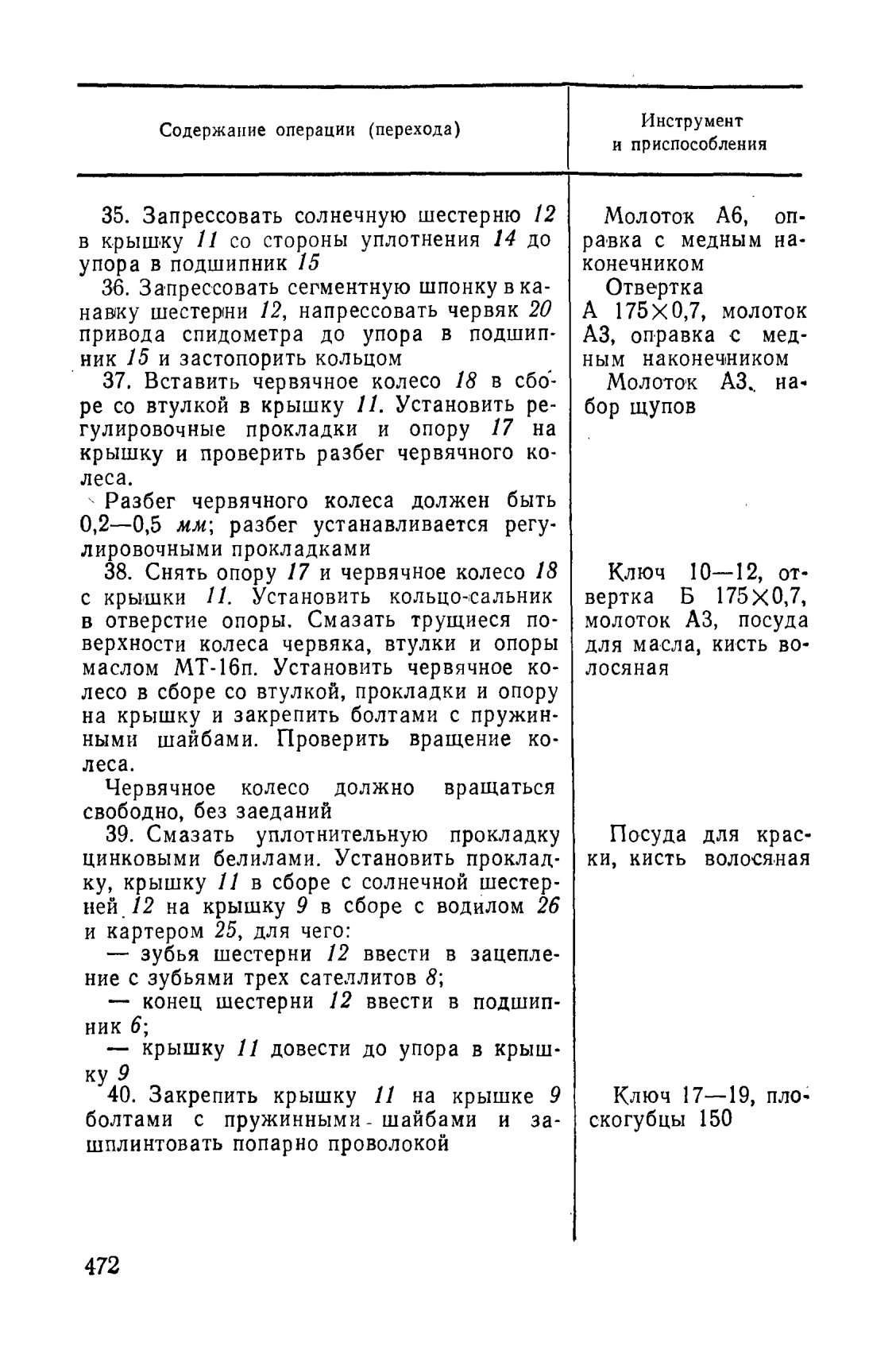

Сборка левой бортовой передачи

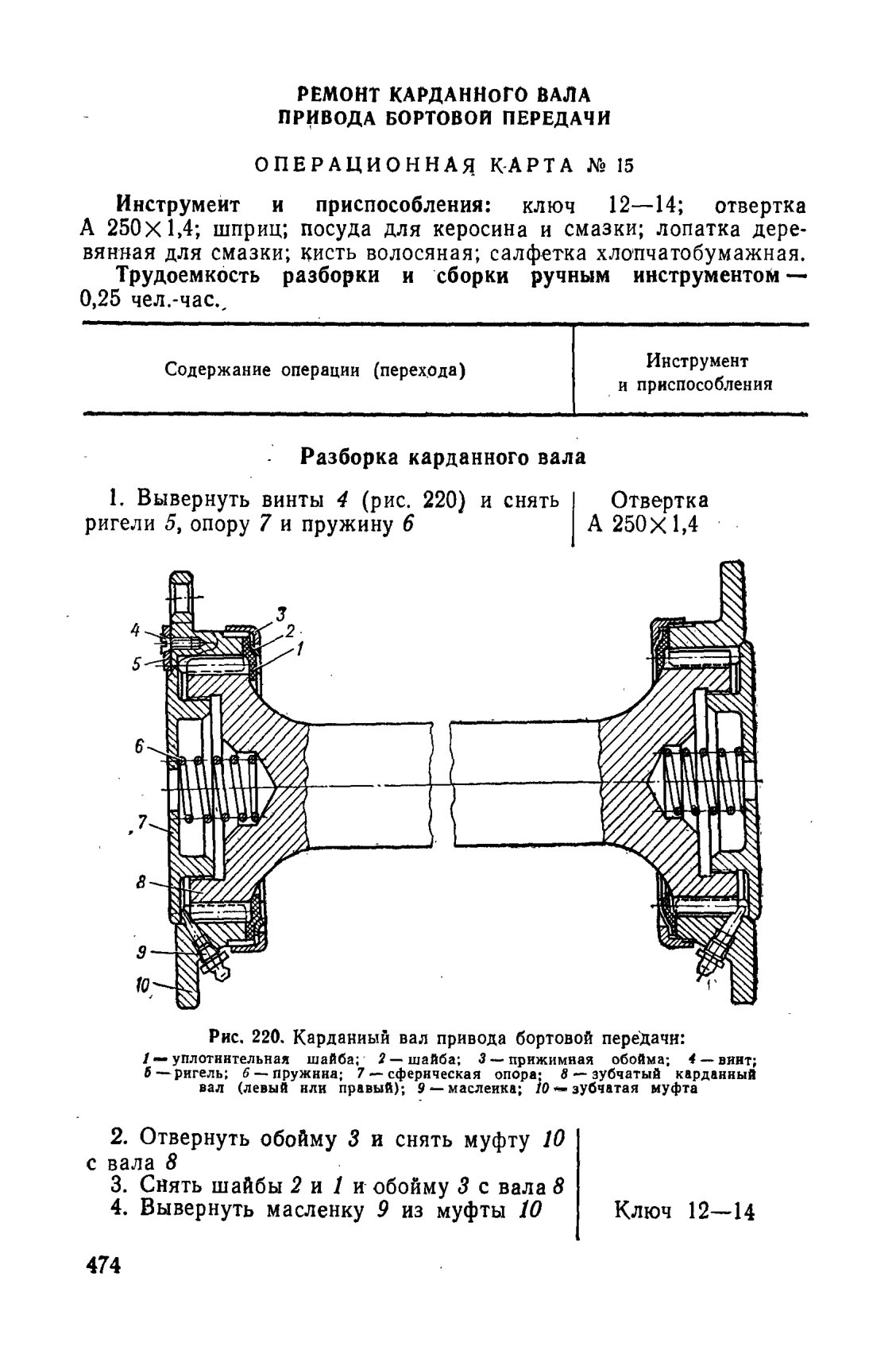

Ремонт карданного вала привода бортовой передачи

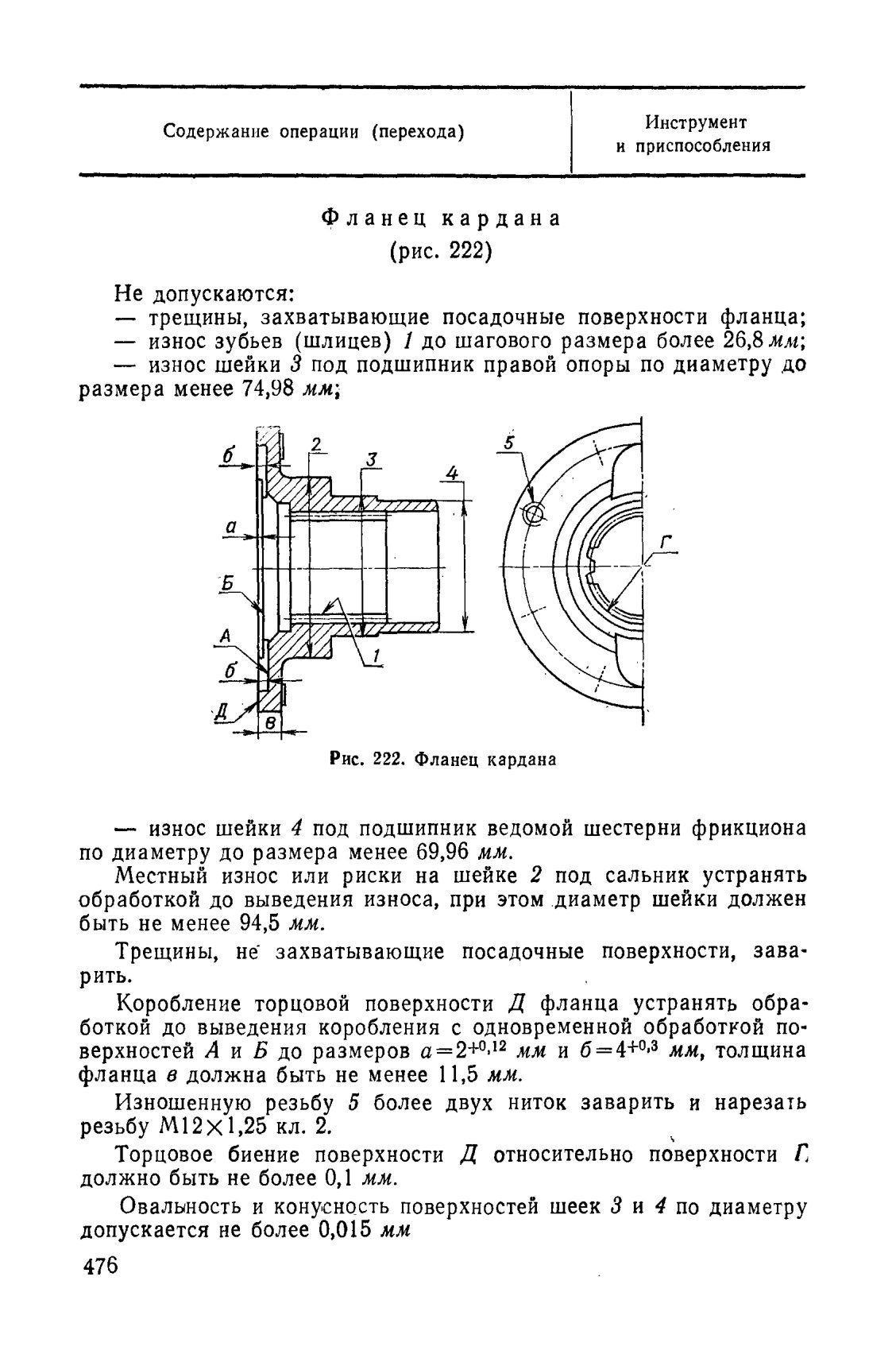

Фланец кардана

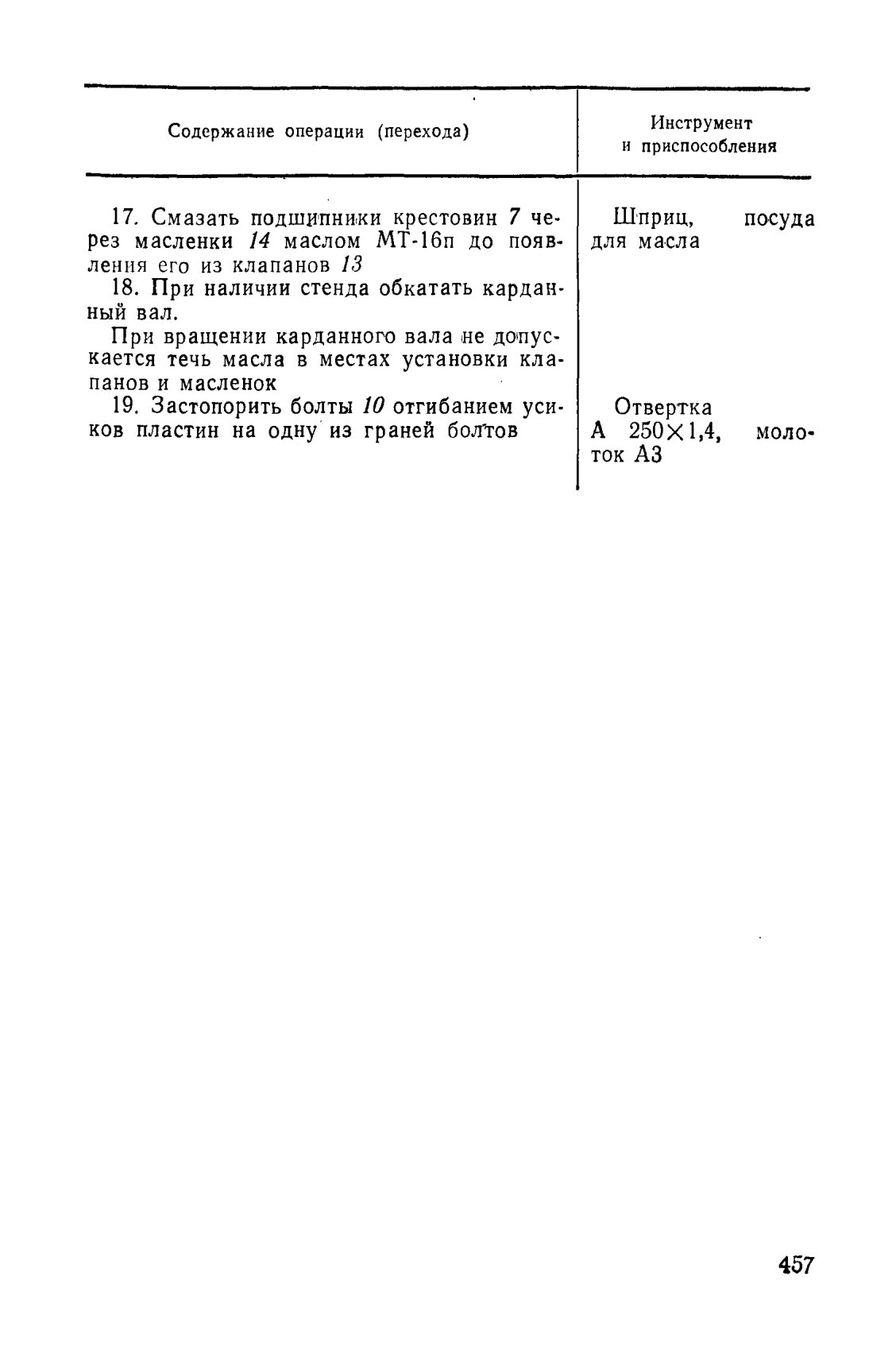

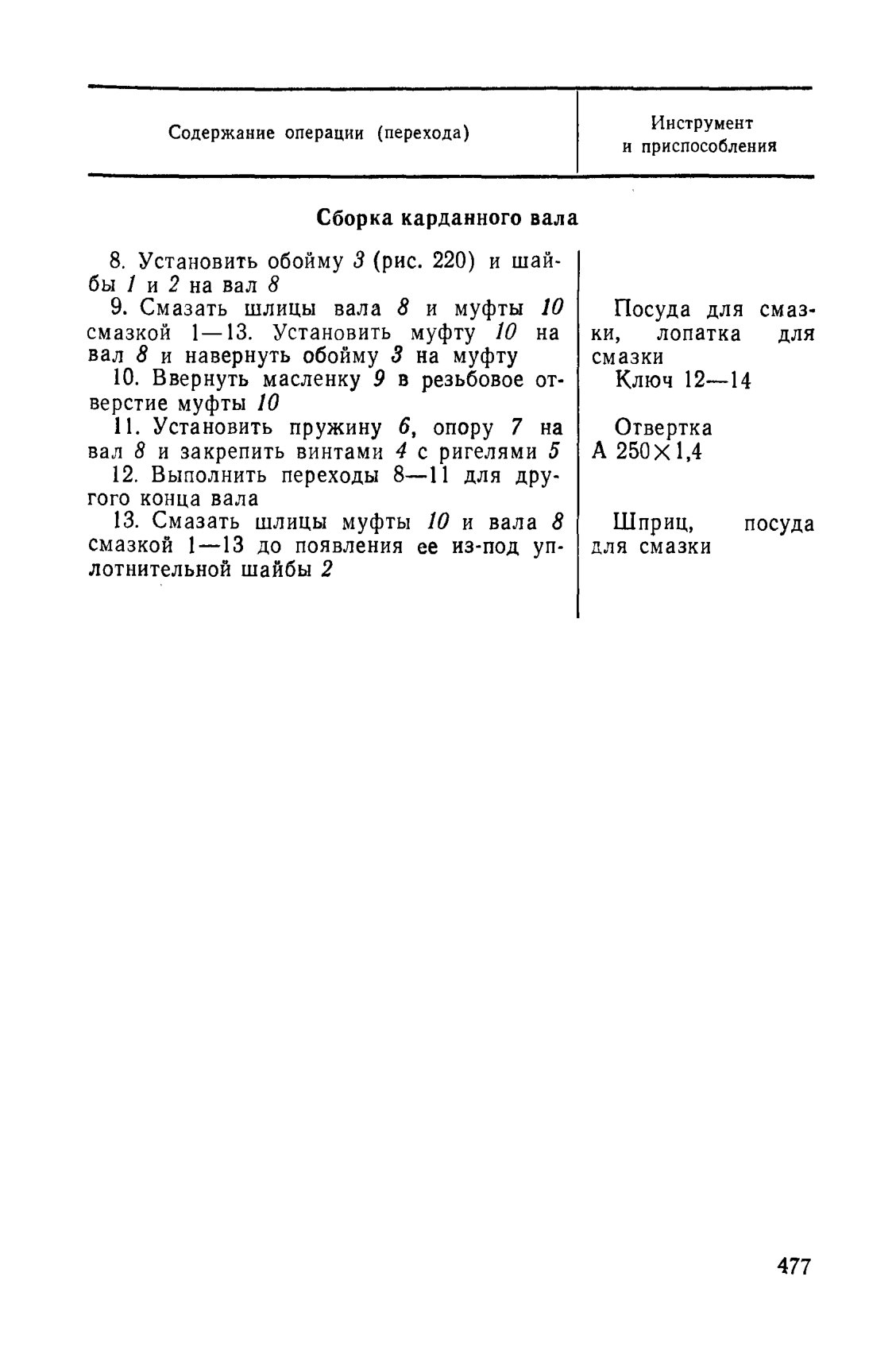

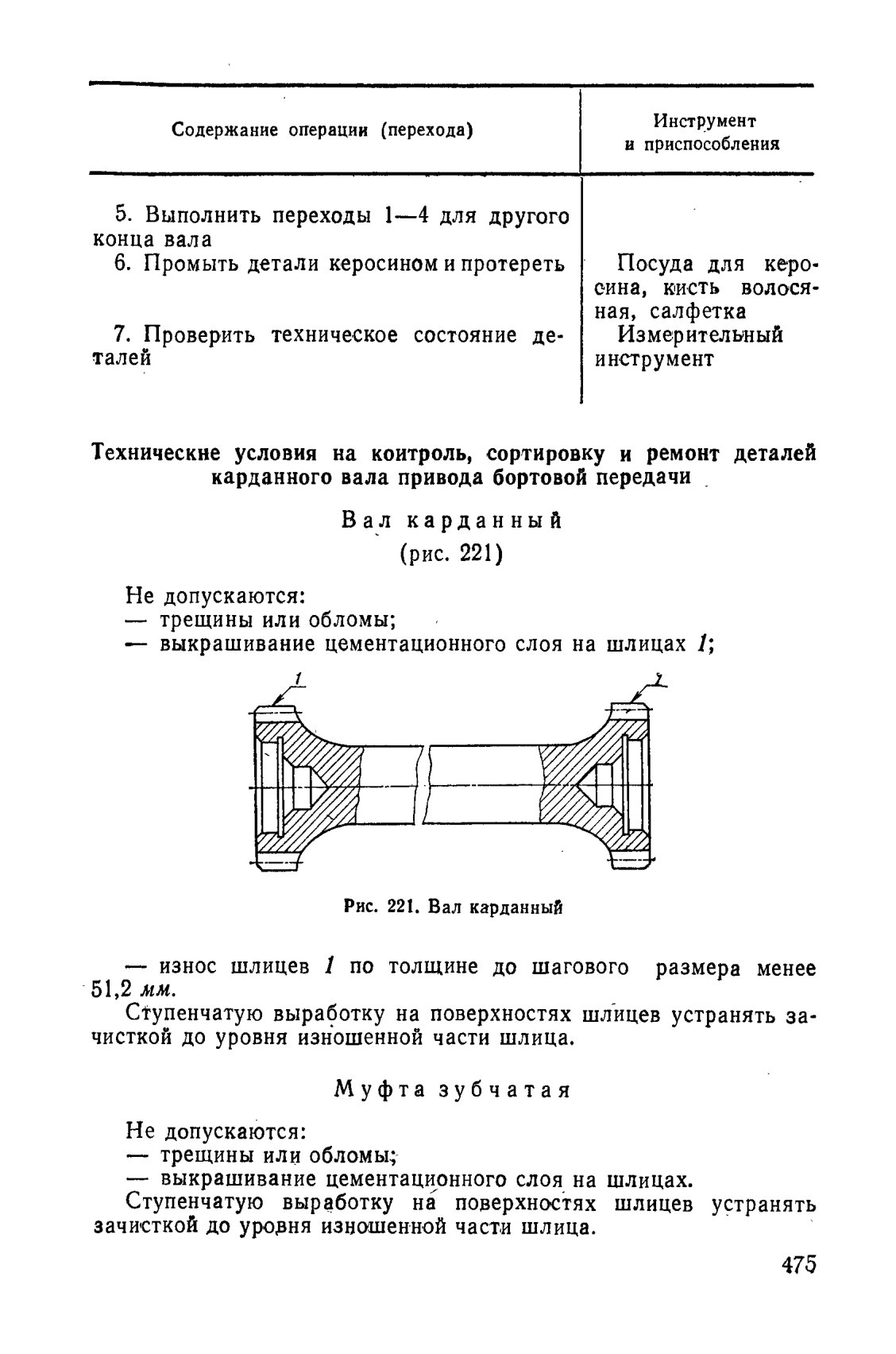

Сборка карданного вала
