Войсковой ремонт легкого многоцелевого гусеничного транспортера-тягача МТ-ЛБ (1975 год) - часть 13

РЕМОНТ ГЛАВНОЙ передачи

ОПЕРАЦИОННАЯ КАРТА №11

Инструмент и приспособления: ключи 10—12, 12—14, 14—17, 17 —19, 19—22 (2 шт.), 32—36 и 46; ключи торцовые 12 и 76; ключ динамометрический ОБ-75; сменные головки 17, 19 и 22; ключ для круглых гаек I 75-т80; ключ специальный 40 для гайки крепления ведомого барабана; съемники универсальные 5805-01/№ 4 и 5805-01/№ 1; оправка с медным наконечником; оправка для запрессовки сальников; наставка стальная; пресс 10-г; приспособление для проверки нагяга подшипников первичного вала; приспособление для припиловки стыков колец; приспособление для установки колец; планки прижимные; плоскогубцы комбинированные 150; отвертки А 150X0,5, Б 175x0,7 и А 200x1,0; круглогубцы 150; молоток АЗ; зубило слесарное 20x60°; кернеры 2, 4 и 6; набор клейм; тиски слесарные П-120; подставка под крышку и картер главной передачи; динамометр; индикатор ИЧ-1-2; линейка измерительная металлическая 300; набор щупов Н-2 кл. 1; нагнетатель масла; шприц; посуда для керосина, масла, смазки, клея и краски; лопатка деревянная для смазки; кисть волосяная; салфетка хлопчатобумажная.

Трудоемкость разборки и сборки, чел.-час:

— ручным инструментом — 45,0;

— при использовании механизированного инструмента — 38,0.

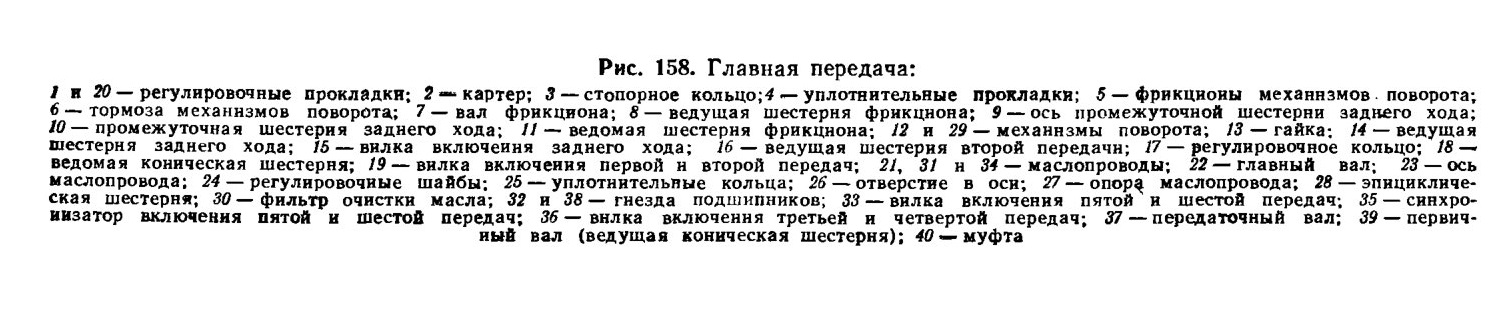

Рис 158 Главная передача

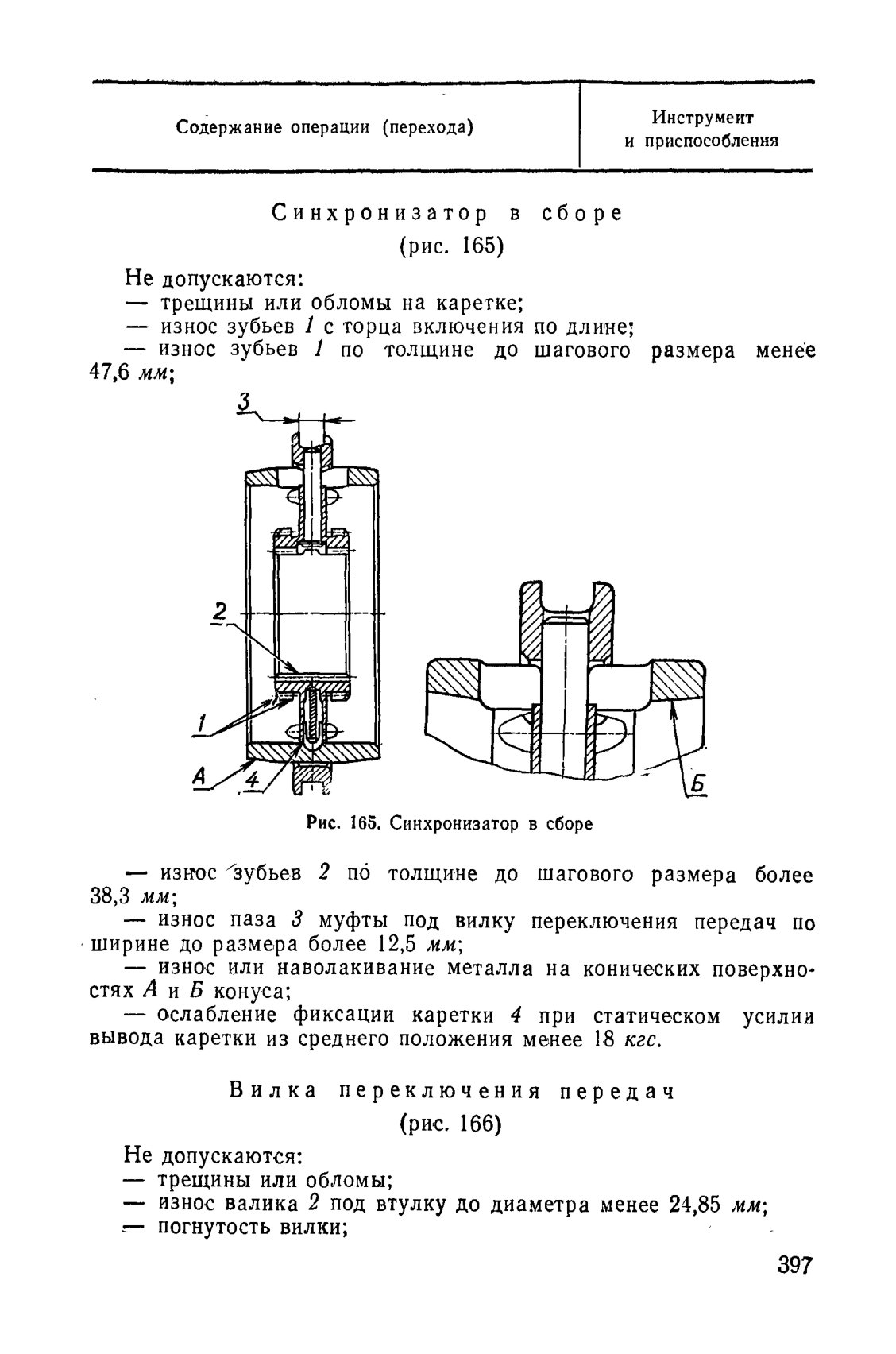

Синхронизатор в сборе

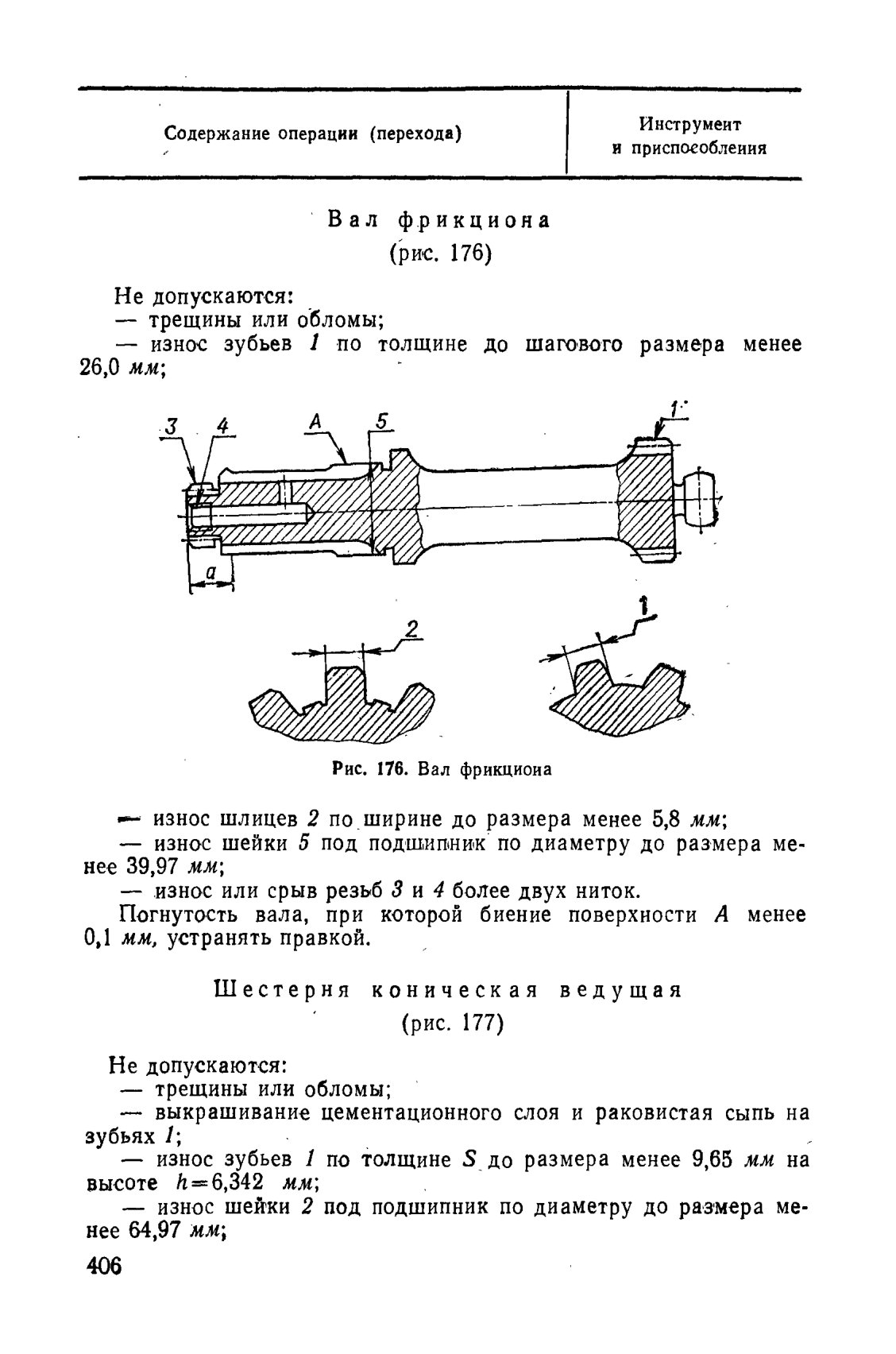

Вал фрикциона

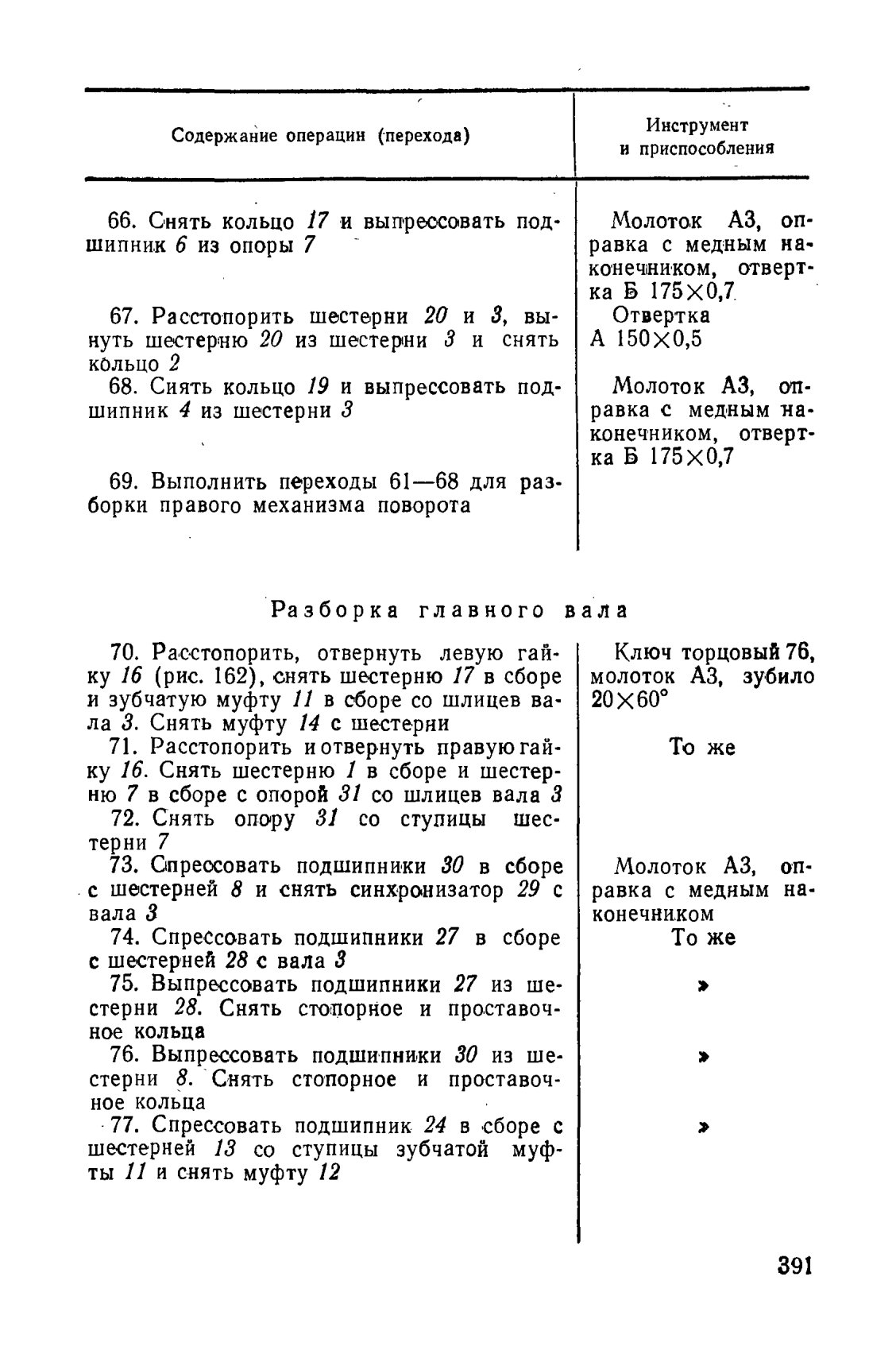

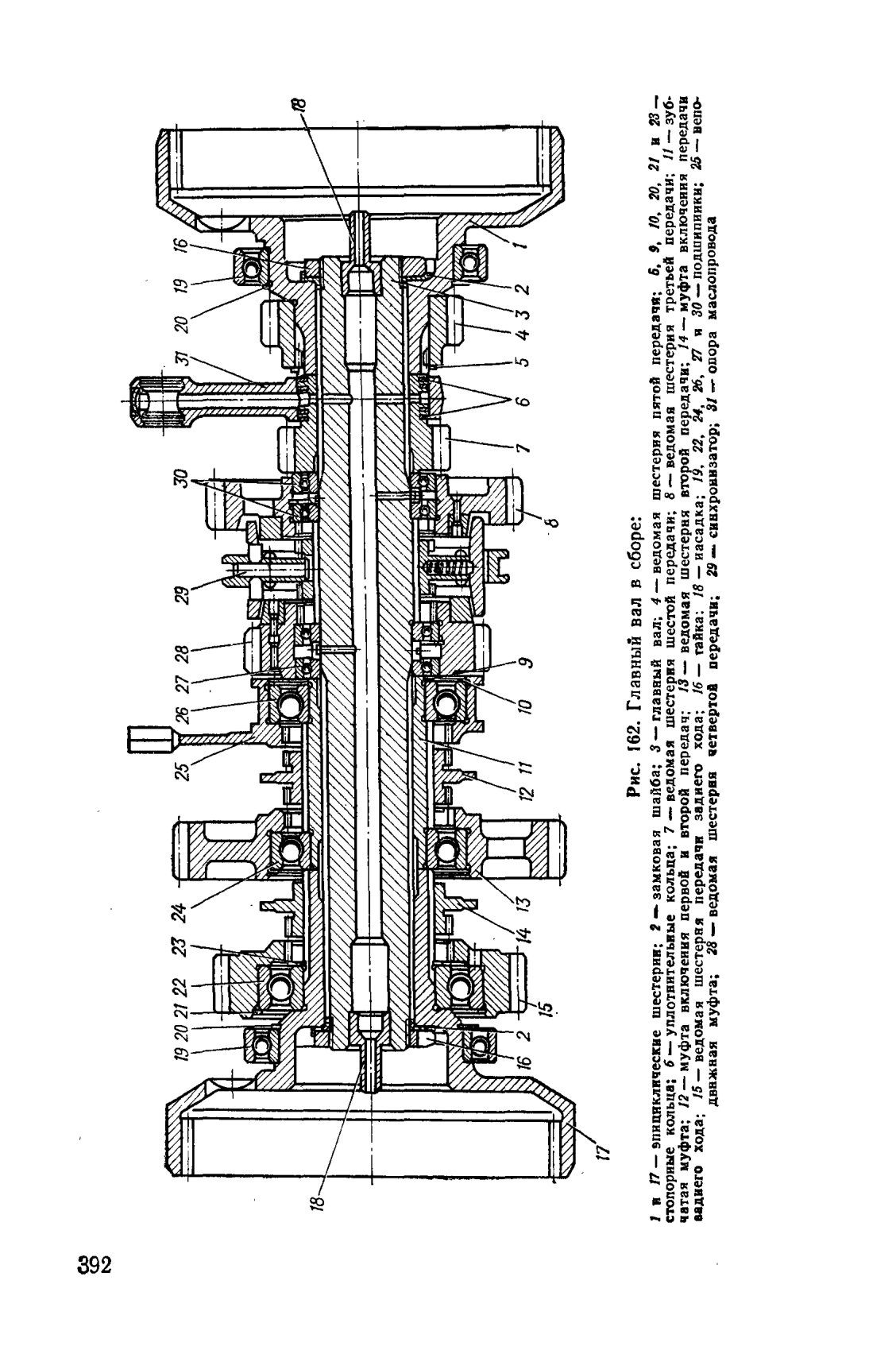

Вал главный
