Войсковой ремонт легкого многоцелевого гусеничного транспортера-тягача МТ-ЛБ (1975 год) - часть 11

РЕМОНТ ВОДЯНОГО НАСОСА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ОПЕРАЦИОННАЯ КАРТА №5

Инструмент и приспособления: ключи 11 —14, 19—22 и 24—27; ключ коловорот; сменная головка 11; съемник крыльчатки водяного насоса; съемник шкива водяного насоса; оправка для втулок сальника; оправка для подшипников; оправка для валика; выколотка медная; крючок; пресс гидравлический 10-т; молоток АЗ; бородок слесарный 4; зубило слесарное 20x60°; кернер 3; отвертка Б 175X0,7; шприц; посуда для керосина, смазки и краски; кисть волосяная; лопатка деревянная для смазки; салфетка хлопчатобумажная.

Трудоемкость разборки и сборки ручным инструментом —0,5 чел.-час.

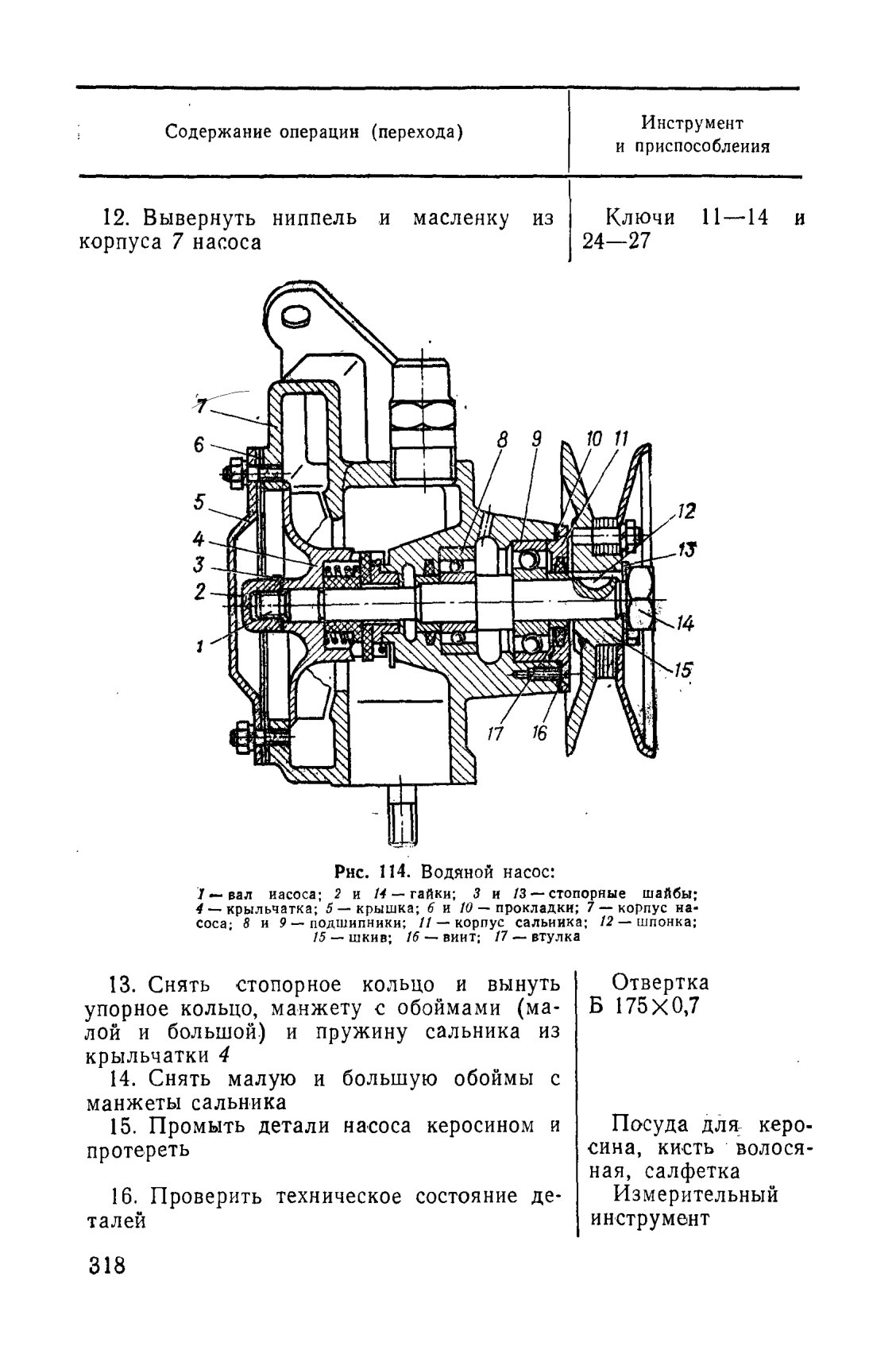

Разборка водяного насоса

Технические условия на контроль, сортировку и ремонт деталей

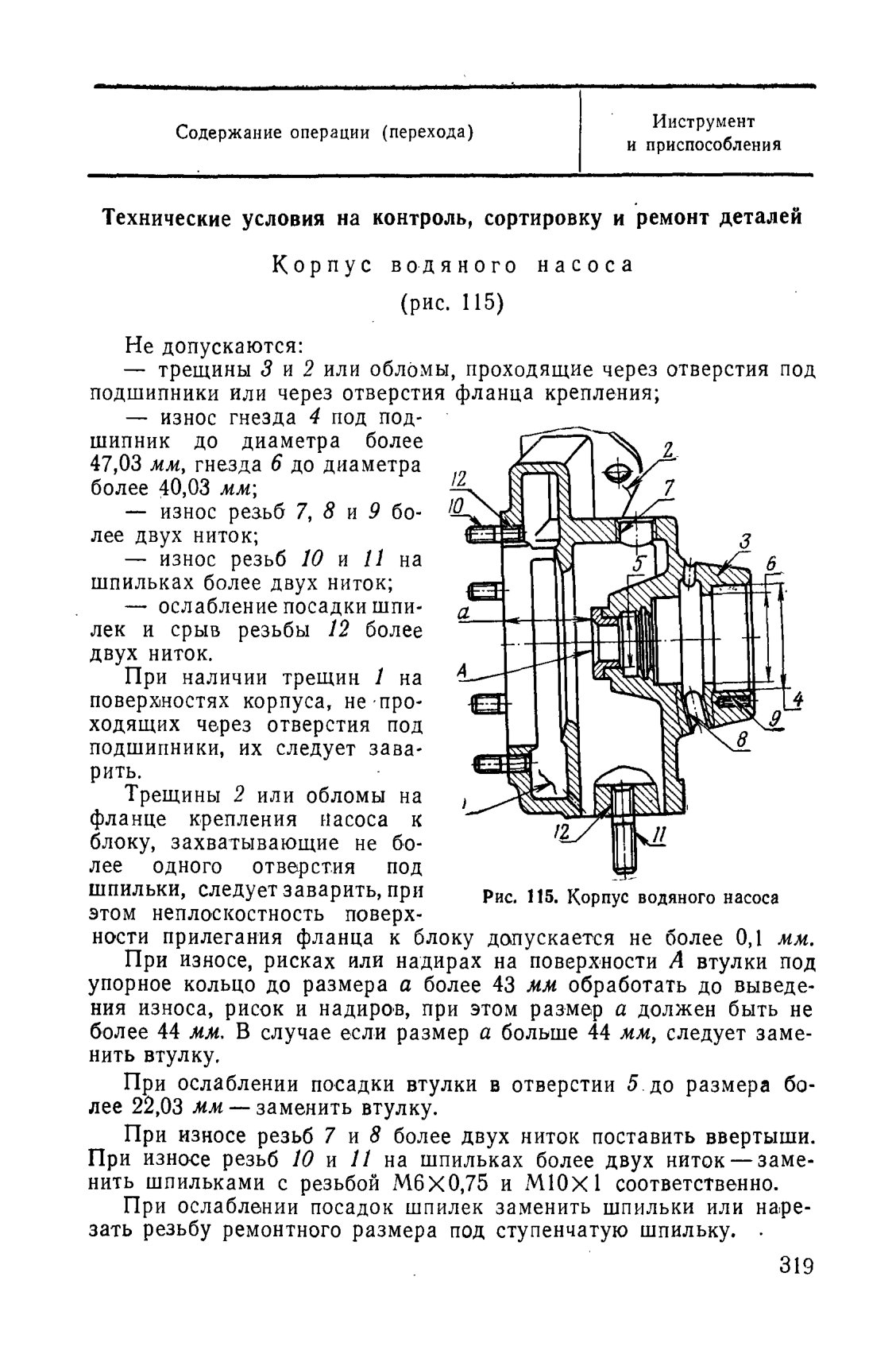

Корпус водяного насоса

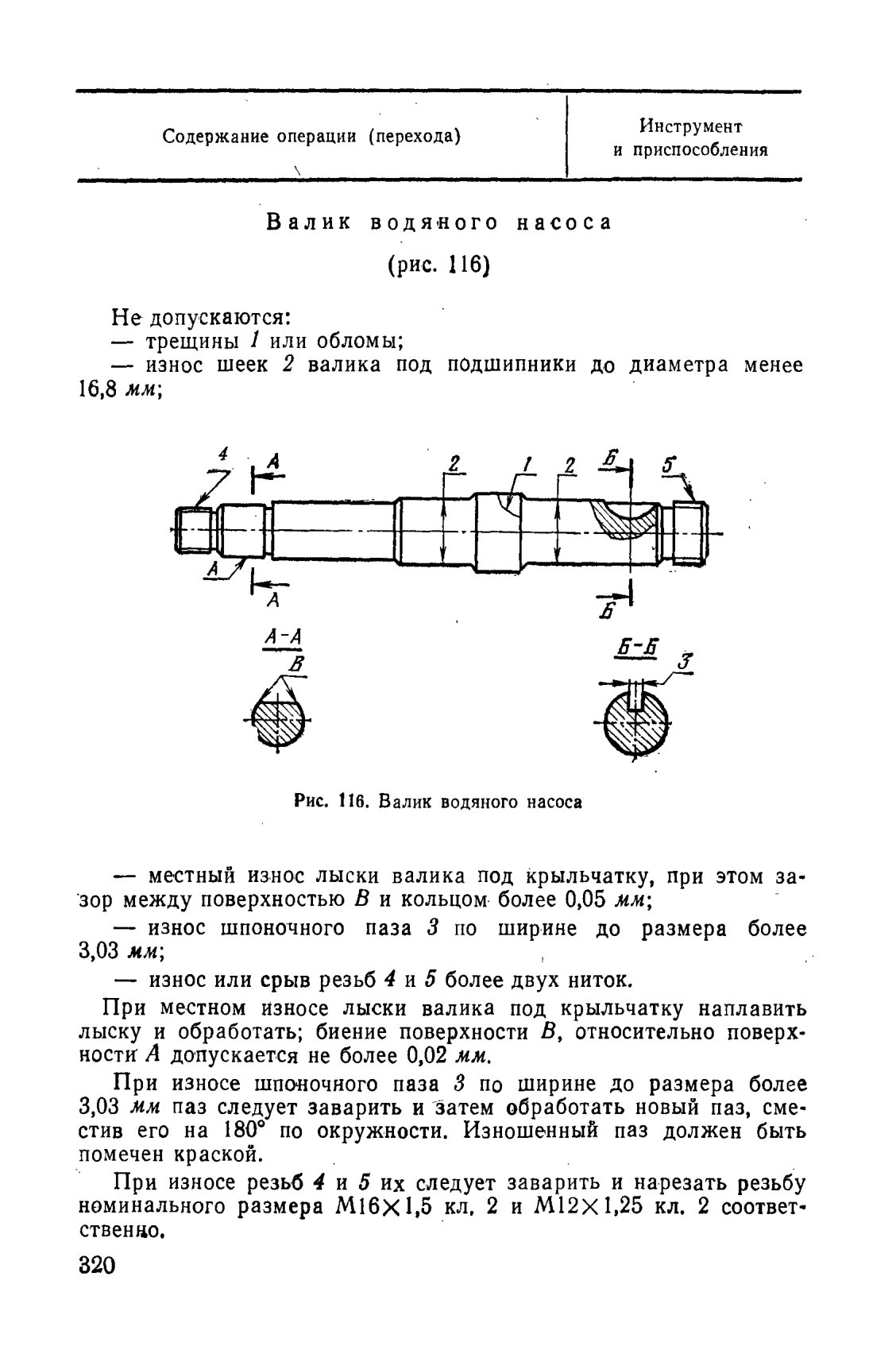

Валик водяного насоса

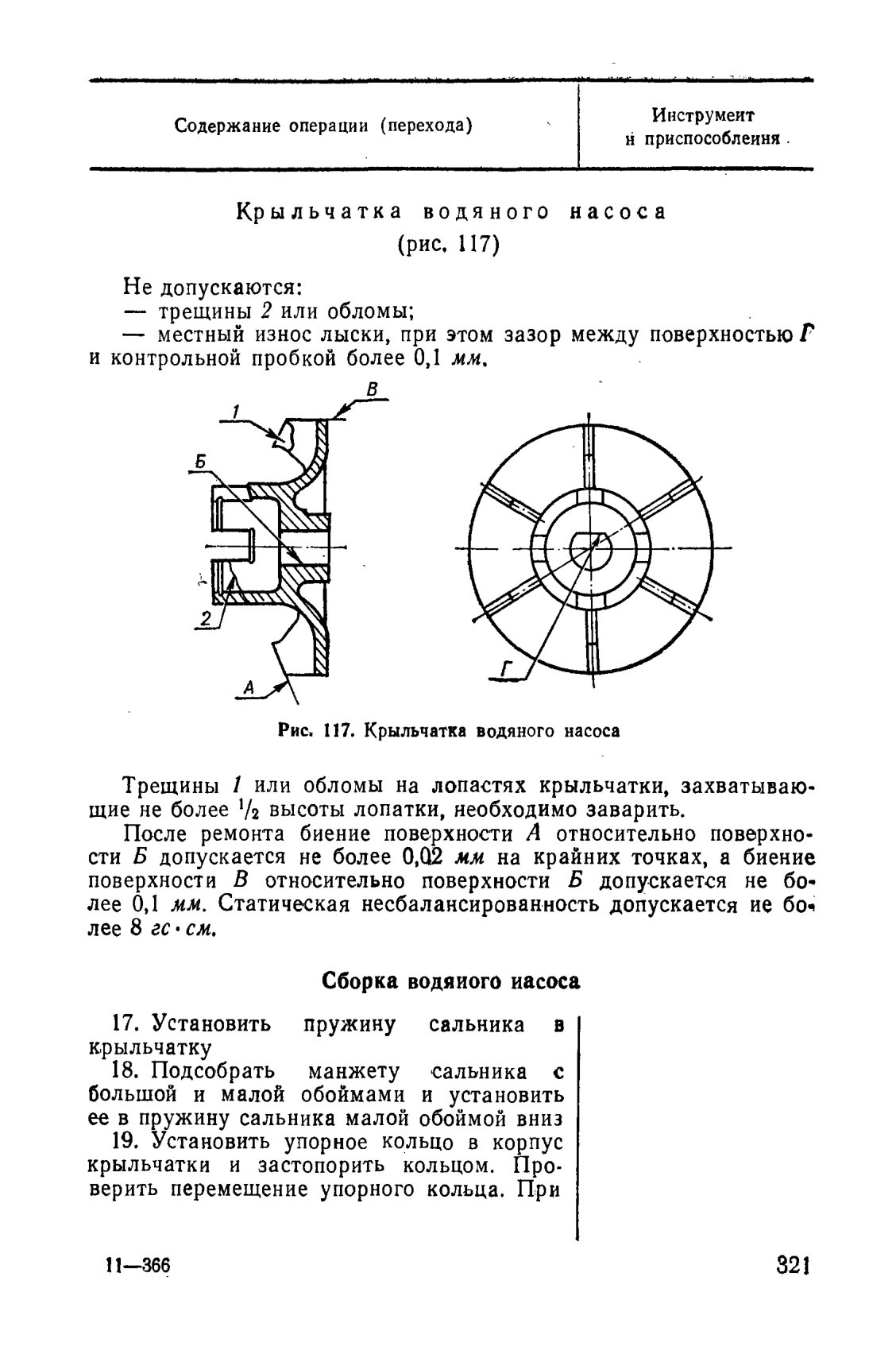

Крыльчатка водяного насоса

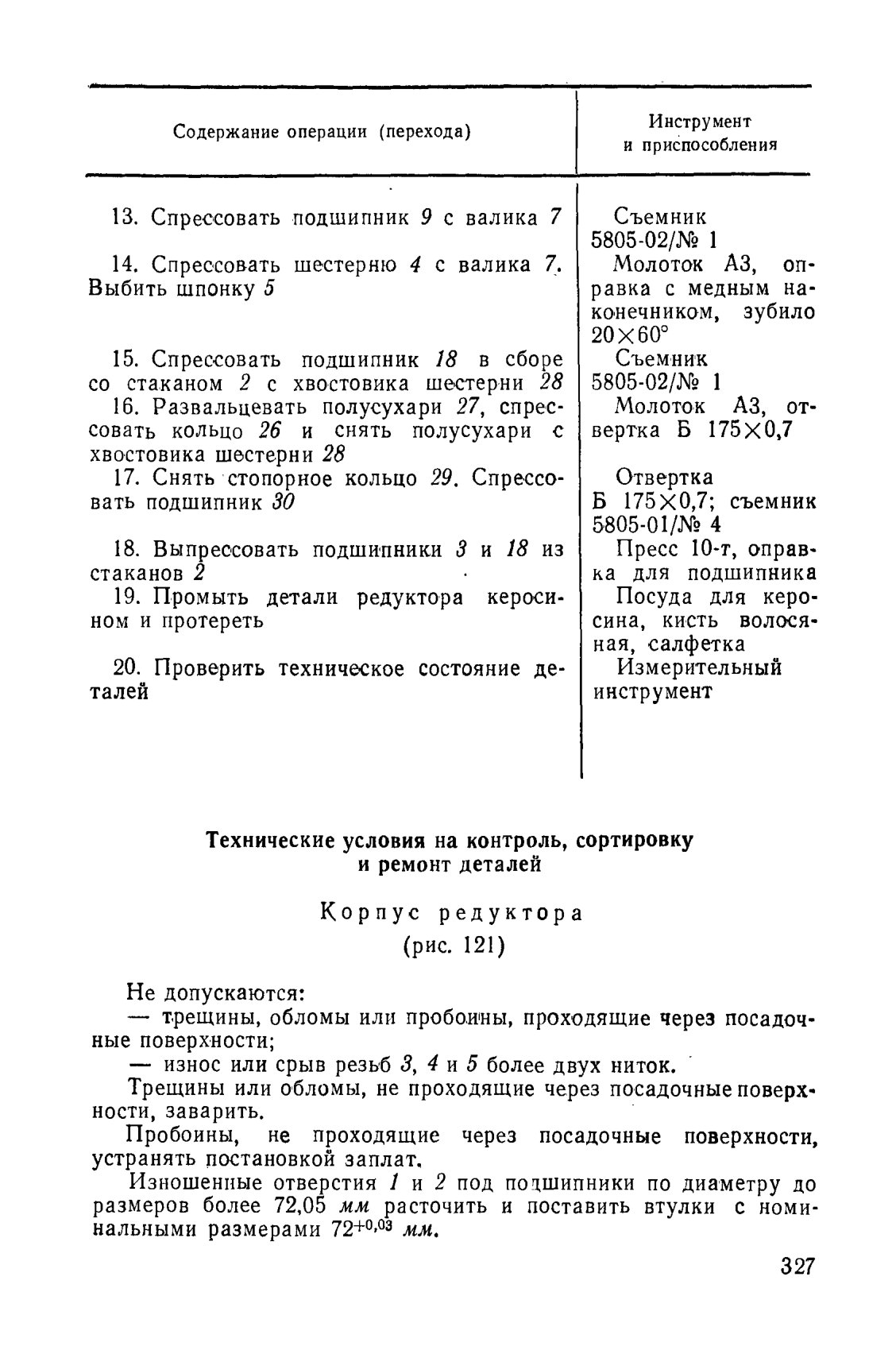

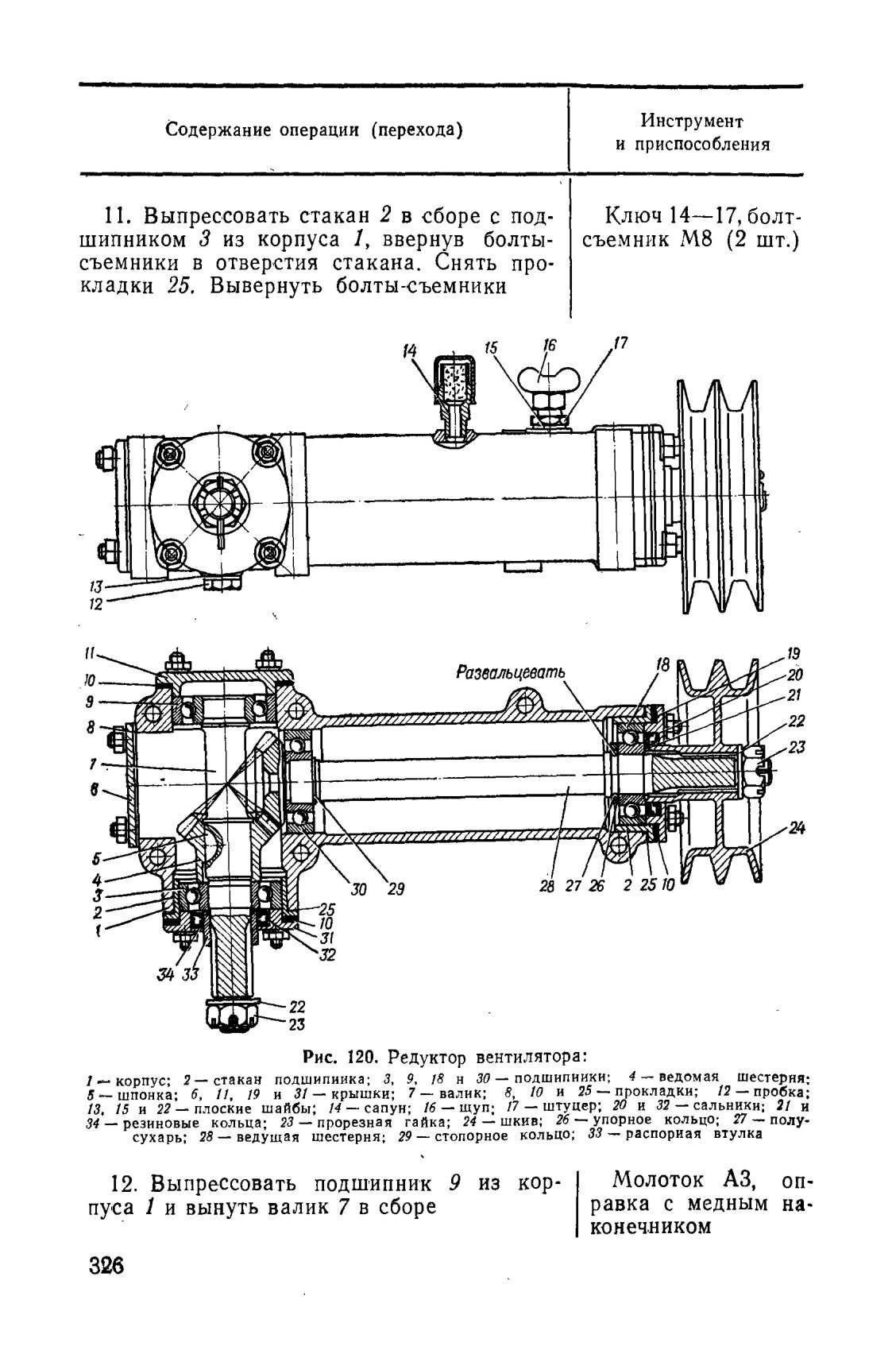

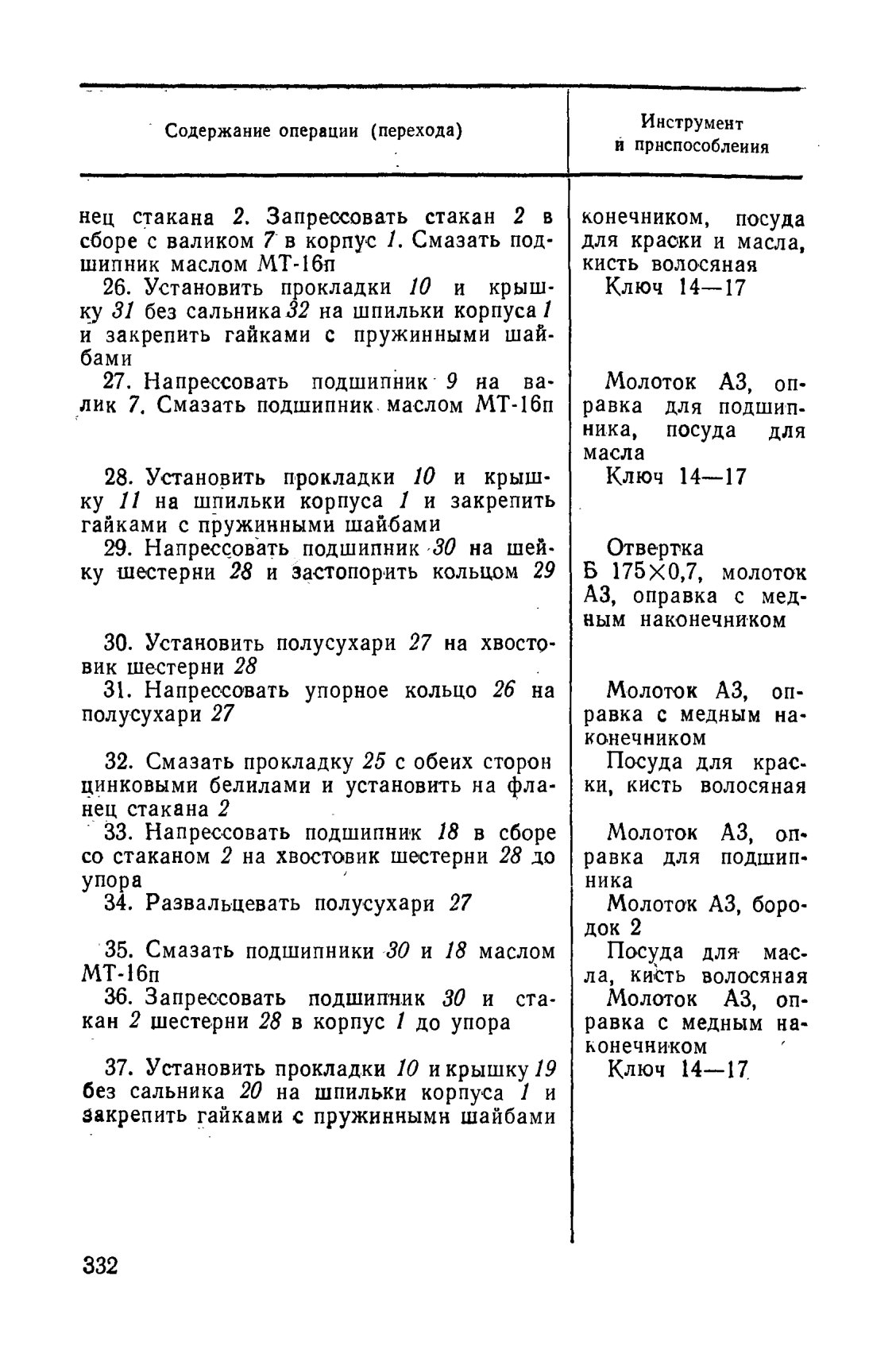

Ремонт редуктора вентилятора

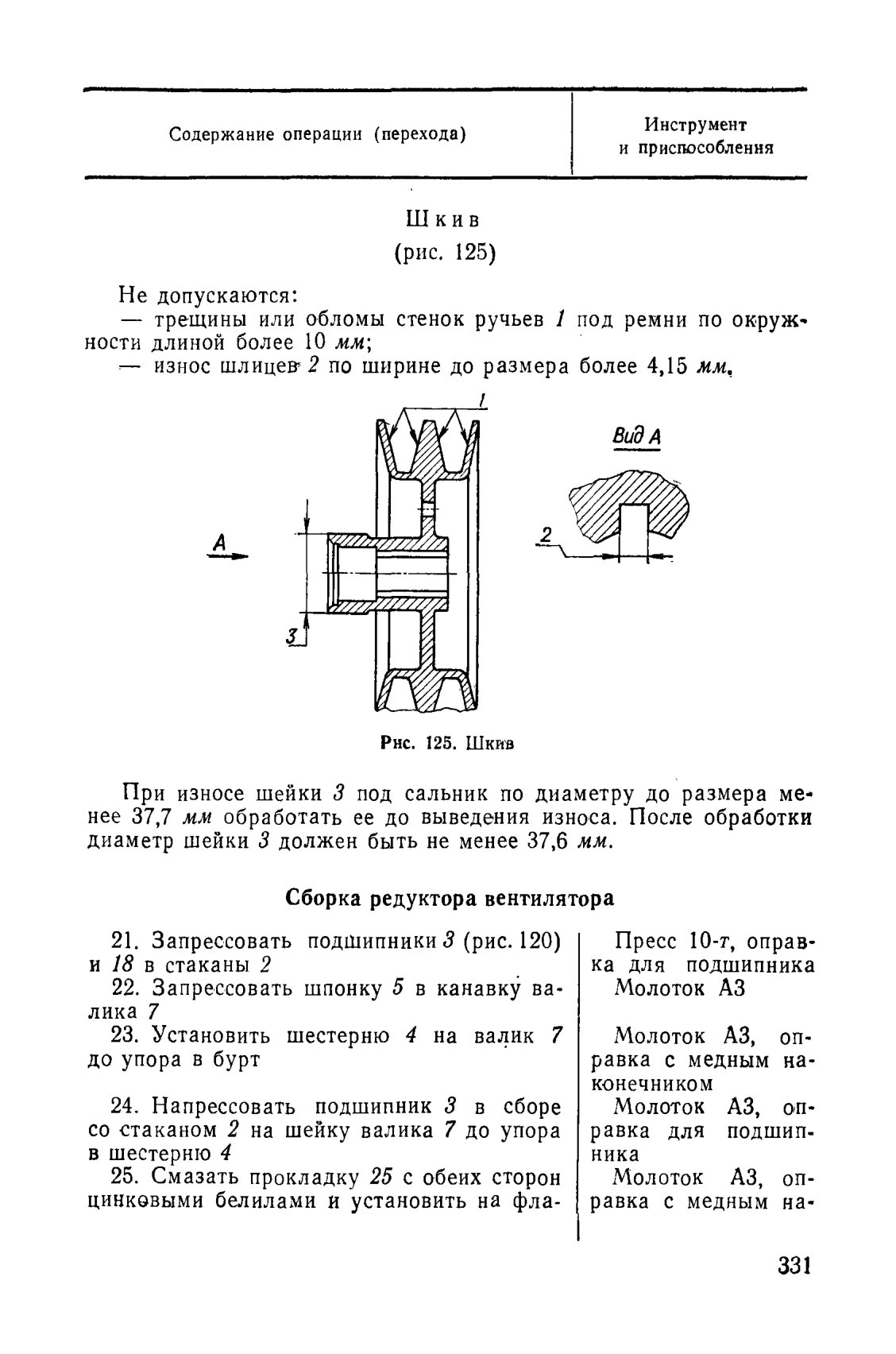

Шкив (рис. 125)

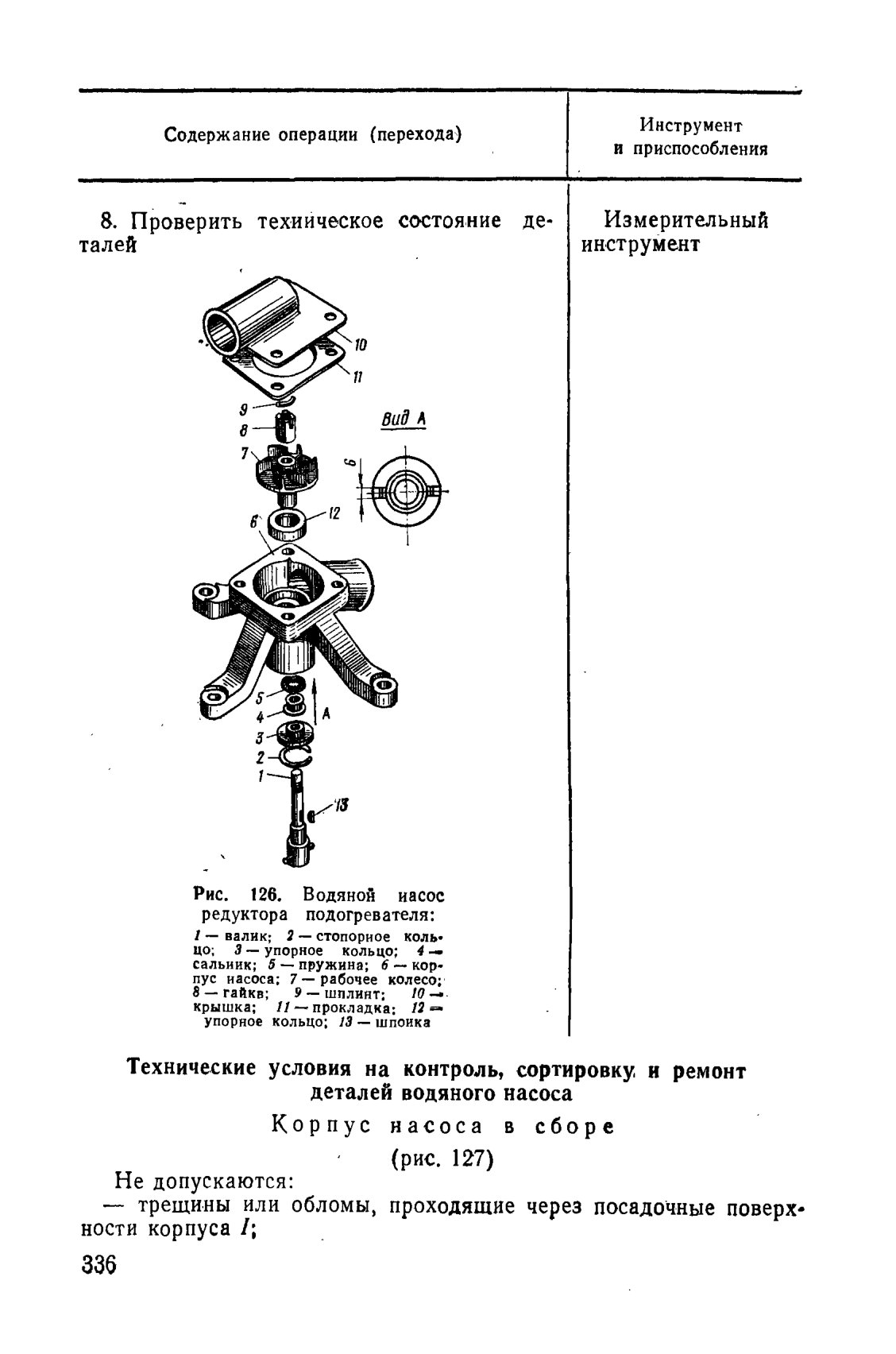

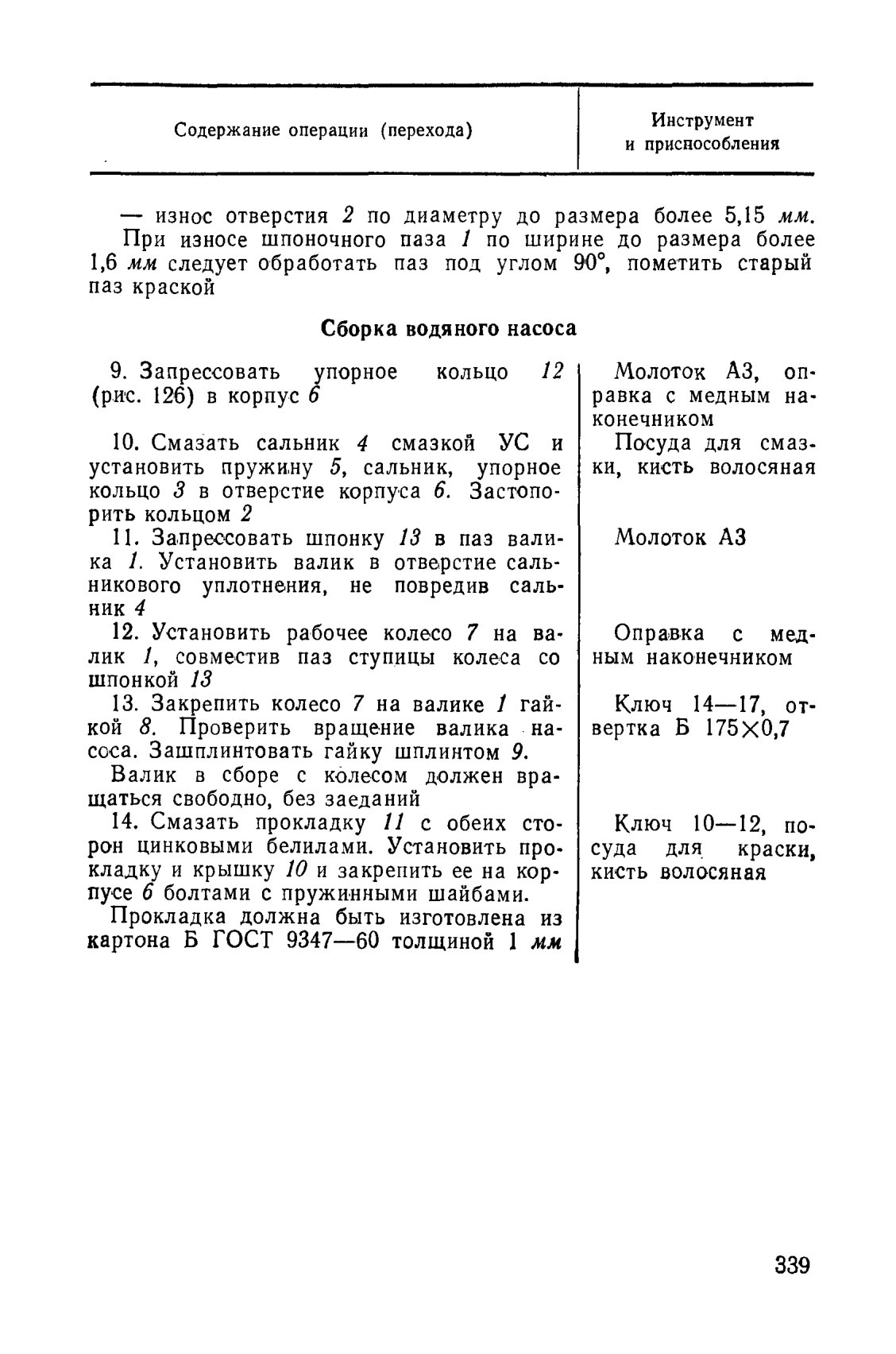

Ремонт водяного насоса редуктора подогревателя

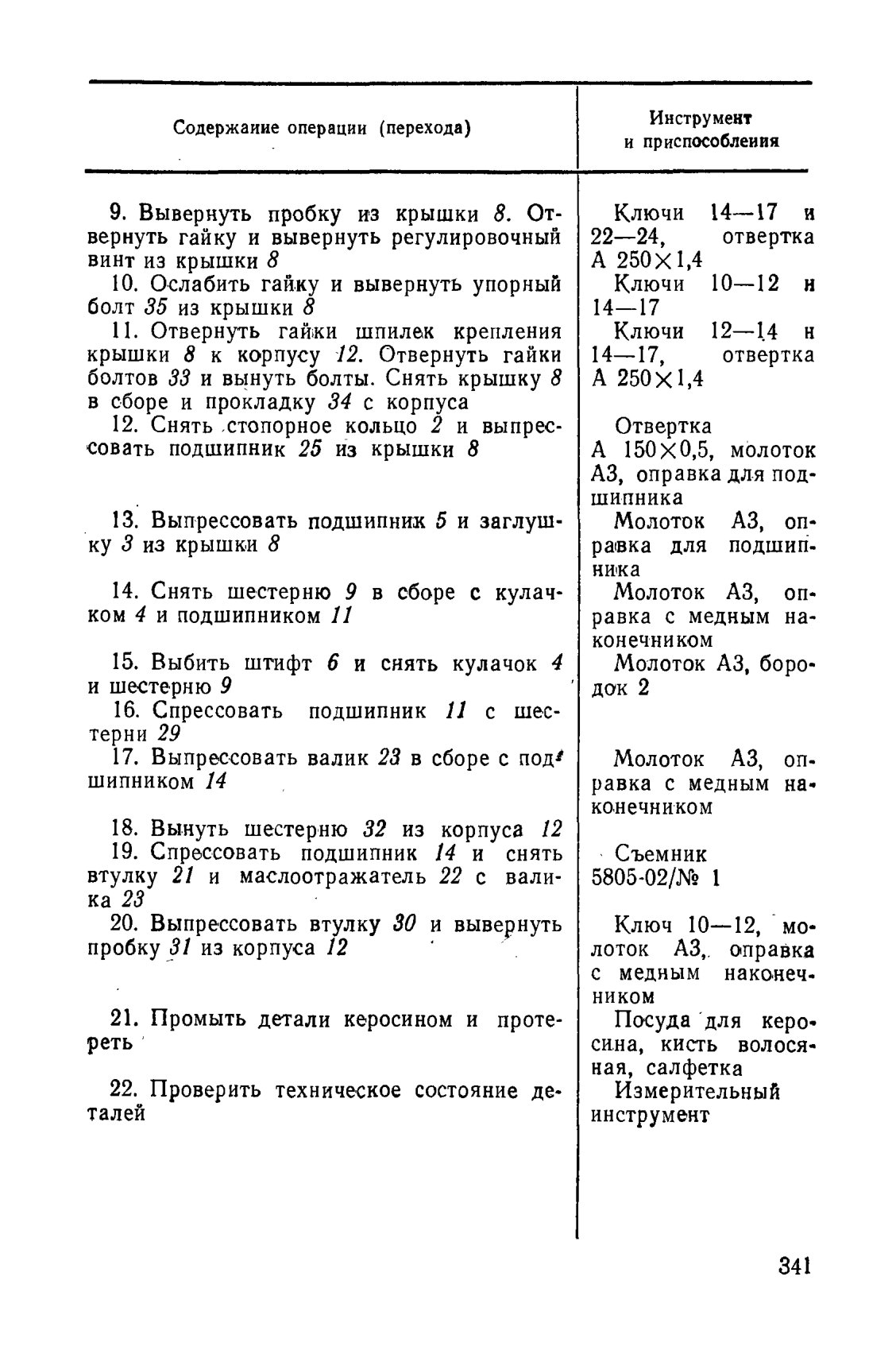

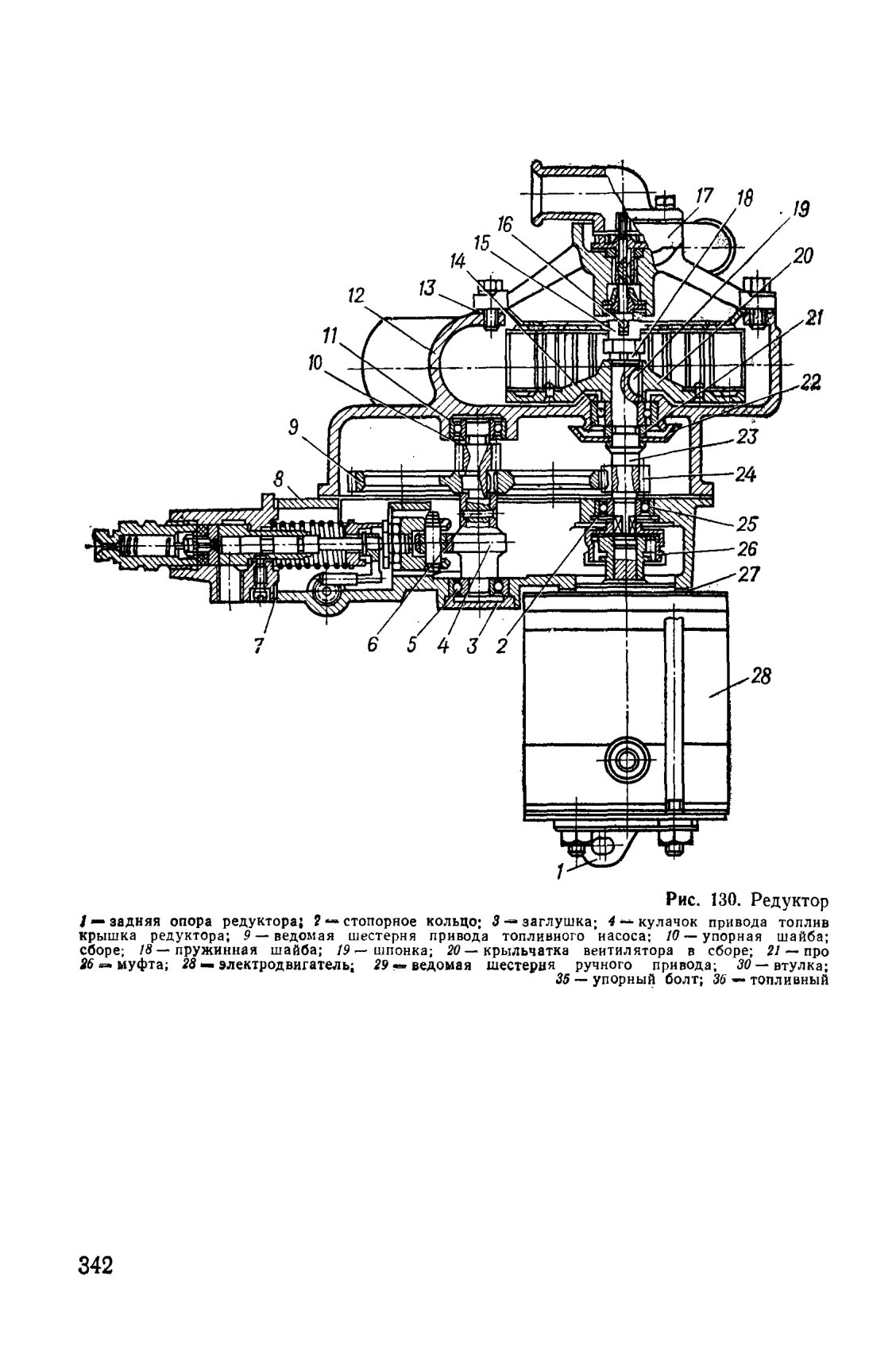

Ремонт редуктора подогревателя

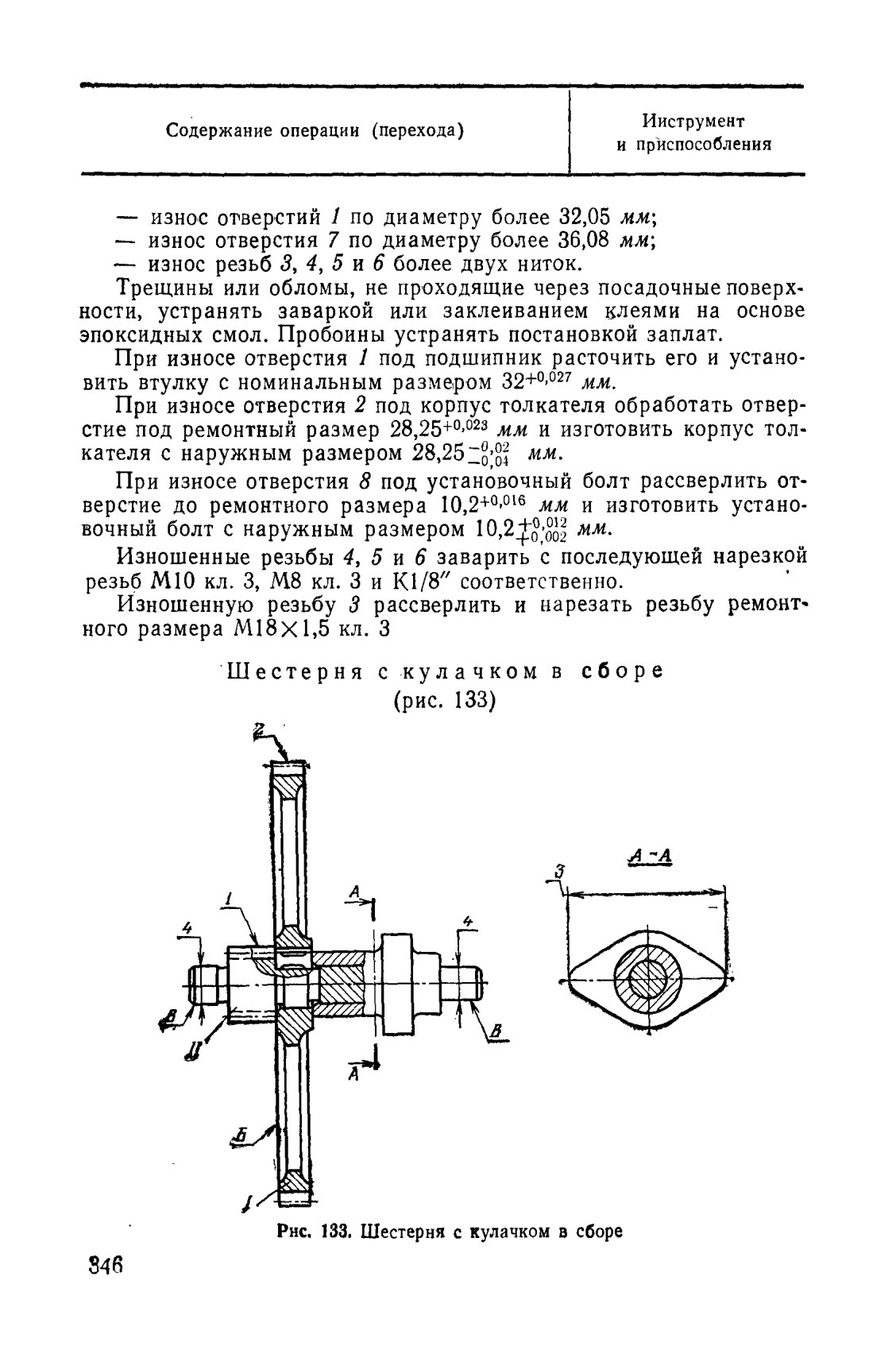

Технические условия на контроль, сортировку

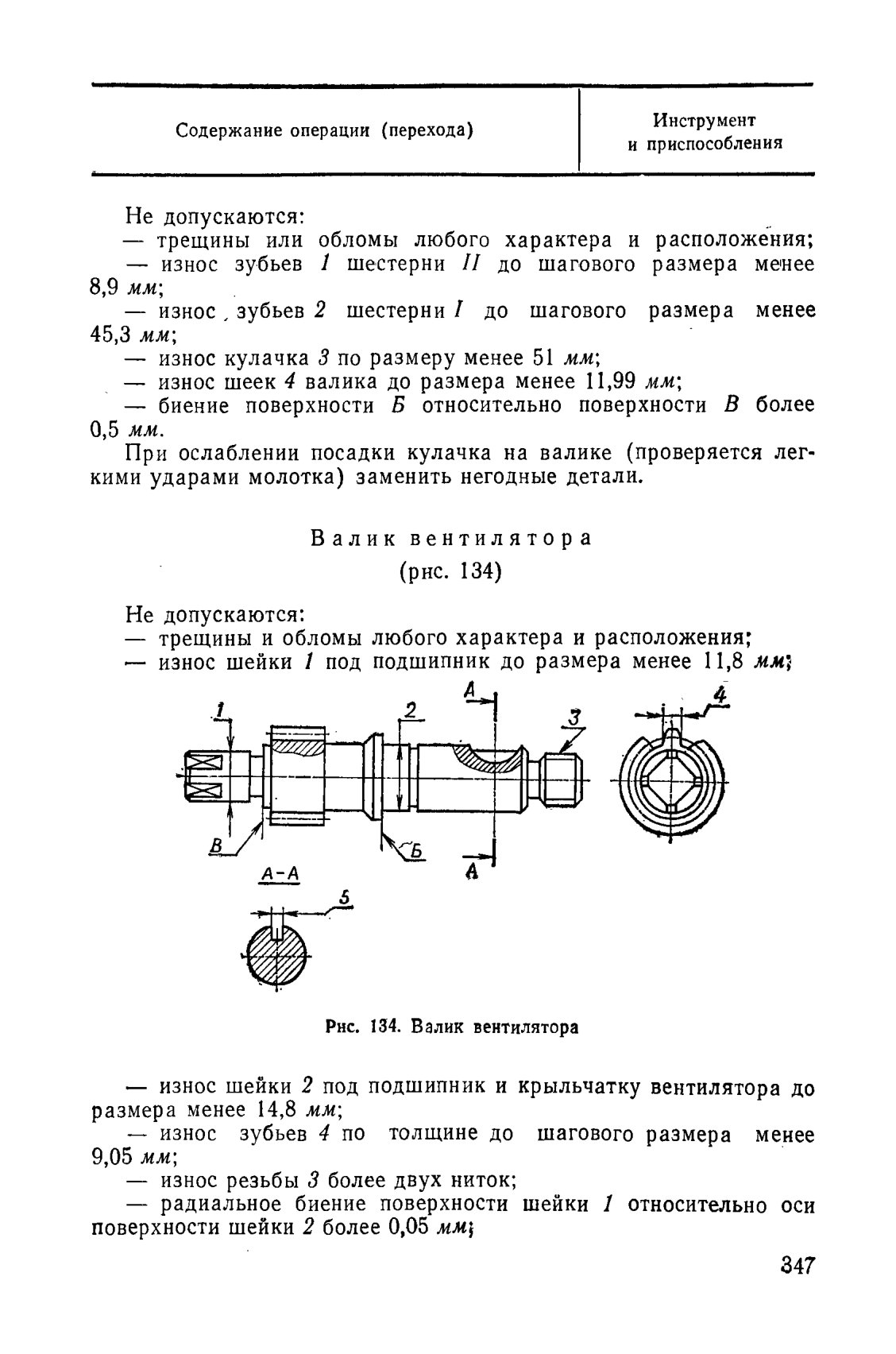

— торцовое биение поверхностей Б и В относительно общей оси поверхностей шеек 1 и 2 более 0,1 мм.

При местной ступенчатой выработке у краев зубьев их следует зачистить.

При износе шпоночного паза 5 по ширине до размера более 3,01 мм следует обработать паз в новом месте размером мм> при этом несимметричность паза относительно диаметральной плоскости поверхности шейки 2 должна быть не более 0,1 мм. Смещение и перекос паза допускаются не более 0,1 мм на его длине.
