Войсковой ремонт легкого многоцелевого гусеничного транспортера-тягача МТ-ЛБ (1975 год) - часть 5

ЗАМЕНА КАРДАННОГО ВАЛА ПРИВОДА БОРТОВОЙ ПЕРЕДАЧИ

Привод бортовой передачи подлежит замене (снятию) в случае износа зубчатого соединения, погнутости и скручивания карданного вала.

ОПЕРАЦИОННАЯ КАРТА № 44
Инструмент и приспособления: ключи 12—14 и 14—17; ключ торцовый Г-образный 17; ключ 6.61,101 запора; плоскогубцы комбинированные 150; болты-съемники М12Х1.5 (2 шт.); лом 5.61.304; посуда для смазки и краски; кисть волосяная; лопатка деревянная для смазки.

Трудоемкость замены ручным инструментом—1,2 чел.-час.

Установка карданного вала

ТОРМОЗА
ЗАМЕНА КОМПРЕССОРА

Компрессор подлежит замене (снятию) при следующих неисправностях:

1. Износ подшипников коленчатого вала компрессора, вследствие чего происходит биение шкива.

2. Износ деталей кривошипно-шатунного и клапанного механизмов, вызывающий увеличение количества масла в конденсате, сливаемом из воздушного баллона, а также снижение максимального давления в пневматической системе ниже 5 кгс/см2 при исправных регуляторе давления, тормозном кране и трубопроводах.

3. Течь масла через сальник переднего конца коленчатого вала.

4. Механические повреждения картера компрессора (трещины, обломы, срыв резьб и др.).

ОПЕРАЦИОННАЯ КАРТА №45

Инструмент и приспособления: ключи 10—12, 12—14, 14—17,

17—19, 19—22, 24—27 и 32—36; ключи торцовые 10 и 14; ключ-6.61.101 запора; ключ 8.61.129 паровоздушного клапана; вороток; отвертки А 150x0,5 и Б 175x0,7; молоток АЗ; зубило слесарное 20X60°; шланг 5.61.067 для слива охлаждающей жидкости; линейка измерительная металлическая 300; шприц; посуда для охлаждающей жидкости, смазки, краски и мыльного раствора; кисть волосяная; воронка под охлаждающую жидкость.

Трудоемкость замены ручным инструментом — 0,6 чел.-час.

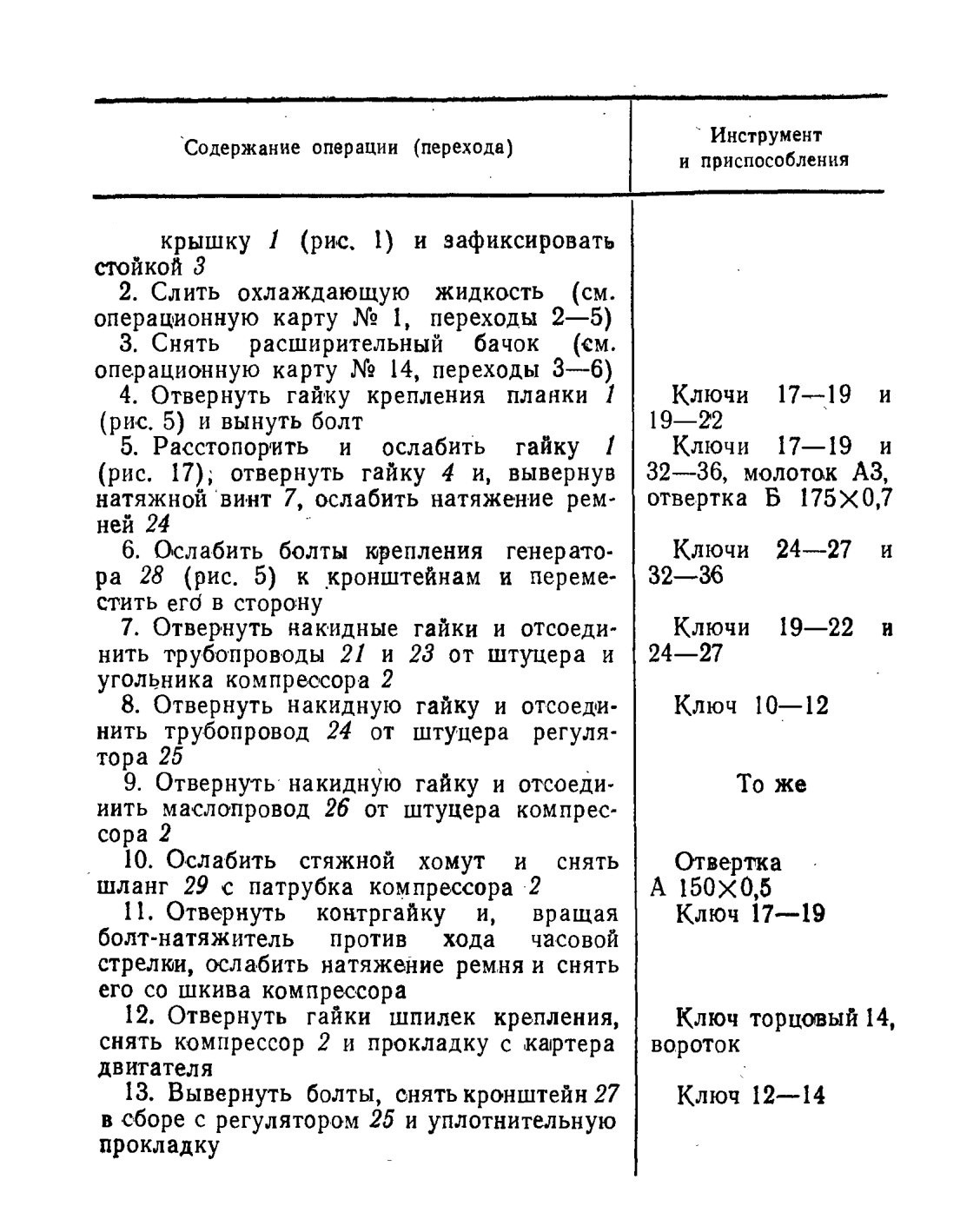

Снятие компрессора

1. Открыть лючок вентиляции моторного отделения, установив рукоятку в крайнее правое положение. Открыть запоры, поднять

Ключ 6.61.101
