Войсковой ремонт легкого многоцелевого гусеничного транспортера-тягача МТ-ЛБ (1975 год) - часть 2

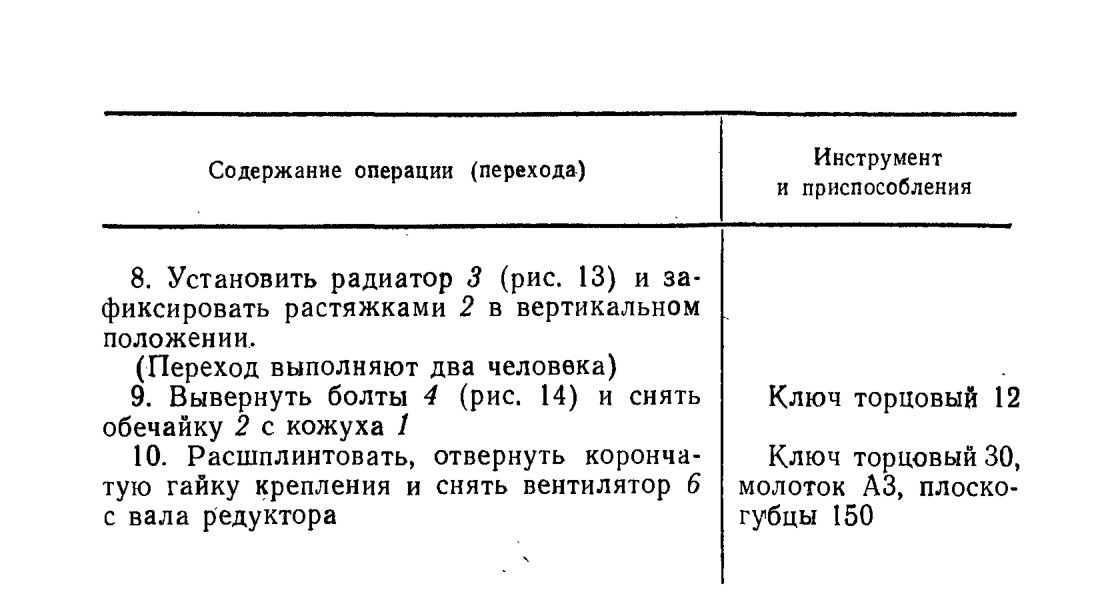

ЗАМЕНА ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ

Вентилятор подлежит замене (снятию) при следующих неисправностях:

1. Коробление диска, ослабление заклепок крепления лопаток и фланца.

2. Износ шлицев фланца, внешним признаком которого является стук на переменных режимах работы двигателя.

3. Механические повреждения лопаток, диска (трещины, обрывы и др.).

ОПЕРАЦИОННАЯ КАРТА №4

Инструмент и приспособления: ключи 10—12, 14—17, 17—19 и 41—46; ключи торцовые 10, 12, 14 и 30; ключ 6.61.101 запора; ключ 8.61.129 паровоздушного клапана; ключ 8.61.107 торцовый гайки радиатора; монтажный ломик; отвертки А 150x0,5, Б 175x0,7 и В 175x0,7; плоскогубцы комбинированные 150; молоток АЗ; щетка металлическая; шланг 5.61.067 для слива охлаждающей жидкости; посуда для бензина, охлаждающей жидкости, клея и краски; воронки под охлаждающую жидкость; кисть волосяная.

Трудоемкость замены ручным инструментом — 2,5 чел.-час.

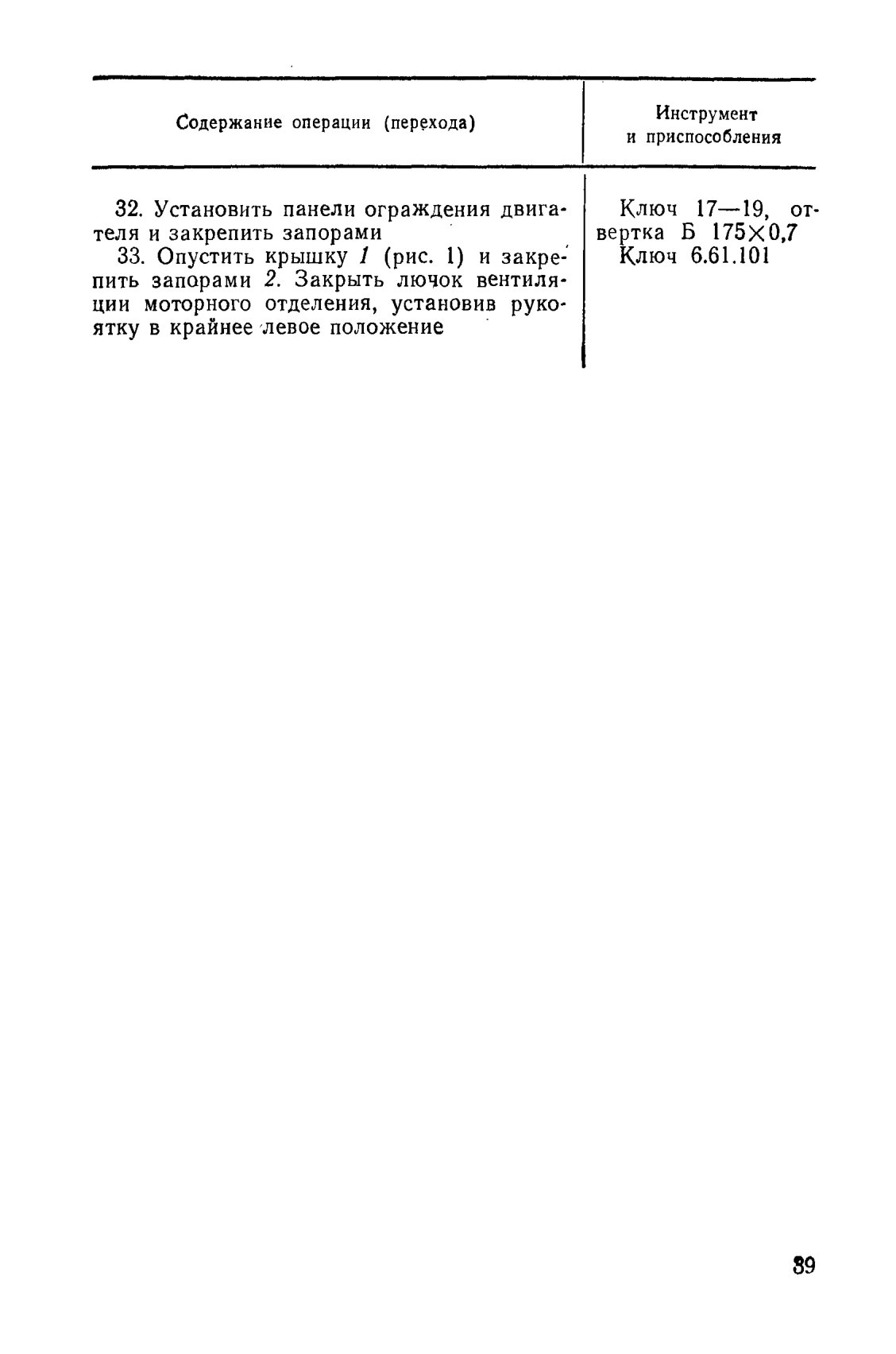

Установка вентилятора системы охлаждения

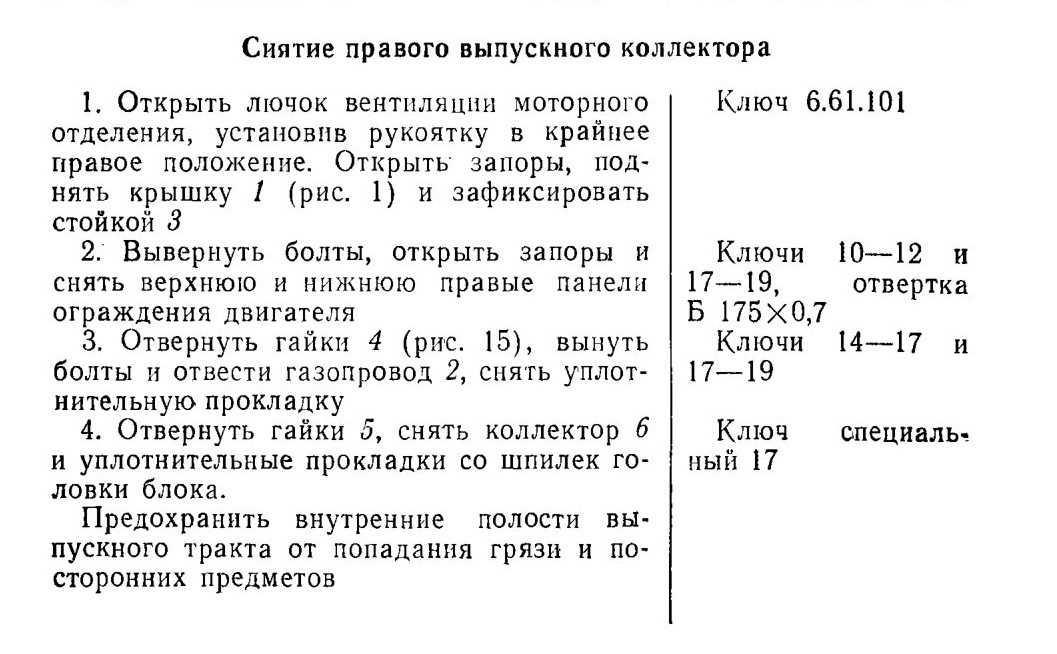

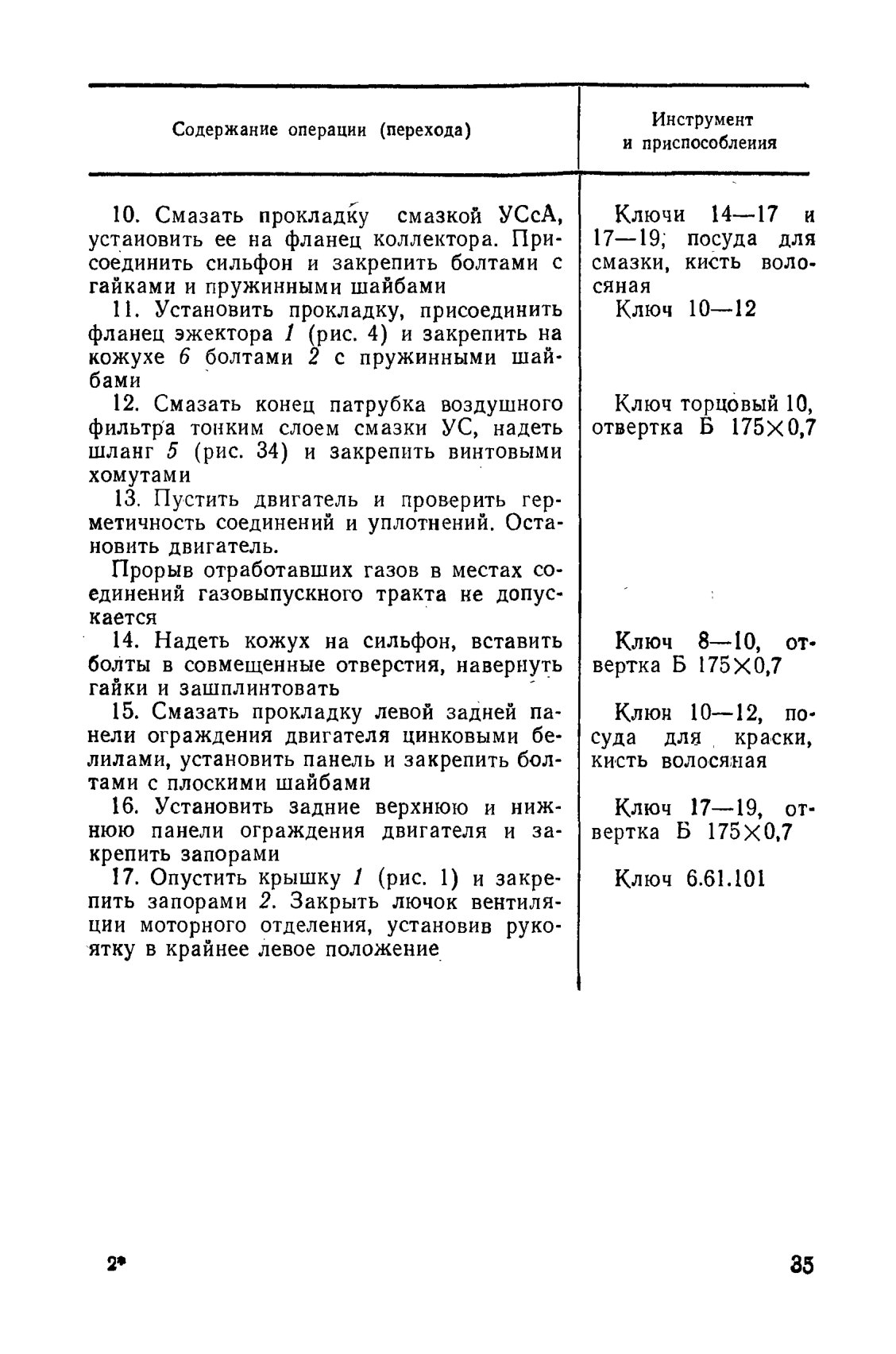

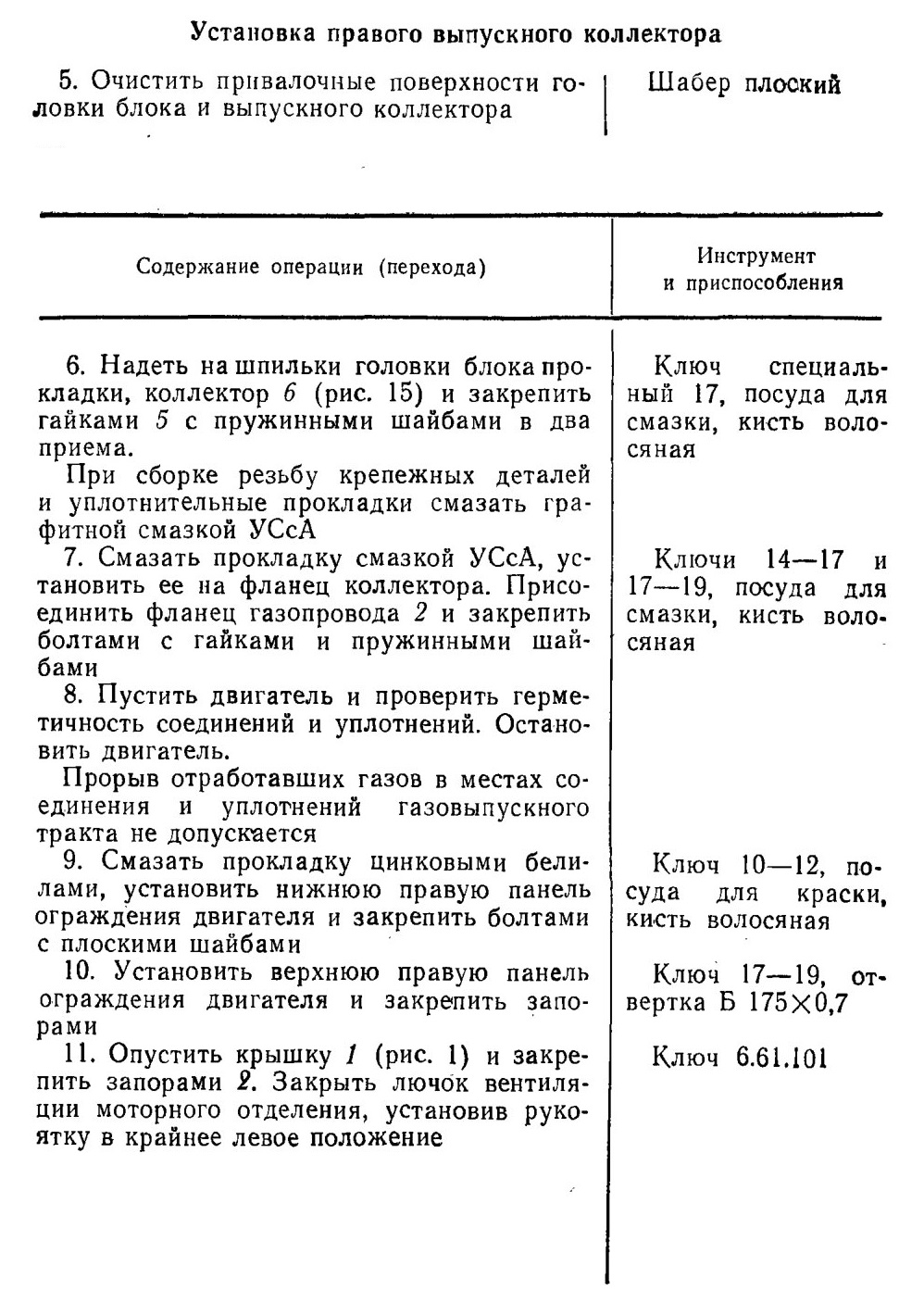

ЗАМЕНА ВЫПУСКНЫХ КОЛЛЕКТОРОВ И ИХ ПРОКЛАДОК

Выпускной коллектор подлежит замене (снятию) при следующих неисправностях:

1. Прогорание или разрыв прокладок, внешними признаками чего являются следы сажи на головках блока цилиндров в местах прогара или разрыва, а также характерный свист при работе двигателя.

2. Механические повреждения коллектора (облом фланцев, трещины и др.).

ОПЕРАЦИОННАЯ КАРТА № 5
Инструмент и приспособления: ключи 10—12, 14—17 и 17—19; ключ специальный 17 для гаек крепления коллектора; ключ 6.61.101 запора; отвертка Б 175x0,7; шабер плоский; посуда для смазки и краски; кисть волосяная.

Трудоемкость замены ручным инструментом—0,5 чел.-час.
