AL-KO Компоненты для прицепов полной массой до 3500 кг. КАТАЛОГ - часть 26

203

Пр

ина

д

леж

н

ос

ти

l

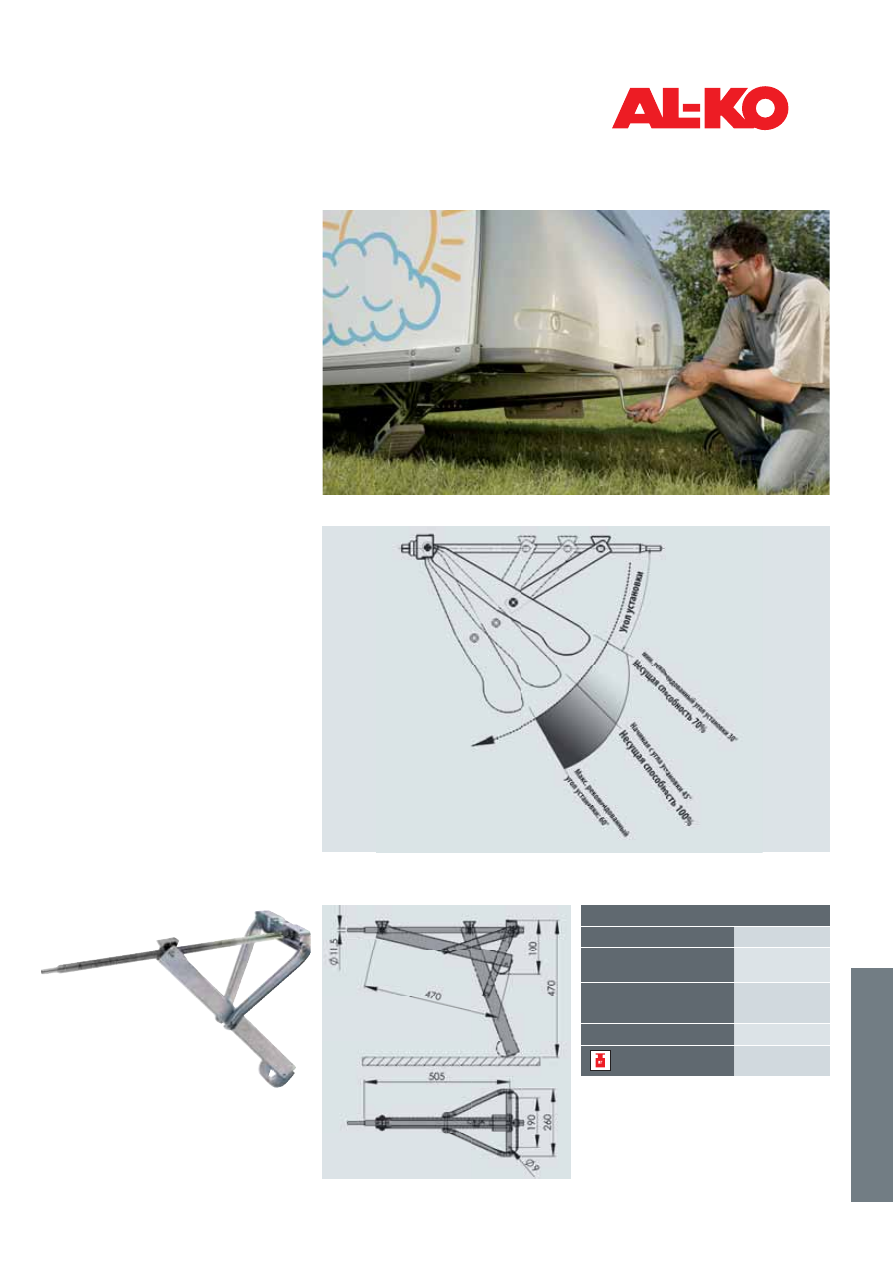

Эксплуатация

Винтовая опора опускаетс я и поднима-

ется при помощи специального гайковерта.

Винтовые опоры предназначены исклю-

чительно для надежной устойчивости при-

цепа на стоянке. Их нельзя использовать в

качестве домкрата для замены автошин на

прицепе, а также в целях ремонта.

Резьбовые шпиндели винтовых опор необходимо

регулярно очищать и смазывать консистентной

смазкой.

Винтовая опора АL-КО обладает максимальной

несущей способностью только тогда, когда ее

опорная часть находится под углом 45 0. При

других углах наклона опорной части (например:

30 0, 60 0) несущая способность винтовой опоры

значительно снижается (см. чертеж).

Программа поставок

Опора  COMPACT 800 кг, укороченная

Артикул

205 808

Статическая несущая
способность

макс. 800 кг

Допустимая полная масса
прицепа

макс. 1600 кг

Покрытие поверхности

горячее цинкование

3,4 кг

204

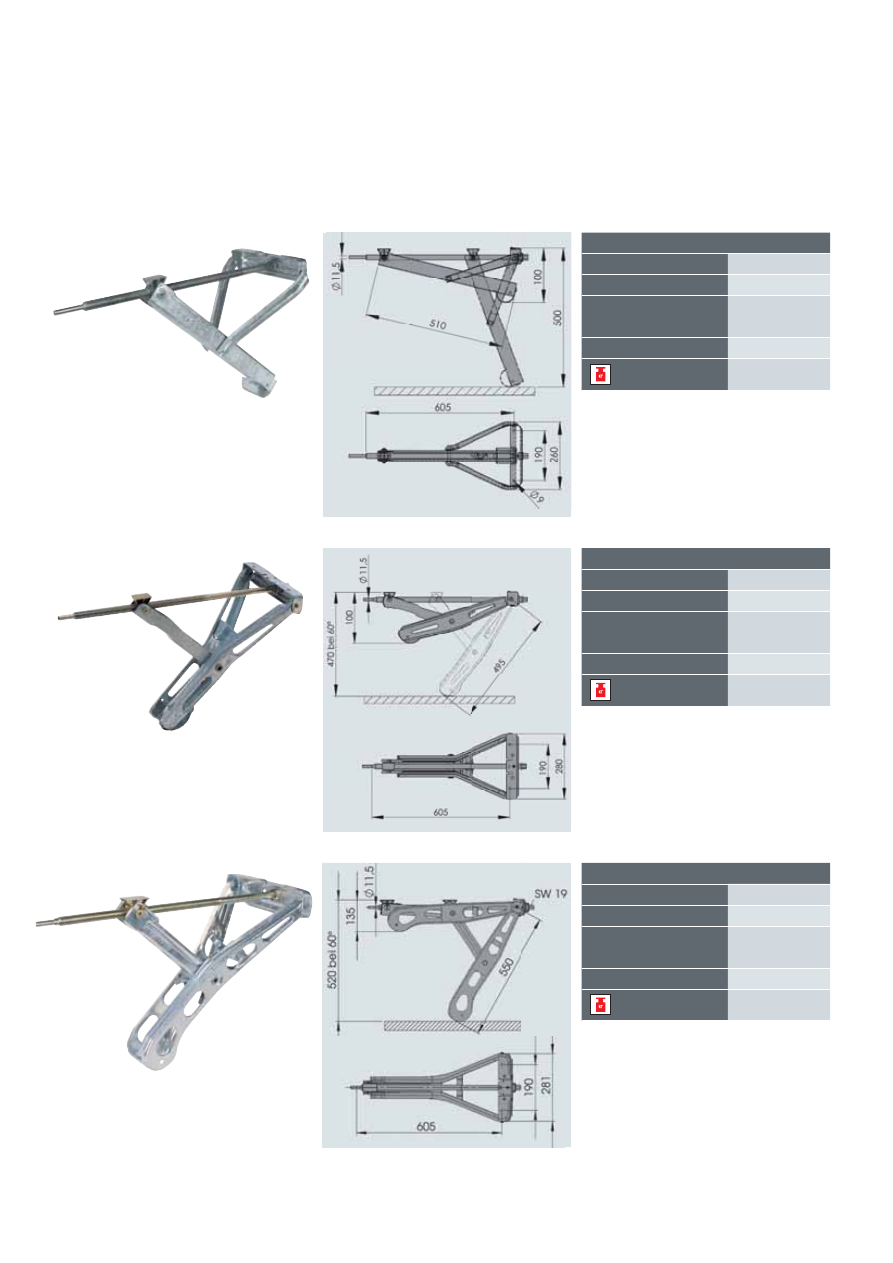

Опоры для шасси АL-КО

Надежная устойчивость на любой поверхности

Программа поставок

Опора  COMPACT,  800 кг, длинная

Артикул

205 817

Статическая нагрузка

макс. 800 кг

Допустимая полная масса
прицепа

макс. 1600 кг

Покрытие поверхности

горячее цинкование

3,6 кг

Опора PLUS, 1000 кг,  укороченная

Артикул

267 265

Статическая нагрузка

макс. 1000 кг

Допустимая полная масса
прицепа

макс. 2000 кг

Покрытие поверхности

горячее цинкование

4,2 кг

Опора PREMIUM,  1250 кг, длинная

Артикул

1 221 694

Статическая нагрузка

макс. 1250 кг

Допустимая полная масса
прицепа

макс. 2500 кг

Покрытие поверхности

горячее цинкование

4,95 кг

205

Пр

ина

д

леж

н

ос

ти

146 мм

44

 м

м

49 м

м

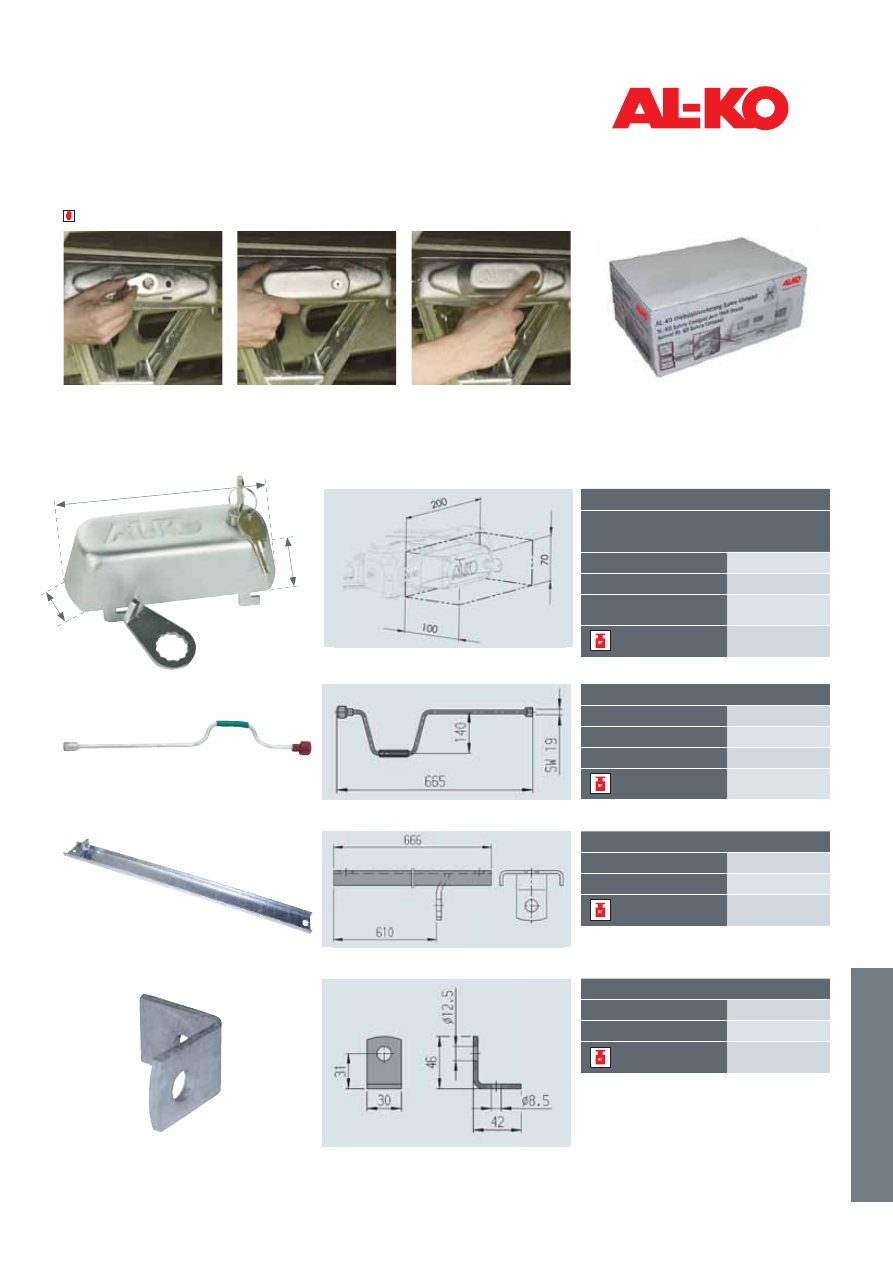

Надеть стопор на головку винта
вращения опоры.

Установить противоугонное
устройство в пазы, и сдвинуть его
вправо.

Нажать личинку замка
до фиксации.

Опоры для шасси АL-КО

Принадлежности

Противоугонное устройство  «Safety Compact»

Для опор  PREMIUM 1250 кг
(начиная с  2006 года выпуска)

Артикул

1 222 515

Штук в упаковке

2 шт.

Покрытие поверхности

гальваническая
оцинковка

0,8 кг

Гайковерт для опор

Артикул

205 520

Покрытие поверхности

горячее цинкование

Зев ключа

19

1 кг

Монтажная направляющая консоль

Артикул

294 370

Покрытие поверхности

горячее цинкование

0,5 кг

Монтажный кронштейн

Артикул

365 100

Покрытие поверхности

горячее цинкование

0,05 кг

 Указания по эксплуатации  противоугонного устройства «Safety Compact»

206

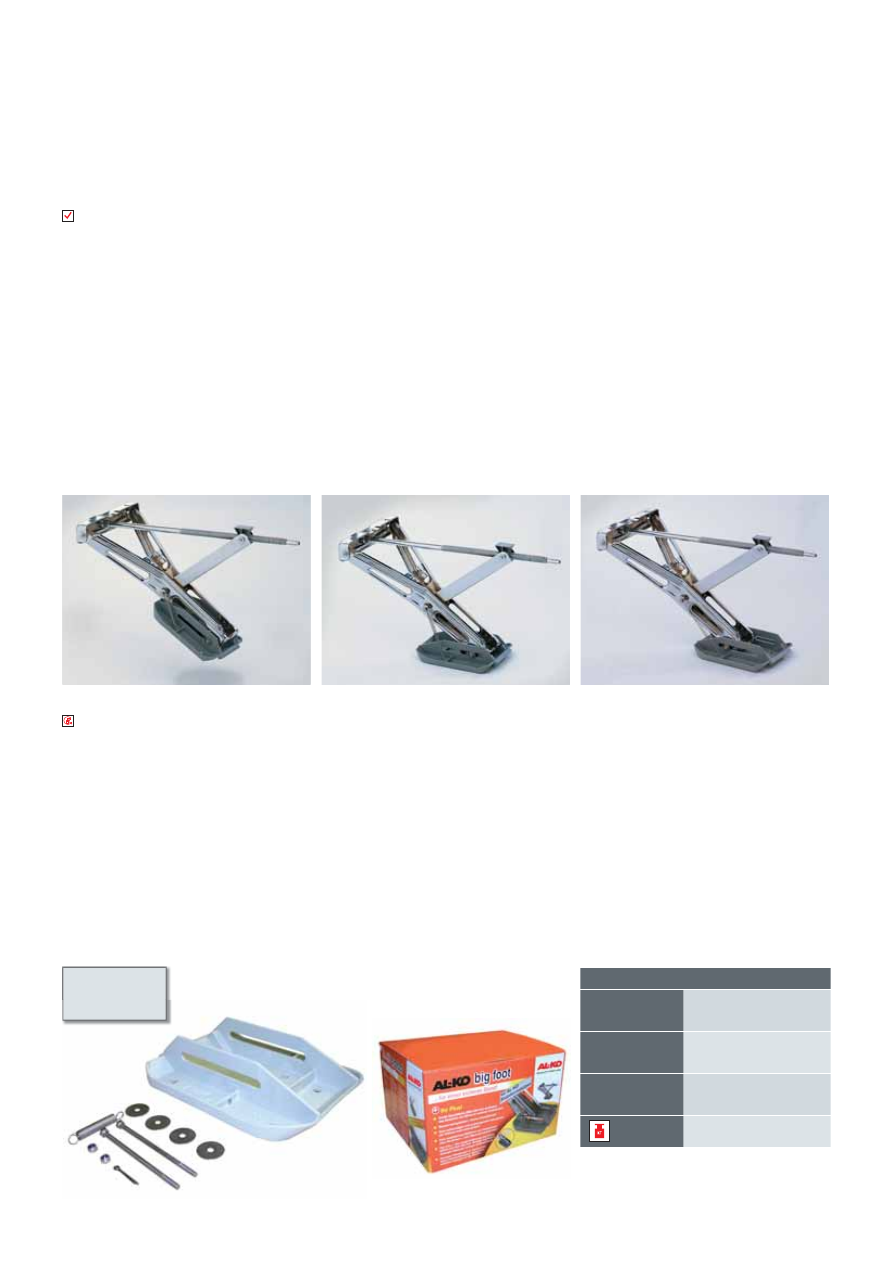

Опорный башмак  «big foot

™

»

Предотвращает скольжение опор и погружение их в грунт

Вывинтить

Прижать к полу

Скольжение

Патент ЕС:

EP 1174 317 B1

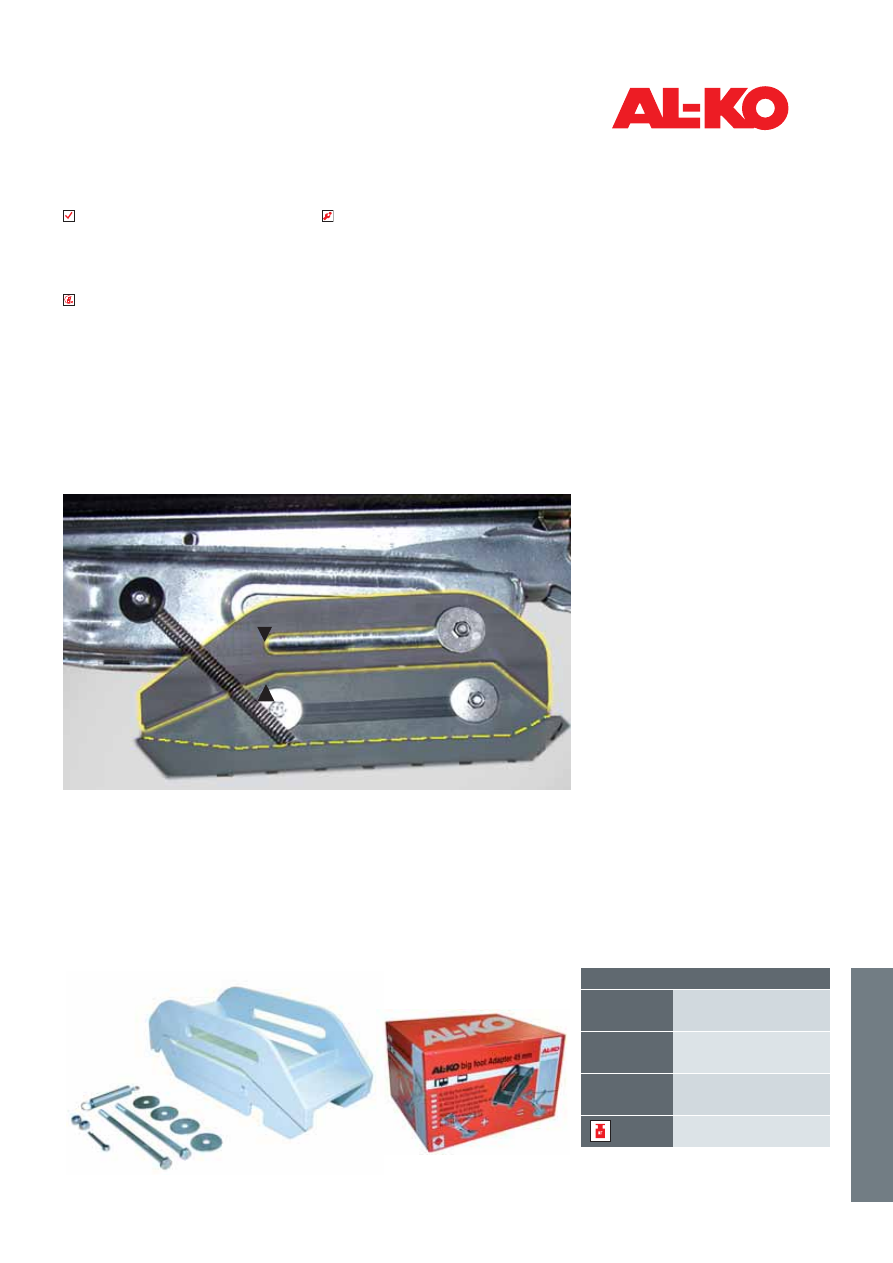

 Преимущества

l



Опорные башмаки предназначены для доос-

нащения винтовых опор PLUS и PREMIUM.

l

 Надежная устойчивость

 Большая опорная площадь башмака big

foot™ (200х180мм) и наличие поперечных

ребер жесткости предотвращает скольжение

опор по поверхности и погружение их в грунт,

тем самым гарантируя надежную устойчи-

вость прицепа на стоянке. Максимальная

несущая способность опорного башмака

достигает 1250 кг.

l

  Функциональность

  При контакте с грунтом винтовая опора скольз-

ит по пазам опорного башмака и самосто-

ятельно находит точку контакта без Вашего

дополнительного участия.

l

  Компактность

  В режиме движения прицепа опорный башмак

big foot™ плотно прижат к опоре.

 Объем поставки

В упаковке:

4 опорных башмака big foot™

со следующим набором:

l

  Монтажный болт –  2 шт.

l

 Шайба –



4 шт.

l

  Гайка – 4 шт.

l

  Пружина  – 1 шт.

l

  Шплинт  – 1 шт.

l

  Руководство по монтажу

и эксплуатации – 1 шт.

Программа поставок

Опорный башмак «big foot

™

»

Артикул

1 212 458
(в коробке 4  шт.

»

)

Область
применения

Для опор

Материал

Полиамидный пластик
серого цвета

2,5 кг

207

Пр

ина

д

леж

н

ос

ти

45 мм

 Преимущества

l



Дополнительная высота 45 мм для установки

прицепа на неровной площадке. Для опор PLUS и

PREMIUM.

 Объем поставки

В упаковке:

l

  Адаптер 45 мм – 4 шт.

l

  Монтажный болт – 2 шт.

l

  Шайба – 4 шт.

l

  Гайка – 4 шт.

l

 Пружина – 1 шт.

l

  Шплинт – 1 шт.

l

  Руководство по монтажу  – 1 шт.

Программа поставок

Адаптер  45 мм для big foot

™

Артикул

1 213 899
(в коробке 4 шт.)

Область
применения

Для опор

Материал

Полиамидный пластик серого цвета

2,5 кг

 Установка

Дополнительный адаптер позволяет опустить

опорный башмак big foot™ на 45 мм ниже. Во

избежание контакта опорных башмаков с дорож-

ным полотном во время движения, проверьте

достаточность дорожного просвета. На всех опо-

рах АL-КО с 2001 года выпуска предусмотрены

монтажные отверстия под big foot™.

В опорах до 2001 года выпуска  необходимо про-

сверлить монтажные отверстия с соблюдением

указаний инструкции по эксплуатации.

Адаптер 45 мм

208

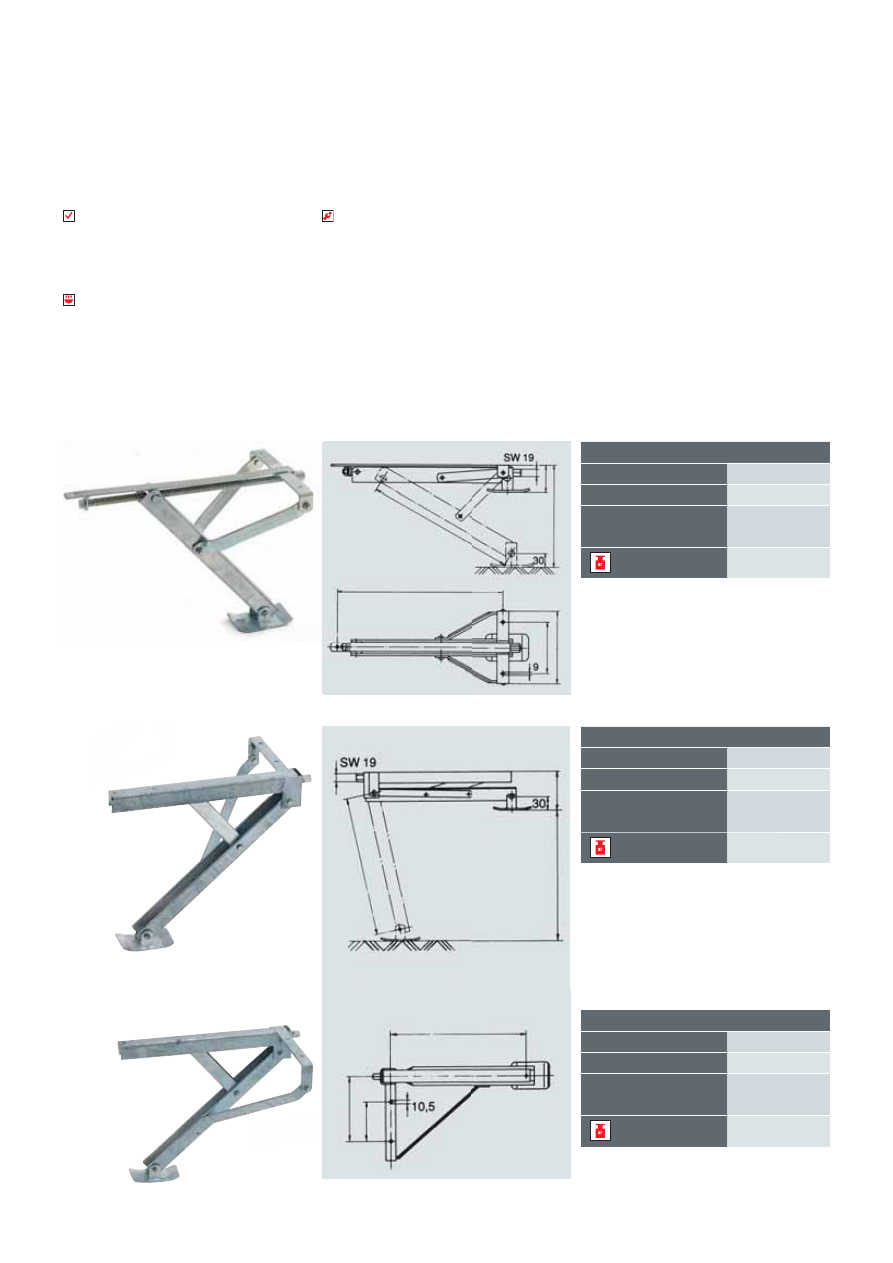

Опоры

Передняя правая и

задняя левая

Передняя левая и

задняя правая

404

195

120

Артикул  205 713 + 205 714

457

100

480

*Допустимая полная масса указана при  применении 4 винтовых опор.

 Преимущества

Эти винтовые опоры применяются для дооснаще-

ния прицепов на шасси других производителей.

 Покрытие поверхности

Горячее цинкование

 Установка

Для максимальной устойчивости прицепа, винто-

вые опоры необходимо устанавливать по крайним

угловым точкам рамы или кузова. Мы рекомен-

дуем крепить опоры на раму или кузов винтами.

При монтаже на сэндвич-пол, обязательно просле-

дите, чтобы винты или шурупы устанавливались в

деревянных рейках.

Под головку винта обязательно подложите шайбу

большого диаметра (Ø 50 х 4 мм) или пластину.

Вы получите максимальную устойчивость прицепа,

расположив винтовые опоры по диагонали, при-

мерно под углом 30-45 0.

Программа поставок

Опора COMPACT,  800 кг

Артикул

205 712

Статическая нагрузка

500 кг

Допустимая полная масса
прицепа

*

макс. 1000 кг

3,0 кг

190

265

438

400

410

70

Опора COMPACT,  800 кг

Артикул

205 713

Статическая нагрузка

 600 кг

Допустимая полная масса
пр

и

цепа*

макс. 1200 кг

4,5 кг

Опора COMPACT,  800 кг

Артикул

205 714

Статическая нагрузка

600 кг

Допустимая полная масса
пр

и

цепа*

макс. 1200 кг

4,5 кг

209

Пр

ина

д

леж

н

ос

ти

Система электрических винтовых опор PREMIUM – экономия Ваших сил и времени!

Система электрических винтовых опор PREMIUM

 с дистанционным управлением для шасси АL-КО

Надежная стоянка одним нажатием кнопки

 Преимущества

l



По желанию, система может быть установлена

в серийном исполнении или в порядке доосна-

щения туристических прицепов с шасси АL-КО с

1989 года выпуска.

l

  Управление



Управление осуществляется с пульта.



Электронная система контролирует опускание

и поднятие каждой отдельной опоры.

l

 Поднятие опор

  Одно нажатие кнопки на пульте, и все четыре

опоры автоматически поднимаются. Привод

опор осуществляется от 4 электродвигателей с

прочным планетарным редуктором.

l

 Опускание опор

  Одно нажатие кнопки на радиопульте, и все

четыре опоры одна за другой автоматически

опускаются  до  контакта  с  грунтом.  Далее,  Вы

можете управлять каждой отдельной опорой

до достижения горизонтального положения

пола над уровнем грунта.

l

  Защита от перегрузки

  Электронная система защищает от перегру-

зок привод опор.

l

 Аварийное управление

  В случае прекращения подачи электропита-

ния можно опустить или поднять опоры вруч-

ную при помощи гайковерта для винтовых

опор.

l

 Устойчивость

  Надежную устойчивость прицепа обеспечи-

вает комплект опорных башмаков big foot™

(200x180 мм). При необходимости, комплект

опорных башмаков можно дооснастить специ-

альными адаптерами 45 мм.

l

 Электроснабжение

  Источником питания может служить:

 a)

Аккумуляторная батарея автомобиля-тягача.

 b)

 Собственная бортовая аккумуляторная бата-

рея 12 В прицепа (66 ампер-часов).

 c)

 Внешний источник электропитания (через

розетку прицепа), который должен соответство-

вать требованиям руководства по эксплуатации.

l

  Высокая несущая способность

  Процесс установки прицепа занимает 3-4 мин.

Вес прицепа 2500 кг распределяется на четыре

опоры. Статическая несущая способность каж-

дой опоры достигает 1250 кг.

210

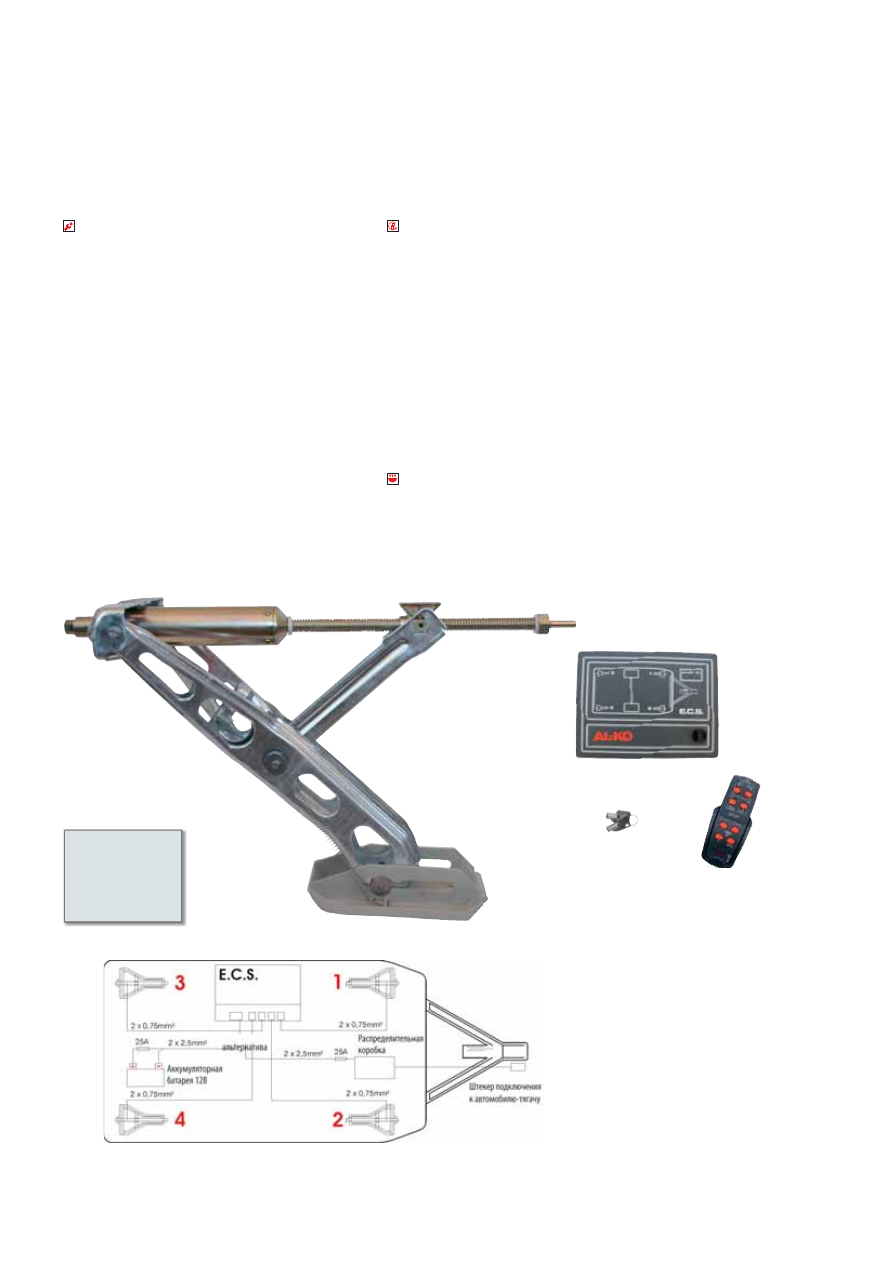

Электромонтажная схема  (вид жилого прицепа сверху)

 Установка

Установка возможна на шасси АL-КО с 1989 года

выпуска, если посадочные места для опор имеют

следующие размеры: 605 мм и 23 мм (см. чер-

теж направляющей консоли). Такие размеры

имеют большинство шасси АL-КО. Блок управле-

ния системой необходимо расположить как можно

ближе к выходу (например, в багажнике прице-

па, в ящике для инструмента). Блок управления

оснащен выключателем со съемным ключом.

Дистанционное управление возможно только после

проворачивания ключа.

 Объем поставки

l

  Опора с двигателем: 4 шт.

l

  Монтажный усилитель из листового металла (монтируется

между днищем и консолью): 4 шт.

l

  Опорный башмак  АL-КО big foot™

  (смонтированный на опору): 4 шт.

l

  Электронный блок управления:  1 шт.

l

  Кабель подключения к источнику

электропитания: 1 шт.

l

  Соединительный кабель от блока управления к опорам:  4 шт.

l

  Пульт дистанционного радиоуправления: 1 шт.

l

  Пластиковые втулки: 4 шт.

 Покрытие поверхности

l

 Опора:

 горячее цинкование

l

 Двигатели:

 желтый хром

l

  Опорный башмак

 АL-КО

«

big foot

»

:

Полиамидный пластик серого цвета.

Прототип
DE 20003180 U1

Патент ЕС:
EP 1257 450 B1



Надежная стоянка одним нажатием кнопки

Система электрических винтовых опор PREMIUM

с дистанционным управлением для шасси АL-КО
