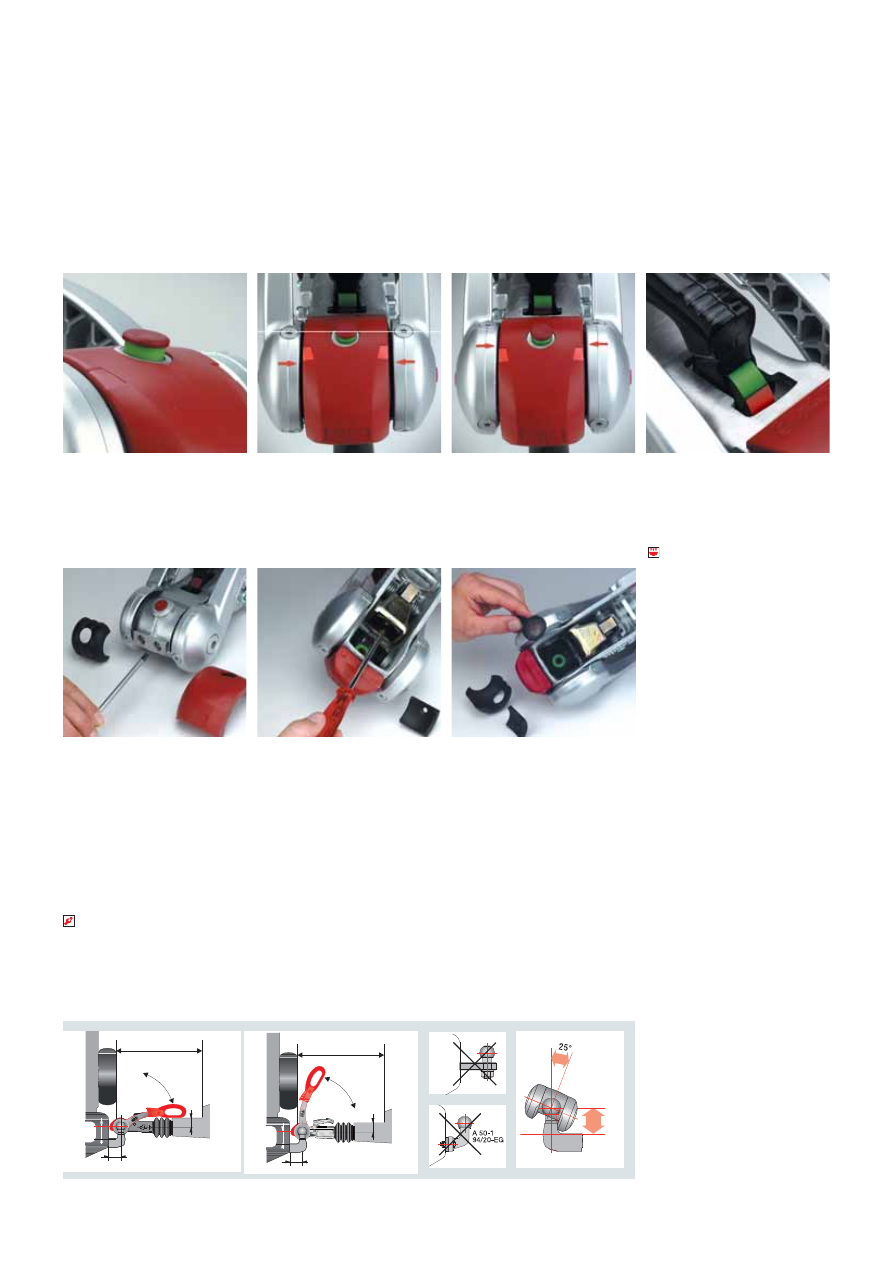

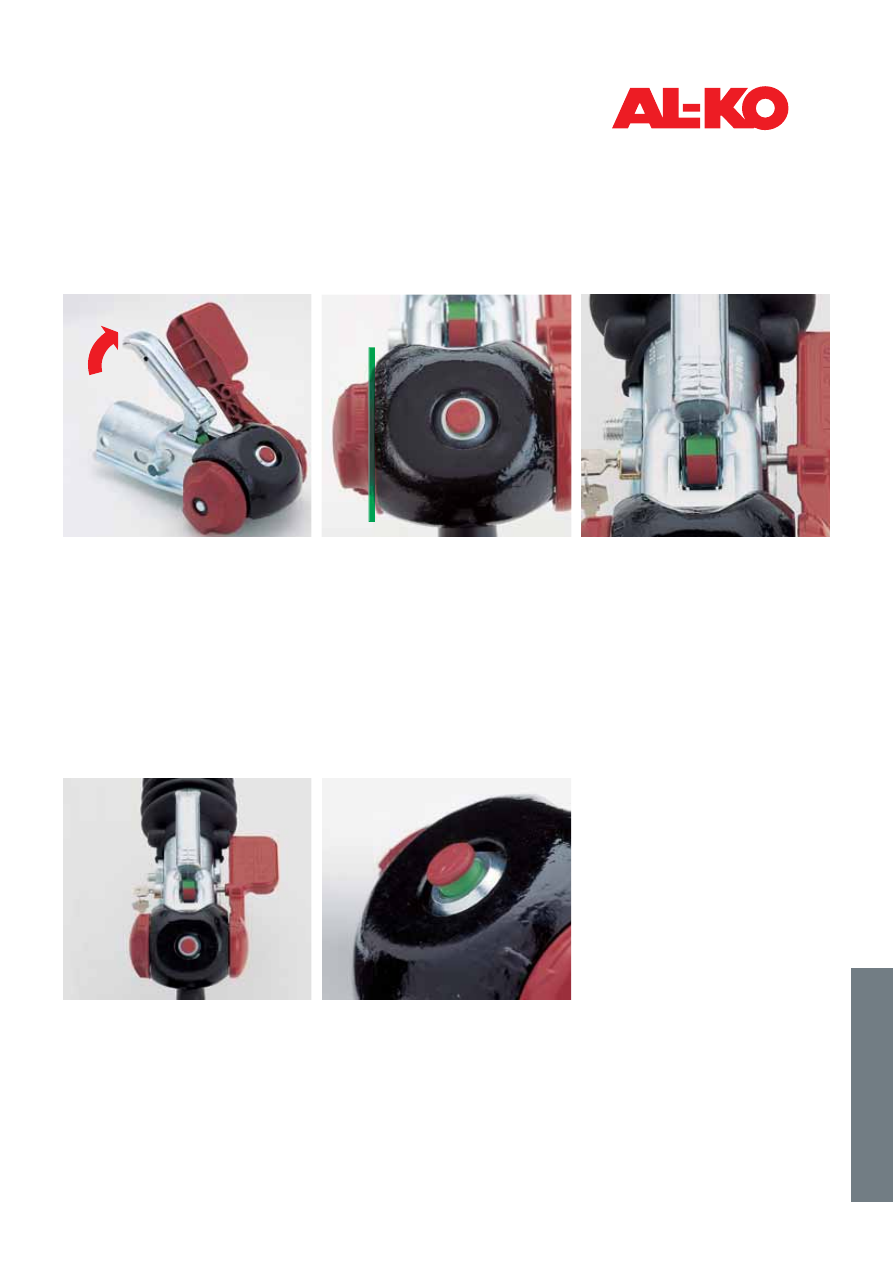

Контроль и техническое обслуживание

Когда A

S™ 1300 еще не соединен со сцепным шаром ТСУ,

рукоятка замкового устройства (ЗУ) находится в положении

“ОТКРЫТО”.

В рабочем положении возможно контролировать состоя-

ние износа фрикционных накладок. Не забывайте своев-

ременно производить замену фрикционных накладок в

сервисных центрах А

-КО.

При зазоре 0 мм (см. зеленую линию на рисунке), фрик-

ционные накладки подлежат замене (см. руководство по

монтажу и эксплуатации).

Положение «ОТКРЫТО»

Контроль износа

фрикционных накладок

Контроль износа

сцепного шара ТСУ и механизма ЗУ

Для правильного контроля износа сцепного шара и механиз-

ма замкового устройства достаточно соединить замковое

устройство A

S™ 1300 с шаром ТСУ. Если на рукоятке замко-

вого устройства видна зеленая зона индикатора, то устрой-

ство A

S™ 1300 и сцепной шар не изношены

(подробности см. в руководстве по эксплуатации).

Индикатор безопасности

Если устройство A

S™ 1300 правильно установлено на сцеп-

ном шаре ТСУ автомобиля-тягача, то видна зеленая зона ци-

линдра индикатора безопасности.

Защита от угона

Устройство A

S™ 1300 можно дооснастить съемным стра-

ховочным замком. Такая мера предосторожности предот-

вращает кражу как прицепа, так и самого устройства A

S™

1300.

179

Пр

ина

леж

ос

ти

180

Программа поставок

Ø 40

Ø 35

Ø 50

Объем поставки

В коробке упаковано:

1 A

S 1300

1 комплект крепежа

1 комплект вставок

1 руководство по эксплуатации

Покрытие поверхности

Корпус:

гальваническая оцинковка

Рукоятка ЗУ:

гальваническая оцинковка

Ручка стабилизатора:

алюминий,

порошковое напыление красного цвета

Маховик:

пластик красного цвета

AKS™ 1300

Артикул

245 796

Макс. полная масса

1 360 кг

Нагрузка на ТСУ

100 кг

Крепление

горизонтальное +
крестовое

Материал

сталь

Минимальная масса

180 кг

Момент затяжки

86 Нм

3,5 кг

Замковые устройства-стабилизаторы

S™ 1300 со стабилизатором курсовой устойчивости

Замена замкового устройства-

стабилизатора

Все замковые устройства прошли испытания по

нормам ЕС и имеют сертификат соответствия по

ГОСТ. При замене замкового устройства следует

подобрать правильную нагрузку и соответству-

ющие присоединительные размеры. В техни-

ческом паспорте на транспортное средство тип

замкового устройства не указывается, а значит,

занесение данных о его замене не требуется.

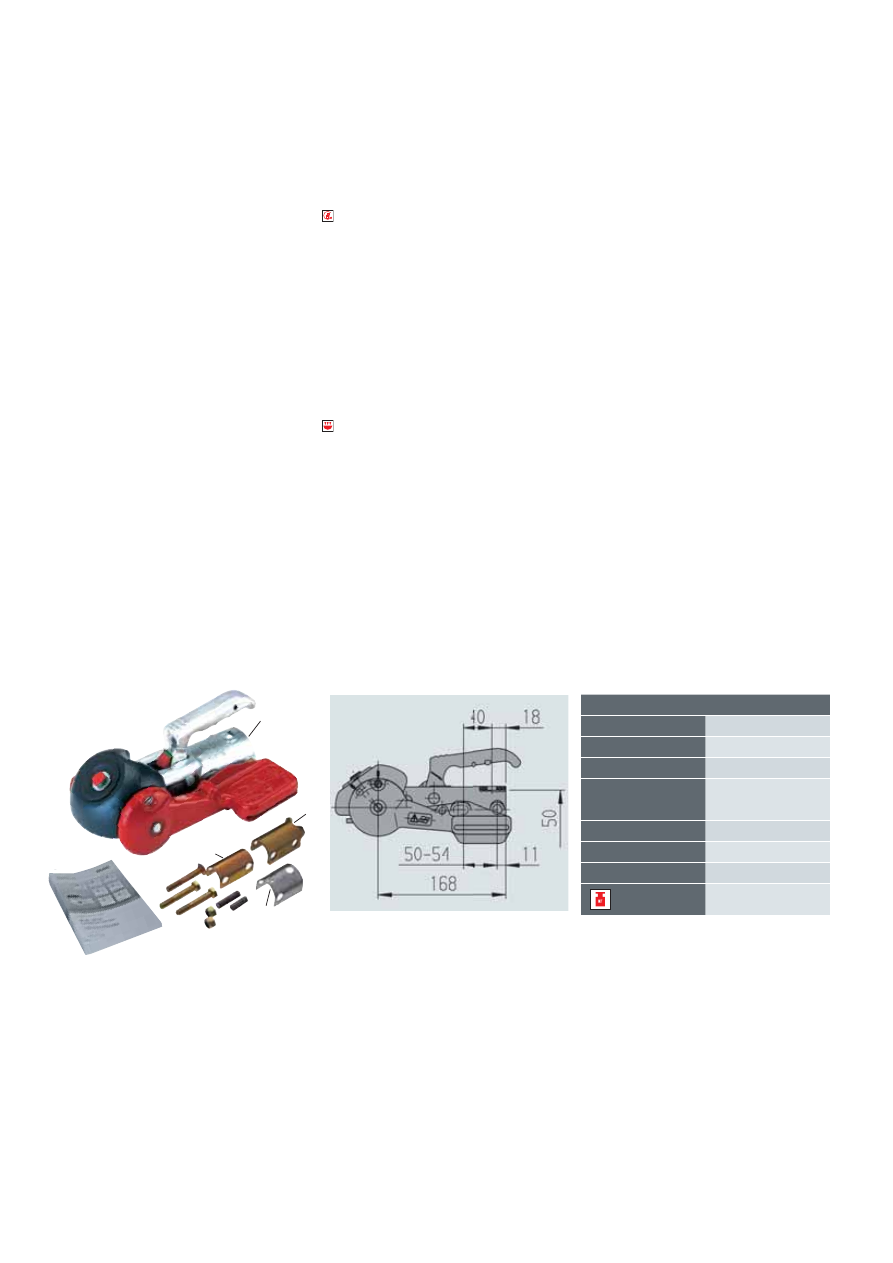

Установка

Сначала демонтируйте старое замковое

устройство. При этом учтите, что у боль-

шинства моделей тормозов наката аморти-

затор крепится тем же болтом, что и зам-

ковое устройство. Установите A

S™ 1300 на

шток тормоза наката при помощи крепе-

жа, используя при необходимости соответ-

ствующую вставку из комплекта поставки.

Помните, что монтаж амортизатора должен

быть правильным (точный порядок действий

описан в руководстве по эксплуатации)!

Мы рекомендуем поручить эту работу спе-

циалистам сервисных центров А

-КО.

Замковые устройства-стабилизаторы

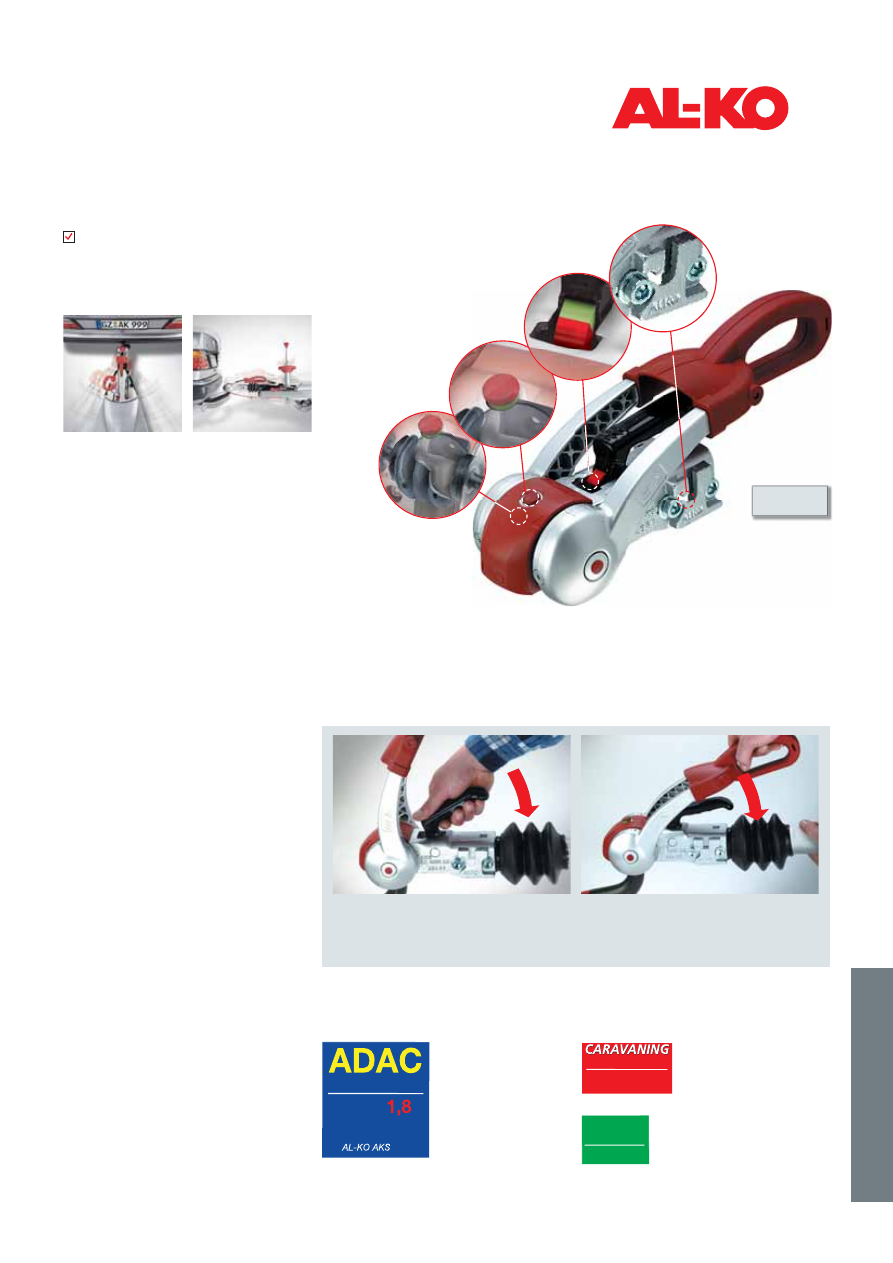

Замковое устройство AKS™ 3004 / 3504 со стабилизатором
курсовой устойчивости для прицепов полной массой от 200 до 3500 кг

Безопасность дорожного движения

Спокойное и уверенное движение автопоезда с

AKS™ способствует большей безопасности.

Индикатор износа

передней и задней фрикционных

накладок, а также шара ТСУ

Индикатор безопас-

ности

Пазы для установки проти-

воугонного устройства АL-КО

„Safety COMPACT“

4 фрикционные
накладки

Встроенный наконечник

„«Soft-Dock»"

Патент ЕС:
EP 0 356 752 B1

Замковое устройство-стабилизатор эффективно подавляет
боковые колебания и продольную качку.

Аварийные ситуации

Устройство AKS™ позволяет увеличить критиче-

скую максимальную скорость движения (соблю-

дайте предельно допустимую скорость!). Кроме

того, это устройство позволяет быстрее восстано-

вить курсовую устойчивость автопоезда в крити-

ческой ситуации.

Принцип действия

При нажатии рукоятки стабилизатора, к сцепно-

му шару ТСУ прижимаются четыре фрикцион-

ные накладки: слева, справа, сзади и спереди.

Давление прижима накладок может достигать до

320 Нм. Это эффективно подавляет боковые коле-

бания и продольную качку.

Управление

Рукоятки ЗУ и стабилизатора легко управляют-

ся одной рукой, отдельно и независимо друг от

друга. Для облегчения маневрирования прице-

па достаточно перевести ручку стабилизатора в

положение «Открыто».

ЛУЧШАЯ ОЦЕНКА АВТОКЛУБА

ФРГ:

Стабильность хода

Гашение продольной качки

Удобное управление

Общая оценка:

Общее мнение:

рекомендуется

для

ПОБЕДИТЕЛЬ ТЕСТА

Замковое устройство-

стабилизатор AKS испытан по

заказу отраслевых журналов

“Caravaning” и “Boote”.

boote

П О Б Е Д И Т Е Л Ь Т Е С Т А

Общая оценка:

РЕКОМЕНДУЕТСЯ

ОТЧЁТ О ТЕСТИРОВАНИИ

Общее мнение:

очень

рекомендуется

Преимущества

Последовательность сцепления

Наденьте AKS™ на сцепной шар ТСУ и зафиксируйте, опустив

рукоятку ЗУ в горизонтальное положение (шар должен

быть чистым и без следов смазки).

Нажмите и опустите до упора рукоятку стабилиза тора.

Теперь устройство AKS™ готово к эксплуатации.

181

Пр

ина

леж

ос

ти

182

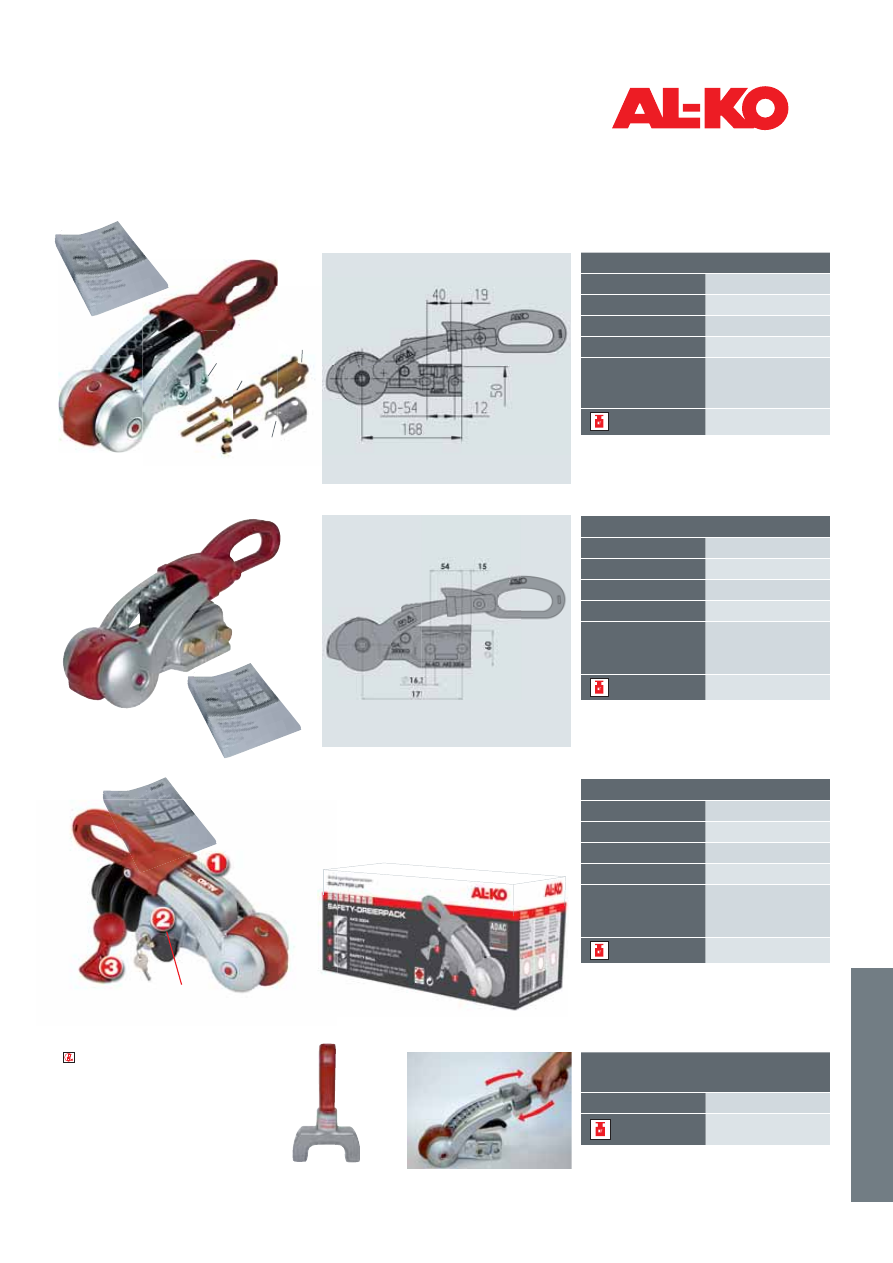

Замковые устройства-стабилизаторы

AKS™ 3004 / 3504 со стабилизатором курсовой устойчивости

Зеленая зона цилиндра индикатора сигна-

лизирует о правильном сцеплении ЗУ AKS™

3004/3504 со сцепным шаром ТСУ.

Фрикционные накладки не изношены.

Фрикционные накладки изношены и

требуют замены.

Передняя фрикционная накладка:

Снять наконечник «Soft-Dock». Открутить два

винта. Заменить фрикционную накладку и уста-

новить винты на место. Установить наконечник

«Soft-Dock».

Задняя фрикционная накладка

Открутить винт. Заменить фрикционную на-

кладку и установить винт на место.

Боковые фрикционные накладки:

Снять снаружи две красные заглушки.

Выбить фрикционные накладки снаружи во

внутрь и в обратном порядке установить новые

накладки.

Индикатор износа фрикционной накладки

(передней и задней), а также механизма

замкового устройства.

Контроль и техническое обслуживание

Индикатор безопасности

Контроль износа

фрикционных накладок (левой/правой)

Индикатор износа

Замена фрикционных накладок

Условия установки

Перед монтажом AKS проверьте, выполнены

ли перечисленные ниже требования.

Замена замкового устройства-

стабилизатора

Все замковые устройства прошли испытания

по нормам ЕС и имеют сертификат соответ-

ствия по ГОСТ. При замене замкового устрой-

ства следует подобрать правильную нагруз-

ку и соответствующие присоединительные

размеры. В техническом паспорте на транс-

портное средство тип замкового устройства

не указывается, а значит, занесение данных

о его замене не требуется.

Пожалуйста, учтите

, что сцепной шар ТСУ

тягача должен быть чистым и без следов

смазки (смазку удалите обязательно).

мин. 60 мм

Корпус:

коррозионно-устойчивое по-

крытие DACROМET®

Рукоятка ЗУ:

гальваническая оцинковка

Рукоятка стабилизатора:

алюминий с покрытием DACROМET®

и пластмасса красного цвета.

Наконечник «Soft-Dock»:

резина красного цвета.

Покрытие поверхности

мин. 440 мм

мин. 75 мм

макс.

50 мм

мин.

60 мм

мин. 440 мм

мин. 75 мм

макс.

50 мм

мин.

60 мм

Ø 45

Ø 40

Ø 35

AKS™ 3004

Safety COMPACT

Safety-Ball

AKS™

3004 / 3504

Ø 45

Ø 35

Ø35

Тройная безопасность

по привлекательной цене

Ø 50

снять

установить

AKS™ 3004

Артикул

1 213 427

Макс. полная масса

3 000 кг

Нагрузка на ТСУ

150 кг

Минимальная масса

200 кг

Момент затяжки

Класс прочности 8.8

М12
86 Нм

4,2 кг

Съемная рукоятка для

AKS™ 2004 / 3004 / 3504

Артикул

1 287 287

0,3 кг

Объем поставки

В картонной коробке:

Рукоятка

Специальный ключ

Руководство по эксплуатации

AKS™ 3504

Артикул

1 224 571

Макс. полная масса

3 500 кг

Нагрузка на ТСУ

350 кг

Минимальная масса

200 кг

Момент затяжки

Класс прочности 8.8

М16
210 Нм

4,9 кг

Комплект «Safety Dreierpack» с AKS™ 3004

Артикул

1 212 460

Макс. полная масса

3 000 кг

Нагрузка на ТСУ

150 кг

Минимальная масса

200 кг

Момент затяжки

Класс прочности 8.8

М12
86 Нм

5,4 кг

183

Пр

ина

леж

ос

ти

Программа поставок

184

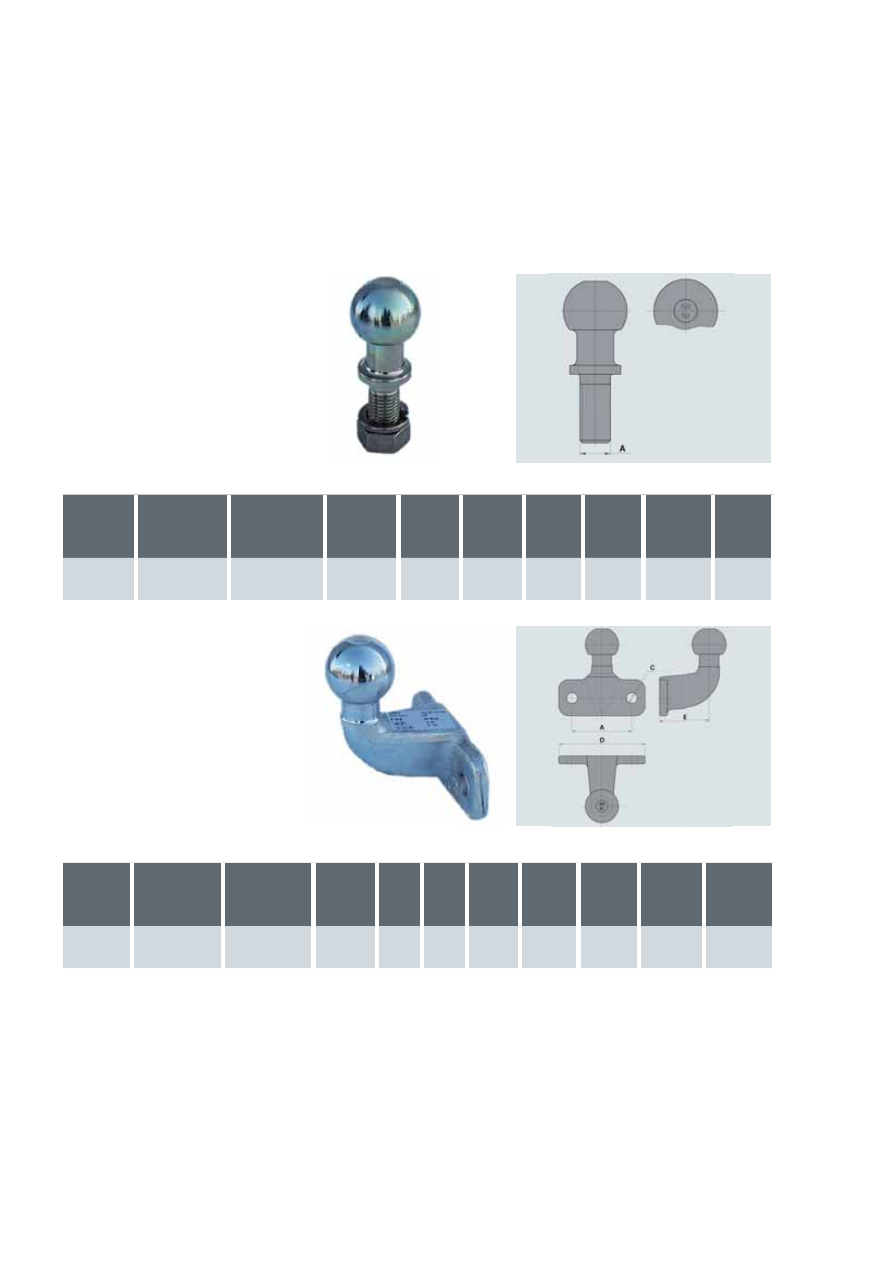

Шар Ø 50 для ТСУ

Область применения

Для ТСУ тракторов

Для некоторых моделей внедорожников

Артикул Наименование

Полная

масса

прицепа
( кг)

Нагрузка на
шар ТСУ
(кг)

Вес

( кг)

Размер А

(мм)

Размер В

(мм)

Размер С

(мм)

Размер D

(мм)

Размер E

(мм)

1 275 100

Шар ТСУ

Ø 50-35 CD4

3500

120

1,0

М 24

Артикул Наименование

Полная

масса

прицепа
(кг)

Нагрузка
на шар ТСУ
(кг)

D/Dc

(кН)

Вес

(кг)

Размер

А (мм)

Размер В

(мм)

Размер С

(мм)

Размер D

(мм)

Размер E

(мм)

1 275 101

Сцепной шар

7148 2T17 EA 90

2000

120

2,0

130

Область применения

Для некоторых моделей внедорожников

Для небольших грузовых автомобилей

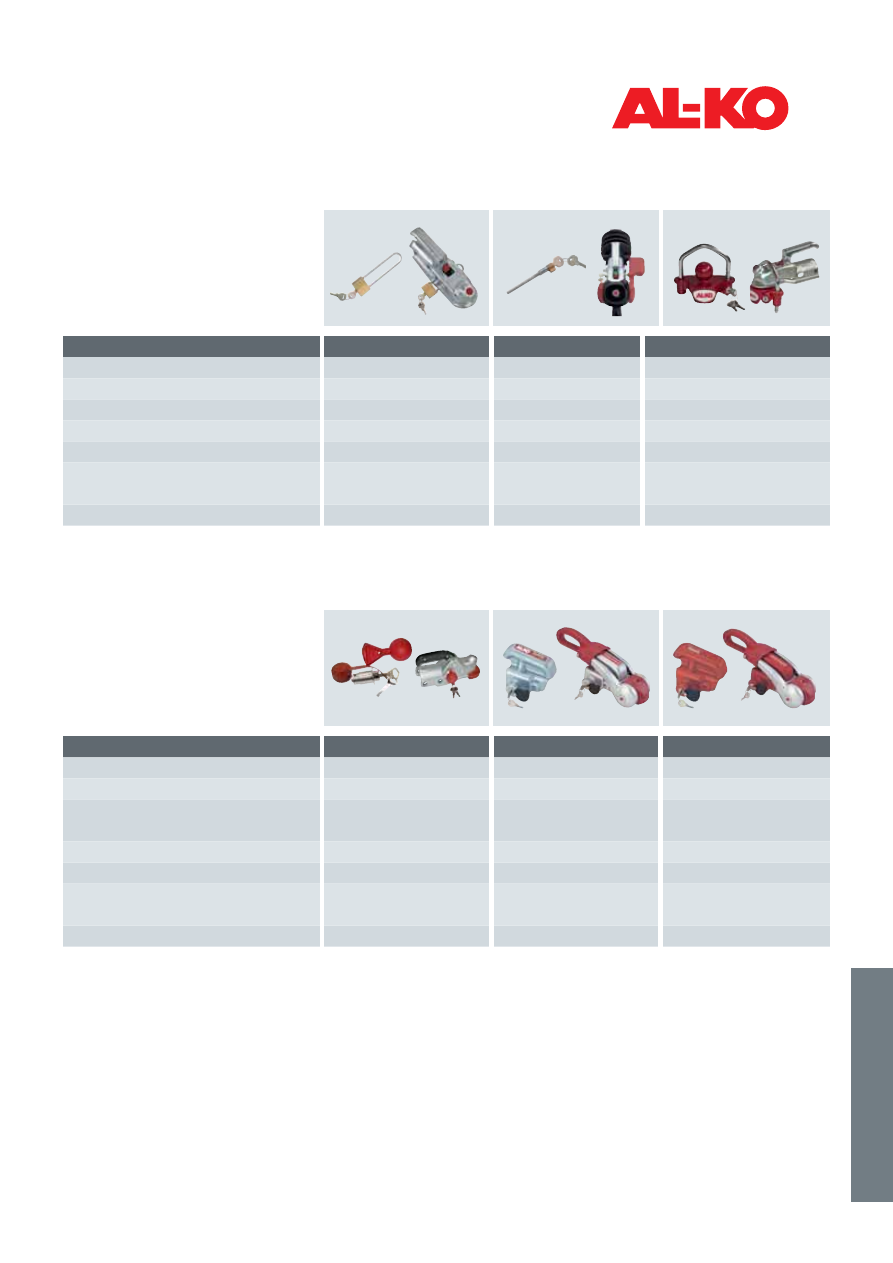

Противоугонные устройства

для замковых устройств АL-КО

Преимущества

Навесной замок

Вставной замок

Противоугонное устройство

Классификация

COMPACT

UNIVERSAL COMPACT

Оценка степени защиты

Простая защита

Для типов замковых устройств АL-КО

AK 160, 300, 350

AK 7, 75, 750, 10/2, 251, 252

Все, кроме AKS

Защита от доступа посторонних на стоянке (прицеп без тягача)

да

Защита от доступа (автопоезд)

да

нет

Защита замкового устройства от демонтажа

нет

Возможность применения шарика «Safety Ball»

да

Преимущества

Вставной замок

Кожух «Safety» (серый)

Кожух «Safety» (красный)

Классификация АL-КО

PLUS

PREMIUM

Оценка степени защиты

Средняя степень защиты

Высокая степень защиты

Для типов замковых устройств АL-КО

AK 301, 351

AK 160, 300, AKS 1300, 2004, 3004

Защита от доступа посторонних на стоянке (прицеп без тягача)

да

Защита от доступа (автопоезд)

да

Защита замкового устройства от демонтажа

нет

да

Возможность применения шарика «Safety Ball»

да

Программа поставок

Противоугонные устройства могут защитить только от быстрого доступа посторонних лиц . Прицеп является мобильным транспортным средством. Полностью предотвратить угон невозможно.

Оценка защиты в таблице касается расхода времени и энергии, необходимого преступнику на взлом.

185

Пр

ина

леж

ос

ти

186

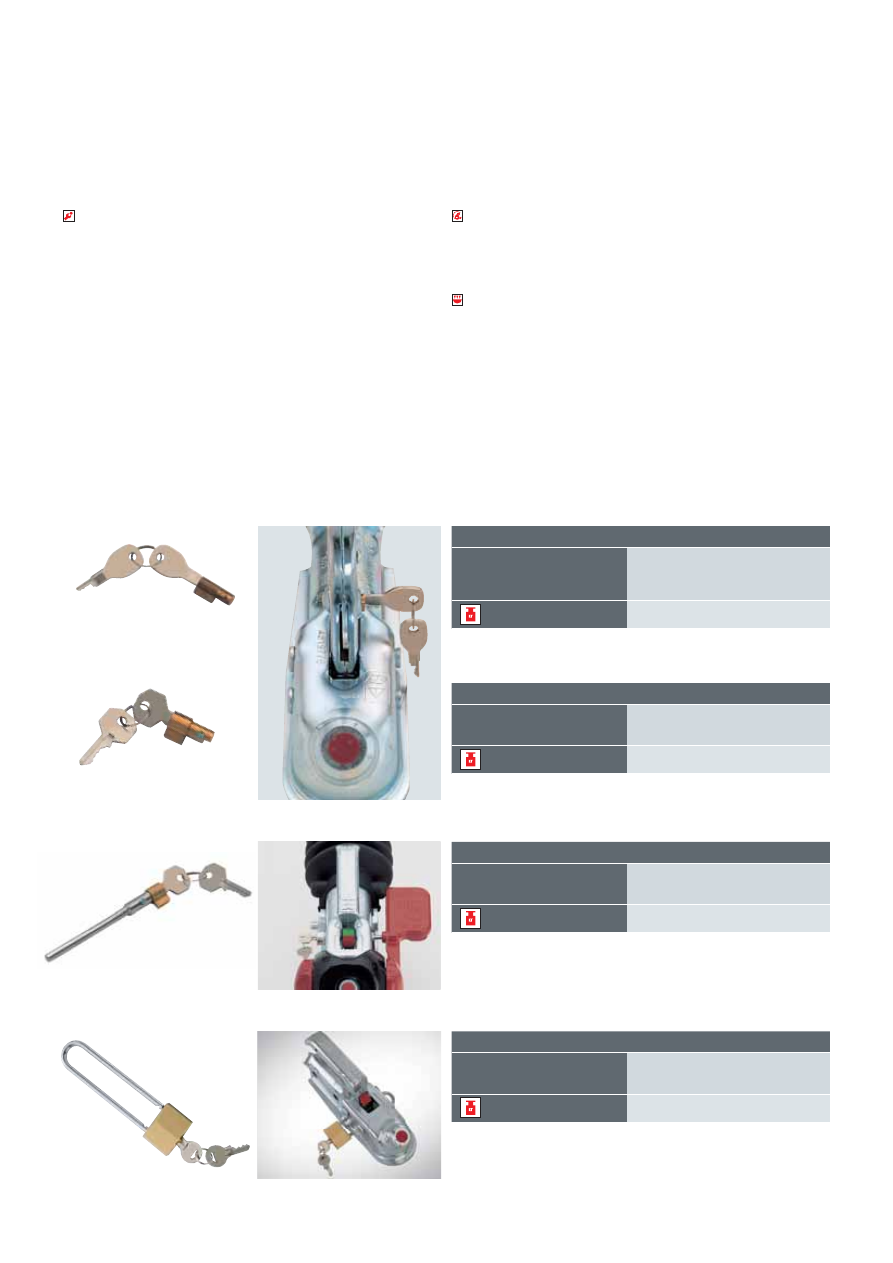

Противоугонные устройства

Замки серии COMPACT

Объем поставки

Материал

Установка

1 замок с

2 ключами

Страховочный замок

вставьте в

предусмотренное отверстие замко-

вого устройства и поверните ключ.

Предотвращается несанкциониро-

ванное зацепление или отцепление

прицепа.

Латунь

Программа поставок

Страховочный вставной замок COMPACT

Артикул для замковых устройств

203 216

AK 75, AK 750, AK 7, AK 10/2,

AK 252, AK 251

0,017 кг

Страховочный вставной замок COMPACT

Артикул для замковых устройств

203 141

AKS 2000, AK 30, AK 35

0,025 кг

Страховочный вставной замок COMPACT

Артикул для замковых устройств

245 737

AKS 1300

0,046 кг

Навесной замок COMPACT

Артикул для замковых устройств

247 589

AKS 160, AK 300, AK 350

0,103 кг

содержание .. 21 22 23 24 ..
