Вышивальная машина Brother (Код продукта: 884-T07). Руководство пользователя

------------------------------------------------------------------------------------

Введение

Благодарим вас за покупку этой вышивальной машины. Перед началом использования машины

внимательно прочитайте раздел “ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ” и изучите

приведенные в данном руководстве инструкции по правильному выполнению различных функций.

После изучения данного руководства храните его в легкодоступном месте, чтобы можно

было при необходимости быстро получить нужную справку.

ВАЖНЫЕ ИНСТРУКЦИИ ПО

БЕЗОПАСНОСТИ

Прочитайте эти инструкции по безопасности перед началом

использования машины.

ОПАСНО! - Для предотвращения риска поражения электрическим током:

Всегда сразу после использования отключайте машину от электрической сети, перед

проведением очистки или любых из описанных в данном руководстве регулировок,

выполняемых пользователем, а также перед тем как оставить машину без присмотра.

ВНИМАНИЕ! - Для уменьшения риска возгорания, поражения

электрическим током, получения ожогов или травм:

Всегда отключайте машину от электросети при смазке или выполнении любых других

регулировок, разрешенных пользователю и описанных в данном руководстве.

• Чтобы отключить машину от сети, установите выключатель в положение “O” (Выкл.), затем

возьмитесь за вилку кабеля питания и выньте ее из розетки. Не тяните за кабель питания.

• Вставляйте вилку кабеля питания напрямую в стенную розетку. Не используйте удлинители.

• Всегда отключайте машину от сети в случае отключения электроэнергии.

Запрещается использовать машину, если у нее поврежден кабель питания или

вилка, если машина плохо работает, если ее уронили, если она была повреждена или

если на нее попала вода. В этих случаях отправьте машину ближайшему

официальному дилеру BROTHER или в официальный сервисный центр для

проверки, ремонта и наладки ее электрической или механической части.

• Во избежание поражения электрическим током или возникновения пожара не

используйте поврежденную вилку кабеля питания или непрочно закрепленную

розетку. Проверяйте, что вилка кабеля питания вставлена надежно и до конца.

• Если при хранении или использовании машины вы заметите необычные признаки

(запах, нагрев, изменение цвета или формы и т.п.), немедленно прекратите работу и

отсоедините кабель питания от розетки.

• При переноске машины поднимать ее следует за нижнюю часть. Если поднимать

машину, взявшись за любую другую ее часть, возможно повреждение или падение

машины, что может привести к травме.

• При поднимании машины будьте осторожны и не делайте резких движений,

поскольку резкие движения могут привести к травмам спины или колен.

• При переноске машины будьте осторожны и не касайтесь панели управления, нитенаправителей

или любых других деталей, поскольку это может привести к получению травмы.

Введение 1

----------------------------------------------------------------------------------

Всегда следите, чтобы на рабочем месте не было лишних предметов:

• Запрещается работать на машине, если заблокированы какие-либо из

вентиляционных отверстий. Содержите вентиляционные отверстия машины в

чистоте, своевременно очищайте их от пыли, грязи, обрывков ткани и ворса.

• Не используйте удлинители. Вставляйте вилку кабеля питания напрямую в стенную

розетку.

• Запрещается ронять и вставлять любые предметы в любые отверстия машины.

• Во избежание травм держите пальцы вдали от всех открытых частей машины

(например, каретки), поскольку в противном случае возможно получение травм.

• Не используйте машину в помещениях, в которых распыляются какие-либо аэрозоли

или подается чистый кислород.

• Не используйте машину вблизи от источников тепла (например, плита или утюг); в

противном случае машина, кабель питания или швейное изделие могут загореться,

что приведет к пожару или поражению электрическим током.

• Не используйте эту машину рядом с открытым пламенем, поскольку при

перемещении пялец обрабатываемый материал может загореться.

• Не устанавливайте эту машину на неровной поверхности (например на

неустойчивом или наклонном столе), так как это может привести к падению машины

и, как следствие, к получению травм.

При шитье требуется особая осторожность:

• Всегда внимательно следите за иглой. Не используйте погнутые или поврежденные

иглы.

• Держите пальцы вдали от любых движущихся частей машины. Будьте особенно

осторожны при работе рядом с иглой.

• Во время работы не касайтесь корпуса игловодителя и любых движущихся деталей

рядом с корпусом игловодителя, поскольку это может привести к получению травмы.

• При выполнении любых операций в области иглы (например, при замене иглы)

выключите машину, установив выключатель в положение “O”.

• Не используйте поврежденную или ненадлежащую игольную пластину, поскольку

это может привести к поломке иглы.

Эта машина не предназначена для детей:

• Будьте особенно внимательны, когда машина используется детьми или когда во

время работы на машине рядом находятся дети.

• Данная машина не предназначена для использования малолетними детьми или

инвалидами без присмотра.

• Следите за детьми. Не допускайте, чтобы они играли с данной машиной.

• Используйте входящие в комплект поставки машины ножницы и вспарыватель только

по их прямому назначению. При прорезывании отверстий с помощью вспарывателя

следите, чтобы руки не оказались на пути вспарывателя; в противном случае можно

получить травму, если вспарыватель случайно соскользнет.

• Пластиковый пакет, в который упакована эта машина, следует выбросить или

хранить так, чтобы он не попал в руки детям. Ни в коем случае не разрешайте детям

играть с пакетом, так как при неосторожном обращении с ним они могут задохнуться.

• Не используйте машину для работы вне помещения.

------------------------------------------------------------------------------------

Для обеспечения длительного срока эксплуатации машины:

• Не храните машину под прямыми солнечными лучами или в условиях высокой

влажности. Не эксплуатируйте и не храните машину вблизи нагревательных приборов,

таких как включенный утюг, галогенные лампы, или вблизи других источников тепла.

• Для очистки машины используйте только нейтральные моющие средства или мыло.

Категорически запрещается использование бензина, других растворителей и абразивных

чистящих порошков, поскольку это может привести к повреждению корпуса машины.

• Перед заменой или установкой любых узлов машины, иглы или других частей

следует обязательно просмотреть руководство по эксплуатации, чтобы правильно

выполнить установку.

Для ремонта или наладки машины:

• Не пытайтесь разбирать, самостоятельно ремонтировать или изменять конструкцию

машины, поскольку это может привести к возгоранию, поражению электрическим

током или получению травмы.

• Если модуль подсветки вышел из строя, его замена должна производиться

уполномоченным дилером.

• В случае возникновения неисправности или при выполнении необходимой настройки

сначала попробуйте самостоятельно осмотреть и наладить машину, следуя

указаниям в таблице поиска и устранения неисправностей в конце данного

руководства по эксплуатации. Если неисправность устранить самостоятельно не

удается, обратитесь к местному официальному дилеру Brother.

Используйте машину только по ее прямому назначению, согласно

описанию в настоящем руководстве.

Используйте только те принадлежности, которые рекомендованы

изготовителем и указаны в данном руководстве.

Используйте только соединительный кабель (кабель USB), входящий в

комплект поставки машины.

Используйте только мышь, специально предназначенную для этой

машины.

Содержимое настоящего руководства и эксплуатационные характеристики

могут быть изменены без предварительного уведомления.

Для получения дополнительной информации и обновлений посетите наш

веб-сайт www.brother.com

СОХРАНИТЕ ЭТО РУКОВОДСТВО

Данная машина предназначена для преиндустриального

применения.

Данное устройство не предназначено для использования людьми (в том числе детьми) с

ограниченными физическими, сенсорными или умственными возможностями или не

имеющими достаточных знаний и навыков, за исключением случаев, когда наблюдение

за ними или их обучение проводится лицами, отвечающими за их безопасность. Следите

за детьми и не допускайте, чтобы они играли с данным устройством.

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 3

----------------------------------------------------------------------------------

Лицензионное соглашение

Данная машина поставляется с комплектом данных, программного обеспечения и/или

документации (далее совокупно именуется “СОДЕРЖИМОЕ”), являющимся

собственностью компании Brother Industries, Ltd. (далее “BROTHER”).

ПРЕДПОЛАГАЕТСЯ ЧТО ПОКУПАТЕЛЬ, ИСПОЛЬЗУЯ СОДЕРЖИМОЕ, ПРИНИМАЕТ

ВСЕ УСЛОВИЯ ДАННОГО СОГЛАШЕНИЯ. Компания BROTHER оставляет за собой все

права на СОДЕРЖИМОЕ и копии СОДЕРЖИМОГО, включенные в данный комплект.

СОДЕРЖИМОЕ лицензируется (не продается) вам (далее “ПОКУПАТЕЛЬ”) в

соответствии с условиями и положениями настоящего Соглашения.

ПОКУПАТЕЛЮ предоставляется лицензия на:

•

Использование СОДЕРЖИМОГО совместно с вышивальной машиной для

выполнения вышивки.

•

Использование СОДЕРЖИМОГО совместно с вышивальной машиной, которой

владеет или которую применяет ПОКУПАТЕЛЬ при условии, что СОДЕРЖИМОЕ не

используется одновременно на нескольких вышивальных машинах.

За исключением указанных в этом документе случаев ПОКУПАТЕЛЬ не может:

•

Одновременно предоставлять для использования более одной копии

СОДЕРЖИМОГО.

•

Воспроизводить, изменять, публиковать, распространять, продавать, отдавать в

пользование, сублицензировать или каким-либо иным способом предоставлять

доступ к СОДЕРЖИМОМУ другим пользователям.

•

Распространять, брать в пользование, сублицензировать, отдавать в пользование,

продавать, передавать или отдавать носитель данных или СОДЕРЖИМОЕ.

•

Декомпилировать, дизассемблировать или использовать иные методы анализа

исходного кода СОДЕРЖИМОГО или оказывать помощь другим лицам в

использовании этих методов.

•

Изменять, переводить, изменять или адаптировать СОДЕРЖИМОЕ или любую его

часть для деловых, коммерческих или производственных целей.

•

Продавать или иным образом распространять ВЫШИВКИ, созданные с

использованием СОДЕРЖИМОГО, КОТОРОЕ В ИСХОДНОМ ВИДЕ ИМЕЕТ

УВЕДОМЛЕНИЕ ОБ АВТОРСКОМ ПРАВЕ, ПРИНАДЛЕЖАЩЕМ ЛЮБОЙ ИНОЙ

СТОРОНЕ, ЧЕМ BROTHER (например, “© DISNEY”).

Компания BROTHER сохраняет все права, явным образом не предоставленные

ПОКУПАТЕЛЮ в рамках этого документа.

Это соглашение не содержит никаких ссылок на отказ от прав компании BROTHER по

действующим законам. Данное соглашение должно регулироваться в соответствии с

законодательством Японии.

Все запросы, касающиеся данного Соглашения, высылайте в письменной форме по

адресу: Brother Industries, Ltd., 1-1-1 Kawagishi, Mizuho-ku, Nagoya 467-8562, Japan,

Attention: P&H company Sales and Marketing Dept.

----------------------------------------------------------------------------------

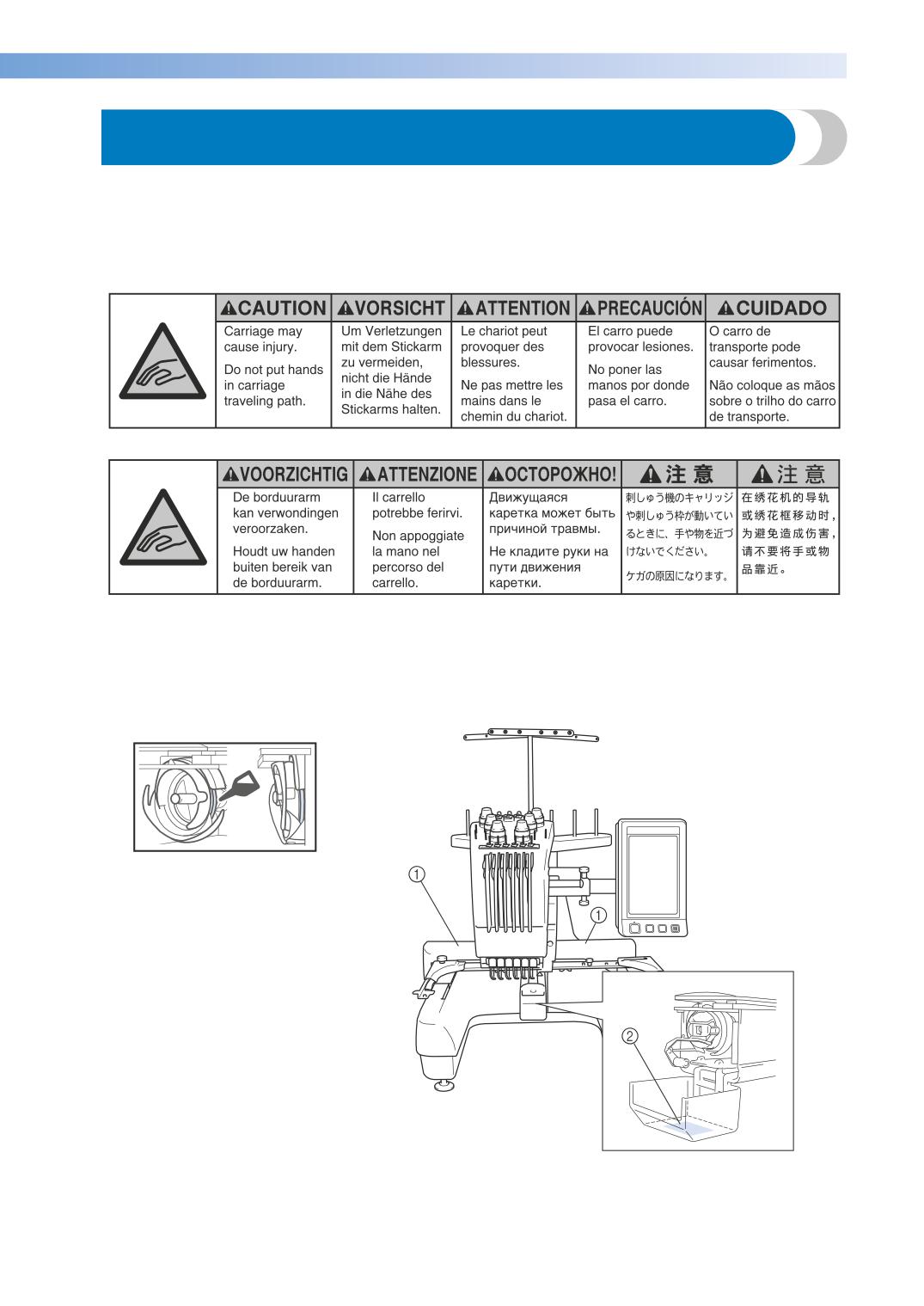

Компоненты и функции машины

Список цветов нитей, назначенных

Вышивание на

игловодителям, отображается на экране.

Заправляйте нити в игловодители

шестиигольной машине

соответственно отображаемому списку.

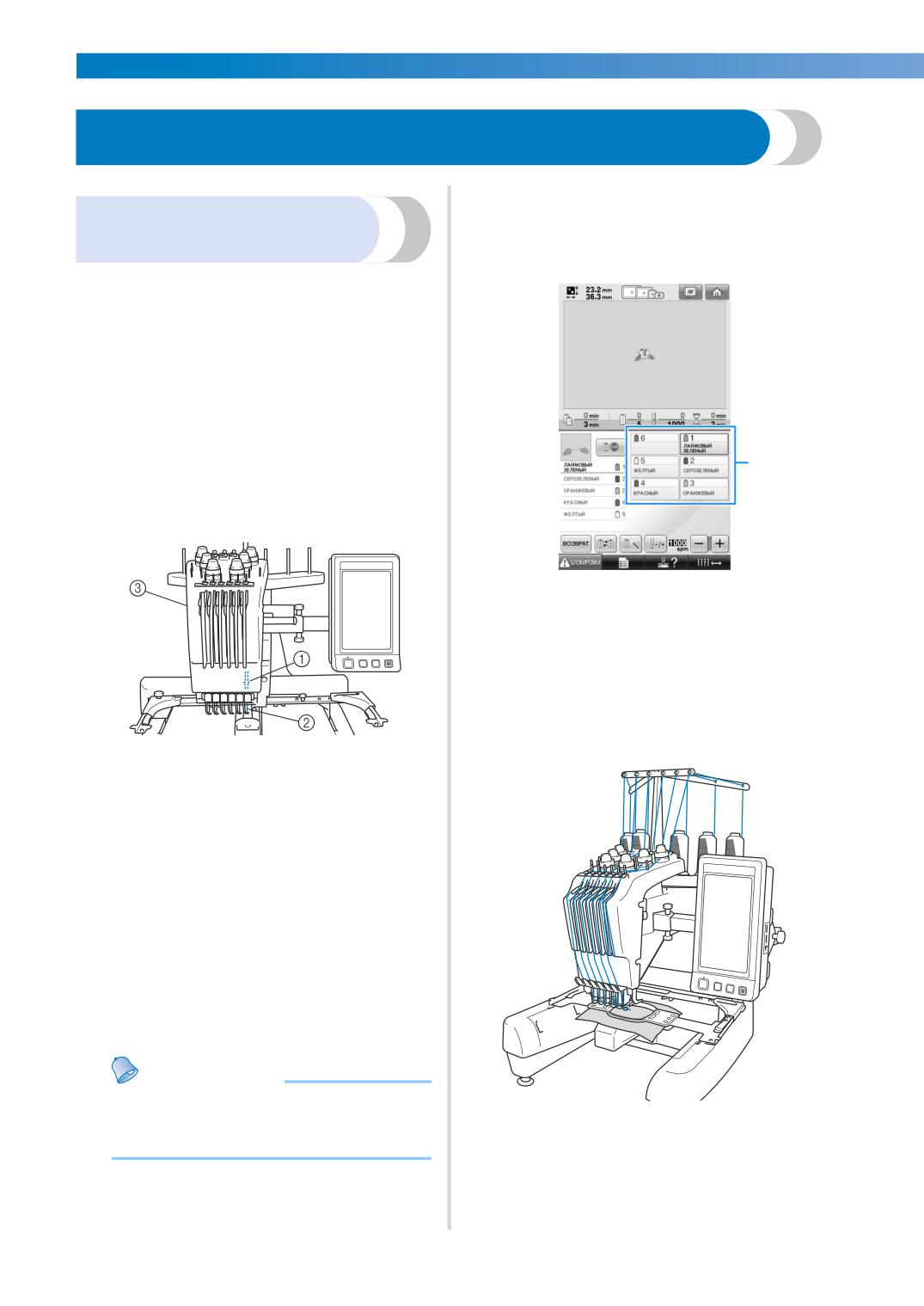

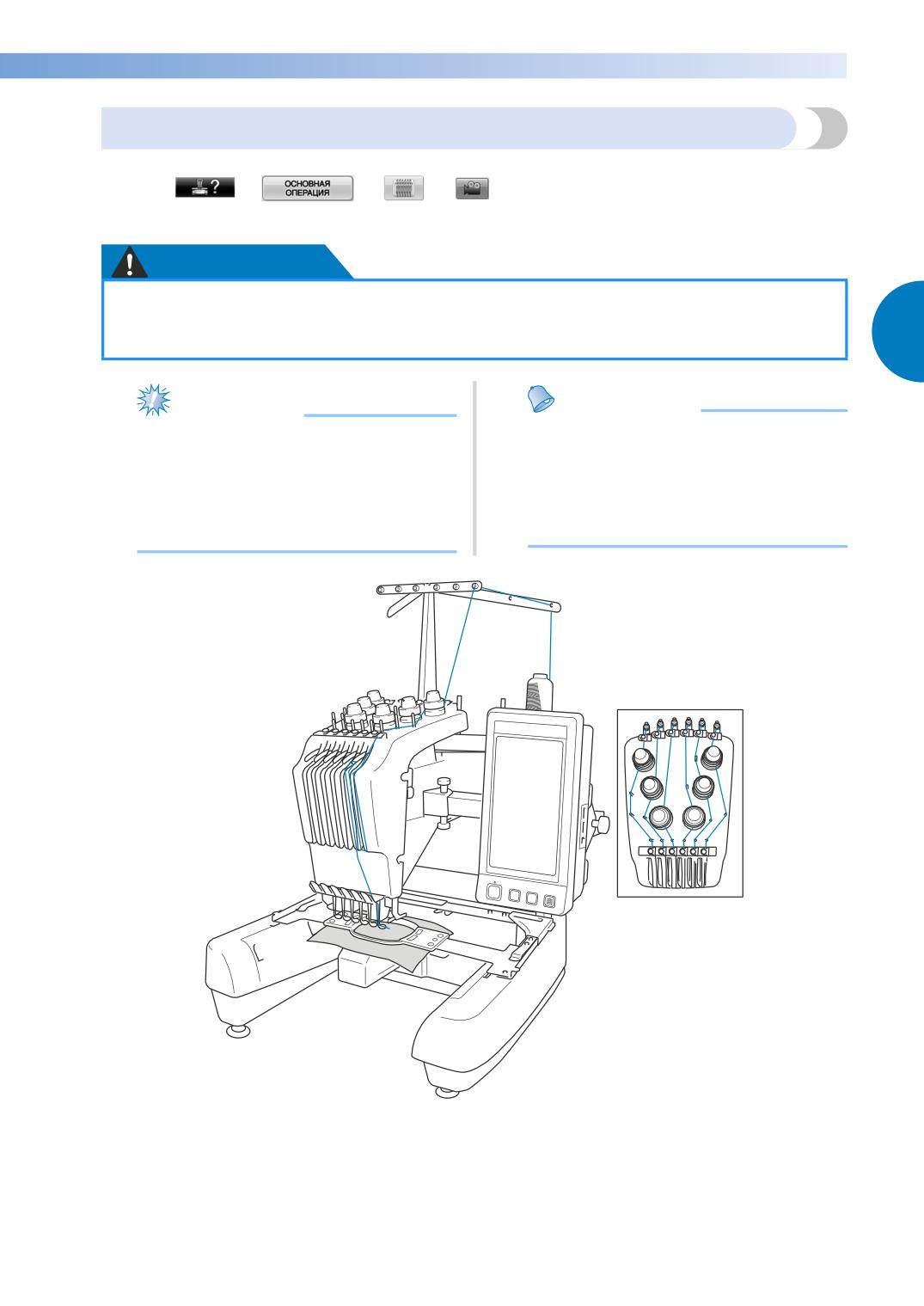

На вашей машине установлено шесть игл, в

каждую из которых заправлены нити

различных цветов. На этой машине можно

вышивать многоцветные вышивки с помощью

автоматического выбора соответствующей

иглы для каждого цвета.

Механизм, поднимающий и опускающий иглы,

называется “игловодителем”, и игловодители

располагаются в корпусе игловодителей.

Игловодители нумеруются справа налево:

игловодитель 1, игловодитель 2, игловодитель

3, игловодитель 4, игловодитель 5 и

игловодитель 6.

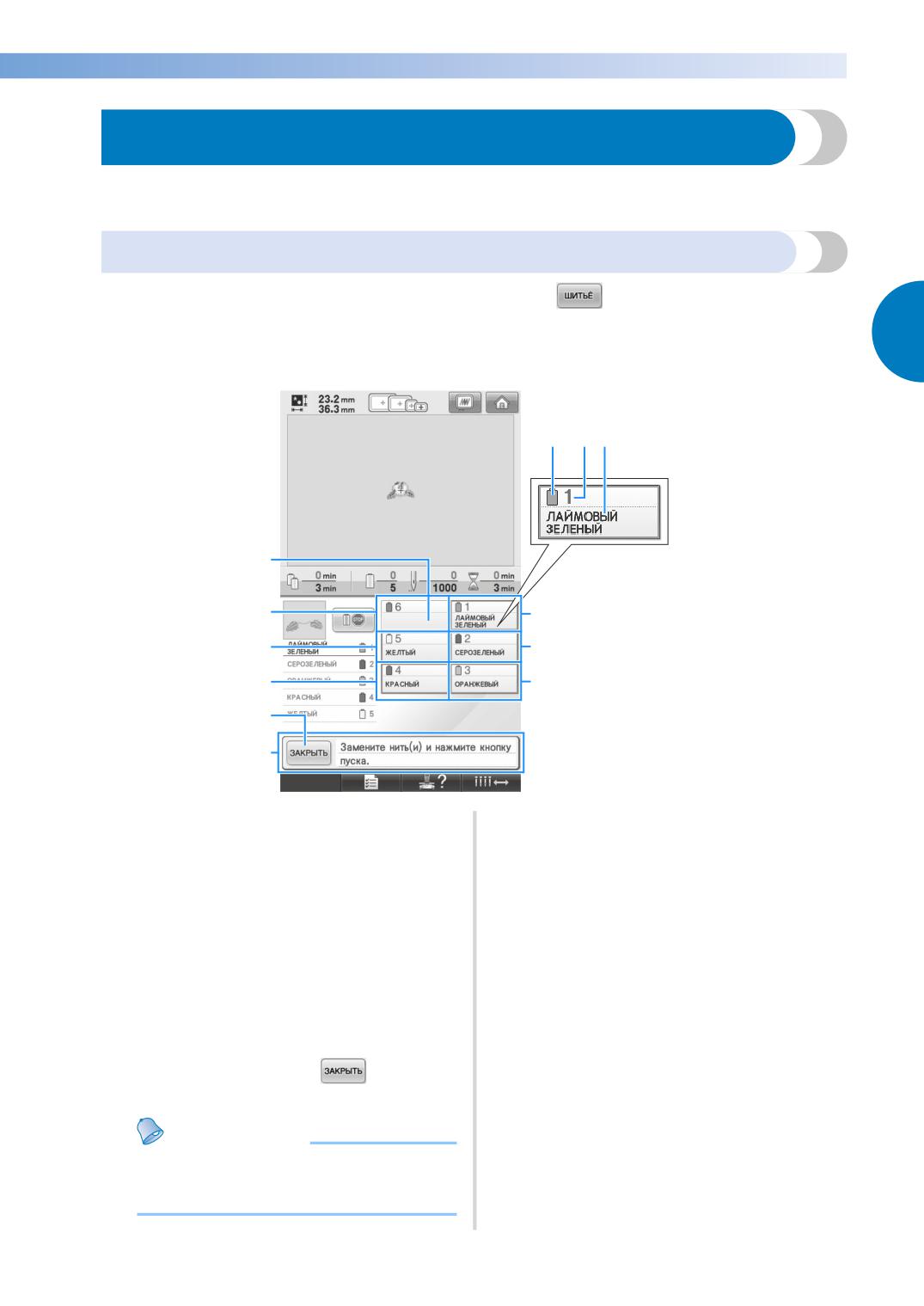

1 Так обозначаются нити, заправленные в

игловодители.

Стержни для катушек, ручки регулировки

натяжения нити, рычаги нитепритягивателей и

пути заправки нитей, упоминаемые в описании

процедуры заправки верхней нити,

различаются в зависимости от

соответствующего номера игловодителя.

1 Игловодитель 1

2 Игла 1

3 Корпус игловодителей

Машина автоматически назначает нить

определенного цвета каждой игле. Если в иглу

уже заправлена нить того цвета, который

будет использоваться в следующей вышивке,

машина назначит этот цвет этой игле, что

позволяет сократить число замен катушек с

нитью. Это также значит, что машина не

всегда назначает цвета соответственно

номеру иглы - назначение цветов

выполняется на основании цветов нитей,

заправленных на данный момент.

Напоминание

● Вышивание производится не

обязательно в порядке возрастания

номеров игловодителей.

------------------------------------------------------------------------------------

Одновременно для вышивания могут

использоваться не все шесть игл.

Отличия по сравнению с

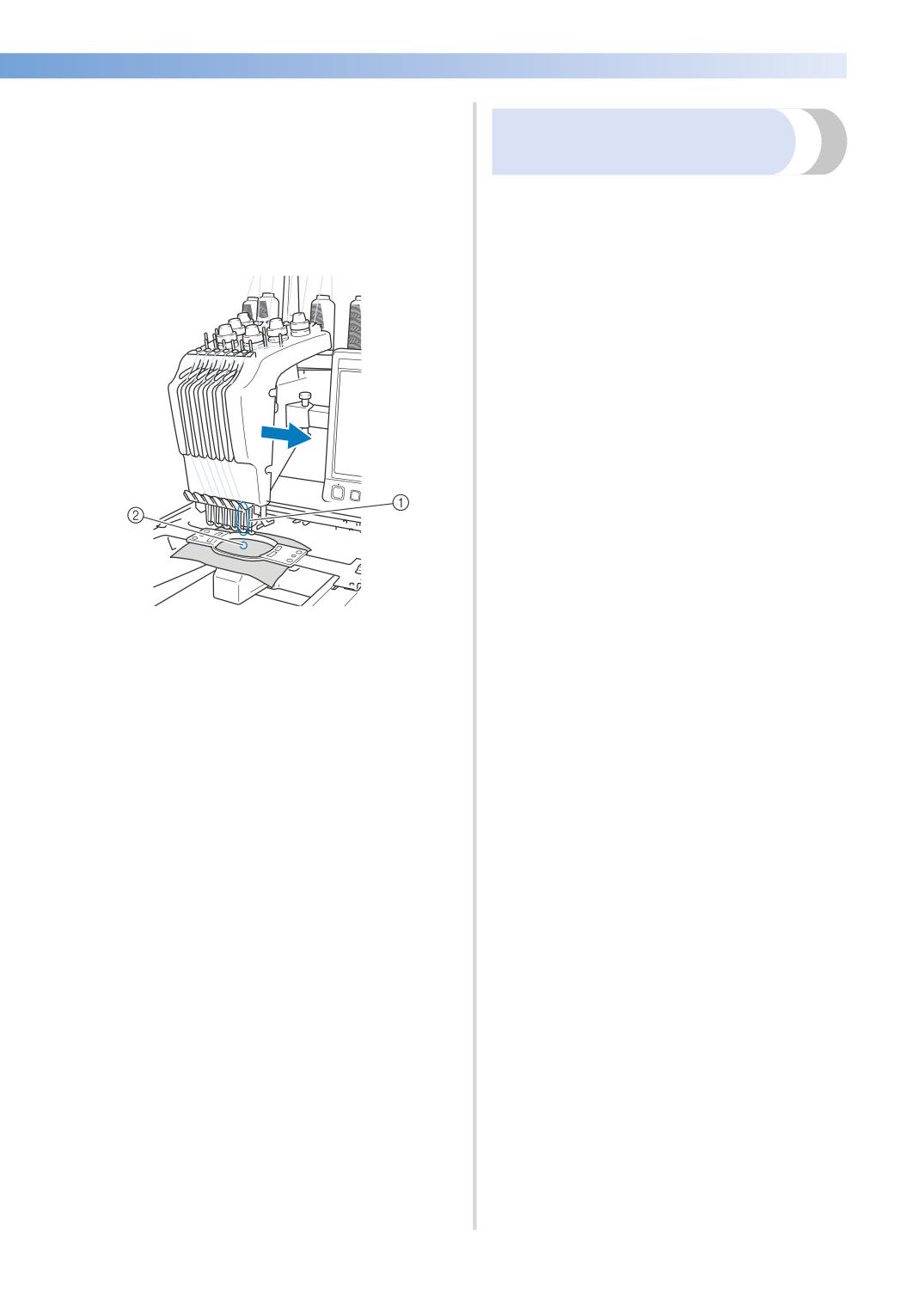

Одновременно только одна игла

одноигольными машинами

перемещается в позицию вышивания. Корпус

игловодителей перемещается вправо или

■ Можно вышивать вышивки с шестью или

влево соответственно порядку вышивания,

менее цветами без необходимости

чтобы переместить в позицию вышивания

замены катушек с нитями

игловодитель с нитью нужного цвета.

На одноигольных машинах замену катушки с

нитью и заправку нити в машину необходимо

выполнять каждый раз, когда требуется

другой цвет нити. На этой машине менять

катушки с нитями и заправлять нить в машину

не требуется, если вышиваются рисунки,

содержащие 6 или менее цветов. Если общее

число цветов в вышивке меньше 6, а общее

число смены цветов больше 7, машина

автоматически возвращается к уже

использованной игле и вышивает тот же цвет.

■ При автоматическом вышивании

уменьшается время вышивания

Машина останавливается только для замены

катушек с нитями при вышивании рисунков,

содержащих 7 или более цветов; во всех

остальных случаях машина автоматически

выполняет все операции - не только смену

цветов нитей, но и опускание прижимной

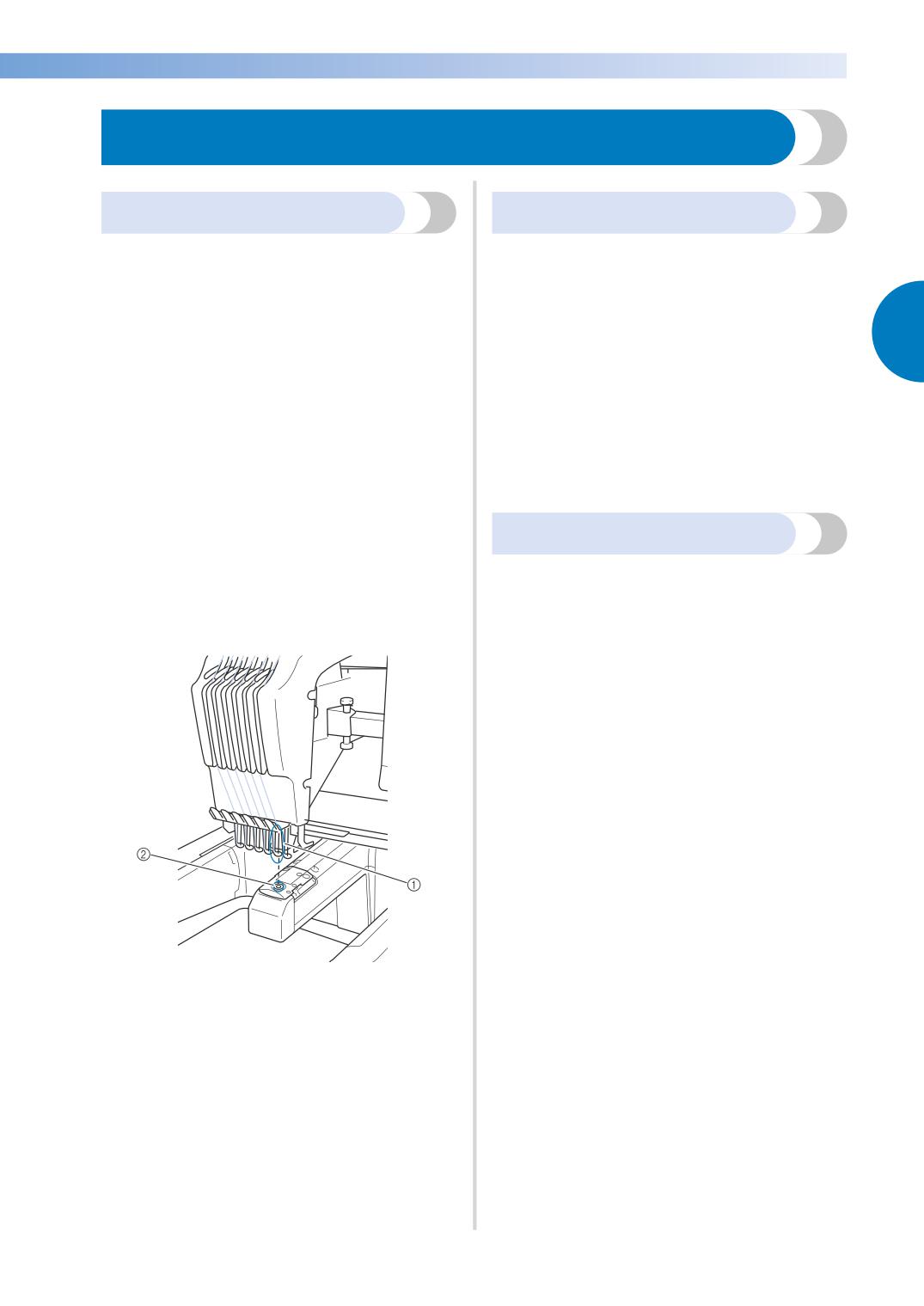

1 Игла в позиции вышивания

лапки и выполнение требуемых операций в

Игла располагается над отверстием в

начальной и конечной позициях. Поскольку

игольной пластине 2.

машина сама меняет нити и завершает

шитье, время вышивания сокращается.

При запуске машины прижимная лапка

автоматически опускается. После этого

■ В начале и в конце строчки концы нитей

выполняется вышивание, а нить вытягивается

автоматически вытягиваются на

из материала при обрезке нитей и смене цвета

изнаночную сторону и удерживаются

нити (для подведения требуемых игл к зоне

Поскольку в начале вышивания нового

вышивания). После завершения вышивания

цвета машина автоматически продевает

машина останавливается. Если в рисунке

верхнюю нить на изнаночную сторону и

вышивания используется 7 или более цветов,

вытягивает верхнюю нить из материала при

машина остановится в тот момент, когда

обрезке нити, вам вообще не нужно

потребуется замена катушек с нитями; при

обрабатывать концы верхних нитей.

этом на ЖК-дисплее отобразятся инструкции с

■ Автоматически перемещает пяльцы в

описанием дальнейших действий.

позицию вышивания

На одноигольных машинах в большинстве

случаев вышивка центрируется в пяльцах и

необходимо правильно размещать

материал в пяльцах так, чтобы центр

требуемой позиции вышивания совпадал с

центром пялец. На этой машине позиция

вышивания определяется путем

перемещения пялец, что облегчает

вышивание в любом месте на пяльцах.

Кроме того, позицию вышивания можно

легко определить уже после того, как

материал закреплен в пяльцах и пяльцы

установлены на машине, - независимо от

того, как материал расположен в пяльцах.

Компоненты и функции машины 9

----------------------------------------------------------------------------------

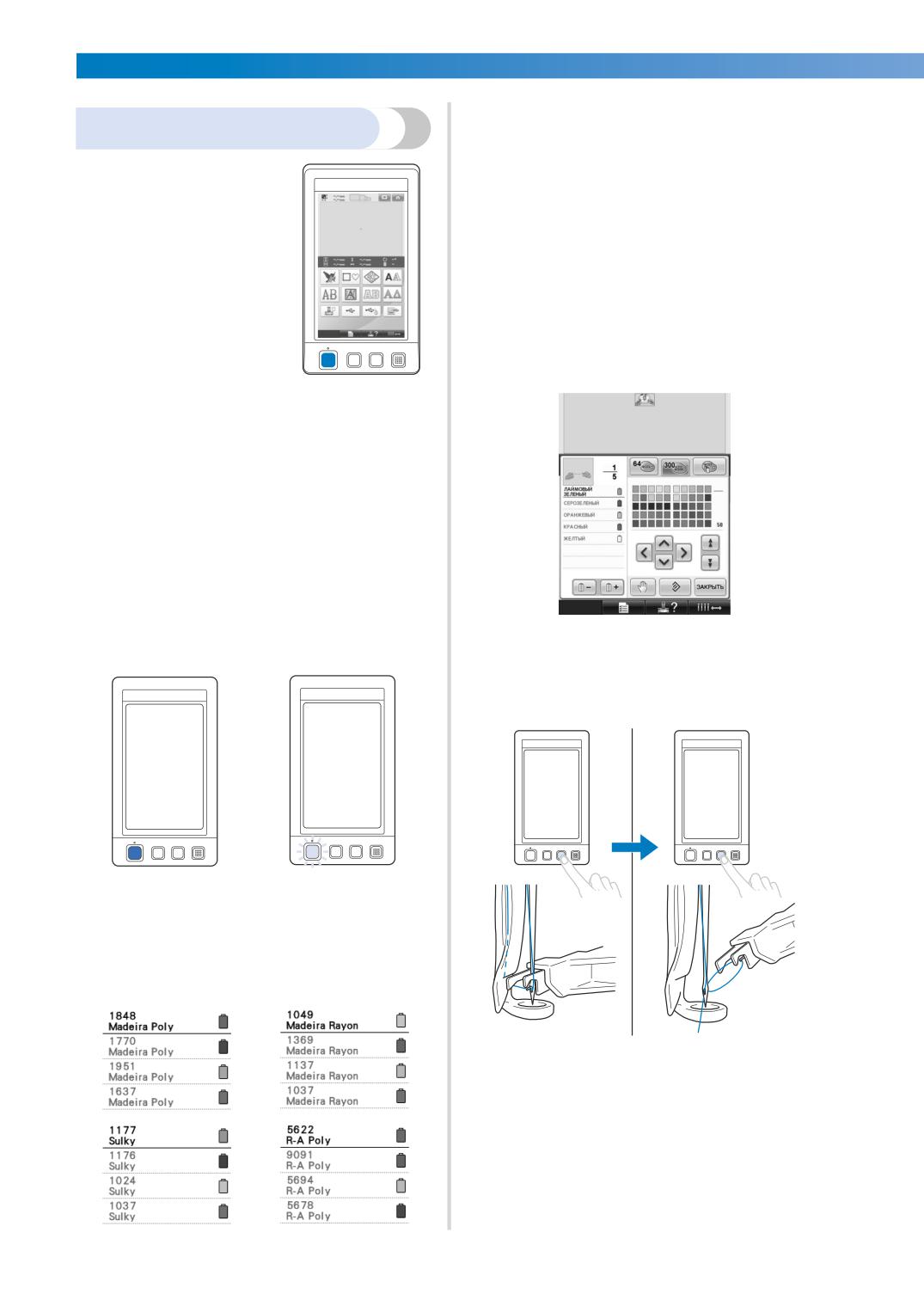

■ Усовершенствованная функция

Другие функции

отображения цветов нитей позволяет

увидеть цвета в виде реалистических

■ Легкочитаемый и

настоящих цветов

простой в

Цвета и номера цветов нитей сохраняются в

использовании ЖК-

памяти машины. Из этой библиотеки цветов

дисплей

нитей можно выбрать цвета для создания

Благодаря большому

собственной таблицы цветов нитей. Если

цветному ЖК-дисплею,

цвета рисунка вышивания меняются в

при предварительном

пределах этой таблицы, можно отобразить

просмотре рисунка

рисунок вышивания только с цветами,

вышивания можно

которые у вас есть. Кроме того, можно

увидеть очень

отобразить рисунок вышивания таким,

реалистическое

каким он будет после вышивания.


окончательной вышивки. Кроме того, поскольку

ЖК-дисплей представляет собой сенсорный

экран, для выполнения операций достаточно

просто прикоснуться к экранным кнопкам.

■ Механизм безопасности

Машина оборудована механизмом блокировки,

исключающим получение травм при случайном

включении машины. Машину можно запустить

только после выключения блокировки. Цвет

кнопки “Пуск/Стоп” показывает, заблокирована

ли машина в данный момент.

Красный, горит

Зеленый, мигает

■ Устройство автоматической заправки

непрерывно

нити в иглу

Механизм автоматической заправки нити

облегчает заправку нити в иглу.

Машина

Машину можно

заблокирована.

включить.

■ Широкий набор информации о цветах нитей

Доступна информация о цветах нитей для

стандартных марок нитей, что облегчает

выбор нужного цвета нити.

------------------------------------------------------------------------------------

■ USB-порт в стандартной комплектации

В случае подключения машины к

Имеющиеся функции

компьютеру через прилагаемый кабель USB

Можно вышивать композиции вышивания

рисунки вышивания можно переносить на

размером до 200 мм (В) × 300 мм (Ш). Если

машину с компьютера. См. “Компьютер

используется устройство для вышивания

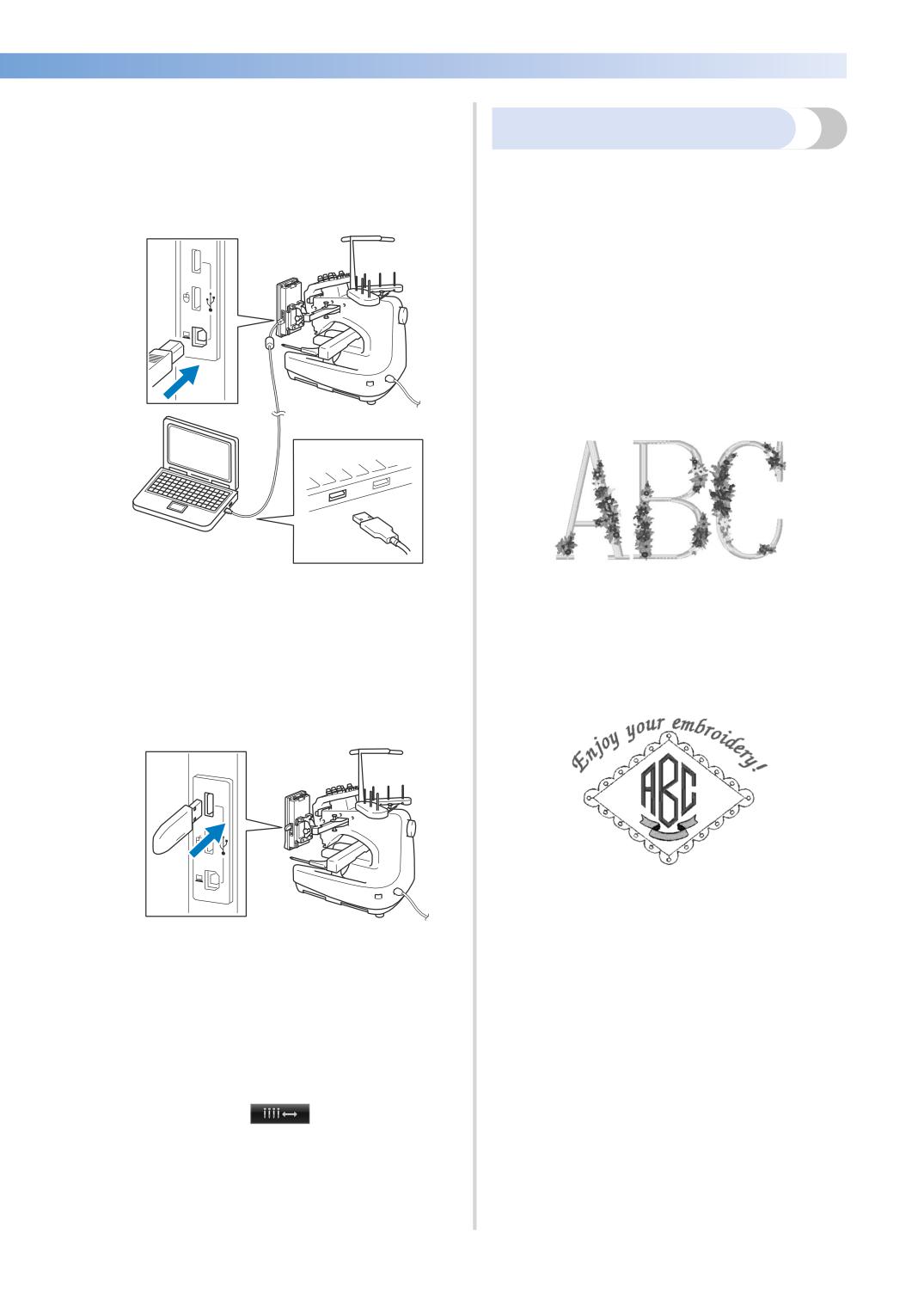

(USB)” на стр. 156.

бейсболок (опция), можно делать вышивки на

головных уборах.

■ Различные встроенные рисунки

вышивания

Помимо множества встроенных рисунков

вышивания (для текста, композиций и

обрамлений), имеются дополнительные

карты вышивания, которые намного

расширяют библиотеку рисунков

вышивания для этой машины.

■ Редактирование рисунков вышивания

Если машина установлена на таком

Можно комбинировать текст и рисунки

расстоянии от компьютера, что кабель USB не

вышивания, а также настроить форму

достает до компьютера, рисунки вышивания

расположения текста в вышивке.

можно перенести с компьютера путем

На машине можно также настроить

временного сохранения их на USB-носитель,

вышивание повторяющегося рисунка.

который затем подключается к машине. См.

“USB-носитель” на стр. 160.

■ Перемещение или заправку нити для

выбранного игловодителя можно

выполнить в любое время

Когда выполняется выбор, редактирование или

вышивание рисунка, для заправки нити или

перемещения в позицию вышивания можно в

любое время выбрать любой игловодитель.

Нажмите кнопку

, чтобы открыть

экран перемещения иглы, затем выберите

номер игловодителя для перемещения или

заправки нити. (См. “Перемещение

выбранного игловодителя и заправка нити в

него” на стр. 61.)

Компоненты и функции машины 11

----------------------------------------------------------------------------------

Структура руководства

Настоящее руководство содержит разделы, описанные ниже.

Изучите эти разделы

Поиск необходимой

перед началом работы

информации

Глава 1: Подготовка к работе

■ Поиск в руководстве

В этой главе описана установка вышивальной

По заголовку

машины и различные предварительные

Просмотрите приведенное слева описание

операции, которые необходимо выполнить

глав, а затем просмотрите оглавление.

перед началом шитья.

По ключевому слову

Глава 2: Руководство по вышиванию

Используйте для поиска алфавитный

В этой главе описываются основные операции

указатель в конце настоящего руководства.

вышивания, начиная с настройки машины и

Найдите нужное ключевое слово и

вышивания рисунка и заканчивая процедурой

перейдите на указанную страницу.

завершения шитья. Выполнение инструкций по

По экрану дисплея

вышиванию рисунка, приведенных в этой

В таблицах на страницах 70 - 78 приведено

главе, позволяет овладеть навыками работы с

описание клавиш и различной информации,

данной вышивальной машиной.

отображаемой на ЖК-дисплее. Подробную

Глава 3: Другие базовые процедуры

информацию см. на указанной странице.

В этой главе описывается порядок выполнения

По вопросам

операций, не описанных в главе 2 (например,

Возможные вопросы и указание

вышивание рисунка с использованием семи и

соответствующих им операций приведены

более цветов), и другие необходимые

на стр. 79. Подробную информацию см. на

операции (например, замена иглы).

указанной странице.

■ Поиск справочной информации на

дисплее машины

Обращайтесь к этим разделам,

В этой машине имеется функция

когда требуется

встроенной справки.

дополнительная информация

Просмотр инструкций по выполнению

Глава 4: Настройки процедуры вышивания

операций

В этой главе описаны различные настройки

Нажмите на машине кнопку вызова

вышивания, облегчающие работу.

руководства по эксплуатации и просмотрите

Глава 5: Выбор/редактирование/

требуемую информацию. Подробные

сохранение рисунков

инструкции по использованию кнопки

В этой главе подробно описываются операции

вызова руководства по эксплуатации

выбора, редактирования и сохранения

машины см. на стр. 206.

рисунков для вышивания.

Глава 6: Базовые настройки и функция

справки

В этой главе описывается использование

кнопки настройки и кнопки вызова встроенной

справки машины. Также приводится подробная

информация об изменении базовых настроек

вышивальной машины и просмотре

инструкций по выполнению операций на ЖК-

дисплее.

Глава 7: Приложение

В этой главе приведено описание способов

выполнения различных операций вышивания,

создания красивых вышивок, а также подробную

информацию об обслуживании машины и

способах устранения различных неполадок.

------------------------------------------------------------------------------------

Содержание

Введение

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Лицензионное соглашение

Предупредительные метки

Компоненты и функции машины

Вышивание на шестиигольной машине

Отличия по сравнению с одноигольными машинами

Другие функции

Имеющиеся функции

Структура руководства

Изучите эти разделы перед началом работы

Обращайтесь к этим разделам, когда требуется дополнительная информация

Поиск необходимой информации

ПОДГОТОВКА К РАБОТЕ

Узлы и детали машины и их функции

Вид спереди

Вид справа/сзади

Панель управления

Принадлежности

Принадлежности в комплекте поставки

Дополнительные принадлежности

Установка машины

Меры предосторожности при транспортировке и установке

Место установки

Установка машины

Регулировка положения панели управления

Подготовка узла нитенаправителя

Установка подставки для катушек

Установка рамы для пялец

РУКОВОДСТВО ПО ВЫШИВАНИЮ

Меры предосторожности при работе

Меры предосторожности, связанные с электропитанием машины

Меры предосторожности при обращении с иглами

Проверка иглы

Меры предосторожности при обращении со шпульками

Рекомендации по использованию верхней нити

Рекомендации по применяемым тканям

Рекомендации по использованию дисплея

Основные процедуры

Установка шпульки

Снятие шпульного колпачка

Установка шпульки

Установка шпульного колпачка

Включение машины

Пояснения к изображениям на экранах

Обзор экранов

Выбор рисунка вышивки

Выбор рисунка вышивания

Редактирование рисунков вышивки

Переход к экрану настроек процедуры вышивания

Задание настроек процедуры вышивания

Предварительный просмотр изображения

Содержание 13

----------------------------------------------------------------------------------

Закрепление ткани в пяльцах

Установка пялец на машину

Установка пялец

Проверка области вышивания

Временная остановка для проверки области

Переход к экрану вышивки

Заправка верхней нити

Проверка игловодителей и цветов нитей

Заправка верхней нити

Заправка нити в иглу

Выполнение вышивки

Начало вышивания

Остановка вышивания

Проверка натяжения нити

Снятие пялец и ткани

Снятие пялец

Снятие ткани

Выключение машины

Краткий экранный справочник

Отображения кнопок

Элементы управления на общем экране

Пояснения к изображениям на экране выбора типа рисунка

Пояснения к изображениям на экране списка рисунков

Пояснения к изображениям на экране редактирования рисунков

Пояснения к изображениям на экране настроек процедуры вышивания

Пояснения к изображениям на экране вышивки

Если у вас возникли вопросы, здесь вы можете найти ответы на них

ТЕХНИЧЕСКИЕ ТЕРМИНЫ

РИСУНКИ

ВЫШИВАНИЕ

USB-подключение

ДРУГИЕ БАЗОВЫЕ ПРОЦЕДУРЫ

Замена иглы

Правильное использование пялец

Типы и применения пялец

Прикрепление стабилизирующего материала (подложки) с помощью

утюга к ткани (с изнаночной стороны)

Закрепление ткани в пяльцах

Закрепление ткани в сверхбольших и больших пяльцах

Использование листов с сеткой для вышивания

Большие/маленькие куски ткани

Установка и перемещение пялец

Изменение позиции вышивания

Установка угла поворота

Переключение цветов нитей на экране

100

Вышивание рисунков, на которых используется семь или более цветов

101

Проверка необходимости замены катушки с нитью

101

Замена катушек с нитью в случае узоров, в которых используется семь

или более цветов

103

Сообщение с указанием заменить катушки с нитью

103

Простая процедура замены катушек с нитями

104

Если во время вышивания оборвалась какая-либо из нитей или

закончилась нижняя нить (нить шпульки)

105

Если произошел обрыв верхней нити

105

Если оборвалась или закончилась нижняя нить (нить шпульки)

106

Вышивание с начала или с середины рисунка

108

Возобновление вышивания после выключения машины

110

------------------------------------------------------------------------------------

Регулировка натяжения нити

112

Регулировка натяжения нижней нити (нити шпульки)

112

Регулировка натяжения верхней нити

113

НАСТРОЙКИ ПРОЦЕДУРЫ ВЫШИВАНИЯ

115

Сметочное вышивание

116

Создание аппликации

117

Создание аппликации

117

Использование рисунка обрамления для контура

120

Установка автоматического прошивания закрепок

122

Настройки начальной/конечной позиции

123

Многократное прошивание рисунка вдоль диагонали

124

Вышивание связанных символов

125

Настройка максимальной скорости шитья

127

Настройка машины таким образом, чтобы она останавливалась при смене цветов

128

Остановка машины при смене цвета

128

Задание местоположений пауз перед вышиванием

128

Временная настройка игловодителя

130

Непрерывное вышивание (использование одного цвета)

131

Настройки резервирования игловодителей

132

ВЫБОР/РЕДАКТИРОВАНИЕ/СОХРАНЕНИЕ РИСУНКОВ

135

Меры предосторожности

136

Обращение с данными вышивания

136

Обращение с дополнительными вышивальными картами

138

Обращение с USB-носителями

139

Выбор рисунка вышивки

140

Общая процедура выбора рисунков

140

Рисунки вышивки

141

Рисунки обрамления

141

Композиции монограмм и обрамления

142

Буквы алфавита

145

Буквы алфавита, украшенные цветами

148

Буквы алфавита в стиле Ренессанс

149

Буквы-аппликации

150

Рисунки греческих букв

151

Рисунки вышивания, сохраненные в памяти машины

151

Карты с данными для вышивания (дополнительные)

152

Компьютер (USB)

156

USB-носитель

160

Редактирование рисунков вышивки (Экран редактирования рисунков)

162

Комбинирование рисунков

162

Выбор рисунка для редактирования

163

Перемещение рисунка

163

Зеркальное отображение рисунка по горизонтали

164

Изменение размеров рисунка

164

Поворот рисунка

166

Изменение расположения текста

167

Изменение интервала между символами

167

Разделение комбинированных рисунков букв/символов

168

Обрезка нитей между символами

169

Изменение плотности стежков (только для некоторых символов и рисунков обрамления)

170

Задание многоцветного текста

170

Изменение цветов рисунка

171

Создание повторяющихся рисунков

172

Создание таблицы собственных нитей

176

Выбор цвета из таблицы собственных нитей

179

Дублирование рисунка

180

Удаление рисунка

180

Редактирование рисунков вышивки (Экран настроек процедуры вышивания)

181

Поворот всего рисунка в целом

181

Содержание 15

----------------------------------------------------------------------------------

Редактирование комбинированных рисунков

182

Сохранение рисунков вышивки

187

Память машины

187

Если сохранить рисунок вышивки не удается

187

USB-носитель

189

Компьютер (USB)

190

БАЗОВЫЕ НАСТРОЙКИ И ФУНКЦИЯ СПРАВКИ

193

Использование кнопки настроек

194

Пояснения к изображениям на экране настроек

194

Изменение экранных указателей

196

Изменение информации о цветах нитей

197

Настройка размера эскизов

198

Изменение цветов фона рисунков вышивания или эскизов

199

Настройка обрезки промежуточных стежков/кодов перехода “DST” для обрезки

199

Удаление коротких стежков

201

Задание остаточной длины нити

201

Изменение настроек экранной заставки

201

Включение и выключение лампочки подсветки

203

Изменение громкости динамика

204

Настройка датчика нити

204

Изменение формы указателя при использовании USB-мыши

205

Изменение единиц измерения

205

Изменение языка

205

Использование кнопки вызова руководства по эксплуатации машины

206

ПРИЛОЖЕНИЕ

209

Пришивание аппликаций

210

Вышивание рисунков-аппликаций

210

Использование рисунка обрамления для создания аппликаций (1)

211

Использование рисунка обрамления для создания аппликаций (2)

212

Вышивание больших (раздельных) рисунков вышивания

214

Полезные подсказки для эксплуатации машины

217

Проверка натяжения нити для встроенных рисунков

217

Вышивание рисунка с привязкой к отметке на ткани

218

Таблица цветов нитей

220

Цвета в данных для вышивания Tajima (.dst)

220

Создание красивых вышивок

221

Нити

221

Стабилизирующий материал (подложка)

221

Способы закрепления ткани в пяльцах

222

Таблица совместимости тканей и стабилизирующих материалов

223

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

224

Установка дополнительных пялец для промышленных вышивальных машин

224

Использование дополнительного устройства для вышивания бейсболок

225

Устройство для вышивания бейсболок и принадлежности к нему

225

Типы бейсболок

226

Меры предосторожности, касающиеся материала

227

Подготовка к работе с устройством для вышивания бейсболок

227

Установка устройства для вышивания бейсболок

232

Установка рамы устройства для вышивания

237

Дополнительная информация об оцифровке

238

Использование дополнительного устройства намотки шпулек

240

Меры предосторожности

240

Дополнительное устройство намотки шпулек и принадлежности к нему

240

Установка дополнительного устройства намотки шпулек

241

Подключение адаптера питания переменного тока

241

Намотка шпульки

242

Техническое обслуживание

245

Очистка ЖК-дисплея

245

------------------------------------------------------------------------------------

Наружная очистка машины

245

Очистка челночного устройства

245

Очистка поверхности вокруг игольной пластины

246

Очистка шпульного колпачка

247

Очистка путей заправки верхних нитей

248

Смазка машины

250

Сервисное сообщение

251

Поиск и устранение неисправностей

252

Отображение инструкций по устранению неисправностей на экране

252

Поиск и устранение неисправностей

253

Сообщения об ошибках

261

Если машина не реагирует на нажатие кнопок

269

Технические характеристики

270

Технические характеристики вышивальной машины

270

Обновление программного обеспечения машины

271

Процедура обновления с использованием USB-носителя

271

Процедура обновления с использованием компьютера

272

Указатель

273

Содержание 17

ПОДГОТОВКА К РАБОТЕ

После распаковки машины сначала откройте главу “Принадлежности” на

стр. 22 и проверьте наличие всех перечисленных в ней принадлежностей.

После проверки наличия всех принадлежностей можно начать установку

вышивальной машины.

В этой главе описывается установка машины и различные предварительные

операции, выполнение которых необходимо перед началом шитья.

Узлы и детали машины и их функции

Вид спереди

Вид справа/сзади

Панель управления

Принадлежности

Принадлежности в комплекте поставки

Дополнительные принадлежности

Установка машины

Меры предосторожности при транспортировке и установке

Место установки

Установка машины

Регулировка положения панели управления

Подготовка узла нитенаправителя

Установка подставки для катушек

Установка рамы для пялец

ПОДГОТОВКА К РАБОТЕ

-----------------------------------------------------------------

Узлы и детали машины и их функции

Ниже приведены наименования различных частей швейной машины и описаны их функции. Перед

началом эксплуатации машины внимательно прочтите эти описания.

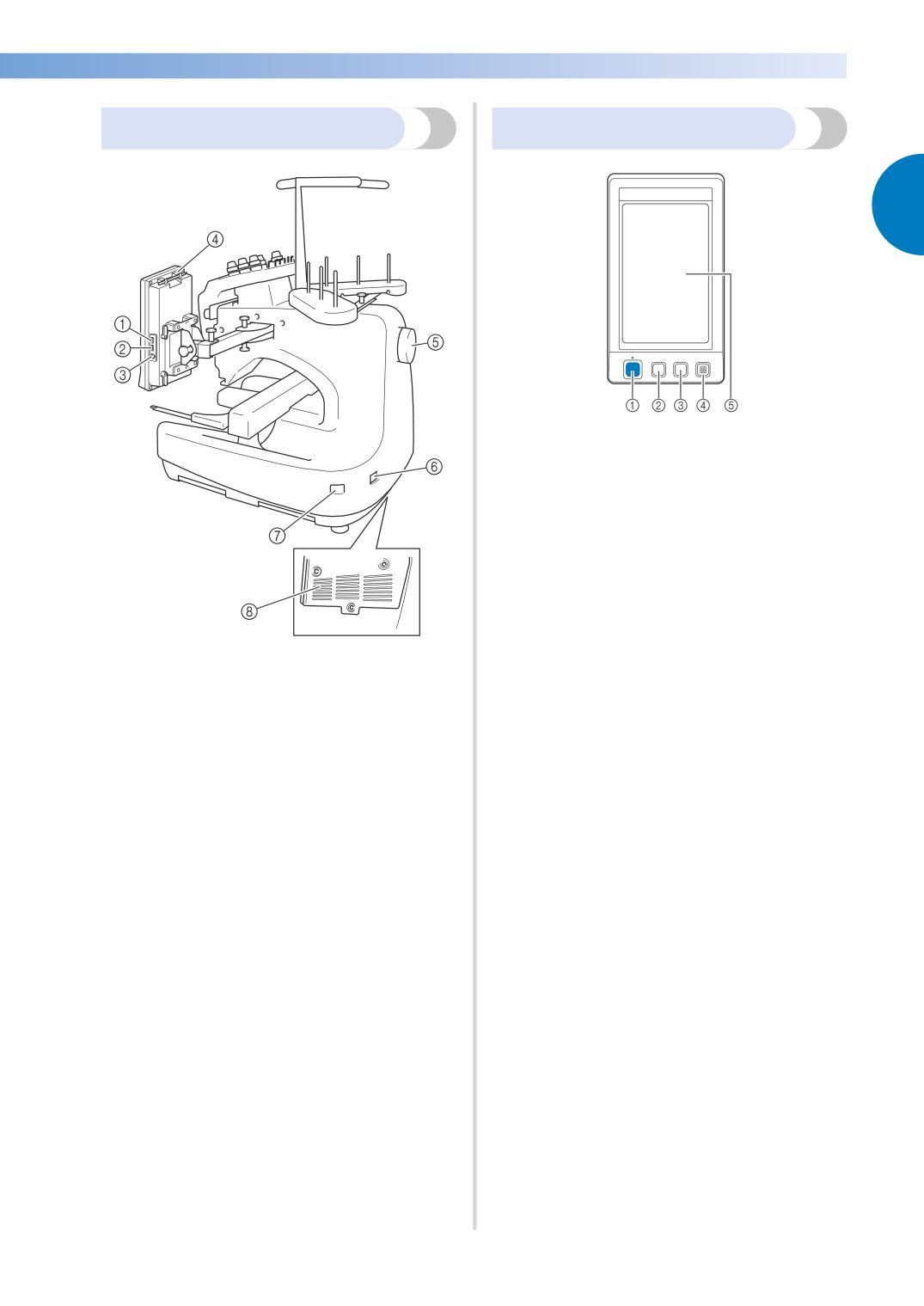

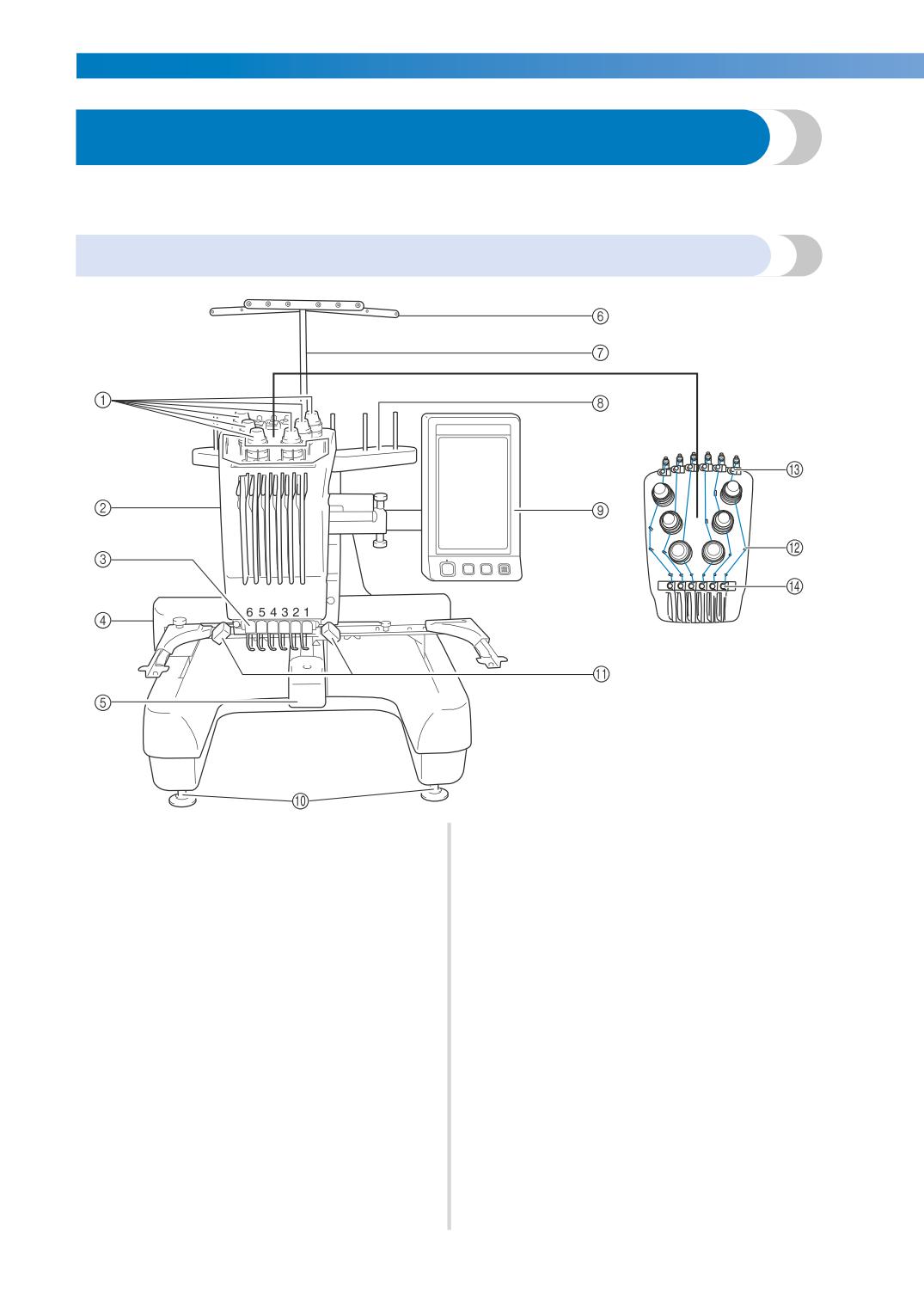

Вид спереди

1 Ручки регулировки натяжения нити

7 Кронштейн узла нитенаправителя

Предназначены для регулировки натяжения нити.

8 Подставка для катушек

2 Корпус игловодителей

Служит для установки на стержни шести катушек

Перемещается влево и вправо для перемещения

с нитями для вышивания

иглы в требуемое для вышивания положение.

9 Панель управления

3 Нижний нитенаправитель

0 Ножки

4 Каретка

Эти ножки можно регулировать по высоте.

Служит для установки пялец. Когда машина

A Лампочка подсветки

включена или выполняет вышивание, каретка

Лампочка подсветки включается и выключается

перемещается вперед, назад, влево и вправо.

на экране настроек. См. стр. 203.

5 Крышка челночного устройства/Челночное

B Направляющие стержни для нитей

устройство

C Верхний нитенаправитель

Откройте крышку челночного устройства и

D Средний нитенаправитель

вставьте шпульный колпачок в челнок.

6 Нитенаправитель

------------------------------------------------------------------------------------

Вид справа/сзади

Панель управления

Кнопка “Пуск/Стоп”

Кнопка “Пуск/Стоп” служит для запуска или

остановки машины. Наличие и цвет подсветки

этой кнопки изменяются в зависимости от

рабочего режима машины.

Красный,

: Когда машина не может

горит

начать шитье

непрерывно

Зеленый,

: Когда машина может

мигает

начать шитье

Зеленый,

: Когда машина выполняет

Вид снизу

горит

шитье

Основной (верхний) USB-порт для носителей

непрерывно

Для передачи рисунков с USB-носителя или на

Не горит

: Когда машина выключена

него подключайте USB-носитель

непосредственно к USB-порту.

Кнопка обрезки нити

USB-порт для мыши

При нажатии на эту кнопку выполняется обрезка

верхней и нижней нити.

USB-порт для компьютера

Для импорта/экспорта рисунков между

Кнопка автоматической заправки нити в иглу

компьютером и машиной подключите USB-кабель

При нажатии на эту кнопку происходит

к USB-порту.

автоматическая заправка нити в иглу.

Держатель пера для нажатия кнопок на

Динамик

сенсорном экране

ЖК-дисплей (сенсорный экран)

Держатель пера для сенсорного экрана служит

Посредством нажатия на кнопки,

для хранения пера, когда оно не используется.

отображающиеся на этом экране, можно

Маховик

выбирать и редактировать рисунки узоров и

При повороте маховика игла перемещается

подтверждать различные информационные

вверх и вниз . Маховик следует вращать по

сообщения.

направлению к ЖК-панели (против часовой

стрелки).

Гнездо для подключения сетевого шнура

В это гнездо вставляется разъем сетевого шнура.

Выключатель питания

Сетевой выключатель служит для включения (I) и

выключения ({) машины.

Вентиляционные отверстия

Узлы и детали машины и их функции 21

ПОДГОТОВКА К РАБОТЕ ------------------------------------------------------------------

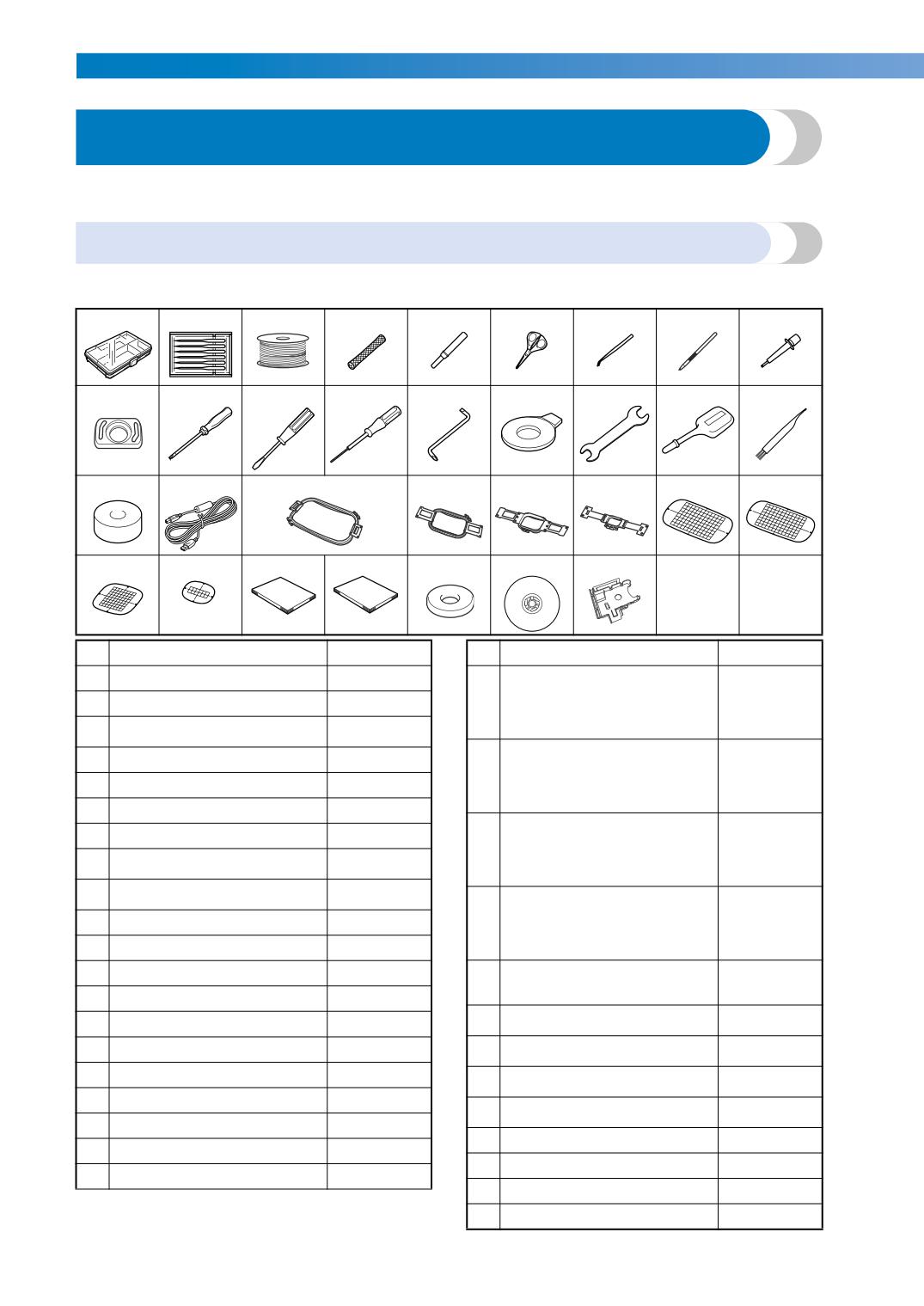

Принадлежности

Ниже перечислены принадлежности, входящие в комплект поставки машины. Следует

использовать принадлежности, предназначенные для данной машины.

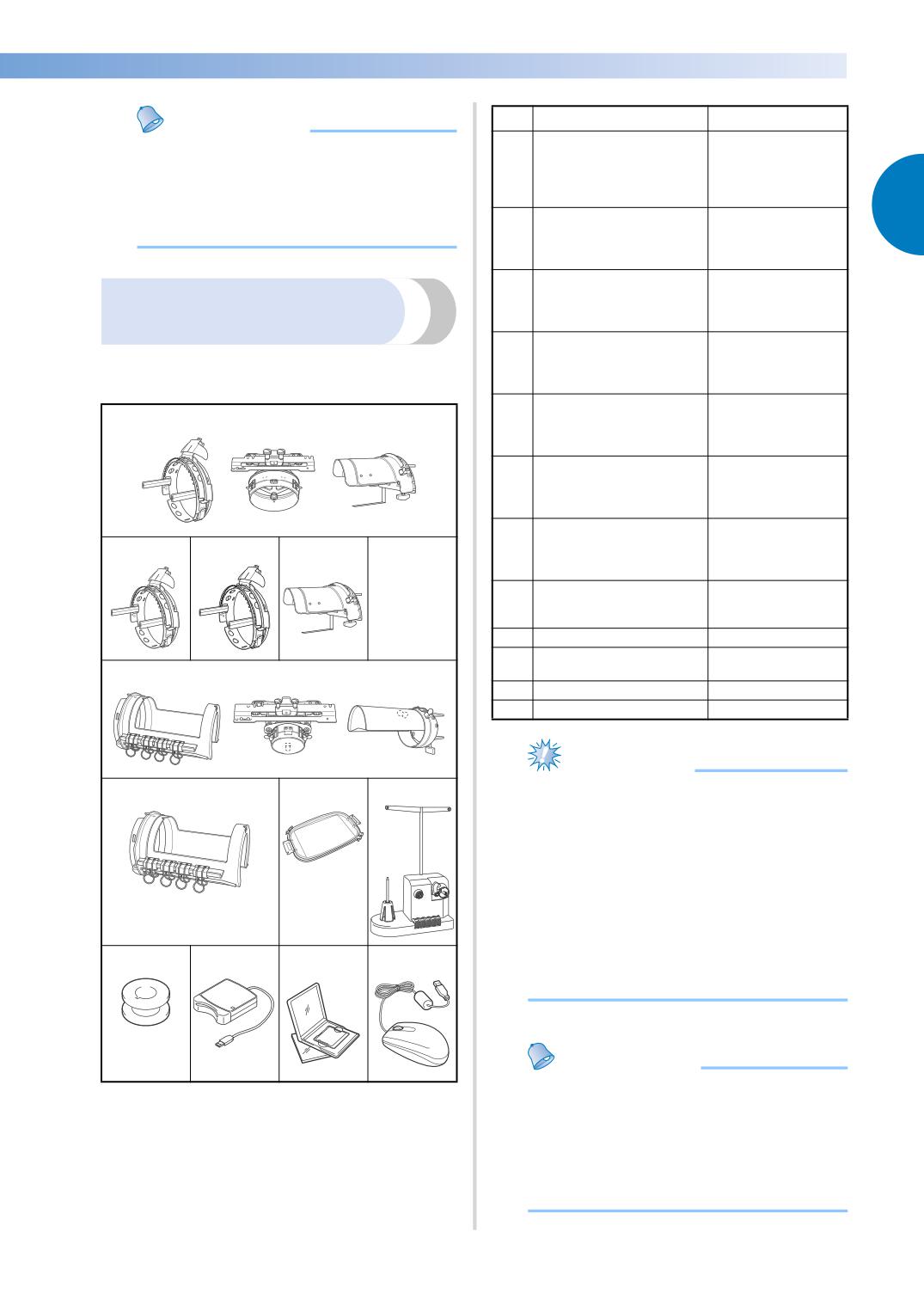

Принадлежности в комплекте поставки

Открыв коробку, убедитесь в наличии всех перечисленных ниже принадлежностей. Если какой-либо

из перечисленных элементов отсутствует или поврежден, обратитесь к официальному дилеру.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

25.

26.

27.

28.

29.

30.

31.

32.

33.

No.

Наименование

Код изделия

No.

Наименование

Код изделия

PRH300

Футляр для принадлежностей

XC6482-051

(Америка)

Пяльцы (сверхбольшие) 200

Набор игл (2 шт.)

XC6469-001

PRH300:

мм (В) × 300 мм (Ш)

XC6284-052

Шпулька с намотанной нитью

XC6368-051

(Другой регион)

(6 шт.)

PRH180

Сетка для катушки (6 шт.)

S34455-000

(Америка)

Пяльцы (большие) 130 мм (В) ×

PRH180:

Вспарыватель для петель

X54243-051

180 мм (Ш)

XC6285-052

(Другой регион)

Ножницы

XC1807-121

PRH100

Пинцет

XC6542-051

(Америка)

Пяльцы (средние) 100 мм (В) ×

PRH100:

Перо для нажатия кнопок на

100 мм (Ш)

XA9940-051

XC6286-052

сенсорном экране

(Другой регион)

Приспособление для замены

XE8362-001

PRH60

иглы (нитевдеватель)

(Америка)

Пяльцы (малые) 40 мм (В) × 60

Проставка игольной пластины

XC6499-151

PRH60:

мм (Ш)

XC6287-052

Крестообразная отвертка

XC6543-051

(Другой регион)

Лист с сеткой для вышивания

Стандартная отвертка

X55468-051

(сверхбольшой) 200 мм (В) ×

XC5704-051

Шестигранная отвертка

XC5159-051

300 мм (Ш)

Лист с сеткой для вышивания

Изогнутая отвертка

XC6545-051

XC5721-051

(большой) 130 мм (В) × 180 мм (Ш)

Лист с сеткой для вышивания

Дискообразная отвертка

XC1074-051

XC5759-051

(средний) 100 мм (В) × 100 мм (Ш)

Гаечный ключ 13 × 10

XC6159-051

Лист с сеткой для вышивания

XC5761-051

(малый) 40 мм (В) × 60 мм (Ш)

Масленка

XZ0206-051

Данное

Руководство пользователя

руководство

Щеточка для очистки

X59476-051

Краткий справочник

XF0092-001

Вес

XC5974-151

Подкладка для катушек (6 шт.)

XC7134-051

USB-кабель

XD1851-051

Колпачок катушки (6 шт.)

130012-054

Держатель устройства чтения карт

XE6620-001

------------------------------------------------------------------------------------

No.

Наименование

Код изделия

Напоминание

Комплект

● Входящее в комплект перо для

PRCF3 (Америка)

усовершенствованного

PRCF3:

сенсорного экрана можно хранить в

устройства для

XE2158-001

вышивания бейсболок 2

держателе для пера на задней

(Другой регион)

(см. стр. 225.)

стороне панели управления. См.

PRCFH3 (Америка)

Усовершенствованное

стр. 21.

PRCFH3:

устройство для

XE2162-001

вышивания бейсболок 2

(Другой регион)

PRCFH2 (Америка)

Усовершенствованные

PRCFH2:

Дополнительные

пяльцы для вышивания

XC7610-052

бейсболок

(Другой регион)

принадлежности

PRCFJ2 (Америка)

Данные принадлежности являются

Монтажная рама

PRCFJ2:

(см. стр. 225.)

XC7611-052

дополнительными и приобретаются отдельно.

(Другой регион)

PRCL1 (Америка)

Комплект рамы

PRCL1:

цилиндра

XE2166-001

(Другой регион)

PRCLH1 (Америка)

PRCLH1:

Рама цилиндра

XE2170-001

(Другой регион)

PRF300 (Америка)

PRF300:

Плоские пяльцы

XE2086-001

(Другой регион)

Комплект устройства

намотки шпульки

PRBW1

(см. стр. 240)

Металлическая шпулька

100376-053

Устройство чтения

SAECR1

вышивальных карт

Вышивальная карта

USB-мышь

XE5334-101

Примечание

● Номера по каталогу могут отличаться

в зависимости от страны/региона

приобретения машины.

● Карты с данными для вышивания,

приобретенные за границей,

несовместимы с данной вышивальной

машиной.

● Для получения полного перечня

дополнительных принадлежностей и

вышивальных карт для вашей машины

10.

11.

12.

свяжитесь с ближайшим

уполномоченным дилером Brother.

Напоминание

● Используйте только принадлежности,

рекомендованные для данной машины.

● Все спецификации соответствуют

фактическим на момент издания

руководства. Некоторые

спецификации могут быть изменены

без предварительного уведомления.

Принадлежности 23

ПОДГОТОВКА К РАБОТЕ

-----------------------------------------------------------------

Установка машины

Ниже описаны процедуры установки машины. В случае неправильной установки машины она

может вибрировать при работе и сильно шуметь, кроме того, вышивка не будет выполняться

надлежащим образом. Можно также установить дополнительный столик для шитья.

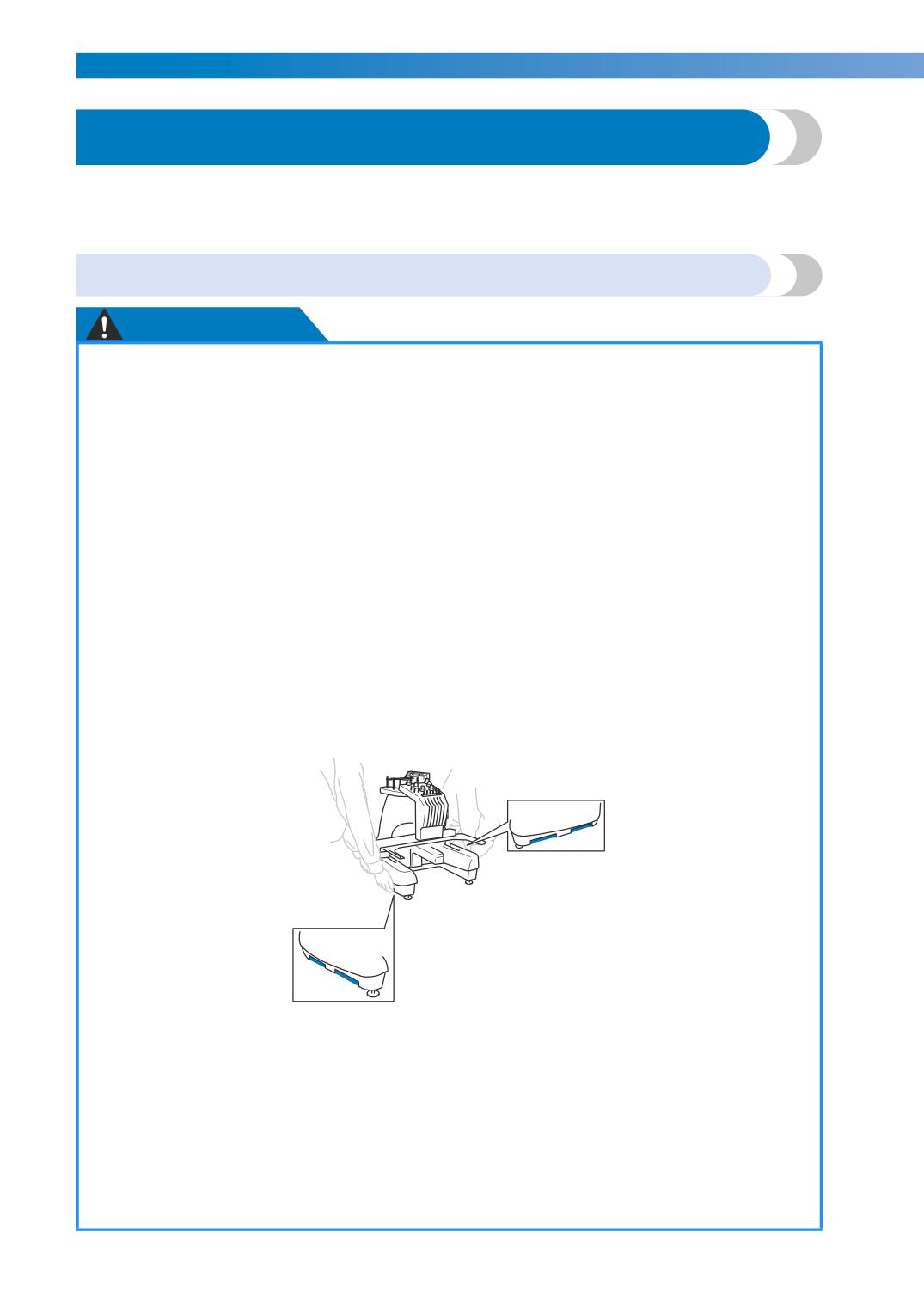

Меры предосторожности при транспортировке и установке

ОСТОРОЖНО!

● Машина должна эксплуатироваться при температуре окружающего воздуха

между 5 °C и 40 °C. При эксплуатации машины в условиях слишком высоких

или слишком низких температур могут возникнуть нарушения нормальной

работы.

● Не допускается устанавливать машину под прямыми солнечными лучами, это

может привести к возникновению неисправностей.

● Машина должна быть установлена в строго горизонтальном положении таким

образом, чтобы все четыре ножки полностью касались стола.

● Не подкладывайте под вышивальную машину ничего, что может закрыть

вентиляционные отверстия, находящиеся сзади в нижней части машины; это

необходимо для предотвращения перегрева электродвигателя машины,

которое может привести к возгоранию или повреждению машины.

● Машина весит примерно 37 кг. Переносить и устанавливать вышивальную

машину должны два человека.

● При переноске машины поднимать ее должны два человека, держа за нижнюю

часть таким образом, как показано на представленном ниже рисунке. Если

поднимать машину, держа ее за любую другую часть, это может привести либо

к повреждению машины, либо к тому, что она упадет и причинит травму.

● Во время грозы выключите машину и выньте вилку сетевого шнура из розетки.

Разряд молнии может вызвать нарушение работы и повреждение машины.

● Не вставляйте вилку сетевого шнура в розетку до тех пор, пока установка

машины не будет полностью завершена.

● В противном случае при случайном нажатии кнопки Пуск/Стоп машина может

прийти в движение и причинить вам травму. При смазывании машины

необходимо работать в защитных очках и перчатках для предотвращения

попадания масла и других смазочных материалов в глаза и на кожу. Избегайте

попадания машинного масла и других смазочных материалов в рот! Храните

смазочные материалы в недоступном для детей месте.

------------------------------------------------------------------------------------

Место установки

Место установки машины должно соответствовать следующим требованиям:

• расстояние от машины до стены должно составлять не менее 50 мм;

• вокруг машины должно быть достаточно свободного пространства;

• в зоне движения пялец не должно находиться никаких предметов;

• машина должна располагаться вблизи электрической розетки;

• машина должна быть установлена на устойчивой горизонтальной поверхности, например на столе;

• Стол, на который устанавливается машина, должен быть достаточно прочным, чтобы

выдерживать ее вес (около 37 кг).

• Вокруг вентиляционных отверстий, расположенных сзади в нижней части машины, должно

оставаться свободное пространство.

Не менее

50 мм

589 мм

770 мм

Не менее

350 мм

Не менее

512 мм

Не менее

250 мм

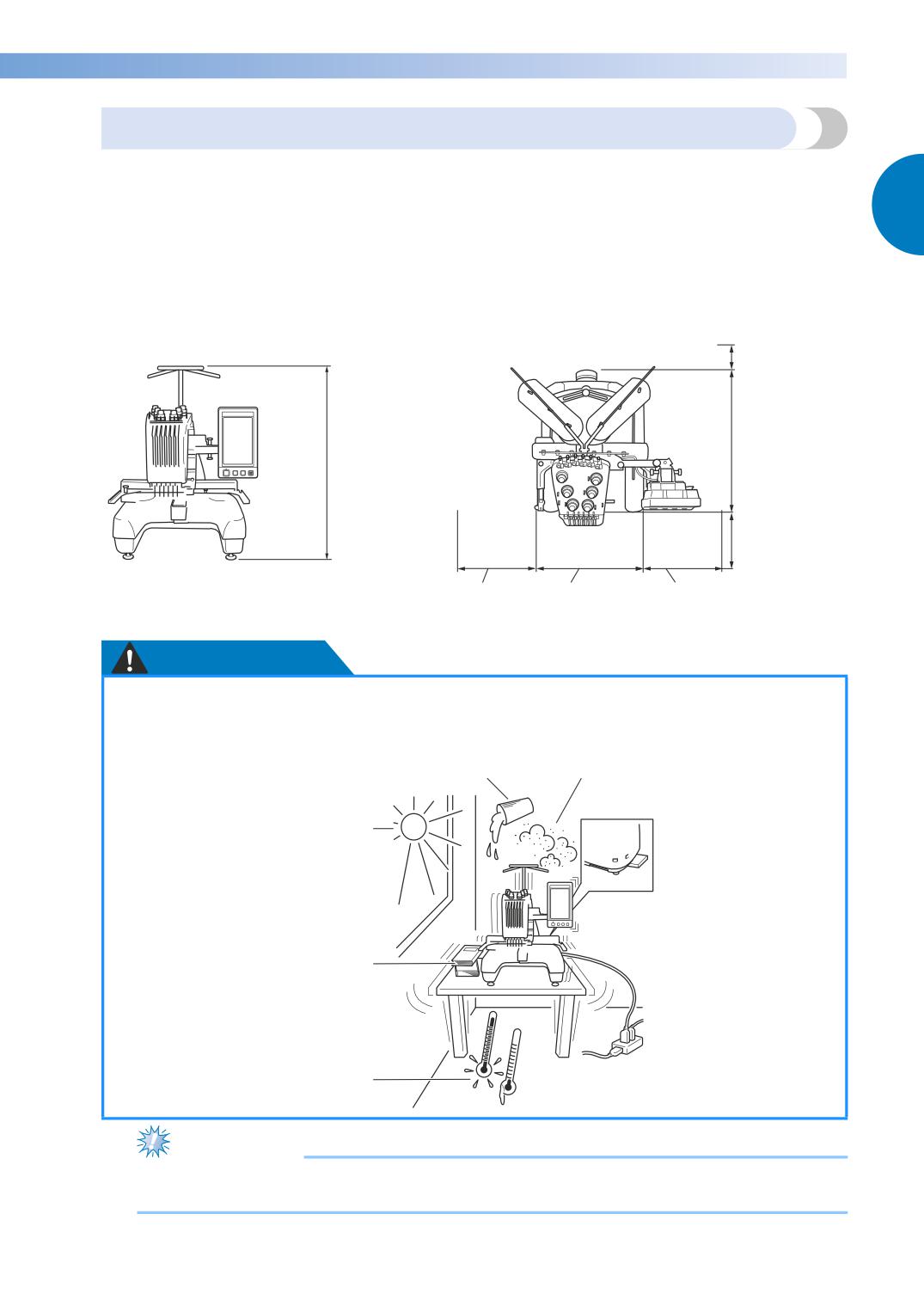

ОСТОРОЖНО!

● Для предотвращения сбоев в работе и повреждения машины следует установить

машину в таком месте, где отсутствуют перечисленные на рисунке условия.

Возможность

попадания жидкостей,

Сильная

например воды

запыленность

Закрытые

Прямые солнечные лучи

вентиляционные

отверстия

Недостаточное пространство вокруг

Неустойчивая

Наличие каких-либо предметов в

поверхность

зоне движения пялец

Подключение к

электрической сети

через удлинители и

Слишком высокая или низкая

разветвители

температура окружающего воздуха.

Машина должна эксплуатироваться

при температуре между

5 °C и 40 °C.

Примечание

● Для обеспечения безопасной эксплуатации: поскольку вес машины составляет приблизительно 37

кг, нельзя устанавливать ее на недостаточно прочный и недостаточно устойчивый стол.

Установка машины 25

ПОДГОТОВКА К РАБОТЕ

-----------------------------------------------------------------

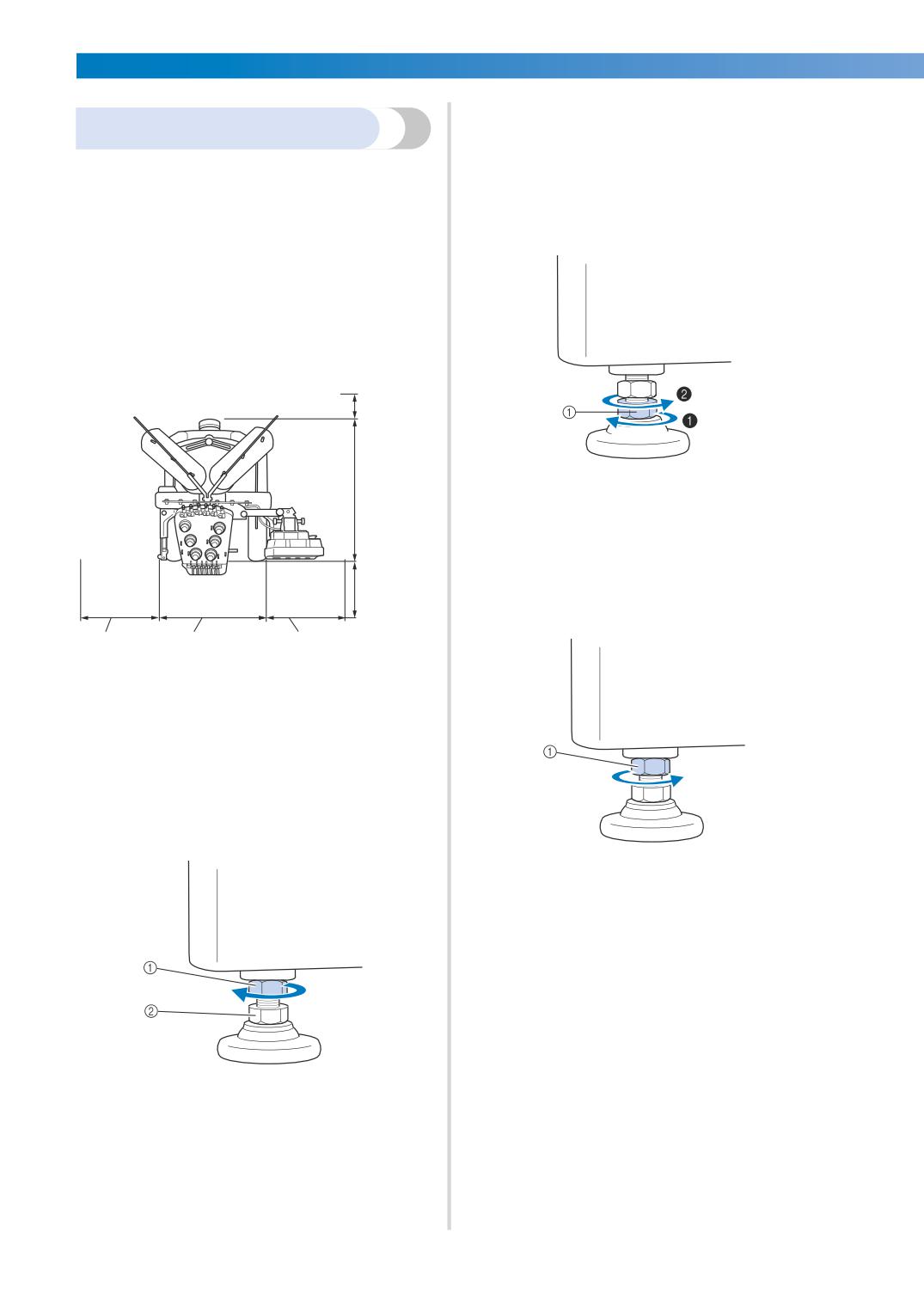

Для вращения регулировочной гайки

Установка машины

ножки используйте входящий в

комплект гаечный ключ.

При установке машины отрегулируйте ее

При вращении гайки в направлении 1

ножки таким образом, чтобы она устойчиво

высота ножки увеличивается; при

стояла на столе.

вращении гайки в направлении 2 высота

ножки уменьшается.

Убедитесь, что с машины сняты все

упаковочные ленты и удалены все

упаковочные материалы.

Установите машину таким образом,

чтобы вокруг нее осталось

достаточно свободного пространства.

Не менее

50 мм

1 Регулировочная гайка ножки

589 мм

• Отрегулируйте высоту всех четырех

ножек таким образом, чтобы они

плотно стояли на столе.

После того как выставлена требуемая

Не менее

350 мм

высота ножек, затяните прилагаемым

ключом стопорные гайки.

Не менее

512 мм

Не менее

250 мм

Отрегулируйте высоту ножек таким

образом, чтобы машина устойчиво

стояла на столе.

Перед регулировкой высоты ножки

ослабьте затяжку стопорной гайки на ней

с помощью входящего в комплект

гаечного ключа.

1 Стопорная гайка

Для того чтобы проверить, устойчиво

ли машина стоит на столе, надавите

поочередно на каждый из ее углов.

Если она все еще неустойчиво стоит на

столе, повторите пункты с

3 до

5 для

регулировки высоты ножек.

1 Стопорная гайка

2 Регулировочная гайка ножки

X Пята ножки может вращаться.

------------------------------------------------------------------------------------

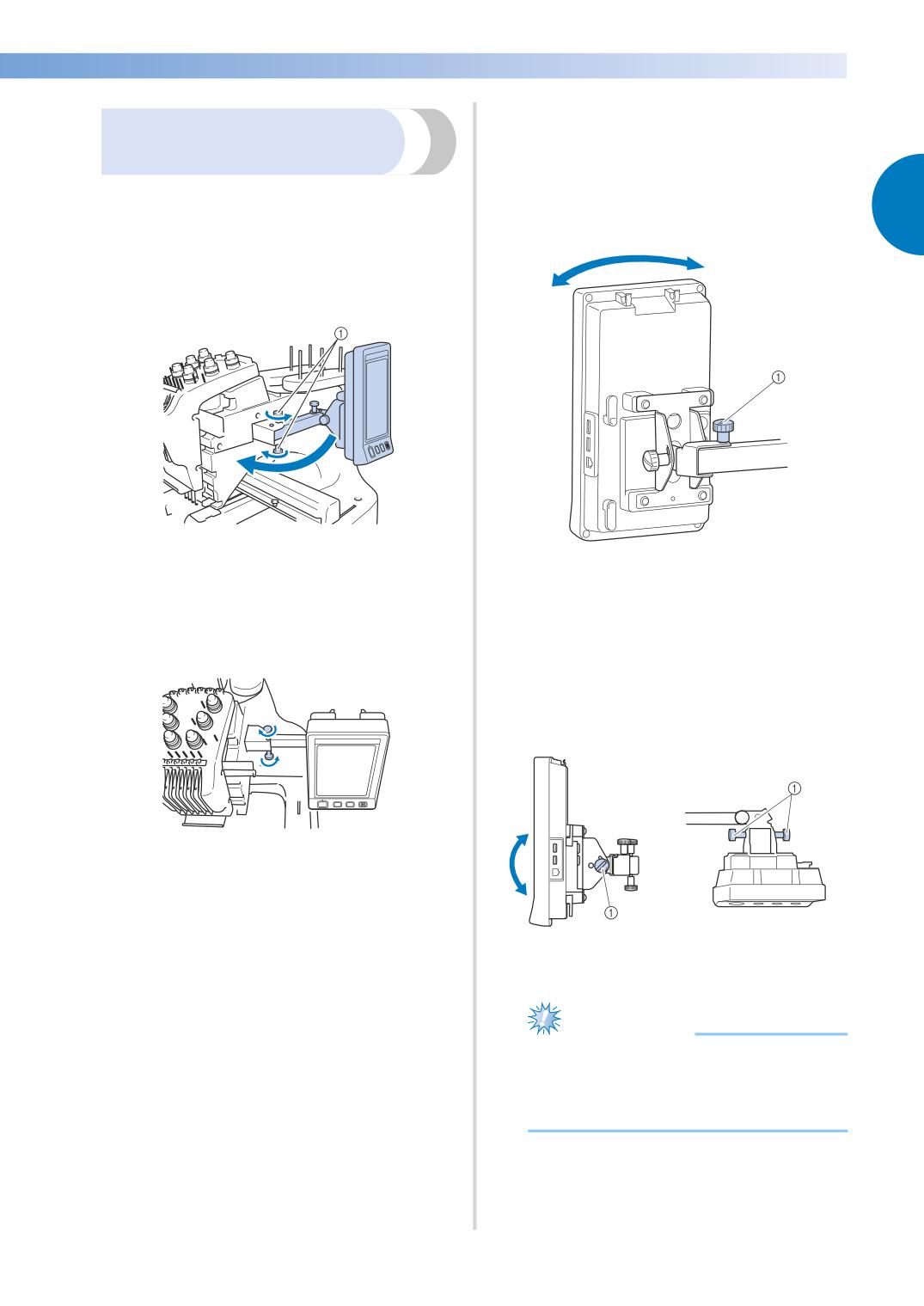

Отрегулируйте ориентацию панели

Регулировка положения

управления.

Ослабьте другой (показанный на рисунки

панели управления

ниже) винт с накаткой, установите панель

Установите ориентацию и угол наклона панели

управления в такое положение, чтобы на

управления для удобной работы с ней.

нее было удобно смотреть, а затем

затяните винт с накаткой.

Ослабьте 2 винта с накаткой,

показанные на рисунке ниже, чтобы

выдвинуть панель управления.

1 Винты с накаткой

1 Винт с накаткой

Установите панель управления в такое

Отрегулируйте угол наклона панели

положение, чтобы с ней было удобно

управления.

работать, а затем затяните винты с

Ослабьте 2 винта с накаткой на задней

накаткой.

стороне панели управления, установите

панель управления в такое положение,

чтобы на нее было удобно смотреть, а

затем затяните эти винты.

(Вид сбоку)

(Вид сверху)

1 Винты с накаткой

Примечание

● Для того чтобы ослабить или туго

затянуть эти пять винтов с накаткой,

воспользуйтесь входящей в комплект

машины дискообразной отверткой.

Установка машины 27

ПОДГОТОВКА К РАБОТЕ

-----------------------------------------------------------------

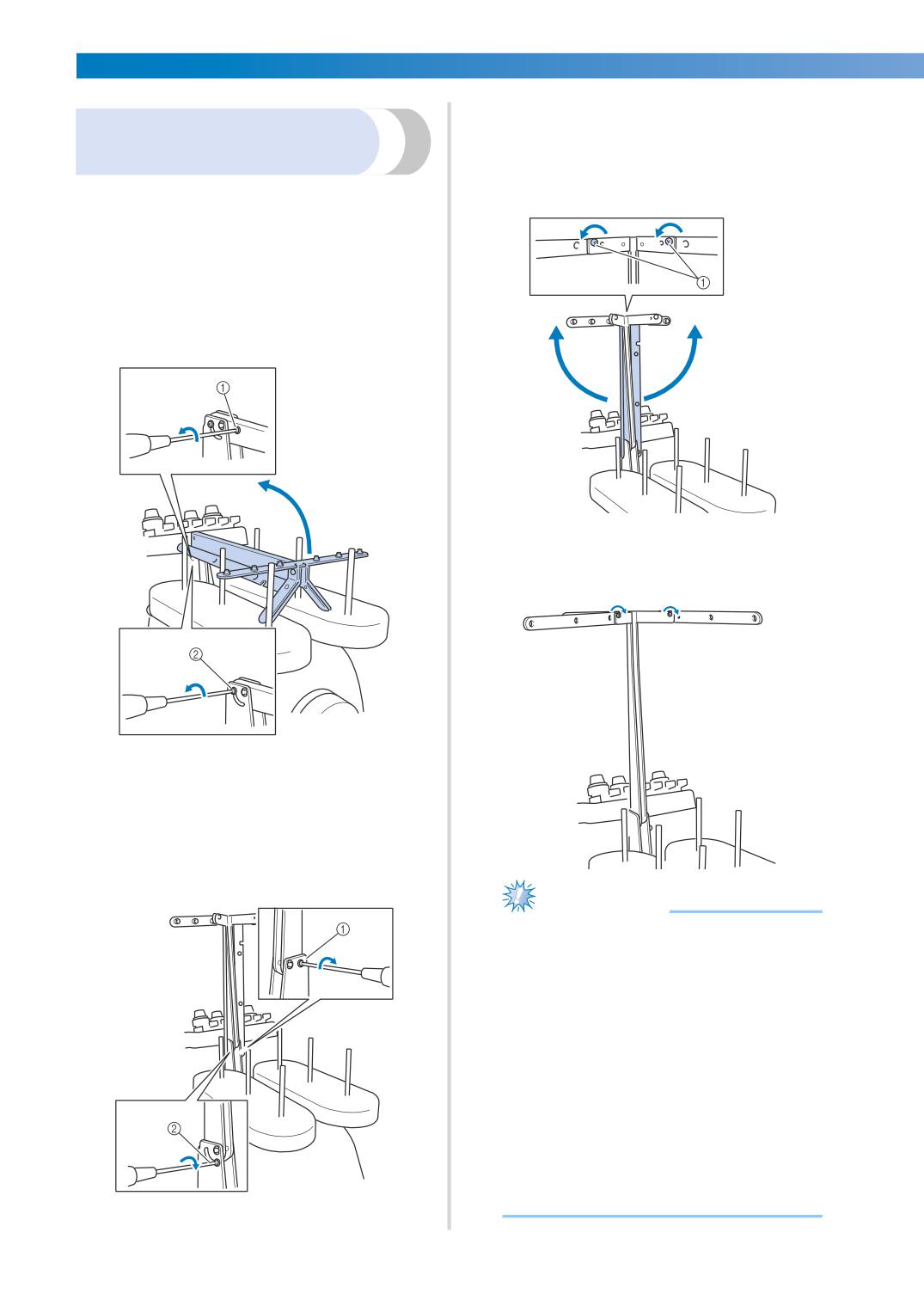

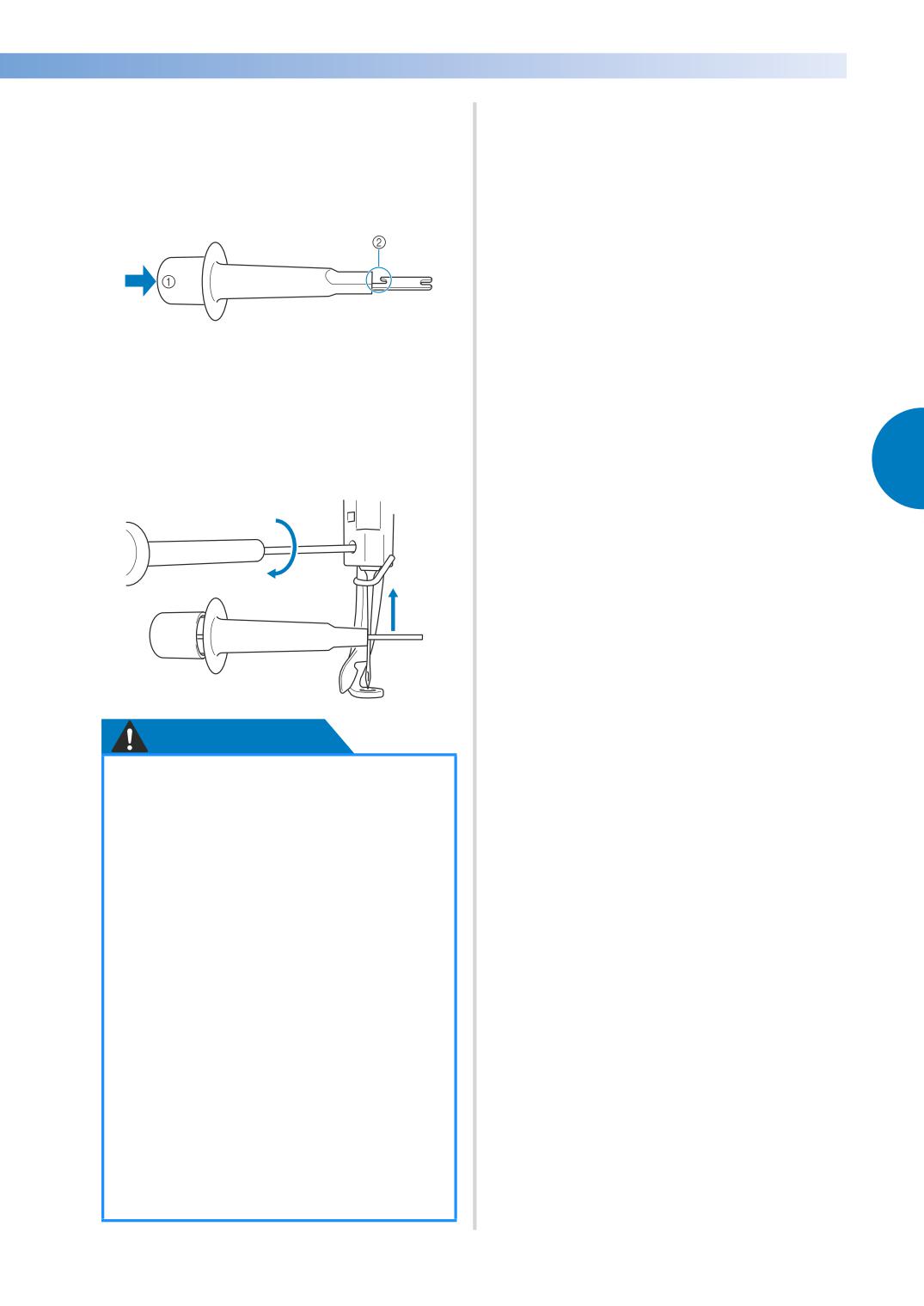

С помощью крестообразной отвертки

ослабьте показанные на рисунке ниже

Подготовка узла

винты на левой и правой сторонах

нитенаправителя

узла нитенаправителя и поднимите

нитенаправитель в горизонтальное

Установите в рабочее положение узел

положение.

нитенаправителя. Используйте входящую в

комплект машины крестообразную отвертку.

С помощью крестообразной отвертки

ослабьте винты на левой стороне

кронштейна узла нитенаправителя,

чтобы можно было поднять этот узел.

Выверните винт 1 и затем ослабьте винт 2,

повернув его на 3-4 оборота.

1 Ослабьте винты

Затяните винты на обеих сторонах

узла нитенаправителя.

1 Вывинтите и выньте винт.

2 Три или четыре раза поверните этот винт,

чтобы ослабить его затяжку.

Поднимите узел нитенаправителя в

рабочее положение и затяните винт 2

с левой стороны кронштейна. Вставьте

винт 1 с правой стороны кронштейна

узла нитенаправителя и затяните винт.

Примечание

● Винты, затяжка которых ослаблена

недостаточно, могут препятствовать

свободному перемещению кронштейна узла

нитенаправителя и самого

нитенаправителя. Не прилагайте

чрезмерных усилий при перемещении

кронштейна узла нитенаправителя и самого

нитенаправителя. Перед перемещением

этих деталей убедитесь, что затяжка винтов

ослаблена в достаточной степени.

● После установки кронштейна узла

нитенаправителя и самого

нитенаправителя в рабочее положение

убедитесь, что все винты затянуты

достаточно хорошо, чтобы обеспечить

надежную фиксацию всех частей.

1 Вставьте винт и затяните его.

2 Затяните винт.

------------------------------------------------------------------------------------

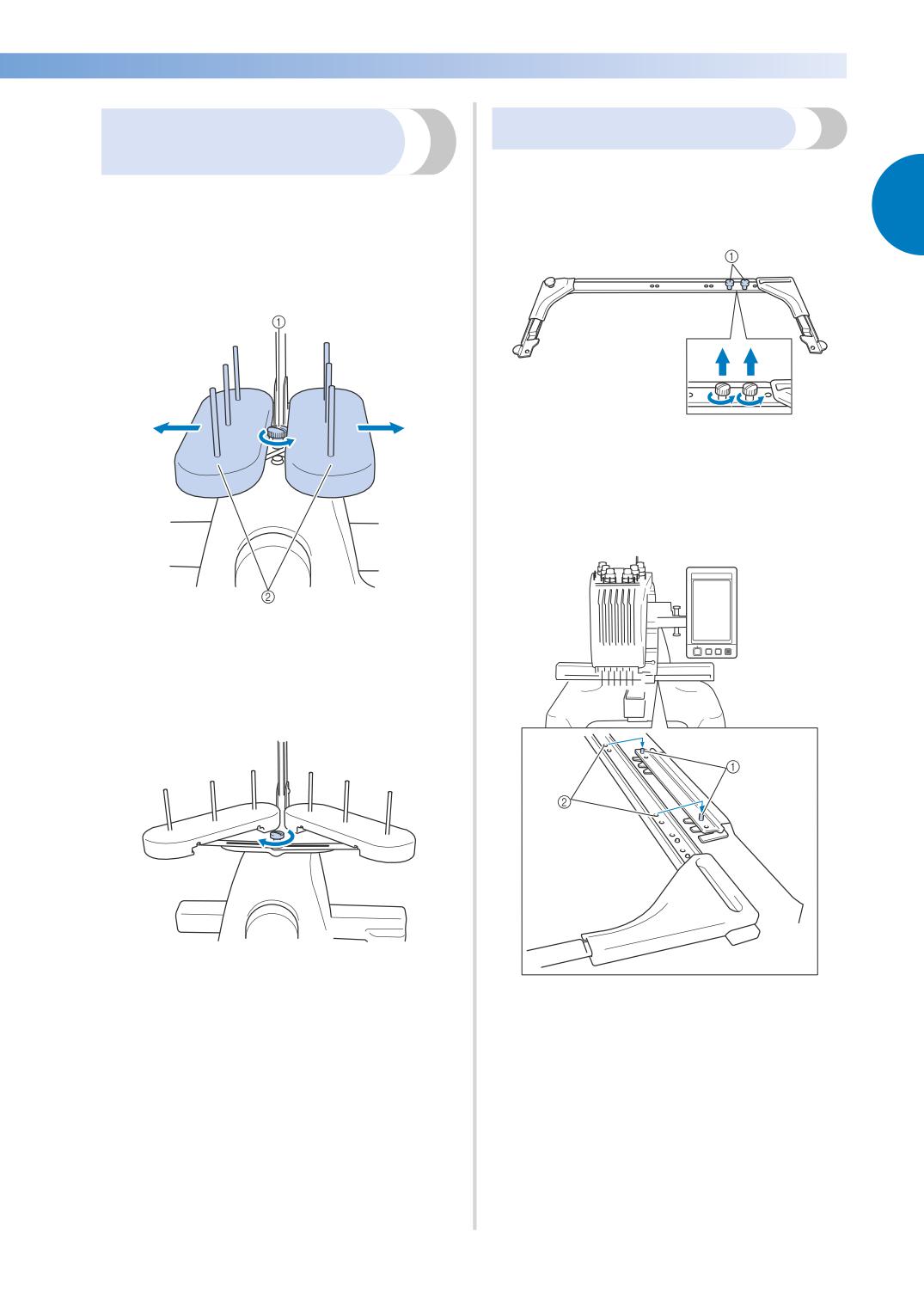

Установка подставки для

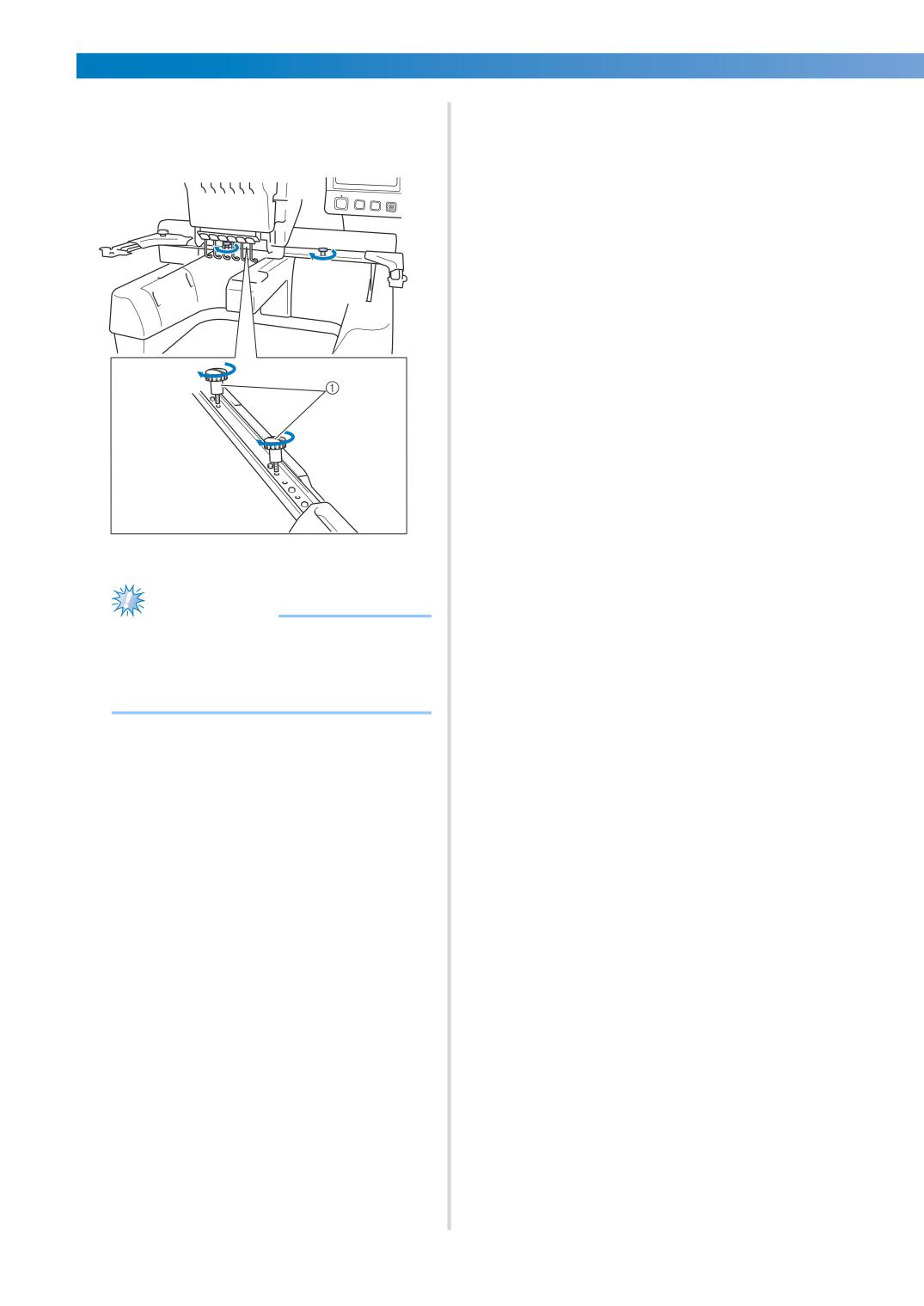

Установка рамы для пялец

катушек

Установите раму для пялец на каретку.

Закрепите подставку для катушек в рабочем

Полностью вывинтите два винта с

положении для вышивания.

накаткой из держателя пялец.

Ослабьте винт с накаткой и

раздвиньте в стороны половинки

подставки для катушек.

1 Винты с накаткой

Совместите отверстия в раме для

пялец со штифтами на

предназначенной для установки этих

пялец пластине каретки.

1 Винт с накаткой

2 Подставка для катушек

После того как половинки подставки

для катушек будут раздвинуты в

стороны, затяните винт с накаткой.

X Закрепите подставку для катушек в

раздвинутом положении.

1 Штифты на пластине для установки пялец

2 Отверстия в раме для пялец

Установка машины 29

РУКОВОДСТВО ПО ВЫШИВАНИЮ

В этой главе описываются основные операции вышивания, начиная с

настройки машины и вышивания рисунка и заканчивая процедурой завершения

шитья. Выполнение инструкций по вышиванию рисунка, приведенных в этой

главе, позволяет овладеть навыками работы с данной вышивальной машиной.

Меры предосторожности при работе

Основные процедуры

Краткий экранный справочник

Если у вас возникли вопросы, здесь вы можете найти ответы на них ...79

Установка шпульки

Включение машины

Выбор рисунка вышивки

Редактирование рисунков вышивки

Задание настроек процедуры

вышивания

Предварительный просмотр

изображения

Закрепление ткани в пяльцах

Установка пялец на машину

Проверка области вышивания

Заправка верхней нити

Выполнение вышивки

Проверка натяжения нити

Снятие пялец и ткани

Выключение машины

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

Меры предосторожности при работе

Для обеспечения правильной эксплуатации машины необходимо соблюдать перечисленные ниже

меры предосторожности.

Меры предосторожности, связанные с электропитанием машины

Соблюдайте следующие меры предосторожности, касающиеся электропитания машины.

ВНИМАНИЕ!

● В качестве источника питания используйте только бытовую электросеть.

Использование другого источника может привести к возгоранию, поражению

электрическим током или повреждению машины.

● Убедитесь, что вилка кабеля питания надежно вставлена в розетку, а разъем

кабеля питания - в соответствующее гнездо на машине.

● Не подключайте вилку кабеля питания к неисправной розетке.

● В перечисленных ниже ситуациях следует выключить вышивальную машину и

вынуть вилку сетевого шнура из розетки, в противном случае может произойти

возгорание, поражение электрическим током или повреждение машины.

• Если вы оставляете машину без присмотра.

• По окончании работы на машине.

• Если во время работы машины произошло аварийное отключение электропитания.

• При появлении сбоев в работе машины, например при пропадании контакта

или обрыве электрических соединений.

• Во время грозы.

ОСТОРОЖНО!

● Используйте только кабель питания из комплекта поставки данной машины.

● Не пользуйтесь удлинителями или разветвителями, в которые включено

несколько бытовых приборов - это может привести к возгоранию или

поражению электрическим током.

● При подключении и отключении машины к электросети не дотрагивайтесь до

вилки и сетевого шнура мокрыми руками - это может привести к поражению

электрическим током.

● При отключении машины от сети электропитания сначала выключите машину

сетевым выключателем, затем возьмитесь за вилку и выньте ее из розетки.

Никогда не тяните за сетевой шнур - это может привести к его повреждению и

стать причиной возгорания или поражения электрическим током.

● Не допускайте повреждения кабеля питания, его обрывов, растягивания,

перегибов, перекручивания или образования узлов. Не производите никаких

модификаций кабеля питания. Не ставьте на шнур никаких тяжелых предметов и не

подвергайте его воздействию повышенной температуры - это может привести к

повреждению шнура и стать причиной возгорания или поражения электрическим

током. В случае повреждения кабеля питания или вилки прекратите работу на

машине, а затем отвезите ее местному официальному дилеру фирмы для ремонта.

● Если машина не используется длительное время, отключите сетевой шнур от

сети электропитания. В противном случае возможно возгорание или поражение

электрическим током.

● Перед тем как оставить машину без присмотра, выключите ее сетевым

выключателем и выньте вилку сетевого шнура из настенной розетки.

● При выполнении технического обслуживания машины и снятии крышек

необходимо вынуть вилку сетевого шнура машины из розетки.

------------------------------------------------------------------------------------

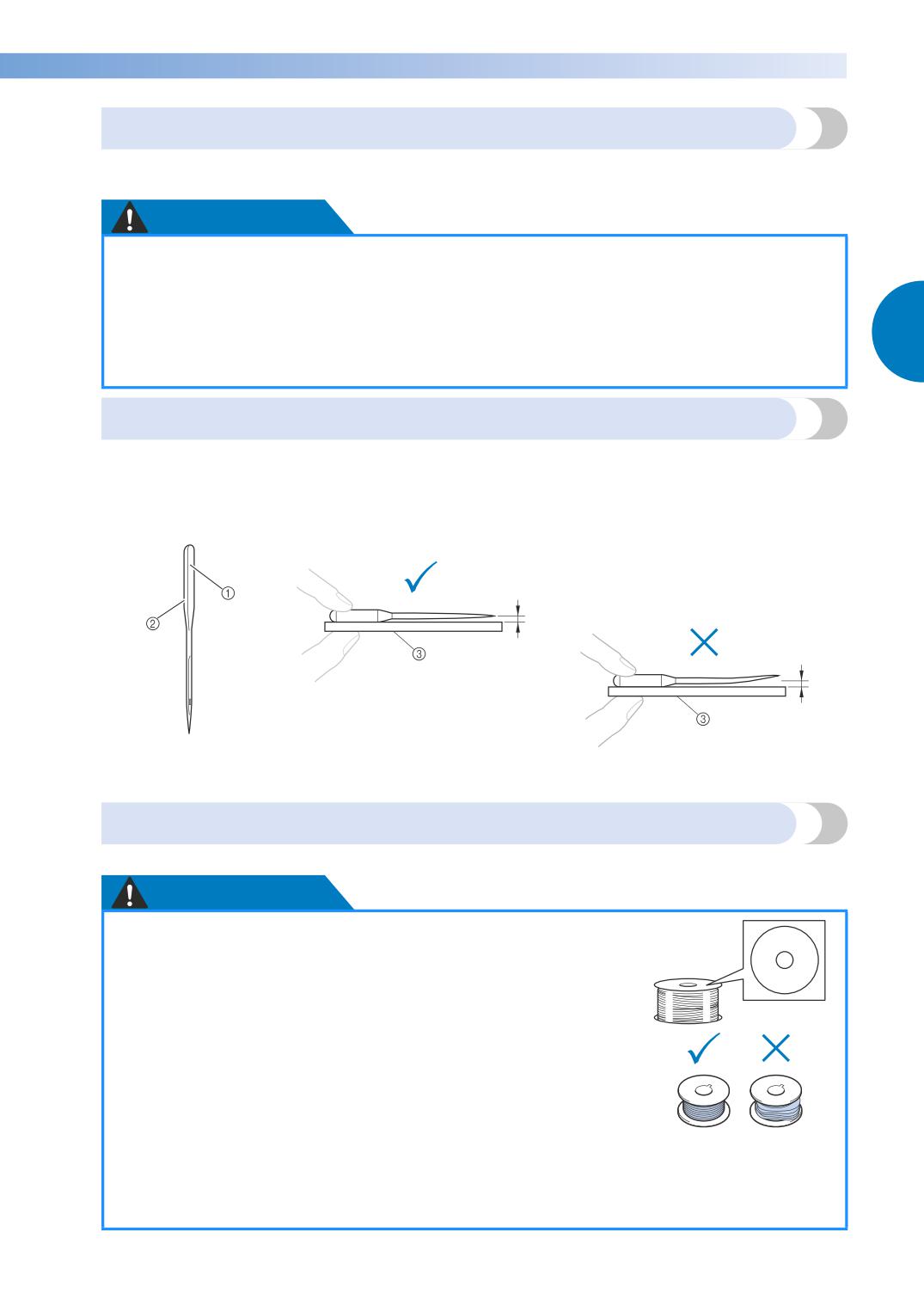

Меры предосторожности при обращении с иглами

Соблюдайте перечисленные ниже меры предосторожности, касающиеся правильного выбора

швейных игл для вашей машины.

ОСТОРОЖНО!

● Эта машина предназначена для работы только с вышивальными иглами

бытового применения. Компания-производитель рекомендует применять

иглу “HAX 130 EBBR” (Organ). В качестве заменителя может использоваться

игла Schmetz 130/705 H-E. Использование других игл может вызвать поломку

иглы, обрыв нити, повреждение устройства заправки нити в иглу или

привести к травме.

● Никогда не пользуйтесь погнутыми иглами. Погнутая игла легко может

сломаться, что может привести к травме.

Проверка иглы

Шитье погнутой иглой чрезвычайно опасно, поскольку игла может сломаться во время работы машины.

Перед тем как использовать иглу, положите ее плоской частью на какую-либо плоскую поверхность

и убедитесь в том, что просвет между иглой и поверхностью одинаков по всей длине иглы. Если

игла погнута или ее кончик обломан, замените ее новой иглой. (См. “Замена иглы” на стр. 86.)

■ Пригодная для работы игла ■ Непригодная игла

Если расстояние между иглой и

плоской поверхностью неодинаково

по всей длине иглы, это означает,

что игла погнута. Не пользуйтесь

погнутыми иглами.

1 Плоская часть иглы

3 Плоская поверхность

2 Маркировка типа иглы

Меры предосторожности при обращении со шпульками

Соблюдайте перечисленные ниже меры предосторожности, касающиеся обращения со шпульками.

ОСТОРОЖНО!

● Используйте только шпульку с намотанной нитью

(COATS тип “L”/TRU-SEW POLYESTER “Filaments”) или

COATS

шпульки, предназначенные специально для данной

машины. Использование каких-либо иных шпулек

Polyester

может привести к травме или повреждению машины.

● Используйте для шитья только правильно намотанную

шпульку; в противном случае возможны поломка иглы

или неправильное натяжение нити.

● При намотке шпульки используйте только

дополнительное устройство намотки шпулек (см. стр. 240) и металлические

шпульки (номер по каталогу: 100376-053).

● При намотке шпульки используйте только хлопчатобумажную нить или нить

из полиэфирных волокон (полиэстер) для шпулек (74 dtex/2 - 100 dtex/2).

Меры предосторожности при работе 33

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

Рекомендации по использованию верхней нити

Соблюдайте перечисленные ниже рекомендации, касающиеся применения верхней нити.

Примечание

● В качестве верхней нити рекомендуется применять нить для вышивания из вискозного или

полиэфирного волокна (плотностью 120 den × 2 / 135 dtex × 2 / 40 (для Америки и Европы)

/ #50 (для Японии)).

Рекомендации по применяемым тканям

Соблюдайте перечисленные ниже рекомендации, касающиеся применяемых тканей.

Примечание

● Данная машина может вышивать на ткани толщиной до 1 мм. При вышивании на

ткани большей толщины игла может погнуться или сломаться.

● При вышивании с перекрытием строчек игла с трудом пробивает ткань, что может

привести к изгибу и поломке иглы.

Примечание

● При вышивании на тонких или эластичных тканях необходимо временно

подклеить к ним стабилизирующий материал. (Подробнее см. раздел

“Прикрепление стабилизирующего материала (подложки) с помощью утюга к

ткани (с изнаночной стороны)” на стр. 90.)

● При вышивании крупных кусков ткани следите за тем, чтобы ткань не цеплялась за каретку.

Рекомендации по использованию дисплея

Необходимо соблюдать перечисленные ниже рекомендации, касающиеся использования дисплея

панели управления.

Примечание

● Нажимайте на символы, отображаемые на экране дисплея, только пальцем или

специально предназначенным для этого пером, которое входит в комплект

машины. Не используйте для этого механические карандаши, отвертки или какие-

либо другие твердые или острые предметы. Кроме того, не надавливайте на

экран дисплея слишком сильно, достаточно лишь касаться отображаемых на нем

символов.В противном случае экран дисплея может быть поврежден.

• Сразу после включения вышивальной машины экран дисплея может быть

темным. Это нормальная работа подсветки и не является неисправностью.

Приблизительно через 10 минут после включения машины яркость дисплея

должна достигнуть своего нормального уровня.

• Если вы смотрите на дисплей панели управления не под прямым углом к его

поверхности, могут искажаться цвета отображения и информация на экране может

плохо читаться. Это нормальное свойство дисплея и не является неисправностью.

При пользовании дисплеем сядьте прямо перед ним. (Если регулировка

необходима, см. раздел “Регулировка положения панели управления” на стр. 27.)

------------------------------------------------------------------------------------

Основные процедуры

Ниже описываются основные процедуры вышивания.

Перед началом работы на вышивальной машине прочтите описание процедур, перечисленных ниже.

Руководство

Предварительная

по

Этап

Операция

информация по

выполнению,

процедуре, стр.

стр.

Установка шпульки.

стр. 36

стр. 33

Включение машины.

стр. 38

стр. 32, 34

Выбор рисунка вышивки.

стр. 42

Редактирование рисунка вышивки.

стр. 44

Задание настроек процедуры вышивания.

стр. 45

Предварительный просмотр изображения.

стр. 46

Закрепление ткани в пяльцах.

стр. 47

стр. 34

Установка пялец на машину.

стр. 49

Проверка области вышивания.

стр. 51

Заправка верхних нитей.

стр. 53

стр. 34

Разблокировка машины, затем запуск вышивания с

помощью кнопки Пуск/Стоп.

стр. 63

(Сразу по окончании вышивания машина автоматически

останавливается.)

Проверка натяжения нитей.

стр. 67

Снятие пялец и удаление ткани из пялец.

стр. 68

Выключение машины.

стр. 69

Операции вышивания рисунка описываются далее.

Хотя вышивание может и не потребовать редактирования рисунка или задания настроек

процедуры вышивания, ознакомьтесь с описанием процедур редактирования рисунков на стр. 162

и с подробной информацией о настройках процедуры вышивания на стр. 115.

В таблицах на страницах 70 - 78 приведено описание клавиш и различной информации,

отображаемой на ЖК-дисплее. Пользуйтесь этими таблицами для получения краткой справки.

Различные меры предосторожности, которые необходимо соблюдать при выполнении основных

операций на машине, перечислены на страницах 32 - 34. Для обеспечения нормальной работы

машины необходимо строго соблюдать эти меры предосторожности. Обязательно прочтите их

описание.

Основные процедуры 35

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

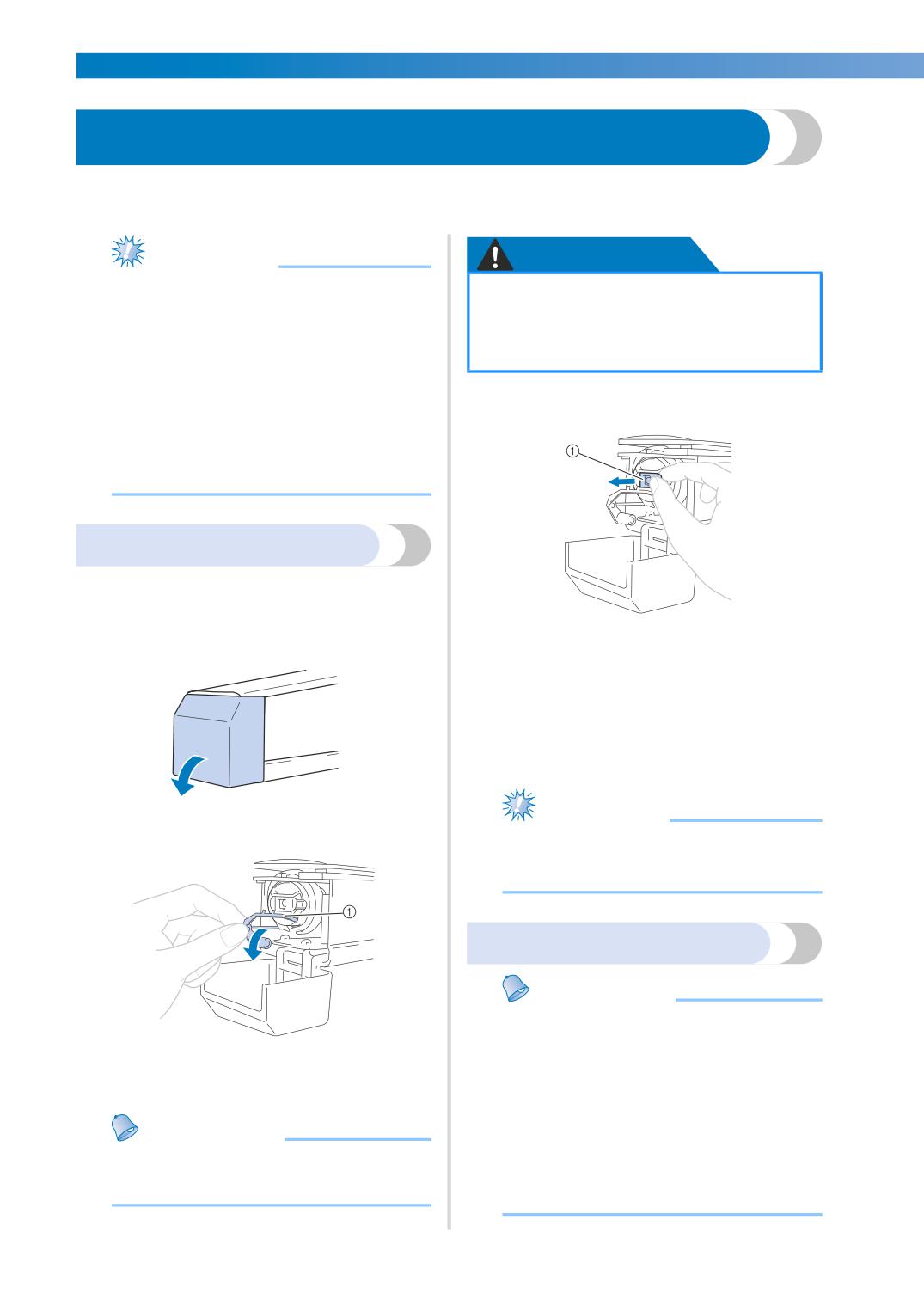

1. Установка шпульки

На заводе-изготовителе в челночном устройстве установлен только шпульный колпачок. Вставьте

шпульку с намотанной нижней нитью для вышивания. Меры предосторожности при обращении со

шпульками см. в разделе стр. 33.

ОСТОРОЖНО!

Примечание

● В этой машине не предусмотрена

● Устройство захвата нити может

функция, позволяющая проверять

перемещаться только лишь в

оставшееся на шпульке количество

определенных пределах. При его

нити. Поэтому перед началом

вытягивании не прилагайте

вышивания необходимо извлечь

чрезмерных усилий.

шпульку и убедиться, что на ней

намотано достаточное для вышивания

Возьмитесь за защелку шпульного

рисунка количество нижней нити.

колпачка и извлеките его.

● При каждой замене шпульки проверяйте

чистоту шпульного колпачка. Подробную

информацию об очистке шпульного

колпачка см. в разделе “Очистка

шпульного колпачка” на стр. 247.

Снятие шпульного колпачка

Откройте крышку челночного

устройства.

Потяните крышку челночного устройства

1 Защелка

на себя.

■ Смазка машины

После извлечения шпульного колпачка

смажьте механизмы машины. Следует

смазать челнок. Подробную информацию о

смазке машины см. в разделе “Смазка

машины” на стр. 250.

Вытяните на себя устройство захвата

Примечание

нити.

● Ежедневно перед использованием

машины следует капнуть каплю

смазочного масла на челнок.

Установка шпульки

Напоминание

● Данная вышивальная машина не

оснащена устройством намотки

1 Устройство захвата нити

шпулек. Используйте предварительно

Для получения доступа к шпульному колпачку

вытяните на себя устройство захвата нити.

намотанные шпульки (L-типа).

● Может также использоваться

дополнительное (не входящее в

Напоминание

комплект машины) устройство намотки

● Устройство захвата нити - это

шпулек (автономного типа) и

устройство для удержания нити в

дополнительные металлические

начале шитья или при обрезке нити.

шпульки. (См. стр. 23, 240.)

------------------------------------------------------------------------------------

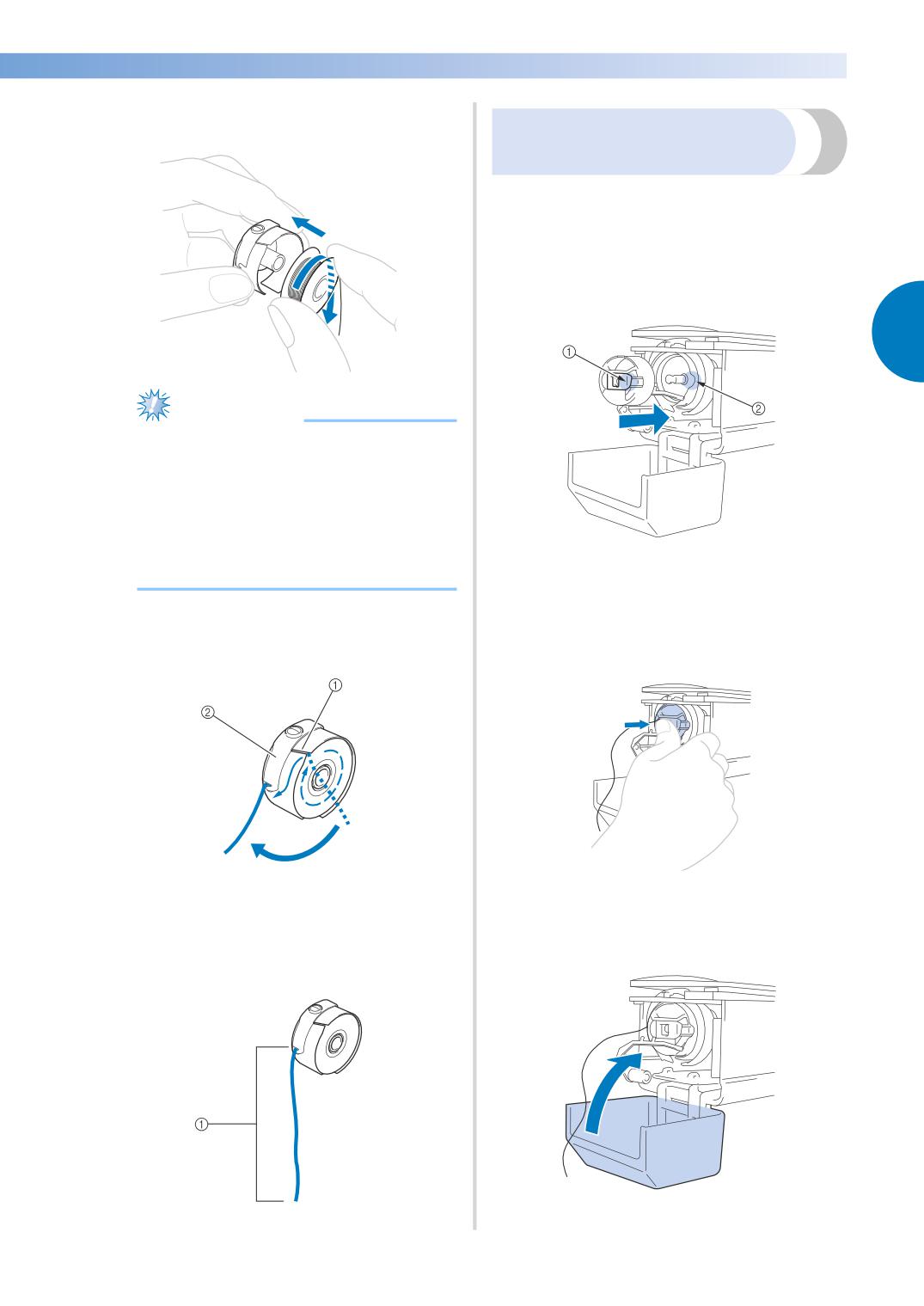

Вставьте шпульку в шпульный

колпачок.

Установка шпульного

колпачка

Вставьте шпульный колпачок в

челночное устройство.

Вставьте шпульный колпачок, совместив

язычок на шпульном колпачке с пазом на

челночном устройстве, как показано на

рисунке.

Примечание

● Убедитесь, что нить сматывается со

шпульки в направлении по часовой

стрелке, как показано на рисунке. Если

установить шпульку таким образом,

что нить будет сматываться с нее в

противоположном направлении,

вышивание не будет выполняться

1 Язычок

должным образом.

2 Паз

Вставьте шпульный колпачок до

Пропустите нить через прорезь и под

упора, так чтобы он зафиксировался

со щелчком.

пружиной регулировки натяжения нити.

1 Прорезь для нити

2 Пружина регулировки натяжения нити

Закройте крышку челночного

Вытяните нить примерно на 50 мм

устройства.

через отверстие в пружине

регулировки натяжения нити.

1 Примерно 50 мм.

Установка шпульки 37

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

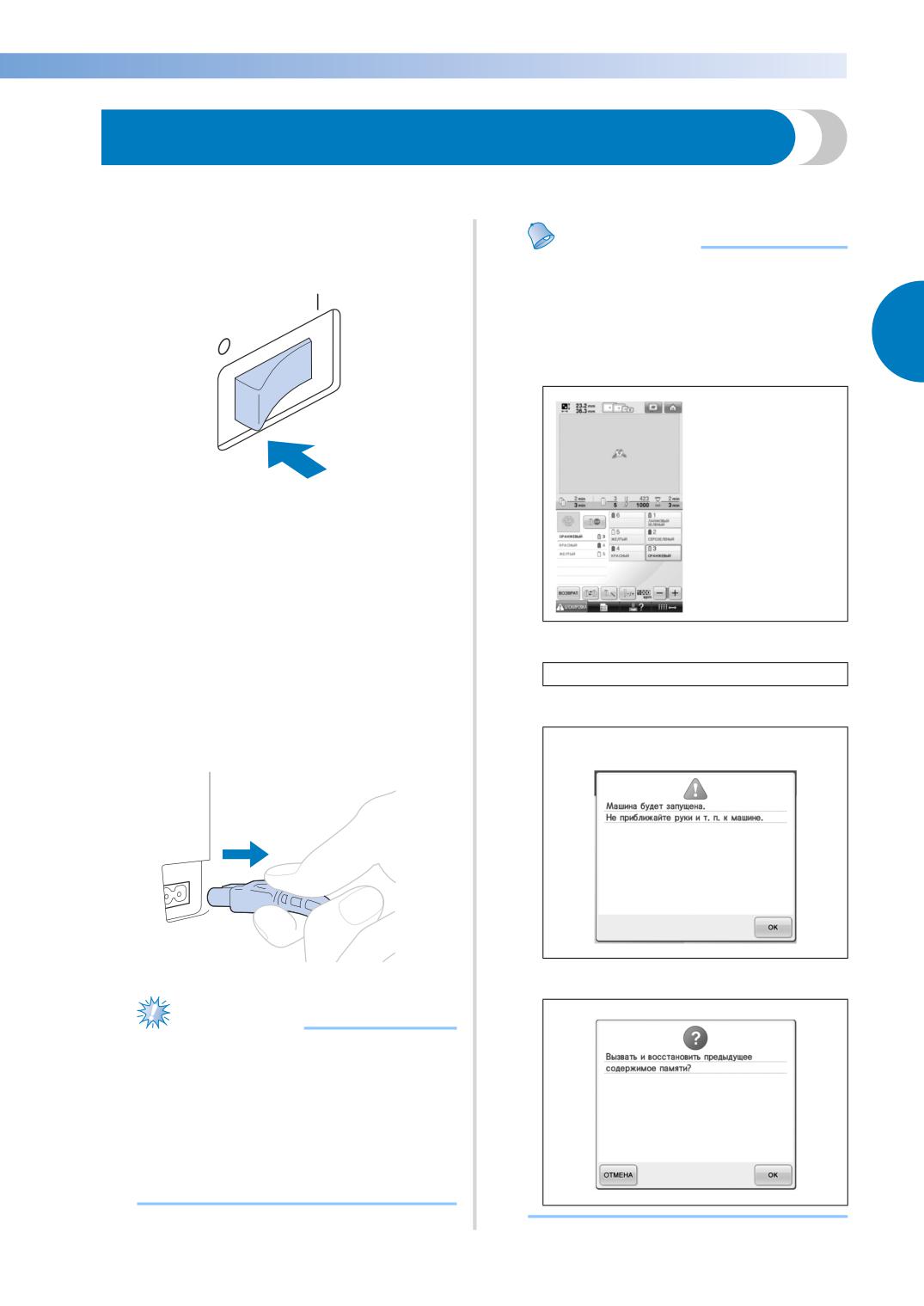

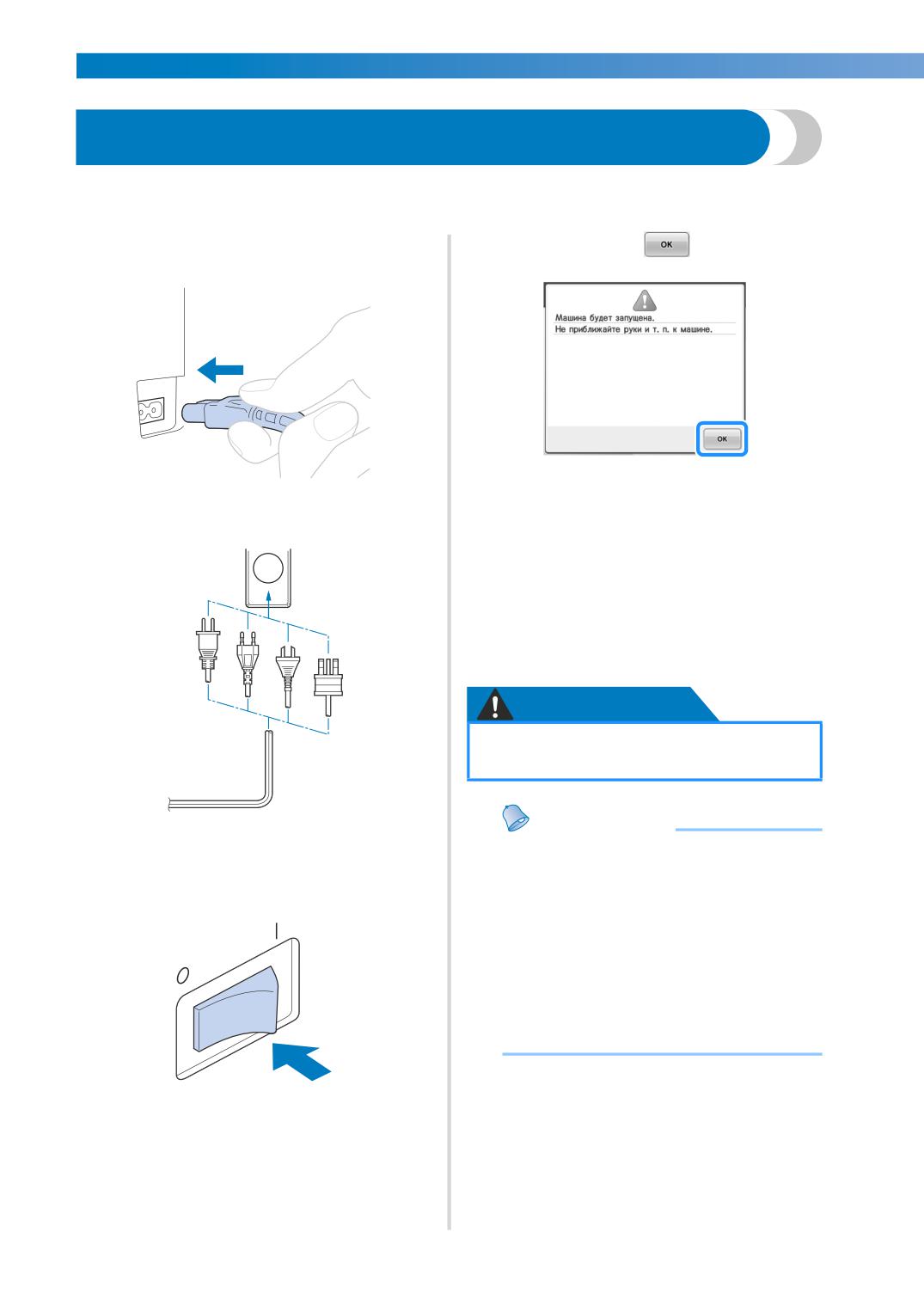

2. Включение машины

Подсоедините сетевой шнур и включите вышивальную машину. Меры предосторожности,

касающиеся электропитания машины, см. в разделе на стр. 32 .

Вставьте разъем кабеля питания в

Нажмите кнопку

гнездо на машине.

X Появляется экран выбора типа

Вставьте вилку сетевого шнура в

рисунка, и кнопка Пуск/Стоп начинает

светиться красным цветом.

розетку бытовой электросети.

Каретка перемещается в исходное

положение.

• Если игловодитель номер 1 еще не

находится в позиции вышивания,

корпус игловодителей сдвигается и

игловодитель номер 1 перемещается в

позицию вышивания.

ОСТОРОЖНО!

● Во избежание травмы держите

руки в стороне от каретки.

Напоминание

Включите (переведите в положение

● При отключении электропитания в

“I”) выключатель электропитания,

процессе вышивания машина

расположенный на задней стороне

автоматически сохраняет

машины.

информацию о положении узора и при

последующем включении

восстанавливает это положение. При

этом появляется запрос, продолжить

ли прерванное вышивание или начать

новую операцию. (См. “Возобновление

вышивания после выключения

машины” на стр. 110.)

X При этом ЖК-дисплей включится.

При включении машины на экране

появляется анимированная заставка.

Прикоснитесь к любому месту экрана;

после этого отобразится сообщение,

показанное ниже.

------------------------------------------------------------------------------------

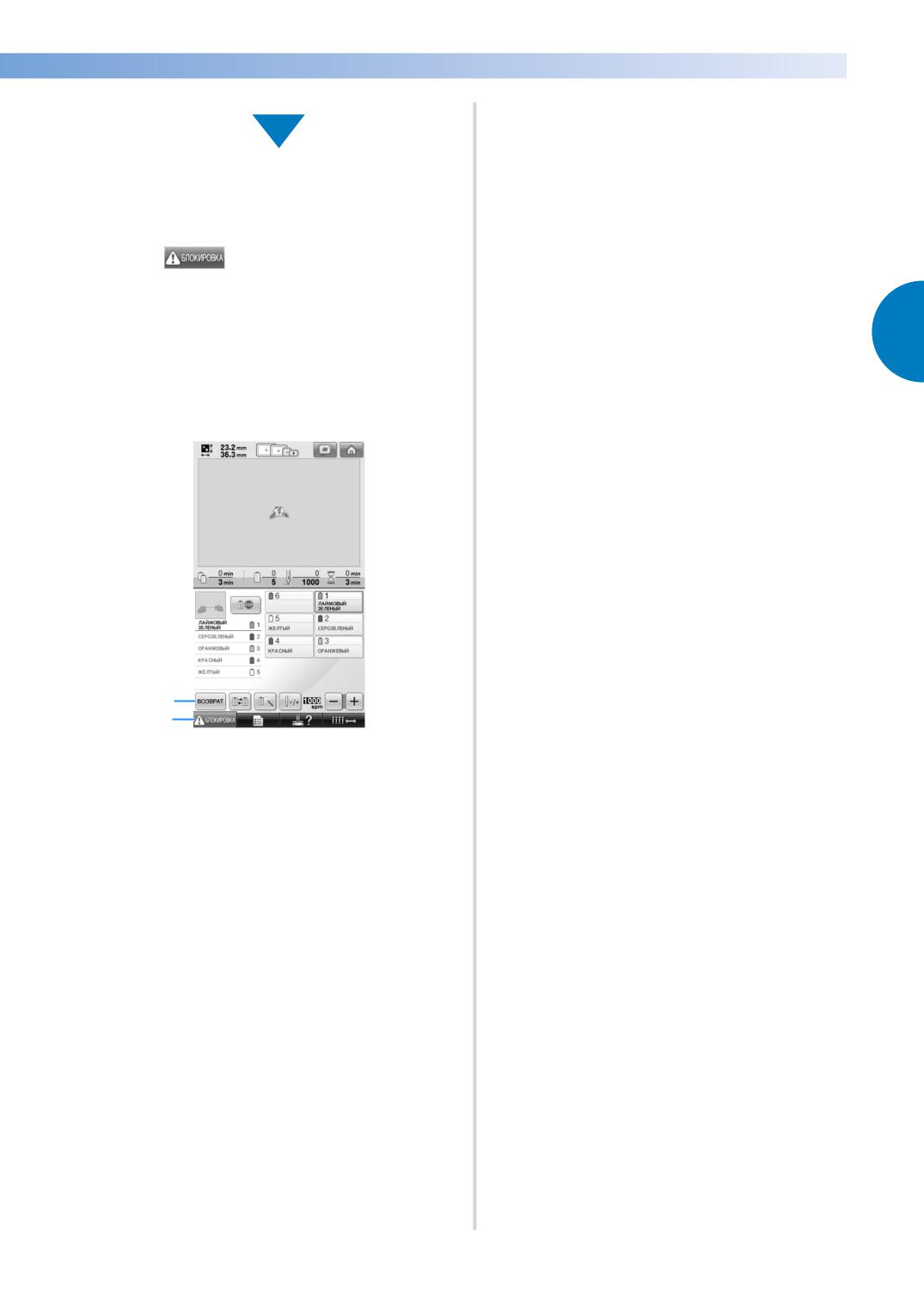

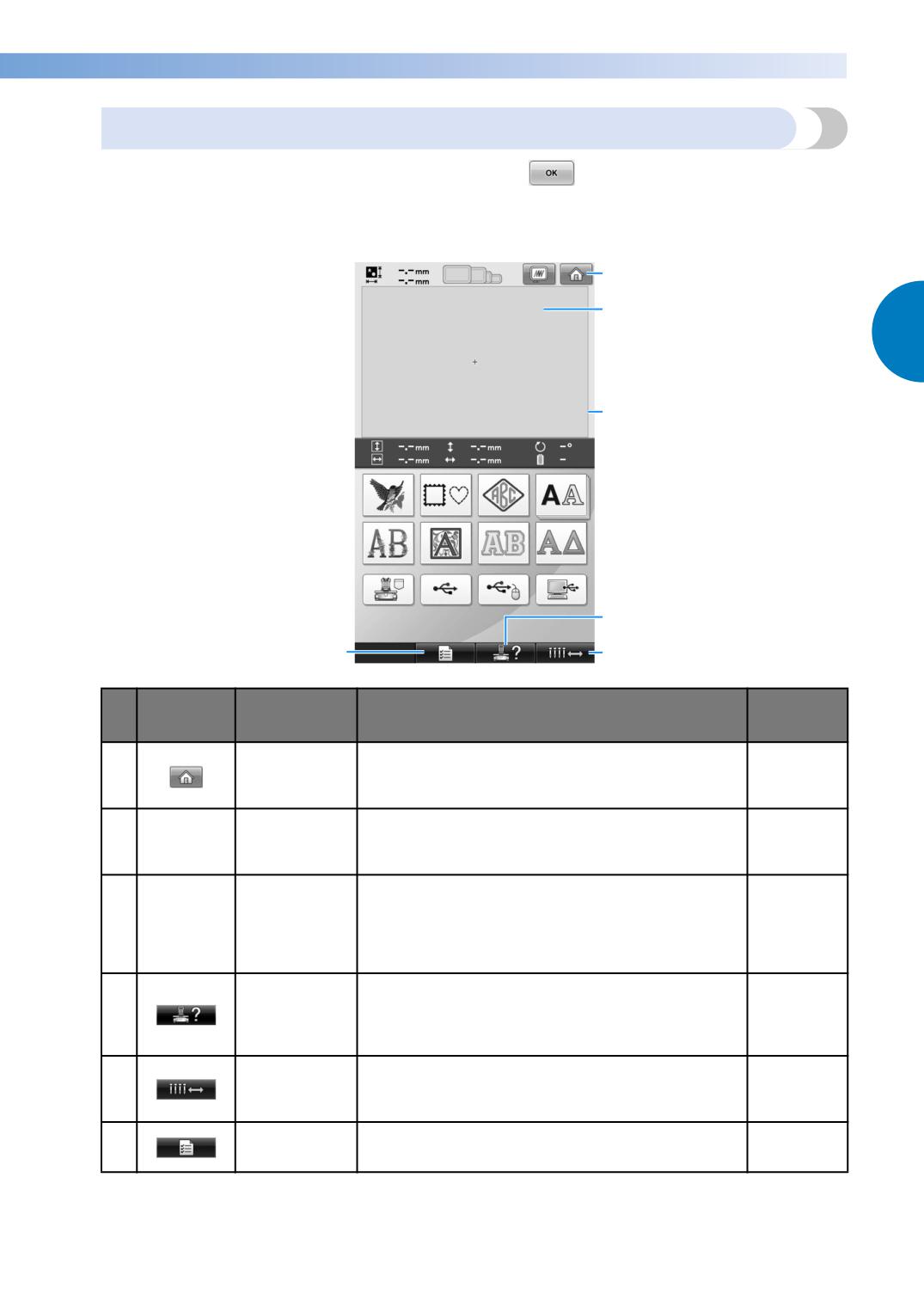

Пояснения к изображениям на экранах

После включения питания машины и нажатия на кнопку

появляется экран выбора типа

рисунка. Операции, описанные ниже, вводятся с помощью панели управления. Меры

предосторожности при использовании сенсорной панели см. в разделе стр. 34.

Название

Ссылочная

No.

Отображение

Функция

кнопки

страница

Кнопка

Нажмите эту кнопку для отмены всех

главного

выполненных ранее операций и возврата на

экрана

начальный экран выбора группы рисунков.

Область

отображения

В этой области отображается выбранный рисунок.

стр. 196

рисунков

Показывает область вышивания для

Линия

сверхбольших пялец. Обозначения пялец, линии

области

координатной сетки и другие настройки

стр. 196

вышивания

отображения можно задать с экрана настроек

машины.

Кнопка вызова

руководства по

Эта кнопка служит для вызова информации о

стр. 206

эксплуатации

работе на машине.

машины

Кнопка

Нажмите эту кнопку для перемещения выбранного

перемещения

игловодителя или заправки нити в него. Эта

стр. 61

игловодителя

кнопка доступна из любого экрана.

Кнопка

Эта кнопка служит для изменения настроек

стр. 194

настроек

вышивальной машины.

* Кнопки, описанные в таблице выше, отображаются на большинстве экранов, описанных далее, и

могут использоваться из любого из этих экранов.

Включение машины 39

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

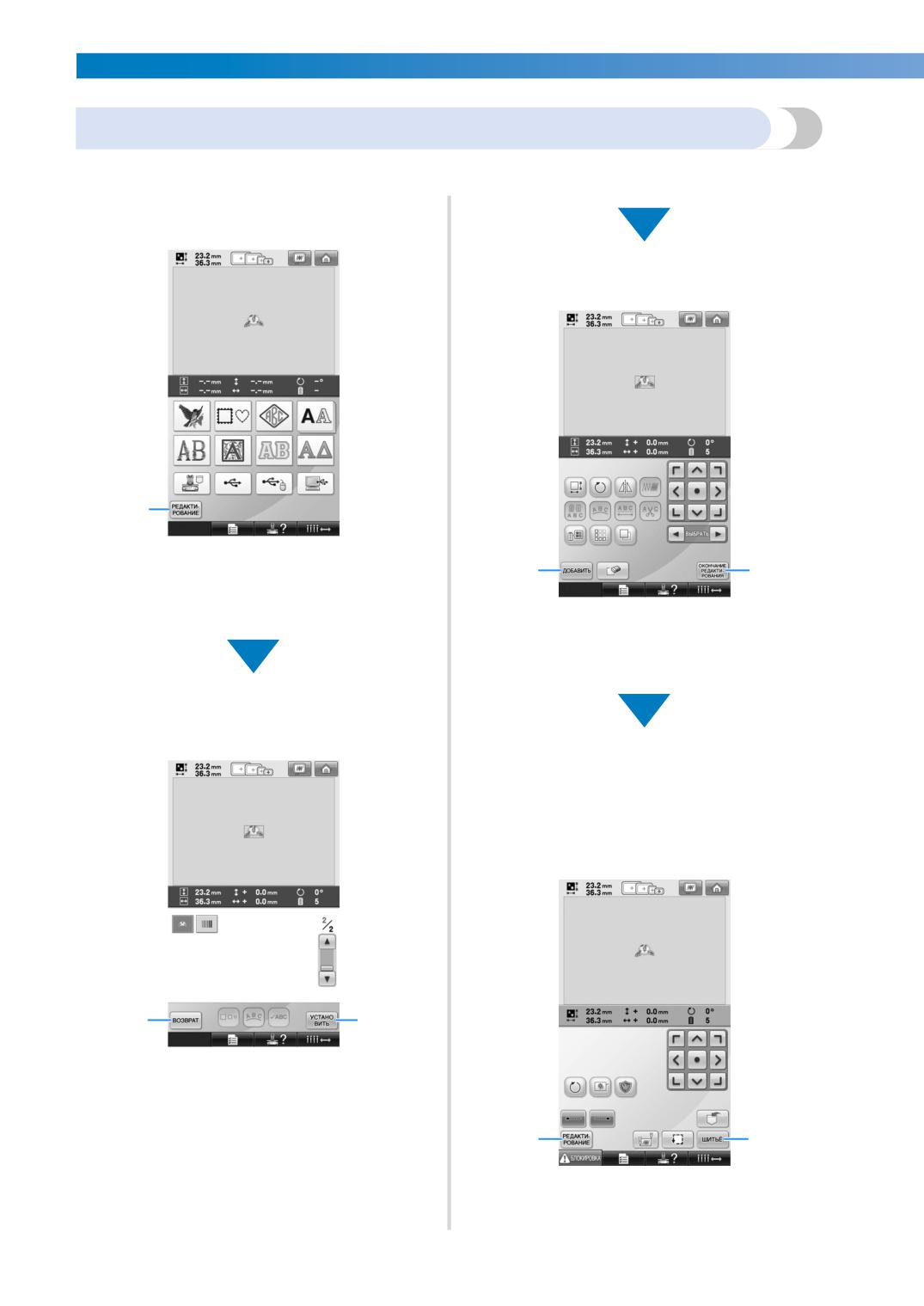

Обзор экранов

Последовательность выполнения операций представлена ниже.

На экране выбора типа рисунка выберите

тип рисунка. (См. стр. 42, 71.)

На экране редактирования рисунков

отредактируйте рисунок. (См. стр. 44, 73.)

1 Нажмите эту кнопку для перехода к экрану

редактирования рисунка после того, как

выбран хотя бы один рисунок. Эта кнопка

доступна только после того, как выбран

1 Нажмите эту кнопку, чтобы вернуться к

рисунок.

экрану выбора типа рисунка и добавить

следующий рисунок.

2 Нажмите эту кнопку, чтобы перейти к

экрану настроек процедуры вышивания.

На экране списка рисунков выберите

требуемый рисунок. (См. стр. 42, 72.)

На экране настроек процедуры

вышивания, если это комбинированный

рисунок, отредактируйте весь рисунок в

целом, задайте настройки процедуры

вышивания и проверьте область

вышивания. (См. стр. 45, 75.)

1 Нажмите эту кнопку, чтобы вернуться к

экрану выбора типа рисунка.

2 Нажмите эту кнопку, чтобы перейти к

экрану редактирования рисунков.

1 Нажмите эту кнопку, чтобы вернуться к

экрану редактирования рисунков.

2 Нажмите эту кнопку, чтобы перейти к

экрану вышивки.

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

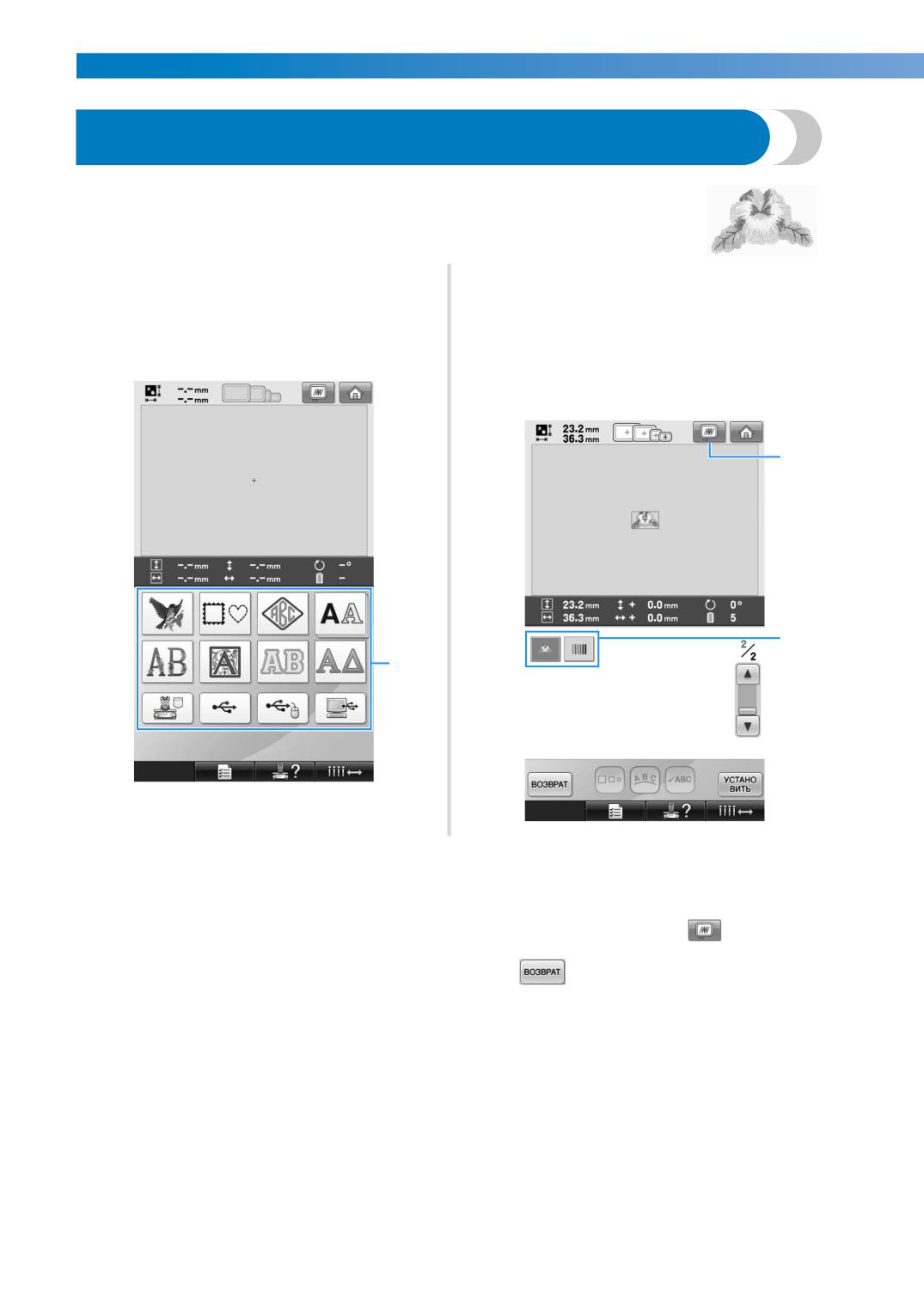

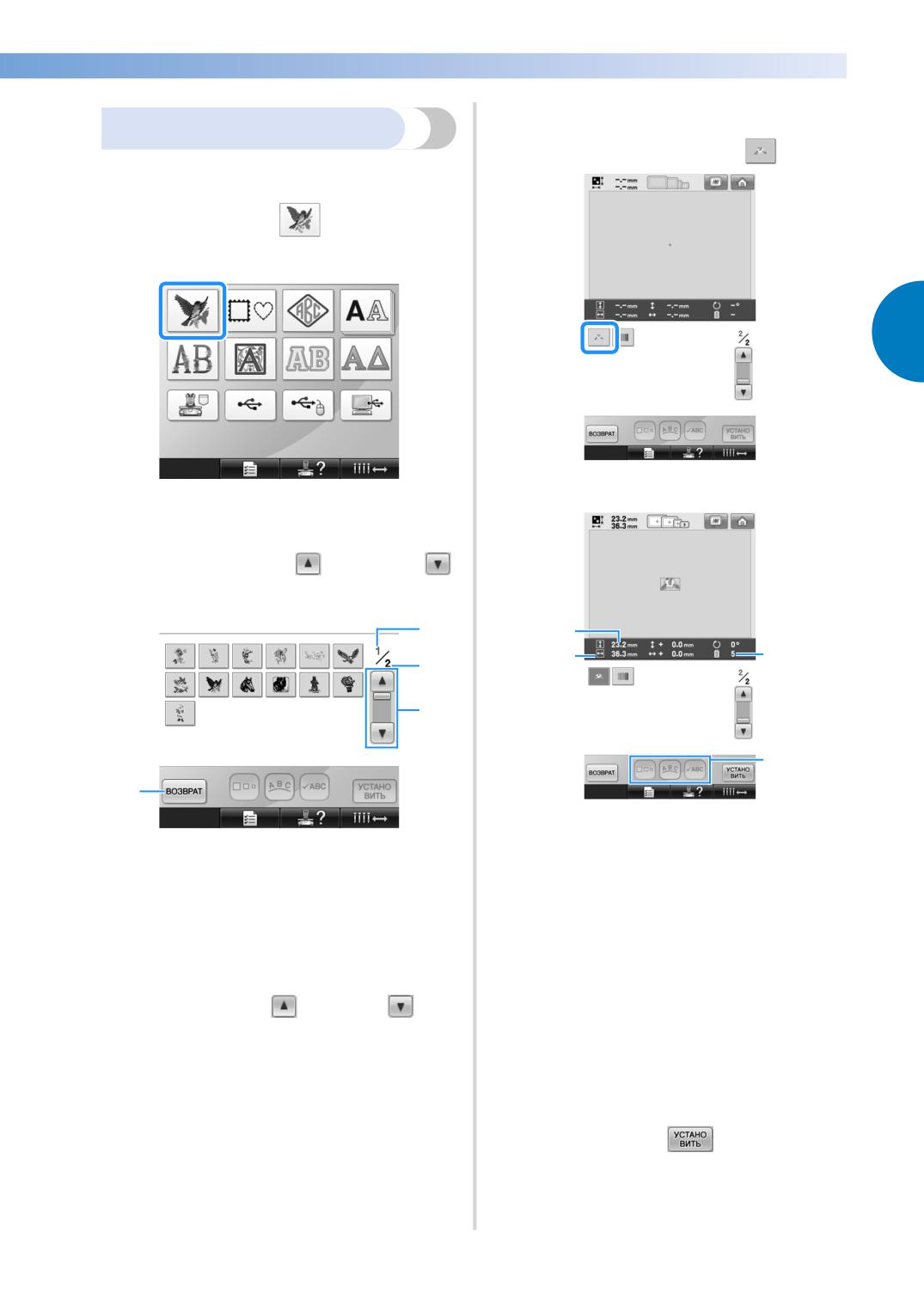

3. Выбор рисунка вышивки

В качестве примера выберем рисунок, показанный справа, на

последней странице рисунков вышивки.

На экране выбора типа рисунка выберите

На экране списка рисунков найдите требуемый

категорию (тип) рисунка.

рисунок и нажмите соответствующую ему

Экран выбора типа рисунка (подробное

кнопку.

описание кнопок и другой информации,

Экран списка рисунков (подробное описание

отображающейся на экране, см. на стр. 71).

кнопок и другой информации,

отображающейся на экране, см. на стр. 72).

1 Кнопки выбора типа рисунка

1 Предварительный просмотр изображения.

2 Кнопки выбора рисунка

■ Предварительный просмотр изображения с экрана выбора рисунка

Для предварительного просмотра изображения перед выбором нажмите кнопку

Для возврата к экрану выбора рисунка нажмите на кнопку

------------------------------------------------------------------------------------

Нажмите кнопку, соответствующую

требуемому рисунку.

Выбор рисунка вышивания

Например, нажмите кнопку

Выберем рисунок с изображением цветов на

второй странице.

Нажмите кнопку

для выбора

рисунка из готовой коллекции.

X Выбранный рисунок появляется в

области отображения рисунков.

X Появляется экран со списком

рисунков.

Нажимайте кнопку

(Назад) или

(Далее), пока не отобразится нужная

страница.

• После выбора рисунка на экране

появляются следующие элементы:

• Чтобы выбрать группу рисунков, отличных

1 Длина рисунка (размер по вертикали)

2 Ширина рисунка (размер по горизонтали)

от этих рисунков вышивания, нажмите

3 Количество смен цветов нитей

1 Кнопка возврата

и кнопки, обозначенные цифрой 4, которые

Появляется экран выбора типа рисунка.

предназначены для изменения размеров

2 Номер текущей страницы

рисунка или расположения текстового

рисунка. Функции, которые могут

3 Общее количество страниц

использоваться, могут различаться в

4 Кнопка прокрутки

зависимости от выбранного типа рисунка. (См.

Нажмите кнопку

(Назад) или

“Изменение размеров рисунка” на стр. 164.)

• Если рисунок выбран ошибочно или

(Далее) для перемещения на одну

требуется выбрать другой рисунок,

страницу, либо коснитесь полосы прокрутки

нажмите кнопку, соответствующую

в любом месте для перехода вперед на

требуемому рисунку.

несколько страниц.

Для перехода к следующему экрану

нажмите кнопку

Этим подтверждается выбор рисунка.

X Появляется экран редактирования

рисунков.

Выбор рисунка вышивки 43

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

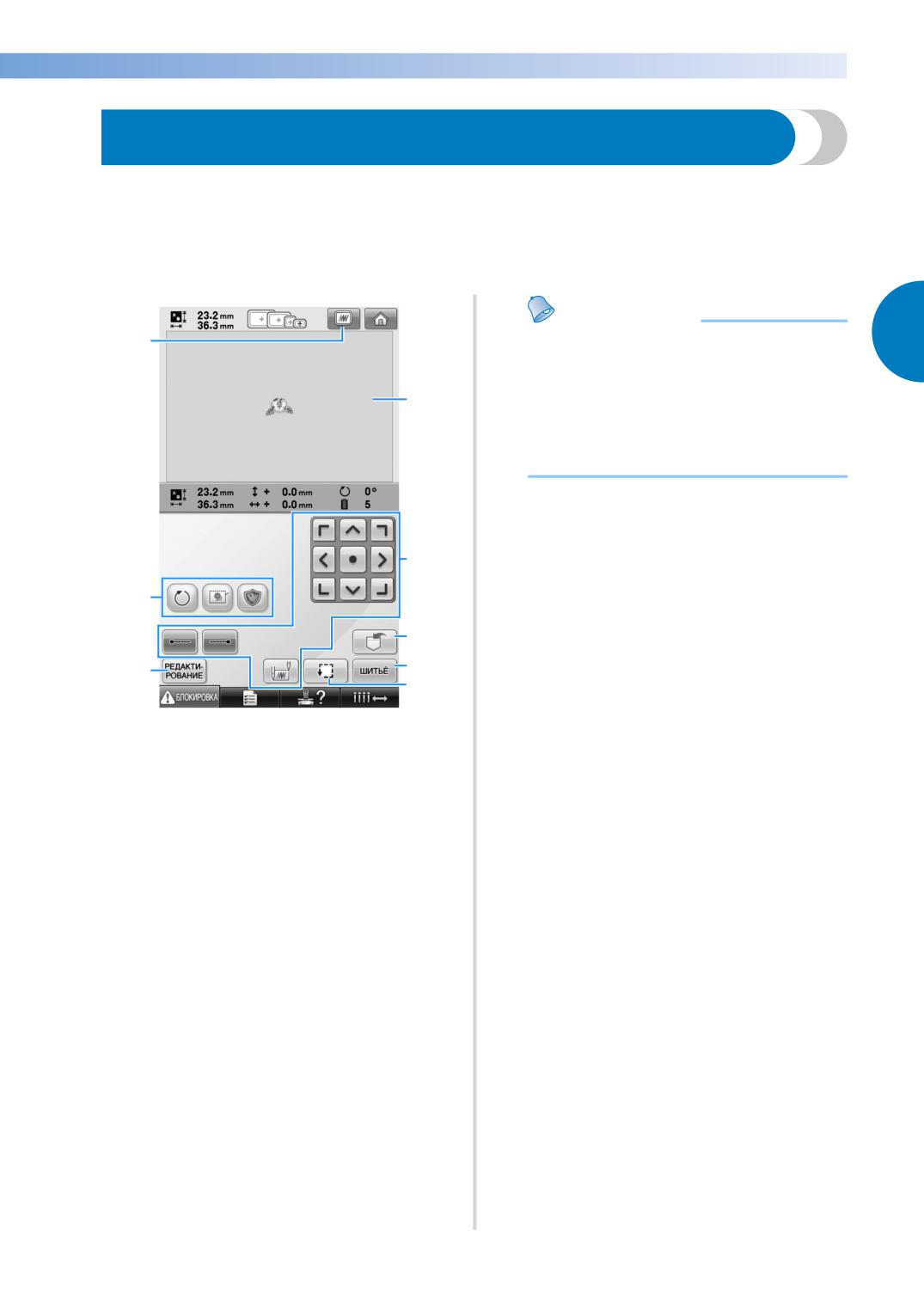

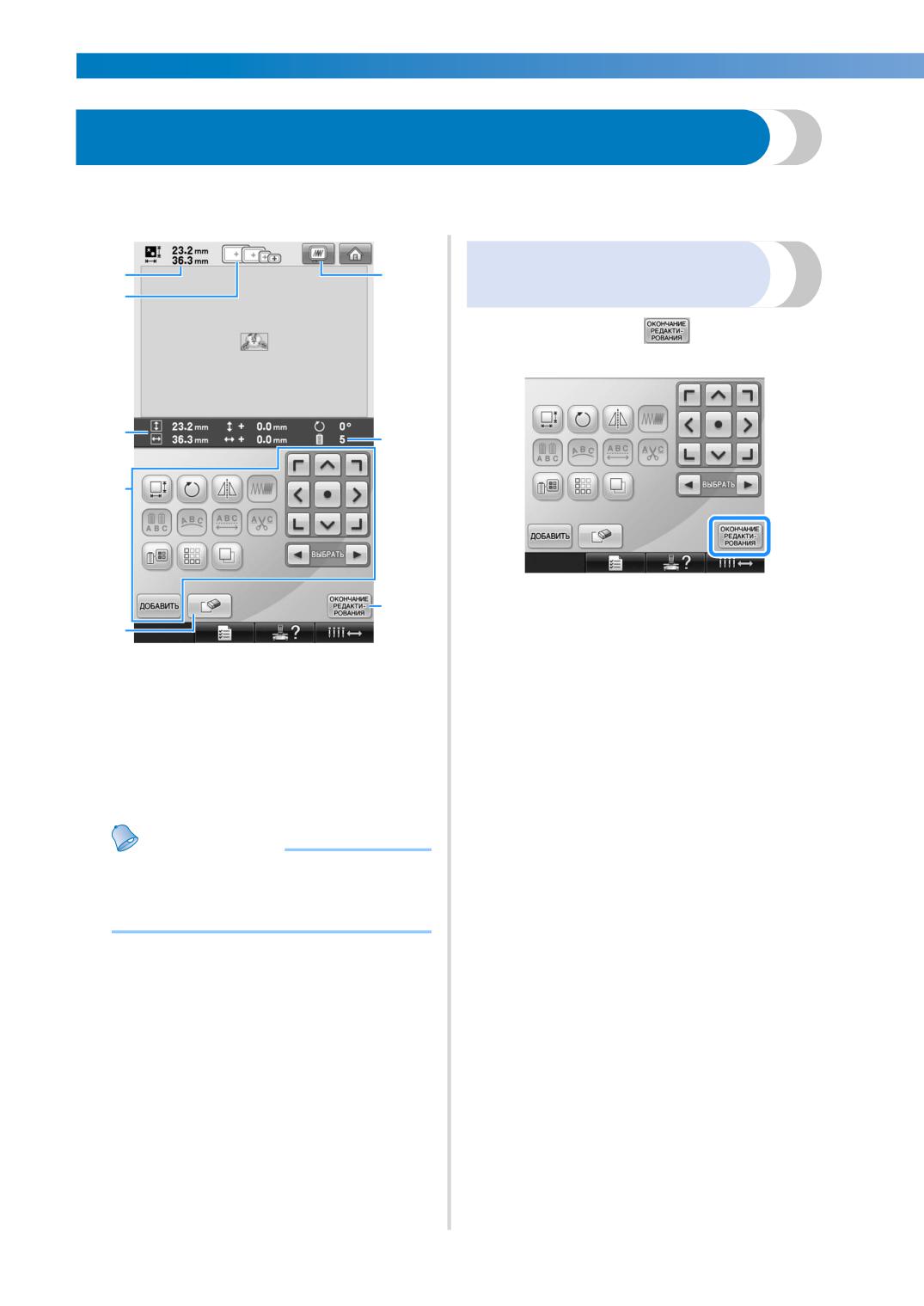

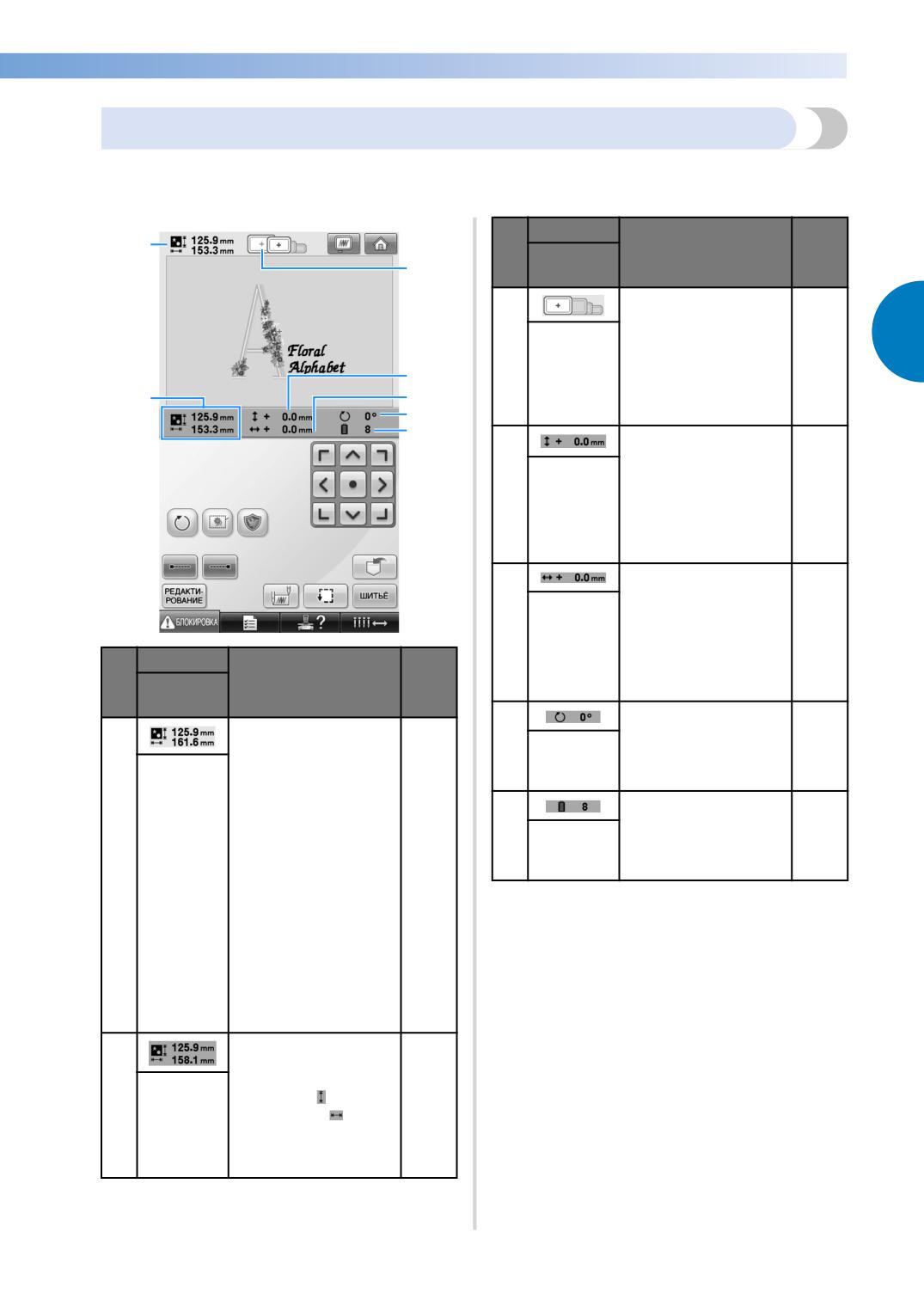

4. Редактирование рисунков вышивки

На этом экране можно редактировать выбранный рисунок.

Экран редактирования рисунков (подробное описание кнопок и другой информации,

отображающейся на экране, см. на стр. 73).

Переход к экрану настроек

процедуры вышивания

Нажмите кнопку

X Отображается экран настроек

процедуры вышивания.

1 Показывает размер рисунка вышивки, в

текущий момент представленного в области

отображения рисунков. Верхнее значение

указывает высоту, а нижнее - ширину. Если

рисунок вышивки состоит из нескольких

скомбинированных рисунков, указывается

размер всего рисунка в целом, включающего

в себя все составляющие его рисунки.

2 Показывает размеры пялец, которые могут

использоваться для вышивания рисунка,

выделенного в данный момент.

Напоминание

● Если не установлен держатель пялец,

в области вышивания не будет

отображаться правильный размер

пялец. (См. стр. 49.)

3 Отображение размера текущего

выбранного рисунка вышивания.

Верхнее значение указывает высоту, а

нижнее значение - ширину.

4 Эти кнопки служат для редактирования

рисунка.

5 Нажмите эту кнопку для удаления рисунка,

например, если этот рисунок был выбран

ошибочно. Выбранный рисунок исчезает, и

появляется экран выбора типа рисунка.

6 Предварительный просмотр изображения.

7 Количество изменений цветов нитей для

текущего выбранного рисунка вышивки

8 Переход к следующему экрану.

В приведенном примере мы не будем

редактировать рисунок. Перейдите к следующему

экрану, не выполняя операций редактирования.

------------------------------------------------------------------------------------

5. Задание настроек процедуры вышивания

На этом экране можно редактировать весь рисунок в целом и задавать настройки процедуры

вышивания. Кроме того, можно проверить позицию вышивания и сохранить рисунок для

последующего использования.

Экран настроек процедуры вышивания (подробное описание кнопок и другой информации,

отображающейся на экране, см. на стр. 75).

Напоминание

● Если при переходе к экрану настроек

процедуры вышивания пяльцы

расположены неправильно, то в

момент отображения этого пяльцы

перемещаются в правильную позицию.

(См. “Перемещение в правильную

позицию” на стр. 95.)

1 Предварительный просмотр изображения.

2 Эти кнопки служат для редактирования

рисунка.

3 Возврат к экрану редактирования рисунков.

4 На экране настроек процедуры вышивания

линия пялец в области отображения

рисунков указывает размер установленных

пялец.

5 Эти кнопки служат для определения

процедуры вышивания рисунка.

6 Нажмите эту кнопку для сохранения

рисунка в памяти.

7 Переход к следующему экрану

8 Служит для проверки области вышивания.

В приведенном примере мы не будем задавать

никаких настроек процедуры вышивания.

Продолжите выполнение процедуры со

следующей операции.

Задание настроек процедуры вышивания 45

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

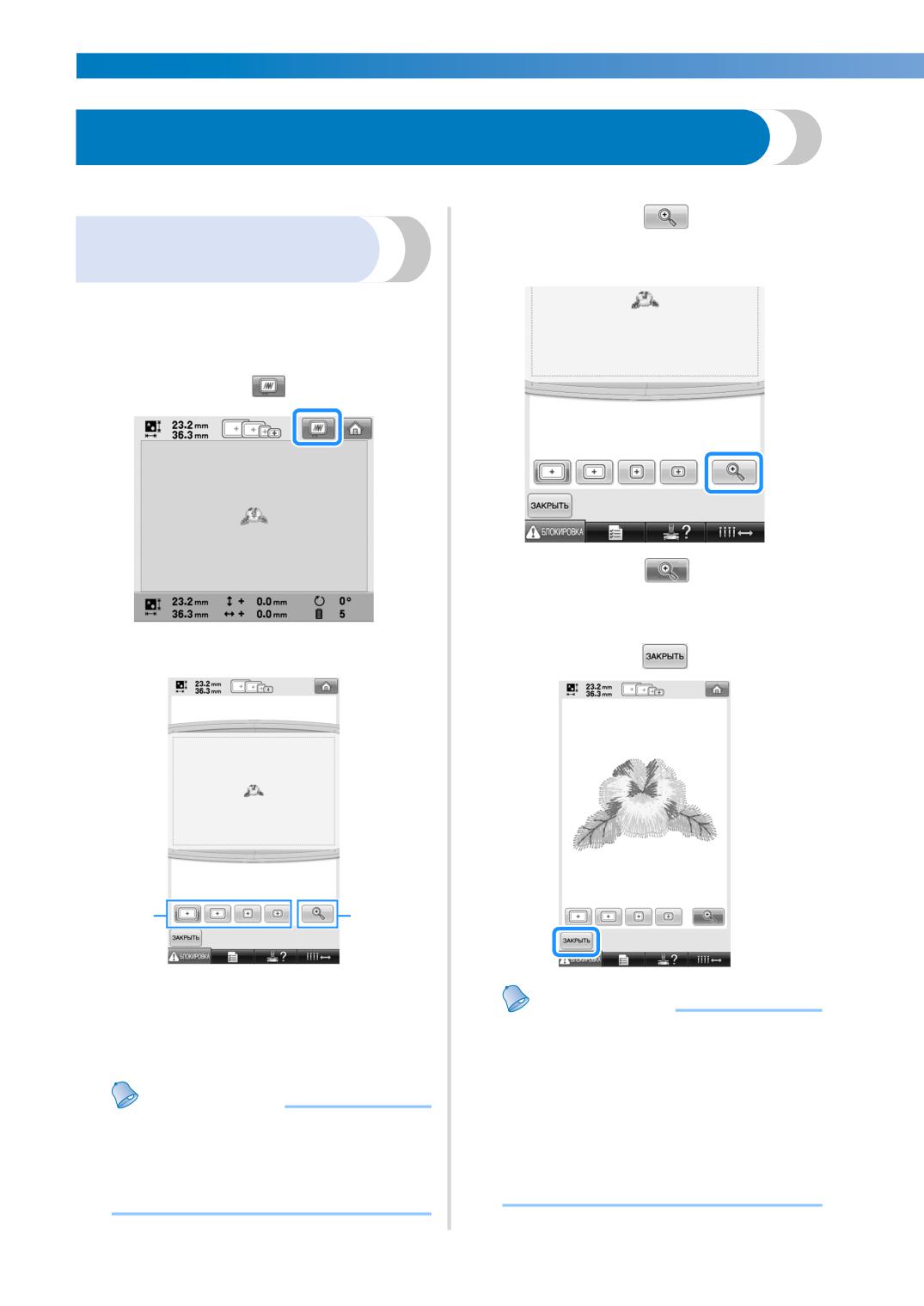

6. Предварительный просмотр изображения

Предусмотрена возможность просмотра изображения законченного рисунка внутри пялец.

Нажмите кнопку

для

Предварительный

отображения одного рисунка на весь

просмотр изображения

экран (без пялец).

Выведите на дисплей изображение для

предварительного просмотра для того, чтобы

проверить, будет ли вышиваться рисунок так,

как это требуется.

Нажмите кнопку

еще раз, чтобы

отобразить рисунок с пяльцами.

X На дисплее появляется изображение

Для возврата к предыдущему экрану

для предварительного просмотра.

нажмите кнопку

1 Эти кнопки используются для отображения

рисунка в пяльцах различных размеров. Можно

выбрать пяльцы, которые отображаются

Напоминание

белым цветом на серых кнопках.

● Когда на экране вышивания

2 При нажатии на эту кнопку появляется

отображается изображение

увеличенное изображение рисунка.

предварительного просмотра,

вышивание может выполняться. Если

Напоминание

изображение предварительного

● Изображение предварительного

просмотра отображается в любом

просмотра в альбомной ориентации

другом экране, кроме экрана

нельзя повернуть в книжную

вышивания, вышивание выполняться

ориентацию, даже если есть

не может.

свободное место вверху и внизу.

------------------------------------------------------------------------------------

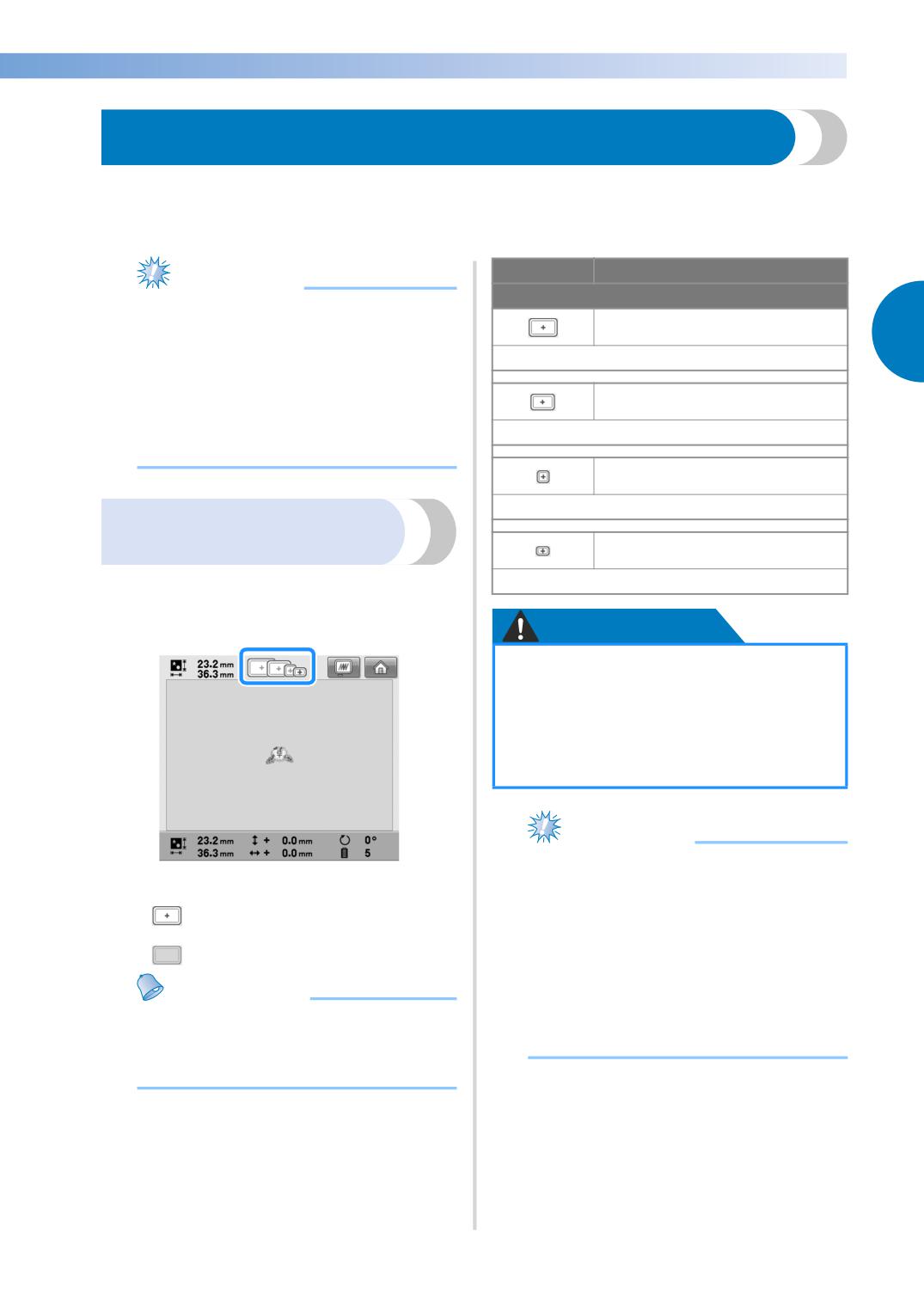

7. Закрепление ткани в пяльцах

После выбора рисунка для вышивания проверьте, какие пяльцы могут использоваться для выполнения

этой вышивки. Выберите соответствующие пяльцы и закрепите в них ткань и стабилизирующий материал.

(См. “Прикрепление стабилизирующего материала (подложки) с помощью утюга к ткани (с изнаночной

стороны)” на стр. 90.) Меры предосторожности при обращении с тканями см. в разделе стр. 34.

Значок

Наименование

Примечание

Площадь вышивания :

● Если ткань не натянута должным

образом, рисунок может получиться

Сверхбольшие пяльцы

искаженным или на ткани могут

образоваться сборки. В соответствии с

200 мм (В) × 300 мм (Ш)

описанной ниже процедурой туго

натяните ткань на пяльцы таким

Большие пяльцы

образом, чтобы ткань не провисала. При

закреплении ткани в пяльцы работайте

130 мм (В) × 180 мм (Ш)

на горизонтальной ровной поверхности.

Средние пяльцы

100 мм (В) × 100 мм (Ш)

Закрепление ткани в

пяльцах

Малые пяльцы

40 мм (В) × 60 мм (Ш)

Выберите пяльцы.

Из отображаемых на экране пялец

разных размеров выберите требуемые.

ОСТОРОЖНО!

● Если используются каких-либо

другие пяльцы, кроме четырех

прилагаемых, пяльцы могут

ударить по прижимной лапке и

привести к повреждению машины

или травме пользователя.

Примечание

● Обозначения пялец указывают пяльцы

Пяльцы, которые могут использоваться,

всех размеров, в которых может

имеют более темное изображение

вышиваться рисунок. Используйте

(

), а пяльцы, которые

пяльцы наиболее подходящего

использоваться не могут - более светлое

размера. Если использовать пяльцы

(

слишком большого размера, рисунок

может получиться искаженным или на

Напоминание

ткани могут образоваться сборки. (См.

● Если не установлен держатель пялец,

“Правильное использование пялец” на

в области вышивания не будет

стр. 88.)

отображаться правильный размер

пялец. (См. стр. 49.)

■ Типы пялец

К данной машине прилагаются пяльцы

четырех размеров. Подробную

информацию об использовании каждых

пялец см. в разделе “Правильное

использование пялец” на стр. 88.

Закрепление ткани в пяльцах 47

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

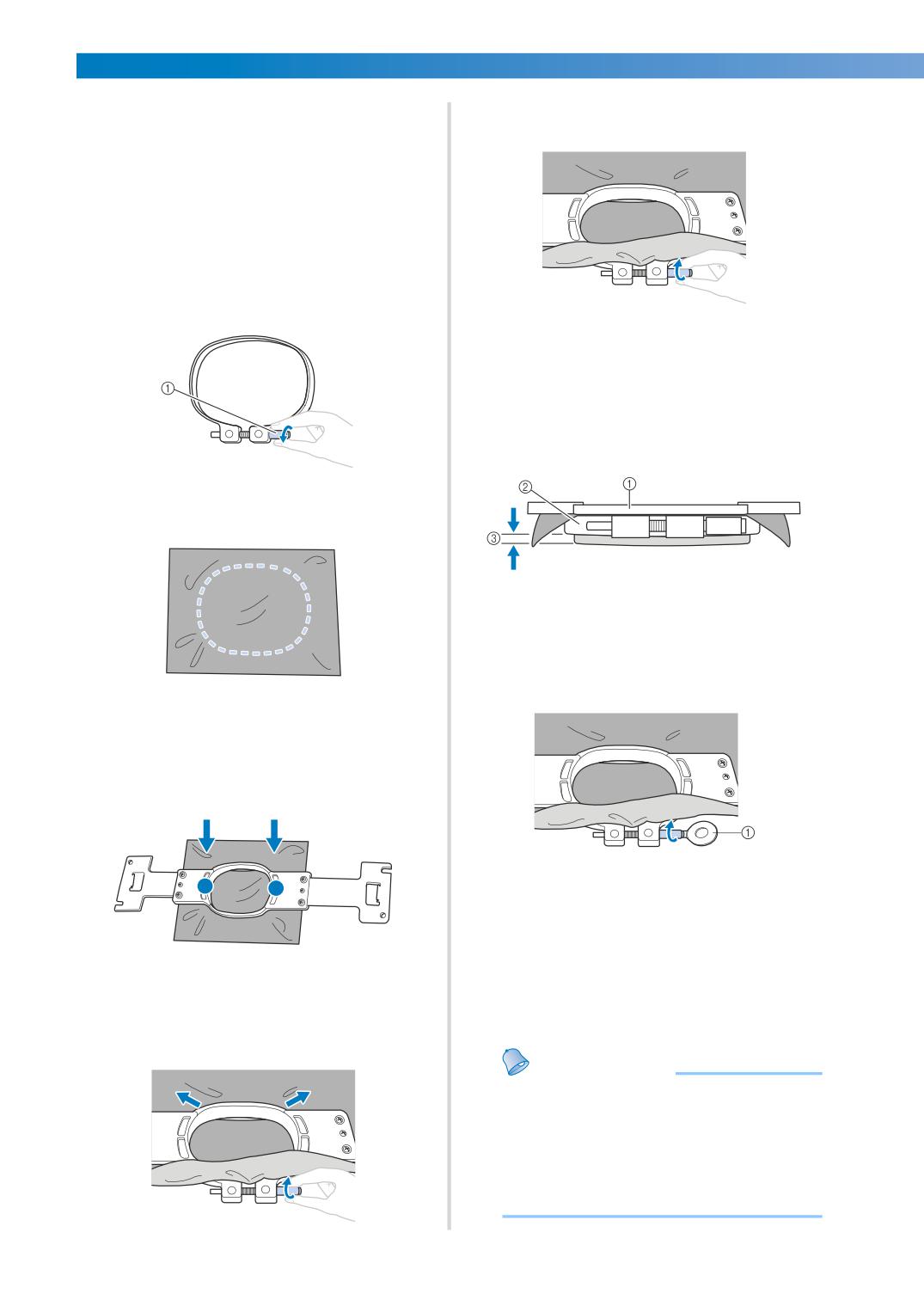

■ Закрепление ткани в малых пяльцах

Туго завинтите винт и проверьте,

Процедура закрепления ткани в малых

достаточно ли хорошо натянута ткань.

пяльцах описана ниже.

Для средних пялец процедура закрепления

ткани аналогична.

Подробную информацию о закреплении

ткани в больших и сверхбольших пяльцах,

см. в разделе “Закрепление ткани в

пяльцах” на стр. 91.

Ослабьте затяжку винта на внешнем

ободе пялец.

• После натягивания ткани слегка

постучите по ней, при этом она должна

издавать звук, напоминающий звук

ударов по барабану.

• Плотно сожмите внутренний и внешний обода

пялец в таком положении, чтобы нижняя

часть внутреннего обода была несколько

ниже нижней части внешнего обода.

1 Винт

Положите ткань лицевой стороной

вверх на внешний обод пялец.

1 Внутренний обод

2 Внешний обод

3 Нижняя часть внутреннего обода

• Для того чтобы туго затянуть винт,

воспользуйтесь входящей в комплект

• У внешнего обода пялец нет различий

машины дискообразной отверткой.

между передней и задней сторонами.

Любая из сторон может использоваться

в качестве передней.

Вдавите внутренний обод пялец во

внешний обод.

1 Дискообразная отвертка

Степень натяжения ткани и необходимость

применения стабилизирующего материала

зависит от типа ткани, на которой должна

• После растягивания в пяльцах на ткани

выполняться вышивка. Попробуйте разные

не должно быть никаких складок и

способы для достижения наилучших

морщин.

результатов вышивания. (См. “Способы

закрепления ткани в пяльцах” на стр. 222.)

Слегка завинтите винт и подтяните

ткань за края.

Напоминание

● Данная вышивальная машина может

также использоваться с применением

дополнительных (приобретаемых

отдельно) устройств для вышивания

бейсболок. (См. “Использование

дополнительного устройства для

вышивания бейсболок” на стр. 225.)

------------------------------------------------------------------------------------

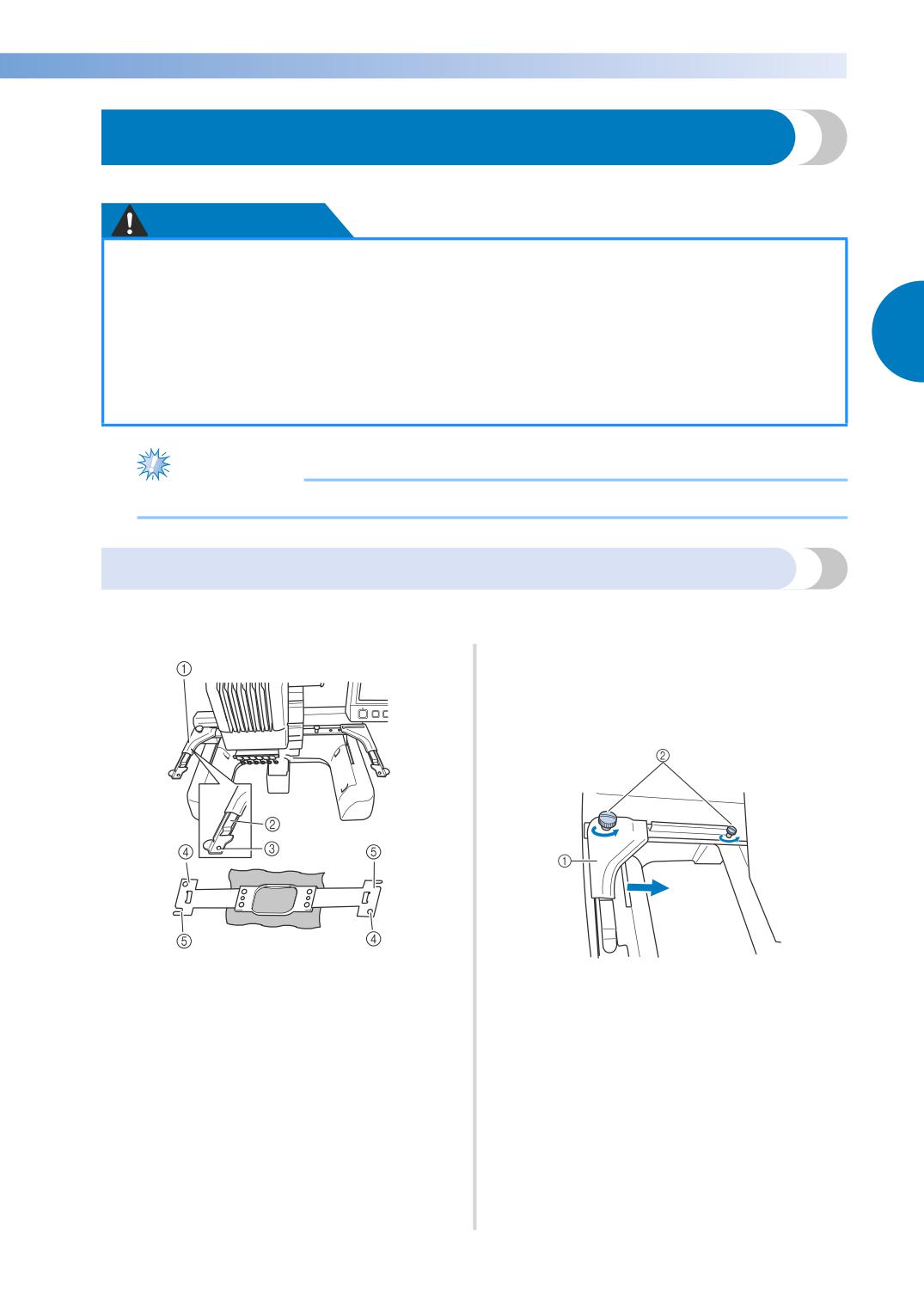

8. Установка пялец на машину

После закрепления ткани в пяльцах установите их на вышивальную машину.

ОСТОРОЖНО!

● В случае неправильной установки пялец они могут ударить по прижимной

лапке и привести к повреждению машины или травме пользователя.

● Перед установкой пялец на машину убедитесь, что кнопка Пуск/Стоп светится

красным цветом. Если кнопка Пуск/Стоп мигает зеленым цветом, вышивальная

машина может прийти в действие. Если вышивальная машина случайно начнет

выполнение операций вышивания, это может привести к травме.

● При установке пялец на машину следите за тем, чтобы пяльцы не ударили по

какой-либо части вышивальной машины.

Примечание

● Перед установкой пялец проверьте наличие достаточного количества нити на шпульке.

Установка пялец

Установите ширину рамы для пялец в соответствии с размером пялец, а затем установите пяльцы

на машину. Ниже в качестве примера описывается процедура установки малых пялец на машину.

Ослабьте затяжку винтов с накаткой

на держателе пялец.

Если винты затянуты слишком туго,

воспользуйтесь прилагаемой

дискообразной отверткой.

1 Левое крепление держателя пялец

Переместите крепление держателя пялец

1 Левый держатель

влево или вправо в соответствии с

2 Винты с накаткой

размером пялец.

X Левый держатель пялец можно

2 Зажим на держателе пялец.

Вставьте пяльцы в зажимы на держателе

перемещать.

пялец.

• Винты с накаткой следует только лишь

3 Установочный штифт

ослабить, повернув их максимум на 2

4 Отверстия

5 Установочные пазы

оборота против часовой стрелки. Не

вывинчивайте винт полностью!

Установка пялец на машину 49

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

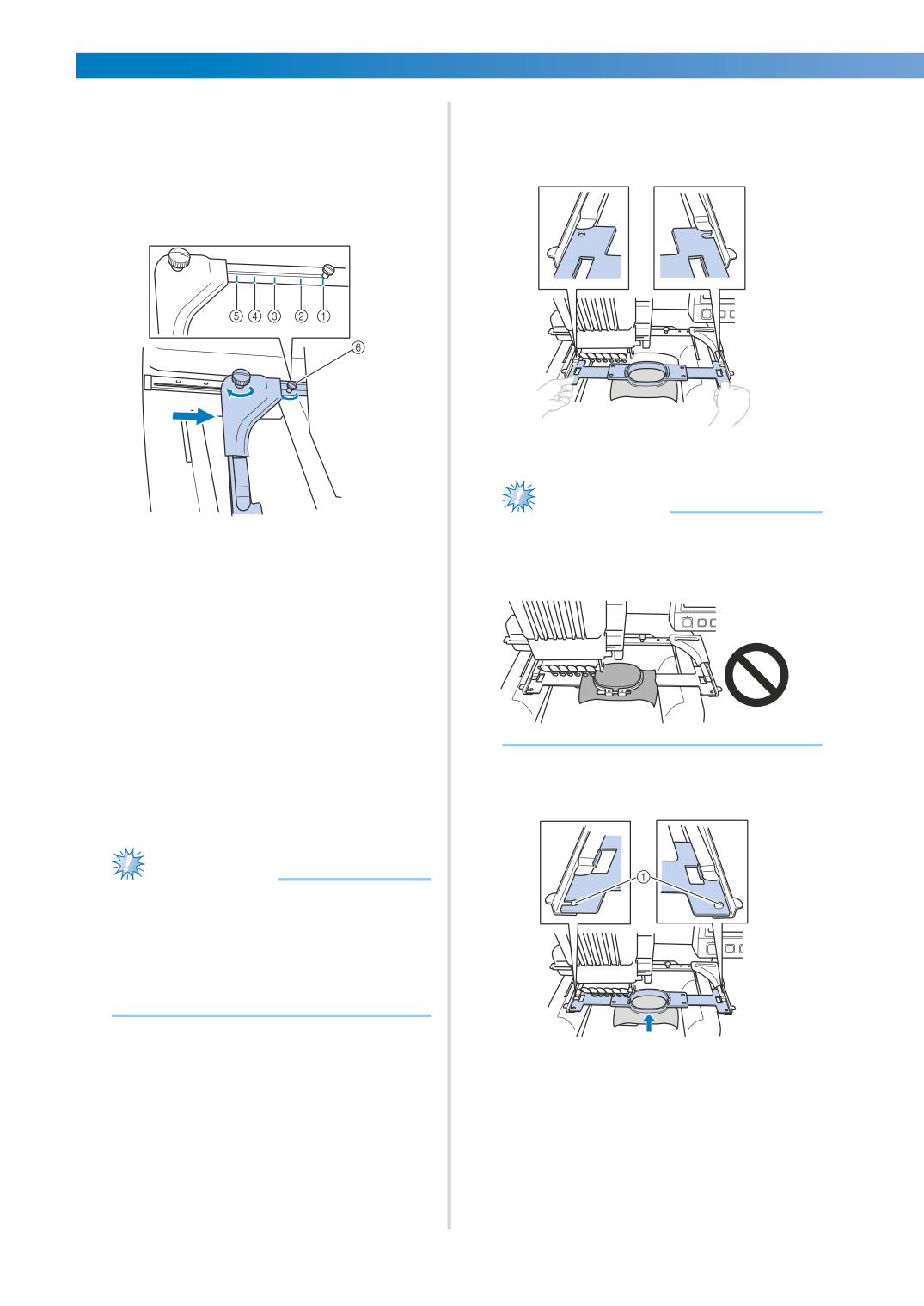

Переместите левый держатель,

Держите пяльцы ровно и одновременно

установив его в таком положении,

совместите левый и правый элементы

чтобы винт, находящийся справа,

крепления пялец с зажимами держателя

совпал с меткой, соответствующей

пялец.

устанавливаемым пяльцам, а затем

затяните винты с накаткой.

Например, совместите винт с меткой 5.

• Внутренний обод пялец должен быть

сверху.

Примечание

Метка для сверхбольших пялец

● Если внешний обод находится сверху

Метка для больших пялец

(как показано ниже), пяльцы

Метка для средних пялец

установлены неправильно.

Метка для пялец для промышленных

вышивальных машин*

Метка для малых пялец

Совместите винт с меткой.

При использовании пялец для

промышленных вышивальных машин

машина не распознает область вышивания

для этих пялец. Необходимо при помощи

функции пробного вышивания проверить,

что рисунок помещается в пределах

области вышивания. При установке пялец,

применяемых в промышленных

Вставьте пяльцы до упора, так чтобы

вышивальных машинах, необходимо

они зафиксировались со щелчком.

переместить также и правый держатель

пялец. Подробную информацию см. в

разделе стр. 224.

Примечание

● Туго затяните два винта с накаткой с

помощью прилагаемой дискообразной

отвертки. Если оба винта не будут

затянуты должным образом, машина

распознает неправильный размер

пялец.

X Теперь рама для пялец готова для

1 Убедитесь, что штифты на левом и правом

установки на нее пялец.

держателях пялец попали в установочные

пазы и отверстия на пяльцах.

------------------------------------------------------------------------------------

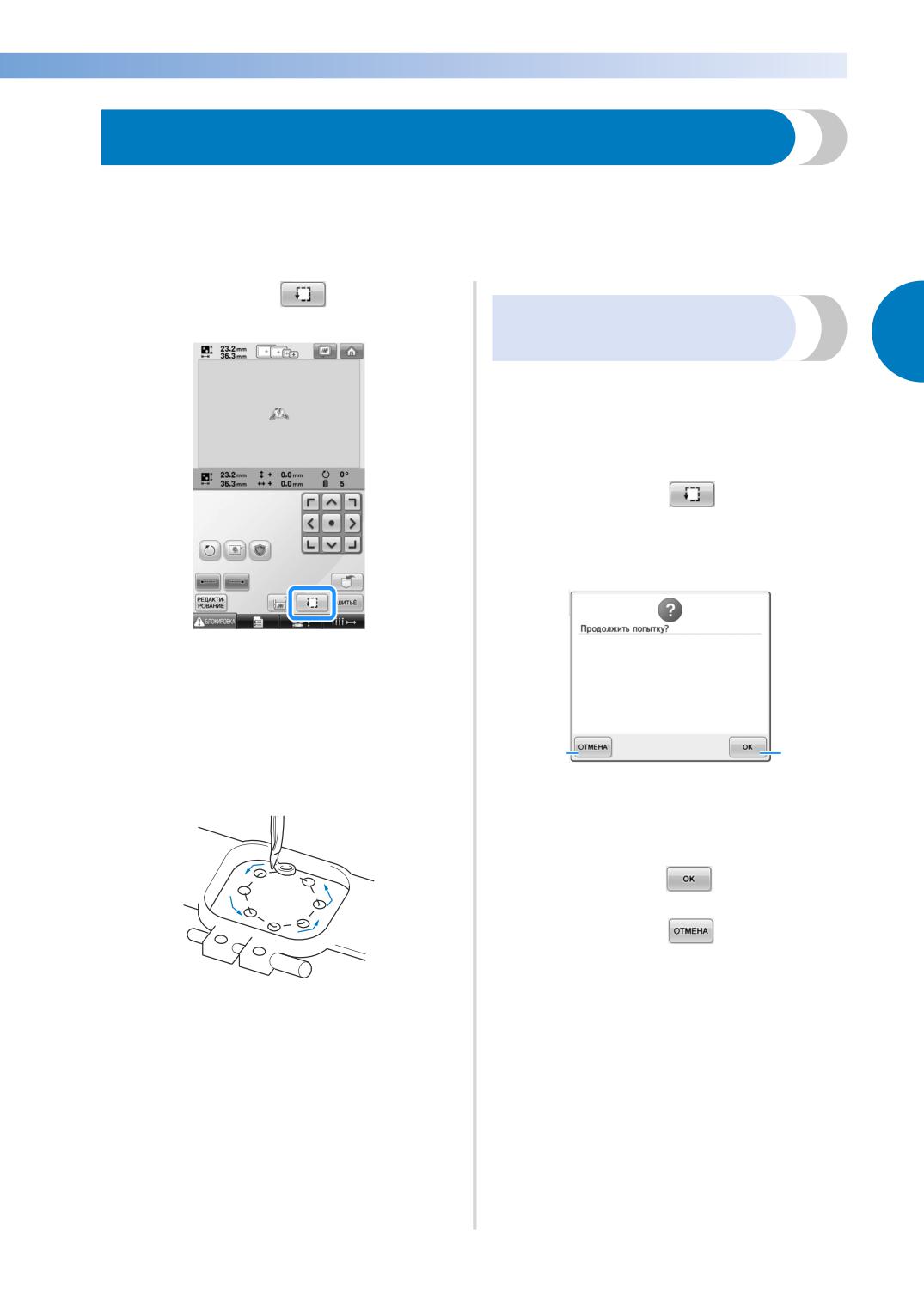

9. Проверка области вышивания

Проверьте область вышивания, чтобы убедиться, что вышивка будет выполняться в требуемом

месте ткани и не выйдет за пределы установленных границ, а также что пяльцы не будут ударять

по прижимной лапке.

В случае неправильного положения пялец они перемещаются в надлежащее положение, а затем

указывается позиция вышивания.

Нажмите кнопку

Временная остановка для

проверки области

Можно на время остановить в требуемом

положении пяльцы или остановить проверку

области вышивания.

Когда пяльцы переместятся в

требуемую позицию вышивки, снова

нажмите кнопку

X Пяльцы прекращают перемещение и

появляется следующий экран.

X Прижимная лапка опускается, и

пяльцы перемещаются, показывая

область вышивания.

Углы восьмиугольника,

ограничивающего область вышивания

для рисунка, указываются

1 Служит для возобновления движения

изменением направления.

пялец.

2 Служит для остановки проверки области

вышивания.

Для возобновления движения пялец

нажмите кнопку

. Для остановки

проверки области вышивания

нажмите кнопку

Внимательно проследите за движением

пялец и убедитесь, что вышивка

выполняется в требуемом месте ткани и

пяльцы не ударяют по прижимной лапке.

Проверка области вышивания 51

------------------------------------------------------------------------------------

10. Заправка верхней нити

Просмотрите на экране вышивки информацию о том, нити каких цветов должны быть заправлены

в какие игловодители, а затем заправьте верхние нити.

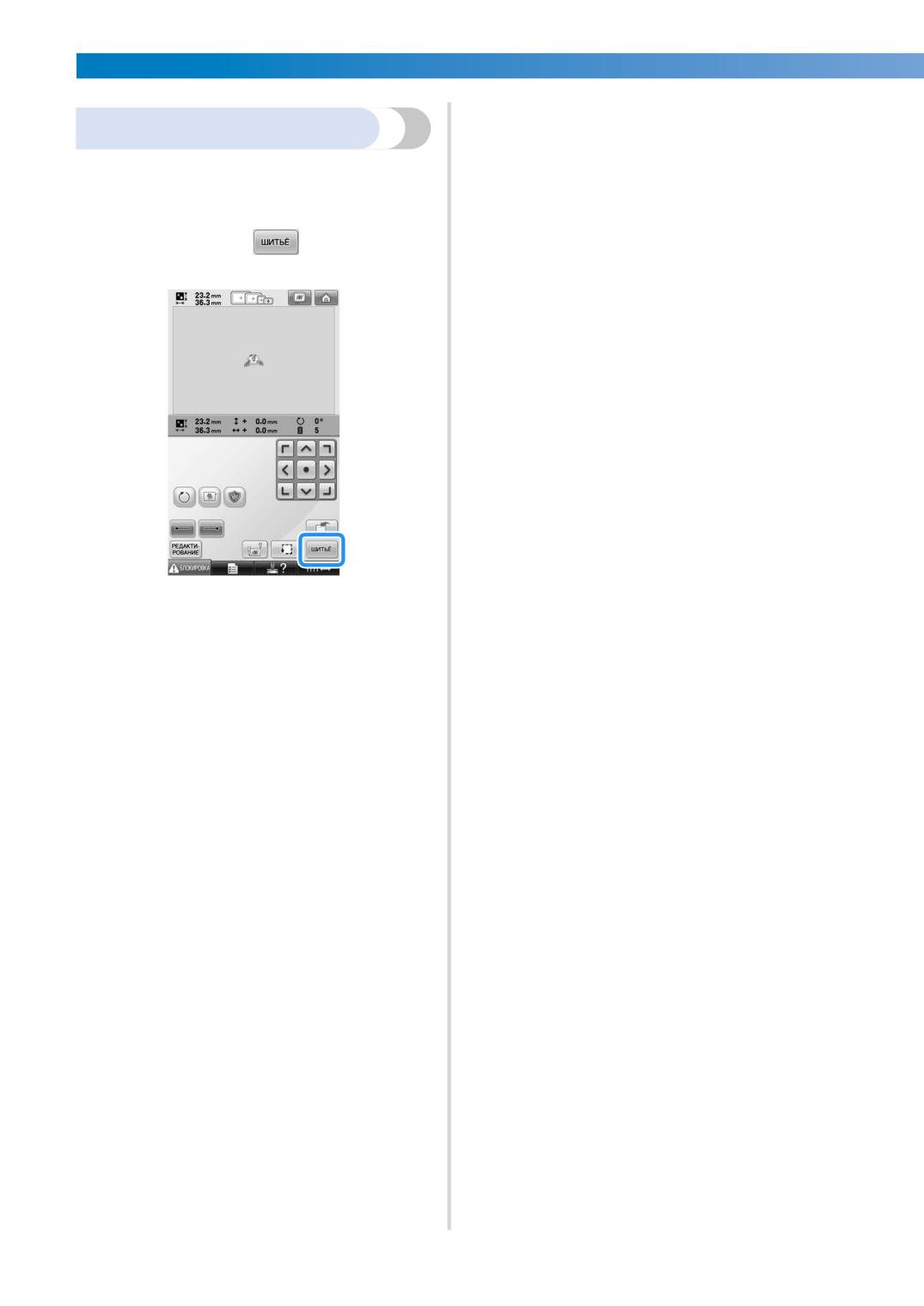

Проверка игловодителей и цветов нитей

На экране настроек процедуры вышивания нажмите кнопку

для отображения экрана

вышивки и сообщения о том, что следует заправить игловодители (что следует заменить катушки с

нитью). Проверьте цвета нитей на этом экране.

Экран вышивки (подробное описание кнопок и другой информации, отображающейся на экране,

см. на стр. 77).

Информация о нити первого игловодителя

0 Цвет нити

Информация о нити второго игловодителя

A Номер игловодителя

Информация о нити третьего игловодителя

B Название или номер цвета нити

Информация о нити четвертого игловодителя

Информация о нити пятого игловодителя

В каждый игловодитель заправляется нить,

Информация о нити шестого игловодителя

имеющая цвет, название которого

Если название цвета нити не отображается,

то этот игловодитель не используется.

отображается рядом с номером этого

Если в предыдущем вышитом рисунке

игловодителя. На экране, показанном на

игловодителю был назначен определенный цвет

рисунке:

нити, то для этого игловодителя отображается

1: Лаймовый зеленый

этот же ранее назначенный цвет нити.

2: Серозеленый

Сообщение о необходимости замены

катушек с нитью. (См. стр. 103.)

3: Оранжевый

Это сообщение появляется, когда

4: Красный

необходимо заменить катушки с нитью.

5: Желтый

Если не нажать кнопку

9 для

Если рядом с номером игловодителя название

закрытия этого сообщения, то вышивание

цвета нити не отображается, то этот

не может быть продолжено.

игловодитель не используется. Например,

Напоминание

игловодитель 6 не используется.

● Информация о нити для заменяемой

катушки с нитью отображается в

красной рамке.

Заправка верхней нити 53

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

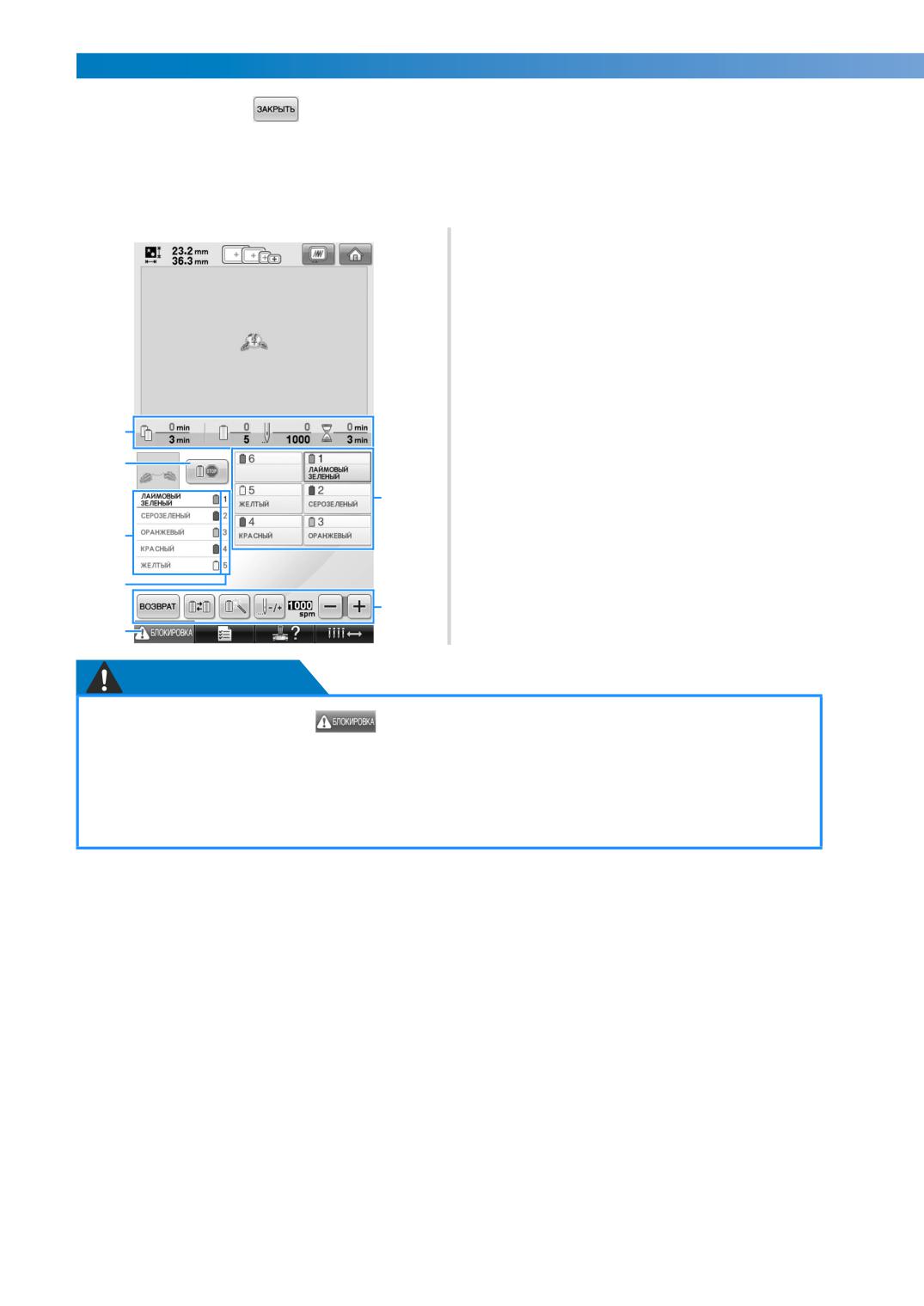

Нажмите кнопку

X Экран с указанием заменить катушки закрывается.

• Кроме проверки цвета нитей, на экране вышивки можно просмотреть такую информацию,

как количество стежков и время вышивания, а также задать различные настройки

процедуры вышивания.

1 Количество смен цветов нитей, количество

стежков, время вышивания и

продолжительность времени, по истечении

которого потребуется замена катушек.

2 Эти кнопки используются для задания

различных настроек процедуры вышивания

или для возврата к экрану настроек

процедуры вышивания.

3 Отображение последовательности

вышивания нитями каждого цвета.

4 Указывает номер игловодителя, которому

назначен отображаемый слева от него цвет

нити.

5 Для запуска машины необходимо сначала

нажать эту кнопку с целью

разблокирования машины, а затем нажать

кнопку Пуск/Стоп.

6 При нажатии на одну из этих кнопок

происходит перемещение выбранного

игловодителя на позицию вышивания. Эти

кнопки используются при заправке нити с

помощью устройства автоматической

заправки нити в иглу.

ОСТОРОЖНО!

● После нажатия кнопки

(кнопка разблокирования) на экране вышивки

кнопка Пуск/Стоп начинает мигать зеленым цветом, то есть вышивальная

машина готова к работе. При выполнении заправки верхних нитей или

заправки нити в иглу необходимо внимательно следить за тем, чтобы

вышивальная машина случайно не пришла в действие, поскольку это может

привести к травме.

------------------------------------------------------------------------------------

Заправка верхней нити

Заправьте нить для вышивания в игловодители по очереди начиная с игловодителя 1.

Нажмите

→

, чтобы просмотреть на ЖК-дисплее

видеоролик о выполнении этой операции (см. стр. 206).

ОСТОРОЖНО!

● Производя заправку верхней нити, строго следуйте инструкциям.

Неправильная заправка нити может привести к обрыву или запутыванию

нити, в результате чего игла может погнуться или сломаться.

Напоминание

Примечание

● Путь, по которому должна

● В качестве верхней нити

заправляться верхняя нить

рекомендуется применять нить для

вышивальной машины, обозначена

вышивания из вискозного или

линией на корпусе машины. Заправьте

полиэфирного волокна (плотностью

нить в соответствии с этими

120 den/2, 135 dtex/2, 40 (для Америки

обозначениями.

и Европы) / #50 (для Японии)).

Заправка верхней нити 55

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

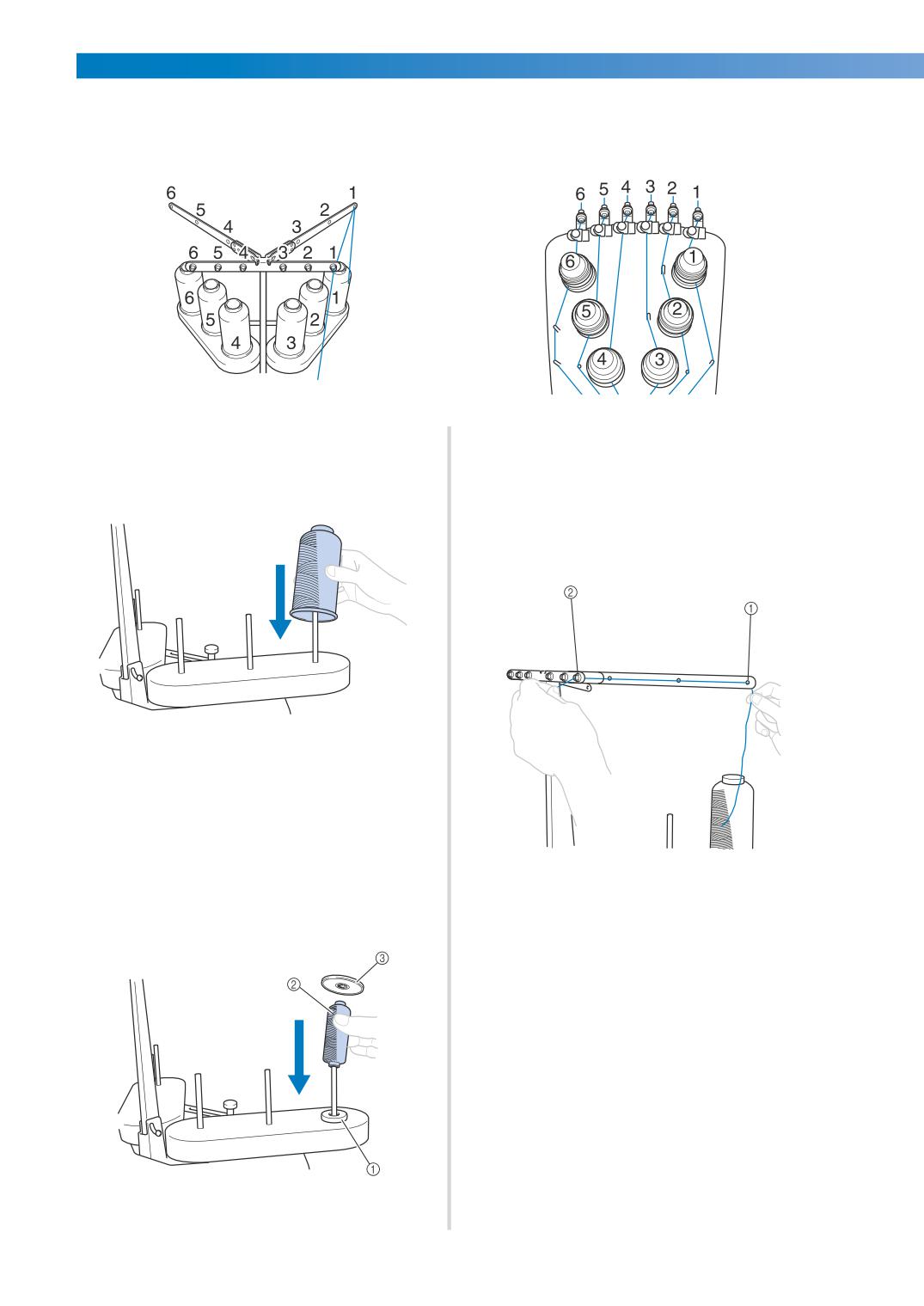

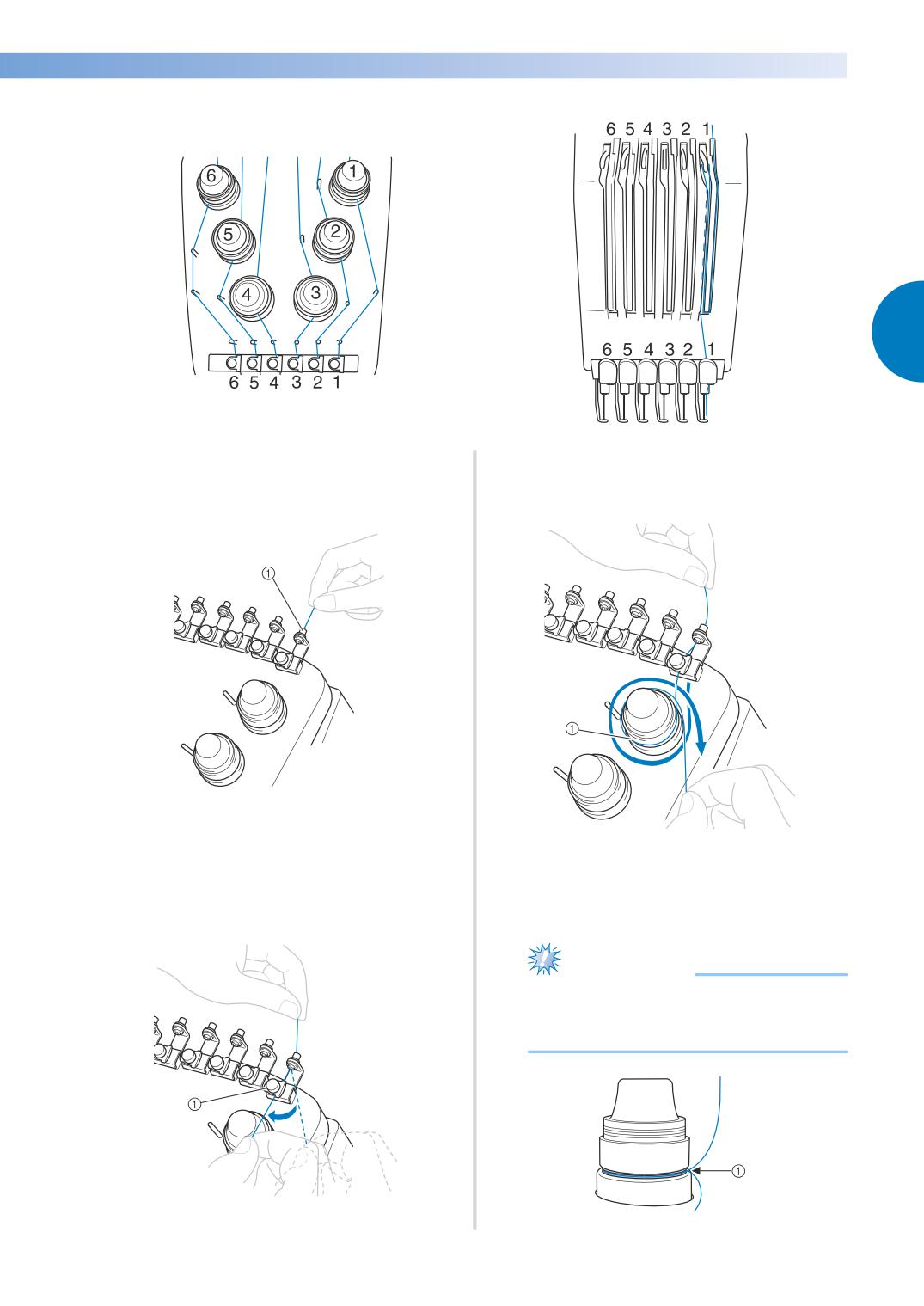

Каждый путь обозначен номером, соответствующим номеру игловодителя. При заправке нитей

в игловодители строго соблюдайте эту нумерацию.

Установите на стержень для катушки 1

Проденьте нить сквозь отверстие

катушку с нитью того цвета

номер 1 в нитенаправителе,

(Лаймовый зеленый), который указан

расположенное непосредственно над

для игловодителя 1.

катушкой, а затем проденьте эту нить

сквозь отверстие номер 1 в

нитенаправителе, расположенном

ближе к передней части машины.

• Половинки подставки для катушек должны

быть раздвинуты в форме буквы V.

• Если используются маленькие катушки

с нитью, перед установкой катушки на

стержень необходимо подложить под

нее прилагаемую специальную

подкладку для катушек.

• При использовании катушек с нитью,

1 Отверстие номер 1 в нитенаправителе,

расположенном над катушками

высота которых меньше высоты стержня

2 Отверстие номер 1 в нитенаправителе,

для установки катушек, наденьте на все

ближе к передней части машины

стержни специальную насадку.

1 Подкладка под катушку

2 Маленькая катушка

3 Насадка на стержень для катушек

------------------------------------------------------------------------------------

Проведите нить сквозь отверстие в

Оберните нить один раз по часовой

верхнем нитенаправителе номер 1.

стрелке вокруг регулятор натяжения

Вытяните нить на себя из нитенаправителя.

нити номер 1.

1 Отверстие в верхнем нитенаправителе

Проведите нить сквозь верхний

1 Регулятор натяжения нити

• Убедитесь, что нить плотно захвачена

нитенаправитель номер 1.

в натяжном шкиве и правильно обходит

Возьмите нить обеими руками и

соответствующие направляющие

пропустите ее под направляющей с

стержни. (См. иллюстрацию в левой

правой стороны.

верхней части страницы.)

Примечание

● Нити вокруг всех регуляторов

натяжения пропускаются в

направлении по часовой стрелке.

1 Верхний нитенаправитель

1 Пропустите нить здесь.

Заправка верхней нити 57

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

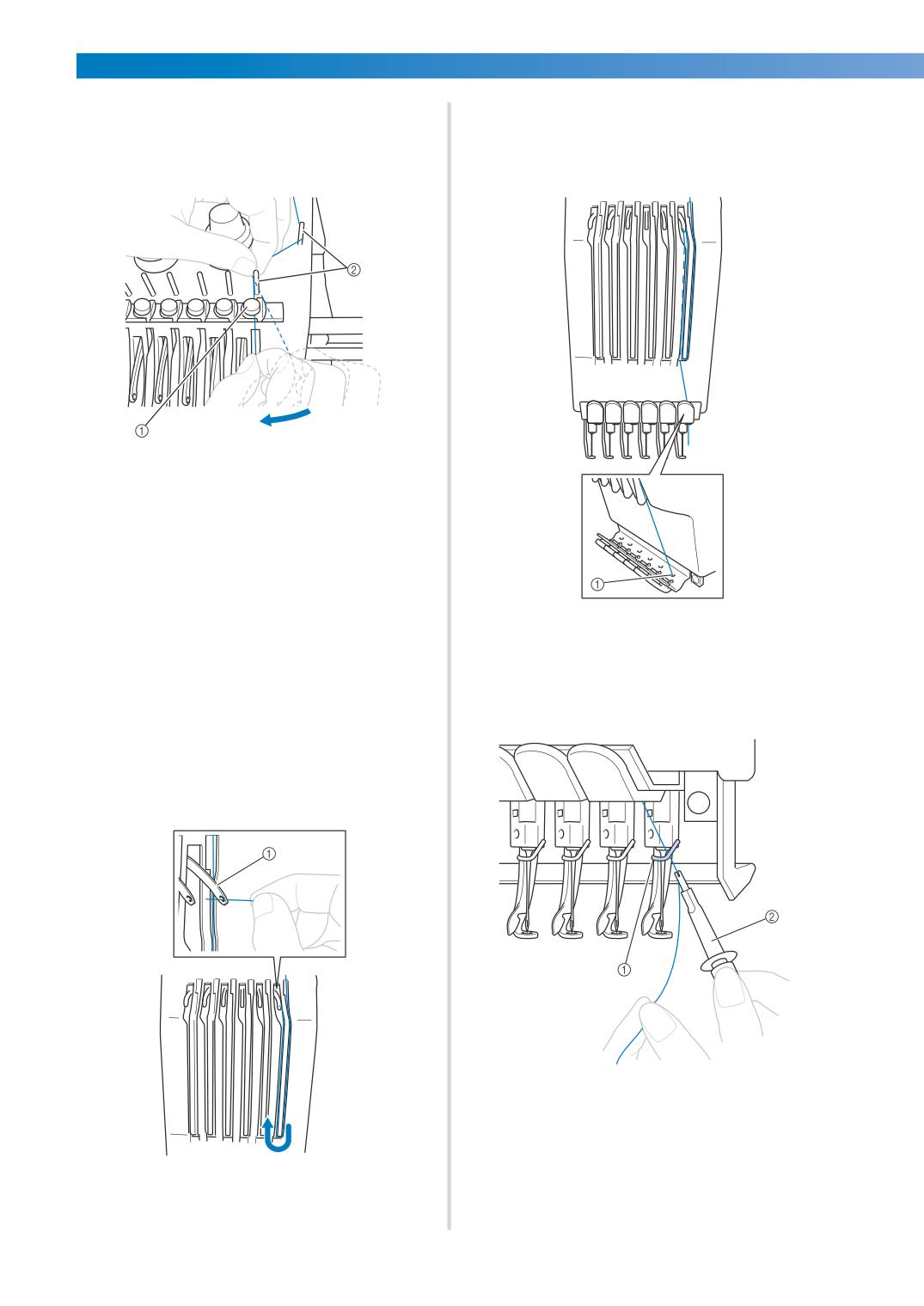

Проложите нить вдоль пути,

Проложите нить вниз по желобку к

обозначенного линией на машине, а

нижнему нитенаправителю, а затем

затем пропустите ее под пластиной

проденьте ее в отверстие в нижнем

среднего нитенаправителя № 1.

нитенаправителе номер 1.

1 Средний нитенаправитель

2 Направляющие стержни для нитей

• Путь от верхнего нитенаправителя

вокруг регулятора натяжения к

среднему нитенаправителю (пункты

) различаются в зависимости от

номера катушки. Каждая нить

прокладывается по своему

собственному пути, огибая

1 Отверстие в нижнем нитенаправителе

соответствующие направляющие

стержни, что позволяет предотвратить

С помощью прилагаемого

спутывание нитей. Пропустите каждую

нитевдевателя пропустите нить через

нить через игловодитель, как показано

нитенаправитель игловодителя номер

на рисунке на стр. 57.

Проложите нить по желобку номер 1 и

проденьте ее в отверстие рычага

нитепритягивателя номер 1 справа

налево.

1 Нитенаправитель игловодителя

2 Приспособление для замены иглы

(нитевдеватель)

1 Рычаг нитепритягивателя

------------------------------------------------------------------------------------

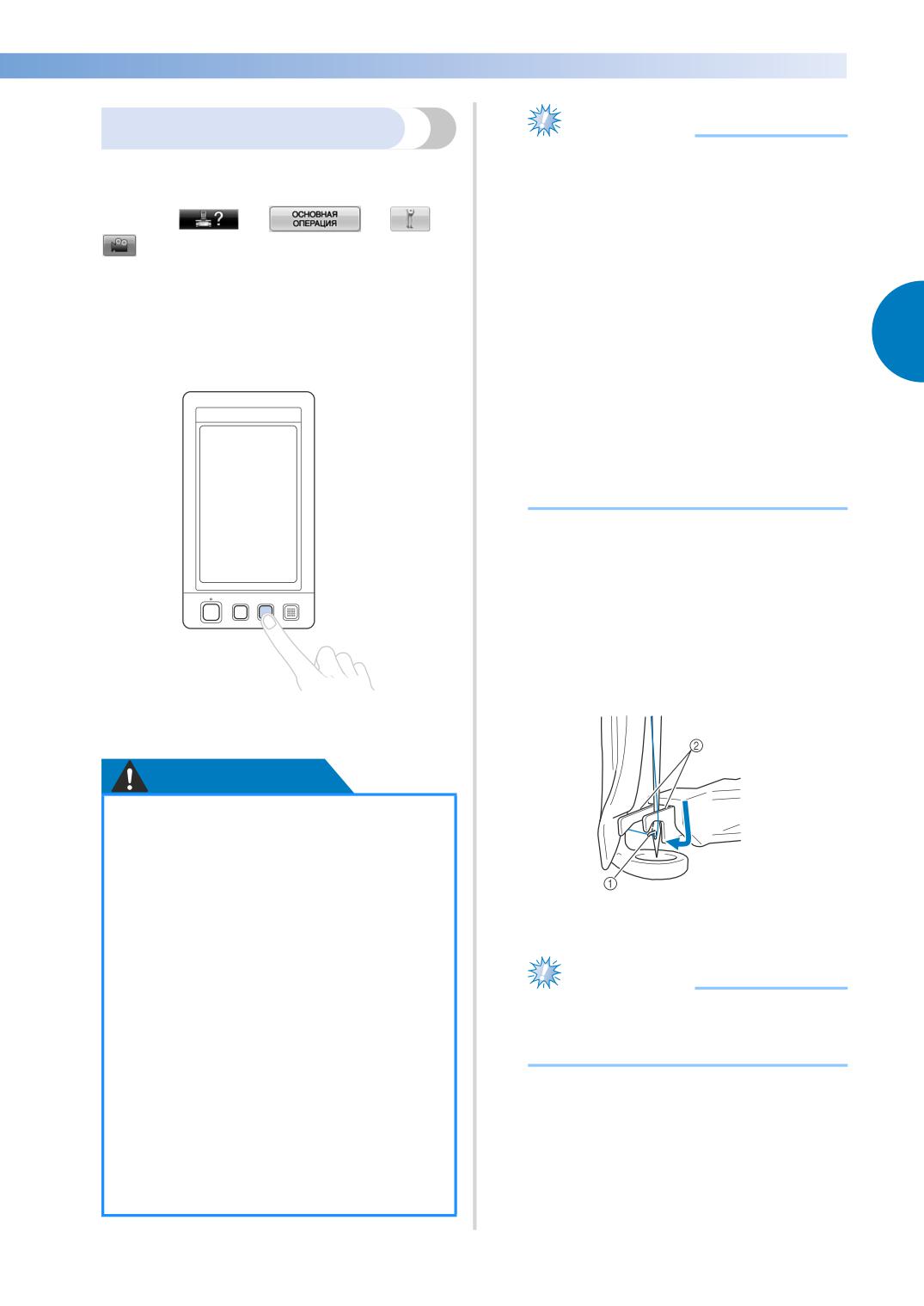

Заправка нити в иглу

Примечание

● Для предотвращения повреждения

Для заправки нити в иглу используйте устройство

устройство автоматической заправки

автоматической заправки нити в иглу.

нити в иглу может вернуться в

исходное положение, если вы

Нажмите

→

повернете маховик.

, чтобы просмотреть на ЖК-дисплее

● Устройство заправки нити в иглу

видеоролик о выполнении этой операции (см.

позволяет заправить одну иглу в

позиции вышивки. При использовании

стр. 206).

этого устройства убедитесь, что

игловодитель, в который вы

Нажмите кнопку автоматической

собираетесь заправить нить, находится

заправки нити в иглу.

в позиции вышивки, в противном

случае устройство автоматической

заправки нити в иглу для этой

конкретной иглы использоваться не

может. Если игловодитель не

находится в позиции вышивки,

переместите его туда. (См. стр. 61.)

Вытяните приблизительно 150 мм

нити. Ослабьте натяжение нити. Затем,

как показано на рисунке, проведите

нить под вилкой устройства

автоматической заправки нити с

правой стороны, а после этого

зацепите нить крючком, который

продет сквозь игольное ушко.

X Крючок на устройстве автоматической

заправки нити в иглу продевается

через игольное ушко.

ОСТОРОЖНО!

● Если игла вставлена не

полностью, крючок устройства

автоматической заправки нити в

иглу не будет проходить через

игольное ушко во время

автоматической заправки и может

1 Челночное устройство

погнуться, либо заправить нить в

2 Вилка

иглу будет невозможно.

● Если крючок устройства

автоматической заправки нити в

Примечание

иглу погнут или поврежден,

● При зацеплении нити крючком следите

обратитесь к ближайшему

за тем, чтобы натяжение нити не

официальному дилеру.

ослабло.

● В то время, когда крючок

устройства автоматической

заправки нити в иглу проходит

через игольное ушко, не вращайте

маховик, поскольку это может

привести к повреждению

устройства автоматической

заправки нити в иглу.

Заправка верхней нити 59

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

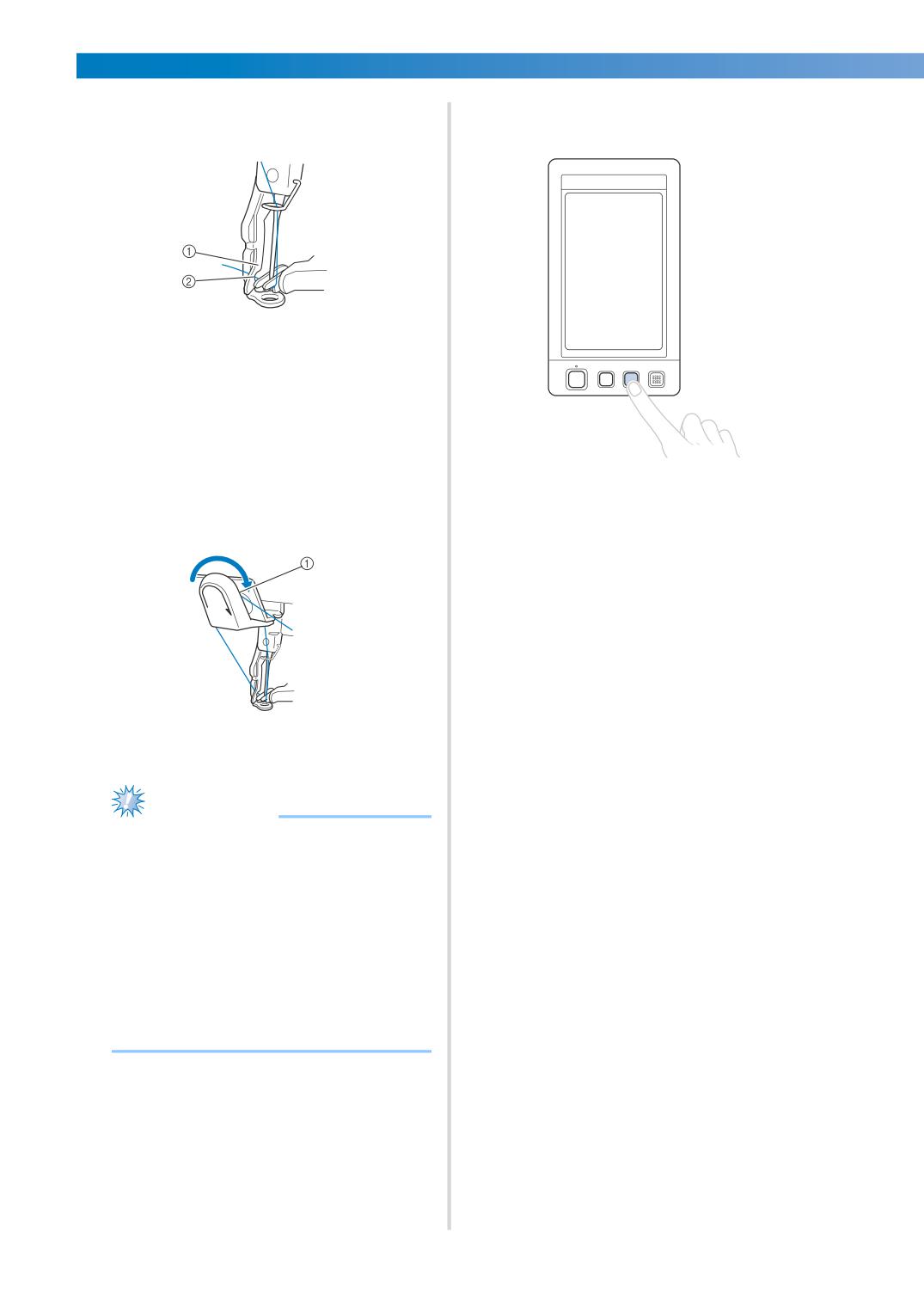

Пропустите нить под направляющей

Нажмите кнопку автоматической

на прижимной лапке.

заправки нити в иглу.

1 Направляющая на прижимной лапке

2 Прорезь в направляющей на прижимной

лапке

• Убедитесь, что нить правильно

проходит через прорезь в

направляющей на прижимной лапке.

Проложите нить по канавке в

приспособлении для обрезки нити, а

• Устройство заправки нити отодвигается

затем слегка потяните за нить, чтобы

от иглы. Нить заправляется в ушко.

обрезать ее.

• Выдвигается приспособление для

захвата нити, которое захватывает

нить между иглой и устройством

заправки нити.

• Устройство заправки нити

возвращается в свою исходную

позицию.

На этом заправка верхней нити для

игловодителя 1 завершается.

1 Канавка в приспособлении для обрезки

Заправьте нити в остальные

нити

игловодители таким же образом.

Примечание. Если игловодитель, в

который должна заправляться нить, не

Примечание

находится в положении вышивания,

● Если нить неправильно проведена

заправка нити в иглу с помощью

через паз устройства обрезки нити,

устройства автоматической заправки

отображается сообщение “Ошибка

невозможна. Для остальных

устройства обрезки нити.” и нить

игловодителей перед заправкой нити в

заправить в иглу нельзя. Убедитесь,

иглу выполните следующую операцию

что нить проложена по канавке

перемещения игловодителя в положение

надлежащим образом.

вышивания.

● Если вытянута нить недостаточной

длины, ее невозможно будет

пропустить через приспособление для

обрезки нити.

------------------------------------------------------------------------------------

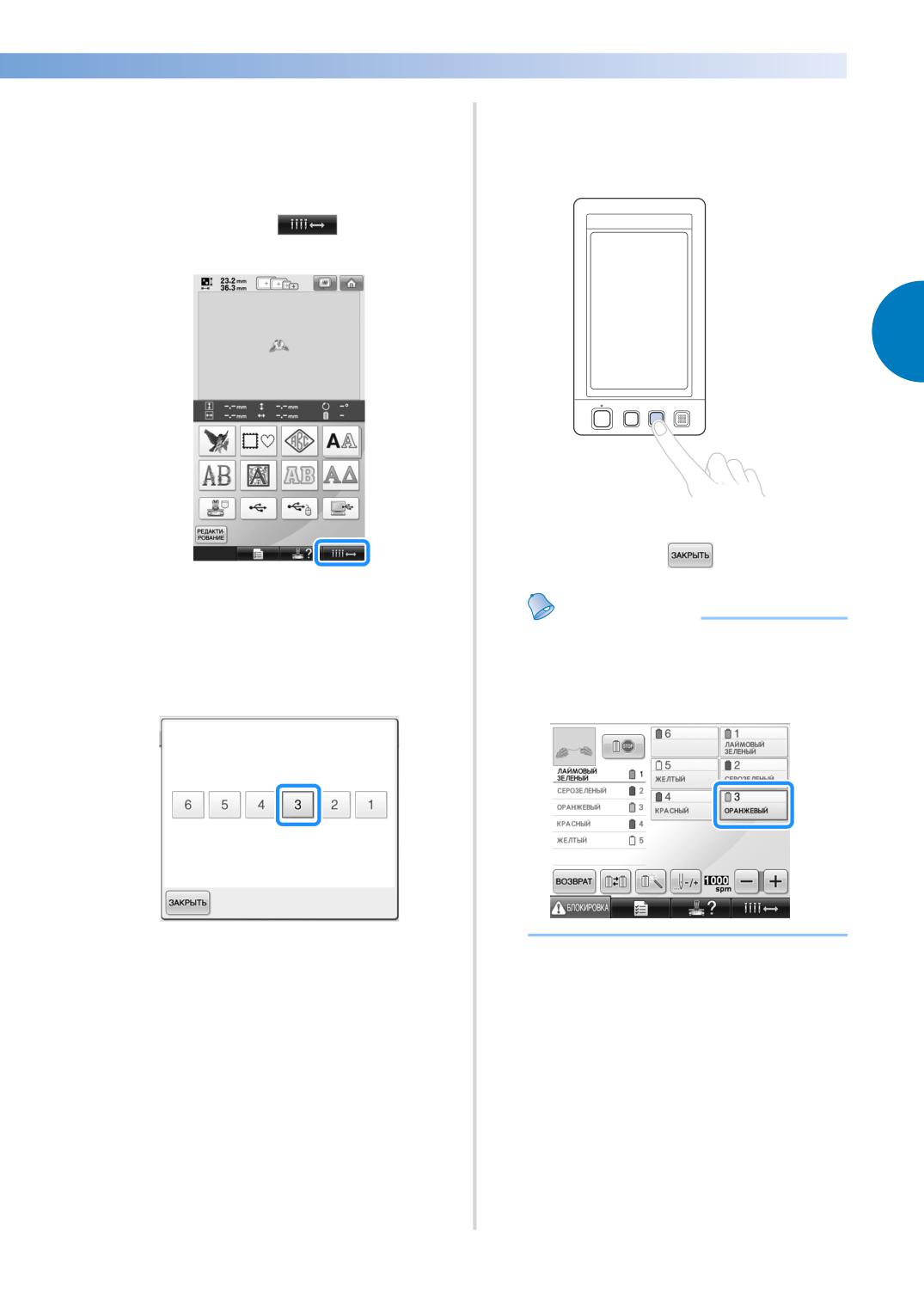

■ Перемещение выбранного игловодителя

Нажмите кнопку автоматической

и заправка нити в него

заправки нити в иглу, когда

Можно переместить выбранный

отображается экран перемещения

игловодитель в положение вышивания и

игловодителя.

заправить в него нить в любой момент.

Нажмите кнопку

Для возврата к предыдущему экрану

нажмите кнопку

X Откроется экран перемещения

игловодителя.

Напоминание

● На экране вышивания поле с

Нажмите кнопку, соответствующую

информацией о нити для выбранного

игловодителю, в который нужно

игловодителя отмечается синей

заправить нить.

рамкой.

X Выбранный игловодитель

перемещается в позицию вышивания.

Заправка верхней нити 61

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

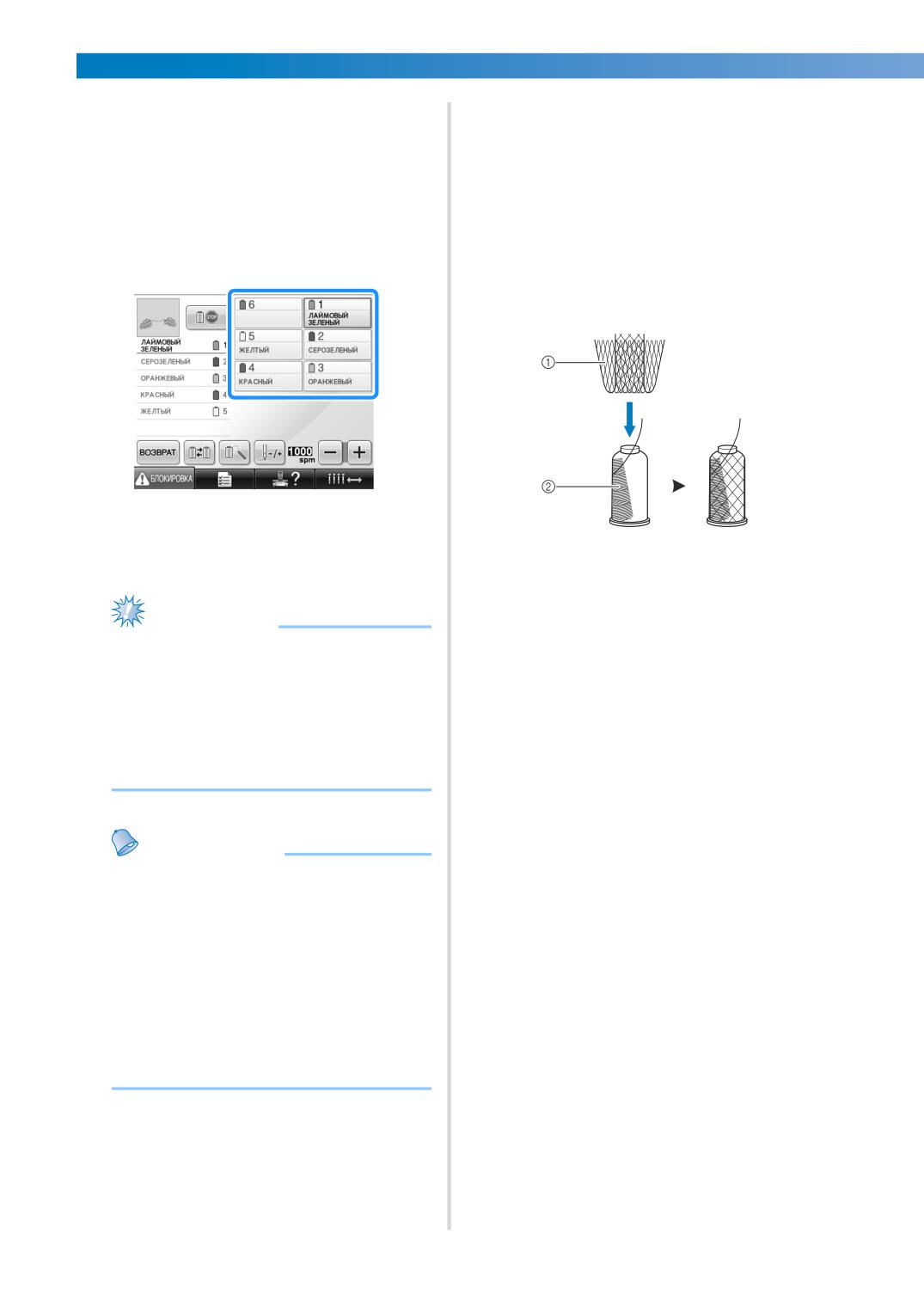

■ Перемещение игловодителя, в который

■ Использование сетки для катушки

должна быть заправлена нить, в

При использовании металлической нити или

положение вышивания

других крепких нитей перед началом

Можно переместить игловодитель на экране

вышивания наденьте на катушку входящую

вышивания.

в комплект машины сетку для катушки.

Если сетка слишком длинная, перед тем как

Нажмите кнопку, соответствующую

надеть ее на катушку, подогните ее в

игловодителю, в который вы

соответствии с высотой катушки.

собираетесь заправить нить.

При использовании сетки для катушки

может потребоваться регулировка

натяжения нити.

X Выбранный игловодитель

перемещается в позицию вышивания.

1 Сетка для катушки

2 Нить

Примечание

● Если нить не натянута должным

образом, она может выйти из захвата

регулятора натяжения нити. После

завершения заправки верхней нити

снова убедитесь, что нить правильно

проходит через регулятор натяжения.

(См. пункт

5 на стр. 57.)

Напоминание

● При замене одной из верхних нитей

определенного цвета сначала для

заправки новой нити нужно обрезать

используемую в настоящий момент

нить между катушкой и

нитенаправителем (над катушкой).

После этого следует установить новую

катушку на предназначенный для нее

стержень и связать концы новой и

старой нитей. Затем вденьте нить в

иглу. (См. стр. 104.)

------------------------------------------------------------------------------------

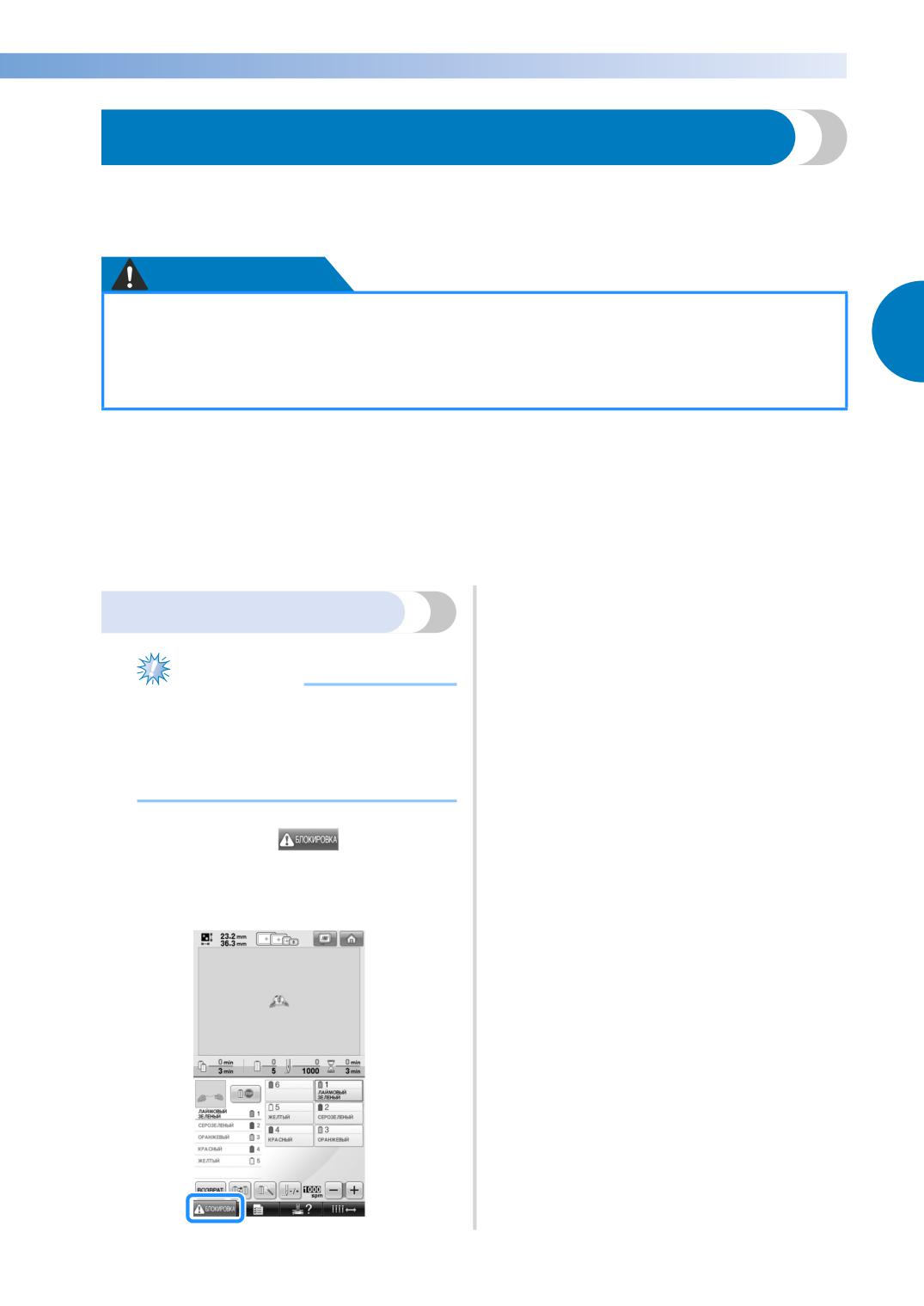

11. Выполнение вышивки

Теперь вышивальная машина готова к тому, чтобы начать вышивать.

Когда машина начинает вышивать, автоматически опускается прижимная лапка, в конце строчки

выполняются необходимые операции обрезки нити, нити при необходимости заменяются во время

вышивания, и при достижении конца строчки машина останавливается.

ОСТОРОЖНО!

● По соображениям безопасности вышивальную машину, в то время как она

выполняет вышивку, нельзя оставлять без присмотра.

● Во время работы на машине особое внимание следует обращать на район

иглы. Не приближайте руки к любым движущимся частям машины, таким как

игла, корпус игловодителей, рычаг нитепритягивателя и каретка - это может

стать причиной травмы.

■ Механизм блокировки

Для обеспечения безопасности данная вышивальная машина имеет функцию блокировки.

В нормальном состоянии вышивальная машина заблокирована (не может начать вышивание). Если

машину не разблокировать, она не может начать вышивание. Если не начать вышивание на машине в

течение 10 секунд после разблокирования, машина автоматически возвращается в состояние блокировки.

Индикатор кнопки Пуск/Стоп указывает заблокирована вышивальная машина или нет. Если

кнопка Пуск/Стоп светится красным цветом, значит машина заблокирована. Если кнопка Пуск/

Стоп мигает зеленым цветом, то машина разблокирована.

X Кнопка Пуск/Стоп начинает мигать

Начало вышивания

зеленым цветом, то есть вышивальная

машина готова начать шитье.

• Если не нажать кнопку Пуск/Стоп в

Примечание

течение 10 секунд после

● В зоне движения пялец не должно

разблокирования, вышивальная

находиться никаких предметов. Если

машина возвращается в состояние

пяльцы во время работы ударят по

блокировки.

какому-нибудь предмету, рисунок

вышивки может быть искажен.

Нажмите кнопку

, чтобы

разблокировать вышивальную

машину.

Выполнение вышивки 63

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

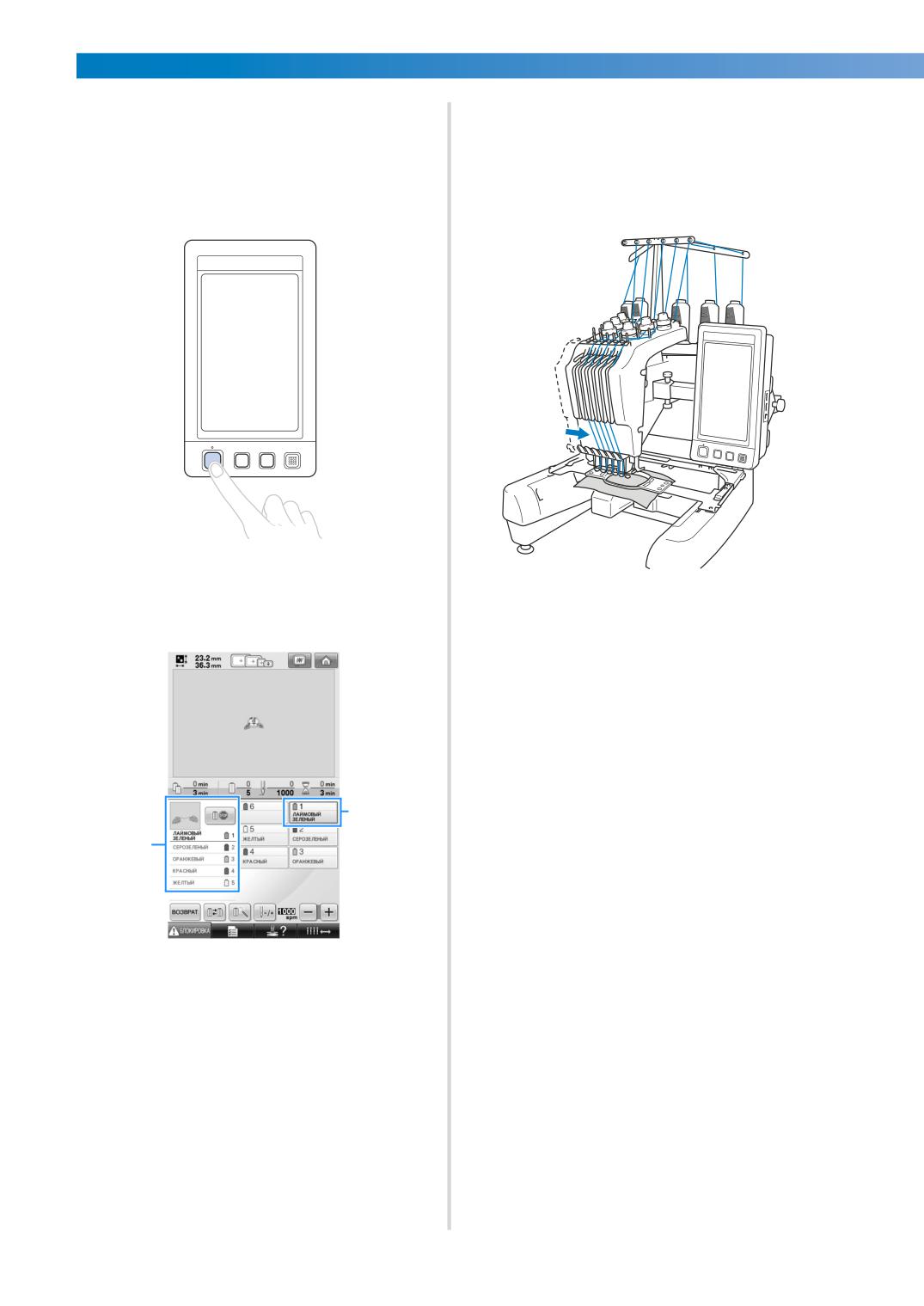

Нажмите кнопку Пуск/Стоп.

По окончании вышивания первого

Нажмите кнопку Пуск/Стоп, когда она

цвета машина автоматически

мигает зеленым цветом. Если кнопка

останавливается и обрезает нить.

“Пуск/Стоп” начинает светиться красным

Корпус игловодителей перемещается

цветом, снова выполните эту процедуру,

в позицию второго цвета, и

начиная с пункта

начинается вышивание второго цвета.

X Кнопка Пуск/Стоп начинает мигать

зеленым цветом, и машина начинает

X На экране цветов нитей отображается

вышивать первый цвет.

второй цвет нити, и вокруг поля с

информацией о нити для второго

игловодителя появляется синяя

рамка.

Этот процесс продолжается до тех

пор, пока не будет вышит последний

цвет, после чего вышивальная

машина автоматически

останавливается.

X Снова появляется экран настроек

процедуры вышивания.

X Кнопка Пуск/Стоп загорается красным

цветом.

• Выполнять операции обрезки нитей в

начале и в конце строчек не требуется.

1 Цвет нити игловодителя, который

используется в данный момент или скоро

будет использоваться для вышивания,

отображается вверху экрана

последовательности цветов нитей.

Остальные цвета нитей перечислены в

порядке вышивания, начиная сверху.

2 Вокруг поля с информацией о нити для

игловодителя, выбранного на данный

момент, появляется синяя рамка.

• Когда машина выполняет вышивание, в

области отображения рисунков зелеными

перекрестьями указывается точка шитья.

Кроме того, подсчитывается количество

стежков и время.

------------------------------------------------------------------------------------

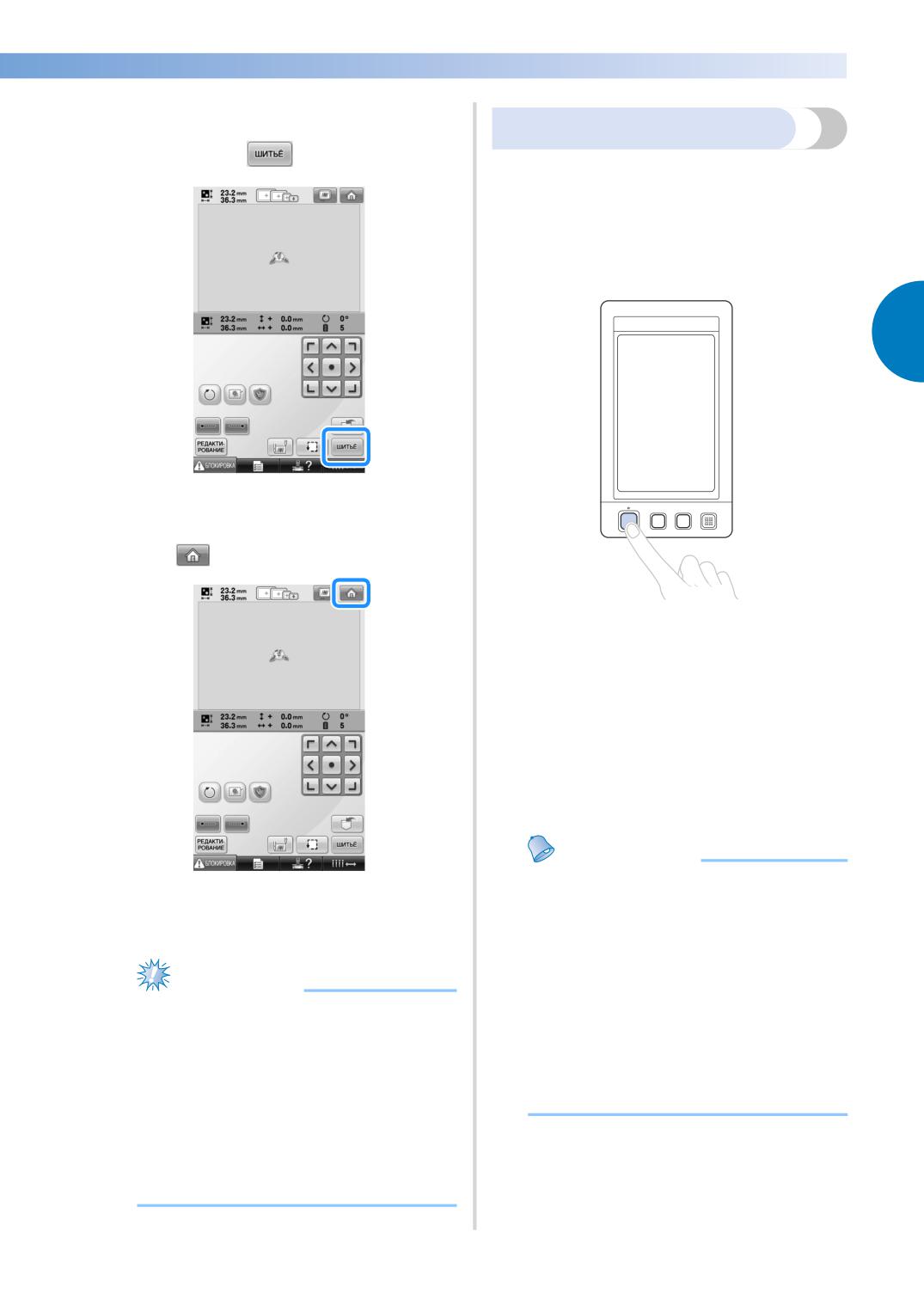

■ Продолжение вышивания

Для повторного вышивания того же рисунка

Остановка вышивания

нажмите кнопку

Машину можно остановить во время

вышивания.

■ Временный перерыв в работе

Нажмите кнопку “Пуск/Стоп”.

X Появляется экран вышивки, и этот же

рисунок может быть вышит еще раз.

Чтобы выбрать новый рисунок, нажмите

кнопку

X Машина останавливается, и кнопка

Пуск/Стоп загорается красным цветом.

• Нить не обрезается.

• Для возобновления шитья сначала

убедитесь в том, что верхняя нить

натянута должным образом, потом

нажмите экранную кнопку

разблокирования, а затем - кнопку

Пуск/Стоп.

Напоминание

● Если кнопка резервной остановки

X Появляется экран выбора типа

нажата во время выполнения

рисунка.

вышивки, машина останавливается

перед началом вышивания

следующим цветом. (См. “Остановка

машины при смене цвета” на стр. 128.)

Примечание

● Перед началом вышивания можно

● Можно установить автоматическое

задать такую настройку машины, при

прошивание закрепок в начале

которой она будет останавливаться

вышивки, в начале шитья после смены

перед любой сменой цвета нити. (См.

цветов нитей и перед обрезкой нитей.

“Задание местоположений пауз перед

(См. “Установка автоматического

вышиванием” на стр. 128.)

прошивания закрепок” на стр. 122.)

● Скорость шитья можно изменять даже

во время вышивания рисунка. (См.

“Настройка максимальной скорости

шитья” на стр. 127.)

Выполнение вышивки 65

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

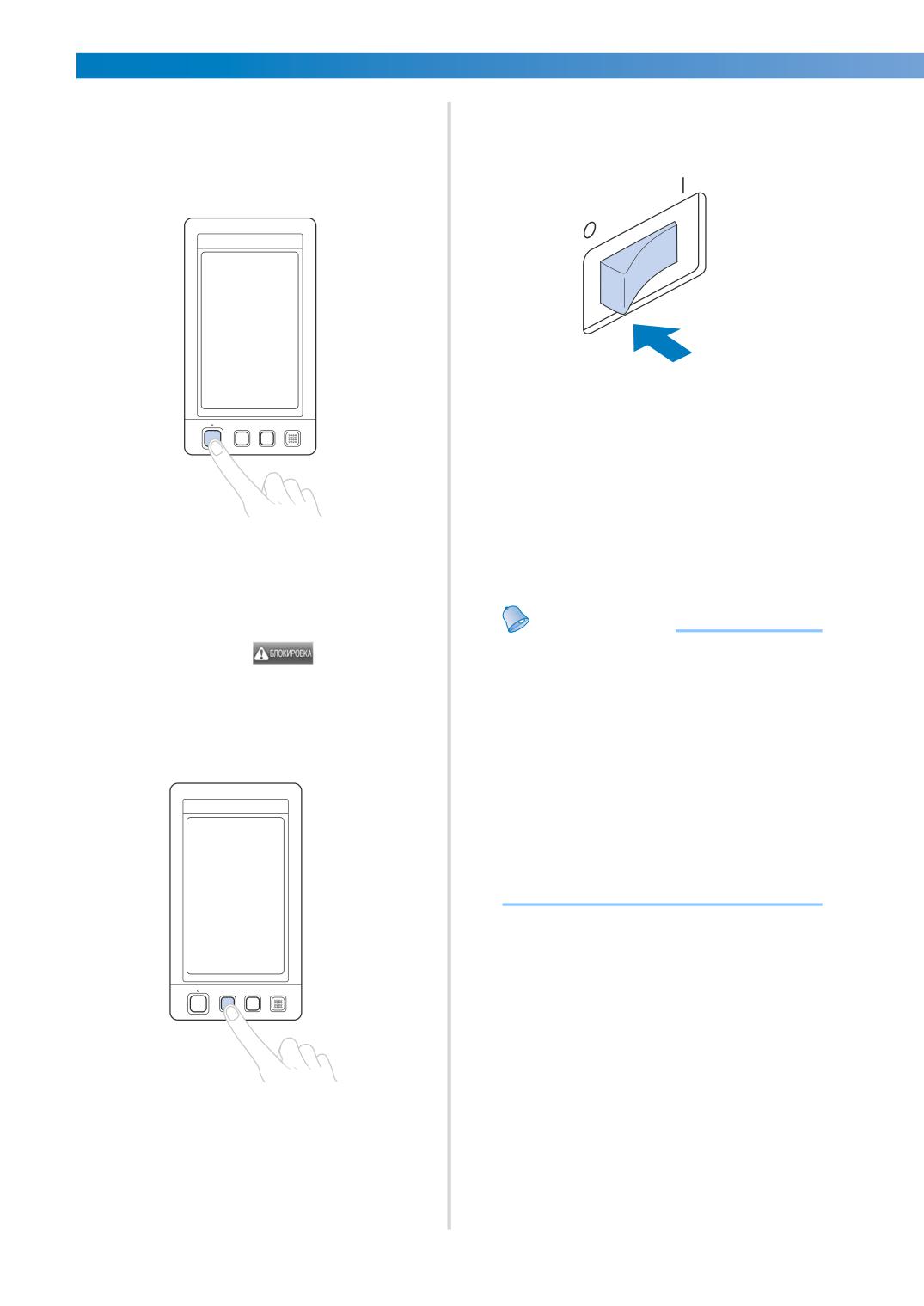

■ Возобновление вышивания после

Переведите выключатель питания в

выключения машины

положение “{”.

Нажмите кнопку “Пуск/Стоп”.

X Вышивальная машина выключается, и

дисплей и индикатор кнопки Пуск/Стоп

гаснут.

• После выключения вышивальной

машины вышивание можно

возобновить. Вернитесь на несколько

стежков назад для перекрытия строчки.

Подробную информацию см. в разделе

X Вышивальная машина

“Возобновление вышивания после

останавливается, и кнопка Пуск/Стоп

выключения машины” на стр. 110.

загорается красным цветом.

• Нить не обрезается.

Напоминание

● Машину можно остановить в любой

Нажмите кнопку

, чтобы

момент, даже во время вышивания;

разблокировать вышивальную

однако если остановить машину во

машину.

время смены цвета нити, то при

возобновлении вышивания не

Нажмите кнопку обрезки нити.

потребуется возвращаться к

вышиванию незаконченной строчки.

Машину можно настроить таким

образом, чтобы она останавливалась

при смене цвета нити. (Подробную

информацию см. в разделе “Задание

местоположений пауз перед

вышиванием” на стр. 128.)

■ Если во время вышивания оборвалась

нить

Если во время вышивания возникла такая

проблема, как обрыв нити, машина

останавливается автоматически.

Повторно заправьте оборванную нить,

вернитесь на несколько стежков назад, а

затем продолжите вышивание. Подробную

информацию см. в разделе “Если во время

X Нижняя и верхняя нити обрезаются.

вышивания оборвалась какая-либо из нитей

• Перед выключением вышивальной

или закончилась нижняя нить (нить

машины убедитесь, что нити обрезаны.

шпульки)” на стр. 105.

------------------------------------------------------------------------------------

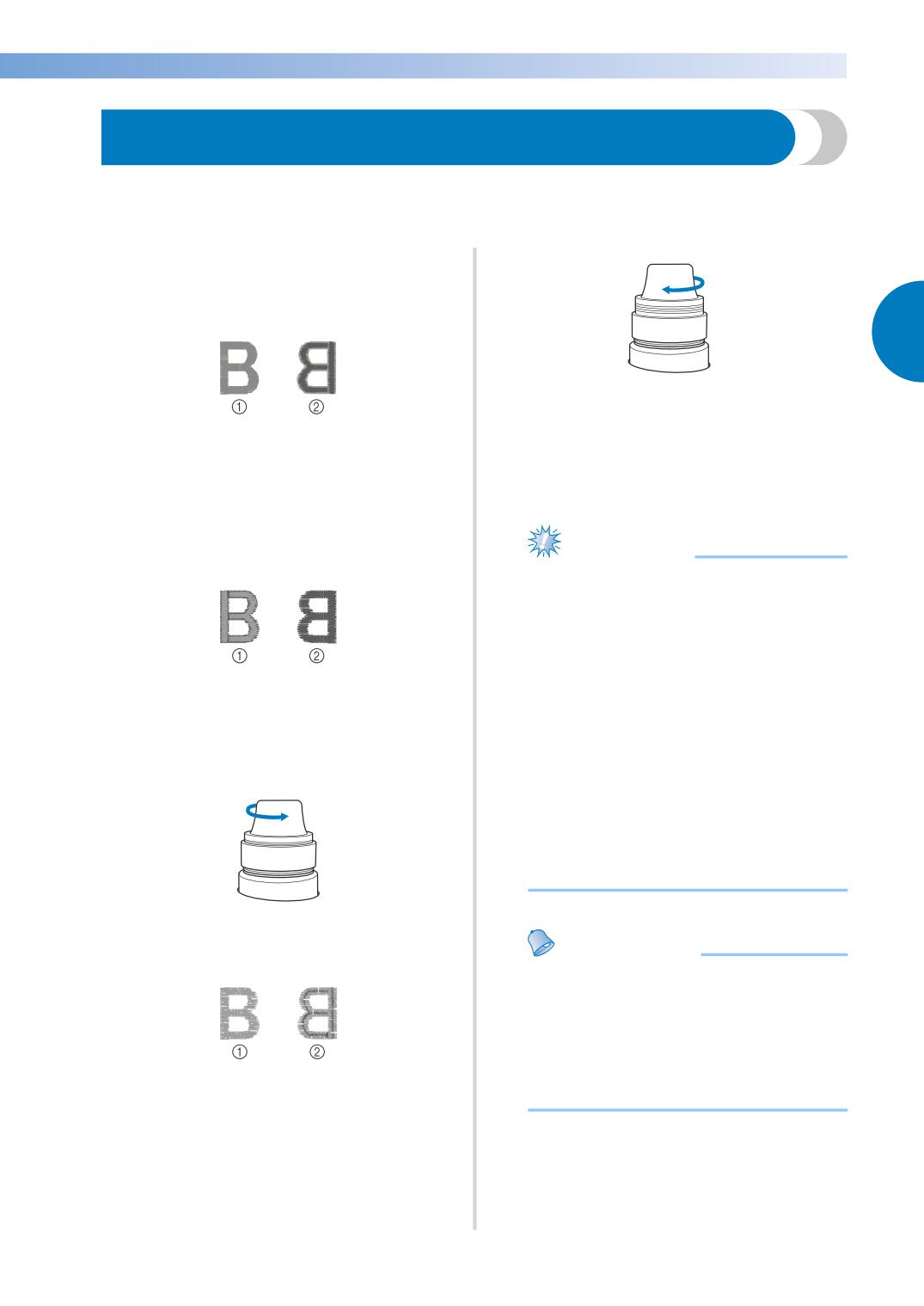

12. Проверка натяжения нити

Осмотрите вышивку, чтобы проверить, выдерживается ли при вышивании надлежащее натяжение

нити. Если натяжение нити не отрегулировано, как требуется, строчка может быть неравномерной

или ткань может морщить.

■ Правильное натяжение нити

С изнаночной стороны ткани нижняя нить

(нить шпульки) должна занимать около

трети ширины строчки.

Увеличьте натяжение нити, повернув

регулятор натяжения по часовой стрелке.

1 Лицевая сторона

2 Изнаночная сторона

Подробную информацию о регулировке

натяжения нити см. в разделе “Регулировка

Если вышивка выглядит так, как показано на

натяжения нити” на стр. 112.

представленном ниже рисунке, то

натяжение нити отрегулировано

неправильно. Откорректируйте натяжение

Примечание

нити.

● В данном руководстве натяжение нити

проверяется после завершения

вышивания. Однако обычно требуется

временно приостанавливать

вышивание и проверять натяжение

нити после первых 100 стежков

1 Лицевая сторона

2 Изнаночная сторона

каждого цвета, вышитых каждым

игловодителем.

Натяжение верхней нити слишком велико,

● Полученная вышивка может

что приводит к тому, что нижняя нить видна

отличаться от ожидаемой, что может

с лицевой стороны ткани.

быть обусловлено применяемым

типом и толщиной ткани или типом

стабилизирующего материала. Перед

выполнением основной вышивки

рекомендуется выполнить пробное

вышивание.

Ослабьте натяжение нити, повернув

регулятор натяжения против часовой

Напоминание

стрелки.

● Среди встроенных рисунков вышивки

имеется один рисунок,

предназначенный для проверки

натяжения нити. Подробную

информацию см. в разделе “Проверка

1 Лицевая сторона

натяжения нити для встроенных

2 Изнаночная сторона

рисунков” на стр. 217.

Натяжение верхней нити слишком мало, что

приводит к тому, что верхняя нить в строчке

ослаблена, на лицевой стороне ткани видны

ослабленные стежки верхней нити и петли.

Проверка натяжения нити 67

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

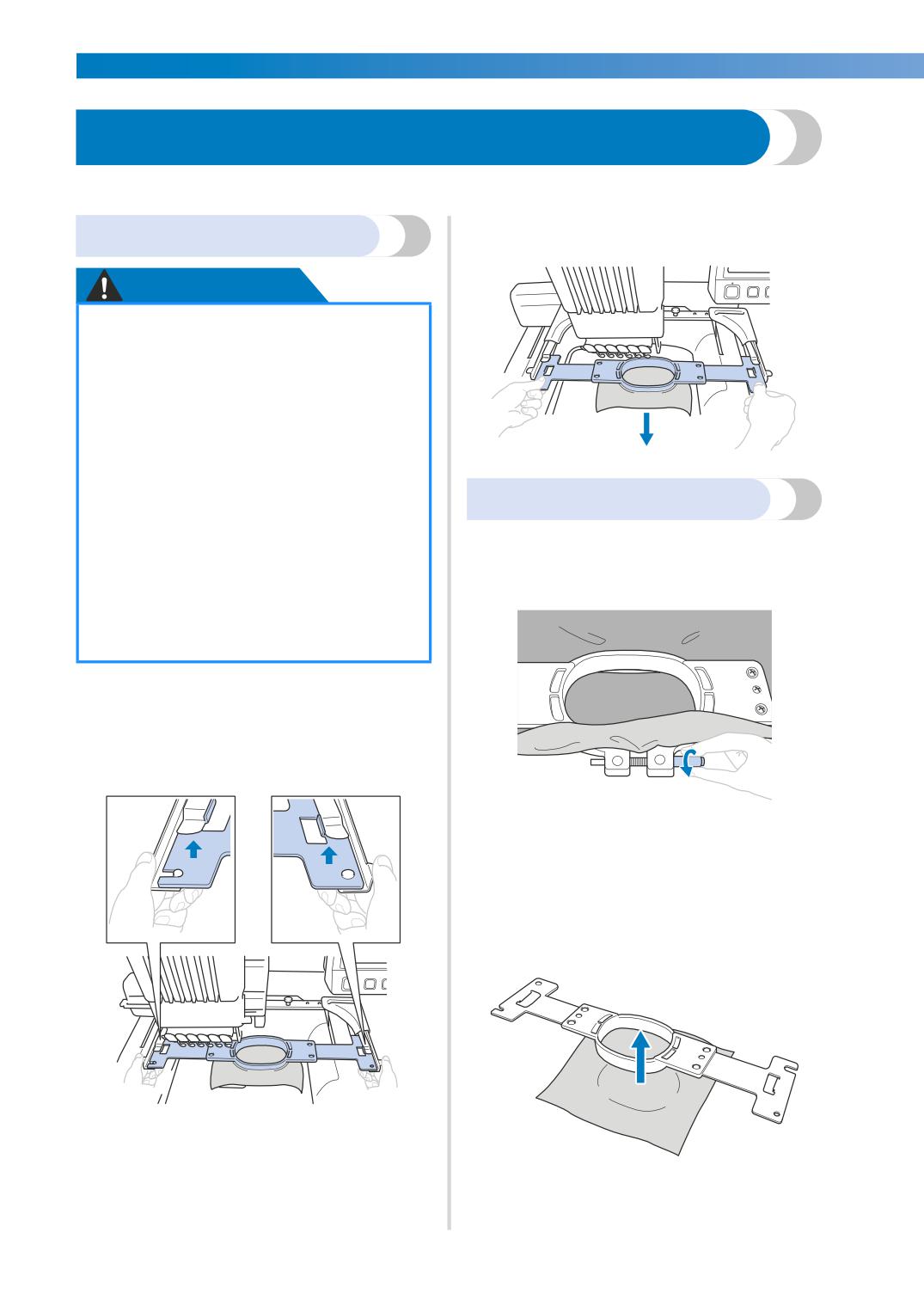

13. Снятие пялец и ткани

По окончании вышивки снимите пяльца и ткань с них.

Вытяните пяльцы на себя.

Снятие пялец

ОСТОРОЖНО!

● Перед снятием пялец с машины

убедитесь, что кнопка Пуск/Стоп

светится красным цветом. Если

кнопка Пуск/Стоп мигает зеленым

цветом, машина может прийти в

действие. Если машина случайно

придет в действие, это может

привести к травме.

● При снятии пялец с машины

Снятие ткани

следите за тем, чтобы пяльцы не

ударили по какой-либо части

Ослабьте затяжку винта на внешнем

машины.

ободе пялец.

● При подъеме держателя пялец не

прилагайте чрезмерных усилий, в

противном случае он может быть

поврежден.

Обеими руками возьмитесь за левую и

правую стороны держателя пялец, а

затем плавно поднимите пяльцы.

Штифты на держателях пялец должны

выйти из отверстий на ручках пялец.

X Если винт был затянут с помощью

дискообразной отвертки, для его

ослабления также воспользуйтесь

этой отверткой.

Снимите внешний обод пялец, а затем

выньте ткань из пялец.

------------------------------------------------------------------------------------

14. Выключение машины

По окончании выполнения всех операций вышивания выключите машину.

Переведите выключатель питания в

положение “{”.

Напоминание

● Если выключить машину во время

шитья, то при последующем ее

включении вышивание может быть

продолжено. (См. “Возобновление

вышивания после выключения

машины” на стр. 110.)

Выключение во

X Вышивальная машина выключается, и

время вышивания

дисплей и индикатор кнопки Пуск/Стоп

гаснут.

Выньте вилку сетевого шнура из

электрической розетки.

Обесточивая машину, беритесь только за

вилку сетевого шнура.

Включено

При необходимости выньте разъем

сетевого шнура из гнезда на машине.

Храните сетевой шнур в безопасном

После начального видеоролика

месте.

Примечание

● Если во время работы вышивальной

машины произошло аварийное

отключение электропитания,

выключите машину и выньте вилку из

розетки. При повторном пуске машины

следуйте всем необходимым

процедурам. (См. “Включение

машины” на стр. 38.)

Выключение машины 69

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

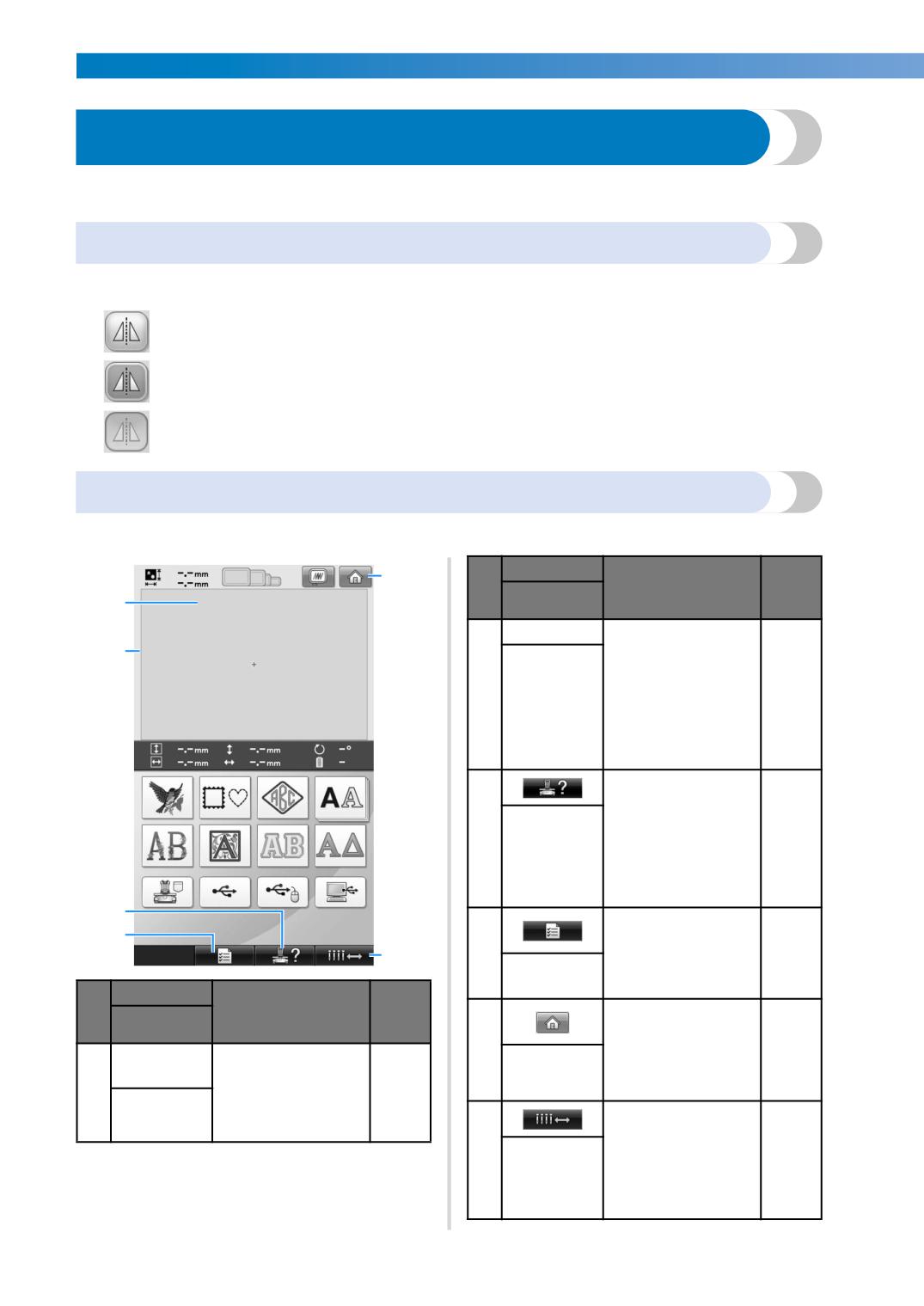

Краткий экранный справочник

В представленных ниже таблицах приведено описание кнопок и различной информации,

отображаемой на экранах.

Отображения кнопок

Вид отображения кнопок имеет следующее значение.

(Отображение

: Эта кнопка не выбрана, но может быть выбрана.

обычного цвета)

(Отображение более

: Эта кнопка выбрана.

темного цвета)

(Отображение в тонах

: Эта кнопка не может быть выбрана.

серого цвета)

Элементы управления на общем экране

Описанные ниже кнопки (за исключением кнопки настроек) отображаются и могут использоваться

на всех экранах. Кнопка настроек на экране вышивки использоваться не может.

Отображение

No.

Название

Функция

Страница

кнопки

Показывает область

вышивания для

сверхбольших пялец.

Обозначения пялец,

Линия

линии координатной

стр. 196

области

сетки и другие

вышивания

настройки отображения

можно задать с экрана

настроек машины.

Кнопка

Эта кнопка служит

вызова

для вызова

стр. 206

руководства

информации о

по

работе на машине.

эксплуатации

машины

Эта кнопка служит

для изменения

настроек

стр. 194

Кнопка

вышивальной

настроек

машины.

Отображение

No.

Функция

Страница

Нажмите эту кнопку для

Название

отмены всех

кнопки

выполненных ранее

Кнопка

операций и возврата на

В этой области

главного

начальный экран

отображается

экрана

выбора группы рисунков.

Область

выбранный

отображения

рисунок.

Нажмите эту кнопку

рисунков

для перемещения

выбранного

Кнопка

игловодителя или

стр. 61

перемещения

заправки нити в него.

Эта кнопка доступна

игловодителя

из любого экрана.

------------------------------------------------------------------------------------

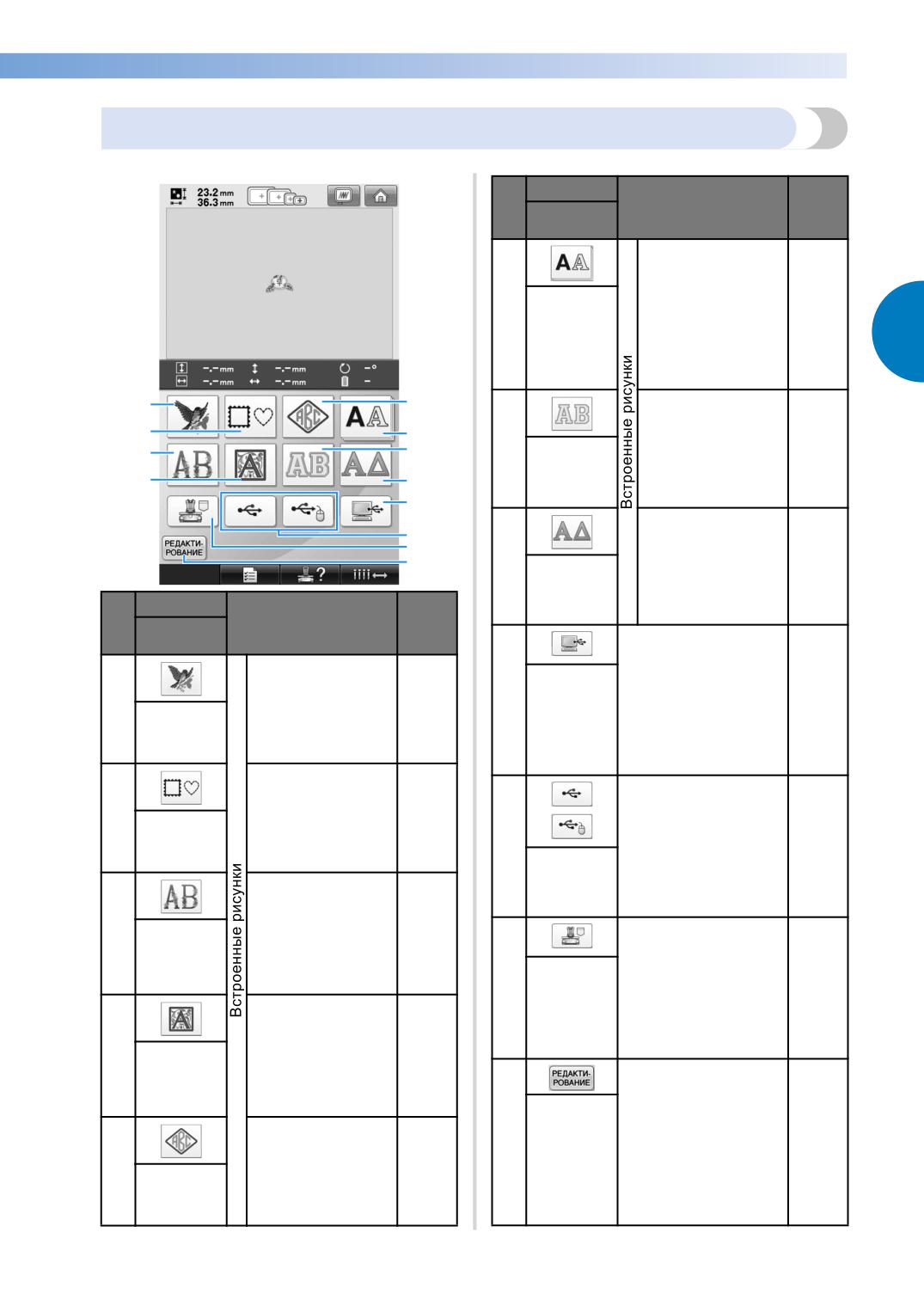

Пояснения к изображениям на экране выбора типа рисунка

На этом экране выберите категорию (тип) рисунка.

Отображение

No.

Функция

Страница

Название

кнопки

Можно выбрать

прописные буквы,

строчные буквы,

цифры, символы и

Кнопка

символы с

стр. 145

выбора

диакритическими

букв

знаками из 25 шрифтов

алфавита

малого, среднего и

большого размера.

Рисунки букв

алфавита,

стилизованных

Кнопка

под аппликации,

стр. 150

выбора

малого, среднего и

букв-

большого

аппликаций

размера.

Греческие

Кнопка

стр. 151

заглавные буквы.

выбора букв

греческого

Отображение

алфавита

No.

Функция

Страница

Название

Если подключить

кнопки

вышивальную

машину к

С помощью этой

Кнопка

компьютеру при

кнопки можно

выборки

помощи

стр. 156

Кнопка

выбрать

стр. 141

информации

прилагаемого кабеля

выбора

требуемый

рисунок вышивки.

USB, рисунки можно

рисунка

компьютера

вызывать с

вышивки

(USB)

компьютера.

12 типов строчек

может быть

скомбинировано с

Кнопка

10 формами

стр. 141

выбора

обрамления, такими

Вызов рисунков с

рисунка

как окружность или

стр. 160

Кнопка

USB-носителя.

обрамления

квадрат.

выбора с

Рисунки букв с

USB-

изображениями

носителя

цветов,

Кнопка

украшающими

стр. 148

выбора

прописные буквы

букв с

большого размера

(130 мм (В) × 80

Кнопка

цветочным

Вызов рисунков,

орнаментом

мм (Ш)).

выбора

сохраненных в

стр. 151

рисунков,

памяти машины.

сохраненны

х в памяти

Символы в стиле

Ренессанс,

машины

Кнопка

стр. 149

выбора букв

размещенные в

Эта кнопка

алфавита в

квадрате 50 × 50 мм.

отображается, только

стиле

если выбран рисунок.

Ренессанс

Нажмите эту кнопку,

чтобы выйти из режима

Композиции

Кнопка

стр. 162

монограмм можно

добавления еще одного

редактиро

создать путем

рисунка с экрана выбора

стр. 142

Кнопка

комбинирования

вания

типа рисунка. Вернитесь

выбора

двух или трех

монограмм и

к экрану редактирования

букв.

обрамления

рисунков.

Краткий экранный справочник 71

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

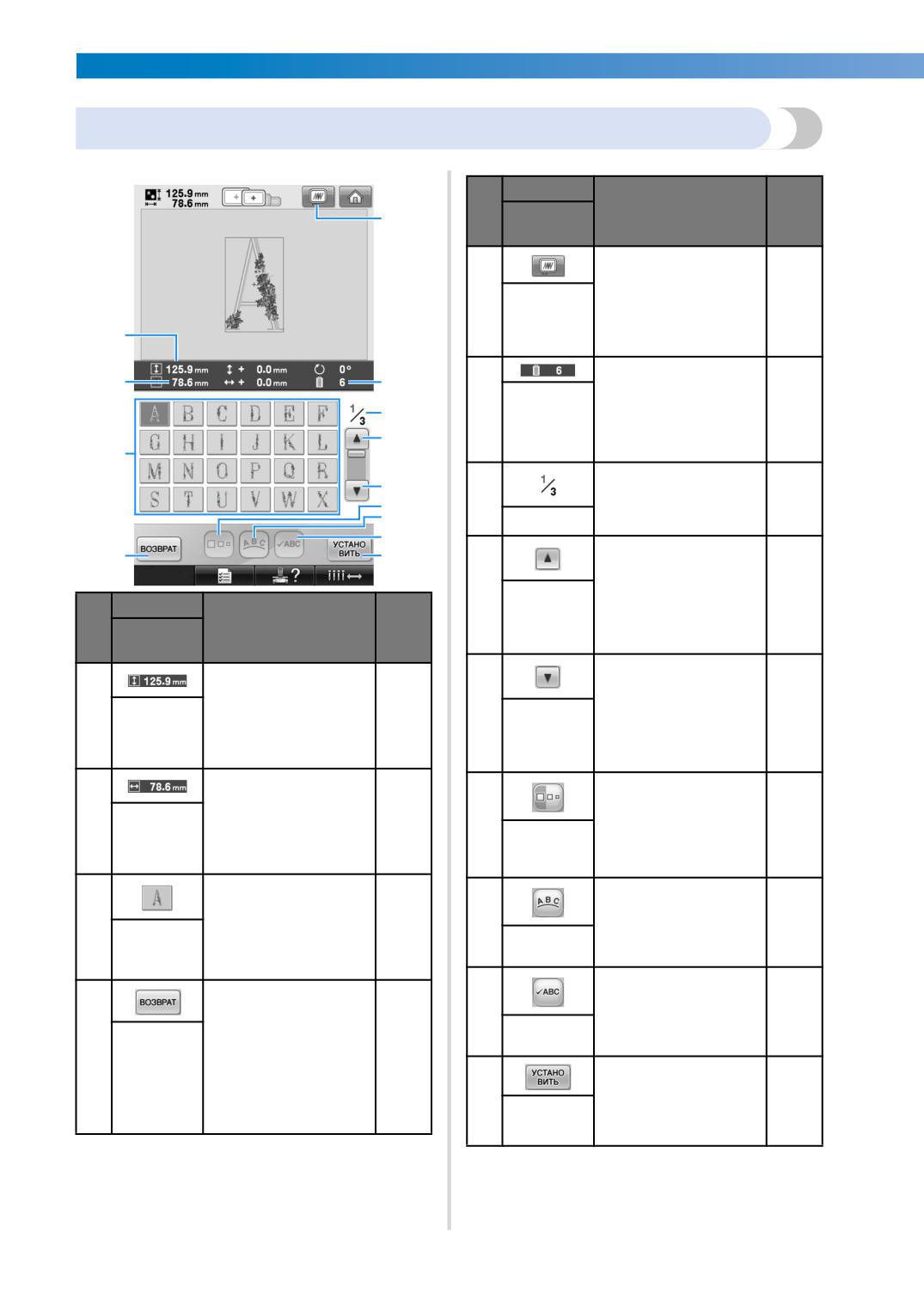

Пояснения к изображениям на экране списка рисунков

На этом экране выберите рисунок.

Отображение

No.

Название

Функция

Страница

кнопки

Позволяет отобразить

на дисплее рисунок,

Кнопка

который предполагается

стр. 46

предварит

вышить, для

ельного

предварительного

просмотра.

просмотра

Отображение

количества цветов

Количество

нитей для

цветов

выбранного в

нитей

текущий момент

рисунка вышивания.

Номер отображаемой

в текущий момент

страницы и общее

Страница

количество страниц.

Нажмите эту кнопку

для перехода на

Кнопка

стр. 140

Отображение

предыдущую

перехода на

страницу.

No.

Функция

Страница

предыдущу

Название

ю страницу

кнопки

Отображение длины

(размера по

Нажмите эту кнопку

вертикали)

для перехода на

Кнопка

стр. 140

Размер (по

выбранного в

следующую

перехода на

вертикали)

текущий момент

страницу.

следующую

рисунка вышивки.

страницу

Отображение

ширины (размера по

Позволяет изменять

горизонтали)

размер выбранного в

стр. 146

Размер (по

выбранного в

Кнопка

текущий момент

горизонтали)

текущий момент

изменения

рисунка вышивки.

размера

На этой кнопке

Служит для

изображен

изменения

соответствующий ей

конфигурации

стр. 148

стр. 140

Кнопки

рисунок. Нажмите на

Кнопка

рисунка буквы/

выбора

изображение для

расположения

символа.

рисунка

выбора рисунка.

При нажатии на эту

Служит для проверки

кнопку происходит

рисунка букв/

стр. 147

отмена выбранной в

символов для

Кнопка

текущий момент

введенного текста.

проверки

категории рисунка, после

стр. 140

Кнопка

чего можно выбрать

Нажмите эту кнопку после

возврата

другую категорию.

выбора рисунка. Выбор

Возврат к экрану выбора

рисунка подтверждается,

стр. 140

Кнопка

и появляется экран

типа рисунка.

редактирования рисунков.

установки

* Некоторые рисунки нельзя редактировать с

помощью кнопок 0 или A.

------------------------------------------------------------------------------------

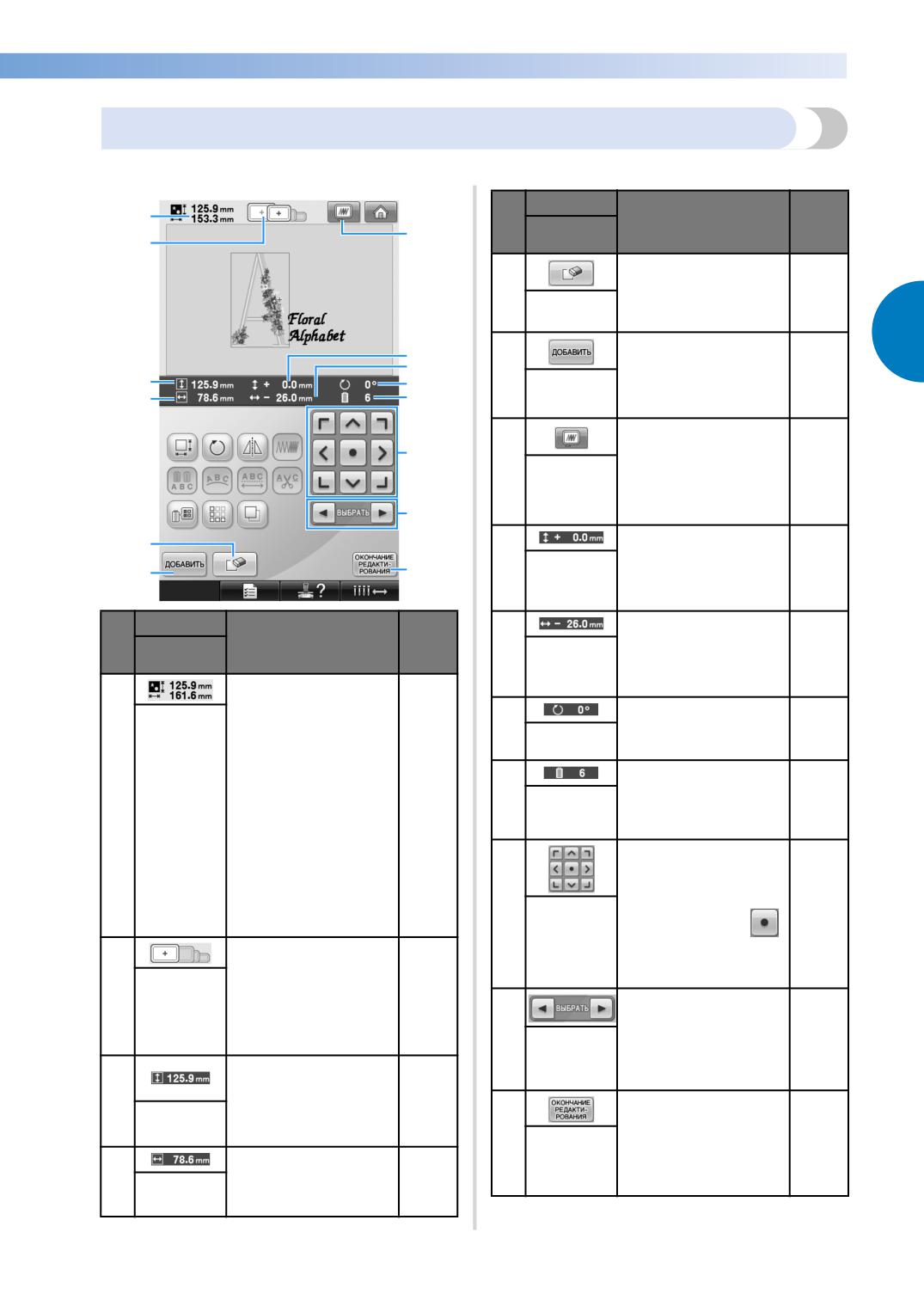

Пояснения к изображениям на экране редактирования рисунков

На этом экране можно редактировать рисунок.

Отображение

No.

Функция

Страница

Название

кнопки

Служит для удаления

рисунка. При нажатии

этой кнопки

стр. 180

Кнопка

редактируемый

удаления

рисунок удаляется.

Служит для добавления

рисунков. При нажатии

этой кнопки появляется

стр. 162

Кнопка

экран выбора группы

добавления

рисунков.

Позволяет отобразить

на дисплее

Кнопка

изображение рисунка

стр. 46

предварител

для предварительного

ьного

просмотра.

просмотра

Показывает расстояние

по вертикали, на

Расстояние от

которое перемещается

стр. 163

центра

редактируемый

(по вертикали)

рисунок.

Отображение

Показывает расстояние

No.

Функция

Страница

по горизонтали, на

Название

Расстояние от

которое перемещается

стр. 163

кнопки

центра

редактируемый

Показывает размер

(по горизонтали)

рисунок.

рисунка вышивки, в

Показывает угол, на

текущий момент

который поворачивается

стр. 166

представленного в области

Угол

редактируемый рисунок.

отображения рисунков.

поворота

Верхнее значение

Отображение общего

указывает высоту, а

Количеств

количества цветов нитей

нижнее - ширину. Если

для редактируемого

Размер

рисунок вышивки состоит

о цветов

рисунка

из нескольких

нитей

рисунка.

скомбинированных

Перемещение позиции

рисунков, указывается

вышивки редактируемого

размер всего рисунка в

рисунка в направлении

целом, включающего в

соответствующей стрелки.

себя все составляющие

стр. 163

его рисунки.

Кнопки

(При нажатии кнопки

позициони

позиция вышивки

Показывает размеры

рования

перемещается в центр

пялец, которые могут

использоваться для

области вышивания.)

вышивания рисунка, в

стр. 47

Служат для выбора

Обозначения

текущий момент

редактируемого рисунка,

пялец

представленного в области

когда рисунок вышивки

Кнопки

стр. 163

отображения рисунков.

состоит из нескольких

выбора

скомбинированных

рисунка

рисунков.

Показывает размер по

вертикали

Служит для

азмер

редактируемого рисунка.

завершения

(по вертикали)

Кнопка

редактирования и

стр. 44

завершения

возврата к экрану

Показывает размер

редактиров

настроек процедуры

по горизонтали

ания

вышивания.

Размер

редактируемого

(по горизонтали)

рисунка.

Краткий экранный справочник 73

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

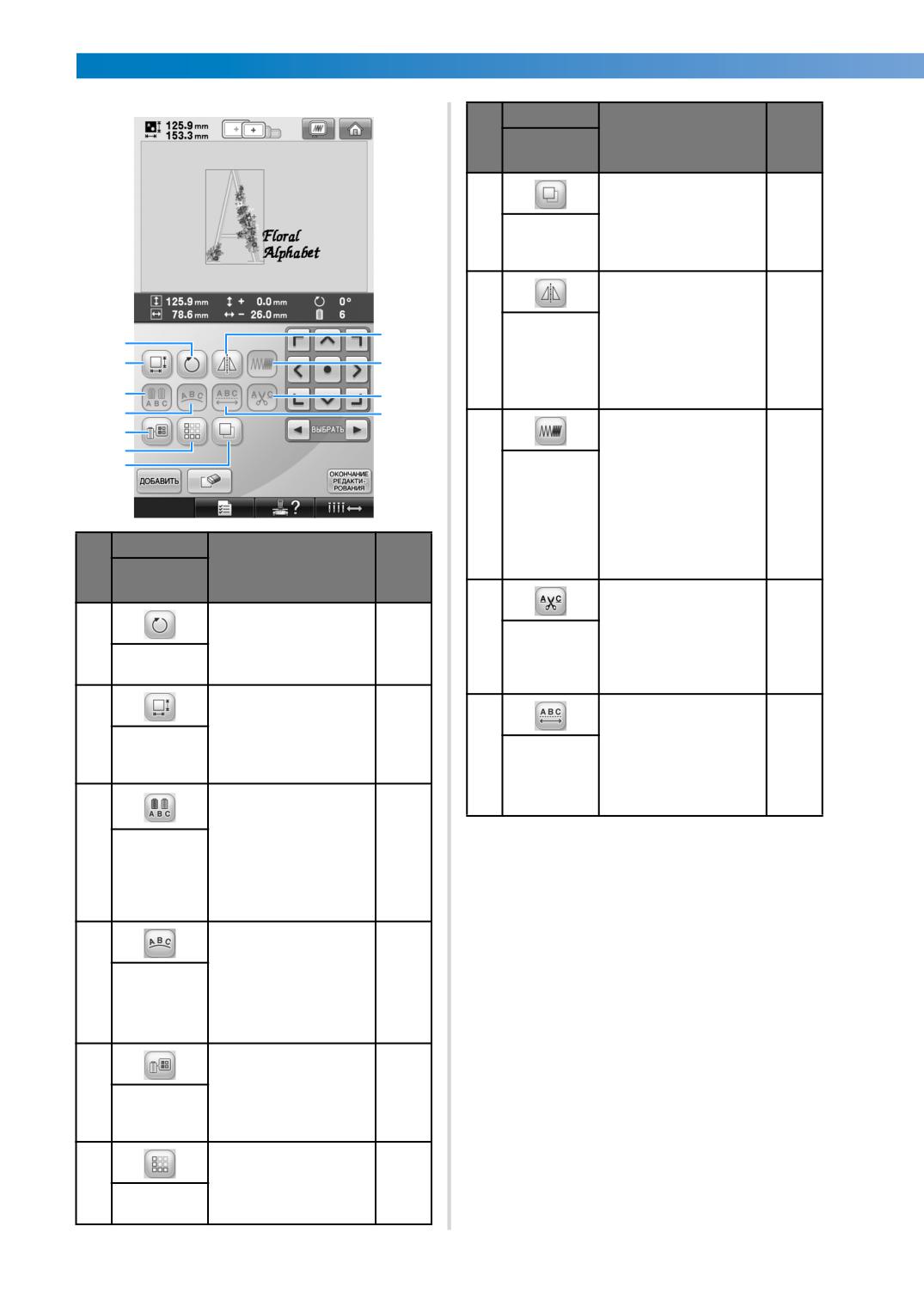

Отображение

No.

Название

Функция

Страница

кнопки

Дублирование

стр. 180

Кнопка

рисунка.

дублирова

ния

Служит для

горизонтального

(относительно

Кнопка

вертикальной оси)

стр. 164

горизонталь

зеркального

ного

отображения

зеркального

редактируемого

отображения

рисунка.

Служит для

изменения

плотности

редактируемого

рисунка; может

стр. 170

Кнопка

использоваться

изменения

только в том случае,

плотности

если выбран

Отображение

алфавит или рисунок

No.

Название

Функция

Страница

обрамления.

кнопки

Автоматическая

Служит для

обрезка излишков

поворота

Кнопка

нитей при переходах

стр. 169

стр. 166

редактируемого

настройки

между буквами

Кнопка

рисунка.

обрезки

текстового рисунка.

поворота

нитей

Служит для

изменения размера

изменения

стр. 164

Кнопка

редактируемого

интервала между

изменения

рисунка.

Кнопка

символами в

стр. 167

размера

изменения

редактируемом

интервала

рисунке, состоящем

Позволяет менять

из букв алфавита.

цвет нити каждого

символа в алфавите;

может

Кнопка

стр. 170

использоваться

многоцветн

только в том случае,

ого

если выбран

алфавита

алфавит.

Служит для

изменения

ориентации

Кнопка

символов в

стр. 167

расположе

редактируемом

ния

рисунке, состоящем

из букв алфавита.

Служит для

изменения цвета

стр. 171

Кнопка

рисунка.

смены

цвета нити

Создание и

редактирование

стр. 172

повторяющегося

Кнопка

рисунка.

окаймления

------------------------------------------------------------------------------------

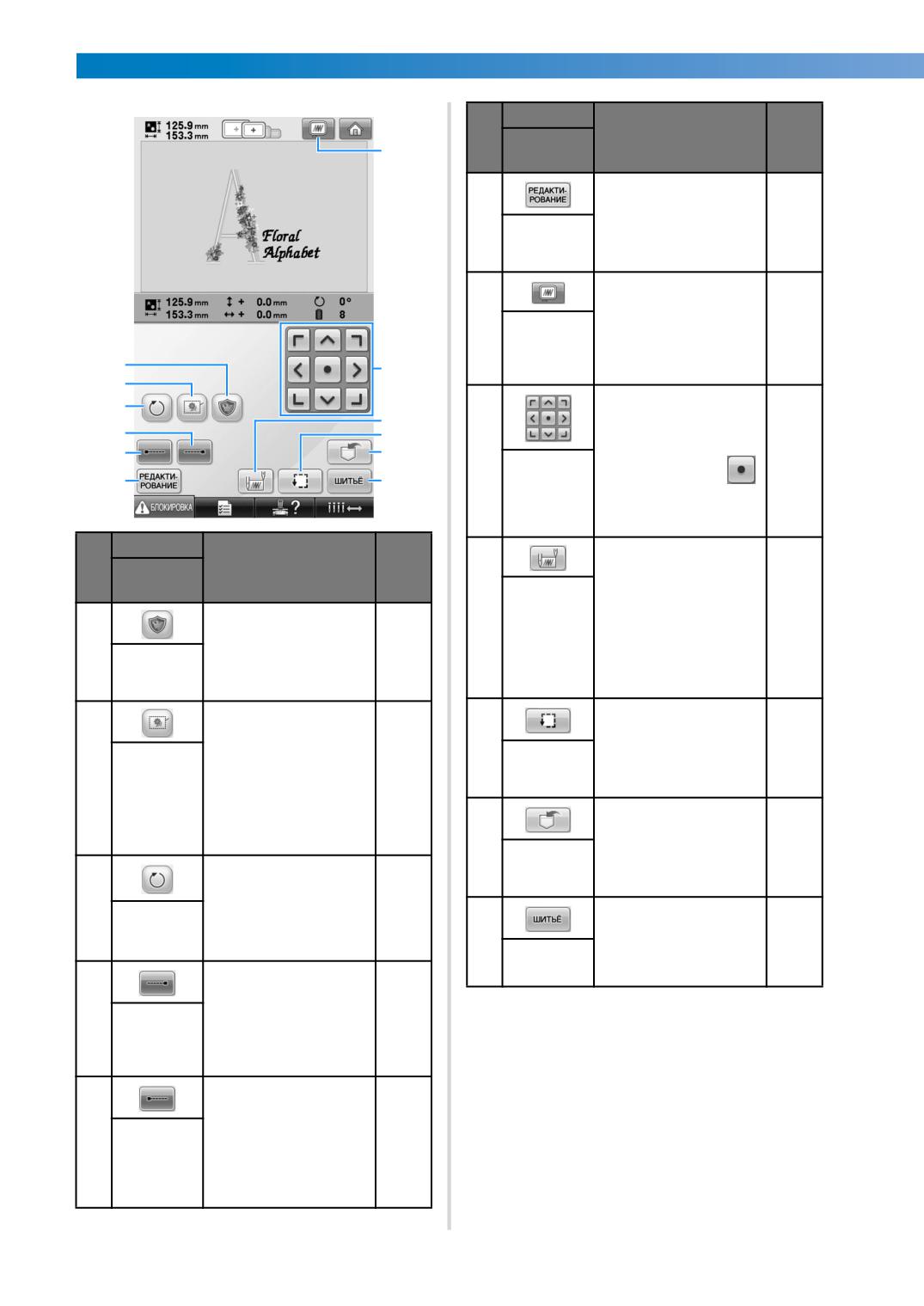

Пояснения к изображениям на экране настроек процедуры вышивания

На этом экране можно редактировать весь рисунок в целом и задавать настройки процедуры вышивания.

Кроме того, можно проверить позицию вышивания и сохранить рисунок для последующего использования.

Отображение

No.

Название

Функция

Страница

кнопки

Показывает размеры

пялец, которые могут

использоваться для

вышивания рисунка,

стр. 47

Обозначен

в текущий момент

ия пялец

представленного в

области отображения

рисунков.

Отображение

расстояния по

вертикали, на

Расстояние

которое

стр. 96

от центра

перемещается

(по

комбинируемый/

вертикали)

редактируемый

рисунок.

Отображение

расстояния по

горизонтали, на

Расстояние

которое

стр. 96

от центра

перемещается

(по

комбинируемый/

Отображение

горизонтали)

редактируемый

No.

Название

Функция

Страница

рисунок.

кнопки

Показывает угол, на

Показывает размер

который

стр. 97,

рисунка вышивки, в

поворачивается

Угол

стр. 181

текущий момент

редактируемый

поворота

представленного в

рисунок.

области отображения

Отображение общего

рисунков. Верхнее

количества цветов

значение указывает

Количество

нитей для

высоту, а нижнее -

смен цветов

редактируемого

ширину. Если рисунок

нитей

рисунка.

вышивки состоит из

Размер

нескольких

рисунка

скомбинированных

рисунков,

указывается размер

всего рисунка в

целом, включающего

в себя все

составляющие его

рисунки.

Отображение общего

размера (по

Размер

комбиниро

вертикали и по

стр. 163

ванного/

горизонтали

) всего

редактиро

комбинированного

ванного

рисунка.

рисунка

Краткий экранный справочник 75

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

Отображение

No.

Название

Функция

Страница

кнопки

Служит для возврата к

Кнопка

экрану редактирования

редактиро

рисунков.

вания

Позволяет отобразить на

дисплее рисунок, который

Кнопка

предполагается вышить,

стр. 46

предварит

для предварительного

ельного

просмотра.

просмотра

Перемещение позиции

вышивки всего рисунка в

направлении

соответствующей стрелки.

стр. 96

(При нажатии кнопки

Кнопки

позициони

позиция вышивки

рования

перемещается в центр

области вышивания.)

Отображение

No.

Название

Функция

Страница

кнопки

Кнопка

Этой кнопкой можно задать

задания

положение иглы в начале и

Создание рисунка

положения

стр. 123

в конце выполняемой

аппликации из выбранного

иглы в

строчки.

рисунка. Вокруг рисунка

стр. 117

начале и в

Кнопка

вышивается контур для

конце

вышивания

аппликации.

шитья

аппликации

Когда стабилизирующий

материал не прикреплен к

Позволяет перемещать

рабочему материалу,

пяльцы для проверки

стр. 51

Кнопка

вдоль контура рисунка

позиции вышивания.

пробного

вышивания прошивается

стр. 116

шитья

Кнопка

наметочная строчка, чтобы

наметывания

свести к минимуму

сморщивание или перекос

Сохранение рисунка в

рисунков.

памяти машины, на USB-

стр. 187

Кнопка

носителе или в памяти

Служит для поворота всего

обращения

компьютера.

рисунка вышивки в целом,

к памяти

когда он состоит из

стр. 97,

Служит для завершения

нескольких

стр. 181

Кнопка

всех операций на экране

скомбинированных

поворота

настроек процедуры

стр. 52

рисунков.

Кнопка

вышивания и перехода к

шитья

экрану вышивки.

С помощью этой кнопки

можно установить

• Функции и операции, выполняемые с

Кнопка

автоматическое

стр. 122

помощью кнопки предварительного

прошивания

прошивание закрепок

закрепок

просмотра 7 одинаковы на экране

перед обрезкой нити.

(в конце строчки)

редактирования рисунков и на экране

настроек процедуры вышивания.

С помощью этой кнопки

можно установить

автоматическое

Кнопка

прошивание закрепок в

стр. 122

прошивани

начале рисунка и в начале

я закрепок

вышивания после обрезки

(в начале

нити.

строчки)

------------------------------------------------------------------------------------

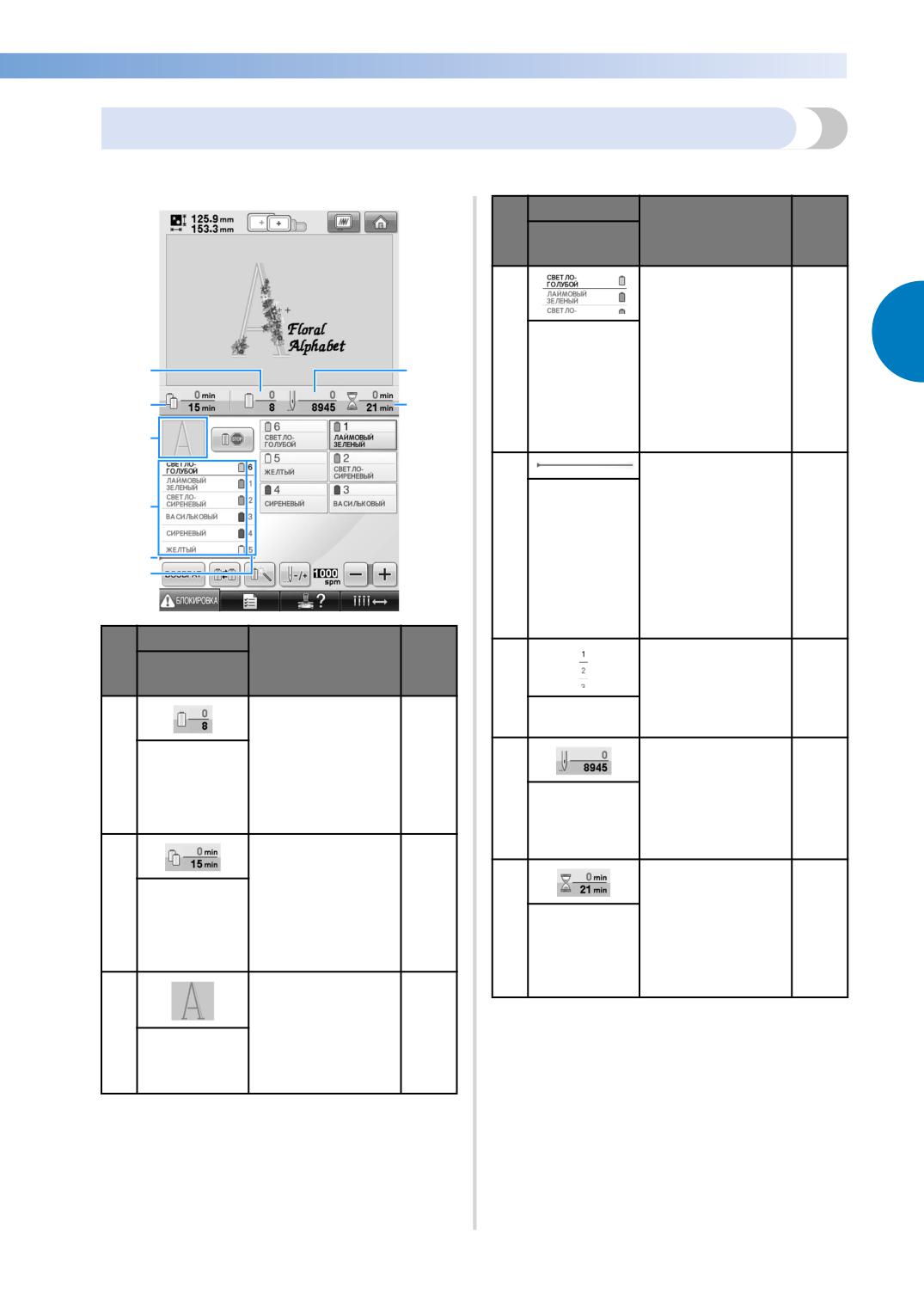

Пояснения к изображениям на экране вышивки

На этом экране можно проверять общее количество цветов нитей и время вышивания, задавать

настройки игловодителей и перемещать иглу в прямом и обратном направлениях.

Отображение

No.

Название

Функция

Страница

кнопки

Показывает порядок

смены цветов нитей. Во

время вышивания этот

список прокручивается

таким образом, что

Отображение

цвет нити, которой в

последовате

текущий момент

льности

выполняется

вышивание,

цветов нитей

отображается на самой

верхней позиции.

Этот индикатор в виде

красной линии

показывает, когда

потребуется замена

катушек с нитью.

Индикатор

Катушки с нитью нужно

стр. 102

замены

заменять в момент

катушки

смены цветов нитей,

между которыми

отображается этот

индикатор.

Отображение

No.

Функция

Страница

Указывает номер

Название

игловодителя, которому

кнопки

назначен

Нижнее значение

Номер

отображаемый слева от

указывает общее

игловодителя

него цвет нити.

количество цветов

Нижнее значение

нитей в рисунке, а

указывает общее

верхнее значение

Порядок

количество стежков в

соответствует цвету

вышивания

рисунке, а верхнее -

нити, который в данный

Счетчик

количество стежков,

момент вышивается.

стежков

прошитых на текущий

Если для вышивания

момент.

рисунка требуется 7

Нижнее значение

или более цветов, в

указывает общее

Время, через

этом поле

стр. 101

количество времени,

которое

отображается время,

требующееся для

потребуется

по истечении которого

вышивания рисунка, а

замена

потребуется замена

Время

верхнее - время,

катушек

катушек.

вышивания

которое прошло с

Показывает часть

начала вышивания.

рисунка, которая будет

вышиваться нитью того

цвета, который

Отображение

отображается первым в

области

последовательности

вышивки

цветов нитей.

Краткий экранный справочник 77

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

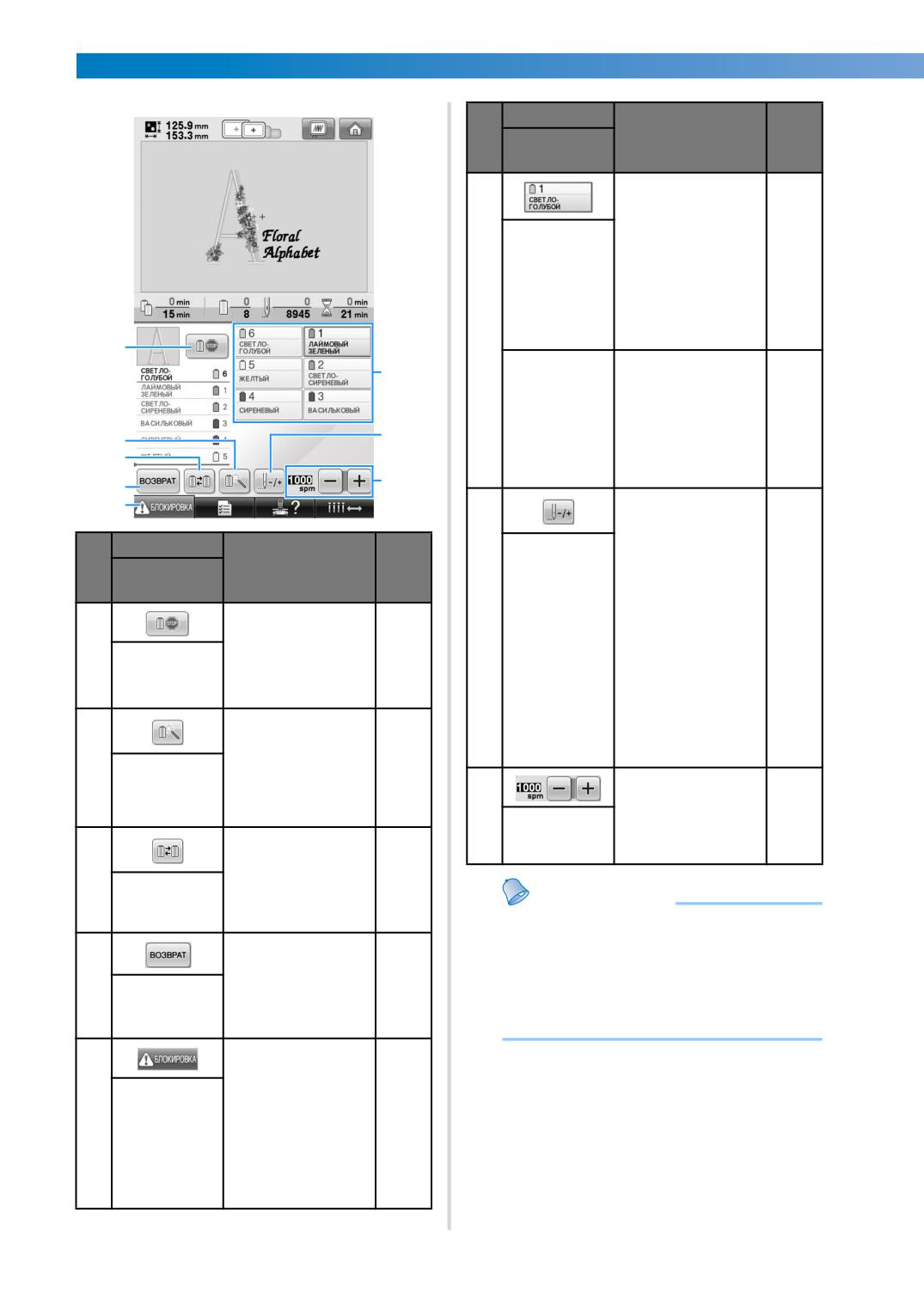

Отображение

No.

Название

Функция

Страница

кнопки

При нажатии на одну из

этих кнопок происходит

перемещение позиции

игловодителя к номеру

выбранного

игловодителя. Эти

Кнопка

кнопки используются

установки

при заправке нити с

игловодителей

помощью устройства

автоматической

заправки нити в иглу.

Показывает цвет и

название (номер) цвета

нити в игловодителе,

Отображение

указанном рядом с этой

установки

стр. 53

кнопкой. В соответствии

цвета нити

с этой информацией

необходимо заправлять

нить в машину.

Позволяет перемещать

иглу по стежкам в

прямом и обратном

Отображение

направлениях. Эта

No.

Функция

Страница

кнопка используется в

Название

следующих ситуациях:

кнопки

● Если во время

Кнопка

Если во время

вышивания

перемещения

стр. 105

вышивания нажать эту

оборвалась или

по стежкам в

кнопку, машина

Кнопка

стр. 128

прямом/

закончилась нить

остановится перед

резервной

обратном

● Для повторного запуска

началом вышивания

остановки

направлении

следующего цвета.

вышивания с начала

● Для возобновления

вышивания после

Настройка

выключения машины

Кнопка

игловодителей

стр. 130

временных

вручную.

настроек

Этими кнопками можно

игловодителей

задать максимальную

стр. 127

Кнопка

максимальной

скорость шитья.

Изменение

настроек

скорости шитья

игловодителей на

стр. 100

Кнопка

экране без замены

переключени

катушек с нитью на

Напоминание

я катушек

машине.

● Номера цветов нитей на экране

При нажатии этой

последовательности цветов нитей и на

кнопки происходит

экране установки цвета нити можно заменять,

прекращение

например, на названия цветов или номера

вышивания и возврат к

Кнопка

цветов нитей других марок. (См. “Изменение

экрану настроек

возврата

информации о цветах нитей” на стр. 197.)

процедуры вышивания.

Этой кнопкой

выполняется

разблокирование

машины, что позволяет в

течение 10 секунд после

Кнопка

стр. 63

разблокирования начать

разблокирова

вышивание. После

ния

нажатия этой кнопки

кнопка Пуск/Стоп мигает

зеленым цветом.

------------------------------------------------------------------------------------

Если у вас возникли вопросы, здесь вы можете найти ответы на них

ТЕХНИЧЕСКИЕ ТЕРМИНЫ

РИСУНКИ

■ DST

При вышивании на данной машине могут

Это расширение файла данных Tajima (*.dst),

использоваться следующие рисунки.

представляющего один из форматов данных для

- Данные вышивания в формате *.pes, *.phc

рисунков вышивки. Данные Tajima не содержат

или *.dst.

информации о цвете, поэтому при загрузке файла

Для передачи этих данных на машину

Tajima (.dst) вышивальная машина автоматически

используются USB-носители.

назначает цвета. (См. стр. 220.)

При помощи кабеля USB эти данные можно

перенести с компьютера на машину.

■ Номер иглы

- Дополнительные вышивальные карты

Иглы нумеруются справа налево. Крайняя справа игла

- Рисунки вышивания, создаваемые с

имеет номер 1. (См. стр. 8.)

помощью программы оцифровки

■ Игла в “позиции вышивания”

- Рисунки, сохраняемые машиной на USB-

Так называется положение, при котором игла располагается

носителях

непосредственно над предназначенным для нее отверстием

в игольной пластине. Корпус игловодителей перемещается

ВЫШИВАНИЕ

для установки этой конкретной иглы с нитью следующего

цвета в “позицию вышивания”.

■ Настройка цветов вышивки

При использовании устройства заправки нити в иглу игла, в

- Функцию настройки цветов вышивания

которую будет заправляться нить, тоже должна быть

можно использовать, выбрав 64 цвета

перемещена в “позицию вышивания”. (См. стр. 61 и стр. 62.)

или 300 цветов или настроив таблицу

собственных цветов нитей на экране

редактирования рисунков. Подробнее

см. стр. 176 и стр. 179.

- Функцию “Временные настройки

игловодителей” можно использовать

путем выбора соответствующей кнопки

на экране вышивания. Более подробную

информацию см. на стр. 130.

■ Возобновление вышивания

незаконченного рисунка с того момента,

когда было выключено электропитание

машины.

- Информация о рисунке и позиции

вышивания остаются в памяти машины

даже после выключения электропитания

машины. При последующем включении

машины вышивание можно возобновить.

1 Игла

(См. “Возобновление вышивания после

2 Отверстие для иглы в игольной пластине

выключения машины” на стр. 110.)

■ Приспособление для захвата нити

Это - механизм для вытягивания нити. При

использовании устройства заправки нити

приспособление для захвата нити вытягивает нить.

Кроме того, это приспособление вытягивает нить из

материала, когда машина обрезает ее. Благодаря

этому отпадает необходимость обрезки нитей после

вышивания. (См. стр. 60.)

Если у вас возникли вопросы, здесь вы можете найти ответы на них 79

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

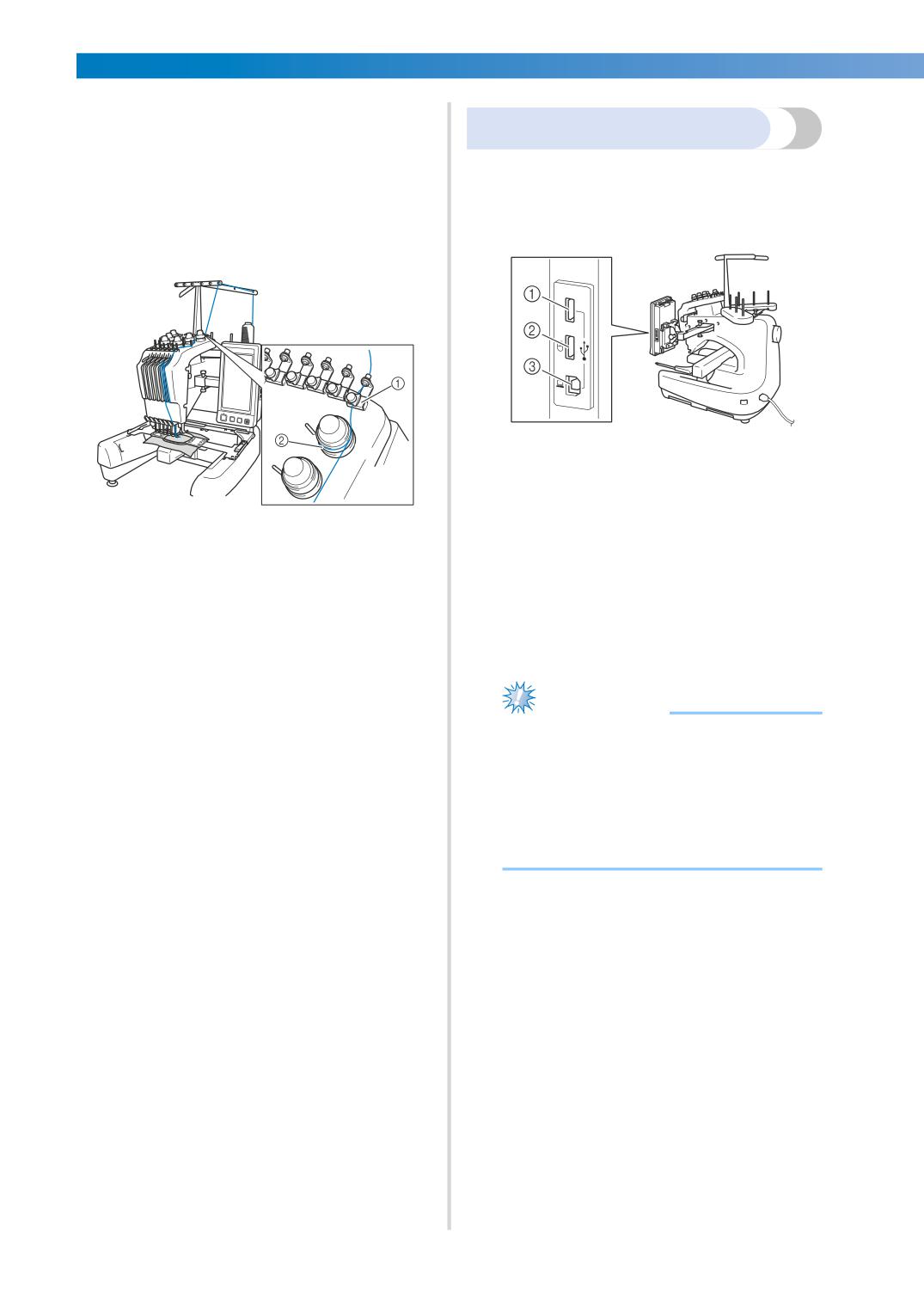

■ Поступают ошибочные сообщения об

обрыве нити

USB-подключение

- Проверьте, что верхняя нить проходит

Используя USB-порты на машине, можно

под направляющими пластинами верхних

выполнять множество функций. Подключите

нитенаправителей. (См. стр. 56.)

подходящие устройства в соответствии с

- Проверьте, что верхняя нить проходит

функцией каждого USB-порта.

вокруг регулятора натяжения нити. (См.

стр. 57.)

1 Основной (верхний) USB-порт

предназначен для носителей или устройств

чтения карт/USB-модуля записи на карту*

(USB2.0)

* Если вы приобрели программу PE-DESIGN

1 Пластины верхних нитенаправителей

версии 5 или более поздней версии, PE-

2 Регулятор натяжения нити

DESIGN Lite или PED-BASIC, можно

■ Внезапно изменилось натяжение нити

подключить в качестве устройства чтения

вышивальных карт USB-модуль записи на

- Нить зацепилась за шероховатый край

карту из комплекта поставки и извлечь

катушки с верхней нитью.

рисунки.

- Верхняя нить застряла под катушкой с

2 USB-порт для мыши (USB 1.1)

нитью.

3 USB-порт для компьютера

- Пыль и ворсинки с нити собираются под

пружиной регулировки натяжения в

шпульке.

Примечание

● Скорость обработки может отличаться

■ Пяльцы выпадают из рамки

в зависимости от выбора порта и

Убедитесь, что установочные штифты

количества данных.

вставлены в установочные пазы и

● Не подключайте к USB-порту ничего,

отверстия пялец. (См. стр. 49.)

кроме USB-носителей. В противном

Чтобы обеспечить правильную регистрацию

случае USB-порт может быть

рисунка для вышивания, можно выключить

поврежден.

и затем снова включить машину, что

обеспечит сброс точек регистрации на

вышивальном модуле.

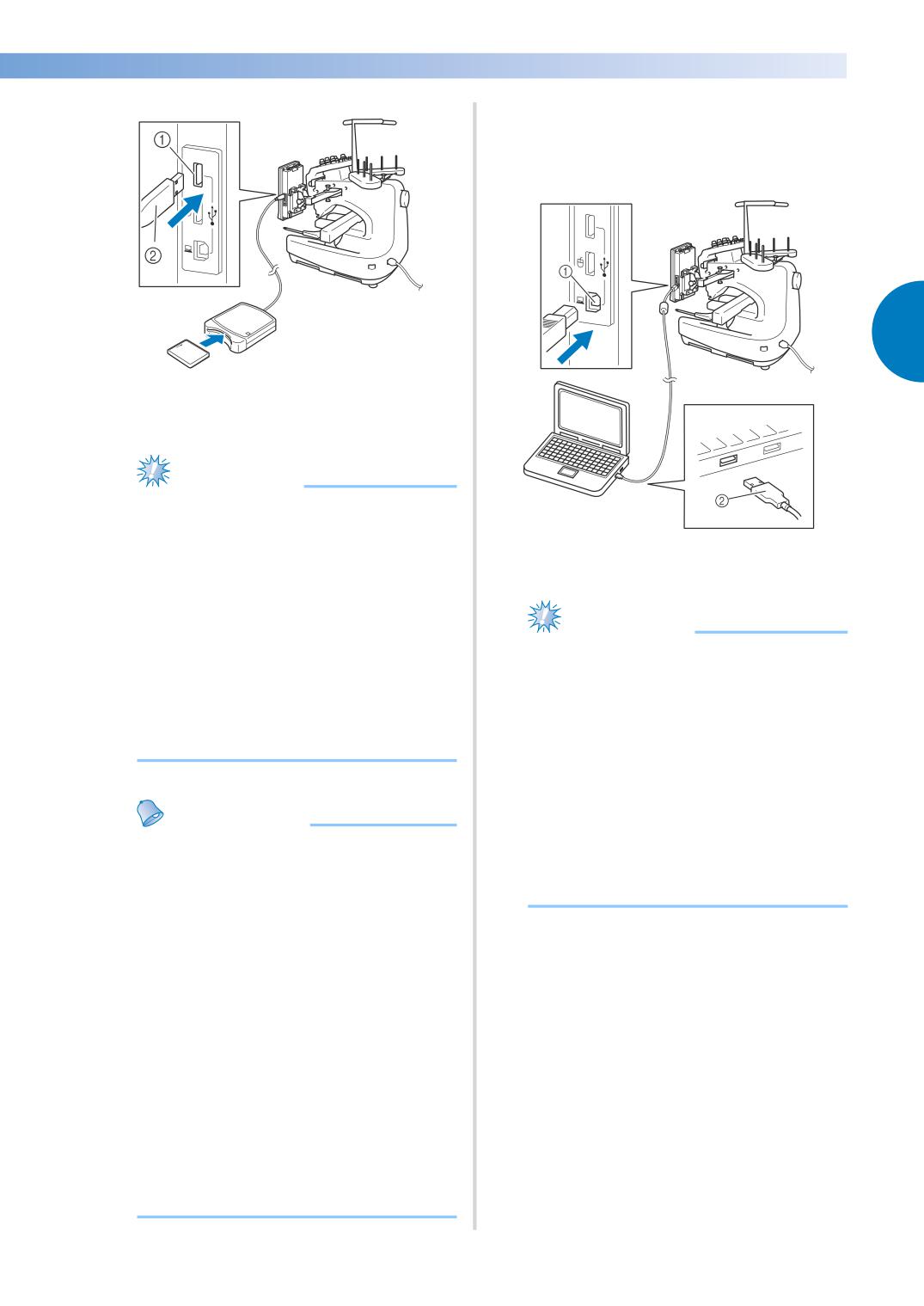

■ Использование USB-носителя или

■ Отмена вышивания текущего изделия и

устройства чтения вышивальных карт/

начало новой вышивки

USB-модуля записи на карту*

Нажмите кнопку главного экрана в правом

При отправке или считывании рисунков при

верхнем углу экрана. Рисунок и вся

помощи USB-носителя или устройства

информация о нем будут удалены. (См.

чтения вышивальных карт/USB-модуля

стр. 70.)

записи на карту* подключайте устройство к

основному (верхнему) USB-порту.

Основной (верхний) USB-порт

обрабатывает данные быстрее, чем другие

порты.

* Если вы приобрели программу PE-DESIGN

версии 5 или более поздней версии, PE-

DESIGN Lite или PED-BASIC, можно

подключить в качестве устройства чтения

вышивальных карт USB-модуль записи на

карту из комплекта поставки и извлечь

рисунки.

------------------------------------------------------------------------------------

■ Подключение машины к компьютеру

С помощью прилагаемого кабеля USB

швейную машину можно подключить к

компьютеру.

1 Основной (верхний) USB-порт

2 Устройство чтения вышивальных карт/USB-

модуль записи на карту* или USB-носитель

Примечание

● С данной машиной нельзя использовать два

USB-носителя одновременно. Если подключено

два USB-носителя, определяется только USB-

USB-порт для компьютера

носитель, установленный первым.

Соединитель USB-кабеля

● Используйте только устройство чтения

вышивальных карт, предназначенное для

данной машины. Использование

Примечание

неразрешенного устройства чтения

● Разъемы USB-кабеля можно

вышивальных карт может привести к нарушению

вставлять в порт в строго

нормальной работы машины.

определенном положении. Если

● Рисунки вышивания невозможно сохранить с

соединитель не вставляется в разъем,

машины на вышивальную карту, вставленную в

не прилагайте чрезмерных усилий,

подключенный USB-модуль записи на карту.

чтобы вставить его. Проверьте

ориентацию соединителя.

● Подробную информацию о

расположении USB-порта на

Напоминание

компьютере (или на USB-

● USB-носители широко распространены, однако

концентраторе) см. в руководстве по

некоторые USB-носители могут быть

эксплуатации соответствующего

несовместимы с данной машиной. Для

оборудования.

получения более подробной информации

посетите наш веб-сайт.

● В зависимости от типа используемого USB-

носителя подключите USB-устройство напрямую

к USB-порту машины или вставьте в USB-порт

машины устройство чтения/записи USB-

носителей.

● Дополнительное устройство чтения

вышивальных карт/USB-модуль записи на карту*

можно вставлять в основной (верхний) или

центральный порт, если не подключена мышь.

● USB-носитель можно подключить к

центральному порту, но основной (верхний)

USB-порт обрабатывает данные быстрее.

Рекомендуется использовать основной

(верхний) USB-порт.

Если у вас возникли вопросы, здесь вы можете найти ответы на них 81

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

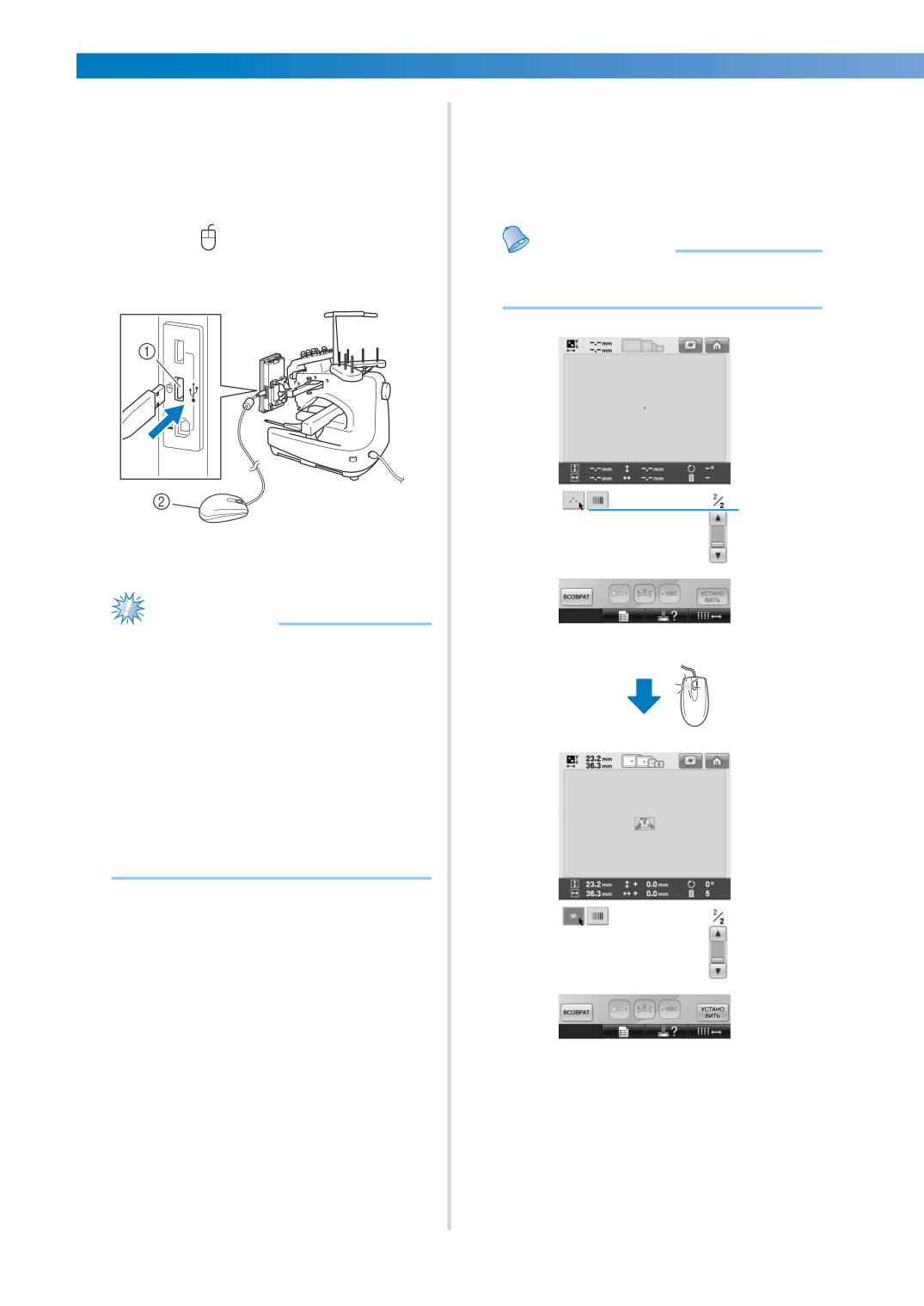

■ Использование USB-мыши

■ Нажатие кнопки

USB-мышь, подключенную к швейной

Когда мышь подключена, на экране

машине, можно использовать для

появляется указатель. Переместите

выполнения множества действий на

указатель мыши на требуемую кнопку и

экранах.

нажмите левую кнопку мыши.

Подключите USB-мышь к порту USB 1.1 с

маркировкой

. Также можно подключить

Напоминание

USB-мышь к любому другому USB-порту

● Двойной щелчок не приведет к

(USB 2.0).

требуемому результату.

1 USB-порт для мыши

2 USB-мышь

Примечание

● Не выполняйте действия с помощью

1 Указатель

мыши одновременно с касанием

экрана пальцем или прилагаемым

пером для сенсорного экрана.

● USB-мышь можно подключать и

отключать в любое время.

● Для выполнения действий можно

использовать только левую кнопку

мыши и ее колесико. Другие кнопки

использовать нельзя.

● Указатель мыши не отображается в

экранной заставке.

РУКОВОДСТВО ПО ВЫШИВАНИЮ -----------------------------------------------------------

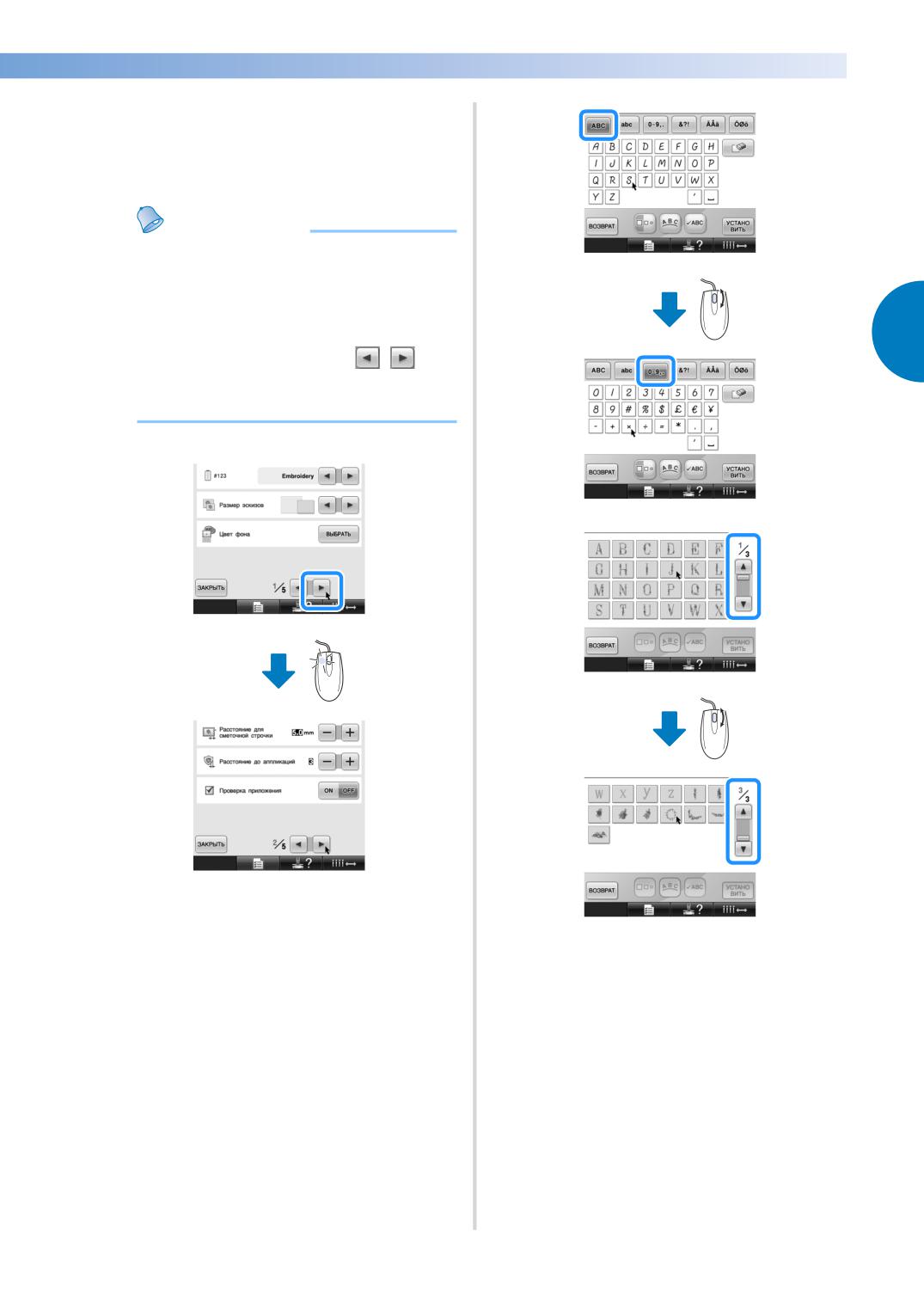

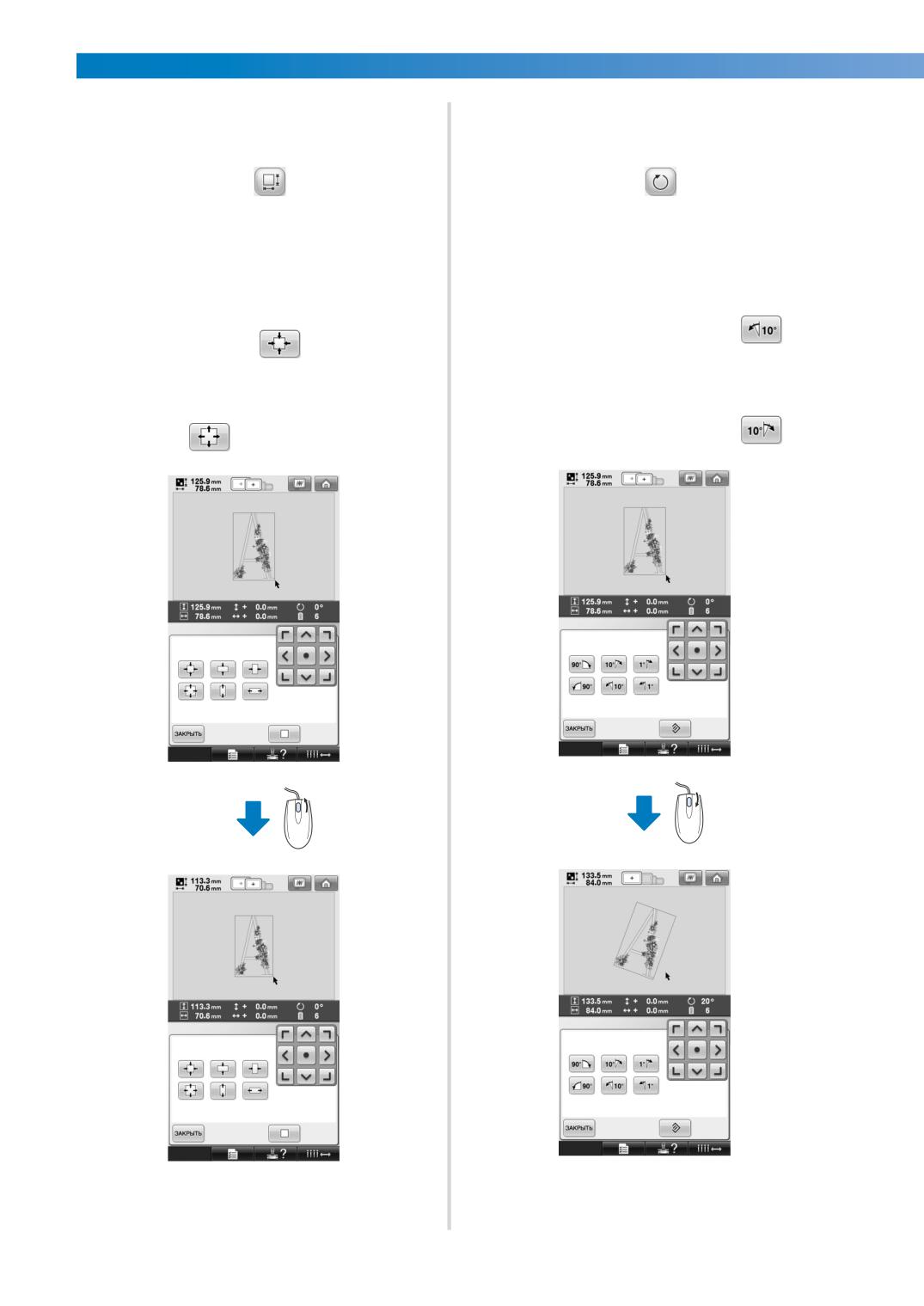

■ Изменение размера

■ Поворот рисунка

См. раздел “Изменение размеров рисунка”

См. разделы “Установка угла поворота” на

на стр. 164.

стр. 97 и “Поворот рисунка” на стр. 166.

Нажмите кнопку

Служит для изменения размера

Поверните рисунок.

рисунка.

• Для поворота рисунка на 10° влево

• Для уменьшения рисунка вращайте

вращайте колесико мыши по

колесико мыши по направлению от

направлению от себя (это действие

себя (это действие аналогично

аналогично нажатию кнопки

нажатию кнопки

• Для поворота рисунка на 10° вправо

• Для увеличения рисунка вращайте

вращайте колесико мыши по

колесико мыши по направлению к себе

направлению к себе (это действие

(это действие аналогично нажатию

аналогично нажатию кнопки

кнопки

ДРУГИЕ БАЗОВЫЕ ПРОЦЕДУРЫ

В этой главе описывается порядок выполнения дополнительных операций, не

описанных в главе 2, в частности, вышивание рисунка с использованием семи

и более цветов, замена игл и замена катушек с нитями.

Замена иглы

Правильное использование пялец

Типы и применения пялец

Прикрепление стабилизирующего материала (подложки)

с помощью утюга к ткани (с изнаночной стороны)

Закрепление ткани в пяльцах

Закрепление ткани в сверхбольших и больших пяльцах

Использование листов с сеткой для вышивания

Большие/маленькие куски ткани

Установка и перемещение пялец

Изменение позиции вышивания

Установка угла поворота

Переключение цветов нитей на экране

100

Вышивание рисунков, на которых используется семь

или более цветов

101

Проверка необходимости замены катушки с нитью

101

Замена катушек с нитью в случае узоров, в которых

используется семь или более цветов

103

Сообщение с указанием заменить катушки с нитью

103

Простая процедура замены катушек с нитями

104

Если во время вышивания оборвалась какая-либо из

нитей или закончилась нижняя нить (нить шпульки)

105

Если произошел обрыв верхней нити

105

Если оборвалась или закончилась нижняя нить (нить шпульки)

106

Вышивание с начала или с середины рисунка

108

Возобновление вышивания после выключения машины

110

Регулировка натяжения нити

112

Регулировка натяжения нижней нити (нити шпульки)

112

Регулировка натяжения верхней нити

113

ДРУГИЕ БАЗОВЫЕ ПРОЦЕДУРЫ ------------------------------------------------------------

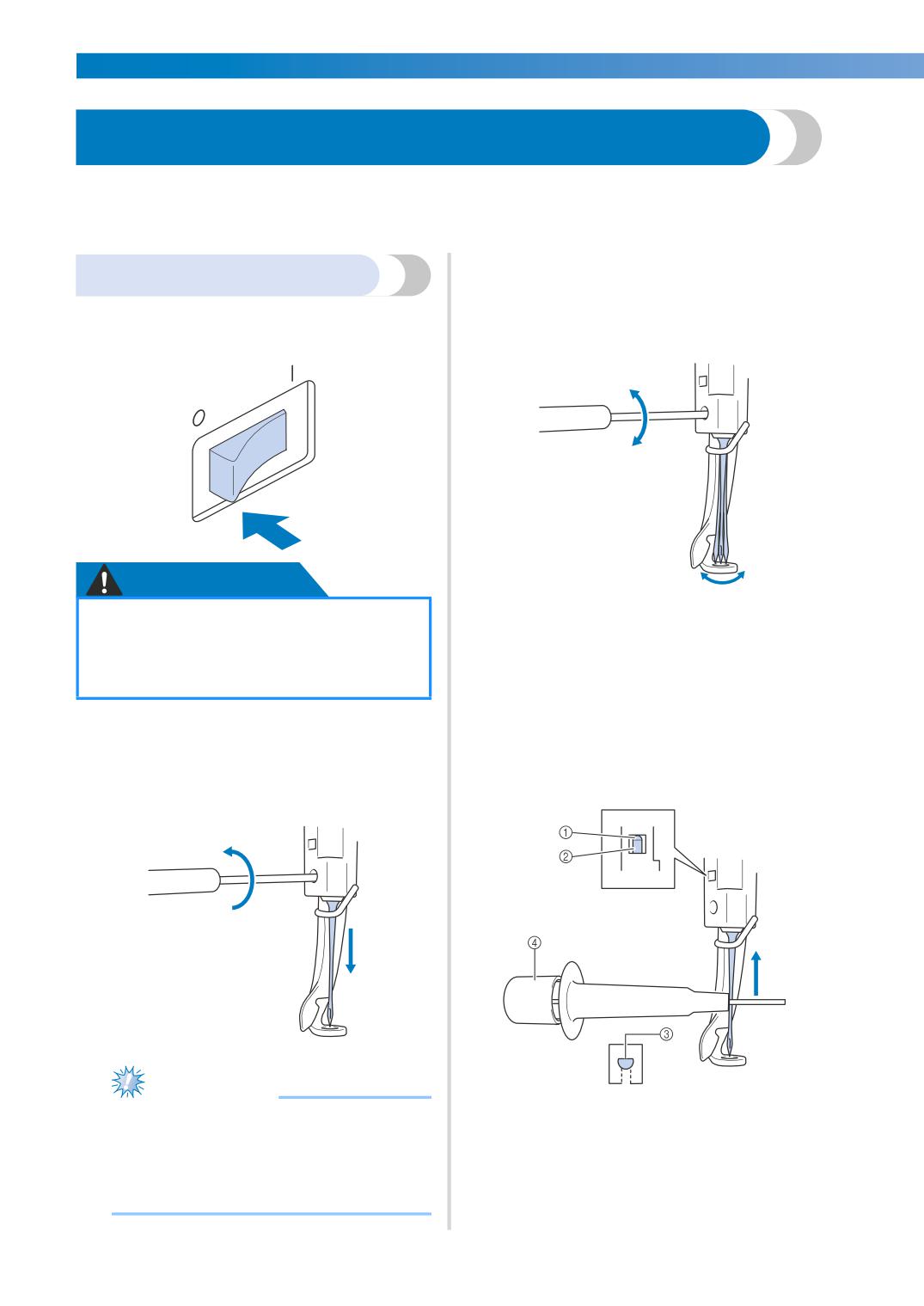

Замена иглы

Если игла погнута или ее кончик обломан, замените ее новой иглой. При помощи прилагаемой

шестигранной отвертки замените иглу новой иглой, предназначенной специально для данной

машины и прошедшей проверку, описанную в разделе “Проверка иглы” на стр. 33.

• При ослаблении или затяжке

Замена иглы

установочного винта иглы не

прикладывайте чрезмерных усилий -

Выключите вышивальную машину.

это может привести к повреждению

машины.

ОСТОРОЖНО!

● Перед заменой иглы убедитесь, что

Вставьте иглу плоской стороной,

вышивальная машина выключена, в

обращенной к задней части машины, и

противном случае машина может прийти в

до упора (до тех пор, пока она не

движение, что может привести к травме.

коснется ограничителя в

игловодителе) задвиньте ее вверх.

Ослабьте затяжку установочного

Опустите иглу в отверстие в прижимной

лапке, а затем с помощью

винта иглы и извлеките иглу.

Держа иглу левой рукой, возьмите в правую руку

приспособления для замены иглы

шестигранную отвертку и поверните ею

поднимите иглу.

установочный винт иглы против часовой стрелки.

Примечание

1 Ограничитель в игловодителе

● Для замены иглы обязательно используйте

2 Игла

прилагаемую шестигранную отвертку; в

3 Плоская сторона иглы

4 Приспособление для замены иглы

противном случае слишком большое

усилие, приложенное к игле во время ее

извлечения, может вызвать ее поломку.

------------------------------------------------------------------------------------

Возьмите приспособление для замены иглы и

нажмите на конец приспособления 1, чтобы

выдвинуть зажим для установки иглы 2.

Захватите иглу эти зажимом и отпустите нажатую

часть приспособления, чтобы зажать иглу. Чтобы

освободить иглу, снова нажмите на 1.

1 Конец приспособления для замены иглы

2 Зажим для установки иглы

Удерживая иглу на месте левой рукой,

затяните установочный винт иглы.

Шестигранной отверткой поверните

установочный винт иглы по часовой

стрелке.

ОСТОРОЖНО!

● Вставьте иглу до упора вверх

(пока она не коснется

ограничителя в игловодителе) и

надежно затяните установочный

винт иглы шестигранной

отверткой. В противном случае

возможна поломка иглы или

повреждение машины.

● Если игла вставлена не

полностью, крючок устройства

автоматической заправки нити в

иглу не будет проходить через

игольное ушко во время

автоматической заправки и может

погнуться, либо заправить нить в

иглу будет невозможно.

● Если крючок устройства

автоматической заправки нити в

иглу погнут или поврежден,

обратитесь к ближайшему

официальному дилеру.

Замена иглы 87

ДРУГИЕ БАЗОВЫЕ ПРОЦЕДУРЫ ------------------------------------------------------------

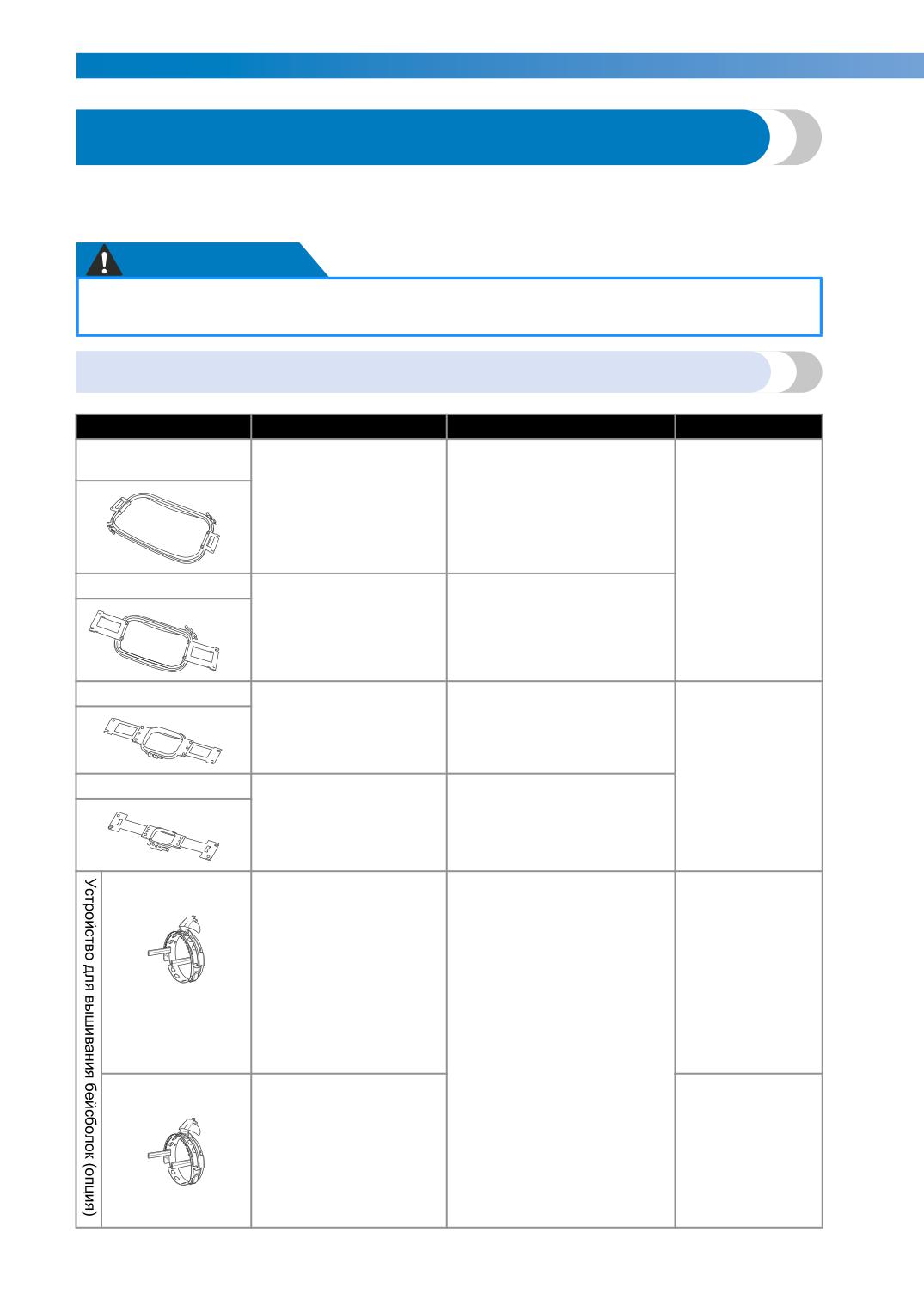

Правильное использование пялец

Ниже описаны различные типы пялец и их использование. В дополнение к входящим в комплект

поставки пяльцам данная вышивальная машина может также использоваться с применением

дополнительных (приобретаемых отдельно) устройств для вышивания бейсболок.

ОСТОРОЖНО!

● Пользуйтесь только пяльцами, имеющими размеры, указанные на экране, в

противном случае пяльцы могут ударить по прижимной лапке и привести к травме.

Типы и применения пялец

Тип вышивания

Площадь вышивания :

Назначение

Справка

Сверхбольшие

200 мм (В) × 300 мм (Ш)

Используются для

(См. “Закрепление

пяльцы

вышивания соединенных

ткани в пяльцах” на

символов или рисунков,

стр. 91.)

комбинированных рисунков

или рисунков большого

размера.

Большие пяльцы

130 мм (В) × 180 мм (Ш)

Используются для

вышивания рисунков

размером менее 130 мм (В) ×

180 мм (Ш)

Средние пяльцы

100 мм (В) × 100 мм (Ш)

Используются для

(См. “Закрепление

вышивания рисунков

ткани в пяльцах” на

стандартного размера.

стр. 47.)

Малые пяльцы

40 мм (В) × 60 мм (Ш)

Используются для

вышивания рисунков

небольшого размера,

например бирок с

названиями.

<Усовершенствов

60 мм (В) × 130 мм (Ш)

Используется для

(Подробную

анное тип 2>

вышивания бейсболок.

информацию об

С помощью этого устройства

установке этого

можно выполнять вышивку

устройства на

на бейсболках, спортивных

машину см. в

шапочках и панамах. Это

разделе

устройство нельзя

“Использование

использовать для

дополнительного

вышивания головных уборов,

устройства для

передняя часть которых

вышивания

имеет размер 50 мм и менее

бейсболок” на

(например, для козырьков от

стр. 225.)

солнца и детских головных

<Усовершенствов

50 мм (В) × 130 мм (Ш)

Обратитесь к

уборов). Кроме того, это

анный тип>

ближайшему

устройство нельзя

официальному

использовать для шляп с

дилеру.

полями, имеющими размер

более 80 мм.

------------------------------------------------------------------------------------

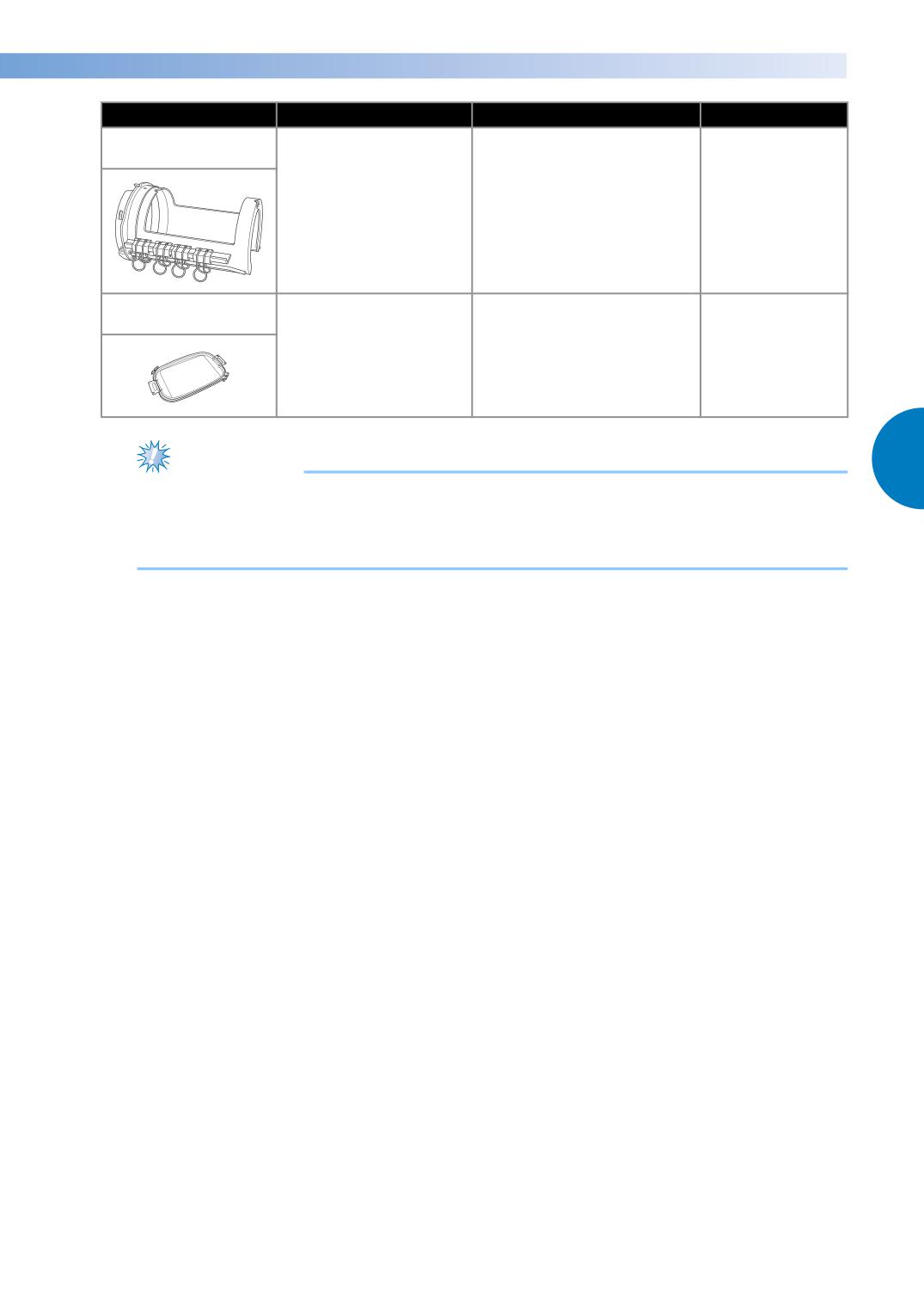

Тип вышивания

Площадь вышивания :

Назначение

Справка

Рама цилиндра

80 мм (В) × 90 мм (Ш)

Используется для

Обратитесь к

(опция)

вышивания на

ближайшему

цилиндрических и изогнутых

официальному

деталях (например, на

дилеру.

рукавах и брюках).

Плоские пяльцы

200 мм (В) × 300 мм (Ш)

Используется для

Обратитесь к

(опция)

вышивания на куртках и

ближайшему

других изделиях из плотной

официальному

ткани.

дилеру.

Примечание

● Обозначения пялец указывают пяльцы всех размеров, в которых может вышиваться

рисунок. Используйте пяльцы наиболее подходящего размера. Если использовать пяльцы

слишком большого размера, рисунок может получиться искаженным или на ткани могут

образоваться сборки.

Правильное использование пялец 89

ДРУГИЕ БАЗОВЫЕ ПРОЦЕДУРЫ ------------------------------------------------------------

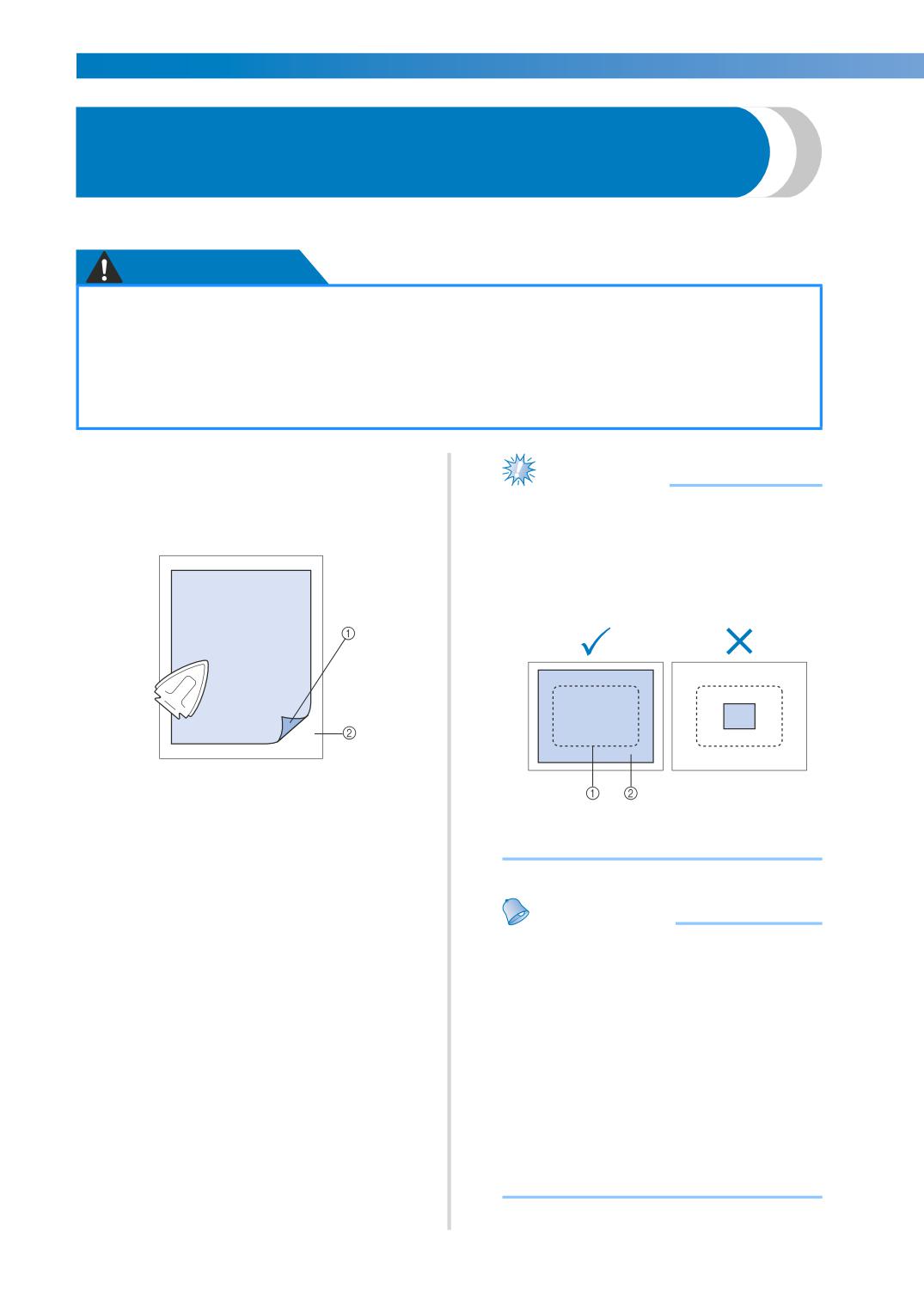

Прикрепление стабилизирующего материала (подложки) с

помощью утюга к ткани (с изнаночной стороны)

Для предотвращения усадки материала при вышивании или искажения рисунков рекомендуется

применять прикрепляемый с помощью утюга стабилизирующий материал (подложку).

ОСТОРОЖНО!

● При вышивании тонких или эластичных тканей, тканей с грубым

переплетением или тканей, которые могут легко растягиваться и сжиматься,

используйте прикрепляемый с помощью утюга стабилизирующий материал

(подложку). Если в этих случаях не использовать такой стабилизирующий

материал, игла может погнуться или сломаться, либо рисунок может

получиться искаженным.

С помощью парового утюга

прикрепите стабилизирующий

Примечание

материал (подложку) к изнаночной

● Кусок стабилизирующего материала (подложки)

стороне ткани.

должен быть несколько больше пялец. При

закреплении ткани в пяльцах убедитесь, что

стабилизирующий материал (подложка)

надежно зажат по всему периметру. Это

поможет предотвратить сморщивание ткани.

1 Клейкая сторона стабилизирующего

материала (подложки)

2 Ткань (изнаночная сторона)

1 Площадь пялец

2 Прикрепляемый с помощью утюга

• При вышивании на ткани, которую

стабилизирующий материал (подложка)

нельзя гладить утюгом, или при

вышивании в области,

труднодоступной для утюга, подложите

слой стабилизирующего материала

Напоминание

(подложку) под ткань и закрепите их

● При вышивании на тонких тканях, таких как “органза”

вместе в пяльцах (без проглаживания

или батист, используйте растворимый в воде

утюгом).

стабилизирующий материал (подложку). Благодаря

тому, что такой материал растворяется в воде, можно

создать красивую вышивку, которая не будет жесткой.

● При вышивании на махровой ткани или ткани с

начесом, например на полотенцах или на вельвете,

подложите слой стабилизирующего материала

(подложку) под ткань и закрепите их вместе в пяльцах

(без проглаживания утюгом).

● Информацию о других применениях стабилизирующего

материала (подложки) см. в разделе

“Стабилизирующий материал (подложка)” на стр. 221.

------------------------------------------------------------------------------------

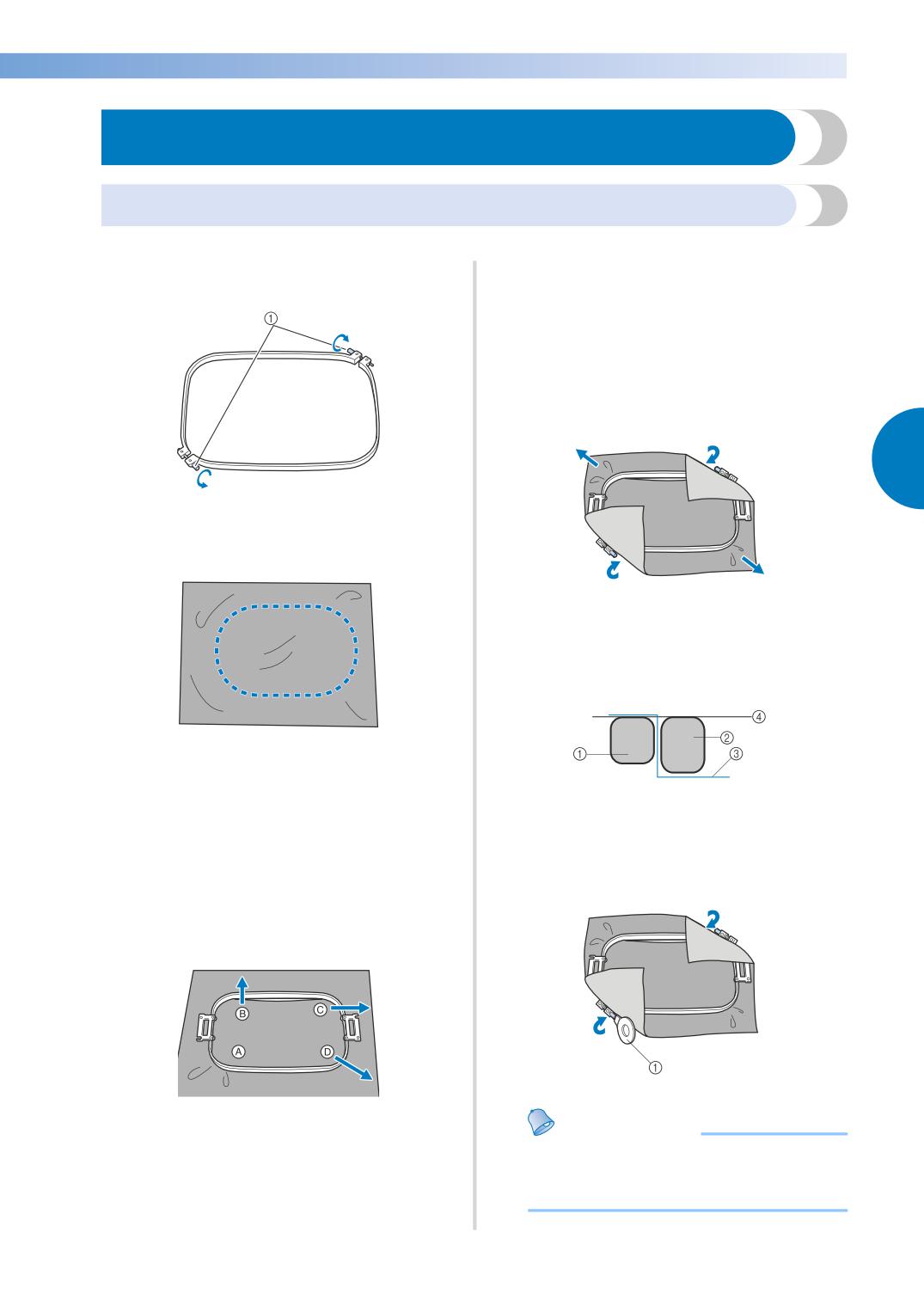

Закрепление ткани в пяльцах

Закрепление ткани в сверхбольших и больших пяльцах

Ослабьте винт на внешнем ободе.

указанном стрелкой C, и вставьте обод в углу C, а

затем слегка натяните ткань в направлении,

указанном стрелкой D, и вставьте обод в углу D.

• После растягивания в пяльцах на ткани не

должно быть никаких складок и морщин.

Растягивая ткань еще сильнее,

надежно затяните винт; ткань при этом

должна оставаться туго натянутой.

1 Винт

Положите ткань лицевой стороной

вверх на внешний обод пялец.

• После натягивания ткани слегка постучите по

ней, при этом она должна издавать звук,

напоминающий звук ударов по барабану.

• Плотно сожмите вместе внутренний и наружный

обода пялец таким образом, чтобы их верхние

части были вровень друг с другом.

• У внешнего обода пялец нет различий между

передней и задней сторонами. Любая из сторон

может использоваться в качестве передней.

1 Внешний обод

2 Внутренний обод

Вдавите внутренний обод пялец во

3 Лицевая сторона материала

4 Верхняя сторона внутреннего и внешнего

внешний обод.

обода расположены вровень

Сначала внутренний обод пялец вставляется в том

• Для того чтобы туго затянуть винт, воспользуйтесь

углу, где находится винт (угол A), затем - в одном из

входящей в комплект машины дискообразной отверткой.

соседних углов B, а потом - в противоположном углу

C. После этого внутренний обод вставляется в

противоположном углу, в котором нет винта (угол D).

1 Дискообразная отвертка

Сначала совместите и выровняйте внутренний и

внешний обода пялец в углу, в котором находится

Напоминание

винт (угол A). Затем, слегка натягивая ткань в

● Для правильного закрепления ткани в пяльцах

направлении, указанном стрелкой B, вставьте

рекомендуется выполнять всю процедуру на

внутренний обод пялец в углу B. Подобным

плоской поверхности.

образом, слегка натяните ткань в направлении,

Закрепление ткани в пяльцах 91

ДРУГИЕ БАЗОВЫЕ ПРОЦЕДУРЫ ------------------------------------------------------------

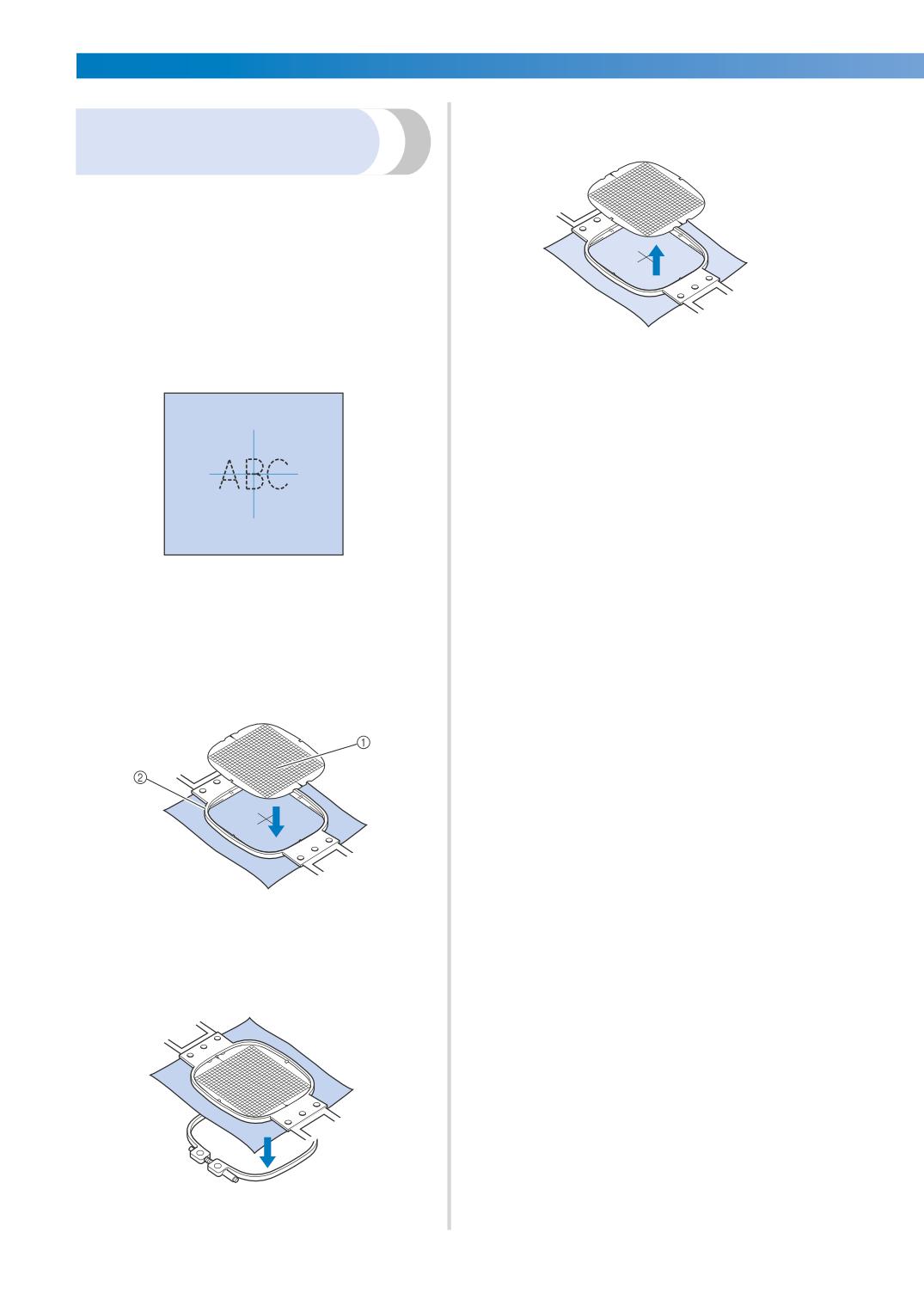

Вдавите внутренний обод пялец во

Использование листов с

внешний обод. Уберите лист с сеткой.

сеткой для вышивания

Для закрепления ткани в пяльцах таким

образом, чтобы рисунок вышивался в

правильной позиции, используйте линии на

листах с сеткой для точного растягивания

ткани в пяльцах.

Отметьте маркером область ткани, в

которой собираетесь выполнять

вышивку.

Положите лист с сеткой для

вышивания на внутренний обод

пялец. Совместите линии на листе с

сеткой с отметками, нарисованными

на ткани.

1 Линии сетки

2 Внутренний обод

Осторожно растяните ткань, чтобы на

ней не было складок или морщин.

------------------------------------------------------------------------------------

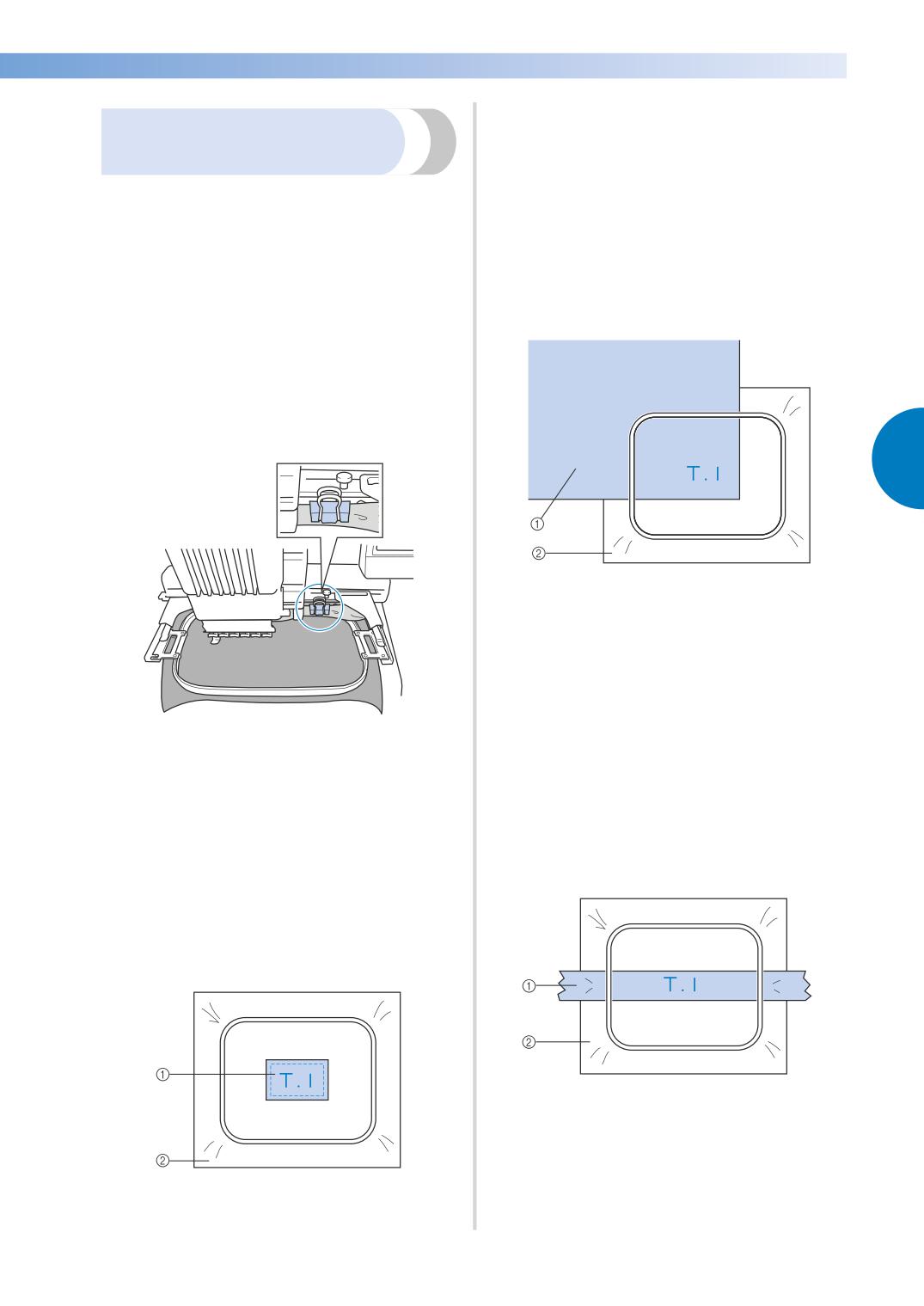

■ Вышивание в углу ткани

Большие/маленькие куски

Для вышивания в углу куска ткани

прикрепите с помощью специального клея в

ткани

аэрозольной упаковке этот угол ткани к

В этом разделе представлена информация по вышиванию

стабилизирующему материалу (подложке),

на кусках ткани, размеры которых намного больше или

а затем закрепите стабилизирующий

меньше размеров пялец.

материал в пяльцах. Если вы не хотите

применять для какой-то ткани специальный

■ Вышивание на больших кусках ткани или

клей в аэрозольной упаковке, приметайте

на тяжелых элементах одежде

эту ткань к стабилизирующему материалу

При вышивании на больших кусках ткани или на

(подложке).

тяжелых элементах одежды закрепите с помощью

прищепки или зажима для бумаги избыточную часть

ткани на пяльцах, чтобы она не свисала с пялец.

Избыточная часть ткани, свисающая с пялец, может

препятствовать свободному перемещению пялец во

время вышивания, в результате чего рисунок может

получиться искаженным.

1 Ткань

2 Стабилизирующий материал (подложка)

■ Вышивание на узких кусках материала,

например на тесьме

Для вышивания на узких кусках ткани

прикрепите с помощью специального клея в

аэрозольной упаковке эту ткань к

• С помощью прищепки или зажима для

стабилизирующему материалу (подложке),

бумаги закрепите избыточную часть

а затем закрепите стабилизирующий

ткани на пяльцах.

материал в пяльцах. Если вы не хотите

применять для какой-то ткани специальный

■ Вышивание на маленьких кусках ткани

клей в аэрозольной упаковке, зажмите оба

При вышивании на кусках ткани, размеры которых

конца этой ткани вместе со

меньше размеров пялец, с помощью специального

стабилизирующим материалом (подложкой)

клея в аэрозольной упаковке прикрепите этот кусок

в пяльцах.

ткани к стабилизирующему материалу (подложке),

закрепленному в пяльцах. Если вы не хотите

применять для какой-то ткани специальный клей в

аэрозольной упаковке, приметайте эту ткань к

стабилизирующему материалу (подложке).

1 Тесьма

2 Стабилизирующий материал (подложка)

1 Ткань

2 Стабилизирующий материал (подложка)

Закрепление ткани в пяльцах 93

ДРУГИЕ БАЗОВЫЕ ПРОЦЕДУРЫ ------------------------------------------------------------

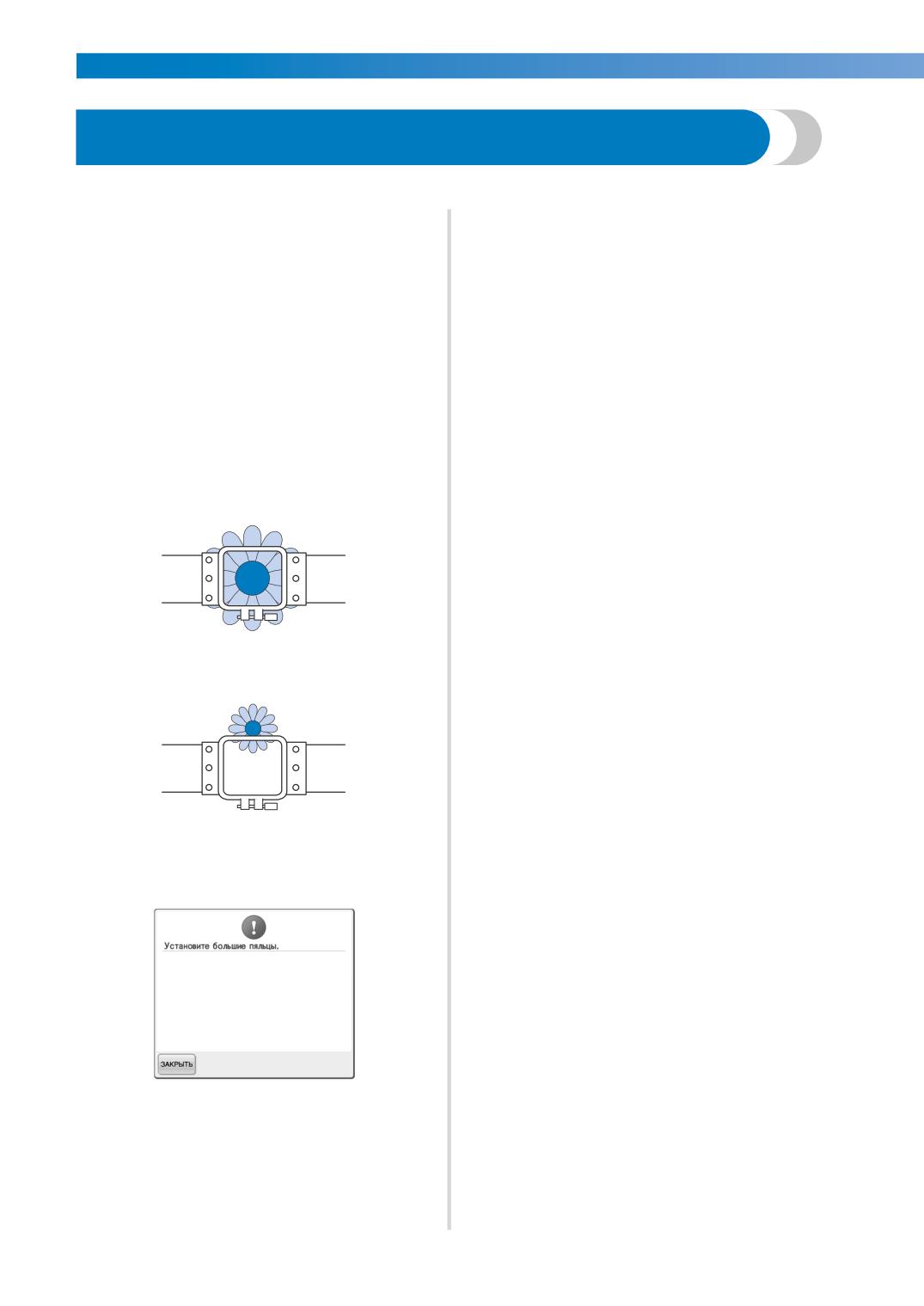

Установка и перемещение пялец

Ниже приводится информация о работе на вышивальной машине, касающаяся пялец.

■ Пяльцы, которые не могут

Сообщение о необходимости замены пялец

использоваться для вышивания

может появиться даже в том случае, если

Как было сказано на стр. 47, обозначения

пяльцы не установлены.

пялец в верхней части экрана показывают

Вышивальная машина определяет, какие

пяльцы, которые могут использоваться для

установлены пяльцы, по положению левого

вышивания выбранного в текущий момент

крепления держателя пялец. Поэтому

рисунка.

размер пялец определяется по положению

Пяльцы, имеющие площадь вышивания

левого крепления, даже если пяльцы на

меньшую, чем площадь рисунка,

самом деле не установлены. Кроме того,

использовать нельзя. Кроме того, нельзя

если держатель пялец не установлен,

использовать пяльцы, если вышивка хотя и

вышивальная машина определяет, что

меньше площади вышивания, но

установлено устройство для вышивания

располагается таким образом, что выходит

бейсболок (опция).

за пределы площади вышивания пялец.

Пяльцы с площадью вышивания

меньшей, чем площадь рисунка

Рисунки, которые выходят за пределы

площади вышивания пялец

В любом из этих случаев на дисплее

вышивальной машины появляется

сообщение, предупреждающее о том, что

необходимо заменить пяльцы.

------------------------------------------------------------------------------------

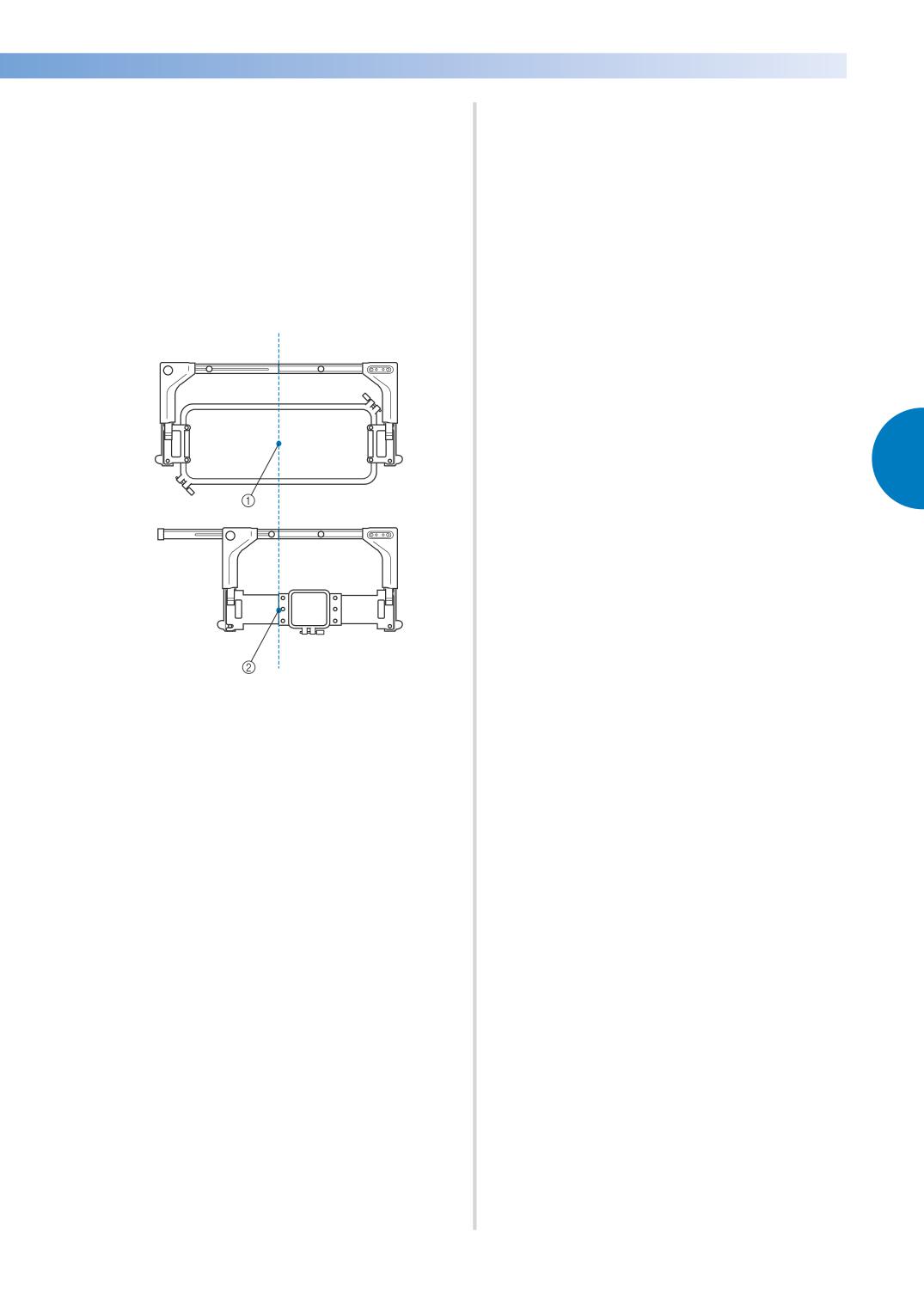

■ Перемещение в правильную позицию

• Пяльцы заменяются в тот момент,

Если центр пялец находиться в точке

когда отображается экран настроек

опускания иглы в области вышивания, то

процедуры вышивания или экран

пяльцы находятся в правильной позиции,

вышивки, после чего следует нажать

другими словами, в начальной позиции

кнопку проверки области вышивания,

перед вышиванием.

перемещения пялец или начала

Если пяльцы заменяются, то следующие

вышивания.

установленные пяльцы окажутся в

Пяльцы перемещаются.

неправильной позиции.

После того как пяльцы переместятся в

Например, если сверхбольшие пяльцы

правильную позицию и приостановятся,

заменяются малыми пяльцами, сложится

снова нажмите требуемую экранную

следующая ситуация:

кнопку.

Если после перемещения пялец рисунок

выходит за пределы области вышивания

для данных пялец, то появляется

сообщение о том, что необходимо

заменить пяльцы. В этом случае следует

либо заменить пяльцы, либо вернуться к

экрану редактирования рисунков и

откорректировать размер рисунка или

позицию вышивания.

1 Центр пялец в правильной позиции

2 Положение иглы после замены пялец

Для устранения отклонения этих пялец, они

автоматически перемещаются в

правильную позицию при следующих

событиях:

• Включается электропитание

вышивальной машины.

Пяльцы перемещаются.

• Отображается экран настроек

процедуры вышивания.

Пяльцы не перемещаются, если они

находится в правильной позиции.

Если рисунок простирается за пределы

области вышивания для данных пялец,

то появляется сообщение о том, что

необходимо заменить пяльцы. В этом

случае следует либо заменить пяльцы,

либо вернуться к экрану редактирования

рисунков и выполнить перемещение в

позицию вышивания.

Установка и перемещение пялец 95

ДРУГИЕ БАЗОВЫЕ ПРОЦЕДУРЫ ------------------------------------------------------------

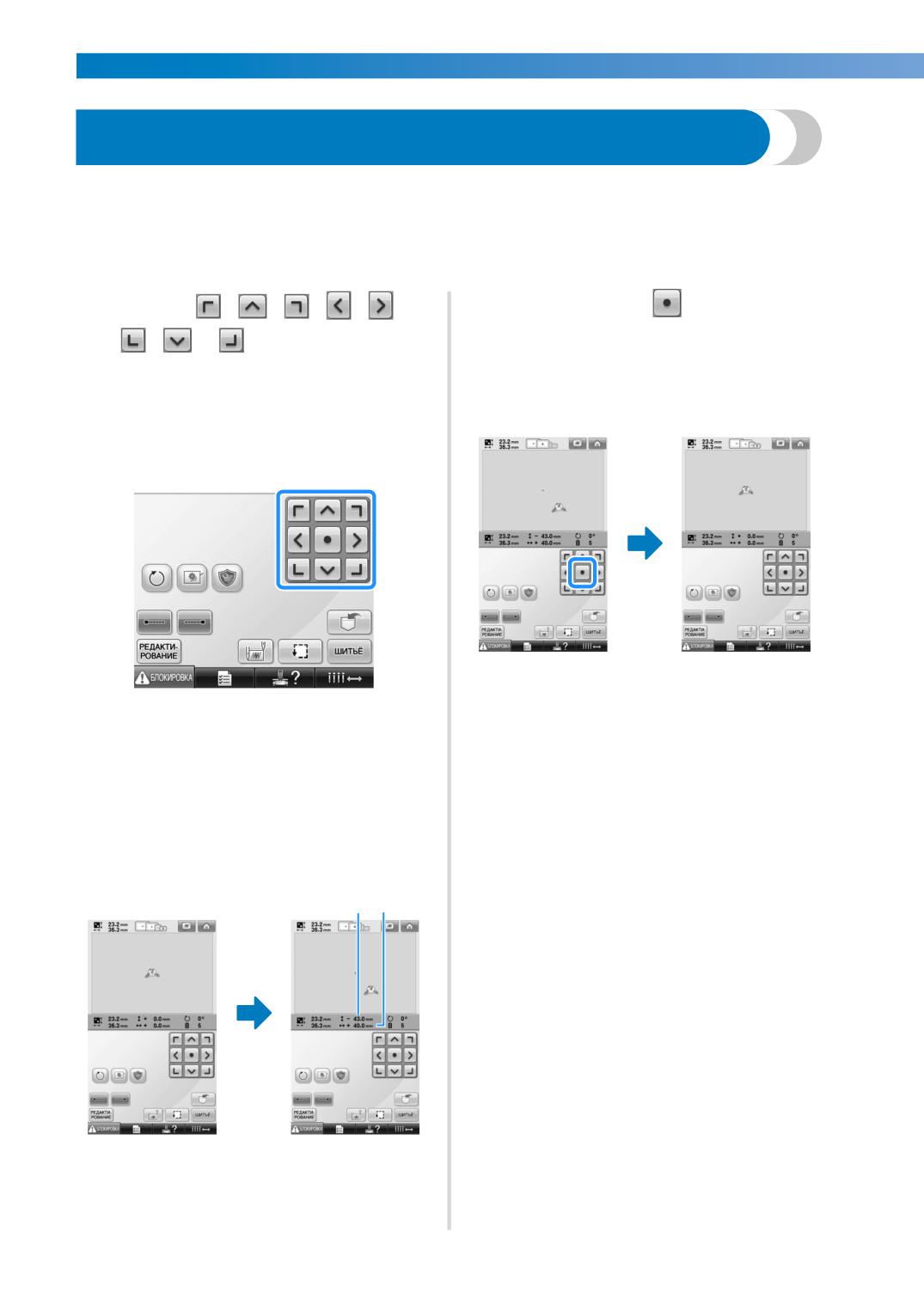

Изменение позиции вышивания

В момент покупки вышивальная машина настроена таким образом, что вышивание должно

начинаться с центра рисунка. Поэтому переместите пяльцы и откорректируйте позицию

вышивания таким образом, чтобы центр рисунка совпадал с точкой опускания иглы в позиции

вышивки. Кроме того, можно настроить угол поворота всего рисунка в целом, если ткань

невозможно ровно закрепить в пяльцах и рисунок располагается под углом по отношению к ткани.

Нажмите

• Нажмите кнопку

, чтобы

переместить пяльцы

на экране настроек

назад в исходное положение (в которой

вышивания.

центр пялец совмещен с точкой

опускания иглы в позиции шитья).

Переместите пяльцы в такое положение,

чтобы точка опускания иглы находилась

в центре области, в которой вы

собираетесь вышивать.

Также можно переместить рисунок с

помощью функции перетаскивания.

Если подключена USB-мышь,

X Пяльцы перемещаются в

переместите мышь так, чтобы навести

направлении, противоположном тому,

курсор на требуемый рисунок, а затем

что указывает стрелка.

переместите рисунок, удерживая

X Рисунок в области отображения

нажатой левую кнопку мыши. Рисунок

рисунков перемещается в

также можно перетащить, выбрав его

направлении, совпадающем с тем, что

непосредственно на экране

указывает стрелка.

(прикоснувшись к нему пальцем или

пером для сенсорного экрана).

1 2

1 Указывает расстояние перемещения по

вертикали

2 Указывает расстояние перемещения по

горизонтали

------------------------------------------------------------------------------------

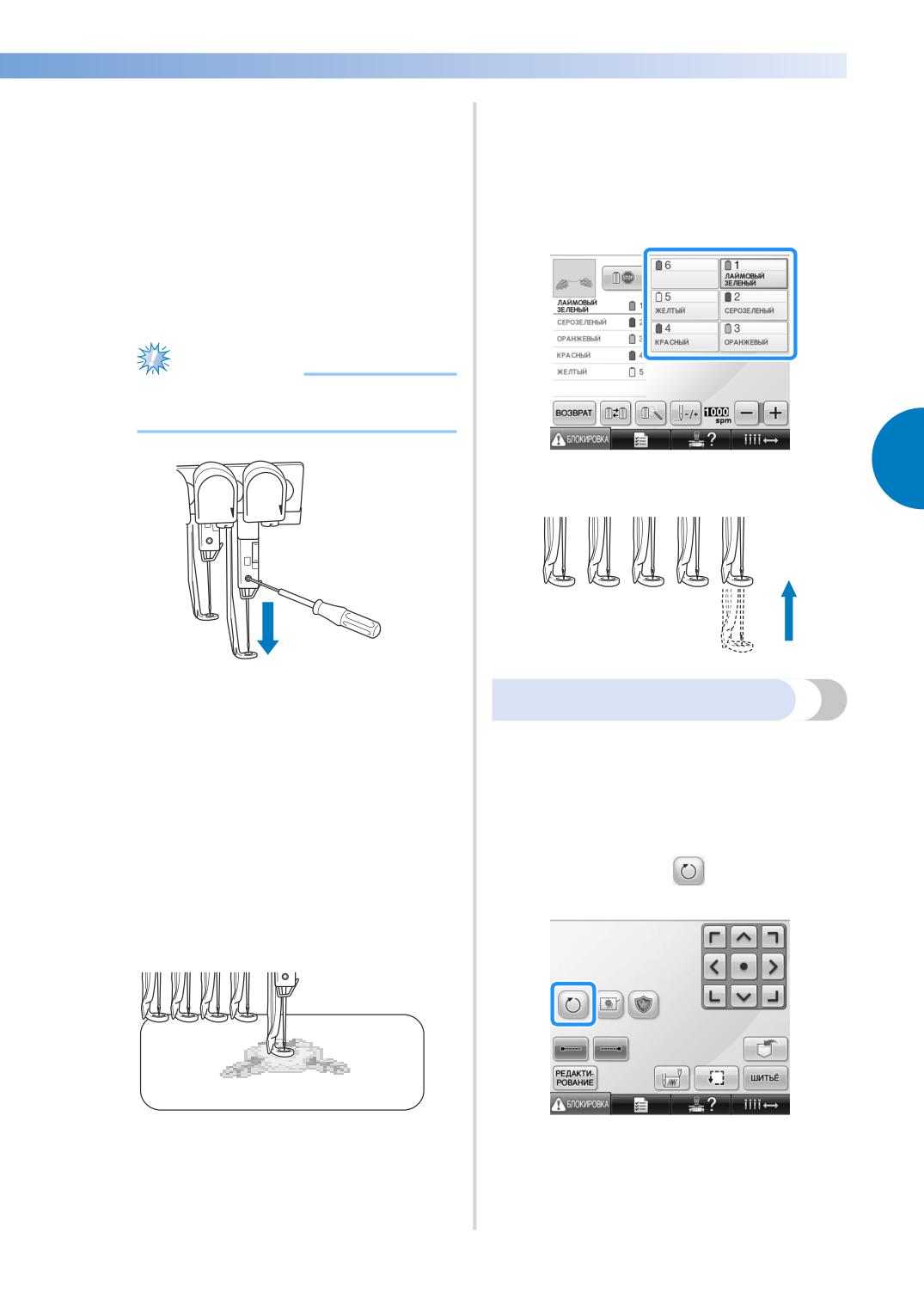

■ Поиск позиции вышивки

■ Разблокирование игловодителя

Точку опускания иглы можно легко увидеть,

заблокировав игловодитель (зафиксировав

Откройте на дисплее экран вышивки, а

иглу и прижимную лапку в нижнем

затем нажмите кнопку,

положении).

соответствующую любому

игловодителю, отличному от

Как показано на рисунке, вставьте

заблокированного.

шестигранную отвертку в отверстие в

иглодержателе и плавно опустите игловодитель

до упора, то есть до положения, когда он

зафиксируется со щелчком.

Примечание

● Следите за тем, чтобы игла не опустилась ниже

положения входа в ткань.

X Игловодитель разблокируется.

X Игла и прижимная лапка блокируются

в нижнем положении.

Установка угла поворота

В зависимости от типа ткани, на которой

Используйте кнопки с изображениями

выполняется вышивание, может оказаться

стрелок, отображаемые на экране

невозможным повернуть ткань в пяльцах на

настроек процедуры вышивания, для

требуемый угол. В таком случае, установите

перемещения пялец в такое

такой угол поворота рисунка, чтобы рисунок

положение, чтобы точка опускания

правильно расположился на ткани.

иглы находилась в центре области, в

которой вы собираетесь вышивать.

Нажмите кнопку

• Чтобы переместить рисунок, перетащите его с

помощью указателя USB-мыши или

прикосновением к экрану пальцем или пером для

сенсорного экрана.

• При указании начала вышивания совместите

Появляется экран, показанный ниже.

точку опускания иглы с точкой, указанной как

точка начала вышивания. (Подробную

информацию об указании начала/конца

вышивания см. в разделе стр. 123 .)

Изменение позиции вышивания 97

ДРУГИЕ БАЗОВЫЕ ПРОЦЕДУРЫ ------------------------------------------------------------

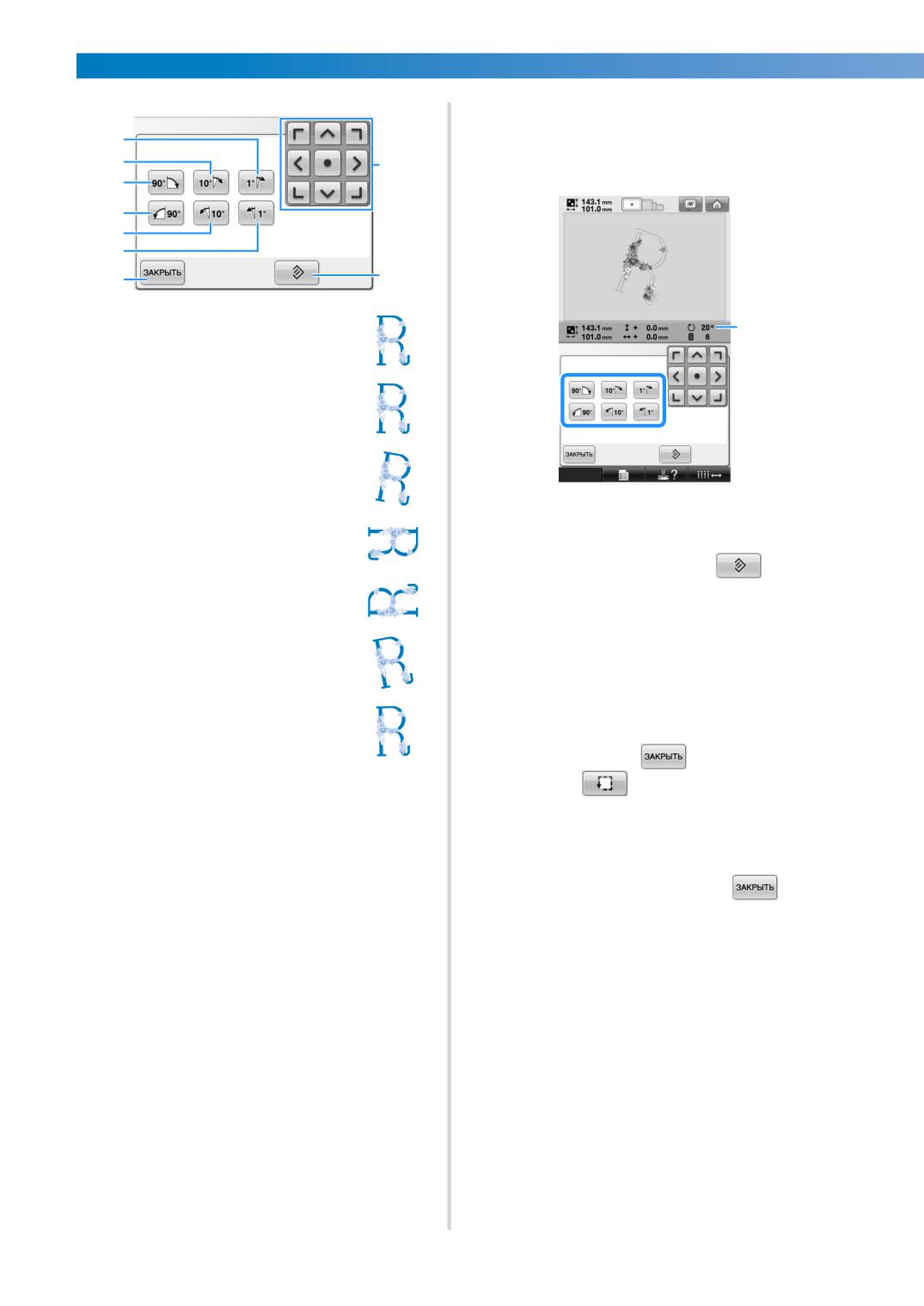

Эти кнопки служат для поворота

рисунка на требуемый угол.

При каждом нажатии кнопки происходит

поворот рисунка.

Пример: исходный угол поворота

1 Поворот на 1 градус вправо

2 Поворот на 10 градусов вправо

1 Показывает угол поворота рисунка после

нажатия кнопки, изменяющего этот угол.

• Чтобы восстановить исходный угол

3 Поворот на 90 градусов вправо

рисунка, нажмите кнопку

При необходимости отрегулируйте

4 Поворот на 90 градусов влево

положение рисунка с помощью кнопок

с изображениями стрелок.

Более подробную информацию см. на

5 Поворот на 10 градусов влево

стр. 96.

При необходимости проверьте

6 Поворот на 1 градус влево

область вышивания; для этого

нажмите кнопку

и затем

7 При нажатии этой кнопки отображаемый

экран закрывается.

нажмите

8 Эти кнопки служат для перемещения

Более подробную информацию см. на

рисунка в направлениях, указанных

стр. 51.

изображенными на них стрелками.

9 Эта кнопка служит для возврата рисунка к

После выполнения требуемых

исходному углу поворота.

изменений нажмите кнопку

Снова появляется экран настроек

процедуры вышивания.

------------------------------------------------------------------------------------

Напоминание

● Эта операция позволяет выполнить

точную настройку угла поворота

рисунка; кроме того, эта операция

особенно полезна при вышивании на

таких предметах, как сумки или

цилиндрические детали, при

закреплении которых в пяльцах могут

возникнуть определенные трудности.

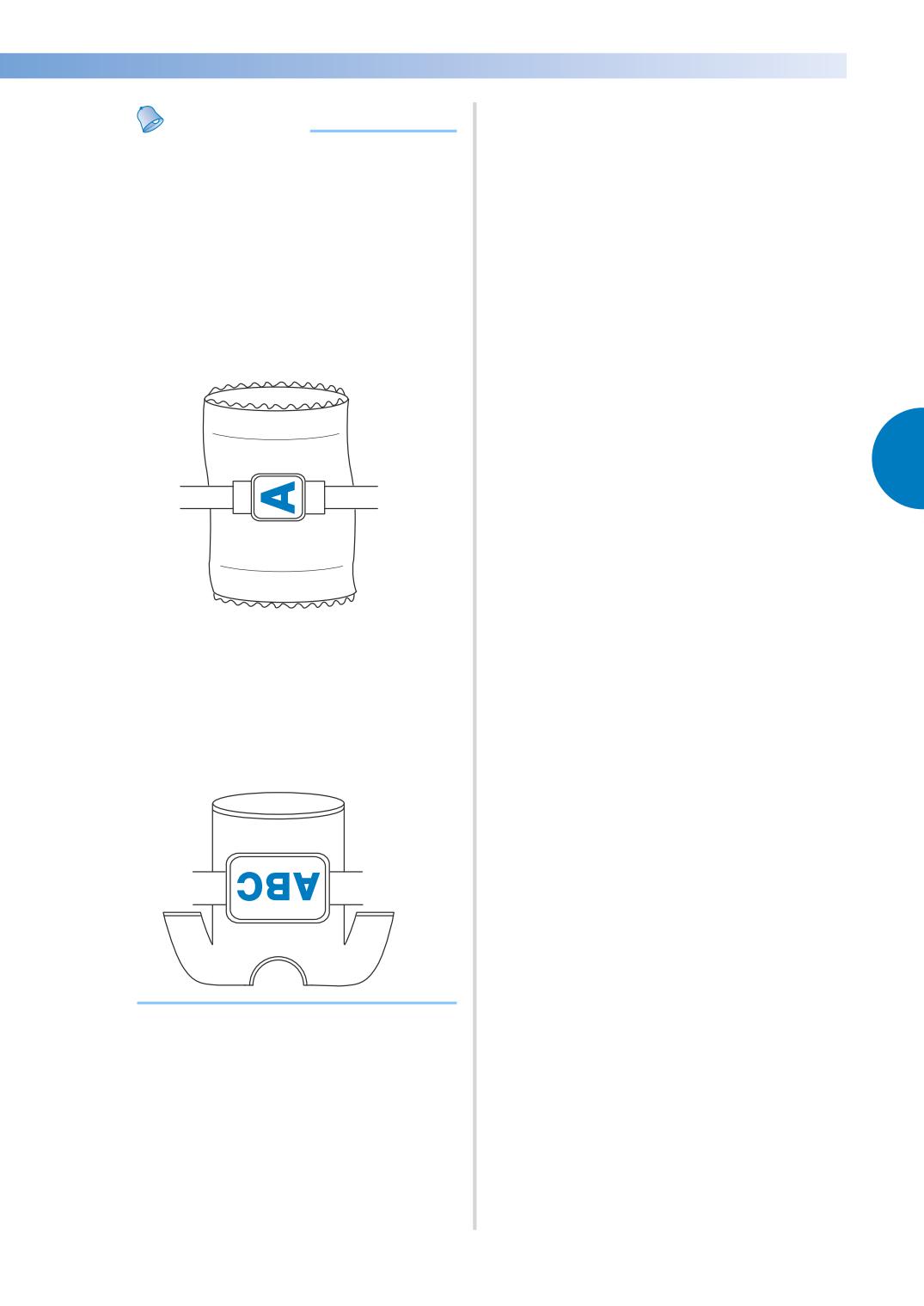

Пример. Вышивание на наволочке

Перед вышиванием поверните

рисунок на 90 градусов влево.

Пример. Вышивание на футболке

Поворот рисунка на 180 градусов.

Наденьте футболку нижней ее частью

(не воротом) на платформу

вышивальной машины и установите

пяльцы на машину. Это предотвратит

растяжение ворота футболки при

движении пялец.

Изменение позиции вышивания 99

ДРУГИЕ БАЗОВЫЕ ПРОЦЕДУРЫ ------------------------------------------------------------

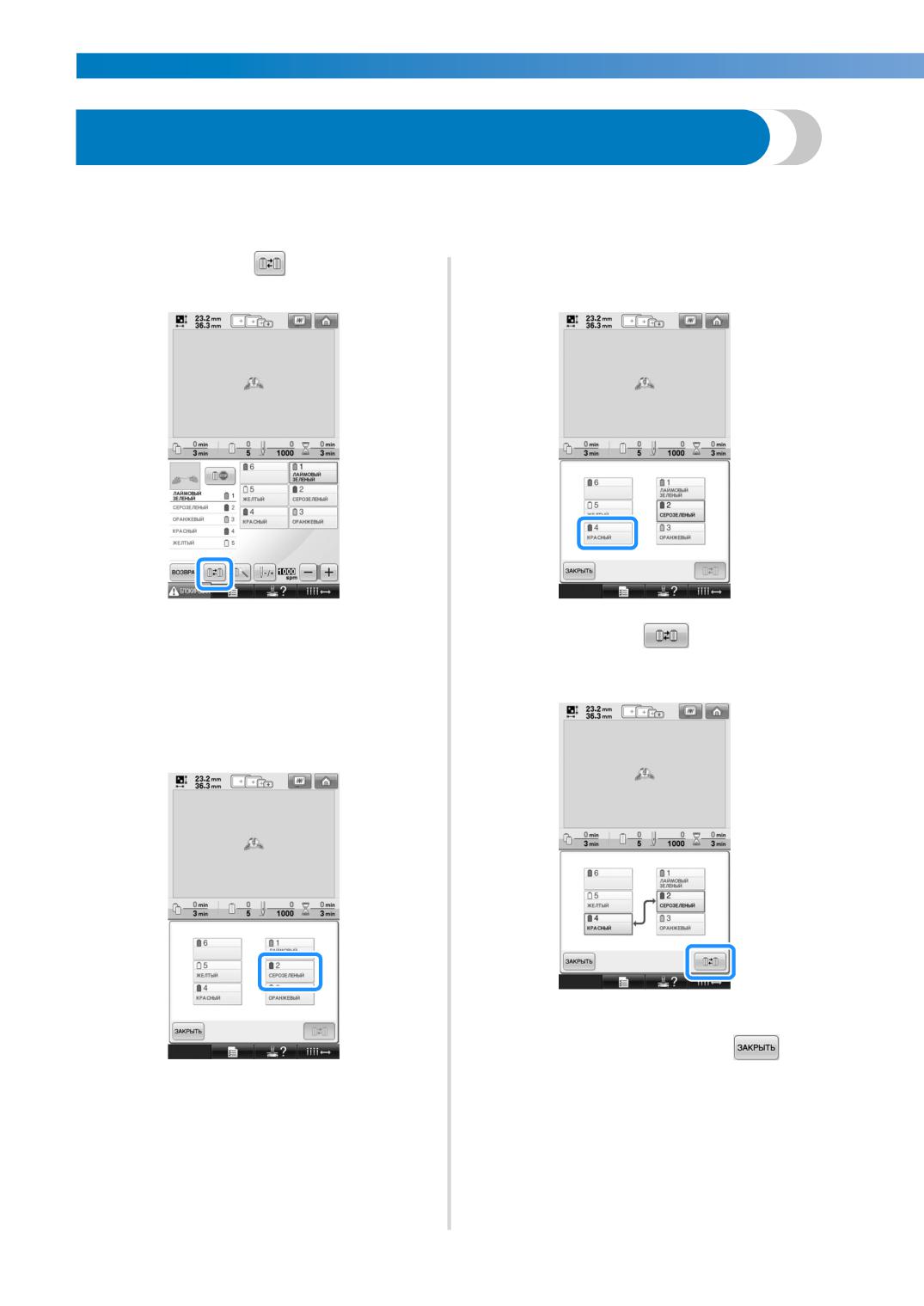

Переключение цветов нитей на экране

Если цвет нити на подставке для катушек отличается от цвета нити положения иглы на экране,

цвета нитей на экране можно переключить для соответствия положению цвета на подставке для

катушек.

Нажмите кнопку

• Чтобы отменить выбор, еще раз

нажмите на тот же номер иглы.

X Появляется экран выбора катушек.

Нажмите кнопку

, чтобы

поменять местами два выбранных

Нажмите на номер первого

цвета нитей.

игловодителя, который будет

переключаться.

• Чтобы отменить выбор, еще раз

нажмите на тот же номер иглы.

После выполнения требуемых

изменений нажмите кнопку

Нажмите на номер второго

игловодителя, который будет

переключаться. Два выбранных

номера игл соединяются стрелкой.

100

------------------------------------------------------------------------------------

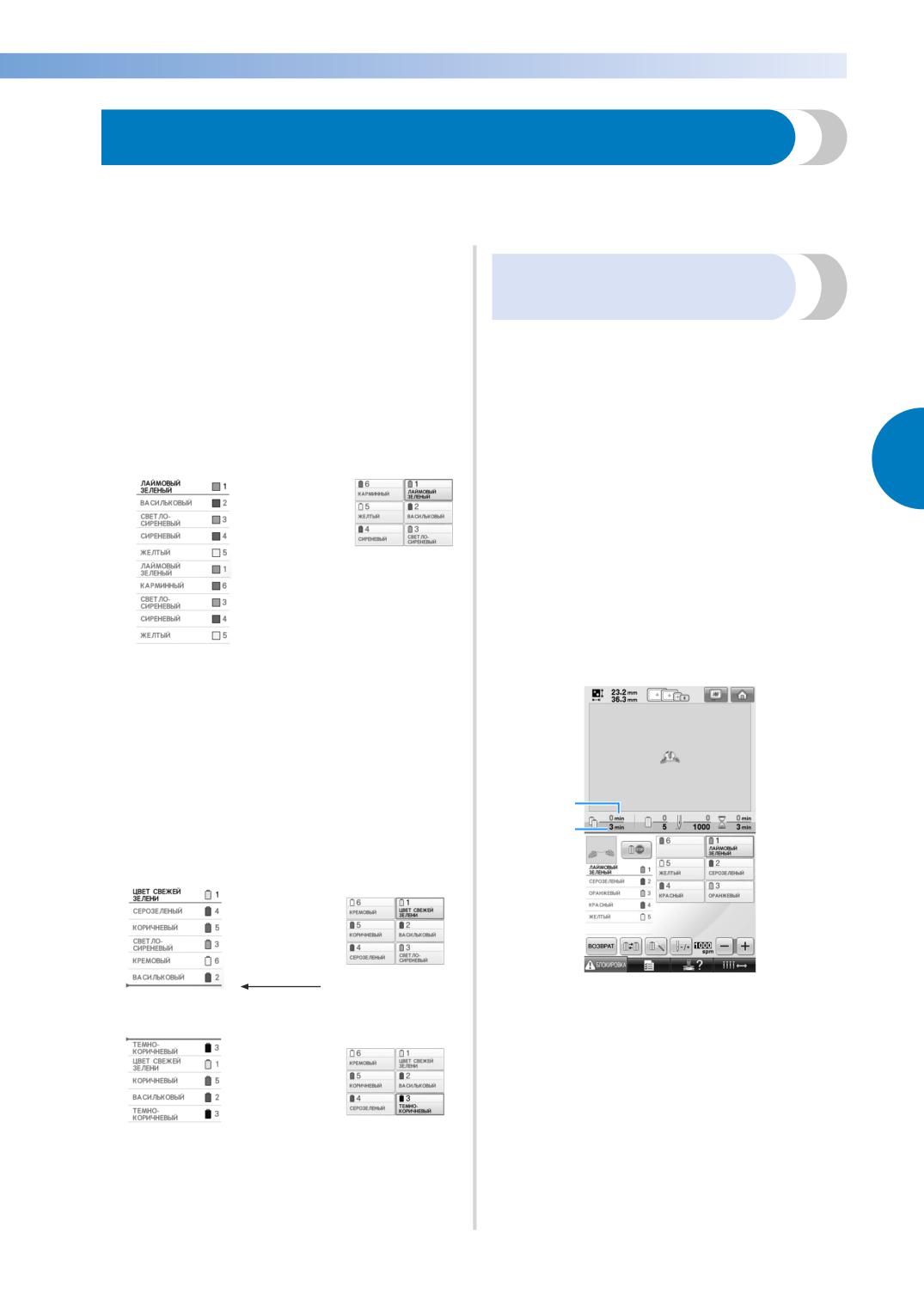

Вышивание рисунков, на которых используется семь или более цветов

При вышивании рисунков, на которых используется семь или более цветов нитей необходимо

выполнять замены катушек. При необходимости замены катушек с нитью машина автоматически

останавливается и появляется сообщение с указанием заменить катушки.

■ Назначение цветов нитей игловодителям

Машина автоматически назначает цвета нитей

Проверка необходимости

игловодителям с 1 по 6 начиная с тех цветов, которые

замены катушки с нитью

должны вышиваться первыми. (Однако если в новом

рисунке используются такие же цвета нитей, что и в

При выборе рисунка можно просмотреть

предыдущем вышитом рисунке, цвета нитей будут

количество замен катушек, однако на этом

назначены тому же игловодителю, что и раньше,

экране нельзя проверить, какие именно цвета

независимо от порядка вышивания.)

нитей используются в этом рисунке. Узнать,

Например, для рисунка с шестью цветами нитей и

требуется ли замена катушек, и если

десятью сменами цветов нитей цвета назначаются

требуется, то когда, позволяют описанные

таким образом, как показано ниже.

ниже индикаторы.

■ Время, через которое потребуется

Игловодитель 1

Игловодитель 2

замена катушек

Игловодитель 3

Этот индикатор показывает время, по

Игловодитель 4

истечении которого потребуется следующая

Игловодитель 5

замена катушек, и текущее время

вышивания. Если на отображаемом экране

Игловодитель 6

вышивки появляется значение

продолжительности времени, это означает,

что потребуется заменить по крайней мере

Для рисунка с семью или более цветами

одну катушку.

нитей информация о катушках обновляется,

когда требуется седьмой цвет.

Впоследствии машина регулирует

назначение цветов нитей для уменьшения

необходимого количества смен катушек.

Например, для рисунка с семью цветами

нитей и одиннадцатью сменами цветов

нитей цвета назначаются таким образом,

как показано ниже.

Игловодитель 1

Игловодитель 4

Игловодитель 5

Игловодитель 3

Игловодитель 6

Игловодитель 2

1 Текущее время вышивания

Здесь меняются катушки с нитями.

2 Время, через которое потребуется замена

катушек

Игловодитель 3

Поскольку цвета нитей на игловодителях 1, 2 и 5

снова будут использоваться после замены

катушек, они не заменяются. Однако остальным

игловодителям назначаются другие цвета.

Вышивание рисунков, на которых используется семь или более цветов 101

Вышивальная машина Brother (Код продукта: 884-T07). Руководство пользователя - часть 1
