Сеялка прямого высева Amazone Primera DMC 9000. Руководство по эксплуатации (2015 год)

DMC BAG0042.3 04.15

Нельзя,

чтобы чтение инструкций по эксплуатации

показалось неудобным и излишним, а также

нельзя обращаться к ним когда

либо в буду-

щем, так как недостаточно услышать и уви-

деть у других, что агрегат хороший, затем

купить его и думать: “Дальше все пойдет са-

мо собой”. Потребитель может причинить

ущерб не только себе, но также совершить

ошибки, которые будут касаться не его, но

будут причиной неудач с техникой. Чтобы

быть уверенным в успехе, необходимо проник-

нуть в суть дела, другими словами изучить

назначение каждого приспособления машины

и получить навыки в обслуживании. Только

тогда будет удовлетворенность машиной и

самим собой. Достижение этого является це-

лью настоящей инструкции по эксплуатации.

Лейпциг

–

Плагвитц

1872.

Предисловие

DMC BAG0042.3 04.15

Предисловие

Уважаемый покупатель!
Вы приобрели одно из высококачественных изделий из широкого

спектра продукции AMAZONEN-WERKE, H. DREYER GmbH & Co.

KG. Мы благодарим Вас за оказанное нам доверие.
При получении агрегата убедитесь в отсутствии возможных по-

вреждений при транспортировке и утраты каких-либо деталей!

Проверьте комплектность поставленного агрегата, включая зака-

занное дополнительное оборудование, по накладной. Только

незамедлительная рекламация дает возможность возмещения

убытков!
Перед первым вводом в эксплуатацию обязательно прочитайте и

соблюдайте данное руководство, прежде всего, правила техники

безопасности. Только внимательно изучив руководство, Вы смо-

жете в полной мере использовать преимущества Вашего нового

агрегата.
Обеспечьте всем лицам, связанным с эксплуатацией агрегата,

возможность прочитать руководство перед вводом агрегата в

эксплуатацию.
При возникновении вопросов или проблем перечитайте настоя-

щее руководство или свяжитесь с партнером по сервису в вашем

регионе.
Регулярное техническое обслуживание и своевременная замена

изношенных или поврежденных деталей увеличат срок службы

Вашего агрегата.

Оценка потребителей

Уважаемые читатели!
Наши руководства по эксплуатации регулярно обновляются. Ва-

ши предложения помогают нам делать руководство максимально

удобным для пользователя.

AMAZONEN-WERKE
H. DREYER GmbH & Co. KG
Postfach 51

D-49202
Тел.:
E-mail:

Hasbergen
+ 49 (0) 5405 50 1-0
amazone@amazone.de

Содержание

DMC BAG0042.3 04.15

5.4

Двухмагистральная рабочая тормозная система ............................................................. 47

5.4.1

Подсоединение магистрали торможения и питающей магистрали ................................ 49

5.4.2

Отсоединение магистрали торможения и питающей магистрали .................................. 50

5.4.3

Стояночный тормоз ............................................................................................................. 51

5.5

Откидные противооткатные упоры .................................................................................... 52

5.6

Предохранительная цепь для агрегатов без тормозной системы .................................. 52

5.7

Дозатор ................................................................................................................................. 53

5.8

Дозатор ................................................................................................................................. 54

5.9

Ведущее колесо ................................................................................................................... 55

5.10

Лоток ..................................................................................................................................... 56

5.11

Путь посевного материала – путь удобрений ................................................................... 57

5.12

Внесение удобрения (опция) .............................................................................................. 59

5.13

Посев кукурузы (опция - при междурядии 187,5 мм ......................................................... 60

5.13.1

Обзор отключенных сошников и закрытых выходов в распределителе ........................ 63

5.14

Вентилятор ........................................................................................................................... 69

5.15

Долотообразные сошники .................................................................................................. 70

5.16

Загортачи ............................................................................................................................. 71

5.16.1

Борона-загортач с катком (опция) ...................................................................................... 71

5.17

Катки для каменистой почвы (опция) ................................................................................ 71

5.18

Маркер .................................................................................................................................. 72

5.19

Бортовой компьютер

AMALOG

.................................................................................... 72

5.20

Распределительная головка и устройство для установки технической колеи .............. 73

5.20.1

Ритм создания технологических колей ............................................................................. 74

5.21

Прицепная поперечина ....................................................................................................... 79

5.22

дышло для тяговой серьги .................................................................................................. 79

5.23

Механическая опора ........................................................................................................... 79

5.24

Бункер с откидным тентом .................................................................................................. 80

5.25

Ограждение площадки ........................................................................................................ 80

5.26

Датчик уровня ...................................................................................................................... 81

5.27

Загрузочный шнек (опция) .................................................................................................. 82

Ввод в эксплуатацию ............................................................................. 83

6.1

Проверка соответствия трактора ....................................................................................... 84

6.1.1

Расчет фактических параметров общей массы трактора, нагрузок на оси трактора

и на шины, а также необходимой минимальной нагрузки ............................................... 85

6.1.2

Условия эксплуатации трактора с навешенным агрегатом ............................................. 89

6.1.3

Агрегаты, не имеющие собственной тормозной системы ............................................... 89

6.2

Подгонка длины карданного вала к типу трактора ........................................................... 90

6.3

Фиксация трактора/агрегата от непроизвольного пуска и откатывания ......................... 92

Сцепка и отсоединение агрегата .......................................................... 93

7.1

Присоединение агрегата .................................................................................................... 93

7.2

Отцепление агрегата .......................................................................................................... 96

7.2.1

Маневрирование с отцепленным агрегатом ..................................................................... 97

Настройки ................................................................................................. 98

8.1

Регулировка датчика уровня .............................................................................................. 98

8.2

Настройка количества и определение нормы внесения.................................................. 99

8.2.1

Выбор дозирующей катушки .............................................................................................. 99

8.2.2

Замена дозирующего вала ............................................................................................... 101

8.2.3

Регулировка нормы внесения на редукторе ................................................................... 102

8.2.4

Контроль нормы высева/внесения удобрения ............................................................... 102

8.2.5

Определение положения редуктора с помощью логарифмического диска ................. 106

8.3

Установка частоты вращения вентилятора .................................................................... 107

8.3.1

Таблица частоты вращения вентилятора ....................................................................... 107

Указания для пользователя

DMC BAG0042.3 04.15

Указания для пользователя

Глава "Указания для пользователя" содержит информацию о том,

как работать с руководством по эксплуатации.

1.1

Назначение документа

Настоящее руководство по эксплуатации:

•

содержит указания по управлению агрегатом и его техниче-

скому обслуживанию;

•

содержит важные указания по безопасной и эффективной

работе с агрегатом;

•

является составной частью агрегата и должно всегда нахо-

диться на агрегате или в тракторе;

•

сохраните его для дальнейшего использования!

1.2

Указание направления в руководстве по эксплуатации

Все указания направления, содержащиеся в настоящем руковод-

стве, всегда рассматриваются по отношению к направлению

движения.

1.3

Используемые изображения

Действия оператора и реакция агрегата

Действия, выполняемые оператором, представлены в виде нуме-

рованного списка. Неукоснительно соблюдайте указанную после-

довательность действий. Реакция агрегата на соответствующее

действие отмечена стрелкой.
Пример:
  1.  Действие 1
→  Реакция агрегата на действие 1
  2.  Действие 2

Перечисления

Перечисления без строгой последовательности представлены в

виде ненумерованного списка.
Пример:

•

Пункт 1

•

Пункт 2

Цифровые позиции на рисунках

Цифры в круглых скобках указывают на цифровые обозначения

позиций на рисунках. Первая цифра в скобках указывает номер

рисунка, вторая – позицию детали на рисунке.
Пример (Рис. 3/6)

•

Рисунок 3

•

Позиция 6

Общие правила техники безопасности

DMC BAG0042.3 04.15

Общие правила техники безопасности

Эта глава содержит важные указания для безопасной эксплуата-

ции агрегата.

2.1

Обязательства и ответственность

Соблюдайте указания, приведенные в руководстве по эксплуатации

Знание основополагающих правил и предписаний по технике

безопасности является основным условием для безопасной и

бесперебойной эксплуатации агрегата.

Обязанности эксплуатирующей стороны

Эксплуатирующая сторона обязуется допускать к работе с агре-

гатом/на агрегате только тех лиц, которые:

•

ознакомились с основными предписаниями по технике без-

опасности и предупреждению несчастных случаев;

•

прошли инструктаж по работе с агрегатом/на агрегате;

•

прочли и поняли настоящее руководство.

Эксплуатирующая сторона обязуется:

•

содержать предупреждающие знаки, используемые на агре-

гате, в читаемом состоянии;

•

обновлять поврежденные предупреждающие знаки.

В случае возникновения вопросов обращайтесь к производителю.

Обязанности оператора

Все лица, работающие с агрегатом/на агрегате, перед началом

работы обязуются:

•

соблюдать основные предписания по технике безопасности

и предупреждению несчастных случаев;

•

прочитать и соблюдать положения главы "Общие правила

техники безопасности" настоящего руководства;

•

прочитать главу "Предупреждающие знаки и другие обозна-

чения, используемые на агрегате" (с. 16) настоящего руко-

водства, и в процессе эксплуатации агрегата соблюдать ука-

зания по технике безопасности, заключенные в этих знаках;

•

ознакомиться с агрегатом;

•

прочитать те главы настоящего руководства, которые имеют

важное значение для выполнения возложенных на Вас про-

изводственных заданий.

Если оператор обнаружит, что оборудование с точки зрения тех-

ники безопасности находится не в безупречном состоянии, ему

следует незамедлительно устранить этот недостаток. Если это

не входит в круг обязанностей оператора или если он не облада-

ет соответствующей квалификацией, ему следует сообщить об

этом недостатке руководству (эксплуатирующей стороне).

Общие правила техники безопасности

DMC BAG0042.3 04.15

Опасность при работе с агрегатом

Агрегат сконструирован в соответствии с современным уровнем

техники и общепризнанными правилами техники безопасности.

Тем не менее, при эксплуатации агрегата имеется риск:

•

травмирования или гибели обслуживающего персонала или

третьих лиц;

•

причинения ущерба непосредственно самому агрегату;

•

причинения ущерба другим материальным ценностям.

Эксплуатируйте агрегат только:

•

по назначению;

•

в технически безупречном безопасном состоянии.

Немедленно устраняйте неисправности, которые могут отрица-

тельно влиять на безопасность.

Гарантии и материальная ответственность

Основными являются наши "Общие условия продажи и постав-

ки". Они предоставляются покупателю не позднее, чем в момент

заключения договора. Никакие претензии, касающиеся гарантий-

ного обслуживания и материальной Претензии, касающиеся га-

рантийного обслуживания и материальной ответственности в

случае травмирования людей и повреждения оборудования, не

принимаются, если они связаны с одной или несколькими из при-

веденных ниже причин:

•

использование агрегата не по назначению;

•

ненадлежащий монтаж, ввод в эксплуатацию, управление и

обслуживание агрегата;

•

эксплуатация агрегата с неисправным защитным оборудо-

ванием либо с установленными ненадлежащим образом или

неработающими предохранительными или защитными при-

способлениями;

•

несоблюдение указаний данного руководства относительно

ввода в эксплуатацию, эксплуатации и технического обслу-

живания;

•

самовольное изменение конструкции агрегата;

•

недостаточный контроль деталей агрегата, подверженных

износу;

•

неквалифицированно проведенный ремонт;

•

случаи аварии в результате воздействия посторонних пред-

метов и непреодолимых обстоятельств.

Общие правила техники безопасности

DMC BAG0042.3 04.15

2.2

Предупреждающие символы

Указания по технике безопасности обозначаются предупрежда-

ющим символом в виде треугольника со стоящим перед ним сиг-

нальным словом. Сигнальные слова (ОПАСНОСТЬ, ПРЕДУПРЕ-

ЖДЕНИЕ, ОСТОРОЖНО) описывают степень потенциальной

опасности и имеют следующие значения:

ОПАСНОСТЬ!
Непосредственная угроза с высокой степенью опасности,

которая может стать причиной тяжелейших травм (утрата

частей тела или долговременная потеря трудоспособности)

и даже смерти в случае, если она не будет устранена.
Несоблюдение этих указаний может повлечь за собой тяже-

лые травмы и даже смерть.

ПРЕДУПРЕЖДЕНИЕ!

Возможная угроза со средней степенью опасности, которая

может стать причиной тяжелейших травм и даже смерти в

случае, если она не будет устранена.
Несоблюдение этих указаний может при определенных об-

стоятельствах повлечь за собой тяжелые травмы и даже

смерть.

ОСТОРОЖНО!
Угроза с невысокой степенью опасности, которая может

стать причиной получения травм легкой или средней степе-

ни тяжести или материального ущерба в случае, если она не

будет устранена.

ВАЖНО!
Обязанность бережного отношения или осторожных дей-

ствий для обеспечения надлежащего обращения с агрегатом.
Несоблюдение этих указаний может привести к поломкам

самого агрегата или предметов в его окружении.

УКАЗАНИЕ!
Советы по эксплуатации и особо полезная информация.
Эти указания помогут Вам оптимально использовать все

функции агрегата.

Общие правила техники безопасности

DMC BAG0042.3 04.15

2.3

Организационные мероприятия

Эксплуатирующая сторона должна предоставить необходимое

защитное снаряжение, например:

•

защитные очки,

•

защитная обувь,

•

защитный костюм,

•

средства для защиты кожи и т. д.

Настоящее руководство по эксплуатации:

•

Должно всегда находиться на месте эксплуатации агрегата!

•

Должно быть в любой момент доступно для операторов и

обслуживающего персонала!

Регулярно проверяйте все имеющееся защитное оборудование!

2.4

Предохранительное и защитное оборудование

Перед вводом агрегата в эксплуатацию обязательно надлежа-

щим образом установите и обеспечьте функционирование всех

предохранительных и защитных приспособлений. Регулярно про-

веряйте все предохранительные и защитные приспособления.

Неисправные защитные приспособления

Неисправные или демонтированные предохранительные и за-

щитные приспособления могут стать причиной возникновения

опасных ситуаций.

2.5

Частные меры предосторожности

Помимо всех правил техники безопасности, содержащихся в

настоящем руководстве, соблюдайте общепринятые националь-

ные правила техники безопасности и охраны окружающей среды.
При движении по улицам и дорогам общего пользования необхо-

димо соблюдать соответствующие нормативные правила дорож-

ного движения.

Общие правила техники безопасности

DMC BAG0042.3 04.15

2.6

Подготовка обслуживающего персонала

С агрегатом/на агрегате разрешается работать только лицам,

прошедшим специальное обучение и инструктаж. Эксплуатиру-

ющая сторона должна четко определить круг обязанностей для

лиц, связанных с управлением, техническим обслуживанием и

ремонтом агрегата.
Ученикам разрешается работать с агрегатом/на агрегате только

под наблюдением опытного специалиста.

Оператор

Деятельность

Оператор,

прошедший

специальное

обучение дан-

ному виду дея-

тельности

Проинструкти-

рованный опе-

ратор

Оператор со специаль-

ным образованием

(спецмастерская)

Погрузка/транспортировка

Ввод в эксплуатацию

Наладка, оснастка

Эксплуатация

Техническое обслуживание

Поиск и устранение неисправно-

стей

Утилизация

Пояснения:

X..разрешено

..не разрешено

Лицо, которое может взять на себя выполнение специально-

го задания и имеет право на его выполнение для фирмы со-

ответствующей специализации.

Проинструктированным лицом считается лицо, осведомлен-

ное о порученном задании и о возможных опасностях в слу-

чае совершения ненадлежащих действий и, при необходи-

мости, прошедшее инструктаж, в том числе в отношении ис-

пользования необходимых предохранительных и защитных

приспособлений

Лица, обладающие специальным образованием, считаются

специалистами. На основе полученного ими специального

образования и знания соответствующих правил они в состо-

янии оценить порученное задание и распознать возможные

опасности.

Примечание:
Квалификацию, равнозначную специальному образованию,

можно получить в течение многолетней деятельности в кон-

кретной профессиональной области.

Работы по техническому обслуживанию и ремонту агрегата

должны выполняться только в специализированной мастерской,

если они имеют пометку "Работа, выполняемая в мастерской".

Персонал специализированной мастерской обладает необходи-

мыми знаниями, а также соответствующими вспомогательными

средствами (инструментами, подъемными и опорными приспо-

соблениями) для квалифицированного и безопасного выполне-

ния работ по техническому обслуживанию и ремонту.

Общие правила техники безопасности

DMC BAG0042.3 04.15

2.7

Меры предосторожности при нормальных условиях эксплуатации

Эксплуатируйте агрегат только в том случае, если все предохра-

нительные и защитные приспособления находятся в рабочем

состоянии.
Минимум один раз в день проверяйте агрегат на наличие внеш-

них видимых повреждений и функционирование предохрани-

тельных и защитных приспособлений.

2.8

Опасность, связанная с остаточной энергией

Учитывайте возможность возникновения в агрегате механической,

гидравлической, пневматической и электрической/электронной

остаточной энергии.
При инструктаже операторов ознакомьте их с соответствующими

мерами безопасности. Подробные указания содержатся в соот-

ветствующих главах настоящего руководства.

2.9

Профилактическое техническое обслуживание, устранение неис-

правностей

Выполняйте предписанные работы по наладке, техническому

обслуживанию и контролю агрегата точно в срок.
Любая рабочая среда, такая как сжатый воздух или гидравличе-

ская жидкость, должна быть защищена от непреднамеренного

ввода в эксплуатацию.
При замене больших узлов обязательно закрепите и зафиксируй-

те их с помощью подъемных приспособлений.
Проверяйте надежность затяжки резьбовых соединений. После

окончания технического обслуживания проверьте работоспособ-

ность защитных приспособлений.

2.10

Внесение изменений в конструкцию

Без разрешения AMAZONEN-WERKE запрещается предприни-

мать какие-либо изменения, а также дополнения или изменения

конструкции. Это относится также к сварочным работам на несу-

щих частях.
Все мероприятия по изменению или дополнению конструкции

требуют письменного разрешения AMAZONEN-WERKE. Исполь-

зуйте только аттестованные фирмой AMAZONEN-WERKE детали

и принадлежности, в том числе для того, чтобы разрешение на

эксплуатацию сохраняло свою силу в соответствии с националь-

ными и международными предписаниями.
Транспортные средства, имеющие официальное разрешение на

эксплуатацию или необходимые для транспортного средства

оборудование и приспособления, также имеющие разрешение на

эксплуатацию или движение по улицам в соответствии с суще-

ствующими правилами дорожного движения, должны находиться

в состоянии, определенном этими разрешениями.

Общие правила техники безопасности

DMC BAG0042.3 04.15

ПРЕДУПРЕЖДЕНИЕ!
Опасность, связанная с защемлением, разрезанием, захва-

тыванием, затягиванием и ударом в случае поломки несу-

щих элементов.

Категорически запрещается:

•

сверлить раму или ходовую часть;

•

растачивать имеющиеся отверстия в раме или ходовой части;

•

выполнять сварку на несущих частях.

2.10.1 Запасные и быстроизнашивающиеся детали, а также вспомогательные

материалы

Части агрегата, находящиеся не в безупречном состоянии, под-

лежат немедленной замене.
Чтобы разрешение на эксплуатацию сохраняло свою силу в со-

ответствии с национальными и международными предписаниями,

применяйте только оригинальные

AMAZONE

запасные и

быстроизнашивающиеся детали или части, разрешенные

AMAZONEN-WERKE. При использовании запасных частей сто-

роннего производителя не гарантировано, что они сконструиро-

ваны и изготовлены с учетом имеющихся нагрузок и требований

безопасности.
Компания AMAZONEN-WERKE не несет ответственности за по-

вреждения, возникшие в результате использования неодобрен-

ных запасных деталей, быстроизнашивающихся деталей или

вспомогательных материалов.

2.11

Очистка и утилизация

Соблюдайте правила утилизации и обращения с используемыми

веществами и материалами, прежде всего:

•

при работе с системами смазывания;

•

а также при чистке растворителями.

2.12

Рабочее место оператора

Управлять агрегатом разрешается только одному человеку,

находящемуся на водительском месте в тракторе.

Общие правила техники безопасности

DMC BAG0042.3 04.15

2.13

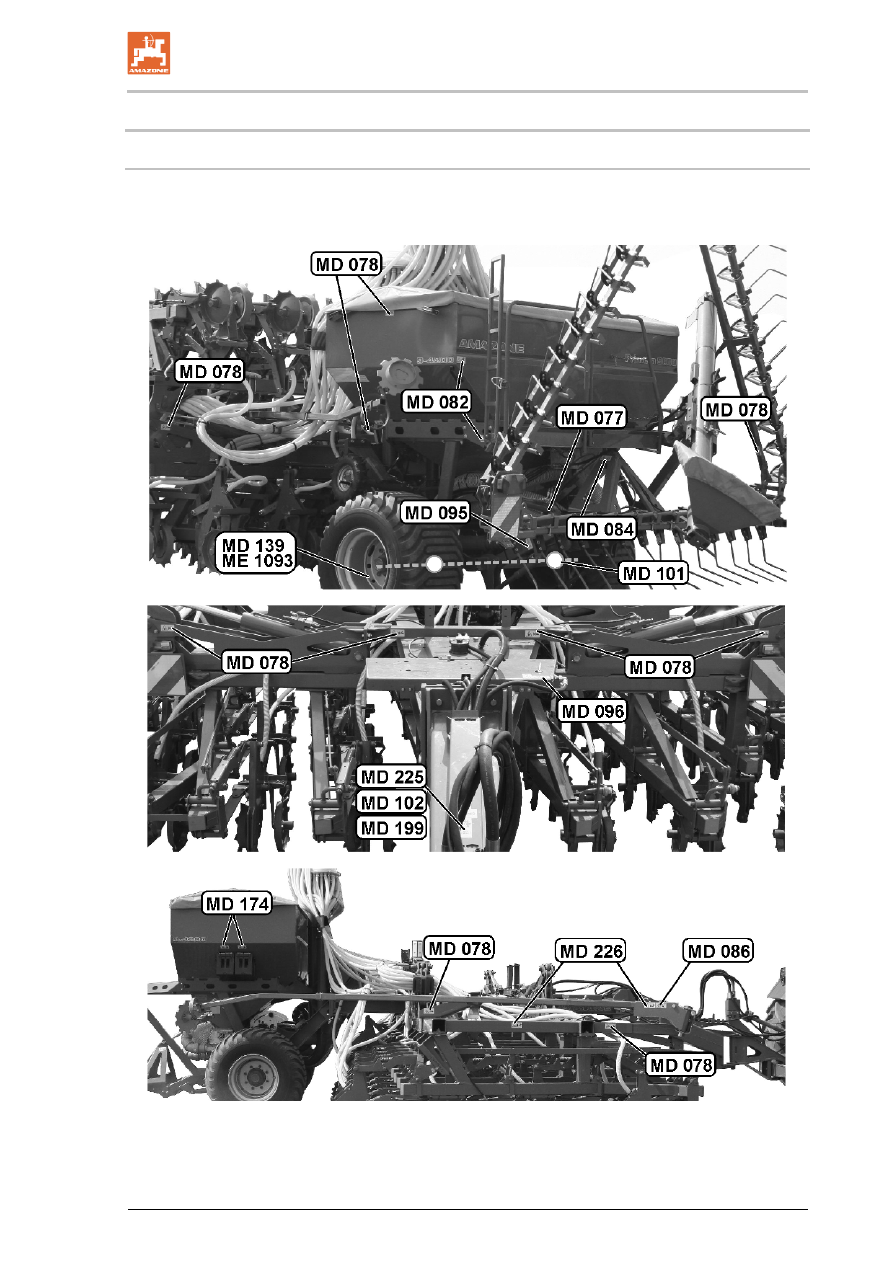

Предупреждающие знаки и другие обозначения, используемые на

агрегате

Всегда содержите все предупреждающие знаки, используемые

на агрегате, в чистоте и хорошо читаемом состоянии! Заменяйте

неразборчивые предупреждающие знаки. Предупреждающие

знаки можно заказать по номеру для заказа (например, MD 075) в

фирме-дилере.

Предупреждающий знак "Конструкция"

Предупреждающие знаки обозначают опасные зоны агрегата и

предупреждают об остаточной опасности. В этих зонах суще-

ствует постоянная или внезапно возникающая опасность.
Предупреждающий знак состоит из двух полей:

Поле 1

содержит визуальное описание опасности в треугольном знаке

безопасности.

Поле 2

содержит визуальное указание на то, как предотвратить опас-

ность.

Предупреждающий знак "Пояснение"

Колонка

"Номер для заказа и пояснения"

дает описание нахо-

дящегося рядом предупреждающего знака. Описание предупре-

ждающих знаков всегда одинаково и содержит в следующей по-

следовательности:
1. Описание опасности.
Например: опасность, связанная с возможностью разреза-

ния или отрубания!

2. Последствия в случае пренебрежения указаниями по

предотвращению опасности.

    Например: возможны тяжелые травмы пальцев и кистей рук.
  3.  Указания по предотвращению опасности.
    Например: дотрагиваться до деталей агрегата только тогда,

когда они придут в состояние полного покоя.

Общие правила техники безопасности

DMC BAG0042.3 04.15

Номер для заказа и пояснение

Предупреждающий знак

MD 077
Опасность вследствие затягивания или

захватывания рук работающими почвоза-

цепами!

Возможны тяжелые травмы рук вплоть до

травматической ампутации.
Никогда не проникайте руками в зону почво-

зацепов, пока двигатель трактора работает

при подсоединенном карданном ва-

ле/гидравлическом приводе.

MD 078
Опасность защемления пальцев и кистей

рук движущимися частями агрегата!

Может вызвать тяжелейшие травмы пальцев

и кистей рук вплоть до потери этих частей

тела.
Никогда не запускайте руки в опасную зону,

пока двигатель трактора работает при подсо-

единенном карданном вале/системе гидрав-

лики.

MD 082
Опасность падения людей с подножек и

платформ во время передвижения на агре-

гате!

Вызывает тяжелые повреждения всего тела

вплоть до смерти.
Людям запрещается переезжать на агрегате

и/или подниматься на движущийся агрегат.

Этот запрет касается также агрегатов с под-

ножками или платформами.
Примите к сведению, что подвозить людей на

агрегате запрещено.

MD 084
Опасность защемления всего тела частями

агрегата, двигающимися сверху вниз!

Вызывает тяжелые повреждения всего тела

вплоть до смерти.
Людям запрещается находиться в зоне дви-

жения частей агрегата.
Людей следует удалить из зоны движения

частей агрегата до того, как части агрегата

начнут движение вниз.

Общие правила техники безопасности

DMC BAG0042.3 04.15

MD 086
Опасность сдавливания всего тела вслед-

ствие самопроизвольного опускания

навесных деталей агрегата!

Вызывает тяжелые повреждения всего тела

вплоть до смерти.
Закрепите навесные детали агрегата против

самопроизвольного опускания, прежде чем

Вы войдете в опасную зону под ними.
Для этой цели используйте механическую

подпорку или гидравлическое стопорное

устройство.

MD 095

Перед вводом агрегата в эксплуатацию обя-

зательно прочитайте и соблюдайте указания

данного руководства и правила техники без-

опасности!

MD 096
Опасность заражения всего организма в

случае выхода жидкости под давлением

(гидравлическое масло)!

Может вызвать тяжелейшие поражения всего

организма в случае, если жидкости, выходя-

щие под высоким давлением, пройдут сквозь

кожу и проникнут в организм.
Никогда не пытайтесь закрывать рукой или

пальцами негерметичные гидравлические

шлангопроводы.
Перед началом работ по техническому об-

служиванию и ремонту обязательно прочи-

тайте и соблюдайте указания данного руко-

водства по эксплуатации.
В случае получения травмы в результате кон-

такта с гидравлическим маслом следует

незамедлительно обратиться к врачу.

MD 101

Эта пиктограмма обозначает место установки

подъемных приспособлений (домкрата).

Общие правила техники безопасности

DMC BAG0042.3 04.15

MD 102
Опасность в результате непроизвольного

пуска и откатывания агрегата во время

работ, проводимых с агрегатом, таких как

монтаж, настройка, устранение неисправ-

ностей, чистка, техническое обслуживание

и планово-предупредительный ремонт.

Вызывает тяжелые повреждения всего тела

вплоть до смерти.

•

Зафиксируйте трактор и агрегат до нача-

ла любых работ с агрегатом во избежа-

ние непреднамеренного пуска и откаты-

вания.

•

Перед работами с агрегатом необходимо

прочитать и соблюдать указания кон-

кретной главы руководства по эксплуа-

тации.

MD 114

Эта пиктограмма обозначает точку смазыва-

ния.

MD139

Момент затяжки – 450 Нм.

MD 174
Опасность травмирования в результате

непредвиденного откатывания отцеплен-

ного незафиксированного агрегата!

Вызывает тяжелые повреждения всего тела

вплоть до смерти.
Фиксируйте агрегат от непроизвольного отка-

тывания перед отсоединением от трактора.

Используйте стояночный тормоз и/или проти-

вооткатные упоры для колес.

Общие правила техники безопасности

DMC BAG0042.3 04.15

MD 199

Максимальное рабочее давление гидроси-

стемы составляет 210 бар.

MD 225
Опасность защемления тела при нахожде-

нии в зоне движения дышла между трак-

тором и прицепным агрегатом!

Данная опасность связана с возможностью

получения тяжелейших травм, влекущих за

собой даже смерть.

•

Запрещено находиться в опасной зоне

между трактором и агрегатом, пока рабо-

тает двигатель и не приняты меры

предосторожности от непредвиденного

откатывания трактора!

•

Удалите людей из опасной зоны между

трактором и агрегатом, пока работает

двигатель и не приняты меры предосто-

рожности от непредвиденного откатыва-

ния трактора!

MD 226
Опасности, связанные с защемлением все-

го тела в результате нахождения под под-

вешенными грузами или поднятыми ча-

стями агрегата!

Данная опасность связана с возможностью

получения тяжелейших травм, влекущих за

собой даже смерть.

•

Запрещается нахождение людей под

подвешенными грузами или поднятыми

частями агрегата.

•

Соблюдайте достаточное безопасное

расстояние до подвешенных грузов или

поднятых частей агрегата.

•

Следите за тем, чтобы люди соблюдали

безопасное к подвешенным грузам или

поднятым частям агрегата.

Общие правила техники безопасности

DMC BAG0042.3 04.15

ME 1093

Необходимое давление в шинах составляет

2,2 бар

2.14

Опасность при несоблюдении указаний по технике безопасности

Несоблюдение правил техники безопасности:

•

может стать причиной возникновения угрозы для людей, а

также окружающей среды и агрегата;

•

может привести к утрате всех прав на возмещение убытков.

В отдельных случаях при несоблюдении правил техники без-

опасности могут возникнуть, например, следующие опасности:

•

угроза для людей из-за незащищенных рабочих зон;

•

отказ важных функций агрегата;

•

невозможность использования предписанных методик тех-

нического обслуживания и ремонта;

•

угроза для людей в результате механического и химического

воздействия;

•

угроза для окружающей среды в результате утечки гидрав-

лического масла.

2.15

Работа с соблюдением техники безопасности

Помимо правил техники безопасности, содержащихся в настоя-

щем руководстве, обязательными являются национальные и

общепризнанные предписания по охране труда и предупрежде-

нию несчастных случаев.
Соблюдайте приведенные на предупреждающих знаках указания

по предотвращению опасности.
При движении по улицам и дорогам общего пользования соблю-

дайте действующие нормативные правила дорожного движения.

Общие правила техники безопасности

DMC BAG0042.3 04.15

2.16

Правила техники безопасности для оператора

ПРЕДУПРЕЖДЕНИЕ!
Опасность, связанная с защемлением, разрезанием, захва-

тыванием, затягиванием и ударом в результате нарушения

правил безопасности дорожного движения и эксплуатации!

Перед началом работы обязательно проверяйте агрегат и трак-

тор на безопасность движения и эксплуатации!

2.16.1 Общие правила техники безопасности и предупреждения несчастных

случаев

•

Помимо этих указаний следует соблюдать общепринятые

национальные правила техники безопасности и предупре-

ждения несчастных случаев!

•

Установленные на агрегате предупреждающие знаки и дру-

гие обозначения содержат важные указания по безопасной

эксплуатации агрегата. Соблюдение этих указаний обеспе-

чит Вашу безопасность!

•

Перед началом движения и работы убедитесь, что рядом

нет посторонних! Следите за тем, чтобы всегда был доста-

точный обзор!

•

Перевозка людей в кабине и на корпусе агрегата запрещает-

ся!

•

Ваша манера вождения должна быть такой, чтобы Вы всегда

могли контролировать трактор с навешенными или прицеплен-

ными к нему агрегатами.

При этом следует учитывать Ваши личные способности,

состояние дорожного покрытия, условия движения, види-

мость, погодные условия, ходовые качества трактора, а так-

же влияние на него навешенных или прицепленных агрега-

тов.

Прицепление и отцепление агрегата

•

Разрешается прицеплять и транспортировать агрегат только

трактором, имеющим соответствующие технические харак-

теристики.

•

При навешивании агрегатов на трехточечную гидравличе-

скую навеску трактора категории навешивания трактора и

агрегата обязательно должны совпадать!

•

Сцепка агрегата должна выполняться в соответствии с ука-

заниями и с использованием рекомендованного оборудова-

ния!

•

При навешивании агрегатов на переднюю и/или заднюю

навеску трактора не разрешается превышать:

разрешенную общую массу трактора;

допустимые нагрузки на оси трактора;

допустимые нагрузки на шины трактора.

•

Перед сцепкой или отцепкой агрегата зафиксируйте трактор

и агрегат от непроизвольного откатывания.

•

Людям запрещается находиться между агрегатом и тракто-

ром во время движения трактора к агрегату.

Общие правила техники безопасности

DMC BAG0042.3 04.15

В случае, если к работе с агрегатом привлекаются помощни-

ки, они должны только давать указания, но не находиться

между транспортными средствами до их полной остановки.

•

Зафиксируйте рычаг управления гидравлической системы в

положении, в котором будет исключено непроизвольное под-

нятие или опускание, прежде чем агрегатировать машину на

трехточечную гидравлическую навеску трактора или снимать с

нее!

•

При прицеплении и отцеплении агрегата приведите опорные

приспособления (если они предусмотрены) в соответствую-

щее положение (для сохранения устойчивости)!

•

При манипулировании опорными приспособлениями суще-

ствует опасность травмирования в результате защемления

или разрезания!

•

При навешивании агрегата на трактор требуется особая

осторожность! Между трактором и агрегатом имеются зоны с

высоким риском защемления и разрезания в области места

сцепки!

•

Запрещается находиться между трактором и агрегатом при

манипулировании трехточечной гидравлической системой!

•

Подсоединенные питающие магистрали:

на изгибах и поворотах должны быть уложены без

напряжения, переломов и перегибов;

не должны истираться о посторонние детали.

•

Расцепляющие тросы быстродействующих муфт должны

висеть свободно и не должны самопроизвольно срабаты-

вать в нижнем положении!

•

Отсоединенные агрегаты устанавливайте всегда в устойчи-

вом положении!

Эксплуатация агрегата

•

Перед началом работы необходимо изучить все устройства

и органы управления, а также их функции. Во время работы

времени на это уже не будет!

•

Надевайте плотно прилегающую одежду! Свободная одежда

повышает опасность ее захватывания или наматывания на

приводные валы!

•

Вводите агрегат в эксплуатацию только тогда, когда все за-

щитные приспособления установлены и приведены в рабо-

чее положение!

•

Учитывайте максимальную нагрузку навесного/прицепного

агрегата и разрешенные нагрузки на оси, а также опорную

нагрузку трактора! При необходимости производите движе-

ние только с заполненным наполовину бункером.

•

Людям запрещается находиться в рабочей зоне агрегата!

•

Людям запрещается находиться в зоне вращения и движе-

ния агрегата!

•

Части, приводимые в действие посторонней силой (напри-

мер, гидравлической), имеют места сжатия и места, подвер-

гаемые режущему воздействию!

•

Активизация частей агрегата, приводимых в действие посто-

ронней силой, разрешается только тогда, когда люди нахо-

дятся на достаточно безопасном расстоянии от агрегата!

Общие правила техники безопасности

DMC BAG0042.3 04.15

•

Прежде чем покинуть трактор, зафиксируйте его против не-

произвольного пуска и откатывания.

Для этого следует:

установить агрегат на землю;

привести в рабочее положение стояночный тормоз;

заглушить двигатель трактора;

вынуть ключ зажигания.

Транспортировка агрегата

•

При движении по дорогам общего пользования соблюдайте

действующие национальные правила дорожного движения!

•

Перед началом транспортировки проверьте:

правильность подсоединения питающих магистралей;

осветительное оборудование на наличие повреждений

и правильность функционирования, а также на отсут-

ствие загрязнений;

тормозную и гидравлическую системы визуально на

наличие неисправностей;

положение стояночного тормоза (опущен);

функционирование тормозной системы.

•

Всегда следите за достаточной управляемостью и эффек-

тивностью торможения трактора!

Навешенные на трактор и прицепленные к нему агрегаты и

фронтальные или задненавесные балластные грузы влияют

на динамические свойства, управляемость и эффективность

торможения трактора.

•

При необходимости применяйте фронтальные грузы!

Для обеспечения достаточной управляемости передняя ось

трактора всегда должна быть нагружена минимум на 20 % от

собственной массы трактора.

•

Фронтальные и задненавесные балласты устанавливайте

только согласно предписаниям на предназначенные для это-

го точки крепления!

•

Учитывайте максимальную полезную нагрузку навесно-

го/прицепного агрегата и разрешенные нагрузки на оси, а

также опорную нагрузку трактора.

•

Трактор должен тормозить согласно предписанному замед-

лению при торможении для загруженного агрегата (комби-

нации трактора и навешенного/прицепленного агрегата)!

•

Перед началом движения проверяйте эффективность тор-

можения!

•

При прохождении поворотов с навесным или прицепным

сельскохозяйственным агрегатом необходимо учитывать

длину вылета и инерционную массу агрегата!

•

Перед транспортировкой обращайте внимание на достаточ-

ную боковую фиксацию нижних тяг трактора, если сельско-

хозяйственный агрегат закреплен в трехточечной навеске и

в нижних тягах трактора!

•

Перед транспортировкой все поворотные части агрегата

приведите в транспортное положение!

Общие правила техники безопасности

DMC BAG0042.3 04.15

•

Перед транспортировкой все поворотные части агрегата

фиксируйте в транспортном положении во избежание опас-

ного изменения положения. Для этого используйте преду-

смотренные транспортные фиксаторы!

•

Перед транспортировкой заблокируйте рычаг управления

трехточечной гидравлической навеской трактора от непред-

виденного поднятия или опускания навесного или прицепно-

го сельскохозяйственного агрегата!

•

Перед транспортировкой проверяйте, правильно ли уста-

новлена на агрегате вся необходимая транспортная оснаст-

ка, например освещение, предупреждающие устройства и

защитные приспособления!

•

Перед началом транспортировки обязательно визуально

проверьте, зафиксированы ли болты верхних и нижних тяг

специальными фиксаторами против самоотвинчивания.

•

Скорость движения должна соответствовать имеющимся

условиям!

•

Перед движением под уклон переключайтесь ни низшую

передачу!

•

Перед транспортировкой обязательно отключайте торможе-

ние одним колесом (блокируйте педали)!

2.16.2 Гидравлическая система

•

Гидравлическая система находится под высоким давлением!

•

Следите за правильностью подключения гидравлических

шлангопроводов!

•

При подключении гидравлических шлангов следите за тем,

чтобы гидросистемы трактора и агрегата не находились под

давлением!

•

Запрещено блокировать те элементы управления трактора,

которые непосредственно обеспечивают гидравлический

или электрический привод различных узлов, например, при

складывании, поворачивании и смещении. Любое движение

должно автоматически прерываться при опускании соответ-

ствующего элемента управления. Это не относится к движе-

ниям тех устройств, которые:

работают непрерывно, или

регулируются автоматически, или,

в связи с особенностями функционирования, должны

находиться в плавающем положении или под давлени-

ем.

•

Перед началом работы с гидравлической системой:

установите агрегат на землю;

сбросьте давление в гидравлической системе;

заглушите двигатель трактора;

установите в рабочее положение стояночный тормоз;

выньте ключ из замка зажигания.

•

Минимум один раз в год приглашайте компетентного специ-

алиста для проверки эксплуатационной безопасности гид-

равлических шлангов!

Общие правила техники безопасности

DMC BAG0042.3 04.15

•

При повреждении и износе гидравлические шлангопроводы

заменяйте! Применяйте только оригинальные

AMAZONE

гидравлические шланги!

•

Длительность эксплуатации гидравлических шлангов не

должна превышать шести лет, включая возможное время

хранения на складе не более двух лет. Даже при правиль-

ном хранении и при допустимой нагрузке шланги и шланго-

вые соединения подвергаются естественному износу, что

ограничивает срок их хранения и использования. Можно

установить длительность эксплуатации, руководствуясь соб-

ственным опытом, с обязательным учетом аварийного по-

тенциала. Для шлангов и шлангопроводов из термопластов

ориентировочные значения могут быть другими.

•

Никогда не пытайтесь закрывать рукой или пальцами негер-

метичные гидравлические шлангопроводы.

Жидкости, выходящие под высоким давлением (гидравличе-

ское масло), могут проникнуть сквозь кожу и стать причиной

тяжелых травм!

В случае получения травмы в результате контакта с гидрав-

лическим маслом следует незамедлительно обратиться к

врачу. Имеется опасность заражения.

•

При поиске мест утечки, во избежание получения тяжелых

травм, применяйте подходящие для этой цели вспомога-

тельные средства.

2.16.3 Электрическая система

•

Перед началом работы с электрической системой всегда

отсоединяйте аккумулятор (отрицательный полюс)!

•

Применяйте только рекомендуемые предохранители. При

использовании слишком мощных предохранителей возмож-

но повреждение электрической системы – опасность возго-

рания!

•

Следите за правильным подключением аккумулятора: сна-

чала – положительный, затем – отрицательный полюс! При

отсоединении клемм сначала отсоединяйте отрицательный,

затем – положительный полюс!

•

На положительный полюс аккумулятора всегда устанавливай-

те соответствующую крышку. При замыкании на массу суще-

ствует опасность взрыва!

•

Опасность взрыва! Избегайте открытого пламени и искрения

в непосредственной близости от аккумулятора!

•

Сельскохозяйственный агрегат может оснащаться электрон-

ными компонентами и узлами, на работоспособность кото-

рых могут влиять электромагнитные излучения других

устройств. Такое влияние может представлять угрозу для

людей, если не будут соблюдены следующие правила тех-

ники безопасности:

При установке дополнительных электрических прибо-

ров и/или компонентов на агрегат с подсоединением к

бортовой сети пользователь должен проверить под

собственную ответственность, не повредят ли эти при-

боры и/или компоненты электронную систему транс-

портного средства или других компонентов.

Обратите внимание на то, чтобы дополнительно уста-

новленные электротехнические и электронные узлы со-

ответствовали директиве по ЭМС 89/336/EEC в дей-

ствующей редакции и на них была бы маркировка CE.

Общие правила техники безопасности

DMC BAG0042.3 04.15

2.16.4 Прицепные агрегаты

•

Учитывайте допустимые варианты комбинации прицепного

устройства трактора и тягового устройства агрегата!

Создавайте только допустимые комбинации транспортных

средств (трактор и навешенный агрегат).

•

При одноосных агрегатах соблюдайте максимально разре-

шенную опорную нагрузку трактора на прицепное устрой-

ство!

•

Всегда следите за достаточной управляемостью и эффек-

тивностью торможения трактора!

Навесные и прицепные агрегаты влияют на динамические

характеристики трактора, а также на управляемость и эф-

фективность торможения; в особенности это относится к од-

ноосным агрегатам с опорной нагрузкой на трактор!

•

Только специализированной мастерской разрешается про-

изводить регулировку высоты тягового дышла при дышле с

тяговой серьгой с опорной нагрузкой!

2.16.5 Эксплуатация вала отбора мощности

•

Допускается использовать только карданные валы, одоб-

ренные фирмой AMAZONEN-WERKE и оснащенные предпи-

санными защитными приспособлениями!

•

Учитывайте также указания руководства по эксплуатации

карданного вала от производителя!

•

Защитная труба и защитная воронка карданного вала долж-

ны быть неповрежденными, защитный щит вала отбора

мощности трактора и агрегата также должен быть установ-

лен и находится в надлежащем состоянии!

•

Запрещается работа с поврежденными защитными приспо-

соблениями!

•

Установку и снятие карданного вала допускается выполнять

только при

выключенном вале отбора мощности;

выключенном двигателе трактора;

затянутом стояночном тормозе;

вынутом из замка зажигания ключе.

•

Постоянно обращайте внимание на правильный монтаж и

защиту карданного вала!

•

При использовании широкоугольных карданных валов широ-

коугольный шарнир всегда устанавливайте в точке враще-

ния между трактором и агрегатом!

•

Стопорите защитный кожух карданного вала путем подвески

на цепь (цепи) для предотвращения совместного вращения!

•

Внимательно следите за обязательными защитными труба-

ми карданных валов в транспортном и рабочем положениях!

(Следуйте также указаниям руководства по обслуживанию

карданного вала от изготовителя!)

•

При прохождении поворотов учитывайте допустимый угол

изгиба и вынос карданного вала!

Общие правила техники безопасности

DMC BAG0042.3 04.15

•

Перед включением вала отбора мощности проверьте, соот-

ветствует ли выбранная скорость вращения вала отбора

мощности трактора допустимой скорости вращения привода

агрегата.

•

Высылайте людей из опасной зоны вокруг агрегата до вклю-

чения вала отбора мощности.

•

При работах с валом отбора мощности никто не должен

находиться в зоне вращающегося вала отбора мощности

или карданного вала.

•

Никогда не включайте вал отбора мощности при включен-

ном двигателе трактора!

•

Всегда отключайте вал отбора мощности, если имеют место

большие углы изгиба или если вал не используется!

•

ПРЕДУПРЕЖДЕНИЕ! После отключения вала отбора мощ-

ности, узлы агрегата некоторое время движутся по инерции,

так что сохраняется опасность получения травмы!

Не подходите слишком близко к агрегату в течение этого

времени! Работать на агрегате допускается лишь после

полной остановки всех его деталей!

•

Перед чисткой, смазкой или настройкой агрегатов или кар-

данных валов с приводом от вала отбора мощности прини-

майте на тракторе и агрегате меры безопасности по предот-

вращению непреднамеренного пуска или откатывания.

•

Укладывайте отсоединенный карданный вал на предусмот-

ренный держатель!

•

После снятия карданного вала наденьте на конец вала от-

бора мощности защитный наконечник!

•

При использовании синхронного вала отбора мощности сле-

дует учитывать, что скорость вращения вала отбора мощно-

сти зависит от скорости движения, а направление вращения

изменяется при движении задним ходом!

2.16.6 Тормозная система

•

Регулировочные и ремонтные работы на тормозной системе

разрешается производить только специализированным ма-

стерским или авторизированным сервисным службам по ре-

монту тормозных систем!

•

Регулярно проводите тщательную проверку тормозной си-

стемы!

•

При любых нарушениях функционирования тормозной си-

стемы немедленно остановите трактор. Эти нарушения

должны устраняться незамедлительно!

•

Перед проведением работ с тормозной системой надежно

установите агрегат и обеспечьте защиту от непреднамерен-

ного опускания и откатывания (противооткатные упоры для

колес)!

•

Особая осторожность требуется при сварке, резке и сверле-

нии вблизи тормозных магистралей!

•

По окончании всех работ по регулировке и ремонту тормоз-

ной системы необходимо произвести проверку тормозов!

Общие правила техники безопасности

DMC BAG0042.3 04.15

Пневматическая тормозная система

•

Перед тем как прицепить агрегат, очистите уплотнительные

кольца соединительных головок питающей магистрали и

тормозной магистрали от возможных загрязнений!

•

При навешенном агрегате начинать движение разрешается

только тогда, когда манометр на тракторе показывает 5,0

бар!

•

Ежедневно отводите воду из ресивера!

•

Перед началом движения без агрегата закрывайте соедини-

тельные головки на тракторе!

•

Зафиксируйте соединительные головки питающей и тормоз-

ной магистралей агрегата в держателях соединительных го-

ловок!

•

Для заполнения или замены применяйте только соответ-

ствующую тормозную жидкость. При замене тормозной жид-

кости соблюдайте соответствующие предписания!

•

Не разрешается изменять установленные изготовителем

настройки тормозных клапанов!

•

Ресивер подлежит замене, если:

ресивер двигается в хомутах;

ресивер поврежден;

фирменная табличка на ресивере заржавела, отсоеди-

нилась или отсутствует.

Гидравлическая тормозная система для агрегатов в экспортном исполнении

•

На территории Германии использование гидравлических

тормозных систем запрещено!

•

Для заполнения или замены применяйте только соответ-

ствующую гидравлическую жидкость. При замене гидравли-

ческого масла соблюдайте соответствующие предписания!

2.16.7 Шины

•

Ремонтные работы с шинами и колесами разрешается про-

изводить только специалистам при помощи соответствую-

щих монтажных инструментов!

•

Регулярно проверяйте давление воздуха!

•

Соблюдайте предписанное давление воздуха! При слишком

высоком давлении воздуха существует опасность взрыва!

•

Перед началом работ с шинами установите агрегат на проч-

ную поверхность и зафиксируйте против непроизвольного

опускания и откатывания (с помощью стояночного тормоза и

противооткатных упоров)!

•

Все крепежные болты и гайки должны быть затянуты или

подтянуты в соответствии с данными компании AMAZONEN-

WERKE!

Общие правила техники безопасности

DMC BAG0042.3 04.15

2.16.8 Эксплуатация сеялок

•

Соблюдайте разрешенные заправочные объемы семенного

бункера (см. вместимость семенного бункера)!

•

На платформу заходите только для загрузки семенного бун-

кера!

Во время эксплуатации запрещается находиться на агрега-

те!

•

При установке сеялки на норму высева будьте внимательны.

Вращающиеся и вибрирующие части агрегата опасны!

•

При транспортировке по дорогам общего пользования необ-

ходимо снимать диски маркеров довсходовой маркировки!

•

Запрещается класть какие-либо предметы в семенной бун-

кер!

•

Маркеры в транспортном положении необходимо блокиро-

вать (обусловлено конструкцией)!

2.16.9 Техническое обслуживание, планово-предупредительный ремонт

и уход

•

Работы по техническому обслуживанию, ремонту и чистке

необходимо производить только при:

выключенном приводе;

заглушенном двигателе трактора;

вынутом из замка зажигания ключе;

отсоединенном от бортового компьютера штекере агре-

гата.

•

Регулярно проверяйте плотность посадки гаек и болтов и

при необходимости подтягивайте их!

•

Перед выполнением чистки, технического обслуживания и

ремонта агрегата зафиксируйте поднятый агрегат или части

агрегата против непроизвольного опускания!

•

При замене рабочих инструментов агрегата посредством

резки используйте подходящий инструмент и рукавицы!

•

Масла, смазки и фильтры утилизируйте надлежащим обра-

зом!

•

При выполнении электросварочных работ на тракторе и

навесных/прицепных агрегатах отсоедините кабель от гене-

ратора и аккумулятора!

•

Запасные части должны отвечать установленным техниче-

ским требованиям AMAZONEN-WERKE! Это возможно толь-

ко при использовании оригинальных запасных частей AMA-

ZONE!

Погрузка и разгрузка

DMC BAG0042.3 04.15

Погрузка и разгрузка

Погрузка и разгрузка при помощи трактора

ПРЕДУПРЕЖДЕНИЕ
Возникает опасность аварии, если используется трактор

недостаточного размера, а тормозная система агрегата не

подключена к трактору и не заполнена!

•

Перед погрузкой или выгрузкой агрегата с транспортного

средства надлежащим образом прицепите агрегат к тракто-

ру!

•

Агрегат разрешается выгружать и перегружать, агрегатиро-

вать и транспортировать при помощи только такого тракто-

ра, который соответствует мощностным характеристикам!

Пневматическая тормозная система

•

При навешенном агрегате начинать движение разрешается

только тогда, когда манометр на тракторе показывает 5,0

бар!

Перед погрузкой или выгрузкой агрегата с транспортного сред-

ства подсоедините его к подходящему трактору.

Погрузка:

Для выполнения погрузки требуется помощник.
Надлежащим образом зафиксируйте агрегат. Затяните стояноч-

ный тормоз.
После этого отсоедините трактор от агрегата.

Выгрузка:

Снимите транспортировочные фиксаторы.
Для выполнения разгрузки требуется помощник.
После выгрузки поставьте агрегат на прочную поверхность и

отсоедините трактор.

Описание продукции

DMC BAG0042.3 04.15

Описание продукции

Эта глава:

•

дает обширный обзор конструкции агрегата;

•

дает наименование отдельных узлов и элементов управле-

ния.

Читайте эту главу по возможности рядом с агрегатом. Так Вы

наилучшим образом изучите агрегат.
Агрегат состоит из следующих основных узлов:

•

рамы с дышлом и прицепной поперечиной;

•

семенного бункера с подающе-дозирующим блоком;

•

ходовой части;

•

сошников;

•

загортачей;

•

маркеров.

4.1

Обзор узлов

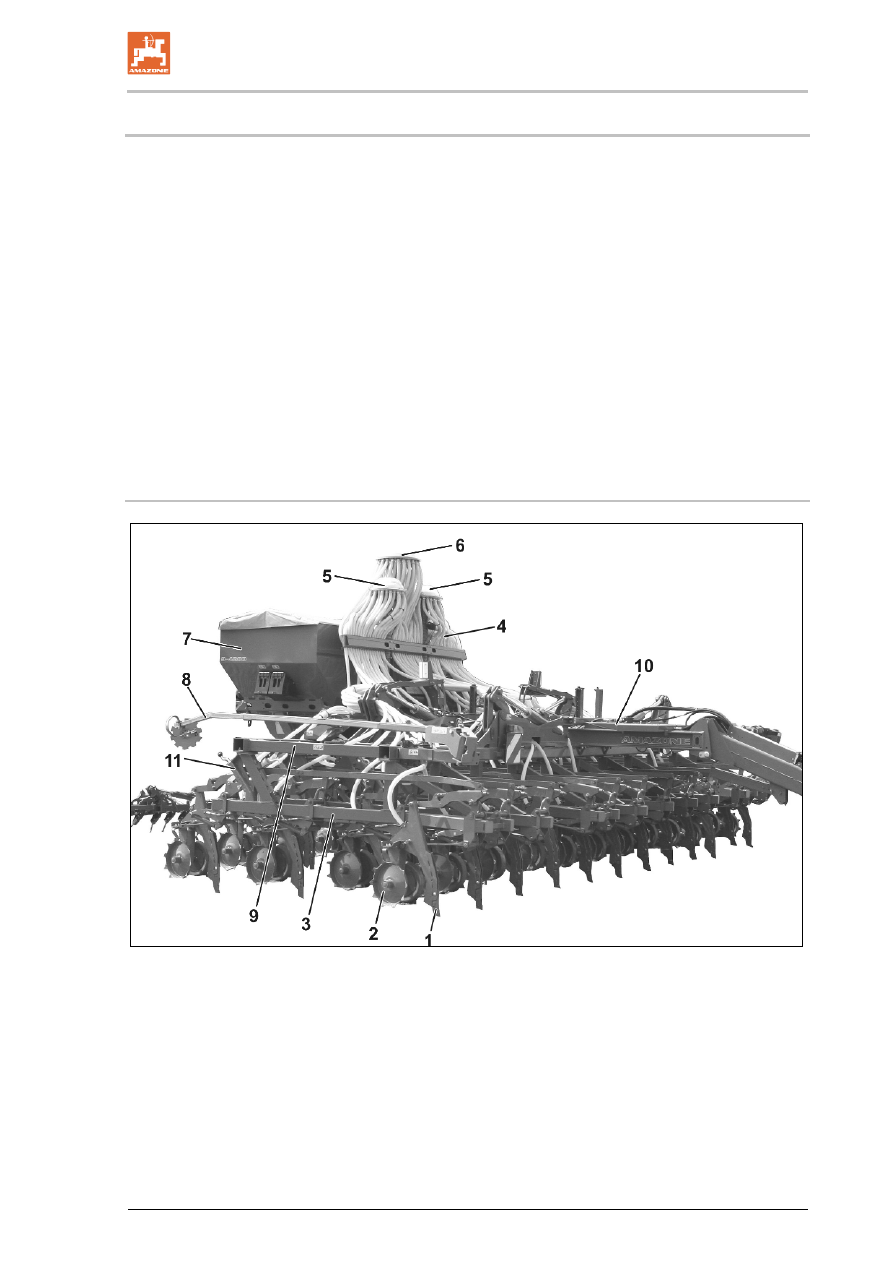

Рис. 2

Агрегат в рабочем положении

(1)  Долотообразный сошник
(2)  Опорные ролики
(3)  Рама сошника
(4)  Направляющие шланги для подачи по-

севного материала

(5) Распределитель посевного материала
(6) Распределитель удобрения (опция)

(7) Семенной бункер и бункер для удобре-

ния (опция)

(8)  Маркеры
(9)  Складная консоль
(10)  Бак для гидравлической жидкости (опция)

с фильтром и редукционным клапаном

(11) Регулировка глубины для рядов сошни-

ков

Сеялка прямого высева Amazone Primera DMC 9000. Руководство по эксплуатации (2015 год) - часть 1
