Бронетранспортер БТР-Д. Инструкция по эксплуатации (1988 год) - часть 14

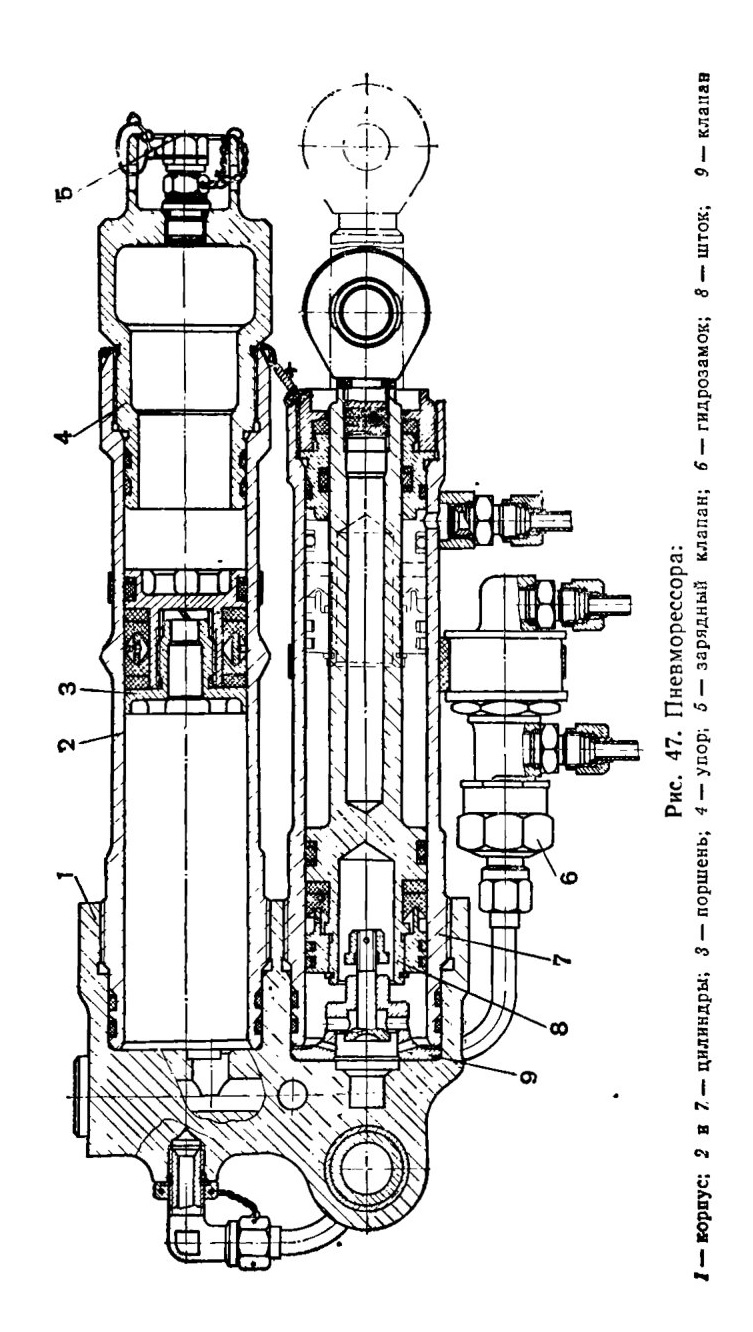

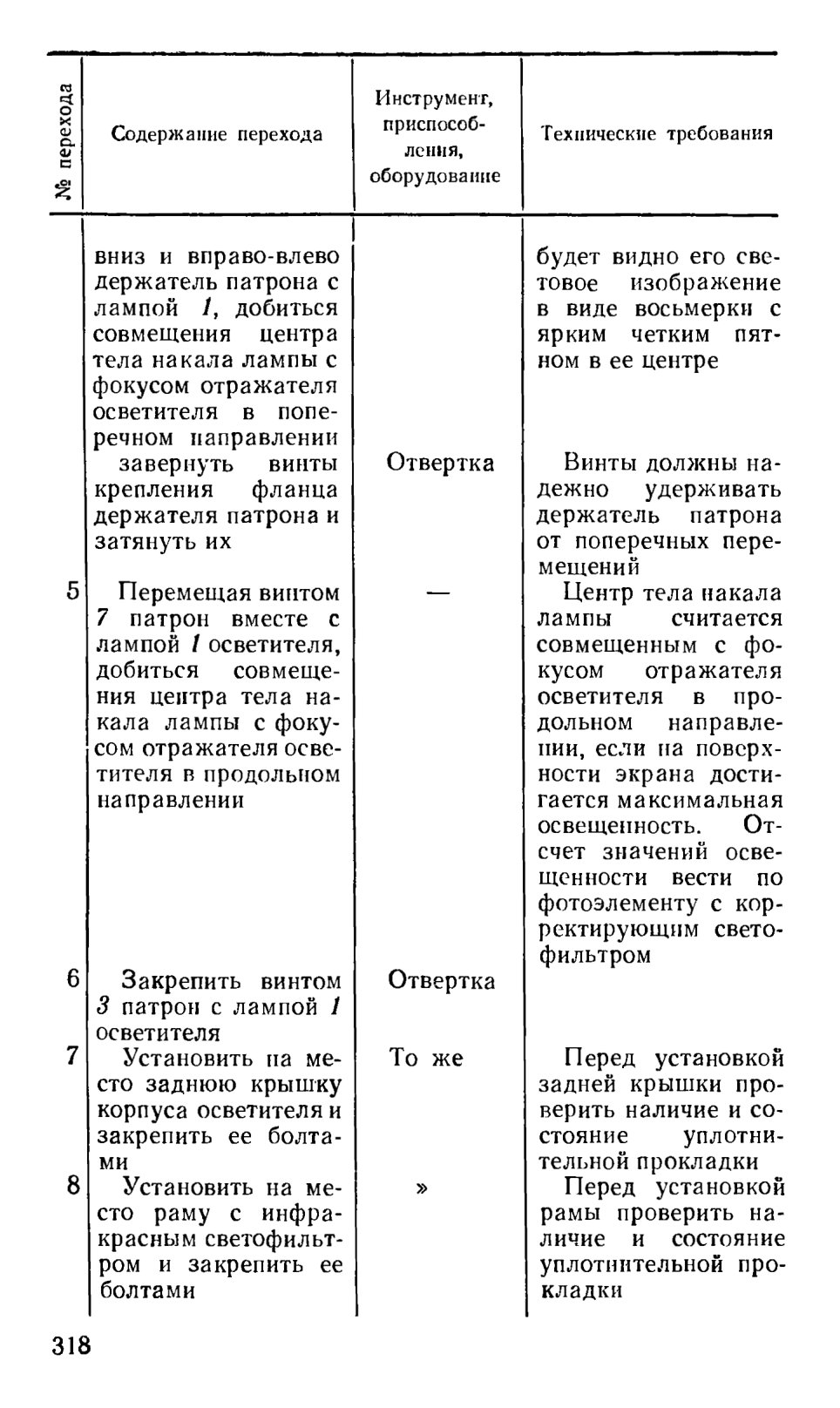

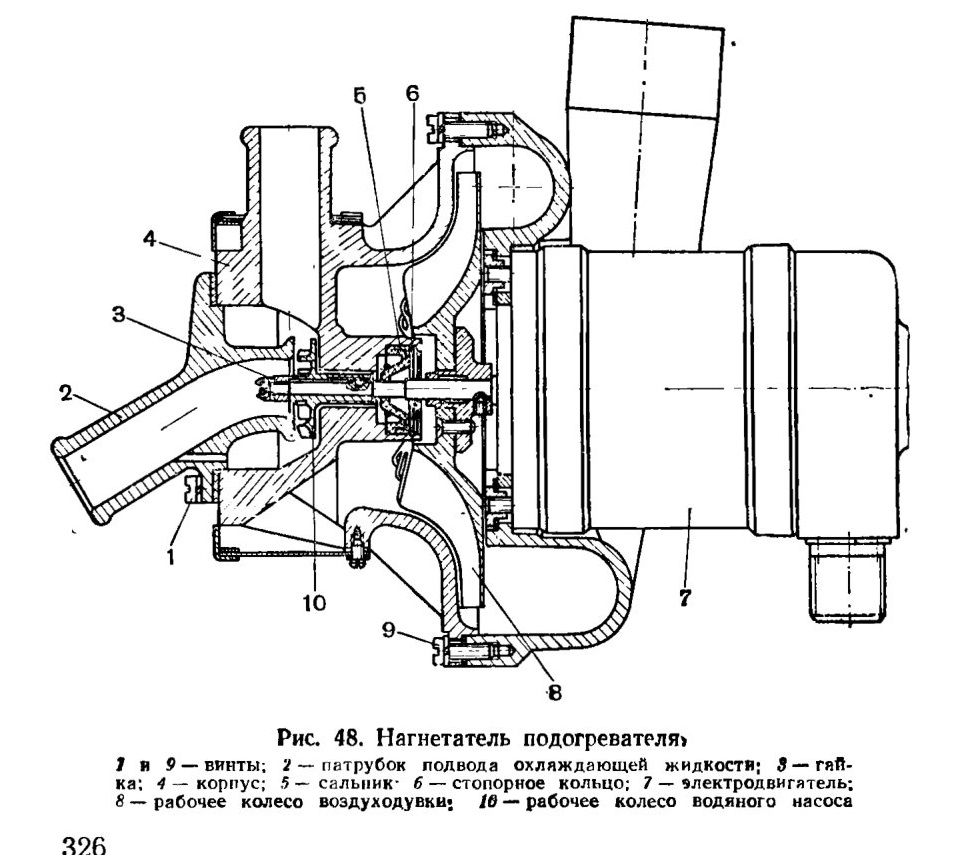

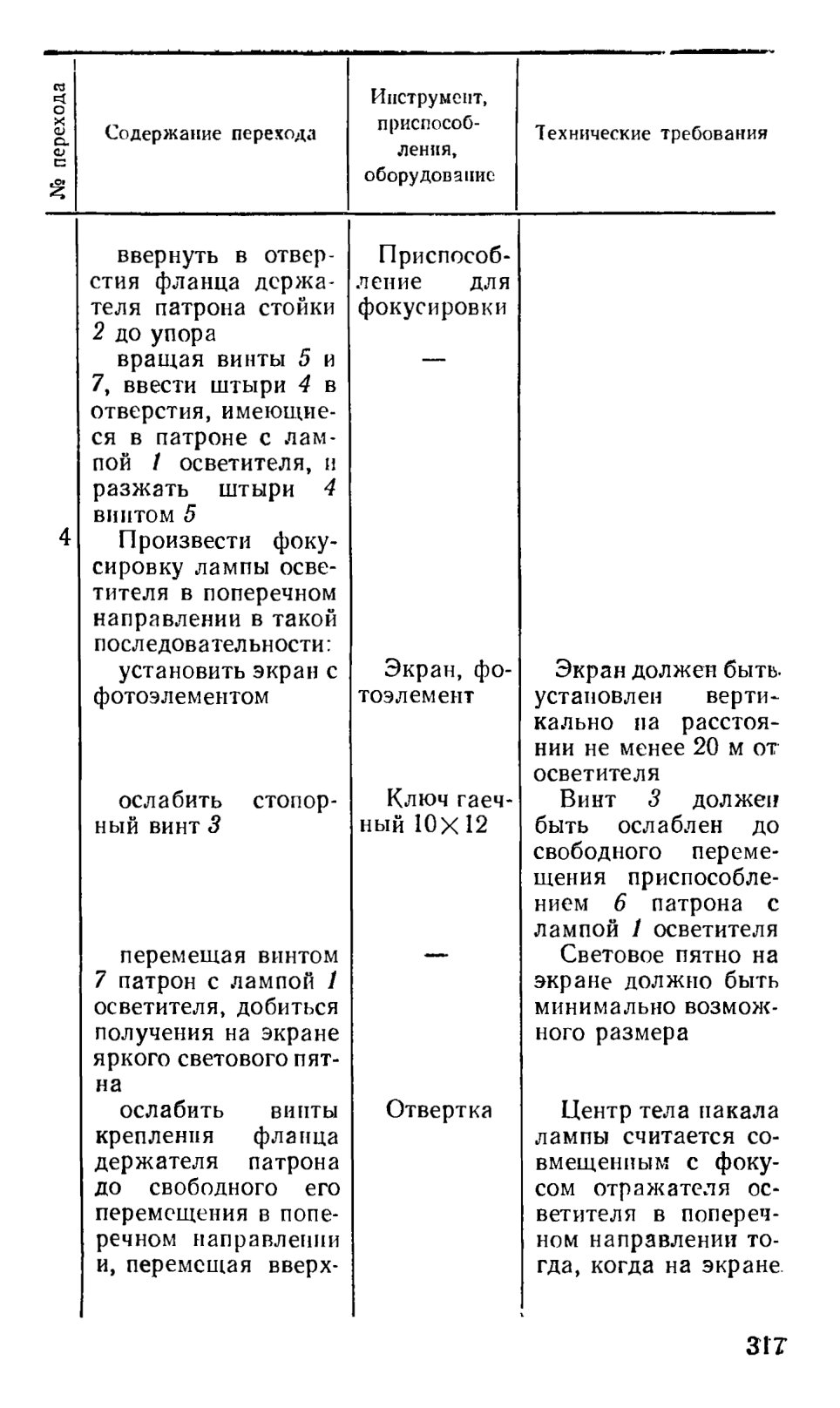

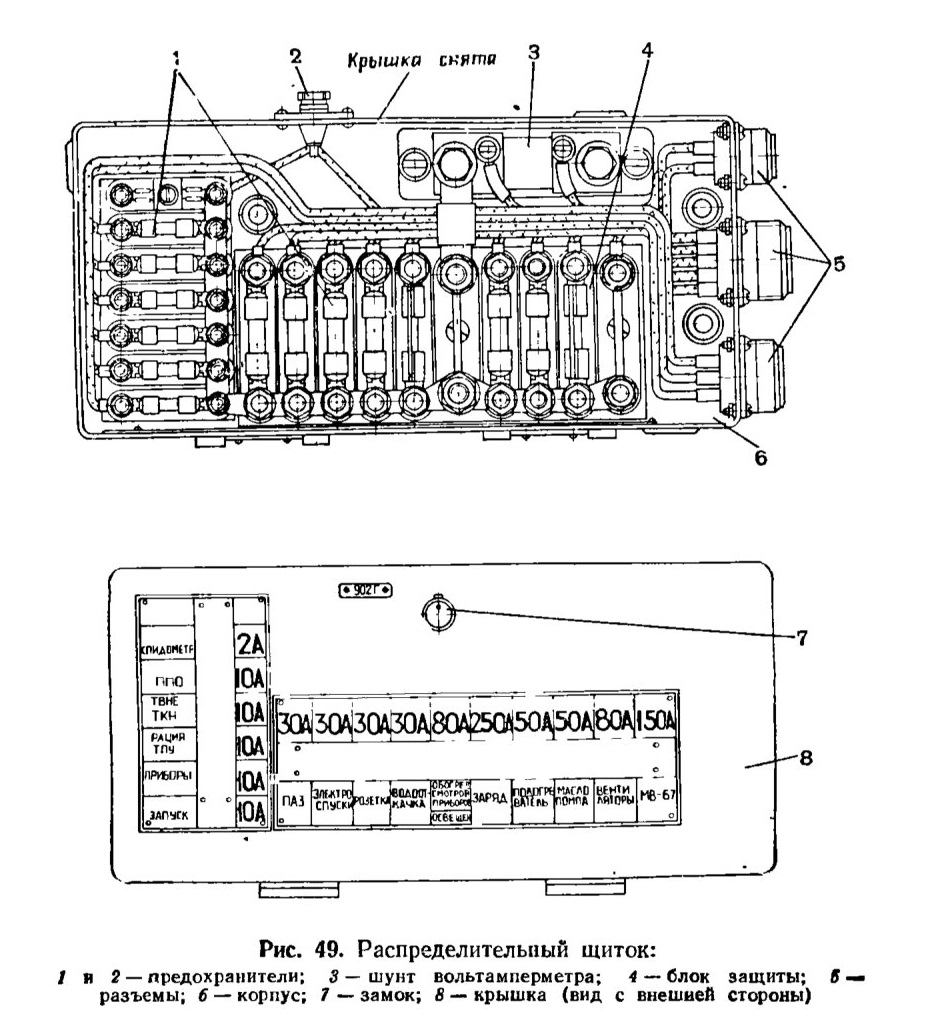

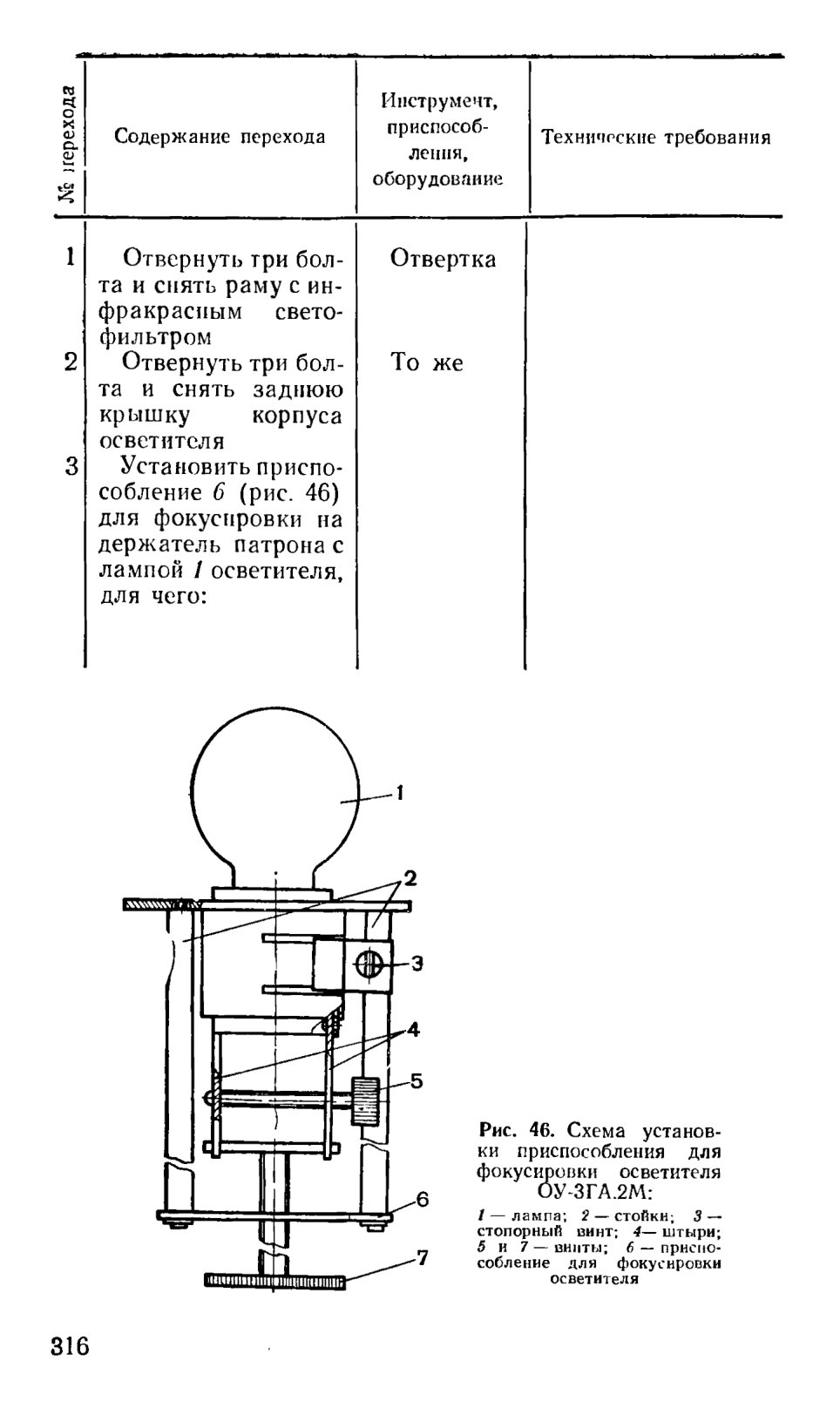

7.1.51. ФОКУСИРОВКА ОСВЕТИТЕЛЯ ОУ-3ГА.2М

Инструмент, приспособления и оборудование: приспособление для фокусировки, экран, фотоэлемент, ключ гаечный 10Х 12, отвертка.

Фокусировку осветителя производить после замены отражателя или лампы

Инструмент, приспособления и оборудование: банник, ключ 902.03.001 из ЗИП системы, комплект деревянных палочек, ключ торцовый 27, молоток, плоскогубцы, отвертка, ванна для промывки, ветошь.
Чистку и смазку пусковых установок без разборки производить при обнаружении в них влаги и загрязнения внутренних поверхностей. Чистку и смазку пусковых установок с разборкой производить после пусков дымовых гранат и при подготовке машины к эксплуатации в летних (зимних) условиях.

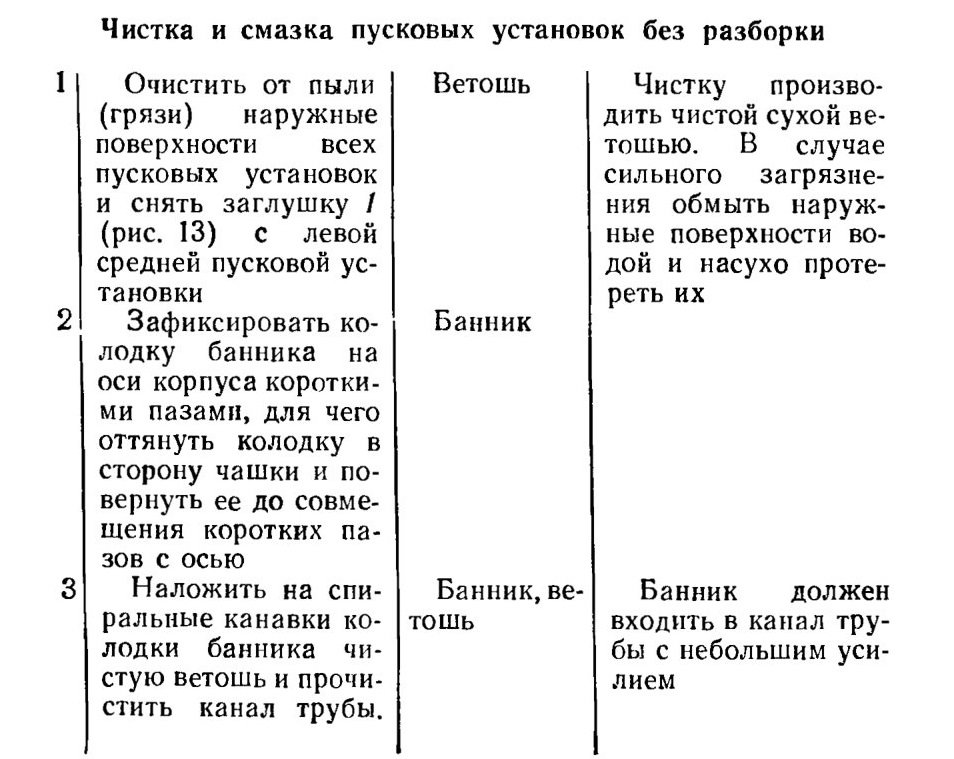

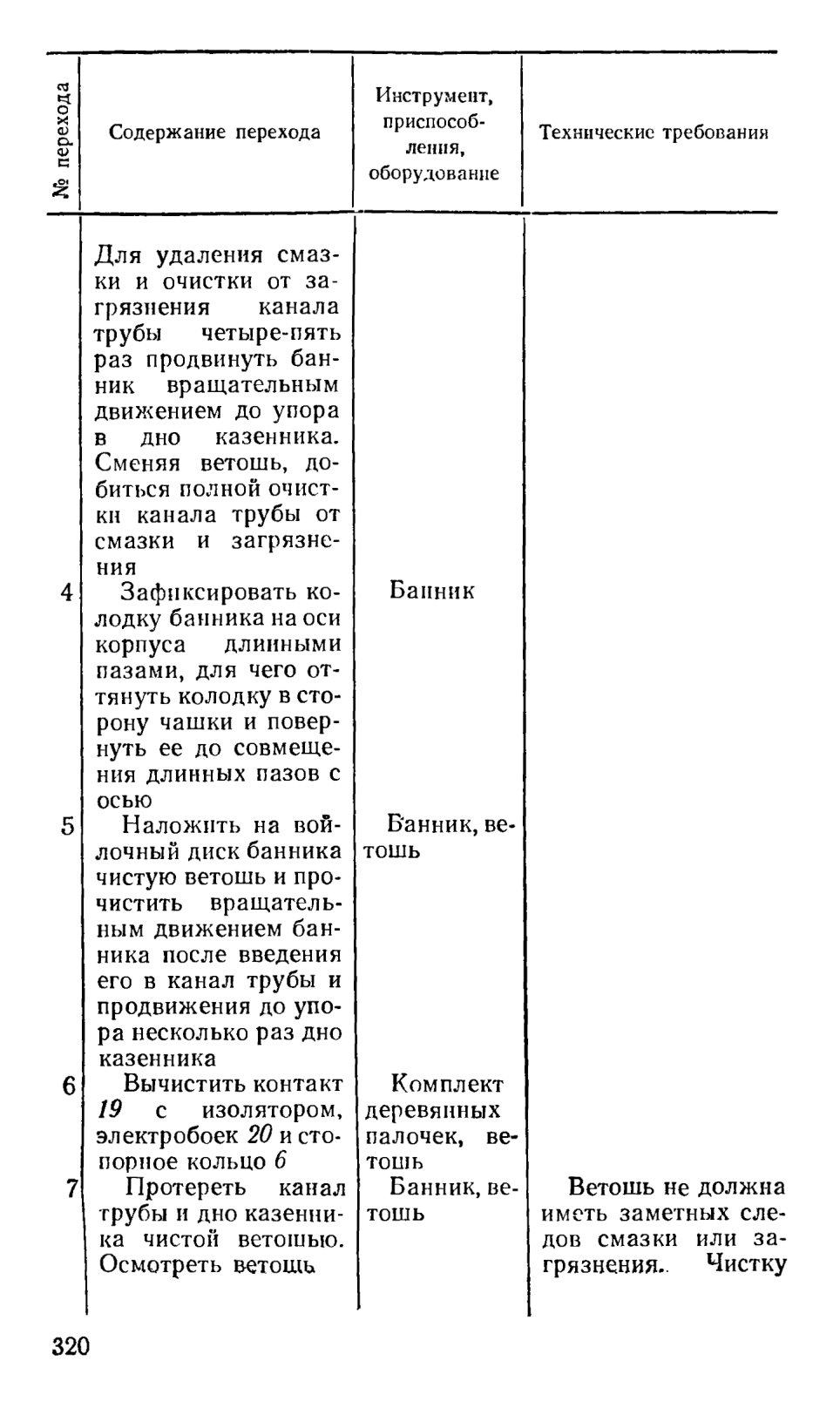

Чистка и смазка пусковых установок без разборки

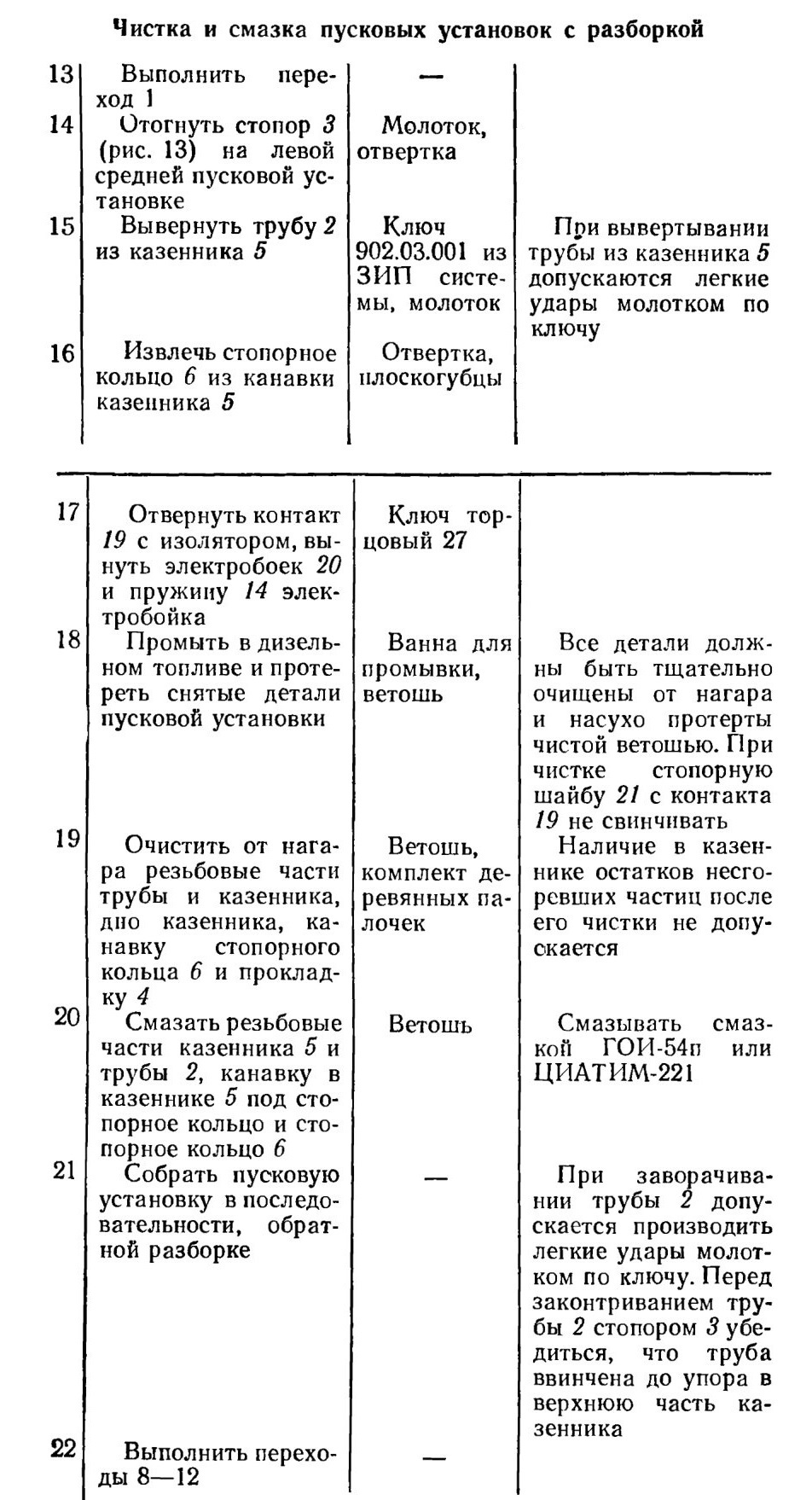

Чистка и смазка пусковых установок с разборкой

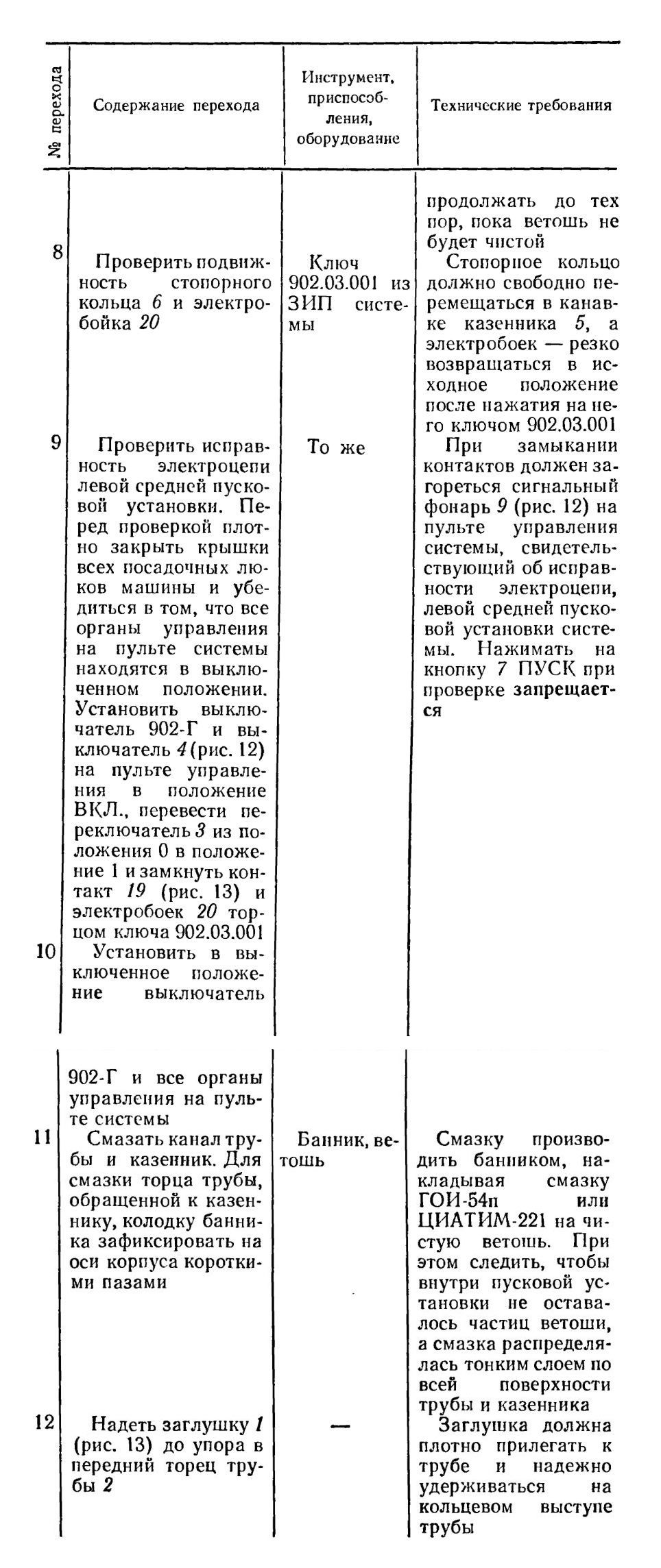

Чистку, смазку и проверку исправности электроцепей других пусковых установок системы производить
аналогичным способом. При этом необходимо помнить, что при проверке исправности электроцепи правой средней пусковой установки системы переключатель 3 (рис. 12) при включенном выключателе 4 на пульте управления должен быть установлен в положение 2, левой крайней — в положение 3, правой крайней — в положение 4. После проверки исправности электроцепей всех пусковых установок выключатель 902-Г и все органы управления на пульте управления должны быть установлены в выключенное положение

Состояние коллектора и щеток генератора проверять при наработке двигателя не более 300 ч.

Для удобства выполнения операции при проверке рекомендуется генератор с двигателя снять.

Проверку состояния коллектора генератора проводить при снятой защитной ленте (при постановке ленты следить за обязательным совпадением штифта на корпусе с контрольным отверстием в ленте).

При наличии нагара коллектор протереть чистой, слегка смоченной в бензине (без примесей) тканью.

Если нагар не удаляется, коллектор зачистить мелкой шлифовальной шкуркой на бумажной основе.

При зачистке проворачивать якорь генератора и прижимать к поверхности коллектора кусочек мелкой шлифовальной шкурки, навернутый на деревянную палочку. При этом щетки должны быть вынуты из гнезд обойм щеткодержателей.

Если щетки износились до высоты 16 мм и менее (замер высоты производить со стороны наибольшей плоскости щетки), заменить их новыми, взятыми из ЗИП.

Новые щетки должны без малейшего заедания и без качки входить в гнезда обойм щеткодержателей и быть тщательно притерты к коллектору мелкой шлифовальной шкуркой. По окончании притирки генератор тщательно продуть от щеточной пыли струей сжатого воздуха (давление 1,5— 2 кгс/см2).

Для притирки щеток к коллектору генератор должен проработать с нагрузкой 30—50 А 2—3 ч.

Притирка считается законченной, когда поверхность соприкосновения щетки с коллектором составляет не менее 70—80% площади сечения, а на коллекторе образовалась удовлетворительная политура.

При осмотре коллектора и щеток обращать внимание на состояние пружин и нажимных рычагов щеткодержателей. При необходимости заменить их новыми, взятыми из ЗИП.

Пыль н грязь с наружных поверхностей рассеивателя и линз светомаскировочной насадки удалять чистой тканью, смоченной в чистой воде.

Запрещается применять для удаления грязи скребки, бензин, керосин, масло и т. п. При очистке от грязи маскировочной насадки обращать особое внимание на световые щели.

Треснувшие или разбитые рассеиватели заменить во избежание попадания пыли, грязи и воды внутрь оптических элементов.

Замену вышедшей из строя лампы производить с тыльной стороны оптического элемента в следующем порядке:

вывернуть пластмассовый держатель кожуха оптического элемента, отсоединив предварительно колодку;

вынуть кожух и вышедшую из строя лампу;

вставить новую лампу;

вставить кожух с контактными пластинами и ввернуть до отказа с некоторым усилием пластмассовый держатель кожуха.

Пыль и грязь с отражающей поверхности рефлектора удалять тщательной промывкой в чистой (без следов нефтепродуктов) воде с помощью чистой ваты, осторожными круговыми движениями без сильного нажима. После промывки рефлектор просушить при температуре окружающего воздуха 12—16°С в опрокинутом (зеркалом вниз) положении.

Резьбовые соединения и пружинные шайбы для предохранения от коррозии смазать смазкой Литол-24 или солидолом Ж.

При технических обслуживаниях № 1 и 2 проверять качество заделки и подсоединений якорного и шунтового проводов, идущих от РН-10, ДМР-400Т и генератора к переходной колодке, а также состояние их изоляции, особенно в районе изгибов проводов.

Места с поврежденной изоляцией заизолировать.

После проведения технического обслуживания до пуска двигателя убедиться с помошью комбинированного прибора Ц-4353 в том, что в цепи возбуждения генератора нет короткого замыкания. Сопротивление цепи при проверке между



зажимом 3 разъема РН-10 и «массой» должно быть равно 2—4 Ом.

При отсутствии тока зарядной цепи осмотреть предохранитель ПР-1, расположенный на РН-10, и, если он перегорел, заменить его.

Исправность генератора, РН-10 и ДМР-400Т проверять при работающем двигателе машины, отключив аккумуляторную батарею и включив любой потребитель, кроме радиостанции, стартера, ТДА, плафонов и розеток для переносной лампы.

Включенный потребитель должен работать.

При пуске двигателя от посторонних аккумуляторных батарей через зажимы внешнего пуска следить за правильностью подсоединения этих батарей, так как при подаче напряжения обратной полярности происходит сваривание контактов реле ДМР-400Т.

После тушения пожара в машине выполнить следующие работы:

снять съемные листы перегородки силового отделения и съемные листы крыши над силовым отделением;

произвести чистку агрегатов и отделения от грязи и копоти;

тщательно осмотреть состояние электропроводов и состояние агрегатов в районе пожара. Обгоревшие провода и агрегаты отремонтировать или заменить;

снять с машины термодатчики, очистить их от грязи и копоти и установить на место;

заменить использованный баллон или зарядить его хладоном;

провести проверку работоспособности системы ППО (см. операционную карту 7.1.29).

7.2.8. ПРОВЕРКА И ЗАРЯД БАЛЛОНОВ ППО ХЛАДОНОМ

Установленные на машине баллоны ППО подлежат периодическому взвешиванию о целях проверки полноты заряда баллонов хладоном.

Взвешивание баллонов производить один раз в 10—12 месяцев.

При обслуживании приборов наблюдения руководствоваться следующими основными правилами:

при снятии и установке приборов соблюдать осторожность, чтобы не подвергнуть удару оптические детали приборов;

загрязненные и влажные приборы протирать чистой ветошью. Засохшую грязь па оптических поверхностях предварительно размягчить водой и удалить, а затем насухо протереть поверхность стекла фланелевой салфеткой. Пыль и песчинки удалять мягкой кисточкой;

в случае появления ледяного валика перед прибором скалывание его производить, не снимая прибора, при этом не допускать повреждений стекла входного окна;

поверхности оптических деталей не трогать руками и не смазывать. Жирные пятна с поверхности стекла удалять фланелевой салфеткой;

при мойке машины с помощью шлангов струю воды не направлять на призмы приборов;

перед установкой прибора внутреннюю плоскость шахты очистить от пыли и грязи.

Наличие грязи на плоскостях прилегания уплотнительной прокладки к корпусу прибора не допускается.

Проверку правильности регулировки воздухораспределителя проводить в случае разборки воздухораспределителя со снятием распределительного диска, снятия воздухораспределителя или замены его, а также в случае затруднения пуска двигателя сжатым воздухом, если возникает подозрение на неправильность регулировки воздухораспределения.

Проверку и регулировку воздухораспределителя проводить в следующем порядке: определить ВМТ поршня третьего левого цилиндра согласно операционной карте 7.1.18;

вращая коленчатый вал против хода часовой стрелки, установить поршень первого левого цилиндра на 18°±2° после ВМТ по такту расширения (впускные и выпускные клапаны закрыты);

отсоединить от воздухораспределителя трубку подвода воздуха;

вывернуть колпак воздухораспределителя и проверить положение распределительного диска. При правильной регулировке должно быть полностью открыто отверстие в корпусе воздухораспределителя, через которое воздух поступает в первый левый цилиндр, и кромка этого отверстия должна совпадать с набегающей (передней по ходу вращения) кромкой овального отверстия распределительного диска. Отверстие в корпусе воздухораспределителя, по которому воздух поступает к первому левому цилиндру, отмечено сверлением 0 2 мм в канавке корпуса;

если распределительный диск не находится в положении, описанном выше, вынуть шплинт, отвернуть гайку, снять распределительный диск и пружину;

установить распределительный диск на вал воздухораспределителя. Путем последовательных перестановок с поворотом распределительного диска относительно регулировочной втулки, а также регулировочной втулки и распределительного диска относительно валика воздухораспределителя подобрать нужное положение распределительного диска;

установить пружину, распределительный диск и навернуть гайку. Повернуть коленчатый вал против хода часовой стрелки на 20—30°, а затем, вращая его по ходу часовой стрелки, установить поршень первого левого цилиндра в положение 18°±2° после ВМТ по такту расширения и проверить правильность регулировки;

убедившись в правильности регулировки, зашплинтовать гайку, ввернуть колпак и подсоединить трубку подвода воздуха к воздухораспределителю.

В процессе эксплуатации осветителя руководствоваться следующими правилами:

чистку отражателя производить по мере необходимости. При этом песчинки и пыль предварительно сдувать с помощью резиновой груши или удалять их мягкой кисточкой, а затем, подышав на стекло, протирать сухой медицинской ватой, имеющейся в ЗИП. Сильно загрязненные места (пятна) очищать спиртом или детским мылом с дистиллированной водой. Пользоваться для чистки бензином, ацетоном и другими растворителями категорически запрещается.

Помните! Прикасаться к оптическим деталям пальцами, масляными и грязными тряпками запрещается, так как самые незначительные жировые пятна уменьшают силу света;

чистку светофильтра производить чистой фланелью или медицинской ватой. При протирании внутренней стороны светофильтра обратить внимание на сохранность пленки инфракрасного фильтра. Допускается промывка светофильтра водопроводной водой (температура воды 15—20°С) с последующей протиркой насухо медицинской ватой;

замену вышедшей из строя лампы накаливания производить в следующем порядке:

— отвернуть три болта и снять раму с инфракрасным светофильтром;

— обернуть колбу лампы ветошью, слегка утопить ее и, повернув против хода часовой стрелки на 90°, извлечь лампу через горловину отражателя;

— обернуть колбу запасной лампы чистой ветошью, совместить широкий лепесток на цоколе с большим вырезом в патроне, слегка утопить лампу и повернуть ее по ходу часовой стрелки;

— убедившись в том, что положение лампы в патроне зафиксировано, протереть колбу лампы и отражатель фланелевой салфеткой или медицинской ватой;

замену инфракрасного светофильтра производить в такой последовательности:

— отвернуть три болта и снять раму с инфракрасным светофильтром;

— отвернуть на раме двенадцать винтов, снять стальное прижимное кольцо и вынуть светофильтр с резиновой прокладкой;

— снять резиновую прокладку, надеть ее на новый светофильтр и установить его в раму. Если светофильтр пленочный, то устанавливать его в раму так, чтобы пленка, наклеенная на стекло, была обращена в сторону отражателя;

— собрать раму в последовательности, обратной разборке, и установить ее на корпус осветителя;
