KINZE СЕЯЛКА ТОЧНОГО ВЫСЕВА С ПОВОРОТНОЙ ОСЬЮ - МОДЕЛЬ 3600. Руководство (Ред. 12/18)

МОДЕЛЬ 3600

СЕЯЛКА ТОЧНОГО ВЫСЕВА С ПОВОРОТНОЙ ОСЬЮ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

M0262-01_RUS

Ред. 12/18

Данное руководство предназначено для следующей техники: сеялки точного высева с поворотной осью модели 3600

- 12-рядные, междурядье 70 см, Y-образное дышло; 2016 года выпуска и новее

- 16-рядные, междурядье 70 см, Y-образное дышло; 2015 года выпуска и новее

Запишите номер модели и серийный номер вашей сеялки вместе с датой покупки:

Номер модели:

______________3600_____________________

Серийный номер:

______________________________________

Дата покупки:

_________________________________________

Серийный номер монитора:__________________________________________________

Измеренное количество импульсов на одну милю/км (радиолокационный датчик

расстояния):

_______________________________________________________________

Измеренное количество импульсов на одну милю/км (магнитный датчик расстояния):

__________________________________________________________________________

СЕРИЙНЫЙ НОМЕР

Запишите выше серийный номер и дату покупки для вашего удобства.

Серийный номер является важной информацией о вашей сеялке и требуется для получения правильных запасных

деталей. Всегда указывайте модель и серийный номер сеялки при заказе деталей у дилера Kinze или при обращении

в компанию Kinze Manufacturing, Inc.

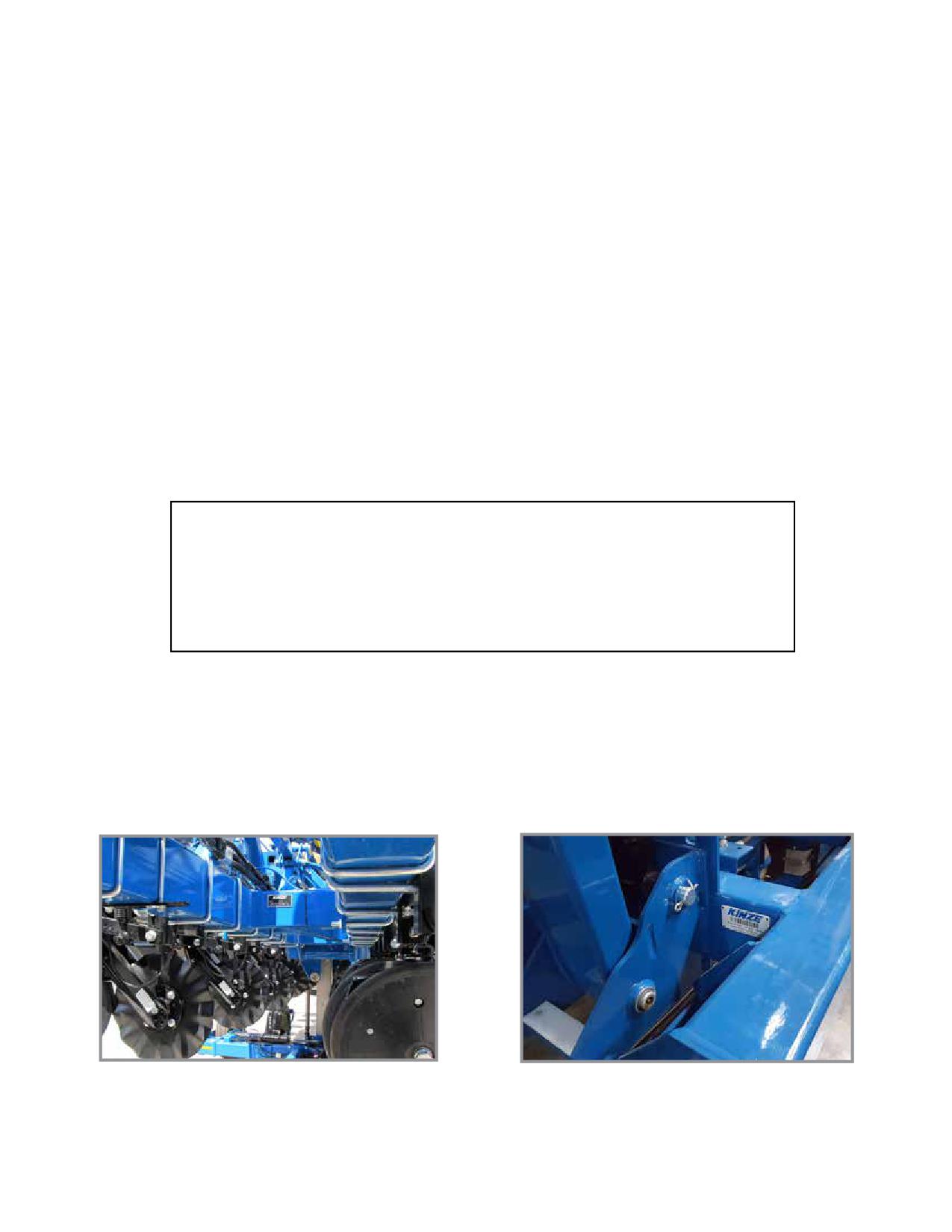

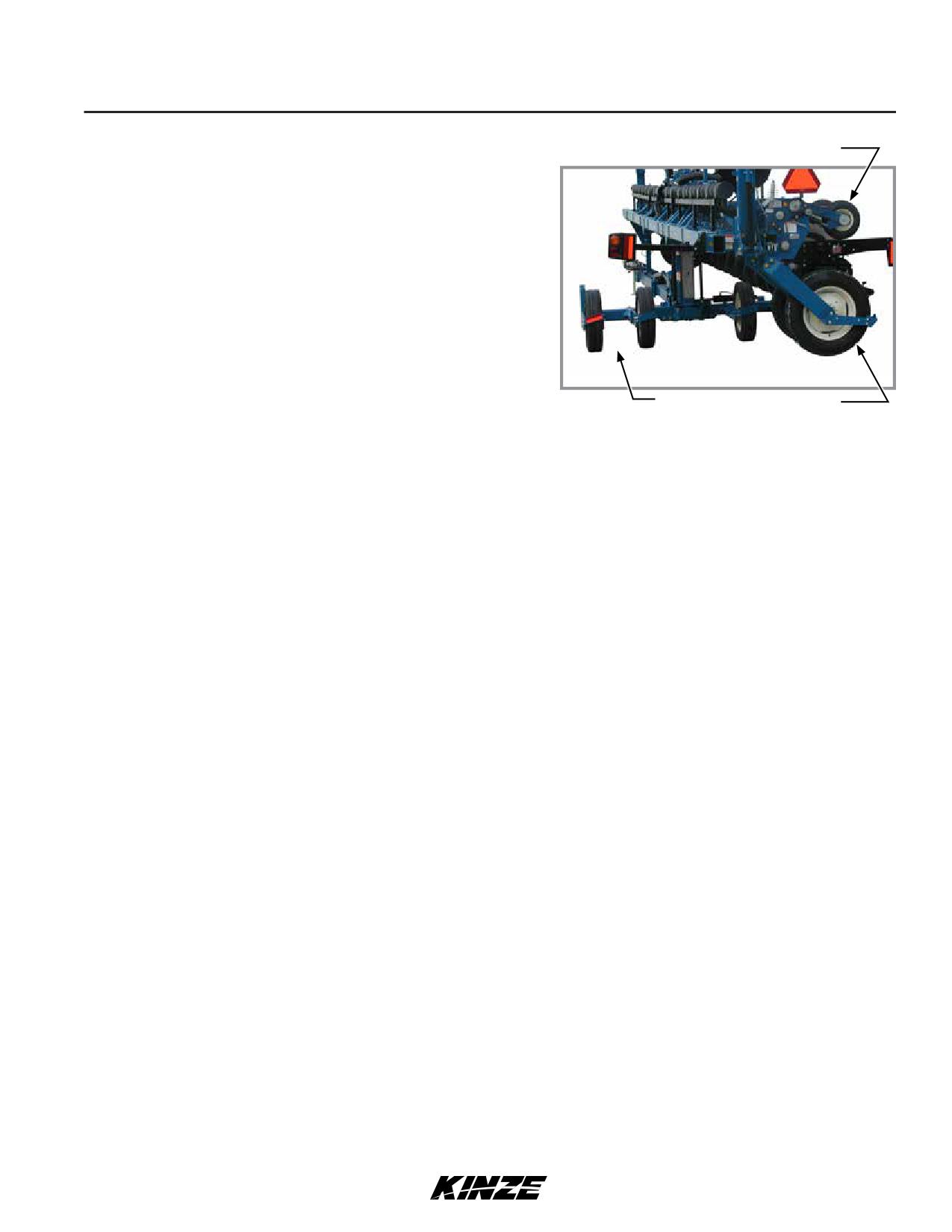

Расположение таблички с серийным номером -

правое внутреннее крыло

правое наружное крыло

(сеялки 2015-2018 года выпуска)

(сеялки 2019 года выпуска или более новые)

Kinze^®, логотип Kinze^®, Twin-Line^® и Interplant^® являются зарегистрированными торговыми марками

компании Kinze Manufacturing, Inc.

Контрольный лист проверок перед поставкой/при поставке

M0262-01_RUS

Модель 3600

ИНФОРМАЦИЯ ДЛЯ ДИЛЕРА

Обслуживание оборудования перед поставкой включает в себя процедуры сборки, смазки, наладки и испытаний. Такое

обслуживание позволяет обеспечить поставку сеялки розничному клиенту/конечному пользователю в состоянии, подго-

товленном к эксплуатации в полевых условиях.

КОНТРОЛЬНЫЙ ЛИСТ ПРОВЕРОК ПЕРЕД ПОСТАВКОЙ

Используйте следующий контрольный лист после полной сборки сеялки. Отметьте галочкой каждый пункт, который соответ-

ствует требованиям, или согласно указаниям которого были выполнены надлежащие операции по наладке оборудования.

 Винты с шестигранными головками центрального поворотного механизма и осей транспортных колес затянуты

моментом 610 Н·м.

 Высевающие секции размещены на правильном расстоянии, дополнительное навесное оборудование собрано

надлежащим образом.

 Оба маркера установлены и отрегулированы.

 Система вакуума установлена надлежащим образом (если применимо).

 Установлены все пресс-масленки, и в них закачана смазка.

 Все рабочие детали свободно двигаются, болты затянуты, а шплинты разведены.

 Все приводные цепи правильно натянуты и выровнены.

 В гидравлической системе отсутствуют утечки масла, и сама система работает должным образом.

 Гидравлические шланги проложены надлежащим образом во избежание повреждений.

 Шинынакачаны до указанного давления. Колесные болты и гайки затянуты согласно требованиям настоящего руководства.

 Все знаки безопасности правильно расположены и легко читаются. Заменить в случае повреждений.

 Все световозвращающие элементы и знак ТТС (тихоходное транспортное средство) расположены надлежащим образом

и видны при нахождении сеялки в транспортном положении.

 Фонари освещения и световые сигналы правильно установлены и работают надлежащим образом.

 Покрашены все детали, лакокрасочное покрытие которых было повреждено во время транспортировки или сборки.

 Все стопорные устройства установлены и расположены надлежащим образом.

 Предохранительная цепь установлена должным образом, крепежные элементы затянуты в соответствии со спецификацией.

 Пульт управления установлен на трактор должным образом. Все кабели проложены и закреплены согласно инструкциям.

Сеялка прошла всестороннюю проверку и, исходя из имеющихся данных, готова к отправке покупателю.

(подпись наладчика оборудования/название дилера/дата)

РЕГИСТРАЦИЯ ВЛАДЕЛЬЦА

Имя

Дата поставки

Адрес

Модель №.

3600

Серийный №.

Город, область

Название дилера

Почтовый индекс

№ дилера

10/18

Контрольный лист проверок перед поставкой/при поставке

Модель 3600

M0262-01_RUS

КОНТРОЛЬНЫЙ ЛИСТ ПРОВЕРОК ПРИ ПОСТАВКЕ

Используйте следующий контрольный лист при поставке сеялки в качестве напоминания о важной информации, которая

должна быть предоставлена розничному покупателю/конечному пользователю. Отметьте галочкой каждый пункт, по

которому была предоставлена полная информация.

 Предполагаемый срок службы данного или любого другого оборудования зависит от регулярной смазки, как указано

в настоящем Руководстве по эксплуатации.

 Техника безопасности.

 Вместе с розничным покупателем/конечным пользователем убедитесь, что светоотражающие элементы и знак ТТС

хорошо видны, когда сеялка находится в транспортном положении и прицеплена к трактору. Убедитесь, что фонари

освещения и световые сигналы находятся в рабочем состоянии. Следует уведомить розничного покупателя/конечного

пользователя о том, что перед буксировкой или транспортировкой по дорогам или автомагистралям необходимо

ознакомиться с регулирующими данную операцию федеральными, региональными и местными нормами и правилами.

 Передайте розничному покупателю/конечному пользователю руководство по эксплуатации, каталог запчастей и все

инструкции, а также разъясните порядок регулировки оборудования в ходе эксплуатации.

 Ознакомьте розничного покупателя/конечного пользователя с условиями гарантии.

 Заполните форму получения и постановки изделия на гарантийный учет.

Исходя из имеющихся сведений данное оборудование было поставлено в готовым к эксплуатации в полевых условиях,

и клиент был полностью проинформирован по вопросам надлежащего ухода и эксплуатации.

(подпись лица, доставившего товар покупателю/название дилера/дата)

КОНТРОЛЬНЫЙ ЛИСТ ПРОВЕРОК ПОСЛЕ ПОСТАВКИ

Ниже приведен перечень пунктов, которые рекомендуется проверить в течение первого сезона эксплуатации оборудования.

 Проверьте работоспособность сеялки вместе с розничным покупателем/конечным пользователем.

 Проверьте работоспособность вакуумного или механического высевающего аппарата вместе с розничным покупателем/

конечным пользователем.

 Напомните розничному покупателю/конечному пользователю о важности надлежащего технического обслуживания

и соблюдения всех правил техники безопасности.

 Проверьте, не требуется ли регулировка или замена каких-либо деталей.

 Убедитесь, что все предупреждающие знаки, светоотражающие элементы и знак ТТС расположены надлежащим образом,

как показано в каталоге запчастей, и легко читаются. Необходимо установить новые знаки взамен поврежденных или

отсутствующих.

 Убедитесь, что фонари освещения и световые сигналы функционируют надлежащим образом.

(подпись проверяющего/название дилера/дата)

Регистрация оборудования должна быть осуществлена через веб-сайт «business.kinze.com» в течение 5 рабочих дней

от даты доставки.

Сохраните копию данной формы на случай выполнения проверки в будущем.

Оторвите по линии перфорации

10/18

Содержание

M0262-01_RUS

Модель 3600

КРАТКОЕ ОПИСАНИЕ

Регулировка маркеров

2-35

Информация для владельца

1-1

Регулировка длины маркера с дополнительной

Гарантия

1-3

высевающей секцией

2-36

Общая информация

1-4

Учет смещения сцепного устройства

2-36

Спецификации

1-5

Муфты отключения указательного ряда

2-37

Техника безопасности

1-6

Двухскоростные муфты отключения указательного ряда . . . 2-38

Меры обеспечения безопасности

1-7

Опциональное вспомогательное гидравлическое

ЭКСПЛУАТАЦИЯ СЕЯЛКИ

оборудование

2-39

Стопор подъемной рамы

2-1

Заднее сцепное устройство для прицепа

2-40

Стопорное устройство маркера

2-1

Проверка в поле

2-41

Предохранительный штифт дышла

2-2

Проверка нормы высева в поле

2-41

Стопорный штифт транспортировочного фиксатора

2-2

Определение массы семян на гектар (щеточный

Предварительная подготовка

2-3

высевающий аппарат)

2-42

Требования к трактору

2-5

Проверка внесения гранулированных удобрений в

Требования к трактору

2-5

полевых условиях

2-43

Подготовка трактора и агрегатирование

2-6

Бак для воды

2-44

Подготовка трактора и присоединение сцепки

2-6

ЭКСПЛУАТАЦИЯ ВЫСЕВАЮЩЕЙ СЕКЦИИ

Сведения о гидравлических цилиндрах

2-9

Глубина высева

3-1

Сведения о гидравлических шлангах

2-11

Регулировка V-образного заделывающего колеса

Выравнивание сеялки

2-13

(резиновое или чугунное)

3-1

Гребневой посев

2-15

Щиток заделывающего колеса (V-образные заделывающие

Приводные звездочки контактного колеса

2-15

колеса из резины или чугуна)

3-1

Регулировка пружины контактного колеса

2-16

Заделывающее приспособление

3-2

Регулировка трансмиссии нормы высева

2-16

Регулировка заделывающих дисков/одиночного

Использование рычага с витой пружиной

2-16

прикатывающего колеса

3-2

Защита срезными штифтами

2-17

Семенные бункеры

3-3

Эксплуатация гидравлической/электрической системы

2-18

Отсоединение привода высевающего аппарата

3-3

Последовательность перехода из транспортировочного

Кронштейны удлинения рычагов высевающих секция

3-3

положения в рабочее положение

2-20

Установка цепи высевающей секции

3-4

Работа в поле

2-23

Прижимные пружины с возможностью быстрой

Скорость высева

2-23

регулировки (стандартные и усиленные)

3-5

Последовательности перехода из рабочего положения в

Звездочка муфты фронтальной высевающей секции для

транспортировочное положение

2-24

раздельного высева

3-6

Вакуумная система

2-26

Отключение вакуумного шланга фронтальной высевающей

Цифровое устройство измерения вакуума

2-26

секции для раздельного высева

3-6

Блок клапанов гидромотора вакуумного вентилятора в

Стопорные устройства фронтальной высевающей секции

сборе

2-26

для раздельного высева

3-7

Система центральных бункеров

2-28

Щеточный высевающий аппарат

3-9

Аналоговый вакуумметр или манометр

2-28

Пальчиковый высевающий аппарат

3-10

Доступ к распределителю семян системы центральных

Параметры вакуума

3-12

бункеров

2-28

ВЫСЕВ РАПСА

3-16

Резервуары центральных бункеров - очистка

2-28

Очистка высевающего аппарата

3-18

Опциональный комплект весов центрального бункера

2-29

Добавки

3-19

Защитные ограждения от камней

2-31

Смазка Bayer Fluency Agent

3-20

Комплект дополнительного рабочего освещения

2-31

Колтер с креплением на раме (только задние высевающие

Дисплей ag leader integra

2-32

секции)

3-21

Комплект оборудования для мониторинга ag leader (pmm). 2-32

Колеса для пожнивных остатков (для колтеров с

Дисплей ag leader incommand 1200

2-32

креплением на раме)

3-21

Пакет дополнительного оборудования для kinze isobus

2-32

Дисковый бороздоделатель с креплением на высевающей

Использование маркеров

2-33

секции (только задние высевающие секции)

3-22

Регулировка скорости маркеров

2-34

Колесо для пожнивных остатков с креплением на

Дополнительная фронтальная высевающая секция

2-34

высевающей секции

3-23

Ред. 10/18

Содержание

Модель 3600

M0262-01_RUS

Колтеры, устанавливаемые на высевающие секции

3-24

Колеса для пожнивных остатков (для использования

Колеса для пожнивных остатков с креплением на колтерах.3-24

вместе с колтерами, устанавливаемыми на раме)

6-21

Зубчатое заделывающее колесо

3-25

Дисковый бороздоделатель с креплением на высевающей

Бункер и привод для внесения гранулированных

секции

6-22

удобрений

3-26

Колтеры, устанавливаемые на высевающие секции

6-22

Устройство для внесения удобрений с пружинной бороной.3-26

Колеса для пожнивных остатков с креплением на колтерах.6-23

Варианты аппликаторов для гранулированных удобрений. . 3-27

Колесо для пожнивных остатков с креплением на

Экран аппликатора для внесения гранулированных

высевающей секции

6-23

удобрений

3-27

Оборудование для гранулированных удобрений

6-23

УДОБРЕНИЯ

Устройство для внесения удобрений с пружинной бороной.6-23

Двухдисковый сошник для внесения удобрений

4-1

Зубчатое заделывающее колесо

6-24

Зубчатый однодисковый сошник

4-2

Техническое обслуживание односкоростной и

Колесо для пожнивных остатков с креплением на зубчатом

двухскоростной муфт отключения указательного ряда. . . 6-25

однодисковом сошнике для внесения удобрений

4-4

Обратный клапан (система подъема)

6-27

Регулятор заглубления/копирующее колесо для зубчатого

Обратный клапан (вакуумный вентилятор)

6-27

однодискового сошника для внесения удобрений

4-4

Клапан регулировки расхода

6-27

Усиленный однодисковый сошник для внесения удобрений. 4-5

Предохранительный клапан

6-27

Оборудование для внесения сухих удобрений

4-7

Предохранительный редукционный клапан

6-27

ТАБЛИЦЫ НОРМ ВНЕСЕНИЯ

5-1

Вставной предохранительный клапан

6-27

СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Электромагнитный клапан

6-27

Смазка

6-1

Смазка и замена подшипников маркеров

6-28

Символы смазки

6-1

Регулировка транспортной опоры маркера

6-29

Герметизированные подшипники

6-1

Замена смазки или замена колесного подшипника

6-29

Рычаг с витой пружиной в сборе

6-1

Замена/регулировка износных накладок в полевых

Приводные цепи

6-2

условиях

6-30

Втулки

6-3

Электрическая схема пульта управления

6-34

Центральная стойка

6-5

Схема электропроводки (на тракторе)

6-35

Скользящие элементы карданных шарниров

6-5

Ресивер пневматического компрессора давления прижима.6-36

Колесные подшипники

6-6

Подготовка к хранению

6-36

Пресс-масленки

6-6

Электрическая схема комплекта осветительного

Монтажные болты и крепеж

6-10

оборудования

6-37

Уход за шинами

6-11

Схема электропроводки (на сеялке)

6-38

Проверка/регулировка пальчикового высевающего

Блок клапанов на дышле

6-39

аппарата

6-12

Блок клапанов в задней части центральной рамы

6-40

Очистка пальчикового высевающего аппарата для

Электрическая схема пульта управления (с опциональными

хранения

6-13

двухскоростными муфтами отключения указательного

Техническое обслуживание щеточного высевающего

ряда) и жгута проводов электромагнитов

аппарата

6-14

двухскоростной муфты отключения указательного ряда. . 6-41

Очистка щеточного высевающего аппарата перед

Срок службы гидравлических шлангов

6-42

постановкой на хранение

6-15

Схема гидравлической системы

6-43

Техническое обслуживание вакуумного высевающего

Гидравлическая схема - система гидромотора вакуумного

аппарата

6-16

вентилятора

6-46

Очистка высевающего аппарата

6-16

Схема системы прижима крыльев (система распределения

Регулировка натяжения цепи

6-17

веса)

6-47

Заделывающее приспособление

6-17

Регулировка копирующего колеса

6-17

Замена втулки/уплотнения рычага копирующего колеса. . . 6-18

Замена оси рычага копирующего колеса

6-18

15-дюймовый колтер сошника для внесения семян/

подшипник в сборе

6-19

Щиток семяпровода/внутренний чистик

6-21

Колтер с креплением на раме

6-21

Ред. 10/18

Информация для владельца

M0262-01_RUS

Модель 3600

Компания Kinze Manufacturing, Inc. благодарит вас за выбор нашей продукции. Мы ценим ваше доверие в отношении

сельскохозяйственной техники Kinze. Приобретенная вами сеялка Kinze разработана для обеспечения надежной работы

и скорейшего возврата вложенных средств.

Настоящее руководство было подготовлено для того, чтобы помочь вам в эксплуатации и техническом обслуживании

сеялки. Оно является неотъемлемой частью машины и должно быть передано новому владельцу вместе с машиной

в случае последующей продажи.

Перед началом использования оборудования пользователь обязан прочитать настоящее Руководство по эксплуатации

и понять содержащуюся в нем информацию в отношении техники безопасности, эксплуатации, смазки и технического

обслуживания. Пользователь несет ответственность за регулярную проверку и обслуживание оборудования в

соответствии с указаниями, приведенными в настоящем Руководстве по эксплуатации. Составители данного документа

постарались охватить все аспекты безопасности, эксплуатации, смазки и технического обслуживания. Однако, возможно,

понадобятся дополнительные меры при эксплуатации в нестандартных условиях.

В настоящем руководстве символ

и сигнальные слова «ОПАСНО!», «ОСТОРОЖНО!» и «ВНИМАНИЕ!» используются для

привлечения внимания к инструкциям по технике безопасности, несоблюдение которых приведет или может привести к гибели людей

или серьезным травмам. Сигнальные слова «ПРИМЕЧАНИЕ» и «ЗАМЕЧАНИЕ» используются для привлечения внимания к важной

информации. Ниже приведено объяснение соответствующих терминов:

Указывает на непосредственно опасную ситуацию, которая, если ее

не предотвратить, приведет к летальному исходу или серьезным

ОПАСНО!

травмам. Использование данного сигнального слова ограничивается

самыми экстремальными ситуациями, такими как компоненты

оборудования, которые в силу особенностей конструкции

невозможно закрыть ограждениями или кожухами.

Указывает на потенциально опасную ситуацию, которая, если ее не

предотвратить, может привести к летальному исходу или серьезным

ОСТОРОЖНО!

травмам, и включает опасности, угрожающие пользователю при

снятии ограждений или кожухов. Также может использоваться для

предупреждения о небезопасных методах работы.

Указывает на потенциально опасную ситуацию, которая, если ее

не предотвратить, может привести к травмам средней или малой

ВНИМАНИЕ!

тяжести. Также может использоваться для предупреждения о

небезопасных методах работы.

Указывает на информацию по методам выполнения работ, не

ПРИМЕЧАНИЕ

связанную с вероятностью получения травм.

«ЗАМЕЧАНИЕ.» Особые сведения или инструкции по настройке оборудования.

10/18

1-1

Гарантия

Модель 3600

M0262-01_RUS

Ограниченная гарантия Kinze на указанное новое оборудование изложена на копии формы получения и постановки

изделия на гарантийный учет, предназначенной для розничного покупателя. Дополнительные копии документации по

ограниченной гарантии можно получить у дилера Kinze.

В рамках программы поддержки компанией Kinze в течение гарантийного срока предоставляется гарантия на

зарегистрированные продукты Kinze, которые эксплуатируются и обслуживаются в соответствии с инструкциями,

изложенными в настоящем руководстве. Предоставляемая гарантия аннулируется при наличии доказательств

ненадлежащего обращения с оборудованием или внесение изменений в конструкцию, не предусмотренных заводскими

спецификациями. Гарантия Kinze не распространяется на регламентное обслуживание и ремонт оборудования.

Для получения гарантии необходимо зарегистрировать приобретенное оборудование. Для этого дилер Kinze должен

заполнить форму получения и постановки изделия на гарантийный учет, после чего ее должен подписать розничный

покупатель. По одной копии данной формы остается у дилера и у розничного покупателя. Заявка о регистрации

должна быть заполнена и предоставлена компании Kinze Manufacturing, Inc. в течение 5 рабочих дней с даты доставки

оборудования Kinze розничному покупателю. Компания Kinze Manufacturing, Inc. оставляет за собой право отказать

в предоставлении гарантии на имеющее серийный номер оборудование, которое не было должным образом

зарегистрировано.

Если требуется выполнить ремонт или замену вышедших из строя деталей, на которые распространяется действие

ограниченной гарантии, конечный потребитель должен доставить продукт дилеру Kinze, а также предоставить копию

формы получения и постановки изделия на гарантийный учет. Гарантия Kinze не покрывает стоимость времени в

пути, пробега, транспортировки или погрузочных работ. Любая предварительная договоренность между дилером и

розничным покупателем, в рамках которой дилер соглашается принять на себя все такие расходы или их часть, должна

расцениваться исключительно как жест доброй воли со стороны дилера в отношении розничного покупателя.

Гарантия Kinze не покрывает стоимость времени в пути, пробега, транспортировки или погрузочных работ.

16-рядная сеялка, модель 3600, оснащенная вакуумным высевающим аппаратом,

системой разделения рядов Interplant и системой центральных бункеров

1-3

10/18

Общая информация

M0262-01_RUS

Модель 3600

Сеялка модели 3600 может оснащаться вакуумным или механическим высевающим аппаратом, стандартными

бункерами или системой центральных бункеров, системой разделения рядов, а также различным другим

дополнительным оборудованием. Также доступно оборудование для внесения жидких или сухих удобрений и различное

навесное оборудование для высевающих секций.

Информация, приведенная в настоящем руководстве, является актуальной на момент публикации. Тем не менее, ввиду

непрерывного совершенствования продукции Kinze, внесение изменений в производство может привести к тому, что

ваше оборудование будет в некоторой степени отличаться от описанного в руководстве. Компания Kinze Manufacturing,

Inc. оставляет за собой право внесения изменений в технические характеристики и конструкцию оборудования без

предварительного уведомления и не принимает на себя обязательств по установке аналогичного оборудования на ранее

изготовленные сеялки.

Если не указано иное, термины «правый» и «левый», используемые в настоящем руководстве, обозначают

соответствующие стороны, если смотреть в направлении движения сеялки в процессе эксплуатации.

ТРЕБУЕМЫЕ ИНСТРУМЕНТЫ

Размеры крепежа/требуемый инструмент

1/4 дюйма = 7/16 дюйма

7/16 дюйма = 5/8 дюйма

3/4 дюйма = 11/8 дюйма

11/4 дюйма = 17/8 дюйма

(гайка для крепежа 7/16 дюйма, закру-

чивается инструментом 11/16 дюйма)

5/16 дюйма = 1/2 дюйма

1/2 дюйма = 3/4 дюйма

7/8 дюйма = 15/16 дюйма

11/2 дюйма = 21/4 дюйма

3/8 дюйма = 9/16 дюйма

5/8 дюйма = 15/16 дюйма

1 дюйм = 11/2 дюйма

Ред. 10/18

1-4

Спецификации

Модель 3600

M0262-01_RUS

Спецификация

Стандартные бункеры

Количество рядов

12 рядов, междурядье 70 см,

16 рядов, междурядье 70 см,

Y-образное дышло

Базовая машина (снаряженная масса)*

5795-5980 кг

7135-7350 кг

Нагрузка на ось (снаряженная масса)

4707 кг

9028 кг

Вертикальная нагрузка на тягово-сцепное устройство

923 кг

1586 кг

(снаряженная масса)

Высота в положении для транспортировки

3,5 м

Длина в рабочем положении

6,4 м

7,3 м

Длина в положении для транспортировки

10,5 м

13,3 м

Ширина в рабочем положении

9,0 м

11,7 м

Ширина в положении для транспортировки

3,2 м

Объем бункера под семена

62 литра (вакуумный высевающий аппарат/бункер);

67 литров (механический высевающий аппарат/бункер).

Размер транспортных шин

Четыре бескамерные радиальные шины 255 - 70R 22.5, индекс нагрузки H, с продольными

ребрами протектора без центральной канавки.

Размер рабочих шин

Шины 7,50 x 20 дюймов, 8-слойные, с продольными ребрами протектора без центральной

канавки.

Механизм подъема

Два главных/два ведомых синхронизированных цилиндра.

Маркеры

Трехсекционные, складные, дисковые, с независимым управлением и ручной регулировкой

угла наклона.

Спецификация

Система центральных бункеров

Количество рядов

12 рядов, междурядье 70 см,

16 рядов, междурядье 70 см,

Y-образное дышло

Базовая машина (снаряженная масса)*

6615-6915 кг

7075-7730 кг

Нагрузка на ось (снаряженная масса)

7267 кг

9970 кг

Вертикальная нагрузка на тягово-сцепное устройство

1424 кг

1751 кг

(снаряженная масса)

Высота в положении для транспортировки

3,8 м

Длина в рабочем положении

6,4 м

7,3 м

Длина в положении для транспортировки

10,5 м

13,3 м

Ширина в рабочем положении

9,0 м

11,7 м

Ширина в положении для транспортировки

3,2 м

Объем бункера под семена

2819 л

Размер транспортных шин

Четыре бескамерные радиальные шины 255 - 70R 22.5, индекс нагрузки H, с продольными

ребрами протектора без центральной канавки.

Размер рабочих шин

Шины 7,50 x 20 дюймов, 8-слойные, с продольными ребрами протектора без центральной

канавки.

Механизм подъема

Два главных/два ведомых синхронизированных цилиндра.

Маркеры

Трехсекционные, складные, дисковые, с независимым управлением и ручной регулировкой

угла наклона.

* Вес базовой машины, зависящий от того, каким оборудованием оснащена сеялка (высевающие аппараты, приводы и бункеры).

ТРЕБОВАНИЯ К ГИДРАВЛИЧЕСКОЙ СИСТЕМЕ ТРАКТОРА

Конфигурация

Без использования дополнительных насосов

Насос с приводом от вала отбора мощно-

сти, установленный на тракторе

Механический высевающий аппарат^1,2

2 СКК

57 л/мин

Вакуумный высевающий аппарат^1,2

3 СКК

113 л/мин

2 СКК

57 л/мин

Система центральных бункеров (с механи-

3 СКК

95 л/мин

2 СКК

57 л/мин

ческим высевающим аппаратом)³

Система центральных бункеров (с вакуум-

4 СКК

151 л/мин

3 СКК

95 Л/мин

ным высевающим аппаратом)²

¹Гидравлический привод требует дополнительно 1 СКК + увеличение приведенных значений минимум на 19 л/мин (механический высевающий аппарат) или

38 л/мин (вакуумный высевающий аппарат).

²Система давления прижима крыльев, устанавливаемая в качестве опции, требует дополнительно 1 СКК.

³Гидравлический привод недоступен для конфигурации «система центральных бункеров/вакуумный высевающий аппарат».

1-5

Ред. 11/14

Техника безопасности

M0262-01_RUS

Модель 3600

1. Прочтите и ознакомьтесь с инструкциями, приведенными в настоящем

устройства.

руководстве и на табличках с предупредительными надписями.

17. Перед транспортировкой машины по дорогам общего пользования

Регулярно перечитывайте эти инструкции!

убедитесь, что все фонари освещения, световые сигналы, знак ТТС

2. Данная сеялка спроектирована и сконструирована с учетом

(тихоходное транспортное средство) и световозвращающие элементы

требований к безопасности пользователей. Запрещается вносить

находятся на месте и работают надлежащим образом.

какие-либо изменения в конструкцию данного оборудования. Любое

18. Скорость буксировки не должна превышать 24 км/ч. Выполняйте

изменение конструкции может создать угрозу безопасности.

буксировку только с помощью трактора для сельскохозяйственных работ,

3. Большая часть несчастных случаев в процессе сельскохозяйственной

мощностью не менее 90 л. с. Учитывайте длину сеялки при выполнении

деятельности происходит в результате усталости или беспечности.

поворотов.

Безопасная и бережная эксплуатация трактора и сеялки поможет

19. Снижайте скорость перед поворотами, чтобы не допустить

предотвратить несчастные случаи.

опрокидывания. Двигаться необходимо на безопасной скорости в

4. Никогда не позволяйте управлять сеялкой лицам, которые не знакомы

соответствии с местными условиями, и при этом следить за тем, чтобы

с работой всех ее функций. Перед началом работы с оборудованием

скорость была достаточно медленной для безопасной остановки в

операторы должны прочитать и понять все инструкции, приведенными в

случае аварийной ситуации.

данном руководстве.

20. Применение удобрений зачастую является неотъемлемой частью

5. Не допускайте нахождения вблизи сеялки посторонних лиц, особенно

высева. Следуйте инструкциям на этикетках емкостей с химикатами в

детей! Всегда контролируйте пространство вокруг, чтобы убедиться в

отношении смешивания, способов обращения и утилизации.

наличии безопасных условий для запуска двигателя тягача или начала

21. Ознакомьтесь с порядком оказания первой медицинской помощи

движения сеялки. Это особенно важно в случае высокого уровня

при контакте с химическими веществами.

фонового шума или звукоизолированной кабины тягача, поскольку вы не

сможете услышать крики людей.

22. Используйте защитную одежду и средства защиты для обеспечения

безопасности при обращении с химическими веществами.

6. Убедитесь, что вес сеялки не превышает тяговое усилие трактора

и соответствует грузоподъемности мостов и другим дорожным

23. Химические вещества поставляются вместе с паспортами

ограничениям. Необходимо принять все меры для обеспечения

безопасности материалов (MSDS), которые содержат полную

безопасного управления и предотвращения гибели людей, получения

информацию о химическом веществе, его воздействии, а также о

травм, нанесения ущерба имуществу или повреждения оборудования.

необходимой первой медицинской помощи в случае возникновения

7. Запрещается находиться на сеялке во время движения.

чрезвычайной ситуации. Документ MSDS должен быть актуальным и

легко доступным в случае возникновения чрезвычайной ситуации.

8. Хранить сеялку следует вдали от мест активной человеческой

деятельности. НЕ позволяйте детям играть рядом с находящейся на

24. При техническом обслуживании работающих в земле компонентов,

хранении сеялкой.

таких как диски и уплотняющие устройства, соблюдайте особую

осторожность, чтобы не получить травмы от острых кромок или зубьев.

9. Не приближайтесь к движущимся деталям. Запрещается носить

свободную одежду, которую может затянуть в движущиеся детали.

25. Воспользуйтесь помощью специалистов, если вы не знакомы с

принципом работы гидравлических систем. Гидравлическая жидкость

10. Необходимо всегда носить соответствующие ситуации защитную

под давлением может проникнуть в ткани тела и стать причиной смерти,

одежду, обувь, перчатки, средства защиты органов слуха и зрения.

серьезной инфекции или других травм.

11. Не допускайте нахождения людей между дышлом/тягово-сцепным

26. Транспортировка сеялки с бункерами, заполненным более чем

устройством и тягачом при движении задним ходом к сеялке.

наполовину или заполненными неодинаково, может стать причиной

13. Принимайте меры по предотвращению поражения электрическим

потери управления и может привести к серьезным травмам, в том

током, предотвращению получения травм, порчи имущества или

числе с летальным исходом, порче имущества или повреждению

повреждения оборудования. Контролируйте наличие препятствий

оборудования.

на пути движения сеялки, таких как провода, ветви деревьев (и т. д.).

27. Неправильная утилизация отходов может нанести вред окружающей

Контролируйте наличие необходимого пространства при поворотах и

среде. Для получения информации об утилизации оборудования

при складывании/раскладывании сеялки.

обратитесь в местные органы, отвечающие за охрану окружающей среды

14. Установите на место все защитные ограждения, снятые для

или утилизацию отходов.

выполнения работ по техническому обслуживанию. Запрещается

эксплуатировать сеялку со снятыми защитными ограждениями.

Запрещается сливать отходы на землю, в канализацию или источники

воды.

15. Использование неоригинальных гидравлических приводов,

электрических приводов или приводов от механизма отбора мощности

При утилизации отходов, таких как масло, используйте герметичные

может создать серьезную опасность для вас и людей, находящихся

емкости. Обязательно используйте емкости, отличные от емкостей

поблизости. В случае установки таких приводов необходимо обеспечить

для пищевых продуктов или напитков, чтобы исключить вероятность

соблюдение всех необходимых стандартов и норм безопасности, чтобы

случайного употребления отходов. Утилизируйте масло в соответствии с

защитить от получения травм себя и других лиц, находящихся вблизи

местными и региональными требованиями.

сеялки.

При необходимости утилизации химических удобрений

16. Соблюдайте все федеральные, государственные/областные и

проконсультируйтесь с поставщиком данных удобрений.

местные правила при буксировке сельскохозяйственной техники

по дорогам общего пользования. Используйте предохранительную

Сеялка модели 3600 состоит на 85 % из металлов, пригодных для

цепь (но ни в коем случае не эластичный и нейлоновый/полимерный

повторного использования, на 10 % - из пластмассы, пригодной для

буксировочный ремень), чтобы сохранить сцепку между буксирующей

повторного использования, а на 5 % - из материалов, не подлежащих

машиной и сеялкой в случае выхода из строя опорно-сцепного

переработке.

10/18

1-6

Меры обеспечения безопасности

Модель 3600

M0262-01_RUS

Ниже приведены некоторые общие предупреждения об опасностях, связанных с использованием данного оборудования. Обратите

особое внимание на всю информацию по технике безопасности, эксплуатации и техническому обслуживанию, приведенную в

настоящем руководстве, а также на предупреждающие знаки, установленные на оборудовании.

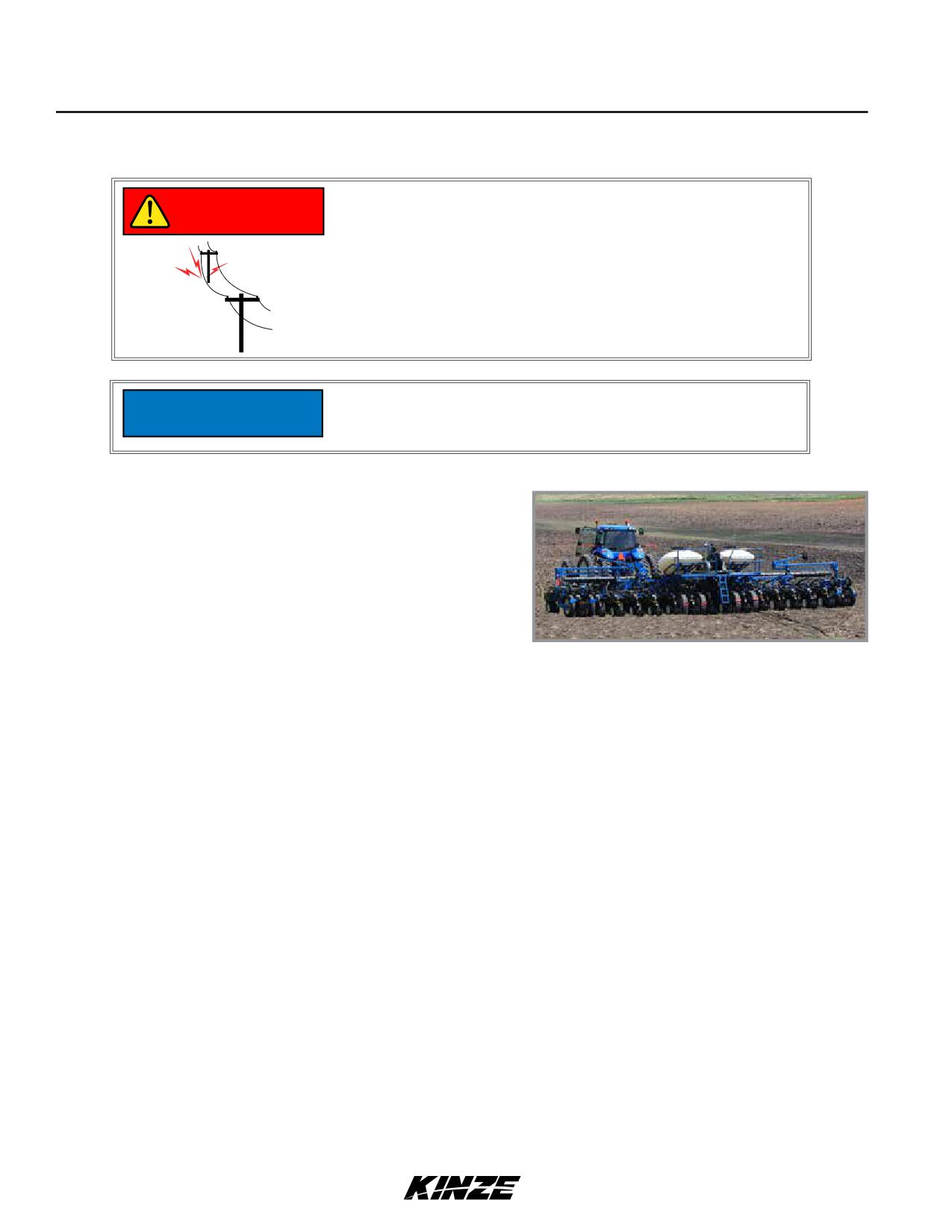

Контакт с линиями электропередач и другими источниками

высокого напряжения или приближение к ним может привести

ОПАСНО!

к летальному исходу или серьезным травмам. Запрещается

приближаться к линиям электропередач или другим источникам

высокого напряжения.

Несоблюдение инструкций при эксплуатации данного оборудования

или при выполнении на нем работ может привести к серьезным

ОСТОРОЖНО!

травмам, в том числе с летальным исходом. Перед тем как

приступить к эксплуатации данного оборудования, прочтите

все инструкции, приведенные в настоящем руководстве по

эксплуатации, и следуйте им.

Падение оборудования может привести к серьезным травмам,

в том числе с летальным исходом. Перед началом работы на

ОСТОРОЖНО!

оборудовании установите все устройства блокировки или опустите

сеялку на уровень земли.

Взрыв шины может привести к серьезным травмам, в том числе

с летальным исходом. Причиной взрыва шины может стать

ОСТОРОЖНО!

избыточное давление в шине, выполнение работ на колесном диске

или шине, неправильное использование колесных дисков и шин,

использование изношенных или неправильно обслуживаемых шин.

1-7

10/18

Модель 3600

M0262-01_RUS

ЗНАКИ БЕЗОПАСНОСТИ И ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ

Все фонари освещения, световые сигналы, знак ТТС и

световозвращающие элементы должны находиться на месте и

ОСТОРОЖНО!

должны быть видны при транспортировке сеялки по дорогам

общего пользования. В противном случае это может привести

к летальному исходу, серьезным травмам, порче имущества

или повреждению оборудования. Перед транспортировкой

оборудования по дорогам общего пользования ознакомьтесь

с применимыми федеральными, региональными и местными

нормами и правилами.

Знаки безопасности и предупреждающие таблички размещаются на машине с целью предупреждения об опасности и содержат важные

инструкции по эксплуатации и техническому обслуживанию. Информация, указанная на этих знаках, предназначена для обеспечения

вашей безопасности и безопасности людей, окружающих вас. СОБЛЮДАЙТЕ ВСЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ!

• Поддерживайте чистоту знаков, чтобы они были хорошо заметны. По мере необходимости промывайте их

мыльной водой или моющим раствором.

• Вместо поврежденных, закрашенных или отсутствующих знаков безопасности обязательно должны быть

установлены новые знаки.

• Периодически проверяйте световозвращающие элементы и знак ТТС. В случае заметной потери отражательных

свойств данные элементы подлежат обязательной замене.

• При замене предупреждающих табличек тщательно очистите поверхность машины с помощью мыла и воды или

чистящего раствора, чтобы удалить всю грязь и смазку.

ЗАМЕЧАНИЕ. Места расположения знаков безопасности и предупреждающих табличек указаны в каталоге запчастей

для данной машины.

ЗАМЕЧАНИЕ. Оформление и расположение знака ТТС, световозвращающих элементов, фонарей освещения и

световых сигналов соответствует стандартам ANSI/ASABE S279.14 (июль 2008 г.) и ANSI/ASABE S276.6 (январь 2005 г.).

1-8

10/18

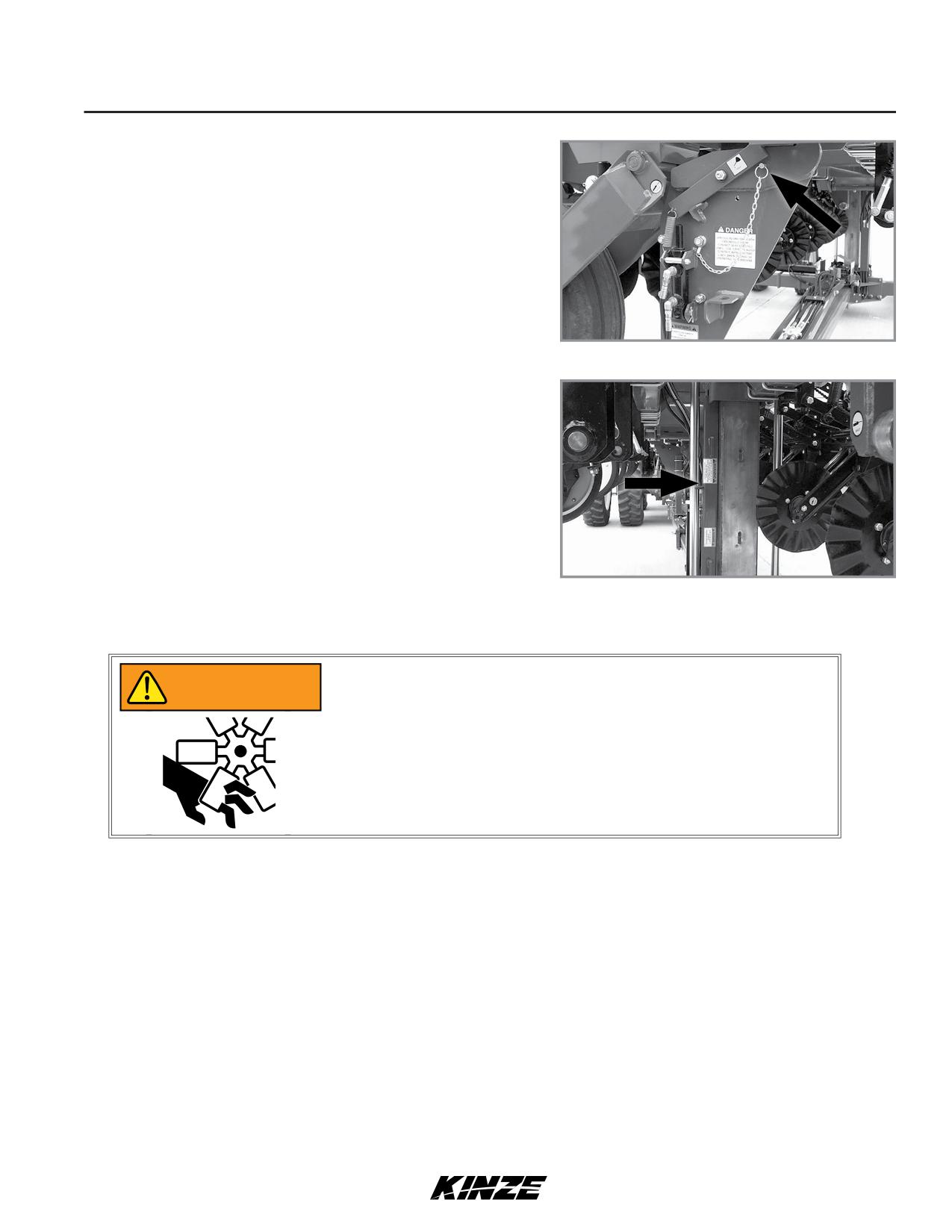

Эксплуатация сеялки

Модель 3600

M0262-01_RUS

Неконтролируемые движения оборудования могут стать причиной

потери управления и могут привести к серьезным травмам, в том

ОСТОРОЖНО!

числе с летальным исходом, порче имущества или повреждению

оборудования. Перед транспортировкой оборудования установите

все предохранительные штифты.

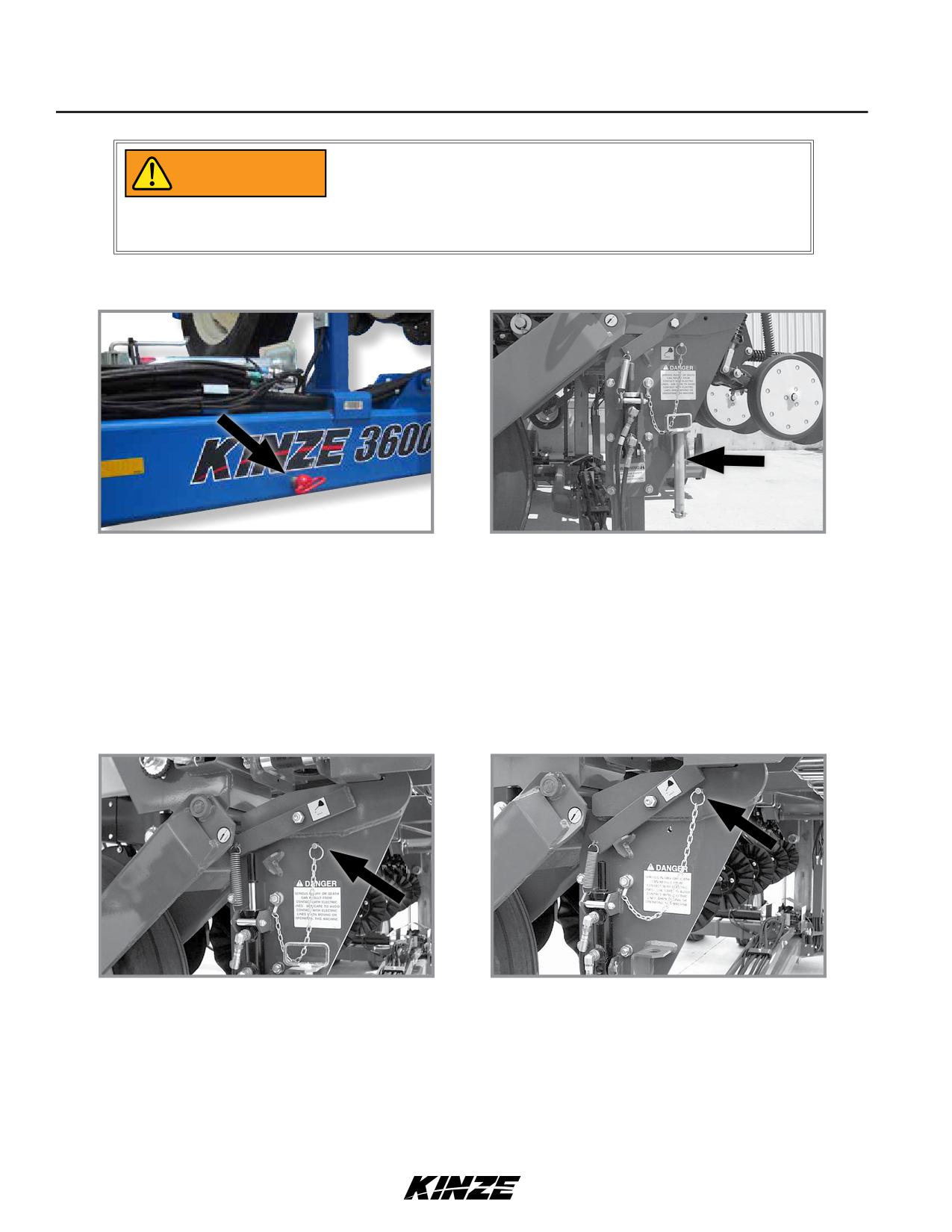

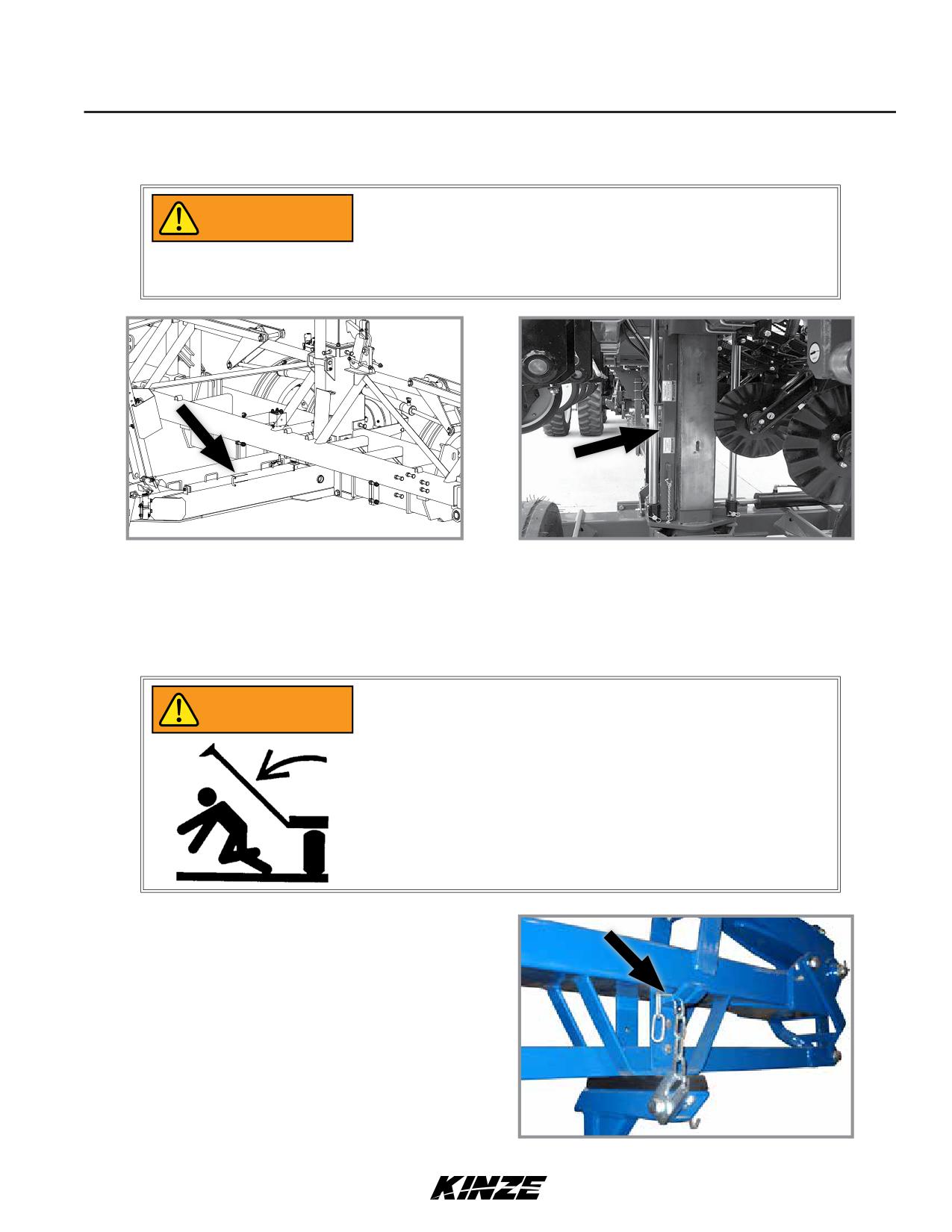

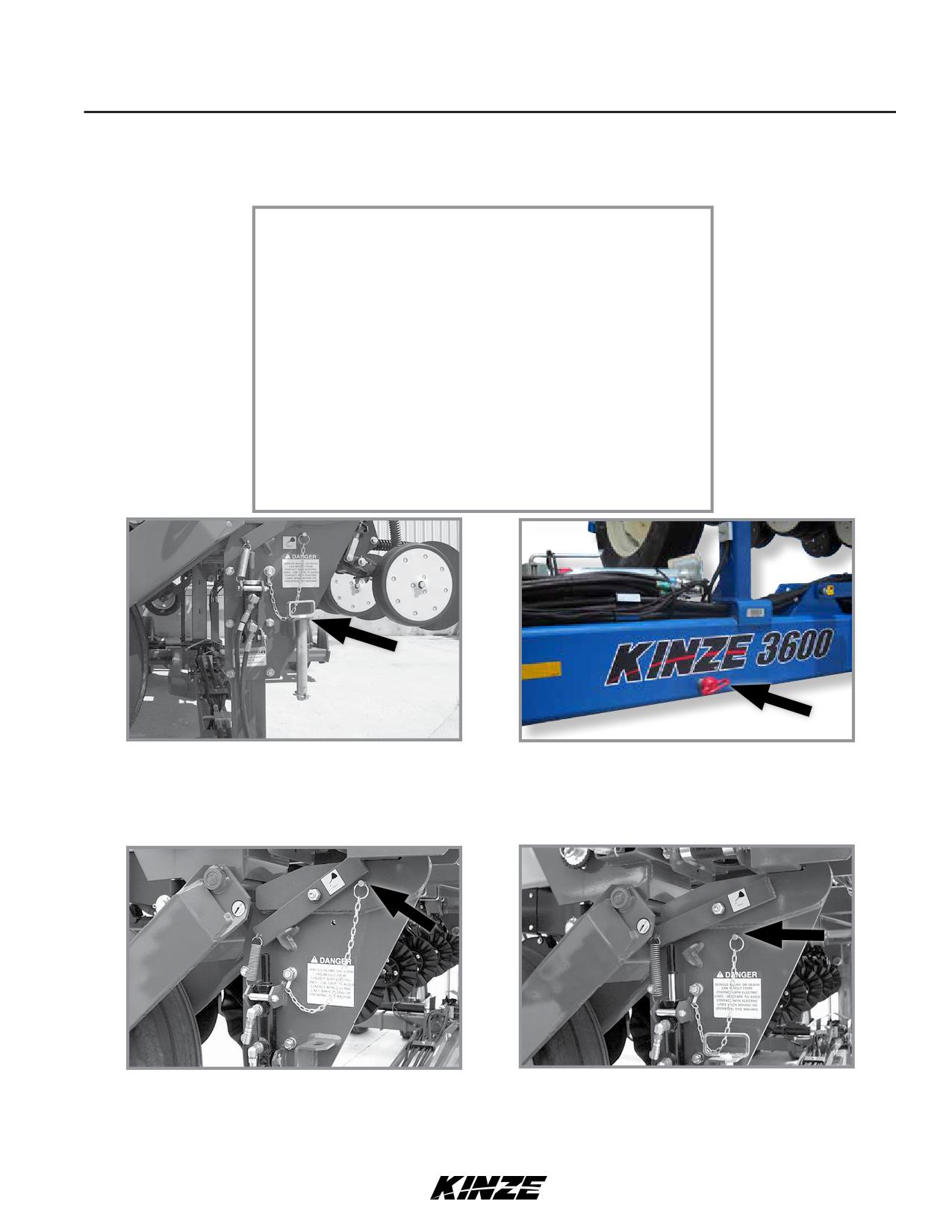

ПРЕДОХРАНИТЕЛЬНЫЙ ШТИФТ ДЫШЛА

Предохранительный штифт дышла, установленный в

Предохранительный штифт дышла,

положение для транспортировки

установленный в положение для работы в поле

Запрещается осуществлять транспортировку сеялки без установленного предохранительного штифта дышла. Предохрани-

тельный штифт дышла предотвращает втягивание цилиндра дышла в случае выхода из строя гидравлической системы или

в случае внезапной остановки при транспортировке сеялки.

Для выполнения работ в поле извлеките предохранительный штифт дышла и закрепите его в кронштейне на стойке транс-

портировочного фиксатора в центральной части сеялки.

СТОПОРНЫЙ ШТИФТ ТРАНСПОРТИРОВОЧНОГО ФИКСАТОРА

Стопорный штифт транспортировочного фиксатора,

установленный в положение для хранения во время

установленный в положение для транспортировки

работы в поле

Запрещается осуществлять транспортировку сеялки без установленного стопорного штифта транспортировочного

фиксатора. Стопорный штифт транспортировочного фиксатора предотвращает отсоединение стержня фиксатора и не

позволяет раме сеялки раскачиваться.

Для выполнения работ в поле снимите стопорный штифт транспортировочного фиксатора и установите его в положение

для хранения, предусмотренное на стойке фиксатора.

2-2

9/14

Эксплуатация сеялки

M0262-01_RUS

Модель 3600

ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

Далее приведена общая информация по подготовке трактора и сеялки к работе и общие указания по эксплуатации. Для

правильной и эффективной эксплуатации сеялки оператор должен иметь соответствующий опыт, хорошо знать сеялку и

следовать приведенным ниже указаниям.

Несоблюдение инструкций при эксплуатации данного

оборудования или при выполнении на нем работ может привести к

ОСТОРОЖНО!

серьезным травмам, в том числе с летальным исходом. Перед тем

как приступить к эксплуатации данного оборудования, прочтите

все инструкции, приведенные в настоящем руководстве по

эксплуатации, и следуйте им.

Складывание или буксировка сеялки при снятом наружном

транспортном колесе с левой стороны может привести к серьезным

ОСТОРОЖНО!

травмам, в том числе с летальным исходом, порче имущества

или повреждению оборудования. Из-за малой ширины колеи

возможно опрокидывание сеялки. На сеялках, не оснащенных

системой центральных бункеров, наружное транспортное колесо с

левой стороны сеялки поставляется в снятом виде (не закреплено

на болтах) для уменьшения габарита по ширине при перевозке

автотранспортом. ПОСЛЕ СБОРКИ СЕЯЛКИ ДЛЯ ИСПОЛЬЗОВАНИЯ

СНИМАТЬ ДАННЫЙ УЗЕЛ ЗАПРЕЩАЕТСЯ.

Ослабление болтов крепления транспортного колеса может

привести к отсоединению колеса от сеялки и может стать причиной

ОСТОРОЖНО!

серьезных травм, в том числе с летальным исходом, порчи

имущества или повреждения оборудования. Перед вводом сеялки

в эксплуатацию, а также периодически после этого подтягивайте

болты (⅝ - 18) транспортного колеса моментом 244 Н·м.

Взрыв шины может привести к серьезным травмам, в том числе

с летальным исходом. Причиной взрыва шины может стать

ОСТОРОЖНО!

избыточное давление в шине, выполнение работ на колесном

диске или шине, неправильное использование колесных

дисков и шин, использование изношенных или неправильно

обслуживаемых шин.

Транспортировка сеялки с бункерами, заполненным более

чем наполовину или заполненными неодинаково, может стать

ОСТОРОЖНО!

причиной потери управления и может привести к серьезным

травмам, в том числе с летальным исходом, порче имущества или

повреждению оборудования. При транспортировке сеялка должна

быть правильно загружена. Получите требуемую информацию о

дополнительной нагрузке при транспортировке, состоянии дорог и

действующих на них ограничениях.

9/14

2-3

Эксплуатация сеялки

Модель 3600

M0262-01_RUS

ТРЕБОВАНИЯ К ТРАКТОРУ

Требования ко всему гидравлическому оборудованию:

минимальное давление - 2350 фунтов/кв. дюйм (16 200 кПа);

ПРИМЕЧАНИЕ

максимальное давление - 3000 фунтов/кв. дюйм (20 700 кПа).

Проверьте гидравлическую систему трактора, чтобы убедиться, что

максимальное давление не будет превышено.

Обратитесь к дилеру для получения информации о требованиях к мощности и совместимости трактора. Требования

могут отличаться в зависимости от установленного на сеялке дополнительного оборудования, состояния почвы и

рельефа местности.

Для оборудования всех размеров требуется электрическая система постоянного тока напряжением 12 В.

Для оборудования всех размеров требуется по меньшей мере два селективных контрольных клапана (СКК). Один СКК

используется для подъема сеялки в поле и с помощью переключателя на пульте управления обеспечивает работу

функций перевода сеялки в транспортировочное положение. Второй СКК по командам с пульта управления обеспечивает

работу функций складывания/раскладывания маркеров. Дополнительный СКК с безнапорным сливом необходим

для работы гидромотора вакуумного вентилятора в составе высевающего аппарата, системы центральных бункеров,

гидравлического привода и системы прижима крыльев (в случае установки без вакуумной системы или системы

центральных бункеров).

Для работы гидромотора вакуумного вентилятора гидросистема трактора должна обеспечивать максимальный расход

гидравлической жидкости 49 л/мин при давлении 2000 фунтов/кв. дюйм (13 800 кПа).

2-5

9/14

Эксплуатация сеялки

M0262-01_RUS

Модель 3600

ПОДГОТОВКА ТРАКТОРА И АГРЕГАТИРОВАНИЕ

1. Установите тяговый брус трактора на высоте 33-43 сантиметра над землей таким образом, чтобы отверстие пальца

сцепного устройства находилось непосредственно под осевой линией вала отбора мощности. Убедитесь, что тяговый

брус неподвижен.

2. Установите пульт управления на трактор в удобном месте рядом с органами управления гидравлической системой

таким образом, чтобы оператор имел легкий доступ к пульту. Надежно закрепите пульт управления и проведите

кабель питания к источнику питания. Для работы пульта управления подходит только напряжение 12 В постоянного

тока. Если две аккумуляторные батареи напряжением 12 В каждая соединены последовательно, необходимо ВСЕГДА

подключать питание к той батарее, которая имеет массовый провод на раму трактора.

Если две аккумуляторные батареи напряжением 6 В каждая соединены последовательно, убедитесь, что при

подключении питания к положительной клемме на одной аккумуляторной батарее и к отрицательной клемме на

второй аккумуляторной батарее обеспечивается подача напряжения 12 В постоянного тока.

3. Подайте трактор задом к сеялке и зацепите сеялку к трактору с помощью вставленного в сцепное устройство пальца

диаметром 1¼ - 1½ дюйма (32-38 мм). Если трактор не оснащен устройством фиксации пальца сцепного устройства,

убедитесь, что палец сцепного устройства зафиксирован стопорным штифтом или шплинтом.

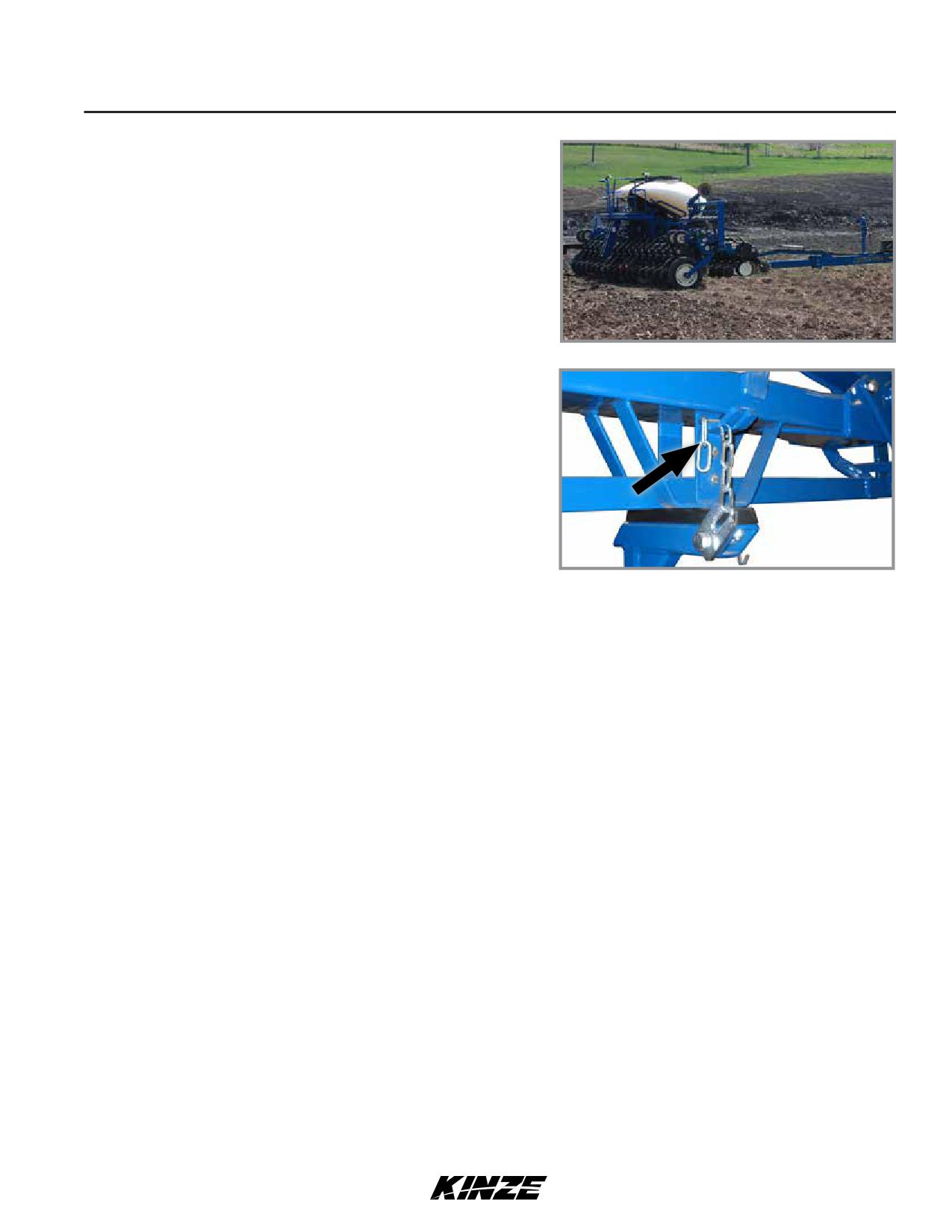

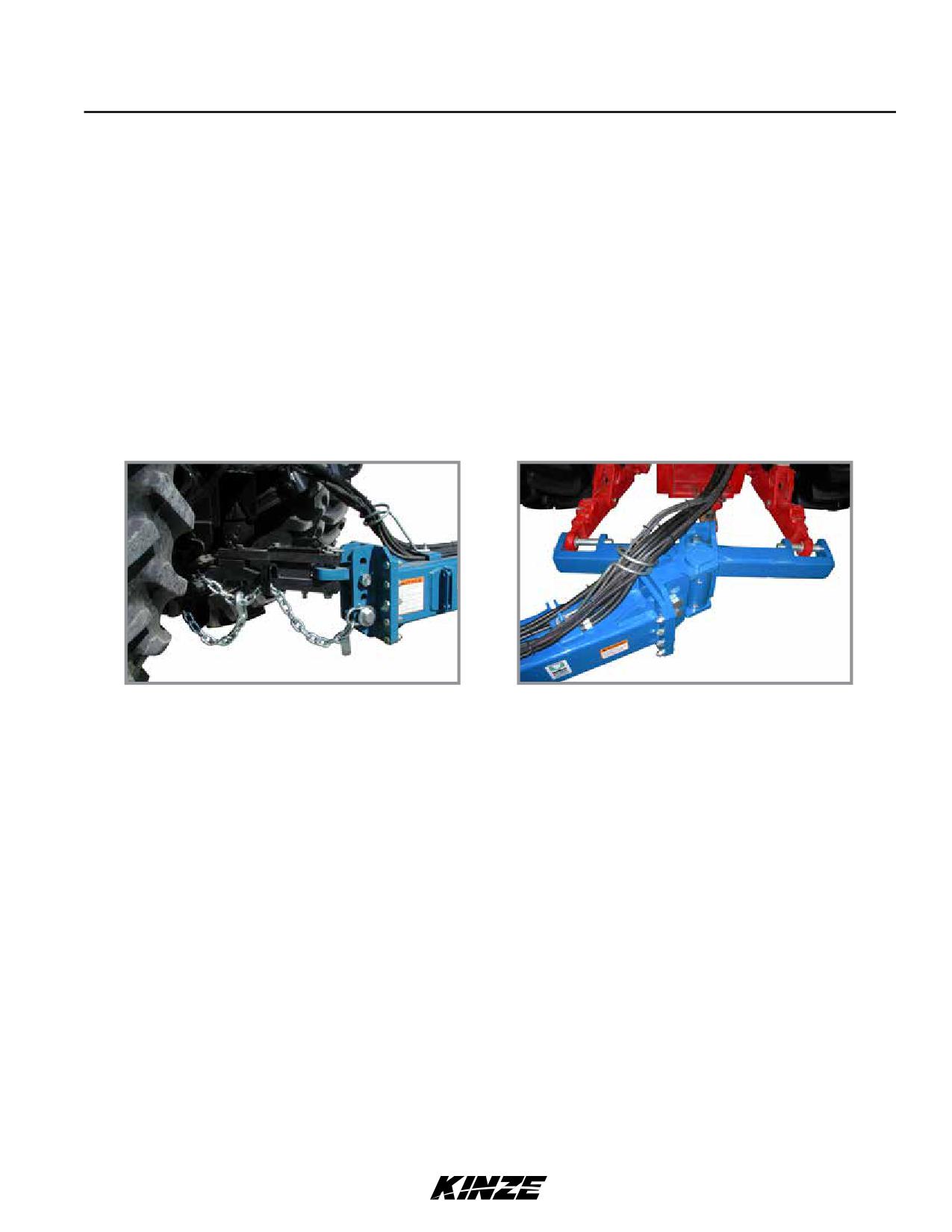

Зацепление сеялки/предохранительной цепи к

Опциональное двухточечное сцепное устройство

трактору

ЗАМЕЧАНИЕ. ЗАПРЕЩАЕТСЯ устанавливать предохранительную цепь с помощью крепежа для серьги.

Предохранительная цепь ДОЛЖНА быть установлена отдельно.

4. Предохранительная цепь является резервным средством сцепки соединения сеялки с трактором в случае выхода из

строя пальца сцепного устройства/тягового бруса трактора. Закрепите предохранительную цепь на неиспользуемом

монтажном отверстии серьги на дышле сеялки. Затяните крепеж моментом 1140 Н·м.

ЗАМЕЧАНИЕ. Наличие опционального двухточечного сцепного устройства сеялки превращает ее из прицепного в

полунавесное оборудование. Данное сцепное устройство можно использовать вместе с трехточечными сцепными

устройствами тракторов категории 3N или 3. С двухточечным сцепным устройством предохранительная цепь не

используется.

9/14

2-6

Эксплуатация сеялки

Модель 3600

M0262-01_RUS

Гидравлическая жидкость под давлением может проникнуть

в ткани тела и стать причиной смерти, серьезной инфекции

ОСТОРОЖНО!

или других травм. При попадании под кожу жидкость должна

быть НЕМЕДЛЕННО удалена хирургом, знакомым с подобным

типом травм. Перед подачей давления в систему убедитесь,

что соединения надежны и герметичны, а на шлангах и

фитингах отсутствуют повреждения. Утечки могут быть невидны

невооруженным глазом. Не приближайтесь к возможным местам

утечек. Перед подсоединением или отсоединением трактора от

сеялки, выполнением поиска утечек или каких-либо работ по

техническому обслуживанию необходимо сбросить давление в

системе.

Перед подключением шлангов к клапанам трактора протирайте

муфты шлангов, чтобы удалить грязь. В противном случае попавшие

ПРИМЕЧАНИЕ

внутрь загрязнения могут привести к выходу оборудования из строя.

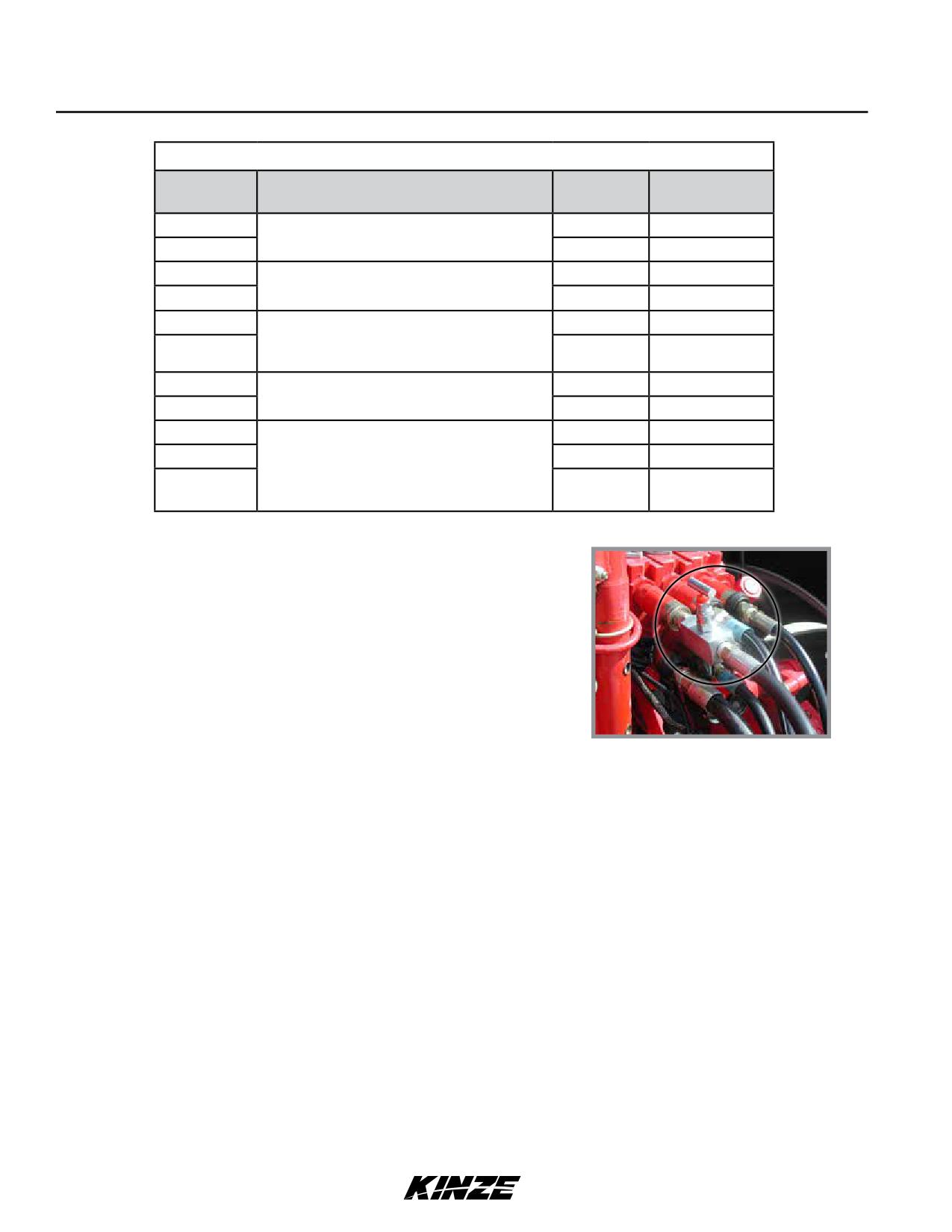

5. Подключите гидравлические шланги к отверстиям трактора в последовательности, которая удобна и знакома

оператору.

Безнапорный слив гидромотора следует подключать к магистрали

безнапорного слива трактора при выключенном гидромоторе.

ПРИМЕЧАНИЕ

Несоблюдение требования подключения к сливной магистрали

при нулевом давлении приведет к повреждению уплотнения

вала гидромотора. ЗАПРЕЩАЕТСЯ подключать безнапорный слив

гидромотора к сливу на СКК или совмещать безнапорный слив со

сливом гидромотора. Для получения подробной информации о

контуре безнапорного слива обратитесь к производителю трактора.

Необходимо всегда подключать слив гидромотора к специальному

порту слива с гидромоторов на тракторе. Запрещается выполнять

ПРИМЕЧАНИЕ

подключение к СКК трактора, не предназначенному для работы

с гидромоторами, так как в этом случае гидромотор может

выйти из строя. Если на тракторе не предусмотрен порт для

слива с гидромоторов, то СКК, контролирующий работу системы

центральных бункеров, ДОЛЖЕН быть переключен в плавающее

положение перед переводом сеялки в положение посева или в

поднятое полевое положение, когда система центральных бункеров

не используется.

2-7

9/14

Эксплуатация сеялки

M0262-01_RUS

Модель 3600

СВЕДЕНИЯ О ГИДРАВЛИЧЕСКИХ ЦИЛИНДРАХ

Цилиндр прижима

Цилиндр подъема

Цилиндр маркера

Цилиндр поворота

Цилиндр дышла

крыла

Целевое

Двустороннего

использование

действия

Высокопрочный

Поршень

чугун

Высокопрочный

Сальник

чугун

Сварная

Гильза

холоднотянутая

цилиндра

труба, ST 52

Азотированная сталь

Шток

1045

Концевые

Хвостовик с

Крепление под

Вилка

Втулка

Нет

крепления

шарниром

шарнирные пальцы

Нитриловое

Уплотнительное

Уплотнение

уплотнительное

кольцо с опорным

гильзы

кольцо с опорным

кольцом POLY-TEMP

П-образного

Уплотнение

сечения, из

штока

сополимера

сложного полиэфира

Защелкивающийся,

Грязесъемник

из сополимера

сложного полиэфира

Уплотнение

T-образное, из ГБНК

Фторопласт

T-образное, из ГБНК

Фторопласт

поршня

Характеристики

Категория

Гидравлический

изделия

цилиндр

8 дюймов

20,62 дюйма

16 дюймов

73 дюйма

6 дюймов

Ход поршня

(203 мм)

(524 мм)

(406 мм)

(1854 мм)

(152 мм)

Рабочее

3000 фунтов/кв. дюйм

давление

(20 700 кПа)

Внутренний

3 дюйма

2 дюйма

4 дюйма

3 дюйма

4 дюйма

диаметр

(76 мм)

(51 мм)

(102 мм)

(76 мм)

(102 мм)

цилиндра

Диаметр

1,25 дюйма

1,50 дюйма

1,75 дюйма

1,50 дюйма

штока

(32 мм)

(38 мм)

(44 мм)

(38 мм)

Конфигурация

Простой

цилиндра

Действие

Двустороннее

цилиндра

Сталь, высокопроч-

Материал

ный чугун

Способ

Хвостовик с шарни-

Крепление под шар-

Вилка

Втулка

Нет

монтажа

ром

нирные пальцы

Место

Крышка цилиндра

По бокам цилиндра

крепления

Тип цилиндра

Сварной

9/14

2-9

Эксплуатация сеялки

Модель 3600

M0262-01_RUS

СВЕДЕНИЯ О ГИДРАВЛИЧЕСКИХ ЦИЛИНДРАХ (продолжение)

Цилиндр подъема/

Цилиндр

Цилиндр блокировки

опускания

транспортировочного

крыла

дышла

центральной части

фиксатора

Целевое

Двустороннего

использование

действия

Поршень

Высокопрочный чугун

Сальник

Высокопрочный чугун

Сварная

Гильза

холоднотянутая

Литая труба

цилиндра

труба, ST 52

Азотированная сталь

Шток

1045

Концевые кре-

Крепление под

Втулка

Нет

пления

шарнирные пальцы

Нитриловое

Уплотнительное

Уплотнение

уплотнительное

кольцо с опорным

гильзы

кольцо с опорным

кольцом POLY-TEMP

П-образного сечения,

Уплотнение

из сополимера

штока

сложного полиэфира

Защелкивающийся, из

Грязесъемник

сополимера сложного

полиэфира

Уплотнение

Фторопласт

T-образное, из ГБНК

поршня

Характеристики

Категория

Гидравлический

изделия

цилиндр

48 дюймов

20,062 дюйма

2,5 дюйма

Ход поршня

(1219 мм)

(510 мм)

(64 мм)

Рабочее

3000 фунтов/кв. дюйм

давление

(20 700 кПа)

Внутренний

3,25 дюйма

2,5 дюйма

1,5 дюйма

диаметр

(83 мм)

(64 мм)

(38 мм)

цилиндра

2 дюйма

1,5 дюйма

0,75 дюйма

Диаметр штока

(51 мм)

(38 мм)

(19 мм)

Конфигурация

Простой

цилиндра

Действие

Двустороннее

цилиндра

Сталь, высокопроч-

Материал

ный чугун

ный чугун, литье

Крепление под шар-

Способ монтажа

Втулка

Нет

нирные пальцы

Место

По бокам цилиндра

Крышка цилиндра

крепления

Тип цилиндра

Сварной

Точеный

2-10

9/14

Эксплуатация сеялки

M0262-01_RUS

Модель 3600

СВЕДЕНИЯ О ГИДРАВЛИЧЕСКИХ ШЛАНГАХ

Номер детали

A1018

A1076

A1110

A1139

A12090

A1424

Шланг в сборе

Описание

⅜" x 1,02 м (40")

⅜" x 3,30 м (130")

¼" x 3,81 м (150")

¼" x 1,02 м (40")

⅜" x 1,60 м (63")

½" x 0,76 м (30")

(08F - 08F)

(06F - 06F)

(08F - 08F)

(10F - 10F)

Гидравлический

Категория изделия

шланг

Шланг;

Тип изделия

узел в сборе

Внутренний

⅜ дюйма (9,5 мм)

¼ дюйма (6,4 мм)

⅜ дюйма (9,5 мм)

½ дюйма (12,7 мм)

диаметр

Наружный диаметр

11/16 дюйма (17,5 мм)

17/32 дюйма (13,5 мм)

11/16 дюйма (17,5 мм)

13/16 дюйма (20,3 мм)

Минимальный

2,5 дюйма

2 дюйма

4 дюйма

2,5 дюйма

3,5 дюйма

радиус изгиба

(64 мм)

(51 мм)

(102 мм)

(64 мм)

(89 мм)

3000 фунтов/

3250 фунтов/

3275 фунтов/

3000 фунтов/

Рабочее давление

кв. дюйм

(20 700 кПа)

(22 400 кПа)

(22 600 кПа)

(20 700 кПа)

Температурный

-40…+100 °C

диапазон

Модифицированный

Материал

нитрил, тип C2

Особенности

Проволочный корд

конструкции

Гидравлическая

Среда

жидкость

Сельское

Область

хозяйство и

применения

строительство

Номер детали

A1478

A3111

A3131

A3158

A1034

A1053

Шланг в сборе

Описание

½" x 3,25 м (128")

⅜" x 5,08 м (200")

⅜" x 1,07 м (42")

⅜" x 1,17 м (46")

⅜" x 6,91 м (272")

⅜" x 1,83 м (72")

(10F - 10F)

(08F - 08F)

Гидравлический

Категория изделия

шланг

Шланг;

Тип изделия

узел в сборе

Внутренний

½ дюйма (12,7 мм)

⅜ дюйма (9,5 мм)

диаметр

Наружный

13/16 дюйма

11/16 дюйма (17,5 мм)

диаметр

(20,6 мм)

Минимальный

3,5 дюйма

2,5 дюйма

радиус изгиба

(89 мм)

(64 мм)

3000 фунтов/

Рабочее давление

кв. дюйм

(20 700 кПа)

Температурный

-40…+100 °C

диапазон

Модифицированный

Материал

нитрил, тип C2

Особенности

Проволочный корд

конструкции

Гидравлическая

Среда

жидкость

Область

Сельское хозяйство;

применения

строительство

9/14

2-11

Эксплуатация сеялки

Модель 3600

M0262-01_RUS

СВЕДЕНИЯ О ГИДРАВЛИЧЕСКИХ ШЛАНГАХ (продолжение)

Номер детали

A1116

A12042

A1404

A1444

A18300

A3122

Шланг в сборе

Шланг в сборе,

½" x 6,35 м (250")

⅜" x 6,35 м (250")

Описание

¼" x 3,45 м (136")

⅜" x 5,79 м (228")

½" x 1,04 м (41")

⅜" x 0,27 м (10½")

с наконечником

(06F - 06F)

(08F - 08F)

(10F - 10F)

(08F - 08F)

(½М NPTF - 10F)

(½М NPTF - 08F)

Категория изделия

Гидравлический шланг

Тип изделия

Шланг; узел в сборе

Внутренний

¼ дюйма

⅜ дюйма

½ дюйма

⅜ дюйма

диаметр

(6,0 мм)

(9,5 мм)

(13,0 мм)

(9,5 мм)

Наружный

17/32" (13,5 мм)

11/16" (17,5 мм)

13/16" (20,6 мм)

11/16" (17,5 мм)

диаметр

Минимальный

4 дюйма

2,5 дюйма

6,5 дюйма

2,5 дюйма

радиус изгиба

(102 мм)

(64 мм)

(89 мм)

(64 мм)

3275 фунтов/кв. дюйм

3000 фунтов/кв. дюйм

Рабочее давление

(22 600 кПа)

(20 700 кПа)

Температурный

-40…+100 °C

диапазон

Модифицированный

Материал

нитрил, тип C2

Особенности

Проволочный корд

конструкции

Гидравлическая

Среда

жидкость

Область

Сельское хозяйство;

применения

строительство

Номер детали

A3139

A8267

A1055

Шланг в сборе

Описание

⅜" х 6,45 м (254")

½" х 1,47 м (58")

⅜" х 1,68 м (66")

(08F - 08F)

(10F - 10F)

(08F - 08F)

Категория изделия

Гидравлический шланг

Тип изделия

Шланг; узел в сборе

Внутренний

⅜ дюйма

½ дюйма

⅜ дюйма

диаметр

(9,5 мм)

(13,0 мм)

(9,5 мм)

Наружный

11/16" (17,5 мм)

13/16" (20,6 мм)

11/16" (17,5 мм)

диаметр

Минимальный

2,5 дюйма

3,5 дюйма

2,5 дюйма

радиус изгиба

(64 мм)

(89 мм)

(64 мм)

3000 фунтов/кв. дюйм

Рабочее давление

(20 700 кПа)

Температурный

-40…+100 °C

диапазон

Модифицированный

Материал

нитрил, тип C2

Корд из

Особенности

Проволочный корд

высокопрочной

конструкции

проволоки

Гидравлическая

Среда

жидкость

Область

Сельское хозяйство;

применения

строительство

2-12

9/14

Эксплуатация сеялки

M0262-01_RUS

Модель 3600

6. Вставьте семиконтактный разъем фонарей освещения и световых сигналов стандарта ASABE на сеялке в розетку

стандарта ASABE на тракторе. Если трактор не оснащен розеткой стандарта ASABE, проконсультируйтесь у

производителя трактора относительно возможности дооборудования. Убедитесь, что световые сигналы на сеялке

работают синхронно со световыми сигналами на тракторе.

ЗАМЕЧАНИЕ. Для работы цифрового манометра вакуумного вентилятора требуется подключение к аккумуляторной

батарее напряжением 12 В. Подключите красный провод к положительной (+) клемме аккумуляторной батареи, а

черный провод - к отрицательной (-) клемме.

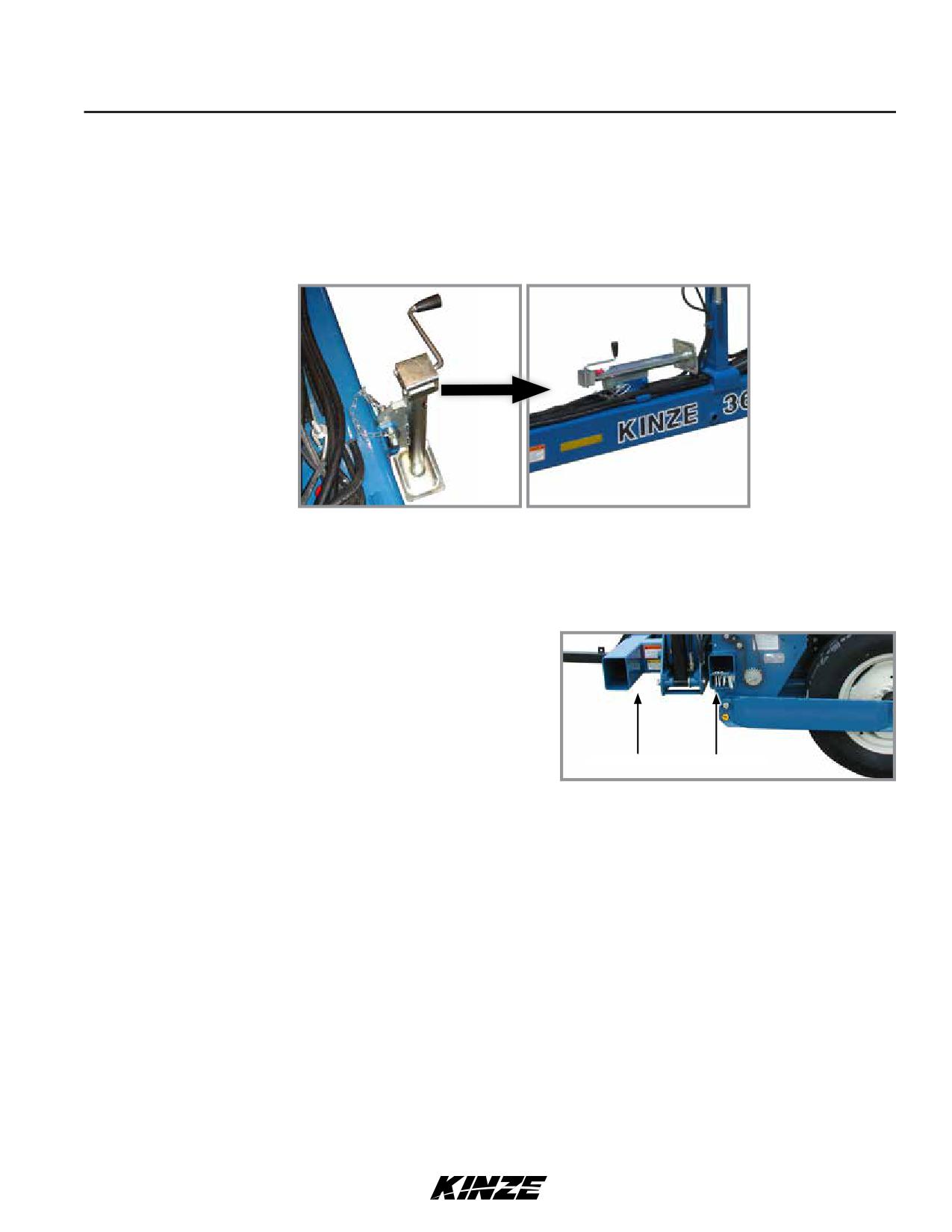

Снятие и хранение опоры

7. Поднимите подъемную опору и установите ее в горизонтальном положении на кронштейне для хранения.

ВЫРАВНИВАНИЕ СЕЯЛКИ

Регулировка в поперечном направлении осуществляется путем изменения давления воздуха в шинах. Убедитесь, что

давление в шинах соответствует требованиям.

Горизонтальное положение в продольном направлении

настраивается путем перестановки серьги сеялки, если только

трактор не оснащен регулировкой тягового бруса по высоте. Для

надлежащей работы сеялки и высевающих секций рама сеялки

и параллельные рычаги высевающих секций должны находиться

в горизонтальном положении. Нижняя часть рамы должна

находиться на расстоянии 50-56 см от поверхности высева.

Уровень: 51-56 см от земли

1. Опустите сеялку в положение высева и убедитесь, что сеялка

расположена горизонтально в продольном направлении.

Выравнивание рам сеялки

Перейдите к этапу 2, если сцепное устройство находится

слишком высоко или низко.

ЗАМЕЧАНИЕ. ЗАПРЕЩАЕТСЯ устанавливать предохранительную цепь с помощью крепежа для серьги. При

необходимости измените место крепления предохранительной цепи.

2. С помощью динамометрического ключа выверните винт с шестигранной головкой и контргайку, крепящие серьгу

на дышле. Замените крепеж, если для его откручивания потребовался момент менее 102 Н·м или видны следы

коррозии или повреждений.

ЗАМЕЧАНИЕ. Серьга должна свободно качаться в дышле. НЕ ЗАТЯГИВАЙТЕ крепеж СЛИШКОМ СИЛЬНО.

3. Совместите отверстие серьги с отверстиями дышла в новом месте и установите винт с шестигранной головкой и

контргайку. Затяните контргайку таким образом, чтобы в зацепление вошли все витки резьбы, а винт с шестигранной

головкой и контргайка плотно сидели на кронштейне дышла.

ЗАМЕЧАНИЕ. На сеялках с фронтальными высевающими секциями и колтерами подъемное усилие прижимных

пружин или пневматических прижимных пружин в системе пневматического прижима может вызывать

незначительный подъем крыльев в положении высева. Проблема может усугубляться остаточным статическим

давлением в гидравлической системе подъема сеялки, которое может вызывать незначительное выдвижение

цилиндров крыльев. Эксплуатация гидравлической системы трактора в плавающем положении или кратковременный

перевод гидравлического рычага трактора в плавающее положение для сброса давления поможет поддерживать

правильную высоту рамы.

9/14

2-13

Эксплуатация сеялки

Модель 3600

M0262-01_RUS

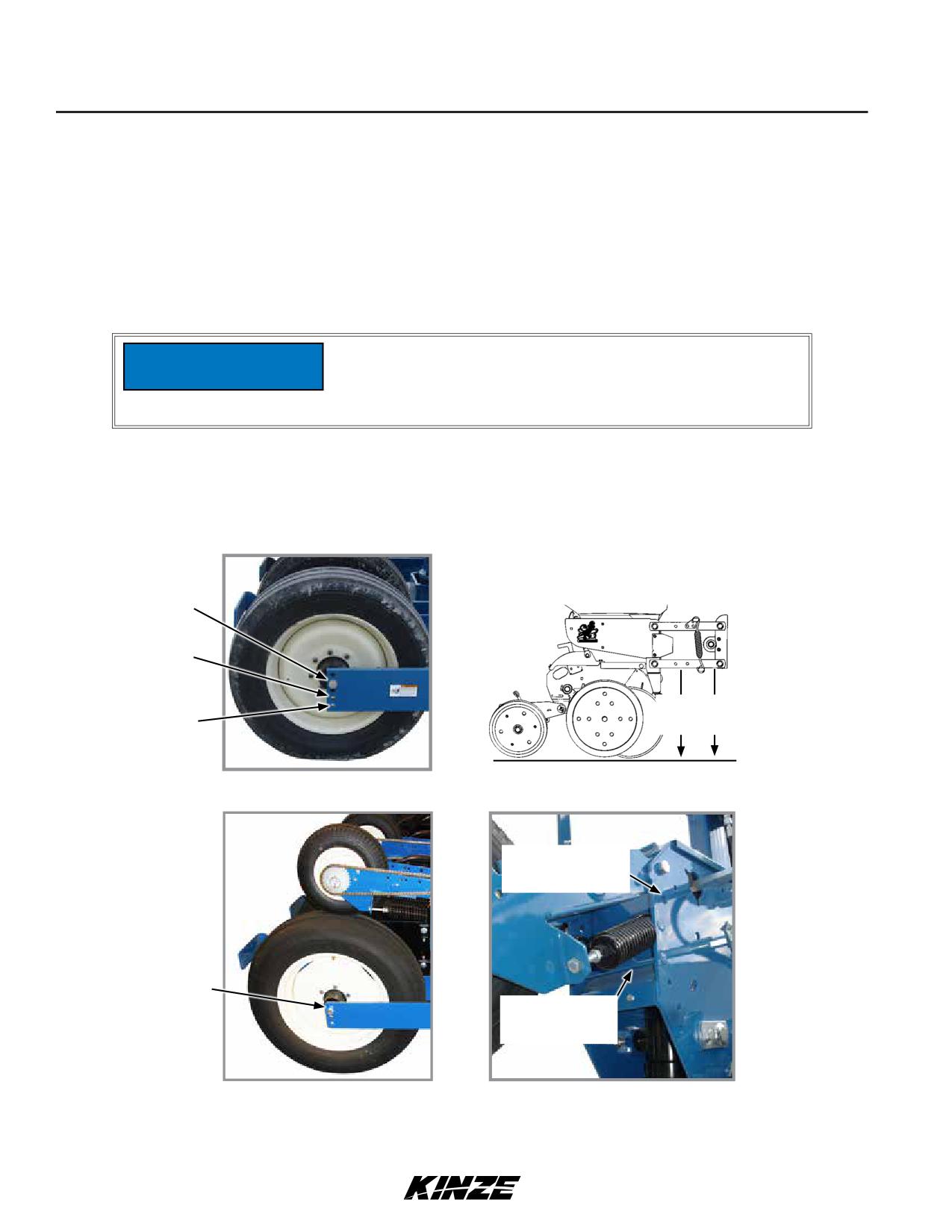

4. Проверьте сеялку в полевых условиях.

Именно состояние поля и фактические условия высева определяют то, какую конфигурацию транспортных колес следует

использовать, чтобы параллельные рычаги высевающих секций находились параллельно земле. Если транспортные

колеса установлены в один из двух нижних комплектов отверстий, может потребоваться опустить ходовые колеса для

обеспечения работы поперечной рамы на одном уровне. Выполните проверку в поле, когда сеялка полностью загружена

семенами, гранулированными химикатами, удобрениями и т. д., чтобы убедиться, что крылья выровнены относительно

центральной рамы. Если крылья не выровнены относительно центральной рамы, можно поднять или опустить в

колесных рычагах ходовые колеса и/или транспортные колеса, чтобы увеличить или уменьшить высоту рамы сеялки.

Поднимите сцепное устройство для выравнивания сеялки.

Не предусмотренное конструкцией соприкосновение компонентов

может привести к повреждению оборудования. При использовании

ПРИМЕЧАНИЕ

верхнего отверстия проверьте зазор между колесами и карданным

шарниром приводного вала высевающих аппаратов.

ЗАМЕЧАНИЕ. Для того чтобы обеспечить достаточное приводное усилие после опускания ходовых колес, может

потребоваться переставить рычаги колес контактного привода в более низкий комплект отверстий в колесных

модулях, а также переставить прижимные пружины на более низкие стержни на колесных модулях.

Нулевая обработка

почвы или твердая

Во время регулировки высоты колес

рычаги высевающих секций должны

почва (исходная

конфигурация)

оставаться параллельны земле.

Мягкая

почва

Параллельно

Гребне

высев

земле

Регулировка транспортных

колес

Для опускания

рычагов колес

контактного привода

Регулировка

ходовых колес

Для опускания

прижимных

пружин

Регулировка ходовых колес

Регулировка колес контактного

привода

ЗАМЕЧАНИЕ. При изменении конфигурации см. процедуру базовой регулировки в разделе «Регулировка пружины

контактного колеса».

2-14

9/14

Эксплуатация сеялки

M0262-01_RUS

Модель 3600

ГРЕБНЕВОЙ ПОСЕВ

В случае гребневого посева переставьте ходовые и транспортные колеса в монтажные отверстия рычагов колес на 5 или

10 см ниже, чтобы увеличить высоту рамы сеялки. Контактные колеса также должны быть переставлены в более низкий

комплект отверстий в колесном модуле, а прижимные пружины следует зацепить за стержни, расположенные ниже

относительно используемых в данный момент. Поднимите сцепное устройство, чтобы выровнять сеялку.

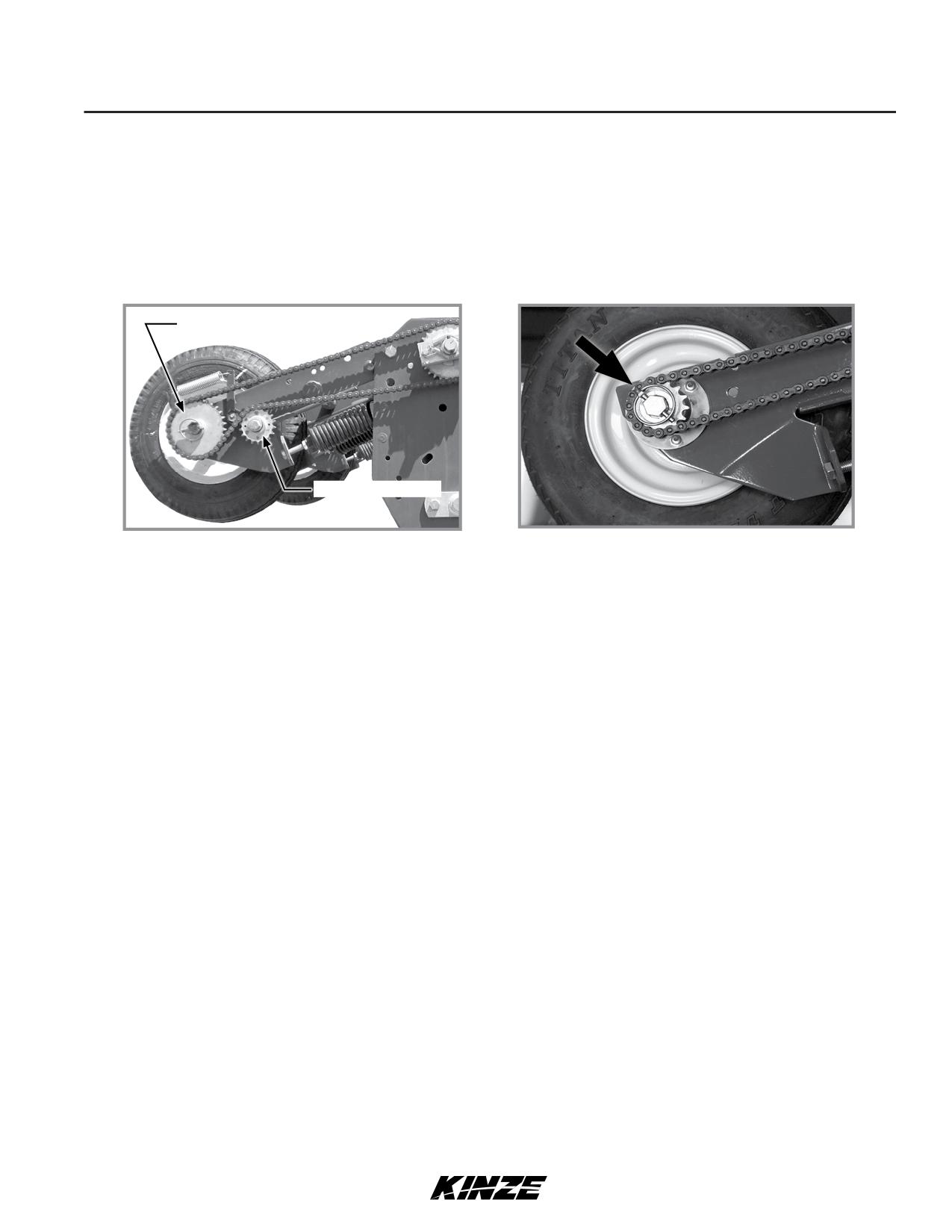

ПРИВОДНЫЕ ЗВЕЗДОЧКИ КОНТАКТНОГО КОЛЕСА

Звездочка колеса контактного

привода

Натяжная звездочка

Привод от контактного колеса

Опциональная ведущая звездочка с

уменьшенным в 2 раза передаточным числом

Привод от контактного колеса одинаково работает на сеялках с механическими или вакуумными высевающими

аппаратами. Отличие заключается в размере звездочек. Натяжение цепи регулируется подпружиненной натяжной

звездочкой. Таблицы норм высева, приведенные в разделе «Таблицы норм высева», содержат сведения, которые

помогут подобрать звездочки правильного размера.

ЗАМЕЧАНИЕ. Выполняйте проверку нормы высева в полевых условиях после каждого изменения комбинации

звездочек.

ВАКУУМНЫЙ ВЫСЕВАЮЩИЙ АППАРАТ

Звездочки с 22, 28 или 44 зубьями на каждом колесе контактного привода могут быть заменены на звездочки,

хранящиеся на штоке, закрепленном на болтах на колесном модуле с каждой стороны цепей сеялки.

ЗАМЕЧАНИЕ. Ведущие звездочки с 22, 28 и 44 зубьями применяются НЕ ко всем таблицам норм высева. См. заголовки

таблиц, чтобы обеспечить выбор правильной таблицы норм высева. НЕ ИСПОЛЬЗУЙТЕ ведущие звездочки с 44

зубьями (высевающие диски для соевых бобов на 60 ячеек) в сочетании с комплектом оборудования для внесения

сухих удобрений или шланговым насосом жидких удобрений.

МЕХАНИЧЕСКИЙ ВЫСЕВАЮЩИЙ АППАРАТ

Таблицы норм высева основаны на использовании привода со стандартной нормой высева. В приводе со стандартной

нормой высева используются звездочка с 30 зубьями и цепная передача (№ 40, 118 звеньев), которые устанавливаются на

каждом контактном колесе.

Опциональный привод с уменьшенным передаточным соотношением (2:1) рекомендуется использовать только тогда,

когда норма высева ниже значений, указанных в таблицах. Замените звездочку с 30 зубьями на каждом контактном

колесе на звездочку с 15 зубьями и установите более короткую цепь № 40 со 110 звеньями. Это снижает скорость

трансмиссии сеялки, а также нормы высева и внесения приблизительно на 50 %.

9/14

2-15

Эксплуатация сеялки

Модель 3600

M0262-01_RUS

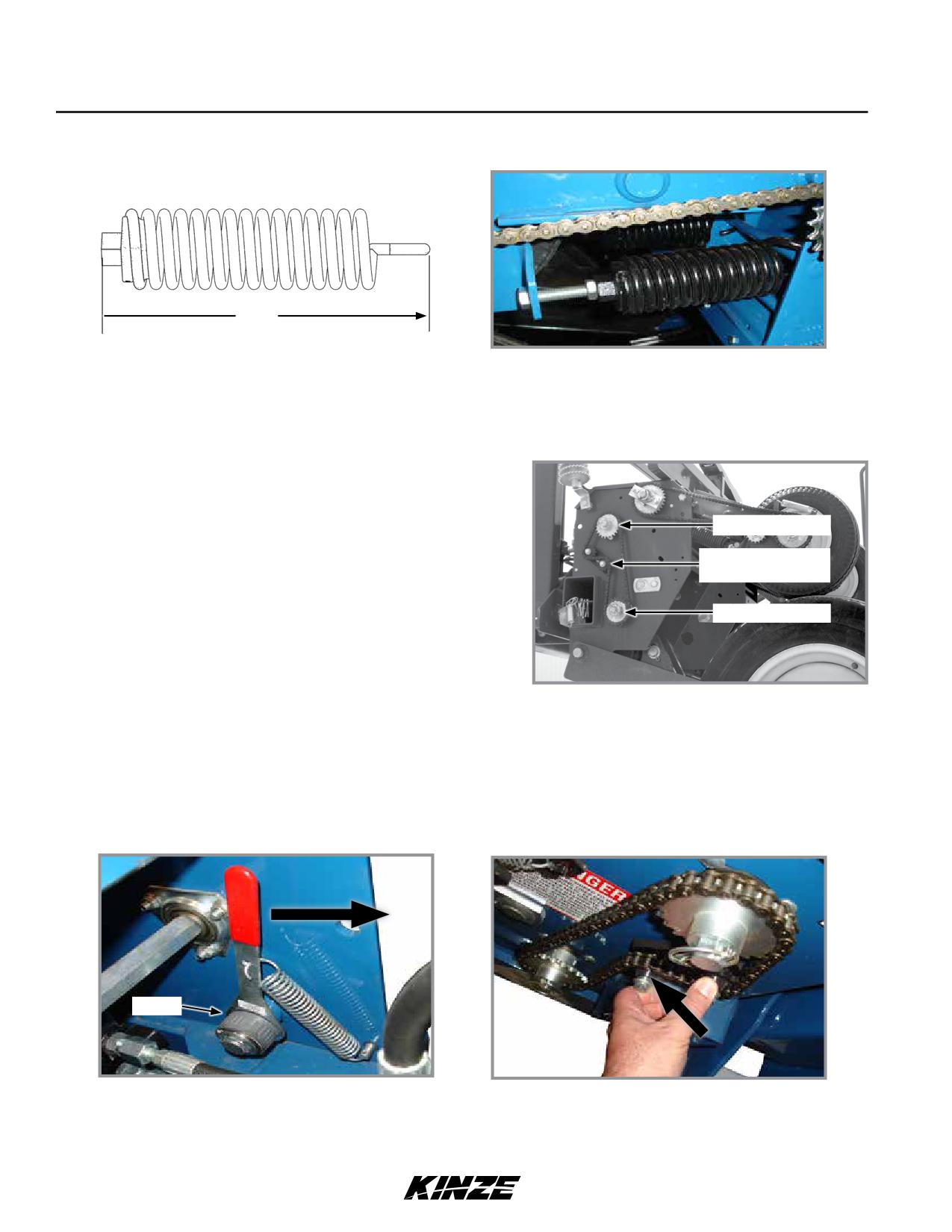

РЕГУЛИРОВКА ПРУЖИНЫ КОНТАКТНОГО КОЛЕСА

20 см

Измерение длины пружины (заводская

Пружины привода от контактного колеса

конфигурация)

На каждом колесе контактного привода установлены две прижимные пружины. Натяжение пружин задается на заводе и обеспечивает

прижимное усилие примерно 200 фунтов (90,7 кг) в точке контакта шины. Теоретически оно не требует последующих регулировок.

ЗАМЕЧАНИЕ. Измерение следует выполнять в положении для высева при надлежащем давлении воздуха в шинах.

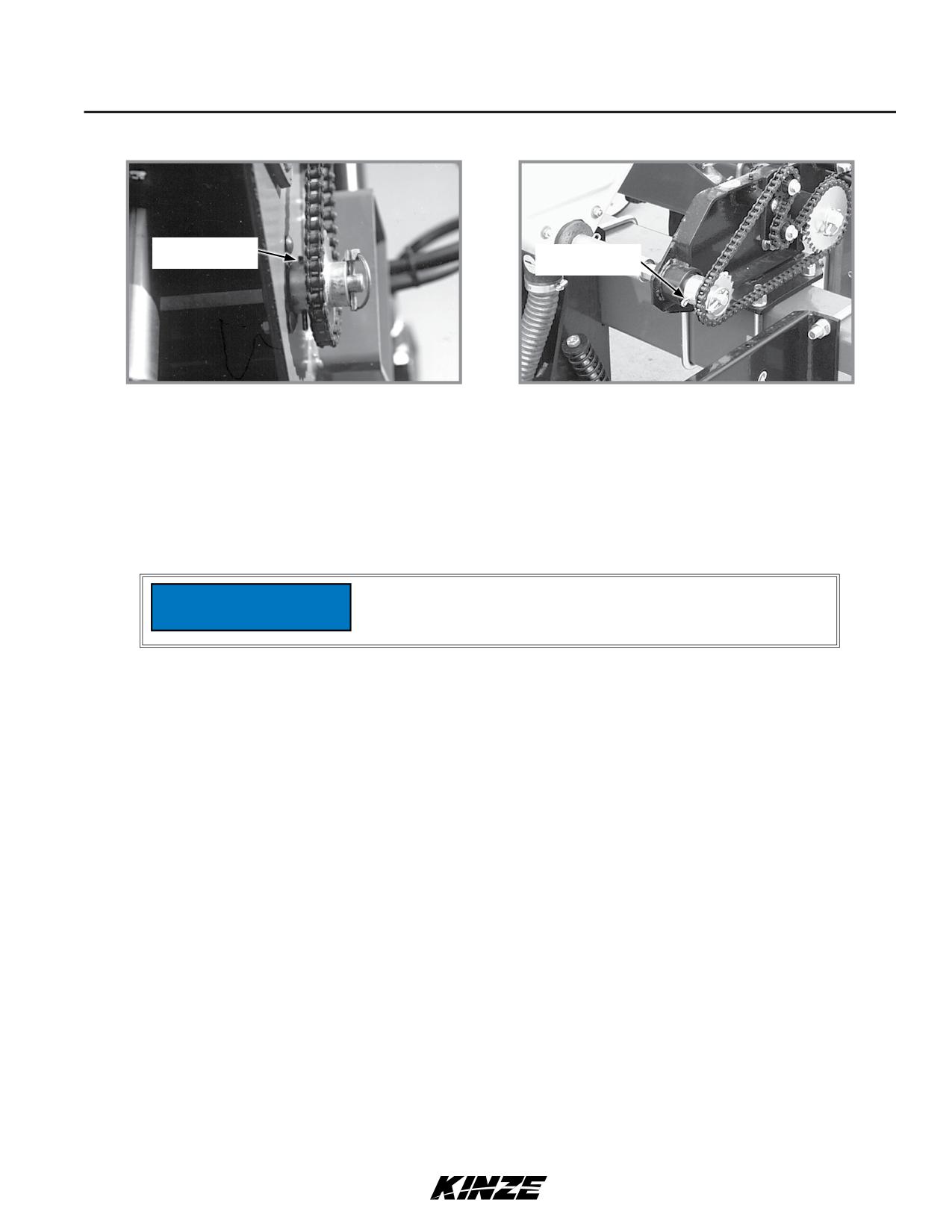

РЕГУЛИРОВКА ТРАНСМИССИИ НОРМЫ ВЫСЕВА

Изменение нормы высева осуществляется с помощью трансмиссий нормы

высева на каждом конце сеялки. Трансмиссия нормы высева позволяет

Ведущая звездочка

быстро и легко заменять звездочки для получения требуемой нормы высева.

Звездочки заменяются на те, которые хранятся на штоке, закрепленном на

Натяжитель с двумя

трансмиссии болтами. Для замены необходимо снять штифты с кольцами с

звездочками

шестигранных валов.

На предупреждающей табличке, размещенной на модуле трансмиссии,

Ведомая звездочка

изображена схема прокладки цепи. Таблицы, приведенные в разделе

«Таблицы норм высева», помогут подобрать звездочки правильного

размера.

Натяжение цепи обеспечивается подпружиненным натяжителем с двумя

звездочками. Благодаря такой конструкции рычаг натяжителя можно легко

Трансмиссия нормы высева

отвести в случае необходимости. Этот рычаг имеет положение расцепления,

(показана левая сторона)

позволяющее снять натяжение пружины при выполнении замены звездочек.

См. «Использование рычага с витой пружиной» ниже.

ИСПОЛЬЗОВАНИЕ РЫЧАГА С ВИТОЙ ПРУЖИНОЙ

Натяжители цепи оснащены рычагами с витыми пружинами. Левые рычаги с витыми пружинами имеют синее отключающее кольцо, а

правые рычаги - серое или черное кольцо.

Кольцо

Рычаг с витой пружиной

Подтягивание натяжителя цепи

(показана правая сторона)

Поверните кольцо на рычаге с витой пружиной и потяните рукоятку, чтобы ослабить натяжение цепи.

Поверните натяжитель с двумя звездочками в рабочее положение относительно цепи и потяните рукоятку, чтобы взвести пружину на-

тяжного узла.

2-16

9/14

Эксплуатация сеялки

M0262-01_RUS

Модель 3600

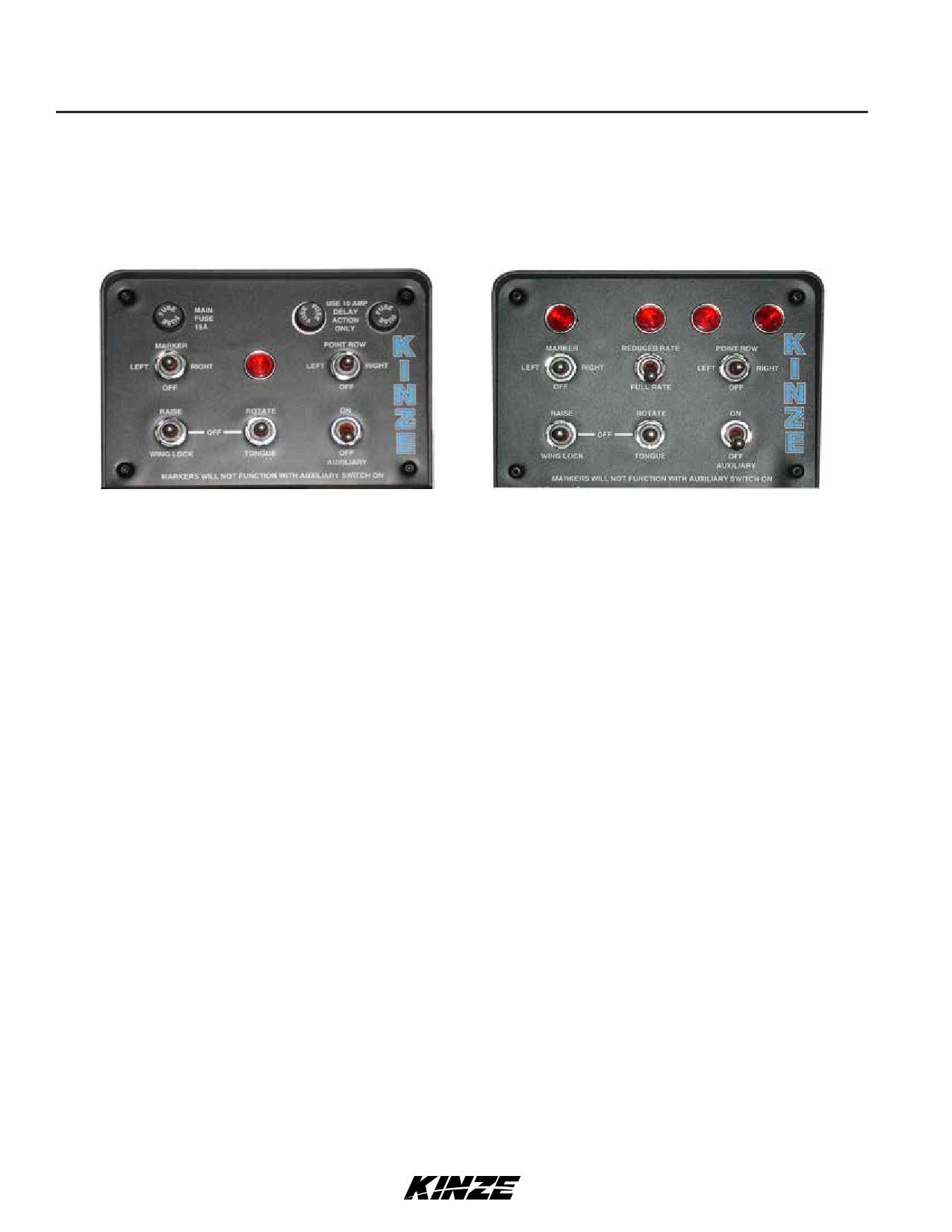

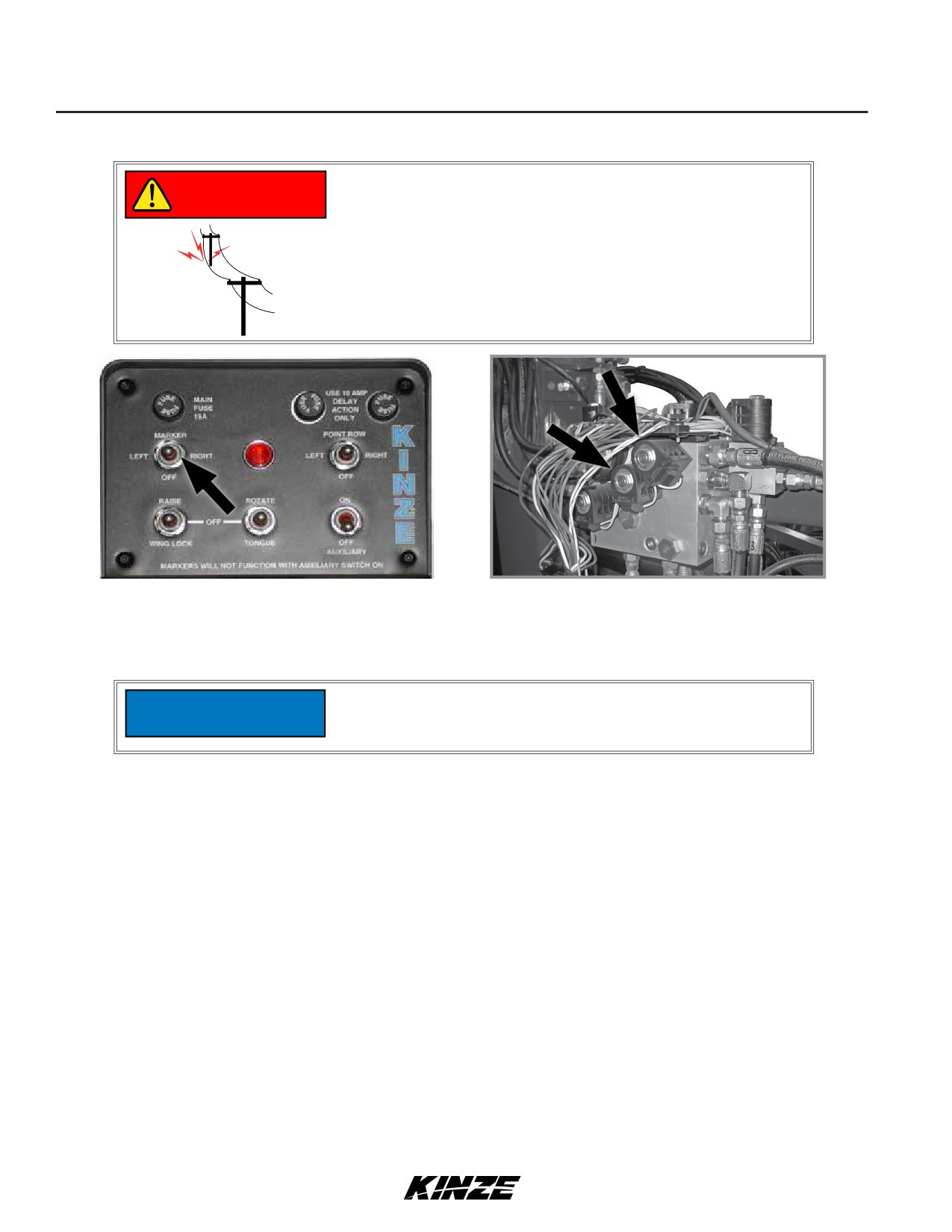

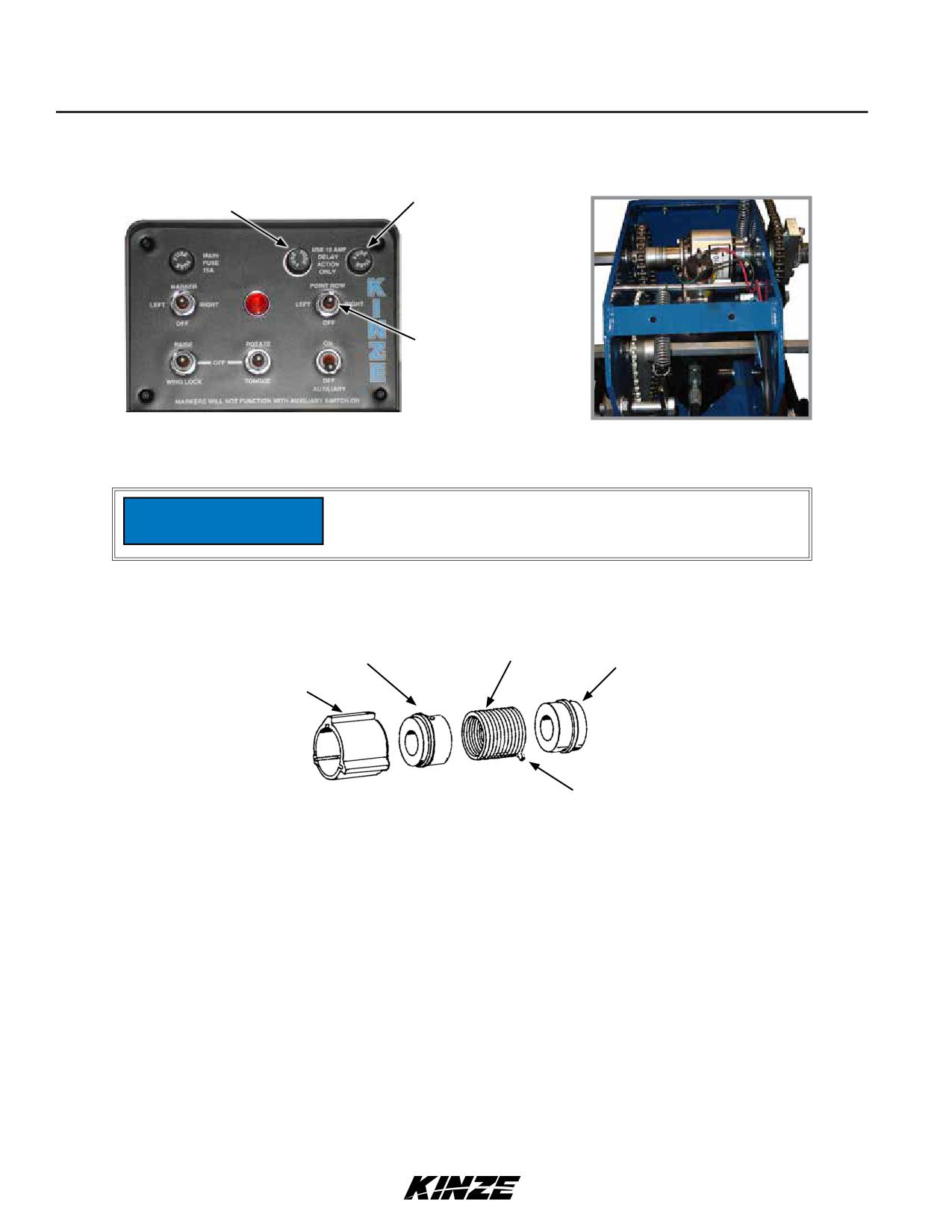

Управление сеялками модели 3600 осуществляется через три двойных селективных контрольных клапана (СКК) и

установленный в тракторе пульт управления. Один СКК и переключатель на пульте управления управляют функцией

подъема для перевода в транспортировочное положение. Второй СКК и переключатель на пульте управления управляют

маркерами и функциями складывания/раскладывания. Третий СКК управляет контуром гидромотора вакуумного

вентилятора.

Селекторные переключатели маркеров и муфт отключения указательного ряда являются переключателями типа «ВКЛ.-

ВЫКЛ.-ВКЛ.». Если сеялка оснащена опциональным комплектом двухскоростной муфты отключения указательного

ряда, переключатель указательного ряда и переключатель снижения нормы высева работают независимо от остальных

элементов пульта управления.

Питание на переключатель маркеров подается через переключатель дополнительной функции и два переключателя

функций транспортировки. Использование любого из переключателей нижнего ряда приводит к отключению маркеров и

выключению индикатора маркера.

Переключатели подъема/блокировки крыльев и поворота/дышла (функция складывания) являются переключателями

типа «НЕФИКС. ВКЛ.-ВЫКЛ.-НЕФИКС. ВКЛ.», и их необходимо удерживать в нужном положении во время использования

органов управления гидравлическими клапанами трактора. Активация переключателя функции складывания приводит к

отключению цепи маркеров.

Если селекторный переключатель маркеров не используется,

он должен быть установлен в положение ВЫКЛ. (центральное

ОСТОРОЖНО!

положение), чтобы предотвратить случайное выдвижение, которое

может привести к серьезным травмам, в том числе с летальным

исходом, порче имущества или повреждению оборудования.

Индикатор на панели блока управления ГОРИТ, когда цепи

маркеров или муфты отключения указательного ряда находятся под

напряжением.

Переключатель дополнительной функции является переключателем типа «ВКЛ.-ВЫКЛ.», который используется в сочетании

с управлением с помощью СКК гидравлическими функциями маркера/складывания для обеспечения контроля работы

дополнительного оборудования. Для активации других функций переключатель дополнительной функции необходимо

ВЫКЛЮЧИТЬ.

ЗАМЕЧАНИЕ. Активация переключателя дополнительной функции приводит к отключению всех остальных

переключателей на пульте управления, за исключением переключателя муфты отключения указательного ряда.

ЗАМЕЧАНИЕ. Цилиндры подъема являются синхронизированными цилиндрами (дроссельного типа). Цилиндры

должны быть полностью втянуты перед выполнением прокачки в опущенном положении. Запрещается использовать

упоры цилиндров.

Третий СКК управляет вакуумным вентилятором вакуумного высевающего аппарата. См. пункт «Работа цифрового

вакуумметра».

9/14

2-19

Эксплуатация сеялки

M0262-01_RUS

Модель 3600

ПОСЛЕДОВАТЕЛЬНОСТЬ ПЕРЕХОДА ИЗ ТРАНСПОРТИРОВОЧНОГО ПОЛОЖЕНИЯ В РАБОЧЕЕ

ПОЛОЖЕНИЕ

Установите сеялку на относительно ровном открытом участке. Избегайте участков с бороздами и т. д.

КРАТКОЕ ИЗЛОЖЕНИЕ ПОСЛЕДОВАТЕЛЬНОСТИ ПЕРЕХОДА ИЗ

ТРАНСПОРТИРОВОЧНОГО ПОЛОЖЕНИЯ В РАБОЧЕЕ ПОЛОЖЕНИЕ

• Извлеките предохранительный палец дышла.

• Извлеките стопорный штифт транспортировочного фиксатора.

• Снимите стопор подъемной рамы.

• Поверните сеялку в положение посева.

• Слегка поднимите сеялку, чтобы отцепить предохранительный крюк в

верхней части центральной секции.

• Опустите сеялку на землю.

• Отключите устройства блокировки крыльев.

• Прокачайте цилиндры подъема сеялки.

• Поднимите сеялку в поднятое рабочее положение и втяните дышло.

• Снимите стопорные устройства маркеров.

ЗАМЕЧАНИЕ. Прочтите следующую информацию для получения более

подробных инструкций.

Предохранительный штифт дышла в положении

для хранения

для транспортировки

1. Когда дышло полностью выдвинуто, а сеялка находится в поднятом транспортировочном положении, извлеките

предохранительный штифт дышла и поместите его в положение для хранения.

Стопорный штифт транспортировочного фиксатора

Заблокированное транспортировочное положение

Положение для хранения

2. Извлеките стопорный штифт транспортировочного фиксатора из заблокированного положения и установите его в

положение для хранения.

9/14

2-20

Эксплуатация сеялки

Модель 3600

M0262-01_RUS

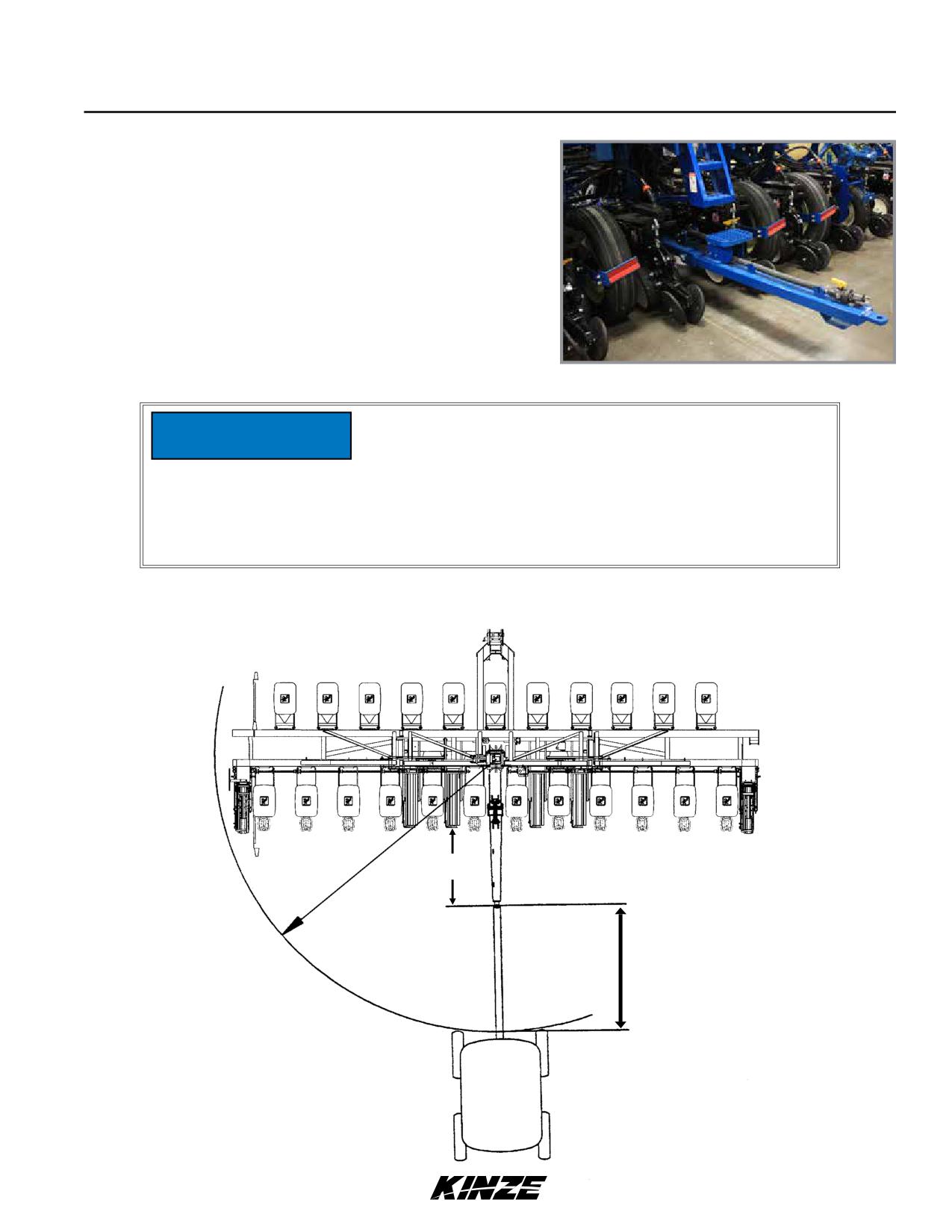

РАБОТА В ПОЛЕ

Контакт с линиями электропередач и другими источниками

высокого напряжения или приближение к ним может привести к

ОПАСНО!

летальному исходу или серьезным травмам.

Запрещается приближаться к линиям электропередач или другим

источникам высокого напряжения.

Всегда выглубляйте сошники при выполнении резких поворотов или

ПРИМЕЧАНИЕ

при движении задним

ходом.

Для сеялки предусмотрено два поднятых положения.

Транспортировочное положение - сеялка полностью поднята.

Поднятое рабочее положение - цилиндры крыльев сеялки

полностью выдвинуты, а центральные подъемные цилиндры

находятся на середине хода. В поднятом рабочем положении

высевающие секции находятся на расстоянии 35,5 см от земли. Это

положение используется при выполнении разворота или проезде

через мелиоративные полосы во время работы в поле.

Перепускной электромагнитный клапан расположен на верхней

Поднятое рабочее положение

стороне блока клапанов справа в задней части центральной рамы.

Данный электромагнитный клапан не находится под напряжением в

поднятом рабочем положении, поэтому цилиндры крыльев не могут

осуществлять перепуск масла, и тем самым становится невозможным

подъем сеялки в более высокое положение.

СКОРОСТЬ ВЫСЕВА

Сеялки предназначены для работы в скоростном диапазоне от 3 до 13 км/ч. Более высокая скорость посева, как правило,

приводит к увеличению отклонения в расстоянии между семенами. Обычно не рекомендуется использовать скорость

выше 9 км/ч. См. «Таблицы норм высева».

2-23

9/14

Эксплуатация сеялки

Модель 3600

M0262-01_RUS

ПОСЛЕДОВАТЕЛЬНОСТИ ПЕРЕХОДА ИЗ РАБОЧЕГО ПОЛОЖЕНИЯ В ТРАНСПОРТИРОВОЧНОЕ

ПОЛОЖЕНИЕ

Установите сеялку на относительно ровном участке. Избегайте участков с бороздами и т. д.

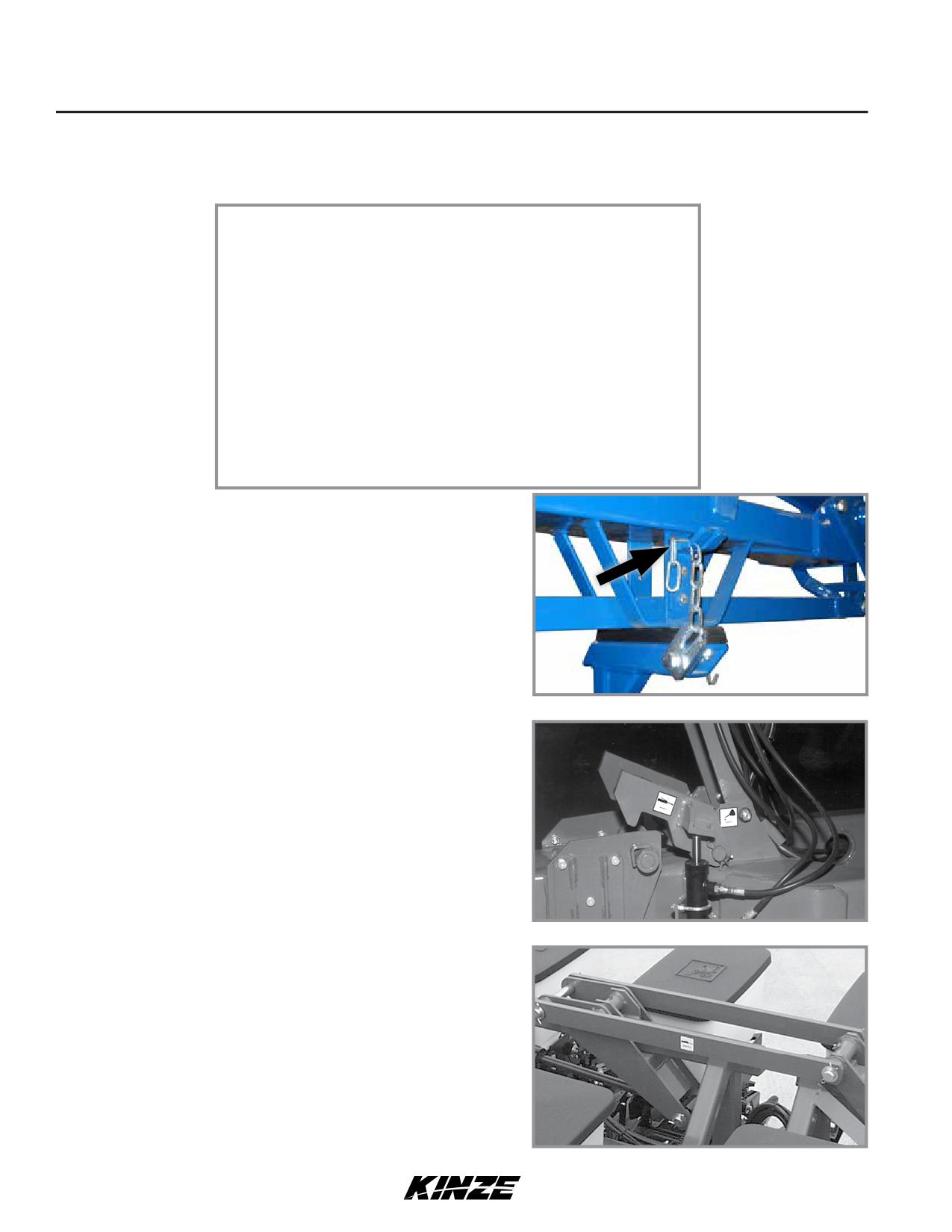

КРАТКОЕ ИЗЛОЖЕНИЕ ПОСЛЕДОВАТЕЛЬНОСТИ ПЕРЕХОДА ИЗ РАБОЧЕГО

ПОЛОЖЕНИЯ В ТРАНСПОРТИРОВОЧНОЕ ПОЛОЖЕНИЕ

• Установите стопорные устройства маркеров.

• Переведите сеялку в поднятое рабочее положение.

• Выдвиньте дышло.

• Заблокируйте крылья над центральной секцией.

• Поднимите сеялку, чтобы предохранительный крюк в верхней части цен-

тральной секции вошел в положение блокировки.

• Опустите сеялку на предохранительный крюк.

• Поверните сеялку в транспортировочное положение.

• Установите предохранительный палец дышла.

• Установите стопорный штифт транспортировочного фиксатора.

• Установите стопор подъемной рамы.

ЗАМЕЧАНИЕ. Прочтите следующую информацию для получения более

подробных инструкций.

1. Установите стопорные устройства маркеров.

2. Поднимите сеялку в поднятое рабочее положение с помо-

щью органов управления гидравлической системой.

Стопорное устройство маркера

3. Удерживайте переключатель ROTATE/TONGUE (ПОВОРОТ/

ДЫШЛО) на пульте управления в положении TONGUE

(ДЫШЛО) и используйте органы управления гидросистемой,

чтобы полностью выдвинуть дышло. Фиксатор блокировки

дышла устройства автоматически отсоединится.

Фиксатор блокировки дышла

4. Удерживайте переключатель RAISE/WING LOCK (ПОДЪЕМ/

БЛОКИРОВКА КРЫЛЬЕВ) на пульте управления в положении

WING LOCK (БЛОКИРОВКА КРЫЛЬЕВ) и используйте органы

управления гидросистемой, чтобы полностью выдвинуть

цилиндры блокировки крыльев и зафиксировать устройства

блокировки крыльев над центральной секцией.

Блокировка крыльев

2-24

9/14

Эксплуатация сеялки

M0262-01_RUS

Модель 3600

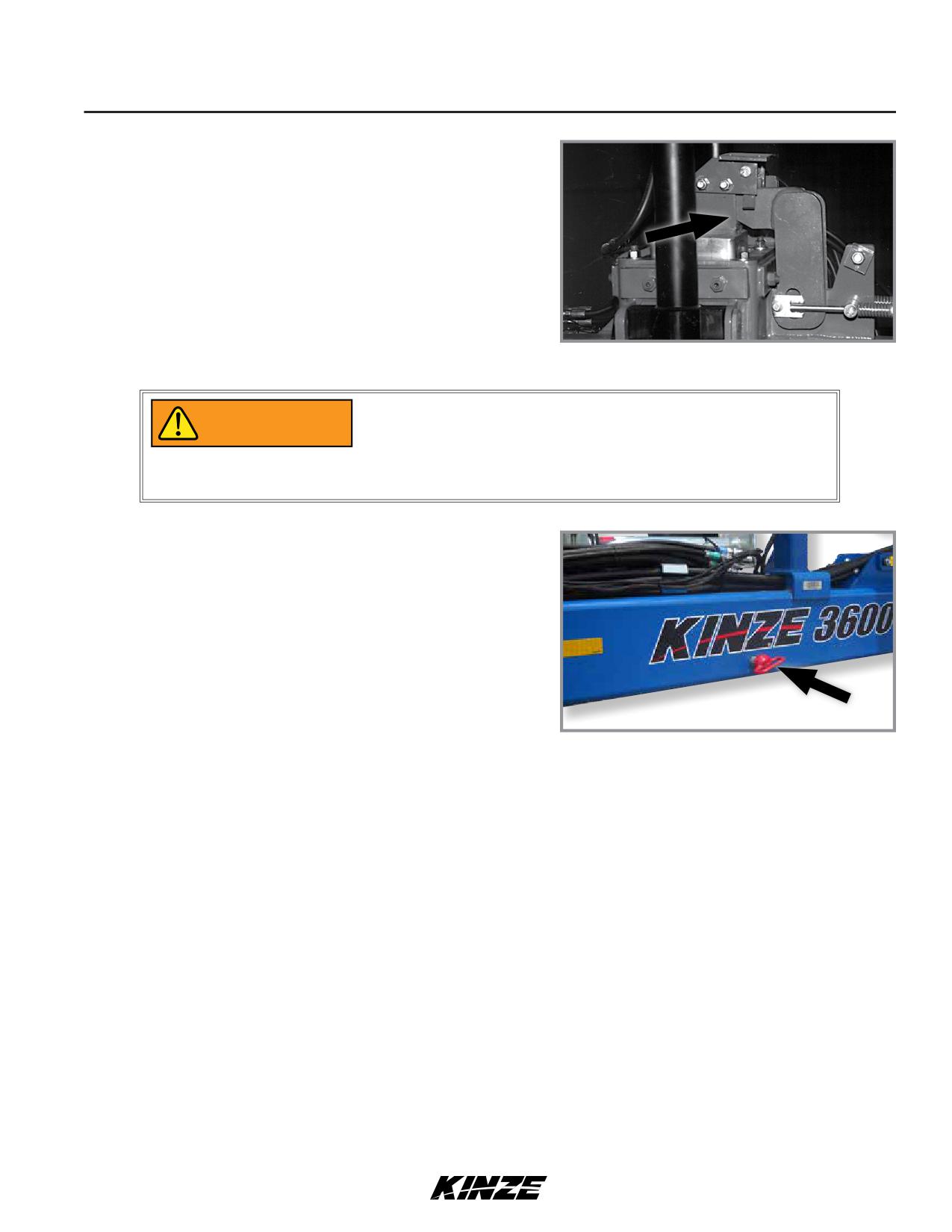

9. Установите

стопорный штифт транспортировочного

фиксатора.

Установленный стопорный штифт

транспортировочного фиксатора

10. Снимите стопор подъемной рамы с места для хранения на

левой стороне дышла и расположите его позади переднего

центрального подъемного цилиндра.

ВАКУУМНАЯ СИСТЕМА

Система вакуумных высевающих аппаратов Kinze включает в себя

собственно высевающие аппараты, высевающие диски, а также

компоненты вакуумной системы, которая состоит, в свою очередь, из

вакуумного вентилятора с гидравлическим приводом, всасывающего

Установленный стопор подъемной рамы

воздух через коллекторы, трубопроводы и высевающие аппараты,

установленные на каждой высевающей секции.

Попытка провернуть лопасти вентилятора вручную может привести

к ампутации конечности или серьезным травмам. Запрещается

ОСТОРОЖНО!

эксплуатировать вакуумный вентилятор без кожуха.

ЦИФРОВОЕ УСТРОЙСТВО ИЗМЕРЕНИЯ ВАКУУМА

Цифровое устройство измерения вакуума встроено в дисплеи Kinze Vision. Для получения инструкций см. соответствующие

руководства по эксплуатации.

БЛОК КЛАПАНОВ ГИДРОМОТОРА ВАКУУМНОГО ВЕНТИЛЯТОРА В СБОРЕ

Предохранительный клапан в гидравлическом контуре предотвращает повышение давления масла в линии безнапорного

слива выше 35 фунтов/кв. дюйм (241 кПа). дюйм во время работы гидромотора вакуумного вентилятора. Указанный клапан

будет выводить масло из блока клапанов через сливное отверстие в алюминиевом корпусе блока. Это может произойти,

если неправильно подсоединен безнапорный слив или в контуре мотора нарастает давление.

См. пункт «Гидравлическая схема - Система гидромотора вакуумного вентилятора» в разделе «Техническое обслуживание».

Блок клапанов содержит обратный клапан, который предотвращает работу вакуумного вентилятора в неправильном

направлении, если на сливную сторону гидромотора подается давление, и позволяет вентилятору плавно по инерции

остановиться при возврате органов управления гидравлическим клапаном трактора обратно в нейтральное положение.

ЗАМЕЧАНИЕ. При подаче потока в сливной канал вентилятор вращается на пониженной скорости.

9/14

2-26

Эксплуатация сеялки

Модель 3600

M0262-01_RUS

ЗАМЕЧАНИЕ. Аналоговые манометры являются идентичными, ЗА ИСКЛЮЧЕНИЕМ мест расположения заглушки и

штуцера для шланга на боковой части корпуса прибора.

ЗАПРЕЩАЕТСЯ подключать вакуумный шланг или шланг системы центральных бункеров к неправильному манометру.

Проверьте правильность места установки заглушки и штуцера для шланга, если показания манометра являются

нестабильными или неточными.

Семена, вылетающие на высокой скорости из отсоединенного

ВНИМАНИЕ!

подающего патрубка, могут стать причиной травмы. Не

отсоединяйте подающие патрубки во время работы системы.

Посторонние материалы могут засорить систему. Перед

заполнением центральных бункеров убедитесь в чистоте семян и

ПРИМЕЧАНИЕ

отсутствии на них загрязнений.

Не включайте систему во время работы двигателя трактора на

максимальных оборотах, так как это приведет к повреждению

ПРИМЕЧАНИЕ

системы.

Не используйте систему центральных бункеров с превышением

максимального рабочего давления системы 20 дюймов вод. ст.

ПРИМЕЧАНИЕ

(51 см), так как это может привести к закупорке каналов для семян.

1. Перед заполнением бункеров ознакомьтесь с разделом

«Эксплуатация высевающей секции» для получения

информации о добавках. Заполните бункеры семенами,

закройте крышки и зафиксируйте штифтом.

Поверните против

2. Запустите систему центральных бункеров, когда двигатель

часовой стрелки,

трактора работает на холостом ходу.

чтобы открыть

3. Увеличьте частоту вращения двигателя до максимума и

задайте исходный уровень давления в системе с помощью

клапана регулирования расхода.

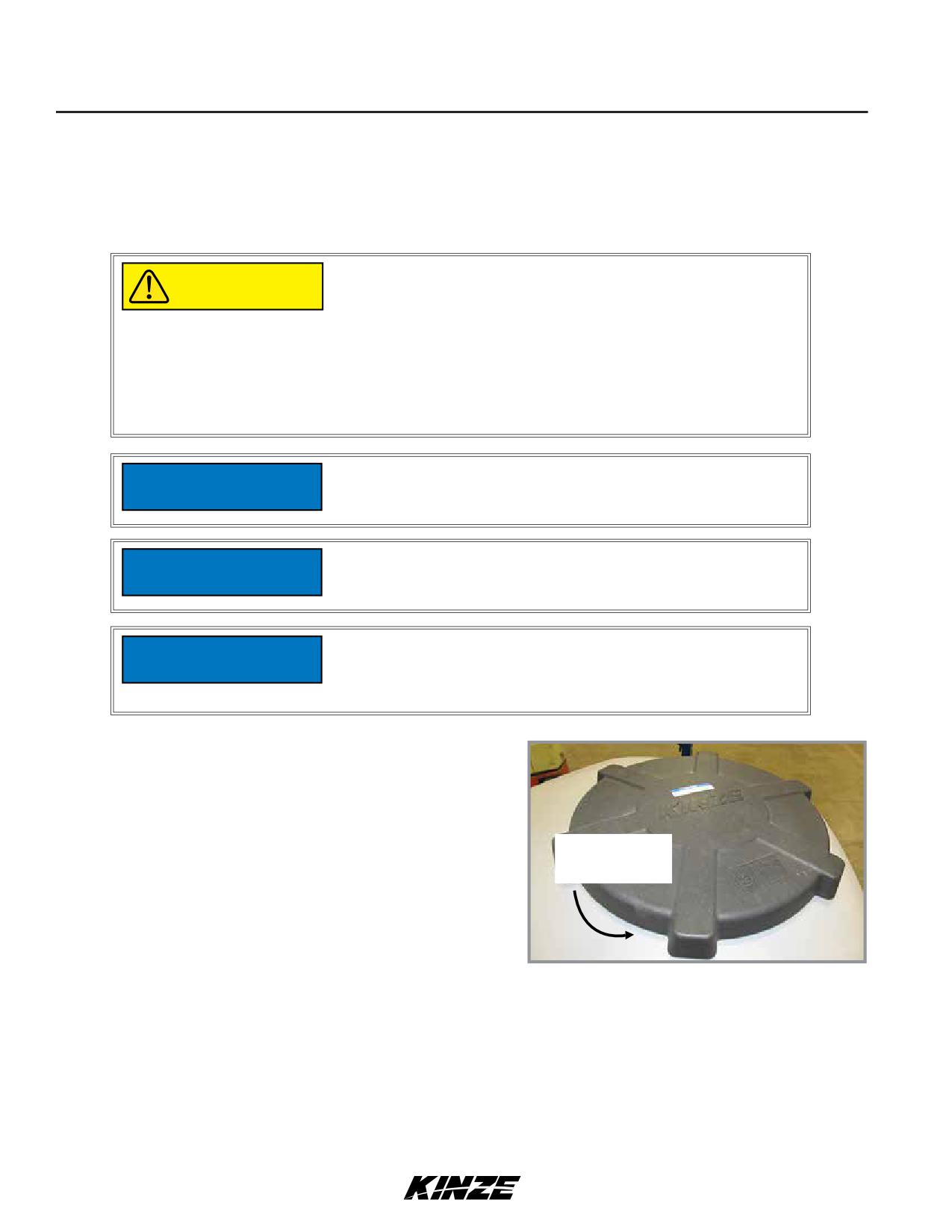

Крышка резервуара центрального бункера

4. Дайте системе прогреться и отрегулируйте давление, если

это необходимо.

Рекомендуемые значения давления:

• Кукуруза - 12 дюймов вод. ст. (31 см)

• Соевые бобы - 10 дюймов вод. ст. (25 см)

• Фактическое требуемое давление зависит от размера, формы и оболочки семян.

2-27

Ред. 6/16

Эксплуатация сеялки

M0262-01_RUS

Модель 3600

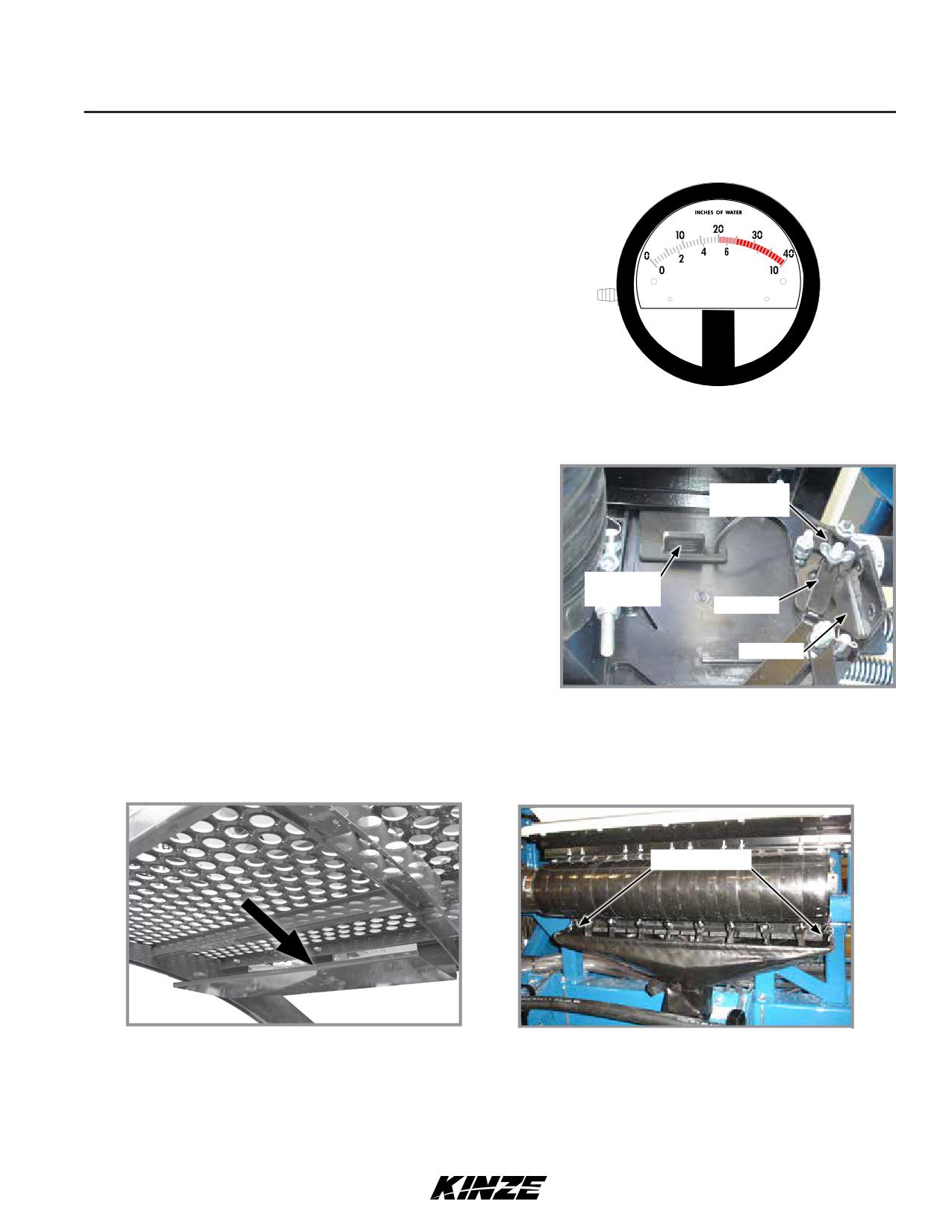

СИСТЕМА ЦЕНТРАЛЬНЫХ БУНКЕРОВ

АНАЛОГОВЫЙ ВАКУУММЕТР ИЛИ МАНОМЕТР

Аналоговый вакуумный манометр или манометр, измеряющий

давление, подключен непосредственно к вакуумной системе и

KILOPASCALS

соединен с одной магистралью, что и цифровые датчики.

MAX PRESSURE 15 PSIG (103 KPA)

Требуется только установить стрелку на «ноль», когда не

подается вакуум или давление. Если между показаниями

манометра и показаниями высевающих аппаратов есть

существенные отличия, следует изменить место установки

коллектора, подсоединяющего шланг к измерительному

устройству и цифровому датчику.

Аналоговый манометр

ДОСТУП К РАСПРЕДЕЛИТЕЛЮ СЕМЯН СИСТЕМЫ

ЦЕНТРАЛЬНЫХ БУНКЕРОВ

Барашковая

гайка

1. Отключите систему центральных бункеров.

2. Ослабьте барашковую гайку и поверните фиксатор,

удерживающий отключающую дверцу в положении для

Резиновая

хранения.

заглушка

Фиксатор

3. Снимите резиновую заглушку, расположенную рядом с

распределителем.

Заслонка

4. Заслонку в открытый паз и втолкните ее в распределитель

под небольшим углом по направлению вверх.

Распределитель семян системы центральных

5. После завершения работ снимите заслонку, верните ее в

бункеров (вид с торца)

положение для хранения и закройте заглушкой открытый

паз.

РЕЗЕРВУАРЫ ЦЕНТРАЛЬНЫХ БУНКЕРОВ - ОЧИСТКА

Крючки лотка

Кронштейн для хранения очистного лотка

Установленный очистной лоток

1. Снимите очистной лоток резервуара центрального бункера с места для хранения под мостиком.

2. Расположите трубку лотка под распределителем и зацепите крючки за каждый конец распределителя в сборе.

3. Откройте дверцы для очистки и опорожните резервуар.

4. Закройте все дверцы для очистки и верните очистной лоток на место для хранения.

Ред. 1/15

2-28

Эксплуатация сеялки

M0262-01_RUS

Модель 3600

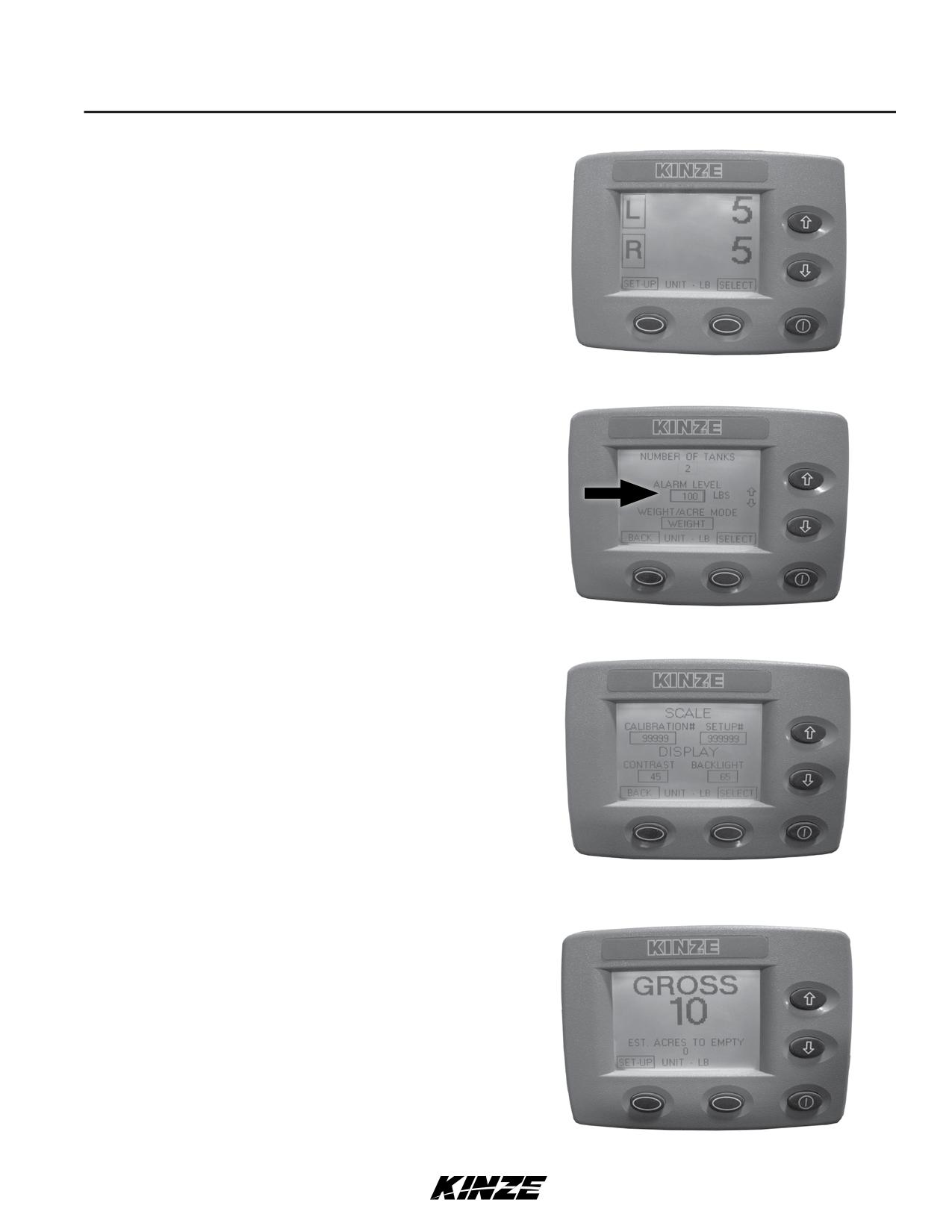

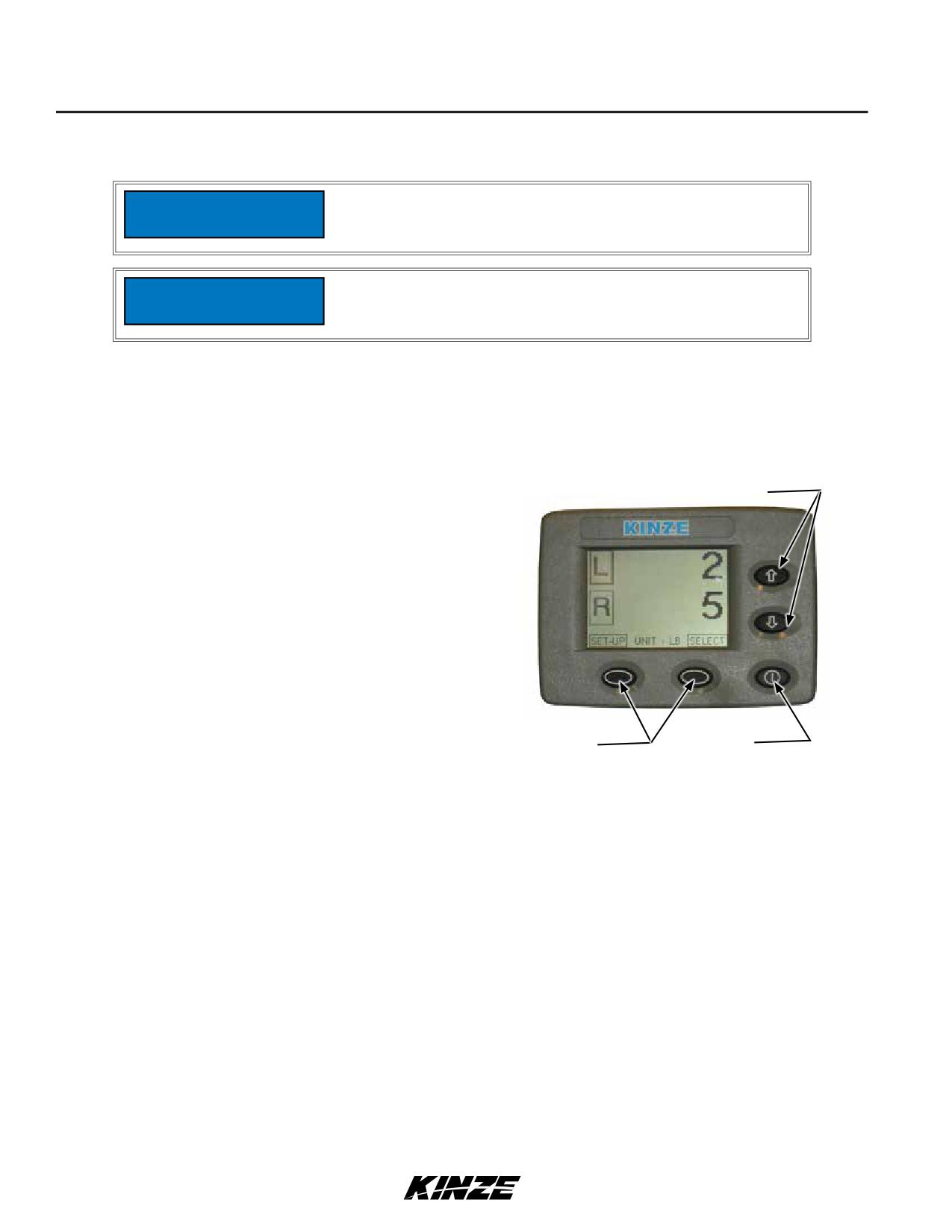

НАСТРОЙКА ДИСПЛЕЯ ВЕСОВ ЦЕНТРАЛЬНОГО БУНКЕРА

Нажмите кнопку SET-UP (НАСТРОЙКА).

2. Сначала отображается экран настройки и выделяется окно

ALARM LEVEL (УРОВЕНЬ АВАРИЙНОГО СИГНАЛА).

3. Нажмите кнопку SELECT (ВЫБРАТЬ).

4. Нажмите кнопки со стрелками ВВЕРХ или ВНИЗ, чтобы

изменить уровень аварийного сигнала веса. Выберите BACK

(НАЗАД), чтобы сохранить внесенные изменения.

5. Нажмите кнопки со стрелками ВВЕРХ или ВНИЗ, чтобы

выделить окно WEIGHT/ACRE MODE (РЕЖИМ ВЕСА/РЕЖИМ

АКРА). Нажмите кнопку SELECT (ВЫБРАТЬ).

6. Нажмите кнопки со стрелками ВВЕРХ или ВНИЗ для

переключения между режимами веса или акра. Этот выбор

определяет, как будут отображаться значения - в фунтах

или расчетных акрах на основе количества оставшихся

семян. Нажмите BACK (НАЗАД), чтобы сохранить внесенные

изменения.

7. Нажмите кнопку со стрелкой ВНИЗ, чтобы выбрать второй

экран настройки.

ЗАМЕЧАНИЕ. Значения параметров CALIBRATION# и SETUP#

устанавливаются автоматически и не требуют действий со

стороны оператора.

8. Выберите CONTRAST (КОНТРАСТНОСТЬ) или BACKLIGHT

(ПОДСВЕТКА). Используйте кнопки со стрелками ВВЕРХ или

ВНИЗ, чтобы изменить уровни параметров. Нажмите BACK

(НАЗАД), чтобы сохранить внесенные изменения.

9. Выберите BACK (НАЗАД), чтобы вернутся к главному экрану.

КОНТРОЛЬ УРОВНЯ СЕМЯН

1. На главном экране отображается информация о левом и

правом бункерах.

2. Выберите L (левая сторона) или R (правая сторона) для

получения информации о состоянии отдельного бункера.

3. Выберите BACK (НАЗАД), чтобы вернутся к главному экрану.

4. Нажмите кнопку со стрелкой вниз один или два раза,

чтобы отобразить экран GROSS (БРУТТО). Отображается

объединенная информация о состоянии обоих бункеров.

5. Еще раз нажмите кнопку со стрелкой вниз, чтобы вернутся к

главному экрану.

9/14

2-30

Эксплуатация сеялки

Модель 3600

M0262-01_RUS

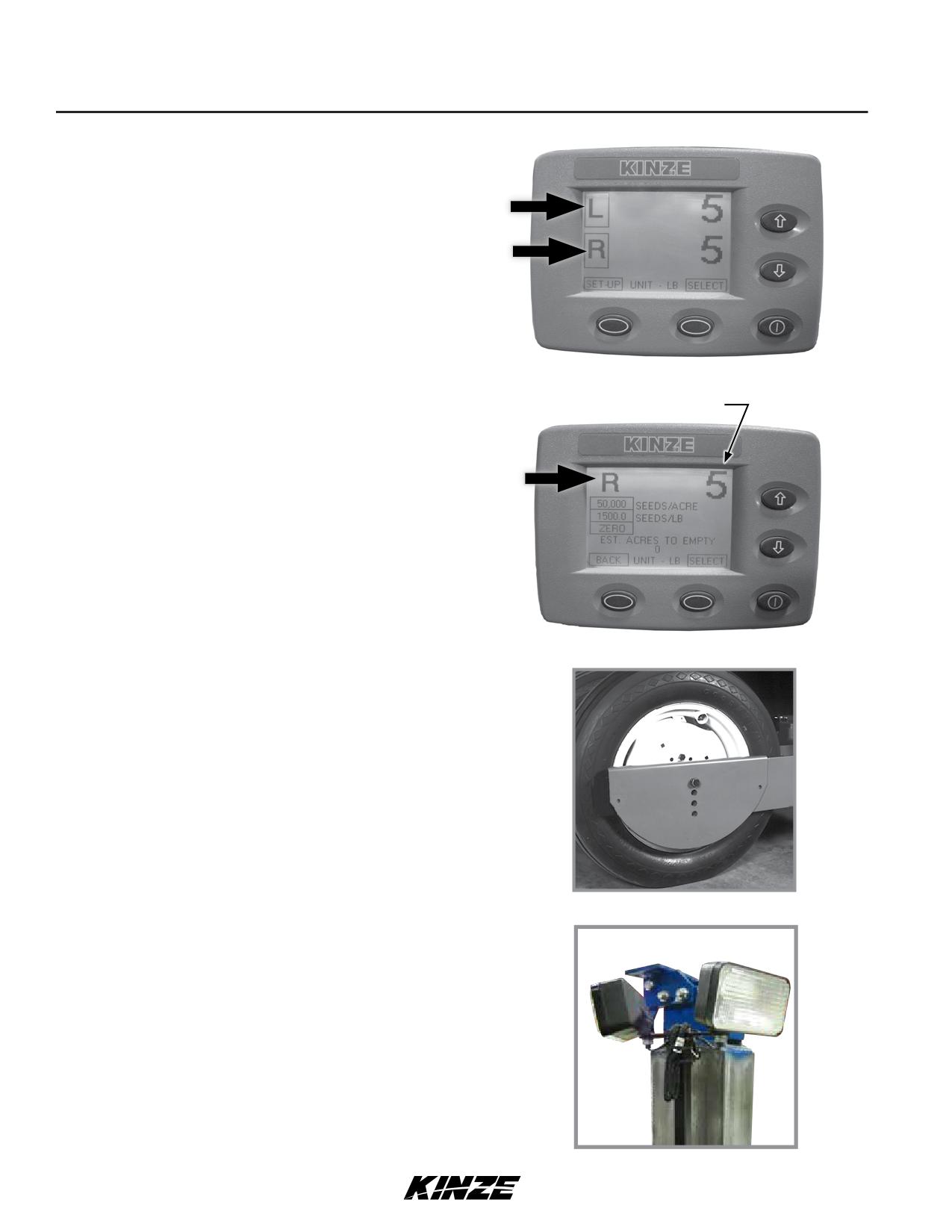

ВВОД ИНФОРМАЦИИ О СЕМЕНАХ

1. Выделите и выберите L (левая сторона) или R (правая сторона)

для вызова соответствующего экрана ввода.

2. На экране ввода сторона L (левая сторона) или R (правая

сторона) указана в левой части экрана, а информация о весе

семян или оставшихся акрах - в правой части.

3. Нажмите клавиши со стрелками, чтобы выбрать требуемое

окно; нажмите

Вес семян или акры

SELECT (ВЫБРАТЬ) для выделения путем инвертирования и

используйте кнопки со стрелками для внесения изменений.

ЗАМЕЧАНИЕ. Введенная информация о семенах должна

быть точной, чтобы обеспечить точный расчет количества

оставшихся акров.

• SEEDS/ACRE (СЕМЯН/АКР) - норма высева.

• SEEDS/LB (СЕМЯН/ФУНТ) - значение из спецификаций

семян.

• ZERO (ОБНУЛИТЬ) - обнуление сведений для выбранного

бункера.

4. Выберите BACK (НАЗАД), чтобы вернутся к главному экрану.

ЗАЩИТНЫЕ ОГРАЖДЕНИЯ ОТ КАМНЕЙ

Защита транспортных колес от камней используется на

обеих сторонах каждого транспортного колеса, если сеялка

используется на каменистой почве.

Защита от камней помогает предотвратить захватывание камней

колесами и повреждение прилегающих высевающих секций.

Защита от камней

КОМПЛЕКТ ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОСВЕЩЕНИЯ

Комплект дополнительного рабочего освещения содержит два

50-ваттных галогенных прожектора размером 3 x 5 дюймов

(76 x 127 мм), крепежные элементы, а также жгут проводов

для подключения к имеющемуся на сеялке жгуту проводов

освещения.

Дополнительное рабочее

освещение

2-31

9/14

Эксплуатация сеялки

M0262-01_RUS

Модель 3600

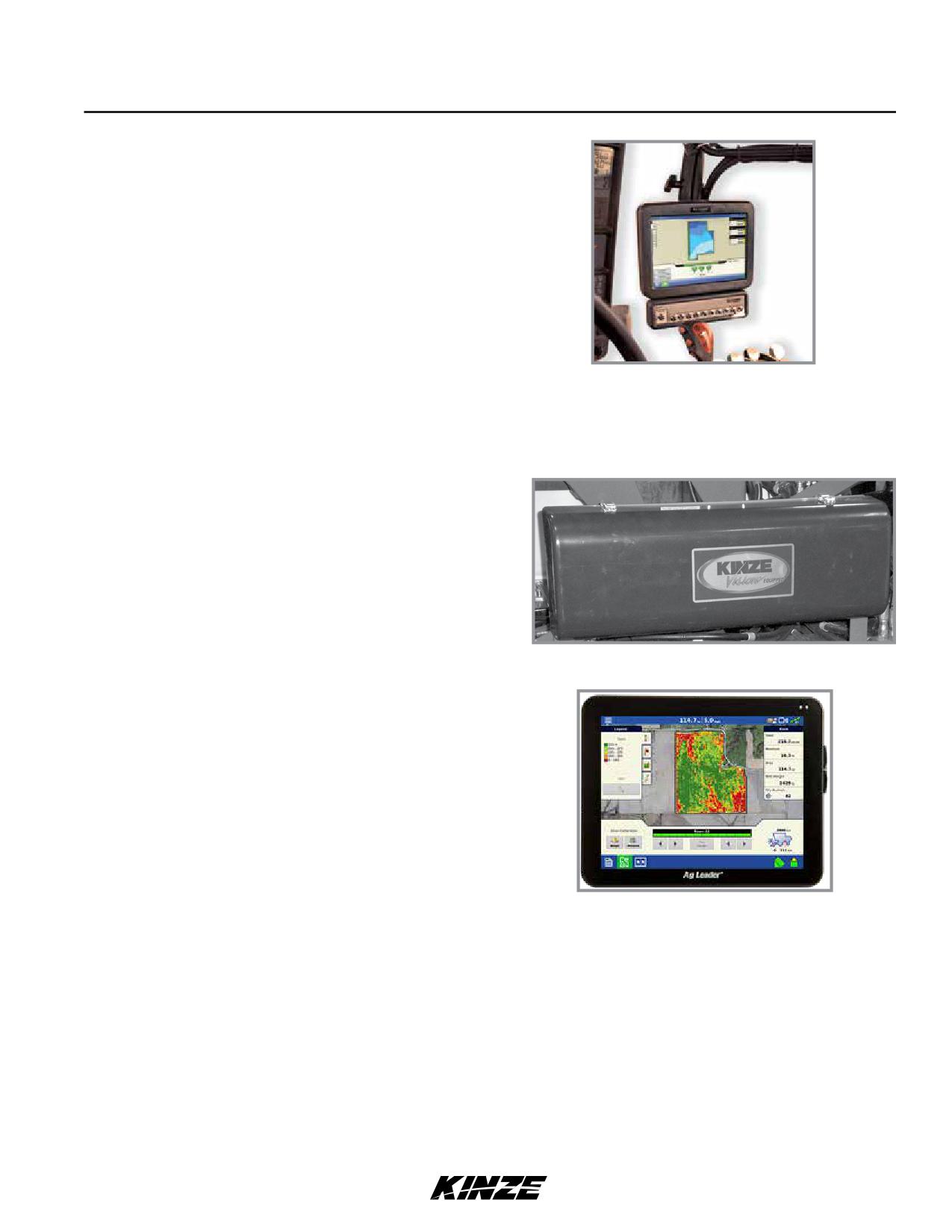

ДИСПЛЕЙ AG LEADER INTEGRA

INTEGRA представляет собой многофункциональный дисплей

для точного земледелия. Устройство оборудовано большим

полноцветным сенсорным экраном высокого разрешения

с диагональю 12,1 дюйма и предоставляет эффективные

инструменты для точного земледелия в любое время года.

Картографирование, управление сеялкой и внесением, контроль

производительности, регистрация данных в режиме реального

времени и многое другое - всеми этими функциями можно

управлять из кабины с помощью дисплея Integra.

На дисплей может выводиться изображение с четырех

видеокамер, что предоставляет оператору возможность

Дисплей Ag Leader Integra

контролировать работу оборудования и обеспечивает

безопасность.

ЗАМЕЧАНИЕ: Инструкции по установке и программированию

дисплея приведены с руководстве по эксплуатации Integra.

КОМПЛЕКТ ОБОРУДОВАНИЯ ДЛЯ МОНИТОРИНГА

AG LEADER (PMM)

Комплект оборудования PMM для магнитного датчика скорости

включает устанавливаемый на сеялке корпус модуля с крышкой

и крепежом, семяпроводы с датчиками, жгут проводов сеялки,

кабель монитора сеялки, датчики вращения валов и компоненты

магнитного датчика скорости.

Также требуется дисплей Ag Leader Integra и соответствующие

жгуты проводов кабины.

Модуль монитора сеялки (PMM)

ДИСПЛЕЙ AG LEADER INCOMMAND 1200

InCommand 1200 представляет собой многофункциональный

дисплей для точного земледелия. Устройство оборудовано

большим полноцветным сенсорным экраном высокого

разрешения с диагональю 12,1 дюйма и предоставляет

эффективные инструменты для точного земледелия в любое

время года. Картографирование, управление сеялкой и

внесением, контроль производительности, регистрация данных

в режиме реального времени и многое другое - всеми этими

функциями можно управлять из кабины с помощью дисплея

InCommand.

Дисплей Ag Leader InCommand

На дисплей может выводиться изображение с четырех

видеокамер, что предоставляет оператору возможность

контролировать работу оборудования и обеспечивает

безопасность.

ЗАМЕЧАНИЕ: Инструкции по установке и программированию

дисплея приведены с руководстве по эксплуатации

InCommand.

ПАКЕТ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ ДЛЯ KINZE ISOBUS

Пакет дополнительного оборудования для Kinze ISOBUS состоит из модуля монитора сеялки (PMM) и модуля управления

сеялкой (PCM). Сеялки Kinze будут обмениться информацией напрямую с большинством совместимых с ISO мониторов. См.

руководство Kinze по ISOBUS для получения более подробной информации.

9/14

2-32

Эксплуатация сеялки

Модель 3600

M0262-01_RUS

ИСПОЛЬЗОВАНИЕ МАРКЕРОВ

Контакт с линиями электропередач и другими источниками

высокого напряжения или приближение к ним может привести к

ОПАСНО!

летальному исходу или серьезным травмам.

Запрещается приближаться к линиям электропередач или другим

источникам высокого напряжения.

Электромагнитные клапаны маркеров

Тумблер маркера

(крышка снята)

Два электромагнитных клапана на блоке клапанов в задней правой части центральной рамы и трехпозиционный тумблер

на пульте управления позволяют оператору опускать или поднимать требуемый маркер.

Когда сеялка не используется, переключатель положения маркера

должен быть ВЫКЛЮЧЕН, так как в противном случае будет

ПРИМЕЧАНИЕ

происходить разрядка аккумулятора трактора.

См. пункт «Регулировка скорости маркеров».

1. На пульте управления выберите маркер, который необходимо опустить.

2. Используйте органы управления гидравлической системой, чтобы опустить маркер.

3. Передвиньте переключатель управления в другую сторону для управления маркером с противоположной стороны.

4. Поднимите маркер в конце поля с помощью органов управления гидравлической системой.

5. После выполнения разворота опустите выбранный маркер с помощь органов управления гидравлической системой.

6. Продолжайте действовать описанным образом.

ЗАМЕЧАНИЕ. Можно опустить оба маркера, для чего необходимо перевести переключатель по очереди в оба

положения и для каждого из них задействовать органы управления гидравлической системой. Маркеры поднимаются

одновременно при переводе органа управления в положение подъема.

Если электрическая система работает неправильно:

• Проверьте предохранитель.

• Проверьте соединения проводов.

• Проверьте управляющий переключатель.

• Проверьте электромагнитный клапан. ПРИ ПОДАЧЕ ПИТАНИЯ КОРПУС ЭЛЕКТРОМАГНИТНОГО КЛАПАНА

НАМАГНИЧИВАЕТСЯ.

2-33

9/14

Эксплуатация сеялки

M0262-01_RUS

Модель 3600

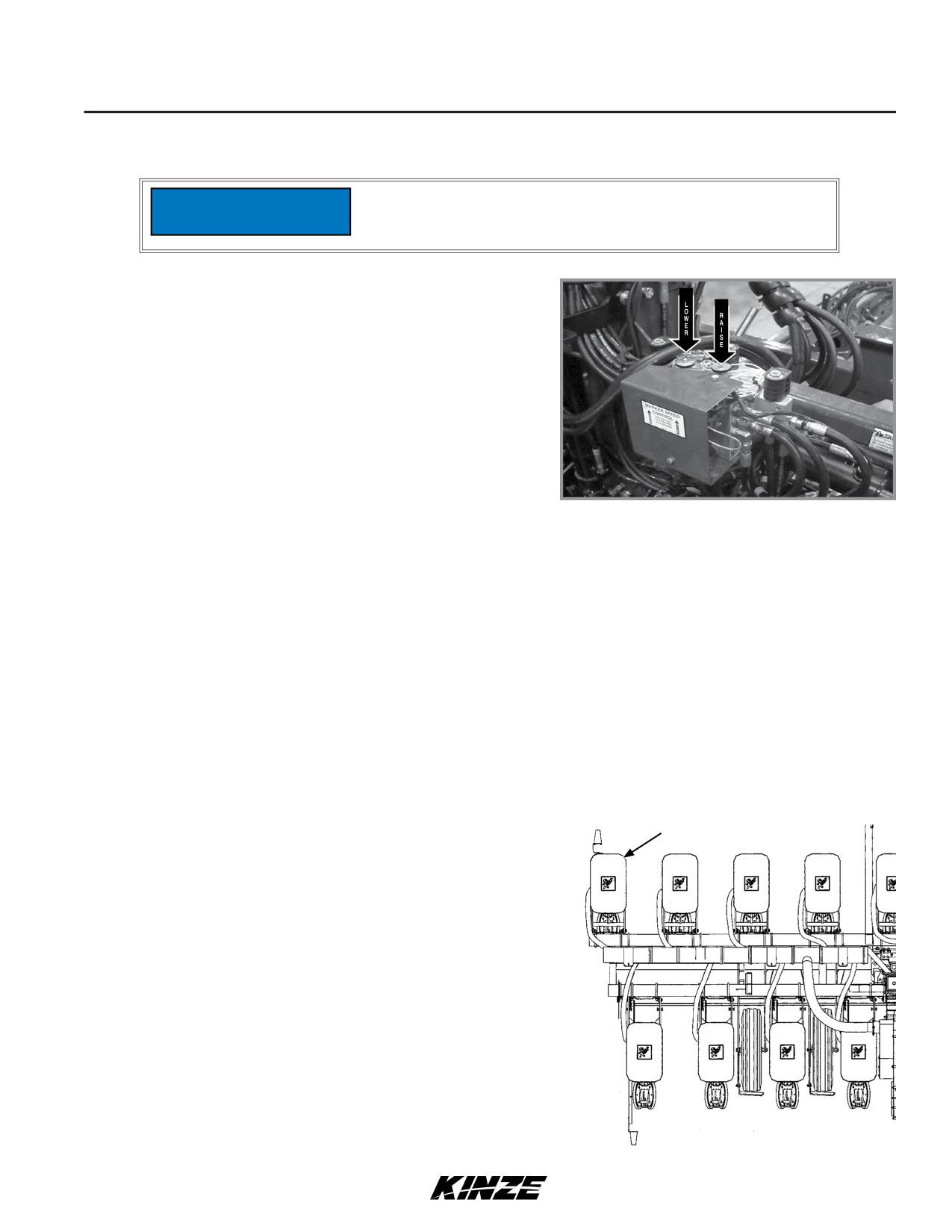

РЕГУЛИРОВКА СКОРОСТИ МАРКЕРОВ

Excessive row marker travel speed can damage row markers. Adjust flow

ПРИМЕЧАНИЕ

controls before row markers are first used.

Гидравлическая система маркеров включает в себя два клапана

регулировки расхода. Один клапан регулировки задает скорость

опускания обоих маркеров, а другой - скорость подъема.

Регуляторы расхода управляют потоком масла, протекающим

через клапаны, тем самым изменяя скорость движения

маркеров.

Ослабьте зажимную гайку и поверните регулятор по

часовой стрелке (закручивание), чтобы уменьшить скорость

перемещения маркеров. Поверните регулятор против часовой

стрелки (откручивание), чтобы увеличить скорость перемещения

маркеров. Затяните зажимную гайку после выполнения

настроек.

Регулировка органов управления скоростью

ЗАМЕЧАНИЕ. Тракторы с клапанами регулировки расхода.

маркеров

Регулировку скорости маркеров необходимо выполнять,

когда органы управления расходом на тракторе находятся в

положении максимально подачи. После настройки скорости

работы маркера отрегулируйте клапаны управления расходом

на тракторе таким образом, чтобы маркер мог останавливаться

во время подъема или опускания.

ЗАМЕЧАНИЕ. Когда масло холодное, гидравлическое оборудование работает медленнее. Любые регулировки следует

выполнять после того, как масло прогрелось.

ЗАМЕЧАНИЕ. Если на тракторе не предусмотрены средства управления расходом масла, расход может быть больше

значения, которое способен принять цилиндр маркера. Удерживайте рычаг управления гидравлической системой

трактора, пока цилиндр не достигнет конца своего хода. Чаще всего это происходит на тракторах с гидравлической

системой с открытым центром.

ДОПОЛНИТЕЛЬНАЯ ФРОНТАЛЬНАЯ ВЫСЕВАЮЩАЯ СЕКЦИЯ

Дополнительная фронтальная

Дополнительная фронтальная высевающая секция позволяет

высевающая секция

добавить одну дополнительную фронтальную высевающую

секцию на наружной левой стороне передней рамы и

используется совместно с комплектом высевающих секций для

раздельного высева.

ЗАМЕЧАНИЕ. См. пункт «Регулировка маркеров» для

определения правильной длины установки узлов маркеров

при высеве с использованием дополнительной фронтальной

высевающей секции.

ЗАМЕЧАНИЕ. Если используется опциональное 2-точечное

сцепное устройство, подключите сцепку к рычагу 2-точечного

сцепного устройства с помощью правого отверстия. Смещение

крепления на 19 см не требуется. См. пункт «Учет смещения

сцепного устройства» для получения дополнительной

информации.

9/14

2-34

Эксплуатация сеялки

Модель 3600

M0262-01_RUS

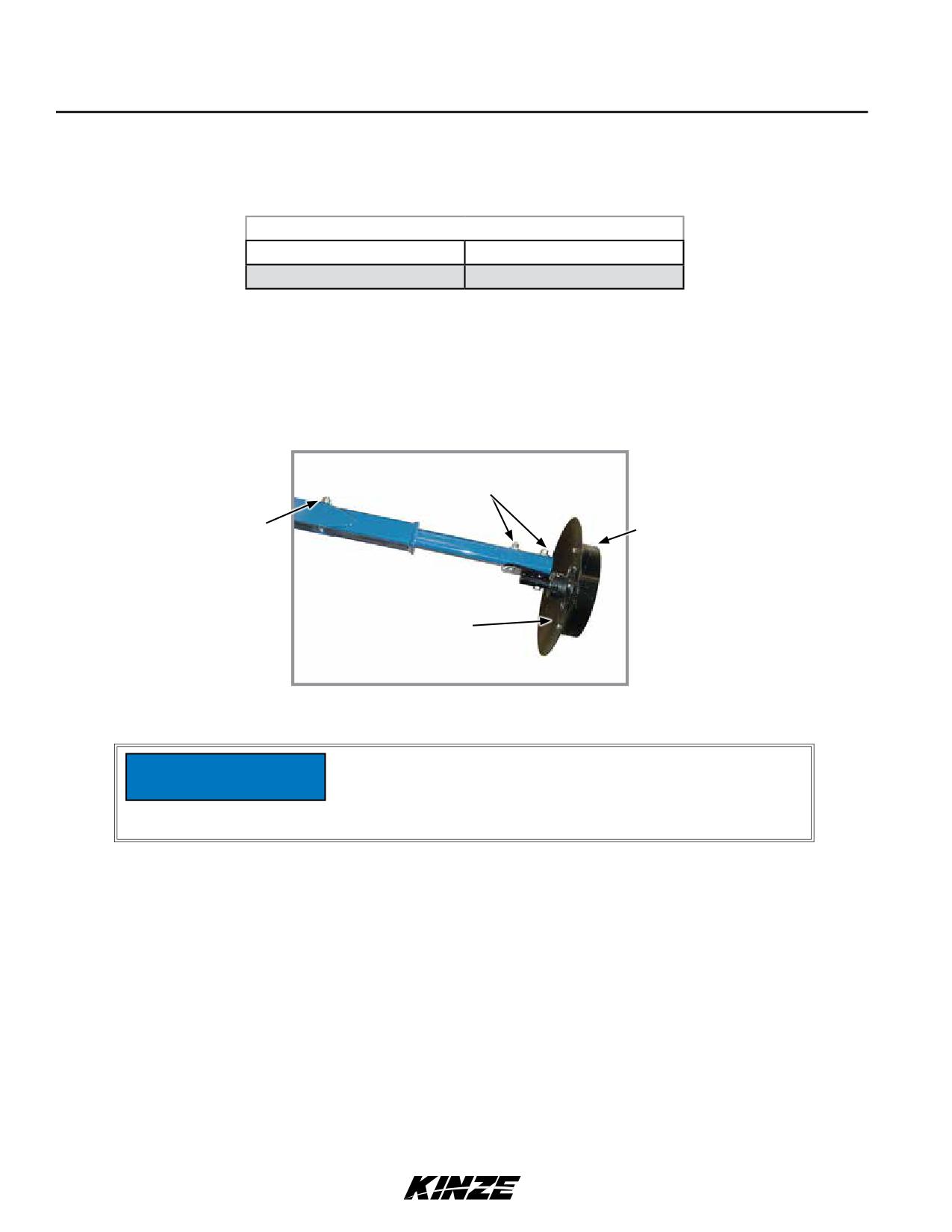

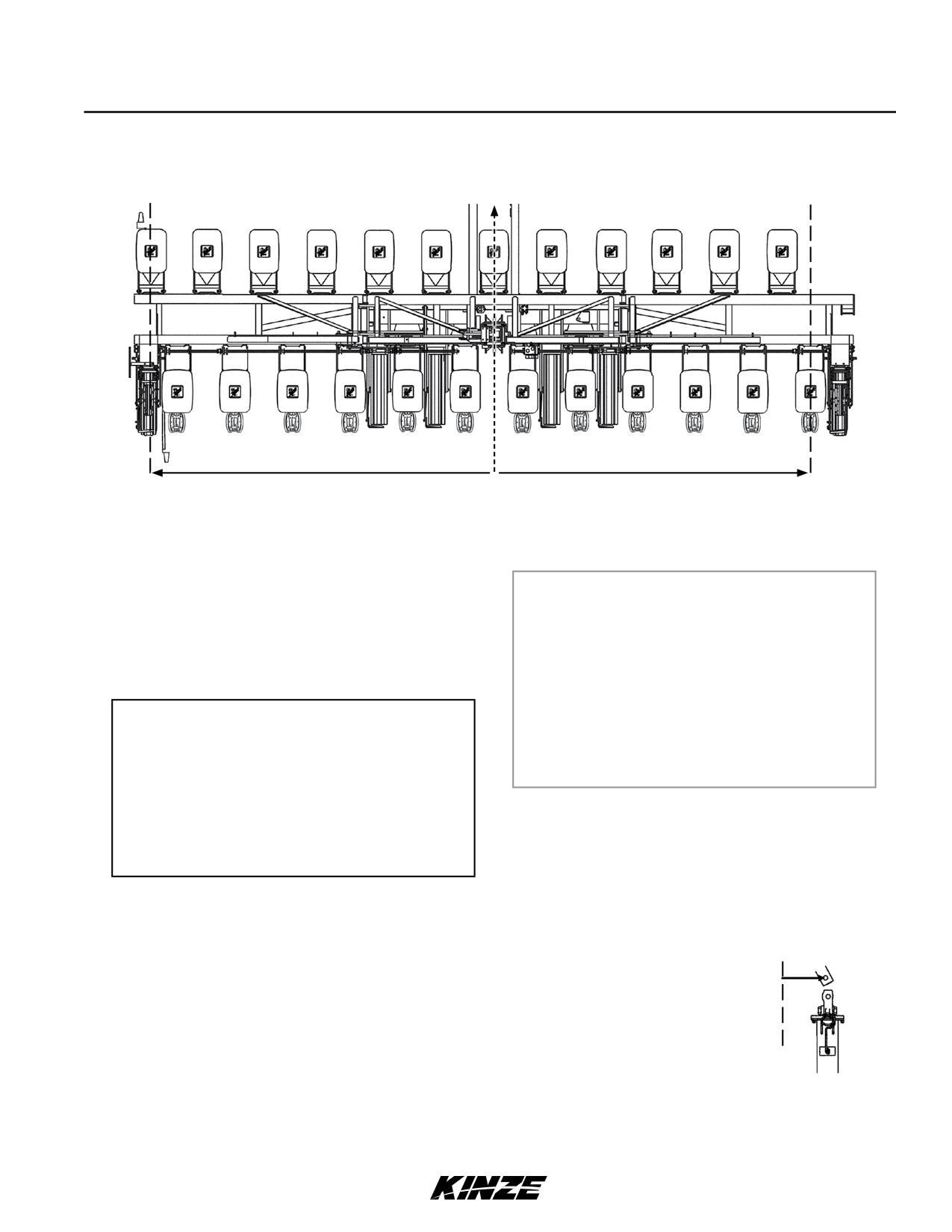

РЕГУЛИРОВКА МАРКЕРОВ

1. Для определения ширины захвата орудия умножьте количество рядов на среднее междурядье в сантиметрах.

Значения длины маркера

12 рядов, междурядье 70 см

8,40 м

16 рядов, междурядье 70 см

11,20 м

Опустите сеялку и узел маркера на землю.

Измерьте расстояние от центральной оси сеялки до точки, где диск касается земли.

4. Отрегулируйте выдвижение маркеров таким образом, чтобы расстояние от колтера маркера до центральной линии

сеялки было равно ширине захвата. Одинаково отрегулируйте правый и левый узел маркера и надежно затяните

зажимные болты.

Ослабьте крепежные

элементы, чтобы

отрегулировать

Ослабьте крепежные

угол диска.

элементы, чтобы

Реборда для

отрегулировать длину

регулирования

маркера.

заглубления

Вогнутая сторона

должна быть

обращена к сеялке.

Регулировка угла колтера маркера

Установка колтера маркера под углом больше необходимого

увеличивает нагрузку на узел маркера и сокращает срок службы

ПРИМЕЧАНИЕ

подшипника и диска. Установите колтер под требуемым углом,

чтобы он оставлял четкий след.

Колтер маркера должен быть установлен таким образом, чтобы вогнутая сторона была обращена внутрь. Ступица имеет

пазы, что позволяет устанавливать ее и диск под углом, чтобы отбрасывать больше или меньше почвы.

5. Ослабьте крепеж и установите узел в требуемом положении.

6. Затяните болты указанным моментом.

7. Выполните проверку в поле, чтобы убедиться, что маркеры отрегулированы должным образом.

ЗАМЕЧАНИЕ. У дилера Kinze можно приобрести зубчатый нож для маркера для работы на более сложных почвах с

нулевой обработкой.

2-35

Ред. 6/16

Эксплуатация сеялки

Модель 3600

M0262-01_RUS

МУФТЫ ОТКЛЮЧЕНИЯ УКАЗАТЕЛЬНОГО РЯДА

Предохранитель 10 А с задержкой срабатывания для

переключателя левой муфты отключения указательного

Предохранитель

ряда

10 А с задержкой

срабатывания для

переключателя

правой муфты

отключения

указательного ряда

Переключатель

муфты отключения

указательного ряда

Пульт управления для системы с

Муфта отключения

односкоростной муфтой отключения

указательного ряда

Когда сеялка не используется, переключатель должен быть

ВЫКЛЮЧЕН, так как в противном случае будет происходить

ПРИМЕЧАНИЕ

разрядка аккумулятора трактора.

ЗАМЕЧАНИЕ. Поршневой насос для подачи жидких удобрений оснащен собственным приводным колесом, и муфта

отключения указательного ряда не оказывает влияния на его работу.

Витая пружина

Вторичная ступица

Первичная

ступица

Стопорное

кольцо

Хвостовик

Муфта состоит из витой пружины, огибающей первичную и вторичную ступицу. Во время работы витая пружина плотно

обвивается вокруг ступиц, фиксируя их вместе. Чем выше скорость, тем плотнее пружина обхватывает ступицы.

Входной конец пружины отогнут наружу, и он называется хвостовиком. Хвостовик входит в паз в стопорном кольце,

расположенном между первичной и вторичной ступицей над витой пружиной. Если стопорное кольцо свободно

вращается вместе с первичной ступицей, муфта соединена. Если стопорное кольцо прекращает вращаться, соединенный

с ним хвостовик оттягивается назад и пружина открывается. Благодаря этому первичная ступица продолжает вращаться,

не передавая момент на вторичную ступицу и тем самым останавливая привод сеялки.

Хвостовик находится под управлением электромагнитного клапана и приводного рычага. Когда переключатель на блоке

управления трактора ВЫКЛЮЧЕН, на обмотку электромагнитного клапана НЕ ПОДАЕТСЯ НАПРЯЖЕНИЕ и приводной

рычаг не будет соприкасаться с выступом стопорного кольца, что позволит тому вращаться вместе со ступицами и

приводом сеялки.

Когда операционный переключатель находится в положении ОТСОЕДИНИТЬ (правый или левый), обмотка

электромагнитного клапана НАХОДИТСЯ ПОД НАПРЯЖЕНИЕМ и сердечник обмотки электромагнитного клапана

подтягивает приводной рычаг к выступу стопорного кольца, выводя из зацепления витую пружину и останавливая

привод сеялки.

2-37

9/14

Эксплуатация сеялки

M0262-01_RUS

Модель 3600

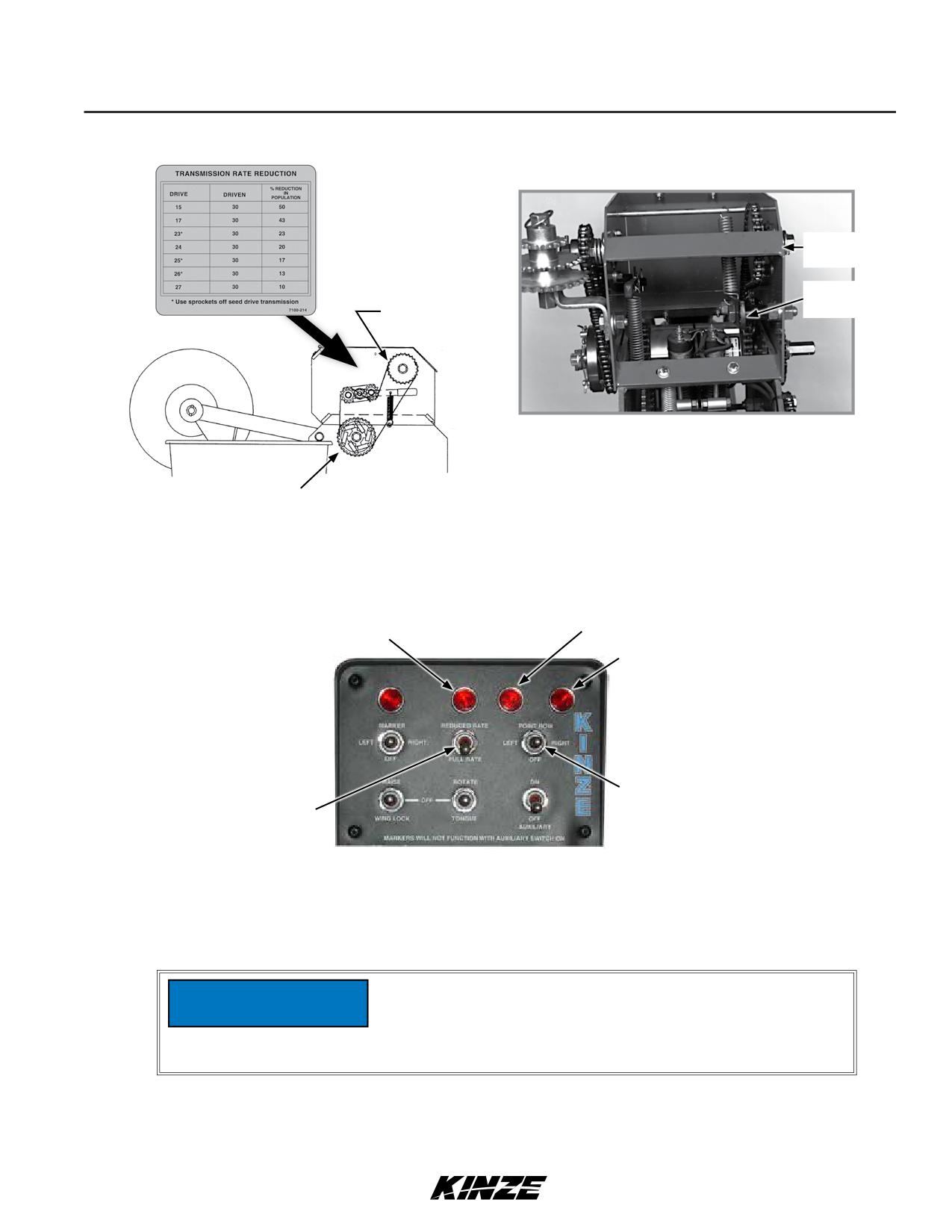

ДВУХСКОРОСТНЫЕ МУФТЫ ОТКЛЮЧЕНИЯ УКАЗАТЕЛЬНОГО РЯДА

Расширение

модуля

Двухскоростная

Ведущая

муфта

вездочка

Двухскоростная муфта отключения

указательного ряда

Ведомая звездочка

Опциональный комплект двухскоростной муфты отключения указательного ряда позволяет регулировать норму высева

на ходу и обеспечивает возможность отключения половины оборудования сеялки для завершения участков поля или

для обработки длинных рядов.

Коэффициент уменьшения нормы высева определяется передаточным соотношением между ведущей и ведомой

звездочками расширения колесного модуля. Предупреждающая табличка с информацией о снижении нормы высева,

аналогичная приведенной выше, расположена на расширении колесного модуля.

Индикатор пониженной нормы высева

Индикатор левой муфты отключения указательного

ряда

Индикатор правой муфты

отключения указательного ряда

Селекторный переключатель муфты

Переключатель нормы высева

отключения указательного ряда

для муфты отключения

указательного ряда

Пульт управления для системы с двухскоростной

муфтой отключения указательного ряда

Управление муфтами отключения указательного ряда осуществляется с помощью переключателей муфт отключения

указательного ряда, расположенных на пульте управления. Переключатель указательного ряда выключает левую или

правую сторону сеялки. Активация переключателя пониженной нормы высева приводит в действие один электромаг-

нитный клапан на каждой муфте и снижает норму высева для всей сеялки.

Когда сеялка не используется, тумблер указательного ряда должен

быть ВЫКЛЮЧЕН, а переключатель нормы высева должен быть

ПРИМЕЧАНИЕ

оставлен в положении FULL RATE (ПОЛНАЯ НОРМА), так как в

противном случае будет происходить разрядка аккумулятора

трактора.

ЗАМЕЧАНИЕ. Двухскоростная муфта отключения указательного ряда расположена перед шланговым насосом жидких

удобрений и/или приводом для внесения сухих удобрений. Активация переключателя пониженной нормы высева

для двухскоростной муфты отключения указательного ряда приводит к аналогичному снижению нормы внесения

(в процентном отношении) сухих или жидких удобрений (шланговый насос). Норма внесения жидких удобрений не

изменяется, поскольку поршневой насос использует отдельное приводное колесо.

9/14

2-38

Эксплуатация сеялки

Модель 3600

M0262-01_RUS

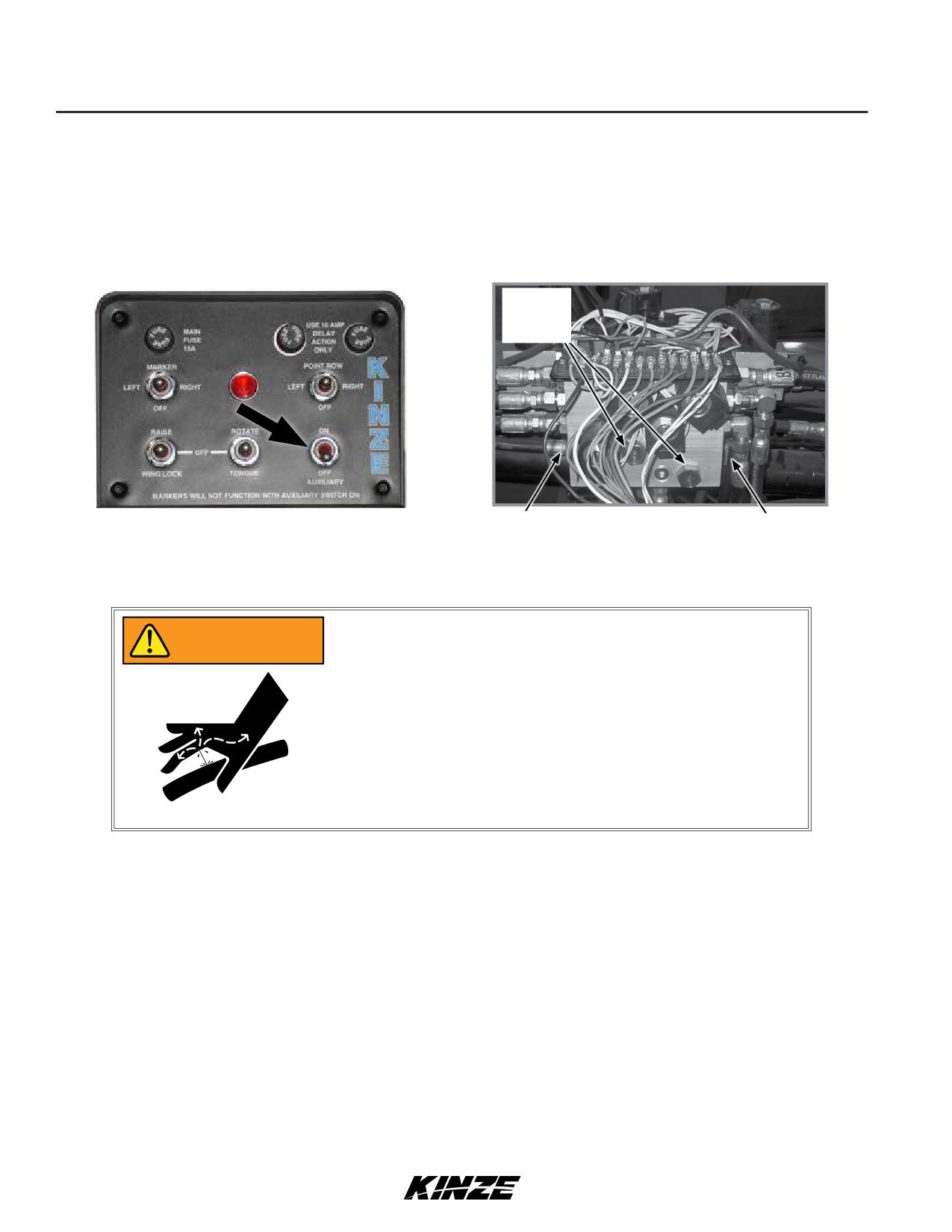

ОПЦИОНАЛЬНОЕ ВСПОМОГАТЕЛЬНОЕ ГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ

Поставляемое заказчиком вспомогательное гидравлическое оборудование обеспечивает подачу масла с расходом 38 л/

мин к задней части сеялки для питания навесного оборудования для внесения удобрений, оборудования центральных

бункеров и т. д. Для управления опциональным вспомогательным гидравлическим оборудованием с помощью

переключателя дополнительной функции на пульте управления необходимы два поставляемых заказчиком комплекта

электромагнитных клапанов (G1K275).

Отверстия

клапанов

V5 и V6

Переключатель дополнительной функции

Гидравлические

отверстия A9 и В9

отверстия A8 и В8

Блок клапанов в задней части центральной рамы

(крышка снята)

Гидравлическая жидкость под давлением может проникнуть

в ткани тела и стать причиной смерти, серьезной инфекции

ОСТОРОЖНО!

или других травм. При попадании под кожу жидкость должна

быть НЕМЕДЛЕННО удалена хирургом, знакомым с подобным

типом травм. Перед подачей давления в систему убедитесь,

что соединения надежны и герметичны, а на шлангах и

фитингах отсутствуют повреждения. Утечки могут быть невидны

невооруженным глазом. Не приближайтесь к возможным местам

утечек. Перед выполнением поиска утечек или каких-либо работ

по техническому обслуживанию необходимо сбросить давление в

системе.

ЗАМЕЧАНИЕ. Переведите маркеры в транспортировочное положение и сбросьте давление в гидравлической системе.

Снимите крышку блока клапанов в задней части центральной рамы сеялки. Снимите заглушки с отверстий V5 и V6 и

установите электромагнитные клапаны в сборе, следуя инструкциям по установке, прилагаемым к каждому комплекту.

Подключите питание узлов электромагнитных клапанов к оранжево-черному проводу, расположенному в разъеме жгута

проводов с левой стороны блока клапанов.

Снимите заглушки с отверстий A8 и B8 (размерностью ¾-16) с уплотнительными кольцами на правой стороне блока

клапанов или с отверстий A9 и B9 на левой стороне блока клапанов. Подсоедините предоставленные клиентом

гидравлические шланги.

Для получения дополнительной информации см. пункты «Схема гидравлической системы» и «Схема электрической

проводки» в разделе «Смазка и техническое обслуживание» настоящего руководства.

ЗАМЕЧАНИЕ. ВКЛЮЧЕНИЕ переключателя дополнительной функции приводит к отключению всех других

переключателей на пульте управления.

Перед использованием вспомогательной системы убедитесь, что переключатель маркера на пульте управления ВЫКЛЮЧЕН.

Переведите переключатель дополнительной функции в положение ВКЛ. Используйте органы управления гидравлической

системой (функции маркера/складывания), чтобы активировать вспомогательную систему.

2-39

9/14

Эксплуатация сеялки

Модель 3600

M0262-01_RUS

ПРОВЕРКА В ПОЛЕ

Для обеспечения надлежащего внесения семян и правильной работы высевающих секций выполняйте проверку в поле

при любом изменении состояния поля и/или условий высева, размера семян или настроек сеялки.

 Проверьте горизонтальное выравнивание сеялки в продольном и поперечном направлении. См. пункт

«Выравнивание сеялки»

 Убедитесь, что все высевающие секции работают на одном уровне. Во время высева параллельные рычаги

высевающих секций должны располагаться приблизительно параллельно земле.

 Убедитесь, что маркеры работают надлежащим образом и правильно отрегулированы. См. пункты «Регулировка

маркеров» и «Регулировка скорости маркеров».

 Убедитесь, что схема и норма внесения гранулированных удобрений отвечают требованиям на всех рядах. См. пункт

«Проверка внесения гранулированных удобрений в поле».

 Убедитесь, что глубина внесения и норма высева отвечают требованиям на всех рядах. См. пункт «Проверка нормы

высева в поле» и соответствующую таблицу норм высева.

 Убедитесь, что норма внесения удобрений на всех рядах соответствует требованиям. См. соответствующую «Таблицу

норм внесения удобрений».

Проведите повторную проверку состояния машины после полевых испытаний.

 Шланги и фитинги

 Болты и гайки

 Шплинты и пружинные штифты

 Выравнивание приводных цепей

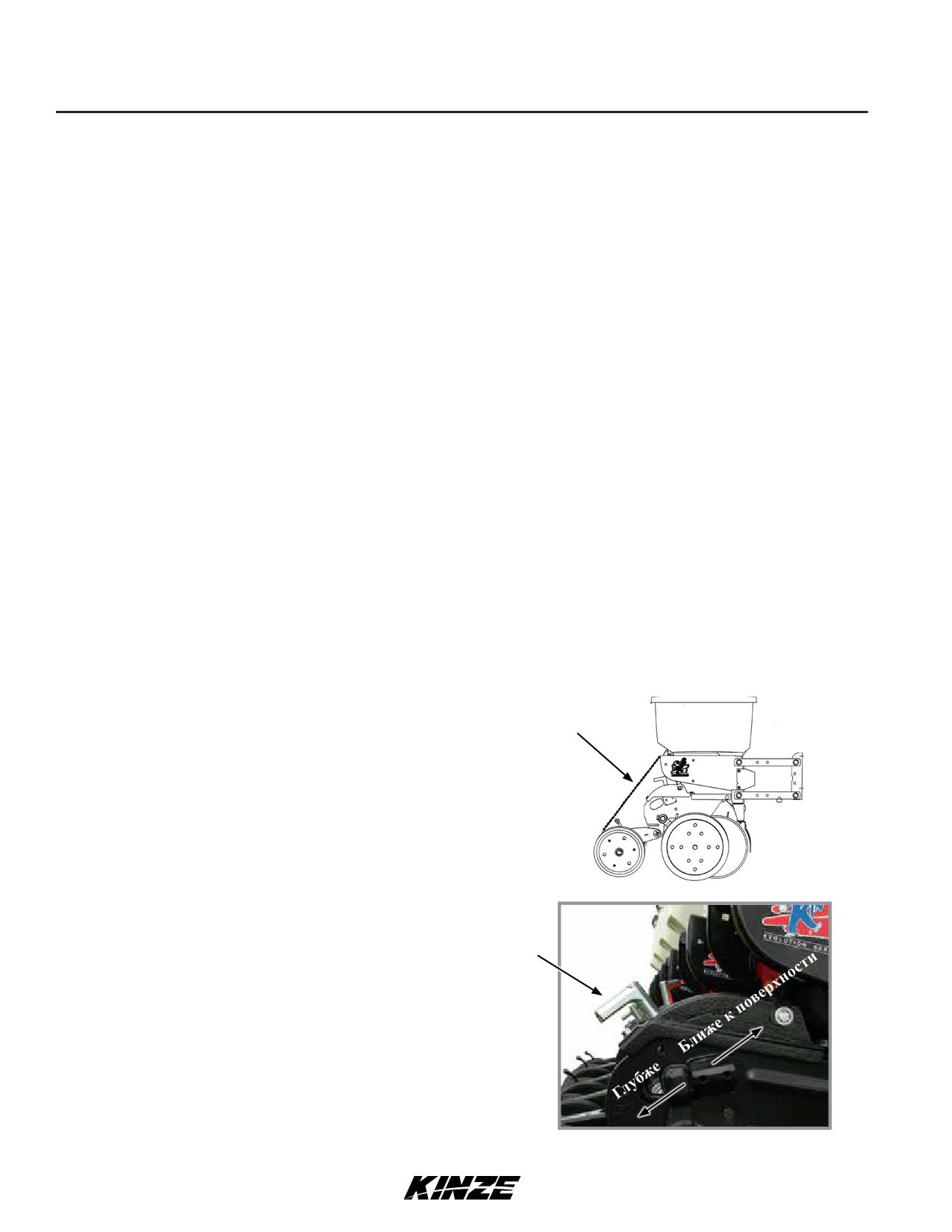

ПРОВЕРКА НОРМЫ ВЫСЕВА В ПОЛЕ

Цепь, резиновый

багажный жгут

или аналогично

изделие

1. Подвяжите один или несколько комплектов заделывающих

колес, установив цепь или резиновый багажный жгут между

опорной панелью бункера и заделывающими колесами.

Может потребоваться уменьшить натяжение пружины рычага

заделывающего колеса.

Рукоятка

регулировки

глубины выс

2. Выполните посев семян на коротком расстоянии и убедитесь,

что семена видны в бороздах. Установите более мелкую

глубину высева, если семена не видны, и выполните повторную

проверку.

Регулировка глубины высева

2-41

9/14

Эксплуатация сеялки

M0262-01_RUS

Модель 3600

3. Отмерьте 1∕1000 гектара. См. таблицу для определения правильного расстояния для заданной ширины междурядья.

Например, при высеве семян с междурядьем 70 см 1∕1000 гектара будет составлять 14,28 м.

Расчет для высева на 1∕1000 га, ширина междурядья/расстояние

Ширина

35 см

70 см

междурядья

Расстояние

28,56 м

14,28 м

ЗАМЕЧАНИЕ. Семена могут подпрыгивать или катиться при посеве с поднятыми заделывающими колесами и при

малой глубине высева, что может влиять на точность соблюдения расстояния между семенами.

Подсчитайте количество семян на измеренном расстоянии.

Умножьте количество семян, внесенных на 1∕1000 гектара, на 1000. Таким образом производится расчет нормы высева.

ПРИМЕР: Междурядье 70 см х расстояние 14,28 м дает

площадь 1∕1000 га.

75 семян подсчитано x 1000 = 75 000 семян на гектар

На количество внесенных семян может влиять передаточное соотношение приводного колеса и привода высевающего

аппарата, давление в шинах и/или неисправности высевающего аппарата.

1. Если проверка количества семян указывает на то, что среднее расстояние между семенами в сантиметрах

значительно отличается от значения, указанного в таблице норм высева, сначала необходимо проверить

передаточное соотношение приводного колеса и привода высевающего аппарата. Проверьте давление воздуха в

приводном колесе, убедитесь, что установлена правильная звездочка(-ки) в системе привода, а также проверьте

правильный выбор ведущих и ведомых звездочек в трансмиссии(-ях).

2. Убедитесь, что исправен высевающий аппарат. Например, если расстояние между зернами кукурузы при

используемой конфигурации трансмиссии составляет 20 см и имеется зазор 40 см, палец потерял семя и не

функционирует должным образом. Если два семени находятся на небольшом расстоянии друг от друга, палец

захватывает два семени вместо одного.

3. См. пункт «Устранение неисправностей высевающего аппарата (пальчиковый высевающий аппарат)» или

«Устранение неисправностей высевающего аппарата (щеточный высевающий аппарат)» в разделе «Поиск и

устранение неисправностей» в настоящем руководстве.

ОПРЕДЕЛЕНИЕ МАССЫ СЕМЯН НА ГЕКТАР (ЩЕТОЧНЫЙ ВЫСЕВАЮЩИЙ АППАРАТ)

Семян на гектар ÷ семян на килограмм (информация с этикетки) = килограмм на гектар

Если информация о количестве семян на килограмм недоступна, используйте следующие средние значения:

5700 шт./кг для соевых бобов среднего размера

33 000 шт./кг для майло/сорго зернового среднего размера

9 900 шт./кг для хлопчатника среднего размера

Если проверка нормы высева указывает на то, что норма высева значительно отличается от расчетного значения,

указанного в таблице, или если конкретный высевающий аппарат не высевает семена с должной точностью, см. пункты

«Техническое обслуживание щеточного высевающего аппарата» и «Поиск и устранение неисправностей высевающего

аппарата (щеточный высевающий аппарат)».

12/18

2-42

Эксплуатация сеялки

Модель 3600

M0262-01_RUS

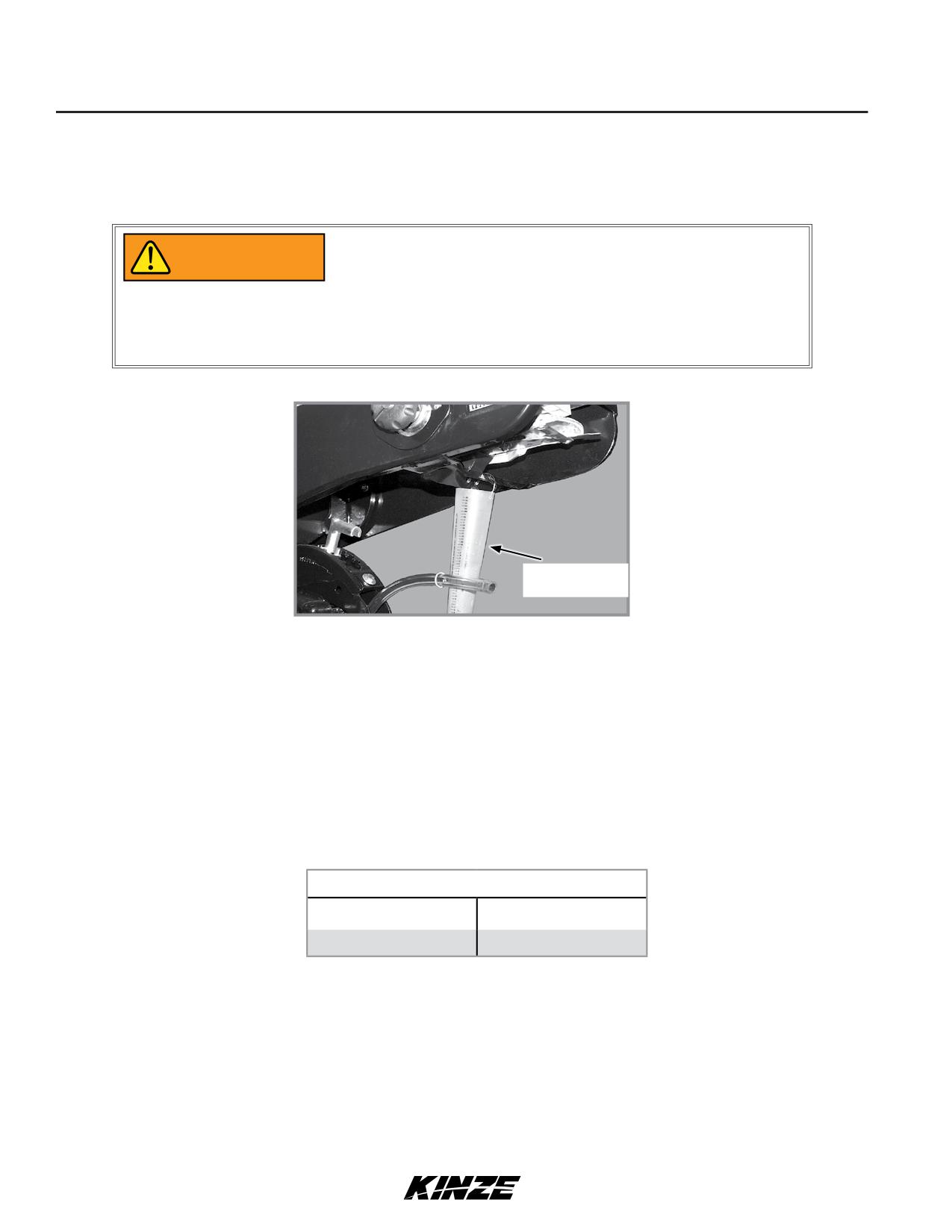

ПРОВЕРКА ВНЕСЕНИЯ ГРАНУЛИРОВАННЫХ УДОБРЕНИЙ В ПОЛЕВЫХ УСЛОВИЯХ

Температура, влажность, скорость, состояние почвы, текучесть различных материалов или засорение высевающих

аппаратов могут влиять на норму внесения гранулированных удобрений.

Сельскохозяйственные удобрения могут стать причиной серьезного

ущерба здоровью, вплоть до летального исхода, у людей, животных

ОСТОРОЖНО!

и растений или могут серьезно повредить почву, оборудование или

имущество. Изучите все этикетки и инструкции производителей

химических веществ и оборудования и строго следуйте

приведенным указаниям.

Выполните проверку в поле, чтобы определить норму внесения.

Градуированный

сосуд

Проверка внесения гранулированных

удобрений в поле

Заполните бункеры инсектицидов и/или гербицидов.

Подсоедините градуированный сосуд к каждому аппарату для внесения гранулированных удобрений.

ЗАМЕЧАНИЕ. Отключите муфту, чтобы избежать внесения семян во время испытания.

Опустите сеялку, после чего необходимо проехать 400 метров на скорости для высева.

Взвесьте количество химиката в одном сосуде.

Умножьте эту величину на коэффициент, приведенный для определения количества килограмм на гектар.

Кг/га

Ширина междурядья

Коэффициент

70 см

0,0357 кг

ПРИМЕР: Вы высеваете семена с междурядьем 70 см. Вы произвели высев на отрезке 400 метров при требуемой

скорости высева. Вы собрали в один сосуд 337 грамм удобрений. Если умножить 337 грамм на 0,0357, получится

12 килограммов на гектар.

ЗАМЕЧАНИЕ. Проверьте калибровку всех рядов.

ДОЗИРУЮЩИЙ ЗАТВОР

Используйте настройку дозирующего затвора в качестве начальной точки для внесения инсектицидов или гербицидов.

Таблицы приведены для скорости высева 8 км/ч. Используйте более высокую настройку дозирующего затвора для

скорости выше 8 км/ч, а более низкую - для скорости менее 8 км/ч.

2-43

Ред. 7/15

Эксплуатация высевающей секции

M0262-01_RUS

Модель 3600

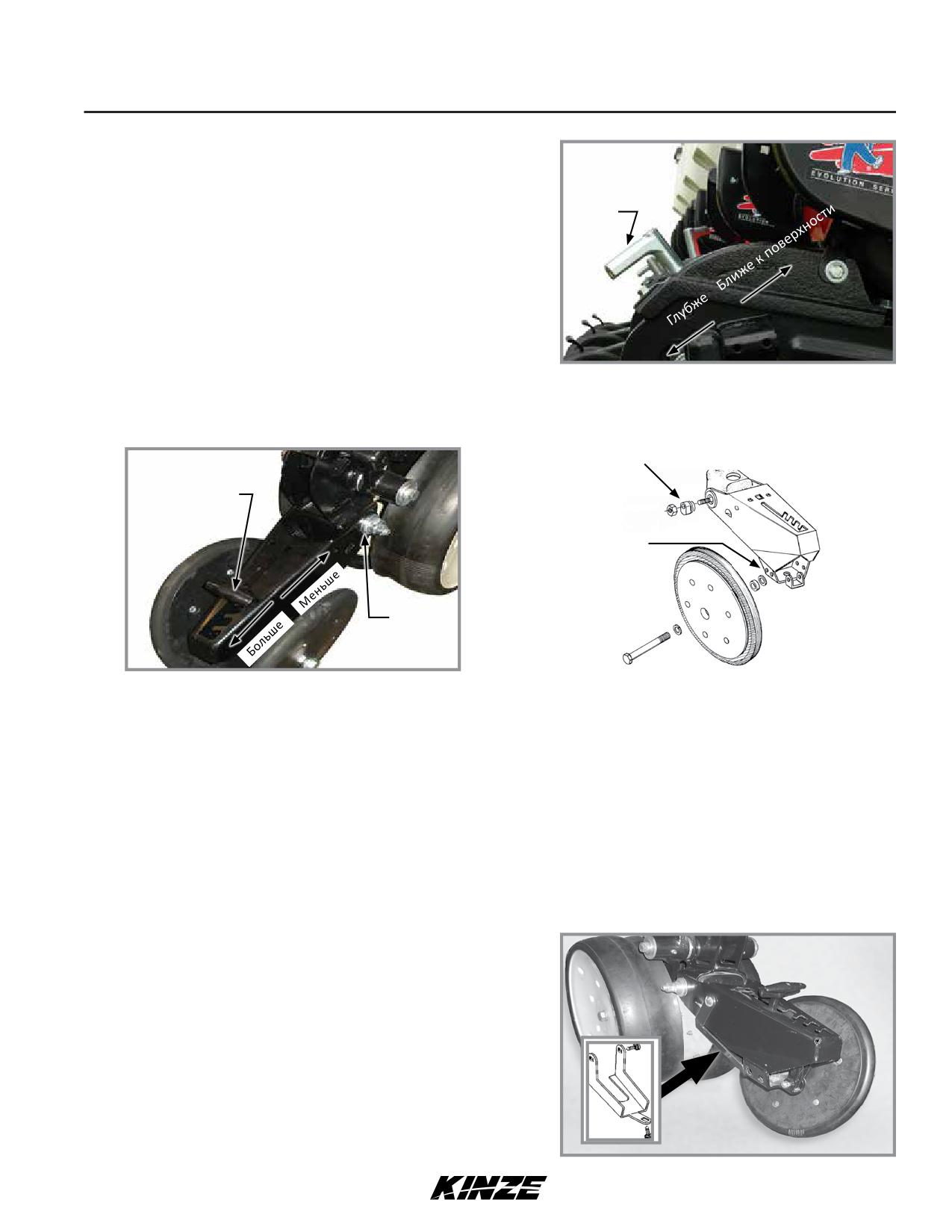

ГЛУБИНА ВЫСЕВА

Рукоятка

Постоянство глубины высева поддерживается регулируемыми

регулировки

копирующими колесами высевающего аппарата. Диапазон регулировки

глубины

высева

глубины составляет приблизительно 1,2-8,9 см.

Поднимите сеялку, чтобы разгрузить колеса.

2. Нажмите на рукоятку регулировки глубины высева и

переместите ее вперед, чтобы уменьшить глубину высева, или

назад, чтобы увеличить глубину высева. Сначала задайте для

всех секций одинаковые параметры.

3. Опустите сеялку и проверьте работу и глубину высева всех

высевающих секций. Если необходимо, отрегулируйте

Регулировка глубины высева

отдельные высевающие секции для обеспечения одинаковых

результатов.

РЕГУЛИРОВКА V-ОБРАЗНОГО ЗАДЕЛЫВАЮЩЕГО КОЛЕСА (РЕЗИНОВОЕ ИЛИ ЧУГУННОЕ)

Эксцентриковая

Рычаг

втулка

регулировки

усилия прижим

Для установки напротив

друг друга вставьте

заделывающие коле

переднее отверстие.

Эксцен-

триковая

втулка

Регулировка V-образных заделывающих колес

V-образные заделывающие колеса должны иметь достаточное прижимное усилие, чтобы закрыть борозду и обеспечить

надлежащий контакт семян с почвой. Переместите 5-позиционную ручку регулировки усилия прижима, расположенную

на верхней части рычага заделывающего колеса, назад, чтобы увеличить давление пружины заделывающего колеса.

Переместите ручку вперед, чтобы уменьшить давление. Задайте одинаковые параметры для всех высевающих секций.

Рыхлая почва, как правило, требует меньшего усилия прижима при средней глубине (приблизительно 5 см), в то время как

для тяжелой почвы требуется более высокое значение усилие прижима.

Эксцентриковые втулки в упоре рычага позволяют осуществлять регулировку узла V-образных заделывающих колес в

поперечном направлении. С помощью ключа на ¾ дюйма ослабьте крепеж, соединяющий рычаг заделывающего колеса

с упором рычага. Используя еще один ключ на ¾ дюйма, поверните эксцентриковые втулки таким образом, чтобы

выровнять заделывающие колеса относительно борозды. Затяните крепеж.

Заделывающие колеса можно установить со смещением (для улучшения потока пожнивных остатков) или напротив друг

друга. Используйте передние монтажные отверстия при установке напротив друг друга.

ЩИТОК ЗАДЕЛЫВАЮЩЕГО КОЛЕСА (V-ОБРАЗНЫЕ

ЗАДЕЛЫВАЮЩИЕ КОЛЕСА ИЗ РЕЗИНЫ ИЛИ ЧУГУНА)

Для предотвращения засорения заделывающего колеса

корневыми комьями и корневищами на нижней стороне рычага

заделывающего колеса устанавливается опциональный щиток.

Щиток заделывающего колеса

(одно из колес снято)

9/14

3-1

Эксплуатация высевающей секции

Модель 3600

M0262-01_RUS

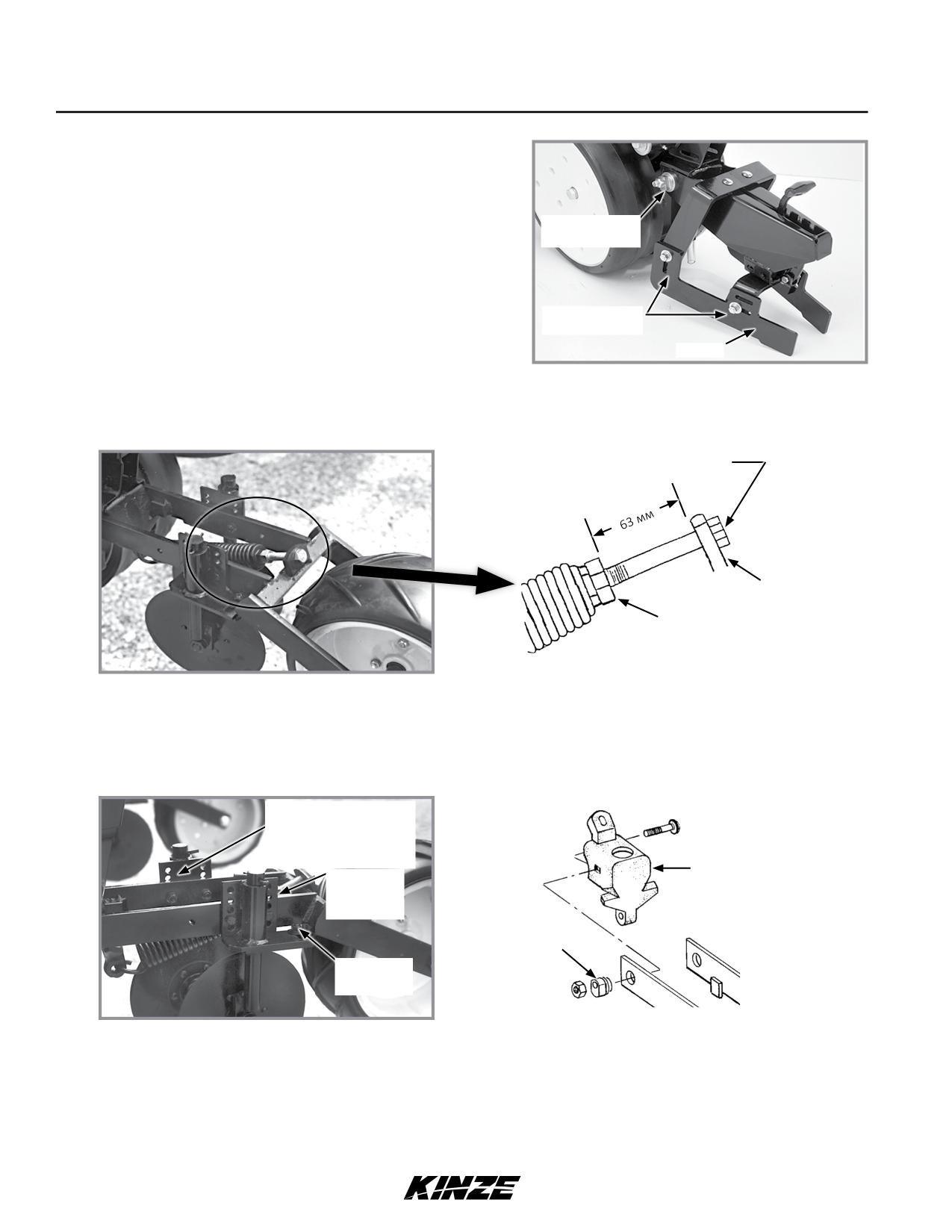

ЗАДЕЛЫВАЮЩЕЕ ПРИСПОСОБЛЕНИЕ

Заделывающее приспособление закрывает борозду с семенами

рыхлой землей.

Эксцентриковая

ЗАМЕЧАНИЕ. В сочетании с заделывающим приспособлением

втулка

рекомендуется использовать колесо для уплотнения семян или

другое устройство для уплотнения семян.

Регулировка положения передней и задней части осуществляется с

помощью пазов в лопастях приспособления. Настройте одинаково

все ряды. Эксцентриковые втулки в упоре рычага колеса позволяют

Регулировочные

осуществлять регулировку в поперечном направлении. С помощью

пазы

ключа на ¾ дюйма ослабьте крепеж, соединяющий рычаг

Лопасть

заделывающего колеса с упором рычага. Используя еще один ключ

на ¾ дюйма, поверните эксцентриковые втулки таким образом,

Заделывающее приспособление

чтобы выровнять заделывающее приспособление относительно

борозды. Затяните крепеж.

РЕГУЛИРОВКА ЗАДЕЛЫВАЮЩИХ ДИСКОВ/ОДИНОЧНОГО ПРИКАТЫВАЮЩЕГО КОЛЕСА

Регулировочный

болт

Кронштейн

Контргайка

½ дюйма

Регулировка усилия прижима прикатывающего колеса

Проверьте работу заделывающих дисков/одиночных прикатывающих колес после регулировки глубины высева.

Начальное значение усилия прижима прикатывающего колеса составляет 63 мм. Оно измеряется между монтажным

рычажным кронштейном и контргайкой. Ослабьте контргайку ½ дюйма и заверните регулировочный болт, чтобы

увеличить усилие прижима, или выверните его, чтобы уменьшить усилие прижима. Затяните контргайку на упоре

пружины. Задайте одинаковые параметры для всех высевающих секций.

Выбор положения

для установки в

шахматном порядке или

параллельно

Упор рычага

Регулировка

колеса

глубины

ножа

Эксцентриковая

втулка

Регулировка

угла ножа

Регулировка заделывающих дисков

Эксцентриковые втулки в упоре рычага колеса позволяют выполнять регулировку узла заделывающих дисков/одиночных

прикатывающих колес в поперечном направлении. С помощью ключа на ¾ дюйма ослабьте крепеж, соединяющий

рычаг заделывающего колеса с упором рычага. Используя еще один ключ на ¾ дюйма, поверните эксцентриковые

втулки таким образом, чтобы выровнять узел заделывающих дисков/одиночных прикатывающих колес относительно

борозды. Затяните крепеж. В рычаге имеется два комплекта отверстий для установки дисков в шахматном порядке

или параллельно. Пять комплектов отверстий в каждом кронштейне диска позволяют выполнять регулировку глубины

ножей с шагом 1 см. Отверстия с пазом в креплении диска и кронштейне позволяют выполнять регулировку угла ножа в

диапазоне от 0 до 15°. Задайте одинаковые параметры заделывающих дисков на всех высевающих секциях.

3-2

9/14

Эксплуатация высевающей секции

M0262-01_RUS

Модель 3600

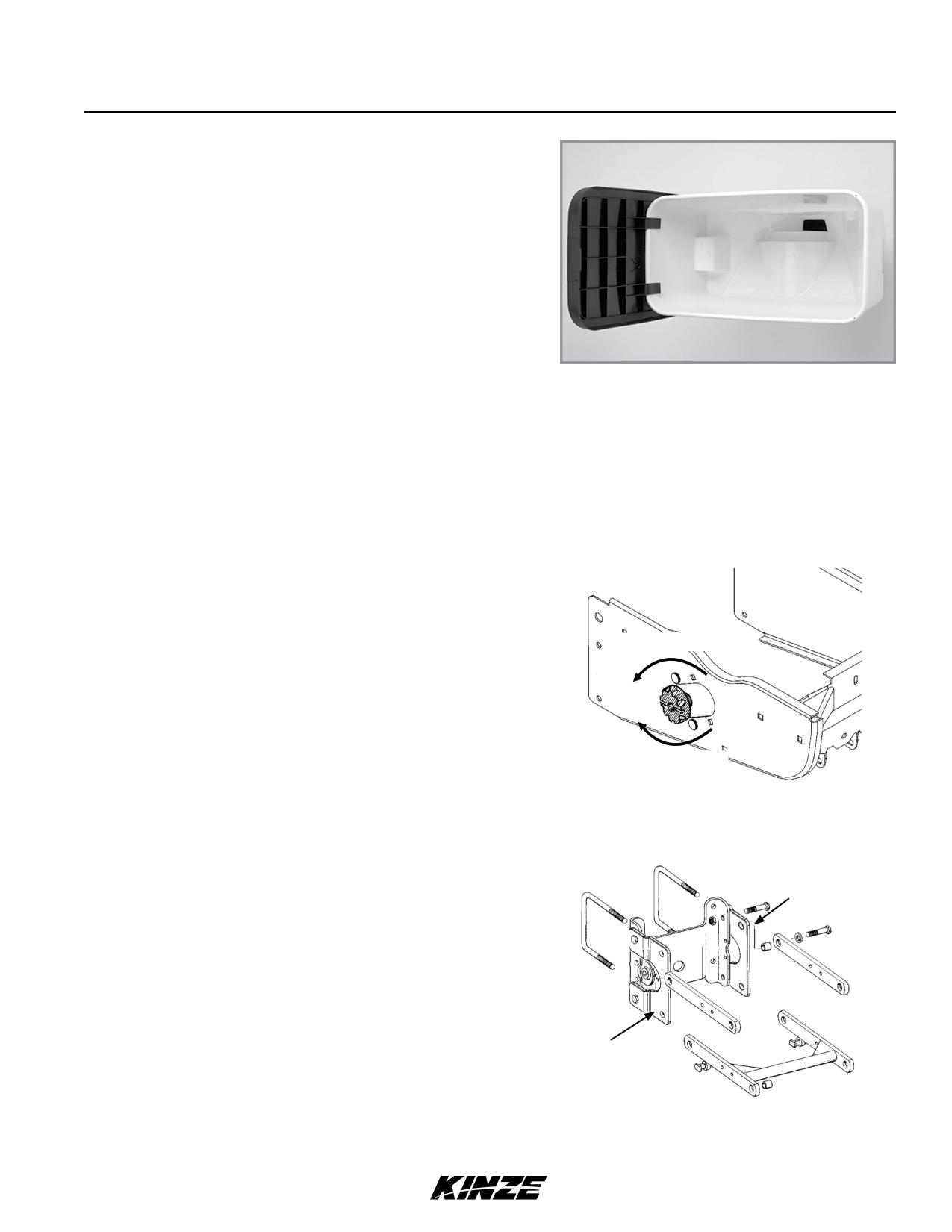

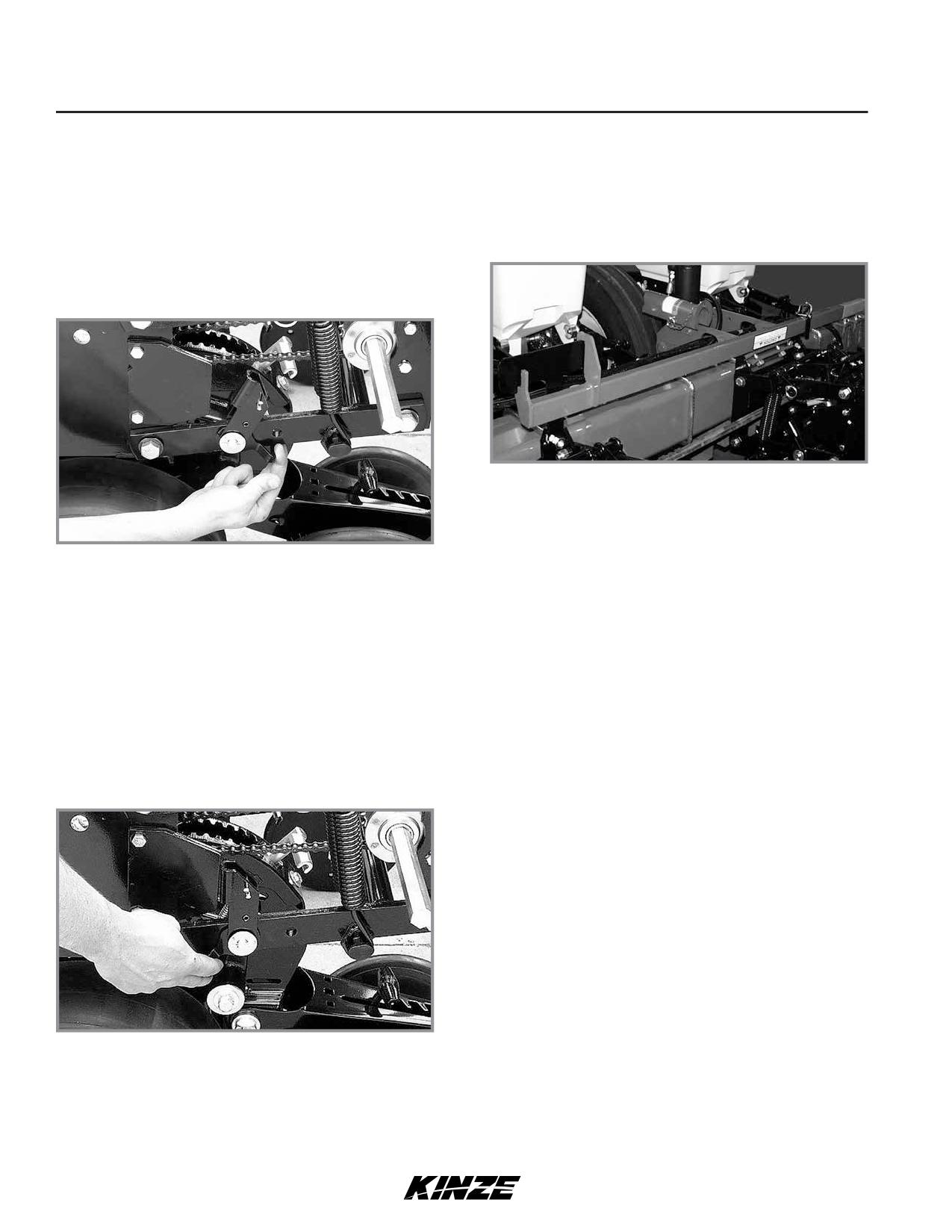

СЕМЕННЫЕ БУНКЕРЫ

Семенной бункер с механическим высевающим аппаратом

имеет емкость 67 литров.

Семенной бункер с вакуумным высевающим аппаратом имеет

емкость 62 литра.

Используйте чистые семена и убедитесь, что внутри

заполняемого бункера нет каких-либо посторонних

предметов. Установите на место крышки бункеров после

заполнения, чтобы предотвратить накопление пыли

или грязи в высевающем аппарате, что может привести

Бункер с механическим высевающим аппаратом

к преждевременному износу. См. пункт «Пальчиковый

высевающий аппарат» и/или «Щеточный высевающий аппарат».

Периодически полностью опорожняйте бункеры, чтобы удалить

все посторонние предметы и обеспечить надлежащую работу

высевающего аппарата.

Отсоедините привод высевающего аппарата и защелку бункера и поднимите бункер с опоры. См. пункт «Отсоединение

привода высевающего аппарата».

ОТСОЕДИНЕНИЕ ПРИВОДА ВЫСЕВАЮЩЕГО АППАРАТА

Механизм отсоединения муфты отсоединяет привод

высевающего аппарата от высевающего аппарата для снятия

семенного бункера. Отсоединение привода позволяет оператору

Отсоединение

проверить скорость внесения гранулированных удобрений без

расходования семян. Это также позволяет отсоединить один или

более рядов при завершении обработки поля.

Поверните рукоятку на ¼ оборота против часовой стрелки для

отсоединения привода или на ¼ оборота по часовой стрелке для

Подсоединение

подсоединения.

Отсоединение привода высевающего

аппарата

КРОНШТЕЙНЫ УДЛИНЕНИЯ РЫЧАГОВ ВЫСЕВАЮЩИХ СЕКЦИЯ

Кронштейны удлинения рычагов высевающих секция выносят

высевающие секции назад на 10,2 см, чтобы обеспечить зазор

Кронштейн

для колес для пожнивных остатков, установленных на сошниках,

и для однодисковых усиленных сошников для внесения

удобрений.

Кронштейн

Кронштейны удлинения рычагов

высевающих секция

9/14

3-3

Эксплуатация высевающей секции

M0262-01_RUS

Модель 3600

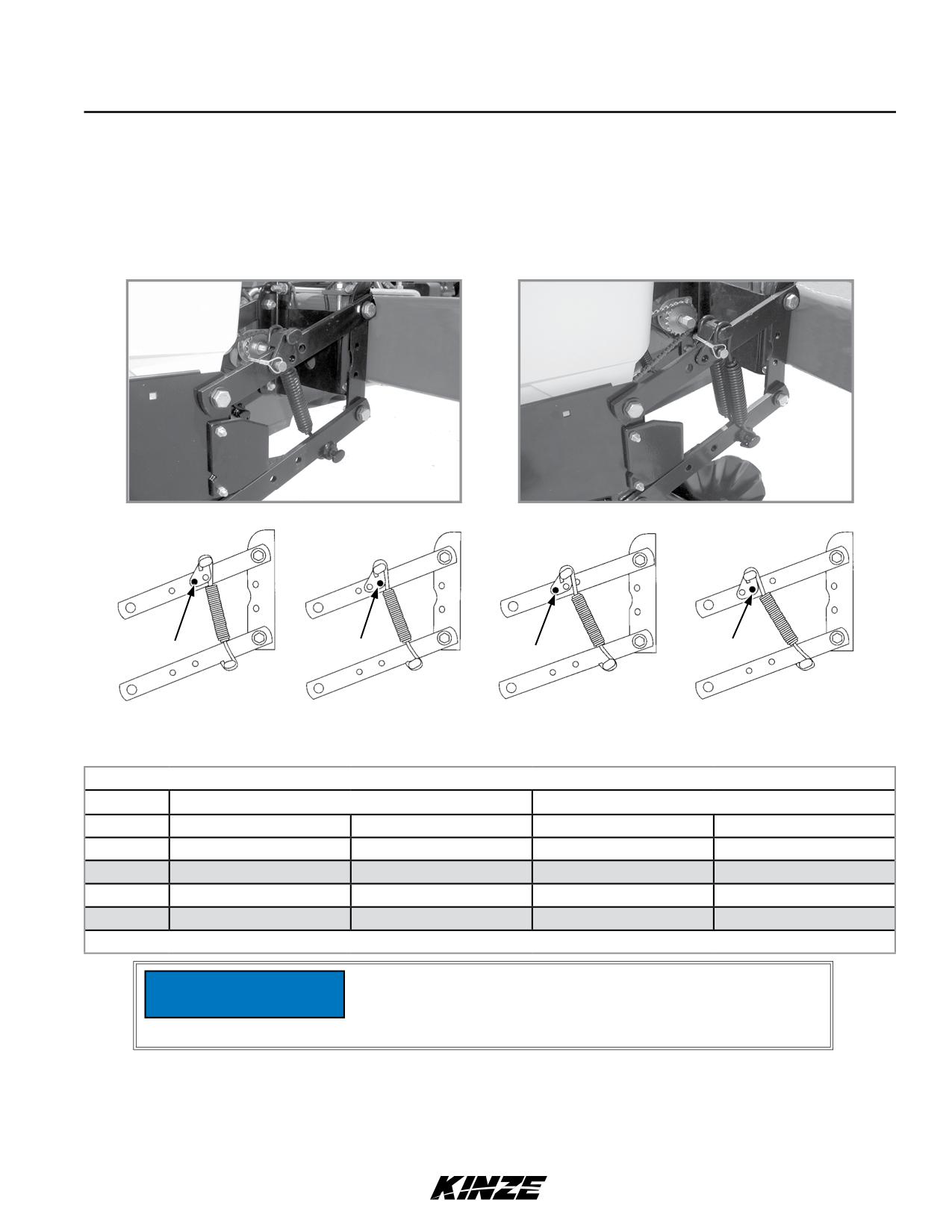

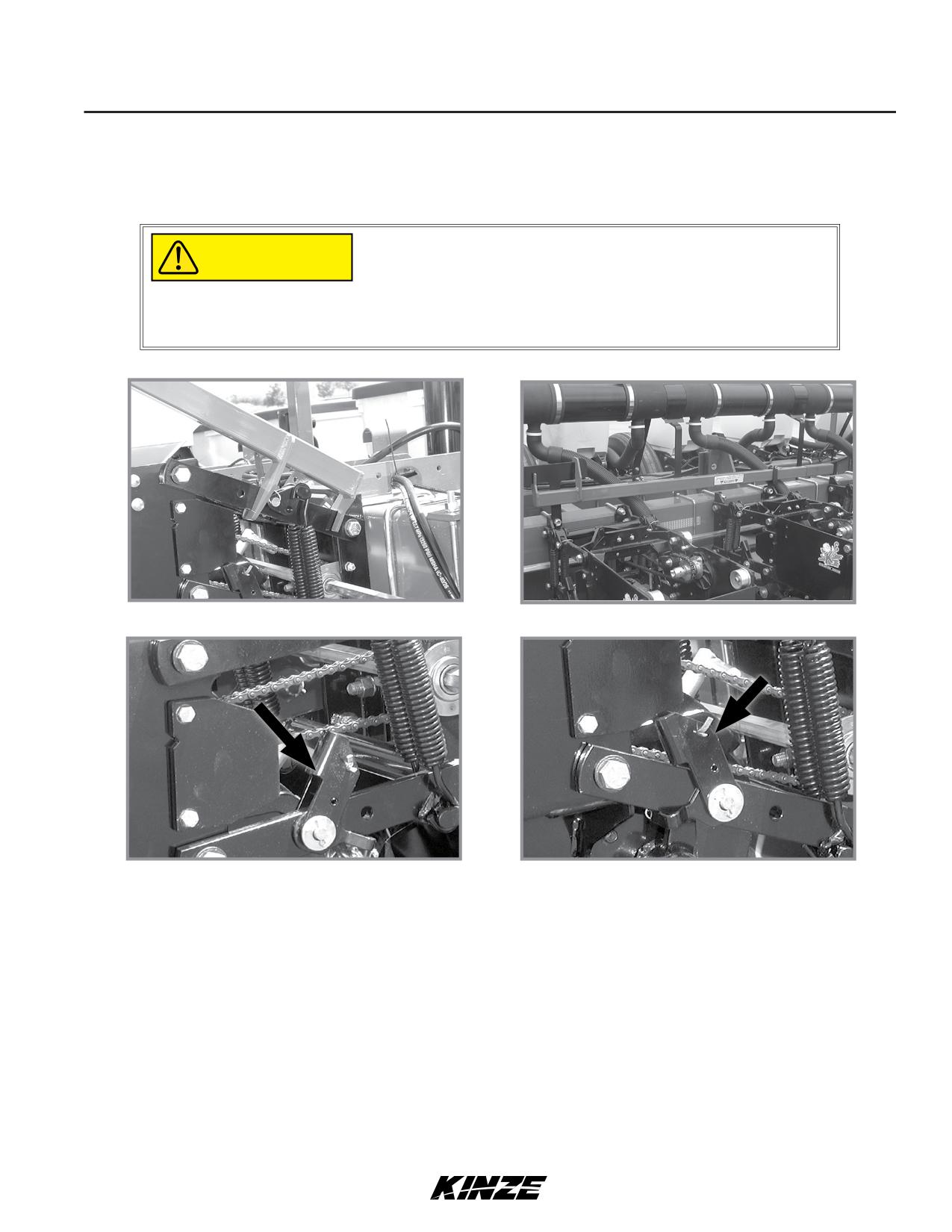

ПРИЖИМНЫЕ ПРУЖИНЫ С ВОЗМОЖНОСТЬЮ БЫСТРОЙ РЕГУЛИРОВКИ (СТАНДАРТНЫЕ И

УСИЛЕННЫЕ)

Стандартные и усиленные прижимные пружины с возможностью быстрой регулировки обеспечивают улучшенное

проникновение в тяжелую почву и предотвращают подпрыгивание сеялки в сложных условиях. На каждый ряд

используется две пружины (по одной на каждый параллельный рычаг с каждой стороны), если сеялка не оборудована

установленными на высевающих секциях колтерами. Для колтеров с креплением на высевающих секциях требуется

четыре пружины на ряд.

Две пружины на ряд

Четыре пружины на ряд

Штифт

Положение 1

Положение 2

Положение 3

Положение 4

(наименьшее)

(наибольшее)

Предусмотрено четыре положения для регулировки усилия пружины прижима сошника.

Давление прижима стандартной и усиленной пружины*

2 пружины

4 пружины

Положение

Стандартная D8249

Усиленная D21337

Стандартная D8249

Усиленная D21337

18,6 кг

19,5 кг

33,6 кг

36,3 кг

33,1 кг

39,0 кг

54,4 кг

65,3 кг

61,7 кг

75,7 кг

115,7 кг

139,3 кг

93,9 кг

113,0 кг

167,4 кг

213,2 кг

* Указанное давление не включает вес высевающей секции, семян или дополнительного оборудования.

Пружины должны быть установлены открытой стороной крючков

пружин по направлению к семенным бункерам. Это необходимо для

ПРИМЕЧАНИЕ

предотвращения заедания на регулировочных штифтах крепления

пружины.

1. Поднимите сеялку и снимите штифт крепления пружины в верхней части пружины.

2. Переместите крепление в требуемое положение и установите штифт.

ЗАМЕЧАНИЕ. Отрегулируйте пружины для работы в полевых условиях. Слишком сильное усилие прижима может в

сложных условиях привести к тому, что высевающие секции будут поднимать сеялку и выводить приводные колеса

из контакта с землей. При слишком слабом усилии прижима в условиях мягкой почвы высевающие секции могут

заглубляться слишком глубоко.

9/14

3-5

Эксплуатация высевающей секции

M0262-01_RUS

Модель 3600

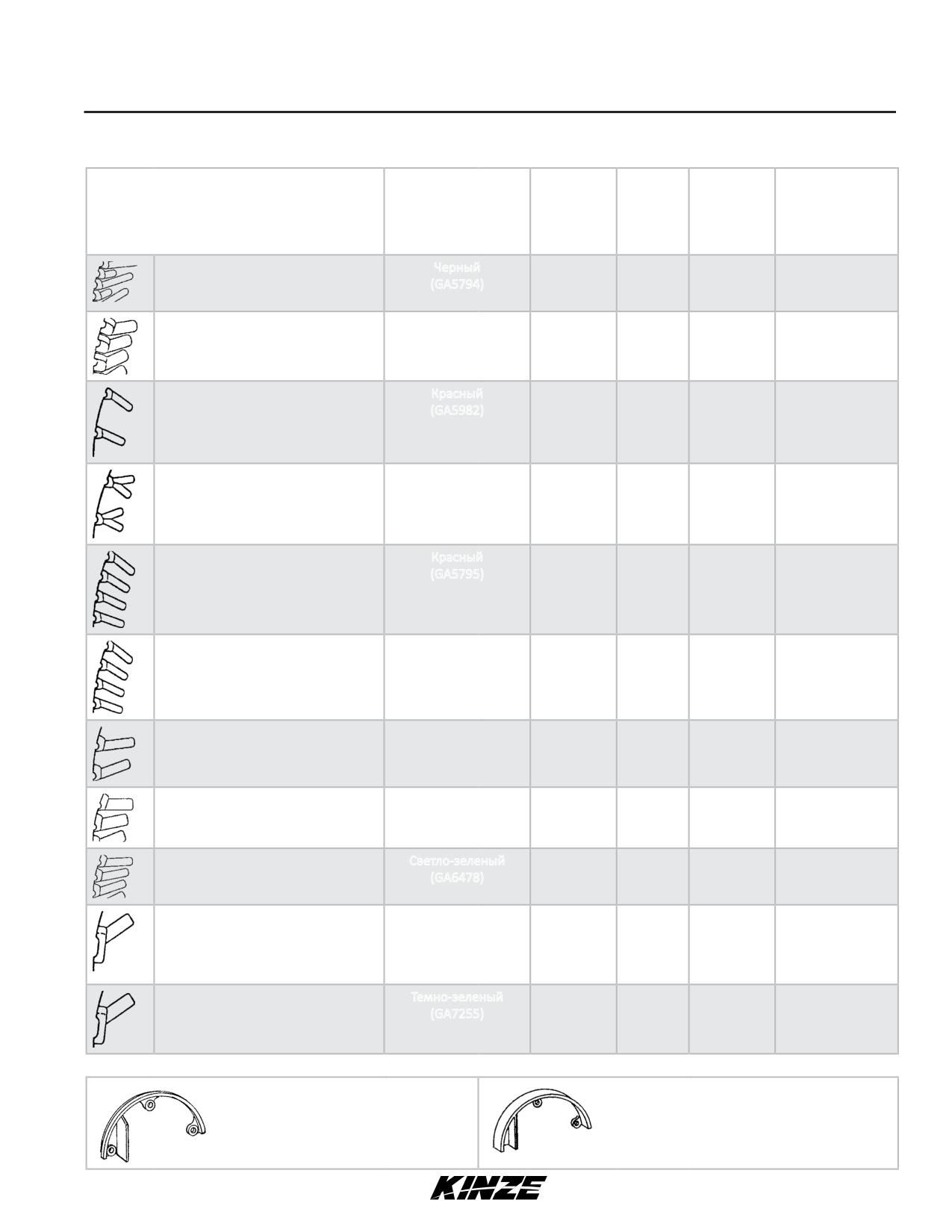

ЩЕТОЧНЫЙ ВЫСЕВАЮЩИЙ АППАРАТ

Цветовая

Фиксатор

Диапазон

маркировка диска

верхней

Ячейки

размеров

* Смазка

(каталожный №

щетки

семян

Сельскохозяйственная культура

диска)

Соевые бобы

ерный

GD11122

от 4840

Графит

(GA5794)

до 8800

Тальк

семян/кг

Специальные соевые бобы

Темно-синий

GD11122

от 3080

Графит

(GA6184)

до 4840

Тальк

семян/кг

Мелкое майло/сорго зерновое

Красный

GD8237

от 30 800

Тальк

(GA5982)

до 44 000

семян/кг

Крупное майло/сорго зерновое

Светло-синий

GD8237

от 22 000

Тальк

(GA6187)

до 35 200

семян/кг

Мелкое майло/сорго зерновое с

Красный

GD8237

от 26 400

Тальк

высокой нормой высева

(GA5795)

до 39 600

семян/кг

Крупное майло/сорго зерновое с

Желтый

GD8237

от 22 000

Тальк

высокой нормой высева

(GA6633)

до 30 800

семян/кг

Обеспушенный кислотой

Белый

GD11122

от 9240

Тальк

хлопчатник

(GA5796)

до 11 440

семян/кг

Обеспушенный кислотой крупный

Бежевый

GD11122

от 8360

Тальк

хлопчатник

(GA6168)

до 9680

семян/кг

Обеспушенный кислотой

Светло-зеленый

GD11122

от 9240

Тальк

хлопчатник с высокой нормой

(GA6478)

до 11 440

высева

семян/кг

Гнездовой обеспушенный кислотой

Коричневый

GD11122

от 8800

Тальк

хлопчатник

(GA6182)

(3-6 семян

до 11 440

в ячейке)

семян/кг

Мелкий гнездовой обеспушенный

Темно-зеленый

GD11122

от 11 000

Тальк

кислотой хлопчатник

(GA7255)

(3-6 семян

до 13 640

в ячейке)

семян/кг

* Для получения дополнительной информации по нормам внесения см. раздел «Добавки».

При использовании дисков для внесения

хлопчатника и соевых бобов необходимо

майло/сорго зернового необходимо

использовать фиксатор верхней щетки

использовать фиксатор верхней щетки GD8237.

GD11122.

9/14

3-9

Эксплуатация высевающей секции

Модель 3600

M0262-01_RUS

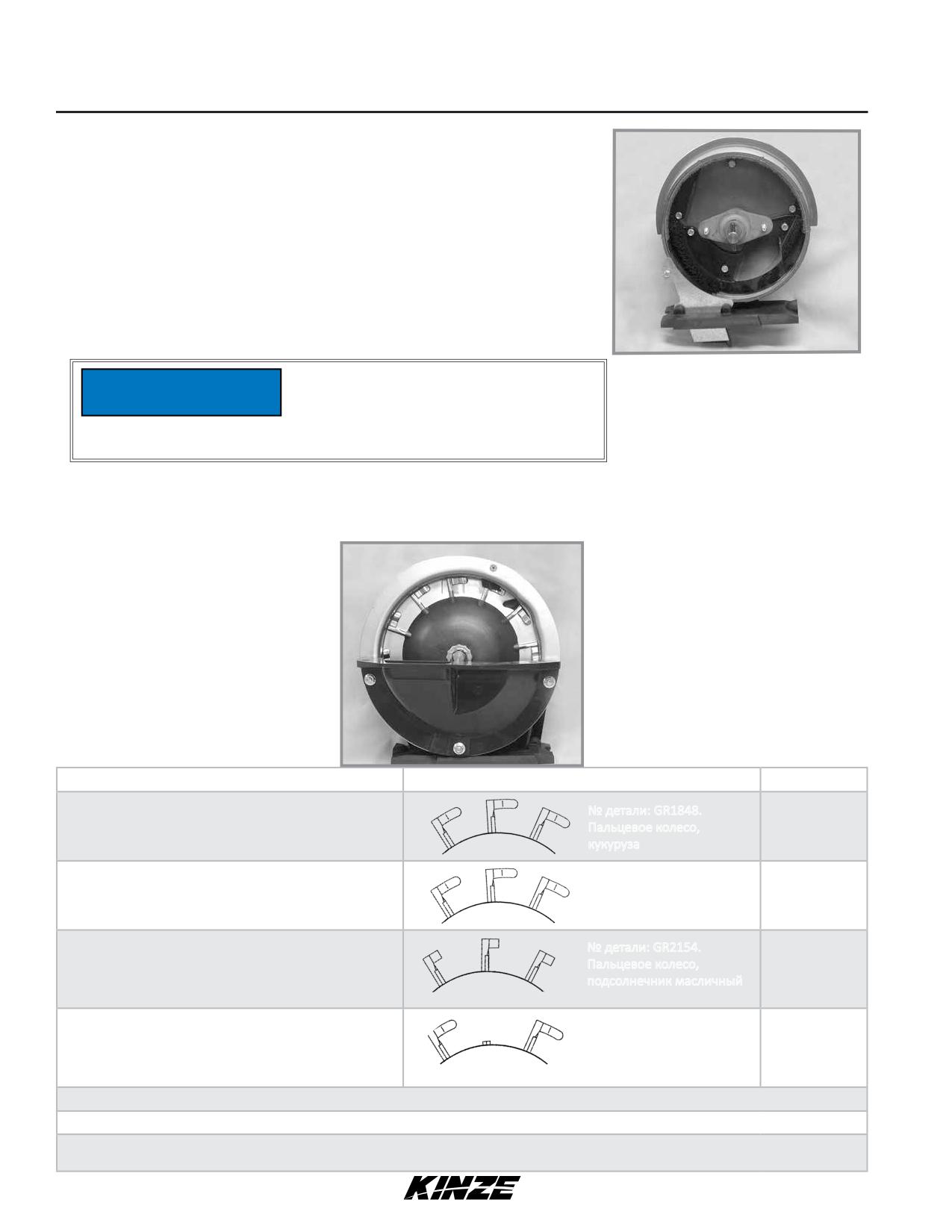

Поверните высевающий диск против часовой стрелки при установке на ступицу

высевающего аппарата и затяните две барашковые гайки, которые удерживают

диск. После затяжки барашковых гаек высевающий диск должен иметь небольшое

сопротивление при вращении против часовой стрелки.

Щеточный высевающий аппарат прикрепляется к семенному бункеру так же, как и

пальчиковый высевающий аппарат. Прикрепите к нижней части семенного бункера

с помощью двух винтов 5∕16 дюйма с накатной головкой. Слегка затяните винты с

накатной головкой плоскогубцами. НЕ ЗАТЯГИВАЙТЕ ЧРЕЗМЕРНО.

Перекос между муфтой привода и валом высевающего аппарата может привести к

неправильному шагу высева из-за притормаживания высевающего диска. Проверьте

выравнивание диска и отрегулируйте при необходимости.

Для получения информации о рекомендуемых комбинациях звездочек трансмиссии

семенного привода см. таблицы норм высева, приведенные в настоящем руководстве.

Показан узел без установленного

После заполнения бункеров установите на

высевающего диска

ПРИМЕЧАНИЕ

место их крышки, чтобы предотвратить

накопление пыли или грязи в высевающем

аппарате, что приведет к преждевременному

износу.

ЗАМЕЧАНИЕ. Для обеспечения точного дозирования семян щеточными высевающими аппаратами требуются чистые

семена. Ежедневно снимайте высевающие диски и проверяйте высевающий аппарат или щетки на отсутствие скопления

посторонних материалов, например кожицы семян, стеблей и т. д.

ПАЛЬЧИКОВЫЙ ВЫСЕВАЮЩИЙ АППАРАТ

Сельскохозяйственная культура

Пальцы

* Смазка

Кукуруза

Графит

№ детали: GR1848.

Тальк

Пальцевое колесо,

кукуруза

Размер № 1 и/или № 2

Тальк

№ детали: GR1848.

Семена кондитерского подсолнечника

Пальцевое колесо,

кукуруза

Размер № 3 и/или № 4

Тальк

№ детали: GR2154.

Семена подсолнечника масличного

Пальцевое колесо,

подсолнечник масличный

Вместо альтернативных пальцев устанавливаются

Графит

№ детали: GD11787.

заглушки, что позволяет уменьшить в два раза норму

Тальк

Заглушка для снижения

высева, сохраняя минимальную частоту вращения

нормы высева

пальцевого колеса на уровне 40 оборотов в минуту при

низкой норме высева.

* Для получения дополнительной информации по нормам внесения см. раздел «Добавки».

ЗАМЕЧАНИЕ. Всегда выполняйте проверку нормы высева в полевых условиях.

ЗАМЕЧАНИЕ. Для получения информации о рекомендуемых комбинациях звездочек трансмиссии семенного привода см.

таблицы норм высева, приведенные в настоящем руководстве.

3-10

Ред. 7/15

Эксплуатация высевающей секции

M0262-01_RUS

Модель 3600

ПАРАМЕТРЫ ВАКУУМА

Каталожный

Выталки-

Настройка

Значение

** Комплект

№

вающее

Диапазон

зоны

вакуума,

Сельскохозяйственная

высевающих

высевающего

колесо

размеров

отсекателя

дюймы

культура

дисков

диска

(цвет)

Ячейки

семян

вод. ст. (см)

Смазка

Кукуруза

Графит*

1 ряд

35-70

B0678

Тальк*

5 отверстий

фунтов/80к

18-20

‡ Крупная

G9040X

(светло-

Смазка Bayer

(светло-

(2500-5000

(46-51)

сахарная

синий)

Fluency^†

синий)

семян/кг)

кукуруза

(если требуется)

Графит*

2200-4000

2 ряда

Тальк*

Соевые бобы

B0848

семян/фунт

10-14

G9041X

6 отверстий

120

Смазка Bayer

(черный)

(4850-8820

(25-36)

(черный)

Fluency^†

семян/кг)

(если требуется)

1 ряд

Графит*

Сахарная

B0683

6 отверстий

Гранулирован-

Смазка Bayer

свекла

G9043X

(темно-

†

(темно-

ные семена

(38)

Fluency

оранжевый)

(если требуется)

Графит*

1 ряд

10 000-20 000

B0683

Тальк*

Майло

6 отверстий

семян/фунт

G9043X

(темно-

Смазка Bayer

(темно-

(22 000-44 000

(38)

оранжевый)

Fluency^†

оранжевый)

семян/кг)

(если требуется)

Подсолнечник

Графит*

1 ряд

Подсолнечник

Тальк*

‡ Мелкая

B0684

12-18

G9042X

5 отверстий

масличный

Смазка Bayer

сахарная

(серый)

(30-46)

(серый)

№ 2, 3, 4

Fluency^†

кукуруза

(если требуется)

Графит*

1 ряд

Подсолнечник

Тальк*

Подсолнечник

B0684

5-8

G9042X

5 отверстий

масличный

Смазка Bayer

(серый)

(13-20)

(серый)

№ 5

Fluency^†

(если требуется)

Графит*

Специальный

Тальк (при

1 ряд

диск 1

B0912

15-20

необходимости)*

G9272X

6 отверстий

Хлопчатник

(зеленый)

(38-51)

Смазка Bayer

(зеленый)

Fluency^†

(если требуется)

Графит*

Столовая

Тальк (при

1 ряд

Специальный

B0914

фасоль (черная,

15-20

необходимости)*

G9273X

6 отверстий

диск 2

(коричневый)

обыкновенная,

(38-51)

Смазка Bayer

(зеленый)

флотская)

Fluency^†

(если требуется)

Ред. 6/16

3-12

KINZE СЕЯЛКА ТОЧНОГО ВЫСЕВА С ПОВОРОТНОЙ ОСЬЮ - МОДЕЛЬ 3600. Руководство (Ред. 12/18) - часть 1
