Комбинированные посевные комплексы серии КПК FEAT. Руководство по эксплуатации (2020 год)

СОДЕРЖАНИЕ

Общие сведения………………………………………………………………………………………… 14

Техническая характеристика……………………………………………………………………… 16

2.1.Основные параметры и характеристики посевных комплексов с

высевом в лапу…………………………………………………………………………………………... 16

2.2.Комлектация посевного комплекса с высевом в лапу боронами и

катками………………………………………………………………………………………………………… 21

2.3.Внесение удобрений вместе с семенами посевными комплексами с

высевом в лапу …………………………………………………………………………………………….21

2.4.Раздельное внесение удобрений и семян посевными комплексами с

высевом в лапу………………………………………………………………………………………………21

2.5.Основные параметры и характеристики посевных комплексов с

высевом в дисковый сошник………………………………………………………………………. 21

2.6.Внесение удобрений вместе с семенами посевными комплексами с

высевом в дисковый сошник………………………………………………………………………. 25

2.7.Порядок заказа необходимого междурядья в посевных комплексах с

высевом в дисковый сошник………………………………………………………………………. 25

2.8.Раздельное внесение удобрений и семян посевными комплексами с

высевом в дисковый сошник……………………………………………………………………… 25

2.9.Основные параметры и характеристики посевных комплексов с

высевом в анкерный сошник………………………………………………………………………. 25

Устройство и работа изделия……………………………………………………………………….31

3.1.Сборка посевных комплексов………………………………………………………………. 38

3.1.1.Сборка посевного комплекса КПК-540Л……………………………………………. 43

3.1.2.Сборка посевного комплекса КПК-540МБ…………………………………………. 43

3.1.3.Сборка посевного комплекса КПК-720Л……………………………………………. 48

3.1.4.Сборка посевного комплекса КПК-720МБ…………………………………………. 48

3.1.5.Сборка посевного комплекса КПК-850МБ-У……………………………………… 54

3.1.6.Сборка посевного комплекса КПК-850Л……………………………………………. 54

3.1.7.Сборка посевного комплекса КПК-850МБ…………………………………………. 54

3.1.8.Сборка посевного комплекса КПК-990Л-У…………………………………………. 62

3.1.9.Сборка посевного комплекса КПК-990МБ-У……………………………………… 62

3.1.10.Сборка посевного комплекса КПК-90Л……………………………………………. 62

3.1.11.Сборка посевного комплекса КПК-990МБ……………………………………… 63

3.1.12Сборка посевного комплекса КПК-1080Л…………………………………………. 68

3.1.13.Сборка посевного комплекса КПК-1080МБ…………………………………….. 68

3.1.14.Сборка и запуск в работу анкерных сеялок………………………………………68

3.1.14.1.Сборка посевных комплексов КПК-980А, КПК-990А, КПК-1110А,

КПК-1200А, КПК-1250А, с высевом в анкерный сошник…………….……………….73

3.2.Работа посевного комплекса………………………………………………………………… 78

3.2.1.В режиме посева………………………………………………………………………………… 78

3.2.2.В режиме культивации………………………………………………………………………. 80

3.2.3.Перевод посевного комплекса в транспортное положение ……………. 81

3.2.4.Перевод посевного комплекса из транспортного положения в

рабочее и его настройка……………………………………………………..………………………82

Требования безопасности ……………………………………………………………………………84

4.1.1.При сборке посевного комплекса ………………………………………………………84

4.2.При соединение бункера и культиваторной части ……………………………… 84

4.3.Присоединение посевного комплекса к трактору ………………………………..85

4.4.При работе посевного комплекса ………………………………………………………….86

4.5.При консервации и расконсервации …………………………………………………….88

4.6.При хранении………………………………………………………………………………………….88

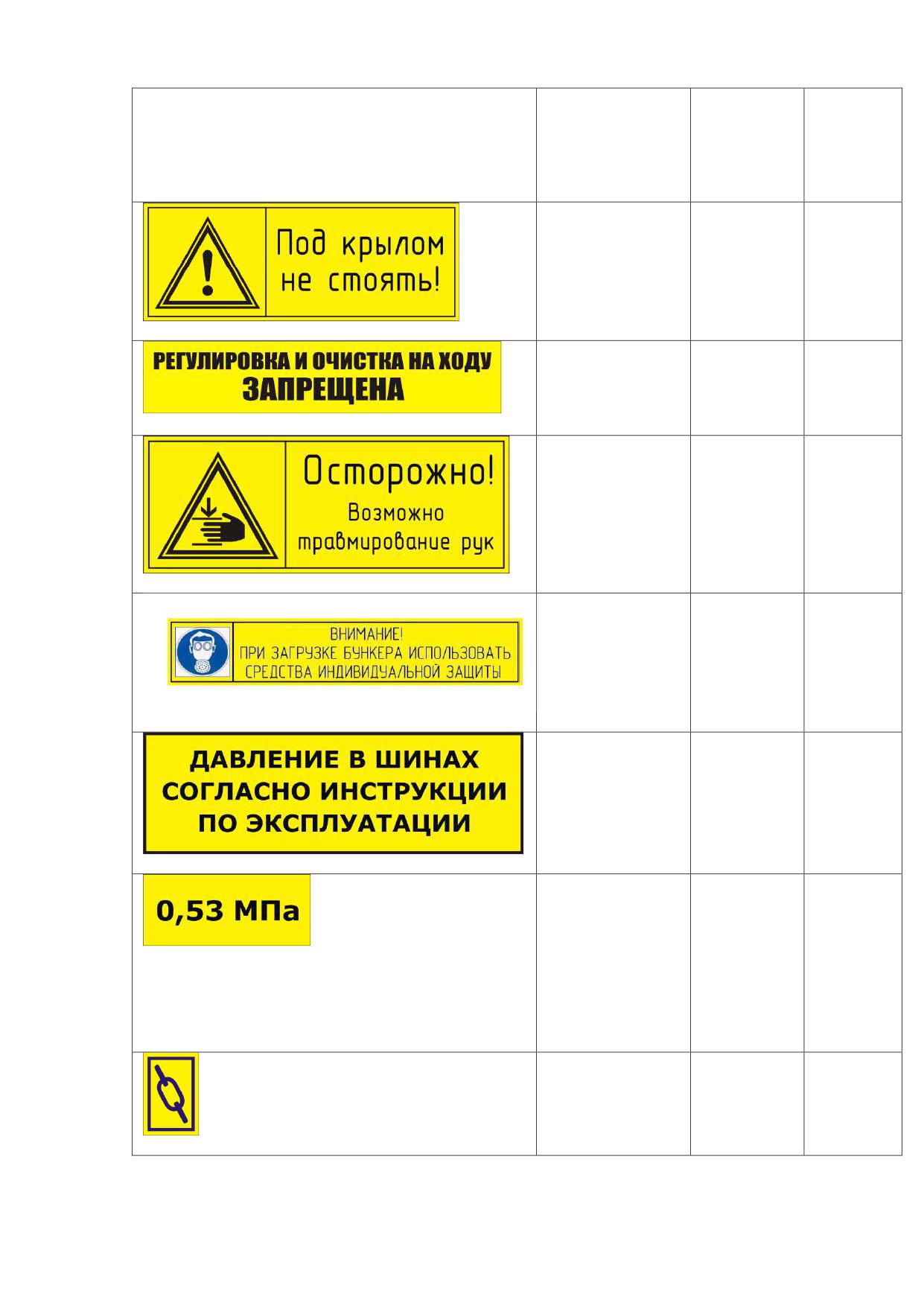

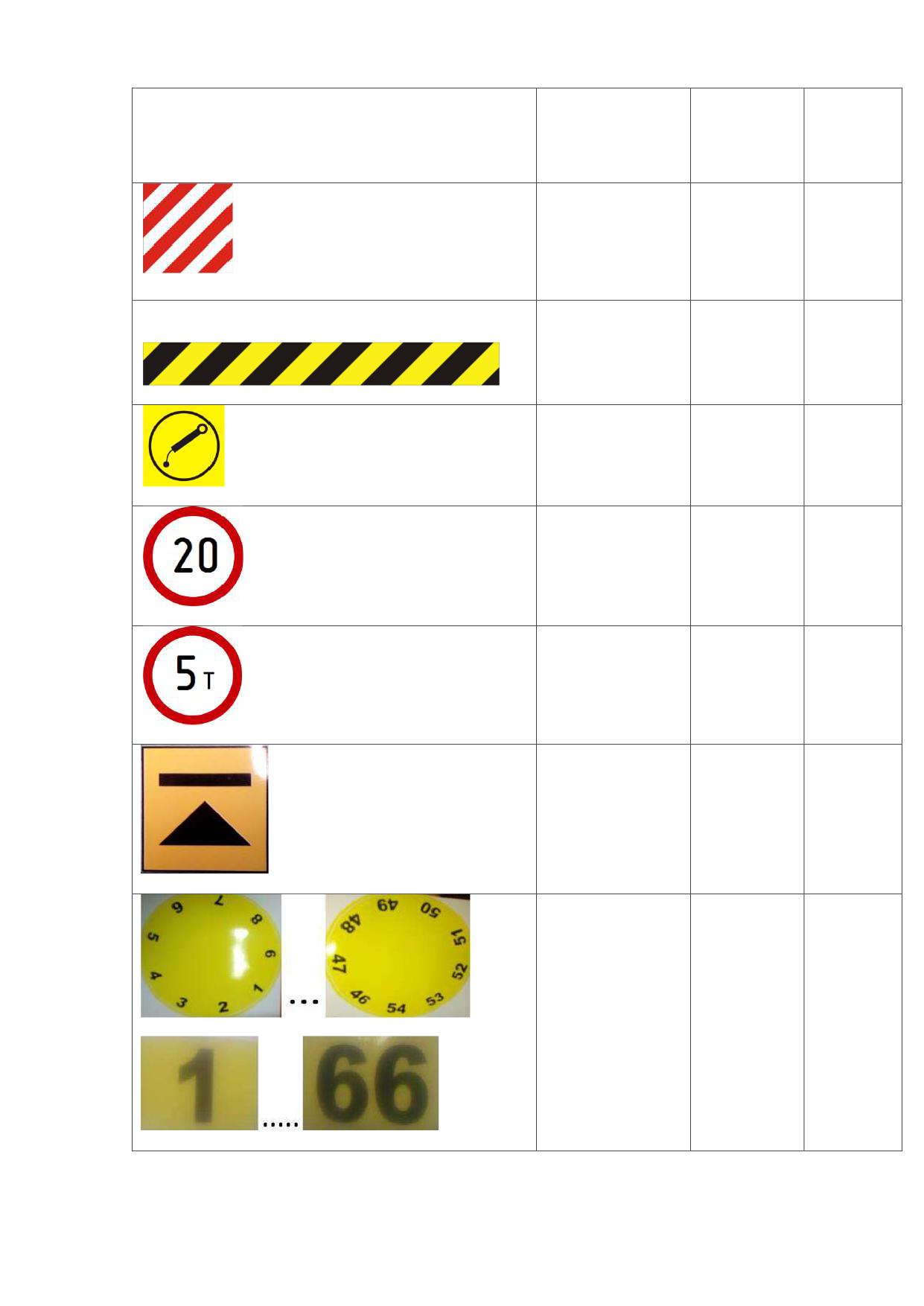

4.7.Знаки безопасности…………………………………………………………………………………88

4.8.Правила техники безопасности для оператора……………………………………..92

4.8.1.Общие правила техники безопасности и предупреждение

несчастных случаев……………………………………………………………………………………….92

4.8.2.Подсоединение и отсоединение посевного комплекса с трактором..92

4.8.3.Эксплуатация посевного комплекса……………………………………………………94

4.8.4.Транспортировка посевного комплекса……………………………………………..95

4.8.5.Работа с гидравлической системой…………………………………………………….96

4.8.6.Работа с электрической системой управления посевного комплекса.97

4.8.7.Шины…………………………………………………………………………………………………….97

Подготовка посевного комплекса к работе, обкатка …………………………………97

5.1.Приемка изделия……………………………………………………………………………………98

5.2.Досборка посевного комплекса .…………………………………………………………..98

5.2.1.Досборка посевного комплекса КПК-540………………………………………….102

5.2.2.Монтаж гидрооборудования посевного комплекса КПК-540

и порядок заполнения его маслом………………………………………………………… 103

5.2.3.Досборка посевных комплексов КПК-720, КПК-850, КПК-990,

КПК-1080……………………………………………………………………………………………………107

5.2.4.Монтаж гидрооборудования посевных комплексов КПК-720,

КПК-850, КПК-990, КПК-1080 и порядок заполнения его маслом……………109

5.3.Проверка работоспособности посевного комплекса………………………….131

5.3.1.Перевод посевного комплекса в транспортное положение…………….131

5.3.2.Бункер…………………………………………………………………………………………………131

5.3.3.Комплектация посевных комплексов бункерами…………………………….134

5.3.4.Привод дозаторов пневматических бункеров………………………………….138

5.3.5.Обслуживание деталей и узлов дозатора………………………………………..148

5.3.6.Регулировка нормы высева семенного материала………………

149

5.3.7.Пневматическая система высева семян и удобрений………………………159

5.3.8.Настройка нормы высева семенного материала и

гранулированных удобрений…………………………………………………………………….168

5.3.9.Калибровке дозирующего механизма………………………………………………170

5.4.Обкатка посевного комплекса………………………………………………………………204

6. Правила эксплуатации и регулировки……………………………………………………….209

6.1.Рекомендуемые тракторы и конфигурации посевных комплексов…..209

6.2.Проверка трактора на соответствие необходимым требованиям……..212

6.3.Основные условия правильной эксплуатации трактора……………………..212

7. Техническое обслуживание………………………………………………………………………. 214

7.1.Ежесменное техническое обслуживание…………………………………………….214

7.2.Периодическое техническое обслуживание………………………………………..215

7.3.Послесезонное техническое обслуживание…………………………………………215

7.4.Гидравлическая система посевного комплекса…………………………………..217

7.5.Моменты затяжки метрических болтов……………………………………………… 238

7.6.Возможные неисправности и методы их устранения………………………… 239

8. Транспортирование…………………………………………………………………………………… 251

9. Хранение……………………………………………………………………………………………………. 252

9.3.Правила хранения…………………………………………………………………………………256

9.3.1.Кратковременное хранение………………………………………………………………256

9.3.2.Длительное хранение………………………………………………………………………..256

9.4.Снятие с хранения………………………………………………………………………………….257

10. Комплектность …………………………………………………………………………………………. .258

11. Гарантии изготовителя………………………………………………………………………………. 259

Приложения:

Гарантийный талон……………………………………………………………………………………. 260

Паспорт……………………………………………………………………………………………………… 261

Рисунки, изображенные в руководстве по эксплуатации.

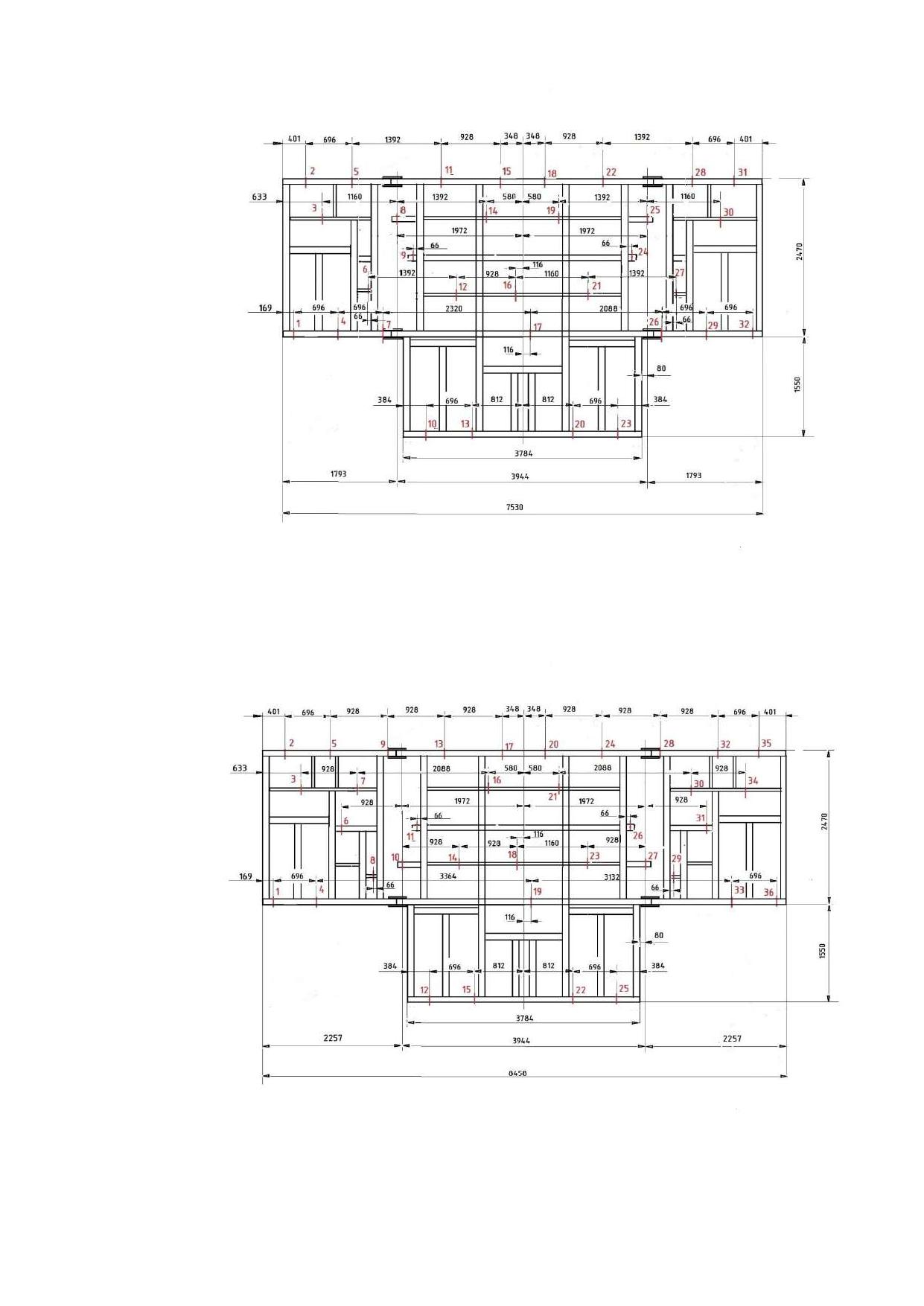

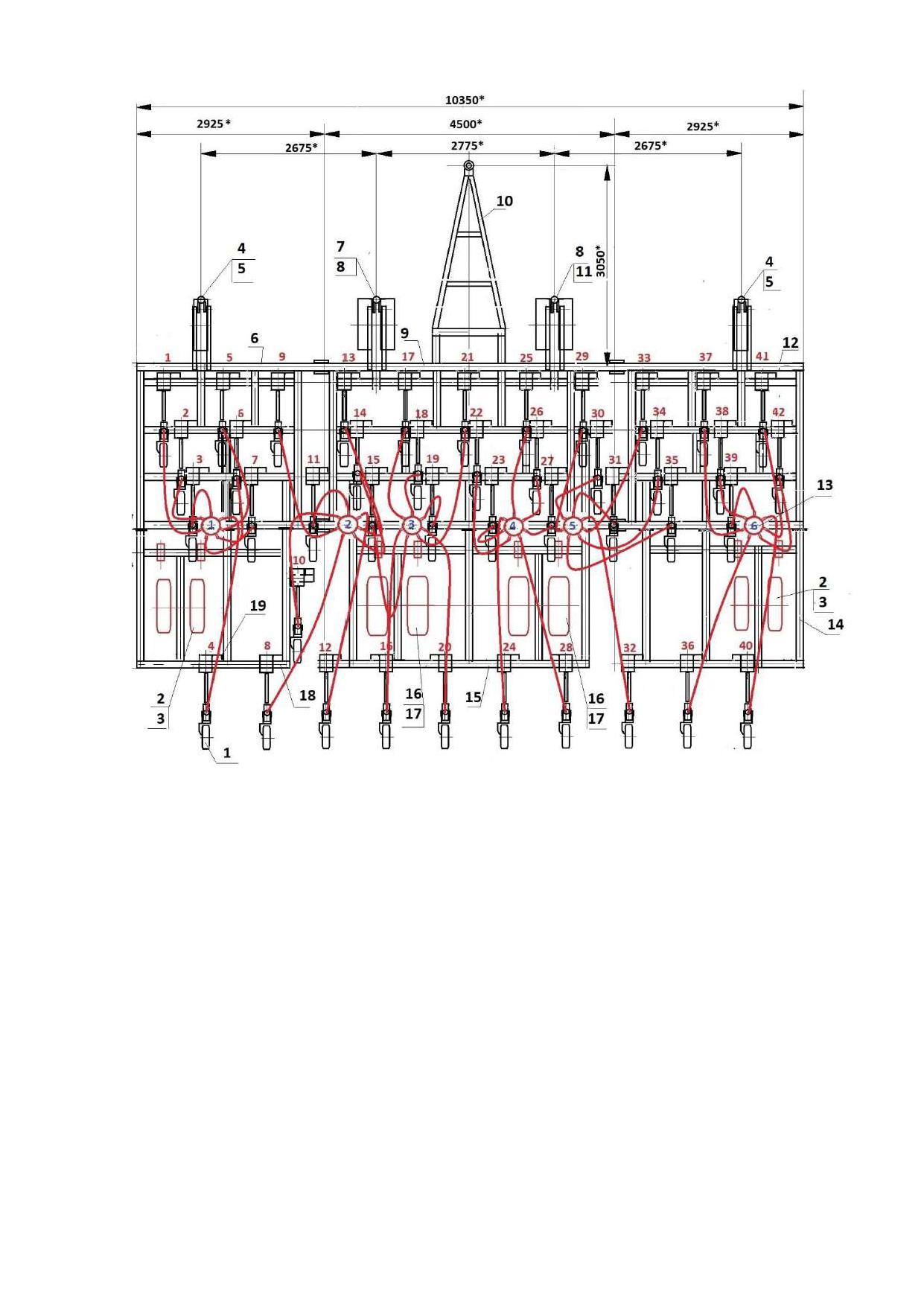

Рис.1 - Схема установки культиваторных стоек ПК-1080.03.00.000 на раме

посевного комплекса КПК-540Л или КПК-540МБ……………………………………………………………….31

Рис.2 - Схема установки культиваторных стоек ПК-1080.03.00.000 на раме

посевного комплекса КПК-720Л или КПК-720МБ……………………………………………………………….32

Рис.3 - Схема установки культиваторных стоек ПК-1080.03.00.000 на раме

посевного комплекса КПК-850Л или КПК-850МБ……………………………………………………………….32

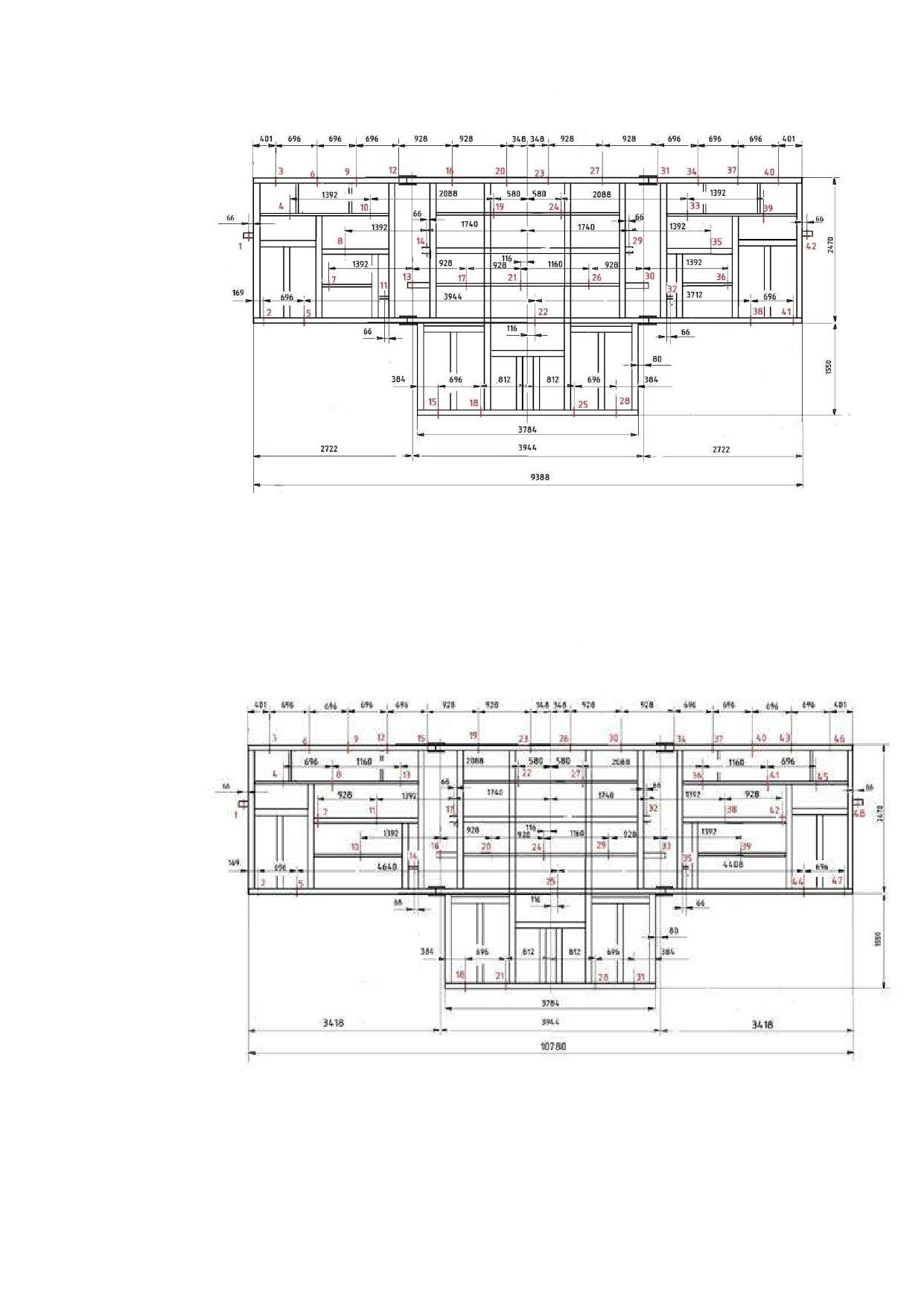

Рис.4 - Схема установки культиваторных стоек ПК-1080.03.00.000 на раме

посевного комплекса КПК-990Л или КПК-990МБ……………………………………………………………….33

Рис.5 - Схема установки культиваторных стоек ПК-1080.03.00.000 на раме

посевного комплекса КПК-1080Л или КПК-1080МБ…………………………………………………………..33

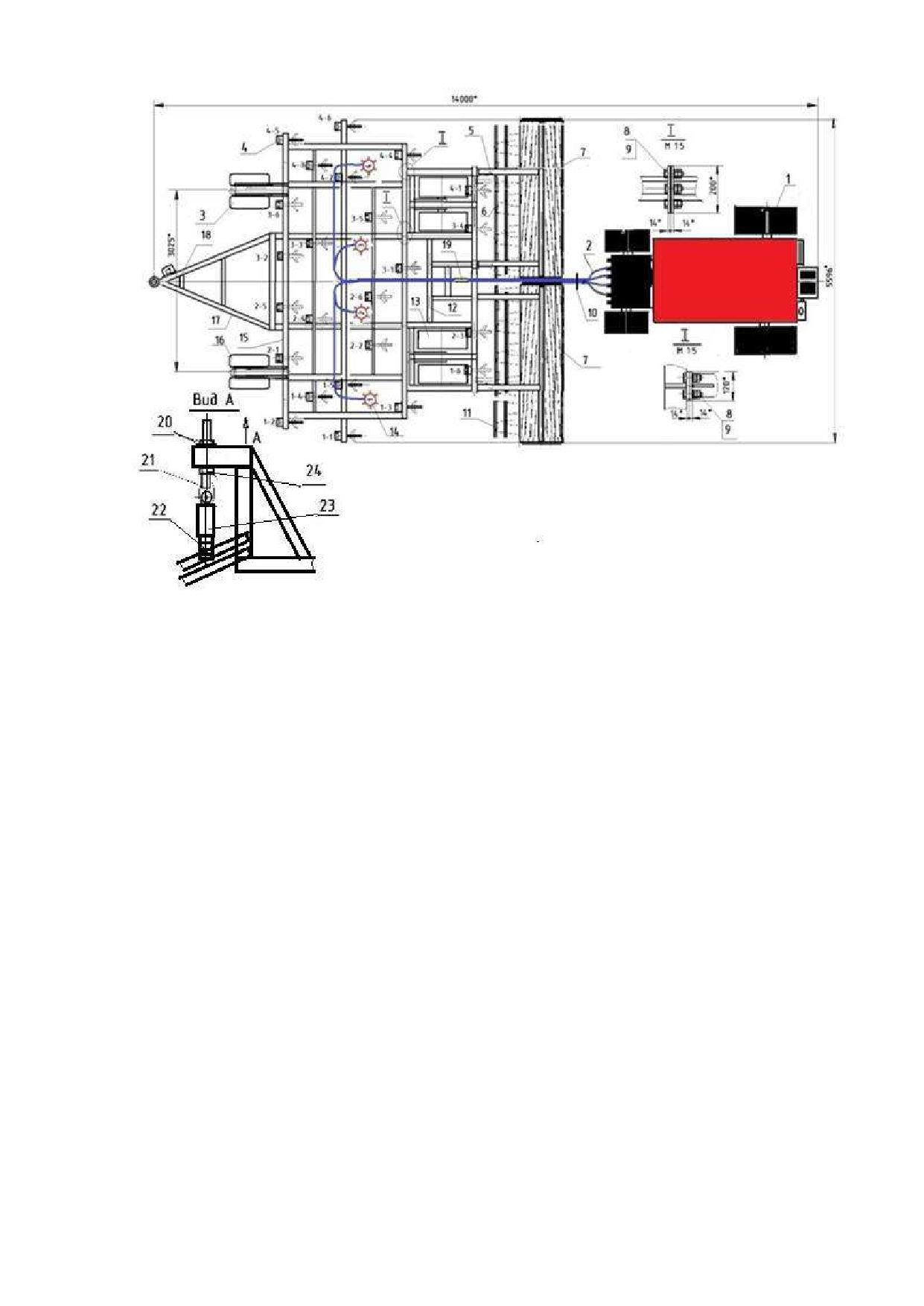

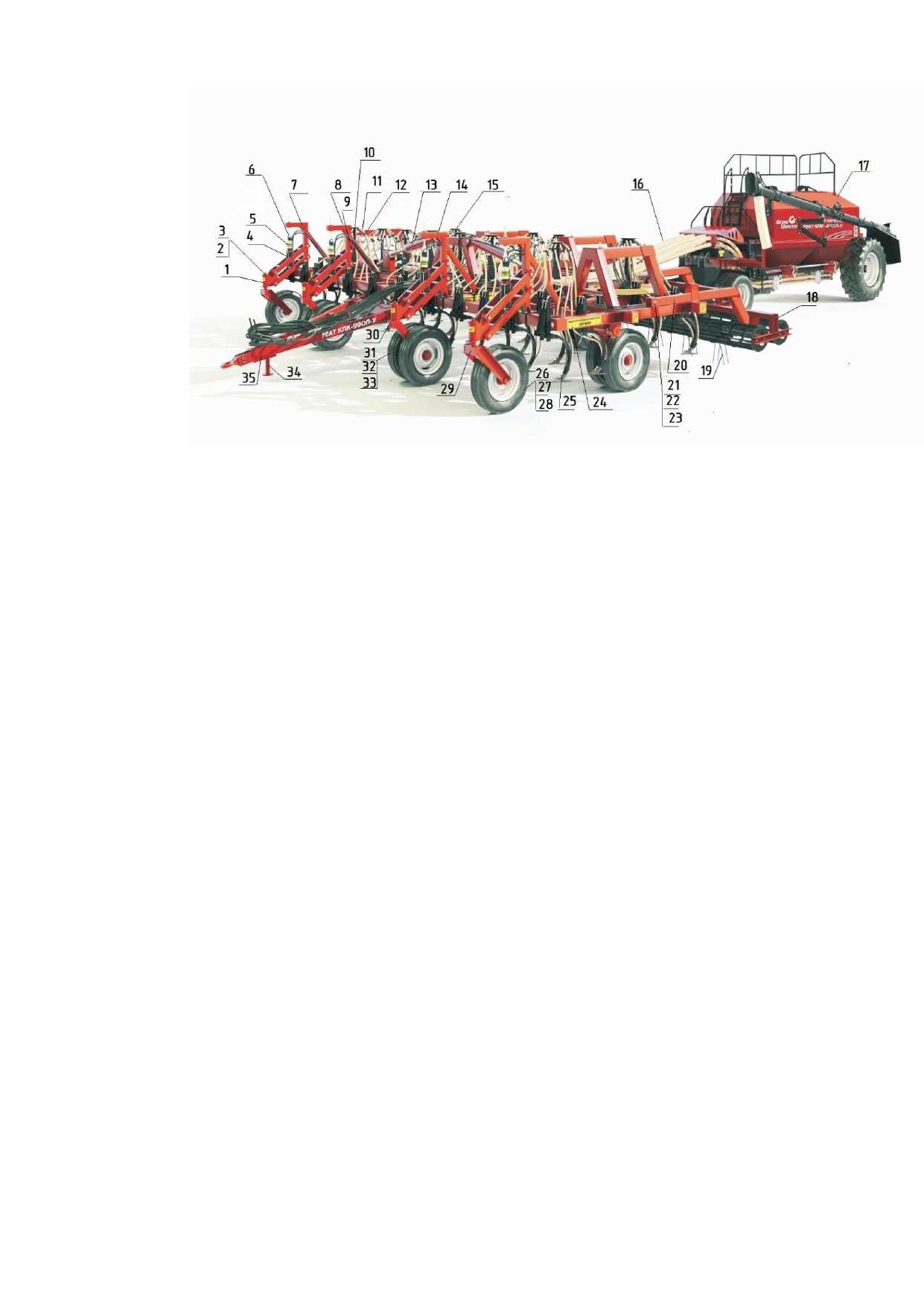

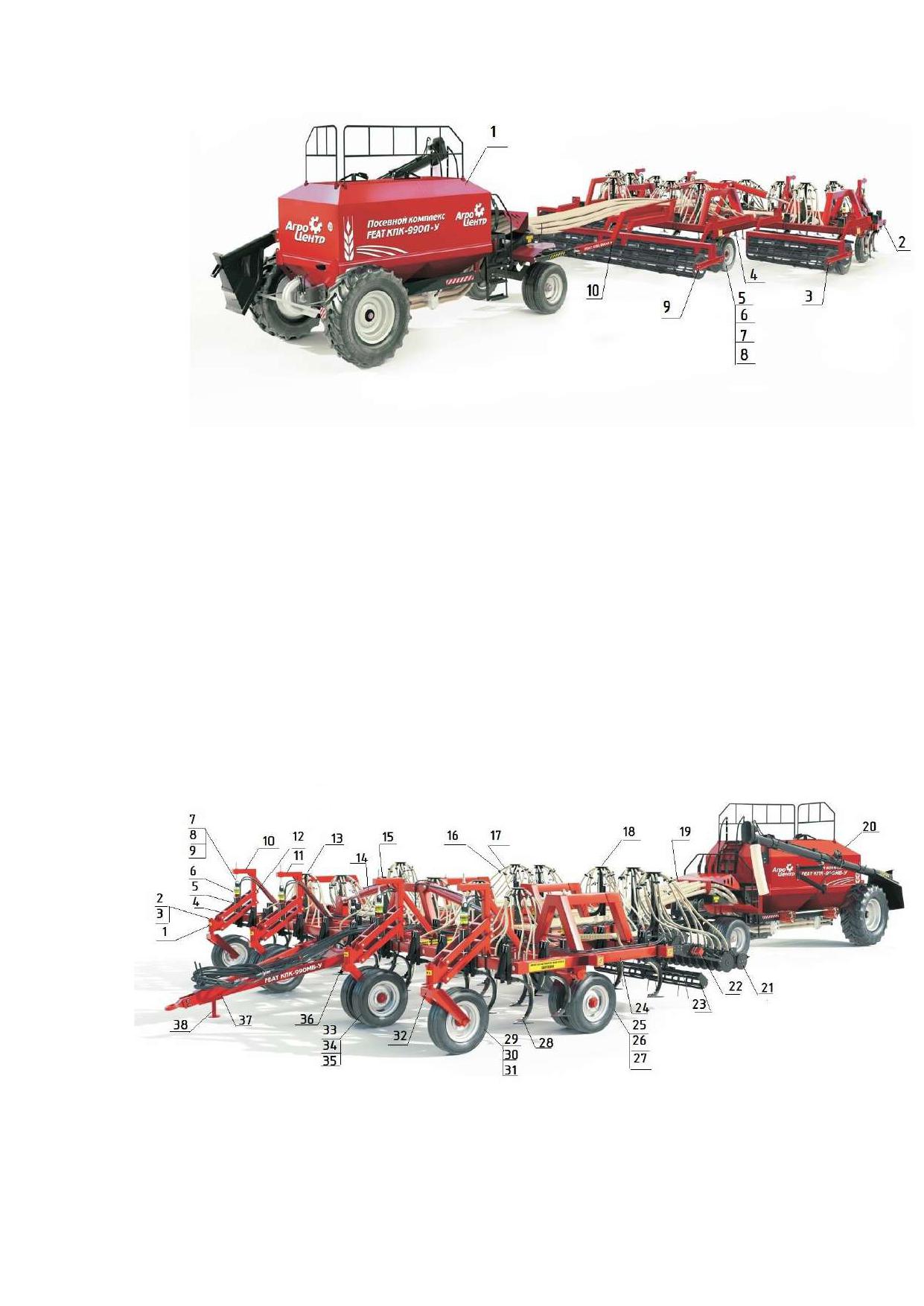

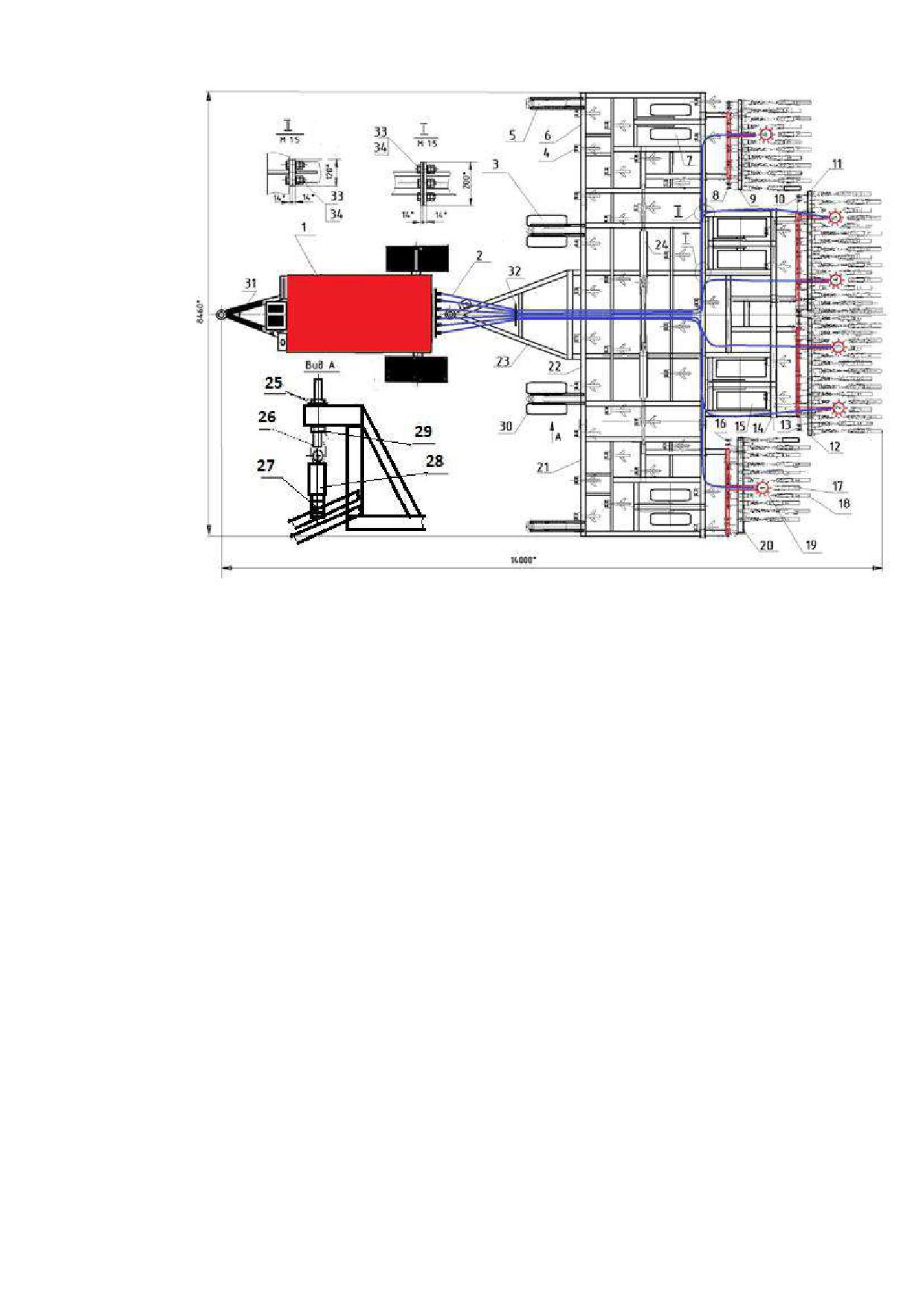

Рис.6 - Комбинированный посевной комплекс КПК-540Л, с двухосным

четырехканальным бункером……………………………………………………………………………………………35

Рис.7 - Комбинированный посевной комплекс КПК-540Л, с одноосным

четырехканальным бункером……………………………………………………………………………………………36

Рис.8 - Комбинированный посевной комплекс КПК-540МБ, с двухосным

четырехканальным бункером……………………………………………………………………………………………37

Рис.9 - Комбинированный посевной комплекс КПК-540МБ, с одноосным

четырехканальным бункером……………………………………………………………………………………………38

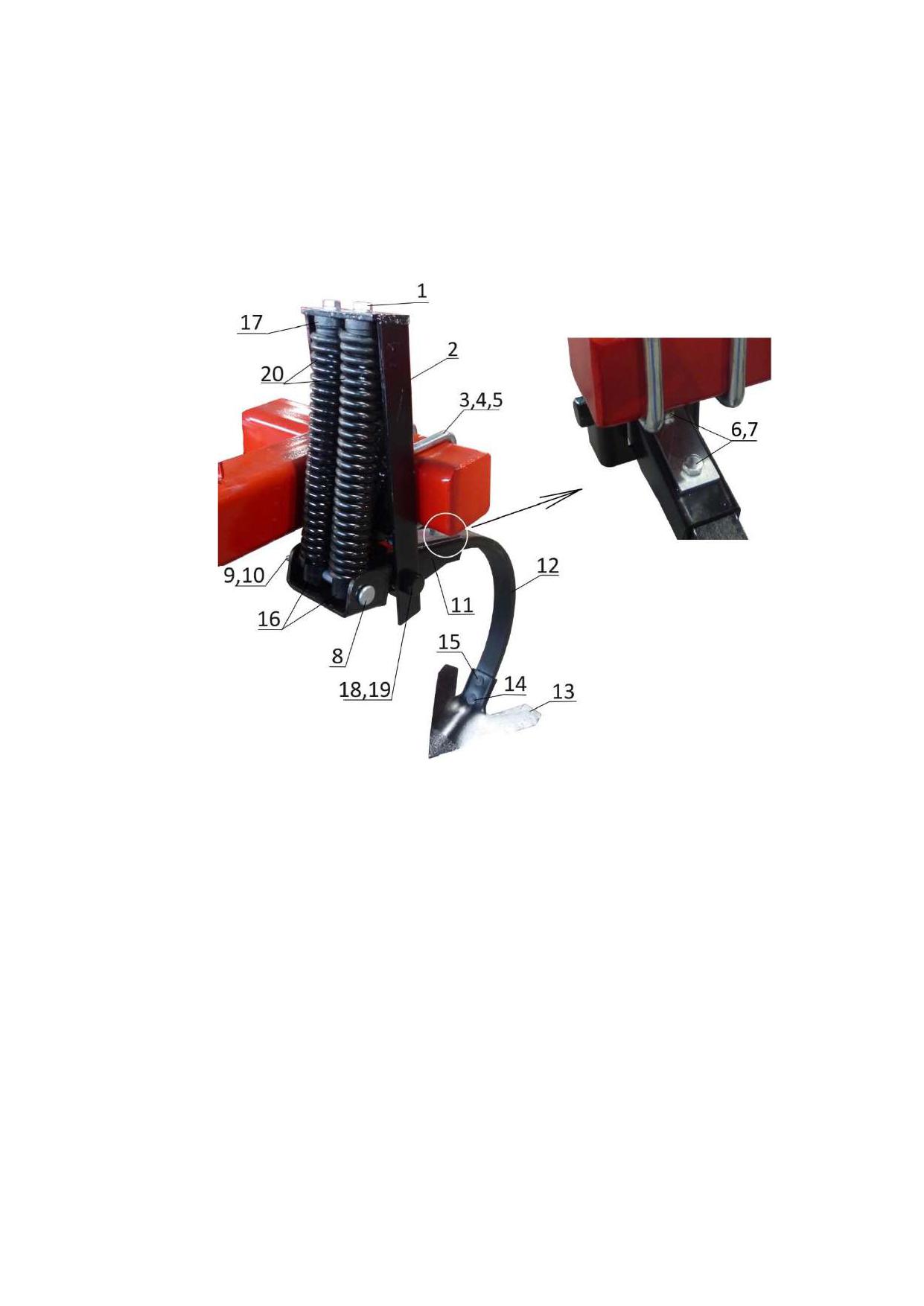

Рис.10 - Стойка ПК-1080.03.00.000 в сборе…………………………………………………………………………39

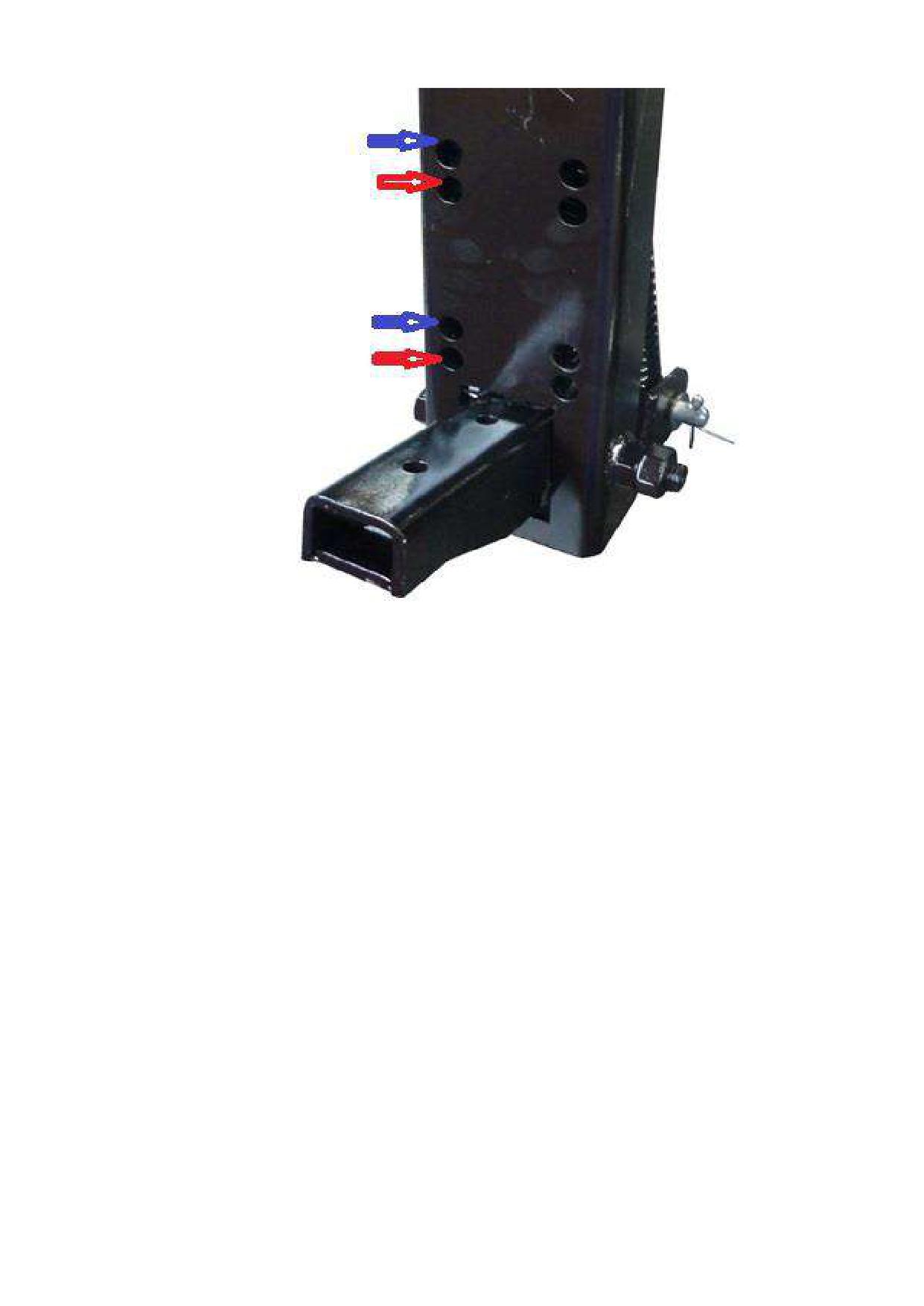

Рис.11 - Кронштейн с дополнительными отверстиями (стрелки синего цвета) для

работы стойки по следу трактора……………………………………………………………………………………… .40

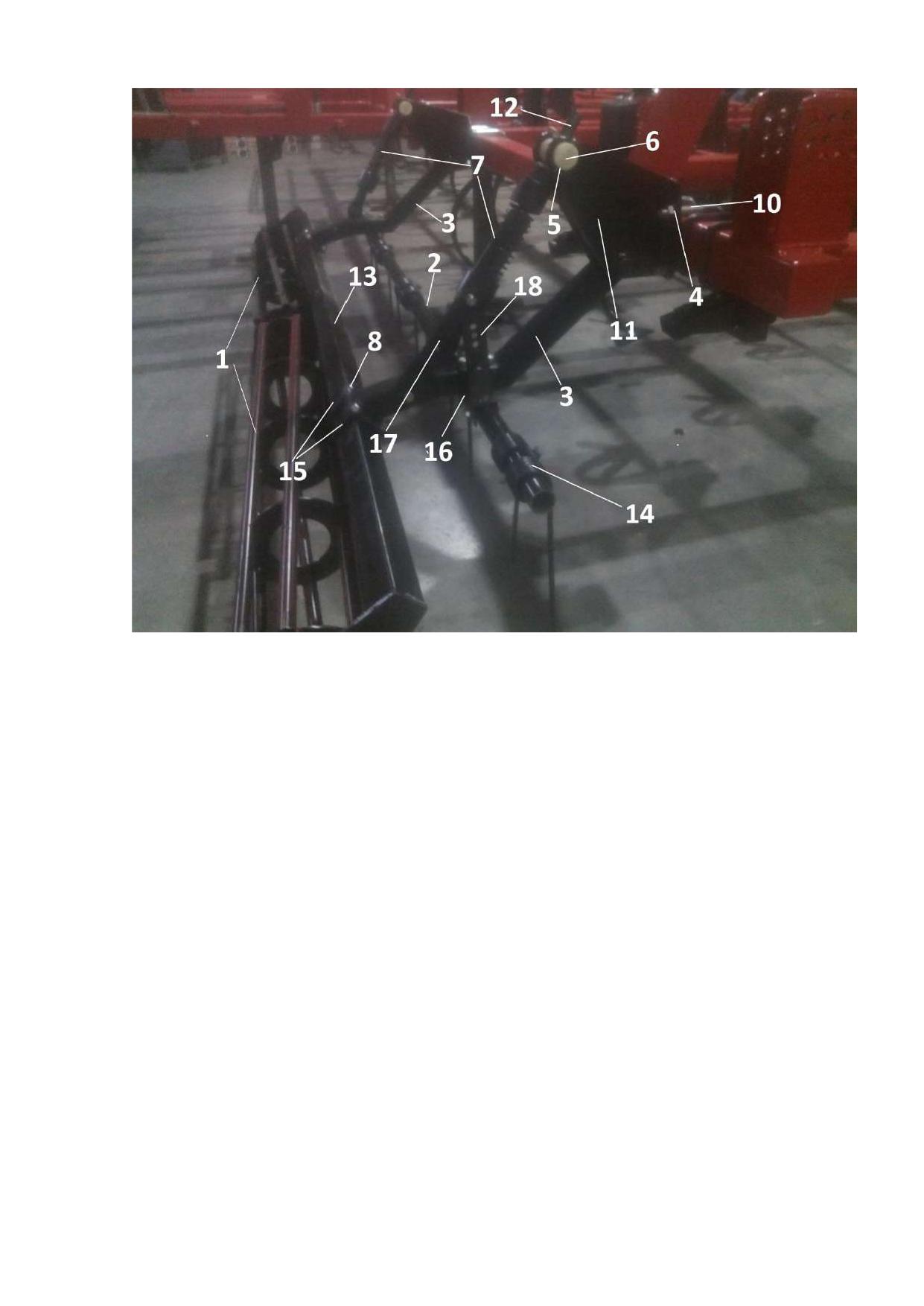

Рис.12 - Каток с однорядной бороной………………………………………………………………………………... 41

Рис.13 - Регулировка бороны………………………………………………………………………………………………. 42

Рис.14 - Регулировка усилия прикатывающего катка бороны…………………………………………… 42

Рис.15 - Комбинированный посевной комплекс КПК-720Л, с одноосным

четырехканальным бункером……………………………………………………………………………………………..44

Рис.16 - Комбинированный посевной комплекс КПК-720Л, с двухосным

четырехканальным бункером……………………………………………………………………………………………..45

Рис.17 - Комбинированный посевной комплекс КПК-720МБ, с одноосным

четырехканальным бункером……………………………………………………………………………………………..46

Рис.18 - Комбинированный посевной комплекс КПК-720МБ, с двухосным

шестиканальным бункером………………………………………………………………………………………………..47

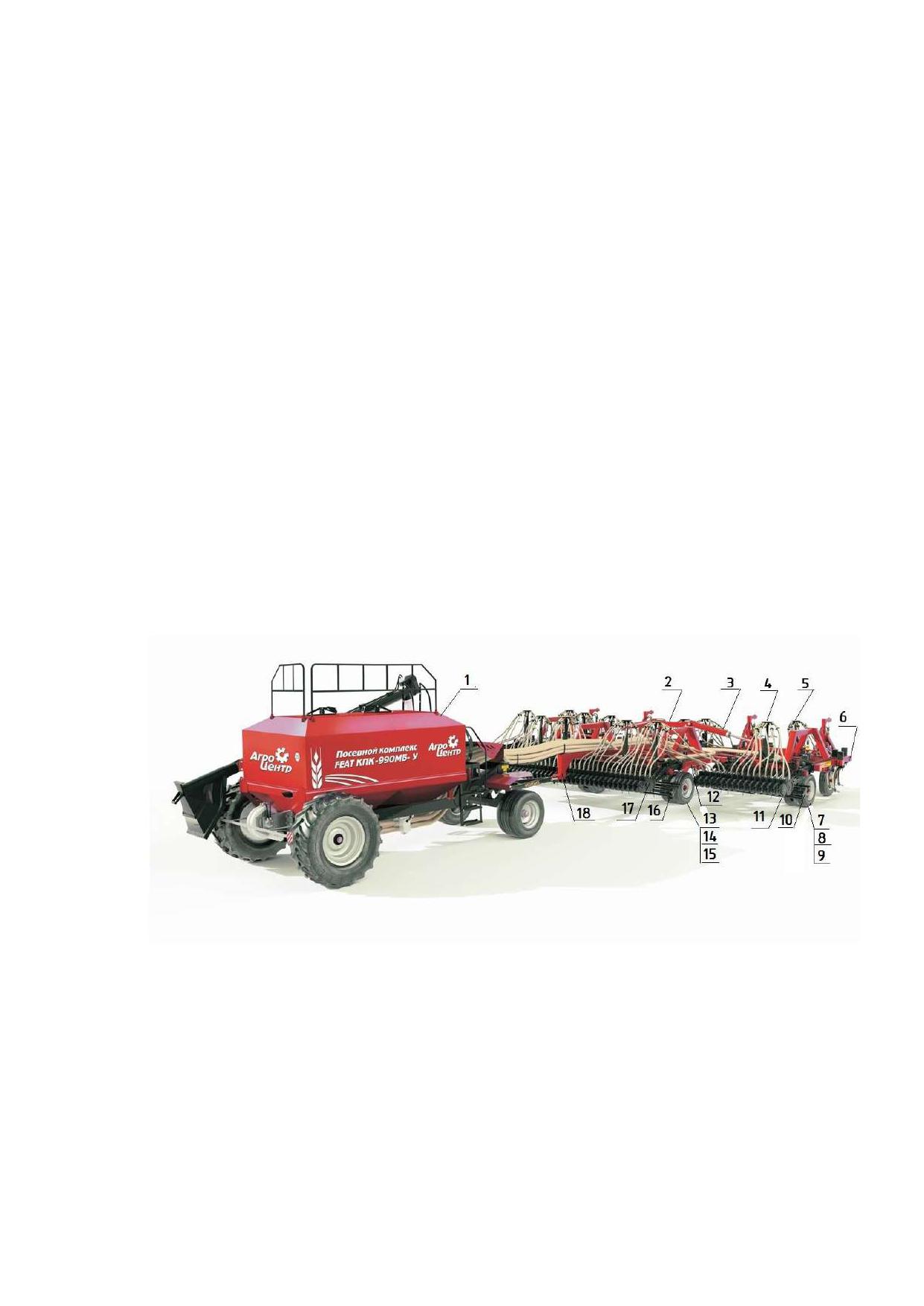

Рис.19 - Комбинированный посевной комплекс КПК-850МБ-У, с одноосным

двенадцати канальным бункером………………………………………………………………………………………49

Рис.20 - Комбинированный посевной комплекс КПК-850Л, с одноосным

шестиканальным бункером………………………………………………………………………………………………..50

Рис.21 - Комбинированный посевной комплекс КПК-850Л, с двухосным

шестиканальным бункером………………………………………………………………………………………………..51

Рис.22 - Комбинированный посевной комплекс КПК-850МБ, с одноосным

шестиканальным бункером………………………………………………………………………………………………..52

Рис.23 - Комбинированный посевной комплекс КПК-850МБ, с двухосным

шестиканальным бункером………………………………………………………………………………………………..53

Рис.24 - Комбинированный посевной комплекс КПК-990Л-У, с одноосным

двенадцати канальным бункером………………………………………………………………………………………56

Рис.25 - Комбинированный посевной комплекс КПК-990МБ-У, с одноосным

двенадцати канальным бункером………………………………………………………………………………………57

Рис.26 - Комбинированный посевной комплекс КПК-990Л, с одноосным

шестиканальным бункером…………………………………………………………………………………………………58

Рис.27 - Комбинированный посевной комплекс КПК-990Л, с двухосным

шестиканальным бункером…………………………………………………………………………………………………59

Рис.28 - Комбинированный посевной комплекс КПК-990МБ, с одноосным

шестиканальным бункером…………………………………………………………………………………………………60

Рис.29 - Комбинированный посевной комплекс КПК-990МБ, с двухосным

шестиканальным бункером…………………………………………………………………………………………………61

Рис.30 - Комбинированный посевной комплекс КПК-1080Л, с одноосным

шестиканальным бункером…………………………………………………………………………………………………64

Рис.31 - Комбинированный посевной комплекс КПК-1080Л, с двухосным

шестиканальным бункером…………………………………………………………………………………………………65

Рис.32 - Комбинированный посевной комплекс КПК-1080МБ, с одноосным

шестиканальным бункером…………………………………………………………………………………………………66

Рис.33 - Комбинированный посевной комплекс КПК-1080МБ, с двухосным

шестиканальным бункером…………………………………………………………………………………………………67

Рис.34 - Комбинированный посевной комплекс КПК-990А………………………………………………. 69

Рис.35 - Комбинированный посевной комплекс КПК-1110А………………………………………………. 70

Рис.36 - Комбинированный посевной комплекс КПК-1200А………………………………………………. 71

Рис.37 Комбинированный посевной комплекс КПК-980А…………………………………………………… 72

Рис.38 - Комбинированный посевной комплекс КПК-1250А………………………………………………. 73

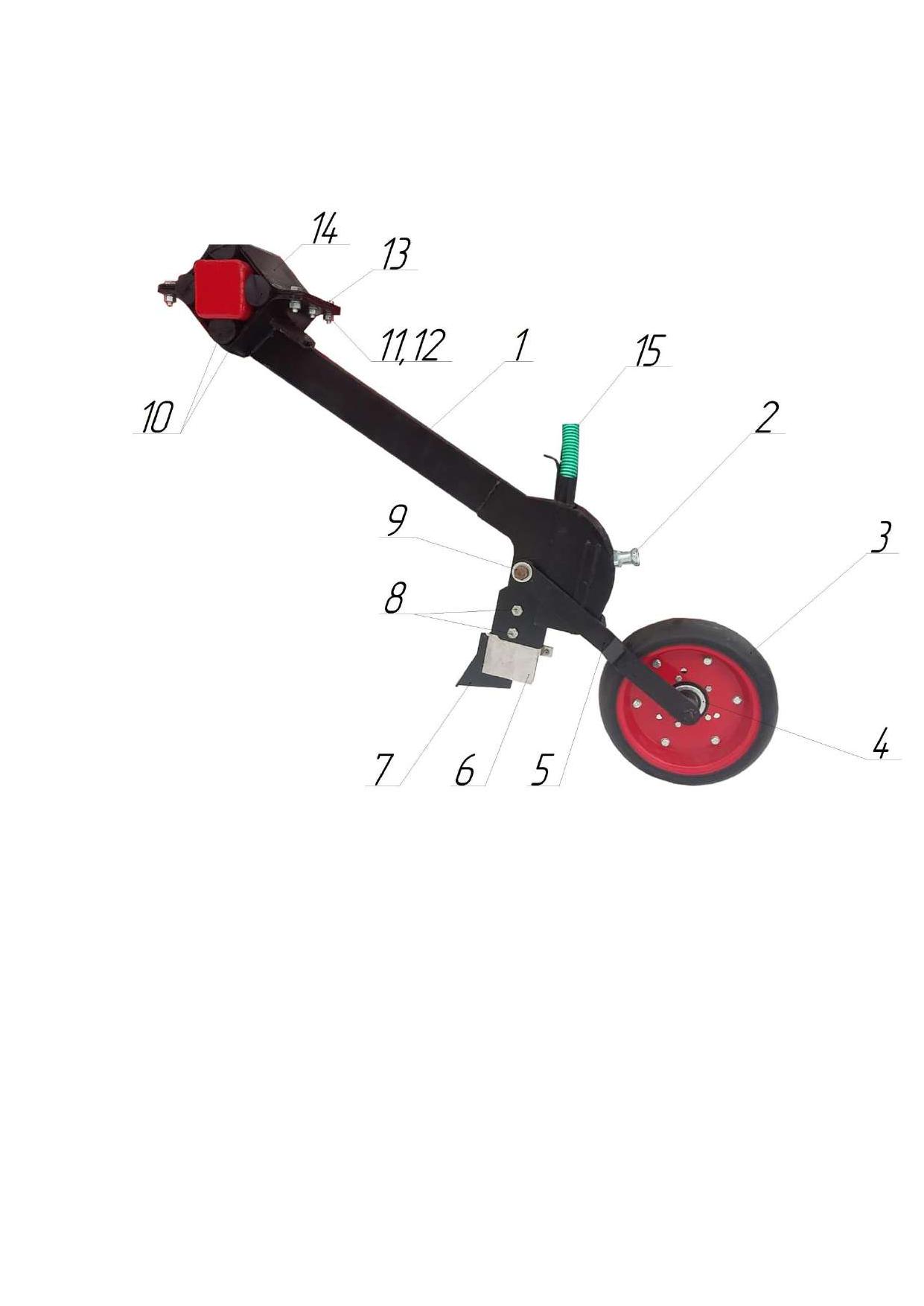

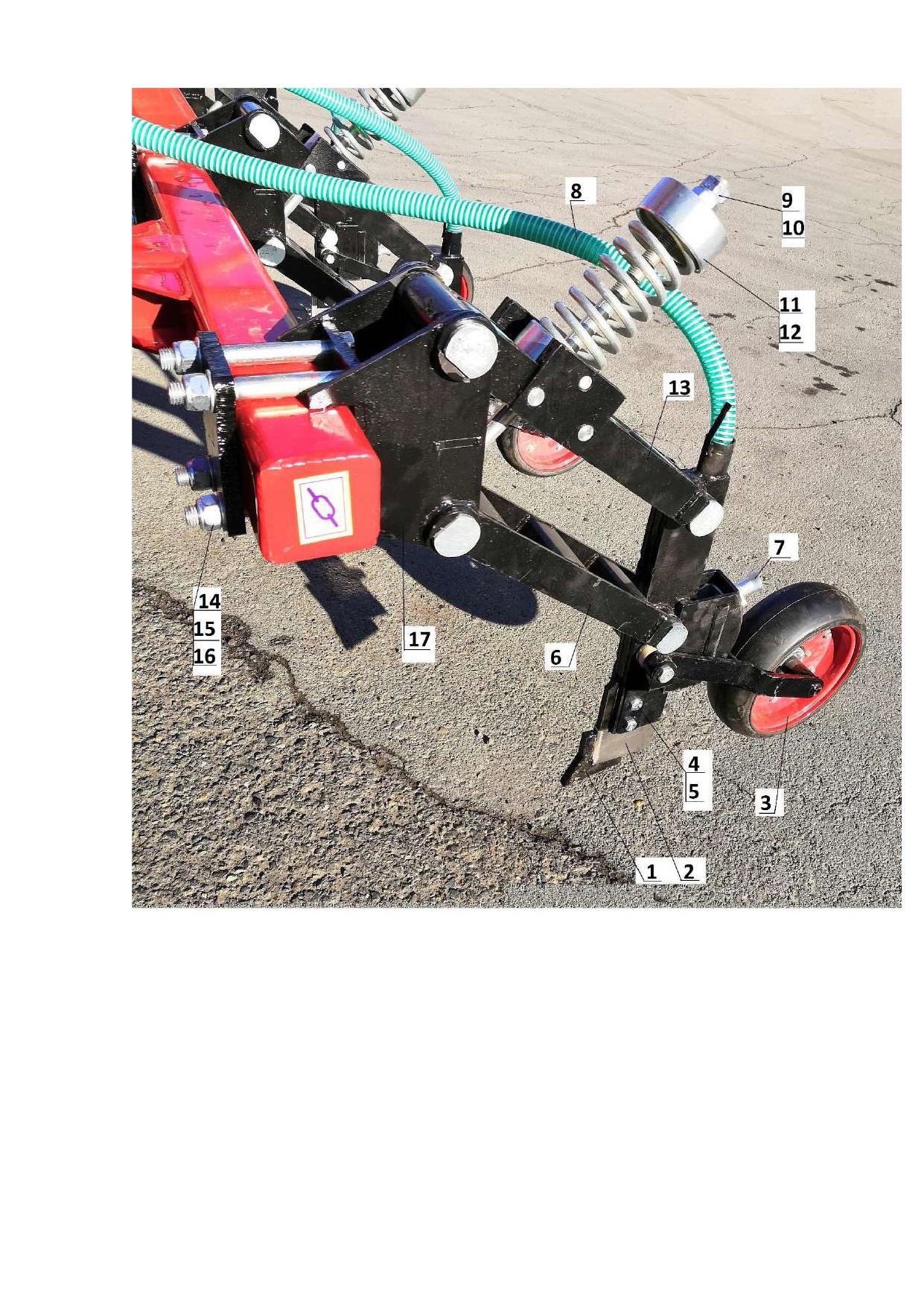

Рис.39 - Анкерный демпферный сошник КПК-990А.11.00.000…………………………………………….75

Рис.40 - Анкерный параллелограмный сошник КПК-990АП.10.00.000………………………………. 76

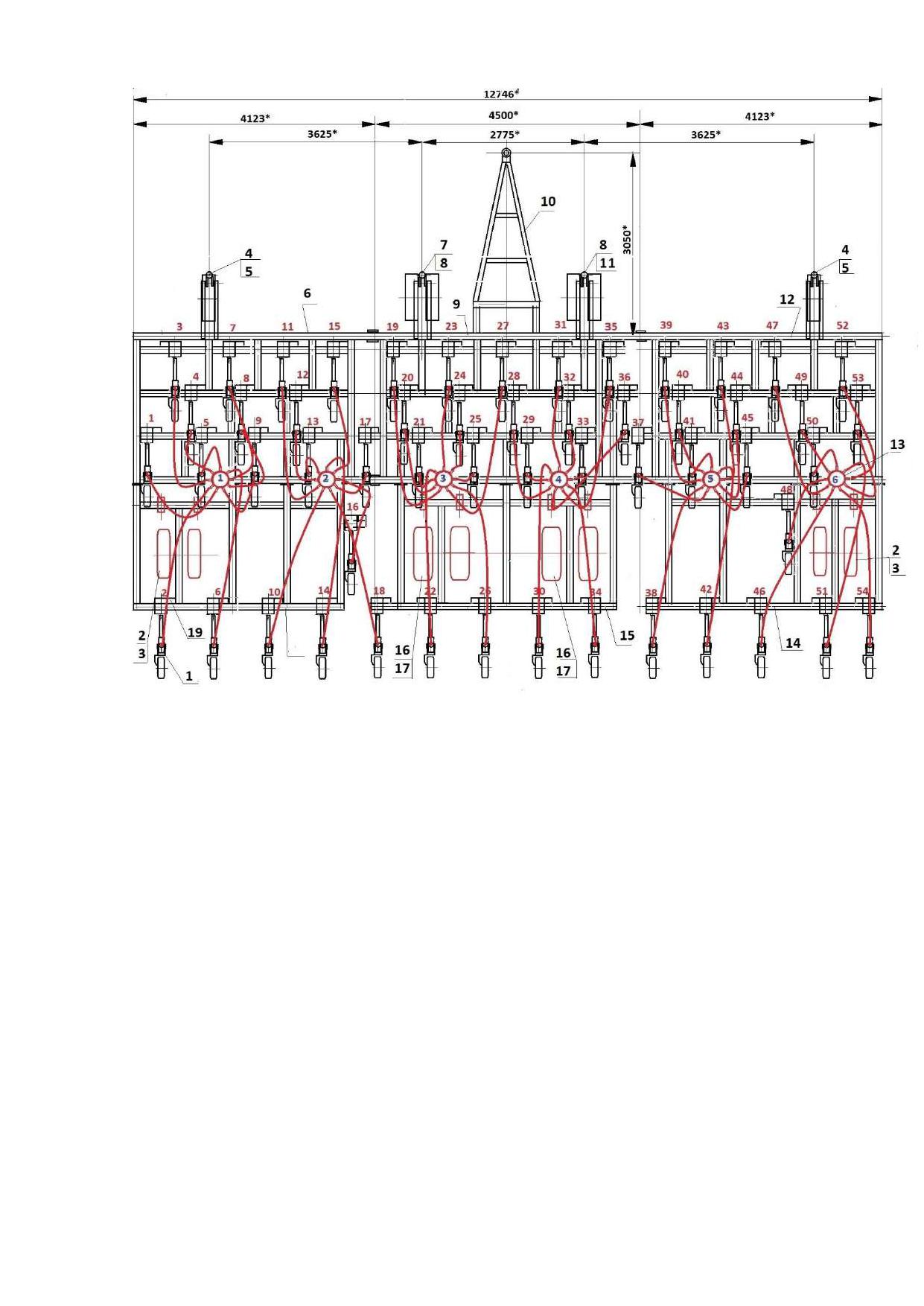

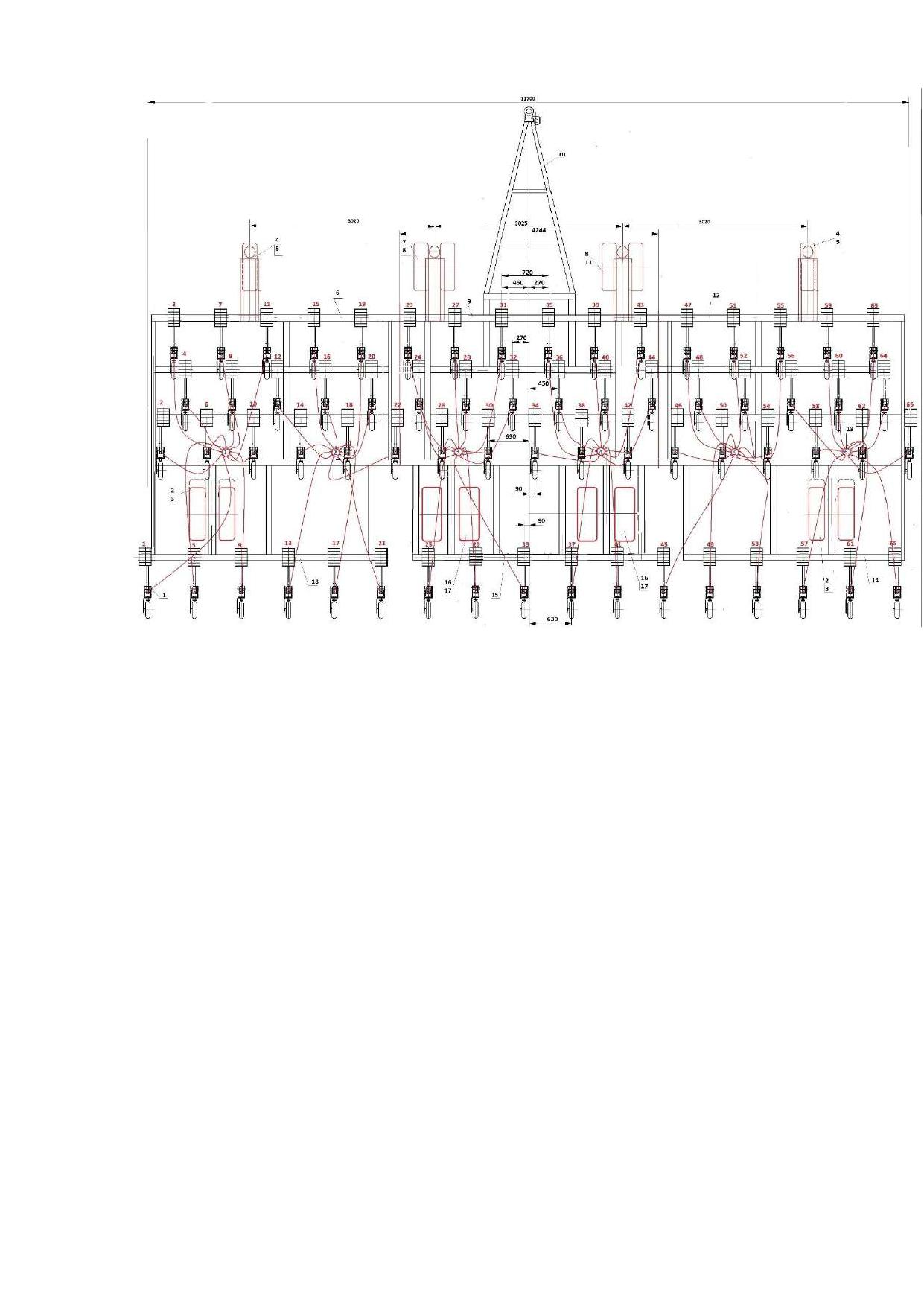

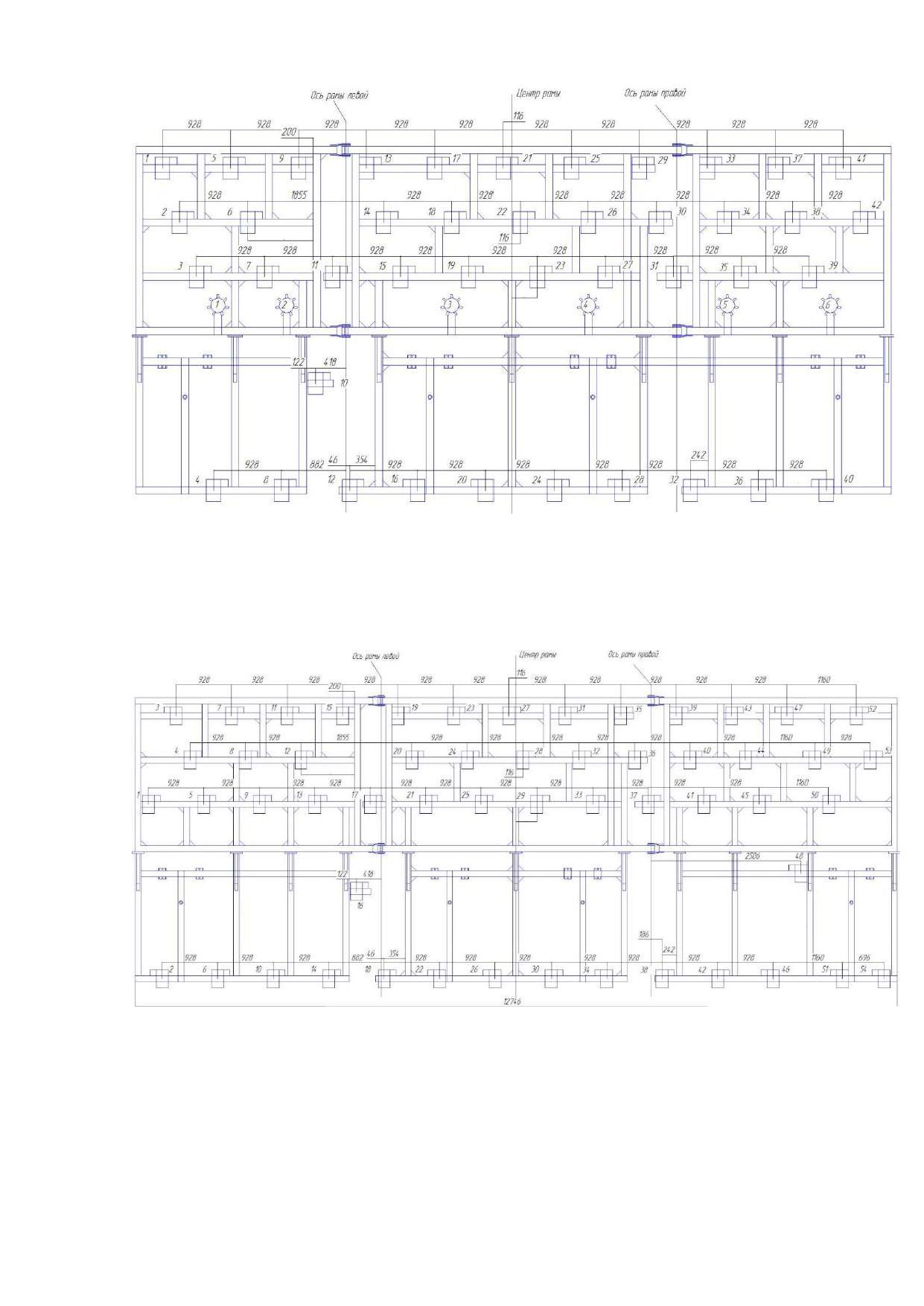

Рис.41 - Схема расстановки анкерных сошников посевного комплекса КПК-990А…………… 77

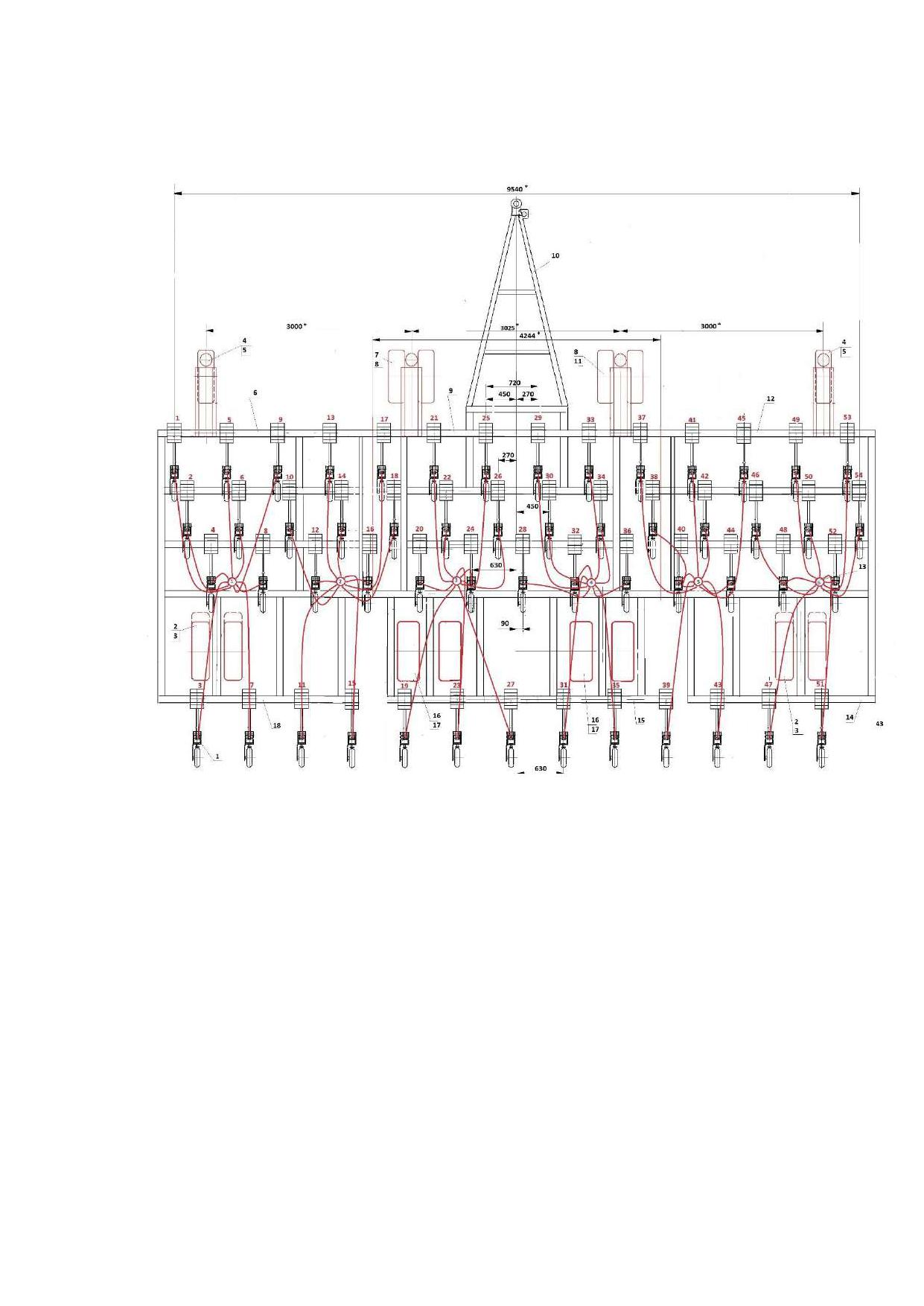

Рис.42 - Схема расстановки анкерных сошников посевного комплекса КПК-1250А………….. 77

Рис.43 - Комбинированный посевной комплекс КПК-990Л-У, вид спереди……………………… 99

Рис.44 - Комбинированный посевной комплекс КПК-990Л-У, вид сзади…...…….…………….…100

Рис.45 - Комбинированный посевной комплекс КПК-990МБ-У, вид спереди………………….. 101

Рис.46 - Комбинированный посевной комплекс КПК-990МБ-У, вид сзади…...…….……………102

Рис.47 - Схема работы быстро соединяемых разрывных устройств…………………………………..110

Рис.48 - Подсоединение гидравлических механизмов посевных комплексов

для тракторов серии К-744Р………………………………………………………………………………………………..111

Рис.49 - Стойка ПК-1080.03.00.000 в сборе………………………………………………………………………….115

Рис.50 - Стойка ПК-1080.03.00.000-01 для раздельного внесения минеральных

удобрений…………………………………………………………………………………………………………………………….116

Рис.51 - Оснащение культиваторной стойки для высева семенного материала

в лапу (стойка в сборе ПК-1080.03.00.000-01)…………………………………………………………………….117

Рис.52 - Рассеиватель для высева в лапу…………………………………………………………………………….118

Рис.53 - Посевной комплекс с высевом в лапу…………………………………………………………………..118

Рис.54 - Колеса опорные и передние транспортные………………………………………………………….119

Рис.55 - Колеса задние транспортные……………………………………………………………………………… 120

Рис.56 - Дисковый сошник КПК-850МБ.11.02.00.000, КПК-850МБ.11.02.00.000-01…….… 111

Рис.57 - Навеска дисковых сошников………………………………………………………………………………. 122

Рис.58 - Соединение прицепа с рамой……………………………………………………………………………. 123

Рис.59 - Соединение и фиксация рам………………………………………………………………………………. 124

Рис.60 - Соединение стойки с тягами………………………………………………………………………………… 125

Рис.61 - Установка и регулировка навески катков……………………………………………………………. 126

Рис.62 - Установка подшипника передних колес……………………………………………………………… 127

Рис.63 - Установка транспортных и опорных задних колес……………………………………………… 128

Рис.64 - Прицеп с серьгой…………………………………………………………………………………………………… 129

Рис.65 - Башня распределения……………………………………………………………………………………………130

Рис.66 - Прицеп культиватора и бункера заднеприцепного………………………………………………130

Рис.67 - Заднеприцепной пневматический бункер……………………………………………………………132

Рис.68 - Переднеприцепной пневматический бункер……………………………………………………….132

Рис.69 - Переднеприцепной пневматический бункер с емкостью для внесения

жидких удобрений………………………………………………………………………………………………………………133

Рис.70 - Емкости пневматического бункера……………………………………………………………………….133

Рис.71 - Сцепка культиватора с заднеприцепным пневматическим бункером……………….. 134

Рис.72 - Шнек в положении транспортировки и хранения………………………………………………..135

Рис.73 - Блокировочный палец загрузочного шнека………………………………………………………….135

Рис.74 - Хомут загрузочного шнека в транспортном положении…………………………………….. 136

Рис.75 - Задняя часть шнека извлечена из хомута……………………………………………………………..136

Рис.76 - Шнек убран из хомутов…………………………………………………………………………………………..137

Рис.77 - Кран изменения вращения загрузочного шнека…………………………………………………..137

Рис.78 - Вариатор регулировки нормы высева…………………………………………………………………..139

Рис.79 - Электромагнитная муфта привода дозатора………………………………………………………..140

Рис.80 - Редуктор привода дозатора…………………………………………………………………………………140

Рис.81 - Шестиканальный дозатор семян и удобрений……………………………………………………141

Рис.82 - Вал электромагнитной муфты редуктора привода дозаторов бункеров

ПБ-6-1, ПБ-10-1…………………………………………………………………………………………………………………..142

Рис.83 - Звездочки 10-10 зубьев и цепь 36 звеньев и соединение………………………………….144

Рис.84 - Звездочка 18 зубьев с цепью 40 звеньев с соединением……………………………………144

Рис.85 - Звездочка 18-ти зубовая, на валу электромуфты, для повышения нормы

высева…………………………………………………………………………………………………………………………………145

Рис.86 - Звездочка, 18-ти зубовая, на валу редуктора, для уменьшения нормы высева..145

Рис.87 - Звездочка, 24 зуба, для установки на вал ворошилки дозатора…………………………146

Рис.88 - Звездочка, 24 зуба, на валу ворошилки дозатора…………………………………………………146

Рисю89 - Звездочка, 18 зубьев, на валу электромуфты, в переднеприцепном бункере……147

Рис.90 - Звездочка, 10 зубьев, на валу электромуфты, для увеличения нормы высева…….147

Рис.91 - Звездочка, 18 зубьев, установлена на вал редуктора, для понижения нормы

высева…………………………………………………………………………………………………………………………………..148

Рис.92 - Гайки, которые необходимо ослабить, для регулировки зазора между

порогом и катушками………………………………………………………………………………………………………….150

Рис.93 - Винты для регулировки зазора между порогом и катушками…………………………….151

Рис.94 - Контроль зазора между порогом и дозирующей катушкой……………………………..…151

Рис.95 - Задний люк снят……………………………………………………………………………………………..………152

Рис.96 - Передний люк снят………………………………………………………………………………………………..152

Рис.97 - Снятие нижней крышки для тарировки нормы высева…………………………………….….153

Рис.98 - Положение шиберной заслонки, при подаче семян и удобрений в верхние

трубопроводы двенадцати канального дозатора…………………………………………………….…………154

Рис.99 - Положение шиберной заслонки, при подаче семян и удобрений в нижние

трубопроводы и при тарировке нормы высева двенадцати канального дозатора………….155

Рис.100 - Установка мерной сумки для тарировки нормы высева…………………………………….156

Рис.101 - Катушка стандартная……………………………………………………………………………………………157

Рис.102 - Катушка мелкосемянная………………………………………………………………………………………157

Рис.103 - Цепь, дозатор - ворошилка………………………………………………………………………………….158

Рис.104 - Подшипник вала дозатора и ворошилки со стопорными винтами……………………158

Рис.105 - Замена дозирующих катушек………………………………………………………………………………159

Рис.106 - Вентилятор с гидромотором………………………………………………………………………………..160

Рис.107 - Воздуховоды 12-ти канального бункера…………………………………………………………….161

Рис.108- Датчик контроля давления в бункере………………………………………………………………….162

Рис.109 - Загрузочной люк пневматического бункера………………………………………………………162

Рис.110 - Башня распределения…………………………………………………………………………………………164

Рис.111 - Крышка башни распределения……………………………………………………………………..……165

Рис.112 - Элементы управления вариатора………………………………………………………….……………174

Рис.113 - Срезной предохранительный шплинт…………………………………………………………………175

Рис.114 - Кинематическая схема бункеров ПБ-6-2- задние колеса 1400 мм ………………… 177

Рис.115 - Кинематическая схема бункера ПБ-10-2- задние колеса 1560 мм …………….……. 178

Рис.116 - Кинематическая схема бункеров ПБ-6-1, ПБ-10-1- задние колеса 1560 мм ……

179

Рис.117 - Посевной комплекс в рабочем положении………………………………………………………… 189

Рис.118 - Посевной комплекс в транспортном положении………………………………………….……189

Рис.119 - Сошник КПК-850МБ.11.02.00.000 (длинный)……………………………………………………… 192

Рис.120 - Сошник КПК-850МБ.11.02.00.000-01 (короткий)………………………………………………… 193

Рис.121 - Регулировка глубины посева……………………………………………………………………………….194

Рис.122 - Установка и регулировка чистика прикатывающего колеса……………………………….195

Рис.123 - Гидроцилиндр ЕДЦГ 85.30х250К с клипсами регулировки глубины

обработки культиваторными лапами……………………………………………………………………………….…196

Рис.124 - Анкерный демпферный сошник КПК-990А.11.00.000 сеялки КПК-990А……………202

Рис.125 - Регулировка глубины обработки анкерным сошником КПК-990А.11.00.000……202

Рис.126 - Анкерный параллелограмный сошник КПК-990АП.10.00.000…………………………….203

Рис.127 - Схема смазки……………………………………………………………………………………………………….216

Рис.128 - Гидравлическая схема КПК-540Л, с автономным двигателем привода

вентилятора………………………………………………………………………………………………………………………. 218

Рис.129 - Гидравлическая схема КПК-720МБ, КПК-850МБ, КПК-850МБ-У, КПК-990МБ,

КПК-990МБ-У, КПК-1080МБ………………………………………………………………………………………………..220

Рис.130 - Гидравлическая схема КПК-720Л, КПК-850Л, КПК-990Л, КПК-990Л-У,

КПК-1080Л, с гидравлическим приводом вентилятора, для тракторов с

четырьмя свободными гидрораспределителями, один из которых проточный,

вариант установки гидроцилиндров-1, бункер заднеприцепной…………………………………….223

Рис.131 - Гидравлическая схема КПК-720Л, КПК-850Л,КПК-980А, КПК-990А,

КПК-990Л, КПК-990Л-У, КПК-1080Л, КПК-1110А, КПК-1200А, КПК-1250А

с гидравлическим приводом вентилятора, для тракторов с

четырьмя свободными гидрораспределителями, один из которых проточный,

вариант установки гидроцилиндров-1, бункер переднеприцепной…………………………………226

Рис.132 - Гидравлическая схема КПК-720МБ, КПК-850МБ, КПК-990МБ, КПК-990МБ-У,

КПК-1080МБ, с гидравлическим приводом вентилятора, для тракторов с

четырьмя свободными гидрораспределителями, один из которых проточный,

вариант установки гидроцилиндров-1, бункер заднеприцепной……………………………………229

Рис.133 - Краны переключения гидравлических магистралей…………………………………………231

Рис.134 - Схема гидравлическая бункеров ПБ-6-1 и ПБ-10-1 с двумя вентиляторами…….232

Рис.135 - Кран переключения подачи масла к гидромотору вентилятора или

гидромотору шнека загрузки (дивертор 3-ходовой DFVIE ¾)…………………………………………..233

Рис.136 - Набор клипс для регулировки глубины обработки культиваторной части

посевного комплекса и фиксации гидроцилиндров в транспортном положении…………..233

Таблицы используемые в руководстве по эксплуатации.

Табл.1 - Основные параметры и характеристики посевных комплексов с высевом

в лапу……………………………………………………………………………………………………………………………………16

Табл.2 - Основные параметры и характеристики посевных комплексов с высевом

в дисковый сошник………………………………………………………………………………………………………………21

Табл.3 - Основные параметры и характеристики посевных комплексов с высевом

в анкерный сошник………………………………………………………………………………………………………………25

Табл.4 - Знаки безопасности и предупреждающие таблички…………………………………………….88

Табл.5 - Характеристики шести дюймового вентилятора…………………………………………………..166

Табл.6 - Характеристики восьми дюймового вентилятора…………………………………………………166

Табл.7 - Рабочие скорости вентиляторов……………………………………………………………………………168

Табл.8 - Характеристики шин………………………………………………………………………………………………169

Табл.9 - Обороты рукояти вариатора при тарировке нормы высева………………………………..172

Табл.10 - Характеристики вариатора………………………………………………………………………………….176

Табл.11 - КПК-540МБ, КПК-540Л, шестиканальный бункер, нормы высева …………………….180

Табл.12 - КПК-540МБ, КПК-540Л, четырехканальный бункер, нормы высева ………………...181

Табл.13 - КПК-720Л, четырехканальный бункер, нормы высева ………………………………..……182

Табл.14 - КПК-720МБ, шестиканальный бункер, нормы высева ……………………………………..183

Табл.15 - КПК-850МБ, КПК-850Л, шестиканальный бункер, нормы высева ……………………184

Табл.16 - КПК-990МБ, КПК-990Л, шестиканальный бункер, нормы высева …………………….185

Табл.17 - КПК-1080МБ, КПК-1080Л, шестиканальный бункер, нормы высева ……….……….186

Табл.18 - КПК-1200А, шестиканальный бункер, нормы высева ……………….……………………...187

Табл.19 - КПК-1250А, шестиканальный бункер, нормы высева …………………………………….. 188

Табл.20 - Тарировка дисковых сошников, предварительное сжатие пружины 0 мм…….. 199

Табл.21 - Тарировка дисковых сошников, предварительное сжатие пружины 40 мм…… 199

Табл.22 - Тарировка дисковых сошников, предварительное сжатие пружины 80 мм….. 200

Татл.23 - Рекомендуемые параметры тракторов…………………………………………………….……….211

Табл.24 - Варианты расстановки каскадных гидроцилиндров……………………………………….. 221

Табл.25 - Варианты расстановки каскадных гидроцилиндров……………………………………….. 224

Табл.26 - Варианты расстановки каскадных гидроцилиндров……………………………………….. 227

Табл.27 - Варианты расстановки каскадных гидроцилиндров………………………………………... 230

Табл.28 - Параметры набора клипс Ф30 и Ф45мм………………………………………………………………234

Табл.29 - Параметры набора клипс Ф20 мм……………………………………………………………………… 254

Табл.30 - Перечень подшипников качения, применяемых в

посевных комплексах, с высевом в лапу и дисковый сошник ……………………………….………… 235

Табл.31 - Перечень подшипников качения, применяемых в

посевных комплексах, с высевом в анкерный сошник ……………………………………………….…….236

Табл.32 - Пневматические шины…………………………………………………………………………..…………..237

Табл.33 - Моменты затяжки метрических болтов…………………………………………………..……….238

Табл.34 - Возможные неисправности и методы их устранения………………………………………239

Табл.35 - Химмотологическая карта…………………………………………………………………………….…..252

1.Общие сведения.

Внимательно изучите руководство по эксплуатации КПК РЭ, чтобы ознакомиться с

методами правильной эксплуатации и техобслуживания комбинированного посевного комплекса

серии КПК, невыполнение этого указания может привести к травмам или поломкам

оборудования.

Комбинированный посевной комплекс серии КПК должен эксплуатироваться,

обслуживаться и ремонтироваться только лицами, знакомыми со всеми ее характеристиками и

соответствующими правилами техники безопасности, всякие произвольные изменения, вносимые

в машину, освобождают изготовителя от какой-либо ответственности за последующие поломки и

травмы.

Руководство по эксплуатации предназначено для изучения устройства и принципа

работы комбинированных посевных комплексов серии КПК (инд. КПК РЭ) при

комплектации различными рабочими органами, бункерами и системами

пневматического высева. Система управления посевным комплексом, параллельное

вождение, система внесения жидких удобрений описаны в отдельных собственных

Руководствах по эксплуатации.

Руководство по эксплуатации является документом, удостоверяющим основные

параметры, технические характеристики, сведения по техническому обслуживанию,

правильной эксплуатации, ремонту и поддержанию комбинированного посевного

комплекса в работоспособном состоянии как в режиме посева, так и в режиме

культивации.

Завод-изготовитель имеет право на внесение в агрегат конструктивных изменений

которые могут быть не отражены в настоящем руководстве по эксплуатации.

САМОВОЛЬНОЕ ИЗМЕНЕНИЕ КОНСТРУКЦИИ АГРЕГАТА

ПОТРЕБИТЕЛЕМ ЗАПРЕЩАЕТСЯ.

При использование не по назначению, изготовитель не несет ответственности за поломки

и травмы вследствие ненадлежащего использования, и все риски целиком ложатся на

пользователя.

К использованию по назначению относится:

-правильная сборка и регулировка посевного комплекса;

-строгое выполнение требований к условиям эксплуатации, семенному материалу и

удобрениям;

-соблюдение правил техники безопасности;

-выполнение требований к транспортировки посевного комплекса;

-соблюдения объемов и сроков проведения технического обслуживания;

- выполнению требований к постановке на хранения, к хранению и снятию с хранения

оборудования;

-использовании при ремонте оригинальных запасных частей и крепежных изделий.

Комбинированный посевной комплекс серии КПК (далее по тексту - посевной

комплекс) предназначен для посева зерновых, зернобобовых и мелкосемянных культур

по не обработанному фону в лапу, дисковый или анкерный сошники и обработки почвы в

режиме культивации: предпосевной, осенней, паров.

Основными условиями правильной эксплуатации посевного комплекса

являются:

- твердость почвы не более 2,5 МПа (25 кгс/см²);

- влажность почвы не более 20%;

- отсутствие куч пожнивных остатков;

-правильно подобранный трактор для агрегатирования с посевным комплексом;

-правильно подобранная рабочая скорость посева;

-соответствие посевного материала и гранулированных удобрений, требованиям

необходимым для работы пневматической системы высева;

-правильно подобранные обороты вентилятора и безнапорный слив масла из

корпусов гидроматоров;

-параллельная работа гидроцилиндров последовательного соединения подъема и

опускания культиваторной части посевного комплекса;

-исправная работа системы управления;

-своевременная замена вышедших из строя узлов и деталей.

Комплекс применяется во всех агроклиматических зонах, в том числе

подверженных ветровой и водной эрозии, на всех типах почв, кроме каменистых.

Эффективно применение комплекса в системе минимальной и нулевой обработки почвы.

Применение комплекса, в зависимости от комплектации, обеспечивает:

-выравнивание поля;

-выравнивание посевного ложа;

-механическую борьбу с сорняками;

- создание мульчирующего слоя;

-пневматический высев зерновых, зернобобовых и мелкосемянных культур, с

одновременным прикатыванием посеянных рядков и рыхлым междурядьем при высеве в

дисковый сошник, прикатывание посеянных рядков при высеве в анкерный сошник и

сплошное прикатывание при высеве в лапу;

-внесение гранулированных удобрений как вместе с семенами, так и раздельно;

-внесение жидких удобрений во время посева;

-при работе в режиме культивации, при осенней обработке, сохранение стерни,

разрушение нижних уплотненных слоев почвы.

При высеве в дисковый сошник, возможность устанавливать глубину культивации,

равную требуемой глубине посева, выравнивание семенного ложа и поверхности поля,

прикатывание посеянных рядков при взрыхленном междурядье, внесение удобрений на

необходимую глубину с оптимальной дозировкой, способствует дружным всходам и

оптимальному развитию посевов, с задержкой прорастания сорняков в междурядьях.

При высеве в анкерный сошник, сохраняется стерня и слой мульчи, накапливаемый

при минимальной и нулевой технологии обработки почвы.

При высеве в лапу, получаем широкополосный посев, позволяющий более

эффективно использовать потенциал почвы.

Широкий выбор по ширине машин и видам посева, применение бункеров

различной емкости и вариантов сборки (одноосные и двухосные), позволяет оптимально

скомпоновать конфигурацию посевного комплекса для любой агроклиматической зоны и

эффективно загрузить весь спектр тракторов используемых

сельхозтоваропроизводителем.

Посевные комплексы агрегатируется с тракторами класса 4-8, с давлением в

гидросистеме до 210 бар.

2.Техническая характеристика.

2.1. Основные параметры и характеристики посевных комплексов с высевом в

лапу, должны соответствовать приведенным в табл.1

Наименование параметра

КПК-

540Л

720Л

850Л

990Л

1080Л

2.1.1.Производительность за один

час основного времени (расчетная

при скорости 12 км/ч,га, не менее:

7,2

5,4

8,5

9,6

10,8

-в режиме сева

8,0

6,0

9,5

10,7

-в режиме культивации

2.1.2.Производительность за один

час эксплуатационного времени,

га/ч, не менее:

5,8

7,7

4,5

6,8

8,6

-в режиме сева

6,4

8,6

4,8

7,6

9,6

-в режиме культивации

2.1.3.Рабочая скорость, км/ч

До 12

2.1.4.Максимальная транспортная

До 20

скорость, км/ч

2.1.5.Рабочая ширина захвата, м

5,4

7,2

8,38

9,9

10,8

2.1.6.Расстояние между

23,2

культиваторными стойками, см

2.1.7.Кол.культиваторных стоек,

шт.

2.1.8.Глубина обработки с

плоскорежущей лапой, см:

5-12

- в режиме сева

5-16

-в режиме культивации

2.1.9.Глубина обработки с

12-20

долотом, см

2.1.17. Неравномерность высева

±10

удобрений между отдельными

рядками, %, не более

2.1.18. Неустойчивость общего

±10

высева удобрений, %, не более

2.1.19. Дробление семян, %, не

более

0,5

Зерновые

1,0

Зернобобовые

2.1.20.Число персонала по

профессиям, необходимого для

1 тракторист

обслуживания работы сеялки, чел

2.1.21.Габаритные размеры

сеялки в рабочем положении,

мм:

14000±500

14000±

-длина

500

8700±

10000±

11000±

7200±

5500± 300

-ширина

300

3800±

300

3800 ± 300

300

-высота

2.1.22.Габаритные размеры

сеялки в транспортном

14000±

положении, мм:

500

-длина

5500± 300

5520±

-ширина

300

-высота

3800±

4200±

3800± 300

300

2.1.23.Масса, кг

-масса сеялки без семенного

5000± 500

6500

7300±

8100±

9000

бункера

500

*-масса сеялки с семенным

9000±

бункером (без семян и

1000

10500±

11300±

12100±

13000±

удобрений)

1000

4000± 500

*-масса семенного бункера (без

4000±

семян и удобрений)

500

2.1.24.* Объем заправки семян,

4,2

м³, не менее

2.1.25.* Объем заправки

2,8

удобрений, м³, не менее

2.1.26.Коэффициент готовности с

0,98

учетом организационного

времени, не менее

2.1.27. Требования надежности:

- срок службы, лет

- наработка на отказ (без учета

замены рабочих органов при

нормативной их наработке), ч

0,5

- среднесменное оперативное

время технического

обслуживания, ч

- гарантийный срок службы, лет

2.2.Посевные комплексы КПК с высевом в лапу, по требованию заказчика, могут

комплектоваться различными типами прикатывающих катков, в стандартной

комплектации на посевном комплексе установлена трехрядная борона и трубчатый

двухрядный прикатывающий каток.

2.3. В стандартной комплектации, посевной комплекс вносит удобрения вместе с

семенами или производит посев без внесения удобрений, в этом случае бункер удобрений

можно использовать под семенной материал. В режиме культивации комплекс работает

без бункера, со снятыми рассеявателями и пневматической системой.

2.4. По согласованию с заказчиком, посевной комплекс может комплектоваться

пневматической системой с раздельным внесением удобрений и семян.

2.5. Основные параметры и характеристики посевных комплексов, с высевом в

дисковый сошник, должны соответствовать приведенным в табл.2.

табл.2

Наименование параметра

КПК-

540МБ

720МБ

850МБ

990МБ

1080МБ

2.5.1.Производительность за один

час основного времени (расчетная

при скорости

12 км/ч), га, не

7,2

менее:

5,4

8,5

10,8

9,6

8,0

-в режиме сева

6,0

9,5

10,7

-в режиме культивации

2.5.2.Производительность за один

час эксплуатационного времени,

га/ч, не менее:

5,8

7,7

4,5

6,8

8,6

-в режиме сева

6,4

8,6

4,8

7,6

9,6

-в режиме культивации

2.5.3.Рабочая скорость, км/ч

До 12

2.5.4.Максимальная транспортная

До 20

скорость, км/ч.

2.5.5.Рабочая ширина захвата, м

5,4

7,2

8,1

9,9

10,8

2.5.6.Расстояние между

23,2

культиваторными стойками, см.

2.5.7.Кол.культиваторных стоек,

шт.

2.5.8.Глубина обработки с

плоскорежущей лапой, см:

5-12

- в режиме сева

5-16

-в режиме культивации

2.5.9.Глубина обработки с

12-20

долотом, см

2.5.10. Ширина междурядий, см

2.5.11.Количество дисковых

сошников, шт.

2.5.12. Число дисков в сошнике,

шт.

2.5.13.Шаг регулировки глубины

10+-5

заделки семян, мм

2.5.14.Глубина заделки семян, см

Зерновые

3-8

Зернобобовые

4-6

2.5.15. Глубина заделки

Допускается заделка вместе с семенами

удобрений, см

2.5.16. Норма высева семян, кг/га

Зерновые

10-350

Зернобобовые

35-400

2.5.17. Неустойчивость общего

высева, %, не более

Зерновые

Зернобобовые

2.5.18. Неравномерность высева

семян отдельными сошниками, %,

не более

Зерновые

Зернобобовые

2.5.19. Число семян заделанных

на заданную глубину +-1 см, %, не

менее

2.5.20. Число семян, не

Не допускается

заделанных в почву, %

2.5.21. Неравномерность высева

±10

удобрений между отдельными

рядками, %, не более

2.5.22. Неустойчивость общего

±10

высева удобрений, %, не более

2.5.23. Дробление семян, %, не

более

0,5

Зерновые

1,0

Зернобобовые

2.5.24.Число персонала по

профессиям, необходимого для

1 тракторист

обслуживания работы сеялки, чел

2.5.25.Габаритные размеры

сеялки в рабочем положении, мм:

14000±

-длина

500

-ширина

5500±

8700±

10000±

11000±

7200±

300

-высота

3800±

300

2.5.26.Габаритные размеры

сеялки в транспортном

14000±

положении, мм:

500

-длина

5500±

5520±

-ширина

300

-высота

3800±

4200±

300

2.5.27.Масса, кг

-масса сеялки без семенного

5700

8000

8500

9500

10500

бункера

500

*-масса сеялки с семенным

бункером (без семян и

9700±

10000±

12500±

13500±

14500±

удобрений)

1000

*-масса семенного бункера (без

4000±

семян и удобрений)

500

2.5.28. * Объем заправки семян,

3,6

м³, не менее

2.5.29 . * Объем заправки

2,4

удобрений, м³, не менее

2.5.30.Коэффициент готовности с

0,98

учетом организационного

времени, не менее

2.5.31. Требования надежности:

- срок службы, лет

- наработка на отказ (без учета

замены рабочих органов при

нормативной их наработке), ч

- среднесменное оперативное

время технического

0,5

обслуживания, ч

- гарантийный срок службы, лет

*Посевные комплексы могут комплектоваться бункерами разных изготовителей с

аналогичными характеристиками, по согласованию с заказчиком могут комплектоваться

бункерами с другими параметрами.

2.6. В стандартной комплектации, посевной комплекс вносит удобрения вместе с

семенами или производит посев без внесения удобрений, в этом случае бункер удобрений

можно использовать под семенной материал. В режиме культивации комплекс работает

без бункера, со снятыми дисковыми сошниками и пневматической системой.

2.7. Посевные комплексы с высевом в дисковый сошник в стандартной

комплектации выпускаются с междурядьем 150 мм, по требованию заказчика междурядье

может быть увеличено.

2.8.По согласованию с заказчиком, посевной комплекс может комплектоваться

пневматической системой с раздельным внесением удобрений и семян, системой

внесения жидких удобрений, а также прикатывающими катками с трехрядной бороной,

для более эффективной работы комплекса в режиме культивации.

2.9. Основные параметры и характеристики посевного комплекса серии КПК

«FEAT», с высевом в анкерный сошник, должны соответствовать приведенным в табл.3.

табл. 3

Наименование

КПК-

параметра

540А

720А

850А

990А

980А

1110

1200

1250А

2.9.1.Производительност

5,4

7,2

8,5

9,9

9,8

10,8

12,5

ь за один час основного

времени (расчетная при

скорости 12 км/ч), га, не

менее

2.9.2.Производительност

4,3

6,8

7,9

7,8

8,6

9,6

ь за один час сменного

времени, га/ч, не менее

2.9.3.Рабочая скорость,

до км/ч

2.9.4.Максимальная

транспортная скорость,

км/ч

2.9.5.Рабочая ширина

5,4

7,2

8,5

9,9

9,8

11,1

12,5

захвата, м

2.9.6.*Количество

анкерных сошников, с

шагом 232 мм, шт.

2.9.7. *Количество

анкерных сошников, с

шагом 180 мм, шт.

2.9.8.Количество рядов

3-4

анкерных сошников, шт.

2.9.9 Рабочее давление

анкерного сошника, Н,

0…1800

2.9.17. Число семян, не

Не допускается

заделанных в почву, %

2.9.18. Неравномерность

высева удобрений между

±10

отдельными рядками, %,

не более

2.9.19. Неустойчивость

общего высева

±10

удобрений, %, не более

2.9.20. Дробление семян,

%, не более

Зерновые

0,5

Зернобобовые

2.9.21.Число персонала

по профессиям,

1 тракторист

необходимого для

обслуживания работы

посевного комплекса,

чел.

2.9.22.Габаритные

размеры посевного

комплекса в рабочем

положении, м:

- длина

17,5±

0,5

- ширина

5,7±

7,7±

8,6±

10± 0,3

11,3±

12,6±

12,8±

0,3

- высота

3,8±

3,8± 0,3

0,3

2.9.23.Габаритные

размеры сеялки в

транспортном

положении, м:

- длина

17,5±

0,5

- ширина

5,7±

5,6±

5,6± 0,3

0,3

- высота

3,8±

4,3±

4,7±

5,1± 0,3

0,3

2.9.24.Масса, кг

-масса сеялки без

5700±

8000±

8500±

9500±

10000±

10500

12150

14000±

500

± 500

500

семенного бункера

500

-масса сеялки с

9700±8

12000

12500

13500±

14000±

14500

16150

18000±

±800

± 800

800

500

± 800

500

семенным бункером (без

семян и удобрений)

-*масса семенного

4000±5

4000±

4000±5

4000±

4000±5

бункера (без семян и

500

удобрений)

2.9.25. *Объем заправки

семян, м³

2.9.26. *Объем заправки

удобрений, м³

2.9.27. *Количество

каналов в дозаторе

удобрений, шт.

2.9.28 *Количество

каналов в дозаторе

семян, шт.

2.9.29.Коэффициент

0,98

готовности с учетом

организационного

времени, не менее

2.9.30. Требования

надежности:

- срок службы, лет

- наработка на отказ (без

учета замены рабочих

органов при

нормативной их

наработке), ч

- среднесменное

0,5

0,6

0,7

0,8

оперативное время

технического

обслуживания, ч

- оперативная

трудоемкость монтажа

(досборки) сеялки на

месте ее применения,

чел/ч

- гарантийный срок

службы, лет

2.9.31. Требования

технологичности

Материалоемкость, кг/м,

1800

1700

1470

1360

1340

1370

1440

не более

2.9.32. Требования

транспортабельности

Дорожный просвет, мм

300 ±100

*По согласованию с заказчиком анкерная сеялка может комплектоваться дисками

разрезными, для более качественной укладки семян при минимальной и нулевой

технологии обработки почвы, а также иметь другое междурядье и систему внесения

жидких удобрений.

3.Устройство и работа изделия.

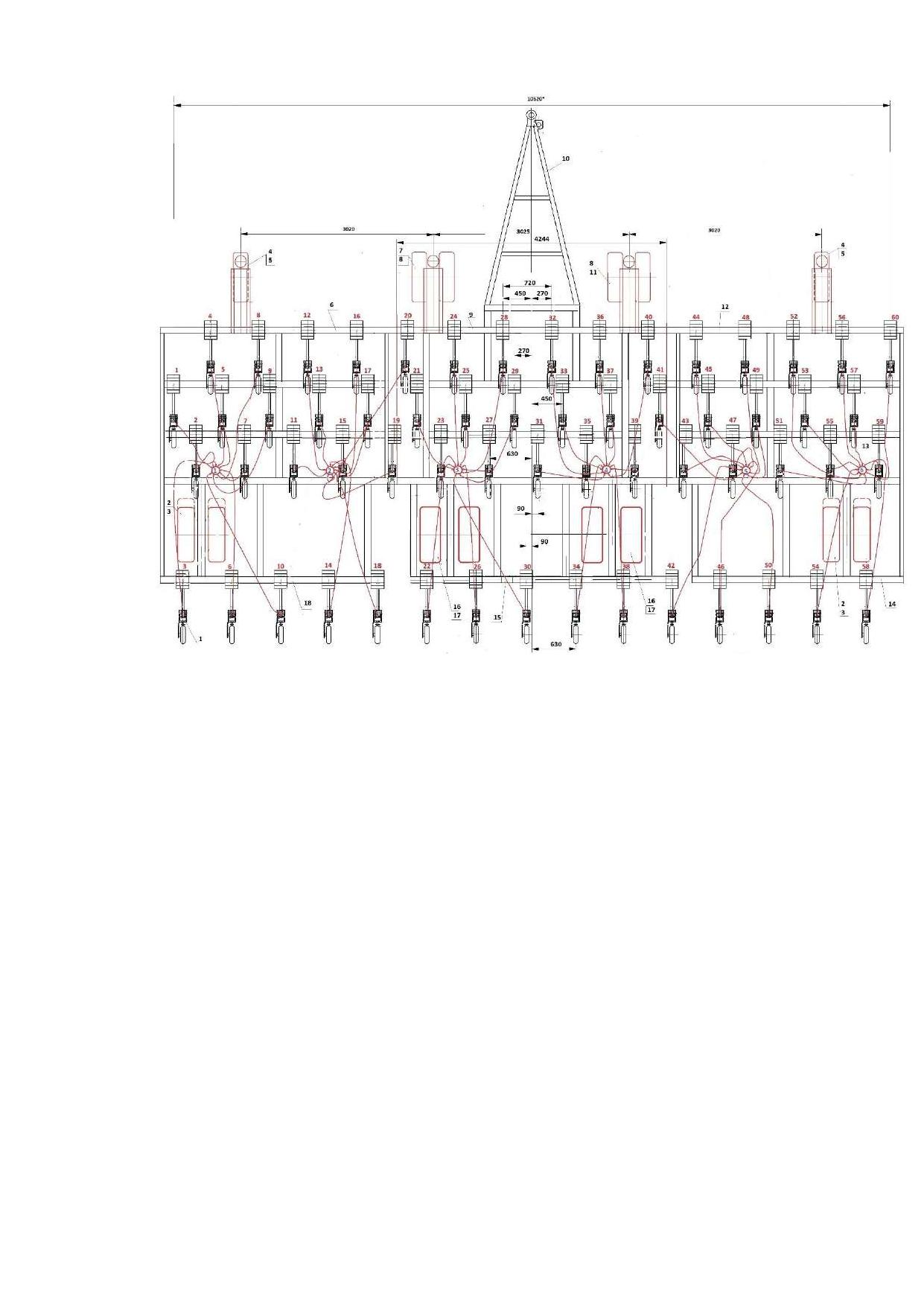

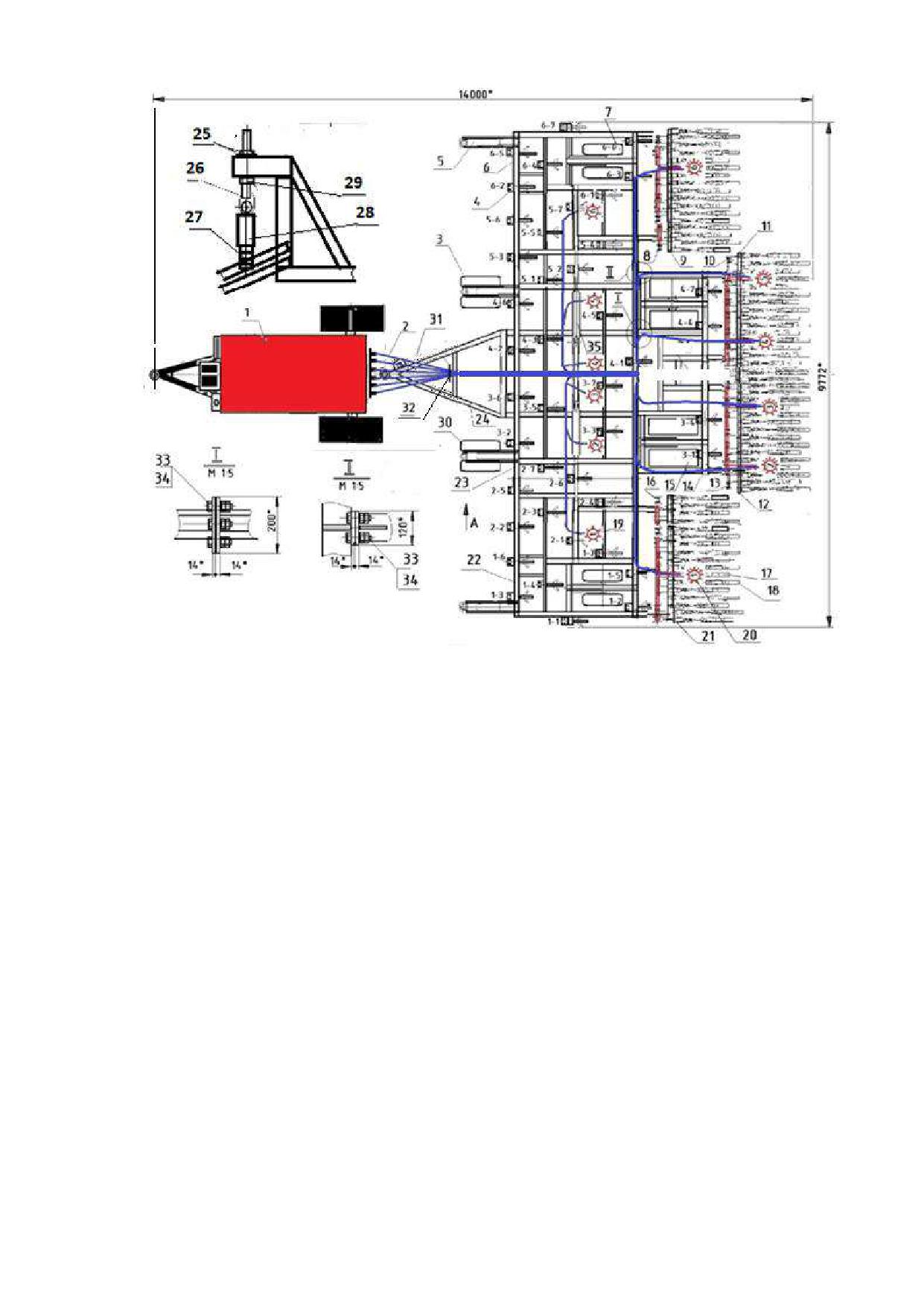

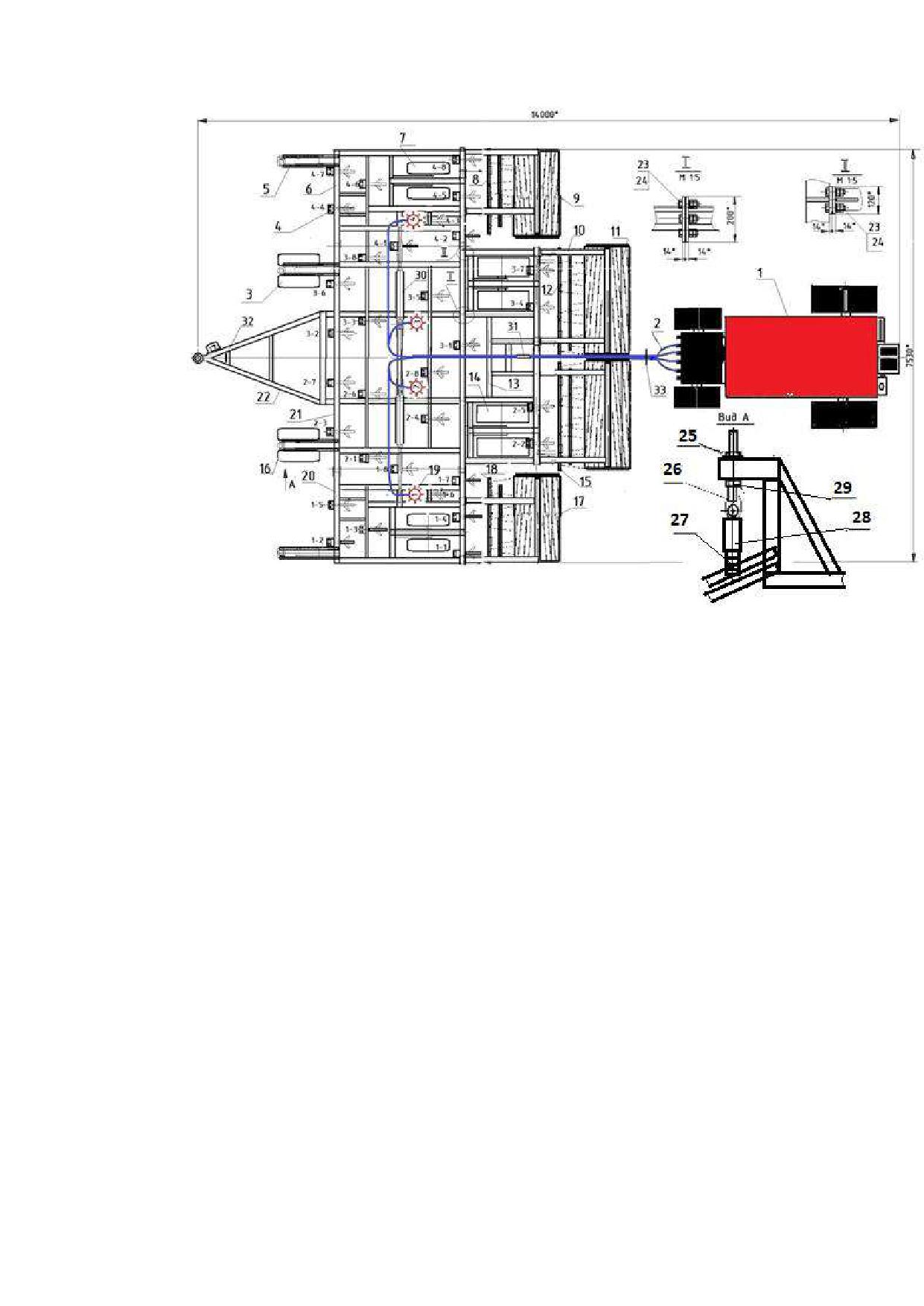

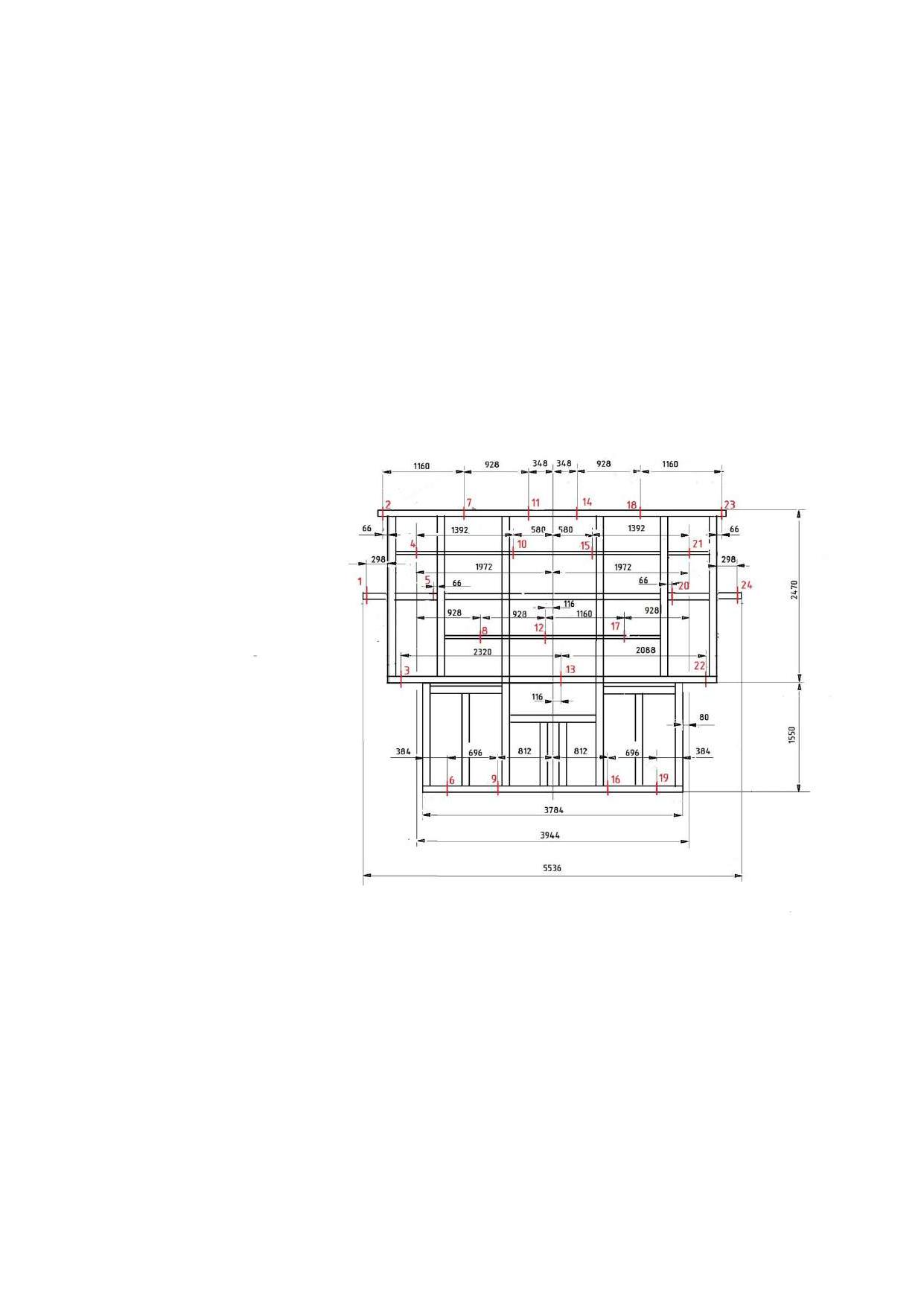

Расстановка культиваторных стоек на посевных комплексах, согласно схем

расположения рис.1, 2, 3, 4, 5 обеспечивает оптимальное перекрытие между рабочими

органами и снижает вероятность забивания посевного комплекса растительными

остатками. Нумерация стоек с лева на право по ходу посевного комплекса.

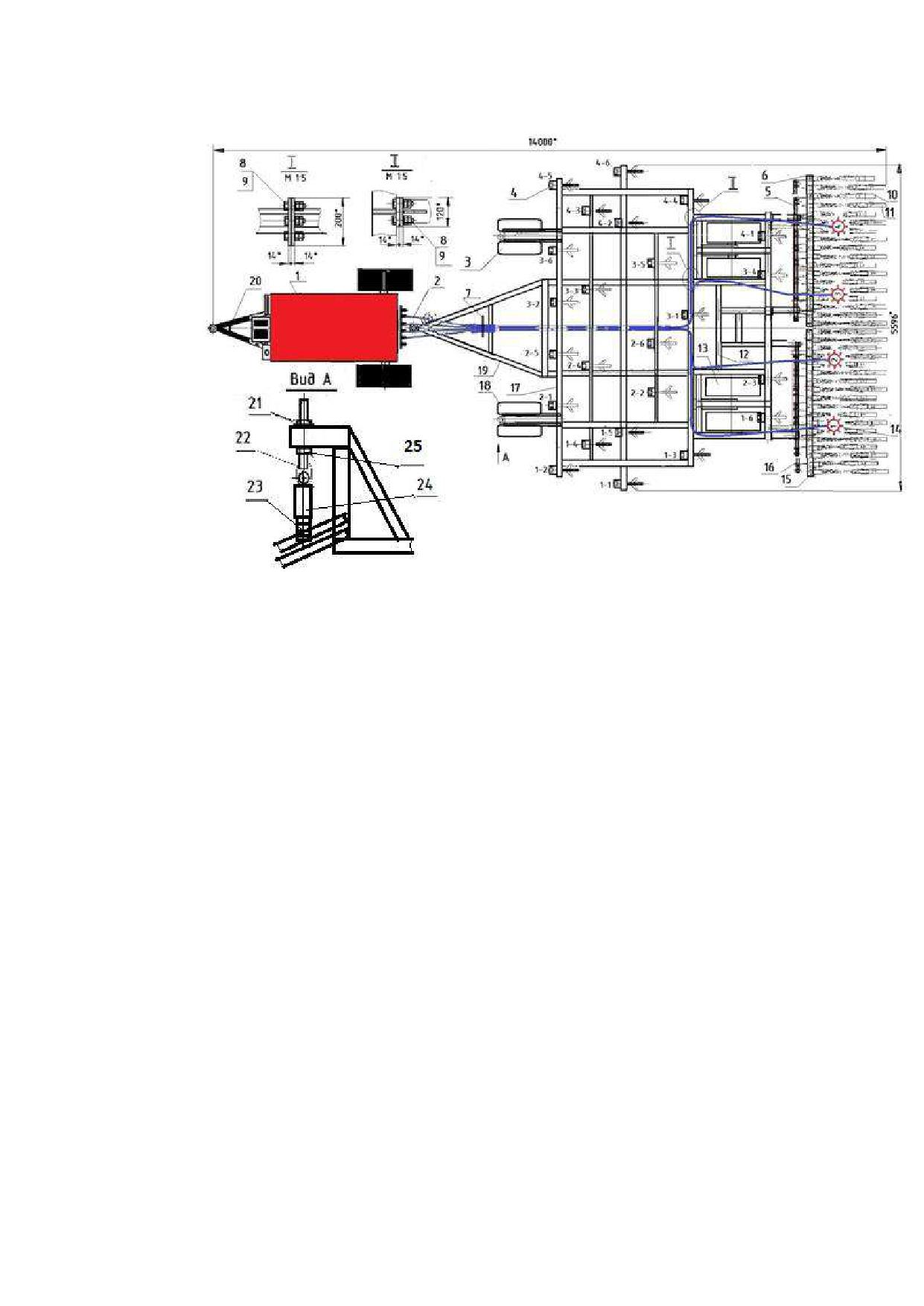

Рис.1 Схема установки культиваторных стоек ПК-1080.03.00.000 на раме посевного

комплекса КПК-540Л или КПК-540МБ.

1-бункер ПБ-6-2-4, 2-семепровод Ф64 мм, 3-переднее транспортное колесо КПК-

850МБ.13.00.000, 4-стойка в сборе ПК-1080.03.00.000-01, 5-тяга КПК-990Л.05.00.000, 6--

борона КПК-540Л.03.00.000-01, 7-каток КПК-540Л.02.00.000, 8-болт М24х70.019 ГОСТ 7798-

70, 9-гайка М24-7Н.019 ГОСТ 5915-70, 10-вилка КПК-850МБ.22.00.000, 11-борона КПК-

540Л.03.00.000, 12-рама транспортных колес КПК-850МБ.03.00.000, 13-заднее

транспортное колесо КПК-850МБ.06.00.000, 14-башня распределительная 6 кан. КПК-

850Л.03.00.000, 15-рама КПК-540Л.01.00.000, 16-переднее транспортное колесо КПК-

850МБ.13.00.000-01, 17-прицеп ПК-1080.10.00.000, 18-вилка КПК-850МБ.21.00.000, 19-

прицеп задний КПК-850МБ.20.00.000, 20-гайка КПК-850МБ.00.00.005, 21-винт

регулировочный КПК-850МБ.12.00.000, 22-набор клипс, 23-гидроцилиндр

последовательного соединения ЕДЦГ 85.30х250К, 24-гайка КПК-850МБ.00.00.006.

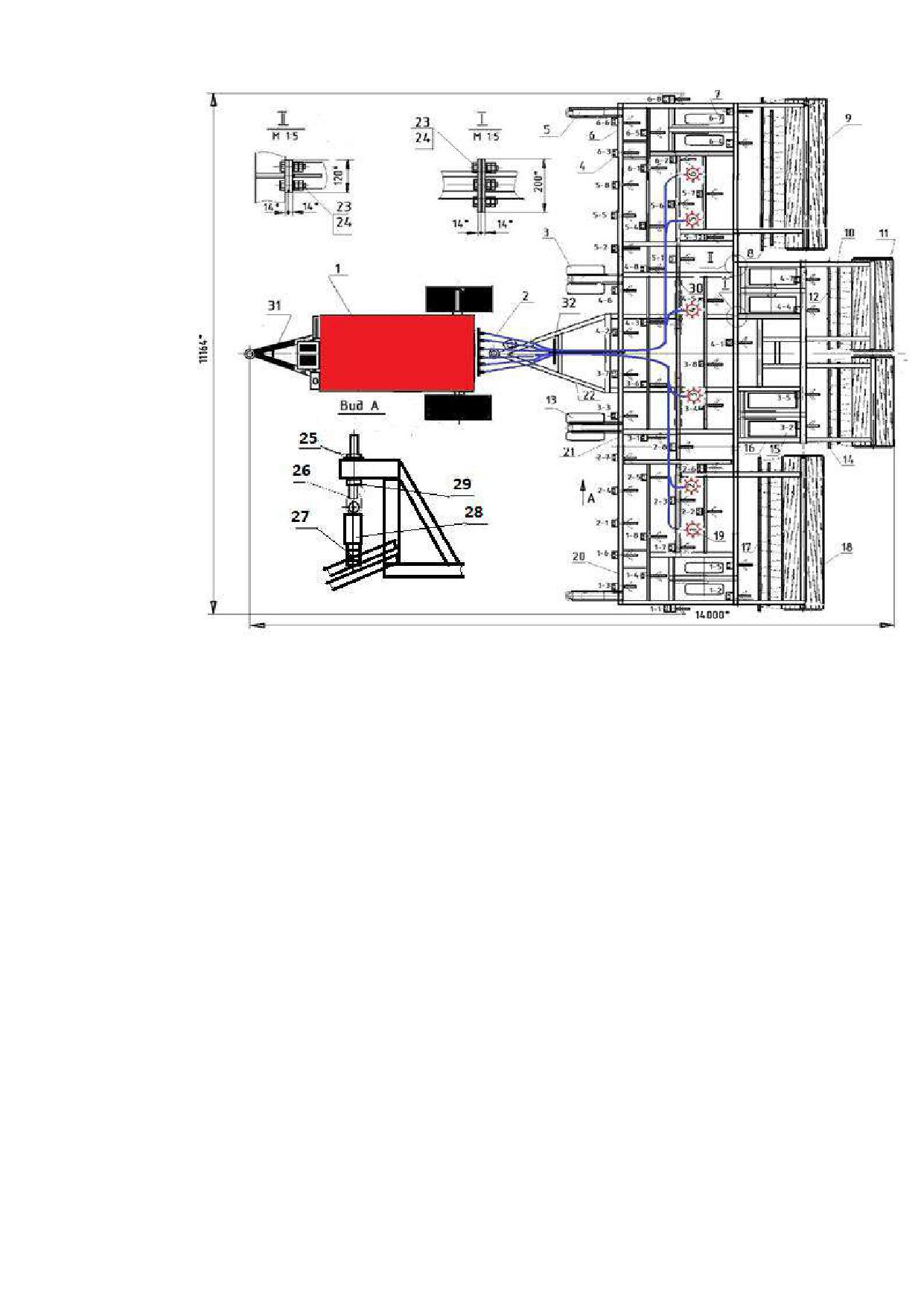

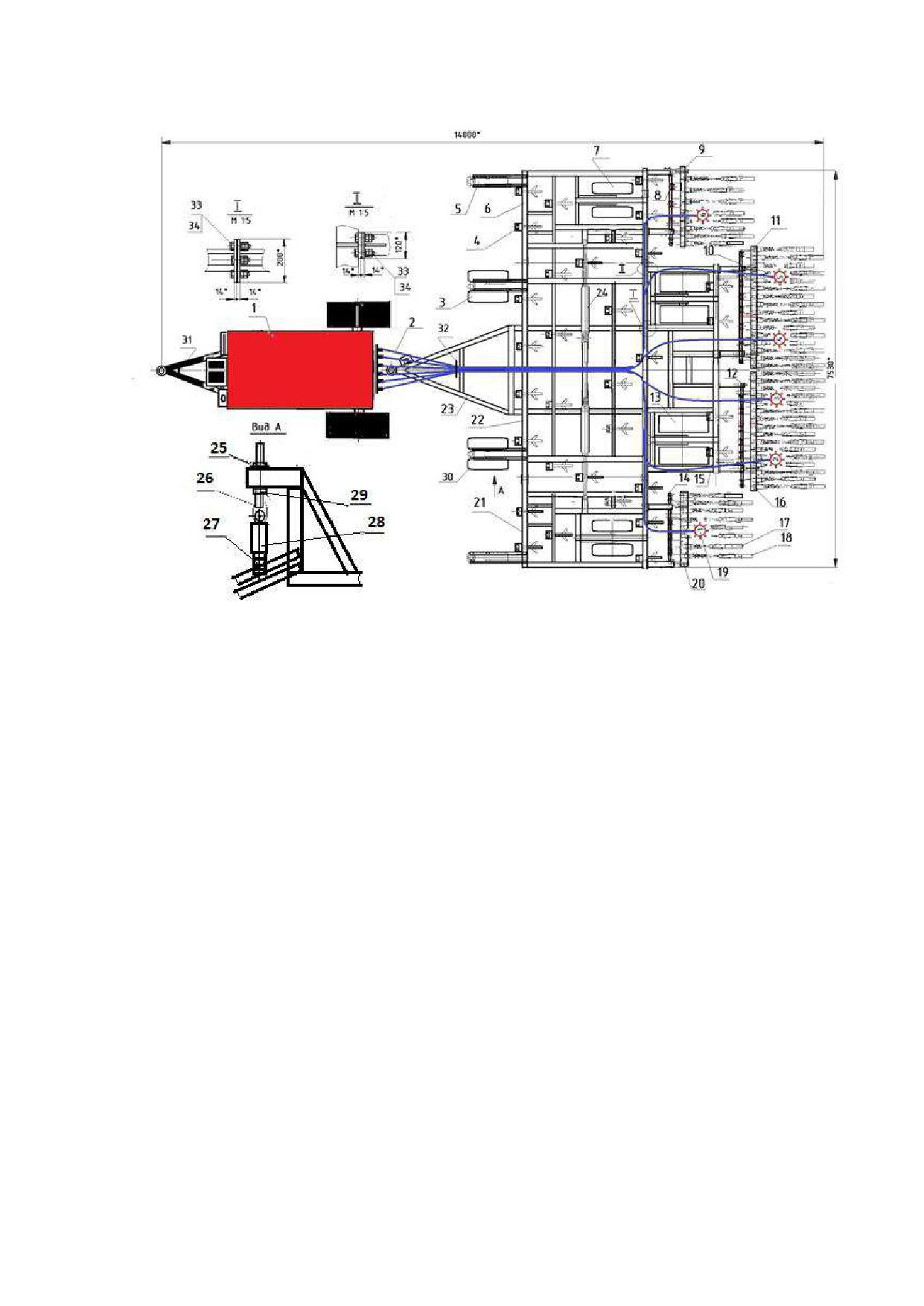

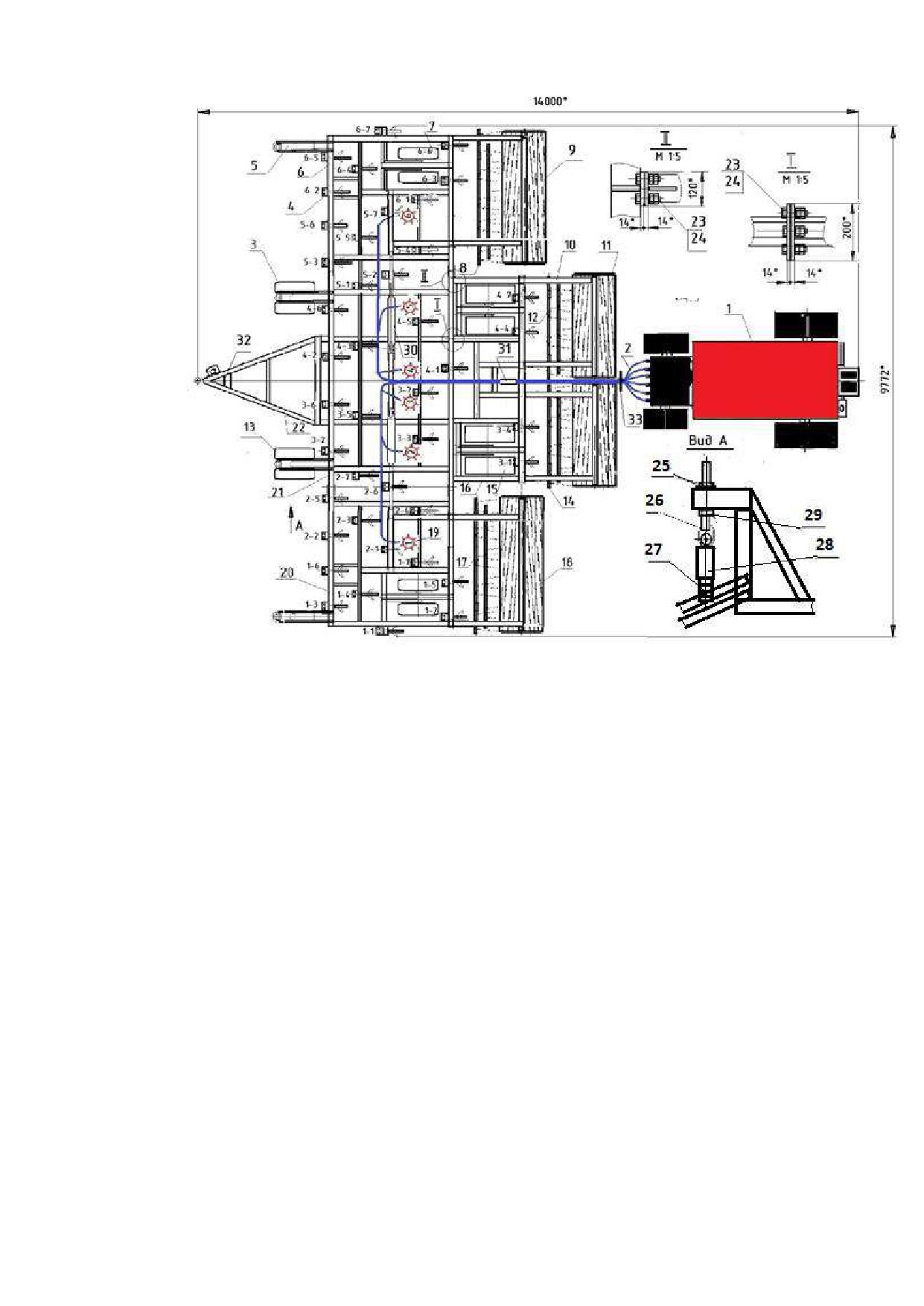

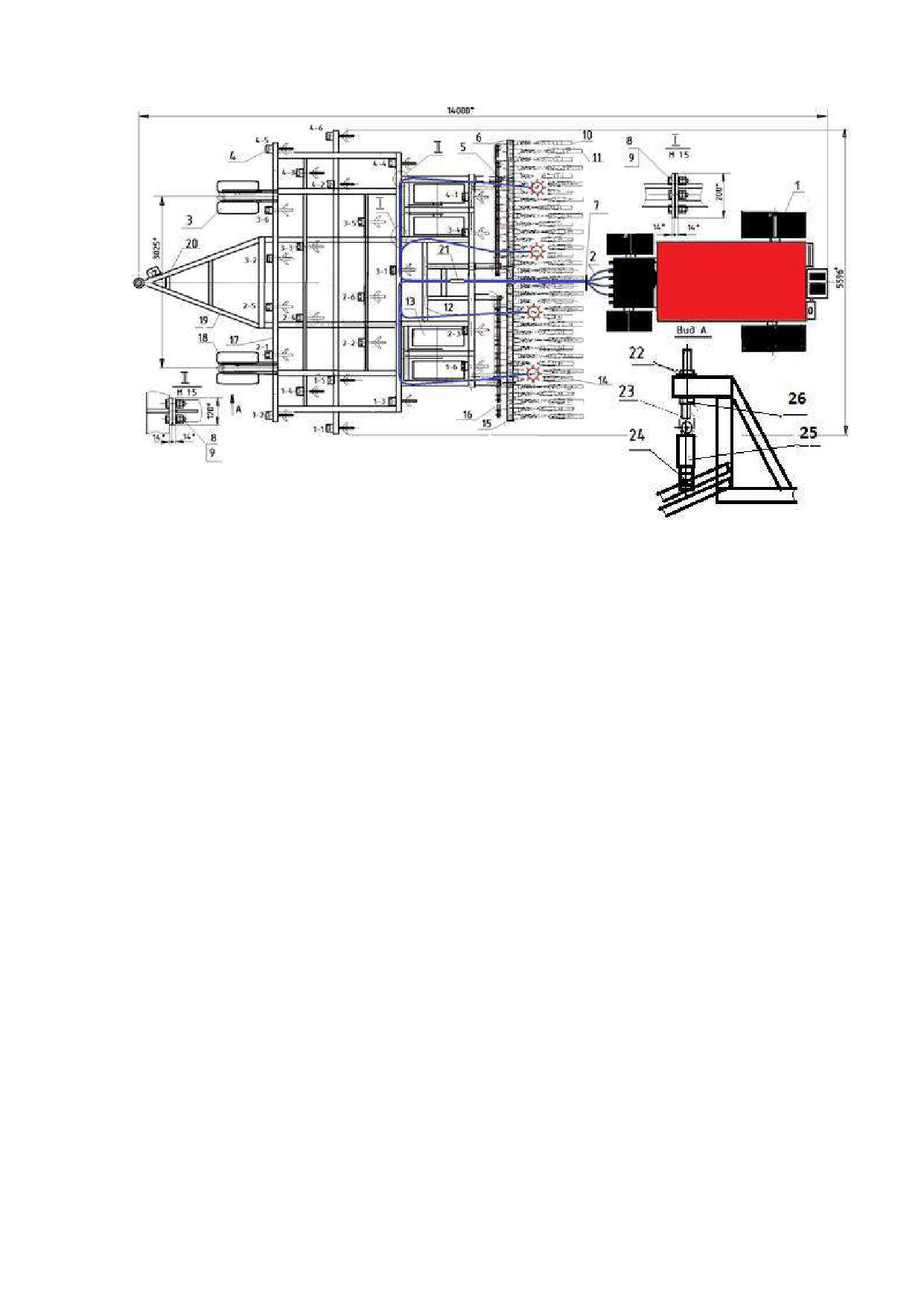

Рис.6 Комбинированный посевной комплекс КПК-540Л с двухосным четырехканальным

бункером.

1-бункер ПБ-6-1-4, 2-семепровод Ф64 мм, 3-переднее транспортное колесо КПК-

850МБ.13.00.000, 4-стойка в сборе ПК-1080.03.00.000-01, 5-тяга КПК-990Л.05.00.000, 6--

борона КПК-540Л.03.00.000-01, 7-каток КПК-540Л.02.00.000, 8-болт М24х70.019 ГОСТ 7798-

70, 9-гайка М24-7Н.019 ГОСТ 5915-70, 10-вилка КПК-850МБ.24.00.000, 11-борона КПК-

540Л.03.00.000, 12-рама транспортных колес КПК-850МБ.03.00.000, 13-заднее

транспортное колесо КПК-850МБ.06.00.000, 14-башня распределительная 6 кан. КПК-

850Л.03.00.000, 15-рама КПК-540Л.01.00.000, 16-переднее транспортное колесо КПК-

850МБ.13.00.000-01, 17-прицеп ПК-1080.10.00.000, 18-вилка КПК-850МБ.23.00.000, 19-

гайка КПК-850МБ.00.00.005, 20-винт регулировочный КПК-850МБ.12.00.000, 21-набор

клипс, 22-гидроцилиндр последовательного соединения ЕДЦГ 85.30х250К, 23-гайка КПК-

850МБ.00.00.006.

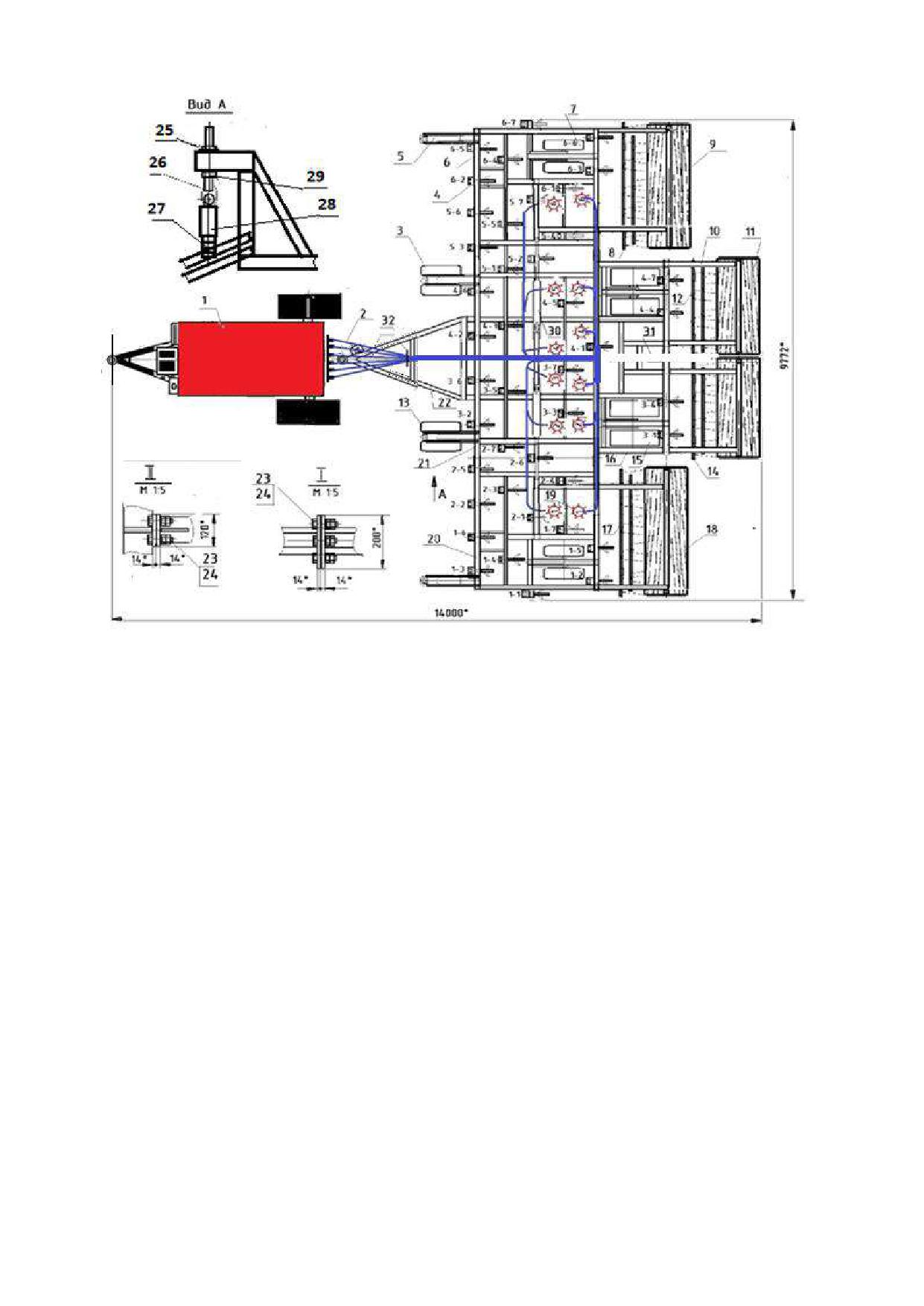

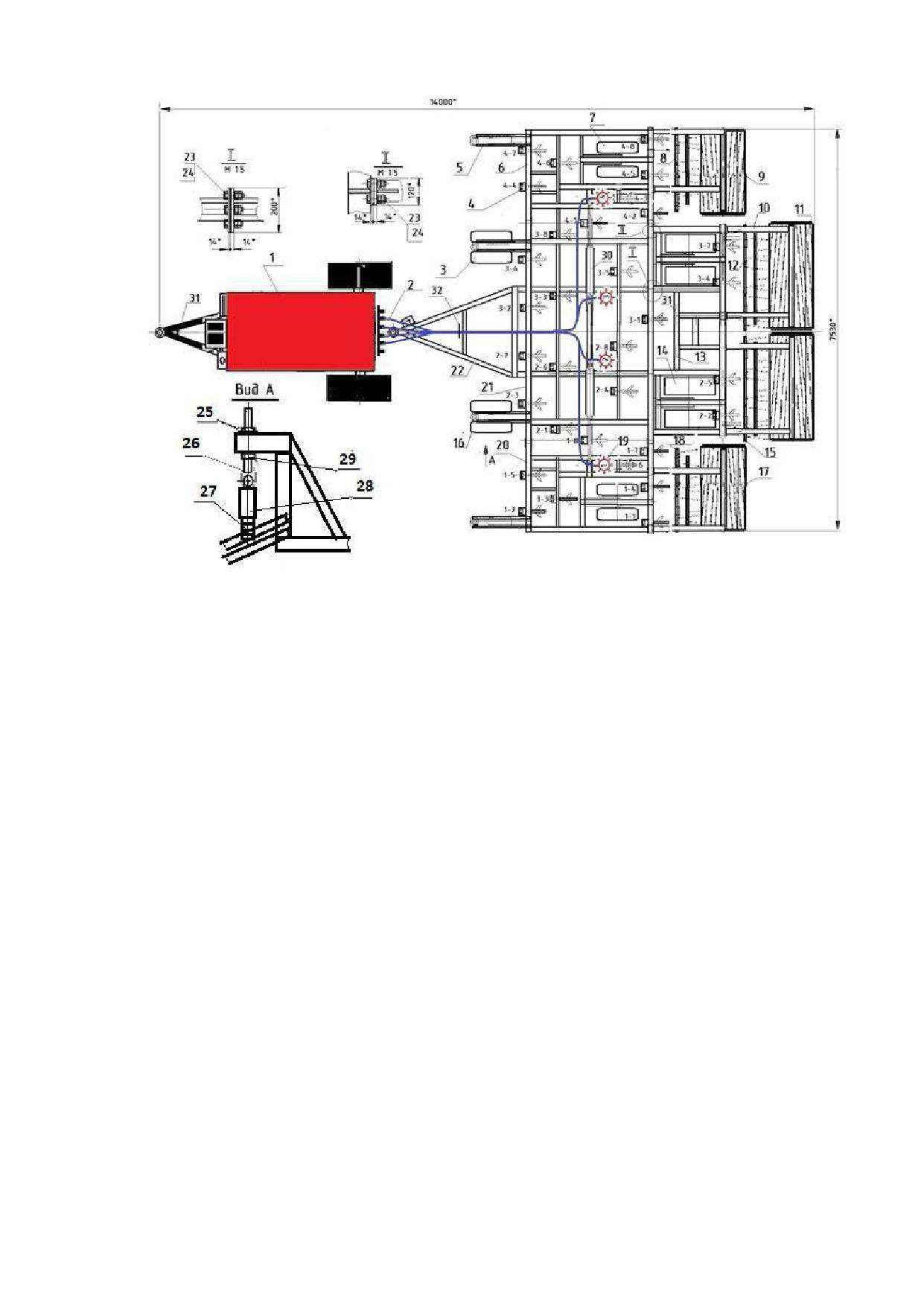

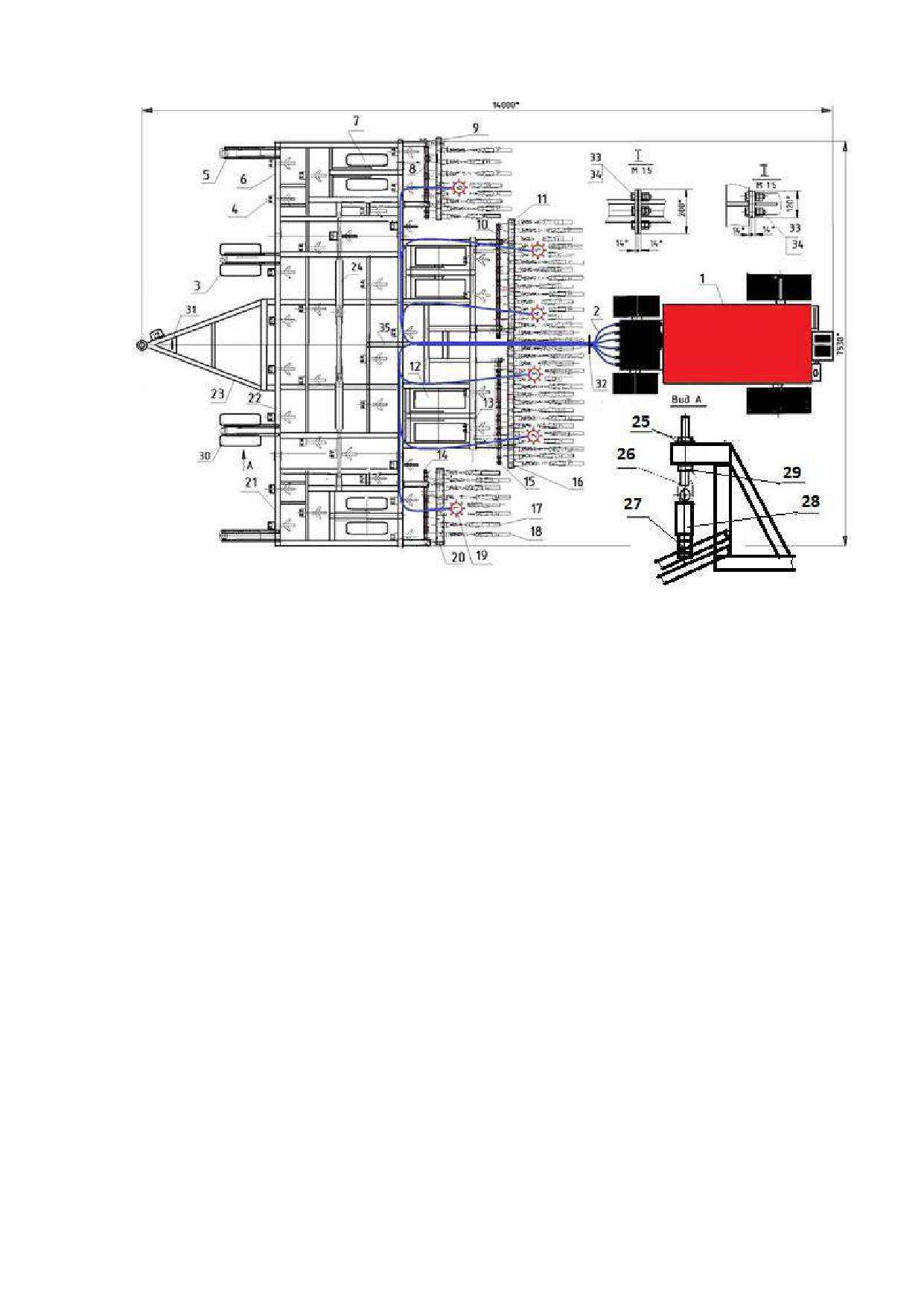

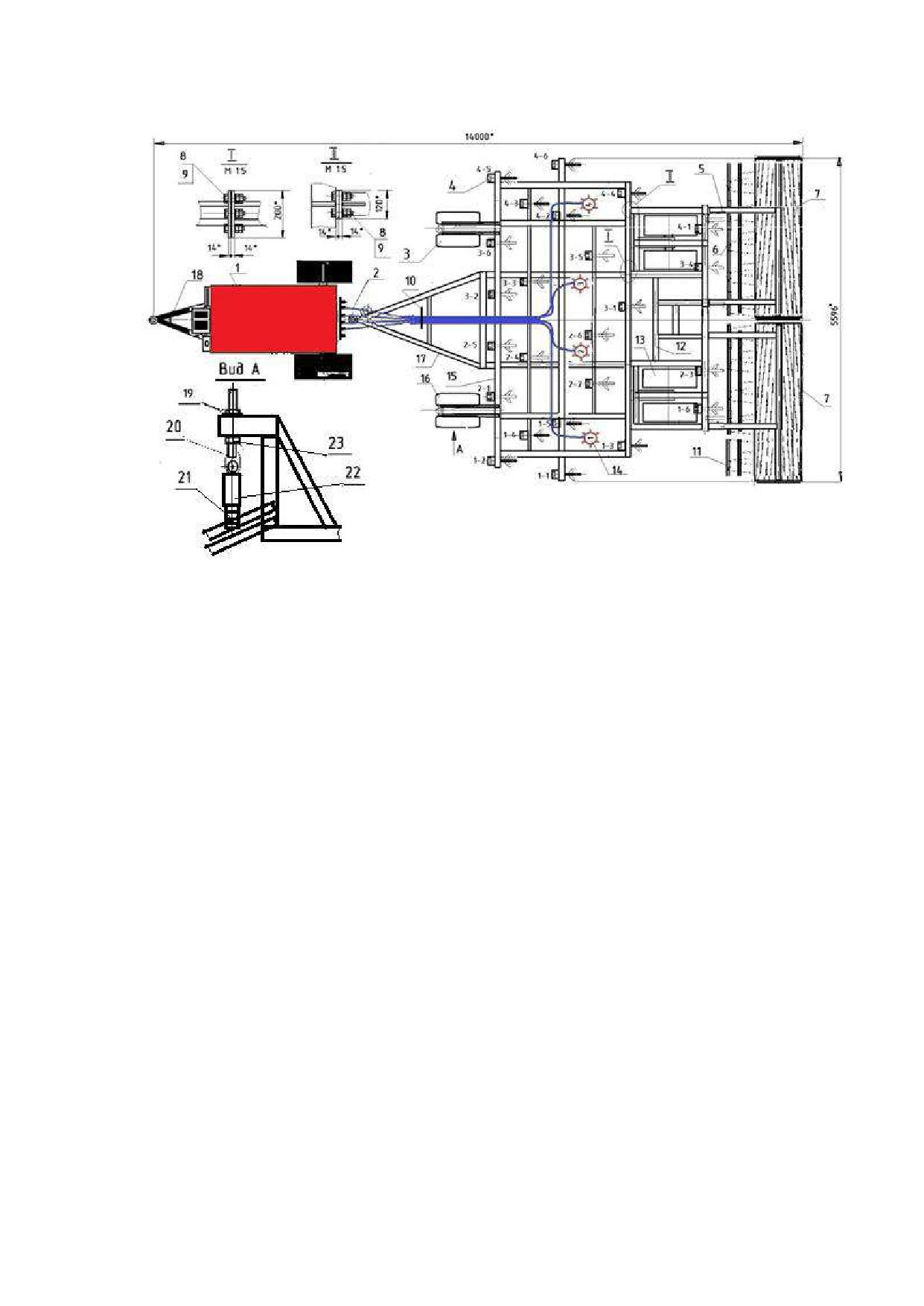

Рис.7 Комбинированный посевной комплекс КПК-540Л с одноосным

четырехканальным бункером.

1-бункер ПБ-6-2-4, 2-семепровод Ф64 мм, 3-переднее транспортное колесо КПК-

850МБ.13.00.000, 4-стойка в сборе ПК-1080.03.00.000, 5-борона с катком КПК-

540МБ.01.00.000-01, 6-балка 18 сошников КПК-540МБ.02.00.000-01, 7-вилка КПК-

850МБ.22.00.000, 8-болт М24х70.019 ГОСТ 7798-70, 9-гайка М24-7Н.019 ГОСТ 5915-70, 10-

сошник КПК-850МБ.11.02.000-01, 11-сошник КПК-850МБ.11.02.000, 12-рама транспортных

колес КПК-850МБ.03.00.000, 13-заднее транспортное колесо КПК-850МБ.06.00.000, 14-

башня распределительная 9 кан. КПК-850Л.01.00.000, 15-балка 18 сошников КПК-

540МБ.02.00.000, 16-борона с катком КПК-540МБ.01.00.000, 17-рама КПК-540Л.01.00.000,

18-переднее транспортное колесо КПК-850МБ.13.00.000-01, 19-прицеп ПК-1080.10.00.000,

20-вилка КПК-850МБ.21.00.000, 21-прицеп задний КПК-850МБ.20.00.000, 22-гайка КПК-

850МБ.00.00.005, 23-винт регулировочный КПК-850МБ.12.00.000, 24-набор клипс, 25-

гидроцилиндр последовательного соединения ЕДЦГ 85.30х250К, 26-гайка КПК-

850МБ.00.00.006.

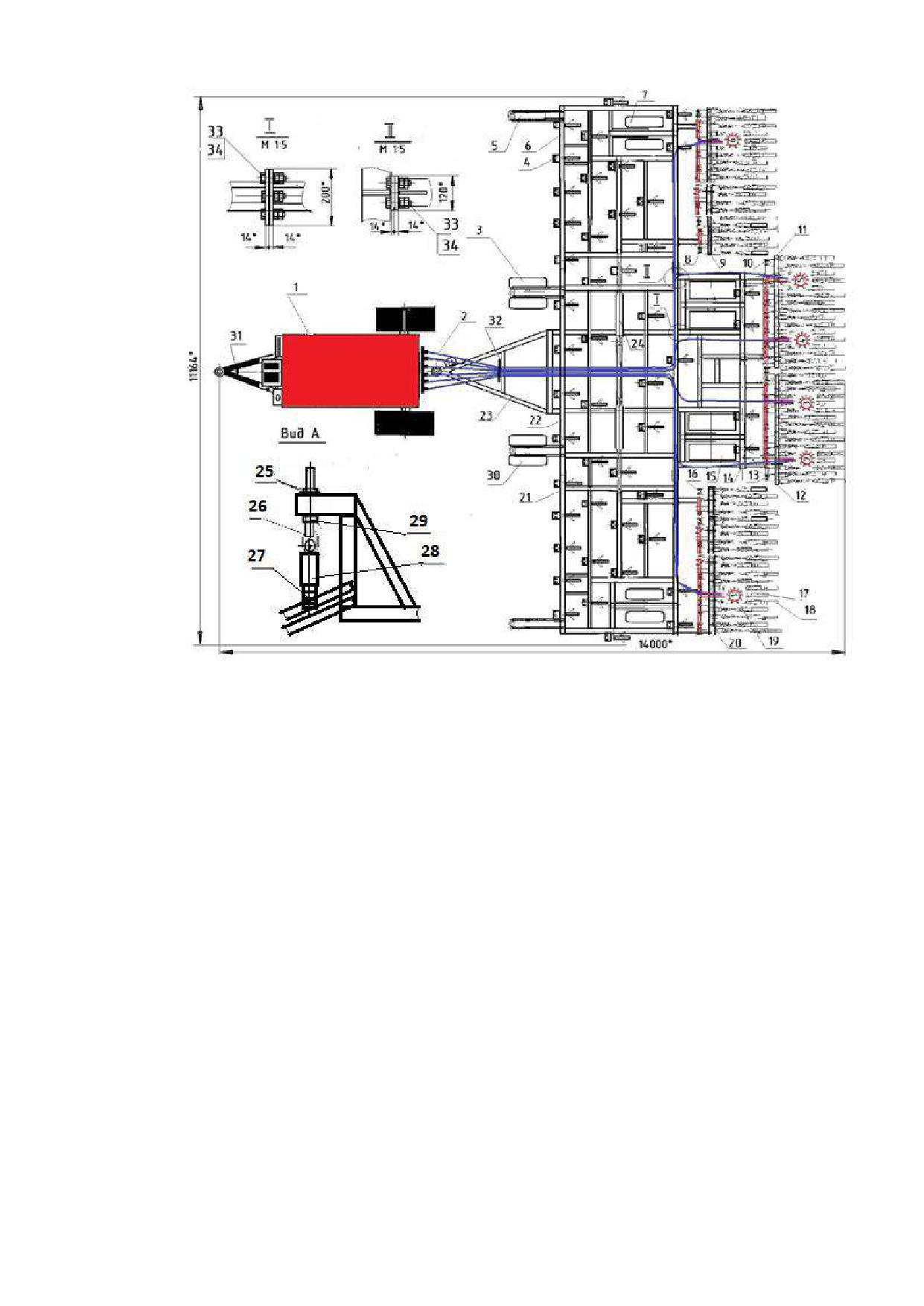

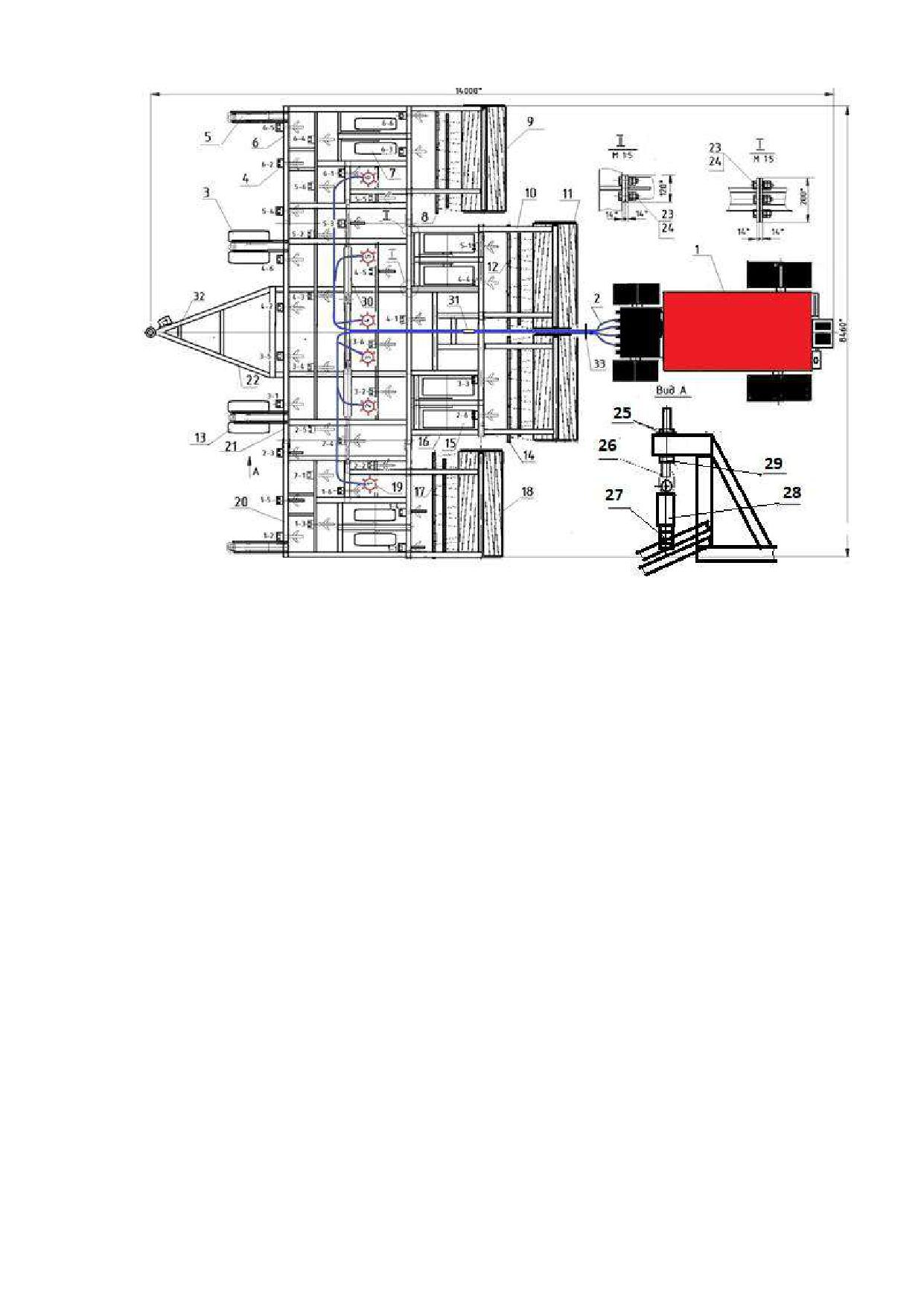

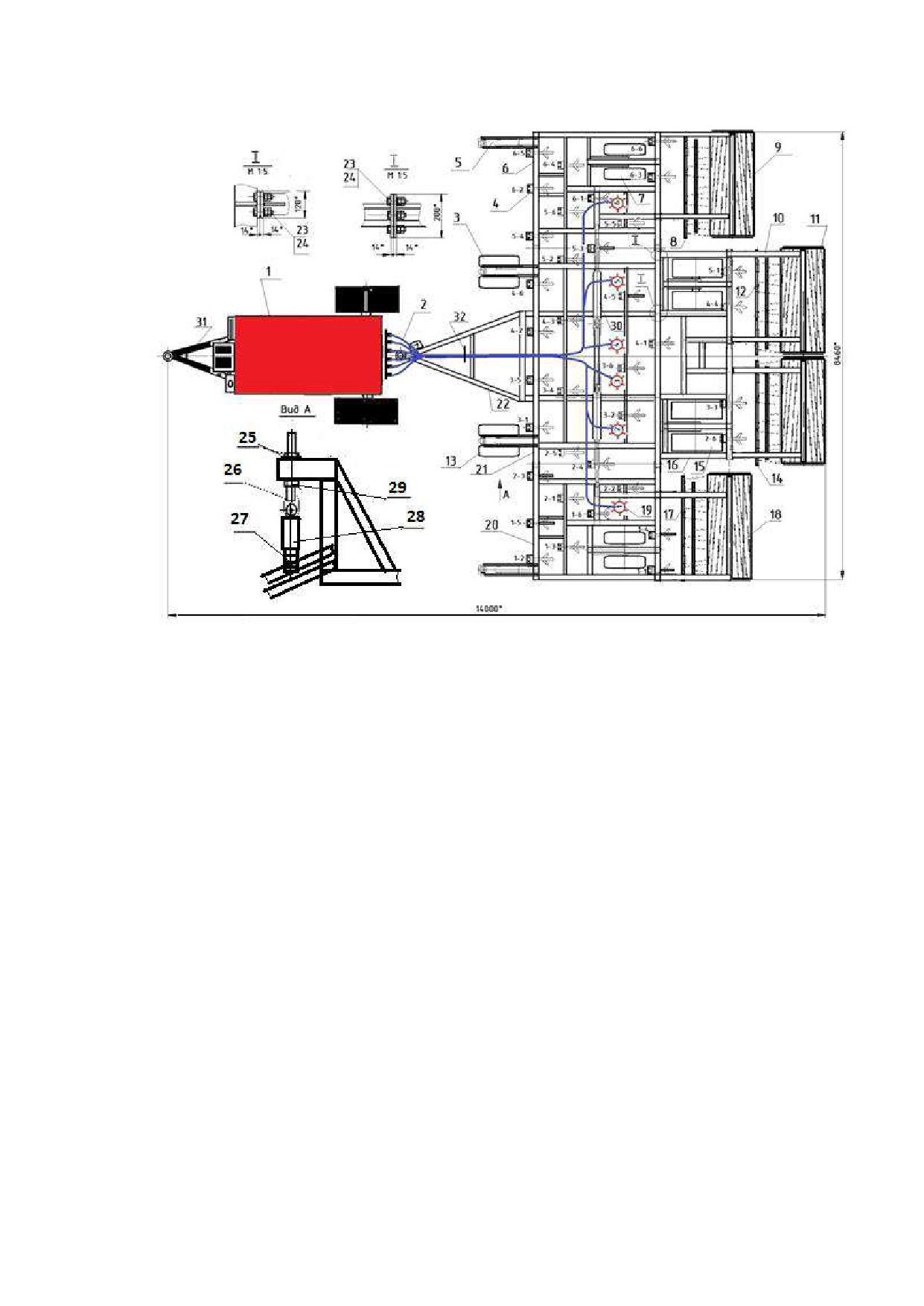

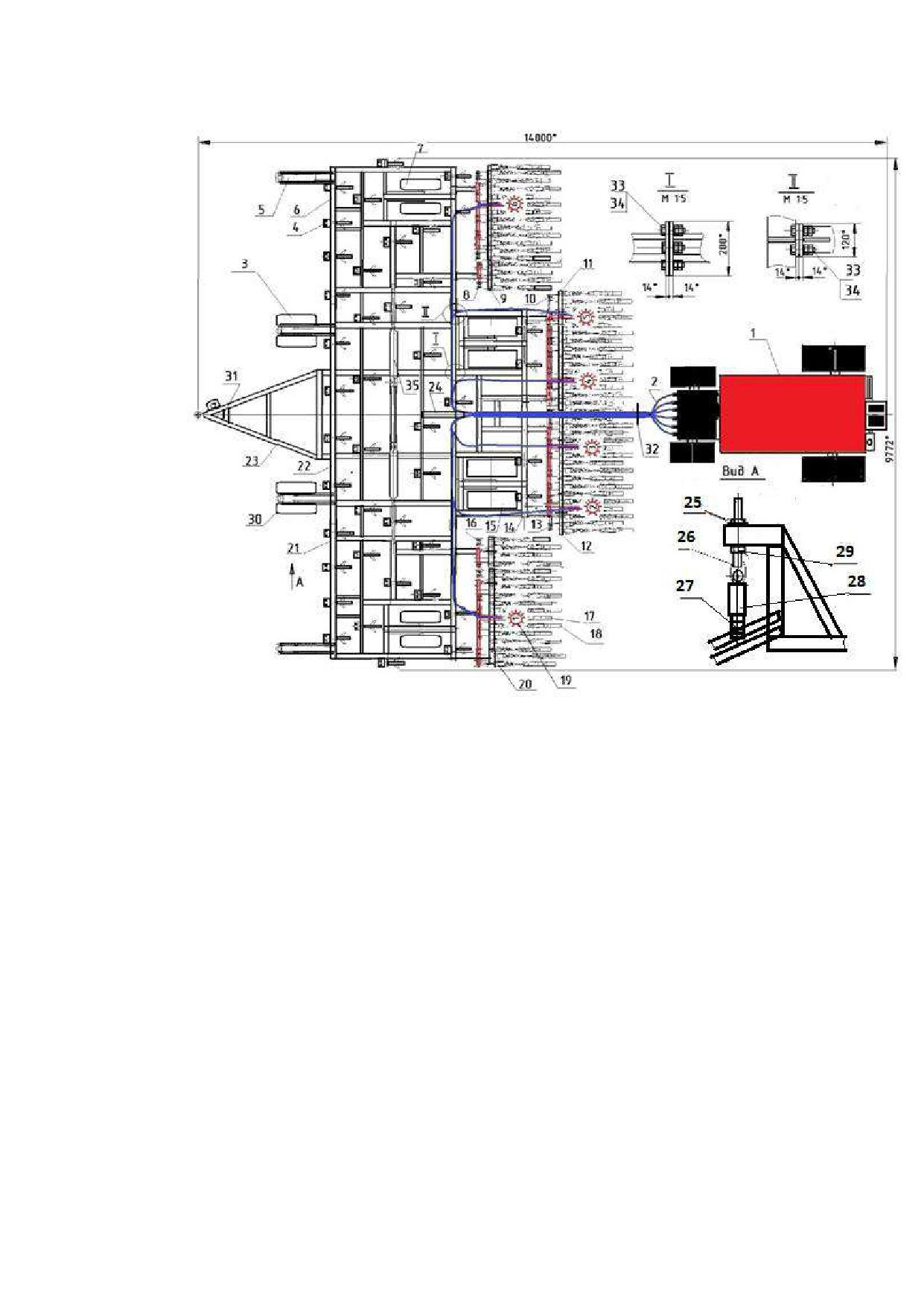

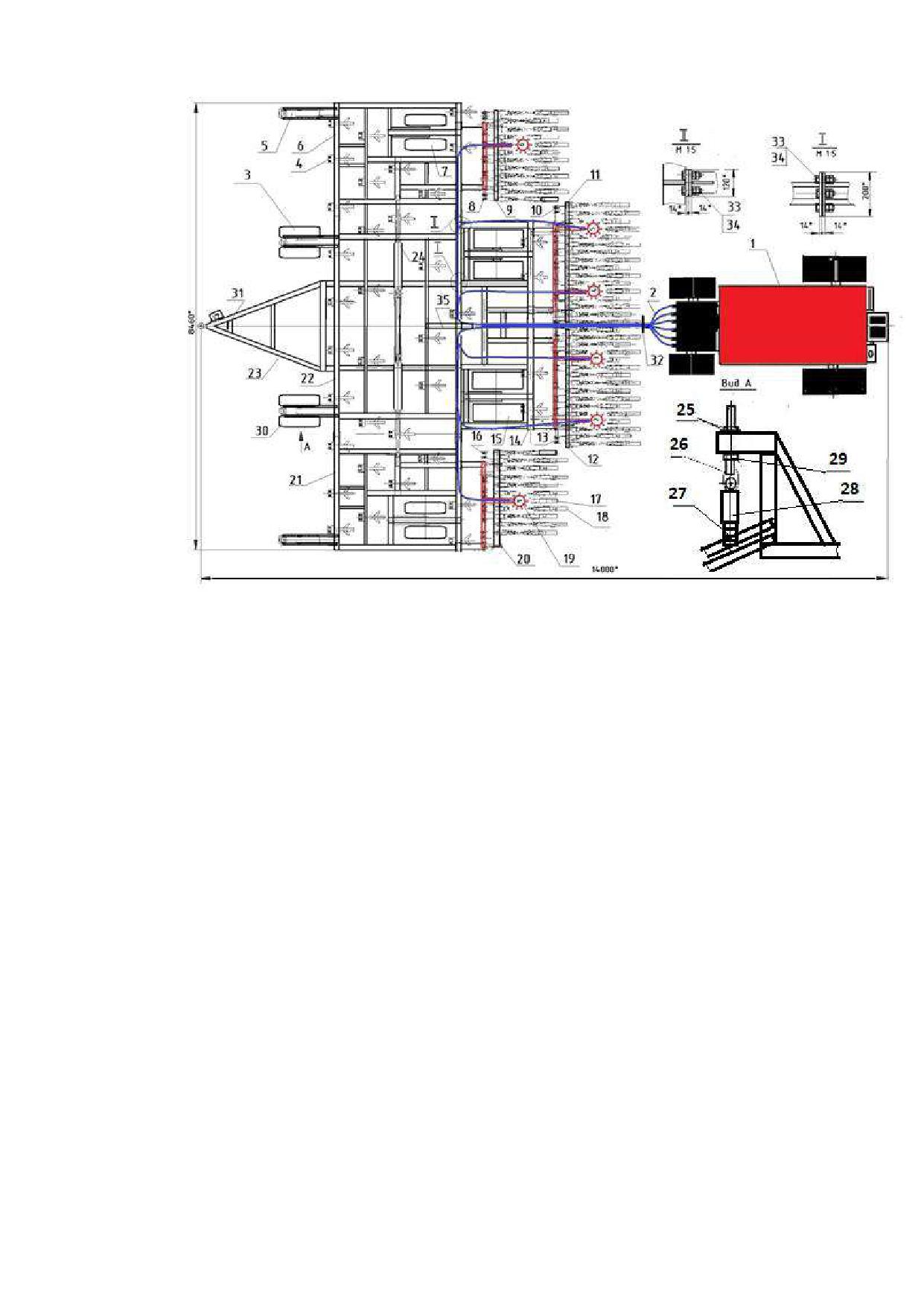

Рис.8 Комбинированный посевной комплекс КПК-540МБ с двухосным

четырехканальным бункером.

1-бункер ПБ-6-1-4, 2-семепровод Ф64 мм, 3-переднее транспортное колесо КПК-

850МБ.13.00.000, 4-стойка в сборе ПК-1080.03.00.000, 5-борона с катком КПК-

540МБ.01.00.000-01, 6-балка 18 сошников КПК-540МБ.02.00.000-01, 7-вилка КПК-

850МБ.24.00.000, 8-болт М24х70.019 ГОСТ 7798-70, 9-гайка М24-7Н.019 ГОСТ 5915-70, 10-

сошник КПК-850МБ.11.02.000-01, 11-сошник КПК-850МБ.11.02.000, 12-рама транспортных

колес КПК-850МБ.03.00.000, 13-заднее транспортное колесо КПК-850МБ.06.00.000, 14-

башня распределительная 9 кан. КПК-540МБ.01.00.000, 15-балка 18 сошников КПК-

540МБ.02.00.000, 16-борона с катком КПК-540МБ.01.00.000, 17-рама КПК-540Л.01.00.000,

18-переднее транспортное колесо КПК-850МБ.13.00.000-01, 19-прицеп ПК-1080.10.00.000,

20-вилка КПК-850МБ.23.00.000, 21-гайка КПК-850МБ.00.00.005, 22-винт регулировочный

КПК-850МБ.12.00.000, 23-набор клипс, 24-гидроцилиндр последовательного соединения

ЕДЦГ 85.30х250К, 25-гайка КПК-850МБ.00.00.006.

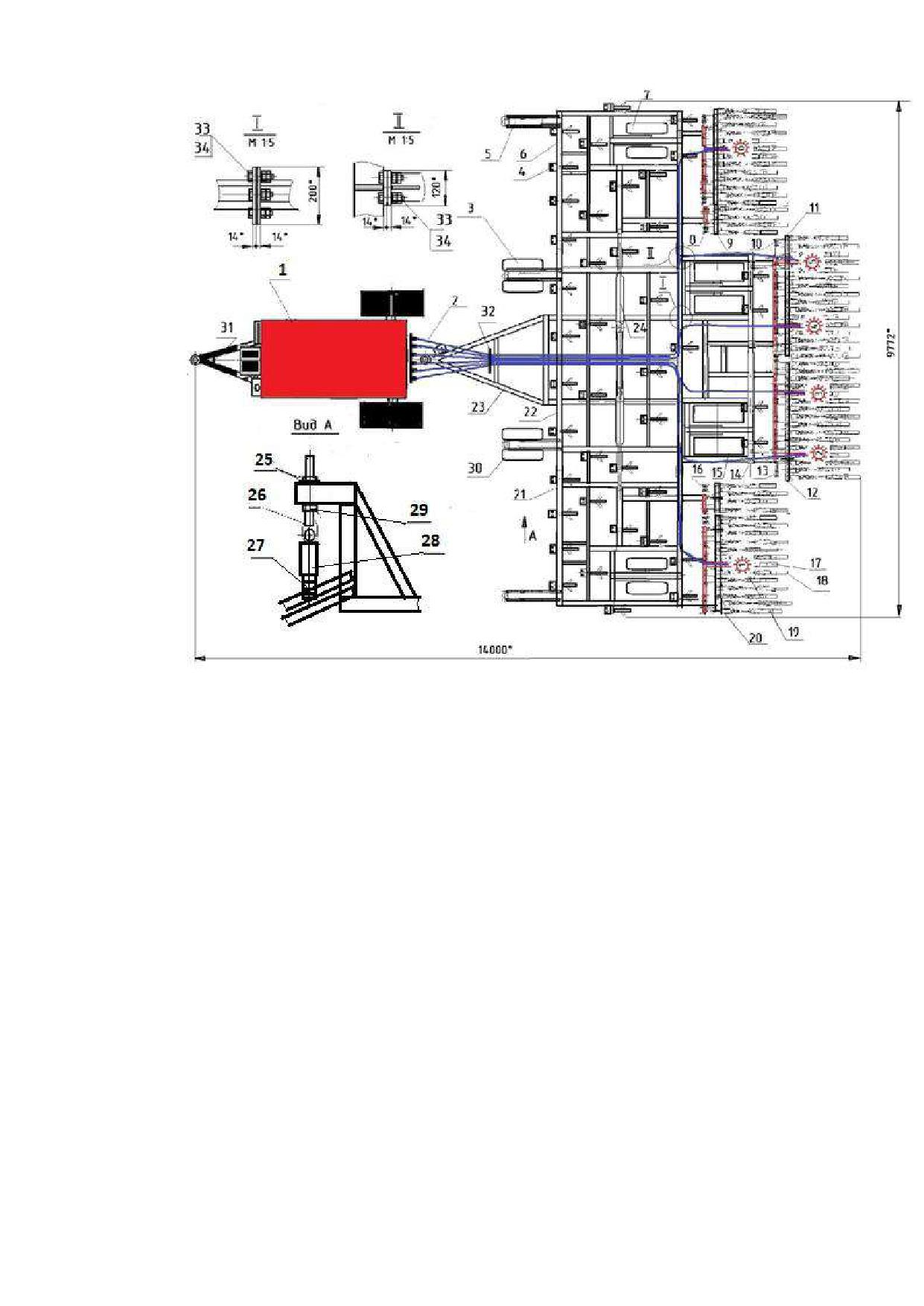

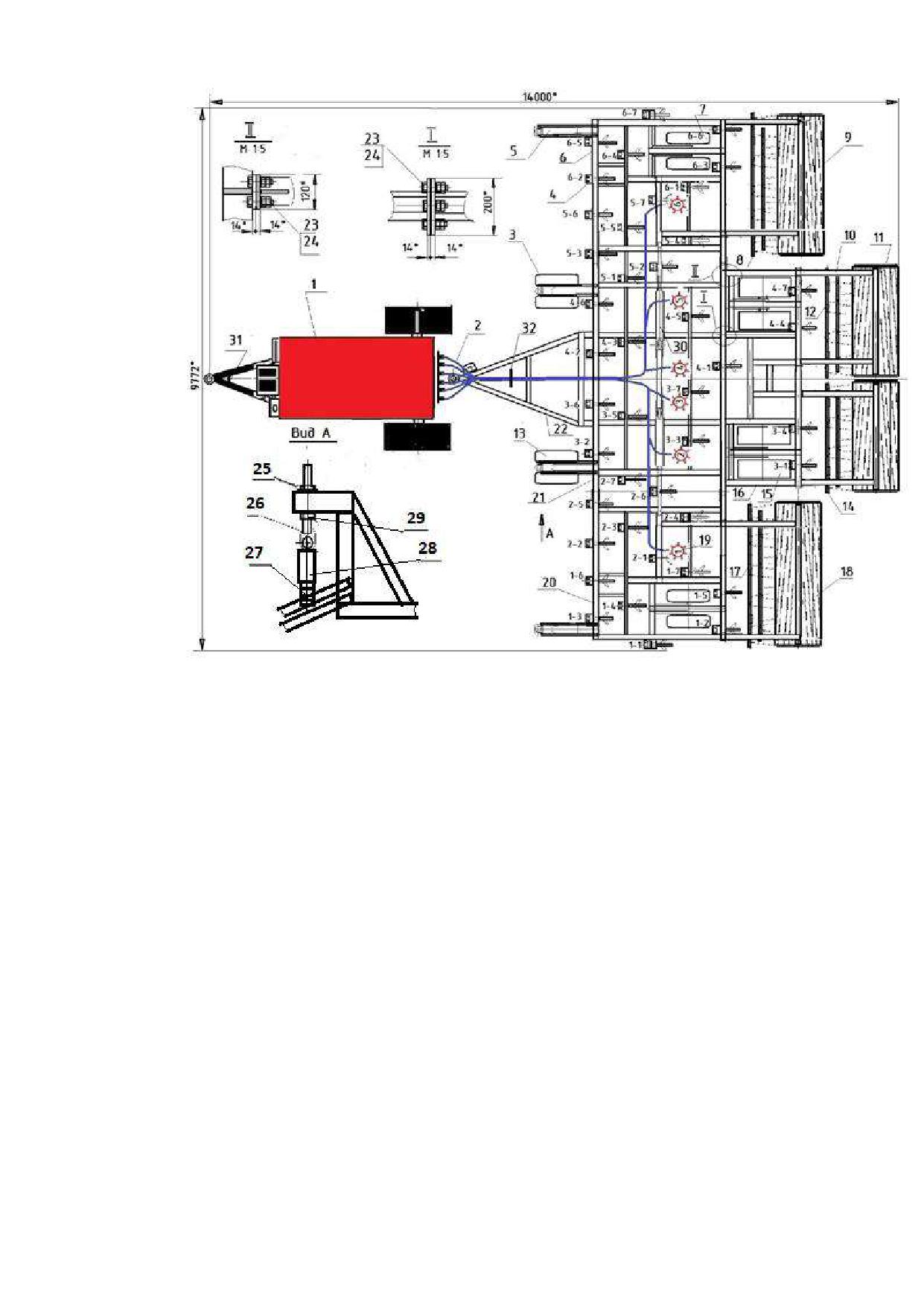

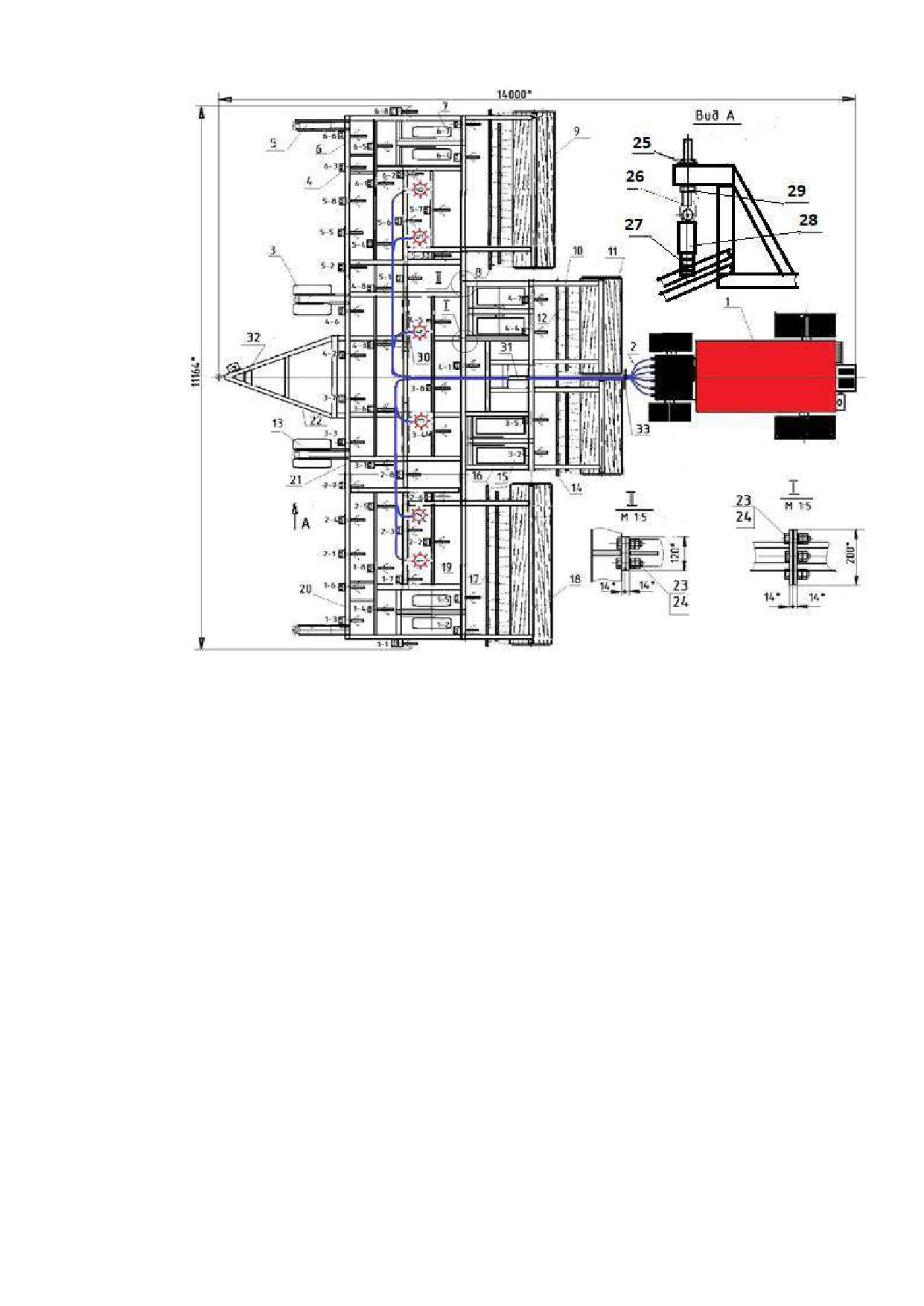

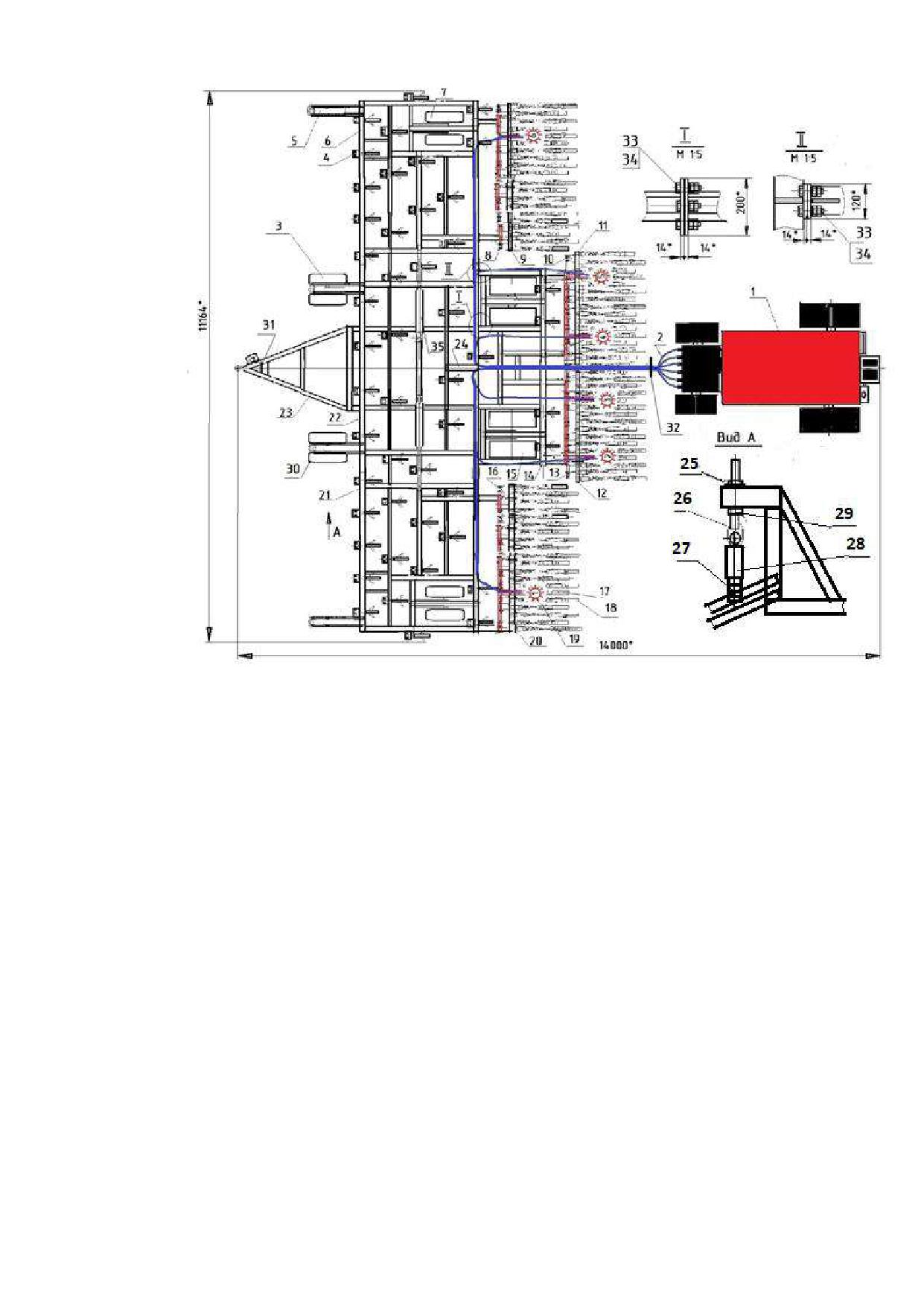

Рис.9 Комбинированный посевной комплекс КПК-540МБ с одноосным

четырехканальным бункером.

3.1.Сборка посевных комплексов.

Культиваторные стойки устанавливаются и закрепляются на рамах согласно рис.10,

49, стремянками поз.3 ПК-1080.03.00.005 или ПК-1080.03.00.005-01 (в зависимости от

профиля трубы на которую устанавливается стойка), шайбами 16.65Г поз.5, гайками М16-

7Н.

При установке стойки обеспечить ее перпендикулярность к плоскости рамы +-2 мм

на расстоянии 620 мм, шаг между стойками 232 +-5 мм, плоскостность носков рабочих

органов 10 мм.

На посевных комплексах в стандартной комплектации установлены однорядные

борона с прикатывающим катком при высеве в дисковый сошник или трехрядные бороны,

при высеве в лапу.

Рис. 10 Стойка ПК-1080.03.00.000 в сборе

1-болт М12х90.Ц6 ГОСТ 7796-70; 2-кронштейн ПК-1080.03.01.000; 3-стремянка ПК-

1080.03.00.005 или ПК-1080.03.00.005-01; 4-гайка М16-7Н.Ц6 ГОСТ 5915-70; 5-гровер

16.65Г.Ц6 гост 6402-70; 6-болт М12х50.Ц6 ГОСТ 7796-70; 7-гайка М12-7Н.Ц6 ГОСТ 5915-70;

8-ось ПК-1080.03.00.002;

9-шайба Ø30х17х3.Ц6;

10-шплинт Ø4х30.Ц6;

11-рычаг ПК-

1080.03.02.000; 12-стойка 33.120; 13-лапа 33.65; 14-болт М12х45 ГОСТ 7786-81; 15-болт

М12х50 ГОСТ 7786-81; 16-гайка ПК-1080.03.00.001; 17-гайка ПК-1080.03.00.001-01; 18-болт

ПК-1080.03.00.003; 19-гайка М20-7Н.Ц6 ГОСТ 5915-70; 20-пружина ПК-1080.03.00.004.

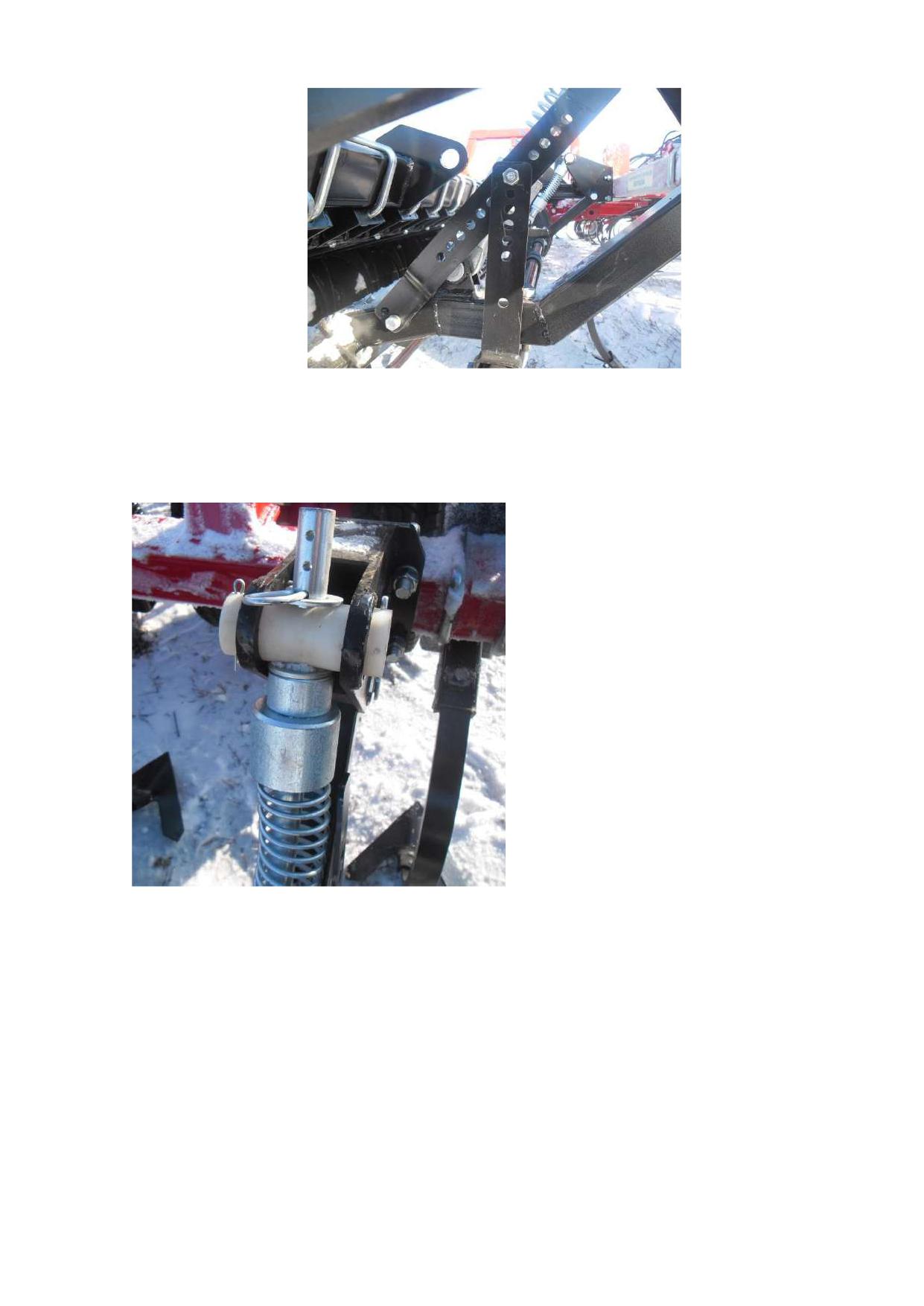

Для обработки почвы после следа трактора, в случае необходимости, на

кронштейнах культиваторных стоек предусмотрены дополнительные

4 отверстия,

позволяющие опустить стойку на 22 мм, для увеличения глубины обработки рис. 11.

1-каток; 2-борона, 3-тяга КПК-850МБ.05.02.000 СБ; 4-гайка М20-7Н.019 ГОСТ 5915-70, 5-

шплинт, 6-полиамид, 7-пружина, 8-гайка М12, 9-шайба 20.65Г ГОСТ 6402-70, 10-стреммянка

КД-720.00.00.002; 11-кронштейн КПК-850МБ.05.05.000 СБ; 12-штанга КПК-850М.05.00.001;

13-рамка катка; 14-зуб бороны; 15-стремянка КПК-850М.05.00.006; 16- стремянка КПК-

850М.05.00.005; 17-тяга КД-720М.20.00.002; 18-рычаг КД-720М.20.01.000 СБ.

Рис. 12 Каток с однорядной бороной.

. Выставляем необходимый угол атаки бороны рис. 12. Для этого двумя ключами на «19»

откручиваем гайку М12, снимаем шайбу гровера, вынимаем из отверстий рычагов болт

М12х35. Вращаем рычаг, установленный на трубе с зубьями бороны в нужную сторону.

Совмещаем отверстия со стопорным рычагом и закрепляем болтом.

Рис.13 Регулировка бороны.

Предусмотрена возможность опустить или поднять прикатывающие катки бороны. Для

этого вытаскиваем шплинт из штанги и вставляем в нужное отверстие (рис. 14).

Рис.14 Регулировка усилия прикатывающего катка бороны.

Посевные комплексы серии КПК собираются из унифицированных узлов, в зависимости от

ширины захвата, для удобства транспортирования и копирования рельефа почвы, имеют

цельную раму у КПК-540Л и КПК-540МБ, среднею и боковые складывающиеся рамы у КПК-

720Л, КПК-720МБ, КПК-850Л, КПК-850МБ, КПК-980А, КПК-990Л, КПК-990МБ, КПК-990А, КПК-

1080Л, КПК-1080МБ, КПК-1110А, КПК-1200А, КПК-1250А.

3.1.1.Сборка посевного комплекса КПК-540Л.

Комбинированный посевной комплекс КПК-540Л (рис.6, 7) - прицепной, содержит: раму

поз.15 (рис.6), два передних флюгерных транспортных колеса поз.3,

16, задние

транспортные колеса поз.13, двадцать четыре стойки в сборе поз.4, с установленными

рассеевателями, прицеп поз.17, две бороны поз.6, 11, катки поз.7, бункер для семян и

удобрений поз.1, который дозировано подает воздухом семена и удобрения по

семепроводам к лапам, емкостью 6, 10 м³, гидросистему для выглубления рабочих органов

и перевода посевного комплекса в транспортное положение.

Для высева в лапу посевной комплекс комплектуется 24 рассеевателями, закрепляемых на

культиваторных стойках и четырьмя шестиканальными башнями поз.14, которые

устанавливаются на культиваторной части, обеспечивая одинаковую длину семепроводов

Ф 25 мм, между башнями и сошниками.

Культиваторные стойки с рабочими органами поз.4 установлены в шесть рядов с шагом

232 мм, пружины создают рабочее усилие не менее 1000 Н, служат для предохранения от

поломок агрегата, при нагрузке на стойки выше допустимого и снижения тягового усилия.

3.1.2.Сборка посевного комплекса КПК-540МБ.

Комбинированный посевной комплекс КПК-540МБ (рис.8, 9) - прицепной, содержит: раму

поз.17 (рис.8), два передних флюгерных транспортных колеса поз.3,

18, задние

транспортные колеса поз.13, двадцать четыре стойки в сборе поз.4, прицеп поз.19, две

бороны с катком поз.5, 16, балок поз.6, 16, тридцати шести дисковых сошников поз.10, 11,

бункер для семян и удобрений поз.1, емкостью 6, 10 м³, который дозировано подает

воздухом семена и удобрения по семепроводам к дисковым сошникам, гидросистему для

выглубления рабочих органов и перевода посевного комплекса в транспортное

положение.

Дисковые сошники поз.10, 11, с индивидуальными прикатывающими катками,

установлены с шагом 150 мм, служат для укладки семенного материала и удобрений на

заданную глубину и уплотнение почвы посеянного рядка, оставляя рыхлым междурядье.

Посевные комплексы могут комплектоваться бункерами поз.1, с внесением удобрений

вместе с семенами, так и раздельно.

По согласованию с заказчиком, посевные комплексы серии КПК могут изготавливаться с

рабочей шириной, отличной от приведенных в табл.1, 2, 3.

Глубина обработки культиваторной части устанавливается клипсами поз.24, на

штоках гидроцилиндров транспортных и опорных колес поз.25, а глубину посева с

помощью навески дисковых сошников и прикатывающих колес.

1-бункер ПБ-6-1-4 (ПБ-8-1-4, ПБ-10-1-4),

2-семепровод Ф64,

3-переднее

транспортное колесо КПК-850МБ.13.00.000, 4-стойка в сборе ПК-1080.03.00.000-01, 5-

переднее опорное колесо КПК-850МБ.04.00.000, 6-рама правая КПК-720МБ.01.00.00.000-

01, 7-задние опорные колеса КПК-850МБ.05.00.000, 8-борона КПК-720Л.01.00.000-01, 9-

каток КПК-720Л.02.00.000, 10-тяга КПК-990Л.05.00.000, 11-каток КПК-990.04.00.000, 12-

борона центральная КПК-990Л.01.00.000-01,

13-рама транспортных колес КПК-

850МБ.03.00.000,

14- заднее транспортное колесоКПК-850МБ.06.00.000,

15-борона

центральная КПК-990Л.01.00.000, 16-переднее транспортное колесо КПК-850МБ.13.00.000-

01, 17-каток КПК-720Л.02.00.000, 18-борона КПК-720Л.01.00.000, 19-башня распределения

семян - 8 каналов КПК-720Л.03.00.000, 20-рама левая КПК-720.01.00.00.000, 21-рама

средняя КПК-850МБ.02.00.00.000, 22-прицеп ПК-1080.10.00.000, 23-болт М24х70.019 ГОСТ

7798-70, 24-гайка М24-7Н.019 ГОСТ 5915-70, 25-гайка КПК-850МБ.00.00.005, 26-винт

регулировочный

КПК-850МБ.12.00.000,

27-набор

клипс,

28-гидроцилиндр

последовательного соединения ЕДЦГ 85.30х250К, 29-гайка КПК-850МБ.00.00.006, 30-

гидроцилиндр ГЦ-125.63х800.11, 31-рама транспортных колес КПК-850МБ.03.00.000.

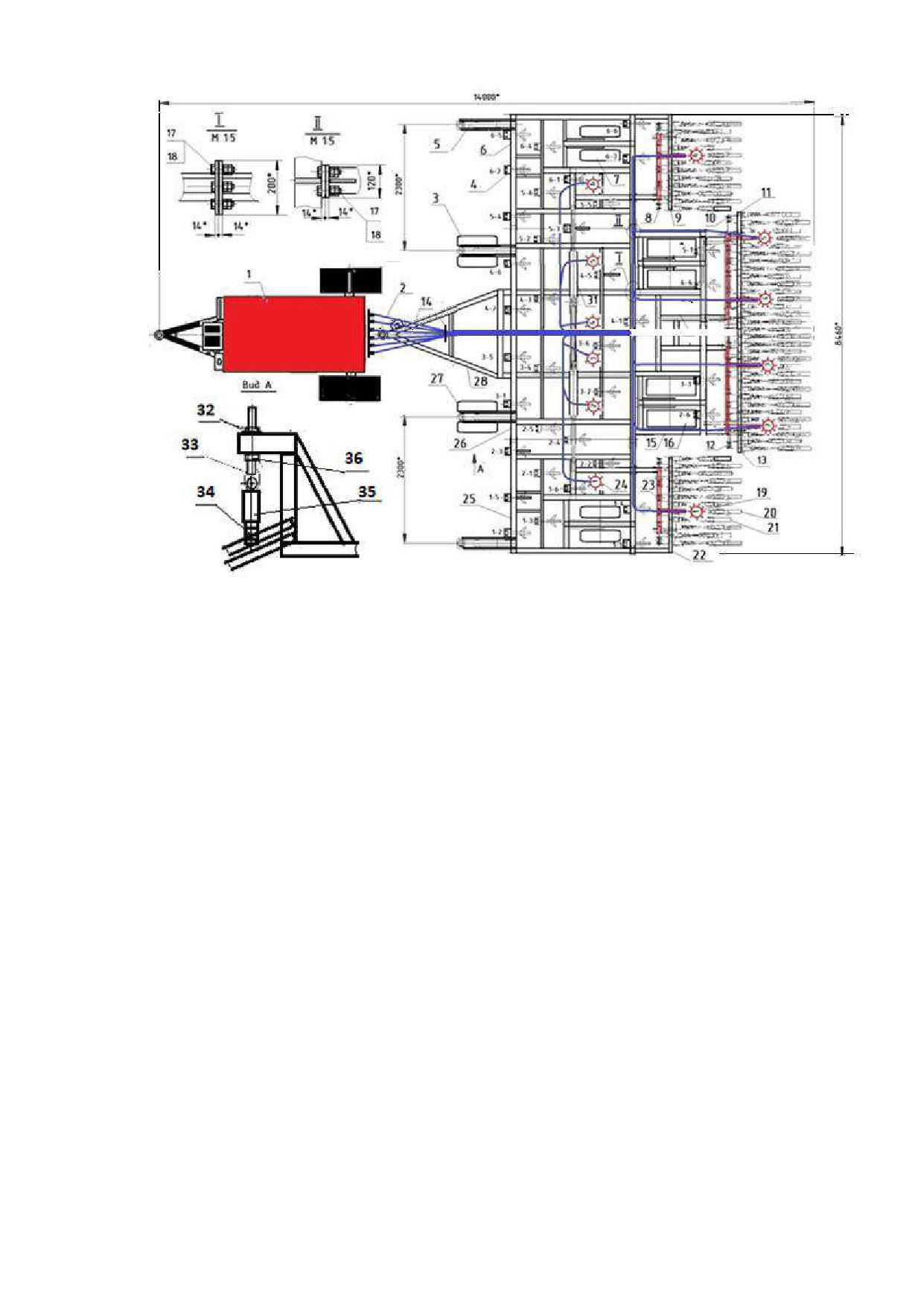

Рис.15 Комбинированный посевной комплекс КПК-720Л с одноосным

четырехканальным бункером.

1-бункер ПБ-6-1-4 (ПБ-8-1-4, ПБ-10-1-4),

2-семепровод Ф64,

3-переднее

транспортное колесо КПК-850МБ.13.00.000, 4-стойка в сборе ПК-1080.03.00.000-01, 5-

переднее опорное колесо КПК-850МБ.04.00.000, 6-рама правая КПК-720МБ.01.00.00.000-

01, 7-задние опорные колеса КПК-850МБ.05.00.000, 8-борона КПК-720Л.01.00.000-01, 9-

каток КПК-720Л.02.00.000, 10-тяга КПК-990Л.05.00.000, 11-каток КПК-990.04.00.000, 12-

борона центральная КПК-990Л.01.00.000-01,

13-рама транспортных колес КПК-

850МБ.03.00.000,

14- заднее транспортное колесоКПК-850МБ.06.00.000,

15-борона

центральная КПК-990Л.01.00.000, 16-переднее транспортное колесо КПК-850МБ.13.00.000-

01, 17-каток КПК-720Л.02.00.000, 18-борона КПК-720Л.01.00.000, 19-башня распределения

семян - 8 каналов КПК-720Л.03.00.000, 20-рама левая КПК-720.01.00.00.000, 21-рама

средняя КПК-850МБ.02.00.00.000, 22-прицеп ПК-1080.10.00.000, 23-болт М24х70.019 ГОСТ

7798-70, 24-гайка М24-7Н.019 ГОСТ 5915-70, 25-гайка КПК-850МБ.00.00.005, 26-винт

регулировочный

КПК-850МБ.12.00.000,

27-набор

клипс,

28-гидроцилиндр

последовательного соединения ЕДЦГ 85.30х250К, 29-гайка КПК-850МБ.00.00.006, 30-

гидроцилиндр ГЦ-125.63х800.11, 31-прицеп задний КПК-850МБ.20.00.000, 32-вилка КПК-

850МБ.21.00.000, 33-вилка КПК-850МБ.22.00.000.

Рис.16 Комбинированный посевной комплекс КПК-720Л с двухосным

четырехканальным бункером.

1-бункер ПБ-6-1 (ПБ-8-1, ПБ-10-1), 2-семепровод Ф63, 3-переднее транспортное

колесо КПК-850МБ.13.00.000, 4-стойка в сборе ПК-1080.03.00.000, 5- переднее опорное

колесо КПК-850МБ.04.00.000, 6-рама правая КПК-720МБ.01.00.00.000-01, 7-заднее

опорное колесо КПК-850МБ.05.00.000, 8-борона с катком КПК-720МБ.02.00.000-01, 9-

балка КПК-720МБ.03.00.000-01, 10-борона с катком центральнаяКПК-850МБ.08.00.000-01 ,

11-балка средняя КПК-850МБ.11.00.000-01, 12-борона с катком центральная КПК-

850МБ.08.00.000, 13-заднее транспортное колесо КПК-850МБ.06.00.000, 14-борона с

катком КПК-720МБ.02.00.000, 15-рама транспортных колес КПК-850МБ.03.00.000, 16-балка

средняя КПК-850МБ.11.00.000, 17-сошник КПК-850МБ.11.02.00.000-01, 18-сошник КПК-

850МБ.11.02.00.000, 19-башня распределения семян - 8 каналов КПК-720Л.03.00.000, 20-

балка КПК-720МБ.03.00.000, 21-рама левая КПК-720МБ.01.00.00.000, 22-рама средняя

КПК-850МБ.02.00.00.000, 23-прицеп ПК-1080.10.00.000, 24-гидроцилиндр ГЦ-

125.63х800.11, , 25-гайка КПК-850МБ.00.00.005, 26-винт регулировочный КПК-

850МБ.12.00.000, 27-набор клипс, 28-гидроцилиндр последовательного соединения ЕДЦГ

85.30х250К, 29-гайка КПК-850МБ.00.00.006, 30-переднее транспортное колесо КПК-

850МБ.13.00.000, 31-вилка КПК-850МБ.23.00.000, 32-вилка КПК-850МБ.24.00.000, 33-болт

М24х70.019 ГОСТ 7798-70, 34-гайка М24-7Н.019 ГОСТ 5915-70.

Рис.17 Комбинированный посевной комплекс КПК-720МБ с одноосным

шестиканальным бункером.

1-бункер ПБ-6-2 (ПБ-8-2, ПБ-10-2), 2-семепровод Ф63, 3-переднее транспортное
