ГЛАВА СЕДЬМАЯ
ГИДРОИЗОЛЯЦИЯ ИСКУССТВЕННЫХ СООРУЖЕНИЙ

§ 40. ОБЩИЕ СВЕДЕНИЯ

Дождевая вода, которая просачивается через балласт на мостах, должна беспрепятственно отводиться из балластных корыт особыми водоотводными приспособлениями, верх же пролетного строения должен быть покрыт непроницаемым для воды слоем, называемым гидроизоляцией. Этот слой препятствует прониканию воды в толщу бетона или кладки. При намокании кладки и бетона в холодное время года они будут подвергаться распирающему действию замерзшей воды и в них могут появиться трещины. Кроме того, вода, просачиваясь сквозь кладку и бетон, растворяет и выносит свободную известь из цементного раствора; этим самым прочность кладки ослабляется.

Для предотвращения проникания дождевой воды, просачивающейся через земляную насыпь, трубы также изолируются.

В малых однопролетных мостах водоотвод достигается приданием по верху пролетному строению продольного уклона.

Устои для облегчения стока воды по вертикальным плоскостям штукатурятся, а горизонтальным плоскостям устоев придается уклон в направлений стока воды и они также штукатурятся.

В более значительных мостах водоотвод осуществляется через особые водоотводные трубки, заделанные в нескольких местах в пролетное строение.

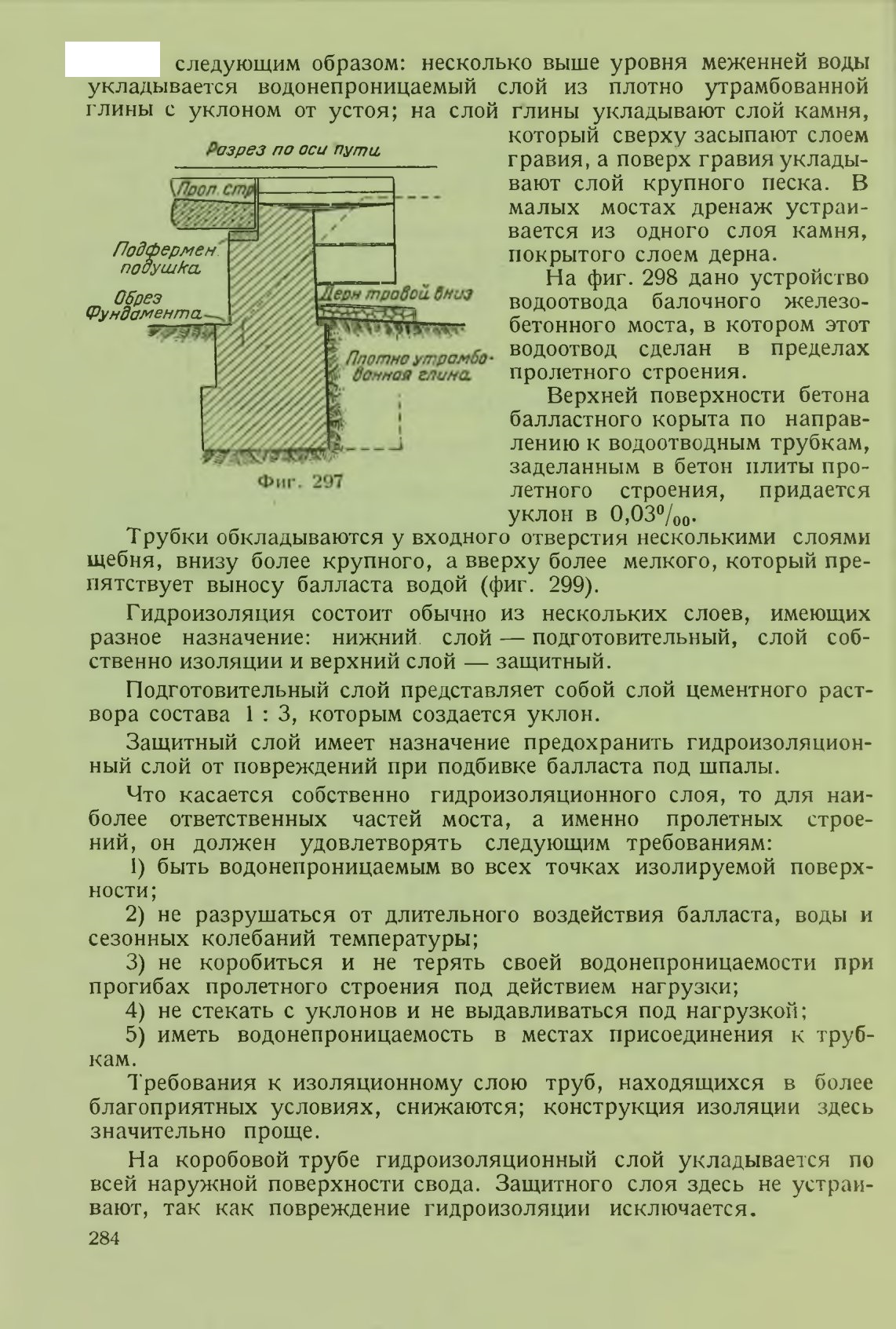

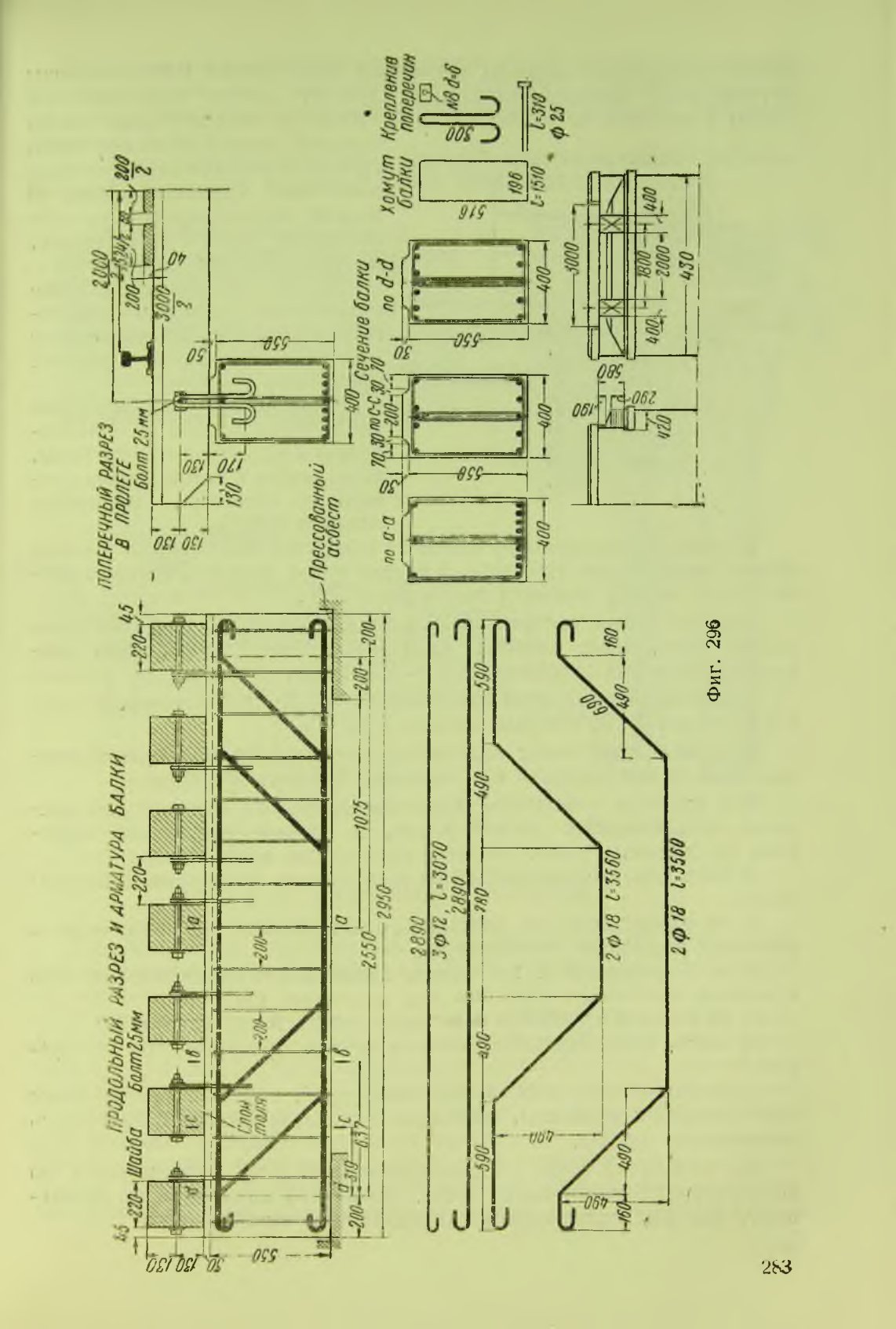

На фиг. 297 показан отвод воды за устой в однопролетном железобетонном мосту. Верхней поверхности балластного корыта придан уклон от середины пролета к устою. Этот уклон делается от 0,03 до 0,05. Поверхность балластного корыта и верхняя поверхность устоя покрыты гидроизоляцией.

За устоем устроен дренаж, засыпка между обратными стенками сделана из хорошо водопроницаемого грунта. Дренаж устраивается

§ 41. ВИДЫ ГИДРОИЗОЛЯЦИИ

Гидроизоляция, применяемая для искусственных сооружений, подразделяется на следующие виды: а) твердую, б) обмазочную, в) обклеечную.

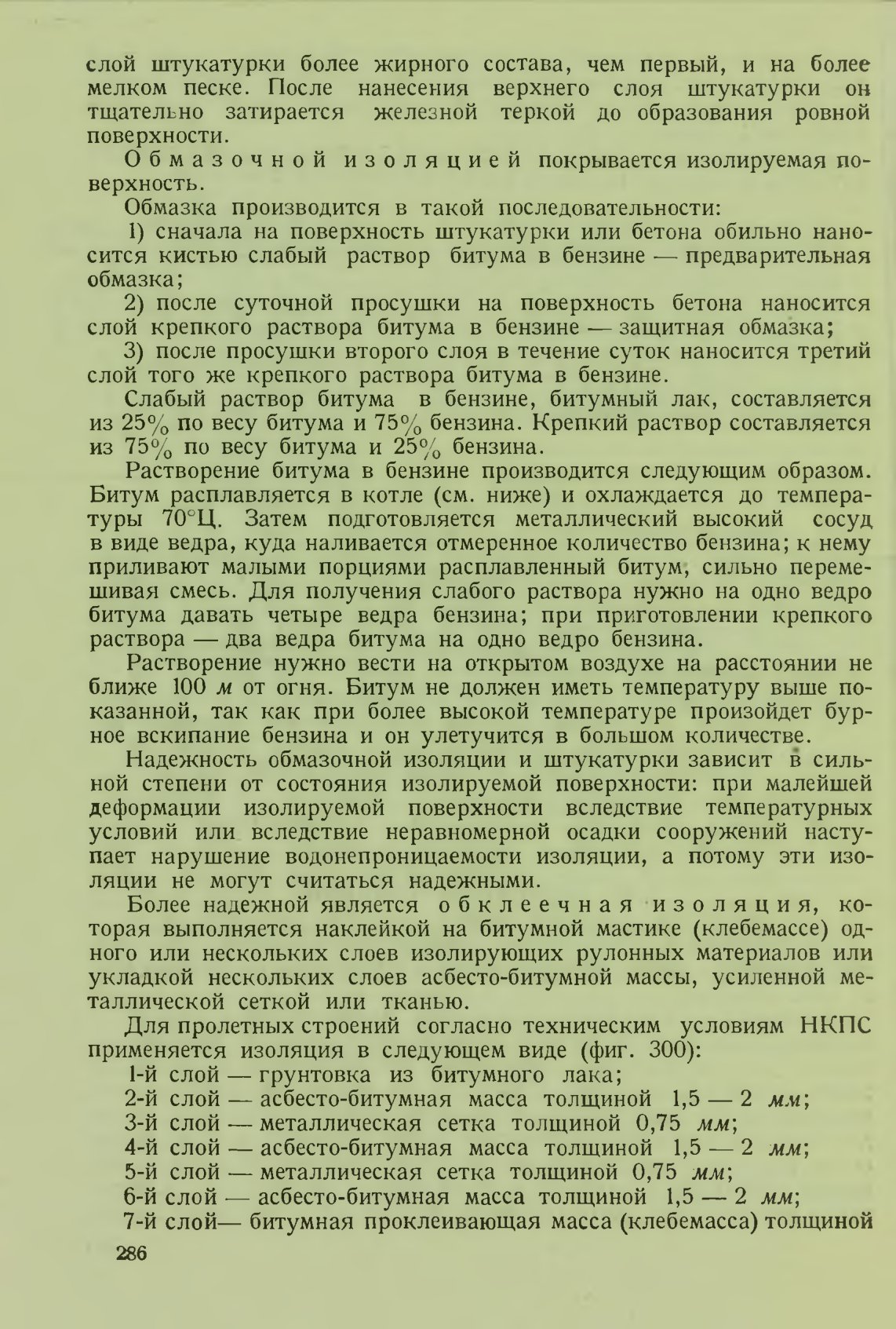

Твердая гидроизоляция применяется в виде штукатурки, выполняемой ручным способом или способом торкретирования. Для штукатурки применяется пуццолановый портланд-цемент состава 1 : 2 или 1 : 3. Песок для раствора берут более мелкий, чем для раствора кладки. Иногда к цементному раствору прибавляют для большей водонепроницаемости церезит. Штукатурка ручным способом наносится в два слоя: первый слой толщиной 20 мм набрасывается лопаткой и затирается деревянной теркой. После схватывания первого слоя, обыкновенно на другой день, наносится второй

§ 42. ПРОИЗВОДСТВО РАБОТ ПО ГИДРОИЗОЛЯЦИИ

После установки водоотводных трубок в бетонном корыте и после отвердения бетона поверхность балластного корыта покрывается цементным раствором 1 : 3, так называемым подготовительным слоем. Поверхности подготовительного слоя придаются уклоны по направлению к трубкам.

Поверхность подготовительного слоя должна быть выровнена под правило и тщательно затерта, но не до глянца. В местах перегибов защитного слоя по линии бортов балластного корыта устраиваются выкружки радиусом 15 см из цементного раствора; до начала укладки изолирующих слоев подготовительному слою дают окрепнуть.

Укладка изоляции должна производиться в сухую неморозную погоду при температуре воздуха не ниже +5° Ц. При укладке изоляции в дождливую погоду место работ должно быть защищено водонепроницаемым навесом.

При укладке в зимнее время должен быть устроен тепляк. Сухая, ровная и чистая поверхность подготовительного слоя при помощи волосяной кисти (или щетки) покрывается битумным лаком. Лак наносится тонким слоем. Пролакированной поверхности дают время (примерно до 2 час. и более, в зависимости от скорости высыхания лака) просохнуть, после чего приступают к укладке изоляции.

Первым слоем на пролакированную поверхность наносится асбестобитумная масса толщиной 1,5 — 2 мм. Асбесто-битумная масса укладывается при температуре не ниже 150° Ц. Асбесто-битумная масса разравнивается деревянным ножом (шпателем) или щеткой.

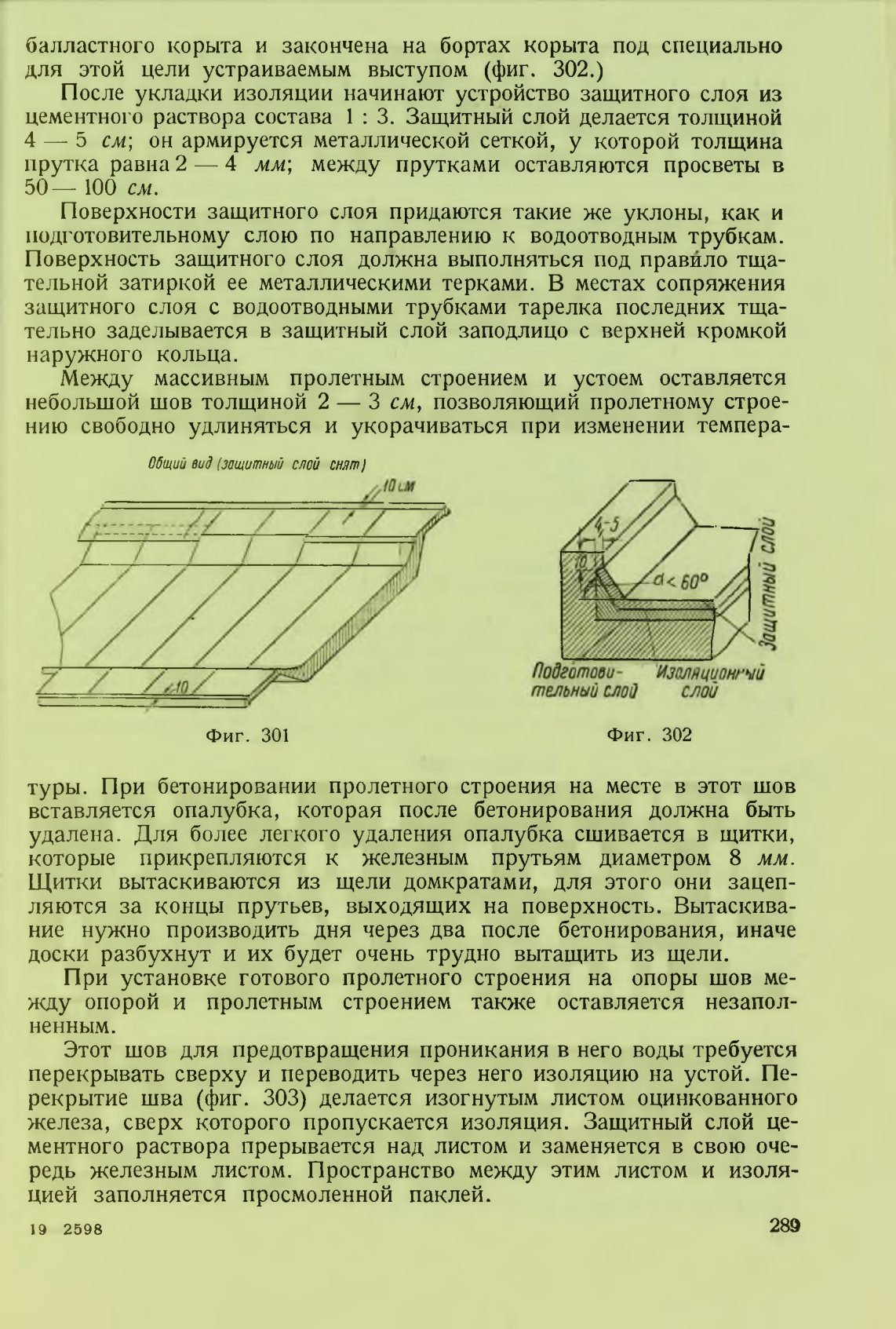

После этого укладывается металлическая сетка или ткань. Перед укладкой металлическую сетку покрывают битумным лаком, дав ему просохнуть. Ткань должна также быть пропитана битумом. Сетка и ткань укладываются по неостывшей массе. Укладка сетки и ткани, а равно и нанесение асбесто-битумпой массы производятся в направлении ширины корыта (поперек), как это показано на фиг. 301. Сетка и ткань разравниваются шпателем или щеткой.

Соединение полотнищ сетки и ткани производится внахлестку с перекрытием на 5 — 10 см.

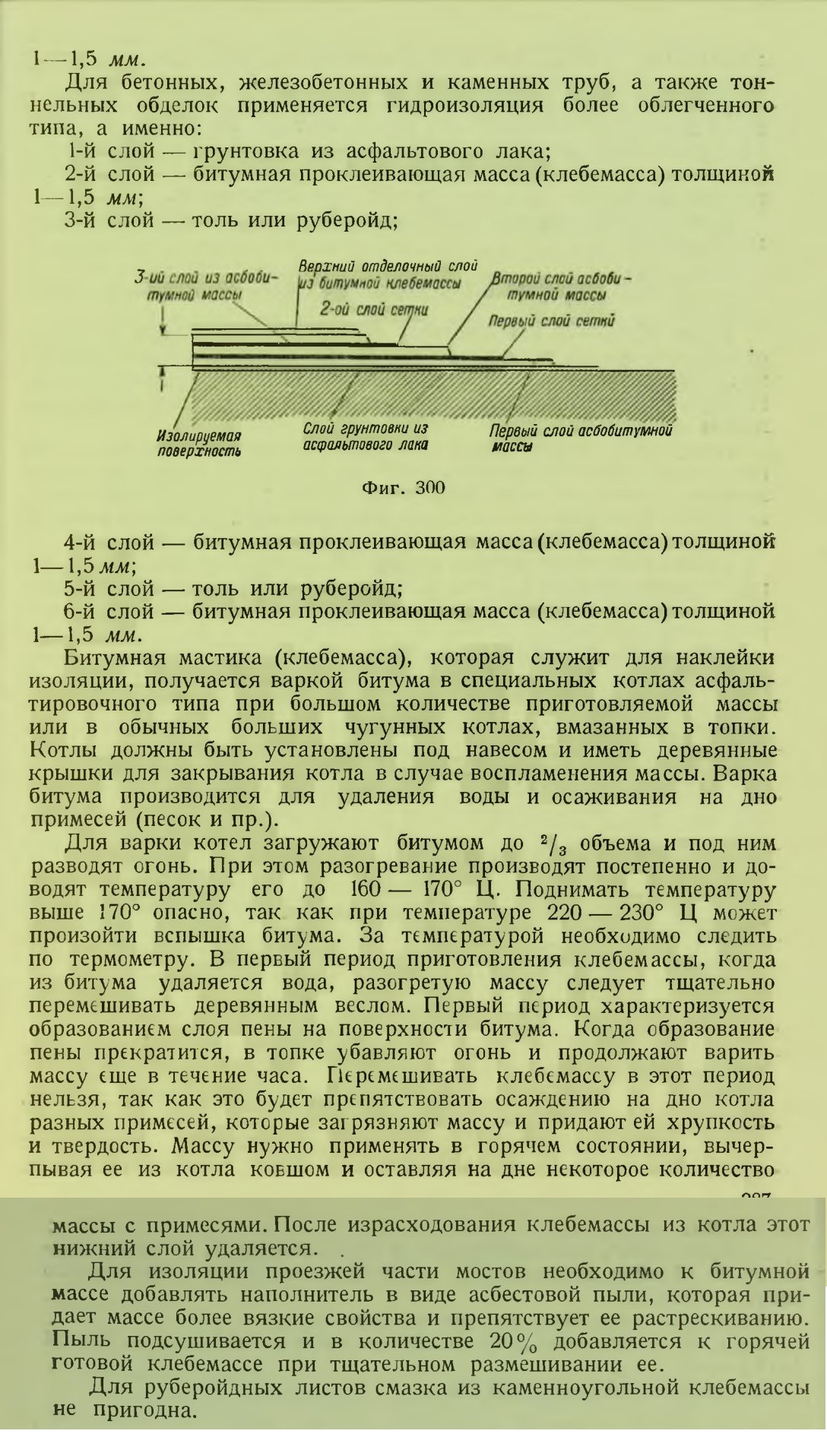

Таким же порядком укладываются следующие слои и, наконец, последний слой битумной клебемассы.

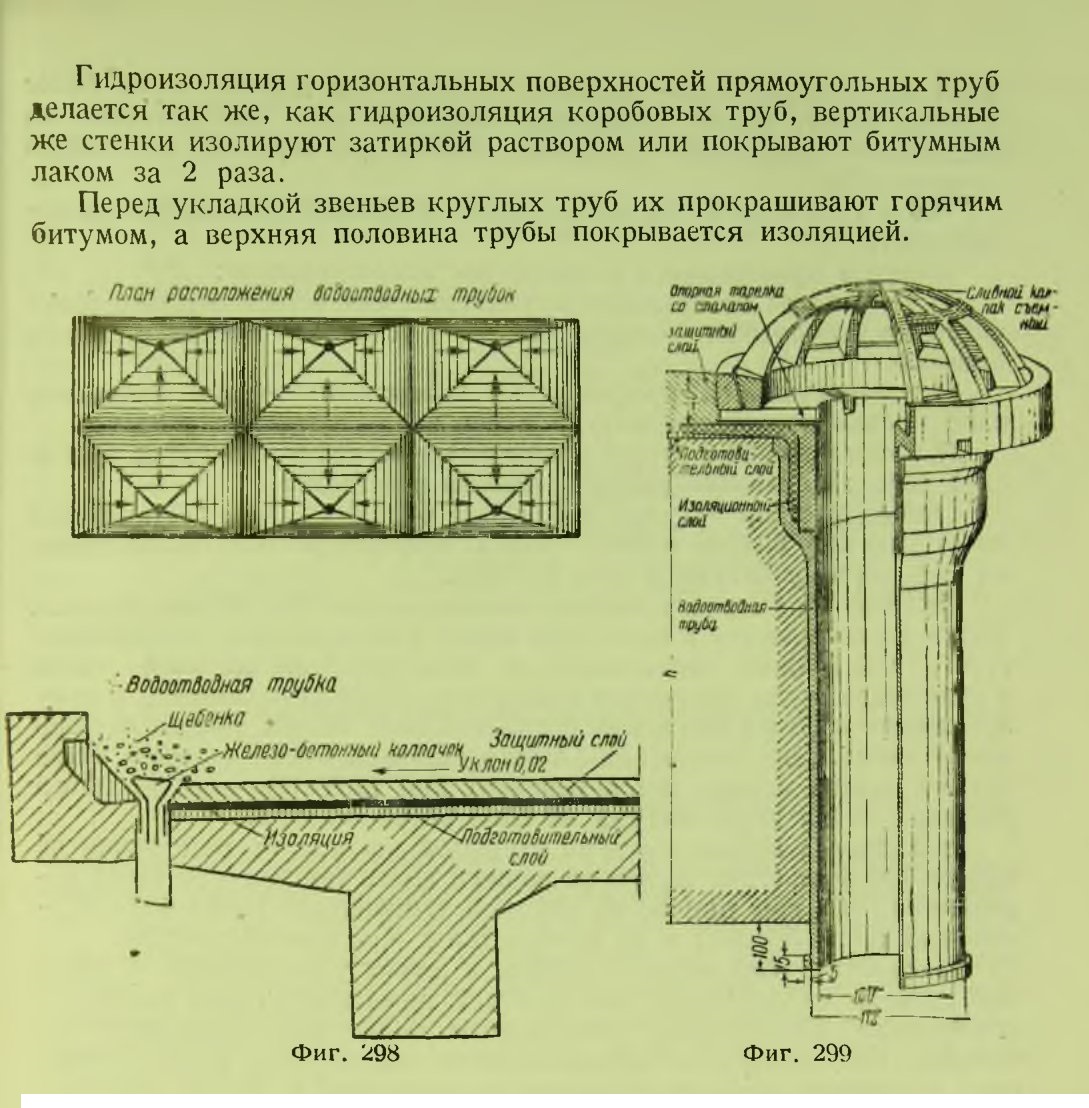

Изоляция должна быть заведена внутрь раструба водоотводных труб, как это показано на фиг. 299, а затем поднята по бортам

неровным поверхностям, что сильно отражается на качестве изо-ляции.

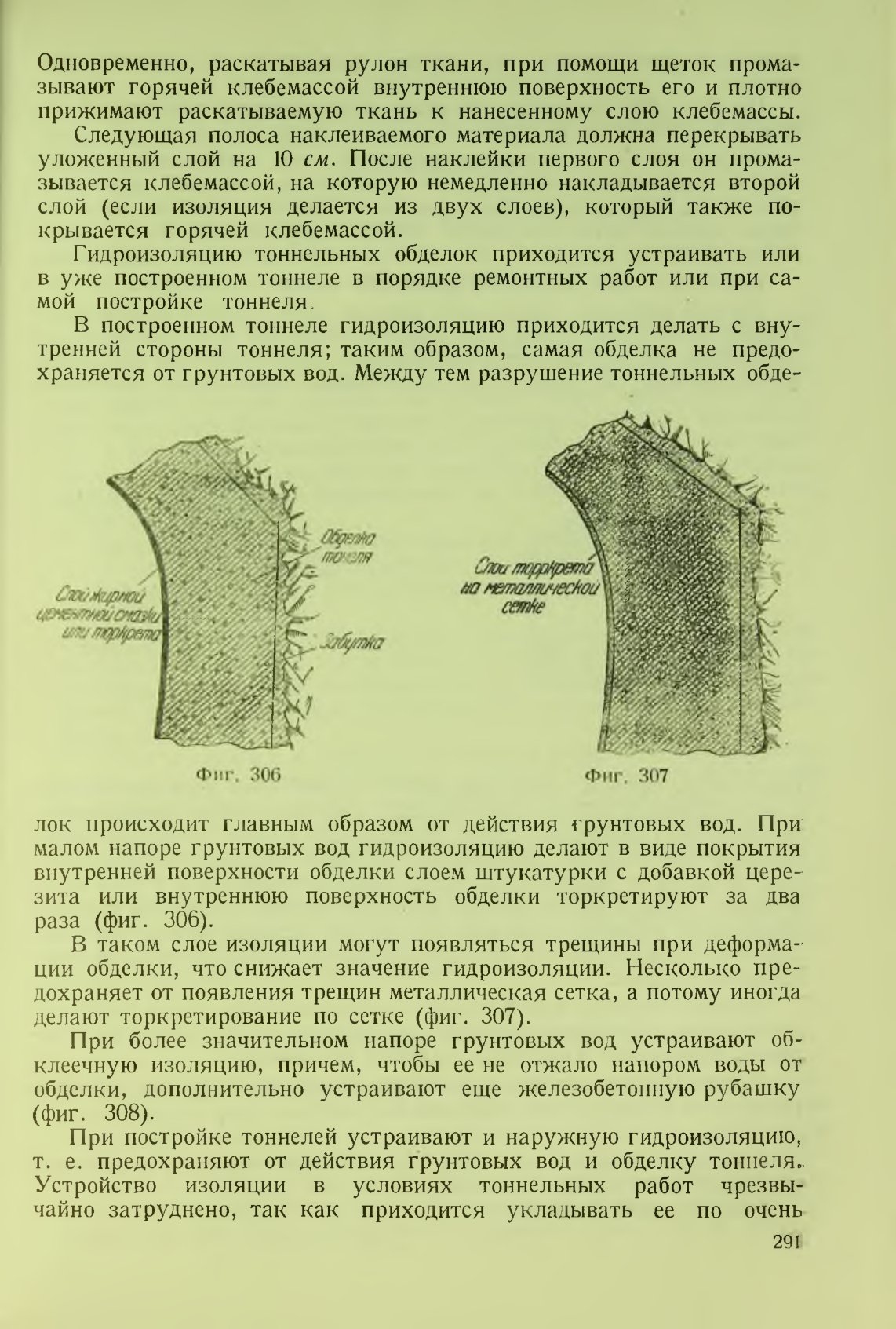

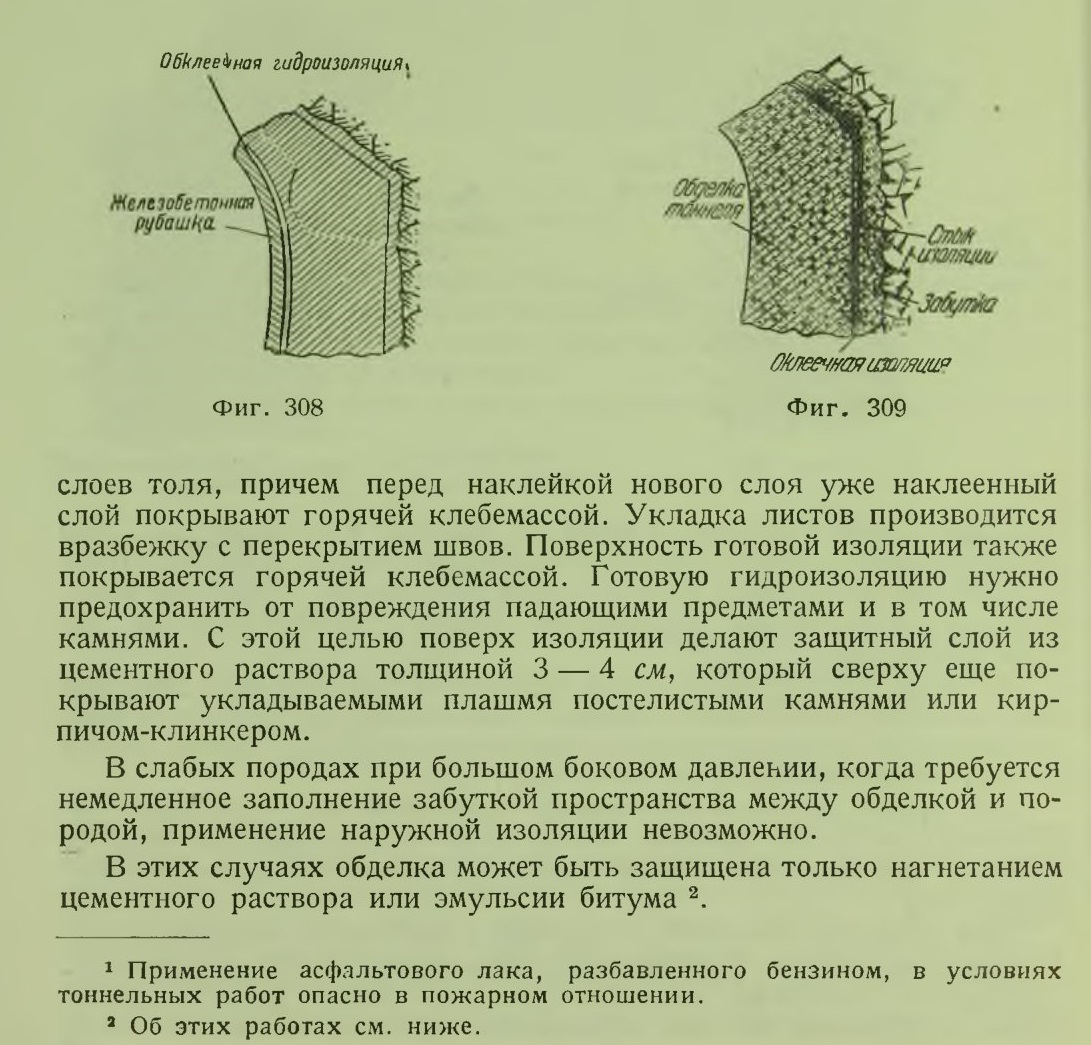

На фиг. 309 показана наружная гидроизоляция тоннельной обделки в поперечном разрезе.

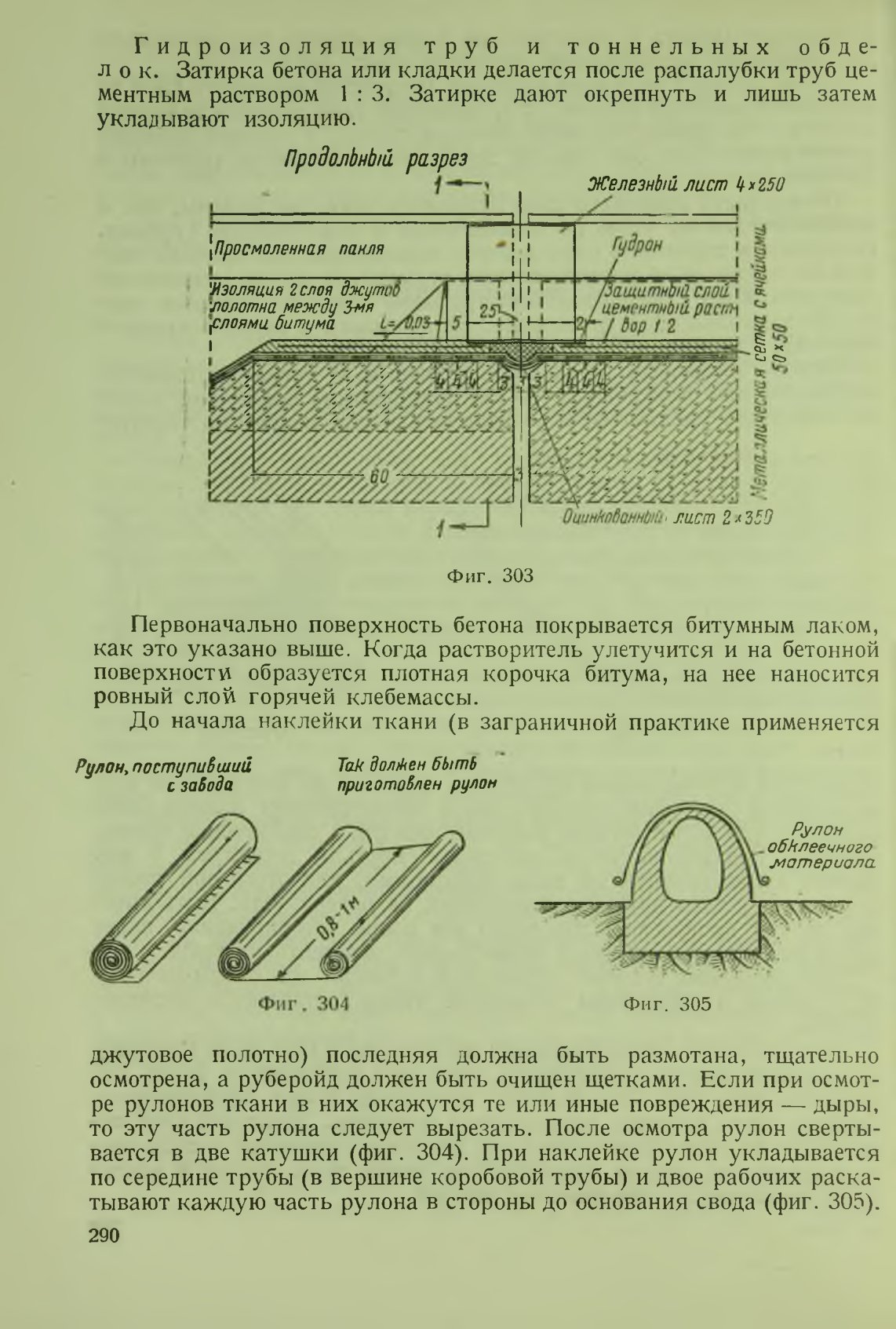

Перед тем как нанести изолирующий слой, необходимо соответственно подготовить изолируемую поверхность затиркой цементным раствором. Она должна быть сделана гладкой и ровной, затем затирка должна быть просушена. Просушивание лучше всего производить горячим воздухом или электронагревательными приборами.

Применять для просушки паяльные лампы не следует.

На просушенную поверхность наносят слой горячей клебемассы 1 толщиной не более 1,5 мм и на длину не более 0,5 м во избежание ее остывания. На эту промазку наклеивают листы толя или руберойда с тщательным разглаживанием их. Обычно наклеивают несколько
