Instart Преобразователи частоты серии MCI и FCI. Руководство по эксплуатации - часть 12

Приложение 3 Платы расширения входов/выходов и протоколов связи

Введение

Плата расширения FCI-I/O устанавливается на преобразователи частоты серии FCI для обеспечения ввода/вывода

информации. Она подразделяется на FCI-I/O1 и FCI-I/O2. Далее приведены их характеристики:

Характеристика

Название функции

Описание

4-канальный цифровой вход (DI7~DI10)

1-канальный аналоговый вход (VF3)

Плата расширения входов/

FCI - I/O1

2-канальный многофункциональный выход с открытым

выходов

FCI - I/O1

коллектором (YO1, YO2)

Коммуникационный интерфейс RS-485 (SG+, SG)

4-канальный цифровой вход (DI7~DI10)

Плата расширения входов/

1-канальный аналоговый вход (VF3)

FCI - I/O2

выходов

2-канальный многофункциональный выход с открытым

коллектором (YO1, YO2)

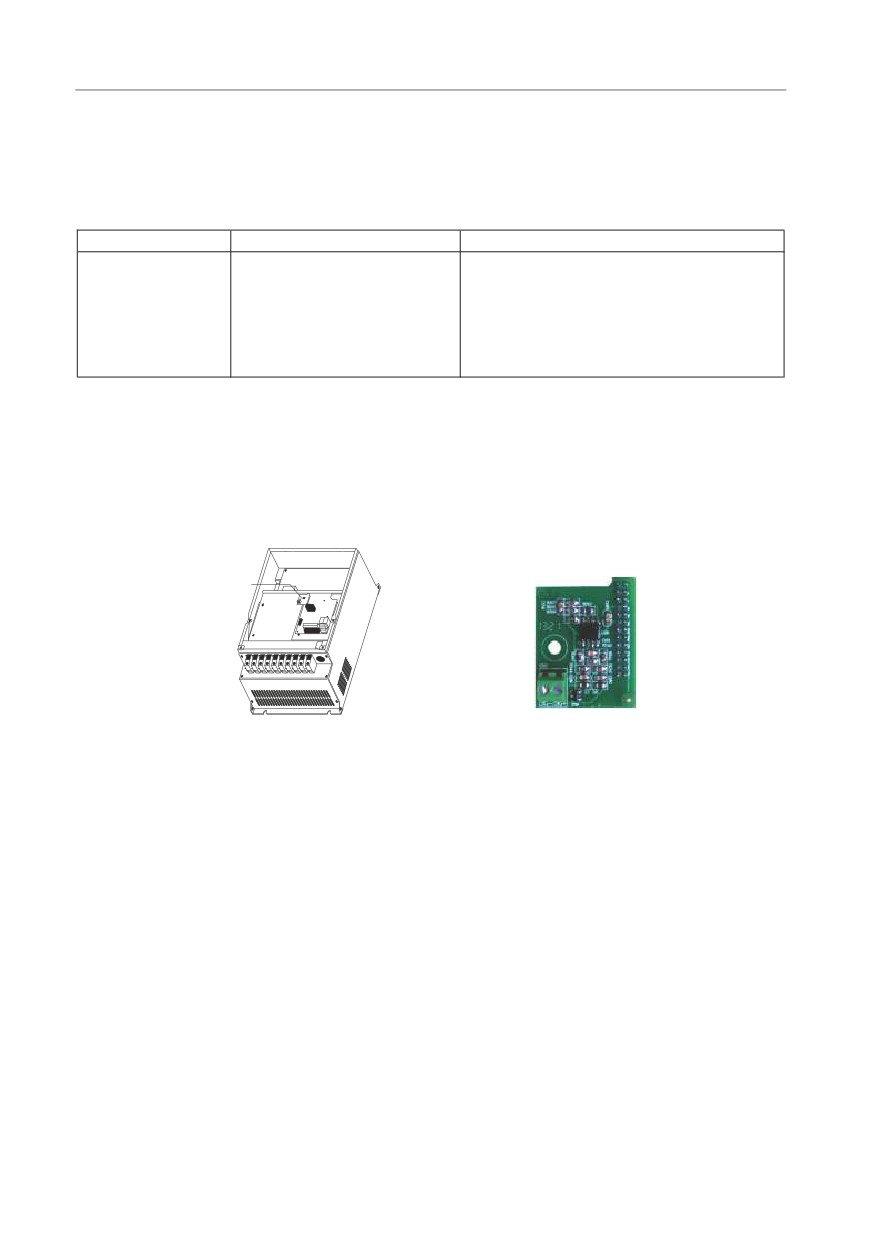

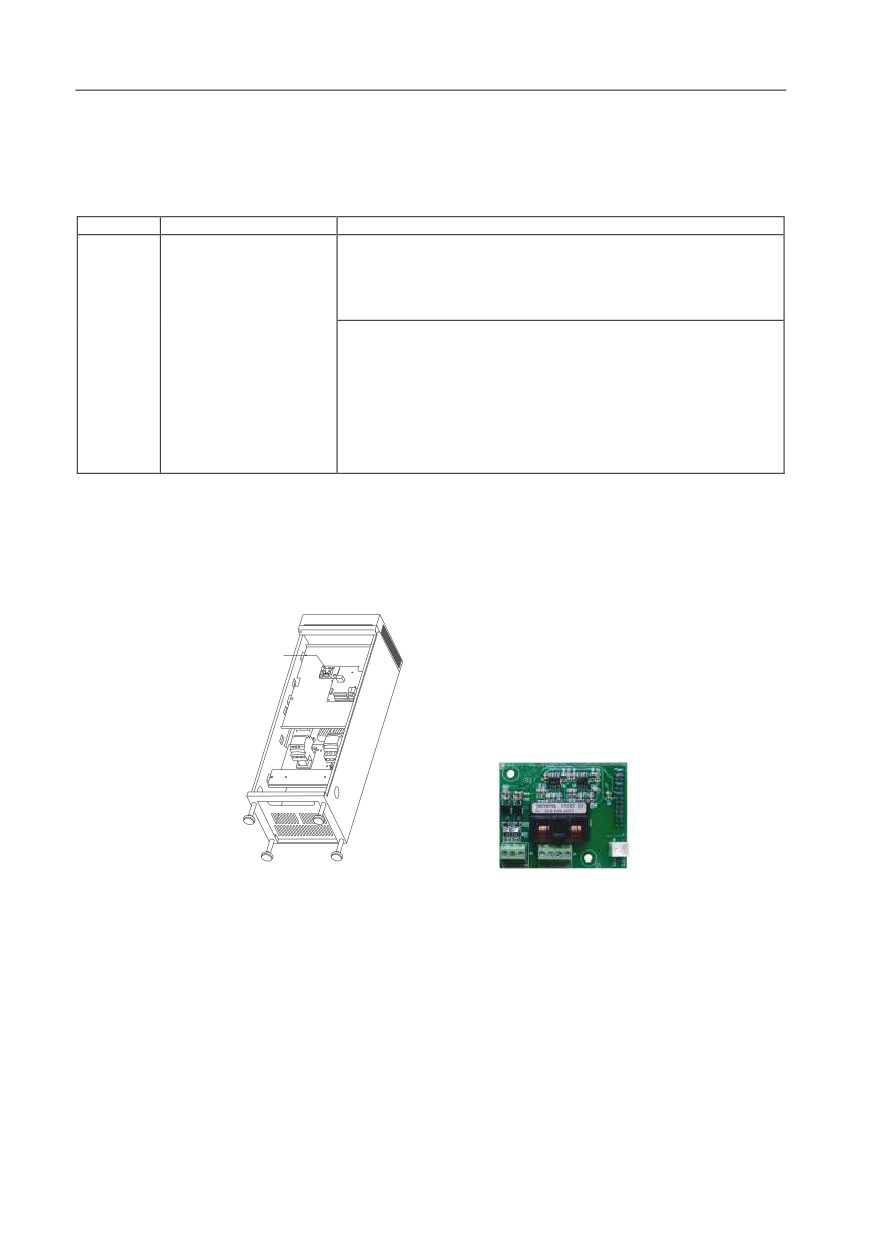

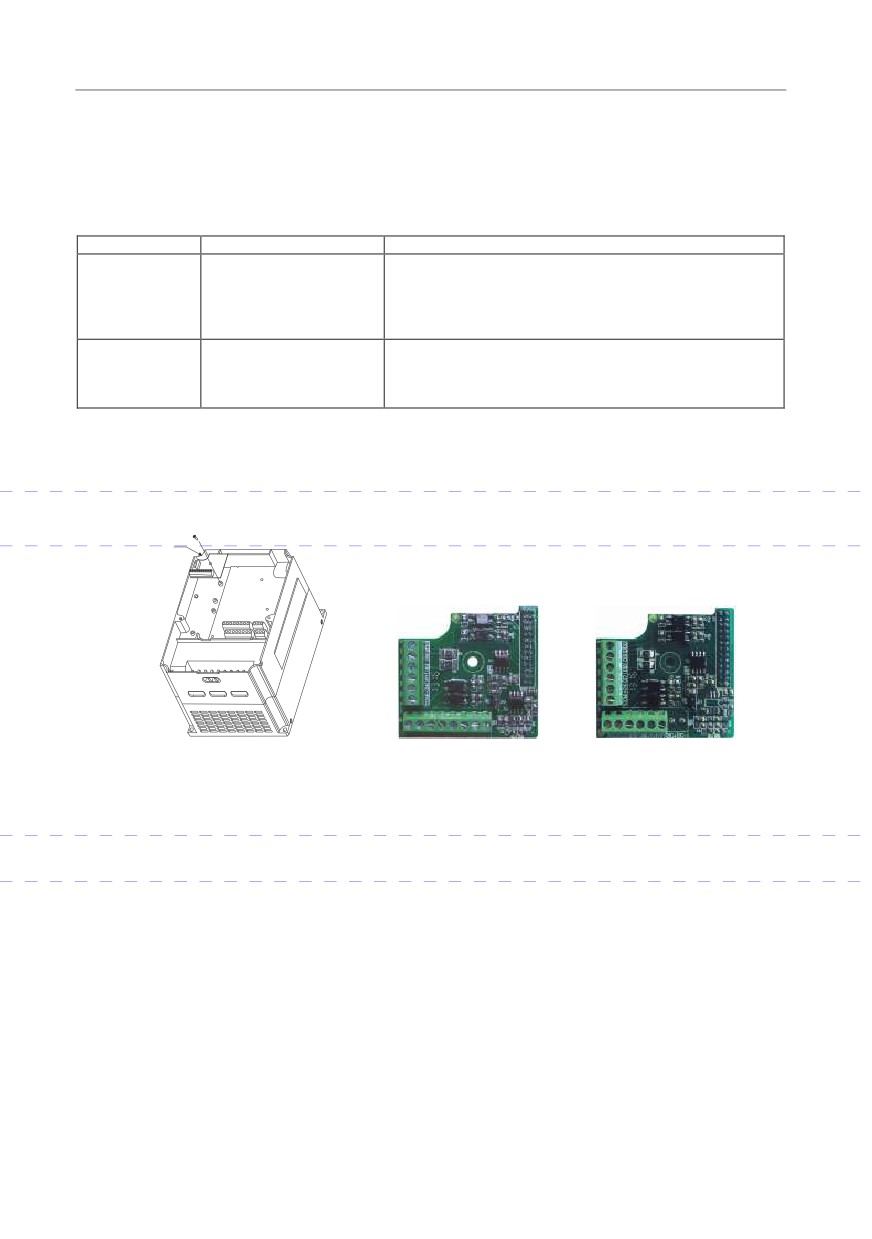

Монтаж

Установку можно производить только после полного отключения питания от преобразователя частоты.

Совместите плату расширения с интерфейсом и позиционирующим отверстием платы управления

преобразователя частоты, а затем соедините их винтами.

Плата расширения

входов/выходов

Способ установки платы

Внешний вид FCI-I/O1

Внешний вид FCI-I/O2

расширения входов/выходов

231

Приложение 3 Платы расширения входов/выходов и протоколов связи

Описание клеммы управления

Категория

Клеммы

Название разъема

Описание функции

DI7-COM

Цифровой вход 7

Конкретные функции соответствуют

DI8-COM

Цифровой вход 8

описанию использования

Разъем входного

DI9-COM

Цифровой вход 9

функциональных кодов P2.0.06—

цифрового сигнала

P2.0.09.

DI10-COM

Цифровой вход 10

Примечание: Применяется только

встроенный источник питания

YO1

Многофункциональный выход 1

Конкретные функции соответствуют

CME

с открытым коллектором

описанию использования

Многофункциональный

YO2

функциональных кодов P2.0.08—

выходной разъем

2 Многофункциональный выход

P2.0.31.

CME

2 с открытым коллектором

Параметры питания: макс. 48 В

пост.тока 50 мА

Предназначен для приема внешнего

Клемма аналогового

аналогового сигнала напряжения в

VF3-GND

Аналоговый входной разъем 3

входного сигнала

диапазоне 0 ~ 10 В или тока в

диапазоне 0/4 ~ 20 мА

COM

Внутренний источник питания 24 В

пост.тока , который, как правило,

используется для питания цифрового

входа или является рабочим

Источник питания 24 В

P24

Выход источника питания 24 В

источником питания для внешних

устройств низкого напряжения.

Параметры питания: Макс выходной

ток 300 мА

Положительная сигнальная

SG+

клемма коммуникационного

Коммуникационный

интерфейса RS485

Поддерживает протокол

разъем

Отрицательная сигнальная

MODBUS-RTU

SG-

клемма коммуникационного

интерфейса RS485

Примечание: если применяется клемма VF3, необходимо установить перемычку J9 на плате расширения

входов/выходов. При этом функция потенциометра панели управления будет заменена функцией клеммы

VF3.

232

Приложение 4 Платы расширения для энкодера с дифференциальными выходами

Введение

На основе преобразователя частоты серии FCI можно реализовать векторное управления с замкнутым

контуром двигателями с различной нагрузкой, при помощи датчиков положения различных типов.

Соответственно, существует несколько различных плат расширения разных видов датчиков положения:

Тип

Наименование

Описание

Поддерживает дифференциальный входной сигнал А,

Плата расширения для

В, Z без выходного разделения по частотам

FCI -PG1

инкрементального энкодера с

Макс. скорость: 100 кГц

дифференциальными выходами

Амплитуда дифференциального входного сигнала: 7B

Напряжение питания энкодера: 5В

Поддерживает дифференциальный входной сигнал А,

Плата расширения для

В, Z, U, V, W без выходного разделения по частотам

FCI -PG2

инкрементального энкодера с

Макс. скорость: 100 кГц

коммутацией UVW

Амплитуда дифференциального входного сигнала: 7B

Напряжение питания энкодера: 5В

Поддержка входного сигнала А, В, Z с открытым

Плата расширения для

коллектором

FCI -PG3

инкрементального энкодера с

Макс. скорость: 100 кГц

открытым коллектором

Напряжение питания энкодера: 24В

Выход возбуждения 10 кГц

Плата расширения для

7 VRMS

FCI -PG4

резольвера

12-значное разрешение

Без выходного разделения по частотам

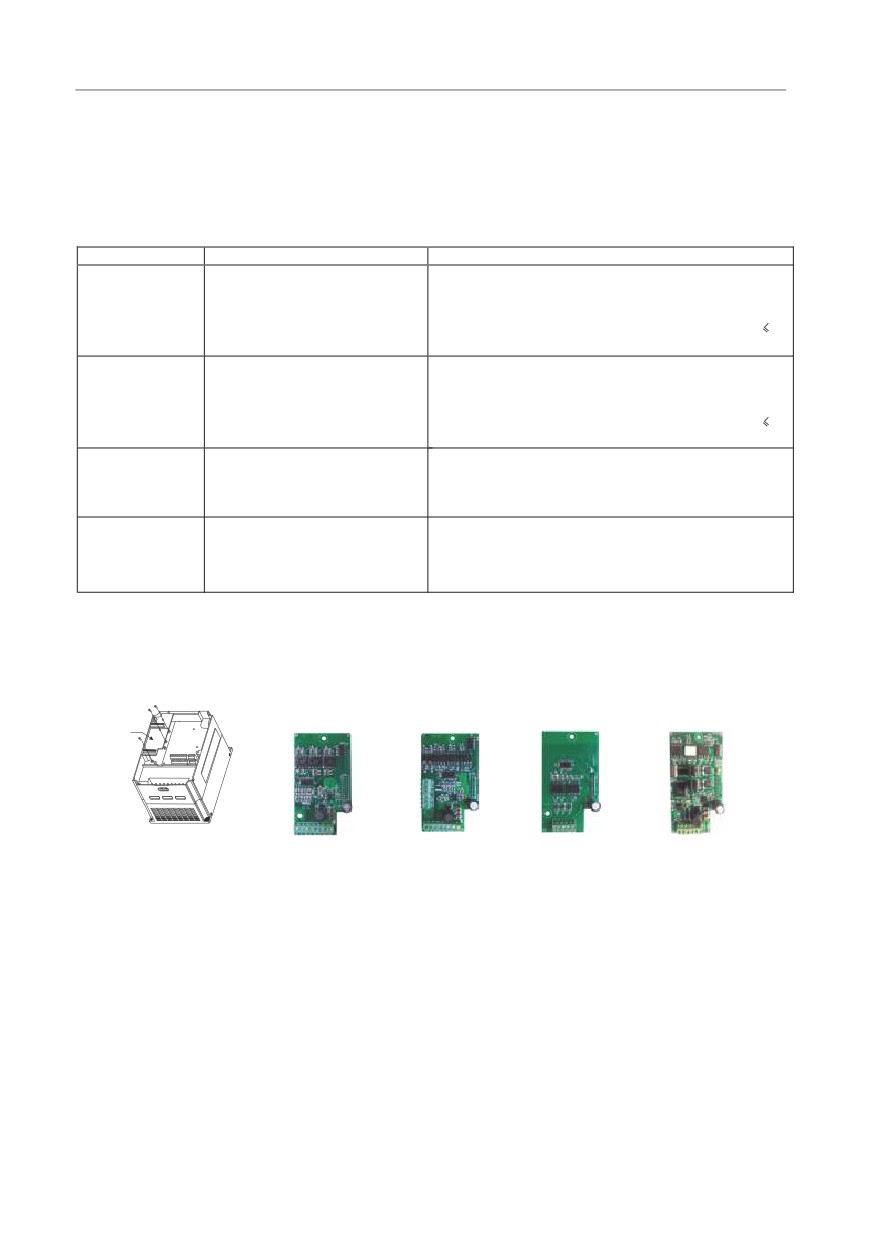

Монтаж

Плата PG

Способ установки

Внешний вид

платы расширения PG

FCI-PG1

FCI-PG2

FCI-PG3

FCI-PG4

233

Приложение 4 Платы расширения для энкодера с дифференциальными выходами

Описание сигналов соединительных клемм FCI -PG1

Название разъема

Описание

A+

Положительный сигнал датчика положения A

A-

Отрицательный сигнал датчика положения A

B+

Положительный сигнал датчика положения B

B-

Отрицательный сигнал датчика положения B

Z+

Положительный сигнал датчика положения Z

Z-

Отрицательный сигнал датчика положения Z

5В

Питание 5 В от внутреннего источника, макс. выходной ток 100 мА

COM

Общий контакт источника питания

Описание сигналов соединительных клемм FCI -PG2

Название разъема

Описание

A+

Положительный сигнал датчика положения A

A-

Отрицательный сигнал датчика положения A

B+

Положительный сигнал датчика положения B

B-

Отрицательный сигнал датчика положения B

Z+

Положительный сигнал датчика положения Z

Z-

Отрицательный сигнал датчика положения Z

U+

Положительный сигнал датчика положения U

U-

Отрицательный сигнал датчика положения U

V+

Положительный сигнал датчика положения V

V-

Отрицательный сигнал датчика положения V

W+

Положительный сигнал датчика положения W

W-

Отрицательный сигнал датчика положения W

5В

Питание 5 В от внутреннего источника, макс. выходной ток 100 мА

COM

Общий контакт источника питания

Описание сигналов соединительных клемм FCI -PG3

Название разъема

Описание

Сигнал датчика положения A

Сигнал датчика положения B

Сигнал датчика положения Z

24В

Питание 24 В от внутреннего источника, макс. выходной ток 100 мА

COM

Общий контакт источника питания

Описание сигналов соединительных клемм FCI -PG4

Название разъема

Описание

EXC+

Положительное возбуждение (+) резольвера

EXC-

Отрицательное возбуждение (-) резольвера

SIN+

Положительный сигнал (+) обратной связи SIN резольвера

SIN-

Отрицательный сигнал (-) обратной связи SIN резольвера

COS+

Положительный сигнал (+) обратной связи COS резольвера

COS-

Отрицательный сигнал (-) обратной связи COS резольвера

234

Приложение 5 Плата расширения для поддержки протокола MODBUS

Введение

Т.к. преобразователи частоты не оснащены встроенным коммуникационным интерфейсом, для его реализации

необходимо установит плату расширения. Типы интерфейсов:

Тип

Наименование

Описание

SG+: Положительная сигнальная клемма

коммуникационного интерфейса RS485

FCI - RS485

Плата расширения для серии FCI

SG-: Отрицательная сигнальная клемма

коммуникационного интерфейса RS485

Поддерживает протокол MODBUS-RTU

Монтаж

Установку можно производить только после полного отключения питания от преобразователя частоты.

Совместите коммуникационную плату расширения RS485 с интерфейсом и позиционирующим отверстием

платы управления преобразователя частоты, а затем соедините их винтами.

FCI-RS485

Способ установки FCI-RS485

Внешний вид FCI-RS485

235

Приложение 5 Плата расширения для поддержки протокола MODBUS

Приложение 6 Плата расширения для инжекционной машины формования

Введение

Плата расширения FCI-ZS используется с преобразователями частоты серии FCI для конвертации входных токовых

сигналов 0~1А в сигналы напряжения 0~10 В. Конфигурация платы приведена ниже:

Тип

Наименование

Описание

2-канальный цифровой вход (DI7~DI8)

См. описание использования специальных функций функциональных

кодов P2.0.06~P2.0.07

Примечание: Применяется только встроенный источник

питания

2-канальная клемма аналогового входного сигнала (G1-S1, G2-S2)

Плата расширения для

FCI-ZS

G1: Отрицательный пропорциональный сигнал потока

инжекционной машины

S1: Положительный пропорциональный сигнал потока

формования

G2: Пропорциональный отрицательный сигнал давления

S2: Пропорциональный положительный сигнал давления

Примечание: пропорциональные сигналы давления и потока -

сигналы постоянного тока 0~1A, требуется схема корректировки,

исходя из фактических уровней сигналов

Монтаж

Установку можно производить только после полного отключения питания от преобразователя частоты.

Совместите коммуникационную плату расширения FCI-ZS с интерфейсом и позиционирующим отверстием

платы управления преобразователя частоты, а затем соедините их винтами.

FCI-ZS

Способ установки FCI-ZS

Внешний вид FCI-ZS

236

Приложение 7 Плата расширения для поддержки протокола PROFIBUS

Введение

Плата расширения FCI-DP разработана для связи преобразователей частоты серии FCI с управляющей страницей

по протоколу связи PROFIBUS.

Примечание: плата FCI-DP может использоваться только для преобразователей частоты мощностью

3.7 кВт и выше.

Монтаж

Установку можно производить только после полного отключения питания от преобразователя частоты, когда

светодиодный индикатор питания полностью погаснет. Пожалуйста, закрутите соответствующие винты после

установки платы FCI-DP в преобразователь частоты.

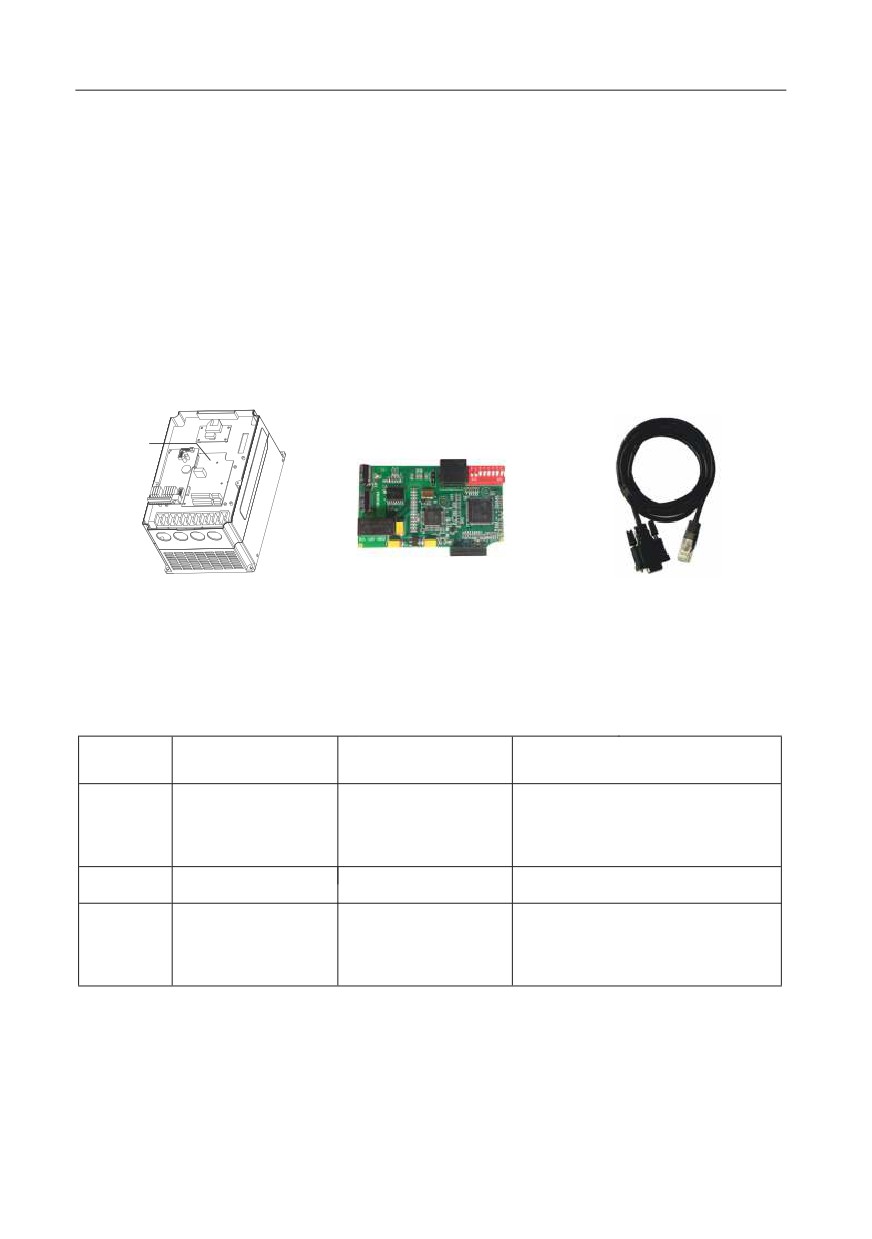

FCI-DP

Способ установки FCI-DP

Внешний вид FCI-DP

Внешний кабель для FCI-DP

Параметры установки

Функциональ-

Название функции

Диапазон настройки

Описание

ный код

Десятки: PROFIBUS

Когда связь по PROFIBUS установлена,

0: 1150200

возможно выбрать скорость обмена с

P4.1.00

Скорость обмена

1: 208300

помощью 1-ой и 2-ой цифры DIP

2: 256000

переключателя платы FCI-DP

3: 512000

P4.1.02

IP - адрес

001~126

Десятки: PROFIBUS

Формат данных должен соответствовать

0: РРО1

формату выбранному для ведущей станции

P4.1.05

Формат обмена данными

1: РРО2

PROFIBUS

2: РРО3

3: РРО5

237

Приложение 7 Плата расширения для поддержки протокола PROFIBUS

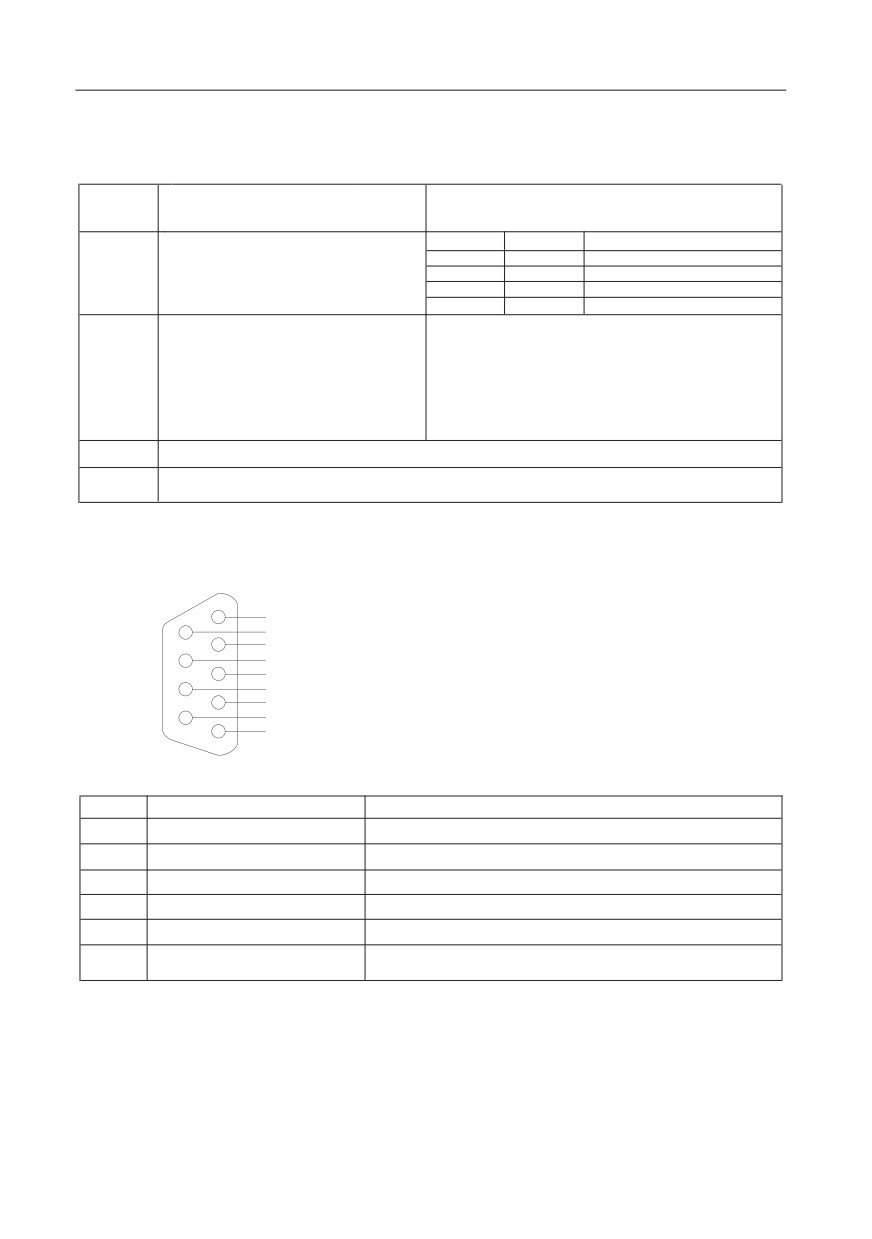

Определение и описание сигнала клемм

DIP №

Функция

Описание

1-ая цифра

2-ая цифра

Скорость передачи данных

OFF

115200

Плата FCI-DP и выбор скорости

1, 2

передачи данных

OFF

208300

OFF

256000

512000

Всего 64 адреса в 6-значной двоичной системе,

Адрес ведомой станции платы FCI-DP

дополнительные адреса могут быть установлены с

3~8

помощью функционального кода.

Пример установки переключателя и

соответствующего адреса:

Установка DIP переключателя

Адрес

000001

011110

Перемычка

Описание функций

Выбор согласующего резистора для клемм PROFIBUS

Описание 9-pin кабельного разъема

+5В

Сигнал В кабеля передачи данных (RxD/TxD-P)

Сигнал А кабеля передачи данных (RxD/TxD-N)

RTS

CNTR-N

GND

Символ

Наименование клемм

Описание функций

Сигнал В кабеля передачи данных

Положительный сигнал кабеля передачи данных

CNTR-P

Сигнал запроса передачи

GND

Земля изолированного источника питания

+5В

+5 В изолированного источника питания

Сигнал А кабеля передачи данных

Отрицательный сигнал кабеля передачи данных

CNTR-N

Сигнал для управления направлением передачи,минус

238

Приложение 7 Плата расширения для поддержки протокола PROFIBUS

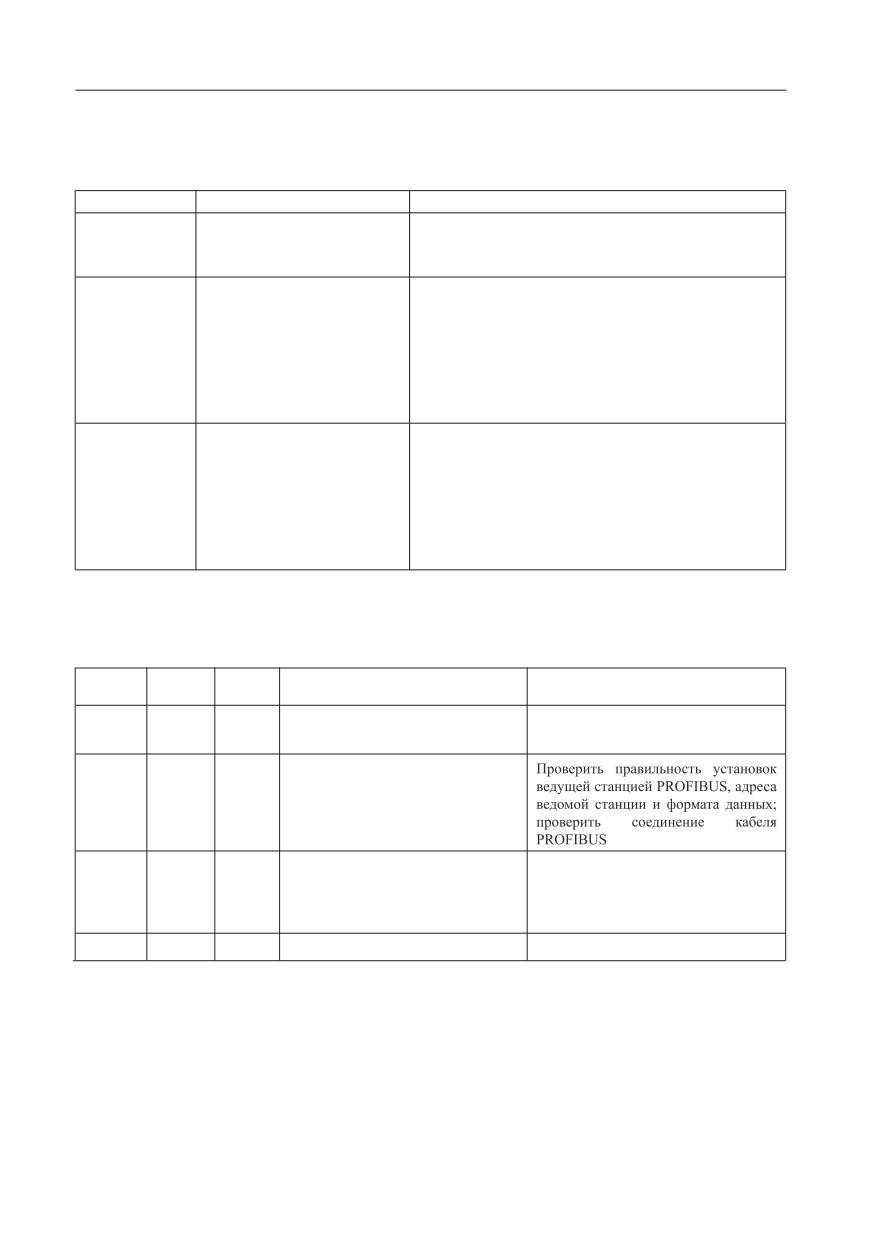

LED-индикатор (светодиодный индикатор)

LED-индикатор

Наименование

Описание

Индикатор должен постоянно гореть после подключение

LED1 (красный)

LED индикатор питания

платы FCI-DP к преобразователю частоты и

преобразователя частоты - к питанию.

Индикатор должен постоянно гореть после подключение

платы FCI-DP к преобразователю частоты. Если

индикатор мерцает, это значит, что соединение

LED индикатор установления

установлено неправильно. Если индикатор не горит, это

LED2 (зеленый)

связи между ведущей станцией

означает, что соединение с PROFIBUS станцией не

PROFIBUS и платой FCI-DP

установлено (необходимо проверить адрес ведомой

станции, формат данных и кабель передачи данных).

Индикатор должен постоянно гореть после подключение

платы FCI-DP к соответствующему преобразователю

LED индикатор установления

частоты. Если индикатор мерцает, это значит, что

LED3 (желтый)

связи между преобразователем

соединение установлено неправильно. Если индикатор

частоты и платой FCI-DP

не горит, это означает, что соединение с

преобразователем частоты не установлено (необходимо

проверить скорость передачи данных).

Описание и устранение отказов

LED1

LED2

LED3

Описание отказа

Устранение отказа

(красный)

(зеленый)

(желтый)

не горит

Отсутствие питания платы FCI-DP

Проверить правильность соединения

с преобразователем частоты

горит

не горит

Отсутствие установленной связи

между ведущей станцией PROFIBUS

горит

не горит

Отсутствие установленной связи с

Проверить соответствие скорости

преобразователем частоты

передачи данных преобразователя

частоты скорости, установленной DIP

переключателем платы FCI-DP

горит

Связь установлена

239

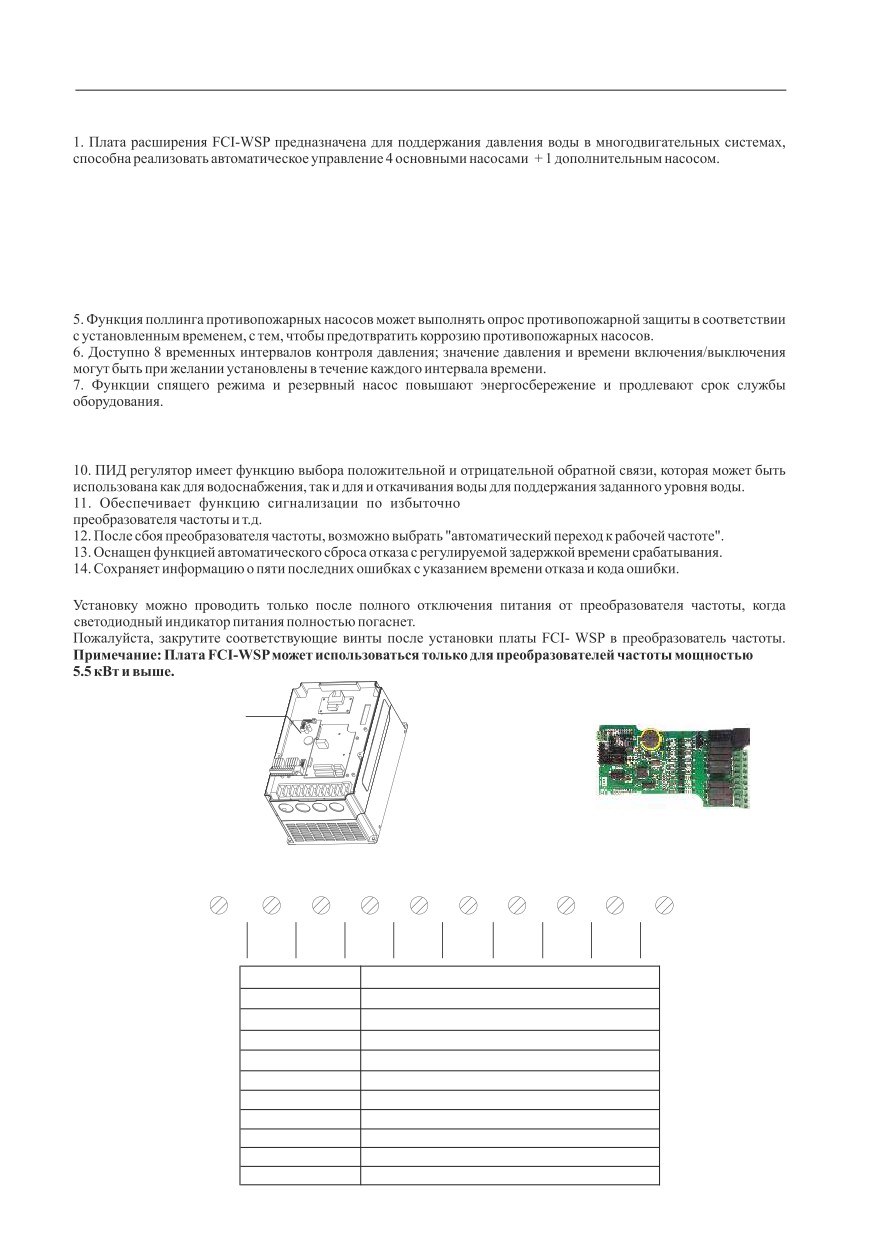

Приложение 8 Плата расширения для насосов

Основные особенности:

2. Для упрощения настройки преобразователя и обеспечения контроля за изменяемыми параметрами, следует

использовать панель управления с 5-строчным LCD-дисплеем.

3. Путем настройки функциональных параметров, возможна работа действующих насосов в режиме регулировки

частоты и в режиме без регулировки частоты. Алгоритм работы насосов может быть организован в соответствии с

требованиями, предъявляемыми при организации сложных систем водоснабжения или систем противопожарной

защиты.

4. Функция смены насосов по времени работы добавлена для того, чтобы сбалансировать время наработки каждого

насоса и продлить их средний срок службы.

8. Функцию второго целевого давления можно настроить с помощью сигналов на входах управления.

9. Функция автоматического подключения позволяет автоматически включать резервный (следующий) насос,

в случае если главный насос не справляется с нагрузкой.

му давлению по потере давления, по отказам

Монтаж

FCI-WSP

Внешний вид FCI-WSP

Способ установки FCI-WSP

Клеммы FCI-WSP

CM1

Наименование

Описание

CM1

Общая клемма

В1

Насос № 1 работа с регулировкой частоты

Насос № 1 работа без регулировки частоты

Насос № 2 работа с регулировкой частоты

Насос № 2 работа без регулировки частоты

Насос № 3 работа с регулировкой частоты

Насос № 3 работа без регулировки частоты

Насос № 4 работа с регулировкой частоты

Насос № 4 работа без регулировки частоты

240

Дополнительный насос

содержание .. 10 11 12
