Преобразователи частоты серии iG5A (0,4-22,0 кВт). Руководство по эксплуатации - часть 2

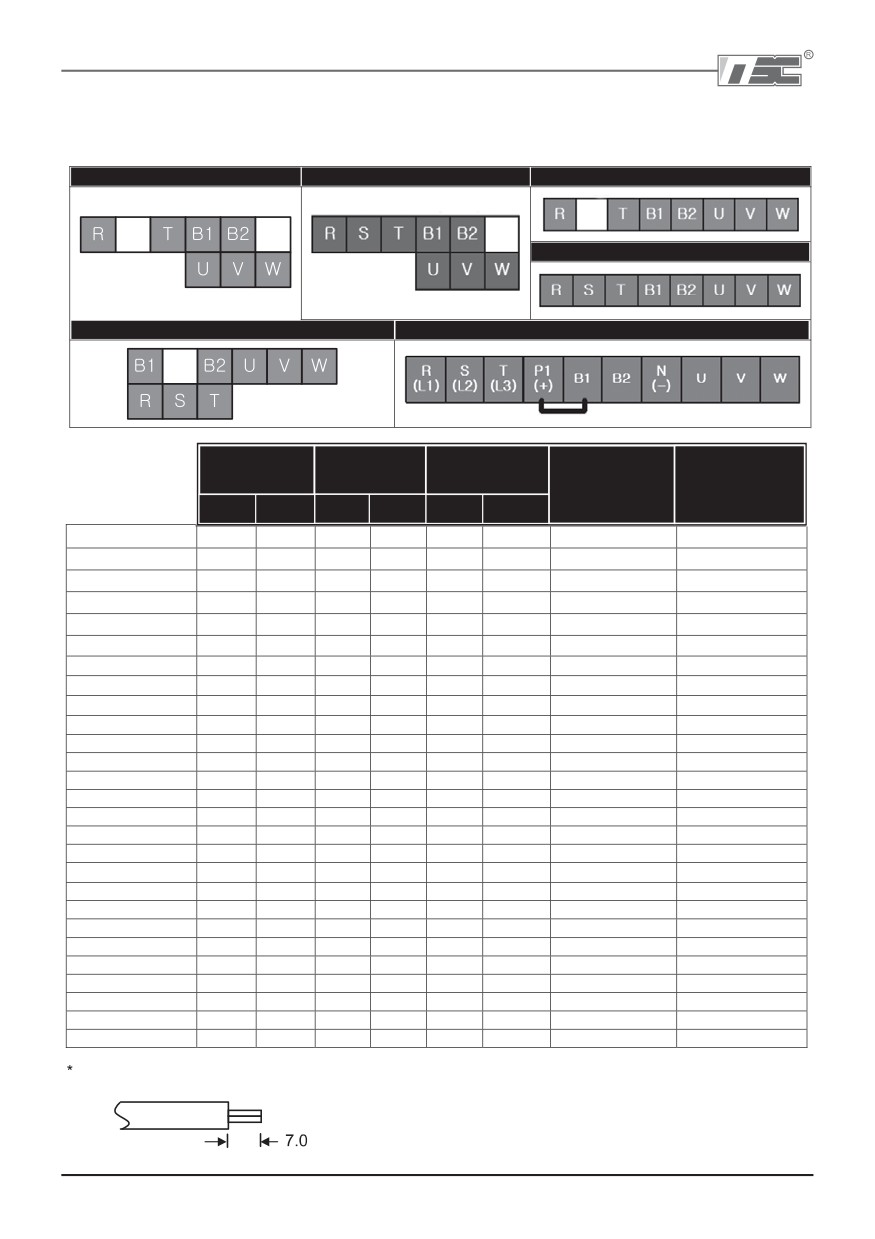

2.4 Спецификация подключения силовых клемм
0,4 - 0,75 кВт (Одна фаза)
0,4 - 1,5 кВт (Три фазы)
1,5 кВт (Одна фаза)
2,2 - 4,0 кВт (Три фазы)
5,5 - 7,5 кВт (Три фазы)
11,0 - 22,0 кВт (Три фазы)
R, S, T размер
U, V, W размер
Провод
Размер
Момент
и тип провода
и тип провода
заземления
винта
затяжки винта
(кгс*см2)
мм2
AWG
мм2
AWG
мм2
AWG
SV004iG5A-1
2
14
2
14
3.5
12
M3.5
10/8.7
SV008iG5A-1
2
14
2
14
3.5
12
M3.5
10/8.7
SV015iG5A-1
2
14
2
14
3.5
12
M4
15/13
SV004iG5A-2
2
14
2
14
3.5
12
M3.5
10/8.7
SV008iG5A-2
2
14
2
14
3.5
12
M3.5
10/8.7
SV015iG5A-2
2
14
2
14
3.5
12
M3.5
10/8.7
SV022iG5A-2
2
14
2
14
3.5
12
M4
15/13
SV037iG5A-2
3.5
12
3.5
12
3.5
12
M4
15/13
SV040iG5A-2
3.5
12
3.5
12
3.5
12
M4
15/13
SV055iG5A-2
5.5
10
5.5
10
5.5
10
M5
32/28
SV075iG5A-2
8
8
8
8
5.5
10
M5
32/28
SV110iG5A-2
14
6
14
6
14
6
M6
30.7/26.6
SV150iG5A-2
22
4
22
4
14
6
M6
30.7/26.6
SV185iG5A-2
30
2
30
2
22
4
M8
30.6/26.5
SV220iG5A-2
38
2
30
2
22
4
M8
30.6/26.5
SV004iG5A-4
2
14
2
14
2
14
M3.5
10/8.7
SV008iG5A-4
2
14
2
14
2
14
M3.5
10/8.7
SV015iG5A-4
2
14
2
14
2
14
M4
15/13
SV022iG5A-4
2
14
2
14
2
14
M4
15/13
SV037iG5A-4
2
14
2
14
2
14
M4
15/13
SV040iG5A-4
2
14
2
14
2
14
M4
15/13
SV055iG5A-4
3.5
12
2
14
3.5
12
M5
32/28
SV075iG5A-4
3.5
12
3.5
12
3.5
12
M5
32/28
SV110iG5A-4
5.5
10
5.5
10
8
8
M5
30.7/26.6
SV150iG5A-4
14
6
8
8
8
8
M5
30.7/26.6
SV185iG5A-4
14
6
8
8
14
6
M6
30.6/26.5
SV220iG5A-4
22
4
14
6
14
6
M6
30.6/26.5
Снимите 7 мм изоляции провода в случае, если кольцевой зажим не используется для подсоединения
питания.
мм
2
9
Глава 2. Установка / Подключение
ВНИМАНИЕ
Используйте рекомендуемый момент затяжки при закреплении клемм винтами.
Ослабленные винты могут привести к короткому замыканию и неисправности.
Чрезмерная затяжка может повредить клеммы и вызвать короткое замыкание,
или привести к поломке.
Используйте медные провода с номинальными характеристиками 600 В, 75 0С и
выше.
Когда питание отключено после эксплуатации изделия, следует подождать не
менее 10 минут после выключения светодиодного дисплея до начала работы с
частотным преобразователем.
Подача напряжения на выходные клеммы U, V и W приводит к внутреннему
повреждению частотного преобразователя.
Используйте кабельные наконечники с изоляцией при подключении питания и
двигателя.
Не оставляйте фрагментов провода внутри частотного преобразователя.
Фрагменты провода могут вызвать сбои в работе, поломки и некорректную
работу.
Допускается параллельное подключение нескольких двигателей в
скалярном режиме V/F, при условии, что суммарный потребляемый ток
двигателей не превышает номинальный ток частотного преобразователя.
При подключении более одного двигателя к частотному преобразователю, общая
длина проводов должна быть менее 200 м. Не использовать трехжильный кабель
при больших расстояниях. Из за увеличенной характеристики утечки между
проводами может сработать функция защиты от перегрузки, или произойти
поломка оборудования.
Длина между частотным
менее
менее
более
преобразователем и двигателем
50 м
100 м
100 м
Допустимая частота ШИМ
менее 15 кГц
менее 5 кГц
менее 2,5 кГц
(Для частотных преобразователей с мощностью двигателя менее 3,7 кВт длина провода
должна быть не более 100 м.)
Не замыкайте клеммы B1 и B2. Замыкание клемм может привести к внутреннему
повреждению частотного преобразователя.
Не подключайте конденсатор для повышения коэффициента мощности,
ограничитель перенапряжений, или фильтр помех на выход частотного
преобразователя. Подобные действия могут повредить эти компоненты.
ВНИМАНИЕ!
Питание должно быть подключено к клеммам R, S, и T.
Подсоединение питания к клеммам U, V и W приводит к внутренним повреждениям
частотного преобразователя. Соблюдение фаз необязательно.
Двигатель должен быть подсоединен к клеммам U, V и W.
Если движение в прямом направлении (FX) ВКЛ, двигатель должен вращаться против
часовой стрелки, если смотреть со стороны выходного вала. Если двигатель вращается
в противоположном направлении, поменяйте местами провода, подключенные к
клеммам U и V.
2 10

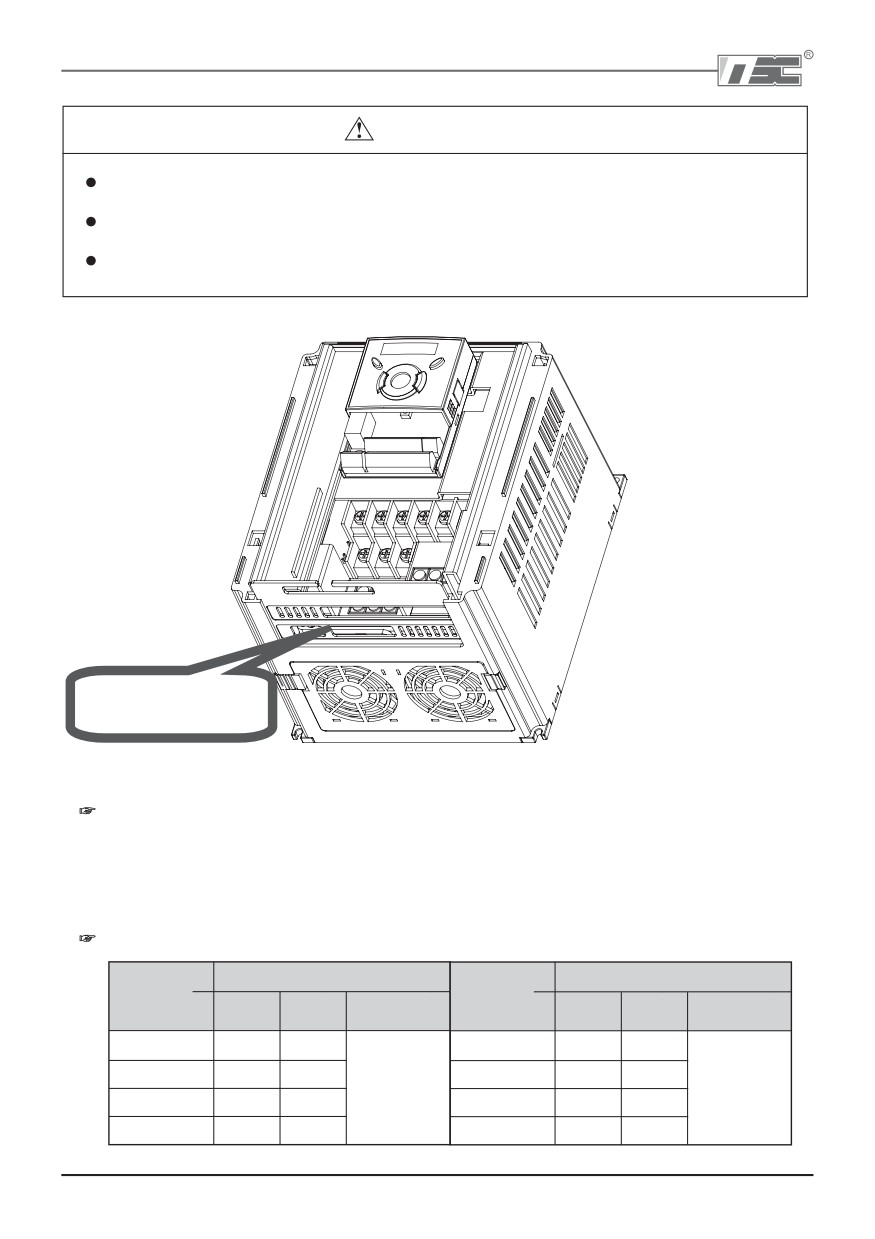

ВНИМАНИЕ
Используйте специальный
3 тип метода заземления
(полное сопротивление
относительно земли: менее 10 Ом) для частотных преобразователей класса 230 В.
Используйте специальный
3 тип метода заземления
(полное сопротивление
относительно земли: менее 10 Ом) для частотных преобразователей класса 460 В.
Используйте специальную клемму заземления для заземления частотного
преобразователя. Не использовать винты корпуса или каркаса и т.п. для заземления.
Отверстие для доступа
к клемме
Примечание: Процедура заземления:
1. Снимите переднюю крышку.
2. Подсоедините провод заземления к клемме заземления через
кабель, как показано на рисунке выше. Установив отвертку в
вертикальном положении, плотно затяните винт.
Примечание: Инструкции по проведению работ по заземлению:
Мощность
Класс 200 В
Мощность
Класс 400 В
преобразо
преобразо
Размер
Винт
Метод
Размер
Винт
Метод
вателя
вателя
провода
клеммы
заземления
провода
клеммы
заземления
0,4 - 4,0 кВт
3,5 мм2
М3
0,4 - 4,0 кВт
2 мм2
М3
5,5 - 7,5 кВт
5,5 мм2
М4
Тип 3
5,5 - 7,5 кВт
3,5 мм2
М4
Специальный
тип 3
11 - 15 кВт
14 мм2
М5
11 - 15 кВт
8 мм2
М5
18,5 - 22 кВт
22 мм2
М6
18,5 - 22 кВт
14 мм2
М5
2 11
Глава 2. Установка / Подключение

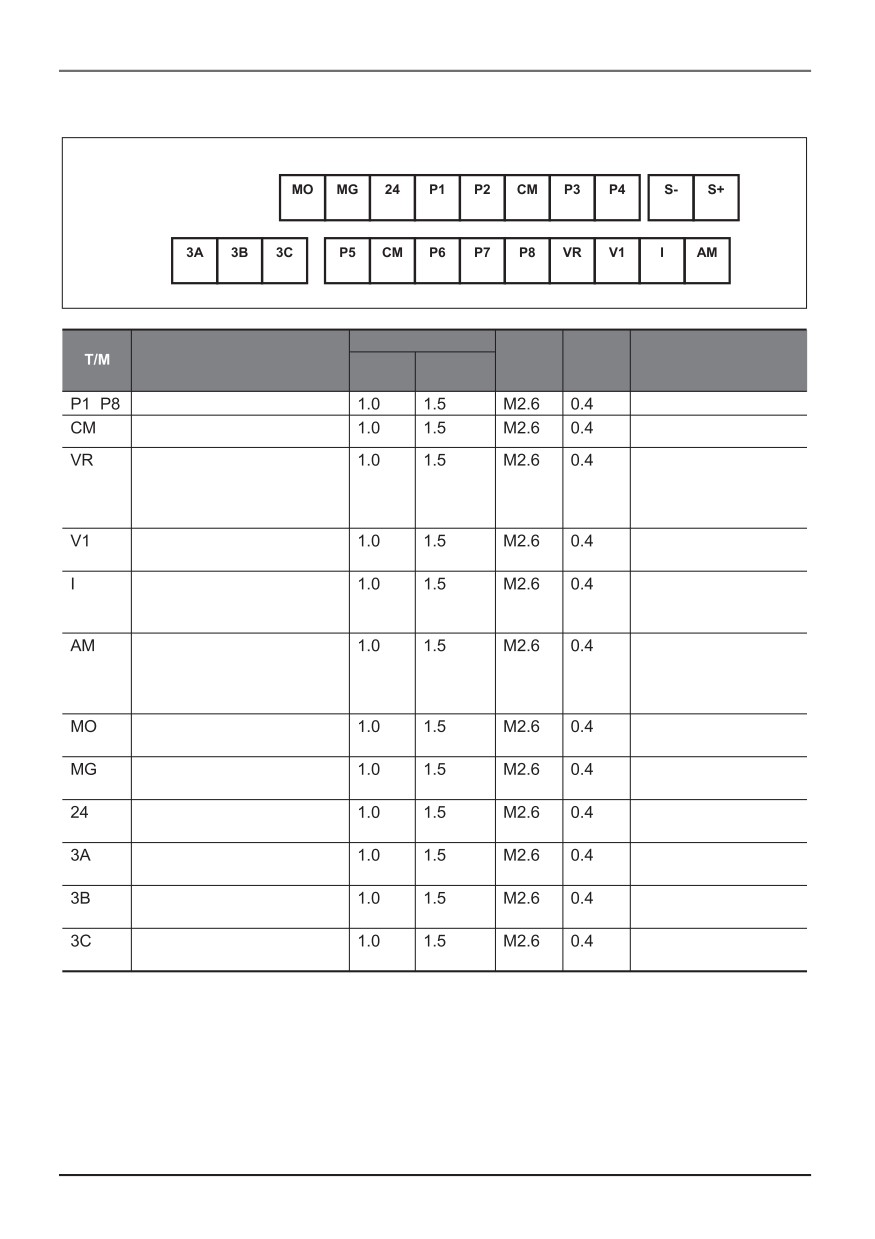

2.5 Кабели и крепеж клемм управления
Размер провода (мм2)
Размер
Момент
Описание клеммы
Одинар
Характеристики
ный
Витой
винта
(Нм)
провод
провод
–
Многофункциональные входы Т/М 1 8
Общая клемма входных сигналов
Источник питания для внешнего
Выходное напряжение: 12 В
потенциометра
Макс. выходной ток: 100 мА
Потенциометр: 1 - 5 кОм
Задание частоты 0 -10 В
Макс. напряжение на входе:
вход по напряжению
вход 10 В ~ - +10 В
Задание частоты 0 - 20 мА
Вход: 0 - 20 мА
вход по току
Внутренний резистор: 250 Ом
Многофункциональный
Макс. напряжение на
аналоговый выход
выходе: 11 В
Макс. ток на выходе: 10 мА
Многофункциональный выход
Менее 26 В =, 100 мА
(тип открытый коллектор)
Клемма заземления для
внешнего источника питания
Внутренний источник питания, 24В
Макс. ток на выходе:
100 мА
Многофункциональный
менее 250В АС~, 1А
релейный выход Контакт А
Многофункциональный
менее 30В DC =, 1А
релейный выход Контакт В
Общий для многофункциональных
реле
Примечание 1. Соединяйте провода управления на расстоянии не менее 15 см от клемм
управления. В противном случае, они будут мешать установке передней крышки.
Примечание 2. Используйте медные провода с номинальными характеристиками 600 В,
75 0С и выше.
Примечание 3. Используйте рекомендуемый момент затяжки при закреплении клемм
винтами.
Примечание
4.
Если вы используете источник питания
(24 В) для клемм
многофункцио нального входа (P1 - P8), клеммы будут активны при напряжении выше 12 В.
Следует контролировать, чтобы напряжение не падало ниже 12 В.
2
12

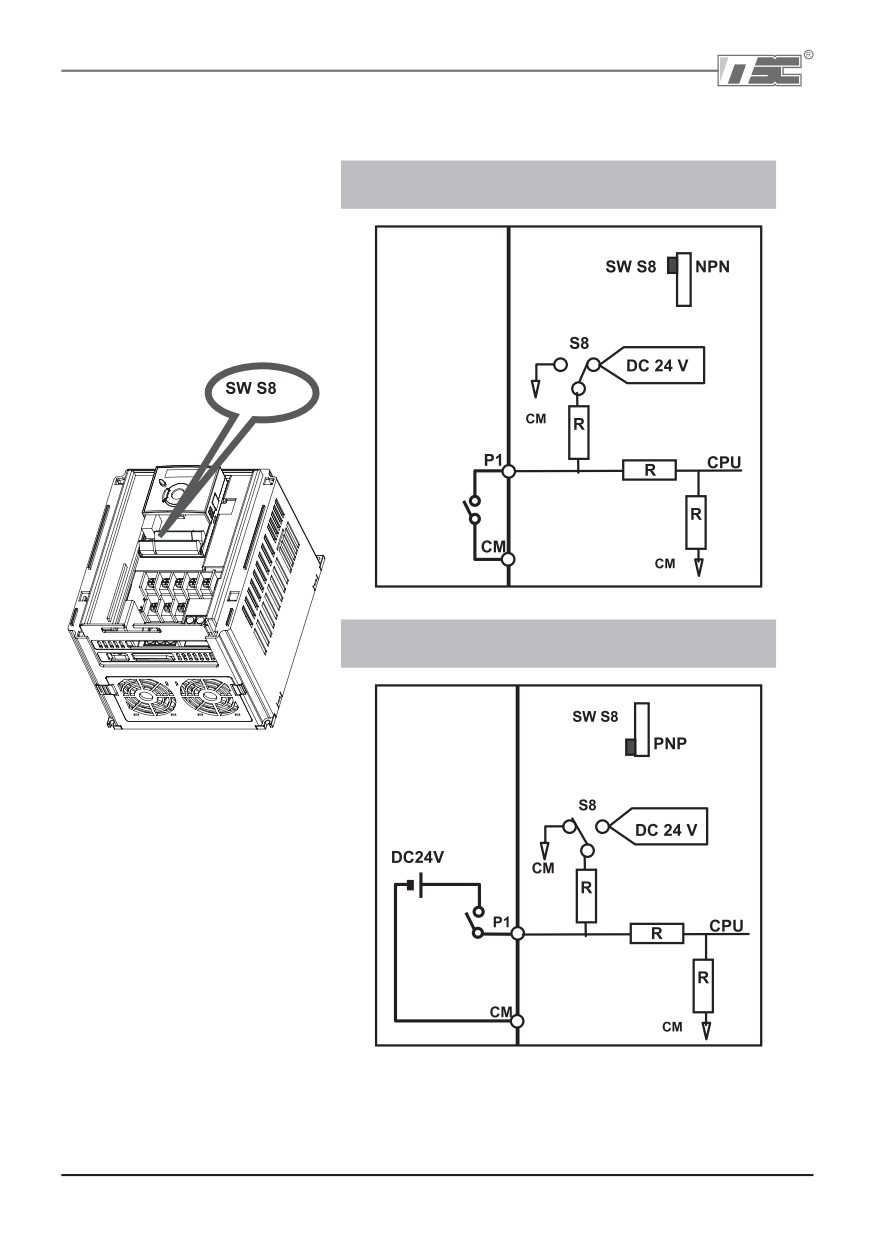

2.6 Выбор PNP/NPN логики для сигнальных входов
1 . При использовании питания 24В DC = внутри
частотного преобразователя [NPN]
(внутри частотного
преобразователя)
2 . При использовании внешнего питания постоянного
тока 24В DC = [PNP]
(внутри частотного
преобразователя)
2 13
Глава 2. Установка / Подключение
Для заметок
2 14
ГЛАВА 3. КОНФИГУРАЦИЯ ОБОРУДОВАНИЯ

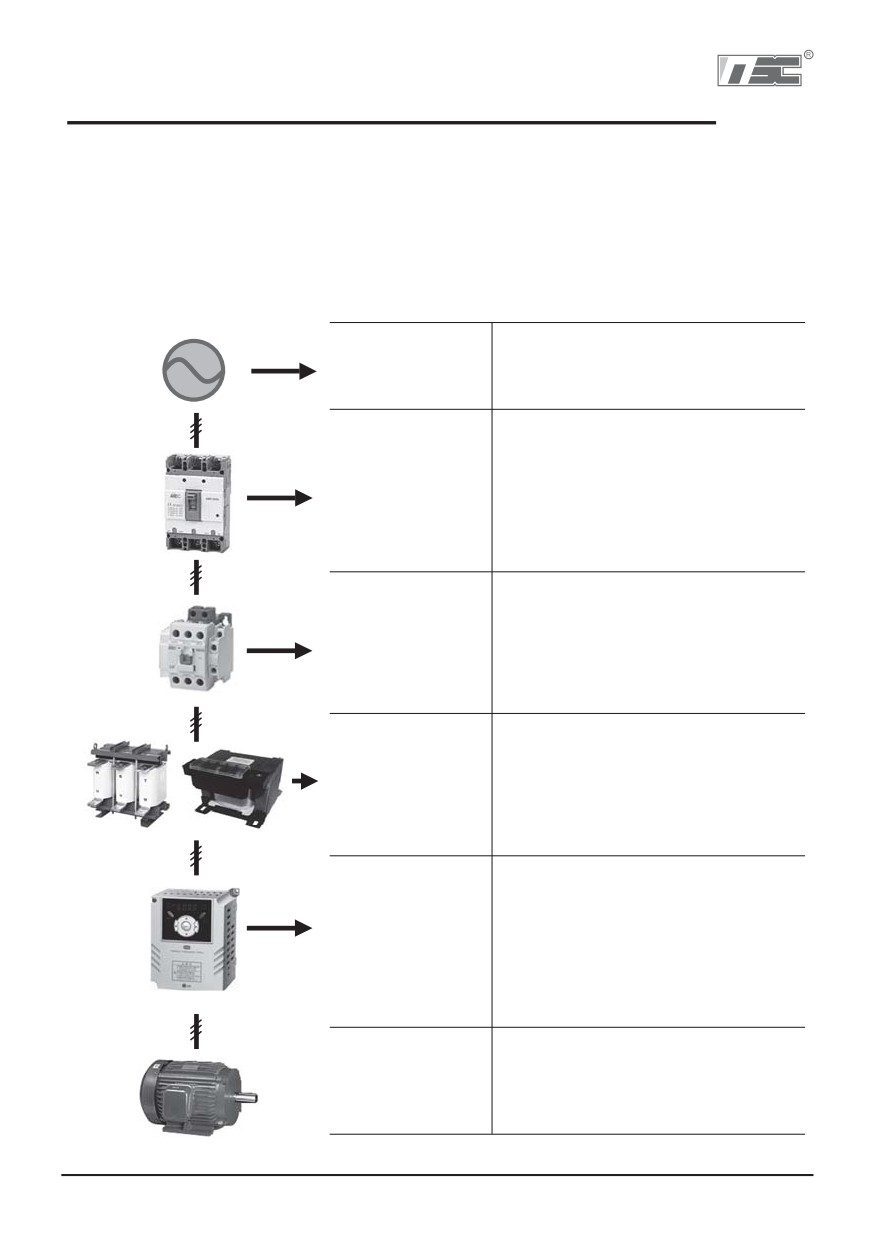

3.1 Конфигурация периферийного оборудования
Для работы преобразователя необходимы описанные ниже устройства. Периферийные
устройства должны быть правильно выбраны и подключены. Неправильное подключение и
неверно выбранная конфигурация системы могут привести к неправильной работе
преобразователя, уменьшению его срока службы, а в худшем случае к повреждению.
Пожалуйста, обращайтесь с преобразователем точно в соответствии с информацией,
представленной в соответствующих главах, особое внимание уделяйте инструкциям и
предупреждениям данного руководства.
Используйте источник питания,
Источник питания
соответствующий спецификации
преобразователя.
Защитный
Следует тщательно выбирать
автомат или
защитный автомат, т. к. при
Размыкатель
включении питания преобразователь
тока утечки
потребляет большой ток.
(УЗО)
Устанавливается по необходимости.
Если пускатель установлен, не
используйте его для запуска и
Магнитный
останова двигателя. Это снижает
пускатель
время надежной работы преобра
зователя.
Используйте дроссели в том случае,
если нужно улучшить коэффициент
Дроссели
мощности, или мощность в сети в 10
переменного и
раз превышает мощность преобра
постоянного* тока
зователя и расстояние до него
не более 10 м.
Время надежного функционирования
преобразователя зависит от условий
Преобразователь
окружающей среды, правильности его
установки и подключения. Неправиль
ное подключение может привести к
повреждению преобразователя.
Не подключайте к выходу преобразо
вателя емкостные устройства
Подключаемые к
коррекции мощности, подавители
выходу устройства
импульсных помех, фильтр
радиопомех.
*Дроссели постоянного тока для моделей 11 кВт и больше.
31
Глава 3. Конфигурация оборудования
3.2 Рекомендация по выбору автоматических
выключателей и контакторов
Частотный
Частотный
MCCB
MCCB
преобразо-
MC
преобразо-
MC
ватель
LS
ватель
LS
004iG5A-1
TD125U,EBs33
GMC-9
004iG5A-4
TD125U,EBs33
GMC-9
008iG5A-1
TD125U,EBs33
GMC-9
008iG5A-4
TD125U,EBs33
GMC-9
015iG5A-1
TD125U,EBs33
GMC-12
015iG5A-4
TD125U,EBs33
GMC-9
004iG5A-2
TD125U,EBs33
GMC-9
022iG5A-4
TD125U,EBs33
GMC-12
008iG5A-2
TD125U,EBs33
GMC-9
037iG5A-4
TD125U,EBs33
GMC-18
015iG5A-2
TD125U,EBs33
GMC-12
040iG5A-4
TD125U,EBs33
GMC-22
022iG5A-2
TD125U,EBs33
GMC-18
055iG5A-4
TD125U,EBs33
GMC-32
037iG5A-2
TD125U,EBs33
GMC-32
075iG5A-4
TD125U,EBs33
GMC-32
040iG5A-2
TD125U,EBs33
GMC-32
110iG5A-4
TD125U,EBs53
GMC-40
055iG5A-2
TD125U,EBs53
GMC-40
150iG5A-4
TD125U,EBs53
GMC-50
075iG5A-2
TD125U,EBs53
GMC-50
185iG5A-4
TD125U,EBs53
GMC-65
110iG5A-2
TD125U,EBs53
GMC-65
220iG5A-4
TD125U,EBs53
GMC-65
150iG5A-2
TD125U,EBs53
GMC-100
185iG5A-2
TS250U,EBs53
GMC-100
220iG5A-2
TS250U,EBs53
GMC-125
Примечание:
1) Пропускная способность выключателей должна быть в 1,5 - 2 раза больше от номинального
выходного тока.Следует контролировать, чтобы напряжение не падало ниже 12 В.
2) Используйте MCCB выключатели для срабатывания во время перегрева частотного
преобразователя.
3) При использовании контактора в однофазном частотном преобразователе используйте
клеммы R и T.
32
тел.: (812) 326 31 00, факс: (812) 326 31 08, E mail: info@pes rus.ru,
3.3 Рекомендация по выбору дросселей
Частотный
Предохранитель на входе
Дроссель
Дроссель
преобразователь
переменного тока
постоянного тока
Ток (А)
Напряжние (В)
004iG5A-1
10 A
600 В
4.20 мГн, 3.5A
-
008iG5A-1
10 A
600 В
2.13 мГн, 5.7A
-
015iG5A-1
15 A
600 В
1.20 мГн, 10A
004iG5A-2
10 A
600 В
4.20 мГн, 3.5A
008iG5A-2
10 A
600 В
2.13 мГн, 5.7A
015iG5A-2
15 A
600 В
1.20 мГн, 10A
-
022iG5A-2
25 A
600 В
0.88 мГн, 14A
-
037iG5A-2
30 A
600 В
0.56 мГн, 20A
-
040iG5A-2
30 A
600 В
0.56 мГн, 20A
-
055iG5A-2
30 A
600 В
0.39 мГн, 30A
-
075iG5A-2
50 A
600 В
0.28 мГн, 40A
-
110iG5A-2
70 A
600 В
0.20 мГн, 59 A
0.74 мГн, 56 A
150iG5A-2
100 A
600 В
0.15 мГн, 75 A
0.57 мГн, 71 A
185iG5A-2
100 A
600 В
0.12 мГн, 96 A
0.49 мГн, 91 A
220iG5A-2
125 A
600 В
0.10 мГн, 112 A
0.42 мГн, 107 A
004iG5A-4
5 A
600 В
18.0 мГн, 1.3A
-
008iG5A-4
10 A
600 В
8.63 мГн, 2.8A
-
015iG5A-4
10 A
600 В
4.81 мГн, 4.8A
-
022iG5A-4
10 A
600 В
3.23 мГн, 7.5A
-
037iG5A-4
20 A
600 В
2.34 мГн, 10A
-
040iG5A-4
20 A
600 В
2.34 мГн, 10A
-
055iG5A-4
20 A
600 В
1.22 мГн, 15A
-
075iG5A-4
30 A
600 В
1.14 мГн, 20A
-
110iG5A-4
35 A
600 В
0.81 мГн, 30 A
2.76 мГн, 29 A
150iG5A-4
45 A
600 В
0.61 мГн, 38 A
2.18 мГн, 36 A
185iG5A-4
60 A
600 В
0.45 мГн, 50 A
1.79 мГн, 48 A
220iG5A-4
70 A
600 В
0.39 мГн, 58 A
1.54 мГн, 55 A
Короткое замыкание
«Подходит для использования только в цепях, скорость нарастания тока которых
составляет не более 65 кА. Максимальное напряжение, подаваемое на устройства, 240 В
или 480 В».
Предохранители при коротком замыкании.
Используйте входные предохранители и UL переключатели (выключатели) класса Н или
RК5. Для номинальных значений тока и напряжения для предохранителей и
выключателей см. таблицу, приведенную выше.
33
Глава 3. Конфигурация оборудования
Для заметок
34
ГЛАВА 4. Программирование при помощи клавиатуры / Управление

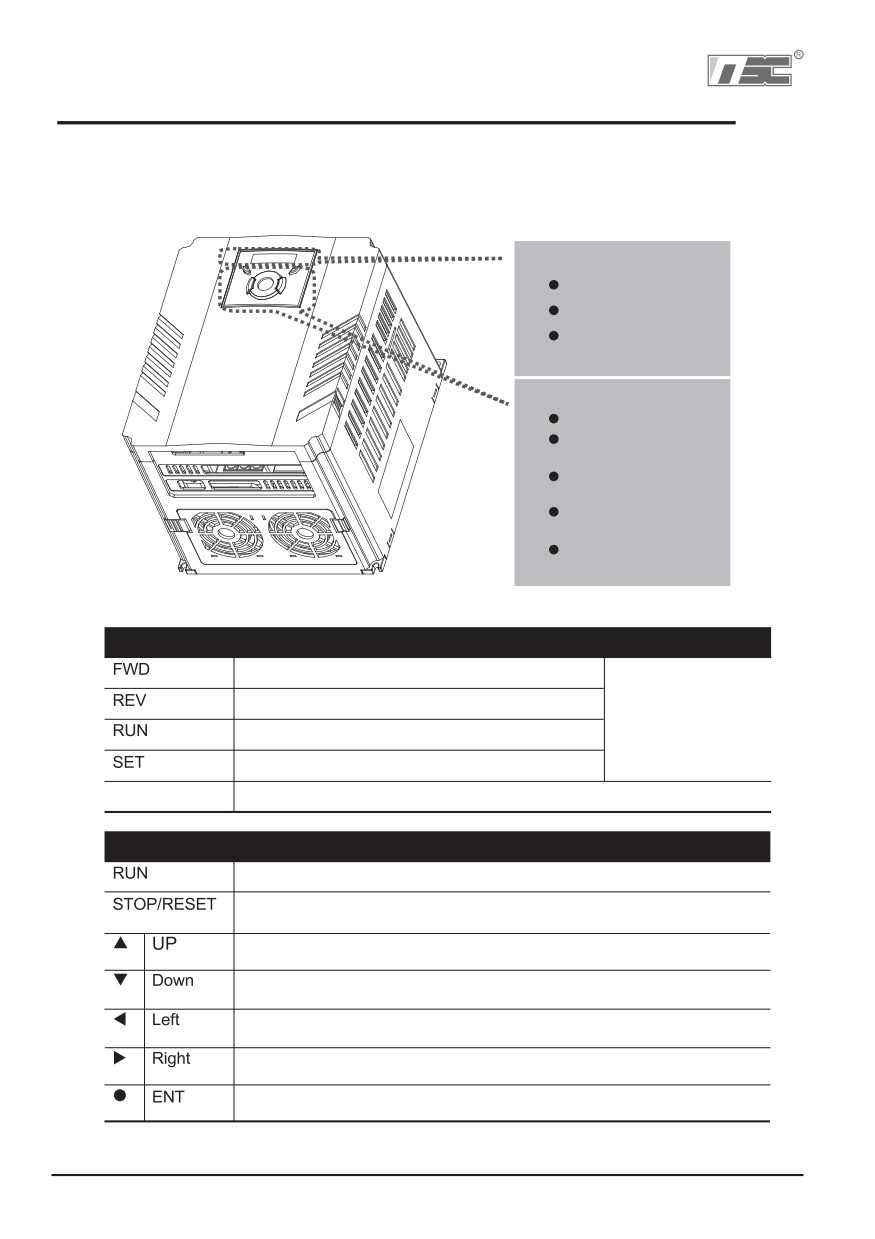

4.1 Описание пульта управления
Дисплей
светодиод FWD/REV
светодиод FWD/REV
7 сегментный
светодиод
Клавиши
RUN (запуск)
STOP/RESET
(стоп/сброс)
UP/Down
(вверх/вниз)
Left/Right
(влево/вправо)
Enter (ENT)
(Ввод значений)
Дисплей
Горит при запуске в прямом направлении
Горит при запуске в обратном направлении
Мигает при
возникновении
Горит во время работы
ошибки
Горит при установке параметров
7 сегментный
Отображает состояние работы и информацию о параметрах
Клавиши
Используется для подачи стартовой команды
STOP: команда останова во время работы,
RESET: команда сброса при возникновении ошибки
Используется для изменения номера или увеличения
значения параметра
Используется для для изменения номера или уменьшения
значения параметра
Используется для перехода к другой группе параметров или
перемещения курсора влево для изменения значения параметра
Используется для перехода к другой группе параметров или
перемещения курсора вправо для изменения значения параметра
Используется для просмотра значения параметров или сохранения
измененного значения параметра
41
Глава 4. Программирование при помощи клавиатуры / Управление

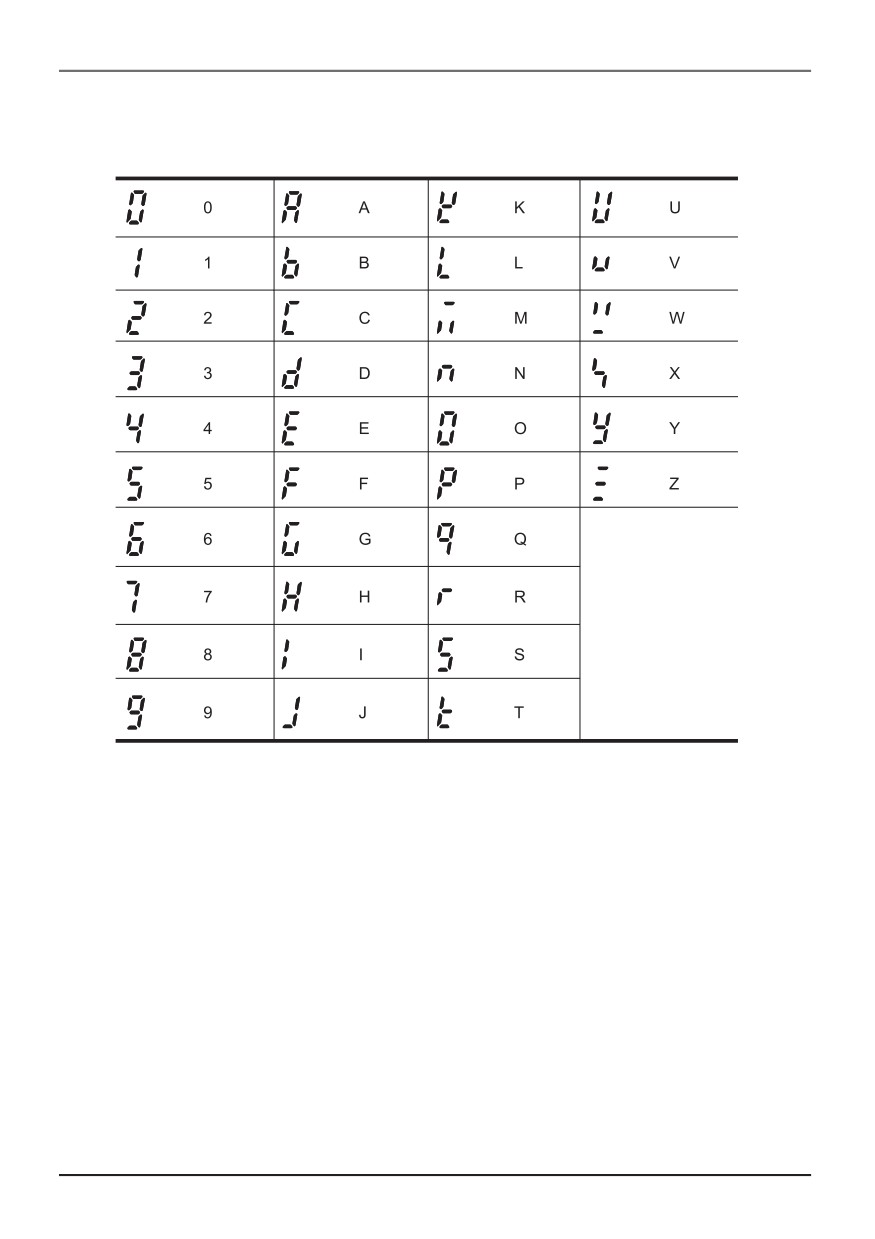

4.2 Отображение буквенно цифровых символов на
световой панели
42

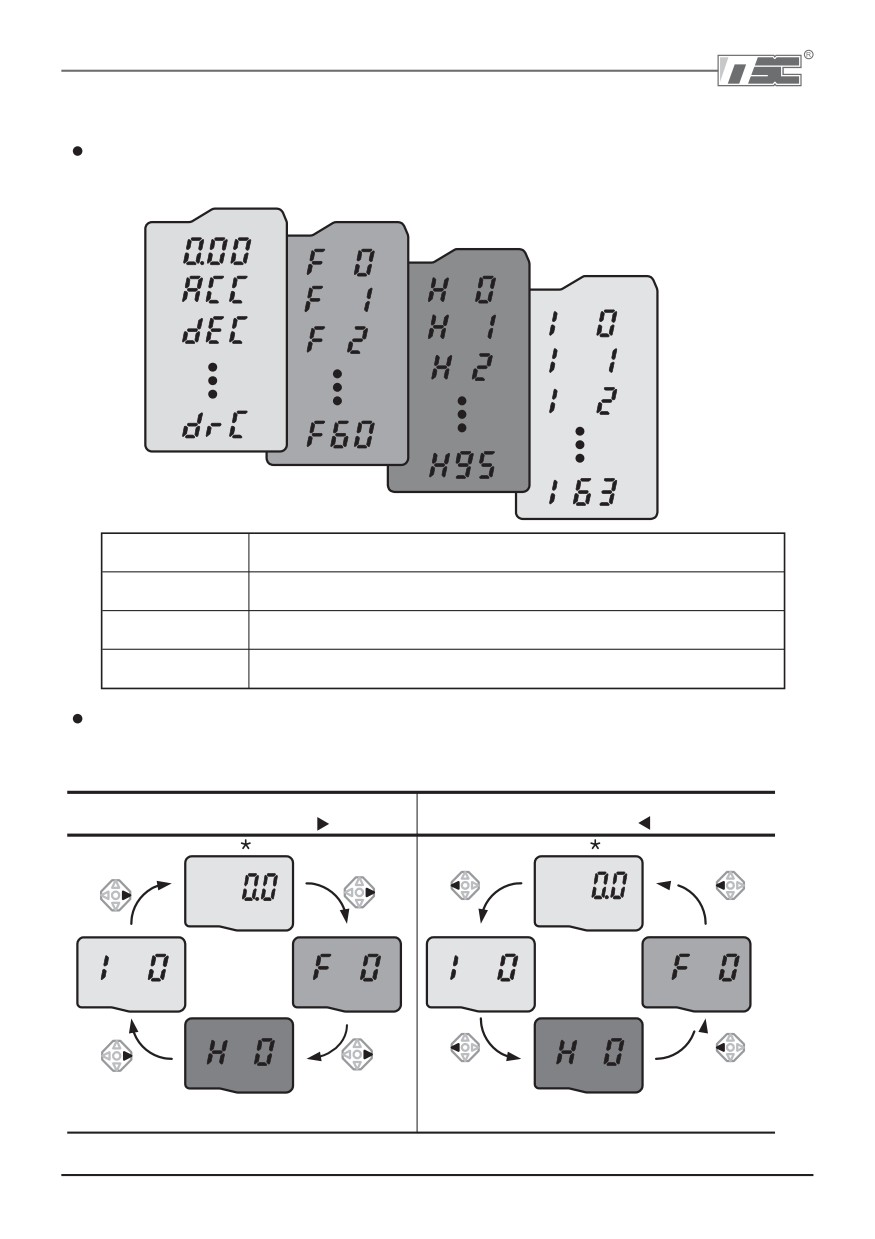

4.3 Группы параметров
В серии SV iG5A все параметры разделены на 4 группы. Название групп и их описание
приведены в таблице.
Группа DRV
Функциональная
группа 1
Функциональная
группа 2
Группа I/O
Базовые параметры, такие как: заданная частота,
Группа DRV
установленное время разгона/торможения.
Функциональная
Основные функциональные параметры настройки
группа 1
выходной частоты и выходного напряжения.
Функциональная
Дополнительные функциональные параметры:
группа 2
ПИД управление, набор параметров для 2 го двигателя и т.п.
Параметры установки для многофункциональных входов
Группа I/O
и выходов
Переход в другую группу параметров
Изменение группы параметров с помощью кнопок Right, Left возможно, если на
индикаторе установлен номер первого параметра группы. Примеры изменения показаны
на приведенных ниже рисунках.
Изменение группы параметров
Изменение группы параметров
c помощью кнопки Right (
)
c помощью кнопки Left (
)
Группа DRV
Группа DRV
Группа I/O
Функц. группа 1
Группа I/O
Функц. группа 1
Функц. группа 2
Функц. группа 2
* Заводская установка параметра «Заданная частота» равна 0.0 (первый параметр группы DRV).
43
Глава 4. Программирование при помощи клавиатуры / Управление

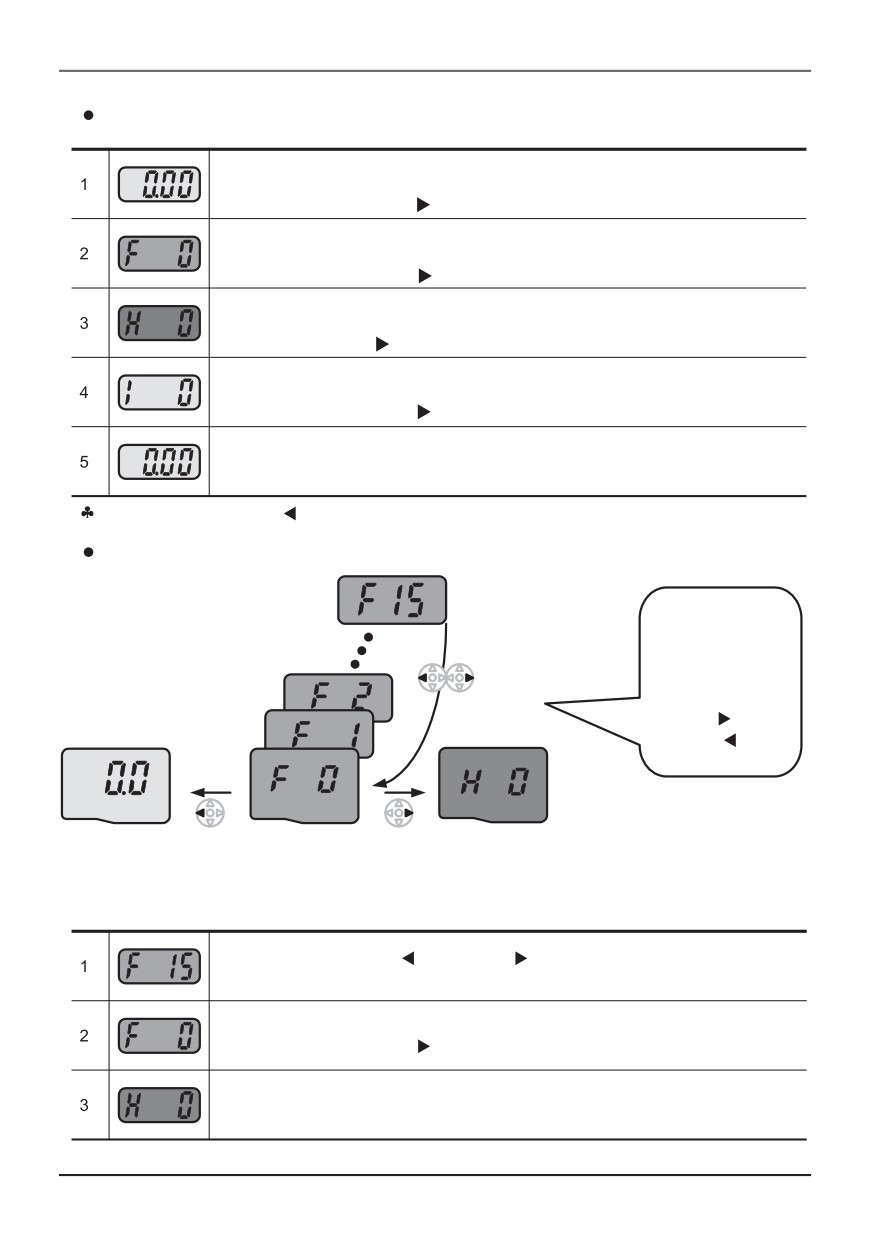

Как переходить от одной группы к другой при 1 ом коде каждой группы
. Код первого параметра группы DRV
“0.0” индицируется при подаче
напряжения питания.
. Нажмите кнопку Right (
) для перехода в Функциональную группу 1.
. Код первого параметра Функциональной группы 1
“F 0”
индицируется при переходе в Функциональную группу 1.
. Нажмите кнопку Right (
) для перехода в Функциональную группу 2.
. Код первого параметра Функциональной группы 2
“H 0”
индицируется при переходе в Функциональную группу 2.
. Нажмите кнопку (
) для перехода в группу ВХОД/ВЫХОД (группа I/O).
. Код первого параметра группы I/O
“I 0” индицируется при переходе
в группу ВХОД/ВЫХОД.
. Нажмите кнопку Right (
) для возврата в группу DRV.
. Возврат к Первому параметру группы DRV
“0.0”.
При нажатии кнопки Left (
) изменение групп происходит в порядке от п. 5 к п. 1.
Возврат к первому параметру группы
Для возврата к
первому
параметру
группы
нажмите кнопку
Right (
) или
Left (
).
Группа DRV
Функциональная
Функциональная
группа 1
группа 2
Пример перехода от параметра F 15 Функциональной группы 1 к Функциональной группе 2
. Нажмите кнопку Left (
) или Right (
). После нажатия кнопки
произойдет переход к первому параметру Функциональной группы 1.
. На индикаторе горит код первого параметра Функциональной группы 1
. Нажмите кнопку Right (
).
. На индикаторе горит код первого параметра Функциональной группы 2
“H 0”.
44

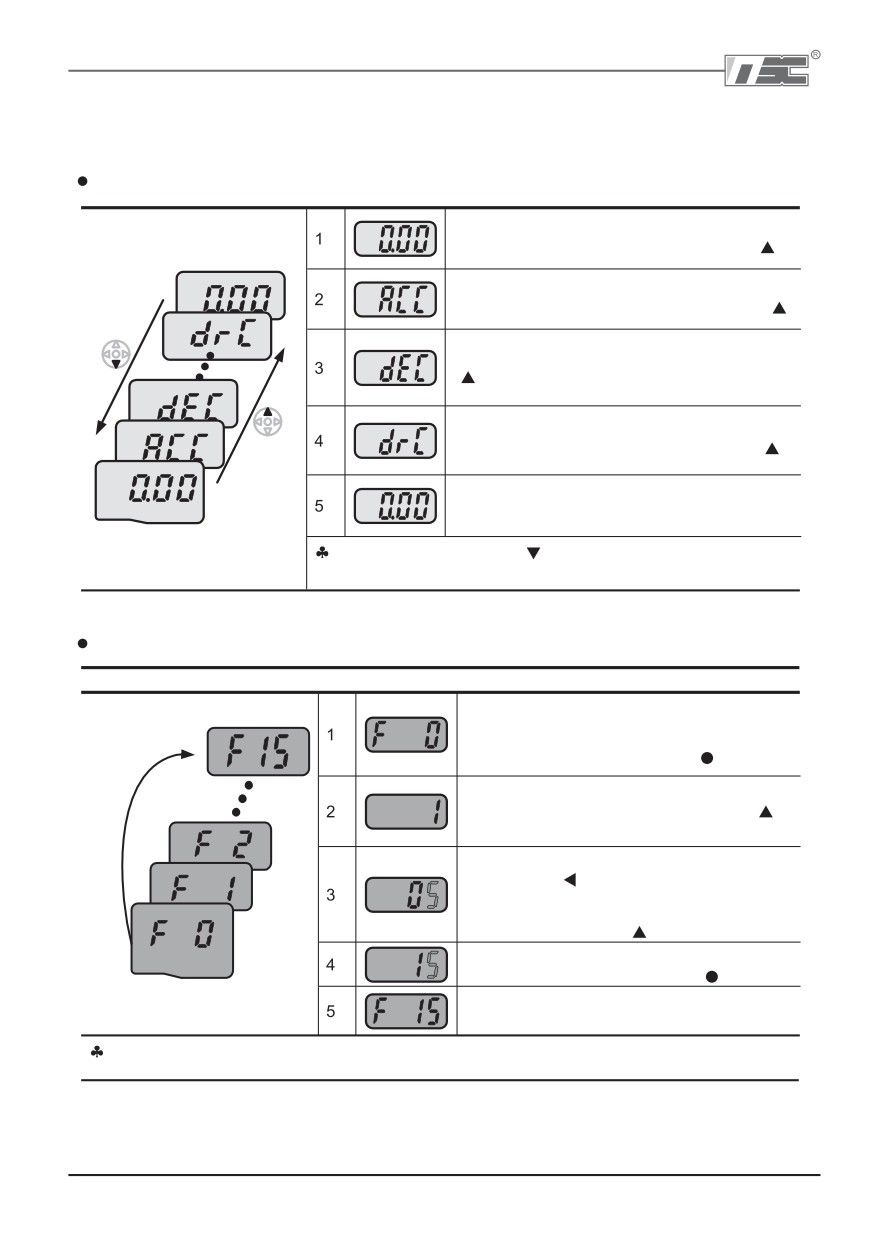

4.4 Переход к требуемому параметру внутри группы
Переход к параметру группы DRV.
. На индикаторе - код первого параметра
группы DRV “0.0”, нажмите кнопку Up (
).
. На индикаторе - код второго параметра
группы DRV “ACC”, нажмите кнопку Up (
).
. На индикаторе - код третьего параметра
группы DRV “dEC”, нажмайте кнопку Up
(
) до тех пор, пока не появиться код
последнего параметра группы DRV.
. На индикаторе - код последнего парамет
ра группы DRV “dEC”, нажмите кнопку (
).
. На индикаторе - код первого параметра
группы DRV.
Группа DRV
Используйте кнопку Down (
) для действий в обратном порядке.
Переход к параметру.
Пример перехода от параметра “F 0” Функциональной группы 1 к параметру “F 15”
. На индикаторе “F 0” - код первого
параметра Функциональной группы.
Нажмите кнопку Ent (ВВОД) (
).
. На индикаторе 1 - значение параметра
“F 0”. С помощью кнопки Up (вверх) (
)
установите значение 5.
. “05” индицируется на дисплее. Нажмите
кнопку Left (
) для перемещения
курсора влево. Разряд, на котором нахо
дится курсор, светится ярче (курсур на 0).
. Используя кнопку (
) установите 1.
. На индикаторе горит - 15.
. Нажмите кнопку Ent (ввод) (
).
Функциональная
. Произойдет прямой переход к
группа 1
параметру “F 15”.
Для Функциональной группы 2 и группы I/O прямой переход к параметру осуществляется
аналогично.
45
Глава 4. Программирование при помощи клавиатуры / Управление

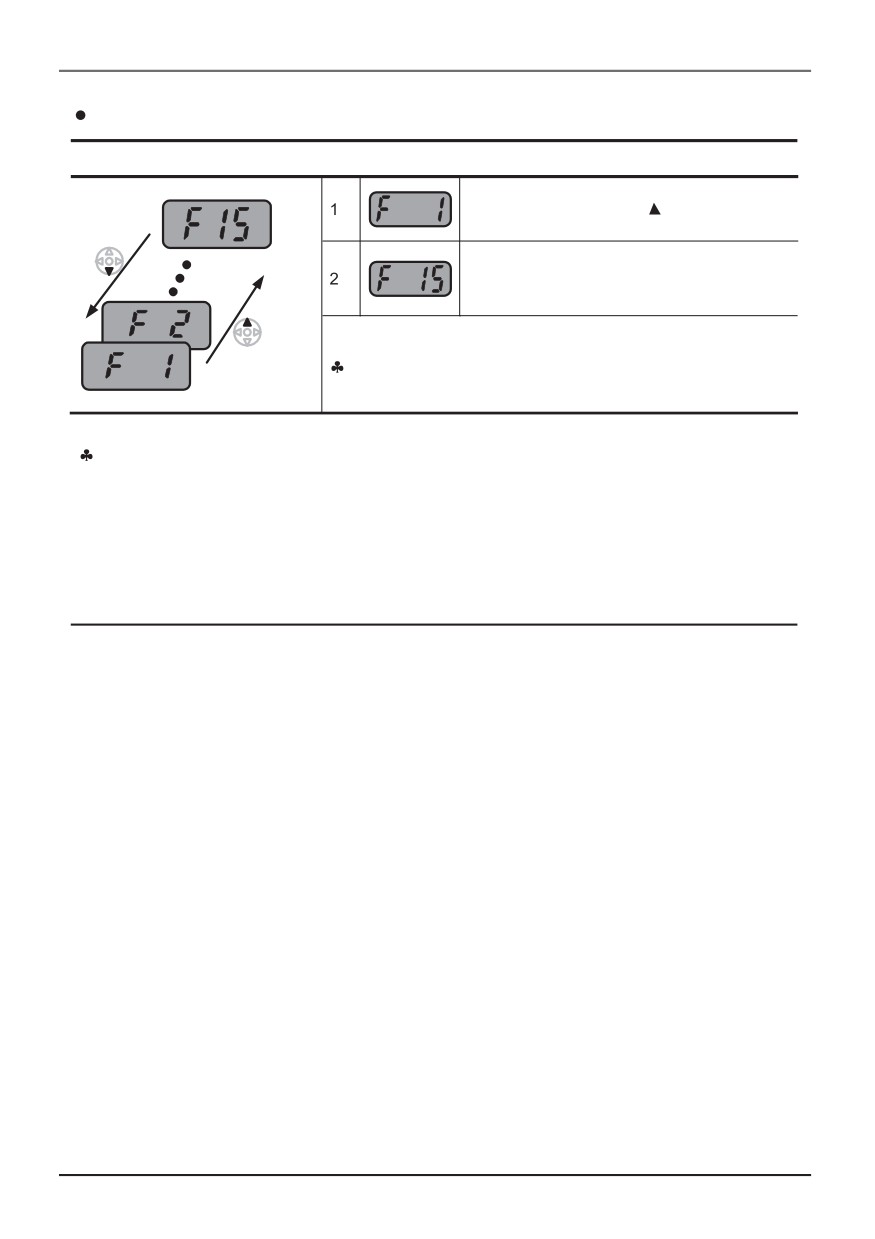

Навигация между кодами параметров внутри группы
Пример. Переход от кода параметра “F 1” к коду параметра “F 15” Функциональной группы 1.
. На индикаторе код параметра “F 1”,
нажимайте кнопку Up (
) до тех пор,
пока не появится код параметра “F15”.
. Переход к параметру F15 завершен.
Аналогично осуществляется переход к параметру
в Функциональной группе 2 и группе I/O.
Примечание: Некоторые параметры недоступны, т.к. они являются настройками
функций, которые в данное время отключены. При активизации данных функций все
параметры, связанные с их настройкой, становятся доступными.
Например, когда Параметр F24 [Ограничение частоты] установлен в “O” (Нет), параметры
F25 [Нижний предел частоты] и F26 [Верхний предел частоты] невидимы и недоступны.
Если установить параметр F24 в “1” (Да), параметры F25 и F26 становятся доступными.
46

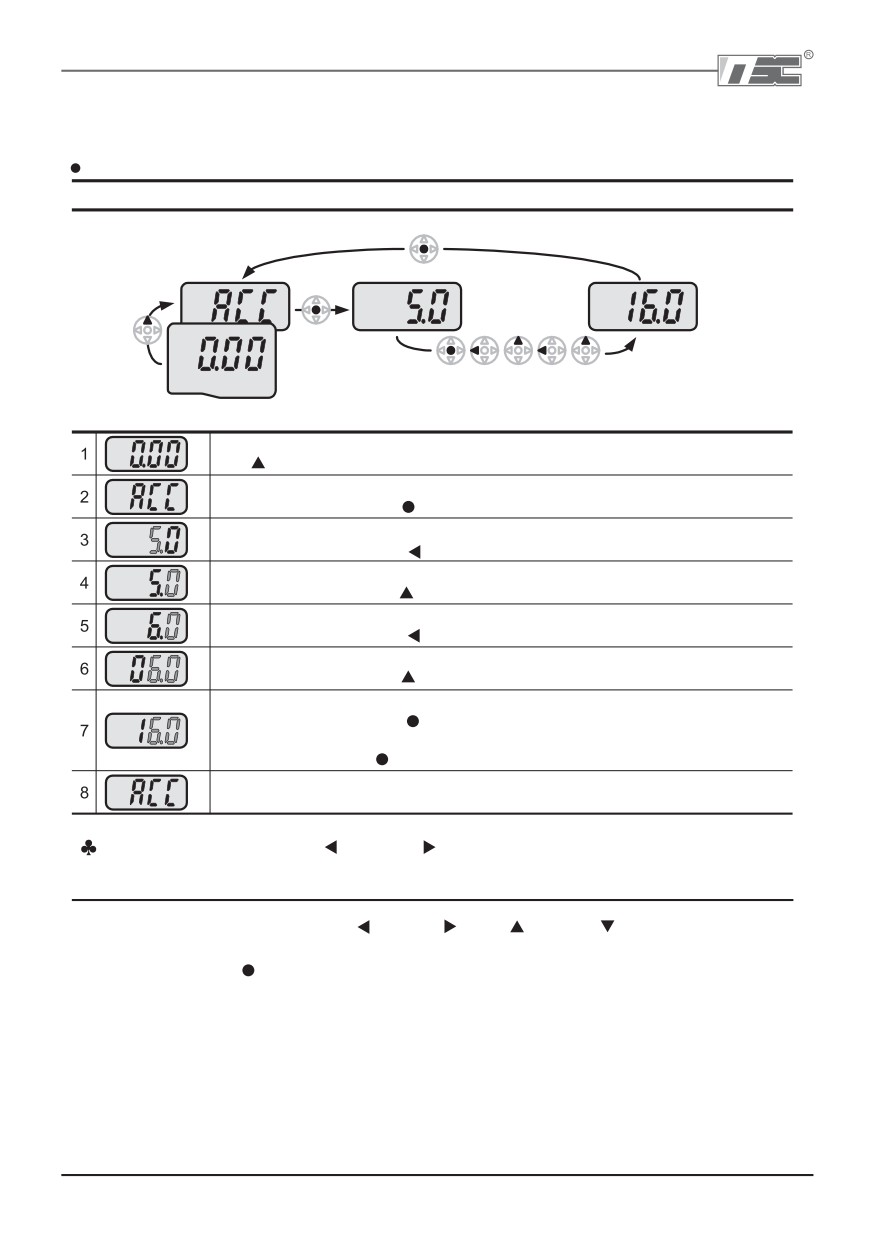

4.5 Установка параметров
Изменение значений параметров в Группе DRV
Изменение времени разгона с 5,0 до 16,0 секунд
Группа DRV
. На индикаторе код первого параметра “0.00”, нажмите кнопку
Up (
) для перехода к следующему параметру.
. На индикаторе - код второго параметра ACC [Время разгона].
. Нажмите кнопку Ent (
) для просмотра значения параметра.
. Текущее значение - 5.0, курсор находится на разряде 0.
. Нажмите кнопку Left (
) для перемещения курсора влево.
. Курсор находится на разряде 5 (на дисплее 5.0).
. Нажмите кнопку Up (
).
. Значение параметра стало 6.0
. Нажмите кнопку Left (
) для перемещения курсора влево.
. На индикаторе - 06.0. Курсор находится на разряде 0 в 0.60.
. Нажмите кнопку Up (
).
. На индикаторе - 16.0.
. Нажмите кнопку Ent (
) для ввода значения.
. Значение 16.0 мигает.
. Нажмите кнопку (
) еще раз для перехода к коду параметра.
. На индикаторе код параметра - ACC. Время разгона изменено
с 5 до 16 секунд.
В шаге 7, нажатие кнопок Left (
) или Right (
) во время мигания значения 16.0
отменяет изменение параметра.
Примечание. Нажатие кнопок Left (
) / Right (
) / Up (
) / Down (
), пока мигает
курсор, прекращает изменение значения параметра.
Нажатие кнопки Ent (
) в данном положении ввдит значение в память.
47
Глава 4. Программирование при помощи клавиатуры / Управление

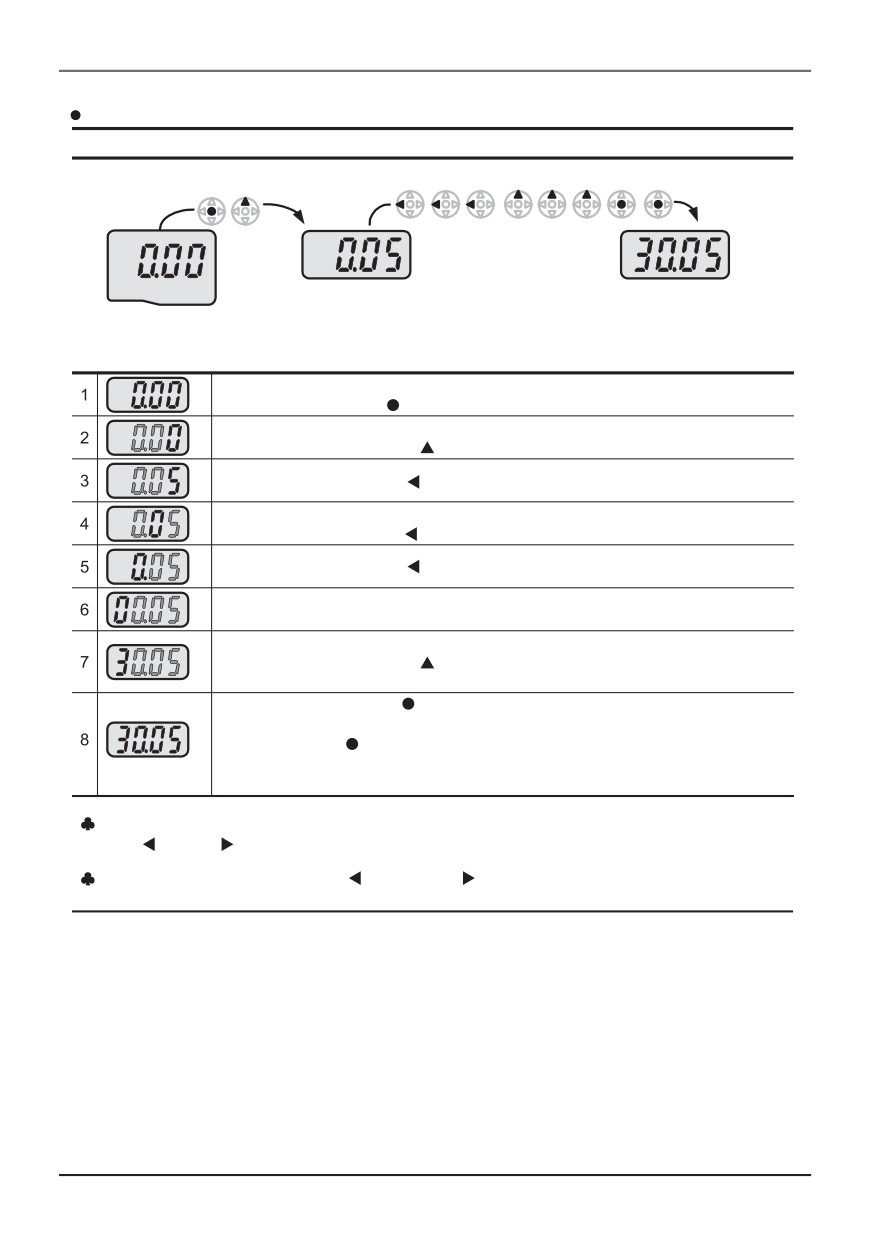

Установка частоты
Установка заданной частоты в 30,05 Гц в группе DRV
Группа DRV
. На индикаторе код первого параметра группы DRV
“0.00”,
нажмите кнопку Ent (
) один раз.
. Курсор находится на втором нуле 0 (в 0.00).
. Нажимайте кнопку Up (
) до тех пор, пока не появится цифра 5.
. Нажмите кнопку Left (
) один раз.
. Курсор находится на первом нуле 0 (в 0.00).
. Нажмите кнопку Left (
) один раз.
. Нажмите кнопку Left (
) один раз.
. На индикаторе
00.0, курсор находится на первом 0 и реальное
значение параметра
00.05.
. Нажимайте кнопку Up (
) до появления цифры 3.
. Нажмите кнопку Ent (
).
. 30.0 мигает.
. Нажмите Ent (
).
. Заданная частота 30.05 Гц установится после того, как индикатор
прекратит мигать.
Серия SV iG5А использует 4 х разрядный индикатор. Однако, с помощью кнопок
Left (
)/Right (
) возможен просмотр значений с большей разрядностью.
В шаге 7, нажатие кнопок Left (
) или Right (
), пока мигает значение, отме
няет изменение параметра.
48

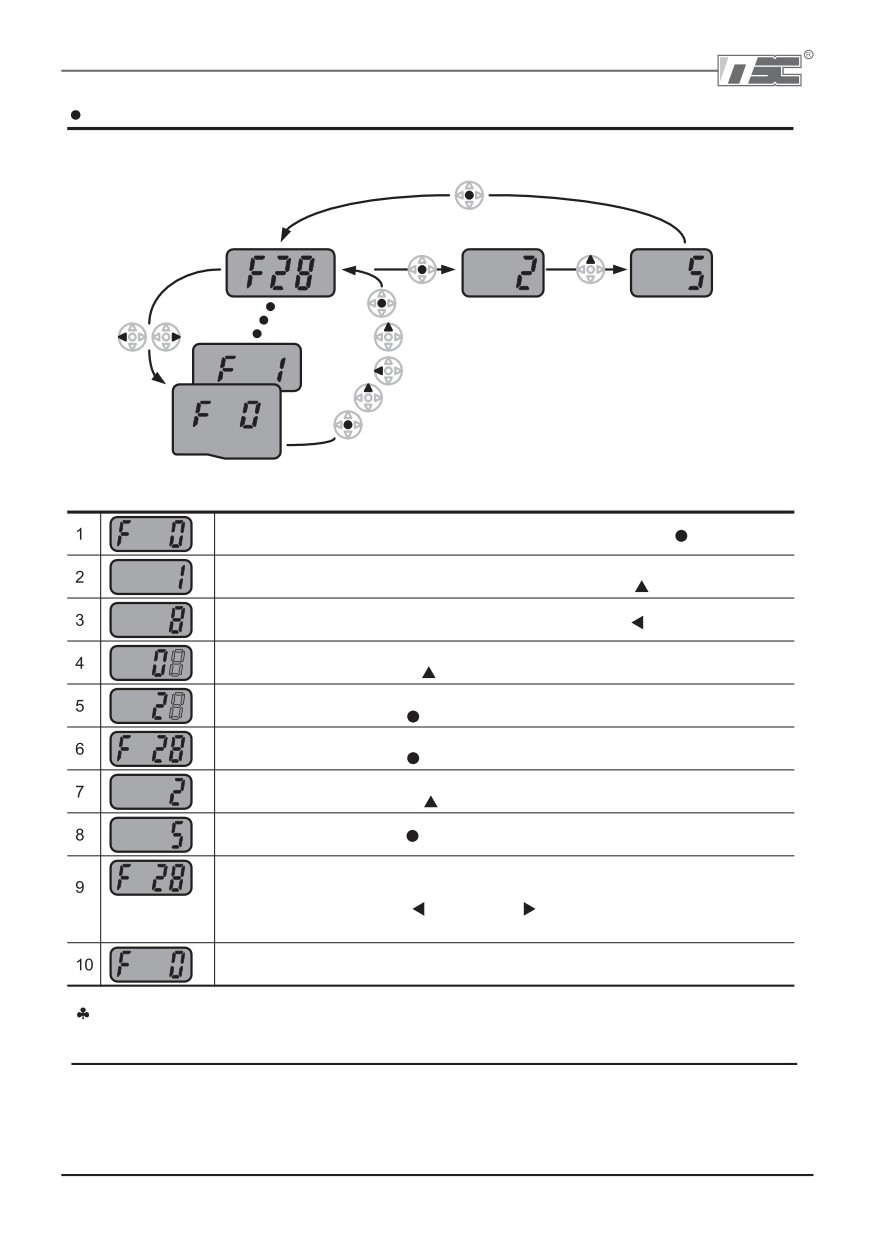

Изменение значений параметров группы I/O
Изменение значения параметра F 28 с 2 до 5.
Функциональная
группа 1
. На индикаторе код параметра F0, нажмите кнопку Ent (
).
. Проверьте текущее значение параметра F0.
. Установите значение 8 путем нажатия кнопки Up (
).
. На индикаторе значение 8 , нажмите кнопку Left (
) один раз .
. Курсор находится на разряде 0 в 08.
. Нажимайте кнопку Up (
) до значения 2.
. На индикаторе 28.
. Нажмите кнопку Ent (
).
. На индикаторе код параметра F 28.
. Нажмите кнопку Ent (
) для просмотра значения параметра.
. На индикаторе 2.
. Нажимайте кнопку Up (
) до значения 5.
. Нажмите кнопку Ent (
).
. После того, как закончит мигать значение параметра “5” на индикаторе
код параметра F28. Изменение значения параметра завершено.
. Нажмите кнопку Left (
) или Right (
) для перехода к
первому параметру группы.
. На индикаторе F0.
Аналогично устанавливаются параметры Функциональной группы 2 и группы I/O.
49
Глава 4. Программирование при помощи клавиатуры / Управление
4.6 Мониторинг рабочего состояния

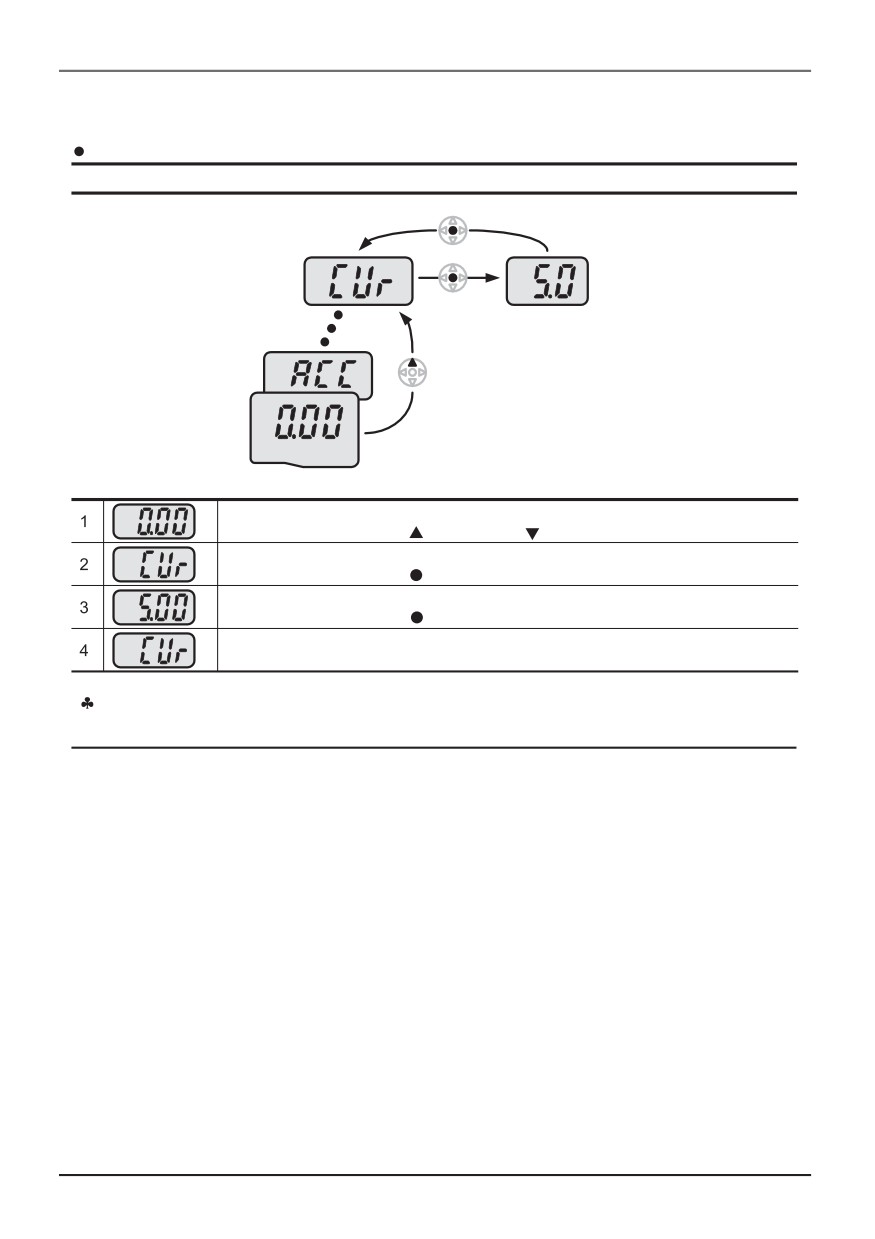

Просмотр действующего значения выходного тока
Просмотр действующего значения выходного тока в группе DRV
Группа DRV
. На индикаторе код первого параметра группы DRV - [0.00],
нажимайте кнопку Up (
) или Down (
) до появления кода [CUr].
. Данный параметр содержит текущее значение выходного тока.
. Нажмите кнопку Ent (
) для просмотра значения.
. Текущее значение выходного тока 5.0 A.
. Нажмите кнопку Ent (
) для выхода.
. На индикаторе код параметра.
Другие параметры группы DRV, такие как “dCL” (Напряжение звена постоянного
тока) или “vOL” (Выходное напряжение) могут быть просмотрены аналогично.
4 10

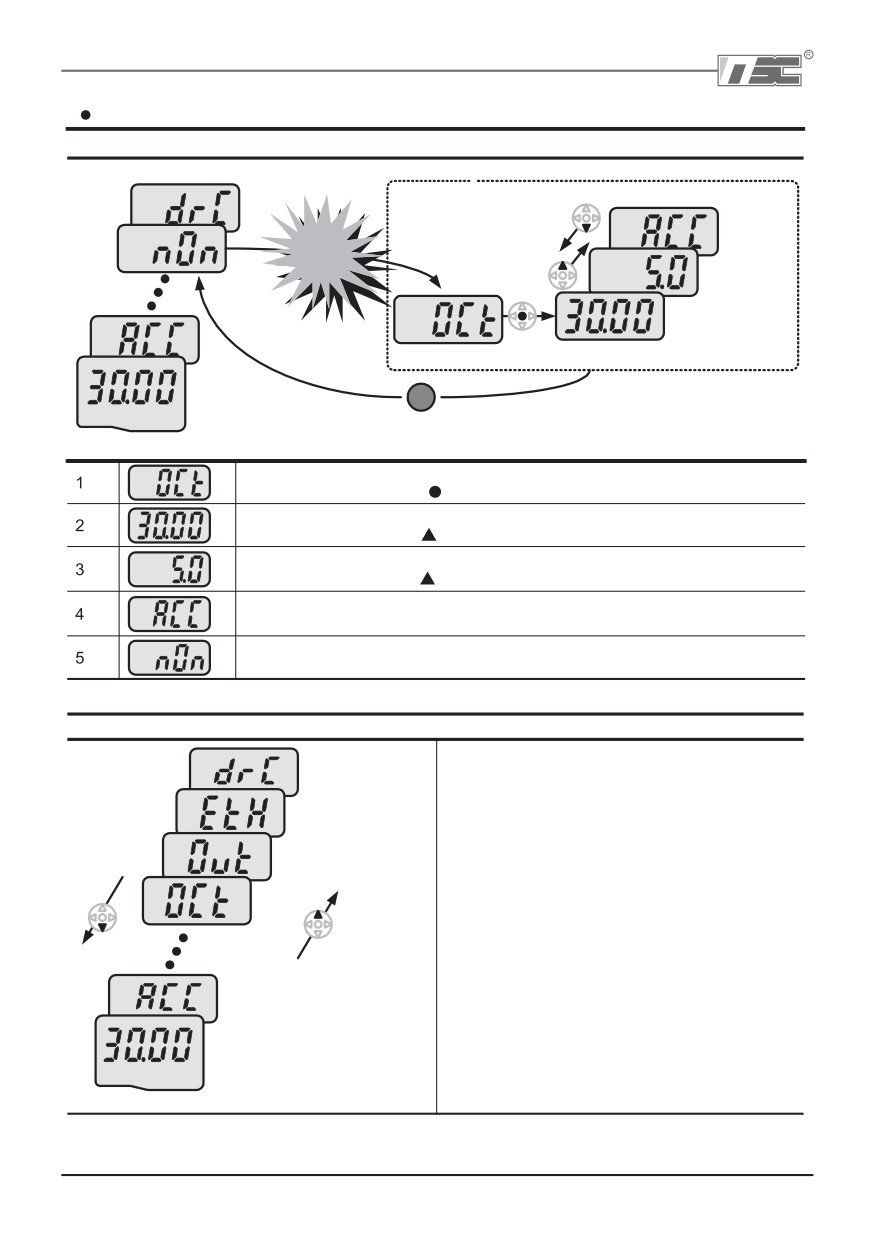

Просмотр сообщений об ошибке
Как просматривать сообщения об ошибке в группе DRV
Во время
Короткое
ускорения
замыкание
Ток
Частота
STOP
(СТОП/СБРОС)
Группа DRV
RESET
. Это сообщение об ошибке «Короткое замыкание».
. Нажмите кнопку Ent (
).
. На индикаторе значение выходной частоты (30.0 Гц).
. Нажмите кнопку Up (
) один раз.
. На индикаторе значение выходного тока (на момент срабатывания защиты).
. Нажмите кнопку Up (
) один раз.
. На индикаторе режим работы. Ошибка произошла во время разгона.
. Нажмите кнопку STOP/RESET (стоп/сброс) один раз.
. Ошибка “nOn” сброшена, информация о ней стерта.
При срабатывании более чем одной защиты
. Максимально можно просмотреть
информацию о трех сработавших защитах.
Перегрев
двигателя
Перегрузка
по напряжению
Сверхток
Группа DRV
4 11
