Преобразователи частоты серии iG5A (0,4-22,0 кВт). Руководство по эксплуатации - часть 1
Благодарим Вас за приобретение частотного преобразователя LS!
ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Всегда соблюдайте инструкции по технике безопасности для предотвращения несчаст
ных случаев и избегания потенциальной опасности.
В данном руководстве сообщения по технике безопасности классифицируются
следующим образом:
Неподобающая эксплуатация может привести к
ВНИМАНИЕ
серьезным травмам или смерти.
ПРЕДУПРЕЖДЕНИЕНеподобающая эксплуатация приводит к травмам
средней тяжести или повреждению имущества.
В данном руководстве мы используем следующие две пиктограммы для информирования
о соображениях по технике безопасности:
Представляет потенциальную опасность в определенных условиях.
Тщательно прочитайте сообщение и строго соблюдайте инструкции.
Имеется риск получения электрического шока в определенных условиях.
Следует обратить особое внимание: опасное высокое напряжение!
Держите руководство поблизости для получения оперативной справки.
Внимательно изучите настоящее руководство для максимально эффективного
использования частотных преобразователей серии SV iG5A и для обеспечения
безопасной эксплуатации.
ВНИМАНИЕ
Во избежание поражения электрическим током не снимайте переднюю панель
частотного преобразователя при включенном питании.
Не включайте преобразователь со снятой передней панелью.
Не снимайте переднюю панель, за исключением случаев, когда производится
подключение или работы по периодическому обслуживанию.
Перед подключением или обслуживанием выключите прибор, подождите не менее
10 минут и проверьте отсутствие остаточного напряжения при помощи тестера.
1
Не используйте кабель при поврежденной изолирующей оболочке.
В противном случае имеется риск поражения электрическим током.
Не работайте с преобразователем мокрыми руками, т. к. это может привести к
поражению током.
Не воздействуйте на кабели тяжелыми или острыми предметами, которые могут
повредить изоляцию. В этом случае Вы рискуете получить удар током.
ПРЕДУПРЕЖДЕНИЕ
Преобразователь необходимо монтировать на негорючих поверхностях.
Установка в непосредственной близости от легковоспламеняющихся предметов может
привести к возгоранию.
Если произошел сбой в работе, отключите преобразователь.
Длительное протекание большого тока может привести к возгоранию.
Во время работы некоторые части преобразователя нагреваются до высокой
температуры. Во избежание ожогов после отключения прибора подождите, пока
температура нагревающихся частей не станет нормальной.
Не подавайте питание на поврежденный или на некомплектный частотный
преобразователь, даже после его установки.
В противном случае возможно поражение электрическим током.
Не допускайте попадания внутрь преобразователя пыли, кусков провода и других
инородних тел при проведении подключения и обслуживания.
Не бросайте преобразователь, не подвергайте его ударам.
Используйте оборудование при определенных условиях эксплуатации, в
соответствии с данным руководством.
2
МЕРЫ ПРЕДОСТОРОЖНОСТИ
В целях предотвращения травматизма, повреждений и выхода преобразователя из строя,
обратите внимание на следующее:
(1) Хранение и эксплуатация
Небрежное обращение может привести к повреждению преобразователя.
При размещении частотных преобразоватлей в коробках, не укладывайте приборы
друг на друга свыше рекомендованного количества.
Производите установку в соответствии с данным руководством.
Не открывайте переднюю панель при транспортировке.
Не кладите тяжелые предметы на частотный преобразователь.
Проверьте правильность ориентации преобразователя при установке.
Не бросайте преобразователь, не подвергайте его ударам.
Серия iG5A содержит детали, чувствительные к электростатическому разряду (ESD).
Предпринимайте защитные меры против электростатического разряда до
прикосновений к печатной плате для осмотра или установки.
Используйте заземление с сопротивлением не более 10 Ом для преобразователей
класса 400 В.
Используйте преобразователь при следующих условиях окружающей среды:
Температура
2 10 - + 500 С (без замерзания)
окружающей среды
Относительная
90% относит. влажности или менее (без конденсата)
влажность
Температура
2 20 - + 650 С
хранения
Место для
Защищенное от коррозионных и горючих газов,
установки
маслянного тумана или пыли.
Высота над уровнем
Макс. 1000 м над уровнем моря, макс. 5,9 м/с2 (0,6 G)
моря. Виброустойчивость
или менее.
Атмосферное
70 - 106 кПа
давление
(2) Подключение
Не присоединяйте на выход преобразователя емкостные элементы, шумопо2
давляющий фильтр, ограничители импульсных помех и т. д.
Производите установку в соотвестсвии с данным руководством.
Соединяйте выходные клеммы (U, V, W) согласно инструкции.
Неправильное подключение клемм может привести к повреждению изделия.
Несоблюдение полярности (+/2) клемм может повредить частотный преобразователь.
Проверку подключения должен производить только авторизированный по
преобразователям LS персонал.
Всегда следует устанавливать преобразователь до подключения проводов.
В противном случае возможно поражение электрическим током или тяжелые
телесные повреждения.
(3) Пробный пуск
При запуске проверьте все параметры. Возможно потребуется их корректировка.
Не превыйшайте установленные пределы подаваемого на клеммы напряжения. Это
может привести к повреждению преобразователя.
3
(4) Меры предосторожности при эксплуатации
Если выбрана функция автозапуска, преобразователь после аварийной остановки
перезапускается автоматически.
Кнопка
“Stop” пульта управления может быть использована только при
соответствующей настройке частотного преобразователя. При необходимости
установите параллельную кнопку аварийной установки.
При сбросе ошибок при поданном управляющем сигнале, возможен внезапный старт.
Убедитесь, что управляющие сигналы не поданы на преобразователь, в противном
случае возможна авария.
Не вносите изменений в конструкцию частотного преобразователя.
Электронная температурная защита двигателя не гарантирует предотвращение его
возгорания.
Во избежание повреждения преобразователя не используйте контактор на входе
преобразователя для запуска и останова двигателя, используйте для этого
управляющие сигналы.
Для снижения уровня электромагнитных помех, используйте шумоподавляющие
фильтры. В противном случае может быть оказано негативное влияние на
расположенные рядом электронные устройства.
Для уменьшения помех в сеть, генерируемых преобразователем, и защиты
преобразователя от скачков напряжения в сети, установите входной дроссель
переменного тока.
Используйте двигатели с надежной изоляцией или примите меры для подавления
микро бросков напряжения при использовании двигателя класса 400 В с частотным
преобразователем. Незначительное импульсное перенапряжение, присущее
константе электрической схемы, образующееся на клеммах двигателя, может
повредить изоляцию и нанести ущерб двигателю.
Перед настройкой параметров сбросьте параметры к заводским установкам.
Преобразователь может работать в высокоскоростном режиме. Перед установкой
этого режима, проверьте способность двигателя и привода работать на повышенных
скоростях.
Не используйте функцию тормоза постоянным током в качестве стояночного тормоза.
Используйте для этого дополнительное тормозящее устройство, например,
механический тормоз.
(5) Аварийная остановка:
Оснастите установку дублирующим защитным устройством, таким как аварийный
тормоз, который предохранит привод и оборудование при отказе преобразователя.
(6) Обслуживание, контроль и замена узлов:
Не проводите контроль сопротивления изоляции на управляющих цепях
преобразователя.
См. Главу 12 - Устранение неисправностей и техническое обслуживание.
(7) Утилизация:
При утилизации следует обращаться с частотным преобразователем, как с отходами
производства.
(8) Предупреждение:
На многих схемах данного руководства преобразователь показан без крышки или с
внешней цепью торможения. Всегда устанавливайте крышку на место и используйте
данное руководство по эксплуатации в процессе работы с преобразователем.
4
Важная информация для пользователя
Целью данного руководства является снабжение пользователей всей необходимой
информацией по установке, программированию, вводу в эксплуатацию и техническому
обслуживанию частотного преобразователя серии SV iG5A.
Для обеспечения успешной установки и эксплуатации следует внимательно
ознакомиться с приведенными материалами перед началом работы.
Инструкция по эксплуатации содержит следующие разделы:
Глава
Заглавие
Описание
Базовая информация
Предоставляет общую информацию и меры предосторожности для
и меры предосторож
безопасной эксплуатации частотного преобразователя серии SV iG5A.
ности
Установка и
Инструкции по установке и подключению преобразователей
подключение
серии SV iG5A.
Конфигурация
Описание подсоединения дополнительных периферийных
оборудования
устройств к частотному преобразователю.
Программирование
Описание методов программирования частотного преобразователя
при помощи клави
при помощи клавиатуры / Инструкции по быстрому запуску
атуры / Управление
преобразователя.
Список параметров
Приводится список значений параметров.
Функциональная
Отображает управляющую логику для упрощения эксплуатации.
схема управления
Базовые функции
Предоставляет информацию о базовых функциях.
Дополнительные
Отображает дополнительные функции, используемые для специальных
функции
применений.
Мониторинг
Предоставляет информацию о рабочем состоянии и сбоях.
Защитные
Краткое изложение защитных функций частотного
функции
преобразователя SV iG5A.
Связь RS 485
Предоставляет информацию о технических хар ках связи RS 485.
Устранение
Приводятся различные неисправности частотного преобразователя и
неисправностей
необходимые меры по их устранению, а также общая информация.
Технические
Предоставляет информацию о номинальных характеристиках
характеристики /
входа/выхода, типе управления и дополнительные сведения.
Опции
Объясняет наличие опций, таких как: пульт дистанционного управления,
фильтр EMC, тормозной резистор.
5
Содержание
ГЛАВА 1 - Базовая информация и меры предосторожности
11
1.1 Важные меры предосторожности
11

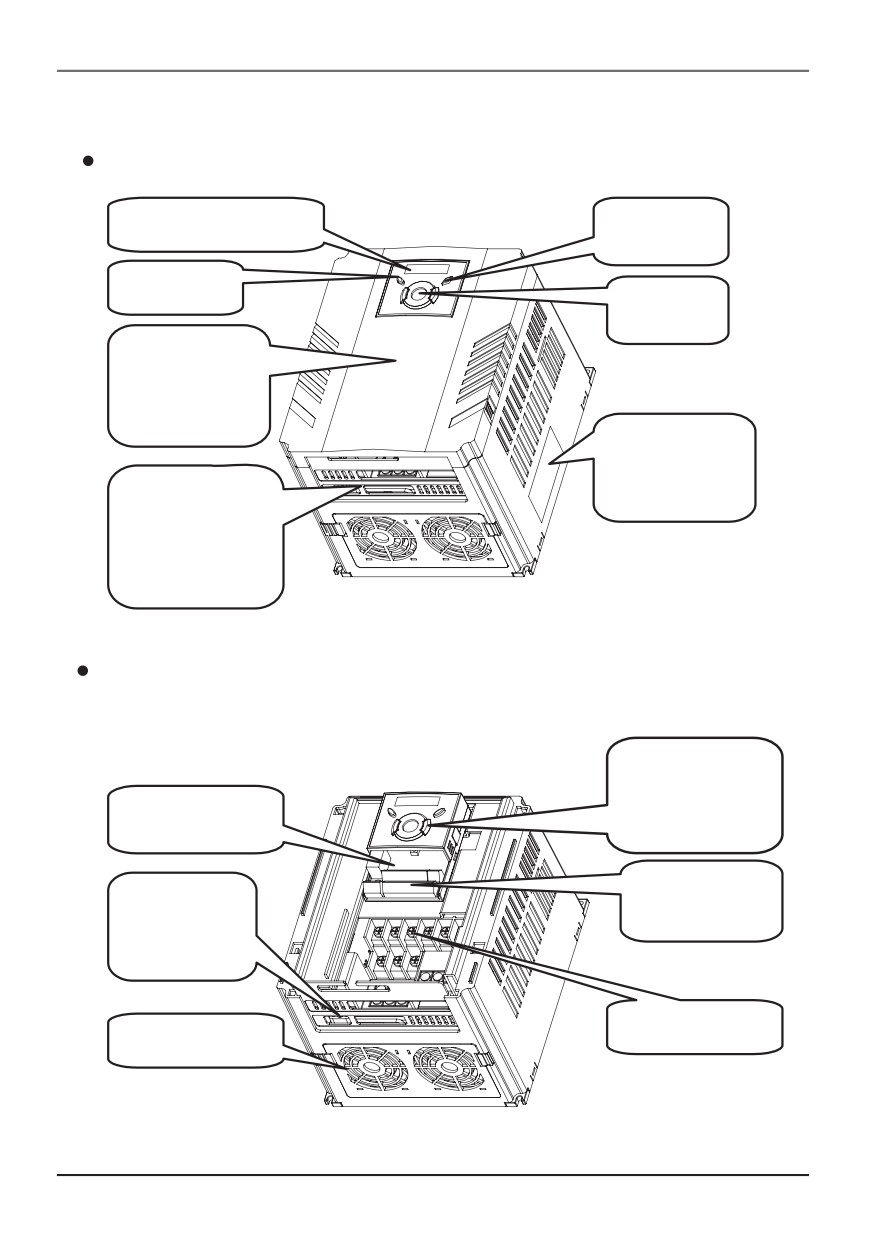

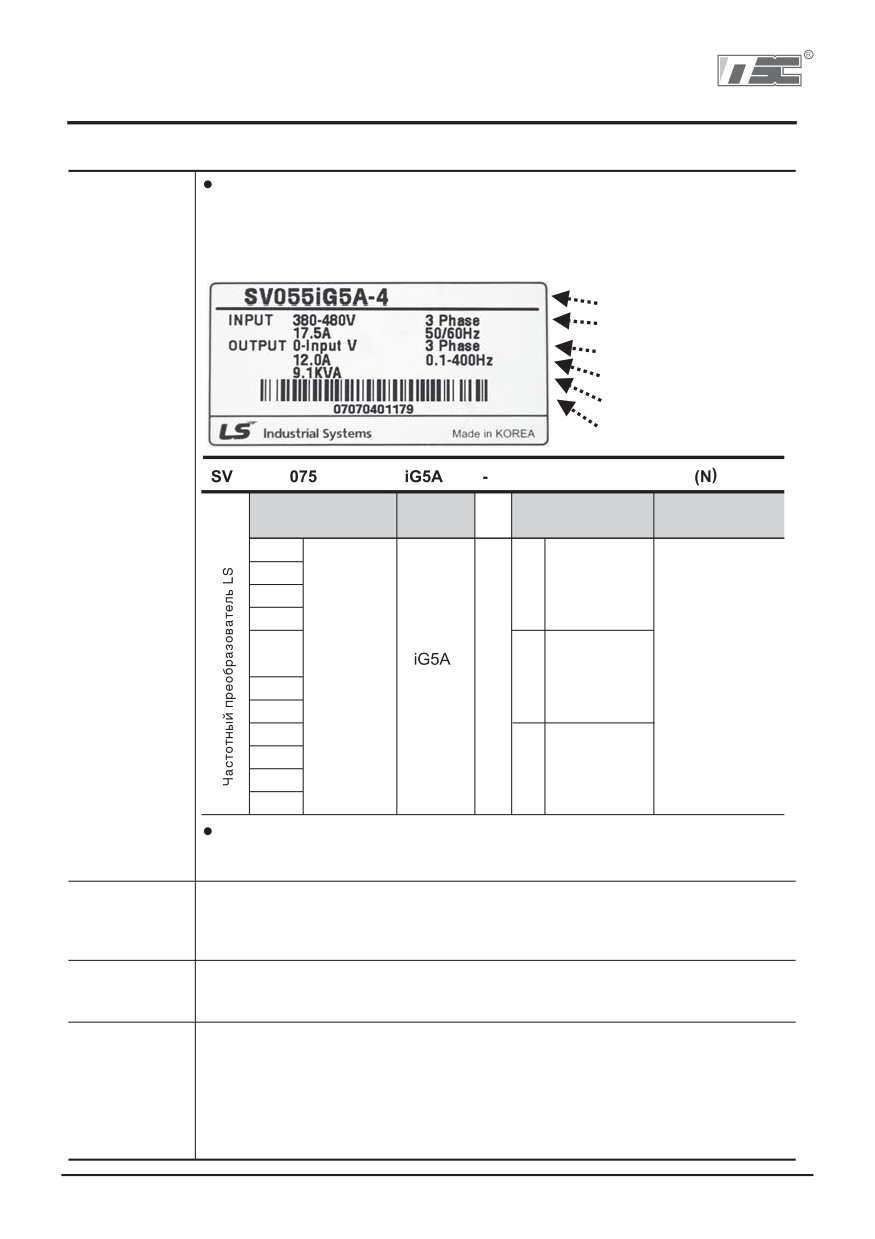

1.2 Описание изделия
12

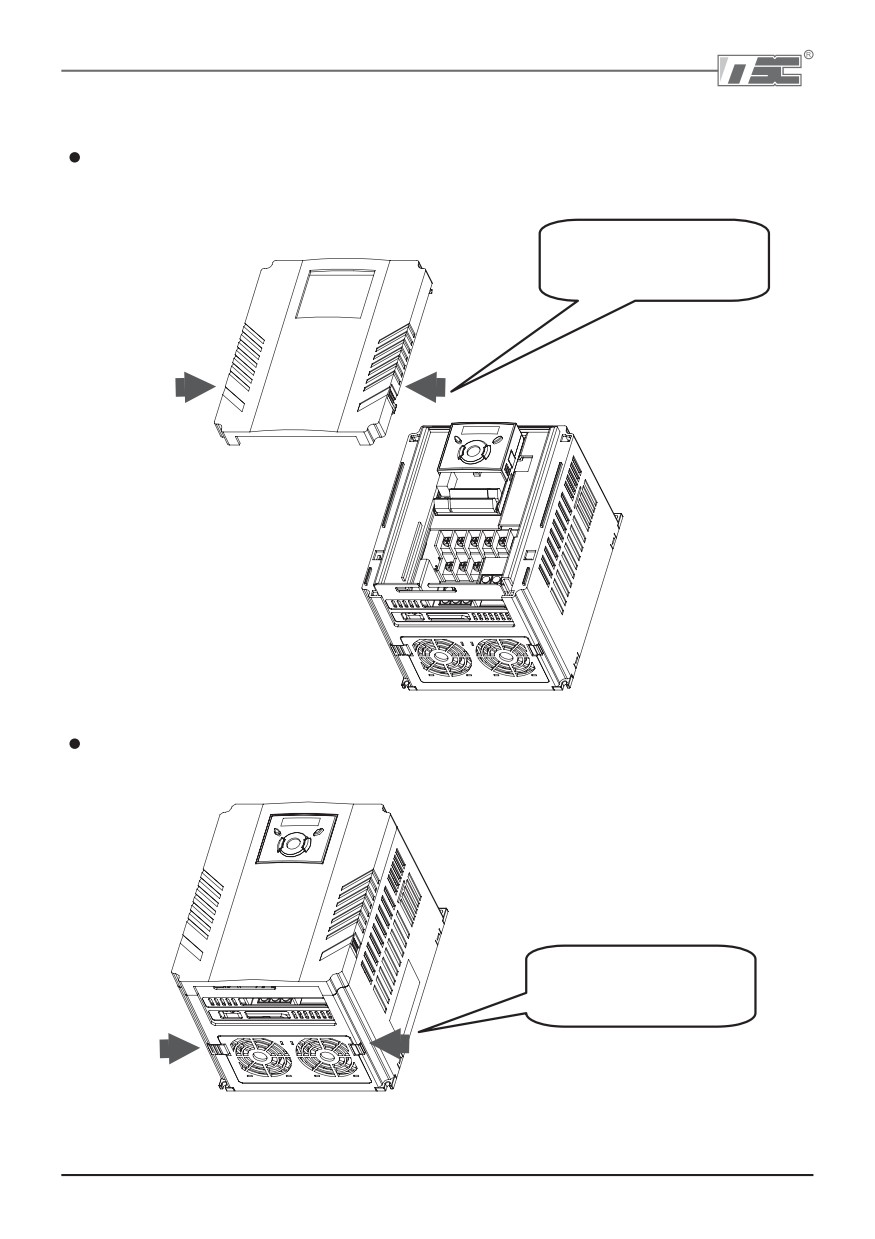

1.3 Сборка и разборка изделия
13
ГЛАВА 2 - Установка / Подключение
21

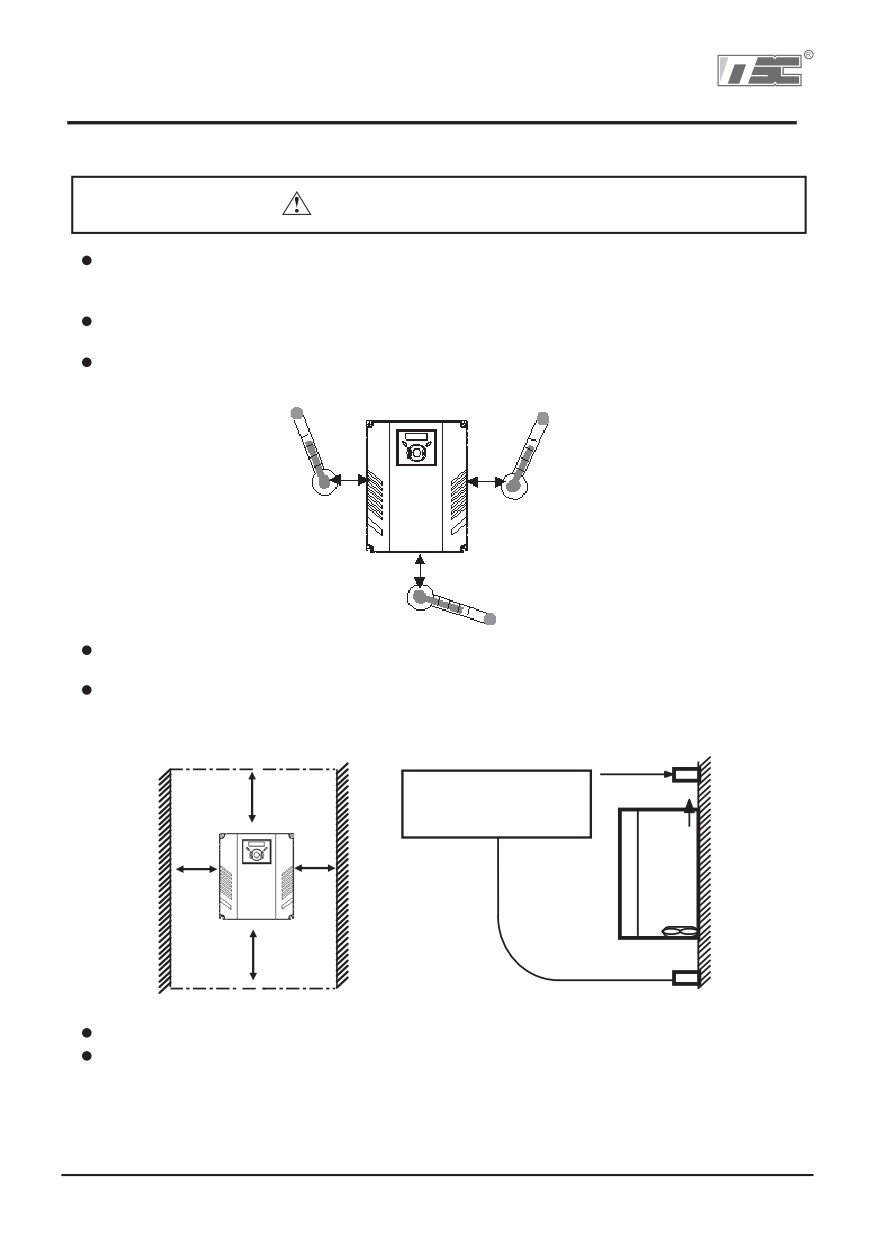

2.1 Меры предосторожности при установке
21

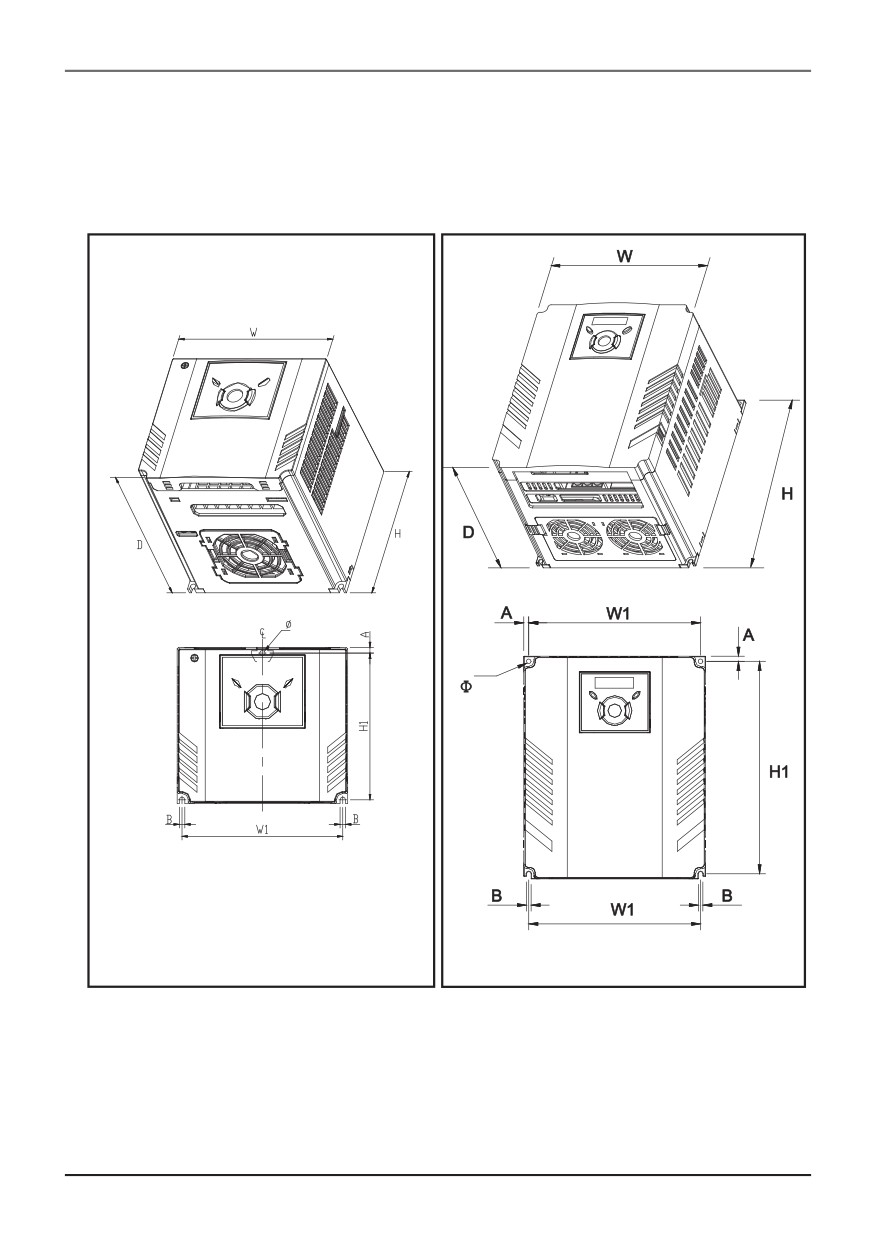

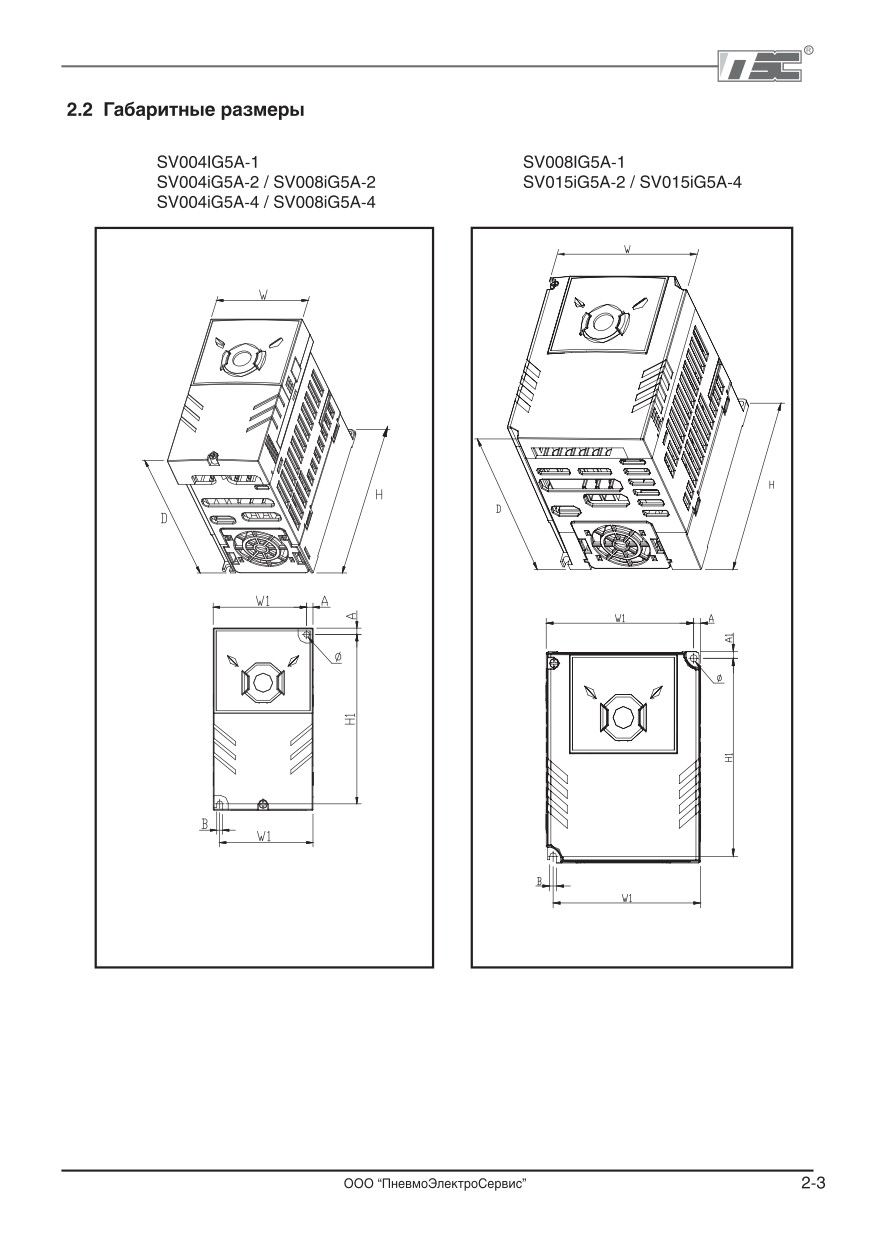

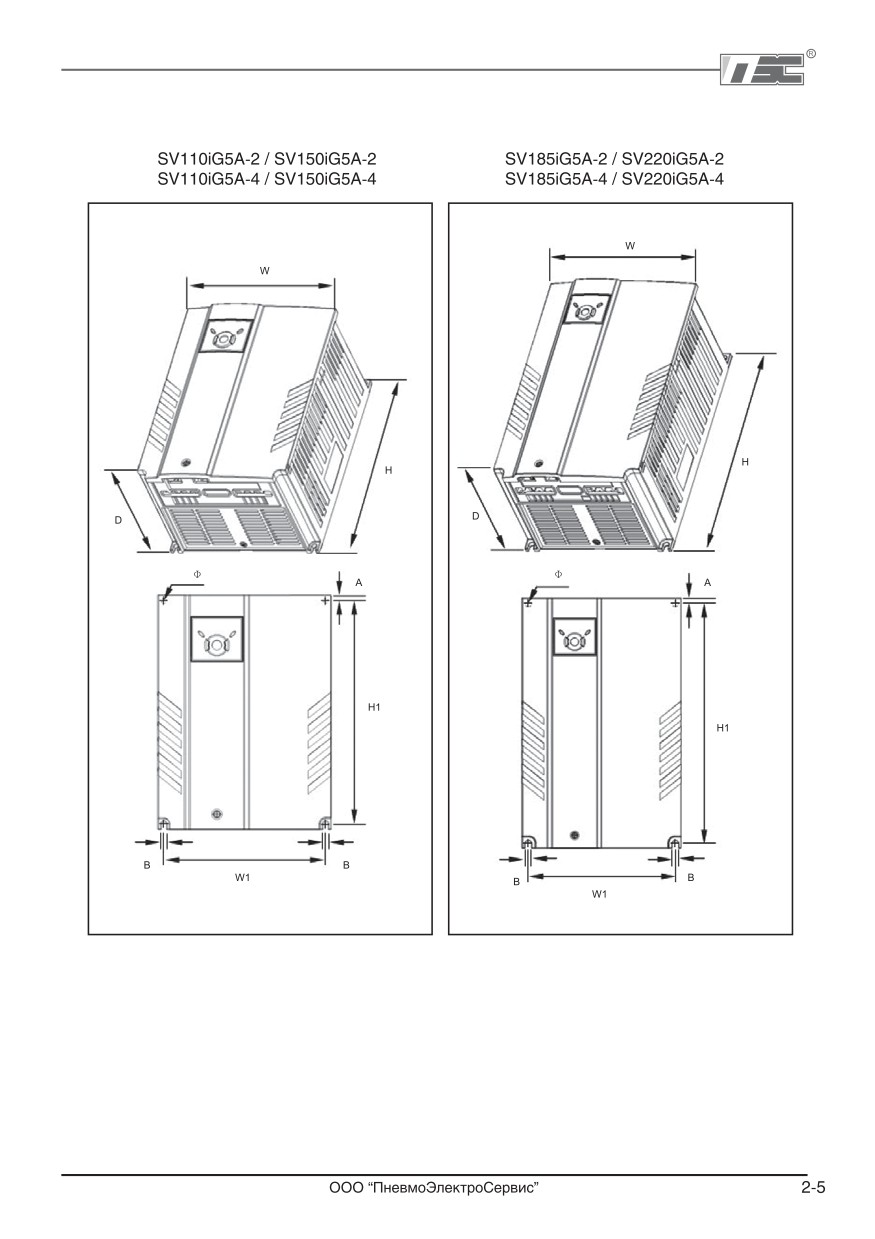

2.2 Габаритные размеры
23

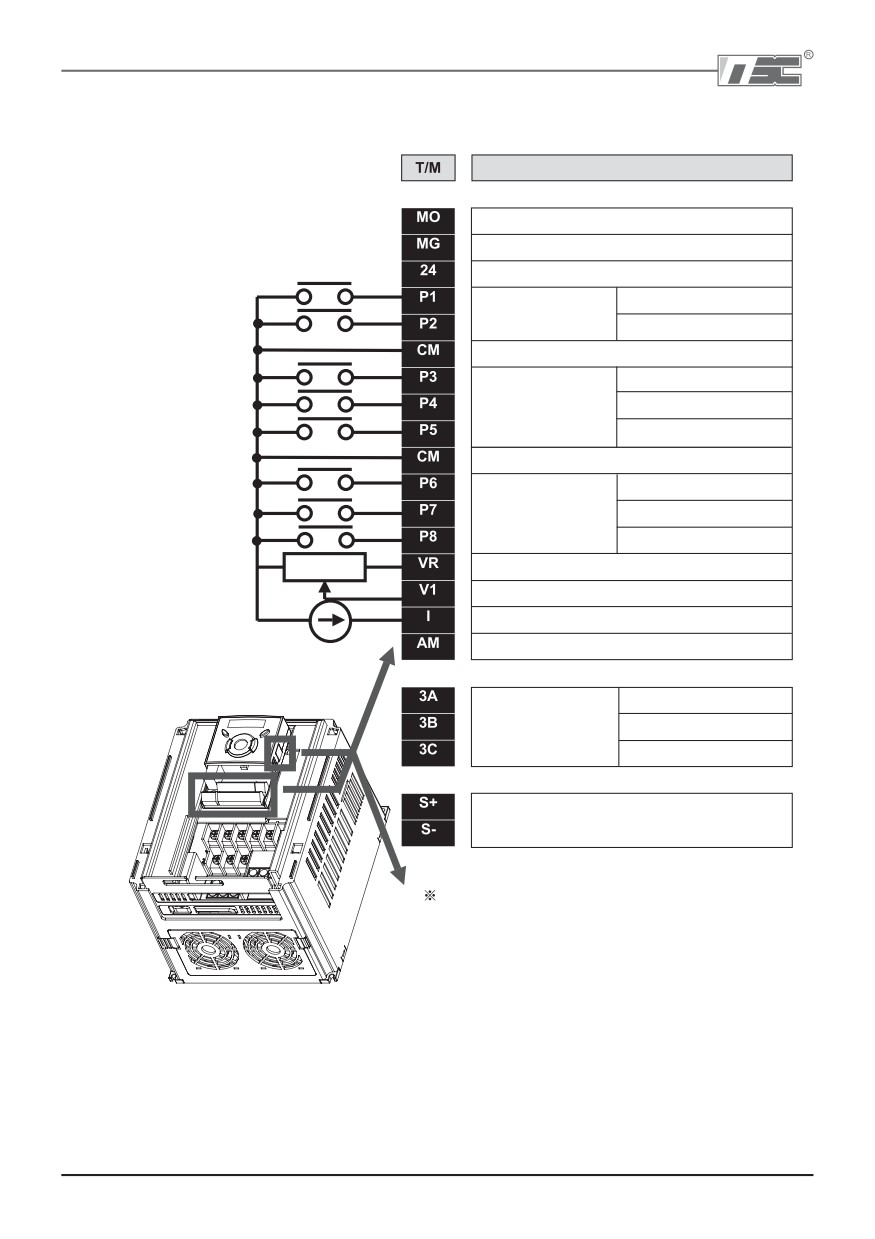

2.3 Подключение клемм
27

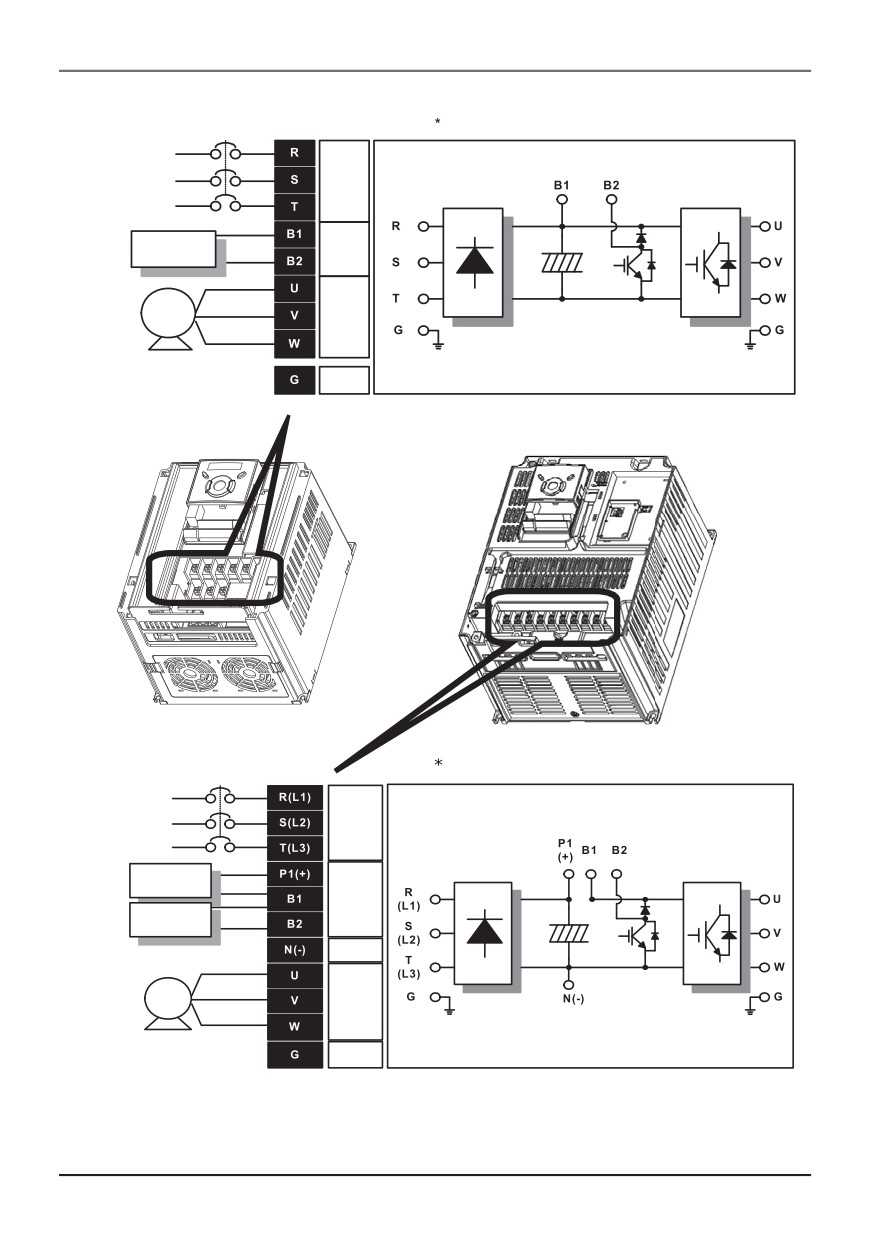

2.4 Спецификация подключения силовых клемм
29
2.5 Кабели и крепеж клемм управления
2 12
2.6 Выбор PNP/NPN логики для сигнальных входов
2 13
ГЛАВА 3 - Конфигурация оборудования
31
3.1 Конфигурация периферийного оборудования
31
3.2 Рекомендация по выбору автоматических выключателей
32
3.3 Рекомендация по выбору дросселей
33
ГЛАВА 4 - Программирование при помощи клавиатуры / Управление
41
4.1 Описание пульта управления
41
4.2 Отображение буквенно цифровых символов на световой панели
42
4.3 Группы параметров
43
4.4 Переход к требуемому параметру внутри группы
45
4.5 Установка параметров
47
4.6 Мониторинг рабочего состояния
4 10
4.7 Установка частоты и управление
4 13
ГЛАВА 5 - Список параметров
51
ГЛАВА 6 - Функциональная схема управления
61
6.1 Установка частоты
62
6.2 Определение стартовых команд
64
6.3 Установка разгона/торможения и V/F управления
65
ГЛАВА 7 Базовые функции
71
7.1 Установка частоты
71
7.2 Шаговые частоты
77
7.3 Способ задания стартовых команд
78
7.4 Установка времени Разгона / Торможения
7 12
7.5 V/F управление
7 17
7.6 Выбор способа остановки
7 20
7.7 Ограничение частоты
7 21
6
ГЛАВА 8 - Дополнительные функции
81
8.1 Торможение постоянным током
81
8.2 Скорость Jog
83
8.3 Режим Up/Down
84
8.4 3 Wire (3 х проводной режим)
87
8.5 Режим удержания
87
8.6 Компенсация скольжения
88
8.7 ПИД контроль
89
8.8 Автотест
8 13
8.9 Векторное управление без датчика
8 14
8.10 Работа в режиме экономии электроэнергии
8 15
8.11 Старт на вращающийся двигатель
8 16
8.12 Попытка авто перезапуска
8 18
8.13 Настройка шума двигателя (Изменение частоты ШИМ)
8 19
8.14 Режим второй двигатель
8 19
8.15 Функция самодиагностики
8 21
8.16 Установка частоты и способ выбора 2 го двигателя
8 22
8.17 Предотвращение перегрузки по напряжению при торможении
8 24
8.18 Контроль внешнего тормоза
8 24
8.19 Преобразование кинетической энергии
8 26
8.20 Режим натяжения
8 26
8.21 Режим 2 фазного ШИМ
8 28
8.22 Управление вентилятором охлаждения
8 28
8.23 Выбор режима управления при сбое вентилятора охлаждения
8 28
8.24 Чтение / Запись параметров
8 30
8.25 Сброс / Блокировка параметров
8 31
ГЛАВА 9 - Мониторинг
91
9.1 Мониторинг рабочего состояния
91
9.2 Мониторинг клеммы I/O
93
9.3 Мониторинг состояния сбоя
94
9.4 Аналоговый выход
96
9.5 Многофункциональная выходная клемма (МО) и реле (ЗАС)
97
9.6 Выбор клеммы выхода при ошибке коммуникации между пультом и ЧП
9 12
ГЛАВА 10 - Защитные функции
10 1
10.1 Электронное термореле
10 1
10.2 Предупреждение о перегрузке и сбое
10 2
10.3 Токоограничение
10 3
10.4 Защита от потери фазы на выходе
10 5
10.5 Сигнал внешнего отключения
10 5
10.6 Перегрузка частотного преобразователя
10 6
7
10.7 Потеря сигнала задания частоты
10 6
10.8 Режим работы тормозного резистора DB
10 7
ГЛАВА 11 - Связь RS 485
11 1
11.1 Введение
11 1
11.2 Характеристики
11 1
11.3 Установка
11 2
11.4 Эксплуатация
11 3
11.5 Протокол коммуникации (MODBUS RTU)
11 4
11.6 Протокол коммуникации (LS BUS)
11 4
11.7 Список адресов параметров <Общая область>
11 8
11.8 Устранение неисправностей
11 13
11.9 Разное
11 13
ГЛАВА 12 - Устранение неисправностей и техническое обслуживание
12 1
12.1 Защитные функции
12 1
12.2 Устранение неисправностей
12 3
12.3 Меры предосторожности во время технического обслуживания
12 6
12.4 Пункты проверки
12 6
12.5 Замена частей
12 6
ГЛАВА 13 - Технические характеристики
13 1
13.1 Технические характеристики
13 1
13.2 Информация об ухудшении параметров при изменении температуры
13 3
13.3 Опции
13 4
13.4 Сборка частотного преобразователя после подключения проводов
13 6
13.5 Фильтры EMC
13 7
13.6 Тормозной резистор
13 7
Заявление о соответствии
i
8
ГЛАВА 1. БАЗОВАЯ ИНФОРМАЦИЯ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
1.1 Важные меры предосторожности
Изучите частотный преобразователь на предмет отсутствия
Вскрытие
повреждений после транспортировки. Удостоверьтесь в том, что
упаковки
данная модель частотного преобразователя подходит для вашего
и осмотр
применения, проверьте тип преобразователя и номинальные
характеристики на паспортной табличке.
Тип преобразователя
Номинальный ток на входе
Номинальная выходная мощность
Номинальный ток на выходе
Мощность (кВА)
Штрих код и серийный номер
4
Номинальные
Напряжение
Серия
Пульт
характеристики
питания
004
0,4 [кВт]
008
0,75 [кВт]
1
Одна фаза
015
1,5 [кВт]
200 - 230 [B]
022
2,2 [кВт]
037/
3,7/4,0
040
[кВт]
Отсутствует
2
Три фазы
055
5,5 [кВт]
200 - 230 [B]
075
7,5 [кВт]
110
11,0 [кВт]
4
Три фазы
150
15,0 [кВт]
380 - 480 [B]
185
18,5 [кВт]
220
22,0 [кВт]
Аксессуары
Если вы обнаружили
какие либо
отклонения, повреждения и т.д.,
свяжитесь с вашим поставщиком.
Подготовка
Подготовка инструментов и частей
зависит от способа использования
инструментов
частотного преобразователя.
и запасных
По необходимости подготовьте оборудование и запасные части.
частей
Для долгосрочной и эффективной эксплуатации преобразователя,
Установка
устанавливайте его в подходящих для этого местах, соблюдая
правильность установки, оставляя достаточное пространство вокруг.
Подсоедините питание, двигатель и эксплуатационные
(управляющие)
Подключение
сигналы к клеммной колодке. Имейте в виду, что неправильное
подсоединение может повредить частотный преобразователь и
периферийные устройства. Допускается параллельное подключение
нескольких двигателей в скалярном режиме V/F, при условии, что
суммарный потребляемый ток двигателей не превышает
номинальный ток частотного преобразователя.
1
1
Глава 1. Базовая информация и меры предосторожности
1.2 Описание изделия
Внешний вид
Кнопка
ЖК дисплей
СТОП/СБРОС
(STOP/RESET)
Кнопка ПУСК
Кнопка
(RUN)
ПРОГ/ВВОД
(ENT)
Передняя крышка:
Съемная для
подключения
проводов
Паспортная
табличка
частотного
Нижняя крышка:
преобразователя
Съемная для
подключения
проводов входа и
двигателя
Вид изнутри, передняя крышка снята.
Подробнее см. “1.3 Сборка и разборка изделия”.
4 х позиционная
клавиша для уста
новки параметров
Переключатель
(Up/Down/Left/Right)
NPN, PNP логики
(Вверх/Вниз/Влево/Вправо)
Клемма
Клемма
управляющих
заземления
сигналов
частотного
преобразователя
Вентилятор
Клемма питания
охлаждения
12
1.3 Сборка и разборка изделия
Для снятия передней крышки: одновременно слегка нажмите зазубренные края и потяните
наверх.
Слегка нажмите эту
часть и потяните
наверх.
Для смены вентилятора частотного преобразователя:
Слегка нажмите оба края нижней крышки и потяните на себя.
Нажмите эту часть и
вытяните нижнюю
крышку.
13
ГЛАВА 2. УСТАНОВКА / ПОДКЛЮЧЕНИЕ
2.1 Меры предосторожности при установке
ПРЕДУПРЕЖДЕНИЕ
Бережно обращайтесь с частотным преобразователем для предотвращения
повреждения пластмассовых компонентов. Не берите частотный преобразователь за
переднюю крышку во избежание его падения.
Устанавливайте частотный преобразователь в местах, защищенных от вибрации
(5,9 м/с2 или менее).
Устанавливайте прибор в местах, где температура находится в пределах допустимого
диапазона ( 10 - 50°C).
5 см
5 см
5 см
Частотный преобразователь сильно нагревается во время работы. Устанавливать
частотный преобразователь необходимо на невоспламеняющихся поверхностях.
Устанавливайте частотный преобразователь на гладкой и ровной поверхности в
вертикальным (прямом положении) для обеспечения рассеивания тепла. В этих целях
оставьте достаточно свободного места вокруг прибора.
10 см
Оставьте достаточное
Воздух
пространство для свобод
мин.
ного прохода воздуха
5 см
5 см
мин.
мин.
10 см
Вентилятор
мин.
Защищайте прибор от воздействия влажности и прямого солнечного света.
Не устанавливайте частотный преобразователь в местах, где возможно воздействие
водных капель, масляного тумана, пыли и т.д. Устанавливать частотный
преобразователь следует в чистых местах или внутри «полностью герметичной»
панели.
21
Глава 2. Установка / Подключение
При установке двух или более частотных преобразователей, или если вентилятор
охлаждения установлен на панели, частотные преобразователи и вентилятор должны
быть установлены в надлежащем положении для соблюдения необходимого
температурного режима.
Частотный преобразователь следует надежно крепить при помощи винтов или болтов.

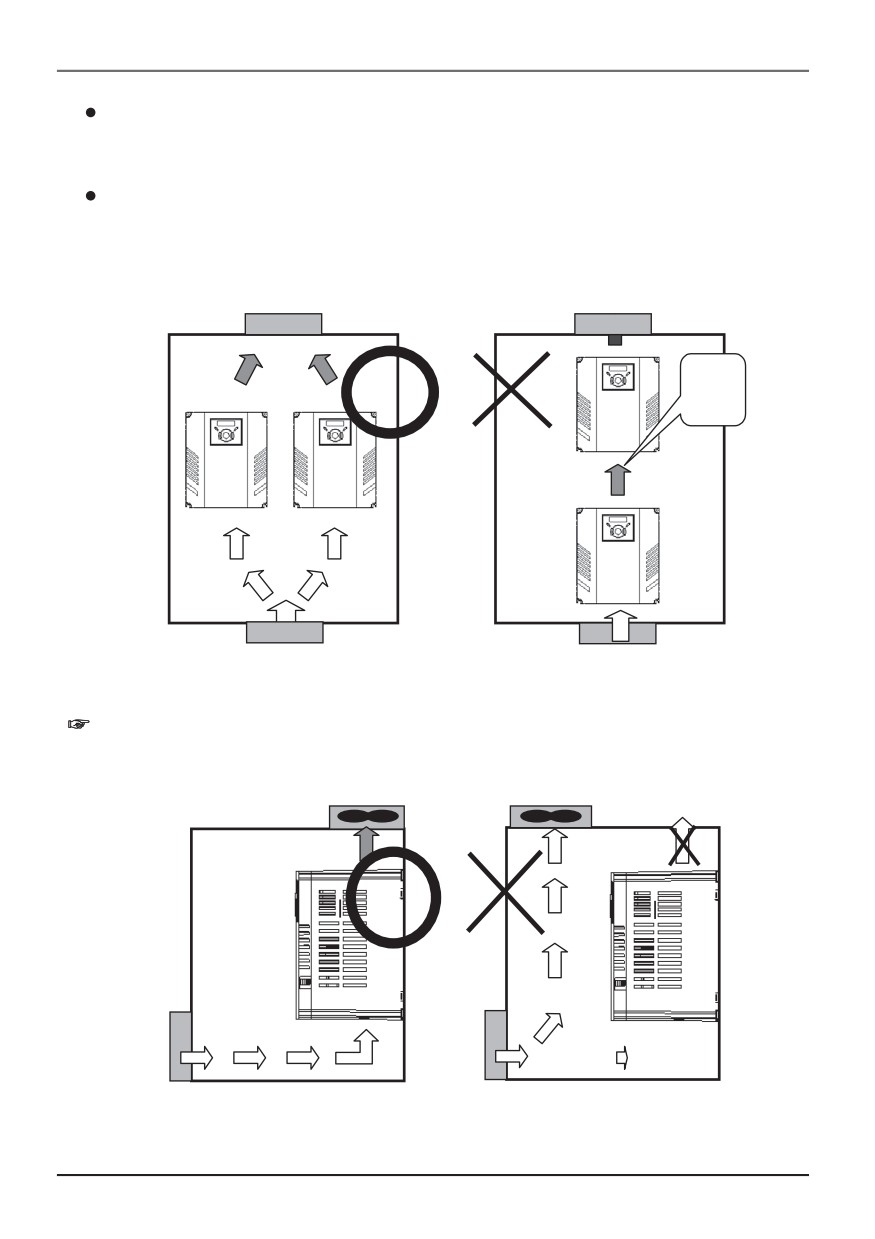

Установка нескольких частотных преобразователей на панели
Верно
Не верно
Тепло
Примечание: следует уделить внимание правильности установки частотных преобразо
вателей и вентиляторов на панели, в плане обеспечения рассеивания тепла.
Верно
Не верно
22
Глава 2. Установка / Подключение
SV015iG5A 1
SV022iG5A 2 / SV037iG5A 2 / SV040iG5A 2
SV055iG5A 2 / SV075iG5A 2
SV022iG5A 4 / SV037iG5A 4 / SV040iG5A 4
SV055iG5A 4 / SV075iG5A 4
24
тел.: (812) 326 31 00, факс: (812) 326 31 08, E mail: info@pes rus.ru,
Глава 2. Установка / Подключение
Модель
[кВт]
[Кг]
[мм]
[мм]
[мм]
[мм]
[мм]
[мм]
[мм]
SV004iG5A-1
0.4
70
65.5
128
119
130
4.0
4.5
4.0
0.76
SV008iG5A-1
0.75
100
95.5
128
120
130
4.5
4.5
4.5
1.12
SV015iG5A-1
1.5
140
132
128
120.5
155
4.5
4.5
4.5
1.84
SV004iG5A-2
0.4
70
65.5
128
119
130
4.0
4.5
4.0
0.76
SV008iG5A-2
0.75
70
65.5
128
119
130
4.0
4.5
4.0
0.77
SV015iG5A-2
1.5
100
95.5
128
120
130
4.5
4.5
4.5
1.12
SV022iG5A-2
2.2
140
132
128
120.5
155
4.5
4.5
4.5
1.84
SV037iG5A-2
3.7
140
132
128
120.5
155
4.5
4.5
4.5
1.89
SV040iG5A-2
4.0
140
132
128
120.5
155
4.5
4.5
4.5
1.89
SV055iG5A-2
5.5
180
170
220
210
170
4.5
5.0
4.5
3.66
SV075iG5A-2
7.5
180
170
220
210
170
4.5
5.0
4.5
3.66
SV110iG5A-2
11.0
235
219
320
304
189.5
7.0
8.0
7.0
9.00
SV150iG5A-2
15.0
235
219
320
304
189.5
7.0
8.0
7.0
9.00
SV185iG5A-2
18.5
260
240
410
392
208.5
10.0
10.0
10.0
13.3
SV220iG5A-2
22.0
260
240
410
392
208.5
10.0
10.0
10.0
13.3
SV004iG5A-4
0.4
70
65.5
128
119
130
4.0
4.5
4.0
0.76
SV008iG5A-4
0.75
70
65.5
128
119
130
4.0
4.5
4.0
0.77
SV015iG5A-4
1.5
100
95.5
128
120
130
4.5
4.5
4.5
1.12
SV022iG5A-4
2.2
140
132
128
120.5
155
4.5
4.5
4.5
1.84
SV037iG5A-4
3.7
140
132
128
120.5
155
4.5
4.5
4.5
1.89
SV040iG5A-4
4.0
140
132
128
120.5
155
4.5
4.5
4.5
1.89
SV055iG5A-4
5.5
180
170
220
210
170
4.5
5.0
4.5
3.66
SV075iG5A-4
7.5
180
170
220
210
170
4.5
5.0
4.5
3.66
SV110iG5A-4
11.0
235
219
320
304
189.5
7.0
8.0
7.0
9.00
SV150iG5A-4
15.0
235
219
320
304
189.5
7.0
8.0
7.0
9.00
SV185iG5A-4
18.5
260
240
410
392
208.5
10.0
10.0
10.0
13.3
SV220iG5A-4
22.0
260
240
410
392
208.5
10.0
10.0
10.0
13.3
26
тел.: (812) 326 31 00, факс: (812) 326 31 08, E mail: info@pes rus.ru,
2.3 Подключение клемм
Описание
Многофункциональный выход: открытый коллектор
Общий МО
Выход 24 В до 100мА
Многофункциональ
FX: запуск в прямом направл.
ный вход
(заводская уставка)
RX: запуск в обратном направл.
Общая клемма для входных сигналов
Многофункциональ
BX: аварийный стоп
ный вход
RST: сброс
(заводская уставка)
JOG: операция Jog
Общая клемма для входных сигналов
Многофункциональ
Многошаговая частота низкая
ный вход
Многошаговая частота средняя
(заводская уставка)
Многошаговая частота высокая
Источник питания 10 В для потенциометра
Вход установки частоты по напряжению: - 0 - 10 В
Вход установки частоты по току: 0 - 20 мА
Многофункциональный аналоговый выход: 0 - 10 В
Многофункциональный
Выход контакта А
релейный
Выход контакта В
выход
Общий для контактов А/В
Клемма коммуникации RS 485
Для подключения опции дистанционного
управления или копирования параметров
27
Подключение. Мощность (0,4 - 7,5 кВт)
Клеммы
3 х фазный
для входа
вход
напря
напряжения
жения
питания
Клеммы
Тормозной
подсое
резистор
динения
резистора
Клеммы
Двига
подсое
тель
динения
двига
теля
Земля
* Входное напряж. 220 В (одна фаза). Подключать на клеммы R, T (0,4 - 1,5 кВт).
Подключение. Мощность (11,0 - 22,0 кВт)
3 х фазный
Клеммы
для входа
вход
напря
напряжения
жения
питания
Клеммы
Дроссель
подсое
динения
резистора/
Тормозной
дросселя
резистор
Клеммы
звена ПТ
Клеммы
подсое
Двига
динения
тель
двига
теля
Земля
28
содержание .. 1 2 ..
///////////////////////////////////////
