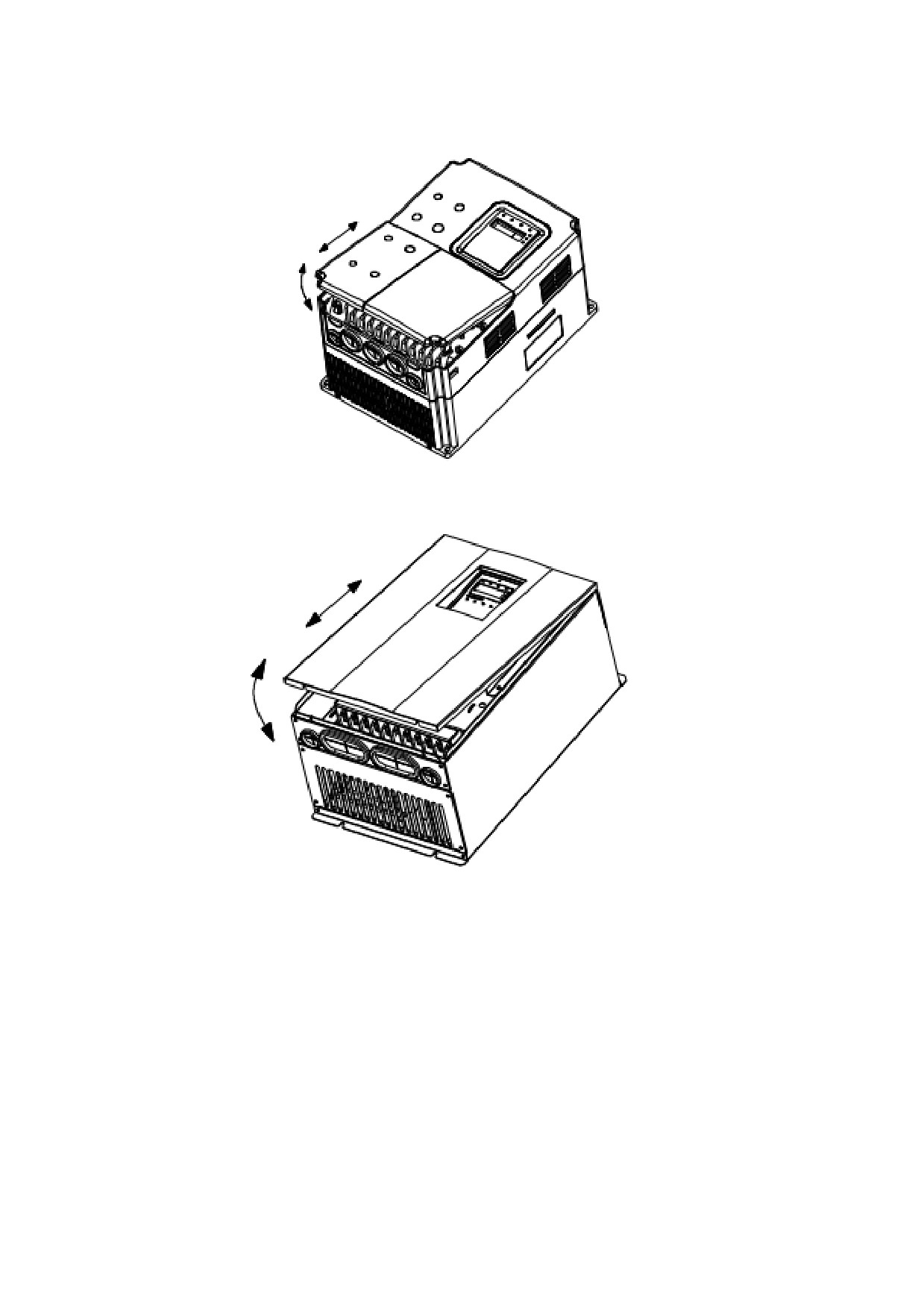

Рисунок В.7 Снятие пластиковой крышки
Рисунок В.8 Снятие металлической крышки
Приложение С: Технические характеристики вспомогательного
оборудования
С.1 Технические характеристики автоматических выключателей, кабелей,
контакторов и токоограничивающих катушек
C.1.1 Технические характеристики автоматических выключателей, кабелей и контакторов
Входной /
Автоматический
Номинальный ток
выходной
Номер модели
выключатель
контактора (A)
кабели (мм2)
(A)
(380 В)
(медный провод)
CHV180-004G-4
25
4
16
CHV180-5R54G-4
25
4
16
CHV180-7R54G-4
40
6
25
CHV180-011G-4
63
6
32
CHV180-015G-4
63
6
50
CHV180-018G-4
100
10
63
CHV180-022G-4
100
16
80
CHV180-030G-4
125
25
95
C.1.2 Технические характеристики входных и выходных токоограничивающих катушек
переменного тока и токоограничивающих катушек постоянного тока
Входные токо-
Выходные токо-
Токоограничивающие
ограничивающие
ограничивающие
катушки пост. тока
катушки перем. тока
катушки перем. тока
Номер модели
Сила
Индук-
Сила
Индук-
Сила
Индук-
тока
тивность
тока
тивность
тока
тивность
(A)
(мГн)
(A)
(мГн)
(A)
(мГн)
CHV180-004G-4
10
1,5
10
0,6
12
6,3
CHV180-5R54G-4
15
1,0
15
0,25
23
3,6
CHV180-7R54G-4
20
0,75
20
0,13
23
3,6
CHV180-011G-4
30
0,60
30
0,087
33
2
CHV180-015G-4
40
0,42
40
0,066
33
2
CHV180-018G-4
50
0,35
50
0,052
40
1,3
CHV180-022G-4
60
0,28
60
0,045
50
1,08
CHV180-030G-4
80
0,19
80
0,032
65
0,80
Примечание: Приборы типа E, F и G имеют встроенные токоограничивающие катушки
постоянного тока.
126
С.1.3 Технические характеристики входных/выходных фильтров переменного тока
Номер модели
Входной фильтр
Выходной фильтр
CHV180-004G-4
NFI-010
NFO-010
CHV180-5R54G-4
NFI-020
NFO-020
CHV180-7R54G-4
NFI-020
NFO-020
CHV180-011G-4
NFI-036
NFO-036
CHV180-015G-4
NFI-036
NFO-036
CHV180-018G-4
NFI-050
NFO-050
CHV180-022G-4
NFI-050
NFO-050
CHV180-030G-4
NFI-065
NFO-065
С.2 Выбор тормозного резистора / устройства
С.2.1 Справка по выбору
Когда все устройства управления, приводимые в действие преобразователем частоты, нуждаются в
быстром торможении, тормозные устройства должны потреблять энергию, которая возвращается
шине постоянного тока. Преобразователи частоты серии CHV мощностью не более 15 кВт имеют
встроенные тормозные устройства, а для преобразователей частоты мощностью 18,5 кВт и более
необходимо выбрать внешние тормозные устройства. Подходящий тормозной резистор выбирается в
соответствии с мощностью преобразователя частоты. Для области применения с 100%-м тормозным
моментом и 20%-м коэффициентом использования тормозного устройства, тормозной резистор и
тормозное устройство показаны в таблице ниже. Для нагрузки, которая работает в состоянии
торможения на протяжении длительного времени, необходимо отрегулировать мощность торможения
в соответствии с тормозным моментом и коэффициентом использования тормозного устройства.
Принимая во внимание длительное рабочее время, мощность тормозного резистора будет равна:
p = (P8.07)2/R, где R - сопротивление тормозного резистора.
Тормозной резистор
Мощность
Тормозное устройство
(100%-й тормозного момент и
преобразователя
20%-й коэффициент использования)
частоты
Мощность
(кВт)
Артикул
Количество
Резистор
Количество
торможения
4
1
122 Ом
1200 Вт
1
5,5
1
65 Ом
1600 Вт
1
7,5
Встроенное
1
50 Ом
1600 Вт
1
11
1
40 Ом
4800 Вт
1
15
1
32 Ом
4800 Вт
1
18,5
1
28 Ом
6000 Вт
1
22
DBU-055-4
1
20 Ом
9600 Вт
1
30
1
16 Ом
9600 Вт
1
Примечание:
Выбирайте резистор и мощность тормозного устройства в соответствии с данными,
приводимыми нашей компанией.
127
Тормозной резистор может увеличить тормозной момент преобразователя частоты. Мощность
резистора в приведенной выше таблице рассчитана на 100%-й тормозной момент и 20%-й
коэффициент использования. Если пользователям необходим тормозной момент большей
величины, можно уменьшить соответствующим образом сопротивление тормозного
резистора и увеличить его мощность.
В случаях, когда необходимо частое торможение (коэффициент использования превышает
20%), следует увеличить мощность тормозного резистора в соответствии с конкретной
ситуацией.
При использовании внешних тормозных устройств см. инструкции внешних тормозных
устройств по заданию степени напряжения тормозного устройства. Неверная степень
напряжения может повлиять на нормальную работу преобразователя частоты.
С.2.2 Подсоединение
С.2.2.1 Подсоединение тормозного резистора
Для преобразователя частоты мощностью не более 15 кВт см. рис. С-1.
С.2.2.2 Подсоединение тормозного устройства
Для преобразователя частоты мощностью 18,5 кВт и более см. рис. С-2.
Внешний
тормозной
резистор

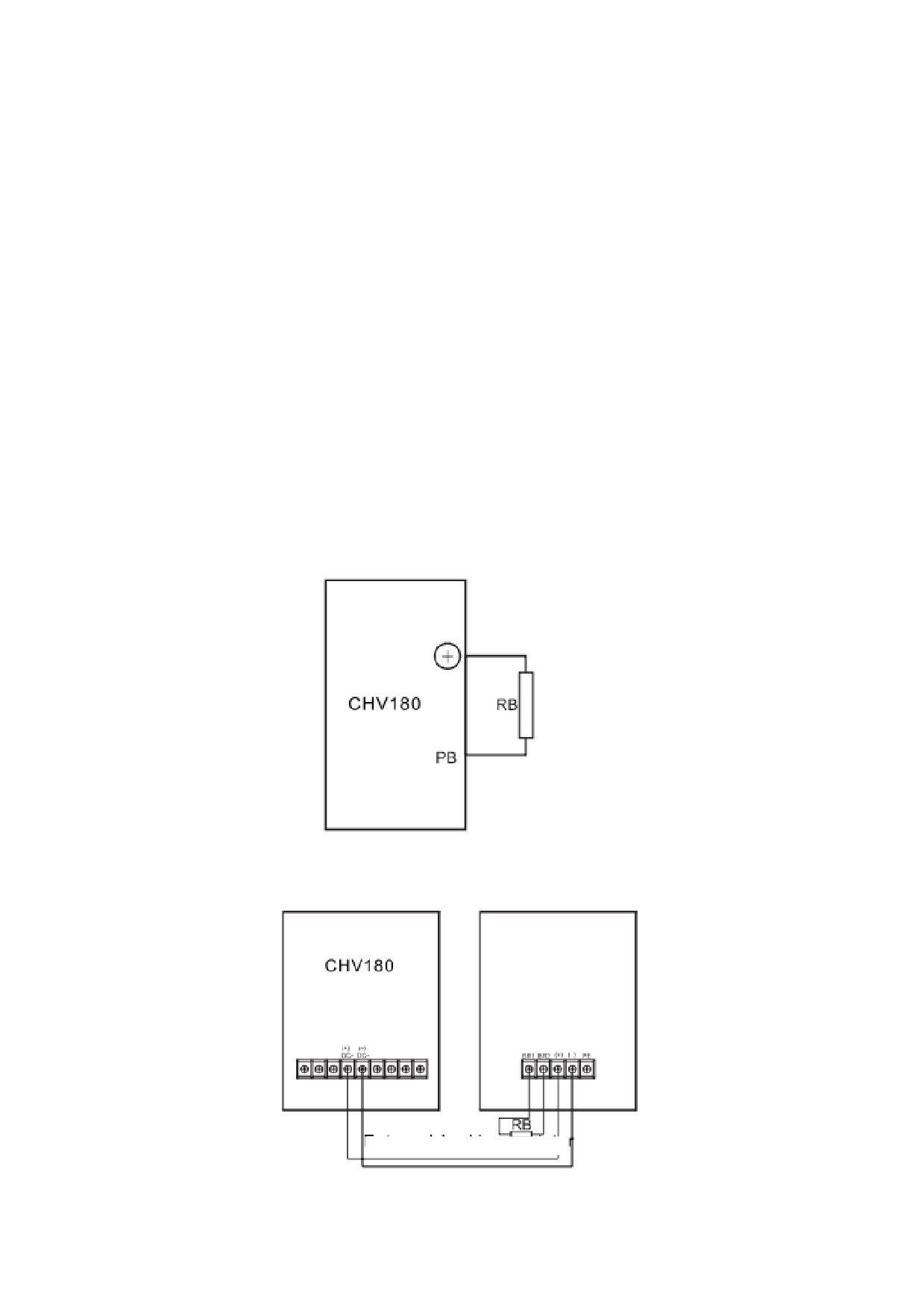

Рисунок С-1 Подсоединение тормозного резистора
Тормозное
устройство
DBU
Внешний тормозной резистор
Рисунок С-2 Подсоединение тормозного устройства
128
Приложение D: Перечень параметров
Функциональные параметры преобразователей частоты серии CHV100 были разделены на 16 групп
(P0 - PE) в зависимости от их функции. Каждая группа функций содержит определенные коды
функций на основе трехуровневых меню. Например, параметр
«Р8.08» означает восьмой код
функции в группе функций Р8. Группа параметров PE зарезервирована для заводских настроек,
пользователям запрещается редактировать эти параметры.
Для удобства установки кодов функций номер группы функций соответствует меню первого уровня,
код функции соответствует меню второго уровня, а код подфункции соответствует меню третьего
уровня.
1. Ниже приведено пояснение столбцов таблиц с перечнем параметров:
Первый столбец «Код функции»: коды групп функций и функциональных параметров.
Второй столбец «Наименование»: полное наименование функциональных параметров.
Третий столбец «Описание»: подробное описание функциональных параметров.
Четвертый столбец «Заводские установки»: исходные значения функциональных параметров,
установленные на заводе-изготовителе.
Пятый столбец «Редактирование»: символ редактирования кодов функций
(возможность или
невозможность редактирования параметров и условия редактирования); расшифровка символов
приведена ниже:
«O» указывает на параметры, которые могут быть изменены в любое время;
«◙» указывает на параметры, которые не могут быть изменены при работе преобразователя
частоты;
«●» указывает на параметры, которые позволяют только считывание.
Шестой столбец «Показание на дисплее»: упрощенное отображение функциональных параметров.
(Преобразователь частоты имеет ограниченные возможности автоматической проверки символа
редактирования параметров во избежание их неправильного редактирования пользователями.)
2. «Показание на дисплее» отображается только в том случае, если используется внешняя панель
оператора с дисплеем.
3.
«Заводские установки» для каждого параметра указывают на величину параметра,
устанавливаемую при восстановлении настроек по умолчанию; но для параметров, которые являются
измеряемыми величинами или записями, значения по умолчанию восстановить нельзя.
4. Для лучшей защиты параметров в преобразователях частоты предусмотрена их защита с
использованием пароля. После установки пароля (установка параметра P7.00 на число, отличное от
нуля), когда пользователь нажмет кнопку PRG/ESC для перехода к редактированию кода функции,
система сначала перейдет в состояние проверки пароля, а затем на экране появится
«----».
Пользователь не сможет войти в систему в случае ввода неправильного пароля. Для области
параметров заводских установок необходимо ввести правильный заводской пароль (напоминаем, что
пользователям не разрешается самим изменять заводские параметры; в противном случае, если
установка параметра будет неверной, может произойти повреждение преобразователя частоты).
Если защита с использованием пароля разблокирована, то пользователь может свободно изменить
пароль, а преобразователь частоты будет работать по последней установке. Если параметр P7.00
установлен на 0, то пароль не будет использоваться. Если параметр P7.00 не равен 0 во время
включения питания, то параметр защищен паролем. Выполняя редактирование параметров через
последовательный коммуникационный интерфейс, функция пароля также отвечает приведенным
выше правилам.
129
Код
Заводские
Редакти-
Показание на
Наименование
Описание
функции
установки
рование
дисплее
Группа параметров P0: Основные функции
0: Векторное управление
без обратной связи
Режим управления
1: Векторное с генерацией
CONTROL
P0.00
1
◙
скоростью
импульса
MODE
2: Управление по вольт-
частотной характеристике
0: Панель оператора
Источник ввода
1: Вход
RUN
P0.01
1
◙
рабочих команд
2: Внешний через
COMMAND
интерфейс
Номинальная скорость
RATED
P0.02
0,100 ~ 4,00 м/с
1,500 м/с
◙
лифта
SPEED
0: Панель оператора
1: Аналоговый вход AI1
2: Аналоговый вход AI2
3: Многоступенчатое
Источник команд
SPEED
P0.03
регулирование скорости
3
◙
скорости
SOURCE
4: Внешний через
интерфейс
5: Ход с отслеживанием
аналогового входа AI1
Максимальная
P0.04
10,0 ~ 400,00 Гц
50,00 Гц
◙
MAX FREQ
выходная частота
Опорная скорость,
KEYPAD REF
P0.05
вводимая с панели
0.00 ~ P0.02
1,500 м/с
O
SPEED
оператора
0: Прямой
Выбор направления
RUN
P0.06
1: Обратный (реверс)
0
◙
хода
DIRECTION
2: Запрет реверса
В
CARRIER
P0.07
Несущая частота
1,0 ~ 16,0 кГц
зависимости
O
FREQ
от модели
0: Бездействие
Автонастройка
1: Автонастройка по
P0.08
параметров
оборотам
0
◙
AUTOTUNING
электродвигателя
2: Статическая
автонастройка
0: Бездействие
1: Восстановление заводских
настроек
Восстановление
2: Удаление записей о
RESTORE
P0.09
0
◙
параметров
неисправностях
PARA
3: Восстановление
параметров
термопластавтомата
Р0.10 ~
Зарезервировано
0 ~ 65535
0
◙
RESERVE
Р0.11
130
Код
Заводские
Редакти-
Показание на
Наименование
Описание
функции
установки
рование
дисплее
Группа параметров P1: Кривая скорости
Многоступенчатая
MULTI-STEP
P1.00
0,000 ~ Р0.02
0,000 м/с
O
скорость 0
SPEED 0
Многоступенчатая
MULTI-STEP
Р1.00
0,000 ~ Р0.02
0,000 м/с
◙
скорость 1
SPEED 1
Многоступенчатая
MULTI-STEP
Р1.02
0,000 ~ Р0.02
0,000 м/с
◙
скорость 2
SPEED 2
Многоступенчатая
MULTI-STEP
P1.03
0,000 ~ Р0.02
0,000 м/с
◙
скорость 3
SPEED 3
Многоступенчатая
MULTI-STEP
Р1.04
0,000 ~ Р0.02
0,000 м/с
◙
скорость 4
SPEED 4
Многоступенчатая
MULTI-STEP
Р1.05
0,000 ~ Р0.02
0,000 м/с
◙
скорость 5
SPEED 5
Многоступенчатая
MULTI-STEP
Р1.06
0,000 ~ Р0.02
0,000 м/с
◙
скорость 6
SPEED 6
Многоступенчатая
MULTI-STEP
Р1.07
0,000 ~ Р0.02
0,000 м/с
◙
скорость 7
SPEED 7
START
Квадратичное
P1.08
0,001 ~ 10,000 м/с3
0,350 м/с3
◙
QUADRIC
ускорение при запуске
ACCEL
START
Р1.09
Ускорение при запуске
0,001 ~ 10,000 м/с2
0,700 м/с2
◙
ACCEL
SPEED-
Квадратичное
DOWN
Р1.10
замедление при
0,001 ~ 10,000 м/с3
0,350 м/с3
◙
QUADRIC
снижении скорости
DECEL
P1.11
Замедление
0,001 ~ 10,000 м/с2
0,700 м/с2
◙
DECEL
Квадратичное
STOP
Р1.12
замедление при
0,001 ~ 10,000 м/с3
0,350 м/с3
◙
QUADRIC
останове
DECEL
Замедление при
Р1.13
0,001 ~ 10,000 м/с2
0,700 м/с2
◙
STOP DECEL
останове
START
P1.14
Скорость запуска
0,000 ~ 0,250
0,000 м/с
◙
SPEED
Время удержания
START
Р1.15
0,0 ~ 5,0 c
0,0 с
◙
скорости запуска
HOLDING
Скорость при
OVERHAUL
P1.16
ремонтном режиме
0,000 м/с ~ P0,02
0,300 м/с
◙
RUNNING
работы
TIME
Ускорение при
OVERHAUL
Р1.17
ремонтном режиме
0,001 ~ 10,000 м/с2
1,000 м/с2
◙
RUNNING
работы
ACCEL
Замедление при
OVERHAUL
Р1.18
ремонтном режиме
0,001 ~ 10,000 м/с2
1,000 м/с2
◙
RUNNING
работы
DECEL
Ускорение при
MOTOR
автонастройке
P1.19
0,001 ~ 10,000 м/с2
0,600 м/с2
◙
AUTOTUNING
параметров
ACCEL
электродвигателя
Замедление при
MOTOR
автонастройке
Р1.20
0,001 ~ 10,000 м/с2
0,600 м/с2
◙
AUTOTUNING
параметров
DECEL
электродвигателя
131
Код
Заводские
Редакти-
Показание на
Наименование
Описание
функции
установки
рование
дисплее
Скорость при
EMERGENCE
P1.21
аварийном режиме
0,000 ~ P0,02 м/с
0,300 м/с
◙
RUNNING
работы
ACCEL
Замедление /
EMERGENCE
ускорение при
Р1.22
0,001 ~ 10,000 м/с2
1,000 м/с2
◙
RUNNING
аварийном режиме
DECEL
работе
Скорость 1 при
FORCED
P1.23
принудительном
Р1.25 ~ 10,000 м/с2
1,000 м/с2
◙
DECELERATI
замедлении
ON DECEL 1
FORCED
Определение скорости
DECELERATI
Р1.24
1 при принудительном
0,0 ~ Р1.26
20,0 %
◙
ON SPEED 1
замедлении
CHECK
Скорость 2 при
FORCED
P1.25
принудительном
Р1.27 ~ Р1.23 м/с2
0,900 м/с2
◙
DECELERATI
замедлении
ON DECEL 2
FORCED
Определение скорости
DECELERATI
Р1.26
2 при принудительном
Р1.24 ~ Р1.28
40,0 %
◙
ON SPEED 2
замедлении
CHECK
Скорость 3 при
FORCED
P1.27
принудительном
0,001 ~ Р1.25 м/с2
0,700 м/с2
◙
DECELERATI
замедлении
ON DECEL 3
FORCED
Определение скорости
DECELERATI
Р1.28
3 при принудительном
Р1.26 ~ 100,0 %
80,0 %
◙
ON SPEED 3
замедлении
CHECK
0: Замедление до останова
Выбор режима
P1.29
1: Ход по инерции до
1
◙
STOP MODE
останова
останова
P1.30 ~
Зарезервировано
0 ~ 65535
0
◙
RESERVE
P1.31
Группа параметров P2: Параметры электродвигателя
Модель
0: Асинхронный двигатель
INVERTER
P2.00
0
◙
электродвигателя
1: Синхронный двигатель
MODEL
TRACTION
Диаметр колеса
P2.01
100 ~ 200 мм
500 мм
◙
MOTOR
тягового двигателя
WHEEL DIA
SPEED-
P2.02
Передаточное число
1,00 ~ 100,00
30,00
◙
DWON RATE
Коэффициент
TOW
P2.03
грузоподъемности
1 ~ 8
1
◙
HANGING
подъемного троса
RATE
Номинальная
В
MOTOR RATE
P2.04
мощность
0,4 ~ 900,0 кВт
зависимости
◙
POWER
электродвигателя
от модели
Номинальная частота
MOTOR RATE
P2.05
0,01 Гц ~ P0.04
50,00 Гц
◙
электродвигателя
FREQ
Номинальная скорость
1460
MOTOR RATE
P2.06
вращения
1 ~ 36000 об/мин
◙
об/мин
SPEED
электродвигателя
Номинальное
MOTOR RATE
P2.07
напряжение
1 ~ 460 В
380 В
◙
VOLT
электродвигателя
132
Код
Заводские
Редакти-
Показание на
Наименование
Описание
функции
установки
рование
дисплее
В
Номинальная сила тока
MOTOR RATE
P2.08
0,1 ~ 1000,0 A
зависимости
◙
электродвигателя
CURR
от модели
Номинальный
MOTOR RATE
коэффициент
P2.09
0,05 ~ 1,00
0,86
◙
POWER
мощности
FACTOR
электродвигателя
В
Сопротивление статора
STATOR
P2.10
0,001 ~ 65,535 Ом
зависимости
O
электродвигателя
RESISTOR
от модели
В
Сопротивление ротора
ROTOR
P2.11
0,001 ~ 65,535 Ом
зависимости
O
электродвигателя
RESISTOR
от модели
В
Индуктивность статора
LEAK
P2.12
0,1 ~ 6553,5 мГн
зависимости
O
и ротора
INDUCTOR
от модели
Взаимная
В
MUTUAL
P2.13
индуктивность
0,1 ~ 6553,5 мГн
зависимости
O
INDUCTOR
электродвигателя
от модели
Сила тока
В
NO LOAD
P2.14
электродвигателя без
0,01 ~ 655,35 A
зависимости
O
CURR
нагрузки
от модели
P2.15 ~
RESERVE
Зарезервировано
0 ~ 65535
0
◙
Р2.16
FUNCTION
Группа параметров P3: Векторное управление
ASR пропорциональное
P3.00
усиление при низкой
0 ~ 100
20
O
ASR Kp1
скорости
ASR время
P3.01
интегрирования при
0,01 ~ 10,00 с
0,50 с
O
ASR Ki1
низкой скорости
Время фильтрации
SPEED
P3.02
определения скорости
0 ~ 9
3
O
INSPECT
при низкой скорости
FILTER T1
ASR
Частота нижней точки
P3.03
0,00 Гц ~ Р3.07
5,00 Гц
O
SWITCHPOIN
переключения
T1
ASR пропорциональное
P3.04
усиление при высокой
0 ~ 100
25
O
ASR Kp2
скорости
ASR время
P3.05
интегрирования при
0,01 ~ 10,00 с
1,00 с
O
ASR Ki2
высокой скорости
Время фильтрации
SPEED
P3.06
определения скорости
0 ~ 9
3
O
INSPECT
при высокой скорости
FILTER T1
ASR
Частота верхней точки
P3.07
Р3.03 ~ Р0.04
10,00 Гц
O
SWITCHPOIN
переключения
T2
ACR пропорциональное
P3.08
0 ~ 65535
500
O
ACR P
усиление Р
ACR интегральное
P3.09
0 ~ 65535
500
O
ACR I
усиление I
Скорость компенсации
DRIVE SLIP
P3.10
скольжения для
50,0 ~ 200,0 %
100 %
O
COMP
стороны привода
133
Код
Заводские
Редакти-
Показание на
Наименование
Описание
функции
установки
рование
дисплее
Скорость компенсации
TRIG SLIP
P3.11
скольжения для
50,0 ~ 200,0 %
100 %
O
COMP
стороны тормоза
Верхний предел
TORQUE
P3.12
0,0 ~ 200,0 %
150 %
O
крутящего момента
LIMIT
P3.13 ~
RESERVE
Зарезервировано
0 ~ 65536
0
◙
P3.14
FUCNTION
Группа параметров P4: Параметры кодового датчика
0: Кодовый датчик
Выбор типа кодового
приращения
ENCODER
P4.00
1
◙
датчика
1: Кодовый датчик SIN/COS
TYPR
2: Кодовый датчик UVW
Количество
TORQUE
P4.01
генерируемых
1 ~ 65536
1000
◙
BOOST
импульсов
Выбор направления
0: вперед
BOOST CUT-
P4.02
0
◙
генерации импульсов
1: назад
OFF
Исходное положение
POLE INITIAL
P4.03
0,00 ~ 360,00
0,00
◙
магнитного полюса
POSITION
Время определения
0,0 ~ 100,0 с
THREAD
обрыва нити кодового
(0,0 означает, что
BREAK
P4.04
1,0
◙
датчика, низкая
определение не
DETECTION
скорость
производится)
T1
Время определения
0,0 ~ 100,0 с
THREAD
обрыва нити кодового
(0,0 означает, что
BREAK
P4.05
1,0
◙
датчика, высокая
определение не
DETECTION
скорость
производится)
T2
0,0 ~ 100,0 с
Время определения
REVERSE
(0,0 означает, что
P4.06
реверса кодового
1,0
◙
DETECTION
определение не
датчика
TIME
производится)
Усиление амплитуды
POLE
P4.07
положения магнитного
0,50 ~ 1,50
1,00
◙
POSITION
полюса
AMP PLUS
Смещение положение
C POLE
P4.08
магнитного полюса
0 ~ 1024
512
◙
POSITION
фазы С
OFFSET
Смещение положение
D POLE
P4.09
магнитного полюса
0 ~ 1024
512
◙
POSITION
фазы D
OFFSET
Ток статической
P4.10
идентификации
10,0 % ~ 100,0 %
50 %
синхронного двигателя
P4.11 ~
Зарезервировано
0 ~ 65535
0
◙
Р4.13
Группа параметров P5: Входные клеммы
Выбор режима входной
P5.00
0 ~ 0х3FF
0
◙
INPUT MODE
клеммы
Выбор функции
0: Не активирована
INPUT
P5.01
0
◙
входной клеммы
1: Активирована
SELECTION
134
Код
Заводские
Редакти-
Показание на
Наименование
Описание
функции
установки
рование
дисплее
0: Нет функции
P5.02
Функция входа S1
1: Ход вверх
1
◙
S1 FUNCTION
2: Ход вниз
3: Проверочный режим
P5.03
Функция входа S2
2
◙
S2 FUNCTION
работы
4: Аварийный режим работы
P5.04
Функция входа S3
5: Свободное инерционное
8
◙
S3 FUNCTION
вращение до останова
6: Сброс состояния
P5.05
Функция входа S4
9
◙
S4 FUNCTION
неисправности
7: Вход внешней
неисправности
P5.06
Функция входа S5
3
◙
S5 FUNCTION
8 ~ 10: Многоскоростные
клеммы 1~3
11 ~ 13: Принудительное
P5.07
Функция входа S6
0
◙
S6 FUNCTION
замедление при ходе вверх
1 ~ 3
P5.08
Функция входа S7
14 ~ 16: Принудительное
0
◙
S7 FUNCTION
замедление при ходе вниз 1
~ 3
17: Сигнал обратной связи
P5.09
Функция входа S8
0
◙
S8 FUNCTION
контактора
18: Сигнал обратной связи
тормоза
P5.10
Функция входа S9
0
◙
S9 FUNCTION
19: Преобразователь
частоты активирован
20: Принудительное
S10
P5.11
Функция входа S10
замедление при останове
0
◙
FUNCTION
21 ~ 40: Зарезервировано
Время фильтрации
Sx FILTER
P5.12
1 ~ 10
5
O
сигнала переключения
TIMES
AI1 LOW
P5.13
Нижний предел AI1
0,00 В ~ P5.15
0,00 В
O
LIMIT
Процентное
AI1 LOW
P5.14
соответствие нижнего
-100,0 % ~ 100,0 %
0,0 %
O
SETTING
предела AI1
P5.15
Верхний предел AI1
P5.13 ~ 10,00 В
0,00 В
O
AI1 UP LIMIT
Процентное
AI1 UP
P5.16
соответствие верхнего
-100,0 % ~ 100,0 %
100,0 %
O
SETTING
предела AI1
Постоянная времени
AI1 FILTER
P5.17
срабатывания фильтра
0,00 с ~ 10,00 с
0,10 с
O
TIME
AI1
AI2 LOW
P5.18
Нижний предел AI12
0,00 В ~ P5.20
0,00 В
O
LIMIT
Процентное
AI2 LOW
P5.19
соответствие нижнего
-100,0 % ~ 100,0 %
0,0 %
O
SETTING
предела AI2
P5.20
Верхний предел AI2
P5.18 ~ 10,00 В
5,00 В
O
AI2 UP LIMIT
Процентное
AI2 UP
P5.21
соответствие верхнего
-100,0 % ~ 100,0 %
100,0 %
O
SETTING
предела AI2
Постоянная времени
AI2 FILTER
P5.22
срабатывания фильтра
0,00 с ~ 10,00 с
0,10 с
O
TIME
AI2
135
Код
Заводские
Редакти-
Показание на
Наименование
Описание
функции
установки
рование
дисплее
Группа параметров P6: Выходные клеммы
0: Высокочастотный
Выбор ВЧ импульсного
импульсный выход
HDO
P6.00
0
◙
выхода HDO
1: Выход с открытым
SELECTION
коллектором
0: Нет выходного сигнала
Y1
P6.01
Выбор выхода Y1
1
O
1: Ход лифта
SELECTION
2: Ход вверх
Y2
P6.02
Выбор выхода Y2
3: Ход вниз
0
O
SELECTION
4: Выход индикации
состояния неисправности
Выбор выхода HDO с
HDO
P6.03
5: Ход с нулевой скоростью
0
O
открытым коллектором
SELECTION
6: Готов к работе
7: Управление стопорным
Выбор релейного
RO1
P6.04
тормозом
4
O
выхода 1
SELECTION
8: Управление контактором
9: Частота установлена
Выбор релейного
RO1
P6.05
10: Достигнуто значение FDT
5
O
выхода 2
SELECTION
11: Ход лифта
12: Выход стопорного
Выбор релейного
RO3
P6.06
тормоза
0
O
выхода 3
SELECTION
13 ~ 20: Зарезервировано
1: Рабочая скорость
2: Опорная скорость
AO1
P6.07
Выбор выхода AO1
0
O
3: Скорость вращения
SELECTION
электродвигателя
4: Сила выходного тока
5: Выходное напряжение
AO2
P6.08
Выбор выхода AO2
6: Выходная мощность
1
O
SELECTION
7: Выходной крутящий
момент
Выбор
8: Напряжение на
высокочастотного
аналоговом входе AI1
HDO
P6.09
импульсного выхода
0
O
9: Напряжение/сила тока на
SELECTION
HDO с открытым
аналоговом входе AI2
коллектором
10 ~ 14: Зарезервировано
Нижний предел
AO1 LOW
P6.10
аналогового выхода
0,0 % ~ Р6.12
0,0 %
O
LIMIT
AO1
Процентное
соответствие нижнего
AO1 LOW
P6.11
0,00 В ~ 10,00 В
0,00 В
O
предела аналогового
OUTPUT
выхода AO1
Верхний предел
P6.12
аналогового выхода
P6.10 ~ 100,0 %
100,0 %
O
AO1 UP LIMIT
AO1
Процентное
соответствие верхнего
AO1 UP
P6.13
0,00 В ~ 10,00 В
10,00 В
O
предела аналогового
OUTPUT
выхода AO1
Нижний предел
AO2 LOW
P6.14
аналогового выхода
0,0 %~ Р6.16
0,0 %
O
LIMIT
AO2
136
Код
Заводские
Редакти-
Показание на
Наименование
Описание
функции
установки
рование
дисплее
Процентное
соответствие нижнего
AO2 LOW
P6.15
0,00 В ~ 10,00 В
0,00 В
O
предела аналогового
OUTPUT
выхода AO2
Верхний предел
P6.16
аналогового выхода
P6.14 ~ 100,0 %
100,0 %
O
AO2 UP LIMIT
AO2
Процентное
соответствие верхнего
AO2 UP
P6.17
0,00 В ~ 10,00 В
10,00 В
O
предела аналогового
OUTPUT
выхода AO2
Нижний предел ВЧ
HDO LOW
P6.18
цифрового выхода
0,0 % ~ Р6.20
0,0 %
O
LIMIT
HDO
Процентное
соответствие
HDO LOW
P6.19
нижнего предела ВЧ
0,0 ~ 50,0 кГц
0,0 кГц
O
OUTPUT
цифрового выхода
HDO
Верхний предел ВЧ
HDO UP
P6.20
цифрового выхода
P6.18 ~ 100,0 %
100,0 %
O
LIMIT
HDO
Процентное
соответствие
HDO UP
P6.21
верхнего предела ВЧ
0.0 ~ 50,0 кГц
O
OUTPUT
цифрового выхода
HDO
Значение определения
Р6.22
0,0 ~ Р0.07
O
FDT LEVEL
уровня FDT
Значение определения
Р6.23
0,0 ~ 100,0
O
FDT LAG
гистерезиса для FDT
FREQ
Сигнал совпадения
P6.24
0,0 ~ 100,0 %
O
ARRIVE
частот (FAR)
DETECT
P6.25 ~
Зарезервировано
0 ~ 65535
0
◙
RESERVE
P6.26
Группа параметров P7: Интерфейс оператора
USER
P7.00
Пароль пользователя
0 ~ 65535
0
O
PASSWORD
Выбор языка
0: Китайский
LANGUAGE
P7.01
0
O
отображения
1: Английский
SELECT
0: Не активирована
1: Загрузка параметров на
Загрузка/сохранение
P7.02
экран
0
◙
PARA COPY
параметров
2: Загрузка параметров с
экрана
0: Проверочный режим
работы (только при
управления с панели
Выбор функции для
оператора)
QUICK/JOG
P7.03
0
◙
кнопки QUICK/JOG
1: Переключение хода
FUNC
вверх-вниз (FDW/REV)
(только при управления с
панели оператора)
137
Код
Заводские
Редакти-
Показание на
Наименование
Описание
функции
установки
рование
дисплее
0: Активируется при
управлении с панели
оператора (P0.01=0)
1: Активируется при
управлении с панели
оператора или со входов
Выбор функции
STOP/RST
P7.04
(P0.01=0 или 1)
0
O
STOP/RST
FUNC
2: Активируется при
управлении с панели
оператора или
коммуникационного
интерфейса (P0.01=0 или 2)
3: Всегда активна
0: Приоритет внешней
панели оператора
1: Отображение на обеих
панелях, управление только
с внешней.
Настройка работы
KEYPAD
P7.05
2: Отображение на обеих
0
O
панели оператора
DISPLAY
панелях, управление только
с интегрированной.
3: Отображение и
управление с обеих
панелей.
1. Выходная скорость
2. Опорная скорость
3. Напряжение шины
постоянного тока
4. Выходное напряжение
5. Сила выходного тока
Отображение других
параметров определяется
шестнадцатеричной цифрой.
БИТ0: Рабочая частота
БИТ1: Скорость вращения
Отображение
БИТ2: Выходная мощность
RUNNING
P7.06
параметров на дисплее
БИТ3: Выходной крутящий
0x00FF
O
DISPLAY
в рабочем состоянии
момент
БИТ4: Состояние входной
клеммы
БИТ5: Состояние выходной
клеммы
БИТ6: Аналоговый вход AI1
БИТ7: Аналоговый вход AI2
БИТ8: Компенсация
крутящего момента
БИТ9: Положение полюса
БИТ10 ~ БИТ15:
Зарезервировано
138
Код
Заводские
Редакти-
Показание на
Наименование
Описание
функции
установки
рование
дисплее
БИТ0: Опорная скорость
БИТ1: Опорная частота
БИТ2: Напряжение шины
постоянного тока
БИТ3: Состояние входной
клеммы
Отображение
БИТ4: Состояние выходной
STOP
P7.07
параметров на дисплее
клеммы
0x00FF
O
DISPLAY
в состоянии останова
БИТ5: Полюса
электродвигателя
БИТ6: Аналоговый вход AI1
БИТ7: Аналоговый вход AI2
БИТ8: Положение полюса
БИТ9 ~ БИТ15:
Зарезервировано
Температура блока
RECTIFIER
P7.08
0 ~ 100,0 °C
●
выпрямителя
TEMP
Температура блока
P7.09
0 ~ 100,0 °C
●
IGBT TEMP
БТИЗ транзистора
Версия ПО
MCU
P7.10
микропроцессорного
Заводская установка
●
VERSION
контроллера
DSP
P7.11
Версия ПО ЦОС
Заводская установка
●
VERSION
Общее отработанное
TOTAL RUN
P7.12
0 ~ 65535 ч
●
время
TIME
0: Отсутствие
неисправностей
1: Неисправность БТИЗ
транзистора на фазе U
(OUT1)
2: Неисправность БТИЗ
Тип третьей с конца
3rd LATEST
P7.13
транзистора на фазе V
●
неисправности
FAULT
(OUT2)
3: Неисправность БТИЗ
транзистора на фазе W
(OUT3)
4: Перегрузка по току при
ускорении (OC1)
5: Перегрузка по току при
замедлении (OC2)
6: Перегрузка по току при
постоянной скорости хода
(OC3)
Тип предпоследней
2nd LATEST
P7.14
7: Перегрузка по
●
неисправности
FAULT
напряжению при ускорении
(OC1)
8: Перегрузка по
напряжению при
замедлении (OC2)
139
Код
Заводские
Редакти-
Показание на
Наименование
Описание
функции
установки
рование
дисплее
9: Перегрузка по
напряжению при
постоянной скорости хода
(OC3)
10: Низкое напряжение
шины постоянного тока
(UV)
11: Перегрузка
электродвигателя (OL1)
12: Перегрузка
преобразователя частоты
(OL2)
13: Защита от обрыва
фазы на входе (SPI)
14: Защита от обрыва
фазы на выходе (SPO)
15: Перегрев выпрямителя
(OH1)
16: Перегрев БТИЗ (OH2)
17: Внешняя
неисправность (EF)
18: Ошибка связи (CE)
19: Ошибка определения
Тип текущей
силы тока (ITE)
CURRENT
P7.15
●
неисправности
20: Ошибка автонастройки
FAULT
(TE)
21: Ошибка кодового
датчика (PCE)
22: Ошибка направления
сигнала кодового датчика
(PCDE)
23: Системная ошибка
(OPSE)
24: Ошибка EEPROM (EEP)
25: Ошибка определения
магнитного полюса (PPCE)
26: Ошибка тормозного
устройства (BCE)
27: Время технического
обслуживания (END)
28: Отсутствует сигнал
дисплея (LCD-E)
29: Неисправность
стопорного тормоза (FAE)
30: Неисправность обратной
связи контактора (TbE)
31: Слишком большое
отклонение скорости (dEV)
Выходная частота при
P7.16
●
FAULT FREQ
текущей неисправности
Сила выходного тока
P7.17
при текущей
●
FAULT CURR
неисправности
140
Код
Заводские
Редакти-
Показание на
Наименование
Описание
функции
установки
рование
дисплее
Напряжение на шине
FAULT DC
P7.18
постоянного тока при
●
VOLT
текущей неисправности
Состояние входов при
FAULT Sx
P7.19
●
текущей неисправности
STATE
Состояние выходов при
FAULT DO
P7.20
●
текущей неисправности
STATE
P7.21 ~
Зарезервировано
0 ~ 65535
0
◙
RESERVE
P7.22
Группа параметров P8: Расширенные параметры
Выбор входа
0: Нет функции
ANALOG
P8.00
аналогового сигнала
1: Аналоговый вход AI1
0
◙
WEIGH INPUT
взвешивания
2: Аналоговый вход AI2
Смещение
PREP
P8.01
предварительного
0,0 ~ 100,0 %
30,0 %
O
TORQUE
крутящего момента
OFFSET
Усиление на стороне
Р8.02
0,000 ~ 7,000
1,000
O
DRIVE PLUSE
привода
Усиление на стороне
BRAKE
Р8.03
0,000 ~ 7,000
1,000
O
тормоза
PLUSE
0: Управление стопорным
тормозом и контактором
осуществляется с помощью
внешнего контроллера, а не
преобразователя частоты.
1: Управление стопорным
Выбор управления
тормозом осуществляется с
стопорным тормозом и
помощью преобразователя
BRAKE
контактором
P8.04
частоты, а управление
0
◙
CONTRACTO
(эффективно только
контактором - с помощью
R CONTROL
при режиме управления
внешнего контроллера.
на клеммах)
2: Управление стопорным
тормозом осуществляется с
помощью внешнего
контроллера, а управление
контактором - с помощью
преобразователя частоты.
CLOSE
Время задержки
Р8.05
0,00 ~ 5,00 с
0
◙
BRAKE
сведения тормоза
DELAY
Время задержки
OPEN BRAKE
Р8.06
0,00 ~ 5,00 с
0
◙
отпускания тормоза
DELAY
Пороговое значение
BRAKE THRE
Р8.07
напряжения для
320,0 ~ 750,0 В
700,0 В
O
VOLT
торможения
Время автоматического
AUTO RESET
P8.8
0 ~ 10
0
O
сброса неисправности
TIMES
Срабатывание реле
0: Реле не работает
FAULT
P8.9
сигнализации о
1
O
1: Реле работает
ACTION
неисправности
Временной интервал
RESET
P8.10
0,1 ~ 100,0 с
1,0 с
O
сброса
INTERVAL
141
Код
Заводские
Редакти-
Показание на
Наименование
Описание
функции
установки
рование
дисплее
Интервал проверки
BRAKE
Р8.11
обратной связи
0,1 ~ 5,0 с
2,0
◙
FEEDBACK
шкивного тормоза
INTERVAL
Интервал проверки
CONTACTOR
Р8.12
обратной связи
0,1 ~ 5,0 с
2,0
◙
FEEDBACK
контактора
INTERVAL
Частота останова
Р8.13
0,00 ~ 5,00 Гц
0,00
шкивного тормоза
Ток пускового
Р8.14
торможения
0,0 ~ 120 %
0,0
постоянным током
Время пускового
Р8.15
торможения
0,0 ~ 50,0 с
0,0
постоянным током
Начальная частота
Р8.16
0,00 ~ Р0.04
0,00
остановки торможения
Время ожидания
Р8.17
0,0 ~ 50,0 с
0,0
остановки торможения
Ток остановки
Р8.18
торможения
0,0 ~ 120 %
0,0
постоянным током
Время остановки
Р8.19
торможения
0,0 ~ 50,0 с
0,0
постоянным током
Р8.20
Задержка останова
0,0 ~ 5,0 с
0,0
Выбор
Р8.21
двух/трехфазовой
0 ~ 1
1
модуляции
P8.22 ~
Зарезервировано
0 ~ 65535
0
◙
RESERVE
P8.23
Группа параметров P9: Функции защиты
Защита от обрыва
0: Отключена
IN PHASE
P9.00
1
O
фазы на входе
1: Включена
FAIL
Защита от обрыва
0: Отключена
OUT PHASE
P9.01
1
O
фазы на выходе
1: Включена
FAIL
0: Отключена
1: Нормальный
электродвигатель (с
Защита
функцией компенсации
MOTOR
P9.02
электродвигателя от
низкой скорости)
2
◙
OVERLOAD
перегрузки
2: Электродвигатель с
частотным регулированием
(без функции компенсации
низкой скорости)
Защита
OVERLOAD
P9.03
электодвигателя от
20,0 % ~ 120,0 %
100,0 %
O
CURR
перегрузки по току
Пороговое значение
предварительного
OL WARN
P9.04
20,0%~150,0%
130,0 %
O
оповещения о
CURR
перегрузке
142
Код
Заводские
Редакти-
Показание на
Наименование
Описание
функции
установки
рование
дисплее
0: Всегда обнаруживать
относительно
номинального тока
электродвигателя
1: Обнаруживать при
постоянной скорости
относительно
Выбор
номинального тока
предварительного
электродвигателя
OL WARN
P9.05
0
◙
оповещения о
2: Всегда обнаруживать
SELECT
перегрузке
относительно
номинального тока
преобразователя частоты
3: Обнаруживать при
постоянной скорости
относительно
номинального тока
преобразователя частоты
Время задержки
предварительного
OL WARN
P9.06
0,0 ~ 30,0 с
5,0 с
O
оповещения о
DELAY
перегрузке
Пороговое значение
P9.07
отклонения
0,0 % ~ 50 %
0,0 ~ 50
20,0 %
завышенной скорости
0,000 ~
P9.08
Зарезервировано
0,000 ~ 10,000 с
0,500
RESERVE
10,000
Группа параметров PA: Последовательные интерфейсы
Локальный
1~247
LOCAL
PA.00
коммуникационный
0: Широковещательный
1
O
ADDRESS
адрес
адрес
0: 1200 бит/с
1: 2400 бит/с
Выбор скорости
2: 4800 бит/с
PA.01
4
O
BAUD RATE
передачи данных
3: 9600 бит/с
4: 19200 бит/с
5: 38400 бит/с
0: Без бита четности (8,N,2)
для RTU
1: Четность (8,E,1) для RTU
2: Нечетность (8,О,1) для
RTU
3: Без бита четности (8,N,2)
для ASCII
DATA
PA.02
Формат данных
4: Четность (8,Е,1) для ASCII
1
O
FORMAT
5: Нечетность (8,О,1) для
ASCII
6: Без бита четности (7,N,2)
для ASCII
7: Четность (7,Е,1) для ASCII
8: Нечетность (7,О,1) для
ASCII
COM DELAY
PA.03
Задержка отклика связи
0 ~ 20 мс
0
O
TIME
143
Код
Заводские
Редакти-
Показание на
Наименование
Описание
функции
установки
рование
дисплее
Задержка перерыва
0,0 (не задействована)
COM
PA.04
0,0 с
O
связи
0,1 ~ 100,0 с
TIMEOUT
Выбор включения
RESPONSE
0: Отклик связи включен
PA.05
0
O
отклика связи
ACTION
1: Отклик связи отключен
PA.06
Зарезервировано
1 ~ 127
1
◙
RESERVE
РА.07
Зарезервировано
0 ~ 6
4
◙
RESERVE
РА.08 ~
Зарезервировано
0 ~ 65535
0
◙
RESERVE
РА.11
Группа параметров PB: Экранный монитор
Pb.00
Рабочая частота
0,0 ~ Максимальная частота
Рb.01
Зарезервировано
0 ~ 65535
Угол положения
Рb.02
0,0 ~ 359,9
полюса
Фактическое значение
тока при выполненни
Pb.03
синхонизатором
0,0 % ~ 200,0 %
статической
автонастройки
Pb.04
Механический угол
0,0 ~ 359,9
Рb.05
Зарезервировано
Зарезервировано
Средняя величина
Pb.06
отклонения фазы С
0 ~ 1024
кодового датчика
Средняя величина
Рb.07
отклонения фазы D
0 ~ 1024
кодового датчика
Рb.08 ~
Зарезервировано
Зарезервировано
RESERVE
Рb.09
Группа параметров PE: Параметры запуска под нагрузкой
Включение
0: Отключена
PC.00
компенсации при
0
1: Включена
отсутствии нагрузки
Время компенсации
РC.01
0,000 ~ 5,000 с
0,500 с
нагрузки
Время снижения
PC.02
0,000 ~ 5,000 с
0,300 с
компенсации нагрузки
ASR пропорциональное
PC.03
усиление компенсации
0 ~ 100
30
нагрузки
ASR интегральное
PC.04
усиление компенсации
0,01 ~ 10,00 с
0,04 с
нагрузки
APR пропорциональное
PC.05
усиление контура
0 ~ 100
0
позиционирования
APR
дифференциальное
PC.06
0,01 ~ 10,00 с
0,00 с
усиление контура
позиционирования
Коэффициент
PC.07
0 ~ 2000
1000
компенсации тока
144
Код
Заводские
Редакти-
Показание на
Наименование
Описание
функции
установки
рование
дисплее
Коэффициент
PC.08
фильтрации команды
0 ~ 65536
0
по току
Группа параметров Pd: Параметры запуска при отсутствии нагрузки (зарезервировано)
Группа параметров PE: Заводские настройки
FACTORY
PE.00
Заводской пароль
0 ~ 65535
0 ~ 65535
*****
PASSWORD
145
