EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



159

158







Модульное оборудование

Автоматические выключатели дифференциального тока

Модульное оборудование

Автоматические выключатели дифференциального тока

8



8

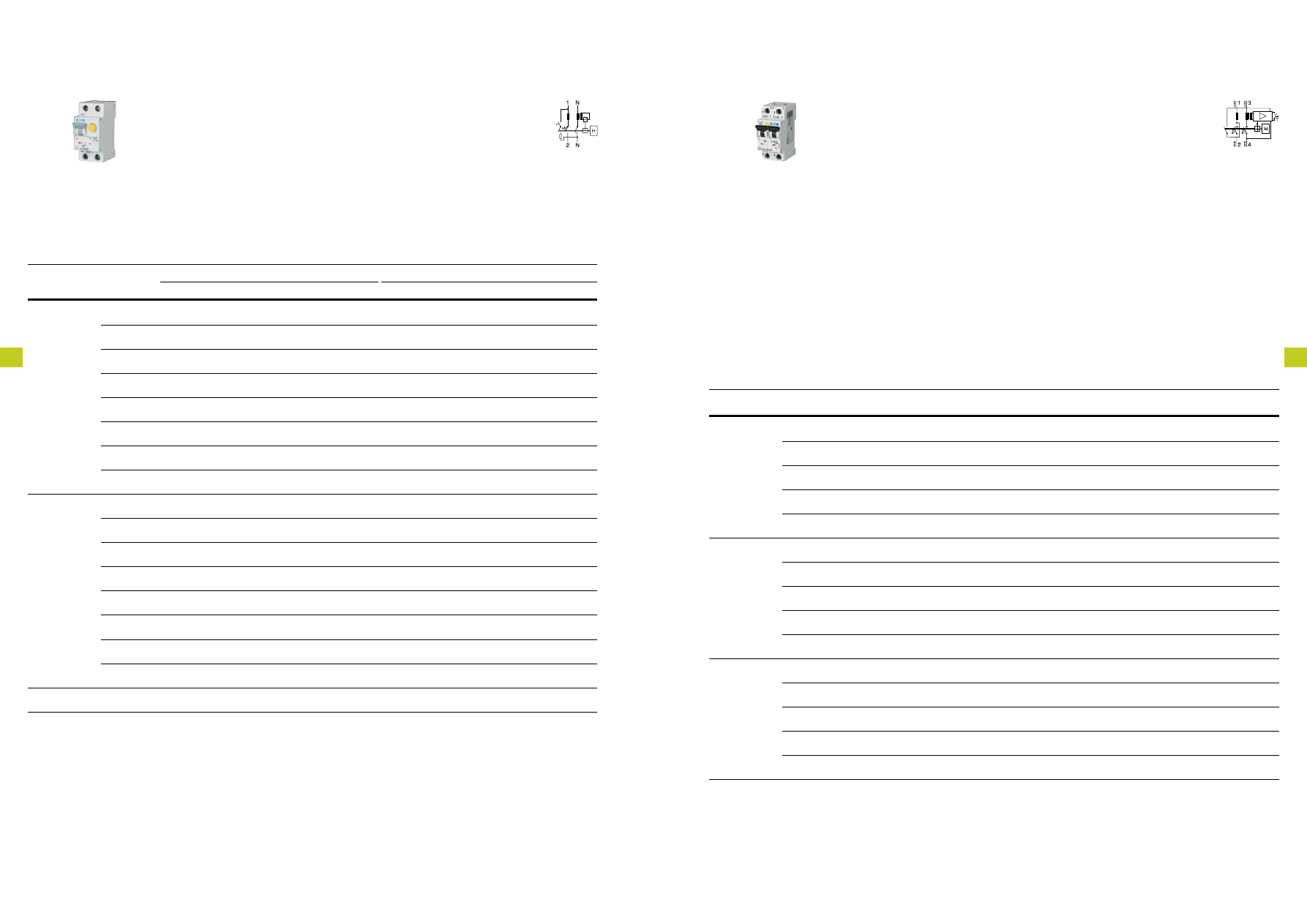

Цифровые автоматические выключатели дифференциального тока FrBdm

Независимая от напряжения комбинация выключателя

дифференциального тока (УЗО) и автоматического

выключателя.

•  Отключающая способность

10 кА

•  Количество полюсов

2

•  Тип

G/a

 — чувствительность к переменным токам

утечки и пульсирующим постоянным токам утечки,

защита от нежелательных срабатываний

•  Номинальное напряжение 240 В, 50 Гц
•  Новый уровень  точности — сокращение

нежелательных отключений

Системный мониторинг

:

•  Превентивное информирование / сигнализация до

отключения УЗО при превышении порога токов утечки

Локальная

LED-индикация

:

•  Зеленый светодиод активен при значении тока утечки

0-30% IΔn

•  Желтый светодиод активен при  значении тока утечки

30-50% IΔn

•  Красный светодиод активен при значении тока утечки

>50% IΔn

Номинальный

ток утечки

in, А

Характеристика B

Характеристика C

Характеристика D

10 мА

6

-

FrBdm-C6/2/001-G/a

168297

-

10

FrBdm-B10/2/001-G/a

168294

FrBdm-C10/2/001-G/a

168298

FrBdm-D10/2/001-G/a

168304

16

FrBdm-B16/2/001-G/a

168296

FrBdm-C16/2/001-G/a

168300

FrBdm-D16/2/001-G/a

168195

20

-

FrBdm-C20/2/001-G/a

168301

FrBdm-D20/2/001-G/a

168196

25

-

FrBdm-C25/2/001-G/a

168302

FrBdm-D25/2/001-G/a

168197

30 мА

6

-

FrBdm-C6/2/003-G/a

168201

-

10

FrBdm-B10/2/003-G/a

168198

FrBdm-C10/2/003-G/a

168202

FrBdm-D10/2/003-G/a

168208

16

FrBdm-B16/2/003-G/a

168200

FrBdm-C16/2/003-G/a

168204

FrBdm-D16/2/003-G/a

168210

20

-

FrBdm-C20/2/003-G/a

168205

FrBdm-D20/2/003-G/a

168211

25

-

FrBdm-C25/2/003-G/a

168206

FrBdm-D25/2/003-G/a

168212

100 мА

6

-

FrBdm-C6/2/01-G/a

168216

-

10

FrBdm-B10/2/01-G/a

168213

FrBdm-C10/2/01-G/a

168217

FrBdm-D10/2/01-G/a

168223

16

FrBdm-B16/2/01-G/a

168215

FrBdm-C16/2/01-G/a

168219

FrBdm-D16/2/01-G/a

168225

20

-

FrBdm-C20/2/01-G/a

168220

FrBdm-D20/2/01-G/a

168226

25

-

FrBdm-C25/2/01-G/a

168221

FrBdm-D25/2/01-G/a

168227

Автоматические выключатели дифференциального тока PFL7

Комбинация выключателя дифференциального тока

(УЗО) и автоматического выключателя.
•  Отключающая способность

10 кА

•  Соответствует EN 61009
•  Тип

AC

 — чувствительность к переменным токам

утечки

•  Тип

А

 — чувствительность к переменным токам утечки

и пульсирующим постоянным токам утечки

•  Номинальное напряжение 230 В, 50 Гц
•  Произвольная сторона подключения к сети
•  Количество полюсов

1+N

Номинальный

ток утечки

in, А

Тип

АС

Тип

А

Характеристика B

Характеристика C

Характеристика B

Характеристика C

30 мА

6

PFL7-6/1N/B/003

263430

PFL7-6/1N/C/003

263432

PFL7-6/1N/B/003-А

263431

PFL7-6/1N/C/003-А

263515

10

PFL7-10/1N/B/003

263434

PFL7-10/1N/C/003

263516

PFL7-10/1N/B/003-А

263435

PFL7-10/1N/C/003-А

263517

13

PFL7-13/1N/B/003

263518

PFL7-13/1N/C/003

263531

PFL7-13/1N/B/003-А

263519

PFL7-13/1N/C/003-А

263532

16

PFL7-16/1N/B/003

263534

PFL7-16/1N/C/003

263537

PFL7-16/1N/B/003-А

263535

PFL7-16/1N/C/003-А

263538

20

PFL7-20/1N/B/003

263540

PFL7-20/1N/C/003

263543

PFL7-20/1N/B/003-А

263541

PFL7-20/1N/C/003-А

263544

25

PFL7-25/1N/B/003

263546

PFL7-25/1N/C/003

263549

PFL7-25/1N/B/003-А

263547

PFL7-25/1N/C/003-А

263550

32

PFL7-32/1N/B/003

263552

PFL7-32/1N/C/003

263555

PFL7-32/1N/B/003-А

263553

PFL7-32/1N/C/003-А

263556

40

PFL7-40/1N/B/003

263558

PFL7-40/1N/C/003

263561

PFL7-40/1N/B/003-А

263559

PFL7-40/1N/C/003-А

263562

300 мА

6

PFL7-6/1N/B/03

165705

PFL7-6/1N/C/03

165711

PFL7-6/1N/B/03-А

165704

PFL7-6/1N/C/03-А

165710

10

PFL7-10/1N/B/03

165592

PFL7-10/1N/C/03

165598

PFL7-10/1N/B/03-А

165591

PFL7-10/1N/C/03-А

165597

13

PFL7-13/1N/B/03

165605

PFL7-13/1N/C/03

165612

PFL7-13/1N/B/03-А

165603

PFL7-13/1N/C/03-А

165610

16

PFL7-16/1N/B/03

165619

PFL7-16/1N/C/03

165626

PFL7-16/1N/B/03-А

165617

PFL7-16/1N/C/03-А

165624

20

PFL7-20/1N/B/03

165647

PFL7-20/1N/C/03

165652

PFL7-20/1N/B/03-А

165645

PFL7-20/1N/C/03-А

165650

25

PFL7-25/1N/B/03

165657

PFL7-25/1N/C/03

165662

PFL7-25/1N/B/03-А

165655

PFL7-25/1N/C/03-А

165660

32

PFL7-32/1N/B/03

165668

PFL7-32/1N/C/03

165673

PFL7-32/1N/B/03-А

165666

PFL7-32/1N/C/03-А

165671

40

PFL7-40/1N/B/03

165693

PFL7-40/1N/C/03

165698

PFL7-40/1N/B/03-А

165691

PFL7-40/1N/C/03-А

165696

500 мА

2

PFL7-2/1N/B/05

165641

-

-

-

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



161

Модульное оборудование

Автоматические выключатели дифференциального тока



8

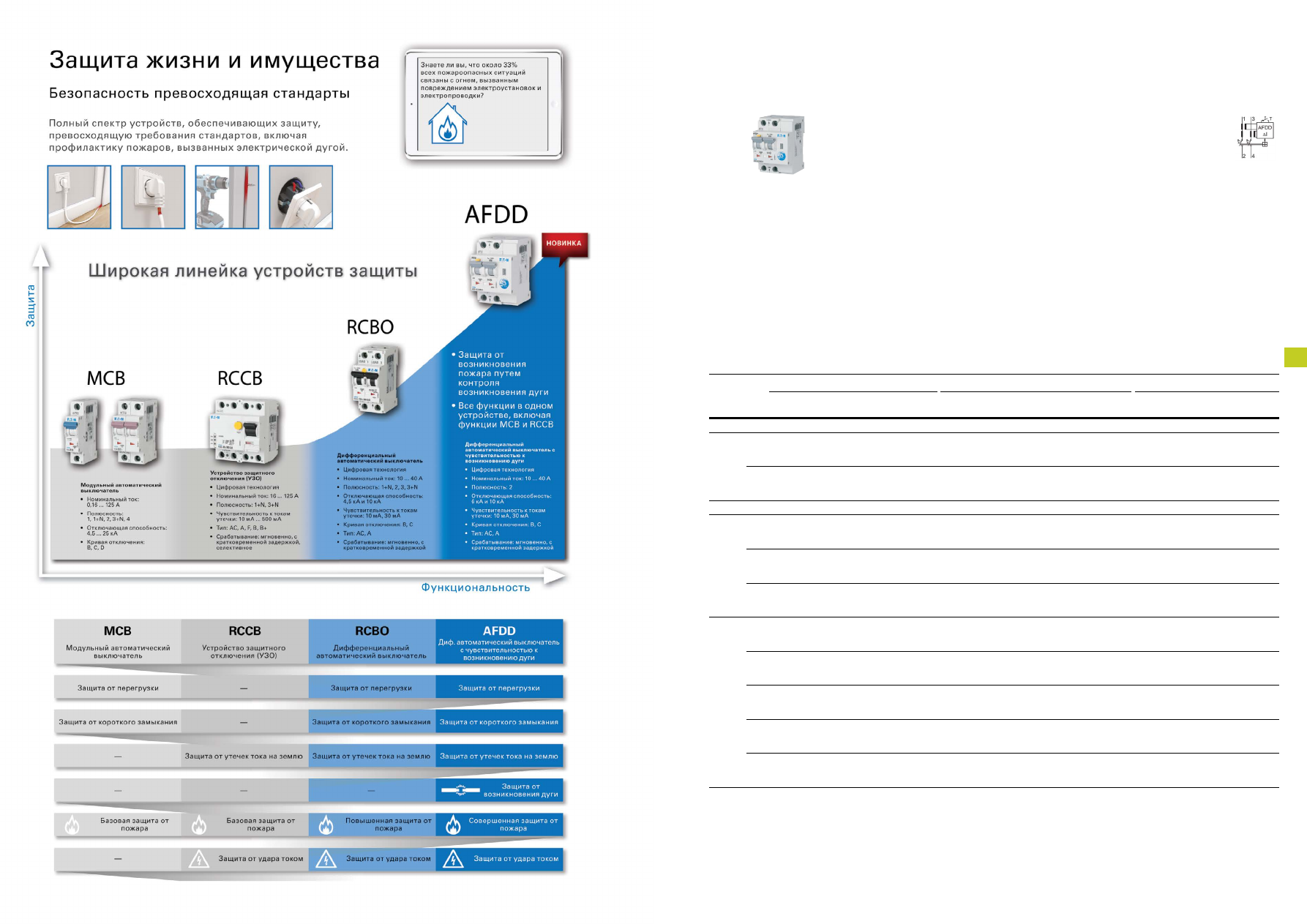

Цифровые автоматические выключатели дифференциального тока с чувствительностью к

возникновению электрической дуги aFDD+

Комбинация выключателя дифференциального тока

(УЗО) и автоматического выключателя + контроль

возникновения дуги.
•  Чувствительность к возникновению

электрической

дуги

 в защищаемой цепи

•  Отключающая способность

6 кА

,

 10 кА

•  Соответствует EN 62606
•  Номинальное напряжение 240 В, 50 Гц
•  Локальная

LED-индикация

 возникновения дуги в

защищаемой цепи

•  Тип

AC

 — чувствительность к переменным токам

утечки

•  Тип

А

 — чувствительность к переменным токам утечки

и пульсирующим постоянным токам утечки

•  Тип

Li/a

 — чувствительность к переменным токам

утечки и пульсирующим постоянным токам утечки.

Срабатывание с кратковременной задержкой, защита

от нежелательных срабатываний

•  Количество полюсов

2

Ном.

ток

утечки

in,

А

Тип

АС

Тип

А

Тип

Li/a

Характеристика B

Характеристика C

Характеристика B

Характеристика C

Характеристика

B

Характеристика

C

6 кА

30 мА

32

aFDD-32/2/B/003



187230

aFDD-32/2/C/003

187233

aFDD-32/2/B/003-a



187231

aFDD-32/2/C/003-a



187234

aFDD-32/2/

B/003-Li/a



187232

aFDD-32/2/

C/003-Li/a



187235

40

aFDD-40/2/B/003



187236

aFDD-40/2/C/003

187239

aFDD-40/2/B/003-a

187237

aFDD-40/2/C/003-a

187240

aFDD-40/2/

B/003-Li/a

187238

aFDD-40/2/

C/003-Li/a



187241

10 кА

10 мА

10

aFDD-10/2/B/001



187164

aFDD-10/2/C/001



187170

aFDD-10/2/B/001-a

187165

aFDD-10/2/C/001-a

187171

aFDD-10/2/

B/001-Li/a

187166

aFDD-10/2/

C/001-Li/a

187172

13

aFDD-13/2/B/001



187176

aFDD-13/2/C/001



187182

aFDD-13/2/B/001-a

187177

aFDD-13/2/C/001-a

187183

aFDD-13/2/

B/001-Li/a

187178

aFDD-13/2/

C/001-Li/a

187184

16

aFDD-16/2/B/001



187200

aFDD-16/2/C/001



187206

aFDD-16/2/B/001-a

187201

aFDD-16/2/C/001-a

187207

aFDD-16/2/

B/001-Li/a

187202

aFDD-16/2/

C/001-Li/a

187208

30 мА

10

aFDD-10/2/B/003



187167

aFDD-10/2/C/003



187173

aFDD-10/2/B/003-a



187168

aFDD-10/2/C/003-a

187174

aFDD-10/2/

B/003-Li/a

187169

aFDD-10/2/

C/003-Li/a



187175

13

aFDD-13/2/B/003



187179

aFDD-13/2/C/003



187185

aFDD-13/2/B/003-a

187180

aFDD-13/2/C/003-a

187186

aFDD-13/2/

B/003-Li/a



187181

aFDD-13/2/

C/003-Li/a

187187

16

aFDD-16/2/B/003

187203

aFDD-16/2/C/003

187209

aFDD-16/2/B/003-a

187204

aFDD-16/2/C/003-a

187210

aFDD-16/2/

B/003-Li/a

187205

aFDD-16/2/

C/003-Li/a



187211

20

aFDD-20/2/B/003

187218

aFDD-20/2/C/003



187221

aFDD-20/2/B/003-a

187219

aFDD-20/2/C/003-a



187222

aFDD-20/2/

B/003-Li/a

187220

aFDD-20/2/

C/003-Li/a

187223

25

aFDD-25/2/B/003

187224

aFDD-25/2/C/003

187227

aFDD-25/2/B/003-a

187225

aFDD-25/2/C/003-a

187228

aFDD-25/2/

B/003-Li/a

187226

aFDD-25/2/

C/003-Li/a

187229

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



163

162







Модульное оборудование

Аксессуары



8

Модульное оборудование

Автоматические выключатели дифференциального тока

8

Аксессуары

•  Блок контактов

стандартный

: сигнализация

положения контактов вкл/выкл

•  Блок контактов

универсальный

: переключение

функции

стандартный/аварийный



при помощи

переключателя на корпусе

•  Для ZP-IHK, ZP-WHK конструкция позволяет установку

2-х контактных блоков одновременно

Блоки вспомогательных контактов

Для использования с

Тип контактов

Исполнение

Наименование



Артикул

PL, HL, PFL, ZP-A, Z-MS, mRB,

AFDD+

1НО+1НЗ

Стандартный

ZP-iHK

286052

1 переключающий

Стандартный

ZP-WHK

286053

2 переключающих

Универсальный

ZP-NHK

248437

PLHT

1НО+1НЗ

Стандартный

Z-LHK

248440

PF4,6,7

1НО+1НЗ

Стандартный

Z-HK

248432

2 переключающих

Универсальный

Z-NHK

248434

PFDM

2 переключающих

Стандартный

Z-HD

265620

FAZ

1НО+1НЗ

Стандартный

FaZ-XHiN11

286054

1 переключающий

Стандартный

FaZ-XHiNW1

286055

2 переключающих

Универсальный

FaZ-Xam002

262414

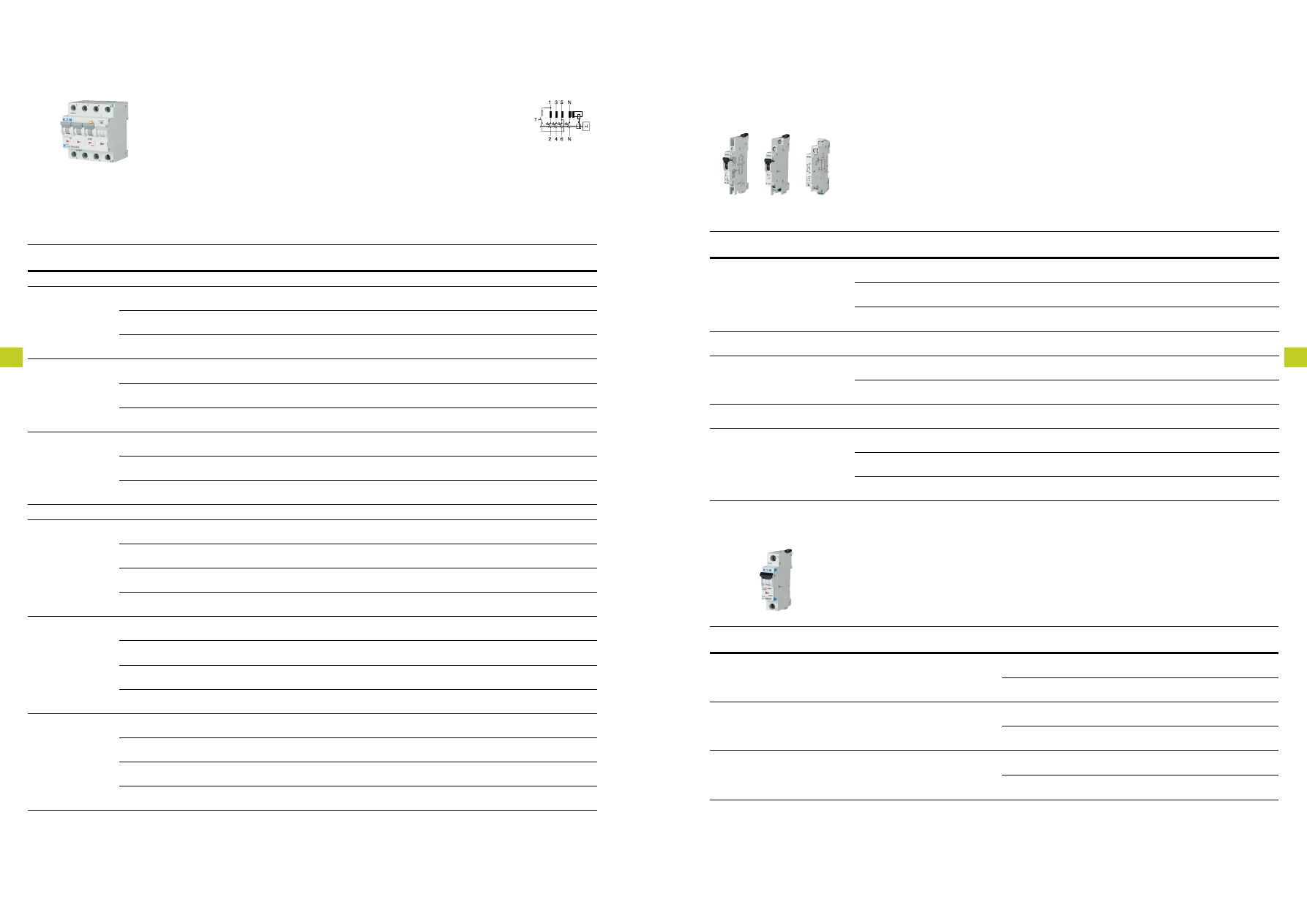

Автоматические выключатели дифференциального тока mrB4, mrB6

Комбинация выключателя дифференциального тока

(УЗО) и автоматического выключателя.
•  Отключающая способность:

mrB4

—



4,5 кА



mrB6

—

6 кА

•  Соответствует EN 61009
•  Номинальное напряжение 230 В, 50 Гц
•  Тип

А

 — чувствительность к переменным токам утечки

и пульсирующим постоянным токам утечки

•  Количество полюсов

3+N

Номинальный ток

утечки

in, А

Характеристика B

Характеристика C

Характеристика D

mrB4

30 мА

20

-

mrB4-20/3N/C/003-a

120677

mrB4-20/3N/D/003-a

120683

25

-

mrB4-25/3N/C/003-a

120678

-

32

-

mrB4-32/3N/C/003-a

167508

-

100 мА

20

-

mrB4-20/3N/C/01-a

120679

mrB4-20/3N/D/01-a

120684

25

-

mrB4-25/3N/C/01-a

120680

-

32

-

mrB4-32/3N/C/01-a

167509

-

300 мА

20

-

mrB4-20/3N/C/03-a

120681

-

25

-

mrB4-25/3N/C/03-a

120682

-

32

-

mrB4-32/3N/C/03-a

167510

-

mrB6

30 мА

6

-

mrB6-6/3N/C/003-a

120657

mrB6-6/3N/D/003-a

120669

10

-

mrB6-10/3N/C/003-a

120658

mrB6-10/3N/D/003-a

120670

13

mrB6-13/3N/B/003-a

120651

mrB6-13/3N/C/003-a

120659

mrB6-13/3N/D/003-a

120671

16

mrB6-16/3N/B/003-a

120652

mrB6-16/3N/C/003-a

120660

mrB6-16/3N/D/003-a

120672

100 мА

6

-

mrB6-6/3N/C/01-a

120661

mrB6-6/3N/D/01-a

120673

10

-

mrB6-10/3N/C/01-a

120662

mrB6-10/3N/D/01-a

120674

13

mrB6-13/3N/B/01-a

120653

mrB6-13/3N/C/01-a

120663

mrB6-13/3N/D/01-a

120675

16

mrB6-16/3N/B/01-a

120654

mrB6-16/3N/C/01-a

120664

mrB6-16/3N/D/01-a

120676

300 мА

6

-

mrB6-6/3N/C/03-a

120665

-

10

-

mrB6-10/3N/C/03-a

120666

-

13

mrB6-13/3N/B/03-a

120655

mrB6-13/3N/C/03-a

120667

-

16

mrB6-16/3N/B/03-a

120656

mrB6-16/3N/C/03-a

120668

-

•  Ширина 1 модуль
•  Возможность монтажа дополнительного блока

вспомогательных контактов

•  Индикация положения включено/выключено

Независимые расцепители

Для использования с

Способ монтажа

Рабочее напряжение

Наименование



Артикул

PL, PFL, ZP-A, Z-MS, mRB,

AFDD+

При помощи защелок

12 - 110 B AC

12 - 60 B DC

ZP-aSa/24

248438

110 - 415 B AC

110 - 220 B DC

ZP-aSa/230

248439

PLHT

При помощи винтов

12 - 110 B AC

12 - 60 B DC

Z-LHaSa/24

248441

110 - 415 B AC

110 - 220 B DC

Z-LHaSa/230

248442

FAZ

При помощи защелок

12 - 110 В AC

FaZ-Xaa-C-12-110VaC

278518

110 - 415 В AC

FaZ-Xaa-C-110-415VaC

278519

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



165

164







Модульное оборудование

Аксессуары

Модульное оборудование

Аксессуары

8



8

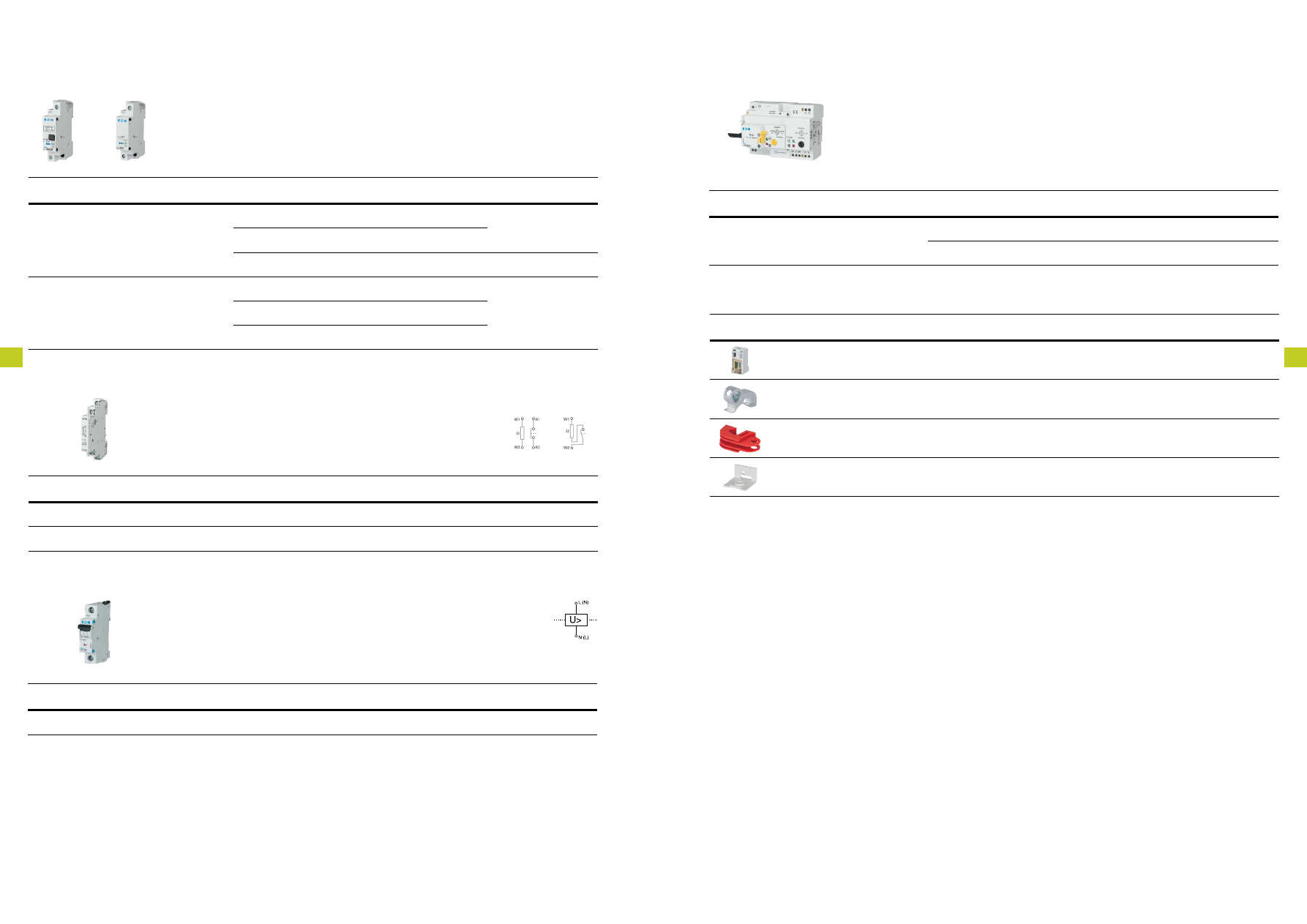

Прочие аксессуары

Для использования с

Описание

Наименование



Артикул

HL, PL, PFL, Z-MS

Дополнительный зажим 35 мм

2

Z-Ha-EK/35

263960

HL, PL, FAZ

Комплект для запирания рукоятки

Z-iS/SPE-1TE

274418

PLHT

Комплект для запирания рукоятки

LH-SPL

285752

IS

Крышка зажимов

Z-iS/aK-1TE

276290

•  Индикация положения контактов
•  Кнопка проверки срабатывания для Z-US...
•  Монтаж при помощи винтов

•  Возможность механической блокировки
•  Возможность поставить пломбу
•  Механическая коммутационная способность до

PF7–80, PL7–63 4-х полюсные

•  Сигнализация состояния — зеленый и красный

светодиод

•  Дистанционное отключение УЗО при помощи

беcпотенциальных контактов, например, кнопок с

максимальным номинальным током 3 А, 250 В

•  Номинальное напряжение 230/400 В АС
•  Монтаж при помощи винтов

Z-FAM

Z-KAM

Расцепители минимального напряжения

Модули отключения

Для использования с

Рабочее напряжение

Наименование



Артикул

Примечание

PL4, PL6, PL7, ZPA, ZMS

230 В AC

Z-USa/230

248289

Срабатывание без

задержки

400 В AC

Z-USa/400

248290

230 В AC

Z-USD/230

248291

Срабатывание с

задержкой 0,4 cек.

FAZ

115 В AC

FaZ-XUa(115VaC)

212049

230 В AC

FaZ-XUa(230VaC)

212051

400 В AC

FaZ-XUa(400VaC)

212053

Для использования с

Наименование



Артикул

PF

Z-Fam

248293

PFL

Z-Kam

248294

Устройство защиты от перенапряжений POP-270

Для использования с

Номинальное напряжение

Наименование



Артикул

PL

230 В AC

POP-270

131674

•  Контроль напряжения между фазным и нейтральным

проводником. Если напряжение превышает порог,

устройство вызывает срабатывание соединенного

выключателя

•  Для трехфазного применения необходимо

использовать три устройства POP-270

Моторный привод Z-FW

Для использования с

Управляющее напряжение

Наименование



Артикул

HL , PL6, PF6, PL7, PF7

230 В AC

Z-FW-LP/mO

290171

24-48 В DC

Z-FW-LPD/mO

290172

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



167

166







Модульное оборудование

Ограничители перенапряжения

Модульное оборудование

Ограничители перенапряжения

8



8

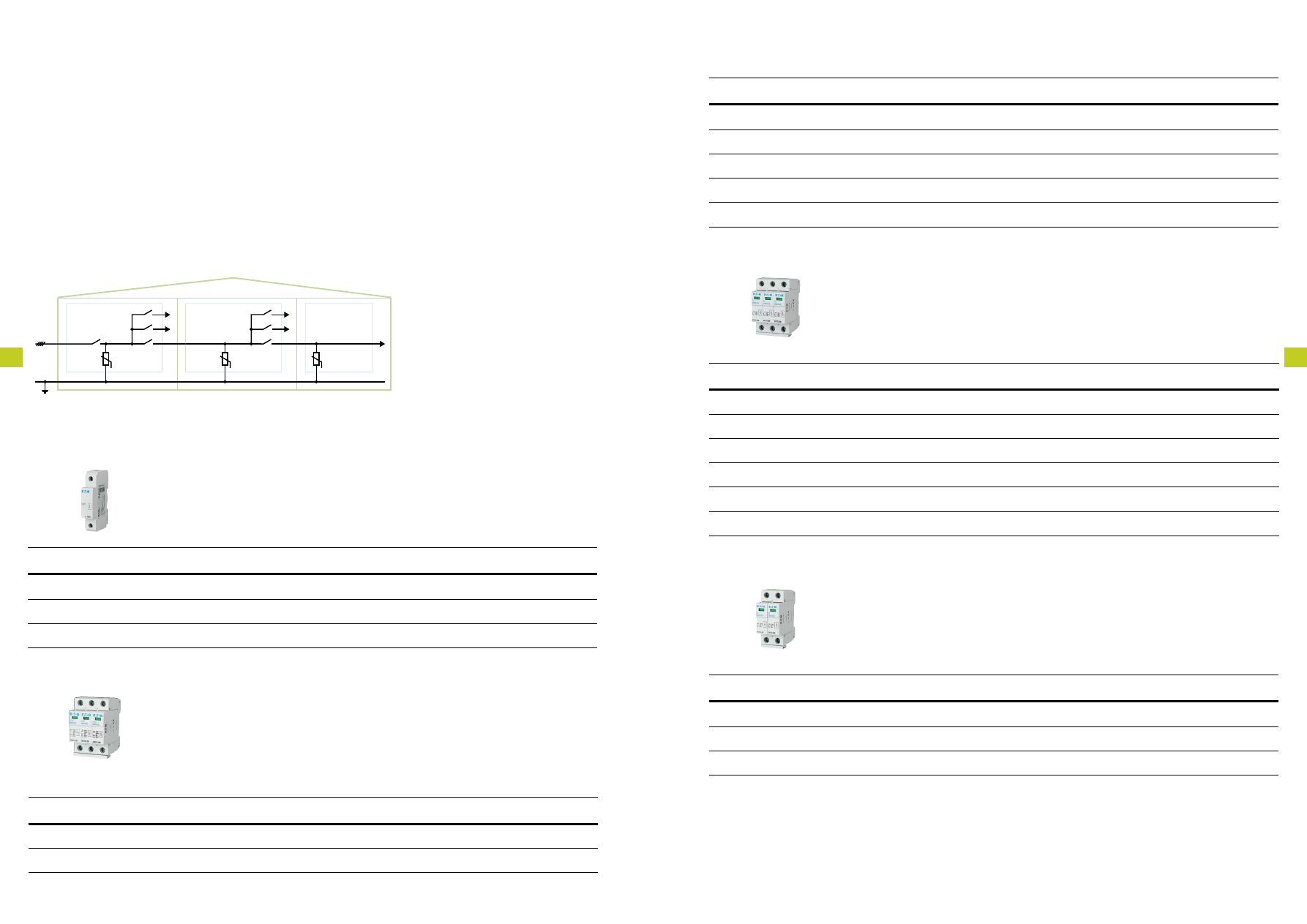

Модульные ограничители перенапряжения SPDT3 класса D

Описание

Наименование



Артикул

2 полюса

SPDT3-280/2

170485

Вспомогательный контакт

aSaUXSC-SPm

131785

Заменяемый модуль (1-полюс)

SPDT3-280

170484

Модульные ограничители перенапряжения SPСT2 класса С

Описание

Наименование



Артикул

1 полюс

SPCT2-280/1

167593

2 полюса

SPCT2-280/2

167594

3 полюса

SPCT2-280/3

167595

4 полюса

SPCT2-280/4

167596

Вспомогательный контакт

aSaUXSC-SPm

131785

Заменяемый модуль (1-полюс)

SPCT2-280

167592

Модульные ограничители перенапряжения SPBT12 класса B+C

Ограничители перенапряжения SPi класса B

Рекомендации по применению

Описание

Наименование



Артикул

1 полюс

SPBT12-280/1

158306

2 полюса

SPBT12-280/2

158309

Импульсный ток i

imp

 (10/350 мкс)

Макс. допустимое рабочее напряжение Uc

Наименование



Артикул

35 кА

440 B AC

SPi-35/440

263137

50 кА

260 B AC

SPi-50/NPE

263138

100 кА

260 B AC

SPi-100/NPE

263139

Ограничители перенапряжения

•  Класс

I

,

II

 согласно IEC 61643-1

•  Тип

T1

,

T2

 согласно EN 61643-11

•  Макс. допустимое рабочее напряжение U

C



280 В aC

•  Номинальный импульсный ток I

n

 (8/20 мкс)

25 кА

•  Импульсный ток I

imp

 (10/350 мкс)

12,5 кА

•  Заменяемые модули

•  Класс

I

 согласно IEC 61643-1

•  Тип

T1

 согласно EN 61643-11

•  Количество полюсов

1

•  Ограничители

класса В

 — предназначены для защиты от прямых ударов молнии. Устанавливаются на вводе в

здание в вводно-распределительном устройстве или главном распределительном щите

•  Ограничители

класса В+С

— это устройства класса B, объединенные с устройствами класса С. Можно

устанавливать на вводе в главный распределительный щит

•  Ограничители

класса С

 — предназначены для защиты распределительной сети объекта от коммутационных

перенапряжений или как второй уровень защиты при ударе молнии. Устанавливаются в местных

распределительных щитах

•  Ограничители

класса D

 — предназначены для защиты от остаточных бросков напряжения и высокочастотных

помех. Устанавливаются вблизи конечного потребителя, могут встраиваться непосредственно в оборудование

•  Класс

II

 согласно IEC 61643-1

•  Тип

T2

 согласно EN 61643-11

•  Макс. допустимое рабочее напряжение U

c



280 В aC

•  Номинальный импульсный ток I

n

 (8/20 мкс)

20 кА

•  Заменяемые модули

•  Класс

III

 согласно IEC 61643-1

•  Тип

T3

 согласно EN 61643-11

•  Макс. допустимое рабочее напряжение U

c



280 В aC

•  Номинальный импульсный ток I

n

 (8/20 мкс)

5 кА

•  Заменяемые модули

Описание

Наименование



Артикул

3 полюса

SPBT12-280/3

158330

4 полюса

SPBT12-280/4

158331

Вспомогательный контакт

aSaUXSC-SPm

131785

Заменяемый модуль (1-полюс)

SPBT12-280

167341

Соединительный модуль (для соединения верхней и нижней шинных систем)

aSLTT-63

131784

PE

L, N

Класс I (

B

)

Класс II (

C

)

Класс III (

D

)

Главный

распределительный

щит (ГРЩ)

Распределительный

щит (РЩ)

Потребитель

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



169

168







Модульное оборудование

Остальные инсталляционные приборы

Модульное оборудование

Остальные инсталляционные приборы

8



8

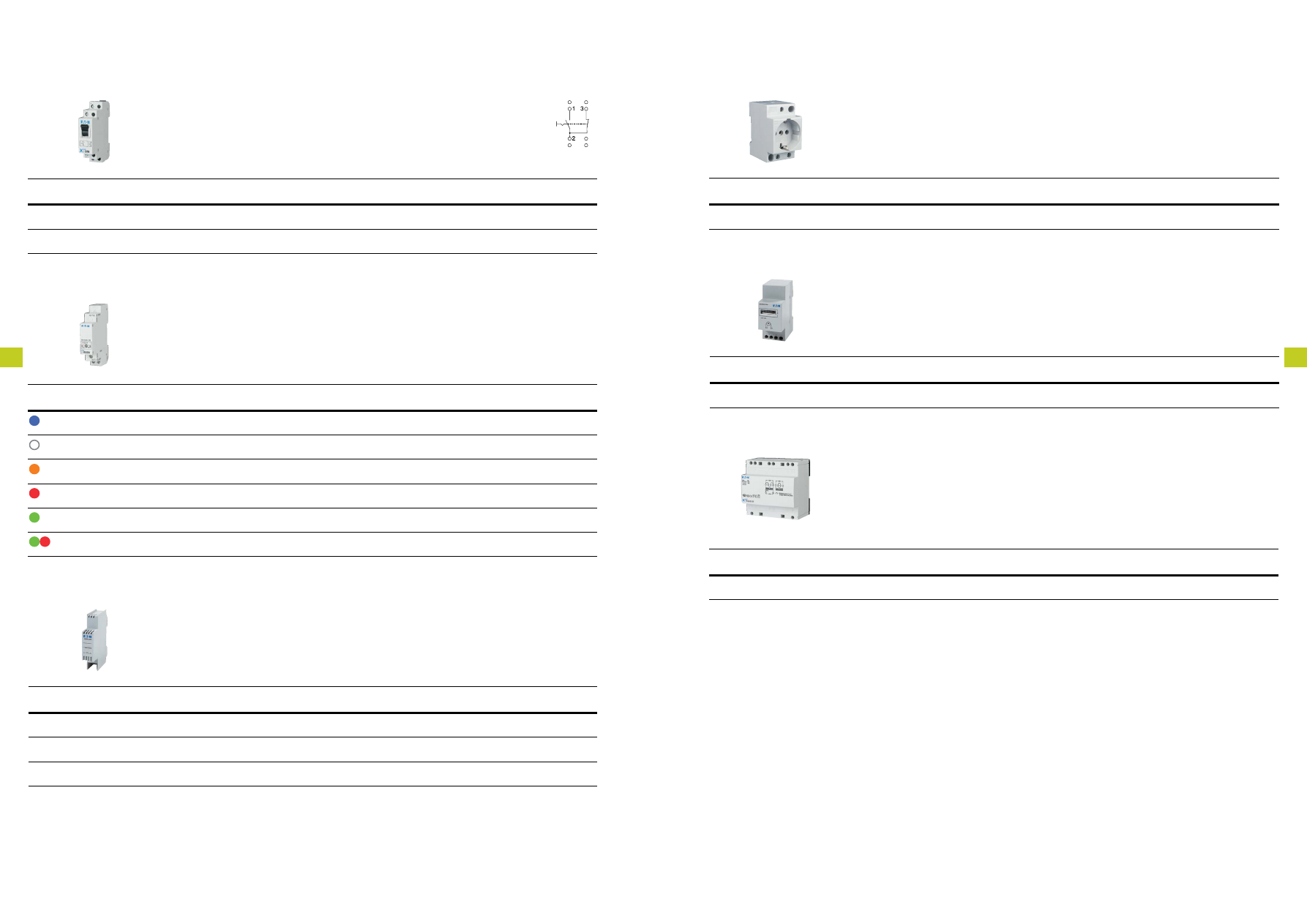

Реле минимального напряжения reuvm

•  Контроль уровня напряжения сети
•  1 или 3 фазы
•  Рабочее напряжение 230/400 В
•  Светодиодная индикация
•  Порог срабатывания 0,85Uн

Тип контактов

Наименование



Артикул

1 перекл

REUVM

148598

2 перекл

REUVM2

167284

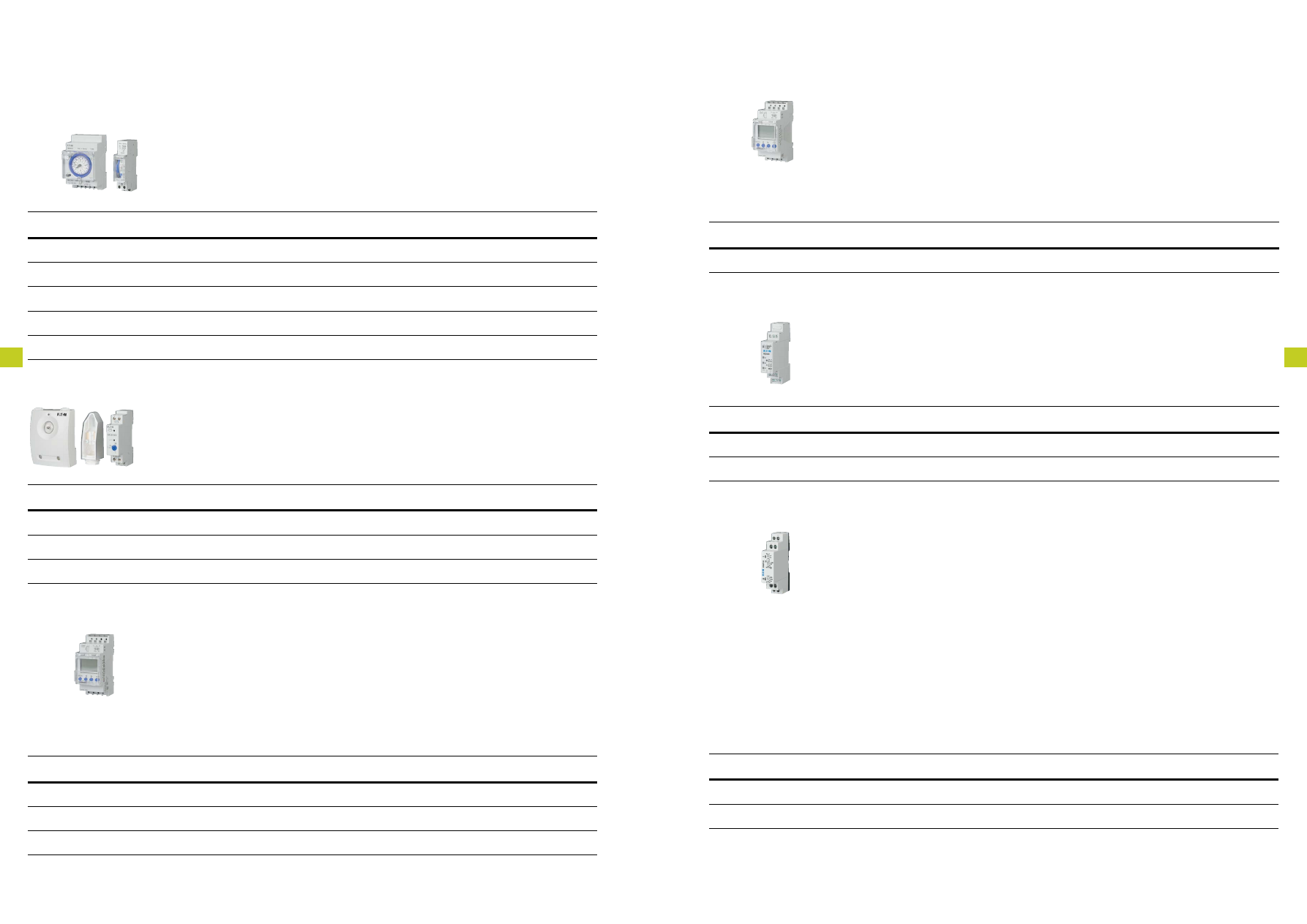

Реле времени Zr

Функции

Наименование



Артикул

E, R

ZrEr/W

110405

E, R, Ws, Wa, Es, Wu, Bp

ZrmF1/W

110406

•  Управляющее напряжение 24-240 В AC
•  Номинальный ток контактов 8 А при 250 В АС
•  Тип контактов — 1 переключающий
Описание функций:
E — притяжение с задержкой
R — отпускание с задержкой
Ws — одиночный импульс при подаче управляющего

сигнала
Wa — одиночный импульс после снятия управляющего

сигнала
Es — притяжение с задержкой при подаче управляющего

сигнала
Wu —одиночный импульс при подаче напряжения

питания
Bp — симметричные импульсы, 0/1

Светочувствительные выключатели

•  Датчик освещения в комплекте
•  Номинальный ток контактов 8 А при 250 В АС

Контакт

Чувствительность

Установка

Наименование

Артикул

1НО

2-2000 Люкс

На стену

SrSW1NOW

196846

1НО

2-2000 Люкс

На DIN-рейку

SrSD1NOW

196845

1НО + таймер

2–99000 люкс

На DIN-рейку

SRCD1COD

196847

Цифровые таймеры

•  Резерв хода до 5 лет
•  Энергонезависимая память
•  Автоматический учет високосных лет
•  20 программируемых циклов в течение 1 дня
•  Возможность настройки для каждой программы

фиксированного времени коммутации или импульса в

секундах

•  Коммутация LED-ламп 2-600 Вт

Описание

Ширина

Тип контакта

Наименование



Артикул

Недельная программа,

1 канал

2 модуля

1 перекл.

TSDW1CO-1

196848

Недельная программа,

2 канала

2 модуля

1 перекл.

TSDW2CO-1

196849

Недельная программа,

1 канал

1 модуль

2 перекл.

TSDW1COmiN

167383

Астрономический таймер

•  Включение и отключение в соответствии с заходом/

восходом солнца

•  Резерв хода до 5 лет
•  Программирование с помощью функциональных

клавиш

•  Энергонезависимая память
•  Автоматический учет високосных лет
•  Коммутация LED-ламп 2-600 Вт

Тип контактов

Наименование

Артикул

1 перекл

TSDW1COa-1

196850

Аналоговые таймеры

•  Система «Quartz» обеспечивает ход с точностью,

заданной кварцем, с резервом хода от 50 до 150 часов

•  Программирование с помощью сдвигающихся ламелей

Привод

Программа

Ширина

Шаг

Контакт

Наименование



Артикул

Кварц

Дневная

1 мод.

15 мин.

1 перекл.

TSQD1NO

167388

Синхрон

Дневная

1 мод.

15 мин.

1 перекл.

TSSD1NO

167389

Кварц

Дневная

3 мод.

15 мин.

1 перекл.

TSQD1CO

167390

Синхрон.

Дневная

3 мод.

15 мин.

1 перекл.

TSSD1CO

167391

Кварц

Недельная

3 мод.

2 ч.

1 перекл.

TSQW1CO

167392

Остальные инсталляционные приборы

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



171

170







Модульное оборудование

Остальные инсталляционные приборы

Модульное оборудование

Остальные инсталляционные приборы

8



8

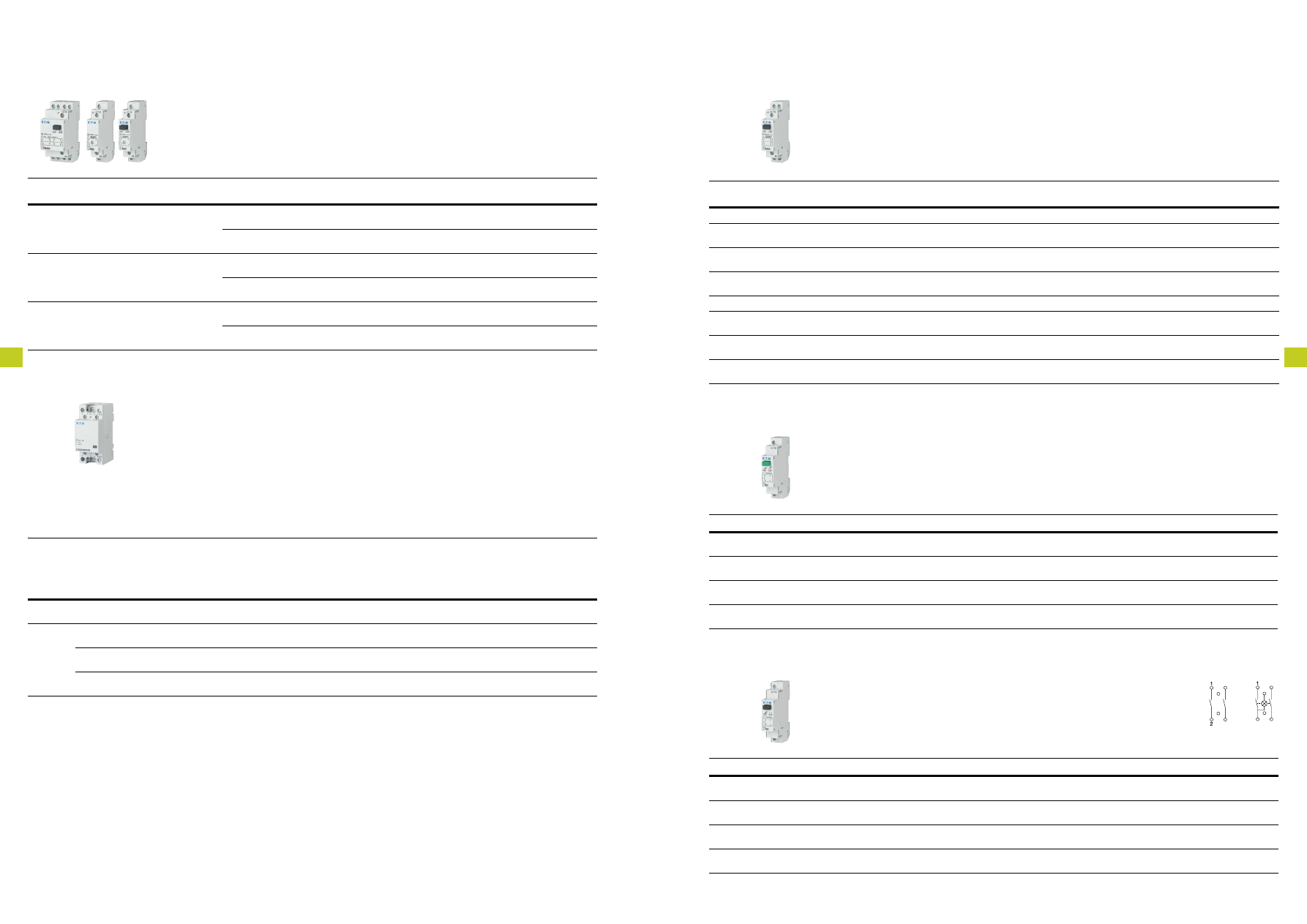

•  Номинальное напряжение LED 230 B AC
•  Номинальный ток 16 A, 250 B AC
•  Сечение подключаемых проводов 1-10 мм

2

•  Цвет LED оранжевый

•  Номинальное напряжение LED 230 B AC
•  Номинальный ток 16 A 250 B AC
•  Сечение подключаемых проводов 1-10 мм

2

•  Цвет LED оранжевый, кнопки - черный

Кнопки Z-PU

Кнопки с фиксацией Z-SW

Тип контакта

Без светодиода

Со светодиодом

1НО

Z-PU/S

276291

-

2НО

Z-PU/SS

276292

Z-PUL230/SS

276297

1НО+1НЗ

Z-PU/SO

276293

Z-PUL230/SO

276298

2НЗ

Z-PU/OO

276294

Z-PUL230/OO

276299

Тип контакта

Без светодиода

Со светодиодом

1НО

Z-SW/S

276300

Z-SWL230/S

292300

2НО

Z-SW/SS

276301

Z-SWL230/SS

276306

1НО+1НЗ

Z-SW/SO

276302

Z-SWL230/SO

276307

1 перекл.

Z-SW/W

276303

-

3

4

3

4

2/X2

X1

Реле Z-S

Использование для управления нагрузками в импульсном

режиме.
•  Управляющее напряжение 230 В AC
•  Номинальный ток 16 А
•  Сечение  присоединяемых проводов 0,5-10 мм

2



Тип контакта

Наименование



Артикул

Местное управление

1НО

Z-S230/S

265262

2НО

Z-S230/SS

265271

1НО+1НЗ

Z-S230/SO

265283

Центральное управление

1НО

Z-SC230/S

265299

3НО

Z-SC230/3S

265321

2НО+1НЗ

Z-SC230/2S1O

265327

Реле Z-r

Описание

Управляющее

напряжение

1НО+1НЗ

2НО

1НО

С кнопкой

24 В AC

Z-r24/SO

265183

Z-r24/SS

265173

-

230 В AC

Z-r230/SO

265181

Z-r230/SS

265168

Z-r230/S

265149

Со светодиодной сигнализацией

24 В AC

Z-rE24/SO

265198

Z-rE24/SS

265194

-

230 В AC

Z-rE230/SO

265197

Z-rE230/SS

265193

Z-rE230/S

265190

С кнопкой и светодиодной сигнализацией

24 В AC

Z-rK24/SO

265209

Z-rK24/SS

265205

-

230 В AC

Z-rK230/SO

265208

Z-rK230/SS

265203

Z-rK230/S

265200

Использование для коммутации однофазных или

трехфазных нагрузок.
•  Номинальный ток 20 А

Используются для коммутации однофазных или

трехфазных нагрузок: освещения, электрического

отопления, вентиляции, тепловых насосов, электрически

управляемых ворот, жалюзи и т. д.
•  Номинальное напряжение 440 В AC
•  Категории применения:

aC-1

 неиндуктивная или

малоиндуктивная нагрузка,

aC-3

 пуск и отключениие

асинхронных электродвигателей с короткозамкнутым

ротором

•  Сечение подключаемых проводов 2,5-25 мм

2



Контакторы Z-SCH

Управ-

ляющее

напря-

жение

Ном. ток

aC-1,



440 В, А

Ном. ток

aC-3,

440 В, А

Ном.

мощность

двигателя



aC-3,



380-415 В,

кВт

2НО

4НО

4НЗ

2НО+2НЗ

3НО+1НЗ

24 В AC

25

9

4

-

Z-SCH24/25-40

248851

-

Z-SCH24/25-22

248850

-

230 В AC 25

9

4

Z-SCH230/1/25-20

120853

Z-SCH230/25-40

248847

Z-SCH230/25-04

248848

Z-SCH230/25-22

248849

Z-SCH230/25-31

248846

40

27

12,5

Z-SCH230/40-20

248855

Z-SCH230/40-40

248852

-

Z-SCH230/40-22

248853

Z-SCH230/40-31

248854

63

30

15

Z-SCH230/63-20

248859

Z-SCH230/63-40

248856

Z-SCH230/63-04

285735

Z-SCH230/63-22

248857

Z-SCH230/63-31

248858

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



173

172







Модульное оборудование

Остальные инсталляционные приборы

Модульное оборудование

Остальные инсталляционные приборы

8



8

Розетка штепсельная

•  Установка на DIN-рейку
•  Возможность крепления винтами
•  Номинальное напряжение 250 В AC
•  Номинальный ток 10/16 A (DC/AC)

Ширина

Наименование



Артикул

2,5 мод

Z-SD230

266875

Счетчик часов работы

Звонковые трансформаторы Tr-G

Применяется для учета часов работы машин.
•  Номинальное напряжение 230 В AC
•  Возможность обнуления отсутствует

Безопасные отделяющие трансформаторы с постоянной

нагрузочной сопособностью.
•  Номинальное первичное напряжение 230 В AC
•  Номинальное вторичное напряжение

12-24 В AC

•  Ширина 5 модулей

Дипазон

Наименование



Артикул

5+2 цифр

aSOHC230

167424

Номинальная мощность

Вторичный ток

Наименование



Артикул

63 ВА

5,2 - 2,6 А

r-G2/63-SF

272485

•  Номинальное напряжение LED 230 B AC
•  Номинальный ток 16 A
•  Сечение подключаемых проводов 1-10 мм

2

•  Степень защиты IP20

Переключатели Z-S/W

Тип контактов

Наименование



Артикул

1 перекл I-0-II

Z-S/Wm

248345

2 перекл I-0-II

Z-S/2Wm

248346

•  Номинальное напряжение 230 В AC/DC
•  Низкое потребление светодиодов
•  Для двухцветных диодов цвет выбирается

подключением зажимов

•  Сечение подключаемых проводов 1-10 мм

2

Устройства световой сигнализации

Цвет

Наименование



Артикул

Z-EL/BL230

103131

Z-EL/WH230

107494

Z-EL/Or230

275865

Z-EL/r230

284921

Z-EL/G230

284922

Z-DLD/2/230

284925

Модули звуковой сигнализации

Используются в щитах жилых и офисных помещений для

подачи звукового сигнала и сигнализации о аварийных

ситуациях.
•  Степень защиты IP20
•  Ширина 1 модуль

Тип

Номинальное напряжение

Наименование



Артикул

Звонок

230 В AC

aSBELL230

167393

Гудок

230 В AC

aSBUZZ230

167395

Сирена

24 В AC/DC

ASSIR24

167396

Вернуться к оглавлению
