Оборудование для промышленной автоматизации

Промышленные ПЛК



7

Оборудование для промышленной автоматизации

Панели оператора

7

Программное обеспечение для ПК. Используется

для

программирования встроенного в панель оператора

ПЛК

. Дистрибутив программы доступен для бесплатного

скачивания с сайта Eaton, по ссылке:

http://applications.eaton.eu/sdlc

Для полноценного функционирования программного

обеспечения требуется лицензия.

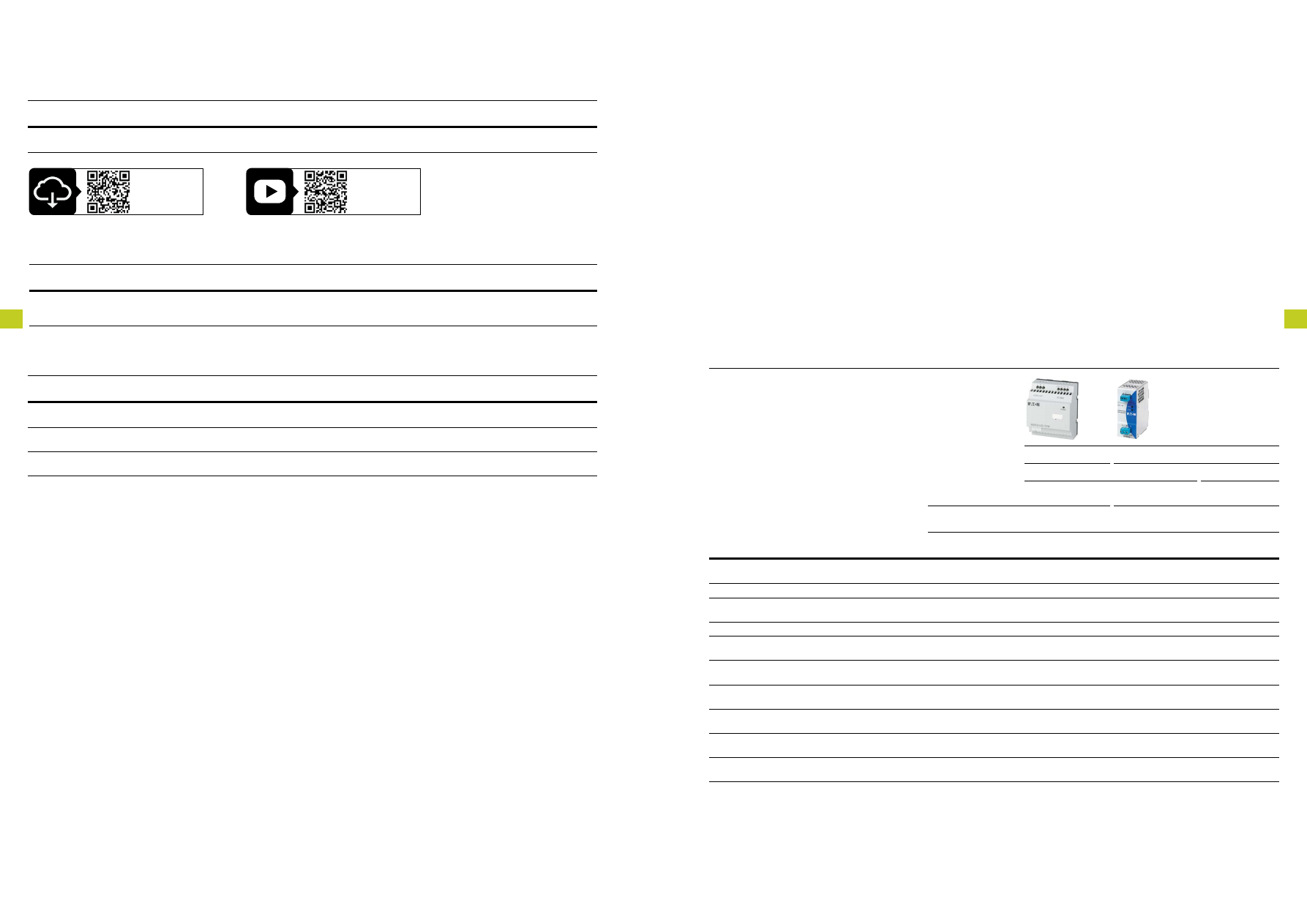

Описание

Наименование

Артикул

Лицензия для использования ПО на одном ПК

SW-XSOFT-CODESYS-2-S

142582

Лицензия для использования ПО без ограничений

SW-XSOFT-CODESYS-2-m

142583

Программное обеспечение CoDeSys

Открытие функции ПЛК в панели оператора без

встроенного ПЛК

 реализуется путем приобретения

соответствующей лицензии.

Описание

Наименование

Артикул

Лицензия для XV100

LiC-PLC-mXP-COmPaCT

142581

Лицензия для XV300

LiC-PLC-a

181585

Функция ПЛК в панели оператора без встроенного ПЛК

ВНИМАНИЕ!

Дополнительные функции панелей

оператора

 требуют лицензирования, например:

•  Связь с другими устройствами по различным

протоколам, в том числе других производителей

•  Использование специальных функций программного

обеспечения и т. п.

Лицензирование проходит через добавление

необходимого для конкретного применения количества

баллов в панель оператора.

Описание

Наименование

Артикул

Лицензия на 40 баллов

LiC-OPT-1ST-LEVEL

140391

Лицензирование

Карты памяти SD

Описание

Наименование

Артикул

Для XV100/XV300, 1 Гб

mEmOrY-SD-a2-S

181638

Промышленные ПЛК

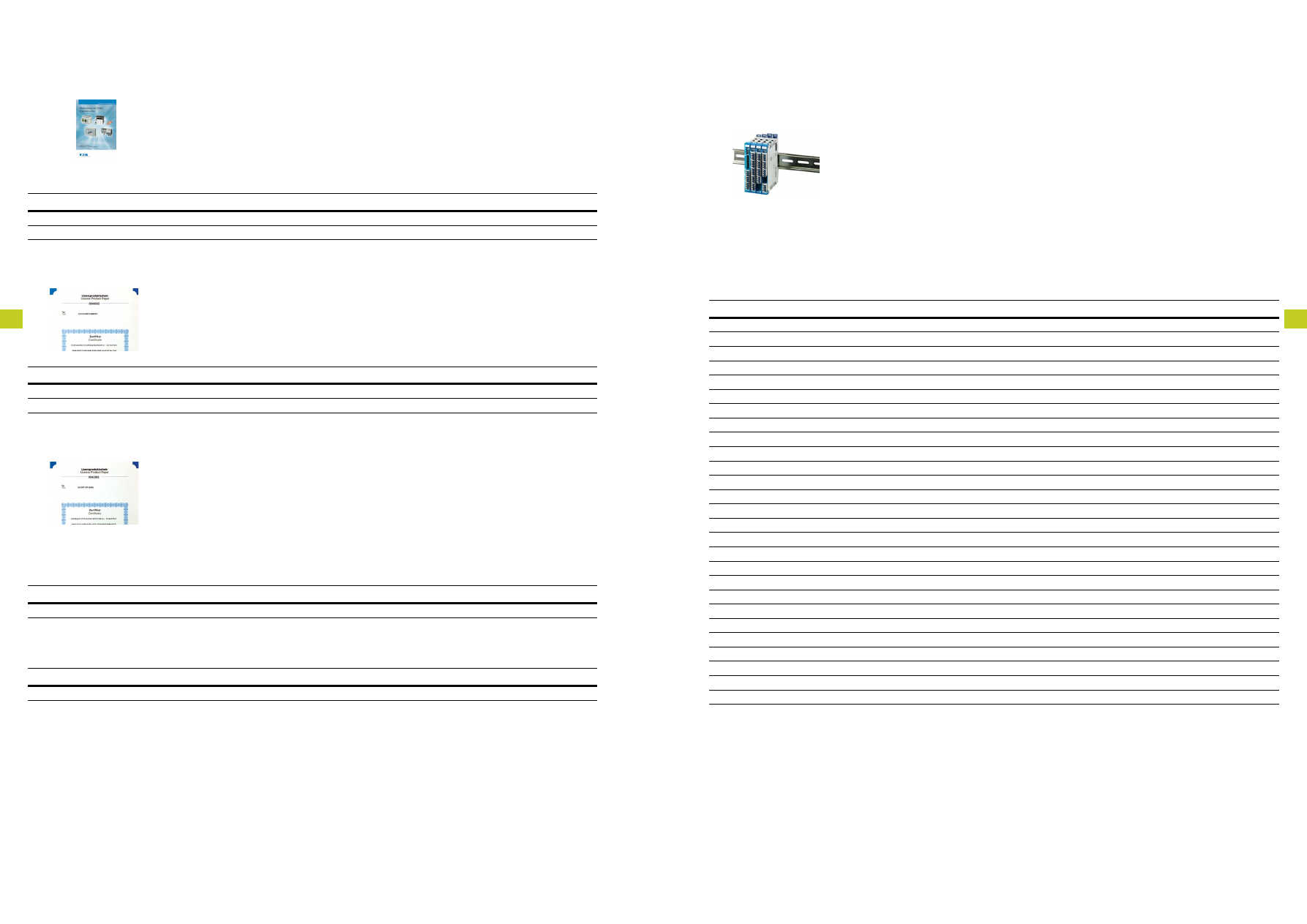

Система модулей дистанционного ввода/вывода XN300

Описание

Наименование

Артикул

Шлюз CANopen®

XN-312-GW-CaN

178782

Цифровые входы

20 входов, P, 24 В DC, 5,0 мс

XN-322-20Di-PD

178786

20 входов, P, 24 В DC, 0,5 мс

XN-322-20Di-PF

178768

20 входов, P, 24 В DC, 2/4 CNT, 25 кГц

XN-322-20Di-PCNT

178767

Цифровые выходы

16 выходов, sourcing, 24 В DC, 0,5 A, kf

XN-322-16DO-P05

178787

12 выходов, sourcing, 24 В DC, 1,7 A, kf

XN-322-12DO-P17

178788

Аналоговые входы

6 входов, +/-10 V, 1 Pt/KTY, Uref

XN-322-7ai-U2PT

178789

8 входов, 0/4–20 мА

XN-322-8ai-i

179288

8 входов, thermocouple, 2 KTY

XN-322-10ai-TEKT

178792

4 входов, Pt/Ni/KTY/R, 2/3-проводное подключение

XN-322-4ai-PTNi

178772

Аналоговые выходы

8 выходов, +/-10 V

XN-322-8aO-U2

178790

Аналоговые входы/выходы

4 входов/4 выходов, +/-10 V, Uref

XN-322-8aiO-U2

178791

Технологические модули

Модули измерения веса, 2 тензодатчика, 24-бит

XN-322-2DmS-Wm

178793

Драйвер DC двигателя, 12–30  V

XN-322-1DCD-B35

178794

Счетчик, 1 CNT, 125 кГц, 16 бит, 4 DO, 4 D

XN-322-1CNT-8DiO

178795

Последовательный, 2 SSI, RS422, 32 бит

XN-322-2SSi

178773

Модули питания

Модуль питания, 4 x 24 В DC/2A, kf

XN-322-4PS-20

178796

Пассивные модули распределения питания

Модуль распределения питания, 18 каналов, GND

XN-322-18PD-m

178769

Модуль распределения питания, 18 каналов, VCC

XN-322-18PD-P

178770

Система ультракомпактных модулей ввода-вывода,

простая и удобная в монтаже, экономящая место внутри

шкафа управления.
•  Ультракомпактность: ширина 12.5мм, высота 102 мм
•  Плотность до 20 каналов на модуль
•  Максимально 32 модуля — до 640 каналов!, при этом

общая ширина всего 41,25 см

•  Широкий спектр модулей

Для конфигурирования системы

 доступно бесплатное

программное обеспечение

XN300-Assist

, которое Вы

можете скачать с сайта Eaton, в соответствующем

разделе.

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



129

128







Оборудование для промышленной автоматизации

Программируемое реле Easy

Оборудование для промышленной автоматизации

Программируемое реле Easy

7



7

Программируемое реле Easy

Используется для задач малой автоматизации с числом

входов/выходов до 12

.

•  Нет возможности подключения дополнительных

модулей входов/выходов

•  Многофункциональные реле времени, импульсные

реле, счетчики, компараторы аналоговых величин,

недельные и годовые таймеры, ввод значений,

отображение значений

•  Возможно подключение к Ethernet (реализация

дистанционного программирования и функции OPC)

Используется для решения задач управления среднего

масштаба с числом

входов/выходов до 40

.

•  Полный функциональный диапазон Easy500
•  Есть возможность

подключения дополнительного

модуля

 цифровых входов/выходов (1 шт.)

•  Возможно подключение к стандартным полевым шинам

(Profibus, CANopen, DeviceNet, As-i) и к Ethernet

(программирование и функции OPC)

Напряжение

питания

Дисплей



+ клавиатура

Часы реального

времени

Входы

Выходы

Наименование



Артикул

Цифровые

Могут исп. как

аналоговые

Реле

10 A

Транзистор

24 В АС

+

+

8

2

4

-

EaSY512-aB-rC10

104569

24 В АС

-

+

8

2

4

-

EaSY512-aB-rCX10

104570

100-240 В АС

+

-

8

-

4

-

EaSY512-aC-r10

104571

100-240 В АС

+

+

8

-

4

-

EaSY512-aC-rC10

104572

100-240 В АС

-

+

8

-

4

-

EaSY512-aC-rCX10

104573

12 В DC

+

+

8

2

4

-

EaSY512-Da-rC10

104574

12 В DC

-

+

8

2

4

-

EaSY512-Da-rCX10

104575

24 В DC

+

-

8

2

4

-

EaSY512-DC-r10

104576

24 В DC

+

+

8

2

4

-

EaSY512-DC-rC10

104577

24 В DC

-

+

8

2

4

-

EaSY512-DC-rCX10

104578

24 В DC

+

+

8

2

-

4

EaSY512-DC-TC10

104579

24 В DC

-

+

8

2

-

4

EaSY512-DC-TCX10

104580

Идеальное решение для задач управления в крупных

открытых и закрытых системах с числом

входов/

выходов до 328

.

•  Полный функциональный диапазон Easy700
•  Ряд дополнительных функций, например, ПИД-

регулятор, математические функции, широтно-

импульсная модуляция

•  Есть возможность

подключения дополнительного

модуля

 цифровых/аналоговых входов/выходов (1 шт.)

•  Возможность

объединения до 8 базовых модулей

(Easy800+модуль расширения) через easyNET

•  Возможно подключение к стандартным полевым шинам

(Profibus, CANopen, DeviceNet, As-i) и к Ethernet

(программирование и функции OPC)

Программируемое реле Easy500

Программируемое реле Easy700

Напряжение

питания

Дисплей



+ клавиатура

Часы реального

времени

Входы

Выходы

Наименование



Артикул

Цифровые

Могут исп. как

аналоговые

Реле

10 A

Транзистор

24 В АС

+

+

12

4

6

-

EaSY719-aB-rC10

104581

24 В АС

-

+

12

4

6

-

EaSY719-aB-rCX10

104582

Напряжение

питания

Дисплей



+ клавиатура

Часы реального

времени

Входы

Выходы

Наименование



Артикул

Цифровые

Могут исп. как

аналоговые

Реле

10 A

Транзистор

100-240 В АС

+

+

12

-

6

-

EaSY719-aC-rC10

104583

100-240 В АС

-

+

12

-

6

-

EaSY719-aC-rCX10

104584

12 В DC

+

+

12

4

6

-

EaSY719-Da-rC10

104585

12 В DC

-

+

12

4

6

-

EaSY719-Da-rCX10

104586

24 В DC

+

+

12

4

6

-

EaSY719-DC-rC10

104587

24 В DC

-

+

12

4

6

-

EaSY719-DC-rCX10

104588

24 В DC

+

+

12

4

-

8

EaSY721-DC-TC10

104589

24 В DC

-

+

12

4

-

8

EaSY721-DC-TCX10

104590

Программируемое реле Easy800

Напряжение

питания

Дисплей



+ клавиатура

Часы реального

времени

Входы

Выходы

Наименование



Артикул

Цифровые

Могут исп. как

аналоговые

Реле

10 A

Транзистор Аналог

100-240 В АС

+

+

12

-

6

-

-

EaSY819-aC-rC

256267

100-240 В АС

-

+

12

-

6

-

-

EaSY819-aC-rCX

256268

24 В DC

+

+

12

4

6

-

-

EaSY819-DC-rC

256269

24 В DC

-

+

12

4

6

-

-

EaSY819-DC-rCX

256270

24 В DC

+

+

12

4

6

-

1

EaSY820-DC-rC

256271

24 В DC

-

+

12

4

6

-

1

EaSY820-DC-rCX

256272

24 В DC

+

+

12

4

-

8

-

EaSY821-DC-TC

256273

24 В DC

-

+

12

4

-

8

-

EaSY821-DC-TCX

256274

24 В DC

+

+

12

4

-

8

1

EaSY822-DC-TC

256275

24 В DC

-

+

12

4

-

8

1

EaSY822-DC-TCX

256276

Вернуться к оглавлению

www.eaton.ru/EASY

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



131

130







Оборудование для промышленной автоматизации

Многофункциональный дисплей MFD-Titan



7

Оборудование для промышленной автоматизации

Программируемое реле Easy

7

Напряжение питания

Описание

Наименование



Артикул

100-240 В АС

Память для хранения программ и содержимого

экранов

mFD-aC-CP8-mE

274091

100-240 В АС

Память для хранения программ и содержимого

экранов, с системой easyNet

mFD-aC-CP8-NT

274092

24 В DC

Память для хранения программ и содержимого

экранов

mFD-CP8-mE

267164

24 В DC

Память для хранения программ и содержимого

экранов, с системой easyNet

mFD-CP8-NT

265253

24 В DC

Двойная память для хранения программ и

содержимого экранов

(как MFD-CP8)

mFD-CP10-mE

133801

24 В DC

Двойная память для хранения программ и

содержимого экранов

(как MFD-CP8), с системой easyNet

mFD-CP10-NT

133800

Многофункциональный дисплей MFD-Titan

Описание

Наименование



Артикул

С кнопочной панелью, с логотипом Eaton

NEMA 4x в сочетании с защитной мембраной MFD-XM-80

mFD-80-B

265251

С кнопочной панелью, без логотипа Eaton

NEMA 4x в сочетании с защитной мембраной MFD-XM-80

mFD-80-B-X

284905

Без кнопочной панели, с логотипом Eaton

NEMA 4x

mFD-80

265250

Без кнопочной панели, без логотипа Eaton

NEMA 4x

mFD-80-X

284904

Программируемое реле Easy800 с системой SmartWire-DT

Ethernet шлюз для подключения к Easy, mFD

Напряжение питания Описание

Наименование

Артикул

24 В DC

Реле управления с системой SmartWire-DT

EaSY802-DC-SWD

152901

Реле управления с системой SmartWire-DT, 4

быстродействующих входа, 2 из которых можно

использовать как выходы, встроенный EasyNet

EaSY806-DC-SWD

152902

Напряжение

питания

Входы

Выходы

Наименование

Артикул

Цифровые/Аналоговые

Реле

Транзисторный

Аналоговый

100-240 В АС

12/0

6

-

-

EaSY618-aC-rE

212314

24 В DC

12/0

-

8

-

EaSY620-DC-TE

212313

24 В DC

12/0

6

-

-

EaSY618-DC-rE

232112

24 В DC

-

2

-

-

EaSY202-rE

232186

24 В DC

6/0

4

-

-

EaSY410-DC-rE

114293

24 В DC

6/0

-

4

-

EaSY410-DC-TE

114294

24 В DC

1/2

-

2

1

EaSY406-DC-mE

114295

24 В DC

1/6

-

2

2

EaSY411-DC-mE

116567

Модуль удаленного подключения модулей расширения входов/выходов на

расстоянии до 30 м

EaSY200-EaSY

212315

Для

использования с Подключение

Интерфейс

Описание

Напряжение

питания

Наименование

Артикул

Easy700

Easy800

EC4P

MFD-CP8..

ES4P

Могут быть

подключены

по easyLink

(коннектор

в комплекте

поставки)

AS-Interface

Подчинённое устройство.

4 входа. 4 выхода. 4 бита

параметра. Адресуется с 0 по

31

-

EaSY205-aSi

221598

PROFIBUS-DP Подчинённое устройство.

Адресуется с 1 по 126

24 В DC

EaSY204-DP

212316

CANopen

Адресуется с 1 по 127

24 В DC

EaSY221-CO

233539

DeviceNet

Адресуется с 0 по 63

24 В DC

EaSY222-DN

233540

Для использования с

Описание

Напряжение питания

Наименование

Артикул

Easy500

Easy700

Easy800

MFD-CP8…

ES4P

Последовательный интерфейс easyRelay

или MFD-...CP8/CP10... к Ethernet. Для

подключения к easyOPC-Server, easySoft,

easyCom

24 В DC

EaSY209-SE

101520

Модули расширения входов-выходов

Коммуникационные модули

Модуль индикации и управления

Модуль центрального процессора

Сочетает функции устройства Easy800 с прямым

подключением к системе SmartWire-DT.
•  Обмен данными, а также электропитание для

устройств сети SmartWire-DT и осуществляется через

одну шину

•  Можно подключать до 99 устройств SmartWire-DT с

общим числом входов/выходов до 166

•  Система EasyNet, а также 4 дополнительных быстрых

ввода, 2 из которых можно также использовать как

быстрые выводы

•  Последовательный интерфейс для программирования

или для подключения удаленного текстового дисплея

или сенсорной панели

•  Монохромный дисплей со степенью защиты

IP65

•  Дистанционный текстовый дисплей для всех серий

EasyRelay

•  Индивидуальная лазерная гравировка устройств,

например, с названием или логотипом компании

•  Русифицированное устройство

Сочетает функции устройства Easy800 с удобной

визуализацией для более крупных систем с числом

входов/выходов до 320. Опциональное наличие

интерфейса EasyNet.

•  Могут быть подключены по easyLink (коннектор в

комплекте поставки)

•  Для использования с Easy700, Easy800, EC4P,

MFD-CP8..

Вернуться к оглавлению

www.eaton.ru/MFD

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



133

132







Оборудование для промышленной автоматизации

Программируемое реле EasyE4



7

Оборудование для промышленной автоматизации

Многофункциональный дисплей MFD-Titan

7

Напряжение

питания

Входы

Выходы

Диапазон

температур

Наименование



Артикул

Цифровые

Могут

использоваться

как аналоговые

pt100

Транзисторный Аналоговый

24 В DC

6

2

2

4

-

-40…+90 °C

0…+250 °C

0…+400 °C

mFD-TP12-PT-a

106042

24 В DC

6

2

2

4

-

-200…200 °C

0…+850 °C

mFD-TP12-PT-B

106043

24 В DC

6

2

-

4

-

-40…+90 °C

0…+250 °C

mFD-TP12-Ni-a

106044

24 В DC

6

2

2

4

1

-40…+90 °C

0…+250 °C

0…+400 °C

mFD-TaP13-PT-a

106045

24 В DC

6

2

2

4

1

-200…200 °C

0…+850 °C

mFD-TaP13-PT-B

106046

25 В DC

6

2

-

4

1

-40…+90 °C

0…+250 °C

mFD-TaP13-Ni-a

106047

Аксессуары и ПО

Описание

Для использования с

Наименование



Артикул

Русифицированное программное обеспечение, версия

Basic

Easy 500/700

EaSY-SOFT-BaSiC

284545

Русифицированное программное обеспечение, версия

Pro

Easy 500/700/800, MFD-Titan

EaSY-SOFT-PrO

266040

Кабель USB для программирования

Easy500/700

EaSY-USB-CaB

107926

Easy800, MFD-Titan

EaSY800-USB-CaB

106408

Модули входов/выходов с индикацией температуры

Напряжение питания

Входы

Выходы

Наименование



Артикул

Цифровые

Могут

использоваться как

аналоговые

Реле

Транзисторный

Аналоговый

100-240 В АС

12

-

4

-

-

mFD-aC-r16

274093

24 В DC

12

4

-

4

1

mFD-Ta17

265256

24 В DC

12

4

4

-

1

mFD-ra17

265364

24 В DC

12

4

-

4

-

mFD-T16

265255

24 В DC

12

4

4

-

-

mFD-r16

265254

Модули входов/выходов

•  4 релейных или транзисторных выхода
•  Модуль входов/выходов MFD-Titan для измерения

температуры

•  Модуль входов/выходов MFD-Titan для измерения

температуры Pt100; Ni1000

•  Степень защиты IP20
•  Пружинные зажимы
•  Конфигурируемый температурный диапазон

Программируемое реле EasyE4

Контроль температуры в пищевой промышленности, простые задачи управления в машиностроении, контроль

освещения в зданиях — управляющее реле нового поколения EasyE4 делает управление проще, удобнее и быстрее.

Испытайте преимущества новой технологии, которая позволяет экономить ценное время для более важных дел.

Напряжение

питания

Вход

Выход

Характеристики

Наименование



Артикул

Цифровой

Цифровой



аналоговый

Транзистор

Реле



(8 a)

Дисплей +



Клавиатура

Часы реально-

го времени

Ethernet

12/ 24 В DC

24 В AC

4

4

-

4

+

+

+

EaSY-E4-UC-12rC1

197211

4

4

-

4

-

+

+

EaSY-E4-UC-12rCX1

197212

24 В DC

4

4

4

-

+

+

+

EaSY-E4-DC-12TC1

197213

4

4

4

-

-

+

+

EaSY-E4-DC-12TCX1

197214

100 ... 240 В

AC / 100 ...

240 В DC

8

-

-

4

+

+

+

EaSY-E4-aC-12rC1

197215

8

-

-

4

-

+

+

EaSY-E4-aC-12rCX1

197216

Напряжение

питания

Вход

Выход

Наименование



Артикул

Цифровой

Аналоговый

Реле



(5 a)

Транзистор

Аналоговый

12/ 24 В DC

24 В AC

4

-

4

-

-

EaSY-E4-UC-8rE1

197217

12/ 24 В DC

24 В AC

8

-

8

-

-

EaSY-E4-UC-16rE1

197218

24 В DC

4

-

-

4

-

EaSY-E4-DC-8TE1

197219

24 В DC

8

-

-

8

-

EaSY-E4-DC-16TE1

197220

250 В AC /

300 В DC

4

-

4

-

-

EaSY-E4-aC-8rE1

197221

100-240 В

AC/DC

8

-

8

-

-

EaSY-E4-aC-16rE1

197222

24 В DC

-

4

-

-

2

EaSY-E4-DC-6aE1

197223

24 В DC

-

4

-

-

-

EaSY-E4-DC-4PE1

197224

Программируемое реле EasyE4

Идеальное решение для задач управления в крупных

открытых и закрытых системах с числом

входов/

выходов до 1504

.

•  Есть возможность подключения дополнительных

модулей цифровых/аналоговых входов/выходов

(

до 11 шт.

)

•  Возможность

объединения до 8 базовых модулей



(EasyE4+модули расширения) через NET

Модули расширения входов-выходов для EasyE4

•  Коннектор в комплекте поставки
•  Для использования с EasyE4
•  Модули расширения AC, DC и UC могут

использоваться вместе и со всеми базовыми

устройствами

НОВИНКА

ТЕПЕРЬ У

МЕНЯ МНОГО

СВОБОДНОГО

ВРЕМЕНИ.

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



135

134







Оборудование для промышленной автоматизации

Блоки питания



7

Оборудование для промышленной автоматизации

Программируемое реле EasyE4

7

Описание

Наименование

Артикул

Базовое устройство UC, соединительный кабель , лицензионный ключ easySoft, брошюра easyE4

EaSY-BOX-E4-UC1r

197227R

Базовое устройство DC, соединительный кабель, лицензионный ключ easySoft, брошюра easyE4

EaSY-BOX-E4-DC1r

197228R

Базовое устройство AC, соединительный кабель, лицензионный ключ easySoft, брошюра easyE4

EaSY-BOX-E4-aC1r

197229R

Описание

Коннектор, шт.

Заглушка, шт.

Наименование

Артикул

Пакет коннекторов и заглушек для соединения

между базовым модулем и модулями

расширения EasyE4

3

3

EaSY-E4-CONNECT1

197225

Описание

Наименование

Артикул

Лицензионный ключ

 для программного обеспечения easySoft 7

ПО доступно для скачивания по ссылке:

http://applications.eaton.eu/sdlc

EaSYSOFT-SWLiC

197226

Программное обеспечение для EasyE4

Стартовые наборы EasyE4

Дополнительные принадлежности для EasyE4

Обучающие

видео

Загрузить

easySoft

Блоки питания

Блоки питания постоянного тока

Номинальный ток, А

Номинальная

мощность, Вт

EaSY-POW

PSG

Однофазный вход

Трехфазный вход

Выходное напряжение 24 В DC (±3%)

Настраиваемое, 24 ... 28 В DC

Номинальное входное

напряжение

100 - 240  В aC

100 - 240 В aC



125 - 250 В DC

3 x 400 - 500 В aC

Рабочий диапазон

входных напряжений

85 - 264 В aC

85 - 264 V aC



120 - 375 V DC

320 - 600 В aC



450 - 800 В DC

0,35 (вых. 24 В DC)

0,02 (вых. 12 В DC)

8,4

0,24

EaSY200-POW



229424

-

-

1

24

-

-

-

1,25

30

EaSY400-POW



212319

-

-

2

48

-

-

-

2,5

60

EaSY500-POW



110941

PSG60E24rm



172891

PSG60F24rm



172882

4,2

100

EaSY600-POW



262399

-

-

5

120

-

PSG120E24rm



172892

PSG120F24rm



172883

10

240

-

PSG240E24rm



172893

PSG240F24rm



172884

20

480

-

PSG480E24rm



172894

PSG480F24rm



172885

40

960

-

-

PSG960F24rm



172886

Блоки питания EaSY-POW

•  Монтаж на DIN-рейку
•  Идеально совместимы с реле EASY и MFD-Titan

Блоки питания PSG

•  Однофазное и трехфазное исполнение
•  Настраиваемое выходное напряжение (24...28 В DC)
•  Функция увеличения выходной мощности при пуске

нагрузки (Power Boost)

•  150% нагрузки в течение 5 секунд
•  Большое время средней наработки на отказ не менее

500 000 часов (более 57 лет)

•  Защиты от КЗ, перегрузки, перенапряжения
•  Соответствие PELV/SELV
•  Компактность и высокий КПД
•  Широкий диапазон рабочих температур: от -20 до

+80

О

С

•  Модули буферирования
•  Модули резервирования

Вернуться к оглавлению

www.eaton.ru/powersupply

136







Оборудование для промышленной автоматизации

Блоки питания

7

Модульное оборудование

Устройства защиты электросетей — это специализированное

оборудование, предотвращающее возникновение внештатных ситуаций.

Оно обладает большим функционалом и может применяться для

решения широкого круга задач. Данные средства защиты подходят

для использования как на производственных объектах, так и в быту.

Представляем универсальные модульные автоматические выключатели,

оснащенные системой безопасного подключения, устройства защитного

отключения, обладающие точными характеристиками отключения

и используемые для бытового и коммерческого применения, ряд

автоматических дифференциальных выключателей и другие типы

модульного оборудования.

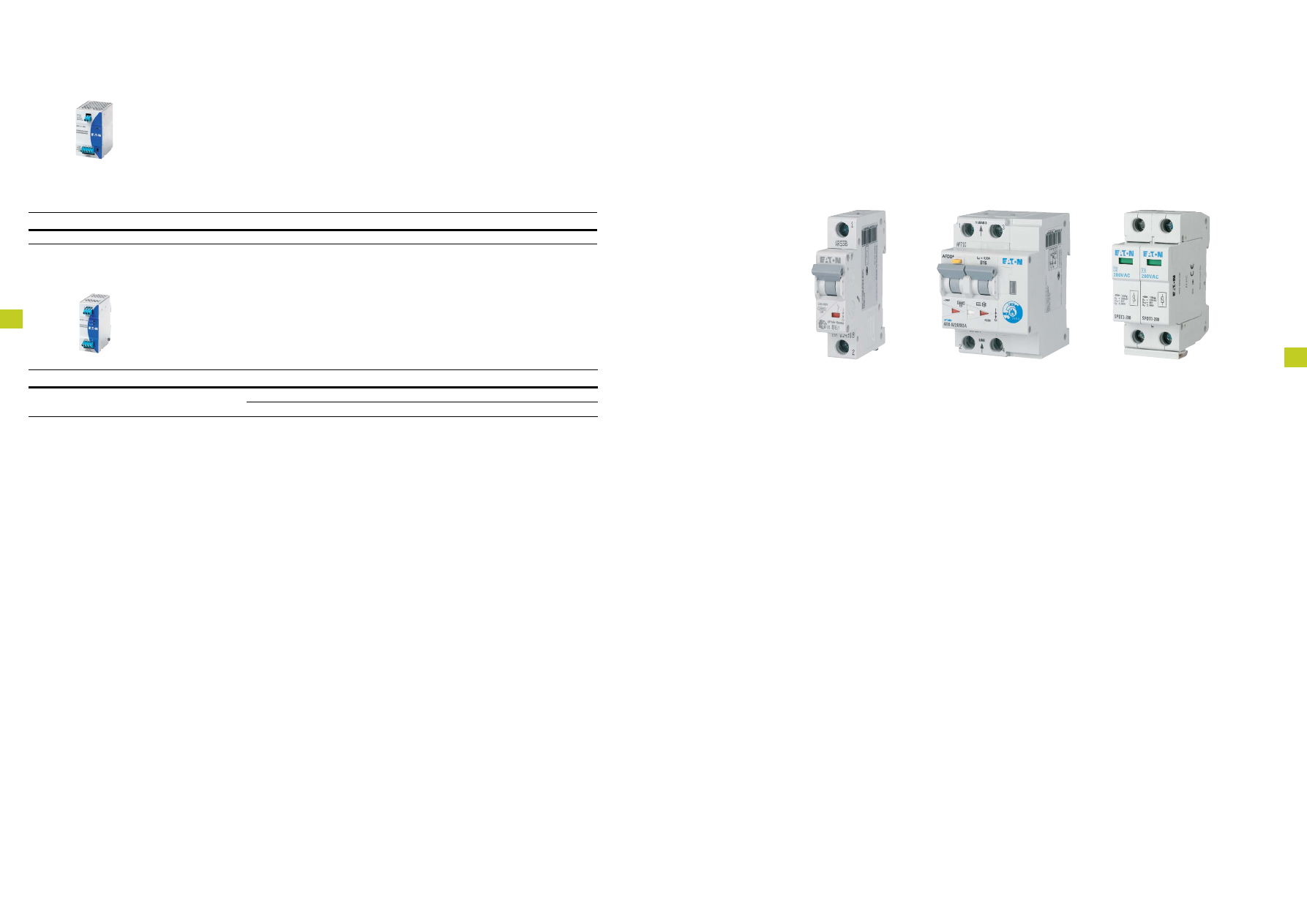

Буферный модуль

Накапливает энергию для поддержания работы нагрузки

на протяжении небольшого времени при пропадании

напряжения.
•  При потере питания позволяет нагрузке работать

от 250 мс (20 A) до 5 с (1 A)

•  Для увеличения времени буферирования возможно

паралельное соединение

•  Время зарядки < 30 с

Входное напряжение

Выходное напряжение

Наименование

Артикул

22,8 – 28,8 В DC

24 В DC

PSG480B24rm

172887

Модули резервирования

Позволяют двум или более модулям питания

соединяться и работать параллельно для обеспечения

резервирования питания нагрузки. Обеспечивается

работа нагрузки в случае поломки источника или потери

питания.

Входное напряжение

Выходное напряжение

Номинальный ток, А

Наименование

Артикул

22 - 60 В DC

Uin – 0,65 V

20

PSG480r24rm

172888

40

PSG960r24rm

172889

Автоматические выключатели, выключатели нагрузки

138

Выключатели дифференциального тока (УЗО)

153

Автоматические выключатели дифференциального тока

157

Аксессуары

163

Ограничители перенапряжения

166

Остальные инсталляционные приборы

168

Соединительные системы

174



8

Вернуться к оглавлению

www.eaton.ru/modular

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



139

138







Модульное оборудование

Автоматические выключатели, выключатели нагрузки

Модульное оборудование

Автоматические выключатели, выключатели нагрузки

8



8

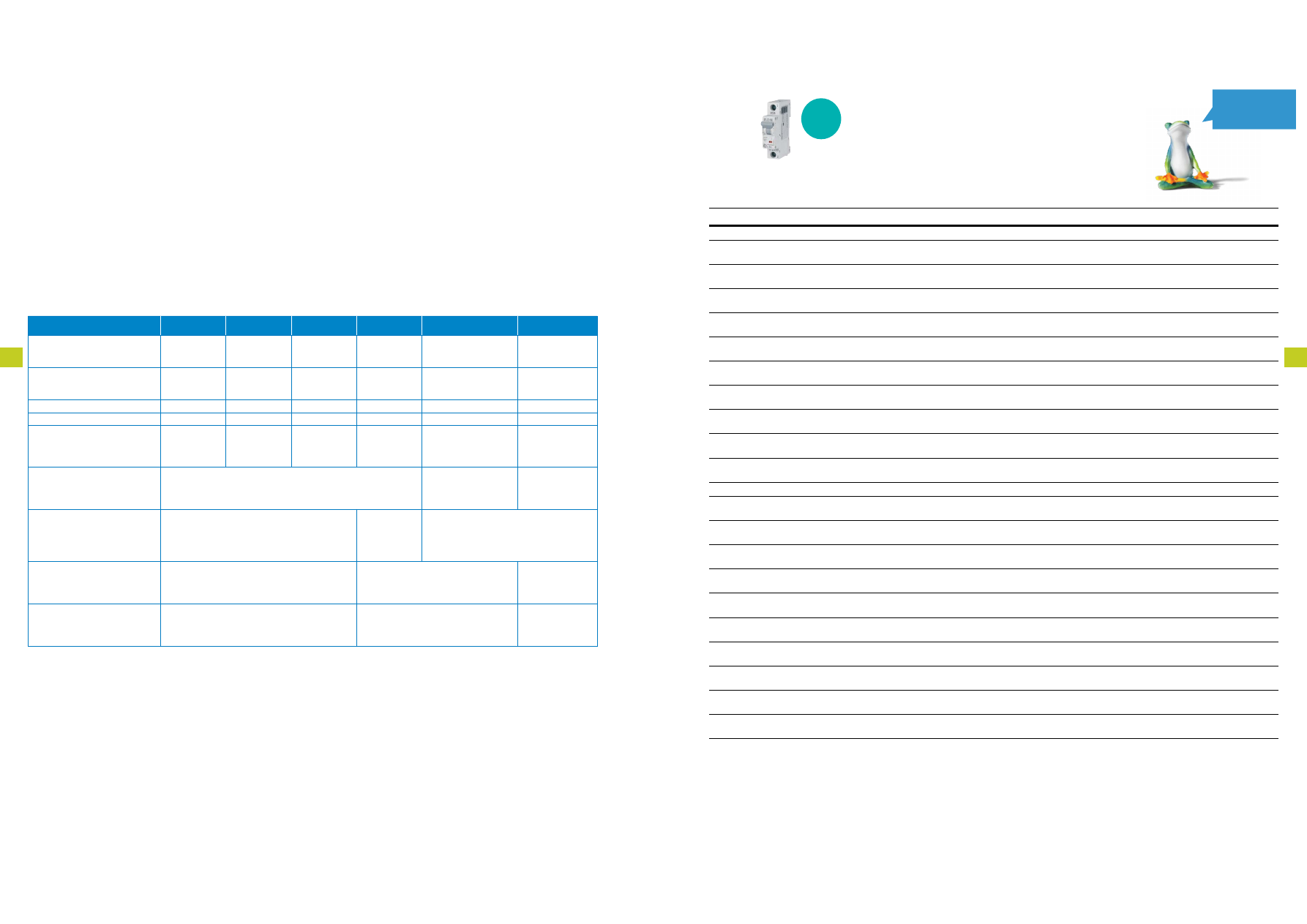

Автоматические выключатели HL

Выключатели серии

xPole Home

 разработаны специально

для применения в жилищном строительстве.
•  Отключающая способность

4,5 кА



(EN 60898)

•  Номинальное напряжение 230/400 В 50/60 Гц,

48 В DC

(на полюс)

•  Произвольная сторона подключения к сети
•  Соответствует стандарту EN 60898

Диапазоны токов мгновенного расцепления (расцепитель короткого замыкания)

Автоматические выключатели, выключатели нагрузки

Характеристики

HL

PL6

PL7

PL7-DC

PLHT

FaZ

Отключающая способность



 (EN 60898)

4,5 кА

6 кА

10 кА

10 кА

(для D50 и D63 —

6 кА)

Отключающая способность



(EN 60947-2)

10 кА

In=20-63 А — 25 кА

In=80-100 А — 20 кА

In=125 А — 15 кА

15 кА

(для D50 и D63 —

10 кА)

Номинальный ток

6...63 А

0,16...63 А

0,16...63 А

1...50 А

20...125 А

0,16...63 А

Кривые отключения

B, С

B, C, D

B, C, D

С

B, C, D

B, C, D, K, S, Z

Номинальное напряжение

230/400 В

50/60 Гц,

48 В DC (на

полюс)

230/400 В

50/60 Гц,

48 В DC (на

полюс)

230/400 В

50/60 Гц,

48 В DC (на

полюс)

250 В DC (на

полюс)

230/400 В 50/60 Гц,

60 В DC (на полюс)

230/400 В 50/60

Гц,

60 В DC (на

полюс)

Аксессуары

Единая серия аксессуаров для выключателей PL, HL

Отдельная серия

аксессуаров для

выключателей PLHT

Отдельная серия

аксессуаров для

выключателей

FAZ

Подключение

Произвольная сторона подключения к сети

При

подключении

необходимо

соблюдать

полярность

Произвольная сторона подключения к

сети

Соответствие стандарту

EN 60898

Автоматические выключатели для защиты

от сверхтоков бытового и аналогичного

назначения

EN 60947-2

Аппаратура распределения

и управления низковольтная.

Автоматические выключатели

EN 60898

EN 60947-2

Область применения

Жилые помещения

Промышленные объекты

Жилые

помещения.

Промышленные

объекты

HL

 —  автоматические выключатели для защиты цепей от

тока перегрузки и короткого замыкания. Разработаны

для применения в жилищном строительстве, надежные и

безопасные, простые в монтаже и эксплуатации.

PL6

 —базовая серия автоматических выключателей для

защиты цепей от тока перегрузки и короткого замыкания.

PL7

 — серия автоматических выключателей с высокой

отключающей способностью для защиты цепей от тока

перегрузки и короткого замыкания.

PL7-DC

 — серия автоматических выключателей для

защиты цепей постоянного тока от перегрузки и

короткого замыкания.

PLHT

 — промышленная серия автоматических

выключателей для защиты цепей от тока перегрузки и

короткого замыкания.

FaZ

 — высококачественные автоматические

выключатели для промышленного и бытового

применения.

Z-mS

 — автоматические выключатели защиты

двигателей.

IS

 — главные выключатели нагрузки.

Мгновенное отключение автоматических выключателей (отключение по короткому замыканию) происходит при

следующем превышении тока относительно номинального:
Характеристика

B

 — от

3

 до

5

 I

n

Характеристика

C

 — от

5

 до

10

 I

n

Характеристика

D

 — от

10

 до

20

 I

n

Характеристика

K

 — от

8

 до

12

 I

n

Характеристика

S

 — от

13

 до

17

 I

n

Характеристика

Z

 — от

2

 до

3

 I

n

где I

n

 — номинальный ток автоматического выключателя

in, А

1 полюс

1+N полюс

2 полюса

3 полюса

3+N полюс

Характеристика B

6

HL-B6/1

194718

HL-B6/1N

194738

HL-B6/2

194758

HL-B6/3

194778

HL-B6/3N

194798

10

HL-B10/1

194719

HL-B10/1N

194739

HL-B10/2

194759

HL-B10/3

194779

HL-B10/3N

194799

13

HL-B13/1

194720

HL-B13/1N

194740

HL-B13/2

194760

HL-B13/3

194780

HL-B13/3N

194800

16

HL-B16/1

194721

HL-B16/1N

194741

HL-B16/2

194761

HL-B16/3

194781

HL-B16/3N

194801

20

HL-B20/1

194722

HL-B20/1N

194742

HL-B20/2

194762

HL-B20/3

194782

HL-B20/3N

194802

25

HL-B25/1

194723

HL-B25/1N

194743

HL-B25/2

194763

HL-B25/3

194783

HL-B25/3N

194803

32

HL-B32/1

194724

HL-B32/1N

194744

HL-B32/2

194764

HL-B32/3

194784

HL-B32/3N

194804

40

HL-B40/1

194725

HL-B40/1N

194745

HL-B40/2

194765

HL-B40/3

194785

HL-B40/3N

194805

50

HL-B50/1

194726

HL-B50/1N

194746

HL-B50/2

194766

HL-B50/3

194786

HL-B50/3N

194806

63

HL-B63/1

194727

HL-B63/1N

194747

HL-B63/2

194767

HL-B63/3

194787

HL-B63/3N

194807

Характеристика C

6

HL-C6/1

194728

HL-C6/1N

194748

HL-C6/2

194768

HL-C6/3

194788

HL-C6/3N

194808

10

HL-C10/1

194729

HL-C10/1N

194749

HL-C10/2

194769

HL-C10/3

194789

HL-C10/3N

194809

13

HL-C13/1

194730

HL-C13/1N

194750

HL-C13/2

194770

HL-C13/3

194790

HL-C13/3N

194810

16

HL-C16/1

194731

HL-C16/1N

194751

HL-C16/2

194771

HL-C16/3

194791

HL-C16/3N

194811

20

HL-C20/1

194732

HL-C20/1N

194752

HL-C20/2

194772

HL-C20/3

194792

HL-C20/3N

194812

25

HL-C25/1

194733

HL-C25/1N

194753

HL-C25/2

194773

HL-C25/3

194793

HL-C25/3N

194813

32

HL-C32/1

194734

HL-C32/1N

194754

HL-C32/2

194774

HL-C32/3

194794

HL-C32/3N

194814

40

HL-C40/1

194735

HL-C40/1N

194755

HL-C40/2

194775

HL-C40/3

194795

HL-C40/3N

194815

50

HL-C50/1

194736

HL-C50/1N

194756

HL-C50/2

194776

HL-C50/3

194796

HL-C50/3N

194816

63

HL-C63/1

194737

HL-C63/1N

194757

HL-C63/2

194777

HL-C63/3

194797

HL-C63/3N

194817

НОВИНКА

ЧУВСТВУЮ

СЕБЯ В ПОЛНОЙ

БЕЗОПАСНОСТИ.

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



141

140







Модульное оборудование

Автоматические выключатели, выключатели нагрузки

Модульное оборудование

Автоматические выключатели, выключатели нагрузки

8



8

in, А

1 полюс

1+N полюс

2 полюса

3 полюса

3+N полюс

4 полюса

Характеристика C

0,16

PL6-C0,16/1

164746

PL6-C0,16/1NN

164916

PL6-C0,16/2

164811

PL6-C0,16/3

164876

PL6-C0,16/3N

165013

PL6-C0,16/4

166508

0,25

PL6-C0,25/1

164747

PL6-C0,25/1N

164917

PL6-C0,25/2

164812

PL6-C0,25/3

164877

PL6-C0,25/3N

165014

PL6-C0,25/4

166509

0,5

PL6-C0,5/1

164748

PL6-C0,5/1N

164918

PL6-C0,5/2

164813

PL6-C0,5/3

164878

PL6-C0,5/3N

165015

PL6-C0,5/4

166510

0,75

PL6-C0,75/1

164749

PL6-C0,75/1N

164919

PL6-C0,75/2

164814

PL6-C0,75/3

164879

PL6-C0,75/3N

165016

PL6-C0,75/4

166511

1

PL6-C1/1

164754

PL6-C1/1N

164922

PL6-C1/2

164817

PL6-C1/3

164882

PL6-C1/3N

165019

PL6-C1/4

166514

1.5

PL6-C1,5/1

164750

PL6-C1,5/1N

164920

PL6-C1,5/2

164815

PL6-C1,5/3

164880

PL6-C1,5/3N

165017

PL6-C1,5/4

166512

1.6

PL6-C1,6/1

164751

PL6-C1,6/1N

164921

PL6-C1,6/2

164816

PL6-C1,6/3

164881

PL6-C1,6/3N

165018

PL6-C1,6/4

166513

2

PL6-C2/1

286528

PL6-C2/1N

106029

PL6-C2/2

286562

PL6-C2/3

286596

PL6-C2/3N

106905

PL6-C2/4

166521

2,5

PL6-C2,5/1

164755

PL6-C2,5/1N

164925

PL6-C2,5/2

164820

PL6-C2,5/3

164885

PL6-C2,5/3N

165022

PL6-C2,5/4

166520

3

PL6-C3/1

164757

PL6-C3/1N

164929

PL6-C3/2

164822

PL6-C3/3

164887

PL6-C3/3N

165024

PL6-C3/4

166525

3,5

PL6-C3,5/1

164756

PL6-C3,5/1N

164928

PL6-C3,5/2

164821

PL6-C3,5/3

164886

PL6-C3,5/3N

165023

PL6-C3,5/4

166524

4

PL6-C4/1

286529

PL6-C4/1N

106030

PL6-C4/2

286563

PL6-C4/3

286597

PL6-C4/3N

106906

PL6-C4/4

166527

5

PL6-C5/1

164758

PL6-C5/1N

164931

PL6-C5/2

164823

PL6-C5/3

164888

PL6-C5/3N

165025

PL6-C5/4

166529

6

PL6-C6/1

286530

PL6-C6/1N

106031

PL6-C6/2

286564

PL6-C6/3

286598

PL6-C6/3N

106907

PL6-C6/4

166531

8

PL6-C8/1

164759

PL6-C8/1N

164932

PL6-C8/2

164824

PL6-C8/3

164889

PL6-C8/3N

165026

PL6-C8/4

166533

10

PL6-C10/1

286531

PL6-C10/1N

106032

PL6-C10/2

286565

PL6-C10/3

286599

PL6-C10/3N

106908

PL6-C10/4

166515

12

PL6-C12/1

164752

PL6-C12/1N

164923

PL6-C12/2

164818

PL6-C12/3

164883

PL6-C12/3N

165020

PL6-C12/4

166516

13

PL6-C13/1

286532

PL6-C13/1N

106033

PL6-C13/2

286566

PL6-C13/3

286600

PL6-C13/3N

106909

PL6-C13/4

166517

15

PL6-C15/1

164753

PL6-C15/1N

164924

PL6-C15/2

164819

PL6-C15/3

164884

PL6-C15/3N

165021

PL6-C15/4

166518

16

PL6-C16/1

286533

PL6-C16/1N

106034

PL6-C16/2

286567

PL6-C16/3

286601

PL6-C16/3N

106910

PL6-C16/4

166519

20

PL6-C20/1

286534

PL6-C20/1N

164926

PL6-C20/2

286568

PL6-C20/3

286602

PL6-C20/3N

106911

PL6-C20/4

166522

25

PL6-C25/1

286535

PL6-C25/1N

164927

PL6-C25/2

286569

PL6-C25/3

286603

PL6-C25/3N

106912

PL6-C25/4

166523

32

PL6-C32/1

286536

PL6-C32/1N

164930

PL6-C32/2

286570

PL6-C32/3

286604

PL6-C32/3N

106913

PL6-C32/4

166526

40

PL6-C40/1

286537

-

PL6-C40/2

286571

PL6-C40/3

286605

PL6-C40/3N

106914

PL6-C40/4

166528

50

PL6-C50/1

286538

-

PL6-C50/2

286572

PL6-C50/3

286606

PL6-C50/3N

106915

PL6-C50/4

166530

63

PL6-C63/1

286539

-

PL6-C63/2

286573

PL6-C63/3

286607

PL6-C63/3N

106916

PL6-C63/4

166532

Автоматические выключатели PL6

in, А

1 полюс

1+N полюс

2 полюса

3 полюса

3+N полюс

4 полюса

Характеристика B

1

PL6-B1/1

164740

PL6-B1/1N

164903

PL6-B1/2

164803

PL6-B1/3

164868

PL6-B1/3N

165002

PL6-B1/4

166489

1,5

PL6-B1,5/1

164736

PL6-B1,5/1N

164901

PL6-B1,5/2

164801

PL6-B1,5/3

164866

PL6-B1,5/3N

165000

PL6-B1,5/4

166487

1,6

PL6-B1,6/1

164737

PL6-B1,6/1N

164902

PL6-B1,6/2

164802

PL6-B1,6/3

164867

PL6-B1,6/3N

165001

PL6-B1,6/4

166488

2

PL6-B2/1

286516

PL6-B2/1N

164907

PL6-B2/2

286550

PL6-B2/3

286584

PL6-B2/3N

165007

PL6-B2/4

166496

2,5

PL6-B2,5/1

164741

PL6-B2,5/1N

164906

PL6-B2,5/2

164806

PL6-B2,5/3

164871

PL6-B2,5/3N

165006

PL6-B2,5/4

166495

3

PL6-B3/1

164743

PL6-B3/1N

164911

PL6-B3/2

164808

PL6-B3/3

164873

PL6-B3/3N

165009

PL6-B3/4

166499

3,5

PL6-B3,5/1

164742

PL6-B3,5/1N

164910

PL6-B3,5/2

164807

PL6-B3,5/3

164872

PL6-B3,5/3N

165008

-

4

PL6-B4/1

286517

PL6-B4/1N

164913

PL6-B4/2

286551

PL6-B4/3

286585

PL6-B4/3N

165010

PL6-B4/4

166501

5

PL6-B5/1

164744

PL6-B5/1N

164914

PL6-B5/2

164809

PL6-B5/3

164874

PL6-B5/3N

165011

PL6-B5/4

166503

6

PL6-B6/1

286518

PL6-B6/1N

106025

PL6-B6/2

286552

PL6-B6/3

286586

PL6-B6/3N

106035

PL6-B6/4

166505

8

PL6-B8/1

164745

PL6-B8/1N

164915

PL6-B8/2

164810

PL6-B8/3

164875

PL6-B8/3N

165012

PL6-B8/4

166507

10

PL6-B10/1

286519

PL6-B10/1N

106026

PL6-B10/2

286553

PL6-B10/3

286587

PL6-B10/3N

106036

PL6-B10/4

166490

12

PL6-B12/1

164738

PL6-B12/1N

164904

PL6-B12/2

164804

PL6-B12/3

164869

PL6-B12/3N

165003

PL6-B12/4

166491

13

PL6-B13/1

286520

PL6-B13/1N

106027

PL6-B13/2

286554

PL6-B13/3

286588

PL6-B13/3N

165004

PL6-B13/4

166492

15

PL6-B15/1

164739

PL6-B15/1N

164905

PL6-B15/2

164805

PL6-B15/3

164870

PL6-B15/3N

165005

PL6-B15/4

166493

16

PL6-B16/1

286521

PL6-B16/1N

106028

PL6-B16/2

286555

PL6-B16/3

286589

PL6-B16/3N

106037

PL6-B16/4

166494

20

PL6-B20/1

286522

PL6-B20/1N

164908

PL6-B20/2

286556

PL6-B20/3

286590

PL6-B20/3N

106038

PL6-B20/4

166497

25

PL6-B25/1

286523

PL6-B25/1N

64909

PL6-B25/2

286557

PL6-B25/3

286591

PL6-B25/3N

106039

PL6-B25/4

166498

32

PL6-B32/1

286524

PL6-B32/1N

164912

PL6-B32/2

286558

PL6-B32/3

286592

PL6-B32/3N

106040

PL6-B32/4

166500

40

PL6-B40/1

286525

-

PL6-B40/2

286559

PL6-B40/3

286593

PL6-B40/3N

106041

PL6-B40/4

166502

50

PL6-B50/1

286526

-

PL6-B50/2

286560

PL6-B50/3

286594

PL6-B50/3N

106903

PL6-B50/4

166504

63

PL6-B63/1

286527

-

PL6-B63/2

286561

PL6-B63/3

286595

PL6-B63/3N

106904

PL6-B63/4

166506

•  Отключающая способность

6 кА

 (EN 60898)

•  Номинальное напряжение 230/400 В 50/60 Гц,

48 В DC (на

полюс)

•  Произвольная сторона подключения к сети
•  Соответствует стандарту EN 60898

Вернуться к оглавлению
