Электрические схемы

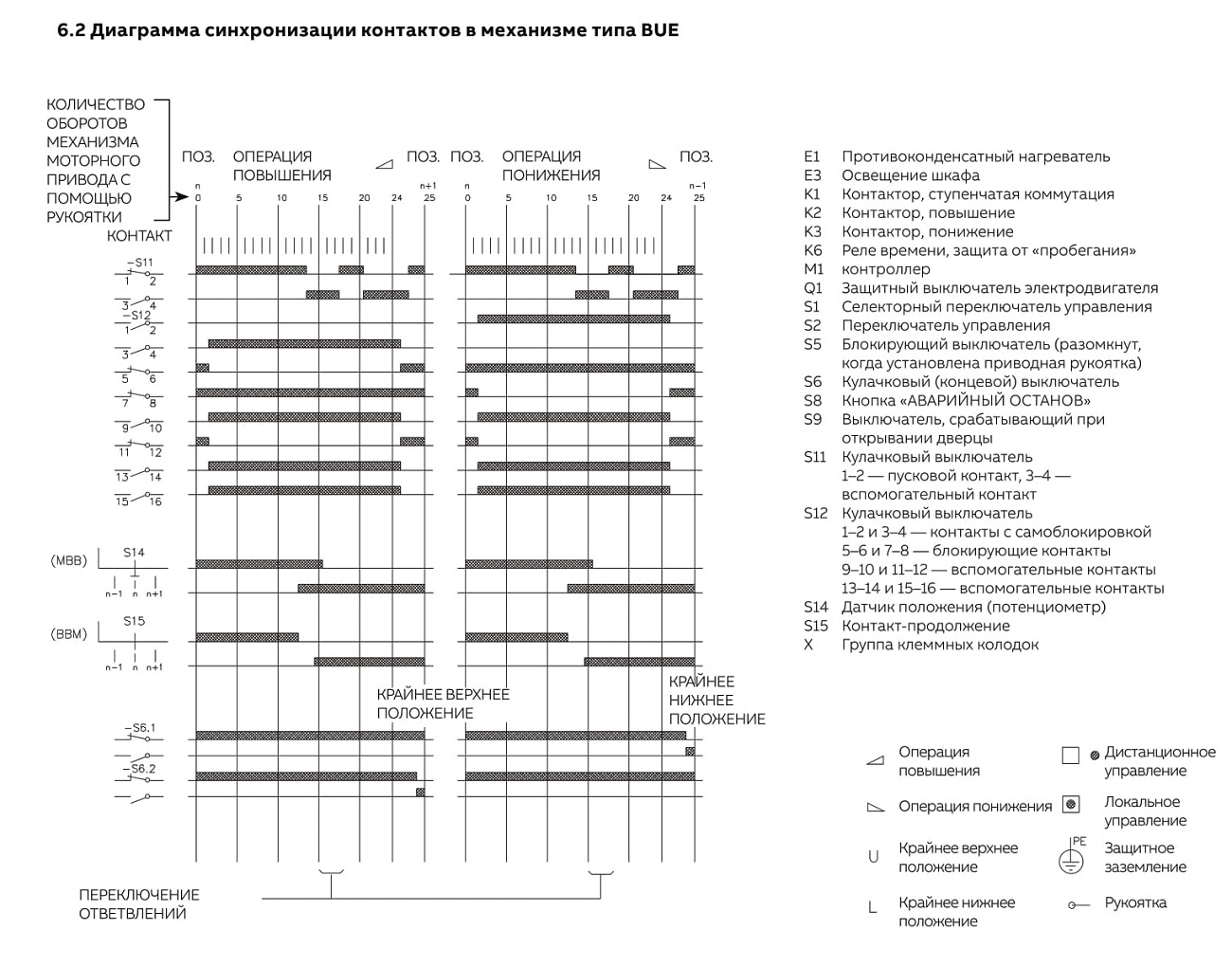

На следующих страницах приведены типовые принципиальные схемы и диаграммы синхронизации контактов для механизмов типа BUE и BUL2. Используйте только схемы из комплекта поставки своего устройства РПН.

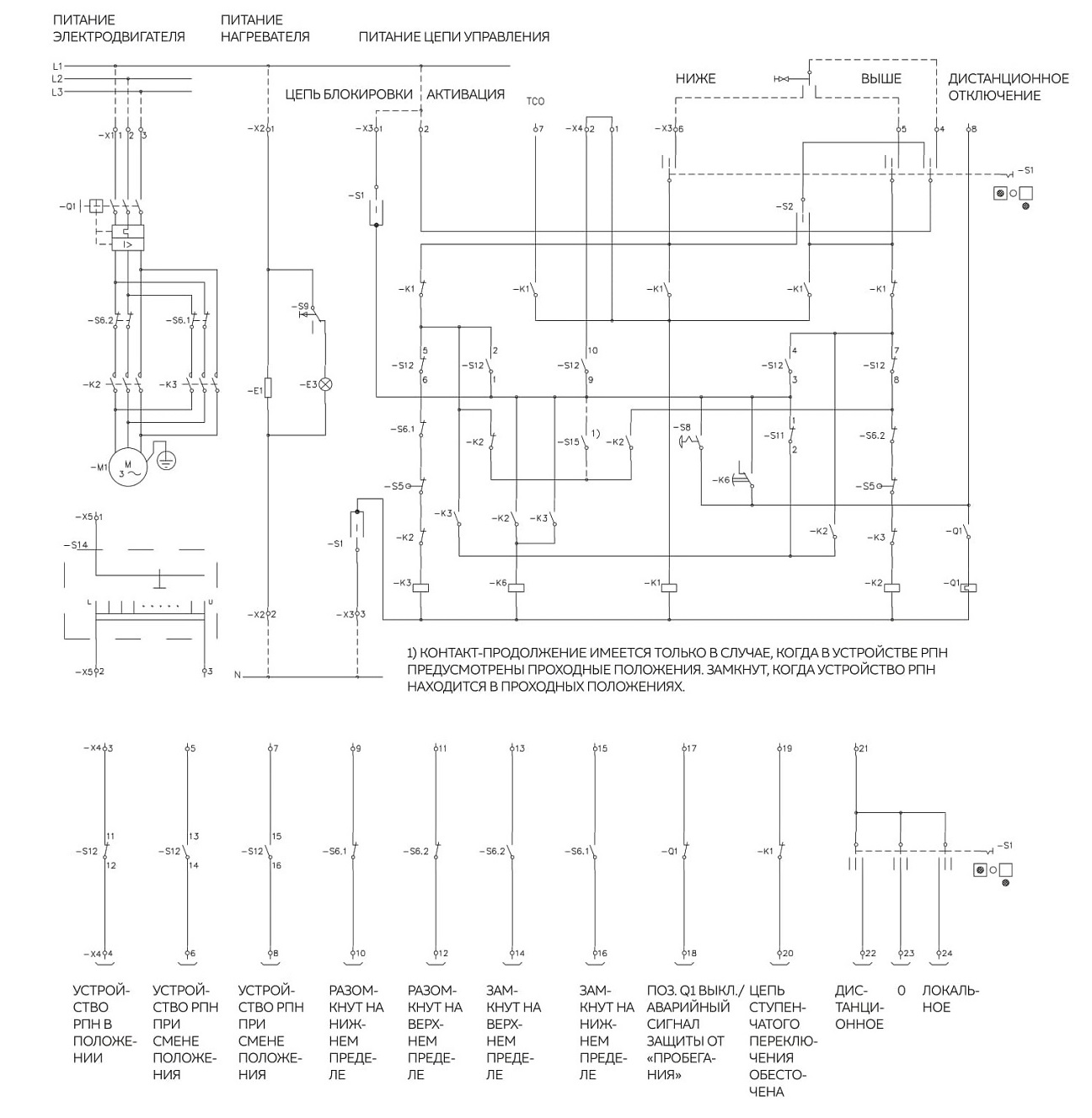

Типовая принципиальная схема механизма типа BUE
