Parker Фитинги, материалы и руководство по выбору трубной арматуры (2014 год) - часть 15
Фитинги Phastite®

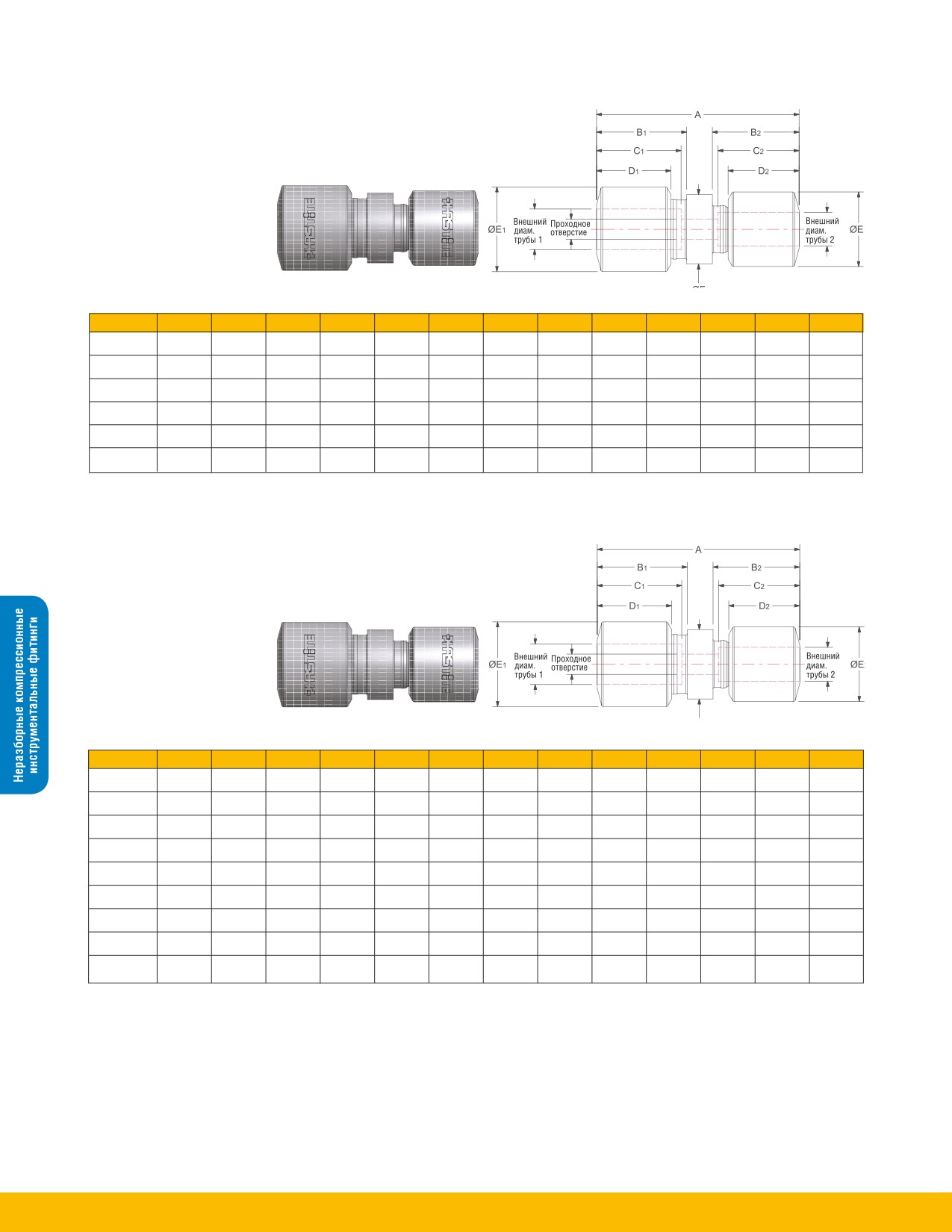

Переходник PS
Дюймовые
Заказной №.
A
Вн. диам. тр.1
B1
C1
D1
E1
Вн. диам. тр.2
B2
C2
D2
E2
F
Прох. отв.
PH-6-4-PS
55.5 (2.18”)
3/8”
25.7 (1.01”)
22.9 (0.90”)
21.0
(0.83”)
22.0 (0.87”)
1/4”
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
17.0 (0.67”)
4.0 (0.16”)
PH-8-6-PS
58.8 (2.31”)
1/2”
26.7 (1.05”)
23.6 (0.93”)
22.0
(0.87”)
25.0 (0.98”)
3/8”
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
20.5 (0.81”)
6.0 (0.24”)
PH-10-8-PS
74.7
(2.94”)
5/8”
29.7 (1.17”)
25.9 (1.02”)
25.0
(0.98”)
32.0 (1.26”)
1/2”
26.7 (1.05”)
23.6 (0.93”)
22.0 (0.87”)
25.0 (0.98”)
25.0 (0.98”)
8.0 (0.31”)
PH-12-10-PS
82.5 (3.25”)
3/4”
35.6 (1.40”)
31.2 (1.23”)
29.5
(1.16”)
36.0 (1.42”)
5/8”
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
29.5 (1.16”)
12.0 (0.47”)
PH-14-12-PS
82.5
(3.25”)
7/8”
37.6 (1.48”)
32.4 (1.28”)
31.0
(1.22”)
43.0 (1.69”)
3/4”
35.6 (1.40”)
31.2 (1.23”)
29.5
(1.16”)
36.0 (1.42”)
34.5 (1.36”)
14.0 (0.55”)
PH-16-14-PS
93.0 (3.66”)
1”
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
7/8”
37.6 (1.48”)
32.4 (1.28”)
31.0
(1.22”)
43.0 (1.69”)
38.0 (1.50”)
16.0 (0.63”)
Варианты для использования с трубками среднего давления, т.е. 9/16” поставляются по запросу.
Переходник PS
Метрические
Заказной №.
A
Вн. диам. тр.1
B1
C1
D1
E1
Вн. диам. тр.2
B2
C2
D2
E2
F
Прох. отв.
PH-M8-M6-PS
55.5 (2.18”)
8 мм
24.7 (0.97”)
21.9 (0.86”)
20.0
(0.79”)
19.0 (0.75”)
6 мм
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
15.4 (0.61”)
4.0 (0.16”)
PH-M10-M8-PS
56.2 (2.21”)
10 мм
25.7 (1.01”)
22.9 (0.90”)
21.0
(0.83”)
22.0 (0.87”)
8 мм
24.7 (0.97”)
21.9 (0.86”)
20.0 (0.79”)
19.0 (0.75”)
17.0 (0.67”)
5.0 (0.20”)
PH-M12-M10-PS
58.1
(2.29”)
12 мм
26.7 (1.05”)
23.1 (0.91”)
22.0
(0.87”)
25.0 (0.98”)
10 мм
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
20.5 (0.81”)
6.0 (0.24”)
PH-M14-M12-PS
65.4 (2.58”)
14 мм
26.7 (1.05”)
23.3 (0.92”)
22.0
(0.87”)
28.0 (1.10”)
12 мм
26.7 (1.05”)
23.1 (0.91”)
22.0 (0.87”)
25.0 (0.98”)
22.5 (0.89”)
8.0 (0.31”)
PH-M16-M14-PS
74.8
(2.94”)
16 мм
29.7 (1.17”)
25.9 (1.02”)
25.0
(0.98”)
32.0 (1.26”)
14 мм
26.7 (1.05”)
23.3 (0.92”)
22.0 (0.87”)
28.0 (1.10”)
25.0 (0.98”)
10.0 (0.39”)
PH-M18-M16-PS
83.8 (3.30”)
18 мм
35.6 (1.40”)
31.6 (1.24”)
29.5 (1.16”)
36.0 (1.42”)
16 мм
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
29.5 (1.16”)
12.0 (0.47”)
PH-M20-M18-PS
83.9 (3.30”)
20 мм
35.6 (1.40”)
31.0 (1.22”)
29.5 (1.16”)
36.0 (1.42”)
18 мм
35.6 (1.40”)
31.6 (1.24”)
29.5 (1.16”)
36.0 (1.42”)
30.5 (1.20”)
14.0 (0.55”)
PH-M22-M20-PS
83.4 (3.28”)
22 мм
37.6 (1.48”)
32.7 (1.29”)
31.0 (1.22”)
43.0 (1.69”)
20 мм
35.6 (1.40”)
31.0 (1.22”)
29.5 (1.16”)
36.0 (1.42”)
34.5 (1.36”)
14.0 (0.55”)
PH-M25-M22-PS
94.0 (3.70”)
25 мм
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
22 мм
37.6 (1.48”)
32.7 (1.29”)
31.0 (1.22”)
43.0 (1.69”)
38.0 (1.50”)
16.0 (0.63”)
Размеры даются только для справок и могут быть изменены.
156
Фитинги Phastite®

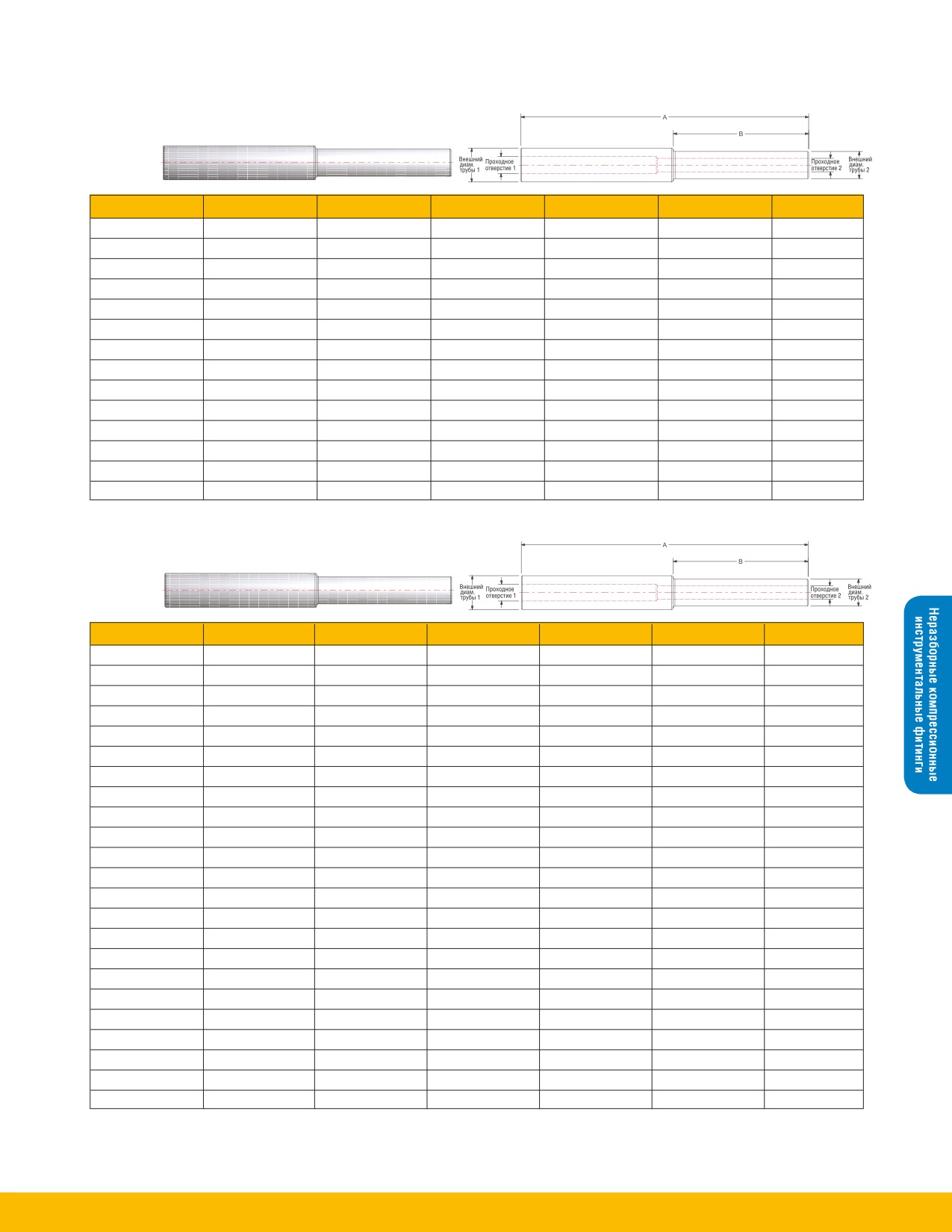

Трубный переходник TR
Дюймовые
Заказной
№
A
B
Внешн. диам. трубки 1
Проходное отв.е 1
Внешн. диам. трубки 2
Проходное отв. 2
PH-6-4-TR
85.00 (3.35”)
40.00 (1.57”)
3/8”
4.70 (0.19”)
1/4”
3.05 (0.12)”
PH-8-4-TR
85.00 (3.35”)
40.00 (1.57”)
1/2”
6.35 (0.25”)
1/4”
3.05 (0.12)”
PH-8-6-TR
85.00 (3.35”)
40.00 (1.57”)
1/2”
6.35 (0.25”)
3/8”
4.70 (0.19)”
PH-10-6-TR
125.00 (4.92”)
60.00 (2.36”)
5/8”
9.53 (0.38”)
3/8”
5.31 (0.21)”
PH-10-8-TR
125.00 (4.92”)
60.00 (2.36”)
5/8”
9.53 (0.38”)
1/2”
7.16 (0.28)”
PH-12-8-TR
125.00 (4.92”)
60.00 (2.36”)
3/4”
11.13 (0.44”)
1/2”
7.16 (0.28)”
PH-12-10-TR
125.00 (4.92”)
60.00 (2.36”)
3/4”
11.13 (0.44”)
5/8”
9.53 (0.38)”
PH-14-8-TR
125.00 (4.92”)
60.00 (2.36”)
7/8”
14.30 (0.56”)
1/2”
7.87 (0.31)”
PH-14-10-TR
125.00 (4.92”)
60.00 (2.36”)
7/8”
14.30 (0.56”)
5/8”
9.78 (0.39)”
PH-14-12-TR
125.00 (4.92”)
60.00 (2.36”)
7/8”
14.30 (0.56”)
3/4”
11.13 (0.44)”
PH-16-8-TR
125.00 (4.92”)
60.00 (2.36”)
1”
15.85 (0.62”)
1/2”
7.87 (0.31)”
PH-16-10-TR
125.00 (4.92”)
60.00 (2.36”)
1”
15.85 (0.62”)
5/8”
9.78 (0.39)”
PH-16-12-TR
125.00 (4.92”)
60.00 (2.36”)
1”
15.85 (0.62”)
3/4”
11.13 (0.34)”
PH-16-14-TR
125.00 (4.92”)
60.00 (2.36”)
1”
15.85 (0.62”)
7/8”
14.30 (0.56)”
Варианты для использования с трубками среднего давления, т.е. 9/16” поставляются по запросу.
Трубный переходник TR
Метрические
Заказной №
A
B
Внешн. диам. трубки 1
Проходное отв.е 1
Внешн. диам. трубки 2
Проходное отв. 2
PH-M8-M6-TR
85.00 (3.35”)
40.00 (1.57”)
8 мм
3.60 (0.14”)
6 мм
2.40 (0.09)”
PH-M10-M6-TR
85.00 (3.35”)
40.00 (1.57”)
10 мм
5.00 (0.20”)
6 мм
2.00 (0.08)”
PH-M10-M8-TR
85.00 (3.35”)
40.00 (1.57”)
10 мм
5.00 (0.20”)
8 мм
4.00 (0.16)”
PH-M12-M6-TR
85.00 (3.35”)
40.00 (1.57”)
12 мм
6.00 (0.24”)
6 мм
3.00 (0.12)”
PH-M12-M8-TR
85.00 (3.35”)
40.00 (1.57”)
12 мм
6.00 (0.24”)
8 мм
4.00 (0.16)”
PH-M12-M10-TR
85.00 (3.35”)
40.00 (1.57”)
12 мм
6.00 (0.24”)
10 мм
5.00 (0.20)”
PH-M14-M10-TR
125.00 (4.92”)
60.00 (2.36”)
14 мм
8.00 (0.31”)
10 мм
5.00 (0.20)”
PH-M14-M12-TR
125.00 (4.92”)
60.00 (2.36”)
14 мм
8.00 (0.31”)
12 мм
6.40 (0.25)”
PH-M16-M12-TR
125.00 (4.92”)
60.00 (2.36”)
16 мм
9.00 (0.35”)
12 мм
6.40 (0.25)”
PH-M16-M14-TR
125.00 (4.92”)
60.00 (2.36”)
16 мм
9.00 (0.35”)
14 мм
8.00 (0.31)”
PH-M18-M14-TR
125.00 (4.92”)
60.00 (2.36”)
18 мм
11.00 (0.43”)
14 мм
8.00 (0.31)”
PH-M18-M16-TR
125.00 (4.92”)
60.00 (2.36”)
18 мм
11.00 (0.43”)
16 мм
9.00 (0.35)”
PH-M20-M16-TR
125.00 (4.92”)
60.00 (2.36”)
20 мм
12.00 (0.47”)
16 мм
9.00 (0.35)”
PH-M20-M18-TR
125.00 (4.92”)
60.00 (2.36”)
20 мм
12.00 (0.47”)
18 мм
11.00 (0.43)”
PH-M22-M16-TR
125.00 (4.92”)
60.00 (2.36”)
22 мм
14.00 (0.55”)
16 мм
10.00 (0.39)”
PH-M22-M18-TR
125.00 (4.92”)
60.00 (2.36”)
22 мм
14.00 (0.55”)
1 мм
11.00 (0.43)”
PH-M22-M20-TR
125.00 (4.92”)
60.00 (2.36”)
22 мм
14.00 (0.55”)
20 мм
12.00 (0.47)”
PH-M25-M12-TR
125.00 (4.92”)
60.00 (2.36”)
25 мм
16.00 (0.63”)
12 мм
12.00 (0.28)”
PH-M25-M14-TR
125.00 (4.92”)
60.00 (2.36”)
25 мм
16.00 (0.63”)
14 мм
8.40 (0.33)”
PH-M25-M16-TR
125.00 (4.92”)
60.00 (2.36”)
25 мм
16.00 (0.63”)
16 мм
10.00 (0.39)”
PH-M25-M18-TR
125.00 (4.92”)
60.00 (2.36”)
25 мм
16.00 (0.63”)
18 мм
11.00 (0.43)”
PH-M25-M20-TR
125.00 (4.92”)
60.00 (2.36”)
25 мм
16.00 (0.63”)
20 мм
12.00 (0.47)”
PH-M25-M22-TR
125.00 (4.92”)
60.00 (2.36”)
25 мм
16.00 (0.63”)
22 мм
14.00 (0.55)”
Размеры даются только для справок и могут быть изменены.
157

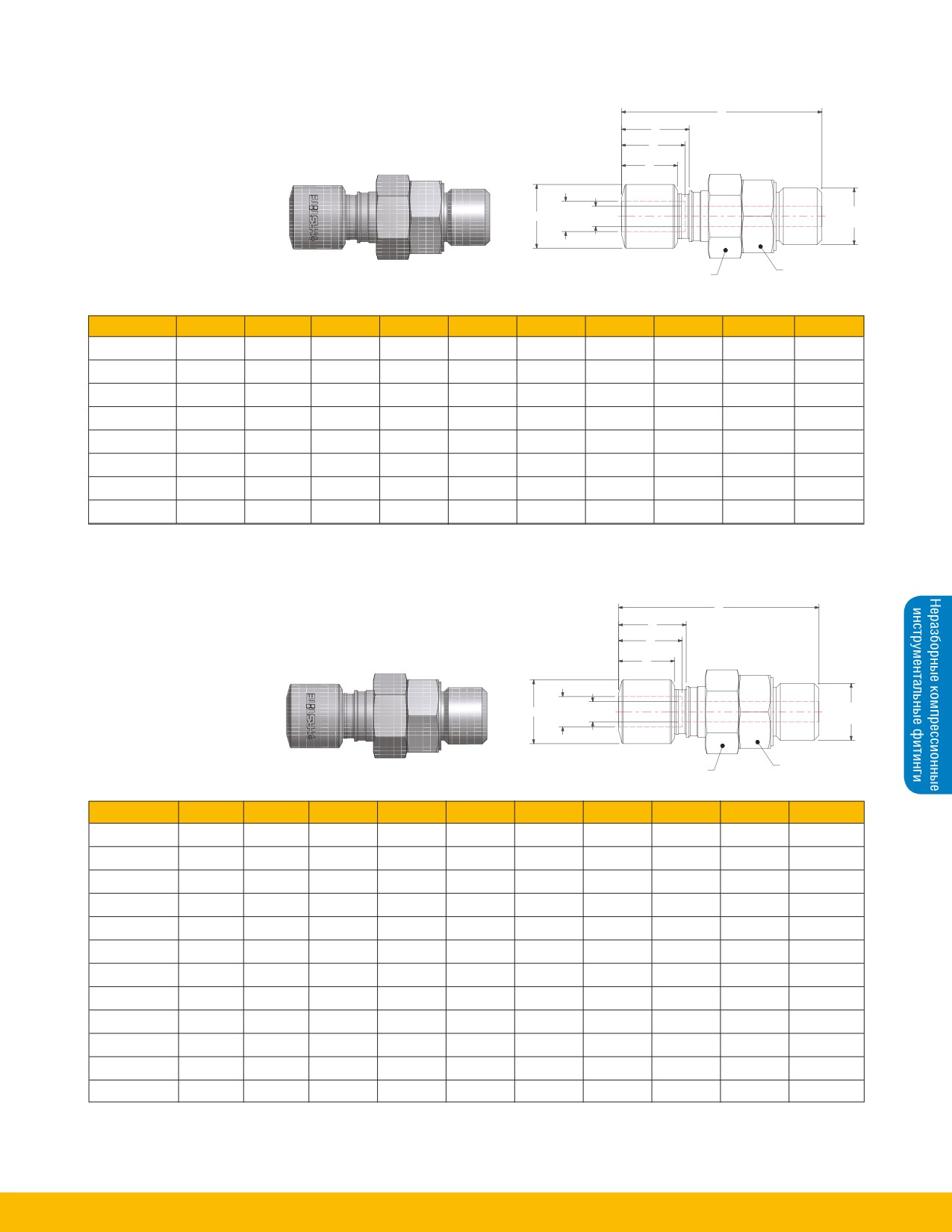

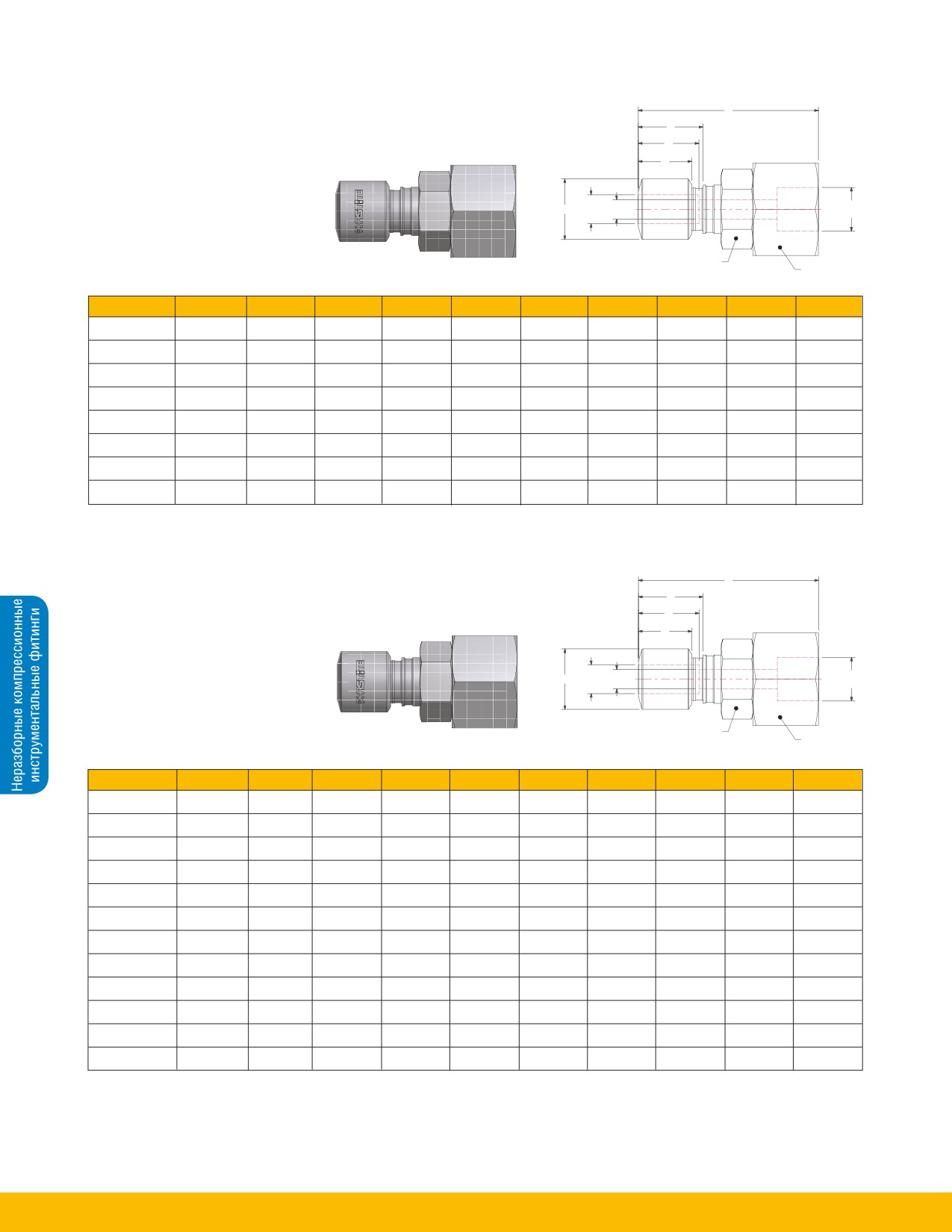

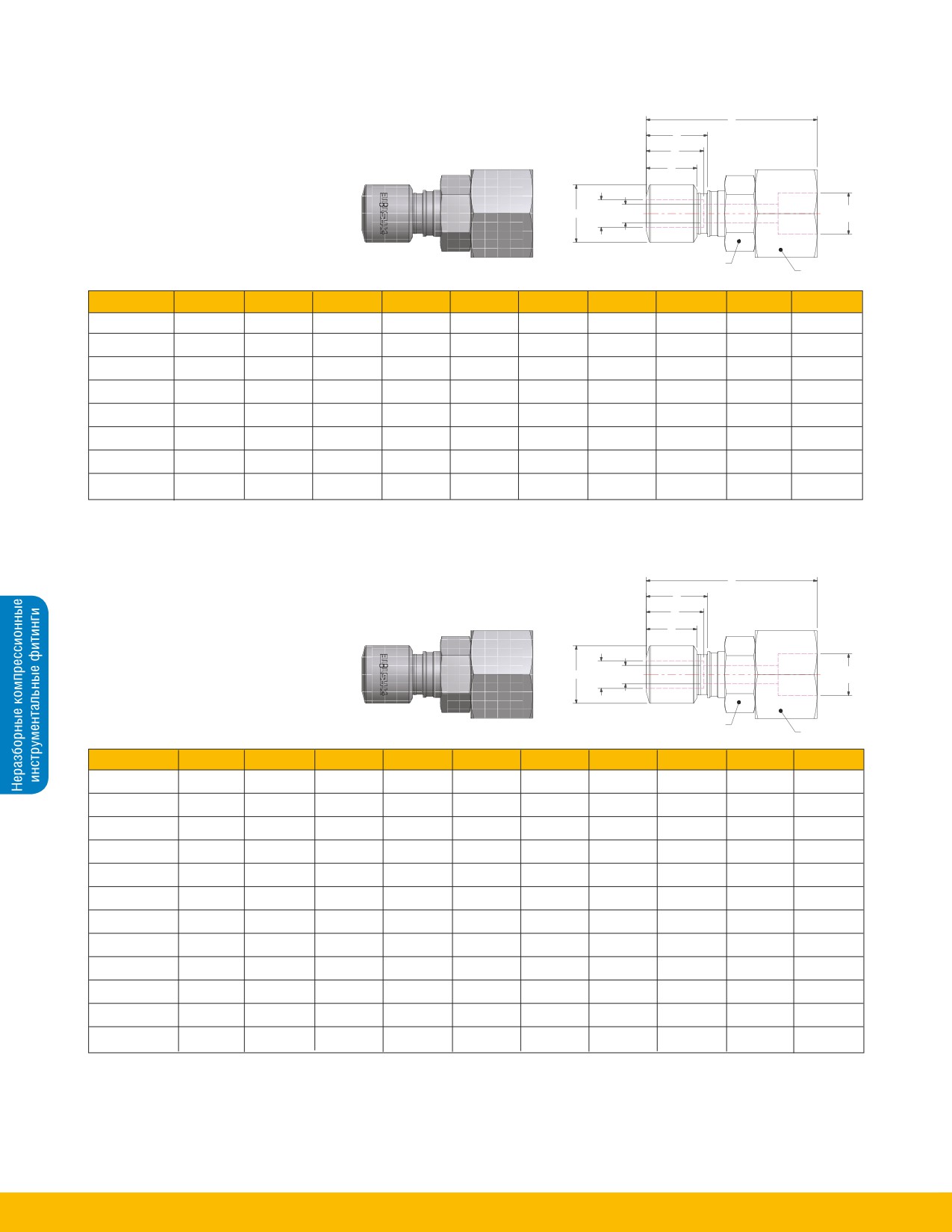

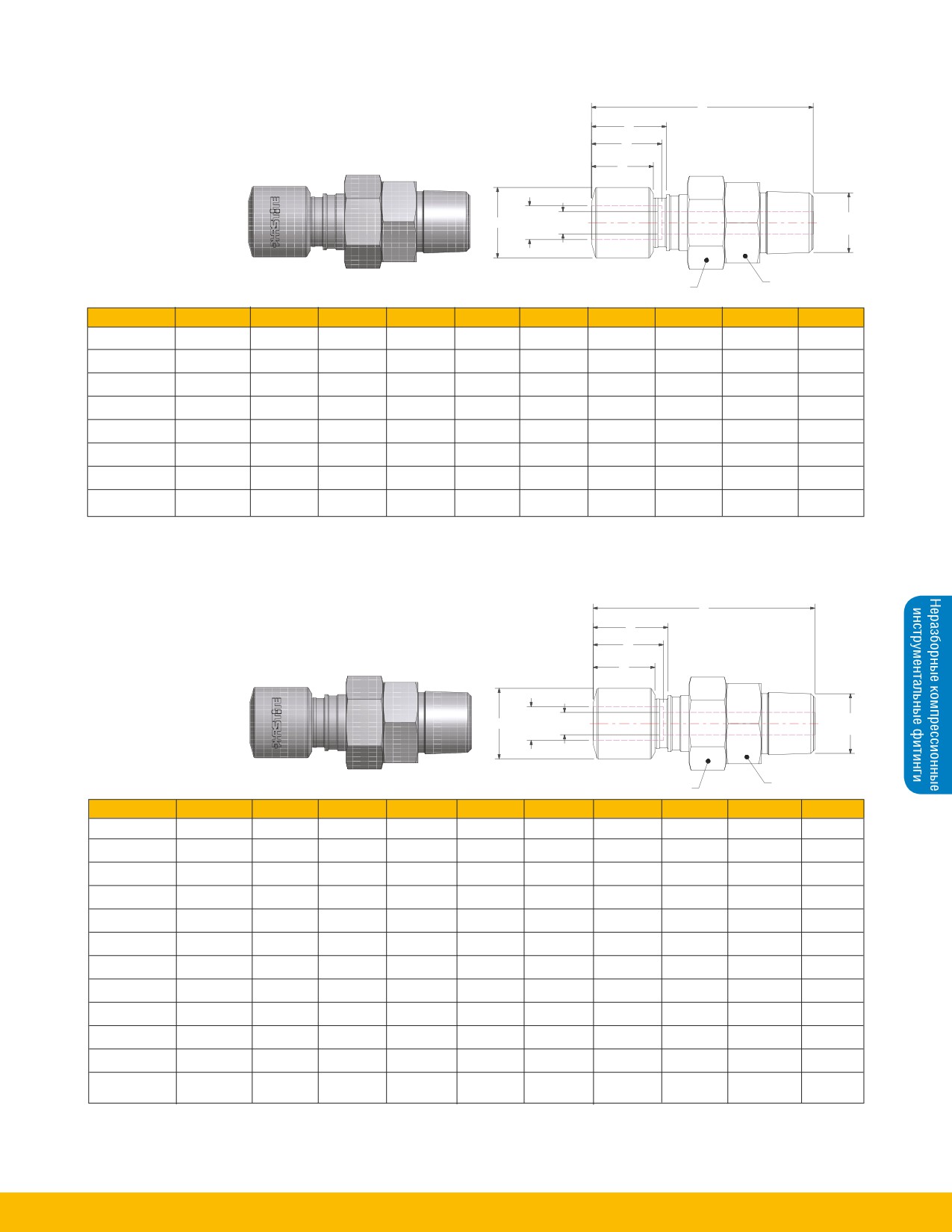

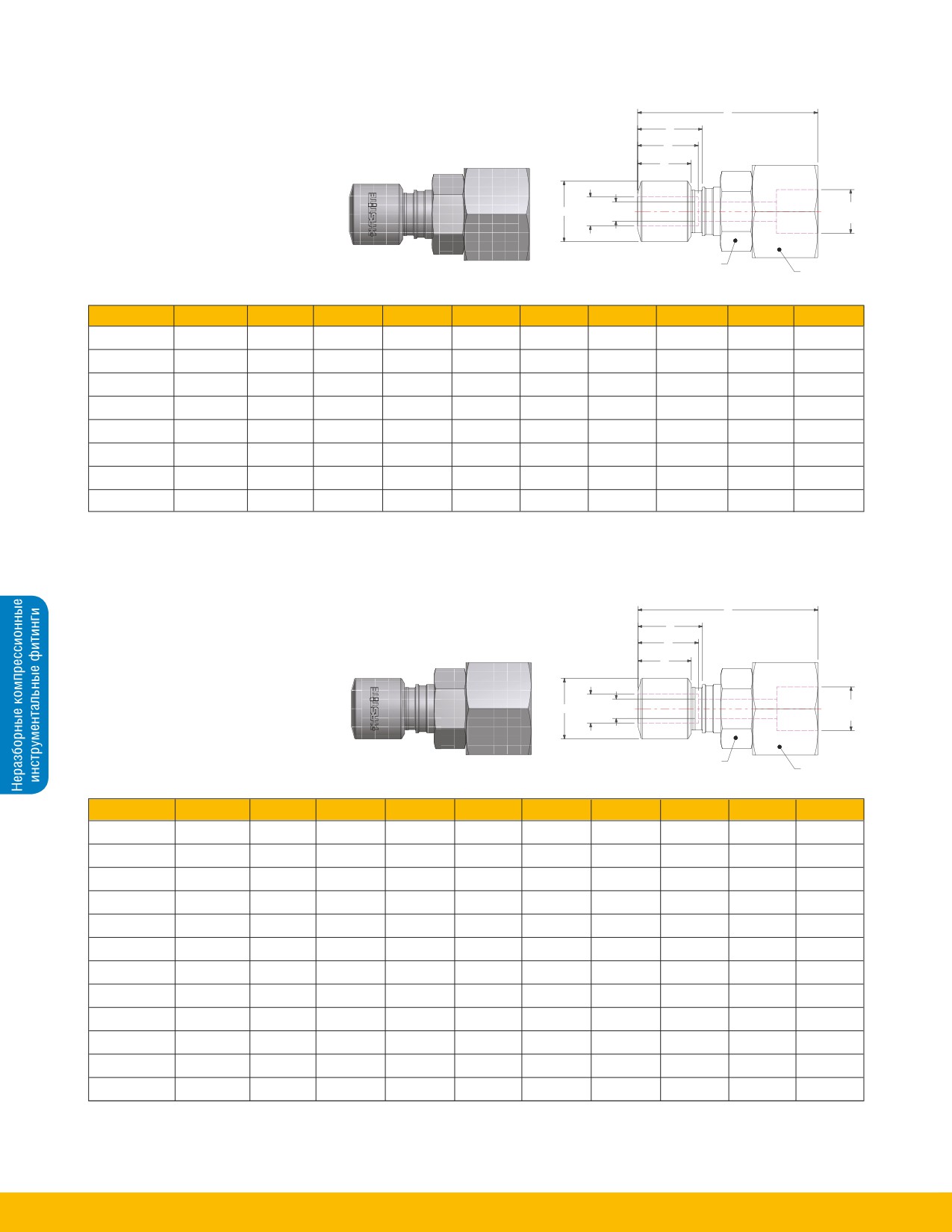

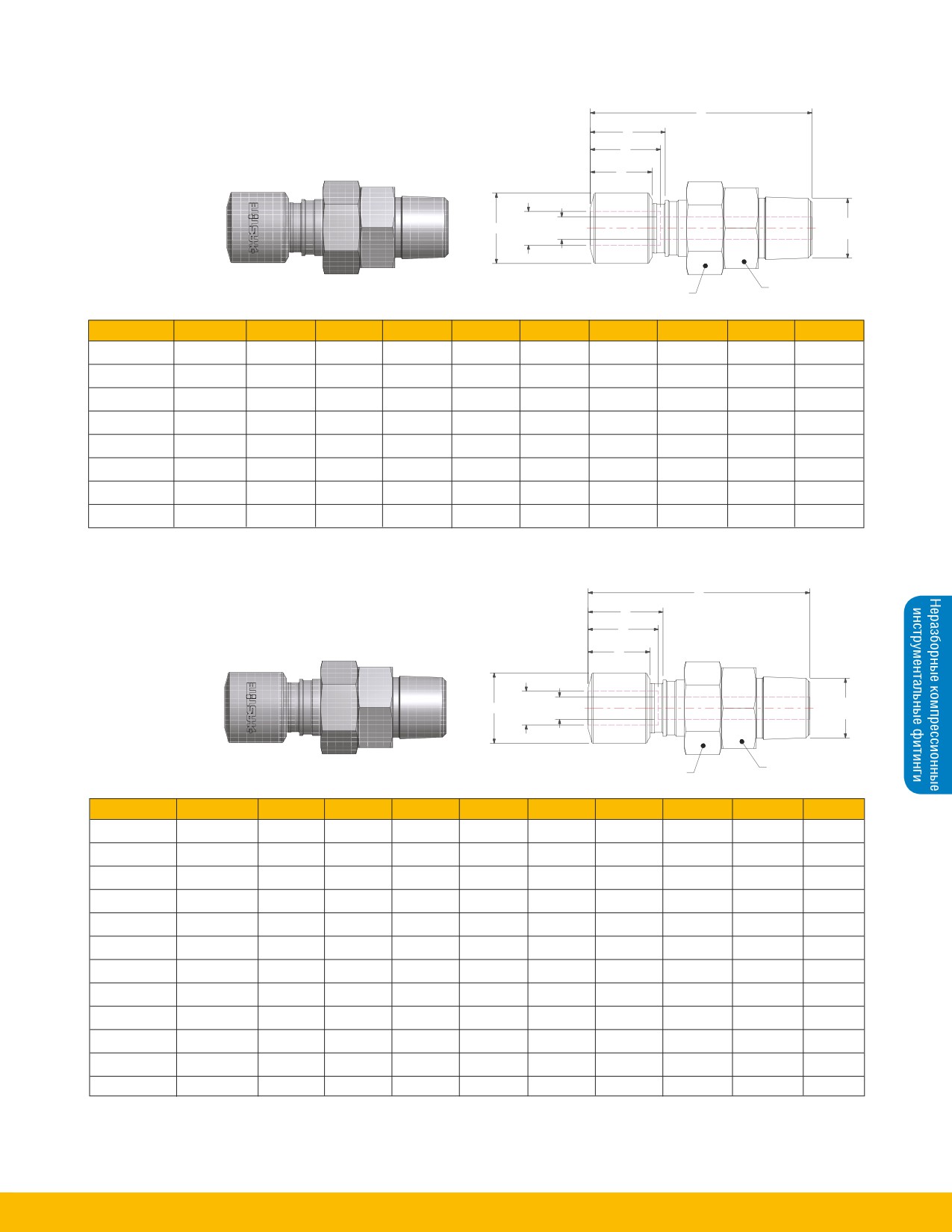

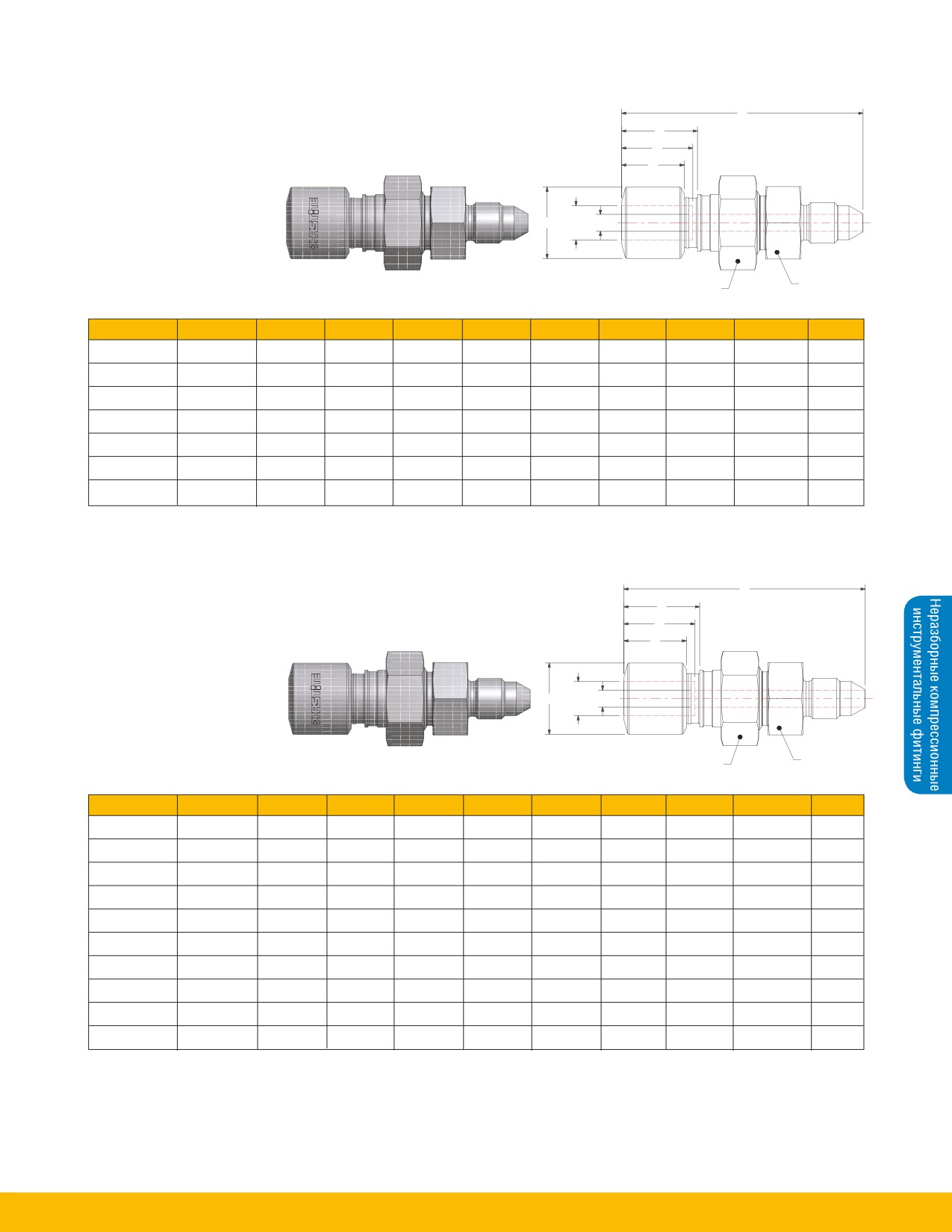

Фитинги Phastite®
A
Проходной фитинг TPS
B
C
D
ØE
G A/F
F A/F
Дюймовые
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходное отв.
PH-4-4-TPS
1/4”
76.1 (3.00”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
20.6 (0.81”)
19.1 (0.75”)
4.0 (0.16”)
PH-6-6-TPS
3/8”
79.4 (3.13”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
PH-8-8-TPS
1/2”
80.6 (3.17”)
26.7 (1.05”)
23.6 (0.93”)
22.0 (0.87”)
25.0 (0.98”)
28.6 (1.13”)
28.6 (1.13”)
8.0 (0.31”)
PH-10-10-TPS
5/8”
89.7 (3.53”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
34.9 (1.37”)
34.9 (1.37”)
12.0 (0.47”)
PH-12-12-TPS
3/4”
107.5 (4.23”)
35.6 (1.40”)
31.2 (1.23”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
PH-14-14-TPS
7/8”
111.2 (4.38”)
37.6 (1.48”)
32.4 (1.28”)
31.0 (1.22”)
43.0 (1.69”)
44.5 (1.75”)
41.3 (1.63”)
16.0 (0.63”)
PH-16-16-TPS
1”
124.3 (4.89”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
50.8 (2.00”)
47.6 (1.87”)
18.0 (0.71”)
Варианты для использования с трубками среднего давления, т.е. 9/16” поставляются по запросу.
A
Проходной фитинг TPS
B
C
D
ØE
G A/F
F A/F
Метрические
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходное отв.
PH-M6-M6-TPS
6 мм
76.4 (3.01”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
20.6 (0.81”)
19.1 (0.75”)
4.0 (0.16”)
PH-M8-M8-TPS
8 мм
78.7 (3.10”)
24.7 (0.97”)
21.9 (0.86”)
20.0 (0.79”)
19.0 (0.75”)
25.4 (1.00”)
25.4 (1.00”)
5.0 (0.20”)
PH-M10-M10-TPS
10 мм
79.4 (3.13”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
8.0 (0.31”)
PH-M12-M12-TPS
12 мм
79.9 (3.15”)
26.7 (1.05”)
23.1 (0.91”)
22.0 (0.87”)
25.0 (0.98”)
28.6 (1.13”)
28.6 (1.13”)
8.0 (0.31”)
PH-M14-M14-TPS
14 мм
82.2 (3.23”)
26.7 (1.05”)
23.3 (0.92”)
22.0 (0.87”)
28.0 (1.10”)
30.2 (1.19”)
30.0 (1.18”)
10.0 (0.39”)
PH-M16-M16-TPS
16 мм
89.9 (3.54”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
34.9 (1.37”)
34.9 (1.37”)
12.0 (0.47”)
PH-M18-M18-TPS
18 мм
106.8 (4.20”)
35.6 (1.40”)
31.6 (1.24”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
PH-M20-M20-TPS
20 мм
108.6 (4.28”)
35.6 (1.40”)
31.0 (1.22”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
PH-M22-M22-TPS
22 мм
110.9 (4.37”)
37.6 (1.48”)
32.7 (1.29”)
31.0 (1.22”)
43.0 (1.69”)
44.5 (1.75”)
41.3 (1.63”)
16.0 (0.63”)
PH-M25-M25-TPS
25 мм
123.9 (4.88”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
50.8 (2.00”)
47.6 (1.87”)
18.0 (0.71”)
Размеры даются только для справок и могут быть изменены.
158
Фитинги Phastite®
A
TMS - N
B
Фитинг с внешней
C
нормальной
D
трубной
резьбой NPT
Внешн.
Проходное
Резьба
ØE
диам.
отверстие
(внешняя)
трубки
G A/F
F A/F
Дюймовые
№ детали
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходное отв.
Резьба
PH-4-4N-TMS
1/4”
67.1 (2.64”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
20.6 (0.81”)
19.0 (0.75”)
4.0 (0.16”)
1/4-18 NPT
PH-6-4N-TMS
3/8”
69.6 (2.74”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
1/4-18 NPT
PH-6-6N-TMS
3/8”
69.6 (2.74”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
3/8-18 NPT
PH-8-8N-TMS
1/2”
77.6 (3.06”)
26.7 (1.05”)
23.6 (0.93”)
22.0 (0.87”)
25.0 (0.98”)
28.6 (1.13”)
28.6 (1.13”)
8.0 (0.31”)
1/2-14 NPT
PH-10-12N-TMS
5/8”
84.6 (3.33”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
34.9 (1.37”)
34.9 (1.37”)
12.0 (0.47”)
3/4-14 NPT
PH-12-12N-TMS
3/4”
90.6 (3.57”)
35.6 (1.40”)
31.2 (1.23”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4-14 NPT
PH-14-16N-TMS
7/8”
97.6 (3.84”)
37.6 (1.48”)
32.4 (1.28”)
31.0 (1.22”)
43.0 (1.69”)
44.5 (1.75”)
44.5 (1.75”)
16.0 (0.63”)
1-11.5 NPT
PH-16-16N-TMS
1”
100.3 (3.95”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
50.8 (2.00”)
47.6 (1.87”)
18.0 (0.71”)
1-11.5 NPT

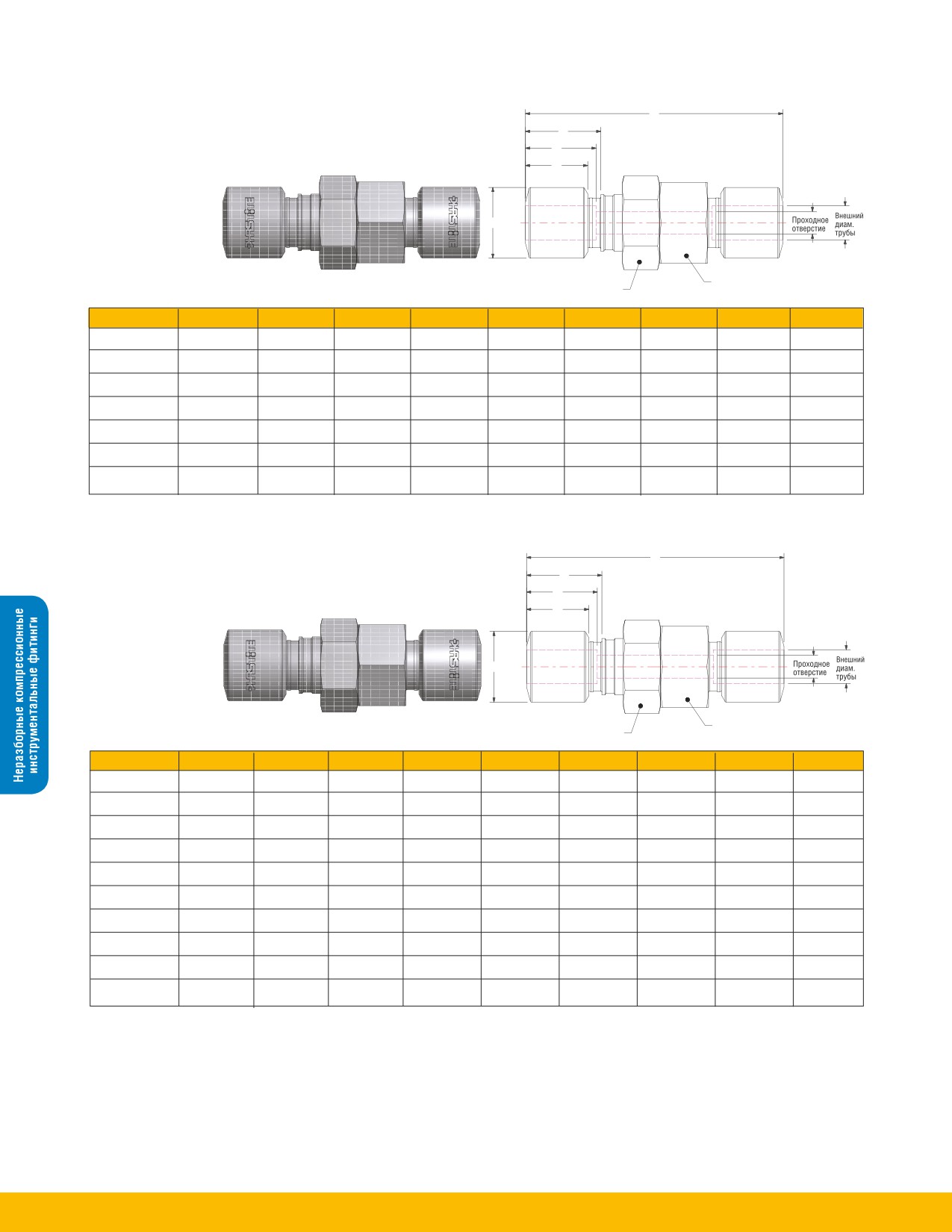

Варианты для использования с трубками среднего давления. Для трубок 9/16» поставляется по запросу.
A
TMS - N
B
Фитинг с внешней
C
нормальной
D
трубной
резьбой NPT
Внешн.
Проходн.
Резьба
ØE
диам.
(внешняя)
трубки
отв.
G A/F
Метрические
F A/F
№ детали
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходн. отв.
Резьба
PH-M6-4N-TMS
6 мм
67.4 (2.65”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
20.6 (0.81”)
19.0 (0.75”)
4.0 (0.16”)
1/4-18 NPT
PH-M8-4N-TMS
8 мм
68.6 (2.70”)
24.7 (0.97”)
21.9 (0.86”)
20.0 (0.79”)
19.0 (0.75”)
25.4 (1.00”)
25.4 (1.00”)
5.0 (0.20”)
1/4-18 NPT
PH-M8-6N-TMS
8 мм
68.6 (2.70”)
24.7 (0.97”)
21.9 (0.86”)
20.0 (0.79”)
19.0 (0.75”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
3/8-18 NPT
PH-M10-4N-TMS
10 мм
69.6 (2.74”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
1/4-18 NPT
PH-M10-6N-TMS
10 мм
69.6 (2.74”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
8.0 (0.31”)
3/8-18 NPT
PH-M12-8N-TMS
12 мм
77.7 (3.06”)
26.7 (1.05”)
23.1 (0.91”)
22.0 (0.87”)
25.0 (0.98”)
28.6 (1.13”)
28.6 (1.13”)
8.0 (0.31”)
1/2-14 NPT
PH-M14-8N-TMS
14 мм
79.7 (3.14”)
26.7 (1.05”)
23.3 (0.92”)
22.0 (0.87”)
28.0 (1.10”)
30.2 (1.19”)
31.8 (1.25”)
10.0 (0.39”)
1/2-14 NPT
PH-M16-12N-TMS
16 мм
84.6 (3.33”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
34.9 (1.37”)
34.9 (1.37”)
12.0 (0.47”)
3/4-14 NPT
PH-M18-12N-TMS
18 мм
90.6 (3.57”)
35.6 (1.40”)
31.6 (1.24”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4-14 NPT
PH-M20-12N-TMS
20 мм
90.6 (3.57”)
35.6 (1.40”)
31.0 (1.22”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4-14 NPT
PH-M22-16N-TMS
22 мм
97.6 (3.84”)
37.6 (1.48”)
32.7 (1.29”)
31.0 (1.22”)
43.0 (1.69”)
44.5 (1.75”)
44.5 (1.75”)
16.0 (0.63”)
1-11.5 NPT
PH-M25-16N-TMS
25 мм
100.3 (3.95”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
50.8 (2.00”)
47.6 (1.87”)
18.0 (0.71”)
1-11.5 NPT
Размеры даются только для справок и могут быть изменены.
159
Фитинги Phastite®
A
TFS - N
B
Фитинг с внутренней
C
резьбой NPT
D
Внешн.
Проходн.
Резьба
ØE
диам.
трубки
отв.
(внутренняя
)
F A/F
G A/F
Дюймовые
№ детали
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходн. отв.
Резьба
PH-4-4N-TFS
1/4”
68.1 (2.68”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
20.6 (0.81”)
28.6 (1.13”)
4.0 (0.16”)
1/4-18 NPT
PH-6-4N-TFS
3/8”
70.6 (2.78”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
1/4-18 NPT
PH-6-6N-TFS
3/8”
72.1 (2.84”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
3/8-18 NPT
PH-8-8N-TFS
1/2”
77.6 (3.06”)
26.7 (1.05”)
23.6 (0.93”)
22.0 (0.87”)
25.0 (0.98”)
28.6 (1.13”)
38.1 (1.50”)
8.0 (0.31”)
1/2-14 NPT
PH-10-12N-TFS
5/8”
80.6 (3.18”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
34.9 (1.37”)
38.1 (1.50”)
12.0 (0.47”)
3/4-14 NPT
PH-12-12N-TFS
3/4”
86.6 (3.41”)
35.6 (1.40”)
31.2 (1.23”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4-14 NPT
PH-14-16N-TFS
7/8”
92.6 (3.65”)
37.6 (1.48”)
32.4 (1.28”)
31.0 (1.22”)
43.0 (1.69”)
44.5 (1.75”)
47.6 (1.87”)
16.0 (0.63”)
1-11.5 NPT
PH-16-16N-TFS
1”
95.3 (3.75”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
50.8 (2.00”)
47.6 (1.87”)
18.0 (0.71”)
1-11.5 NPT
Варианты для использования с трубками среднего давления. Для трубок 9/16» поставляется по запросу.
A
TFS - N
B
Фитинг с внутренней
C
резьбой NPT
D
Внешн.
Проходн.
Резьба
ØE
диам.
(внутренняя)
отв.
трубки
F A/F
G A/F
Метрические
Заказной № Внешн. диам. тр.
A
B
C
D
E
F
G
Проходн. отв.
Резьба
PH-M6-4N-TFS
6 мм
68.4 (2.69”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
20.6 (0.81”)
28.6 (1.13”)
4.0 (0.16”)
1/4-18 NPT
PH-M8-4N-TFS
8 мм
69.6 (2.74”)
24.7 (0.97”)
21.9 (0.86”)
20.0 (0.79”)
19.0 (0.75”)
25.4 (1.00”)
25.4 (1.00”)
5.0 (0.20”)
1/4-18 NPT
PH-M8-6N-TFS
8 мм
71.1 (2.80”)
24.7 (0.97”)
21.9 (0.86”)
20.0 (0.79”)
19.0 (0.75”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
3/8-18 NPT
PH-M10-4N-TFS
10 мм
70.6 (2.78”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
1/4-18 NPT
PH-M10-6N-TFS
10 мм
72.1 (2.84”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
8.0 (0.31”)
3/8-18 NPT
PH-M12-8N-TFS
12 мм
77.7 (3.06”)
26.7 (1.05”)
23.1 (0.91”)
22.0 (0.87”)
25.0 (0.98”)
28.6 (1.13”)
38.1 (1.50”)
8.0 (0.31”)
1/2-14 NPT
PH-M14-8N-TFS
14 мм
77.7 (3.06”)
26.7 (1.05”)
23.3 (0.92”)
22.0 (0.87”)
28.0 (1.10”)
30.2 (1.19”)
38.1 (1.50”)
10.0 (0.39”)
1/2-14 NPT
PH-M16-12N-TFS
16 мм
80.6 (3.18”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
34.9 (1.37”)
38.1 (1.50”)
12.0 (0.47”)
3/4-14 NPT
PH-M18-12N-TFS
18 мм
86.6 (3.41”)
35.6 (1.40”)
31.6 (1.24”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4-14 NPT
PH-M20-12N-TFS
20 мм
86.6 (3.41”)
35.6 (1.40”)
31.0 (1.22”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4-14 NPT
PH-M22-16N-TFS
22 мм
92.6 (3.65”)
37.6 (1.48”)
32.7 (1.29”)
31.0 (1.22”)
43.0 (1.69”)
44.5 (1.75”)
47.6 (1.87”)
16.0 (0.63”)
1-11.5 NPT
PH-M25-16N-TFS
25 мм
95.3 (3.75”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
50.8 (2.00”)
47.6 (1.87”)
18.0 (0.71”)
1-11.5 NPT
Размеры даются только для справок и могут быть изменены.
160
Фитинги Phastite®
A
TMS - K
B
Фитинг с внешней
C
резьбой BSPT
D
Внешн.
Проходн.
Резьба
ØE
диам.
(внешняя)
трубки
отв.
G A/F
F A/F
Дюймовые
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходн. отв.
Резьба
PH-4-4K-TMS
1/4”
67.1 (2.64”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
20.6 (0.81”)
19.0 (0.75”)
4.0 (0.16”)
1/4-19 BSPT
PH-6-4K-TMS
3/8”
69.6 (2.74”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
1/4-19 BSPT
PH-6-6K-TMS
3/8”
69.6 (2.74”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
3/8-19 BSPT
PH-8-8K-TMS
1/2”
77.6 (3.06”)
26.7 (1.05”)
23.6 (0.93”)
22.0 (0.87”)
25.0 (0.98”)
28.6 (1.13”)
28.6 (1.13”)
8.0 (0.31”)
1/2-14 BSPT
PH-10-12K-TMS
5/8”
84.6 (3.33”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
34.9 (1.37”)
34.9 (1.37”)
12.0 (0.47”)
3/4-14 BSPT
PH-12-12K-TMS
3/4”
90.6 (3.57”)
35.6 (1.40”)
31.2 (1.23”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4-14 BSPT
PH-14-16K-TMS
7/8”
97.6 (3.84”)
37.6 (1.48”)
32.4 (1.28”)
31.0 (1.22”)
43.0 (1.69”)
44.5 (1.75”)
44.5 (1.75”)
16.0 (0.63”)
1-11.5 BSPT
PH-16-16K-TMS
1”
100.3 (3.95”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
50.8 (2.00”)
47.6 (1.87”)
18.0 (0.71”)
1-11.5 BSPT
Варианты для использования с трубками среднего давления. Для трубок 9/16» поставляется по запросу.
A
TMS - K
B
Фитинг с внешней
C
резьбой BSPT
D
Внешн.
Проходн.
Резьба
ØE
диам
отв.
(внешняя)
трубки
G A/F
F A/F
Метрические
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходн. отв.
Резьба
PH-M6-4K-TMS
6 мм
67.4 (2.65”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
20.6 (0.81”)
19.0 (0.75”)
4.0 (0.16”)
1/4-19 BSPT
PH-M8-4K-TMS
8 мм
68.6 (2.70”)
24.7 (0.97”)
21.9 (0.86”)
20.0 (0.79”)
19.0 (0.75”)
25.4 (1.00”)
25.4 (1.00”)
5.0 (0.20”)
1/4-19 BSPT
PH-M8-6K-TMS
8 мм
68.6 (2.70”)
24.7 (0.97”)
21.9 (0.86”)
20.0 (0.79”)
19.0 (0.75”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
3/8-19 BSPT
PH-M10-4K-TMS
10 мм
69.6 (2.74”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
1/4-19 BSPT
PH-M10-6K-TMS
10 мм
69.6 (2.74”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
8.0 (0.31”)
3/8-19 BSPT
PH-M12-8K-TMS
12 мм
77.7 (3.06”)
26.7 (1.05”)
23.1 (0.91”)
22.0 (0.87”)
25.0 (0.98”)
28.6 (1.13”)
28.6 (1.13”)
8.0 (0.31”)
1/2-14 BSPT
PH-M14-8K-TMS
14 мм
79.7 (3.14”)
26.7 (1.05”)
23.3 (0.92”)
22.0 (0.87”)
28.0 (1.10”)
30.2 (1.19”)
31.8 (1.25”)
10.0 (0.39”)
1/2-14 BSPT
PH-M16-12K-TMS
16 мм
84.6 (3.33”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
34.9 (1.37”)
34.9 (1.37”)
12.0 (0.47”)
3/4-14 BSPT
PH-M18-12K-TMS
18 мм
90.6 (3.57”)
35.6 (1.40”)
31.6 (1.24”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4-14 BSPT
PH-M20-12K-TMS
20 мм
90.6 (3.57”)
35.6 (1.40”)
31.0 (1.22”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4-14 BSPT
PH-M22-16K-TMS
22 мм
97.6 (3.84”)
37.6 (1.48”)
32.7 (1.29”)
31.0 (1.22”)
43.0 (1.69”)
44.5 (1.75”)
44.5 (1.75”)
16.0 (0.63”)
1-11 BSPT
PH-M25-16K-TMS
25 мм
100.3 (3.95”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
50.8 (2.00”)
47.6 (1.87”)
18.0 (0.71”)
1-11 BSPT
Размеры даются только для справок и могут быть изменены.
161
Фитинги Phastite®
A
TFS - K
B
Фитинг с внутренней
C
резьбой BSPT
D
Внешн.
Проходн.
Резьба
ØE
диам.
отв.
(внутренняя)
трубки
F A/F
G A/F
Дюймовые
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходн. отв.
Резьба
PH-4-4K-TFS
1/4”
68.1 (2.68”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
20.6 (0.81”)
28.6 (1.13”)
4.0 (0.16”)
1/4-19 BSPT
PH-6-4K-TFS
3/8”
70.6 (2.78”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
1/4-19 BSPT
PH-6-6K-TFS
3/8”
72.1 (2.84”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
3/8-19 BSPT
PH-8-8K-TFS
1/2”
77.6 (3.06”)
26.7 (1.05”)
23.6 (0.93”)
22.0 (0.87”)
25.0 (0.98”)
28.6 (1.13”)
38.1 (1.50”)
8.0 (0.31”)
1/2-14 BSPT
PH-10-12K-TFS
5/8”
80.6 (3.18”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
34.9 (1.37”)
38.1 (1.50”)
12.0 (0.47”)
3/4-14 BSPT
PH-12-12K-TFS
3/4”
86.6 (3.41”)
35.6 (1.40”)
31.2 (1.23”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4-14 BSPT
PH-14-16K-TFS
7/8”
92.6 (3.65”)
37.6 (1.48”)
32.4 (1.28”)
31.0 (1.22”)
43.0 (1.69”)
44.5 (1.75”)
47.6 (1.87”)
16.0 (0.63”)
1-11.5 BSPT
PH-16-16K-TFS
1”
95.3 (3.75”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
50.8 (2.00”)
47.6 (1.87”)
18.0 (0.71”)
1-11.5 BSPT
Варианты для использования с трубками среднего давления. Для трубок 9/16» поставляется по запросу.
TFS - K
A
B
Фитинг с внутренней
C
резьбой BSPT
D
Внешн.
Проходн.
Резьба
ØE
диам.
(внутренняя)
трубки
отв.
F A/F
G A/F
Метрические
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходн. отв.
Резьба
PH-M6-4K-TFS
6 мм
68.4 (2.69”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
20.6 (0.81”)
28.6 (1.13”)
4.0 (0.16”)
1/4-19 BSPT
PH-M8-4K-TFS
8 мм
69.6 (2.74”)
24.7 (0.97”)
21.9 (0.86”)
20.0 (0.79”)
19.0 (0.75”)
25.4 (1.00”)
25.4 (1.00”)
5.0 (0.20”)
1/4-19 BSPT
PH-M8-6K-TFS
8 мм
71.1 (2.80”)
24.7 (0.97”)
21.9 (0.86”)
20.0 (0.79”)
19.0 (0.75”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
3/8-19 BSPT
PH-M10-4K-TFS
10 мм
70.6 (2.78”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
1/4-19 BSPT
PH-M10-6K-TFS
10 мм
72.1 (2.84”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
8.0 (0.31”)
3/8-19 BSPT
PH-M12-8K-TFS
12 мм
77.7 (3.06”)
26.7 (1.05”)
23.1 (0.91”)
22.0 (0.87”)
25.0 (0.98”)
28.6 (1.13”)
38.1 (1.50”)
8.0 (0.31”)
1/2-14 BSPT
PH-M14-8K-TFS
14 мм
77.7 (3.06”)
26.7 (1.05”)
23.3 (0.92”)
22.0 (0.87”)
28.0 (1.10”)
30.2 (1.19”)
38.1 (1.50”)
10.0 (0.39”)
1/2-14 BSPT
PH-M16-12K-TFS
16 мм
80.6 (3.18”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
34.9 (1.37”)
38.1 (1.50”)
12.0 (0.47”)
3/4-14 BSPT
PH-M18-12K-TFS
18 мм
86.6 (3.41”)
35.6 (1.40”)
31.6 (1.24”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4-14 BSPT
PH-M20-12K-TFS
20 мм
86.6 (3.41”)
35.6 (1.40”)
31.0 (1.22”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4-14 BSPT
PH-M22-16K-TFS
22 мм
92.6 (3.65”)
37.6 (1.48”)
32.7 (1.29”)
31.0 (1.22”)
43.0 (1.69”)
44.5 (1.75”)
47.6 (1.87”)
16.0 (0.63”)
1-11 BSPT
PH-M25-16K-TFS
25 мм
95.3 (3.75”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
50.8 (2.00”)
47.6 (1.87”)
18.0 (0.71”)
1-11 BSPT
Размеры даются только для справок и могут быть изменены.
162
Фитинги Phastite®
A
TMS - R
B
Фитинг с внешней
C
резьбой BSPP
D
Внешн.
Проходн.
Резьба
ØE
диам.
отв.
(внешняя)
трубки
G A/F
F A/F
Дюймовые
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходн. отв.
Резьба
PH-4-4R-TMS
1/4”
67.1 (2.64”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
20.6 (0.81”)
19.0 (0.75”)
4.0 (0.16”)
1/4-19 BSPP
PH-6-4R-TMS
3/8”
69.6 (2.74”)
25.7 (1.01”)
22.9
(0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
1/4-19 BSPP
PH-6-6R-TMS
3/8”
69.6 (2.74”)
25.7 (1.01”)
22.9
(0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
3/8-19 BSPP
PH-8-8R-TMS
1/2”
77.6 (3.06”)
26.7 (1.05”)
23.6
(0.93”)
22.0 (0.87”)
25.0 (0.98”)
28.6 (1.13”)
28.6 (1.13”)
8.0 (0.31”)
1/2-14 BSPP
PH-10-12R-TMS
5/8”
84.6 (3.33”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
34.9 (1.37”)
34.9 (1.37”)
12.0 (0.47”)
3/4-14 BSPP
PH-12-12R-TMS
3/4”
90.6 (3.57”)
35.6 (1.40”)
31.2 (1.23”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4-14 BSPP
PH-14-16R-TMS
7/8”
97.6 (3.84”)
37.6 (1.48”)
32.4 (1.28”)
31.0 (1.22”)
43.0 (1.69”)
44.5 (1.75”)
44.5 (1.75”)
16.0 (0.63”)
1-11.5 BSPP
PH-16-16R-TMS
1”
100.3 (3.95”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
50.8 (2.00”)
47.6 (1.87”)
18.0 (0.71”)
1-11.5 BSPP
Варианты для использования с трубками среднего давления. Для трубок 9/16» поставляется по запросу.
A
TMS - R
B
Фитинг с внешней
C
резьбой BSPP
D
Внешн.
Проходн.
Резьба
ØE
диам.
отв.
трубки
(внешняя)
G A/F
F A/F
Метрические
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходн. отв.
Резьба
PH-M6-4R-TMS
6 мм
67.4 (2.65”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
20.6 (0.81”)
19.0 (0.75”)
4.0 (0.16”)
1/4-19 BSPP
PH-M8-4R-TMS
8 мм
68.6 (2.70”)
24.7 (0.97”)
21.9 (0.86”)
20.0 (0.79”)
19.0 (0.75”)
25.4 (1.00”)
25.4 (1.00”)
5.0 (0.20”)
1/4-19 BSPP
PH-M8-6R-TMS
8 мм
68.6 (2.70”)
24.7 (0.97”)
21.9
(0.86”)
20.0 (0.79”)
19.0 (0.75”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
3/8-19 BSPP
PH-M10-4R-TMS
10 мм
69.6 (2.74”)
25.7 (1.01”)
22.9
(0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
1/4-19 BSPP
PH-M10-6R-TMS
10 мм
69.6 (2.74”)
25.7 (1.01”)
22.9
(0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
8.0 (0.31”)
3/8-19 BSPP
PH-M12-8R-TMS
12 мм
77.7 (3.06”)
26.7 (1.05”)
23.1 (0.91”)
22.0 (0.87”)
25.0 (0.98”)
28.6 (1.13”)
28.6 (1.13”)
8.0 (0.31”)
1/2-14 BSPP
PH-M14-8R-TMS
14 мм
79.7 (3.14”)
26.7 (1.05”)
23.3 (0.92”)
22.0 (0.87”)
28.0 (1.10”)
30.2 (1.19”)
31.8 (1.25”)
10.0 (0.39”)
1/2-14 BSPP
PH-M16-12R-TMS
16 мм
84.6 (3.33”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
34.9 (1.37”)
34.9 (1.37”)
12.0 (0.47”)
3/4-14 BSPP
PH-M18-12R-TMS
18 мм
90.6 (3.57”)
35.6 (1.40”)
31.6 (1.24”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4-14 BSPP
PH-M20-12R-TMS
20 мм
90.6 (3.57”)
35.6 (1.40”)
31.0 (1.22”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4-14 BSPP
PH-M22-16R-TMS
22 мм
97.6 (3.84”)
37.6 (1.48”)
32.7 (1.29”)
31.0 (1.22”)
43.0 (1.69”)
44.5 (1.75”)
44.5 (1.75”)
16.0 (0.63”)
1-11 BSPP
PH-M25-16R-TMS
25 мм
100.3 (3.95”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
50.8 (2.00”)
47.6 (1.87”)
18.0 (0.71”)
1-11 BSPP
Размеры даются только для справок и могут быть изменены.
163
Фитинги Phastite®
A
TFS - R
B
Фитинг с внутренней
C
резьбой BSPP
D
Внешн.
Проходн.
Резьба
ØE
диам.
отв.
(внутренняя)
трубки
F A/F
G A/F
Дюймовые
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходн. отв.
Резьба
PH-4-4R-TFS
1/4”
70.1 (2.76”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
20.6 (0.81”)
28.6 (1.13”)
4.0 (0.16”)
1/4-19 BSPP
PH-6-4R-TFS
3/8”
72.6 (2.86”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
1/4-19 BSPP
PH-6-6R-TFS
3/8”
74.1 (2.92”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
3/8-19 BSPP
PH-8-8R-TFS
1/2”
78.6 (3.10”)
26.7 (1.05”)
23.6 (0.93”)
22.0 (0.87”)
25.0 (0.98”)
28.6 (1.13”)
38.1 (1.50”)
8.0 (0.31”)
1/2-14 BSPP
PH-10-12R-TFS
5/8”
83.1 (3.27”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
34.9 (1.37”)
38.1 (1.50”)
12.0 (0.47”)
3/4-14 BSPP
PH-12-12R-TFS
3/4”
89.1 (3.51”)
35.6 (1.40”)
31.2 (1.23”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4-14 BSPP
PH-14-16R-TFS
7/8”
93.6 (3.68”)
37.6 (1.48”)
32.4 (1.28”)
31.0 (1.22”)
43.0 (1.69”)
44.5 (1.75”)
47.6 (1.87”)
16.0 (0.63”)
1-11.5 BSPP
PH-16-16R-TFS
1”
96.3 (3.79”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
50.8 (2.00”)
47.6 (1.87”)
18.0 (0.71”)
1-11.5 BSPP
Варианты для использования с трубками среднего давления. Для трубок 9/16» поставляется по запросу.
A
TFS - R
B
Фитинг с внутренней
C
резьбой BSPP
D
Внешн.
Проходн.
Резьба
ØE
диам.
)
отв.
(внутренняя
трубки
F A/F
G A/F
Метрические
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходн. отв.
Резьба
PH-M6-4R-TFS
6 мм
70.4 (2.77”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
20.6 (0.81”)
28.6 (1.13”)
4.0 (0.16”)
1/4-19 BSPP
PH-M8-4R-TFS
8 мм
71.6 (2.82”)
24.7 (0.97”)
21.9 (0.86”)
20.0 (0.79”)
19.0 (0.75”)
25.4 (1.00”)
25.4 (1.00”)
5.0 (0.20”)
1/4-19 BSPP
PH-M8-6R-TFS
8 мм
73.1 (2.88”)
24.7 (0.97”)
21.9 (0.86”)
20.0 (0.79”)
19.0 (0.75”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
3/8-19 BSPP
PH-M10-4R-TFS
10 мм
72.6 (2.86”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
1/4-19 BSPP
PH-M10-6R-TFS
10 мм
74.1 (2.92”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
8.0 (0.31”)
3/8-19 BSPP
PH-M12-8R-TFS
12 мм
78.7 (3.10”)
26.7 (1.05”)
23.1 (0.91”)
22.0 (0.87”)
25.0 (0.98”)
28.6 (1.13”)
38.1 (1.50”)
8.0 (0.31”)
1/2-14 BSPP
PH-M14-8R-TFS
14 мм
78.7 (3.10”)
26.7 (1.05”)
23.3 (0.92”)
22.0 (0.87”)
28.0 (1.10”)
30.2 (1.19”)
38.1 (1.50”)
10.0 (0.39”)
1/2-14 BSPP
PH-M16-12R-TFS
16 мм
83.1 (3.27”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
34.9 (1.37”)
38.1 (1.50”)
12.0 (0.47”)
3/4-14 BSPP
PH-M18-12R-TFS
18 мм
89.1 (3.51”)
35.6 (1.40”)
31.6 (1.24”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4-14 BSPP
PH-M20-12R-TFS
20 мм
89.1 (3.51”)
35.6 (1.40”)
31.0 (1.22”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4-14 BSPP
PH-M22-16R-TFS
22 мм
93.6 (3.69”)
37.6 (1.48”)
32.7 (1.29”)
31.0 (1.22”)
43.0 (1.69”)
44.5 (1.75”)
47.6 (1.87”)
16.0 (0.63”)
1-11 BSPP
PH-M25-16R-TFS
25 мм
96.3 (3.79”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
50.8 (2.00”)
47.6 (1.87”)
18.0 (0.71”)
1-11 BSPP
Размеры даются только для справок и могут быть изменены.
164
Фитинги Phastite®
A
TXAS
B
Фитинг среднего давления
C
с внешней резьбой
D
Внешн.
Проходн.
ØE
диам.
отв.
трубки
G A/F
F A/F
Дюймовые
№ детали
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходн. отв.
Разм. МР
PH-4-4-TXAS
1/4”
69.9 (2.75”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
20.6 (0.81”)
19.0 (0.75”)
4.0 (0.16”)
1/4”
PH-6-6-TXAS
3/8”
77.2 (3.04”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
3/8”
PH-8-9-TXAS
1/2”
84.0 (3.31”)
26.7 (1.05”)
23.6
(0.93”)
22.0 (0.87”)
25.0 (0.98”)
28.6 (1.13”)
28.6 (1.13”)
8.0 (0.31”)
9/16”
PH-10-9-TXAS
5/8”
91.0 (3.58”)
29.7 (1.17”)
25.9
(1.02”)
25.0 (0.98”)
32.0 (1.26”)
34.9 (1.37”)
34.9 (1.37”)
12.0 (0.47”)
9/16”
PH-12-12-TXAS
3/4”
102.1 (4.02”)
35.6 (1.40”)
31.2 (1.23”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4”
PH-14-16-TXAS
7/8”
118.2 (4.65”)
37.6 (1.48”)
32.4 (1.28”)
31.0 (1.22”)
43.0 (1.69”)
44.5 (1.75”)
44.5 (1.75”)
16.0 (0.63”)
1”
PH-16-16-TXAS
1”
120.9 (4.76”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
50.8 (2.00”)
47.6 (1.87”)
18.0 (0.71”)
1”
Варианты для использования с трубками среднего давления. Для трубок 9/16» поставляется по запросу.
A
TXAS
B
Фитинг среднего давления
C
с внешней резьбой
D
Внешн.
ØE
диам.
Проходн.
трубки
отв.
G A/F
F A/F
Метрические
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходн. отв.
Разм. МР
PH-M6-4-TXAS
6 мм
70.2 (2.76”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
20.6 (0.81”)
19.0 (0.75”)
4.0 (0.16”)
1/4”
PH-M8-6-TXAS
8 мм
76.2 (3.00”)
24.7 (0.97”)
21.9 (0.86”)
20.0 (0.79”)
19.0 (0.75”)
25.4 (1.00”)
25.4 (1.00”)
6.0 (0.24”)
3/8”
PH-M10-6-TXAS
10 мм
77.2 (3.04”)
25.7 (1.01”)
22.9
(0.90”)
21.0 (0.83”)
22.0 (0.87”)
25.4 (1.00”)
25.4 (1.00”)
8.0 (0.31”)
3/8”
PH-M12-9-TXAS
12 мм
84.1 (3.31”)
26.7 (1.05”)
23.1
(0.91”)
22.0 (0.87”)
25.0 (0.98”)
28.6 (1.13”)
28.6 (1.13”)
8.0 (0.31”)
9/16”
PH-M14-9-TXAS
14 мм
86.0 (3.39”)
26.7 (1.05”)
23.3 (0.92”)
22.0 (0.87”)
28.0 (1.10”)
30.2 (1.19”)
31.8 (1.25”)
10.0 (0.39”)
9/16”
PH-M16-9-TXAS
16 мм
91.0 (3.58”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
34.9 (1.37”)
34.9 (1.37”)
12.0 (0.47”)
9/16”
PH-M18-12-TXAS
18 мм
102.0 (4.02”)
35.6 (1.40”)
31.6 (1.24”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4”
PH-M20-12-TXAS
20 мм
102.0 (4.02”)
35.6 (1.40”)
31.0 (1.22”)
29.5 (1.16”)
36.0 (1.42”)
38.1 (1.50”)
38.1 (1.50”)
14.0 (0.55”)
3/4”
PH-M22-16-TXAS
22 мм
118.2 (4.65”)
37.6 (1.48”)
32.7 (1.29”)
31.0 (1.22”)
43.0 (1.69”)
44.5 (1.75”)
44.5 (1.75”)
16.0 (0.63”)
1”
PH-M25-16-TXAS
25 мм
120.9 (4.76”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
50.8 (2.00”)
47.6 (1.87”)
18.0 (0.71”)
1”
Размеры даются только для справок и могут быть изменены.
165
Фитинги Phastite®

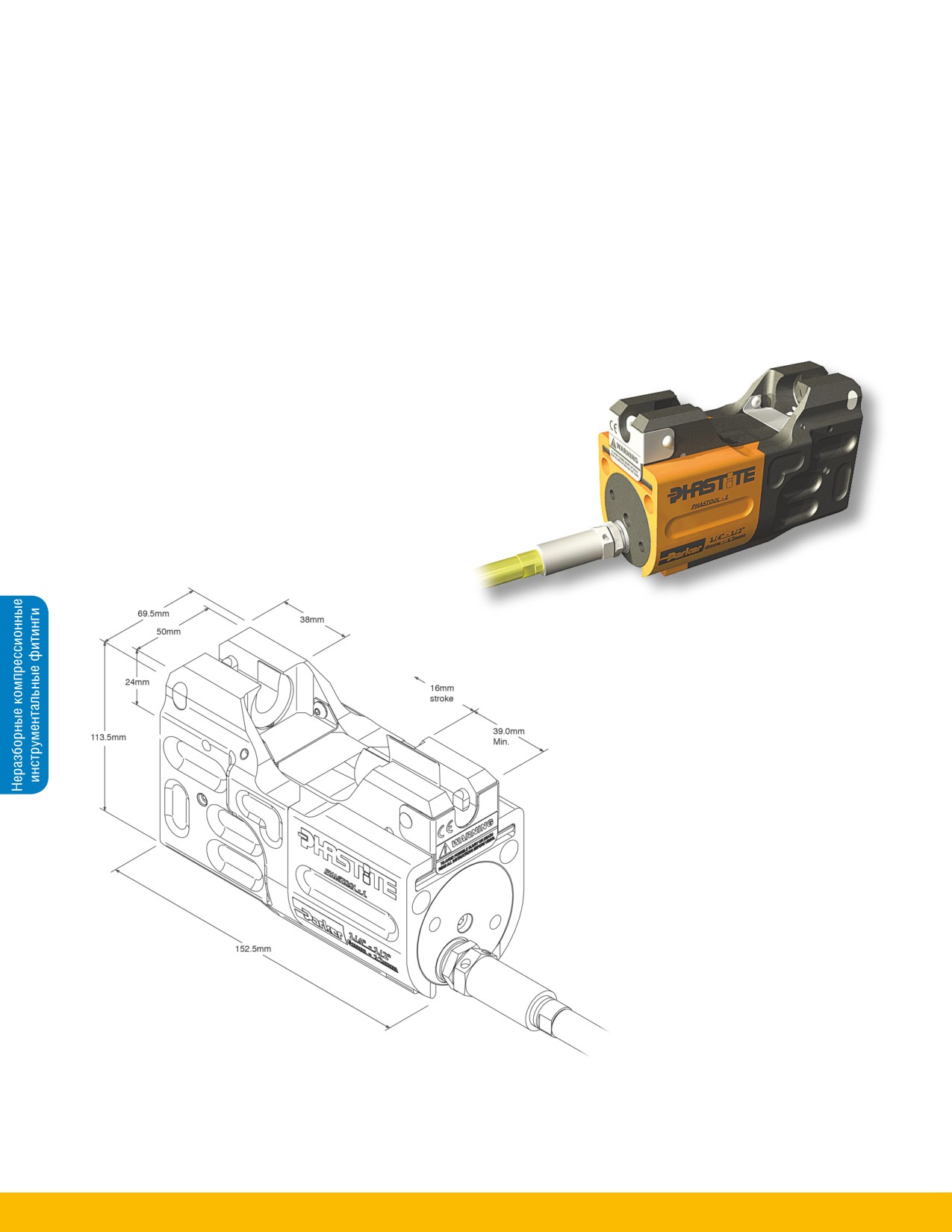

Phastool
Для соединений до 1/2” и 12 мм.
Уникальная конструкция фитинга Phastite
обеспечивает надежный герметичный зажим
Для меньших размеров Phastite® имеется легкий
трубки, даже для трубок с различными допусками
ручной инструмент, облегчающий сборку.
и обработкой поверхности.
Ручной инструмент поставляется в комплекте со
шлангом длиной 2 метра и быстроразъемными
Сборка соединителя осуществляется с помощью
соединителями для отверстия насоса 3/8-14
ручного или закрепляемого на столе инструмента
NPT. Пресс также укомплектовывается всеми
Phastool. В инструментах имеются встроенные
необходимыми оправками и вставками для
гидроцилиндры, работающие от насоса. Насос
сборки всех фитингов Phastite® включая фигурные
может быть с пневматическим, электрическим
и концевые фитинги с размерами до 1/2” и 12 мм
или ручным приводом.
включительно.
Ручной инструмент для фитингов
под обжим трубки до 1/2” и 12 мм
Деталь №: PH-8-HANDTOOL
Масса: 4,8 кг (10,6 фунта)
Для использования в ограниченном
пространстве рекомендуется
проконсультироваться с заводом для
получения информации, касающейся
движения губок и требуемого
пространства.
166
содержание .. 13 14 15 16 ..
