Parker Фитинги, материалы и руководство по выбору трубной арматуры (2014 год) - часть 14
Фитинги Phastite®
Монтаж
z
z Простой процесс монтажа устраняет
необходимость применения
высококвалифицированной рабочей силы.
Прессы Phastite® обеспечивают правильное
соединение с первого раза и каждый раз.
z
z Монтаж осуществляется за считанные
секунды, что сокращает время сборки и сроки
выполнения проекта.
z
z Применяются в различных отраслях
промышлености.
z
z Применяются с широким диапазоном труб.
z
z Легкость монтажа даже в условиях
ограниченного пространства.
z
z Не требуется применение сварочного
оборудования.
Стоимость
z
z Отсутствует необходимость проводить
проверки во время монтажа, например,
рентгеноскопии или проверки с помощью
проникающей жидкости с красителем.
z
z Отсутствуют расходные материалы, такие как
сварочные прутки, газы или охлаждающие
жидкости.
z
z Не требуются разрешения на выполнение
сварочных работ.
z
z Потенциальное снижение стоимости труб и
снижение веса (Phastite® подходит для работы
с широким диапазоном толщин стенок труб -
включая тонкостенные трубки).
145
Фитинги Phastite®
Преимущества
предлагаемых фитингов

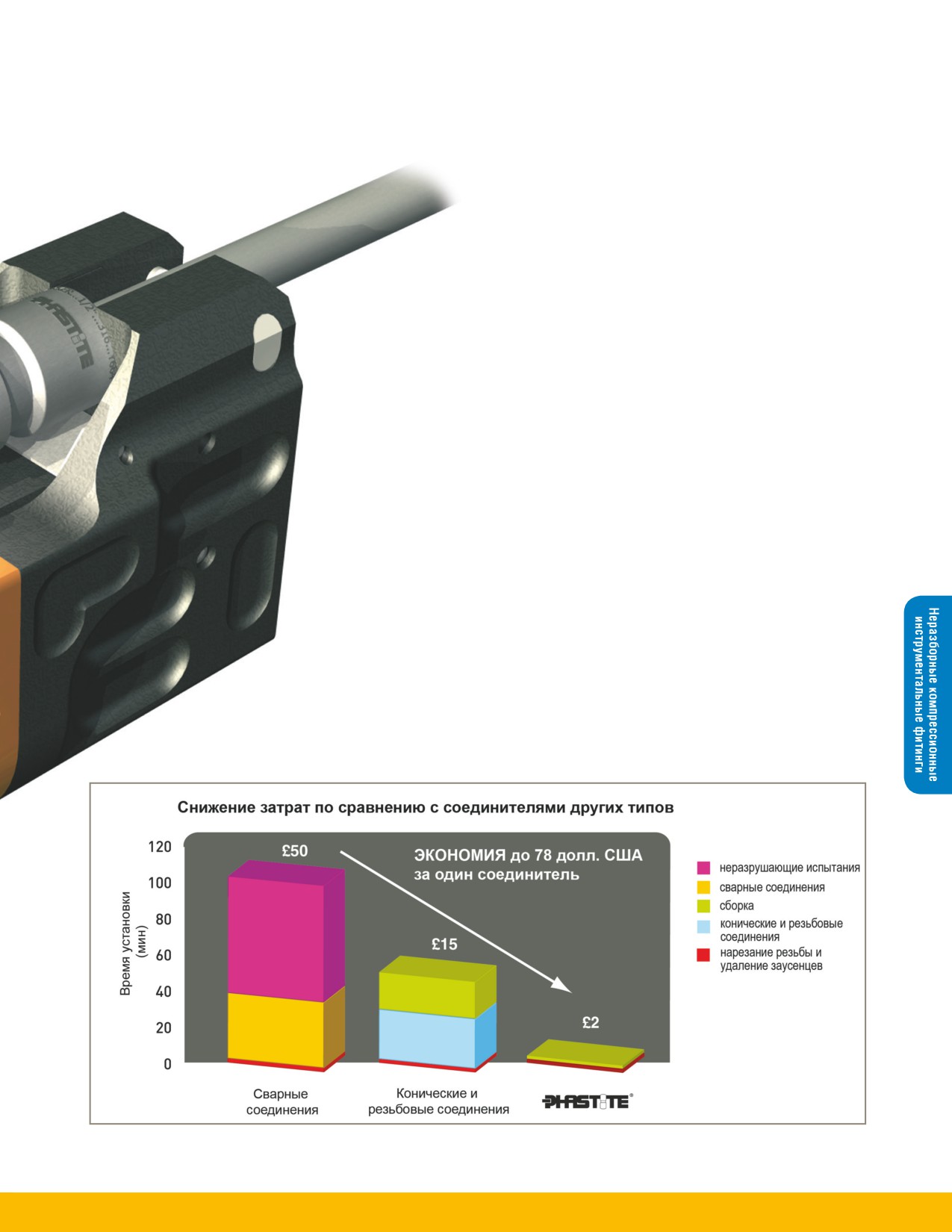

Снижение затрат на установку
Повышенная безопасность
Phastite® обеспечивает чрезвычайно легкий,
Простая процедура монтажа фитингов Phastite®
быстрый и простой способ соединения трубок.
в значительной степени снижает количество
Если учесть, сколько времени требуется на
необходимых операций для сборки соединения,
выполнение сварочных работ или установку
не имеющего утечек. Просто вставьте трубку
конических резьбовых соединений, то система,
в предварительно собранный фитинг. Пресс
в которой используются фитинги Phastite,
Phastite® обеспечивает обеспечивает корректный
позволяет значительно снизить общий объем
монтаж соединения без утечек.
затрат.
Отсутствие незакрепленных деталей
Простота монтажа
Соединители Phastite® поставляются
Прессы Phastite® вместе с уникальной
в пресобранном виде, без каких-либо
конструкцией соединителя обеспечивают
незакрепленных деталей и без необходимости
надежное соединение без утечек сразу после
привлекать высококвалифицированных
монтажа и при дальнейшей эксплуатации. Это
монтажников. Это исключает ошибки при сборке,
позволяет снизить время сборки с часов до
а также отсутствуют неправильно собранные
нескольких секунд.
детали.
Нет необходимости в исправлении
Унифицированный монтаж
брака или проведении повторных
Монтаж по заранее заданной упорной
поверхности на корпусе. Не требуется никаких
испытаний
измерений, просто вставьте трубку в соединитель,
Phastite® представляет собой надежное
а монтажный инструмент сделает все остальное.
соединение без утечек и без необходимости
Это снижает вероятность неправильной сборки.
тратить много времени и средств на устранение
брака и повторное тестирование.
Устойчивость к вибрациям
Phastite® обеспечивает неразъемное соединение
Не требуется сварка
без утечек. Отсутствуют резьбовые детали,
При использовании Phastite® неразъемное
устраняются потенциальные проблемы с
соединение можно получить за считанные
ослаблением затяжки при работе в условиях
секунды без необходимости привлекать
вибраций.
квалифицированных специалистов.
Не требуется горячая обработка
Снижение затрат на трубки
Phastite® обеспечивает соединение без утечек,
Phastite® используется со стандартными
подходящее для замены сварных соединений,
трубками. Специальная подготовка труб не
устраняя при этом риски, связанные со сваркой.
требуется.
Для соединения Phastite® используют трубки,
Сертификация
изготовленные в соответствии со стандартом
ASTM A-269 или их аналоги.
Снижение массы системы
Устраняется потребность в большей толщине
стенок трубок для нарезания резьбы, а это
означает снижение массы, а также стоимости
всей системы.
146
Фитинги Phastite®

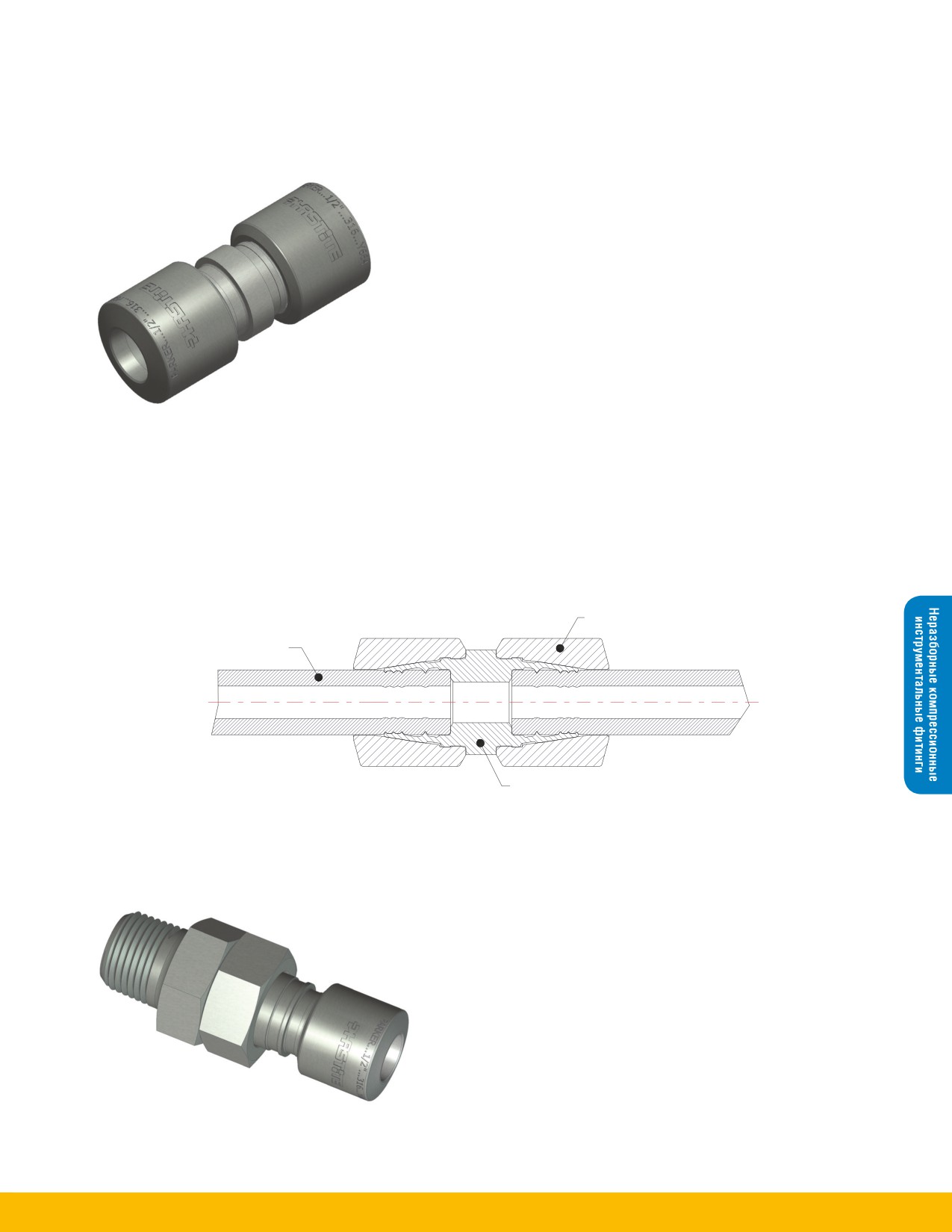

Phastite®: Трубные соединители
В неразъемных фитингах Phastite® используется
запатентованная технология уплотнения,
обеспечивающая уникальное неразъемное
соединение трубопроводов, соответствующих
стандарту ASTM A269. Прочная конструкция
гарантирует герметичность в системах с
наивысшими требованиями по этому показателю,
а монтаж осуществляется в течении нескольких
секунд.
Уникальная технология уплотнения Phastite®
позволяют использовать одни и те же фитинги
как с тонкостенными трубками толщиной 0,5
мм (0,020"), так и с толстостенными трубками с
толщиной стенки до 4,8 мм (0,188") в системах
как с низким, так и высоким давлением.
Уплотнение
Фитинги Phastite обепечивают надежную герметизацию и превосходные удерживающие свойства за
счет уникальной конструкции, которая не только обеспечивает герметизацию металл-по-металлу по
уникально сформированным граням внутри корпуса фитинга, но также позволяет трубке расширяться
на величину специально сформированной впадины, тем самым достигается увеличение удерживающих
свойств.
Муфта
Трубка
Корпус
Phastite®: трубные соединители
В концевых соединителях Phastite® используется
такая же технология, как и в стандартных
фитингах Phastite, обеспечивающая соединение
струб стандарта ASTM A269 и позволяющая
проводить повторный монтаж.
Уникальная конструкция обеспечивает
характеристики стандартных фитингов, создавая
при этом возможность для повторного монтажа.
147
Фитинги Phastite®

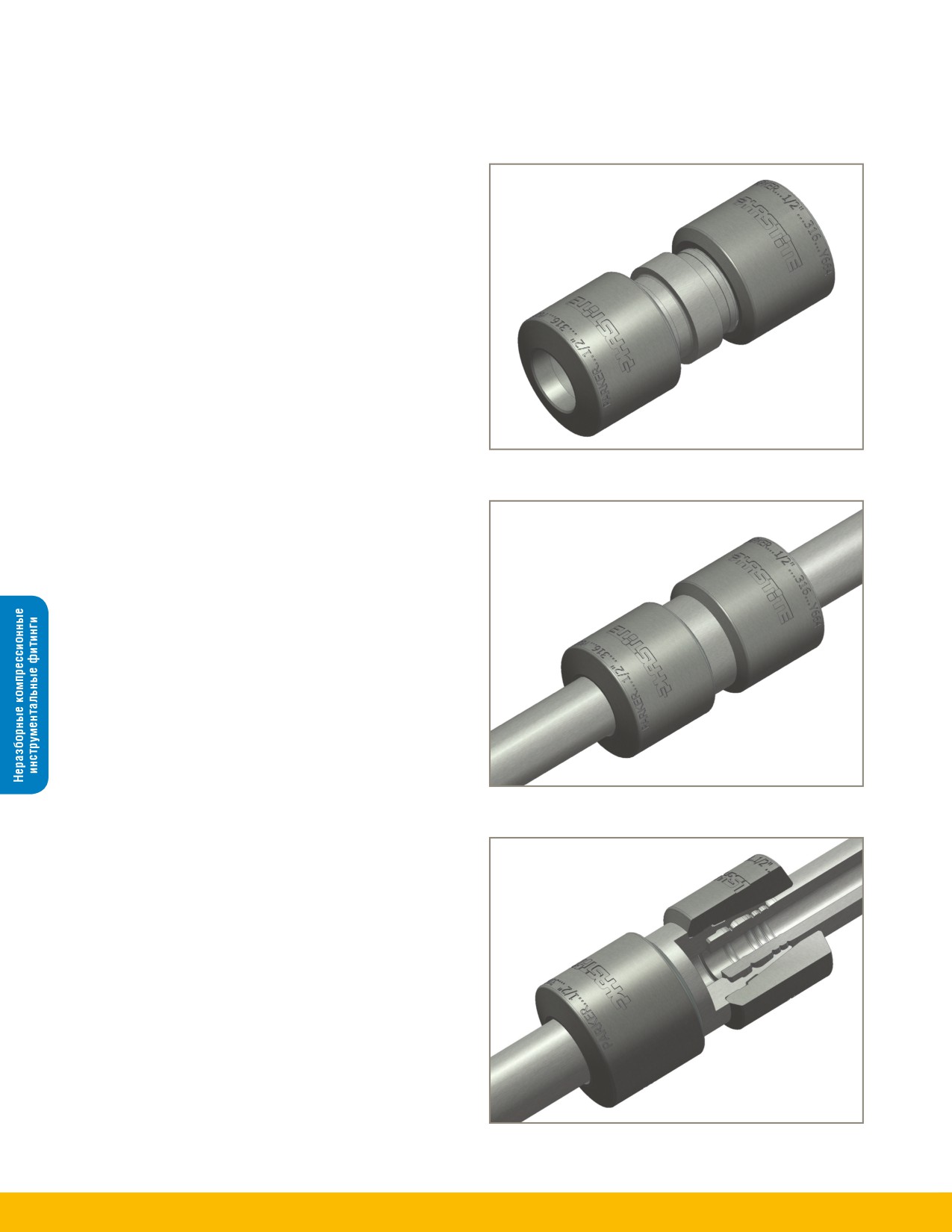

Соединители Phastite® - процесс монтажа
Фитинг Phastite® поставляется
присобранным, что предотвращает
риск потери компонентов или
неправильный монтаж.
Трубки вставляются в соединитель
Phastite®, а корректный
монтаж трубки гарантируется
использованием трубного маркера
Phastite®.
Упорное торцевое сопряжение
металла-по-металлу гарантирует
надежное соединение без подсчета
оборотов или контроля
моментов затяжки
Штампованные выступы создают
равномерный контакт с
поверхностью трубки, что в
свою очередь создает надежное
уплотнение и механический захват.
148
Фитинги Phastite®

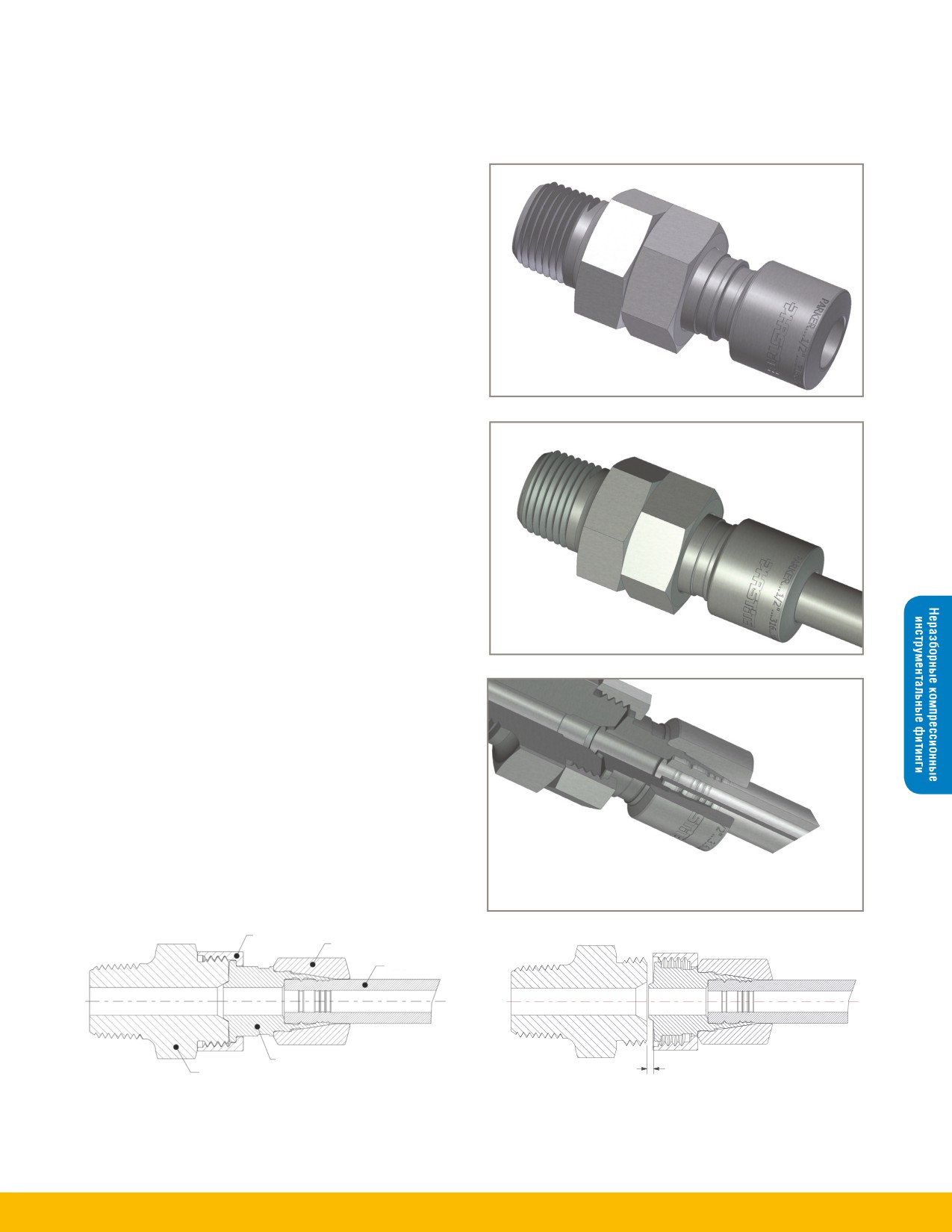

Соединители Phastite® - процесс монтажа
Фитинги Phastite® поставляются
присобранными, что предотвращает
риск потери компонентов или
неправильный монтаж.
Трубки вставляются
в соединитель Phastite®,
а корректный монтажтрубки
гарантируется использованием
трубного маркера Phastite®.
Упорное торцевое сопряжение
металла-по-металлу гарантирует
надежное соединение без подсчета
оборотов или контроля
моментов затяжки
Штампованные выступы создают
равномерный контакт с поверхностью
трубки, что в свою очередь
создает надежное уплотнение
и механический захват.
Коническое сопряжение создает
герметичное уплотнение с разъемного
порта, а правильность сборки
гарантируется упорным торцевым
сопряжением металл-по-металлу
без подсчета оборотов или контроля
моментов затяжки.
Гайка
Муфта
Трубка
Обжимное
Корпус
кольцо
Требуемый зазор — 15 мм
Возможность повторного монтажа значительно усилена фактически нулевым зазором конструкции.
Позволяет полностью произвести демонтаж и снять фитинг без усилия.
149
Фитинги Phastite®
Во время разработки соединений Phastite®, была
Комбинированные пульсации и
проведена программа очень жестких испытаний.
вибрации
Она состояла из испытания различных типов
соединителей, включая фасонные, концевые и
Испытания комбинированными пульсациями и
прямые фитинги.
вибрациями проводились в полном соответствии
с ISO 19879 и BS 4368. На испытуемые образец
Кроме заводских испытаний на самых современных
подавалась гидравлическая жидкость под
стендах, проводились дополнительные испытания в
давлением заданного значения. Испытуемый
рамках договора субподряда с Lloyds и TUV. Были
образец подвергался одновременному воздействию
получены положительные результаты в отношении
пульсации и вибрации, чтобы смоделировать
рабочих параметров Phastite®.
экстремальные условия эксплуатации. В ходе
Phastite® удовлетворил или превзошел все
испытания не происходило потери давления или
требования следующих испытаний:
заметной утечки.
Удержание давления
Для всех размеров и толщин стенок труб были
проведены гидростатические испытания с самыми
толстыми и самыми тонкими стенками. Эти
испытания проводились как на предприятиях Parker,
так и на территории сторонних организаций, и были
засвидетельствованы различными независимыми
участниками и заказчиками. На фитинги Phastite®
подавалось давление в 1,5 раза превышающее
максимальное рабочее давление, что гарантирует
необходимую герметичность.
Испытание с помощью газа
Было проведено испытание газом (азотом и/или
гелием) под давлением 100 бар (1500 psi), что
Вибрационное испытание
обеспечивает достижение газонепроницаемого
уплотнения, после чего было проведено испытание
Гидростатическое испытание на
газом под высоким давлением - при полном
рабочем давлении в холодном состоянии. Эти
разрыв
испытания проводились в полном соответствии
В этом испытании полностью собранный узел
с ISO
19879 и были засвидетельствованы
с фитингом Phastite® подвергался действию
независимыми лицами.
внутреннего давления до его разрушения. Все
Вакуумное испытание с гелием
случаи показали, что наиболее слабым компонентом
в узле являлась трубка. Испытания показали, что
Вакуум достигается путем удаления содержимого
разрыв труб всех размеров достигается без какого-
из закрытого объема с помощью вакуумного насоса.
либо смещения фитинга Phastite®, при этом был
Насос поддерживает требуемый уровень вакуума
применен коэффициент запаса прочности 4:1,
в испытуемом образце, работая в непрерывном
чтобы получить соответствующее безопасное
режиме. Газообразный гелий подается к местам
рабочее давление.
соединений образца в сборе, и с помощью масс-
спектрометра определяется уровень утечки.
Циклическое изменение температуры
Phastite® обеспечивает уровни утечки ниже 1 x
Фитинги Phastite® были подвергнуты циклическим
10-9 куб. см-атм/с.
колебаниям температуры от -50°C до +175°C (от
-58°F до 347°F) с одновременной подачей гелия

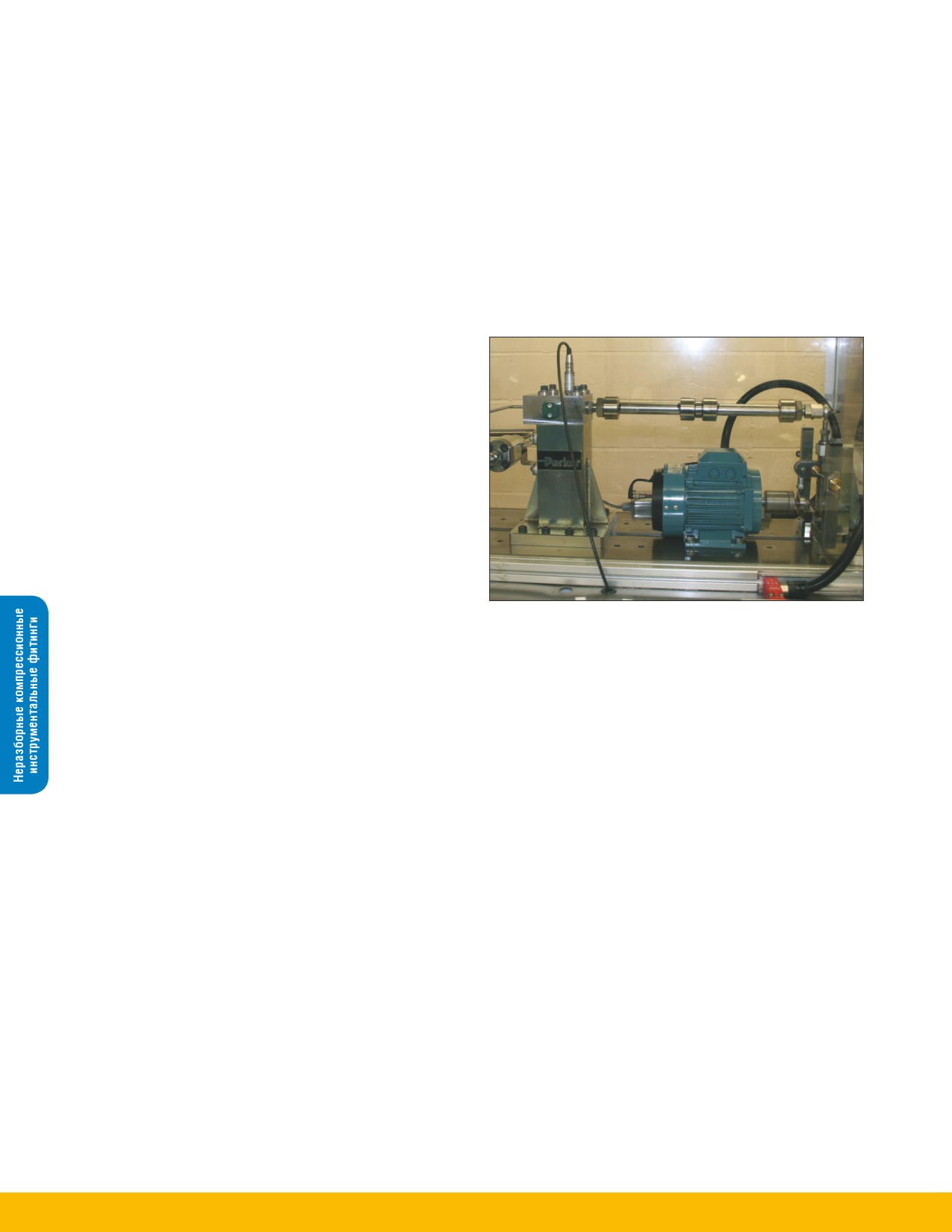

Вибрации
под давлением. В ходе испытания не происходило
В проведенных вибрационных испытаниях согласно
потери давления или заметной утечки.
ISO 19879 и BS 4368 было выполнено 20 миллионов
Кроме описанных выше испытаний были
рабочих циклов с частотой от 23 до 47 Гц. На
проведены более специфичные испытания.
испытуемый образец подавался гелий/азот под
давлением заданного значения. В ходе испытания
не происходило потери давления или заметной
утечки.
150
Фитинги Phastite®

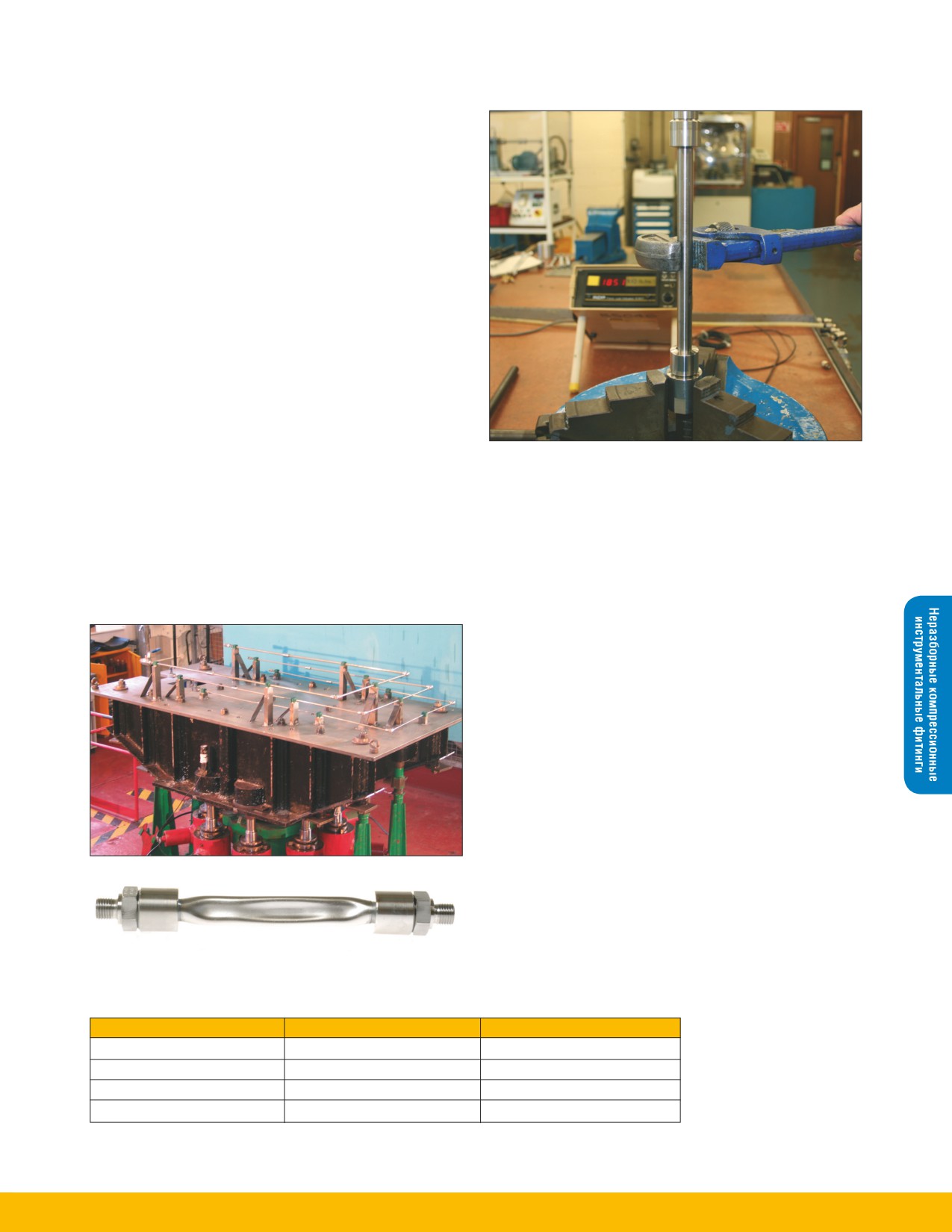

Испытание на изгиб
Соединения Phastite® были испытаны путем
закрепления фитингов с одного конца двух
полуметровых отрезков трубки, соединенных с
помощью фитинга Phastite® посередине этого узла.
Была подана нагрузка для отклонения находящегося
посередине фитинга на 60 мм (2,36”), а внутрь
соединения подавалось давление 2610 psi (180
бар), при этом никаких утечек не было обнаружено.
Также было проведено более жесткое испытание,
при котором узел отклонялся на 300 мм. Давление
было увеличено до достижения давления разрыва
трубки. И снова фитинги Phastite® вынесли нагрузку..
Испытание на ударную прочность
Для испытаний фитингов Phastite® на ударную
прочность была привлечена одна из ведущих
компаний в области оборонных технологий и
обеспечения безопасности. Эта программа
Испытание вращением
испытаний состояла из разнообразных тестов,
основанных на имитации ударов от взрывов. Все
Испытание под внешним давлением
тесты дали положительные результаты с гарантией
полного соответствия международным стандартам
Кроме способности Phastite противостоять
на ударные испытания. Не было обнаружено утечек
внутреннему давлению, Phastite® был всесторонне
в ходе этих испытаний и в ходе испытания под
испытан на сохранение герметичности в системах
давлением 300 бар (4351psi) в течение 15 минут.
при воздействии внешнего давления. Во всех случаях
Трубопроводы получили необратимую деформацию
внешнее давление создавалось гелием или азотом.
после тестов, а фитинги Phastite® вынесли нагрузку
Утечек не было ни в одной точке, а в ряде случаев
без каких-либо отклонений.
внешнее давление сжимало инструмент, не вызывая
потерю герметичности Phastite®.
Испытание на огнестойкость
Фитинги Phastite® были полностью испытаны в
соответствии с BS.6755 ч. 2. В этом испытании
узел подвергался воздействию при температуре
свыше 750°C (1382°F) длительностью более
30 минут. На испытуемые образцы подавалось
давление на протяжении всего периода испытаний,
и они постоянно исследовались на герметичность.
Phastite® показал соответствие требованиям
испытаний без видимой утечки или потери воды.
Испытание на растяжение
Испытание на ударную прочность
Фитинги Phastite® были подвергнуты испытанию
на растяжение, в котором фитинг Phastite® был
установлен между двумя отрезками трубки. Эти
отрезки трубки затем механически растягивались
до разрушения, доказывая прочность Phastite®.
Сжатие трубки
Технические характеристики стандартных исходных материалов
Основной материал фитинга
Прутковый прокат
Общие характеристики труб
Нержавеющая сталь (марка 316)
ASME-SA-479 марка 316-SS
ASTM-A-269
BS970 316-S31
ASTM-A-249
DIN 4401
ASTM-A-213
ASTM A276 марка 316
151

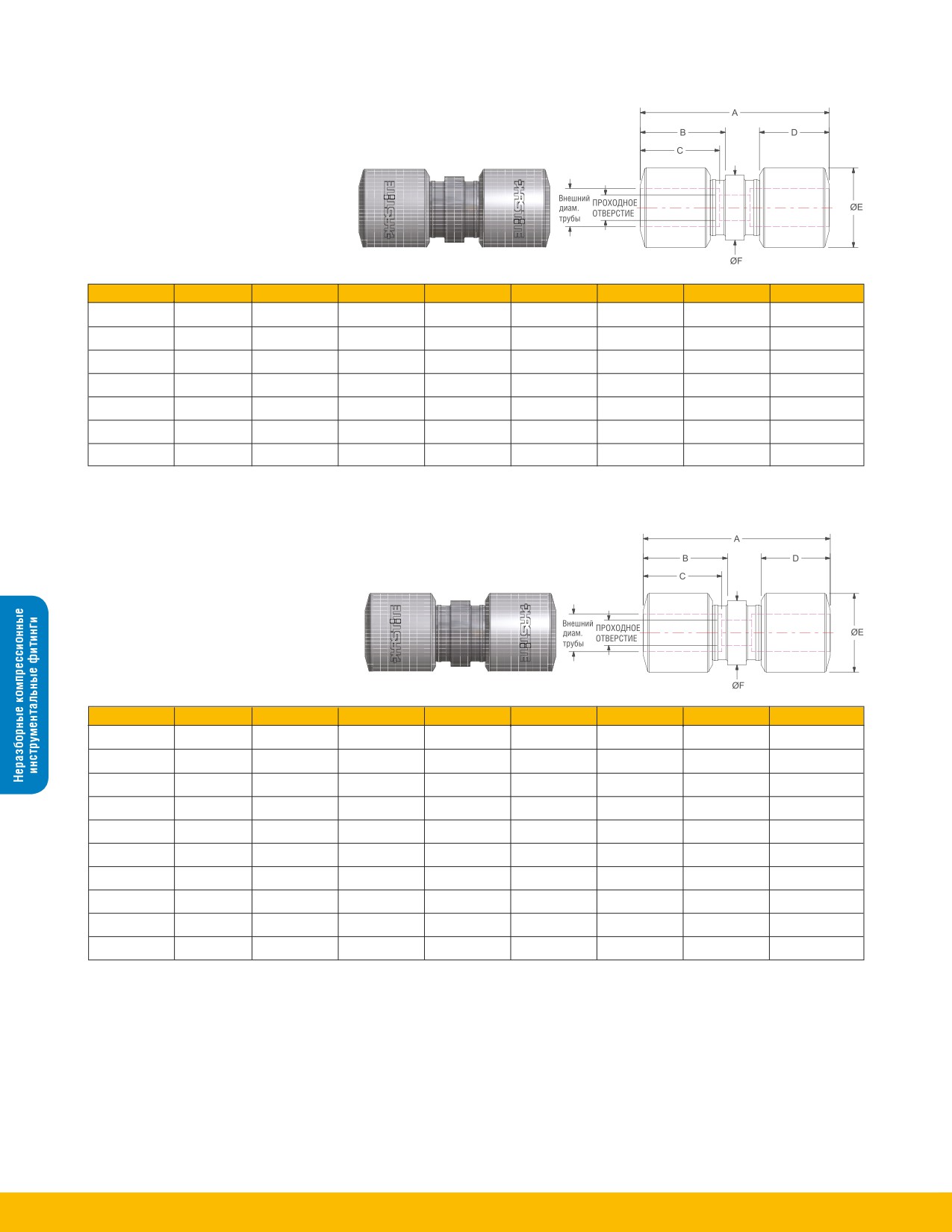

Фитинги Phastite®
Проходной фитинг
PS
Дюймовые
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
Проходное отв.
PH-4-PS
1/4”
54.1 (2.13”)
23.7 (0.93”)
20.9 (0.82”)
19.0
(0.75”)
17.0 (0.67”)
12.7 (0.50”)
4.0 (0.16”)
PH-6-PS
3/8”
58.1 (2.29”)
25.7 (1.01”)
22.9 (0.90”)
21.0
(0.83”)
22.0 (0.87”)
17.0 (0.67”)
6.0 (0.24”)
PH-8-PS
1/2”
59.3 (2.33”)
26.7 (1.05”)
23.6 (0.93”)
22.0
(0.87”)
25.0 (0.98”)
20.5 (0.81”)
8.0
(0.31”)
PH-10-PS
5/8”
69.8 (2.75”)
29.7 (1.17”)
25.9
(1.02”)
25.0 (0.98”)
32.0 (1.26”)
25.0 (0.98”)
12.0 (0.47”)
PH-12-PS
3/4”
81.4 (3.21”)
35.6 (1.40”)
31.2
(1.23”)
29.5 (1.16”)
36.0 (1.42”)
29.5 (1.16”)
14.0 (0.55”)
PH-14-PS
7/8”
85.6 (3.37”)
37.6 (1.48”)
32.4
(1.28”)
31.0 (1.22”)
43.0 (1.69”)
34.5 (1.36”)
16.0 (0.63”)
PH-16-PS
1”
93.5 (3.68”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
38.0 (1.50”)
18.0 (0.71”)
Варианты для использования с трубками среднего давления, т.е. 9/16” поставляются по запросу.
Проходной фитинг
PS
Метрические
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
Проходное отв.
PH-M6-PS
6 мм
54.1 (2.13”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
12.7 (0.50”)
4.0 (0.16”)
PH-M8-PS
8 мм
56.1 (2.21”)
24.7 (0.97”)
21.9 (0.86”)
20.0 (0.79”)
19.0 (0.75”)
15.4 (0.61”)
5.0 (0.20”)
PH-M10-PS
10 мм
58.1 (2.29”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
17.0 (0.67”)
6.0 (0.24”)
PH-M12-PS
12 мм
59.5 (2.34”)
26.7 (1.05”)
23.1 (0.91”)
22.0 (0.87”)
25.0 (0.98”)
20.5 (0.81”)
8.0 (0.31”)
PH-M14-PS
14 мм
61.2 (2.41”)
26.7 (1.05”)
23.3 (0.92”)
22.0 (0.87”)
28.0 (1.10”)
22.5 (0.89”)
10.0 (0.39”)
PH-M16-PS
16 мм
69.5 (2.74”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
25.0 (0.98”)
12.0 (0.47”)
PH-M18-PS
18 мм
84.4 (3.32”)
35.6 (1.40”)
31.6 (1.24”)
29.5 (1.16”)
36.0 (1.42”)
29.5 (1.16”)
14.0 (0.55”)
PH-M20-PS
20 мм
82.0 (3.23”)
35.6 (1.40”)
31.0 (1.22”)
29.5 (1.16”)
36.0 (1.42”)
30.5 (1.20”)
14.0 (0.55”)
PH-M22-PS
22 мм
87.2 (3.43”)
37.6 (1.48”)
32.7 (1.29”)
31.0 (1.22”)
43.0 (1.69”)
34.5 (1.36”)
16.0 (0.63”)
PH-M25-PS
25 мм
94.1 (3.71”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
38.0 (1.50”)
18.0 (0.71”)
Размеры даются только для справок и могут быть изменены.
152

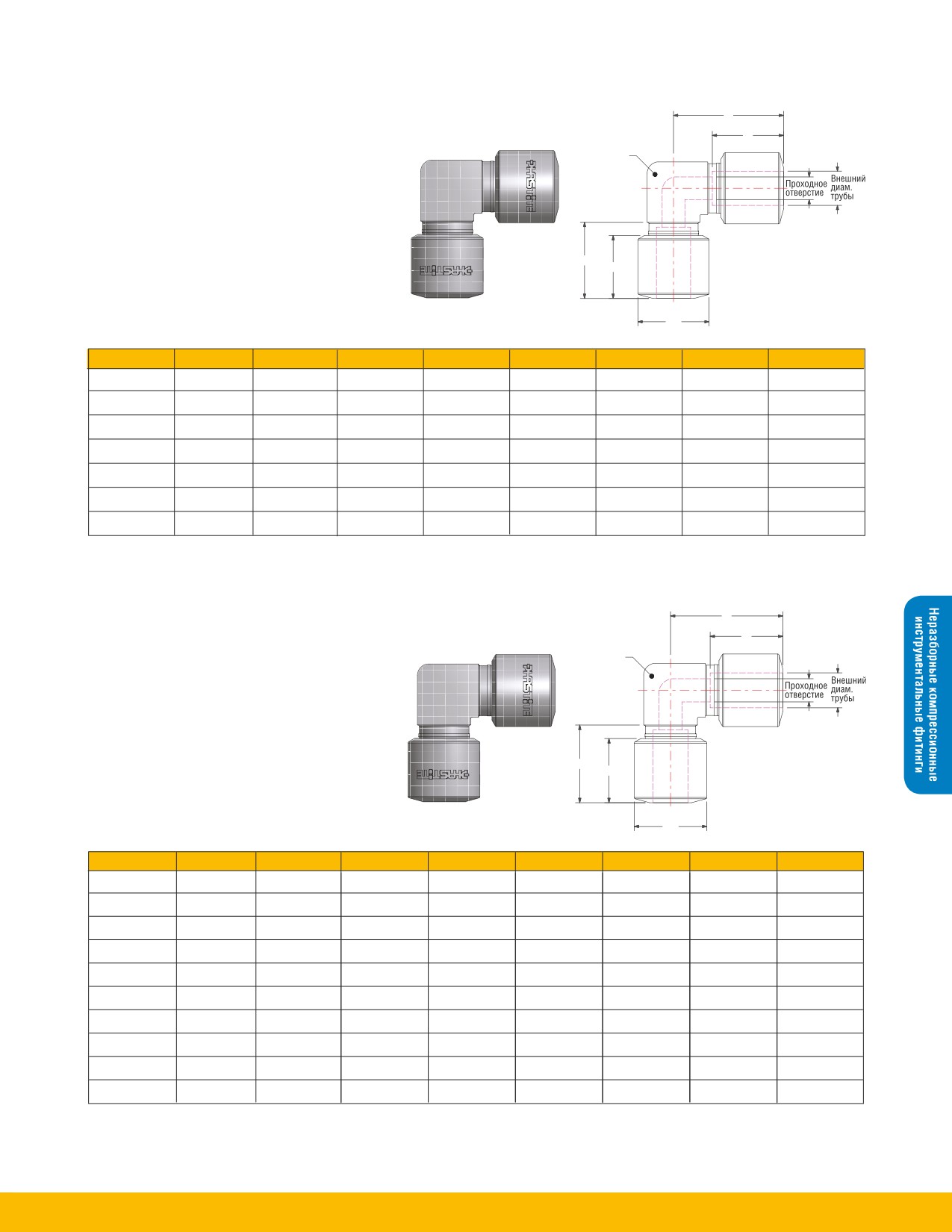

Фитинги Phastite®
A
Проходной угловой
C
фитинг 90°
F A/F
PE
B
D
ØE
Дюймовые
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
Проходное отв.
PH-4-PE
1/4”
37.2 (1.47”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
14.5 (0.57”)
4.0 (0.16”)
PH-6-PE
3/8”
39.2 (1.54”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
14.5 (0.57”)
6.0 (0.24”)
PH-8-PE
1/2”
38.6 (1.52”)
26.7 (1.05”)
23.6 (0.93”)
22.0 (0.87”)
25.0 (0.98”)
18.5 (0.73”)
8.0 (0.31”)
PH-10-PE
5/8”
45.9 (1.81”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
22.5 (0.89”)
12.0 (0.47”)
PH-12-PE
3/4”
55.1 (2.17”)
35.6 (1.40”)
31.2 (1.23”)
29.5 (1.16”)
36.0 (1.42”)
28.5 (1.12”)
14.0 (0.55”)
PH-14-PE
7/8”
59.4 (2.34”)
37.6 (1.48”)
32.4 (1.28”)
31.0 (1.22”)
43.0 (1.69”)
33.5 (1.32”)
16.0 (0.63”)
PH-16-PE
1”
65.6 (2.58”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0
(1.97”)
38.5 (1.52”)
18.0 (0.71”)
Варианты для использования с трубками среднего давления, т.е. 9/16” поставляются по запросу.
A
C
F A/F
Проходной угловой
фитинг 90°
PE
B
D
ØE
Метрические
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
Проходное отв.
PH-M6-PE
6 мм
37.2 (1.47”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
14.5 (0.57”)
4.0 (0.16”)
PH-M8-PE
8 мм
38.2 (1.51”)
24.7 (0.97”)
21.9 (0.86”)
20.0 (0.79”)
19.0 (0.75”)
14.5 (0.57”)
5.0 (0.20”)
PH-M10-PE
10 мм
39.2 (1.54”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
18.5 (0.73”)
6.0 (0.24”)
PH-M12-PE
12 мм
38.7 (1.53”)
26.7 (1.05”)
23.1 (0.91”)
22.0 (0.87”)
25.0 (0.98”)
18.5 (0.73”)
8.0 (0.31”)
PH-M14-PE
14 мм
42.1 (1.66”)
26.7 (1.05”)
23.3 (0.92”)
22.0 (0.87”)
28.0 (1.10”)
20.5 (0.81”)
10.0 (0.39”)
PH-M16-PE
16 мм
45.7 (1.80”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
22.5 (0.89”)
12.0 (0.47”)
PH-M18-PE
18 мм
57.2 (2.25”)
35.6 (1.40”)
31.6 (1.24”)
29.5 (1.16”)
36.0 (1.42”)
28.5 (1.12”)
14.0 (0.55”)
PH-M20-PE
20 мм
54.0 (2.13”)
35.6 (1.40”)
31.0 (1.22”)
29.5 (1.16”)
36.0 (1.42”)
28.5 (1.12”)
14.0 (0.55”)
PH-M22-PE
22 мм
60.6 (2.39”)
37.6 (1.48”)
32.7 (1.29”)
31.0 (1.22”)
43.0 (1.69”)
33.5 (1.32”)
16.0 (0.63”)
PH-M25-PE
25 мм
66.0 (2.60”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
38.5 (1.52”)
18.0 (0.71”)
Размеры даются только для справок и могут быть изменены.
153

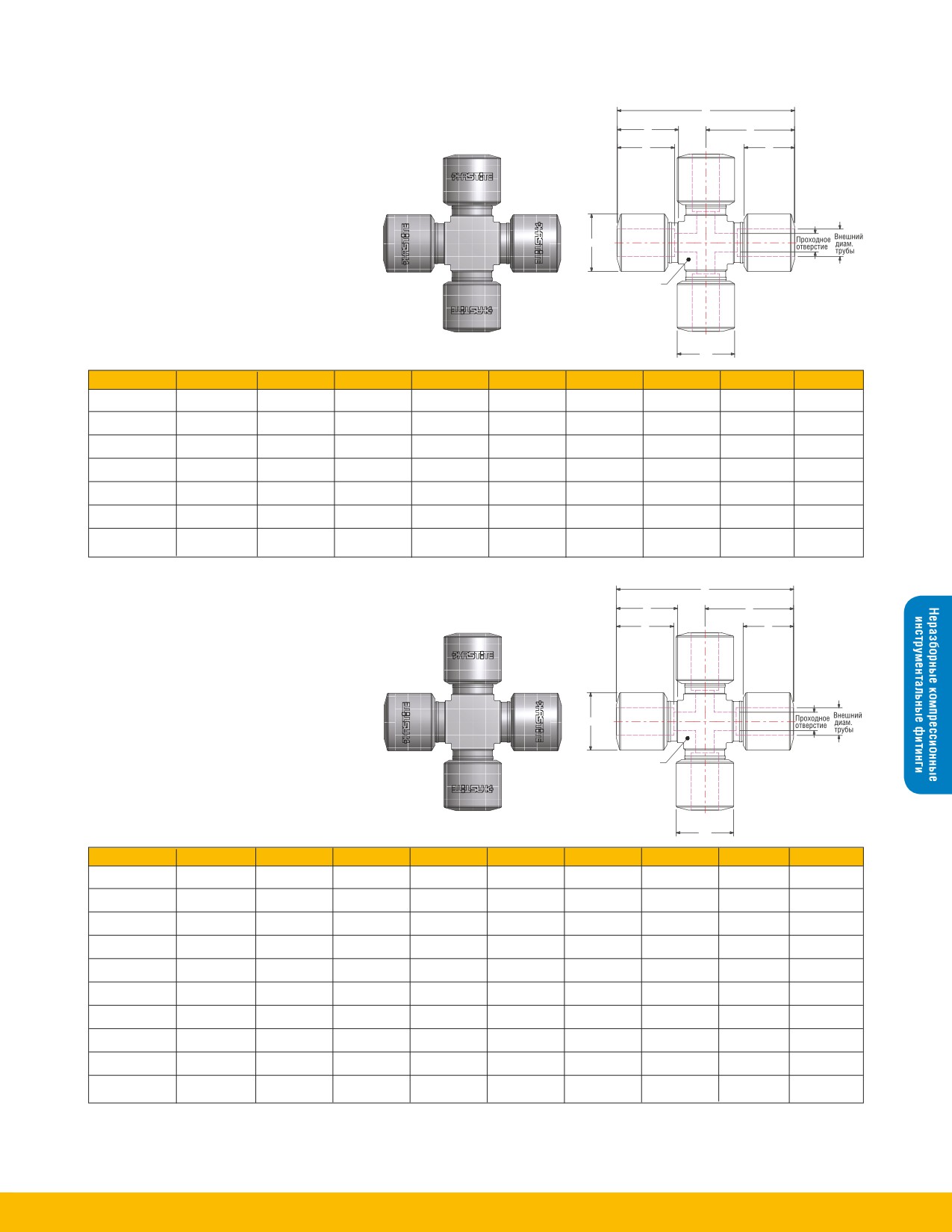

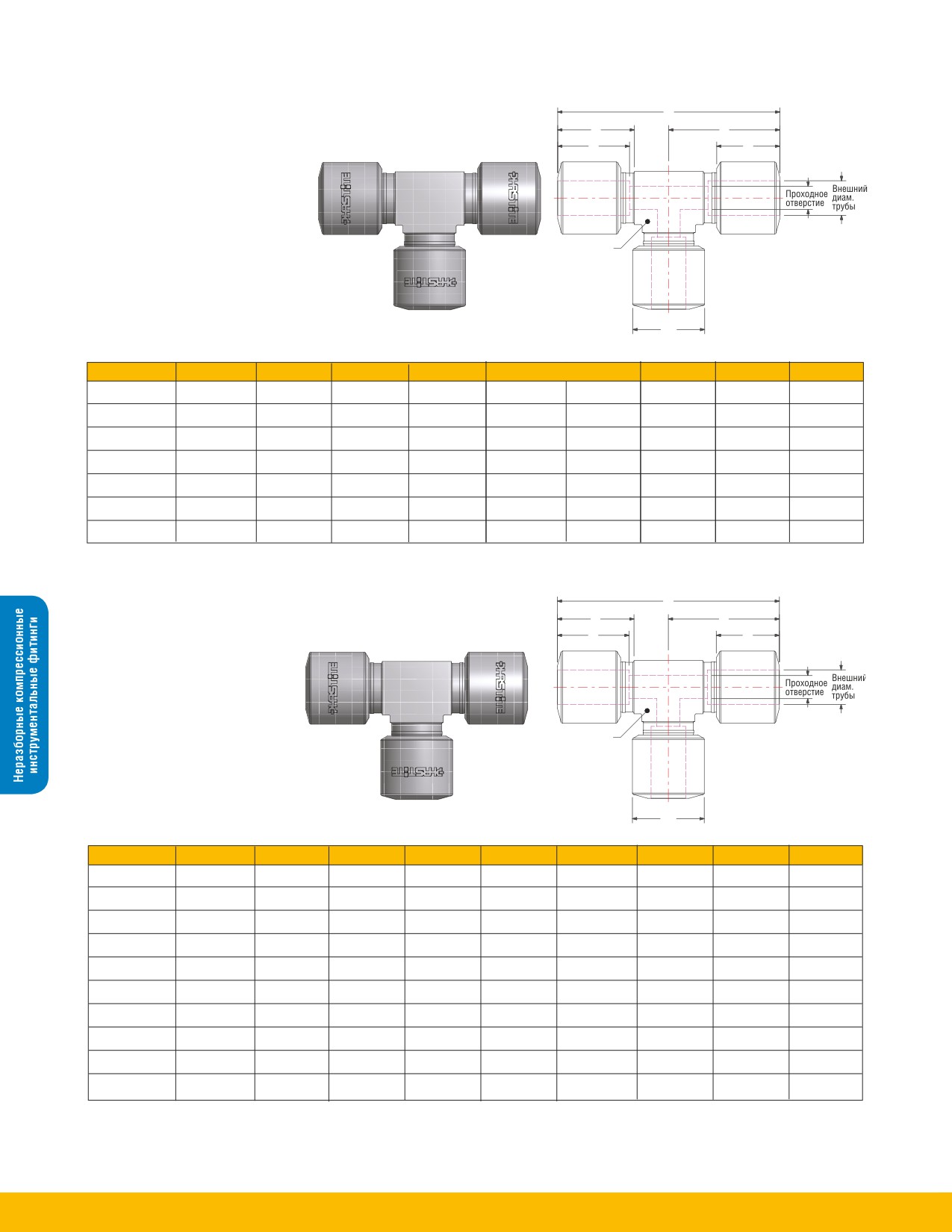

Фитинги Phastite®
G
Проходной
B
A
тройник
C
D
PT
F A/F
ØE
Дюймовые
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходное отв.
PH-4-PT
1/4”
37.2 (1.47”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
14.5 (0.57”)
74.5 (2.93”)
4.0 (0.16”)
PH-6-PT
3/8”
39.2 (1.54”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
14.5 (0.57”)
78.5 (3.09”)
6.0 (0.24”)
PH-8-PT
1/2”
38.6 (1.52”)
26.7 (1.05”)
23.6 (0.93”)
22.0 (0.87”)
25.0 (0.98”)
18.5 (0.73”)
77.3 (3.04”)
8.0 (0.31”)
PH-10-PT
5/8”
45.9 (1.81”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
22.5 (0.89”)
91.8 (3.61”)
12.0 (0.47”)
PH-12-PT
3/4”
55.1 (2.17”)
35.6 (1.40”)
31.2 (1.23”)
29.5 (1.16”)
36.0 (1.42”)
28.5 (1.12”)
110.2 (4.34”)
14.0 (0.55”)
PH-14-PT
7/8”
59.4 (2.34”)
37.6 (1.48”)
32.4 (1.28”)
31.0 (1.22”)
43.0 (1.69”)
33.5 (1.32”)
118.8 (4.68”)
16.0 (0.63”)
PH-16-PT
1”
65.6 (2.58”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
38.5 (1.52”)
131.3 (5.17”)
18.0 (0.71”)
Варианты для использования с трубками среднего давления, т.е. 9/16” поставляются по запросу.
G
Проходной
B
A
тройник
C
D
PT
F A/F
ØE
Метрические
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходное отв.
PH-M6-PT
6 мм
37.2 (1.47”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
14.5 (0.57”)
74.5 (2.93”)
4.0 (0.16”)
PH-M8-PT
8 мм
38.2 (1.51”)
24.7 (0.97”)
21.9 (0.86”)
20.0 (0.79”)
19.0 (0.75”)
14.5 (0.57”)
76.5 (3.01”)
5.0 (0.20”)
PH-M10-PT
10 мм
39.2 (1.54”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
18.5 (0.73”)
78.5 (3.09”)
6.0 (0.24”)
PH-M12-PT
12 мм
38.7 (1.53”)
26.7 (1.05”)
23.1 (0.91”)
22.0 (0.87”)
25.0 (0.98”)
18.5 (0.73”)
77.5 (3.05”)
8.0 (0.31”)
PH-M14-PT
14 мм
42.1 (1.66”)
26.7 (1.05”)
23.3 (0.92”)
22.0 (0.87”)
28.0 (1.10”)
20.5 (0.81”)
84.2 (3.32”)
10.0 (0.39”)
PH-M16-PT
16 мм
45.7 (1.80”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
22.5 (0.89”)
91.5 (3.60”)
12.0 (0.47”)
PH-M18-PT
18 мм
57.2 (2.25”)
35.6 (1.40”)
31.6 (1.24”)
29.5 (1.16”)
36.0 (1.42”)
28.5 (1.12”)
114.4 (4.50”)
14.0 (0.55”)
PH-M20-PT
20 мм
54.0 (2.13”)
35.6 (1.40”)
31.0 (1.22”)
29.5 (1.16”)
36.0 (1.42”)
28.5 (1.12”)
108.0 (4.25”)
14.0 (0.55”)
PH-M22-PT
22 мм
60.6 (2.39”)
37.6 (1.48”)
32.7 (1.29”)
31.0 (1.22”)
43.0 (1.69”)
33.5 (1.32”)
121.2 (4.77”)
16.0 (0.63”)
PH-M25-PT
25 мм
66.0 (2.60”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
38.5 (1.52”)
131.9 (5.19”)
18.0 (0.71”)
Размеры даются только для справок и могут быть изменены.
154
Фитинги Phastite®
G
Проходной крест
D
A
PC
C
D
ØE
F A/F
ØE
Дюймовые
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходное отв.
PH-4-PC
1/4”
37.2 (1.47”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
14.5 (0.57”)
74.5 (2.93”)
4.0 (0.16”)
PH-6-PC
3/8”
39.2 (1.54”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
14.5 (0.57”)
78.5 (3.09”)
6.0 (0.24”)
PH-8-PC
1/2”
38.6 (1.52”)
26.7 (1.05”)
23.6 (0.93”)
22.0 (0.87”)
25.0 (0.98”)
18.5 (0.73”)
77.3 (3.04”)
8.0 (0.31”)
PH-10-PC
5/8”
45.9 (1.81”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
22.5 (0.89”)
91.8 (3.61”)
12.0 (0.47”)
PH-12-PC
3/4”
55.1 (2.17”)
35.6 (1.40”)
31.2 (1.23”)
29.5 (1.16”)
36.0 (1.42”)
28.5 (1.12”)
110.2 (4.34”)
14.0 (0.55”)
PH-14-PC
7/8”
59.4 (2.34”)
37.6 (1.48”)
32.4 (1.28”)
31.0 (1.22”)
43.0 (1.69”)
33.5
(1.32”)
118.8 (4.68”)
16.0 (0.63”)
PH-16-PC
1”
65.6 (2.58”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
38.5
(1.52”)
131.3 (5.17”)
18.0 (0.71”)
Варианты для использования с трубками среднего давления, т.е. 9/16” поставляются по запросу.
G
Проходной крест
D
A
C
D
PC
ØE
F A/F
ØE
Метрические
Заказной №
Внешн. диам. тр.
A
B
C
D
E
F
G
Проходное отв.
PH-M6-PC
6 мм
37.2 (1.47”)
23.7 (0.93”)
20.9 (0.82”)
19.0 (0.75”)
17.0 (0.67”)
14.5 (0.57”)
74.5 (2.93”)
4.0 (0.16”)
PH-M8-PC
8 мм
38.2 (1.51”)
24.7 (0.97”)
21.9 (0.86”)
20.0 (0.79”)
19.0 (0.75”)
14.5 (0.57”)
76.5 (3.01”)
5.0 (0.20”)
PH-M10-PC
10 мм
39.2 (1.54”)
25.7 (1.01”)
22.9 (0.90”)
21.0 (0.83”)
22.0 (0.87”)
18.5 (0.73”)
78.5 (3.09”)
6.0 (0.24”)
PH-M12-PC
12 мм
38.7 (1.53”)
26.7 (1.05”)
23.1 (0.91”)
22.0 (0.87”)
25.0 (0.98”)
18.5 (0.73”)
77.5 (3.05”)
8.0 (0.31”)
PH-M14-PC
14 мм
42.1 (1.66”)
26.7 (1.05”)
23.3 (0.92”)
22.0 (0.87”)
28.0 (1.10”)
20.5 (0.81”)
84.2 (3.32”)
10.0 (0.39”)
PH-M16-PC
16 мм
45.7 (1.80”)
29.7 (1.17”)
25.9 (1.02”)
25.0 (0.98”)
32.0 (1.26”)
22.5 (0.89”)
91.5 (3.60”)
12.0 (0.47”)
PH-M18-PC
18 мм
57.2 (2.25”)
35.6 (1.40”)
31.6 (1.24”)
29.5 (1.16”)
36.0 (1.42”)
28.5 (1.12”)
114.4 (4.50”)
14.0 (0.55”)
PH-M20-PC
20 мм
54.0 (2.13”)
35.6 (1.40”)
31.0 (1.22”)
29.5 (1.16”)
36.0 (1.42”)
28.5 (1.12”)
108.0 (4.25”)
14.0 (0.55”)
PH-M22-PC
22 мм
60.6 (2.39”)
37.6 (1.48”)
32.7 (1.29”)
31.0 (1.22”)
43.0 (1.69”)
33.5 (1.32”)
121.2 (4.77”)
16.0 (0.63”)
PH-M25-PC
25 мм
66.0 (2.60”)
40.3 (1.59”)
34.8 (1.37”)
33.5 (1.32”)
50.0 (1.97”)
38.5 (1.52”)
131.9 (5.19”)
18.0 (0.71”)
Размеры даются только для справок и могут быть изменены.
155
содержание .. 12 13 14 15 ..
