Часы наручные кварцевые с механизмом 3050

Часы наручные кварцевые с механизмом 3050 - возможные неисправности

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ МЕХАНИЗМА ПЕРЕВОДА СТРЕЛОК

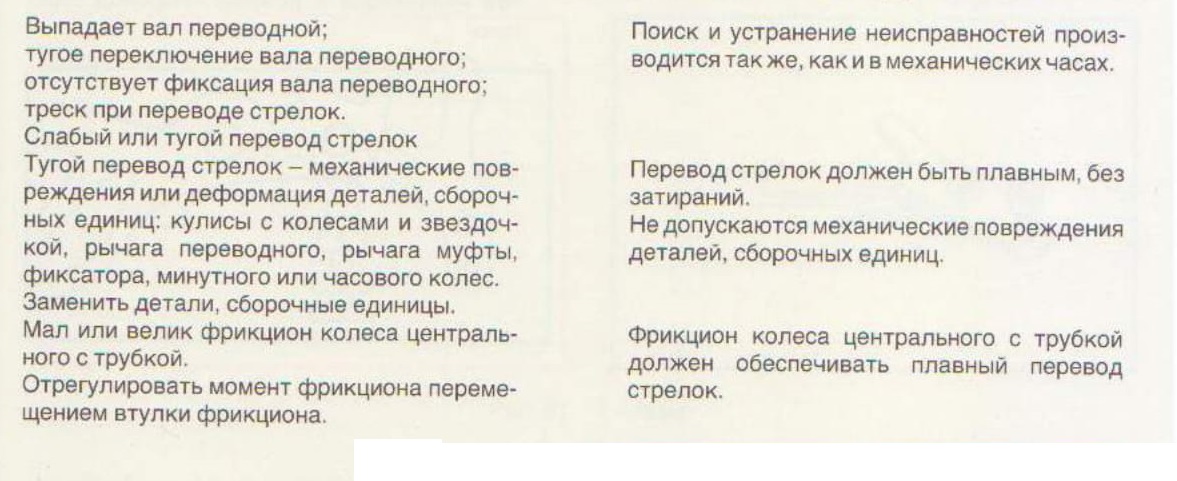

Выпадает вал переводной; тугое переключение вала переводного; отсутствует фиксация вала переводного; треск при переводе стрелок.

Слабый или тугой перевод стрелок Тугой перевод стрелок - механические повреждения или деформация деталей, сборочных единиц; кулисы с колесами и звездочкой, рычага переводного, рычага муфты, фиксатора, минутного или часового колес. Заменить детали, сборочные единицы.

Мал или велик фрикцион колеса центрального с трубкой.

Отрегулировать момент фрикциона перемещением втулки фрикциона.

Поиск и устранение неисправностей производится так же, как и в механических часах.
Перевод стрелок должен быть плавным, без затираний.

Не допускаются механические повреждения деталей, сборочных единиц.

Фрикцион колеса центрального с трубкой должен обеспечивать плавный перевод стрелок.

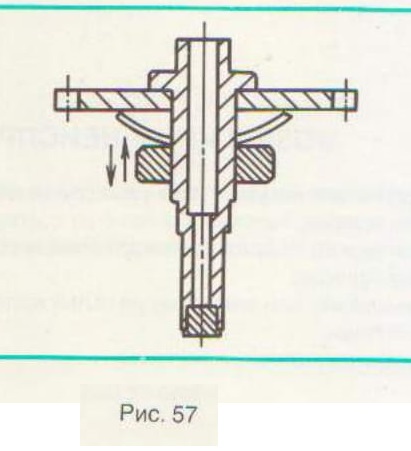

Рис 57

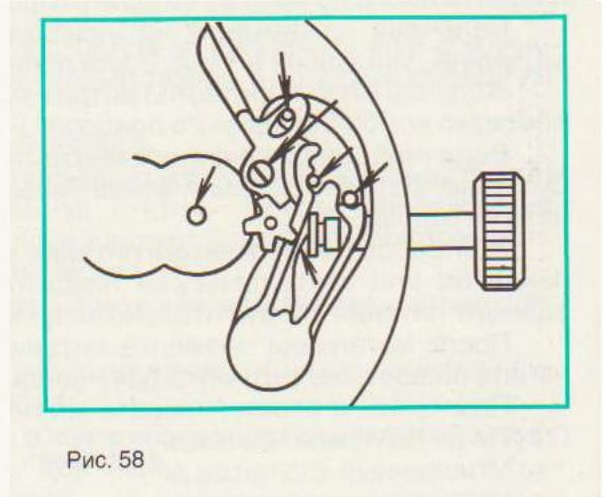

Нет смазки или коррозия деталей, сборочных единиц: фрикциона колеса центрального, трубки колеса центрального, штифта колеса минутного, оси кулисы.

Смазать или заменить детали, сборочные единицы.

Места взаимодействия деталей, сборочных единиц должны быть смазаны.

Не допускается коррозия деталей, сборочных единиц.

Рис 58

Мал осевой зазор колеса переводного и звездочки кулисы, провертывается нижнее переводное колесо.

Заменить кулису.

Осевой зазор должен обеспечивать: свободное вращение колеса переводного и звездочки относительно кулисы; взаимодействие колеса переводного с муфтой кулачковой в режиме «перевод стрелок».
