РЕМОНТ КВАРЦЕВЫХ НАРУЧНЫХ ЧАСОВ С ДВИГАТЕЛЕМ ШАГОВЫМ
ПОРЯДОК ПОИСКА НЕИСПРАВНОСТЕЙ ЧАСОВ

Ремонт часов осуществляется путем замены вышедших из строя деталей и сборочных единиц.

При эксплуатации кварцевых наручных часов могут возникнуть следующие неисправности:

разряд элемента питания; прекращение работы электронного блока; прекращение работы двигателя шагового; загрязнение и поломка в колесной системе; нарушение и поломка в механизме перевода стрелок; загрязнение и поломка в механизме календаря.

Методика отыскания неисправностей в кварцевых наручных часах с двигателем шаговым и методы их устранения аналогичны для всех моделей часов.

Схема поиска неисправностей в часах с двигателем шаговым показана на рис. 33.

Поиск и устранение неисправностей в колесной передаче, стрелочном механизме, механизме перевода и календаре производятся так же, как и в меха нических часах.

Неисправности электронного блока, элемента питания и двигателя шаго вого определяются с помощью контрольно-измерительных приборов.

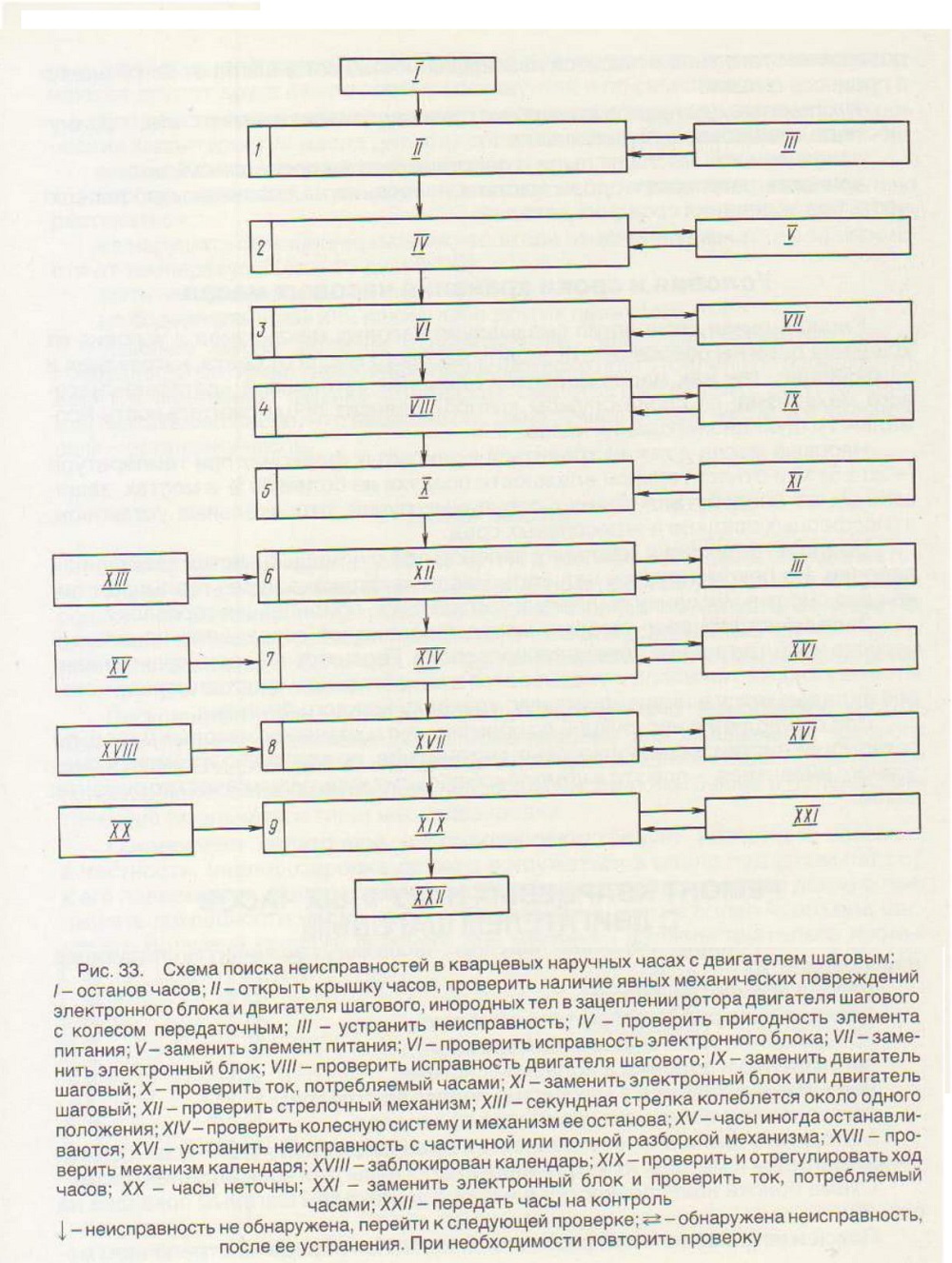

Рис. 33. Схема поиска неисправностей в кварцевых наручных часах с двигателем шаговым:

ПРОВЕРКА ПРИГОДНОСТИ ЭЛЕМЕНТА ПИТАНИЯ

Пригодность элемента питания проверяется измерением его напряжения на низкоомной нагрузке вольтметром В7-35 или другим вольтметром, имеющим внутреннее сопротивление не менее 100 кОм/В и класс точности не ниже 0,5.

В случае отсутствия вольтметра пригодность элемента питания можно проверить измерением его напряжения (ЭДС) комбинированным прибором Ц-4324 или прибором П157М (П157А).

Измерение напряжения элемента питания вольтметром В7-35

Установить переключатели рода работы прибора в положения «-», «mV - V». Подключить элемент питания по схеме рис. 34 на сопротивление и с помощью соединительных проводов к гнездам «Вход» и «*» прибора.

Сопротивление выбирается, в зависимости от типа элемента питания, в табл. 2.

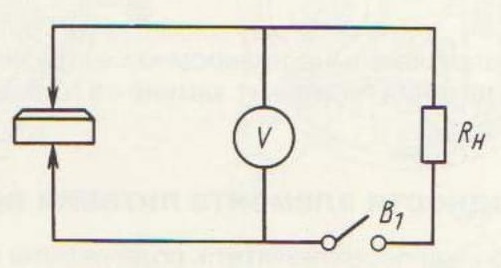

Рис. 34. Схема подключения элемента питания при измерении напряжения на низкоомной нагрузке:
V - вольтметр: Rн - сопротивление нагрузки; В1 - тумблер

Включить тумблер В1 и не позднее чем через 2 с (берется по секундомеру) снять показание с цифрового табло прибора и отключить тумблер В1.

Величина напряжения на низкоомной нагрузке должна быть не менее значения, указанного для данного типа элемента в табл. 2.
Если величина напряжения на низкоомной нагрузке менее допустимого значения, то элемент питания подлежит замене на годный.

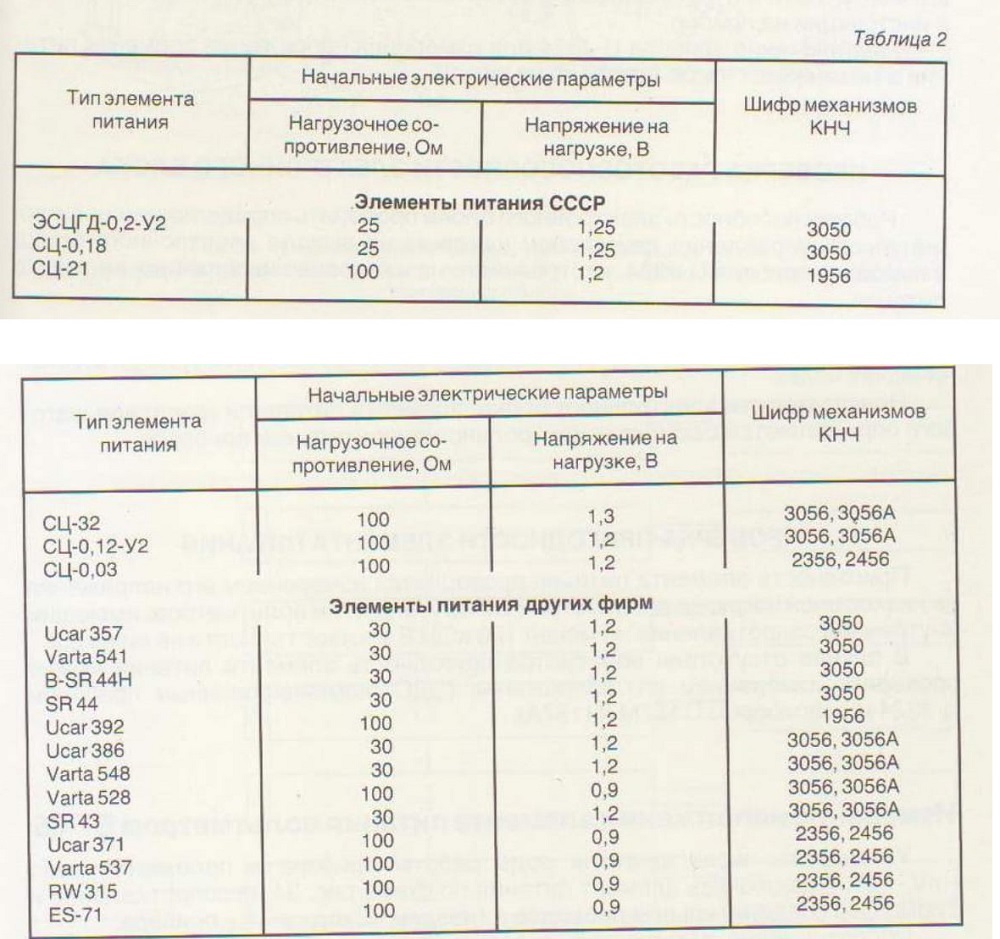

Таблица 2

Примечание. Сопротивление резисторов подбирается с точностью ±5%. Тип резисторов любой.

Проверка пригодности элемента питания прибором Ц-4324

Установить кнопочный переключатель рода работы прибора в положение «-», а переключатель пределов измерения - в положение «3V». Подключить щуп, идущий от гнезда «*» прибора, к отрицательному полюсу элемента питания или токосъемнику, подключающему минус элемента питания к электронному блоку, а второй щуп - к платине часов.

Напряжение элемента питания должно быть не менее 1,45 В. В случае, если напряжение меньше указанного, элемент питания следует заменить на годный.

При использовании прибора П157М (П157А) измерение напряжения элемента питания производится в соответствии с методикой, изложенной в инструкции на прибор.

Подключение прибора Ц-4324 для измерения напряжения элемента питания в механизмах часов показано на рис. 35.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ЭЛЕКТРОННОГО БЛОКА

Работоспособность электронного блока проверить определением наличия импульсов управления двигателем шаговым на выходе электронного блока с помощью прибора Ц-4324. настроенного на измерение напряжения элемента питания.

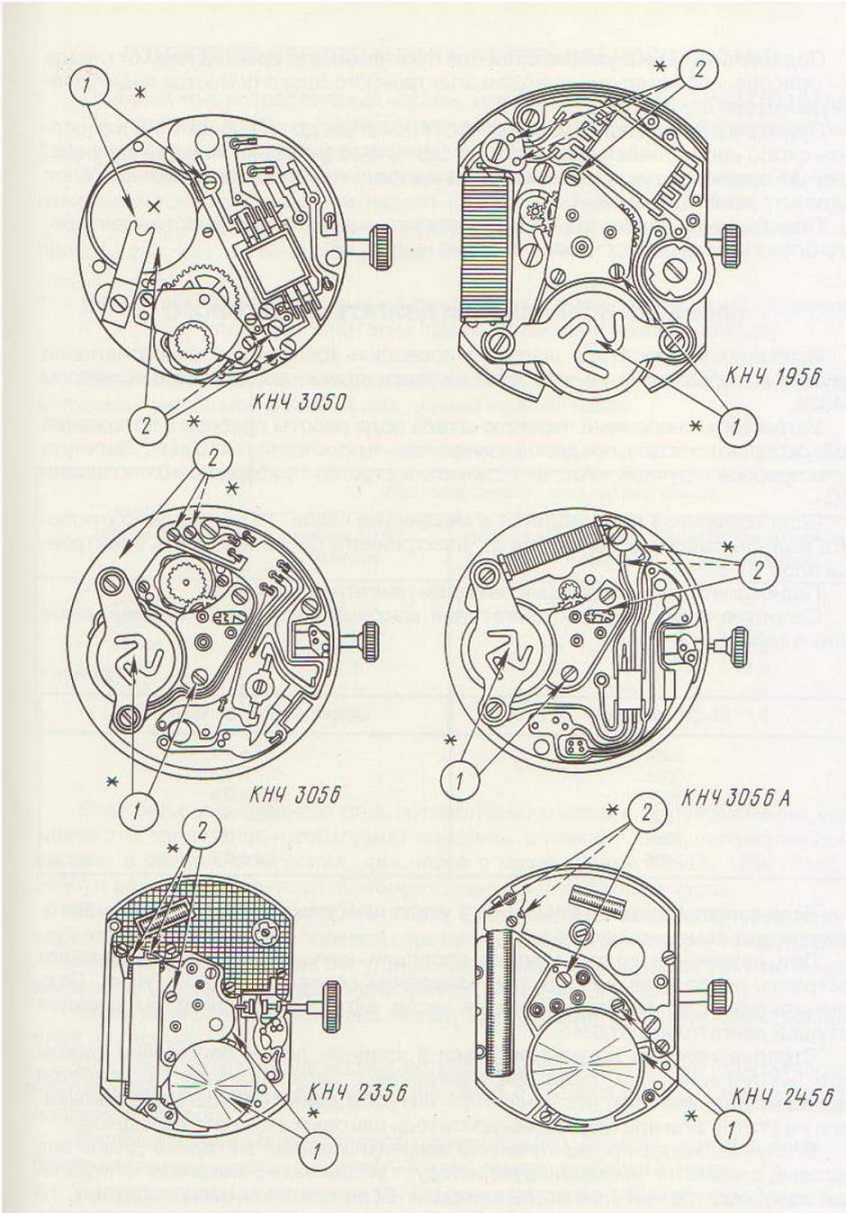

Рис. 35. Подключение прибора Ц-4324 к механизмам часов:1- при измерении напряжения элемента питания; 2 - при определении работоспособности электронного блока

Подключить один щуп прибора к платине часов, а второй, идущий от гнезда «*» прибора, поочередно к выходам электронного блока (в местах подключения двигателя шагового).

При этом стрелка прибора должна отклониться до значения 1,5 В и совершить около него колебания в пределах 0,5-2 мм с интервалом в две секунды. В случае отсутствия указанных колебаний стрелки прибора, электронный блок

подлежит замене на годный.

Подключение прибора Ц-4324 для проверки работоспособности электронного блока в механизмах часов показано на рис. 35.

ПРОВЕРКА ИСПРАВНОСТИ ДВИГАТЕЛЯ ШАГОВОГО

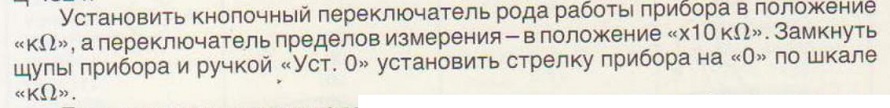

Исправность двигателя шагового проверить измерением сопротивления катушки и сопротивления изоляции катушки двигателя шагового прибором Ц-4324.

Если измерения производятся в механизме часов, то необходимо отключить выводы шагового двигателя от электронного блока или снять электронный блок.

Подключить щупы прибора к выводам двигателя шагового.

Сопротивления катушек двигателей шаговых различных моделей часов даны в табл. 3.
Таблица 3

Шифр механизма	Сопротивление катушки, кОм
3050	4 ±0,4
3056	5,7 ±0,5
3056А	2,7 ±0,3
1956	3,6 ±0,2
2356	4,4 ±0,2
2456	4,0 ±0,2

Если сопротивление катушки не в указанном допуске, то двигатель шаговый следует заменить на годный.

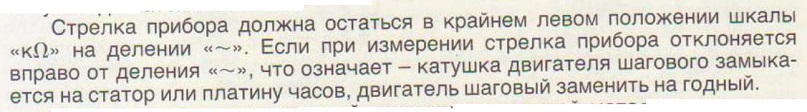

Для измерения сопротивления изоляции катушки двигателя шагового настроить прибор так же, как при измерении сопротивления катушки. Подключить один щуп прибора к платине часов, а второй - к одному из выводов катушки двигателя шагового.

В случае, когда проверенный по вышеизложенной методике двигатель шаговый в часах не функционирует, следует установить в механизм контрольный заведомо годный двигатель шаговый. Если при этом часы работают, то проверяемый двигатель шаговый обладает недостаточным крутящим моментом и подлежит замене на годный.

Примечание. При наличии приборов для измерения момента вращения на валу двигателя

шагового, контроль этого параметра проводить по методике, изложенной в инструкции по эксплуатации на эти приборы.

ИЗМЕРЕНИЕ СРЕДНЕГО ТОКА, ПОТРЕБЛЯЕМОГО ЧАСАМИ

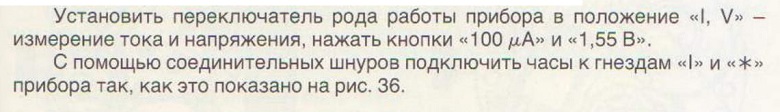

Средний ток, потребляемый часами, измерить прибором П157М (П157А).

Подготовить прибор к работе по методике, изложенной в техническом описании и инструкции по эксплуатации на этот прибор.

Внимание! Во избежание выхода часов из строя следите за соблюдением

полярности питания при подключении часов к прибору.

Величина среднего тока, потребляемого часами, должна быть не более величины, указанной в табл. 4 для данной модели часов.
Таблица 4

Шифр механизма	Величина среднего тока, потребляемого
Шифр механизма	часами, мкА, не более	часами в режиме обнуления. мкА, не более	электронным блоком, мкА, не более
3050	14	—	4
3056	12	—	2
3056А	4	1.8	1,8
1956	3,5	1,5	1.5
2356	2,0	0,9	0,8
2456	2.0	1,0	1.0

Если величина среднего тока, потребляемого часами, более значения, указанного в табл. 4, то необходимо измерить величину тока, потребляемого часами, в режиме обнуления (для часов с механизмами 3056А, 1956, 2356 и 2456) и величину тока, потребляемого электронным блоком часов.

В часах с механизмами 3056А, 1956. 2356 и 2456 головку вала переводного перевести в положение «перевод стрелок» и измерить величину тока, потребляемого часами, в режиме обнуления. Величина тока должна быть не более величины, указанной в табл. 4 для данного механизма часов.

Если измеряемая величина более допустимой, заменить электронный блок на годный.

Для измерения величины тока, потребляемого электронным блоком часов, необходимо отключить двигатель шаговый от электронного блока и снять показания прибора.

Величина тока, потребляемого электронным блоком, должна быть не более величины, указанной в табл. 4 для данного механизма часов.

Если измеряемая величина более допустимой, то электронный блок подлежит замене на годный.

Если величина тока, потребляемого электронным блоком, в пределах допустимого значения, а при отключенной от двигателя шагового колесной передаче величина тока, потребляемого часами, не в допуске, то замене на годный подлежит двигатель шаговый.

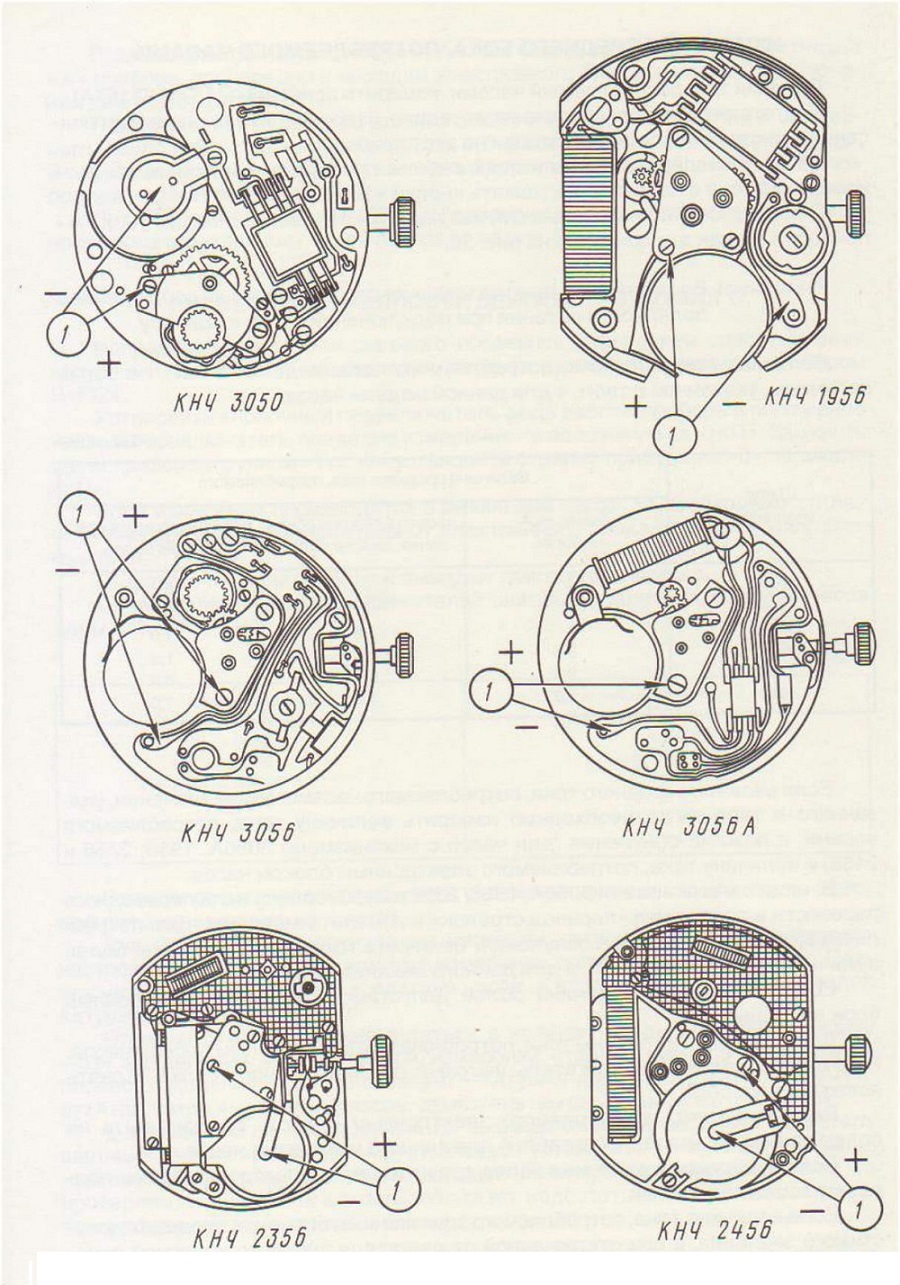

Рис. 36. Подключение прибора П157М (П157А) для измерения тока, потребляемого часами и электронным блоком: 1 - прибор П157М (П157А)

РЕГУЛИРОВКА МГНОВЕННОГО ХОДА ЧАСОВ

Регулировка мгновенного хода часов производится с помощью прибора П157М (П157А) с индукционным датчиком в один этап - подстройкой кварцевого генератора.

Подготовить прибор к проведению измерений в соответствии с техническим описанием и инструкцией по эксплуатации на прибор.

Установить часы с открытой крышкой на индукционный датчик циферблатом вниз.

Кнопка «1 V - s/d» должна быть отжата .

При измерении мгновенного хода часов можно пользоваться:

индукционным датчиком для бесконтактного съема сигнала (часы с источником питания);

токовыми штырями датчика для измерения по импульсам тока (часы без источника питания).

Нажать кнопку «2 s» и ручкой усиления уровня сигнала добиться четкого вспыхивания индикатора. Частота вспышек индикатора должна соответствовать частоте выходного сигнала электронного блока (1 Гц).

Плавным вращением ротора подстроенного конденсатора (триммера) с помощью отвертки с диэлектрической ручкой установить на цифровом табло прибора мгновенный ход в диапазоне ±0,5 с/сутки.

Если регулировкой не достигается заданная точность или часы не регулируются, электронный блок подлежит замене на годный с последующим измерением тока, потребляемого часами и электронным блоком, и повторной регулировкой мгновенного хода.

В случае отсутствия прибора П157М регулировку мгновенного хода часов с двигателем шаговым производить с помощью частотомера 43-33 в один этап -регулировкой периода следования выходных импульсов электронного блока.

Измерения проводить в соответствии с методикой, изложенной в п. 11.4 «Измерение периода» технического описания и инструкции по эксплуатации частотомера 43-33.

Органы управления частотомером должны занимать следующие положения:

переключатель рода работы - положение Тб;

переключатель «МЕТКИ ВРЕМЕНИ. ВРЕМЯ ИЗМЕРЕНИЯ» - положение «1 mS»;

потенциометр «УРОВЕНЬ» канала Б - среднее положение;

остальные - в соответствии с требованиями п. 11.4 «Измерение периода» технического описания и инструкции по эксплуатации частотомера.

Установить часы с открытой крышкой на рабочее место циферблатом вниз. Земляной вывод измерительного кабеля соединить посредством зажима с ушком корпуса часов, а второй вывод (желательно при этом пользоваться щупом-насадкой) подключить к одному из выводов электронного блока (в месте подключения шагового двигателя).

Плавным вращением ротора подстроенного конденсатора (триммера) с помощью отвертки с диэлектрической ручкой установить период следования однополярных выходных импульсов электронного блока в диапазоне (2000000±11) мкс, что соответствует значению мгновенного хода часов ±0,5 с/сутки.

Если регулировкой не достигается заданная точность или часы не регулируются, электронный блок подлежит замене на годный с последующим измерением тока, потребляемого часами и электронным блоком, и повторной регулировкой.
