ОРГАНИЗАЦИЯ РЕМОНТА КВАРЦЕВЫХ НАРУЧНЫХ ЧАСОВ

ОРГАНИЗАЦИЯ РАБОЧЕГО МЕСТА

Общие положения

Требования к организации рабочего места для ремонта кварцевых наручных часов в основном не отличаются от требований, предъявляемых к организации проведения ремонта механических часов.

Однако ряд дополнительных требований обусловлен особенностью технологии ремонта кварцевых наручных часов, необходимостью соблюдения правил техники безопасности, отличных от требований, предъявляемых при ремонте механических часов.

В процессе разборки, сборки и регулировки кварцевых наручных часов не исключена возможность воздействия на электронные блоки электростатических зарядов, что может:

уменьшить срок службы интегральной микросхемы, входящей в состав электронного блока;

изменить величину одного или нескольких параметров интегральной микросхемы;

привести к полному отказу микросхемы или электронного блока. Электростатические заряды накапливаются на теле человека, его одежде, на рабочих местах, оборудовании, инструментах и т.д.

Для защиты электронного блока кварцевых часов от воздействия статического электричества необходимо применять заземляющие астатические браслеты, которые уменьшают величину электростатического потенциала на человеке.

Требования к помещению

Помещение, в котором производится ремонт кварцевых наручных часов, должно иметь заземляющий контур.

В помещении должны поддерживаться следующие условия: температура окружающего воздуха (+25±5)°С;

атмосферное давление от 630 до 800 мм рт.ст. (от 8,4*10000 до 10,7*10000 Па); относительная влажность окружающего воздуха от 30 до 80%.

Полы помещения должны быть выполнены из материалов с низким удельным электрическим сопротивлением (дерево, специальный армированный пластик и т.д.). Если полы выполнены из материалов с высоким удельным электрическим сопротивлением, то их следует не реже одного раза в месяц обрабатывать препаратом «Антистатик».

Требования к рабочим местам

К каждому рабочему месту должно быть подведено заземление для подключения астатического браслета, контрольно-измерительных приборов и металлической оснастки, применяемых при ремонте кварцевых наручных часов.

Если рабочие места оборудованы материалом с высоким удельным электрическим сопротивлением, то на рабочих столах часовщиков рекомендуется устанавливать металлический лист размером не менее 100x200 мм, заземленный через резистор с номинальным сопротивлением 1 МОм.

Все контрольно-измерительные приборы, используемые для контроля и регулировки кварцевых часов, должны быть надежно заземлены. Их клеммы заземления подключаются к защитному заземляющему контуру непосредственно медным изолированным проводом сечением не менее 1,5 мм2 или алюминиевым изолированным проводом сечением не менее 2,5 мм2.

Соединение цепей питания и заземления контрольно-измерительных приборов должно производиться способом, исключающим самопроизвольное или случайное их отключение.

При установке контрольно-измерительных приборов на рабочем месте, необходимо проверить наличие на каждом из них клейма поверителя и убедиться, что не истек срок проверки их метрологической службой.

Требования к инструменту и приспособлениям

Для ремонта кварцевых наручных часов рекомендуется использовать инструмент аналогичный инструменту для ремонта механических часов.

Для установки и демонтажа шагового двигателя необходимо использовать латунный пинцет.

При установке и съеме элемента питания пользоваться пластмассовым пинцетом (пинцет филателиста) или металлическим пинцетом с изолированными наконечниками.

При регулировке частоты кварцевого генератора с помощью подстроенного конденсатора (триммера) использовать диэлектрическую отвертку с немагнитным лезвием.

Для хранения и транспортирования деталей, сборочных единиц и механизмов часов, кроме элементов питания, допускается использовать любую антимагнитную, антистатическую тару.

Требования техники безопасности

Контрольно-измерительные приборы (П157М, частотомеры и т.д.) и светильник питаются от сети переменного тока напряжением 220 В, опасным для жизни, поэтому на рабочем месте необходимо строго соблюдать следующие меры предосторожности:

перед включением прибора в сеть убедиться в исправности сетевого шнура и соединить клемму «Земля» прибора с защитным заземлением; запрещается включать в сеть прибор, у которого сняты крышки или защитный кожух.

При устройстве заземлений для выполнения ремонта кварцевых часов необходимо, чтобы провода, соединяющие резисторы, устанавливаемые в цепях заземления, и шины защитного контура заземления предприятия были изолированы во всех случаях, когда возможно касание их исполнителем.

Рис. 25. Условное обозначение, предупреждающее о необходимости надеть на руку астатический браслет

Примерная номенклатура приборов, приспособлений и инструмента, применяемых при ремонте кварцевых наручных часов

Приборы специальные

Измеритель параметров электронных часов типа П157М (П157А) сдатчиком П161

Приборы универсальные

Комбинированный прибор типа Ц-4324

Вольтметр универсальный цифровой типа В7-35

Примечание. Универсальный цифровой вольтметр В7-35 рекомендуется использовать для входного контроля элементов питания.

Приспособления и инструмент специальные

Браслет для заземления

Диэлектрическая отвертка

Пинцет для элемента питания........ Пинцет пластмассовый

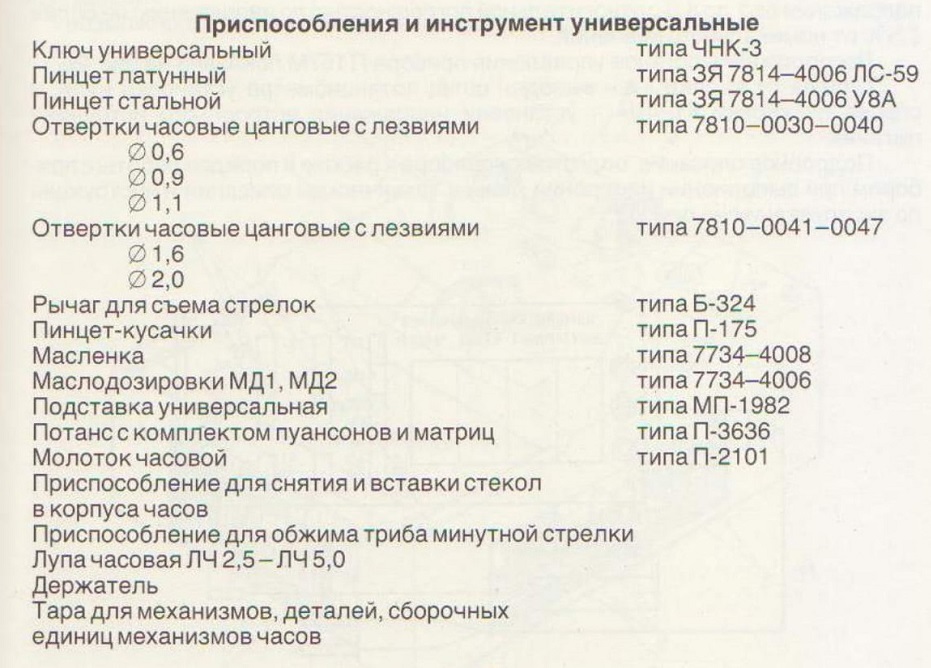

Приспособления и инструмент универсальные

ПРИБОРЫ

Измеритель параметров электронных часов П157М

Прибор предназначен для измерения следующих параметров электронномеханических кварцевых наручных часов:

погрешности настройки кварцевого генератора, выраженной в с/сутки (секунды в сутки);

среднего значения силы тока, потребляемого часами и отдельно электронным блоком;

напряжения элемента питания.

Прибор предназначен для часового производства и для мастерских по ремонту кварцевых наручных часов.

Прибор обеспечивает измерение мгновенного хода часов в диапазонах: от минус 9,99 до плюс 9,99 с/сут; от минус 99,99 до плюс 99,99 с/сут.

Мгновенный ход часов измеряется при помощи индукционного датчика, входящего в состав прибора, и при помощи датчика П161, подключаемого к прибору.

Диапазон измерений среднего значения силы тока от 0,1 до 99,9 мкА и от 1 до 999 мкА.

Диапазон измерений напряжения постоянного тока от 0,01 до 9,99 В. Входное сопротивление прибора при измерении напряжения не менее 1 МОм.

Прибор обеспечивает электропитание часов постоянным током до 3 мА при напряжении 1,55 В с относительной погрешностью по напряжению не более

±1,5%.

Прибор обеспечивает электропитание часов постоянным током до 3 мА при напряжении от 1 до 4 В с относительной погрешностью по напряжению не более 2,5% от номинального значения.

Расположение органов управления прибора П157М показано на рис. 26.

Подробное описание, подготовка прибора к работе и порядок работы с прибором при выполнении измерений даны в техническом описании и инструкции по эксплуатации на прибор.

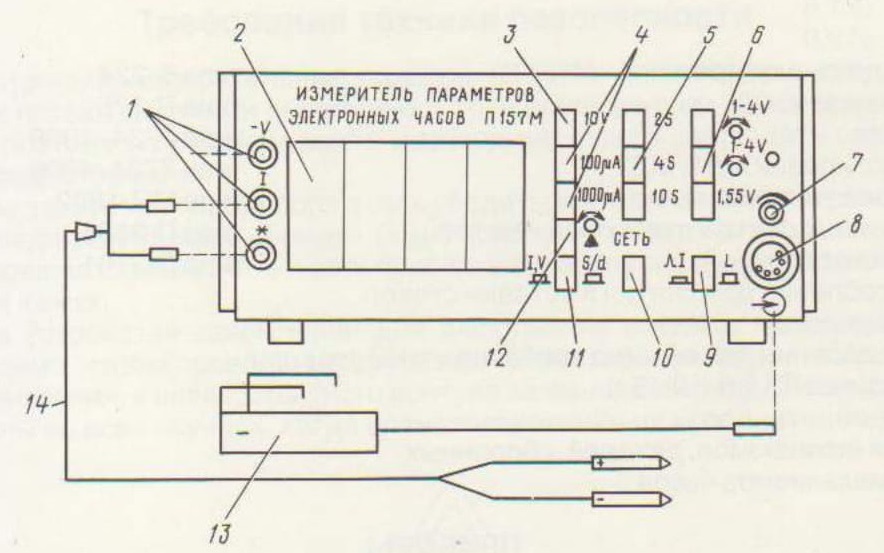

Рис. 26. Расположение органов управления прибора П157М:
1 - входы I, -V и общий; 2 - цифровое табло; 3 - кнопки диапазона измерения напряжения; 4 - кнопки диапазона измерения тока; 5 - переключатель интервала времени измерения хода часов: 6 - переключатель напряжения встроенного источника питания; 7- ручка регулировки усиления сигнала; 8 - разъем для подключения индукционного датчика; 9 - кнопка выбора датчика; 10- кнопка включения и выключения сети; 11 - переключатель рода работы; 12-кнопка контроля встроенного источника питания; 13 - индукционный датчик; 14 - соединительные провода

Датчик П161

Датчик П161 предназначен для организации в комплекте с прибором П157М (П157А), контактными устройствами для блоков кварцевого генератора (БКГ) и моментомером рабочего места мастера-ремонтника, обеспечивающего измерение основных параметров кварцевых часов, БКГ и шаговых двигателей.

Самостоятельного применения датчик не имеет. Датчик в комплекте с прибором П157М (П157А) обеспечивает:

измерение мгновенного хода наручных электронно-механических кварцевых часов;

измерение мгновенного хода наручных кварцевых часов типа «Электроника» всех калибров с жидкокристаллическим индикатором;

в комплекте с контактными устройствами для БКГ настройку и проверку БКГ до установки в часы по величине хода и тока потребления;

подключение электрической нагрузки к выходу БКГ в диапазоне от 10 до 9990 Ом с дискретностью 10 Ом;

измерение ЭДС элемента питания часов и напряжения под нагрузкой; измерение среднего значения тока, потребляемого кварцевыми часами всех видов;

возможность питания часов во время проведения измерений;

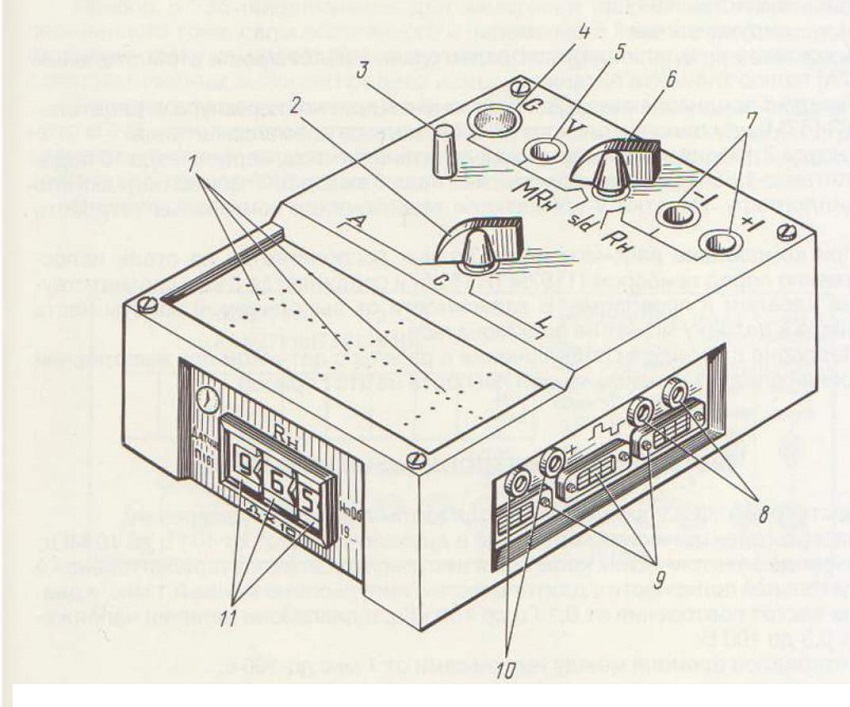

Рис. 27. Расположение органов управления датчика П161:
1 - датчики; 2 - переключатель выбора типа датчика; 3 - ручка регулятора усиления сигнала; 4 - контакт G; 5 - гнездо V; 6 - переключатель режима работы; 7, 10 - гнезда питания 1,55 В; 8 - выход на осциллограф; 9 - розетки; 11 - переключатель набора значения нагрузочного сопротивления

возможность подключения моментомера к источнику питания «1.55 V» прибора;

возможность подключения осциллографа к выходу БКГ.

Датчик представляет собой приемно-коммутационное устройство, имеющее следующие приемники сигнала: акустический на частоту 32768 Гц; емкостный на частоту 64 Гц; индукционный на частоту 1 Гц.

Внешний вид и расположение органов управления датчика П161 показаны на рис. 27.

Переключатель режима работы может быть установлен в одно из пяти положений:

«V» - измерение ЭДС элемента питания;

«MRh» - измерение напряжения элемента питания под нагрузкой Ян и включение питания на моментомер;

«s/d» - измерение мгновенного хода часов по импульсам тока;

«Rh» - измерение силы тока, потребляемого БКГ с подключенной нагрузкой Rн;

«I» - измерение силы тока, потребляемого БКГ без нагрузки.

Переключатель выбора типа датчика 2 может быть установлен в одно из трех положений:

«А» - акустический 32768 Гц;

«С» - емкостный 64 Гц;

«L» - индукционный 1 Гц.

К контакту 4 подключается положительный (П157М) или отрицательный (П157А) полюс элемента питания.

Гнездо 5 предназначено для подключения при помощи шнура отрицательного (П157М) или положительного (П157А) полюса элемента питания.

Гнезда 7 предназначены для подачи питания в часы, через гнезда 10 подается питание 1,55 В на моментомеры, а с гнезд 8 выход БКГ можно подключить к осциллографу. Розетки 9 служат для подключения контактных устройств БКГ.

При компоновке рабочего места датчик располагается на столе непосредственно перед прибором П157М (П157А) и соединяется с ним соответствующими кабелем и проводами. В зависимости от выполняемой работы часть устройств к датчику может не подключаться.

Подробно с порядком подключения и работы с датчиком при выполнении измерений следует ознакомиться в паспорте на этот прибор.

Частотомер электронно-счетный 43-33

Частотомер 43-33 предназначен для автоматического измерения: частоты электрических колебаний в диапазоне частот от 10 Гц до 10 МГц: периода электрических колебаний импульсных сигналов положительной и отрицательной полярности с длительностью импульсов не менее 0,1 мкс, в диапазоне частот повторения от 0,1 Гц до 100 кГц, в диапазоне величин напряжений от 0,3 до 100 В;

интервалов времени между импульсами от 1 мкс до 100 с; длительности импульсов любой полярности от 1 мкс до 100 с.

Прибор индицирует результаты измерений на восьмиразрядном цифровом табло.

При ремонте электронно-механических кварцевых наручных часов частотомер 43-33 используется для контроля мгновенного хода часов посредством

измерения периода следования выходных импульсов электронного блока. Кроме того с помощью частотомера можно проконтролировать работу кварцевого генератора электронного блока измерением его частоты.

Принцип действия частотомера основан на подсчете числа периодов измеряемой частоты за известный, высокоточный отрезок времени, называемый временем измерения. При времени измерения в 1 с количество подсчитанных периодов и есть значение измеряемой частоты в герцах. На цифровом табло прибора автоматически регистрируется результат измерения с указанием порядка и размерности.

При измерении периода длительность времени измерения равна измеряемому периоду, а подсчитываемые за это время колебания образуются декадным делением опорной частоты прибора и называются метками времени.

На лицевой панели частотомера 43-33 (рис. 28) отмечены органы управления прибора, которые используются при регулировке кварцевых наручных часов.

С подробным описанием прибора и порядком работы при выполнении измерений следует ознакомиться в техническом описании и инструкции по эксплуатации на прибор.

Вольтметр универсальный цифровой В7-35

Прибор В7-35 предназначен для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока и сопротивления постоянному току с индикацией результата измерения в цифровой форме и с автоматическим выбором предела измерения.

При ремонте электронно-механических кварцевых наручных часов вольтметр В7-35 используется для измерения напряжения на низкоомной нагрузке элемента питания, сопротивления катушек и обмоток управления шаговых двигателей, сопротивления изоляции токоведущих элементов часов.

Внешний вид вольтметра показан на рис. 29.

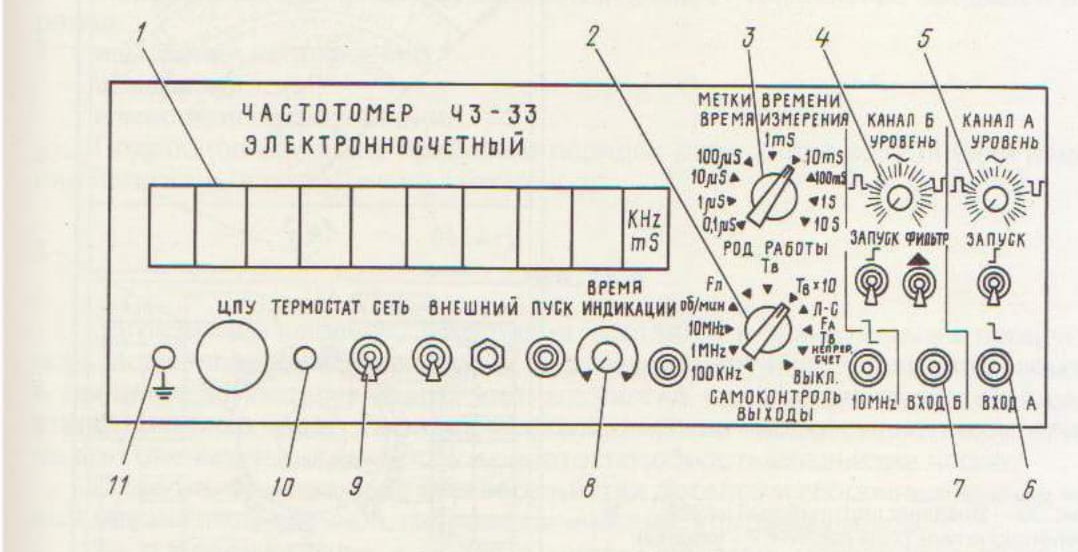

Рис. 28. Лицевая панель частотомера 43-33:
1 - цифровое табло; 2 - переключатель РОД РАБОТЫ; 3 - переключатель МЕТКИ ВРЕМЕНИ. ВРЕМЯ ИЗМЕРЕНИЯ; 4 - ручка потенциометра УРОВЕНЬ КАНАЛ Б: 5 - ручка потенциометра УРОВЕНЬ КАНАЛ А: 6-разъем ВХОД А; 7-разъем ВХОД Б; 8-ручка потенциометра ВРЕМЯ ИНДИКАЦИИ; 9 - тумблер СЕТЬ; 10 - лампа ТЕРМОСТАТ: 11 - клемма заземления

На передней панели прибора расположены цифровые индикаторы 3, шесть светодиодов размерности измеряемой величины 2 и два переключателя рода работы 7 и 4.

Переключатель рода работы 4, расположенный с левой стороны от цифрового табло, имеет три положения:

«-» - измерение сигналов постоянного тока;

«~» - измерение сигналов переменного тока;

«ВЧ» - измерение напряжений высокой частоты.

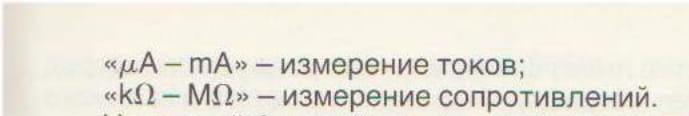

Переключатель рода работы 7, расположенный с правой стороны, имеет также три положения:

«mV - V» - измерение напряжений;

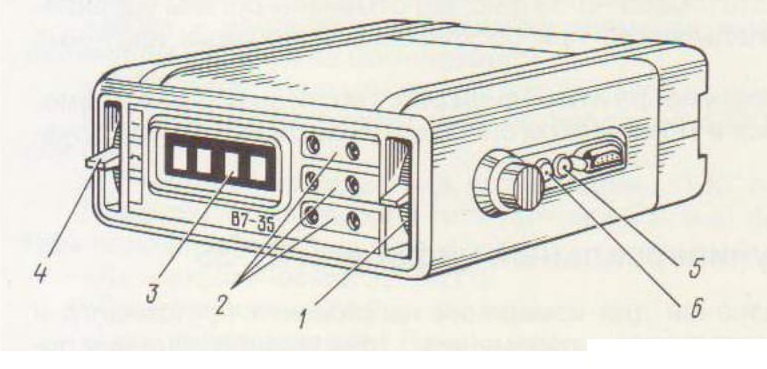

Рис. 29. Расположение органов управления вольтметра В7-35:
1,4- переключатели рода работы: 2 - светодиоды; 3 - цифровые индикаторы; 5, 6 - входные гнезда

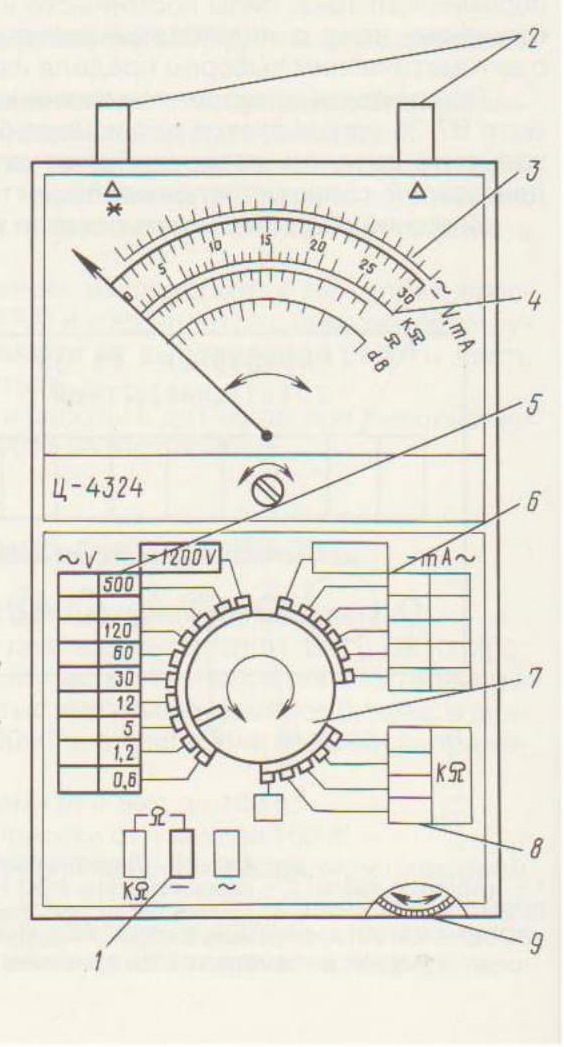

Рис. 30. Внешний вид прибора Ц-4324:
1 - переключатель рода работы; 2 - входные гнезда; 3 - шкала отсчета значений напряжения и силы тока; 4 - шкала отсчета значений сопротивления; 5 - пределы измерения напряжения; 6 - пределы измерения силы тока; 7 - переключатель пределов измерения; 8 - пределы измерения сопротивления;
9 - ручка установки нуля

На правой боковой стенке прибора находятся два входных измерительных гнезда 5 и 6.

Входное сопротивление вольтметра при измерении напряжения постоянного тока равно 10 МОм ± 5 %.

С остальными техническими характеристиками и с порядком работы при выполнении измерений следует ознакомиться в техническом описании и инструкции по эксплуатации на этот прибор.

Комбинированный прибор Ц-4324

Прибор Ц-4324 предназначен для измерения силы и напряжения постоянного тока, действующего значения силы и напряжения переменного тока, сопротивления постоянному току.

При ремонте электронно-механических часов прибор Ц-4324 используется для оперативного контроля работоспособности часов.

С помощью прибора Ц-4324 можно измерить напряжение элемента питания, проверить работоспособность электронного блока и шагового двигателя, а также выявить разрывы и замыкания в электрических цепях часов.

Работоспособность электронного блока определяется проверкой наличия выходных импульсов, а работоспособность шагового двигателя - измерением сопротивления обмотки управления и сопротивления ее изоляции.

Внешний вид прибора показан на рис. 30.

Кнопочным переключателем рода работы 1 устанавливаются четыре вида измерений:

измерение сопротивления (до 200 Ом); измерение сопротивления (до 500 кОм); измерение силы и напряжения постоянного тока; измерение силы и напряжения переменного тока.

Переключатель пределов измерения 7 имеет три сектора пределов измерения:

измерения напряжения; измерения тока; измерения сопротивления.

Подробное описание прибора и порядок работы при выполнении измерений изложены в паспорте на этот прибор.
